Рекуператор своими руками трубчатый: чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Содержание

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха. Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

  • металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;
  • рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
  • нержавейка, ДСП, фанера для корпуса согласно чертежам;
  • минеральная вата, пенополистирол для теплоизоляции;
  • 4 фланца из пластика для воздуховодов на основе канализационных труб;
  • лобзики по дереву и металлу, желательно электрические;
  • силиконовый герметик;
  • алюминиевая трубка 2-5 мм, длина по проекту;
  • универсальный клей;
  • саморезы;
  • стальной уголок 20х20 мм, длина по проекту;
  • шуруповёрт, ножовка по металлу;
  • фильтры бумажные, автомобильные – сколько потребуется;
  • строительный нож;
  • молоток;
  • дрель, набор свёрл;
  • вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

  • собранные из тонких пластин;
  • с применением вращения ротора;
  • коаксиальные;
  • изготовленные из трубок;
  • с отдельным теплоносителем.

Общие параметры теплообменников:

  • пластинчатый – КПД 60-80%, компактный, легко подключается;
  • противоточный – КПД 80-90%, установка сложнее, более дорогой;
  • роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

  • простые конструкция и технология монтажа;
  • КПД до 80%;
  • большой срок службы;
  • минимальное потребление электроэнергии;
  • легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1. 5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

  • тл – толщина листа;
  • тп – толщина прокладки;
  • К – количество листов;
  • Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

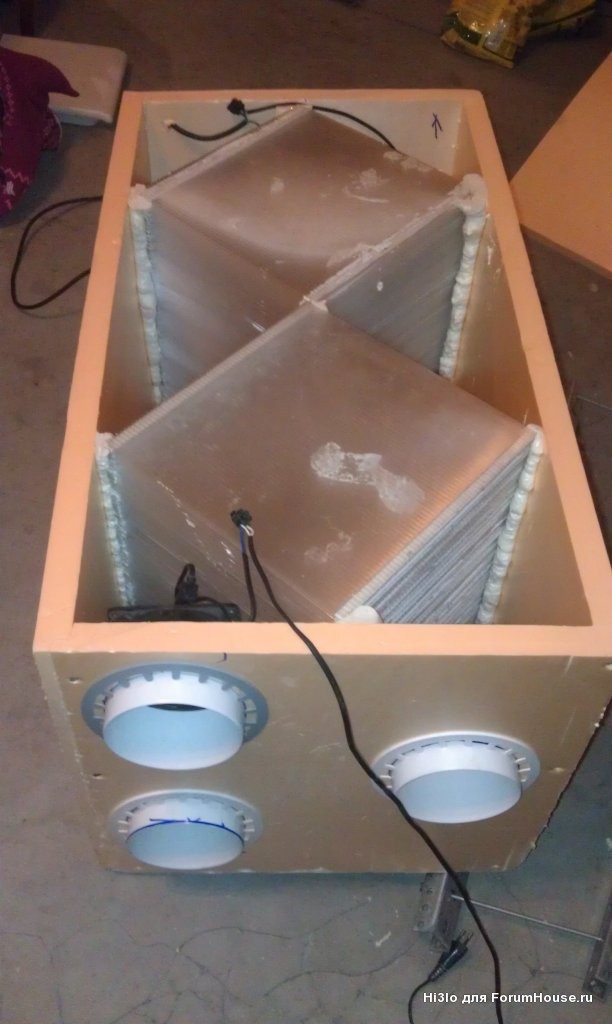

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

  • не имеет движущихся частей;
  • хороший КПД до 65%;
  • простота конструкции;
  • автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

  • пластиковая канализационная труба диаметром 16 см;
  • тройники – 2 шт.;
  • соответствующие трубе и вентиляторам переходники – 3 шт.;
  • алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

  1. Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
  2. Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
  3. После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
  4. Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
  5. Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

  1. Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
  2. Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
  3. Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
  4. С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

  • 2 отрезка канализационной трубы;
  • заглушки на них – 2 шт.;
  • схема управления.

Общий вид приведён ниже:

  1. Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
  2. Забиваем рабочий объём трубками вплотную.
  3. Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
  4. Повторяем операции для второго устройства.
  5. Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

  • длинный стальной стержень с резьбой, диаметр 5-10 мм;
  • щипцы для блоков-заклёпок;
  • G-образная струбцина.

Приведем примерный порядок действий:

  • Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
  • Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
  • Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
  • Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
  • Концы резьбового стержня зашлифовываем – это ось теплообменника.
  • Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

  • увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
  • увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
  • проектировать большие объёмы выходящего воздуха, чем входящего;
  • использовать теплоизолирующие материалы хорошего качества;
  • тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
  • вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
  • если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

  1. включаем прибор, выжидаем некоторое время;
  2. градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
  3. вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
    • Тр – температура на выходе рекуператора;
    • Ту – температура на входе, с улицы;
    • Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Рекомендации

Выбирайте тип рекуператора, исходя прежде всего из имеющихся возможностей – материальных и финансовых.

Нарисуйте схемы устройства и чертежи отдельных элементов и узлов. Сделайте, если есть возможность, хотя бы простейший расчёт основного параметра рекуператора – его площади.

В случае пластинчатого теплообменника из металла эта площадь в расчёте на одного человека 4-6 м2 в зависимости от объёма помещения, а мощность вентилятора – 60-100 м3/час.

В общем случае КПД зависит от размеров агрегата, поэтому используйте свои возможности в полной мере.

Наглядный обзор создания роторного рекуператора своими руками для дома представлен в следующем видео.

пластинчатый, трубчатый, роторный с фото и видео

Рекуперацией являются обменные процессы тепла, уходящего из помещения, с поступающими во внутрь воздушными массами. Работа прибора намного эффективнее открытых окон и отверстий. Если сделать рекуператор своими руками, улучшится в помещении воздухообмен, снизиться перепад температуры в комнате, техника частично компенсирует отсутствие отопительной системы.

Виды агрегатов

По конструктивным особенностям:

  • ребристый;
  • трубчатый;
  • пластинчатый;
  • оребренно пластинчатый;
  • рециркуляционный водяной;
  • крышный.

По способу монтажа рекуператор воздуха своими руками бывает:

Коллекторный

Вытяжка и приток идут в общие каналы, коллектор фиксируется в специально отведенном месте. Является основным узлом приточно-вытяжного вентиляционного механизма.

Преимущества:

  • монтируется в любом удобном периметре гаража или иного крупного помещения;
  • возможна частичная замена деталей;
  • при установке дополнительные отверстия и проемы не нужны.

Канальный

«Тело» прибора монтируется в канале стены. Техника от производителя может оснащаться функцией «догрева».

Достоинства:

  • автоматический режим работы, умеренное потребление электричества;
  • простота установки;
  • легко подобрать необходимую мощность прибора с учетом работы в одной комнате.

Высокий уровень шума. Ремонтные манипуляции осуществляются только специалистами в мастерской. В каждом рекуператоре заводской сборки предусмотрена замена фильтров.

Пластинчатый рекуператор своими руками

Пластинчатый рекуператор

Наиболее дешевое вентиляционное приспособление в гараж.

Для короба понадобятся четыре метра оцинковки и брус. Приобретенный металлический материал режем на ровные пластинки. В стенки сваренной конструкции и в свободные полости закладывается минвата. Выход гибкого воздуховода также помещается в двухслойный короб с минватой для уменьшения шума при работе системы.

Между пластинами помещаются «дистанционные рамки». На тонкой полоске технической пробки нанесен полиуретановый клей. Для оптимального сопротивления потоку воздуха между пластинами оставляются небольшие промежутки.

Предусмотрите в коробе отверстия для готовых пластиковых фланцев, сечение которых должно совпадать с размера ми труб воздуховода. Так, пластинчатый теплообменник в гараже со всех сторон должен получиться герметичным. Для достижения цели примените силикон. Следите, чтобы температура втягиваемого воздуха была выше вытягиваемого.

Рекомендации специалистов

  1. Оснастите выполненное изделие датчиком слежения перепадов давления. Встроенный механизм станет регулярно размораживать теплообменник зимой: холодные приточные воздушные массы направятся через байпас, если будет зафиксирован перепад давления.
  2. Многослойный влагостойкий короб крепится в области выхода гибких воздуховодов. Теплоизолятор выкладывается изнутри. Простая доукомплектация поможет сэкономить электричество для обогрева гаража и усилит шумоизоляционные свойства техники.

Не располагайте пластины слишком близко друг к другу. В зимнее время появится заледенелый конденсат.

Листы делаются идеально ровными, при работе с оцинковкой работа осуществляется специальными ножницами либо электролобзиком. Правильно собранный рекуператор своими руками не смешивает чистый воздух, который поступает с улицы, с отработанной воздушной средой. Теплопроводящие пластины разделяют два потока.

Кислотный герметик обязательно спровоцирует коррозийные процессы агрегата, поэтому целесообразно применять для заделывания стыков и швов обычный акрипласт.

Используйте только нейтральный состав, обычный кислотный силант может привести к коррозии агрегата.

Достоинства пластинчатого теплообменника

  • КПД достигает 65%;
  • прибор делается без трущихся и подвижных деталей, поэтому механизм не нуждается в частом техническом обслуживании или ремонте;
  • минимальные расходы при эксплуатации.




Трубчатый воздухообменный механизм

Трубчатый рекуператор

Данный рекуператор своими руками отличается созданием воздухообменных процессов максимально приближенным к естественным.

Для создания прибора нужен короб и две алюминиевые или медные трубы, которые переплетаются между собой в индивидуальном порядке. На качество работы влияют длина труб и плотность их прилегания друг к другу. Агрегат работает за счет трубчатых конструкций, помещенных в каналы. Теплообменные процессы осуществляются при помощи пучков сварных тонкостенных трубок, по которым циркулирует воздух.

По трубам меньшего сечения проходит воздух комнатной температуры, металл получает тепло. Механизм «труба в трубе» для гаража станет замечательной альтернативой заводским изделиям.

Чтобы добиться повышения КПД, придется увеличивать длину трубы (скажется на весе конструкции).




Рекуператор своими руками роторного типа

Принцип работы

Роторный рекуператор

Сделать самостоятельно конструкцию легко, руководствуясь готовыми чертежами и проектами. Сначала вентилятор работает на вытяжку, температура отводящего воздуха нагревает лопасти крыльчатки. Затем прибор переходит в реверсный режим и втягивает воздух. Начинается обратный процесс теплоотдачи входящим потокам. Для снижения потери тепла стенки канала воздухооттока выполняют из металла. Самодельный роторный механизм имеет до 75% КПД. Крыльчатка изготавливается из очень тонких и легких листов меди. Пластины попеременно нагреваются и остывают.

Достоинства

  • Один из самых высоких КПД среди техники аналогичного назначения.
  • Не пересушивает воздух (контролирует уровень влажности).
  • Минимальный конденсат при работе в холодное время года.

Сложная конструкция, имеющая электромотор, приводной ремень, ротор и систему воздуховодов, требует частого технического обслуживания. Учитывайте, что рекуператор своими руками данного типа работает довольно шумно. Не путайте рекуперацию с воздушным отоплением.

Качественный рекуператор своими руками с составлением чертежных эскизов

Трубчатый рекуператор — схема

  1. Размер будущего теплообменника в гараже.

    2. Стандартный механизм, как правило, имеет 20- или 30-сантиметровую длину стенок.

  2. Количество пластинок.

    3. Решение принимает собственник индивидуально, рекомендуется не менее 70 штук. Толщина прокладки между пластинами составляет 3-4 мм.

  3. Диаметр отверстий.

    4. Чем больше поперечное сечение труб, тем мощнее окажется техника.

  4. Размеры корпуса.

    5. Перед тем, как точно определиться с параметрами короба, учитывайте, что циркуляция воздуха на входе и выходе должна быть беспрепятственной. Заранее определите место для крепежных деталей и уголков.

Основные правила при выборе оптимального места для рекуператора своими руками

  • беспрепятственный подход к системе для контроля работы агрегата, замены фильтров или другого частичного ремонта;
  • учитывается, что в месте монтажа будут шумы;
  • следует рассчитать, будет ли удобно в периметре запланированной установки развести воздуховодную сеть. Кстати, чем короче воздуховоды, тем дешевле блок и меньше его производительность.

Полезная информация

Для экономии подпотолочного пространства можете установить крышный рекуператор. Конструкция находится на крыше, поэтому не создает дискомфорта хозяевам. КПД устройства достигает 65%. Низкие денежные и эксплуатационные затраты перекроют сложные монтажные процессы с применением системы креплений.

Простые способы улучшения работы прибора:

  1. Алюминиевые, пластиковые или волоконные фильтры, встроенные в каналы рекуператора, очищают поступающий воздух от пыли. Данные фрагменты быстро засоряются, поэтому регулярно меняйте элементы.
  2. Чтобы приточный вентилятор не замерзал, время от времени отключайте технику. Замерзшие пластины за счет выходящего теплого воздуха оттают.




чертежи- Инструкция и Фото +Видео

Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению. Невозможно представить себе комфортное проживание в загородном доме без грамотно обустроенной вентиляционной системы, так как именно она является залогом того, что в вашем доме будет здоровый микроклимат. И, тем не менее, большинство владельцев с настороженностью относятся к тому, чтобы установить вентиляцию, так как боятся получить непомерные счета за электрическую энергию. Если такие же сомнения стали терзать и вас, советуем рассмотреть такое устройство для частного дома, как рекуператор.

Это небольшой по габаритам агрегат, который совмещается с приточно-вытяжной вентиляцией и он исключает перерасход электрической энергии в зимнее время, когда для воздуха потребуется дополнительное прогревание. Самый доступный и эффективный вариант – это сделать рекуператор воздуха своими руками.  Что это за устройство, и по какому принципу оно работает? Об этом мы и поговорим.

Принцип действия и особенности агрегата

Понятие процесса

Итак, что представляет собой рекуперация тепла? Это особый процесс теплообмена, при котором не прогретый воздух с улицы нагревается благодаря выходящему потоку воздуха из помещения.

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке».

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
Конструкция КПД Особенности
Теплообменник пластинчатого вида с перекрестным током От 60 до 80% Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током От 70 до 80% Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках От 80 до (!) 90% Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа От 85 до 95% Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник От 75 до 85% Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы.

Рекуператор своими руками

Рекуператор воздуха сделать несложно, если подобрать верную конструкцию. Самой простой с точки зрения выполнения будет пластинчатая система. У такой модели есть и большие плюсы, и не менее заметные минусы. Если говорить о преимуществах, то даже сделанный своими руками рекуператор воздуха для частного дома даст вам:

  • Высокий уровень КПД.
  • Не потребуется привязка к электричеству.
  • Простота и надежность конструкции.
  • Доступность материалов и функциональных элементов.
  • Длительный срок эксплуатацию.

Но перед тем, как начать делать рекуператор воздуха своими руками, уточните все преимущества и недостатки модели. Главный недостаток – это обледенение при сильном морозе. На улице уровень влажности не настолько высокий, как в комнате, и если на нее не воздействовать, она начнет превращаться в конденсат. При морозе высокая влажность будет способствовать образованию наледи.

Есть несколько способов того, чтобы защитить устройство рекуператора от обмерзания. Это специальные решения небольшого размера, которые отличаются эффективностью и способом реализации:

  • Воздействие термическим путем на конструкцию, и благодаря этому наледь не будет задерживаться внутри системы (при этом КПД будет уменьшено на 20%).
  • Отвод воздушных масс от пластин механическим путем, получается принудительный отогрев льда.
  • Дополнение вентиляционной системы целлюлозными кассетами, которые будут поглощать  избыточную влагу. Она будет перенаправлена в жилье, и при этом не только будет устранен конденсат, но и получится эффект увлажнения.

Большинство специалистов сошлись на мнении, что целлюлозные кассеты на сегодняшний день – это лучшее решение. Они будут функционировать при любой погоде за окном, и при этом не будет потребление электричества, не потребуется канализационный отвод и контейнер для конденсата.

Инструменты и приспособления

Итак, что следует подготовить перед тем, как начать сборку домашнего агрегата пластинчатого вида? Специалисты советуют обратить свое внимание на такие материалы:

  1. Листы алюминия (подойдет поликарбонат или текстолит). Обратите внимание на то, что чем тоньше будет материал, тем лучше будет теплообмен. Приточная вентиляция в таком случае будет функционировать лучше.
  2. Деревянные рейки (с шириной 1 см и толщиной 0,2 см). Они должны быть помещены между соседними пластинками.
  3. Минеральная вата (толщина до 4 см).
  4. Фанера или металл для изготовления корпуса устройства.
  5. Уголок.
  6. Клей.
  7. Метизы.
  8. Герметик.
  9. Вентилятор.
  10. 4 фланца (под сечение трубы).

Важно! Диагональ корпуса обязательно должна соответствовать ширине теплообменника. Что касаемо высоты, то она должна быть отрегулирована под общее число пластин и их толщину при связке с рейками.

Чертежи

Листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании  уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления.  Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Расчет устройства

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 * L * (tкомн –  tнач.)

  • Ǫ – производительность (м3/сек).
  • L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м3/час  на того, кто  в помещении постоянно, и 25 м3 на тех, кто находится в помещении временно).
  • (tкомн –  tнач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(tрекуп –  tулич)/ (tдом –  tулич)

  • Температура, поступающая с улицы до рекуперации (tулич).
  • Температура, поступающая в дом после рекуперации(tрекуп).
  • Температура, выходящая из дома до рекуперации (tдом).

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

Рекуператор воздуха своими руками для частного дома, что это такое

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Эффективная система вентиляции должна использовать теплоту нагретого воздуха, который циркулирует из помещения на улицу. Для этого в схему внедряют специальное устройство – теплообменник. Он передает тепловую энергию от нагретых воздушных масс поступающим извне. Из-за простоты конструкции можно сделать рекуператор воздуха своими руками, но с учетом специфики конкретной модели.

Краткое содержание

Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

  • В схеме есть две камеры – подача и вывод.
  • Между ними установлена перегородка.
  • Энергия от теплого потока через стенку передается холодному.
  • Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

  • Пластинчатый. Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
  • Роторный. Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
  • Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L=n*v

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

Материалы:

  • Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
  • Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
  • Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления
  1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
  2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
  3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
  4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Недостаток этой схемы – большая стоимость поликарбоната. Часто используют обрезки этого листового материала, которые остаются после козырьков, теплиц.

Видео по изготовлению

//youtu.be/BJhcfQ9bpfo

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

В домашних условиях можно изготовить рекуператор из гофротрубы и канализационной трубы. Для эффективной работы длина конструкции должна быть не менее 4 м. Поэтому следует заранее продумать место ее установки.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Трубчатый рекуператор

Порядок изготовления
  1. Обрежьте пластиковую заготовку и обработайте края.
  2. Установите два тройника по краям конструкции.
  3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
  4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Видео

//youtu.be/pmtC4LkHUac

Недостаток – трудоемкость изготовления и низкая теплопроводность пластика по сравнению с гофрированным металлическим рукавом.

Правила монтажа

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует. Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м². Учитывается наличие межкомнатных дверей.

Этапы монтажа

  1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
  2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
  3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
  4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
  5. Подключите вентилятора. Электропитание от ближайшей или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Отличная статья 0

Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Теоретическая часть очень проста.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.

Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.

Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.

Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.

Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели

и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.

Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.

Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t[рек]-t[внешн])/(t[внутр]-t[внешн]) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой «мощности» рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Видео процесса создания рекуператора:

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью.
Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания и т. п. Но в результате жилище превращается в своеобразный термос, в котором, без использования принудительной вентиляции, жить становится очень некомфортно. И что, дополнительный обогрев/охлаждение свежего воздуха, который теперь сможет проникать в дом только через вентиляционные каналы, вызовет новые неизбежные расходы на электроэнергию? Напротив, экономии способствуют сами вентиляционные системы. Всё дело в их конструкции. Ниже рассмотрены способы вентиляции помещений с помощью рекуператоров воздуха. Что это такое, как устроены эти агрегаты и можно ли сделать своими руками?

Преимущества системы вентиляции с рекуперацией

Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:

  • не даёт развиваться колониям опасных микробов, плесени;
  • удаляет углекислый газ и пыль.

Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования.

Типы рекуператоров

Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов.

Пластинчатый

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух.

Важным параметром блока рекуператора является его КПД

Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора.

Чертёж и схема работы
Принцип работы пластинчатого рекуператора
Схема пластинчатого рекуператора

Децентрализованный

В условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма и т. п. Использование такого устройства совершенно необходимо при установке герметичных пластиковых окон. Этот теплообменник обеспечивает поступление согретого свежего воздуха в зимнее время и охлаждённого летом, особенно, если в помещении установлен кондиционер. Работа рекуператора не влияет на температуру в квартире.

В квартире обычно устанавливаем более компактный рекуператор — децентрализованный

Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники.

Чертёж и принцип работы
Принцип работы децентрализованного рекуператора
Схема децентрализованного рекуператора

Роторного типа

Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его.

Рекуператоры роторного типа обладают наибольшим показателем КПД

Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством».

Схема устройства и работы (система воздух-воздух)
Принцип работы роторного рекуператора
Схема рекуператора роторного типа

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

Рекуператор обеспечит хорошую вентиляцию в помещении

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Как сделать пластинчатый рекуператор своими руками?

Материалы для пластин

При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:

  • тонкий лист алюминия или меди;
  • тонкая кровельная оцинковка;
  • листовой текстолит или гетинакс;
  • другой вид пластика.

На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки.

Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров.

Материал для изготовления корпуса

  • металлический лист или фанера;
  • МДФ толщиной до 20 миллиметров;
  • брусок для каркаса;
  • метизы для крепежа;
  • минеральная вата;
  • силиконовый герметик.

Пошаговые действия

  1. Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник.
  2. Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик.
  3. Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания.
  4. Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения.

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Для создания благоприятного микроклимата в доме или квартире, помещения нужно регулярно проветривать. Чтобы обеспечить баланс свежего воздуха и влажности нужно обеспечить жилище хорошей вентиляцией. Установка рекуператора решит эту проблему и кроме того, сэкономит энергоресурсы.



Оцените статью: Поделитесь с друзьями!

принцип работы, преимущества, недостатки и технология изготовления своими руками

Чистый и свежий воздух в помещении является залогом хорошего самочувствия, здоровья и крепкого сна. Чтобы обеспечить поступление свежего воздуха необязательно проветривать частный дом или квартиру привычным способом. Для этого есть специальные устройства, которые работают 24 часа в сутки, и обеспечивают непрерывное вентилирование помещения — рекуператоры

Принцип работы

Принцип работы устройства для рекуперации воздуха

Рекуператор — это техническое устройство, в котором происходит теплообмен между потоками воздуха, выходящими и входящими в помещение по системе приточной, принудительно или вытяжной вентиляции. При этом потоки воздуха не смешиваются.

В зимнее время тёплый поток воздуха, выходящий из помещения, при прохождении через конструкцию рекуператора нагревает рабочие элементы. Холодный поток воздуха, входящий в систему вентиляции, проходя через рекуператор, нагревается за счёт теплообмена с рабочими элементами.

Когда температура снаружи помещения выше, чем в помещении, то происходит обратный процесс. Тёплый воздушный поток охлаждается в рекуператоре благодаря рабочим элементам, через которые прошёл прохладный отработанный воздух.

При сравнении с обычной системой вентилирования наличие рекуператора позволяет сохранить до 2/3 тепловой энергии. Это уменьшает потребление энергии на 30–40%, что позволяет снизить расходы на оплату центрального отопления, обогревательного оборудования и системы кондиционирования.

Типы конструкций

Роторный рекуператор и схема его работы

Конструктивно рекуператор представляет собой прямоугольный, квадратный или круглый блок, с обеих сторон которого располагаются отверстия для ввода приточного и вытяжного вентиляционного канала.

В зависимости от конструкции блока и его составных элементов рекуператор подразделяется на следующие типы:

  • Роторный — устройство с вращающимся ротором в корпусе из нержавеющей или оцинкованной стали. Вращение ротора вокруг горизонтальной оси происходит за счёт подачи электропитания. Рабочими элементами являются алюминиевые гофрированные ленты, намотанные на специальный вал. В процессе вращения пластины соприкасаются с тёплым и холодным потоком воздушной массы. КПД роторного рекуператора — до 85%. Одни из главных недостатков устройства — это большой размер и наличие движущихся элементов, которые изнашиваются и требуют периодической замены.

    Устройство дял рекуперации воздуха с рабочими элементами в виде пластин

  • Пластинчатый — наиболее популярный тип рекуператоров. Состоит из тонких панелей, соединённых и аккуратно уложенных друг на друга с небольшим вентиляционным зазором. Металлические панели нагреваются за счёт тёплого воздуха, который проходит сквозь устройство. Панели путём теплообмена передают накопленную энергию холодному потоку. КПД устройства — 40–65%. Отличаются высокой надёжностью и возможностью работы без затрат электроэнергии.

    Рекуператор с конструкцией из стальных трубок

  • Трубчатый — устройство, состоящее из металлических трубок диаметром до 10 мм, скомпонованное в цилиндрический воздуховод. По принципу работы аналогично пластинчатому рекуператору. Нагретый отработанный воздух проходит по трубкам, отдавая часть тепловой энергии, а холодный воздух, перемещаясь в пространстве между трубками, забирает часть тепла. За счёт простой конструкции рекуператор имеет высокую надёжность и занимает мало места.

    Рециркуляционный водяной рекуператор для вентиляции в общественных местах

  • Рециркуляционный водяной — устройство с промежуточным теплообменником в виде жидкости. Обычно, используется дистиллированная вода или антифриз. В отличие от остальных типов циркуляционный рекуператор имеет более сложную конструкцию. Жидкость циркулирует по каналам между вытяжным и приточным каналом за счёт нагнетающего насоса. КПД рекуператора — до 65%.

В общественных помещениях большой площади применяются крышные рекуператоры воздушного потока, которые устанавливаются в существующую систему вентиляции. КПД крышного рекуператора не превышает 65–68%, но из-за малых габаритов и высокой надёжности устройство идеально для использования в загромождённых помещениях. Для работы в условиях жилого дома и квартиры не подходит.

Видео: что такое рекуперация воздуха

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Расчёт мощности системы

Проветриватель для больших помещений повышенной мощности

Габариты и мощность рекуператора влияют на производительность устройства. Чем больше площадь вентилируемого помещения, тем более мощный рекуператор потребуется. Поэтому прежде чем приобретать устройство следует провести расчёт мощности рекуператора.

Для этого используется формула: Q = 0,335 x L x (T1 – T2), где:

  • Q (Вт) – мощность устройства;
  • L (м3/ч) – объём воздуха, необходимый для нормальной жизнедеятельности человека. Согласно норме для одного человека требуется 60 м3/ч;
  • Т1 (оС) – температура воздуха после рекуперации;
  • Т2 (оС)– температура воздуха до рекуперации.

Например, рассчитаем мощность рекуператора для квартиры, где проживает 3 человека. Температура воздуха, транспортируемого в помещения, должна равняется не менее 20 оС, а с улицы поступает воздух температурой -10 оС. Q = 0,335 x 180 x 32 = 1929,6 Вт.

При проведении расчёта следует брать минимально возможную температуру (в среднем за 5 лет), которая наблюдалась в регионе, где планируется установка рекуператора. Если устройство не планируется использовать как основной источник обогрева помещения, то показатели температуры подбираются индивидуально.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

    Сборка пластин в единый теплообменник

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

    Установка теплообменника в корпус из дерева или металла

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

    Корпуса для пластинчатого теплообменника

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Как узнать КПД системы рекуперации

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

  • tр – температура воздуха после рекуперации;
  • tу – температура воздуха до рекуперации;
  • tд – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

Установка и подключение системы рекуперации

Для подсоединения рекуператора используется обжимной хомут, герметик и алюминиевая клейкая лента

Процесс установки рекуператора зависит от типа устройства. В большинстве случаев устройство монтируется по аналогии с другими составными элементами в системе. К примеру, чтобы установить пластинчатый рекуператор, технология изготовления которого была описана выше, потребуется:

  1. С помощью напарника конструкция поднимается под потолок. Выполняется разметка под отверстия для крепления стальных шпилек. Далее, просверливаются отверстия, забиваются пластиковые пробки и вкручиваются стальные шпильки нужной длины.
  2. Рекуператор снова поднимается под потолок и фиксируется на нужной высоте. Для этого между шпильками монтируется стальная пластина, которая будет удерживать рекуператор на весу.
  3. Для подсоединения устройства к системе воздуховодов потребуется обработать часть соединяемого фланца и обжимного хомута растворителем. После этого внутренняя часть хомута промазывается герметиком и фиксируется к фланцу. Аналогичным образом монтируют воздуховод к рекуператору. Места стыков проклеиваются алюминиевой клейкой лентой.

Видео: монтаж проветривателя с системой рекуперации

Отзывы

Современные производители предлагают богатый выбор устройств различной мощности для рекуперации воздуха в жилых помещениях. Если вы планируете приобретение такого оборудования, то рекомендуем ознакомиться с отзывами покупателей.

Видео: отзыв о рекуператоре «Экоклим»

https://

Рекуператор воздуха — это современное и практичное оборудование, которые должно устанавливаться в каждую систему приточно-вытяжной вентиляции. Помимо экономии электроэнергии, рекуператор выравнивает уровень влажности и фильтрует воздух, поступающий в помещение, что особенно важно в условиях современных городов.

Как самостоятельно установить HRV или ERV

Размещено

Автор: Стив Максвелл

Обновлено 15 февраля 2021 г.

Прежде чем начать. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут настоящие ответы. — Стив Максвелл

Некоторые из наиболее частых вопросов, которые мне задают, исходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые приносят свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто воздушными теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

Установка собственной системы HRV, подобной этой, — умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не успели сразу подключить ВСР, потому что нам не понравились оценки на 1000 долларов, которые мы получили, чтобы вставить его.По крайней мере, до тех пор, пока не наступят холода и из наших окон не начнет стекать конденсат. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение срочности.

Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла .Во-первых, их следует устанавливать в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей. Во-вторых, задача установки HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег на установке и установке HRV самостоятельно. Два человека могут добавить один к обычной системе воздушного отопления за один полный рабочий день, если они спешат.Уделите на работу два дня, и это будет похоже на пикник. Неплохо, учитывая, что задача экономит серьезные деньги. В свое время я установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций.Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя. Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, с установкой HRV вы справитесь.

Общие сведения о системе вентиляции с рекуперацией тепла

HRV — это ящик с вентилятором размером примерно с ящик для инструментов механика. Это внутренности одного здесь.Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу. Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытой HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование — это первый шаг к успешной установке.

Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

Местоположение любой HRV должно удовлетворять этим условиям:

  • как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
  • доступ к сливу для приема конденсированной воды из агрегата
  • ближайший источник электричества для питания внутренних вентиляторов и управления
  • близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

Рекомендации по установке вентилятора с рекуперацией тепла

Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в помещения и из них, должны быть гладкими и жесткими металлическими. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

По мере того, как вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к укорочению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вам нужно как можно меньше изолированного воздуховода в вашей установке.

Доступ к дренажной системе — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подключить дренажную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу. Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы рассмотреть несколько вариантов, прежде чем выбрать последнее место. Наименее важная особенность местоположения — доступ к электричеству. Лучше установить поблизости новый выпускной патрубок, чем иметь длинные воздуховоды или длинную сливную линию.

Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гаечного ключа, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не осознавать, что они поступают из магазина в виде изогнутых листов с несобранным соединением с защелками, проходящим по всей длине каждого элемента. Скреплять воздуховод вместе — это весело, но не делайте этого, пока не обмерете и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрался в круглую форму, и непросто оторвать соединенный вами воздуховод.

Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой прямой. Это позволяет соединять трубы в собранном виде встык — одна деталь вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого стрижки. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

Создание гофрированного конца на отрезке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, используя плоскогубцы.Это займет всего пару минут и отлично справится.

Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, затягиваемые аккумуляторной дрелью. Наконечник самореза выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

Создание двух отверстий для воздуховодов диаметром 6 дюймов во внешней стене — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь сквозь деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к стенным решеткам. Оценивая работу, запомните эти четыре шага: трассировка, обрезка, сверление и распил.

Многократного прохода канцелярским ножом достаточно, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если используется горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания отверстия в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если есть такая возможность. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили еще, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — каждый из нас сидел у теплового регистратора и нюхал чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после переезда ».

Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, непосредственно поддерживающие воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

Полиэтиленовая втулка, которая образует внешнюю оболочку изолированного воздуховода, необходима для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью шурупов, вбитых в балки пола, или планок с гвоздями 2 × 4.

Совет № 2 для вентиляторов с рекуперацией тепла: решающее значение имеет пароизоляция

Точно так же, как полиэтиленовая пароизоляция на внутренней стороне стен вашего дома должна быть герметичной и непрерывной, чтобы пустоты в стенах оставались сухими, также должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изоляцию воздуховодов изолентой снаружи. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем только трубные хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

Совет № 3 для вентиляторов с рекуперацией тепла: не теряйте равновесие

Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

Уравновешивание потока — последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из птичника.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из дома, но есть более простой способ.После нескольких часов работы HRV приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, значит, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

И последнее. . . Когда вы установите и введете в эксплуатацию свою систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Сначала вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий внутренний воздух, станет особенно шероховатым. Во-вторых, не забывайте ополаскивать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

Q: Обязательно ли хранить 20 лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы вашего. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это происходит потому, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
*********************

Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборные и выходные каналы таким образом, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха — на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

Современное состояние рекуперации печей в первичной металлургической промышленности: технический брифинг (технический отчет)


Мур, Н. Л. Современное состояние рекуперации печей в первичной металлургической промышленности: технический брифинг . США: Н. П., 1983.
Интернет. DOI: 10,2172 / 5831613.


Мур, Н. Л. Современное состояние рекуперации печей в первичной металлургической промышленности: технический брифинг . Соединенные Штаты. https://doi.org/10.2172/5831613


Мур, Н. Л.Пн.
«Современное состояние рекуперации печей в первичной металлургии: технический брифинг». Соединенные Штаты. https://doi.org/10.2172/5831613. https://www.osti.gov/servlets/purl/5831613.

@article {osti_5831613,
title = {Современное состояние рекуперации печей в первичной металлургической промышленности: технический брифинг},
author = {Moore, N L},
abstractNote = {Определяются существующие и новые технологии рекуперации, а также технические и экономические проблемы при применении такой технологии. Представлен обзор рекуперации и ее значение для металлургической промышленности. Рассмотрены соображения по проектированию, оборудованию, экономии энергии и затрат при использовании пяти рекуператоров в металлургической промышленности. Три приложения включают в себя историю недавней установки рекуператора. Инженерный анализ затрат на рекуператорную технологию включен, чтобы убедиться, что технически осуществимые инженерные проекты также являются экономически привлекательными коммерческими предприятиями. Представлен обзор новых технологий рекуперации.},
doi = {10.2172 / 5831613},
url = {https://www.osti.gov/biblio/5831613},
journal = {},
number =,
объем =,
place = {United States},
год = {1983},
месяц = ​​{8}
}

Рекуператор воздуха — что это такое, зачем и как сделать своими руками?

Рекуператор воздуха — что такое

Всем известно, что для создания здорового микроклимата в помещении необходима вентиляция. Чистый воздух должен поступать в помещение с улицы, но при этом из помещения удаляется такое же количество воздуха. Зимой вместе с оттоком «вытяжного» воздуха из помещения теперь безвозвратно уходит ценное и столь дорогое тепло, а летом, когда в помещении работают кондиционеры, приточный горячий воздух только усложняет их работу. Итак, чтобы эти деньги буквально не упали на ветер, был изобретен рекуператор воздуха.

Содержание

  • Что такое рекуператор ??
  • Классификация данных устройства
  • Рекуператор роторного типа
  • Рекуператор пластинчатого типа
  • Приточно-вытяжная установка с рекуператором
  • Рекуператор своими руками как рассчитать КПД

Что такое рекуператор ??

Слово «рекуператор» происходит от латинского «recuperatio», что означает возврат или возврат.В нашем случае это теплообменник, который зимой возвращает тепло, протекая из помещения с вытяжным воздухом, а летом предотвращает попадание тепла в приточный воздух.

Итак, как устроен рекуператор тепла и каков принцип его работы? Принципиальная схема рекуператора довольно проста и представляет собой теплообменник с двойными стенками, в котором без перемешивания идут два воздушных потока — вытяжной и приточный. Из-за разницы температур воздушных потоков они обмениваются между собой тепловой энергией, то есть холодный воздух нагревается, а теплый — охлаждается.Кроме того, при охлаждении теплого воздуха из него удаляется влага за счет конденсации на стенках теплообменника.

Рекуперация — это, по сути, метод снижения потерь через систему вентиляции, то есть энергосберегающую технологию. С помощью рекуперации тепла можно сэкономить более 70% отходящего тепла. Энергия повторно используется в одном процессе! Рекуператоры разной мощности и исполнения.

Классификация прибора

  • По схеме движения теплоносителей (прямоточный, противоточный)
  • По конструкции (трубчатая, оребренная, пластинчатая и др.))
  • По назначению (для нагрева воздуха, жидкостей, газов)

Рекуператор роторного типа

Роторный рекуператор отличается отличным КПД, основным недостатком являются большие габариты

Представлен коротким цилиндром, заполненным плотно Уложены продольно расположенные слои гофрированной стали. Такой ротор расположен в направлении оси вытяжного устройства. Барабан рекуператора вращается, сначала пропуская через себя отработанный теплый воздух, а затем подающий холодный воздух.Происходит попеременное нагревание и охлаждение пластин, тепло передается поступающему холодному воздуху. Роторные рекуператоры очень эффективны, но довольно громоздки. Для правильной организации приточно-вытяжной системы понадобится просторная венткамера.

Рекуператор пластинчатого типа

Основным недостатком пластинчатого теплообменника является частое промерзание приточной стороны наружных пластин зимой

Представлен кассетой, в которой каналы приточного и вытяжного воздуха разделены плиты из стальных оцинкованных листов.Потоки не смешиваются, но теплоотдача неизбежна из-за того, что пластины одновременно охлаждаются и нагреваются с разных сторон.

Пластинчатый рекуператор воздуха (также называемый перекрестной точностью) довольно распространен из-за его низкой стоимости и компактной конструкции. Но есть одна особенность — высока вероятность обмерзания устройства со стороны вытяжки, если температура наружного воздуха достаточно низкая, из-за образования конденсата в вытяжных каналах.

Устройство и принцип работы пластинчатого теплообменника

Если оценивать эффективность пластинчатых теплообменников, то КПД таких устройств составляет около 60%.Еще одна важная особенность — очень простое устройство теплообменника (без трущихся и движущихся частей), в этом устройстве не используются элементы, потребляющие электроэнергию.

Пластинчатый теплообменник, несмотря на некоторые недостатки, а именно: частые промерзания теплообменника в холодное время года, конструктивная особенность обязательного пересечения патрубков обоих воздуховодов в теплообменнике, что может быть сложно реализовать, наиболее распространен для приточно-вытяжной установки в домах, квартирах и гаражах.Обмерзание теплообменника осуществляется периодическим включением приточного вентилятора или перепускного клапана.

Наряду с заводскими рекуператорами широко распространено применение самодельных агрегатов, ведь сделать рекуператор воздуха своими руками не так уж и сложно. Рассмотрим в действии бытовой рекуператор.

Как видите, самодельный рекуператор может оказаться довольно эффективным.

Приточно-вытяжная установка с рекуператором

Рассмотрим способы устройства систем вентиляции гаража.Вентиляция гаража бывает естественной, комбинированной и механической.

  • Естественная вентиляция — это когда в стене гаража делается отверстие для прохода воздуха, а в потолок вставляется воздуховод для отвода «вытяжного» воздуха.
  • При комбинированной вентиляции приток остается естественным, а вытяжная труба дополняется вентилятором, работающим от сети для принудительного воздухообмена.
  • Механическая вентиляция — самый дорогой, но в то же время самый эффективный метод воздухообмена.Отток воздуха и приток воздуха принудительный; возможна конструкция с разными модулями притока и оттока воздуха.

Работа узлов механической системы слажена, самым дорогим модулем является устройство подачи свежего воздуха. Конструкция такого устройства требует наличия вентилятора, фильтров, воздухонагревателя. Рекуператор привносит в конструкцию дополнительные функции, которые мы рассмотрели выше.

Функции, работа, задачи

  1. Эффективная теплопередача.
  2. Удаление конденсата.
  3. Высокая производительность.
  4. Бесшумность

Оптимальная температура для содержания автомобиля в холодное время года — +5 градусов, а использование такой приточно-вытяжной системы с рекуператором часто заменяет использование системы отопления.

Рекуператор своими руками

Если вы планируете изготовить пластинчатый теплообменник самостоятельно, то вам понадобится 4м2 оцинкованного листа, его нужно разрезать на пластины 20х30см и сложить их стопкой. Плиты должны быть идеально ровными, поэтому при использовании оцинковки будет удобнее разрезать стопку из трех листов болгаркой, чем ножницами по металлу. Для создания удаленного зазора между пластинами можно наклеить на них рамку из полос технических заглушек (толщиной 2мм). Зазоры между пластинами должны быть не менее 4 мм, чтобы не было слишком большого сопротивления потоку воздуха. Важно выбрать правильное сечение рекуператора — расход воздуха должен быть равен или немного больше 1 м / с. После укладки всей стопки заполните зазор нейтральным герметиком.

После высыхания герметика пластины нужно положить в футляр (любую жестяную коробку подходящего размера).Корпус выполнен из жести, в нем проделаны отверстия, в которые вставляются пластмассовые фланцы, диаметр которых должен соответствовать диаметру воздуховодов. Все щели заделаны силиконовым герметиком. Ящик изготовлен из ДВП или фанеры толщиной 18 мм, все стены утеплены минеральной ватой. Общая площадь плит составит 3,3 м2 с производительностью 150 м3 / ч; Собранный таким образом рекуператор должен иметь КПД 50-60%. Зимой при температуре наружного воздуха ниже -10 ° С пластинчатые теплообменники могут замерзнуть, поэтому для периодического размораживания необходимо установить датчик изменения давления в их теплой части. Во время замерзания приточный воздух будет проходить через байпас, и теплообменник начнет размораживать, нагретый отработанным воздухом.

Современная система вентиляции дома просто необходима. Ведь только традиционные вентиляционные каналы на кухне и в ванной не могут поддерживать здоровый микроклимат в помещении. Современные отделочные материалы чаще всего «недышащие», энергосберегающие технологии (например, производство пластиковых окон) позволяют получить практически тесное помещение.Дополнительная приточно-вытяжная установка с рекуператором поможет обеспечить нормальный воздухообмен и решить проблему развития грибка и плесени, что особенно актуально для влажных помещений с плохой вентиляцией. Таким образом, рекуператор для квартиры, частного дома, а тем более для гаража (чрезмерная влажность в гараже неизбежно приводит к коррозии, а выхлопные газы и пары топлива в сочетании с «застоявшимся» воздухом вредны для здоровья человека) — это абсолютно необходимое устройство.

Восстановление.

Типы рекуператоров | Серверная служба

Рекуператор — устройство, предназначенное для освежения воздуха и нормализации температуры. Он предотвращает потерю тепла в помещении зимой, а летом предотвращает попадание наружного воздуха.

Что означает рекуперация?

Рекуперация (от латинского «recuperatio» означает «возврат») — это частичный возврат энергии для ее повторного использования. Эта система позволяет эффективно проветривать помещение и экономить на отоплении.Рекуператор легко сохраняет 2/3 тепла, уходящего от отопления.

Принцип работы рекуператора

Приточно-вытяжные системы вентиляции в наши дни стали более популярными. Так, зимой их используют для очистки свежего воздуха и обогрева его обогревателем. Теплый чистящий воздух нагревает и разбавляет загрязненную воздушную массу. «Вытяжной» воздух попадает в вытяжную вентиляцию, а затем выводится на улицу.

Основная цель рекуперации — нагрев поступающего воздуха. Вы также можете установить температуру самостоятельно. Практически все современные модели оснащены системой автоматического управления. Приточно-вытяжная система вентиляции с рекуператором подает теплый воздух, очищенный от пыли и аллергенов. Это также снижает потребление тепла.

Типы рекуператоров

Самым популярным типом является пластинчатый теплообменник, но есть и другие типы. Ниже представлена ​​дополнительная информация о рекуператорах.

Рекуператор с пластинчатым теплообменником (Пластинчатый рекуператор)

Рекуператор с пластинчатым теплообменником (пластинчатый рекуператор)

Применяется в приточно-вытяжных системах вентиляции.Его отличительной особенностью является разделение приточного и отводимого воздушных потоков, которые не могут быть смешаны из-за конструктивных особенностей устройства.

Преимущества:

1. КПД до 92%.

2. Не требует частого обслуживания.

3. Нет частей, потребляющих электроэнергию. Значит, можно сэкономить электроэнергию.

Недостатки:

1. Иногда возникает необходимость в пересечении воздуховодов в рекуператоре.Не всегда можно провести

2. Пластинчатый теплообменник зимой можно замерзнуть. Во избежание этого необходимо время от времени отключать приточный вентилятор или использовать байпасный клапан.

3. Такие рекуператоры используются только для теплообмена.

Рекуператор с роторным теплообменником (Роторный рекуператор)

Рекуператор с роторным теплообменником (Роторный рекуператор)

Роторные рекуператоры занимают второе место по популярности. Принцип действия основан на прохождении приточного и вытяжного воздуха через вращающийся теплообменник.

Преимущества:

1. КПД около 85%.

2. Роторный теплообменник может возвращать тепло и влажность.

3. Можно контролировать общий КПД рекуператора

.

Недостатки:

1. Для обеспечения притока свежего воздуха необходимо установить дополнительные фильтры на приточно-вытяжной.

3. В рекуператоре есть мобильные компоненты и потребители электроэнергии.Поэтому необходимо проводить регулярное техническое обслуживание (по сравнению с пластинчатыми рекуператорами).

Рекуператор оборотный

Рекуператор рециркуляции воды

Рекуператоры рециркуляции воды применяются в приточно-вытяжных системах вентиляции. Они передают тепловую энергию от свободного вытяжного теплообменника к приточному за счет воды. антифриз или другие теплоносители.

Теплообменники (приточный и вытяжной) расположены отдельно друг от друга и соединяются посредством теплоизоляционного трубопровода.Такие рекуператоры используются не так часто из-за низкого КПД и частого обслуживания.

Рекуператор крыши

Рекуператор крыши

Кровельные рекуператоры установлены на крыше здания. Он идеально подходит для больших зданий, таких как торговые центры, производственные цеха, тканевые здания и другие. Такой тип рекуператоров позволяет сэкономить место под потолком, так как теплообменники устанавливаются снаружи.

Преимущества:

  1. КПД 68%.
  2. Установлен на крыше. Специальная система крепления исключает дополнительную нагрузку на конструкцию крыши.
  3. Низкие затраты и эксплуатационные расходы.

Server Service Компания занимается профессиональным проектированием и монтажом систем вентиляции. Также мы занимаемся поставкой вентиляционных установок со встроенными рекуператорами из Китая и Европы по лучшим ценам.

Установка системы вентиляции с рекуперацией позволяет:

  • Повышение эффективности вентиляции;
  • Снижение потребления тепловой и электрической энергии;
  • Создание комфортной атмосферы в помещении.

Есть вопросы? Позвоните нам: +998 (71) 207-33-32 , и вы получите всю необходимую информацию.

Проектирование теплообменной системы земля – воздух | Геотермальная энергия

Если размеры системы EAHE известны, расчет скорости теплопередачи может быть выполнен либо с помощью метода логарифмической разницы температур (LMTD), либо с помощью метода ε — числа единиц передачи (NTU). В данной работе используется метод ε –NTU.Температура воздуха на выходе была определена с использованием эффективности EAHE ( ε ), которая является функцией количества единиц переноса (NTU).

Эффективность теплообменника и NTU

В теплообменнике земля – воздух для передачи тепла используется только воздух. Тепло выделяется или поглощается воздушными потоками через стенки трубы за счет конвекции и от стенок трубы к окружающей почве и наоборот за счет теплопроводности. Если предполагается, что контакт стенки трубы с землей идеальный, а проводимость почвы считается очень высокой по сравнению с поверхностным сопротивлением, тогда температуру стенки внутри трубы можно считать постоянной. Выражение NTU зависит от различных типов конфигураций потока в системе EAHE. В этой статье использовалось соотношение для испарителя или конденсатора (с постоянной температурой с одной стороны, т. Е. Стенки).

Общее количество тепла, передаваемого воздуху при прохождении через заглубленную трубу, определяется по формуле:

$$ {Q} _ {\ mathrm {h}} = \ dot {m} {C} _ {\ mathrm {p} } \ left ({T} _ {\ mathrm {out}} — {T} _ {\ mathrm {in}} \ right) $$

(3)

где ṁ — массовый расход воздуха (кг / с), C
p — удельная теплоемкость воздуха (Дж / кг-К), T
out — температура воздуха на выходе из трубы EAHE (° C), а T
в — температура воздуха на входе в трубку EAHE (° C).

Из-за конвекции между стеной и воздухом передаваемое тепло также может быть выражено следующим образом:

$$ {Q} _ {\ mathrm {h}} = hA \ varDelta {T} _ {\ mathrm {lm} } $$

(4)

, где h — коэффициент конвективной теплопередачи (Вт / м 2 -K), а A — площадь внутренней поверхности трубы (м 2 ).

Средняя логарифмическая разница температур (Δ T
лм ) определяется по ( T
EUT = T
стена ):

$$ \ varDelta {T} _ {\ mathrm {lm}} = \ frac {T _ {\ mathrm {in}} — {T} _ {\ mathrm {out}}} {\ ln \ left [\ frac {\ left ({T} _ {\ mathrm {in}} — {T} _ {\ mathrm {wall}} \ right)} {\ left ({T} _ {\ mathrm {out} } — {T} _ {\ mathrm {wall}} \ right)} \ right]} $$

(5)

Температуру воздуха на выходе из трубы EAHE можно получить в экспоненциальной форме как функцию температуры стенки и температуры воздуха на входе, исключив Q
ч из ур.{- \ left (\ raisebox {1ex} {$ hA $} \! \ left / \! \ raisebox {-1ex} {$ \ dot {m} {C} _ {\ mathrm {p}} $} \ right . \ right)} $$

(6)

Если используется труба бесконечной длины ( A = ∞), воздух будет нагреваться или охлаждаться до температуры стены. {- \ left (\ raisebox {1ex} {$ hA $} \! \ Left / \ ! \ raisebox {-1ex} {$ \ dot {m} {C} _ {\ mathrm {p}} $} \ right.{- \ mathrm {N} \ mathrm {T} \ mathrm {U}} $$

(9)

Эффективность теплообменника земля – воздух определяется безразмерной группой NTU. Изменение эффективности теплообменника земля-воздух в зависимости от количества передаточных единиц показано на рис. 2. Было замечено, что с увеличением значения NTU эффективность также увеличивается, но кривая быстро сглаживается. Относительный выигрыш в эффективности очень невелик после того, как значение NTU становится больше 3.Есть несколько способов построить теплообменник земля-воздух для получения заданного NTU и, следовательно, желаемой эффективности. Подобные результаты наблюдали Де Паэпе и Янссенс (2003).

Рис. 2

Зависимость эффективности теплообменника земля – воздух от количества передаточных единиц

Влияние проектных параметров на NTU может быть изучено с точки зрения теплопередачи и падения давления. NTU состоит из трех параметров, а именно, коэффициента конвективной теплопередачи ( h ), площади внутренней поверхности трубы ( A, ) и массового расхода воздуха ( ṁ ), которые могут варьироваться.

Площадь внутренней поверхности трубы зависит от диаметра D и длины трубы EAHE L , оба:

Коэффициент конвективной теплопередачи внутри трубы определяется как:

$$ h = \ frac {N _ {\ mathrm {u}} K} {D} $$

(11)

где K — коэффициент теплопроводности (Вт / м-К).

Чжан (2009) представил в своей докторской диссертации, что в традиционных системах теплообменников земля-воздух (ETAHE) типично наличие подземных каналов с диаметром 10 см h <40 см и длиной более 20 м. .Такие размеры означают отношение длин к гидравлическим диаметрам ( D
h ) имеют порядок величины 100. Гидравлический диаметр определяется как четырехкратное отношение площади поперечного сечения к смоченному периметру поперечного сечения.

$$ {D} _ {\ mathrm {h}} = \ frac {4A} {P} $$

(12)

, где A, — площадь поперечного сечения, а P — смоченный периметр поперечного сечения.

Гидравлический диаметр круглой трубы — это просто диаметр трубы.Поэтому разумно предположить, что воздушные потоки в основном полностью развиты в ЭПТО таких размеров, и адаптировать соответствующие эмпирические корреляции для расчета коэффициента конвективной теплопередачи (КТТ). Чтобы проверить это предположение, восемь чисел Нуссельта ( N
и ) корреляции, использованные в других исследованиях моделирования ETAHE (Arzano and Goswami 1997; Bojic et al. 1997, охлаждение и нагревание; Singh 1994; De Paepe and Janssens 2003; Hollmuller 2003; Sodha et al.1994; Benkert and Heidt 1997). Поскольку все корреляции были получены для полностью развитого турбулентного потока воздуха, в идеале ожидается, что они дадут аналогичные значения для тех же рабочих условий. Вариация числа Нуссельта по отношению к числу Рейнольдса для типичной конструкции обычного ETAHE была рассчитана с использованием всех восьми корреляций для расчета CHTC, и между результатами восьми корреляций наблюдались очень большие различия. Это может быть связано с различными экспериментальными условиями, которые были приняты для получения корреляций, например, шероховатость поверхности экспериментальных каналов.Большие расхождения указывают на то, что необходимо выбрать подходящую корреляцию, если какая-либо из существующих моделей используется для имитации производительности системы EAHE.

Система EAHE, анализируемая в этой статье, состоит из цилиндрических труб с внутренним диаметром 0,1016 м, изготовленных из ПВХ, с общей длиной заглубления 19,228 м. Предполагая, что внутренняя поверхность труб ПВХ, используемых в системе EAHE, гладкая, N
Корреляции и , данные Де и Янссенс (2003), могут использоваться для моделирования производительности системы. {- 2} $$

(14)

Если 2300 ≤ R
e <5 × 10 6 и 0.5 <-п.
r <10 6

Число Рейнольдса связано со средней скоростью и диаметром воздуха:

$$ {R} _ {\ mathrm {e}} = \ frac {\ rho {v} _ {\ mathrm {a}} D} {\ mu} $$

(15)

, где v
a — скорость воздуха в трубе (м / с), D — диаметр трубы (м) и μ — динамическая вязкость воздуха (кг / м-с).

Число Прандтля определяется по формуле:

$$ {P} _r = \ frac {\ mu {c} _ {\ mathrm {p}}} {K} $$

(16)

где c
p — удельная теплоемкость воздуха (Дж / кг-К)

Полное руководство по теплообменнику

Газовые турбины в основном состоят из трех основных частей:

Обычно промышленные теплообменники классифицируются в соответствии с (1 ) конструкция, (2) расположение каналов, (3) фаза технологических жидкостей, (4) процессы передачи, (5) механизмы теплопередачи и (6) механизмы фазового перехода.
Исходя из конструктивных деталей, теплообменники классифицируются следующим образом.
1. Трубчатые теплообменники: двухтрубные, кожухотрубные, змеевиковые.
2. Пластинчатые теплообменники (ПТО), включая прокладки, паяные, сварные, спиральные, змеевиковые, пластинчатые.
3. Теплообменники с удлиненной поверхностью, которые представляют собой трубчатые или пластинчатые ребра.
4. Регенераторы с неподвижной или вращающейся матрицей.
В зависимости от расположения проходов они бывают однопроходными или многопроходными. Считается, что жидкость прошла один проход, если она один раз проходит через секцию теплообменника по всей его длине.Жидкость переворачивается и проходит через длину потока два или более раз в многопроходном устройстве.
В соответствии с фазой жидкостей теплообменники классифицируются как
1. Газожидкостный тип, который в основном представляет собой компактные теплообменники трубчато-ребристого типа с жидкостью на трубной стороне.
2. Жидкостно-жидкостного типа, представляет собой кожухотрубный теплообменник.
3. Газ — газ, который содержится в системе предварительного нагрева выхлопных газов и воздуха, рекуператорах, роторных регенераторах, промежуточных охладителях и / или дополнительных охладителях для охлаждения всасываемого воздуха наддувом двигателя некоторых наземных дизельных силовых агрегатов и тепловозов, а также криогенного сжижения газа. системы.
В соответствии с процессом передачи теплообменники классифицируются как типы с непрямым контактом, в том числе с прямым переносом, с накоплением, с псевдоожиженным слоем и с прямым контактом с градирнями.
Основные механизмы теплопередачи, используемые для передачи тепла от одной жидкости к другой:
1. Однофазная конвекция, принудительная или свободная,
2. Двухфазная конвекция (конденсация или испарение) посредством принудительной или свободной конвекции, и
3. Комбинированная конвекция и излучение.
Теплообменники также классифицируются по механизму фазового перехода как конденсаторы и испарители.

рекуператор | Воздушный теплообменник

Мы REKUPEX и предлагаем. Рекуперативные теплообменники высокой эффективности. Для ваших систем вентиляции с рекуперацией тепла и проекта рекуперации воздуха. Мы рады быть официальным гордым дилером чешского производителя RECUTECH. О КОМПАНИИ Сверхэффективный алюминиевый теплообменник РЭК +. Противоточный пластинчатый теплообменник REK + предназначен для передачи тепла между входящим и выходящим воздухом в системе вентиляции.Теплообменник не смешивает грязный и свежий воздух и не передает влажность. Он только передает тепло. Эффективность до 96% гарантирована запатентованной технологией. Использовано оптимизированное компьютерное моделирование потери давления. Технология двойного складывания для всего ассортимента = лучшая герметичность и долговечность на рынке. Программное обеспечение для расчетов и библиотека DLL. Возможность иметь встроенный байпас. Возможность комбинированного решения. Сертификация: Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS. Recutech — Продакшн-шоу. Видео откроется в новом окне.Используете мобильное приложение? Результаты тестирования обменника. Протестировано в соответствии с EN 308. Соотношение входящего и выходящего воздушных потоков составляет 1: 1, температура наружного воздуха -5 ° C и относительная влажность 25%. Температура внутреннего воздуха 25 ° C, относительная влажность 80%. Объем воздушного потока 300 м3 / ч — КПД 96,2% — Скорость забоя воздуха на входе в рекуператор 0,5 м / с — Перепад давления — подача — 22,1 Па, вытяжка — 32,2 Па. Объем воздушного потока 900 м3 / ч — КПД 95,6% — Скорость забоя воздуха на входе в рекуператор 1,5 м / с — Падение давления — подача — 99,3 Па, выхлоп — 145,9 Па.Объем воздушного потока 1500 м3 / ч — КПД 95,3% — Скорость забоя воздуха на входе в рекуператор 2,5 м / с — Падение давления — приточный — 211,3 Па, вытяжной — 313,7 Па. Входные значения для среднего зимний сезон в Чехии. Соотношение входящего и выходящего воздушных потоков составляет 1: 1, температура наружного воздуха 1 ° C и относительная влажность 78%. Температура внутреннего воздуха 25 ° C, относительная влажность 28%, рассчитано с помощью сертифицированного программного обеспечения EUROVENT. РАЗМЕРЫ РЕК + ТЕПЛООБМЕННИКОВ. КОМПЬЮТЕРНАЯ ОПТИМИЗИРОВАННАЯ ГЕОМЕТРИЯ ЛАМЕЛЛ. Эффективность теплообменника пропорциональна наружной температуре.Противоточный воздухо-воздушный теплообменник изготовлен из прочных материалов. Корпус изготовлен из листового алюминия и заклеен горячим клеем. Грани склеены МС полимером. Теплообменники не содержат силикона и соответствуют директивам REACH 1907/2006 и RoHS 2011/65 / EU. Он состоит из отдельных пластиковых пластин HIPS, которые соединены ультразвуковой сваркой и покрыты листовым алюминием. Выходящий и входящий воздух протекает между пластинами и передает энергию друг другу.Выходящий и входящий воздух в теплообменнике не смешиваются. Передается только тепло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ. Рабочие температуры от -40 ° C до + 80 ° C. Относительная влажность от 0% до 100%. Максимальный рекомендуемый поток через забой составляет 3 м / с на входе. Мы рекомендуем использовать теплообменник с сбалансированным соотношением между выходом и входом или с максимальным дисбалансом +/- 50%. Максимальный перепад давления между входом и выходом составляет 800 Па. Использование технологии двойной кромки на всех типоразмерах обеспечивает максимальную герметичность.Сертификация Eurovent гарантирует эффективность до 96%. Этот обменник вы можете установить вместо Recair, Heatex, Holmak, Klingenburg или Eri recovery corporation. Der Gegenstrom-Plattenwärmetauscher REK + dient zur Übertragung von Wärme zwischen der Eingangsund Ausgangsluft im Ventilationssystem. Der Wärmetauscher mischt nicht verunreinigte und frische Luft, er überträgt auch keine Feuchtigkeit. Er überträgt nur Wärme. El intercambiador de calor por contracorriente con placas REK + sirve para la transferencia de calor entre el aire de entrada y el de salida en un sistema de fanación.El intercambiador de calor no mezcla el aire sucio y el aire fresco, ni transfiere hume. Пункт «Воздухообменник приточный с рекуперацией тепла CounterFlow 1500м3, рекуператор эфф.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
