Потолочно-проходной узел дымохода: требования, типы и монтаж своими руками

К выведенным через скатную кровлю дымоходам предъявляют определенные требования как инженеры по работе с каминным и котельным оборудованием, так и специалисты-кровельщики.

Как выполнить проход дымохода через кровлю из металлочерепицы своими руками

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Как установить дымоход через крышу: проход печной трубы через кровлю, как закрепить выход, как правильно крепить, вывести Как установить дымоход через крышу: проход печной трубы через кровлю, как закрепить выход, как правильно крепить, вывести Как вывести трубу через крышу из профнастила и металлочерепицы — фото, видео Как вывести трубу через крышу бани: кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш Как вывести трубу через крышу и стену и что для этого нужно

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания — бетонная плита. Выводим прямоугольный дымоход:

  1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
  2. Установить по периметру опалубку.
  3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
  4. Завести кровельное покрытие на стенки.
  5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
  6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

Далее:

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Есть разные модификации круглых фланцев. Некоторые нужно крепить к трубе хомутами. В других случаях элемент крепят к трубе и кровле и скрепляют шурупами.

Иногда устанавливают дополнительный фартук: верхний элемент ставится с нахлестом на нижний без фиксации друг к другу.

Фланец подбирается по диаметру дымохода и уклону ската.

Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Дополнительные материалы по теме

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

  • кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
  • внутри дымохода скапливается влага, а летом появляется грибок;
  • растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
  • участки кровли, соседствующие с трубой, разрушаются от наледи.

Если нарушается циркуляция воздушных масс в пространстве под крышей, растет влажность, детали из дерева начинают гнить. Возникает потребность в капремонте стропил. Поэтому работы по обустройству проходки важно провести правильно.

Основные требования и нормы

Требования к качеству металлочерепицы регламентирует ГОСТ Р 58153-2018. Он стал обязательным для всех отечественных производителей с 1 марта 2019 года. Стандарт определяет:

  • минимальную толщину голого стального листа для металлочерепицы и комплектующих проходов;
  • величину покрытия с обеих сторон;
  • количества цинка на каждый квадратный метр готового изделия;
  • форму профиля, линейные размеры, серповидность, косину.

Так, толщина листа без учета полимерного покрытия должна быть не менее 0,5 мм. Рекомендованная толщина краски с грунтовкой — 23 мкм или больше. Нормы, правила и вся технология производства работ по устройству прохода описаны в СНиП II-26-76.

Где не следует размещать дымоход?

Плохой вариант — расположить проход печной трубы рядом с мансардными окнами. Остатки продуктов горения могут затягиваться ветром и приточной вентиляцией внутрь помещений при открытых створках. Крайне нежелательно делать проход в районе ендовы — сочленения двух соседних скатов. Причины следующие:

  1. На это место зимой приходится наибольшая нагрузка от снежной массы.
  2. Вероятны проблемы с герметичностью из-за наибольшего скопления здесь воды от осадков.

Выводим трубу

Но самый главный вопрос для нас – это то, как вывести трубу через крышу?

Сталкиваясь с перекрытием и крышей, у хозяина печки и трубы появляются две задачи:

  • Сделать защиту для того, чтобы во внутренние помещения не попала влага и ветер через отверстия, сделанные для трубы или попросту, устроить хорошую гидроизоляцию. В противном случае вопрос как установить трубу на крыше бани встанет на второй план после вопроса, как не намочить голову талой водой или снегом.
  • Сделать выход трубы через двускатную крышу пожаробезопасным.

Оформление в местах вывода из кровли печных труб проводить снизу вверх

Выводя трубу на конек, несомненным плюсом является и то, что узел примыкания выполняется очень легко.

Дело в том, что на нем не собирается снег, а значит, вероятность появления протечек снижается.

Конечно, придется сделать стропильную конструкцию, в которой будет отсутствовать несущая коньковая балка или же она будет прерываться там, где будет конструкция «труба — крыша», что потребует установки дополнительных опор, предназначенных для стропил, что не всегда удобно, особенно для крыши мансардного типа.

Поэтому выход трубы через крышу может быть устроен возле конька. В этом случае также отсутствует снежный мешок, и узел примыкания делается без особых усилий.

Следует помнить еще и о том, что устраивать дымоход нельзя в том месте крыше, где сходятся под внутренним углом два ската, например, в ендовом. В таком случае осень сложно добиться качественного примыкания трубы с крышей.

В любом случае дождевая вода будет попадать в ложбину, а зимой в ней будет скапливаться большое количество снега, что станет причиной постоянных протечек.

Вашему вниманию!Также нужно учитывать, что расстояние между крышей и стропилами должно быть не меньше 25-30 см.

В том случае, если двускатная мансардная крыша сделана из горючего материала, то необходимо сделать противопожарный зазор порядка 13-ти – 25-ти см. Если же для кровли использовался негорючий материал, то достаточно будет зазора в несколько сантиметров.

Единственное, что труба должна быть удалена от обрешетки.

Самое сложное в схеме «крыша — труба» возникает в том случае, если крыша сделана в виде кровельного пирога, то есть слой содержит паро- и гидроизоляцию, включающую в себя слой утеплителя.

Для того чтобы обеспечить надежную защиту слою утеплителя от влаги и водяного пара, нужно чтобы гидро — и пароизоляция были непрерывны. В то же время они являются горючими, что требует зазора.

Правила выбора места выхода трубы и ее высота

Одним из условий качественной организации выхода трубы через кровлю является правильное определение места вывода дымохода. Этот фактор влияет на работу всей системы отопления, поэтому ошибки здесь недопустимы.

Поэтому монтаж дымохода из мягкой кровли должен выполняться в строгом соответствии со строительными и противопожарными нормами:

  • Расстояние от самой высокой точки крыши до дымоходной трубы должно составлять 1-1,5 метра.
  • Расстояние от конька до верхней точки трубы должно быть не меньше 0,35 метра и не больше 1,5 метра.
  • С увеличение высоты трубы повышается сила тяги в печи или газовом котле.
  • Чем дальше труба располагается от наивысшей точки крыши, тем выше должна быть труба.
  • Высоту дымоходной трубы и ее диаметр следует определять в соответствии с рекомендациями производителя прибора отопления или по специальным расчетам.
  • При решении задачи, как установить трубу дымохода через крышу, следует учесть, что общая длина горизонтальных участков не должна превышать одного метра.
  • Выход трубы должен располагаться между элементами стропильного каркаса, в этом случае целостность и прочность системы не будет нарушена.

Основной сложностью организации выхода трубы дымохода через кровлю является высокий риск возгорания пожароопасных материалов стропильной системы вследствие повышения температуры стенок.

Типовые ошибки

При установке вертикального канала в деревянном доме нужно строго соблюдать требования пожарной безопасности. В этом случае важно правильно сделать и обработать проход сэндвич-трубы через перекрытия, выполненные из дерева. Данные места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

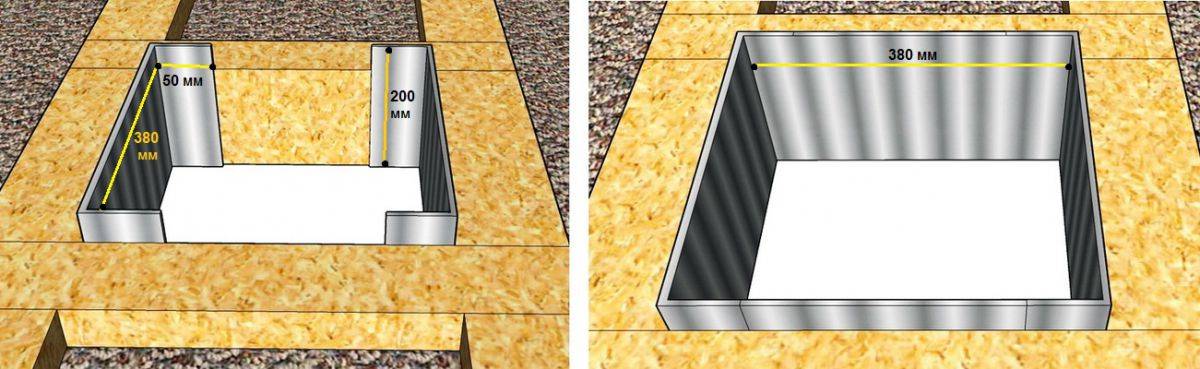

Чтобы облегчить работу, довольно часто устанавливается специальный потолочно-проходной узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка необходима для выполнения определенных действий:

  1. Если происходит усадка дома или его деформация, дымоходная труба должна сохранить свое первоначальное положение.
  2. ППУ защищает деревянные перекрытия и не допускает их возгорания.

Лучшим вариантом для прокладки вертикального канала считается установка специальной сэндвич-системы. Обычно проблемы появляются, только если при монтаже применялась теплоизоляция низкого качества, к примеру, общестроительная изоляция вместо специального негорючего материала.

Одним из вариантов такой защиты считается базальтовая вата.

Иногда она используется неправильно. Известно, что этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы изоляция начнет отдавать накопленное тепло обратно, провоцируя тем самым перегрев дымохода. Чтобы этого не произошло, требуется установить специальную стальную гильзу, которая закрывала бы разделочный изоляционный слой. В качестве последнего можно использовать суперизол.

Этот стальной элемент должен иметь вид цилиндра. Важно, чтобы высота детали равнялась толщине разделки. Гильза позволит избежать повышения температуры и будет способствовать отведению тепла от теплоизоляции.

Вокруг стальной детали необходимо организовать микровентиляционную систему, представляющую собой воздушную прослойку толщиной 3 мм. Воздух, двигающийся вокруг гильзы, будет охлаждать ее, снижая тем самым температуру.

Установка стального изделия позволяет использовать отопительный прибор длительное время, исключая риск перегрева.

Дымоход коаксиальный для газового котла Диаметр дымохода для газового котла, особенности расчета Дымоход для газовой колонки: разновидность, установка Дымоход-конвектор: Современные возможности

Как вывести кирпичную печную трубу через крышу

  1. Планировка – даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
  2. Местоположение трубы – существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
  3. Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера.

Существуют определенные нормы, регламентирующие то каким должен быть зазор между печной трубой и кровлей. Согласно СНиП расстояние до горячих материалов от дымохода должно составлять не менее 13-25 см.

В установке вентиляционного выхода нет ничего сложного. Благодаря широкому выбору материалов изготовить и установить такой выход можно как самостоятельно, так и применив заводские изделия, обладающие несомненной привлекательностью.

Главное при монтаже – это обеспечить герметичность прохода через кровлю, правильную высоту, надежное крепление и хорошую теплоизоляцию.

      1. На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
      1. На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Инструкция по сборке дымохода

Итак, подходящая схема прокладки выбрана, материалы закуплены. Перед монтажом дымового канала выполните следующие подготовительные работы:

  1. Проложите трассу будущего газохода. Проследите, чтобы при пересечении стены или потолка трубопровод не попал на несущие конструкции – стойки каркасного дома, кровельные балки, стропила.
  2. Установите котел либо печь. Здесь важно удачно выбрать место, чтобы дымоотвод не поворачивал больше 2 раз (третьим поворотом считается вход в тройник).
  3. Защитите горючую облицовку потолка и прилегающих к теплогенератору стен от возгорания. Используйте оцинкованный лист + базальтовый картон, плиты минерита либо другие огнестойкие материалы.
  4. Проделайте проходное отверстие во внешней стене или перекрытии (смотря какую схему вы избрали).

Для начала попробуйте собрать дымоходные фрагменты на земле, согласно разработанной схеме. Убедитесь в наличии всех деталей и крепежа.

Пример монтажной схемы для установки дымоотвода внутри дома

Важный нюанс. Для стыковки секций дымохода часто используется высокотемпературный печной герметик. Когда состав затвердеет, разъединить модули не удастся, только разрезать болгаркой. Опять же, Schiedel рекомендует собирать свои фрагменты без герметика, только на хомутах.

Как правильно установить сэндвич дымоход своими руками:

Напоминание. Соединение 2 элементов не должно оказаться внутри стены, в ППУ. Запрет распространяется на конструкции любой горючести, даже нулевой.

Если конец газохода поднимается на 1.5 м выше последней точки крепления, его следует зафиксировать растяжками от раскачки ветром. Другой вариант – изготовление квадратной либо треугольной мачты из стальных уголков. Монтаж дымохода производится внутри решетчатой башни на штатных креплениях.

Можно ли сделать дымоход в маленькой бане, не дырявя крышу

Здравствуйте! Я хочу сделать небольшую парилку, 4–5 квадратов. Не хочу дырявить крышу. Можно ли дымоход вывести сразу в стену, а потом наверх? Олег

Ответ эксперта

Здравствуйте, Олег!

Дымоход, который Вас интересует, называется внешним (или приставным) и широко используется европейскими и американскими строителями. В России же предпочитают внутренние дымоходы – они позволяют увеличить теплоотдачу печи и соответствуют отечественным архитектурным традициям.

Для вывода трубы через стенку используются специальные колена, или, по-другому, отводы с изгибом под различными углами, что позволяет выполнить монтаж наиболее удобным способом. С внешней стороны на горизонтальный или наклонный участок устанавливают тройник, к одному отводу которого подключают вертикальную часть, а второй закрывают заглушкой и в дальнейшем используют для чистки канала от сажи и нагара. Для крепления дымохода в вертикальном положении используются специальные держатели-хомуты.

Для правильного обустройства приставного дымохода рекомендуем прислушаться к рекомендациям опытных печников:

  • чтобы избежать падения тяги, а также уменьшить сажеобразование, длина горизонтального участка не должна превышать 1 м;
  • верхний срез трубы необходимо защитить оголовком, который защитит газоход от осадков;
  • наружную часть дымохода обязательно утепляют – это предохранит образование конденсата и нормализует тягу в зимний период;
  • использование круглых труб предпочтительнее, чем прямоугольных, в силу того, что первые создают меньшее сопротивление движению разогретых газов;
  • площадь сечения дымохода должна соответствовать мощности теплового агрегата;
  • в месте прохождения трубы через стену необходимо установить противопожарную разделку. Стыки внутри разделок не допускаются.

Мы же, в свою очередь, рекомендуем горизонтальный участок обустраивать под потолком. Таким образом, самая разогретая часть дымохода будет находиться внутри помещения, отдавая дополнительное тепло. Кроме того, на этом участке нередко устанавливают водяной теплообменник, с помощью которого получают горячую воду.

Как видите, правильно спроектированный наружный дымоход позволяет извлечь те же выгоды, что и внутренний, и при этом не требует, как Вы говорите, «дырявить крышу», хоть и имеет небольшое усложнение в части конфигурации.

Другие статьи

  • Как правильно утеплить крышу бани
  • Как сделать березовый веник для бани
  • Как сделать душ в бане своими руками
  • Как сделать купель для бани своими руками
  • Труба в бане через потолок и крышу
  • Дымоход для бани своими руками из трубы
  • Как сделать пристрой к бане своими руками
  • Изоляция печной трубы бани своими руками
  • Печь для бани из трубы
  • План бани с беседкой под одной крышей
  • Как сделать канализацию в бане своими руками
  • Как сделать дымоход в бане через стену

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

Высота оголовка при скатной кровле:

  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Пожаробезопасность

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья.

При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр?

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП «Отопление, вентиляция и кондиционирование.

Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Монтаж дымохода через стену с видео

При строительстве дома важно сразу продумать, как будут прокладываться внутренние системы, обеспечивающие отопление, водоотвод, дымоотвод и т.д.

Дымовой канал прокладывается одновременно с возведением стен и перекрытий. Очень часто о том, где он будет находиться, задумываются, когда дом уже построен. В таком случае прокладывают дымоход через стену.

 Как грамотно вывести дымоход через стену, описано далее.

Один из главных вопросов при строительстве системы отвода – как правильно организовать вывод дымохода через стену.

Осуществляя вывод дымохода через стену очень важно соблюсти угол в 90 градусов. Следующий элемент конструкции устанавливается перпендикулярно предыдущему. Внизу я прикрепил сборник конденсата, а все основные элементы – сверху.

Схема вариантов вывода дымохода

Получившийся проход через стену тщательно изолируется. Все стыки (там, где находится крепление различных элементов) обязательно уплотняйте хомутами.

Еще один важный нюанс – правильное и надежное крепление дымохода к стене. Мне в свое время вовремя подсказали, что крепить нужно на примерно одинаковых промежутках. На мой взгляд, наиболее удачное расстояние для установки креплений – 50-60 см.

Обязательно нужно изолировать трубу от стены. Оптимальный вариант – качественно и доступно – это базальтовое волокно. Финальный этап – «горловина» дымоотвода накрывается специальным колпаком.

Монтаж  через деревянную стену

Если у вас деревянный дом или баня – нужно точно знать, как вывести дымоход через стену. Основная проблема заключается в вопросе безопасности. Но если грамотно подойти к делу, то даже дымоход в бане через стену, где будет постоянный перепад высоких температур, прослужит надежно и долго.

Расскажу о нескольких главных правилах. Трубу, которая тянется через весь проход, нужно покрыть материалом, устойчивым к высоким температурам. Это поможет избежать деформации дерева – а также избежать риска возникновения пожара. Советую отдать предпочтение вертикальной системе (как, например, печь-буржуйка, которая часто используется для отопления гаражей).

Крепление дымохода к стене деревянного дом осуществляют на расстоянии 1 метра друг от друга. Для деревянных построек советую выбирать длинные прямые трубы: отсутствие стыков делает конструкцию прочнее, плюс осуществить крепление к стене будет гораздо проще.

Преимущества наружного дымохода

Использование такой системы обеспечит увеличенный КПД, а небольшой вес конструкции поможет избежать проблем с установкой. Хотя есть мнение, что дымоход в стене дома выглядит не эстетично. Зато обеспечивает пожарную безопасность!

Явный плюс в том, что нет необходимости делать проход через стену, перекрытие или крышу. Не нужно дополнительно укреплять фундамент. К тому же, на стенках откладывается минимум сажи: и удалить ее вполне можно самостоятельно.

Материалы и инструменты для монтажа

Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:

  1. Высокий срок эксплуатации (если использовать материалы из нержавейки).
  2. Общий вес – небольшой, что упрощает установку.
  3. И третий момент, немаловажный лично для меня: эстетическая привлекательность.

Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.

Кроме того, нам понадобятся хомуты, заглушки, герметик, (обязательно – огнестойкий!), муфты, элементы-крепление. Также нужны будут переходники, тройники, и колено, которое позволит менять направление конструкции.

Основные элементы конструкции

Я предлагаю рассмотреть основные элементы конструкции на примере дымохода сэндвич:

  • Один из главнейших элементов – трубы. Также нужны тройники – они помогают сделать разветвление дымового канала и подключить дымоход непосредственно к топке отопительного прибора.
  • Колено – понадобится, чтобы сделать необходимый изгиб (чаще всего применяются коленья-отводы на 45 и 90 градусов).
  • Опорная консоль – собственно, на ней и будет держаться вся конструкция, крепится к стене или к полу. Плюс хомуты – нужны, как крепление-фиксация к стене.
  • Ревизионный тройник – для очистки труб от сажи.
  • Сборник конденсата.
  • Устье – завершающий элемент конструкции.

Инструкция монтажа

Отправной точкой должен стать непосредственно отопительный прибор. Проще говоря, начинают монтировать конструкцию снизу вверх – от камина. Сначала труба соединяется с трубой котла и закрепляется заглушкой.

Если вы сомневаетесь, что самостоятельно справиться с установкой системы будет сложно, лучше сразу обратиться за помощью. Всегда проще сразу научиться, как делать правильно, чем потом, с учетом допущенных ошибок, переделывать все заново.

“Как вывести дымоход камина?”

Особенности конструкции и изготовление

Наилучшей конструкцией печной трубы большого сечения на крыше является кирпичная труба прямоугольных очертаний. Такая труба не нагревается до опасной температуры печными газами и удобна для изоляции от протекания. Своими руками такую печную трубу сложить весьма непросто , так как кроме навыков кладки требуется выполнять кладку на большой высоте и подавать туда все необходимые материалы. Также, качество кладки такой трубы должно быть высоким и гарантированно исключать возникновение сквозных каналов в стенках трубы со временем. По этим каналам будут выходить горячие печные газы. Если такой канал возникнет вблизи деревянной конструкции, может произойти пожар. Для защиты от атмосферных осадков по периметру прямоугольной кирпичной трубы устанавливаются стандартные по конструкции внешний и внутренний фартуки.

Фартуки представляют собой металлический профиль с покрытием для защиты от влаги. Фартуки перекрывают линию пересечения трубы с поверхностью крыши, прилегая и к трубе, и к крыше.

  • внутренней фартук устанавливается до покрытия черепицей вокруг трубы;
  • край внутреннего фартука, контактирующий с трубой, входит в специальную канавку, прорезаемую в теле кирпича болгаркой;
  • линия контакта металла внутреннего фартука и кирпича покрывается герметиком;
  • часть внутреннего фартука, который лежит на крыше, крепится шурупами к доскам крыши;
  • внешний фартук устанавливается после покрытия крыши черепицей поверх внутреннего фартука.

Если площадь поперечника дымохода невелика и по тем или иным причинам нет смысла сооружать своими руками на крыше кирпичную трубу, последняя изготавливается из нержавейки или термостойкого материала, например из асбоцемента. В таком случае труба имеет сечение круглой формы и для оформления места пересечения дымохода с поверхностью крыши применяются специальные конструкции.

В области перехода через деревянную конструкцию крыши с покрытием из металлочерепицы покрывается гидроизоляцией и со стороны поверхности крыши накрывается специальной резиновой юбкой . Однако есть конструкция без гидроизоляции, когда дымоход оформляется специальной юбкой со стаканом из кровельного железа. Упомянутые выше дымоходы, выполненные своими руками, можно применять только для печей с камерами для дожигания печных газов.

  • Юбка устанавливается поверх дымохода и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
  • Стакан расположен соотносительно с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется саморезами и герметиком.

Такая конструкция просто и быстро монтируется на крыше своими руками и не требует навыков кладки , а также приготовление и подачу на крышу гидроизоляции или раствора для кладки кирпича, что существенно упрощает сооружение дымохода. К тому же, резиновая юбка может быть менее долговечной, чем кровельное железо.

Для каминов и печей без камеры дожигания газов дымоход из нержавейки в области перехода через деревянную конструкцию крыши безопаснее, если содержит « » — две коаксиальные трубы, между которыми уложены минеральные термостойкие волокна.

Переходники «старт» и «финиш» служат для присоединения «сэндвича» к трубе. В составе печных газов каминов и печей без камеры дожигания невозможно гарантировать безопасное содержание несгоревших продуктов. Эти продукты будут догорать вверху дымохода, и перегревать трубу. Поэтому со стороны поверхности крыши дымоход оформляется специальной юбкой со стаканом . Аналогично предшествующему варианту

  • Юбка устанавливается поверх «финиша» и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
  • Стакан расположен впритык с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется герметиком.
  • На основание юбки накладывается пластина металлочерепицы для защиты от набегающего потока воды во время сильного дождя.

Сверху дымоход накрывается крышкой, которая защищает от попадания внутрь трубы снега и дождя. Ремонт такого дымохода выполняется несложно. Если вы изготовили дымоход самостоятельно, то обеспечить его ремонт не составит труда.

Проход дымохода через крышу – слабое место всей конструкции. Это связано с тем, что неизбежно приходится вырезать отверстие, нарушая целостность кровли. А, следовательно, туда попадает влага. Чем же это чревато?

Поэтому место прохода трубы через крышу надо делать тщательно, герметизируя все слабые места.

Сэндвич-дымоход

Наиболее простым в установке станет сэндвич-дымоход, который легко монтируется и обеспечивает пожаробезопасность постройки.

Сэндвич-трубы, как правило, состоят из нескольких металлических листов, между которыми укладывается огнестойкий материал.

План работы:

  • на кровлю бани устанавливается узел для плотной фиксации дымоходной трубы;
  • труба устанавливается в подготовленное отверстие в кровле;
  • пространство, образовавшееся между сэндвич-трубой и трубами большего диаметра, засыпается песком или керамзитом;
  • если использование трубы большего размера нежелательно, следует использовать короб для сэндвич-труб, полость которого также засыпается керамзитом;

Важно соблюдать интервал от сэндвич-трубы до финишных отделочных материалов. Они ни в коем случае не должны соприкасаться, чтобы не создавать пожароопасную обстановку.

В чем положительные качества данных материалов?

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Трубы из оцинкованной стали дешевле других видов. У низ лучше защита от влаги и они более стойкие к появлению коррозии.

Трубы из пластика встречаются гораздо чаще, чем оцинкованные. Они обладают большими положительными качествами: легкие по весу, дешевые, высокие показатели устойчивости к появлению коррозии, удобны и простые в установки.

Правила вывода печной трубы

Чтобы система вытяжки газов работала исправно и долго, при ее устройстве необходимо придерживаться общепринятых правил. Выполняя их, задача: как вывести трубу через крышу из профнастила, будет решенной.

  • Выпуск желательно осуществлять как можно ближе к коньку – оптимальным расстоянием от него к трубе считается в 0,5 м.
  • Наиболее эффективная высота патрубка составляет от 2,0 до 3,0 м, при этом нужно учитывать, что наилучшая тяга обеспечивается при возвышении козырька над коньком в 1,0÷1,5 м. Если труба будет излишне высокая, на ее стенках образуется конденсат, способствующий образованию и прилипанию сажи. Кроме того, нужно стремиться, чтобы ее большая часть на протяжении дня находилась в затененной зоне.
  • При выполнении расчета нужно учесть, что стыки соединительных патрубков не должны быть в уровень с проходящими конструкциями. В противном случае качественно выполнить монтажные работы будет крайне затруднительно.
  • При устройстве системы желательно не выполнять повороты – делать это допускается только при конструктивной необходимости.
  • Расстояние между стенками короба и внешней поверхностью трубы должно быть от 15 см.
  • Для более качественной теплоизоляции базальтовую вату можно дополнить дымоходным кирпичом.
  • Изготавливать специальные отводы в районе наружной части конструкции нет необходимости.
  • Во избежание уменьшения тяги колпак не должен быть слишком объемный.
  • Покупать в магазине трубу нужно с учетом размеров топки.

Ряд правил крепления прохода

Чтобы выполнить правильный монтаж металлического дымохода к стене, необходимо руководствоваться простыми правилами:

  1. В отношении трубы с тройником и конденсатоотводом в ее нижней части лучше всего использовать специальный кронштейн.
  2. При установке секций одну в другую дымоход следует крепить к стене посредством хомутов через каждый метр.
  3. Нужно следить за тем, чтобы крепления не совпадали со стыками секций.
  4. Обходя свес кровли, необходимо применять колена, угол которых только 30° либо 45°.

Если монтаж водосточной системы еще не был выполнен, то следует оставить место для прокладки желоба при помощи крепежа подходящей длины.

Вывод через металлочерепицу круглой трубы

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты. Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Дымоход для банной печи своими руками.

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2. 04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Содержание материала

  • 1 Как рассчитать диаметр дымохода
  • 2Кладка кирпичных дымоходов
    • 2.1 Как ставить дымоход?
  • 3Как установить сэндвич-дымоход
    • 3.1 Видео – Дымоход из сэндвич-трубы
    • 3.2 Видео — Монтаж дымохода
  • 4Керамические дымоходы
    • 4. 1 Видео — Монтаж керамического дымохода
    • 4.2 Видео — Как установить керамический дымоход
  • 5 Несколько общих советов

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива в банной печи.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов





ПараметрЗначение
Температура газов на выходе дымохода+120°С
Минимальная скорость движения газовНе менее 2 м/с
Рекомендуемая высота дымохода5 метров
Количество сгораемого топлива в одной закладке топки10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам






СоветИллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода
Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы
Размеры распушки
Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Как сделать дымоход
Выдра

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода








Шаг, №№ИллюстрацияОписание
Шаг 1

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4

Хомут для сэндвич труб


Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5

Разделка потолка бани


Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6

Проход дымохода через кровлю


Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео — Монтаж дымохода

Керамические дымоходы

Керамические дымоходы
Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание
Заполнение первого блока клеем
Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Видео — Монтаж керамического дымохода

Видео — Как установить керамический дымоход
