Подключение газового котла к системе отопления своими руками: Подключение газового котла к системе отопления своими руками

Содержание

Рассмотрим схему подключения газового котла своими руками

Люди, которые живут в многоквартирных домах, неоднократно сталкивались с такой проблемой как задержка включения центрального отопления или внезапное отключение ГВС. Естественно, это влечет за собой массу неудобств. Если вы не желаете мириться с такого рода дискомфортом, то вам, однозначно, нужно подумать о покупке газового агрегата, который сделает ваше жилье автономным в плане отопления и горячего водоснабжения.

Приняв решение установить в квартире водонагревательный газовый котел, вы не будете отдавать решение вопросов вашего комфорта в руки коммунальных служб. Отныне, при наступлении первых холодов вы сможете моментально запустить отопительную систему. Что уж говорить о таком преимуществе, как бесперебойное горячее водоснабжение.

Разумеется, недостаточно просто обзавестись газовым котлом. После приобретения оборудование его надо правильно монтировать. В комплекте с техникой предусмотрена инструкция, в которой обязательно указывается схема подключения газового котла. Монтаж должен осуществляться в полном соответствии с требованиями технической документации. Именно поэтому, если вы не уверены в том, что сумеете сделать все правильно своими руками, — имеет смысл обратиться к специалисту, для которого схема подключения газового котла знакома как ни для кого.

Что необходимо делать в первую очередь?

Монтаж, подключение и первый запуск газового котла представляет собой довольно сложный комплекс работ. В первую очередь необходимо определиться, где конкретно будет находиться аппарат. Немаловажным фактором, влияющим на месторасположение оборудования, является тип котла. В частности, агрегаты напольного типа устанавливаются в специально отведенном под котельную помещении. Это необходимо в основном из соображений безопасности. Если же говорить о настенных агрегатах, то чаще всего их монтируют в кухне или сантехническом узле.

Лицо, занимающееся установкой, обязано соблюдать условия пожарной безопасности.

Что же это за условия?

Любая схема подключения газового котла предусматривает то, что минимальное расстояние от агрегата до других газовых приборов должно составлять не менее двадцати сантиметров. Если вы приобрели энергозависимый аппарат, то его рекомендуется располагать недалеко от источника электричества. Кроме того, специалисты в области пожарной безопасности не рекомендуют устанавливать агрегат вблизи окна. Оптимальное расстояние от котла до ближайшей стены должно быть в пределах 30-50 сантиметров.

Тонкости подключения

Сегодня производители газогорелочного оборудования выпускают отопители в самых разных модификациях. По этой причине нельзя предусмотреть последовательность выходов и габариты комплектующих. Данную информацию можно обнаружить в инструкции, которая поставляется с техникой. Однако можно описать детали, которые используются в процессе подключения агрегата. Речь идет в первую очередь о шаровых кранах. Основная функция подобных конструкций – отключение магистралей в процессе ремонта.

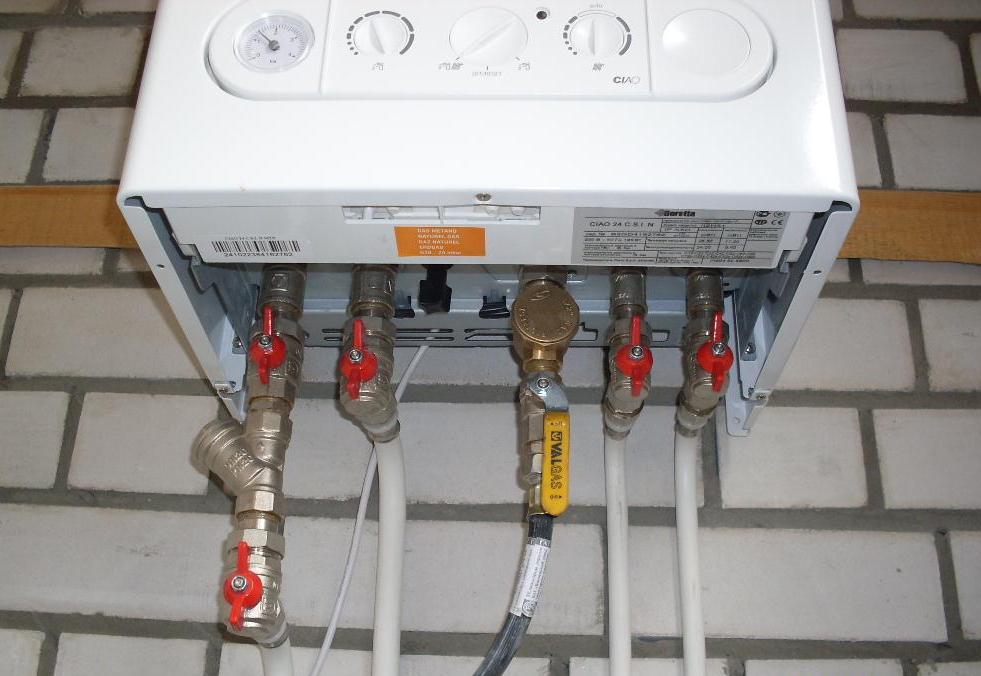

Немаловажный элемент, который есть в любой схеме подключения газового котла, — водный фильтр, который обязательно монтируется, если системой предусмотрены металлические трубы. Если же вы используете пластиковые или любые другие магистрали, то фильтр можно установить перед водомером.

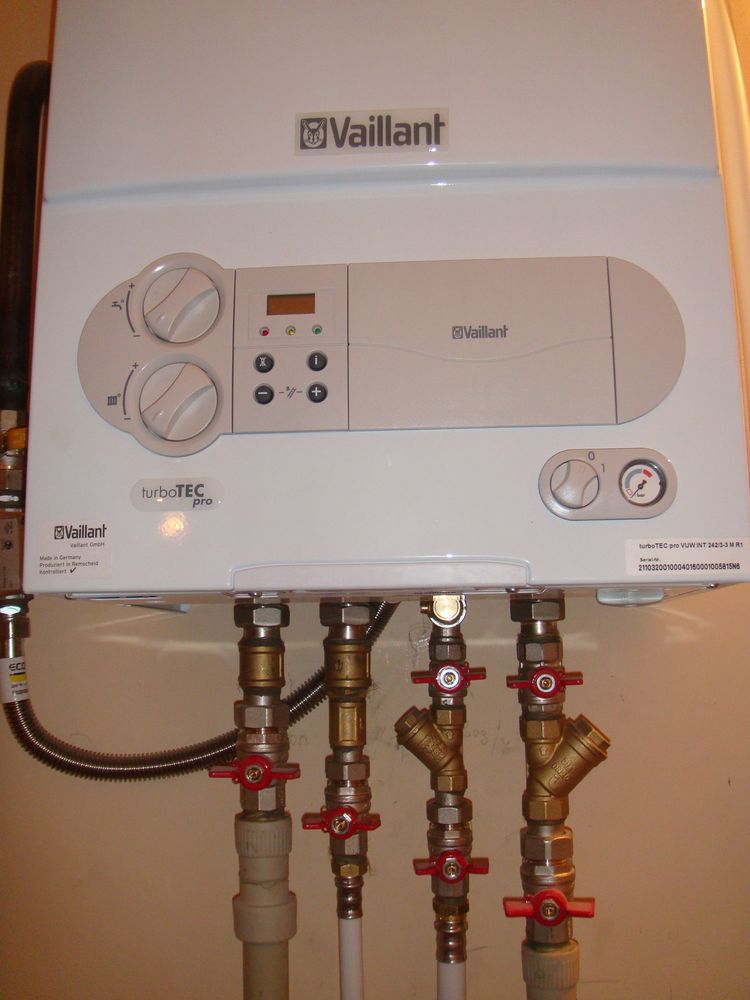

Если используется типовая схема обвязки двухконтурного котла отопления, то фильтр нужно установить на обратной трубе системы отопления. Так вы сможете избежать попадания инородных предметов в агрегат. Монтаж данной конструкции производится гайкой вниз на горизонтальном участке трубопровода.

После того, как фильтры установлены, самое время приступить к монтажу кранов, которые буду использоваться для профилактической промывки системы и демонтажа конструкции. Если схема подключения двухконтурного газового котла не предусматривает наличия горизонтальных участков, то можно совершить монтаж в вертикальном положении.

Сгоны также являются важными элементами отопительной системы, которые используются для оперативного отключения котла от труб, а также для замены некоторых комплектующих магистрали. Кроме того, они нужны для облегчения установки в целом.

Магнитный фильтр необходим для предотвращения образования накипи в теплообменнике. Установив его, вы сможете избежать массы поломок в будущем. Специалисты рекомендуют устанавливать его непосредственно перед котлом. Тем не менее, некоторые производители предлагают другие схемы монтажа.

Всем нам известно, что качество топлива, которое поступает в систему отопления, не всегда идеально. Чтобы очистить газ от пыли, окалины и других примесей, сразу за газовым краном устанавливается газовый фильтр. Этот важный элемент просто необходим, если вы хотите значительно продлить срок службы оборудования.

Эксперты в большинстве своем настаивают на монтаже газового фильтра.

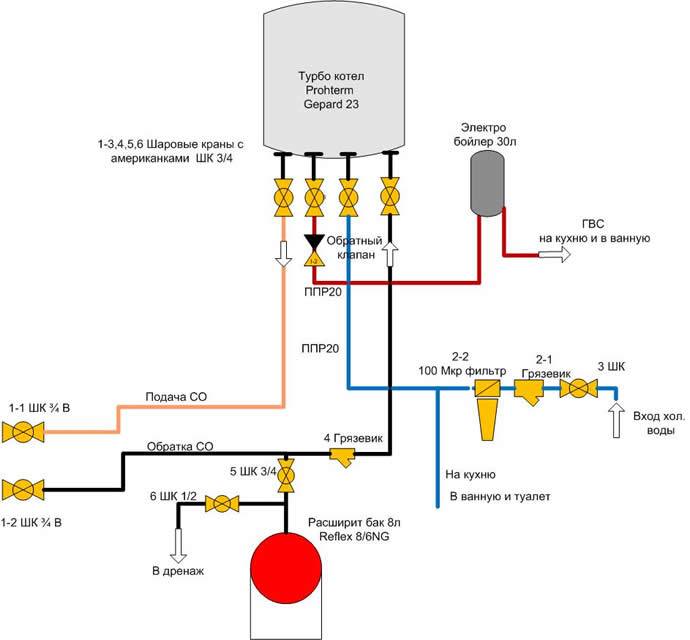

Схема подключения двухконтурного газового котла к схеме обвязки также предусматривает наличие гибкого гофрированного шланга, специально рассчитанного для осуществления подобных соединений. Поэтому не стоит игнорировать этот этап установки.

Если вы хотите, чтобы ваш котел прослужил вам максимально долго и без каких-либо проблем, то производите установку оборудования правильно, руководствуясь рекомендациями специалистов и компании-производителя. Тем, кто не уверен в собственном профессионализме, можно посоветовать обратиться к специалистам, не пытаясь сделать все своими руками.

Как функционирует газовый аппарат?

Каждый отопительный котел предназначен для обогрева помещения. Принцип его работы достаточно прост: датчики, оценивая температуру теплоносителя в отопительной системе, запускают горелку. Проходя через теплообменник, вода нагревается. После этого встроенный циркуляционный насос направляет ее непосредственно в магистраль. Пройдя по всей системе отопления, уже остывший теплоноситель направляется обратно в котел. После этого цикл повторяется.

Зная принцип работы газового агрегата, произвести его установку вам будет гораздо проще. Давайте рассмотрим основные этапы подключения агрегата:

Этап 1. Продумайте, каким образом будут отводиться продукты сгорания из помещения, в котором планируется установить агрегат. В 99% случаев производитель поставляет в комплекте с техникой так называемый дымоходный пакет.
Этап 2. После выбора места монтажа можно приступать к установке. Настенный котел фиксируется с помощью планок, которые нередко идут в комплекте с агрегатом. Устанавливать планки на стене рекомендуется на минимальном расстоянии от пола в 80 см. Важно монтировать котел таким образом, чтобы его нижняя часть была параллельна полу. Перекосы могут стать причиной того, что техника будет часто выходить из строя или функционировать некорректно.
Этап 3. Подключение агрегата к водопроводу. Удалите заглушки, установите сетчатый фильтр и шаровые краны.
Этап 4. Установите контуры ГВС и отопления. Для облегчения данного процесса имеет смысл приобрести специальный набор с нужными деталями, предусмотренными схемой подключения газового котла.
Этап 5. Приступайте к подключению агрегата к газовой магистрали. Стоит иметь в виду, что на данном этапе без помощи специалистов газовой службы вам не обойтись.

Схема обвязки двухконтурного котла отопления требует соблюдения некоторых мер безопасности. Во-первых, агрегат должен быть надежно зафиксирован стене. Во-вторых, система удаления отработанных газов должна соответствовать мощности конкретного аппарата. В-третьих, необходимо выдерживать технологические расстояния вокруг оборудования. При этом в качестве теплоносителя должна использоваться подготовленная вода, не способствующая образованию ржавчины. Также очень важно, чтобы под котлом был предусмотрен вентиль для перекрытия газа.

Если вы будете следовать всем вышеуказанным рекомендациям – вам удастся произвести установку максимально правильно, избежав каких бы то ни было проблем. Стоит помнить, что корректный монтаж оборудования – это уверенность в его безопасной и длительной эксплуатации. Именно поэтому специалисты рекомендуют пользоваться инструкцией, которая прилагается к каждому сертифицированному аппарату. Так вы будете уверены в том, что все делаете максимально корректно.

Советуем также почитать:

Установка газового котла своими руками: технология работ и нормы

Дом по определению должен быть теплым. Способов сделать его таким множество. Однако каждый владелец стремиться сделать это наиболее экономичным и практичным методом. Один из таких вариантов – установка газового котла. Отопление газом выгодно и достаточно просто в монтаже и эксплуатации. Подключение приборов должны проводить только специалисты, но обустройство котельной, установку котла и т.п. можно провести и самостоятельно, сэкономив при этом приличную сумму.

Установку газового оборудования следует начинать с получения разрешительных документов и необходимых согласований. Нужно заказать проект газификации помещений, установки газового оборудования. Документ разрабатывается и утверждается специалистами из компании-поставщика газа. Познакомившись с проектом можно приступать к покупке необходимого оборудования, основные характеристики которого должны присутствовать в документе. Кроме того следует заключить договор о подаче природного газа. После этого можно заниматься непосредственно монтажом системы.

Оборудуем подходящее помещение для котла

Газовый котел – главный элемент отопительной системы. Для его установки потребуется грамотно оборудовать помещение. Оно должно соответствовать целому ряду строгих требований, нарушение которых влечет за собой значительные штрафные санкции и провоцирует несчастные случаи с самыми тяжелыми последствиями. Газ – взрывоопасная и горючая субстанция. Нужно быть с ним крайне осторожным.

Помещение, в котором устанавливается газовое оборудование, должно отвечать целому ряду требований. Основные характеристики комнаты-котельной представлены в виде схемы

Выбирая место для установки отопительного газового котла нужно учитывать следующие требования к помещению:

в одной из стен должен быть оборудован канал для вывода продуктов сгорания;
обязательное наличие естественного освещения. Минимальная площадь окна рассчитывается по формуле: на кубический метр объема комнаты – 0,03 кв. метра оконной поверхности;
высота потолка минимум 2,5 м;
планировка, обеспечивающая беспрепятственный доступ к котлу и вспомогательному оборудованию;
наличие вентиляционной решетки, расположенной в нижней половине стены или двери. Площадь конструкции рассчитывается исходя из соотношения 8 кв. см решетки на каждый 1 кВт котла;
объем – минимум 15 кв. м;
огнестойкость стеновых конструкций – не менее 0,75 часа;
наличие газоанализатора и реагирующего на его сигналы автоматического клапана, который перекроет подачу топлива в случае утечки газа;
грамотно организованный дымоход, сечение которого должно соответствовать мощности оборудования;
ширина двери не должна составлять меньше 80 см.

Нужно помнить, что установка газовых котлов мощностью менее 60 кВт разрешена в любом помещении, кроме тех, которые предназначены для проживания. Так же не рекомендуется устанавливать газовое оборудование в ванной комнате или санузле. Двухконтурные приборы запрещено монтировать в кухнях. Если суммарная мощность оборудования не выше 150 кВт, его можно поставить на любом этаже здания. Приборы большей мощности могут располагаться только на первом этаже или в цоколе.

Многие предпочитают размещать газовое оборудование на кухне. В этом случае нормы, регламентирующие установку газовых котлов, требуют рассчитывать необходимую минимальную площадь исходя из того, чтобы на 1 кВт мощности приходилось как минимум 0,2 м² помещения. Если кухня совмещена с гостиной, обязательным становится и наличие газоанализатора, который сможет вовремя заметить возможную утечку газа.

Если позволяет мощность котла, газовое оборудование часто устанавливают на кухне, даже если это совмещенное с гостиной помещение. В этом случае наличие газового анализатора становится обязательной мерой предосторожности

Технология монтажа газового оборудования

Чтобы установка котла прошла без осложнений следует еще во время покупки оборудования обратить внимание на способ его крепления. Следует проверить комплектацию прибора и выяснить наличие крепежей. Если их нет, необходимо сразу купить подходящие. Кроме того при покупке оборудования обязательно проверяют наличие у него сертификата. При отсутствии документа возможны серьезные проблемы с регистрацией. Характеристики устройства и серийный номер, нанесенные на внутреннюю дверцу прибора, должны совпадать со сведениями, указанными в паспорте.

Вариант #1 — установка напольного котла

Прежде, чем установить напольный прибор следует подготовить для него место. Начнем с пола. Поскольку оборудование имеет большой вес, основание должно быть прочным. Возможно, понадобится залить стяжку. Пол, на который будет устанавливаться котел, должен быть выполнен из материала с несгораемым покрытием. Если это не так, поверх пола укладываются полые бетонные блоки высотой 100 мм и накрываются сверху листом металла толщиной 0,8 мм. Как вариант можно рассмотреть использование огнеупорных плит, разрешенных к использованию в таких целях.

Относительно стены прибор должен быть выставлен на расстоянии минимум 0,1 м, при условии, что покрытие выполнено из негорючих материалов. Если необходимо придвинуть прибор вплотную, стена должна быть огнеупорной. В этом случае выполняется изоляция основания кровельной сталью, которая накладывается на лист асбеста толщиной не менее 0,3 см. Изоляция должна перекрывать по периметру габариты корпуса прибора как минимум на 0,1 м. Все выступающие части арматуры котла или газовых горелок должны быть удалены от стен минимум на 1 м.

Оборудование устанавливается на подготовленную основу максимально ровно. Для проверки используется строительный уровень. При необходимости под ножки прибора подкладывается твердый негорючий материал. Котел подключается к дымоходу и внутридомовой отопительной системе. Чтобы предотвратить быстрое засорение теплообменника перед входом обратки устанавливается фильтр жесткой очистки. Если котел двухконтурный, производится подключение к трубопроводу с холодной водой.

Напольный газовый котел должен быть установлен на подготовленное основание. Пол при необходимости усиливается и устанавливается основа из негорючих материалов. Чаще всего это полые бетонные блоки высотой 100 мм, накрытые листом металла

Специалисты рекомендуют проводить установку котла так, чтобы его легко можно было демонтировать. На всех трубах, подведенных к прибору, устанавливаются запорные вентили. Они дадут возможность при необходимости демонтировать оборудование без нежелательного сброса воды из работающей системы.

Нужно помнить, что своими руками полный монтаж газовых котлов производиться не может. Обязательно должен быть приглашен сертифицированный специалист, который проверит правильность проведенной установки, выполнит оставшиеся необходимые мероприятия и произведет пуск системы.

Вариант #2 — подключение навесного оборудования

Грамотная установка газовых настенных котлов начинается с промывки внутренних трубок. В них во время сборки вполне мог попасть различный мелкий мусор, который необходимо удалить. Для этого с прибора снимают необходимые при транспортировке заглушки и под небольшим давлением пропускают через него воду. После промывки оборудование готово к установке.

Стена, где планируется закрепление прибора, должна быть очень ровной и достаточно прочной, чтобы выдержать котел и сопутствующие приборы. Если основание выполнено из горючих материалов, к нему крепится негорючая прокладка шириной не меньше 3 мм. В этом случае котел закрепляется на расстоянии как минимум 4,5 см от стены. Установленный прибор должен находиться на расстоянии не меньшем, чем 20 см от другого оборудования или легковоспламеняющихся материалов. Не рекомендуется размещать котел вблизи от окна или в небольшом стеновом проеме. Источник электроэнергии должен находиться вблизи от устройства.

Прибор закрепляется на планках, которые крепятся на стену на желаемой высоте. Обычно она находится в пределах от 0,8 до 1,6 метрах от пола. После закрепления устройства при помощи уровня проверяется горизонталь установки. Все выявленные несоответствия корректируются, иначе это может негативно отразиться на эксплуатации оборудования. Производится подключение к водопроводу. Перед этим обязательно снимаются заглушки с патрубков. На водяных входах желательно поставить фильтры, так теплообменник будет меньше засоряться.

Настенный газовый котел должен быть установлен ровно по горизонтали, точность монтажа обязательно проверяется уровнем. Иначе возможны проблемы с эксплуатацией оборудования, вплоть до возникновения аварийных ситуаций

Газовый трубопровод подключается к котлу только с помощью металлической трубы жестким соединением или через специальный сгон. Паронитовая прокладка используется обязательно. Непосредственное подключение системы производится только сертифицированными специалистами, которые проверят, насколько правильно установлен котел, и произведут запуск оборудования.

Отопление газом эффективно и экономично. Однако не стоит забывать, что газ потенциально опасен. Не нужно пытаться произвести самостоятельный монтаж газовых приборов без специальных знаний и навыков. Цена ошибки может быть слишком дорогой. Вне зависимости от того, кто установил оборудование, подключение проводят только специалисты газовой компании. Они же проверяют правильность произведенного монтажа. Не стоит экономить средства на услугах профессионалов. Даже если может показаться, что стоимость их работ слишком высока, поверьте, что жизнь и безопасность всех, кто проживает в доме, стоят намного дороже.

Оцените статью:

Поделитесь с друзьями!

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.

Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту. Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.

Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.

Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;

дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;

при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;

высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного. Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата. Монтировать оборудование нужно строго параллельно по отношению к полу.

Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.

Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

С патрубков прибора удаляют заглушки.

В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.

Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.

Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа. Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

Схема подключения двухконтурного газового котла своими руками

Правильный температурный режим – одно из самых важных условий уюта в доме. Согласитесь, сложно назвать жильё уютным, если в нём приходится мёрзнуть. Поэтому очень большое значение имеет грамотное проектирование и монтаж систем отопления – ведь во многом именно от этого фактора зависит то, насколько комфортно мы будем себя чувствовать в нашем доме.

Каждый владелец на этапе проектирования системы обогрева скрупулёзно перебирает различные варианты, оценивает их эффективность, удобство в эксплуатации и, конечно же, предполагаемые финансовые расходы.

Читайте также: Как на газовый котел сделать вытяжку?

В домах, к которым подведена газовая магистраль, чаще всего ставят газовые котлы – они отлично зарекомендовали себя и с точки зрения эффективности, и с точки зрения удобства, и с точки зрения экономичности. Несмотря на стремительный рост цен на энергоносители, газ пока остаётся довольно доступным в экономическом плане топливом.

Двухконтурный газовый котёл – основные характеристики

Двухконтурный газовый котёл – это нагревательный прибор, который тепловую энергию, полученную при сгорании природного газа, использует для обогрева помещений. Он оснащён двумя водяными контурами, один из которых отвечает за систему отопления, другой – за горячее водоснабжение дома.

Рекомендуем ознакомиться: Система отопления двухконтурная.

Этот тип оборудования очень эффективен в работе, имеет отличные эксплуатационные характеристики, высокую степень автоматизации и впечатляющую экономичность.

Существует мнение, что подобные агрегаты не очень хорошо справляются с нагревом воды, если открыть более одного крана. Для того, чтобы решить эту проблему, схема подключения двухконтурного газового котла может включать в себя бойлер – он служит для накопления горячей воды и с успехом решает ситуацию с двумя и даже с большим количеством открытых кранов.

Двухконтурные модели имеют защиту от перепадов напряжения в электрической сети – они работают в режиме от 150 до 260 вольт. Они могут быть настенного или напольного типа.

Такие устройства имеют компактные размеры и монтаж их очень удобен, особенно если речь идёт о моделях настенного типа. Установка и подключение двухконтурного газового котла не представляют большой сложности, даже если выполняются своими руками.

Что нужно знать о газовых агрегатах и системах отопления

Если вы решили установить в своём доме двухконтурный газовый котёл своими руками, не спешите начинать монтаж — вам придётся учесть некоторые нюансы, чтобы обвязка была сделана грамотно.

Установка газового оборудования допускается только в помещениях, оснащённых системой вентиляции и путей вывода продуктов сгорания природного газа.

Если мы используем модель настенного типа, между стеной и агрегатом должен быть слой огнеупорного материала.

Монтаж допускается в легкодоступном месте и пространство возле него не должно загромождаться посторонними предметами.

Помещение, где планируется установка оборудования, необходимо оснастить счётчиком загазованности.

Установка и эксплуатация должна выполняться с соблюдением всех необходимых мер противопожарной безопасности.

Если в схеме подключения не предусмотрена установка бойлера, монтаж лучше осуществлять в месте, расположенном ближе к тому крану с горячей водой, который чаще используется.

От того, насколько грамотно выполнена обвязка, напрямую зависит эффективность работы оборудования и уровень финансовых затрат на отопление.

Прежде чем начать монтаж, необходимо выбрать основные параметры работы системы и типы всех подключений.

Системы отопления по типу циркуляции делятся на два вида:

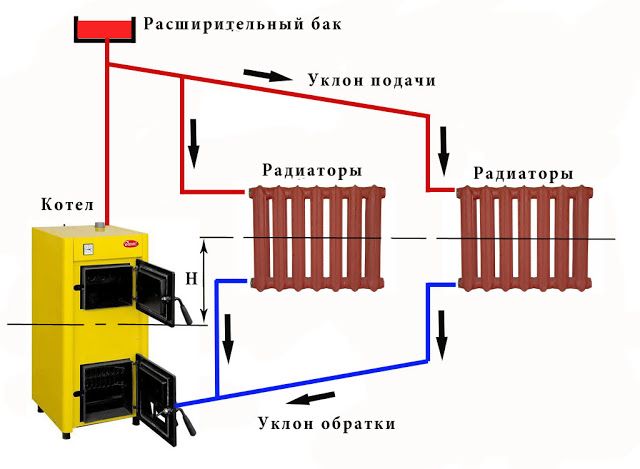

С естественной циркуляцией – движение теплоносителя обеспечивается за счёт разницы водяного давления, которое возникает в магистрали под влиянием температурных расширений теплоносителя вследствие нагрева и остывания. Такой метод не даёт возможности регулировать температурный режим на радиаторах отопления. Но, с другой стороны, монтаж таких магистралей гораздо дешевле и они не зависят от наличия электрической энергии.

С принудительной циркуляцией – движение теплоносителя в трубах обеспечивается при помощи циркуляционного насоса. Безусловно, этот метод гораздо более эффективен, но монтаж стоит дороже и при отключении электрической энергии система отопления перестаёт функционировать.

Обвязка двухконтурных газовых котлов, как правило, базируется на принудительной циркуляции – естественный метод здесь неэффективен и создаёт большое количество проблем.

Однако, чтобы застраховаться на случай несанкционированного отключения электроэнергии, стоит подумать об альтернативном естественном способе циркуляции для форс-мажорных ситуаций.

Магистраль отопления по количеству путей движения теплоносителя может быть двух типов:

Однотрубная – теплоноситель движется по одной трубе через все радиаторы. Недостатком является то, что до последней батареи он доходит уже основательно остывшим. К тому же нет возможности регулировать температуру каждого прибора в отдельности.

Двухтрубная – есть две трубы с теплоносителем, подача и обратка. Радиаторы подключаются параллельно, что даёт возможность на каждом регулировать температурный режим.

Выбор типа магистрали отопления для обвязки выбираем, исходя из особенностей здания и поставленных задач.

Следует также учитывать схемы подключения радиаторов в процессе обвязки:

Боковая односторонняя – подводка осуществляется через верхний и нижний патрубки с одной стороны радиатора.

Диагональная – подводка выполняется через верхний патрубок с одной стороны и через нижний патрубок с другой стороны. Эта схема даёт наиболее равномерное прогревание батареи.

Нижняя – подводка выполняется через два нижних патрубка. Эта схема используется в том случае, если прячем трубы магистрали в пол.

Необходимо предусмотреть наличие в системе расширительного бака – он необходим для того, чтобы обеспечить защиту от гидравлических ударов и сделать давление в магистрали максимально стабильным. Различают баки закрытого и открытого (мембранного) типа.

Обвязка двухконтурного газового котла отопления

Как уже упоминалось, обвязка двухконтурного устройства строится, как правило, на принудительной схеме циркуляции. При естественной циркуляции после отключения агрегата теплоноситель постепенно остывает и циркуляция прекращается.

После запуска котла необходимо время для возобновления движения теплоносителя – такие перепады создают ощутимый температурный дискомфорт.

Обвязка двухконтурного агрегата для одноэтажного здания может выполняться по однотрубной схеме «ленинградка». Монтаж радиаторов выполняется параллельным способом, чтобы не рассекать трубу подачи теплоносителя. Каждый прибор необходимо оснастить краном Маевского для стравливания воздуха и балансировочным дросселем. Метод подключения используем либо диагональный, либо нижний.

Сразу на выходе из котла труба подачи идёт резко вверх, чтобы обеспечить плавный наклон магистрали в сторону движения теплоносителя. Это необходимо для того, чтобы дать возможность при необходимости использовать естественную циркуляцию в случае выключения электроэнергии. Перед котлом устанавливаем расширительный бачок мембранного типа для стабилизации давления в системе.

Обвязка двухконтурного агрегата для здания, имеющего более двух этажей, выполняется по двухтрубной схеме. Подающая труба опоясывает дом по чердаку или под потолком последнего этажа и вертикально спускается вниз. К ней параллельно подключаются радиаторы так, чтобы не размыкать подачу. По нижней магистрали, которая идёт по низу здания, вода возвращается обратно в котёл. Такая система при необходимости также может работать в режиме естественной циркуляции.

Как уже упоминалось выше, для большей эффективности работы можно предусмотреть использование бойлера – он служит для аккумуляции горячей воды и компенсации несовпадения пиков выработки тепла с пиками его использования. Бойлер – крайне полезный элемент для обеспечения эффективности горячего водоснабжения в доме.

Заключение

Двухконтурный газовый котёл является очень эффективным, удобным и выгодным средством для отопления дома. Существует большое количество вариантов улучшения его эксплуатационных характеристик.

Высокая степень автоматизации обеспечивает соблюдение всех необходимых мер безопасности.Правильный монтаж и грамотная обвязка обеспечат долгий срок эксплуатации, низкий уровень финансовых расходов на отопление и комфортный температурный режим в вашем доме.

Установка в доме котла отопления своими руками

Центральным звеном системы водяного отопления частного дома или коттеджа является котёл. От качества отопительного прибора зависит и качество отопительной системы в целом. Важным моментом становится установка котла отопления. Независимо от того приглашаете ли вы специалиста или ведете установку своими руками, надо собрать необходимые документы, добиться разрешения и подготовить схемы.

Виды отопительных агрегатов

На современном рынке существует разнообразное количество тепловых агрегатов. Прежде всего, они разделяются по виду топлива, на котором работают. Так различаются газовые котлы, нагреватели, работающие на твёрдом и на жидком топливе, индукционные электрические приборы, дровяные конструкции. Так же выпускают нагреватели комбинированные.

Одноконтурные и двухконтурные конструкции

Конструкции нагревателей бывают разных типов. Различают настенный и напольный отопительные приборы. Агрегаты, используемые только в системе отопления, называют одноконтурными.

Агрегаты, предназначенные для отопления коттеджа, и задействованные в системе водоснабжения горячей воды называются двухконтурными.

Нельзя сказать однозначно какой прибор лучше. Любой пригодится в конкретном случае, иначе бы не было столько предложений. Выбирая агрегат для своего дома или коттеджа, Вы должны учесть его мощность и стоимость топлива. Вот это соотношение и позволит выбрать наиболее оптимальный вариант теплового агрегата.

Одноконтурный настенный газовый котёл

Использование газа.

Газ является самым дешёвым топливом в стране на сегодняшний момент. Газовые котлы полностью автоматизированы и бесшумны. Их устанавливают и в отдельных котельных и в самом здании. Эти устройства можно монтировать только в непромерзающем помещении. Так же перед монтажом предусматривается место для трубы отвода продуктов сгорания.

Монтаж настенного газового оборудования

Настенный котёл это такой агрегат, где всё необходимое размещено в корпусе. Ясно, что в корпусе нельзя разместить слишком мощное оборудование. Поэтому такой тип используется, если у владельца дома не хватает места для оборудования полноценной котельной. Мощность прибора не велика.

Сначала монтируем дымоход.
Затем к дымоходу на стену подвешиваем котёл с помощью крюков или болтов.
Соединяем котёл с дымоходом.
Совмещаем с магистральным газовым трубопроводом.
Подводим трубы отопления.
Если котёл двухконтурный, то подводим трубы горячего водоснабжения.
Подключаем электропитание. Можно начинать работать.

Монтаж напольного газового оборудования

Для начала изготавливаем подиум для теплового агрегата. Рекомендуем делать его из бетона. Высота такого основания 10 — 20 сантиметров.
Ставим тепловой агрегат на подиум. Это очень трудоёмкая работа. Прибор очень тяжёлый. В нём имеются чугунные детали теплообменника. Выравниваем его с помощью винтовых ножек. Он не должен шататься.
Подсоединяем трубы циркуляции жидкости. Делаем это последовательно. В месте подключения обратной ветки отопления ставим фильтр для задержки грязи.
Присоединяем котёл к газопроводу. Делаем это посредством медной трубки. Проверяем давление газа.
Посредством патрубка подключаемся к дымоходу.

Проверяем работу устройства, подключенного своими руками.

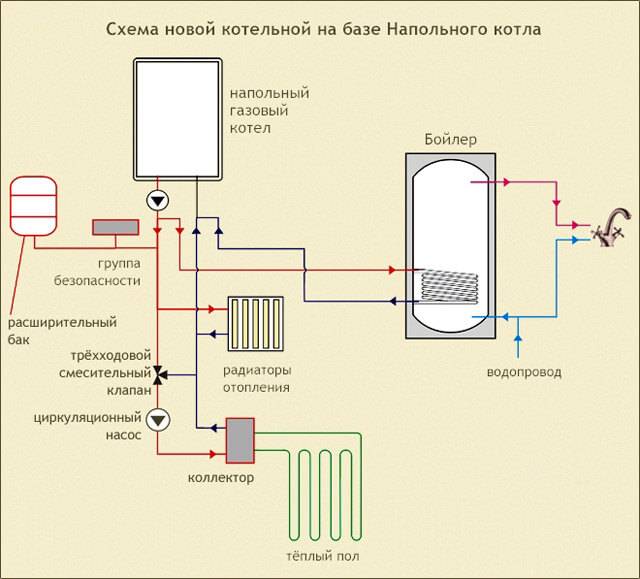

Бытовой напольный чугунный газовый котёл

Условия монтажа

Делая отопления коттеджа или загородного дома, необходимо придерживаться правил монтажа газового оборудования.

Объём помещения для одного газового прибора должен составлять 7,5 кубических метра.
В котельной должно быть вентиляция.
Если размещаете устройство в подвальном помещении, то в нём должно присутствовать дневное освещение.
В котельной должны быть дверь и окно.

Индукционный котёл

Рассмотрим другой вид котла — индукционный.

Конструкция

Агрегат содержит несколько рядов труб, помещённых в индукционный трансформатор. В этом трансформаторе образуется магнитное поле, которое создаёт переменный ток. Нагреваются трубы. От них нагревается теплоноситель. Конструкция такого устройства прочна и долговечна. Трубы сделаны из стали. В индукционном агрегате не образуется накипь. Больше того, благодаря магнитным полям, старая отопительная система очищается от солей. Такой агрегат может работать на любом жидком носителе.

Таким приборам не нужен плановый ремонт.

Срок службы индукционного отопительного прибора составляет 30 лет.

По сравнению с электрическим, индукционный экономит 1/3 часть электроэнергии.

Есть конечно же и некоторые отрицательные моменты. Самым главным является то, что он дорого стоит. Он имеет большой размер и вес. Монтаж возможен только в закрытые системы. Излучает волны, которые ощущают домашние животные, хотя для человека это безвредно.

Индукционный котёл отопления

Котёл, работающий на отработанном масле

Продумывая как сделать монтаж котла отопления и какой прибор выбрать, обратите внимание на котёл, работающий на отработанном масле. Этот вид производителя тепла приобрел популярность у пользователей сравнительно недавно. Его главное преимущество состоит в том, что он работает на топливе, которое могло бы быть сброшено в природные водоёмы, как отработанное. Используя такое устройство, мы становимся активными защитниками природной среды. Недостаток устройства — отработанное масло встречается в необходимом количестве только в промышленных зонах. Такой прибор выгодно использовать для отопления маленьких площадей, например гаража. Но для коттеджа он мало подойдет. Его можно установить своими руками.

Котёл, работающий на отработанном масле

Монтаж дровяного котла

Дровяной котёл отопления очень экономичен. Энергозатраты при использовании такого устройства сводятся к нулю. Так же монтаж этого агрегата гораздо проще, чем его собрата газового. Начинаем с дымохода — делаем отверстие в крыше и проводим трубу, на которую одеваем заглушку. Внизу этой трубы будет размещён отводчик конденсата. Рядом размещён патрубок, через который проводится чистка дымохода. К котлу дымоход крепится хомутами. Теперь своими руками устанавливаем сам дровяной агрегат. Для более прочной установки прикручиваем ножки устройства саморезами к полу. Предварительно под дровяной тепловой прибор подкладывается асбестовая изоляция. С помощью балансировочных кранов будет регулироваться подача тепла в радиаторы.

Дровяной котёл отопления

Пиролизные котлы

На древесном топливе работают так называемые пиролизные котлы. Однако принцип работы отличен от дровяных. В таких устройствах сгорает угарный газ. Такие приборы изготавливаются из высоколегированной нержавеющей стали. Такие агрегаты экономичны и стабильны в работе. Но есть и значительные недостатки. Одной закладки твёрдого топлива хватает на 5 часов. При розжиге такие котлы пожароопасны. При сгорании топлива, смолы оседают в дымоходе. Дымоход чистят ежегодно.

Пиролизный котёл отопления

Электрический котёл

Эти электрические устройства используются для отопления коттеджа или частного дома гораздо реже. Это обусловлено тем, что электричество дорогой вид топлива, а работать таким приборам придётся по 10 часов в сутки. Но современные производители научились изготавливать более экономичные агрегаты. Они утверждают, что затраты на покупку оборудования и монтаж газового или дизельного прибора гораздо выше, чем электрического. Установка таких котлов является в основном дополнительным источником тепла.

При подключении такого оборудования своими руками не надо дымохода. А вот на герметичность системы надо обратить пристальное внимание. Вода не должна попасть на электрооборудование. Прибор должен быть заземлён. Нельзя устанавливать такое оборудование близко к стене. Запрещено подключение на выходе запорных элементов, вентилей и кранов.

Электрический котёл отопления

Пробуем сделать котёл сами

В крайних случаях возможно изготовление котлов отопления. Какие приборы можно изготовить? Конечно же, котлы на твёрдом топливе. Но такие устройства очень сложные в изготовлении своими руками. К тому же они изготавливается методом сварки из железной трубы. К ним будет трудно подходить — очень горячие.

Если же возникла необходимость делать самому, то лучше изготовить индукционный котёл.

В качестве источника питания можно использовать сварочный инвертор промышленного производства, мощностью чуть больше 15 ампер.
В электромагнитном поле будут нагреваться кусочки стальной проволоки длиной 5-6 мм.
Основу для индукционной катушки изготовим из толстостенной пластиковой трубы, диаметром 5 см.
На дно этой трубы кладется металлическая сетка, чтобы проволока не проваливалась.
Полностью заполняем трубу кусочками проволоки.
Переходником перекрывается верхняя часть трубы
Другой переходник крепим к основанию корпуса. По нему будет поступать теплоноситель.
Вокруг середины трубы наматываем индукционную катушку, состоящую из медного провода. Намотать аккуратно надо 90 витков.
Самодельный агрегат устанавливается в часть трубопровода. Трубопровод разрывается и между двумя частями переходниками крепится прибор.
Агрегат подсоединяется к источнику питания – сварочному инвертору.
Устройство заполняется водой. Без воды не используется. Иначе расплавится.
Устройство надо заземлить.

Таким образом индукционный прибор готов.

Установка и монтаж котлов отопления производится в строгом соответствии с паспортом прибора.

Даже если установка котлов делается не своими руками, а с помощью специалиста, то некоторые практические советы, из этой статьи помогут вам определиться с выбором прибора для вашего коттеджа. Удачи!

Как выполнить подключение газового котла к системе отопления? — Все о печи в доме

Как происходит подключение котла к системе отопления?

О газовом автономном отоплении мечтает каждый хозяин частного дома или городской квартиры.Только такое отопление может сегодня обеспечить комфортную температуру в доме при минимальных затратах. Стоит знать, что подключение газового котла своими руками — дело ответственное, требующее оформить разрешение. Имеет смысл браться за него только в случае, если есть денежные средства на приобретение газового двухконтурного котла с бойлером и полным комплектом автоматики. Имеющееся жилье должно по ТУ подходить для установки данной конструкции.

Схема подключения газового котла.

Есть и другой случай, в котором есть смысл устанавливать газовый котел. Если денежных средств не очень много, а горячей воды в доме нет, есть смысл приобрести простой газовый одноконтурный котел, который позволяет принимать душ и мыть посуду. Газовый котел обойдется дороже водонагревателя, но, учитывая стоимость монтажа газового счетчика, при действующих тарифах конструкция может окупиться за 1,5 года или раньше. Все будет зависеть от места проживания.

Для подключения котла к системе отопления понадобятся следующие элементы:

схема;
одноконтурный или двухконтурный котел;
фильтр очистки воды;
краны горячей и холодной воды;
водонагреватель.

Вернуться к оглавлению

Разница между существующими газовыми котлами системы отопления

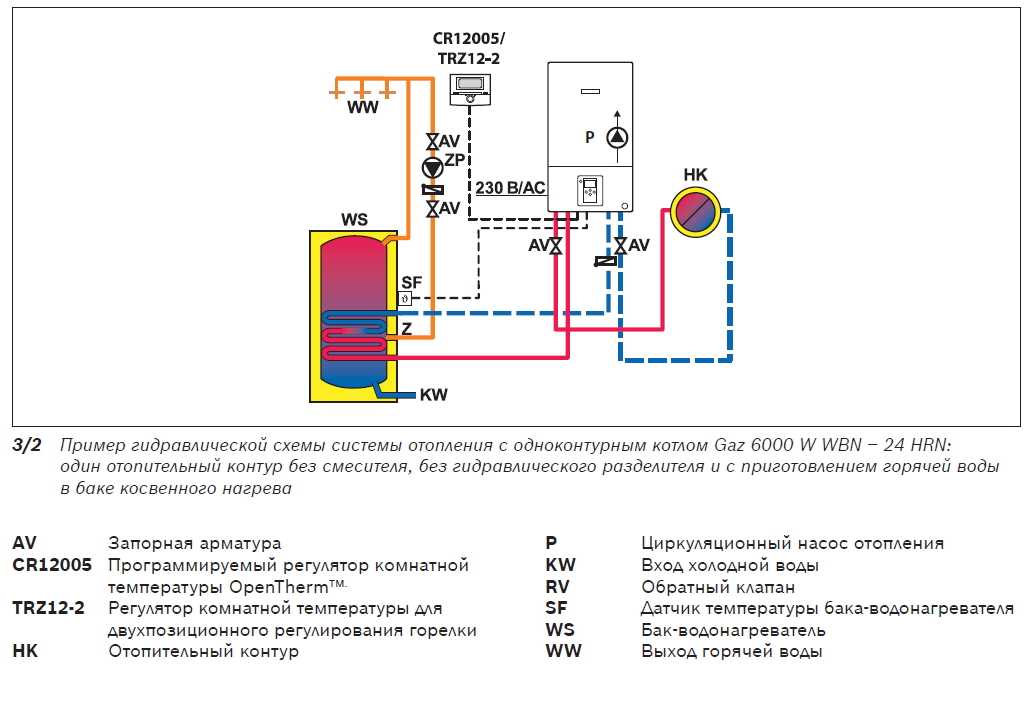

Схема подключения газового одноконтурного котла.

Данные отопительные котлы являются крайностями разнообразия существующих моделей газовых конструкций. Их можно с легкостью установить самостоятельно, используя схемы. Другие газовые котлы для подключения требуют профессиональных навыков. Стоит отметить, что специализированные фирмы готовы взять на себя работу по подготовке помещения с оформлением всех необходимых документов.

Обыкновенный котел является предельно простым: тепловой обменник и газовая горелка. К нему понадобится только лишь подключить газ, воду, вывести в дымоход выхлоп. Пользоваться им можно будет только после оформления всех бумаг.

Двухконтурный котел с водонагревателем и полной автоматикой является многофункциональным и простым. Устанавливать его так же просто, как и обыкновенный. Автоматика необходима не только для простоты: система с двойным термостатом и микропроцессором будет отслеживать температуру в квартире и на улице, по заданной программе уменьшать подогрев до минимума, когда в доме нет людей. Таким котлом газа расходуется на 30-60% меньше, чем при автоматической или ручной регулировке. Чем суровее погода, тем экономия больше.

Подобная домашняя котельная имеет один существенный недостаток: если электроснабжение разрушено, автоматика выключится, а котел перейдет в режим минимального прогрева помещения. Именно поэтому подобный котел требует дополнительных затрат на гарантированное электропитание. Самостоятельно его обеспечить несложно.

Вернуться к оглавлению

Где можно подключить газовый котел для системы отопления?

Имеются следующие требования для подключения отопительных котлов:

Схема установки и подключения котла.

Котел должен устанавливаться в отдельное помещение — котельную (топочную) — площадью минимум 4 м², высота потолка должна быть минимум 2,55 м. В правилах указывается, что общий объем подобного помещения должен быть более 8 м³.
В котельной должно присутствовать одно окно. Минимальная ширина двери равна 0,8 м.
Отделка данного помещения горючими материалами, наличие в нем фальшпола или кирпичной печи недопустимы.
В данное помещение должен обеспечиваться приток воздуха через не акрываемую, сквозную продушину.

При 8 м³ можно использовать котел мощностью 35 кВт. Если мощность котла составляет 36-60 кВт, понадобится 13,5 м³ площади. Для котлов мощностью 60-200 кВт понадобится площадь в 15 м³. Объем котельной не нормируется для котлов с замкнутой камерой сгорания, при этом размеры обязательно должны соблюдаться.

Для настенных водогрейных и других котлов должны быть выполнены общие нормы:

Котловой выхлоп должен обязательно выходить в отдельный дымоход, при этом не допускается использовать каналы для вентиляции. Связано это с тем, что опасные для жизни продукты сгорания смогут попасть в другие комнаты или к соседям.
Длина горизонтальной части газохода должна быть менее 3 м и иметь максимум 3 узла поворота.
Газоход должен иметь вертикальный выход. Он должен быть поднят над наивысшей точкой фронтона на плоской кровле или над коньком минимум на 1 м.
При остывании продукты сгорания способны образовать агрессивные вещества, потому дымоход должен быть изготовлен из химически и термостойких цельных материалов. Использовать слоистые материалы допускается на расстоянии минимум 5 м от обреза выхлопного котельного патрубка.

При монтаже водогрейного настенного котла в кухне обязательно должны быть выполнены следующие условия:

Подключение двухконтурного газового котла.

Под котлом должно иметься свободное пространство.
По обрезу наивысшего патрубка высота подвески котла должна быть не ниже верхушки моечного излива.
Под котлом на пол необходимо постелить несгораемый прочный лист из металла размерами 1х1 м. Пожарные и работники газовой службы не признают прочность асбоцемента, потому не следует его использовать.
В топочной не должно находиться полостей, в которых смогут накапливаться продукты сгорания или газовая взрывоопасная смесь.

Если конструкцию планируется использовать для обогрева помещения, то работники газовой службы должны проверить состояние системы отопления в доме или квартире:

Состояние системы отопления должно допустить ее опрессовку под давлением 1,7 атм.
Уклон трубных горизонтальных участков должен быть равен 5 мм на 1 м.
В наивысшей точки системы необходимо установить расширительный бак и воздушный кран.

Требования к подключению жесткие, но оправданные. О газовом котле лучше не думать, если:

Схема подключения газового двухконтурного котла напрямую.

Планируется установить его в старой хрущевке или многоквартирном доме другого типа без магистрального газохода.
Если на кухне установлен фальшпотолок, который убирать не планируется. Не подойдет и капитальная антресоль. Сквозь пальцы газовики смотрят на антресоли с днищем из ДСП или дерева, которые можно с легкостью убрать.
Исключительно на водогрейный котел можно рассчитывать в случае, если квартира не приватизирована. Для того чтобы выделить помещение под котельную, необходимо перепланировать квартиру, а это может сделать только владелец.

Во все других случаях установить и подключить газовый котел для нагрева воды в собственной квартире можно. Настенная отопительная конструкция может также быть с легкостью установлена, но могут возникнуть проблемы с напольным отопительным устройством.

В частном доме может быть установлен любой котел. В правилах не сказано, что котельная должна размещаться обязательно в доме. Если снаружи сделать пристройку под котельную, у инстанций будет меньше поводов для придирок. В данном месте можно установить газовый напольный котел большой мощности для того, чтобы была возможность обогреть не только частный дом, но и служебные помещения.

Для частного дома среднего класса правильным решением будет установка настенного котла. Связано это с тем, что под него не нужно устраивать поддон из кирпича или бетона. Без организационных и технических затруднений обойдется и установка газового настенного котла в частном доме. Несгораемую камору под котельную всегда можно дополнительно отвести.

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Автоматика подобных отопительных котлов будет потреблять не слишком много электроэнергии, но для данных конструкций все равно нужно отвести отдельную ветвь проводки с автоматом на 20А. Для резервного электропитания хорошо может подойти компьютерный UPS. UPS на 1 кВт сможет держать автоматику 0,5-1 суток. Этого может хватить, чтобы была возможность принять нужные меры в случае чрезвычайной ситуации.

От мощности котла будет зависеть площадь сечения газохода. Диаметр газохода при любой мощности должен быть более 11 см. Есть следующая зависимость диаметра газохода от мощности котла:

100 кВт — 23 см;
80 кВт — 22 см;
60 кВт — 19 см;
40 кВт — 17 см;
30 кВт — 13 см;
до 24 кВт — 12 см.

Вернуться к оглавлению

Как выбрать котел для системы отопления правильно?

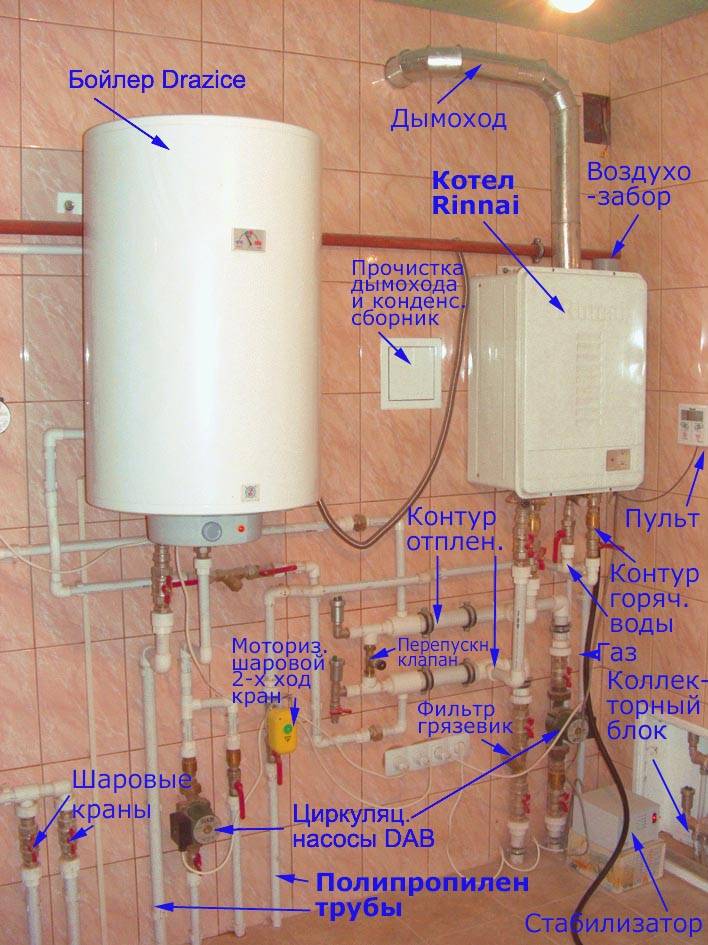

Схема подключения двухконтурного котла с накопителем/водонагревателем.

Прежде всего следует обратить внимание на мощность. Она должна быть достаточной, но не избыточной. От капель конденсата раскаленный чугун может растрескаться. Слишком мощная конструкция быстро прогреет систему, после чего уйдет в дежурный режим.

Температура в камере сгорания при правильно подобранной мощности котла будет приблизительно 90°С. По мощности допустимая разбежка достаточно велика. Если поставить котел на 60 кВт в доме средних размеров, изнутри кислотный дождь сможет быстро вывести его из строя.

Для каждого помещения требуемая мощность котла может определяться теплотехническим расчетом. Можно пользоваться и ориентировочными данными, высчитав промежуточное значение для своего случая.

На средних этажах однокомнатная квартира — 8/14 кВт.
Частный дом 100 м² — 24/38 кВт.
Квартира 60 м² на верхнем этаже хрущевки — 20/28 кВт.

Бойлер предназначается для накопления горячей воды для бытовых нужд. В инструкции котла мощность указывается через дробь. Первая цифра — это мощность отопления для средних условий. Вторая цифра — максимальная мощность, которая предназначается для быстрого нагрева воды.

http://1popechi.ru/youtu.be/apDoB4KZNWs

Если в бойлере закончится вода, котел на время перестанет греть отопление и на максимуме будет греть воду. Расход газа при этом будет максимальный. Если вода из бойлера будет расходоваться понемногу, подогреваться конструкция будет на рабочем режиме. О возможностях водонагревателя можно судить по его емкости:

3-10 л — возможность помыть посуду и вымыть руки.
40-50 л — возможность принять «по-быстрому» душ.
100 л — возможность помыться под душем.
150 л и больше — возможность принять ванну и подключить стиральную машину к ГВС.

Вернуться к оглавлению

Схема подключения газового котла к системе отопления

Не допускается примыкать вплотную корпус котла к какой-либо из стен. Нельзя утапливать котел в нишу, переделывать настенные крепления и так далее. Понадобится сделать обвязку котла — подключить 3 системы: газовую, гидравлическую и электрическую. Газовая обвязка должна выполняться специалистом-газовщиком. Данная обвязка выполняется в последнюю очередь, когда все остальные системы подключены. Схема гидравлической обвязки изображена далее.

http://1popechi.ru/youtu. be/QQkkUWbu-Yg

Электрическая и гидравлическая обвязки могут выполняться самостоятельно. В данном случае основным руководящим документом является инструкция на котел. Типовая схема обвязки может помочь в этом. Для любого котла необходимо соблюдать следующие условия:

Горячие газы и вода в теплообменнике должны идти противотоком, иначе он взорвется при любой автоматике.

Достаточно важно не перепутать трубы горячей и холодной воды.

После гидравлической обвязки необходимо еще раз внимательно осмотреть всю систему.

Если в системе отопления был залит антифриз, его понадобится полностью слить и дважды промыть систему чистой водой. Примесь антифриза в воде является взрывоопасной.
Не стоит пренебрегать фильтрами для грубой очистки. Они должны располагаться в низшей точке системы. Опасную ситуацию может создать и накопление грязи между тонкими ребрами теплового обменника. В конце и в начале сезона отопления через «грязевики» сливается отстой, проверяется их состояние и промывается вся система.
Если конструкция с расширительным встроенным баком и системой обезвоздушивания, необходимо убрать прежний бак. Прежний кран при этом перекрывается наглухо, предварительно проверив его состояние. Опасную ситуацию может создать и подсос воздуха.

http://1popechi.ru/youtu.be/pT8_7BYPnf0

Вернуться к оглавлению

Схема подключения котла к водоснабжению и газопроводу

Схема подсоединения газового котла к водоснабжению практически не отличается от схемы подключения конструкции к системе отопления, разница только в диаметрах труб и кранов. Подключение холодной воды понадобится оснастить фильтром. Отсекающие краны должны обязательно иметь разъемные соединения.

Схема подключения газового котла через теплообменник.

Холодная вода должна подключаться с левой стороны, а горячая — с правой.

Схема подсоединения котла к газопроводу требует особого внимания. Связано это с тем, что некачественно произведенное подключение конструкции к газу может закончиться взрывом.

Начинать работы необходимо с соединения патрубка, который располагается в центре котла к ответвлению газопровода с установленным краном.

В данном случае необходимо обеспечить защиту прибора для обогрева от мелкого мусора. На кран, который предназначается для отсечения подачи газа, необходимо установить специальный кран. Далее герметизируются с помощью краски и пакли все резьбовые соединения. Категорически не рекомендуется использовать какие-либо другие средства.

После фильтра следует применять гибкое соединение. В данном случае может подойти гофрированный гибкий шланг из нержавеющей стали. Соединение в большинстве случаев выполняется через накидные гайки, используя уплотнительные паранитовые прокладки.

После монтажа конструкции не следует сразу ее включать. Понадобится еще раз проверить все соединения и убедиться в том, что все этапы выполнены правильно.

http://1popechi.ru/youtu.be/yHYOANv89hs

Схема подключения газового котла сложна технически и организационно. Своими руками можно подключать котел исключительно самый простой, который используется для нагрева воды. К системе газоснабжения выполнять подключение котла должны только специалисты газовой службы, у которых имеется правильная схема.

Подключение газового котла в частном доме: схема системы

Подключение газового котла в частном доме к системе отопления – завершающий этап работ по установке отопительного оборудования. Монтаж должно производиться профессионально и правильно, с полным пониманием того, что и как необходимо монтировать. Важно помнить – газовое оборудование не прощает ошибок!

Содержание статьи

Кто может производить подключение?

Для того чтобы газовый котел мог нормально функционировать, к нему необходимо подключить электричество (требуется не для всех котлов), газ и подвести воду. Часть вышеперечисленных работ вполне возможно сделать самостоятельно, не обращаясь за сторонней помощью. Как правило, подводка электроэнергии и подсоединение труб для воды не вызывает больших сложностей. Эти работы хозяева, в целях экономии, берут на себя.

А вот что касается подключения газа, здесь не должно быть никакой самодеятельности. Согласно действующему законодательству, подключение газовых котлов к газовой магистрали могут выполнять только организации, имеющие соответствующие разрешения и лицензии. Конечно, не за бесплатно. Берут они за свои услуги суммы вполне приличные. Однако без их «штампа», что все сделано правильно, Вас ждут неприятности. Поэтому, не советуем обходить данный пункт закона.

Схема подключения котла к системе

Подключение газового котла в частном доме – это подсоединение к котлу трех отдельных самостоятельных элементов: электрической проводки, труб для воды и газовой магистрали.

Подключение газового котла к электросети

Газовый котел – устройство достаточно сложное и дорогостоящее, которое чаще всего оснащено автоматикой. Поэтому, для того, чтобы обезопасить котел от возможных сбоев в работе, соблюдайте следующие рекомендации производителей:

Желательно (!!) подключать котел через стабилизатор напряжения. Особенно если Вы проживаете в сельской местности. Проблема скачков напряжения и кратковременного отключения электроэнергии присутствует во всех регионах России, поэтому не поскупитесь, купите стабилизатор, который избавит Вас от многих ненужных проблем.
Стоит сделать надежное заземление. Именно, надежное. Нельзя заземлять котел на металлическую трубу газа или отопления!
Также позаботьтесь о возможности экстренного отключения котла от электричества в случае крайней необходимости. Обычно, отключение происходит посредством рядом установленного автомата.

Подключение к газовой трубе

Подключение к газовой трубе осуществляется только специалистами газовой службы, после проведения всех остальных работ. Однако, ввиду высокой ответственности данного вида работ, лучше держать их на своем контроле.

Подключение котла к газу происходит через стальную трубу с обязательной установкой на ней запорного крана. Запорный кран должен располагаться на уровне глаз.
Герметичность всех выполненных соединений не должна вызывать никаких нареканий. Помните – это залог Вашей безопасности. Для герметизации используется пакля и краска.
Следует установить на газовую трубу фильтр для предотвращения попадания в котел мелких частиц мусора и конденсата.
Если для соединения трубы с котлом применяется гибкий шланг, лучше чтобы он был из нержавеющей стали с паронитовыми прокладками и накидными гайками.

Перед подачей газа в систему отопления нужно внимательно проверить качество проведенных работ!

Подключение одноконтурного котла

Одноконтурный газовый котел имеет только один теплообменник, поэтому у него всего два резьбовых патрубка для подключения труб отопления. По одной трубе остывшая вода поступает из системы отопления в котел, по другой уже нагретая вода подается из котла обратно в систему отопления.

Резьбовые патрубки для подключения отопительного контура, как правило, у котлов всех марок имеют идентичное расположение. В любом случае перед началом монтажных работ обязательно ознакомьтесь с инструкцией по эксплуатации Вашего котла и его паспортом. Обычно подача подключается к резьбовому патрубку, находящемуся слева, а обратка – справа.

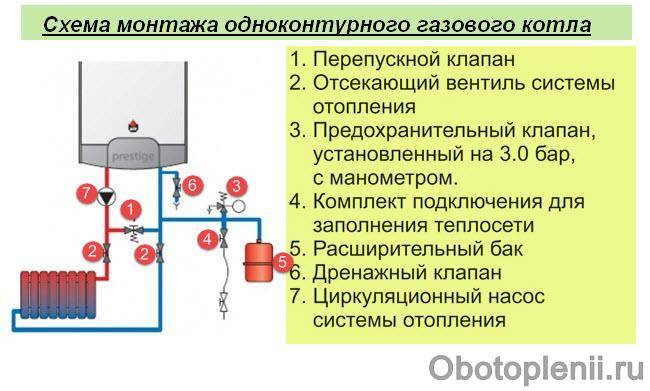

Схема подключения одноконтурного газового котла

Внимание! Важно не перепутать трубы местами.

На резьбовые патрубки котла накручиваются шаровые краны для того, чтобы в случае необходимости можно было прекратить поступление теплоносителя в котел, а не сливать полностью систему отопления. Также очень желательно на обратку, то есть трубу, по которой вода поступает в котел, поставить фильтр грубой очистки.

К герметизации резьбовых соединений при подключении котла к отопительному контуру нет таких жестких требований, как при подключении к газу. Главное, чтобы все соединения были сухими. Поэтому соединения можно герметизировать всеми доступными материалами, начиная от «проверенной годами» пакли и заканчивая самыми современными разрекламированными герметиками. Благо, этого добра хватает на любой вкус.

Подключение двухконтурного газового котла к системе отопления

Двухконтурный газовый котел имеет два теплообменника и способен не только обогревать дом, но и обеспечивать горячей водой для санитарно-технических нужд.

К двухконтурному котлу подсоединяется две пары труб, то есть у него четыре резьбовых патрубка: два для подключения труб отопления и два для горячего водоснабжения. Расположение патрубков для каждой конкретной трубы обязательно сверяйте по паспорту котла.

Схема подключения двухконтурного газового котла

Подсоединение труб отопительного контура ничем не отличается от описанного выше подключения одноконтурного котла.

Резьбовые патрубки котла для подсоединения труб ГВС могут быть меньшего диаметра. Причем, патрубок для горячей воды находится рядом с патрубком подачи, а патрубок для поступления холодной воды в котел рядом с обраткой. На них также накручиваются шаровые краны, и устанавливается фильтр очистки на подачу холодной воды.

Первый запуск газового котла

Первый запуск газового котла – мероприятие ответственное и серьезное.

Будет лучше, если вы пригласите сертифицированного специалиста, который произведет все пуско-наладочные работы, настроит Ваш котел на нужный режим работы и подробно объяснит Вам, как пользоваться отопительным агрегатом в дальнейшем.

Есть и еще один немаловажный нюанс, почему не обойтись без специалиста. Большинство продавцов котельного оборудования не дают гарантий на агрегат без их непосредственного участия при запуске в работу.

В целом комплекс мероприятий по первому пуску включает следующее:

Заполнение системы отопления водой с удалением всех воздушных пробок.
Удаление воздушной пробки из циркуляционного насоса газового котла.
Включение газового котла, первый запуск.
Настройка и регулировка автоматики.
Окончательная проверка работы системы отопления.

Видео по теме:

Установка газового котла

| DoItYourself.

com

Установка газового котла — сложная процедура, и во многих штатах требуется, чтобы вы имели лицензию или сертификат на установку в соответствии со строительными нормами. Прежде чем начать, уточните, нужно ли вам разрешение в местных органах власти, иначе вы можете зря тратить время. В некоторых штатах также могут быть правила о типе котла, который вы можете установить, в зависимости от эффективности и уровней производства углекислого газа.

Шаг 1. Выбор котла

Газовый котел, который вы устанавливаете, будет зависеть от личного бюджета и предпочтений, а также от типа газоснабжения в вашем доме. Перед покупкой котла вам следует тщательно изучить возможности и уточнить у местных властей, какие правила существуют в отношении типа котла, который вам нужен, или процесса установки в вашем районе. После того, как вы сделали выбор, вам нужно будет заказать любые аксессуары, такие как вентиляционные отверстия, насосы или клапаны, которые не включены в первоначальную покупку.

Шаг 2 — Подготовка места для установки

Перед доставкой котла проверьте, подходит ли место, в котором вы хотите его установить. Вам понадобятся вода, газ и электричество, и никакие горючие предметы не должны храниться в одном месте. Также должно быть место для установки внешнего вентиляционного отверстия, и вам понадобится легкий доступ для будущих регулярных посещений для технического обслуживания.

Шаг 3 — Распакуйте и «оденьте» котел

По прибытии котла извлеките его и все прилагаемые аксессуары из упаковки.Для этого вам нужно будет открутить винт, которым котел крепится к деревянному поддону внизу. Распакуйте клапаны и аксессуары и соберите все, что вы купили отдельно. «Оденьте» котел, установив все аксессуары в правильные места.

Шаг 4 — Установка водяного трубопровода

Ваш котел должен иметь подачу и отвод для системы горячего водоснабжения. Обычно флэш-чеки устанавливаются на стороне подачи, а циркуляторы — на обратной. Однако зонные клапаны — приемлемый вариант, если вы предпочитаете их.Важно убедиться, что вы используете трубопровод правильной ширины и достаточное количество циркуляционных насосов, чтобы соответствовать размеру системы. Если используется слишком мало циркуляционных насосов, у вас будут постоянные проблемы с насосом.

Шаг 5 — Установка вентиляции и дымохода

Газовый котел должен иметь достаточную вентиляцию для безопасной работы. Требуемый тип вентиляции будет зависеть от вашего котла, поэтому проверьте прилагаемые к нему инструкции по установке, чтобы получить рекомендации производителя.

Шаг 6 — Подключение источника газа

Подключение источника газа будет немного отличаться в зависимости от того, используете ли вы пропан или природный газ, поэтому вам нужно будет проверить руководство для получения точных сведений.Если у вас нет лицензии на работу с газоснабжением, подумайте о найме профессионала для безопасного завершения этого этапа.

Шаг 7 — Заполнение и запуск

Когда все соединения выполнены правильно, включите подачу воды в котел и используйте автоматический подающий клапан, чтобы получить рекомендованное рабочее давление. Обычно это значение составляет от 18 до 22 фунтов на квадратный дюйм. Лицензированный профессионал должен отрегулировать выход углекислого газа и убедиться, что установка соответствует требуемым стандартам, прежде чем технический специалист даст разрешение на использование.

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы — это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке. Комбинированный котел — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть одноразовой проблемой, но ваш котел все равно необходимо время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычная конструкция котла — это обычный котел, который нагревает радиатор через герметичный водяной контур. Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенно: Раньше это был наиболее широко используемый тип комбинированного котла, который напрямую нагревает поступающую холодную воду из водопроводной сети для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, в настоящее время это наиболее часто устанавливаемый тип. Фактически, помимо исключительных обстоятельств, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан, чтобы обеспечить лучшую производительность за счет внутреннего накопления нагретой воды.Сохраненная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После того, как накопленное тепло будет использовано, этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель для воды, обеспечивающий высокий расход воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя для воды.

Зачем устанавливать комбинированный котел?

Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.

Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать как единицу отопления, добавив радиатор.

Комбинированный котел не требует громоздкого накопительного баллона и может легко поместиться в большинстве кухонь или шкафов для хранения вещей, что делает их идеальной системой для домов с ограниченным пространством.

Котлы Combi надежны. Они производятся по проверенной технологии.

Котлы Combi удобны и просты в использовании.

Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.

Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.

Это экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.

Установка комбинированного бойлера может быть немного трудной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправности, особенно если первоначальная установка была произведена неправильно.

Купить новый пароконвектомат — это одно, а установить его — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла за вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести установщика отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

Неисправен автоматический воздухоотводчик.

Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.

Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.

Отказ насоса оставляет вас без отопления или горячей воды.

Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.

Ржавчина, которая вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или типичные неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко устранить путем регулярного технического обслуживания системы.

Установка котла может быть сложной задачей, и неисправные котельные установки являются одной из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточным упорством. Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить комбинированный бойлер.

Если вам нужна наиболее надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки простым.

Этапы установки комбинированного котла

Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите инструкцию по эксплуатации

Сначала полностью прочтите руководство по эксплуатации.

Изучите схему установки , поскольку она даст вам хорошее представление о том, как должна выглядеть система после ее установки.

Разложите все материалы, с которыми вам нужно будет работать, и ознакомьтесь со всеми из них.

Убедитесь, что у вас есть все необходимые компоненты, а также понимаете, что каждый из них делает, прежде чем использовать его.

Выясните, куда все идет .

Выясните, где все будет размещено по отношению ко всему остальному.

Определите точное положение вашего нового радиатора.

Убедитесь, что вокруг этих элементов достаточно места.

Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить ваше имущество.

Знать трассу трубопровода

При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.

Это обеспечит правильную установку комбинированного котла с минимальными проблемами.

Знание трубопроводов также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

Вероятно, это один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!

Будьте особенно осторожны, чтобы убедиться, что арматура надежно закреплена, и не забудьте выключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор

Если вы хотите эффективно обогреть свой дом, вам необходимо выбрать радиаторы, наиболее подходящие для вашей собственности.

Все радиаторы совместимы с комбинированными котлами.

Существует широкий ассортимент радиаторов, которые помогут обогревать как самые маленькие, так и самые большие комнаты.

Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Новый радиатор потребует небольшой вентиляции воздуха после того, как вы все успешно установили. Для этого вам необходимо:

Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.

Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка пароконвектомата не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными усилиями. Самая сложная часть этого типа установки — это выяснить трубопроводы пароконвектомата, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить как минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по установке комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что необходимо учитывать, прежде чем пытаться установить комбинированный бойлер. Мы считаем это весьма полезным.

Список литературы

Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Котел конденсационный — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www. dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий отапливаемый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

Покупаете новый котел? Вот почему вам не следует делать DIY!

.icon-info {цвет фона: # 3229CF; }
.icon-error {фон: # e64943; семейство шрифтов: Consolas; }
.icon-tick {фон: # 13c823; }
.icon-excl {фон: # ffd54b; черный цвет; }

.icon-info: до {содержимого: ‘i’; }
.icon-error: до {содержимого: ‘x’; }
.значок-галочка: перед {содержимым: ‘\ 002713’; }
.icon-excl: до {содержимого: ‘!’; }

.notify {
background-color: # e3f7fc;
цвет: # 555;
граница: сплошная .1em;
цвет границы: # 8ed9f6;
радиус границы: 10 пикселей; Семейство шрифтов
: Tahoma, Geneva, Arial, sans-serif;
font-size: 1.1em;
padding: 10px 10px 10px 10px;
маржа: 10 пикселей;
курсор: по умолчанию;
}

. notify-желтый {фон: # fff8c4; цвет границы: # f7deae; }
.notify-red {фон: #ffecec; цвет границы: # fad9d7; }
.уведомить-зеленый {фон: # e9ffd9; цвет границы: # D1FAB6; }

.icon-info {цвет фона: # 3229CF; }
.icon-error {фон: # e64943; семейство шрифтов: Consolas; }
.icon-tick {фон: # 13c823; }
.icon-excl {фон: # ffd54b; черный цвет; }

.icon-info: до {содержимого: ‘i’; }
.icon-error: до {содержимого: ‘x’; }
.icon-tick: перед {содержимым: ‘\ 002713’; }
.icon-excl: перед {содержанием: ‘!’; }

.notify {
цвет фона: # e3f7fc;
цвет: # 555;
граница:.1em solid;
цвет границы: # 8ed9f6;
радиус границы: 10 пикселей;
семейство шрифтов: Tahoma, Geneva, Arial, sans-serif;
размер шрифта: 1.1em;
отступ: 10px 10px 10px 10px;
маржа: 10 пикселей;
курсор: по умолчанию;
}

.notify-желтый {фон: # fff8c4; цвет границы: # f7deae; }
.notify-красный {фон: #ffecec; цвет границы: # fad9d7; }
.notify-зеленый {фон: # e9ffd9; цвет границы: # D1FAB6; }

Эта статья была обновлена в ноябре 2018 г.

Если вы подумываете о покупке и установке собственного котла без участия специалиста, обязательно прочтите…

Во-первых, давайте начнем с того, что мы полностью понимаем это.Первоначальные затраты на покупку и установку нового котла могут быть слишком большими. У некоторых людей может возникнуть соблазн сократить расходы, установить собственный котел и полностью обойтись без профессионального установщика. Насколько это может быть сложно, правда?

Однако правда в том, что есть гораздо больше вопросов, которые нужно учитывать, чем просто можно ли сделать . Следует ли это сделать? Нет, и вот почему.

Получить котировки котла

Не делай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров Gas Safe и получить расценки прямо сейчас

Скорее всего, вы не компетентны для этого

Выполнение газовых работ своими руками в собственном доме * технически не является незаконным, если вы «компетентны» в этом, но последствия выполнения этого без необходимых навыков чрезвычайно опасны. Работа с газом — сложная и опасная задача, требующая большой подготовки, знаний и опыта. А если произойдет худшее, и ваша работа приведет к чему-то вроде взрыва или утечки газа, вам могут быть предъявлены уголовные обвинения.

* Выполнение газовых работ и получение оплаты за их услуги является незаконным, если они не имеют статуса инженера, зарегистрированного в Gas Safe.

Что такое «газовые работы»?

Регистр газовой безопасности определяет «газовые работы», которые могут выполнять только компетентные люди, как:

Техническое обслуживание, ремонт, постоянная регулировка, отключение, ремонт, изменение или обновление арматуры или очистка ее от газа или воздуха.

Если арматура не полностью подвижна, меняется ее положение.

Снятие штуцера.

Эти действия должны выполняться только зарегистрированными инженерами Gas Safe. Важно отметить, что этот список не является исчерпывающим, и другие вещи также могут быть классифицированы как «газовые работы».

Какие «газовые работы» вы можете выполнить самостоятельно?

Вы можете выполнять любую из задач, изложенных в руководстве производителя, например, регулировать давление или температуру в системе с помощью пользовательских элементов управления.Вы не должны делать ничего, что нарушает подачу газа, связанные с ним компоненты или что-либо, что может повлиять на процесс горения.

Некоторые другие специалисты, такие как сантехники или электрики, могут быть компетентны для выполнения некоторых задач в вашей системе отопления, таких как работа с радиаторами или водяными циркуляционными насосами, но любой элемент, связанный с подачей газа, может работать только инженер, зарегистрированный в Gas Safe. .

Кто «умеет» работать с газом?

В соответствии с Утвержденными Правилами техники безопасности и охраны труда при установке и использовании газовых систем и устройств (1998 г.) газовые работы должны выполняться только:

(a) лицом, успешно прошедшим признанный в отрасли учебный курс с последующей оценкой компетентности. Обучение, ведущее к оценке компетентности в области
безопасных газовых работ, должно быть признано отраслевым органом по стандартизации; или

(b) в случае лица, зарегистрированного в настоящее время или ранее,
которого подтвердили свою компетентность с помощью схемы сертификации; или

(c) для тех, кто работает в помещениях, которые не подпадают под действие Правил (см. Правило 2 (4) и соответствующее руководство), лицом, успешно прошедшим соответствующий полный курс обучения с последующей оценкой компетентности.

Далее в правилах говорится, что:

Обучение должно быть стандартным, чтобы позволить инженеру-газовику достичь компетентности в безопасной установке, продувке, вводе в эксплуатацию, испытаниях, обслуживании, техническом обслуживании, ремонте, отключении, модификации и демонтаже газовых систем, арматуры и устройств, с которыми он работает
работают. Это должно включать адекватные знания:

(a) соответствующие сопутствующие услуги, такие как вода и электричество;
(b) возможность воздействия асбеста;
(c) опасности, которые они могут вызвать;
(d) меры предосторожности.

Любой, кто работает на газовой арматуре или резервуаре для хранения газа, должен иметь соответствующую квалификацию (независимо от того, должны ли они принадлежать к утвержденной категории лиц).

Таким образом, газовые инженеры-самоделки и те, кто оказывает услуги друзьям и родственникам, должны обладать необходимой квалификацией. Уровень и диапазон компетенции должны соответствовать полному объему проделанной работы, но должны быть только достаточными для этой работы и относящимися к ней.

Примечание: Что касается вышедших на пенсию инженеров-газовиков, важно отметить, что технология отопления и / или отраслевые нормативы могли измениться после того, как они завершили свое обучение, и их больше нельзя классифицировать как «компетентных».

Получить котировки котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки сейчас

Каковы потенциальные опасности при работе с газом?

Неправильно установленный газовый прибор может быть опасен для жизни по нескольким причинам. Наиболее широко известен риск взрыва из-за утечки газа, который, хотя и редко, но все же происходит каждый год с разрушительными последствиями.

Другая потенциальная опасность, о которой необходимо постоянно помнить (даже при профессионально установленных котлах), — это отравление угарным газом.Если котел не работает должным образом, он может выделять бесцветный, смертоносный газ без запаха — окись углерода. Отравление угарным газом ежегодно поражает более 200 человек в Великобритании, что приводит к гибели около 50 человек ежегодно. Когда речь идет о безопасности вашей семьи по сравнению с экономией нескольких фунтов стерлингов, риск не стоит того. Вы можете узнать больше об отравлении угарным газом и распознать симптомы.

Если вы чувствуете запах газа или подозреваете, что произошла утечка газа, позвоните по телефону 0800 111 999. Это бесплатная круглосуточная национальная линия экстренной связи с газом.Если вы подозреваете, что кто-то работает нелегально или вас беспокоит работа, проводимая у вас дома, обратитесь в Регистр газовой безопасности.

Неправильно установленный газовый котел — это больше, чем просто угроза безопасности: он может быть опасен для жизни, если приведет к утечке газа в вашем доме. ежегодно поражает более 200 человек в Великобритании, ежегодно унося около 50 смертей. Когда речь идет о безопасности вашей семьи, рисковать не стоит.

Строительные нормы и правила

Закон требует, чтобы установка нового котла соответствовала строительным нормам.Поэтому, даже если вы выполняете работу самостоятельно, вам необходимо получить разрешение на работу в местных органах власти. Вы можете избежать этого дополнительного этапа в процессе, если поручите выполнение работы зарегистрированному установщику Gas Safe, который может самостоятельно сертифицировать свою работу. Если котел не будет установлен в соответствии со строительными нормами, вам грозит штраф, и вам придется потратить еще больше денег на то, чтобы все наладить.

Получить котировки котла

Не делай сам! Воспользуйтесь нашим бесплатным сервисом, чтобы найти инженеров Gas Safe и получить расценки прямо сейчас

Вы можете потерять гарантию производителя

Большинство производителей котлов включают в свои гарантийные обязательства пункт, согласно которому ваш котел должен быть установлен квалифицированным инженером. Некоторые даже оговаривают, что инженер должен пройти специальный курс обучения производителя. Устанавливая котел самостоятельно, вы можете аннулировать любую предоставленную гарантию или гарантию. Вниз по дороге, которая может открыть огромную банку с червями.

Не забывайте о дополнительных преимуществах и услугах

Приобретая котел в составе монтажного пакета, вы получаете за свои деньги больше, чем просто практичный монтаж. Опытные инженеры-бойлеры смогут поработать с вами перед установкой, чтобы убедиться, что выбранный вами котел подходит для вашего дома по типу и размеру.Они также смогут выполнить проверку всей вашей системы центрального отопления, чтобы определить, есть ли проблемы с трубопроводами или радиаторами. Перед установкой нового котла настоятельно рекомендуется провести профессиональную промывку системы центрального отопления. Это гарантирует, что любой шлам или мусор в системе не загрязнят новый котел. Чистый старт, если хотите.

Кроме того, многие установщики будут предлагать ежегодное обслуживание как часть своего пакета, что означает, что они будут возвращаться каждый год для проведения текущего обслуживания. Это должно предотвратить перерастание мелких неполадок в поломку и продлить срок службы вашего котла.

Подведем итоги…

Как вы уже догадались, мы настоятельно рекомендуем вам приобретать котел с помощью профессионального установочного пакета.

Помимо соображений безопасности, постоянные преимущества выбора профессионального установочного пакета значительны. Грамотная установка гарантирует, что ваш котел будет работать с максимальной производительностью и эффективностью, а это означает, что ваши счета за электроэнергию будут минимальными.Консультации опытных установщиков гарантируют, что вы в конечном итоге выберете подходящий котел для вашего дома, который действительно соответствует потребностям вашего дома в горячей воде и отоплении. Постоянно действующий план обслуживания обеспечит безопасную и эффективную работу вашего котла надолго.

В заключение, аргумент в пользу самостоятельной установки просто не выдерживает критики, если сравнивать ее с рисками, на которые вы идете.

Boiler Guide может предоставить вам до 3 бесплатных предложений от установщиков, зарегистрированных в Gas Safe в вашем регионе. Просто заполните нашу форму запроса — это займет всего минуту — и мы свяжемся с вами в течение нескольких часов, чтобы подтвердить ваши данные и получить расценки. Нет никаких обязательств принимать какие-либо предложения и не платить за использование этой услуги.

Получить котировки котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки сейчас

Как заменить свою печь

Эгадс! Это печь, которая была в старом викторианском доме, который я сейчас помогаю друзьям ремонтировать.

Кажется, в каждом доме, который у меня когда-либо был, требовалась новая печь. Я имею в виду, конечно, старая печь все еще грохотала и выделяла тепло, но это всегда была какая-то досадно старая вещь, установленная кем-то, кто явно не заботился об энергоэффективности (или она полностью предшествовала изобретению эффективных печей).

Но, как и все владельцы этих домов до меня, я позволил этому скользить, а проекты, которые на первый взгляд казались более важными, отнимали мое время. Я отремонтировал кухни и ванные комнаты или заменил крыши.Промедление было легко оправдать с финансовой точки зрения: счета за отопление для типичного дома в моем районе составляют менее 1000 долларов в год, но если вы арендуете установку новой печи, вы получите около пяти тысяч долларов. Даже больше, если вы одновременно заменяете систему кондиционирования воздуха. Даже если вы найдете тот, который работает на бесплатной волшебной пыли единорога , у вас будет шестилетняя окупаемость, а более реалистично это займет десятилетия.

Так что я позволял медленной утечке продолжаться и всегда чувствовал маленькую дыру в моем сердце каждый раз, когда включалась эта машина, потому что для мистераДеньги Усы, энергоэффективность — вопрос моральный даже больше, чем финансовый.

Я подумал, что цифры будут намного лучше, если я действительно смогу выполнить замену самостоятельно, потому что топовая газовая печь сегодня стоит всего около 1200 долларов онлайн. Но я не знал, как это делать, и мне казалось, что никогда не было подходящего времени для обучения *. Никто из моих знакомых никогда не заменял свою печь, а магазины строительных материалов их даже не продают — все говорят, что для этого нужно нанять профессионала.

Но, наконец, здесь, в 2015 году, в смущающе позднем возрасте 41 года, я наконец изучил необходимые приемы, успешно установил две красивые высокоэффективные газовые печи вместе с друзьями, и я здесь, чтобы сказать вам, что это все-таки вполне разумный проект своими руками **. Итак, приступим.

Шаг 1: Как, черт возьми, работает печь?

Если разобраться, газовая печь представляет собой нагреватель коробчатой формы, соединенный с несколькими трубками.В наши дни они увеличили внутреннюю сложность, чтобы сделать их более эффективными, но все, что вам действительно нужно знать, поскольку установщик, это: Холодный воздух на входе, Теплый воздух на выходе, Газ и электричество на входе, Воздух для горения и на выходе. Будет еще проще, если вы напишете то же самое на картинке с ящиком (он же печь).

Рисунок 1: Простые печи

Шаг 2: Какой мне нужен и где его купить?

Как правило, вам потребуется высокоэффективная (94% или выше) конденсационная печь с вентилятором с регулируемой скоростью и примерно такой же общей теплопроизводительностью, как у той, которую вы заменяете.Он может быть меньше по физическому размеру (они сильно уменьшились с годами), но, вероятно, не намного больше, так как вам нужно разместить его в том же пространстве.

На самом деле Найти место, где продаются печи, может быть непросто. Подобно сантехнике несколько десятилетий назад, индустрия отопления и охлаждения по-прежнему остается игрой для инсайдеров: скромные магазины продают товары только подрядчикам, а подрядчики настаивают, что их сфера деятельности слишком опасна и требовательна для любого домовладельца. Если ваш тип личности хоть сколько-нибудь похож на мой, то сами слова «проконсультируйтесь с квалифицированным установщиком» вас немного раздражают и заставляют захотеть изучить торговлю.

Ввод «где купить газовую печь» в Google приводит к неоднозначному мнению, которое вы можете проанализировать, но в итоге я нашел лучшие результаты для моей ситуации в месте под названием Alpine Home Air. В частности, для обеих недавних установок мои друзья просто выбрали первоклассный 96% -ный аппарат Goodman.

Для получения дополнительной информации о полевых условиях Consumer Reports предлагает бесплатное руководство по покупке печи.

Шаг 3: Хорошо, есть печь. Какие еще запчасти мне нужны?

Вспоминая диаграмму выше, вы подключаете воздух, газ, впуск, выпуск и электричество.Все будет доступно в вашем местном магазине стройматериалов, за исключением, возможно, конденсатного насоса.

Если вы устанавливаете печь с нуля или заменяете чудовище Crazy Spaghetti Octopus и хотите полностью переделать воздуховод в подвале, вы также можете взять:

Коробка возвратного воздуха: это просто большая коробка из листового металла, на которую вы устанавливаете свою печь. Он служит большим воздухозаборником, к которому вы можете подсоединить все ваши возвратные воздуховоды, а также имеет удобный паз для крепления воздушного фильтра.

приточный воздуховод для выхода нагретого воздуха. Вы прорежете в нем отверстия, чтобы подсоединить приточные каналы к остальной части дома.

Шаг 4. Давайте зацепим эту присоску

Прочтите руководство:

Кого-то действительно волновало, когда они писали это руководство по эксплуатации.

Я был приятно удивлен, обнаружив, что печь Goodman, которую мы использовали, поставлялась с полностью подробным руководством по установке — ничего из этого ориентированного на потребителя подхода «беги с криком и консультируйся с профессионалом».Каждое подключение и спецификация, вплоть до того, как далеко отводить вентиляционные трубы от наружных окон, были четко описаны с помощью изображений. Я провел неспешный час дома, читая его от корки до корки, ночь перед началом установки , что позволило мне иметь в виду большую картину большого дня.

Бытовой воздух:

Холодный воздух (также называемый «возвратным воздухом») всасывается через дно печи, нагревается и выдувается через верх («подача»).Если вы заменяете существующую печь, вам просто нужно осторожно извлечь старую печь из больших металлических ящиков, а затем запечатать новый блок в тех же ящиках. При необходимости вы можете изменить или расширить их.

Если у вас есть центральное кондиционирование воздуха, там будет отдельный металлический ящик со всем остальным. Просто оставьте его на месте, будьте осторожны, чтобы не сломать трубки и провода, и он продолжит работать с вашей новой установкой.

Инструменты и подсказки: Вы режете металл ножницами по металлу или шлифовальной машиной с отрезным кругом по металлу.Красиво складывайте детали с помощью металлического тормоза. Скрепите вещи саморезами для листового металла. Создавайте герметичные и термостойкие швы с помощью ленты из серебряной фольги (не изоленты). Нанесите кистью герметик для каналов на все возможные воздушные стыки, чтобы обеспечить лучшее уплотнение. И, прежде всего, моментально освоите работу с воздуховодом из листового металла с несколькими видеороликами на YouTube по этой теме.

Воздух для горения и выхлоп:

Здесь мы просто проводим два отрезка 3-дюймовой трубы из ПВХ (вы можете даже использовать 2 дюйма для более коротких участков) от печи до незаметного места снаружи вашего дома.Это забавная дизайнерская головоломка, в которой вы решаете, как проложить трубу и какие фитинги использовать для этого. Ваша цель — шикарно выглядящая работа. Вы режете его торцовочной пилой или распиловкой и приклеиваете фиолетовой грунтовкой для ПВХ и клеем для ПВХ. Опять же, посмотрите несколько видео, если вам нужно научиться справляться с этим.

В качестве огромного бонуса эти же навыки работы с пластиковыми трубопроводами позволят вам проложить сливные трубы, что позволит вам построить собственную ванную комнату с нуля (будущая статья?)

Газоснабжение:

Мой друг Майк использует трубный ключ, чтобы крутить кусок черной трубы.

Хотя люди склонны бояться работать с газопроводом (в конце концов, вы, , можете взорвать весь свой дом, если получите только идеальную утечку газа и зажечь его), это легче, чем когда-либо, и очень полезно сделать самому.

Существующая печь уже будет иметь газовую линию с перекрытием. Так что в большинстве случаев вы можете просто подключить новую печь с помощью стандартного гибкого газового разъема.

Но если вам нужно изменить маршрут, вы можете отключить подачу газа на внешнем счетчике, использовать большой гаечный ключ, чтобы открутить существующую черную газовую трубу, и купить новые отрезки и фитинги в магазине, чтобы создать новую планировку.Они даже нарежут трубу и нарежут резьбу по индивидуальному заказу, или вы можете сделать это самостоятельно, если у вас есть инструмент для нарезания резьбы. Как только у вас появятся нужные детали, скрутите все вместе большим количеством герметика для трубной резьбы (также известного как «смазка для труб»), чтобы создать газонепроницаемые соединения.

Три части CSST собираются вместе в одном традиционном тройнике, где мы отделили ответвление для питания существующего водонагревателя.

В наши дни я обычно полностью обхожу черную газовую трубу и вместо нее использую более новую гибкую гофрированную трубку из нержавеющей стали (сокращенно CSST).Это экономит время и позволяет протянуть трубы прямо через балки и огибать углы, скрывая их от глаз — особенно полезно, если вы устанавливаете в подвале, который в конечном итоге может быть завершен. Фитинги поставляются с подробными инструкциями, и вы, конечно же, можете посмотреть видео по установке CSST.

Когда все выглядит идеально, вы включаете газ и тщательно проверяете утечки с помощью мыльного раствора, носа и детектора утечки газа.

Электричество:

Печь использует электричество для работы управляющей электроники, запальника и воздуходувки.Но нужно просто подключить его к одной нормальной (15 ампер) бытовой цепи. Черный провод горячий, белый — нейтральный, а зеленый / медный — земля. Вы выполняете подключение прямо внутри распределительной коробки, встроенной в печь, хотя вам нужно установить переключатель где-нибудь в цепи, чтобы вы могли выключить печь.

Другой вариант (если ваш инспектор позволяет это) — подключить шнур и просто подключить печь к ближайшей электрической розетке. Это проще и позволяет подключить печь к резервному источнику питания (генератору или большой батарее) для восстановления нагрева в случае сбоя питания.

Конденсат (он же капающая вода):

Когда эффективная печь работает, она конденсирует немного воды из горячих дымовых газов. Она медленно капает из печи через небольшой пластиковый носик, и вам нужно подсоединить его к гибкой пластиковой трубке, по которой вода отводит воду в безопасное место. Если у вас есть слив в полу в подвале, направьте туда воду. Если вам нужно поднять воду выше, вы сливаете ее в конденсатный насос, а выходящий поток направляется в ближайший водосток.

Электропроводка термостата:

Теперь вы приступили к действительно легким вещам! Вы можете следовать инструкциям для печи и термостата, но в моем случае я просто подключил красный, зеленый, желтый и белый провода с обеих сторон. Для более подробного объяснения того, что делают провода, вот руководство.

Если вы одновременно хотите обновить свой термостат, я поклонник термостата Ecobee Lite с поддержкой Wi-Fi . У него разумная цена, но он также имеет красивую физическую форму и действительно приятный, надежный пользовательский интерфейс (и приложение для телефона).Операция по умолчанию до смешного проста, но вы также можете копаться и настраивать множество подробных настроек, если вы инженер, как я.

И готово!

Потребуется некоторая работа, и вы узнаете несколько вещей, но в конце проекта у вас будет новая красивая печь, которая обеспечит значительную окупаемость ваших вложений времени и денег.

Вот фотография одной из готовых инсталляций в доме друга. Снизу вверх, обратите внимание на изготовленную по индивидуальному заказу нагнетательную камеру возврата, топку, существующую коробку кондиционера, трубопровод воздуха для горения из ПВХ и мою самодельную нагнетательную камеру, которая направляет воздух в старые воздуховоды.

Успех!

Успешный менталитет DIY

Два местных друга обмениваются остроумными подшучиваниями, даже когда строят индивидуальные воздуховоды для дома, в котором сейчас находится проект. Это была большая работа, поскольку в оригинальном доме 1910 года вообще не было воздуховодов — нам пришлось открыть стены и проложить трубы в каждую комнату в доме. Улучшить вашу печь станет проще.

Когда я впервые начал ремонт дома своими руками, по крайней мере, отчасти мотивацией было желание сэкономить серьезные деньги.Но в последние годы необходимость экономить деньги полностью исчезла, и все же я с большим энтузиазмом отношусь к созданию и ремонту вещей, чем когда-либо. Это потому, что изучение новых навыков, решение головоломок и создание готовой продукции, которой вы можете гордиться, — это не просто то, что вы делаете за деньги, это цель самой жизни.

Итак, когда вы сталкиваетесь с выбором между починкой чего-либо самостоятельно и сдачей внаем, вы преуспеете, если каждый раз будете немного расширять свою зону комфорта. Просто запомните мантру: «Этот возможен , и множество людей с меньшими преимуществами, чем я, , совершали то же самое много раз в прошлом»

Затем вы приступите к работе, прочтете инструкции, возитесь, сделаете ошибки, научитесь и добьетесь успеха. И продолжайте развивать этот успех навсегда.

Дополнительная литература: Вы можете найти много других моих статей на тему «Сделай сам» с помощью ярлыка https://www.mrmoneymustache.com/tag/diy/

* Когда я купил свой нынешний дом, я полностью отказался от печи с горячим воздухом и построил вместо нее систему лучистого отопления под полом.Сейчас, когда наступила вторая зима, мы все еще любим его.

** Вам нужно разрешение и осмотр?
В общем, да — замена печи — это то, на что ваш город хочет, чтобы вы получили разрешение. Но это не имеет большого значения — прохождение этого процесса — хорошая недорогая проверка безопасности, чтобы убедиться, что вы правильно поняли детали. А наличие проверенного и утвержденного разрешения облегчит продажу вашего дома в будущем.

Как установить бойлер

Автор ronstik из Shutterstock

Когда дело доходит до отопления вашего дома, бойлер является энергоэффективным и экологически чистым решением.Холодная вода циркулирует в бойлере по нагретым трубам и затем распределяется по дому в виде горячей воды или пара. Это экономичный вариант. Однако у многих домовладельцев нет бойлера. Вместо этого у них старая, устаревшая система водяного отопления. Мы хотели бы помочь вам изменить это. Если вы хотите установить котел, рекомендуем нанять профессионального сантехника, который выполнит эту работу. Вот как работает процесс установки!

Шаг 1 — Местоположение

Местоположение вашего нового котла так же важно, как и выбранная вами модель.Сам котел должен располагаться достаточно близко к водопроводу, газу, электрической розетке и дымоходу для вентиляции, о чем мы подробнее поговорим позже. Земля или пол тоже должны быть ровными.

Шаг 2 — Обработка котла

Здесь слово «зачистка» означает добавление соответствующих труб в систему котла. Для этой задачи вам понадобится гаечный ключ. Сначала добавьте циркуляционный насос непосредственно в котельную, а затем установите стояк. Это позволит вам проложить правильные трубы для протока воды по всему дому.Прикрепите нужное количество ниппелей к стояку, затем прикрепите каждую трубу, соответствующую различным зонам в вашем доме. Вам понадобится упомянутый ранее гаечный ключ!

Шаг 3 — Подающая и обратная трубы

Установив подходящие трубы, вы можете перейти к подающей и обратной трубам. Обычно циркуляционный насос располагается на обратной стороне котла, а контроль потока — на стороне подачи. Вам нужно затянуть гайки гаечным ключом, прикрепить бойлер к резервуару с горячей водой, использовать медную трубу и правильные фитинги.

Шаг 4 — Установка дымохода

Мы уже упоминали о присоединении дымохода. Что ж, мы на этом этапе. Котел должен иметь надлежащую вентиляцию. Управление вентиляцией осуществляется через дымоход или дымовую трубу. Мы рекомендуем использовать трубу из листового металла для подключения котла к дымовой трубе. Просверлите несколько отверстий и прикрепите винтами по металлу для надежной фиксации.

Шаг 5 — Присоединение газопровода

Теперь ваш новый котел не может работать без источника топлива. Если вы, как и большинство домовладельцев, используете газовый котел, вам нужно будет правильно подключить газовую линию.Если вы используете природный газ, вам нужно подключить черную трубу с резьбой. В руководстве по эксплуатации котла должны быть более подробные инструкции по надлежащему подключению газовой линии.

Шаг 6 — Запустите ее!

Наконец, после того, как все соединения выполнены и расположены правильно, пора запустить котел. Пришло время узнать, окупится ли ваш тяжелый труд. Откройте водопровод, чтобы бойлер наполнился. Вам не нужно беспокоиться о давлении, так как автоматический клапан подачи поможет вам. Но для следующего шага вам обязательно понадобится профессиональный сантехник. Специалист запустит котел должным образом и проверит выход CO2, что является важным вопросом безопасности, и при необходимости внесет соответствующие корректировки.

График эксперт Установка котла с Rick’s Plumbing по телефону 203-874-6629!

Опубликовано 8 августа 2018 г.

Категория: Котлы

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам Кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры. Конструкция. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требуется дорогостоящий смесительный клапан или специальные регуляторы для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель обычно стоит меньше , чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Закрытая система | | Теплый пол своими руками

Введение

При таком подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу.Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низкой или средней эффективностью намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление повышается, но когда она остывает, давление падает… Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к нулю,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов. 7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторый антифриз поставляется «предварительно разбавленным». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Схема закрытой котельной системы

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с котлом «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный бойлер (температура воды 185 градусов), вам потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше представлена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно смонтированная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладный теплый пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный манифольд для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA
Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить 50-75% затрат при эксплуатации своих насосов.

Вот ссылка для тех из вас, кто желает узнать больше о технических деталях удивительного циркуляционного насоса ALPHA.

Системы большого объема
Очень большие излучающие системы требуют первичного / вторичного водопровода.Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте. Фотография ниже иллюстрирует красивое практическое применение этого метода.

Использование уличного дровяного котла с закрытой системой
Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые наружные дровяные котлы являются многотопливными системами (т.е.е. они могут сжигать древесину и на газе или масле) или имеют встроенный теплообменник для подачи горячей воды. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема относится к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше).Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута.), экономя много труда и / или дорогостоящих затрат на земляные работы (очевидно, что при постоянной циркуляции горячей воды в подающей и обратной линиях замораживание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в котле расслоение исключается. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности в БТЕ, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная. Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы.

Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Триумф простоты (или Как спасти испорченную закрытую систему)
Однажды нам позвонил подрядчик по ОВК, компания DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» компании Radiant Floor Company с использованием Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating и повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Как рассчитать сколько бетона нужно для фундамента: Калькулятор ленточного фундамента

Чучело для сада своими руками: Пугало в сад — 130 фото с лучшими идеями как сделать своими руками

Want to say something? Post a comment
Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*

Email*

Website

Рубрики

Баня

Дом

Как установить

Материал

Печ

Разное

Своими руками

Советы

Что лучше

Когда нужно устанавливать новый?

Наиболее частые проблемы комбинированных котлов

Могу ли я сам установить комбинированный котел?

Этапы установки комбинированного котла

Как найти профессионального установщика котлов

Покупаете новый котел? Вот почему вам не следует делать DIY!

Получить котировки котла

Скорее всего, вы не компетентны для этого

Кто «умеет» работать с газом?

Получить котировки котла

Каковы потенциальные опасности при работе с газом?

Строительные нормы и правила

Получить котировки котла

Вы можете потерять гарантию производителя

Не забывайте о дополнительных преимуществах и услугах

Подведем итоги…

Получить котировки котла

Как заменить свою печь

Как установить бойлер

Шаг 1 — Местоположение

Шаг 2 — Обработка котла

Шаг 3 — Подающая и обратная трубы

Шаг 4 — Установка дымохода

Шаг 5 — Присоединение газопровода

Шаг 6 — Запустите ее!

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

Закрытая система | | Теплый пол своими руками

Введение

Подключение EPK к зонному коллектору

Want to say something? Post a comment Отменить ответ

Рубрики

Want to say something? Post a comment
Отменить ответ
