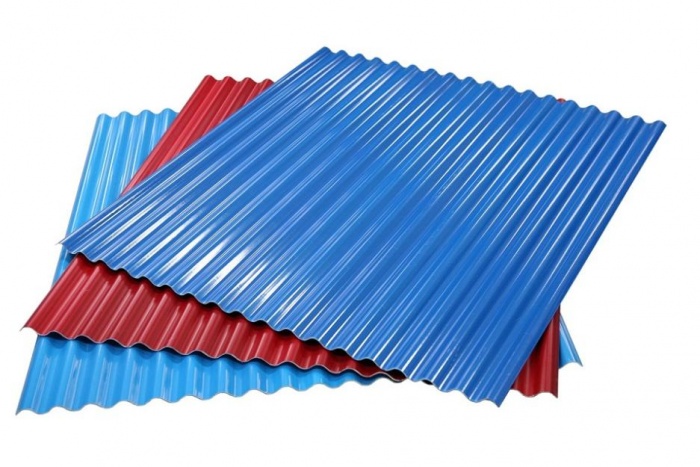

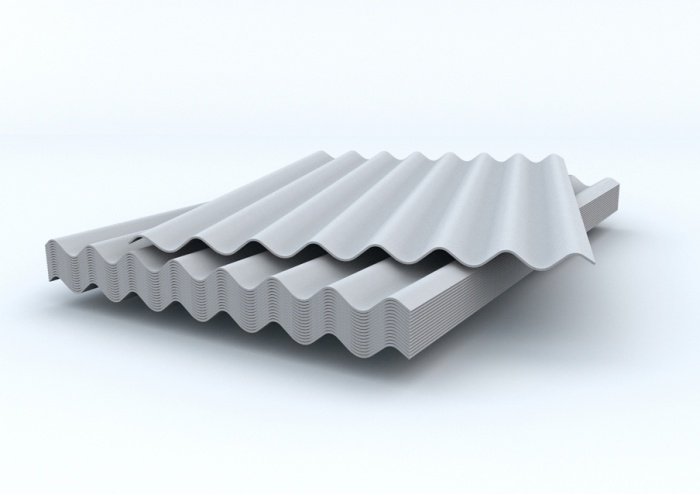

Профнастил – современный и удобный кровельный материал, пользующийся большой популярностью в строительстве. Кровли из профнастила отличаются надежностью, прочностью, длительным сроком эксплуатации и эстетичным внешним видом.



Покрывать профнастилом можно крыши любого типа, предназначенные для жилых, хозяйственных, торговых и прочих объектов. При этом совсем необязательно обустраивать крышу сложной конструкции, чтобы придать ей необходимые эксплуатационные качества. Во многих случаях отличным вариантом может послужить односкатная крыша из профнастила, монтаж которой отнимает значительно меньше усилий, времени и средств. Сделанная крыша из профнастила своими руками прослужит достаточно долго.

Преимущества и недостатки односкатных крыш


До недавнего времени односкатные кровли считались подходящим вариантом в основном для небольших построек: хозяйственных, промышленных, гаражных, торговых и т. д. Что же касается жилых строений – для них такие крыши обустраивались редко, поскольку считались внешне малопривлекательными.


Однако с появлением современных кровельных материалов с эффектным и эстетичным внешним видом данный недостаток во многом утратил своё значение, и отношение к односкатным кровлям изменилось. Более того, лаконичность и минимализм односкатных крыш зачастую стали восприниматься как особый шарм, противопоставляемый напыщенности и вычурности сложных кровель.


Немаловажными преимуществами крыш с одним скатом являются их простота в монтаже и экономичность в плане финансовых затрат. Кровельные работы здесь не представляют значительной сложности: даже при отсутствии большого опыта можно быстро освоить, как сделать монтаж обрешетки, как покрыть односкатную крышу, как рассчитать необходимое количество материалов и т. д. Если хочется обустроить крышу быстро и с минимальными расходами – тогда лучшей альтернативы, чем односкатная кровля, не найти.



Односкатные крыши отличаются высокой устойчивостью к ветровым нагрузкам, однако так обстоит дело лишь в том случае, если их правильно обустроить. Важное значение имеет и оснащение таких кровель эффективной системой гидроизоляции.


Устойчивость односкатных крыш по отношению к снеговым нагрузкам несколько ниже, чем у прочих разновидностей кровель, но все же достаточно высока. В этом плане повысить безопасность кровли можно за счет увеличения крутизны скатов.


Относительным недостатком односкатных крыш может считаться малая высота чердака. Однако данный фактор имеет значимость далеко не для каждого владельца жилого дома. Если же всё-таки хочется обустроить большое чердачное помещение или мансарду, тогда придётся выбирать другие варианты.

Достоинства профнастила в качестве покрытия для односкатных крыш


Профилированные листы обладают рядом преимуществ, делающих монтаж односкатной кровли из профнастила оптимальным и очень практичным вариантом:

  • малый вес;
  • надежность;
  • длительный срок эксплуатации;
  • устойчивость к температурным воздействиям;
  • стойкость по отношению к механическим нагрузкам;
  • быстрота и удобство в монтаже.



В то же время, следует учитывать, что изделия из профнастила имеют маркировку различных типов, не все из которых подходят для обустройства кровельного покрытия:

  • С (стеновой) – применяется для сооружения стен, ограждений, перегородок;
  • Н (несущий) – используется для обустройства крыш;
  • НС или СН – используются как для возведения стеновых сооружений, так и для покрытия кровель;
  • ПГ (продольно-гнутый) – применяется при обустройстве арочных конструкций, навесов, ангаров;
  • ПК (профнастил кровельный) – специально разработанная марка для кровель.



При обустройстве крыш используются изделия из профнастила с маркировками Н, НС (СН) или ПК. Толщина листа у кровельных разновидностей профнастила может быть различной, варьируя в среднем от 0,7 до 3 миллиметров. Для односкатных крыш желательно выбирать листы большей толщины, с целью повышения сопротивляемости к снеговым нагрузкам.

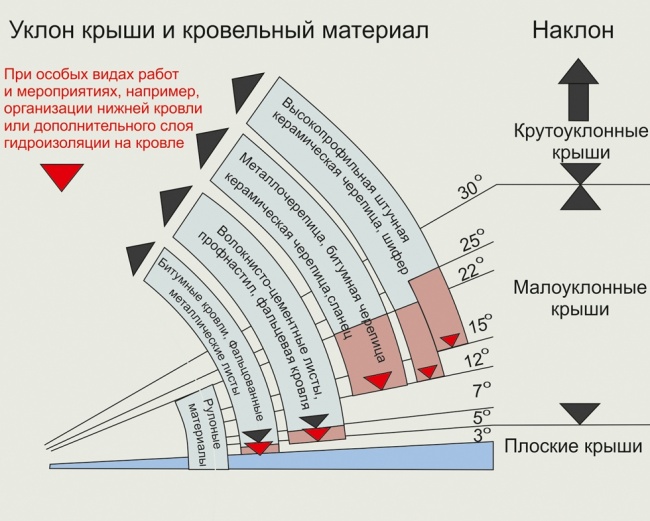

Выбор угла наклона для односкатной кровли из профнастила


При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.


Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.



С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.


Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

Проектирование вентиляции


Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.


Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.



Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.


Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Как покрыть крышу своими руками


Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.



После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

  1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
  2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
  3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
  4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
  5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
  6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.



В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Что важно знать при монтаже крыши из профнастила


Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

  • Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
  • Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
  • Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
  • Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
  • Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.



Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.


Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.


Односкатная крыша из профнастила своими руками: расчет, устройство, монтаж

Односкатная крыша из профнастила своими руками, сложно ли ее сделать? Над этим вопросом задумаются многие, кто желает построить гараж или другую хозяйственную постройку. Именно в таких сооружениях чаще всего и используется односкатная конструкция. Но и для жилого дома такой тип крыши и кровельного материала вполне подходит. Так как выполнить эту работу, какие могут быть трудности на пути реализации проекта? Об этом и пойдет речь в статье.

Почему именно такой вариант?

При возведении любой постройки, правильное создание крыши очень важно. Именно эта конструкция защищает все здание от внешних природных воздействий. Кровля может иметь разную конструкцию и быть покрыта различными материалами. А почему многие выбирают именно профнастил и односкатный вариант? Чем хорошо такое сочетание?

Прежде всего, стоит поговорить о преимуществах односкатной крыши. К таковым специалисты относят следующее:

  • конструкция достаточно простая и ее легко можно выполнить своими руками. Конечно, односкатная крыша из профлиста также требует наличие предварительно чертежа и соблюдение всех требований монтажа, но все-таки сделать это легче, чем даже при двухскатном варианте;
  • низкая себестоимость. Материалов для односкатной крыши понадобится меньше, а это значит, что есть возможность сэкономить;
  • небольшой вес. Стропильная система простая и все ее элементы мало весят, что очень важно в случае возведения небольших строений с не столь мощными несущими стенами. Именно поэтому такой вариант кровли чаще всего выбирают для гаражей и сараев.

А почему выбирают профнастил? Тут тоже обращают внимание на плюсы этого материала для покрытия кровли. В первую очередь односкатная крыша из профнастила обойдется дешево. При этом, если правильно выбрать материал, такое покрытие прослужит многие десятки лет. Кроме того, профнастил выпускается в широком цветовом диапазоне, что поможет улучшить внешний вид дома. Ну и не стоит забывать о небольшом весе, что значительно упрощает выполнения монтажа, особенно если вы его делаете своими руками.

Но есть и недостатки. Для односкатной крыши – это необходимость периодической очистки в зимний период. Как правило, у такой конструкции не делают большого угла наклона ската. А это значит, что снег может накапливаться на кровле.  Но если не лениться и периодически проводить очистку, то этот недостаток будет незаметен.

Если говорить о профнастиле, то чаще всего упоминают его шумность. Во время дождя падающие капли сильно бьют по кровле, что может создать дискомфорт. Но эта проблема решается, для внутренних помещений точно, путем укладки хорошей шумоизоляции или простого слоя утеплителя.

Подготовка

Создание односкатной крыши из профнастила своими руками начинается так же, как и в случае любой другой конструкции. В первую очередь необходимо составить проект и уточнить все необходимые параметры. Для того, чтобы крыша дома или любого другого сооружения служила долго и эффективно, вам предстоит сделать расчет следующих значений:

  1. В первую очередь определяется угол наклона ската кровли из профнастила. От этого параметра зависит многое. Во-первых, чем больше уклон, тем меньше снега будет скапливаться. Во-вторых, больший угол будет вызывать большие ветровые нагрузки. Все это необходимо учитывать, делая расчет. Кроме того, не стоит забывать про то, что у каждого материала для кровли есть свои рекомендованные углы наклона ската. В случае с профнастилом это значение должно лежать в пределах от 8 до 70 градусов. При этом учитывается марка профлиста. Чем материал толще и прочнее, тем меньше может быть угол наклона.
  2. Далее следует высчитать длину стропил. Этот расчет, в случае односкатной крыши, не вызовет ни у кого проблем. Для этого нужно разницу между высотой опорных стоек разделить на синус угла наклона ската. При этом не стоит забывать про свесы. Именно эта часть крыши будет защищать стены и фундамент от дождя.
  3. Далее рассчитываем площадь всей кровли. Этот параметр необходим для того, чтобы точно определиться с количеством требуемого материала для возведения стропильной системы и покрытия крыши.

После получения всех нужных сведения приступают к составлению чертежа. Лучше всего доверить эту работу специалисту. Конечно, устройство односкатной крыши из профнастила несложное, но и тут нужно учитывать множество нюансов. Например, важно правильно высчитать сечение стропил, и учесть возможную необходимость дополнительных подпорок. Чтобы это сделать, нужно рассчитать все нагрузки, которые будут воздействовать на односкатную крышу (ветер, осадки, установленное оборудование, кровельные материал и так далее).

Следующим этапом будет подготовка материала. Вам предстоит подобрать древесину для стропил, сам профнастил, изоляцию, утеплитель и так далее. Тут важно не спешить и не гнаться за дешевыми вариантами. Крыша – эта важная часть здания и слишком сильно экономить на ней нельзя.

Выбирая деревянные брусья или доски для стропильной системы односкатной крыши важно смотреть на отсутствие мест гниения. Кроме того, материал должен быть хорошо просушенным. В противном случае крышу начнет коробить.

Также внимательно отнеситесь к выбору самого профнастила. Очень важно правильно подобрать марку материала. Прочнее всего профнастил с маркировкой «Н». Это означает, что его прочности достаточно даже для возведения самостоятельных построек. Но такой материал может быть дорогим. Кроме того, смотрят и на толщину профнастила. От этого параметра во многом будет зависеть срок службы кровли.

Также позаботьтесь и об инструментах. Вам понадобится обычный набор для работы с деревом. Он пригодится при возведении стропильной системы. Также нужно обзавестись ножницами по железу, для резки листов профнастила. Только после этого можно приступать к монтажу.

Этапы постройки

Монтаж профнастила на односкатной крыше – эта работа под силу практически каждому. Но возведения кровли должно идти в строгой последовательности. Все работы по монтажу можно разделить на следующие этапы:

1. Первым делом нужно смонтировать мауэрлат. Этот этап можно исключить только в том случае, если ваш дом из деревянного бруса. Во всех других случаях мауэрлат должен быть обязательно. Этот элемент не только помогает равномерно распределять нагрузку от односкатной крыши из профнастила, но и создает абсолютную горизонтальность.

2. Следующим этапом будет устройство стропильной системы. Без этой конструкции не обходится не одна кровля, в том числе и с покрытием из профлиста.  Стропила устанавливают согласно ранее составленному чертежу, читайте также: расстояние между стропилами. Кроме того, в эту систему входит и обрешетка. А какая она должна быть? Тут все зависит от выбранного вами профнастила. Если он не достаточно прочный, то потребуется сплошная обрешетка под профлист. Если выбран материал с маркой, например Н75, то ее можно делать разряженной, с расстоянием между досок до 40 сантиметров.

3. Далее, при возведении односкатной кровли из профнастила, следует уложить гидроизоляцию. Для этого можно использовать самые разные материалы. Самый дешевый вариант – это рубероид. Но такая гидроизоляция подходит только для хорошо вентилируемой крыши. Лучше всего выбрать специальную антиконденсатную мембрану. Конечно, такой вариант обойдется дороже, но зато вся односкатная конструкция будет более надежной и долговечной. Затем монтируется обрешетка.

4. После этого приступаем к непосредственному монтажу профлиста. Делается это при помощи оцинкованных кровельных саморезов для профилированных листов с резиновыми прокладками. При вкручивании старайтесь не переусердствовать, чтобы не погнуть сам лист и не передавить прокладку. Если высота ребер профнастила менее двух сантиметров, то крепление делается на вершины волны. В остальных случаях саморез вкручивается в прогиб. Сама укладка профнастила производится полосами, с нижнего ряда. При этом нужно следить откуда дует ветер. Профнастил достаточно легкий, и чтобы монтажу ничего не мешало лучше начать его с подветренной стороны. Как правило, для крепежа используют минимум девять саморезов на каждый лист, но можно и больше.

Видео по теме:

Односкатная крыша из профнастила своими руками: расчет, устройство, монтаж

Односкатная крыша из профнастила своими руками, сложно ли ее сделать? Над этим вопросом задумаются многие, кто желает построить гараж или другую хозяйственную постройку. Именно в таких сооружениях чаще всего и используется односкатная конструкция. Но и для жилого дома такой тип крыши и кровельного материала вполне подходит. Так как выполнить эту работу, какие могут быть трудности на пути реализации проекта? Об этом и пойдет речь в статье.

Почему именно такой вариант?

При возведении любой постройки, правильное создание крыши очень важно. Именно эта конструкция защищает все здание от внешних природных воздействий. Кровля может иметь разную конструкцию и быть покрыта различными материалами. А почему многие выбирают именно профнастил и односкатный вариант? Чем хорошо такое сочетание?

Прежде всего, стоит поговорить о преимуществах односкатной крыши. К таковым специалисты относят следующее:

  • конструкция достаточно простая и ее легко можно выполнить своими руками. Конечно, односкатная крыша из профлиста также требует наличие предварительно чертежа и соблюдение всех требований монтажа, но все-таки сделать это легче, чем даже при двухскатном варианте;
  • низкая себестоимость. Материалов для односкатной крыши понадобится меньше, а это значит, что есть возможность сэкономить;
  • небольшой вес. Стропильная система простая и все ее элементы мало весят, что очень важно в случае возведения небольших строений с не столь мощными несущими стенами. Именно поэтому такой вариант кровли чаще всего выбирают для гаражей и сараев.

А почему выбирают профнастил? Тут тоже обращают внимание на плюсы этого материала для покрытия кровли. В первую очередь односкатная крыша из профнастила обойдется дешево. При этом, если правильно выбрать материал, такое покрытие прослужит многие десятки лет. Кроме того, профнастил выпускается в широком цветовом диапазоне, что поможет улучшить внешний вид дома. Ну и не стоит забывать о небольшом весе, что значительно упрощает выполнения монтажа, особенно если вы его делаете своими руками.

Но есть и недостатки. Для односкатной крыши – это необходимость периодической очистки в зимний период. Как правило, у такой конструкции не делают большого угла наклона ската. А это значит, что снег может накапливаться на кровле.  Но если не лениться и периодически проводить очистку, то этот недостаток будет незаметен.

Если говорить о профнастиле, то чаще всего упоминают его шумность. Во время дождя падающие капли сильно бьют по кровле, что может создать дискомфорт. Но эта проблема решается, для внутренних помещений точно, путем укладки хорошей шумоизоляции или простого слоя утеплителя.

Подготовка

Создание односкатной крыши из профнастила своими руками начинается так же, как и в случае любой другой конструкции. В первую очередь необходимо составить проект и уточнить все необходимые параметры. Для того, чтобы крыша дома или любого другого сооружения служила долго и эффективно, вам предстоит сделать расчет следующих значений:

  1. В первую очередь определяется угол наклона ската кровли из профнастила. От этого параметра зависит многое. Во-первых, чем больше уклон, тем меньше снега будет скапливаться. Во-вторых, больший угол будет вызывать большие ветровые нагрузки. Все это необходимо учитывать, делая расчет. Кроме того, не стоит забывать про то, что у каждого материала для кровли есть свои рекомендованные углы наклона ската. В случае с профнастилом это значение должно лежать в пределах от 8 до 70 градусов. При этом учитывается марка профлиста. Чем материал толще и прочнее, тем меньше может быть угол наклона.
  2. Далее следует высчитать длину стропил. Этот расчет, в случае односкатной крыши, не вызовет ни у кого проблем. Для этого нужно разницу между высотой опорных стоек разделить на синус угла наклона ската. При этом не стоит забывать про свесы. Именно эта часть крыши будет защищать стены и фундамент от дождя.
  3. Далее рассчитываем площадь всей кровли. Этот параметр необходим для того, чтобы точно определиться с количеством требуемого материала для возведения стропильной системы и покрытия крыши.

После получения всех нужных сведения приступают к составлению чертежа. Лучше всего доверить эту работу специалисту. Конечно, устройство односкатной крыши из профнастила несложное, но и тут нужно учитывать множество нюансов. Например, важно правильно высчитать сечение стропил, и учесть возможную необходимость дополнительных подпорок. Чтобы это сделать, нужно рассчитать все нагрузки, которые будут воздействовать на односкатную крышу (ветер, осадки, установленное оборудование, кровельные материал и так далее).

Следующим этапом будет подготовка материала. Вам предстоит подобрать древесину для стропил, сам профнастил, изоляцию, утеплитель и так далее. Тут важно не спешить и не гнаться за дешевыми вариантами. Крыша – эта важная часть здания и слишком сильно экономить на ней нельзя.

Выбирая деревянные брусья или доски для стропильной системы односкатной крыши важно смотреть на отсутствие мест гниения. Кроме того, материал должен быть хорошо просушенным. В противном случае крышу начнет коробить.

Также внимательно отнеситесь к выбору самого профнастила. Очень важно правильно подобрать марку материала. Прочнее всего профнастил с маркировкой «Н». Это означает, что его прочности достаточно даже для возведения самостоятельных построек. Но такой материал может быть дорогим. Кроме того, смотрят и на толщину профнастила. От этого параметра во многом будет зависеть срок службы кровли.

Также позаботьтесь и об инструментах. Вам понадобится обычный набор для работы с деревом. Он пригодится при возведении стропильной системы. Также нужно обзавестись ножницами по железу, для резки листов профнастила. Только после этого можно приступать к монтажу.

Этапы постройки

Монтаж профнастила на односкатной крыше – эта работа под силу практически каждому. Но возведения кровли должно идти в строгой последовательности. Все работы по монтажу можно разделить на следующие этапы:

1. Первым делом нужно смонтировать мауэрлат. Этот этап можно исключить только в том случае, если ваш дом из деревянного бруса. Во всех других случаях мауэрлат должен быть обязательно. Этот элемент не только помогает равномерно распределять нагрузку от односкатной крыши из профнастила, но и создает абсолютную горизонтальность.

2. Следующим этапом будет устройство стропильной системы. Без этой конструкции не обходится не одна кровля, в том числе и с покрытием из профлиста.  Стропила устанавливают согласно ранее составленному чертежу, читайте также: расстояние между стропилами. Кроме того, в эту систему входит и обрешетка. А какая она должна быть? Тут все зависит от выбранного вами профнастила. Если он не достаточно прочный, то потребуется сплошная обрешетка под профлист. Если выбран материал с маркой, например Н75, то ее можно делать разряженной, с расстоянием между досок до 40 сантиметров.

3. Далее, при возведении односкатной кровли из профнастила, следует уложить гидроизоляцию. Для этого можно использовать самые разные материалы. Самый дешевый вариант – это рубероид. Но такая гидроизоляция подходит только для хорошо вентилируемой крыши. Лучше всего выбрать специальную антиконденсатную мембрану. Конечно, такой вариант обойдется дороже, но зато вся односкатная конструкция будет более надежной и долговечной. Затем монтируется обрешетка.

4. После этого приступаем к непосредственному монтажу профлиста. Делается это при помощи оцинкованных кровельных саморезов для профилированных листов с резиновыми прокладками. При вкручивании старайтесь не переусердствовать, чтобы не погнуть сам лист и не передавить прокладку. Если высота ребер профнастила менее двух сантиметров, то крепление делается на вершины волны. В остальных случаях саморез вкручивается в прогиб. Сама укладка профнастила производится полосами, с нижнего ряда. При этом нужно следить откуда дует ветер. Профнастил достаточно легкий, и чтобы монтажу ничего не мешало лучше начать его с подветренной стороны. Как правило, для крепежа используют минимум девять саморезов на каждый лист, но можно и больше.

Видео по теме:

Профнастил крепится с небольшим нахлестом, в 15-20 сантиметров. При этом нижний лист должен заходить под верхний, чтобы вода под него не попала. Такая работа несложная и ее легко можно выполнить своими руками имея даже небольшие навыки в строительстве. Главное – это не спешить и соблюдать технологию.

Посмотрите еще статьи:

Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Содержание статьи

Обычно такая крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками пошагово.

Угол наклона односкатной крыши

Угол наклона односкатной крыши

Первым делом при постройке нужно определиться с углом наклона. Угол наклона крыши дома будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон — 8 градусов.

Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири. Для металлочерепицы минимальный уклон поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Как рассчитать односкатную крышу

rasschet odnoskatnoy krishi

Расчет угла наклона

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусы Тангенс, tgA Синус, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

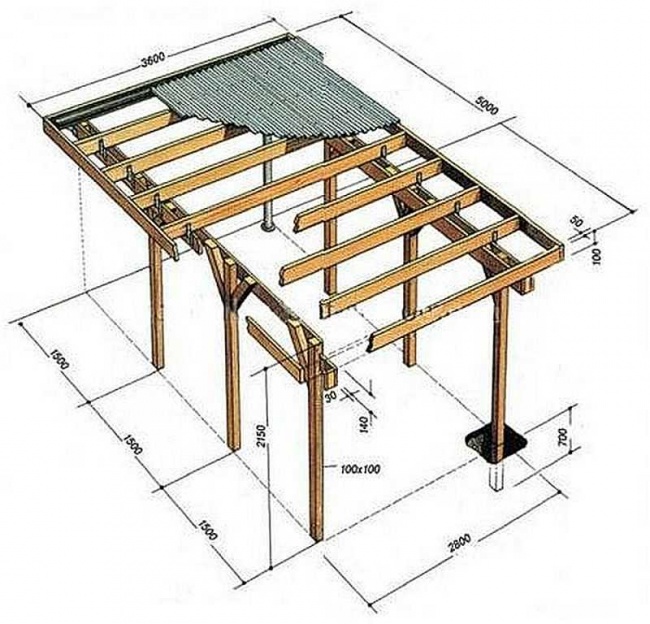

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

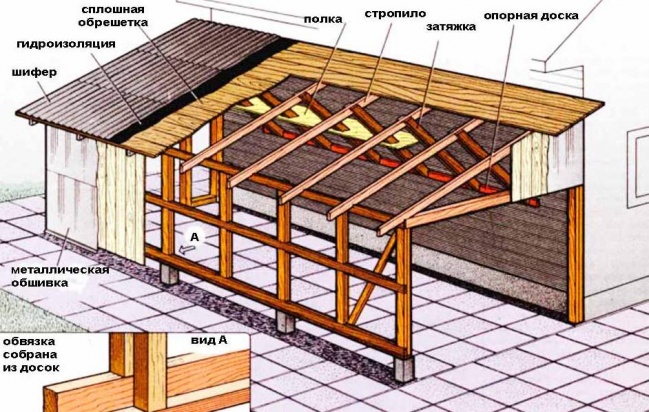

Конструкция и устройство

Стропила односкатной крыши

Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.

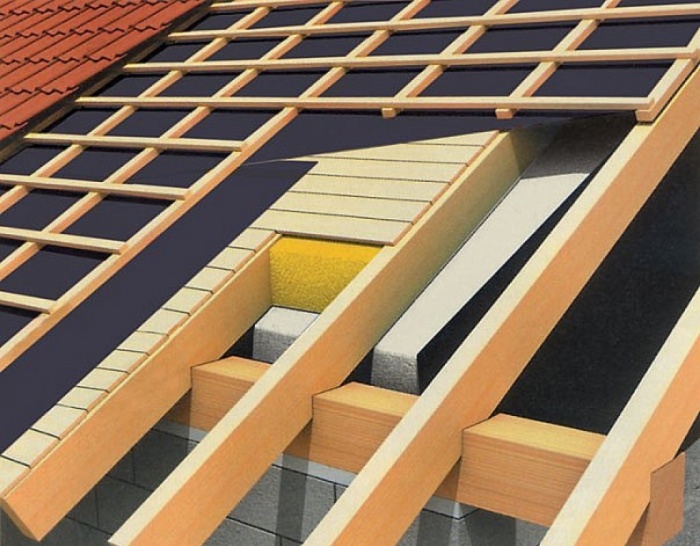

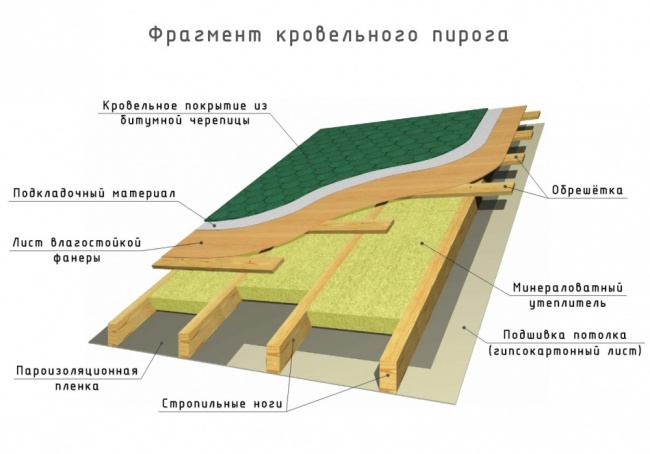

    Строение односкатной кровли

    Строение кровли

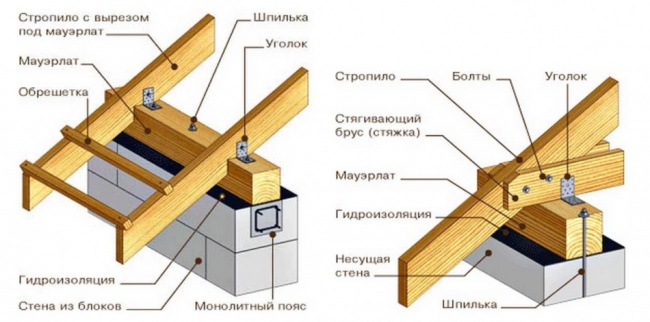

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система односкатной крыши

Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

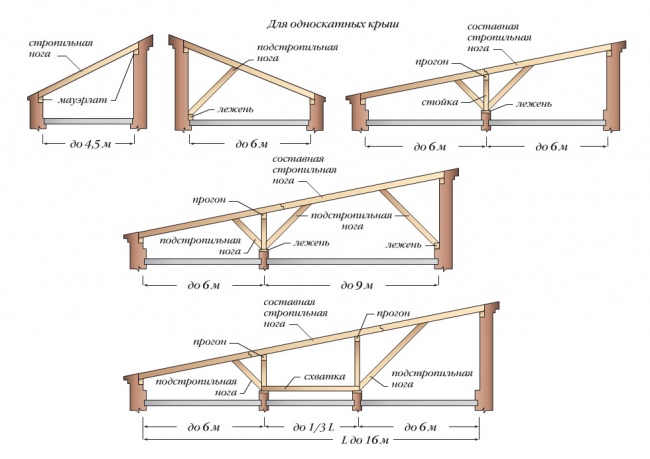

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.
    Скользящая стропильная система односкатной крыши

    Скользящая стропильная система

  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.
    Наслонная стропильная система односкатной крыши

    Наслонная

  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая стропильная система односкатной крыши

Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.
    Крепление мауэрлата анкерными болтами

    Крепление мауэрлата анкерными болтами

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.
    Расчет сечения стропил

    Расчет сечения стропил

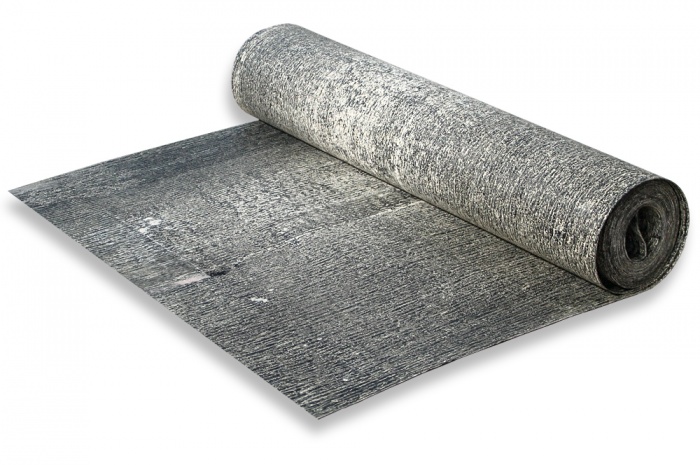

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.
    Гидроизоляция стропил

    Гидроизоляция

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица.
    Обрешетка односкатной крыши

    Обрешетка крыши

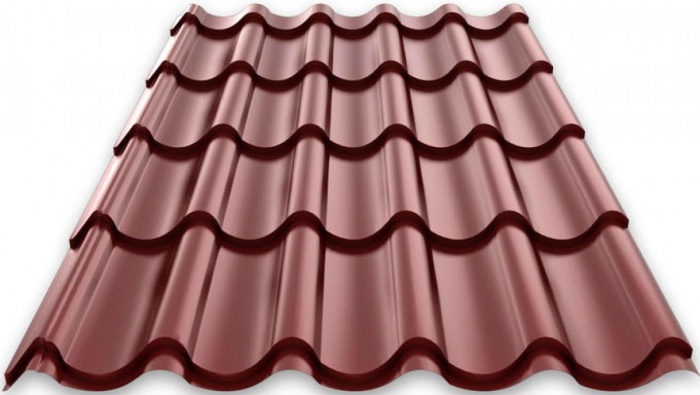

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.
    Настил металлочерепицы

    Настил металлочерепицы

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.
    Водосток односкатной крыши

    Водосток

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.
    Снегозадержатели односкатной крыши

    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.

Жилой дом с односкатной крышей

Жилой дом с односкатной крышей

Жилой дом с односкатной крышей

Гараж

Надворная постройка с односкатной крышей

Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Видео-инструкция

Рекомендуем посмотреть подробную видео инструкцию о том как строится односкатная крыша своими руками пошагово с объяснениями и советами.

Односкатная крыша своими руками: чертеж, расчет, монтаж, фото

Из всех предлагаемых скатных крыш односкатная самая простая и дешевая. И если в России ею обычно покрывают хозяйственные постройки, то в Европе это основной вид кровельных конструкций в секторе частного домостроения. Построенная односкатная крыша своими руками смотрится не так презентабельно, как дома с многоскатными и сложными крышами, но у кровельной конструкции данного типа много преимуществ, где кроме дешевизны, надо обозначить простоту сооружения.

Как сделать односкатную крышу самостоятельно

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

  1. Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
  2. Минимальное количество практически одинаковых стройматериалов.
  3. Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
  4. Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

  1. Невозможно организовать под кровлей мансарду или чердачное помещение.
  2. В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
  3. При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Как сделать односкатную крышу самостоятельно

Этот показатель снижает нагрузки от снега до 50 кг/м2, что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Если дом возводится в регионе, где преобладают сильные ветра, то подход к выбору угла наклона кровли прямо противоположный. То есть, чем круче скат, тем хуже, потому что увеличивается парусность конструкции. К примеру, крыша с наклоном 45 подвергается пятикратным нагрузкам от ветра, в сравнении с углом в 11 градусов.

Как сделать односкатную крышу самостоятельно

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

Как сделать односкатную крышу самостоятельно

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Перед тем, как прочитать про монтаж односкатной крыши, рекомендуем прочитать статью двухскатные крыши, возможно этот вариант вам, подойдет больше. Также у нас на сайте есть раздел крыши, где описаны и другие виды крыш, виды кровли и стропильных систем, рекомендуем к прочтению.

Односкатная крыша своими руками пошагово

Перед тем как сделать односкатную крышу самостоятельно, надо провести расчет ее элементов. Это касается стропильной системы, а точнее, шага установки стропил и сечения используемого пиломатериала. Оба параметра зависят от того, какой кровельный материал будет покрывать крышу, и каким нагрузкам кровля будет подвергаться.

Что касается ветровой и снеговой нагрузок, то существуют специальные карты страны, в которых эти параметры раскиданы по регионам. В соответствии с регионом строительства и выбираются оба параметра. Карты находятся в свободном доступе. Суммарное значение двух нагрузок определяет общую природную нагрузку.

Вес кровельного материала – также величина не секретная. В сертификате качества ее нет. Она присутствует в технических условиях, которые применяют, как основу требований к технологическому процессу производства. К примеру, 1 м2 профнастила марки Н57-750 толщиною 0,7 мм весит 8,67 кг. Зная площадь ската, можно легко подсчитать давящий на нее вес кровельного настила.

Теперь надо сложить все нагрузки в одно значение и подобрать параметры стропильной системы по таблицам. То есть дальше ничего рассчитывать не надо, потому что таблицы находятся также в свободном доступе. К примеру, если общая нагрузка составляет 100 кг/м2, а длина стропил в пределах 4,5 м, то монтажный шаг составляет 40 см, при этом используются доски сечением 40х150 мм. Если шаг увеличить до 60 см, то для конструкции придется использовать доски 50х200 мм.

Есть вариант проще – воспользоваться онлайн-калькулятором. Сервис выдает достаточно точные параметры.

Кровельный мауэрлат

Расчет односкатной крыши проведен. Можно переходить к монтажному процессу. Начинать его надо с укладки мауэрлата. В конструкции односкатных крыш мауэрлат собой представляет два бруса, которые укладывают поверх торца фасадной и задней стен. Его задача – равномерно распределить по стенам нагрузки, действующие от стропильных ног. То есть нагрузка будет не точечной под каждой стропилой, а общая по всей длине стены.

В качестве мауэрлата можно использовать брус шириною, равной толщине стены, и высотою в пределах 50-200 мм. Здесь важно грамотно его закрепить к торцам стен дома. Вариантов несколько, но самый распространенный:

  • залить по периметру дома армирующий каркас из бетонного раствора, предварительно установив опалубку из досок шириною 100-150 мм;
  • в отрезки фасадной и задней стены установить предварительно шпильки с нарезанной резьбой, которые крепятся к армокаркасу из стальной арматуры сваркой или проволокой, шаг установки – 1 м;
  • после высыхания армирующего пояса на шпильки надевают брус мауэрлата и сверху затягивают гайки с уложенными под них широкими шайбами.

Как сделать односкатную крышу самостоятельно

Установка мауэрлата при монтаже односкатной крыши.

Если армирующий пояс не заливать, тогда в кладку кирпича или блоков, приблизительно ниже 5-6 кирпичных рядов и 2-3 блочных, закладывают скрученную в два или три слоя проволоку диаметром 4-6 мм. Длина закладки должна быть такой, чтобы обернуть проволоку вокруг мауэрлата сверху и закрутить ее. Количество скруток – через каждый метр. Но в углах строения проволоку укладывают обязательно.

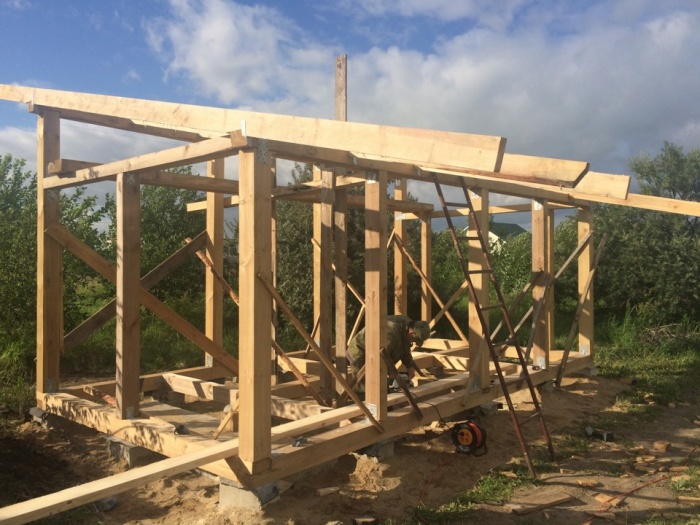

Монтаж стропильной системы

Сборка стропил – процесс несложный. Но есть в нем некоторые нюансы, которые влияют на качество конечного результата. Вот алгоритм проводимых строительных операций:

  1. Сначала устанавливают две крайние стропильные ноги по фронтону крыши. Их к мауэрлату не крепят.
  2. Между их концами натягивают нити, которые привязывают к врезанным саморезам. Главное, чтобы они не провисали.
  3. Приподнимая одну или другу ногу и подкладывая под них деревянные вкладыши, выставляют их края (сначала по фасаду, затем по задней стенке) по горизонту, проверяя нити строительным уровнем.
  4. Проводят крепления стропил к мауэрлату с помощью специальные стальные перфорированных уголков и саморезов.
  5. Как сделать односкатную крышу самостоятельно

  6. По уложенным ногам натягивают еще два-три нити, которые с уже натянутыми создадут плоскость кровли.
  7. Устанавливают с выбранным шагом промежуточные элементы стропильной системы по натянутым нитям.
  8. Проводят их крепление к мауэрлату.

Как сделать односкатную крышу самостоятельно

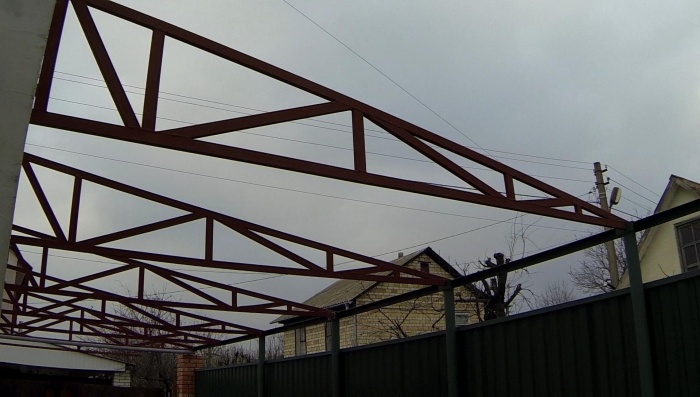

Второй вид стропильной системы

Существуют проекты домов и построек с односкатной крышей, в которых стены возводятся на один уровень. Чтобы создать наклон ската, необходимо собрать фермы из стропильных ног, балок перекрытия и стоек. Это треугольная конструкция, в которой стропила будет гипотенузой, балка перекрытия – длинный катет, стойка по фасаду катет короткий. Фермы собираются не на крыше, а на земле. Затем понимаются на крышу, где устанавливаются с рассчитанным шагом. Обязательно треугольные конструкции выставляются под один горизонтальный уровень по такому же способу, как в предыдущем случае. Если пролет строения большой, то в конструкцию фермы добавляют укосины или стойки, равномерно распределенные по длине.

Если постройка небольшая, то можно фермы не собирать. Для этого по фасаду строения на мауэрлат устанавливаются вертикальные короткие стойки с шагом, равным расчетному расстоянию между стропилами. К нему они и крепятся металлическими уголками. Их длина определяет наклон крыши. Между собой стойки связывают поперечным брусом, который укладывают на торцы стоек. К ним же и крепят. То есть по фасадной стене собирается ферма, прямоугольной формы, как опора для концов стропильных ног.

Монтаж обрешетки

Когда вся стропильная система будет готова, следующий этап – монтаж обрешетки. В зависимости от того, какой кровельный материал по проекту был выбран, выбирается и тип обрешеточной конструкции.

  1. Под гибкую черепицу, битумные рулонные покрытия и фальцевую кровлю укладывается сплошная обрешетка или из досок толщиною 25 мм, или влагостойкой фанеры, или из плит ОСП-3 (влагостойкая). Обязательное условие – оставить между элементами зазор 1 см на случай теплового расширения деревянных изделий. Второе условие – стыковать материалы только на стропильных ногах.
  2. Как сделать односкатную крышу самостоятельно

  3. Под все остальные виды кровельных материалов монтируют разряженную обрешетку. Для этого используют доски толщиною 20-25 мм, шириною 100-1200 мм, или рейки сечением 50х50 мм. Расстояние между элементами определяется размерами кровельных материалов штучного типа: металлочерепица, шифер, ондулин. При этом под два последних обязательно устанавливают три элемента минимум: один посередине, два по краям. Для профнастила основа выбора – несущая его способность. К примеру, под марку профилированного листа НС-45 толщиною 0,7 мм укладывается обрешетка с шагом 40-60 см. Под НС-114 той же толщины с шагом 1,5-2,0 м.

Как сделать односкатную крышу самостоятельно

Крепление обрешетки к стропильной системе производится обычными саморезами по дереву. Их длина – в два раза больше толщины элемента обрешетки. К примеру, если выбраны доски толщиною 25 мм, то длина крепежного изделия не должна быть меньше 50 мм.

Утепления односкатной крыши

В России часто односкатная крыша своими руками строится для хозяйственных построек: гараж, баня и прочие. Поэтому многие владельцы не задумываются об утеплении. Хотя для бани это делать надо обязательно.

Как сделать односкатную крышу самостоятельно

Схема утепления односкатной крыши.

В зависимости от угла наклона ската технология теплоизоляции будет немного видоизменяться. Все дело в том, что чем круче скат, тем больше пространства под ним. А значит, легче будет проводить некоторые операции в чердачном помещении (если так его можно назвать). Рассмотрим именно этот вариант, но предварительно обозначим, что начинать утепление односкатной крыши надо до монтажа обрешетки.

  1. Изнутри чердака по стропильным ногам укладывается полосами гидроизоляционная мембрана. Укладку начинают от нижних концов стропильных ног с нахлестом между полосами 10-15 см. Крепление проводится по стропилам стальными скобами, используя степлер.
  2. Нахлест полос закрывается самоклеящейся лентой.
  3. Изнутри, чтобы теплоизоляционный материал не провалился и не порвал со временем гидроизоляцию, на стропила набивают доски или рейки с шагом 1 м. Можно использовать б/у материал.
  4. Сверху стропильной системы между ногами укладывается утеплитель из мат или плит. Главное требование – ширина утеплителя должна быть чуть больше расстояния между стропильными ногами. То есть он должен входить в зазор впритык к торцам стропил. Таким образом закрываются все щели, которые впоследствии станут мостиками холода. Толщина теплоизоляционного слоя должна равняться ширине стропил.
  5. Сверху утепленную кровельную конструкцию закрывают пароизоляцией по такой же технологии, что и гидроизоляцию.
  6. Монтируется обрешетка.
  7. Монтируется кровельный материал.

Теперь вторая ситуация – небольшой угол наклона односкатной крыши. То есть невозможно проводить какие-либо операции в чердачном помещении.

  1. По стропильным ногам по торцам у нижнего края вдоль набиваются так называемые черепичные бруски сечением 30х30 мм минимум.
  2. На них сверху укладываются поперек стропильной системы отрезки досок толщиною 25 мм. Вместо досок можно использовать фанеру, ДСП, ДВП, ОСП и другой листовой или плитный материал. Можно б/у.
  3. Собой крыша сверху представляет конструкцию в виде нескольких ниш, сформированных стропильными ногами и уложенными на черепичные бруски доски.
  4. Поверх полученной конструкции укладывается гидроизоляция, как и в предыдущем случае. Только пленку настилают так, чтобы она полностью повторила конфигурацию формы ниш.
  5. Теперь в последние укладывают утеплитель.
  6. Сверху кровлю покрывают пароизоляцией.
  7. Монтируют обрешетку.
  8. Монтируют кровельный материал.

В обоих случаях нередко, чтобы создать вентилируемый зазор между кровельным материалом и утеплительным пирогом, устанавливают контробрешетку. По сути, это рейки сечением, равным толщине стропил, которые на последние набиваются. Только не поперек, как обрешетка, а вдоль. И уже на контробрешетку крепят обрешетка.

Критерии выбора кровельного материала

В принципе, основной критерий один – минимальный угол наклона ската.

  1. Мягкую кровлю можно укладывать даже на плоскую крышу.
  2. Профнастил – 5 градусов, если одним листом покрывается полностью длина ската. Если сборка производится элементами, то есть с поперечными стыками, то угол не меньше 20.
  3. Металлочерепица – 10-15 градусов в зависимости от типа и модели материала.
  4. Шифер, ондулин – 20.

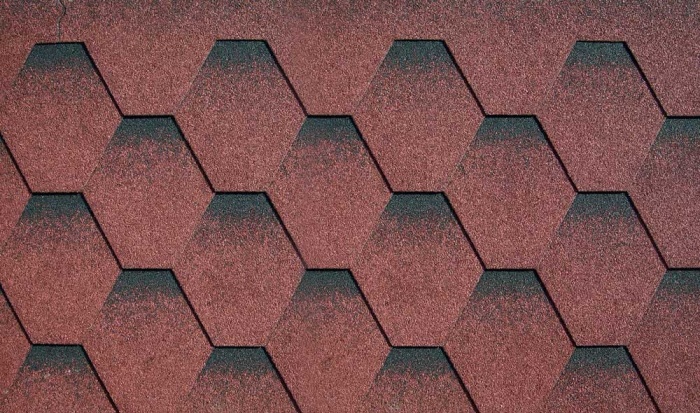

  5. Битумная черепица – 11.
  6. Фальцевая кровля – 5.

Полезные советы

Несколько рекомендаций, которые повлияют на качество конечного результата.

  1. Строится односкатная крыша своими руками строго по проекту.
  2. Для ее элементов лучше приобрести пиломатериал не ниже 1 сорта.
  3. Все деревянные конструкции обрабатываются антисептиками и антипиренами. Первые отвечают за биологическую защиту, вторые являются противоогневым средством. Они так и наносятся: сначала антисептик, после высыхания антипиренное средство.

Заключение по теме

Итак, была разобрана тема – как построить односкатную крышу: пошаговая инструкция, нюансы монтажного процесса и правила сборки. Выполнение всех требований сооружения обязательны, строго нужно придерживаться последовательности проводимых операций. При кажущейся простоте конструкции в один скат, не значит, что стоит относиться к ней «с прохладцей». Крыша возводится на долгое время, поэтому конструкция должна быть прочной и надежной.

Односкатная крыша своими руками + чертежи и фото

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

  • брус 100×100 мм или 150×150 мм;
  • гвозди;
  • укладочные доски, толщиной как минимум 50 мм;
  • теплоизоляционные и гидроизоляционные материалы;
  • рулетка, степлер, строительный уровень;
  • стамеска, топор, кровельный молоток;
  • пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

  1. Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.
  2. Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.
  3. Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.

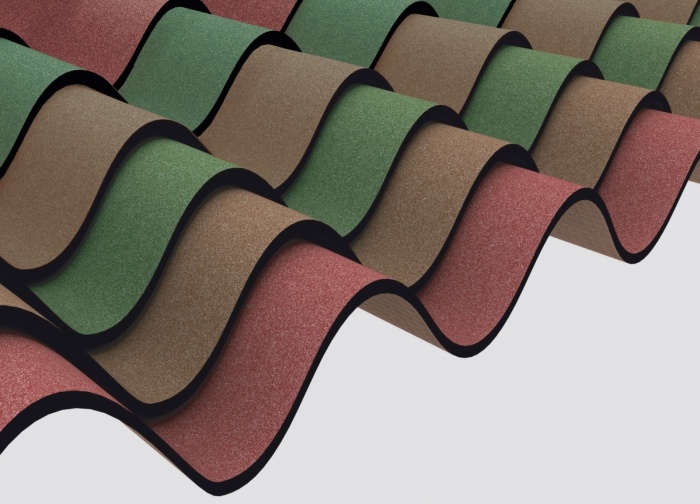

  4. Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.
  5. Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.
  6. Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

  1. Степлером крепим гидроизоляцию.
  2. Устанавливаем утеплитель.
  3. Набиваем контробрешетку.
  4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Устройство односкатной крыши из профнастила

В отличие от двускатной, уклон односкатной крыши лежит в довольно узком диапазоне – от 20 до 25 градусов. Более крутой скат будет подвергаться сильным ветровым нагрузкам со стороны вершины крыши. Если же кровлю сделать более пологой, то ее каркас или кровельные листы могут быть раздавлены массой накопившегося снежного покрова.

Традиционным материалом для односкатной крыши служит профнастил. Этот вид покрытия является достаточно легким и одновременно прочным, не требует длительного времени и особых трудозатрат при монтаже.

При выборе материала для деталей стропильного каркаса предпочтение отдают хвойным породам дерева. При этом брус должен быть в обязательном порядке высушен до остаточной влажности в 15%. По требованию нормативных документов стропильный каркас должен быть огнеупорным, поэтому все деревянные элементы обрабатываются специальными составами. Примыкание деревянных конструкций к бетону или каменной/кирпичной кладке можно осуществлять только с прокладкой из рубероида или другого гидроизолирующего рулонного материала.

1. Перед монтажом крыши лицевая сторона здания достраивается до высоты, обеспечивающей крыше расчетный уклон. Боковые стенки выводят на ту же отметку, а сверху на них устанавливают парапетный камень или детали из оцинкованного железа, обеспечивающие сток дождевой и талой воды в сторону крыши.

2. На торцах передней и задней стены здания крепят мауэрлатный брус. который будет распределять нагрузку от стропил на всю поверхность стены. Для крепления мауэрлата в стену заделывают шпильки или петли из проволоки.

3. С шагом 700-800 мм укладывают стропильные балки. опирающиеся на мауэрлат. Длина стропил должна быть такой, чтобы крыша имела свесы шириной в 500 мм.

4. Стропильные балки усиливают подкосами или стойками. которые опираются на балки или плиты перекрытия. Благодаря этому расчетный пролет стропил сокращается, что делает их более прочными и позволяет применять балки меньшего сечения.

5. К стропильным балкам в поперечном направлении крепят с помощью гвоздей или саморезов бруски обрешетки. Чаще всего их сечение составляет 50х50 мм. Шаг обрешетки зависит от формата кровельных листов (учитывайте, что листы следует укладывать с нахлестом). Каждый лист должен укладываться на две рейки обрешетки, при этом его края свешиваются на 150-200 мм. Обрешетка придает всей стропильной конструкции жесткость, благодаря чему она становится более прочной.

6. Укладывают листы профнастила . Начинать нужно с нижнего ряда. Листы последующего ряда укладывают на предыдущий с нахлестом в 150-200 мм. Крепление листов к обрешетке осуществляют специальными саморезамис резиновой прокладкой. В зоне нахлеста, где один лист лежит на другом, между ними можно уложить тонкий слой стекловаты. Такая прокладка препятствует продуванию крыши и одновременно делает возможной вентиляцию подкровельного пространства.

7. К стропилам прибивают ветровую доску .

8. Если чердачное пространство эксплуатируется как хозяйственное или жилое помещение, под крышей необходимо установить звуко- и теплоизоляционные материалы. Хорошим теплоизолятором является стекловата. Этот проверенный временем и довольно доступный материал уже давно зарекомендовал себя с самой лучшей стороны. Укладку и крепление ваты в межстропильном пространстве нужно вести таким образом, чтобы она была в расправленном виде. Для этого стекловату начинают укладывать в центре и затем расправляют, двигаясь к краям. После этого теплоизолятор крепят к стропилам с небольшим натягом.

Еще один достаточно эффективный способ теплоизоляции – монтаж минераловатных плит. Главное преимущество этого материала, как и стекловаты, заключается в огнестойкости.

Плоская кровля не так популярна в нашей стране как за границей, но современные дома

Монтаж мансардной крыши своими руками

В последнее время в частном строительстве очень распространены мансардные этажи. И это можно просто

Самостоятельное устройство односкатной крыши из профнастила

  • Правила выбора листов
  • Установка материала
    • Дополнительные работы
  • Заключение по теме

Устройство односкатной крыши из профнастила может быть с чердаком либо без него. Во втором случае не предусматривается монтаж стропил. Односкатная кровля имеет незначительный вес, позволяющий использовать основание и стены здания с низкой несущей способностью.

Схема односкатной кровли с пролетом до 6 м.

Правила выбора листов

Прежде чем установить крышу своими руками, потребуется купить профлист, саморезы либо гвозди, электропилу, рулетку, уровень, доски. Специалисты рекомендуют использовать для кровли оцинкованный профнастил с полимерным покрытием, которое придает материалу декоративный вид. Оцинкованный материал надежно защищен от преждевременного разрушения.

Расчет профлиста производится с учетом количества горизонтальных рядов и величины нахлеста.

Устройство односкатной кровли.

Последний показатель зависит от величины уклона крыши:

  • до 15º нахлест делают в 200 мм;
  • при 15-30º листы перехлестывают на 150-200 мм;
  • больше 30º – 100-150 мм.

Боковой нахлест должен соответствовать ½ ширины листа. Его выбирают с учетом маркировки:

  • С – стеновой;
  • Н – кровельный;
  • НС – стеновой и кровельный.

Отличие этих материалов заключается в наличии капиллярной канавки, которая препятствует затеканию осадков под крышу. Прочность изделия зависит от толщины и высоты листа. Следующий этап монтажа плоской крыши из профнастила заключается в выборе угла наклона кровли. Этот показатель зависит от разности высоты стен, климата и марки профлиста. От данной величины зависит укладка гидроизоляционного материала. Более плоская кровля требует тщательной гидроизоляции.

Вернуться к оглавлению

Установка материала

Конструкция крыши в двух вариантах.

Односкатная крыша из профнастила монтируется с учетом следующих рекомендаций:

  1. Стропильные ноги предварительно обрабатывают антисептиком. Их монтируют по технологии наклонной системы укладки. Затем устанавливается обрешетка.
  2. Лаги выступают за габариты здания на 20-30 см. Торцы зашивают карнизной планкой. Чтобы закрепить водостоки и прочие дополнительные элементы крыши, применяют специальную деревянную конструкцию.
  3. Обустройство односкатной кровли производится с помощью паро- и гидроизоляционного материала.

Профиль крепят к основанию конструкции в местах его плотного прилегания к обрешетке. Сверху и снизу листов саморезы ввинчивают в промежутках между волнами. Чтобы разрезать лист, применяют электропилу с твердосплавным диском. Нельзя резать профнастил абразивными инструментами. В противном случае материал станет хрупким. Монтажные работы рекомендуется выполнять с нижнего угла. При этом специалисты советуют использовать страховочные тросы, монтажный пояс и защитные ограждения.

Вернуться к оглавлению

Дополнительные работы

Схема поочередной укладки профлиста при монтаже.

Для зашивки торцевых досок используют ветровой уголок. Нахлест профлиста по вертикали выполняют листом, расположенным выше. Последующее изделие перекрывается снизу (с 1-го бокового края). Для перекрытия материала по горизонтали в 1 волну применяют уплотнительную прокладку. Если перекрытие выполняется в 2 волны, тогда последняя деталь не используется.

Аналогичная технология применяется при уклоне кровли более 16º и перекрытии материала в 1 волну. Для первоначальной фиксации профлистов потребуются саморезы. Если все листы уложены и выровнены, тогда производится их окончательная фиксация.

Оставшиеся листы фиксируются к обрешетке через дно волны. На 1 м² применяют 4-5 крепежных элементов. Если основная площадь покрытия зафиксирована, тогда устанавливают торцевые и коньковые планки. Последние элементы не уплотняют, так как с помощью щелей обеспечивается естественная вентиляция пространства под крышей.

Вернуться к оглавлению

Заключение по теме

Кровлю из профнастила можно использовать в любое время года. Обрезки, полученные при подрезании материала, можно использовать для других нужд. При обустройстве крыши шаг обрешетки не соблюдается. При уменьшении ее расхода качество не изменяется.

Так как профлист имеет разные размеры, можно избежать излишних стыков.

Саморезы ввинчивают с шагом в 50 см. Для фиксации крайних полок листов используют комбинированные заклепки диаметром в 3-6 мм. Простая технология монтажа позволяет устанавливать конструкции без наличия специальных знаний и навыков. Стропильную систему рекомендуется изготавливать из хвойных пород дерева. Брус должен быть высушен до остаточной влажности (15%).

С учетом установленных норм и требований каркас обрабатывают специальным составом, что придает стропилам высокую огнеупорность. Для примыкания деревянной конструкции к бетону либо кладке производится укладка гидроизоляционного рулонного материала.

Если чердак будет использоваться в качестве жилого помещения, то под крышей устанавливают тепло- и звукоизоляционные материалы. Хорошим утеплителем считается стекловата. Ее укладывают между стропилами в расправленном виде. Предварительно материал монтируется в центре. Затем стекловата крепится к стропильной системе с незначительным натягом. При необходимости ее заменяют минеральными плитами.

Односкатные крыши с покрытием из профнастила

На всех стадиях производства работ по возведению здания, начиная с проектирования, застройщика интересуют три основных вопроса: прочность, красота и экономичность постройки. Устройство односкатной крыши из профнастила позволит удовлетворить все вышеуказанные запросы. Односкатная крыша из профнастила с полимерным покрытием прочна, красива, долговечна.

Дом с односкатной крышей.

Устройство односкатной крыши из профнастила или профилированного листа (профлиста) несложно и экономически целесообразно.

Крыша, состоящая из одной покрываемой кровельным материалом плоскости, называется односкатной.

Традиционно в российских регионах предпочтение отдавалось многоскатным крышам. но в последнее время односкатные крыши получают все большее распространение. Монтаж односкатной крыши проще, меньше расход строительных материалов, так что выбор односкатной крыши в сочетании с покрытием из профнастила является одним из самых эффективных и экономичных вариантов в малоэтажном строительстве. Для застройщиков, желающих совместить высокое качество строительства с минимальными ценами, это идеальный вариант.

Расчет угла наклона для односкатной крыши.

Профнастил или профилированный лист для кровли изготавливается из оцинкованных стальных листов способом холодного проката. Трапециевидная форма гофры профлиста обеспечивает ему достаточно высокую прочность. Наличие ребер жесткости позволяет профилированным листам не деформироваться от довольно значительных внешних нагрузок при небольшом собственном весе. Выбор пользователями кровельного покрытия в пользу профнастила определяется следующими факторами: кровля из профнастила не горит, стоимость и эксплуатационные расходы невысоки, она сравнительно легка, герметична, красива и долговечна.

Применение профнастила для устройства кровли подразумевает наличие стропильной системы. Конструктивное решение стропильной системы односкатной крыши несложно. Стропильная система опирается на разновысотные наружные стены. Геометрическая структура стропильной системы принимается в зависимости от назначаемого уклона и ширины перекрываемого участка.

Монтаж односкатной крыши

Уклон кровли выбирается в зависимости от величины снегового покрова, силы и направления ветра в районе строительства, а также от варианта использования чердачного пространства и соображений экономичности.

Односкатная крыша из профнастила дает возможность менять уклон от 12° до 60°. При уклоне кровли до 12° стыки необходимо заделать тиоколовым герметиком.

Выбор профнастила

Виды профнастила и их назначение.

На рынке выбор вариантов профнастила огромный, на любой вкус и ценовую категорию. Для кровли используется в основном профнастил из стальных оцинкованных листов с полимерным покрытием. Цинковое покрытие защищает материал листа от преждевременного разрушения. Полимерное покрытие придает кровельным листам декоративный вид, что способствует их широкому применению в малоэтажном строительстве (коттеджи, магазины и т.д.). Цветовые гаммы покрытия представлены в картах цветов торгующих фирм.

Количество необходимых профилируемых листов рассчитывают обычно менеджеры фирм-поставщиков. Если по скату необходимо уложить несколько горизонтальных рядов профнастила, то следует при расчете их количества учесть величину нахлеста, который зависит от величины уклона кровли. При уклоне кровли до 15° горизонтальный нахлест необходимо делать 200 мм и более; при уклоне от 15° до 30° листы перехлестываются на 150-200 мм; если уклон кровли более 30°, достаточно 100-150 мм. Боковой нахлест равен половине ширины волны.

При выборе профнастила или профлистов следует обратить внимание на маркировку. В настоящее время существуют огромное множество разных марок профнастила. Маркируется профнастил с помощью букв и цифр. Буквы указывают на область применения: С. стеновой профнастил, Н – профнастил для кровли, НС. листы профнастила могут применяться как для кровли, так и для стен. Цифры обозначают высоту профиля, толщину металла, монтажную ширину профильного листа, максимальную длину профнастила.

Основное отличие профнастила для крыши от стенового заключается в наличии капиллярной канавки, препятствующей затеканию дождевой воды под кровлю.

Расчетные характеристики листов профнастила, как правило, указываются в каталогах заводов-изготовителей. Прочность профнастила напрямую связана с толщиной листа и высотой профиля. От размеров и прочности профилированных листов зависит расстояние между брусками обрешетки.

При покупке листов профнастила первым делом следует уточнить, по каким стандартам изготовлена продукция, и выяснить наличие сертификата на нее. Следует обратить внимание на внешний вид покупаемого материала. На поверхности листа нежелательно наличие шероховатостей и трещин, что говорит о невысоком качестве продукции. Также необходимо посмотреть, не шелушится ли краска полимерного покрытия.

При проверке на прочность качественный лист легко сгибается и возвращается к прежней форме при легком нажатии; при сильном воздействии. принимает новую форму.

Крепление профлистов

Для крепления профилированных листов к элементам несущей конструкции используются оцинкованные саморезы. Крепление желательно выполнять в нижней части профиля листа. Во избежание протекания воды под элементы крепления используются уплотнительные шайбы из неопреновой резины.

При выполнении монтажа кровли необходимо соблюсти все условия, чтобы не повредить полимерное и цинковое покрытия. Для предохранения деревянных стропильных ног и брусков от паров, проникающих через чердачное перекрытие. используют пароизоляционную пленку и предусматривают вентилирование пространства между стропилами. В случае утепления чердачного пространства паронепроницаемая изоляция выполняется по низу утеплителя.

Доборные элементы кровли изготавливаются из таких же стальных оцинкованных листов с полимерным покрытием.

Поделитесь полезной статьей:

Источники: http://podkryshej.ru/ustroystvo-odnoskatnoy-kryishi-iz-profnastila-svoimi-rukami/, http://1pokryshe.ru/krovlya/ustrojstvo-odnoskatnoj-kryshi-iz-profnastila.html, http://kryshikrovli.ru/konstrukciya/odnoskatnaya/ustrojstvo-odnoskatnoj-kryshi-iz-profnastila.html

Односкатная крыша из профнастила: устройство и монтаж

Профнастил является востребованным материалом для кровли, помимо доступной стоимости он ценится за простоту монтажа, возможность регулирования жесткости кровли путем выбора нужного профиля, экономию на обрешетке. Он дополняет преимущества односкатной крыши, оказывая минимальную нагрузку на стропила и непосредственно фундамент.

Выбор данного варианта позволяет сэкономить как минимум вдвое на стройматериалах, крепление покрытия, возведение стропильной системы для односкатной крыши легко провести своими силами.

К недостаткам относят плохие звукоизоляционные свойства, отсутствие чердачного пространства и задержку на крыше снежного покрова для крыш с малым уклоном. Сферой применения традиционно являются хозяйственные постройки: гаражи, бани, сараи, беседки.


depositphotos

Выбор профнастила

Предпочтение отдается стальному оцинкованному профилю с защитным полимерным покрытием, материал должен иметь маркировку Н (исключительно для кровли) или НС (универсальный). Стеновой профнастил использовать не рекомендуется, у него отсутствует капиллярная бороздка, предотвращающая затекание воды под кровлю.

Количество материала рассчитывается заранее: расход зависит от площади и угла наклона крыши.

Боковой нахлест неизменный – половина ширины волны, горизонтальный при угле:

  • до 15° составляет 20 см,
  • от 15 до 30° — 15 — 20 см,
  • более 30° — 10 — 15 см.

Толщина листов кровельного профнастила варьируется от 0,4 до 1 мм, оптимальными для частного строительства считается 0,5 — 0,6 мм (тоньше подходит разве что для сараев). Проверяется наличие сертификата, проводится визуальный осмотр. Читайте: как выбрать профнастил для крыши.

У качественной продукции не отслаивается полимерное покрытие, нет царапин и вмятин, лист не прогибается под слабым воздействием и принимает новую устойчивую форму под сильным.

Параметры профиля подбираются с учетом шага обрешетки и наоборот: для прочных листов (от С44) допускается более разряженная обрешетка, но она в любом случае должна совпадать с волной.

Основные этапы строительства

На предварительном этапе выбирается угол наклона крыши, рассчитывается стропильная система, закупается стройматериал. Все деревянные элементы проходят обязательную обработку антисептиками и огнезащитными средствами.

Размещается мауэрлат (опора для стропил) из деревянного бруса не менее 100 × 100 на деревянном срубе на ж/б армопоясе на кирпичных или блоковых постройках (опоры крепятся к специальным крючкам). При работе с деревом под брус укладывается 2 — 3х — слойная рулонная гидроизоляция.

Выбор угла наклона крыши

Выбор зависит от обилия снега в регионе и силы ветра. Минимально допустимый наклон для профнастила без усиленных мер герметизации – 12°, оптимальным диапазоном является 15 — 30°.

Чем меньше угол наклона, тем надежнее требуется гидроизоляция под кровлей и стропильная система, также возрастают требования к прочности и жесткости листа, увеличивается его расход.

Превышать угол наклона выше 45° не рекомендуется из-за возрастания парусности крыши, для новых построек желательно учесть основное направление ветров и выбрать для кровли противоположную сторону.

Шаг стропил

Самыми надежными считаются конструкции, укладываемые на стены, если это невозможно, то к размещенному на несущей стене мауэрату крепятся вертикальные опоры. Для стропил, балок и опор используется брус толщиной в пределах 70-150 х 200 мм, конструкция напоминает прямоугольные треугольники.

Рекомендуемый шаг – 0,6 — 1 м, при длине ската до 6 м можно обойтись без усиления стропильных ног (достаточно раскоса), при превышении – устанавливается дополнительная стойка (по возможности над несущей внутренней стеной).

Стропильные ноги и вертикальные стойки крепятся к мауэрлату гвоздями (20 см) или стальными скобами, причем лучше использовать оба вида крепежа.

Теплоизоляционный слой

Для жилых построек рекомендуется укладка стандартного кровельного пирога: гидроизоляция, утеплитель, паробарьер. При наличии чердачного пространства или свободного доступа к кровле теплоизоляцию можно уложить и изнутри, при его отсутствии укладку проводят снаружи.

Схема стандартная: на нижнюю сторону стропил прибивается пароизоляционная пленка, между стропильными ногами плотно укладывается утеплитель, сверху – рулонная гидроизоляция.

К нюансам односкатной крыши относят необходимость в усиленной вентиляции: оставляется зазор около 5 см между профнастилом и верхним слоем кровельного пирога, при уклоне менее 30° в дополнение устанавливаются кровельные аэраторы.

Все без исключения рулонные материалы укладываются с нахлестом, чем меньше наклон крыши, тем выше требования к их надежности.

Крепление листов

Профнастил крепится к брусьям обрешетки (брус 5 × 5 см), шаг зависит от уклона кровли: сплошной при угле до 15°, 35 — 50 см – для более крутых скатов. Учитывается волна профиля, так как нижний гребень должен совпадать с самой обрешеткой. Для фиксации используются саморезы размером от 2,8 × 4,8 мм с уплотнительными резиновыми шайбами.

К коньку, наоборот, крепится верхний гребень профиля, саморезы должны быть длиннее. На крышах с уклоном менее 12° усиливают герметизацию стыков: они промазываются герметиком или используются уплотняющие резиновые насадки. На всех этапах крепежа материал берегут от повреждения полимерного покрытия.

Информация по теме: инструкция по монтажу профнастила.

Барный стул своими руками фото и чертежи | Своими руками

Такие самодельные высокие стульчики-табуретки удобны не только за барной стойкой, но и ребенку, сидящему за общим столом.

Чтобы стулья выглядели аккуратно и привлекательно, при изготовлении необходимо тщательно разметить детали, тщательно обработать их, а затем правильно собрать. Размеры табурета (рис. 1) соответствуют стандартной высоте барной стойки. Для удобства кресло снабжено ступеньками, служащими подставками для ног, а также низкой спинкой, обеспечивающей поддержку талии, что позволяет сидеть, не напрягая мышцы спины.Ноги и крючки скрепляются простым пазовым соединением.

Ступеньки — стержни 15 мм — просто вставляются на клей в отверстия, просверленные на глубину 10 мм с таким же диаметром. Паз канавки имеет глубину 10 мм. Пики отклика на прицеле 20 x 44 мм отрегулированы очень точно.

Сиденье вырезано из мебельного щита толщиной 25 мм и прикреплено к коромыслам на 4-х дюбелях, что придает табурету необходимую прочность. Изогнутые планки спинки вырезаются из заготовки размером 44 х 380 мм (рис.2).

1. Передняя кромка сиденья размером 340 х 340 мм срезана по дуге высотой 20 мм. После обрезки края шлифуются наждачной бумагой.

2. На спинке сиденья выберите квадратные гнезда со стороной 20 мм.

3. Шипы на крюках можно сделать обычной ножовкой, закрепив заготовку в табурете.

4. На каждой боковой планке просверливаются два глухих отверстия диаметром 60 мм на расстоянии 8 мм от заплечика шипа под дюбели крепления сиденья.

5. Во избежание ошибок при разрезании спинки пазы под задние ножки лучше делать после сборки табурета.

6. На задних опорах снимите верхушки шириной 20 мм и длиной 250 мм, чтобы установить поперечины.

7. В ногах выберите пазы под шипы царя. От положения этих канавок зависит точность установки сиденья на место без перекоса.

8. Сиденье полированное. Лучше всего это можно сделать с помощью ленточной шлифовальной машины с мелкозернистой наждачной бумагой.

9. Сборку табурета начинают с передних ножек, соединяя их ножками и ступенями. Детали стягиваются струбцинами.


Ссылка по теме: Барная стойка своими руками — чертеж


10. Окончательная сборка осуществляется с помощью стяжных лент и зажимов. Чтобы не испортить поверхность деталей табурета, под зажимы и по углам ножек, где проходит стяжная лента, кладут кусочки картона или тонкого ДВП.Проверив и отрегулировав геометрию табурета, можно разметить и зашить планки спинки.

11. Для разметки ответных отверстий под дюбели на нижней стороне сиденья отверстия (острием вверх) опускают (острием вверх) большими шляпками в отверстия в обоймах. После этого накладывают сиденье, регулируют его положение и наносят удары по киянке сверху. Шляпы оставят довольно заметный след на нижней поверхности сиденья. Вам останется только просверлить эти отверстия и вставить дюбеля на клей.

Детали табурета изготовлены из древесины сосны. Рационально использовать заготовки сечением 20 х 44 мм. Однако можно применить доски других размеров. Табуреты могут быть покрыты лаком или лазурью, соответствующей цвету вашего интерьера.

Детали для изготовления барных стульев и их размеры

Имя Сумма Размер мм
А Задние лапы 2 х 20 440 990
 Передние лапы 2 х 20 440 740
с Король передний 1 х 20 440 272
D Задняя конечность 1 х 20 440320
Е Боковые кольца 2 х 20 440 296
F Подножки передние 2 15 х 320
G Задние подножки 2 15 х 320
H Боковые подножки 4 15 х 296
I Сиденье 1 х 25340340
Дж Балки спинки 2 х 20 44380

Ссылка по теме: Как сделать барную стойку своими руками


Чертеж.1. Детали барного стула в размерах 360 х 380 х 990 мм.

Рисунок 2. Разметка планки спинки на заготовке размером 44 х 380 мм.

Стулья для барной стойки своими руками — все фото по артикулу

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Стол из клееного дерева своими руками — фото и чертеж Как сделать рабочий стол из…
  • Цветочный контейнер своими руками из дерева — чертеж.
    Как сделать деревянную тару для …
  • Навес на баню из сотового поликарбоната своими руками Как сделать навес из …
  • Скамейка для бани своими руками — фото Магазин для бани — как …
  • Переделка блока питания компьютера своими руками
    Вторая жизнь компьютерного блока питания …
  • Козочки складные для мастерской своими руками — фото и чертеж Козочки складные для мастерской…
  • Так же с помощью подручных средств можно отмерить необходимое количество удобрения Памятка для садовода — масса …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Система хранения вещей своими руками — фото и чертежи | Своими руками

    Хотите найти приемлемый баланс между хорошим внешним видом и невысокой ценой? Решите проблему хранения товаров для дома с помощью этой модульной системы, которая может быть изготовлена ​​из доступных материалов, продаваемых в строительных супермаркетах. Фурнитуру и специальный крепеж для таких конструкций можно купить там или заказать в интернет-магазинах. Купите все необходимое, и вы удивитесь, как быстро вы сможете обновить свою кладовую и гардеробную.

    Мы покажем, как составить план размещения элементов системы. На верхних рисунках вы видите только несколько возможных комбинаций. Готовые схемы раскроя помогут вам быстрее приступить к работе и сэкономят время, поскольку вам не придется повторно заниматься теми же настройками. Когда вы делаете корпуса, их не нужно много времени, чтобы поставить их рядом, скрепить мебельными стяжками и положить конец беспорядку в кладовой.

    Советуем внимательно изучить элементы системы и их конструкцию, материалы, фурнитуру, способы отделки и варианты монтажа.

    Материалы и фурнитура для изготовления систем хранения

    Винты — подтверждения. Для работы с этими шурупами, специально разработанными для соединения деталей из ДСП и МДФ, используется ступенчатое сверло, которое за один прием проделывает смонтированные монтажные и направляющие отверстия. Пластиковые заглушки закрывают головки подтверждений в готовом продукте.

    Дерево- чешуйки плита с меламин с покрытием .В продаже можно найти панели размерами 19x403x2440 мм с приклеенными кромками, которые помогут сэкономить часы работы на резке, сверлении и обработке кромок. Используется для панелей боковых стенок с рядами отверстий диаметром 5 мм для держателей полок и панелей без отверстий — для крышек, днищ и полок .

    Декоративная береза ​​ фанера . Этот материал размером 6х1220х2440 мм заменит обычную фанеру, когда необходимо изготовить недорогие и привлекательные задние стенки и панели для дверей и ящиков.Он хорош для окраски, морилки и других покрытий, поэтому у вас есть большой выбор отделки.

    Петли четырехшарнирные.

    Эти скрытые петли с возможностью регулировки в трех направлениях (вправо-влево, вверх-вниз и вперед-назад) позволяют точно выровнять двери.

    Винт мебельные стяжки.

    Используйте эти 5-миллиметровые наборы резьбовых втулок и винтов для соединения соседних корпусов друг с другом, чтобы их положение было более стабильным.


    Ссылка по теме: Система хранения и ящик для одежды и белья своими руками (фото + чертежи)


    Модули, входящие в систему хранения

    Три модульных шкафа имеют одинаковую глубину, отличаются друг от друга шириной и высотой. В каждом из них можно установить полки, ящики или дверцы, что позволяет создавать любую конфигурацию. Запись. Для простоты обозначим номинальные, а не фактические размеры полок, дверок и ящиков.

    Варианты отделки самодельных систем хранения

    Выбор материалов и отделки ящиков и дверей зависит от вас. Три коробки в кузове (фото ниже) показывают три возможных вилки. Верх: кленовый каркас с панелью из декоративной фанеры, покрытой полуматовым полиуретаном. Средний: каркас из тополя с панелью из декоративной фанеры, покрытой белой полуматовой эмалью. Внизу: панель из декоративной фанеры в дубовой раме с тонированной морилкой, покрытая полуматовым полиуретаном.Запись. Все шкафы с открытыми полками делают задние стенки из 6-миллиметровой декоративной фанеры и имеют ту же отделку, что и дверцы и ящики.

    Составьте план размещения вашей системы

    Сделайте несколько копий эскизов модулей системы и одну копию масштабной сетки. Измеряя ширину и высоту своей кладовой или ниши в стене, нарисуйте ее на сетке (каждая ячейка изображает в уменьшенном масштабе квадрат 50 × 50 мм). Затем измерьте дверной проем и отметьте его на сетке пунктирными линиями, соблюдая правильность его расположения относительно стен.Вырежьте из бумажных копий изображения отдельных модулей и разместите их на сетке, стараясь найти лучший вариант, подходящий для ваших условий. Убедитесь, что все дверцы и ящики легко доступны.

    Определить необходимое количество деталей для изготовления шкафов, дверей и ящиков помогут «списки материалов» и «схемы раскроя». Следуя инструкциям в начале каждого списка, заполните соответствующие ячейки в таблице. Обратите внимание, что в некоторых случаях ящиков, фальшпанелей и дверей встречаются идентичные детали.


    Читайте также: Гардеробная комната — обустройство, вентиляция, дизайн


    НА РАБОТУ

    Изготовление ящиков

    1. Ориентируя «Схему раскроя», сделайте боковые стенки A, B из панелей с подготовленными отверстиями для держателей полок, а верхнюю / нижнюю части C, D и полки E, F из панелей без отверстий. Чтобы узнать, как аккуратно вырезать длинные панели, прочтите «Совет мастера». Напившись стен, убедитесь, что они образуют пару левой и правой частей, а верхнее и нижнее отверстия для держателей полок расположены на расстоянии 16 мм от торцов, чтобы полки располагались правильно.11-Пометьте верхние концы стенок «правый» и «левый», чтобы избежать ошибок при сборке. Выпилите полки до окончательной ширины, сохраняя приклеенный край.

    2. Тщательно измерьте толщину фанеры для задних стен G, H, I и обрежьте сваи глубиной 10 мм с отступом 6 мм от задней кромки боковых стенок, верхней и нижней панелей ( Фигура 1). Как быстро и точно разметить на боковых стенках центры отверстий для шурупов-переутверждений описано в «Совете Мастера» на с.37.

    H. Из 6-миллиметровой декоративной фанеры вырежьте задние стенки G, H, I. Нанесите на них ту же отделку, которая выбрана для дверей и ящиков ящиков.

    4.11.Чтобы приступить к сборке корпусов, отложите и отметьте детали для каждого из них, проверив их согласно «Схеме раскроя» и заранее составленному списку. В пустых ячейках должны быть отмечены полеты для тел каждого размера. Берем детали для сборки одного корпуса. Нанесите клей на дюбели стен, верхнюю и нижнюю панели, соберите корпус (фото А).Задние панели J будут обрезаны до нужного размера при установке готовых модулей.

    Перечень материалов и деталей системы хранения



    Ссылка по теме: Гардероб в нише


    Добавить основания и крышки

    1. Измерьте высоту плинтуса в кладовой. Если она больше указанной высоты основания (83 мм), увеличьте ширину цоколей так, чтобы нижний край корпуса находился над плинтусом.Еще раз сверьтесь с планом на масштабной сетке и убедитесь, что все дверцы верхних корпусов доступны и не касаются краев проема в стене. Просверлите боковую сторону K и переднюю / заднюю цокольные панели L. Соберите основание, закрепив детали хомутами и монтажными скобами. Просверлите отверстия для винтов в местах, указанных на рис. 1, и закрутите винты. Запись. Лаяя два или несколько стоящих рядом снарядов, составляют единую основу. Для определения длины передних и задних панелей цоколя L общую ширину корпусов следует уменьшить на 38 мм.

    2. Измерьте ширину основания с лицевой стороны и вырежьте плинтус М из того же материала, из которого будут изготовлены рамы дверей и поддоны ящиков. Наконец, отшлифуйте деталь.

    3. Приклейте заглушку для крышки N из тех же досок, которые выбраны для дверей и фальшпанелей. После высыхания клея обрежьте его до окончательных размеров и плавно отшлифуйте. Запись. Если верхняя часть футляра расположена выше уровня глаз, крышка N необязательна. Чтобы определить его длину, измерьте общую ширину корпуса (или нескольких корпусов) и добавьте 19 мм для каждого из его концов, выступающих за боковую стенку.Там, где маленькое тело примыкает к высокому, длину выступа добавлять не нужно.

    4. Нанесите такую ​​же отделку на цоколь M и крышку N, что и на дверцы и поддоны. Прикрепите опорную пластину зажимами к основанию. Просверлите и посчитайте отверстия в передней планке основания и закрутите винты (Рисунок 1).

    Производство ящиков

    1. Из 12-миллиметровой доски (мы использовали тополь) вырежьте боковые стенки О, Р, переднюю и заднюю стенки Q, R, S заданных размеров.Затем из 6-миллиметровой фанеры просверлите днища Т, У. Наконец, стачиваем все летающие ящики.

    2.3a двумя операциями, показанными на рис. 2, выполняется соединение стенок O, P, Q, R, S в соответствии с рис. 3. Затем измеряют толщину фанеры, из которой вырезаны днища T, U. наружу, а с внутренней стороны стен сделать сваи глубиной 6 мм с отступом 6 мм от нижнего края.

    3 Приклейте коробки и поставьте их сушиться на ровную поверхность. Проверьте прямоугольность, измерив и сравнив расстояния между противоположными углами (обе диагонали прямоугольников равны).Когда клей высохнет, нанесите финишное покрытие. (Мы использовали полуматовый полиуретановый лак.)

    Изготовить фальш двери и двери

    1. Детали рам для панелей и дверей выполнены одинаковыми и некоторые из них имеют одинаковые размеры, поэтому желательно делать их одновременно, чтобы вам не пришлось заново настраивать параметры. Просверлите стойки V, W, X и перекладину Y, Z, LA. Затем из декоративной фанеры вырезаем панели BB, SS, DD, EE.

    2. Измерьте толщину фанерных панелей и вырежьте пазы V, W, X и направляющие Y, Z, AA глубиной 10 мм (рис. 3, ZA и 4) на внутреннем крае стоек V, W. , ИКС.

    3. Установите установленный пильный диск в пильный станок и сформируйте шипы на концах рельсов Y, Z, AA (рис. 3a), которые входят в шпунт шпилек V, W, X (рис. 3 и 4).

    4. Наконец, отшлифуйте панели BB, SS, DD, EE, а затем соберите двери и обшитые панелями фальшпанели.Выпилил из досок массивные панели FF.

    5. Просверлите 5-миллиметровые отверстия для скоб во фальшпанелях и ручки в дверях (рис. 3 и 4). Чтобы правильно разметить центры углублений для чашечек четырехшарнирных петель, подготовьте шаблон, показанный на рис. 5. Отметьте центры в соответствии с рис. 4 (фото Б). Присоедините сверло Форстнера диаметром 35 мм к патрону сверлильного станка и просверлите 11-миллиметровые канавки.

    6. Наконец, отшлифуйте двери, массивные и обшитые панелями фальшпанели.Нанесите финишное покрытие.

    Установка дверей и ящиков системы хранения

    1. Закрепите корпусные части направляющих скольжения на боковых стенках модулей (рис. 6). Как справиться с этой задачей быстро и точно, рассказано в «Совете Мастера». Затем замените выдвижные части направляющих (фото C).

    2. Для установки фальшпанелей вставьте ящики в кожух. Затем приклейте прокладки GG к задней части панелей BB, CC (Рисунок 3) с помощью двустороннего скотча и прикрепите фальшпанели к передним стенкам ящиков (фото I) и E).Выдвиньте ящики из корпуса и зафиксируйте фальшпанели струбцинами. Выньте ящики и отметьте их положение в ящике, сделав надпись на задней стенке. Просверлите изнутри отверстия с потайной головкой в ​​передних стенках Q, R, S в стойках V или массивных панелях FALF FF (Рисунок 3) и закрутите винты. Установите скобы, закрепив их винтами длиной 32 мм.

    3. Вставьте чашки петель в 35-миллиметровые выемки дверцы и убедитесь, что край фланца чашки параллелен краю дверцы.Просверлите направляющие отверстия в отверстиях фланца и закрутите винты. Прикрепите монтажные пластины к боковой стенке корпуса (рис. 6). Освободившиеся концы петель наденьте на монтажные планки и закрепите винтами. Выровняйте двери по отношению к кузову (фото F) так, чтобы со всех сторон получились одинаковые зазоры. Установите магнитные защелки (рисунок 1).

    Заменить дверцы и ящики. Вставьте держатели полок в отверстия и поместите на них полки.Закройте видимые головки подтверждающих винтов пластиковыми заглушками. Если в вашем проекте есть крышка N, поставьте ее на место, выровняйте и закрепите струбцинами. Просверлите снизу через верхние панели C, D) и сверните отверстия под винты (рис. 1). Закрепите крышку винтами. Между новыми модулями и стеной установите дополнительные штанги (стандартная высота положения штанги для рубашек, курток и блузок составляет 104 и 208 см, а для платьев — 163 см). Теперь, когда проект завершен, вы можете заполнить новые модули, где есть место для каждого элемента.


    Ссылка по теме: Обустройство мансарды — стеллажи и гардероб своими руками: фото и примеры


    Подготовка гардеробной или кладовой к установке системы хранения

    Подготовьте кладовую к установке новой модульной системы, удалив старые полки, вешалки и штанги для верхней одежды. Залить шпаклевкой все дырочки, загрунтовать и покрасить стены. При необходимости переустановите полку и планку верхней одежды на высоте 208 см от пола.Снимите дверцы с корпусов и выньте ящики. Теперь выполните шаги, показанные на фотографии, чтобы установить новую систему.

    Шаг 1. Обустройте цокольный этаж, как указано на вашем плане. Чтобы он не упирался в плинтус и другие препятствия, закрепите его на расстоянии 57 мм от стены.

    Шаг 2. Установите нижние кожухи на основание и закрепите их зажимами. Просверлите 5-миллиметровые отверстия, прижимая обратную сторону пропила. Соедините корпус мебельными стяжками.

    Шаг 3. Придвиньте корпус к стене и выровняйте по основанию. Просверлите отверстия снизу в передней части основания и закрутите винты.

    Шаг 4. Поместите следующий кожух сверху, выровняйте его и закрепите зажимами. Просверлите 5-миллиметровые отверстия с помощью зажима и закрепите корпус винтовой стяжкой.

    Шаг 5. Перед установкой последнего корпуса приклейте по верхнему краю стены полоску малярной ленты и отметьте на ней положение стенок стены.

    Шаг 6. Чтобы укрепить заднюю стенку верхнего кожуха, вырежьте из 76-миллиметровой фанеры X-ширину 6 мм и отрегулируйте ее длину в соответствии с расстоянием между боковыми стенками. Закрепите его на месте двусторонним скотчем.

    Шаг 7. Присоедините верхнюю часть корпуса к нижней. Перенесите разметку положения столбов стены на ее заднюю стенку, просверлите в столбах отверстия в стене и крышке, а затем закрутите шурупы.

    Сборка узлов хранения

    А.Вставив заднюю стенку в шпунт, затяните боковые стенки корпуса, верхнюю и нижнюю панели с помощью хомутов, используя монтажные уголки для совмещения деталей. Затем проделайте отверстие специальным ступенчатым сверлом и закрутите подтверждающие винты.

    Б. После прижатия упора шаблона к углу дверцы отметьте стежком центр отверстия для чашки петли на внутренней стороне стойки.

    C. Чтобы обеспечить выравнивание по вертикали, сдвиньте секции направляющих выдвижных ящиков на 3 мм от переднего угла ящика и, просверлив отверстия, закрепите их винтами.

    D. Чтобы панель фальшпанели не прогибалась при затягивании винтов ручки, приклейте прокладку GG толщиной 6 мм с обратной стороны ручки двусторонним скотчем, поместив ее точно в то место, где просверлены отверстия.

    E. Перед тем, как прикрепить фальшпанель к ящику двусторонним скотчем, совместите зазоры с 3-миллиметровыми прокладками. Затем через отверстия для винтов ручки просверлите отверстия через распорку и переднюю стенку коробки.

    F. Четырехшарнирные петли позволяют аккуратно и просто выровнять дверь винтами, сдвигая дверь в любом из трех направлений.

    СОВЕТЫ МАСТЕРА АКЦИОНЕРА

    Порезка ДСП с меламиновым покрытием

    Используйте эти приемы, чтобы вырезать детали корпуса из панелей размером 19x403x2440 мм.

    Для удобства использования разместите панели на толстых брусках, концы которых упираются в козочки пилы, и отпилите детали указанной длины дисковой пилой.Чтобы предотвратить скалывание кромок, установите твердосплавный диск с 60 зубьями и закрепите противозадирную подушку на подошве пилы. Для этого вырежьте цельный кусок твердой прямоугольной детали в соответствии с размерами подошвы. Поднимите подошву вниз, чтобы диск не выступал снизу, и приклейте ее двусторонним скотчем, аккуратно выравнивая края. Установите пилу на заготовку так, чтобы диск не надевал на материал, а выступал за край заготовки. Включив пилу, плавно опустите диск и внесите пропил в оргалите (фото слева).

    Для поперечных пропилов под прямым углом купите пару упоров для большого плотника. Прикрепите их к короткому плечу квадрата (среднее фото). Установите глубину пропила примерно 22 мм, расположите угольник так, чтобы пильный диск находился на линии пропила. Закрепите угольник на панели струбциной и отпилите часть корпуса (фото справа).

    Как ускорить работу с точной разметкой

    Детали каждого корпуса скрепляются десятком шурупов, и для их разметки на стенках даже небольшого корпуса уходит много времени.Поскольку пластиковые заглушки остаются видимыми, было бы желательно расположить их через равные интервалы. Для быстрой разметки сделайте простой шаблон-инструмент, как показано на рисунке, и отметьте шилом центры отверстий на стенах (фото).


    Читайте также: Шкаф в прихожую своими руками (фото + чертеж)


    Проставки из обрезков помогут точно выровнять ящики

    При установке направляющих скольжения в корпус необходимо соблюдать особую осторожность, и все направляющие должны быть надежно закреплены.Для этого поместите корпус на боковую стенку. Отрежьте прокладку необходимой длины от обрезки ДВП или фанеры для крепления верхней пары направляющих. Прижмите ее к нижней панели корпуса, выровняйте направляющую по ее верхнему краю, передний конец которой сдвинется на 22 мм внутрь от лицевой стороны корпуса, просверлите направляющие отверстия и закрутите винты. Закрепив все направляющие на этом уровне, укоротите распорку так, чтобы ее длина соответствовала высоте следующей пары направляющих, и повторите операцию.

    Система хранения вещей своими руками: все фото к артикулу

    © При подготовке статьи мы использовали материалы известного журнала для плотников мастеров WoodMaster — рекомендуем писать интересным людям — замечательное издание …

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Идеи для хранения вещей — сборник 1 Где хранить вещи — интересно…
  • Идеи для хранения вещей — коллекция 2 Где хранить вещи — интересно …
  • Идеи для хранения ненужных и нужных вещей — сборник 4 Где хранить вещи — интересно …
  • Полки для гардеробных комната своими руками Красивые гардеробные полки Маленькая комнатка …
  • Оригинальная гардеробная в прихожую своими руками — мастер-класс КАК СДЕЛАТЬ ОДЕЖДУ СВОИМИ РУКАМИ ДЛЯ …
  • Идеи для хранения ненужных и нужных вещей — сборник 3 Где хранить вещи — интересно…
  • Идеи для хранения журнальных файлов своими руками + сверлильный шаблон Устройства для хранения картотеки любимой …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
