Навесы из профильной трубы своими руками: фото

Из металлической профильной трубы можно построить любые типы навесов на участке:

  • для автомобиля,
  • для отдыха,
  • для защиты аллеек,
  • для защиты бассейна и пр.

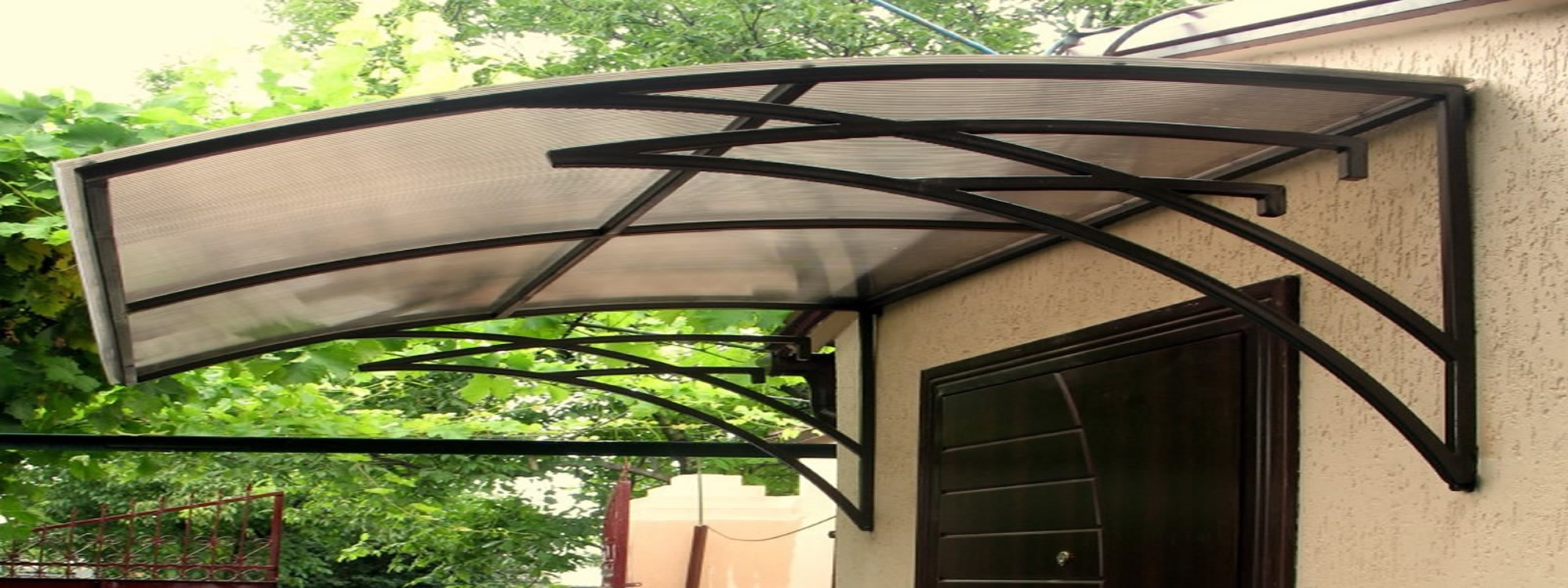

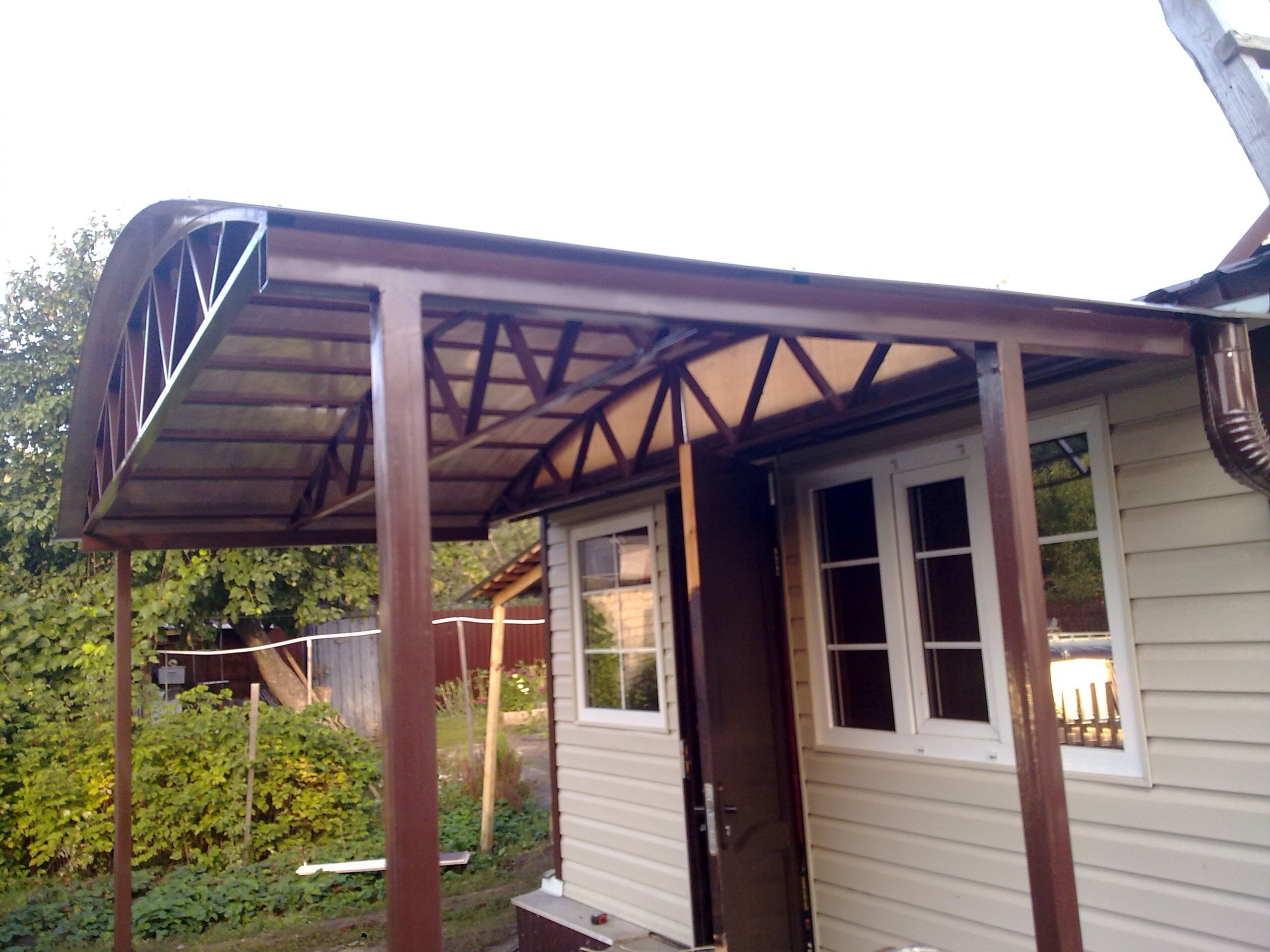

Навес над дорожкой, ведущей к дому.

Главное, чтобы постройка вписывалась в общий архитектурный проект здания. Навес из поликарбоната с каркасом из профильной трубы будет смотреться современно и элегантно, легко и воздушно, придавая уникальный и оригинальный вид вашему участку. Очень важно обеспечить прочность и жесткость конструкции, достаточную для противостояния ветровым и прочим нагрузкам.

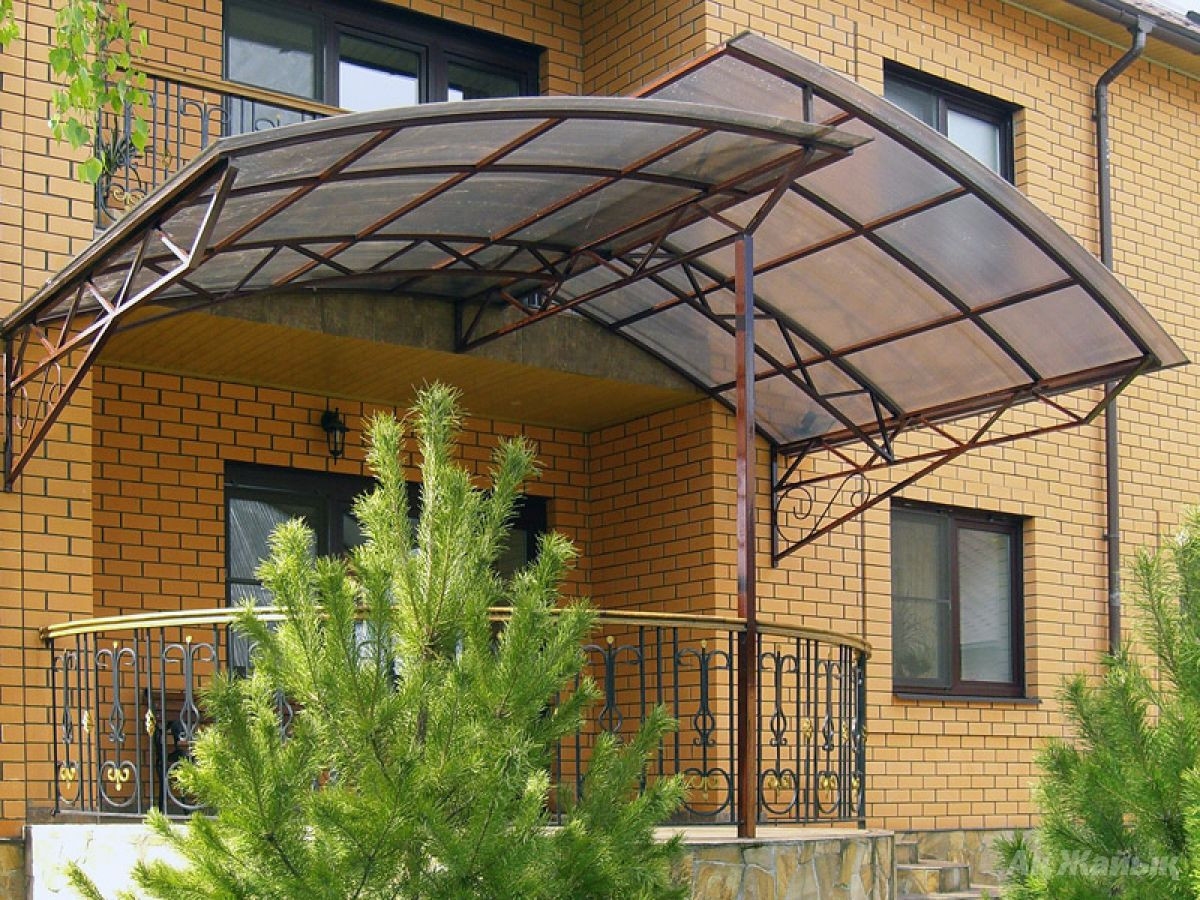

Навес должен вписываться в архитектурный замысел дома.

При выборе материала для каркаса нужно принимать во внимание размеры площадки, которую будет защищать навес и толщину листа поликарбоната. Толщина листа в свою очередь будет зависеть от формы кровли и снеговых нагрузок в регионе. Если навес будет пристраиваться к стене капитального строения необходимо правильно оценить состояние стены. Если материал стены (дерево, кирпич) позволяет непосредственно к ней закрепить горизонтальную опорную трубу, то можно будет обойтись без ряда внутренних опор-стоек.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!

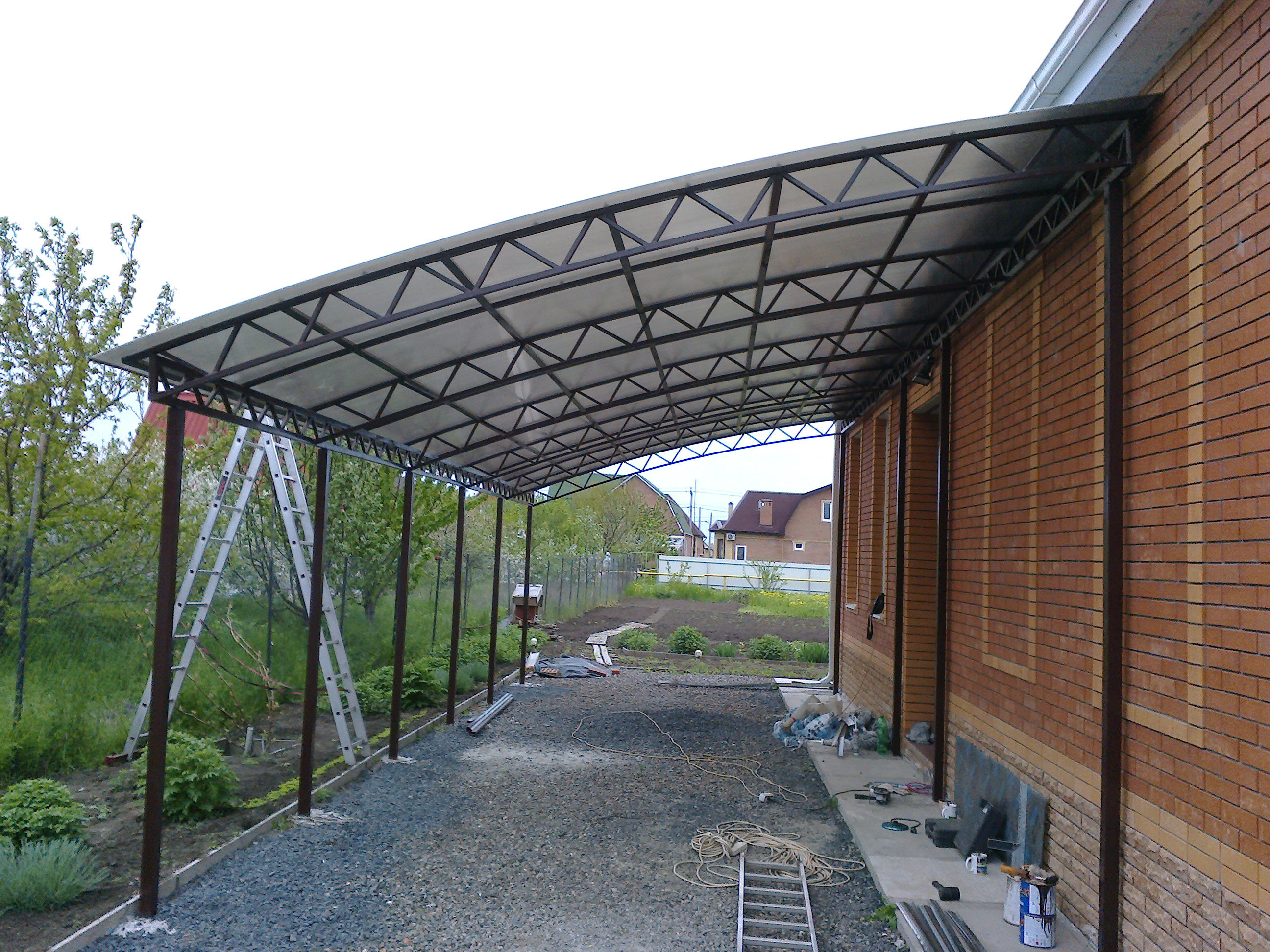

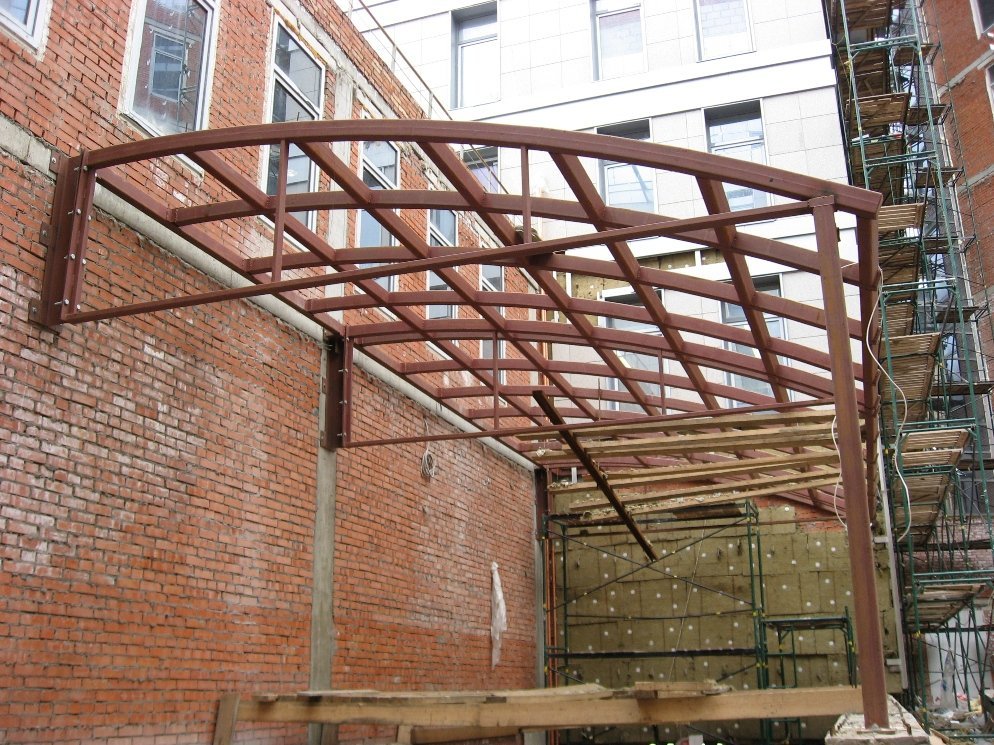

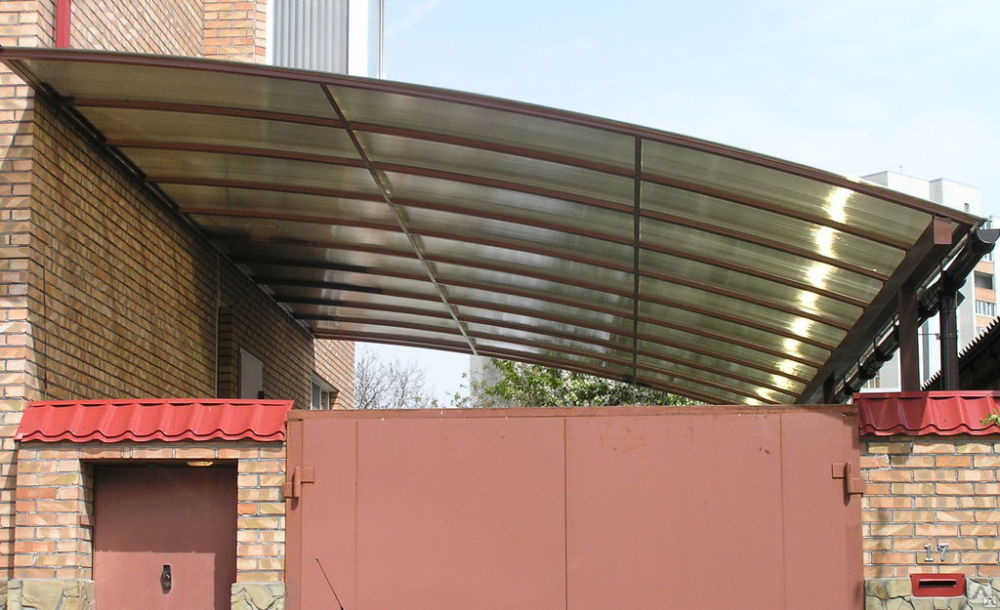

Навес, примыкающий к дому, без внутренних опорных столбов.

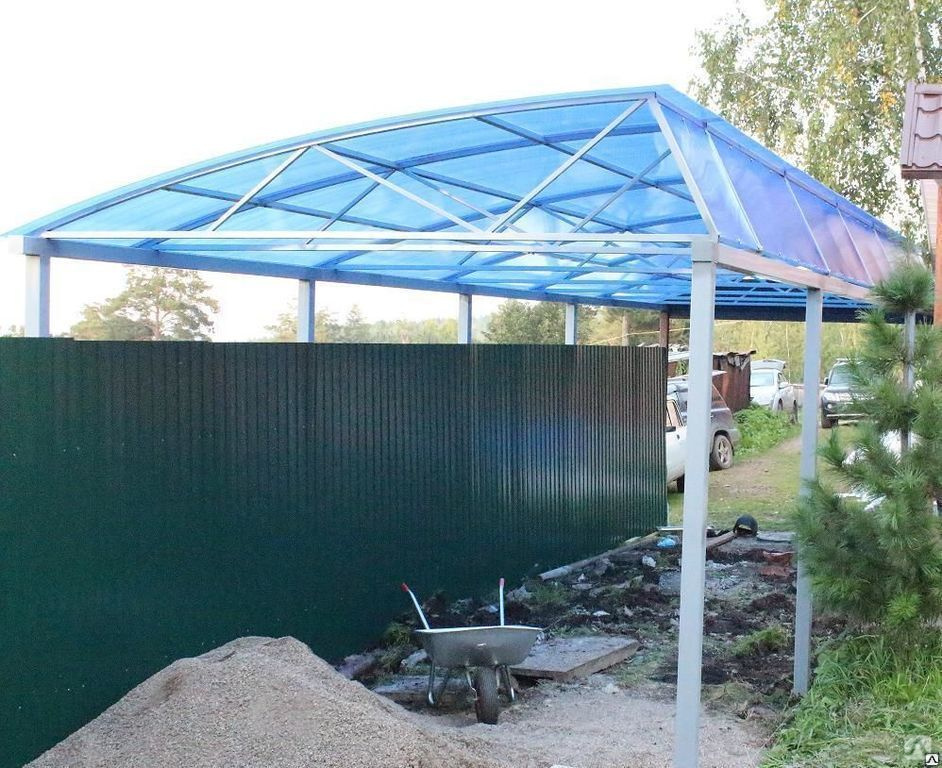

Самым популярным среди навесов с металлическим каркасом является арочный навес. Он, конечно, сложнее, чем скатный, но выглядит более эффектно. Арочный навес возводится отдельно стоящим от здания, либо примыкающим к нему торцевой частью.

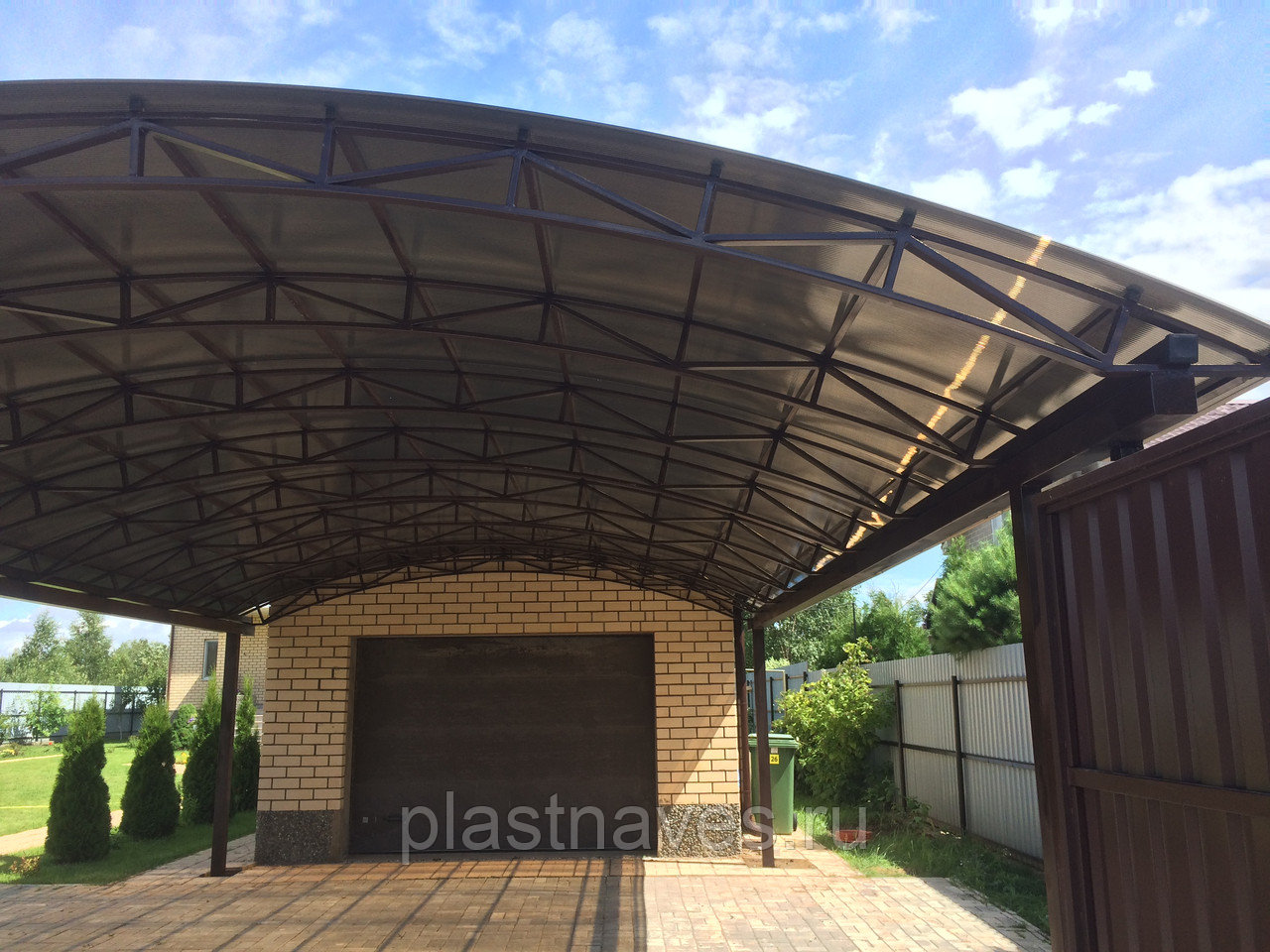

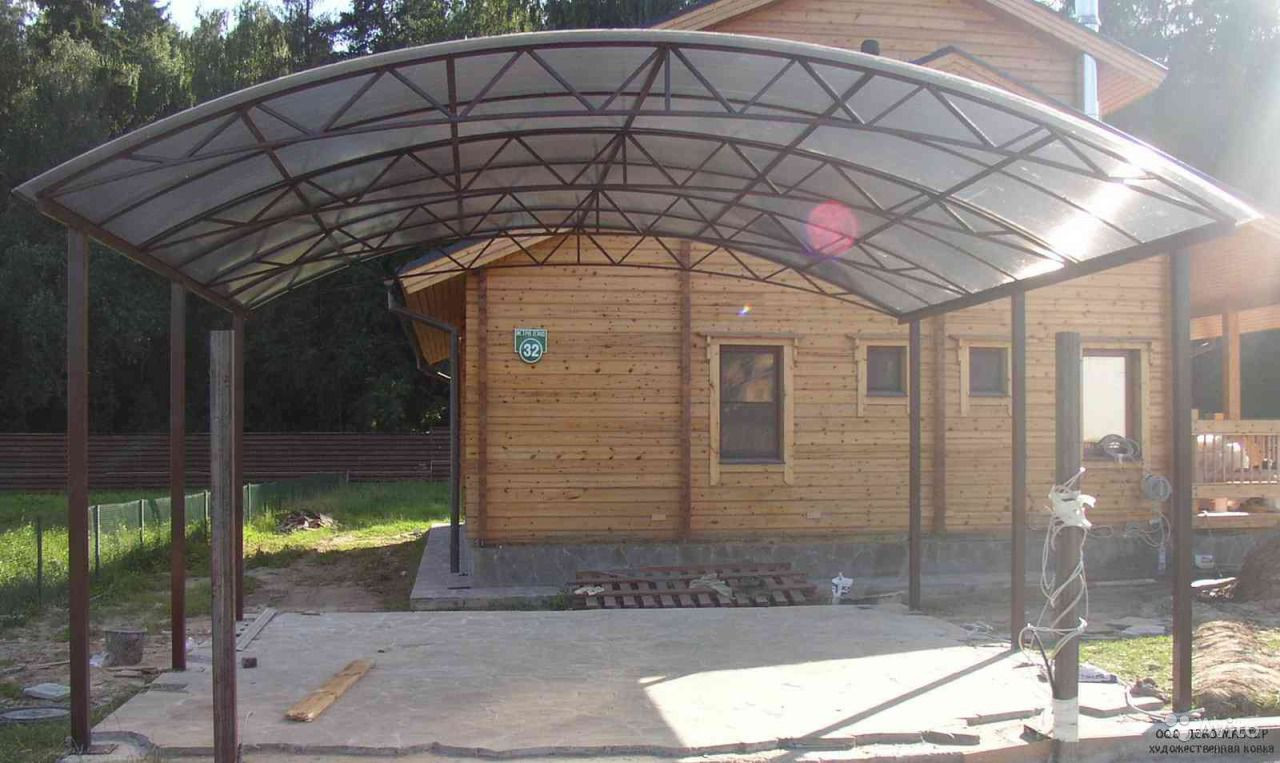

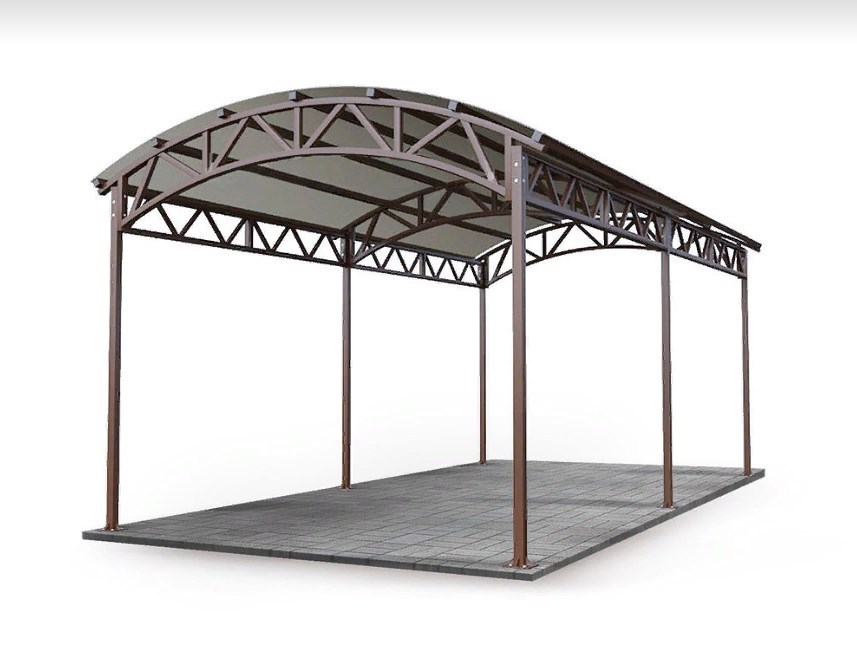

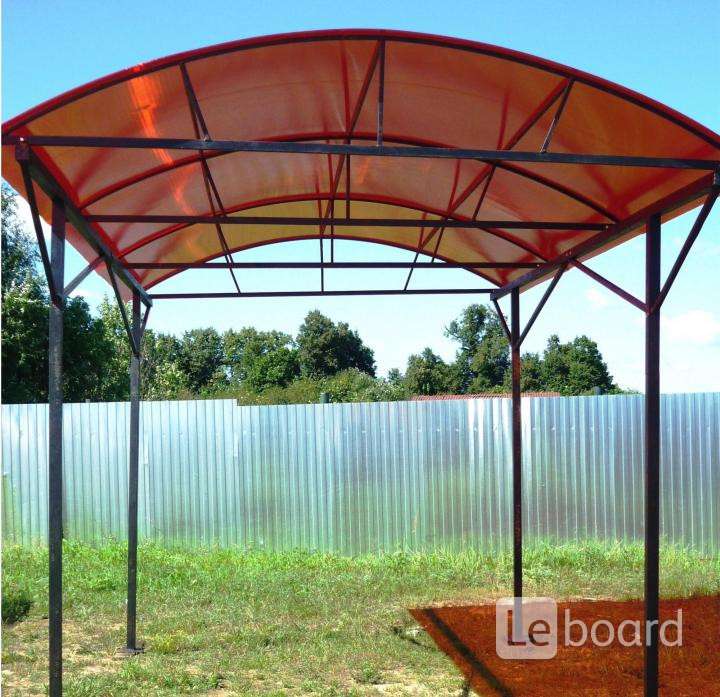

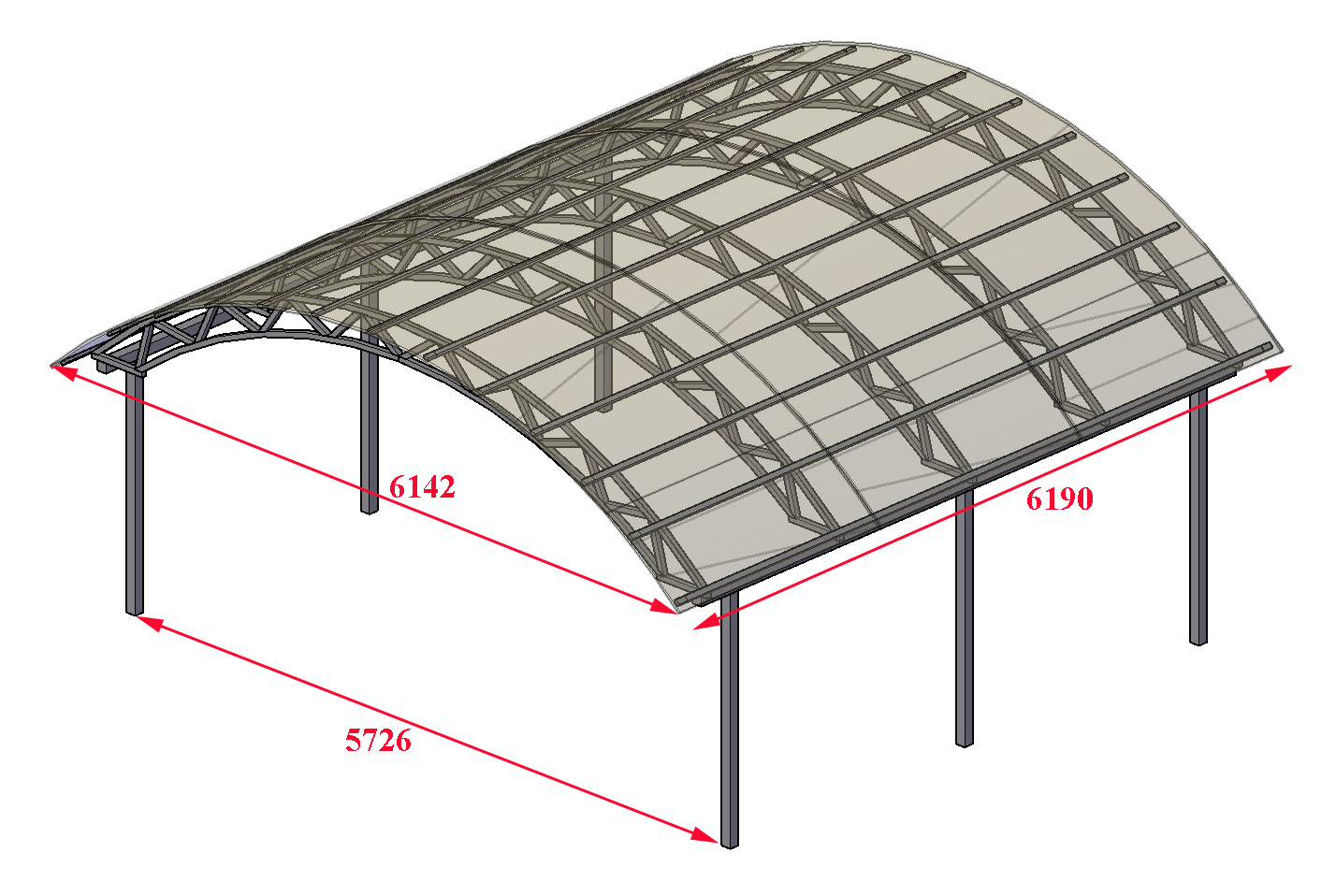

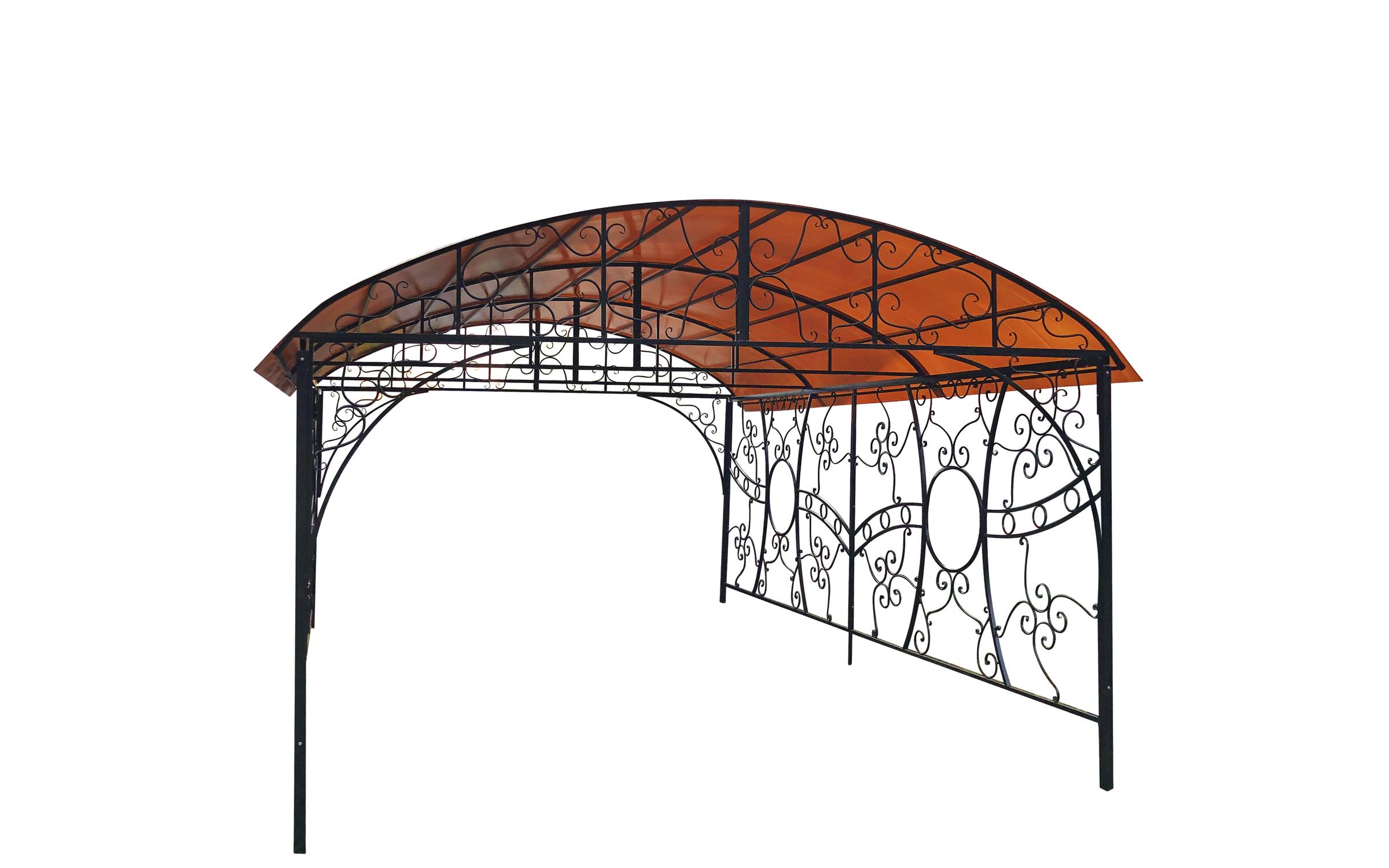

Арочный навес.

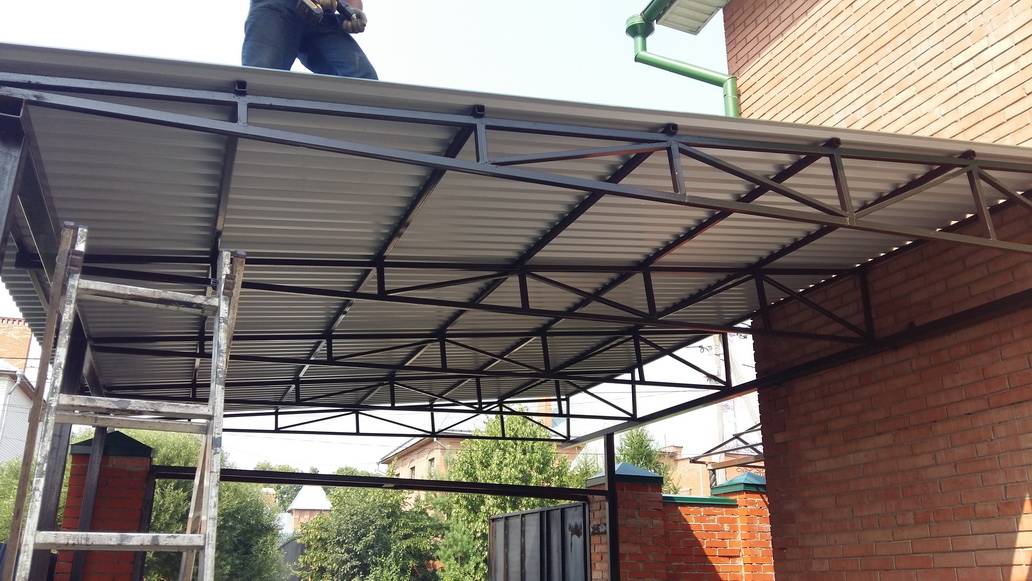

Пристроенные навесы чаще проектируются скатного типа. При выборе типа крыши необходимо предусмотреть, чтобы снег не задерживался на кровле, а свободно падал вниз, не создавая нагрузки на поликарбонат.

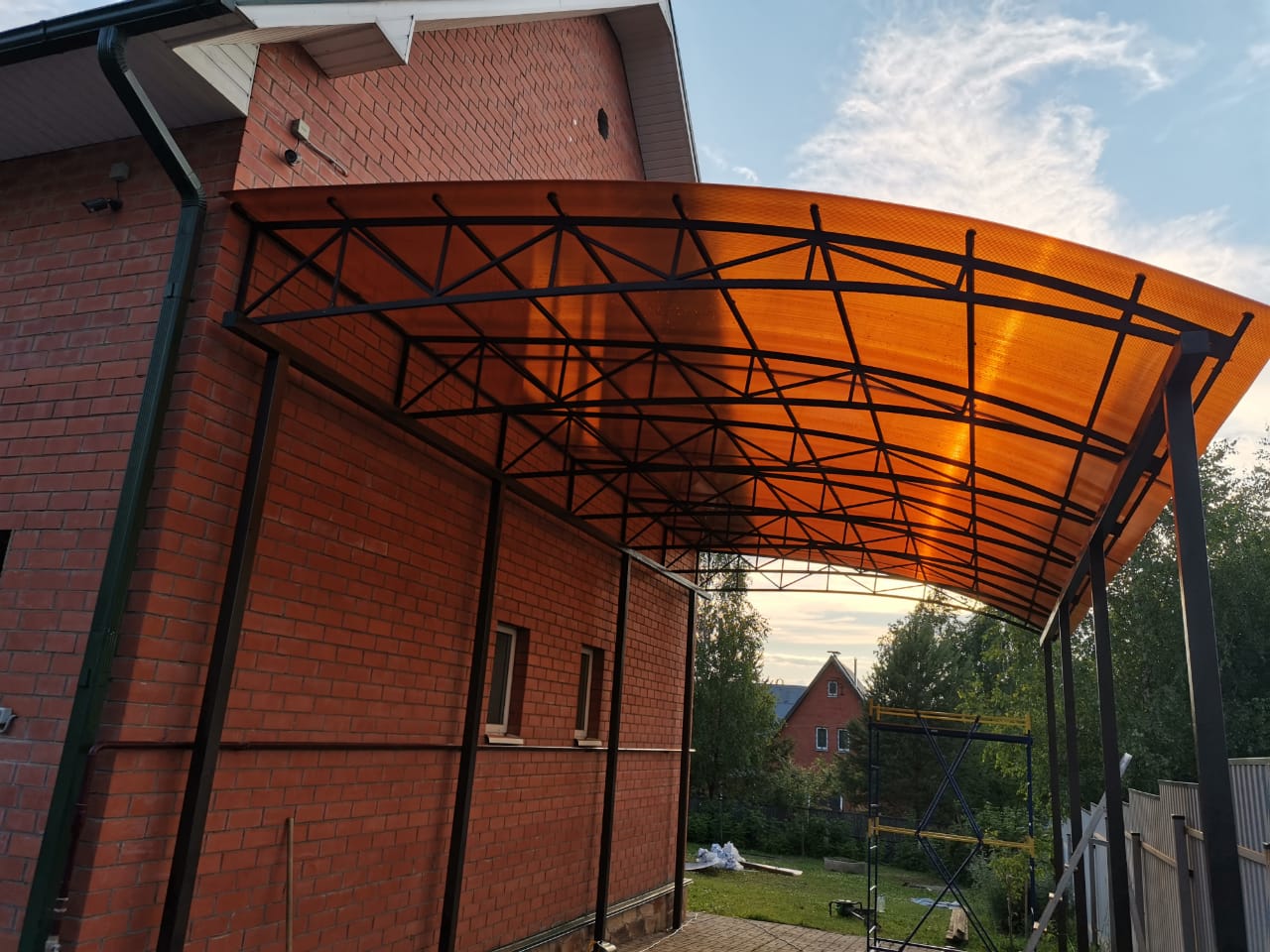

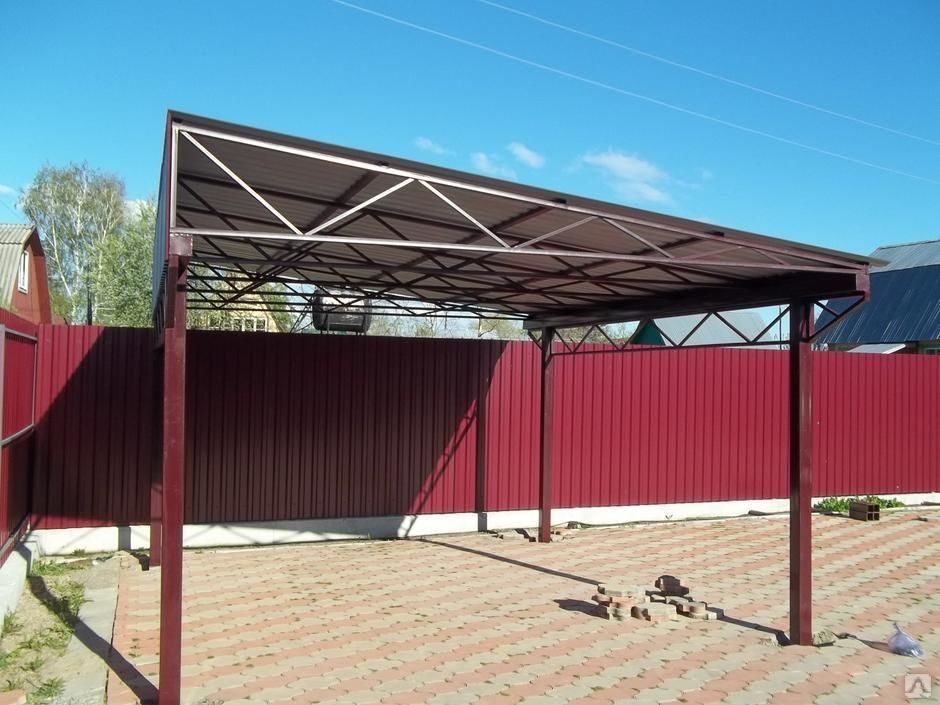

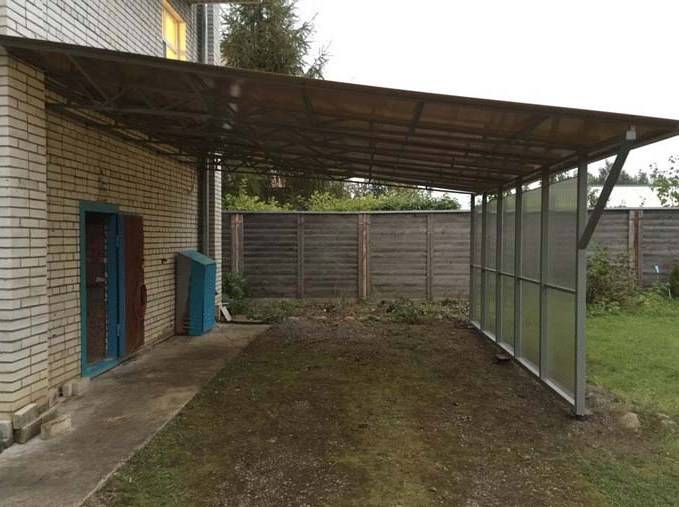

Пристроенный навес скатного типа.

Конструкция навеса

Навес состоит из следующих элементов:

  • закладные,
  • стойки,
  • арки,
  • фермы,
  • направляющие,
  • кровля,
  • дополнительные элементы — системы водостока и освещение.

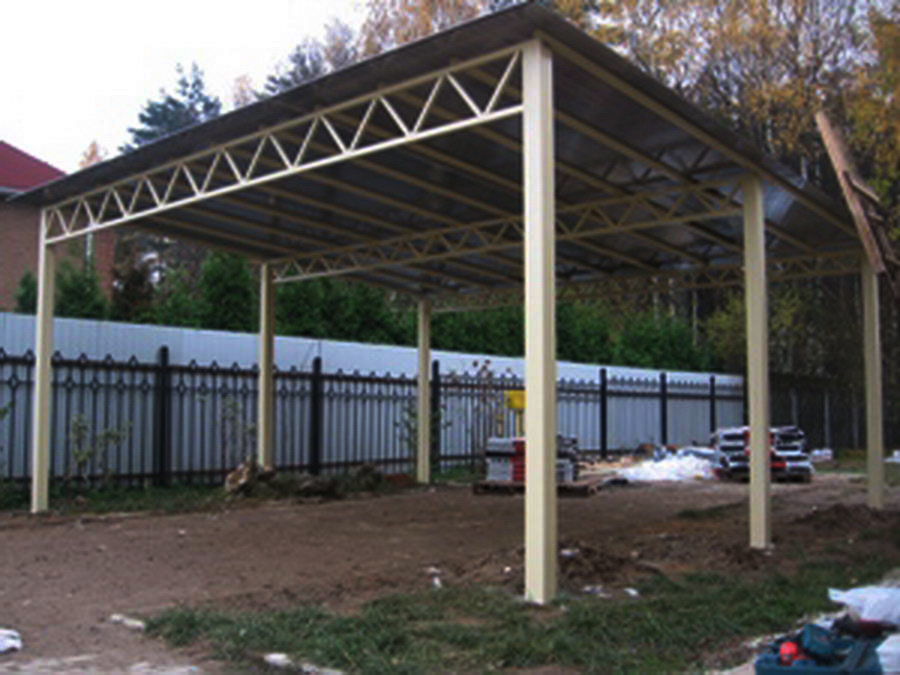

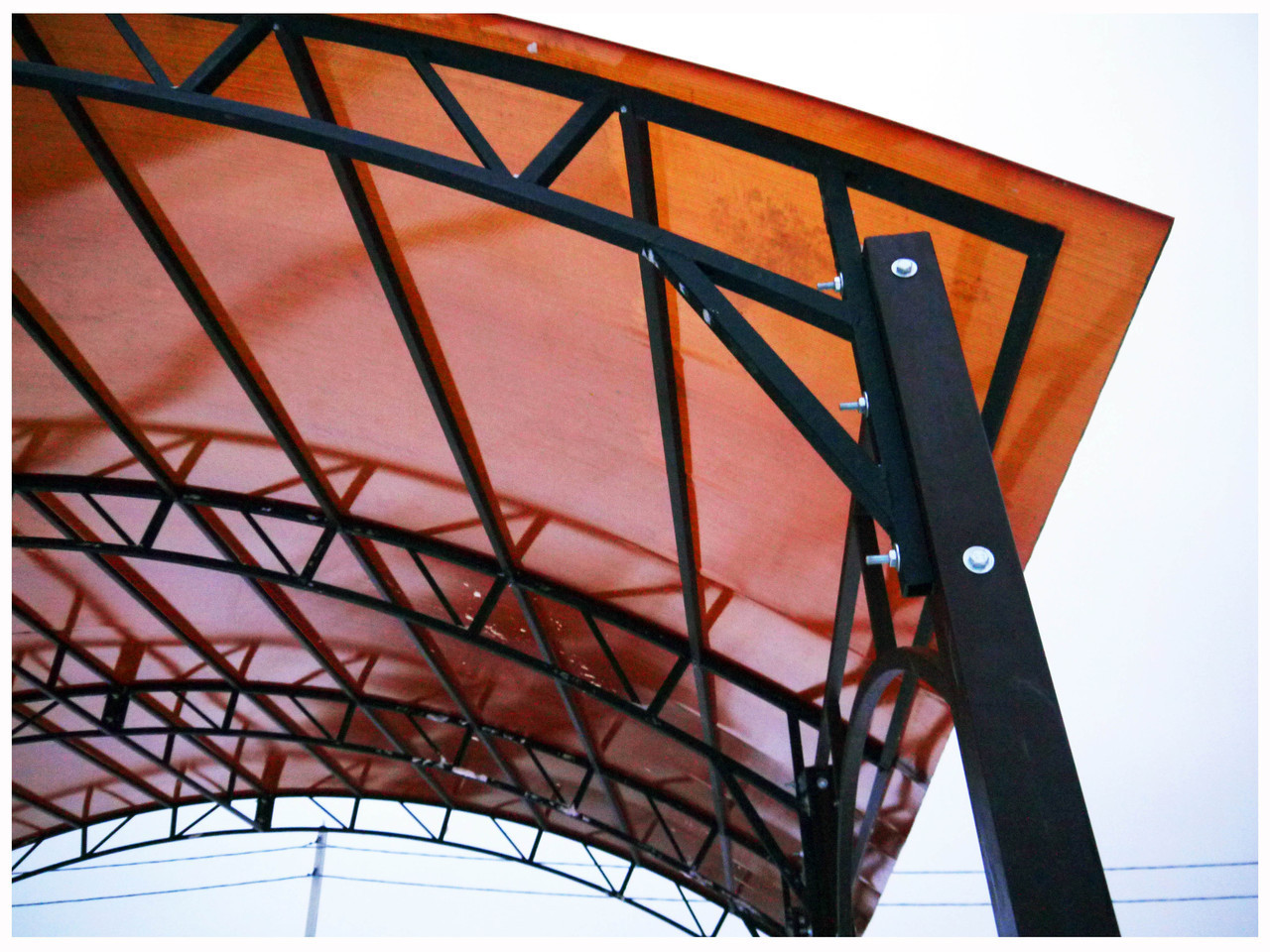

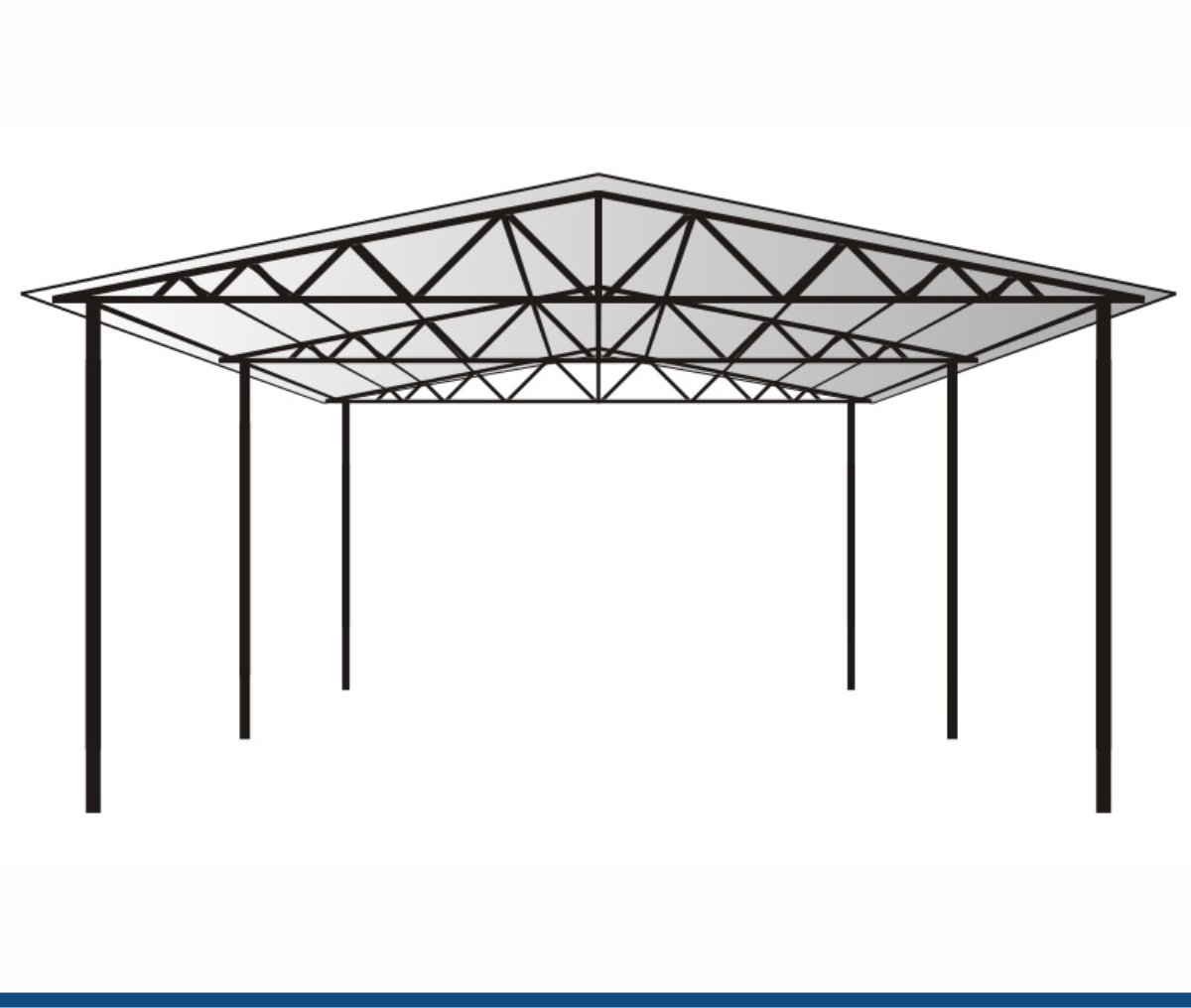

Каркас навеса.

Материалы для навеса

Каркас металлического навеса изготавливается из профилированных металлических труб разного сечения, а части конструкции соединяются болтами или методом сварки. В качестве обрешетки при необходимости можно брать деревянный брус.

Профилированная труба разного сечения.

Для опорных столбов стоек берется профилированная труба сечением 60 на 60 мм, в зависимости от величины навеса. Высота столбов рассчитывается в зависимости от области применения навеса. Например, для навеса для автомобиля высота рассчитывается или от высоты водителя машины или от высоты автомобиля + высота возможного груза на верхнем багажнике. При нарезке опор нужно заранее решить — будет опора утапливаться в бетонное основание и на какую глубину или крепиться сверху к бетону. Если опора будет крепиться к основанию, к профильной трубе с одного конца нужно приварить металлическую пластину размерами 30 на 30 мм с 4 отверстиями. Если стойка будет утапливаться — к её высоте необходимо прибавить около 60 см.

Опора с пластиной.

Для усиления конструкции в ней предусмотрены арки. Для изготовления арок используется более тонкая труба сечением, например, 30 на 30 мм. Количество арок зависит от длин навеса и толщины поликарбоната. Чем толще и тяжелее кровельный материал, тем меньше должен быть шаг между арками.

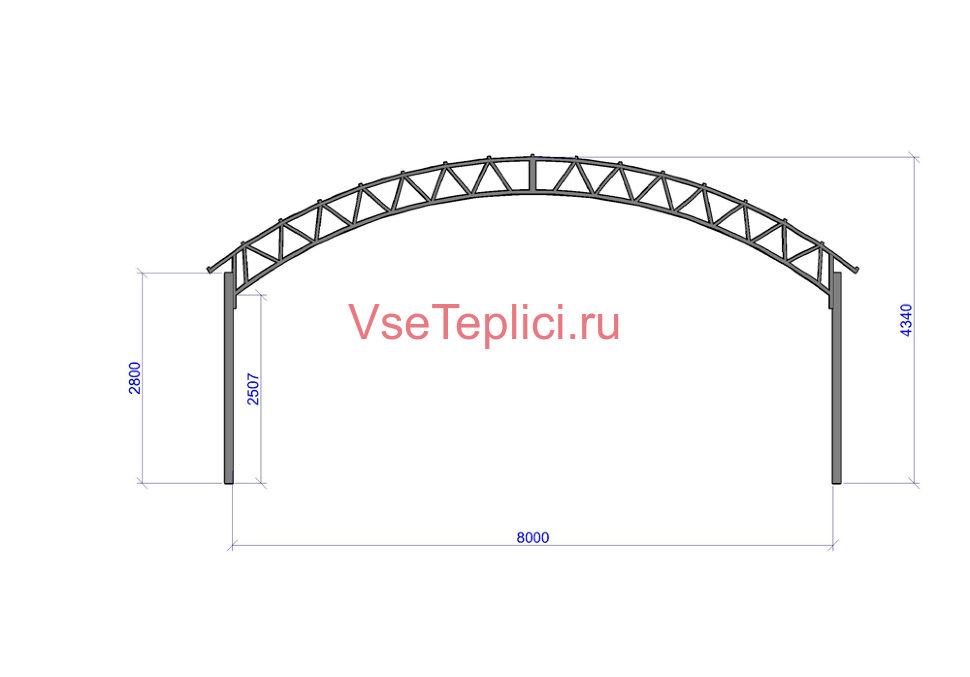

Разнообразные типы арок.

Дополнительно укрепить конструкцию помогут фермы, которые будут крепить на каркас перпендикулярно аркам. Если навес устраивается длиной меньше четырех метров, то для создания ферм можно взять трубу сечением 25 на 25 мм. Для более длинного навеса труба понадобится сечением 40 на 25 мм. Арки и фермы к опорам крепятся болтами.

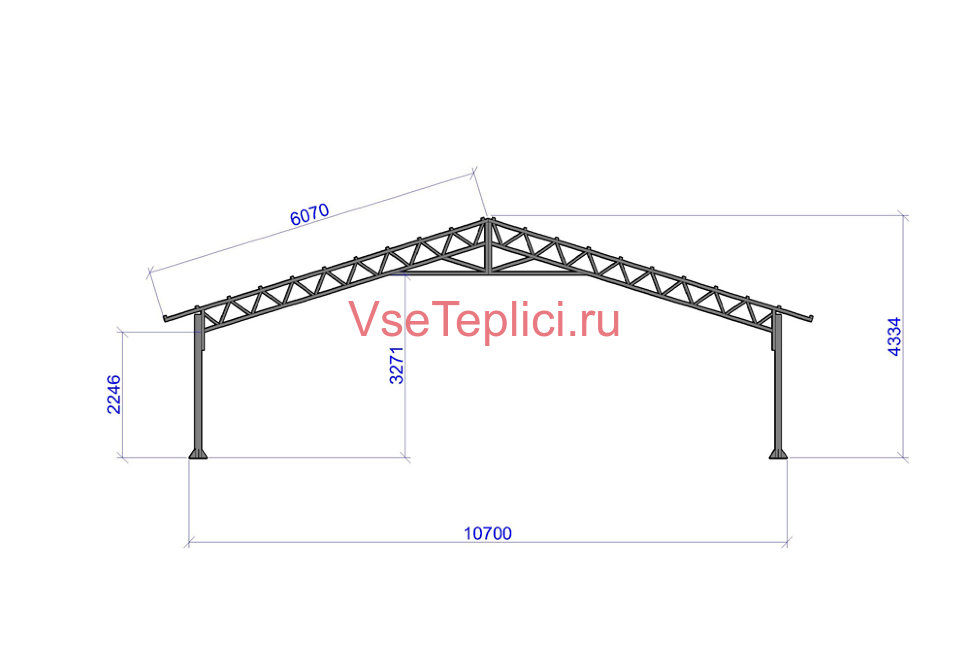

Ферма для каркаса навеса.

Направляющих в конструкции довольно много, они распределяют нагрузку между собой, поэтому для них можно взять небольшие трубы сечением 20 на 20 мм. Приналичии деревянного материала направляющие можно заменить деревянной обрешеткой.

Сборка каркаса

  • Бетонируется основание или участки под стойки с утопленными закладными.
  • Арки крепятся на столбы на земле. Работы нужно проводить, как минимум, вдвоем, по очереди понемногу закрепляя крепежи с разных сторон, добиваясь правильного расположения элементов и проверяя углы на перекосы.
  • Стойки с арками поднимаются и устанавливаются вертикально на основании. Стойки к основанию крепятся через закладные.
  • Фермы крепятся к стойкам.
  • Направляющие или обрешетка крепятся к аркам.
  • После окончания сборки каркас необходимо обработать антикоррозионным грунтом и покрасить.

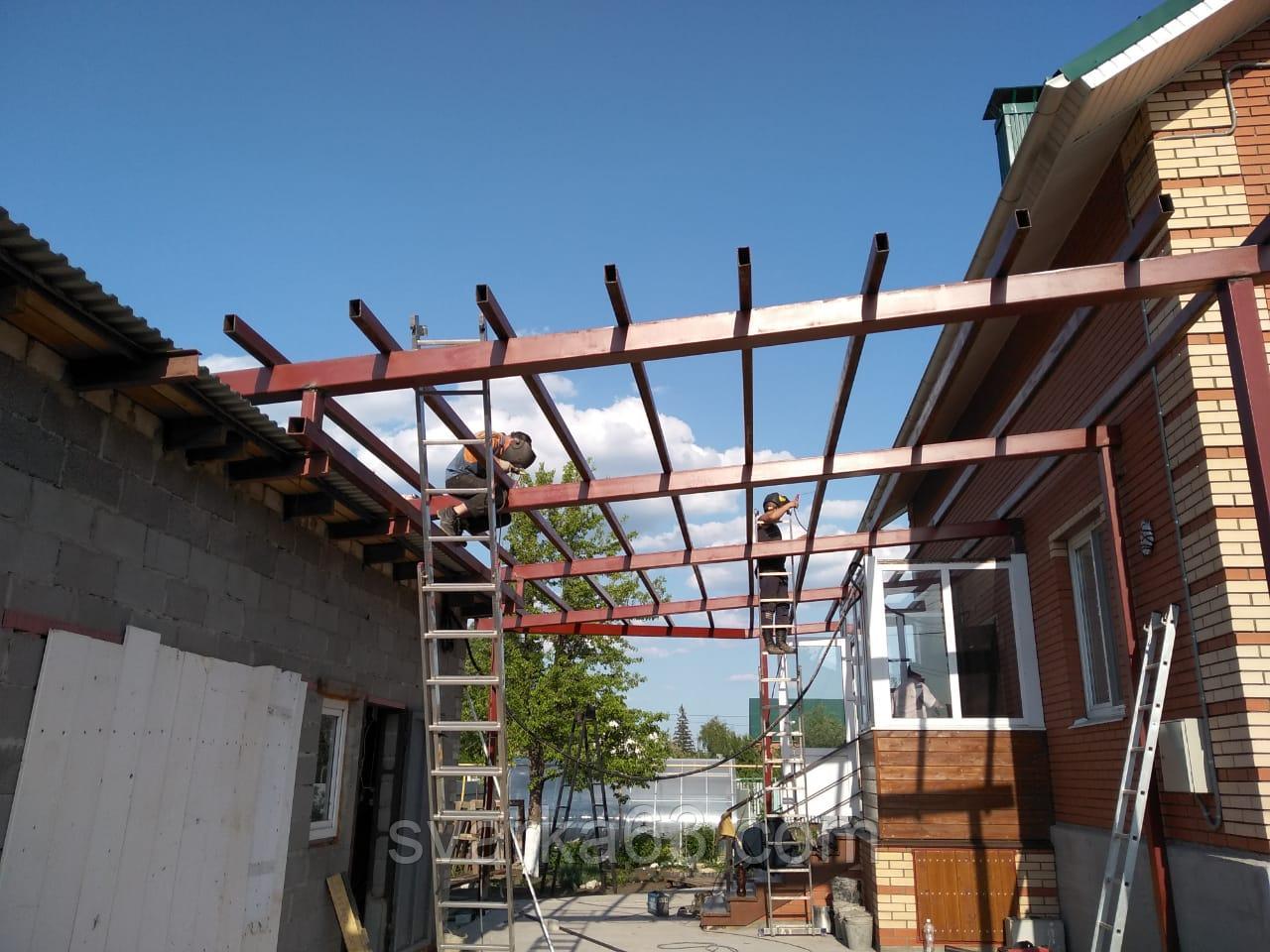

Сборка каркаса.

Монтаж поликарбоната

  • На листах поликарбоната высверливаются отверстия диаметром немного больше диаметра крепежей. Шаг отверстий не должен превышать 30 см.
  • Необходимо исключить соприкосновение поликарбоната с металлом каркаса. Для этого используются резиновые прокладки.
  • Поликарбонат крепится к каркасу с помощью термошайб. Панели нельзя закреплять жестко, чтобы избежать перекосов и растрескиваний при нагревании.
  • Второй метод крепления поликарбоната — с использованием неразъемных и разъемных профилей.
  • Открытые торцы поликарбоната закрываются алюминиевыми профилями перфорированными снизу для слива конденсата.
  • Если навес пристроен к дому — стык панелей и стены герметизируется, чтобы дождевая влага не попала внутрь конструкции.

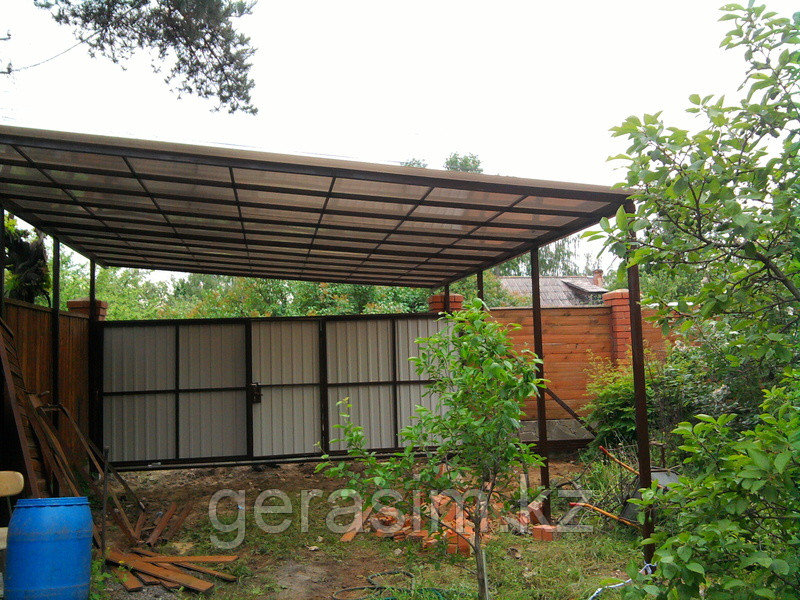

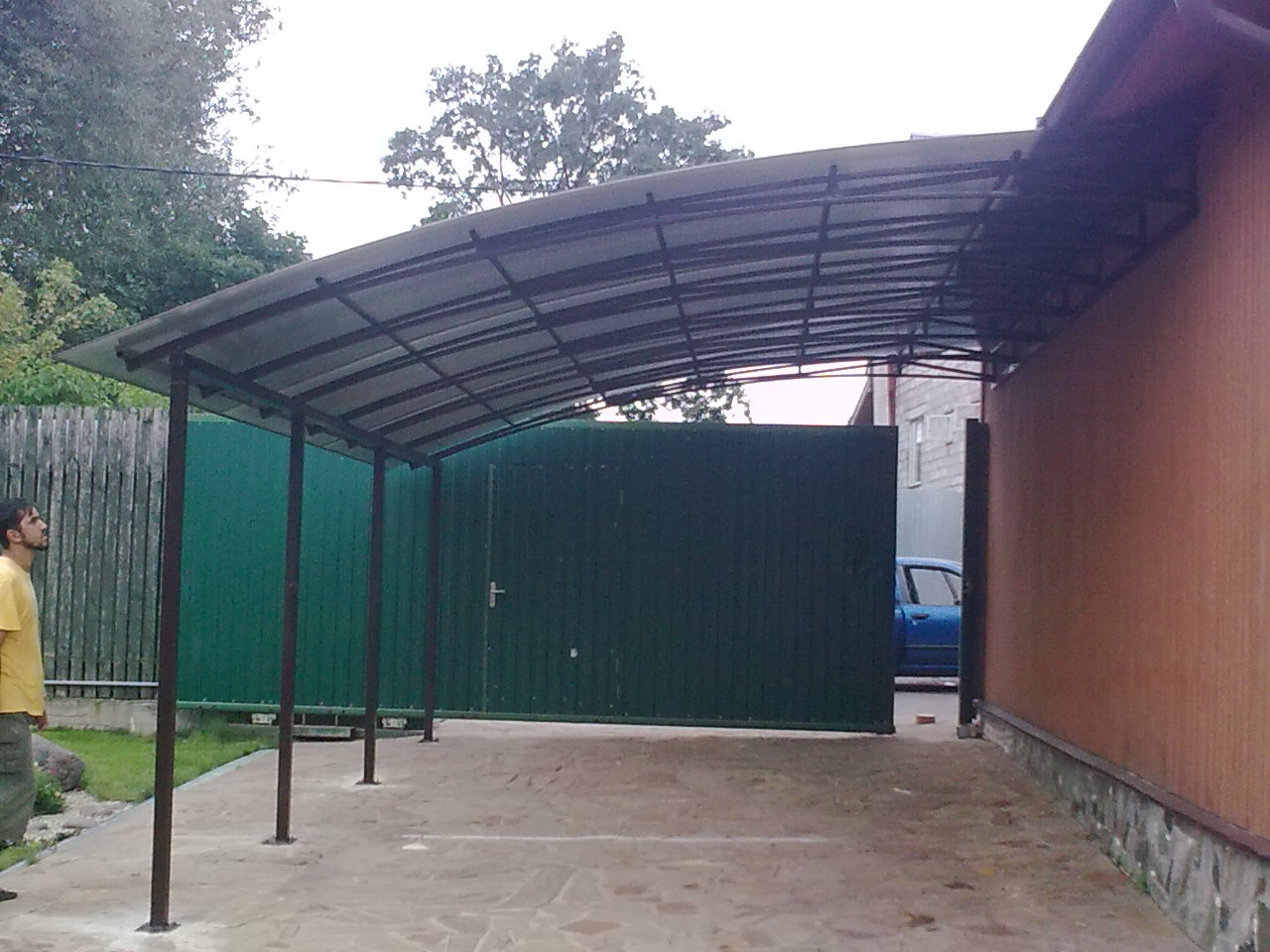

Автонавес из поликарбоната.

Post Views:
274

чертежи и особенности односкатной конструкции

Односкатные кровельные конструкции широко применяются в жилом строительстве, их часто возводят на загородных и дачных участках.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

  • 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
  • 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
  • 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м. Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Разнообразие металлических ферм из трубы

Как правило, для изготовления ферм из профильной трубы применяют металлический профиль. Его форма бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По строению конструкции из профильной трубы делятся на два типа: структурные элементы каркаса могут фиксироваться в одной плоскости; ферма может быть сложена из нижнего и верхнего поясов.

Кроме того, классификация ферм из прямоугольных труб основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, а также характер расположения перекрытий.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из таких групп:

  1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна равняться 1/5 доли длины изделия или быть несколько меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Предпочтительна такая разновидность фермы, если конструкция должна быть максимально облегченной. Если предполагаемая длина строения будет более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Главное здесь — сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе фиксируются куски профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, с количеством панелей, кратным двум. Обратите внимание на тот факт, что если ферма имеет очень большую длину – более 20 метров, понадобятся дополнительные опорные столбы, которые будут поддерживать стропильную систему и позволят перераспределить нагрузку по всей конструкции. Нередко для сооружения каркаса для перекрытий пользуются схемой фермы Полонсо. Она представляет собой треугольную конструкцию, соединение в которой имеет форму затяжки. При ее сооружении раскосы получаются не очень длинными, что существенно облегчает массу всей фермы. Благодаря этому качеству, фермы из профильной трубы Полонсо применяют довольно часто.
  2. Уклон кровли на ферме достигает показателей в 15-22º. Данный тип сооружения предпочтителен для строений, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 части длины строения. Если же потребуется увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
  3. Каркасы с общим уклоном не более 15º. Как правило, если речь идет о такой разновидности фермы, то ее изготавливают в форме трапеции. Исходя из назначения постройки, а также угла укладки кровли, высоту конструкции владелец определяет самостоятельно. Отталкиваться следует от показателей между 1/7 и 1/12 частью длины постройки. Каркас под кровлю в форме трапеции изготавливают с применением панелей из металла, длина которых должна быть в пределах 1,5-2,5 метра. Если чертеж фермы из профильной трубы не предусматривает устройство подвесного потолка, то вместо раскосов можно воспользоваться треугольной решеткой.

По форме фермы из стальных профильных труб можно разделить на:

  • прямые;
  • арочные;
  • односкатные и двускатные.

Наиболее востребованным и часто применяемым типом ферм из стального профиля являются арочные. Их конструкция довольно прочна и эффективна, к тому же, такую ферму можно перекрыть листами поликарбоната. Однако чтобы добиться максимально равномерного распределения нагрузки на профиль арочной фермы, следует тщательно провести расчеты. Для сооружения ферм арочного типа могут применяться как одиночные профильные трубы, так и предварительно сваренные вместе.

Заключение

С помощью профильных стальных труб можно создать надёжные фермы для навесов, которые прослужат вам долго и качественно. Но при этом очень важно правильно рассчитать все параметры конструкции, чтобы она смогла успешно выдержать все атмосферные нагрузки. Далее дело обстоит только за сваркой.

Качественно сделанный железный навес – эталон надёжности и долговечности

Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительные материалы, имеющие непосредственное отношение к изложенной теме. Подходите к выполнению задачи правильно, и вас ждёт успех.

Преимущества профнастила при изготовлении навесов

Решение сделать металлическое укрытие является очень выгодным и практичным решением:

  • металл не боится перепадов температуры, не подвержен растрескиванию на морозе, не изменяет форму от действия палящих лучей солнца;
  • профнастил обладает достаточной прочностью, чтобы выдержать нагрузки бытового назначения и определенные технические усилия.

К недостаткам относится:

  • высокая теплопроводность, нагревание от высоких температур, которое на сам металл не влияет, но может испортить смежные материалы;
  • если предусмотрено опирание на металлические перила, то лучше их закрыть менее теплопроводным материалом, например, деревом;
  • профнастил страдает от влажности, которая проявляется ржавчиной на поверхности, этот недостаток убирается при помощи антикоррозийных пропиток.

Металлопрофиль для навесов

Для изготовления опор берут круглые трубы диаметром до 100 мм или профильный прокат с ребром не менее 100- 150 мм. Стропильные фермы и системы иногда выполняют из дерева, но в случае применения металла, их делают из круглой или квадратной трубы со стенкой толщиной 2 мм для минипостроек и толщиной стенки трубы 3 мм для крупных каркасов.

Обрешетка делается из деревянного бруса или из металлического профиля, уголка, квадрата или швеллера. Соединение металлических деталей производится сварным швом с использованием накладных металлических косынок. Иногда части соединяют болтами с гайками.

Что учитывать при постройке

При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.

Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.

Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.

При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.

В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.

Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.

Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

  • 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
  • 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
  • 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

  • Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
  • Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
  • Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
  • Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Как выполнить расчеты?

Чтобы сделать расчет фермы для навеса, необходимо приготовить:

  • калькулятор и специальные программы;
  • СНиП (воздействия, нагрузки). Можно взять из специальных справочников;
  • СНиП П-23-81 (данные по стальным конструкциям). Можно взять из специальных справочников.

При проведении расчетов необходимо выполнять такие действия:

  1. Выбрать схему ферм, для чего определить будущие контуры. Очертания должны выбираться исходя из общих функций навеса, материала, угла наклона конструкции.
  2. Выбрать размеры будущей конструкции. Высота зависит от типа кровли и материала, минимального веса, угла наклона навеса.
  3. При превышении размеров пролета в 36 метров необходимо провести расчет для строительного подъема, то есть обратный погашаемый изгиб от нагрузок на конструкцию.
  4. Следует определить панельные размеры конструкции, которые соответствуют расстояниям между отдельными частями, обеспечивающими передачу нагрузок.
  5. Определить расстояние между узлами, которое, как правило, равно ширине панели.

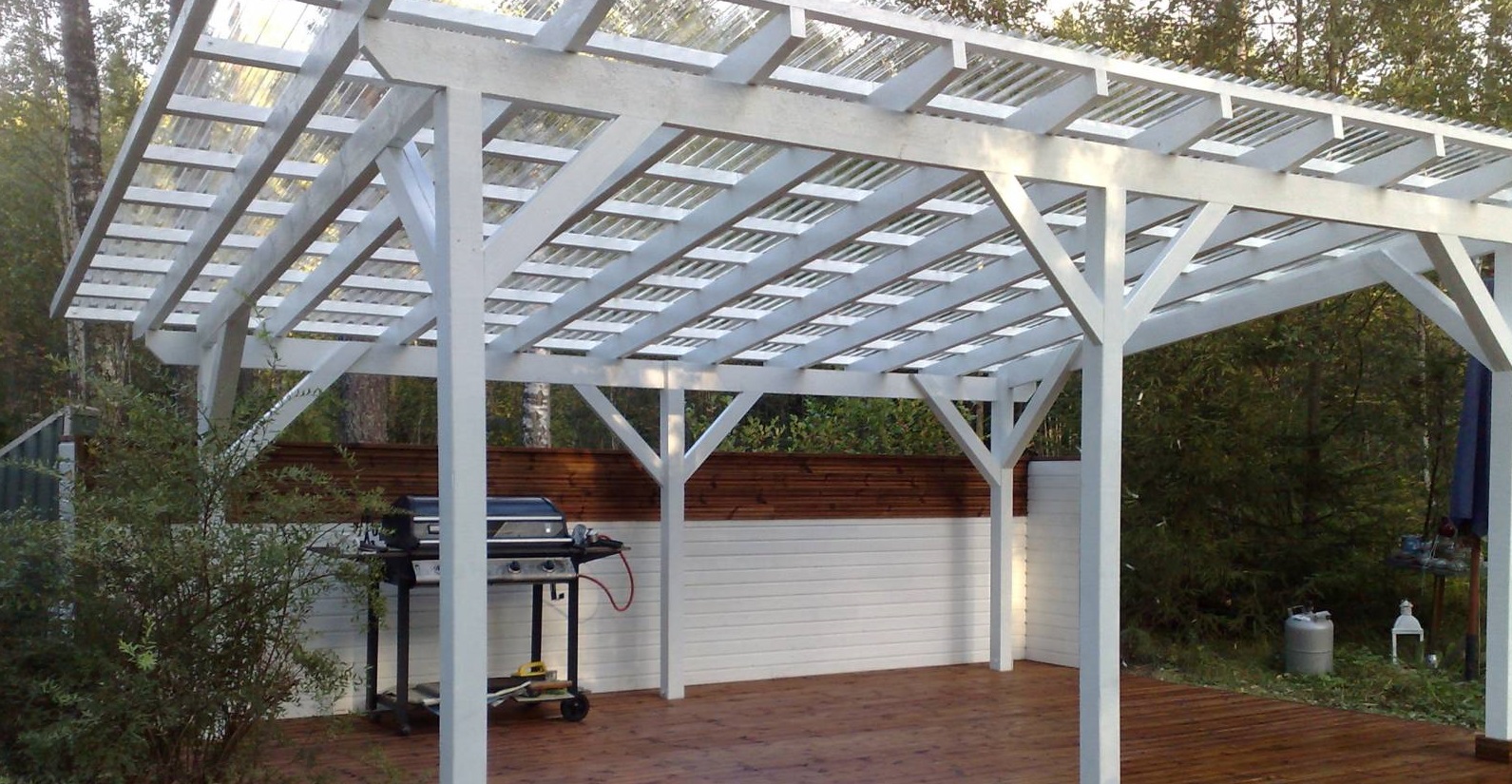

Схема деревянного навеса.

При выполнении расчетов необходимо следовать таким простым советам:

  • необходимо все цифры высчитывать в точности, так как даже небольшая погрешность может привести к ошибкам при проведении работ. Если вы не уверены в своих силах, то лучше сразу обратиться к специалистам за проведением таких расчетов;
  • чтобы облегчить работу, можно взять уже готовые проектные решения, просто подставив свои значения.

Выполняя расчет фермы, надо помнить, что при ее увеличивающейся высоте увеличивается и несущая способность. В зимний период снег на таком навесе почти не будет скапливаться. Чтобы сделать прочность более высокой, можно запланировать дополнительное количество ребер жесткости.

Для изготовления фермы рекомендуется использовать профильную металлическую трубу, которая отличается малым весом при достаточно высокой прочности и жесткости. При выборе размеров для такой трубы, необходимо руководствоваться следующими данными:

  • для небольших навесов, ширина которых будет составлять до четырех с половиной метров, необходимо брать металлическую трубу 40*20*2 мм;
  • для навесов, ширина которых будет составлять до пяти с половиной метров, рекомендуется брать профильную трубу с размерами 40*40*2 мм;
  • если ширина навеса будет составлять больше пяти метров, то рекомендуется брать трубу 60*30*2 миллиметра либо 40*40*3 мм.

При планировании шага ферм надо учитывать, что максимальное расстояние между ними может составлять 1,7 м, что позволяет сохранить надежность и прочность.

Расчет кровли из профтрубы

Расчет характеристик профильных труб является одним из ключевых этапов проектирования односкатной кровли. В идеальном варианте этим должен заниматься профессиональный строитель.

При подсчетах нужно учитывать огромное количество нюансов:

  • Размеры будущего сооружения.
  • Состав и физические свойства почвы, на которой будет стоять постройка.
  • Ветровые нагрузки и специфика местного климата.
  • Угол наклона кровли (от этого зависит возможный вес снега, скапливающегося на крыше в зимний сезон).
  • Закупочная цена профильных труб и размер бюджета, выделенного на строительство.
  • Специфические требования к безопасности здания и др.

Тем не менее, если планируется строительство относительно небольшого сооружения (например, придомовой крытой парковки для 1-2 автомобилей), некоторыми из перечисленных нюансов можно пренебречь. Главное – правильно определить оптимальные размеры профильных труб, из которых будет состоять металлический каркас.

Общие рекомендации таковы:

Конструкции больших размеров в частном строительстве использовать нецелесообразно с финансовой точки зрения. Их запас прочности не будет использоваться в полной мере. Такие трубы (например, 300х300х12) применяются преимущественно в промышленных зданиях.

Также стоит придерживаться общего правила, касающегося выбора расстояния между горизонтальными опорами кровли, на которых в дальнейшем будет монтироваться обрешетка и остальные слои кровельного пирога. Данное значение не должно превышать 1,7 м.

Несоблюдение этого правила может привести к нежелательной деформации кровли под ее собственным весом, что негативно скажется на ее долговечности и безопасности.

Угол наклона определяют в зависимости от материала кровли:

  • Для рубероида оптимальное значение – 5 градусов.
  • Для профнастила, металлочерепицы и шифера – 20, 25 и 20-35 градусов соответственно.

Фермы из профильной трубы: конструкции, расчет и изготовление

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты. Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

    минимальный вес; они долговечны; выносливы; узлы очень крепкие, поэтому способны противостоять высоким нагрузкам; с их помощью можно возводить конструкции со сложной геометрией; позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

  1. Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
  2. Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
  3. С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Сфера применения

Несущие фермы представляют собой стальные каркасы больших размеров и объемов. Изначально такие конструкции применялись при строительстве зданий с широкими пролетами: цеха, химические и металлургические предприятия, ангары и хранилища, павильоны и комплексы. Фермы проходят проверку на качество и безопасность. Поэтому в их безопасность можно быть уверенным на все сто процентов. Сейчас же несущие фермы используют при строительстве 1-2 скатной крыши и иных разновидностей. Поэтому они пользуются повышенным вниманием со стороны профессиональных строительных организаций.

Область применения ферм не имеет ограничений. Их используют при сооружении мостов, гидротехнических и иных конструкций. При строительстве мостовых грузоподъемных кранов стало типичным подобного рода строительства.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Коротко о главном

Металлические фермы обладают высокой прочностью и используются для устройства крыш, строительства мостов, и в других случаях, когда необходимо закрыть большие пролёты.

Фермы бывают параллельными, арочными, треугольными и трапециевидными. Чем меньше угол наклона крыши, тем более простую форму фермы применяют и используют меньше распорок.

Для небольшой конструкции применяют профиль сечением 40х20х2 мм длиной 4,5 м; большие пролеты требуют более прочного профиля от 40х60х3 мм сечением и длиной более 5 м.

Сборку фермы производят на горизонтальной поверхности, и лишь затем ее поднимают и приваривают к основанию.

Расчёт треугольной фермы для навеса или крыши основывается на знании таких параметров, как площадь навеса, высота распорок и расстояние между ними, угол наклона навеса.

Оценок 0

Прочитать позже

Как сделать навес для машины из профильной трубы своими руками, рассчитать каркас

Когда нет возможности построить гараж или необходимости в нем, можно подумать, как сделать навес для машины из профильной трубы своими руками для её защиты от осадков и лучей солнца. Такие архитектурные формы достаточно хорошо справляются с этой задачей, не требуя крупных вложений в строительство. Чтобы навес получился красивым и прослужил долго, необходимо определить оптимальную конструкцию, рассчитать её параметры в соответствии с нагрузкой, выбрать материал для каркаса и кровли, подготовить площадку и правильно все смонтировать. Технология возведения таких конструкций проста, но требует внимательного изучения.

Навес удобнее собирать и эксплуатировать на заранее устроенной жёсткой площадкеИсточник ibb.co

Выбор конструкции

Навесные конструкции бывают разными и отличаются друг от друга по типу опорной системы и форме стропильной конструкции. Какую выбрать, зависит от размеров площадки, её удалённости от дома или другого строения, количества транспортных средств, нуждающихся в крытой стоянке.

Опорная система

По типу установки опор, поддерживающих навес, он может быть отдельностоящим или пристроенным. От выбранной конструкции во многом зависит то, как рассчитать навес из профильной трубы по количеству необходимого материала для каркаса.

  • Отдельностоящее укрытие для автомобиля не связано с другими зданиями, его крыша всем своим весом опирается на вертикально установленные опоры.
  • Пристроенные конструкции одной, двумя или даже тремя сторонами крепятся к капитальным стенам зданий и ограждений и имеют только дополнительные вертикальные опоры под свободными свесами (либо вовсе их не имеют).

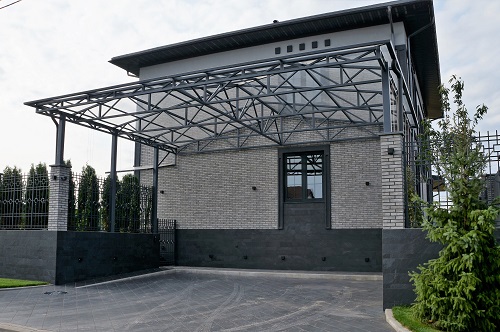

Пристроенный навес без вертикальных опорИсточник ibb.co


Стропильная система

Под стропильной системой подразумевается форма кровли, которая может быть односкатной, двухскатной или арочной.

Наиболее простая конструкция с плоской кровлей, один край которой расположен выше, образуя нужный уклон. Пристроенные навесы могут опираться на стену любой стороной – как прямой, так и наклонной. Такую кровлю можно накрыть любым материалом, а стропильная система не требует сложных расчётов. Если нужно перекрыть площадку небольшой ширины, она будет состоять только из стропильных ног, опирающихся на поперечные горизонтальные ригели. В случае с широкой стоянкой стропильную систему изготавливают в виде ферм в форме прямоугольного треугольника.

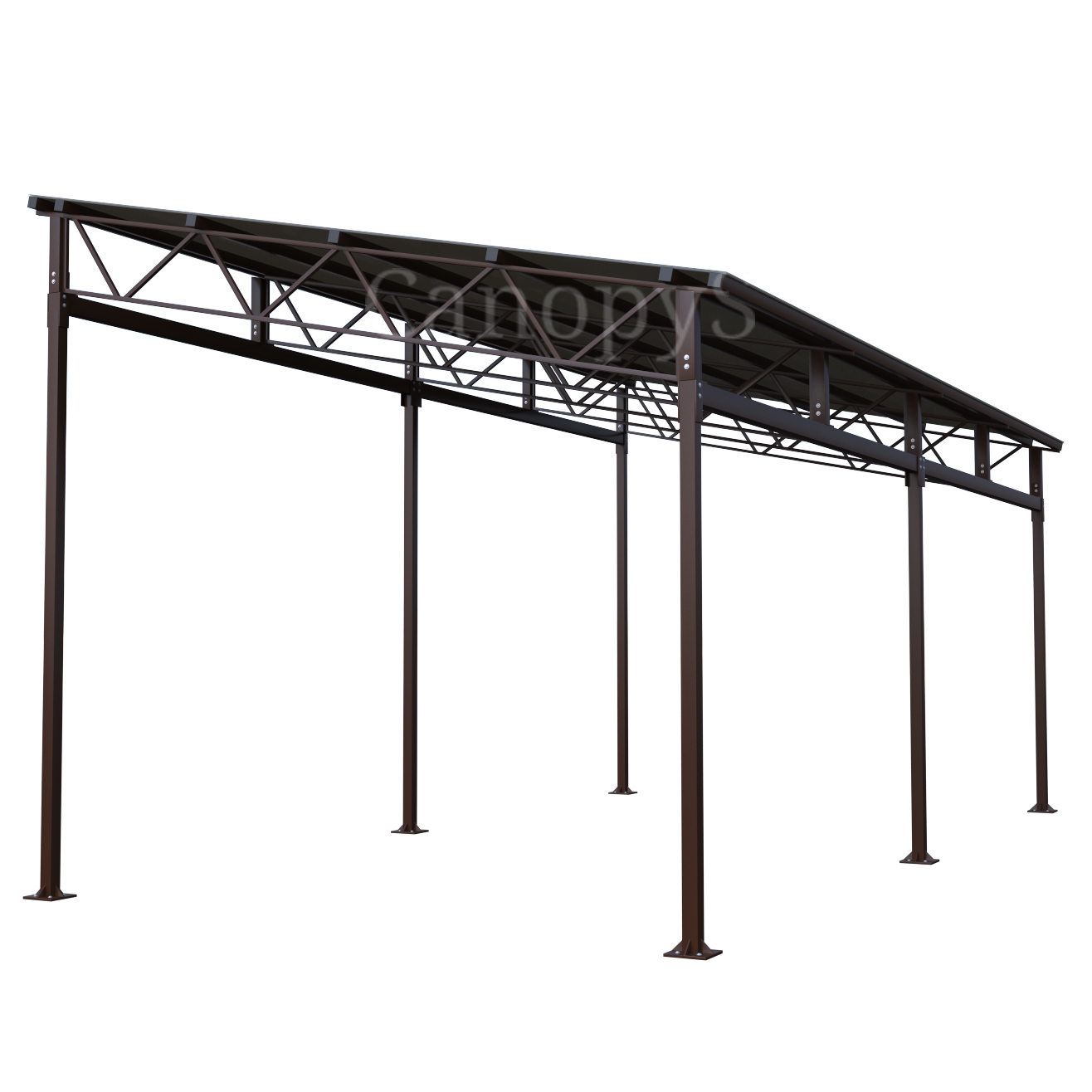

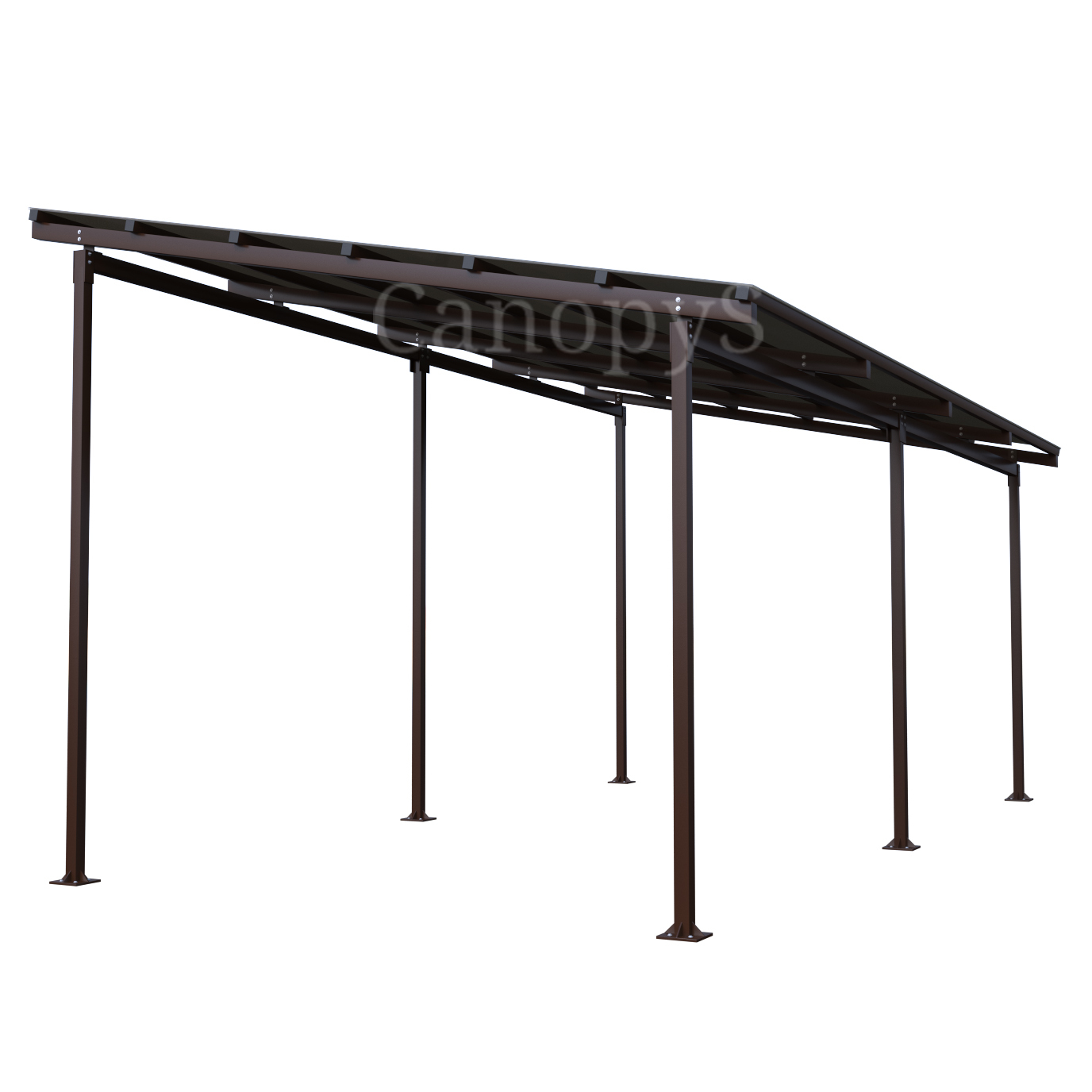

Схема металлического каркаса односкатного отдельностоящего навесаИсточник krovlyakryshi.ru

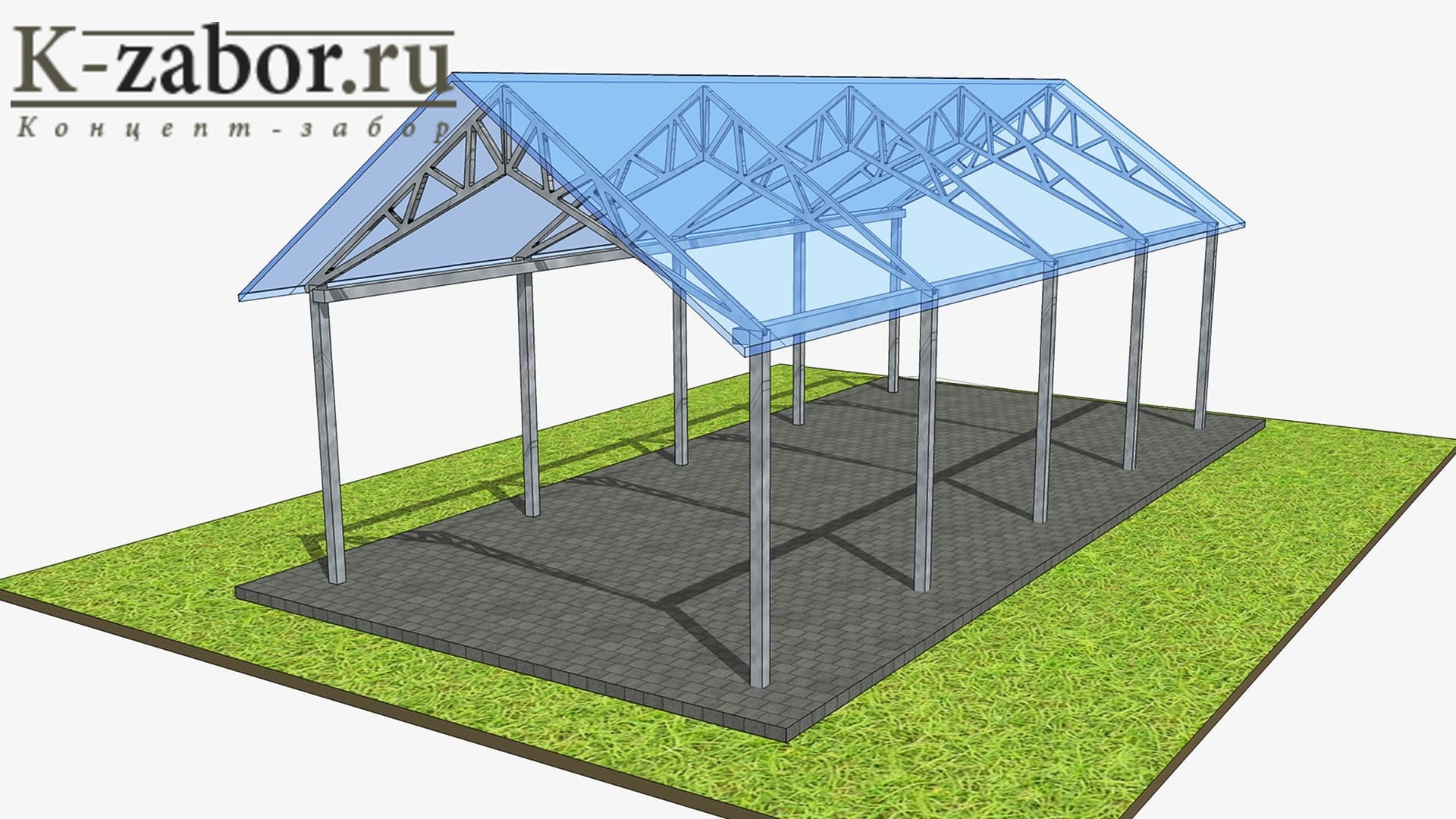

В этой конструкции два плоских ската, соединяющихся под углом на коньке. Несущая ферма может быть сделана в виде равностороннего треугольника с заполнением дополнительными подпорками и укосами для повышения устойчивости. Но возможны и другие варианты – с подъёмом нижнего пояса. В монтаже она не намного сложнее односкатной.

Ферма двускатного навеса с параллельными поясами фермыИсточник jimcdn.com

Самый сложный вариант, как сварить навес из профильной трубы своими руками, так как стропильным фермам нужно придать одинаковую изогнутую форму. Для этого нужен специальный станок-трубогиб. Кровельный материал для такой конструкции подходит только гибкий. Как и для двускатных навесов, фермы изготавливаются с горизонтальным или изогнутым нижним поясом.

Внутренние ребра жёсткости арочных ферм часто делают фигурнымиИсточник ytimg.com

Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

  • вертикальных опорных столбов;
  • горизонтальных ригелей или боковых ферм, объединяющих опоры;
  • несущей подкровельной системы в виде ферм или стропильных ног;
  • обрешётки, к которой крепится кровельный материал.

Проект арочного навесаИсточник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, мОпорные стойки (сечение/толщина стенки), ммСтропильная система (сечение/толщина стенки), мм
4-4,540х40 / 225х40 / 2
4,5-5,560х60 / 340х40 /2
более 5,5от 80х80 / 3 до 120х120 / 330х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сеченияИсточник maja-dacha.ru

Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Проектирование и расчёты

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

  • Если парковочная площадка не имеет жёсткого бетонного покрытия, столбы устанавливают, заглубляя в землю. Поэтому длину опор рассчитывают с учётом этой глубины.
  • При установке на готовое покрытие к нижним концам опор приваривают монтажные площадки с отверстиями и крепят их анкерами.
  • Если строительство начинают с устройства покрытия, в него можно заблаговременно установить металлические закладные и приварить опоры к ним.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

  • Для односкатной кровли достаточно 8-15 градусов.
  • Для двухскатной в районах с сильными ветрами 15-22 градуса.
  • Для двухскатной в снежных регионах 25-30 градусов.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

Чертёж для определения длины скатаИсточник ibb.co

Обратите внимание! Если проектируется двухскатный навес, в формулу подставляется половина его ширины.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

с = (h + b/2) х 1,57

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.

Проект навеса с редкими опорами и боковыми фермамиИсточник dilpy. ru

3 проекта гаража с навесом: что нужно учесть при планировании гаража с навесом

Для ферм изготавливают отдельный чертёж с прорисовкой внутренних подпорок и подкосов. Лучше всего делать это в масштабе, чтобы измерить длину каждой детали. Специальные программы для проектирования облегчат и ускорят эту работу.

Строительство навеса

Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.

Каркас на болтовых и фасонных соединенияхИсточник ccd.by

Изготовление каркаса

Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.

Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.

На заметку! Вместо щебня и песка можно взять 4 части песчано-гравийной смеси.

Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.

При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg. com

Дом с гаражом и навесом: 3 варианта размещения постройки

В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.

После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.

Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.

Как сварить навес к дому из профильной трубы под профнастил, можно подсмотреть в видеоролике:

Монтаж кровли

Когда несущая основа каркаса готова, поперёк ферм крепят обрешётку. Она может быть как металлической, так и деревянной. Дерево перед настилом на стропила обязательно обрабатывают антисептическим средством. Все металлические части конструкции тоже защищают от коррозии с помощью грунтовки и краски.

В качестве кровельного покрытия для автомобильных навесов используют разные материалы: профнастил, металлочерепицу, ондулин, сотовый поликарбонат.

Профилированные листы укладывают в направлении от нижнего свеса к коньку или верхней линии навеса с перехлёстом на одну волну. И фиксируют кровельными саморезами с резиновой прокладкой.

Поликарбонат монтируют продольными полосками вдоль свеса, чтобы образующийся в нем конденсат стекал в низ. Стыкуют его встык с помощью специальных Н-образных профилей, крепят саморезами с термошайбами, а торцы закрывают перфорированным П-образным профилем.

Крепление сотового поликарбонатаИсточник ytimg.com

Как сделать навес для машины своими руками дешево и просто: инструкция по монтажу опор и кровли

Коротко о главном

Вариантов, как построить навес из металлопрофиля, немало. Он может быть отдельностоящим или пристроенным к дому или гаражу, иметь односкатную, двухскатную или арочную форму.

Профильные трубы для каркаса должны иметь сечение и толщину стенки, соответствующие расчётной нагрузке. Самыми мощными делают опорные столбы, принимающие на себя весь вес конструкции.

Сечение стропильных ног подбирается в зависимости от ширины навеса. Предпочтение отдают не одиночным стропилам, а более жёстким фермам.

Обрешётка для крепления кровельного покрытия также делается из профтрубы малого сечения или деревянных брусков.

Собирать каркас можно как методом сварки, так и на болтах.

Навесов из металлопрофиля к дому (19 фото): виды примыканий навесов из профнастила. Как сделать их своими руками из профильной трубы по чертежам?

Навес из металлопрофиля, пристроенный к жилому помещению, на сегодняшний день является одним из самых популярных. Для его изготовления не потребуется много денег, а прослужит такая конструкция долго. Основное правило – соблюдение технологии и правильный материал. В противном случае при сильном порыве ветра или большой снеговой нагрузке стена здания, к которой крепится навес, просто не выдержит и может быть повреждена.


Особенности

Навесы из профнастила, примыкающие к зданиям, могут отличаться по конструкции и материалам. Установка металлического навеса не занимает много времени (максимум 2 дня), с его установкой можно справиться самостоятельно (можно сэкономить на вызове специалиста). Отличается повышенной надежностью и долговечностью. Такой вариант рамы прекрасно вписывается в любой общий интерьер, подходит и к грубой архитектуре, и к стандартной классике.

Используются такие маркизы:
  • для хранения личных вещей и садового инвентаря;
  • в качестве дополнительной зоны отдыха;
  • как гараж для автомобиля.


Обзор видов

Особой популярностью пользуются навесы односкатные, арочные или с плоской крышей
  • Односкатные конструкции , пристроенные к дому, обычно изготавливаются из профнастила, материал каркаса — из трубы круглого профиля или деревянного бруса. Самый простой в сборке и установке из всех видов навесов.


  • Навес в виде арки . При установке такого вида надстройки, скорее всего, вам понадобится помощь специалиста, здесь важно правильно спроектировать и закрепить все составляющие навеса.Такие сооружения всегда смотрятся очень эффектно. По стоимости значительно дороже предыдущего типа.


  • Навес из металлических профилей с плоской крышей встречается в южных районах . Это связано с тем, что такая надстройка не рассчитана на большую снеговую нагрузку. Выполняется из профлиста с высокой волной, уклон делается максимально минимальным (до 8°).

Вы можете найти как большой, на всю длину дома, так и компактный угловой навес.Все зависит от количества свободного места на участке и назначения будущего сарая.


Материалы (редактирование)

Свой выбор специалисты начинают с опор для навеса, ведь именно от них зависит, насколько прочной и долговечной будет эта конструкция. Металлические опоры прослужат дольше; кроме того, они должны быть покрыты качественной краской . Обычно такие опоры изготавливаются из профильной трубы. Но многие используют и деревянные опоры. Чтобы продлить им жизнь, следует использовать консервант для древесины. К готовым опорам привариваются (или прикручиваются) балки, которые будут служить площадкой для монтажа металлического профиля. Из инструментов используется сварочный аппарат или шуруповерт.

С помощью кровельных саморезов (имеют специальную прорезиненную шайбу) на готовую обрешетку укладывают листы металла. Сначала монтируется металлопрофиль по самому нижнему уровню, следующие листы укладываются внахлест на предыдущие. Для крепления профильных листов используются только метизы с резиновыми шайбами; при вкручивании их нельзя плотно зажимать, так как резиновые прокладки на них могут деформироваться, что в дальнейшем приведет к возможной протечке.

Все металлические детали обработаны антикоррозийными средствами, что продлевает срок службы навеса из профиля.


Как сделать самому?

Пошаговая инструкция, как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись и без нее, а вот начинающим навесам предстоит многому научиться, прежде чем приступать к работе.


Выбор места

Прежде чем приступить к установке навеса, следует определиться с местом, где будет располагаться эта пристройка. Специалисты рекомендуют воздержаться от строительства сооружений в низинах . Если другого места нет, то придется делать ливневую канализацию, что потянет дополнительные финансовые вложения. Также следует отметить, что навес следует защищать от солнечных лучей в течение всего дня. Возможно, для этого следует изменить степень наклона козырька.

Следующий шаг — качественные чертежи навеса . Расчет нужно производить не только на размеры металлоконструкций, но и на сечение материала профиля.В основном для каркасов длиной до 6-7 метров выбирают сечение 60х60, если размер превышает вышеуказанную длину, то подойдет труба сечением 80х80.


Установка опор и обрешетки

После того, как выбрано подходящее место, по готовой схеме приступают к установке опор. Крайне важно установить их ровно и качественно, иначе рама долго не прослужит . Уровень используется для проверки правильности положения опор здания.Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время производится сборка или сварка обрешетки. Для этого используется металлический профиль или профильная труба. Деревянные балки также используются, но гораздо реже.

Обрешетка выполняет чрезвычайно важную функцию . От того, насколько правильно установлена ​​эта конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если все правильно рассчитать и установить, то крыша сможет выдержать даже самые свирепые снегопады и ливни.Полностью весь монтаж легко сделать своими руками, без привлечения специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.


Если выбор пал на обрешетку из дерева, то при выборе досок стоит обратить внимание на некоторые факторы:
  • доски и брусья не должны быть влажными;
  • хвойные породы считаются лучшими породами древесины, которые идут на профнастил;
  • во избежание поражения грибками и различными микроорганизмами древесину необходимо обработать антисептиком.

При выборе обшивки из профильной трубы самым важным является ее прочность. Чтобы обеспечить выносливость всех несущих частей, следует выбирать трубу с наименьшими размерами. Оптимальные параметры сечения для таких элементов – 40х20 мм. Абсолютно весь металл обработан антикоррозийными средствами.


Монтаж на крыше

Для того, чтобы узнать количество рубероида, сначала нужно рассчитать всю площадь поверхности, которую следует покрыть. Полученную цифру нужно увеличить на 5-7% . Самый популярный материал для навесов – профнастил. Представляет собой гофрированный лист, покрытый полимерной оболочкой и цинком. Он не боится перепадов температур, коррозии и ржавчины, неприхотлив в уходе, имеет разнообразную цветовую гамму, экологически чист и не горюч.

Делится на три основных типа: несущие, стеновые и кровельные . Опытные мастера советуют использовать несущий профнастил в конструкции каркасных, а не кровельных, так как он отличается повышенной жесткостью и способен выдерживать большие нагрузки (например, снег). Последний штрих – закрепить выбранные листы. Для этого вам понадобятся саморезы. Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Перекрытие выполняется в одну волну.

Мастера отмечают, что построить навес из металлопрофиля достаточно просто. Это не занимает много времени, а по деньгам это самый бюджетный вариант.

обустраиваем крытую площадку под дачу Расчет материалов по видам навесов и видам крыш


Сотовый поликарбонат – очень популярный строительный материал.Используется для возведения легких и недорогих конструкций. Чаще всего используется для навесов, навесов и теплиц.

Как выбрать материал для козырька

Поликарбонат очень популярен в дачном и загородном строительстве. С его помощью можно построить своими руками надежный и красивый козырек над крыльцом, навесом или теплицей, которой не страшны никакие морозы. Большой выбор цветов и простота монтажа также говорят в пользу выбора этого материала.

В настоящее время на рынке представлено большое количество типов поликарбоната. Первое, на что следует обратить внимание, это толщина. От этого параметра зависит, как можно использовать материал. Встречаются следующие значения толщины поликарбоната:

  • 4 мм, чаще всего используется для строительства теплиц;
  • 6 мм подходит для обустройства различных козырьков, навесов, также может применяться для строительства теплиц;
  • 8 мм — используется для навесов и крыш;
  • 10 мм — для возведения перегородок и шумозащитных экранов;
  • 16 мм — для больших площадей крыш.

По цвету различают прозрачный (иногда его называют белым) и цветной поликарбонат. Подобрать материал, подходящий к внешнему дизайну дома, несложно. Так, синий поликарбонат будет уместно смотреться над бассейном, зеленый и коричневый – на дачном козырьке и т.д. снеговая нагрузка. От этого будет зависеть частота шага обрешетки каркаса, а также толщина самих листов. Так, слишком тонкий поликарбонат может сломаться, поэтому потребуется дополнительное усиление конструкции. Толстые листы труднее гнуть, имеют меньший радиус изгиба, больше весят, стоят дороже.

Этапы строительства

Строительство своими руками можно разделить на этапы. Сначала проводятся подготовительные работы: разрабатывается дизайн, определяется внешний вид конструкций, подбирается цветовая гамма и т. д. Разрабатывается проект козырька. Рассчитывается количество строительных материалов.Потом покупают все необходимое для козырька.

Затем переходят к собственно строительству: делают каркас, при необходимости монтируют опоры, закрепляют конструкцию, обшивают ее поликарбонатом.

Создание проекта

В первую очередь необходимо определиться с размещением козырька. Как правило, их устанавливают над крыльцом. Козырек должен быть немного шире поверхности, которую он закрывает.

Проектирование – необходимый шаг. Любое строительство должно начинаться с него. Именно на этом этапе определяются окончательные размеры козырька и его внешний вид. На этом же этапе рассчитывается необходимое количество стройматериалов, решается, сколько и каких расходных материалов и инструментов потребуется. Чертежи козырька из поликарбоната помогут вам все рассчитать самостоятельно. Все виды нагрузок также рассчитываются на этапе проектирования. И те, которые купол будет испытывать, и те, которые он создаст сам.

Сначала измерьте крыльцо или ту часть здания, которая будет закрыта козырьком.Навес может быть немного меньше, больше или равен поверхности, которую он защищает.

При разработке проекта необходимо учитывать особенности используемых материалов. Дело в том, что поликарбонат не только перераспределяет нагрузку, но и берет ее на себя. Поэтому тонкие листы не подходят для козырьков; лучше использовать материал толщиной от 6 до 10 мм. При меньшем значении поликарбонат слишком хрупок, при большем – недостаточно эластичен и тяжел.

Для листов толщиной до 8 мм оптимальный шаг обрешетки каркаса для навеса из поликарбоната от 60 до 70 см. Можно делать квадраты 60х60 см или 70х70 см. Для панелей толщиной более 8 мм, допускается более широкий шаг — от 70 до 80 см в продольном направлении и до 100 см — в поперечном.

Внимание! При расчете необходимо учитывать климатические особенности местности. Так, для районов с частыми и сильными ветрами или снегопадами может понадобиться усиление конструкции.

Подготовка площадки

Сначала подготавливается строительная площадка. Для этого с помощью рулетки и карандаша своими руками делают разметку на стене строения, где предположительно будет находиться козырек. Отметьте, где будут крепления.

Границы козырька из поликарбоната также отмечены на земле. Удобнее всего это делать с помощью колышков или шнуров. Если планируется установка дополнительных опор, то отмечается их расположение.Также для этого можно использовать колышки. Желательно выровнять строительную площадку.

Установка опор

Многие виды козырьков предусматривают установку дополнительных опор своими руками, поэтому необходимо учитывать способ их изготовления.

Сначала разметьте, где будут располагаться стойки для козырька из поликарбоната. Затем в этих местах выкапывают ямы для столбов, которые можно сделать из деревянных брусьев или бревен, или металлических труб. Опоры следует закопать в землю примерно на метр.Если почва рыхлая, то можно увеличить это значение. Стойки под козырек выравнивают и закрепляют в земле. Они могут быть забетонированы или обеспечены закладными.

Внимание! Нижнюю часть опор необходимо обработать составами против гниения! В противном случае они быстро испортятся.

Бетон схватывается через 2-3 дня. Такой же срок требуется для ипотеки, чтобы установить столбы. Только после этого можно проводить дальнейшие строительные работы в районе крыльца.Теперь можно будет приступить к установке козырька.

Сбор и установка рамы

Рама обычно устанавливается в полностью или частично собранном виде. От этого будут зависеть его окончательные размеры и вес. Удобнее всего сделать одно- или двухскатный козырек своими руками. Каркас в этом случае будет иметь треугольную форму.

Если есть дополнительные опоры, то они подключаются к закладным. Обычно сначала собирается периметр.Когда общая обвязка готова, ее дополняют продольными и поперечными балками. Для тонких листов оптимальная ширина шага 60-70см, для толстых листов – не более метра. При работе с деревом для монтажа лучше использовать саморезы, если используется металл, идеально подойдет сварка. Он сделает соединения надежными и практически незаметными. Чтобы максимально замаскировать швы, их необходимо зачистить и отшлифовать, а затем закрасить. Только обработка специальными грунтовками спасет их от быстрого разрушения.

Готовый каркас навеса крепится к закладным деталям на стене дома. Для этих целей можно использовать скобы. Подъем готовой конструкции своими руками может быть сложным и трудоемким процессом.

Монтаж листов поликарбоната

Монтаж поликарбоната своими руками выполняется на готовый каркас. От качества этой работы будет зависеть надежность всей конструкции в целом, поэтому все работы необходимо выполнять хорошо, внимательно и аккуратно.

Для строительства вам потребуется:

  • Строительный нож или дисковая пила для резки листов;
  • Дрель или отвертка для крепления саморезами;
  • Термошайбы;
  • Саморезы для крепления лучше использовать с широкой головкой.

Тонкие листы легко режут ножом, для более толстых (более 10 мм) подойдет циркулярная пила. При этом следует использовать диск с мелкими зубьями, чтобы не крошить и не ломать края поликарбоната.Для получения хорошего результата работы необходимо проводить на твердой ровной поверхности.

Поликарбонат нарезают, не только учитывая размер и форму козырька, но и ориентацию воздушных каналов самих листов: они должны проходить параллельно изгибам или линии ската.

С одной стороны материал покрыт специальной пленкой, защищающей от ультрафиолета. Производители часто наносят на него различные изображения: знаки качества, торговые марки, инструкции и предупреждения.Не рекомендуется снимать защитную пленку перед началом монтажных работ. Это убережет поликарбонат не только от радиации, но и от загрязнения и мелких повреждений. Пленка легко снимается после прикрепления листа к основе.

Кусочки вырезанного поликарбоната подгоняются друг к другу и крепятся к раме. Их сверлят саморезами. Для герметизации используются специальные термошайбы, которые имеют толстую резиновую или силиконовую прокладку. Оптимальный диаметр для работы – 30 мм.Отверстия для крепежа должны быть на пару мм шире, чем они есть. Саморезы следует размещать через каждые 30 см. Крепления размещаются между ребрами жесткости.

Внимание! При креплении листов поликарбоната своими руками нужно следить за давлением. Существует риск перенапряжения. В этом случае края могут сломаться.

Между листами поликарбоната необходимо оставить небольшой зазор 2-3 мм. Это так называемый предел расширения. При перепадах температуры поликарбонат немного меняется в размерах.Эта надбавка необходима для компенсации. Также дает возможность листам смещаться друг относительно друга при дальнейшей усадке дома.

Важно надежно соединить поликарбонатные панели друг с другом. Для этого используются специальные профили. Они крепятся изнутри.

Во избежание попадания грязи, пыли, семян и т.п. в полость поликарбоната его срезанная часть должна быть закрыта специальными накладками, в которые вставлены миниатюрные фильтры.Для фиксации края проклеиваются герметиком. Это также сделает установку более безопасной. Благодаря такому простому и незамысловатому меру удастся значительно уменьшить количество конденсата и загрязнений.

Заключение

Изготовление и установка козырька из поликарбоната своими руками не займет много времени. Для этого также потребуется немного усилий. Нужно только тщательно подготовиться и правильно все рассчитать. В дальнейшем замена отдельных элементов будет максимально простой.

Маркизы из поликарбоната

можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, навесы и т. д.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и конструкция навесов, выбор материала каркаса

Наиболее популярные варианты козырьков и козырьков из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они имеют свои преимущества и недостатки.

Арочные конструкции

Арочные козырьки из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и хозяйственными постройками.

  • Полукруглая форма крыши предотвращает скопление снега на крыше.
  • В дождь вода сливается только с двух сторон.
  • Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно низкая.
  • Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

У арочного навеса из поликарбоната есть один недостаток – если делать его своими руками, то можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото крытая автостоянка

Каскадная система

Каскадные навесы представляют собой, по сути, систему из нескольких арок. Эту конструкцию выбирают для установки над лестничными клетками, где уклон кровли очень большой. На это есть две причины:

  • В дождь с прочной арочной крыши, расположенной под крутым углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении кровельных элементов вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой ​​системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

  • Изгиб профилей не требуется, как в случае с арочными крышами.
  • Сгибание поликарбонатных листов не требуется. Соответственно, вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток – небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двухскатный навес

По конструкции немного сложнее односкатного, так как требует сближения двух скатов под определенным углом . Однако в эксплуатации такая постройка более удобна:

  • Опущенные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
  • Угол наклона крыши здесь больше, а значит зимой на ней будет скапливаться меньше снега.
  • Каркас двускатной крыши получается жестким, за счет чего хорошо противостоит ветровым нагрузкам.

Двускатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью-барбекю

Расчет и проектирование навеса из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя следующее :

  • Размеры и расположение будущего здания.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
  • Дизайн частного дома и хозяйственных построек – от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
  • Спецификации доступных/желаемых строительных материалов.

Вооружившись этой информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и крыши; количество и характер креплений.

Примечание: при определении особенностей каркаса конструкции необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров.Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навесов из поликарбоната. В принципе, это может быть что угодно – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования здания будет лучше, если самая нижняя точка его крыши будет находиться на высоте не менее 180 см от земли.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната необходимо рассчитывать исходя из следующих цифр:

  • Минимальное сечение 40х40 мм.
  • Толщина металла — от 1 мм.
  • Толщина фундаментных стоек должна превышать поперечное сечение стоек не менее чем на 10 мм.
  • Рекомендуемая глубина заложения фундамента от 50 см.
  • Для боковин стропильных ферм берут профиль сечением от 20 мм, для диагональных сеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: Проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлический профиль.Прочный, простой в монтаже и неприхотливый в эксплуатации. Техническое обслуживание требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, округлое сечение не так удобно для сварки и других видов крепежа.
  • Древесина — профилированный или обычный пиломатериал, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно под что-то стилизовать.При строительстве деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции – это создание фундамента. Сам каркас и крепление к нему кровельных листов займут максимум полтора рабочих дня.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

  • Выкапываем ямы под фундамент — глубиной 50 см и диаметром 30 см.
  • Устанавливаем внутрь арматурный каркас.
  • Засыпать ямы цементно-песчаной (3/1) смесью, накрыть целлофаном и оставить застывать на несколько дней.
  • Крепим опоры к фундаменту анкерами.

Бетонирование опор

Обвязываем опоры по вершинам одинарной балкой, тогда на нее будет опираться лицевая часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: крепление навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее прикручиваем балку к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то делаем придется подумать, как согнуть профилированную трубу. Это можно сделать несколькими способами:

  • С помощью трубогибочного станка. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
  • Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
  • Ручная гибка предварительно нагретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм.Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки к параллельным профилям начинаем с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – ими хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые поликарбонатные фермы навеса кладем на обвязку и на опору передней части. Наживляем точечно, а потом привариваем.Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подправляем кувалдой расположение.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин.Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. От нижних кромок сегментов до концов ферм натягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковины

Крепление сотового поликарбоната к каркасу

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует обратить на три момента:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Примечание: новые листы поликарбоната нельзя оставлять в теплое время года под солнцем. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно крепить поликарбонат к навесу: необходимо использовать специальные термошайбы

Кроме термошайб при монтаже поликарбоната используются следующие фитинги:

  • Разъемный профиль. Используется для соединения двух листов материала вместе. Состоит из основания и крышки – основание крепится к раме саморезами, а крышка крепится к ней с помощью специального замка.
  • Торцевой профиль и перфолента. Они используются для чистовой резки листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.

Примечание: торцевой профиль нужен не только для комплектации кровли из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи.Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительные фитинги

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас получилось хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий.Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом. Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

  1. Измерение площадки и расчет рамы.
  2. Определение типа материала каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната — монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи вы можете ознакомиться с некоторыми вариантами. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

  • материал каркаса — дерево или металл;
  • саморезы оцинкованные

  • ;
  • поликарбонат

  • ;
  • стыковочный концевой профиль;
  • прессшайбы;
  • необходимый крепеж;
  • песок и цемент

  • для установки опор каркаса;
  • щебень;
  • краска соответственно по дереву или металлу;
  • ножовка

  • ;
  • отвертка

  • ;
  • дрель

  • ;
  • уровень;
  • рулетка;
  • сварочный аппарат

  • в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется.Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то можно соорудить каркас из бруса. Если вам нужен навес для автомобиля, то предпочтительнее сделать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас такового нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения — 40×40 или 60×60 мм.Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь обвязать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно большой).

Сооружена арка для верхней части конструкции.Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые специалисты режут поликарбонат прямо в защитной пленке. Это означает, что меньше риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена ​​вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов.Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию, как сделать навес из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала в землю бетонируются опоры.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
  4. Теперь нужно установить перекладины на стойки и на закрепленные к стене опоры.
  5. Используйте металлические кронштейны там, где поперечная балка соприкасается со стойкой.
  6. Далее вам нужно построить ящик.
  7. Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схема

Предоставленные схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Чтобы разобраться, как рассчитать навес из поликарбоната, необходимо четко представить конструкцию и составить план или чертеж здания. По большому счету, поликарбонатные панели – это просто покрытие, определяющее общую площадь, но, кроме этого, есть еще стойки и стропильная система. Кроме того, в число необходимых материалов войдут соединительные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.


Какие параметры учитывать при расчете поликарбоната для навеса

Фальцевая крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида.Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь для расчета навеса из поликарбоната необходимо учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей. Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Отличие в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

  • SX представляет собой пятислойный 25мм лист с угловыми ребрами жесткости. Толщина также может быть 32 мм. Треугольные сетчатые панели не подходят для криволинейных крыш;
  • SW — лист также состоит из пяти слоев, только соты имеют форму прямоугольника (ребра расположены вертикально).Толщина от 16 до 20 мм;
  • 3Х — лист имеет 3 слоя, толщина 16 мм, ребра жесткости регулируются по плотности:
  • 3Н — изготовлен из 3 слоев с прямоугольной структурой. Панель производится толщиной 6, 8 и 10 мм;
  • 2H — самый простой лист с квадратными ячейками. Листы изготавливаются толщиной 4, 6, 8 и 10 мм.

Сплошной стандартный поликарбонатный лист

Толщина сотового поликарбоната меняется всего на 2 мм. То есть, если самый тонкий ячеистый лист 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет монолитного навеса из поликарбоната производится по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, дороже.

Стандартный размер сотового поликарбоната

Стандарты сотового поликарбоната различаются по двум параметрам, это 210×600 см и 210×1200 см.Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с криволинейными крышами, где стыки выполняются только по боковым кромкам. Также под заказ на заводе режут от 1 м до 9 м, но это только для цветных панелей.

Существует также профнастил, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, повышается прочность и легко проводится осадка. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) поликарбонатные листы

Расчет материалов по типам навесов и типам крыш

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы изготавливаются трех видов – односкатные, двускатные и гнутые (овальные). Самым сложным является гнутый тип, но вся проблема заключается только в изготовлении, а не в эксплуатации.

Сарай с примыканием к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов должен быть профиль, поэтому расстояние между ними соблюдается 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

Одна сторона крепится к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и быть не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор – только с одной стороны, но если конструкция автономная, то подступенков потребуется в два раза больше – 12 шт. Принцип здесь следующий – на каждую стропильную ногу должны быть установлены опоры с двух сторон, но если к зданию пристроена одна сторона, то подступенки там не нужны.

Кроме того, по длине устанавливаются балки, а для 6-метровой ширины их потребуется 6 штук – 2 по краям свесов, 2 по стойкам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж односкатной постройки

Расчеты отдельностоящего навеса

Для расчета навеса во дворе следует учитывать не только его ширину и длину, но и количество осадков, выпадающих в зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса – треугольник – это единственная геометрическая фигура, не предусматривающая люфтов.

Для расчетов возьмем условную крышу шириной 6 м, длиной 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно сделать из профиля трубы 60×40 мм или из деревянной доски 100×50 мм. Безусловно, металлический профиль лучше дерева и срок его службы практически не имеет ограничений в обозримой перспективе.

Принцип стропильной конструкции

На чертеже выше изображена конструкция, где верхняя часть ската составляет 240 см, а стропило состоит из 11 треугольников – это оптимальный вариант.С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится несколько меньше, но на каждую стропильную ногу требуется 6 профилей с учетом вертикальных и наклонных перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, а если их 6, то это уже 12 профилей.Однако для среднего количества осадков этого вполне достаточно – можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная отдельностоящая конструкция

Двускатные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатные крыши, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность парковки нескольких автомобилей или автобусов.

Принцип монтажа поликарбоната не меняется — на каждом стыке должен быть профиль, а в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем больше, тем лучше. Самый оптимальный вариант следующий – каждый погонный метр делится вертикальным профилем, а эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Для расчета металлического навеса нужно сразу определиться с размерами кровли, а например можно рассмотреть тот же вариант 10.6×6 м. Для обшивки здесь также понадобится 5 листов, но их придется разрезать пополам, соединив по центру коньковым профилем. Количество металлических вертикальных опор в два раза превышает количество стропил, если их 6, то потребуется 12 подступенков.

Здесь нужно больше продольных балок — 7 штук — добавлена ​​коньковая балка. Итого:

  • 2 профиля по краям свесов;
  • 2 вдоль стоек;
  • 2 между опорами и коньком;
  • 1 — на коньке.

Схема двускатного здания

Если перевести продольные балки на куски, то 10,5*7/6 = 12,25 или 13 шестиметровых профилей. Сечение для таких балок такое же, как и для стропил (обычно это 60×40 мм), а вот для стояков используется труба 80-100 мм или трубный профиль аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса получится более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который посередине можно разделить на две части.В результате будут выучены две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от ее выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена за счет изгиба.

Криволинейный навес

Явным преимуществом данной конструкции является экономия материала при сборке стропильной системы.Для данного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ноги просто делаются в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжены перемычкой и разделены на несколько треугольников.Для каждой дуги также необходимы опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

  • 2 по краям свесов;
  • 2 вдоль стоек;
  • 2 по крыше.

Навес арочный

Итого получается 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната.То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длина уже регулируется по мере необходимости.

В итоге можно сказать, что самый экономичный расчет навеса получится с криволинейной крышей, хотя это и самый сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, поэтому выгода здесь очевидна.

Если у вас возникли трудности в процессе расчета, вы можете воспользоваться специальными программами и услугами профессионалов.

Оригинальные козырьки, просторные беседки и светопрозрачные козырьки сегодня украшают дворы многих районов. Здания, отделанные современным строительным материалом – поликарбонатом, выглядят очень привлекательно, гармонично вписываясь в архитектурный ансамбль. Владельцы частных домов все чаще обустраивают навесы из поликарбоната своими руками, создавая живописные арочные конструкции.Полуматовые и прозрачные навесы из цветной полимерной основы, помимо своего прямого назначения, становятся эффектным украшением парадной, детской площадки или патио.


Поликарбонат

– универсальный кровельный материал. Выступая достойной альтернативой дереву, стеклу или металлу, он служит основой для конструкции навесов, которые довольно широко применяются в загородном строительстве.

Вариант №1 — навес над балконом

Оборудовав балкон прозрачным пластиковым навесом, свободно пропускающим солнечные лучи, можно создать настоящую оранжерею, которая будет украшать дом в течение всего года.

Устройство навеса из поликарбоната защитит стены дома и прилегающую к нему территорию от развития плесени и грибка и продлит срок службы деревянных элементов здания

Вариант №2 — навес

Достаточно жесткие конструкции способны выдерживать сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и арочные козырьки способны отлично защитить автомобиль не только от снега и дождя, но и от других внешних факторов, оказывающих негативное воздействие

Вариант №3 — навес для беседки или патио

Поликарбонат

идеален в качестве кровельного материала для обустройства беседки, крытой зоны отдыха или барбекю.

Полуматовая или прозрачная крыша даст рассеянную тень, благодаря чему внутри беседки будет создано слегка приглушенное интересное освещение

Вариант №4 — навес над крыльцом

Благодаря широкому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко принимающего любую форму, всегда можно создать конструкцию, идеально вписывающуюся в архитектурную композицию существующего здания.

Красиво оформленный навес защитит фасадную часть дома и прилегающую веранду с крыльцом от палящих солнечных лучей в летние месяцы и непогоды в холодное время года

Выбор материала для строительства навеса

В загородном строительстве чаще всего для обустройства навесов используют сотовый поликарбонат. Прочные панели, состоящие из нескольких слоев пластика, которые соединены между собой при помощи вертикальных ребер жесткости, обладают отличными качественными характеристиками. Помимо того, что они имеют эстетичный вид, поликарбонатные панели достаточно легко монтируются и гнуться, принимая арочную форму. Благодаря особой структуре материала поликарбонат способен защитить от негативного воздействия УФ-излучения.

При выборе материала для обустройства сарая следует руководствоваться прежде всего назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровую и снеговую нагрузку, шаг обрешетки и радиус изгиба

Грамотный расчет предотвратит лишние затраты: приобретая слишком тонкие листы, потребуется более частый шаг обрешетки, в то же время установка максимально прочных панелей также повлечет за собой дополнительные затраты.

При выборе поликарбонатных панелей необходимо учитывать толщину материала:

  • Панели толщиной 4 мм предназначены для строительства теплиц и теплиц.
  • Сотовые панели толщиной 6-8 мм предназначены для возведения перегородок, навесов, козырьков и крыш.
  • Шумоизоляция возводится из листов толщиной 10 мм, применяется для устройства вертикальных поверхностей.
  • Самые толстые панели толщиной 16 мм отличаются повышенной прочностью. Их используют для кровли больших площадей.

Палитра оттенков сотового поликарбоната достаточно широка, что позволяет подобрать вариант, наиболее подходящий для обустройства конкретного здания.

Зеленые и синие полупрозрачные пластиковые панели украсят навес над бассейном. Коричневые и вишневые оттенки навеса дополнят живописную картину утопающих в зелени построек.

Основные этапы обустройства навеса

Определившись с местом расположения строительной конструкции, следует разработать проект сарая. Выполненная ранее конструкция из поликарбоната позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

При проектировании основания и надземной части конструкции навеса необходимо в первую очередь замерить параметры площадки и на основании этого произвести расчет каркаса с учетом продольных и поперечные ступени

При разработке проекта также следует учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки листов поликарбоната толщиной менее 8 мм достаточно шага 600-700 мм.При устройстве более тяжелых панелей продольные ступени выполняются размером 700 мм, а поперечные — до 1 метра

Этап №2 — возведение площадки под навес

Участок для обустройства сарая размечают колышками и выравнивают. По периметру участка на расстоянии 1-1,5 метра с помощью бура выкапываются ямы для установки опорных стоек, в качестве которых чаще всего используются деревянные балки или металлические столбы.

Опоры заглубляют непосредственно в землю на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанных закладных деталях по тому же принципу

При использовании деревянных балок в качестве опорных стоек нижнюю часть стоек обрабатывают битумом или любым защитным составом, препятствующим гниению древесины.

Выждав пару дней, пока опоры осядут и бетон наберет достаточную прочность, со всей территории размеченного участка снимается 15-20 см слой грунта. Дно ямы засыпают песчаной или щебеночной «подушкой» и утрамбовывают.

На данном этапе строительства целесообразно предусмотреть устройство канавок и размещение дренажных труб для отвода дождевой воды.

В качестве финишного покрытия можно использовать:

  • бетонная стяжка;
  • плитка тротуарная;
  • газонная решетка.

Для укладки данного покрытия по периметру площадки устанавливается опалубка. Дно котлована, покрытое гравийной «подушкой», заливают бетоном толщиной 5 см, поверх которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон затвердеет. Сама площадка, залитая бетоном, должна простоять не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным образом избавится от лишней влаги.

Бетонная стяжка хорошо подходит для ровных участков, где грунт не подвержен подвижкам

Тротуарная плитка больше подходит для «плавающих» и пучинистых грунтов. В отличие от бетонной стяжки тротуарная плитка не образует монолитного слоя, что позволяет земле «дышать»

Плитку укладывают непосредственно на песчаную «подушку», утрамбовывая элементы резиновой киянкой, не повреждающей поверхность покрытия. В качестве каркаса лучше использовать тумбу, которая не позволит покрытию расползаться за пределы участка.Выложив плитку, поверхность площадки поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут выбрать газонную решетку, через ячейки которой растет трава

Полимерный материал, служащий основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя привлекательный внешний вид в течение всего сезона.

Этап №3 — установка рамы

Вертикальные опорные стойки крепятся к закладным деталям. При сооружении каркаса из металлических столбов верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют с помощью электросварки. После этого с помощью вертикальных распорок поперечные элементы каркаса крепятся к несущим балкам.

Чаще всего поперечным элементам придают дугообразные и купольные, одно- и двускатные формы. Помимо презентабельного вида, арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварные швы рамы зачищены, загрунтованы и окрашены.

Этап №4 — укладка листов поликарбоната

От качества монтажа поликарбонатного навеса напрямую зависит надежность и долговечность здания.

Для монтажа поликарбонатных панелей вам потребуются инструменты:

  • нож строительный;
  • Циркуляционная пила

  • ;
  • дрель

  • ;
  • отвертка

  • .

Листы толщиной до 8 мм можно резать строительным ножом, а более толстые панели можно резать циркулярной пилой с дисками с мелкими неразделенными зубьями. Все работы по раскрою листов следует проводить только на твердой и ровной поверхности.

Раскрой листов должен производиться с учетом ориентации воздушных каналов. Они должны совпадать с направлением изгиба или уклона

Внешняя сторона панели, защищающая от УФ-излучения, покрыта специальной транспортировочной пленкой, на которую производитель наносит изображения с инструкцией по установке. Все работы по резке и сверлению отверстий можно проводить, не снимая защитную пленку, снимая ее с поверхности панелей только после установки навеса.

Консультации. Чтобы согнуть пластиковую панель дугой, нужно по линии швеллеров прикрепить к ней профиль, в котором сделать небольшие надрезы и согнуть, придав нужную форму.

Листы поликарбоната

укладываются на каркас и фиксируются саморезами и термошайбами ​​диаметром 30 мм.

Такие термошайбы, имеющие силиконовую основу, способны обеспечить отличную герметизацию швов.

Отверстия для крепления, диаметр которых должен быть на 2-3 мм больше размера саморезов и термошайб, должны располагаться между ребрами жесткости на расстоянии 30 см друг от друга.При креплении листов к каркасу главное не перетянуть, чтобы не сломать края отверстий в пластиковой панели. Сами листы скрепляются между собой с помощью Н-образных профилей, под которые края панелей заводят на 20 мм, оставляя небольшие зазоры.

При соединении листов поликарбоната между собой нужно соблюдать правило устройства компрессионных швов: оставлять зазоры 3-5 мм для возможности смещения листов при перепадах температур.

Края и открытые торцы поликарбонатных панелей покрывают специальными накладками, алюминиевыми или перфорированными лентами с микрофильтрами, а затем проклеивают герметиком

Такая обработка предотвратит проникновение мусора, пыли и мелких насекомых в пустые полости панелей, а также предотвратит скопление конденсата.

Навес готов. Уход за конструкцией заключается только в своевременной очистке поверхности обычной водой без применения моющих средств, способных повредить защитный слой поликарбонатных панелей.

Строительные правила и чертежи навесов из металлопрофиля

Наем строительной бригады из 2-3 человек стоит около 300 рублей в час. Стоимость стройматериалов у подрядчика будет на 20-30% выше, чем в розничной точке, не говоря уже об оптовых складах. О добросовестности работы вообще лучше умолчать. Почему бы тогда не сделать навес из металлопрофиля своими руками и сэкономить деньги и нервы?


Подготовительные земельные работы и подбор материалов

Чтобы процесс строительства прошел успешно и потом ничего не пришлось переделывать, необходимо сразу учесть все нюансы.Это касается как подбора правильных материалов, уборки территории, так и инженерных работ по расчету предельной нагрузки. Рассмотрим последовательность действий.

Шаг 1 Необходимо выбрать строительную площадку.

Если у вас есть несколько вариантов, где можно построить будущее сооружение, то лучше отдать предпочтение месту с неглубоким залеганием глины, чтобы сэкономить на бетоне. Также следует учитывать угол наклона земли, чтобы ваше сооружение не оказалось в месте, где собирается вода со всего участка – это доставит вам массу неудобств, для чего бы вы его ни строили .Лучше всего выбрать возвышенность или относительно ровную площадку с возможностью стока воды.

Шаг 2 Выбор материала.

Сразу необходимо рассчитать стоимость будущей конструкции. Если использовать для кровли металлический оцинкованный профиль или окрашенный методом порошкового напыления, то выйдет солидная стоимость. Если просто купить металл и обработать его антикоррозийной защитой, можно сэкономить до 30%. Размер металлического квадрата для стоек необходимо рассчитывать с учетом нагрузки осадков на 1 м 2 на вашей территории + коэффициент ветровой нагрузки (где-то 3.4% для умеренного климатического пояса). При размере 4х4 метра и уклоне не более 45 0 достаточно будет металлического квадрата размером 40х40 миллиметров . Чем больше расстояние между опорами, тем больше должна быть их толщина.

Шаг 3 Освобождение территории для действий.

Пол навеса будет забетонирован, поэтому необходимо снять слой земли около 10 сантиметров от места его развертывания, заполнить его наполовину песком, немного щебня и оставить около 5 сантиметров для бетонной стяжки.Этого будет достаточно для автомобиля массой 1200-1800 кг. Если предполагается нахождение в навесе увесистых предметов, лучше сделать стяжку 9-12 сантиметров. По ходу зачистки убираем из земли все корни, крупные камни.

Шаг 4 Строим коммуникации.

Перед тем, как построить навес из профнастила своими руками, необходимо продумать его последующую эксплуатацию. Первым делом нужно сделать отливы в грунте, рассчитать их расположение и другие детали.В некоторых районах необходимо учитывать наличие электросети, водопровода, газификации (в зависимости от цели, для которой строится данное сооружение).

Теперь, когда у нас на руках уже есть «генеральный план развития», можно приступать непосредственно к строительству. Лучше сразу все проверить, так как любая переделка обойдется вам дорого или займет много времени.

Устанавливаем опоры и обрешетку

Изготовление несущей конструкции — важнейший процесс, так как от правильности всех действий напрямую зависит долговечность конструкции.Неправильно собранный каркас может просто провалиться зимой под солидной нагрузкой или иметь неопрятный вид. Чтобы этого не произошло, все нужно делать постепенно, учитывая все возможные ситуации в процессе эксплуатации.

Этап 1 Установка колонн.

Первым делом необходимо просверлить в земле отверстия диаметром 30 сантиметров — они будут предназначены для последующего бетонирования металлических опор. Далее вставляем в них опору, только осторожно, чтобы не насыпать много земли на подошву ямы – бетон потом может провиснуть. После того, как вы нальете 50% раствора в яму, нужно взять отвес, все отмерить и подогнать подставку влево/вправо … Точно такую ​​же операцию провести с тремя оставшимися опорами, а затем выровняйте их по высоте.

Шаг 2 Делаем обвязку.

Можно сделать на самом верху — это традиционный метод строительства, а можно попробовать неординарные способы усиления конструкции. Например, сварить обвязку крест-накрест (соединяются верх одной опоры и низ другой), сеткой, а то и вовсе сделать двойную – вверху и внизу.

Этап 3 Токарная обработка.

Если у вас прямая скатная крыша — нечего себя морочить и придумывать «хитрые» конструкции. Просто установите металлические балки через каждые 80 сантиметров, на них будет прикручен профилированный металлический лист. С двускатной крышей немного сложнее: делаем прямую балку и конек, под коньком должна быть перпендикулярная прямой балке арматура. Достаточно одного выигрыша. Самый сложный вариант – двойная арка. Здесь проще будет купить готовые гнутые элементы, а между этими арочными квадратами потом сделать Г-образные усиления через каждые 40-50 сантиметров.Если навес шириной более 4 метров, нужно установить прямое дополнительное армирование.

Навесы своими руками из профнастила обойдутся примерно в 7000 рублей, если покупать металл по среднерыночной цене. Процесс установки займет не более 1 дня, а выполнить его сможет только 1 рабочий (нужно немного уметь пользоваться сварочным аппаратом и начальные навыки работы со шлифовальным инструментом).

Подготовка кровли

Это самый ответственный процесс, так как от качества сборки зависит внешний вид всей конструкции.Крепить будем на болтовое соединение — так намного проще. Для предотвращения протекания кровли, а также коррозии болтов и металлического профлиста лучше использовать пластиковые или резиновые шайбы, которые надеваются непосредственно на колпак и могут защитить отверстие от попадания влаги в зимнее время. Рассмотрим подробнее пошаговую инструкцию по монтажу кровли.


В загородном доме не обойтись без различных навесов, которые идеально подходят для отдыха, хозяйственных нужд или стоянки автомобиля. При использовании металлического профиля, обладающего высокой прочностью и долговечностью, конструкция прослужит не один десяток лет. Но прежде чем использовать профнастил для навеса, необходимо ознакомиться с его характеристиками.

Применение металлического профиля

Металлопрофиль хорошо подходит для строительства навесов как хозяйственного, так и рекреационного назначения. Рекреационные используются в качестве защиты от солнца и ветра над бассейнами, детскими площадками.

Хозяйственный навес возводится в месте устроения летней кухни, хранения хозяйственного инвентаря или на стоянке автомобиля.Конструкция навеса может быть отдельно стоящей или являться продолжением дома. В первом случае навес возводится на отдельные опоры, а во втором одной или двумя сторонами опирается на стену дома.

Навес сарая

Самый простой в установке – односкатный навес. При его возведении один ряд опор располагается ниже второго, из-за чего лист металлопрофиля монтируется под углом. Благодаря такой конструкции крыши снег беспрепятственно стекает вниз.

Существуют и другие виды металлопрофильных конструкций: двускатные, арочные.В первом случае будет сложнее выполнить каркас и подобрать больше листов металлопрофиля для перекрытия крыши. Двускатный навес часто используют для защиты большой площади от ветра и дождя. Он более устойчив к неблагоприятным погодным условиям.

Чтобы сделать арочный навес, вам нужно будет воспользоваться услугами профессионалов. Сделать арочную конструкцию самостоятельно достаточно сложно. Поэтому часто устанавливают односкатные навесы.

Профнастил в качестве кровельного материала часто выбирают из-за его преимуществ:

  • Экологичность.
  • Долголетие.
  • Устойчивость к УФ-излучению.
  • Устойчивость к низким температурам.
  • Долголетие.
  • Сила.
  • Приемлемая стоимость.
  • Простота ухода.
  • Пожарная безопасность.

Помимо всех достоинств профнастил легко собирается своими руками. Соорудить конструкцию можно без посторонней помощи, но при условии, что навес небольшой. Навес из металлических профилей может преобразить экстерьер дома, если работа по его монтажу проведена грамотно.

Большинство производителей предлагают готовый комплект для сборки навеса. Достаточно разобраться в готовых чертежах и собрать по ним каркас. Но такой вариант обойдется дороже, чем сборка каркаса из отдельных профильных труб. В случае последнего варианта придется потратить время на подбор и подрезку опор.

Чертеж навеса

Для того чтобы сделать навес из металлопрофиля своими руками, следует выполнить чертеж. Он составляется исходя из таких габаритов конструкции: ширина, длина, высота.Необходимо решить, какая сторона будет выше, а какая ниже. Если конструкция опирается на стену здания, то опорная сторона будет выше. А от него листы металлопрофиля будут крепиться под углом к ​​стойкам.

  • Количество стоек.
  • Количество лагов.
  • Структура фермы.
  • Количество листов профнастила.

Для этого необходимо на листе бумаги нарисовать будущую конструкцию, исходя из которой будет проще рассчитать количество материалов.

Дизайн

Навес из металлического профиля имеет следующую конструкцию:

  • Устанавливаются металлические опорные стойки.
  • Стойки каждого ряда связаны трубами (балками) прямоугольного сечения.
  • Для придания прочности конструкции между обвязочной трубой и стойкой устанавливаются укосины – трубы прямоугольной формы.
  • На столбы устанавливается треугольная стропильная конструкция.
  • Лаги монтируются поперек ферм, которые имеют форму прямоугольных труб.
  • На лаги монтируются листы металлического профиля

  • .

Все элементы скреплены болтами.

Необходимые инструменты и материалы

Из материалов для работы вам понадобится:

  • Профнастил (используются марки НС35 или НС44).
  • Трубы стальные круглые (для опор).
  • Трубы прямоугольной формы (для каркаса).
  • Бетон.
  • Песок.
  • Крепежные изделия (винты и болты).
  • Грунтовка.
  • Краситель.

Для выполнения работ потребуется приобрести следующие инструменты:

  • Рулетка.
  • Карандаш.
  • Строительный уровень.
  • Дрель.
  • Отвертка.
  • Молоток.
  • Болгарский.
  • Гаечные ключи.
  • Кисть.

Все материалы лучше приобретать качественные, благодаря чему будут обеспечены надежные крепления. Это влияет не только на прочность изделия, но и на внешний вид навеса.После этого можно приступать к установке навеса.

Навес к дому своими руками из металлопрофиля. Пошаговая инструкция

Когда все материалы готовы к работе, можно приступать к установке навеса. Технология сборки состоит из нескольких этапов:

  • Препараты.
  • Рама в сборе.
  • Кровельные перекрытия.
  • Проверка прочности конструкции.

Перед началом установки необходимо провести подготовительные работы.

Подготовительные работы

На начальном этапе следует подготовить место под строительство. Для этого территория очищается от мусора и растительности. Участок необходимо выровнять и уплотнить. Затем делается разметка: с помощью рулетки делаются отметки расположения столбов. Места следует отметить колышками, между которыми натянуть веревку. Затем выкапываются ямы глубиной 1 м (для крупной конструкции – 1,5 м).

Для определения глубины ям нужно ориентироваться не только на вес конструкции, но и на глубину промерзания грунта.

Следующий этап подготовки – резка трубы. Если в качестве опор используются круглые трубы, то диаметр должен быть не менее 80 мм. Оптимальная длина 3000 мм. Также необходимо подготовить отрезки труб диаметром 83 мм.

Отрезанные части труб 83 мм укладываются в подготовленные отверстия. В них вставляются трубы 80 мм. Необходимо обратить внимание на то, что опора не должна быть видна из обрезанной трубы. Затем опору с отрезанной трубой необходимо прикрутить болтами.Готовую конструкцию нужно вставить в котлован, засыпать песком и залить бетоном. Оставьте смесь сохнуть на 1 неделю.

Установка рамы

Когда бетонная смесь высохнет, можно приступать к сборке каркаса. Для этого каждый ряд столбов обвязывается профильными трубами. Эти балки скреплены болтами. Ровность укладки необходимо постоянно проверять строительным уровнем. Если столбы разного размера, то их следует отпилить, а затем продолжить работу.

Тогда следует увеличить прочность конструкции. Для этого устанавливаются укосины – металлические профили, соединяющие опорные стойки и балки.

Их необходимо монтировать под углом 45 0 .

Далее начинается этап установки несущей фермы. Монтируется на балки. Такая конструкция укрепит навес, благодаря чему он выдержит большую нагрузку.

Ферма представляет собой треугольник, в центре которого в зигзагообразном направлении установлены профили.Чтобы сделать ферму правильно, нужно выполнить ее по чертежам. Фермы устанавливаются через каждый метр.

Поверх фермы перпендикулярно крепятся лаги (прямоугольные трубы). Все элементы скреплены болтами. После сборки конструкции необходимо проверить прочность всех соединений. При необходимости должна быть обеспечена более надежная защита.

Готовую конструкцию необходимо покрыть слоем грунтовки, а затем покрасить. Это продлит срок его службы.Когда краска полностью высохнет, можно устанавливать листы металлического профиля. Установка начинается снизу вверх.

Необходимо следить, чтобы площадь навеса крыши превышала площадь площадки между опорами.

Крепить листы нужно саморезами. На один лист необходимо выполнить не менее 8 креплений. Первый ряд листов металлопрофиля укладывается внахлест. Второй ряд устанавливается встык к первому ряду. Но все листы второго ряда располагаются внахлест относительно друг друга.

Чтобы дизайн был качественным, необходимо придерживаться советов профессионалов:

  • Определить глубину промерзания грунта, чтобы выкопать яму необходимой глубины. В противном случае со временем конструкция может наклониться.
  • Чтобы крыша была наклонной, угол нужно отрегулировать разницей длин противоположных опор.
  • Во избежание неровностей грунт следует тщательно разровнять и утрамбовать.
  • Используйте высококачественные крепежные детали.Саморезы необходимо использовать с резиновыми прокладками, иначе на материале могут образоваться повреждения.
  • Все металлические элементы должны быть загрунтованы. Это защитит конструкцию от коррозии.
  • Перекрывайте листы.
  • Металлический профиль не нужно покрывать защитным слоем. Материал покрыт специальной краской, устойчивой к неблагоприятным погодным условиям.

Ознакомиться с установкой металлопрофиля можно в этом видео. Предоставлены рекомендации от монтажников.

Если выполнить монтаж конструкции в соответствии со всеми требованиями, то она долгие годы будет радовать глаз своего владельца. Металлопрофиль в качестве кровельного материала – оптимальный вариант, ведь он отличается не только долговечностью, но и хорошим внешним видом. Не забывайте, что при сооружении навеса из металлопрофиля рекомендуется использовать качественные материалы.

Материал вышлем Вам по электронной почте

Навес – важная часть экстерьера загородного дома.Он предназначен для защиты части двора от осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшую площадку, закрытую сверху материалом, составляют навесы, пристроенные к дому. Фото таких конструкций можно увидеть в этом обзоре. При этом опоры конструкции доводятся до необходимой высоты. Крепление к основной конструкции предполагает крепление одной стороны конструкции к стене дома.

Шарнирная конструкция создает прекрасную зону отдыха на свежем воздухе.

Навесы, прикрепленные к дому, можно сделать своими руками.На фото показаны основные этапы монтажа. Каркас конструкции чаще всего делают из профилированной трубы или бруса. Такая конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.

Крыша обычно покрыта гофрированным листом, шифером или оцинкованным материалом. Металл для каркасной конструкции обладает пластичностью и прочностью. Подходит для разных стилей оформления. Такие конструкции можно возводить своими руками.

Каркасная система из дерева прекрасно сочетается с другими материалами.Дерево подходит для большинства архитектурных решений. Этот материал перед использованием следует обработать защитными средствами. Все большей популярностью пользуются навесы из поликарбоната, пристроенные к дому, фото которых можно посмотреть в интернете.

Поликарбонат отличается простотой сборки и разнообразием цветов

Поликарбонат имеет следующие преимущества:

  • Пластик долговечен. Механическое воздействие ему не страшно;
  • малый вес материала;
  • поликарбонат хорошо пропускает свет;
  • гибкость полотна.

Полезная информация! Приобретая конструктор для самостоятельной сборки, необходимо проверить целостность и прочность всех соединений.

Навесы пристроенные к дому: фото и особенности конструкции

Навесы, пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть больше двух метров.Вспомогательные конструкции могут использоваться для различных целей.

Навесы могут иметь различное назначение:

  • тенты для защиты автомобиля;
  • различные навесы: со стойками, выдвижные или с корзиной.

Статья по теме:

Особенности деревянных навесов пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают деревянные навесы. Такие конструкции имеют отличный набор характеристик:

  • отличаются простотой конструкции;
  • выдерживают длительное пребывание на открытом воздухе, особенно при правильной обработке;
  • характеризуется безопасностью для здоровья человека;
  • имеют доступную цену.

Полезная информация! Для комфортного использования навеса стоит позаботиться о светопроводимости и установке осветительных приборов.

Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может быть выполнен в различных конфигурациях.Из профнастила создают односкатные, двускатные и арочные конструкции. Кроме того, конструкция из этого материала имеет следующие особенности:

  • простота изготовления;
  • экономия денег;
  • длительный срок службы.

Важно! Навес из профнастила монтируется только оцинкованными саморезами, имеющими уплотнительную резинку.

Создание проекта

При выборе проекта строительства стоит определиться со следующими параметрами:

  • размеры и назначение конструкции;
  • размер участка;
  • снеговые и ветровые нагрузки;
  • высота снежного покрова и ожидаемое годовое количество осадков;
  • конструктивные особенности основной конструкции.

Перед монтажными работами необходимо выполнить чертеж. Исходя из размеров строения, определяется необходимое количество материала.

Полезная информация! При создании навеса для автомобиля стоит учитывать проезд автомобиля с грузом.

Подготовительные работы

Перед созданием планируемых навесов, пристроенных к дому, фото которых можно посмотреть на сайте, необходимо провести подготовительные работы.Для этого размечают подходящий участок, и на нем выкорчевывают деревья. Чистый участок выравнивается. При этом насыпается песок и щебень.

Высверливаются углубления под опоры навесов. И на этом этапе стоит подумать о прокладке кабеля для источников освещения. Выбирается определенный шаг размещения опор. Это зависит от тяжести кровли и каркасной части.

В подготовленные котлованы опускают стойки, которые заливают бетонной смесью.Столбы выравниваются.

Важная информация! Если грунтовые воды расположены близко, то торцы столбов необходимо дополнительно гидроизолировать. Металлические опоры предварительно обрабатываются грунтовкой.

Как сделать навес из поликарбоната пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона можно приступать к сборке конструкции. На стену крепятся кронштейны, а затем сверху поперечная балка.

Изготовление обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются посредством поперечной балки и друг с другом. В этом случае используются параллельно уложенные профили. Металлическая каркасная система сваривается, а деревянная стягивается стальными уголками.

Места сварки зачищены, загрунтованы и окрашены. Стропила монтируются поперечными частями с шагом 600 мм. К несущей балке конструкция крепится с помощью стальных уголков.Обрешетка укладывается поперек стропил и крепится саморезами.

Установка на крыше

Кровельные листы нарезаются по размеру. Затем они крепятся к обрешетке. Предварительно в поликарбонате делаются отверстия под саморезы.

Для облегчения стока воды ячейки должны быть направлены вниз. При работе с пластиком не забывайте оставлять зазоры между ними. Размеры отверстий следует делать с запасом 2-3 мм.Есть некоторые особенности монтажа крыш из других материалов.

В качестве балок можно использовать деревянные балки. Со временем в материале могут появиться трещины, что снизит жесткость конструкции. После монтажа балок устанавливаются поперечные доски, а затем крепится металлочерепица. Монтаж этого материала производится с нижних листов. Следует учитывать, что должен быть нахлест верхних листов на нижние.

Сараи с металлическим каркасом можно встретить как во дворах частных домов, так и в общественных местах.Это крытые автостоянки, навесы для крыльца и балкона, навесы для мангалов, мангалов, дрова и многое другое.

В этой статье мы расскажем, почему данные виды конструкций так популярны и где их чаще всего применяют. Также вы узнаете, как рассчитать и построить навес из металла своими руками.

Металлические навесы с поликарбонатным покрытием

Чем меньше будущее здание, тем проще его рассчитать.Исключение составляют навесы площадью 15 м 2 – здесь проект навеса из металлоконструкций лучше доверить профессионалам.

Преимущества металлических навесов

Неслучайно металл так популярен как материал для изготовления каркасов для навесов из поликарбоната. Важнейшее его преимущество – долговечность. При должном качестве монтажа и обслуживании в процессе эксплуатации такое здание может простоять несколько десятков лет. Весь уход заключается в обработке антикоррозийными составами или красками, их содержащими.При появлении пятен ржавчины достаточно произвести точечную очистку пораженных участков и обработать их специальными препаратами.

Навесы из металлопрофиля: фото конструкции, пристроенной к дому

Также следует отметить широкий выбор металлопрофиля: разная толщина стенок, геометрия и диаметр сечения. Трубы также различаются по толщине металла и диаметру. Благодаря этому вы всегда сможете подобрать предмет, соответствующий назначению и габаритам будущего строения.Например, для небольшого стального навеса над крыльцом понадобится прямоугольный профиль диаметром 15 мм и толщиной стенки 1 мм; опоры навеса для автостоянок возводят из труб или профиля диаметром 40 – 50 мм, с толщиной стенки 2 мм и т. д.

Поликарбонатные навесы из профильной трубы своими руками: фото каскадной крыши над крыльцом

Примечание: нельзя забывать и об эстетической стороне вопроса. Металл позволяет строить красивые кованые навесы.Даже если сделать их без специального оборудования и навыков невозможно, обычно укрытия такого типа заказывают в мастерских, специализирующихся на художественной ковке.

Виды материалов

Навесы изготавливаются из нержавеющей стали, как было сказано выше, из металлического профиля, металлической трубы и из кованого металла. Первый вариант является наиболее распространенным, так как представлен в широком ассортименте в магазинах. Кроме того, квадратные и прямоугольные профили одинаково удобно монтируются как на саморезы, так и при помощи сварки.Для мелких деталей или небольших навесов хорошо подойдет уголок разного размера.

Как сделать навес своими руками из металла: в видео описана сборка навеса из стальной трубы.

Реже металлические навесы из труб. В принципе, их ассортимент в магазинах тоже широк, как по диаметру, так и по толщине стенки. Но в монтаже они немного сложнее, с ними сложнее создать прямые углы. Хотя есть и плюсы – несложно купить с рук старые трубы отопления, из которых можно собрать бюджетную постройку.Например, вот так можно сделать навес из профильной трубы своими руками для дров или дачного душа. Выше упоминался кованый металл.

Различные виды профильных труб

Какие маркизы изготавливаются из металла?

Такие укрытия можно использовать для разных целей. Например, очень часто навесы для машины своими руками изготавливают из металла. Это может быть как небольшая крыша над одиночной парковкой или бассейном, так и огромный навес площадью более 30 м 2 .Все отличия будут заключаться в конструкции и технических характеристиках используемого материала.

Очень хорошо делать металлические навесы над крыльцом или балконом из тонкого профиля или ковки. В первом случае мы получаем прочный, визуально легкий каркас, который несложно собрать своими руками. Ковка – это либо просто красивый, ажурный навес, либо целое произведение искусства, выполненное по индивидуальному проекту. Правда, кованый каркас будет стоить намного дороже, чем профильный.

К сведению: возводятся из металла и навесов над дровяными сараями, хотя и реже.Здесь обычно делают опорные столбы и каркас крыши, а стены зашивают деревом – таковы особенности хранения дров. Для этих целей обычно используют демонтированные трубы системы отопления или профильные отходы от другой постройки. Новые материалы для дров приобретаются только в тех случаях, когда навес несет еще и декоративную функцию, располагаясь непосредственно возле мангала или печи-барбекю.

Кованое покрытие для бассейна

Как рассчитать металлический навес

  • Рисуем эскиз с примерными размерами и маркировкой относительно типа используемого профиля.
  • Точно замеряем место установки и на основании полученных цифр создаем чертеж навеса из профильной трубы.
  • Решаем, какого сечения будут металлические профили или трубы ферм и обрешетки.
  • Вносим в чертеж новые данные и уже по ним рассчитываем количество необходимых материалов. На этом же этапе станет понятно, сколько и какого оборудования потребуется.

Параметры кровельных материалов не учитываем, так как площадь кровли будет небольшой.В расчет фермы из профильной трубы для навеса не забудьте включить необходимое количество диагональных сеток. Если это кованая металлическая конструкция, то делаем только ее эскиз с нужными размерами. Все остальное мастер сделает за вас.

Чертеж кованого козырька

Большие конструкции, такие как навесы для автомобилей или примыкающие к ним галереи, требуют более пристального внимания. Помимо выполнения вышеперечисленных действий, здесь необходимо правильно определить форму каркаса крыши из профиля.Самый распространенный вариант – арочная конструкция. Он хорошо противостоит снеговым и ветровым нагрузкам, не вызовет особых проблем при монтаже.

Примечание: в районах с сильными ветрами лучше отдать предпочтение двускатным крышам. Скаты рамы будут ориентированы к земле под большим углом, а значит, меньше риск их повреждения ветром. Кроме того, дождь будет менее заметен внутри здания.

Проектируем навес из металлопрофиля: чертежи можно сделать в специальных программах, а потом распечатать

Самостоятельное строительство металлического навеса из поликарбоната над зоной отдыха

Работа своими руками по устройству навеса к дому из металлопрофиля потребует определенных физических усилий, но вы с этим справитесь довольно быстро.Самое главное – ответственно подходить к делу.

Заливка фундамента и установка несущих опор

Фундамент под навесы из металлического профиля делается столбчатым. Ямы выкапывают ручным или механическим буром, на глубину 50 см. Армирование не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента уйдет три дня, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. Просверливаем отверстия в закладных по углам и крепим столбы анкерами к бетону. Выполняем эту работу, опираясь на строительный уровень.

Делаем навес из металлопрофиля своими руками: фото

Сборка крыши навеса

Ответ на вопрос, как сварить ферму навеса, достаточно прост. Делают это из боковых профилей и диагональных сеток. Обычно первые имеют сечение на 10 мм больше вторых, но может быть и таким же.Начинаем сращивать по краям, затем продолжаем к центру:

  • Приманка.
  • Проверка уровнем и при необходимости выпрямление кувалдой.
  • Полная сварка элементов.

Обычно боковые и стропильные фермы собираются отдельно, затем устанавливаются по очереди на опоры: сначала боковые, а на них стропила. Однако при наличии грузоподъемного оборудования весь каркас крыши можно собрать на земле, как показано на фото ниже.

Строим навес из металла: фото собранного каркаса крыши

Поднимаем фермы или готовый каркас из профиля на опоры — здесь нужно как минимум две пары рабочих рук. Затем стандартные шаги: точечная сварка, проверка уровня, а затем непрерывная сварка. После того, как вся каркасная конструкция собрана, места сварки зачищаем от окалины и обрабатываем антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности, наносим его самостоятельно.К этому этапу нужно отнестись очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Навесы из металлопрофиля: на фото показан процесс установки стропильных ферм на опоры

Монтаж поликарбоната

Листы поликарбоната укладываются на каркас как есть, без снятия защитной пленки. С помощью дрели на них сверлятся отверстия для входа креплений – 4 см от края. Мы используем не обычные метизы по металлу, а специальные термошайбы, с уплотнительными кольцами и заглушками.На отверстие надеваем термошайбу, затягиваем ее саморезом и закрываем ее заглушкой. Вход крепежа должен быть строго перпендикулярен поверхности поликарбоната. Закручиваем туго, но не перетягиваем, во избежание повреждения поверхности материала.

На рисунке показано, как крепить поликарбонат к металлическому каркасу навеса: используем специальные термошайбы

Соединение листов поликарбоната делаем с помощью разъемного профиля.Его нижняя часть прикручивается к обрешетке каркаса еще до укладки кровельного материала. Крышка «крепится» с помощью зубчатого замка, «ножки» которого расположены на обеих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, обеспечивающими дополнительную изоляцию стыков.

Разрезной профиль

И остается последний шаг — закрываем боковые срезы листов поликарбоната перфолентой, а затем торцевым профилем.Это защитит кровельные воздуховоды от проникновения влаги и грязи. На этом строительство металлического навеса завершено, можно приступать к отделке площадки под ним.

Обработка кромок торцевым профилем


  • Сараи относятся к разряду простейших сооружений, которые возводят на загородном или дачном участке. Они используются для самых разных целей: как стоянка, складское помещение и многие другие варианты.

    Конструктивно навес предельно прост.это


    • каркас, основным элементом которого являются навесные фермы, отвечающие за устойчивость и прочность конструкции;

    • покрытие
      . Изготавливается из шифера, поликарбоната, стекла или профлиста;

    • дополнительных элементов. Как правило, это элементы декора, которые размещаются внутри конструкции.

    Конструкция довольно простая, к тому же весит немного, поэтому ее можно собрать своими руками прямо на участке.

    Однако, чтобы получить практичный правильный навес, в первую очередь нужно обеспечить его прочность и длительную эксплуатацию. Для этого следует знать, как рассчитать ферму для навеса, сделать ее своими руками и сварить или купить готовую.

    Металлические фермы для навесов

    Данная конструкция состоит из двух ремней. Верхний пояс и нижний пояс соединены раскосами и вертикальными стойками. Она способна выдерживать значительные нагрузки. Одно такое изделие весом от 50 до 100 кг может заменить в три раза большие металлические балки.При правильном расчете металлическая ферма в, прогибается или не деформируется и не прогибается при воздействии нагрузок.

    Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет выдержать даже очень высокие воздействия.

    Как выбрать сырье и правильно его приготовить

    Создание и самостоятельный монтаж навесов возможен при небольшой конструкции.Фермы для навесов в зависимости от конфигурации поясов могут быть выполнены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

    Это решение имеет ряд преимуществ:


    • Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом сечения 30-50х30-50 мм, а для конструкций небольшого размера подходят трубы меньшего сечения.

    • Металлические трубы
      отличаются большой прочностью и в то же время они весят намного меньше, чем цельный брусок металла.

    • Трубы гнутые – качество, необходимое при создании криволинейных конструкций, например, арочных или купольных.

    • Цена фермы для навесов относительно небольшая, поэтому купить их не составит труда.

    На заметку

    Металлический каркас прослужит намного дольше, если его защитить от коррозии: загрунтовать и покрасить.


    • На такой металлокаркас можно удобно и достаточно просто уложить практически любую обрешетку и крышу.

    Способы соединения профилей

    Чем можно сварить навес

    Среди основных преимуществ профильных труб следует отметить безрамочное соединение. Благодаря этой технологии ферма для пролетов, не превышающих 30 метров, конструктивно проста и относительно недорога. Если его верхний пояс достаточно жесткий, то кровельный материал можно опереть прямо на него.

    Безрамочное сварное соединение имеет ряд преимуществ:


    • вес изделия значительно снижен. Для сравнения отметим, что клепаные конструкции весят на 20 %, а болтовые — на 25 % больше.

    • снижает трудозатраты и производственные затраты.

    • стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать станки, позволяющие подавать свариваемую проволоку без перерыва.

    • полученный шов и присоединяемые детали одинаково прочны.

    Из минусов следует отметить необходимость наличия опыта сварки.

    На болтах

    Болтовое соединение профильных труб встречается не так уж и редко. В основном используется для разборных конструкций.

    К основным преимуществам данного типа соединения относятся:


    • Простая сборка;

    • Нет необходимости в дополнительном оборудовании;

    • Возможен демонтаж.

    Но в то же время:


    • Увеличивается вес продукта.

    • Требуется дополнительное оборудование.

    • Болтовые соединения менее прочны и надежны, чем сварные.

    Как рассчитать металлическую ферму для навеса из профильной трубы

    Возводимые конструкции должны быть достаточно жесткими и прочными, чтобы выдерживать различные нагрузки, поэтому перед их установкой необходимо произвести расчет фермы из профильной трубы для сарая и составить чертеж.

    При расчетах, как правило, прибегают к помощи специализированных программ с учетом требований СНиП («Нагрузки, воздействия», «Металлические конструкции»). Рассчитать металлическую ферму онлайн можно с помощью калькулятора навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно произвести своими руками.

    На заметку

    Если вы знаете основные параметры конструкции, то можете поискать подходящий готовый проект среди выложенных в интернете.

    Проектные работы выполняются на основе следующих исходных:


    • Рисунок. Конфигурация каркасных поясов зависит от типа крыши: односкатная или двускатная, четырехскатная или арочная. Самым простым решением можно считать односкатную ферму из профильной трубы.

    • Размеры конструкции. Чем больше шаг установленных ферм, тем большую нагрузку они могут выдержать. Важен и угол наклона: чем он больше, тем легче снегу будет таять с крыши.Для расчета потребуются данные о крайних точках ската и их расстоянии друг от друга.

    • Размеры элементов рубероида. Они играют решающую роль в определении шага ферм для навеса, скажем. Кстати, это самое популярное покрытие для конструкций, построенных на собственных участках. они легко гнутся, поэтому подходят для устройства криволинейных перекрытий, например, арочных. Все, что имеет значение, это то, как это правильно. рассчитать навес из поликарбоната.

    Расчет металлической фермы из профильной трубы для навеса выполняется в определенной последовательности:


    • определить размер пролета, соответствующий техническому заданию;

    • для расчета высоты конструкции размеры пролета подставляются по представленному чертежу;

    • выполнить задачу наклона. По оптимальной форме крыши сооружения определяют контуры поясов.

    На заметку

    Максимально возможный шаг ферм для навеса при использовании профильной трубы 175см.

    Как сделать ферму из поликарбоната

    Первым этапом изготовления своими руками ферм из профильной трубы для навеса является составление подробного плана, на котором должны быть указаны точные размеры каждого элемента. Кроме того, целесообразно подготовить дополнительный чертеж конструктивно сложных деталей.

    Как видите, прежде чем делать собственные фермы, нужно хорошо подготовиться.Еще раз отметим, что хотя при выборе формы изделия руководствуются эстетическими соображениями, требуется расчетный путь для определения типа конструкции и количества составляющих элементов. При проверке прочности металлоконструкции обязательно учитывать данные о атмосферных нагрузках в этом районе.

    Дуга считается предельно упрощенным вариантом фермы. Это одна профильная труба с круглым или квадратным сечением.

    Очевидно, что это не только самое простое решение, но и более дешевое.Тем не менее, арки навеса из поликарбоната имеют определенные недостатки. В частности, это касается их надежности.

    арочные маркизы фото

    Проанализируем, как распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, действующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят сжимающим усилиям, то есть выдерживают дополнительное давление снежного покрова.

    Дуги такой жесткостью не обладают и не способны распределять нагрузку. Чтобы компенсировать такого рода воздействие, они начинают разгибаться. Результатом является сила, воздействующая на опоры в верхней части. Если учесть, что он прикреплен к центру и направлен горизонтально, то малейшая ошибка в расчете основания столбов, как минимум, вызовет их необратимую деформацию.

    Пример расчета металлической фермы из профильной трубы

    Расчет такого продукта предполагает:


    • определение точной высоты (H) и длины (L) металлоконструкции. Последнее значение должно точно соответствовать длине пролета, то есть расстоянию перекрытия конструкции. Что касается высоты, то она зависит от проектируемого угла и особенностей контура.

    У треугольных стальных конструкций высота составляет 1/5 или ¼ часть длины, у других типов с прямолинейными поясами, например, параллельными или многоугольными, — 1/8 часть.


    • Угол решетчатых раскосов колеблется в пределах 35–50°. В среднем она составляет 45°.

    • Важно определить оптимальное расстояние от одного узла до другого.Как правило, искомый зазор соответствует ширине панели. Для конструкций с пролетом более 30 м необходимо дополнительно рассчитывать подъемную силу здания. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и правильно подобрать параметры профильных труб.

    В качестве примера рассмотрим расчет ферм типового односкатного строения 4х6 м.

    В конструкции используется профиль 3 на 3 см, стенки которого 1. толщиной 2 мм.

    Нижний пояс изделия имеет длину 3,1 м, а верхний — 3,90 м. Между ними устанавливаются вертикальные стойки из такой же профильной трубы. Самый большой из них имеет высоту 0,60 м. Остальные вырезаются в порядке убывания. Можно ограничиться тремя стойками, разместив их от начала высокого склона.

    Секции, которые образуются при этом, усиливают установкой диагональных перемычек. Последние изготавливаются из более тонкого профиля.Например, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения ремней стойки не нужны. На одном изделии можно ограничиться семью подтяжками.

    На 6 м длины навеса используется пять подобных конструкций. Их укладывают с шагом 1,5 м, соединяя дополнительными поперечинами из профиля сечением 20 на 20 мм. Они крепятся к верхнему поясу, расположим их с шагом 0,5 м. Панели из поликарбоната крепятся непосредственно к этим перемычкам.

    Расчет арочной фермы

    Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возлагаемая на них нагрузка будет распределяться равномерно только в том случае, если создаваемые арочные элементы будут иметь идеальную геометрию, то есть правильную форму.

Кровать с балдахином своими руками — Охотники

О, кровати с балдахином. Мне всегда нравились навесы. Когда я маленькой девочкой проектировала свою маленькую лавандовую спальню, моим любимым элементом во всей комнате был балдахин.Это заставляло меня чувствовать себя принцессой каждый день, а также защищало меня от пауков.

Серьезно, однажды утром я проснулась и увидела на моем лице паука! Ну, если бы у меня не было купола, он был бы прямо на моем лице, но, к счастью, мой купол защищал меня, и это было просто в моем лице, а не на нем.

Моя любовь к кроватям с балдахином возродилась, когда мы отправились в наш медовый месяц. На нашем курорте была кровать с балдахином, в основном для защиты от миллионов комаров, но это было так великолепно. Я думаю, что каждую ночь во время нашего медового месяца я несколько раз спрашивал Эндрю, можем ли мы построить кровать с балдахином, как только мы переедем в наш новый дом. В конце концов, он попал на борт!

Итак, начинаем делать своими руками!

ЕДИНСТВЕННЫЕ инструменты, необходимые для самостоятельной сборки

Хотите создавать мебель и декор, достойные журналов? Дорожная карта основных инструментов покажет вам, какие инструменты вам действительно нужны для завершения 95% проектов по изготовлению мебели и обустройству дома своими руками (это не так много, как вы думаете!).

ПОЛУЧИТЕ БЕСПЛАТНУЮ КАРТУ ЗДЕСЬ

Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после перехода по ссылке, я заработаю небольшую комиссию, но вам это не будет стоить ни копейки больше)!

Инструменты
Что вам понадобится

Точное количество, необходимое для каждого размера кровати, см. в наших планах для печати.

Список вырезов см. в печатных планах.

Как сделать кровать с балдахином

Хотели бы вы создавать мебель и предметы декора, достойные журналов, без мастерской, полной дорогих инструментов? Получите дорожную карту основных инструментов и узнайте, какие инструменты необходимы для самостоятельной работы и с каких 3 инструментов следует начать.

Шаг 1: нарежьте дерево

Начните с обрезки ваших постов примерно до 88 дюймов (это не обязательно должно быть точно, потому что после склеивания вы снова обрежете их до нужной длины). Склейте три доски 1 × 3 вместе, чтобы сделать стойки для кровати. Используйте устойчивый к пятнам клей и начните с соединения двух досок, затем добавьте третью доску (выбирая лучшие стороны досок, обращенные наружу). Используйте зажимы, чтобы скрепить 3 доски вместе и убедиться, что они максимально выровнены по длинным сторонам.

Повторяйте этот процесс, пока у вас не будет создано 4 стойки. Если у вас достаточно зажимов, вы можете сделать их все сразу, в противном случае вам нужно, чтобы клей высох, прежде чем разжимать. Нам пришла в голову идея склеить вместе 3 доски 1х3, а не использовать доски 4х4 от Kreg Tool.

Сделайте оставшиеся сокращения, используя список сокращений, предоставленный в наших премиальных планах. Предоставляются все стандартные размеры кроватей: две односпальные кровати, двуспальная кровать, кровать размера «queen-size», «king-size» и «California king».

В дополнение к списку разрезов, отрежьте запасной кусок до 7 дюймов.Вы будете использовать это, чтобы помочь выровнять боковые и концевые направляющие во время сборки.

Шаг 2: просверлите карманные отверстия

Просверлите карманные отверстия в торцевых перекладинах, а также передних и задних верхних перекладинах. Предварительно просверлите боковые поручни и планки:

  • 4 карманных отверстия на каждом конце боковых направляющих (всего 16)
  • 1 карманное отверстие на передней и задней верхних направляющих (всего 4)
  • Предварительно просверлите 8 небольших отверстий (меньше размера вашего винта) по бокам рельсовое крепление 2х2с.
  • Предварительно просверлите отверстия 1 отверстие посередине и 1 отверстие близко к краю с каждой стороны планок.Для 3 досок просверлите 2 равномерно расположенных отверстия вместо 1 в центре.

Отличные новости! Мы создали версию этих планов в формате PDF с 3D-визуализацией, которая показывает, где именно нужно просверлить отверстия и как все стыкуется. Получите планы.

Шаг 3: отшлифуйте, протрите и запечатайте

Сосредоточьте свое внимание на шлифовании частей кровати, обращенных наружу. Мы не шлифовали планки 1×4, на которых держится кровать, так как их не нужно было окрашивать, и их никогда не будет видно.

Для этой кровати мы смешали 2 части темного ореха с 1 частью классического серого цвета. Окрасьте все доски и дайте им высохнуть перед нанесением слоя герметика.

 Защитите древесину, как только морилка полностью высохнет.

П.С. у нас есть полный пост, объясняющий все, что вам нужно знать об окрашивании дерева.

шаг 4: Добавьте опоры

Пока морилка сохнет, прикрепите опоры 2×2 к деревянным рейкам 1×4 с помощью шурупов по дереву 1,25 дюйма.У большинства будет только одна опора в центре, однако у нас будет 3 планки с 2 опорами для дополнительной устойчивости.

Как только все высохнет, можно заносить дрова в комнату, где ставится кровать! Вы захотите собраться в комнате, чтобы убедиться, что вы можете поднять древесину по лестнице и через дверь.

Шаг 5: соберите концевые детали

Каждая торцевая часть состоит из 2 стоек и торцевой доски. Прикрепите торцевую доску на расстоянии 7 дюймов от нижней части стойки, используя 2.5-дюймовые винты Kreg с карманными отверстиями. Вы можете использовать 7-дюймовую доску для обрезков, которую вы вырезали ранее, в качестве направляющей. Убедитесь, что вы прикрепили его к той стороне столба, где вы можете видеть 3 доски, которые вы склеили вместе, и что ваши любимые стороны досок обращены наружу. Прикрутите торцевую доску к другому столбу. Повторите, чтобы создать другую концевую деталь.

Шаг 6: боковые поручни

Прикрепите крепления боковых поручней к каждой из боковых поручней. Крепления боковых поручней должны находиться на расстоянии 1,5 дюйма от верхней части бокового поручня и 2.5 дюймов снизу и по центру по горизонтали, чтобы на концах каждой боковой направляющей оставалось место для металлических скоб.

Прикрепите крепежный кронштейн металлического бокового поручня с помощью шурупов для дерева 1,25 дюйма. Начните с прикрепления металлической детали с L-образными металлическими скобами, торчащими к концу доски 2×6. Прежде чем прикрепить вторую половину двухкомпонентного оборудования к стойке, сдвиньте металлические крепления вместе.

С помощью кого-то еще выровняйте боковую балку на расстоянии 7″ от земли, отметьте верх и низ металлической детали.Выравнивание этого оборудования является важным шагом и может потребовать некоторых корректировок. Используя отмеченные места, прикрепите другую сторону металлического кронштейна к стойке. Повторяйте до тех пор, пока не будут прикреплены все 4 кронштейна.

Если вы ищете больше фотографий фурнитуры для боковых ограждений, ознакомьтесь с нашей последней версией кровати-платформы «Сделай сам».

Шаг 6: сборка

Пришло время сделать из этого настоящий каркас кровати! Прислоните один конец к стене и возьмите друга, чтобы он помог вам удержать другой конец.Вставьте металлический кронштейн, прикрепленный к боковой направляющей, в другую половину кронштейна на стойке, пока он не зафиксируется на месте. Повторяйте, пока не соберете внешнюю сторону каркаса кровати.

Разместите и привинтите планки. Смешайте эти три планки с дополнительными опорами, чтобы помочь распределить вес.

Прикрепите верхние направляющие. Передняя и задняя направляющие крепятся 1,25-дюймовыми винтами в карманных отверстиях. Боковые поручни крепятся металлическими стяжками и шурупами по дереву 1,25 дюйма.

Дополнительный ШАГ 7: Добавление сети

Я люблю хорошую кровать с балдахином, но мне всегда нравилась причудливая москитная сетка, которая окружает кровать с балдахином. Вот такая сетка у нас получилась. Это отличная цена и подходит для всего от Full – California King!

ДОПОЛНИТЕЛЬНЫЙ ШАГ 8: ДОБАВЬТЕ ИЗГОЛОВЬЕ

Вы могли заметить, что у этой кровати нет изголовья. Что ж, 78 недель спустя мы НАКОНЕЦ-ТО дошли до его создания! Посмотрите наш мастер-класс по созданию изголовья кровати своими руками.Это довольно круто. Вы не хотите пропустить это.

Наслаждайтесь гладкими линиями своей новой кровати с балдахином и взгляните на несколько фотографий, чтобы вдохновиться изголовьем кровати своей мечты!

Не забудьте взять планы для печати.

Другие самоделки для спальни : Каркас кровати-платформы со встроенными тумбочками своими руками | Деревянное изголовье своими руками | Самые простые плавающие тумбочки | 10 уникальных идей изголовья кровати

фото современных навесных конструкций

Строительство жилого дома на участке не является завершением всех работ; со временем вокруг основного здания появляются хозяйственные постройки, в большинстве случаев самодельные. Навес сарая из поликарбоната – это одновременно простая и многофункциональная конструкция, которую можно использовать как беседку, крытую стоянку для автомобиля, место для хранения дров и для различных хозяйственных нужд.

Поликарбонатное покрытие позволяет получить конструкцию с современным внешним видом при небольших финансовых затратах.

Особенности поликарбоната

Поликарбонат

относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеет ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым.Навес из поликарбоната – отличное решение для пристройки к дому или отдельно стоящей конструкции.

Популярность материала обеспечивается следующими преимуществами:

  • Легкий вес … Лист поликарбоната весит в 7-8 раз меньше, чем лист стекла того же размера. Это позволяет использовать его при возведении сооружений, не требующих прочного фундамента.
  • Хорошая гибкость . Материал можно гнуть без предварительной обработки и без применения специальных приспособлений, что позволяет создавать различные арочные конструкции, в том числе круглый навес из поликарбоната.
  • Способность пропускать свет … Через поликарбонат проходит около 90% естественного света, при этом материал обеспечивает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и уютно.
  • Высокие прочностные характеристики … Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превосходящем показатели стекла. Ячеистая структура поликарбонатного покрытия выдерживает значительные снежные шапки или удары града.

Кроме того, поликарбонат характеризуется прекрасными шумоизоляционными свойствами и длительным сроком службы, около четверти века.

Навес для сарая своими руками

Навес сарая имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы самостоятельно. Основными элементами такого типа постройки являются: опорные стойки, фермы, обрешетка и сам поликарбонат. Строительные магазины предлагают готовые наборы для сборки, но вы можете сделать чертеж самостоятельно.

Однако при составлении проекта навеса сарая из поликарбоната своими руками очень важно учитывать следующее:

  • Угол наклона … Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает много осадков, уклон навеса должен быть 35-45 градусов. В этом случае риск обрушения кровли от снежной массы становится минимальным. В регионах, где преобладают порывистые ветры, навесы лучше строить с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
  • Материал для изготовления обрешетки … Элементы стропильной системы навеса могут быть выполнены из дерева или профилированных труб. Перед началом монтажа рекомендуется защитить древесину антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и прочным.
  • Тип поликарбоната … Поликарбонат может иметь различные цвета и структуры; в строительных магазинах листы представлены в большом ассортименте.При строительстве беседок и навесов используются поликарбонатные листы зеленого или синего цветов, холодные оттенки позволяют ощутить прохладу и свежесть.
  • Расположение навеса … Конструкция сарая может быть пристроена к дому, а может быть отделена. При этом в первом случае появляется возможность немного сэкономить за счет отсутствия опорных стоек. К тому же пристройка получается защищенной от ветра с одной стороны.

Стропильные фермы навеса с одним скатом выполняются в виде треугольника, основание которого соответствует ширине навеса, а гипотенуза — длине ската.Обрешетка, уложенная с шагом не более 50 см, помогает предотвратить повреждение и изгиб поликарбоната. Таким же образом можно построить сарай для дров, который не будет казаться лишним рядом с домом.

Пошаговая установка

Решить вопрос, как обшить навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может как один человек, так и с помощником. Сборка конструкции осуществляется с использованием стандартного набора инструментов: шуруповерта, сварочного аппарата, болгарки или ножовки по металлу.

Непосредственный монтаж навеса из поликарбоната своими руками выполняется по следующей схеме:

  • Подготавливают строительную площадку, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.
  • Делают разметку будущей конструкции, отмечая места расположения опор колышками.
  • Далее делаются ямы под столбы, если навес незначительный, то столбов должно быть не менее четырех.Большая структура потребует больше постов.
  • На дно подготовленных котлованов насыпают песчано-гравийную смесь, ставят опоры и заливают бетоном. Чтобы обеспечить нужный уклон ската, опоры с одной стороны должны быть ниже.
  • Верхние части столбов соединяются обвязкой из профильной трубы. Элементы обвязки фиксируются сваркой или специальными скобами.
  • Стропильные фермы собираются на земле, а затем поднимаются вверх и привариваются к элементам обвязки.
  • Обрешетка фиксируется на стропилах.
  • Поликарбонат

  • режется на куски определенного размера, дрелью сверлятся отверстия для крепежа, затем крепятся к каркасу термошайбами.
  • На стыки устанавливается специальный профиль.

После сварки швы на каркасе сарая из поликарбоната зачищаются и покрываются слоем грунтовки. Металлические элементы окрашиваются специальными составами. Кромки поликарбоната проклеены армированной лентой.

В чем секрет популярности навесов из поликарбоната? Почему этот материал выбирают чаще других? Действительно ли все дело в низкой стоимости или есть другие особенности, о которых стоит знать? Как не ошибиться при выборе навеса в первый раз? Как может выглядеть этот дизайн и зачем он вообще нужен? Мы подготовили для вас всю необходимую информацию о навесах и козырьках из поликарбоната, а также отобрали 50 лучших фотопримеров!

Заказать навес?


По ценам есть акционные навесы — навес для автомобиля под ключ 3. 6 х 6,3 = 63.000 рублей!!!
Навес на 2 машины под ключ 5,7 х 6,3 = 128.000 руб.!!!

Необходимая сварка осуществляется при производстве с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Покраска также выполняется в заводских условиях. Высокотемпературная сушка окрашенного слоя обеспечивает высокую прочность и качество наружного защитного покрытия.

Прочность наших конструкций обеспечивается правильным расчетом нагрузки (все расчеты в соответствии с действующим стандартом).

Сроки изготовления и доставки заказанных конструкций в пределах 2-х недель. Монтаж конструкции занимает один-два дня.

Навес №. размер навеса на крышу, ш*г размер по крайним стойкам, ш*г 3D эскиз с размерами крытая площадь цена навеса с установкой и доставкой (под ключ)
ширина навесов 3. 4 м.
3 3,4*5,3 3,0*5,0 18 61 490
4 3,4*6,3 3,0*6,0 21,6 69 190
5 3,4*7,4 3,0*7,1 25,2 77 990
6 3,4*8,5 3,0*8,2 28,8 82 390
7 3,4*9,5 3,0*9,0 32,5 92 290
ширина навесов 4.4 м.
16 4,4*3,2 4,0*2,9 14 46 090
17 4,4*4,2 4,0*3,9 18,5 60 390
18 4,4*5,3 4,0*5,0 23,2 71 390
19 4,4*6,3 4,0*6,0 27,7 80 190
20 4,4*7,4 4,0*7,1 32,4 92 290
21 4,4*8,5 4,0*8,2 37 104 390
22 4,4*9,5 4,0*9,0 41,7 115 390
23 4,4*10,6 4,0*10,0 46,3 120 890

Почему люди выбирают поликарбонат

Давайте посмотрим, что это за материал. Поликарбонат – это твердый полимерный пластик. Он широко используется не только в строительстве, но и для производства объективов, компакт-дисков, компьютерных комплектующих.

Может быть:

Сотовый поликарбонат

представляет собой ряд тонких пластин, соединенных перемычками. В поперечном сечении лист разделен на ячейки, и воздух в них обеспечивает хорошие теплоизоляционные свойства материала.

Поликарбонат монолитный представляет собой сплошной лист полимера без пустот и ячеек.Это универсальный строительный материал с отличной светопропускной способностью, который может заменить обычное стекло.

Среди достоинств материала стоит выделить:

  • Доступная цена. Поликарбонат дешевле металла, стекла и дерева.

  • Легкий вес для легкой установки. Сотовый поликарбонат в 16 раз легче стекла.

  • Пожарная безопасность. Он негорюч и не распространяет огонь.

  • Устойчивость к перепадам температур.Поликарбонат прекрасно переносит эксплуатацию в диапазоне температур от -40 до +120 градусов Цельсия.

  • Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам не один десяток лет.

  • Гибкость и пластичность. Можно создавать конструкции различных дизайнерских форм.

  • Разнообразие цветов. Поликарбонат выпускается во всех возможных цветах, что дает возможность подобрать материал, идеально вписывающийся в стиль здания.

  • Простота ухода. Вам не нужны дорогие моющие средства, чтобы очистить тент от грязи. Отлично моется обычным мыльным раствором.

Неудивительно, что при таком количестве полезных свойств поликарбонат так популярен в качестве материала для строительства навесов. Давайте разберемся, каким может быть навес к дому?

Козырек над входом

Навес над входом защищает крыльцо от дождя, снега и других неблагоприятных факторов.Его можно прикрепить к зданию на подвесах или установить на дополнительные опоры. Материал каркаса – дерево, сталь или алюминий.

Маркизы из поликарбоната на кованом каркасе смотрятся очень красиво и интересно. Цветочные мотивы, сложные геометрические формы кованых элементов придают козырьку роскошный и шикарный вид. Такие конструкции хорошо вписываются в стиль старинных построек и классических частных домов.

Навес из поликарбоната над входом не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некоторых случаях — ярким акцентом, способным полностью изменить визуальное восприятие внешнего вида дома.Благодаря разнообразию цветов материал можно идеально подобрать под цвет здания.

Навес

Преимущества строительства навеса очевидны:

При проектировании такой конструкции учитываются габариты вашего автомобиля, и выбирается такая часть здания, к которой удобно подъезжать.

Уютная терраса

Распространенный вариант установки навеса из поликарбоната к дому – создание террасы для летнего отдыха. Его можно разместить непосредственно перед главным входом или сбоку здания. Устанавливаются столы и стулья, высокая пожаробезопасность материала позволяет разместить на такой террасе мангал.

А это еще один пример того, как разнообразие цветов позволяет сделать идеальный дизайн на свой вкус.Очень приятно находиться под полностью прозрачной крышей во время теплого летнего дождя. Говорят, что смотреть на стекающие капли воды можно бесконечно. Тонированное покрытие защитит от яркого солнечного света и ультрафиолета. Интересный световой эффект создают листы поликарбоната ярких цветов.

Древесина – экологически чистый природный материал с приятным запахом

Где заказать балдахин?

Есть люди, которые ни в чем не доверяют мастерам, считая, что проще и дешевле сделать самому.Но этот вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, к тому же может купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:

Поэтому доверяйте профессионалам! Компания Canopy Master занимается тентами, навесами, беседками и теплицами уже 12 лет. В нашем арсенале сотни успешно реализованных проектов, качество которых подтверждено сроком службы.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему с максимальной ответственностью, изготовят Вам балдахин на заказ всего за 2-4 недели. Вас приятно удивит ежедневная помощь компетентного человека, который ответит на все ваши вопросы.

Не тратьте время и силы. Заказав продукт сегодня, вы сможете насладиться отличным отдыхом в ближайшее время.

Сообщение
отправлено.


Навес из поликарбоната – отличное решение для частного дома.Он обеспечивает комфорт в любую погоду, даже за пределами коттеджа. Более того, пристройка хорошо показывает себя в ряде бытовых ситуаций, знакомых каждому владельцу дачи.

Например, если у вас на даче есть навес из поликарбоната, то даже в проливной дождь вам будет тепло и уютно в поисках ключей. Более того, подобный элемент в экстерьере частного дома делает дизайн более запоминающимся.

Типы навесов

Технические науки и архитектура постоянно развиваются.Теперь самые прочные конструкции можно возвести за несколько часов. Несмотря на это, общие принципы построения практически не изменились.

На данный момент существует пять видов навесов, наиболее часто используемых в частных домах:

При создании навеса из поликарбоната в частном доме необходимо определить приоритеты. Если вы хотите экзотический вид, который сразу бросается в глаза, то последние два варианта идеальны.

Совет! Если у вас на первом месте функциональность и скорость, то лучше всего подойдет первый и второй вариант.

Какие навесы из поликарбоната можно сделать в частный дом

Частные дома дают большой простор для фантазии. Более того, поликарбонат – это гибкий материал, позволяющий создать практически любой дизайн. В связи с этим существует пять вариантов его использования:

Именно эти четыре варианта навесов наиболее востребованы, если речь идет о пристройках к частному дому.

Особенности современных маркиз

Из чего состоит навес?

Существует множество конструкций навесов из поликарбоната для частного дома, каждая из которых имеет определенные преимущества и недостатки.Выбор в первую очередь зависит от специфики строения и предпочтений владельца. Но несмотря на это, основу конструкции всегда составляют следующие элементы:

  1. Опоры. Именно на них крепится крыша. Высота устанавливается в зависимости от необходимости. Материал – брус, стальные трубы или бревна.
  2. Каркас изготавливается из дерева или металла, чаще всего из стали или алюминия. Могут быть сборными, сварными или коваными.
  3. Крыша является основным элементом здания.Именно он защищает внутреннее пространство от различных климатических воздействий. Покрытие может быть как прозрачным, так и матовым. Материал изготовления чаще всего поликарбонат, но возможны и исключения. Например, допускается использование пластика или рубероида.

Это основные элементы навеса частного дома, которые можно сделать своими руками. Они не представляют особой сложности. К тому же их стоимость находится на приемлемом уровне. Главное правильно все рассчитать и составить хороший проект.

Какие функции выполняет навес?

Начать стоит с декоративной функции. Навес из поликарбоната – отличное дополнение к частному дому. При должном воображении он может стать отличной дизайнерской находкой, которая придаст зданию интересный и необычный вид.

Пространство под навесом из поликарбоната для частного дома можно оформить в зависимости от ваших предпочтений и назначения помещения. В качестве примера рассмотрим летний гараж.

Чтобы не строить полноценную пристройку или не освобождать место внутри дома, в качестве временной стоянки для автомобиля люди выбирают сарай из поликарбоната в частном доме. Более того, если закрыть одну стену, можно сделать подставку с инструментами.

В целом, подводя итог всему вышесказанному, можно сделать вывод, что навес из поликарбоната для частного дома выполняет следующие функции:

  • эстетическая,
  • защитная,
  • восстановительная.

Большой навес из поликарбоната позволяет отлично отдохнуть на природе, поужинать или пообедать в кругу семьи

Делаем навес из поликарбоната для частного дома

Выбор материала

Поликарбонат разный.Выбор напрямую зависит от здания, которое вы хотите построить в частном доме. Чаще всего в загородном строительстве используют ячеистую разновидность.

Поликарбонат сотовый для частного строительства состоит из нескольких слоев пластика, что обеспечивает его устойчивость. Панели соединяются вертикальными ребрами жесткости. Этот материал имеет привлекательный внешний вид. Кроме того, его легко установить.

Внимание! Особая структура поликарбоната отлично защищает от вредных ультрафиолетовых лучей.Поэтому его крайне часто используют в частном строительстве.

Есть ряд параметров, которые помогут выбрать поликарбонат, который идеально подойдет для частного строительства:

  • радиус изгиба,
  • шаг обрешетки.
    • если толщина панели более 4 мм, то это идеальный вариант для теплицы;
    • 6-8 мм — предназначены для навесов;
    • 10 мм – применяются для устройства вертикальных ограждений, обладают повышенной звукоизоляцией;
    • 16 — обладают большой прочностью, необходимой для кровель большой площади.

    Широкая цветовая палитра позволяет выбрать поликарбонат, который идеально подходит для создания навеса перед частным домом. Он также может быть использован для создания многих других зданий.

    Создание навеса для частного дома

    Все начинается с проектирования. После того, как вы определитесь с местом установки, можно приступать к разработке проекта. В нем необходимо составить чертеж, выписать необходимые материалы и составить смету.

    После проектирования начинается создание фундамента под навес для частного дома, операция состоит из следующих этапов:

    • Размечаем площадку колышками.
    • Выполнить выравнивание.
    • Выкопать ямы по всему периметру цоколя навеса частного дома с метровым шагом. В них будут установлены опорные столбы.
    • Установите опоры и забетонируйте их. Подождите несколько дней.
    • Удалите почву с площади 15 см.
    • Засыпать дно песчаной подушкой и утрамбовать.
    • Установка дренажной системы.
    • Сделать опалубку для фундамента частного дома,
    • Залить бетонным раствором и уложить сетку, затем нанести еще один слой.
    • Опалубка снимается через трое суток. Достаточную прочность конструкция приобретет за 3 недели.
    • Укладка плитки.

    После того, как фундамент под навес частного дома заложен, можно приступать к возведению каркаса. Опорные ножки крепятся к закладным деталям. Верхняя обвязка выполняется электросваркой.

    Поперечные элементы каркаса частного дома крепятся к несущим балкам с помощью вертикальных подкосов. Но сделать это можно только после того, как электросваркой будет сделана верхняя обвязка.

    Только сейчас можно приступать к укладке поликарбоната для навеса в частном доме. Если вы укладываете листы толщиной до 8 мм, строительный нож легко справится с их разрезанием. Для более толстых вставок вам понадобится циркулярная пила.

    Внимание! Защитная пленка снимается только после установки.

    Листы поликарбоната крепятся саморезами. Это обеспечит прочность навеса для вашего частного дома. Расстояние между шурупами должно быть 30 см.Очень важно не перетянуть термошайбы. В противном случае поликарбонат треснет.

    Исход

    Существует множество видов навесов из поликарбоната, которые используются в пристройках к частному дому. Более того, существует множество типов самих расширений. При этом каждый тип имеет свое предназначение.

    Поликарбонатные навесы — уличные конструкции, универсальные для бытовых целей. Материал легкий, эластичный, полупрозрачный в широкой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простых и сложных криволинейных форм.Здания выглядят легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

    В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

    Что нужно знать о навесах из поликарбоната – общие критерии

    Производство навесов из поликарбоната стало популярным благодаря простоте монтажа, практичности материала, эстетичности зданий.Имеются:

    • самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозяйственные постройки различного назначения;
    • К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
    • мобильный — легко перемещается по участку, как правило, над мангалами и небольшими беседками.

    Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

    Эти конструкции представляют собой простые прямоугольные или сложные криволинейные конструкции, иногда двухэтажные, например, над гаражом или летней кухней.Открытые и закрытые, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными портьерами.

    Внутренний козырек из поликарбоната

    Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы являются наиболее универсальным вариантом: они не загораживают обзор, легко открываются, а в закрытом состоянии хорошо сохраняют тепло.

    Опорный навес из поликарбоната пристроенный к дому, фото изогнутой крыши

    Навесы представляют собой вертикальные стойки и крышу.Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

    Типовой чертеж отдельностоящего навеса из поликарбоната

    Деревянный тент с крышей из поликарбоната

    Изготовление козырьков и козырьков из поликарбоната на деревянном основании — самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке. Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для возведения деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, из этого же материала изготавливаются стволы деревьев, обвязка и мауэрлат.Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

    Эскиз навеса из деревянного поликарбоната

    Основные недостатки — горючесть, плохая влагостойкость, как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком и прочным финишным защитным слоем масла или лака.

    Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

    Металлические навесы

    Прежде чем делать навес из поликарбоната на металлическом каркасе, необходимо выбрать тип здания:

    • Сварные из профилированной или круглой трубы являются самыми популярными навесами из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
    • Forged — красиво, изящно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать эксклюзивное изделие самостоятельно.
    • Сборный алюминий.

    Навес к дому из поликарбоната, на фото подвесной кованый навес консольного типа

    Для навесов из поликарбоната до 5 м профиль с толщиной стенки 2 мм, сечение 40*20 мм, применяется, для корпусов свыше 5.5 м понадобится прокат 3*40*40 или 2*30*60 мм.

    Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

    Железный навес прослужит не один десяток лет, хотя главный его враг это коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, накипи, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими воздействиями.

    Эскиз подвесного навеса из поликарбоната над входом

    Полезно знать: Изделия из металла нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше предусмотреть деревянные перила на парапете.

    Кирпич, камень и бетон

    Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, пожаробезопасны, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат.Если навесы из других материалов можно разбирать, перемещать, то такие конструкции являются стационарными, их демонтаж невозможен.

    Крыша

    Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети тоже много фото и проектов, бывают одно- и двухскатные, арочные, каскадные, реже конические, куполообразный, волнистый.

    Типовые варианты навесов из поликарбоната

    Изготовление основания не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

    Классификация ферм:

    • По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
    • По типу решетки — ромбическая, треугольная, полукосая, диагональная.
    • По способу крепления — консольные, балочные, арочные, балочно-консольные.

    Опора-навес каскада поликарбонатная

    Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30 o.Стропила изготавливаются из дерева или представляют собой ферму — горизонтальную, криволинейную или треугольную раму с несущими раскосами, стойками под углом внутрь основной конструкции.

    Схема односкатной постройки

    Для создания проекта необходимо:

    • Схема навеса с типом крыши, от нее зависит тип нижнего и верхнего поясов.
    • Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размерам.Важно определиться как с верхней, так и с нижней точкой ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
    • Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
    • Ветровую и снеговую нагрузку в регионе можно найти в специальных таблицах.

    Навес двускатный поликарбонатный — проект с коваными элементами

    Фермы рассчитываются в соответствии с нормами СНиП в разделе 2.01.07-85 сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Чтобы не ошибиться, рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правила изготовления металлоконструкций — СНиП Р-23-81.

    Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

    Полезно знать: Чем больше расстояние от низа до верха крыши, тем выше ее несущая способность.

    Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

    • При уклоне 22-30 о в сооружении шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1: 5;
    • При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть малоэтажными, обязательно делается четное количество поясов, оптимально 8.
    • Меньший уклон целесообразен для крупных производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

    Простые схемы изготовления стропил для навеса из поликарбоната

    Расчет навеса из поликарбоната из профильной трубы

    Возьмем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

    Стандартные размеры поликарбоната по ширине и длине:

    • литой 2,050*2, 3, 6,12 м;
    • сотовый 2,100*3,6,12 м.

    Для частных строений подходит толщина листа 6-12 мм.

    Рабочий стол из поликарбоната

    Фермы должны располагаться под каждым краем и посередине листов, таким образом, расстояние между ними будет 1 м.

    Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

    • основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов гипотенузы ножки, вычисляем длину верхних, в нашем случае — 3.9 м;
    • распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

    Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

    Типовая планировка небольшой фермы

    Пошаговая инструкция, как построить навес из поликарбоната самостоятельно

    Для сварки навеса из металлического поликарбоната необходимо выполнение ряда условий:

    • Детали, а также опорные элементы , не должен быть взломан.
    • Шероховатость торца опорного ребра определяют по ГОСТ 2789-73 — Ra £ 12.5 мкм.
    • Недопустимо применение стали с внутренними расслоениями и грубыми шлаковыми включениями для нижнего пояса фермы.
    • По ГОСТ 14771-76 соединения лучше выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
    • По ГОСТ 2246-70 и ГОСТ 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
    • Для крепления стропил к стропильным элементам и вертикальным колоннам применяют болты класса 5.8 по п. 7798-70 ГОСТ.

    Чертеж несимметричного арочного навеса

    Практическая конструкция

    Размечаем место для столбов, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. Залейте в него на дно 100-200 мм бетона, установите столб, вставьте его с усилием, круговыми движениями, чтобы он ушел в глубину. Заливаем яму бетоном, проверяем вертикаль по отвесу, подправляем при необходимости, а также укрепляем опорными откосами.

    Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, связывают при помощи сварки это распределит нагрузку по всей поверхности.

    Как крепить вертикальные опоры

    Когда раствор полностью взойдет, привязываем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

    Фермы лучше варить на земле, по выбранной схеме самые распространенные представлены на фото выше.Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

    Следующий этап — обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовая металлическая конструкция зачищается, затем красится.

    Прогоны укрепят каркас, это позволит надежнее закрепить поликарбонат

    Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками Руки.

    Как правильно работать с поликарбонатом

    Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с ненарушенными мелкими зубьями. Отверстия следует сделать дрелью со сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей следует установить планки и самоклеющуюся ленту для герметизации, нижние не заделывать.

    Всего 2 способа:

    • Термошайбы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна входить плотно до щелчка.Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и не дает ему деформироваться при нагреве.

    Как крепить поликарбонат к навесу с помощью термошайбы

    • Специальный профиль — полоса с пазами с обеих сторон, в которые вставляется поликарбонат.Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

    Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

    Есть еще мокрый способ, панели крепятся шпаклевкой, но если вы делаете навес своими руками, то лучше ограничиться 2-мя предыдущими советами.

    Виды крепления поликарбоната к обрешетке

    Как большие деревья, такие как секвойи, пропускают воду от корней к листьям?

    На прошлой неделе мы представили общий план того, как деревья поднимают воду. Дональд Дж. Мерхаут из Monrovia Nursery Company со штаб-квартирой в Азусе, Калифорния, предоставил более подробный ответ: .

    «Вода часто является наиболее ограничивающим фактором для роста растений. Поэтому растения разработали эффективную систему для поглощения, перемещения, хранения и использования воды.Чтобы понять транспорт воды в растениях, сначала нужно понять устройство растений. Растения содержат обширную сеть каналов, которая состоит из тканей ксилемы и флоэмы. Этот путь транспортировки воды и питательных веществ можно сравнить с сосудистой системой, транспортирующей кровь по всему телу человека. Подобно сосудистой системе человека, ткани ксилемы и флоэмы простираются по всему растению. Эти проводящие ткани начинаются в корнях и пересекают стволы деревьев, разветвляясь на ветви, а затем разветвляясь еще дальше на каждый лист.

    «Ткань флоэмы состоит из живых удлиненных клеток, соединенных друг с другом. Ткань флоэмы отвечает за перенос питательных веществ и сахаров (углеводов), вырабатываемых листьями, в области растения, которые метаболически активны (требуют сахара для энергии и роста). Ксилема также состоит из удлиненных клеток. После образования клеток они умирают. Но клеточные стенки остаются неповрежденными и служат отличным трубопроводом для транспортировки воды от корней к листьям.Одно дерево будет иметь множество тканей или элементов ксилемы, простирающихся вверх по дереву. Каждый типичный сосуд ксилемы может иметь диаметр всего несколько микрон.

    «Физиология поглощения и транспорта воды также не столь сложна. Основной движущей силой поглощения и транспорта воды в растение является транспирация воды из листьев. Транспирация — это процесс испарения воды через специальные отверстия в листьях, называемые Испарение создает отрицательное давление водяного пара, которое развивается в окружающих клетках листа.Как только это происходит, вода втягивается в лист из сосудистой ткани, ксилемы, чтобы заменить воду, испарившуюся из листа. Это притяжение воды или напряжение, возникающее в ксилеме листа, будет распространяться вниз через остальную часть ксилемного столба дерева и в ксилему корней из-за сил сцепления, удерживающих вместе молекулы воды. по бокам ксилемной трубки. (Помните, что ксилема — это непрерывный столб воды, который простирается от листа до корней.) Наконец, отрицательное давление воды, возникающее в корнях, приведет к увеличению поглощения воды из почвы.

    «Теперь, если транспирация из листа уменьшится, как это обычно происходит ночью или в пасмурную погоду, падение давления воды в листе будет не таким большим, и поэтому потребность в воде будет меньше (меньше напряжение) помещенного на ксилему Потеря воды листом (отрицательное давление воды или вакуум) сравнима с присасыванием к концу соломинки.Если созданный таким образом вакуум или всасывание достаточно велики, вода будет подниматься через соломинку. Если бы у вас была соломинка очень большого диаметра, вам потребовалось бы большее всасывание, чтобы поднять воду. Точно так же, если бы у вас была очень узкая соломинка, вам потребовалось бы меньше всасывания. Эта корреляция возникает в результате когезивного характера воды по сторонам соломинки (по сторонам ксилемы). Из-за узкого диаметра трубки ксилемы степень натяжения воды (вакуума), необходимая для проталкивания воды через ксилему, может быть легко достигнута за счет нормальной скорости транспирации, которая часто наблюдается в листьях.»

    Алан Дикман — руководитель учебной программы факультета биологии Орегонского университета в Юджине. Он предлагает следующий ответ на этот часто задаваемый вопрос:

    «Оказавшись внутри клеток корня, вода попадает в систему взаимосвязанных клеток, составляющих древесину дерева и простирающихся от корней через стебель и ветви в листья. Научное название древесной ткани — ксилема; состоит из нескольких типов клеток.Клетки, которые проводят воду (вместе с растворенными минеральными питательными веществами), длинные и узкие, и перестают быть живыми, когда они выполняют транспортировку воды. Некоторые из них имеют открытые отверстия сверху и снизу и сложены более или менее подобно бетонным канализационным трубам. Другие клетки сужаются на концах и не имеют полных отверстий. Однако у всех есть ямки в клеточных стенках, через которые может проходить вода. Вода перемещается из одной ячейки в другую, когда между ними существует разница давлений.

    «Поскольку эти клетки мертвы, они не могут активно участвовать в перекачивании воды.Может показаться возможным, что живые клетки в корнях могут создавать высокое давление в клетках корней, и в ограниченной степени этот процесс действительно происходит. Но общий опыт говорит нам, что вода в древесине не находится под положительным давлением — на самом деле она находится под отрицательным давлением или всасыванием. Чтобы убедиться в этом, подумайте, что происходит, когда срубают дерево или когда в стволе просверливают отверстие. Если бы в штоке было положительное давление, можно было бы ожидать выхода струи воды, что случается редко.

    «В действительности всасывание, существующее внутри водопроводящих клеток, возникает из-за испарения молекул воды с листьев. Каждая молекула воды имеет как положительные, так и отрицательные электрически заряженные части. В результате молекулы воды имеют тенденцию прилипать друг к другу; благодаря этой адгезии вода образует округлые капли на гладкой поверхности, а не растекается в совершенно плоскую пленку.Когда одна молекула воды испаряется через пору в листе, она оказывает небольшое притяжение на соседние молекулы воды, уменьшая давление в листе. водопроводящие клетки листа и вытягивающие воду из соседних клеток.Эта цепочка молекул воды простирается от листьев до корней и даже уходит от корней в почву. Таким образом, простой ответ на вопрос о том, что продвигает воду от корней к листьям, заключается в том, что это делает солнечная энергия: солнечное тепло заставляет воду испаряться, приводя в движение водную цепь».

    Обновлено 8 февраля 1999 г.


    Хэм Кейлор-Фолкнер — профессор лесного хозяйства Колледжа сэра Сэндфорда Флеминга в Линдси, Онтарио.Вот его объяснение:

    Изображение: CHERYL MATTHEWS, Humboldt Redwoods Interpretive Association

    REDWOOD TREES. Старовозрастные секвойи, такие как эти гиганты из Рокфеллеровского леса в государственном парке Гумбольдт-Редвудс в Калифорнии, достигают высоты 100 метров и более.

    Чтобы превратиться в высокие, самоподдерживающиеся наземные растения, деревья должны были развить способность транспортировать воду из запаса в почве к кроне — расстояние по вертикали, которое в некоторых случаях составляет 100 метров и более ( высота 30-этажного дома).Чтобы понять это эволюционное достижение, необходимо знать структуру древесины, некоторые биологические процессы, происходящие внутри деревьев, и физические свойства воды.

    Вода и другие материалы, необходимые для биологической активности деревьев, переносятся по стволу и ветвям в тонких полых трубках в ксилеме или древесной ткани. Эти трубки называются сосудистыми элементами в лиственных или лиственных деревьях (те, которые теряют листья осенью), и трахеидами в хвойных или хвойных деревьях (те, которые сохраняют большую часть своей последней листвы в течение зимы).Элементы сосудов соединяются встык через перфорационные пластины, образуя трубки (называемые сосудами), длина которых варьируется от нескольких сантиметров до многих метров в зависимости от вида. Их диаметр колеблется от 20 до 800 микрон. Вдоль стенок этих сосудов есть очень маленькие отверстия, называемые ямками, которые позволяют перемещать материалы между соседними сосудами.

    Трахеиды у хвойных значительно меньше, редко превышая пять миллиметров в длину и 30 микрон в диаметре.У них нет перфорированных концов, поэтому они не соединяются встык с другими трахеидами. В результате ямки у хвойных, также встречающиеся по длине трахеид, приобретают более важную роль. Это единственный способ, с помощью которого вода может перемещаться от одной трахеиды к другой, когда она движется вверх по дереву.

    Для перемещения воды через эти элементы от корней к кроне должен образоваться непрерывный столб. Считается, что эта колонна возникает, когда дерево является только что проросшим саженцем, и поддерживается на протяжении всей жизни дерева двумя силами: одна выталкивает воду от корней, а другая подтягивает воду к кроне.Толчок осуществляется двумя действиями, а именно капиллярным действием (стремление воды подниматься в тонкой трубке, поскольку она обычно течет по стенкам трубки) и корневым давлением. Капиллярное действие является второстепенным компонентом толчка. Давление корней обеспечивает большую часть силы, толкающей воду, по крайней мере, на небольшой путь вверх по дереву. Корневое давление создается за счет движения воды из своего резервуара в почве в ткани корня путем осмоса (диффузии по градиенту концентрации). Этого действия достаточно, чтобы преодолеть гидростатическую силу водяного столба и осмотический градиент в случаях, когда уровень воды в почве низкий.

    Капиллярное действие и корневое давление могут поддерживать столб воды высотой от двух до трех метров, но более высокие деревья — фактически все деревья в зрелом возрасте — очевидно, требуют большей силы. У некоторых более старых экземпляров, включая некоторые виды, такие как Sequoia , Pseudotsuga menziesii и многие виды из влажных тропических лесов, крона достигает 100 и более метров над землей! В этом случае дополнительной силой, которая тянет столб воды вверх по сосудам или трахеидам, является эвапотранспирация, потеря воды листьями через отверстия, называемые устьицами, и последующее испарение этой воды.Поскольку вода теряется из клеток листа в результате транспирации, устанавливается градиент, при котором движение воды из клетки увеличивает ее осмотическую концентрацию и, следовательно, давление всасывания. Это давление позволяет этим клеткам высасывать воду из соседних клеток, которые, в свою очередь, берут воду из соседних клеток и так далее — от листьев к веткам, к ветвям, к стеблям и вниз к корням — поддерживая постоянное притяжение.

    Изображение: ГЭРИ АНДЕРСОН, Университет Южного Миссисипи

    ТИПЫ КСИЛЕМ. Некоторые элементы сосудов имеют полную перфорацию ( 1 ), а другие не имеют торцевых стенок ( 2 ). Трахеиды ( 3 ) имеют перекрывающиеся стенки и ямки.

    Для поддержания непрерывного столба молекулы воды также должны иметь сильное сродство друг к другу. Эта идея называется теорией когезии. Действительно, вода обладает огромной когезионной силой. Теоретически это сцепление оценивается в 15 000 атмосфер (атм).Однако экспериментально оказалось, что оно намного меньше и составляет всего 25–30 атм. При атмосферном давлении на уровне земли девяти атм более чем достаточно, чтобы «повесить» водяной столб в узкой трубке (трахеидах или сосудах) с верхушки стометрового дерева. Но требуется большая сила, чтобы преодолеть сопротивление течению и сопротивление поглощению корнями. Тем не менее, многие исследователи продемонстрировали, что силы сцепления воды более чем достаточно для этого, особенно когда этому способствует капиллярное действие внутри трахеид и сосудов.

    В заключение можно сказать, что деревья попали в цикл, в котором вода циркулирует из почвы в облака и обратно. Они способны удерживать воду в жидкой фазе на всю свою высоту, поддерживая столб воды в небольших полых трубках, используя корневое давление, капиллярное действие и силу сцепления воды.

    Марк Витош, ассистент программы в расширенном лесном хозяйстве в Университете штата Айова, добавляет следующую информацию:

    Изображение: ТИХООКЕАНСКИЙ ЛЮТЕРАНСКИЙ УНИВЕРСИТЕТ

    КСИЛЕМ. Вода проходит от корней дерева к его кроне посредством этой проводящей ткани.

    В деревьях происходит множество различных процессов, которые позволяют им расти. Одним из них является движение воды и питательных веществ от корней к листьям в кроне или верхним ветвям. Вода является строительным материалом живых клеток; это питательный и очищающий агент, а также транспортная среда, которая позволяет распределять питательные вещества и соединения углерода (пищу) по всему дереву.Прибрежное красное дерево, или Sequoia sempervirens , может достигать высоты более 300 футов (или примерно 91 метр), что является большим расстоянием для перемещения воды, питательных веществ и соединений углерода. Чтобы понять, как вода движется по дереву, мы должны сначала описать ее путь.

    Вода и минеральные питательные вещества — так называемый сокодвижение — перемещаются от корней к верхушке дерева внутри слоя древесины, находящегося под корой. Эта заболонь состоит из проводящей ткани, называемой ксилемой (состоящей из маленьких трубчатых клеток).Существуют большие различия между лиственными (дуб, ясень, клен) и хвойными (секвойя, сосна, ель, пихта) породами в строении ксилемы. В лиственных породах вода движется по дереву в клетках ксилемы, называемых сосудами, которые выстроены в линию конец к концу и имеют большие отверстия на концах. Напротив, ксилема хвойных состоит из закрытых клеток, называемых трахеидами. Эти клетки также выстроены встык, но часть примыкающих к ним стенок имеет отверстия, играющие роль сита. По этой причине вода движется быстрее по более крупным сосудам лиственных пород, чем по более мелким трахеидам хвойных.

    Сосудистые и трахеидные клетки позволяют воде и питательным веществам перемещаться вверх по дереву, в то время как специализированные лучевые клетки пропускают воду и пищу горизонтально по ксилеме. Все клетки ксилемы, несущие воду, мертвы, поэтому действуют как труба. Ткань ксилемы находится во всех годичных кольцах (древесине) дерева. Не все виды деревьев имеют одинаковое количество годичных колец, участвующих в движении воды и минеральных веществ. Например, хвойные деревья и некоторые лиственные породы могут иметь несколько годичных колец, которые являются активными проводниками, тогда как у других видов, таких как дубы, функционирует только годичный годичный годичный год.

    Эта уникальная ситуация возникает из-за того, что ткань ксилемы дуба имеет очень крупные сосуды; они могут быстро переносить много воды, но также могут быть легко разрушены из-за замерзания и воздушных карманов. Удивительно, как 200-летний живой дуб может выжить и расти, используя только поддержку очень тонкого слоя ткани под корой. Остальные 199 колец роста в основном неактивны. Однако у прибрежного красного дерева ксилема в основном состоит из трахеид, которые медленно перемещают воду к вершине дерева.

    Изображение: УНИВЕРСИТЕТ PURDUE

    СТОМАТЫ. Эти поры в листьях позволяют воде выходить и испаряться — процесс, который помогает вытягивать больше воды через дерево от его корней.

    Теперь, когда мы описали путь, по которому вода проходит через ксилему, мы можем поговорить о задействованном механизме. Вода обладает двумя характеристиками, которые делают ее уникальной жидкостью. Во-первых, вода прилипает ко многим поверхностям, с которыми соприкасается.Во-вторых, молекулы воды также могут слипаться или держаться друг за друга. Эти две особенности позволяют воде, как резиновой ленте, тянуться вверх по маленьким капиллярным трубкам, таким как клетки ксилемы.

    У воды есть энергия для выполнения работы: она переносит химические вещества в растворе, прилипает к поверхностям и делает живые клетки набухшими, заполняя их. Эта энергия называется потенциальной энергией. В состоянии покоя чистая вода обладает 100 % своей потенциальной энергии, которая по соглашению равна нулю. Когда вода начинает двигаться, ее потенциальная энергия для дополнительной работы уменьшается и становится отрицательной.Вода перемещается из областей с наименьшей отрицательной потенциальной энергией в области, где потенциальная энергия более отрицательна. Например, самый отрицательный водный потенциал в дереве обычно находится на границе лист-атмосфера; наименьший отрицательный водный потенциал обнаруживается в почве, где вода поступает в корни дерева. По мере того как вы продвигаетесь вверх по дереву, водный потенциал становится более отрицательным, и эти различия создают притяжение или напряжение, которое поднимает воду вверх по дереву.

    Ключевым фактором, который помогает создать притяжение воды вверх по дереву, является потеря воды из листьев в результате процесса, называемого транспирацией.Во время транспирации водяной пар выделяется из листьев через небольшие поры или отверстия, называемые устьицами. Устьица присутствуют в листе, так что углекислый газ, который листья используют для производства пищи посредством фотосинтеза, может проникать. Потеря воды во время транспирации создает более отрицательный водный потенциал в листе, который, в свою очередь, тянет больше воды вверх по дереву. В общем, потеря воды листом — это двигатель, который тянет воду и питательные вещества вверх по дереву.

    Как вода может выдержать напряжение, необходимое для того, чтобы поднять дерево? Хитрость заключается, как мы упоминали ранее, в способности молекул воды так сильно прилипать друг к другу и к другим поверхностям.Учитывая эту силу, потеря воды верхушкой дерева из-за транспирации обеспечивает движущую силу, которая тянет воду и минеральные питательные вещества вверх по стволам таких могучих деревьев, как секвойи.

    Исходный ответ, опубликованный 1 февраля 1999 г.

    Прежде чем установить телевизор на улице, подумайте об этих 5 вещах — задний двор своими руками

    Нет ничего лучше, чем собрать друзей для большой игры барбекю. Но даже с самыми лучшими намерениями ваши гости соберутся внутри, вокруг трубки, на главное событие… и кто-то застрянет у гриля, выкрикивая обновленную информацию о счете.Установка телевизора на открытом воздухе поднимет ваши развлечения на свежем воздухе на совершенно новый уровень. С помощью этих 5 советов вы можете установить тумбу для телевизора на открытом воздухе и устроить вечеринку в своем ухоженном заднем дворе.

    #1 – НАРУЖНЫЙ КОРПУС ДЛЯ ТВ

    Даже при использовании телевизора, предназначенного для использования вне помещений, использование телевизора в погодных условиях на открытом воздухе 365 дней в году не является хорошим сценарием. Рассмотрите возможность размещения телевизора в шкафу, чтобы защитить его и продлить срок службы. Со шкафом вы можете принять меры по защите от атмосферных воздействий, такие как герметизация швов чеканкой и размещение уплотнителей по периметру, чтобы избежать проникновения влаги или холодного воздуха, вызывающих конденсацию.С тумбой для телевизора он гарантирует вам идеальный экран для вашего телевизора. Разместив телевизор за закрытыми дверями, вы снизите риск вандализма и кражи.

    Здесь вы можете найти простые пошаговые чертежи для сборки наружной тумбы под телевизор. Этот шкаф для телевизора был разработан для максимального удовольствия от просмотра благодаря дверцам, открывающимся в сторону. Выберите один из размеров тумбы под телевизор, чтобы он соответствовал размеру вашего телевизора. Все планы разработаны с местом для звуковой панели для усиления громкости.

    На выбор несколько дизайнов дверей:

    Двустворчатые двери – традиционные. Отличный вариант для пространства, которое позволяет дверям открываться в сторону.

    Складной в два раза – Необычный. Приятный поворот к ожидаемому дизайну двойной двери.

    Pop-up — отличный дизайн для ограниченного пространства, в котором нет места для дверей, открывающихся в стороны. Только с одной дверью проще построить с меньшим количеством материала. В планах предусмотрено необходимое оборудование, используемое для удержания двери.

    Амбарные двери – Популярный деревенский вид.Строительные планы содержат все детали необходимого оборудования.

    Эти энтузиасты на заднем дворе были впечатлены подробными 20-страничными загружаемыми пошаговыми планами сборки, которые содержат схемы и трехмерные изображения. Узнайте все об их опыте здесь.

    #2- КЛЮЧЕВОЕ МЕСТО!

    Одним из главных факторов, который вы должны учитывать, является место, где вы собираетесь разместить телевизор. Получает ли место, которое вы имеете в виду, слишком много прямого света во время наиболее частого использования телевизора? Есть ли поблизости нарушитель брызг, например, бассейн? Планируете ли вы разместить телевизор достаточно высоко, чтобы его было видно с разных сторон и под разными углами? Если разместить его над камином, не будет ли тепло слишком близко к вашему телевизору? Все это нужно учитывать при поиске идеального места для вашего наружного телевизора.

    Несмотря на то, что телевизор предназначен для использования на открытом воздухе, было бы разумно максимально уменьшить количество внешних воздействий и избегать их, чтобы продлить срок службы телевизора. Выберите место для телевизора на открытом воздухе, которое обеспечит наибольшую защиту от непогоды, в идеале под беседкой или беседкой. Проблема № 1 с уличным телевизором — это воздействие тепла. Избегайте этого, размещая телевизор в месте, куда не попадают прямые солнечные лучи. Чтобы улучшить впечатления от просмотра, поместите экран наружного телевизора на север, чтобы солнце было позади телевизора.Разместите телевизор на расстоянии не менее 6 футов от камина или барбекю.

    Как только вы найдете это идеальное место, какой метод установки вы выберете?

    Существующая стена – Стена на террасе или заборе создает прочную поверхность крепления, и это проще, чем возведение конструкции или бетонные основания.

    Установленный на столбе . Проходя по этому маршруту, вы можете выбирать, где его найти. Вы не привязаны к существующему забору или сооружениям.Если это ваш предпочтительный маршрут — сэкономьте время, избавьтесь от догадок и позвольте этим планам рамок и стоек указать вам, как успешно:

    1. сборка каркаса для тумбы под телевизор
    2. установка опор стоек
    3. установочная стойка оптимальной высоты и расстояния в зависимости от размера тумбы под телевизор
    4. временно придержите тяжелый шкаф, пока вы должным образом не закрепите его на стойках
    5. поместите винты так, чтобы они были скрыты
    6. установить декоративные кронштейны.Предоставляется шаблон для резки.

    Потолочный монтаж — Установка телевизора на открытом воздухе с помощью потолочного кронштейна часто встречается в ресторанах на открытых террасах с крытыми потолками. Как правило, телевизор устанавливается выше в воздухе, чтобы его могли смотреть большие толпы людей.

    #3 – МНЕ ДЕЙСТВИТЕЛЬНО НУЖЕН ТЕЛЕВИЗОР ДЛЯ НАРУЖНОГО РЕМОНТА?

    Очень часто для экономии денег выбирают телевизоры для наружного использования. Помещение вашего телевизора в защищенный от непогоды шкаф защитит его от непогоды.

    #4 – ПОДКЛЮЧЕНИЕ ПРОВОДНОГО ИЛИ БЕСПРОВОДНОГО КАБЕЛЯ?

    Это не так просто, как иметь дело с внутренним телевизором с кабелем и розетками в удобное для вас время. Есть два пути установки наружного кабеля — проводной или беспроводной. Проводная установка — самый надежный способ подключения наружного телевизора, а беспроводная связь может быть проще и менее трудоемка. Поговорите со своей кабельной компанией об их вариантах беспроводного кабеля. В идеале, ваша кабельная приставка должна быть достаточно маленькой, чтобы вы могли поместить ее за телевизором, чтобы придать ей элегантный вид без громоздких компонентов.Какой бы маршрут вы ни выбрали, убедитесь, что вы защитили любые незакрепленные провода с помощью наружного кабелепровода или труб. Обычный кабель изнашивается быстрее и может треснуть под воздействием непогоды. Есть кабели, которые разработаны со слоем для предотвращения вмешательства ультрафиолетового излучения. Для вашей розетки рекомендуется использовать розетку GFCI, розетку с прерыванием тока замыкания на землю для обеспечения безопасности.

    #5 – УВЕЛИЧЬТЕ ГРОМКОСТЬ!

    Усильте всю мощь своего телевизора на заднем дворе с помощью саундбара.Его можно разместить прямо под телевизором. Без саундбара вам может быть плохо слышно телевизор из-за уличного шума. В наших пошаговых планах строительства наружного телевизионного шкафа предусмотрено место для саундбара. Не забывайте, насколько громкой может стать ваша толпа, когда идет спортивная игра, а заядлые болельщики разгоняют свою команду. Звуковая панель специально разработана для максимального усиления звука, исходящего от телевизора. Доступны варианты беспроводной звуковой панели.

    DIY Backyard Planning содержит загружаемые планы сборки для создания пергол, беседок, наружных телевизионных шкафов и костровых ям.

    .

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован.
