Монтаж электроводонагревателя своими руками: Как установить водонагреватель своими руками

Содержание

как установить в квартире или доме

Безопасность использования электрических бытовых приборов во многом зависит от соблюдения правил эксплуатации. Правильная установка водонагревателя также является важнейшим этапом, от которого будет зависеть безаварийная работа оборудования. Монтаж бойлера должен осуществляться только по инструкции, в которой учтены все нюансы работы устройств этого типа.

Содержание статьи:

Общие рекомендации по установке

Перед самостоятельной установкой водогрейного оборудования рекомендуется ознакомиться с общими рекомендациями.

В ванной комнате

В ванной комнате и туалете очень высокая влажность воздуха, поэтому к электробезопасности водонагревателя предъявляются повышенные требования.

Внимание! Безопасным устройством для влажных помещений является бойлер косвенного нагрева.

Прежде всего следует подобрать место для размещения прибора. Бойлер должен быть размещён таким образом, чтобы на его корпус не осуществлялось прямое попадание жидкости. В случае утечки тока на корпус водонагревателя опасное для жизни напряжение может передаваться по системе трубопроводов горячего водоснабжения. Предотвратить несчастные случаи можно подключением качественного заземления к розетке, в которую будет устанавливаться штепсельная вилка прибора. Все современные водонагреватели имеют трёхжильное подключение к электрической арматуре, поэтому можно не опасаться ударов тока.

Внимание! Полностью обезопасить себя от поражения электрическим током можно, если установить УЗО в контур подключения прибора. При наличии опасной утечки электричества бойлер будет автоматически отключён от сети.

Полностью готовый к эксплуатации водонагреватель объёмом 100 литров будет весить более 100 кг, поэтому установка бойлера в ванной комнате должна осуществляться таким образом, чтобы даже в случае падения устройства на пол, такое происшествие не нанесло бы вреда здоровью или повреждения сантехническим приборам.

Установка в частном доме

Установка в частном доме не слишком отличается от монтажа в квартире, но при выполнении монтажных работ следует обязательно позаботиться о соблюдении следующих условий:

  • Провести установку качественного заземления.
  • Обязательно выделение отдельной электрической линии для подключения.
  • Осуществить установку фильтра грубой очистки жидкости (если вода к бойлеру подаётся со скважины или колодца).
  • Монтаж водонагревателя должен осуществляться таким образом, чтобы водоразборные точки были равноудалены от прибора.

Внимание! Перечисленные рекомендации позволят сделать эксплуатацию не только максимально комфортной и безопасной, но и продлят срок службы водогрейного оборудования.

Правильная установка бойлера

Для того чтобы разобраться в том, как установить водонагреватель, не требуется какой-либо специальной подготовки. Практически каждый человек, который хотя бы раз в жизни занимался монтажом или ремонтом бытовой техники, справится с этой задачей. Установка водонагревателя накопительного типа своими руками не составит большого труда, если повторить пошаговые рекомендации, описанные ниже.

Установка водонагревателя накопительного типа

Установка электрического бойлера в квартире или частном доме осуществляется в такой последовательности:

  1. Замерить рулеткой расстояние между центрами отверстий кронштейна нагревателя воды.
  2. Наметить маркером на стене точки согласно проведённым ранее измерениям.
  3. Просверлить отверстия в стене для установки анкерных болтов.
  4. Поставить анкера.
  5. Навесить бойлер на крепления и надёжно затянуть резьбу гаек.

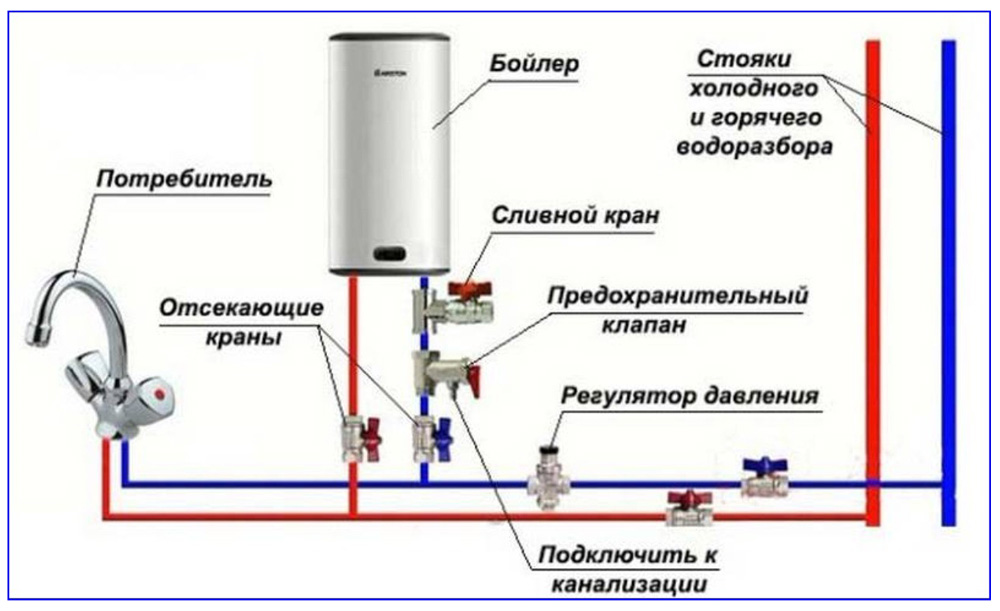

  6. Подключить бойлер к водопроводу, предварительно перекрыв подачу воды.
  7. Подсоединить трубу к выходному штуцеру водонагревателя.
  8. Включить воду и наполнить бойлер.
  9. При отсутствии протечек и свободного перемещения жидкости внутри прибора произвести подключение водонагревателя к электрической сети.

После первого прогрева и слива жидкости прибором можно будет пользоваться по назначению.

Монтаж электрического водонагревателя

Установка проточного водонагревателя может существенно отличаться от монтажа бойлера. Основной особенностью является правильное электроснабжение такого прибора. Учитывая высокую мощность оборудования, рекомендуется подключение устройства по выделенной сети, защищённой автоматическим выключателем. Также следует соблюсти минимальные требования по давлению воды в системе.

Внимание! Если давление в водопроводе будет ниже нормы, то прибор может сильно перегреваться, что негативно скажется на продолжительности эксплуатации.

Чтобы разобраться в том, как правильно установить проточный водонагреватель, достаточно подробно изучить инструкцию устройства. В этом документе процесс монтажа описывается следующим образом:

  1. Выбрать место установки.
  2. Прикрепить устройство к стене с помощью кронштейнов.
  3. Подключить прибор к системе водоснабжения.
  4. Подключиться к электросети, оснащённой защемляющим контактом.

Если после установки прибора в местах присоединения водопроводных труб будет отсутствовать течь, можно пользовать им по назначению без каких-либо ограничений.

Варианты монтажа

В зависимости от модификации устройства возможны различные варианты установки. Как установить электрический бойлер, учитывая его особенности, следует уточнять у производителя. Как правило, вся необходимая информация содержится в инструкции к водогрейному оборудованию. Наиболее типичные способы установки будут приведены ниже.

Установка Термекс

Монтаж водонагревателя Термекс своими руками возможен, если будут соблюдены следующие правила:

  • Поверхность, на которую должен быть установлен бойлер этой модели, должна быть выровнена, а отверстия под анкера сделаны на достаточную для надёжного монтажа глубину.
  • Устройство должно эксплуатироваться только с магниевым анодом, который защищает внутреннюю поверхность бака от разрушений.
  • Установка бака должна осуществляться в положении, рекомендованном заводом изготовителем.
  • Запрещается подключение устройства к магистральному водопроводу без обратного клапана.

Все остальные стадии установки водонагревательных устройств Термекс не отличаются от стандартных последовательностей монтажа такого вида оборудования.

Установка бойлеров Электролюкс

Электролюкс является наиболее популярной маркой водогрейного оборудования. Устройства идеально подходят для душа на даче или в частном доме. Накопительные электроводонагреватели Электролюкс оснащаются не слишком мощными элементами нагрева, поэтому даже при наличии некачественной проводки, при условии выделения отдельной линии, устройство можно использовать без каких-либо ограничений.

В модельной линейке бойлеров Электролюкс присутствуют модели как с вертикальным, так и с горизонтальным типом установки. В первом случае достаточно установить 2 анкера для качественного крепления изделия к стене, во втором – потребуется сделать не менее 4 отверстий.

Изделия, выпускаемые под брендами: Аристон, Edisson, Timberk, Atlantic, а также менее известных производителей следует устанавливать стандартным образом. Подводка коммуникаций и варианты крепления будут зависеть, прежде всего, от типа водогрейного устройства.

Инструменты и материалы для установки

При самостоятельной установке водонагревателя не обойтись без использования различных инструментов и материалов. Для выполнения такой работы могут понадобиться:

  • Ударная электродрель или перфоратор со свёрлами по бетону.
  • Анкера.
  • Набор гаечных ключей.
  • Силиконовый герметик.
  • Строительный уровень.
  • Маркер.
  • Фитинги или переходники других конструкций (в зависимости от материала труб).

Внимание! Если перед установкой водонагревателя потребуется укреплять стену, то не обойтись без цемента или специальной строительной смеси, а также инструментов для нанесения и выравнивания раствора.

Советы и рекомендации

В некоторых случаях при установке водонагревателей могут возникнуть проблемы, о которых следует знать заранее. К наиболее частым «сюрпризам» этого типа относятся:

  • Необходимость в каркасном способе монтажа. Возникает при установке на недостаточно прочные поверхности.
  • Отсутствие заземления в розетке. Даже при наличии подключённого третьего провода к элементам электрической арматуры предохранительная линия может быть оборвана либо недостаточно качественно подключена к заземлителю.
  • Перекос изделия относительно горизонтали (установку следует осуществлять только с использованием строительного уровня).

К не менее важным базовым рекомендациям можно также отнести совет обращаться за помощью к специалистам даже при наличии небольших сомнений в правильности выполнения любых операций при установке этого типа оборудования.

Установка водонагревателя не будет представлять каких-либо серьёзных затруднений, но только если предварительно была тщательно изучена теория. Если проводить монтаж с использованием качественных материалов и инструментов, то конечный результат приятно удивит владельца электрического водонагревателя.

Как подключить водонагреватель своими руками- Обзор +Cхема и Dидео

Как подключить водонагреватель своими руками + схема и видео. Отказ от применения централизованного горячего снабжения водой является по большей части исключением, нежели правилом. На то может быть несколько причин:

Вы не зависите от того, в каком состоянии трубопровод, котельная и график ремонтных работ. Нет абонентской платы. Не придется ждать, пока до вашего крана доберется горячая вода (в то время, пока счетчик уже будет крутиться).

Стоимость бытового бойлера не такая уж и большая, а расход электрической энергии в пределах разумного. За установку вы можете не переплачивать, а подключить водонагреватель своими руками является достаточно простой операцией для домашних мастеров. Проблем с размещением быть не должно – вы можете подвесить нагревательный бак в любой сантехнической комнате.

Разновидности бойлеров, которые подойдут для жилого помещения

Хотя может казаться, что это просто аппарат для нагревания воды, но все-таки существует много различных конструкций, которые можно объединять в несколько групп. Есть жидко-, твердотопливные и газовые бойлеры. В этой статье мы рассмотрим нагреватели электрического типа.

Водонагреватели отличаются по типу нагревания

Рассмотрим подробнее:

  • Накопительные бойлеры обладают собственной емкостью, и такой водонагреватель устанавливают в квартире с душем или ванной комнатой. Пользоваться им вполне безопасно, потому что после нагревания его можно будет сразу же отключить, и не будет риска поражения электрическим током. Принцип работы достаточно прост – в бак набирается вода, а после начинает нагреваться ТЭН. Когда достигается нужная вам температура воды, автоматика отключает питание. Горячая вода подается в трубы под давлением напора холодной воды. Патрубки размещены так, что слои холодной и прогретой воды не смешиваются между собой.

Это дает возможность сохранять температуру носителя до обновления половины объема. Подключить бойлер к электрической сети не сложнее, чем другой мощный электрический прибор. Желательно, чтобы вы сделали отдельную линию с устройством защитного отключения, а также заземления нагревателя. Недостаток конструкции заключается в громоздкости и большом весе. Из достоинств выделим то, что не нужен источник питания с большой мощностью. Вы сможете нагревать воду постепенно, в экономичном режиме нагревания. Более того, накопительная емкость сделана в виде термоса (стенки бака утеплены). Это будет означать, что нагревание воды можно проводить в периоды, когда тарификация меньше, к примеру, ночью. Далее вы будете пользоваться в течении рабочего дня горячей водой.

  • Проточные нагреватели. Принцип работы заложен в само название. Такие приборы не оснащены накопительной емкостью, и вода проходит близко к нагревателю, или же контактируют с ним напрямую – это принцип теплообменника. Пока происходит циркуляция внутри нагревателя электрического типа, температура воды повышается. Нагреватель элемент должен быть таким мощным, чтобы вода успевала прогреваться за очень малый путь прохождения. По этой причине подключение проточного нагревателя воды к электрической сети требует выделенной и мощной линии питания.

При работе устройства нагрузка на сеть сильно увеличивается, и поэтому даже сами производители стараются пойти на компромисс – малый размер будет подразумевать высокий уровень мощности. Если уменьшать нагрузку на сеть, то теплообменник должен быть больше по объему. В таком случае нужно будет достаточно места для монтажа, и тогда вы потеряете такое преимущества, как компактность.  Как видите, подключить бойлер своими руками будет несложно. Дополнительным неоспоримым преимуществом работы подобной системы является моментальная готовность к работе. Водонагреватель такого типа требуется прогревать заранее, и кроме того, есть определенные потери при хранении нагретой воды. Монтаж проточного водонагревателя дает возможность использовать воду в любой момент.

Обратите внимание, что принципиальных достоинств по расходу электрической энергии у разных видов нагревателей нет.



Для прогревания одинакового количества воды нужно будет одно и то же количество энергии. Конечно, есть копеечные потери при использовании накопительных емкостей, но в действительности это несущественно.

Отличия бойлеров по типу нагревания

Да, по типу нагревания жидкости водонагреватели тоже могут отличаться:

  1. Прямое нагревание. К такому типу можно отнести любые бойлеры – газовый, проточный, твердотопливный и остальные. Самое важное, чтобы нагревательный элемент был самодостаточным, и потреблял электрическую энергию напрямую. Накопительный/проточный тип бойлера будет использовать электрический нагреватель (ТЭН), котел газового типа потребляет природный газ для прогревания воды. Жидкостные или твердотопливные устройство прогревают воду за счет потребления дров, мазута или угля. Получается, что для придания тепловому носителю нужного уровня температуры, требуются затраты.
  2. Косвенное прогревание. Для нагревания расходной воды нужен другой заранее прогретый тепловой носитель. Между ними будет происходить вторичный тепловой обмен, к примеру, если вы поставите на горячий радиатор отопления кружку из алюминия  холодным молоком, то получится косвенное нагревание. А вот если вы поставите на газовую или электрическую плиту, то это получится прямое нагревание. Обычно тепловой обмен между нагреваемой водой и носителем выполняется при помощи металлических труб, идущих одна в одной, или же труба находится внутри заполненной емкости.
  3. Бак накопительного типа с тепловой изоляцией, и змеевик с прогретой водой внутри. Чем больше витков в змеевике, тем лучше получается тепловой обмен. Но помните о том, что тепловая энергия, которую получит вода, будет отобрана у теплового носителя. Получается, то потребление энергии у первичного нагревателя получится лучше. Если вы подключите змеевик к централизованному отоплению в многоквартирном доме, у вас получится бесплатная вода (правда такая ситуация будет граничить с воровством). А если вы подключите такой водонагреватель в загородном доме, у вас будет гибкая и комплексная система прогревания. Вы сможете греть воду от разных источников, даже от солнца.

Далее давайте рассмотрим, как правильно монтировать водонагреватель в помещениях жилого назначения разного типа. В зависимости от конфигурации и климата, схема по подключению бойлера будет в существенной мере отличаться.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

  1. Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
  2. Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
  3. Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
  4. Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

  • Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети  в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

Но что делать, если в щитке отсутствует «земля» и есть только «нейтраль»? При системе заземления ТN-С, подключить бойлер без доработки схемы не получится. Потребуется делать «землю» самостоятельно. Для этого нужно провести проводник (арматуру) по стояку или нагруженной стене до грунта и сделать заземление в палисаднике. Если этот вариант невозможен, то сначала нужно будет нагревать воду, после отключать устройство от сети, а только потом можно будет открывать кран.

  • Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
  • Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Нагревательные устройства без накопительной емкости помогут решить сразу две популярные проблемы:

  1. Как устанавливать проточный нагреватель воды в ванной, где тонкие стены? Нет тяжестей – не будет и проблем. Более того, есть модели, которые можно установить прямо на раковину. Такие устройства можно повесить где удобно, на расстоянии длины шланга от душа.
  2. Использование горячей воды в помещении, где вы проживаете непостоянно. Получается, что простая схема подключения проточного нагревателя воды будет избавлять вас от необходимости хранить воду всю зиму, пока вам нет дома.

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор.  Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Полезный совет! Если вы не знаете, как подключить водонагреватель в квартире своими руками, для этих работ лучше всего обратиться к профессионалу, а после монтажа можете запросить сертификат безопасности.

Заключение

Перед тем, как принять решение о том, как нагреватель воды стоит покупать, лучше всего изучить в подробностях условия применения, а после выбрать самый экономичный вариант. Также рекомендуем посмотреть видеоролики.

Технология установки и подключения водонагревателя на даче — ВСЁ ДЛЯ ДОМА

Бытовой прибор для нагрева воды устанавливается в квартире, загородном доме или на частной даче. Подбор и установка водонагревателя связан с количеством проживающих в помещении людей.

Пусть сам процесс монтажа и несложен, но без опыта проблематично производить установку качественно. Поэтому лучше ознакомиться с инструкцией, прочитать советы и рекомендации.

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

  1. Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
  2. Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
  3. Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
  4. Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
  5. Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
  6. Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
  7. Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
  8. Система водонагрева должна быть полностью герметичной.
  9. Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
  10. Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Как установить нагреватель накопительный электрический

Для тех, кто решил выполнять такую работу самостоятельно совет! Ни при каких проблемных ситуациях не устанавливайте вертикальный прибор в горизонтальном положении и наоборот!

Подключение накопительного водонагревателя удобнее и правильнее всего выполнять так:

  1. Предварительная оценка места под монтаж.
  2. Помещение с малой площадью, как правило, не располагают большим пространством для бытовых приборов. Подключение водонагревателя к водопроводу в квартире, в таком случае, выполняют в скрытых нишах или сантехнических шкафах.
  3. Техника с объемом до 200 литров может быть навесного типа. Строго на пол устанавливают приборы с большим объемом, иначе неизбежен обрыв.
  4. Водонагреватель от 50 до 100 литров лучше закрепить к несущей стене. Для крепления использовать анкерный болт. Такой крепеж необходимо докупать дополнительно, потому что в комплекте их не бывает. Экономить на дорогостоящем приборе ни в коем случае нельзя. Чем больше будет зафиксировано кронштейнов для нагревателя, чем надежнее процесс эксплуатации из года в год. Для моделей навесного типа в 100 и более литров должно быть не менее 4 кронштейнов.
  5. Если решено поставить прибор в труднодоступном месте, то продумайте заранее обслуживание. Модель низкого качества придется часто ремонтировать, а это не комфортно выполнять в труднодоступных местах.

Предохранительный клапан устанавливается обязательно. Он сохранит систему от механических разрушений и избыточного давления. Принцип работы прост — избыток воды удаляется при повышенном давлении. Говоря иначе, вода сбрасывается до рабочего давления системы.

Как включить уже установленный нагреватель

Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:

  1. Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
  2. Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
  3. После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.

Последовательность на схеме:

Сомнительные действия или открытие кранов не по инструкции лучше не выполнять, если не уверены или сталкиваетесь с бытовым прибором впервые. Иногда дешевле вызвать мастера даже на включение 3 кранов и запуск прибора, чем оплачивать ремонтные работы после протечек.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Устанавливая элемент нагрева воды на даче или в доме для периодического проживания, до наступления холодов нужно будет слить жидкости из баков!

Схема подключения водонагревателя к сети

Любой водонагреватель требователен к проводимости электрической сети. Речь идет о сечении кабеля, а именно о медной жиле провода. Ее толщина должна начинаться от 2,5 миллиметров.

Качественное подключение к сети невозможно без предохранителя или защитного устройства. Любая модель нагревателя должна укомплектовываться прибором УЗО (устройство защитного отключения).

Классический способ для подключения к сети — включение в ближайшую розетку. Важно установить заземление. Для этого используют трехполюсную розетку с влагостойкой функцией.

Классический способ подходит для водонагревателей с небольшой мощностью. Мощные модели не рассчитаны на этот способ. Они будут, как минимум, нагревать розетку.

Систематический нагрев розетки приведет к ослаблению контактов и возникновению искры. От искры будет возгорание пластика розетки, поломка нагревательного элемента, возгорание системы электропитания.

Лучше позаботиться о безопасности заранее. Для этого нужно подвести электрический кабель нужного сечения в индивидуальном порядке. В этом случае монтируются провод из электрощита до бойлера без дополнительных розеток или ответвлений.

Без вилок и розеток отключение возможно только через прибор автоматизации. Хотя главная функция автомата — сохранность и безопасное использование водонагревателя.

В случае если в комплекте нет предохранителя, то нужно приобретать прибор с рассчитанным уровнем чувствительности. Если установить предохранитель с заниженной чувствительностью, то постоянного беспричинного отключения бойлера не избежать.

Для мощных водонагревателей ставят предохранители на 16 ампер.

Рекомендуем посмотреть видео об установке водонагревателя своими руками:

В процессе приобретения нужного водонагревателя лучше определиться заранее, как произойдет дальнейшая установка. При монтаже своими руками ни в коем случае нельзя игнорировать технику безопасности. При малейших сомнениях лучше не экономить, а вызывать опытных специалистов.

Инструкция по установке накопительного водонагревателя — видео

http://www. glav-dacha.ru/ustanovka-i-podklyuchenie-vodonagre…

Установка бойлера своими руками: пошаговая инструкция + фото

В последнее время водонагреватели являются неотъемлемой частью жилья человека, без них невозможно представить себе тёплый и комфортабельный дом. Установка бойлера своими руками — это нетрудная задача. Особенно тогда, когда у хозяина жилья имеются необходимые для этого навыки. Если они отсутствуют, рекомендуется обратиться за помощью к специалистам.

Если у вас нету опыта установки бойлера – лучше отдайте эту задачу специалисту

Оснновные виды бойлеров

На данный момент водонагревательные бойлеры представлены не только в одном виде. Существует множество разновидностей. Как смонтировать и установить бойлер в квартире или доме, напрямую зависит от его конструкции и типа.

Агрегат косвенного нагрева

Это такие приборы, в которых напрочь отсутствуют ТЭНы. Вода находится в баке, нагревается от внешних источников. Это могут быть:

Некоторые ёмкости представляют собой напольные водонагреватели. Они, как правило, немалого объёма — до 1 тыс. литров — и расположены прямо на полу, другие же можно повесить на стену.

Бойлеры бывает разных типов

Газовый накопительный бойлер

Этот аппарат не рекомендуется сравнивать с газовыми колонками. В то время, когда сгорает газ, нагревается вода.

Однако этот вид нагревателя не рекомендуется устанавливать самостоятельно, потому что газ взрывоопасен, и лучше всего, если это сделает специалист.

Обязательно при монтаже этого бойлера должна быть исправна вытяжка для того, чтобы производился выброс сгоревшего газа.

Электрическое устройство накопительного типа

Электробойлер является наиболее популярным. У него внизу установлен водонагревательный бак, а подогрев воды происходит с помощью ТЭНа. Регулировка температуры происходит при помощи термостата, который уже встроен.

Наиболее популярный бойлер — термекс, в нём есть электронное управление нагрева воды. Эти котлы просты в управлении, достаточно легко устанавливаются и имеют небольшие размеры.

В этом видео вы узнаете. как установить водонагреватель:

Общие правила при установке

Для монтажа и пользования агрегатами существуют определённые правила. Например, вопрос с выбором котла уже решён, и был приобретён электрический агрегат настенный. Перед его установкой необходимо выполнить некоторые рекомендации.

Сначала нужно выбрать место, где будет смонтировано это устройство. Аппарат нужно установить так, чтобы все работы, касающиеся агрегата, проводились легкодоступно.

Прежде чем ставить водогрейный бак, необходимо оценить систему труб водопровода. Нужно осуществить замену старых на новые, особенно в участке врезки аппарата. Он может находиться как на полу, так и на стене, поэтому она должна быть крепкой.

Баки, как правило, бывают на 100, 200 и более литров, при этом стена не должна быть из гипсокартона. Если в доме деревянные перегородки, необходимо удостовериться в их прочности. Перед тем как устанавливать агрегат, необходимо проверить проводку, так как аппарат оборудован мощными ТЭНами. Из-за этого он должен выдержать установленную нагрузку.

Для установки бойлера в квартире нужно сделать отдельную линию от счётчика, а перед агрегатом необходимо поставить выключатель. Допустимое сечение провода в этом случае составляет 2,5 мм.

Инструкция по монтажу

После того как основные работы по подготовке агрегата проведены, необходимо приступать к монтажу бойлера своими руками на стену.

Между потолком и баком необходимо оставить зазор ниже потолка на 18-19 см. Рекомендуется замерить интервал от верха прибора до монтажной планки. Отметить этот промежуток на стене от нарисованной раньше метки, провести горизонтальную черту с использованием уровня. Агрегат устанавливается именно на этой отметке.

Иногда требуется поставить водонагреватель в нише. Для этого нужно выставить между стенами точку, указывающую на центр. Обязательно рекомендуется измерить дистанцию между центральными крепёжными отверствиями. По обе стороны от центра на стене надо отметить интервал между отверстиями для установки.

Затем перфоратором просверливают в стене дырки. Крепление водонагревательного бака рекомендуется осуществлять к стене с помощью пластикового дюбеля. В нём надо закрутить крюки. После всего можно вешать нагревательный бак на стену. На этом основная установка является завершённой.

Весьма значимым фактором считается установка бойлера и его подключение к трубам водопровода. Для этого необходимо обратиться к аннотации. Согласно инструкции, движение холодной воды обозначено зелёными стрелками, а горячей — красными.

При монтаже бойлера нужно строго следовать инструкции

От стояков (2,3) требуется установить запорные краны (5), а после вентиль (4), который предназначен для перекрытия поступления жидкости именно в бойлер. Кран способен перекрыть магистральное водоснабжение. Тройники (6,7) врезают в трубы, которые идут в квартиру. Вентили (8,9) служат для подводки труб (10,11). Для этой цели можно применять:

  • гибкие шланги;
  • металлопластик;
  • трубы из полипропилена.

Предохранительный клапан (12) устанавливается на подводке с холодной водой. Дренажная труба (13) необходима для того, чтобы сбросить избыток давления. Вентиль (14) устанавливают к тройнику.

Рекомендации и подключение к сети

Для того чтобы подключить к электричеству аппарат, нужно установить специальный распределительный щит. Он должен быть автоматическим. Трёхжильный кабель протягивают к аппарату. Его подключают к контактам бойлера.

Для того чтобы уберечь человека от удара током, рекомендуется использовать устройство защитного отключения. Через некоторый период использования бойлер рекомендуется чистить от накипи.

Есть определённые рекомендации при установке бойлера своими руками в частном доме и квартире:

  • нужно соблюдать технику безопасности;
  • нельзя включать аппарат без жидкости;
  • запрещено сливать воду, не отключив электропитание;
  • не стоит использовать элементы, которые не входят в комплект.

Установить бойлер своими руками — несложная задача. Необходимо выбрать аппарат правильно, при этом нужно учитывать основной интерьер дома или квартиры. От выбора зависит дальнейшая правильная установка.

Установка бойлера своими руками: видео инструкция

Современный человек давно привык к хорошим бытовым условиям. Одним из обязательных признаков «благоустроенного жилища» является непрерывная подача горячей воды. Однако, магистральная подача воды еще не дошла в каждый дом. Более того, даже в домах с магистральным горячим водоснабжением нередки случаи, когда поток горячей воды иссякает из-за аварии или ремонта. Как правило, это случается в самый неподходящий момент. Чтобы обеспечить наличие горячей воды в кране широко используются бойлеры – нагревательные устройства. Они могут быть газовыми и электрическими, накопительными или проточными. Но и те и другие являются простыми в обращении устройствами с высокой степенью автоматизации. Установка бойлера своими руками в принципе не представляет особой сложности даже для неподготовленного пользователя.

схема подводки воды при установке бойлера своими руками

Основные типы водонагревательных бойлеров

Основными типами водонагревательных бойлеров, вне зависимости от источника нагрева являются следующие модификации:

  • Накопительные – такие устройства имеют довольно объемный бак для воды, в котором происходит нагрев. После расходования какого-то количества нагретой жидкости бак пополняется проточной холодной водой, после чего вновь нагревается до требуемой температуры. Такие устройства могут обладать разным объемом бака для нагреваемой воды и разным по мощности нагревательным оборудованием.
  • Проточные – нагревают воду непосредственно в трубе холодного водоснабжения. Горячая вода сразу же поступает в краны. Вследствие того, что за небольшое время необходимо нагреть мощный поток воды – такие устройства оснащаются мощными нагревательными элементами.

Расчет необходимой мощности бойлера

Электрические водонагревательные бойлеры обладают разными по мощности ТЭНами. Следовательно, на начальном этапе установки бойлера необходимо выяснить мощность приобретенного устройства и проверить соответствие электрической проводки в вашем помещении.

Проводка, прокладываемая в жилых помещениях имеет разные максимальные допуски по проходящей силе тока. Может случиться так, что в месте установки электрического бойлера просто не будет подходящей по мощности проводки. Такие ситуации нередки в домах старой постройки. Более того, в таких домах недостаточная мощность может подходить и к распределительному устройству в квартире и к счетчику потребляемой электроэнергии.

В случае необходимости – вам придется установить отдельный автоматический выключатель на распределительный щиток вашей квартиры и, возможно, проложить новый кабель до места расположения электрического водонагревательного бойлера.

Процесс самостоятельной установки электрического бойлера

Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.

подключение проточного бойлера

Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.

Как рассчитать сечение проводки к электроводонагревателю

Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).

схема подключения накопительного бойлера

Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.

После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.

Способы установки проточных водонагревателей

Существуют временный и постоянный способы подключения проточных электрических бойлеров.

При временном варианте установки к трубе подачи вода прикрепляется кран-тройник и через гибкий металлизированный шланг он соединяется в входным патрубком проточного водонагревателя.

Необходимо помнить, что для того, чтобы проточный водонагреватель не вышел из строя – в нем при включении нагрева должна находиться вода. Таким образом включение и выключение проточного бойлера должно выглядеть следующим образом:

  • Включается подача воды в проточный водонагреватель,
  • Включается электрический нагрев,
  • Выключается электрический нагрев,
  • Выключается вода, поступающая в нагреватель.

Современные бойлеры могут иметь автоматическую защиту, которая предотвращает включение Т

Установка бойлера своими руками — инструкция!

С учетом растущих коммунальных тарифов в последние все более актуальны накопительные водонагреватели, которые могут выполнять роль как основного, так и дополнительного источника горячего водоснабжения. В сегодняшней статье речь пойдет о самостоятельной установке бойлеров.

Установка бойлера своими руками

Важно! Зачастую бойлеры ставят в туалете, ванной комнате или на кухне – то есть в непосредственной близости от водозаборных точек.

Содержание пошаговой инструкции:

Установка бойлера своими руками – возможно ли?

Установка бойлера своими руками

Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.

Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимущества, такие как:

  • снижение расходов – не придется оплачивать работу сантехника;
  • экономия времени;
  • приобретение навыков, которые потребуются при дальнейшей эксплуатации оборудования.

    Установка бойлера

Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.

Что потребуется в работе

Инструменты для установки бойлера

Для монтажа нужно приготовить ряд инструментов:

  • перфоратор;
  • рулетку;
  • монтажный уровень;
  • крестовидную отвертку;
  • пассатижи;
  • разводной ключ;
  • маркер.

Помимо того, потребуется покупка:

  • полипропиленовых труб;
  • ленты ФУМ (или, как вариант, льняной пакли).

Установка водонагревателя на стену (традиционный вариант)

Установка водонагревателя на стену

Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.

Важно! Высота крепления зависит только от удобства использования. Пользователь должен легко включать тот или иной температурный режим, если понадобится.

Ниже приведена последовательность действий.

Клапан водонагревателя

Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.

  1. К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
  2. Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
  3. То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
  4. Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.

    Подключение водонагревателя

Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.

Схема крепления бойлера к стене

Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.

Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.

Важно! В самой планке отверстия не предусмотрены. Крепление осуществляется при помощи крючковидных анкеров.

В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.

После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.

Установка водонагревателя

Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:

  • красный для горячей воды;
  • синий для забора холодной.

Подключение бойлера

Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.

Видео – Нужен ли предохранительный клапан

Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.

«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.

Установка водонагревателя

Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.

Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:

  • синий провод нулевой;
  • коричневый для фазы;
  • желтый (или любой другой цвет кроме первых двух) для заземления.

После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.

Индикатор

Важно! Недопустимо подключение прибора к розеткам, мощность которых превышает 3 кВт. Кроме того, подключение других электроприборов к этой розетке недопустимо.

Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.

Видео – Установка и подключение водонагревателя

Особенности монтажа в квартире

Главная особенность городской квартиры – это недостаток пространства. Если стены туалета отделаны плиткой, то установить там бойлер будет достаточно сложно. Единственным вариантом в данном случае будет установка на задней стене, где обычно располагается небольшой шкафчик для маскировки труб канализации или хранения бытовой химии.

Шаг 1. Сразу отметим, что в шкафчик можно поместить нагреватель объемом не больше 10 л. Вначале шкафчик освобождается от всего содержимого – чистящих средств, полок, крышки и дна.

Шаг 2. Затем отмечается межцентровое расстояние креплений, габариты шкафчика и зазор между ним и стеной. Последняя размечается, обозначаются точки крепежей. В соответствующих местах проделываются отверстия, забиваются дюбели, в которые вкручиваются анкеры.

Шаг 3. Водонагреватель навешивается на анкеры.

Шаг 4. Шкафчик собирается обратно (конечно, полки и дно уже не используются), а прибор подключается так же, как в предыдущем пункте статьи.

Как установить водонагреватель под раковиной

Как установить водонагреватель под раковиной

Иногда водонагреватели устанавливаются под раковиной, но для этого подойдет лишь негабаритное устройство прямоугольной формы. В таком месте бойлер не помешает, к тому же его поверхность будет защищена от воды.

Важно! При подключении к электросети нужно позаботиться о заземлении и отдельной проводке.

Мнение о том, что компактные нагреватели малопроизводительны, ошибочно. Большая их часть имеет достаточную мощность для того, чтобы нагревать более 2 л воды за минуту. В остальном установка нагревателя под раковиной не имеет никаких отличий от традиционного способа монтажа.

Как установить водонагреватель под раковиной

Особенности монтажа бойлера на даче

Бойлеры широко используются в частных домах. Если речь идет о даче, на которой проживают преимущественно по выходным, то котла отопления там, вероятно, нет. Поэтому при каждом визите возникают определенные трудности, связанные с горячим водоснабжением. Чтобы избежать их, устанавливают бойлер.

Водонагреватели для дачи

Эксплуатационная специфика водонагревателей на даче заключается в том, что напор воды практически всегда непостоянен. Это уже не городская квартира, в которой напор всегда одинаков, т. к. снабжается от централизованной водопроводной сети.

Ввиду этого на дачах водогрейное оборудование устанавливается на 2 м выше ближайшей водозаборной точки. Благодаря этому вода будет циркулировать естественным путем даже в отсутствие напора.

Классическая схема подключения накопительного бойлера к трубопроводу

Касаемо технологии монтажа, то она в данном случае прежняя.

Советы специалистов

При установке/эксплуатации бойлера не рекомендуется:

  • включать его с незаполненным водой баком;
  • подсоединять прибор к водопроводу, в котором уровень давления больше шести атмосфер;
  • самостоятельно менять конструкцию и месторасположение анкеров;
  • сливать воду или снимать защитную панель из водонагревателя, который подключен к сети;
  • использовать для установки «левые» детали, не рекомендуемые производителем;
  • подключать к водоснабжению без предварительно установленного клапана-предохранителя;
  • пренебрегать техникой безопасности.

    Водонагреватель ( бойлер)

Видео – На что обратить внимание при монтаже

В качестве заключения

Научный прогресс уже достиг такого уровня, при котором каждый в силах обеспечить себе комфортные условия проживания (в том числе и горячую воду) независимо от того, в городе он живет или за его пределами. Покупка накопительного водонагревателя дает ряд преимуществ, а основным из них является полная независимость от централизованного водоснабжения. С последним, как известно, достаточно часто случаются запланированные и незапланированные отключения.

Бытовые водонагреватели

Ассортимент современных бойлеров достаточно широк для того, чтобы каждый мог подобрать себе модель, соответствующую всем требованиям и предпочтениям.

Как установить 120-вольтный электрический водонагреватель на 20 галлонов | Home Guides

Электрические водонагреватели резервуарного типа небольшой емкости используются для производства горячей воды там, где она используется, например, в кухонных мойках, посудомоечных машинах и умывальниках. Использование 120-вольтовых баковых нагревателей таким образом все еще распространено, хотя они быстро уступают место безбаквальным водонагревателям, потому что безбаковые нагреватели более экологичны. Безбаквальные обогреватели экологичнее, потому что они потребляют энергию только при использовании воды.Оба устанавливаются одинаково.

Установка водонагревателя

Многие из этих 20-галлонных водонагревателей для точек использования достаточно компактны, чтобы их можно было установить внутри большого шкафа под раковиной. В случае очень маленького туалетного столика в ванной вам может потребоваться установить водонагреватель вне шкафа. Как правило, эти небольшие водонагреватели поддерживаются между двумя отрезками угловых кронштейнов из листового металла, один из которых размещается над нагревателем, а другой — под ним. Кронштейны следует прикрепить к стойкам стены шурупами для дерева, а обогреватель закрепить между ними шурупами для листового металла.

Монтаж водонагревателя

Начните подсоединение водопровода к водонагревателю, подключив подачу холодной воды к впуску холодной воды на водонагревателе, затем подсоедините выпуск горячей воды к стороне горячей воды — обычно с левой стороны — смесителей. Чтобы предотвратить повреждение шкафов, полов и стен, предохранительный клапан должен быть подключен к подходящему сливу. Подойдет либо правильно установленный слив в полу, либо слив в раковине.

Выделенная 20-амперная ветвь цепи

Эти небольшие водонагреватели можно подключить к розетке или подключить к проводам ответвительной цепи.В обоих случаях они должны быть подключены к ответвленной цепи без других нагрузок. Национальный электротехнический кодекс и местные строительные нормы и правила требуют, чтобы отдельная 20-амперная ответвленная цепь была проложена от панели обслуживания водонагревателя. Если к приобретенному вами нагревателю прилагается шнур, вы можете подключить ответвленную цепь к одной розетке для вилки водонагревателя.

Жесткое подключение водонагревателя

Если вы подключаете водонагреватель к проводнику ответвленной цепи, вам потребуется проложить три проводника AWG №12 — один черный, один белый и один зеленый — через небольшой отрезок кабеля. гибкий кабелепровод, который подключается к нагревателю и к коробке схемного устройства с помощью гибких разъемов.Обрезая отдельные проводники, убедитесь, что они достаточно длинные, чтобы доходить до клеммы на термостате водонагревателя. Фактические соединения выполнить просто: просто удалите 3/4 дюйма изоляции с концов проводов, пропустите черный провод под клеммой номер 1 на термостате, а белый — под клемму номер 3, и затяните винты клемм. Зеленый провод крепится под зеленым винтом заземления. Подключите гибкий провод водонагревателя к проводам ответвительной цепи с помощью пластиковых гаек — черный с черным, белый с белым и зеленый с оголенной медью.

Ссылки

Ресурсы

Биография писателя

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журнале «Семейный разнорабочий», «Popular Science» ». «Популярная механика», «Хенди» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как установить электрический водонагреватель без резервуара

Водонагреватель без резервуара отлично подходит, и для кабин они действительно великолепны.Однако у них есть и обратная сторона, но безбаквальные водонагреватели предлагают убедительные преимущества для периодического использования в каюте или загородном доме. Из всех обновлений, которые я сделал в салоне, замена традиционного водонагревателя на этот безрезервуарный — один из моих фаворитов на все времена.

Преимущества по сравнению с недостатками водонагревателя без резервуара для кабины

Преимущества без резервуарного водонагревателя много:

  • небольшой размер / настенный монтаж
  • неограниченное количество горячей воды
  • горячая вода мгновенно резервуар для воды)
  • более эффективное нагревание воды / меньшее потребление энергии.

К ограничениям безрезервуарного водонагревателя относятся:

  • большие мгновенные потребности в энергии (электрическая или газовая)
  • высокая начальная стоимость агрегата / установки
  • ограничения на нагрев в зависимости от температуры потока и входящей воды (могут быть значительными)

Нас интересовала экономия места. Нам нужно было переместить печь в наше небольшое подсобное помещение, и избавившись от старого напольного водонагревателя, мы освободили место, необходимое для установки новой печи.Небольшие размеры и экономия места настенного водонагревателя без резервуара просто поразительны — они буквально занимают место портфеля.

И хотя экономия места велика, самым большим преимуществом, которое мы обнаружили после перехода на безбактериальный режим, является мгновенная горячая вода, которая всегда готова к работе. Нет необходимости получать горячую воду для дома, который время от времени используется, например, в нашей огромной хижине.

Бесконтактные водонагреватели + кабины = идеальное сочетание!

Бесконтактные водонагреватели vs.Традиционные водонагреватели с резервуаром:

Водонагреватель без резервуара предлагает экономию места, бесконечную подачу горячей воды, более низкую стоимость эксплуатации и отсутствие задержек с нагревом резервуара за счет более высокой начальной стоимости и ограничений по расходу горячей воды.

Водонагреватель без резервуара (по требованию)
  • малый размер / занимаемое пространство
  • Немедленное горячее водоснабжение после периода простоя — включите и используйте
  • Платите за то, что вы используете (+ пилот, если газ), и только когда вы используете его
  • Срок службы агрегата 20 + лет
  • Стоимость покупки / установки выше
  • Существенная потребность в энергии при использовании (40 — 180 ампер для электрических агрегатов и высокопроизводительных агрегатов для газовых агрегатов)
  • На основании ограничений расхода (использования) при температуре подаваемой воды
Традиционный водонагреватель резервуара (хранение)
  • Большой размер / потребность в пространстве
  • Весь резервуар нагревается до подачи горячей воды после периода простоя — включите и дождитесь нагрева всего резервуара
  • Оплата за нагрев (и повторный нагрев) всего бака
  • Срок службы блока 10-15 лет
  • Меньшие затраты на покупку / установку
  • Меньшие потребности в энергии по сравнению с безбакерновым режимом работы
  • Стабильная температура всего бака объем независимо от температуры подачи

Электрический vs.Сравнение газовых водонагревателей без резервуаров

По запросу водонагреватели без резервуаров обычно предлагаются с одним из двух источников топлива, газом (природный газ или пропан) или электрическим. Выбор между расходами на газ и электроэнергию, производительностью, требованиями к установке и обслуживанию каждого из них.

Электрический водонагреватель без резервуара
  • Требуется от одной до трех цепей 240 В 40-60 А
  • Не требует воздуховодов для горения, вытяжной вентиляции, подачи газа
  • Устанавливайте везде, где может проходить проводка цепи питания 240 В
  • Устанавливать менее сложно и дорого (установить электрическую цепь, водопровод)
  • Обычно более эффективен ~ 95%
  • Электроэнергия обычно дороже, чемгаз
  • Может иметь более узкий диапазон регулировки мощности нагрева (100 ° — 140 °)
  • Практически не требует технического обслуживания (заменить входной экран)
Газовый водонагреватель без резервуара
  • Требуется подача газа, воздух для горения, вытяжка, контур 120 В
  • Не требует цепей с высоким напряжением 240 В
  • Устанавливается там, где может идти воздух для горения, вытяжная вентиляция, цепь 120 В
  • Установка более сложная и дорогостоящая (установка газопровода, вентиляция продуктов сгорания / выхлопа, водопровод)
  • Обычно менее эффективна ~ 85%
  • Газ обычно дешевле по сравнению сэлектричество
  • Может иметь более широкий диапазон регулировки теплопроизводительности (100 ° — 180 °)
  • Требуется некоторое техническое обслуживание (горелка, пилот, вентиляция)

Выбор правильного размера Безрезервуарный водонагреватель

Важно выбрать водонагреватель подходящего размера . Это особенно верно в отношении безбаквальных водонагревателей, поскольку они не имеют резерва (бака) и необходимы для нагрева потока воды в «реальном времени». Бесконтактные водонагреватели нагревают холодную воду, подаваемую через агрегат, и поэтому ограничиваются расходом воды и температурой холодной воды, подаваемой в агрегат.Потребности в большем потоке (большие дома, несколько ванных комнат (душевых), душ с сильным потоком и т. Д.) И более холодная вода (холодный климат, использование зимой) требуют более крупных блоков. Выбор размера особенно важен для электрических блоков, которые обычно имеют меньший диапазон мощности нагрева (обычно максимальная настройка = 140 °) по сравнению с газовыми модулями (максимальная настройка до 180 °) и предлагают меньшую гибкость после установки. У большинства производителей есть таблицы, которые помогут вам выбрать нужный размер. Вот пример таблицы выбора на сайте Stiebel Eltron:

Руководство по выбору водонагревателя без резервуара (источник: stiebel-eltron-usa.com)

Купите себе водонагреватель без резервуара После того, как вы выберете водонагреватель без резервуара, вам потребуется его установить. Установка этих агрегатов может быть дорогостоящей, особенно для газовых агрегатов. Для многих домашних мастеров установка безбаквального водонагревателя — довольно простой проект. Прочтите пошаговую инструкцию по установке моего электрического безрезервуарного водонагревателя. Я оцениваю этот проект как продвинутый просто потому, что он требует высокого напряжения и большой силы тока. Из-за потенциальной опасности работы с высоковольтными цепями с высоким током не пытайтесь выполнять электрическую часть этого проекта, если у вас нет соответствующей квалификации.Вы, безусловно, можете установить и установить устройство по вертикали, а также арендовать проводку. Безопасность прежде всего.

ДЛЯ ДАННОГО ПРОЕКТА ТРЕБУЕТСЯ ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ / ВЫСОКОАМПЕРАТНОЙ СИСТЕМЫ

Перед любыми электрическими работами убедитесь, что главный выключатель выключен. Проконсультируйтесь с федеральными, государственными и местными нормативами. Вызовите квалифицированного электрика, если у вас возникнут вопросы или вам не нравится этот вид электромонтажных работ.

Как снять и заменить элементы водонагревателя

С помощью этих полезных инструкций установка нового водонагревательного элемента может быть несложной.PlumbingSupply.com® рад предложить заменяемые элементы и предоставить эту информацию, чтобы помочь вам удалить старый элемент и установить новый.


Как установить ввинчиваемый погружной элемент

Необходимые инструменты: крестовая отвертка , гаечный ключ для ввинчивания, новый элемент, садовый шланг, вольтметр или тестер цепи (чтобы убедиться, что питание отключено)

Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.

  1. Шаг 1: Выключите ВЫКЛ. электропитание водонагревателя.
  2. Шаг 2: Закройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
  3. Шаг 3: Снимите крышку доступа и отогните изоляцию.
  4. Шаг 4: Снимите пластиковую защиту клемм.
  5. Шаг 5: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
  6. Шаг 6: Отсоедините электрические провода от элемента.
  7. Шаг 7: Снимите элемент с помощью гаечного ключа.
  8. Шаг 8: Очистите область прокладки и резьбу.
  9. Шаг 9: Установите прокладку на элемент.
  10. Шаг 10: Установите элемент и затяните гаечным ключом.
  11. Шаг 11: Закройте сливной кран и включите подачу холодной воды.
  12. Шаг 12: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды, пока поток воды не станет постоянным,
    затем закройте кран с горячей водой. В случае утечки отключите подачу холодной воды и затяните элемент или переставьте прокладку.
  13. Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточна, проконсультируйтесь с электриком для замены провода и выбора калибра провода. Ослабленный, корродированный или неисправные соединения проводки могут привести к перегреву или возгоранию клемм проводки.
  14. Шаг 14: Подключите электрические провода к элементу.Затяните винты.
  15. Шаг 15: Замените пластиковую защиту клемм.
  16. Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом заполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
  17. Шаг 17: Включите электропитание на водонагреватель.

Как установить универсальный погружной элемент с фланцем на 4 болта

Необходимые инструменты: крестовая отвертка , торцевой ключ, новый элемент, садовый шланг, вольтметр или тестер цепей (чтобы убедиться, что питание отключено)

Обязательно используйте ту же мощность, напряжение и фланец, что и предыдущий элемент.

  1. Шаг 1: Выключите ВЫКЛ. электропитание водонагревателя.
  2. Шаг 2: Закройте OFF подачу холодной воды к водонагревателю, откройте кран горячей воды, подсоедините шланг к сливному клапану, откройте сливной клапан на водонагревателе и слейте воду.
  3. Шаг 3: Снимите крышку доступа и отогните изоляцию.
  4. Шаг 4: Проверьте провода с помощью вольтметра / тестера цепи на наличие питания, прежде чем пытаться отсоединить провода.
  5. Шаг 5: Отсоедините электрические провода от элемента.
  6. Шаг 6: Снимите крепежные болты элемента с помощью торцевого ключа. Обратите внимание на положение кронштейна термостата, который будет переустановлен позже.
  7. Шаг 7: Очистите область прокладки в баке.
  8. Шаг 8: Установите прокладку в углубление в резервуаре.
  9. Шаг 9: Установите элемент и кронштейн термостата. Затяните болты по диагонали.
  10. Шаг 10: Закройте сливной кран и включите подачу холодной воды.
  11. Шаг 11: Дайте возможность всему захваченному воздуху выйти из открытого крана горячей воды до тех пор, пока поток воды не станет постоянным.Закройте кран с горячей водой. В случае утечки перекрыть подачу холодной воды и затянуть болты или переставить прокладку.
  12. Шаг 12: Надежно закрепите термостат на поверхности бака и под выступами кронштейна термостата.
  13. Шаг 13: Осмотрите проводку. Если на проводке присутствует коррозия, отрежьте и зачистите провод 1/2 дюйма (только если провод достаточно длинный). Если коррозия все еще присутствует или длина провода недостаточна, обратитесь к электрику для замены провода и выбора калибра провода. Ослаблен, Корродированные или неисправные соединения проводки могут вызвать перегрев или возгорание клемм проводки
  14. Шаг 14: Подключите электрические провода к элементу.Затяните винты.
  15. Шаг 15: Замените пластиковую защиту клемм.
  16. Шаг 16: Замените изоляцию и крышку доступа. Бак должен быть должным образом наполнен водой и не содержать воздуха перед подачей электроэнергии, чтобы предотвратить повреждение элемента.
  17. Шаг 17: Включите электропитание на водонагреватель.

Типовая конструкция и электрическая схема электрического водонагревателя


Связанные статьи и статьи

вернуться наверх ↑

Руководство по замене водонагревателя

| ENERGY STAR

В водонагревателях

с тепловым насосом используются передовые технологии, позволяющие выполнять работу со значительно меньшим энергопотреблением.В большинстве домов их можно установить прямо там, где стоит ваш водонагреватель. Найдите минутку, чтобы ознакомиться с простыми рекомендациями по установке 4 , чтобы понять, подходит ли водонагреватель с тепловым насосом для вашего дома.

Начать

Почему выбирают водонагреватель с тепловым насосом, сертифицированный ENERGY STAR?

  • Сэкономьте более 50% на расходах на электроэнергию для нагрева воды — до 3500 долларов на всю жизнь для семьи из четырех человек.
  • Воспользуйтесь скидками на коммунальные услуги, которые могут быть доступны в вашем районе.
  • Продукты с маркировкой ENERGY STAR прошли независимую сертификацию на предмет экономии энергии и защиты окружающей среды.

НАЙТИ ПРОДУКТЫ, СКИДКИ И МОНТАЖНИКОВ

ШАГ 1. ПРОВЕРЬТЕ ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

Водонагревателям с тепловым насосом требуется питание 240 В.

У вас сейчас есть электрический водонагреватель?

да

Нет

Не уверены, какой у вас водонагреватель — электрический или газовый? Если у вашего водонагревателя нет дымохода, то это электрический водонагреватель с питанием 240 В (см. Изображения на Рисунке 1).

Рисунок 1 : Обычный электрический водонагреватель без дымохода слева и газовый водонагреватель с дымоходом справа (дымоход обведен красным).

НАЙТИ ПРОДУКТЫ, СКИДКИ И МОНТАЖНИКОВ

ШАГ 2: Проверьте доступ воздуха

Водонагреватель с тепловым насосом втягивает воздух из окружающей среды для нагрева воды и выпускает холодный воздух, поэтому ему необходим доступ к большому количеству воздуха (см. Рисунок 2).

Есть ли у вашего водонагревателя:

Температура воздуха в помещении выше 40 градусов по Фаренгейту круглый год?

И

Площадь не менее 100 квадратных футов.(10 футов x 10 футов) или меньшее пространство, которое может быть оборудовано решетчатыми дверями или воздуховодом?

да

Нет

Рисунок 2 : Для помещений площадью менее 100 квадратных футов поговорите со своим установщиком о решетчатой ​​двери и системе воздуховодов.

Назад

НАЙТИ ПРОДУКТЫ, СКИДКИ И МОНТАЖНИКОВ

ШАГ 3: Проверьте высоту помещения

Водонагреватель с тепловым насосом на несколько дюймов или фут выше обычного электрического водонагревателя, и для него требуется определенная высота потолка в зависимости от размера водонагревателя, которая зависит от размера домохозяйства.

Есть ли у вашего водонагревателя:

Потолок высотой не менее 6 футов для семьи из 5 или менее членов?

ИЛИ

Потолок высотой не менее 7 футов для семьи из 6 или более человек?

да

Нет

Назад

НАЙТИ ПРОДУКТЫ, СКИДКИ И МОНТАЖНИКОВ

ШАГ 4: Проверьте дренаж воды

Водонагреватели с тепловым насосом требуют надлежащего дренажа, поскольку, как и кондиционеры, они осушают воздух и производят конденсат, который необходимо удалять через ближайший слив в полу или другой выпуск с помощью небольшого конденсатного насоса.

Есть ли у вашего водонагревателя доступ к одному из следующих устройств?

  • Слив в полу.
  • Раковина кухонная.
  • Отстойник.
  • Существующая дренажная труба / линия (Рисунок 3).
  • На улице (только для мест с температурой выше нуля круглый год).

да

Нет

Рисунок 3 : Примеры существующих дренажных труб.

Назад

НАЙТИ ПРОДУКТЫ, СКИДКИ И МОНТАЖНИКОВ

Результаты

Для установки водонагревателя с тепловым насосом может потребоваться модернизация электрооборудования.

Расположение вашего водонагревателя:

Арт. Стоимость
1. Бесконтактный водонагреватель 450–1 050 долл. США
2.Монтажные работы 90–1 200 долл. США
3. Установка / замена дополнительной газовой линии $ 500
Общая средняя стоимость установки 540–2 750 долларов
