Коллектор отопления своими руками

Коллектор отопления своими руками делают сотни самоучек и тысячи частых фирм. У кого-то получается хорошо, некоторые варят откровенную халтуру, пользоваться которой невозможно, даже если очень хочется. Мы в Полисервис-юг всячески боремся с подделками, но в то же время уважаем труд добросовестного мастера, вложившего мозги и душу в своё творение. Предлагаем вам небольшую подборку коллекторов отопления, изготовленных своими руками, которая определённо заставит вас задуматься.



Полипропиленовые гребёнки



Коллекторы из полипропилена заслуженно пользуются спросом. Они лёгкие, сравнительно недорогие, а главное делать их довольно просто. Одни паяют их из кусочков пп-труб и фитингов оставшихся после монтажа





Другие основательно закупаются на рынке





Сначала следует долгий процесс подготовки. Нужно сделать схему с расположением потребителей, точно определить все соединительные размеры и только потом брать в руки инструмент. Заметим, что готовиться надо обязательно, независимо от того, какой материал вы выбрали и даже в том, случае, когда коллектор вы покупаете уже готовым.




Это интересно. Коллектор отопления называют гребёнкой из-за сходства с последней. Действительно, патрубки, расположенные сверху и снизу напоминают гребешки. Кстати, именно к ним подключают трубопроводы и подводку потребителей.



В результате нехитрых манипуляций и грамотного монтажа получаются такие









или такие разводки









Плюсы

  • Цена соответствует низкой стоимости трубы

  • Небольшой вес упрощает установку и последующую эксплуатацию

  • Собираются быстро



Минусы

  • Большое количество соединений часто становится причиной протечки

  • Высокая вероятность деформации швов объясняется не всегда надлежащим качеством полипропилена и паяющего устройства.

  • Узкая специализация. Гребёнки создают или только для воды, чаще холодной, или тёплого пола. В расширенных версиях используют дополнительные комплектующие, увеличивающие конечную стоимость изделия.

  • Средний срок службы около пяти лет.

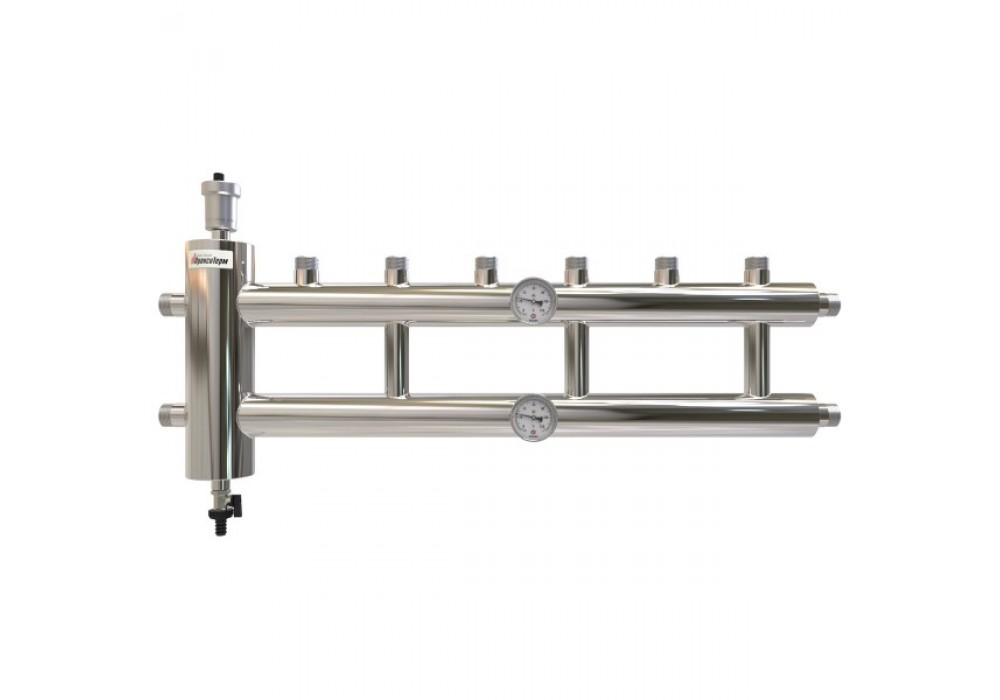

Металлические коллекторы



Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.



Прежде чем приступать к сварке, рисуют конструкцию будущего модуля





На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.




Это интересно. Электрические и газовые котлы подключают к коллектору сверху или снизу. Но если в системе предполагается циркуляционный насос, то котел выводят только с торца, как и бойлер косвенного нагрева. С контурами проще, их в любом случае располагают либо вверху, либо внизу гребенки.



Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.





Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.

















Плюсы

  • Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.

  • Герметичность. Сварные швы держат форму максимально долго.

  • Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.

  • Эксплуатация. Сохраняет характеристики не менее 10 лет.

  • Функциональность. Выполняет несколько задач сразу.



Минусы

  • Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.

  • Вес. Масса устройства начинается от пяти килограмм.

  • Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.

  • Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.



Надеемся, мы хоть немного помогли вам. В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.



Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

1

Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

  1. 1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.
  2. 2. Теплый водяной пол. В основном применяется в качестве вспомогательного.
  3. 3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

2

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

2.1

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

  • сколько будет контуров, соответственно выходов к ним;
  • количество и мощность нагревательных установок;
  • наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

2.2

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

  1. 1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.
  2. 2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
  3. 3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

3

Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

3.1

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки. Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

Марка Диаметр, мм Толщина стенок, мм Максимально допустимая температура воды
PN-10 20-110 1,9-10 +20
PN-16 16-110 2,3-15,1 +45
PN-20 16-110 2,6-16,1 +60
PN-25 22-78 2,8-18,3 +80

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

  • трубы нужного размера;
  • заглушки на одну сторону в каждой группе;
  • муфты и тройники;
  • шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

3.2

Как соединить отдельные узлы

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

  • сначала соединяют тройники;
  • с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
  • на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

4

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

5

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

описание, что необходимо, сварка отопительного коллектора

Для создания коллектора отопления нужны базовые навыки мастера, свободное время и желание. В процессе сварки сохраняйте внимание, чтобы не испортить результат. Смастерить собственный коллектор вместо покупки заводского продукта – хорошее решение, когда сварщик ограничен в средствах и хочет испытать свои навыки.

Особенности коллектора

Содержание статьи

На качество изделия влияют три параметра:

  • размеры;
  • металл;
  • отделочные детали.

Перед началом работы нужно изучить теорию. Коллектор, сделанный самостоятельно, заметно отличается от собранного на заводе. Устройство выглядит как гребешок, выполненный методом сварки. По этой причине его называют «гребенка». Обычно это горизонтальная конструкция, имеющая отводы. Они бывают направлены в две стороны или одну, направление определяет место расположения котельной. Если котел стоит на цокольном этаже, патрубки располагаются вверху. Выше котла находятся вентиляционные установки, батареи, система теплых полов.

Патрубки снизу важны для систем, расположенных ниже котельного уровня. «Отопительные гребенки» бывают смешанного типа, поддерживающие оба варианта расположения патрубков.

Коллектор выполненный самостоятельно

Как подготовиться к сварке

Проще всего сварить устройство по готовому чертежу. В сети существует множество схем, сопровождаемых инструкциями. Чертеж выбирают индивидуально, универсального способа сварки не существует, каждый мастер снабжает свои схемы рекомендациями, которые считает идеальными. После выбора чертежа сварщик определяется с материалом профиля. Распространены следующие варианты:

  1. Нержавеющая сталь.
  2. Черная сталь – ее выбирают за надежность, доступность и устойчивость к коррозии.
  3. Полипропилен. Неоднозначный материал, подходящий для изготовления коллектора, но готовые изделия выходят не дешевыми и часто получаются дефективными.

Выбранный материал обязательно должен выдерживать высокие температуры, быть стойким к ржавчине. Назвать лучший материал среди доступных затруднительно, поскольку решающую роль играет качество сварки и конкретные условия, в которых работает изделие. Работа коллектора однозначно связана с экстремально высокими температурами, этот факт нужно держать в уме во время покупки профиля.

Место, где для расположения коллектора изучают до изготовления прибора. Чтобы смастерить качественный коллектор, понадобится учесть некоторые условия – место нахождения котла, удаленность стен от установки, мощность всей системы. Опираясь на эти переменные мастер понимает, какое в итоге получит готовое изделие. Если все параметры учтены верно, коллектор, сваренный собственноручно – выполнен без дефектов. Для улучшения результата работы предварительно получите консультацию мастера. Он произведет замеры и расскажет, какие технические нюансы имеют значение в данном конкретном случае.

Компоненты, составляющие коллектор

Отопительная гребенка – это конструкция из сварки, оснащенная отводами. Последние являются распределительными элементами, передающие тепло к батареям, бойлерам и т. д. Скорость движения жидкости по отопительным контурам определяет циркуляционный насос, а смешивание производится в самом коллекторе. Этот процесс держит температуру в балансе, что благоприятно влияет на сохранение целостности всей отопительной системы. Благодаря коллектору сохраняется оптимальный уровень давления. Без патрубков система не смогла бы функционировать правильно.

Вторым ключевым параметром является размер гребенки. Дальность расположения осей коллектора влияет на скорость монтирования, а для правильной работы важно сохранить равное расстояние между патрубками.

Не последнее значение имеет дюймовка коллектора и ее выходы. Все это зависит от арматуры, применяемой для создания коллектора. Правильная резьба не только приварена, но и отшлифована. Для нормального функционирования после шлифовки идет обработка.

Перед созданием изделия проводят точные расчеты и неукоснительно следовать схеме. Ошибка на 1-2 миллиметра значительно усложнит процесс установки арматуры запора или сделать ее невозможной. В этом случае лишние траты неизбежны, а чтобы исправить ошибку придется звать человека со стороны, обученного работе с такими установками. Всесторонняя подготовка к сварке позволит избежать неприятностей.

Пример чертежа коллектора отопления

Сварка отопительного коллектора

После выбора металла и всех расчетов приступают к работе. Сварка прибора зависит от схемы и проводится по следующему алгоритму:

  1. В зависимости от указанных в инструкции размеров, мастер производит закупку достаточного количества материалов.
  2. Трубы соединяют по указаниям из схемы при помощи сварочного инвентаря, подключают между собой.
  3. Области контакта труб зачищают, обрабатывают герметиком.
  4. Гребенку отопления проверяют на герметичность. Для этого оставляют открытым только один патрубок. Правильно собранный коллектор после подачи воды не имеет протечек в закрытых отводах.
  5. Готовую конструкцию окрашивают. После просушивания она готов к установке.

Надежность коллектора, при условии правильной реализации схемы мастером, определяет качество чертежа, на котором основана сборка. Выбирают неспешно, изучив все детали.

Предлагаем к просмотру видео по сварке коллектора:

Заводской или самодельный коллектор

Есть разница между коллектором с завода и изделием, выполненным своими руками. Но при хорошем исполнении грамотного чертежа разница бывает незначительной. Конечно, самодельная гребенка лишена гарантии, сертификата и т. д. Тем не менее, качественно собранный прибор способен работать без нареканий не менее 3 лет.

Серийный прибор сопровождается сертификатом и гарантией, продукт проходит многочисленные тестирования перед реализацией. Заводской прибор имеет хорошую отделку, полноценно защищен от коррозии, хорошо противостоит деформации.

Собирать коллектор самостоятельно стоит лишь будучи полностью уверенным в своих силах. Когда возникают сомнения, лучше потратить чуть больше средств, но быть уверенным в качестве гребенки и отсутствии дефектов. Любая конструкция, собранная своими руками – проигрывает серийному изделию. Реализовывать проект по стороннему чертежу можно лишь на свой страх и риск.

Сборка коллектора отопления своими руками – непростое дело, в котором есть свои нюансы и подводные камни. Качество исполнения проекта зависит не только от сварщика, но и от автора проекта. Плохой чертеж сведет на «нет» любые старания. Поэтому, когда было твердо решено делать гребенку самостоятельно, важно сначала запастись терпением и найти схему, которая подходит по всем параметрам.

Видео по теме: Коллектор отопления своими руками

Коллектор из полипропилена | ЮНИТРЕЙД


Полипропилен прочно вошел в жизнь человека. Изделия из данного полимера обладают массой положительных характеристик, в частности, прочностью и долговечностью. Особую популярность материал завоевал в изготовлении труб и прочих элементов трубопроводов. Одним из самых полезных является коллектор из полипропилена, или в простонародье «гребенка».

Преимущества использования коллектора из полипропилена


Полипропиленовый коллектор используется в системе «теплый пол», которая на сегодня является одной из самых эффективных и экономичных среди систем отопления. В данной системе ранее использовалась металлическая гребенка. Она и сейчас присутствует на рынке, однако имеет множество недостатков, включая сложный монтаж, подверженность коррозии, а также довольно высокую цену. Полипропиленовый коллектор, придя на замену металлической гребенке, позволил значительно упростить процедуру монтажа контуров отопления. К основным преимуществам данного изделия относится:

  • Сокращение время монтажа трубопровода на четверть, минимизация варочных работ и средств, которые необходимо было бы потратить на эти операции. Обычно для монтажа необходим лишь специальный паяльник для полипропиленовых труб, который можно купить за небольшие деньги или одолжить на время.

  • Эстетичный вид коллектора, который удачно вписывается в общую систему полипропиленовых труб отопления.

  • Широкая область использования. К примеру, полипропиленовый коллектор с отсеченными кранами, применяемый для отопления, позволяет регулировать давление в трубопроводе на любом участке (секторе), упрощает стравливание воздуха, регулирует напор и направление воды или другой жидкости в магистралях. Также значительно упрощается регулировка температуры в различных помещениях, поскольку все это можно делать из одной точки.

  • Надежность и качество. Полипропилен является невероятно прочным материалом, который может прослужить не один десяток лет без коррозии и повреждений. Помимо этого, распределительный коллектор безопасен для человека, поскольку не выделяет вредных веществ, не ржавеет и химически стабилен в отношении любых агрессивных веществ.

  • Возможность самостоятельного монтажа без вызова мастера. Достаточно иметь минимальные навыки работы с паяльным аппаратом, чтобы собрать коллектор из полипропилена своими руками. Вы можете создать свой уникальный коллектор, соблюдая элементарные нормы и правила.

  • Низкая стоимость изделия. Полипропилен дешевле металла. Себестоимость гребенки из полипропилена будет гораздо ниже, чем аналогичное изделие из металла. ·

  • Широкие возможности для мастера, как профессионала, так и любителя. Полипропиленовые трубы представлены большим ассортиментом размеров. Для коллекторов в основном используются трубы диаметром 20 мм и 40 мм. Преимуществ у коллекторов из полипропилена большое множество, а выбор между полимером и металлом очевиден. Современная промышленность предлагает широкий выбор коллекторов в зависимости от количества кранов (2-6 штук).

Как правильно выбирать готовый полипропиленовый коллектор


Если вы не желаете создавать собственный коллектор из полипропилена, то можно приобрести уже готовый продукт. При этом следует обратить внимание на следующие особенности:

  • С какой целью будет использоваться коллектор – от этого будет зависеть, к примеру, диаметр, поскольку, чем больше труб, тем больший поток теплоносителя нужен.

  • Какой тип системы отопления имеется в наличии или планируется установить.

  • Какое количество помещений (и соответственно количество отводов) планируется обслуживать.


От правильного выбора коллектора зависит качество и долговечность эксплуатации отопительного оборудования.

Сборка коллектора своими руками


Несмотря на более низкую по сравнению с металлическим коллектором стоимость, полипропиленовый распределитель является достаточно дорогим изделием. Именно поэтому многие домашние мастера изготавливают коллектор самостоятельно, к тому же сегодня на рынке материалов предостаточно.


При выборе труб для корпуса гребенки нужно учитывать, что их диаметр должен быть в 3 раза больше диаметра труб контура.


Основные мероприятия по изготовлению гребенки заключаются в следующем:

  • Измеряется расстояние между патрубком на выходе и входе контура.

  • Из полипропиленовой трубы соответствующего диаметра вырезается отрезок нужной длины.

  • С помощью паяльного оборудования устанавливаются патрубки для монтажа контура.


Все мероприятия нужно проводить по заранее составленному плану, поскольку полипропиленовые конструкции являются неразборными, то есть при неправильном монтаже как коллектора, так и самого отопления придется заменять все материалы. Соблюдение элементарных правил монтажа коллектора позволит обеспечить надлежащее и комфортное функционирование системы отопления в вашем доме. К тому же инженерная коммуникация, созданная своими руками, станет предметом гордости любого хозяина. И для достижения этих целей у полипропилена нет конкурентов.

Распределительный коллектор отопления: для чего нужен и как изготовить

Оглавление:
Распределительный коллектор отопления: устройство и принцип работы
Два основных вида распределительных коллекторов для отопления
Как сделать коллектор отопления своими руками: нюансы технологии

С некоторыми системами отопления иногда происходят настоящие курьезы – к примеру, когда включаются теплые полы, обычные радиаторы отопления перестают работать. Такое поведение отопительных систем является явным признаком неправильной сборки – по сути, теплоносителя не хватает, чтобы обеспечить работу всего оборудования сразу. Или же просто он неправильно распределяется – именно это и стало первопричиной появления в системах отопления такого элемента, как распределительный коллектор отопления, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы подробно разберемся с этим изделием – изучим его вдоль и поперек, а также рассмотрим возможность самостоятельного изготовления.

Распределительный коллектор отопления фото

Распределительный коллектор отопления: устройство и принцип работы

Первое, что следует понять, подходя к изучению коллектора системы отопления, это то, что именно представляет собой данное устройство – по сути, это емкость для сбора теплоносителя, так сказать, в единый кулак, т.е. сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов. Чтобы проще было понять суть этого устройства, представьте себе бочку, вода из которой вытекает не через одно отверстие, а через десяток – наблюдая за этими струями, можно заметить, что из них всех вода льется с одинаковым напором. Вот это и есть распределительный коллектор, в котором роль трубопроводов играют дырки – именно такое многократное различие в проходной способности отверстий и самого резервуара обеспечивает равномерное распределение жидкости по всем отверстиям одновременно.

Естественно, это только основной принцип, который заложен в работу современной распределительной гребенки для системы отопления – реальное устройство полностью собранного агрегата намного сложнее и включает в себя не только емкость с врезанными в нее патрубками. Полностью собранная и готовая к работе гребенка дополнительно оборудуется кранами, насосами, термометрами, манометрами и устройствами сброса воздуха, которые в своей совокупности позволяют осуществлять полноценный контроль над движением теплоносителя. Возможности этого устройства позволяют не только равномерно распределять теплоноситель, гребенка отлично справляется и с обратной задачей. Коллектор может перераспределять жидкость, подавая ее больше в одно крыло и меньше в другое – в общем, это полноценный агрегат, призванный обеспечивать необходимые режимы работы обширной системы отопления.

Коллектор отопления для монтажа котельной фото

Два основных вида распределительных коллекторов для отопления

В современных отопительных системах применяется два вида распределительных коллекторов – они отличаются как своим устройством, так и габаритами. Рассмотрим несколько подробней два этих узла:

  1. Коллектор отопления для котельной. Это довольно большой распределительный узел (как правило, изготавливается из трубы диаметром 100мм) – он состоит из двух распределительных гребенок, одна из которых отвечает за подачу теплоносителя в разные крылья отопительной системы, а вторая за сбор охлажденной жидкости из этих же крыльев. Падающая гребенка коллектора оборудуется кранами и циркуляционными насосами, а принимающая холодный теплоноситель гребенка – в основном только отсекающими кранами. Коллектор отопления для монтажа котельной в обязательном порядке оборудуется датчиками давления и температуры. Мало того, практически всегда неотъемлемой составляющей подобных узлов является так называемая гидрострелка, в задачи которой входит поддержание оптимальной разницы температур между подачей и обраткой. Эта разница обеспечивает оптимальный режим работы котла.

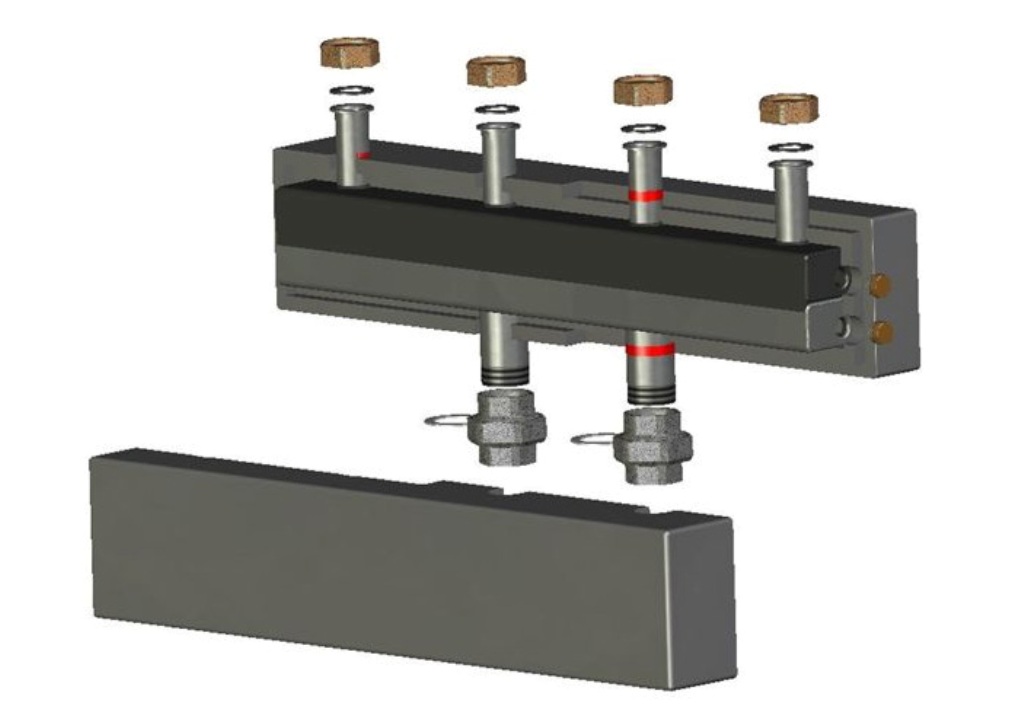

    Коллекторы для котельной фото

  2. Локальная распределительная гребенка для системы отопления – ее основное отличие от центрального коллектора заключается не только в миниатюрных размерах, но и в немного ином принципе работы. В общем, в ней происходит то же самое, что и в большом коллекторе, только немного иначе – если в первом случае получается полная замена охлажденного теплоносителя новой нагретой жидкостью, то во втором случае жидкость просто разбавляется горячей и отправляется назад в систему. Такой немного видоизмененный принцип работы позволяет увеличить эффективность работы системы и снизить затраты энергоресурсов, потребляемых котлом. Роль гидрострелки в таких коллекторах, как правило, играет дополнительный циркуляционный насос – он гоняет локальный теплоноситель по кругу, который обслуживает и при необходимости (за счет разницы температуры воды) захватывает дополнительную порцию горячей жидкости и одновременно выбрасывает в магистральную систему охлажденную воду. Именно такой принцип работы позволяет брать дозированное количество теплоносителя на ту или иную ветку системы. Во всем остальном такие коллекторы полностью идентичны котельным гребенкам. Как правило, их используют для устройства водяных теплых полов или подключения большого количества радиаторов в одном помещении.

    Распределительная гребенка системы отопления фото

В принципе, эти два узла можно назвать практически идентичными, если бы не одно «но» – только при их совместном использовании можно добиться высокой эффективности работы отопительной системы в целом.

Как сделать коллектор отопления своими руками: нюансы технологии

Подходя к вопросу самостоятельного изготовления распределительного коллектора для отопления, сразу хочу отметить, что и тот и другой узел можно свободно приобрести в любом специализированном магазине – причем сделать это можно как комплексно, так и по отдельности (в смысле, купить каждый элемент отдельно). В последнем случае коллектор обходится дешевле, но от вас потребуется правильно его собрать. Чтобы еще больше уменьшить стоимость этих узлов отопления, их можно изготовить самостоятельно, и делается это не так сложно, как может показаться на первый взгляд. Также сразу хочу отметить и тот факт, что оба эти узла изготавливаются из различных материалов – коллектор для котельной, в силу своей близости к нагревателю теплоносителя, должен выдерживать очень высокие температуры, в связи с чем для его изготовления используется исключительно металл. В отличие от него, локальную распределительную гребенку можно изготовить из трубы любого вида, в том числе и из полипропилена. Рассмотрим немного подробнее технологию их изготовления.

  1. Коллектор для котельной – без электросварки здесь не обойтись, даже несмотря на всю простоту его сборки. Изготавливается распределительный коллектор в три этапа – сначала делается гидрострелка (по сути, это кусок заглушенной с двух сторон трубы и оборудованный четырьмя патрубками, два из которых нужны для ее подсоединения к котлу, а два других для подключения к ней распределительных гребенок). Потом по очереди, одна за другой, изготавливаются падающая и обратная гребенки – по своей конструкции они полностью идентичны и могут отличаться разве что направлением выводов. Если все они будут смотреть вверх, то располагать их нужно в шахматном порядке, т.е. на одной из гребенок патрубки должны быть сдвинуты относительно патрубков второго коллектора. Так будет удобнее монтировать трубы. И на третьем этапе коллектор оборудуется всем необходимым – это краны, насосы, сброс воздуха, а также датчики температуры и давления.
  2. Локальный распределительный коллектор изготавливается практически точно так же, как и гребенка для котельной, за исключением того, что его можно просто спаять из полипропиленовой трубы или скрутить из металлопластика. Лучше, конечно, спаять – так будет надежнее. Здесь есть одно «но» – оно касается коллектора из полипропилена. За счет дороговизны резьбовых концевиков он обойдется практически столько же, сколько и магазинный. Так что здесь следует подумать, нужны ли вам лишние хлопоты или быть может проще купить готовый коллектор?

    Как сделать коллектор отопления своими руками

В принципе, это все, что можно сказать по поводу самостоятельного изготовления распределительной гребенки. По большому счету, человеку, не понаслышке знакомому с выполнением сантехнических работ, изготовить подобный узел не составит никакого труда – особенно если перед глазами будет лежать хотя бы его рисунок.

И в заключение добавлю только одно – просто так, без соответствующих расчетов, изготовить распределительный коллектор отопления будет неправильно. Даже в магазинах они продаются в разных размерах, и здесь нужен четкий расчет. В принципе, небольшой запас мощности, конечно, не повредит, но если будет перебор или, чего хуже, недобор, то система отопления значительно потеряет в своей эффективности.

Автор статьи Александр Куликов

Самодельный солнечный коллектор из радиатора

Этот солнечный коллектор был сконструирован автором самостоятельно на основе старого радиатора отопления. Солнечный коллектор позволяет в летнее время использовать горячую воду, которая нагревается за счет естественного тепла от солнечных лучей. Такая конструкция будет особенно полезной в дачном доме, куда обычно не идет подача горячей воды.

Для создания солнечного коллектора были задействованы следующие материалы:

1) Старые плоские радиаторы отопления в количестве двух штук.
2) листы металла или жести
3) метало-пластиковые трубы
4) краны
5) фитинги
6) стекла оконные
7) две бочки емкостью в 160 литров

Рассмотрим основные этапы создания солнечного коллектора на базе старого радиатора отопления.

Для начала необходимо познакомиться с основным принципом работы данной модели водонагревателя. В бак закачивается холодная вода из колодца, для этого автор установил насосную станцию. Вода подается в бак через кран, что позволяет регулировать уровень воды в баке.

После нагрева горячая вода напрямую без краника спускается в ванну, так как вода в баке находится не под давлением. Таким образом горячая вода сама стекает в ванну при открытии крана.

На крыше дома автор установил два радиатора так, чтобы верх радиатора был на уровень ниже чем бак-накопитель. Так же в целях естественной циркуляции воды трубы ее подвода от бака-накопителя установлены под углом, в сторону радиаторов.

Благодаря тому, что трубка, по которой поступает нагретая вода в бак была подключена чуть выше середины бака, самая нагретая и горячая вода скапливается всегда вверху бака-накопителя.

Таким образом в летнее время, когда средняя температура воздуха в тени равна 25+ градусам, вода в баке за день может нагреться до 50-60 градусов.

Так же автор сделал простую манипуляцию с бочкой, для того чтобы она сохраняла тепло на протяжении ночи и утром вода еще была теплой. Для этого бочка была обернута минеральной ватой и фольгой, после чего бак-накопитель стал своего рода большим термосом.

Теперь о конструкции самой системы нагрева воды.
Два плоских радиатора были помещены на крышу дома автора.

Для удобства крепления были сделаны два металлических короба их жести и листов металла, в которые радиаторы и были помещены. Сверху радиаторы в коробах были закрыты стеклом для защиты от ветра и грязи. Автор использовал сразу два радиатора для того, чтобы уменьшить время нагрева воды, соответственно чем больше радиаторов, тем быстрее будет нагреваться вода от солнечного тепла.

На чердаке дома автор разместил пластиковую бочку вместимостью в 160 литров, которая была соединена с радиаторами и системой водопровода дома при помощи метало-пластиковых труб и фитингов.

Верх радиаторов установленных на крыше находится ниже уровня бака-накопителя, поэтому нагретая на солнце вода естественным путем поступает в бак. Как и полагается трубки подвода воды от бака сделаны с уклоном вниз в сторону радиаторов.

Тут видно фотографии изготовления металлических коробов для радиаторов :

Вот так был размещен радиатор в самом коробе:

Далее автор приступил к установке и закреплению коробов с радиаторами на крыше здания:

А вот фотография бака расположенного на чердаке дома:

Так как автор использовал достаточно старые радиаторы отопления, которые долгое время валялись без дела, то при первом запуске системы довольно долго шла ржавая вода, но после того как радиаторы промылись качество воды пришло в норму.

Так же автор коллектора данной конструкции напоминает, что в зимнее время воду из системы нагрева необходимо слить. Поэтому стоит предусмотреть специальные дренажные краны внизу радиатора. Лучшая возможность слить воду с бака-накопителя, это перекрыть насосную станцию, а затем открыть кран подачи холодной воды. Таким образом вся находящаяся вода в баке стечет сама. В случае, если вы не сольете воду из солнечного коллектора на зиму, то в морозы конструкция деформируется и придет в негодность. Хотя сам коллектор и сделан из достаточно дешевых материалов, но при должном обслуживании сможет проработать достаточно долгое время.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать солнечный коллектор своими руками. Как сделать солнечный коллектор своими руками? Необходимые инструменты и материалы

Солнечный коллектор — это группа металлических пластин, которые обычно устанавливаются на южной стороне крыши. Они окрашены в черный цвет, так как именно поверхность черного цвета нагревается быстрее и дольше сохраняет тепло. Эти металлические тарелки помещены в рамку из пластика.

Обычно на крыше монтируется несколько таких металлических коллекторных листов, , поскольку, когда солнечные лучи касаются поверхности крыши, энергия, заключенная в этих лучах, равномерно распределяется по всей поверхности крыши.Следовательно, чем больше листов установлено на скате крыши, тем больше энергии они накапливают.

С другой стороны, новая 5-дюймовая вертикальная система продлевает отопительный период до полного года, а также может полностью удовлетворить потребности домашних хозяйств летом. Выбор вертикального положения и цилиндрической формы объясняет эти выдающиеся характеристики, поскольку зимой он получает в семь раз больше солнечного излучения, чем плоская горизонтальная собирающая поверхность. Кроме того, эту новую конструкцию можно оптимизировать для этого случая, проведя анализ чувствительности к диаметру трубы и количеству слоев намотки.

Исследование диаметра показано на рисунке, показывающем, что 3-дюймовая труба позволяет нам улучшать как дневные, так и ночные характеристики в течение всего года. Изучение оберточных слоев отражено на рисунке для 3-дюймовой трубы, показывая, что тройной пакет получает максимальную пиковую температуру; В то время как четырехкратный пакет обеспечивает лучшую ночную производительность.

Весь принцип работы солнечных электростанций можно представить следующим образом:

Охлаждающая вода движется по коллектору по специальным трубам. Циркуляция воды может осуществляться как естественным способом, так и искусственным, то есть с помощью циркуляционных насосов. Сначала коллектор нагревается от солнечных лучей, затем это тепло передается теплоносителю. Затем нагретая жидкость течет по трубам и попадает в резервуар для хранения, который представляет собой специальный резервуар для воды.

В данной статье представлена ​​новая конструкция солнечного коллектора на пластиковых шлангах большого диаметра, подключаемых непосредственно к потребителю. Этот проект следует старой концепции резервуаров, используемых во многих солнечных коллекторах, особые тепловые характеристики которых часто игнорируются.Например, хотя стандартный коллектор оптимизирован для его общего суточного приращения, а его ночные потери незначительны, шланговый коллектор должен уравновешивать свое дневное и ночное поведение, оставаясь заметным и подключенным.

Обе пары противоположных моделей поведения были обсуждены для различных холодных климатов с помощью численного моделирования. Было продемонстрировано, что при использовании более толстых трубок с более толстыми трубками достигается более высокая общая дневная эффективность, поскольку толстая система может постоянно увеличивать энергию до захода солнца, тогда как более тонкие шланги не могут делать это днем, что является ключевой проблемой.Кроме того, более толстая трубка уменьшает ночное охлаждение, увеличивая ее тепловую инерцию, а, кроме того, использование вертикальных трубок позволяет нам заметно увеличить ее солнечную зону по вечерам, что является ключевым фактором для холодного климата и высоких широт.

Стенки этого бака имеют хорошую теплоизоляцию, поэтому он не теряет тепло. Также в этот бак могут быть встроены дополнительные электронагреватели, которые автоматически перейдут в рабочую фазу, если вдруг на улице затяжная пасмурная погода, а коллекторы не нагреются.Вода в этом резервуаре может стоять до тех пор, пока хозяева не предпочитают использовать ее в своих целях.

Как сделать солнечный коллектор из старого холодильника

Результаты показывают, что новый коллектор может полностью обеспечивать ночную потребность в горячей санитарной воде в течение всего года для среднего среднего местоположения, тогда как предыдущая конструкция шланга едва могла удовлетворить ее в течение всего года. летом. Это улучшение связано как с заметным увеличением дневной эффективности, так и с уменьшением ночного охлаждения, оба из которых связаны с вертикальной формой и более толстыми трубками.Кроме того, было отмечено, что эти тенденции сильнее, поскольку мы рассматриваем более холодный климат и более высокие широты.

Исходя из вышесказанного, можно сделать вывод, что весь принцип солнечной энергии сводится к преобразованию солнечной энергии в тепло.

Виды

Есть несколько типов солнечных коллекторов:

Квартира. На сегодняшний день представители этой категории очень популярны в сфере использования. Эта солнечная система состоит из платиновой пластины, окрашенной в черный цвет.Этот лист заключен в металлический каркас, внешняя сторона которого покрыта стеклом для лучшего светопропускания. В устройствах этого типа сделано все, чтобы минимизировать потери тепла.

Как самому сделать солнечный коллектор — пошаговая инструкция

Для высокоширотного морского климата этот новый резервуар может обеспечить достаточно горячей воды летом, а также может быть полезным обогревателем в течение всего года, тогда как Шланг предыдущей конструкции едва мог удовлетворить ежедневный спрос летом.Наконец, анализ чувствительности показал, что резервуар можно визуально оптимизировать для этого конкретного состояния, учитывая такие параметры, как диаметр трубы и количество слоев остекления.

Стекло для таких конструкций изготавливается таким образом, чтобы содержание в нем железа было минимальным. Это способствует лучшей передаче солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, по которому движется теплоноситель. Далее этот теплоноситель нагревается платиновыми пластинами.

Невероятно простой солнечной системы делает то, что она в основном нагревает воздух в помещении, что делает ее идеальной для дополнительного отопления дома. Самое интересное: встроенный солнечный коллектор практически полностью построен из пустых алюминиевых банок!

Между возобновляемыми и традиционными источниками энергии предпочтительным вариантом для эксплуатации всегда является обычная энергия с прибылью как единственным важным фактором. В солнечную погоду, независимо от температуры наружного воздуха, поп-ванны нагреваются очень быстро.Вентилятор подает теплый воздух из банок обратно в комнату.

Коллекторы, накапливающие солнечную энергию в солнечных установках, по-другому называются поглощающими пластинами. Их производят не только из платины. Вместо него можно использовать такие металлы, как медь и алюминий, которые отличаются высокой теплопроводностью.

Жидкость. В установках этого типа в качестве теплоносителя используется жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и крепятся к нему снизу.Они могут иметь вид спирали или отдельных трубок, идущих параллельно друг другу. Змеевик, безусловно, удобный вариант, так как риск возможной течи сведен к минимуму. Жидкостные солнечные электростанции можно разделить на два подвида:

Первый шаг — уменьшить теплопотери вашего дома

Перед тем, как перейти на солнечную энергию, рекомендуется провести тщательную оценку изоляции вашего дома. с целью повышения эффективности нагрева и минимизации всех возможных потерь.Это очень важно, потому что после минимизации потерь тепла в вашем доме вы можете установить солнечную систему меньшего размера и получить тот же результат, что и с двойной системой отопления. Чтобы узнать больше, прочитайте мой пост о том, как повысить тепловую эффективность с помощью пузырьковой пленочной изоляции на окнах.

  • Открытые. В таких системах в качестве теплоносителя используется вода. Он нагревается в установке и отправляется в резервуар, откуда поступает в эксплуатацию. Такие системы неудобны в использовании, так как при низких температурах вода замерзает и может сломать трубы.
  • Закрыто. В системах такого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке он нагревается солнечной энергией и поступает в теплообменник, представляющий собой резервуар, внутри которого находится герметичный резервуар для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет в употребление.

Самодельная конструкция солнечных батарей

Также можно использовать закаленное стекло.Поглотитель солнечной энергии состоит из банок из-под пива и газировки, окрашенных в черный матовый цвет. Для начала соберем пустые банки из-под консервов для строительства солнечных батарей. Постарайтесь их тщательно вымыть, иначе они быстро распространят запахи. Банки обычно делают из алюминия, но некоторые из них — из железа. Вы можете легко протестировать разные банки с помощью магнита.

Пожалуйста, обратите внимание и постарайтесь аккуратно вырезать и сформировать маленькие ребра в верхней части каждой банки. Идея состоит в том, чтобы стимулировать турбулентный поток воздуха внутри банок, чтобы воздух, проходящий через трубу, мог собирать больше тепла от теплой стенки банок.Осторожно срежьте верхнюю часть банки в виде звезды, а затем с помощью плоскогубцев извлеките незакрепленные детали. Все это важно сделать до того, как склеить банки.

Воздух. Если вода имеет ряд недостатков, таких как замерзание и кипение, то использование воздуха в качестве теплоносителя поможет полностью устранить эти недостатки. Ведь воздух не замерзает при низких температурах, а также не кипит при высоких. Благодаря этим преимуществам воздух является отличным хладагентом.К тому же в воздушных солнечных установках используются недорогие материалы, а эксплуатационные работы очень просты.

Эта процедура крайне опасна, потому что стены поп-музыки очень тонкие. Острые части могут привести к травме рук. После завершения сверления в банке могут остаться небольшие кусочки металла. Используйте плоскогубцы, чтобы удалить эти детали. Не удаляйте куски листового металла и мусор голыми руками!

Удалите жир и грязь с поверхности банок. Любой синтетический обезжириватель справится с этой задачей.Делайте это на открытом воздухе или в хорошо вентилируемом помещении. Это опасно делать возле открытого огня или сигареты! Верх и низ всех банок совместимы и идеально подходят друг к другу. Нанесите немного клея или силикона на край одной банки и надавите на другую. На рис. 4 показан внутренний вид двух склеенных банок для поп-музыки, а на рисунке показан ряд свернутых и готовых банок.

Конструкция солнечных панелей включает несколько коллекторов, роль которых играют металлические пластины. Между ними теплоноситель движется за счет естественной конвекции (есть вариант, когда используются вентиляторы). Затем в комнату попадает нагретый воздух. Обратной стороной является то, что воздух — плохой теплоноситель.

Можно использовать две обычные плоские деревянные доски и прибить их гвоздями. Шаблон обеспечит необходимую опору для солнечных батарей в процессе сушки. Кроме того, прикрепите банки к шаблону, используя обычную резиновую резину. На рисунках 7, 8 и 9 показан процесс склеивания. Серия склеенных банок образует солнечную трубку.На рисунке 10 показана труба, закрепленная в фиксированном положении до полного высыхания клея.

Просверленные детали можно увидеть на изображениях 12 и увидеть, как они выглядят, когда все детали собраны и подготовлены к покраске. Клей будет сохнуть очень медленно. Оставьте сохнуть минимум на 24 часа. Поглотитель солнечной энергии вставлен в корпус из дерева. Изоляция солнечных батарей достигается с помощью каменной ваты или стиродура.

Схема и конструкция

Сама конструкция солнечного коллектора — это только часть масштабной работы.Дело в том, что для правильной работы всей системы нужно спроектировать правильную обвязку. Здесь мы рассмотрим схему, при которой солнечная электростанция работает на двух резервуарах. Один из баков — это аккумулятор тепла, который используется для отопления, а другой — для ГВС.

Установленную изоляцию можно увидеть на рисунке. Следующий этап — подготовка, защита и покраска деревянного ящика. Изображение 14 Изображение 15 Изображение 16 Изображение 17. Изображение 18 Изображение 19 Изображение 20.В конце солнечный поглотитель окрашивается в черный цвет и помещается внутрь корпуса. На фото вы можете увидеть установленный солнечный поглотитель без оргстекла.

Полный солнечный коллектор показан на Рисунке 19, и, наконец, установленная солнечная тепловая панель видна на изображении. На видео показано, как работает солнечная панель в ясный день. Важное примечание: эта солнечная тепловая система не может накапливать тепловую энергию после ее производства. В солнечную погоду солнечный коллектор выделяет тепло, но его нужно сразу же использовать для обогрева помещения.Если не светит солнце, необходимо прервать подачу воздуха в солнечный коллектор, иначе комната будет медленно остывать.

  • Обратные клапаны. Основная функция обратных клапанов — предотвратить обратный поток воды, то есть заставить воду течь в одном направлении. В этой схеме обратные клапаны устанавливаются на пути выхода жидкости из коллектора, чтобы жидкость не возвращалась в устройство. На выходе из баков устанавливаются еще два обратных клапана.
  • Циркуляционные насосы. Они важны. На этой схеме используются два насоса. Один из них устанавливается на выходе из бака-водонагревателя, а другой — на выходе из теплового аккумулятора. Если будет работать только насос, стоящий у ГВС, то вся система будет работать только на приготовление ГВС, а если будет работать только насос, стоящий рядом с аккумуляторным баком, то система работает только на этот элемент. Вы также можете включить оба насоса.
  • Запорный вентиль. В этой схеме в накопительном баке теплоноситель течет двумя змеевиками: в верхнем и нижнем змеевиках. Дело в том, что в верхнем змеевике сопротивление больше, чем в нижнем, поэтому большая часть воды течет именно в нижнем змеевике. Чтобы уравновесить поток теплоносителя, необходимо установить запорный вентиль на входе жидкости в этот резервуар.
  • Фильтр. Он должен присутствовать в любой системе. Его функция — задерживать крупные частицы мусора, присутствующие в жидкости.
  • Расходомер. Нужен для того, чтобы увидеть сколько литров воды расходуется за одну минуту. Этот показатель регулируется запорным вентилем.
  • Индикатор давления. С помощью этого элемента можно определить уровень давления в системе. Рядом установите подрывной клапан на тот случай, если вдруг давление превысит норму.
  • Расширительный бак. В системе вода начнет расширяться за счет нагрева. Излишки попадают в расширительный бачок, и когда они остынут, они снова начнут циркулировать.Если такого бака нет, излишки будут выходить через продувочный клапан, а при охлаждении в системе вода будет отсутствовать.
  • Воздуховыпускные отверстия. В гелиосистемах используются автоматические вентиляционные клапаны. Они устанавливаются в верхней части системы. Это необходимо для автоматического удаления скопившегося воздуха из системы.
  • Клапан для слива. Через этот кран можно слить охлаждающую жидкость из системы.

Вот из таких элементов состоит система данной схемы.

Эту проблему можно решить, установив запорный клапан, который снизит ненужные тепловые потери. Дифференциальный термостат управляет вентилятором. Этот термостат можно купить в более удобных магазинах электроники. Один расположен внутри верхнего отверстия для теплого воздуха, а другой — внутри нижнего отверстия для подачи холодного воздуха в солнечный коллектор.

Обычно это зависит от количества солнечного света в течение дня. Репетиция репетиции солнечного коллектора проводилась на заднем дворе перед установкой системы в доме.Был солнечный зимний день без облаков. Результаты тестирования побудили нас как можно скорее установить солнечный обогреватель на дом.

Существуют и другие конструкции, но весь принцип работы остается прежним, только некоторым клапанам и клапанам может потребоваться больше или меньше в зависимости от схемы.

Необходимые материалы и инструменты

Солнечные электростанции можно приобрести в специальных учреждениях, но можно сделать самому, так как покупка обойдется очень дорого. Солнечные коллекторы в домашних условиях могут изготавливаться из различных материалов, таких как пластиковые бутылки, шланг, полипропилен, но наиболее экономичным по материалам и самым простым является процесс изготовления солнечной батареи из радиатора кулера.

Как сделать солнечный коллектор?

Для домашней версии мы использовали более мощный вентилятор, чем тестируемый. Температуру измеряли цифровым термометром. Для расчета общей теплоемкости коллектора учитывались расход воздуха и средняя температура воздуха на выходе.

Гибридный модуль или комбинированный модуль используется, когда модуль может использоваться как для фотоэлектрической, так и для солнечной тепловой энергии или для производства горячей воды. Фотоэлектрический компонент используется для выработки солнечной энергии, солнечной тепловой энергии, используемой для производства горячей воды.

Для этого понадобятся следующие материалы:

  • Ковер резиновый.
  • Скотч
  • Фольга.
  • Стекло обыкновенное.
  • Балки деревянные для изготовления каркасов.
  • Устройство для пайки.

Все эти материалы можно купить бесплатно. Если они уже есть, то можно переходить к делу.

Как сделать солнечный коллектор своими руками — пошаговая инструкция

Если старый холодильник уже вышел из строя, то его нельзя выбрасывать, так как его конденсатор может стать отличным материалом для сборки коллектора. При изготовлении этого устройства необходимо соблюдать следующую пошаговую инструкцию:

Найдите сертифицированные специализированные компании на сайте Получите до 5 специальных предложений Гарантированно легко, бесплатно и без обязательств! Многие заинтересованные стороны фотоэлектрической системы играют с идеей воспользоваться этой возможностью и немедленно установить солнечную тепловую систему на крыше. Это очень очевидно, поскольку обе технологии используют солнечную энергию без использования ископаемого топлива.

Все из одних рук, никаких разных модулей на крышу, сердечки, что еще нужно? Ответ довольно прост. В то время как чем ниже температура элемента, тем выше выход в случае фотоэлектрических модулей, солнечная тепловая система логически требует высоких температур для их сбора в резервуаре. Фотоэлектрический модуль проигрывает на градус. Температура Кельвина увеличивается примерно на 0,4% до 0,5% мощности. Солнечный тепловой модуль работает при очень высоких температурах. Особенно в полдень, когда фотоэлектрическая система производит наибольшее количество электроэнергии, накопитель солнечной тепловой энергии уже заполнен.

  1. Необходимо разобрать конденсатор, тщательно промыть, очистить от фреона и измерить.
  2. После проведения необходимых замеров необходимо приступить к изготовлению деревянного каркаса, то есть кожуха. Для этого используйте деревянные балки.
  3. Теперь нужно взять фольгу и положить ее на дно изготовленного футляра.Это сделано для того, чтобы теплообменник можно было обогревать не только спереди, но и сзади.
  4. Теперь вооружившись скотчем, необходимо заклеить все щели по периметру корпуса.
  5. Затем нужно прибить дополнительные планки с тыльной стороны устройства. Это делается для того, чтобы теплообменник был надежно закреплен.
  6. Теперь в раме проделываем небольшое отверстие для снятия патрубков.
  7. С нижней стороны рамки нужно прикрутить несколько шурупов, чтобы стекло держалось надежно и не скользило.
  8. Теперь заклейте все стеклом и заклейте скотчем все отверстия.

Вот и все! Осталось только установить его где-нибудь на крыше, и привязать к остальной системе отопления дома.

Нюансы

При изготовлении и эксплуатации коллектора следует обращать внимание на следующие моменты:

  • Вода, нагретая с помощью такого коллектора, должна использоваться только для технических нужд, так как в конденсаторе все еще остается фреон.
  • Необязательно использовать конденсатор холодильника, также можно снять радиатор с автомобиля.
  • При наличии циркуляционного насоса резервуар для хранения воды можно установить абсолютно в любом месте. Вместо циркуляционного насоса большой мощности можно взять обычный аквариумный насос. Если в системе предусмотрена естественная циркуляция жидкости, емкость должна располагаться выше самого коллектора.

Заманчиво использовать бесплатную солнечную энергию для отопления и горячего водоснабжения дома. Сделать это можно с помощью солнечной установки, основным элементом которой является солнечный коллектор. Но одним из ограничивающих факторов использования солнечных электростанций является их относительно высокая стоимость. Но вы можете сделать их сами. Поэтому в этой статье мы расскажем о принципе их работы, видах, а также о том, как собрать и сделать своими руками солнечный коллектор для обогрева дома и обеспечения его горячей водой из различных подручных материалов.

Солнечные коллекторы — это теплообменники, которые улавливают энергию Солнца и преобразуют ее, в зависимости от их типа, в тепловую энергию жидкости или воздуха, циркулирующего в них.Жидкость или воздух, нагретые в коллекторе, используются для горячего водоснабжения или отопления дома напрямую или через дополнительные теплообменники, например, через бойлеры косвенного нагрева. Основная задача любого такого коллектора — уловить как можно больше солнечной энергии и передать ее циркулирующему теплоносителю с наименьшими потерями.

Типы солнечных коллекторов

По типу циркулирующего и нагретого теплоносителя в них солнечные коллекторы могут быть:

По конструктивным особенностям и типу поверхности теплообмена они могут быть:

  • В виде емкость;
  • трубчатый;
  • Квартира;
  • Вакуум.

Liquid Солнечные коллекторы, как следует из их названия, в рабочем состоянии заполнены жидкостью, которая циркулирует и нагревается в них. Это может быть обычная вода или незамерзающая жидкость (антифриз). В первом случае нагретая вода может подаваться непосредственно в систему горячего водоснабжения, в накопительный бак или в бойлер косвенного нагрева, а во втором случае — только в бойлер. Такие коллекторы можно использовать как для обеспечения дома горячей водой, так и для его отопления.Все зависит от мощности солнечной электростанции.

Воздух Солнечные коллекторы используются в основном для отопления дома. Холодный воздух из помещения поступает в такой коллектор, нагревается в нем и возвращается в помещение естественной или принудительной циркуляцией.

Большинство этих типов солнечных коллекторов можно изготовить самостоятельно. Пофантазировав, для их изготовления можно использовать различные подручные материалы: пластиковые или металлические емкости, трубы, шланги, использованные радиаторы отопления и даже пивные банки.Ниже мы рассмотрим несколько конструкций солнечных коллекторов, которые вы можете сделать своими руками из этих и других подручных материалов.

Солнечный коллектор из металлического или пластикового контейнера

Самый простой солнечный коллектор можно сделать своими руками из металлического или пластикового контейнера объемом 50-100 литров. Это так называемый летний душ, который довольно часто встречается на даче и на даче.

Лучшим металлическим вариантом такого коллектора является емкость из нержавеющей стали, окрашенная снаружи в черный цвет.Правда, стоимость такой новой емкости довольно высока. Следовательно, вы можете использовать использованные контейнеры. Например, сварить бак из двух нержавеющих емкостей от старых стиральных машин. Также можно использовать емкость из черного металла, оцинкованного или окрашенного водостойкой краской. Пластиковые емкости хороши тем, что имеют небольшой вес и не подвержены коррозии, но недолговечны, так как пластик плохо переносит ультрафиолетовое излучение.

Бочка устанавливается на южной стороне крыши дома или прямо над летним душем.Если ствол негерметичный, то холодный вход и ограждение нагреваются снизу. Напор теплой воды в точке забора будет определяться высотой установки и уровнем воды в бочке. Его заливают холодной водой, которая некоторое время нагревается, а затем используется.

Если бочка герметична, то холодная вода подается снизу, а забор теплый сверху. Эта емкость подключается к системе подачи холодной воды (насосной станции) и, когда нагретая вода попадает в бочку, она поступает из системы холодной, вытесняя теплую воду в верхнюю часть.

Преимущество такого солнечного коллектора в простоте. Сделать самому легко. Если ствол цилиндрический, то он хорошо освещается солнечными лучами в течение дня.

Недостатки данной конструкции:

  • Можно использовать только в теплое время года;
  • неэффективен в ветреную погоду и когда солнце закрыто облаками;
  • Большая инерция — относительно длительный нагрев воды;
  • Вода, нагретая днем, остывает.

Как сделать и собрать солнечный коллектор из металлических труб

Простой и эффективный солнечный коллектор можно сделать своими руками из тонкостенных металлических трубок: стальных, медных или алюминиевых.Он представляет собой трубчатый теплообменник (радиатор), который помещается в теплоизолированный ящик из досок, фанеры или ДСП.

Лучшим материалом для радиатора солнечного коллектора является медь. Он обладает отличной теплопередачей и не подвержен коррозии. Но этот материал довольно дорогой. Алюминиевые трубы хоть и дешевле медных, но сваривать их бывает сложно.

Дешевле и проще сделать теплообменник из стальных труб. Их можно сваривать на обычном сварочном аппарате. Для изготовления такого радиатора можно использовать стальные трубы диаметром ½ — 1 дюйм. При этом трубы большего диаметра и с большей толщиной стенки используются для подачи холодной и горячей воды, а для теплообменника — меньший диаметр и меньшая толщина стенки

Схема радиатора солнечного коллектора из труб

Размеры радиатора солнечного коллектора, а значит, и длина труб, зависит от требуемой мощности.Но если вы сделаете его слишком большим и громоздким, у вас могут возникнуть трудности с его сборкой и установкой. Поэтому лучше всего, если его габариты будут в пределах: ширина — 0,8-1 м, а высота — 1,5-1,6 м. Мощность такого коллектора будет в пределах 1,2-1,4 кВт. Если вам нужно увеличить мощность солнечной электростанции, вы можете сделать несколько таких коллекторов и соединить их между собой.

В данном случае для изготовления радиатора солнечного коллектора нам понадобятся две толстостенные трубы ¾ — 1 «диаметром 0.Длиной 8–1 м и 12–18 тонкостенных труб диаметром ½ — ¾ дюйма и длиной 1,5–1,6 м.

В толстостенных трубах, которые будут служить для подачи и отвода воды, имеются отверстия. просверлены под тонкостенные трубы меньшего диаметра с шагом 3-4,5 см. Один конец такой трубы заглушен, а другой вварен или вкручен в нее.

Трубы приварены в одну радиаторную конструкцию и окрашены черная матовая краска

Теперь нужно сделать утеплитель для радиатора.Для этого можно использовать водостойкую фанеру, ДСП, OSB или обрезные доски. Но лучше всего будет водостойкая фанера (ФСФ).

Размеры коробки рассчитываются с учетом габаритов радиатора, слоя утеплителя и зазоров между ними. При высоте сторон коробки необходимо учитывать толщину утеплителя, самих труб, а также их расстояние от дна и закрывающего короба из стекла или поликарбоната (10-12 мм). Верхний конец бусин делает выделение (паз) под стекло или поликарбонат.В одной из боковых стенок сделаны отверстия для труб подачи и отвода воды. Элементы ящика в одной конструкции соединяются при помощи саморезов.

В качестве утеплителя можно взять пенополистирол обыкновенный (пенопласт) или экструдированный, и минеральную вату плотностью не менее 25. С внутренней стороны снизу монтируется слой утеплителя (не менее 5 см). по бокам коробки. Сверху на него укладывается лист оцинкованного металла или слой толстой фольги, которые также окрашиваются в черный матовый цвет.

Радиатор фиксируется в коробке с помощью хомутов или хомутов, наличие которых необходимо предусмотреть еще на этапе изготовления коробки. Расположение и размеры хомутов зависят от конструкции радиатора и размера труб.

Сверху коробка покрыта стеклом или поликарбонатом. Покрытие укладывается в пазы (отбор проб) и надежно закрепляется. Все стыки заделаны.

Солнечный коллектор готов.Его необходимо установить с южной стороны дома с уклоном к горизонту 35-45 ⁰. На его основе можно изготовить солнечную установку, включающую в себя теплоизолированный накопительный бак теплой воды на 100-200 литров или бойлер косвенного нагрева.

Установка готового солнечного коллектора

Коллектор из пластиковых или металлопластиковых труб

Солнечный коллектор также может быть изготовлен с использованием пластиковых труб HDPE или PP. Теплоотдача пластика хоть и меньше, чем у металла на 13-15%, но он намного дешевле меди и не подвержен коррозии, как черная сталь.

Для изготовления простого солнечного коллектора своими руками трубы ПНД диаметром 13-20 мм можно уложить в короб в виде спирали, закрепить хомутами и покрасить в черный цвет.

Вариант солнечного коллектора из пластиковых труб ПНД

Полипропиленовые трубы плохо гнутся, но их можно просто соединить пайкой с использованием специальных фитингов. Подводные трубы (горизонтальные коллекторы) могут быть выполнены из полипропиленовых труб диаметром 25 мм, а сам теплообменник — из труб диаметром 20 мм.Готовый радиатор солнечного коллектора окрашивается в черный цвет и устанавливается в коробку, которая также изготавливается, как и в версии с металлическими трубками.

Также можно изготовить радиатор для солнечного коллектора из металлопластиковых труб. В этом случае они могут быть соединены с помощью фитингов, как трубы ПП, а могут быть проложены зигзагом («змейкой») или в виде спирали. Второй вариант проще. Но необходимо помнить, что радиус изгиба металлопластиковых труб не должен быть меньше 7 диаметров трубы.

Вариант солнечного коллектора из пластиковых труб

Солнечный коллектор от радиатора холодильника

Если у вас есть радиатор от старого холодильника, то вы также можете использовать его для самостоятельного изготовления солнечного коллектора. Для этого его необходимо тщательно промыть, чтобы очистить от остатков фреона. Во время промывки также следует проверить его герметичность — нет ли протечек. Если они есть, эти места необходимо заделать холодной сваркой или загерметизировать.

Радиатор от старого холодильника

Радиатор нужно покрасить черной матовой краской.

Также необходимо предусмотреть способ подключения впускных и выпускных труб к солнечному накопителю или другим элементам, в зависимости от его типа. Для этого, например, можно припаять к концам труб резьбу необходимого размера или стянуть резиновые шланги, зафиксировав их хомутами.

Подготовленный таким образом радиатор солнечного коллектора фиксируется с помощью хомутов в теплоизолированном ящике, изготовленном с учетом его габаритов.Сам ящик может быть изготовлен так же, как и предыдущие корпуса.

Воздушные солнечные коллекторы для отопления дома

Помимо описанных выше солнечных коллекторов, в которых с помощью солнечной энергии можно нагреть жидкость, можно своими руками изготовить конструкции, в которых воздух нагревается. Такой солнечный коллектор можно использовать для дополнительного обогрева дома. Холодный воздух из помещения поступает в его теплообменник, нагревается там и возвращается в помещение.

Теплообменник для такой солнечной установки может быть выполнен из листового металла, тонкостенных металлических труб и даже из банок пива или других напитков. Конструкции таких водоемов будут рассмотрены в другой статье этой рубрики.

Как я сам сделал солнечный коллектор: Видео

Самодельный солнечный коллектор своими руками (водяное отопление) | Своими руками

Принимаем энергию солнца .

..

Изначально собран приемный коллектор-коллектор (см. Рисунок 1 на странице 14, поз. 1, фото 1).Основа — охлаждающая решетка от старого холодильника. Прикрепите его к подходящему куску ДВП, наклеив на него светоотражающую пленку.

По периметру заготовки был построен каркас из алюминиевого профиля (рис. 2). Он закрепил на нем стеклянные зажимы (маленькие уголки).

Вставил между защелками выступом профиля и закрыл боковой планкой. В корпусе просверлены отверстия, через которые выведены переходники для дальнейшего подключения. Места фитингов стекла и профиля обработаны силиконовым герметиком (коллектор работает как термос).

Коллектор расположен с южной стороны дома под углом 45 град к стене.

Читайте также: Солнечные батареи (коллекторы, гелиосистемы) для нагрева воды в частном доме

… и подогреем воду

Медную трубку d 8 мм и длиной 2 м мастер намотал на трубу d 8 см, таким образом получился теплообменник (рисунок 1. 2; фото 3). В качестве емкости, в которой прибор нагревает воду, используется бытовой водонагреватель (бойлер) объемом 100 л (рис 1.3).

Открутив крепежные гайки, достал из нее электрозапал. По размеру из латуни была вырезана латунная втулка (рис. 1.4). Продел в него концы спирали теплообменника, аккуратно разобрал соединение и закрепил в корпусе котла.

На обратном пути потока воды от теплообменника к коллектору через тройник подсоединен расширительный бак (рисунок 1.5). Ниже расположен насос (рисунок 1.6). Использовали помпу обратного осмоса производительностью 1 л / м (100 Вт, до 7 Атм.

Насос снабжен термостатом, который без надобности отключает его при температуре ниже 30 градусов — в темное время суток или при длительной ненастной погоде.

Для исключения замерзания зимой залил систему пропиленгликолем, смешав его с водой в соотношении 8: 2. Смесь, нагреваясь в коллекторе, поступает в «солнечный» котел и нагревает холодную воду через теплообменник.

Два режима работы самодельного солнечного коллектора

Металлопластиковые трубы через штуцеры подводили холодную воду к котлу, работающему от коллектора, и подключали его к электрокотлу (рисунок 1.7) через переключатель (рис. 1.8, фото 2). собраны из отводов и уголков.

Задача переключателя — подавать воду через «солнечный» котел (где она нагревается солнцем) в электрокотел — здесь в теплое время года она нагревается до нужной температуры.

В результате вода поступает в электрокотел, нагретый до 50-60 градусов, что значительно экономит энергию при дальнейшем нагреве.

На зиму воду из «солнечного» котла сливает Владимир, и выключатель сразу отправляет холодную воду в электрокотел.

И хотя в это время система работает неэффективно, остальные 9 месяцев в году показания электросчетчика обнадеживают.

Важно!

Автомобильный антифриз содержит ядовитый этиленгликоль, его нельзя использовать для коллектора в многоквартирном доме!

Соединение коллектора с теплообменником было заизолировано мастером во избежание потерь тепла фольгированным утеплителем толщиной 6-8 мм: отрезано полосами и закреплено сантехнической лентой.

Примечание

При выборе расширительного бачка учтите, что коэффициент объемного расширения антифриза отличается от водяного и в зависимости от повышения температуры может увеличиваться на 20%. Следовательно, размер этого резервуара должен составлять 15% от общего объема системы.

Ссылка по теме: Солнечные батареи своими руками для частного дома.

Солнечный коллектор для нагрева воды — чертеж

Самодельный солнечный коллектор своими руками — фото

Автор: Виктор Комзолов, фото автора.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Удерживая тепло | Журнал Architect

Когда рабочие моют руки в офисе или когда посетители разворачивают свежевыстиранные салфетки в ресторане, они пользуются современной роскошью: горячей водой.Чтобы предоставить своим жильцам такую ​​возможность при одновременном сокращении затрат на коммунальные услуги, владельцы зданий могут использовать природный источник энергии: солнце или, точнее, солнечные термальные водонагревательные системы.

Первый коммерческий солнечный водонагреватель часто приписывают производителю из Балтимора Кларенсу Кемпу, который в 1891 году покрасил металлические резервуары для хранения воды в темный цвет, чтобы поглощать солнечное излучение. Хотя он был не первым, кто это сделал, Кемп предпринял дополнительный шаг, чтобы изолировать свою крышу. резервуары в стеклянной коробке, чтобы помочь сохранить тепло.Он назвал свою систему Кульминацией.

Сегодня использование солнечных тепловых систем в коммерческих зданиях растет. По данным Ассоциации производителей солнечной энергии, в 2011 году было установлено более 300 000 квадратных футов солнечных коллекторов. В целом с 2010 по 2011 год рынок солнечного нагрева воды вырос примерно на 5 процентов.

Солнечные тепловые системы обычно размещают солнечные коллекторы на внешней стороне здания — обычно на крыше, — где водоснабжение может прямо или косвенно нагреваться солнцем.В системах с прямой циркуляцией питьевая вода перекачивается в солнечные коллекторы и нагревается. Для систем с непрямой циркуляцией, которые предпочтительны в четырехсезонном климате, жидкий антифриз, такой как смесь воды и пропиленгликоля, передает тепло от коллекторов к водяной системе посредством теплообменника. В обоих случаях обычно требуется обычная система водяного отопления в качестве резервной.

В коммерческих помещениях распространены два типа непрямых солнечных коллекторов. Застекленные плоские коллекторы состоят из темной металлической или полимерной пластины, которая поглощает солнечное излучение, покрытой прозрачным листом изолирующего стекла или пластика для сохранения тепла и медленной потери тепла. Пластина абсорбера нагревает медные трубы, заполненные теплоносителем, циркулирующим по коллектору.

В коллекторах с вакуумными трубками используются металлические трубы, изолированные внутри герметичных стеклянных трубок, которые замедляют тепловые потери так же, как и термосы. Трубы нагревают жидкость, циркулируя через коллектор. Эта система преобразует солнечную энергию в тепло более эффективно, чем плоские коллекторы, и может производить более горячую воду — до 350 F по сравнению с максимальной температурой около 180 F для плоских коллекторов.

Судя по характеристикам, коллекторы с откачанными трубами могут показаться явным победителем, но они не всегда являются системами де-факто. Колледж Gateway Community College площадью 367 000 квадратных футов в Нью-Хейвене, штат Коннектикут, спроектированный Perkins + Will совместно с консультантом по машиностроению BVH Integrated Services, использует плоские коллекторы. Роберт Гудвин, AIA, руководитель проекта, говорит, что команда оценила, какая система имеет наибольший смысл, определив нагрузку на горячую воду и ее связь с типом здания. «В этом конкретном проекте — здании школы — основной спрос исходит от людей, моющих руки в туалете», — говорит он.

В результате, говорит Бриз Глейзер, младший сотрудник и менеджер по исследованиям в области устойчивого дизайна здравоохранения в Perkins + Will, «нам не нужна была такая горячая вода». По его словам, плоские коллекторы также более рентабельны и требуют меньшего обслуживания, чем вакуумные трубки.

Солнечная тепловая система Gateway состоит из 40 плоских солнечных коллекторов Viessmann, собранных вместе в группы по 10 штук.Замкнутый контур с 40-процентным раствором гликоля перекачивается в два солнечных водонагревательных теплообменника, каждый на 500 галлонов хранения. Солнечные резервуары предварительно нагревают горячую воду для бытового потребления, экономя более 4200 термов ежегодно — около 55 000 фунтов выбросов парниковых газов — по сравнению с автономной системой, работающей на природном газе.

По словам Гудвина, поскольку колледж хотел, чтобы его здание стало демонстрацией экологически безопасных технологий, система, установленная на крыше, доступна. В классе «студенты могут узнать о солнечных тепловых системах, а также о том, как их устанавливать и обслуживать», — говорит он.«Тогда они смогут подняться наверх и увидеть в действии [одного] на крыше».

Для некоторых проектов владельцы могут предпочесть скрыть солнечные коллекторы. При ремонте шестиэтажного федерального здания и здания суда Иполито Ф. Гарсиа в Сан-Антонио, штат Техас, дизайнерская фирма Trivers спрятала как солнечную тепловую систему на крыше, так и свои фотоэлектрические панели, чтобы сохранить эстетику исторического здания 1937 года. Оборудование было размещено по внутреннему кольцу крыши вокруг центрального светового колодца, за скатной черепичной крышей и пешеходными линиями обзора.

В проекте площадью 309 550 квадратных футов, получившем сертификат LEED Platinum, используются вакуумные трубчатые коллекторы из-за их большей эффективности по сравнению с плоскими коллекторами: от 60 до 80 процентов по сравнению с примерно 40 процентами, говорит консультант проекта по LEED Брюс Левитт. исполнительный вице-президент William Tao & Associates (WTA). «Чем больше энергии мы сможем собрать… тем больше очков LEED мы сможем набрать», — говорит он. «Хотя в более высокой температуре не было необходимости, требовалась более высокая эффективность.”

Если существующее здание должно оставаться занятым во время интеграции солнечной тепловой системы, проектная группа должна тщательно выполнить этап строительства. В здании Garcia «мы должны были поддерживать тепло в здании все время, поэтому на некоторых этапах были системы частичного отопления», — говорит Джозеф Бринкманн, AIA, президент Trivers. Солнечная тепловая система предварительно нагревает воду в максимально возможной степени перед тем, как попасть в резервуар для хранения, который соединен с существующим газовым обогревателем в здании.Если вода превышает минимальный порог температуры, существующая система остается отключенной. После того, как большая часть новой системы и трубопроводов была установлена, рабочие ненадолго отключили старую систему, чтобы связать системы вместе.

Интегрированные в здание солнечные тепловые системы — еще один способ бережно использовать солнечную энергию. Hybrid Shade от BIO-TECture из Лос-Анджелеса выполняет двойную функцию в качестве водонагревателя и затеняющего устройства. «Мы используем традиционные коллекторы с плоскими пластинами, — говорит Джефф Хоровиц, торговый представитель компании на Западном побережье.В системах с непрямым замкнутым контуром в качестве теплообменника обычно используется смесь пропиленгликоля. В то время как BIO-TECture предлагает модульные элементы, около 80 процентов ее бизнеса связано с проектированием нестандартных конструкций алюминиевых штор.

В научно-техническом корпусе Джонатана Миликовски в школе Фут в Нью-Хейвене, штат Коннектикут, есть нестандартная консольная решетка, которая действует как солнечная тепловая система и затеняет западную сторону здания. Архитекторы Maryann Thompson Architects из Кембриджа, штат Массачусетс, работали с BIO-TECture над разработкой специальной системы, в которой решетки, обращенные на юг, расположены под углом 45 градусов для улавливания солнечного света.

В настоящее время солнечные тепловые коллекторы более эффективны в преобразовании солнечного света в нагрев воды, чем фотоэлектрические панели в преобразовании солнечного света в электричество. «Солнечная фотоэлектрическая энергия приближается в лучшем случае к 15 процентам [эффективности]», — говорит Левитт из WTA. Однако владельцы зданий потенциально могут продавать избыточную энергию, произведенную фотоэлектрическими панелями, обратно в энергосистему — вариант, недоступный для солнечных тепловых систем.

Падение цен на фотоэлектрические панели сделало привлекательной другую альтернативную методологию нагрева воды.«С солнечной горячей водой иногда не хватает солнца, а иногда слишком много», — говорит Томас Хименес-Элиасон, AIA, директор по дизайну архитектурной фирмы Little в Шарлотте, Северная Каролина. array »для выработки электричества, которое затем будет приводить в действие воздушный тепловой насос для производства горячей воды, — говорит он.

Литтл использовал эту альтернативную тепловую систему, когда спроектировал учебное заведение площадью 26500 квадратных футов с нулевым потреблением энергии для некоммерческой организации Learning Lodge в Дедфэтер-Маунтин в Линвилле, штат Нью-ЙоркC. Домик может отправлять излишки электроэнергии обратно в электросеть для получения кредита, что может помочь компенсировать расходы на отопление воды в менее солнечные месяцы, говорит Хименес-Элиасон.

Тем не менее, Левитт говорит, что более высокая эффективность солнечных тепловых систем по сравнению с фотоэлектрическими делает их лучшим выбором для большинства проектов, если только они не находятся в регионах с особенно высокими тарифами на электроэнергию. «Это практическая технология использования возобновляемых источников энергии, которая может быть применена в самых разных зданиях с минимальными затратами.”

Рон Найрен (Ron Nyren) — внештатный писатель по архитектуре и городскому дизайну, живущий в районе залива Сан-Франциско.

Солнечный водонагреватель — мероприятие

Быстрый просмотр

Уровень оценки: 9
(9-11)

Требуемое время: 4 часа

Четыре 60-минутных периода в течение четырех дней

Расходные материалы на группу: 10 долларов США. 00

Размер группы: 3

Зависимость действий: Нет

Тематические области:
Алгебра, Физические науки, Физика, Решение задач

Подпишитесь на нашу рассылку новостей

Резюме

Студенческие команды проектируют и создают солнечные водонагревательные устройства, имитирующие те, которые используются в жилых домах, для улавливания энергии в форме солнечного излучения и преобразования ее в тепловую энергию.Эта тепловая энергия затем передается воде (для использования в качестве горячей воды) в виде тепла. При этом учащиеся лучше понимают три различных типа теплопередачи, каждый из которых играет роль в конструкции солнечного водонагревателя. После создания модельных устройств учащиеся проводят расчеты эффективности и сравнивают конструкции.
Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Многие современные инженеры сосредотачивают свои усилия на том, как включить альтернативные формы энергии в наши дома и здания в качестве замены сжиганию ископаемого топлива, которое оказывает вредное воздействие на нашу окружающую среду.Один из способов — использовать излучение нашего солнца, преобразовывая его в тепловую энергию для выработки электричества, нагрева воды и приготовления пищи.

Цели обучения

После этого занятия студенты должны уметь:

  • Укажите места в солнечном водонагревателе, в которых используется каждый тип теплопередачи.
  • Объясните, почему солнечная энергия является хорошей альтернативой сжиганию природного газа.
  • Объясните, как технические концепции этого дизайн-проекта могут быть применены для решения реальных проблем.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными предметами K-12,
образовательные стандарты технологии, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) ,
проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика;
внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука

Ожидаемые характеристики NGSS

HS-PS3-3. Спроектируйте, создайте и доработайте устройство, которое работает с заданными ограничениями для преобразования одной формы энергии в другую.

(9–12 классы)

Вы согласны с таким раскладом?


Спасибо за ваш отзыв!

Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов.
В этом упражнении основное внимание уделяется следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика Основные дисциплинарные идеи Сквозные концепции
Спроектируйте, оцените и / или доработайте решение сложной реальной проблемы, основываясь на научных знаниях, источниках доказательств, созданных студентами, приоритетных критериях и компромиссных решениях.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

В макроскопическом масштабе энергия проявляется множеством способов, таких как движение, звук, свет и тепловая энергия.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Хотя энергия не может быть уничтожена, ее можно преобразовать в менее полезные формы — например, в тепловую энергию в окружающей среде.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Критерии и ограничения также включают выполнение любых требований, установленных обществом, таких как учет вопросов снижения риска, и они должны быть количественно определены, насколько это возможно, и сформулированы таким образом, чтобы можно было определить, соответствует ли им данный проект.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Энергия не может быть создана или уничтожена — она ​​только перемещается между одним местом и другим местом, между объектами и / или полями или между системами.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Современная цивилизация зависит от основных технологических систем. Инженеры постоянно модифицируют эти технологические системы, применяя научные знания и методы инженерного проектирования для увеличения выгод при одновременном снижении затрат и рисков.

Соглашение о выравнивании:
Спасибо за ваш отзыв!

Государственные стандарты Common Core — математика

  • Используйте единицы как способ понять проблемы и направить решение многоэтапных проблем; последовательно выбирать и интерпретировать единицы в формулах; выберите и интерпретируйте масштаб и начало координат на графиках и дисплеях данных.(Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?


    Спасибо за ваш отзыв!

  • Решите линейные уравнения и неравенства с одной переменной, включая уравнения с коэффициентами, представленными буквами. (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?


    Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология

  • Студенты разовьют понимание атрибутов дизайна.(Оценки
    К —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?


    Спасибо за ваш отзыв!

  • Согласование технологических процессов с естественными процессами максимизирует производительность и снижает негативное воздействие на окружающую среду. (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?


    Спасибо за ваш отзыв!

  • Прототип — это рабочая модель, используемая для проверки концепции проекта путем реальных наблюдений и необходимых корректировок.(Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?


    Спасибо за ваш отзыв!

ГОСТ

Колорадо — математика

  • Решите линейные уравнения и неравенства с одной переменной, включая уравнения с коэффициентами, представленными буквами. (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

  • Используйте единицы как способ понять проблемы и направить решение многоэтапных проблем. (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

Колорадо — Наука

  • Сбор, анализ и интерпретация данных о химических и физических свойствах элементов, таких как плотность, точка плавления, точка кипения и проводимость.
    (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

  • Оценить эффективность преобразования энергии при различных преобразованиях энергии.
    (Оценки
    9 —
    12)

    Подробнее

    Посмотреть согласованную учебную программу

    Вы согласны с таким раскладом?

    Спасибо за ваш отзыв!

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Список материалов


Каждой группе необходимы следующие предметы для изготовления резервуара для хранения нагретой воды:

  • Емкость для воды, вмещающая не менее 1 литра (. 22 галлона), например, пластиковый контейнер (легче разрезать) или банка для кофе
  • Картонная коробка такого размера, что она примерно на 2,5 см больше емкости для воды со всех сторон
  • Изоляционный материал (например, пенопласт, хлопок или мятые газеты)
  • 2 фута (61 см) пластиковой трубки (внутренний диаметр 3/8 дюйма, внешний диаметр ½ дюйма)

Каждой группе необходимы следующие предметы для изготовления солнечного коллектора:

  • Картонная коробка с прозрачной крышкой (коробка глубиной 4 дюйма, ~ 12 x 12 дюймов или 30 x 30 см) с прозрачной крышкой (размер которой соответствует размеру площади коробки) из жесткого прозрачного пластика, сарановой пленки или другой тонкой и прозрачный пластиковый материал) или одноразовый противень, 9 дюймов x 13 дюймов x 2 дюйма глубиной (23 x 33 x 5 см), который поставляется с установленной прозрачной пластиковой крышкой
  • Изоляционный материал (например, пенопласт, хлопок или мятые газеты)
  • Кусок картона такого же размера, как площадь пола картонной коробки или противня
  • Трубка из мягкой меди 3 фута (91 см) (внешний диаметр 3/8 дюйма; продается в хозяйственных магазинах)

Каждой группе необходимо:

  • Секундомер (или часы или таймер для отслеживания времени до 20 минут)
  • 4 стакана из пенополистирола (любого размера, но подходящего размера, поэтому его легко удвоить для изоляции)
  • Рабочий лист проектирования и анализа солнечного водонагревателя, по одному на команду

На долю всего класса:

  • Ножницы для резки пластика и картона
  • Упаковочная или клейкая лента и степлер для изготовления / модификации картонных коробок
  • Сверло (по желанию), чтобы проделать отверстие в металлической емкости; сверло размером с отверстие для пластиковой трубки
  • Водостойкий клей, например, эпоксидный или клей гориллы
  • Алюминиевая фольга для облицовки внутренних стен и основания солнечного коллектора
  • Черная аэрозольная краска
  • Нить или шпагат, чтобы прикрепить лентой к гибкой медной трубе для облегчения измерения
  • Инструмент для гибки медных труб (см. Рисунок 4; если он недоступен, попросите учащихся использовать жесткую цилиндрическую поверхность для изгиба трубки)
  • Нож для резки медных труб (см. Рисунок 4; недорогой и продается в хозяйственных магазинах) или ножовка (разрезы не такие чистые)
  • Молоток (опция) для устранения перегибов в медных трубках
  • Кувшин для выноса воды за пределы
  • мерный стакан 1 л

Рабочие листы и приложения

Посетите [www.teachengineering.org/activities/view/cub_housing_lesson01_activity1], чтобы распечатать или загрузить.

Больше подобной программы

Пассивная солнечная конструкция

Студенты знакомятся с пассивным солнечным проектированием зданий — подходом, который использует солнечную энергию и окружающий климат для обеспечения естественного обогрева и охлаждения. Они узнают о некоторых недостатках традиционных систем отопления и охлаждения и о том, как инженеры внедряют пассивные солнечные батареи…

От сети

Студенты изучают и обсуждают преимущества и недостатки возобновляемых и невозобновляемых источников энергии. Они также узнают о системе электроснабжения нашей страны и о том, что означает отключение жилого дома от сети.

Да светит солнце!

Учащиеся узнают, как солнце можно использовать для получения энергии.Они узнают о пассивном солнечном нагреве, освещении и приготовлении пищи, а также о технологиях активной солнечной инженерии (таких как фотоэлектрические батареи и концентрирующие зеркала), которые генерируют электричество.

Солнечная энергия: когда и где лучше?

Учащиеся вычисляют количество солнечной энергии, доступной в данном месте и в определенное время суток на Земле.Они узнают о важности определения поступающей солнечной энергии для солнечных устройств.

Предварительные знания

Учащиеся должны иметь базовое представление о трех типах теплопередачи (теплопроводность, конвекция, излучение), которые обсуждаются в соответствующем уроке. Студенты должны одновременно изучать Алгебру 1, чтобы выполнить расчеты рабочего листа.

Введение / Мотивация

Когда вы запрыгиваете в горячий душ, вы, вероятно, не думаете о процессе, через который прошла вода до того, как вышла из душевой лейки. Точно так же вы можете не учитывать газ или электричество, которые использовались для приготовления ужина. Сегодня в домах большинство методов, используемых для нагрева воды, обогрева или охлаждения вашей гостиной или приготовления пищи, включают сжигание ископаемых видов топлива (обычно природного газа или нефти), что не только стоит денег, но и ограничено в своих возможностях. поставки, но способствует выбросу парниковых газов в нашу атмосферу.Так как же решить эту проблему или хотя бы улучшить ее? Ответ прямо над нами — солнце. Фактически, уже более 10 000 домов в США используют только энергию, генерируемую солнечным излучением.

Как мы можем использовать энергию солнца для замены энергии, которую мы обычно получаем при сжигании ископаемого топлива? Один из способов — использовать так называемый фотоэлектрический элемент (который находится в солнечных батареях) для выработки электричества из тепловой энергии солнца. Этот метод становится все более популярным по мере того, как становится более доступным. Другой способ — использовать солнечное устройство для нагрева воды, которое преобразует излучение солнца в тепловую энергию, которая передается воде. Этот метод часто работает в сочетании с обычным водонагревателем дома, чтобы минимизировать затраты на нагрев воды и уменьшить воздействие на окружающую среду. Хотя солнечные водонагревательные устройства могут быть чрезвычайно дорогими, их базовая конструкция достаточно проста, чтобы их можно было сделать из обычных материалов, которые можно найти в хозяйственных магазинах. Поскольку наши запасы энергии на ископаемом топливе сокращаются и становятся более дорогостоящими, все больше домов полагаются на солнечные водонагреватели как способ перехода к использованию более чистого источника энергии.Это один из способов создания более энергоэффективного жилья.

Если вы хотите создать экологически чистый дом, будет разумной идеей создать устройство, которое может извлекать солнечную энергию из солнца и преобразовывать ее в тепловую энергию для нагрева воды для использования по всему дому. Поскольку до 25% счета за электроэнергию в типичном доме идет на нагрев воды, домовладельцы могут экономить деньги каждый год, используя солнечный свет, а не электричество или природный газ. Фактически, даже система, установка которой стоит 7000 долларов, окупится менее чем за пять лет! Подумайте о последствиях, если бы устройства солнечной энергии были встроены в большее количество домов в нашем мире.

Процедура

Фон

Как работают солнечные водонагревательные системы : Солнечные водонагреватели работают за счет комбинации двух частей — накопительного бака и коллектора. Бак для хранения представляет собой хорошо изолированный контейнер, в котором хранится циркулирующая вода. Вода поступает в солнечный коллектор, который обычно находится на крыше. Коллектор состоит либо из длинной спиральной медной трубы, по которой течет вода (Пример A), либо из ряда параллельных труб, по которым течет вода (перпендикулярно) (Пример B). Излучение солнечная энергия поглощается коллектором и проходит через трубу по проводимости . После того, как вода прошла через коллектор и поглотила тепло, она возвращается в резервуар для хранения и повышает температуру оставшейся воды за счет конвекции . Этот процесс повторяется до тех пор, пока вода в резервуаре не станет достаточно горячей, чтобы ее можно было использовать в качестве горячей воды для бытового потребления (для душа и ванны). Солнечные водонагреватели обычно работают вместе с системой нагрева воды, работающей на электричестве или газе, которая срабатывает, если только солнечный водонагреватель не может удовлетворить спрос.

Причины использования определенных материалов: Медная труба и дно коллектора окрашены в черный цвет для улучшения их способности поглощать тепловую энергию. Черный отражает наименьшее количество излучения (около 3%) любого цвета и поэтому поглощает почти всю энергию излучения, которому он подвергается.

Из-за высокой теплопроводности в коллекторе выгодно использовать медь. Помимо того, что медь относительно недорога и легкодоступна, она является одним из лучших проводников тепла, поэтому она быстрее и эффективнее передает тепло воде.

Солнечный коллектор закрыт стеклянной или защитной прозрачной крышкой для улавливания излучаемого тепла внутри, что способствует максимальному нагреву проходящей через него воды. Фольга по бокам отражает больше лучистой энергии в поглощающие компоненты коллектора.

Практичность солнечного нагрева воды: Метод солнечного нагрева воды не работает эффективно ночью или когда солнечный свет заблокирован. Из-за этого для системы водонагревателя по-прежнему требуется дополнительный обогреватель в доме.Кроме того, солнечные водонагреватели наиболее эффективно работают в климате с обильным солнечным светом круглый год и чистым небом. Хотя солнечный водонагреватель не устраняет необходимость во вспомогательном водонагревателе, он значительно снижает затраты на коммунальные услуги за счет прямого сокращения потребления электроэнергии или газа. Самые распространенные водонагреватели в домах сегодня работают на электричестве и природном газе. Обратите внимание: хотя может показаться, что использование электричества не наносит вреда окружающей среде, в первую очередь необходимо учитывать метод, используемый для выработки электроэнергии (обычно путем сжигания угля или других ископаемых видов топлива на электростанции).

Удельная теплоемкость воды: Удельная теплоемкость воды — это количество тепла, необходимое для повышения температуры 1 грамма (1 мл) воды на один градус Цельсия. Для воды это значение:

.

Теплопередача в системе : мы можем измерить солнечную энергию, поглощаемую системой, путем измерения притока тепла воды. Мы связываем эти два слова:

, где Q получил относится к теплу, полученному водой, а Q потерял относится к количеству тепла, потерянному в окружающую среду (равному солнечной энергии, поглощаемой системой от солнца).

Для расчета количества тепла, выделяемого водой, воспользуемся уравнением:

Где m — масса воды в граммах, C w — удельная теплоемкость воды (указанная ранее), а ∆T — изменение температуры воды в o C или K.

Пример: Учитывая массу воды в 1 кг, циркулирующую через теплообменник, начальную температуру 23 ° ° C и конечную температуру 25,5 ° ° C, рассчитайте теплопередачу от теплообменника к воде.Предположим адиабатическую систему.

График работы : Студенческие команды проектируют, создают и тестируют свои собственные солнечные водонагреватели в соответствии со следующими этапами деятельности.

  • День 1 (60 минут) проектирование и изготовление резервуаров (резервуаров) для воды
  • День 2 и 3: (120 минут) проектировать и создавать солнечные коллекторы и прикреплять их к резервуарам для воды
  • День 4 (60 минут) Тестирование и оценка солнечных водонагревателей на улице в солнечный день

До начала деятельности

  • Попросите учащихся принести любые принадлежности, которые можно легко найти дома (например, пластиковые или металлические емкости для воды, картонные коробки, изоляционные материалы, пластиковые крышки, сарановую пленку, алюминиевую фольгу, часы, чашки из пенополистирола и т. Д.).
  • Соберите материалы.
  • Приготовьте образцы солнечных водонагревателей для демонстрации учащимся. Это могут быть фотографии, или солнечный водонагреватель, сделанный заранее учителем, или старые ученические образцы, или настоящий солнечный водонагреватель в разобранном виде.
  • Сделайте копии рабочего листа по проектированию и анализу солнечного водонагревателя, по одному на группу.

День 1: Проектирование / изготовление контейнеров для воды (60 минут)

Выполните следующие действия в течение дня 1:

  1. Разделите класс на группы по два-три ученика в каждой.
  2. Раздайте каждой группе копию четырехстраничного рабочего листа по проектированию и анализу солнечного водонагревателя.
  3. Объясните, как может работать готовый продукт, и покажите примеры.
  4. Поручите студенческим командам разработать свой водонагреватель в рамках имеющихся материалов (см. Часть 1 на рабочем листе). По мере того, как они проходят этот этап, при необходимости предоставляйте им рекомендации и предложения, которые помогут им.
  5. Попросите учащихся собрать материалы.
  6. Попросите учащихся создать свой резервуар для хранения воды (резервуар) в соответствии с процедурой части 1, описанной ниже.

Часть 1: Конструкция емкости для хранения воды

  1. 1. Используйте картон, ножницы и прочную ленту, чтобы сделать коробку для емкости с водой, или используйте / модифицируйте существующую коробку нужного / аналогичного размера. Оставьте не менее 2,5 см с каждой стороны для изоляции (см. Рисунок 1).

Рис. 1. Создайте коробку вокруг резервуара для воды, оставив место для изоляционных материалов. Авторское право

Авторские права © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

  1. Вырежьте или просверлите отверстие, которое соответствует диаметру ½-дюймовой пластиковой трубки у дна емкости для воды.
  2. Вставьте емкость в коробку и вырежьте в ней отверстие того же диаметра, что и пластиковая трубка, в месте, где совпадает отверстие емкости для воды.
  3. Вставьте пластиковую трубку в отверстие в коробке и емкости для воды (см. Рисунок 2). Закройте все зазоры вокруг трубки водостойким клеем, чтобы предотвратить утечку.

Рисунок 2.(слева) Вырежьте отверстие около дна резервуара для воды, чтобы разместить пластиковую трубку, и протяните трубку через отверстие в коробке на той же высоте. (справа) Заполните зазор между резервуаром для воды и стенками коробки изоляционными материалами. Авторское право

Copyright © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

  1. Заполните пространство между коробкой и емкостью для воды изоляционным материалом (см. Рисунок 2).

День 2 и 3: Проектирование / строительство солнечных коллекторов (120 минут)

Выполните следующие действия в течение 2 и 3 дней:

  1. Попросите студенческие команды спроектировать и построить солнечный коллектор, как описано в процедуре части 2 ниже.
  2. Порекомендуйте им использовать одну из двух предоставленных конструкций медных трубок (описанных в Примере A и Примере B) или создать свою собственную. Создание коллектора с длинной спиральной медной трубой, по которой течет вода (Пример A), работает в коллекторе из картонной коробки. Для создания коллектора с рядом параллельных труб, по которым вода течет перпендикулярно (пример B), требуется водонепроницаемый контейнер, такой как одноразовый противень с установленной прозрачной крышкой.
  3. В процессе проектирования предложите учащимся найти способ согнуть медные трубки (вокруг чего-то круглого) и объяснить, почему использование только рук не работает (описано ниже).
  4. Окончательная сборка. Попросите учащихся прикрепить емкости для хранения воды к коллекторам в соответствии с процедурой части 3, описанной ниже.

Часть 2: Конструкция коллектора

  1. Используйте картон, чтобы создать коробку (или использовать / изменить существующую коробку) глубиной около 4 дюймов, которая соответствует размеру вашего прозрачного пластикового защитного листа. При таком подходе вода течет по медным трубкам, поэтому нет необходимости в водонепроницаемом коллекторе (подойдет картонная коробка).
  2. Выровняйте внутренние стенки коробки алюминиевой фольгой блестящей стороной наружу (см. Рисунок 3).

Рис. 3. (слева) Выровняйте внутренние стенки коробки солнечного коллектора алюминиевой фольгой блестящей стороной наружу. (справа) Подготовьте основание ящика для коллектора с помощью куска картона, покрытого фольгой и покрашенного в черный цвет, и поместите поверх нижнего слоя изоляции внутри коллектора. Авторское право

Copyright © Landon B. Gennetten, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

  1. Выложите на дно коробки примерно 2,5 см изоляционного материала.
  2. Вырежьте кусок картона по размеру внутреннего дна коробки. Накройте его алюминиевой фольгой и покрасьте в черный цвет, затем поместите на изолирующий пол коробки (см. Рисунок 3).
  3. Поручите студенческим командам определить конструкцию катушки. Два примера, A и B, описаны ниже: медь изогнута кривыми, а медь — прямыми. Или студенческие команды могут создавать свои собственные проекты.
  4. Направляйте учеников, как они измеряют, сгибают и разрезают мягкие медные трубки, предназначенные для их команды. Поделитесь следующими советами, которые помогут им в работе с медью:
  • Измерение медных трубок : Медные трубки обычно входят в змеевик (см. Рисунок 4). Чтобы точно измерить его длину, используйте отрезанный отрезок веревки (например, 12 дюймов) в качестве гибкой линейки. Обмотайте его лентой вдоль гибкой трубы, как показано на Рисунке 4.
  • Сгибание медной трубки : Чтобы согнуть трубку, используйте медный гибочный инструмент (см. Рисунок 4) или жесткую изогнутую поверхность с желаемым радиусом.Чтобы сделать прямые детали, используйте гибочный станок, чтобы удалить небольшой изгиб спиральной меди. Примечание: медь нельзя согнуть, просто используя силу руки, потому что вы не получите желаемый радиус и, вероятно, изогнете трубку. Если труба перекручена, вы можете частично исправить ее, придав ей форму.
  • Обрезка медных трубок : Используйте резак для медных труб (показан на рис. 4) или ножовку.

Рисунок 4. Измерение, гибка и резка медных труб.авторское право

Авторское право © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

Конструкция змеевика — Пример A:

  1. Для одного подхода к проектированию согните медную трубку в непрерывную S-образную форму. На рисунке 5 представлен пример с размерами; измените размеры и форму в соответствии с предпочтениями команды разработчиков.
  2. Покрасьте медную трубку в черный цвет с помощью аэрозольной краски.
  3. Вырежьте в коробке два отверстия, совместимых с точками выхода медных трубок.
  4. Вставьте медную трубку в коробку и закрепите ее клеем (см. Рисунок 5).

Рис. 5. (слева) На примере чертежа показаны габаритные характеристики компоновки изогнутых медных трубок для примера конструкции A. (справа) Вставьте изогнутую и окрашенную медную трубку в коллектор, вытянув трубку из отверстий по обе стороны от коллектора. box.copyright

Авторские права © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

  1. Закройте коробку крышкой из пластикового листа и закройте края.

Конструкция змеевика — пример B

  1. Для другого подхода к дизайну отрежьте три или четыре 8-дюймовых (20,3 см) куска выпрямленных медных трубок и приклейте их к дну одноразовой формы для выпечки. Покрасьте всю нижнюю часть в черный цвет (см. Рисунок 6). При таком подходе вода течет по трубкам, поэтому коллектор должен быть водонепроницаемым.
  2. Вырежьте отверстия на обеих более коротких сторонах формы для выпечки (см. Рисунок 6). Диаметр отверстий должен совпадать с диаметром медной трубки.
  3. Вставьте две короткие прямые медные трубки (длиной от ½ дюйма до 1 дюйма или от 2,5 до 5 см), выходящие из каждого отверстия в поддоне (см. Рисунок 6).
  4. Закройте и зафиксируйте коробку прозрачной крышкой.

Рис. 6. (слева) Вырежьте отверстия на боковой стороне формы для выпечки, размер которых соответствует медной трубке. (в центре) Приклейте окрашенные в черный цвет куски выпрямленных медных трубок к дну формы для выпечки. (справа) Чтобы соединить форму для выпечки с резервуаром, используйте короткие отрезки медных трубок, вставленные в отверстия сбоку формы для выпечки.авторское право

Авторское право © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

Часть 3: Сборка системы

Присоедините пластиковую трубку к концу медной трубки. Закройте соединение водонепроницаемым клеем (готовый продукт см. На рис. 7).

Рисунки 7. Готовы к тестированию! Две конструкции готовых солнечных водонагревателей с подключенными баком и солнечными коллекторами, примеры A (слева) и B (справа).авторское право

Авторское право © Лэндон Б. Геннеттен, Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

День 4: Проверка солнечных водонагревателей (60 минут)

Выполните следующие действия в течение дня 4:

  1. В солнечный день (это нормально, если холодно, но должно быть солнечно) выведите класс на улицу, чтобы протестировать их модели солнечных водонагревателей. Принесите таймеры, рабочие листы, кувшин с водой, мерный стаканчик и чашки из пенопласта.
  2. Попросите учащихся организовать свои команды и распределить роли (циркуляция воды в системе [сбор и выливание], таймер, измерение температуры, запись измерений и т. Д.).
  3. Попросите учащихся выполнить шаги экспериментальной процедуры тестирования, описанные в рабочем листе.
  4. После того, как все группы записали свои данные, верните класс внутрь.
  5. Попросите учащихся выполнить этапы расчетов и оценки рабочего листа. Поощряйте их работать в команде и обсуждать каждый вопрос, прежде чем согласовать свой ответ.
  6. После того, как учащиеся заполнили все четыре страницы рабочего листа, проведите обсуждение в классе, чтобы проанализировать свои выводы и изучить идеи изменения дизайна (улучшения).Для получения дополнительной информации см. Оценку после активности в разделе «Оценка».

Словарь / Определения

адиабатический: происходит без увеличения или уменьшения тепла, например, процесс, в котором тепло не передается между системой и ее окружением.

горение: процесс преобразования топлива в тепло.

проводимость: передача тепла через вещество путем прямого контакта атомов или молекул.

конвекция: передача тепла путем циркуляции газа (например, воздуха) или жидкости (например, воды).

ископаемое топливо: источники энергии на основе углерода, такие как уголь, нефть и природный газ. Это не возобновляемые источники энергии.

теплопередача: поток тепла от одного вещества к другому. Тепло всегда переходит от более высокой температуры к более низкой температуре.

изоляция: материал с низкой теплопроводностью, используемый для уменьшения потерь тепла.

модель: (существительное) Стандарт или образец для имитации, сравнения или анализа. (глагол) Смоделировать, создать или сконструировать что-то, чтобы помочь визуализировать или узнать о чем-то еще (как о продукте, процессе или системе), что нельзя напрямую наблюдать или экспериментировать, часто в меньшем масштабе.

излучение: тепло излучается в форме лучей или волн (например, солнечных лучей).

возобновляемая энергия: энергия, генерируемая из неограниченных, быстро восполняемых или возобновляемых естественным образом ресурсов, таких как энергия ветра или солнца.

солнечная энергия: энергия, полученная от солнца в форме солнечного излучения.

Удельная теплоемкость: количество тепла, которое должно быть добавлено или удалено из единицы массы этого вещества, чтобы изменить его температуру на один градус.

теплопроводность: мера способности твердого или жидкого тела передавать тепло.

тепловая энергия: кинетическая энергия, обусловленная движением частиц и атомов в веществе.

Оценка

Оценка перед началом деятельности

Вопрос / ответ : Напишите на доске следующую информацию. Спросите студентов и обсудите в классе:

авторское право

Авторское право © Программа ITL, Инженерный колледж, Университет Колорадо в Боулдере.

  • Глядя на эту таблицу значений электропроводности для определенных металлов, в чем причина выбора медных трубок для нагревательного устройства? (Ответ: он имеет самое высокое значение проводимости и поэтому быстрее всего передает тепло.)
  • Для чего нужно изолировать резервуар для воды? (Ответ: Чтобы предотвратить передачу тепла из резервуара обратно в атмосферу [повысить эффективность, добиться оптимизации].)
  • Какой смысл красить медную трубку в нагревательном устройстве в черный цвет? (Ответ: черный цвет поглощает больше солнечной энергии, чем любой другой цвет, отражая только 3% падающего на него солнечного света. Используя черный цвет, мы помогаем воде поглощать больше тепла.)

Обсуждение: перед началом занятия проведите в классе обсуждение критериев, которые могут быть важны при проектировании солнечного водонагревателя, и побудите учащихся расставить приоритеты по ограничениям.

Встроенная оценка деятельности

Рабочий лист : Попросите студенческие группы использовать и заполнить рабочий лист; просмотрите их ответы, чтобы оценить их владение предметом.

Оценка пост-активности

Групповое обсуждение : Спросите учащихся и обсудите их в классе и / или в командах:

  • Могут ли быть соблюдены все три типа теплопередачи в готовом продукте? Если да, то где? (Ответ: Да, система поглощает тепло за счет солнечного излучения, затем тепло передается по медным трубам в воду, а теплая вода передает свое тепло более холодной воде в резервуаре за счет конвекции.)
  • Каковы плюсы и минусы использования этого типа системы отопления для нагрева воды в вашем доме? (Возможные ответы: Плюсы — используется возобновляемый источник энергии, сокращается использование энергии из источников ископаемого топлива, сокращается выброс вредных химических побочных продуктов в окружающую среду и снижается стоимость вашего счета за коммунальные услуги. Минусы — невозможно собирать солнечную энергию во время ночью и в периоды, когда облачный покров закрывает солнце, что в некоторых местах бывает большую часть года; требует предварительной оплаты для установки системы; не может полностью заменить другой тип системы.)

Вопросы по инженерному изменению дизайна : Предложите учащимся подумать о конструкции своего водонагревателя. Что сработало? Что не сработало? Что послужило причиной того, как вы построили свой водонагреватель? Не могли бы вы построить его лучше? Что, если бы у вас было неограниченное количество материалов или другие временные ограничения? Попросите учащихся подумать о компромиссах, связанных с их дизайном. Если позволяет время или для домашнего задания, попросите учащихся сделать наброски или написать описание изменений дизайна, которые они хотели бы внести, и почему.

Советы по поиску и устранению неисправностей

Если у вас возникли проблемы с изгибом медной трубки, попробуйте использовать жесткую направляющую с большим радиусом, например, прочную цилиндрическую трубу или другой подходящий предмет, найденный вокруг школы. Иногда полезно иметь дополнительную трубку, которая служит более длинным рычагом, за который нужно тянуть при сгибании меди (для увеличения прилагаемого крутящего момента).

Если ваша медная трубка перекручена, вытолкните ее молотком о твердую поверхность, а затем снова распрямите.

Расширения деятельности

Предложите учащимся придумать несколько способов повышения общей эффективности их устройств на основе своих наблюдений и при отсутствии ограничений по материалам.

Попросите учащихся улучшить свой дизайн, изменив его, используя новый материал или заменив материал (если возможно).

Масштабирование активности

  • Для младших школьников, вместо того, чтобы строить водонагреватель, принесите какой-нибудь теплообменник и позвольте им измерить его теплопередачу.
  • Для более продвинутых учеников необходимо включить в водонагреватель простую насосную систему (например, небольшой аквариумный насос), чтобы вода могла циркулировать сама по себе, как в крупномасштабной системе водяного отопления.

Рекомендации

Куртус, Рон. Способы передачи тепла — успех в физике. Отредактировано 26 мая 2006 г. ООО «Школа чемпионов». www.school-for-champions.com/science/heat_transfer.htm По состоянию на 6 февраля 2008 г.

Список значений теплопроводности. Википедия. Обновлено 2 февраля 2008 г. en.wikipedia.org/wiki/Thermal_conductivity#List_of_thermal_conductivities По состоянию на 6 февраля 2008 г.

Солнечная энергия. Округ Монтгомери, Мэриленд, Департамент охраны окружающей среды. www.montgomerycountymd.gov/dectmpl.asp?url=/content/dep/energy/CleanEnergySolar.asp По состоянию на 5 февраля 2008 г.

Солнечная горячая вода. Википедия. Последнее изменение 5 февраля 2008 г.www.wikipedia.org По состоянию на 6 февраля 2008 г.

Другая связанная информация

Это мероприятие было выбрано для включения в обзор и аннотирование коллекции электронной библиотеки Сети по климатической грамотности и энергетике (CLEAN). CLEAN, путь Национальной научной цифровой библиотеки (NSDL) NSF, ищет образцовые цифровые ресурсы, которые относятся к ключевым концепциям климата и энергетики, являются научно надежными и актуальными и легко доступны в Интернете.Основное внимание уделяется активной учебной деятельности с прочной педагогической опорой для 6–16 классов. Этот ресурс прошел тщательную экспертную оценку в рамках отбора для включения в сборник в апреле 2011 года. Полный обзор см. На сайте cleanet.org/resources/41891.html

Авторские права

© 2007 Регенты Университета Колорадо.

Авторы

Лэндон Б.Геннеттен; Лорен Купер; Малинда Шефер Зарске; Дениз В. Карлсон

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по цифровой библиотеке было разработано в рамках гранта Фонда улучшения послесреднего образования (FIPSE), Министерства образования США и Национального научного фонда GK-12, грант No. 0338326. Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 23 января 2021 г.

История солнечной энергии: кто изобрел солнечные панели?

Когда был изобретен солнечный элемент, он положил начало развитию производства энергии.Это изменение будет повторяться в течение сотен лет в руках различных физиков и инженеров. История солнечной энергии — это увлекательная история инноваций и прогресса.

Кто изобрел солнечные панели?

В солнечной энергии нет ничего нового. Люди использовали солнечную энергию еще в 7 веке до нашей эры. В самом примитивном состоянии энергия Солнца почиталась и использовалась почти все время, пока человек ходил по Земле.

Самым ранним применением солнечной энергии было фокусирование солнечной энергии через увеличительное стекло для разжигания огня для приготовления пищи. К III веку до нашей эры греки и римляне отражали солнечный свет от «горящих зеркал», чтобы зажигать священные факелы для религиозных церемоний.

Солярии были изобретены в древние времена для улавливания солнечной энергии для ее естественного тепла. Эти обычно выходящие на юг комнаты улавливают и концентрируют солнечный свет от знаменитых римских бань до индейских бань, и по сей день они популярны во многих современных домах.

Одна из легенд греческой солнечной истории — об ученом Архимеде, который поджег осаждавшие деревянные корабли из Римской империи.История гласит, что он отражал солнечную световую энергию от бронзовых щитов, концентрируя лучи и атакуя врага до того, как он достиг берега.

Думайте об этом как о чем-то вроде древнего солнечного лазерного луча. Произошло ли это на самом деле во времена Архимеда или нет, неизвестно. Но этот эксперимент с солнечной энергией был проверен греческим флотом в 1970-х годах. Они действительно подожгли деревянный испытательный корабль в 50 метрах, используя только легендарный бронзовый щит и энергию солнечного света. 1

Изобретена технология солнечных батарей

В 1839 году французский физик Эдмон Беккерель обнаружил фотоэлектрический эффект, экспериментируя с элементом, сделанным из металлических электродов в проводящем растворе. 2 Он отметил, что элемент вырабатывает больше электричества, когда на него воздействует свет.

Позже, в 1873 году, Уиллоуби Смит обнаружил, что селен может действовать как фотопроводник.

Всего три года спустя, в 1876 году, Уильям Гриллс Адамс и Ричард Эванс Дэй применили к селену фотоэлектрический принцип, открытый Беккерелем. Они записали, что на самом деле он может вырабатывать электричество при воздействии света.

Спустя почти 50 лет после открытия фотоэлектрического эффекта, в 1883 году американский изобретатель Чарльз Фриц создал первый работающий селеновый солнечный элемент. 3 Хотя мы используем кремний в элементах для современных солнечных панелей, этот солнечный элемент был основным предшественником технологии, используемой сегодня.

В каком-то смысле многие физики сыграли свою роль в изобретении солнечных батарей. Беккерелю приписывают раскрытие потенциала фотоэлектрического эффекта, а Фрицу — создание предка всех солнечных элементов.

Осведомленность о солнечной энергии и ее производство

Альберт Эйнштейн сыграл свою роль в привлечении внимания мира к солнечной энергии и ее потенциалу.В 1905 году Эйнштейн опубликовал статью о фотоэлектрическом эффекте и о том, как свет переносит энергию. 4 Это привело к большему вниманию и признанию солнечной энергии в более широком масштабе.

Большой скачок к солнечным элементам, подобным тем, которые используются в панелях сегодня, стал результатом работы Bell Labs в 1954 году. Три ученых, Дэрил Чапин, Кэлвин Фуллер и Джеральд Пирсон, создали более практичный солнечный элемент с использованием кремния.

Преимущества кремния — лучшая эффективность и широкая доступность в качестве природного ресурса. 5

По мере развития космической эры солнечные панели использовались для питания различных частей космических кораблей в конце 1950-х и 1960-х годах. Первым был спутник Vanguard I в 1958 году, за ним последовали Vanguard II, Explorer III и Спутник-3.

В 1964 году НАСА запустило спутник «Нимбус», который работал полностью на фотоэлектрической панели солнечных батарей мощностью 470 Вт. 6 Пройдет совсем немного времени, пока потенциал солнечной энергии переместится из космоса в дома и предприятия на планете Земля.

50 терминов, которые должен знать каждый любитель часов

Как машины и компьютеры, терминология, лежащая в основе часов, почти так же сложна, как и механика, которая ими управляет. Несгибаемые фанаты часов используют такие знакомые термины, как «калибр», «частота» и «сложность», не обращая внимания на то, что посторонний знает, что они означают в контексте часов; они также используют простой жаргон, который много значит («драгоценности»), и устрашающие термины, которые на самом деле просты («Manufacture d’Horologie»).Для новичков в хронометрии простой глоссарий поможет избежать путаницы — считайте это своей точкой отсчета.

Автоматический: Механические часы, которые заводятся не вращением заводной головки, а движением запястья владельца. Движение запястья приводит в движение противовес (называемый ротором), который затем приводит в действие боевую пружину, которая вращает шестерни часов.

Балансировочное колесо: Весовое колесо, которое колеблется с постоянной скоростью (обычно одно колебание за долю секунды), перемещая шестерни часов и позволяя стрелкам двигаться вперед

Балансировочная пружина: Хрупкая пружина (часто сделаны из металла, но иногда из кремния), прикрепленного к балансовому колесу, которое регулирует скорость его колебаний.Пружину баланса также часто называют волосковой пружиной.

Цилиндр: Цилиндрический закрытый аппарат с зубчатой ​​передачей, в котором находится основная пружина, таким образом, вмещает запас хода часов. Запас хода часов можно увеличить, добавив дополнительные барабаны.

Безель Rolex Cerachrom (керамический).

Безель: Металлическое (иногда керамическое) кольцо, окружающее кристалл часов.Часто безели вращаются на часах (обычно на часах для дайвинга) и содержат шкалу времени или других измерений; некоторые остаются неподвижными или не имеют шкалы и являются чисто декоративными. (Дополнительные сведения о различных видах лицевых панелей см. Здесь.)

Мостик: Пластина или планка, которая крепится к основной пластине и образует каркас, в котором размещается внутреннее устройство механических часов.

Калибр: Синоним механизма, чаще всего используется, когда производитель указывает конкретное название модели для механизма.

Задняя крышка корпуса: Обратная сторона корпуса часов, которую можно снять, чтобы получить доступ к внутренней части часов.

Хронограф: Тип часов, которые помимо основного времени имеют дополнительную функцию секундомера. Хронограф может быть кварцевым или механическим (или их гибридом) и приводится в действие с помощью набора кнопок, выступающих сбоку на корпусе. (См. Некоторые из наших любимых современных хронографов здесь.)

Хронометр: Часы, прошедшие независимые испытания Официальным Швейцарским институтом тестирования хронометров (COSC) в Швейцарии (или любым другим официальным органом управления в других странах).В первом случае часы тестируются в течение нескольких дней в шести различных положениях при трех разных температурах, при этом точность остается в пределах -4 / + 6 секунд в день для механических часов и ± 0,07 в день для кварцевых часов. (Узнайте больше о хронометрах здесь.)

Осложнение: Дополнительная функция часов, которая выходит за рамки определения времени, например секундомер (хронограф), календарь или индикатор фазы Луны. Сложности требуют дополнительных деталей и делают часы более дорогими и сложными в сборке.

Заводная головка: Небольшая ручка на боковой стороне корпуса часов, с помощью которой можно настроить время, дату и, если ваши механические часы не являются автоматическими, заводить часы, чтобы они продолжали работать.

Стекло: Прозрачная защитная крышка, закрывающая циферблат, сделана из синтетического сапфира, акрила или стекла. Синтетический сапфир — самый дорогой в производстве, хотя он значительно более устойчив к царапинам, чем акриловые или стеклянные кристаллы.(Узнайте, как починить поцарапанный кристалл часов здесь.)

Раскладывающаяся застежка: Тип застежки на ремешке для часов, которая закрывается, складываясь и застегиваясь. Облегчает надевание и снятие ремешка, а также предохраняет кожу от износа и растяжения.

Циферблат: Циферблат, который также часто называют циферблатом, показывает время и имеет цифры и отметки, а также стрелки. (См. Здесь некоторые из наших любимых дизайнов циферблатов.)

Часы для дайвинга: Часы для дайвинга — это водонепроницаемые часы, но не все водонепроницаемые часы — это часы для дайвинга.Настоящие часы для дайвинга должны соответствовать определенному стандарту для дайвинга, например ISO 6425, который требует, чтобы часы были водонепроницаемыми на глубине не менее 200 метров, имели однонаправленный вращающийся безель и некоторую форму подсветки.

Спусковой механизм

Escapement: Внутренний компонент механических часов, который передает мощность от заведенных часов в движение секундной стрелки часов, вращая колесо баланса с постоянной скоростью.В большинстве современных часов используется «рычажный спуск», состоящий из спускового колеса и рычага с двумя поддонами. Спускное колесо соединено с зубчатой ​​передачей (которая получает энергию от боевой пружины), а рычаг и поддоны фиксируют и разблокируют спусковое колесо с постоянной скоростью. Этот компонент отвечает за тикающий шум часов.

Выставочная задняя крышка корпуса: Эта прозрачная крышка на задней стороне корпуса часов, также называемая «открытой» задней крышкой, демонстрирует внутреннюю работу механизма.

Частота: Скорость, с которой часы тикают (или бьют), измеряется в колебаниях в час или в герцах. Большинство современных высококачественных механических часов работают с частотой 28 800 полуколебаний в час (4 Гц). Часы с частотой 36 000 полуколебаний в час (5 Гц) или выше считаются часами с высокими частотами. Частота часов контролируется колебаниями их баланса.

Застежка для развертывания Rolex.

Хронограф с функцией Flyback: Тип хронографа, который может быть сброшен без остановки функции хронографа (что необходимо в обычном хронографе).Это особенно полезно для пилотов и других пользователей, которым необходимо записывать несколько раз подряд. (Узнайте больше о хронографах здесь.)

Прокладка: Резиновое, неопреновое или пластиковое кольцо, используемое для герметизации зазоров между корпусом и задней крышкой, кристаллом и заводной головкой для предотвращения попадания воды или пыли в корпус и повреждения механизма внутри.

Зубчатая передача: Система шестерен, передающих мощность от главной пружины к спуску.

GMT: Хотя это означает среднее время по Гринвичу, часы, называемые GMT, могут отслеживать два часовых пояса одновременно. Первоначально разработанные Rolex для пилотов в 50-х годах, они особенно полезны для часто летающих пассажиров. (См. Некоторые из наших любимых часов GMT здесь.)

Гильоше: Гравированный орнамент, часто используемый на циферблатах часов, состоит из замысловатых переплетенных линий. (Подробнее о гильоше здесь.)

Hacking Seconds: Эта функция, также называемая «остановка секунд», останавливает секундную стрелку, когда заводная головка вытягивается. Это упрощает синхронизацию часов с другими часами.

С ручным заводом: Механические часы без автоматического завода. Часы с ручным заводом приводятся в действие путем ручного поворота заводной головки для запуска боевой пружины.

Haute Horlogerie: В переводе с английского этот французский термин означает «высокое часовое искусство» и используется для обозначения часов или мастеров, демонстрирующих высочайшее мастерство в дизайне часов, технических нововведениях и отделке.

Часы: Искусство и / или наука измерения времени.

Гибридные умные часы: Аналоговые часы в классическом стиле (обычно с кварцевым питанием), которые также обладают цифровыми интеллектуальными функциями, такими как отслеживание активности и push-уведомления. (Прочтите наш обзор одних из наших любимых гибридных умных часов здесь.)

Индексы: Маркировка на циферблате часов, используемая для обозначения часов вместо цифр. В часах более высокого класса они обычно «прикладываются» или прикрепляются к циферблату, а не печатаются.

Количество камней

Драгоценные камни: Синтетические рубины (иногда синтетические сапфиры), используемые в качестве подшипников в самых тяжелых точках износа часового механизма, чтобы уменьшить трение между движущимися частями и увеличить срок службы механизма.Драгоценности имеют естественно более гладкую поверхность, чем металл — например, коэффициент трения между двумя кусками стали составляет около 0,58, а коэффициент сапфира по стали — около 0,15. Драгоценности используются только для повышения точности механизма, а не для украшения.

Ушки: Выступающие металлические части вверху и внизу корпуса часов, к которым крепится ремешок. Два конца проушины удерживают пружинный стержень, который удерживает ремешок на месте.

Люминесценция: Люминесценция, которую в просторечии называют «люминесценцией», — это свечение, излучаемое цифрами, индексами и стрелками часов, покрытых фотолюминесцентным материалом («люминесцентным»).В то время как в ранних часах для создания люма использовался радиоактивный радий, в большинстве современных часов используются нерадиоактивные фосфоресцирующие вещества, такие как алюминат стронция. (Узнайте о мрачной истории люминесцентных часов здесь.)

Magnetisim: Металлические компоненты внутри часов часто могут намагничиваться под воздействием магнитных полей, что приводит к серьезной потере точности. Обычно это происходит, когда пружина баланса намагничивается и прилипает к себе, заставляя часы работать быстрее, чем обычно. К счастью, эту проблему можно быстро и легко решить у часовщика (или даже дома). Однако уже достаточно проблем, что некоторые высококлассные производители часов используют каркасы из мягкого железа для защиты механизма от магнитных полей или используют силиконовые балансировочные колеса, которые не намагничиваются. (Узнайте больше об антимагнитных часах здесь.)

Основная пластина: Основание, на котором установлены все части механического часового механизма.

Основная пружина: Торсионная пружина, которая сжимается при заводе часов, таким образом сохраняя энергию часов.Сила раскручивания пружины приводит в действие часы. Боевая пружина размещена внутри небольшого барабана, называемого «стволом».

Manufacture d’Horologie: Французский термин, обычно сокращаемый до «производство», который относится к часовой компании, которая разрабатывает свои собственные детали (включая механизмы) на собственном предприятии («внутри компании»), а не сборка часов из деталей сторонних поставщиков.

Три механизма Patek Philippe: автоматический, ручной и кварцевый

.

Механизм: Внутренний рабочий механизм часов, который может быть механическим (с автоматическим или ручным заводом) или кварцевым (с батарейным питанием).Большинство производителей часов называют свои механизмы «калибрами». Основными компонентами механического механизма являются заводная пружина, зубчатая передача, спусковой механизм и балансовое колесо. В кварцевом механизме основными компонентами являются аккумулятор, микросхема, кристалл кварца и шаговый двигатель. Многие высококлассные механизмы (как кварцевые, так и механические) производятся в Швейцарии либо самими часовыми брендами, либо крупными производителями механизмов, такими как ETA и Valjoux, хотя Япония и даже Китай имеют свои собственные процветающие отрасли производства часов.

Запас хода: Время, в течение которого механические часы могут работать после полного завода. Большинство часов начального уровня имеют запас хода около 40 часов, хотя многие часы более высокого уровня могут работать в течение нескольких дней за раз. Иногда в часах есть указатель запаса хода, показывающий, насколько они заведены.

Толкатель: Кнопка на часах хронографа, которая запускает, останавливает и / или сбрасывает механизм хронографа. Большинство хронографов имеют две кнопки: одна для запуска и остановки механизма, а другая — для сброса.

Кварц: Кварцевые часы — это часы с батарейным питанием. Батарея посылает электрический сигнал через схему микрочипа на небольшой кристалл кварца, который затем вибрирует с определенной частотой. Эти колебания регулируют шаговый двигатель, который приводит в движение стрелки часов. Кварцевые часы намного точнее, надежнее и дешевле, чем их механические аналоги, хотя приверженцы механических часов не находят их привлекательными из-за более простых внутренних компонентов. (Посмотрите здесь некоторые из наших любимых кварцевых часов. )

Rattrapante Chronograph: Также называемый двойным хронографом или сплит-хронографом, он добавляет дополнительную секундную стрелку и кнопку к стандартной функции хронографа. Дополнительная секундная стрелка движется синхронно со стандартной секундной стрелкой, но останавливается при нажатии дополнительной кнопки, позволяя пользователю записывать два раза одновременно. (Подробнее о хронографах rattrapante можно узнать здесь.)

Rehaut: Металлический фланец между циферблатом часов и кристаллом.

Repeater: Высококачественное усложнение, которое сигнализирует о времени нажатием кнопки на корпусе часов.

Ретроградная: Индикатор на циферблате часов, который образует сегмент круга, а не полный круг. Когда индикатор проходит полный цикл, он возвращается в нулевое положение, двигаясь назад. Часто используется для обозначения часов, минут или дат.

Кремний: Этот металлоид становится все более и более распространенным в часовом производстве (в основном в пружинах баланса и спусковых механизмах), поскольку он не реагирует на изменения магнетизма и температуры, как металл, и не требует смазки. Таким образом, часы с этими силиконовыми компонентами часто более точны, более надежны и более устойчивы к магнетизму, чем их аналоги с металлическими компонентами.

Skeleton: Как и задняя крышка выставочного корпуса, часы-скелетон демонстрируют внутреннюю работу часов, но делают это через прозрачный или частично вырезанный циферблат, так что механизм можно увидеть спереди. .

Малая секундная стрелка: Небольшой дополнительный циферблат, отделенный от основной функции часов и минут, который отображает секунды.

Турбийон IWC.

Tourbillon: Тип спуска, размещенный во вращающейся клетке, который предназначен для противодействия отрицательному воздействию гравитации на механизм. Первоначально механизм предназначался для карманных часов, но теперь они перешли на наручные часы, чтобы продемонстрировать высочайший уровень мастерства мануфактуры, и поэтому они имеют непомерную цену. (Узнайте больше о турбийонах здесь. )

Winder: Ящик или футляр (или хранилище, если у вас есть средства), который мягко вращает автоматические часы, чтобы главная пружина оставалась полностью заводной, когда они не используются.(Вы можете узнать больше о заводе часов здесь.)

Мировой таймер: Часы с циферблатом, который можно настроить для отображения времени в 24 различных часовых поясах, представленных 24 крупными городами по всему миру. (См. Некоторые из наших любимых часов с мировым временем здесь.)

Выбор редакции: лучшие предложения сегодня

Пальто Goldwin Mac

КУПИТЬ СЕЙЧАС

15% СКИДКА

Пальто Mac Coat от Goldwin изготовлено из Gore-Tex Paclite — легкого, водонепроницаемого, дышащего, упаковываемого материала и без ущерба для мягкости на ощупь.Получите скидку 15% на один из своих, подписавшись на рассылку новостей бренда.

Staub Round 7 литров Cocotte

Staub
skimresources. com

$ 161 OFF (30%)

Эмалированный чугун Staub универсален, равномерно распределяет тепло и работает с любым источником тепла, включая индукционный. Это одна из наших любимых посуды.

ЧИТАЙТЕ НАШИ РУКОВОДСТВА ПО САМЫМ ПОКУПКАМ ЕДА И НАПИТКИ

Mazama Поварской нож 6 дюймов

кожевенные товары.com

$ 13 OFF (30%)

Энтони Бурден всегда говорил, что вам действительно нужен только один хороший нож на кухне. Это может быть оно. Он изготовлен с ручкой из стекловолокна и трехслойной конструкцией лезвия, которая выдержит испытание временем.

ЧИТАТЬ О КУХОННЫХ НОЖАХ

Спортивные часы Huckberry x Timex «Cola» — ограниченная серия

Timex
skimresources.com

$ 57 OFF (30%)

Благодаря этому сотрудничеству Huckberry и Timex вернули его в 70-е и 80-е годы. Начиная с чистого листа, бренды использовали культовую расцветку колы, добавили циферблат в стиле милитари и завершили его плетеным браслетом из нержавеющей стали и алюминиевым безелем хронометража.

ЧИТАТЬ О ЛУЧШИХ ЧАСАХ ДО $ 100

Сверхлегкий United By Blue Bison

United By Blue
объединено синим.com

$ 38 OFF (19%)

Используя половину волокна бизона и половину шерсти, Bison Ultralight весит менее фунта и обеспечивает очень хорошую изоляцию. Он также оснащен переработанной оболочкой из рипстопа с покрытием DWR без содержания ПФУ и компактно складывается в собственный карман.

ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ПУХОВАМ КУРТКАМ

Лучшая латунь Higo

avantlink.com

$ 49 OFF (49%)

Best Made вернулся, и мы благодарны, потому что это означает, что у нас есть доступ к тщательно продуманным товарам, которые всегда высокого качества. Этот карманный нож выкован японскими производителями клинков в пятом поколении, и со временем на нем образуется уникальная патина.

ЧИТАЙТЕ О ЛУЧШИХ НОВЫХ НОЖАХ

ThermoWorks Thermapen Mk4

skimresources.com

$ 30 Скидка (30%)

Когда дело доходит до поддержания температуры, ThermoWorks является элитой. Бренд является лидером в области трекеров влажности, pH-мониторов и датчиков для мяса, но его основным продуктом является скромный Thermapen.Если вы нам не верите, спросите поваров и гриль-мастеров повсюду.

ПРОЧИТАЙТЕ О РАЗРЕШЕННЫХ МИФАХ ГРИЛЛЯ

GORUCK GR1 500D Slick 21L

GORUCK
skimresources.com

$ 60 Скидка (20%)

Huckberry объединился с командой GORUCK, чтобы создать урезанную версию флагманского рюкзака GORUCK GR1, который по-прежнему обладает прочной мощностью. Сделанный из Cordura 500D, он прочный, но с очень толстой тканью не переборщить.Одна из его самых крутых особенностей — отделение для ноутбука, которое расположено выше у вашей спины, чтобы оно было защищено от падения сумки.

ЧИТАЙТЕ О НАШИХ ЛЮБИМЫХ СУМКАХ

Ultimate Bundle для Solo Stove Grill

Соло плита
skimresources.com

$ 200 Скидка (26%)

Solo Stove взяла конструкцию 360 Airflow Design, которая сделала ее место для костра таким исключительным, и превратила его в угольный гриль, который идеально подходит для подвешивания на заднем дворе.В этот комплект входит гриль, подставка для гриля, крышка, чемодан для переноски, а также брикеты и стартеры, которые помогут вам начать работу.

ПРОЧИТАЙТЕ О НЕОБХОДИМЫХ ПРИНАДЛЕЖНОСТЯХ ДЛЯ ГРИЛЯ

Легкая толстовка с карманами Todd Snyder

Тодд Снайдер
skimresources. com

$ 19 Скидка (20%)

Это ваш новый помощник на весну. Собираетесь ли вы в тренажерный зал, бездельничаете по дому или сочетаете его с рубашкой на пуговицах, этот вереск с круглым вырезом отлично подойдет вам.Тодд Снайдер точно знает, как одеть американца.

ЧИТАЙТЕ О ЛУЧШИХ МУЖСКИХ ТОЛСТОВКАХ

Набор маски для лица для исследований на открытом воздухе

$ 5 Скидка (25%)

Если вам нужна маска с большей защитой и универсальностью, чем простая тканевая маска, обратите внимание на эту от Outdoor Research. У него есть регулируемые ремни, чтобы поддерживать удобство, и он поставляется с тремя сменными фильтрами, которые блокируют 95 процентов частиц.

ЧИТАЙТЕ О НЕКОТОРЫХ НАШИХ ЛЮБИМЫХ МАСКАХ

Casio GM5600B-1 G-Shock

G-Shock
skimresources.com

$ 70 Скидка (35%)

Легендарная линия G-Shock

от Casio — это не только утилитарное достижение, но и просто суперстиль. Вы можете найти G-Shocks повсюду, от космоса до улицы. Этот немного урезан по сравнению с другими, что делает его отличным дополнением к любой подгонке в любое время.

ПРОЧИТАТЬ ИСТОРИЮ G-SHOCK

Шорты Rhone Guru

$ 35 СКИДКА С КОДОМ ЗИМНЯЯ РАСПРОДАЖА (45%)

Эти универсальные шорты с не слишком коротким, но и не слишком длинным внутренним швом 8 дюймов отлично подходят для пробежек, но при этом не будут слишком обнажать кожу, когда вы идете в тренажерный зал. Плюс у них есть четыре кармана. Кто не любит карманы?

ПРОЧИТАЙТЕ О ЛУЧШИХ ШОРТАХ ДЛЯ спортзала

Настольная светодиодная лампа TaoTronics

TaoTronics
амазонка.com

$ 17 Скидка (28%)

Эта настольная лампа обладает множеством функций, которые заставят вас задуматься, как вы жили без нее. Помимо освещения, он использует революционную технологию HyperAir от RavPower для сверхбыстрой беспроводной зарядки и имеет порт USB для любых других устройств, которые могут у вас быть.

ПРОЧИТАЙТЕ, КАК ЗИМНИТЬ СПАЛЬНУ

Бутылка Hydro Flask емкостью 32 унции с широким горлом

$ 14 Скидка (31%)

Hydro Flask действительно не нуждается в представлении на данный момент, поэтому, когда вы можете получить горловину шириной 32 унции с изоляцией Temp-Shield со скидкой 31%, вы это сделаете.

ПРОЧИТАЙТЕ О ЛУЧШИХ БУТЫЛКАХ ДЛЯ ВОДЫ

Bodum Chambord French Press

Bodum
skimresources.com

$ 16 Скидка (40%)

Готовить еще кофе из дома? И мы тоже. Откажитесь от кофе Mr. Coffee и откройте весь вкус свежеобжаренных зерен с помощью френч-пресса. Он очень прост в использовании и действительно делает исключительный кофе.

ЧИТАЙТЕ О ЛУЧШИХ КОФЕ 2021 ГОДА

Многоразовая сумка для хранения Stasher, 4 шт.

Stasher
amazon.com

$ 10 Скидка (20%)

Сумки Stasher — одна из наших любимых альтернатив одноразовой полиэтиленовой пленке и пакетам. Они сохраняют ваши продукты свежими, не содержат бисфенола А и подходят для мытья в посудомоечной машине и микроволновой печи. Кроме того, вы также можете использовать их для маринадов или су-вид благодаря их уплотнению Pinch-Loc.

ЧИТАТЬ О КУХНЕ ESSENTIALS

Стул полностью рабочий

linksynergy.com

$ 50 Скидка (17%)

Это наш выбор в пользу лучшего большого и высокого офисного кресла, но это не значит, что он не подойдет тем из нас, кто испытывает трудности с вертикальной ориентацией. Эргономика этого кресла превосходна, что гарантирует вам комфорт в течение длительного времени.

ЧИТАТЬ О ЛУЧШИХ ОФИСНЫХ КРЕСЛАХ 2021 ГОДА

Толстовка с капюшоном The North Face ThermoBall Eco

$ 88 Скидка (40%)

Утепленная куртка средней тяжести обязательна в гардеробе каждого энтузиаста активного отдыха. Этот от The North Face упакован множеством функций, в том числе отделкой DWR для защиты от небольшого дождя, переработанной изоляцией и упаковывается для удобного хранения (или для использования в качестве дорожной подушки).

ПРОЧИТАЙТЕ О ЛУЧШИХ СИНТЕТИЧЕСКИХ ПУХОВАХ КУРТКИ

Lululemon Metal Vent Tech Short Sleeve 2.0

skimresources.com

iRobot Roomba i6 + с Echo Dot

я робот
amazon.com

$ 290 Скидка (34%)

Этот интеллектуальный пылесос определяет, когда он заполнен, снова запирается в своем порту и опорожняется, не выполняя никаких действий с вашей стороны.Он также ведет учет своих попыток проникнуть в ваш дом, что делает поездки в будущем более эффективными. Эта комбинация включает в себя Echo Dot всего за 10 долларов, что является ценным дополнением, которое имеет гораздо больше преимуществ, чем просто возможность подключения к вакууму.

ПРОЧИТАЙТЕ НАШЕ РУКОВОДСТВО ПО ПОКУПКЕ ROOMBA

Лампа пробуждения Philips SmartSleep

Philips SmartSleep
amazon. com

$ 20 Скидка (20%)

Если вам сложно просыпаться, особенно зимой, то искусственный свет, имитирующий восход солнца, — отличный вариант.Этот будильник включает звуки природы, которые разбудят вас, откладывание сигнала при нажатии и автоматическое затемнение дисплея.

ПРОЧИТАЙТЕ О ЛУЧШИХ УМНЫХ БУДИЛЬНИКАХ

Куртка The North Face Retro Denali

skimresources.com

$ 88 Скидка (40%)

Это один из самых знаковых силуэтов The North Face. Эта чрезвычайно теплая куртка представлена ​​в четырех цветовых решениях в стиле ретро и имеет свободный крой, подходящий как для улицы, так и для гор.

ЧИТАЙТЕ О ЛУЧШИХ БРЮКАХ ДЛЯ ЗИМНИХ ПОХОДОВ

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano. io.

Руководство по сбору доказательств

В этом документе представлены рекомендации по сбору доказательств для следующих типов доказательств.Политика вашего агентства может отличаться. Если у вас есть какие-либо вопросы, обратитесь к своему руководителю.

Содержание

Пятна крови
Семенные пятна
Волосы
Волокна и нити
Стекло
Краска
Легковоспламеняющиеся жидкости
Доказательства огнестрельного оружия
Следы от инструментов
Контролируемые вещества и лекарственные препараты
Спрашиваемые документы
Скрытые отпечатки пальцев

Пятна крови

Кровь, которая находится в лужах с жидкостью, следует собрать марлевым тампоном или другой чистой стерильной хлопчатобумажной тканью и дать ей полностью высохнуть на воздухе при комнатной температуре.Его следует как можно скорее охладить или заморозить и как можно быстрее доставить в лабораторию. Задержка более 48 часов может сделать образцы бесполезными.

  • Если близко к лаборатории, немедленно доставьте окрашенный объект.
  • Если невозможно доставить в лабораторию или объект необходимо отправить по почте, дайте пятну полностью высохнуть на воздухе перед упаковкой.
  • Не нагревайте окрашенный материал и не помещайте его на яркий солнечный свет для сушки. Вешайте одежду и подобные вещи в помещении с хорошей вентиляцией.
  • Если не полностью высохнет, промаркируйте и заверните в бумагу или поместите в коричневый бумажный пакет или коробку, заклейте и отметьте контейнер. Поместите только один предмет в каждый контейнер. Не используйте пластиковые контейнеры.
Высохшие пятна крови
  • На одежде, если возможно, оберните предмет чистой бумагой, поместите предмет в коричневый бумажный пакет или коробку, заклейте и отметьте контейнер. Не пытайтесь удалить пятна с ткани.
  • На небольших твердых предметах отправьте весь окрашенный предмет в лабораторию после маркировки и упаковки.
  • На крупных твердых предметах закройте загрязненный участок чистой бумагой и заклейте края лентой, чтобы предотвратить потерю или загрязнение. Если нецелесообразно доставить весь объект в лабораторию, соскребите пятно на чистый лист бумаги, который можно сложить и положить в конверт. Не царапайте непосредственно конверт с уликами. Соскребите кровь с предметов, используя только что вымытый и высушенный нож или аналогичный инструмент. Вымойте и высушите инструмент перед тем, как соскребать каждое пятно. Запечатайте и отметьте конверт.
  • Не смешивать засохшие пятна. Поместите каждое пятно в отдельный конверт.
  • Ни в коем случае не пытайтесь стереть засохшие пятна с объекта влажной тканью или бумагой.

Стандартные образцы крови

Образцы крови для аутопсии

Попросите патологоанатома получить образец прямо из сердца в желтую (ACD) или фиолетовую пробку вакутейнер (в некоторых лабораториях требуется и то, и другое). В редких случаях, когда жидкая кровь недоступна, попросите патолога взять срез печени, кости и / или глубокой мышечной ткани и заморозить для типирования.В таких случаях продолжите также сбор вторичного стандарта, как описано ниже.

Пробы крови от живых особей

Для печати поместите образец в желтые и фиолетовые вакуумные контейнеры с пробками. Обратите внимание, что они отличаются от трубок BA, у которых есть серые пробки.

Если пострадавший травмирован до такой степени, что необходимо переливание крови, постарайтесь получить или начать необходимые процедуры для получения пробы перед переливанием, взятой в больнице.Эти образцы не хранятся в больнице в течение длительного времени, поэтому важно действовать незамедлительно. Кроме того, убедитесь, что одежда с пятнами крови, которую носит человек, была высушена на воздухе и заморожена, чтобы служить вторичным стандартом.

Обработка и хранение данных о физиологических жидкостях

(Обязательство в соответствии с «Люди против нации и неувязки» предпринять разумные и добросовестные усилия для сохранения скоропортящихся доказательств)

Пятна и средства контроля

  1. Сушка на воздухе
  2. Пакет в бумажном
  3. Замораживание

Рассмотрите возможность особого обращения с неабсорбирующими предметами (металлическими или пластиковыми). Любой конденсат от таяния может испортить или уничтожить такие доказательства. Такие предметы следует хранить при комнатной температуре и как можно скорее сдать в лабораторию.

Жидкости (обычно стандарты)

Кровь

  • Хранить в холодильнике, но не замораживать стандарты, собранные в вакуумные контейнеры с желтыми пробками.
  • Отправьте в лабораторию как можно скорее.

Слюна

  • Собрать на стерильную марлевую салфетку или тампон, дать высохнуть на воздухе и упаковать в бумагу.Не используйте пластиковые контейнеры.

Семенные пятна

  • Семенные пятна часто, но не всегда, обнаруживаются на одежде, одеялах, простынях. Дайте пятнам высохнуть на воздухе, заверните в бумагу и упакуйте улики в бумажные пакеты. Не используйте полиэтиленовые пакеты.
  • В случае совершения преступлений на сексуальной почве жертва всегда должна быть осмотрена врачом. Комплект для сбора доказательств сексуального насилия используется для сбора доказательств от жертвы. Очень важно тщательно следовать инструкциям на комплекте, чтобы извлечь максимальную пользу из собранных доказательств.
  • Пометьте всю одежду, такую ​​как трусы, трусики или другие экспонаты, и упакуйте каждую одежду отдельно.
  • Если ткань влажная, дайте ткани полностью высохнуть перед упаковкой.
  • Как можно меньше обращайтесь с тканями.

Волосы

  • Исследование человеческих волос может иногда выявить возможную расу человека, от которого они произошли, и часть тела, из которой они произошли.
  • Человеческие волосы можно сравнить, чтобы определить, могли ли два образца иметь общее происхождение.Ценность лабораторных исследований таких образцов будет зависеть от количества восстановленных волос и характеристик, обнаруженных в ходе исследований.
  • Восстановить все имеющиеся волосы. Если возможно, соберите волосы пальцами или пинцетом, поместите их в бумажные переплеты или конверты для монет, которые затем следует сложить и запечатать в конверты большего размера. Пометьте внешний запечатанный конверт.
  • Если волосы прилипли, например, в засохшей крови, застряли в металле или в трещине на стекле, не пытайтесь удалить их, а оставьте волосы на объекте нетронутыми.Если объект небольшой, отметьте его, заверните и запечатайте в конверт. Если объект большой, оберните область с волосами бумагой, чтобы предотвратить их выпадение во время транспортировки.
  • В случаях изнасилования перед сбором стандартов следует прочесать лобковую область жертвы. Получите известные образцы волос у жертвы, подозреваемого или из любых других возможных источников для сравнения с неизвестными образцами. Рекомендуемый метод сбора волос на голове — начать с того, что человек, у которого они собираются, наклонится над большим листом чистой бумаги, потирая или массируя волосы руками, чтобы распущенные волосы выпали на бумагу.Затем следует собрать больше, отрывая их от типичных участков по всей голове. Всего желательно 50-100 волосков. Не стригите волосы. Этот же метод можно использовать для сбора волос с других частей тела. Требуется 30-60 лобковых волос. Когда подозреваемый является подозреваемым, волосы следует собирать со всех частей тела, даже если в это время могут быть интересны только волосы с головы.

Волокна и нити

  • Такие доказательства часто обнаруживаются на тканях ссадин или в порванных материалах или в других местах на транспортных средствах, попавших в аварию.В некоторых случаях кражи со взломом могут быть обнаружены в разорванных экранах, битом стекле или других местах.
  • Проверка волокон обычно проводится для определения типа или цвета волокна. Такие исследования иногда указывают на тип одежды или ткани, из которой они сделаны.
  • Волокна и нити можно также сравнить с одеждой подозреваемых, чтобы определить, могли ли они быть получены из этой одежды.
  • Если обнаруживаются нити или крупные волокна, их часто можно взять пальцами и поместить в бумажный переплет, а затем в конверт для монет, который можно запечатать и пометить.Никогда не кладите свободные волокна непосредственно в почтовый конверт, так как они могут потеряться в этом типе конверта.
  • Если волокна короткие или их мало, и если это возможно, заверните участок или весь предмет, содержащий волокна, в бумагу и отправьте весь экспонат в лабораторию.
  • Снимайте волокна на ленте только в том случае, если лаборатория в вашей юрисдикции разрешает это и предоставляет вам свои требования. При обнаружении волокон или нитей всегда отправляйте в Лабораторию всю одежду людей, от которых они могли быть получены, для сравнения.
  • В случаях сексуальных преступлений, нападений и некоторых других случаях можно указать или продемонстрировать контакт между двумя людьми или между одним другим человеком и каким-либо другим объектом, например, автокреслом, путем сравнения волокон. Такие осмотры имеют ценность только в том случае, если известно, что между двумя лицами или отдельным лицом и каким-либо другим объектом до или после совершения преступления не было контакта. Следует проявлять особую осторожность, чтобы хранить каждый предмет одежды отдельно от каждого отдельного предмета или другого предмета. Каждую одежду следует разложить на чистом листе бумаги и отдельно свернуть в бумагу после разметки экспоната. Если одежда одного испытуемого соприкасается с одеждой другого или если она лежит на столе или помещается в автокресло, в котором находится одежда другого подозреваемого, сравнения могут быть бесполезными.

Стекло

Окна часто разбиваются при кражах со взломом, фары — при наездах, а бутылки или другие предметы могут разбиться или оставить осколки на личных вещах подозреваемых, причастных к различным видам преступлений.

Восстановление образцов доказательств
  • Обувь и одежда подозреваемых или другие предметы, загрязненные стеклом, должны быть завернуты в бумагу и отправлены в лабораторию для исследования.
  • Все стекла, обнаруженные в местах наездов, должны быть восстановлены. Обыск не должен ограничиваться местом удара, поскольку стекло фары может упасть на некотором расстоянии, когда автомобиль покидает место преступления. Стекло из разных мест следует хранить в разных емкостях.Все стекла следует собирать, потому что может присутствовать более одного типа. Кроме того, если будет сохранено всего несколько репрезентативных образцов, отдельные части, которые могут быть физически сопоставлены со стеклом, оставшимся в корпусе фары предполагаемого транспортного средства, могут быть упущены.
  • Поместите небольшие стеклянные фрагменты в бумажные скрепки, а затем в конверты для монет, коробки для таблеток или банки из пленки, которые можно маркировать и полностью закрывать.
  • Крупные осколки стекла складывать в ящики. Отделите отдельные части хлопком или тканью, чтобы предотвратить поломку и повреждение краев во время транспортировки.Закройте и отметьте коробку с ними.
Стандарты для сравнения
  • Windows: Если разбитое окно маленькое, отправьте все окно или все оставшееся стекло в лабораторию. Если окно большое, восстановите несколько образцов из разных областей окна. Если стекло для вещественных доказательств достаточно велико для того, чтобы физически сопоставить сломанные края или сравнить линии излома, следы трещин, поверхностные потертости или загрязнения, необходимо все разбитое окно.
  • Автостекло — Автоматические фары: Все стекла, оставшиеся в корпусе, должны быть восстановлены. Если есть подозрение, что было установлено новое стекло, его следует удалить и внимательно осмотреть на предмет мелких сколов, оставшихся на корпусе от разбитого предыдущего стекла. В таких случаях также отправьте новый объектив в лабораторию.
  • Другое стекло: При разбивании бутылок или других стеклянных предметов соберите все оставшееся стекло.
Фары и задние фонари автомобилей
  • В рамках расследования дорожно-транспортных происшествий может оказаться важным определить, горели ли фара или задний фонарь в момент выключения света.
  • Восстановление волокон имеет первостепенное значение. Они довольно маленькие, и их местонахождение может потребовать тщательного поиска. В случае извлечения их следует поместить в бумажный переплет или небольшую коробку для таблеток, заклеенную скотчем. Независимо от того, расположены ли большие нити накала, все оставшиеся части патрона лампы, стеклянной оболочки или герметичного блока фары следует обернуть бумагой и сохранить для лабораторных исследований.

Краска

Доказательства краски часто встречаются в случаях наезда и бегства, на инструментах, используемых грабителями, а иногда и в других случаях.

Ящики для бега и бегства
  • Краска может передаваться на одежду пострадавших пешеходов. Осмотрите все области, уделяя особое внимание участкам, на которых видны глазурь под давлением, разрывы или другой контакт.
  • В случае обнаружения не снимайте краску, а пометьте одежду, аккуратно заверните ее в бумагу и отправьте в лабораторию.
  • Такая краска как минимум покажет цвет части ответственной машины. Однако следует помнить, что многие современные автомобили имеют более одного цвета, и нанесенная краска представляет только цвет той конкретной области автомобиля, которая соприкасалась с жертвами.
  • Исследование переноса краски на одежду редко указывает на марку и модель транспортного средства, поскольку обычно переносятся только части верхнего окисленного слоя на автомобилях. Кроме того, многие автомобили перекрашиваются с использованием цветов и типов краски, которые могут отличаться от тех, которые указаны производителем автомобилей. Цвет и тип краски, выбранные автовладельцем для перекраски своего автомобиля, также могут быть такими же, как у другого производителя автомобилей, что может вызвать путаницу при поиске ответственного автомобиля.
  • Иногда на одежду попадают целые крошки краски. Если эти хлопья содержат несколько слоев, и в частности, если они происходят от перекрашенного автомобиля, такие доказательства могут иметь большое значение при обнаружении ответственного транспортного средства. В некоторых случаях сколы краски также могут быть обнаружены на земле рядом с местом удара.
  • Соберите образцы для сравнения из всех областей, показывающие свежие повреждения предполагаемых транспортных средств. Это очень важно, так как краска может быть разной по типу или составу на разных участках, даже если цвет одинаков.Если краска может отслоиться, слегка согнув металл, удалите ее таким же образом. В противном случае соскребите краску чистым лезвием ножа. Тщательно протирайте лезвие перед взятием каждого образца. Собрать все слои до металла. Поместите каждый образец в отдельный контейнер.
  • Перекрестный перенос краски обычно происходит при наезде двух или более транспортных средств. Если обнаружены отслаивающиеся кусочки краски, попытайтесь удалить их и поместить в бумажный переплет. Если, однако, трансферы размазаны по поверхности, отслоите стружку или соскребите краску с автомобиля, в том числе перенесенную краску, а также верхний слой краски, первоначально на которой был нанесен автомобиль. Храните все трансферы, восстановленные из разных областей, в отдельных контейнерах. НЕ помещайте образцы непосредственно в конверты — сначала поместите их в бумажные связки.
  • Когда происходит перекрестный перенос, всегда отбирайте загрязненные пробы с каждого транспортного средства из участков, непосредственно прилегающих к каждому отобранному переносу. Это очень важно, поскольку такие образцы позволяют лаборатории отличить перенесенную краску от краски, изначально присутствующей на транспортном средстве.
Случаи взлома
  • Инструменты, используемые для проникновения в здания, сейфы или другие места, часто содержат следы краски, а также других веществ, таких как пластик, безопасная изоляция и т. Д.Необходимо следить за тем, чтобы такие следы не потерялись. Если такие переводы могут присутствовать, оберните конец инструмента, содержащий материал, чистой бумагой и заклейте лентой, чтобы предотвратить потерю. Ни в коем случае нельзя пытаться установить инструмент в найденные следы или отпечатки. Если это будет сделано, может произойти перенос краски или материала, и любые следы, обнаруженные позже, не будут иметь значения в качестве доказательства.
  • Соберите образцы краски со всех участков, с которыми инструменты могли контактировать на месте преступления.Эти образцы должны включать все присутствующие слои. Не разрушайте метку инструмента при сборе краски. Если возможно, вырежьте вокруг отметки и отправьте в лабораторию.
  • Сам инструмент может содержать краску или другие покрытия, следы которых можно оставить на месте преступления. Такие предметы следует тщательно изучить, особенно в каждой метке инструмента.
Сбор и сохранение образцов красок
  • Храните все собранные образцы в отдельных контейнерах.
  • Маленькие бумажные связки можно использовать для сбора и хранения многих образцов краски. Удовлетворительный метод — приклеить одну сторону троса к стороне транспортного средства, здания или сейфа прямо под областью, где должна быть собрана проба. Удерживая веретено открытой одной рукой и используя чистое лезвие ножа, можно соскоблить краску и соскоблить с нее. Когда образец вставлен в переплет, можно снять скотч и загнуть открытый конец переплета в несколько раз. Его можно поместить в монету или почтовый конверт, который можно пометить и запечатать.Скотч можно использовать для скрепления переплета, но такие контейнеры никогда не следует скреплять скобами.
  • Стеклянные флаконы или другие подходящие емкости используются только в крайнем случае.
  • Никогда не кладите краску прямо в конверты, если не закрыты большие куски. У большинства конвертов есть незапечатанные трещины по углам, что может привести к потере или загрязнению.

Легковоспламеняющиеся жидкости

Поиск легковоспламеняющихся жидкостей в случаях поджога должен включать тщательное обследование всего места пожара.Это должно распространяться на зоны, где не происходит горения, поскольку легковоспламеняющиеся жидкости могли быть помещены в другие места, где не произошло возгорания.

Следы легковоспламеняющейся жидкости могут быть обнаружены в канистрах на месте пожара в случаях поджога. Матрасы, коврики, обивка, стеновые панели и другие предметы на месте происшествия также могут содержать жидкости, которые можно отделить и идентифицировать в Лаборатории, даже если эти предметы частично сгорели. Древесина, на которую были вылиты и воспламенены такие жидкости, все еще может содержать заметные следы жидкости, если древесина не полностью обуглена огнем.Даже там, где произошел большой и горячий пожар, следы такой жидкости иногда обнаруживаются там, где она просочилась в землю через трещины в полу или потекла под плинтусы и подоконники.

В то время как большинство обычно используемых легковоспламеняющихся жидкостей имеют характерный запах, некоторые общедоступные вещества почти не имеют запаха и довольно легко не обнаруживаются. К ним относятся некоторые спирты, дезодорированный керосин, жидкости для зажигалок на древесном угле и другие.

  • Если в открытых контейнерах обнаружены летучие жидкости, вылейте небольшое количество материала в чистый стеклянный флакон с герметичным уплотнением, чтобы не было потерь. Не используйте резиновые крышки или пластиковые контейнеры.
  • Небольшие образцы почвы, дерева, ткани, бумаги и т. Д. Следует поместить в небольшие чистые металлические банки и немедленно запечатать, чтобы предотвратить потерю дополнительных летучих компонентов за счет испарения.
  • Большие куски дерева, обивки, стеновых панелей и аналогичные экспонаты, которые не помещаются в консервные банки, следует помещать в термосвариваемый пластик КАПАК. Убедитесь, что лаборатория проверила образец пластика из каждого заказа, прежде чем использовать его.
  • Когда можно маркировать сами экспонаты, это нужно делать.Во всех случаях упаковка или контейнер должны быть помечены.
  • Образцы легковоспламеняющихся жидкостей, обычно присутствующих на месте пожара, также должны быть представлены для сравнения с любыми материалами, извлеченными из частично сгоревших веществ.
  • Образцы воспламеняющихся жидкостей, имеющиеся у подозреваемых, должны быть представлены для сравнения. Сюда входит любая одежда, тряпки и другие материалы с подозрительными пятнами или запахом. Они должны быть упакованы таким же образом, как и материалы, собранные на месте пожара.

Во многих случаях возможно выделить легковоспламеняющиеся жидкости из различных частично сгоревших предметов с помощью газохроматографического анализа и других исследований для определения типа присутствующей горючей жидкости. Однако, как правило, невозможно определить производителя или торговую марку материала.

Доказательства огнестрельного оружия

Огнестрельное оружие
  • Никогда не сдавайте заряженное ружье в лабораторию, если оно не доставлено лично. Несстрелянные патроны могут оставаться в магазине оружия, если магазин снят с оружия.Ни в коем случае нельзя перевозить огнестрельное оружие с патроном в патроннике, даже если оружие не взведено или находится в безопасном состоянии.
  • Никогда не чистите канал ствола, патронник или цилиндр перед тем, как сдать огнестрельное оружие, и никогда не пытайтесь выстрелить из пистолета до того, как оно будет исследовано в лаборатории.
  • Никогда не поднимайте оружие, вставляя карандаш или другой предмет в конец ствола.
  • Перед отправкой в ​​Лабораторию запишите серийный номер, марку, модель и калибр оружия и отметьте его незаметным образом, не умаляя его ценности.Маркировка огнестрельного оружия важна, поскольку повторяющиеся серийные номера иногда встречаются на разных пистолетах одной марки и одного типа. Не путайте номера моделей или номера патентов с серийными номерами.
  • Храните оружие в прочных картонных или деревянных ящиках, хорошо упакованных, чтобы предотвратить перемещение оружия при транспортировке.
  • Винтовки и дробовики нельзя разбирать.
  • Если на пистолете присутствует кровь или любой другой материал, который может иметь отношение к исследованию, оберните пистолет чистой бумагой и заклейте ее лентой, чтобы предотвратить перемещение пистолета и потерю образца во время транспортировки.
  • Если необходимо проверить пистолет на наличие скрытых отпечатков пальцев, используйте процедуры, описанные в данном руководстве.
Пули
  • Никогда не маркируйте пули.
  • Оберните извлеченные пули бумагой и запечатайте в отдельные помеченные коробки для таблеток или конверты.
  • Отправьте все доказательства обнаруженных пуль в Лабораторию. Окончательная идентификация может быть возможна только по одной из нескольких обнаруженных пуль, даже если все они кажутся в хорошем состоянии.
  • Не пытайтесь очистить извлеченные пули перед отправкой их в лабораторию.Пули, извлеченные из тела, должны быть высушены на воздухе и завернуты в бумагу. Стирка может уничтожить следы.
Картриджи
  • Оберните извлеченные гильзы картриджей и запечатайте в отдельные помеченные коробки для таблеток или конверты.
  • Снаряды для дробовика могут иметь маркировку как на внутренней, так и на внешней стороне бумажной или пластмассовой части гильзы.
  • Если требуется проверка, чтобы определить, был ли выстрел из дробового снаряда или гильзы из определенного оружия, представьте оружие и все изъятые несжатые боеприпасы.
  • Отправьте все доказательства обнаруженные гильзы для патронов или патроны для дробовика в лабораторию. Некоторые дела содержат больше идентифицирующих деталей, чем другие.
  • Оберните каждый патрон бумагой, чтобы не повредить затворные часы, ударник или другие отметки при контакте с другими гильзами. Поместите обернутые гильзы в конверты или коробки для таблеток. Наклейте этикетку и закройте контейнер.
Боеприпасы
  • Всегда пытайтесь вернуть неиспользованные боеприпасы для целей сравнения, когда огнестрельное оружие получено в качестве доказательства.Если не в самом оружии, субъекты часто имеют дополнительные боеприпасы в своих машинах, одежде, домах или других местах. Для целей тестирования может быть важно точно воспроизвести марку, тип и возраст боеприпасов, использованных при преступлении. Остальные боеприпасы у подозреваемого идентичны боеприпасам, выпущенным во время преступления.
  • Необстрелянные боеприпасы маркировать не следует. Ящик с боеприпасами может быть маркирован без маркировки каждого патрона в ящике.
Образец порошка и дроби
  • Отправьте в Лабораторию одежду или другие материалы, свидетельствующие о наличии остатков пороха или пробоин.Одежду следует аккуратно завернуть в чистую бумагу и как можно меньше сложить, чтобы частицы порошка не выпадали. Фотографий рисунка будет недостаточно, поскольку в большинстве случаев необходимо проводить микроскопические исследования и химические тесты самих экспонатов. Упакуйте каждый товар отдельно.
  • Для того чтобы испытания на порох или образец выстрела имели значение, необходимо получить боеприпасы, идентичные по марке, типу и возрасту тем, которые использовались на месте преступления. Этот дублирующий боеприпас необходим для стрельбы из рассматриваемого оружия, чтобы определить расстояние дула оружия от жертвы или другого объекта в момент выстрела пули, о которой идет речь.
Остаток от выстрела
  • Остатки выстрелов являются чрезвычайно хрупким веществом и должны быть собраны как можно скорее (желательно в течение трех часов после разряда огнестрельного оружия). Используйте поставляемые лабораторией наборы GSR и внимательно следуйте инструкциям. В случае живых субъектов, если прошло более шести часов или если субъект вымыл руки, маловероятно, что будут получены значимые результаты. Если необходимо взять образец тела, по возможности, сбор остатков огнестрельного оружия должен производиться до перемещения тела.Если это невозможно, защитите руки бумажными пакетами.
Восстановление серийного номера
  • Во многих случаях стертые серийные номера могут быть восстановлены, если при удалении номера не было удалено слишком много металла.
  • Всегда сообщайте Министерству юстиции в Сакраменто, если после восстановления серийного номера пистолету нужно пронумеровать. Если исходный номер может быть восстановлен, его обычно заменяют на пистолете. Если его невозможно восстановить, ему присваивается новый номер и проставляется на нем печатью Министерства юстиции или нумерационной станции.

Метки инструмента

Характер доказательств

Следы инструментов чаще всего встречаются при кражах со взломом, но могут также встречаться и при других видах преступлений. Доказательства состоят из бороздок или отпечатков, оставленных инструментами на предметах на месте преступления, и различных типов инструментов, обнаруженных у подозреваемых. В других случаях с помощью физических и других сравнений можно доказать, что части инструментов, оставленных на месте преступления, были сломаны от поврежденных инструментов, обнаруженных у подозреваемых.Во многих случаях можно идентифицировать конкретный инструмент, который сделал сомнительные отметки, посредством лабораторного сравнения инструментов и отмеченных объектов. В некоторых случаях также можно доказать, что различные типы следов на инструментах были нанесены объектами, с которыми они контактировали в
место преступления.

Консервация и упаковка инструментов
  • Все области восстановленных инструментов, которые содержат перенесенную краску, строительный материал или другие загрязнения, должны быть завернуты в бумагу и упакованы, чтобы предотвратить любопытные лезвия или режущие кромки. при контакте с любой другой поверхностью или предметом.
Не проводить испытаний с помощью инструментов
  • Никогда не следует пытаться подогнать инструменты под сомнительные отметки или сделать контрольные отметки до лабораторного исследования. Если это сделано, вопросительный знак или инструмент могут быть изменены, и это может сделать любое лабораторное исследование бесполезным. Кроме того, следы перенесенной краски или другие пятна на инструменте могут быть потеряны, или на инструмент может попасть дополнительный материал.
Сохранение следов инструмента
  • По возможности отправляйте в Лабораторию весь объект, содержащий отметки инструментов, вместо того, чтобы просто удалять область, содержащую отметку.Если это невозможно, внимательно сфотографируйте и зарисуйте область, на которой находится отметка. Хотя этой фотографии будет недостаточно для того, чтобы Лаборатория могла провести сравнение отметок инструмента с инструментом, она поможет Лаборатории определить, как была сделана отметка, что упростит создание контрольных отметок.
  • Отливки следов инструмента может делать человек, имеющий значительный опыт в этой работе. Плохие слепки бесполезны для целей сравнения, и некоторые отметки будут повреждены при использовании неправильных методов.
  • Упакуйте предмет со следами инструментов, чтобы не допустить изменений или повреждений во время транспортировки. Небольшие предметы следует обернуть чистой бумагой и поместить в конверты или коробки, а важные области на более крупных предметах можно защитить бумагой. Целые, крупные предметы могут быть упакованы в картонные коробки или ящики, если они не были доставлены лично.

Контролируемые вещества и медицинские препараты

Лаборатория занимается анализом марихуаны и других наркотиков и лекарственных препаратов, которые могут быть задействованы в уголовных делах или обнаружены у субъектов, причастных к различным преступлениям.

Каждый образец извлеченного материала должен быть помещен в бумажный контейнер, который можно запечатать и промаркировать. Обязательно плотно запечатайте, так как рыхлый материал, особенно в случае марихуаны, может протечь и разлиться. Некоторые лекарства, такие как PCP, следует упаковывать в термосвариваемые пакеты КАПАК.

Лекарственные препараты, находящиеся в рецептурных коробках или флаконах, следует оставлять в этих контейнерах, которые можно запечатать и маркировать. Информация на этикетке с рецептом может оказаться полезной для лаборатории.

С помощью химических тестов можно идентифицировать большинство контролируемых веществ и распространенных наркотиков.

Многие пилюли, таблетки и другие медицинские препараты очень трудно анализировать и идентифицировать, если только не доступны большие количества для тестирования, или если нет каких-либо подсказок относительно общего типа материала, который они содержат. Во всех случаях, когда речь идет о рецептах и ​​известны номера аптек и рецептов, необходимо проверить возможное содержимое контейнера в аптеке, названной на этикетке.Обладая этой информацией, Лаборатория часто сможет определить, соответствует ли содержимое контейнеров описанному материалу.

Хотя контролируемые вещества можно идентифицировать в обычных случаях, лаборатория обычно не пытается идентифицировать все лекарственные препараты, которые могут быть обнаружены в ходе уголовных расследований. Если не получены конкретные инструкции об обратном, такие материалы обычно проверяются только на предмет обычных приготовлений, и их владение может нарушать закон.

Все доказательства подобного рода следует приносить в Лабораторию в запечатанной упаковке.

Запрошенные документы

Запрошенные материалы, подлежащие отправке

Все запрошенные документы, связанные с конкретным расследованием, должны быть переданы в Лабораторию для изучения. Это важно, поскольку оспариваемые документы идентифицируются путем сравнения сходства, а также отсутствия расхождений или различий. Для установления личности необходимо наличие достаточного почерка, машинописного текста или других доказательств, на которых можно основывать свое мнение.Это означает, что необходим весь сомнительный материал, а также достаточное количество образцов или известных образцов.

Образцы

Очень важно иметь достаточное количество образцов почерка для сравнения с сомнительным документом. Одна или две подписи на водительских правах подозреваемого или военкомате во многих случаях не содержат достаточных индивидуальных характеристик, на основании которых можно было бы сделать вывод. В некоторых случаях такое обследование может подтвердить подозрение, и его следует рассматривать как следствие.Чтобы поддержать это, необходимо получить и изучить дополнительные стандарты.

Собранные образцы, которые были сделаны в деловых операциях, таких как квитанции, векселя, заявки на получение кредита и трудоустройства, письма, карты бронирования и подписи на картах с отпечатками пальцев, представляют собой письменные работы, которые в большинстве случаев представляют собой наиболее нормальный письменный образ человека. Во многих случаях важно, чтобы эти записи были того же времени, что и сомнительный документ. Важно получить образцы для запроса от подозреваемого при первом допросе; подозреваемый может отказаться от сотрудничества позже.

Условия, связанные с подготовкой оспариваемого документа, должны быть максимально продублированы при получении образцов запроса. Если для создания оспариваемого документа использовалась бумага с желтой линовкой и синие чернила, следует использовать тот же или аналогичный цвет и тип бумаги и инструмент. Если подозреваемый документ представляет собой письмо с угрозами, а примечание написано от руки или написано блочными буквами, тот же стиль следует запросить у автора. Попросите испытуемых несколько раз написать свои имена и адреса и краткие личные истории.Его следует удалить и предоставить другой лист бумаги. Продиктуйте точные слова и цифры, которые будут указаны в сомнительном документе. это следует делать не менее 12 раз, удаляя образцы из поля зрения автора по мере их создания. Если это чек, образцы следует брать на чистых чеках или листах бумаги того же / подходящего размера. Количество образцов, необходимое для идентификации в каждом конкретном случае, не может быть определено; следовательно, для каждого подвергнутого сомнению документа необходимо получить не менее двенадцати образцов.

При закреплении машинописных образцов необходимо сделать несколько копий сомнительных документов на подозреваемой машине легкими, средними и тяжелыми движениями. По крайней мере, одна копия должна быть сделана со снятой с машины лентой или лентой, установленной на трафарете, а клавиши должны касаться непосредственно листа новой копировальной бумаги, которая должна быть вставлена ​​поверх бумаги, используемой для образца. . Это обеспечивает четкие образцы начертания шрифта любого компьютера, показывая искажения шрифтов.Всегда печатайте образцы на бумаге того же типа и цвета, что и в сомнительном документе.

Сохранение сомнительных документов
  • Ни при каких обстоятельствах ни сомнительный документ, ни образцы не должны быть помечены, искажены или изменены. На таком материале нельзя делать никаких новых складок, а также делать пометки или пометки. Персональные отметки для целей идентификации должны быть как можно меньшего размера на оборотной стороне или другой области документа, где нет рукописного или машинного письма.
  • По возможности, все документы следует защищать, помещая их в целлофановые или пластиковые конверты.
Отправка доказательств
  • Запрошенные документы можно подать лично или оставить в ранее описанных шкафчиках у входа в Лабораторию.
  • Такие доказательства, отправленные в Лабораторию по почте, должны быть отправлены заказным или заказным письмом. Если материала много, его можно отправить другим способом, но посылка всегда должна быть запечатана.
Обугленные документы

При изучении и расшифровке обугленной бумаги необходимо проявлять особую осторожность, чтобы предотвратить любое дополнительное крошение или разрушение обожженного материала. Обычно его следует помещать поверх рыхлой хлопчатобумажной ткани в коробке и лично доставить в лабораторию. Независимо от того, как он упакован, такой материал будет поврежден, если будут предприняты попытки отправить его по почте.

Другие подвергнутые сомнению документальные доказательства

Помимо сравнения почерка и машинописного текста и дешифровки обугленных документов, лаборатория может проводить многие другие связанные исследования.К ним относятся, но не ограничиваются:

  • Восстановление или расшифровка измененного, стертого или стертого письма.
  • Сравнение чековых протекторов и резиновых штампов с сомнительной печатью.
  • Обозначение написания или набора текста с тиснением или отступом.
  • Сравнение бумаги и коммерческих печатных материалов, таких как чеки, купоны, квитанции и другие.
  • Физическое соответствие отрезанной или оторванной бумаги различных типов.
  • Проблемы с чернилами.

Скрытые отпечатки пальцев

Маркировка скрытых отпечатков пальцев
  • Все такие доказательства должны быть отмечены каким-либо отличительным образом, как в случае с любыми другими вещественными доказательствами. При маркировке улик следует принимать меры, чтобы не повредить или не уничтожить потенциальные скрытые отпечатки пальцев.
  • Поднятые, проявившиеся латенты также должны быть промаркированы или запечатаны в маркированные конверты.
  • Латентные изображения, проявленные фотографией, с маркировкой и шкалой и без них.

Сохранение свидетельств отпечатков пальцев
  • Основной мерой предосторожности во всех случаях является предотвращение добавления отпечатков пальцев к уликам или уничтожения уже имеющихся.
  • Большинство представленных отпечатков пальцев будет на бумаге, стекле, металле или других предметах с гладкой поверхностью. Когда необходимо подобрать предметы, содержащие латентные вещества, прикасайтесь как можно меньше и только в тех областях, которые с наименьшей вероятностью содержат идентифицируемые латенты, например, на шероховатых поверхностях.
  • Хотя для подбора таких экспонатов можно использовать перчатки или носовые платки, следует избегать любого ненужного контакта.Хотя использование ткани для сбора экспонатов предотвращает оставление дополнительных отпечатков на предметах, ткань часто стирает или размазывает любые изначально присутствующие отпечатки, если не проявлять особую осторожность.
  • Крупные предметы, содержащие скрытые вещества, такие как стекло, металлические предметы и огнестрельное оружие, должны быть помещены на дерево или плотный картон и закреплены веревкой, чтобы предотвратить смещение и контакт с другими предметами при транспортировке. Если такие доказательства необходимо часто исследовать, следует приобрести перфорированную доску, на которой можно по желанию перемещать деревянные колышки, чтобы поддерживать экспонаты и удерживать их от движения.Бутылки и стаканы можно ставить на доску вертикально и ставить на дно ящика. Дно бутылки или стакана можно окружить гвоздями, чтобы удерживать их на месте, а верхнюю часть можно либо вставить через отверстие в куске картона, либо удерживать на месте с помощью деревянной доски, прибитой к крышке контейнера.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
