Смотровая яма в гараже — особенности постройки

Так уж повелось, что автолюбители в нашей стране предпочитают «ковыряться» в своих «железных конях» самостоятельно, не всегда доверяя машину специалистам сервисных центров. Ведь и, правда, большинство работ по мелкому и среднему ремонту, а также периодическому сервисному обслуживанию можно выполнить самостоятельно. Если есть определенные навыки и желание, не обращаться же каждый раз при замене масла на СТО. Его вполне можно слить самостоятельно, для этого лишь понадобится смотровая яма.

Содержание

Смотровая яма в гараже имеет ряд преимуществ, поможет решить множество вопросов самостоятельно, но имеет один существенный недостаток – является источником повышенной влажности. Даже хорошо гидроизолированная  яма способствует образованию конденсата. Днище автомобиля, постоянно стоящего над смотровой ямой, сильно подвержено коррозии. Да и не только днище, но и такие важные несущие конструкции, как лонжероны могут сгнить «на раз» от постоянного воздействия влаги. Поэтому специалисты рекомендуют строить гараж таким образом, чтобы в нем было как минимум две зоны для автомобиля: одна с ямой – для ремонтных работ, другая – без ямы – для стоянки автомобиля. Если же это невозможно, тогда придется построить яму под машиной, но очень хорошо гидроизолировать ее.

Перед тем, как построить смотровую яму, в обязательном порядке выясните, каков уровень залегания грунтовых вод на местности. Если уровень грунтовых вод выше 2,5 м, от строительства смотровой ямы в построенном гараже придется отказаться. Если же строительство гаража еще не начиналось, а только планируется, тогда необходимо обустроить дренажную систему, которая будет отводить воды в коллектор или специальный колодец. Когда уровень залегания грунтовых вод ниже 2,5 м, никаких противопоказаний для строительства нет.

Смотровую яму необходимо держать закрытой, чтобы не повредить днище автомобиля исходящей из нее влагой

Важно! Всегда держите смотровую яму закрытой, когда она не используется. Как бы тщательно ее не гидроизолировали, все равно она является источником повышенной влажности. В жаркое лето яму можно осушить. Для этого, уезжая на несколько десятков часов, а лучше дней, оставьте ее открытой. А если есть возможность в загородном доме гараж тоже оставить открытым на несколько дней, будет еще лучше.

Оптимальные габариты смотровой ямы зависят от размеров автомобиля, роста и габаритов хозяина. Можно подогнать ширину ямы под нынешний автомобиль владельца, но это не всегда целесообразно. Ведь машины меняются, со временем захочется иметь новую, другую, а размеры смотровой ямы подогнаны под старую. Что делать? Сразу делать ширину более-менее стандартной.

Ширина смотровой ямы должна быть такой, чтобы учитывать размер колесной базы автомобиля и габариты ее хозяина. Если «база» более-менее стандартизирована, а хозяин имеет размеры не больше средних, тогда желательно сделать яму стандартных размеров. Для большинства автомобилей универсальная смотровая яма имеет ширину 75-80 см.

[include id=»1″ title=»Реклама в тексте»]

Глубина смотровой ямы рассчитывается в зависимости от роста хозяина. Она должна быть такой, чтобы, стоя в полный рост, было удобно «добраться» до любого агрегата. При этом, не нагибаясь и не приседая. Оптимальным считается, что глубину ямы необходимо сделать на 10-15 см больше, чем рост хозяина.

Важно! Желательно выкопать яму достаточно глубокой. Даже если глубина окажется слишком большой, в любой момент можно поднять пол или подложить что-то на дно ямы.

Смотровую яму необходимо располагать посередине относительно заезда в гараж для удобства маневрирования автомобилем

Длина смотровой ямы может колебаться в зависимости от длины автомобиля или предпочтений хозяина. Оптимальным считается яма на 1 м длиннее авто, чтобы было легко спускаться и подниматься из нее.

Важно! Яма может быть короткой, если ремонт планируется проводить вдвоем. И может быть длинной, если габариты гаража рассчитаны на два автомобиля в линию, расположенные «паровозиком».

Итого получаем, универсальная смотровая яма — размеры: 5/0,8/2. Где 5 м – длина, 0,8 м — ширина, 2 м — глубина.

Схема обустройства смотровой ямы в гараже

Перед началом строительства необходимо обязательно проверить уровень грунтовых вод. Если он выше 2,5 м, тогда будем делать дренажную систему. Если ниже 2,5 м, дренаж не нужен. Мы рассмотрим вариант строительства смотровой ямы, требующей дренажа грунтовых вод. Как мы уже говорили, это возможно только на этапе строительства самого гаража.

Устройство смотровой ямы в гараже начинается с рытья котлована:

  1. Рассчитываем глубину котлована, учитывая глубину смотровой ямы + толщину пола + толщину гидроизоляционного слоя + толщину «подушки». Для ширины котлована добавляем 40-50 см к ширине ямы. Выкапываем котлован со всеми припусками.
  2. Засыпаем 10 см слой гравия, трамбуем. Сверху засыпаем 5 см слой песка, тоже трамбуем.
  3. По периметру выкапываем дренажные траншеи глубиной 30-50 см.
  4. На дно траншей расстилаем полотно геотекстиля, заворачивая его края на 80 см за стены траншеи.
  5. Засыпаем 5 см слой гравия. Сверху укладываем специальные дренажные трубы.

Важно! В качестве дренажных труб используются перфорированные керамические, пластмассовые и асбоцементные трубы. Для их функциональности при укладке делается уклон 1 см на 1 м погонный.

6. Засыпаем 20 см слой гравия и заворачиваем получившуюся конструкцию краями геотекстиля.

7. Будущий пол ямы засыпаем небольшим слоем глины, утрамбовываем.

8. Расстилаем рулонную гидроизоляцию. Подойдет и полиэтиленовая пленка, и рубероид.

9. Делаем опалубку для пола, устанавливаем армирующий каркас или сетку и заливаем бетоном. Желательно использовать водонепроницаемый бетон.

10. Когда пол полностью высохнет, еще раз гидроизолируем его.

Важно! Для возведения стен можно выполнить кирпичную кладку, а можно залить монолитный бетон. В случае с высоким уровнем грунтовых вод целесообразней будет сделать стены монолитными.

11. Поэтому на стены трамбуем слой глины, который будет служить нам глиняным замком.

12. Расстилаем гидроизоляцию, соединяем ее с гидроизоляцией пола, тщательно обрабатывая щели, стыки и края.

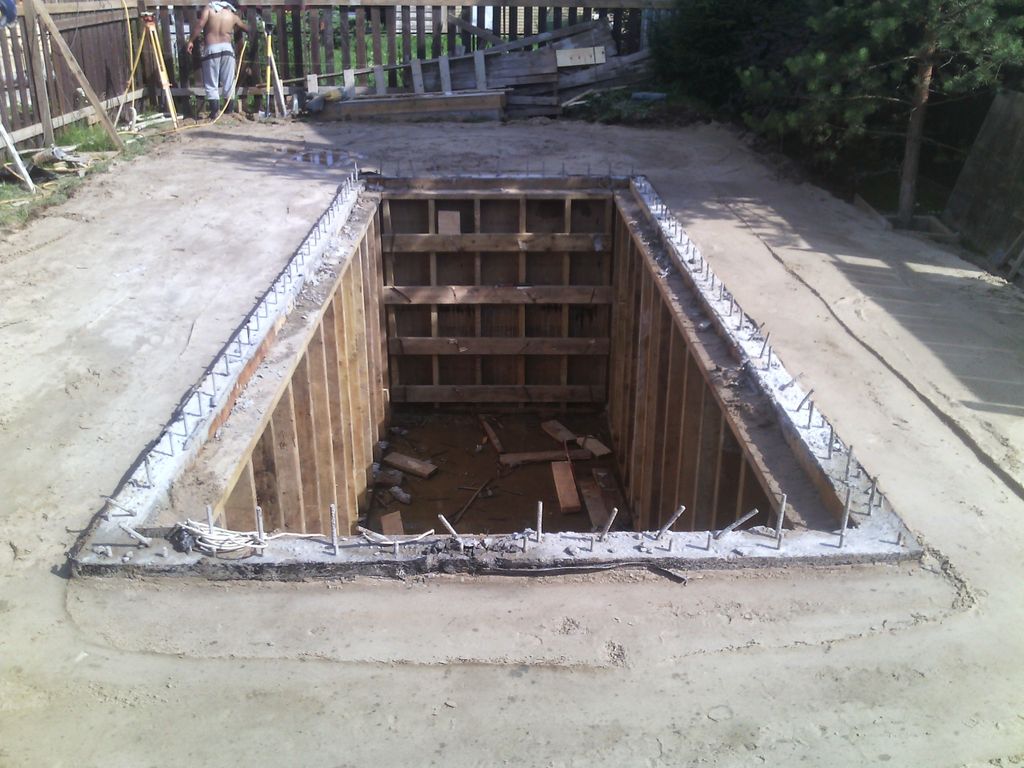

13. Готовим опалубку для стен, армируем ее и заливаем бетоном.

14. После полного высыхания приступаем к финишной отделке стен и пола. Можно оштукатурить стены, можно отделать их плиткой, стекловолокнистыми плитами и др.

15. Сверху устанавливаем так называемую страховочную рейку, чтобы машина не наехала на яму. Для этого можно использовать 60 мм металлический уголок. Из него свариваем каркас по длине и ширине ямы. Укладываем его на яму и бетонируем.

Каркас из металлического уголка будет опорой для закрывающих яму досок

16. Каркас из уголка будет служить нам не только страховкой, но и удобной опорой для закрывающих яму досок. Покупаем доски минимум 40 мм толщиной. Подстругиваем их до необходимого размера и укладываем в каркас.

Важно! Если использовать доски меньшей толщины, то при случайном наезде на них автомобиля, они треснут. А доска «сороковка» или даже «пятидесятка» смогут легко выдержать наезд 2 тонного транспорта.

[include id=»2″ title=»Реклама в тексте»]

Для лучшей гидроизоляции смотровой ямы можно растянуть над ней толстую полиэтиленовую пленку и придавить ее досками, устанавливая их в каркас. Такая хитрость поможет избежать образования конденсата на днище автомобиля.

Приставная лестница из окрашенного металла удобна в эксплуатации: ее можно приставить к любой стене и легко вынуть при необходимости

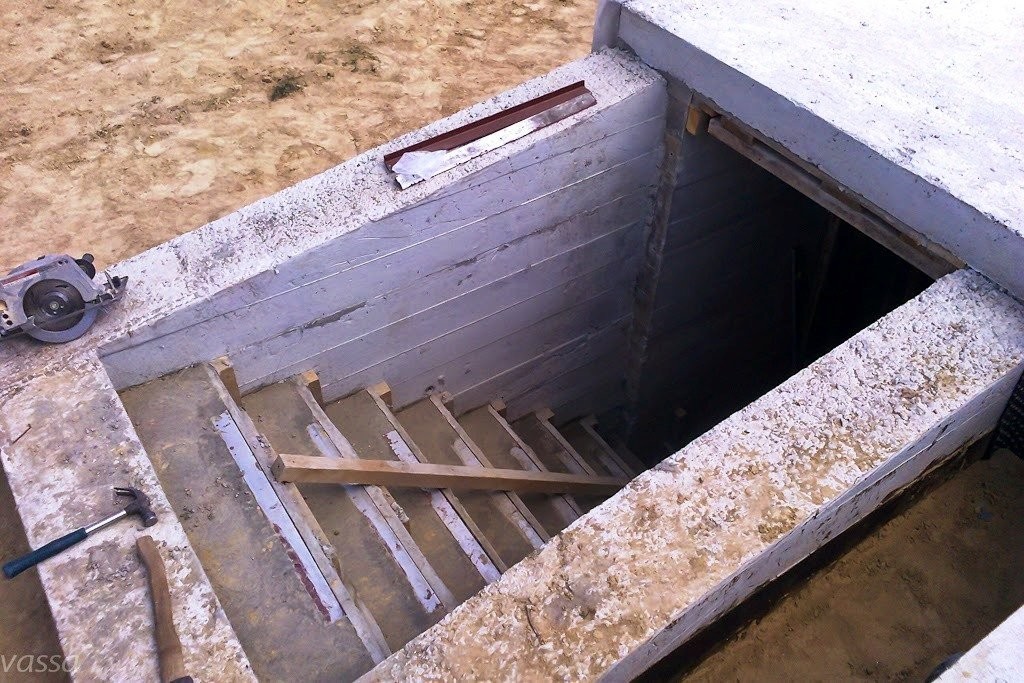

Для удобства спуска в яму в ней можно предусмотреть ступеньки с удобной для хозяина стороны. А можно сделать приставную лестницу, которая не будет занимать много места и легко вынимается при необходимости. Лестницу нежелательно делать деревянной из-за повышенной влажности в яме. Оптимальной будет железная окрашенная лестница.

Если Вас интересует, существуют ли какие-то документы, регламентирующие устройство смотровой ямы в гараже, то ответ – да. Такие документы есть, с их перечнем можно ознакомиться  в таблице №1.

Нормативные документы, регламентирующие строительство и эксплуатацию смотровых ям

Помните, решить, обустраивать смотровую яму в гараже или нет, желательно еще до начала строительства гаража. Это позволит выполнить все необходимые рекомендации по обустройству гидроизоляции и дренажным работам. Построенная по всем правилам смотровая яма сохранить автомобиль от нежелательного влияния влаги.

Смотровая яма в гараже своими руками: какую лучше соорудить

В нашей стране уже стало традицией чинить свою машину не в автосервисе, а в своем гараже. Отчасти это правильно, ведь зачем переплачивать за ремонт, который вполне возможно выполнить дома. Плюс ко всему, такое «ковыряние» в машине позволяет получить новый опыт, что особенно полезно в случае молодых водителей. Подавляющее большинство работ, которые нужно сделать в ходе мелкого и среднего ремонта, можно сделать своими руками, не отгоняя автомобиль на СТО и выкладывая круглую сумму за простую диагностику. Часто в автомобиле случаются такое поломки, которые требуют залезть под машину. Вот в этом случае смотровая яма будет просто незаменима.

Специфика сооружения и обустройства

Если в Вашем гараже есть смотровая яма, то Вы однозначно выигрываете у тех автолюбителей, которые подобного приспособления не имеют. Но все же есть один значительный недостаток – из-за наличия ямы в гараже будет скапливаться остаточный конденсат. Даже если сделать отличную гидроизоляцию, то спасать это все равно не будет. Если автомобиль будет постоянно стоять над смотровой ямой, то высока вероятность быстрого разрушения днища коррозией. Воздействию влаги подвергается не только днище машины, но и основные конструкции авто. Из-за большого количества конденсата быстро могут сгнить лонжероны. Именно поэтому главная рекомендация при постройке смотровой ямы – сделать углубление сбоку, чтобы машину можно было поставить над ровной поверхностью, а в случае необходимости, поставить над ямой для последующего ремонта. Если же пространство гаража не позволяет разделить его на две зоны, то нужно будет сделать очень хорошую гидроизоляцию ямы.

Перед началом постройки ямы нужно обязательно узнать, на каком уровне в вашей местности залегают грунтовые воды. Если вода подымается выше, чем на 2,5 м, то яму строить нельзя. Если у Вы только собираетесь строить гараж, но уже узнали, что подземные воды залегают слишком высоко, то придется делать дренажную системы, благодаря которой воды будет отводиться в специальный колодец или коллектор.Если вода не подымается выше, чем на 2,5 м, то никаких предварительных заготовок делать нет необходимости.

После постройки ямы, ее нужно будет постоянно закрывать, чтобы днище машины не находилось постоянно над источником чрезмерной влаги. Держать закрытой ее нужно постоянно в те моменты, когда она не используется. Если лето выдалось жарким, то яму желательно осушить. Чтобы это сделать, нужно просто оставить ее открытой на несколько дней. Если Вы живете в доме за городом, а гараж находится на территории дома, то не закрывайте и его, чтобы конденсат не скапливался в помещении.

Планируем, считаем размеры

Размеры смотровой ямы зависят от габаритов машины, а также роста и комплекции самого автовладельца. Ширину ямы не рекомендуют подгонять под нынешнюю машину, так как со временем Вы можете купить новую марку, которая не будет подходить по габаритам. Для того, чтобы не возникало казусов с размерами, яму нужно делать по более-менее стандартным предписаниям. По ширине яма должна быть таковой, чтобы учитывался размер колесной базы машины, а также комплекция автовладельца.

Если у автомобиля более-менее стандартная колесная база, а у хозяина обычные габариты, то и яму нужно делать стандартной. Универсальной шириной для ямы будет 75 – 80 см. По глубине смотровую яму нужно делать в соответствии с ростом владельца. Автолюбителю должно быть удобно в яме, он должен помещаться там в полный рост, но при этом должно быть возможным добраться до любой конструкции авто без особых усилий. Лучше всего сделать яму на 10 – 15 см глубже, чем величина роста владельца. Даже если Вы переборщите с глубиной, то всегда можно будет что-то положить на дно или просто поднять пол.

Выкапывать яму нужно по центру гаража относительно заезда. Такое расположение даст возможность для выполнения удобных маневров. Длина ямы зависит от длины машины. Желательно делать ее на 1 м длиннее, чем машина, чтобы можно быть легко спуститься в яму и выбраться из нее. Если яма будет слишком короткой, то в ней будет неудобно будет работать вдвоем. Выходит, что для ямы универсальными будут размеры 5/0,8/2 (длина/ширина/глубина).

Сооружение смотровой ямы

Первый этап – это проверка уровня залегания грунтовых вод. Будет рассматриваться случай, в которой нужно делать дренаж. Сделать это возможно во время постройки гаража.
Для постройки ямы сначала нужно сделать котлован. Его глубина должна учитывать не только расчетную глубину ямы, но и толщину будущего пола, толщину гидроизоляции вместе с «подушкой». Котлован нужно делать на 40 – 50 см шире, чем будущая яма.

Выкапывать яму нужно со всеми припусками. На дно нужно будет засыпать 10 см гравия, после чего его нужно утрамбовать. На гравий нужно положить слой песка в 5 см и тоже утрамбовать его. По всему периметру ямы нужно сделать траншеи для дренажа глубиной 30 – 50 см. На дне всех траншей нужно расположить геотекстильное полотно, края которого нужно завернуть за стены траншей на 80 см. Далее нужно положить слой гравия в 5 см, после чего нужно положить дренажные трубы, а именно, пластмассовые или асбоцементные. Далее нужно положить 20 см гравия и завернуть полученную конструкцию оставленными краями геотекстильного полотна. Далее для формирования будущего пола нужно использовать глину. Глину нужно покрыть полотном для гидроизоляции. Для этого прекрасно подойдет как рубероид, так и полиэтиленовая пленка. Потом нужно сделать опалубку для пола, установить каркас из арматуры или сетку, после чего все нужно будет залить бетоном, желательно, водонепроницаемым. Когда все полностью высохнет, нужно будет сделать повторную гидроизоляцию.

Для того, чтобы сделать нормальные стены, можно использовать кирпич или монолитный бетон. Если грунтовые воды подымаются очень высоко, то лучше сделать монолитные стены. На стены нужно положить глину, которая не пропустит воду. Далее нужно сделать финишную гидроизоляцию, соединить ее с гидроизоляцией пола и закрыть все края, щели и стыки. Далее нужно сделать опалубку для стен, покрыть их армирующим каркасом и залить бетоном. После того, как все высохнет, можно переходить к финишной отделке ямы. Стены можно покрыть штукатуркой, заложить плиткой, стекловолокном и другим материалом.

Над ямой нужно будет сделать рейку для страховки для того, чтобы автомобиль не наехал на яму. Для формирования каркаса нужно использовать металлический уголок в 60 мм. Длина и ширина каркаса должны быть равны габаритам самой ямы. Готовый каркас нужно положить на яму и забетонировать. На него же нужно будет красть деревянные доски, которые будут закрывать углубление. Брать нужно дерево толщиной, как минимум, 40 мм. Их нужно будет подогнать по размеру и уложить на каркас. Очень не рекомендуют брать более тонкие доски, так как под весом машины они просто треснут. А вот дерево толщиной 40, а то и 50 мм, спокойно выдержит машину весом в 2 тонны. Чтобы сделать более хорошую гидроизоляцию ямы, на нее нужно будет постелить полиэтиленовую пленку и придавить ее досками. Этот прием защитит днище машины от пагубного воздействия конденсата.

Для удобства пользования ямой можно сделать специальную приставную лестницу, которую можно будет поставить у любой стены, а при необходимости достать. Желательно, чтобы они была металлической, но никак не деревянной, так как лестница из дерева быстро начнет разрушаться под воздействием чрезмерного количества влаги.

Нормативы – ориентиры строителя

Даже для постройки смотровой ямы в своем собственном гараже существуют свои нормативы, которые описаны в специальных регламентирующих документах. Перед постройкой лучше обратиться к специалисту, который укает на все нововведения и изменения, связанные с данным мероприятием.

Стоить или не строить яму в гараже – только Ваше решение. Такая штука очень удобна в использовании, то и трудностей с ее постройкой и защитой достаточно много. Поэтому постарайтесь взвесить все «за» и «против», после чего принимайте решение.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Смотровая яма в гараже: особенности обустройства — ВикиСтрой

Элементы смотровой ямы

Несмотря на кажущуюся простоту, гаражная яма имеет характерные особенности, которые необходимо понимать заранее:

  • Гидроизоляция (ГИ). Безусловный и обязательный скрытый элемент, пренебрежение которым чревато тем, что яму будет невозможно использовать. Главная проблема любых ям и погребов — сырость: автомобиль, стоящий над сырой ямой, сам станет сыреть и гнить.
  • Примечание. Уровень грунтовых вод (УГВ) может стать препятствием к строительству ямы, т. к. затопляемый резервуар — недопустимое сооружение для гаража.

  • Силовой контур по верхнему периметру. Обычно его делают из уголка, к которому приваривают арматуру, сетку или просто «хвосты», которые запускают в армирование стяжки. Эта стальная рамка нужна для того, чтобы сдерживать давление от авто в динамике и статике. Без неё колёса просто продавят стяжку (которая редко бывает толще 50 мм) и она будет разрушаться и сыпаться в яму. Стальной контур служит также упором для домкрата и местом укладки перекрывающей доски.
  • Ниши. Дают 200% к удобству в работе. Чем их больше, тем удобнее работать. Достаточный размер — высота 300–400 мм, глубина 150–250 мм, длина 400–500 мм. Обычно на яму под легковой автомобиль делают максимум 4 ниши — примерно под каждым колесом.
  • Дополнительные упоры. В районе колёс, при монтаже силового контура, можно заложить дополнительные двутавры или швеллеры (высотой 90–120 мм) для удобства смещения домкрата по высоте. Практика показала, что такие манипуляции в районе ступиц — частая потребность.
  • Освещение. Профи знают, что свет в таких ямах должен быть запитан от 36 вольт. Это исключает возможность возгорания паров топлива и ГСМ. При питании от 220 вольт короткое замыкание или разбитая лампа могут стать причиной несчастного случая, т. к. быстро выбраться из ямы, перекрытой автомобилем, довольно сложно.
  • Малозначимой особенностью является лестница, ступени которой могут быть сделаны монолитными, заодно со стенами. Такой марш делают чаще всего в больших гаражах с ямами более 5 м в длину. В частном хозяйстве из экономии места применяют обычные приставные лестницы.

    Особенность устройства смотровой ямы

    Проектируя смотровую яму для собственных нужд, ориентируйтесь на удобство работы для себя. В первую очередь это высота рабочего пространства или глубина ямы. Здесь они делятся на два типа:

  • «Стоячие». Предназначены для работы стоя, в полный рост.
  • «Сидячие». Операции выполняются, сидя на поперечном сиденье. Его можно установить на ролики, а по стенам пустить направляющие и легко перемещаться по яме. Этот способ экономит 500–600 мм глубины и материал для стен.
  • В обоих случаях край ямы должен находиться примерно на уровне плеча мастера. Этот принцип не влияет на конструктив, только на глубину.

    Популярные ошибки при самостоятельном строительстве смотровой ямы

    Мы рассмотрим недочёты при самом простом варианте с кирпичными стенами:

  • Бетонирование пола перед стенами. Основную массу смеси для стяжки или лежачей плиты пола следует укладывать после возведения первых рядов. Иными словами, плита должна находиться внутри стен, а не стены стоять на плите. Плита внутри будет держать нагрузку от грунта и дополнительно страховать от деформаций «коробки». Для стен достаточно сделать мини-фундамент 60–80 мм.
  • Яма без стяжки. Совершая эту ошибку, яму делают каменной или бетонной, а стяжку не делают из экономии или откладывают «на потом», т. е. навсегда. Лучшее решение — сделать стяжку, чтобы обвязать силовой контур ямы, даже если в ней нет особой необходимости.
  • Пренебрежение силой грунта. Часто эта ошибка становится роковой — движения на глубине ниже низа фундамента гаража не ощущаются на поверхности. Изымая грунт из ямы, человек нарушает его естественную структуру, и грунт стремится заполнить пазуху (это его природное свойство). Поэтому используйте все доступные средства армирования — кладочную сетку, армопояс, закладные детали, анкера.
  • Пренебрежение армированием. Подземные конструкции следует армировать вдвое гуще, чем надземные. Аргумент о стабильном грунте — самоуспокоение, т. к. поведение почвы непредсказуемо и может меняться в связи с климатическими условиями. Иными словами, грунт может начать давить на стенки — в этом случае положение спасёт армирование каждые 2–3 ряда с обязательной обвязкой углов.
  • Руководство по устройству ямы в гараже

    В этой части статьи мы расскажем о том, как построить яму своими руками, а точнее, о последовательности работ. «Короб» предлагается выполнить кладкой в полкирпича с ж/б армопоясом. Это будет вариант с максимальным усилением.

    1. Изъять грунт. Размеры ямы: длина — исходя из возможностей гаража; ширина — внутренний размер (700 мм) плюс один кирпич 200 мм. Итого 1100 мм. В мини-траншею под фундамент стен уложить гидроизоляцию и забетонировать. Из крайней кромки фундамента выпустить арматуру для связки с армопоясом.

    2. Выстелить яму гидроизоляцией. Несколько слоёв полиэтилена, либо специальная плёнка. Идеальный вариант — ПВХ мембрана. Она легко спаивается феном и создаёт объёмные углы.

    3. Навязать к выпускам арматуры вертикальные и горизонтальные стержни Ø 10–14 мм так, чтобы получилась сетка с ячейкой примерно 150х150. Это должен быть жёсткий однослойный пространственный каркас, расположенный в пазухе 100 мм между кладкой и грунтом, покрытым гидроизоляцией.

    4. Кладку стен можно поднять на 3–4 ряда, обязательно связывая кладочной сеткой, и забетонировать плиту пола. Можно вывести кладку до конца, попутно выкладывая ниши, а потом забетонировать пол.

    5. По мере продвижения кладки пазуху можно бетонировать каждые 500–700 мм.

    6. После высыхания раствора и бетона можно установить силовой контур. Он варится из уголка и устанавливается по верху кладки. К уголкам приварить выпуски арматуры или закладные детали.

    7. Затем к закладным деталям увязать сетку стяжки и забетонировать пол гаража.

    8. Конструкции следует обеспечить вентиляцию в течение 21 дня.

    С уверенностью можно сказать, что яма, построенная по такой технологии, выдержит любые пучения грунта, не протечёт и не отсыреет.

    Другие варианты устройства ямы

    На стабильных сухих грунтах, например, при расположении гаража на горе, можно не делать мощный армопояс и устроить более простое решение. Это может быть тонкослойное бетонирование «скользящей опалубкой».

    Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

    Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

    Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

    В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.

    рмнт.ру

    Смотровая яма в гараже своими руками: размеры и чертежи, обустройство

    Содержание статьи:

    Любая техника в процессе эксплуатации изнашивается, отдельные детали ломаются, расходные материалы после выработки ресурса требуют замены. Если построить гараж с ямой, большую часть манипуляций по обслуживанию автомобиля можно выполнять самостоятельно. Первичные вложения в обустройство смотровой ниши со временем окупятся многократно. Замену фильтров, технических жидкостей, элементов ходовой части вполне можно выполнить самостоятельно. Кроме этого, регулярный осмотр своего авто поможет владельцу своевременно выявить признаки неисправностей, принять меры по их устранению и избежать дорогостоящего ремонта.

    Зачем нужна смотровая яма и какой она должна быть

    Ключевое место в гараже занимает смотровая яма

    Клиренс большинства моделей легковых автомобилей мал для того, чтобы человек мог свободно забраться под днище, осмотреть механизмы и провести какие-либо работы. Иметь собственный подъемник слишком дорого, да и места он занимает слишком много. Также нельзя назвать целесообразным строительство во дворе железобетонной эстакады или ямы под отдельным навесом. Такие сооружения не впишутся ни в один ландшафтный дизайн. Если их делать в глубине двора, придется прокладывать подъездной путь, что дорого и не эстетично. Единственный выход — построить гараж со смотровым колодцем.

    Данное сооружение предназначено для выполнения следующих задач:

    • планово-предупредительный осмотр техники;
    • очистка днища и ходовой части от грязи;
    • замена технических жидкостей;
    • мелкий ремонт.

    Гаражный блок строится на десятилетия и каждая его часть должна отслужить весь срок эксплуатации здания.

    Яма должна быть достаточно глубока, чтобы работать в ней в полный рост

    Исходя из этого, к смотровой яме предъявляются следующие требования:

    • герметичность, даже если дно ниже или на уровне глубины залегания грунтовых вод;
    • прочность стенок и пола, которые должны выдерживать давление почвы, в том числе и при пучении;
    • достаточная высота, обеспечивающая свободное передвижение человека в полный рост;
    • приемлемая ширина, необходимая для безопасности и удобства проведения работ;
    • долговечность применяемых материалов.

    Главным критерием является безопасность. Углубление должно быть настолько прочным, чтобы исключить малейшую вероятность обрушения и нанесения человеку травмы.

    Размеры и положение смотровой ямы в гараже

    Расположение ямы по осевой линии – самое оптимальное

    Четких рекомендаций и нормативов ГОСТ относительно параметров и стандартов гаражной ямы не существует. Каждый владелец недвижимости может выкопать ее в любое время, устанавливая размеры, которые он считает нужным.

    Оптимальным вариантом является расположение сооружения по осевой линии пола строения. Благодаря такой планировке транспортное средство без риска сможет въезжать в помещение, а его хозяин спокойно передвигаться вдоль его стен. Чтобы исключить вероятность падения, когда машина вне гаража, углубление можно просто закрыть настилом.

    Рекомендации по размерам следующие:

    • Высота. Рекомендуется брать рост человека и добавлять к нему 15-25 см.
    • Длина. Рекомендуется в пределах 450-550 см, чтобы иметь возможность провести осмотр и ремонт всей нижней части техники. Часто достаточно вазы 200 см, автомобиль по мере необходимости просто переставляют с места на место.
    • Ширина. Тоже определяется комплекцией водителя, но с расчетом того, что в помощь может быть привлечен человек более крупного телосложения. Универсальным считается расстояние 80-90 см между боковыми стенками.

    Владелец гаража может вырыть и укрепить небольшой котлован, хорошо сэкономив и без ущерба для качества.

    Необходимые материалы и инструменты

    Инструменты для строительства смотровой ямы

    Гаражная яма имеет довольно простое устройство. Состоит она из дна, стен и лестницы. В некоторых случаях сооружение обустраивается дренажной системой, если имеется протечка или при кладке использовался водопроницаемый материал.

    Чтобы сделать данную конструкцию, потребуются такие инструменты:

    • уровень;
    • лопата;
    • рулетка;
    • трамбовка;
    • болгарка;
    • молоток;
    • вязальный крючок;
    • ножовка;
    • кусачки;
    • угольник;
    • молоток;
    • маркер.

    Следует подготовить материалы:

    • щиты для опалубки;
    • арматура;
    • песок;
    • щебень;
    • цемент;
    • кирпич, доски или листовой металл;
    • вязальная проволока;
    • дренажные трубы.

    Также следует приобрести защитные очки, перчатки, респиратор и снаряжение сварщика.

    Из каких материалов делают

    Ямы из бетона наиболее прочные

    Выбор материала в основном определяется размером углубления, его конфигурацией и свойствами грунта. Если уровень залегания подземных вод находится глубже 250 см без тенденции к поднятию, можно сэкономить, воспользовавшись недорогим сырьем и относительно простой в выполнении технологией. Если земля сырая, необходимо делать водонепроницаемую конструкцию с достаточным запасом прочности.

    Для изготовления смотровой ямы могут использоваться такие материалы:

    • Бетон. Это наиболее прочный и долговечный вариант, который подходит к любым условиям эксплуатации. Готовая чаша отличается высокой прочностью, крепостью и герметичностью. Сооружение отливается в монолитном исполнении, может дополняться полками и нишами. Метод создания аналогичен изготовлению заглубленного ленточного фундамента с подвалом.
    • Стальные листы (кессон). Резервуар нужной конфигурации сваривается из металла толщиной от 10 мм. Конструкция абсолютно водонепроницаема, для придания устойчивости в грунте снабжается бетонными якорями, с которыми фиксируется закладными деталями. Чем толще железо, тем лучше оно выдерживает внешнее давление. Защита от коррозии обеспечивается применением грунтовок, рулонной и обмазочной изоляции.
    • Деревянные доски. Как правило, делается на настиле из аналогичного покрытия. Доски вставляются за вертикальные опоры, которые крепятся на растяжках из металлической проволоки. Учитывая гигроскопичность и свойство древесины к гниению, подобные ниши могут устанавливаться только в сухом песчаном грунте или супеси.
    • Кирпичи. Для создания прочной, стабильной и ровной основы предварительно делается бетонная стяжка, усиленная прутами арматуры. Для предотвращения выдавливания стенок внутрь, каждые 3-4 ряда и обязательно сверху, устанавливаются рамки, сваренные из уголка 40х40 мм.

    Каждая технология имеет свои особенности, достоинства и недостатки. Вид ниши выбирается применительно к обстановке, но с одним общим правилом — экономить не стоит. Это чревато разрушением или затоплением, а значит — потерей времени, сил и средств.

    Рекомендации по строительству

    При кажущейся простоте, процесс изготовления обзорной канавы имеет свои нюансы, проводится в определенной последовательности и требует учета множества деталей.

    Планирование и разметка

    Определиться с типом ямы и материалом нужно еще при проектировании. Черновую чашу лучше сделать еще до того, как будет изготовлен фундамент, крыша и стены здания. Работать на открытой местности намного легче, чем в стесненных условиях без возможности использования даже легкой землеройной техники. Строительство ямы лучше делать сразу после проведения разметки, а уже затем проводить остальные работы.

    Пол и стены

    Стены армируют для большей прочности

    Делая пол в яме, нужно обращать внимание на его ровность и плотность. Водитель должен ходить или ездить по нему на роликовом стуле без риска споткнуться и упасть. Оптимальным решением является бетонная плита. Если грунт сухой, а подземные воды залегают глубоко, допускается укладка штучных изделий на хорошо утрамбованное основание. Чтобы предотвратить прорастание через него травы, внизу нужно уложить плотный целлофан, рубероид или геотекстиль.

    Если принято решение выложить стены из кирпича, следует проводить их жесткое армирование с закреплением рамок по углам вертикальными перемычками. На кладку можно нанести отделку в виде штукатурки или керамической плитки.

    Гидроизоляция

    Гидроизоляция смотровой ямы

    Вырытая канава должна иметь эффективную гидроизоляцию. В зависимости от материала изготовления ниши используются такие материалы:

    • Обмазочные. Изготавливаются на битумной основе, наносятся на поверхности в расплавленном виде. Современные смеси устойчивы к морозу, сохраняют целостность на протяжении 25-30 лет, затем требуют замены.
    • Рулонные или клеящиеся. Это модификации рубероида, мембранных пленок и полиуретановых самоклеек. Отличаются длительным сроком службы и высокой ценой.
    • Проникающие. Проникая в поры и щели материала, жидкости застывают и закупоривают их, образуя монолитную и долговечную субстанцию.

    Гидроизоляция проводится в два этапа, сначала снаружи наносится слой жидкой глины, а уже изнутри — технологичное покрытие.

    Глобальное утепление

    Поскольку ниша погружена в землю, от ее стен будет исходить холод, провоцируя сырость и конденсат. Предотвратить это явление можно путем заложения утеплителя под полом и за стенками. Для этого можно использовать пенопласт, минеральную вату или пенополиуретан. Как альтернатива — керамзитобетон, теплопроводность которого намного меньше стандартных растворов. Еще больший эффект дает укладка теплого пола или греющего кабеля.

    Вентиляция подполья

    Система вентиляции

    Даже качественная гидроизоляция и утепление не защитит яму от сырости и образования неприятного запаха. Необходимо еще на этапе строительства соорудить систему кондиционирования. Вентиляционная система может быть общей для ниши и здания или выполняться индивидуально для каждого из этих помещений. Воздух поступает в смотровую канаву и помещение гаража через одну приточную трубу, разветвляющуюся на два патрубка — прямой для помещения и опускающийся вниз — для смотровой ямы. Выход воздуха также осуществляется через одну вытяжную трубу, проходящую через крышу на улицу и поднятую не менее чем на 50 см над крышей.

    Лестница для смотровой ямы

    Раскладная лестница

    Для спуска и подъема могут делаться стационарные, съемные или раскладные лестницы. В зависимости от размеров сооружения их изготавливают из железобетона, металла или древесины.

    Освещение

    В соответствии с положениями СНиП внутри смотровой ямы может использоваться напряжение 12-36 вольт. Подвод 220 вольт запрещен, так как это опасно для жизни. Кроме того, все выключатели и розетки, должны быть расположены только вне ямы, например, в щите на стене гаража. Кабель должен быть с двойной изоляцией, в металлической заземленной гофрированной трубе. Для освещения правильным решением будут современные и безопасные LED светильники.

    На случай проведения в гараже каких-либо мероприятий при отсутствии автомобиля, ее нужно накрывать. Для этого используют накладной щит, откидное или сдвижное полотно. Изготовить покрытие можно из металла, досок или ОСП.

    Как сделать яму в гараже своими руками: размеры, гидроизоляция, освещение

    Когда у вас есть собственный гараж, правильным решением будет обустройство в нем смотровой ямы. Это позволит при необходимости выполнить обслуживание автомобиля, найти и устранить поломки. Для этого нужно рассмотреть последовательность действий, которая поможет правильно спланировать весь процесс. Советы опытных строителей позволяют построить этот объект даже мастеру без специальных умений и навыков. Как сделать яму в гараже своими руками, будет рассмотрено далее.

    Планирование строительных работ

    Преимущества наличия такого объекта в вашем собственном гараже очевидны. Без него довольно сложно будет даже поменять антифриз, не говоря уже о замене изношенных частей и обслуживанию ходовой, трансмиссии и т. д. Поэтому у многих владельцев четырехколесных транспортных средств возникает вопрос, как правильно сделать смотровую яму.

    Этот процесс нужно начинать с тщательного планирования. Оптимально строить смотровую яму еще до того, как вы начнете возводить стены гаража. Эти работы совмещают с процессом создания фундамента и пола. Если гараж уже построен, сделать яму также вполне возможно. Но в этом случае можно столкнуться с некоторыми трудностями.

    Дело в том, что пол в гараже можно будет обустроить при использовании специальной техники. С ее помощью создается также углубление для смотровой ямы. Если гараж уже построен, сделать это можно будет только вручную. А это дополнительные затраты сил и времени. Вам придется разрыхлить, поднять на поверхность и вынести из постройки несколько кубометров почвы. Затем его нужно либо распределить на участке, создав, например, альпийскую горку или иной подобный объект, либо вывезти с территории.

    Также в процессе планирования нужно составить план не только самой ямы, но и гаража. Продумайте все нюансы и нанесите на чертеж углубление правильной ширины и глубины. При этом обратите внимание на уровень грунтовых вод в вашем регионе. Нужно обезопасить гараж от них. В противном случае, когда уровень грунтовых вод поднимется, яма станет непригодной для эксплуатации. Со временем она начнет разрушаться, как и сам гараж. Поэтому этому моменту нужно уделить достаточное внимание.

    План также поможет подсчитать требуемое количество строительных материалов. Вы сможете закупить их оптимальное количество. Не нужно будет второй раз ехать в магазин, а также удастся избежать большого количества остатков.

    Размер

    В процессе планирования создания этого объекта, важно уделить внимание правильному выбору размера углубления. Строгих рекомендаций в этом вопросе нет. Важно учесть габариты своего автомобиля. Также имейте в виду при расчете собственный рост, чтобы вам было удобно работать. Чтобы правильно выбрать ширину, длину и глубину ямы в гараже, учтите несколько рекомендаций:

    • Длина углубления зависит от габаритов автомобиля. Нужно знать, какая длина у машины. К этому показателю прибавляют еще 1 м. Этого вполне достаточно для комфортного техобслуживания вашего транспортного средства.
    • Ширина ямы в гараже также должна быть такой, чтобы вам было удобно работать. При этом учтите расстояние между колесами автомобиля. У вас должно оставаться пространство для маневра, когда вы будете заезжать в гараж. Средняя ширина ямы обычно составляет от 80 см. Можно делать ее и немного шире, если это позволяют габариты автомобиля.
    • На глубину ямы влияет величина вашего роста. Обычно к этому показателю прибавляют еще 10-15 см. Можно будет не бояться, что при неосторожном движении вы ударитесь головой. Если вам придется работать длительное время с поднятыми вверх руками, сделайте специальную табуретку. Также можно применять для этих целей деревянные трапы.

    Также некоторые владельцы транспортных средств при выборе глубины ямы учитывают клиренс авто. Однако стоит помнить, что приподняться в яме, чтобы достать до днища машины, будет гораздо проще, чем работать в согнутом положении, если она будет слишком мелкой.

    В некоторых случаях размер гаража не позволяет сделать достаточно длинную яму. В этом случае достаточно выкопать ее размером в половину длины машины. В этом случае вы можете загонять ее в гараж передом или задом, в зависимости от того, какой ремонт нужно выполнить.

    На плане своего гаража нужно правильно выбрать место для создания ямы. Обычно она смещена ближе к одной из стен. Широкая сторона оставляется для возможности установить необходимое оборудование или сделать склад запчастей. Но край ямы не должен находиться ближе, чем 1 м от стены. Это чистовые размеры углубления. Нужно учесть, что при строительстве черновая яма будет больше, так как у нее со временем появятся стенки и дно.

    Материалы

    Чтобы сделать пол в гараже со смотровой ямой, нужно подготовить необходимые материалы. Это проще сделать, если вы качественно проработали план будущего помещения. Желательно приобретать материалы с запасом, который составляет приблизительно 10%.

    В первую очередь вам придется закупить песок и гравий (можно щебень). Они применяются в ходе создания цементного раствора, а также основания ямы. Также нужен цемент, который может содержать некоторые специальные добавки. Они улучшают пластичность раствора, а также эксплуатационные свойства бетона после застывания.

    Также нужен брус 40х40 мм, фанера и доски толщиной 15 и 25 мм соответственно. Из них будет строиться опалубка. Поэтому их поверхности должны быть гладкими, хорошо обработанными. Нужно также сразу продумать, чем закрыть яму в гараже. Для этих целей обычно применяется щит из досок толщиной 45 мм.

    Нужно приобрести арматуру диаметром около 7 мм. Она потребуется при создании решетки для укрепления стенок и пола ямы.

    Гидроизоляция ямы в гараже выполняется из плотной полиэтиленовой пленки, а также рубероида или специальной битумной мастики.

    Также нужно приобрести металлические уголки 50х50 мм, при помощи которых яма будет закреплена по периметру (на уровне пола). Из них также можно сделать колесоотбойник. Для скрутки решетки из арматуры используется стальная проволока толщиной 2 мм. В яме обустраивается вентиляционная система (обязательно). Для этого вам потребуются трубы диаметром 110 мм. Если вы планируете возводить стены из кирпича, пеноблоков, то нужно закупить и этот стройматериал.

    Гидроизоляция

    Прежде чем приступить к строительству смотровой ямы в гараже своими руками, размеры которой будут соответствовать вашим потребностям и габаритам машины, нужно уделить внимание правильному выбору гидроизоляции. Одной из основных проблем эксплуатации этого объекта после завершения строительных работ остается повышенный уровень влажности и вероятность затопления при поднятии грунтовых вод. Поэтому нужно защитить ее от проникновения грунтовых вод.

    Можно сделать наружную или внутреннюю гидроизоляцию. Первый вариант подходит в том случае, если грунтовые воды находятся на расстоянии от поверхности не менее 2,5 м. Влага не должна подниматься выше, даже после таяния снегов или обильного ливня. Конечно, в таких условиях гидроизоляция может не потребоваться вообще. Но ведь никто не даст гарантии, что со временем ситуация не изменится.

    Если яма в гараже уже была построена, также единственным выходом будет обустройство гидроизоляции при использовании пропитки глубокого проникновения. Также стоит отметить, что наружную гидроизоляцию можно сделать только на этапе строительства ямы. В этом случае применяют полотна из материалов, которые не пропускают влагу. Ими выстилают дно внахлест, скрепляя их строительным скотчем. Также их нужно выпускать на поверхность на расстояние 10-15 см со всех сторон углубления. Пленка должна плотно прилегать к стенкам углубления.

    Внутренней называется гидроизоляция, которой обмазывают все поверхности ямы. Этими же составами обрабатывают бассейны. Они образуют прочную, водонепроницаемую пленку. Она напоминает резину. Нужно покрывать стенки этим составом не менее 2 раз.

    Также можно использовать в процессе строительных работ грунтовку глубокого проникновения. Ее изготавливают на основе цемента. Это позволяет значительно сократить гигроскопичность материала.

    Кессон — приямок для сбора воды

    Смотровая яма в гараже может иметь кессон, или приямок. Это также необходимая мера предостережения от грунтовых вод. Одним из таких способов является металлический кессон. Его делают из листового металла при помощи сварки. После изготовления его поверхности обрабатывают антикоррозионными составами. После этого кессон устанавливают в подготовленный котлован. Если швы сделаны герметично, они не будут пропускать воду. Но в этом случае кессон может быть выдавлен из котлована.

    Чтобы этого избежать, к углам конструкции нужно будет приварить пруты из металла длиной около 1,3 м. Они углубляются в грунт. Чтобы упростить эту задачу, сначала в землю вгоняют металлические клинья. Затем к их выступающим концам приваривают кессон.

    Также можно создать приямок, в который при необходимости будет собираться вода. Этот способ подойдет для тех хозяев гаража, которые уже построили яму, но столкнулись с проблемой затопления грунтовыми водами. Также этот способ помогает, если пропитка гидроизоляционным составом не дала требуемого эффекта. В одном из концов ямы в этом случае делают углубление. В этом приямке будет скапливаться вода.

    Отсюда ее нужно периодически выкачивать насосом. Можно сделать автоматическую систему. Она имеет датчик, который реагирует на уровень поднятия воды. Как только это будет необходимо, насос включится и откачает жидкость из приямка.

    Начало строительства

    Далее можно приступать к строительным работам. Как выкопать яму в гараже своими руками? Сначала нужно сделать разметку. Можно вбить колышки в грунт по периметру. Некоторым проще установить их только в углах, натянув между ними веревку.

    Когда котлован будет подготовлен, нужно качественно утрамбовать его дно и стенки. Нужно устранить явные выпуклости и вогнутости. Достаточно ручной трамбовки. На дно нужно насыпать щебень. Сначала слой делают 5 см. Его трамбуют и выравнивают. Затем нужно насыпать еще 5 см щебня. Когда он будет выровнен, сверху насыпают 5 см песка. Его смачивают, трамбуют (чтобы след ноги не оставался) и выравнивают.

    Прорабатывая размеры смотровой ямы в гараже, своими руками создаваемой, нужно учесть, на сколько приподнимется уровень основания после этих манипуляций. Далее настилается гидроизоляция. На дно желательно уложить слой пенополистирола толщиной минимум 3 см. На него укладывается армировка.

    Подготовка основания

    Рассматривая, как сделать яму в гараже своими руками, стоит отметить процедуру создания пола. После подготовительных работ, нужно залить дно слоем бетона (марка М400). Его толщина должна составлять от 5 см.

    На пленке, которая применяется в качестве гидроизоляции, делают отметки уровня, до которого нужно заливать бетон.

    Чтобы приготовить раствор, нужно смешать одну часть цемента, три части печка и пять частей щебня (фракция средняя или мелкая). После заливки стяжки нужно подождать около недели. Желательно в это время поливать поверхность водой, чтобы слой равномерно набирал прочность. Если появятся трещины, работу нужно будет переделывать.

    Вентиляция

    Смотровая яма в гараже обязательно должна иметь вентиляцию. Она может быть сделана исключительно для этого объекта или совмещается с системой гаража. При рытье котлована нужно предусмотреть место в стене, где будет проходить труба.

    Воздуховод будет иметь вход в нижней части стены гаража с одной стороны ямы. От пола в гараже он должен находиться на расстоянии 10-15 см. Далее при помощи фитингов делается ответвление для гаража и для ямы. В последнее подводится труба, которая должна находиться на расстоянии до дна 10-15 см.

    С противоположной стороны в яму устанавливается вторая труба. Ее конец должен находиться на уровне около 10 см до основания пола в гараже. Она будет подниматься вверх и выходить через крышу постройки. Это позволит обеспечить нормальную естественную вентиляцию.

    Возведение стен

    Как сделать яму в гараже своими руками? Она должна иметь кирпичные или бетонные стены (на ваше усмотрение). Если вы планируете делать их из цементного раствора, нужно сделать опалубку из влагостойкой фанеры. По наружной стороне щиты укрепляют распорками. В противном случае бетон может сильно давить на опалубку и прорвать ее.

    Рассматривая, как сделать яму в гараже своими руками со стенками из бетона, стоит отметить, что заливка происходит за один раз. Нужно применять погружной вибратор для трамбовки цементного раствора. Спустя несколько дней опалубку можно будет снять. Затем устанавливаются металлические уголки по верхнему краю.

    Если вы хотите делать кирпичную кладку, нужно выбрать ее размер. Можно применять б/у материал. Кладку обычно делают в полкирпича. Выкладывайте блоки по кругу. Стенки нужно выгнать практически в уровень с полом в гараже. Когда эта работа будет завершена, сверху укладывается металлический уголок. К нему нужно приварить закладные. В противном случае стенка может обрушиться. Закладные связывают с арматурой пола в гараже.

    Некоторые нюансы

    Особое внимание стоит уделить свету в гараже. Желательно предусмотреть углубления для ламп еще на этапе рытья котлована. Непосредственно в яме должно быть несколько светильников. В противном случае вам придется работать с налобным фонариком.

    Света в гараже обычно недостаточно, чтобы выполнить полноценное обслуживание автомобиля из смотровой ямы. Лампы здесь должны быть запитаны от сети 36 В. Если сеть будет иметь напряжение 220 В, это небезопасно для жизни владельца авто. Уровень защиты светильников должен быть не менее УР5 Х.

    Как сделать смотровую яму в гараже

    Обустройство смотровой ямы в гараже помогает провести самостоятельный ремонт автомобиля гораздо быстрее и дешевле, без привлечения специалистов. Кроме того, с ее помощью проводят периодический техосмотр различного рода техники. Правильное обустройство смотровой ямы обладает массой преимуществ, однако для его осуществления требуется соблюдать определенную технологию, о которой и поговорим далее.

    Оглавление:

    1. Преимущества и недостатки обустройства смотровой ямы в гараже
    2. Обустройство правильной смотровой ямы в гараже
    3. Размеры смотровой ямы в гараже: особенности проведения расчетов
    4. Как сделать смотровую яму в гараже: начальный этап
    5. Гидроизоляция смотровой ямы в гараже: особенности проведения
    6. Выбор утеплителя для смотровой ямы в гараже
    7. Как построить смотровую яму в гараже: технология работы со стенами
    8. Смотровая яма в гараже своими руками — обустройство освещения и крышки
    9. Как залить смотровую яму в гараже

    Преимущества и недостатки обустройства смотровой ямы в гараже

    Обустройство смотровой ямы в гараже имеет как положительные, так и отрицательные стороны. В то время, когда сеть станций техобслуживания была развита слабо, смотровые ямы были практически в каждом гараже. При появлении большого количества СТО многие автолюбители отказываются от строительства смотровой ямы прежде всего из-за таких факторов, как отсутствие времени на ремонт автомобиля, скопление излишков влаги в яме, дополнительные временные и материальные затраты на строительство ямы.

    Кроме того, повышенная влажность в яме, способствует более быстрой порче автомобиля, так как влага испаряясь из ямы, попадает на нижнюю часть кузова, тем самым ускоряя его коррозию.

    Несмотря на это, смотровая яма имеет ряд преимуществ в пользу ее обустройства в гараже. Во-первых, способность самостоятельного ремонта или проверки автомобиля. Данный факт, позволяет сэкономить на поездке в станцию техобслуживания. Кроме того, для некоторых мужчин, проверка автомобиля является неким хобби. Периодическая замена масла, в гараже со смотровой ямой становится вполне возможной в домашних условиях.

    Обустройство правильной смотровой ямы в гараже

    Если вы все же решили соорудить смотровую яму в гараже, это не всегда представляется возможным, прежде всего из-за высоты залегания грунтовых вод. Если вода, находится от гаража, на расстоянии около 200 см, то сооружение ямы недопустимо, так как придется постоянно выкачивать из нее воду.

    Хотя при проведении правильной гидроизоляции и установке дренажной системы, эта проблема вполне разрешима.

    Обустройство и установка дренажа требует консультации специалистов, так как даже мельчайшая ошибка приведет к неправильному функционированию всей системы. Если же дренажная система закладывается еще в процессе строительства дома, то вполне реально соорудить смотровую яму. В противном же случае, данная процедура будет слишком затратной и хлопотной.

    Если же грунтовые воды находятся слишком высоко, то единственным вариантом станет оборудование смотровой ямы лежачего направления.

    Для проверки уровня залегания грунтовых вод потребуется консультация специалистов, хотя вполне реально справиться и без них. Для этого, следует вырыть небольшой котлован, на месте расположения смотровой ямы и измерить, уровень на котором начинает подниматься вода. Вода начнет подниматься во время сильных дождей, поэтому до этого периода яма не подвергается бетонированию.

    Размеры смотровой ямы в гараже: особенности проведения расчетов

    В соотношении с конструктивными особенностями смотровая яма бывает:

    • комплексной, состоящей из ямы и погреба;
    • узкой, в таком случае, чтобы в нее спуститься достаточно небольшой лестницы;
    • лежачий вариант предполагает пребывание в яме, исключительно в лежачем положении.

    Кроме того, данные варианты отличаются различными модификациями ям. Размер стандартной смотровой ямы в гараже зависит, прежде всего, от количества людей, которые будут в ней находиться, от размера самого гаражного помещения, от типа автомобиля или другой техники, которая будет находиться в гараже.

    При наличии нескольких автомобилей, лучше использовать классический вариант, который предполагает такие размеры:

    • ширина смотровой ямы в гараже — от 80 до 100 см;
    • глубина смотровой ямы в гараже — около 170-200 см;
    • длина смотровой ямы зависит от длины гаража и составляет минимум 160-200 см.

    Перед планировкой смотровой ямы следует учесть индивидуальные особенности строения, которые повлияют на определение размера и конфигурации ямы. Яма выкапывается с припусками, которые в длине и ширине составляют около сорока сантиметров, а в высоте, около двадцати. При необходимости в проведении утепления стен, следует увеличить размер ямы на размер материала, из которого будет изготовлен утеплитель.

    Как сделать смотровую яму в гараже: начальный этап

    После обустройства необходимого котлована и после его настройки до первого дождя следует немаловажный процесс — сооружение пола смотровой ямы. Если придерживаться всех технологических моментов, связанных с проведением данного процесса, то проблемы с накоплением излишней влаги не появятся.

    В первую очередь, смотровая яма нуждается в естественной вентиляции, поэтому при обустройстве пола следует побеспокоиться о наличии отверстия, через которое будет проходить шланг в виде воздуховода.

    Данный шланг закрывается с помощью крышки, а вводится минимум на двадцать сантиметров. Далее производится подготовка бетонной подушки, которая состоит из двух слоев. Сначала насыпается гравий, толщиной в минимум десять сантиметров, а затем песок, толщиной около шести сантиметров. Благодаря этому обустраивается дренажная система, которая отвечает за отвод влаги из ямы.

    Каждый из ранее засыпанных слоев требует тщательной утрамбовки и выравнивания. Для этих целей используется специальный инструмент и вода.

    Далее яма смазывается с помощью глины, после чего производится установка гидроизоляции.

    После этого, на нее укладывается металлическая арматура, а поверхность заливается бетонным раствором. Когда бетон высохнет, производится укладка еще одного гидроизоляционного слоя, и только после этого, яма проходит финишную отделку либо обработку теплоизоляционными материалами.

    При слишком глубоком заложении грунтовых вод, возможен вариант укладки пола в смотровой яме кирпичом.

    Гидроизоляция смотровой ямы в гараже: особенности проведения

    Современный рынок строительных материалов предлагает огромное количество гидроизоляционных материалов разной формы, размера и назначения. Главными требованиями к материалу для гидроизоляции смотровых ям выступает эффективность и высокое качество работы при умеренной стоимости.

    Поэтому, исходя их данных критерием, предлагаем ознакомиться с основными вариантами, помогающими осуществить гидроизоляцию смотровой ямы:

    • полимерная однослойная мембрана — толщина данного материала составляет около двух миллиметров, он отличается долговечностью и высокой стойкостью, но в то же время, данный вариант отличается наивысшей стоимостью, кроме того, для монтажа мембраны потребуется наличие специального оборудования и инструментов для работы с ним;
    • материалы на основе битума в виде рубероида или битумной смазки — отличаются доступной стоимостью и простотой монтажа, длительность эксплуатации данного варианта гидроизоляции составляет минимум 15 лет, но при этом, не потребуется нанимать специалистов, материал имеет рулонную форму, легко укладывается и разрезается, для склеивания стыков его нагревают или используют битумный растворитель;
    • смазка для гидроизоляции смотровой ямы отличается невысокой стоимостью, легкостью нанесения, для ее установки следует предварительно смочить поверхность водой.

    Выбор утеплителя для смотровой ямы в гараже

    Процедура утепления смотровой ямы является нераспространенным вариантом, который требуется проводить лишь в случае наличия дополнительных материальных средств, и при работе в отапливаемом помещении гаража.

    Утепление сократит количество электроэнергии, которое требуется для отапливания гаражного помещения. Материал в виде утеплителя приклеивают на стену и пол ямы. После его установки стены проходят финишную отделку.

    Среди большого количества утеплителей лучше всего отдать предпочтение пенополистиролу, который отличается такими преимуществами:

    • длительность эксплуатации;
    • высокая устойчивость перед тепловыми потерями;
    • влагоустойчивость;
    • доступная стоимость;
    • пожарная безопасность.

    Учтите, что материал для утепления пола выбирается более плотный, чем для стен смотровой ямы.

    Как построить смотровую яму в гараже: технология работы со стенами

    В процессе возведения стен смотровой ямы имеется два варианта дальнейших действий:

    • бетонирование;
    • кирпич.

    После этого, на стены укладывается плитка или другие отделочные материалы.

    Перед укладкой кирпича или заливкой бетона следует провести ряд подготовительных работ, которые состоят в нанесении глины на поверхность стен, укладке плотной пленки в виде гидроизоляции, установке опалубки, толщина которой составляет около 12 см.

    Учтите, технологические нюансы, связанные с проведением данных работ:

    • для того, чтобы колесо автомобиля случайно не попало в смотровую яму следует позаботиться о наличии в ней страховой рейки, кроме того, она предотвратит попадание влаги и грязи от автомобильных колес;
    • смотровая рейка имеет т-образную форму, для ее изготовления требуется металл, который фиксируется на поверхности опалубки, и является опорным элементом, на который надевается крышка;
    • кроме того, не лишним станет обустройство выступов и ниш в стене, на которых удобно будут располагаться разного рода принадлежности.

    Смотровая яма в гараже своими руками — обустройство освещения и крышки

    Освещение в смотровой яме необязательно, так как достаточно использования переносного фонаря или лампочки. Однако, если смотровая яма используется слишком часто, то лучше этот момент предусмотреть заранее.

    Максимальное напряжение розетки, которую устанавливают в смотровой яме должно быть 35В. Кроме того, в связи с повышенной влажностью, она должна быть высококачественной и влагоустойчивой. Использование стандартных двести двадцати вольтных ламп в смотровой яме запрещено, так как они несут угрозу для жизни человека, который работает в яме.

    При выборе осветительного прибора, следует исходить из мощности розетки, под которую разработаны специальные виды ламп.

    Завершает работу по обустройству смотровой ямы установка крышки, которая изготавливается чаще всего из дерева. Минимальная толщина материала составляет 3 см, так как слишком массивные доски будут тяжело подниматься.

    Существует несколько вариантов изготовления крышки для смотровой ямы:

    • при использовании металлического уголка, для изготовления крышки потребуется несколько щитов на небольших роликах, именно с их помощью щиты сдвигаются между собой, Для каждого щита предназначена деревянная планка, ширина которой составляет около 25 мм;
    • при наличии всего лишь двух уголков, зафиксированных по контуру, для изготовления крышки используется два щита, которые располагаются на разных участках, на подвижном щите производится установка роликов, а на крайних частях планок — ограничителей, таким образом, при сдвигании щита, яма открывается наполовину;
    • крышки, которые открываются по роллетному принципу, изготавливают из дерева, толщиной около 4 см, и длиной, в зависимости от ширины ямы, каждая доска обрабатывается таким образом, чтобы соорудить на ней пазовой отверстие, в них, устанавливается металлический трос, между которым производится монтаж пружин, при легком надавливании на ручку яма открывается, данная крышка отличается удобством, но в процессе ее изготовления следует е обработать антикоррозийным составом и гидроизоляционным раствором.

    Как залить смотровую яму в гараже

    Как уже говорилось ранее, что стены смотровой ямы изготавливаются из бетона или кирпича. Первый вариант менее затратный материально, но требует более высоких временных вложений. Бетонные стены отличаются более высокой прочностью, долговечностью, надежностью.

    Смотровая яма в гараже фото:

    После уплотнения щебня начинается обустройство бетонного пола, его высота составляет около шести сантиметров. Предварительно пол нуждается в проведении армирования. Для этих целей используется проволочная сетка с размером ячеек в 15х15 см.

    Для приготовления одного кубометра бетона потребуется наличие:

    • трехсот килограмм цемента, марки более чем 400;
    • 700 кг песка;
    • 200 литров воды;
    • 1200 кг щебня.

    Если замес бетонной смеси производится вручную, то воды следует класть больше. При использовании бетономешалки пропорции сохраняются.

    При увеличении воды в составе бетонной смеси следует добавить немного цемента. Данный вариант бетона отличается хорошей прочностью и долговечностью.

    Оптимальная толщина стен составляет около пятнадцати сантиметров. Для приготовления раствора потребуется наличие:

    • 350 кг цемента;
    • 660 кг песка;
    • 1200 кг щебня;
    • 210 литров воды.

    Для бетонирования стен следует соблюсти технологию послойности. То есть бетонный состав наносится слоями. Высота каждого яруса не должна превышать тридцати сантиметров. Для уплотнения состава следует использовать штыковую лопату или глубинный вибратор по бетону.

    Обустройство стен смотровой ямы требует проведения армирования, с помощью такой же сетки, как и на полу. Сетка устанавливается полосами, так же как и укладывается бетон. После проведения работ бетон оставляют на три дня, а далее снимают опалубку.

    Смотровая яма в гараже видео:
