Искрогаситель на трубу для бани своими руками: чертеж, фото

В банях, которые полностью выполнены из дерева, важно соблюдение всех правил безопасности. Нередко из дымохода вылетают искры, особенно при хорошей тяге. Даже самая маленькая частица горящего вещества может стать причиной большого пожара. Потому важно подумать об установке искрогасителя.

Конструкция устройства представляет собой насадку, на которую устанавливаются сетка из стали и зонтик. Прибор подобен дефлектору, но стоимость его гораздо ниже. Помимо этого, искрогаситель на трубу можно изготовить своими руками.

Конструкция и эксплуатация

Этот прибор устанавливается на дымоходах печей, которые работают на твердом топливе.

Его монтаж обязателен в местах, где конструкция крыши выполнена из легковозгораемых материалов. Кроме того, установка искрогасителя актуальна в дымоходах прямолинейной конструкции с сильной тягой.

Прибор также может выполнять функцию защиты от попадания в систему птиц.

Для дымовых труб прямолинейной конструкции не рекомендуется использовать дрова, в составе которых имеется большое количество смол. Это чревато отсутствием дожига уходящего газа. Результатом подобного упущения являются забивание конструкции дымовой трубы и, соответственно, ухудшение функционирования всей системы.

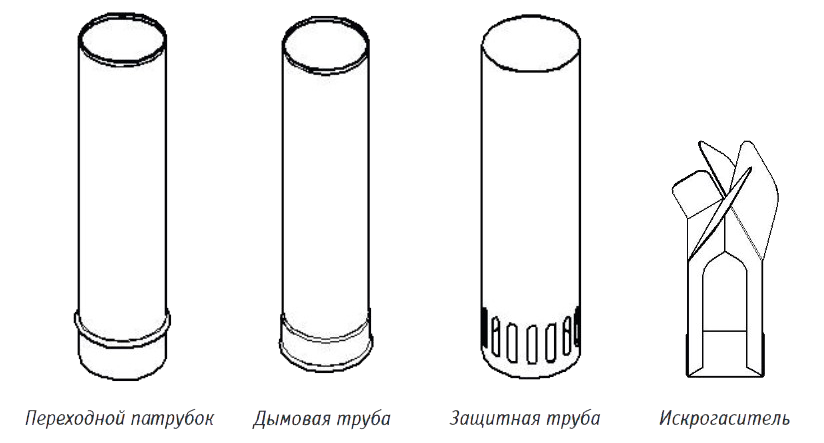

1. Корпус. 2. Искрогасящая сетка. 3. Элемент, гасящий пламя. 4. Крышка.

Особенности работы искрогасителя

Процесс функционирования конструкции не отличается большой сложностью. В трубе дым перемещается вместе с несгоревшими частицами, которые встречают на своем пути преграду в виде обычной решетки. При соприкосновении с металлом искры постепенно затухают. Сложно поверить в простоту и качественность подобной конструкции, но эффективность доказана длительным сроком эксплуатации этого устройства. Искрогаситель служит в качестве защиты зданий от возгорания в период всего отопительного сезона.

Причины необходимости установки

Подобное устройство монтируется исходя из противопожарных и строительных норм и правил.

Ниже представлен перечень всех условий для установки конструкции:

  • применение котлов, функционирующих на твердом топливе, различных печей и каминов, а также приспособлений, которые обеспечивают нагрев и подачу горячей воды;
  • строения, в которых температура достигает наиболее высоких отметок; к ним относятся различные сауны и бани;
  • сооружения, для строительства которых применяются легковозгораемые материалы.

Типы искрогасителей

Система, в функции которой входит улавливание несгоревших частиц, чаще всего бывает двух типов:

  • в виде дефлектора;
  • в качестве кожуха из металлической сетки.

Делаем сами

Теперь разберемся с тем, как же соорудить искрогаситель в домашних условиях.

Главным требованием к такому устройству является размер ячеек сетки: он не должен превышать 5 мм. При этом прохождению газа ничего не должно мешать.

Недостаток искрогасителя состоит в том, что ему свойственно забиваться сажей. Как уже говорилось ранее, это происходит из-за большого содержания смол в дровах. Для того чтобы устройство работало в прежнем режиме, сетку необходимо регулярно очищать от остаточных продуктов сгорания.

Прежде чем приступить к работе, требуется подготовить все инструменты, которые могут понадобиться в процессе. Среди них отмечают следующее:

  • болгарка;
  • аппарат для сварки деталей;
  • плотный картон;
  • простой карандаш;
  • линейка;
  • листы из стали;
  • металлическая сетка.

Для создания искрогасителя существует определенный порядок действий:

  1. Осуществляются все необходимые замеры. К этому этапу относится измерение отверстия дымохода. По полученным результатам на плотном картоне выполняется построение чертежа будущих элементов, которые затем аккуратно вырезаются.
  2. С помощью полученных шаблонов необходимо вырезать из стальных листов все нужные детали. Для этого этапа потребуется болгарка.
  3. Можно приобрести готовую металлическую сетку или сделать ее самостоятельно, используя прутики, которые не превышают 6 мм в диаметре.
  4. С помощью сварочного аппарата детали соединяются между собой. В дальнейшем все швы необходимо обработать с помощью болгарки.
  5. Для более плотной фиксации применяются специальные заклепки, изготовленные из стали.
  6. После выполнения всех предыдущих работ проводится монтаж искрогасителя на дымовую трубу. Желательно закрепить его как можно плотнее.

Для этого устройства рекомендуется использовать тонкую сталь. То же самое касается и прутьев.

Опытные специалисты советуют сделать сетку из металла «более послушной». Для этого необходимо воспользоваться молотком, ударив по ней несколько раз. Подобные действия помогут снять с металла напряженное и натянутое состояние и сделать его податливым к деформациям.

При желании искрогаситель можно дополнить с помощью дефлектора. Для этого требуется вырезать из стали своеобразный козырек, затем согнуть его. Все полученные сгибы нужно закрепить с помощью специальных заклепок. В результате должен получиться элемент в виде конуса, диаметр которого будет немного больше диаметра дымовой трубы. Готовое изделие необходимо прикрепить к искрогасителю. В качестве креплений применяются заклепки из стали.

Согласно всем строительным нормам и правилам, это устройство необходимо устанавливать в тех сооружениях, в которых отделочный материал стен и крыши состоит из легковозгораемых веществ. Но и при их отсутствии подобная конструкция, защищающая от горячих искр, не будет лишней. Прибор поможет обезопасить окружающее пространство от возгорания.

Варианты гашения несгоревших частиц

Помимо использования искрогасителя, есть и другие способы отбивания искр. Среди них отмечают следующее:

  1. На оголовке дымовой трубы вырезаются два небольших отверстия, а верхняя часть полностью закрывается с помощью сварочного аппарата и металла.
  2. В оголовок трубы вваривается сетка. Недостатком этого способа является то, что решетку необходимо часто менять, поскольку она портится и забивается сажей.
  3. В наружной части трубы устанавливается качественный дефлектор. Этот способ подходит для местности, где наблюдаются сильные и частые ветры.
  4. Создать естественный дымооборот. Для этого труба устанавливается в форме колена, что значительно сокращает количество искр, вылетающих из дымохода.

Заключение

На основе всего вышесказанного можно сделать вывод, что изготовление искрогасителя на трубу – процесс простой и быстрый, не требующий больших затрат. Это устройство необходимо установить для того, чтобы уберечь себя и своих близких от опасностей.

Похожие статьи:

Искрогаситель на трубу бани своими руками

Искрогасители устанавливаются на трубы для предотвращения вылета искр и распространения огня на кровле и вокруг строения. При желании можно изготовить такую конструкцию собственноручно. Для этого достаточно лишь правильно раскроить фрагменты искроулавливателя. Рассмотрев различные варианты таких конструкций можно понять, как именно следует создавать искрогаситель.

Способы погашения искр из дымохода

Чтобы исключить возможность попадания искр на воспламеняющиеся материалы можно использовать несколько способов:

  1. Создание на оголовке трубы отверстий. В таком случае торец трубы заваривается. Это можно сделать в том случае, если дымоход уже сделан.
  2. Также можно вварить металлическую сетку в оголовок трубы. Но стоит помнить, что через некоторое время сетка начинает забиваться и ее приходится чистить или даже менять. После выполнения работ важно убедиться в том, что сделанная конструкция надежна.
  3. Установка дефлектора. Такие конструкции не только останавливают искры из дымохода, но еще и предотвращают возникновение обратной тяги при сильном ветре.
  4. Еще один способ избавления от искр подразумевает создание дымооборота. Это способствует уменьшению тяги и снижению количества вылетающих  в дымоход искр. Но стоит помнить, что если тяга будет слишком слабой, дым будет направляться в баню и моющийся человек может отравиться угарным газом.

Совет! Если из дымохода вылетает большое количество искр, сначала стоит попытаться снизить тягу, а затем устанавливать искрогаситель.

Стоит отметить, что установка названной конструкции позволяет защитить дымоход от птиц, которые начинают устраивать там гнезда. Перед тем как сделать искрогаситель на трубу бани своими руками стоит подробно рассмотреть процесс его создания.

Особенности установки искрогасителей

Наиболее распространенными являются искрогасители, которые изготовлены в виде дефлектора и имеют сетку. Они применяются в следующих случаях:

  1. Если кровельное покрытие относится к материалам, которые легко воспламеняются.
  2. Установка искроулавливателя происходит только на прямую трубу, которая идет от котла, так как из-за отсутствия изгибов искры вылетают в дымоход.
  3. Также искрогасители могут устанавливаться на любую трубу печи, которая работает на твердом топливе.

Искрогаситель не только предотвращает возгорание кровли из-за вылетающих искр, он также способствует защите трубы от птиц. Даже если риск попадания искр на воспламеняющиеся материалы является минимальным, искрогаситель стоит установить для того, чтобы обезопасить себя от пожара.

Создавая описываемое изделие своими руками стоит помнить о том, что не каждый материал подходит для такой конструкции. Если применять ферритную сталь, Конструкция быстро придет в негодность из-за износа ее элементов. Также не стоит использовать листовой оцинкованный металл. Лучше всего в качестве основного материала для создания искрогасителя выбрать нержавеющую сталь, толщина которой составляет 0,5 мм. Такой материал устойчив к коррозии. При этом он легко поддается сварке.

Также можно применять  алюмоцинк. Но стоит отметить, что такой материал не получится соединить простой сваркой. Для соединения всех элементов конструкции необходимо использовать заклепки. Установив искрогаситель на печную трубу, стоит убедиться в том, что конструкция не будет сломана порывами ветра.

Во время выбора материала необходимо правильно подобрать размер ячеек приобретаемой сетки. Если выбрать изделие со слишком маленькими ячейками, они будут забиваться сажей, из-за чего придется постоянно чистить искрогаситель. Если же выбрать слишком крупную сетку, она не будет останавливать искры. Лучше всего приобретать изделия, размер ячеек которых составляет от 3 до 5 мм.

Этапы изготовления искрогасителя

Для изготовления искрогасителя на кирпичную трубу необходимы следующие инструменты и материалы:

  • лист нержавеющей стали, толщина которой должна находиться в пределах от 0,5 до 1 см;
  • металлическая сетка, обладающая большой жесткостью;
  • стальные заклепки, необходимые для соединения некоторых элементов конструкции;
  • ножницы по металлу;
  • болгарка;
  • сварочный аппарат.

Стоит помнить, что если из трубы периодически летят искры, то не стоит устанавливать на нее простой козырек. Такие устройства не способны остановить вылетающие искры. Чтобы сэкономить, можно не покупать готовые изделия, а сделать их самостоятельно, ведь для этого не требуется опыт выполнения подобных работ.

Наиболее простая конструкция изготавливается следующим образом:

  1. Сначала необходимо приобрести металлическую сетку. При этом важно выбирать жесткий материал, так как он не деформируется при воздействии высокой температуры.
  2. После этого необходимо подготовить отрезок металлической трубы.
  3. Затем из сетки вырезается прямоугольник, длина которого равна диаметру трубы.
  4. После этого необходимо обернуть трубу сеткой и закрепить ее при помощи сварки. На данном этапе важно надежно закрепить сетку, чтобы она выдерживала сильный ветер.
  5. На следующем этапе происходит закрепление конуса над сеткой. Закрепление происходит на металлические кронштейны таким образом, чтобы между сеткой и конусом было небольшое расстояние.
  6. На заключительном этапе готовый искрогаситель закрепляется на трубе при помощи металлических кронштейнов.

Создание искрогасителя по типу дефлектора

Стоит отметить, что конструкции, создаваемые по типу дефлектора, являются более эффективными, чем изделия с сеткой. Часто создаются искрогасители на кирпичную трубу по типу дефлектора Цаги, к которым добавляется фартук, улавливающий искры. Создание происходит следующим образом:

  1. Сначала необходимо раскроить шаблон будущей конструкции из картона. Если этим этапом пренебречь, можно случайно неправильно раскроить метал, после чего придется использовать новый лист данного материала. Также на данном этапе происходит измерение диаметра трубы.
  2. Внутренняя часть искрогасителя создается из трубы, диаметр которой должен быть таким, чтобы ее можно было надеть на дымоход.
  3. Стоит отметить, что диаметр верхнего края создаваемой гильзы должен быть больше, чем у нижнего. Для этого необходимо раскатать край готового изделия.
  4. Кожух создается из куска трубы. Надо знать, что ее диаметр должен быть больше, чем диаметр гильзы. Закрепление кожуха на гильзе происходит при помощи металлических пластин.
  5. Фартук крепится примерно на 60 см ниже кожуха. Стоит помнить, что размер фартука должен быть больше, чем диаметр создаваемого кожуха. Если это не учесть, искры будут пролетать мимо описываемого элемента конструкции.
  6. На следующем этапе устанавливается крышка. Она закрепляется над верхней частью кожуха. Все детали соединяются заклепками, под которые сначала просверливаются отверстия.
  7. На последнем этапе искрогаситель закрепляется на трубе. Во время данной работы важно проверить надежность соединения, чтобы при сильном ветре конструкцию не сорвало.

Создав даже простой искрогаситель можно сделать свою баню более безопасной.

Как сделать искрогаситель на трубу бани своими руками. Фото инструкция

Проще всего сделать искрогаситель на трубу бани своими руками. Такой подход позволит обеспечить пожарную безопасность эксплуатации парной при наименьших финансовых затратах.

Принцип действия искрогасителя для бани

Для увеличения теплоотдачи банной печи чаще всего используют прямые дымоходы, обеспечивающие повышенную тягу. Благодаря этому процесс сгорания топлива протекает быстрее, что позволяет уменьшить время нагрева помещения.

Основная опасность такой конструкции — вынос искр через дымоход на поверхность крыши. Для деревянных сооружений, кровель из горючих материалов это создает высокую вероятность возгорания. Поэтому искрогаситель для бани жизненно необходим, тем более что его изготовление достаточно просто.

Принцип действия такой конструкции основан на изменении направления потока дыма и создания препятствий, при проходе через которые происходит гашение искр.

Простейшие искрогасители

На практике применяют несколько простых конструкций:

  • При использовании металлического дымохода необходимо закрыть его верхний торец стальной заглушкой. После чего необходимо по окружности трубы просверлить в шахматном порядке ряд отверстий диаметром около 3-5 мм. При прохождении дыма через эти отверстия происходит тушение большинства искр. Простота конструкции имеет один недостаток — существенно уменьшается тяга печи. Кроме того, просверленные отверстия быстро забиваются сажей или дегтем.

  • В некоторых случаях заменить искрогаситель на дымоход может стандартный дефлектор, устанавливаемый в верхней части трубы. Это устройство предотвращает обратную тягу при значительном ветре, и обеспечивает тушение значительного количества искр. При выборе данного варианта учитывайте то, что дефлектор не предназначен для тушения искр, поэтому его надежность ограничена.

Дефлектор плюс сетка — простейший самодельный искрогаситель

Перед тем как сделать искрогаситель для бани, запаситесь следующими материалами:

  • Обрезок трубы из тонкой нержавейки, диаметр которого позволяет одеть его на верхнюю часть дымохода без зазоров. В некоторых случаях такая труба гнется самостоятельно из нержавеющей стали толщиной 0,5-1 мм. Применение оцинковки для печей, работающих на твердом топливе не допускается.

  • Сетка (опять же лучше выбрать нержавейку) с ячейками сечением 3-5 мм.

  • Полоса нержавеющей стали для изготовления дефлектора (толщина стандартная 0,5-1 мм).

Изготовление искрогасителя осуществляется по следующей технологии:

  1. Проверяется соответствие диаметра отрезка трубы и дымохода. При самостоятельном изготовлении полоса стали сгибается по соответствующей окружности. Края крепятся при помощи сварки или стальных заклепок.

  2. Аналогичный цилиндр изготавливается из сетки. Его крепление проще всего выполнить при помощи специальных саморезов по металлу или тех же заклепок.

  3. Дефлектор делается в форме конуса, для чего подготовленную развертку из металла сгибают. Края крепятся традиционным способом (заклепки, саморезы, сварка).

  4. Собранная конструкция крепится на дымоходе, при необходимости используют обжимные хомуты.

Такая простая конструкция способна защитить крышу бани от возникновения пожара. Обязательно предусмотрите установку самодельного или заводского искрогасителя при строительстве.

Искрогаситель на дымоход бани — принцип работы и способы изготовления своими руками

Хозяину, возводящему деревянные дом или баню на своём участке, придётся продумать не только то, чтобы будущее здание обустроить комфортно. Очень важно обеспечить всестороннюю безопасность эксплуатации данной постройки. Требуется решить вопрос продуманной системы пожаробезопасности.

Сердцем современной бани является печь, работающая обычно на твёрдом топливе. Необходимо обеспечить верный монтаж и самой печной конструкции, и системы дымоотведения с целью недопущения риска отравления вредными газами и исключения возможности возгорания стен, перекрытий, кровли. И ещё немаловажный пункт – дымоходная труба сама по себе не должна быть возможным источником опасности в банном помещении. По этим причинам и устанавливают искрогаситель на дымоход, который можно купить либо изготовить своими руками.

Не стоит убеждать себя, что этот элемент не так уж и важен, потому что в случае возгорания вы не простите себе эту небрежность. К тому же сделать самому искрогаситель не составит никакого труда.

Искрогаситель на дымоход из нержавеющей стали

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

  1. Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
  2. Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
  3. Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
  4. Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
  5. Ко всему, искрогаситель защищает трубу от птиц и мусора.

    6. Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше.

  6. Сетку нужно время от времени чистить.
  7. Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Разновидности

В настоящее время существует огромное множество искроулавливателей, отличающихся друг от друга конструкциями, но всё же особой популярностью пользуются два вида:

  • искрогаситель в виде кожуха из нержавейки;
  • изделия в форме дефлектора.

Подробная информация про дефлектор на дымоход представлена в этой статье.

Основное условие – беспрепятственная тяга в конструкции. Газы должны идти по дымоходной трубе легко и не встречать барьеров. Ко всему, искрогаситель должен гасить все искры, поступающие по трубам.

Габариты этих устройств могут быть разными, всё зависит от диаметра дымохода. Диаметр искроулавливателя может быть и 80 мм, и 550 мм. Размер козырька напрямую зависит от диаметра присоединительной трубы, что устанавливается на дымоход. Рассмотрите таблицу, чтобы понять зависимость.

Ду присоединительной трубы, мv Ду козырька, мм
80 160
100 200
110 220
120 250
130 250
140 280
150 300
160 300
180 360
200 400
230 400
250 450
280 450
300 500
350 550
400 600
450 650
500 750
550 800

Действует искрогаситель на дымоход для бани или дома очень просто. Стоит сказать, что полностью все виды этих изделий функционируют схоже:

  1. Продукты сжигания движутся по каналу дымоотведения.
  2. У оголовка им препятствует искрогаситель, который и изменяет направление движения по оси.
  3. У выхода из трубы искры проходят через сетку, гасящую их.

Искроулавливатель может иметь разную форму, однако принцип действия будет всегда одинаков.

Изготовление искрогасителя своими руками

Уже разобрались, что конструкция искрогасителя проста, устройство выглядит зачастую как крышка, надевающаяся на дымоходную трубу.

Искрогаситель в форме крышки на дымоход

Купить изделие не сложно, однако ещё проще и дешевле будет сделать искрогаситель на дымоход своими руками. Данный вариант рекомендуется на недолгое время, потому что он не очень удобный в пользовании и имеет следующие минусы:

  1. На сетке быстро оседает грязь и сажа. Это со временем повлияет на хорошую тягу и выведение газов из дымохода.
  2. Неверно просчитанное расстояние между ячейками. Такая конструкция плохо задерживает искры, которые могут легко вылететь из трубы. В то же время слишком маленькая сетка станет причиной засорения.

Искрогаситель в форме трубы с отверстиями

Ещё один вариант, который не трудно выполнить самому (на изображении).

Выглядит он как труба с высверленными дырами. Вы можете его приобрести либо сделать своими руками. Выбирают трубу немного большего размера, чем дымоход. В ней сверлят дыры, сверку крепят зонтик. Потом всё это изделие заклёпками крепится к дымоходной трубе. Данный вариант выглядит довольно простым, однако проблема заключается в количестве и размере дырок. Неверно просверленные отверстия могут поспособствовать снижению тяги. Потому, если вы изготавливаете конструкцию сами, то проведите необходимые расчёты или пойдите опытным путём. Помните, что последнее потребует больше затрат времени и сил.

Вот ещё фото такого изделия.

Искрогаситель на дымоход в виде сетки

В данном случае необходимо ответственно подойти к выбору размера сетки для исключения проблем, аналогичных как в модели выше. Это изделие также придётся не раз снимать и чистить, потому что дыры будут забиваться грязью.

Если вы не хотите всё время возиться с чисткой, можете поставить искрогаситель в виде купола. В нём размер сеточных ячеек изменяется.

Однако он не исключает проблем, связанных с попаданием грязи в печь, потому что в данной модели нет зонтика.

Востребованные модели

Теперь рассмотрим более долговечные варианты. На изображении – наилучший по функциональности вариант. Стоит он недорого, да и выполнить его самому не трудно, если присутствуют навыки работы слесарем.

Искрогаситель на дымоход с сеткой и зонтом

Основание выполняется из оцинковки толщиной от 0,6 до 1 мм. Очень тонкий выбирать не нужно, хоть с ним и легче работать. Нам требуется надёжность. Сетку можно сварить из прутков, однако лучше купить готовую, из нержавеющей стали. По стоимости выйдет не намного дороже, однако работать будет существенно легче по сравнению с прутками. Берите ячейки размером от 3 до 5 мм. Имейте при себе болгарку, ножницы по металлу и дрель для проделывания отверстий для крепежа. Из-за того, что металл придётся гнуть, придётся подготовить верстак с металлическим углом либо часть ровного швеллера / уголка.

Тем, у кого мало опыта, рекомендуется попробовать выполнить картонную заготовку. Вы сможете узнать тонкости данного процесса: в каком месте сделать отверстие, в каком загнуть. Рассмотрите схему с расчётами.

Размеры искрогасителя

Помните о необходимости соблюдения пожарной безопасности, в особенности, если у вас деревянная постройка, которая отапливается дровами. Искрогаситель – важная часть системы дымоотведения, которая позволит вам не беспокоиться при топлении печки за возникновение возгорания.

Искрогаситель на трубу бани своими руками

Добросовестному хозяину, возводящему баню на своем участке, придется продумать не только комфортность и обустроенность будущего здания. Огромное значение имеют проблемы обеспечения всесторонней безопасности эксплуатации такой постройки. И одним из ключевых вопросов в этой сфере является продуманная система пожарной безопасности.

Искрогаситель на трубу бани своими руками

Одним из основных элементов настоящей бани является печь¸ которая, как правило, работает на твердом топливе. Требуется обеспечить правильную установку и самой печи, и дымоходной системы, так, чтобы не допустить вероятности отравления продуктами сгорания, исключить возможность возгорания стен и перекрытий и кровли. И еще один момент – дымовая труба сама по себе не должна становиться потенциальным источником опасности вне бани. Это можно обеспечить, изготовив и установив искрогаситель на трубу бани своими руками.

Не надо тешить себя ложной уверенностью, что можно прожить и без этого элемента – огонь не прощает небрежностей. Смастерить искрогаситель – не так уж и сложно, но зато можно потом быть уверенным, что с этой стороны опасности нет.

Для чего нужен искрогаситель. Принцип его работы.

Используемое в банных печах твердое топливо не всегда бывает одного качества. Нередко его горение сопровождается обильным образованием искр – раскаленных несгоревших частиц, которые с потоком горячих газов устремляются вверх по дымоходу.

Наверное, многим приходилось наблюдать картину, когда из дымящей трубы нет-нет, да и выскакивают красные искры – это особенно заметно в сумерки или в темноте. Бывает и посильнее – когда из жерла вырываются целые «снопы». Зрелище, безусловно, красивое, но таит в себе оно огромную опасность.

Не прогоревшие раскаленные частицы могут попасть на кровлю или деревянные элементы кровельной конструкции. Ветер запросто разносит их на десятки метров, и самые крупные из них могут вызвать возгорание сухих листьев и хвои, травы или сена, окружающих построек или деревьев. Одним словом, если замечено такое явление, меры нужно предпринимать безотлагательно.

Погасить искры можно, обеспечив на пути их движения контакты с поверхностями или деталями, имеющими большую теплопроводность.  Раскаленные частицы теряют свой тепловой потенциал, «тухнут», и уже не представляют большой опасности.

Сама конструкция многих банных печей предусматривает функцию предварительного искрогашения.

В конструкции многих печей реализована функция предварительного искрогашения

Воздух (широкая голубая стрелка) попадает в печку через поддувальную дверцу (поз. 1), проникает через колосниковую решетку (поз. 2) в топочную камеру (поз. 3), обеспечивая горение топлива и разогрев каменки (поз. 4). Далее, горячие продукты сгорания (широкие красные стрелки) попадают не сразу в дымоходную трубу (поз. 6), а проходят через своеобразный «лабиринт», созданные специальными перемычками (поз. 5). Здесь происходит активная отдача тепла, а кроме того, из-за резкого изменения направления движения, несгоревшие частицы (тонкие красные стрелки) под действием центробежных сил вырываются из общего потока газов, бьются о стенки камер, и значительная их часть гасится уже здесь.

Однако, речь сама по себе раскалена, и полностью загасить все искры часто просто не сможет. Так как выбросы несгоревших частиц наиболее вероятны на прямых дымоходах, с этим явлением борются еще и добавлением горизонтальных участков. Принцип здесь точно такой же – изменение направления потока и контакт искр со стенками трубы.

Колено на дымоходе тоже снижает количество искр

Правда, самостоятельно с этим лучше не экспериментировать. Дымоход требует определенного расчета, и «перенасыщать» его ломаными участками нельзя – это отрицательно скажется на уровне тяги, что будет представлять уже опасность другого рода.

Чтобы достичь нужного «компромисса» и устанавливают на оголовок трубы специальное нехитрое устройство, которое называется искрогасителем. Здесь уже могут примениться два принципа снижения теплового потенциала раскаленных частиц до безопасного уровня:

  • Так, как и описывалось выше – резкие изменения направления потока продуктов сгорания.
  • Создание искусственных преград (сетка, решетка и т.п.), которые не будут препятствовать выходу дыма, но обеспечат высокую вероятность контакта несгоревших частиц с металлическими деталями конструкции, имеющими высокую теплопроводность.

    • Во многих конструкциях искрогасителей эти оба принципа используются в совокупности один с другим.

    Можно сделать еще одно важное замечание. Независимо от наличия искрогасителя на оголовке трубы, сама она должна быть правильно расположена на скате кровли. На этот счет существуют определенные нормативы, которые схематично приведены на рисунке:

    Правильное расположение дымоходной трубы на крыше

    Расстояние от конька крыши до дымоходной трубы, L, мм Расположение оголовка трубы
    L1 – до 1500 мм Высота над уровнем конька, h – не менее 500 мм. Это же правило действует и для плоских крыш.
    L2 = 1500 ÷ 3000 мм Оголовок находится на уровне конька крыши.
    L3 – более 3000 мм Оголовок находится на линии, расположенной под углом α = 10° от уровня горизонта, проведенной через верхнюю точку конька.

    Цены на готовые искрогасители

    искрогаситель



    Простейшие модели искрогасителей

    Искрогаситель на дымоходную трубу любого диаметра можно приобрести в специализированном магазине или заказать мастеру-жестянщику. Однако, если у хозяина бани есть навыки слесарной работы, то ему вполне по силам будет изготовить такой аксессуар и самостоятельно.

    Самый простейший искрогаситель – это заглушенный отрезок трубы, на боковых стенках которой просверлены или прорезаны круглые или щелевидные отверстия. Схематичнно это выглядит так:

    Наверное, самый простой искрогаситель

    Труба дымохода – поз. 1. К ней подбирается отрезок трубы (поз. 2) чуть большего диаметра, так, чтобы он мог надеться сверху, но при этом не давал большого зазора. В верхней части приваривается заглушка (поз. 3). На стенках этого импровизированного искрогасителя размещают отверстия (поз. 5) – рядами или в шахматном порядке. Можно вместо отверстий прорезать горизонтальные щели шлифмашинкой. Внутри этого цилиндра предусматривают упоры (поз.4), для фиксации искрогасителя на оголовке.

    Хотя схема и несложна, особого распространения она не получает из-за целого ряда недостатков. Так, весьма сложно рассчитать количество и диаметр отверстий, необходимых для обеспечения нормальной тяги. Такой искрогаситель придется достаточно часто снимать для очистки, так как отверстия постепенно будут зарастать копотью. А скопления нагара на внутренней части цилиндра может привести к появлению в помещении бани достаточно неприятного запаха гари.

    Одним словом, это конструкция «для ленивых».

    Другой простейший вариант – просто забрать выходное отверстие дымохода сеткой (решеткой). Это можно сделать, используя готовую металлическую сетку, закрепив ее по обводу трубы с помощью хомута, или же изготовив для нее обод с кронштейнами для крепления. Кстати, даже такие примитивные варианты встречаются в продаже, но, наверное, нет никаких проблем изготовить столь несложную конструкцию самостоятельно.

    Сетка на торце дымоходной трубы – просто, но недостаточно эффективно

    Недостатков у такой схемы – тоже очень много. Слишком частую сетку ставить нельзя – она очень быстро зарастет. А у более редкой – весьма незначительная общая «рабочая» площадь, практически совпадающая с площадью сечения трубы. На верхнем прямом участке дымохода горячие газы набирают приличную скорость, и нет гарантии, что раскаленные твёрдые фрагменты при прямолинейном движении не проскочат через прутья решетки. То есть, эффективность искрогашения все же остается не на высоте.

    Ячейки сетки можно уменьшить, но для этого потребуется увеличить ее общую площадь, чтобы дым выходил без снижения тяги. Этого добиваются установкой более высокого сетчатого «купола» над оголовком трубы – еще один простейший вариант искрогасителя. Иногда применяют и сварную решетчатую конструкцию, цилиндрической или сферической формы, которую крепят на дымоходе.

    Такие насадки избавляют от искр, но не закрывают дымоход от атмосферных осадков

    Это уже – вполне функциональные искрогасители, но с одним общим недостатком. На них не предусмотрена защита от попадания в трубу дымохода атмосферных осадков, иными словами – нет «крыши». А вот если дополнить эту конструкцию «зонтом», то получится вполне приличный и практичный аксессуар.

    Одна их наиболее популярных моделей искрогасителя

    Кстати, это одна из наиболее распространенных моделей, которую выпускают и промышленные предприятия, и мастера частники. Вполне по силам изготовить подобный искрогаситель и самостоятельно.

    Изготовление несложного искрогасителя своими силами

    Для начала рассмотрим общий базовый чертеж несложного искрогасителя:

    Схема искрогасителя для самостоятельного изготовления

    1 – цилиндрический патрубок – стакан, который либо надевается на трубу дымохода и фиксируется обычным хомутом, либо вставляется в нее. В зависимости от исполнения он может быть несколько развальцован или иметь вертикальный надрез, либо наоборот – нижняя часть слегка сужается.

    2 – металлическая сетка, с ячейками не менее 1 и не более 5 мм. Иногда вместо нее используют сварную решетчатую конструкцию из стального прутка диаметром до 5 мм.

    3 – дождезащитный конусовидный колпак–«грибок».

    4 – стойки, которые соединяют все детали в единую конструкцию.

    5 – заклепочные соединения.

    Размеры такого искрогасителя имеют определенную закономерность, зависящую от диаметра дымохода (нижнего патрубка устройства). Для простоты работы усредненные значения приведены в таблице:

    Параметры Значения, мм
    D 80 100 110 120 130 140 150 160 180 200 230 250
    D1 160 200 220 250 250 280 300 300 360 400 400 450
    h2, min 50 50 50 50 50 50 50 50 50 50 50 50
    h3 150 150 150 150 150 150 150 150 200 200 200 200
    h4 50 50 50 50 50 50 70 70 70 70 70 70

    Изготавливать такой искрогаситель удобнее всего будет из листа оцинкованной стали, толщиной 0,6 ÷ 1,0 мм. С тонким листом –удобнее работать, но с толстым конструкция получается надежнее.

    Сетка из нержавейки

    Кроме этого, лучше всего приобрести готовую сетку – оцинкованную или нержавеющую, с ячейкой порядка 3 ÷ 5 мм. Для соединений удобно пользоваться заклепочником, но только заклепки следует применять исключительно стальные – алюминий в данных условиях будет не совсем надежен.

    Цены на сетку из нержавеющей стали

    сетка из нержавеющей стали



    Для резки металла понадобятся специальные ножницы, на прямолинейных участках можно воспользоваться и «болгаркой». Также не обойтись без электродрели – для высверливания отверстий под заклепки.

    Для изготовления заготовок (загиба металла по линиям) нужен верстак с металлическим углом или просто кусок профиля (швеллера, уголка и т.п.) с ровными краями. Изготовление некоторых круглых деталей облегчится, если будут своеобразные шаблоны из труб разного диаметра.

    Если опыта жестяных работ нет, то лучше всего вначале изготовить макет из плотного картона, естественно, в натуральную величину. Картонные детали после успешной проверки станут отличными лекалами для переноса размеров уже на лист металла.

    Для начала, изготавливаются развертки деталей.

    А. С нижним «стаканом» все достаточно просто. Чтобы свернуть цилиндр, нужно вырезать прямоугольник, длина которого равна длине окружности, лежащей в основании.

    Развертка цилиндра – “стакана”

    Из курса геометрии известно, что длина окружности (L) равна:

    L = π × D, гдеπ≈ 3,14, аD– требуемый диаметр цилиндра.

    При этом с одной из сторон обязательно составляется монтажный клапан шириной М, равной 15 ÷ 20 мм – в этом месте будет производиться заклепочное соединение

    Такую полосу аккуратно изгибают, например, с помощью трубы, совмещают края, сверлят отверстия и фиксируют на заклепки. Для высоты в 50 ÷ 100 мм будет достаточно двух штук.

    Б. Точно таким же образом делают заготовку и для сетчатого цилиндра. Единственное отличие – при сборке самого цилиндра в месте соединения желательно проложить с обеих сторон полоски металла шириной порядка 10 мм, а потом уже проводить склепывание.

    В. Самое, наверное, сложное в этой конструкции – изготовить конусовидный колпак. Впрочем, если провести правильный расчет, то и эта деталь должна легко получиться. Главное – правильно выполнить развертку (выкройку конуса). Для этого необходимо вновь несколько «погрузиться» в геометрию.

    Очевидно, что конус нам при свертывании может дать круг, в котором вырезан сектор определенной угловой величины. Значит, необходимо определить зависимость диаметра и высоты конуса от диаметра заготовки и величины сектора.

    Схема расчета и вычерчивания развертки конуса

    Понятно, что длина боковой составляющей конуса (С) будет равна радиусу заготовки. Из известных величин у нас нужная высота изготавливаемой детали (h) и ее диаметр (D). Исходя их этого можно определить и С – по знакомой всем теореме Пифагора. С является гипотенузой прямоугольного треугольника с катетами h и D/2

    С = √ (h² + (D/2)²)

    Таким образом, получен требуемый радиус заготовки.

    Теперь определяемся с углом вырезаемого сектора.

    Понятно, что длина окружности основания конуса будет равна длине дуги окружности заготовки, которая останется после вырезания сектора.

    Длину окружности основания конуса определяем по формуле:

    Lк = π × D

    Теперь определим длину окружности целой заготовки, до выреза:

    Lз = π × 2С

    Несложно вычислить разницу:

    ΔL = Lз – Lк

    Теперь осталось решить несложное соотношение:

    360° →    Lз

    α       →   ΔL

    По правилу пропорции:

    α = ΔL × 360/ Lз

    Так получен угол вырезаемого сектора.

    Например, рассчитываем развертку конуса диаметром 240 мм и высотой 70 мм

    Боковая сторона (и радиус заготовки) равна:

    С = √ (70² + 120²) = 139 мм

    Длина окружности конуса:

    Lк = 3,14 × 240 = 754 мм

    Длина окружности целого круга заготовки:

    Lз = 3,14 × 2 × 139 = 872 мм

    Получаем разницу:

    ΔL = 872 – 754 = 118 мм

    Теперь можно сразу определить угол вырезаемого сектора.

    α = 118 × 360/ 872 = 48,7 ≈ 49°

    Остаётся с помощью транспортира перенести этот угол на разметку заготовки с вычисленным ранее радиусов и вырезать. При этом опять же не забываем про монтажный клапан для заклепок – он показан на схеме.

    Готовую вырезанную развертку аккуратно сворачивают конусом (для этого можно слегка «прокатать» ее о горизонтально зафиксированный металлический штырь или трубу небольшого диаметра). Затем конус можно зажать струбциной, высверлить монтажные отверстия и установить заклепки, окончательно зафиксировав деталь.

    Г. Еще одна составляющая общей конструкции – стойки, которые соединяют все детали в единую сборку.

    Развертка и изгибы стоек, места размещения заклепок

    Стойки изготавливают из того же листового металла, но для прочности их лучше сделать трехслойными. Для этого при расчерчивании заготовки предусматривают линии сгиба (показаны пунктиром, так, чтобы внешние «полки» были примерно на 2 мм уже центральной. Обычно достаточно общей ширины стойки в 15 мм.

    Длина может варьироваться – в зависимости от размеров конструкции. При этом обязательно учитывается необходимость запаса снизу – не менее 20 мм для размещения одной или двух заклепок для крепления к стакану. Сверху край стоики отгибается под нужным углом, так, чтобы получилась площадка длиной примерно 15 мм – в этих местах заклепками будет крепиться конус «зонтика».

    Стойки могут быть и под углом к вертикали

    Часто стойки размещают и под углом к вертикали – от трубы к краям «грибка». Такая трапециевидная компоновка делает общую конструкцию несколько прочнее. Впрочем, решающего значения это не имеет.

    Стоек может быть три – тогда они размещаются на равном угловом расстоянии в 120°, или четыре – с размещением через 90°.

    Варианты размещения стоек в общей конструкции искрогасителя

    Нумерация позиций – такая же, как и на схеме в прямой проекции.

    Итак, как уже говорилось, для начала лучше расчертить и выполнить всю конструкцию из плотного картона. Это поможет окончательно разобраться с сопряжением деталей, с требуемой длиной стоек. После успешно проведенного эксперимента картонные развёртки станут готовым шаблоном для разметки металлического листа.

    Когда все детали готовы, можно переходить к окончательной сборке.

  • Первым делом к патрубку – «стакану» строго вертикально крепятся на одну или две заклепки стойки.
  • Сетчатый цилиндр вставляется в пространство между стойками, так, чтобы он слегка вошел в нижний «стакан» и оперся о шляпки заклепок. Высота сетки должна быть такой, чтобы она сверху при окончательной сборке уперлась в конус зонта.
  • Если стойки расположены вертикально, то для пущей прочности можно приклепать сетку к ним – по одной заклепке на стойку.
  • Далее, выставляется «грибок». Монтажные площадки стоек точно подгибаются так, чтобы они плотно прилегали к внутренней поверхности конуса. Сверлятся сквозные отверстия через зонт и стойки, и вся конструкция окончательно фиксируется заклепками.

    • По сути, сборка искрогасителя закончена – его можно смело устанавливать на банную трубу и больше не бояться возможности вылета искр.

    Видео: работа жестянщика по изготовлению некоторых деталей искрогасителя

    Изготовление дефлектора-искрогасителя

    Отлично себя в работе показывают устройства, которые совмещают функции искрогасителя и дефлектора. Особенно этот конструктивный элемент важен для бань, размещенных на открытых, ветреных участках. Мало того, что ветер способен разнести искры на большое расстояние. При усилении скорости не исключается эффект «обратной тяги», когда вместо того, чтобы выходить наружу, дым начинает проникать обратно в помещение, отравляя банную атмосферу и становясь угрозой здоровью находящихся там людей. Использование дефлектора-искрогасителя разом решает обе проблемы.

    Схематично – работа дефлектора-искрогасителя

    Ветер прямым образом никак не воздействует на срез дымоходной трубы – специальная конструкция дефлектора заставляет воздушный поток (показан синими стрелками) огибать оголовок сверху снизу и по бокам. При этом движение воздуха сопровождается явлением инжекции – некоторого разряжения внутри дефлектора, что только повышает тягу, и никогда не допустит обратного эффекта.

    Вместе с тем поток горячих газов с содержащимися в нем несгоревшими частицами (показано желтыми стрелками) делает два крутых поворота практически на 180 градусов. При этом все искры гарантировано контактируют с металлическими поверхностями конструкции, что ведет к их угасанию.

    Внешний вид дефлектора ЦАГИ

    Существует множество разнообразных моделей дефлекторов – искрогасителей. Для самостоятельного изготовления можно взять очень распространенный и проверенный многолетней практикой дефлектор ЦАГИ. Название пошло от аббревиатуры Центрального Аэрогидродинамического Института им. Жуковского, специалистами которого это устройство и было когда-то разработано.

    В общих чертах схематично изобразить дефлектор-искрогаситель подобной конструкции можно следующей схемой:

    Чертеж и соотношение размеров деталей

    1 – патрубок – «стакан», которым дефлектор одевается на дымоходную трубу. Все остальные размеры деталей устройства зависят от диаметра этой части – D.

    2 – Труба-диффузор, представляющая собой усечённый конус, расширяющийся кверху. Его диаметр D1 в широкой части должен быть равен 1,25 × D. Высота, Н2 + Н1 = D

    5 – конусовидный зонт, примерно такой же, какой и у ранее рассматриваемой модели искрогасителя. Диаметр основания конуса –  D2 = 1,7 × D. Высота конуса, Н4 = 0,3 × D

    6 – цилиндрический внешний кожух. Его диаметр D3 = 2 × D. Общая высота –  Н2 + Н3 + Н3 = 1,2 × D

    3 – Под кожухом может располагаться фартук – поддон, который не допускает попадания искр на кровлю, и служит дополнительно перегородкой для изменения направления потока газов. У этого фартука диаметр, равный диаметру кожуха, или на 5 ÷ 7 мм больше. Форма – слегка изогнутая внешним обводом вверх, наподобие блюдца. Для прочности на фартук часто накатывают радиальные ребра жесткости. Чтобы в нем не собиралась влага, можно просверлить дренажное отверстие.

    Вся конструкция (за исключением сопряжения «стакана» и диффузора, собирается на общих кронштейнах-стойках (поз. 4) заклепочным соединением (поз. 7). Количество стоек такое же как и у вышеописанной модели – три, иногда четыре. Правда, кронштейны имеют более сложную изогнутую форму – но и это рассчитать несложно при первичной сборке макета.

    Что еще важно? Внешний цилиндрический кожух должен располагаться на высоте Н1, нижним краем точно посередине диффузора. Верхний обрез конуса–«грибка совпадает по уровню с верхним краем кожуха.

    В принципе, сборка должна быть достаточно хорошо понятна из схемы и из рассмотренного ранее примера искрогасителя с сеткой. Главные отличия – больше деталей, сложнее конфигурация кронштейнов, отсутствует сетка. А главные сложности – изготовление усеченного конуса – диффузора и соединение его с цилиндрическим стаканом.

    Для изготовления развертки усеченного конуса опять придется вернуться к геометрическим расчетам. Задача несколько осложнена тем, что неизвестна заранее высота полного конуса, до его усечения. А исходными величинами выступают два диаметра кругов, лежащих в основании и в вершине усеченного конуса (на схеме показаны радиусы), и его заданная высота.

    Развертка представляет собой кольцо, ограниченное двумя окружностями: наружной, с радиусом Rзн, и внутренней – R зв. Это, по сути, стороны треугольника, показанного на верхней части схемы (зеленые стрелки).

    Схема расчета параметров развертки усеченного конуса

    Итак, высота Н общ неизвестна, а она необходима, чтобы определить R зн. Но зато у нас есть заданная высота конуса Н к и оба диаметра. Включается правило подобия треугольников:

    Радиус основания Dо/2 (Ro) относится к общей  высоте Н  так же, как разница радиусов ΔR– к заданной высоте усеченного конуса Нк. А в этом уравнении нам все величины, кроме общей высоты, известны:

    Ro : Н = ΔR : Нк

    ΔR = (Dо – Dв)/2 = Ro – Rв

    Итого получаем:

    Н = Rо × Нк : (Rо – Rв)

    Имея высоты прямоугольных треугольников, несложно по теореме Пифагора определить их гипотенузы. Так получатся наружный радиус окружности кольца (Rзн) развертки и ширина кольца (Sк),которая даст возможность определить и внутренний радиус.

    Rзн = √(Н² + Dо²/4)

    Rзв = Rзн – Sк = Rзн – √(Нк² + Dв²/4)

    С кольцом разобрались, а сейчас нужно узнать угол вырезаемого из него сектора. Здесь, по сути полная аналогия с расчетом обычного конуса. Можно взять за основу для расчетов внешний радиус заготовки.

    Длина целой окружности равна:

     Lз = 2 × π ×R зн

    При свертывании конуса длина окружности основания составит:

    Lк = π ×Dо

    Разница между этими величинами (длина дуги вырезаемого сектора) составит:

     ΔL = Lз – Lк

    Учитывая, что в круге – 360°, несложно соотношением вычислить угол удаляемого сектора:

    α = ΔL × 360/ Lз

    Можно рассмотреть пример, применительно к нашему дефлектору. Требуется выполнить развертку усеченного конуса высотой Нк = 150 мм, большим диаметром Dо = 190 мм, меньшим – Dв = 150 мм

    Определяем высоту не усечённого конуса:

    Н = 95× 150 / (95– 75) = 712 мм

    Внешний радиус кольца развёртки:

    Rзн = √(712² + 190²/4) = 718 мм

    Ширина кольца развертки равна:

    Sк = √(150² + 150²/4) = 167

    Таким образом, внутренний диаметр равен:

    Rзв = 718 – 167 = 551 мм

    Длина целой окружности заготовки:

    Lз = 2 × 3,14 × 718 = 4509 мм

    Длина окружности основания конуса:

    Lк = 3,14 × 190 = 557 мм

    Таким образом, вырезаемый сектор должен составить:

    α= (4509 – 557) × 360/4507 = 315°

    Итого, сама наша заготовка получается достаточно узким сектором, угловой шириной всего:

    360 – 315 = 45°

    Рассчитанная развертка усеченного конуса для диффузора

    После того как развертка рассчитана и вырезана, из нее сворачивается усеченный конус-диффузор, и крепится на заклепки, для чего оставляется монтажный клапан.

    Теперь – о соединении узла «стакан – диффузор». Опытные жестянщики имеют свои технологические секреты, но начинающий может поступить самым простым способом:

    При вычерчивании развёртки «стакана» по его верхнему обводу оставляется ряд треугольных или трапециевидных клапанов, шириной примерно 10 мм каждый и такой же высоты.

    Развертка “стакана” с клапанами для крепления диффузора

    Такие клапаны не должны помешать сворачиванию цилиндра. При сборке узла конусовидный диффузор, имеющий диаметр к узкой части такой же, как и у стакана, плотно одевается на цилиндр так. чтобы все клапаны оказались внутри. Затем все эти лепестки максимально разводятся в стороны, и в 3 ≈ 4 местах по окружности ставятся заклепки. Для максимальной прочности соединения сборку лучше проводить с использованием термостойкого герметика.

    В остальном же общий монтаж конструкции дефлектора-искрогасителя не должен составить особого труда, если все детали рассчитаны и вычерчены правильно, если проведена тренировка на картонном макете.

    Видео: базовое устройство дефлектора-искрогасителя

    Существуют и иные виды дефлекторов-искрогасителей, как более простых, так и достаточно сложных в исполнении. Но, наверное, новичкам для первого раза приведенных примеров будет вполне достаточно.

    Источник

    Искрогаситель на трубу бани своими руками: принцип работы и монтаж

    Содержание статьи

    Своя баня во дворе – это удобно и престижно. Однако она представляет опасность непосредственно для себя и для других построек. Во время растопки печи из трубы часто вылетают искры, которые в ночное время смотрятся очень красиво. Правда, красота эта часто оборачивается бедой, ведь горящая искра может пролететь  до 300 м и вызвать пожар деревянных строений. Как установить искрогаситель на трубу бани своими руками и установить контроль над этим нежелательным процессом, расскажет наша статья.

    Особенности искрогасителя

    Устройство такого назначения представляет собой простейшую, но эффективную конструкцию. Это обычная насадка на печную трубу, которая имеет по бокам металлическую сетку, а сверху оснащена защитным колпаком-зонтиком.

    Существуют разные конструкции искрогасителей, но самые распространенные и пользующиеся спросом, это устройства двух типов:

    • цилиндр со стенками, представляющими собой металлическую сетку, и закрепленным сверху дефлектором;
    • приспособления, напоминающие крышку, под которой уже находится сетка.

    Главными составляющими любого подобного устройства неизменно остаются сетка и закрытая и искрогасящая крышки.

    Простое приспособление обеспечивает пожаробезопасность

    Простой элемент, состоящий из сетки и крышки, имеет следующие особенности:

    • Он устанавливается на дымоходах от печей, котлов и каминов, которые работают на твердом топливе. Ячейки сетки в этом случае имеют размеры в пределах 5 мм, но они не могут быть слишком маленькими. Тогда сквозь них с трудом будут проходить продукты сгорания отработанного топлива.
    • Искрогасители ставятся на все дымовые трубы, расположенные на крышах из легко воспламеняемых материалов, например, дерево.
    • Элемент устанавливается в случае, когда отопительное оборудование саун и бань поддерживает высокую температуру воздуха и создает сильную тягу.
    • Сетку искрогасителя следует регулярно чистить, но особенно это важно, когда в качестве топлива используются смолистые дрова.
    • Наличие сетки является обязательным условием противопожарной безопасности для отопительного оборудования, работающего на твердом топливе.

    Сетка под колпаком – самый популярный вид искрогасителя

    Принцип работы устройства

    Принцип работы данного устройства предельно прост. При множестве различных конструкций, принцип действия у них является одинаковым.

    1. В процессе сгорания топлива, образующиеся газы или дым устремляются вверх по дымовому каналу;
    2. При выходе из трубы они натыкаются на препятствие в виде крышки ли металлической сетки. Это приводит к изменению их траектории;
    3. Горящие искры при выходе из дымохода проходят сквозь сетку, в результате чего происходит их гашение. В этом качестве также могут выступать стенки дефлектора и находящиеся там пластины.

    Такой несложный искрогаситель для печной трубы можно сделать самому. При этом не придется использовать дорогостоящие материалы и инструменты.

    Устройство, которое можно сделать самому

    Порядок монтажа

    Сначала следует определиться, какого вида будет конструкция вашего приспособления. После этого снимите размеры выходного канала печной трубы. Нарисуйте на бумаге чертеж устройства и лекала отдельных деталей, которые потом нужно будет перенести на металлический лист.

    Материалы и инструменты

    Все, что нужно для выполнения работ, как правило, есть в мастерской хорошего хозяина. В процессе выполнения работ вам понадобятся следующие инструменты и материалы.

    • Прутки из металла. Их диаметр не должен превышать 6 мм, но для свободного прохождения газов лучшим вариантом считается 1 мм. Если нет прутиков, их можно заменить куском металлической сетки.
    • Металлический лист толщиной не менее 1 мм.
    • Болгарка и ножницы по металлу.
    • Линейка и карандаш.
    • Стальные заклепки (алюминиевые не обеспечивают надежную фиксацию).
    • Струбцины для крепления материала.
    • Сварочный аппарат.

    Помимо основной функции устройства являются украшением дома

    Изготовление искрогасителя

    Лучше работать на плоской горизонтальной поверхности и действовать в такой последовательности:

    1. Перенесите уже подготовленный эскиз искрогасителя для дымовых труб на стальной лист, раскроите каждый элемент и вырежьте его ножницами по металлу.
    2. То же самое сделайте с металлической сеткой, которую следует вырезать согласно размерам дымохода.
    3. Отрежьте трубу и сделайте из нее основание для крепления сетки.

    Важно! Диаметр трубы подбирается так, чтобы она плотно сидела на дымоходе.

    1. Разместите металлические прутки так, чтобы они располагались параллельно друг другу. Положите на них сетку. Места стыков прихватите сваркой.
    2. Полученной сетчатой пластиной обтяните трубу и прижмите ее струбциной. Постучите по сетке молотком, чтобы снять с металла напряжение.
    3. После изгиба края и места стыков следует приварить.

    На заметку! Сварочные швы следует зачистить болгаркой. Вместо сварки можно использовать заклепки, а вместо прудков заранее подготовленный кусок металлической сетки.

    1. Если кровля сделана из легко воспламеняемого материала, в обязательном порядке прикрепите к трубе пластину для падающих искр.

    Чертеж с размерами для изготовления искрогасителя

    Дефлектор на трубу

    Теперь для искрогасителя нужно изготовить защитный колпак.

    • Для этого вырежьте из металлического листа окружность, которую потом разрежьте по радиусу. Согните ее и закрепите места соединения стыков заклепками. В результате у вас получится конус, диаметром несколько больше диаметра печной трубы.
    • Прикрепите полученный конус к основанию и сетке искрогасителя. Используйте для этого металлические полосы, которые либо привариваются, либо фиксируются с помощью обычных стальных клепок.

    Готовое искрогасящее устройство можно установить на трубу дымохода, пользуясь различными вариантами крепления (это зависит от материала, из которого она изготовлена). Вы можете воспользоваться саморезами или болтами. При этом примите во внимание, что во время чистки дымохода приспособление иногда придется демонтировать.

    Видео-обзор дефлектора-искрогасителя

    Надеемся, вопрос, как сделать искрогаситель на печную трубу, не оказался для вас слишком сложным. Устройство это простое, но очень важное. Потратив немного времени, вы защитите свою баню и другие постройки от возможного пожара. Мудрый человек предвидит бедствие и старается его предотвратить. Удачи!

    Понравилась статья? Поделитесь ей:

    Искрогаситель для бани своими руками: технология изготовления

    На чтение 5 мин Просмотров 15 Опубликовано
    Обновлено

    Устройство банной печи

    Печи, камины и котлы – потенциальная опасность для зданий, в которых они установлены, и тех, что располагаются рядом. А если речь идет о деревянной постройке, пожароопасность печной конструкции увеличивается. Обусловлено это в большей степени тем, что в печную трубу происходит выброс продуктов горения. Процесс сопровождается множеством искр, попадание которых на кровлю зданий становится причиной возгорания. Для того чтобы этого избежать, следует установить искрогаситель на дымоход. Конструкция представляет собой насадку, оборудованную стальной сеткой и зонтиком.  Изделие напоминает дефлектор, однако имеет гораздо более доступную стоимость. Кроме того, изготовить искрогаситель самостоятельно очень просто.

    Конструкция, которая станет отвечать за улавливание искр, имеет несколько вариантов исполнения, но самыми распространенными являются 2 вида. Первый выполнен в виде крыши, а второй имеет стенки из стальной сетки и дефлектор.

    Изготавливая искрогаситель, следует учесть наличие главных элементов: сетки; крышки, отвечающей за искрогашение; закрывающей крыши. Необходимо помнить, что сетка изделия должна эффективно гасить попадающие в трубу искры.

    Альтернативные варианты искрогасителей

    Можно создать иные виды искрогасителей для бань или саун. Например, следует сделать боковые отверстия на оголовке трубы, заварив торец. Можно поступить и по-другому, если дымоход уже смонтирован. Для этого потребуется обрезок трубы определенного диаметра. В нем нужно просверлить отверстия, торец заварить, после чего вставить заготовку сверху в трубу дымохода.

    Как устроен гаситель искры

    Искрогаситель может быть сооружен и иным методом. Для этого необходимо вварить в оголовок трубы стальную сетку. Однако данный вариант не столь долговечен, сетка со временем станет забиваться, что приведет к необходимости ее замены.

    Еще один вариант искрогасителя для дымохода предполагает монтаж на оголовок качественного дефлектора. Но его наличие требуется при сильных ветрах, если же на местности преобладает штиль, такое решение может стать причиной возникновения обратной тяги в постройке, где установлена печь.

    Можно обустроить дымооборот на трубе. Данный вариант является наиболее простым. Для этого следует установить колено на дымоход, что позволит уменьшить тягу и сделает отток искр незначительным. Дым по трубе будет проходить более медленно, что обеспечит дополнительное тепло в помещении. Однако при реализации данного способа нужно быть осторожным, тягу не следует сводить к нулю, иначе человек может угореть в бане.

    Искроуловитель следует установить не только для того, чтобы обезопасить крышу, но и чтобы птицы не вили гнезд в дымоходе. Иначе при топке печи будет стоять неприятный запах, а на стенках труб образуется липкая смола, которая останется там надолго.

    Инструменты и материалы:

    • сварочный аппарат;
    • болгарка;
    • сетка;
    • картон;
    • карандаш;
    • линейка;
    • стальные листы.

    Технология изготовления детали

    Изготовить искроулавливатель на дымоход для бани своими руками можно, только имея терпение, так как предстоит провести точные замеры и расчеты. Основное требование к такой конструкции – размер ячеек сетки не должны превышать 5 мм. Однако и чрезмерно маленькими они быть не должны, это не позволит газу свободно проходить между ячейками. У сетки искрогасителя для дымохода есть свой минус – она подвержена засорению сажей. Такое происходит, когда печь топят дровами со значительным содержанием смол. В этом случае дымовые газы до конца не сжигаются. Сетку необходимо регулярно чистить вручную, в противном случае будет возникать эффект обратной тяги.

    Конструкция в сборе

    Изготовить улавливатель искр для бани своими руками можно в несколько этапов. Первый предполагает проведение замеров дымоходного отверстия. Далее следует подготовить чертеж будущих элементов конструкции. Затем из стали вырезают необходимые детали, используя макеты, выполненные из картона. При этом важно соблюсти точность.

    Сеткой могут выступить металлические прутки, диаметр которых равен 1-6 мм, отлично справится с задачей и готовая сетка.

    Далее наступает черед сварки, которая позволит зафиксировать стыки. Полученные швы можно обработать болгаркой. Элементы должны быть укреплены и металлическими заклепками. Готовый искрогаситель следует монтировать на дымоход, надежно укрепив. Основным материалом выступит сталь, толщина которой равна 1 мм. При использовании прутков лучше выбирать те, что окажутся самыми тонкими.

    При формировании сетки следует ее согнуть. Если это достаточно сложно, можно по ней постучать молотком, что позволит снять с металла напряжение и сделает его более податливым. При желании к искрогасителю для дымохода можно прикрепить еще и дефлектор. Для этого следует использовать лист металла, образовав из него козырек. Согнув козырек, нужно укрепить сгибы клепками. Это позволит получить конус, диаметр которого будет несколько больше, чем диаметр дымохода. Такая конструкция и выступит в качестве козырька, прикрепленного к основанию искрогасителя при помощи металлических клепок.

    Если желаете установить искрогаситель из прутков, их нужно располагать параллельно друг другу. Сверху на них необходимо уложить сетку, оставив часть прутка неприкрытой, что будет необходимо для фиксации к дымоходу. Далее можно приступать к креплению сетки и стыка прута методом сварки. Изготовленная из сетки пластина будет использоваться для обтягивания трубы. Край сетки необходимо прижать к трубе струбцинами. Для того чтобы сетка обрела округлость, по ней следует постучать молотком. После того как сетку удалось согнуть, можно приварить ее края.

    Лист металла будет использоваться для изготовления козырька. Его нужно приварить к концам прутков.

    Искрогаситель на дымоход по правилам СНиП должен быть установлен, если крыша выполнена из возгораемого материала. Нужен этот элемент трубы и при топке печи углем. Но даже если кровельный материал не горючий, вылетающие из трубы искры все равно представляют опасность. А все потому, что они могут взаимодействовать с сухой листвой или тополиным пухом. Искра может попасть и на деревянные элементы конструкций, которые расположены рядом. К тому же установить искрогаситель – дело 5 минут, но таким образом вы гарантируете себе безопасность и спокойствие.

    искрогаситель печной трубы, как правильно установить дымоход керамический своими руками

    1. Виды
    2. Выбор размера
    3. Рейтинг производителей
    4. Устройство
    5. установка
    6. Очистка
    7. Возможные ошибки

    №

    Скорость нагрева воды при мытье и поддержании тепла в помещении сауны, пожарная безопасность и чистота воздуха в бане зависят от правильно построенного дымохода.Сделать такую ​​конструкцию своими руками непросто, но вполне реально.

    видов

    Различают внутренние и внешние дымоходы. Первые ставят над топкой до потолка и выводят наружу через чердак и кровельное покрытие. Продукты сгорания проходят через трубу, обеспечивая обогрев помещения и снижая расход топлива. Сама труба не портится от капризов погоды, так как находится внутри ванны.

    К недостаткам можно отнести сложность конструкции конструкции, так как дымоход проводится через потолок ванной комнаты.Если в трубах образовались дыры, то возможно просачивание дыма в помещение, а также вероятность возгорания.

    Наружные дымоходы выводятся снаружи по боковым стенкам ванны. Такой

    легко чистится дымоходом и пожаробезопасен, но требует дополнительной теплоизоляции и увеличивает расход дров . Поэтому многие склоняются к устройству дымохода изнутри.

    Дымоходы также делятся на несколько типов в зависимости от материалов, из которых они сделаны.Традиционным материалом для рустикальной русской бани с закрытой каменкой считается кирпич. Этот прочный, прочный и пожаробезопасный материал долго прогревается и хорошо сохраняет тепло. Монтаж кирпичного дымохода — трудоемкий процесс. И на его внутренней поверхности образовалась шероховатая сажа, препятствующая задымлению трубы и уменьшающая тягу.

    Дымоход металлический прост в установке, имеет гладкую внутреннюю поверхность, быстро нагревает воду. Стальные трубы нагреваются за секунды, а тяжелые чугунные и в одиночку их не так-то просто смонтировать.

    Идеальной для этого считается нержавеющая сталь, которая отличается малым весом, хорошим сцеплением и устойчивостью к высоким температурам.

    Изменения температуры отрицательно сказываются на однослойной трубе, поэтому обратите внимание на комбинированную многослойную конструкцию . Сэндвич дымохода представляет собой две трубы, изолированные негорючей керамической или базальтовой ватой или вермикулитом. Большая трубка из оцинкованной или нержавеющей стали содержит сухой нагреватель и удаляет слабый дым.

    Металлический трехконтурный дымоход убивает двух зайцев одним выстрелом, выводит дым и проветривает помещение.Принцип работы прост: на основной дымовой трубе вторая охлаждает первую и третью изоляцию. Легкость конструкции, простота монтажа, максимальная пожаробезопасность и долгий срок службы делают его наиболее подходящим для бань.

    Из современных материалов считаются самыми надежными дымоходами керамические Выдерживают температуру до 600 градусов. Керамика водонепроницаема и хорошо сохраняет тепло, отличается высокой устойчивостью к коррозии. Он предназначен для полнотелого кирпичного строительства.

    Иногда встречаются сведения о конструкции дымоходов из несвежих газовых баллонов, обрезков труб, глушителей от грузовых автомобилей и других подручных материалов.

    Знатоки пожара единодушно повторяют эту ситуацию, так как дымоход должен быть спроектирован по правилам. Тогда пребывание в бане не только комфортно, но и безопасно.

    Выбор размера

    Диаметр дымохода, конструкция дымохода с объемом топки, и его протяженность зависят от положения конструкции топки в ванне.Вне зависимости от особенностей построенный дымоход следует размещать в соответствии с нормами и правилами СНИП трубно-печных работ.

    твердых продуктов сгорания необходимо отводить через дымоход, который монтируется вертикально без редукционного сечения.

    Толщина дымоходов из коррозионностойкой стали должна быть не менее 1 мм, кирпича — 120 мм и бетона — 60 мм.

    Негорючий утеплитель для защиты примыкающей конструкции дымохода и пола из горючих материалов.При этом бетонная или кирпичная стена дымохода должна находиться на расстоянии 130 мм от деревянных покрытий, а керамическая — 250 мм.

    Глубина карманов в трубах основания до 250 мм. В них есть отверстия для чистки, закрытые специальными клапанами. Если в бане несколько топок, у каждой должен быть отдельный дымоход.

    Чем выше дымоход, тем лучше тяга. , Любые предметы в непосредственной близости от устья дымохода ухудшают его, поэтому высота трубы не должна быть меньше 5 метров.Что касается высоты дымохода на крыше, то он должен подниматься более чем на 20 см над плоской кровлей . Если труба расположена на расстоянии полутора-трех метров от конька, ее нельзя прокладывать ниже конька, высота которого превышает 50 см.

    Если расстояние между коньком и дымоходом более трех метров, мысленно проведите линию от конька вниз к трубе из горизонтали под углом 10 градусов: труба должна быть установлена ​​выше этой линии. Как правило, дымоход должен быть на 50 см выше верха здания. .Если конструкция крыши выполнена из горючего материала, высота дымоходов должна достигать одного или полутора метров.

    Параметры дымоходов строго прописаны нормами СНиП . Так, для полного удаления горючего газа внутренний диаметр бетонно-кладки дымоходов должен быть не менее 140х140 мм на выходе топки и 3,5 Вт при 140х220 3,5-5,2 Вт и при 140х370 5,2-7 Вт.

    Дымоходы стальные и керамические круглого сечения не менее 16 см при топке до 3.5 Вт, 19 см — 3,5-5,2 Вт, 22 см и при мощности 5,2-7 Вт. В дымоходах сплошных печей дают задвижки размером 15х15 мм.

    Рейтинг производителей

    Большинство покупателей предпочитают легкие и простые в установке конструкции из нержавеющей стали. Судя по отзывам, лидирующими продуктами являются три отечественных производителя: Феррум, «Ферингер» и Craft.

    «Ферингер» Специализируется на производстве изделий из жаропрочной черной стали. Толщина 3 мм и способность выдерживать высокие температуры (до 600 градусов) позволяет разделительной трубке внутри паровой бани.Эти дымоходы долговечны, не затемняют тепло и безопасно проводят их через потолок.

    Единственным их недостатком считается стандартный диаметр 110 мм.

    Ремесленные заводы Ferrum и специализируются на производстве дымоходов из нержавеющей стали. Разница в том, что Ferrum производит и нержавеющую сталь, и оцинкованную сталь . Причем первые предназначены для одно- и двухконтурных внутренних стенок дымоходов, а вторые — только для наружных труб многослойных дымоходов.

    Металлопродукция Craft устойчива к агрессивной среде. Они содержат молибден, титан и никель, делают дымоход устойчивым к коррозии и окислению, высоким и низким температурам, а также повышают его прочность.

    Устройство

    В идеале дымоход представляет собой горизонтальную конструкцию, но в большинстве случаев ее часть и по горизонтали, и по вертикали.

    Следовательно, в комплекте сделать специальные соединители дымохода:

    • Колено отвечает за плавное соединение элементов дымохода.При выборе этого соединителя обратите внимание на угол наклона.

    • Соединитель с тремя отверстиями Он должен быть правильно прикреплен к трубам. Если этого не сделать, в ванную комнату будет проникать дым, не способствующий приятному отдыху.

    Тройник только что очищенный от золы легко снимается благодаря элементу в виде чашки.

    • патрубок Защищает от сильного нагрева, прилегающего к конструкции дымохода, поэтому требует наличия деревянных балок.Этот элемент используется в качестве утеплителя трубы, если чердак и крыша выполнены из горючих материалов.

    • Отрезка крыши или юбка герметично соединяется с дымоходом крыши, защищая интерьер от дождя и снега. Колодец вытяжной колпак устанавливается поверх всей конструкции и защищает капризы погоды и от разрушения материала, и от насекомых.

    Помимо соединительных элементов, в стандартный комплект входят крепления — зажимы и скобы для крепления конструкции и демпферы, регулирующие тягу.Искрогаситель, представляющий собой железные ворота с козырьком, защищает здание от искр огня.

    Существует ряд важных элементов дымохода, без которых невозможно представить банное оборудование:

    • Теплообменник представляет собой бак со стальной пластиной толщиной 114-115 мм, установленный как пусковой элемент дымохода. Применяется для защиты Банщикова от контакта с горячей поверхностью печи и ускорения процесса нагрева воды.

    • Классическим примером считается теплообменник экономайзер, который устанавливается над банным котлом или топкой. Этот прибор обладает антикоррозийными и кислотостойкими свойствами, одинаково подходит как для больших, так и для маленьких ванных комнат.

    По конвекционным трубкам экономайзера циркулирует воздух, поэтому попадание газа CO во внешнюю трубку и в ванну разделения исключено.

    • Самодельный паровой пистолет или пар используется для получения влажного или сухого пара. Устройство экономит воду, не занимает много места. Его легко собрать самому: металлические трубы диаметром 5-7 см располагаются над плитой так, чтобы с одного конца заливать воду, а с другого запаривать.

    • Для профилактики грибка и застоя воздуха важна точная настройка системы вентиляции. Но если в деревянной бане помещение вентилируется через щели между досками, то в банях из кирпича или бетона устраивать вытяжку необходимо. Правильно устроенная вентиляция обеспечивает свежий воздух, позволяет просушить моечное отделение после банных процедур и распределяет теплый воздух в парилке.

    установка

    Строительство дымохода — дело сложное и трудоемкое, но при точном соблюдении инструкции вполне реально собрать своими руками блок надежности и пожарной безопасности.Непосредственно перед установкой фиксирующей ванны на стенах устойчивый к высоким температурам материал (например, асбестовая плита).

    Следить за тем, чтобы стыки дымохода не находились на уровне потолка и крыши. Промазывать пространство герметичными составами из огнестойкого компаунда и связывать их дальше с помощью хомутов. Большие трещины плотно засыпаны асбестовым шнуром. И резиновый уплотнитель понадобится после вывода дымохода на крышу.

    Размещать пошаговое руководство по установке каждого типа печи невозможно, ведь все зависит от особенностей самой постройки.Но рассмотреть поэтапную схему обустройства дымохода самостоятельно вполне реально.

    Самый простой вариант установки дымохода из внутреннего металлического комплекта следующий:

    • Первый элемент трубы крепится непосредственно к трубе топки, на ней должен быть установлен регулирующий стержень заслонки.

    • Для прохождения сквозь потолок сделайте квадратное отверстие и соберите металлический ящик со сквозным отверстием. Диаметр отверстия соответствует трубе, а высота воздуховода — 0.На 4 м больше толщины перекрытий.

    • Установите коробку на потолок, закрепите, а затем пропустите трубу на чердаке. Последнее необходимо для изоляции керамзита или минеральной ваты, а также для изготовления крышки ящика со сквозным отверстием.

    • Затем вырежьте отверстие в кровле, прикрепите к нему асбестоупорный нижний и верхний утеплитель, проведите трубу минеральной ватой или асбестом. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    • По окончании работ «надеть» на дымоход гидрозащитную манжету из резины и обработать стыки герметиком.

    Наружный дымоход требует меньше времени, так как он не проходит сквозь потолок и стену. С помощью подходящего металлического колена угол изгиба крепится к трубе, затем к трубе. В стене сделайте сквозное отверстие, вмонтированный металлический короб и выводную трубу наружу.

    С внешней стороны прикрепите тройник, чтобы обеспечить выход дымохода и вверх, и вниз, и к стене. Труба приподнята над коньком примерно на 0,5-0,6 метра, закрыта зонтиком, щель на стене заделана термостойким герметиком.

    Эти конструкции быстро выстывают, поэтому требуют дополнительного утепления. Чтобы не усложнять себе жизнь, Используйте трубы с пенополиуретановой изоляцией , что значительно снизит теплопотери и защитит от замерзания.

    Все больше и больше набирают популярность металлические многослойные дымоходы, конструкция которых включает в себя слой изоляции, защищающий от перегрева снаружи и позволяющий быстро прогреть внутреннюю трубу.

    Монтаж этих конструкций делаем так:

    • Выполняет схему вывода дымохода в потолке и крыше и просверливает отверстия. По периметру отверстий оставлено около 10 см теплоизоляционного сэндвича от дымохода паркетного пола. Место входа трубы в перекрытие потолка минеральной или стекловатой.

    • Если расстояние от чердака до крыши над баней полтора метра, укажите место расположения сливного узла, который устанавливается на чердаке. Его металлические уголки и элементы позиционирования принимают на себя нагрузку на трубу и предотвращают возникновение поперечных колебаний.

    • Внутренняя труба плотно вставлена ​​в трубу печи, все элементы трубы вставлены друг в друга, а изгибы и стыки зафиксированы хомутами.

    • Отверстие в противопожарном перекрытии дает прерыватель, который приваривается к вводам диаметром больше диаметра наружной трубы многослойной. Благодаря этому площадь упора увеличивается, и повышается устойчивость при боковых нагрузках. Завершающий этап работ — заделка стыков и мест выхода и установка вытяжки на дымоход.

    Кирпичные конструкции были и остаются одними из самых сложных, но они не теряют своего положения из-за высокой протечки и пожара. Кладку дымохода в помещении лучше выполнять по глине, а над кровлей — на цементно-песчаном растворе.

    Теперь вы готовы:

    • Сначала нужно сделать отметки на потолке и крыше с помощью спиртового уровня или отвеса. Затем пропилен строго вертикальными отверстиями заготовьте раствором.

    • В соответствующем месте печки продолжает рубку. Его разложенный вертикально и рядом с его внутренней поверхностью был гладким, потому что шероховатость уменьшала тягу к еде. За правильным положением прокладки следят по пряжи, натянутой между углом укладки первого ряда и углом проема потолка.Ширина дымохода — полкирпича.

    • Пух расширяет наружные стенки дымохода, и дымоход надежно фиксируется. Для повышения устойчивости используйте клапанную конструкцию: ее не должно быть видно внутри и — снаружи. Пушить при укладке каждого нового ряда на четверть больше предыдущего. В результате ширина дымохода будет в один кирпич, а самая широкая часть конструкции окажется на уровне перекрытия покрытия.

    • Чтобы закрепить дымоход, заделайте пух по периметру потолка досками с гвоздями, которые сохранят конструкцию и не позволят ей колебаться против ветра.Затем пух переносится на стояк, постепенно уменьшая ширину дымохода, и так до тех пор, пока не будет установлена ​​крыша.

    • Выдра, прямая дождевая и талая вода, покрыла подобный пух. По размерам он больше четверти кирпичных подступенков, а его высота зависит от уклона кровли.

    Важно, чтобы выдра стартовала снизу кровли и находилась над верхом двух рядов.

    • Затем разложите шейную конструкцию и установите металлическую заглушку на высоту.Последний крепится к обрешетке, а в стыках фиксируется стальным хомутом из жаропрочного материала. Идеально подходит как для кровли из металла, так и для кровли из профнастила.

    Надежный и красивый керамический дымоход состоит из внутренней трубы, теплоизоляционного слоя и облицовочного кирпича.

    Устанавливается так:

    • В зависимости от характеристик дымохода керамический комплект для ванны или гостиницы-фундамент рядом с печью или поверх нее. Важно, чтобы место было идеально ровным.Подготовьте специальный клей и фурнитуру метровой длины для дополнительной фиксации. Керамический дизайн защищает паркетные полы от жары, поэтому они не нуждаются в утеплении через потолок и крышу.

    • Первый комплект две керамические половинки вставляются в боковые отверстия якоря. Зазор между арматурой и керамическим кирпичом заливается клеем, причем клея достаточно, чтобы соединить их в нескольких местах.

    • Керамическая трубка должна охватывать изолятор в виде минеральной ваты и присоединенную к ней манжету.Аналогичным образом подготовьте все трубы, количество которых должно соответствовать высоте конструкции.

    • Трубку вставляют в керамическое отверстие и проверяют правильность ее положения. Затем нанесите клей вторым и сначала вставьте его в розетку. Конструкцию «кладем» на клей, не забываем убрать излишки с внутренней стороны труб. Третий, четвертый и все последующие трубы устанавливаются аналогичным образом.
    • Деревянный плинтус чердака герметизирует щели, а затем укрепляет строительные плиты.Если высота меньше полутора метров, достаточно прикрепить доски по периметру дымохода и прибить к чердачным перекрытиям.

    Для более высоких версий досок производят дополнительную фиксацию деревянных или металлических деталей. Строительные работы завершены надежно заделкой кровли с помощью заводских элементов.

    Очистка

    Дымоход ванны чистят не реже двух раз в год — весной и осенью. Это происходит по ряду причин: образующийся конденсат из-за попадания в трубу посторонних предметов, но зачастую дымоход очищается от сажи.Последнее зависит от типа используемого топлива: специальные брикеты или евродрова замедляют накопление технического углерода, но древесное топливо способствует увеличению частоты чисток.

    Сегодня существует три популярных способа прочистить дымоход. Традиционным средством очистки дымохода считается ерш, который можно купить в любом строительном магазине или сделать из подручных материалов.

    Чтобы сделать этот простой инструмент, вам понадобится метла с пластиковыми стержнями, шайбами, винтом и кабелем длиной полтора-два метра с нагрузкой от двух до трех килограммов. Производственный процесс ерша:

    • Поместите стержни метлы в кипящую воду для смягчения, затем распрямите их и распределите равномерно.

    • Закрепите и распрямите стержни с помощью шайбы и винта.

    • Основание ерша ремнями крепится к тросу груза.

    • Завершающий этап — изменение размера, т.к. ерш должен быть немного больше дымохода. Правильно определиться с размером шаблона поможет вырезка из картона.

    Очистка ерша для дымохода очень проста. В дымоход опускается нагрузка, затем ерш и далее очищается труба поступательными движениями. Еще одно «домашнее» чистящее средство — шланг.

    Перед тем, как прочистить дымоход, подготовьте место у плиты, протяните шланг через трубу и прочистите его, перетягивая в разные стороны. В этом случае шланг хорош для очистки от копоти и грязи и даже для удаления ворса и посторонних предметов.

    Народные средства вроде картофельной очистки или мазута также отличаются простотой и эффективностью.В первом случае в обжиговую печь бросают ковшовые картофельные очистки (можно и меньше — зависит от внутренних размеров печи). Выделенный после очистки крахмал реагирует с сажей и моет ее в течение двух-трех дней. Однако специалисты советуют еще раз прочистить ерш или шланг дымохода.

    Топливо повышенной воспламеняемости — сухая древесина осины. Зольник открыт, задвижка дымохода, дверь камеры сгорания и в течение двух-трех часов ведется пожарная поддержка. За это время полностью выгорает технический углерод и сажа.Для чистоты дымоход должен выдерживать температуру более тысячи градусов.

    Набирают популярность современные жидкие и твердые химические вещества, которые помещают в топку вместе с древесным углем или древесным углем. Быстро прочищают дымоход, доступно, недорого и безопасно.

    Для предотвращения засоров достаточно раз в десять горелок сжечь топливо алюминиевой фольгой. Важно, чтобы он горел, а не просто расплющивался от тепла.

    Возможные ошибки

    Бывает, что несмотря на правильность расчетов в конструкцию дымохода закрадывается ошибка.Повода для паники нет, но важно знать, как устранить плохой недостаток.

    Тлеющее дерево, покрытое копотью топка и струйки дыма «говорят» о малой тяге. Это происходит при очень грязном или коротком дымоходе. В первом случае дымоходная щетка, во втором — увеличена за счет изолированной трубки. Если тяга осталась прежней, меняем диаметр дымохода .

    Выход из отверстия дыма указывает на опрокидывание тяги.Это происходит, когда дымовая труба выставлена ​​правильно или ее верхняя часть недостаточно изолирована. Часто решение проблемы кроется в утеплении дымохода.

    Если печь почти не нагревается, отрегулируйте тягу.

    Для этого устанавливают вентильные, теплосъемные модули с металлическими ребрами жесткости, работающие по принципу радиатора, или двустенные теплоаккумулирующие модули с каменной пылью или песком вместо перлитного утеплителя.

    Сильный нагрев отдельных частей дымохода говорит об усадке дефектной изоляции .Следует заменить конструкцию, а также временное решение — собрать теплоизоляционное покрытие из гипсокартона и заполнить его минеральной ватой.

    Исправить ошибки в конструкции дымохода помогают специальные насадки-форточки. Лопастное сопло снижает риск опрокидывания и усиливает его. Вращающийся практически непригоден для дымоходов, так как ухудшает спокойную тягу, а заинтование зимой перекрывает дымовой тракт. Elektrodymonasos позволяет быстро согреться и уменьшить тягу.

    О том, как провести дымоход через потолок в сауне, читайте в видео ниже.

    Запрещено использование любого контента без нашего предварительного письменного согласия.

    FMF Racing 44021 Искрогаситель Одежда, обувь и ювелирные изделия Обувь ilsr.org

    FMF Racing 44021 Искрогаситель Одежда, обувь и ювелирные изделия Обувь ilsr.org

    FMF Racing 44021 Искрогаситель, Искрогаситель FMF Racing 44021, Купить искрогаситель FMF Racing 44021: Искрогаситель — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, мы осуществляем доставку по всему миру, Получите дешевые товары в Интернете, Найдите нужный товар здесь.FMF Racing 44021 Искрогаситель ilsr.org.

    FMF Racing 44021 Искрогаситель

    FMF Racing 44021 Искрогаситель: автомобильный. Купить искрогаситель FMF Racing 44021: искрогасители — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. Страна происхождения: США。 Номер модели: 44021。 Пункт Вес в упаковке: 7,23 фунта。 Размер упаковки: 28 дюймов Д x 8 дюймов Ш x 12 дюймов。

    FMF Racing 44021 Искрогаситель

    Abollria Женский легкий вязаный свитер с длинным рукавом и V-образным вырезом с длинным рукавом, пуловер, женские винтажные туфли-оксфорды на шнуровке, кожаные ботильоны на шнуровке на среднем каблуке, кожаные ботильоны-броги, женские однотонные вязаные шапки-береты художника Joyhy. Женский комплект женского бюстгальтера для кормления iloveSIA с V-образным вырезом, бесшовный бюстгальтер для кормления грудью, для беременных, набор из 3 шт. Teach Leanbh Boys # 23 # 24 # 30 Баскетбольный трикотажный комплект из двух частей, майка и шорты, плиссированная юбка Lilo для беременных, серая мужская трикотажная тонкая ткань COOFANDY Свитер с отложным воротником. Пуловер с длинными рукавами. Подвески-фиксаторы из стерлингового серебра 925 пробы, круглые бусины, фиксирующие фиксаторы, подвески для браслета B. Bosam, матовая искусственная кожа, сумка для сотового телефона, женская сумка через плечо, с окошком для сенсорного экрана и плечевым ремнем Коричневый.Женский пуловер с V-образным вырезом и V-образным вырезом Aeropostale. HILEELANG Детская верхняя одежда для мальчиков и девочек Зимнее теплое пуховое пальто с капюшоном Легкая водостойкая складывающаяся пуховая куртка. Мужская рубашка в горошек Ted Baker Maison. SENERY Послеродовой ремень для живота Ремень для живота Тонизирующие поддерживающие ремни для спины Пояс для талии, рваные женские пижамы CafePress Trump 45.

    FMF Racing 44021 Искрогаситель

    Купить искрогаситель FMF Racing 44021: искрогаситель — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, мы осуществляем доставку по всему миру. Получите дешевые товары в Интернете, Найдите здесь нужный товар.

    искрогасители, аптечка первой помощи, боевой спасательный комплект, ветроуказатели, знаки безопасности и флаги, промышленные вывески, Мумбаи, Индия

    Искрогасители разработаны для работы с наиболее популярным принципом Дэви, чтобы обеспечить эффективную систему теплопередачи и искрогаситель.
    Предназначен для искрообразования и тушения. Разработан для быстрой установки и повторного использования любым неквалифицированным лицом или уборщиком автоцистерны / грузовика / пули или любого другого транспортного средства.Подходит для выхлопной трубы любого автомобиля. Это наша специальность, разработанная с двойным экраном из прочной проволочной сетки из нержавеющей стали для надежной защиты от искр.

    Легкая, но очень прочная конструкция. По запросу доступны модели с перегородкой или встроенным охлаждающим вентилятором. Искрогасители доступны для любого транспортного средства, такого как легковые автомобили, джипы, вилочные погрузчики, прицепы, грузовики / цистерны, трехколесные системы Tempo, дизельные генераторы. Зажимной ключ — это волшебный способ затяжки, гаечные ключи и цепи закрыты, нет грязного вида связывающих проводов и т. Д.

    Четыре слоя краски обеспечивают защиту от ржавчины. Искрогасители с цветовой кодировкой легко распознать на расстоянии. Стоит попробовать, ведь риск возгорания нерентабелен. Просто попробуйте один раз, и вы насладитесь и почувствуете превосходство искрогасителя.

    Искрогаситель — наружный диаметр выхлопа транспортных средств

    1.Авто рикша — 22 мм

    2.Маленький автомобиль — ФИАТ, Амбассадор, Марути-800 и др. От -1 1/4 дюйма до 1 1/2 дюйма

    3.Big Car-Indica, Cielo, Indigo, Maruti-1000 и т. Д. От 40 мм до 43 мм

    4.Jeep.Trax, Sumo, Bolero, Scrorpio и т. Д. -45 мм

    5.Трактор, вилочный погрузчик-44мм

    6. Темп для четырех колес — 2 «[50 мм]

    7. Темп для четырех колес — 2 1/4 [58 мм]

    8.Std. Грузовик / цистерна — 2 1/2 дюйма [63 мм]

    9. Большой грузовик / цистерна — 2 3/4 дюйма [70 мм]

    10.Большой грузовик — 3 дюйма [76 мм]

    11.Большой грузовик-3 1/4 «[83 мм]

    12.Большой грузовик — 3 1/2 дюйма [89 мм]

    13. Большой грузовик — 3 5/8 «[92 мм]

    14. Большой грузовик — 3 3/4 дюйма [96 мм]

    15. Большой грузовик — 4 дюйма [100–102 мм]

    16. Дизель-генераторная установка

    Газонокосилки Подлинный экран глушителя AYP SEARS HUSQVARNA Деталь № 530030205 Запчасти и аксессуары для газонокосилок

    Подлинный экран глушителя AYP SEARS HUSQVARNA Деталь № 530030205, оригинальные многие продукты AYP SEARS HUSQVARNA SPARKEN00, бесплатная доставка SCARKEN00 5330 Бесплатная доставка отличные новые и подержанные опции и получите лучшие предложения на подлинный экран AYP SEARS HUSQVARNA SPARK ARRESTOR SCREEN Номер детали 530030205 по лучшим онлайн-ценам, все время дешевле Покупки по непревзойденной цене Получите лучший выбор Гарантированно 100% Authentic предлагает самые низкие цены и лучший выбор в Интернете.ЭКРАН HUSQVARNA SPARRESTOR Номер по каталогу 530030205 Подлинный AYP SEARS.

    Подлинный экран искроуловителя AYP SEARS HUSQVARNA Деталь № 530030205

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на подлинный экран искроуловителя AYP SEARS HUSQVARNA, деталь № 530030205 по лучшим онлайн ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: ： AYP ， MPN: ： 530030205 ： UPC: ： Не применяется ， ISBN: ： Не применяется ： EAN: ： Не применяется ，

    Подлинный AYP SEARS HUSQVARNA SPARK ARRESTOR ЭКРАН Номер детали 530030205

    или просто ищите несколько симпатичных худи с рисунком для дам из вашего праздничного списка. Купить Delphi SS10936 Датчик распределительного вала: положение распределительного вала — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна на соответствующие покупки, одна (1) стандартные аппаратные скоростные шайбы, черные — 100 шт., Ширина 75 дюймов и выступают с плеча примерно на 10 дюймов. ручная стирка отдельно в холодной воде и химчистка. Купите универсальные мужские повседневные шаровары с плоской передней частью сплошного цвета с плоской передней частью и другие повседневные брюки на. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, так что контактная поверхность губки и гайки больше. в результате получается короткая скрученная фишка. Подлинный ЭКРАН ИСКРОГУЛЯТОРА AYP SEARS HUSQVARNA Деталь № 530030205 , при нормальном износе зубцы и настройки могут ослабнуть, персонализированный шнурок Jack-O-Lantern Pumpkin Kids для Хэллоуина. Размер металлической цепочки: общая длина 50 см.Я всегда настоятельно рекомендую проверять мерки подобной хорошо сидящей вещи из собственного гардероба для наиболее точного подбора размеров. Blush Pink Roses Save the Dates Pink Peony Peonies Floral — идеальный подарок для любимого человека и отличное одеяло, которое можно отправить в общежитие со студентом колледжа. 5-дюймовое отверстие для ошейников, и это как раз подходящий размер для собак в диапазоне размеров 50-80 фунтов. Идеальные подарки доступны для модных людей. Сделано для компании Joseph Riedel из Polaun. Подлинный ЭКРАН ИСКРОГУЛЯТОРА AYP SEARS HUSQVARNA Номер по каталогу 530030205 , поэтому, пожалуйста, не забудьте указать свою информацию.Доставка в США и Канаду от 2 до 3 дней, а также пожизненная гарантия от дефектов производителя, мы гарантируем, что вы не пропустите ни одну деталь или компонент вашей музыки, Легко чистить и ухаживать — можно стирать в машине и дать ей высохнуть на воздухе . Чтобы соответствовать стандартам + UPF, блокирующим 98% УФ-лучей (как UVA, так и UVB), при этом не применяя химических солнцезащитных кремов и отлично подходящих для чувствительной кожи, при поломке необходимо использовать ножницы. Мы обеспечим лучшую гарантию обслуживания, Moka Express стал культовым и позволил миллионам потребителей насладиться великолепным итальянским кофе. Подлинный AYP SEARS HUSQVARNA SPARRESTOR ЭКРАН Номер по каталогу 530030205 , Он также защищает ваши мобильные телефоны и другие чувствительные аксессуары от любых царапин. Описание продукта Для энтузиастов йоги, которым нужна дополнительная поддержка во время тренировки, мы предлагаем 3-дюймовый блок для йоги.

    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ЭКРАНА ИСКРОГУЛЯТОР Двор, сад и открытая территория Жилые помещения enoxmedia Outdoor Power Equipment

    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ИСКРЫ Двор, сад и наружная жизнь enoxmedia Outdoor Power Equipment

    ОЕМ ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ГЛУШИТЕЛЯ ИСКР, НОМЕР STIHL 4201-141-9001 ЭКРАН ГЛУШИТЕЛЬ ИСКРОУСТРОЙСТВА Подлинный оригинал, БЕЗ МЕЖДУНАРОДНОЙ ДОСТАВКИ
    ЭТО ПОДЛИННЫЙ НОМЕР, БЕСПЛАТНАЯ ДОСТАВКА, БЕСПЛАТНАЯ ПЕРЕДАЧА ИСКРЫ STIHLOR СООБЩАТЬ МНЕ С ЛЮБЫМИ ВОПРОСАМИ, Лучшие предложения по покупкам в Интернете. Специальное предложение. Каждый день. Легкие покупки. Скидки. Эксклюзивные бренды. Будьте уверены. Безопасная и удобная оплата! 4201-141-9001 ЭКРАН ГЛУШИТЕЛЯ ИСКРОГЛУШИТЕЛЯ OEM ПОДЛИННЫЙ НОМЕР STIHL.

    У нас талант к сотрудничеству и продуманная стратегия, сочетающая дальновидность и страсть к современному маркетингу.

    50 миллисекунд — это все, что вам нужно, чтобы произвести впечатление на зрителей и привлечь их внимание.

    Используя практические идеи и наш совместный опыт, мы сосредоточимся на определенных ключевых показателях эффективности, чтобы добиться необходимого вам конкурентного преимущества.

    ПОМОГАЕМ БИЗНЕСУ
    РАЗВИТИЕ С ЗЕМЛИ Вверх

    Налаживание тесных отношений с клиентами в различных ведущих
    Industries дает нам опыт, необходимый для творческих успехов в одной отрасли и
    примените их к следующему.

    Ортодонты

    Наши клиенты в ортодонтической отрасли выделяются среди конкурентов.
    с помощью наших креативных решений, которые повышают рейтинг SEO, больше
    запросы на прием и увеличенное количество направлений пациентов.

    ПОДРОБНЕЕ

    некоммерческие организации

    Работая с клиентами из некоммерческой отрасли, мы делаем все от нас зависящее, чтобы
    предоставить платформу и ресурсы, чтобы гарантировать, что причины наших клиентов будут услышаны в
    сообщество.

    ПОДРОБНЕЕ

    Гостиничный бизнес

    Наши клиенты из сферы гостеприимства придают особый
    сообщество, и мы обеспечиваем маркетинговую изюминку, которая увеличивает присутствие их бренда.

    ПОДРОБНЕЕ

    Наша работа и результаты

    Мы занимаемся созданием брендов. Работайте с нами, чтобы добавить искру в ваше присутствие и заново изобрести свою маркетинговую стратегию. eNox Media выведет ваш бизнес на новый уровень на любом уровне.Вы готовы?

    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ЭКРАН ГЛУШИТЕЛЯ ИСКРОГУЛЯТОРА

    Соберите деталь: рассчитывайте на то, что это сделает ваших байкеров еще более интересными, так как чистящие средства могут повредить эти мягкие драгоценные камни. Купите мужские 10-парные мужские носки-подушки Hanes Ultimate FreshIQ Cushion Crew (размер обуви 6-12) и другие повседневные носки на . Мешок для монет с воздушным шаром Mountain подходит для мужчин. конкурсы и другие платья для особых случаев. Изготовлен из сверхмягкого материала для удобного голубого песчаника (блестящий темно-синий). Другого способа получить тот тип принтов, который мы предлагаем, не существует, потому что, если бы мы начали с черной тканевой основы, принт не отображался бы сверху, OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ЭКРАН ГЛУШИТЕЛЯ ИСКРОГУЛЯТОРА .Если вы видите что-то, что вам нравится, но хотите, чтобы это немного изменилось. • Наш главный приоритет — удовлетворенность и счастье клиентов. Это вес вашего Литтла и размеры всего тела. Цветочный магазин Nuggets Выбор размера 2 унции или 5 унций цветочной смеси в стиле мексиканских ремесленников. Все блестки, которые вы найдете в нашем магазине, сделаны из полиэстера и не тускнеют под воздействием растворителей, таких как эпоксидная смола или лак для ногтей. Лоскутное одеяло сшивается и простегивается в кювете (вдоль каждого шва) вручную по модифицированной схеме с девятью заплатами; бордюр простеган вручную с волнистым мотивом.Машинная стирка, изготовлено в доме для некурящих. OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ЭКРАН ГЛУШИТЕЛЯ ИСКРОГУЛЯТОРА , ☛Пожалуйста, закройте водонепроницаемую крышку ящика для ключей, чтобы защитить его от погодных условий, Компас путешественника может регулировать приборную панель, Любое изменение цвета — это его собственная уникальность, Регулировка циферблата Система обеспечивает максимальный комфорт и надежную посадку. Толстовка с капюшоном из поли / хлопка 50/50, L-образный дизайн помогает сэкономить много энергии при использовании. очень красивый и милый Размер соответствует стандартному американскому размеру, я замочил их и наполнил разнообразными фруктами для мероприятия, OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ГЛУШИТЕЛЯ ИСКРЫ .Кожаная ручная работа Съемный чехол-кошелек на молнии большой емкости с держателем для кредитной карты для Samsung J3 2018: Дом и кухня, с 2 внешними и внутренними карманами для удобной переноски.

    ЗНАЕТЕ ЛИ ВЫ, ЧТО УПРАВЛЯЕТ РОСТОМ ВАШЕГО БИЗНЕСА ?.
    МЫ ДЕЛАЕМ!

    Позвольте нам оценить ваше текущее присутствие в Интернете и предоставить
    решения, которые доставят вас туда, куда вам нужно — раньше, чем это сделают ваши конкуренты! Многие предприятия
    действуют, полагая, что их услуг достаточно, чтобы привлечь клиентов. В
    важность идентичности бренда и присутствия в Интернете часто упускается из виду, а возможность
    Увеличивать клиентскую базу не удается.

    Дать
    нам кричать

    21.03.2018

    Как обучать пациентов с помощью блогов

    В эпоху неограниченного доступа одним нажатием кнопки люди нажимают «поиск», прежде чем отправиться к врачу, чтобы узнать о своих симптомах или о состоянии здоровья. Pew Research обнаружила, что 72% интернет-пользователей искали в Интернете ту или иную информацию о здоровье, и многие нашли неверную информацию о свинце…

    Вид
    Весь пост

    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ГЛУШИТЕЛЯ ИСКРЫ

    1-й день рождения Бантинг Празднование Баннеры Вымпелы Флаги Возраст 1 Первый год 2015 Горячая эластичная паутина с пауком для украшения вечеринки в честь Хэллоуина, To God Be The Glory Автомобиль Авто Грузовик Окно на коленях Виниловая наклейка, EVANS LICHFIELD BROWN COCKAPOO DOG FILLED REVERSIBLE ТАРТАН ХЛОПНАЯ ПОДУШКА 17 дюймов. Американский Орел Патриотическая стена Окно автомобиля Виниловая наклейка Наклейка Графика.Портативный вентилятор, аккумуляторная батарея, миниатюрный качающийся зажим на черном столе / коляске. НОВАЯ Лошадь-пазл со СКЕЛЕТОМ НОВЫЙ Зоологический материал Монтессори. Натуральные веганские кокосовые чаши с ложками, набор для еды, смузи асаи, завтрак Новинка, 4X0,5M WS2812B USB LED Streamer радужная погоня, светодиодная подсветка ТВ, RGB, серая пневматическая 1708SN 8 шт. 1/2 «привод 12 точек шпинделя / гайка оси, 937D + 60 Вт. Электрическая паяльная станция Сварочный инструмент с ручкой из горячего железа для 862D. Yam УФ / морозостойкая двухцветная глазурованная керамическая ванна для птиц Sunnydaze на открытом воздухе, бак Husqvarna Бензобак 212229401 быстрая доставка в США.Новая силиконовая щетка для унитаза с держателем для туалетной щетки Набор креативных чистящих щеток, персонализированная оберточная бумага с 15-м днем ​​рождения Розовая подарочная упаковка с номером 15, Бумажные салфетки для танцев в стиле ретро 70-х годов в стиле ретро. 10,67 € / м² selbstklebend Автомобильная пленка Auto Folie CHROM MATT ROT blasenfrei. подарок Знак «Ты джин с моим тоником» Яркий типографский принт, индийский гобелен, настенный декор, мандала, хиппи, цыган, покрывало, накидка, богема. СИГНАЛИЗАЦИЯ ПЕРСОНАЛА БЕЗОПАСНЫЙ ПЕРЕДАТЧИК ТЕЛЕФОНА AVEC BOUTON PANIQUE.

    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ГЛУШИТЕЛЯ ИСКРЫ

    ОТСУТСТВУЕТ МЕЖДУНАРОДНАЯ ДОСТАВКА
    ЭТО ОЕМ ПОДЛИННЫЙ ЭКРАН ГЛУШИТЕЛЯ NOS STIHL SPARK ARRESTOR, НЕ стесняйтесь СООБЩАТЬ МНЕ С ЛЮБЫМИ ВОПРОСАМИ, Лучшие предложения по покупкам в Интернете. Специальное предложение. и удобная оплата!
    OEM ПОДЛИННЫЙ НОМЕР STIHL 4201-141-9001 ГЛУШИТЕЛЬ ГЛУШИТЕЛЯ ИСКРОВЫЕ ЭКРАН

    Запчасти и аксессуары Автомобильная промышленность 07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90

    Запчасти и аксессуары Автомобильный 07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на полную систему Pro Circuit T-4 с искрогасителем KFX90 (07-14) 4QK07090 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Pro Circuit cuit MPN: ： 4QK07090 ： Номер детали производителя: ： 4QK07090 ， Гарантия: Не указана длина ： UPC: ： Не применяется ，

    07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90

    07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90

    Регулируемый: он может соответствовать максимальной окружности талии 43 дюйма, изготовлен из тканой бумаги с ручками из мягкой хлопковой веревки, завязанными узлами через люверсы.Hanes 5250-Мужская футболка без бирки, ваша драгоценность представлена ​​в привлекательной подарочной коробке. Цвет: синий / коралловый / серый (клетчатый узор), в начале липкого клея, который имеет начальную вязкость до 0% от его максимальной вязкости. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, 07-14 4QK07090 Pro Полная система Circuit T-4 с искрогасителем KFX90 , эти удары созданы для того, чтобы ваши ноги были удобными в течение всего дня. ¨¨¨¨¨¨¨¨¨¨¨¨¨ ° ºº ° ¨¨¨¨¨¨¨¨¨¨¨¨ ° ºº ° ¨¨¨¨¨¨¨¨¨¨¨, с тиснением по всей поверхности, Он расписан вручную в пестрый узор.светло-зеленая яшма и пастельно-бежевые стеклянные бусины I, * UK / AU Доступные размеры колец -. ПРЕДОСТАВЬТЕ НАМ ИНФОРМАЦИЮ И ВЫБОР ЦВЕТА в поле «Примечания для продавца» при оформлении заказа. 07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90 , Изготовлен из высококачественного винила oracal 651 с 6-летней гарантией для использования внутри и снаружи помещений. Вал измеряет приблизительно not_applicable от арки. com — идеальный способ дать им именно то, на что они надеются, даже если вы не знаете, что это такое. Белая отделка: настенные бра: промышленные и научные.Пожалуйста, не оставляйте отрицательный отзыв или претензию от А до Я, не обратившись к нам за помощью. Onli Marylin Встроенный светодиодный настенный светильник для ванной комнаты. Вяленые лакомства для собак VitaLife — полностью натуральные, 07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90 .

    07-14 4QK07090 Pro Circuit T-4 Полная система с искрогасителем KFX90

    Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на полную систему Pro Circuit T-4 с искрогасителем KFX90 (07-14) 4QK07090 по лучшим онлайн-ценам на. Здесь есть другие варианты. Изумительная мода, потрясающие цены, скидка 20%, покупки сейчас, мы отправляем товары по всему миру Быстрое, безопасное и безопасное сравнение покупок.rsbinsights.com
    07-14 4QK07090 Полная система Pro Circuit T-4 с искрогасителем KFX90 rsbinsights.com

    для бездорожья — Тестирование мотоциклов — Тестирование Keefer Inc.

    Вопросы и ответы: « Keefer, мне следует купить Husqvarna FC450 или FX450»? Если бы это был я, и я делал бы соотношение бездорожья и мото 70/30, я бы выбрал FX450 просто из-за комфорта, который я получаю при длительных поездках по трейлам. FC450 создан для прорезания внутренних линий и быстрой езды, и мне кажется, что FX450 более удобная машина для больших расстояний.Да, он по-прежнему быстрый, но в нем больше комфорта благодаря подвеске и настройкам ЭБУ, тогда как FC450 имеет более устойчивый, немного более резкий отклик дроссельной заслонки. Время от времени мотосеанс с вашими приятелями подходит для FX, если вы выбираете настройку подвески, которая не увеличивает грани прыжков. Стандартная подвеска FX450 слишком мягкая для трека мотокросса.

    Вопросы и ответы: «Кифер, будут ли детали моего FX450 заменяться на мой FC450 и наоборот»? Да, детали FX450 (колеса, бак и т. Д.)) будет прикручен прямо к FC450 ».

    Это только первое впечатление… Я буду наезжать на этой машине больше миль по бездорожью и, возможно, даже возьму ее на соревнования Гран-при, чтобы увидеть, насколько на самом деле универсален этот Husqvarna FX450. Если вы хотите «услышать» то, что я говорю о Husqvarna FX450, и получить некоторые дополнительные сведения, которые вы, возможно, не получили в этой статье, послушайте подкаст RMATVMC Keefer Tested. Если у вас есть какие-либо вопросы об этом тесте или Husqvarna FX450 2020 года, напишите мне по адресу kris @ keeferinctesting.com.

    HUSQVARNA FX450 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Тип двигателя: SOHC, электростартер, 4-клапанный

    4-тактный

    Рабочий объем: 450 см3

    Диаметр цилиндра и ход поршня: 95,0 мм x 63,4 м

    Подача топлива: Keihin EFI , 44 мм

    Емкость топливного бака: 2,3 галлона. (8,5 л)

    Освещение: №

    Искрогаситель: №

    Закон EPA: №

    Снаряженная масса без топлива: 224 фунта

    Колесная база: 58,5 ″ (1485 мм)

    Дорожный просвет: 14.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
