Печь из трубы для бани: вертикальная и горизонтальная

Хотите узнать простой и бюджетный способ сооружения печи для бани своими руками? Для этого вам понадобится всего лишь отрезок широкой трубы из нержавеющей стали либо другого вида металла.

Самодельная печь из трубы представляет собой довольно экономичный вариант оборудования, предназначенного для обогрева бани. За короткое время изготавливается прочное и долговечное устройство, каменка и топка которого созданы из одной части металлопрокатного изделия, а водяной бак – из другой. Если изготавливать печь из трубы для бани своими руками, то трудовые и временные затраты на сварку будут минимальными. Чего не скажешь о соединении деталей агрегата, сооружающегося из листового металла. В то же время отмечается и отличный уровень функционирования печи из трубы за счет высокой герметичности корпуса, благодаря чему обеспечивается полная безопасность людей, находящихся в бане. При установке такого устройства не нужно заботиться о сооружении специальных ограждений. Сам же процесс изготовления конструкции занимает буквально несколько часов.

Печь из трубы для бани изготавливается в двух вариантах: в горизонтальном либо вертикальном положении. Изначально проверяется прочность металлопрокатного изделия и отсутствие каких-либо повреждений, вызванных появлением коррозии. Это может произойти, если труба длительное время находилась на открытом воздухе. При обнаружении проблемных зон требуется выполнить усиление приваренными металлическими заплатками. На месте коррозионных разрушений можно сделать отверстия, способствующие функционированию печи.

Преимущества и недостатки

Положительные и отрицательные качества присущи практически любому предмету, изготовленному самостоятельно. Не входит в разряд исключений и банное оборудование. Среди преимуществ этого устройства необходимо отметить следующие качества:

  • отличная возможность транспортировки;
  • длительный срок службы;
  • термостойкость;
  • применение любого вида топлива;
  • быстрый прогрев парилки;
  • простота и удобство пользования.

Имеющиеся в самодельной печи некоторые недостатки не смогут затмить вышеперечисленные достоинства. Однако отметим и их:

  • теплый воздух, исходящий от металлического очага, неравномерно распределяется по парилке, что особенно заметно в больших помещениях, которые требуют установки нескольких печей такого типа;
  • быстрое нагревание и остывание конструкции для бани из металла приводит к тому, что возникает постоянная необходимость в подбрасывании топлива, что увеличивает его расход.

Особенности установки печей для бани из трубы

Для подобных устройств следует предусмотреть сооружение фундамента. При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным. Деревянные стены можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на них обшивку из металлических листов. Возле конструкции запрещено размещать легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно осуществляться на высоте 15 см от поверхности пола, обшитого металлическим листом. От верхней плоскости самодельного устройства до потолка следует соблюдать расстояние более полуметра. Печку можно установить при входе в парилку с предбанника. Температура обогрева помещения под самым потолком должна соответствовать показателю 80 °C и более, а снизу парилки – 45 °C. Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – это те качества, которыми должно обладать устройство, выполненное из элементов металлопрокатного изделия.

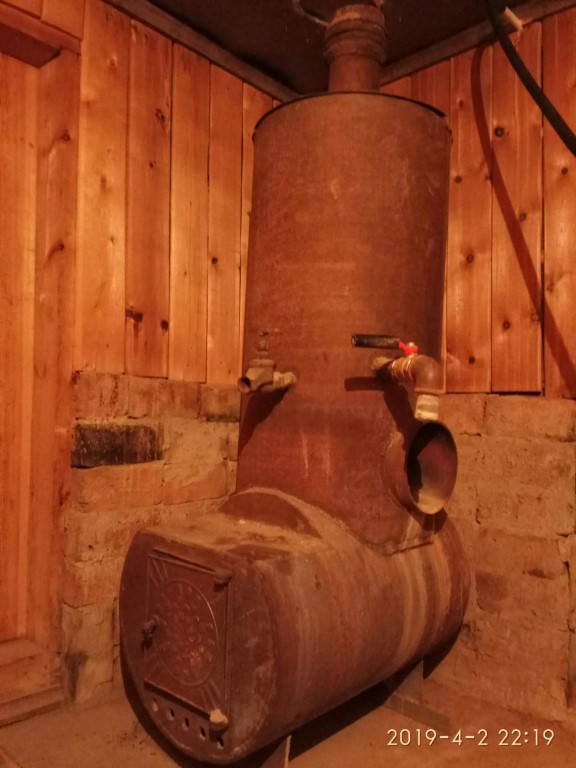

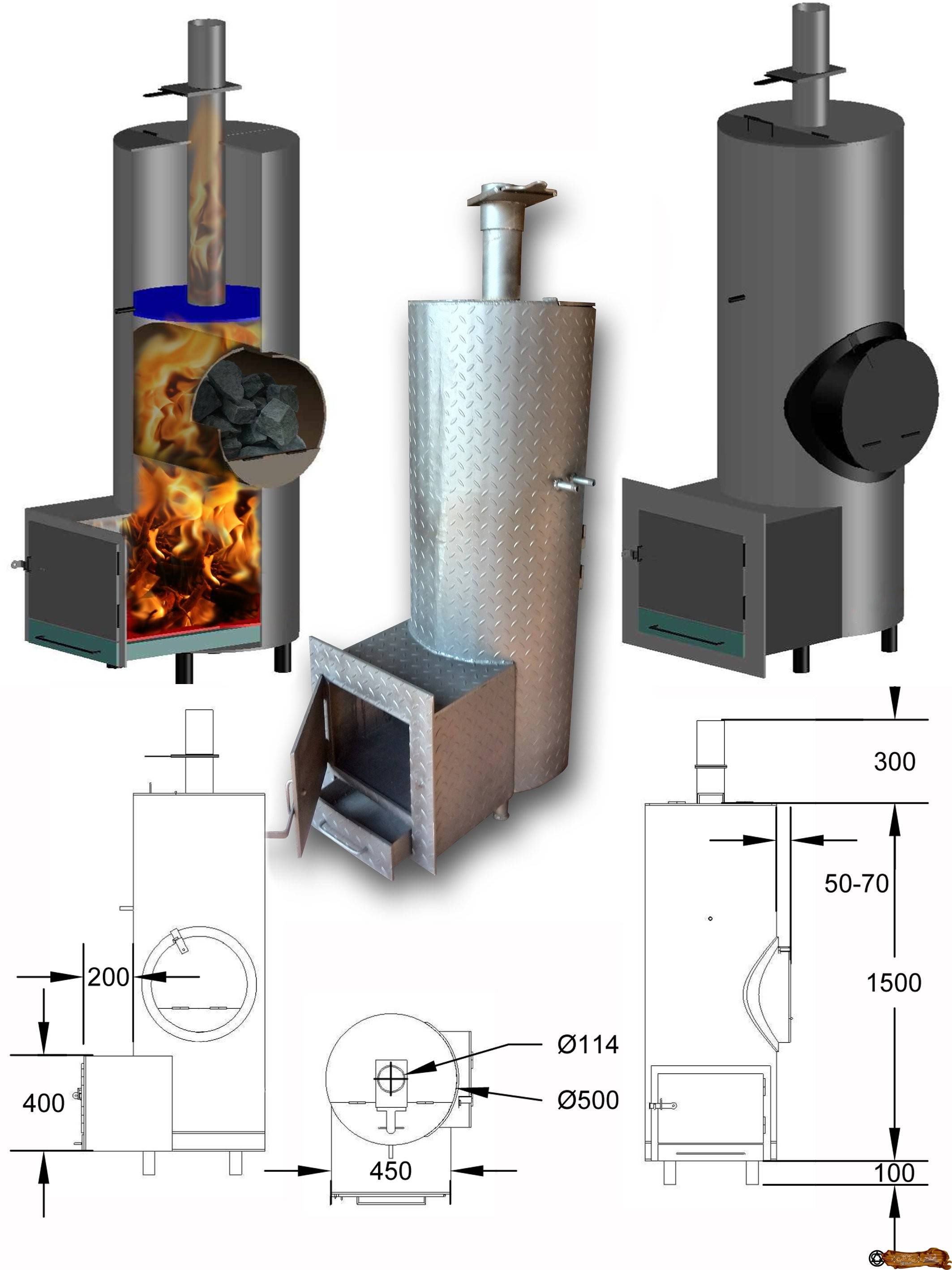

Вертикальная печь для бани

Советуем использовать два отрезка трубы длиной 0,5 м и 1 м. Этих кусков металлопроката вполне достаточно, чтобы сделать надежное отопительное устройство для бани. Этапы сооружения печи выглядят следующим образом:

  1. Строится фундамент, ширина которого на полметра больше, чем диаметр трубы. Сверху на основание укладывается армированный слой, состоящий из металлических прутьев, и делается бетонная стяжка. Фундамент выстраивается толщиной более 20 см. После того как строительный материал полностью застынет, на пол укладывается тротуарная плитка или обычный кирпич.
  2. Основанием для печи послужит длинный отрезок трубы. Чтобы устройство стояло прочно и надежно, нижний край изделия следует выровнять. Формируется вырез поддувала размером 5х20 см. Эта часть печи будет служить в качестве зольника.
  3. Сверху поддувала в трубу вваривается дно топливника. С этой целью берется лист металла, толщина которого должна быть не менее 12 мм. На нем вырезается круг с диаметром, равным соответствующему параметру трубы. По центру готовой детали делается вырез для установки колосника, который можно смастерить своими руками или приобрести в магазине. При самостоятельном изготовлении изделия на подготовленный в круге вырез наваривается решетка из стальных прутков. Зазоры между ними должны быть равны их сечению.
  4. На расстоянии 5 см от дна топливника формируется вырез для подачи топлива. Дверца для него закрепляется с помощью петель.
  5. Отсекатель, который будет выполнять роль верхней части топки, изготавливается из металлического прямоугольника со срезанными углами. Подготовленная деталь вводится в трубу и там приваривается за края срезов. Таким образом, величина зазоров позволит дыму беспрепятственно выходить из топки и циркулировать вдоль стенок печи, способствуя их нагреванию.
  6. На 8 см выше установленного отсекателя приваривается решетка, изготовленная из прутков ранее. Диаметр заготовки должен быть примерно 15 см. Она будет служить в качестве дна каменки. Дверца для нее аналогична створке топки. Для удобства использования решетка размещается со стороны парилки.
  7. Сверху каменка заваривается металлом, в котором проделано отверстие для установки дымовой трубы. При условии пользования съемным баком для воды поверху каменки привариваются ограничители, способствующие лучшей устойчивости резервуара.
  8. Обрезок трубы можно использовать также для изготовления стационарного водяного бака. При этом размер его нижней плоскости должен соответствовать аналогичным параметрам верха каменки. По центру бака к его дну приваривается труба, верхний обрез которой должен быть на 25 см выше краев емкости. Для бака изготавливается крышка в виде двух полуокружностей. Чуть выше дна изделия врезается кран, емкость приваривается к верху каменки.

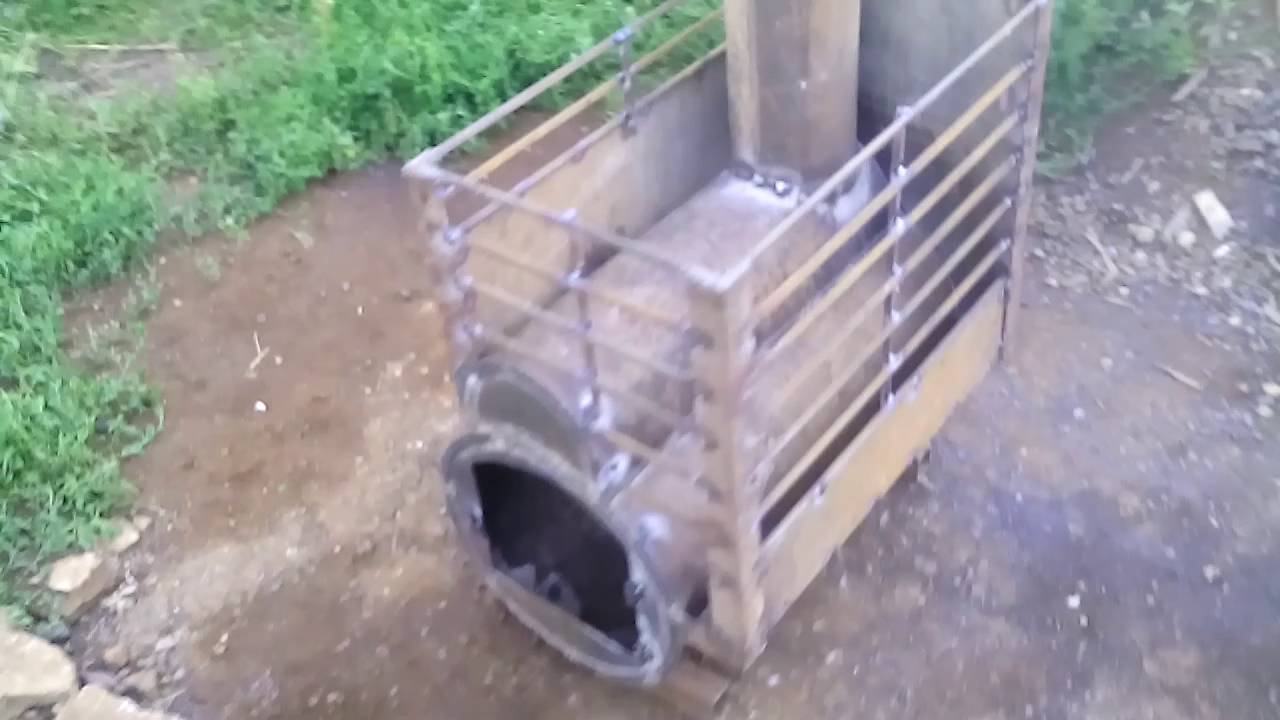

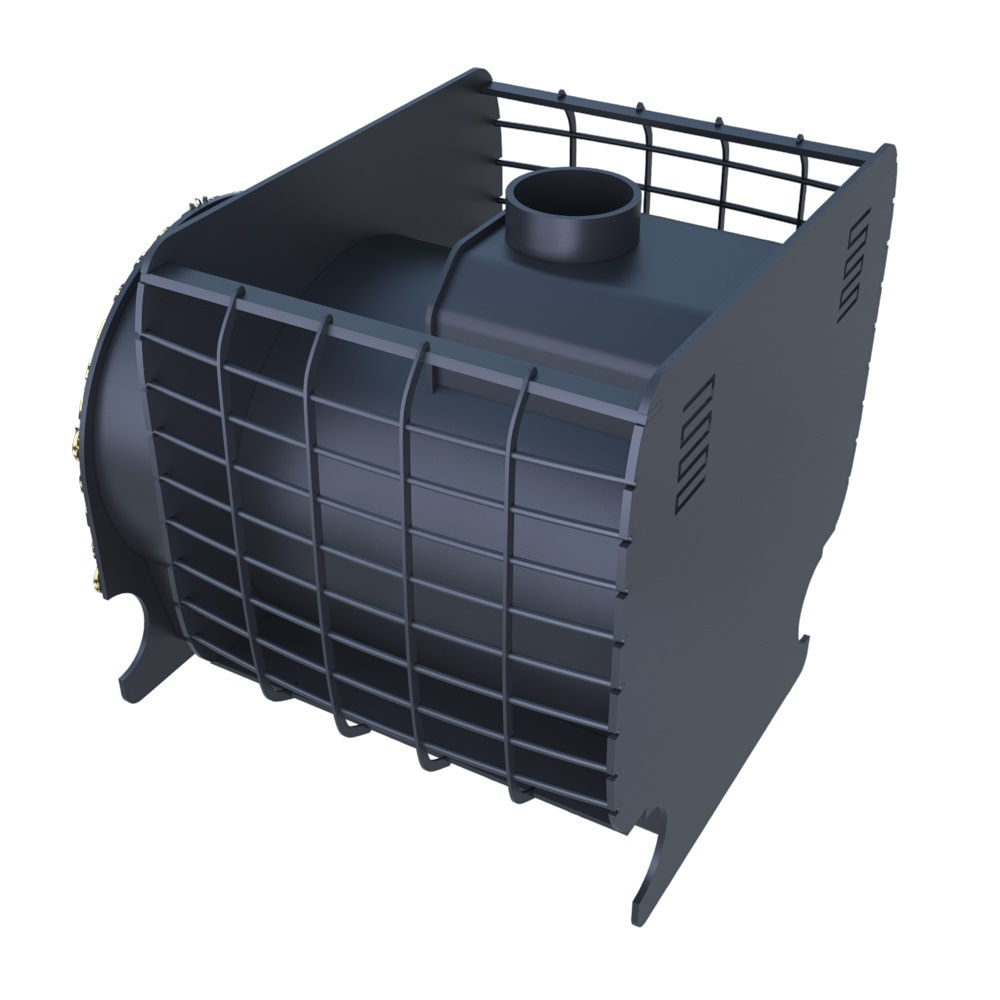

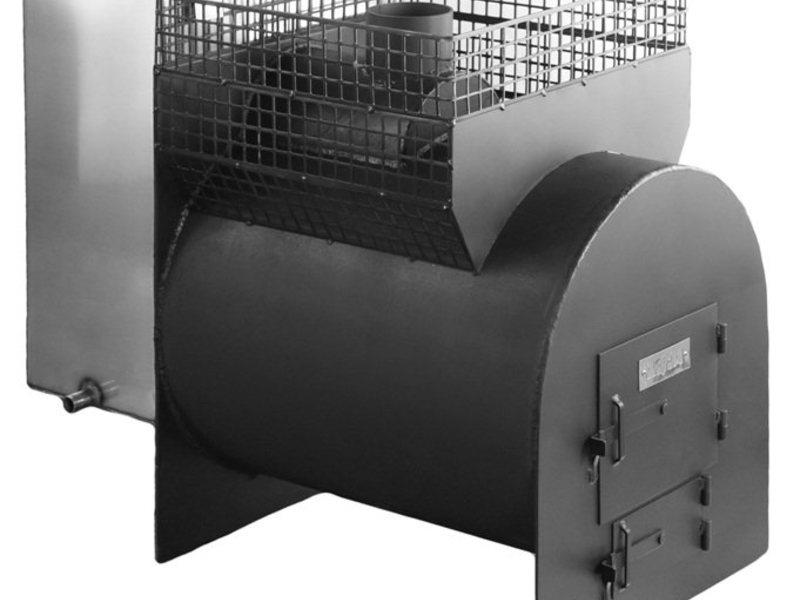

Горизонтальная печь для бани из трубы

Для такой конструкции характерным является наличие навесного бака и внешней каменки. К особенностям устройства следует отнести компактность и увеличенную глубину топки, что способствует быстрому прогреву бани. Печь можно установить так, чтобы дверца устройства для сжигания топлива выходила в смежную с парилкой комнату. Процесс изготовления горизонтально стоящей печи состоит из следующих этапов:

  1. От металлической трубы диаметром 50 см отрезается заготовка длиной 80 см с дальнейшим выравниванием обрезов.
  2. Для создания колосниковой площадки берется лист металла толщиной 12 мм и вырезается деталь прямоугольной формы размером 40х80 см. По центру заготовки делается проем, на который приваривается покупной колосник либо самодельная решетка из арматурных прутков.
  3. Колосниковая площадка вваривается в трубу, сварной шов которой должен располагаться под установленной деталью. Это вызвано тем, что область сварки чаще всего является самым уязвимым местом, способным быстро прогореть под воздействием сильного огня.
  4. Для выполнения фасада печи используется металлический лист, из которого вырезается деталь прямоугольной формы с односторонним закруглением. В заготовленной фасадной части размером 60х70 см делаются два проема для установки поддувальной и топочной дверец.
  5. Тыльную сторону печи будет представлять лист металла размером 70х90 см. Обрезая верх прямоугольника, не нужно делать закругление, поскольку углы будут служить в качестве ограничителей для каменки.
  6. Выполняется сварка фасадной и тыльной частей к корпусу устройства, а также переднего ограничителя каменки. Этот прибор представляет собой деталь, верхние контуры которой повторяют выступающие очертания задней стенки, а нижние – обтекаемые формы конструкции печи.
  7. В той части корпуса, где следует устанавливать дымовую трубу, делается квадратное отверстие размером 15 см. Сверху него из металлического листа формируется свод с проемом для выхода дыма. Между образованным ранее отверстием и проемом должно сохраняться расстояние 15 см ближе к передней части корпуса печи. Такой излом нужен для полного дожигания топлива и отсечения пламени.
  8. Проем свода, выполняющего роль дна каменки, увенчивают дымовой трубой. Объем отсека для камней можно увеличить на 15-20 см с помощью наваривания прочной металлической решетки.
  9. Проемы, отведенные для топки и поддувала, оснащаются дверцами. Окончательная обработка печи подразумевает шлифовку устройства для удаления окалин и ржавых пятен. Для придания самодельному отопительному прибору большей эстетичности используют полимерную термостойкую краску. Чтобы убрать неприятный запах, сопутствующий процессу запекания вещества, печку следует протопить до установки в банное помещение.
  10. Для монтажа печи потребуется бетонное основание либо однослойная кирпичная кладка. Можно также использовать тротуарную плитку и керамогранит. При соблюдении противопожарных правил, предполагающих обустройство огнеупорной изоляции, дымовая труба выводится наружу через потолок и крышу бани.
  11. К задней части печи приваривается полка, на которую устанавливается водяной бак. Каменка заполняется камнями.

Часто допускаемые ошибки

Чтобы пресечь быстрое выдувание тепла из печи, в процессе изготовления нужно предусмотреть оснащение дымовой трубы задвижкой.

При скоплении большого количества сажи может случиться ее возгорание. Этого получится избежать, если оборудовать горизонтально стоящий агрегат дожигателем. В определенном месте стенки трубы проделываются два отверстия, в которые вставляются металлические трубочки с загибом в сторону трубы. Это необходимо для предотвращения образования копоти. Соответственно, в топку будет попадать больше кислорода, способствующему полному догоранию топлива и образованию меньшего количества сажи.

Итог

Таким образом, если иметь перед собой чертеж печи для бани из трубы, а также все необходимые инструменты и материалы, то процесс сборки не составит особого труда. Готовая печь из металла будет радовать вас на протяжении долгого времени. С легким паром!

Похожие статьи:

Как сделать печь из трубы собственными руками

Печь для бани – это не только просто, но и выгодно в финансовом плане, чем покупка уже готовой. Если есть опыт работы со сварочным аппаратом и подходящие под рукой материалы, то смастерить обогрев для бани можно за 3–4 часа. Больше времени уйдёт на подготовку основания. В статье рассмотрим два вида таких печей и все моменты сборки.

Как выбрать подходящую конструкцию

Сначала стоит сказать, что печи мастерят из труб, либо листовой стали, которой придают прямоугольный вид. Второй вариант менее эффективен, чем цилиндрической. Почему так?

Железную трубу можно считать уже обогревательным прибором. А вот металл необходимо подготовить: правильно разрезать, приготовленные заготовки сварить нужной формы. Это отразится на стоимости.

Печь лучше сохраняет и удерживает тепло. Как, это ни странно звучит, для потока дыма, предпочтительней круглая фигура.

Основная задача стоит в выборе: вертикальная или горизонтальная конфигурация. Все два варианты подходят для обогрева, имеют свои недостатки и преимущества.

Для небольших помещений отдают предпочтение вертикальной конструкции – она компактней. Но, как известно, жар поднимается, «сбегает» с дымом, не успевая нагреть стенки.

Весьма эффективна при обогреве печь из трубы горизонтальная. Здесь дымоход находится далеко: это даёт выходящим газам задерживаться, нагревая корпус. Но такая конструкция массивна и не подойдёт для обычных дачных бань.

Печь в баню из трубы своими руками

При малом помещении оптимальным вариантом будет отдать предпочтение вертикальной конструкции. Тут имеются существенные плюсы: нет необходимости искать место, чтобы установить дополнительный бак с водой. Сама по себе процедура сборки проста. Основная задача – это уметь сваривать железо. Печь для бани из трубы своими руками можно собрать, имея:

  • Сварочный аппарат.
  • Болгарка либо резак.
  • Цемент, щебень.
  • Песок, желательно морской.
  • Кирпичи.
  • Для дверок – листы из стали.
  • Арматура для колосников.
  • Труба дымовая.
  • Труба стальная.
  • Стальной лист до 2 см.
  • Рубероид.
  • Гравий.

Подготовка и сборка

  • Сначала необходимо залить фундамент. Для этого в грунте выкапывается углубление порядком 50–60 см. Ширина 70–80 см. Укладывается арматура 8–12 мм.
  • Делается опалубка из подходящих досок. На дно нужно засыпать щебень и утрамбовать (средних размеров 10–20 мм).
  • Бетон замешивается в пропорциях: 1 часть цемента, 4 песка, 7 щебня.
  • После заливки раствору надо дать схватиться. Это займёт не менее суток.
  • На застывшую площадку укладывается рубероид (вполне хватит одного слоя).
  • Поверх гидроизоляции нужно заливать раствор (без щебня): 1 часть цемента, 3 песка, 4 гравия.

    Важно знать! Основание должно получиться ровным, поэтому стоит проверить вертикаль строительным уровнем. Оставить повторно на 24 часа до полного высыхания.

  • Теперь выкладывается площадка из кирпича (огнеупорного).
    Кладка происходит в один ряд, на раствор, приготовленный из специальной глины. Её можно приобрести практически в любом строительном магазине, стоит недорого.
  • Следует позаботиться о безопасности стен.
    Для этого сооружается защитный экран из кирпичей, которые ставятся на ребро. Раствор для кладки глиняный.
    Стандартной вышиной считается порядком метр, полтора высотой.
  • Сборка:
    • Внизу трубы, предварительно зачищенной с двух концов, вырезается зольник, он же будет поддувалом. Габариты подбираются под каждую отдельно – это зависит чертежей. Стандартные размеры таких дверок варьируются от 160х270 мм.
    • Сверху поддувала сооружают топку. Для этого вырезается круг из листа металла 12–15 мм. По центру изготовляют колосник. Он покупается, либо изготавливается самостоятельно.
    • В итоге должна получиться решётка из металлического уголка и арматуры, ширина которых равняться промежутку между ними.
    • Отступив от дна 6–7 см, вырезается отверстие для дверцы, привариваются петли, производится установка створок.
    • Для лучшего нагрева стенок чуть выше топки делают отсекатель. (по углам трубы приваривается лист из металла).
    • Вверху всей конструкции устанавливают каменку. Низ решетчатый. Отступив пять сантиметров кверху, аккуратно приваривается.
    • Дверца делается по схеме топочной.
  • Бак
    Каменка будет накрыта баком с водой, изготавливают его из трубы 50 см. Дно хорошо проваривается листовым железом. По центру диска вырезается отверстие под трубу. А также для бака следует сделать съёмную крышку. Внизу для слива воды приваривается кран.

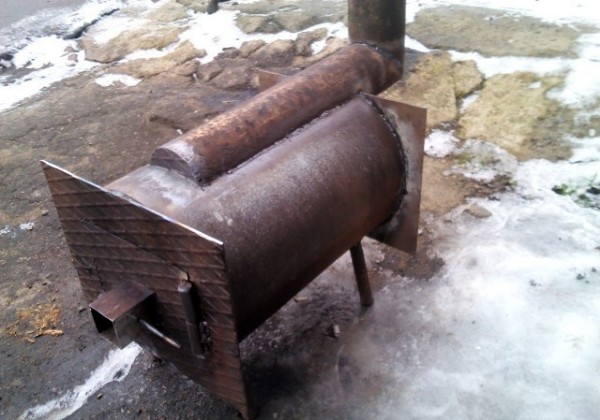

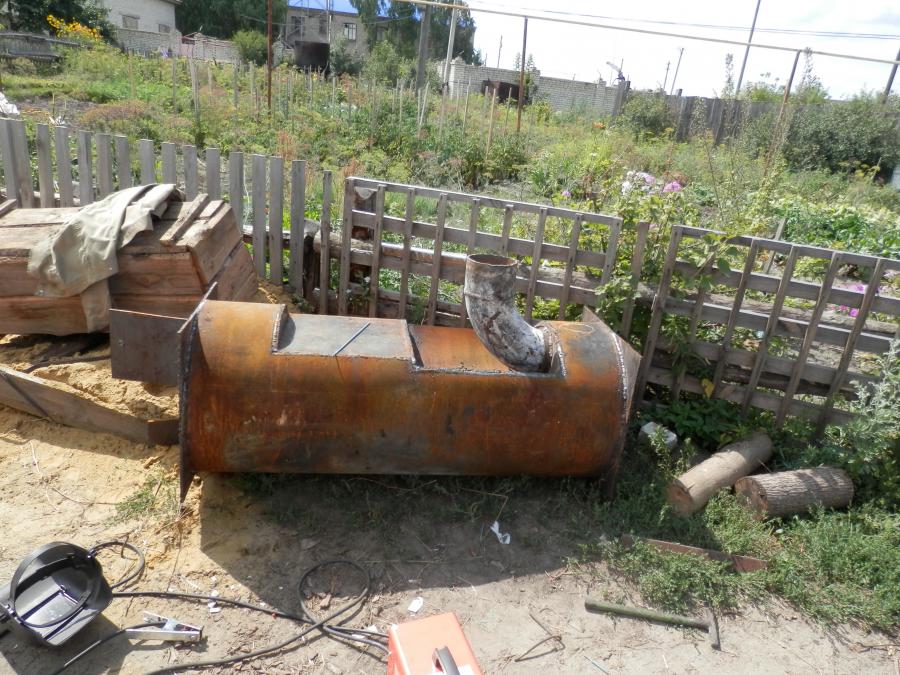

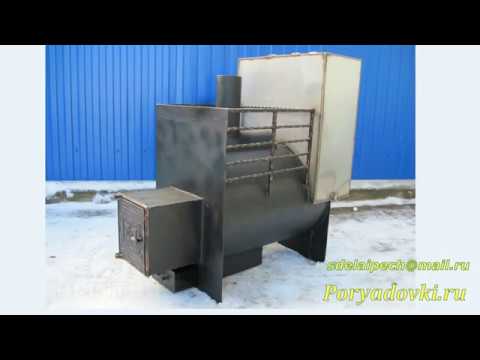

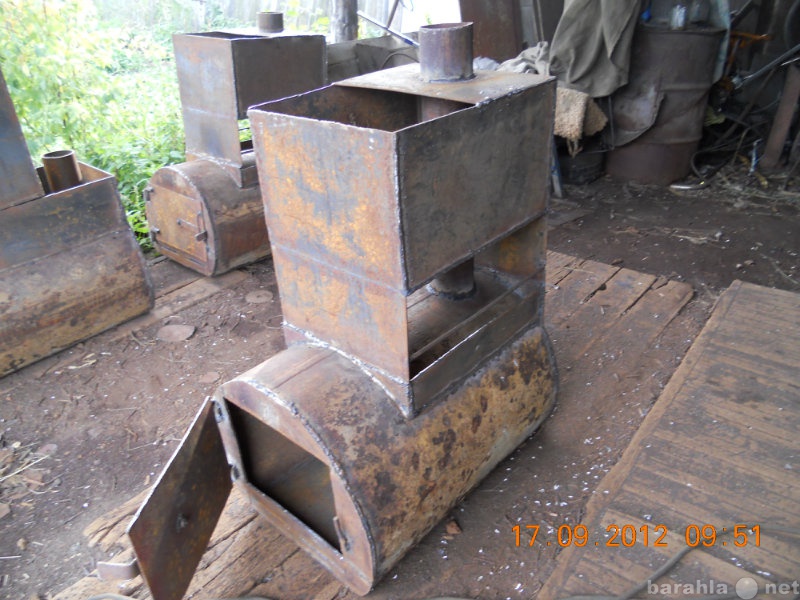

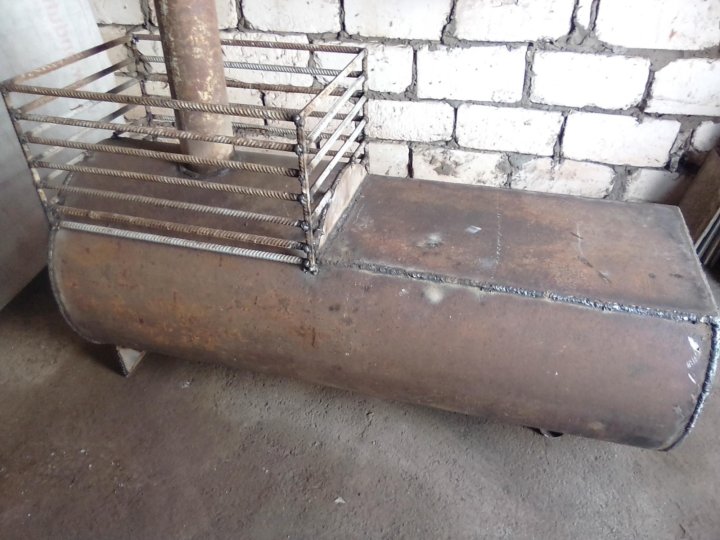

Горизонтальная печь для бани из трубы

Превосходство подобных печей от их предшественников в конструкции большой топки. Баня, в которой находится такое устройство, будет лучше прогреваться. Существенным плюсом является и то, что дверцу для топки можно установить в предбаннике. Недостатком считается расположение каменки: невозможно сделать непосредственно в трубе. Её придётся подвешивать. В основном изготавливают такую конструкцию из трубы 0,8–1 метра, толщиной 5–8 миллиметра, или баллона 0.5 метра. Потребуется лист металла не тоньше 12 мм.

  • Начинаем:
    Надо из трубы сделать заготовку 80 см, не забывая зачистить края.
    Колосник изготавливается из листа металла в виде прямоугольника 40–80 сантиметров.
  • В центре заготовки вырезается отверстие, к нему приварен колосник, который закрепляется сваркой в трубе.
  • Для того чтобы шов был более крепким, его варят снизу. Таким образом, перестраховываются, так как сильный жар может его повредить.
  • Для фасада печи — прямоугольник, вырезанный из металлического листа. Требуется закруглить одну сторону. В заготовке вырезают два отверстия 60–70 сантиметров – это будет топкой и поддувалом.
  • Подготовленный металлический лист размером 70–90 см будет служить задней частью печи. Верхняя часть не обрезается и не закругляется.
  • Дальше сваривается ограничитель, передняя, тыльная и фасадные части корпуса.
  • В месте установке дымоотвода делается квадратное отверстие 15–16 см. Над ним при помощи листа металла изготавливается свод, через который будет, выходить дым. Ближе к передней части, где находится свод, должен быть зазор 15–16 см.

Должен получиться излом – это нужно для отсечения огня и полного сжигания древесины. Дымовая труба устанавливается в проём свода, которая заменяет каменку.

Отсек для камней увеличивается на 20 см, если приварить решетку. На заранее сделанные отверстия для поддувала топки, монтируют дверцы.

Весь процесс заканчивают полной шлифовкой конструкции – это делается для ликвидации ржавчины и окалин после сварки.

Важно знать! Водяной бак устанавливается к заранее приваренной полке в задней части бака.

Прежде чем занести и установить печь в баню, необходимо три раза протопить вне помещения. Перед этим можно воспользоваться огнеупорной краской и придать конструкции эстетический вид.

Сейчас в продаже существуют краски, способные выдерживать температуру от 600 до 800 градусов. Устанавливая, следует помнить про пожарную безопасность, дымоход должен быть защищён на стыке кровли специальной огнеупорной изоляцией.

Как правильно подобрать материалы

Мало просто собрать и сварить. Необходимо правильно подобрать материал. Не весь металл хорошо подходит для конструкции печи. Чтобы изделие получилось надёжным и прочным, необходимо выбрать сталь с минимальным присутствием углерода. Самым подходящим считается 2%.

Сваривая детали из металла, содержащего высокий уровень углерода, в процессе остывания могут треснуть швы. Такая же сталь при большой температуре просто деформируется и, что еще опаснее, разорвётся. Не ошибиться и узнать качество достаточно просто.

Для этого понадобиться обычный наждачный станок. Поднеся к нему нужный металл, следует немного проточить, обращая внимание на искры. Так жёлтый цвет указывает на подходящий материал. А вот если искры белые, либо оранжевые – высокое содержание углерода на лицо, и такой металл не подойдёт.

Советы по установке

  • Следует не забывать, что установка должна происходить исключительно на фундамент с отступом от защитной стены в 15–20 см. Стену предварительно следует отштукатурить раствором из глины. Дымовая труба, выходящая наружу, должна составлять минимум 12 см. Все, что может привести к нежелательному пожару следует обложить войлоком или обработать специальным составом.
  • Промежуток в потолке подлежит обработке огнеупорной глиной. Труба обязательно должна выступать над крышей не менее 50–60 см.
  • Установленный полок возле печи должен быть рассчитан так, чтобы сидящий человек не касался потолка головой.

Ошибки — советы

Чтобы обеспечить сохранность тепла выдуваемой печью, поможет дополнительная задвижка в дымовой трубе. Часто этим пренебрегают при конструировании печи.

Требуется установить дополнительный агрегат для «уничтожения» сажи. Чтобы это сделать, в трубе сверлят два небольших отверстия, в которые вставляются дополнительные трубочки, выходящие к трубе. Таким образом, копоть не будет скапливаться, и будет поступать дополнительный кислород — для полного сжигания сажи.

Несколько слов в заключение

Собрать своими силами банную печь из трубы легко. Но у неё есть один важный недостаток: такие устройства передают инфракрасное излучение. Человек, находящийся рядом, чувствует повышенный жар — в то же время помещение не нагревается.

Избежать этого достаточно просто. Дополнительно обкладывается огнеупорными кирпичами сама конструкция. Кладка происходит на расстоянии 10–15 см от печи, при этом оставляют зазоры в кладке. Таким образом, стена выполняет две защитные функции: оберегает от излучения и предотвращает случайное обжигание.

Как можно увидеть, процесс сварки печи очень прост и доступен каждому, не требует больших усилий и знаний. Правильно воспользовавшись советами, можно собрать печь, которая будет не хуже заводской, а в некотором случае даже лучше.

горизонтальная, вертикальная, видео-инструкция как сделать своими руками, чертежи, фото и цена





Печь для бани – основной и, пожалуй, один из самых важнейших элементов сооружения, от нее зависит степень комфорта и пользы для здоровья посетителей, а также в какой-то степени и эстетическая составляющая. Готовые дорогостоящие изделия не каждому по карману, а вот самодельная печь для бани из трубы доступна в обустройстве всем желающим, при этом хорошо может вписаться в интерьер. Если вас такой вариант заинтересовал, то наша статья будет вам полезна.

Невзрачный вид заготовки вряд ли отпугнет настоящего самоделкина, который приложит все усилия, чтобы преобразить свое детище

Печи из труб

Конструкционно самодельные очаги выполняются в двух вариантах:

  • С горизонтальным расположением, так называемые, горизонтальные печи.
  • Вертикальные печи для бани из трубы.

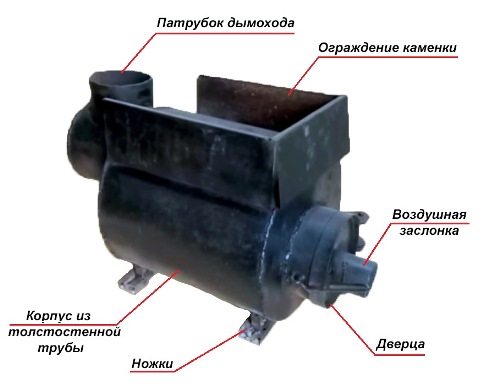

При любом расположении корпуса состав печки из металлической трубы таков:

  • Топка, в которую загружается выбранное топливо.
  • Поддувало, которое обеспечивает наличие достаточной тяги и одновременно сброс остатков прогоревшего топлива (золы).
  • Колосники из чугуна, разделяющие топку и поддувало. На них непосредственно происходит процесс сжигания топлива.
  • Короб для камней. Эти раскаленные камни создают горячую атмосферу в бане, а при поливе водой увеличивают влажность в помещении парилки.
  • Дымовая труба для отвода продуктов горения от печки.
  • Емкость для нагрева воды. Она может быть продолжением топки, а может располагаться на камнях.

Примечание! Следует знать, что для всех вышеперечисленных элементов следует использовать только новые и качественные материалы. Металл, повторно используемый, уже не обладает тем набором качеств, эксплуатационный срок изделия из подобных «отходов» сокращается в разы.

Достоинства и недостатки печек из трубы

Печь из трубы для бани своими руками в первую очередь позволит существенно сэкономить на обустройстве парной, особенно если нужная труба уже есть в вашем хозяйстве. Цена же конструкции заводского изготовления может серьезно отразиться на общих затратах строительства бани.

Кроме этого печь из трубы в баню имеет еще немало преимуществ перед ее аналогами из других материалов:

  • Для такой конструкции не нужен серьезный мощный фундамент как для очага из кирпича или камня.

Укрепление фундамента требуется во всех случаях, но оно не столь масштабно в сравнении с вариантом обустройства кирпичной печи

  • Лучшая устойчивость к высоким температурам, создаваемым при горении топлива.
  • Простота конструкции, позволяющая изготовить печь в баню из трубы своими руками.
  • Известная прочность и долговечность металла.
  • Более быстрое нагревание помещения парилки.
  • Возможность использования различных видов топлива.
  • Мобильность конструкции. Конструкция легко и без ущерба для нее переносится при необходимости в любое другое место.

Справедливости ради, следует отметить и отрицательные моменты, связанные с эксплуатацией такого очага в сооружении:

  • Металлическая печка как быстро нагревается, так быстро и остывает. Это грозит вам повторным (иногда неоднократным) подбрасыванием горючего сырья в топку в процессе банных мероприятий, что увеличивает расход топлива.
  • Неравномерное распределение теплого воздуха от металлического очага. Это становится заметным, если банное помещение слишком большое. В таком случае следует предусмотреть установку двух печек.

К сведению! Печка в баню из трубы изготавливается с применением сварочного аппарата, поэтому обустраивая очаг, позаботьтесь о доступности стабильного источника электроэнергии.

Работая с опасным инструментом, не забывайте о средствах защиты

Технология изготовления

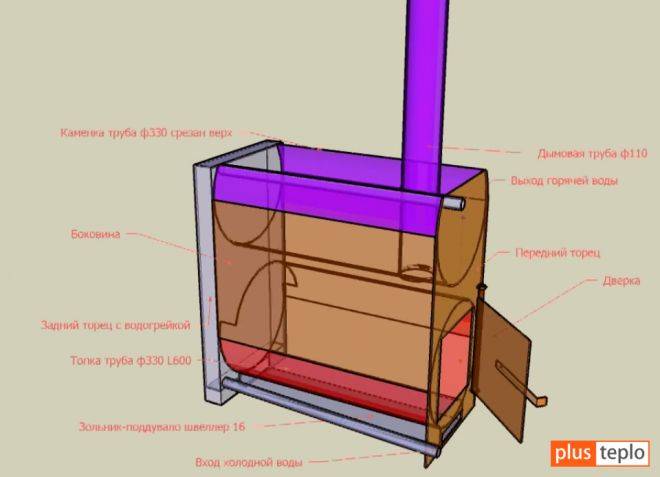

Имея навыки подобной работы несложно выполнить чертеж печки для бани из трубы посмотрев, например, в торговом зале на готовую конструкцию похожей конфигурации. Достаточно знать основные размеры и габариты изделия, чтобы самостоятельно произвести расчет.

Совет! Проще всего найти нужные чертежи печи из трубы для бани на нашем сайте.

Что касается изготовления, вот небольшая инструкция из чего и как сделать цилиндрический очаг для вашей парной:

  • Конструкция банной печи может быть изготовлена из листового металла или из трубы подходящего размера. В любом случае толщина металла должна быть не менее 8 мм. Такой толстый листовой прокат довольно трудно согнуть и сварить, поэтому более простой вариант с меньшими трудозатратами — это печка для бани из трубы своими руками.
  • Туба для изготовления очага должна быть диаметром от 500 мм и более. Такой трубы потребуется две части длиной 600 и 900 мм. Из части большей длины будут выполнены: топка, поддувало и карман для камней; из второй – емкость для подогрева воды.

Проверяйте целостность металлических изделий – даже небольшие следы ржавчины или сколы могут повлиять на срок службы изделия

Работы выполняются в следующей последовательности:

  • Изначально в большей трубе вырезаем с помощью болгарки или газовой горелки отверстие для поддувала. И сразу оснащаем его дверкой, свободно двигающейся на петлях.

Работы с болгаркой лучше производить под открытым небом – это, как минимум, безопаснее

  • Над поддувалом расположится будущая топка, а как мы знаем, эти камеры разделяются колосниками, их монтируют на специальные подставки, приваренные изнутри трубы. Для топки так же понадобится дверка на петлях, не обязательно такой же толщины, как корпус печки, вполне достаточно 3-4 мм.

На дверце обязательно должна быть фиксирующая защелка (на фото)

  • Для обустройства третьего отсека-кармана с камнями понадобится еще одно днище отделяющее каменку от топки. Его вырезают из листового проката и сразу выкраивают отверстие нужного диаметра для прохода сквозь каменный карман дымохода.
  • Дымовая труба тщательно приваривается к кромке этого отверстия в днище каменки, во избежание проникновения продуктов горения вовнутрь помещения бани. Если вы планируете использовать цельную трубу для дымохода, то печка из трубы для бани должна уже быть установлена на то место, где планируется ее эксплуатация.

Важно! Для наполнения каменки используются исключительно природные материалы, такие как плоская галька, гранит и т.д. Недопустимо использование в виде нагревательного элемента битого бетона, кирпича и чего-то подобного.

  • Днище емкости для нагрева воды выполняется наподобие днища каменки с прорезью для дымового выхода. Однако здесь можно использовать более тонкий прокат (5-6 мм). Дымоход надежно обваривается к днищу бака, теперь уже для того чтобы не было протечек воды внутри печи.

Трубу дымохода необходимо покрыть материалом, защищающим деревянные поверхности

  • На бак устанавливается съемная крышка, позволяющая иметь доступ вовнутрь изделия для очистки его от отходов.
  • В корпусе бака сбоку проделываем отверстие и монтируем кран для забора горячей воды.

После всего проделанного остается произвести пробный запуск, во время которого не рекомендуется нагревать изделие до предела.

Тестовый режим поможет вам определиться с тем:

  • Правильно ли вы подобрали место для печи.
  • Хватает ли тепла.
  • Не попадает ли дым в помещение.

Печь из трубы можно очень красиво обыграть, используя кирпич для отделки

Совет по установке очага

Печка монтируется, конечно же, в отсеке парилки.

Но установить ее можно таким образом, чтобы горловина топки располагалась и в предбаннике, это наилучшее положение, так как при нем:

  • В парилке освобождается место, ведь дровник автоматически переносится в предбанник.
  • Дрова, находящиеся в предбаннике, не отсыреют и всегда будут под рукой.

Важно! Главное обезопасить все горящие материалы рядом с печкой от случайной искры.

Вывод

Обратите внимание, что вышеописанный способ сооружения банного очага – это вариант изготовления вертикально расположенной конструкции. Горизонтальная печь для бани из трубы изготавливается несколько по иной технологии, описание которой вы также найдете на нашем сайте (читайте также статью “Беседка из профильной трубы: строительство с применением доступных инструментов и материалов”).

Желаем удачи в рабочем процессе!

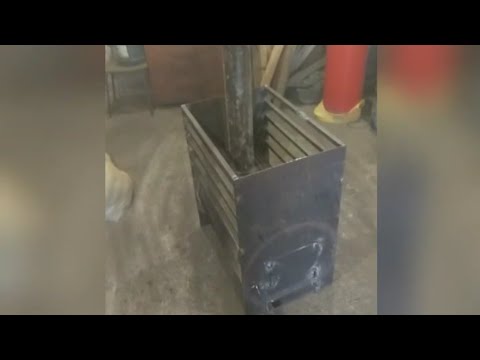

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Печи для бани из трубы своими руками: чертежи, видео

Печь из трубы – один из наиболее легких и доступных способов организации качественного обогрева бани любого размера. Здесь вам не нужно будет задействовать большие финансовые, рабочие или временные ресурсы – при наличии чертежей и опыта работы со сваркой, вы сможете своими руками соорудить функциональную топку буквально за несколько часов. В безопасности такой затеи можете быть уверены – герметичный корпус печи надежно защищает человека от угарного газа. Конечно же, эти преимущества могут стать реальностью только при грамотном изготовлении топки, так что перед тем, как непосредственно приступить к делу, предлагаем ознакомиться с пошаговой инструкцией и видео сварки печи.

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

  • стальная труба: диаметр – 50 см, высота – 1,5 м;
  • металлический лист толщиной не меньше 1 см;
  • дымовая труба: длина – 50 см, диаметр – 30-35 см;
  • пруты для колосников;
  • стальные листы для дверок;
  • металлические петли;
  • кирпичи;
  • цемент;
  • песок;
  • болгарка;
  • сварочный аппарат.

Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

  1. Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
  2. Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

Совет. Если вы занимаетесь подобной работой впервые, лучше обратитесь к готовому чертежу и изготавливайте типовую модель, иначе есть риск допустить ошибки, которые могут спровоцировать неправильное функционирование печи.

Обустройство места для печи

Следующий шаг – подготовка места для установки печи из трубы. Сначала делаем крепкий фундамент:

  1. На участке, где планируется расположение печи, выкопайте яму: глубина – 50 см, длина – 70 см, ширина – 70 см.
  2. Засыпьте дно полученной ямы мелким щебнем высотой 30 см и тщательно утрамбуйте слой.
  3. На щебень залейте слой цементного состава: 1 часть сухого цемента, 4-5 частей песка + вода. Оставьте основание застывать на сутки.
  4. На застывший цемент уложите несколько листов рубероида – он будет выполнять функцию гидроизоляции.
  5. Залейте рубероид бетонным составом: 1 часть сухого цемента, 2 части песка, 4-5 частей мелкого гравия + вода. Выровняйте залитое основание уровнем.

Подготовка площадки для установки печи

Когда фундамент высохнет, обустройте на нем кирпичную площадку 70 х 70 см. Выкладывайте кирпич в один или в два ряда на стандартный глиняный состав.

После этого соорудите защитный экран для стен бани в зоне монтажа печи: укладывайте кирпич в один ряд «на ребро», сцепляя глиняным составом. Оптимальная высота такого экрана – 120 см. Печь нужно будет располагать на расстоянии не меньше 20 см от защиты.

Совет. Для выполнения подушки и экрана используйте огнеупорный или красный кирпич.

Изготовление горизонтальной печи

Горизонтальную печь для бани собирают по следующей схеме:

  1. Из трубы вырежьте рабочий кусок длиной 70-90 см и тщательно зачистите его края.
  2. Сформируйте площадку для колосников: из металлического листа вырежьте прямоугольник 80 х 40 см. Затем вырежьте середину изделия и к полученному проему приварите прутья в вертикальном или горизонтальном положении. В нижней части трубы внутри ее корпуса приварите готовый колосник.
  3. Из металлического листа изготовьте выносную топку, то есть фасад печи, в форме прямоугольника с активно закругленным верхом. Оптимальная ширина – 60 см, высота – 70 см. Сделайте в изделии два выреза – под дверки для топочного отсека и поддувала. Приварите фасад к трубе.

    Самодельная печь для бани из трубы

  4. Изготовьте заднюю стенку – вырежьте круглый элемент, соответствующий диаметру трубы, и приварите его к основной конструкции.
  5. В верхней части трубы вырежьте отверстие 15 х 15 см для дымохода. Сверху приварите свод печи, предварительно выполненный из металлического листа. В своде оставьте отверстие под дымоход. Затем приварите к нему непосредственно дымоходную трубу.
  6. Установите дверцы топки и поддувала.
  7. Зачистите и отшлифуйте корпус печи и покройте его термостойкой полимерной краской.

Совет. Первый раз печь нужно протапливать не в бане, а на улице, дабы краска обгорела без вреда для человека.

После того как печь будет готова, можете зафиксировать на ее задней части платформу для емкости с водой.

Изготовление вертикальной печи

Последовательность сварки вертикальной печи из трубы:

  1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
  2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
  3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
  4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
  5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.

    Основа для металлической печи

  6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
  7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
  8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

Печь для бани из трубы: видео

Печь для бани: фото

Банные печи своими руками — пошаговая инструкция!

Автор Admin На чтение 7 мин. Просмотров 65 Опубликовано

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

  • наличие необходимой тепловой мощности и возможности для ее регулирования;
  • наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
  • отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
  • наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Печи для бани

Печь в бане

Печь в бане

Компактная печь для бани

Компактная печь для бани

Конструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

  • корпус из металла;
  • стенка из кирпича;
  • дымоотводящая труба;
  • водяной бак;
  • топливник;
  • решетка из чугуна;
  • камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

  • металлический корпус;
  • дымоход;
  • топливник;
  • поддувало;
  • дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими руками

Природные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Из куска трубы делаем камеру для камней

Делаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печь

Установите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

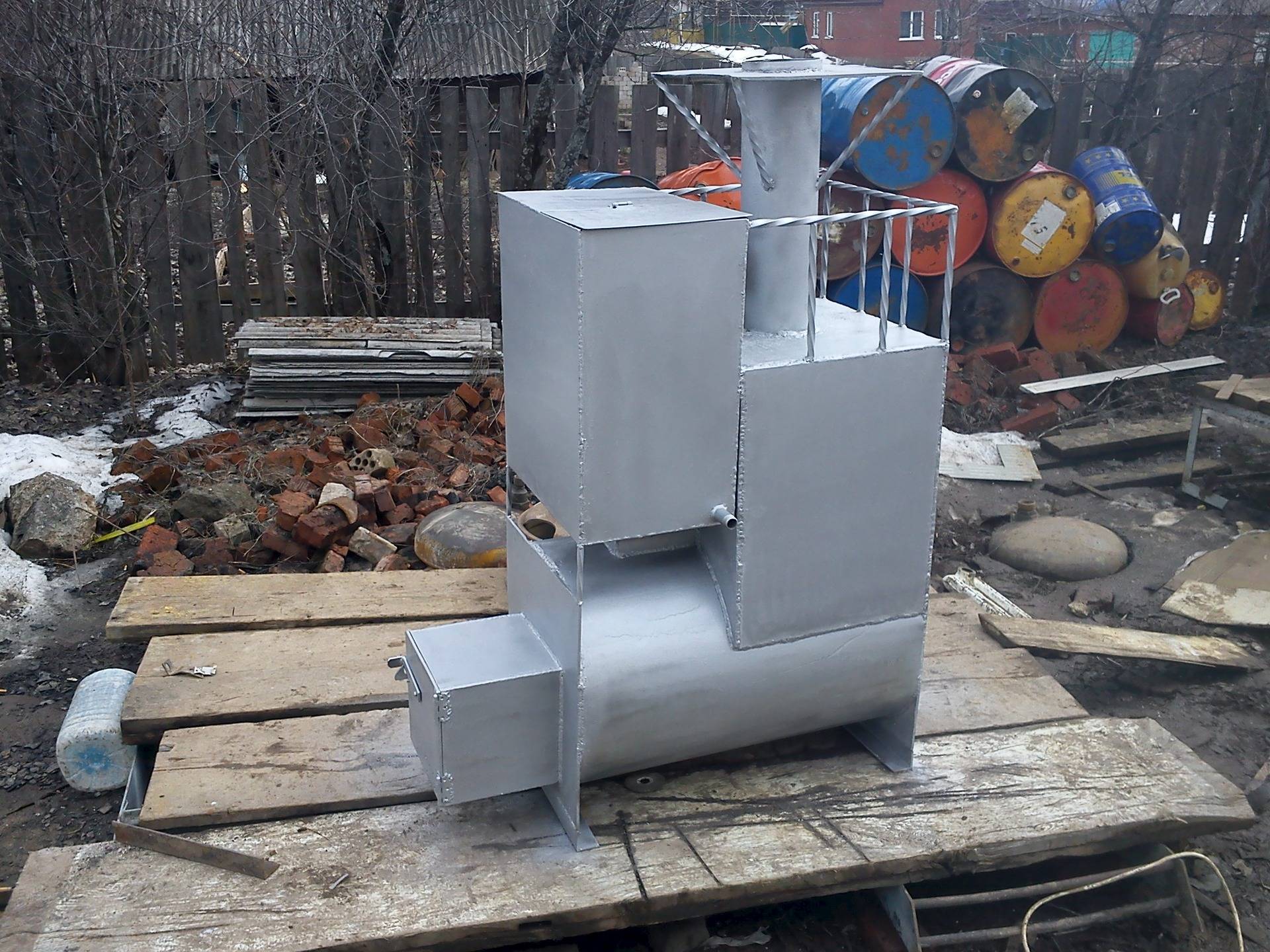

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

вертикальные и горизонтальные, чертежи > Домашнее инженерное оборудование

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:



  • стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
  • простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
  • цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
  • размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он пpaктически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

  • отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
  • такой же толщины лист металла для дна и крышки;
  • короткие отрезки труб диаметрами 76, 159 и 219 мм;
  • листовая сталь толщиной 2 мм;
  •  любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запopное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход.  Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обpaбатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, пpaктика показывает, что металл толщиной 6—7 мм тоже служит достаточно долго.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфpaкрасного излучения.

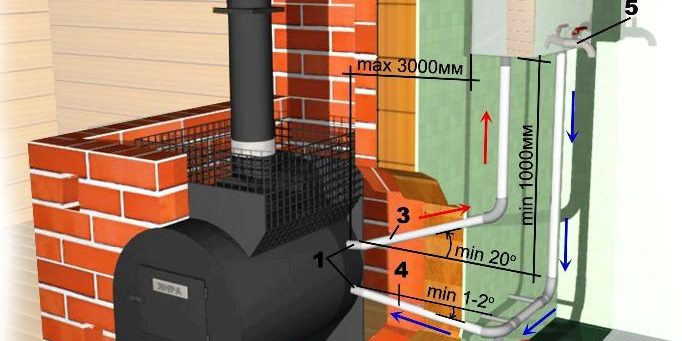

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

Внимательно изучив чертежи и процесс изготовления, можно сделать вывод, что горизонтальную печку из трубы выполнить проще, да и по функциональности она выглядит предпочтительнее. Проигрывает она только по своим размерам. Однако, вопрос выбора той или иной конструкции для своей бани решать надо вам в зависимости от условий размещения и эксплуатации.

Банная печь из трубы горизонтальная своими руками

Изготовление вертикальной печи

Последовательность сварки вертикальной печи из трубы:

  1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
  2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
  3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
  4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
  5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.

    Основа для металлической печи

  6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
  7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
  8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

  • Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Чтобы получилась лучшая печь для русской бани, сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
  • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Изделие состоит из трех частей:

  • топки;
  • отделения под камни;
  • емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной

Закрытые (обложенные кирпичом или камнем)

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

  • газо-дровяные;
  • электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

По конструкции делятся на 3 типа:

  1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
  2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
  3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

  1. Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
  2. В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
  3. Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
  4. Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
  5. Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
  6. Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Подготовительные работы в бане перед изготовлением печки

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

Перед заливкой основания делается стяжка из жидкого бетона (тонкий слой). Соотношение цемента и песка 1 к 4, воду – сколько надо. Этот слой должен просохнуть перед продолжением работ.

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня – это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно – два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее – вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Экран

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум – может доходить до потолка.

Толщина – предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора – минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки

Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения

Общие сведения

Особенностью банной печи является то, что она выполняет сразу несколько функций:

  • Разогревает в помещениях воздух;
  • Нагревает воду, которая нужна для гигиенических процедур;
  • Разогревает камни.

Надо сказать, что по принципу работы, сделанные банные печи своими руками из трубы и заводские конструкции ни чем не отличаются. Конечно, в заводских изделиях может присутствовать больше функций, и они обладают более привлекательным дизайном.

Однако, при аккуратном выполнении работы, самодельная печь будет достойно справляться с поставленными перед ней задачами, и не разочарует своих хозяев.

Заводская печь-каменка

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

  • Основные размерные параметры конструкции;
  • Метод, который применялся для изготовления;
  • Марку используемого металла;
  • Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

  1. Внутренний диаметр;
  2. Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

  • Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
  • Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:
  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

  1. Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
  2. Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
  3. Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
  4. Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
  5. Навесные металлические гаражные петли.
  6. Отрезок водопроводной трубы.
  7. Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

Этапы работы:

  1. В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
  2. На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
  3. На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
  4. К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
  5. Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
  6. Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
  7. Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
  8. В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
  9. Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
  10. Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
  11. Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Как сделать хорошую печь для бани:

Советы печников как улучшить печку в баню из трубы

Ну, во-первых, если у вас нет опыта в создании печек, то приготовьтесь к тому, что первая печь может оказаться лишь прототипом. Это относится и к тем, кто намерен заказывать печку по своему эскизу у мастера. Оптимальное соотношение частей печи всегда конкретно, то есть в расчет принимается именно ваша парная, где будет работать печь. И именно поэтому сложно дать универсальные советы.

Особенно важно подобрать размеры каменки и количество камней в ней. Это делается опытным путем

Особую сложность представляют, как ни странно, открытые каменки, в которых нужно добиться ровно такой площади соприкосновения камней с корпусом, которая приведет к нужной степени нагрева камней. Так что горизонтальную печь без прототипа не сделать.

+++

Что ж, надеемся, вы нашли полезную информацию для себя. В противном случае – пишите комментарии,  ведь наиболее востребованные вопросы станут темой нашей очередной статьи.

Безопасность дровяной печи | III

Если вы один из тысяч тех, кто поддался соблазну дровяной печи, имейте в виду, что возвращение к «старым добрым временам» дровяного печного отопления может иметь некоторые старомодные недостатки.

Пожарная опасность является одним из них.

Возрождение дровяной горелки в качестве дополнительного источника тепла привело к тревожному — и растущему — количеству пожаров, связанных с неосторожной установкой или неправильным использованием.

Цель данной брошюры — помочь восполнить пробел в знаниях о дровяных печах между поколениями, предоставив некоторую базовую информацию о выборе, установке, использовании и обслуживании отопительного оборудования на твердом топливе.

Вот некоторые основные правила, которые можно и нельзя:

DO — убедитесь, что между печью и горючими материалами, включая пол, стены и потолок, достаточно свободного пространства.
DO — разместить печь на негорючем огнеупорном основании.
DO —Попросите каменщика или другого компетентного лица осмотреть дымоход.
DO — сжигать только сухую, хорошо выдержанную древесину.
DO — открыть окно щелью для вентиляции.
DO — утилизировать золу в закрытом металлическом контейнере вне дома.

ЗАПРЕЩАЕТСЯ — протяните трубу печи через стену или потолок, если нет другой альтернативы.
НЕ — подключайте дровяную печь к дымоходу камина, если камин не загерметизирован.
НЕЛЬЗЯ — подключать дровяную печь к дымоходу, обслуживающему другой прибор, работающий на другом топливе.
НЕ — разжигайте печь с горючими жидкостями, такими как бензин.
НЕЛЬЗЯ — сжигать мусор в печи; это может привести к возгоранию дымохода.
НЕ — дайте дровам сгореть без присмотра или на ночь.

Выбор печи

Убедитесь, что ваша печь сделана из прочного подходящего материала, например чугуна или стали. Ищите печи, перечисленные Underwriters Laboratories (UL) или другими признанными испытательными лабораториями.

Если вы покупаете бывшую в употреблении печь, внимательно проверьте ее на наличие трещин и других дефектов. Также следует тщательно проверить ножки, петли, решетки и жалюзи.

Если вы живете в передвижном доме, убедитесь, что ваша печь специально одобрена для использования в таком жилище.

Установка

Перед установкой печи узнайте у местных властей, что вы соблюдаете местные правила пожарной безопасности и строительные нормы.
Дважды подумайте, где вы поставите плиту. Обычно централизованное расположение лучше всего, если печь будет использоваться в качестве обогревателя.

Следует учитывать, что теплый воздух поднимается вверх. Если печь находится слишком близко к лестничной клетке, вы можете потерять большую часть тепла на этаж выше.

Если вы планируете использовать существующий дымоход, его расположение и длина будут определяющими факторами. Обратите внимание на эти рекомендации:

  • Горизонтальное сечение неизолированной трубы печи не должно составлять более трех четвертей длины секции дымохода выше точки, в которой труба соединяется с дымоходом.
  • Стандарты

  • Национальной ассоциации противопожарной защиты (NFPA) предусматривают наличие зазора в 36 дюймов между печью комнатного обогревателя и любой поверхностью стены или потолка из горючего материала .Если длина горизонтальной части трубы печи не позволяет обеспечить такой большой зазор, защитите горючую стену панелью из какого-либо защитного материала, например листового металла, на расстоянии не менее одного дюйма от стены.

Очень важно уделять особое внимание установке печи на полу. Для соответствия стандартам NFPA:

  • Печи, имеющие менее двух дюймов вентилируемого открытого пространства под топкой или основанием агрегата, никогда не должны устанавливаться на горючие полы или иметь какие-либо горючие материалы под ними, если это не разрешено их списком .
  • Печи, имеющие ножки или пьедесталы, обеспечивающие от двух до шести дюймов вентилируемого открытого пространства под топкой или основанием, могут быть установлены на воспламеняемых полах, защищенных четырехдюймовым полым кирпичом, уложенным для обеспечения циркуляции воздуха и покрытым листовым металлом толщиной 24 мм, если это не разрешено по их списку.
  • Если под топкой или основанием имеется более шести дюймов вентилируемого открытого пространства, печь может быть размещена на воспламеняемом полу, защищенном массивной кирпичной, бетонной или каменной кладкой толщиной не менее двух дюймов.Этот блок должен быть покрыт листом стали 24-го калибра, если это не разрешено в перечне печи.
  • Защита пола должна выступать не менее чем на 18 дюймов со всех сторон печи.

Требования к дымоходу

Если вы используете существующий дымоход камина для вентиляции печи, он должен быть загерметизирован ниже точки входа трубы печи, чтобы предотвратить попадание токсичных газов в комнату. Это можно сделать по:

  • заглушка камина, или
  • перекрывает сам дымоход между соединением трубы печи и проемом камина.

Площадь поперечного сечения дымохода должна быть не менее чем на 25 процентов больше, но не более чем в три раза больше, чем у дымовой трубы.

Избегайте подключения более одного нагревательного устройства к одному дымоходу, потому что дымовые газы и искры могут переходить из одного отверстия в другое, что также может привести к неудовлетворительной работе.

Убедитесь, что дымоход находится в хорошем состоянии и что у него есть дымоход. Проверьте отсутствие плиток дымохода и трещин в кирпичной кладке.Вы можете попросить трубочиста проверить дымоход, а каменщик произведет любой ремонт, который может потребоваться.

При каменном дымоходе дымовая труба должна проходить через стену дымохода до его внутренней поверхности, , но не более . Для крепления трубы к кладке используйте высокотемпературный цемент.

Если у вас нет подходящего дымохода или вы предпочитаете не закрывать камин, то заводской дымоход, внесенный в список признанной испытательной лаборатории, является хорошим решением. Он должен выступать как минимум на три фута выше самой высокой точки, где он проходит через крышу здания, и как минимум на два фута выше любой части здания в пределах 10 футов.

Печная труба

Печная труба должна быть из коррозионно-стойкой стали подходящей толщины. Это стандарты, установленные NFPA:

26

менее 6

24

от 6 до 10

22

10 до (не включая) 16

16

16

Стандарты NFPA также требуют, чтобы дымовая труба имела внутреннее поперечное сечение не меньше, чем у воротника дымохода.

Труба должна быть как можно более прямой и короткой, с должным образом закрепленными секциями. Если он должен иметь углы, ограничьте их одним или, самое большее, двумя широкими изгибами под углом 90 градусов или эквивалентными. Горизонтальная часть трубы должна подниматься не менее чем на четверть дюйма до линейного фута, чтобы обеспечить хорошую тягу.

Не следует пропускать дымовую трубу через горючую стену для подключения к дымоходу. Однако, если альтернативы нет, трубу печи необходимо пропустить через наперсток или хомут.NFPA установило следующие стандарты:

— Металлический наперсток вентилируемого типа 24 калибра должен быть как минимум на 12 дюймов больше в диаметре, чем труба печи. (Его может изготовить местная компания по производству листового металла или жестянщик.)
— Металлический или обожженный наперсток из огнеупорной глины должен быть окружен кирпичной кладкой или аналогичным огнестойким материалом не менее восьми дюймов.
— В противном случае весь горючий материал должен быть вырезан из стены, чтобы обеспечить зазор не менее 18 дюймов со всех сторон трубы. Материал для закрытия этого отверстия должен быть негорючим и изолирующим.

Амортизаторы

Если дровяная печь оснащена автоматическим регулятором тяги, управляемым термостатом, необходимо тщательно соблюдать инструкции производителя по его установке. Как вариант, на трубе возле печи можно установить заслонку с ручным управлением. Этот демпфер не должен закрывать более 80 процентов площади трубы.

Вторая заслонка выше на вертикальном участке трубы печи рекомендуется для отключения печи в случае пожара в дымоходе.Вы можете заказать его в местной компании по производству листового металла или у жестянщика.

Твой лес

Зеленая древесина имеет слишком высокое содержание влаги для удовлетворительного использования. Для своей печи выбирайте древесину, предпочтительно твердую древесину, которая выдерживается от шести месяцев до года.

Древесина, расколотая перед сезонным хранением, сохнет за меньшее время и горит более равномерно. Яблоко, красный дуб, сахарный клен, бук и железное дерево обладают лучшими тепловыми качествами, согласно данным Службы распространения знаний Университета штата Мэн.

Использование надлежащей древесины — лучшая защита от скопления креозота, маслянистого вещества, образующегося в результате неполного сгорания, на футеровке дымохода.Искра может воспламенить креозот и вызвать чрезвычайно горячий и опасный пожар.

Сухая и хорошо выдержанная древесина не только минимизирует вероятность образования креозота, но и даст вам наиболее эффективный огонь.

Горящая зеленая древесина может вызвать образование такого количества креозота, что он может даже стекать в трубу печи и капать на плиту или пол.

Разжигание огня

Обязательно откройте заслонку возле печи перед тем, как развести огонь .(Если у вас есть второй, более высокий, он может оставаться открытым для использования только в экстренных случаях.)

Разведите огонь на неглубоком слое из золы, обеспечивающем теплоотражающую поверхность. Используйте небольшое количество скомканной бумаги и накройте ее несколькими небольшими полосками древесного топлива, — говорит NFPA. Когда тяга запускается в дымоход, можно добавлять более крупные куски дерева.

Если огонь горит слишком медленно, необходимо открыть тяговые жалюзи печи, а заслонку над трубой печи открыть шире или полностью.Регулируя тягу и добавляя частые, но небольшие количества дров, можно получить ровный и непрерывный горячий огонь.

Прежде всего, никогда не обливайте дерево бензином, керосином или другой легковоспламеняющейся жидкостью для быстрого возгорания. .

Еще один способ вызвать неприятности — использовать печь для сжигания мусора. Возникающее пламя может стать причиной возгорания дымохода.

При пожаре

Если у вас пожар в дымоходе, сначала позвоните в пожарную службу .

Пока вы ждете прибытия пожарных, вы можете помочь контролировать огонь, закрыв жалюзи тяги печи и твердую заслонку в трубе печи.

Проверки

Ежегодно перед началом отопительного сезона проверяйте и тщательно очищайте дымоход и печную трубу, а также производите необходимый ремонт. Если вы накапливаете креозот и сажу, рекомендуется проводить более частые проверки.

Если вы не являетесь опытным и компетентным мастером своими руками, подумайте дважды, прежде чем пытаться прочистить собственный дымоход — вы можете повредить его облицовку. Лучше потратить немного денег на профессиональные услуги, чем создавать опасность пожара, которая может стоить вам тысяч долларов или даже привести к разрушению вашего дома!

Дровяная печь — 23 вещи, которые могут спасти вашу жизнь!

23 факта о дровяных печах, которые могут спасти вашу жизнь!

Примечание: Перед установкой дровяной печи посоветуйтесь с продавцом печи, местным строительным инспектором или пожарной службой.И уточняйте у своего страхового агента. Страховая компания может иметь свои спецификации для установки, и, поскольку вы меняете метод отопления своего дома, ваш агент должен быть уведомлен о наличии страхового покрытия от пожара в вашем доме.

Дровяная печь добавляет элегантности каждой комнате

Защита стен

1. Стандарты для зазоров от стен и потолков, которые являются основой многих местных строительных норм и правил, гласят, что все горючие материалы, изделия из дерева, незащищенные стены, мебель, дрова и др., не должно быть ближе 36 дюймов к дровяной печи.

Простой тест покажет, достаточно ли у вас зазора до незащищенной стены. Положите руку на ближайшую поверхность. Если вы можете удобно держать руку в этом положении во время работы печи, это место выдерживает испытание. В противном случае вам потребуется дополнительная защита.

Размещение асбестового картона или стали 28 калибра на расстоянии 1 дюйма от стены позволяет уменьшить расстояние, на котором печь может быть размещена от стены. Эти материалы поглощают тепло, излучаемое печью, а расстояние позволяет воздуху циркулировать за панелью и охлаждать пространство между стеной и панелью.Прокладки должны быть из негорючего материала.

Зазор от 1 до 1 1/2 дюйма между панелью и полом и в верхней части панели необходим для обеспечения надлежащего воздушного потока. Асбестоцементный картон отличается от асбестоцементного картона или асбестоцементного картона.

Цементная плита или переходная плита — это твердые панели, похожие на сланец, которые служат своего рода барьером. Они мало обладают термостойкостью и будут проводить тепло к любой горючей поверхности, к которой они прикреплены.

Так как кирпич и камень являются хорошими проводниками тепла, они мало защищают от горючей стены или имеют деревянные шпильки позади них. Чтобы кирпичи были эффективными, их необходимо размещать на расстоянии не менее 1 дюйма от стены с воздушными зазорами сверху и снизу. Вы можете создать эти воздушные зазоры, используя полукирпичи в верхнем и нижнем ряду. Печи можно разместить на расстоянии не менее 12 дюймов от кирпичной облицовки, если вы обеспечите за кирпичом воздушное пространство.

Недорогой и временный способ защиты стены, если у вас уже установлена ​​плита ближе 36 дюймов к незащищенной стене, — это установить перегородку.Эта перегородка может быть из листового металла, аппаратной ткани или цементной доски, подвешенной на металлических кронштейнах примерно в 4 дюймах позади печи.

Защита пола

2. Все этажи, на которых установлены печи, кроме бетонных, должны быть защищены как от тепла огня, так и от выпадения горячих углей при добавлении топлива.

Металл на асбестовой основе и асбестовый картон — негорючие материалы, используемые для защиты полов.

Огнеупорная глиняная плитка, шифер, кирпич, цветная галька и мраморная крошка могут использоваться отдельно, только если они заделаны на месте без зазоров.Если они не заделаны строительным раствором или имеют зазоры, то между ними и деревянным полом необходимо установить металлический или асбестовый фрезерный картон. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »

2-дюймовый слой золы, песка или кирпича, уложенный на дно печи, помогает изолировать дно печи и защитить пол. В общем, 18 дюймов достаточно для защиты пола, если он покрыт негорючим материалом, например, листом металла 24-го калибра, кирпичом или огнеупорной глиняной плиткой.

Если длина ножек печи составляет от 6 до 18 дюймов, необходимо уложить лист толщиной 24 мм поверх листа асбестового картона толщиной 1/4 дюйма.Ножки размером 6 дюймов или меньше требуют от 2 до 4 дюймов полой кладки, уложенной для обеспечения циркуляции воздуха и покрытой листовым металлом калибра 24. Если у печи нет ножек, обеспечьте прочную опору, чтобы воздух проходил под печью.

3. Защита пола должна выступать не менее чем на 12 дюймов за боковые стороны и заднюю часть печи и как минимум на 18 дюймов за переднюю часть печи для защиты от падающих углей, а также для загрузки дров или удаления золы.

Перед установкой тяжелых защитных материалов, таких как кирпич, проверьте пол, чтобы убедиться, что он выдержит повышенный вес.Вы можете усилить балки под полом. При необходимости проконсультируйтесь с плотником.

Печная труба

4. Безопасная установка печной трубы требует надлежащего материала, строительных зазоров и обеспечивает надлежащую тягу. Рекомендуется металл калибра 24 или более толстый;

Этот манометр обеспечит лучшую защиту в случае пожара в дымоходе, а также дольше будет сопротивляться химической коррозии.

5. В большинстве печей используется 6- или 8-дюймовая печная труба.Использование печной трубы меньшего диаметра, чем выходное отверстие топки, снизит эффективность сгорания и может вызвать неправильную тягу.

6. Соединительная труба должна быть как можно короче.

Длина не должна превышать 75% вертикальной высоты дымохода над входным отверстием дымохода (там, где соединительная труба входит в дымоход).

Максимальная длина — 10 футов. Если труба проходит горизонтально, она должна иметь подъем не менее 1/4 дюйма на погонный фут от колена или выхода из печи до входа в дымоход.

7. Используйте углы 45 ″, чтобы создать восходящий уклон в соединительной трубе дымохода.

Старайтесь, чтобы между печью и дымоходом не было более одного поворота под прямым углом. Дополнительные изгибы под прямым углом могут привести к скоплению сажи и креозота в дымовой трубе или дымоходе, блокируя поток дымовых газов и увеличивая опасность возгорания.

Диаметр соединительной трубы должен быть таким же большим, как и воротник дымохода (там, где соединительная труба соединяется с печью).

8. При соединении секций трубы перекрывайте стыки как минимум на 2 дюйма так, чтобы гофрированный (охватываемый) конец был направлен вниз, чтобы предотвратить капание или утечку креозота. .

Многие домашние пожары возникли в результате расхождения стыков печных труб во время пожара в дымоходе.

Закрепите каждое соединение как минимум тремя винтами для листового металла. Также можно использовать огнестойкий герметик.

9. Зазоры от соединительной трубы должны быть в три раза больше диаметра трубы (для 6-дюймовой трубы требуется зазор 18 дюймов), если стена не защищена.

10. Запрещается пропускать дымовую трубу через горючую стену.

Когда стена прорезается между опорными стойками для наперстка, осмотрите отверстие, чтобы убедиться, что в пространстве между соседними стойками стены нет электрических проводов или кабелепровода.Тепла от печной трубы может быть достаточно, чтобы расплавить изоляцию на проводе в этом пространстве, что вызовет электрический пожар.

Печная труба не должна проходить через потолок, туалеты или за пределы здания. Отверстия в потолке (включая регистры горячего воздуха) пропускают огонь через верхние этажи. Огонь в шкафу мог тлеть и распространяться незамеченным.

Вывести печную трубу из окна вверх по внешней стене дома — опасная практика, потому что труба остывает быстрее, чем сборный металлический дымоход, и способствует быстрому накоплению креозота.

Для некоторых печных установок требуется, чтобы заслонка была встроена в печь или в трубу рядом с печью, чтобы контролировать тягу и потерю летучих газов. Ознакомьтесь с рекомендациями производителя печи.

При подсоединении трубы печи к дымоходу убедитесь, что фитинг плотно прилегает к входному отверстию дымохода. Используйте подходящий наперсток. Труба не должна выступать в дымоход, так как это может затруднить тягу.

11. Длинные печные трубы и трубы с ограничениями следует часто чистить, чтобы предотвратить скопление креозота и возможное возгорание дымохода.

Печная труба по всей длине должна быть легко проверена, надежно закреплена в стыках и очищена от любых горючих материалов. Постучите по трубе, чтобы проверять ее состояние несколько раз в течение отопительного сезона и каждый год перед запуском печи.

Дополнительные меры предосторожности

12. Дымоход и соединители дымохода требуют регулярного осмотра и очистки, чтобы оставаться в разумной степени безопасным.

Пожары в дымоходах — обычная проблема.Есть несколько факторов, которые могут вызвать пожар в дымоходе.

13. Мебель, дерево, газеты, спички и т. Д. Могут воспламениться, если их поставить или оставить слишком близко к печи.

Эти материалы должны храниться на расстоянии не менее 36 дюймов от печи.

14. Никогда не используйте керосин или жидкости для зажигалок на древесном угле для разжигания огня.

Также не сжигайте мусор в печи. Эти материалы приводят к неконтролируемым горячим пожарам и могут вызвать пожар в дымоходе.

15.Держите огонь под контролем с помощью заслонок.

Не позволяйте ему становиться горячим. Правильно контролируемый огонь безопаснее и эффективнее.

16. Если вы хотите поддерживать огонь в огне всю ночь или когда вы находитесь вдали от дома, засыпьте огонь пеплом или приглушите его.

Не уходите на пенсию и не выходите из дома с горящим огнем.

17. Поместите золу в металлический контейнер с крышкой.

Поскольку они могут быть горячими, удалите пепел и пепел, выпавшие на пол.

18. Надевайте перчатки при работе с грубыми или осколками дерева.

Если они тяжелые, старайтесь не напрягаться и не уронить их на ногу.

19. Вы можете сжигать дрова в угольной печи, но вы не должны сжигать уголь в дровяной печи, если она не имеет футеровки и не предназначена для этого.

Когда вы добавляете уголь в утвержденную печь, держите заслонку трубы печи открытой до тех пор, пока топливо не сгорит хорошо, чтобы избежать потенциально взрывоопасного скопления газов из угля.Сильно загруженные ведра для угля также могут вызвать деформации и другие неполадки, если с ними не обращаться должным образом.

20. Снимите трубу печи хотя бы один или два раза в течение отопительного сезона и очистите от копоти.

Удаление скопившейся сажи экономит топливо, увеличивает нагрев и сводит к минимуму опасность возгорания.

21. Если вы еще не оборудовали свой дом устройствами пожарной сигнализации, обязательно сделайте это при установке печи.

Установите детектор дыма в соседней комнате, чтобы избежать ложных срабатываний при подзарядке печи или из-за задыхания от ветра.

22. Перед тем, как открыть топку для доливки топлива или просто посмотреть на огонь, всегда сначала открывайте заслонку трубы печи.

Это позволяет газам выходить в дымоход и исключает возможность «воспламенения», когда воздух внезапно входит через дверь.

23. В современных плотно построенных домах утечки воздуха может быть недостаточно для эффективной работы печи.

Обеспечивая впускное отверстие для наружного воздуха, вы предотвращаете возможность обратной тяги, которая может засасывать пары окиси углерода от продуктов сгорания (природный газ и т.) бытовых приборов и разгрузите их в жилую зону.

Эта информация взята из бюллетеня E-1390 Университета штата Мичиган «Установка дровяных печей и безопасность».

Как установить печь на гранулах

Установка печи на гранулах, если это разрешено местными правилами, требует лишь скромных навыков самостоятельного приготовления. В этой статье описаны требования и даны пошаговые инструкции для самостоятельного изготовления.

Поскольку печь на гранулах, как и камин, является привлекательным дополнением к комнате, ее лучше всего разместить там, где семья может ею наслаждаться, и где она будет наиболее полезна в качестве источника тепла.

Установка камина на пеллетах предполагает подключение к дымоходу и воздухозаборнику. Pleasant Hearth

Но еще несколько соображений необходимо учитывать, когда вы решаете, где поставить новую печь на гранулах.

В большинстве случаев центральное расположение лучше всего подходит для отдельно стоящей печи на гранулах, потому что это позволяет ее лучистому теплу обслуживать все окружающее пространство.

[

Требования к установке печи на гранулах

Чтобы печь на гранулах отапливала весь дом, дом должен иметь открытую планировку с небольшими препятствиями для движения тепла.В помещениях, удаленных от печи, потребуются средства распределения теплого воздуха, такие как канальная система обогрева с принудительной подачей воздуха. К тому же печь должна иметь вентилятор. Печь на пеллетах с верхней загрузкой © Дон Вандерворт, HomeTips

При таком типе установки печь можно разместить рядом с первичным отводом холодного воздуха для системы воздушного отопления, чтобы подавать теплый воздух втягивается в систему и распространяется по различным комнатам в доме. По крайней мере, это является хорошим дополнением к существующей системе отопления и сокращает потребление газа или масла.

(Имейте в виду, что нагретый воздух будет распределяться только при работающем нагнетателе отопительной системы.)

Пеллетная печь с дымоходом

Другой вариант, если вы хотите отапливать весь дом пеллетным топливом, — это печь на пеллетах. или бойлер. Это может заменить или дополнить вашу газовую или масляную печь или котел. Эта печь для всего дома на пеллетах будет обогревать весь дом так же, как это делает обычная система воздушного отопления. Napolean

Поскольку для большинства печей на гранулах не требуется дымохода того же типа, что и для обычной дровяной печи или камина, у вас обычно есть больше вариантов, где ее можно разместить.Правильная вентиляция абсолютно необходима для безопасности. Для большинства печей вам нужно будет спланировать 3-дюймовый дымоход, выходящий через заднюю или верхнюю часть печи, проходящий через стену, а затем поднимающийся вверх за карниз дома.

Внешние поверхности печи на гранулах не так сильно нагреваются, как поверхности дровяных печей или каминов, поэтому большинство из них можно разместить ближе к горючим материалам — обычно на расстоянии 3 дюймов от стен по бокам и 1 дюйм от задней стены.

Большинство из них должны стоять на негорючих поверхностях, таких как камень или плитка, толщиной не менее 3/8 дюйма.Обязательно соблюдайте все требования производителя относительно зазоров.

Негорючие азиатские сланцевые плиты для пода можно приобрести в Интернете на Amazon. Copperfield

Пошаговая установка печи на гранулах

Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. Если вы устанавливаете топку на гранулах, которая вписывается в камин, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и крышку дымохода наверху.

Продавцы печей часто предлагают установку по разумной цене, а местные нормы могут потребовать от вас обратиться к профессионалу. Но, если у вас есть возможность, установка отдельно стоящей печи на гранулах — это работа, доступная для ручного мастера.

Пеллетные печи очень тяжелые. Если вы покупаете большой блок, у вас могут возникнуть проблемы с его перемещением даже с одним или двумя помощниками и тяжелой ручной тележкой. Проконсультируйтесь со своим дилером. Лучше всего сначала установить подушку очага и вырезать отверстие для вентиляционного отверстия, а затем попросить продавца доставить печь на место.

Если вы нанимаете профессионального установщика, убедитесь, что вентиляция печи осуществляется в соответствии с рекомендациями производителя и требованиями местных норм. Установщик может захотеть просто вытолкнуть вентиляционное отверстие в стене, но это может быть небезопасно, и печь будет работать лучше, если вентиляционное отверстие повернется вверх и будет выступать над карнизом.

Запуск вентиляции — самая сложная часть установки, поэтому спланируйте вентиляционный путь перед тем, как начать. Самый распространенный метод — вывести вентиляционное отверстие через внешнюю стену.Если это невозможно, вы можете пропустить вентиляционное отверстие через крышу. В этом случае вы можете нанять кровельщика, чтобы он установил сертифицированный кровельный домкрат, через который будет проходить труба. Домкрат необходимо установить и прошить, чтобы не было утечек.

Печь на гранулах обычно устанавливается на расстоянии 1-2 дюйма от задней стены, но при желании вы можете установить ее и дальше. Вентиляционное отверстие может выходить из задней части печи через стену, делая ее незаметной, если не почти невидимой.

Установите утвержденную нормативными документами негорючую подкладку пода, на которую будет опираться печь.Прокладка должна выступать как минимум на 6 дюймов перед плитой и на несколько дюймов с каждой стороны. Вы можете сделать подушку самостоятельно, положив бетонный задник, покрытый плиткой, или положив большую каменную плиту. Или вы можете купить готовую подушку для очага в Интернете или у поставщика печи. Подушку можно установить прямо на пол.

Обратитесь к документации по продукту, чтобы определить правильную высоту отверстия для вентиляционного отверстия. Используйте прибор для поиска шпилек, чтобы убедиться, что отверстие проходит между шпильками.В большинстве случаев вам нужно будет вырезать отверстие диаметром 10 дюймов.

Используйте универсальный нож и / или ножовку, чтобы сначала прорезать внутреннюю часть гипсокартона, а затем с помощью сабельной пилы или лобзика прорезать наружную обшивку.

Установите вентиляционную насадку — втулку, через которую будет проходить вентиляционное отверстие — в отверстие.

Подсоедините 3-дюймовую вентиляционную трубу с двойными стенками (или трубу, рекомендованную производителем) к печи и пропустите ее через наперсток наружу. Комплект для вентиляции 3-дюймовой камеры на гранулах типа L удаляет дымовые газы.Selkirk Corp.

Снаружи установите очиститель вентиляционной трубы для удаления золы и установите колено, чтобы вентиляционное отверстие могло вращаться и проходить вертикально над карнизом. Используйте ремень, чтобы прикрепить вентиляционное отверстие к карнизу, и добавьте дождевик.

Просто подключите устройство к стандартной розетке на 120 В, и оно готово к использованию.

Рекомендуемый ресурс: Получите предварительно протестированную местную установку печи на гранулах Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более чем 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Проблемы с черновиком: причины и решения

по трубочисту онлайн

Мы часто слышим жалобы на то, что у кого-то «плохая» печь или камин, потому что он дымит в дом. Однако, по нашему опыту, проблемы с сквозняком почти никогда не возникают из-за камина или прибора. Дымоход — это двигатель любой дровяной системы: для того, чтобы огонь горел должным образом, дымоход должен пропускать воздух для горения через камин или печь.Вот несколько распространенных причин проблем с тягой в дымоходе и возможные решения.

Неправильный размер дымохода

Размер дымохода для каменного камина определяется размером каминного проема ниже. Каменщики традиционно рассчитывают размер каминных дымоходов, используя «практическое правило», согласно которому CSA (площадь поперечного сечения) каменного дымохода должна составлять не менее 1/10 CSA отверстия камина. Например, облицовка дымохода 8 × 12 (id) используется в дымоходе, вытяжном из камина с отверстием размером до 40 дюймов в ширину и 24 дюйма в высоту: для более крупных каминов требуются более крупные облицовки.Если ваш камин дымит из-за того, что дымоход слишком мал, попробуйте временно уменьшить размер камина с помощью кусков листового металла; если это сработает, используйте кладочные материалы или продукты, такие как Smoke Guard, для окончательного решения.

Размер дымохода для дровяной печи определяется производителем печи для каждой модели в процессе тестирования. Для того, чтобы дымоход из дровяной печи выполнял наилучшую вентиляцию, отверстие дымохода должно иметь точно такую ​​же площадь поперечного сечения, как и отверстие для выпуска воздуха на приборе.Если дымоход слишком мал, в нем может не хватить места для поднимающегося воздуха, необходимого для печи. Если он слишком большой, он может тянуть слишком медленно для прибора и может никогда не нагреться настолько, чтобы компенсировать это. По этой причине следует избегать как уменьшения размера дымохода, так и его превышения. Если дымоход слишком мал, замените дымоход или прибор. Если дымоход слишком большой, установите облицовку дымохода из кирпичной кладки или нержавеющей стали, имеющую ту же CSA, что и вентиляционное отверстие на приборе. Для просмотра таблицы, показывающей рекомендуемые размеры облицовки каменной кладкой для дровяных печей и вставок, щелкните здесь.

Неправильный размер или конфигурация дымовой трубы

Чтобы соединительная труба (дымовая труба) между дровяной печью и дымоходом работала наилучшим образом, она должна быть такого же размера, как и вентиляционная втулка на печи. Если дымовая труба слишком мала, она не справится с объемом выхлопных газов, который, как установила испытательная лаборатория, требуется для печи: если он слишком большой, вытяжная колонна, выходящая из воротника дымохода, должна будет расшириться, чтобы заполнить трубу слишком большого размера, что замедлит поток . Любое из этих условий может помешать правильному восходящему потоку в дымоходе.

Колена и горизонтальные участки в соединительной трубе (дымоходе) также могут мешать восходящему потоку в дымоходе, и их следует по возможности избегать. Когда дровяная печь устанавливается перед камином или дымоходом, располагайте ее как можно ближе к дымоходу, насколько позволяет ее задний зазор, чтобы минимизировать горизонтальную длину, необходимую для соединения. При подключении печи с верхней вентиляцией к дымоходу, расположенному в стене за ней, по возможности устраните поворот на 90 градусов, заменив два колена под 45 градусов на небольшую длину между ними, чтобы выхлоп мог продолжать подниматься, когда он течет к камин.Если необходимо использовать горизонтальную длину, установите ее с небольшим наклоном вверх по направлению к дымовой трубе (подъем не менее 1/4 дюйма на фут пробега). При выводе в искусственный дымоход под потолком размещайте печь прямо под дымоходом, чтобы труба шла прямо вверх. Если необходимо сместить трубу, используйте отводы под углом 45 градусов вместо 90.
Засорение дымохода

Если дымоход подходящего размера и по-прежнему не обеспечивает достаточной тяги, первое, что нужно сделать, это проверить дымоход и дымоход на предмет засорения: птичьи гнезда, упавшие кирпичи, фрисби, листья и т. Д.может заблокировать или частично заблокировать дымоход, мешая правильной тяге. Убедитесь, что дымоход чистый: не требуется большого количества копоти или креозота, чтобы уменьшить диаметр дымохода настолько, чтобы это помешало правильной тяге.

Пока вы наверху смотрите на дымоход, не забудьте убедиться, что искровая сетка в колпаке дымохода не забита креозотом или золой. Если это так, очистите его и прорежьте более крупные отверстия в сетке, чтобы предотвратить повторение.
Проникновение воздуха в дымоход

Для каждой дровяной печи и камина нужен собственный дымоход.Если другой прибор выходит в тот же дымоход, воздух может просочиться через второй прибор (или через трещины в его соединительной трубе или штуцере гильзы) и уменьшить восходящий поток в дымоходе почти так же, как при открытии ползунка большого пальца на шланге пылесоса. уменьшает всасывание на полу. Вторые приборы следует отсоединить от дымохода и заделать отверстие для наперстка. То же самое касается любых других отверстий в дымоходе, например неиспользованных гильз. Дверцы для чистки в каменных дымоходах должны быть плотно закрыты прокладками или заклеены высокотемпературным силиконом или металлической лентой.Совет: если ваша печь выходит в изготовленный «тройник» дымоход (через стену и вверх по дому), убедитесь, что крышка в нижней части тройника плотно закрыта.
Сопротивление снизу

Убедившись, что дымоход чист, убедитесь, что в огонь поступает достаточное количество воздуха для горения. Поскольку дымоход втягивает воздух через камин или дровяную печь, в доме может создаваться отрицательное давление воздуха (частичный вакуум), который борется с тягой в дымоходе и может фактически втягивать дым обратно в дымоход.Эта проблема стала настолько распространенной в сегодняшних плотно построенных домах, что Закон штата Вашингтон требует, чтобы подача наружного воздуха для горения производилась непосредственно во все новые дровяные печи или каминные установки. Другая проблема, называемая эффектом стека, иногда возникает в высоких домах, из которых происходит утечка большого количества воздуха в верхние этажи: нагретый воздух поднимается вверх, поэтому теплый воздух внутри дома хочет течь наверх и выходить через утечки. В крайних случаях это может привести к отрицательному давлению воздуха ниже, которое выше, чем восходящий поток в дымоходе.Если открывание двери или окна возле камина или дровяной печи устраняет проблему тяги, лучшим решением будет подавать воздух для горения прямо в топку снаружи. Чтобы прочитать о внешнем воздухе для горения, щелкните здесь. Если конструкция или расположение печи или камина не позволяет этого, открывающееся окно или воздухозаборник, подобный этому, расположенный в ближайшей внешней стене, является следующим лучшим решением.
Механический сброс давления

Вытяжные вентиляторы для ванных комнат и кухонь, вентиляторы чердаков, сушилки для одежды и т. Д.часто вызывают отрицательное давление в доме, которое может втягивать выхлопные газы обратно в дымоход. Наружный воздух для горения в сочетании с плотно прилегающими стеклянными дверцами камина и хорошей прокладкой на дверце дровяной печи может помочь решить эту проблему, равно как и открытие окна между вытяжным вентилятором и огнем. Системы печных нагнетателей также часто вызывают отрицательное давление в птичнике, например, в тех случаях, когда поступление рециркуляционного воздуха не идеально сбалансировано с потоком, возвращающимся в птичник через регистры тепла.Чтобы свести к минимуму разгерметизацию помещения, вызванную правильно сбалансированной системой приточного воздуха, убедитесь, что все регистры, подключенные к системе приточного воздуха, открыты. Если это не помогает сбалансировать систему, подумайте о том, чтобы вызвать специалиста по HVAC.
Недостаточная высота дымохода

Дымоходы часто втягивают хотя бы небольшое количество воздуха, даже когда внизу нет огня: это явление называется восходящим потоком окружающей среды. Окружающая тяга в дымоходе возникает из-за того, что верхняя часть дымохода поднимается на несколько футов вверх в атмосферу с более низкой плотностью, чем существует в нижней части.Таким образом, воздух втягивается в дымоход почти так же, как жидкость втягивается через соломинку с содовой, когда вы уменьшаете плотность воздуха во рту.

Большинство производителей дровяных печей требуют минимальной высоты штабеля не менее 13-15 футов от пола печи. Кодекс требует, чтобы дымоходы всех дровяных печей и дровяных каминов возвышались как минимум на два фута над любой частью крыши в пределах десяти футов. Учитывая, что топографические и атмосферные условия могут значительно отличаться от дома к дому, дымоход может соответствовать этим минимальным техническим требованиям, но все же не может подниматься вверх в воздух с достаточно низкой плотностью, чтобы создавать окружающий восходящий поток.Для каминов и печей в домах, окруженных, например, холмами или деревьями, или расположенных в воздухе с высокой плотностью воздуха, который часто окружает большие водоемы, нередко требуется большая высота дымохода, чем минимальная, требуемая кодексом. .
Температура холодного дымохода

Окружающий восходящий поток, создаваемый перепадом давления воздуха снизу вверх в дымоходе, часто недостаточен для выпуска дыма от костра. Например, в холодную погоду неиспользованный дымоход может заполняться воздухом с низкой температурой и высокой плотностью, который может полностью блокировать поток дыма в дымоходе.Когда это произойдет, любая попытка зажечь дровяной огонь приведет к тому, что дом будет полон дыма. Чтобы «заправить» холодный дымоход, выстелите заднюю стенку печи или камина шариками из газет и зажгите их. Замените газету и снова зажигайте, пока выход горячей бумаги не вытолкнет заглушку холодного воздуха из дымохода (когда это произойдет, вы увидите, как дым от огня из бумаги внезапно уйдет в дымоход). Наши более нетерпеливые клиенты с очень холодными дымоходами также сообщают о хороших результатах, зажигая банку Sterno или гелированного спирта внутри топки.Как только установится восходящий поток, создайте бумажный и разжигающий огонь и постепенно добавляйте все более крупные куски топливной древесины по мере того, как дымоход продолжает нагреваться и создавать тепловой восходящий поток, необходимый для выпуска дыма от дров. Внимание: если вы используете Sterno или гелевый спирт для заправки дымохода, не забудьте потушить и удалить баллончик перед тем, как разжечь огонь!

Каменные дымоходы бывает трудно загрунтовать, потому что кладочные материалы — ужасные изоляторы: потребуется кирпичный дымоход с боковыми стенками толщиной 28 дюймов, чтобы обеспечить такую ​​же изоляцию, как один дюйм изоляционного покрытия, используемого в современных сборных изолированных металлических дымоходах.Каменный дымоход отводит драгоценное тепло от выхлопной трубы и передает его наружу, замедляя восходящий поток тепла (и способствуя образованию креозота). Кладочные дымоходы, которые проходят через весь дом, остаются более теплыми, чем те, которые подвергаются воздействию внешних температур по всей своей длине, но все дымоходы теряют драгоценную температуру дымохода над линией крыши.

Металлические дымоходы с воздушным охлаждением, предназначенные для вентиляции промышленных каминов с нулевым зазором, активно охлаждают дым.Хотя охлаждение дыма является хорошей идеей для отвода сверхгорячих выхлопных газов, создаваемых каминами с нулевым зазором, которые направляют большую часть тепла от огня в дымоход, это наихудший из возможных методов отвода и без того холодного выхлопа из сегодняшних суперконцентраторов -эффективные герметичные печи. По этой причине органы кодекса запретили использование дымоходов с воздушным охлаждением для вентиляции герметичных дровяных печей.

Если у вас есть выбор, то лучший способ вентиляции, обеспечивающий адекватную температуру дымохода для дровяной печи, — это изолированный дымоход из нержавеющей стали.Если вы попадаете в дымоход из кирпичной кладки, который просто не хочет нагреваться, установите изолированный вкладыш из нержавеющей стали.
Воздушная инверсия

Атмосферное состояние, известное как воздушная инверсия, заставляет воздух с высокой плотностью захватываться на высоких высотах, обычно занятых воздухом с низкой плотностью, который создает окружающий восходящий поток. В периоды инверсии воздуха дымоходы в пораженной области просто не прорисовываются должным образом. Один из способов определить, вызывает ли инверсия воздуха временные проблемы с тягой, — это посмотреть на дым, выходящий из дымохода: если он кружится вокруг верхней части дымохода или стекает вниз на крышу, а не поднимается, как обычно, нагретый воздух, образуется инверсионный слой. скорее всего присутствует.

Установив, что проблема тяги вызвана инверсией воздуха, предлагается несколько решений:

(A) Не пытайтесь разжечь огонь в дни инверсии. В большинстве регионов это случается нечасто, и редко случается в течение продолжительных периодов зимних холода, когда мы больше всего пользуемся дровяными печами. Эпизоды воздушной инверсии чаще всего возникают, когда холодная погода становится теплее или когда теплая погода внезапно становится прохладнее, как это иногда бывает весной или поздней осенью. Некоторые области более подвержены воздушной инверсии, чем другие: если ваш дом полностью окружен высокими деревьями, холмами или зданиями, вы можете испытывать локальную «инверсию» каждый раз, когда ветер дует через вершину более высокого препятствия, создавая давление в воздухе внизу.

(B) Во время эпизодов инверсии воздуха устраните все возможные сопротивления тяги в нижней части дымохода. Сегодняшние дровяные печи имеют очень маленькие воздухозаборники и очень ограниченные системы перегородок, через которые воздух должен втягиваться через дымоход. При открытии ближайшей двери или окна трещина часто значительно снижает это сопротивление и может привести к возгоранию печи даже в тяжелые дни инверсии.

(C) Поднимите верх дымохода до точки над инверсионным слоем. Это своего рода случайное решение по трем причинам: (1) никто не может точно предсказать, насколько высоко инверсионный воздух имеет тенденцию складываться в данном районе, (2) плотность инверсионного слоя может варьироваться от одного от эпизода к следующему, и (3) существует предел того, насколько высоко дымоход может простираться, прежде чем он станет слишком тяжелым для поддержки.Если в вашем районе есть дымоход, который выше вашего, вы можете спросить владельцев, преодолевает ли дополнительная высота эффект инверсии, которую вы испытываете. Если это так, попробуйте увеличить свою до такой же высоты. Примечание: никогда не расширяйте дымоход дровяной печи неизолированной металлической трубой, иначе это приведет к чрезмерному образованию креозота.
Даундрафтинг или кросс-драфтинг

Довольно часто отказы тяги в дымоходе вызваны ветром, дующим вниз или через верх дымохода. Если проблема возникает только тогда, когда дует ветер, замените дождевик крышкой, создающей сквозняк, которая работает по принципу Бернулли, например, старомодным «петушиным хвостом» или более эффективным пылесосом Vacu-Stack.Эти колпачки предназначены для устранения эффектов нисходящей или поперечной тяги, вызванной ветром, но будут работать только тогда, когда ветер дует прямо на них. Колпачки, вызывающие тягу, не исправят нисходящий поток, вызванный повышенной плотностью воздуха в верхней части дымохода из-за инверсии воздуха или типом наддува в верхней части дымохода, который может возникнуть, когда ветер дует через верхнюю часть цилиндра, образованного соседними высокими деревьями , холмы или здания, которые возвышаются над дымоходом и полностью окружают его.

Чрезмерная доработка

Все предыдущие разделы относятся к недостаточному восходящему потоку.Иногда слишком сильный восходящий поток может быть плохой вещью. Если ваша герметичная дровяная печь горит неконтролируемо, убедитесь, что дверца и стеклянные прокладки обеспечивают хорошее уплотнение, и что механизм контроля воздуха на плите работает должным образом. Если ничего не помогает, вы можете попытаться уменьшить восходящий поток в дымоходе с помощью механических средств. Чтобы прочитать о двух методах, щелкните здесь.

Вентиляция водонагревателя — все, что вам нужно знать

Фото: istockphoto.com

Когда домашняя водопроводная система работает без проблем, домовладельцы редко задумываются о водонагревателе.Совершенно другая история, когда это жизненно важное устройство выходит из строя, мешая всем тем жизненно важным повседневным действиям, которые требуют наличия горячей воды. Когда это произойдет — вы будете вынуждены принимать холодный душ или мыть посуду вручную — вы, вероятно, заметите, что немного задумаетесь о водонагревателе!

Если кажется, что ваш водонагреватель на последнем издыхании или если он вообще перестал работать, есть все искушения как можно скорее установить замену.Однако поспешное принятие этого решения было бы ошибкой. Прежде всего, существует множество различных типов водонагревателей, и они могут похвастаться широким диапазоном профилей энергоэффективности. Сколько вы будете платить за постоянный нагрев воды, во многом зависит от типа водонагревателя, который вы выберете.

Есть еще одна, более тонкая причина, чтобы не торопиться: «мудрый выбор водонагревателя на замену часто означает избежание ненужных затрат на установку», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Если ваш текущий водонагреватель требует вентиляции, а это требуется в большинстве случаев, то, как правило, дешевле заменить устройство, которое вентилирует таким же образом. В противном случае вам, вероятно, придется заплатить больше, чем это необходимо для установки.

Проконсультируйтесь с профессионалом

Найдите лицензированных экспертов по сантехнике в вашем районе и получите бесплатную бесплатную смету для вашего проекта.

+

Это не означает, что нет никаких оснований для перехода на водонагреватель, который вентилирует иначе, чем старый агрегат.Как отмечает О’Брайан, «замена, которая значительно сэкономит вам на счетах за электроэнергию, может стоить дополнительных затрат на установку». При оценке вариантов водонагревателя целесообразно рассмотреть вопрос о вентиляции, но когда, наконец, придет время совершать покупку, О’Брайан говорит: «Обязательно взвесьте как предварительные, так и текущие расходы».

Фото: supplyhouse.com

Нужна ли вентиляция для водонагревателей?

Каждому водонагревателю нужна вентиляция? Нет, но несмотря на то, что технология водонагревателей изменилась за последние годы, водонагреватели для горения остаются наиболее распространенными.То есть обычный водонагреватель все еще сжигает топливо — будь то природный газ, нефть или пропан — и при сжигании топлива выделяются побочные продукты, такие как окись углерода. Без надлежащей вентиляции вредных газов, образующихся при сгорании, современное водяное отопление было бы опасным занятием.

Типы вентиляции водонагревателя

Если вы покупаете водонагреватель на солнечной или электрической энергии, или если вы живете в теплом климате и планируете разместить водонагреватель на открытом воздухе, то у вас нет подумать о вентиляции.Однако практически для всех других установок требуется какая-то внешняя вентиляция, но не все вентиляционные системы работают одинаково, и в результате требования к установке могут сильно различаться.

  • Атмосферная вентиляция относится к системе, в которой выхлоп из водонагревателя естественным образом выходит из камеры сгорания прибора, а затем проходит вверх через стандартный дымоход, который заканчивается на крыше. В отличие от некоторых других типов вентиляции, атмосферное разнообразие не требует включения моторизованного вентилятора, но требует наличия выхлопной трубы, которая непрерывно тянется от водонагревателя до крыши.
  • Прямая вентиляция и Электропитание Системы обеспечивают большую гибкость, поскольку ни одна из них не требует прямого подключения к крыше. Вместо этого обе системы обычно выводят выхлопные газы через трубу, выходящую наружу через внешнюю стену. Разница в том, что водонагреватель с вытяжной вентиляцией втягивает воздух для горения из пространства вокруг прибора, а затем использует вентилятор для продвижения выхлопных газов через вентиляционное отверстие. Система прямой вентиляции всасывает воздух снаружи, а затем выпускает выхлоп через горизонтальную трубу.Эта разница в работе означает, что вы можете установить систему прямой вентиляции практически в любом месте, но водонагреватель с механической вентиляцией должен быть размещен в комнате с достаточным потоком воздуха.

«Выбор между принудительной и автономной вентиляцией часто сводится к простой планировке дома и месту для вентиляции», — отмечает О’Брайан из Supply House.

Фото: supplyhouse.com

Помощь

О’Брайан рекомендует проконсультироваться с подрядчиком, даже если вы планируете перейти на водонагреватель, который выпускает воздух точно так же, как ваш старый агрегат.Это может показаться простой заменой, но когда вы имеете дело с потенциально смертельными газами, О’Брайан предупреждает: «Очень плохо иметь даже незначительные утечки». Другими словами, не рискуйте. Проведите исследование, выберите эффективное устройство с емкостью, отвечающей потребностям вашей семьи, а все остальное предоставьте установщику.

Фото: supplyhouse.com

Эта статья была предоставлена ​​вам на сайте SupplyHouse.com.

Проконсультируйтесь с профессионалом

Найдите лицензированных специалистов по сантехнике в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

+

Водонагреватели, работающие на природном газе | Американская газовая ассоциация

Водонагреватели, работающие на природном газе

Водонагреватели являются вторыми по величине потребителями энергии в типичном доме после систем отопления и охлаждения. Водонагреватели, работающие на природном газе, в среднем дешевле в эксплуатации, чем электрические водонагреватели, и нагревают воду в два раза быстрее. Фактически, потребители могут пользоваться двумя ваннами, наполненными водой с природным газом, в среднем по той же цене, что и одна ванна, наполненная водой, нагретой электричеством.

Типы водонагревателей, работающих на природном газе

Накопительные водонагреватели

Самый популярный тип водонагревателя для бытового использования — накопительный водонагреватель, который сочетает в себе газовую горелку с изолированным резервуаром для хранения горячей воды. Накопительный водонагреватель работает, забирая холодную воду из водопровода дома и перемещая ее на дно резервуара, где она нагревается газовой горелкой, управляемой термостатом. Так как горячая вода легче холодной, нагретая вода поднимается к верху бака, откуда по напорной трубе она отправляется туда, где она необходима.Когда горячая вода выходит из бака, а холодная вода заменяет ее на дне бака, горелка автоматически включается снова, чтобы нагреть новую воду. Накопительный водонагреватель содержит предохранительный клапан для защиты от температуры или давления, слишком высоких для резервуара.

Резервуары для хранения обычно изготавливаются из стали с изолированными внутренними поверхностями, покрытыми стеклом или другим материалом для предотвращения коррозии. Некоторые резервуары также содержат анодный стержень, состоящий из одного или нескольких металлов, который притягивает коррозию к остальным компонентам резервуара.

Побочные продукты сгорания горелки, работающей на природном газе (в основном водяной пар и углекислый газ, те же элементы, которые мы выдыхаем, когда дышим), выводятся наружу через дымоход, дымоход или боковые вентиляционные отверстия. Горелка зажигается от постоянного запальника, либо от электронного зажигания, либо от искрового зажигания.

Комбинированный водонагреватель

Комбинированные водонагревательные агрегаты / обогреватели помещений — это компактные системы, которым требуется только один агрегат для обогрева воды и помещений. Эти блоки идеально подходят для таунхаусов, кондоминиумов или других жилых домов, в которых пространство ограничено для водонагревателя и системы отопления.

Система комбинированного обогревателя забирает горячую воду из подключенного жилого газового водонагревателя и направляет ее через закрытую систему к специально разработанному устройству обработки воздуха. Воздухоочиститель извлекает тепло из воды и использует его для нагрева воздуха. Пока вентилятор или нагнетатель перемещает нагретый воздух по воздуховодам, охлажденная вода возвращается в водонагреватель для повторного нагрева. Водонагреватель создает достаточно горячей воды для купания, приготовления пищи, стирки и других целей. Если требуется кондиционирование воздуха, кондиционер в системе комбинированного отопления оснащается блоком охлаждения, который работает от стандартного компрессора кондиционера.

Бесконтактные или проточные водонагреватели

кабин или транспортных средств для отдыха. Однако они могут быть не лучшим выбором для семьи, которой требуется большое количество горячей воды в течение короткого периода времени (например, многократный утренний душ).

Водонагреватели без резервуаров могут быть установлены на стене или отдельно и обычно располагаются рядом с местом, где используется горячая вода. В этих компактных агрегатах есть газовая горелка, которая загорается при включении крана с горячей водой. Горелка мгновенно нагревает воду по мере ее использования и отключается при закрытии крана.Эти водонагреватели могут обеспечивать от двух до четырех галлонов горячей воды в минуту, и, поскольку эти устройства не накапливают воду, отсутствуют потери тепла в режиме ожидания.

Гидравлические или котельные системы

Дома, в которых для отопления помещений используется горячая вода или пар из газового котла, также можно использовать змеевик в бойлере для производства горячей воды для дома. Змеевики в этой системе представляют собой длинные отрезки медных трубок, которые поглощают тепло от котловой воды для нагрева воды внутри змеевика.

Непрямый водонагреватель

В этой системе используется та же технология, что и в котельной.Разница в том, что эта система включает в себя отдельный резервуар для хранения нагретой воды.

Вентиляция

Все водонагреватели, работающие на природном газе, должны выводиться наружу для удаления побочных продуктов сгорания. Газовые водонагреватели с атмосферным отводом являются наиболее распространенным типом отвода воздуха. Поскольку дымовые газы от водонагревателя теплее окружающего воздуха, они естественным образом поднимаются через вертикальную вентиляционную трубу или дымоход наружу. Затраты на установку и эксплуатацию обычно невысоки, поскольку в этих устройствах не используются вентиляторы или другие механические усилители.

Водонагреватели с прямой или горизонтальной вентиляцией предназначены для установки там, где вертикальные дымоходы или дымоходы недоступны или их установка будет дороже. Отверстия проходят прямо через внешнюю стену и также могут подавать воздух для горения в газовую горелку. Для большинства этих устройств требуется нулевой зазор по бокам и сзади, что позволяет устанавливать их на небольшой площади.

В водонагревателях, работающих на природном газе, используется электрический вентилятор или нагнетатель для выталкивания или отвода продуктов сгорания на улицу.Этот тип вентиляции позволяет устанавливать газовые водонагреватели на расстоянии до 40 футов от внешней стены и в домах без существующих вертикальных вентиляционных отверстий.

Операционные расходы

Многие потребители ошибочно полагают, что лучше всего покупать новый водонагреватель по самой низкой цене. Стоимость владения бытовой техникой состоит из трех компонентов: первоначальная покупная цена, ремонт и обслуживание, а также эксплуатационные расходы.

Водонагреватели, работающие на природном газе, часто стоят меньше в эксплуатации, чем полностью электрические водонагреватели, поскольку в среднем по стране природный газ стоит меньше, чем электричество.На желтой этикетке Energy Guide на новом приборе указана ориентировочная годовая стоимость его эксплуатации.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Где я могу найти характеристики печи?

Я понимаю, что вы не можете давать советы по выбору печи. Было бы действительно полезно, если бы вы могли предложить сайты, которые предоставляют сравнения эффективности дровяной печи, выбросов и общей полезности. Если они есть, я надеюсь, что вы о них знаете.Я прочитал ваш совет поговорить с 2 или 3 продавцами и пришел к выводу, что было бы полезно узнать больше, причем из относительно непредвзятого источника. Буду признателен за ваши мысли.

Стив, Аляска


Стив,

Насколько нам известно, не существует рейтинга печей, которые мы считаем достаточно надежными, чтобы рекомендовать их. Проблема в том, что мало кто испытал достаточно разных брендов и моделей, чтобы сказать, какая из них лучше.

Чтобы проиллюстрировать проблему, я только вчера просматривал длинную серию комментариев об опыте людей с дровяным отопительным оборудованием, размещенных на веб-сайте журнала Mother Earth News.Обратите внимание, что людям очень нравилась печь, которую они использовали, будь то элегантная дорогая печь Vermont Castings или Fisher Mama Bear 1975 года выпуска. Людям нравится печь, которая у них есть, поэтому насколько актуально их мнение для тех, кто ищет новую плиту?

Вы также найдете обзоры печей в HearthNet, но столкнетесь с той же проблемой. Кроме того, многие люди подключают хорошие печи к плохим дымоходам, а затем винят печь в плохой работе. Или сжигают мокрые дрова в хорошей печи и так далее.

Вот список сертифицированных EPA дровяных печей.Но не отвлекайтесь на небольшие различия в характеристиках выбросов. Обратите внимание, что цифры эффективности не имеют смысла.

Наша статья на эту тему говорит большую часть того, что мы должны сказать. Сначала выберите понравившегося дилера, а затем купите плиту, которую они рекомендуют. У лучших дилеров почти всегда есть хорошие печи.

Две последние мысли. Во-первых, на рынке есть множество хороших печей, из которых можно выбирать. Вы можете выбрать одну из дюжины различных печей и быть полностью довольны ею. Во-вторых, на рынке нет «лучшей печи», только плита, которая вам больше всего подходит.

Иоанн, отправлено в январе 2010 г.

Увеличивает ли вентилятор эффективность печи?

Отличный сайт! Вот кое-что, над чем я ломал голову. Насколько сильно влияет вентилятор, обдувающий плиту, с точки зрения эффективности отвода тепла? У меня есть «высокоскоростной» вентилятор на самом низком уровне, который дует через плиту почти все время, и мне было интересно, насколько это увеличивает эффективность печи. Спасибо, Мак.


Hi Mac,

Я не использую никаких вееров и не продвигаю их.Независимых исследований эффективности использования вентилятора не проводилось, но много лет назад я припоминаю одно малоизвестное исследование, которое обнаружило лишь очень небольшую разницу в эффективности при использовании вентилятора, и это было на каминной топке с малым воздухом. циркуляционные проходы вокруг всей топки.

Думаю, влияние печных вентиляторов в основном психологическое. Если бы вы могли видеть потоки воздуха, вы бы увидели огромную струю теплого воздуха, текущую к потолку от вашей печи. Затем он стекал по дальним стенам, через пол и обратно к плите.Этот конвекционный поток воздуха, хотя он и мягкий, вероятно, перемещает гораздо больше воздуха, чем вентилятор, и для его работы не требуется электричества. Я полагаю, что вентилятор может быть полезен для агрессивного перемешивания воздуха, если в комнате холодные полы, но я не могу придумать другого преимущества.

Производители печей любят продавать дополнительные вентиляторы для своих печей, потому что это значительно увеличивает их цену. Мой друг-продавец любит говорить покупателям, которые спрашивают о повышении эффективности от поклонников, что «вы получите тот же эффект, если позволите мне прикрепить ваши 200 долларов к задней части плиты».

Джон, Отправлено в январе 2005 г.

Дровяные печи сушат дома зимой?

Мы с женой думаем о том, чтобы перейти на дровяную печь в нашем бревенчатом доме, но меня беспокоит, что внутри дома становится слишком сухо. Я слышал истории о людях с дровяными печами, мебель которых не держится вместе, и о том, что деревянные изделия раскалываются. Отец друга детства ставил на дровяную печь горшок с водой, чтобы воздух оставался влажным. Что на самом деле правда?

Утес


Хай Клифф,

Дровяные печи конкретно не упоминаются, но они вытягивают воздух из дома, и этот воздух должен быть заменен воздухом с улицы, который в холодную зимнюю погоду является сухим.Отсюда и теория, что дровяные печи сушат дома. Дровяные печи ничем не отличаются от масляных или газовых печей или любого другого устройства, удаляющего воздух из дома. Но дровяная печь использует очень мало воздуха; примерно столько же, сколько неэффективный вентилятор для ванной. По сравнению с электрическими системами плинтуса, да, они способствуют снижению влажности, но не по сравнению со всеми другими вариантами.

Настоящая причина низкой зимней влажности в домах — неплотность дома. Вот доказательство — новые, плотно построенные дома нуждаются в активных системах вентиляции зимой, чтобы контролировать накопление влажности, возникающей при приготовлении пищи, мытье и дыхании.Без активной вентиляции окна в новом плотном доме запотели и будут стекать с конденсированным водяным паром.

Итак, в старых домах мы увлажняем, а в новых домах осушаем. Все это имеет мало общего с системой отопления, за исключением того, что дровяная печь в доме действительно является частью системы вентиляции. Если вы хотите, чтобы в вашем доме была более высокая влажность зимой, потратьте время и деньги на утепление. С другой стороны, вы никогда не получите достаточно плотный бревенчатый дом, чтобы в нем требовалась активная вентиляция для контроля влажности.

Иоанна

Я хочу построить себе дровяную печь

Я хочу построить свою собственную дровяную печь. Я не ценил различные бренды. Я обнаружил, что производители довольно гордятся своей работой (дорогой). Итак, я полагаю, что могу построить такой, поскольку я работаю в машиностроительном цехе. Вы знаете, где я могу найти какие-нибудь чертежи печи?


Вот совет, который я даю людям, которые хотят построить свою собственную дровяную печь: НЕ ДУМАЙТЕ ОБ ЭТОМ! И вот почему.

Вы не можете сжигать древесину чисто и эффективно без хорошей системы сжигания, и вы не можете спроектировать и построить одноразовую систему сжигания, которая принесет пользу. Одна из причин, по которой хорошие дровяные печи стоят не менее 1000 долларов, заключается в том, что потребовалось много практики, проб и ошибок и уйма денег, чтобы заставить их работать должным образом и пройти стандарты испытаний на безопасность и выбросы.

Тридцать лет назад технология сжигания древесины была грубой, чем-то вроде народной, и любой, у кого был сварщик, мог называть себя производителем.Это уже не так, и это хорошо. Многие люди буквально и финансово сгорели, покупая печи, построенные людьми, которые не знали, что делают.

Подумайте: я начал свою карьеру в сжигании дров более тридцати лет назад в качестве сварщика на конвейере по сборке печей; Я точно знаю, как работают современные дровяные печи, потому что я общался с их дизайнерами и являюсь членом всех комитетов по стандартам. У меня есть магазин в 100 футах от того места, где я сижу, где я мог бы его построить.Но я бы даже не подумал построить свою дровяную печь. Я знаю, что это будет стоить мне намного больше времени и хлопот, чем то, что я заплатил бы за готовую печь, которая была бы намного лучше, чем я мог бы построить.

Нет планов на хорошую дровяную печь. Если я потратил 100 000 долларов на разработку успешной печи и у меня есть фабрика, которая их строит, зачем мне предоставлять кому-либо планы для ее постройки? Если бы вы нашли чертежи печи, они, несомненно, показали бы вам, как сделать паршивую, потому что никто в здравом уме не предположит, что дровяная печь — это проект для любителей (вы можете сварить, но вы не эксперт по древесному теплу).Я подозреваю, что вы сильно недооценили реальную сложность хорошей дровяной печи.

Вы написали нам за советом. Вот моя: идите и купите себе лучшую печь, которую вы можете себе позволить, и потратьте свое время на то, чтобы достать дрова. Затем сядьте поудобнее и наслаждайтесь уютным красивым огнем.

Иоанна


Об ответе Джона. . .

(Некоторые люди ассоциируют сжигание дров с неким новаторским принципом независимости. Конечно, это нормально, если только они не подвергают опасности других людей.Проблема в том, что неуместная уверенность в себе приводит к пожарам в доме. «Кэрол» отправила следующее сообщение в ответ на вышеуказанный ответ. JG)


Кто-то спросил, где взять планы постройки дровяной печи. Иоанн ответил как политик или проповедник. Джон сказал, что это слишком «сложно». (Может быть, для тебя, Джон). Вместо того, чтобы подбодрить этого человека (с некоторыми оговорками), Джон, по традиции сегодняшних американцев, сказал: «Это слишком сложно, лучше купите такое». Ты настоящий пионер Джон !! И вот мое послание Иоанну-первопроходцу: Ф.У .. !! Кэрол


Другой читатель отвечает. . .

В поисках информации о влажности древесины я наткнулся на ответ Кэрол о постройке собственной печи. Хочу добавить к вашему ответу про постройку дровяной печи.

Если у вас есть ипотека, вам нужна страховка. Если вы нагреваете дровами полностью или частично, страховая компания должна знать, и они спросят, используете ли вы тепло дровами, когда запрашиваете расценки. Большинство пришлет инспектора. Если в системе сжигания дров есть недостатки (зазоры, очевидные проблемы с дымоходом и т. Д.), Вас попросят исправить это или не использовать.Есть документ, который нужно подписать и отправить по почте, чтобы подтвердить, что работа завершена. Если вы решите не устранять проблему и не использовать систему, ваше страховое покрытие может стать недействительным. Тогда банк будет за вами, так как вам нужна страховка для ипотеки. Утверждение страхового покрытия полностью находится под контролем страховой компании.

Когда мы купили наш дом в августе 2002 года, мы заменили старую печь (Red Devil) на Regency (EPA). Инспектор вошел и проверил весь дом, но большую часть времени он проводил возле недавно установленной печи, как пчела вокруг цветка.У нас были некоторые проблемы с оформлением, но не было никаких препятствий. Просто корректировка. Если бы мы сохранили старую печь, нам не разрешили бы ее использовать, поскольку она не имела маркировки, за исключением торговой марки. Я не одинок в этом опыте, поскольку слышал похожие истории от друзей по отоплению дровами. Страховые компании, вероятно, будут ужесточаться со временем, так как страховая отрасль в наши дни не преуспевает и стараются не принимать во внимание более рискованные меры политики.

Итак, я говорю Кэрол, что строить собственную дровяную печь для обогрева дома — не лучшее направление.Может быть, построить один, чтобы обогреть хижину для подледной рыбалки или гараж, чтобы снять холода, и при этом нужно быть очень осторожным, но не обогревать свой дом, потому что вы подвергнете большой опасности. Совет Джона действительно правильный.

Стирлинг

Какая плита самая эффективная?

Если я собираюсь потратить около 1200 долларов на дровяную печь, я собираюсь купить самую энергоэффективную. Можете дать мне список самых эффективных?

Стив


Стив,

Наше единственное предложение — купить печь, сертифицированную EPA.Вот почему. Есть два компонента общей эффективности:

  • горение — насколько полностью горит дрова, и
  • теплопередача — сколько выделяемой энергии передается в обогреваемое пространство.

Сертификат EPA является гарантией хорошей эффективности сгорания, так что часть общей эффективности покрывается.

Современные дровяные печи не имеют теплообменников как таковых, а используют весь корпус печи и дымовую трубу в качестве поверхности теплопередачи.Это связано с тем, что тепловая мощность печи является переменной, регулируемой с помощью регулятора подачи воздуха для горения, и при самой низкой скорости горения чрезмерное количество поверхности теплопередачи может привести к тому, что выхлоп будет слишком холодным, чтобы обеспечить хорошую тягу. Таким образом, все печи, сертифицированные Агентством по охране окружающей среды (EPA), работают в пределах одного диапазона общего КПД (сгорания и теплопередачи) — около 70 процентов плюс-минус 10 процентов. Самая низкая скорость горения, при которой поддерживается хорошее (пламенное) сгорание, обеспечивает наивысший общий КПД, поскольку меньшая скорость потока газа через систему дает больше времени для передачи тепла.

Оператор печи может полностью контролировать получаемую ею чистую эффективность. Например, мокрые дрова сокращают чистую поставленную эффективность двумя способами: во-первых, кипячение воды требует много энергии, а во-вторых, очень большая настройка воздуха, необходимая для поддержания влажного горения древесины, приводит к высокой скорости потока газа, который «смывает» тепло производится в дымоход, прежде чем его можно будет перенести в комнату. Кроме того, слишком большие куски дров плохо горят при низкой мощности горения и, опять же, требуют больших настроек воздуха, которые снижают теплопередачу.

Когда я покупаю новую дровяную печь (что происходит гораздо чаще, чем большинство нормальных людей), эффективность не является одним из моих критериев, потому что я знаю, что все они в значительной степени одинаковы, и что я тот, кто контролирует чистую поставленную эффективность. . Меня интересует удобство, внешний вид и другие специфические предпочтения.

Вы найдете хорошее обсуждение эффективной техники стрельбы в разделе «Советы и приемы».

Иоанна

Эшли все еще здесь?

Я пытаюсь выяснить, делает ли Эшли все еще дровяные обогреватели.Один был у меня в магазине, и я потерял его, когда магазин сгорел (нет, причина возгорания не связана с нагревателем, а с искрами от шлифовальной машины по металлу). Я пытаюсь найти замену, чтобы обогреть свой магазин, когда построю его заново.

Если обогреватели Ashley все еще производятся, каков их веб-сайт?

Спасибо, Родни


Родни,

Скорее всего, Эшли уже не делают так, как вы привыкли. Мы не коммерческий сайт, поэтому не успеваем за всеми старыми печами.Вы можете попробовать http://www.hearth.com

Однако мы рекомендуем вам взглянуть на новые печи EPA, которые мы описываем на нашем сайте. Вы, безусловно, могли бы добиться большего, чем Эшли. Я использовал один из них в 70-х годах, и могу заверить вас, что новые печи EPA будут использовать эту старую технологию с половиной расхода древесины для того же тепла, практически без очистки дымохода, на 90% меньше дыма и многого другого.

Cal

Совет по использованию печи Riteway 20 лет

У меня Riteway 37 с конца 70-х.Это отличная печь, она одинаково хорошо сжигает дрова или уголь. Я сжигаю в основном дрова. Недавно я нашел новый каталитический нейтрализатор Riteway и хотел бы его установить. Я не уверен, как его установить, так как 8-дюймовая труба выходит сбоку от печки. Преобразователь лежит на боку или мне следует положить локоть на плиту и установить преобразователь в вертикальном положении? Тупой вопрос но я очень хочу сделать это правильно. Кстати трубу 8 «печки и фитинги найти сложно. Этим летом я хотел бы заменить все огнеупорные кирпичи, так как все они треснутые, поэтому я буду их искать.Печь — очень крепкое печенье, и, за исключением некоторых мелких вещей, она безотказна уже более 20 лет. Любой совет будет принят во внимание. Спасибо,

Майк


Майк,

У меня была Riteway 2000 (другая модель, которую они сделали, меньше 37) около 3 лет, с начала до середины 70-х, и это была действительно хорошая печь для своего времени. Однако время еще не пришло. Riteway не должен вам многого. Для вас было бы удивительным опытом получить новую сертифицированную EPA печь, которая будет иметь хороший четкий обзор огня, сжигать 2/3 дров, выделять на 90% меньше дыма, практически не требовать чистки дымохода, занимать гораздо меньше места , можно было установить гораздо ближе к стенам и мебели.Я мог бы продолжать, но не буду.

Дополнительный каталитический блок, вероятно, не очень полезен. Хорошие каталитические блоки являются неотъемлемой частью внутреннего устройства печи. Я пробовал добавить несколько кошек; ни один из них не работал. Их обычно даже не рекомендуют производитель или продавец. Я бы этого избегал. Продолжай поиски, и я уверен, ты найдешь восьмидюймовую дымовую трубу. Это где-то там. Насколько мне известно, 37 использует стандартный (дешевый и широко доступный) огнеупорный кирпич, так что это не должно стоить вам много и быть простым в использовании.

Cal

Какую печь купить?

Приветствую, я только что нашел ваш сайт, выполнив поиск по запросу «wood heat», это первое место, которое меня привлек поиск, и я нашел гораздо больше, на что надеялся. Поздравляем с отличным сайтом, оказывающим большую услугу. Спасибо.

Теперь мой вопрос. Я готов заменить свою дровяную печь, ей как минимум 15 лет и она совсем неэффективна. Я отапливаю большую часть бревенчатого дома площадью 2000 кв. Футов с открытой конструкцией, печь стоит в каменной нише, там достаточно очага, чтобы передняя часть печи выступала на несколько дюймов из ниши.

Хорошо, это была настройка, вот вопрос. Какая печь лучше для применения: литая печь или листовая сталь; один с каталитическим нейтрализатором или без него; лучистая или конвекционная? Я был полностью продан на литом каталитическом агрегате и кое-что нашел в продаже. Вчера я приехал в город, чтобы забрать одну, и продавец прямо сказал мне, что мне нужна печь из листовой стали, потому что она будет моим основным источником тепла, а каталитические печи требуют слишком много особого внимания. Я живу на небольшой поляне в лесу, и часто погода держит мой дым в ловушке близко к земле, поэтому мне нравится идея, что дым должен быть максимально прозрачным.

Будем признательны за любые предложения или информацию.

Джефф


Джефф,

Споры о том, какая печь лучше — кошачья / не кошачья; лучистая / конвекционная; литье / сталь — продолжается уже тридцать лет и не показывает никаких признаков долива. И следующий дилер, к которому вы пойдете, может сказать вам прямо противоположное.

Здесь, в woodheat, нет единого мнения по этому поводу. Кал нагревается чугунной печью с каталитическим нейтрализатором, а я нагреваю стальной печью. У нас обоих все хорошо.Я уверен, что любая плита, которую вы купите, при условии, что она имеет соответствующий размер, будет хорошо работать и удовлетворит ваши отопительные и эстетические цели. Существует большой выбор продуктов, и многие из них очень хороши. Мы думаем, что ваш лучший ресурс — это хороший дилер с опытом и хорошей репутацией. Если вы начнете с хорошей печи, сертифицированной EPA, затем накормите ее правильно подобранными и выдержанными дровами и аккуратно управляйте ею, я готов гарантировать, что вы больше никогда не увидите «дыма, застрявшего у земли».

Иоанна


Джефф ответов:

Спасибо за информацию. Как и многие предметы в нашей потребительской жизни, кажется, что «навороты» не так важны, как правильное использование самого предмета. Я снова заеду на ваш сайт, так давно.

Джефф

Нам нужна самая эффективная печь

Есть ли у вас какая-либо информация, которая включает рейтинги выбросов / эффективности для различных марок дровяных печей? Мы с мужем ищем помощи в выборе наиболее эффективной дровяной печи для дома, который мы планируем построить в предгорьях.Спасибо,

Елена


Елена,

EPA публикует список сертифицированных печей, в котором указаны их выбросы, но не эффективность. На самом деле, в списке есть показатели эффективности, но это просто значения по умолчанию; Каталитические печи имеют КПД 72%, не кошачьи — КПД 63%, а пеллетные печи все указаны как эффективные 78%. Это очень подозрительные цифры, и их постоянное использование не является заслугой предполагаемой научной беспристрастности EPA.

Я не думаю, что список EPA заслуживает внимания, но вы определенно должны выбрать печь, которая есть в этом списке. На вашем месте я бы не беспокоился о фактических выбросах и показателях эффективности, потому что все сертифицированные печи имеют КПД не менее 60%, а большинство — ближе к 70%. Их выбросы не могут превышать 7,5 граммов за час работы, а у большинства новых печей их выбросы составляют примерно 3 или 4 грамма. Эти вариации не так велики, как вариации, которые вы создаете сами, в зависимости от типа древесины, которую вы сжигаете, и от того, как вы управляете печью.

Более важно найти хорошего надежного продавца печей / каминов, который может посоветовать размер печи, ее расположение, потребности в дымоходе и так далее. Кроме того, вам просто нужно выбрать печь, которая соответствует вашему бюджету и целям декора.

Иоанна

Строит собственную дровяную печь

У меня есть гараж на две с половиной машины, который я устроил как деревообрабатывающий цех. В настоящее время не греется. Интересно, не могли бы вы дать мне какое-нибудь направление, где я мог бы найти планы построить свою собственную дровяную печь.

Майк


Майк,

Я не считаю строительство дровяной печи делом своими руками. Я отказался от этого в 1970-х годах, когда стало очевидно, что технология выжигания древесины такая же сложная и в некотором смысле более сложная, чем другие технологии, которые никто не рассматривал, как делать это самостоятельно. С другой стороны, вы можете обжечь дрова в любом стальном ящике. Если вы действительно найдете планы дровяной печи, я был бы удивлен, если бы автор действительно знал, о чем он говорит, потому что, если бы он это сделал, он бы не опубликовал планы.Мой совет — купите приличную дровяную печь и примените свои технические навыки в работе с деревом.

Иоанна

Влюблен в печь Франклина

Привет … Мы с мужем только что купили великолепную дровяную печь Франклин у пожилого соседа за 25 долларов. Не знаю, зачем мы его купили, но я влюбился в него, как только увидел. . . это так по-деревенски! Так или иначе, мы топим маслом, но хотим поставить печь у себя в гостиной. Однако я абсолютно напуган опасностью пожара.Мой муж настаивает на том, что мы можем сделать установку сами. . . какие-либо предложения? Кроме того, если бы мы все же решили использовать профессиональную установку, есть ли идеи, сколько это может стоить?


Привет,

Да, печи Франклина красивы. Но они паршивые дровяные горелки. Франклина, возможно, стоит установить в летнем коттедже, но никак не в основном доме. Первая подсказка — это цена, которую вы заплатили; это о том, чего стоит. Как насчет того, чтобы использовать его только для украшения, а не пытаться сжигать в нем дрова? Как насчет того, чтобы купить хороший набор электрических поленьев и положить их внутрь?

Franklin может быть установлен безопасно (при условии, что он прочен) в соответствии с подробными требованиями NFPA 211 в США или CSA B365 в Канаде.Но шансы того, кто никогда не делал этого раньше, используя один из этих кодов, правильно (безопасно) установить несертифицированную печь, ничтожны. Как минимум, вам потребуется наставничество со стороны опытного специалиста по установке или установщика, хорошо знающего код. Это очень сложно интерпретировать.

Я настоятельно рекомендую вам получить профессиональную консультацию, прежде чем делать что-либо с Franklin.

Иоанна

Не сжигаю ли я слишком много дров в своей старой печи?

У меня 2750 кв.Футовое ранчо с 9-футовым потолком на основном и цокольном уровнях. Я построил этот дом сам 4 года. назад, и он построен вокруг требований R2000. У меня есть высокоэффективный пропан с принудительной подачей воздуха и система вентиляции с рекуперацией тепла. Я использую старую дровяную печь с двойными стеклянными дверцами размером 17 дюймов в глубину, 24 дюйма в высоту и 32 дюйма в ширину в своем подвале.

Я использую много дров, чтобы моя печь не сработала. В этом отопительном сезоне я использовал примерно 7 деревянных шнуров [4 фута на 8 футов сваи]. Это слишком много дров и моя печь неэффективна? Я сам вырезал дрова из местного кустарника, который был вырублен, и плачу 5 долларов за шнур.Древесина ясень, дуб, клен. Я живу на юго-западе Онтарио.

Перри


Перри,

Все, что я могу сказать, это хорошо, что вы не платите много за дрова. У меня есть несколько предложений о том, как можно сократить потребление древесины, и о некоторых вещах, на которые стоит обратить внимание. Для сравнения, в моем доме площадью 1500 кв. Футов на всю зиму используется всего три полных шнура. Я не думаю, что вам нужно больше, чем вдвое, потому что ваш звук более энергоэффективен.

Кроме того, у вас вся плита неправильная, как по форме, так и по возрасту.Вероятно, в идеальных условиях он обеспечивает примерно 45-55% эффективности. Однако, поскольку вы отапливаете такое большое пространство из подвала, ваша интенсивность возгорания и, следовательно, тепловые потери дымовых газов, вероятно, очень высоки. Таким образом, ваша предоставленная эффективность, вероятно, меньше этого — возможно, 40%. Для сравнения: новая сертифицированная EPA печь обеспечивает примерно 70% -ный КПД, если она работает в правильном диапазоне тепловой мощности.

Если вы не проводите там большую часть времени, обогревать дом из подвала — большая ошибка, как я говорил людям уже 30 лет.В итоге вы получаете высокие температуры воздуха и действительно высокие потери тепла от (обычно) бетонного пола и плохо изолированные стены. Перенести тепло из подвала на основной этаж не так просто, как кажется. Дровяная печь — это обогреватель для обогрева помещений, а не центральная печь.

У вас есть два варианта. Во-первых, вы можете поставить дровяную печь последовательно с существующей обычной печью для центрального отопления. Это сработает и, вероятно, сократит потребление древесины, улучшив комфорт вашей семьи, но вы упустите все удовольствия от огня.К счастью, сейчас есть несколько дровяных печей, сертифицированных EPA.

Или вы можете открыть свою чековую книжку и купить один из больших, эффективных, заводских, сертифицированных EPA каминов для своей гостиной. Вы можете прикрепить к ним воздуховоды и подсоединить их к воздуховодам печи, чтобы распространять тепло по дому. Некоторые из этих каминов являются мощными обогревателями для всего дома (например, RSF Opel, Regency WarmHearth и Security BIS II, Fireplace Extraordinare). Представьте себя в гостиной перед этим великолепным огнем, зная, что он обогревает дом и в то же время экономит ваши деньги.В этом, на мой взгляд, и есть дровяное отопление. Если вы не хотите таскать дрова наверх, купите себе дровяного официанта, небольшой электрический лифт, созданный специально для этой цели. Сейчас мы говорим о действительно цивилизованной системе.

Хорошо, я только что потратил около 9000 долларов. ваших денег. Но посмотрите на это с другой стороны: какие еще расходы такого размера доставили бы вам такое же количество длительного удовольствия и комфорта? Нет, я бы согласился.

Еще одна вещь: я обнаружил, что моя система HRV чрезмерно вентилирует дом, поскольку здесь находятся только я и моя супруга, поэтому я включил таймер.Он включается в течение нескольких часов с утра и с ужина до отхода ко сну. Произошла огромная разница. Имейте в виду, если у вас много людей или вы курите все время, вы не сможете этого сделать.

Иоанна

Рекомендации по дровяной печи

Здравствуйте, готовы купить новую дровяную печь. мы хотим иметь чистую и эффективную печь с иллюминатором. Мы бы предпочли печь с возможностью вентиляции сверху / сзади. Мы отапливаем около 1600 квадратных футов и рассматриваем возможность добавления.Можете ли вы помочь нам с некоторыми предложениями. спасибо

Гэри


Гэри,

Мы не даем конкретных рекомендаций по бренду. Печи чистого горения сертифицированы EPA, и большинство из них работают очень хорошо. Большинство современных печей имеют стеклянные дверцы с воздушной промывкой, чтобы поддерживать их в чистоте. Вариант с верхним / задним взлетом в основном доступен для чугунных печей, которые хорошо выглядят и отлично работают, но, как мне кажется, дороже сварной стали. Фактически, эта цель сокращает ваши возможности до относительно небольшого числа; Vermont Castings и Jotul являются основными.

В зависимости от того, где вы находитесь и насколько хорошо изолирован и герметичен ваш дом, вам может понадобиться довольно большая печь. Но большая печь может хорошо обогреть большую площадь, только если она имеет достаточно открытую планировку, так что вам нужно судить об этом. Лучший совет, который я могу дать, — это посетить двух или более магазинов и послушать, что они говорят. Вероятно, они могут дать вам лучший совет, чем я, потому что они могут задать вам правильные вопросы.

Иоанна

Дорогой вопрос; раствор для разрешения галстуков

Помогите, мы рвемся в том, что делать.У меня есть возможность подобрать старую двухдверную печь Timberline с размером дымохода 8 дюймов. Мой друг предпочитает послать чеки в местную нефтяную компанию и снять эту плиту. Жаль, потому что у него была хорошая установка: кирпичная основа сделано со вкусом и печная труба входит в существующую кирпичную кладку. Я думаю, он сумасшедший!

В любом случае его потеря моя выгода (возможно). Он предложил мне плиту за 200 долларов, затем мы поговорили о том, чтобы обменять то, что у меня есть, что он хочет, и т. Д. Я был очень взволнован этим, но решил провести собственное исследование.Я планировал установить печь на нижнем уровне нашего дома на ранчо. У нас есть две комнаты внизу, но когда-нибудь в следующем году я планирую сделать одну большую комнату размером 20 на 20 футов. Я планировал дать теплу подняться и обогреть верхний этаж. Во время сильнейшего холода у меня были все намерения сжигать дрова хотя бы 3 дня в неделю и делать множество ночных ожогов. Возможно, удастся уговорить жену запустить печь на целых 6 дней. Одна только труба для установки обойдется в 1200 долларов.

Вот где я запуталась.Джентльмен с более чем 30-летним опытом (установил вставку Timberline моих родителей) сказал мне, что это превосходная печь, и могу ли я изменить стоимость трубы, чтобы купить ее, или попросил каменщика построить для меня штабель. У другого знакомого такая же печка и сказал, что цена воровская. У него в доме две печи, и он действительно в курсе. Два местных продавца сказали мне, что плита грязная, старая техника, выгонит меня из дома и должна быть выброшена на свалку. У одного продавца есть отличный магазин с плитами Jotul и т. Д.и кажется очень справедливым и честным. Другой веб-мастер веб-сайта посоветовал мне использовать «новую эффективную печь», но я действительно не знаю, на что он рассчитывает со своими спонсорами, и является ли это даже справедливым анализом.

Мы с женой зашли в его магазин и поставили цену на Jotul OSLO F500. Глядя на печи, мы прикидываем, что нам нужна печь для обогрева 900-1300 квадратных футов, так что эта модель прямо здесь. Новые печи очень привлекательны, но я не хочу тратить еще пару тысяч долларов, если мне не нужно.

Любые комментарии и предложения очень приветствуются! Я воспользуюсь вашими комментариями, чтобы разорвать отношения, все, что я знаю, это то, что в следующем году или около того мы получим печь. Мой последний вопрос: если бы мы подождали до межсезонья, как вы думаете, увидим ли мы значительную экономию на стоимости новой печи, если решим пойти по этому пути?

Роберт


Роберт,

Мы на woodheat.org получаем такое же количество писем, как ваше. Мы, безусловно, ценим вашу озабоченность, которую вы так хорошо выразили.Если вы посетите наш веб-сайт, вы увидите, что мы поддерживаем экологически безопасное сжигание древесины. Мы определенно проголосуем за новую печь, сертифицированную EPA. Jotul прекрасный и будет хорошим выбором. Сейчас на рынке много очень хороших печей. Не существует других стандартов чистого сжигания, кроме EPA.

Печи

EPA уменьшают дымность до 90%, увеличивая эффективность примерно на 1/3 и сокращая очистку дымохода до абсолютного минимума по сравнению с Timberline. Еще одно важное преимущество заключается в том, что вид огня на модели EPA действительно доставит вам удовольствие.Это не похоже ни на один другой огонь, который вы видели, и, конечно же, превосходит чугунные двери Timberline. Многие люди, которые переходят на печи с чистым горением, говорят нам, что это замечательный и удивительный аспект отопления дровами, который они раньше не рассматривали.

Кажется, твоя плита удалась. Ваши планы относительно нового дымохода и труб позволят системе хорошо работать, поскольку, как вы понимаете, вы устанавливаете систему, а не просто печь. Мы рекомендуем вам использовать сертифицированный изолированный металлический дымоход соответствующего размера, идущий прямо над печью (не через стену) и соединенный с печью с помощью сертифицированной двухстенной дымоходной трубы хорошего качества.Это даст вам лучшую производительность; предотвращение распространения дыма в мягкую погоду, а также облегчение запуска, загрузки и разгона печи.

У нас нет коммерческих связей с этой отраслью как некоммерческое агентство, поэтому я надеюсь, что вы воспримете это в том духе, который дан.

Cal


Роберт отвечает:

Тогда я возьму твое письмо как решающий фактор! Мы согласны с Jotul — какие еще ваши любимые печи вам нравятся. Не хочу брать в руки плиту и не радоваться.Я знаю, что тебя часто спрашивают. Еще раз спасибо за вашу помощь !!!

Роберт


Роберт,

Любимые печи. . . это может вызвать у нас проблемы, поскольку мы стараемся быть беспристрастными. Могу сказать, что есть две возможные конфигурации печей EPA: каталитическая и некаталитическая. Большинство (подавляющее большинство) не являются кошками, а некоторые — кошками. Кошки, как правило, горят дольше и требуют большего ухода (в том числе деталей). Не кошачьи, как правило, легче использовать, но обычно не горят так долго, как катализаторы.Это как механическая, так и автоматическая трансмиссии. Кому-то нравится ручной режим, хотя он требует больше работы из-за более высокой производительности, кому-то нравится автоматический режим из-за простоты использования.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
