Возведение колонн: виды, особенности и этапы строительства

виды, особенности и этапы строительства

Колонны из бетона представляют собой несущие конструкции, обеспечивающие зданиям вертикальную жесткость. По типу колонна бывает монолитная и металлическая, выбор которой зависит от требуемой несущей способности. Предназначение колонн – это служить опорой для верхних этажей, балконов, террас и других элементов построек. Бетонные колонны возможно изготовить своими руками, это могут быть обычные элементы из квадратной трубы или более оригинальные красивые конструкции, которые способны придать изюминку внешнему виду зданий.

Назначение

Колонна предназначена для декоративного оформления построек, а также выполняет функцию несущего элемента сооружений. Их монтируют на балконах, террасах, верандах, крыльце, в роли подпоры для поддержки перекрытий, для интерьера помещений и приусадебного участка. Из-за большой нагрузки на опоры их изготавливают, максимально придерживаясь, соответствия существующих норм и правил.

Вернуться к оглавлению

Виды

Бетонным колоннам присущи следующие виды:

• квадратные;
• круглые;
• прямоугольные.

При работе с бетонной колонной различных видов выделяют следующие типы производственной технологии:

• Сборные опоры представляют собой изготовленные на заводах конструкции, которые транспортируются на место работы, где происходит их установка. В сборных колоннах есть следующие преимущества: относительно низкая цена, скорость монтажа, быстрота высыхания раствора.
• Монолитные. Заливка в формы осуществляется на строительном объекте. При работе с монолитными колоннами выделяют следующие преимущества: возможность следить за качеством укладки бетонного раствора, отсутствие протекания смеси. Из недостатков наблюдают: долгое время на изготовление, выжидание застывания смеси в форме.

Вернуться к оглавлению

Особенности установки

Необходимо помнить о соблюдении правил установки.

Квадратные опоры устанавливают по краям углов зданий и сооружений, крепят анкерами к потолку и основанию конструкции. Однако стоит обратить внимание, что установка своими руками квадратной трубы имеет трудоемкий и сложный процесс, поэтому опытные строители не рекомендуют заниматься монтажом такого вида колонн собственноручно. Опорные конструкции могут быть в виде кирпичной стены небольшой площади. На крыльцах или веранде устанавливают опоры из дерева или бревна.

При монтаже опорного элемента в бетонное основание, сначала крепят анкерами стальные стаканы, а потом устанавливают опору и бетонируют. Большое значение в строительстве домов играют опорные конструкции, размещенные в центре сооружения. В этом случае применяются колонные опоры с расчетным сечением металлической арматуры и с последующей заливкой бетонным раствором и установкой опалубки.

Бетонирование колонных элементов своими руками является важным мероприятием, которое следует выполнять с ответственностью и имея определенный багаж знаний и навыков по производству работ. Бетонирование в формы осуществляют беспрерывно, соблюдая горизонтальность положения, что поможет избежать образования промежуточных стыков холодка и убережет конструкцию от разрушения.

Вернуться к оглавлению

Этапы строительства

Строительство бетонных опор состоит из следующих этапов:

• перед началом работ подготавливают нужные инструменты и материалы;
• очищают поверхность от строительного мусора;
• приступают к монтажу опалубки;
• проводят работы по армированию;
• далее следует залить бетонный раствор и после его высыхания провести демонтаж опалубки.

Бетонная смесь должна иметь пластичную консистенцию и после застывания быть прочной. На прочность конструкции влияют составляющие бетонного раствора и технические характеристики арматуры, которая должна иметь следующие свойства:

• прочность;
• легкость сваривания;
• малую возможность образования на изделии коррозии;
• хорошую адгезию.

Вернуться к оглавлению

Подготовка инструментов и материалов

Для качественной заливки опорной конструкции бетонным раствором понадобятся следующие инструменты, оборудования и материалы:

• бетононасос;
• прямоугольный уголок;
• молоток;
• строительный уровень;
• проволока из металла;
• деревянные распорки;
• армированная сетка;
• шуруповерт;
• гвозди и шурупы;
• широкие доски;
• вибраторы;
• прибор для перемешивания бетонной массы;
• рулетка;
• стальной прут;
• анкера;
• вода;
• цемент;
• песок;
• известь.

Вернуться к оглавлению

Установка опалубки

Крепят опалубку, соблюдая прочность и надежность конструкции. Установка формы происходит с четырех сторон опоры с помощью распорок из дерева. Если колонна высокая – опалубку крепят с трех сторон, а четвертая сторона наращивается при заливке бетоном. Монтируя форму, соблюдают ровность сооружения, которую проверяют строительным уровнем. Выравненную опалубку крепят шурупами, с помощью которых держится смесь бетона внутри изделия. Далее проверяют прямоугольным уголком соответствие углов.

Вернуться к оглавлению

Армирование

Устанавливая колонну, применяют вертикальные арматуры, диаметр которых около 1,2 сантиметра и больше. Состоит вертикальная арматура из четырех стержней, которые располагаются по углам формы квадрата. Для облегчения монтажа арматуры, высота которой больше трех метров, оборудуют настилы с шагом в два метра.

Каркас опор собирается различными методами. Имея небольшие размеры, вес и объем опорной конструкции, каркас монтируют в будущую форму опалубки, выполняя работы своими руками методом кантования готового каркаса. При большом весе арматуры, ее основание собирают предварительно и связывают прутья уже на месте работы, где и устанавливают отдельные стержни. Размещая готовую конструкцию, применяют разнообразные доски и подпорки. Крепление друг с другом стержней арматуры происходит металлической проволокой, придерживаясь расстояния около сорока сантиметров.

Вернуться к оглавлению

Бетонирование

Схема бетонирования колонн.

Приступая к укладке бетонной смеси, обращают внимание на особенности бетона. Этот состав обладает подвижностью, что играет большую роль при бетонировании колонн. Подвижный бетон легко укладывается и в процессе работы не требует трамбовки вибраторами и привлечения бетононасосов. Бетонирование происходит ровными слоями в горизонтальном положении. Укладывая смесь, ее периодически трамбуют металлическими прутьями.

При необходимости уплотнения раствора. не обойтись без глубинного вибратора. Убирают пузырьки воздуха из бетона с помощью постукивания молотком по выставленной форме опалубки. Бетонируя колонны, периодически выравнивают по центру арматурный каркас. Для укладки раствора выбирают цемент, входящий в состав бетона марки М400, которого потребуется одна часть, также для приготовления смеси берут две части песка и по две части гравия и щебня. Сухие ингредиенты заливаются водой в объеме необходимом до получения однородной густой консистенции. По окончании процесса укладки приготовленной бетонной смеси приступают к монтажу арматуры, которую фиксируют анкерами.

Уложенный бетон оставляют высыхать в месте с оптимальными температурными условиями и влажностью. Поверхность бетона периодически орошают водой и при необходимости накрывают полиэтиленовой пленкой для избежания попадания на смесь атмосферных осадков и прямых солнечных лучей.

Вернуться к оглавлению

Демонтаж опалубки

После того как бетонный раствор застынет и наберет своих максимально прочностных характеристик, приступают к демонтажу опалубки. Снятие опалубки доверяют квалифицированным рабочим. Демонтаж начинается со снятия боковых частей опалубки, которые не несут нагрузку на конструкцию. Важно демонтировать опалубку после того, как удостоверились в прочности бетона, которая устанавливается строительными нормами и правилами. Определяют прочность бетонного раствора в лаборатории, проводя пробные испытания образцов материала. Распалубка осуществляется по строгой последовательности, обеспечивающая сохранность элементов конструкции.

Вернуться к оглавлению

Вывод

Для успешного изготовления бетонных колонн важно учитывать следующие моменты: вид грунта, высоту строительного объекта, климатические особенности местности и предназначение объекта строительства.

Соблюдая технологическую последовательность монтажа и правильность приготовления бетонного раствора, получится крепкая и надежная основа с большим сроком службы.

ВОЗВЕДЕНИЕ КОЛОНН

технология ТИСЭ

В практике индивидуального строительства иногда возни­кает необходимость в возведении колонн. Архитектурные за­мыслы их использования весьма разнообразны. Это или выне­сенные опоры для кровли, или опоры балконов, или же высо­кие узкие простенки.

Технология ТИСЭ предусматривает возможность возведе­ния колонн с использованием пустотных стеновых блоков, от­формованных с модулями ТИСЭ.

Поперечное сечение колонны определяется её высотой и той нагрузкой, которую, она должна воспринимать. Можно принять, что при высоте колонны до 3 метров следует приме­нять модуль ТИСЭ-2, а при высоте колонны 3 — 4,5м — мо­дуль ТИСЭ-3. При большей высоте или большой нагрузке можно возводить колонну квадратного сечения (51×51 см) из стеновых блоков, отформованных с опалубкой ТИСЭ-2 и вы­ложенных с перевязкой, или с модулем ТИСЭ-4.

Возведение колонны необходимо выполнять на прочном жестком основании, не допускающем наклона. Это могут быть или два — три фундаментных столба, соединенных между со­бой единой платформой, или же ростверк ленточного фунда­мента. В любом случае из этих опор необходимо вывести арма­туру на высоту 0,7 — 1 м с тем расчетом, чтобы она оказалась в пустотах стеновых блоков, отформованных модулями ТИ­СЭ (рис. 8.31, а).

Последовательность возведения колонны следующая.

Сначала опалубкой ТИСЭ на любом ровном месте форму­ются пустотные стеновые блоки в требуемом количестве. Че­рез 2-3 дня отформованные блоки нанизываются на армату­ру основания и соединяются между собой кладочным раство­ром.

Колонна возводится не в один раз, а течение нескольких дней (по 4-6 рядов блоков в день). Каждый следующий блок укладывается не раньше чем через 1,5-2 часа, когда кладоч­ный раствор успеет схватиться и набрать достаточную проч­ность.

В процессе возведения колонны следует тщательно кон­тролировать её вертикальность, и оберегать от действия слу­чайных боковых нагрузок. Для удобства монтажа колонны же­лательно соорудить высокие подмости (рис. 8.31, б).

После того, как колона будет выложена, её увлажняют сна­ружи и изнутри, а затем заводят в колодцы арматуру. Бетон за­ливают в колодцы ведром, постоянно протыкая бетонную мас­су прутком арматуры и, выгоняя тем самым из неё воздух.

Следует обратить внимание на і о, что возведенная колонна имеет относительно большую боковую поверхность, с которой испарение влаги будет достаточно быстрым. Чтобы влага не уходила из бетона, а он набрал достаточную прочность, колон­ну можно обернуть полиэтиленовой пленкой и в течение неде­ли периодически увлажнять её, проливая сверху водой.

Лабораторный вибростол

ЛВС180 предназначен для уплотнения проб бетонных и растворных смесей для последующей поверки в лабораториях ,рассева и калибровки сыпучих после дробилок, определение фракционного состава проб.
При работе с формами позволяет изготавливать шлакоблок (190*190*390)в формах ТИСЭ и отделочную, тротуарную плитку, композитную плиту- подложка пенопласт ПСВ+ бетонная отделка для сухого монтажа.

ВЫПОЛНЕНИЕ ЛЕНТЫ ФУНДАМЕНТА

После заполнения бетоном всех скважин, приступают к ор­ганизации горизонтальной перевязки столбов — формованию ленты фундамента (может называться ростверком или ранд — балкой) (рис. 5.20). Напомним, что особенностью столбчато-ленточного фун­дамента, установленного …

СЕЙСМОПОЯС (АРМОПОЯС)

Сейсмопояс — железобетонный пояс, включающий от 4 до 6 прутков арматуры диаметром 10 — 15 мм и охватывающий весь периметр дома. Сейсмопоясом он назван потому, что в большей степени обеспечивает …

Устройство колонн: бетонные колонны первого этажа

Изучаем известные разновидности колонн и технологию, по которой можно сделать бетонные колонны первого этажа загородного дома.

На фото:

Металлические стойки устанавливаются очень быстро. Это позволяет значительно сокращать сроки строительства.

Какой бетон выбрать? При отливке монолитных железобетонных колонн важен такой параметр бетона, как его подвижность (в паспорте бетонной смеси маркируется буквой П). Если для стандартных монолитных работ применяется бетон подвижности П-2 — П-3, то при заливке густоармированных конструкций, какими являются колонны, следует использовать бетон с подвижностью П-4 и выше. Подобную бетонную смесь также называют  литой бетон . Он хорошо переносит укладку в опалубку даже без использования вибратора. Для укладки бетонной смеси при помощи бетононасоса также используют бетон подвижностью П-4.
Внимание! Бетон теряет качество.
• В результате разбавления бетона водой на объекте.
• В результате так называемого сваривания бетона, что происходит из-за увеличенного времени миксера в пути, несвоевременной разгрузки, жаркой погоды и т.д.
• В результате некачественного уплотнения бетонной смеси (укладка без вибрирования).

На фото: Константин Владимирович Шляхтин

зам.начальника производственно-технического отдела концерна «Строительные концепции»

Колонны — несущие инженерные конструкции, обеспечивающие зданию вертикальную жесткость. В примере, приведенном в данной статье, выполнялось несколько типов колонн (монолитные, металлические), в зависимости от необходимой несущей способности.

Преимущество монолитных колонн и металлических стоек в том, что они возводятся очень быстро, что позволяет значительно сократить сроки строительства. Монолитные перекрытия опираются на железобетонные монолитные колонны и на металлические стойки, а не на несущие стены.

Комбинация опорно-несущих конструкций разных типов позволяет разнообразить планировочные решения дома. А также существенно экономить на материалах, одновременно увеличивая ресурс строящегося здания.

На фото:

Разновидности бетонных и стальных колонн.

Разновидности колонн

По краям дома (там, где нагрузки меньше) колонны могут быть выполнены из стальной квадратной трубы сечением 150 мм. Труба соединяется с основанием и потолочным перекрытием анкерным способом. По месту стальные колонны устанавливаются с помощью крана.

На фото:

Обратите внимание на деревянные стены, которые возводятся вокруг колонн. Они не будут несущими.

Роль колонн могут выполнять и небольшие по площади, но функционально важные кирпичные стены. Стены же, выполненные в виде лёгких деревянных коробчатых конструкций, являются независимыми и вертикальных нагрузок не испытывают.

На верандах и на крыльце колонны могут выполняться из деревянного бруса и из оцилиндрованного бревна. Их фиксация на бетонном основании производится путем установки в закрепленные анкерами стальные стаканы.

На фото:

Фиксация деревянной колонны в металлическом «стакане».

Наконец, самые важные колонны — по центру дома. Обычно здесь выполняются колонны расчетного сечения на металлическом каркасе — они отливаются из бетона в инвентарной опалубке.

Когда снимать опалубку с колонны? Конструкция распалубливается только после того, как бетон наберет остаточную прочность. В этом – одна из причин, почему применение стальных колонн оказывается экономически целесообразным. Ведь инвентарная опалубка стоит недешево, и её ждут на других объектах. Так что комбинация бетонных и стальных колонн позволяет снизить стоимость общестроительных работ.

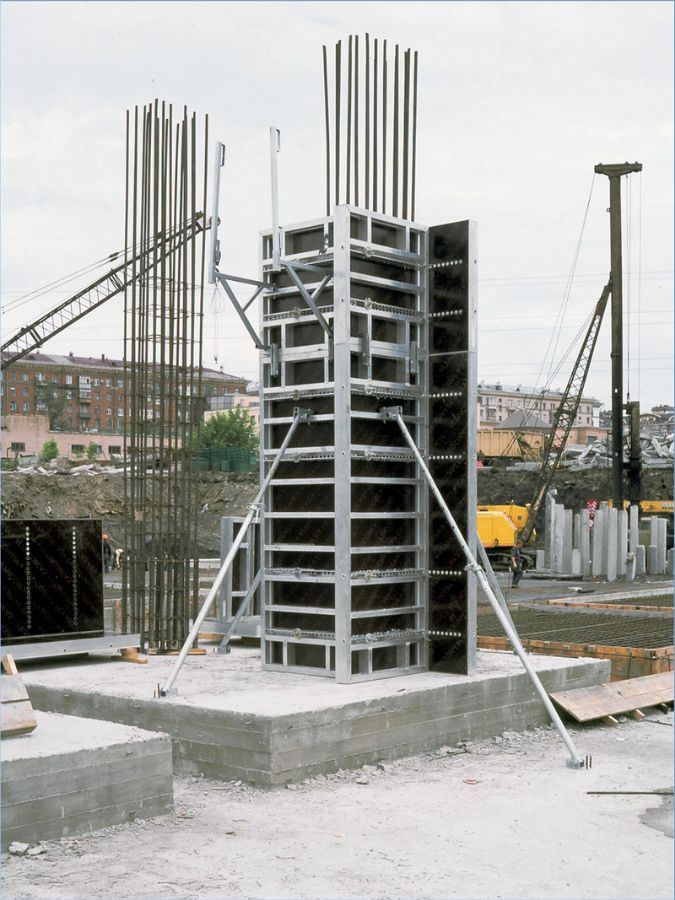

На фото: Колонна в инвентарной опалубке

Фото: © Концерн «Строительные концепции».

Отливка бетонных колонн

Устройство монолитных колонн – ответственное мероприятие. В идеале, бетонные колонны льют в один приём, чтобы избежать создания промежуточных холодных швов. Тем не менее, полностью обойтись без этих швов нельзя: в местах соединения с перекрытиями первого и второго этажа.

Важно следить за тем, чтобы холодный шов колонны был строго горизонтальным. В противном случае возможно разрушение колонны.

Отливка колонн производится с подачей бетона краном в ёмкости-«туфельке». Заливаемый в опалубку бетон уплотняется электрическим вибратором.

На фото:

Результат работы — колонны первого этажа готовы.

виды, выбор материала и ее монтаж

Колонны – эффектный элемент здания, они выполняют опорные и декоративные функции. Для сооружения колонн, чаще всего, используется монолитная технология, а для любых конструкций из бетона необходимо монтировать опалубку. Разберемся, какой бывает опалубка колонн и как она используется в строительстве.

Виды опалубки для колонн

Выбирается опалубка для колонн в зависимости от проекта. Колонны отличаются по конфигурации и размерам, поэтому для каждой разновидности необходима своя опалубка. Существуют разные виды опалубки для колонн:

• круглые;
• цилиндрические;
• квадратные;
• прямоугольные;
• фигурные.

В зависимости от способа использования выделяют две разновидности:

• одноразовая;
• многоразовая.

Материалы для изготовления опалубочных систем используются следующие:

• древесина;
• фанера;
• пластик;
• картон;
• пенополиуретан.

Наиболее современное решение – это пластиковая опалубка, а также одноразовая опалубка колонн из картона. Кроме того, встречаются системы, которые изготовлены из комбинации материалов. Рассмотрим, в чем особенности разных видов, а также разберемся, каковы правила установки опалубки колонн своими руками.

Несъемная и одноразовая опалубка

Очень удобно использовать одноразовую опалубку колонн. Изготавливается она из полимерного основания и бумажного покрытия, которое обвивает его слоями. Чтобы бумажное основание не размокало, его ламинируют и покрывают водостойким клеевым составом.

Удобство использования одноразовых установок заключается в следующем:

• имеют доступную стоимость;
• их легко устанавливать;
• после застывания бетонной смеси снять картонное основание будет несложно;
• утилизируется снятый картон, как обычные бытовые отходы.

Недостатком обычных картонных форм является характерный рельеф на колонах в виде спирали. Если это неприемлемо и требуется получение элементов с идеально гладкой поверхностью, следует выбирать образцы, покрытые изнутри вощеным или полимерным материалом. Цена на такие изделия выше, но все равно цена доступная.

Реже используются несъемные варианты опалубки, которые навсегда остаются частью отливаемой конструкции. Несъемные варианты изготавливают из полимерных материалов или асбестоцемента.

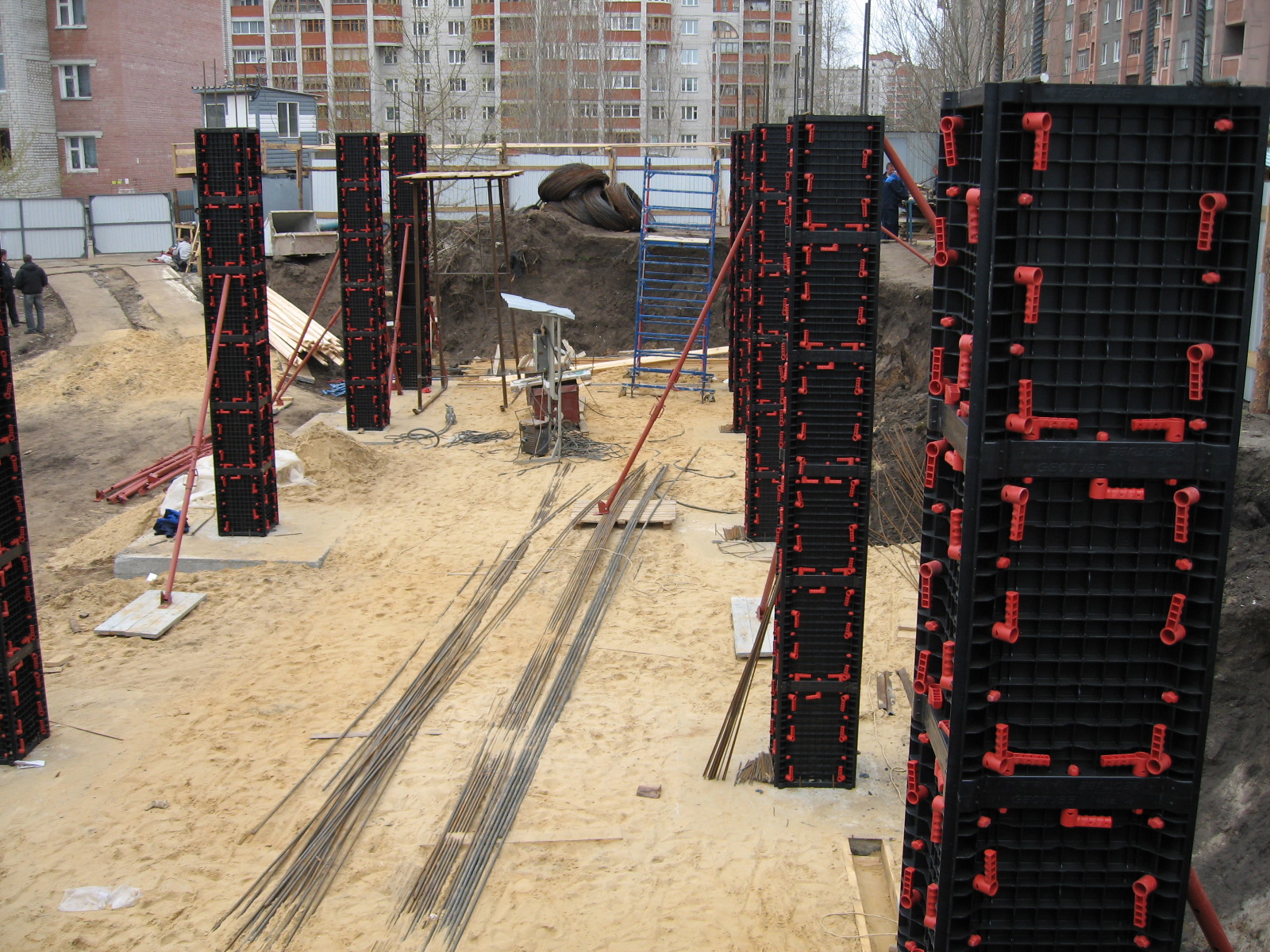

Съемная опалубка

Многоразовые формы представлены пластиковой и металлической опалубкой для колонн. Формы представляют собой полутрубы, которые устанавливаются поверх металлического каркаса колонны.

Пластиковые модели обладают меньшей адгезией к раствору, чем стальные формы, поэтому данная разновидность многоразовой опалубки удобнее в использовании. Используются два типа колонн:

• щитовая;
• блочно-ригельная.

Щитовые системы предназначаются для возведения конструкций квадратной или прямоугольной формы. Щиты скрепляются между собой при помощи специальных предметов фиксации. Нередко практикуется применение балочно-ригельной опалубки колонн. Система состоит из трех основных элементов:

• ригелей, изготовленных из прочной стали;
• балок разного размера;
• опалубочных плит.

Эти элементы легко комбинируются со щитовой опалубочной системой, что позволяет создавать самые разные варианты форм. Многоразовая опалубка является более дорогостоящей, чем одноразовая, так как:

• требуются затраты на хранение;
• требуются расходы на уход за формами.

Опалубка в зависимости от формы колонн

В зависимости от проекта выбирается опалубка для колонн круглой или прямоугольной формы. Намного реже используются фигурные формы. Нестандартные варианты опалубки нередко приходится изготавливать на заказ.

Круглые колонны

Можно использовать одноразовую или многоразовую опалубку для круглых колонн. В качестве одноразовых применяют картонные формы. Многоразовые элементы для отливки круглых колонн могут быть выполнены из пластика или металла. Опалубка круглых колонн может иметь гладкую поверхность или поверхность со спиралевидным узором. Формы для круглых колонн отличаются размерами:

• диаметром, стандартные размеры форм находятся в пределах 150 – 1100 мм;
• высотой, максимальная длина стандартной формы 11 метров;
• толщина стенки зависит от диаметра и составляет от 3 до 22 мм.

Квадратные и прямоугольные колонны

Для сооружения квадратных и прямоугольных колонн используются щитовые и блочно-ригельные формы. Щитовые системы могут собираться из линейных щитов. При их использовании возможно возведение элементов определенных размеров.

Недостатком этого варианта является узкая область применения. При применении универсальных щитов можно формировать колонны разные по размерам и формам (квадратные, прямоугольные).

Щиты могут быть изготовлены из пластика, такой вариант подойдет для сооружения невысоких элементов здания, так как пластик отличается относительно невысокой несущей способностью. Деревянные варианты чаще всего используют в частном строительстве и собирают своими руками. Для монтажа форм используют доски и брусья.

Расчет количества опалубки

Произвести расчет опалубки для отливки колонн несложно, если есть возможность приобрести одноразовые или несъемные формы, которые соответствуют по размеру проектным размерам сооружений. В этом случае, просто закупают опалубку для круглых колонн в нужных количествах.

При самостоятельном строительстве проводят расчеты с учетом размеров колонн и размеров досок для сборки или размеров щитов. При выполнении расчетов, принимают во внимание следующие моменты:

• колонны имеют относительно небольшую толщину по сравнению с высотой, это обстоятельство нужно обязательно учитывать при расчете нагрузки на материал;
• давление на верхнюю часть формы существенно меньше, чем на нижнюю;

• большая разница между высотой и шириной негативно сказывается на устойчивости формы, поэтому собранные конструкции обязательно укрепляются установкой подпорок;
• формы должны выдерживать нагрузки, оказываемые бетонной смесью, искривление формы недопустимы, колонна с подобным дефектом будет выглядеть некрасиво, кроме того, она будет непрочной.

Монтаж опалубки

Разберемся, как собирается опалубка для колонн своими руками. Для сборки, чаще всего, используются деревянные доски или фанерные щиты. Используя эти материалы можно построить опалубку для архитектурных элементов прямоугольной либо квадратной конфигурации. Процесс строительства форм для заливки бетона:

• подготавливаются рабочие чертежи с указанием всех размеров;
• собираются щиты из досок или ламинированной фанеры;

Совет! Поверхности, которые будут контактировать с бетонным раствором, должны быть максимально гладкими. Для того чтобы снизить вероятность прилипания бетонной смеси, внутреннюю поверхность щитов смазывают специальными смазками.

• к щитам крепятся бруски, которые будут выполнять функции ребер жесткости;
• изготавливают арматурный каркас сооружения, для выполнения работы используют сварочный аппарат;

Совет! При сборке арматуры допускается выполнение крепежа при помощи вязальной проволоки.

• после сборки каркаса собираются деревянные щиты, все соединения выполняются плотно, чтобы бетонная смесь не вытекала;
• с наружной части щитов устанавливаются подпоры, что исключает прогиб щитов под давлением бетонной смеси.

Таким образом, технология выполнения опалубки напоминает сборку детского конструктора, особенно в том случае, если используются не самодельные щиты, а готовые опалубочные системы, состоящие из щитов разных размеров с готовыми монтажными отверстиями, опорными элементами и крепежа.

Еще проще установить одноразовую картонную трубу для заливки колонны. При условии, что длина колонны не более 4 метров, то с работой можно справиться даже в одиночку. Порядок работ:

• собирают каркас из арматуры;
• на каркас сверху надевается картонная труба;
• внизу картонную трубу закрепляют путем установки опорного кольца;
• верхнюю часть трубы из картона выравнивают по уровню и фиксируют в заданном положении. Для фиксации используются стальные манжеты и распорки.

Итак, для отливки колонн необходимо устанавливать специальные опалубочные системы. Можно использовать готовые одноразовые изделия, либо применять разборные многоразовые конструкции. Есть и еще один вариант – несъемные формы, которые после завершения работ станут неотъемлемой частью отлитого элемента. Выбор варианта зависит от конкретного проекта.
