Виды опалубок: устройство и назначение

Опалубка – это не всегда простое приспособление для изготовления бетонных конструкций. Зачастую она является довольно технологичным изделием, которое позволяет рабочим устанавливать и переустанавливать его в кратчайшие сроки. Разновидностей подобных приспособлений достаточно много и все они успешно используются в строительстве для литья тех или иных конструкций. Можно приобрести опалубку б у.



Виды опалубок: несъёмная конструкция

Практически все современные опалубки для строительства подразделяются на два основных вида – это сборно-разборная и так называемая несъемная опалубка, которая появилась сравнительно недавно и уже успела завоевать популярность. Преимуществ у нее достаточно много и, в первую очередь, они выражены в следующих уникальных качествах.

Малый вес, что позволяет осуществлять процесс бетонирования практически в одиночку.

Впоследствии, по окончании бетонирования, данная опалубка становится частью здания, придавая ему дополнительные свойства, которые зависят от материала, из которого она изготовлена.

Быстрый монтаж – практически все виды несъемной опалубки позволяют возводить бетонные дома в течение короткого промежутка времени.

В общем, достоинств много, как, в общем-то, и недостатков – самый главный из них заключается в том, что это именно одноразовый материал. В принципе, как и говорилось выше, заодно этот момент можно считать и достоинством – с одной стороны такую опалубку уже нельзя использовать при следующем строительстве, а с другой она облегчает строителям работу и избавляет их от такого монотонного занятия, как переустановка опалубки.



Опалубка из пенополистирола

Если говорить о разновидностях несъемной опалубки, то сразу следует отметить, что разнообразие обусловлено материалом, из которого их изготавливают. В принципе, она может делаться из всего, чего угодно, что так или иначе подходит для этой цели – как вариант для самостоятельного изготовления можно просмотреть плоский шифер, магнезитовые листы и тому подобные материалы. Если же говорить о профессиональной несъемной опалубке, то она изготавливается из двух материалов – это полистирол и бетон. Рассмотрим их несколько подробнее.

1. Несъемная опалубка из пенополистирола – благодаря ей стены здания становятся теплее. С использованием такой опалубки отпадает надобность дополнительного утепления дома. Изготавливается эта опалубка как в виде небольших блоков (они похожи на шлакоблок), так и в виде больших плит – все зависит от ее назначения. В целом, принцип работы такой опалубки заключается в следующем – блоки или плиты укладываются по принципу кирпича, в ее полости устанавливается каркас из арматуры, после чего туда же заливается бетон. Когда такие стены набирают прочность, их армируют и штукатурят. Все элементарно просто, и лучшего способа для самостоятельного строительства дома придумать достаточно сложно.

2. Бетонная несъемная опалубка. Ее применение целесообразно только в тех случаях, когда в итоге необходимо получить толстую усиленную конструкцию. Принцип у этого вида несъемной опалубки практически такой же – условно говоря, это две соединенные перемычками тонкие бетонные плиты. Перемычки изготавливаются из металла – впоследствии к ним крепится каркас из арматуры. Таким способом получают монолитную конструкцию. Кстати, внутренние стены у бетонной опалубки сильно кривые и испещрены выбоинами – это нужно для лучшей сцепки с бетоном.

В принципе, это все, что можно сказать по поводу несъемной опалубки, ее видах и назначению. Естественно, следует понимать, что она может отличаться своей шириной, некоторыми конструктивными особенностями, габаритами отдельных блоков и тому подобными деталями, которые просто нельзя не учитывать при выборе. Совсем забыл – несъемная монолитная опалубка еще может различаться по назначению. Она может быть предназначена для стен, плит перекрытия и фундамента.

Разновидности опалубки: сборно-разборные конструкции

Это наиболее обширная группа опалубок, в которой насчитывается более десятка различных конструкций – условно эту группу можно разделить на общестроительную опалубку (как говорится, универсальную) и специальную, которая предназначена для изготовления определенных конструкций. Рассмотрим более подробно самые часто используемые разборные типы опалубок.

1. Стационарная деревянная опалубка. Ее использование оправдывается либо сложными и нестандартными формами изготавливаемых бетонных конструкций, либо одноразовым назначением – в большинстве случаев после разборки материалы, использованные для ее изготовления, идут в утиль или же используются для других целей. Изготовить опалубку данного типа достаточно просто – из досок сбиваются щиты нужного размера, которые скрепляются между собой и усиливаются перемычками и упорами, необходимыми для прочности.

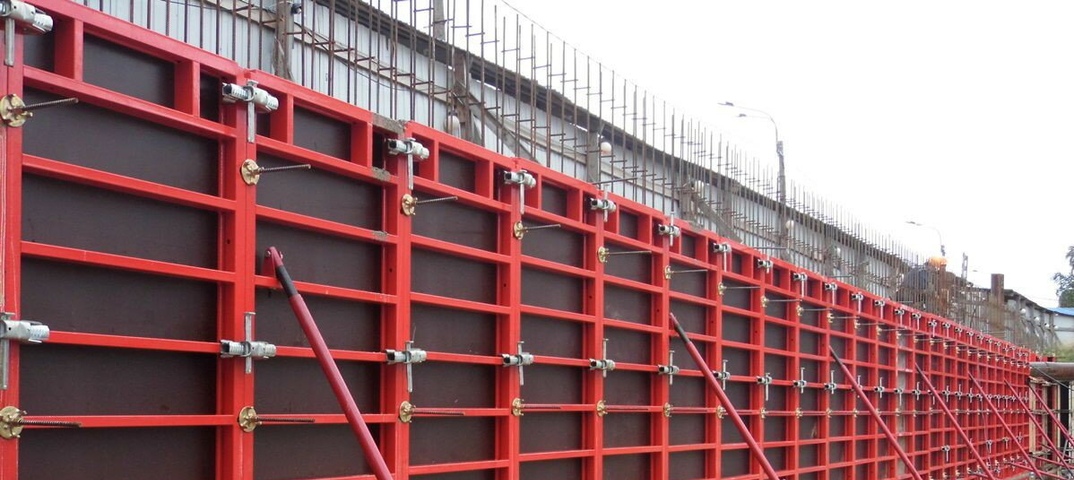

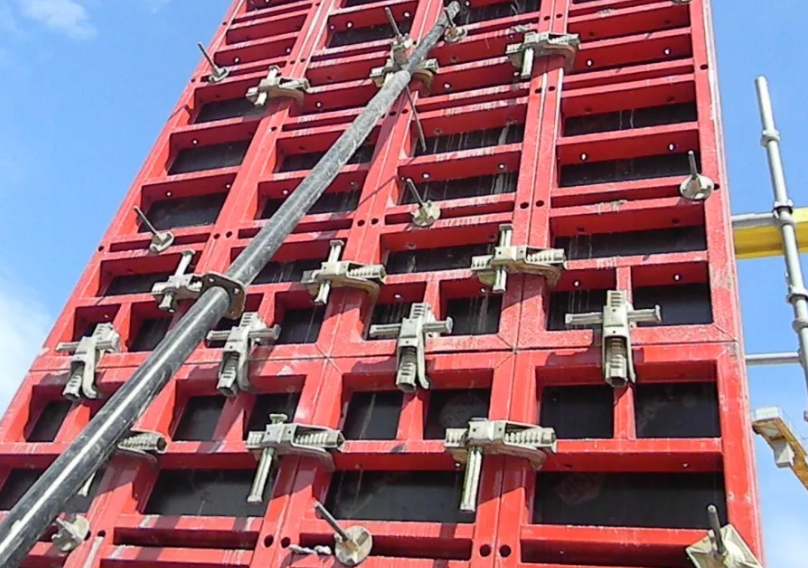

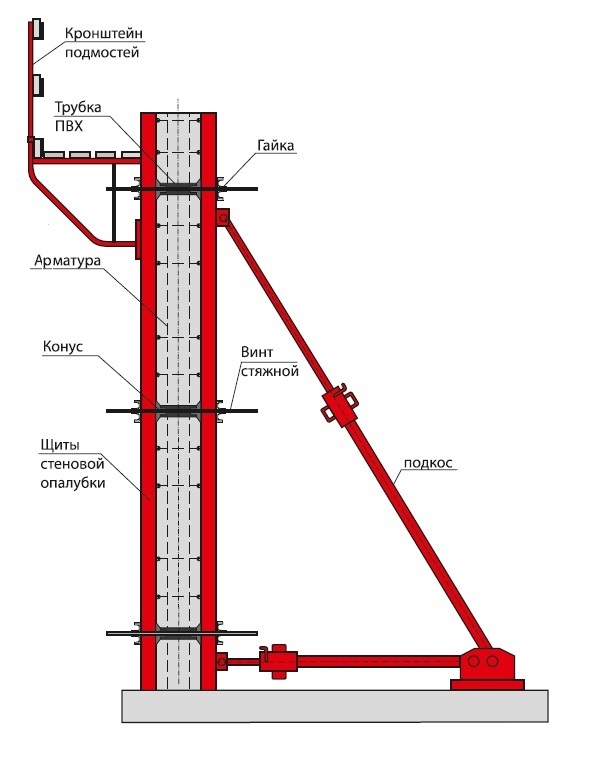

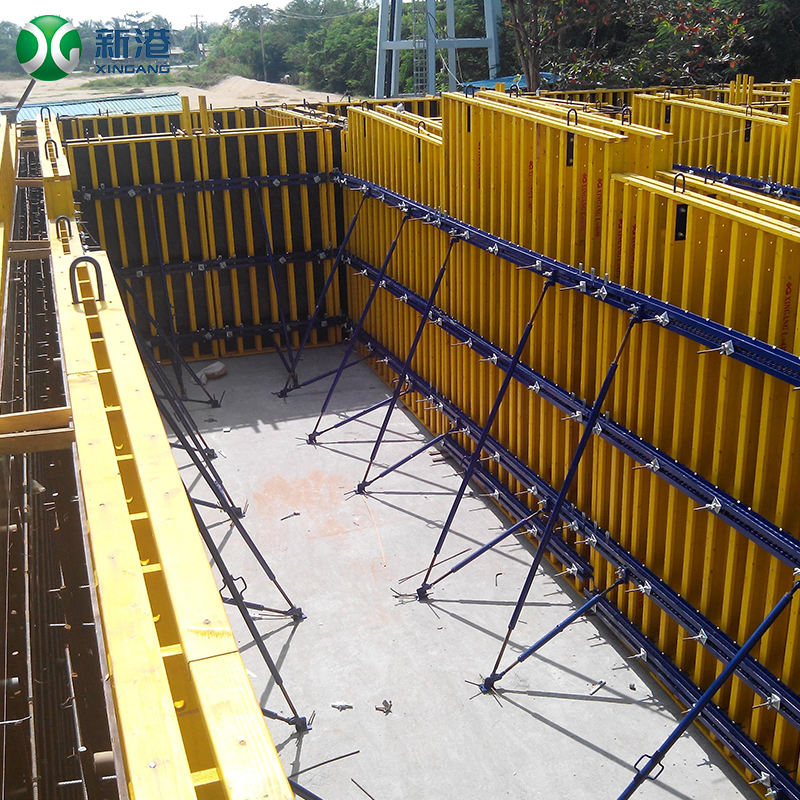

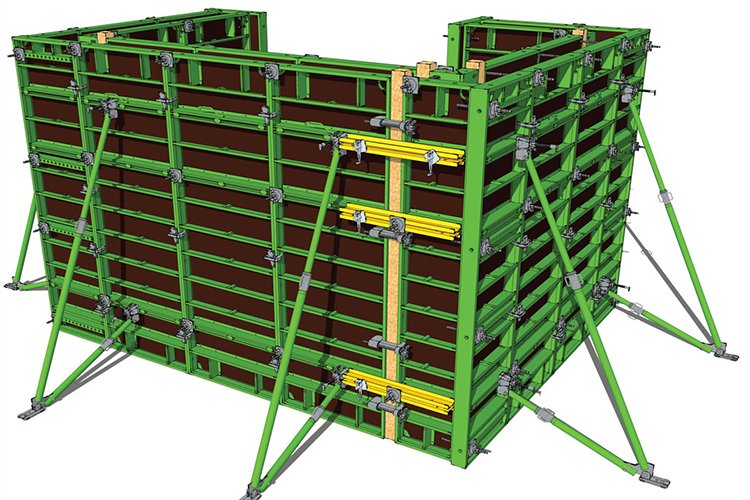

2. Переставная опалубка. Это универсальная капитальная опалубка, имеющая многоразовое назначение – как правило, изготавливается из стали и представляет собой некоторое подобие конструктора. Щиты могут соединяться друг с другом как вдоль, так и поперек – между собой, чтобы получить полость для бетонирования, они скручиваются посредством трубок и шпилек с гайками. После первоначального схватывания бетона шпильки вынимаются, щиты снимаются, а трубки просто выбиваются из конструкции и впоследствии используются для следующего цикла установки. Оставшиеся от трубок отверстия попросту замазывают цементным раствором.;

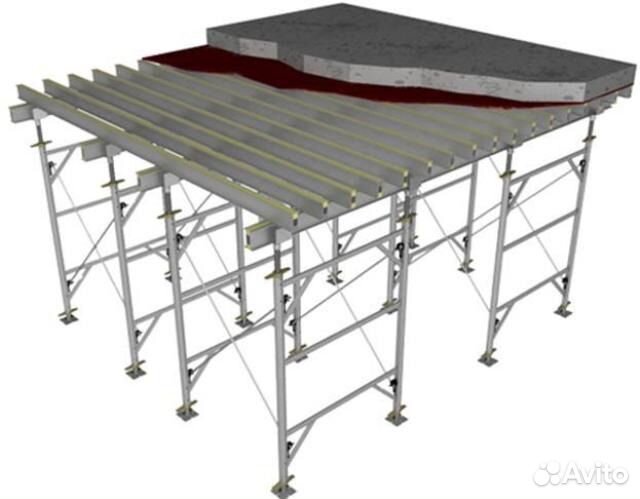

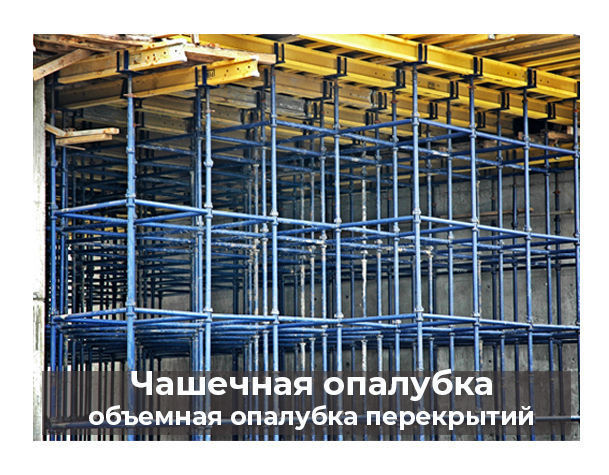

3. Подвесная опалубка. Ее назначение сводится к изготовлению горизонтальных бетонных конструкций – площадки для лестничных маршей, перекрытия и тому подобные изделия как раз являются полем деятельности для подвесной опалубки. Такое приспособление представляет собой соединяемые друг с другом щиты, которые как бы подвешиваются на балках, тем самым ограничивая бетон в перемещении вниз.



4. Скользящая металлическая опалубка. В большинстве случаев используется при строительстве высотных домов типичной конструкции методом монолитного литья – эта опалубка оправдывает себя исключительно при многоразовом использовании. Ее отличительная особенность заключается в наличии механизма, благодаря которому опалубка поднимает сама себя вверх – в большинстве случаев это винты, которые при завинчивании, упираясь в бетонированную поверхность, подтягивают конструкцию вверх. Особо качественная и технологичная опалубка данного типа оборудуется подъемными электромоторами, которые поднимают опалубку со всех сторон сразу и делают это равномерно.

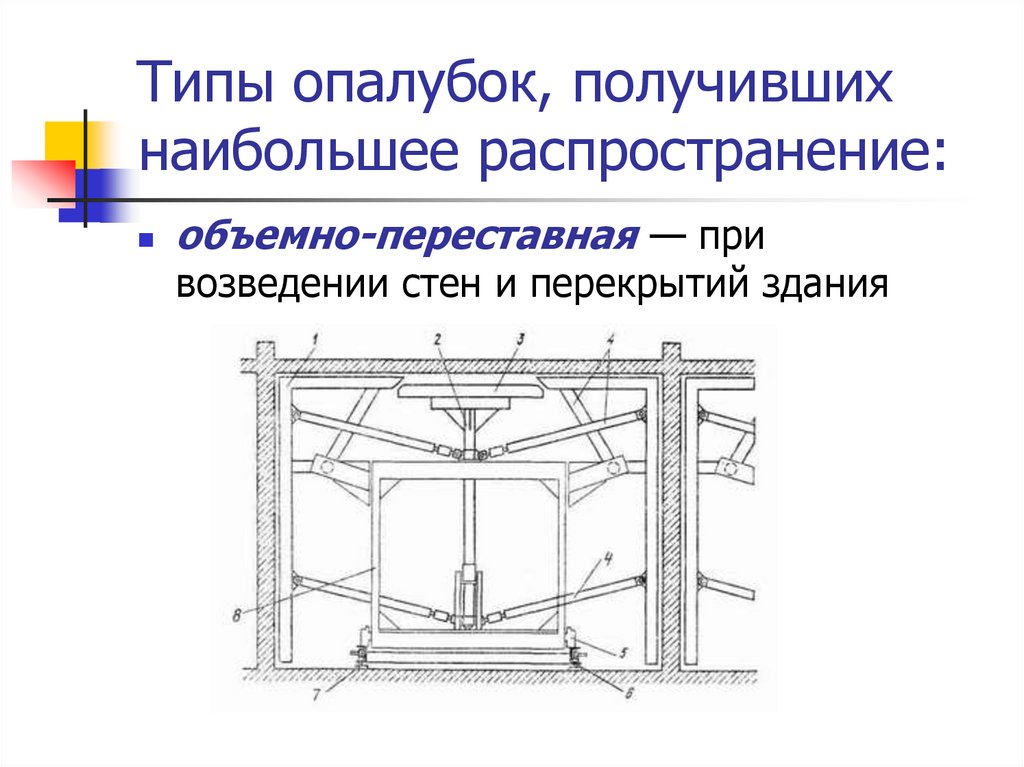

5. Передвижная объемная опалубка. В принципе, вариант практически тот же, что и предыдущий, только, в отличие от него, данный тип опалубки предназначен для бетонирования горизонтальных конструкций большой протяженности – например, водосточных лотков. С ее помощью достаточно просто производить одновременную заливку боковых и верхней части этих изделий. После застывания бетона опалубка просто передвигается посредством роликовых или колесных опор.



Описанные выше разновидности опалубок – это еще далеко не весь список подобных приспособлений. Здесь не учтена масса специализированных опалубок, которые используются для бетонирования одного единственного изделия в больших количествах. К примеру, к этому типу опалубки можно отнести приспособления, с помощью которых на заводах железобетонных изделий производят стандартные плиты перекрытия или панели для строительства домов. Также к разряду этих изделий можно приписать арочную опалубку для бетонирования подземных тоннелей. В общем, вариантов подобных изделий достаточно много.

И в завершение данной темы про виды опалубок добавлю только одно – если речь идет о частном строительстве своими руками, то смысла во всех этих разновидностях нет никакого, если, конечно, вы не собираетесь в дальнейшем сдавать опалубку в аренду. Самым оптимальным вариантом в таких ситуациях является деревянная опалубка – также, если речь идет об изготовлении фундамента, то можно рассмотреть использование вместо опалубки готовых блоков.

Какие виды опалубки используют в современном строительстве

Что такое опалубка? Это конструкция, которая представляет собой вспомогательный каркас съемного или несъемного типа, собираемый из щитков, стоек и некоторых крепежных элементов.

Из чего может быть изготовлена опалубка

Современная опалубка для фундамента может быть изготовлена из следующих материалов:



1.       Фанера, брусья или деревянный массив. Эти материалы являются широко применимыми в частном строительстве. Древесная структура отличается отличной сцепляемостью с бетоном. Удобством в монтаже обладают металлические каркасы, на которые укладываются деревянные или фанерные листы. Кстати, фанера часто используется для того, чтобы возводить тонкие перегородки и стенки в малогабаритном строительстве.

2.       Металл. Речь идет о листовой стали или алюминии, применяемом для того, чтобы отливать железобетонные детали в заводских условиях. Опалубка из металла отличается большей прочностью и долговечностью, нежели деревянный аналог.

3.       Из плит и блоков, изготовленных из полистирола.

4.       Также весьма распространенной является несъемная опалубка, изготовленная из стеклопластика, железобетона и т. д. Для стеклопластиковых конструкций нередко используется металлический каркас.



Опалубка для дома чаще всего использует стальные крепления. В некоторых случаях крепежные элементы могут быть изготовлены из алюминия и даже дерева. В производстве подмостей, рабочих настилов применяется древесина, инвентарные подмости и приспособления, предназначенные для подъема и перемещения опалубки, являются металлическими.



Для снижения адгезии бетона к опалубке, деревянные поверхности пропитываются гидрофобизирующими составами.

Какие виды опалубки различают на сегодняшний день

Подобные конструкции могут быть изготовлены для возведения фундаментов, перекрытий, стен, а также колонн и лифтовых шахт. Они бывают двух видов:



1.       Несъемная опалубка, которая играет важную роль в формообразовании и является частью внутреннего каркаса строения.

2.       Съемная опалубка для фундамента, которая может применяться многократно, поскольку демонтируется после застывания раствора. Использование опалубки съемного типа предполагает строительство плитного фундамента цена которого оправдывается надежностью и долговечностью.

Съемные конструкции можно изготовить самостоятельно или же купить. В продаже имеются варианты различных объемов и конфигураций. Возможно также взятие опалубки в аренду.



Относительно формы и ориентации в пространстве различается несколько видов опалубки:



·         Горизонтальная, которая используется для поверхностей, нагрузка в которых распределяется сверху вниз. Речь идет о перекрытия, наклонных и горизонтальных поверхностях.

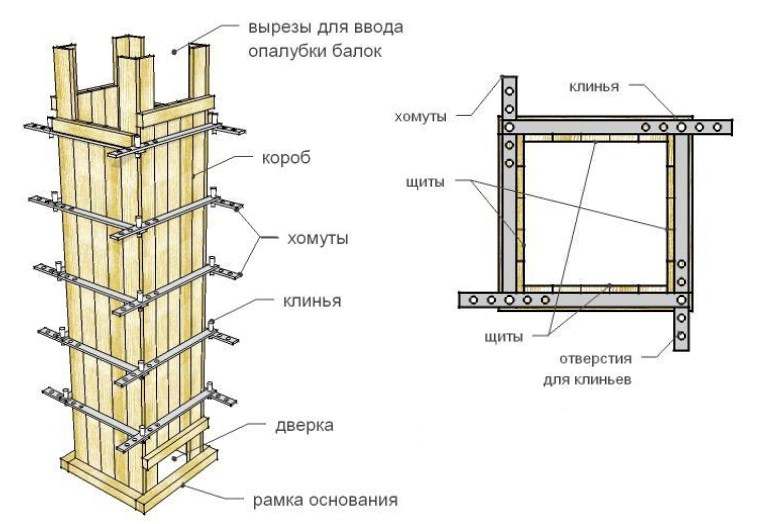

·         Вертикальная, которая используется для строительства колонн, стен, а также некоторых наклонных поверхностей.

·         Для создания конструкций, имеющих криволинейную форму.

·         Для формообразования целых помещений.



Опалубка несъемного типа может изготавливаться в различных видах. Она представлена материалом, который позволяет создать единую конструкцию стены. Это может быть как монолитная опалубка, так и вариант из нескольких панелей, надежно закрепленных друг с другом. Таким образом, после того, как будет залит бетон и установятся теплоизоляционные материалы, такая опалубка образует со стеной общую конструкцию.



На сегодняшний день различается несколько вариантов опалубки несъемного типа:



1.       Модульные конструкции, которые представлены опалубочными модулями, имеющими правильную форму и напоминающими детали конструктора. Для сборки каркаса стены применяется бесшовный метод, когда при помощи перемычек из облицовочных пластин собирается единая конструкция, к которой затем добавляется утеплитель, арматура и заливается бетон. Данная технология позволяет в значительной мере удешевить проведение строительных работ.

2.       Панельные, представляющие собой армпанели или жесткие панели опалубки.



Последний вариант разделяется на несколько видов в зависимости от используемых материалов:



·         Из пенополистирола. Речь идет о термоблоках, которые изготавливаются из вспененного материала, имеющего пустоты. Такая панельная опалубка устанавливается из пенополистирольных плит, которые дополнительно армируются, после чего происходит заливка бетона.

·         Из деревобетона. Такая монолитная опалубка представляет собой смесь цемента и древесной щепы. Она представляет собой панели, скрепляемые друг с другом посредством бесшовной кладки. Чтобы улучшить теплоизоляционные показатели таких стен, используется полистирол, после чего устанавливается арматура и осуществляется заливка цементного состава.



·         Стекломагнезитовая опалубка каркасного типа. Она представляет собой стекломагниевые листы, скрепленные с металлическим термопрофилем. Их заливают легким бетоном.



Если же говорить об опалубке съемного типа, то она может быть следующих видов:

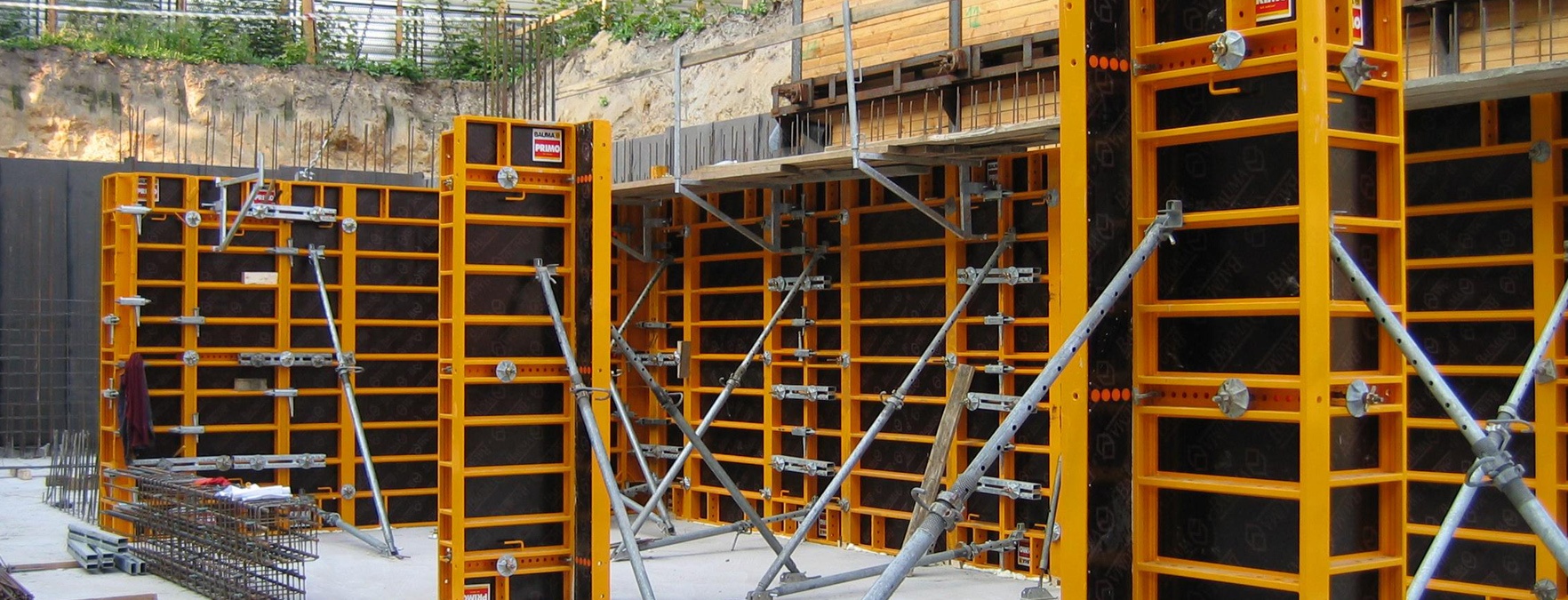

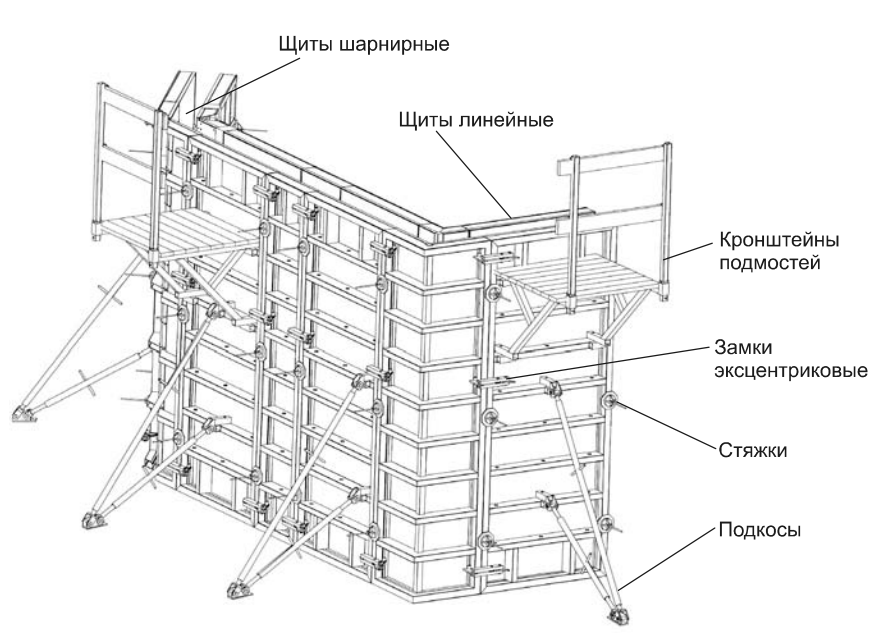

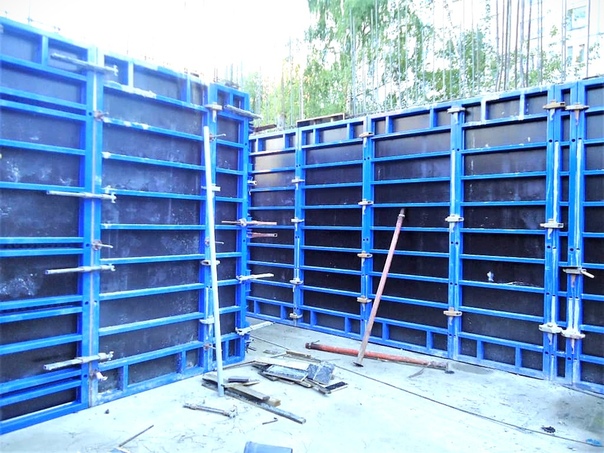

1.       Мелкощитовая и крупнощитовая. Такие щиты ориентированы на то, чтобы полностью выдерживать приходящуюся на них нагрузку, потому не требуют применения каких-либо дополнительных конструкций. Используя крупнощитовую опалубку, происходит бетонирование длинных стен, перекрытий и туннелей.

2.       Горизонтально перемещаемая опалубка предназначается для формования конструкций разного типа: замкнутых, с горизонтальной протяженностью, с большой площадью и т. д. Такие варианты чаще всего имеют п-образную форму, благодаря которой удается осуществлять формирование как несущих поперечных стен, так и монолитных перекрытий.

3.       Блок-формы. Такая опалубка для дома имеет вид пространственных блоков, которые предназначаются для формовки небольших по размерам горизонтальных и вертикальных конструкций. Сегодня производятся как раздвижные, так и жесткие неразъемные варианты подобных конструкций.

4.       Опалубка пневматического типа. Представляет собой шибкую армированную оболочку, которая имеет резиновую, тканевую или полимерную основу. Подобная опалубка может быть установлена в любом месте, после чего в нее нагнетается воздух. Чтобы снизить адгезию с бетоном, на данный состав наносится смазка, после чего производится бетонирование. Чтобы ускорить процесс схватывания состава, в такую опалубку может подаваться подогретый пар или воздух. Данный материал отличается низкой массой, ввиду чего для его монтажа/демонтажа не требуется использование подъемной техники. Одними из основных недостатков являются малая оборотность и постоянное нагнетание воздуха.

Особенности монтажа опалубки

Современное строительство предполагает использование разных видов опалубки для производства фундамента. К примеру, ленточные основания предполагают использование опалубки съемного типа, материалом для изготовления которой чаще всего выступает деревянный брус или доски.



Если обустраивается свайный фундамент цена которого несколько ниже ленточного, то применяется опалубка несъемного типа. Форма в данном случае образуется посредством асбестоцементных труб или же других стройматериалов подобного типа. В процессе работы полости труб армируются и заливаются бетоном.

В качестве опалубки для ленточных оснований сегодня широко применяются листы пенополистирола. К тому же, благодаря данному материалу основание получает дополнительные утепляющие характеристики.



Если речь идет о малоэтажном строительстве, к примеру, о возведении загородного дома, то здесь лучшим выходом из ситуации станет изготовление опалубки своими руками. Лучше всего будет использовать для этого доски, толщиной 4 см и шириной 10 см, а также бруски в сечении 40 на 40 мм.



Работы производятся следующим образом:



1.       Площадка очищается от строительного мусора, после чего вырывается траншея под фундамент.

2.       Еще до этапа строительства определяются методы, посредством которых будет осуществляться бетонирование конструкций. Далее выполняются чертежи опалубки, крепежных элементов, поддерживающих стоек и лесов относительно полученных данных.

3.       Используя доски, длина которых составляет 3 метра, сбиваются щиты. Для этого используются отрезки брусьев, размещаемые на расстоянии метра друг от друга, саморезы или гвозди. Брусья должны быть такого вида, чтобы их длина превышала ширину шита.

4.       В тех местах, где доски будут соединяться брусками, в качестве опор необходимо установить подкосы для опалубки. Они закрепляются колышками, вбитыми в землю.

5.       Теперь щиты опалубки необходимо выровнять по вертикали и горизонтали, используя для этого отвес и строительный уровень.

6.       Конструкция опалубки не должна иметь никаких щелей во избежание утечки раствора. Их замазывают, используя гидроизоляцию в виде специализированных составов и материалов. Речь идет о пенополистирольных плитах, рубероиде и т. д.

Где можно заказать заливку фундамента

Если вам необходимо залить фундамент под дом, но вы не имеете достаточного опыта для этого, то лучше всего обратиться к профессионалам. Речь идет о компании ИнноваСтрой, которая специализируется на строительстве частных домов любой сложности, площади и этажности. Наши специалисты способны как разработать проект будущего здания, так и осуществить строительство фундамента в Подмосковье с последующим возведением дома.



В нашей компании работают исключительно специалисты, которые способны на высшем уровне провести все этапы строительных работ. При этом стоимость ленточного фундамента в нашей компании будет значительно ниже, чем у фирм-конкурентов. Убедитесь в этом самостоятельно, заказав в ИнноваСтрой строительные услуги уже сейчас.







Виды и классификация строительной опалубки

Опалубка – это состоящий из различных элементов каркас, в который заливают бетонные и растворные смеси для того, чтобы после формовки и их застывания получить изделие заданной формы. Основное требование к опалубке – способность выдерживать давление строительных смесей без сдвигов и деформаций, нарушающих геометрию сформированного изделия. Она также должна обладать прочным и жестким каркасом, а ее щиты иметь слабое сцепление с материалом бетонной смеси.

Опалубочная конструкция состоит из нескольких групп элементов. Формообразующие детали или палубы поддерживаются стойками, рамами, подкосами, а специальные крепежи прочно удерживают  все элементы опалубки в процессе формовки. Независимо от вида, материала и назначения опалубки, все приспособления для формирования монолитных конструкций из бетона или армированных смесей должны удовлетворять требованиям ГОСТ 52085-2003, а также СНиП РК 5.03-37-2005 «Несущие и ограждающие конструкции».

Классификация опалубки

Опалубка классифицируется в зависимости от функциональности, вида бетонируемых поверхностей, материала, из которого она изготовлена и возможности ее повторного использования. По оборачиваемости (возможности повторного применения) опалубка может быть несъемной или сборной. В первом случае элементы конструкции становятся частью строения, усиливая его прочность и давая быстро возможность возводить здания на различных грунтах. Кроме того, каркас из теплоизоляционного материала, например, пенополистирола, увеличивает теплоизоляционные характеристики объекта и облегчает отделочные работы.

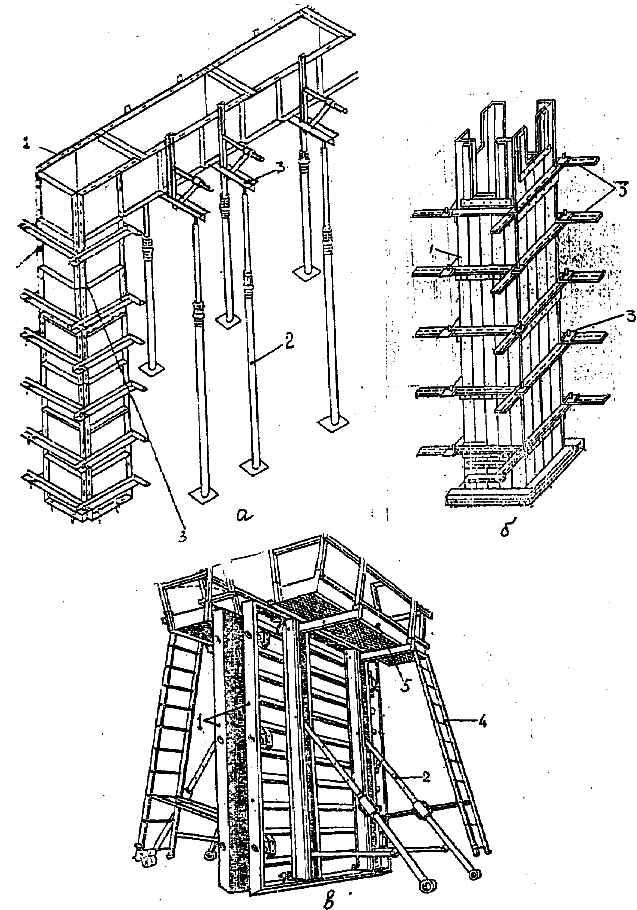

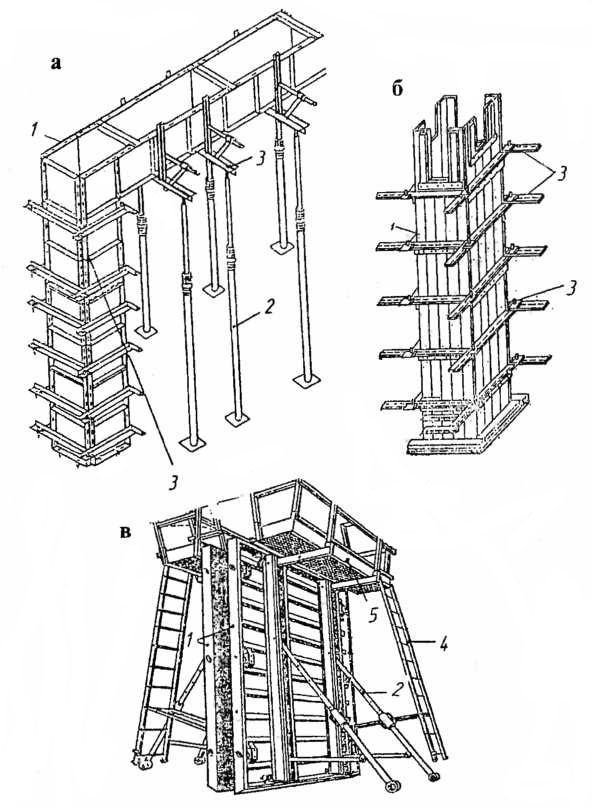

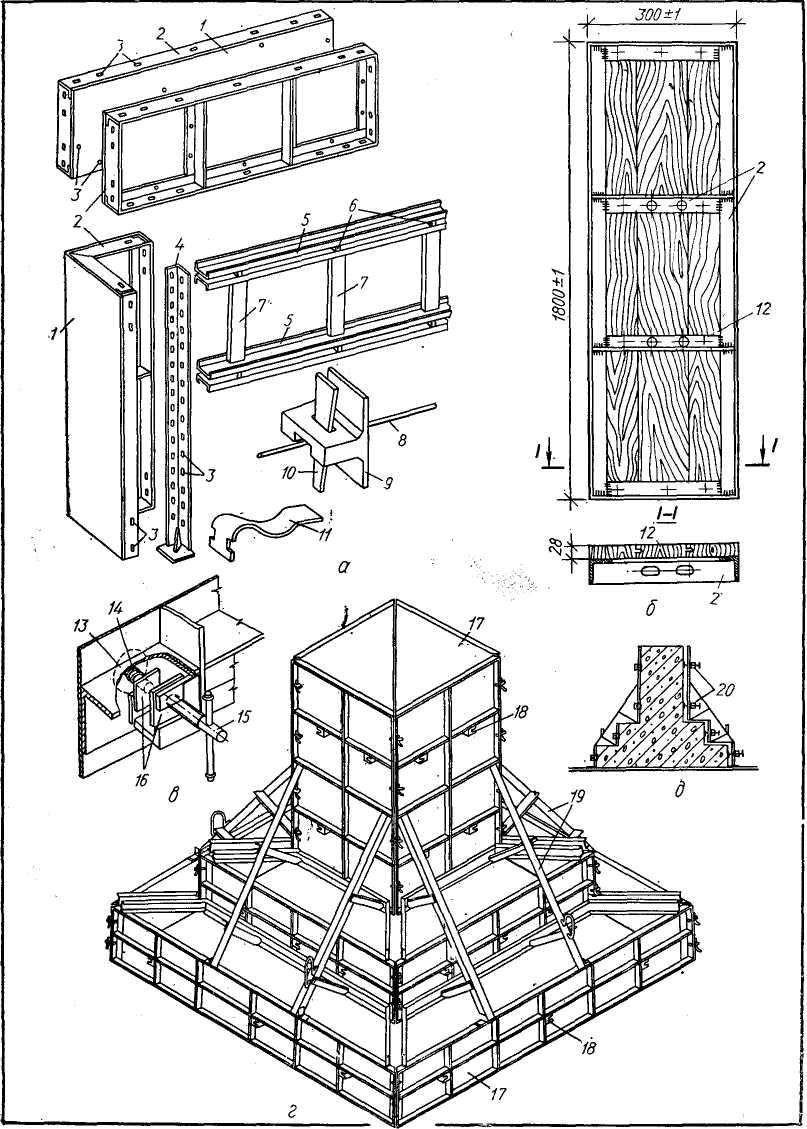

Разборная опалубка насчитывает несколько типов конструкций, отличающихся функциональностью и назначением. Для создания вертикальных, горизонтальных и наклонных поверхностей применяется:

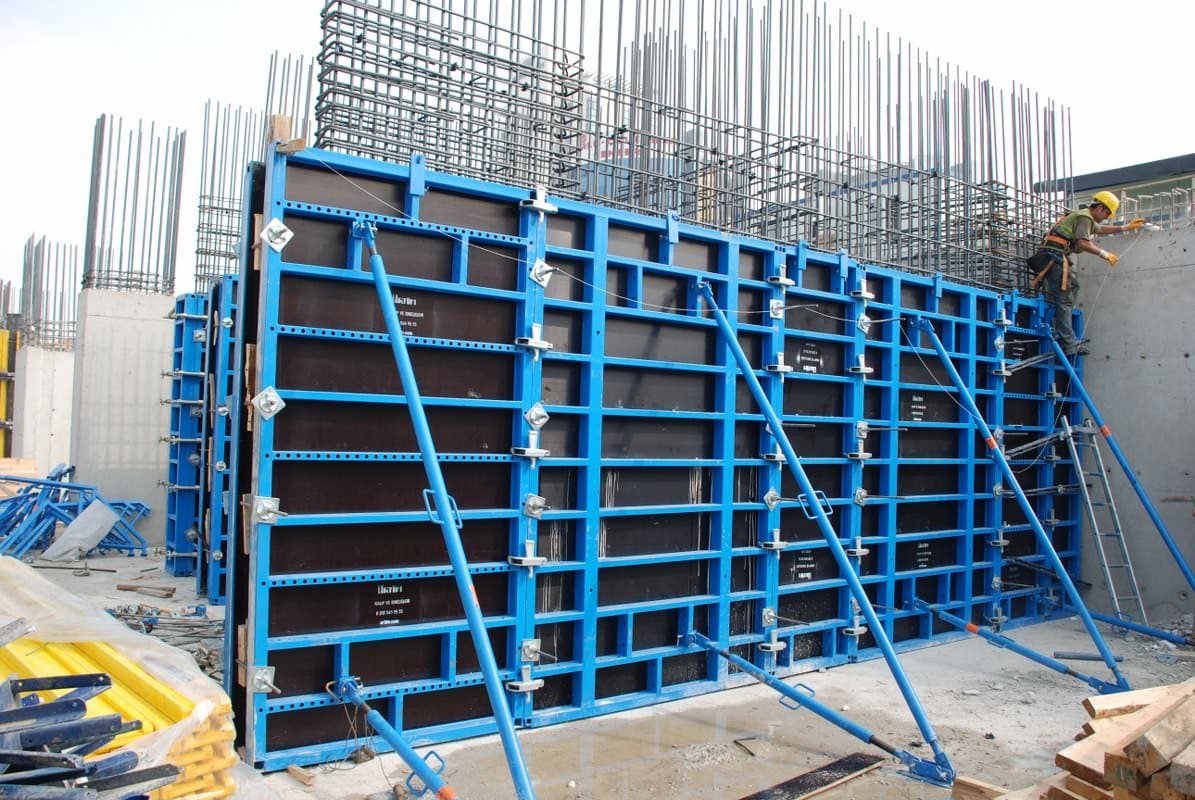

  1. Мелко- и крупнощитовая опалубка, состоящие соответственно из небольших, весом до 50 кг или более массивных составляющих . Щиты соединяются крепежом, способны выдержать значительные деформационные нагрузки. С их помощью можно создавать монолитные конструкции сложной формы при строительстве стен и перекрытий.
  2. Подъемно-переставная опалубка по функциональности похожа на конструктор, состоящий из стальных щитов. Они могут перемещаться и соединяться между собой как вдоль, так и поперек. Жесткость форм обеспечивается применением в качестве крепежа трубок и шпилек с гайками. После застывания бетона крепеж выбивается, отверстия цементируются, а элементы опалубки готовы для устройства следующего монолитного участка.

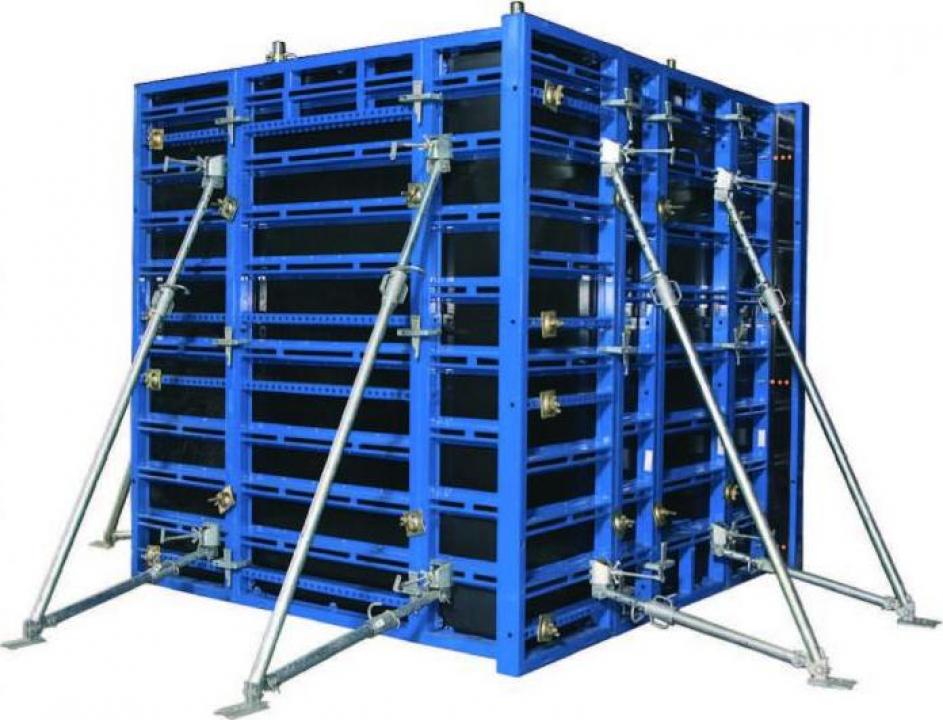

  3. Блок-формы – каркасные конструкции из крупных элементов, которые применяют для производства строительных материалов в заводских условиях. С их помощью сооружают блоки из шлако-, пено- и газобетона для строительства лифтовых шахт, помощью которых сооружают лифтовые шахты, колонн, объемных стен.
  4. Подвесная опалубка, состоящая из щитов, балок и регулируемых по высоте стоек, применяется при сооружении межэтажных, чердачных перекрытий, лестничных площадок.
  5. Скользящая металлическая опалубка, применяемая для создания монолитных объектов методом поярусной заливки. Благодаря специальному винтовому механизму опалубка сама поднимается вверх, упираясь в бетонную поверхность. Такая конструкция подходит для возведения монолитных стен в комбинации с колоннами.
  6. Катящиеся опалубки, состоящие из рамы, закрепленных на ней щитов и тележек, применяют при создании одновременно вертикальных и горизонтальных элементов, например стен и перекрытия.

Общая функциональность опалубочных конструкций может быть расширена применением дополнительных устройств, которые включают формирующие и поддерживающие секции, механизмы для уплотнения или обогрева бетона.

Как выбрать опалубку

Конструкторы и разработчики Димитровского завода строительной опалубки советуют делать выбор оборудования, исходя из вида бетонируемых конструкций и возможных способов производства. При подборе опалубки выполняется экономический анализ с учетом графика строительства, возможности повторного использования, наличия грузоподъемной техники и пр.

При строительстве возведении серийных объектов и возможности получения большого объема бетона, наиболее эффективными будут крупноразмерные опалубочные системы. При создании разнотипных монолитных элементов целесообразно применять универсальную опалубку разборно-переставной конструкции.

Читайте также:

Виды, классификация и типы опалубки

Опалубка – временная горизонтальная либо вертикальная форма, служащая для определения габаритов будущей железобетонной конструкции. Она состоит из отдельных съемных элементов, которые при сборке скрепляются между собой для сохранения нужного положения в момент подачи бетонной смеси и во время ее затвердевания.


Использование опалубки дает сразу несколько преимуществ:

  • Ускорение бетонных работ;

  • Стабильно высокое качество готовых конструкций;

  • Улучшение фактуры готовой бетонной поверхности.

Классификация и типы опалубки


Все разновидности опалубок можно классифицировать по:

  • Материалу;

  • Конструктивным особенностям;

  • Назначению.


В зависимости от вида материала, используемых при изготовлении опалубки делят на:

  • Деревянные либо деревянно-металлические;

  • Металлические;

  • Железобетонные;

  • Резиновые либо тканевые;

  • Пластиковые;

  • Армоцементные.


Для производства деревянной опалубки используют доски влажностью до 25% либо фанеру. Она проста в производстве, доступна по стоимости, обеспечивает высокое качество бетонной поверхности, но этот вид опалубки для стен и иных элементов имеет ограниченную прочность и небольшую долговечность.


Металлические опалубки, наоборот, очень прочные и долго прослужат, поэтому их активно используют в монолитном строительстве. Одновременно они довольно дороги и трудоемки в изготовлении, хотя при строительстве это многократно окупается.


Железобетонные опалубки используют для бетонных работ в сложных гидротехнических условиях (например, обустройство элементов опор различных мостов, подпорных стен на побережье и других объектов). В этом случае гарантируется высокая прочность системы, предотвращающей появление каких-либо дефектов и обеспечивающей должную надежность.


Резиновые или тканевые виды опалубки применяют для бетонирования изделий со сложной геометрической формой.


Пластмассовые и армоцементные опалубки используют для изготовления монолитных изделий самого разного назначения и конфигурации. Они универсальны и обычно их применяют в загородном и городском среднем по объему строительстве.

Классификация и разновидности опалубок по конструктивным особенностям


По этому параметру виды бетонных опалубок делят на:

  • Подъемно-переставные;

  • Разборно-переставные;

  • Скользящие;

  • Блок-формы;

  • Катущие;

  • Несъемные.


Подъемно-переставные опалубки включают две части (наружной и внутренней), которые подвешиваются к направляющим. Их используют при монолитных работах, когда бетонирование происходит по ярусам и после затвердения первого слоя опалубка передвигается выше. Широко подобные системы используют, например, при строительстве мостов, где важно получить бетонные элементы высотой в десятки метров. Также подобные системы широко применяют при монолитном строительстве домов.


Разборно-переставные опалубки конструктивно состоят из деревянных щитов, обитых фанерой, стальным листом либо другим материалом. Используют этот вид опалубки для монолитного строительства и других видов работ.


Скользящие опалубки предусматривают поярусное бетонирование. Конструктивно она включает опалубочные щиты, которые между собой фиксируют рамой П-образной формы, позволяющей двигать всю систему в вертикальном направлении с помощью домкратов.


Блок-формы используют на предприятиях, занимающихся производством изделий ЖБИ и блочных строительных материалов. Они представляют крупногабаритные каркасные изделия, которые могут быть съемными и несъемными.


Катящая опалубка монтируется на тележках либо щитках, которые можно передвигать по рельсовому пути. Ее используют, например, при бетонировании, например, тоннелей.

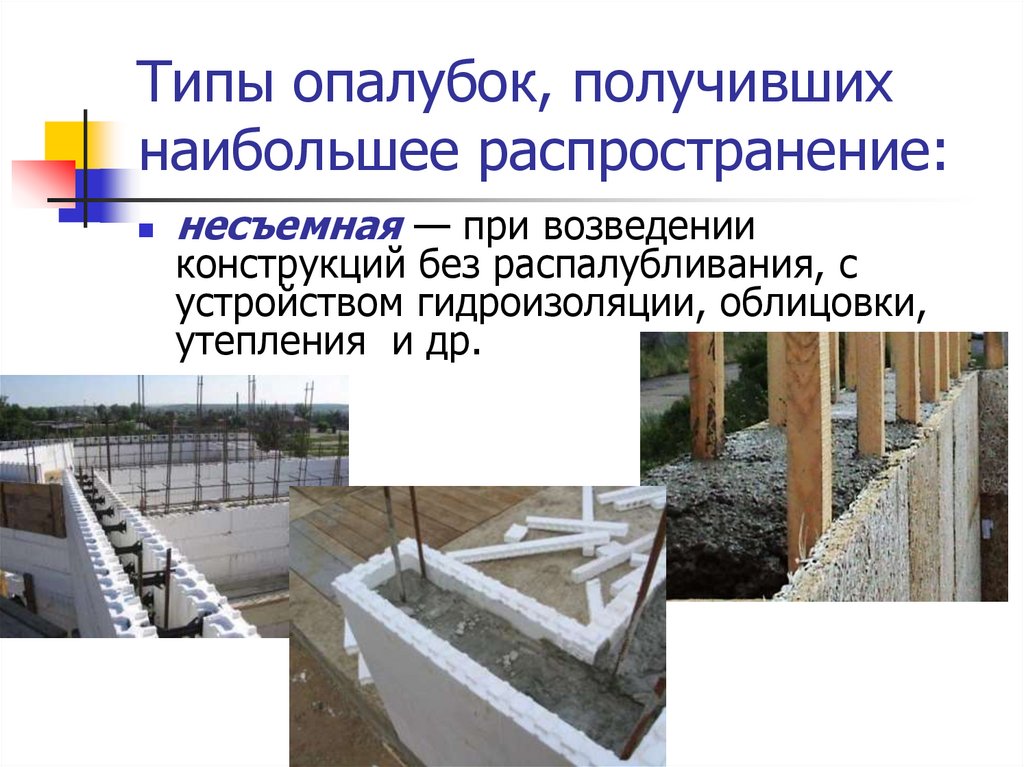

Несъемные опалубки предусматривают отсутствие демонтажа после завершения бетонных работ. В этом случае опалубка может использована в качестве финишной отделки, теплоизоляционного слоя.

Назначение и виды опалубки


По этому параметру выделяют виды опалубки для фундамента, перекрытий, лифтовых шахт, ростверков и бетонных элементов.


Они адаптированы под изготовление конкретных бетонных элементов, так как важно при монтаже соблюсти точность. В противном случае возможно появление неровностей, щелей уже в готовом виде.

Наша продукция

Основные типы опалубки

Опалубка – формообразующая конструкция, применяемая в процессе создания бетонных и железобетонных сооружений. Она состоит из щитов, элементов поддержки (стоек, рам, подпорок) и крепежа. Главной задачей такой оснастки является обеспечение высокого качества бетонирования. В зависимости от характеристик объекта применяют разные виды опалубки.

Материалы

Для создания опалубочных систем используют следующие материалы:

  • металл;
  • дерево;
  • железобетон;
  • армоцементные плиты;
  • пластик;
  • текстиль и другие синтетические материалы.

Основой металлической оснастки являются стальные листы и профили. Быстроразъемные соединения дают возможность оперативно устанавливать и разбирать конструкцию. Если речь идет о сетчатой опалубке, размеры ячеек не могут превышать 0,5×0,5 см.

С помощью прорезиненных тканей или технического текстиля создают пневматические системы. Оболочка, в которую нагнетается воздух, может принимать практически любую форму, что очень удобно. Армоцементные панели делают из мелкозернистого бетона и проволочной сетки. Стандартная толщина плиты составляет 1,5-2 см Они, как и железобетонная опалубка, становятся частью конструкции. Железобетон обычно используют при возведении больших монолитных зданий. Пластиковые палубы начали применять у нас не так давно, но уже можно говорить об этом материале, как надежном и практичном. Большой популярностью пользуется также комбинированная деревометаллическая опалубка, в которой используются оба указанных в названии материала.

Разновидности конструкции

При строительстве колонн, фундаментов, балок, стен, горизонтальных перекрытий используют как одноразовую, так и многоразовую (инвентарную) оснастку. Первая после застывания бетонной массы становится неотъемлемой частью сооружения и включается в расчетное сечение. Одноразовые конструкции обычно делают из железобетона, пластика или пенополистирола. Помимо своих основных обязанностей они могут выполнять функции утеплителя и гидроизоляционного материала. Намного чаще для строительных работ используется инвентарная опалубка. Виды опалубки этого типа делятся на разборно-переставные модели и подвижные.

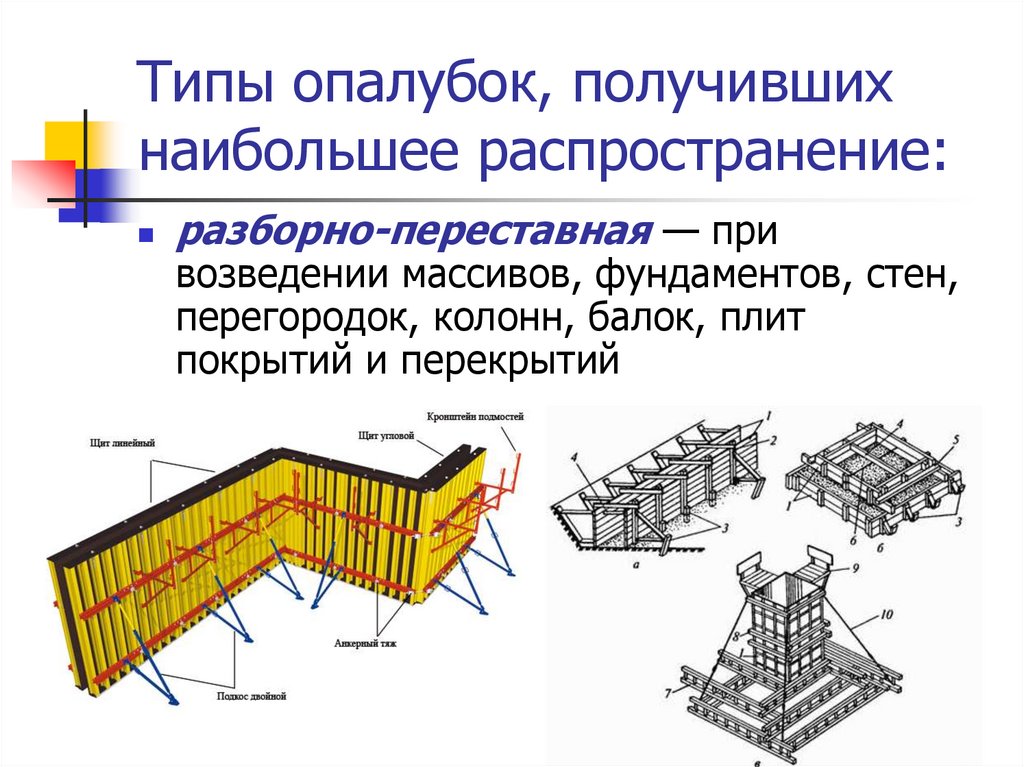

Системы разборно-переставные

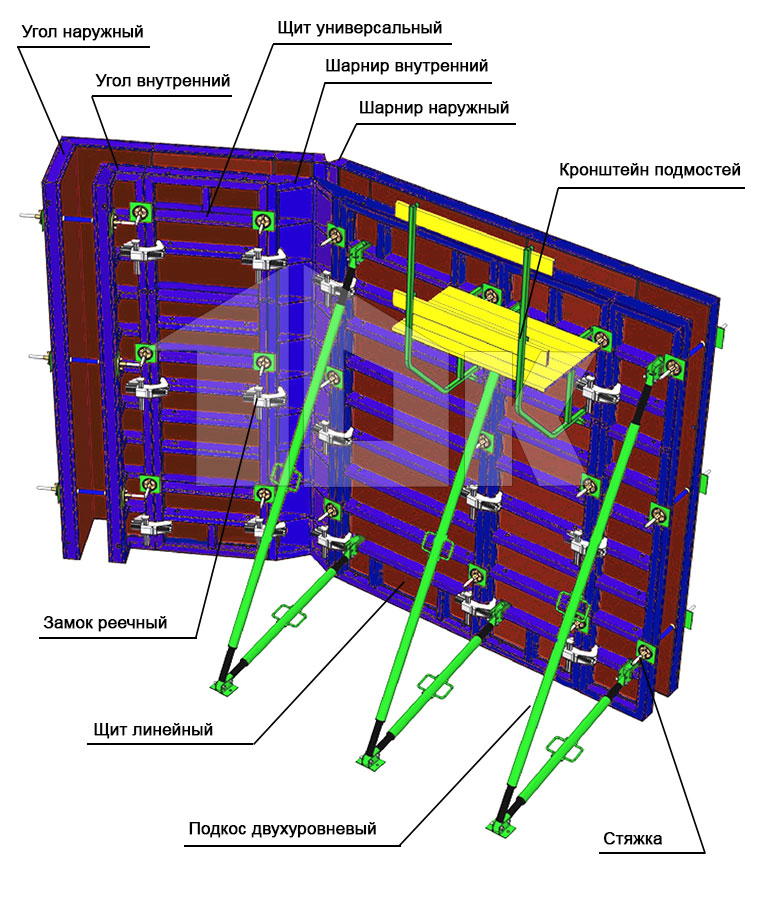

Подобные опалубочные установки собирают с помощью щитов, стоек, коробов и крепежа. Они монтируются таким образом, чтобы боковые стенки, колонны, прогоны и балки можно было снимать, оставив на месте днища. Основания убирают после окончательного застывания бетонной смеси. В зависимости от размеров основных элементов различают мелкощитовую и крупнощитовую опалубку. В первом случае масса отдельных частей не превышает 70 кг, что дает возможность собирать конструкцию вручную. Для этой работы достаточно двух мастеров. Крупные щиты могут весить до полтонны, поэтому для монтажа обычно привлекают специальную технику, которая позволит установить системы на нужной высоте.

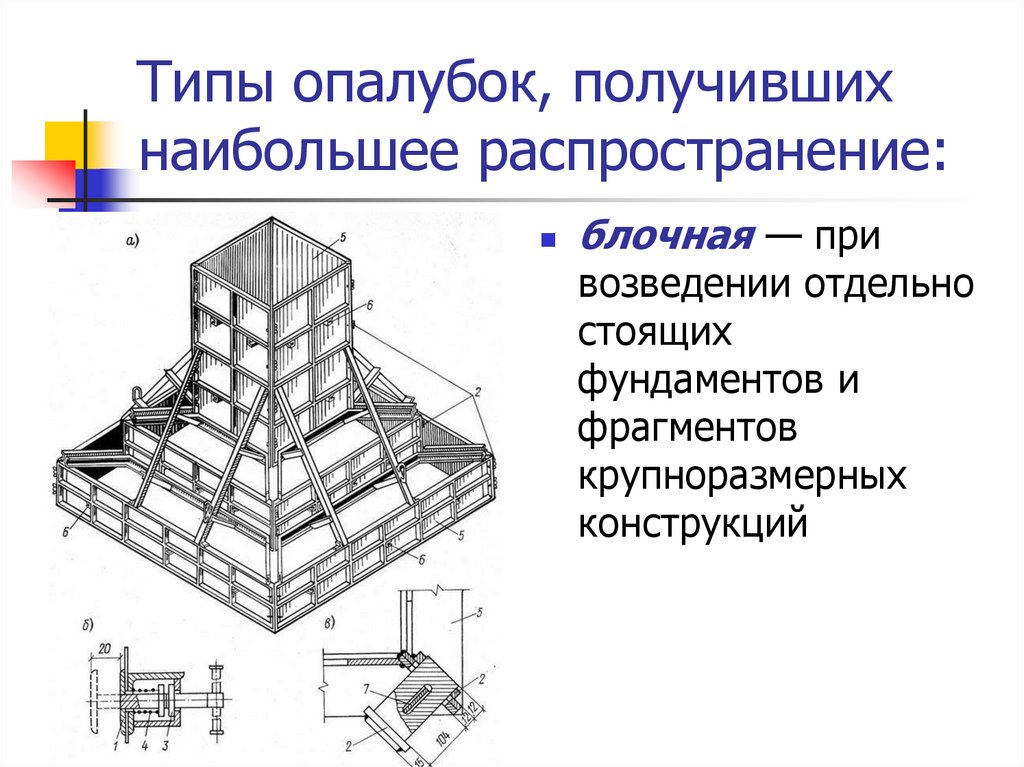

К виду опалубок разборно-переставных относят и блок формы. Это крупногабаритные каркасные сооружения, собранные из щитов и крепежа. Блоки бывают как цельными, так и разборными. Первые снимаются с застывшей поверхности при помощи домкрата. Во втором случае предварительно снимают угловые замки, за счет которых соединяются щиты.

Подвижные опалубочные системы

Существуют следующие подвижные типы опалубки:

  • скользящая;
  • катучая;
  • подъемно-переставная.

Скользящие системы представляют собой конструкции, в состав которых помимо щитов входят П-образные рамы, домкраты, подмости. Оснастку поднимают за счет домкратов. Чем быстрее застывает бетон, тем оперативнее осуществляется процесс. Обычно одновременно с бетонированием штукатурят поверхности. Для работы мастеров предусмотрены специальные леса.

Катучие конструкции устанавливаются на тележках или щитках, после чего двигают их по горизонтальным рельсам. Такая опалубка комплектуется подмостями. Когда требуется забетонировать гладкую поверхность, используют обычные подмости. Если речь идет о проблемных участках, применяют подъемно-опускные модели. Они поднимают/опускают оснастку посредством специальных механических устройств (лебедки, тали). После каждого перемещения проверятся правильность расположения осей.

Системы подъемно-переставных марок опалубки имеют в своем составе две конические оболочки – внутреннюю и внешнюю. Они располагаются на направляющих рамы, которая крепится к подъемнику петлями. Объект бетонируется поярусно: после застывания бетонной массы оснастку поднимают на новую высоту. Если вашей фирме требуется качественная опалубка любого из вышеперечисленных типов, вы можете заказать ее у нас. Вас ожидает качественная продукция от ведущих производителей. Наши цены на товары и услуги аренды – одни из самых низких в Москве.

🔨 виды опалубки, съёмная и несъёмная, технология возведения, преимущества.

Опалубка для фундамента — это съемная или несъемная конструкция, выполняющая роль создания необходимой формы, а также ее поддержки, для какого-либо вида фундамента. Возведение опорной основы для здания без опалубки невозможно. Она может состоять, как из специальных щитов, так и быть смонтирована из любых, подходящих по размеру досок. Щитовые элементы соединяются между собой с помощью крепежей. Но даже скрепленные щиты должны иметь поддержку в виде строительных лесов, которые обычно выглядят в качестве рам или стоек.

Оглавление:

Требования к опалубке:

  • Жесткость – плохо закрепленная конструкция либо не выдержит всей бетонной массы, либо будет местами отходить, нарушая нужную форму.

  • Любое отклонение от заданной конфигурации не должно превышать двух миллиметров.

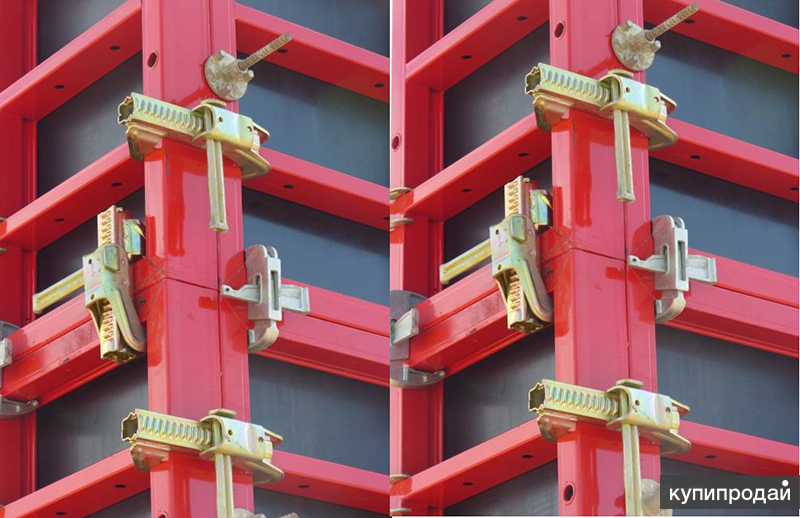

  • Крепление производится только с помощью специальных крепежей и металлических уголков.

  • Ширина щели между стыками щитов также не должна превышать двух миллиметров.

  • Чёткость – опалубка должна монтироваться только на хорошо выровненное дно траншеи, чтобы впоследствии верхняя часть фундамента была ровной.

Рис. 1 Обустройство опабалубки

Необходимые материалы

На самом деле опалубку можно смонтировать из всего, что есть под рукой. Традиционным вариантом является использование деревянных щитовых конструкций и досок. Доски могут иметь как обрезную форму, так и необрезную. Довольно часто распространен вариант использования пластиковой опалубки из-за ее невысокой стоимости.

Важно! При выборе материала из дерева, для строительства опалубки, стоит обратить внимание, чтобы влажность досок или щитов не превышала двадцати двух процентов. Если монтаж производится собственными усилиями, то лучше предварительно все деревянные элементы хорошо просушить.

Идеальным вариантом для опалубки будут служить листы влагостойкой фанеры или ДСП. Прикрепленная изнутри с помощью мебельного степлера, полиэтиленовая пленка позволит сохранить температурный и влажностный баланс в норме. А также исключит возможность протечки бетонной смеси сквозь щели.

Рис. 2 Полиэтиленовая плёнка для сохранения температуры и влаги в норме

Если необходимых материалов нет, можно воспользоваться обычной фанерой, стыки которой скрепляются с помощью стальных уголков и саморезов. Но важным моментом тогда будут их стыки, которые необходимо перекрыть более тонким фанерным листом и закрепить саморезами.

Совет эксперта! Расстояние между крепежными отверстиями не должно превышать пятидесяти пяти сантиметров. Отступ от верхнего края должен составлять двадцать пять сантиметров, а по диагонали – пять сантиметров.

Распорки выставляются только в тех местах, где необходимо выравнивание общей линии опалубки. Если есть длинный отрезок фундамента, то лучше к верхнему краю фанерного листа прикрутить стальную трубу, с прямоугольным сечением 25*60.

Съёмная опалубка

Опалубка является неотъемлемой частью возведения любого вида фундамента. По способу монтажа она делится на два вида: съемная и несъемная.

Съёмная опалубка может быть сделана, как из разборных коробов, так и из обычных досок. Первый вариант считается многоразовым, а именно, после окончательного застывания бетонной смеси, ее составные части демонтируются. Это существенно влияет на снижение себестоимости работ.

Рис. 3 Съёмная опалубка

Совет эксперта! Плотно пригнанные доски могут треснуть под большим давлением бетона, так как при смачивании водой дерево разбухает. Поэтому напоминаем, что щель между стыками не должна превышать двух миллиметров.

Доски, использованные для строительства опалубки, также можно впоследствии пустить в дело. Но чтобы их без проблем снять, не стоит делать привязку параллельных сторон по дну траншеи. В этом случае снять их будет невозможно.

Видео: Готовая съёмная опалубка

Виды съёмной опалубки

Съемная опалубка, в свою очередь, также делится на несколько видов:

  • Пластиковая форма – коробчатые щиты из полимерного материала, реже используется стекловолокно, с усиленным металлическим каркасом.

  • Щитовая форма – является самым бюджетным вариантом. Выполняется собственными усилиями из деревянных щитов, с верхней линией усиления в виде небольших брусков. Крепление может быть дополнено проволочными скрутками. Имеет место обязательные подпорки стенок опалубки. Максимальное количество использования такой опалубки – три раза, после чего доски можно использовать в качестве настила.

  • ДСП с металлическим каркасом – отличается легкостью подборки нужного размера, так как ламинированные ДСП можно элементарно распилить с помощью электрической пилы.

Несъёмная опалубка

Она представляет собой сборную конструкцию, состоящую из плит или блоков пенополистирола. Соединение двух рядом расположенных плит осуществляется с помощью перемычек. По периметру плиты имеют замковые пазы, что повышает общую надежность конструкции.

Рис. 4 Несъёмная опалубка

Это интересно! Одна плита пенополистирола имеет вес всего в полтора килограмма. Но по прочности коридор из таких плит может выдержать очень большое давление.

Опалубка из такого материала позволяет эффективно выдержать нужную форму фундаментальной ленты, даже если в ее конструкции имеются ступеньки. Внутренняя часть имеет пористую поверхность в виде маленьких пазов, которые увеличивают степень сцепления бетонной массы и стенок.

Преимущества несъемной опалубки

  • Полная защищенность фундамента от воздействия внешних разрушающих условий.

  • Дополнительная гидроизоляция и теплоизоляция фундаментальной опоры.

  • Защита от грибковых образований.

  • Влагоотталкивающая функция.

Виды несъемной опалубки

Выпускается блоками из вспененного полистирола, толщина которых равняется пяти сантиметрам. Соединение происходит с помощью перемычек и замковых пазов по принципу «лего». Требует декоративной облицовки.

Блоки из пенополистирола с арматурным каркасом, что позволяет не проводить армирование траншеи.

Представляет собой разборные коробчатые элементы, не требующие внешней отделки. При монтаже обязательно наличие утеплителя и арматурной сетки.

Плиты из пенополистирола с арматурной сеткой. Бетон наносится только по обоим бокам конструкции при помощи специального разбрызгивателя. Наглядная структура такой облицовки: бетон-пенополистирол-бетон.

  • Деревобетонная

Блоки, состоящие из смеси переработанной древесины с бетоном. Требуется внешняя декоративная облицовка.

  • Стекломагнезитовая

Имеет металлический каркас, покрытый стекломагнезитовым материалом. Также требует облицовки, как с внешней, так и с внутренней стороны.

Технология возведения съемной опалубки

Такой вид опорной системы сделать очень просто. Главное четко следовать заданной последовательности действий.

  • Этап 1: Расчистка территории

Здесь подразумевается уборка мусора и ненужных строительных предметов.

  • Этап 2: Разметка.

Разбить строительную площадку на участки, предусматриваемые проектом, а также проставить контрольные точки.

  • Этап 3: Установка основных элементов.

По углам периметра, а также по его сторонам, устанавливаются основные бруски. При дальнейшем монтаже они должны оказаться снаружи щитовой стены.

  • Этап 4: Щиты и доски.

К брусьям закрепляются щитовые планки, создавая подобие коридора.

  • Этап 5: Фиксация.

При необходимости, все стены опалубки зафиксировать с помощью металлических балок или реек, придав абсолютно ровную форму. Внутреннюю часть щитов выстлать полиэтиленовой пленкой.

Рис. 5 Схема фиксации стен опалубки

Важно! Съемную опалубку можно демонтировать только после полного застывания бетонной смеси. В зависимости от погодных условий и общего объема бетона период будет колебаться от двух до пяти недель.

По видео можно наглядно удостовериться в простоте монтажа съемной опалубки.

Технология возведения несъемной опалубки

Устройство несъемной опалубки практически ничем не отличается от съемного варианта.

  • Этап 1: Песчаная подушка.

На дне траншеи сделать подушку из песка и тщательно ее утрамбовать с помощью жидкой цементной смеси.

  • Этап 2: Гидроизоляция.

Далее выкладывается слой геотекстиля или рубероида, которые отвечают за функцию гидроизолирования фундамента.

  • Этап 3: Монтаж первого блочного ряда.

Сначала пригоняются друг к другу блоки с закрытым дном, далее сверху выстраиваются коробчатые элементы. Все пазы тщательно соединяются и монтируются внутренние перемычки.

Устанавливается армированный каркас по высоте общего опалубочного коридора.

  • Этап 5: Заливка.

Производится заливание бетонной смеси в полученный коридор.

С помощью нижеприведенного видео можно пошагово изучить процесс создания несъемной опалубки, а также ознакомиться с правилами и преимуществами ее создания.

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Опалубка в строительстве: виды, устройство, применение, установка

Опалубка в монолитном строительстве представляет собой прочную форму для заливки раствора с целью дальнейшего возведения бетонных и железобетонных объектов. На сегодняшний день это, пожалуй, наиболее распространенная конструкция для строительства высотных домов, крупных коммерческих зданий, производственных сооружений.

Опалубку используют для возведения стен и перекрытий, колонн и других нестандартных сооружений. Таким образом, отвечая на вопрос: «Что такое опалубка?», — можно с уверенностью сказать, опалубка – это основа любого объекта гражданского или промышленного назначения.

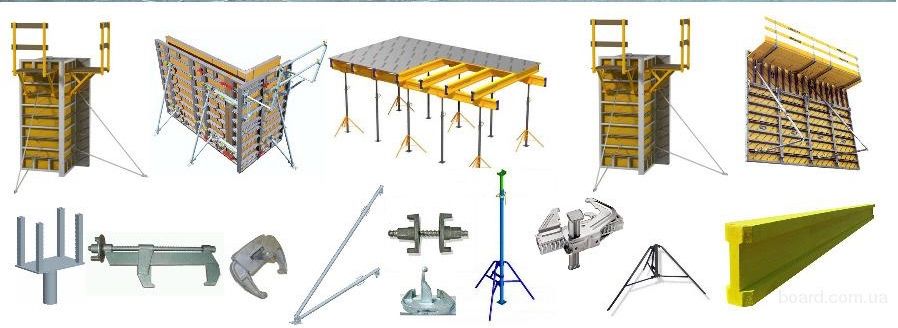

Опалубка в строительстве фото

Опалубка и ее виды

Для каждого объекта необходимо использовать опалубку, полностью соответствующую требованиям. Существует несколько видов опалубки для возведения небольших деревянных строений, высотных домов, коммерческих крупных объектов или отдельных элементов сложной геометрической формы.

Несъемная опалубка

Несъемная опалубка фото

Для частных домов и других небольших сооружений до 3 этажей подойдет несъемная опалубка. Она нужна для заливки фундамента, используется только один раз и остается частью дома. Подбирать материалы в этом случае рекомендуется с учетом дальнейшей эксплуатации объекта. Например, подобная опалубка может служить дополнительным теплоизоляционным слоем и придавать дополнительную прочность основанию.

В современном строительстве большой популярностью начинает пользоваться декоративная несъемная опалубка. Она имеет вид модуля, внутрь которого закладывают арматуру и утеплитель, впоследствии заливая все бетоном. Лицевая часть такой опалубки может иметь структуру, стилизованную под камень, кирпич или дерево. Это позволяет сэкономить на дальнейшей декоративной отделке бетонных изделий.

Какие еще существуют виды несъемной опалубки:

  • Армированные панели;
  • Древобетонные панели;
  • Стекломагнезитовые каркасные конструкции.

Cъемная опалубка

Съемная опалубка фото

В монолитном строительстве применяется съемная опалубка. После высыхания залитой смеси она снимается и может использоваться на другом объекте. Надежные и прочные материалы гарантируют длительный эксплуатационный срок, поэтому она не теряет свои характеристик даже после нескольких десятков, а то и сотен рабочих циклов. Данный вид опалубки очень востребован в профессиональном строительстве, позволяя в долгосрочной перспективе неплохо сэкономить.

Какие требования предъявляются к съемной опалубке:

  • Высокая прочность соединения всех конструкционных элементов;
  • Отсутствие щелей и зазоров, сквозь которые возможны утечки бетона;
  • Стойкость щитов к высоким механическим нагрузкам;
  • Минимальная адгезия с бетоном.

Виды опалубки.

Классификация по материалу

Деревянная опалубка. В основном используется при гражданском строительстве и рассчитана на возведение малоэтажных зданий. Также она может применяться в качестве временной системы в монолитном строительстве. При правильной установке, она предотвращает утечку раствора за пределы основы, гарантируя его застывание в предусмотренной проектом форме.

Картонная опалубка. Она представляет собой полую трубу, произведенную по особой технологии. Подобный вид конструкций часто используется не только при строительстве, но и реставрации. Преимуществами опалубки из картона являются небольшой вес, низкая цена, простота монтажа и устойчивость.

Опалубка из полистирола. Используется, как правило, при возведении частных домов и не снимается после высыхания раствора. Предназначена в основном для фундамента, обеспечивает повышенную теплоизоляцию, повышает устойчивость и надежность здания.

Металлическая опалубка. Производится из алюминия или стали, применяется при монолитном строительстве. На сегодняшний день – это самый востребованный материал, его используют практически все крупные застройщики. Преимуществами являются долговечность, возможность использовать систему несколько циклов подряд, ремонтопригодность. Благодаря продуманной системе крепежных элементов, сборка и демонтаж опалубочной системы занимают небольшое количество времени. В виду значительной массы и габаритов некоторых видов металлической опалубки, для проведения работ требуется привлечение строительной спецтехники.

Пневматическая опалубка. Была специально разработана для отливки конструкций куполообразной формы. Конструктивно представляет собой надувной рукав на тканевой основе, заданной проектом формы. После фиксации опалубки к несущему основанию, к ней подключает компрессор и нагнетается воздух. Далее осуществляется послойное нанесение бетонной смеси. Стоит отметить, что на протяжении всего времени застывания бетона крайне важно поддерживать стабильное давление внутри рукава.

Подбирается опалубка для каждого объекта индивидуально. Сотрудники компаний, предоставляющих опалубку в аренду, помогут выбрать оптимальный вариант, в зависимости от типа объекта, масштабов стройки и особенностей элементов сооружения.

Виды опалубки для монолитного строительства

Если говорить о назначении, съемная опалубка имеет несколько видов.

Опалубка фундамента. Её правильная установка гарантирует высокую прочность и долговечность всего здания. Подбирается она в зависимости от типа сооружения. Существуют щитовые, мелко-щитовые, балочно-ригельные или телескопические опалубочные системы, при этом все они снабжены собственным набором комплектующих.

Опалубка стен обязательно комплектуется дополнительными элементами, позволяющими формировать боковую поверхность по толщине. Так для заливки стен больших зданий лучше использовать крупные щиты, а для перегородок-мелкощитовую опалубку. Основным элементом является палуба. Она позволяет равномерно распределить нагрузку от слоя бетона, обеспечивая повышенную несущую способность.

Опалубка колонн разработана специально для создания конструкций квадратного, прямоугольного или круглого сечения, что позволяет быстро и без затруднений возводить колонны любой высоты и формы. Таким образом, при монолитном строительстве с использованием опалубки можно сформировать круглые, цилиндрические, квадратные, многогранные, прямоугольные колонны.

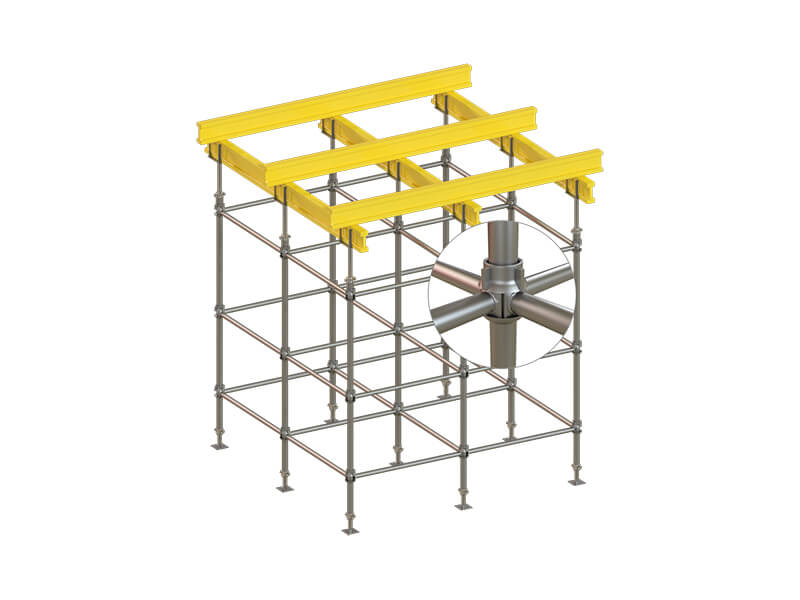

Опалубка перекрытий необходима для заливки горизонтальных элементов. Особенностью такого типа опалубки является балочно-ригельная система, позволяющая создать практически любую сложную поверхность. Расставить элементы можно в различной последовательности, в зависимости от типа сооружения, условий работы и требований к перекрытию. Опалубочные системы для перекрытий отличаются повышенной прочностью и способны выдерживать самые серьезные эксплуатационные нагрузки.

Опалубка лифтовых шахт представляет собой комплексную систему, состоящую из линейных щитов. В качестве крепежей применяются шарнирные элементы. В комплект также входят фиксаторы арматуры, предназначенные для удержания армирующего каркаса в необходимой позиции. Стоит отметить, что демонтаж лифтовой опалубки можно осуществить как целиком, так и по отдельным элементам. После чистки и обработки разделяющим составом, она снова будет готова к использованию.

Монтаж и установка опалубки

Монолитная опалубка позволяет создать форму для каждого отливаемого элемента. Поэтому щиты выставляются в соответствии с проектом, при необходимости и используются стойки и другие элементы для заливки раствора на высоте или при нестандартных проектах.

Собираются опалубочные системы на месте строительства. Возможность перестановки элементов позволяет использовать одну конструкцию для заливки различных по форме элементов. Крупнощитовая опалубка  позволяет создавать как небольшие перекрытия, так и толстые высокие стены.

Для установки системы потребуется привлечение подъемных механизмов. На одном объекте могут применяться несколько видов опалубки, при этом их требуется обязательно зафиксировать между собой в монолитную конструкцию. Крайне важно заранее определить, какой тип крепления для вас более удобен. Надежные соединительные элементы позволяют значительно ускорить процесс строительства и исключить финансовые потери.

Монтаж опалубки фото

Аренда опалубки от компании Ордос

При масштабном строительстве целесообразно брать опалубку в аренду. Это позволит сократить расходы на транспортировку, хранение и обслуживание опалубки. Все системы рассчитаны на многоразовое использование, быстро и легко монтируются.

Если же один из элементов выходит из строя, необходимости полностью менять блок нет. Достаточно произвести замену поврежденной детали и опалубка снова готова к эксплуатации.

Так как опалубка – это разборная конструкция, заменить комплектующие не составит труда, поэтому система может прослужить несколько лет, сохраняя первоначальные характеристики и свойства.

Типы опалубки для бетонных конструкций

Бетон является одним из наиболее широко используемых строительных материалов благодаря своим исключительным свойствам. Однако для создания строительных элементов из бетона его необходимо заливать в специально разработанную форму. Это называется опалубкой или опалубкой.

В опалубке

можно использовать временные или постоянные формы, которые удерживают залитый бетон в определенной форме до тех пор, пока он не затвердеет и не наберет достаточной прочности, чтобы поддерживать себя. Опалубку можно классифицировать по-разному:

Опалубка играет фундаментальную роль в бетонном строительстве.Он должен обладать достаточной прочностью, чтобы выдерживать все нагрузки, возникающие во время литья, и должен сохранять свою форму, пока бетон затвердевает.

Используйте передовой опыт управления строительством для своего проекта.

Какие требования к хорошей опалубке?

Несмотря на то, что существует множество материалов для опалубки, ниже приведены общие характеристики для удовлетворения потребностей бетонных конструкций:

  1. Способен выдерживать постоянные и временные нагрузки.

  2. Сохранение формы с помощью соответствующих подпорок и скоб.

  3. Стыки должны быть герметичными.

  4. Если опалубка съемная, процесс не должен повредить бетон.

  5. Материал многоразового использования.

  6. Как можно легче.

  7. Материал опалубки не должен коробиться или деформироваться.

При выборе опалубки важно учитывать тип бетона и температуру заливки, поскольку и то, и другое влияет на оказываемое давление.Также опалубка должна выдерживать нагрузки мокрого и сухого бетона.

Для опалубки требуются такие конструкции, как столбы и стабилизаторы, чтобы избежать смещения во время строительных работ, и это называется ложной опалубкой. Для обеспечения высокого качества работы с бетоном необходимы квалифицированная рабочая сила и надлежащий надзор.

В следующих разделах представлен обзор некоторых распространенных материалов для опалубки.

Деревянная опалубка

Деревянная опалубка была одной из первых, применяемых в строительстве. Он собирается на месте и является наиболее гибким типом, имеющим следующие преимущества:

  • Простота изготовления и удаления

  • Легкость, особенно по сравнению с металлической опалубкой

  • Работоспособен, допускает любую форму, размер и высоту

  • Экономичен в небольших проектах

  • Позволяет использовать местную древесину

Однако перед использованием древесины необходимо тщательно проверить ее состояние и убедиться, что в ней нет термитов.Деревянная опалубка также имеет два ограничения, которые необходимо учитывать: у нее короткий срок службы и отнимает много времени в крупных проектах. Как правило, деревянную опалубку рекомендуется использовать при низких затратах на рабочую силу или когда сложные бетонные секции требуют гибкой опалубки.

Опалубка фанерная

Наряду с древесиной часто используют фанеру. Это промышленный деревянный материал, который доступен в различных размерах и толщинах. В опалубке он в основном используется для обшивки, настилов и опалубки.

Фанерная опалубка имеет такие же свойства, как и деревянная опалубка, в том числе прочность, долговечность и легкий вес.

Металлическая опалубка: сталь и алюминий

Стальная опалубка становится все более популярной благодаря длительному сроку службы и многократному использованию. Хотя это дорого, стальная опалубка полезна для множества проектов и является жизнеспособным вариантом, когда ожидается много возможностей для повторного использования.

Ниже приведены некоторые из основных характеристик стальной опалубки:

  • Прочный и долговечный, с долгим сроком службы

  • Создает гладкую поверхность на бетонных поверхностях

  • Водонепроницаемый

  • Уменьшает эффект сотовой структуры в бетоне

  • Легко устанавливается и демонтируется

  • Подходит для криволинейных конструкций

Алюминиевая опалубка очень похожа на стальную. Главное отличие в том, что алюминий имеет меньшую плотность, чем сталь, что делает опалубку легче. Алюминий также имеет более низкую прочность, чем сталь, и это необходимо учитывать перед его использованием.

Пластиковая опалубка

Опалубка этого типа собирается из блокировочных панелей или модульных систем, изготовленных из легкого и прочного пластика. Пластиковая опалубка лучше всего подходит для небольших проектов, состоящих из повторяющихся задач, таких как недорогие жилые комплексы.

Пластиковая опалубка легкая, ее можно мыть водой, но при этом она подходит для больших секций и многократного использования.Его главный недостаток — меньшая гибкость по сравнению с деревом, поскольку многие компоненты являются сборными.

Опалубка тканевая

Тканевая опалубка также известна как гибкая опалубка. В этой системе используются легкие и высокопрочные полотна ткани, предназначенные для адаптации к текучести бетона и создания интересных архитектурных форм.

В этой опалубке используется меньше бетона, чем в жестких системах, что дает экономию. Это новая технология в опалубочной промышленности, особенно подходящая для конструкций сложной и сложной формы.

Опалубка с фиксатором

Эта опалубка остается неподвижной после схватывания бетона, действуя как осевая арматура и арматура сдвига. Эта опалубка изготавливается на месте из сборных и армированных волокнами пластиковых форм. Он в основном используется в опорах и колоннах, а также обеспечивает устойчивость к коррозии и другим видам ущерба окружающей среде.

Другой тип несъемной опалубки называется coffor, который можно использовать в любом типе здания:

  • Он состоит из двух фильтрующих решеток, усиленных ребрами жесткости и соединенных шарнирными соединителями.

  • Благодаря своей конструкции его можно легко транспортировать с завода к месту использования.

Несъемная изоляционная опалубка

Это одна из самых современных систем опалубки, обеспечивающая постоянную изоляцию. Он также может включать термические, акустические, огнестойкие и устойчивые к грызунам свойства. Изоляционные бетонные опалубки (ICF) являются наиболее распространенным типом постоянной изолированной опалубки, где бетонные конструкции изолируются полистирольными плитами, которые остаются на месте после затвердевания бетона.

Постоянная изолированная опалубка обеспечивает энергоэффективность и экологичность, способствуя снижению воздействия на окружающую среду со стороны строительного сектора.

Классификация опалубки по компонентам конструкции

Помимо классификации по материалам, опалубку также можно классифицировать по поддерживаемым элементам здания:

  • Опалубка для стен

  • Балочная опалубка

  • Опалубка фундамента

  • Опалубка колонн

Все типы опалубки разработаны в соответствии с конструкцией, которую они поддерживают, и в соответствующих строительных планах указаны материалы и требуемая толщина. Важно отметить, что строительство опалубки требует времени и может составлять от 20 до 25% затрат на строительство. Чтобы снизить стоимость опалубки, примите во внимание следующие рекомендации:

  • В планах зданий следует максимально использовать элементы и геометрию здания, чтобы можно было повторно использовать опалубку.

  • При работе с деревянной опалубкой ее следует разрезать на части, достаточно большие для повторного использования.

Бетонные конструкции различаются по конструкции и назначению.Как и в большинстве проектных решений, для всех приложений нет лучшего варианта, чем остальные; наиболее подходящая опалубка для вашего проекта варьируется в зависимости от конструкции здания.

Различные типы опалубки, используемые в бетонных конструкциях

На протяжении всей истории использовалось много различных материалов для строительства таких конструкций, как дома и мосты. В ранние времена древесина широко использовалась, учитывая, что деревьев было много, а конструкции можно было быстро и легко построить из древесины. В последнее время сталь стала популярным материалом благодаря своей прочности и долговечности и сегодня является одним из наиболее широко используемых строительных материалов.

Несмотря на это, один из строительных материалов, который использовался тысячи лет и до сих пор широко используется, — это бетон. Хотя использование бетона в строительстве не было широко распространенным до середины 19-го, 90-го, 90-го, 90-го века, бетон по-прежнему пользуется популярностью в качестве строительного материала из-за его многих полезных свойств.

Причина, по которой бетон по-прежнему остается одним из самых популярных строительных материалов, заключается в том, что он безопасен, долговечен, экологичен и экономичен. Одним из важных ингредиентов, используемых в бетонном строительстве, является опалубка, которая представляет собой временные или постоянные формы, в которые заливается бетон до тех пор, пока он не станет самонесущим. В бетонном строительстве используется много типов опалубки, и сегодня мы собираемся изучить каждую из этих опалубок, чтобы лучше понять их преимущества и предполагаемое использование.

Традиционная деревянная опалубка

Одним из самых ранних видов опалубки является традиционная деревянная опалубка, которая обычно изготавливается из древесины или фанеры. Этот тип опалубки, как правило, изготавливается на месте, и, хотя его легко изготовить, он имеет короткий срок службы и требует очень много времени, особенно для больших конструкций. Сегодня деревянная опалубка все еще используется там, где затраты на рабочую силу невелики или где есть сложные участки, требующие очень гибкой опалубки.

Инженерная система опалубки

Опалубка этого типа изготавливается из сборных модулей с рамой, как правило, из стали или алюминия. По сравнению с традиционной деревянной опалубкой система инженерной опалубки может быть построена намного быстрее (с использованием штифтов и зажимов) и имеет меньшие затраты, поскольку ее можно использовать тысячи раз.

Пластиковая опалубка многоразового использования

Как следует из названия, этот тип опалубки изготавливается из легкого и прочного пластика, который создает блокирующие и модульные системы опалубки. Этот тип опалубки — отличный выбор для небольших, но повторяющихся строительных проектов, таких как недорогие жилые дома. Многоразовая пластиковая опалубка находит множество применений в строительной отрасли. Учитывая, что панели сделаны из пластика, они не требуют средств для снятия опалубки и просто моются водой.

Постоянная изолированная опалубка

Одна из самых современных систем опалубки включает в себя опалубку, которая постоянно изолирована для обеспечения дополнительных тепловых, акустических, огнестойких и устойчивых к грызунам свойств.Одним из наиболее распространенных типов являются изоляционные бетонные формы (ICF), в которых бетонные конструкции изолируются пенополистиролом, который остается на месте после затвердевания бетона. Этот тип опалубки энергоэффективен, устойчив и экологически безопасен.

Несъемная опалубка

Этот тип опалубки обычно собирается на месте и изготавливается из предварительно изготовленных форм из армированного волокном пластика, он обычно имеет форму полых труб и используется для строительства колонн и опор. Как следует из названия, эта опалубка остается на месте после схватывания бетона и действует как осевая и сдвигающая арматура, предотвращая экологический ущерб, такой как коррозия и циклы замерзания-оттаивания.

Гибкая опалубка

В этой системе используются легкие, но высокопрочные листы ткани, которые дополняют текучесть бетона, создавая высокооптимизированные архитектурно интересные формы зданий. В отличие от жесткой опалубки, описанной выше, в этой гибкой опалубке используется значительно меньше бетона, что способствует значительной экономии энергии.

В современном строительстве бетонные конструкции значительно различаются и предназначены для различных целей. В зависимости от типа возводимой конструкции любая из вышеупомянутых опалубок может использоваться для создания доступной, прочной и устойчивой конструкции, которая имеет множество преимуществ по сравнению с другими типами строительных материалов. Как видите, выбор наиболее подходящей опалубки для вашего проекта имеет первостепенное значение для его успеха, поэтому, если у вас есть какие-либо вопросы или опасения по поводу того, какой тип опалубки лучше всего подходит для ваших требований, свяжитесь с нашей командой Uni-Span по телефону 1300 882 825.

Вам также может понравиться

Различные типы опалубки в строительстве

Опалубка — это форма, состоящая из всей несущей конструкции, которая используется для формования и поддержки бетона, пока она не достигнет достаточной прочности, чтобы выдерживать собственный вес.

Он должен быть способен нести любой живой и мертвый вес, кроме собственного веса.

Здесь мы узнаем об опалубке, типах опалубки и что это важно в строительстве!

Введение в опалубку:

Опалубка — это форма, такая как строительные леса, опалубка, ложные конструкции или открытые ящики для контейнеров, в которые заливается и уплотняется свежий бетон.

Когда бетон готов, опалубка снимается, и бетонная масса образуется в форме внутренней поверхности опалубки.

Необходимые свойства опалубки:

  • Она должна быть прочной и выдерживать давление или вес бетона.
  • Он должен быть достаточно жестким, чтобы сохранять форму без деформации.
  • Также должен быть экономным по общей стоимости.
  • Они должны быть достаточно водонепроницаемыми, чтобы избежать протечек в стыках.

Типы опалубки:

Классификация по материалам:

Деревянная опалубка:
A) Пиломатериалы:

Это широко доступный материал, обладающий отличной прочностью, весом и стоимостью.

B) Фанера:

Использование фанеры в бетонной опалубке позволило повысить количество готового бетона.

Преимущества деревянной опалубки:

  1. Эти опалубки нельзя использовать в течение длительного времени, их повторное использование ограничено.
  2. Если древесина сухая, она должна впитывать влагу из влажного бетона, которая может ослабить полученный бетонный элемент.
  3. Древесина с чрезмерным содержанием влаги дает усадку и коробление, что приводит к открытым швам и вытеканию раствора.

Недостатки деревянной опалубки:

  1. Эти опалубки нельзя использовать в течение длительного времени, их повторное использование ограничено.
  2. Если древесина сухая, она должна впитывать влагу из влажного бетона, которая может ослабить полученный бетонный элемент.
  3. Древесина с чрезмерным содержанием влаги, влажный бетон дает усадку, что приводит к протечке открытых швов и затирки.
Стальная опалубка:

Первоначальная стоимость стальной опалубки выше, чем стоимость деревянной опалубки, но ее можно использовать повторно.

При длительном владении экономичен.

Чаще всего используются стальные опалубки из алюминия или магния.

Преимущество стальной опалубки:

  1. Эти опалубки очень прочны и способны выдерживать нагрузки.
  2. Их легко исправить.
  3. Имеет аналогичную форму и поверхность.
  4. Можно использовать в большем количестве.
  5. Они прочнее деревянной опалубки.

Недостатки стальной опалубки:

  1. Они дороже деревянной.
  2. Из-за чрезмерного веса обращение с ним затруднено.
  3. Имеют ограниченный размер и форму.
Пластиковая опалубка:

Они имеют непроницаемую поверхность, которая обычно придает бетону гладкость.

Опалубка этого типа может быть усиленной или неармированной.

Она легче, но менее долговечна, чем стальная опалубка.

Преимущества пластиковой опалубки:

  1. Она легче по весу.
  2. Его можно просто распилить и прибить при помощи деревообработки.
  3. Повреждение опалубки можно просто устранить.
  4. Они очень полезны для сложных форм и специальных функций.

Недостатки пластиковой конструкции:

  1. Дорого.
  2. Их несущая способность невысока.
  3. Тепловое повреждение пластика.

Классификация по форме:

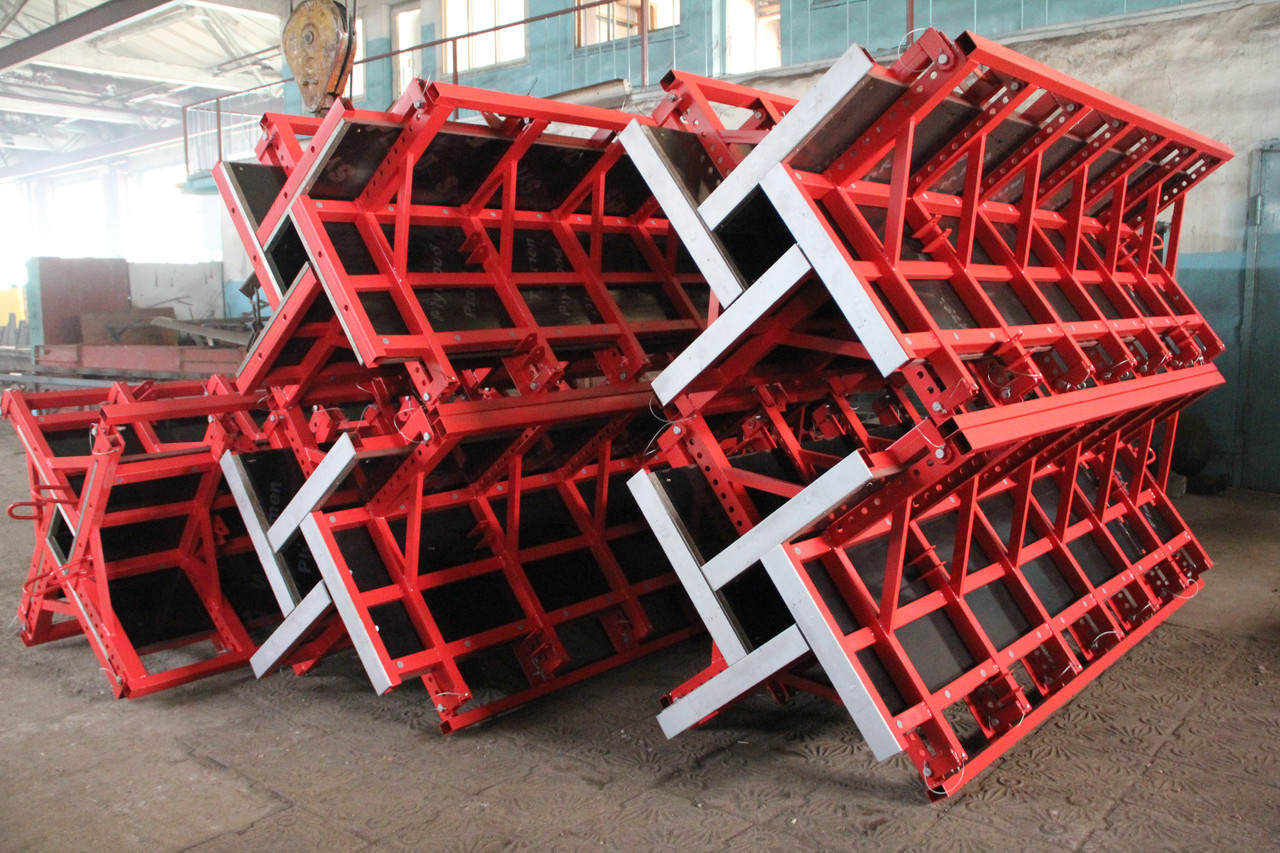

Опалубка колонн:

Обычно изготавливается из деревянных или металлических панелей.

Коробка фиксируется стальными зажимами колонны или крепежной вилкой, поддерживаемой деревянными подпорками.

Балочная опалубка:

Этот тип имеет открытое сечение и не закрывается сверху, чтобы обеспечить дополнительную поддержку конструкциям для сдерживания по бокам.

Опалубка перекрытий:

Для этой опалубки обычно требуется большая площадь опалубки от балки до балки.

Для вертикальной опоры можно использовать деревянные и металлические распорки.

Гибкие опоры необходимы для выравнивания.

Стеновая опалубка:

Она чрезвычайно мала по сравнению с другим бетоном, поскольку действительные силы на нее очень малы.

Панель с обеих сторон установлена ​​на место, стяжка используется как распорка.

Системы поддержки стен обычно имеют удовлетворительный уклон.

Этапы возведения опалубки:

При строительстве опалубки обычно используются следующие операции:

  1. Подпирание и центрирование: Создан для противодействия различным типам статических и живых нагрузок.
  2. Опалубка: Прочная конструкция и эффективное подвешивание как в горизонтальном, так и в вертикальном положении для сохранения правильной формы.
  3. Обеспечение изгиба: Чтобы противодействовать эффекту прогиба, желательно разместить изгиб вверх в горизонтальных элементах бетонной конструкции (особенно в длинных пролетных элементах).
  4. Очистка и обработка поверхности: Стыки в опалубке должны быть затянуты, чтобы устранить утечку цементного раствора и удалить нежелательные загрязнения с рабочей поверхности.

Важная информация об опалубке:

Управление временем: Хорошая система опалубки помогает сократить время цикла строительства от этажа до этажа, а также снижает косвенные затраты на проект.

Безопасность: Современная система подъемных работ обеспечивает решения против всех наложенных нагрузок, тем самым обеспечивая безопасность конструкции.

Кроме того, они обеспечивают надлежащий доступ и рабочие платформы в системе для обеспечения безопасности рабочих.

Качество: Используется отделка поверхности любого бетона по качеству и типу опалубки.

Улучшенная обработка поверхности, обеспечиваемая алюминиевой опалубкой, исключает необходимость оштукатуривания любой поверхности RCC.

Планирование проекта: Надлежащее знание управления опалубкой способствует своевременному использованию и эффективному использованию ресурсов опалубки, эффективному перемещению набора, минимизации медлительности, максимальному увеличению повторного появления и минимизации затрат.

Это также помогает сохранить время и затраты на участие в тендерном процессе.

Человеческие ресурсы: Наборы специальных навыков требуются для всех уровней персонала, занимающегося опалубкой.

Поэтому надлежащая оценка навыков, обучение и отслеживание эффективности являются постоянными обязательными требованиями для максимальной производительности труда.

Управление капиталом: Значительное количество опалубочного материала, принадлежащего любой строительной компании, попадает в категорию активов и переходит от одного проекта к другому.

Следовательно, необходимо тщательно практиковать бухгалтерский учет, физическую проверку и минимизацию потерь, чтобы избежать ненужных значительных затрат.

Меры предосторожности:

  • Материал, используемый для изготовления опалубки, должен соответствовать спецификации.
  • Опалубка закреплена надежно и правильно.
  • Площадка для застройки должна быть защищена от вандализма опалубки.
  • Предупреждающие знаки необходимо размещать в зоне установки опалубки, чтобы предотвратить проникновение тех, кто может повредить опалубку.
  • Перед заливкой бетона необходимо проверить опалубку.

РОДСТВЕННЫЕ ИЗДЕЛИЯ:

ОПАЛУБКА | ВЛАГОЗАЩИТА | ВИДЫ ПОЛОВ | БЕТОННАЯ ПЛИТА

Заключение:

Опалубка должна быть изготовлена ​​из материала хорошего качества и должным образом сконструирована.

Тип используемого материала зависит от конструкции, доступности и стоимости материала.

Виды опалубки (опалубки) для бетонных и прикладных строительных конструкций

Что такое опалубка (опалубка)?

Опалубка (опалубка) — это временная опора в качестве формы для свежего бетона, в которую бетон заливается и заливается желаемой формы и набирает первоначальную прочность, затвердевает и созревает.Опалубка используется в различных формах и размерах в соответствии с нашими строительными элементами в виде PCC, RCC работает в здании , мост, туннель, плотина гидроэлектростанции, орошение Headwork , сантехнические работы трубопроводов и т. Д.

Стоимость опалубки составляет от 20 до 25% от стоимости конструкции при строительных работах, она может быть выше, чем в мостах . Для снижения стоимости формы формы необходимо спроектировать экономичных видов опалубки и механизировать ее строительство.

Мы должны удалить опалубку, когда бетон достигнет подходящей прочности. Этот процесс снятия опалубки также называется зачистка . После снятия формы ее компоненты удаляются и могут использоваться в других строительных процессах или других частях работы. Повторяемый тип компонентов опалубки известен как форма панели .

Опалубка на основе материалов:

На основе материалов , Формы бывают следующих видов:

  • Деревянная опалубка,
  • Фанерная опалубка,
  • Стальная опалубка,
  • Комбинированная стальная опалубка,
  • Железобетонная опалубка и
  • Простая бетонная опалубка.

Сверху древесина обычно используется в качестве опалубки, и это также дешево. Но есть возможность коробления, вздутия и усадки древесины — это недостаток древесины.

Мы можем уменьшить эти дефекты, нанеся на опалубку водонепроницаемые покрытия. Это непроницаемое покрытие также способствует снятию изоляции и предотвращает прилипание к бетону.

Стальная опалубка используется для обеспечения правильной формы и функциональности с достижимым эстетическим видом

Преимущества стальной опалубки приведены ниже:

  • Его можно использовать много раз,
  • Процесс снятия изоляции в стальной опалубке прост,
  • Однородная очаровательная и гладкая поверхность за счет использования стальной опалубки,
  • Высокая жесткость стальной опалубки,
  • Усадка или с его использованием в бетоне меньше искажений.
  • Кромка и другие особые формы в конструкции могут быть легко отлиты с помощью стальной опалубки.

Материалы, используемые в бетонной опалубке:

1.

Опалубка стальная

Использование стали в опалубке увеличивает начальную стоимость, но в конечном итоге оказывается экономически выгодным, поскольку ее можно повторно использовать больше раз, обычно в десять раз больше, чем деревянную опалубку. После использования стальной опалубки требуется меньше отделочной обработки, поскольку она дает отличные открытые бетонные поверхности.

Поскольку сталь не имеет способности впитывать воду в бетоне и, следовательно, существует незначительная вероятность образования сотовой поверхности. Он легко разбирается и обладает большей прочностью и долговечностью по сравнению с другими.

2.

Обычная деревянная опалубка

Обычно используется для небольших работ, требующих меньшего количества повторений, так как его первоначальная стоимость меньше. Лучше использовать пиломатериал со свободными от сучков, легкий и легко обрабатываемый гвоздями, без раскалывания и хорошо выдержанный. Эти опалубки можно использовать повторно для от 10 до 12 раз .

3.

Опалубка фанерная

Использование фанеры в опалубке становится все более популярным, поскольку она представляет собой гладкую поверхность , которая не требует дополнительной отделочной обработки, а также может использоваться повторно, как правило, 20-25 раз . Фанеру можно использовать для покрытия большой площади, что значительно снижает трудозатраты на установку и демонтаж опалубки.

Требования к хорошей опалубке ( Опалубка)

Хорошая опалубка должна удовлетворять следующим требованиям:

  • Материал опалубки должен быть дешевым и пригодным для многократного использования.
  • Форма должна быть практически водонепроницаемой, чтобы не протекать и не впитывать воду из бетона. Также его усадка и набухание должны быть минимальными.
  • Он должен легко выдерживать бетонную нагрузку и временную нагрузку от заливки, вибрации, уплотнения и твердения.
  • Он должен иметь достаточную жесткость и жесткость, чтобы прогиб был минимальным.
  • Как можно скорее он должен быть легким, гладким и легко останавливаемым.
  • Все стыки в опалубке должны быть герметичными.
  • Опалубка должна опираться на неподвижные опоры.
КОД ДЛЯ СТАНДАРТНЫХ ОПАЛУБКОВ (РАБОЧИЙ)
  1. Общие требования:

Опалубка должна соответствовать ориентации , линиям и размерам, как показано на планах, и построена таким образом на оставаться достаточно жесткой во время укладки и уплотнения бетона и должна должен быть достаточно плотным, чтобы предотвратить утечку жидкости из бетона .

2. Очистка и обработка форм:

Перед укладкой бетона весь мусор, в частности стружка, стружка и опилки, должен быть удален от внутренней части опалубки, поэтому опалубку, соприкасающуюся с бетоном, необходимо очистить и тщательно смочить или прореагировать утвержденным составом. Помните, что утвержденный состав не должен касаться арматуры.

3. Время снятия изоляции:

Ни при каких обстоятельствах нельзя наносить удары по опалубке до тех пор, пока бетон не достигнет прочности, как минимум в два раза превышающей нагрузку, которой бетон мог бы подвергнуться даже во время удара.

Как можно скорее в течение более длительного времени следует поддерживать контакт опалубки, так как она может выдержать затвердевание. В нормальных условиях, как правило, при температуре выше 20 ⁰C и использовании обычного цемента, формы можно снимать после следующих периодов :

  1. Для стен, колонн и вертикальных сторон балок — от 24 до 48 часов, в зависимости от бокового состояния, рекомендованного ответственным инженером.
  2. В перекрытии перекрытия (подпорки оставлены) — 3 дня.
  3. В балке софиты (подпорки оставлены) — 7 дней.
  4. Снятие стоек с перекрытиями: для перекрытий с пролетом до 4,5 м — 7 дней Для перекрытий с пролетом более 4,5 м — 14 дней
  5. В балках и арках стойки можно снимать следующим образом:
    • Для стержней с пролетом до 6 м — 14 дней.
    • Для стержня Пролетом более 6 м — 21 день.

Примечание: Количество стоек, их размеры и положение должны быть такими, чтобы они могли безопасно выдерживать полную нагрузку на плиты, балку или арку, в зависимости от случая.

4. Порядок снятия опалубки:

При снятии опалубки имейте в виду, что нет ударов или вибрации, так как они могут повредить железобетон.Перед снятием потолка и подкосов необходимо осмотреть бетонную поверхность, если необходимо, чтобы определить, имеет ли бетон достаточную прочность и затвердел. Должны быть приняты надлежащие меры предосторожности , чтобы разрешить для уменьшения в пределах скорости затвердевания , которое происходит при при наличии всего цемента, холодная вода не может быть сделана, если это не предусмотрено в расчетных расчетах балок.

5. Развал:

Обычно желательно предлагать формы с изгибом вверх, чтобы убедиться, что балки не имеют прогиба после того, как они сохраняют свой прогиб, но это невозможно сделать, если это не рекомендуется расчетной конструкцией балок.

6. Допуски:

Опалубка должна быть сконструирована таким образом, чтобы внутренние размеры находились в пределах допустимого отклонения, указанного проектировщиком.

Нагрузки на опалубку (опалубку)

Помимо собственной нагрузки на опалубку действуют следующие нагрузки:

  • Переменная нагрузка, вызванная трудом и т. Д.
  • Собственный вес влажного бетона,
  • Гидростатическое давление жидкого бетона, действующее на вертикальные или наклонные поверхности опалубки, и
  • Удар из-за заливки бетона.
  • Вибрационная нагрузка от вибратора во время работы.
  • Возведение напряжений от подвижного оборудования.

Опалубка (опалубка) для бетонной колонны

Опалубка для колонны проста по сравнению с другими сложными конструктивными элементами.

Опалубка колонн состоит из следующих основных компонентов:

  • Защитное покрытие по периметру колонны,
  • Боковые и концевые вилки,
  • клинья и
  • болты с шайбами.

На рисунке ниже изображена опалубка для квадратной колонны.

Рис. 1. Опалубка для квадратной или прямоугольной колонны

В этой опалубке боковые и концевые хомуты содержат по два номера каждая и идеально расположены рядом с вершиной колонны. Как правило, двухсторонние хомуты представляют собой сравнительно утяжеленную секцию и отлично скрепляются двумя длинными болтами диаметром 16 мм . Между болтами и концевыми хомутами вставляются четыре клина, по одному в каждом углу.Обшивка крепится гвоздем к хомутам .

На рис. 2. ниже показаны опалубки для восьмиугольных и круглых колонн.

Рис.2. Типичное сечение восьмиугольной и круглой колонны

Опалубка для перекрытий и перекрытий

Рисунок .3. показана опалубка для балки и перекрытия . Как показано на фигуре, плита непрерывна по нескольким балкам. Плита опирается на обшивку толщиной 2,5 см, уложенную параллельно самым балкам. Обычно обшивка держится на деревянных ресках, которые укладываются между балками на некотором подходящем расстоянии.

Для уменьшения прогиба обрешетки можно также подпереть в середине пролета с помощью балок. В боковых формах бруса используется обшивка толщиной 3 см. Нижняя обшивка балочной формы толщиной от 5 до 7 см.

Рис. 4. Опалубка для балки и перекрытия — сечение

Рис. 5. Опалубка в перекрытии балок и плит — сечение по балкам

Концы реек опираются на ригель, который прикреплен к рейкам по всей длине.Шпильки от 10 см x 2 см до три см прикрепляются к боковым опорам на таком же расстоянии, что и рейки, чтобы к ним можно было прикрепить рейки. Берег или столб соединяется с верхним деревом через опоры. Внизу лемеха над подошвой расположены два клина из твердой древесины.

Опалубка бетонных лестниц (опалубка)

Как показано на рис. 6. В опалубке бетонных лестниц используются следующие компоненты: Поперечные балки , струна, ребра жесткости, подступенки, настил, ригель, отрезная струна, подвески, доски, распорка и т. Д.

Доски подступенка имеют толщину от 4 до 5 см и равны высоте подступенка. Эти доски имеют фаску внизу, чтобы можно было затереть всю поверхность протектора.

Доски подступенка устанавливаются после того, как арматура зафиксирована на месте. Ступени оставляют открытыми для бетонирования и вибрации. Обычно, как показано на рисунке, ребро жесткости крепится к поперечным балкам через настил. Вы можете увидеть все детали на этих диаграммах 5.& 6. ниже:

Рис. 6. Формовочная работа для лестницы — вид в разрезе

Опалубка (опалубка) для стен

На рис. 26.5 показана фиксированная форма для стен. В опалубке стен используются следующие компоненты : стойки, клин, шпильки, подошва, блокирующие элементы, колодцы, витая проволока, распорка, бетоноотбойник и т. Д.

Используется обшивка определенной толщины. Доски прикреплены к столбам 5 см x 10 см , известным как шпильки или солдатики, с шагом примерно 0 мм.8 м друг от друга. Горизонтальные штанги размером 7,5 см x 10 см крепятся к стойкам с подходящими интервалами. После этого вся сборка укрепляется, как показано на рисунке, с помощью распорок 7,5 см 10 см.

Рис. 7. Стеновая опалубка — фиксированная

Рис. 8. Опалубка для стены — Подвижная стена типа

Две створки расположены друг от друга на расстоянии равной толщине стены за счет бетонного упора высотой 5 см внизу и на 2.К стойкам прибиты проставки 5 см х 5 см.

На рис. 26.6 показана подвижная форма стены. В них формы состоят из панелей размером 0,6 x 1,8 м, что упрощает работу с ними и их снятие.

Как правило, обшивка не используется, используется только фанера толщиной 15 мм. Панели возводятся таким образом, что , как , нижние панели часто удаляются , когда бетон является твердым и используется над стеной.

Обрамление размером 5 см x 10 см используется для ставни Ply .Очень важно закрепить панели в центре и на двух концах шпильками. Каждая стойка состоит из двух кусков бруса, 5 см х 15 см, соединенных друг с другом.

Концевая распорка каждой панели фиксирует соседнюю панель . Борта меняются на I подъемник; для последующих подъемов болты проходят через отверстия, образованные для предыдущего подъема.

Для быстрого строительства стен постоянной толщины используется непрерывно поднимающаяся форма, известная как раздвижные ставни. Ставень может подниматься со скоростью от 15 до 30 см в час в зависимости от скорости затвердевания бетона.Для подъема формы можно использовать либо гидравлический домкрат , либо винтовой домкрат с ручным управлением.

Вам также понравится:

(Посещали 11449 раз, сегодня 25 посещений)

Продолжить чтение

различных материалов, используемых для опалубки

Опалубка — это временная конструкция, используемая в качестве формы для исходной конструкции. Для изготовления опалубки доступны разные материалы.Материал опалубки выбирается в зависимости от многих факторов, таких как стоимость, требования, тип конструкции и т. Д.

Различные материалы для опалубки

Ниже описаны различные материалы для опалубки, их преимущества и недостатки.

  1. Древесина
  2. Фанера
  3. Сталь
  4. Алюминий
  5. Пластмассы
  6. Магний
  7. Ткань

1. Древесина как опалубочный материал

Древесина — наиболее часто используемый материал для опалубки.Бревна, пиломатериалы и т. Д. С древних времен используются в качестве опорных элементов. Так, деревянную опалубку еще называют традиционной опалубкой. Это наиболее экономичный материал для опалубки. Он уже много лет используется на стройплощадках в качестве опалубочного материала, поэтому метод возведения деревянного каркаса хорошо известен рабочим.

Преимущества

  • Древесина легко режется на любой размер.
  • Древесина легкая и удобная в обращении.
  • Древесина обладает хорошей термостойкостью, что предотвращает повреждение бетона в более холодных регионах.
  • Метод строительства деревянной опалубки понять легко, поэтому квалифицированные рабочие не требуются.
  • Поврежденные части деревянных форм заменить легко.
  • Деревянная опалубка легко разбирается.

Недостатки

  • Сухая древесина может впитывать воду из влажного бетона, что приводит к снижению прочности бетонной конструкции.
  • Влажная древесина с высоким содержанием влаги сжимает влажный бетон и образует трещины в конструкции, и при усадке раствор может протекать через швы.
  • Формы из древесины имеют ограниченное использование. Таким образом, они не могут быть полезны больше раз.

Рис. 1: Деревянная опалубка

2. Фанера как опалубочный материал

Фанера, изготовленная из древесины, также используется для опалубки. Он состоит из нескольких слоев шпона или слоев шпона. В наши дни использование фанерной опалубки увеличивается, особенно для облицовочных панелей. Причина в том, что фанерная опалубка обеспечивает гладкую поверхность по сравнению с обычной деревянной опалубкой.Следовательно, стоимость отделки может снизиться за счет использования фанеры.

Для опалубки используется специальный вид фанеры — наружная фанера. Листы шпона наружной фанеры скреплены прочным клеем, чтобы сделать его водонепроницаемым. Доступны фанерные плиты толщиной от 7 мм до 32 мм.

Как правило, для большинства работ достаточно фанеры размером 1220 х 2440 и плит толщиной 18 мм. Для криволинейных конструкций также доступны специальные виды фанеры достаточной толщины.

Преимущества

  • Фанеру также можно легко разрезать до нужного размера.
  • Фанера Прочная, прочная и легкая.
  • Обеспечивает гладкость поверхности.
  • Доступны листы фанеры очень большого размера, которые ускоряют и упрощают строительство опалубки.
  • Изогнутая опалубка также может быть изготовлена ​​из фанеры.
  • По сравнению с деревом дает большее количество повторных использований.

Недостатки

  • По сравнению с деревом это дорого.
  • Тонкие листы фанеры не могут выдержать вес бетона, они могут прогнуться, если не обеспечить надлежащую толщину.

Рис. 2: Фанерная опалубка

3. Сталь в качестве опалубки

Сталь

также может использоваться в качестве опалубочного материала. Это очень дорого, но его можно использовать больше, чем другие. Они обеспечивают отличную отделку бетонных поверхностей. Для массовых сооружений, таких как плотины, мосты и т. Д., Строительная сталь настолько прочна и безопасна.

Преимущества

  • Стальные формы прочные и прочные.
  • Обеспечивает однородную и гладкую поверхность конструкции.
  • Отличная возможность многократного использования.
  • Опалубка легко фиксируется, а также легко разбирается.

Недостатки

  • Стоимость на порядок выше.
  • Он тяжелый и требует подъемного оборудования для опалубки больших конструкций.
  • Коррозия возникает при частом контакте с водой.
  • Доступные размеры и формы форм ограничены.

Рис. 3: Стальная опалубка

4. Алюминий как опалубочный материал

Алюминиевая опалубка часто используется для сборной опалубки. Он становится все более популярным из-за своего легкого веса и хорошей прочности. Требуется меньше опор и стяжек.

Преимущества

  • Легко фиксируется и легко разбирается.
  • Легкость в обращении благодаря небольшому весу.
  • Его можно использовать многократно.
  • Стены и плиты конструкций можно отливать одновременно.
  • Монолитные конструкции без трещин можно возводить с использованием алюминиевой опалубки.

Недостатки

  • Когда нагрузка достигает максимального предела, более легкие секции могут прогнуться.
  • При использовании алюминиевой опалубки архитектурные изменения невозможны.

Рис. 4: Алюминиевая опалубка

5.Пластмассы как опалубочный материал

Пластик — это еще один тип опалубочного материала, который используется для небольших бетонных конструкций или для сложных частей конструкции. Он легкий и долговечный. Для сложных бетонных конструкций используются стеклопластики (GRP) и пластмассы вакуумной формовки.

Преимущества

  • Пластик легкий, с ним легко обращаться.
  • Опалубку для конструкций сложной формы можно легко изготовить.
  • Хорошая водостойкость.
  • Поврежденные пластиковые листы могут быть переработаны и использованы для изготовления новых листов.
  • Пластик хорошего качества, пригоден для повторного использования.

Недостатки

  • Пластик плохо переносит тепло.
  • Это дорогостоящий материал.
  • Не берет много нагрузки по сравнению с другими.

Рис. 5: Пластиковая опалубка

6. Магний как опалубочный материал

Магний — еще один металлический элемент, который используется для опалубки.Магний не используется напрямую для опалубки и используется с комбинацией атомов кислорода, которая образует оксид магния, обычно называемый магнезией или MgO.

Плиты из оксида магния или MgO известны в некоторых странах из-за их многочисленных областей применения. Плиты MgO доступны в требуемых размерах и сортах.

Преимущества

  • Доски Mgo легкие и удобные в обращении.
  • Они огнестойкие и водонепроницаемые.
  • Биологически чистые плиты не наносят вреда окружающей среде.
  • Они устойчивы к большим нагрузкам.

Недостатки

  • Когда плиты MgO встречаются с влажным бетоном, хлорид магния, присутствующий в плитах MgO, может растворяться и вызывать коррозию арматуры.
  • Для установки требуется квалифицированный надзор.

    • Плиты

  • MgO не выдерживают влажных условий. Они легко впитывают влагу из атмосферы, поэтому их называют плачущими досками.

Рис. 6: Платы оксида магния

7.Ткань как опалубочный материал

Тканевая опалубка — это современная технология в строительной сфере. Ткани можно придать любую необходимую форму, что делает ее более известной опалубкой для архитектурных целей.

Преимущества

  • Вес намного меньше по сравнению с любым другим материалом для опалубки.
  • Экономичен.
  • С помощью тканевой опалубки можно построить любую сложную форму.
  • Водонепроницаемый.
  • Не влияет на свойства бетона.
  • Легко удаляется после затвердевания бетона.

Недостатки

  • Для монтажа требуются квалифицированные рабочие, способные формировать идеальные и требуемые сложные формы.

Рис. 7: Установка тканевой опалубки

Обзор типов и возможностей систем опалубки

Ожидается, что к 2024 году объем мирового рынка опалубки достигнет 6,06 миллиарда долларов США. Этот рост объясняется быстрым расширением сектора жилищного и коммерческого строительства за счет новых строительных работ и реконструкции старых объектов по всему миру.Спрос на жилые помещения из-за роста населения также представит потенциальные возможности роста для мирового рынка. Древесина и фанера являются основным сырьем, используемым при производстве опалубки. Однако все большую популярность приобретают алюминиевые опалубки, поскольку они легкие и имеют низкую плотность. Алюминиевые опалубки имеют более длительный срок службы по сравнению с их аналогами из дерева и фанеры и, следовательно, также более экономичны. Ожидается, что в ближайшие годы рынок алюминиевой опалубки значительно вырастет.

Строительные компании растут быстрыми темпами, при этом общий размер рынка опалубки, по оценкам, достигнет примерно 6,12 млрд долларов США к 2024 году с 5,21 млрд долларов США в 2017 году, что свидетельствует о стабильном среднегодовом темпе роста. Этот рост происходит из-за того, что строительные компании уделяют большое внимание трудозатратам и серьезным методам экономии времени.

Определяющий
Фактором роста рынка опалубки является высокий спрос на
строительный сектор. Индустрия растет очень быстрыми темпами, и это
оценивается, что текущее производство цемента увеличится вдвое в ближайшее время
будущее.В последние годы бетонная технология развивается семимильными шагами.
Достижения в области бетонных технологий привели ко многим инновациям и новым
тенденции в результате скорости строительства и долговечности. Новый бетон
такие вариации, как высокопрочный бетон, бетон с большим содержанием золы,
бетонный порошок, реагирующий с суперпластификатором, даже изменил восприятие
конструкции, одновременно ставя новые задачи в области опалубки.

Производители опалубки направляют свои НИОКР в сторону совершенствования изделий, сохраняя интересные рабочие штаты Индии.Peri, еще один пионер мирового рынка в этой области, ранее в этом году представил Peri Liwa, легкую опалубку для досок, которую можно использовать везде, где есть только ограниченные возможности крана или где все работы должны выполняться физически. Прочная разработка модулей обычно используется как часть частного жилья, где подобный дизайн необходимо имитировать в большом количестве. Этот вид опалубочных систем может занять ключевое место в Индии, которая готова вступить в период гигантского развития умеренных жилищных предприятий.

В разработке
в бизнесе используются различные виды цементной опалубки. Как правило, бетон
используется опалубка. Разнообразные виды опалубки доступны для любого
строительное предприятие. В этом смысле рынок опалубки делегирован.
система опалубки, обычная деревянная опалубка, пластиковая опалубка многоразового использования, подпорка
установить вспомогательные системы опалубки, прочную защищенную опалубку и адаптировать
опалубка.

Почему опалубка:

Острая нехватка
рабочая сила является одним из ключевых факторов, которые стимулировали спрос на
системы опалубки и строительных лесов.Нехватка рабочей силы усилила давление на
подрядчиков, которые уже борются с проблемами затрат на строительство
на подъеме. В наше время методов бережливого строительства,
затянутые кошельки, полуавтоматические и автоматизированные системы опалубки стали
Опалубка должна иметь достаточную прочность, чтобы выдерживать статическую нагрузку и
нагрузка, приходящаяся на него во время заливки и после этого до бетонирования
трудно и получить некоторый процент от расчетной прочности. Поэтому выбирая лучшее
один — почти необходимость для успешной системы. Ниже обсуждаются некоторые из
доступна популярная система опалубки.

Чтобы удовлетворить потребности растущего населения в жилье и инфраструктуре, за последние несколько десятилетий строительная промышленность Индии значительно выросла. С появлением транснациональных компаний в строительном секторе Индии точность и скорость работы повысились. Сейчас решающее значение приобретает удовлетворение спроса. Обычные методы строительства экономичны, но они не могут обеспечить требуемого качества работы и скорости.Следовательно, сегодня необходимо думать о новейших строительных технологиях. Опалубка — важная часть строительства, на которую уходит почти 30-35% от общей стоимости строительства. Внедряются различные новые технологии систем опалубки, которые помогают повысить общую экономичность, высокое качество строительства и скорость строительства. В этой статье проводится анализ новой технологии опалубки, внедренной на месте, и доказывается, что она более полезна, чем предыдущий метод технологии опалубки.

Различные типы
Опалубочная система

Традиционная деревянная опалубка: Опалубка изготавливается на месте из древесины и фанеры или влагостойкого ДСП. Ее легко производить, но для больших конструкций требуется много времени, а фанерная облицовка имеет относительно короткий срок службы. Он по-прежнему широко используется там, где затраты на рабочую силу ниже, чем затраты на приобретение многоразовой опалубки. Это также самый гибкий тип опалубки, поэтому даже там, где используются другие системы, можно использовать сложные секции.

Инженерная система опалубки: Эта опалубка состоит из сборных модулей с металлическим каркасом (обычно стальным или алюминиевым) и покрывается со стороны применения (бетон) материалом с требуемой структурой поверхности (сталь, алюминий, дерево и т. Д.) ). Двумя основными преимуществами систем опалубки по сравнению с традиционной деревянной опалубкой являются скорость строительства (модульные системы быстро скрепляют, зажимают или привинчивают) и более низкие затраты на жизненный цикл (за исключением значительных усилий, рама практически неразрушима, а покрытие если сделано из дерева; может потребоваться замена после нескольких — или нескольких десятков — использований, но если покрытие сделано из стали или алюминия, форма может использоваться до двух тысяч использований в зависимости от ухода и применения).

Пластиковая опалубка многоразового использования: Эти замковые и модульные системы используются для создания разнообразных, но относительно простых бетонных конструкций. Панели легкие и очень прочные. Они особенно подходят для проектов аналогичной структуры и недорогих массовых жилищных проектов. Чтобы получить дополнительный слой защиты от разрушительной погоды, оцинкованные крыши помогут устранить риск коррозии и ржавчины. Эти типы модульных корпусов могут иметь несущую крышу, чтобы максимизировать пространство, устанавливая их друг на друга.Их можно установить на существующую крышу или построить без пола и поднять на существующие корпуса с помощью крана.

Постоянная изолированная опалубка: Эта опалубка собирается на месте, обычно из изоляционных бетонных опалубок (ICF). Опалубка остается на месте после затвердевания бетона и может обеспечить преимущества с точки зрения скорости, прочности, превосходной тепло- и звукоизоляции, пространства для прокладки коммуникаций внутри слоя пенополистирола и интегрированной полосы опалубки для отделки облицовки.

Несъемные системы структурной опалубки: Эта опалубка собирается на месте, как правило, из сборных пластмассовых форм, армированных волокном. Они имеют форму полых труб и обычно используются для колонн и опор. Опалубка остается на месте после затвердевания бетона и действует как осевая и сдвигающая арматура, а также служит для удержания бетона и предотвращения воздействия окружающей среды, такого как коррозия и циклы замораживания-оттаивания.

Гибкая опалубка: В отличие от жестких форм, описанных выше, гибкая опалубка — это система, в которой используются легкие и высокопрочные листы.ткани, чтобы воспользоваться преимуществом текучести бетона и создать высокооптимизированные, архитектурно интересные формы зданий. Используя гибкую опалубку, можно отливать оптимизированные конструкции, которые используют значительно меньше бетона, чем призматическая секция эквивалентной прочности [3], тем самым предлагая возможность значительной экономии энергии в новых бетонных конструкциях.

Опалубка перекрытий: Опалубка перекрытий по существу представляет собой горизонтальную несущую конструкцию, которая поддерживает опалубку и передает усилия на опору.Некоторые его типы: опалубка для перекрытий из деревянных балок, традиционная опалубка для перекрытий, опалубка для перекрытий из металлических балок, модульная опалубка для перекрытий, системы столовых или летающих форм и туннельные формы.

Подъемная опалубка: Подъемная опалубка — это специальная опалубка для вертикальных бетонных конструкций, которая поднимается по мере строительства. Несмотря на то, что это относительно сложно и дорого, это может быть эффективным решением для зданий, которые либо имеют повторяющуюся форму (например, башни или небоскребы), либо требуют бесшовной конструкции стен (с использованием скользящей опалубки, особого типа подъемной опалубки).

Существуют различные типы подъемной опалубки,
либо перемещаются время от времени, либо могут даже перемещаться самостоятельно (обычно на
гидравлические домкраты, необходимые для самоподъемной и скользящей опалубки).

Информация и изображение

  • hexaresearch.com
  • https://www.researchcosmos.com \
  • https://www.prnewswire.com/
  • https://www.ijiert.org/admin/papers/1511271070_Volume%204%20Issue % 2011.pdf
  • https: // www.slideshare.net/natesh0142/formwork-57176879

Опалубка Vs. Опалубка | Форма MSB

Различия между опалубкой и опалубкой

Опалубка и опалубка — общепринятые термины в бетонной промышленности. Иногда эти термины используются как синонимы. Опалубка — это общий термин, который используется для описания процесса формования. Опалубка определяется как временные формы, которые используются для удержания влажного бетона на месте до тех пор, пока бетон не затвердеет и не затвердеет.

В проектах разных размеров часто требуется использовать как опалубку, так и методы опалубки. Однако оба этих метода решают одну и ту же задачу — единственная разница заключается в используемых материалах.

Виды опалубки и опалубки

Опалубка — чрезвычайно важная задача, которую необходимо выполнить должным образом, чтобы избежать дорогостоящих проблем в долгосрочной перспективе. Обычно это делается из дерева или фанеры. Однако есть и другие ткани, из которых можно сделать опалубку, и каждая имеет свои плюсы и минусы.

При выполнении любой задачи по опалубке бетона важно выбрать правильную опалубку:

  • Деревянная опалубка: Традиционный выбор, деревянная опалубка пользуется популярностью, поскольку ее можно изготовить для любой ситуации. Хотя он лучше всего подходит для вертикальных бетонных работ, он также используется с модульными стальными элементами распорки.
  • Опалубка из фанеры: это более дешевый вариант, так как фанеру можно перерабатывать или использовать повторно. Однако опалубка из фанеры должна быть водонепроницаемой, поскольку большинство бетонных проектов выполняется снаружи.
  • Стальные опалубки: состоящие из тонких стальных пластин, укрепленных по краям небольшими стальными углами, стальные ставни могут быть изготовлены в большом количестве любого размера и формы. Стальные ставни больше всего подходят для круглых или изогнутых конструкций.
  • Пластиковая опалубка: используется для быстрой заливки бетона и лучше всего подходит для недорогих повторяющихся конструкций. она не так универсальна, как деревянная опалубка.

Для всех типов опалубки и опалубки потребуется внешняя опора, известная как распорка.Это относится к стабилизаторам, столбам или другим материалам, которые будут удерживать опалубку или опалубку на месте во время высыхания бетона.

Удаление опалубки называется зачисткой. В некоторых случаях разобранную опалубку можно использовать повторно (так называемые панельные формы). В других случаях опалубка или опалубка останутся на месте навсегда.

Наконец, от объема вашего проекта будет зависеть, следует ли вам использовать опалубку или опалубку.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены.
