Винтовыми лестницами называются конструкции, все ступени которых являются забежными. Иногда такие конструкции являются единственным возможным решением. К примеру, винтовые лестницы на второй этаж могут быть установлены в помещениях, в которых не остается места для других типов лестниц.

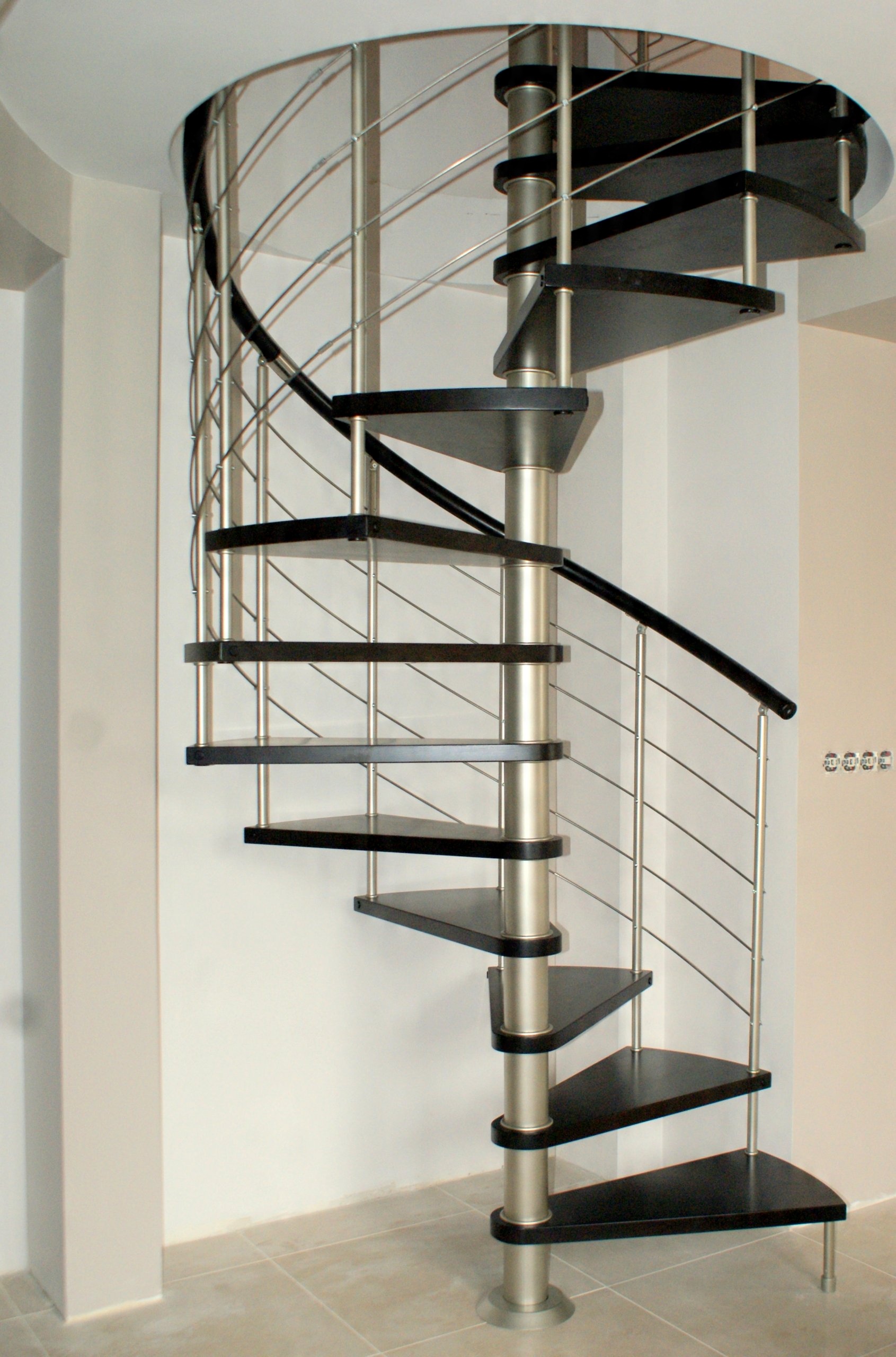

Винтовая лестница

Общие сведения

Типы винтовых лестниц

Существуют различные варианты винтовых лестниц:

  • Ступени консольно устанавливался на центральную стойку.
  • Ступени крепятся к гнутым тетивам и перилам при помощи больц.
  • Ступени консольно защемляются на опорном столбе.
  • Ступени крепятся одновременно к опорному столбу и к стенам окружающим конструкцию. В этом случае строится специальный колодец.

Обычно, даже если используются гнутые тетивы или больца лестницы, проступи одной стороной крепятся к центральной опоре. При этом они устанавливаются радиально, образуя таким образом винт.

Достоинства

Как правило, винтовая конструкция занимает в полтора раза меньше места, чем обычная прямая. Радиус окружности формирует длина проступи. Помимо компактности, такие конструкции имеют и другие достоинства. В частности, они смотрятся очень необычно и оригинально, поэтому могут стать украшением интерьера.

Лестница с горкой

Совет!
Если проявить креативность при проектировании конструкции, то можно получить неожиданный и очень интересный результат.
К примеру, винтовая лестница с горкой может служить не только средством подъема на второй этаж, но еще и развлечением для вашего ребенка.

При этом, стоимость винтовой лестницы значительно ниже, чем конструкций других типов. Поэтому они являются отличным вариантом для подъема на мансардный этаж. Однако, наряду с достоинствами имеются и некоторые изъяны.

Недостатки

При всей своей красоте и компактности, такие конструкции не очень удобные. В частности, они не позволяют транспортировать груз, за исключением более габаритных конструкций, в которых применяются гнутые тетивы, но в таком случае занимаемая площадь сильно увеличивается.

Частое «кружение» в течение дня может утомить и вызывать раздражение. Кроме того, такие лестницы довольно сложно изготовить своими руками.

Виды винтовых лестниц

С опорой поступей на консоль

Это наиболее распространенный вид конструкций. Несущим элементом в данном случае является исключительно центральная опора. Чаще всего – это толстостенная труба, диаметр которой должен быть не менее 50 мм.

Консольная конструкция

Если посмотреть на изделие в разрезе, то окажется, что ступени для винтовой лестницы и труба чередуются. Это связано с тем, что проступи с узкой стороны имеют отверстие, которыми они насаживаются на стойку, а между ними расположена втулка из трубы более толстого диаметра, чем стойка. Если ступени металлические, то обычно их каркас приваривается к втулкам.

В отличие от вышеописанных конструкций, эту не так сложно выполнить самостоятельно. Как собрать винтовую лестницу с опорой проступей на консоль мы рассмотрим ниже.

С опорой на перила и тетивы

Данный вид изделий вообще не имеет опорного столба. Конструкция смотрится очень красиво и необычно, однако изготовить ее крайне сложно. Ступени изделия крепятся к тетивам, завернутым в спирали.

Конструкция с несущей тетивой

Сделать такую лестницу самостоятельно в домашних условиях практически невозможно. Это связано необходимостью наличия специального оборудования и опыта.

С защемлением проступей в опоре

Этот тип конструкции схожий с консольным, однако, ступени вставляются в прорези, сделанные в опоре, а не надеваются на нее. Как и все предыдущие типы лестниц, она не требует наличие стен по периметру. Чаще всего, в ее основе лежит монолитный опорный столб.

Конструкция с защемлением проступей

С креплением ступеней к опоре и стенам

Данный вид лестницы требует возведение специального колодца, что усложняет процесс изготовления конструкции. Но за то, такое изделие отличается надежностью. Кроме того, имеется возможность сделать длинные и широкие ступени, что делает передвижение более комфортным.

Конечно, в частном строительстве не имеет смысла заниматься подобным строительством. К тому же изделие получится очень громоздкой.

Материал

Винтовые лестничные конструкции бывают металлическими, деревянными и бетонными. Каждый материал, как обычно, имеет свои преимущества и недостатки. Поэтому рассмотрим особенности каждого из них.

Металлические

Металлические конструкции довольно легкие при сборке, безопасные и достаточно удобные в использовании. Чаще всего такие конструкции имеют деревянные проступи, которые крепятся на металлический каркас.

Металлическая винтовая лестница

Для наружных конструкций проступи также вываривают из металла. Чаще всего их делают из прутьев арматуры.

В последнее время все большую популярность набираю готовые металлические изделия, особенно винтовые китайские лестницы, так как отличаются невысокой ценой. Они продаются набором, который собирается на объекте как конструктор, что очень удобно.

Правда, сколько стоит винтовая лестница такого типа,сказать довольно сложно. Все зависит от качества материала, а также размеров самой конструкции. Такие «конструкторы» можно порекомендовать тем домовладельцам, которые не уверены, что смогут сделать лестницу самостоятельно.

Деревянные

При изготовлении лестниц из дерева используются только твердые породы древесины – бук, дуб или ясень. Правда, иногда используются и сосна, не смотря на то, что считается полутвердой. Главным ее преимуществом является невысокая цена.

На фото — деревянная конструкция

Деревянные лестницы обычно устанавливают внутри домов. Принцип изготовления полностью соответствует металлическим конструкциям, за исключением некоторых элементов крепления.

Бытует мнение, что деревянная лестница менее надежная и долговечная. Однако, если при изготовлении использовалась твердая, качественная древесина, то изделие получится очень долговечным.

Кроме того, дерево, как известно, способно придавать помещению особый уют. Поэтому деревянная винтовая лестница на второй этаж может стать еще и естественным украшением дома.

Бетонные

Монолитные бетонные изделия обладают целым рядом достоинств:

  • Не имеют элементов, которые под воздействием динамических нагрузок начинают расшатываться.
  • Не издают негативные скрипящие звуки, даже если сверху облицованы деревом.
  • Не подвержены возгоранию.
  • Позволяют воплотить практические любые дизайнерские задумки. Лестницы могут быть как квадратно, так и кругло-винтовыми. Кроме того, существует масса вариантов облицовки, что обеспечивает хорошую сочетаемость с другими отделочными материалами.

При этом бетонные конструкции не слишком сложные в изготовлении. Основной вопрос сводится к тому, как выставить опалубку для винтовой лестницы? Этот процесс также не представляет особой сложности, однако требует определенного опыта.

Бетонная конструкция

Совет!
Чтобы визуально избавиться от громоздкости монолитной лестницы, ее можно обшить деревом и использовать аккуратные, утонченные перила.

Материалом для опалубки служит обычно фанера или тонкая обрезная доска. При этом необходимо использовать многочисленные опоры и брусья, чтобы опалубка могла выдержать вес бетона. Конечно, у таких изделий имеются и некоторые недостатки, в первую очередь это – вес и громоздкость.

Видео в этой статье демонстрирует процесс изготовления бетонной конструкции.

Изготовление и сборка винтовой лестницы

Правила изготовления

Прежде чем приступить к расчету и изготовлению лестницы, необходимо ознакомиться с основными нормами и рекомендациями специалистов. Это позволит получить комфортное и безопасное изделие.

Заключаются они в следующих пунктах:

  • От подступенков лучше отказаться. Это позволит безопасно подниматься людям с большим размером ноги, а также предотвратит соскальзывание при случайном шаге на узкую часть проступи.
  • Ступени для винтовых лестниц на средней линии движения должны быть не менее 20 см.
  • Опорная стойка должна быть не менее 50 мм в диаметре. Только в таком случае конструкция будет безопасной.
  • Между витками лестницы расстояние должно быть не менее двух метров, чтобы не приходилось наклоняться при прохождении над следующим витком.
  • Каждый полный поворот должен содержать не менее двенадцати ступеней.
  • Длина ступеней должна составлять не менее 0,8м

Расчет

Чтобы конструкция получилась удобной и безопасной, необходимо правильно выполнить расчеты. В качестве примера возьмем деревянную лестницу высотой 3м, со стандартной длиной ступени 0,9 м. Конструкция будет располагаться на центральной стойке диаметром 0,05 м.

Графическое построение лестницы

Расчет выполняется в следующем порядке:

  • В первую очередь необходимо вычислить общий диаметр изделия. Для этого надо сложить две длины ступеней и прибавить диаметр стойки. В результате получается такой расчет: 2*0,9+0,05=1,85м.
  • Затем надо найти еще одну величину – радиус линии движения. Для этого к длине ступеней прибавим радиус стойки и разделим результат на два — (0,9+0,05)/2=0,47м.
  • Далее надо определить количество ступеней на один виток. Для этого длину окружности траектории движения разделим на среднюю глубину ступени: 2*3,14*0,575/0,2=18,055~18 ступеней.
  • Теперь надо определить высоту одной ступени. Для этого следует высоту одного витка разделить на количество ступеней: 2/18=0,11м. Теперь можно разделить высоту конструкции на высоту одной ступени, что позволит узнать, сколько ступеней будет иметь лестница: 3/0,11=27,3. Округлив полученное значение, получаем 27 ступеней.

Изготовление лестницы

Конечно, купить готовое изделие и собрать его гораздо проще, чем делать все самому. Однако, стоимость винтовых лестниц на рынке многих заставляет взяться за самостоятельное их изготовление.

Кроме того, удовольствие, которые вы получите при подъеме по собственноручно изготовленной лестнице не купить ни за какие деньги.

Совет!
Проступи можно приобрести готовые, после подогнать их под необходимые размеры.

Устройство лестницы

Обратите внимание!
При монтаже не забывайте, что от качества работы зависит безопасность всей вашей семьи.
Пренебрежение правилами может закончиться трагически!

Краткая инструкция по изготовлению выглядит следующим образом:

  • Начать изготовление можно со ступеней. Массив дерева необходимо разметить в соответствии с расчетами и аккуратно выпилить. С узкой их стороны следует сделать отверстие, равное диаметру стойки.
  • Затем надо сделать втулки, длина которых будет соответствовать диаметру стойки.
  • Стойка бетонируется и на нее нанизываются ступени, а между ними устанавливаются втулки.
  • Ступени устанавливаются в нужном положении и скрепляются между собой стойками.
  • Последняя ступень крепится к перекрытию, а на стойку надевается декоративная крышка или навинчивается гайка.
  • Затем осуществляется отделка конструкции. Вариантов отделки существует масса, все зависит от вашего вкуса и интерьера помещения.

Совет!
Чтобы избежать деформации дерева в местах крепления, между втулками и ступенями следует подкладывать широкую металлическую шайбу.

Вывод

Невзирая на то, многими своими качествами винтовые лестничные конструкции проигрывают прямым конструкциям, на практике они получили широкое применение. К тому же, домашним умельцам такие лестничные конструкции позволяют отойти от типовых проектов и выразить свою оригинальность мышления и подчеркнуть индивидуальность.

Как выбрать винтовую лестницу | Строительный портал

В условиях ограниченного пространства многоуровневой квартиры или загородного дома приходится тщательно продумывать эргономику интерьера. Это касается не только мебели, но и внутренних конструкций, какими являются лестницы. Для того чтобы сэкономить драгоценные квадратные метры и соединить два этажа, идеально подходят винтовые лестницы. Сегодня на рынке можно найти довольно много различных конструкций винтовых лестниц разных производителей, изготовленных из разных материалов. Среди такого изобилия сложно определиться с выбором. Но в том, как выбрать винтовую лестницу, особых сложностей нет.



  1. Виды винтовых лестниц
  2. Конструкция винтовой лестницы
  3. Параметры винтовых лестниц
  4. Винтовые лестницы: картинки

Планируя установить у себя винтовую лестницу, необходимо со всей ответственностью подойти к вопросу выбора. В первую очередь это касается страны производителя. Сегодня рынок насыщен лестницами, произведенными в различных странах. Продаются винтовые лестницы из Италии, Дании, Германии, Польши, Китая, России и Украины. У каждой есть свои плюсы и минусы. Конечно, основным фактором, влияющим на выбор, является качество изделия и его внешний вид. Наиболее качественными и красивыми считаются винтовые лестницы производства Италии, а именно винтовые лестницы Аrke. Следующими идут лестницы из Германии, Дании и Польши. Лестницы российского и украинского производства могут быть не столь привлекательными, но их доступная цена и высокое качество с лихвой это компенсируют. Неоднозначные отзывы на китайскую продукцию. Если Вы встретите этикетку с надписью «винтовая лестница – Китай», то будьте предельно внимательными. Продукция этой страны бывает и хорошего, и плохого качества, поэтому в своем большинстве требует тщательной проверки. Не поленитесь и проверьте все элементы конструкции.



Виды винтовых лестниц



Винтовая лестница была изобретена довольно давно, но с течением времени и развитием технологий, её конструкция совершенствовалась. Сегодня на рынке можно увидеть несколько видов винтовых лестниц. Главное их отличие в самой конструкции лестницы. На представляющем винтовые лестницы фото изображены основные четыре вида.

В классическом варианте винтовой лестницы её ступени опираются на стену и центральную несущую колонну. Для этого вида винтовых лестниц характерно отдельное создание колонны из каменной кладки, также колонна может быть составлена из узких концов ступеней. Чаще всего для таких лестниц используется камень и бетон, реже – металл и дерево. Создается классическая винтовая лестница на этапе строительства дома, так как приходится вмуровывать ступени в стену, а саму центральную колонну в пол.

Второй вид винтовых лестниц представляет собой центральную колонну с вмурованными в неё ступенями без привязки к стене. Центральная колонна таких лестниц может быть изготовлена из металла или камня. Ступени – из стекла, металла, дерева. Главным преимуществом этого вида винтовых лестниц является возможность установки в любой точке помещения. Жесткость и устойчивость ступеней достигается за счет того, что их края соединяются больцами.

В отличие от первых двух видов, винтовые лестницы на гнутых тетивах не имеют центральной опорной колонны. Пожалуй, это наиболее красивые винтовые лестницы. Ступени таких лестниц закрепляются внутри спиралевидных тетив, которые также являются и перилами лестницы. Для изготовления этого вида лестниц используется дерево и металл. Следует отметить, что в сравнении с другими видами винтовых лестниц, эти самые дорогие.

Последний вид винтовых лестниц появился относительно недавно, но быстро набрал популярности. Это так называемые модульные лестницы. Винтовые лестницы этого типа представляют собой набор модулей, соединенных в определенной последовательности и под определенным углом. Винтовые модульные лестницы могут быть двух типов – с центральной колонной и с центральным косоуром. В первом случае ступени опираются на наборную колонну. Для обеспечения жесткости края ступеней соединены больцами или опираются на ближайшую стену. У модульных лестниц с центральным косоуром ступени крепятся непосредственно к модулям, а их края соединены больцами. Модули таких лестниц изготавливаются из металла или дерева, а ступени из стекла, дерева, металла, камня. У этого вида лестниц множество преимуществ. Из них основными являются простота и легкость монтажа, возможность установки в любой точке помещения, регулировка угла разворота, регулировка высоты и длины модулей, доступная цена и необычный дизайн. Зачастую винтовые лестницы эконом класса являются модульными. Но некоторые модели, особенно зарубежных производителей, позиционируются как элитные.



Конструкция винтовой лестницы



При выборе и заказе винтовой лестницы важно разбираться в её конструкции. На выбор той или иной модели винтовой лестницы это влияет мало. Но знание конструкции позволит быстро и без особых проблем согласовать все нюансы с продавцом. Основными элементами винтовой лестницы являются ступени, опорные балки и перила.

В свою очередь ступени состоят из проступи и подступенка. Проступью является горизонтальная часть ступени. Подступенок – это вертикальная часть. При выборе винтовой лестницы необходимо очень внимательно подойти к вопросу о размерах этих двух составляющих.

Опорой любой лестницы является косоур, тетива и колонна. Для классических винтовых лестниц принято использовать только колонну. Это обусловлено их конструкцией и используемыми материалами. Но у современных моделей, особенно у лестниц на гнутых тетивах и модульных винтовых лестниц, колонна отсутствует. Центральной опорой в таких лестницах служат тетивы и косоур.

Перила для винтовой лестницы, как и любой другой, состоят из поручней и балясин. Для классических винтовых лестниц перила используются мало. А вот для других видов винтовых лестниц они являются жесткой необходимостью, обеспечивая безопасность передвижения по ней.

Выбирая ту или иную модель винтовой лестницы, следует продумать её конструкцию заранее. Для этого можно воспользоваться специальными программами для создания чертежей и моделей лестниц. Такой чертеж можно заказать у проектировщика или найти на лестницу винтовую dwg-чертеж в сети. Для его открытия используется бесплатная программа Autodesk DWG. Кроме этого можно воспользоваться такой программой, как ArchiCAD. В любом случае при выборе модели и составляющих элементов винтовой лестницы необходимо знать её параметры.



Параметры винтовых лестниц



Планируя установить у себя винтовую лестницу, необходимо знать её размеры для подбора наиболее оптимального варианта, создания проекта или чертежа. Параметры винтовой лестницы включают в себя высоту, ширину, угол подъема, высоту подступенка и длину проступи.

Высота лестницы, пожалуй, самая простая и понятная характеристика. Она отмеряется от пола нижнего этажа, до пола второго этажа. Это значит следующее. Высота нижнего помещения от пола до потолка плюс толщина перекрытия и плюс толщина напольного покрытия второго этажа. Это делается для того, чтобы несущая часть винтовой лестницы надежно опиралась на основание, а верхняя ступень лестницы была вровень с полом второго этажа.

Как уже отмечалось, ступень состоит из проступи и подступенка. Эти два элемента весьма существенно влияют на удобство передвижения по лестнице. Но следует отметить, что для винтовых лестниц ширина проступи разная. Это связано с самой конструкцией лестницы, а именно с расположением ступеней. Так как сами ступени расположены веером, то одна сторона ступени заужена, а вторая наоборот – широкая. Узкая часть ступени в большинстве случаев соответствует диаметру центральной несущей колоны и должна быть не менее 250 мм. Размер проступи в широкой части ступени составляет не более 500 мм. Необходимо отметить, что для удобного передвижения по винтовой лестнице, как и по любой другой, оптимальная ширина проступи должна составлять около 300 мм. Такая ширина ступени винтовой лестницы должна быть в том месте, где Вы ставите ногу.

Высота подступенка для всех видов лестниц составляет 150 – 200 мм. Такие размеры выбраны не случайно. Они соответствуют высоте, на которую без усилий можно поднять ногу. При этом если в доме есть пожилые люди, высота подступенка должна быть минимальной.

Длина ступеней напрямую зависит от назначения винтовой лестницы. Например, если винтовая лестница будет основной, тогда длина ступеней должна быть не менее 900 мм. Длина ступеней напрямую связана с диаметром лестницы и производитель чаще всего указывает диаметр. Среди представленных на рынке примером просторной лестницы может служить винтовая лестница Сivik итальянской компании Аrke.

Винтовая лестница Сivik — фото:

Её максимальный диаметр составляет 160 см. Чтобы узнать длину ступени, достаточно диаметр разделить на 2 и отнять 15 – 20 см. В результате лестница диаметром 160 см имеет ступени длиной около 65 см. Для второстепенных винтовых лестниц, использующихся для подъема на чердак или в хозпомещение, длина ступеней может составлять всего 45 – 50 см. Конечно, можно сделать винтовую лестницу диаметром 300 см и длина ступени при этом будет 135 см. Но это индивидуальный заказ, который будет рассчитываться сугубо под заказчика, и его стоимость будет соответствующей. В обычных магазинах диаметр винтовых лестниц редко превышает 160 см. К тому же, винтовая лестница выбирается из расчета экономии пространства, поэтому и диаметр закладывается как можно меньше.

Важно! Необходимо отметить следующее. На основании многолетнего опыта было выявлено, что наиболее удобно делать винтовые лестницы в местах с площадью до 3 м2. Если отведенное место под лестницу будет более 3 м2, то выгоднее сделать обычную маршевую лестницу с одной поворотной площадкой.

Пожалуй, наиболее важным параметром винтовой лестницы является её угол подъема. Эта характеристика является основной для всех видов лестниц. Она указывает, под каким углом будет размещена сама лестница. От этого зависит удобство перемещения по ней. Чем круче будет лестница, тем трудней по ней подниматься. Есть ряд важных нюансов, влияющих на этот показатель. Во-первых, это общая высота лестницы. Во-вторых, это рост человека, который в среднем составляет 1,70 – 1,80 м. С учетом этих показателей и определяется угол наклона. Оптимальными показателями угла наклона являются 35 – 45°.

Еще одним важным показателем для винтовых лестниц является угол поворота лестницы. Этот показатель указывает на то, сколько витков будет у Вашей лестницы без опасности зацепиться головой за верхние ступени. К тому же, угол поворота зависит от проема и места расположения последней ступени. Обычно угол поворота винтовой лестницы составляет 360°. Этого достаточно, чтобы лестница была удобной для подъема и в то же время при ходьбе по ней не цепляться головой за верхние ступени. Примером может служить винтовая лестница Валенсия датской компании Dolle. Угол поворота в ней составляет 360° и, как видно на демонстрирующем фото, лестница абсолютно удобна для подъема.

Винтовая лестница Валенсия — фото:

Необходимо отметить, что угол поворота может быть и меньше. Это зависит от размещения последней ступени. К сожалению, не все стандартные винтовые лестницы могут похвастать малым углом разворота. Но для модульных лестниц это не является проблемой, так как благодаря их конструкции угол разворота можно задать любой. Это можно увидеть на примере модульной лестницы Уника.

Винтовая модульная лестница Уника — фото:

Выбирая ту или иную винтовую лестницу, необходимо обратить свое внимание на количество ступеней, а также на их толщину. Для лестниц общей высотой 290 см количество ступеней составляет 15 шт. Это оптимальное количество, при котором сохраняется высота подступенка в 19 см. Если есть необходимость в уменьшении подступенка, то достаточно добавить 1 или 2 ступени. Толщина ступеней также влияет на их общее количество и высоту подступенка. Но толщину ступеней принято брать в 50 мм и этого более чем достаточно, поэтому при выборе винтовой лестницы можно смело рассчитывать на стандартное количество ступеней в 13 – 15 штук.

Напоследок необходимо обратить внимание на то, в какую сторону закручивается лестница – по часовой стрелке или против. Этот фактор может существенно повлиять на удобство использования винтовой лестницы. Все дело в том, что левши и правши начинают свое движение с разных ног. Для правшей это левая нога, для левшей – правая. Учитывая тот факт, что у винтовой лестницы ступени имеют зауженную форму, для закрученной по часовой стрелке лестницы подъем по ней удобно начинать с левой ноги. А вот для лестницы, закрученной против часовой стрелки, удобно начинать движение с правой ноги. Конечно, со временем можно привыкнуть и переучиться, но на это требуется время. Поэтому удобнее будет купить лестницу, закрученную в нужном направлении.



Винтовые лестницы: картинки

Сегодня производство и продажа винтовых лестниц поставлены на конвейер. Большинство наиболее удачных решений, как по внешнему виду, так и по конструкции, типовые и их можно найти в любом магазине по приемлемой цене. Конечно, индивидуальные заказы также принимаются производителями, но их цена будет на порядок выше. Если же от обилия моделей и марок винтовых лестниц Вам они начинают сниться, то возможно стоит взять паузу. Но если интересно, то снящиеся винтовые лестницы сонник определят, как продвижение к удаче, если во все вы по ней двигаетесь вверх и наоборот.

Виды винтовых лестниц и их особенности

Винтовые лестницы разного вида

Винтовые лестницы очень популярны для монтажа в своем доме. Они позволяют создавать интерьер, который не похож на другие — это особенно подходит тем, кто хочет проявить свой собственный стиль.

Такие конструкции легко установить в небольшом пространстве. Главное, выдержать достаточные размеры модели, а ее диаметр должен быть в рамках дозволенного. Какие существуют виды винтовых лестниц, особенности их изготовления и монтажа, подскажет статья.

Содержание статьи

Основные типы конструкций

Главная особенность готовой винтовой лестницы – фиксация всех ступенек только радиально, что создает винт в конструкции. Схема винтовой лестницы в плане выглядит как круг, иногда многоугольник. Последний вариант рассматривается при установке модели на чердак, когда она тесно соприкасается со стеной дома.

Это помогает экономить территорию, без изменения диаметра и оптимальных размеров конструкции. При расположении лестницы в центре комнаты просторного, большого по площади дома, лучше всего выбирать круглые проемы.

Наиболее популярные виды лестниц винтовых для частного дома, представлены в таблице:

Вид лестницы Особенности

Крепление ступенек к стенам и опоре

Для этого вида лестницы требуется сооружение специального колодца, что делает процесс изготовления конструкции более сложным, но и значительно надежнее. Помимо этого, ступеньки можно сделать большей длины и ширины, что улучшает комфорт передвижения.

Недостаток изделия – слишком большие габариты.

Ступени для винтовой лестницы крепятся на центральной стойке

Это наиболее популярный вид винтовой лестницы. Несущий элемент такой конструкции — центральная стойка. Обычно опорой служит толстостенная труба, диаметром не меньше 50 мм.

На стойке ступеньки для винтовой лестницы чередуются с втулками из трубы, диаметр которых больше диаметра стойки.

С креплением ступенек на перила и на несущую тетиву при помощи больцев

Такая модель не имеет опорной стойки. Конструкция отличается очень красивым и необычным видом, но изготовить ее значительно сложнее. Ступеньки лестницы крепятся к тетивам, которые изогнуты по спирали.

Соорудить такую лестницу своими руками практически невозможно в домашних условиях. В этом случае, требуется специальное оборудование и опыт.

Защемление проступей в опоре

Такой тип конструкции напоминает консольный, но при этом, ступени винтовой лестницы вставляются в прорези, которые проделаны в опоре, не надеваясь на нее.

Помимо этого, существуют и оригинальные виды конструкций. Например:

Особенности изделий

Как правило, конструкция винтовой лестницы занимает территорию в полтора раза меньше, чем обычная прямая. Длина проступи формирует радиус окружности.

Остальные преимущества винтовой лестницы и ее недостатки объединены в таблицу:

Преимущества Недостатки
  • Наклон лестницы всегда выбирается 45°, в отличие от традиционного типа конструкций;
  • Материалов для изготовления изделий необходимо значительно меньше;
  • Возможность использовать самый разный дизайн винтовой лестницы в любом доме и сделать ее украшением интерьера;
  • Цена конструкций значительно ниже, чем изделий других типов. Это отличный вариант для подъема на мансарду.
  • Конструкции не слишком удобные. Они не позволяют перемещать грузы больших габаритов. Исключением могут быть более габаритные модели, изготовленный с использованием гнутых тетив, но при этом сильно увеличивается занимаемая площадь;
  • Сложность самостоятельной разработки плана, изготовления и монтажа;
  • При креплении ступенек очень важно правильно выбрать радиус винтовой лестницы. В противном случае они могут быть неудобными, а иногда и опасными;
  • При частом «кружении» в течение дня по такой конструкции может появиться раздражение и усталость.

Материалы конструкций

Для изготовления используются такие материалы для винтовой лестницы, как:

  • Металл. При этом не слишком большой вес винтовой лестницы облегчает ее сборку, модели безопасны и достаточно удобны в использовании. В конструкции часто устанавливаются деревянные проступи, закрепляются элементы на металлическом каркасе саморезами. Проступи для наружных конструкций, чаще всего, вывариваются из прутьев арматуры (подробней читайте тут).

На заметку: В последнее время в Китае наладили производство винтовых лестниц, которые отличаются невысокой ценой. При этом в наборе имеются все необходимые комплектующие для винтовых лестниц, а сборка на объекте производится по аналогии с детским конструктором, что очень удобно.

  • Дерево. При этом используются лишь твердые породы дерева: ясень, дуб или бук. Иногда применяется и полутвердая сосна, главным преимуществом которой является невысокая стоимость. Приобрести изделие, к примеру, можно в интернет-магазине obi, винтовaя лестницa выбирается заказчиком из специального каталога по своему вкусу и материальным возможностям (читайте подробней здесь).

Устанавливаются деревянные лестницы обычно внутри домов.

Совет: Чтобы конструкция из дерева была надежной и долговечной, следует для ее изготовления использовать твердую, качественную древесину.

Применение древесины для изготовления конструкции, или же отделка винтовой лестницы деревом, придает помещению особый уют. Изделие может стать естественным украшением своего дома;

  • Бетон. Монолитные модели из бетона имеют целый ряд таких достоинств:
  1. Нет элементов, которые могут расшатываться, из-за воздействия на них динамических нагрузок.
  2. Даже обшивка винтовой лестницы деревом не будет издавать неприятные скрипящие звуки.
  3. Материал не горит.
  4. Можно воплотить любые дизайнерские решения.
  5. При этом выход винтовой лестницы может быть квадратным или кругло-винтовым. Помимо этого, имеется множество вариантов облицовки, которые хорошо сочетаются с бетоном.

В изготовлении бетонные конструкции не очень сложные. Главное — правильно выставить опалубку, что требует наличия определенного опыта. Для изготовления опалубки обычно берется фанера или обрезная доска небольшой толщины. Чтобы опалубка выдерживала вес бетона, необходимо использовать подпорки из брусьев.

Видео в этой статье подробно демонстрирует процесс создания бетонной конструкции.

Совет: Чтобы визуально уменьшить громоздкость монолитной лестницы, ее следует обшить деревом и установить утонченные, аккуратные перила, как на фото.

Правила изготовления

Перед проведением расчетов и изготовления лестницы, следует ознакомиться с некоторыми нормами и советами специалистов, что позволит создать комфортную и безопасную модель:

  • Лучше отказаться от подступенков. Это сделает безопасным подъем для людей, у которых большой размер ноги, и предотвратит соскальзывание от случайного попадания шага на узкую часть ступеньки;
  • Ширина проступи на средней линии передвижения человека не должна быть меньше 200 мм;
  • Опора винтовой лестницы должна быть диаметром не меньше 50 мм. Это обеспечит прочность конструкции;
  • Расстояние между витками лестницы должно быть минимум два метра, чтобы человек не наклонялся при подъеме на второй этаж;
  • В каждом полном повороте должно содержаться не менее двенадцати ступенек. При этом оптимальная высота ступеней винтовой лестницы составляет 180 мм;
  • Длина ступенек или ширина винтовой лестницы должна быть не менее 800 мм;
  • Ограждение для винтовой лестницы выбирается высотой 1000 мм.

Примеры выбора размеров конструкции

Расчет

Перед тем, как построить винтовую лестницу, чтобы она была удобной и безопасной, следует правильно произвести все расчеты.

Для примера взяты такие параметры:

  • Высота винтовой лестницы 3 метра;
  • Стандартная длина ступенек 900 мм;
  • Диаметр центральной опорной стойки — 50 мм.

Предлагаем вашему вниманию пример расчёта винтовой лестницы:

  • Вычисляется общий диаметр модели. Для этого суммируются две длины ступенек, и прибавляется диаметр стойки: 2 х 900 + 50 = 1850 мм;
  • Определяется радиус передвижения человека. При этом к длине ступеньки прибавляется радиус опоры и результат делится на два: (900 + 50)/2 = 470 мм;
  • Рассчитывается число ступенек на один виток конструкции. Для этого, длина окружности траектории передвижения делится на среднюю глубину ступеньки: 2 х 3,14 х 470/200 = 14,758 ~ 15 ступенек;
  • Определяется высота одной ступеньки. Для этого: высота одного витка делится на количество ступенек: 2000/15 = 133 мм;
  • Высчитывается общее количество ступенек на лестнице. Для этого общую высоту конструкции нужно разделить на высоту одной ступени: 3000/133 = 22,5. Округлив полученное значение, получаем 23 ступеньки.

После проведения расчетов, параметры винтовой лестницы получились такими:

  • Высота конструкции – 3 метра;
  • Количество ступенек – 23 штуки;
  • Высота ступенек после уточнения их количества: 3000/23 = 130 мм. При этом высота 22 ступенек будет 130 мм, первой или последней 140 мм.

Габариты винтовой лестницы:

  • высота – 3 метра;
  • наружный диаметр – 1,85 метра.

Таблица для ориентировочного выбора параметров винтовой лестницы

Схема устройства конструкции

Изготовление лестницы

Интерьеры винтовой лестницы

Совет: Проступи стоит приобрести готовыми, а затем подогнать их под нужные размеры.

При монтаже не стоит забывать о качестве выполнения работ, от этого зависит и безопасность всех членов семьи. Чтобы сварить лестницу винтовую красиво, с прочными сварными швами лучше пригласить специалиста.

Винтовая лестница на центральной металлической стойке

Квадратный проем для винтовой модели

Инструкция сборки лестницы, представленной на фото:

  • Изготавливаются ступеньки. Доски размечаются по выполненным заранее расчетам и аккуратно выпиливаются. С узкой стороны сверлится отверстие по диаметру стойки;
  • Изготавливаются втулки длиной, соответствующей высоте ступенек, а внутренний диаметр по диаметру стойки;
  • Опора бетонируется;
  • Нанизываются поочередно ступеньки и втулки;
  • Ступеньки размещаются в нужном положении, а затем фиксируются стойками;
  • Последняя ступенька крепится к перекрытию;
  • На опору устанавливается декоративная крышка;
  • Выполняется отделка конструкции.

Подробно, как выполняется сборка винтовой лестницы, видео показывает со всеми нюансами.

Совет: Чтобы в местах крепления избежать деформации дерева, между втулками и ступеньками необходимо подкладывать металлическую шайбу большого диаметра.

Это краткое описание винтовой лестницы, ее видов, материалов для изготовления, порядка расчета и изготовления. Несмотря на то, что качественно такие конструкции проигрывают прямым маршам, они получают все более широкое применение.

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы Особенности

У стены

В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.

Отдельно стоящая, с защемлением ступенек на опорной стойке

Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.

Отдельно стоящая без центральной опорной стойки

Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.

Опора ступенек на трубу большого диаметра

В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

  • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
  • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
  • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
  • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

  • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
  • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

  • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
  • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
  • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
  • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
  • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

  • Устанавливается несущая стойка;
  • Согласно чертежу монтируются проступи и втулки;
  • Крепятся ступеньки, с учетом их точного начального и конечного положения;
  • Закрепляются кронштейны;
  • Фиксируется верхняя ступенька к перекрытию;
  • Ставятся перила;
  • Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Винтовые лестницы своими руками: виды и фото

Винтовые лестницы во все времена считались очень красивым атрибутом домашнего интерьера. Помимо своей очевидной практичной задачи, которой обладает лестница, они являются настоящим украшением для любого дома, так как отлично выглядят и создают особенную атмосферу.

Важно отметить, винтовая лестница это довольно сложная вещь, поэтому порой бывает самостоятельно её изготовить не так и просто. Однако, при наличии желания и времени это вполне возможно. Если вы желаете подробнее в этом разобраться, то данная статья может вам помочь.

Какие материалы используются для изготовления винтовых лестниц

Выбор материала является очень важным этапом при изготовлении винтовых лестниц для дома. Как известно, даже при наличии очень умелых рук и необходимых навыков, очень сложно получить качественный результат если не использовать хорошие материалы.

Следует отметить, что очень часто для изготовления действительно хорошей винтовой лестницы необходимы различные материалы, и одним деревом здесь не обойтись. Чаще всего для этих целей используют такие материалы:

Дерево

Деревянная винтовая лестница

Дерево является одним из самых главных материалов при создании лестницы. Именно из дерева выполняется основа конструкции, поэтому от его качества во многом зависит и качество самой лестницы. Вариантов древесины существует очень большое количество, среди которых дуб, сосна, пихта, ель, кедр, ясень и многие другие. Особенно следует отметить использование в некоторых случаях ценных пород древесины, необходимых для качественного декора, среди которых нередко применяется тик и палисандр.

Наиболее популярными вариантам является сосна, дуб и бук, так как именно эта древесина обладает доступной ценой при хорошем её качестве. Но это не говорит о том, что лестница должна быть изготовлена только из такой древесины, вполне неплохо себя зарекомендовал орех, вишня, кипарис и многие другие породы деревьев.

Важно отметить, что вне зависимости от используемой породы древесины она обязательно должна быть клееной. Это необходимо для того, чтобы сделать конечную конструкцию как можно качественнее и долговечнее, так как монолитная древесина нередко очень быстро разваливается.

Металл и стекло

Для того, чтобы изготавливаемая винтовая лестница действительно смотрелась необходимо специальное её украшение и декорирование. Всевозможные металлы и стекло замечательно подходят для этой цели.

Стеклянная винтовая лестница

Более драгоценные металлы, как и стекло используются в основном для декорирования и украшения конструкции. Стекло используется довольно редко, так как это весьма авангардный материал в этом плане, однако, его применение может обеспечить лестницу особым колоритом.

Металлическая винтовая лестница

Кованные перила в сочетании с деревянной основной лестницы смотрятся просто великолепно. Кроме того, металл может нередко использоваться и для укрепления и ужесточения самой конструкции, что придаёт ей необходимую стойкость, надёжность и долговечность. Особенно часто металл используют для укрепления ступеней, которые могут изготавливаться как из стали, так и из чугуна.

Металлическая винтовая лестница

Натуральный камень и керамика

Каменная винтовая лестница

Натуральные камни, как и драгоценные металлы, наиболее рационально использовать при изготовлении винтовой лестницы для её декорирования и украшения. Однако, с их использованием важно быть максимально аккуратным, так как они обладают довольно большой массой, поэтому чрезмерное их применение способно сделать лестницу слишком тяжёлой, громоздкой и не очень красивой.

Что же касается керамики, то она может быть использована для различных целей, в том числе и для декорирования. Однако, чаще всего керамику используют для того, чтобы оформить полы и лестничные ступени в едином стиле. Важным преимуществом такого метода, является то, что современная керамика довольно прочный материал, который также очень хорошо сопротивляется всевозможным внешним и химическим воздействиям и долго находится в презентабельном состоянии.

Дополнительные материалы

Помимо всего вышеперечисленного винтовая лестница может содержать ещё и большое количество дополнительных элементов, например, различные скульптуры и другие декоративные элементы, изготовленные из различных материалов. Здесь уже всё зависит от фантазии и возможностей создателя такой лестницы.

Самая удобная ширина ступеней для винтовой лестницы — как рассчитать?

Помимо внешнего вида, а также прочности, винтовая лестница должна быть обязательно удобной, причём для людей разных габаритов и возраста. Именно поэтому, очень важно использовать наиболее подходящую ширину ступеней.

Чтобы лучше понять какой ширины должна быть ступень, важно учитывать тот факт, что для комфортной ходьбы по лестнице примерно 90% стопы должно попадать на ступень. Если учесть что средний размер ступни человека находится в пределах 25–30 см, то 90% от этих размеров будет равняться шириной ступени, что даёт результат в 23–27 см. Однако, важно также учесть нахлёст одной ступени на другую, который составляет примерно 3 см, что даёт конечный результат в 26–30 см.

Таким образом, идеальной шириной ступени в винтовой лестнице должен находится в пределах 26–30 см. к слову, 30 см это примерно половина шага взрослого человека, что делает именно эти размеры наиболее комфортными для ходьбы.

Читайте также: дизайн натяжных потолков в интерьере квартиры (виды и фото)

Монтаж подвесного потолка из гипсокартона своими руками: этапы и фото

Необычные и оригинальные виды прихожих из дерева: http://tv-peredelka.ru/hallway/prihozhaya-iz-dereva.html

Перила винтовых лестниц — виды (фото)

Перила являются важнейшим элементом любой винтовой лестницы. Существует довольно большое количество видов перил, использование которых рационально в зависимости от общей конструкции лестницы и используемого материала для её изготовления.

Среди основных видов перил можно отметить следующие:

  • Стеклянные перила. Перила изготовленные из стекла выглядят очень красиво и способны сделать лестницу настоящим украшением домашнего интерьера, однако, такие перила обычно весьма дорого стоят.

    Стеклянные перила для винтовой лестницы

Винтовые лестницы на второй этаж в частном доме: фото

Конструкция винтовой лестницы уходит своими корнями глубоко в историю. Дом с винтовой лестницей напоминает старинный особняк, сошедший со страниц сказок. Ее неоспоримым преимуществом является экономичность с точки зрения площади, необходимой под размещение. Оригинальная, легкая, эргономичная, она способна украсить любой интерьер и максимально функционально организовать пространство. Цена таких конструкций по сравнению с прочими вариантами остается более доступной. В данной статье мы рассмотрим основные конструктивные особенности винтовой лестницы.

Типы винтовых лестниц

Готовые винтовые лестницы можно разделить на несколько типов:

  1. С креплением к стене. С одной стороны клиновидные проступи закреплены на стене, а более узкий участок с другой стороны фиксируется при помощи крепежной детали к основной колонне или опорной стойке.
  2. Корпусная. Монолитная колонна является центром композиции. Это консольный вариант крепления.
  3. Конструкция на перилах. Особенностью таких моделей является отсутствие центральной оси. Ступени удерживаются на изогнутых закрытых или открытых каркасах, которые плавно переходят в перила.
  4. Классический вариант. Винтовая конструкция с центральным опорным косоуром.
  5. Полувинтовая лестница.

Винтовые лестницы могут быть разных форм. Круглые варианты самые популярные. Существуют также квадратные и многоугольные модели. Важную роль в определении формы конструкции играет ее местонахождение.

Круглая форма предпочтительнее для лестниц, расположенных в центре помещения. Квадратные или многоугольные вариации устанавливаются поблизости стен. Следует отметить, что эта конфигурация обеспечивает дополнительную экономию пространства.

Преимущество квадратного проема заключается в том, что его отделка намного проще. Это важно, если вы строите самостоятельно. Для круглого проема потребуются изогнутые элементы отделки. Лицевая балка в таком случае выполняется из шпона. Вам понадобится металлическая дуга, чтобы придать ей изгиб. Готовый элемент монтируется в отверстии, фиксируется угловыми пластинами и завершается плинтусами.

Особенности и требования к конструкции

Основным преимуществом спиральных лестниц является возможность адаптации их к конкретному помещению.

Выделим основные важнейшие параметры таких конструкций:

  • Высота. Готовые модели служат для подъема на верхний этаж, поэтому при их установке необходимо брать во внимание расстояние между полом и потолком. Стандартные значения составляют от 2,5 м до 3,5 м.
  • Количество шагов. Это зависит от общей высоты структуры, но чаще всего их 10-15.
  • Высота подъема ступени. Определяется расстоянием между смежными поверхностями. Оптимально 16-18 см.
  • Ширина шагов. Средние значения от 0,5 м до 1,2 м.
  • Угол шагов. Одна из наиболее важных составляющих в дизайне — варианты винтов. Выбор конкретной модели влияет на крутизну подъема и комфорт при движении.
  • Несущая нагрузка. Она рассчитывается как максимальное количество кг на 1 м2 ступени.

Винтовая лестница на чердак или второй этаж и ее монтаж — довольно сложная задача. Ведь она должна быть компактной, прочной и элегантной одновременно.

Элементы винтовой конструкции

Изготовление винтовых лестниц обычно осуществляется в рамках производства типовых моделей, предназначенных для эксплуатации в стандартных условиях, и акцент делается на универсальность конструкции. Если же вы хотите получить поистине уникальную лестницу, обратитесь к опытным мастерам, которые изготовят конструкцию с учетом индивидуальных требований.

Винтовые лестницы на второй этаж в зависимости от модели могут включать разный набор составляющих. Приведем наиболее полный их перечень:

  • Ступени. Материал, форма и размеры их поверхностей определяются не только общими характеристиками конструкции, но и стилем, особенностями дизайна.
  • Балясины и колонны. При выборе важно учитывать вес каждого из элементов, чтобы обеспечить идеальный баланс между эстетикой и функциональностью.
  • Ротационные комплектующие для винтовых лестниц влияют не только на внешний вид и общую нагрузку, но и на крутизну поворота.
  • Поручни. Значение их трудно переоценить — они выполняют не только вспомогательную функцию, но и могут служить основой всей спиральной структуры.
  • Опорные соединительные элементы – больца, косоур, тетивы.

Профессиональный монтаж всех элементов позволяет сделать конструкцию более функциональной, эргономичной и надежной.

Достаточно универсальным и простым вариантом является модульная винтовая лестница. Ее вы легко сможете собрать самостоятельно. Она представляет собой набор одинаковых элементов (модули с проступями), из которых монтируется конструкция на центральном косоуре.

Такие винтовые лестницы на второй этаж обладают рядом достоинств, среди которых: возможность монтажа без применения сварки, универсальность в плане регулирования высоты и угла наклона, а также в выборе формы. Кроме того, смотрятся такие конструкции достаточно эстетично и аккуратно. Таким образом вполне может быть смонтирована винтовая лестница в подвал или винтовая лестница на мансарду.

К недостаткам можно отнести необходимость достаточно большого количества свободного места и недостаточную прочность и износостойкость конструкции.

Материал изготовления и отделка лестницы

В зависимости от общего дизайна и необходимого функционала винтовые лестницы в частный дом изготавливаются из разнообразных материалов.

Металл. Металлическая конструкция с элементами ковки является одним из трендов последних лет. Модели из этого материала отличаются простыми линиями и формами, монохромной палитрой и суровой строгостью дизайна.
Лестницы из разных сплавов вносят разнообразие в комнату и делают минималистский интерьер более динамичным.

Зачастую элементы металлического каркаса в таких конструкциях сочетаются с деревянными проступями.

Бетон. Такие лестницы — прочные и монументальные, однако чаще устанавливаются в больших помещениях, чтобы придать интерьеру классический вид и создать атмосферу старой усадьбы. Эти конструкции имеют массу преимуществ. Их достаточно легко изготовить. Монолитная основа невероятно устойчива к динамическим нагрузкам. Такие лестницы не расшатываются, не скрипят, не горят и представляют собой замечательную базу для финишной отделки самыми разнообразными материалами.

Дерево. Превосходный материал для создания уютной, домашней атмосферы. Винтовая лестница на даче зачастую выполняется именно из дерева. При условии использования качественного материала из твердых и износостойких пород дерева такая конструкция может прослужить вам долгие годы. Не стоит забывать лишь о правильном уходе и обработке дерева.

Винтовые лестницы для дома также могут быть представлены комбинациями материалов. Например, основание из металла и ступени из пластика делают комнату яркой и праздничной, так как поверхность проступей может порадовать не только оригинальной текстурой, но и любым оттенком.

Очень стильно и современно смотрятся винтовые лестницы на второй этаж в комбинациях со стеклом. Однако они больше подходят для офисов. В домашних условиях стеклянные ступени требуют защитного покрытия, особенно если имеются маленькие дети или домашние животные.

Дизайн винтовой лестницы

Винтовая лестница в интерьере всегда выглядит легко, стильно и оригинально, позволяя при этом сэкономить пространство. Подбирая для себя оптимальный вариант модели, в первую очередь необходимо ориентироваться на общий стиль помещения. Однако не стоит забывать и о модных тенденциях. Хорошая фантазия и тонкий вкус подскажут верное решение в выборе уникальной и оригинальной конструкции. Будет ли это винтажная лестница, винтовая лестница каскад или, может быть, сама простая сборная винтовая лестница, если вы подойдете к этому вопросу с душой, она станет достойным украшением вашего дома.

Винтовые лестницы — Weland AB

Винтовые лестницы Weland состоят из четырех основных компонентов: перил, поручней, ступеней и площадок. Все компоненты доступны во многих различных версиях, подходящих для вашей конкретной среды. Благодаря небольшой площади дна винтовая лестница, как правило, экономит место и может быть адаптирована к вашим обстоятельствам. Благодаря простой конструкции его также легко собрать. Благодаря большому количеству компонентов на складе мы можем гарантировать короткие сроки поставки.

Перила

Weland предлагает широкий ассортимент перил для винтовых лестниц. Выбор перил зависит, прежде всего, от того, где будет размещаться лестница и будут ли дети присутствовать на участке, где устанавливается винтовая лестница.

Перила стандартные

Наиболее подходит для промышленных целей, но также может использоваться для эвакуационных лестниц, где нет детей.

Перила, обруч

Простые перила с запасом.Защита от детей с максимальным открытием 100 мм.

Перила круглые

Перила, акцентирующие внимание на форме и дизайне. Защита от детей с максимальным открытием 100 мм.

Перила промежуточная

Перила, которые могут иметь от одной до четырех промежуточных направляющих из стальных стержней. Не считается защищенным от детей.

Перила, листовой металл

Перила из цельного или перфорированного металла.Защита от детей с максимальным открытием 100 мм.

Перила, тканая сетка

Перила из зубчатой ​​сетки. Защита от детей с максимальным открытием 100 мм.

Перила, Стекло

Перила со стеклянным заполнением для дополнительной отделки. Защита от детей с максимальным открытием 100 мм.


Поручень

Обычно наши поручни изготавливаются из промышленной нержавеющей стали с матовой необработанной поверхностью диаметром 42 мм.Мы также предлагаем широкий ассортимент деревянных перил диаметром 50 мм. Деревянный поручень в основном используется как дополнительный поручень. Также мы можем оборудовать наши винтовые лестницы внутренними поручнями. Подробнее о поручнях из нержавеющей стали читайте здесь.

Нержавеющая сталь

Окрашенный

Ясень

Береза ​​

Бук

Дуб


Принадлежности

Винтовые лестницы

Weland могут быть оборудованы одним или несколькими дополнительными поручнями.Их можно установить на любой высоте, но обычно один размещается на высоте 900 мм. Дополнительные поручни помогают повысить безопасность лестницы. Ее также можно увеличить на 300 мм в начале и в конце винтовой лестницы.

Винтовые лестницы большого радиуса можно с успехом оснащать внутренними поручнями.Это обеспечивает повышенную безопасность, например, при встрече двух человек. Внутренний поручень размещен на центральной трубе.

Рассчитайте размеры винтовой лестницы

Миллиметры Сантиметры Дюймы Единицы

Высота
help_outline

Диаметр лестницы
help_outline

Диаметр колонны
help_outline

Толщина ступени
help_outline

Кол-во ступеней
help_outline

Желаемый
help_outline

Желаемый угол шага
help_outline

Желаемый угол посадки
help_outline

Желаемый угол вылета / прибытия
help_outline

Желаемый запас по высоте
help_outline

Расширенные параметры keyboard_arrow_down

Закон Блонделя
help_outline

Идеальная высота ступеньки
help_outline

Метод 1 (по умолчанию) Метод 2 Метод 3 Метод 4 Метод обхода

Метод 1: пешеходная дорожка располагается в 50 см (20 дюймов) от внутреннего поручня или в центре, если ширина лестницы менее 1 м (40 дюймов).

Метод 2: пешеходная дорожка расположена на полпути по ширине лестницы

Метод 3: проход проходит на 2/3 ширины лестницы, измеряемой по направлению к внутреннему поручню

Метод 4. Тропа расположена на расстоянии 50 см (20 дюймов) от внешнего поручня

Начать расчет keyboard_arrow_right

Винтовая лестница Цена │ Металлическая винтовая лестница Стоимость

ДЛЯ ВАШЕГО СПРАВОЧНИКА — ЦЕНЫ МОГУТ ИЗМЕНИТЬСЯ

Стальные винтовые лестницы Цена

Для наших стальных винтовых лестниц потребуется проем с отделкой , который на 4–6 дюймов больше диаметра лестницы.

Базовые цены включают только базовый каркас с до 10 вставками протектора из ДСП (предназначенных для покрытия ковром) и поручень из сосновой секции. 10 ступенек и 11 подъемов поднимутся примерно на 8 ½ футов от этажа к этажу.

Все лестницы стандартно окрашены в черный цвет . Возможны другие цвета. Звоните, чтобы узнать цены. ДОПОЛНИТЕЛЬНЫХ НЕТ включены и должны быть добавлены.

Дополнительные ступени — Добавьте минимум 150 долларов США за дополнительную ступеньку (лестницы высотой более 8 ½ футов) для ступеней диаметром до 5 футов. Стоимость этой дополнительной ступени будет увеличиваться по мере того, как ваша лестница станет больше или станет более декоративной.

БАЗОВЫЕ ЦЕНЫ НА ВИНТОВЫЕ ЛЕСТНИЦЫ СТАЛИ:

Диаметр Цена
3 ½ ’ 795,00 $
4 ′ 795,00 $
4 ½ ’ 855,00 $
5 ′ 975,00 $
5 ½ ’ 1 085,00 $
6 ′ 1,220 долл. США.00
7 ′ 1 750,00 $
8 ′ 2 250,00 $

Если ваша лестница должна соответствовать строительным нормам и правилам, вам необходимо добавить соответствующий код лестничного пакета и, в большинстве случаев, один из вариантов непрерывных поручней.

КОДЫ РАЗМЕРА (цена упаковки)

(добавить к базовой цене) * цены за лестницу
(Включает более широкие ступеньки для ковровых покрытий, вертикальные и горизонтальные перекладины для соответствия кодовому интервалу.) НЕ включает дополнительные стили протектора или непрерывные поручни.

Диаметр Цена
5 ′ 520,00 $
5 ½ ’ $ 555,00
6 ′ 585,00 $

ДУБОВЫЕ ПУТИ

(добавить к базовой цене)

Диаметр лестницы Стандартная лестница Код Лестница
3 1/2 ′ 475 долларов.00 НЕТ
4 ′ 495,00 $ НЕТ
4 1/2 ′ 575,00 $ НЕТ
5 ′ 625,00 $ 665,00 $
5 1/2 ‘ 675,00 $ 705,00 $
6 ′ 725,00 $ 765,00 $

ДРУГИЕ ВАРИАНТЫ РЕЗЬБЫ

(добавить к базовой цене)
(до 5 футов.диаметр БЕЗ КОДА)

Вариант протектора Цена
Ступени из сосны (стандарт до 5 футов) 325,00 $
CCA (обработанный) (внешний) 550,00 $
Redwood (Внешний вид) 625,00 $
Проступи из расширенного металла (внешние) 625,00 $
Также доступны ступени из композитных материалов и стальных листов Позвоните, чтобы узнать цены

Позвоните, чтобы узнать о стоимости и наличии других видов твердой древесины или искусственных материалов.

ОПЦИИ ПОРУЧНИ

(добавить к базовой цене)
(* эти стили также включают радиусные ступени)

Опция рейки Цена
Перила на лестнице из дуба 50,00 $
* Труба 1 ½ ”(непрерывная) Поручень 520,00 $
* Поручень сплошной из массива дуба 725,00 $
* Поручень сплошной из массива дуба большой 825 долларов.00
* 501 Упаковка (1/2 стали и 1/2 дуба) 1 080,00 $
Балконная рейка Позвоните, чтобы узнать цены

ОПЦИИ ЦЕНТРАЛЬНОГО БАЛАСТЕРА

* Требуется на лестнице с кодом для обеспечения необходимого шага балясин.

Параметры прокрутки Цена
Делюкс №1 — Одинарный стержень 95,00 $
Deluxe # 1-Double Bar 180 долларов.00
Deluxe # 1- * Triple Bar (входит в пакет кода) $ 245,00
Deluxe # 3 Свитки (1 каждый второй шаг, до 5) 190,00 $ (плюс 1 упак. Центральных балясин сверху)
Балки для одиночной клетки для птиц 15,00 $ каждый
Двойные перекладины для клетки для птиц 18,50 $ каждый
* Горизонтальные планки между ступенями (включены в пакет кода) 75,00 $

Клетка для птиц (Basket Twist) Балясины в наличии.Позвоните, чтобы узнать о стоимости и наличии других стилей декоративных балясин.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

* Требуется на кодовой лестнице для получения необходимой высоты (без перил)

Опция Цена
* Интерьер “Стальная площадка с верхним слоем Начиная с 110,00 $
* Дуб верхняя стальная площадка Начиная с 250,00 $
2 1/2 ″ Стальная нить с верхним креплением 85 долларов.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
0
Would love your thoughts, please comment.x
()
x
