Вытяжной вентилятор с обратным клапаном: виды, выбор, монтаж

Каждое помещение нуждается в принудительной вентиляции для комфортного нахождения внутри проживающих людей, особенно это касается кухни и ванной комнаты. Многие пользователи не знают, в каких случаях можно устанавливать вентиляторы вытяжного действия, и какой мощности они должны быть. Производители такого оборудования иногда предлагают вытяжной вентилятор с обратным клапаном, чтобы решить все проблемы, возникающие из-за специфических нюансов использования этих помещений.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

  • неприятные запахи просачиваются из шахты вентиляционной системы;
  • отсутствует нормальная тяга — в результате воздух застаивается;
  • нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
  • по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Помните! Плесень и грибок образуются довольно быстро, а вот удалить их очень большая проблема, требующая вложения денежных средств и ваших усилий.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Конструкция прибора

Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.

Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:

  • на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
  • створки клапана не обладают достаточной герметичностью.

Но в быту такой вентилятор отлично справляется со всеми обязанностями.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

  • управляемый тип — при помощи электропривода или вручную;
  • самозакрывающийся клапан с возвратной пружиной;
  • пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

В быту чаще всего используется вентилятор в ванную комнату или для кухонь, а также в санузел с клапаном второго варианта.

Кроме этого, есть метод их разделения по таким параметрам:

  • горизонтального или вертикального вида, что зависит от расположения вентилятора;
  • круглого или квадратного типа — от конфигурации воздуховода;
  • в виде жалюзи.

Совет! При покупке вентиляторов с обратным клапаном надо помнить, что все электрические приводы создают отдельные шумы, поэтому, если вы очень чутко реагируете на разные шумовые эффекты, то выбирайте самозакрывающиеся клапаны.

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

Допустимый уровень шума в помещении по санитарным нормам составляет 55 дБА кратковременно и 40 дБА постоянно. Даже старенькие модели не выдают больше 35 дБА.

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Лучшие модели вытяжных вентиляторов

Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.

ERA FAVORITE 4C-01 16 Вт

Этот прибор российского производства имеет отличные показатели по производительности и шуму.

ERA FAVORITE 4C-01 16 Вт

Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли.  ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.

Soler & Palau SILENT-100 CZ DESIGN

Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель  плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной.  Клапан предотвращает возврат воздуха извне на 100%.

Soler & Palau SILENT-100 CZ DESIGN

По отзывам пользователей и мастеров сервиса, можно сделать вывод: двигатель здесь установлен надежный, он не сломается за все время работы прибора ни разу.

AURA DiCiTi 4C MR

Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.

AURA DiCiTi 4C MR

Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи. Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора.

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

  1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
  2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

виды, устройство, выбор и установка

Вентиляция – это важный фактор, которым не следует пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что она нужна только для удаления неприятных запахов. Поэтому часто случается так, что вентиляционные отверстия заделывают при ремонте, а с неприятными ароматами борются при помощи освежителей воздуха.

На самом деле функции вентиляции значительно шире. Она должна обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это препятствует появлению в ванной комнате конденсата, плесени, грибка и насекомых.

Зачастую люди отказываются от вентилятора в ванной потому, что он производит много шума. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают спокойствие домочадцев. Об этих полезных и удобных устройствах мы расскажем в сегодняшней статье.

Устройство

В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном. Он представляет собой небольшой и очень простой механизм, который препятствует проникновению воздуха из вентиляционного канала назад в комнату. Обратные клапаны обычно производятся из пластика или из нержавеющего металла. Состоят они из трех основных элементов – рамки, двух створок-заслонов и штырька, на который крепятся створки.

Помимо обратного клапана, в конструкции бесшумного вентилятора присутствуют следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.

Принцип работы

Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.

Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора. Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.

За счет чего вентилятор бесшумен?

Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.

  • Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
  • Во-вторых, производители тщательно продумывают внешний облик вентилятора. Воздухозаборная решетка имеет особую, обтекаемую форму. Кроме того, важную роль играет и выбор материала решетки – от этого зависит сопротивление воздуха.
  • В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).

Типы

Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, которые подходят для установки в ванной комнате:

  • радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать преимущественно в промышленных помещениях;
  • осевые – представляют собой знакомые каждому устройства, которые приводят воздух в движение при помощи вращающихся лопастей; такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
  • канальные – наиболее тихие из всех представленных разновидностей, так как они монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум работающего вентилятора просто не доходит до нас, так как устройство находится в отдалении.

Виды по принципу действия

В бесшумных вентиляторах могут использоваться разные виды обратных клапанов. В зависимости от принципа действия различают три типа данных устройств:

  • обратный клапан управляемого типа – работает от электричества или приводится в действие вручную;
  • обратный клапан самозакрывающегося типа – приводится в действие посредством натяжения или ослабления пружины;
  • обратный клапан пассивного типа – работает под воздействием силы тяжести, открывается только навстречу потоку воздуха.

Обзор моделей и цены

Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:

Советы по выбору

  • При выборе вентилятора для ванной комнаты нужно учитывать несколько важных параметров, в том числе, мощность, кратность воздухообмена и уровень шума. Бесшумными называют устройства, мощность которых находится в пределах до 26 Дб.
  • Кратность воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитывается необходимый воздухообмен можно прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
  • Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
  • Также обращайте внимание на наличие дополнительных функций. Так, очень удобными являются вентиляторы, оснащенные таймером автоматического включения, датчиком движения (присутствия) и датчиком влажности.

Установка

Самостоятельный монтаж вентилятора – задача вполне выполнимая, даже для тех, кто обладает минимальным опытом ремонтных работ. Нужно только внимательно прочитать инструкцию, запастись необходимыми инструментами и долей терпения.

Легче всего устанавливаются обычные накладные вентиляторы осевого типа – именно такие используются в ванных комнатах чаще всего. Они монтируются поверх вентиляционного отверстия при помощи набора крепежей. При этом сечение воздухозаборной решетки должно соответствовать размерам вентиляционного отверстия.

Для того, что подключить вентилятор к сети, нужно подвести к нему кабель от ближайшей распределительной коробки (если вентилятор в данном помещении устанавливается впервые). Не забывайте, что проводку нужно полностью обезопасить от воздействия влаги – провода можно проложить в штробы, спрятать в специальные каналы, скрыть под навесным потолком или фальш-стеной из гипсокартона.

В следующем видеоролике канала Youtube можно посмотреть как самостоятельно монтировать бесшумный вентилятор в ванной комнате.

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

  • Гравитационные — не требуют дополнительного источника энергии для работы.
  • Принудительные — работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

  • «Мембрана» — выполненная из мягкого пластика пластина
  • «Одностворчатый» — выполненная из твердого пластика или металла округлая (как правило) пластина

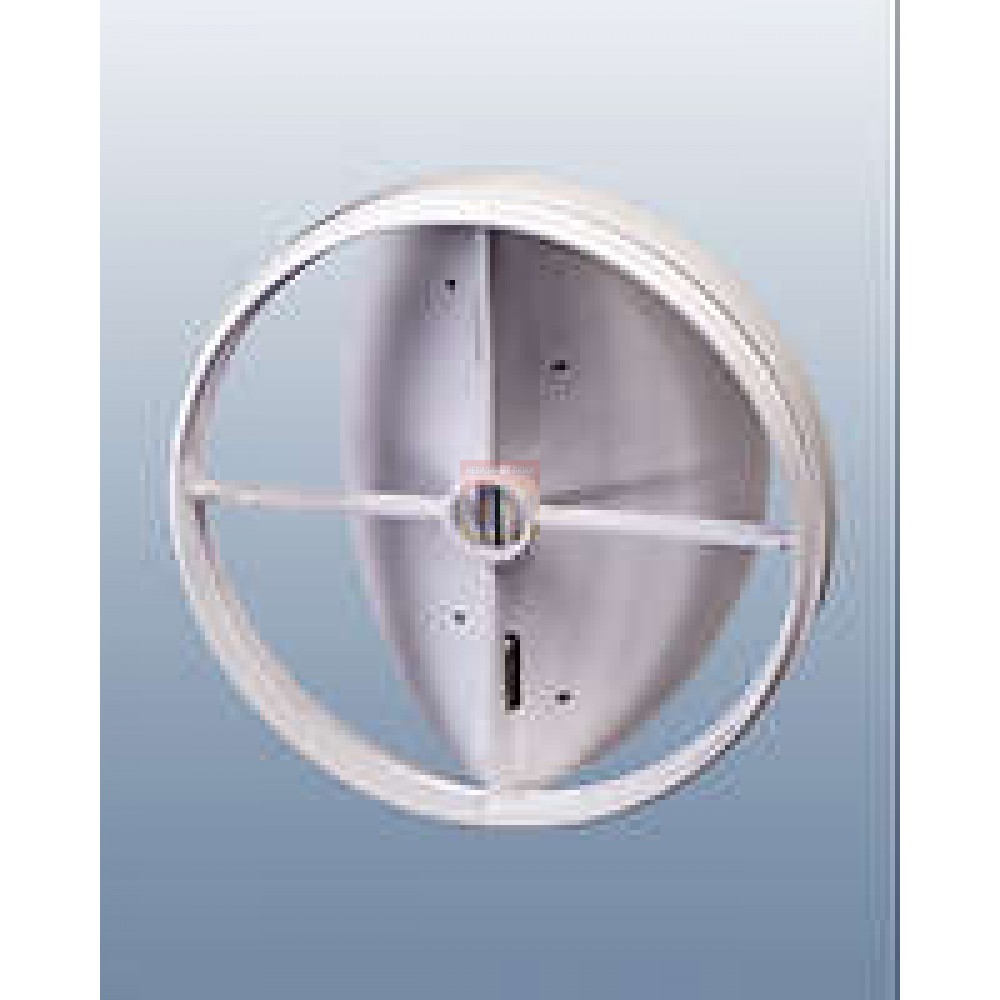

  • «Двустворчатый» — выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»

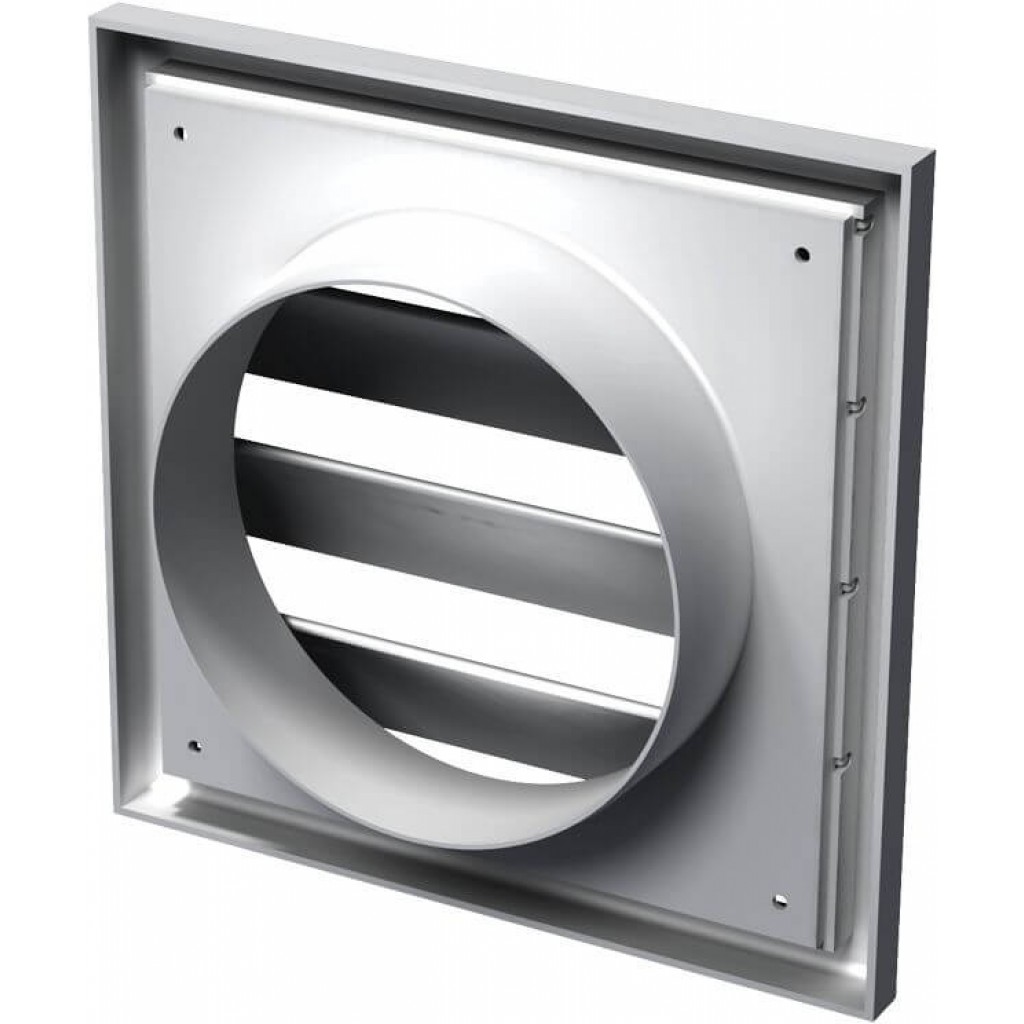

  • «Жалюзи» — выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

для чего нужен, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Содержание статьи

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

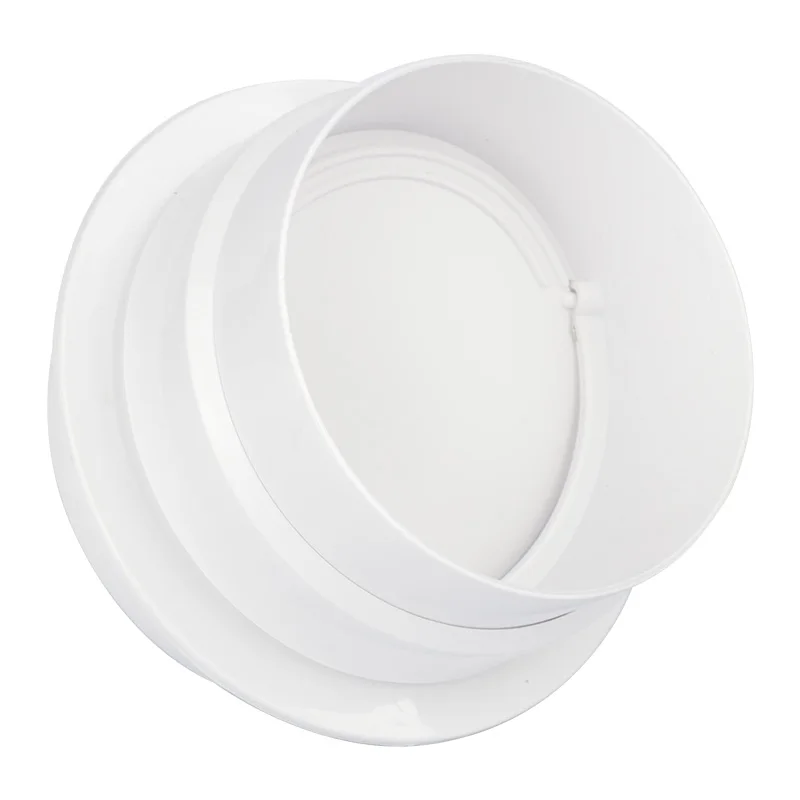

Это обратные клапаны на трубу воздуховода

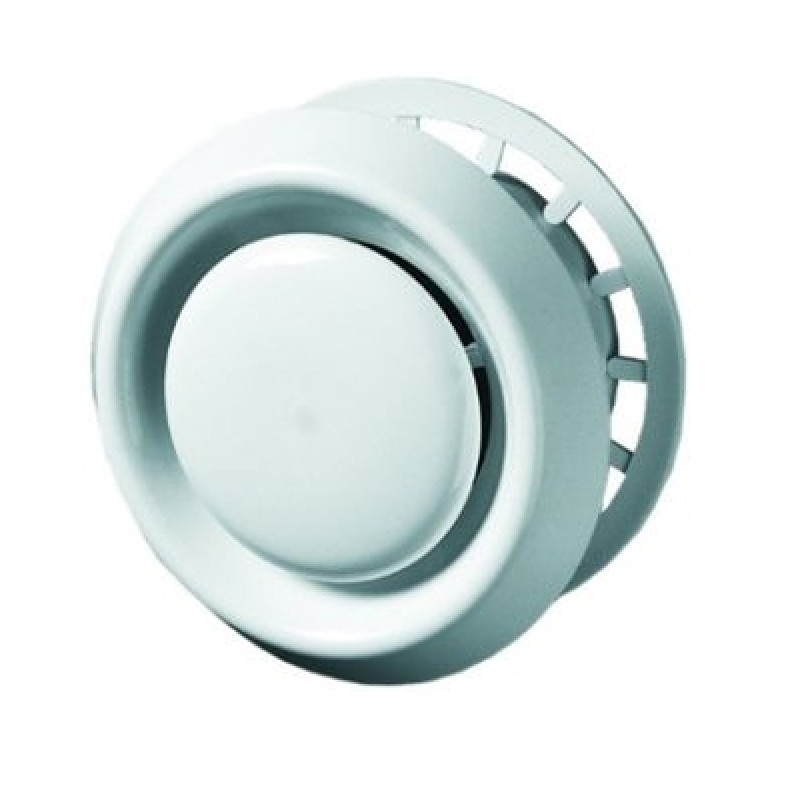

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Установка вентилятора в ванной

Стоит ли устанавливать вентилятор в ванной?

Установка вентилятора в ванной или туалете, стала почти обязательным условием хорошего ремонта. Многие заказчики просят нас установить эту неотъемлемую деталь евроремонта санузла. И каждый раз мы проводим пояснительную беседу на тему: стоит ли устанавливать вентилятор в ванной комнате. Мы ни в коем случае не пытаемся разубедить вас в необходимости этого мероприятия, но обязаны предупредить о возможных последствиях, что и сделаем в этой статье.

Зачастую, при установке вентилятора эффективность проветривания помещения падает. Почему это происходит? Дело в том, что…

Во включенном состоянии вентилятор безусловно улучшает кондиционирование помещения, зато в выключенном не менее эффективно ухудшает!

Вопрос: насколько часто вентилятор будет использоваться. Если часто, то все отлично, рекомендуем к установке. Если вентилятор включается редко, то лучше уж вовсе обойтись без него.

Вентилятор перекрывает просвет ввоздуховода

Как работает вентилятор в ванной

Вентилятор служит для принудительной вентиляции помещения, обеспечивая дополнительный приток свежего воздуха. Во включенном состоянии он выгоняет воздух из комнаты в вытяжную трубу, создавая разрежение. Природа любит равновесие и свежий воздух втягивается в помещение через любые доступные места, обычно через дверной проем. Даже если дверь закрыта, щели всегда есть, для воздуха это не преграда.

Дело в том, что проветривание санузла постоянно происходит и без вентилятора. Система вентиляции спроектирована таким образом, что из-за перепада давления вытяжной трубе и помещении воздух постоянно обновляется, причем довольно интенсивно. Вы сами можете убедиться в этом поднеся руку к вытяжному отверстию. Можно проверить эффективность вентиляции с помощью листа бумаги или сигаретного дыма. Хорошая работа пассивной вентиляции напрямую зависит от ширины канала. Если воздуховод забит мусором или перекрыт решеткой с мелкой сеткой, которая со временем зарастает пылью, то эффективность вентиляции уменьшается. Так вот, вентилятор в выключенном состоянии тоже является таким препятствием, уменьшая действие пассивной вентиляции. Часто можно наблюдать такую картину — вентилятор выключен, а его лопасти вращаются под действием пассивной вентиляции. Со временем от такой постоянной работы подшипники изнашиваются, и прибор выходит из строя. Некоторые модели вентиляторов вдобавок оборудованы обратным клапаном.

Обратный клапан

Съемный оборатный клапан на вентиляторе

Обратный клапан устроен таким образом, что пропускает воздух только в одном направлении. Благодаря этому свойству он используется для предотвращения забрасывания воздуха из других помещений. Это может происходить при установке вентиляторов в этих помещениях. Например воздух из кухни может забрасываться в санузел при работающей вытяжке. И еще того хуже, если наоборот. Такое может происходить при установке дополнительных вентиляторов в ванной, туалете и на кухне, так как система вытяжки в квартирах не предполагала принудительной вентиляции. Обратный клапан обычно устанавливается в комплекте с вентилятором и представляет собой несколько лепестков из тонкого пластика, легко отгибающихся потоком воздуха в одном направлении, и закрывающихся при изменении направления потока.

Так вот — обратный клапан тоже является большим препятствием для естественной вентиляции. При выключенном вентиляторе, скорость воздушного потока невысока и ее не хватает, чтобы хорошо открыть обратный клапан. В результате имеем почти полностью закупоренное помещение если вентилятор не включен. Обратный клапан в системе вентиляции следует устанавливать только если есть такая необходимость. Если заброса из других помещений не происходит, то клапан будет только мешать. Обычно обратный клапан представляет собой съемный элемент и его можно не устанавливать вместе с вентилятором. Еще более осторожно следует использовать канальный обратный клапан, так как он сделан из твердого, тяжелого пластика и без работы вентилятора он будет всегда в закрытом состоянии.

Канальный обратный клапан круглого сечения
Канальный обратный клапан для прямоугольных воздуховодов

При капитальном ремонте санузла можно переделать существующую систему вентиляции, так чтобы на каждое помещение приходился отдельный канал, выходящий непосредственно в вентиляционную шахту. В этом случае заброс воздуха исключен и никаких обратных клапанов устанавливать не требуется.

Отдельные каналы ванной и туалета заходят в вентшахту

Для чего устанавливать вентилятор в ванной?

Ответ ясен — чтобы улучшить вентиляцию этого помещения. Именно для этого мы и устанавливаем вентилятор, но часто при этом получаем обратный результат. Вероятно большую часть времени он будет в выключенном состоянии, ухудшая естественную пассивную вентиляцию и лишь иногда будет активно работать.

Обычно люди рассуждают так — раз уж мы делаем капитальный ремонт санузла, почему бы и нет, пусть будет на всякий случай, вдруг пригодится, тут мы его и включим. Но при такой постановке вопроса, скорее всего вентилятор будет мертвым грузом стоять в воздуховоде, перекрывая собой половину сечения вентиляционной трубы, собирая на себя пыль и грязь.

Что делать, если вентилятор уже установлен и вы им редко пользуетесь. Тут все просто — его всегда можно заменить обычной вентиляционной решеткой соответствующего размера. А электропроводка останется на случай, если решите вернуть прибор на место.

Как обеспечить включение вентилятора

Часто вентилятор в ванной подключается параллельно с освещением, то есть он включается каждый раз, когда вы включаете свет. Этот способ обеспечивает регулярное проветривание помещения, но не очень удобен. Например, дополнительный поток воздуха создает сквозняк и во время принятия душа это может быть не желательно. Ну и постоянный шум вентилятора тоже не всем нравится. Лучше предусмотреть возможность отдельного включения. Еще большие возможности дает использование вентилятора совместно с датчиками влажности и температуры помещения или с таймером. Тогда проветривание будет происходить в автоматическом режиме.

Мы рекомендуем устанавливать вентилятор в ванной только если вы твердо уверены, что будете часто им пользоваться. Например для проветривания после курения или быстрой просушки ванной комнаты после использования.

Вентиляция в туалете в квартире: выбор вентилятора

Вентиляция в туалете и ванной комнате служит для удаления неприятных запахов, нормализации уровня влажности. При ее отсутствии помещение не только заполняется «чарующими» ароматами, в нем создается благоприятная среда для развития вредоносных микроорганизмов, плесени и грибков, которые крайне сложно вывести. Кроме того, вентиляционный канал, выход которого находится в туалете, участвует системе вентиляции всей квартиры.

Виды вентиляции

Для того чтобы определить, установка какой именно системы вентиляции вам необходима, следует определиться с ее основными разновидностями.

Основные два типа вентиляции:

  • Естественная вентиляция – функционирует без применения специальных устройств, воздух движется естественным путем из области высокого давления к более низкому. Свежий воздух поступает через окна и форточки, вытесняя загрязненный, который движется через вентиляционные отверстия на кухне и в санузле и выходит через шахту.
  • Принудительная вентиляция – предполагает использование вентиляторов, быстро и эффективно перемещающих воздушные потоки.

С точки зрения выполняемых функций вентиляция делится на три вида:

  • Вытяжная вентиляция. Воздухообмен осуществляется посредством вытяжных каналов, применяется, когда есть возможность совмещения механического и естественного способа вентиляции.
  • Приточная вентиляция. Работает за счет вытеснения отработанного воздуха чистым.
  • Смешанная вентиляция. Как понятно из названия, предполагает совмещение нескольких видов вентиляции, в этом случае происходит одновременно и нагнетание воздуха и его принудительный отвод.

В многоквартирных домах выходы в вентиляционную шахту располагаются в туалете или ванной, а также в кухне, поскольку в соответствии с санитарными нормами здесь допускается большее по сравнению с жилыми помещениями загрязнение воздуха. Воздушные потоки движутся из жилых комнат в эти помещения, а затем выводятся наружу через вентканалы.

Как определить качество работы вентиляции

Большинство многоквартирных домов рассчитаны на естественную вентиляцию, но для нормального воздухообмена ее может быть недостаточно. Даже при правильно организованной системе естественной вентиляции нет гарантии, что эта система будет эффективно работать.

Выявить наличие проблемы с эффективностью вентиляции достаточно просто. Поднесите полоску бумаги к вентиляционному отверстию, при достаточной циркуляции воздуха она должна прилипнуть к решетке.

В городских квартирах старой застройки достаточно редко наблюдается сильная тяга, однако если при проведении теста бумага совсем не двигается, все указывает на явные проблемы и неполадки с вентиляцией, которые могут быть вызваны засорами, неправильными действиями других жильцов и некоторыми другими причинами, для устранения которых следует обратиться в управляющую компанию.

Если тяга присутствует, но интенсивность воздухообмена является недостаточной, улучшить его поможет организация принудительной вентиляции в туалете. Покупка небольшого вентилятора и его подключение не отнимут у вас много средств и времени, зато существенно улучшат качество воздуха.

В туалете может располагаться свой выход в канал вентиляции, но в некоторых случаях он находится в ванной, а воздухообмен происходит через отверстие в стене между ванной комнатой и туалетом.

Выбор вентилятора

Вентиляторы делятся на три типа:

  • Осевые вентиляторы. Наиболее распространенная разновидность. Отличаются простотой конструкции, способностью удалять достаточно большие объемы воздуха. Однако при возникновении сопротивления производительность устройства снижается пропорционально его величине.
  • Канальные вентиляторы. В квартирах используются редко, поскольку достаточно сложны в монтаже. По производительности превосходят осевые модели.
  • Центробежные вентиляторы. По сравнению с осевыми дороже (в 2–3 раза) и менее производительны (в 2–3 раза), габаритны. Однако способны создавать значительное давление, позволяющее преодолевать воздушным массам значительную высоту с минимальными потерями.

Подбор подходящего вентилятора для туалета

В типовых городских квартирах обычно установлен вертикальный вентиляционный канал, для которого наиболее оптимальным вариантом является центробежный вентилятор.

Результаты похуже покажет канальное вентиляционное устройство. Такие вентиляторы лучше использовать при объединении нескольких каналов вентиляции или в случае, когда возникает необходимость спрятать прибор в подшивной потолочной конструкции.

Монтаж осевого вентилятора имеет смысл только при коротких горизонтальных каналах.

Рекомендуем обратить внимание на модели вентиляторов, оснащенные дополнительными опциями (потребуется прокладка отдельной линии электропитания):

  1. С обратным клапаном. Благодаря своим конструктивным особенностям такой вентилятор не пропустит воздух из шахты обратно в помещение. Жители многоквартирных домов оценят его преимущество благодаря тому, что больше не будут вынуждены вдыхать ароматы, попадающие через вентиляцию из соседних квартир.
  2. С датчиком движения. Включаться устройство будет, когда в туалет заходит человек, а когда он выходит, вентилятор выключается.
  3. С таймером. Выставляется определенная программа, обеспечивающая непрерывную работу вентилятора на протяжении 2–30 минут.
  4. С датчиком влажности. Автоматическое включение прибора при достижении влажности в помещении определенного уровня.
  5. С режимом проветривания. Вентилятор не прекращает свою работу, но осуществляет ее на минимальных оборотах.

Монтаж вентиляции в туалете

Последовательность работ по монтажу принудительной вентиляции будет следующей:

  • Устанавливаем приобретенный вентилятор со стороны выхода вентиляционной шахты. Если есть такая необходимость, расширяем отверстие при помощи перфоратора. В том случае, если ситуация складывается, наоборот, и вентиляционный ход имеет слишком большое выходное отверстие, тогда монтируется труба подходящих габаритов, а свободное место заполняется монтажной пеной. Закрепление вентилятора происходит посредством саморезов либо клеящего состава.

Если стены вашей туалетной комнаты облицованы плиткой, то вентилятор лучше закрепить на клей, чтобы не портить ее.

  • Подводим электропитание к заранее установленному вентилятору. Наиболее оптимальный вариант – проведение отдельной линии на стадии ремонта. Если ремонт уже сделан, выхода два: можно уложить проводку в проштробленные на стенах каналы, после чего вернуть им первозданный вид, либо запитаться от потолочного светильника. При осуществлении последнего варианта потребуется покупка пластикового кабельного канала, который максимально аккуратно монтируется от осветительного прибора до вентилятора. В него прячутся провода электропроводки.
  • Подключаем установленное оборудование для вентиляции при помощи клеммных колодок. Скрутки для этих целей использовать запрещено. Провода заводятся через специально предусмотренные на корпусе вентиляционного прибора отверстия.

Не забывайте о соблюдении мер безопасности. Все электромонтажные работы выполняются только тогда, когда система подачи электропитания будет полностью обесточена.

Как видите, установка вытяжки в туалете своими руками – процесс нетрудоемкий, выполняется достаточно просто. При исполнении описанных действий начинать работать вытяжная система будет при включении света.

Несколько важных моментов

Если вас интересует, как сделать вентиляцию в квартире, чтобы ваши время и силы не были потрачены впустую, а вытяжная система работала эффективно и без сбоев, прислушайтесь к нашим советам:

  • Монтируйте вентилятор напротив двери. Ее установка на одной стенке с дверью ослабляет циркуляцию воздуха.
  • Перед монтажом вентилятора обязательно прочистите вентиляционный канал.
  • Расширение вентиляционного отверстия увеличивает интенсивность вытяжки.
  • При монтаже вытяжку полностью углубляют в шахту, наружу смотрит лишь его решетка.
  • В качестве клеевого состава при монтаже может выступать герметик. Дополнительно он улучшит звукоизоляцию, уменьшит вибрацию работающего вентилятора.

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

ИллюстрацияКраткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
ПритокВытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа
Кухня60 м³/час
Ванная, туалет25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостинаяОднократный обмен объема в час
Кабинет, библиотека0,5 от объема в час
Бельевая, кладовка, гардеробная0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой60 м³/час
Помещения с газовым оборудованиемОднократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печьюОднократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня90 м³/час
Душевая, ванная, туалет или совмещенный санузел25 м³/час
Домашняя сауна10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Как спустить воду из туалета без вентиляции?

Мы используем туалеты для смыва и удаления жидких и твердых отходов, но никому из нас не нравится этот ужасный запах. К сожалению, это обычное явление, происходящее в туалетах, поэтому вентиляция является неотъемлемой частью нашего дома.

В настоящее время недостаточно уделять особое внимание отличным системам вентиляции. Для избавления от неприятных запахов нужно следить за современными инновациями. Поэтому полезно разобраться в системе вентиляции и в том, зачем она нам нужна.Посмотрим.

Что такое вентиляция?

Хотя люди обычно считают, что удаление воздуха из стандартного американского унитаза — это просто быстрое проветривание от неприятных запахов, это не так просто. Процесс более сложный и напрямую связан с водопроводными и канализационными трубами.

Как известно, атмосферное давление влияет на все на планете, включая наши туалеты. Это давление должно быть сбалансировано в канализационных трубах, чтобы обеспечить правильную работу систем водоснабжения и канализации.

Если у вас закрытая канализация, у вас будет много проблем с разбалансировкой давления. Поскольку оно не должно быть слишком низким или слишком высоким, вам нужно найти способ, позволяющий уравнять давление в трубах с атмосферным.

На самом деле добиться этого не так уж и сложно. Вам нужно установить одну вертикальную вентиляционную трубу наверху вашей крыши, и она будет вентилировать всю систему. Эта открытая труба, соединенная с канализацией, канализацией и трубами, будет подавать воздух в сточные трубы.

Когда вы смываете воду в унитазе, запах будет плавно проходить через вентиляционную трубу благодаря процессу выравнивания атмосферного давления в сливной системе. В результате из канализационных труб не будет ни неприятного запаха, ни посторонних звуков.

Более того, у вас не возникнет проблем с забитыми стоками и медленным отводом сточных вод. Следовательно, вентиляция труб необходима и обязательна согласно строительным законам. В большинстве домов эти трубы находятся в крыше, вдали от окон и бытовой вентиляции.

Поскольку эти трубы проходят через крышу, рано или поздно вам придется ремонтировать протекающие крыши и разрушенные потолки. К счастью, есть еще несколько изящных решений.

Как вентилировать без вентиляции

Не беспокойтесь, если в вашем доме нет вентиляционной трубы или если она заблокирована и вы не можете ее починить. Вместо того, чтобы думать о масштабных строительных проектах, вы можете использовать вентиль для впуска воздуха, известный как вентиль для мошенничества.

Возможно, вы слышали, что они незаконны и ненадежны, но не стоит верить всем слухам.Во многих ситуациях по разным причинам невозможно установить стандартную вентиляцию, и установка клапанов впуска воздуха может решить эту проблему. Это простой механизм, который заменяет классические системы вентиляции. Атмосферное давление проходит через клапан и действует так же, как при классической вентиляции.

На самом деле, эта система не редкость в Европе и во многих других частях света. В США юридический вопрос, связанный с воздушным впускным клапаном, находится в серой зоне.Некоторые известные производители производят эти системы на американской земле, и большинство местных магазинов оборудования и сантехники продают их.

Сантехники регулярно устанавливают клапаны впуска воздуха, и до сих пор нет никаких юридических действий против их установки. Если вы не знаете, что делать, вы всегда можете проконсультироваться с местными сантехническими службами и ассоциациями. Они скажут вам, является ли установка этой системы законной в регионе, где вы живете.

Как работают клапаны впуска воздуха?


Клапан пропускания воздуха

(AAV) позволяет воздуху попадать в дренажную систему и одновременно предотвращает появление неприятных запахов.Это возможно, потому что эти клапаны реагируют на давление в дренажной системе.

Если в дренажной системе оказывается более низкое атмосферное давление, уплотнение клапана автоматически открывается и поднимается. В результате поступит свежий воздух и поможет выровнять давление.

После выравнивания уплотнение автоматически закрывается под действием силы тяжести, возвращая его в исходное положение. Когда уплотнение в клапане закрывается, это предотвращает выход неприятных запахов из канализационной системы.Он будет оставаться закрытым до тех пор, пока давление в дренажных трубах будет положительным.

Как выглядят клапаны впуска воздуха?

Клапаны пропускания воздуха

бывают разных размеров, материалов и цветов. Это клапаны простой сборки с небольшим механизмом наверху, а их конструкция зависит от мощности и производителя.

Большинство производителей используют современные пластмассовые материалы для изготовления высококачественной арматуры. Некоторые из них могут иметь сетку, не позволяющую насекомым заползать в канализацию и выходить из нее.Следовательно, ничто не может входить или выходить из вентиляционного отверстия, кроме воздуха.

В зависимости от пропускной способности дренажа вам потребуются клапаны разных размеров. Кроме того, это не то же самое, если вы используете его для одного или нескольких из них. Вы можете быстро рассчитать, какой размер клапанов вам нужно использовать в своем доме. Определите, сколько жидких отходов ваша система выпускает в секунду, и значение давления, необходимое для утилизации отходов.

Некоторые стандартные меры от 119 галлонов США в минуту (7.5 л / с) при -250 Па для мини-клапанов до 507 галлонов США в минуту (32 л / с) при -250 Па для макси-клапанов. Имейте в виду, что 10 Па эквивалентны 0,04 дюйма (1 мм) водяного столба.

Большинство клапанов будут работать при экстремальных температурах от -4 F (-20 C) до 140 F (60 C), но это напрямую зависит от выбранной вами модели.

В конце концов, вы должны установить один или несколько воздухозаборных клапанов в соответствии с вашими потребностями. Это означает, что вы должны определить, должны ли ваши клапаны поддерживать сливную вентиляцию для одного или нескольких сантехнических устройств.

Как установить клапаны впуска воздуха

Когда вы решите установить клапан впуска воздуха, вам сначала потребуется установить тройник для сантехнического соединения с переходными фитингами. Только так вы сможете установить эту систему. Независимо от того, какой бренд вы выбрали, установка проста и очень похожа. Кроме того, большинство производителей также прилагают к набору инструкции.

Обратите особое внимание на тройник сантехнический. Это очень важно, потому что там нужно установить форточку.Поместите его вертикально, но не беспокойтесь, если в вашем случае это невозможно. Вы можете отрегулировать его на 15 градусов по вертикали.

Затем соедините левую и правую части тройника с существующей канализационной трубой. Приложите отсоединенный кусок трубы к потолку.

Перед тем, как присоединить фитинги трубы к вентиляционному отверстию, необходимо соединить вентиляционное отверстие с помощью тефлоновой ленты. Учтите, что все форточки имеют протектор, который нужно соединить с трубкой тройника.

Где установить клапан впуска воздуха?

По сути, вы можете установить воздушный клапан в любом месте, что делает его практичным и очень удобным.

Если у вас есть квартира, вы можете установить эту систему под раковиной на кухне или в ванной, потому что она не требует много места. Вам необходимо согласовать размеры участка с размерами задвижек и тройника сантехнической канализации. Достаточно определить пропускную способность клапанов и необходимое количество агрегатов.

Если у вас есть дом, вы можете установить систему где угодно, включая чердак над изоляцией или подвал, подключенный к канализационной системе. Если у вас есть полость в стене, вы можете установить туда клапан воздухозабора.В этом случае вам следует приобрести модель с встраиваемым ящиком и решеткой, чтобы воздух мог входить и выходить.

Поскольку вы хотите установить ее для вентиляции унитаза, лучшим решением будет прикрепить систему к сливу унитаза. Имейте в виду, что вам необходимо установить клапан впуска воздуха как минимум на 4 дюйма (10 см) выше дренажной линии.

Для успешного завершения работы вам понадобится тройник сантехнический. Все дополнительные установки будут зависеть от сантехники в вашем доме.В соответствии с вашими потребностями вы должны приобрести необходимые дополнительные детали, фурнитуру, клеи ПВХ и тефлоновую ленту.

Надежен ли клапан впуска воздуха?

У многих людей есть много опасений и сомнений по поводу клапана впуска воздуха. С другой стороны, многие специалисты сходятся во мнении, что эта система — правильное решение для вентиляции унитаза без вентиляции.

Главный вопрос заключается в том, могут ли отходы канализации выходить из AAV в случае засорения внутри дренажных труб. Вы должны знать, что это практически невозможно.После многочисленных испытаний на утечку и переполнение стало очевидным доказательство того, что этого не произойдет независимо от обстоятельств.

Убедитесь, что воздуховыпускной клапан — это высококачественное, безопасное и надежное решение, которое будет работать без беспорядка и утечек. Независимо от того, тестируете ли вы его в унитазах с двойным смывом, сливах ванн или унитазах с самотечным смывом, этот современный сантехнический гаджет будет работать безупречно.

Заключение

Несмотря на то, что клапан воздушного потока звучит слишком хорошо, чтобы быть правдой, он работает благодаря фундаментальным законам физики и передовым технологиям.

В настоящее время эту систему выпускают многие отечественные и зарубежные производители. Эти системы различаются по конструкции, мощности, материалам и температурам, при которых они могут работать. Вам следует выбрать марку, которой вы доверяете больше всего, и модель с самой продолжительной гарантией.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей.Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, чтобы воздух, попадая в клапан, не попадал в квартиру. Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

  • Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
  • Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
  • Дом имеет печное отопление, а во время работы топки усилен стержневой топочной трубой, тем самым реверсируя воздушный поток в вентиляционной трубе.
  • В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоком воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливается из:

  • пластический.
  • сталь оцинкованная тонкая.
  • Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

  1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
  2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
  3. мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
  4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

  • Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

  1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
  2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
  3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
  4. Прикрепите две квадратные пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
  5. Просверлите отверстия в решетке для настенного монтажа.
  6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточно-вытяжной.

При проблемах с вентиляцией желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Описание клапанов для впуска воздуха

Клапаны для впуска воздуха

используются для обеспечения вентиляции почвы и вентиляционных труб — большинство типов предназначены для установки внутри здания, другие специально разработаны для использования вне помещений.

Те, которые устанавливаются внутри, обычно устанавливаются в помещениях или
кровельное пространство. Одним из больших преимуществ использования клапанов впуска воздуха внутри является то, что они устраняют необходимость в отверстиях через крышу или внешние отверстия.
стены. Их использование также уменьшает количество трубопроводов, необходимых для установки наружного открытого грунта или вентиляционной трубы.

Клапаны для впуска воздуха

, используемые снаружи, специально разработаны для работы в определенных условиях окружающей среды, которые необходимо проверять в соответствии с предполагаемым местом установки.Основное преимущество использования клапанов для впуска воздуха снаружи состоит в том, что они уменьшают количество трубопроводов, которые в противном случае были бы необходимы, чтобы отвести отверстие трубы достаточно далеко от любого окна или другого отверстия в здании.

Если клапаны впуска воздуха специально не описаны как предназначенные для внешнего использования, их следует устанавливать только внутри.

Клапан впуска воздуха включает
уплотняющая диафрагма, которая под действием собственного веса или небольшого давления пружины обычно удерживается закрытой, таким образом герметизируя загрязненный воздух внутри
трубопровод — см. диаграмму справа.

Когда вода из прибора сливается в канализацию, в сливной трубе создается небольшое отрицательное давление воздуха, которое поднимает воду.
уплотняющая диафрагма и позволяет всасывать воздух — см. справа внизу. Этот забор воздуха уравновешивает давление воздуха и уплотнение.
диафрагма падает назад, уплотняя клапан. Проникновение воздуха через открытый клапан предотвращает выход загрязненного воздуха из трубы.
в пространство комнаты / крыши и предотвращает разрушение гидрозатворов в ловушках вдоль трубопроводов.

Клапан впуска воздуха должен быть установлен так, чтобы он располагался выше наивысшего уровня затопления приборов, установленных на
труба — то есть там, где умывальник подсоединен к трубопроводу, клапан впуска воздуха должен быть выше, чем переливной.
этого бассейна. Это необходимо для обеспечения правильной работы клапана впуска воздуха, в противном случае существует риск того, что гидрозатвор
в тазу ловушка может сломаться.

Использование клапанов для впуска воздуха регулируется строительными нормами (Часть H), и их нельзя использовать во всех ситуациях, эти
правила должны быть проверены, прежде чем указывать на использование клапана впуска воздуха — вообще говоря, в пределах обычного двухэтажного здания.
дом с существующей вентиляционной трубой, проблем не будет; размещение в более высоком здании или многоквартирном доме может быть проблематичным.

Клапаны для впуска воздуха легко монтируются, некоторые из них имеют уплотнительные кольца, которые уплотняют внутреннюю часть трубопровода, другие клапаны
просто наденьтесь на верхнюю часть вертикальной трубы.

Двумя основными ограничениями при установке клапанов впуска воздуха являются:

  1. Их можно устанавливать только на вертикальные трубопроводы — поворот клапана на бок означает, что уплотнение не сработает.
  2. Их следует устанавливать только внутри здания, чтобы избежать риска замерзания во время зимних морозов.Большинство воздухозаборников
    поставляются с формованным молдингом из полистирола, который должен быть прикреплен к верхней части клапана после установки на неотапливаемой крыше
    пространство для дополнительной защиты от мороза.

Проблемы могут возникнуть, если клапаны впуска воздуха установлены на вентиляционные трубы, которые не вентилируются отдельно и , которые включают
водоотделители — это может привести к противодавлению в трубопроводе при разгрузке прибора, что повлияет на слив прибора
— особенно это будет заметно при смывании унитаза.

Клапаны впуска воздуха не нуждаются в обслуживании, но могут вызвать проблемы, если они выйдут из строя, поскольку они могут пропускать канализационный газ в
здание.

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

Вентиляция большинства дренажных систем жилых домов проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Забитое отверстие может быть вызвано листьями, мертвыми животными и ледяными плотинами (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Воздухозаборные клапаны (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши. Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у вас были бы очень шумные сливы в раковине и унитазе.Слив сточных вод в канализацию раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Плюсы

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе. Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши.Если у нас нет дыры в крыше, за кровлей будет легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников этого нет.

Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые. Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

  1. STUDOR AAV должны располагаться не менее чем на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
  2. STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
  3. STUDOR AAV должен обеспечивать доступ воздуха в клапан. При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Размещение клапана в раковине или шкафу для умывальника допустимо.
  4. STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
  5. Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе, ведущем к STUDOR AAV.
  6. Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции. Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания.При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую ​​же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
  7. Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений при установке в стеклопакет.
  8. STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
  9. Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
  10. Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
  11. Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвей от вершины стопки.Должен быть предусмотрен сбросной вентиль. Разгрузочное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжное вентиляционное отверстие должно подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если оно не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
  12. На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
  13. Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.
  14. Клапаны впуска воздуха могут использоваться на жироуловителях, если они не находятся под избыточным давлением.
  15. Дополнительная информация — Studor PDF

Видео исследовательского центра NAHB, демонстрирующее основные принципы AAV

Как и почему использовать воздушные клапаны

Клапаны впуска воздуха воплощают мечты в реальность! Ну вроде как.В ходе проектирования нового дома — или ремонта старого — нередко ставят под сомнение идеи и отказываются от планов. Довольно часто ситуация с водопроводом определяет, станет ли мечта реальностью — и не всегда речь идет о воде.

Вентиляция — важная часть водопровода: она не только удаляет неприятные и опасные газы из конструкции, но и уравновешивает давление воздуха в дренажной системе, предотвращая образование вакуума и откачивание воды из сифонов. Но для правильной вентиляции необходимо вырезать отверстия в крыше и установить трубу в определенных местах, что может быть неудобно (мягко говоря) или даже невозможно в некоторых ситуациях.Это в тех ситуациях, когда клапан впуска воздуха может спасти положение.

Клапаны пропускания воздуха (AAV)

представляют собой односторонние вентиляционные отверстия, устанавливаемые после сифона на дренажной линии приспособления. Они предназначены для устранения отрицательного давления воздуха в дренажной системе, создаваемого при опорожнении приспособления. Сточная вода, направляемая в канализацию, называемая «пробкой», выталкивает воздух в трубу перед собой, оставляя за собой зону отрицательного давления.

Неспособность вернуть воздух в трубы может привести к образованию вакуума (вызывая медленный слив и бульканье) или даже откачку воды из ловушек (позволяя канализационным газам попадать в дом через дренажные отверстия).Если стандартная вентиляция нежелательна или невозможна, AAV защитит от таких сценариев.

Pro Совет: AAV работают только с разрежением воздуха в дренажных трубах. Положительное давление также может быть проблемой, но обычно только в многоэтажных домах и многоэтажках. Для устранения избыточного давления, когда стандартная внешняя вентиляция недостаточна, мы рекомендуем использовать P.A.P.A. (Аттенюатор положительного давления воздуха).

Операция проста: когда приспособление дренирует и создает отрицательное давление воздуха в соответствующей дренажной линии, клапан открывается, втягивая воздух обратно в трубу.После выравнивания давления воздуха клапан надежно закрывается (предотвращая утечку газа) до тех пор, пока давление снова не упадет.

AAV можно использовать для обслуживания отдельного прибора или нескольких — разрешенное зависит от местного кодекса и используемой модели — такие блоки, как Redi-Vent, могут вместить всего 20 DFU (дренажные устройства), в то время как большие блоки, такие как Maxi- Vent может обрабатывать до 500 DFU. AAV чаще всего встречаются под раковинами (особенно островными раковинами) и в подвальных барах или ванных комнатах.

Инструкции по установке могут отличаться в зависимости от кода, но в целом AAV, обслуживающие одно приспособление, должны располагаться как минимум на 4 дюйма выше центра рычага сифона. При обслуживании нескольких приспособлений они должны быть как минимум на 6 дюймов выше кромки уровня затопления. самое высокое приспособление, и вентиляция должна выполняться только из тех приспособлений, которые находятся на одном уровне пола. Поскольку они закрываются под действием силы тяжести, AAV необходимо устанавливать в вертикальном положении .

Осторожно! В любом жилище должно быть хотя бы одно вентиляционное отверстие, выходящее наружу (согласно нормам).Внешний пассивный клапан сбрасывает избыточное давление в трубопроводах. Ни одно здание не должно использовать исключительно AAV — это приведет к серьезным проблемам.

Как мы уже упоминали, AAV часто можно найти под раковинами — как и бесчисленное множество чистящих средств и неизвестно, что за хлам. Чтобы обеспечить правильную работу вашего AAV, убедитесь, что вокруг нет препятствий и предметов, которые могут удариться о него. Когда AAV устанавливается на чердаке, убедитесь, что он находится как минимум на 6 дюймов выше изоляции — или меньше, и есть большая вероятность, что изоляция будет втянут в блок, что серьезно повлияет на производительность.

По возможности AAV

следует устанавливать в помещении. Когда необходима установка на открытом воздухе, необходим какой-либо колпачок (в дополнение к любой изоляции, входящей в комплект поставки клапана), чтобы предотвратить ухудшение характеристик и ухудшение характеристик из-за отрицательных температур или чрезмерного воздействия ультрафиолета.

Примечание: Современные AAV иногда путают со старым «автоматическим вентиляционным отверстием» — пружинным устройством, которое выполняло ту же задачу, но имело ненадежность из-за своей механической природы.Автоматические вентиляционные отверстия больше не разрешены к использованию; Клапаны впуска воздуха не определены как механические устройства и разрешены в различной степени в большинстве правил водоснабжения.

AAV могут быть отличным решением проблем с вентиляцией, но никогда не должны быть первым выбором. Фактически, они должны быть абсолютным последним возможным выбором — традиционная пассивная внешняя система вентиляции всегда будет лучше (особенно когда речь идет о положительном давлении) и часто требуется по нормам.AAV всегда следует рассматривать как последнее средство.

Вытяжной вентилятор для ванной 100 мм / 4 дюйма с обратным клапаном Белый вентилятор WWD100 5

3308237

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

£ 0,49 P&P за каждый дополнительный отвечающий критериям товар, который вы покупаете у prostkoltd, когда вы используете корзину для совершения покупки.

Местонахождение товара: Лидс, Западный Йоркшир, Великобритания

Почтовые отправления:

по всему миру

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну:
-Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияРеспублика ГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГондурасГвинияГвинезияДжинордияИндияИндияИндияИндия KuwaitKyrgyzstanLaosLatviaLebanonLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 12 ед. Введите число, меньшее или равное 12.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Почтовая оплата и упаковка

Каждый дополнительный элемент

Кому

Сервис

9 фунтов стерлингов.99

6,99 фунтов стерлингов

Российская Федерация

Экономичная доставка (экономичная международная доставка)

Зависит от товаров, отправленных из международного пункта

* Вы увидите ориентировочную дату доставки на основе времени отправки и службы доставки продавцом.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет зачислен.

Диагностика и устранение проблем с вентиляцией в водопроводной системе передвижного дома

Водопроводная система в передвижном доме — это гораздо больше, чем просто водопроводные и дренажные линии. Система вентиляции жизненно важна для здоровой водопроводной системы. Без здоровой вентиляционной системы ваш дом может столкнуться с множеством неприятных проблем.

Многие проблемы с вентиляцией ошибочно считаются проблемами с дренажом в мобильных домах, но они абсолютно вызваны неправильной или несбалансированной конструкцией вентиляции.

В передвижных домах есть несколько проблем с вентиляцией и дренажем, которые может диагностировать и отремонтировать средний владелец передвижного дома своими руками. Эта статья поможет вам лучше понять и диагностировать эти проблемы и, надеюсь, исправить их.

Основные темы этой статьи:

Три части водопроводной системы мобильного дома

Каждая домашняя водопроводная система состоит из трех элементов или систем. Все эти три системы работают вместе, поэтому домовладелец должен понять все три, прежде чем он сможет попытаться диагностировать любую проблему.

Система водоснабжения

По водопроводным линиям вода подается в ваш дом и по всему дому. Для линий подачи или водопровода необходимы здоровые трубы с герметичными соединениями (называемыми фитингами), которые должны пропускать воду под высоким давлением. Вы поворачиваете ручку на раковине, и давление вытесняет воду. Чем больше вы открываете кран, тем больше воды получаете. Для горячей воды подводящие линии сначала проходят через водонагреватель. Утечки, давление и водонагреватель вызывают наиболее частые проблемы с линиями подачи.

Утечки вокруг соединений — обычная проблема для линий питания. Линии замороженной воды — еще одна большая проблема, с которой сталкиваются домовладельцы промышленного производства. Наша статья про тепловую ленту поможет уберечь ваши питающие линии от замерзания.


Дренаж — Сточная система

Дренаж-Сточная система смывает использованные сточные воды. Дренажным линиям также нужны здоровые трубы и герметичные фитинги, которые могут переносить сточные воды в канализационные линии или септик. Ему нужна помощь силы тяжести и вентиляционные линии, чтобы поддерживать нужное давление в трубе и выталкивать запахи из канализации вверх и подальше от дома.

Дренажные линии — это большие (обычно белые) трубы под передвижным домом, идущие от водопровода к канализации или септику. Трубы устанавливаются под наклоном, поэтому мусор может отталкиваться под действием силы тяжести.

Источник изображения: Rachell Hough


Вентиляционная система

Да, во всех передвижных домах есть системы вентиляции. Я видел статьи, в которых утверждалось, что в передвижных домах не было вентиляционных отверстий, но это всего лишь еще один миф о передвижных домах.

Вентиляционная система является частью дренажно-канализационной системы, но по-прежнему считается отдельной системой.Вентиляционные отверстия выполняют 2 функции:

  • поддерживают давление в дренажных линиях и помогают сточным водам беспрепятственно стекать.
  • действуют как запланированный маршрут для следования запахов из канализации, чтобы никто не почувствовал неприятных запахов в дренажной трубе.

Здоровая водопроводная система должна дышать через вентиляционные отверстия.

Система вентиляции позволяет воздуху попадать в дренажные линии, чтобы поддерживать необходимое атмосферное давление в трубе. Без возможности дышать слив воды создал бы вакуум или всасывание, которое вытягивает всю воду из Р-ловушек (на всех приспособлениях и до соединений канализационной линии).

Система вентиляции называется по-разному: вентиляционные трубы или вентиляционные линии, или просто вентиляционные отверстия для краткости. Также используются вентиляционные линии или дренажно-сбросные вентили (или DWV). И все они означают одно и то же.

Элементы системы вентиляции передвижного дома

В передвижных и промышленных домах обычно используются вентиляционные отверстия двух типов: прямое и автоматическое.

Прямые вентиляционные отверстия или вентиляционная труба

Наиболее распространенный вид вентиляции называется прямой вентиляцией, также называемой вентиляционной стойкой, почвенной стойкой или VTR, что сокращенно от «вентиляции через крышу».’Вы можете увидеть, как эти вентиляционные отверстия выходят из крыши или поднимаются вверх по стене дома, где дренажная линия встречается с канализационной линией (при необходимости).

Эти вентиляционные отверстия обычно забиваются листьями, птичьими или пчелиными гнездами или любым другим мусором, который может попасть в трубу, торчащую из крыши.

Мокрая вентиляция

Когда одна труба служит одновременно и дренажной, и вентиляционной трубой, это называется влажным вентилем. Они могут сэкономить много трубы и денег. Сантехнические коды различаются в зависимости от них, и существует множество ограничений.

Вентиляционные отверстия могут состоять из унитаза и раковины или унитаза, раковины и ванны (изображение справа внизу). Это также может быть кухонная раковина и раковина для стирки, в зависимости от того, что ближе всего.

Автоматические вентиляционные или воздуховыпускные клапаны

Автоматические вентиляционные отверстия — это небольшое устройство, которое обычно размещается под раковинами, чтобы впустить воздух в сливную линию слива, чтобы он мог поддерживать необходимый вакуум или давление при сливе. Вентиляционные отверстия не пропускают воздух, а только внутрь. Мы рассмотрим их подробнее ниже.

Многие сантехники будут использовать автоматические вентиляционные отверстия вместо влажных или прямых вентиляционных отверстий при строительстве и ремонте нового дома.Это дешевле, потому что в нем используется меньше труб и быстрее, потому что вам ничего не нужно, кроме как прикрутить вентиляционное отверстие.

P — Сифоны

Сифон — это изогнутая труба под светильниками, но обычно сифоны видны только под раковиной. Ловушки являются частью вашей вентиляционной системы, и их называют ловушками, потому что они фактически задерживают воду.

В передвижном доме используются два основных типа ловушек: P-ловушки и бегущие ловушки. Раньше были S-ловушки, но они больше не используются.

Сифоны используют воду для закрытия или герметизации дренажно-канализационной трубы, чтобы не было запаха канализации в передвижных домах.Гидравлический затвор заставляет запахи канализации выходить из вентиляционного отверстия на крыше, а не через приспособление. Каждый раз, когда вы запускаете воду, она смывает ловушку, но сила тяжести творит чудеса, удерживая воду в самой нижней части ловушки.

Причина, по которой в домах промышленного производства так много проблем с вентиляцией (или почему водопроводчики не любят работать над мобильными домами)

Ниже вы увидите фотографию водопровода, установленного в новом доме, построенном на заводе. . Это совершенно новый дом с совершенно новой сантехникой, и, увидев его, мастер-сантехник с 22-летним опытом захихикает и уйдет, качая головой.

Позвольте мне прояснить, что промышленные дома должны соответствовать только коду HUD — никаких местных кодексов. Я уверен, что все на изображении передает код HUD, но иногда коды HUD нужно, ммм, исправить.

На фотографии ниже вы смотрите на заднюю часть подсобного помещения, где будет находиться стиральная машина в промышленном доме.

Белый ящик — это шайба. Это центр управления вашей стиральной машиной — это то, как вы подключаете стиральную машину к водопроводной системе дома.Вы подключаете сливной шланг стиральной машины к водосточной системе дома и подключаете оттуда линии подачи воды. Вода будет проходить через р-сифон и затем спускаться в дренажную линию. Маленькая черная штука наверху правой трубы (справа от P-ловушки) — это автоматический вентиль.

Что не так с этим изображением?

В «настоящей» сантехнике вентиляционное отверстие всегда должно располагаться над ящиком для стиральной машины, а сливные линии стиральной машины должны быть больше, чтобы вместить очень мощные стиральные машины нового поколения, которые есть у нас в настоящее время.О, и всегда разумно использовать настоящую вытяжную вентиляцию для вашей стиральной машины, потому что из большого прибора очень быстро уходит много воды.

Да, эта конструкция будет работать. Он работал в миллионах промышленных домов в течение многих лет. Однако именно такие вещи в конечном итоге вызывают проблемы и заставляют мастеров-сантехников по всей стране отказываться от работы в наших домах. После установки стен это не исправить.

Подобные вещи вызывают у промышленных домов клеймо, от которого они просто не могут избавиться.Есть 3 системы, на которые никогда не стоит удешевлять: водопроводная, электрическая и HVAC (системы отопления мобильных домов и кондиционеры). Промышленные домостроители, как известно, дешевеют на всех трех.

С учетом всего сказанного, давайте узнаем об общей причине проблем с вентиляцией в передвижных домах, о том, как диагностировать проблему и как ее устранить.

5 Распространенных причин проблем с вентиляцией передвижных домов

Проблемы с вентиляцией в передвижных домах обычно возникают по четырем причинам, и мы подробно рассмотрим их все:

  • Вентиляционная труба, выступающая из крыши, может довольно легко забиться
  • Вентиляционные трубы могут отсоединиться во время транспортировки или осадки.
  • Автоматические вентиляционные отверстия изнашиваются.
  • Плохая заводская конструкция.
  • . Многие домовладельцы даже не осознают, что в сантехнических системах есть вентиляционные линии или трубы.

Забиты вентиляционные трубы

Вентиляционные трубы могут забиваться листьями, птицами, грызунами и множеством других вещей. Для ремонта вам понадобится шнековый или дренажный король или змея. Змея — это просто свернутый в спираль металлический стержень, который крутится через вентиляционные линии и либо отталкивает засорения, либо вытаскивает их. Шнек — это шланг для воды под высоким давлением, который выталкивает засорение по дренажным линиям.

Вы можете купить ботворезы, которые обеспечивают хороший поток воздуха, но не дают предметам упасть в трубы.Вентиляционные отверстия также могут быть раздавлены или погнуты, поэтому рекомендуется регулярно проверять, нет ли утечек вокруг уплотнения и ничто не блокирует поток воздуха.

Отсоединенные вентиляционные линии

Вентиляционные трубы могут быть повреждены множеством вещей. Но в основном это либо транспортировка, либо некачественная установка. Случайное порезание также является обычным явлением. Есть три способа исправить отсоединенные вентиляционные линии: найти место, где произошло отключение (что сложно), проложить новые вентиляционные линии для подключения к основному стеку или надеяться, что это можно исправить с помощью автоматического сброса.

Изношенные автоматические воздуховыпускные клапаны

Автоматические воздуховыпускные клапаны являются механическими, так как они открываются и закрываются каждый раз, когда вы используете воду. Дешевые бренды (используемые многими промышленными строителями домов) не так хороши и быстро изнашиваются. К счастью, заменить вентиляционные отверстия довольно просто.

Плохая конструкция

Четвертая наиболее частая причина проблем с вентиляцией в передвижных домах — это плохая заводская конструкция. См. Изображение выше.

Неизвестное

И последнее, но не менее важное, это то, что многие домовладельцы понятия не имеют, что в водопроводной системе есть такое понятие, как вентиляция.Вы не можете что-то починить, если даже не знаете, что это существует.

Узнайте, как подготовить свой мобильный дом к зиме, как профессионал

Устранение неполадок 6 Общие проблемы вентиляции в передвижном доме

Это наиболее распространенные признаки, которые укажут вам на проблемы с дренажем или вентиляцией.

Проблема 1: Неприятные запахи

Обоняние неприятного запаха будет большим признаком того, что что-то не так. От вашей водопроводной системы не должно быть запаха.Он создан для того, чтобы этого не произошло. Неприятный запах может быть вызван плохим дренажем или вентиляцией, либо проблемами с септиком. Есть несколько вещей, которые могут вызывать неприятный запах, но это верный признак того, что ваша водопроводная система не работает должным образом.

Проблема 2: Медленный дренаж

Медленный дренаж сточных вод — один из первых признаков проблем с вентиляцией. Это также один из первых признаков засорения.

Змеи и шнеки работают, если вы можете найти засор.

Если у вас установлен автоматический выпускной клапан и этот слив идет медленно, отвинтите автоматический выпускной клапан и посмотрите, правильно ли сливается вода. Если это так, замените автоматический вентиль. Если он по-прежнему сливается медленно, вероятно, это засорение или закупорка, и вы можете попробовать змею или шнек. Если они не работают, вам нужно вызвать сантехника, чтобы он использовал их промышленную змею. Эти штуки могут забить практически любую трубу (кроме смазки).

Проблема 3: Бульканье

Если вы слышите бульканье из дренажа, вероятно, дренаж плохой из-за проблем с вентиляцией.Не путайте эти шумы с шумами, которые возникают при работе с проточной водой. Это совсем другое животное.

Проблема 4: Запах водонагревателя

Конечно, не все неприятные запахи вызваны проблемами с вентиляцией. От водонагревателя может исходить неприятный запах воды.

Проблема 5: Отсутствует вода в вашем туалете

Нет, собака, вероятно, выпила не всю туалетную воду! Если вы обнаружите, что в вашем туалете не хватает воды, возможно, возникла утечка дренажа или проблема с вентиляцией.

Проблема 6: Пузырьки воздуха в туалетной воде

Вид или слышание пузырей, поднимающихся из унитаза, — еще один признак того, что ваша дренажная система недостаточно вентилирует.

Узнайте о 5 наиболее распространенных проблемах с водопроводом в передвижных домах.

Клапаны для впуска воздуха

Клапан для впуска воздуха используется в случаях, когда соединение дренажной трубы с вентиляционным отверстием трубы затруднено или невозможно. Они гарантируют, что отходы попадут в канализацию, а газы не попадут в ваш дом.

Загляните под раковину и посмотрите, не видите ли вы что-то подобное (оно может быть черным или белым, прямым или выпуклым).

По сути, клапан впуска воздуха действует как набор легких для слабо вентилируемой дренажной системы. Он позволяет трубе всасывать воздух, когда это необходимо, и закрывается, когда в этом нет необходимости.

Как работают клапаны впуска воздуха?

Воздухозаборник открывается и закрывается под действием силы тяжести. Когда что-либо движется по трубе, оно, по сути, изолирует ее и вызывает отрицательное давление воздуха.Это отрицательное давление толкает клапан, и воздух может попасть в трубу. По мере того, как отрицательное давление спадает, клапан медленно возвращается на место.

Клапаны впуска воздуха Studor

Мы настоятельно рекомендуем вентиляционные отверстия марки Studor.

Studor — излюбленная марка водопроводчиков автомобильных вентиляционных отверстий или клапанов для впуска воздуха. Джо, главный сантехник в семье, всегда рекомендует домовладельцам заменять стандартный впускной клапан для воздуха в их оригинальном доме на клапан марки Studor, как только вы замечаете признаки неисправности.Он говорит, что существует огромная разница между клапаном за 5 долларов и клапаном за 35 долларов.

(Примечание: Studor не платит нам за эту рекомендацию. После 22 лет работы сантехником вы склонны узнавать, что работает, а что нет.)

Это видео от Studor объясняет, как работают их клапаны впуска воздуха:

Как установить клапан впуска воздуха под раковину

Если вы заметили какие-либо из вышеперечисленных признаков проблем с дренажом или вентиляцией, вы можете установить или заменить клапан впуска воздуха.Все, что вам нужно сделать, это отвинтить старую и вкрутить новую. Если вы устанавливаете устройство там, где его никогда не было, потребуется немного больше работы.

Белая труба представляет собой дренажные линии и имеет наклон, хотя вы можете этого не заметить.

Вопросы и ответы по распространенным проблемам с вентиляцией сантехники передвижных домов

Вопрос 1 — Резервные копии, запахи, переливы

Я живу в передвижном доме 1987 года. Когда стиральная машина сливает воду, вода снова будет стекать в кухонную раковину, а испарения будут ужасными.Иногда вода из слива даже переливается на пол прачечной. Я не вижу вентиляционной трубы через крышу и не вижу вентиляционных устройств под раковиной. Что вы предлагаете для исправления этой проблемы?

Ответ — 3 распространенных проблемы

У вас есть три очень распространенных проблемы с водопроводом, но, вероятно, они вызваны одной причиной — плохой или неисправной вентиляцией. Это своего рода двойной удар: недостаточная (или неработающая) вентиляция и, возможно, слишком узкая сливная линия от стиральной машины.

Сначала попробуйте установить автоматический дефлектор Studor под кухонной раковиной. Это должно помочь запаху. Studor — лучший бренд, и стоит потратить дополнительные деньги на другие вентиляционные отверстия.

Если длина дренажной линии омывателя составляет всего полтора дюйма, вы можете подумать о том, чтобы заменить ее на двухдюймовую трубу. При этом привяжите его под домом непосредственно к самой магистрали / магистрали, отдельно от кухонной канализации. Это определенно решит вашу проблему! Те 1.5-дюймовые трубы просто не предназначены для обработки большого количества воды, особенно воды под высоким давлением, выпускаемой из новой моечной машины.

Сначала попробуйте автоматическое удаление воздуха, особенно если к системе непосредственно не подключен стек (хотя в стенах может быть один отказавший — более дешевые вентиляционные отверстия, похоже, выходят из строя всего через несколько лет)

Вопросы 2: Проблемы с канализацией в передвижном доме

У меня есть двухкомнатный трейлер Hallmark 1981 года выпуска. Наша ванная и кухонная раковина не стекают.Ванна и туалет в порядке. Я разобрал водопровод под раковинами и прогнал змею так далеко, как мог, но все равно ничего. Я залез под трейлер, и единственные линии, которые я вижу, спускаются и соединяются с отходами / септиком, — это стиральная машина (тоже нормально). Трейлер очень хорошо изолирован снизу, и я вырезал пару точек в поисках труб под раковинами, но, черт возьми, я не могу найти ничего, лол. Я даже гуглил различные фразы, касающиеся плана водопровода, но безрезультатно.Любые идеи?

Ответ: Проблемы с закупоркой или вентиляцией

Скорее всего, это проблема с закупоркой или вентиляцией. Попробуйте змейку настоящего профессионального водопроводчика (те, что продают в Lowe’s или Home Depot, не так хороши и предназначены в основном для раковин, а не для засорения дренажной линии. У вас должна быть возможность взять ее напрокат. Плохая вентиляция также может привести к воздушной блокировке системы.

Вопрос 3 — Шумы и запахи канализации в передвижных домах

У меня есть проточная вода, но на кухне ужасный запах, и это звучит как царапина в стенах, сначала это было на ремонтной стороне дома, теперь чередуется обе стороны.Запах стал настолько сильным, что через 4 дня после того, как у нас появилась вода, мы вышли из дома, подняв 5 окон в доме. Я вернулась, запах приходит и уходит, и я не слышал царапанья. Пожалуйста помоги. Как можно скорее

Ответ: Проблема с открытой канализацией или вентиляцией

Похоже, у вас открытая канализационная труба или проблема с вентиляцией. Когда вы демонтировали посудомоечную машину, не было ли забито сливное отверстие посудомоечной машины? Может быть, слив из посудомоечной машины случайно остался открытым. Все, что вам нужно сделать, это найти это и закрыть, как вы делали водные линии.

Если это не открытый слив из посудомоечной машины, возможно, проблема с вентиляцией. Шумом могут быть ваши трубы, а это обычно означает, что система не может нормально дышать. Вы можете либо поискать сломанную вентиляционную линию (плохая работа с клеем, оседание или случайное разрезание являются обычными виновниками, когда дело доходит до отсоединенных вентиляционных линий), либо вы можете попробовать установить вентиляционное отверстие Studor под раковиной, чтобы оно действовало как мини- вентилируйте и помогите избавить ваш дом от запаха, но мои деньги идут на слив посудомоечной машины, если у вас не было ни одной из этих проблем, пока посудомоечная машина не была отключена.

Сантехника — сложная тема

Трудно объяснить проблемы вентиляции в передвижных домах. Сантехника кажется простой, но это не так.

Имейте в виду, что лицензированный сантехник абсолютно необходим для решения более сложных проблем с канализацией в мобильных домах. Вам следует позвонить им, если у вас возникла серьезная проблема или вы не можете найти утечку (вода — один из главных врагов передвижного дома). У них есть способы протестировать систему и решить проблему за считанные минуты.

Большое спасибо за чтение Mobile Home Living®!

Обратите внимание: ваши государственные и местные правила водоснабжения всегда будут определять точные требования к водопроводной системе вашего дома.Эта статья должна использоваться только как справочная. Проблемы с вентиляцией мобильного дома — это проблема, которая в большинстве случаев требует проверки и тестирования на месте.

Эта статья была впервые опубликована 11 февраля 2016 г.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
