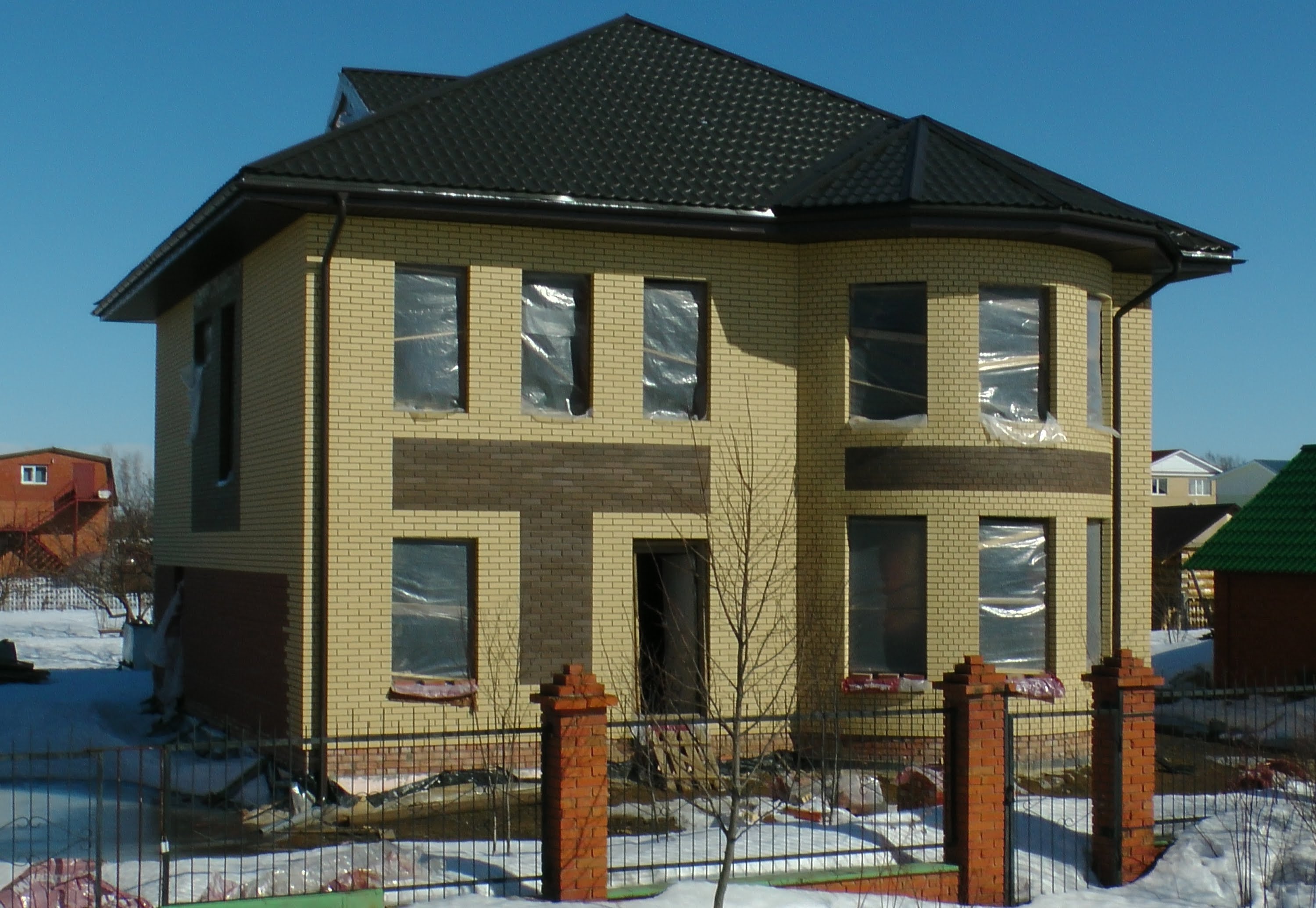

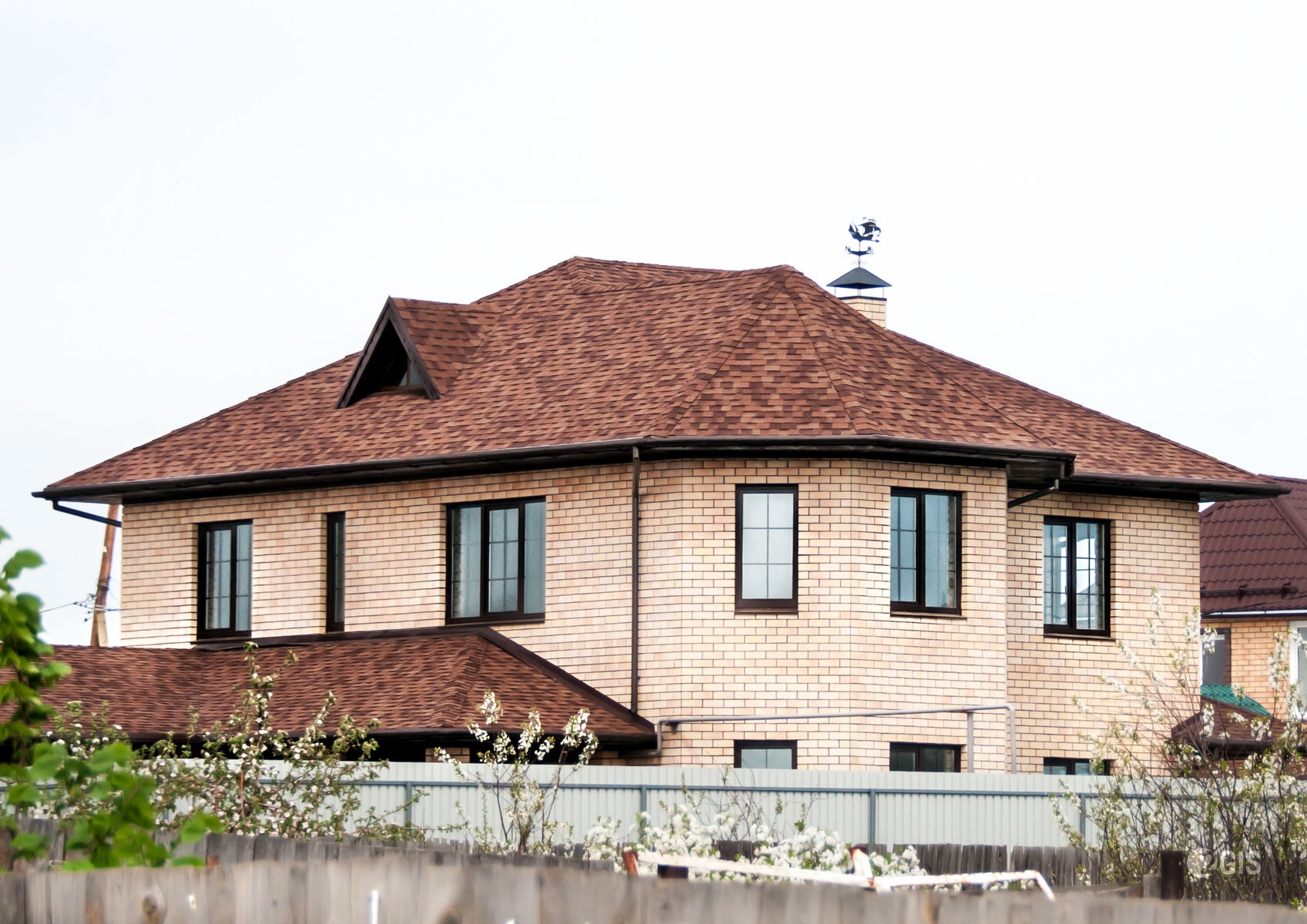

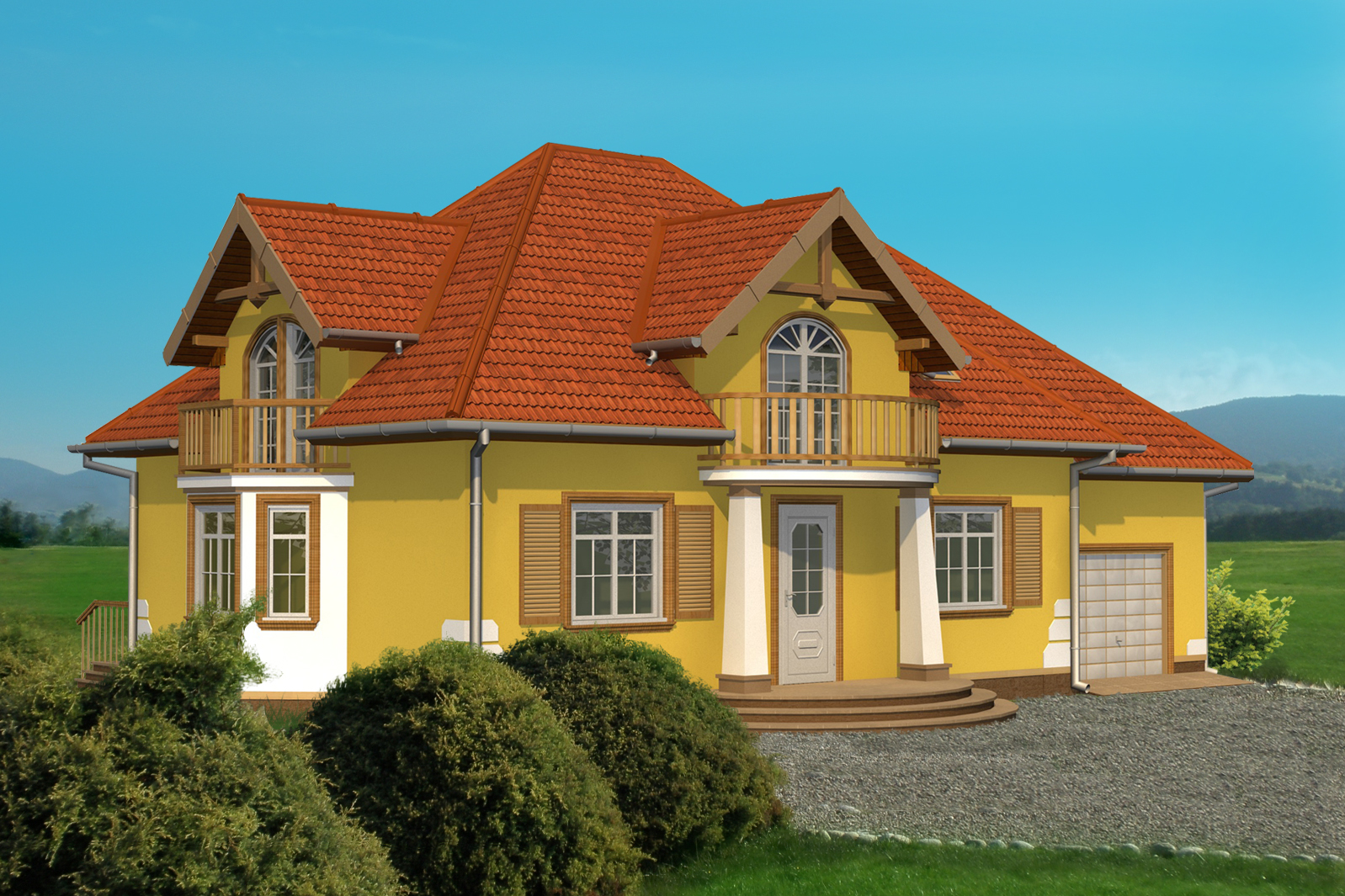

Вальмовая с эркером крыша: Крыша с эркером: принципы конструкции и этапы возведения

Содержание

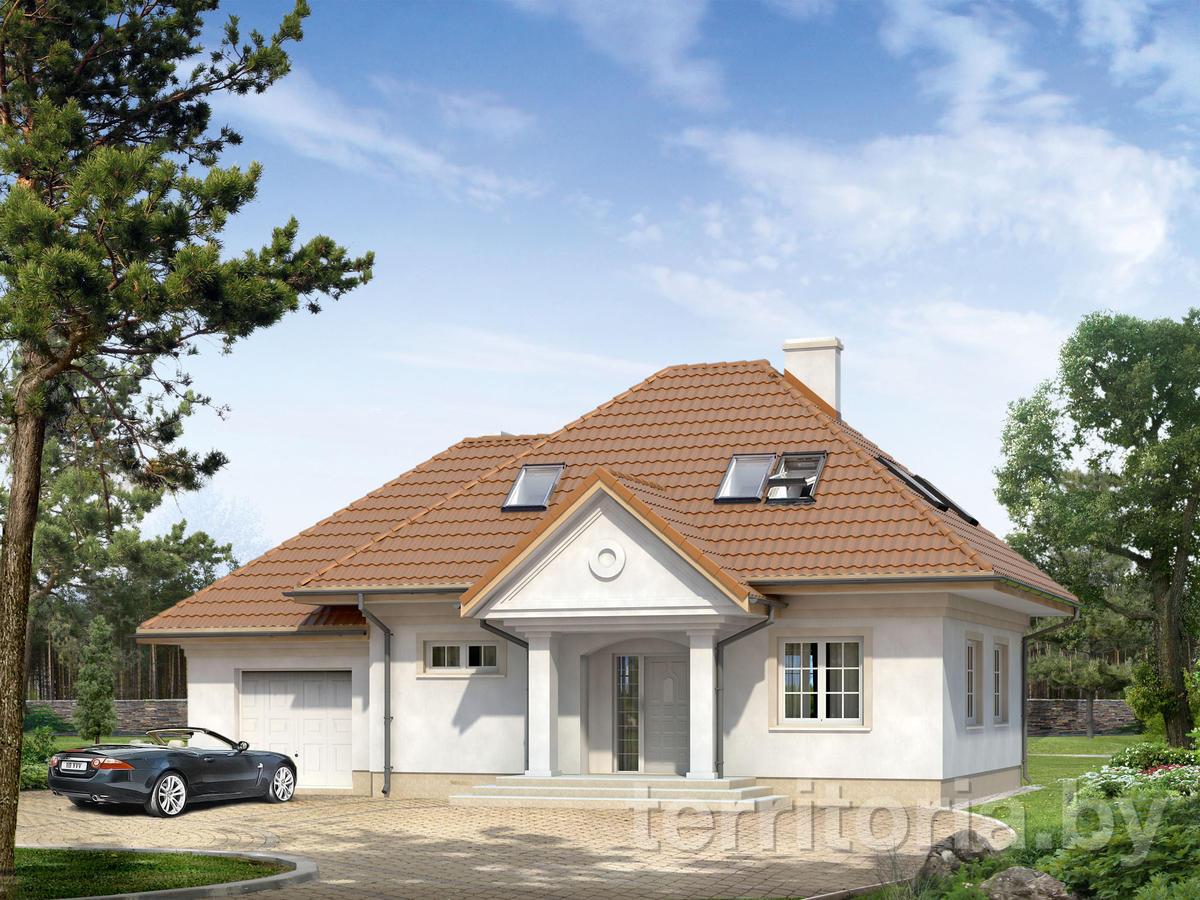

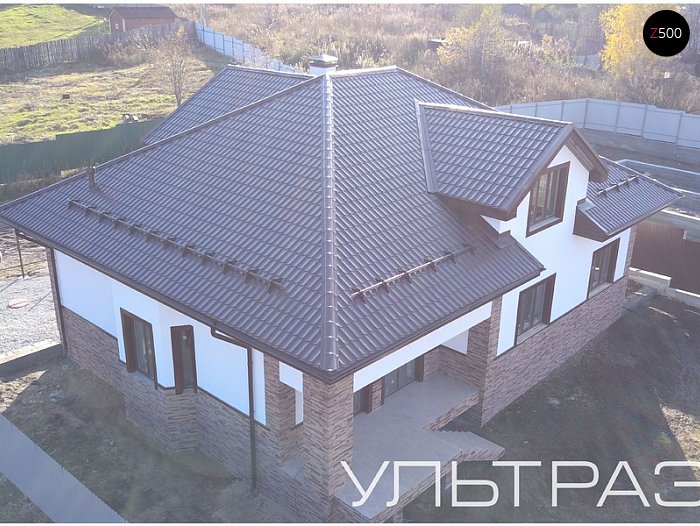

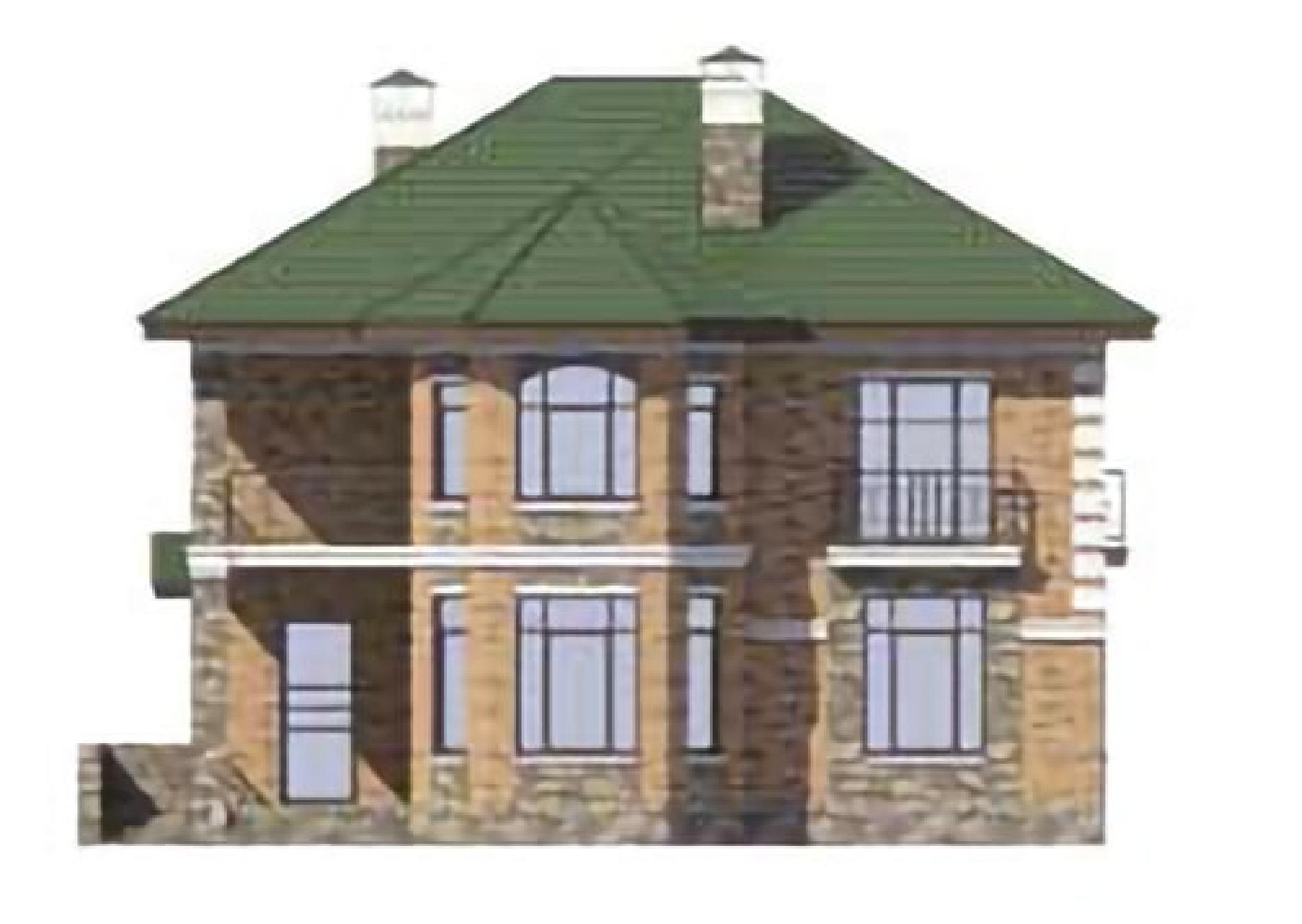

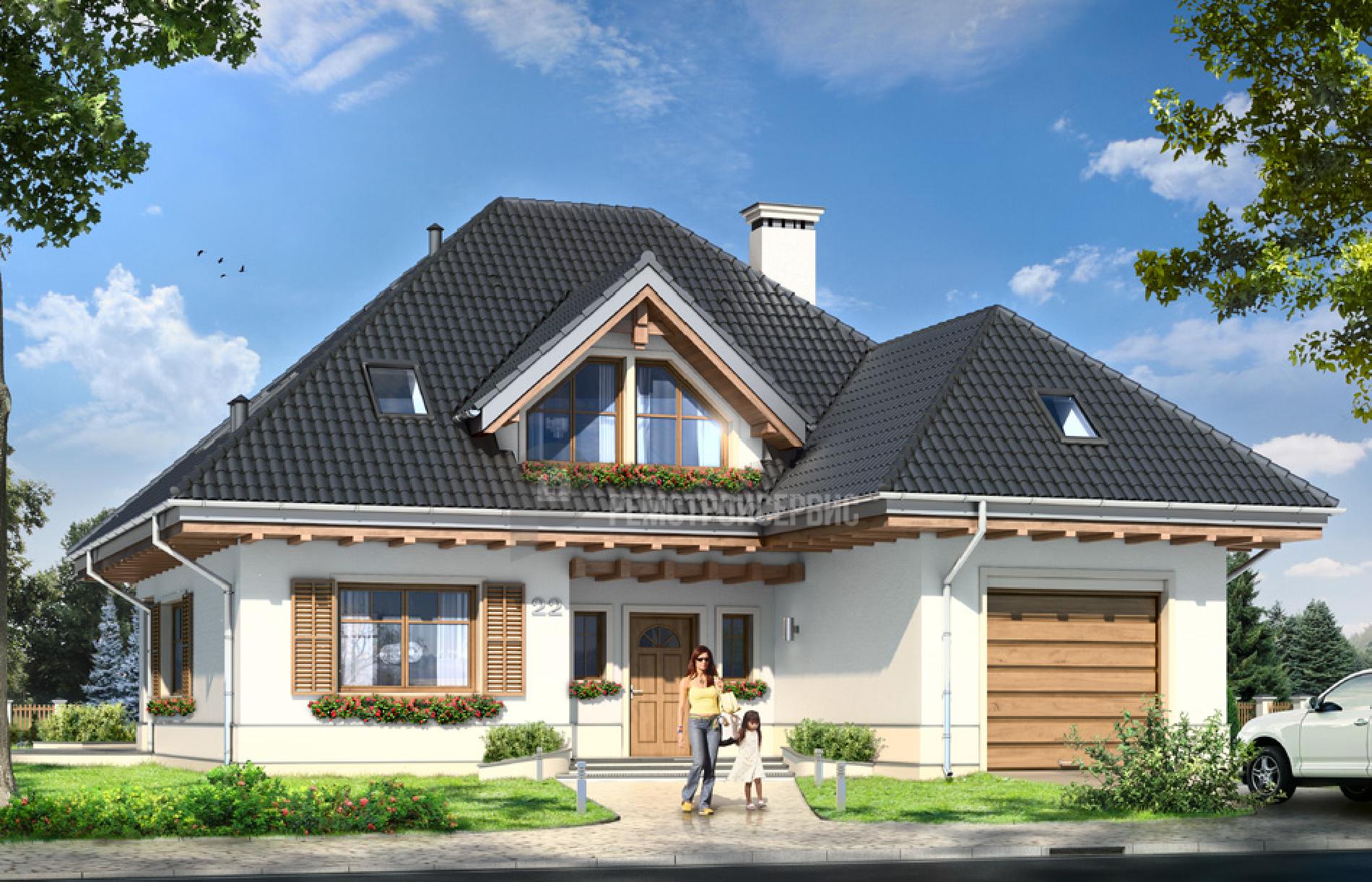

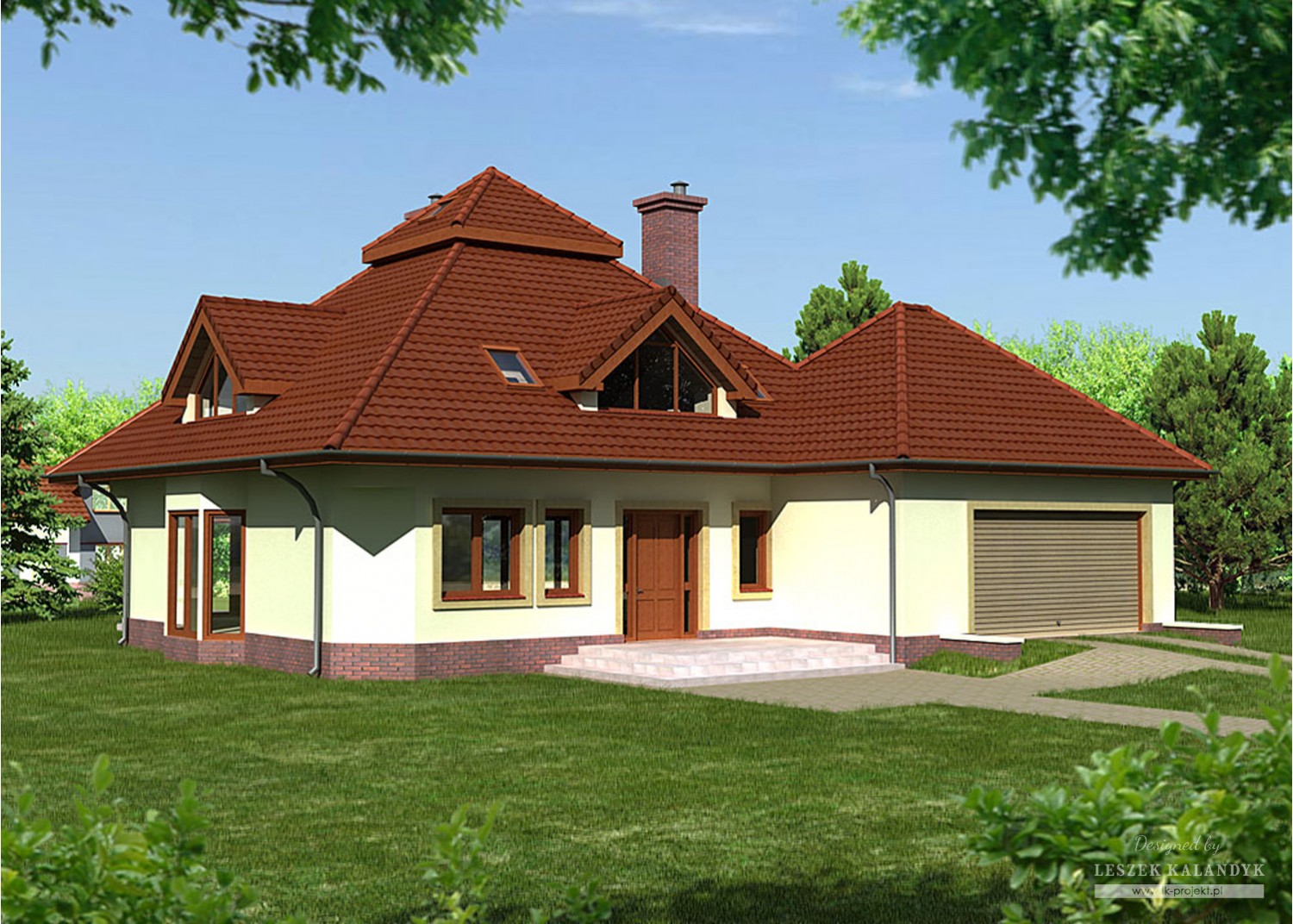

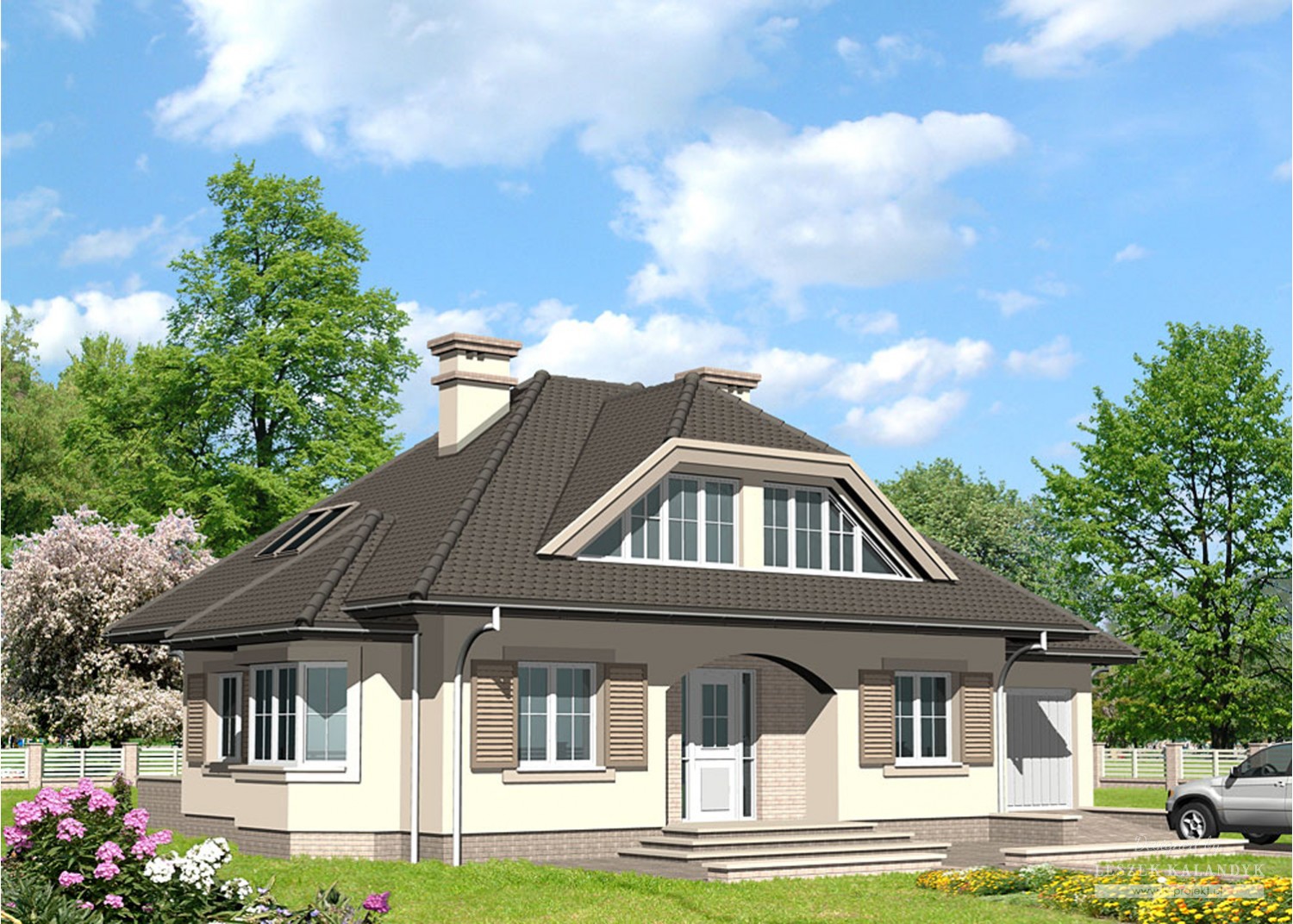

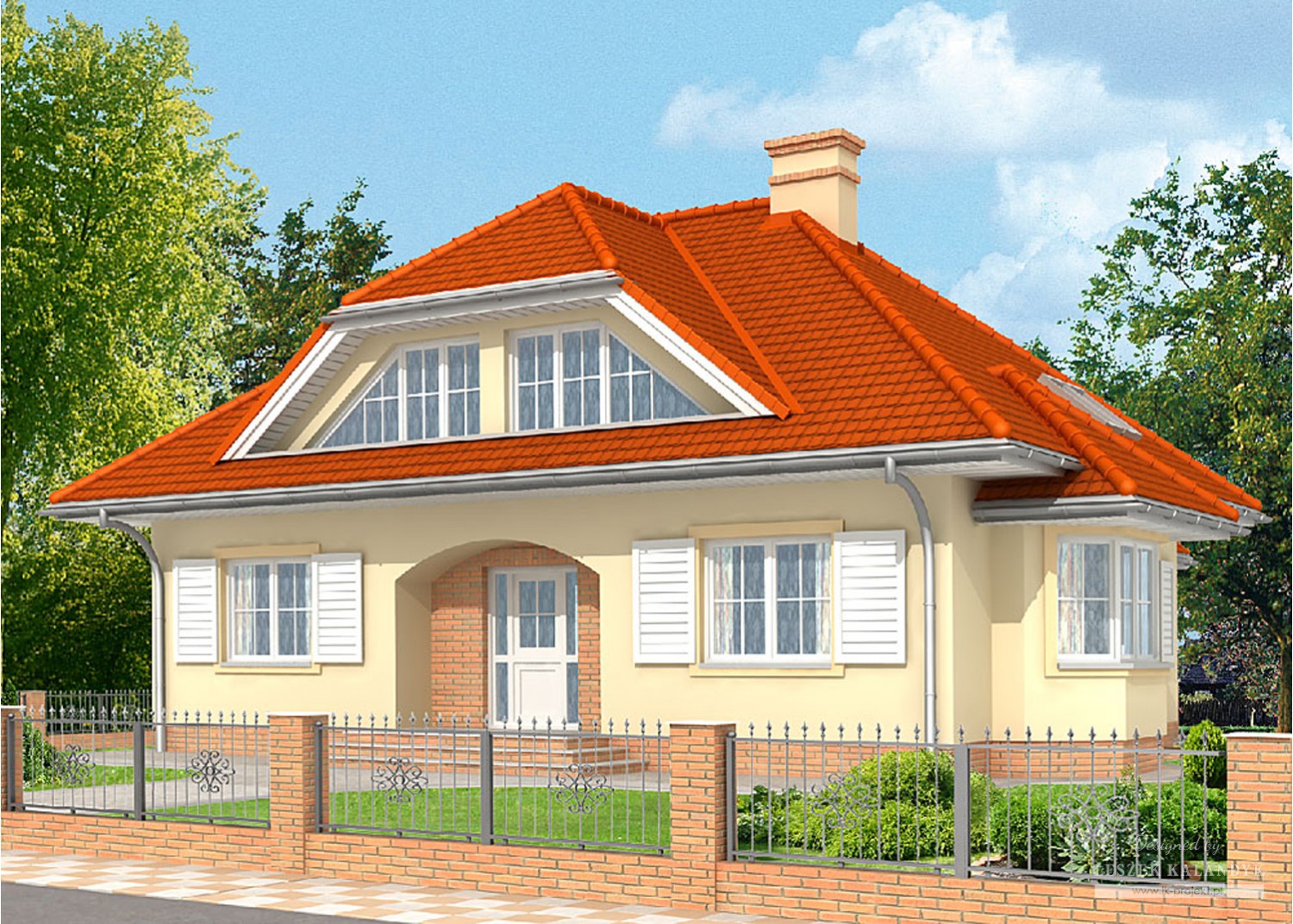

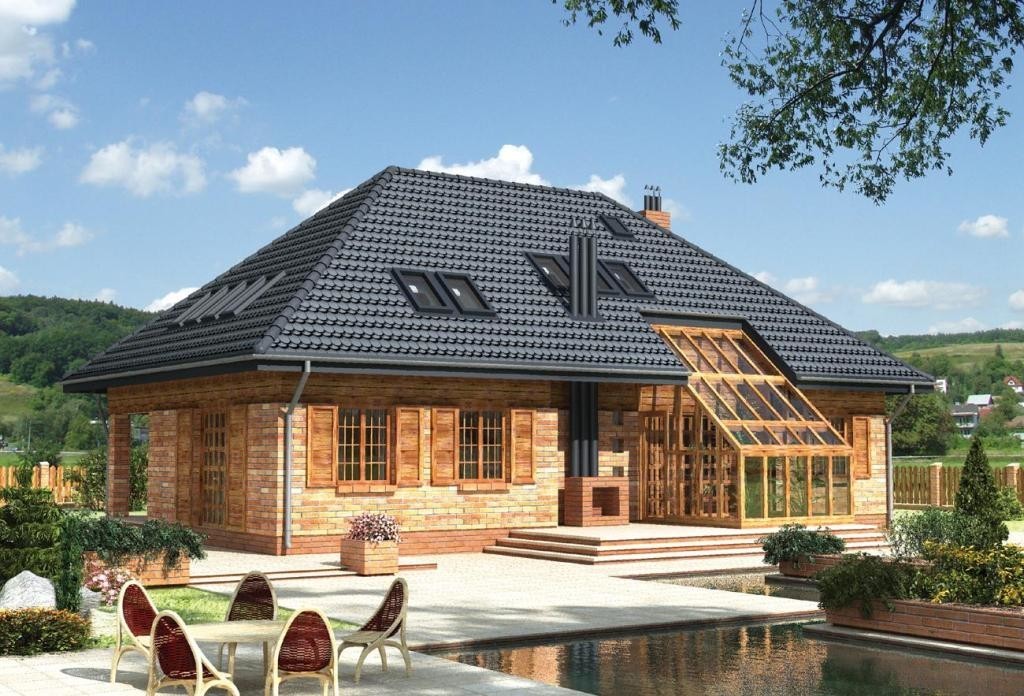

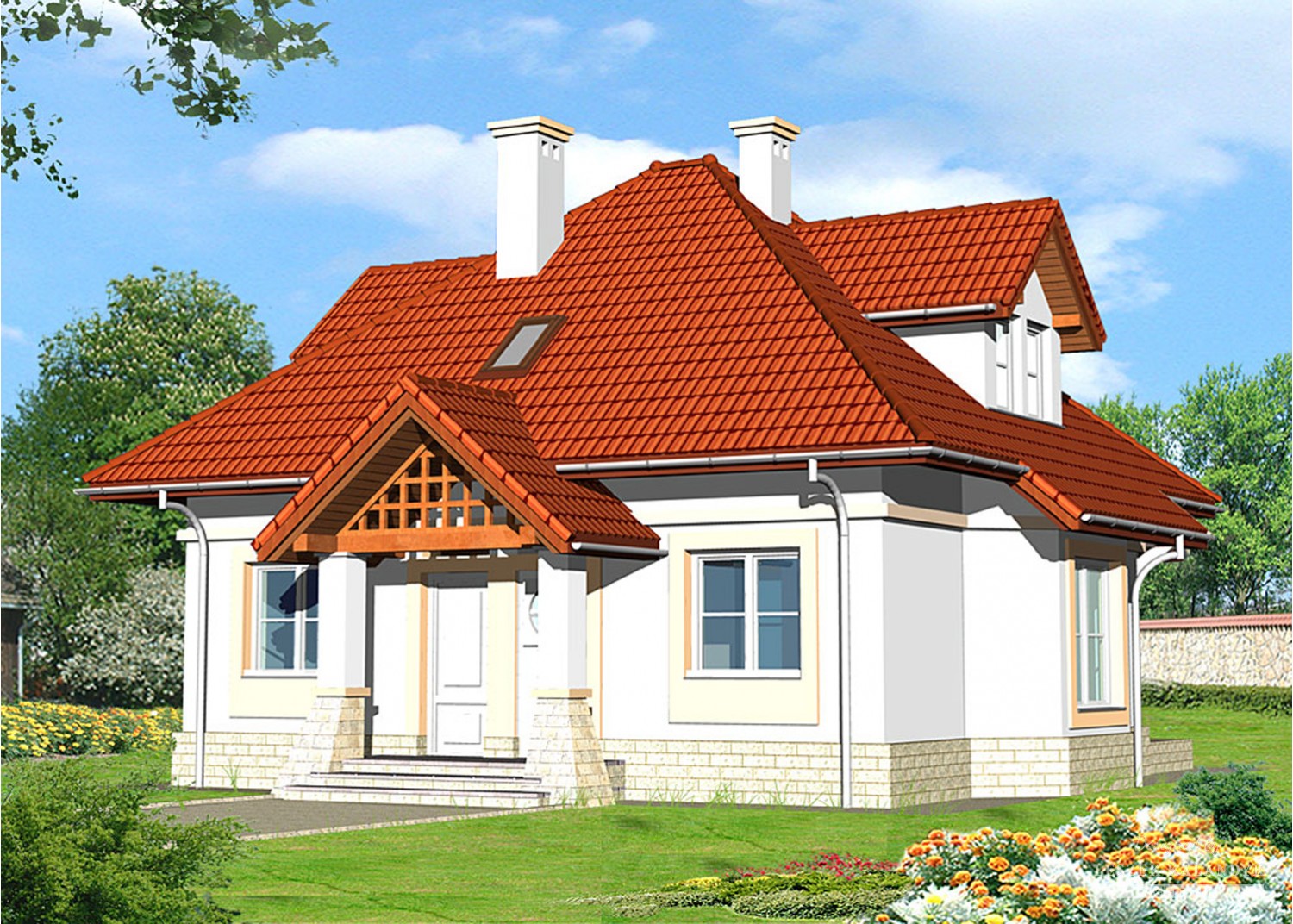

100+ фото современные варианты кровли

Содержание

  1. Подготовительные работы
  2. Стропильная система

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

В целом эркер выступает оригинальной конструкцией здания, способной преобразить его и сделать внешний облик дома более привлекательным. Для реализации эркера не требуются капитальные трудовые или финансовые затраты. Помимо этого, данный элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и влияний окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

Выбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.

Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.  Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.







Крыша над эркером: что нужно знать о правилах установки

Для владельцев домов с эркером важным моментом является установка крыши. Какой вариант крыши над выступом выбрать и как правильно ее монтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

  • Купольная;
  • Прямоугольная;
  • Многогранная.

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок.  Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

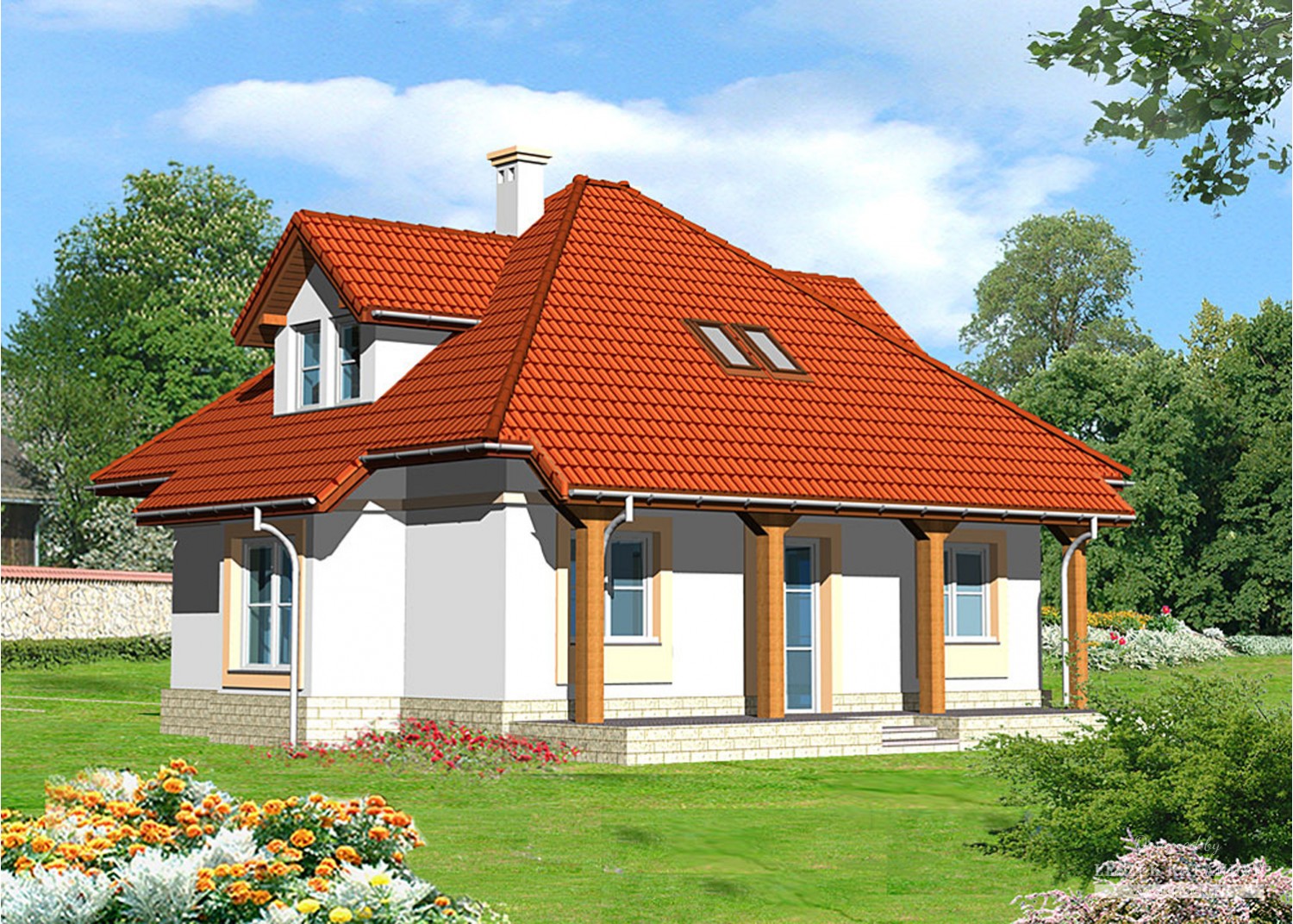

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ.
Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

стропильная система, перемычки, подсчет площади, фото

При строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер выполняет функцию выделенной за плоскость фасадной стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями и прочего.

Эркер — это часть внутреннего пространства помещения, вынесенная за границы стен. В большей степени, напоминает закрытый балкон, но имеющий стены, как и у основного здания.

Эркеры могут иметь различную геометрическую форму:

  • полукруглую,
  • многогранную.

Крыша над эркером,

в зависимости от его формы, может быть:

  • многощипцовой,
  • в форме полусферы,
  • с башенками и другими архитектурными украшениями.

Как правило, в эркере устраивается много окон, или он может быть застеклен до самого пола. Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

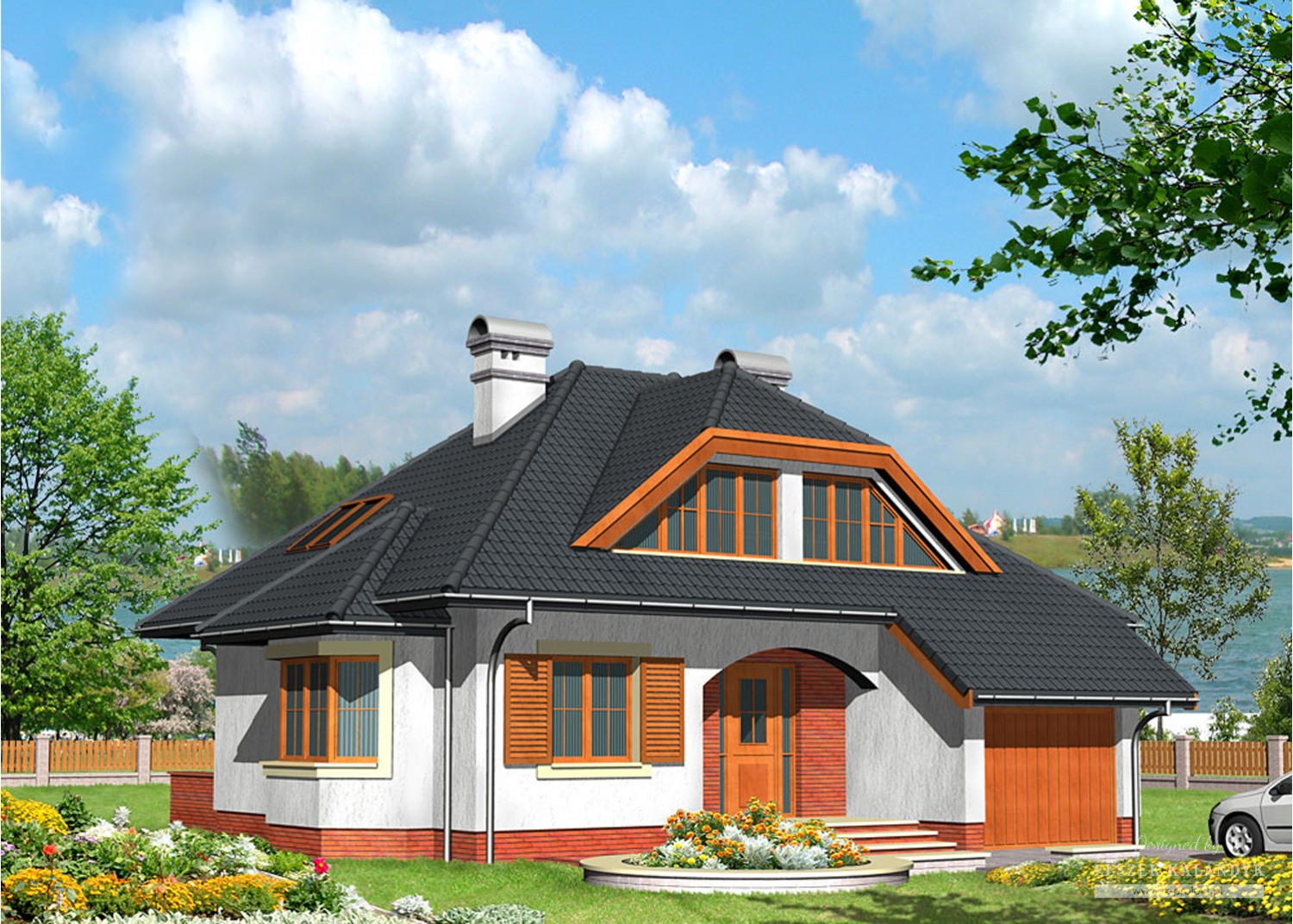

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков. Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши эркера.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности вальмовой крыши

Она имеет различные виды и может быть:

  • односкатной;
  • двускатной;
  • четырехскатной.

Примечание. У некоторых может сложиться впечатление, что практически каждая крыша может быть вальмовой. Это не так. Проекты таких конструкций различные, только вот ни один из них не предусматривает ломаных углов и поверхностей.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

По высоте в виде эркера может быть оформлен:

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

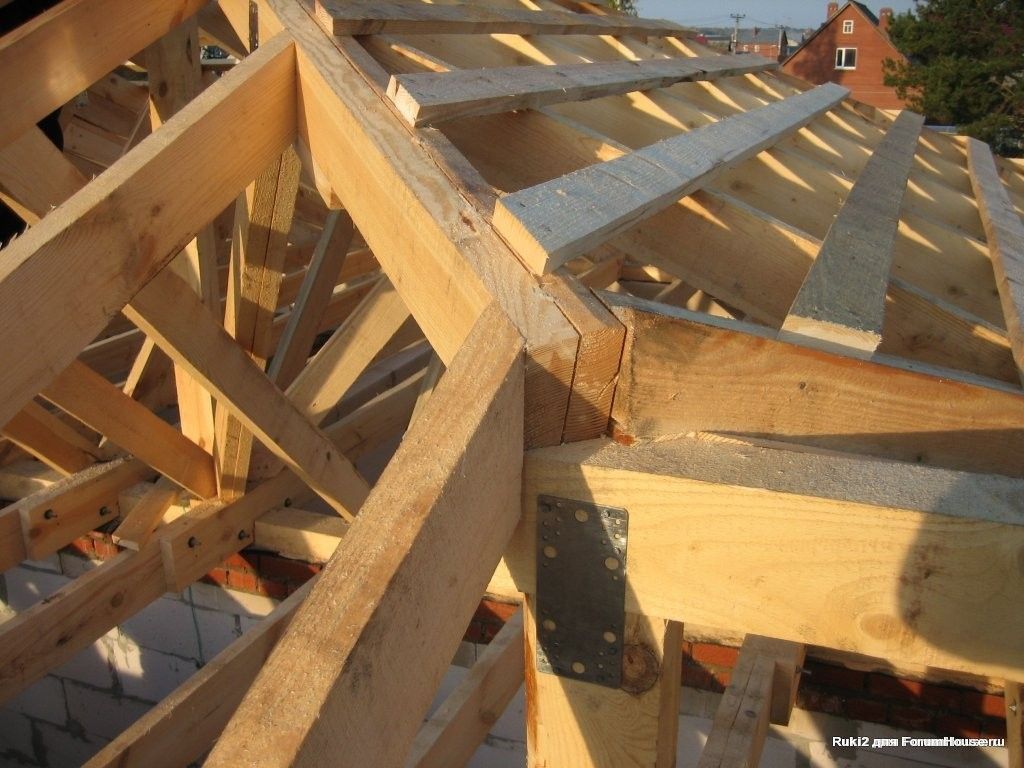

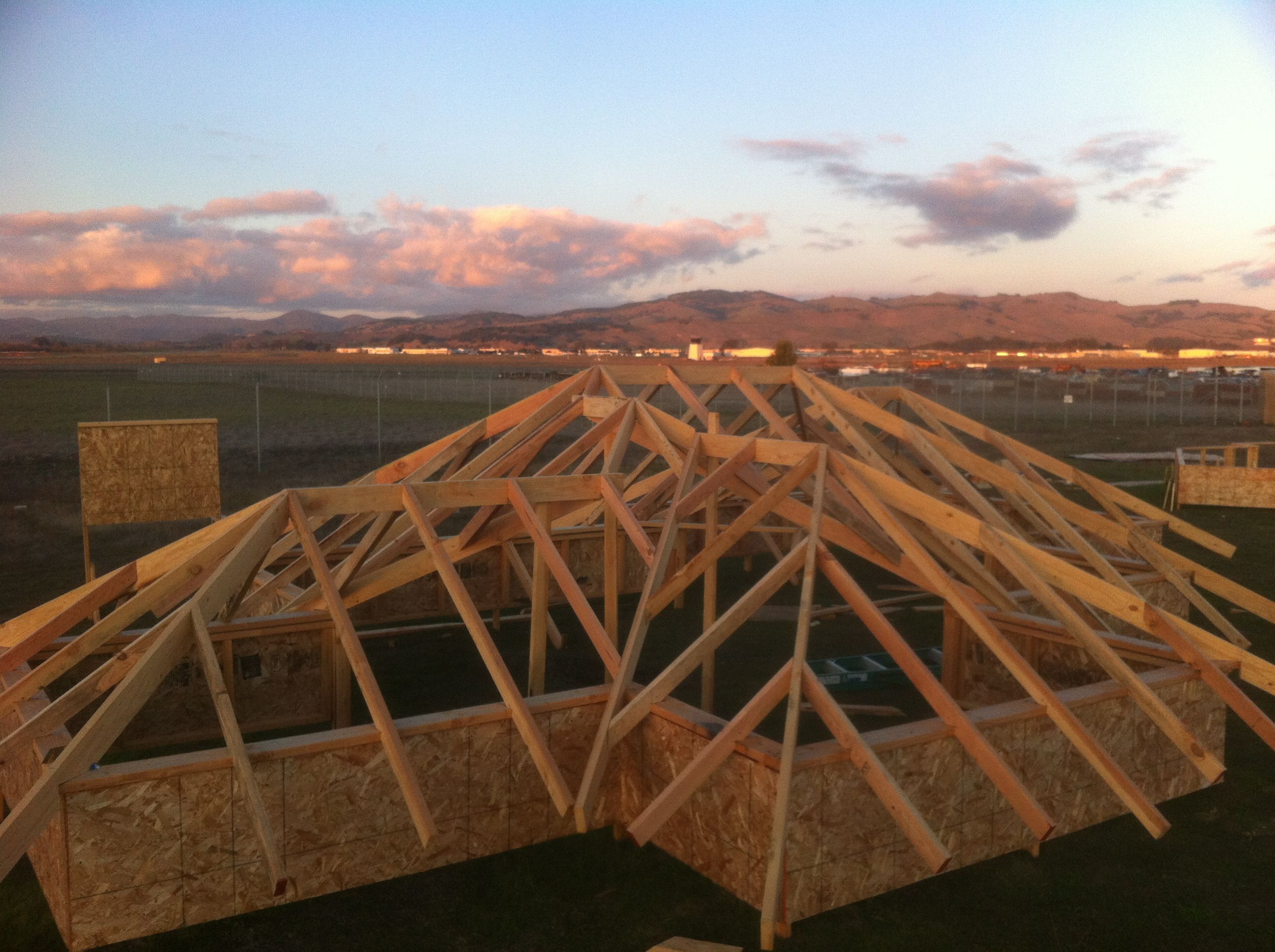

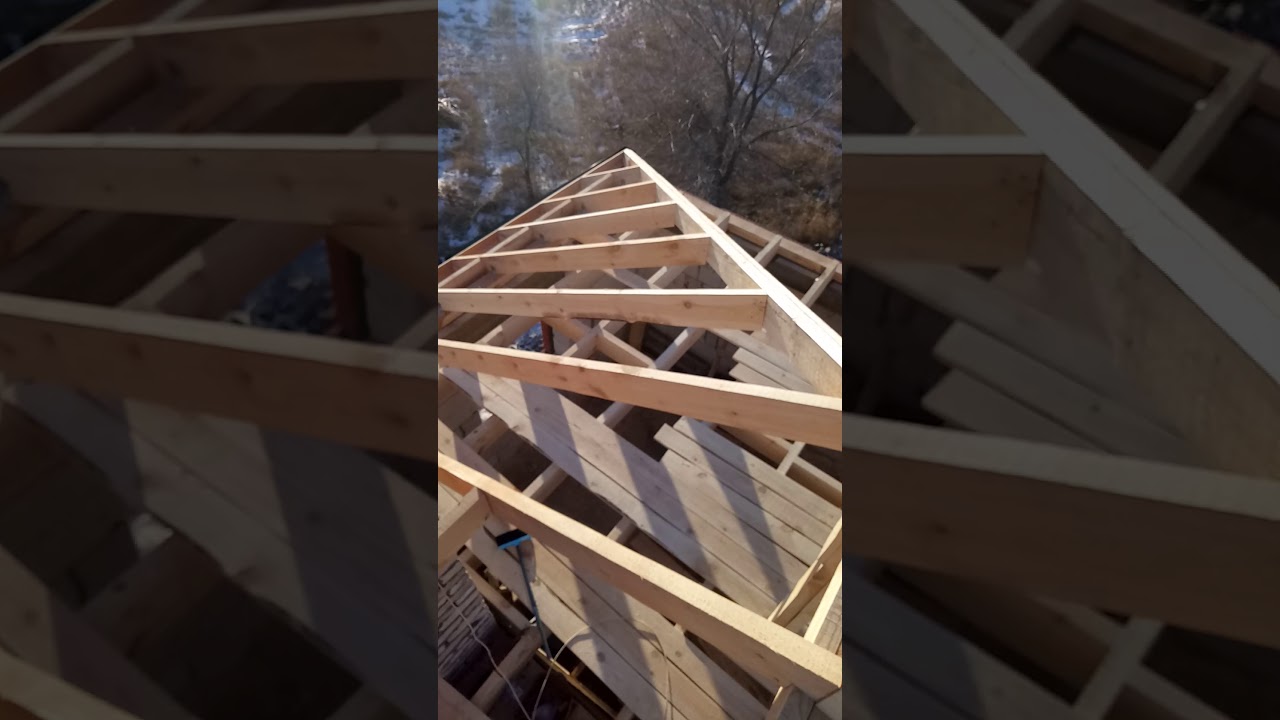

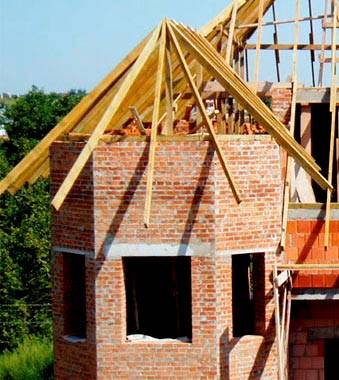

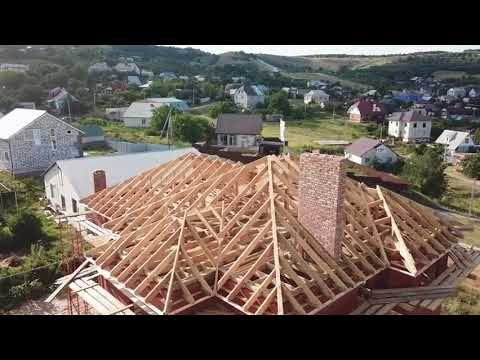

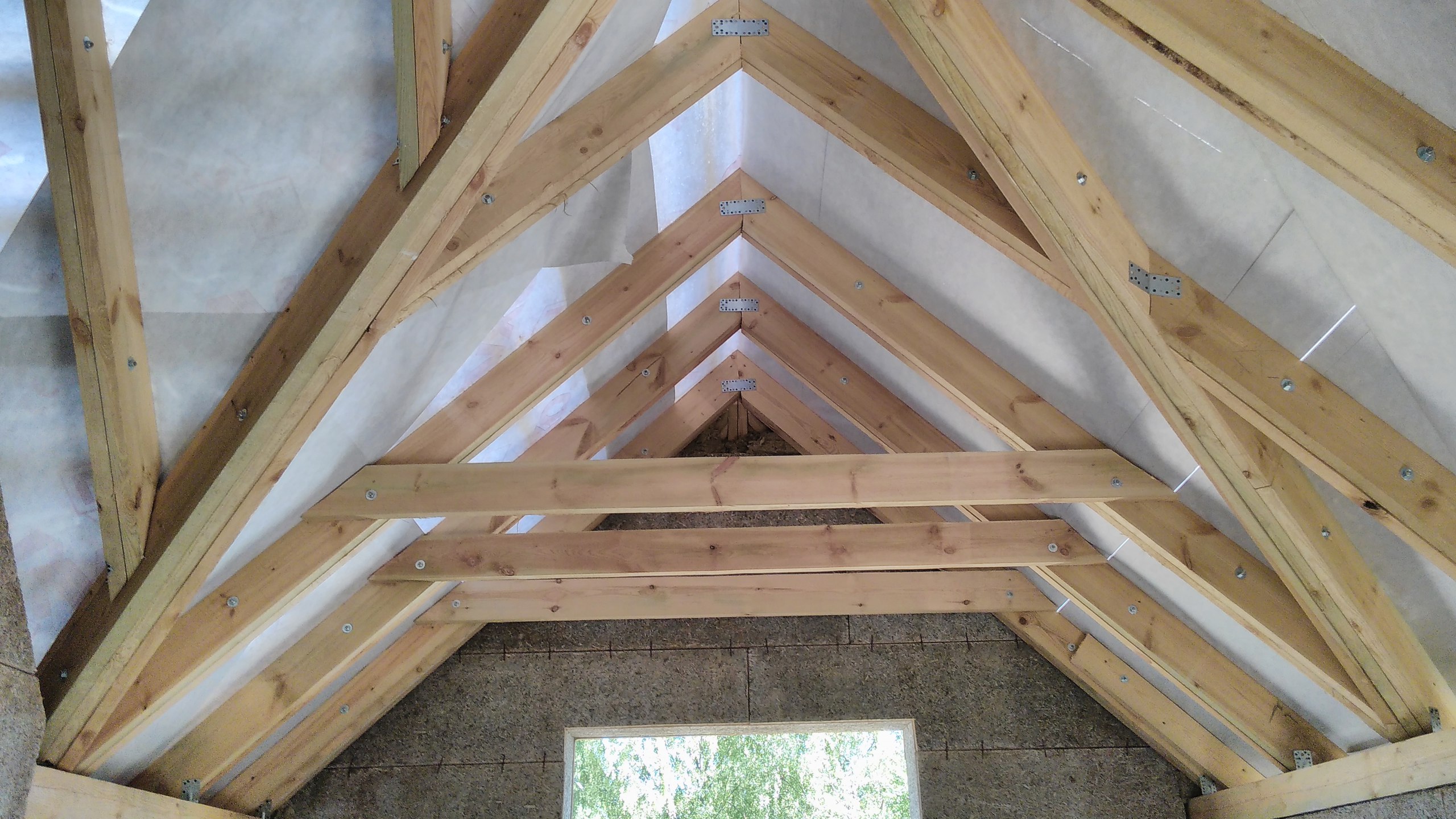

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

ВАЖНО!

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Подготовка к установке

Учитывая тот факт, что данный вид крыши очень не простой, то предварительно делаются проекты домов с вальмовой крышей со всеми требующимися расчетами и чертежами. Прежде всего определяются с конфигурацией крыши. Чем более сложный вариант будет выбран, тем больше потребуется материалов и времени для сооружения конструкции.

В зависимости наличия чердака определяется высота крыши. При расчетах размеров и количества всех деталей необходимо учесть временные и постоянные нагрузки, которым будет подвергаться стропильная система, интенсивность воздействия ветра и атмосферных осадков. Оценивается несущая способность фундамента здания и стен, определяются углы наклона основных балок, площадь вальмовой крыши, рассчитываются дополнительные элементы: наличие окон, проемов для труб вентиляции и дымоходов.

Основными материалами, необходимыми для устройства крыши, являются хорошо просушенные пиломатериалы: брус и доски. Кроме того нужно запастись в достаточном количестве кровельными гвоздями, саморезами, анкерными болтами. Согласно произведенным расчетам подбираются различные металлические крепления, используемые для надежного соединения деталей стропильной системы. В первую очередь, это уголки, опоры и держатели для балок, соединительные пластины, монтажные профили и другие конфигурации крепежа. Если строение новое, то обязательно наличие плавающих креплений, которые гасят возможные деформации всей системы в процессе усадки стен дома. При устоявшихся стенах в качестве соединительных элементов брусков и балок между собой можно применить простые металлические скобы.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Основные типы вальмовой крыши

Сказать о том, что виды такой конструкции разнообразны, нельзя. В основном отличия крыши заключаются в количестве вальм. Есть два типа кровли:

Первый вариант характеризуется определенным расположением наклонных частей. Если вальмы на склонах не доходят до конца карниза и обрываются, то такой тип является полувальмовой крышей.

Для большинства коттеджей, которые имеют деревянный кровельный каркас, этот вид крыши является самым оптимальным вариантом. Крепится конструкция на специальные растяжки. Если же дом большого размера, то монтаж кровли немного усложниться усилениями в виде деревянных досок на каркасе. Предварительно проводится точный расчет размеров и материала.

Самый популярный второй вид вальмовой крыши – «датский». Эта конструкция характеризуется наличием:

  • вальмовых стропил;
  • специальных досок для опоры;
  • усиливающих ригелей с вкладышем;
  • простых стропил;
  • проставки.

Также выполняется верхняя обвязка стен перед обустройством кровли.

Эти все параметры нужны для того, чтобы сделать правильный расчет двускатной вальмовой крыши. Для трехскатной понадобится учесть:

  • стойки;
  • стропила для фронтов;
  • балки перекрытий;
  • специальные коньковые прогоны;
  • разнообразные затяжки.

Последний вид кровельной конструкции представляет особый интерес для создания домов в неповторимом архитектурном стиле. Можно сооружать на крыше разнообразные башенки и купола прямолинейной формы. Все это выглядит очень необычно, и такая вальмовая крыша, сделанная своими руками всегда привлекает внимание и отличается от соседских домов.

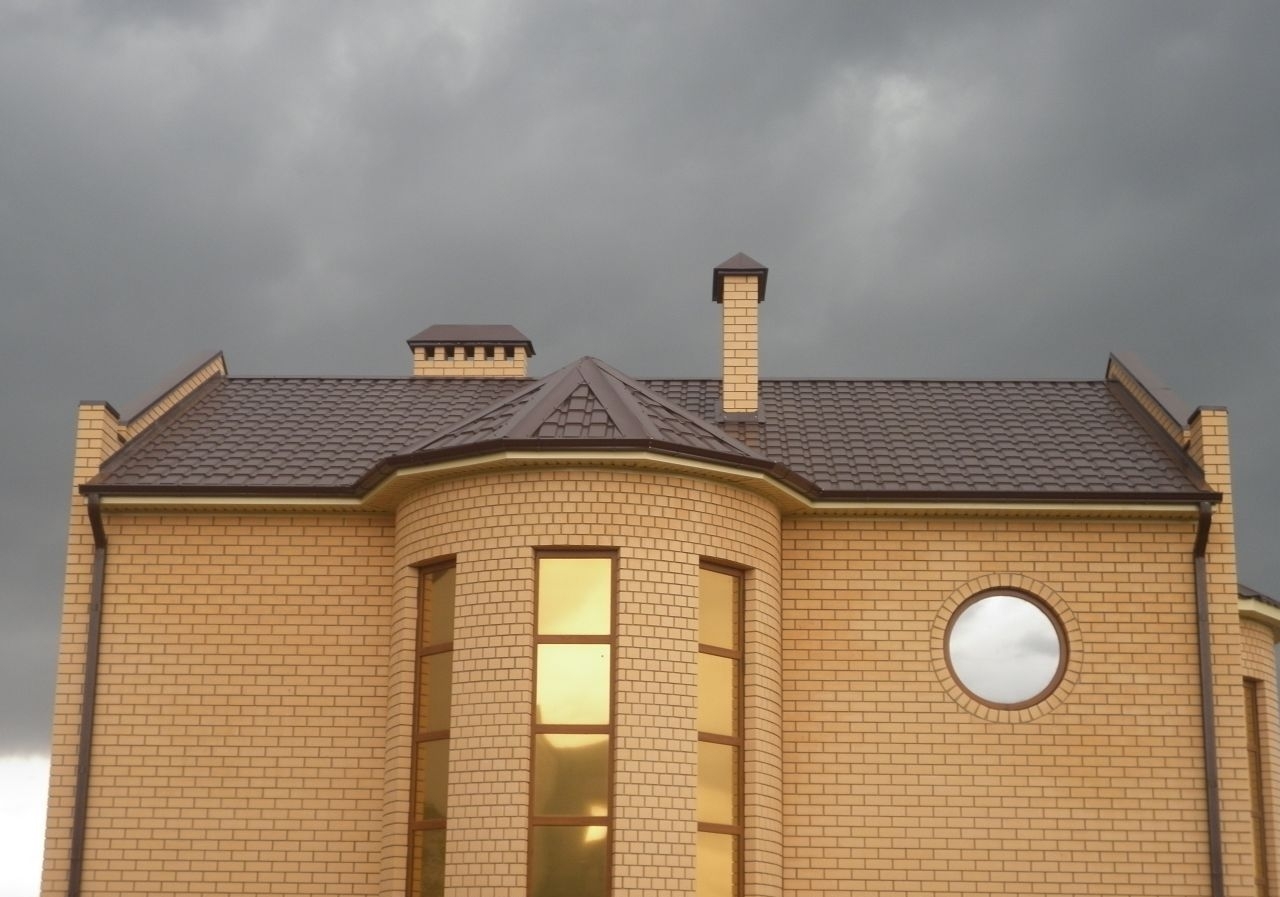

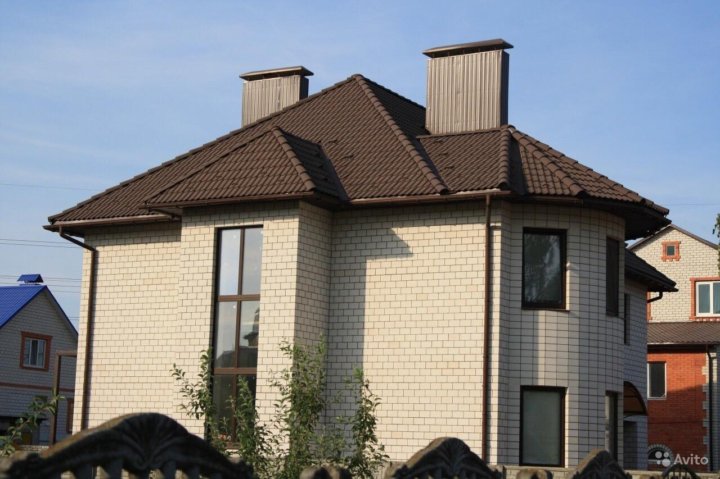

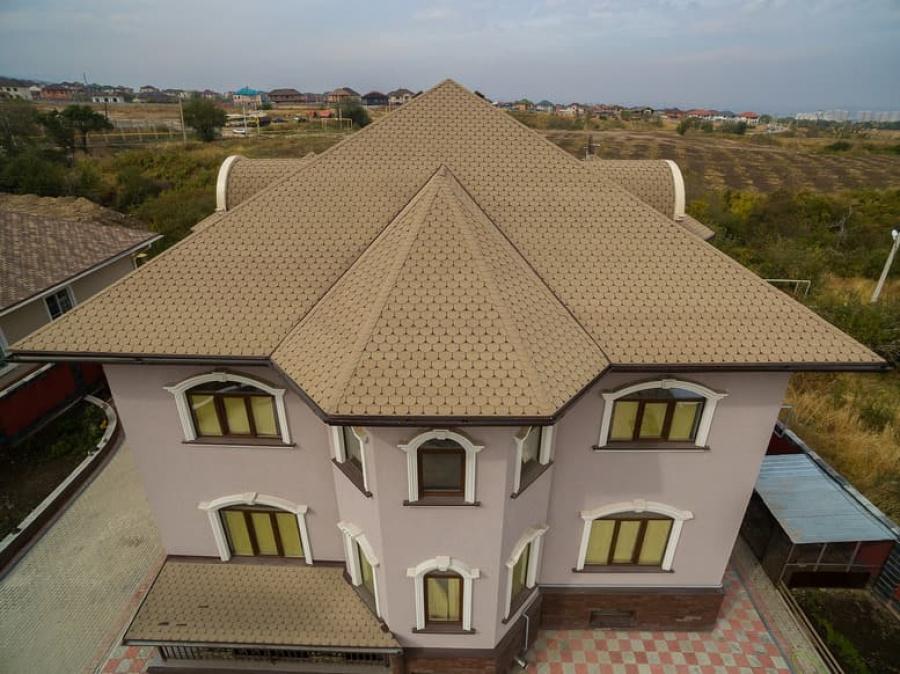

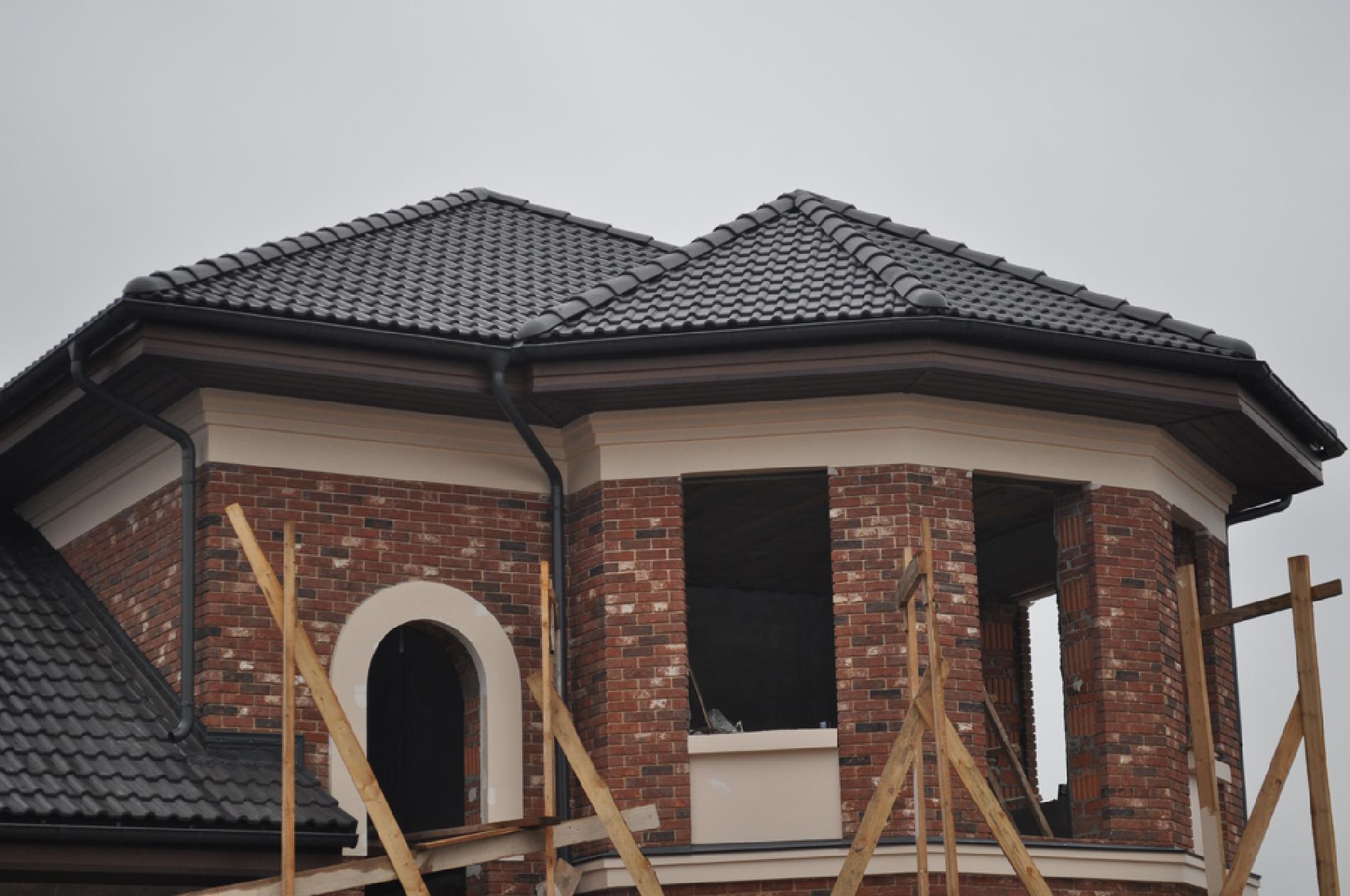

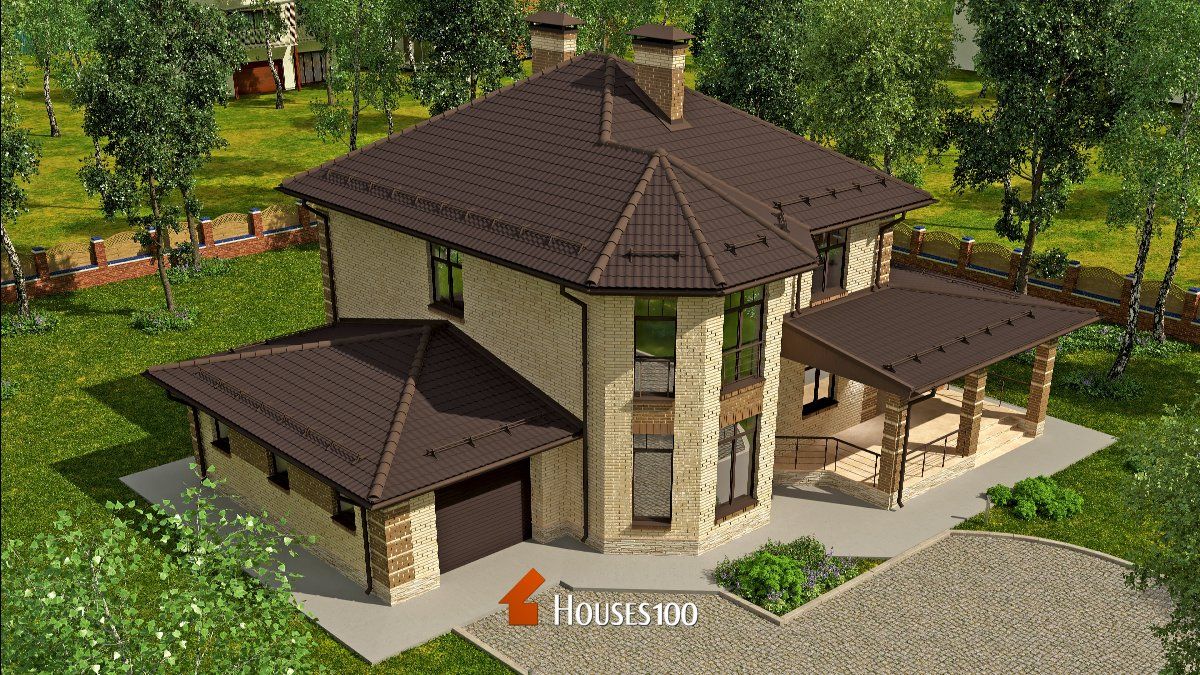

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

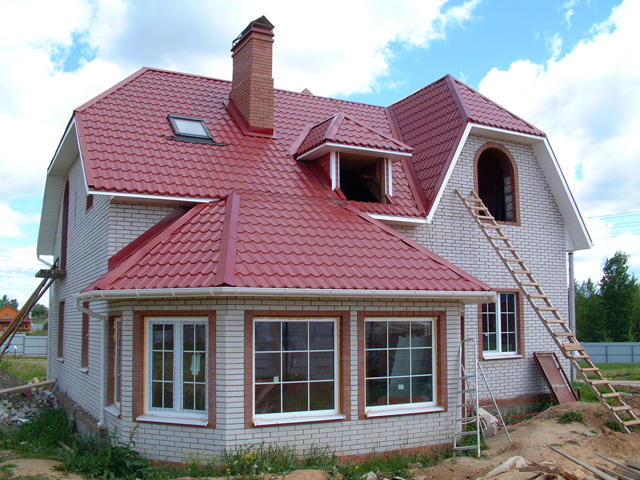

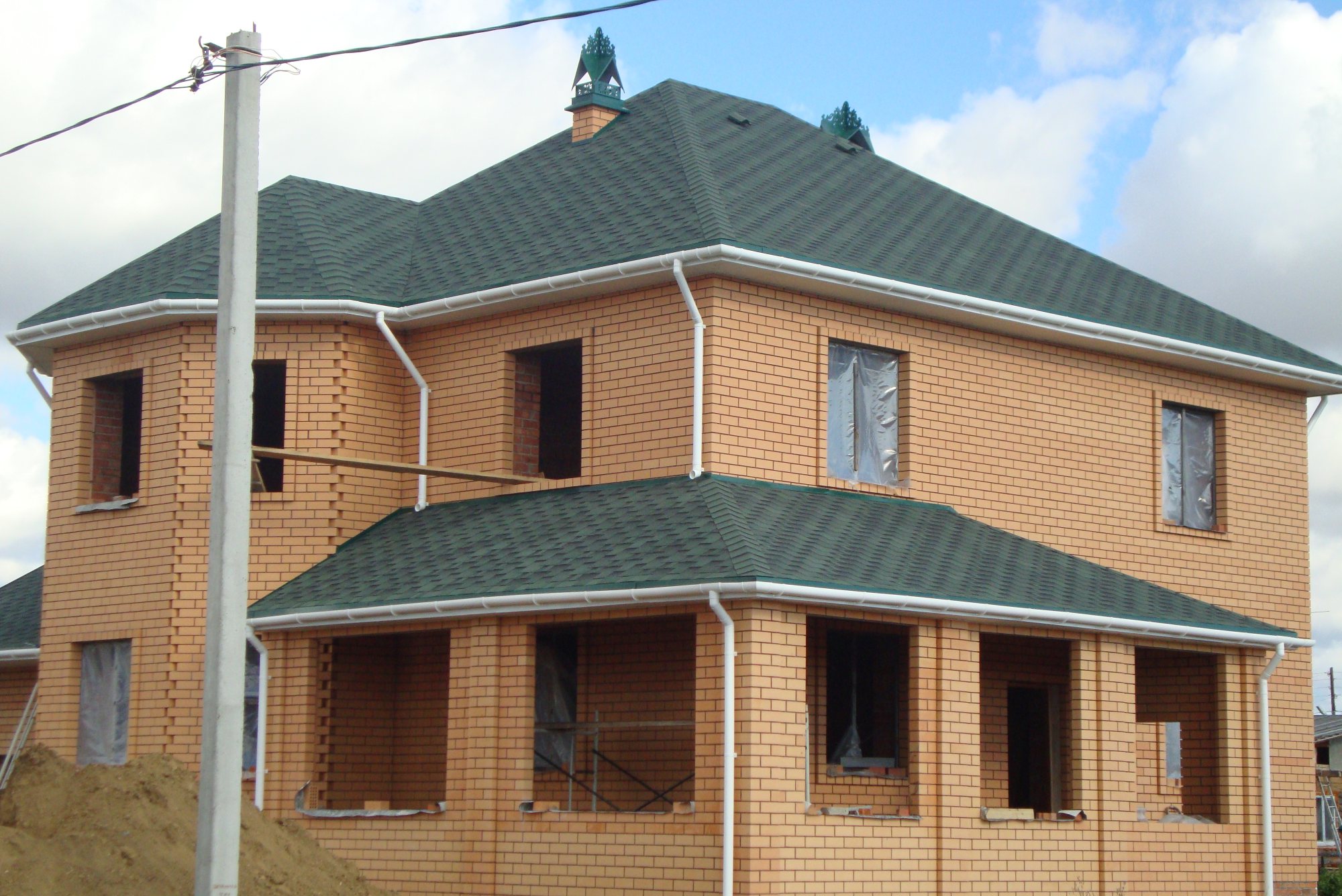

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

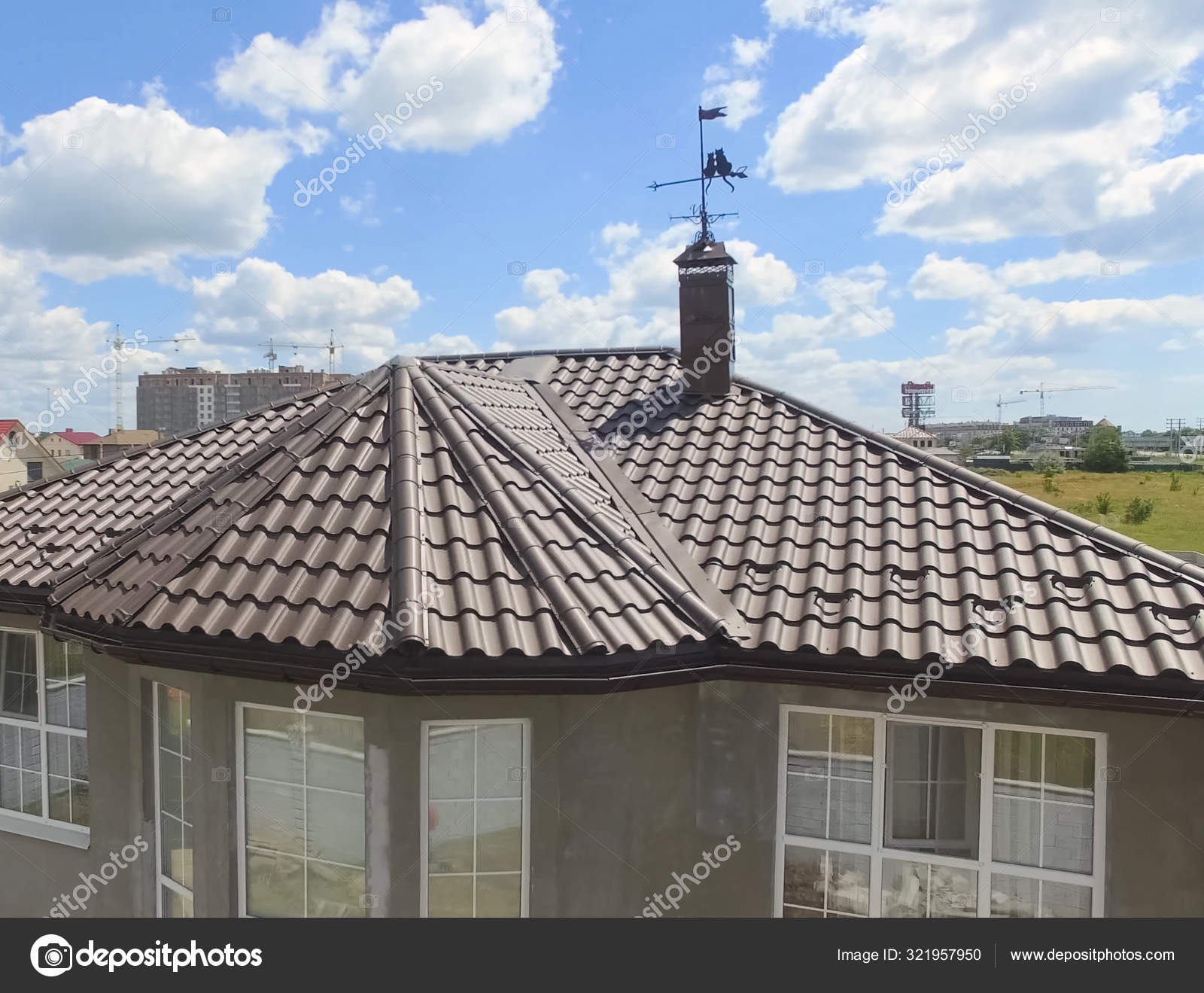

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

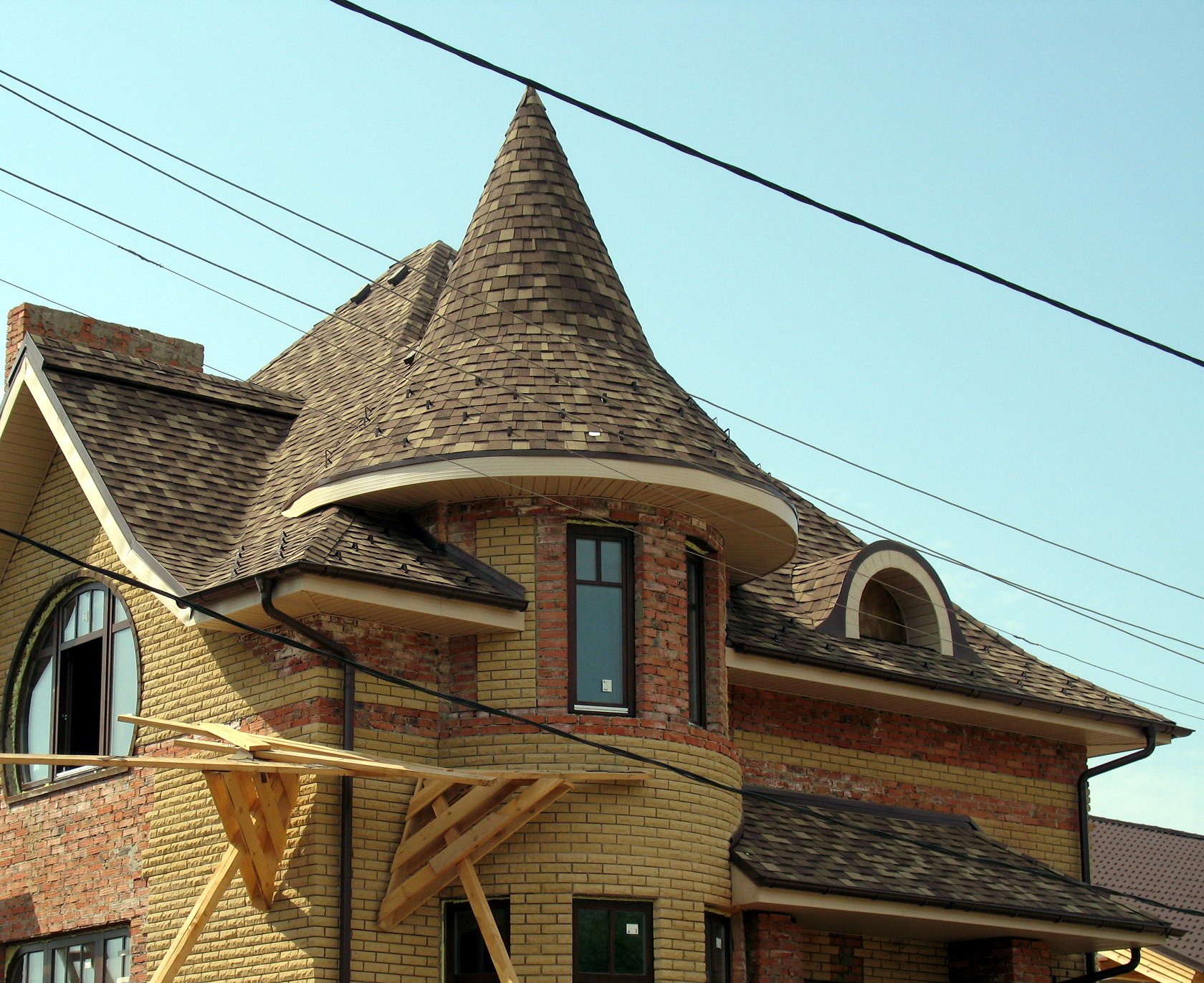

  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

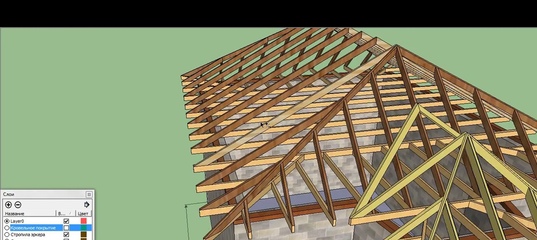

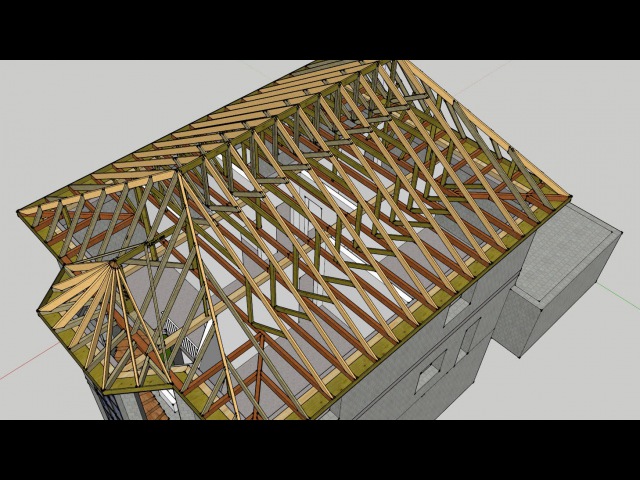

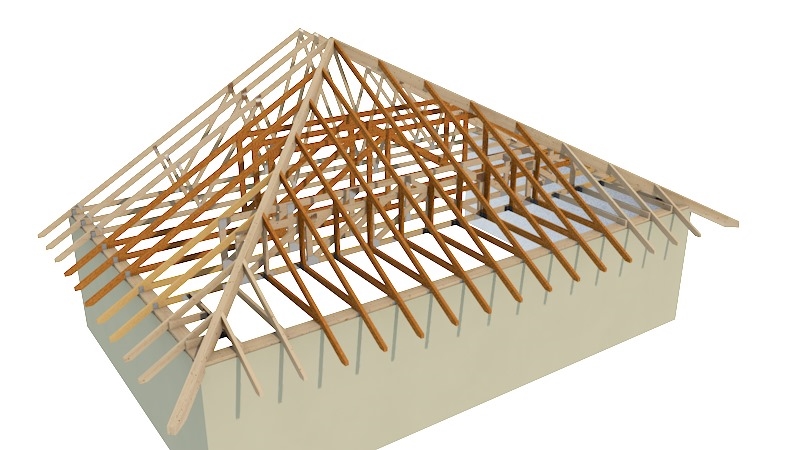

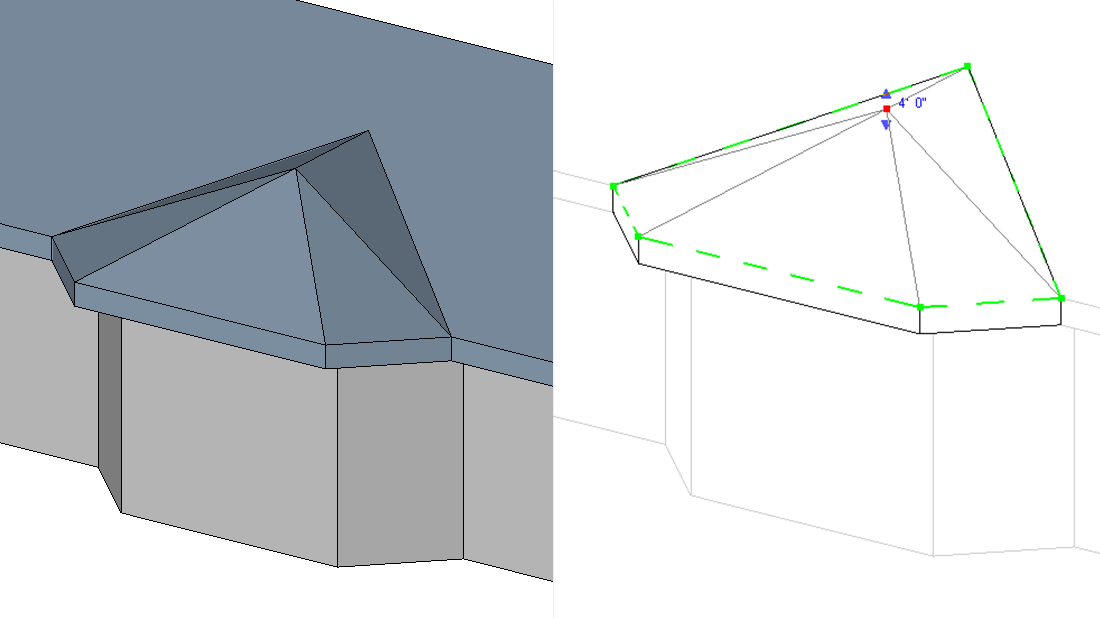

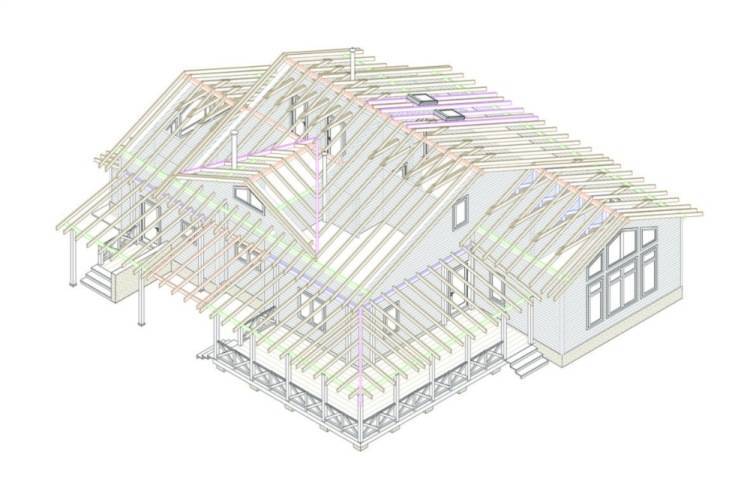

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

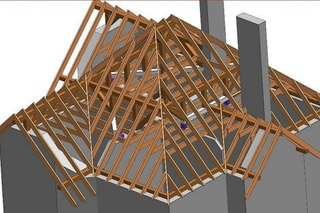

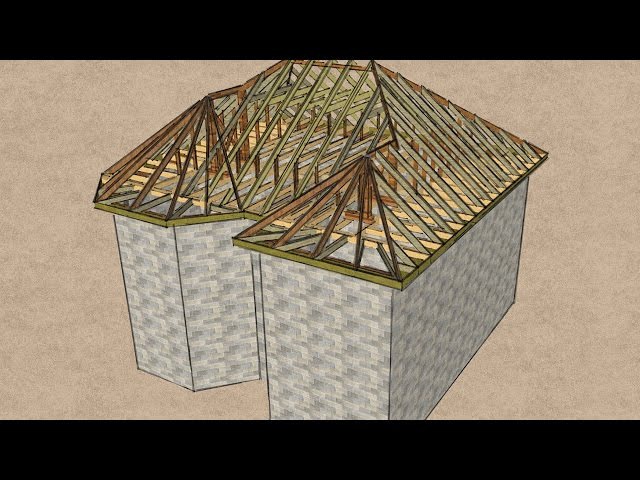

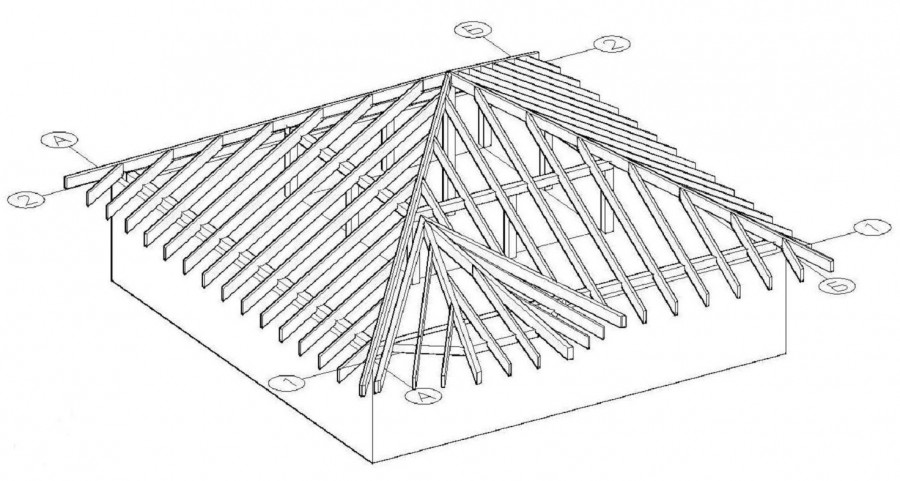

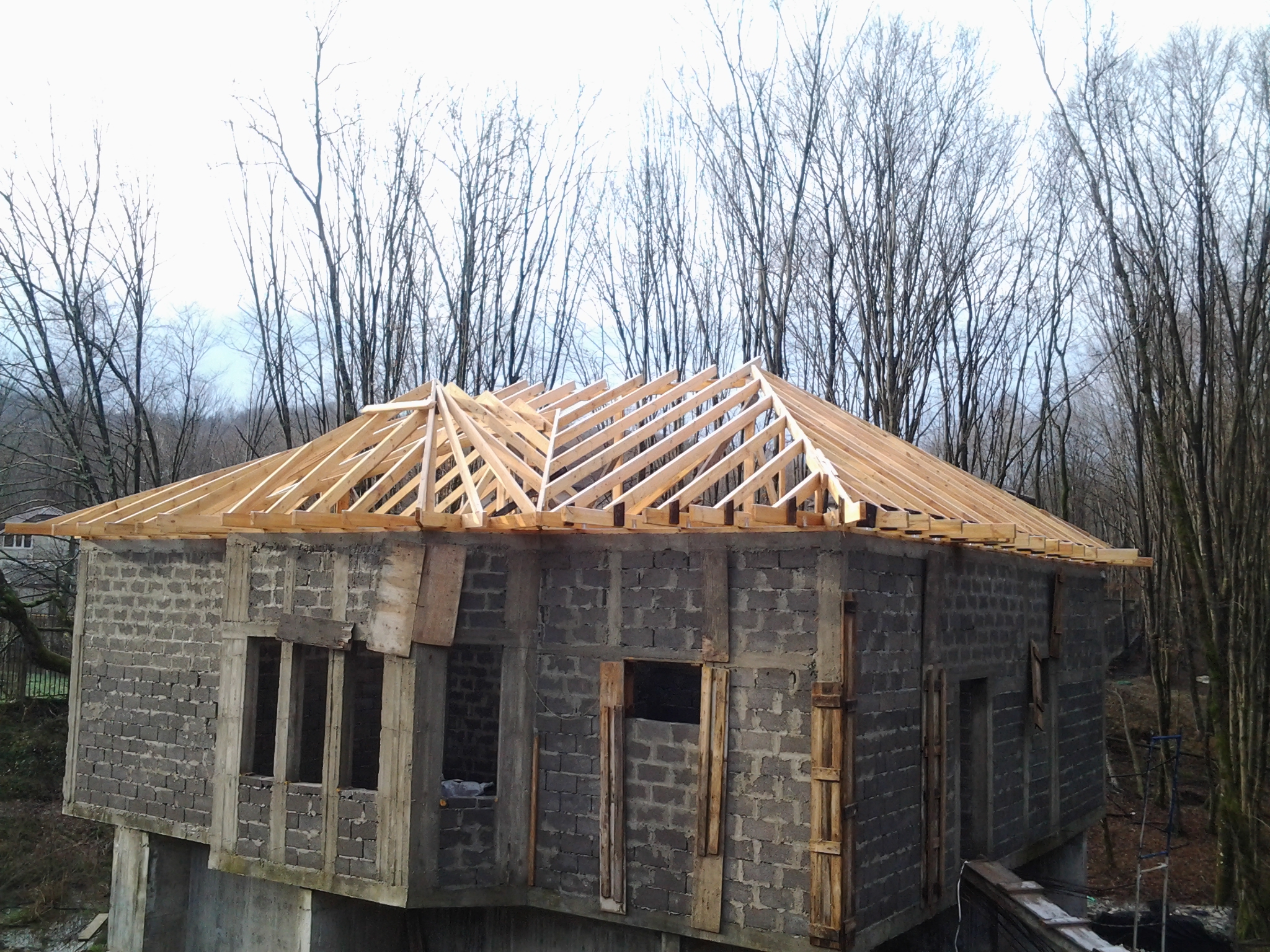

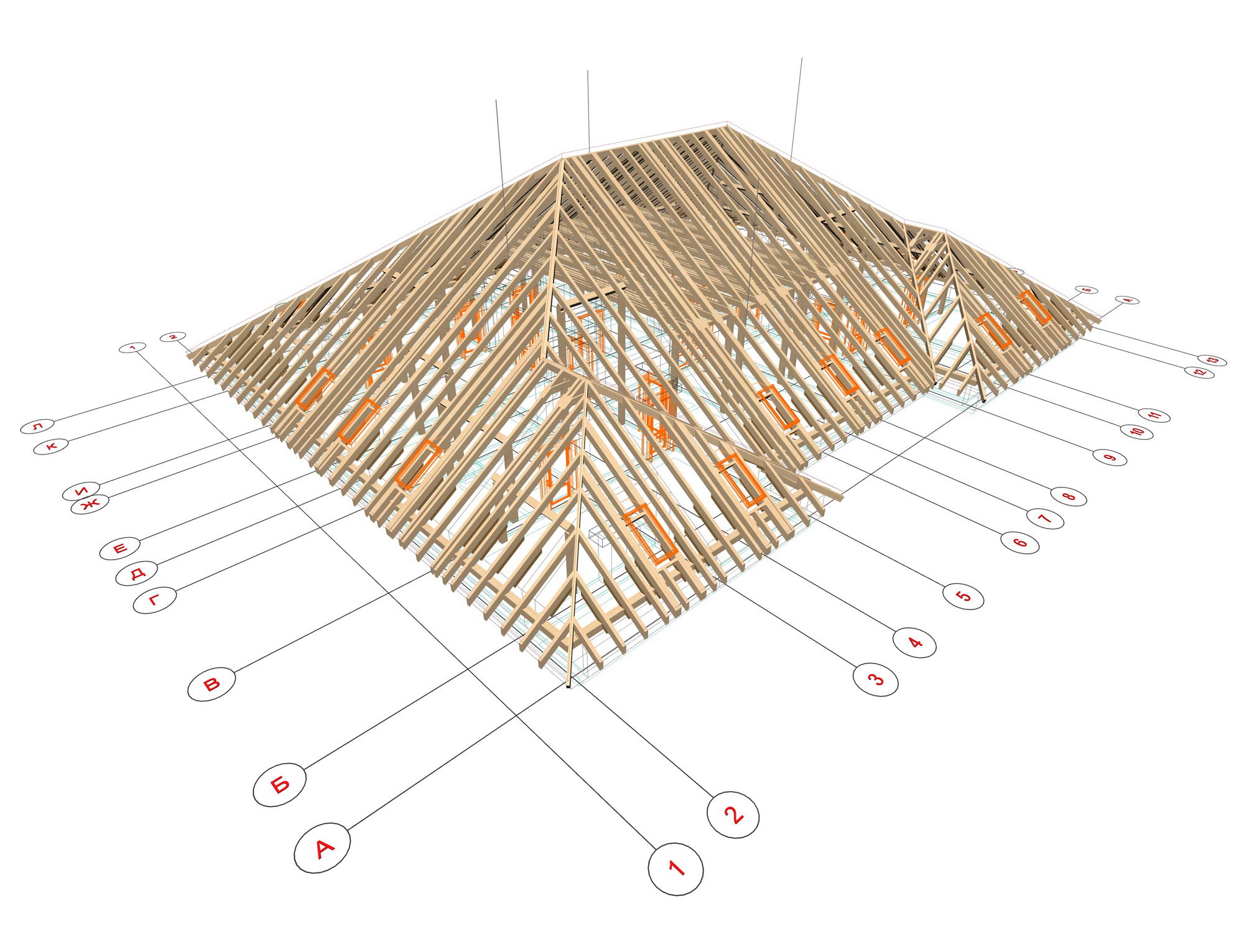

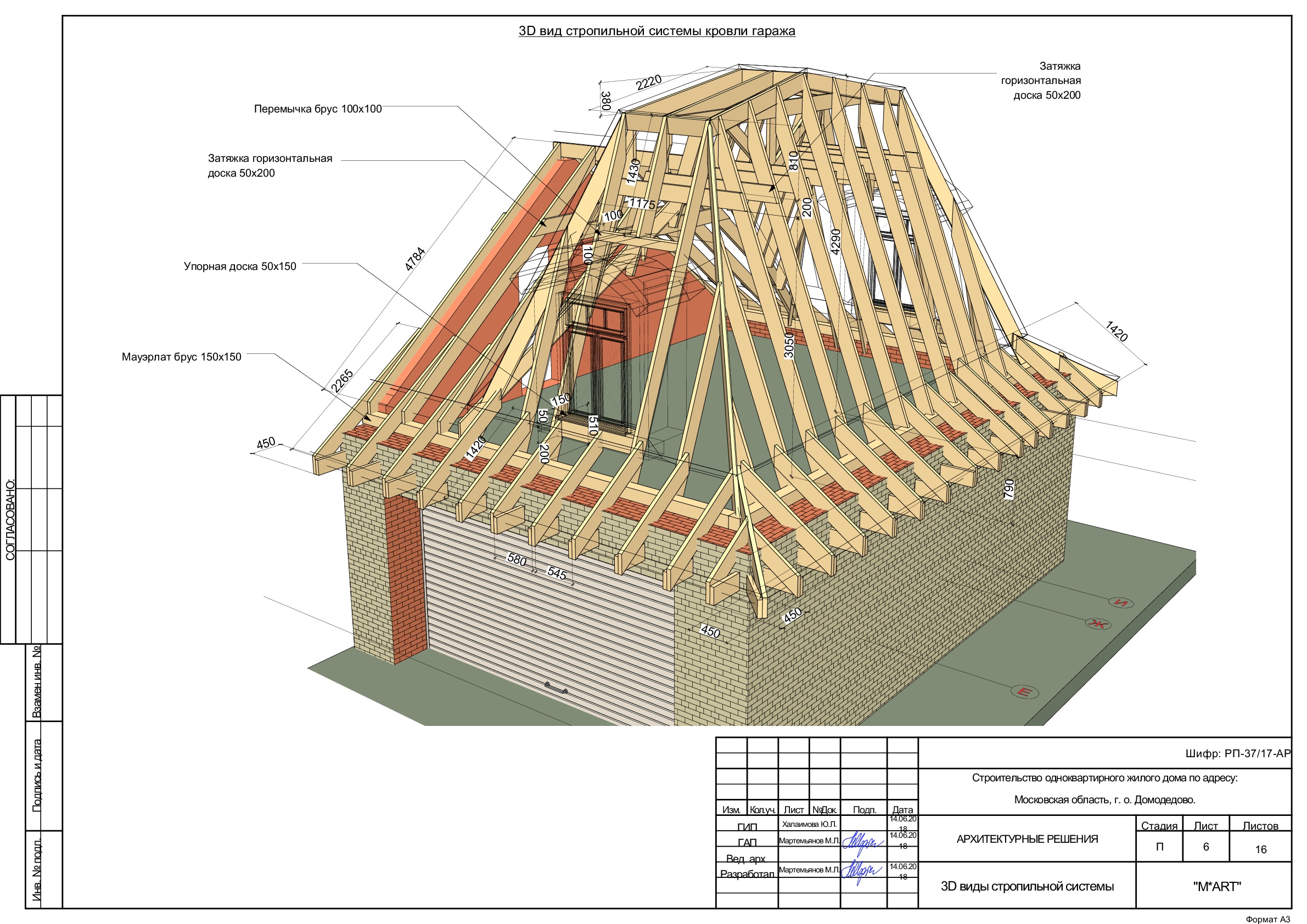

На фото схема стропильной системы на эркере вальмовой крыши

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

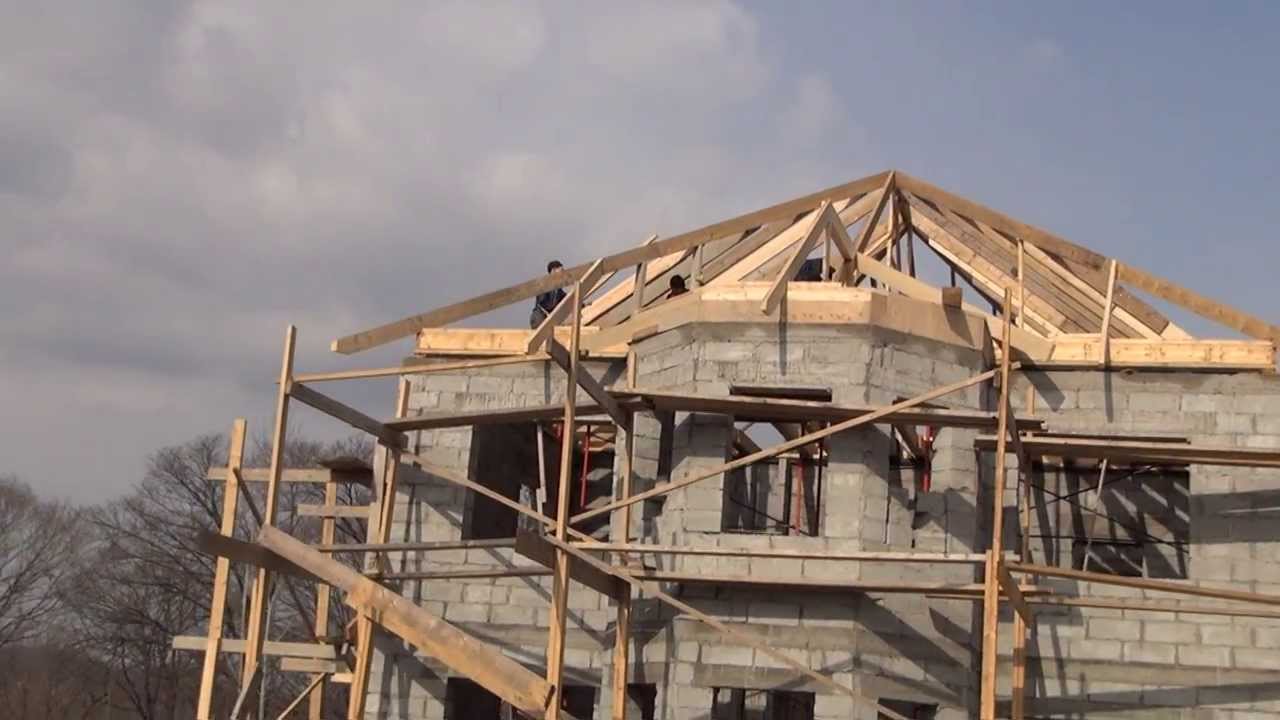

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Дальнейшее изготовление крыши

Дом может иметь различные типы такой конструкции:

  • висячие;
  • наклонные.

Изначально нужно сделать разметку будущей крыши. С торца строения определяются оси конструкции. Также просчитывается половина ширины конька.

Таким образом, уточняется расположение самой первой детали стропильной системы.

Она при правильном расчете располагается на линии боковой стены. Это место также будет для монтажа промежуточного стропила.

Такие же действия выполняются на каждом углу строения. Все элементы конструкции между собой скрепляются специальными монтажными дюбелями и саморезами. В некоторых случаях используют болты и гайки.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

устройство стропильной системы, фото Как сделать крышу на доме с эркером

конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

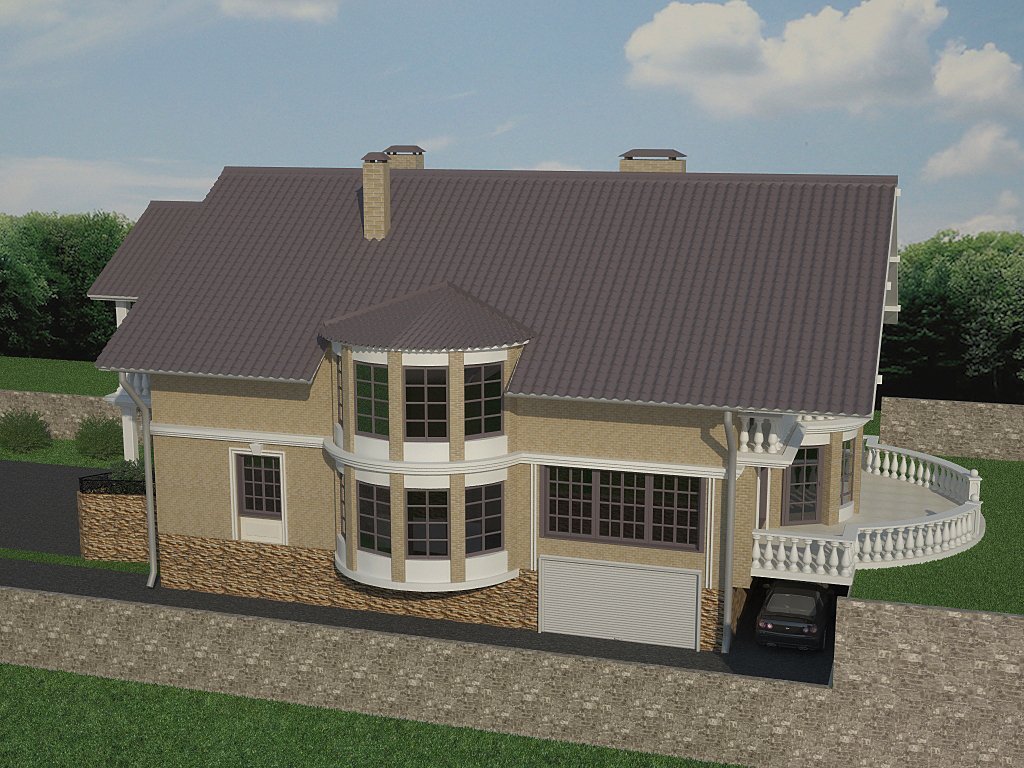

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

Видео: монтаж ломаной крыши

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

roofs.club

стропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схем

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Устройство нарожников

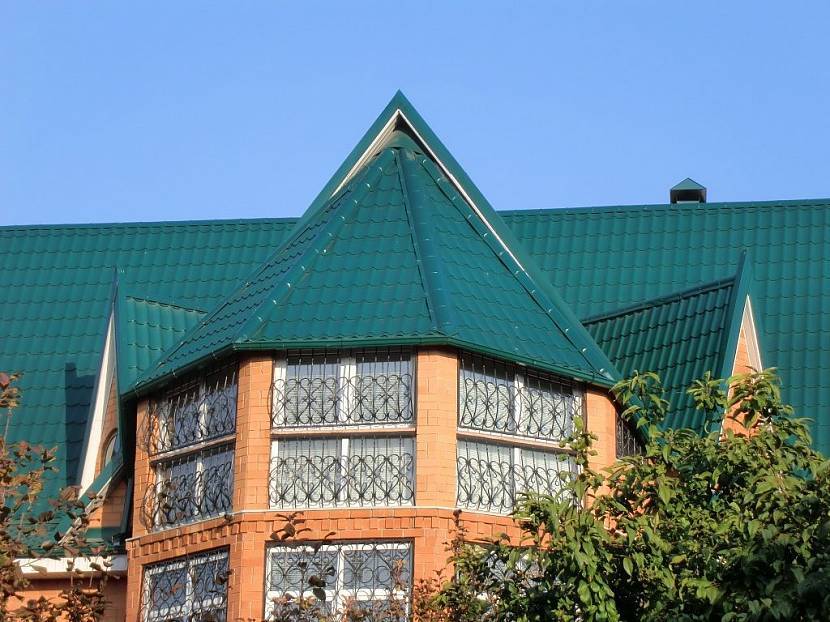

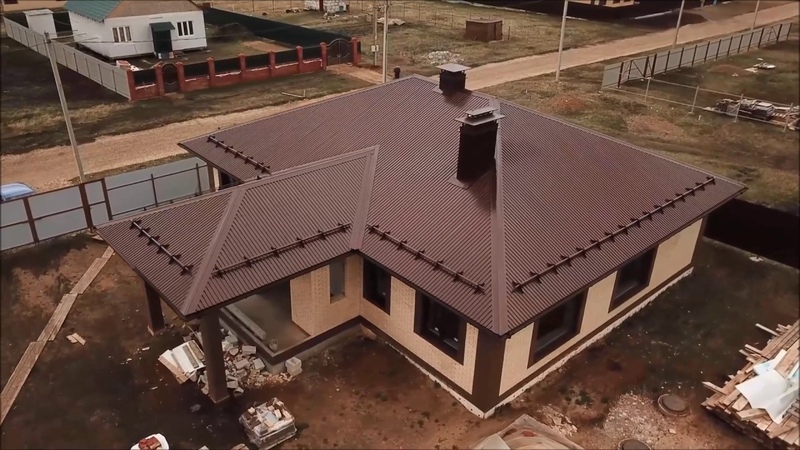

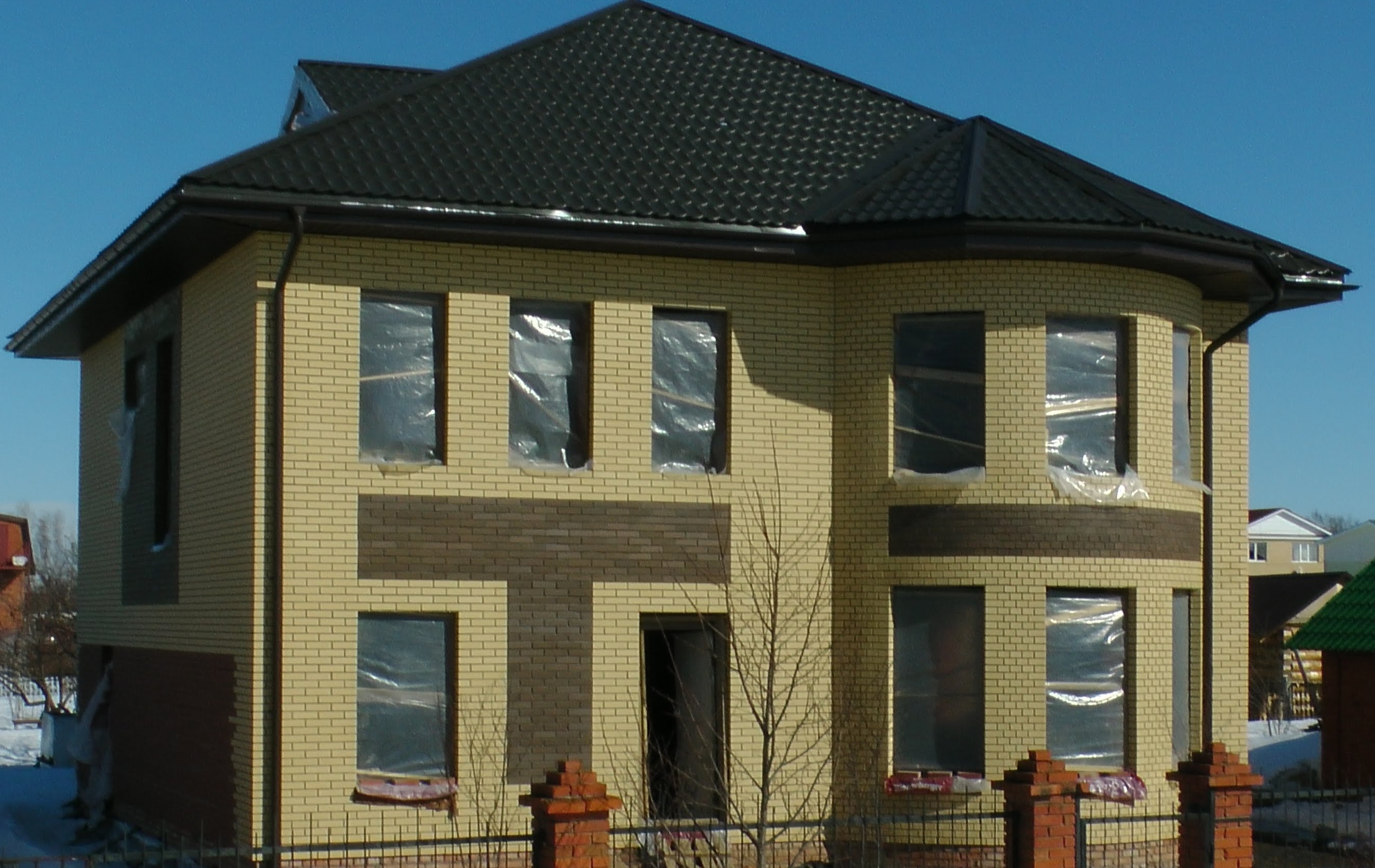

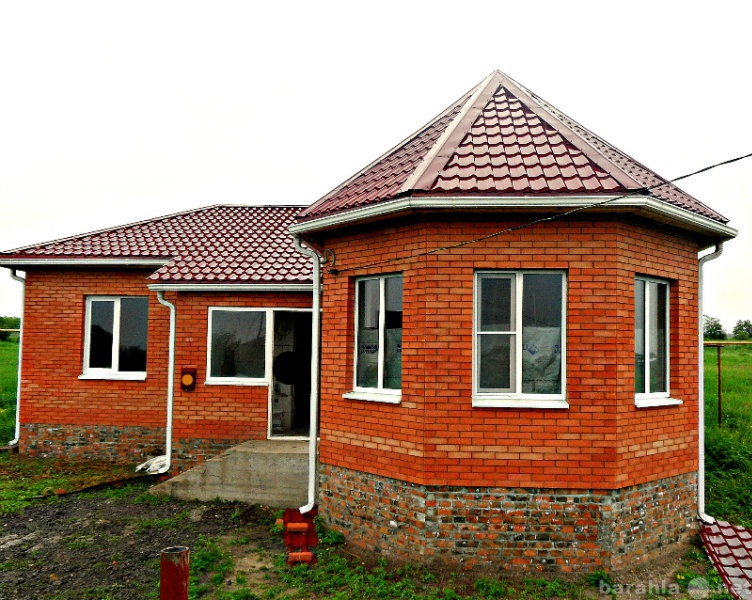

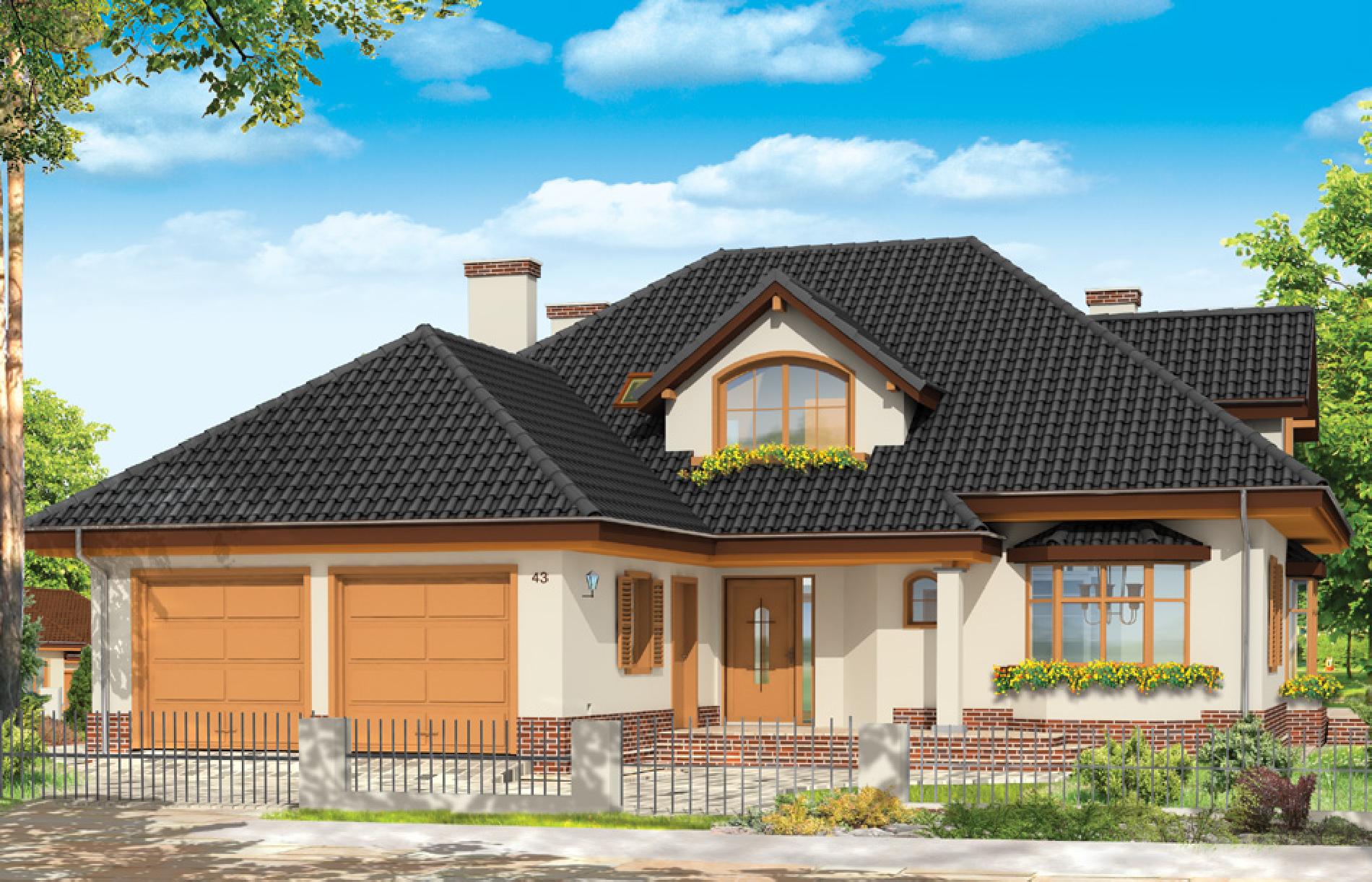

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Одноклассники

2017-02-24

expert-dacha.pro

Варианты крыши балкона над эркером

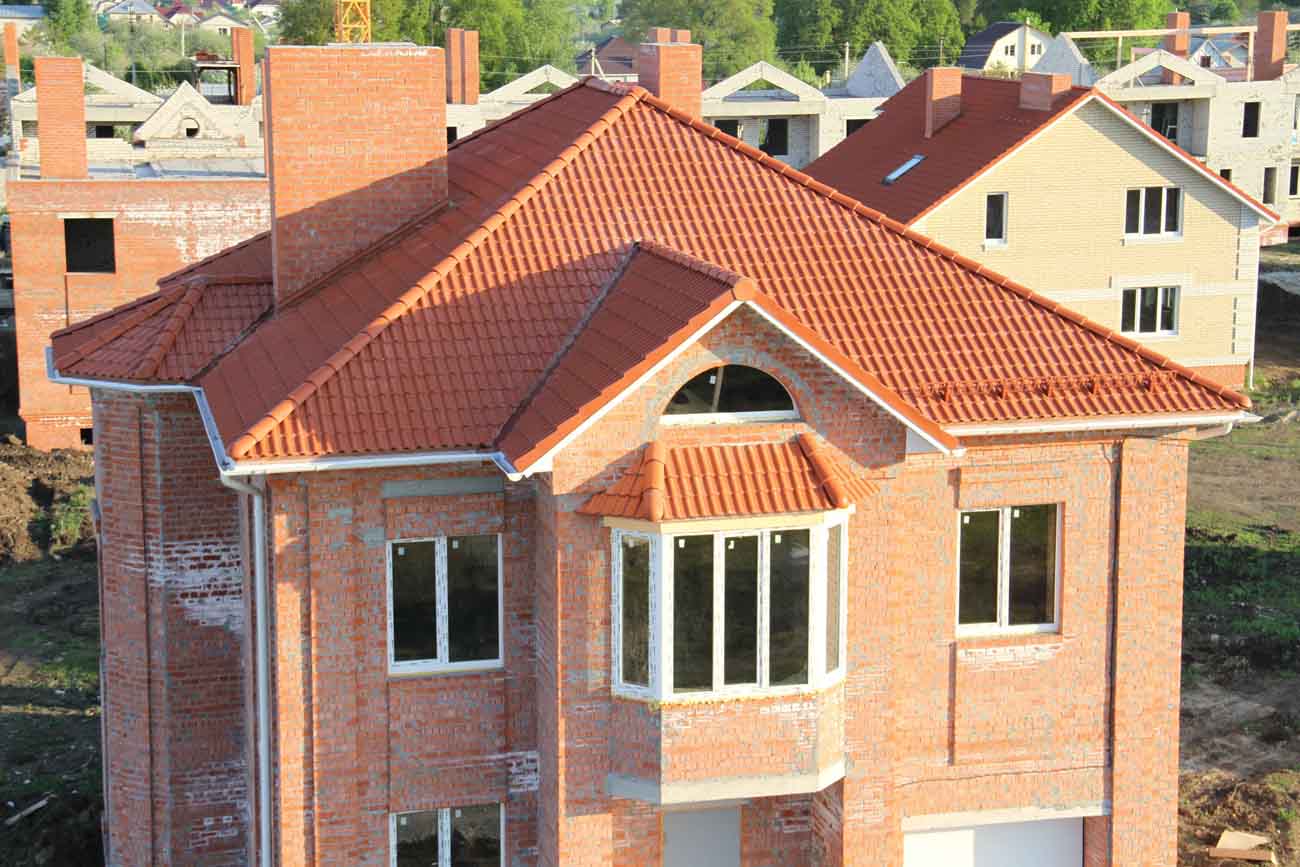

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

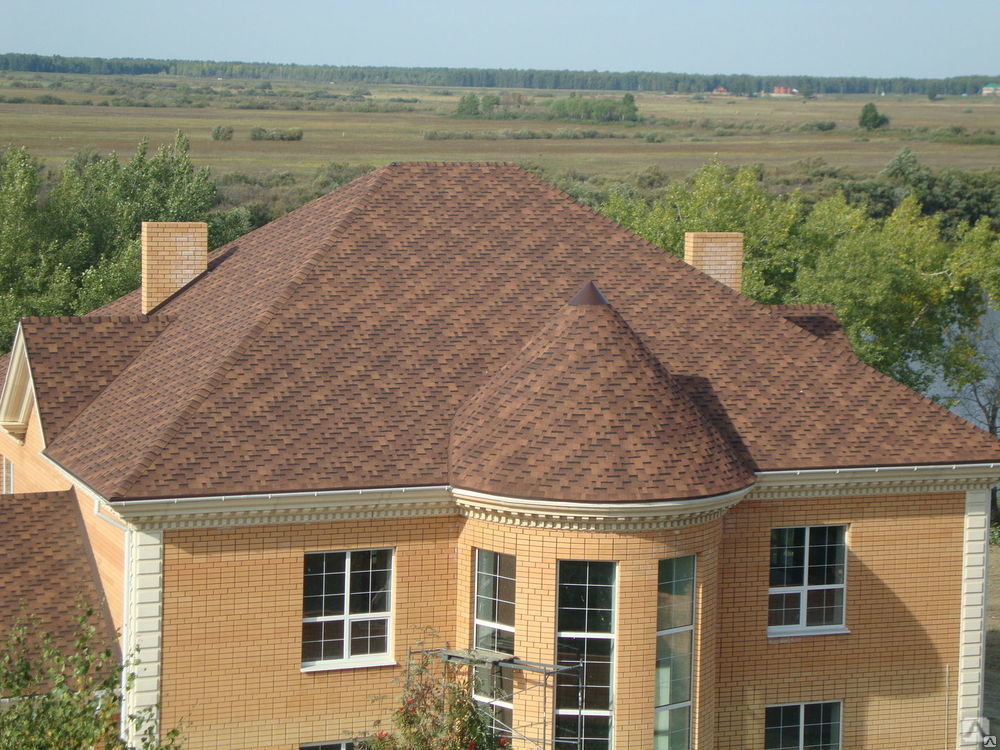

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;
  • В виде полусферы.

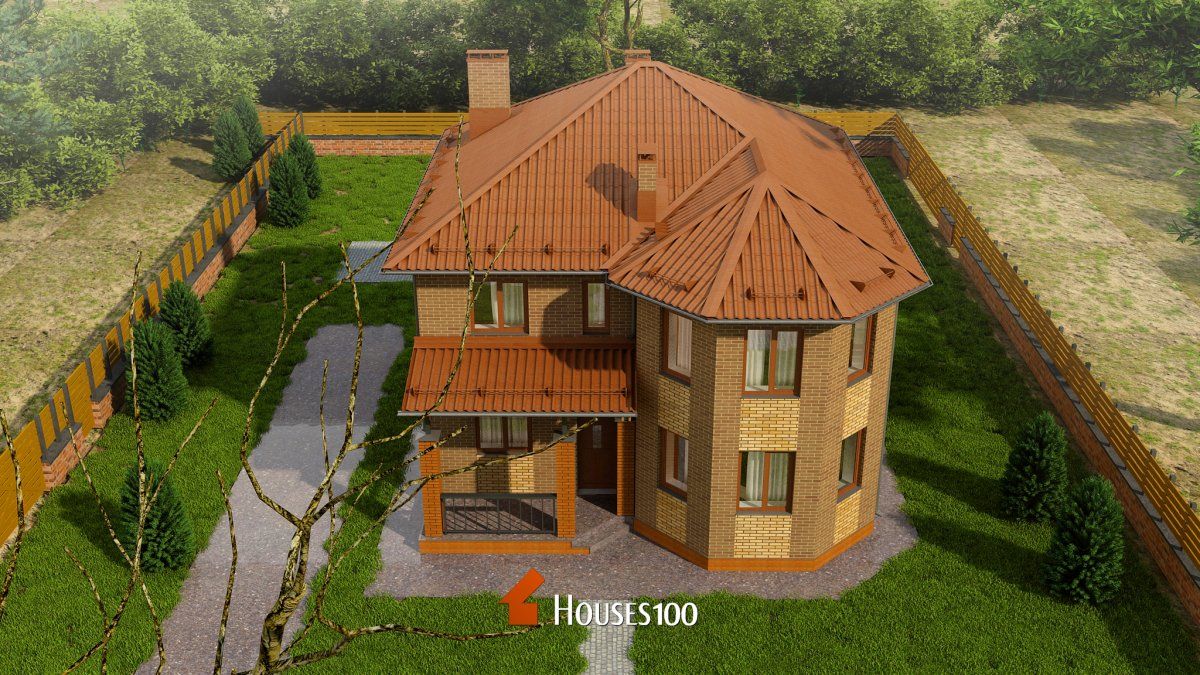

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

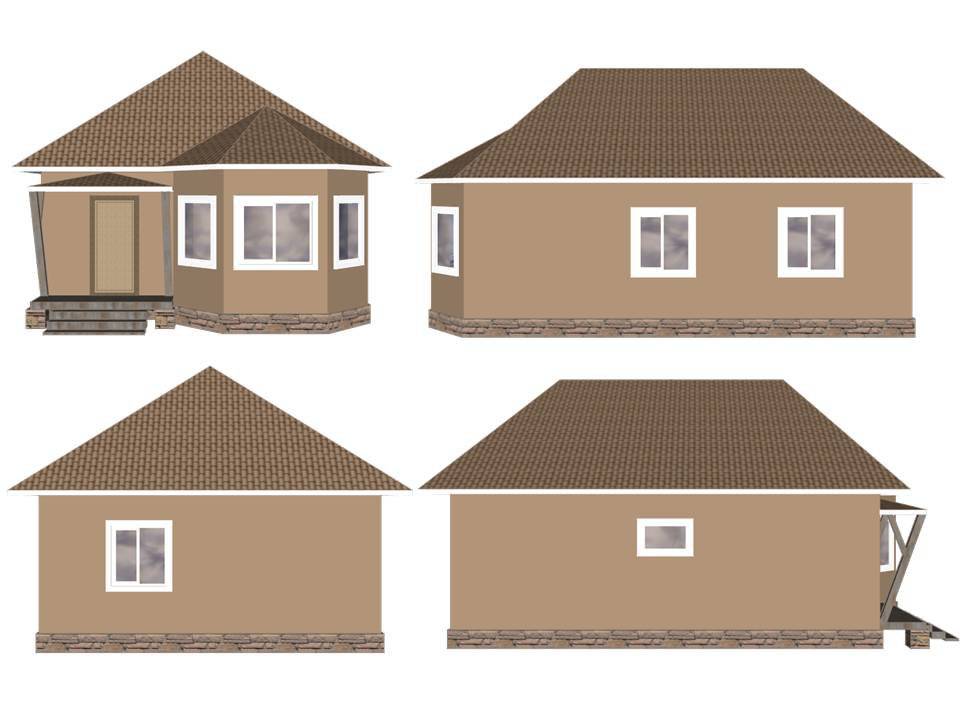

Данная коробка дома (11х13,5 м) должна быть перекрыта двухскатной вальмовой крышей и перекрытие эркера предусматривается шатровой крышей. Со стороны торцевой стены расположен эркер.

По верхнему уровню стены 2-го этажа устраивается армопояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Вначале необходимо установить мауэрлат и лежни. Это делается из бруса сечением 200х200 мм.

Установка мауэрлата и лежней

Мауэрлат устанавливается по периметру коробки, а лежни по внутренним стенам. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или иного гидроизолирующего материала.

После этого необходимо жестко закрепить мауэрлат и лежни к армопоясу.

Монтаж основных балок вальмовой крыши

Устанавливаются балки основной крыши сечением 100х200 мм. Со стороны эркера устанавливается балка из бруса 200х200 мм. Она необходима для опирания нарожников вальмы со стороны эркера.

Установка балок эркера

Устанавливаются балки эркера.

На этом этапе работ необходимо обеспечить одинаковый вылет карниза со стороны эркера и со стороны основного дома который должен быть равен 0,5 м.

Подшивка карниза крыши

Подшивка карниза

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем необходимо установить опорную раму. Высота опорной рамы соответствует высоте крыши.

Установка опорной рамы

Вверху идет коньковый прогон из доски сечением 50х200 мм. Необходимо сказать, что крышу можно монтировать как поэлементно, так и производить комплексный монтаж.

Стропильная ферма

Когда собирается стропильная ферма, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min – 4 человека), а при поэлементном монтаже достаточно 2-х человек.

Со стороны эркера имеется также коньковый прогон и распорка, и на центральной стойке эркера имеется центрирующее ядро, на котором будут сходиться все стропила эркера.

Коньковый прогон со стороны эркера

Данный центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе крыши так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной крыши.

Если стропила больше 6 м (стандартный размер пиломатериалов) то их придется сращивать. Это делают в верхней части где будут наименьшие усилия.

Следующим этапом является установка угловых стропил – две с одно и две с другой стороны. Дальше устанавливаются нарожники. Стропила и нарожники на основных скатах имеют сечение 50х200 мм. Сечение нарожников вальмы 50х150 мм. Данные скаты круты снега здесь не будет поэтому нет нужду предусматривать особо массивные конструкции.

Затем устанавливаются стропила эркера. Их верхний край сходиться на центрирующем ядре.

Установка связей жесткости вальмовой крыши

На следующем этапе производится установка связей жесткости – распорок, подпорок, затяжек. Это всевозможные элементы крыши, которые обеспечивают жесткость и устойчивость крыши.

Установка связей жесткости крыши

Связи жесткости крыши

Внутри данной фермы имеется проем размером примерно 2,2х 5,5 м и этого вполне достаточно для комфортной мансарды. На этом этапе каркас крыши можно считать законченным.

Все элементы крыши должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.

Обрешетка крыши

Следующим шагом устанавливается обрешетка. Сначала обрешечивается основная крыша затем устанавливается ендовный брусок для сопряжения основной крыши и крыши эркера.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате.

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому с капитальными стенами, как у основного здания.

Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.

Нижние части стропильных ног должны выступать за пределы стены для организации свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая .

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Крайне важно уделить особое внимание гидроизоляции ендов.

Ендовые планки используют двух видов:

  • верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
  • нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет .

Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.

И монтируются в последнюю очередь – работы проводятся внутри помещения.

Крепления

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов.

Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции.

Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению.

Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.

На сегодня считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной считается вальмовая.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно!
Стропильные брусья имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия
Оптимальный уклон в градусах
Нюансы при укладке материала
Шиферот 13 до 60При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическаяОт 30 до 60При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
МеталлочерепицаМинимальный уклон — 15, максимальное значение не определено
Битумный шиферМинимальный уклон — 5 градусов, максимальный — не определенОт наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крышаМинимальное значение — 20 градусов. Максимального нет
Черепица битумнаяМинимальный уклон — 12 градусов, максимальный — не определенДанное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно!
Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно!
Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет!
Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка;
  • степлер;
  • молоток;
  • электродрель;
  • просечные ножницы;
  • клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов
. Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Стропильная система вальмовой крыши: схема, устройство, расчет

Стропильная система вальмовой крыши предназначена для обустройства четырехскатной кровли.

Устройство вальмовых стропил позволяет им выдерживать значительные ветровые нагрузки.

Чтобы построить такую конструкцию, потребуется сделать расчеты вальмовой стропильной системы.

Прочитав статью, вы будете знать, как нужно рассчитывать шаг, высоту и угол наклона стропил, из каких строительных материалов их нужно делать, какие разновидности стропильных систем подходят для вальмовой крыши.

В тексте есть обучающие видео и фото, которые помогут вам собрать стропильную конструкцию для вальмовой крыши.

Специфика стропильной системы вальмовой кровли

Вальмовая крыша, как любая другая, состоит из скатов (в данном случае четырех), конька, то есть места соединения скатов, козырька и ребер. У вальмовой крыши нет фронтонов.

Их место занимают вальмы — треугольные покатые скаты. Вальмовая крыша выглядит эстетичнее обычной двухскатной, к тому же она может выдерживать ураганный ветер.

На крыше этого типа можно устраивать мансардные этажи и эркеры. Монтаж такой конструкции гораздо сложнее, чем монтаж двускатной крыши с фронтонами.

Фото:

Вальмовая крыша представляет собой четыре ската, из которых два имеют форму трапеции, а два — форму треугольника.

Трапеции соединены верхней гранью, треугольники между собой никак не соединяются, они лишь имеют общие границы с трапециями.

Для вальмовой крыши собирают стропильную систему особой формы. Устройство стропильной системы вальмовой крыши сложнее всех других видов крыш, за исключением многощипцовой.

Строительство вальмовой крыши своими руками потребует от вас большой трудоотдачи и дотошных расчетов.

В строительных нормативах, а конкретнее – в СНиПе под номером II-26-76 «Кровля», указано что крыша — это верхнее ограждение здания, защищающее его от внешней среды.

Конструкционно крыша состоит из следующих элементов:

  • стропильной паутины;
  • кровельного пирога.

Стропильная система служит основанием для кровельного пирога. Сама кровля состоит из нескольких слоев: настила, обрешетки, паро-, гидро- и теплоизоляции, покрытия.

Кровельный пирог вальмовой крыши может быть любой конструкции и толщины. Его можно сделать из каких угодно материалов.

Вальмовые крыши могут быть покрыты металлочерепицей, профнастилом, мягкими материалами. Сложнее всего покрыть скаты такой формы шифером, так как этот материал плохо режется.

Фото:

Но если нет выбора, то можно использовать и шифер, просто придется дольше повозиться и морально приготовиться к тому, что значительное количество материала уйдет в отходы.

Вальмовые крыши хорошо противостоят ветру, что может быть важно в некоторых регионах. В вальмовой конструкции технически все четыре стороны кровли одинаковые — это облегчает монтаж.

У вальмовых крыш есть два недостатка:

  • подкровельное пространство хуже освещается;
  • в кровле появляются четыре дополнительных ребра, которые приходится закрывать коньковым элементами.

Существуют конструкции, в которых вальмы делают только в нижней части. Такие крыши называются полувальмовыми.

Стропильная система вальмовой кровли

Если кровельный пирог может быть разным, то стропильная система вальмовых крыш всегда одинакова, независимо от того, какие стройматериалы будут применяться при укладке кровли.

Стропильная система — это каркас крыши. Она состоит из деталей, выполняющих несущую функцию. Стропильная система обязана выдерживать вес кровельного пирога и снеговое и ветровое давление.

Звенья стропильной системы вальмовой крыши:

  • мауэрлат —толстая балка по периметру дома, является основанием всей стропильной системы;
  • стропильные ноги — расположенные под углом вертикальные балки, опора для кровельных материалов;
  • коньковый брус — место соединения трапециевидных склонов, представляет собой горизонтально расположенную балку, на которой закрепляют верхние концы стропил;
  • затяжка — балка, соединяющие два противоположных мауэрлата;
  • стойка — вертикальная деталь, соединяющая прогон с затяжкой;
  • диагональные стропила — боковая грань треугольного ската. Диагональные стропила или накосные ноги длиннее всех остальных стропил, для их укрепления используют дополнительные элементы — шпренгеля;
  • шпренгель — деталь, соединяющая под углом два близлежащих мауэрлата;
  • нарожник — деталь, соединяющая мауэрлат и диагональные стропила;
  • ветровая балка — плоская доска, прибитая с внутренней стороны стропил для придания им жесткости;
  • кобылка — деталь, удлиняющая стропила и выходящая за периметр здания, служит для создания профильного карниза;
  • подкос — деталь, соединяющая стропила с затяжкой.

Стропила вальмовой крыши бывают наслонными и висячими. Первые в середине опираются на дополнительные опоры. Висячие стропила контактируют только со стенами здания.

Висячие стропила можно ставить, только если расстояние между дальними стенками не превышает 6 метров.

Фото:

Наслонные стропила с одной опорой перекрывают пролет длиной до 12 м, с двумя опорами — до 15 м.

Наслонные можно ставить в зданиях, где средняя стена является несущей или есть столбчатые буферные опоры. Если буферных опор нет, то делается вальмовая крыша с висячими стропилами.

Основным стройматериалом для постройки стропильной системы в частном секторе являются пиломатериалы.

Поэтому уже на этапе разработки проекта должны быть предусмотрены меры противопожарной безопасности. Пиломатериалы обрабатывают антисептиком и огнезащитными препаратами.

В кровле предусматриваются вентиляционные зазоры, через которые пар, поднимающийся снизу, будет удаляться из подкровельного пространства. Эти меры способствуют сохранению стропильной системы от гниения.

Расчет нагрузки на стропильную систему

Вальмовые стропила должны выдерживать постоянные и переменные нагрузки.

Постоянная нагрузка — это вес кровельного пирога и самой стропильной системы. Временные нагрузки — это давление снега, ветра и дополнительный вес, например, ходящего по кровле человека.

В умеренном климате за расчетную величину снеговой нагрузки принят показатель 180 кг/м2. В аномально снежные годы этот показатель может вырасти до 400 кг/м.

Если уклон ската составляет более 60 градусов, то снеговую нагрузку в расчет можно не брать. Ветровая нагрузка в Подмосковье составляет 35 кг/м2.

Все эти данные приведены в документе «Строительные нормы и правила 2.01.07-85 —Нагрузки и воздействия», там же находятся поправочные коэффициенты для каждого региона.

Если к стропилам подвешиваются потолки или на них устанавливают водяные баки, то в расчетах эту нагрузку обязательно учитывают.

Видео:

Сейчас в качестве стропил используют деревянный прямоугольный брус или доски. Их сечение должно соответствовать расчетным нагрузкам.

Стропила делают из строительной хвойной древесины без дефектов, сучков и трещин влажностью не больше 22 %.

Для увеличения жесткости соединений стропильной конструкции определенные места усиливают металлическими звеньями.

Составная металлическо-деревянная конструкция крепче, поэтому она позволяет более сильно нагружать стропильную систему. При желании стропильную систему можно целиком сделать из металла.

Это могут быть произведенные в промышленных условиях детали, например, стропильные фермы из оцинкованного проката, или элементы, сделанные самостоятельно на объекте из швеллеров и уголков.

Расчет стропильной системы вальмовой крыши – достаточно сложная и трудоемкая операция. Потребуется работать много дней, обложившись справочниками и строительными нормативами.

Поэтому тем, у кого есть на это средства, лучше заказать чертеж в архитектурном или проектном бюро.

Помощь специалиста особенно желательна, если предполагается, что вальмовая крыша будет с эркером или другими дополнительными элементами, усложняющими конструкцию.

Вальмовая крыша — трудоемкая и материалоемкая конструкция. Если в непрофессионально составленном проекте окажутся ошибки, то убытки будут весьма значительными.

Работа по проектированию стропильной системы упрощается, если использовать профессиональные компьютерные программы, например, Архикад.

Сборка стропильной системы

Вальмовые конструкции собрать гораздо сложнее, чем двускатные. Для вальмовой конструкции потребуется в два-три раза больше пиломатериала и времени.

Главная сложность, с которой придется столкнуться при сборке каркаса вальмовой крыши, состоит в том, что каждое стропило (а их может быть под сотню) и каждая доска обрешетки зарезаются с двух сторон под собственным углом.

Монтаж вальмовой крыши с эркером:

  1. устанавливают мауэрлат из бруса 200х200 см и лежни — мауэрлат идет по периметру здания, лежни идут по внутренним стенкам;
  2. между мауэрлатом и стенками нужно предусмотреть слой гидроизоляции из двухслойного рубероида или мастики;
  3. мауэрлат и лежни жестко крепят к стене;
  4. устанавливают горизонтальные балки в виде стандартной балочной паутины;
  5. устанавливают балки эркера.

Примечание: на этом этапе главное — обеспечить равномерный вылет карниза со всех сторон. Это касается и эркера, и дома. Стандартный вылет карниза составляет 50 см.

Далее подшивают карниз досками:

  1. укладывают доски поверх балок;
  2. размечают по балкам;
  3. отпиливают и накручивают саморезы;
  4. доски заводят снизу за балки;
  5. прикручивают — двое человек держат, а третий крутит.

Совет: на этом этапе подшить карниз удобнее, быстрее и безопаснее, чем после того, как кровля будет готова.

Видео:

Далее устанавливают опорную раму — ее высота равна высоте крыши. Сверху ставят коньковый брусок и устанавливают отдельный коньковый брусок над эркером.

Стропильную систему можно устанавливать поэлементно или сколачивать на земле фермы, а затем поднимать их на крышу и устанавливать.

Поэлементная сборка:

  1. устанавливают стропила главной крыши, шаг стропил должен соответствовать проектной документации;
  2. устанавливают угловые стропила — два с одной стороны, два с другой;
  3. устанавливают нарожники;
  4. монтируют стропильную систему эркера: коньковый брусок, распорку и стойку;
  5. на центральной стойке эркера закрепляют центрирующий сердечник — особую деталь, к которой крепят стропильные ноги эркера;
  6. устанавливают элементы жесткости: подкосы, стойки, затяжки, подвесы.

На этом этапе стропильный каркас дома можно считать готовым. Все его звенья должны быть неподвижно закреплены друг с другом и пропитаны антисептиками и антигорючими составами.

Завершение работ — установка обрешетки

Сначала обрешетку ставят на основную крышу. Обрешетка может быть выполнена из брусков или досок. Под мягкую и фальцевую кровлю делают сплошную обрешетку.

Обрешетку набивают на все скаты по очереди, начиная с вальм. При установке обрешетки продвигаются снизу вверх. Первую доску выставляют параллельно обвязке стены.

Под определенные виды кровли доски набивают сплошным настилом, не оставляя между ними зазоров. Сплошные настилы делают под натуральную черепицу и другие тяжелые или мягкие материалы.

В остальных случаях между обрешеткой оставляют зазоры, как правило, равные ширине доски. Это позволяет уменьшить расход материала и удешевить конструкцию.

Видео:

Для обрешетки берут доски толщиной от 25 до 50 мм, ширина досок – от 100 до 200 мм. Сейчас для закрепления досок не используют гвозди, монтаж ведут с помощью черных саморезов по дереву.

Длина крепежа должна быть вдвое больше, чем толщина доски. Каждую доску закрепляют двумя саморезами с обеих сторон. Доски шириной 200 мм закрепляют с каждой стороны тремя саморезами.

Концы досок запиливают под углом болгаркой или ножовкой, выравнивая их по шнуру или на глаз. Закончив обрешетку на вальмах, переходят к основным скатам. На трапециевидных скатах работы ведут в том же порядке.

Некоторые виды кровли (Катепал) требуют идеально ровного основания. В этом случае на доски укладывают дополнительно ОСП или влагоустойчивую фанеру.

Под жесткие материалы: ондулин, шифер, металлочерепицу, профнастил устраивают решетчатую обрешетку.

На последнем этапе монтажа стропильной системы поверх обрешетки крыши и обрешетки эркера устанавливают ендовный брусок.

Кровля может быть холодной и утепленной. Последняя делается в случае, когда подкровельное пространство будет жилым. Обрешетка в этих случаях устанавливается по-разному.

На теплых кровлях доски обрешетки укладывают не на сами стропила, а на слой пароизоляции, защищающий древесину от конденсата.

На что нужно обратить особое внимание? Сложнее всего правильно свести крышу эркера с основной крышей.

Важный нюанс — угол наклона основного ската должен быть примерно одинаков с углом наклона ската эркера, а вальма должна идти параллельно внешней грани эркера.

Видео:

В этом случае крыша будет смотреться симметрично и органично. В конструкциях без эркера монтаж проходит гораздо легче.

Итак, теперь вы знаете, как производится установка стропил под вальмовую крышу, и при необходимости сможете сделать кровлю на свой дом самостоятельно.

Пошаговая инструкция по возведению стропильной системы вальмовой крыши со схемами и чертежами, размещенная в статье, поможет успешно справиться с этой задачей.

Стропильная система для вальмовой крыши

Данная  коробка дома (11х13,5 м) должна быть перекрыта двухскатной вальмовой крышей и перекрытие эркера предусматривается шатровой крышей. Со стороны торцевой стены расположен эркер.



Коробка дома

По верхнему уровню стены 2-го этажа устраивается армопояс, к которому будет крепиться мауэрлат.

Установка мауэрлата


Вначале необходимо установить мауэрлат и лежни. Это делается из бруса сечением 200х200 мм.



Установка мауэрлата и лежней

Мауэрлат устанавливается по периметру коробки, а лежни по внутренним стенам. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или иного гидроизолирующего материала.

После этого необходимо жестко закрепить мауэрлат и лежни к армопоясу.


Монтаж основных балок вальмовой крыши

Устанавливаются балки  основной крыши сечением 100х200 мм. Со стороны эркера устанавливается балка из бруса 200х200 мм. Она необходима для опирания нарожников вальмы со стороны эркера.



Балки основной крыши

Установка балок эркера

Устанавливаются балки эркера.



Балки эркера

На этом этапе работ необходимо обеспечить одинаковый вылет карниза со стороны эркера и со стороны основного дома который должен быть равен 0,5 м.

Подшивка карниза крыши


Дальше необходимо подшить карниз. Это наиболее легко сделать на этапе монтажа балок.



Подшивка карниза


Монтаж опорных рам и стропильной системы вальмовой крыши

Затем необходимо установить опорную раму. Высота опорной рамы соответствует высоте крыши.



Установка опорной рамы

Вверху идет коньковый прогон из доски сечением 50х200 мм. Необходимо сказать, что крышу можно монтировать как поэлементно, так и производить комплексный монтаж.

Стропильная ферма

Когда собирается стропильная ферма, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min – 4 человека), а при поэлементном монтаже достаточно 2-х человек.

Со стороны эркера имеется также коньковый прогон и распорка, и на центральной стойке эркера имеется центрирующее ядро, на котором будут сходиться все стропила эркера.



Коньковый прогон со стороны эркера

Данный центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе крыши так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной крыши.

Стропила основной крыши

Если стропила больше 6 м (стандартный размер пиломатериалов) то их придется сращивать. Это делают в верхней части где будут наименьшие усилия.

Следующим этапом является установка угловых стропил – две с одно и две с другой стороны. Дальше устанавливаются нарожники. Стропила и нарожники на основных скатах имеют сечение 50х200 мм. Сечение нарожников вальмы 50х150 мм . Данные скаты круты снега здесь не будет поэтому нет нужду предусматривать особо массивные конструкции.

Затем устанавливаются стропила эркера. Их верхний край сходиться на центрирующем ядре.

Установка связей жесткости вальмовой крыши

На следующем этапе производится установка связей жесткости – распорок, подпорок, затяжек. Это всевозможные элементы крыши, которые обеспечивают жесткость и устойчивость крыши.

Установка связей жесткости крыши

Связи жесткости крыши

Внутри данной фермы имеется проем размером примерно 2,2х 5,5 м  и этого вполне достаточно для комфортной мансарды. На этом этапе каркас крыши можно считать законченным.

Готовый каркас крыши

Все элементы крыши должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.

Обрешетка крыши

Следующим шагом устанавливается  обрешетка. Сначала обрешечивается основная крыша затем устанавливается ендовный брусок для сопряжения основной крыши и крыши эркера.

Обрешетка крыши

На этом можно считать конструкцию крыши законченной. Расход пиломатериалов для такой крыши составляет примерно 25 м3 (с учетом сплошной обрешетки).

Вальмовая крыша с разными углами скатов

Существует несколько способов сделать дом просторнее, комфортнее и внешне привлекательнее. Один из вариантов — постройка эркера. Конструктивный элемент возводят одновременно со стенами или пристраивают позже. К возведению крыши домов с эркером подходят ответственно. Выполнить работы можно самостоятельно, если знать особенности конструкции и порядок проведения работ.

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона – это экономия на стройматериалах и трудозатратах.
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют ее деформированию под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше.
  3. Конструкция и устройство вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры.
  4. В схеме архитектурного соответствия четырёхскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам.
  5. Эстетичность крыши доказана практикой и временем – такие конструкции используются с тех лет, когда люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Назначение, преимущества и недостатки эркеров

Эркер увеличивает полезное пространство и улучшает освещение

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

  • увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
  • улучшает освещение внутреннего пространства за счёт большой площади остекления;
  • придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Формы эркеров

Требования к эркерным крышам:

  • механическая устойчивость к порывам ветра;
  • обтекаемый внешний вид для своевременного отвода осадков;
  • технологичность возведения;
  • возможность утепления для использования помещения в любое время года;
  • минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
  • качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

Эркеры в виде небольших выступов используют для рабочих кабинетов или для размещения вынесенных лестниц. Фонари вдоль всей стены дома пригодны для обустройства полноценных жилых комнат, кухонь, гостиных.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

Виды систем

Стропильная система шатровой крыши по способу монтажа элементов может быть разделена на наслонную и висячую. В случае висячих частей, схема в монтаже может представлять определенные сложности, а длительная эксплуатация может быть связана с некоторыми хлопотами во время ремонта. Обычно, подобные системы монтируются на внешние стеновые проемы, т.к. в них нет внутренних аналоговых систем. Системы наслонного типа являются более выверенными, экономичными и конструктивными. Чаще всего такие системы используются в зданиях, обладающих конструкциями опорного типа (столбами) или сооружениях, которые имеют среднюю несущую стену.

Если в сооружении есть добавочные конструкции для опоры, то это дает возможность выполнить более длинный участок пролета, оснащая его конструкцией наслонного типа. Это будет актуально во время монтажа вальмовых крыш, которые имеют наклон ската до 35°.

Конструкция включает в себя следующие элементы:

  • Накосные элементы – монтируются по диагонали или по направлению углов проемов стен;
  • Нарожники;
  • Трапеции элементов ската;
  • Ригели;
  • Стойки и подкосы;
  • Шпренгели;
  • Прогоны и лежни.

Можно посмотреть на схему стропильной системы вальмовой крыши, чтобы было более понятны места расположения элементов и как может выглядеть ее чертеж.

Накосные диагональные стропила у четырехскатных кровель закрепляются одной стороной на нижнюю опору всей конструкции или в балку, которая продолжает ее. Другая сторона накосных стропил закрепляются на другую пару стропил. Эти элементы для вальмовых крыш по своим линейным размерам являются несколько большими, чем привычные всем комплексы. Это все из-за того, что на них прикладывается больше силового воздействия, т.к. они являются одновременным упором для нарожников.

Нарожники являются комплексами из стропил, которые укорачиваются по своей длине. Они фиксируются в одной точке на накосные стропила. При этом другая точка этой опоры монтируется на нижнюю опору. Когда ширина сооружения составляет более 4,5 метров, то стропильные элементы по длине компонуются одновременно несколькими элементами. Подобным образом, они переходят в разряд составных изделий.

Для того, чтобы снижать линейные размеры, возможно использование стоек и подкосов. Подобный подход к обустройству кровли дает возможность монтировать ее без использования распорок. Но в случае с коньковым устройством кровли, в котором части друг друга поддерживают, будет возможным использование подпорок. В таком варианте необходимо применять ригельные устройства.

Для того, чтобы предотвратить образования распоров в тех местах, где происходит взаимодействие плоскостей элементов конструкции с нижней опорой, выполняется горизонтальный уровень. В таких ситуациях возможно применение двух видов взаимосвязи с нижней опорой:

  • На балку, врезаемую в дополнительный брус, который располагается на нижней опоре;
  • На обвязку верхнего типа, прямо на нижнюю опору или на верховые венцы.

Прямиком в нижнюю опору врезаться будет нецелесообразно, т.к. от этого она будет снижать свою прочность. Ведь как раз лежень будет играть роль опор для стоек и подкосов.

Лежень устанавливается на внутренний проем стен или малые кирпичные столбы, имеющиеся в перекрытии. Иногда лежень закрепляется путем подгона деревянных подкладок, выполненных в горизонтали перекрытия. Этот способ подгона лежня дает возможность здорово упростить монтаж стоек и прогонов.

Не смотря на тип укладки лежня, который вы выберете, на первом этапе возведения необходимо выполнить гидроизоляцию. В случае, когда лежень будет укладываться на малых кирпичных столбах, его сечение может достигать до 100х150 мм. Когда лежень будет укладываться на стеновой проем или перекрытие, то его высота бывает на 5-10 см ниже. Монтаж лежня не будет нужен, когда осуществляется монтаж стропильной системы без подкосов на крыше. В таком случае, возможно будет осуществить обвязку нижней части стоек так называемыми схватками.

Элементы стропильной системы вальмовой крыши включают балку, которая выполняется из опорных частей и находится на нижней опоре параллельно, называют прогоном. Основной задачей прогона является придача всей системе дополнительную прочность. В таком случае прогон обязан быть расположен таким, чтобы у него имелась дополнительная подпорка. Между прогонами и нижней опорой наиболее оптимальной длиной будет длина не более 4,5 метров.

Применение прогонов в общей вальмовой конструкции обусловлено конструктивными особенностями. В первую очередь с наличием стеновых проемов и перекрытий, позволяющих закреплять расположенный продольно, по отношению к проему или закрепляющую на потолок балку, прогон.

Для обеспечения большего усиления требуется монтировать шпренгеля. При этом нужно учитывать линейные размеры пролета, который потребуется усиливать стропильными элементами. Шпренгеля изготавливаются из бруса или бревна. Накосные стропила, которые располагаются через стойку по диагонали, будут усиливать нагрузку, трансформируемую уже на шпренгель.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

  1. Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
  2. Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
  3. Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
  4. Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет  натуральное дерево, покрытое водостойким лаком.

Устройство крыши

Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль.

Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону.

Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной.

Форма эркера может быть:

  • закругленная;
  • прямоугольная;
  • многогранная.

Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

  1. Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
  • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
  • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
  • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

    Расчёт стропильной системы двухскатной крыши

  • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
  • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
  • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

    Схема стропильной системы двухскатной крыши

  • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
    • коньковым, расположенным по линии соединения стропильных ног или коньку;
    • боковым, который фиксирует линию в середине ската.
  • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
  • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

    Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

  • характеристики используемого пиломатериала;
  • размеры каждой детали;
  • конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

  • Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Расчет нагрузки на стропильную систему

Вальмовые стропила должны выдерживать постоянные и переменные нагрузки.

Постоянная нагрузка — это вес кровельного пирога и самой стропильной системы. Временные нагрузки — это давление снега, ветра и дополнительный вес, например, ходящего по кровле человека.

В умеренном климате за расчетную величину снеговой нагрузки принят показатель 180 кг/м2. В аномально снежные годы этот показатель может вырасти до 400 кг/м.

Если уклон ската составляет более 60 градусов, то снеговую нагрузку в расчет можно не брать. Ветровая нагрузка в Подмосковье составляет 35 кг/м2.

Все эти данные приведены в документе «Строительные нормы и правила —Нагрузки и воздействия», там же находятся поправочные коэффициенты для каждого региона.

Если к стропилам подвешиваются потолки или на них устанавливают водяные баки, то в расчетах эту нагрузку обязательно учитывают.

Видео:

Сейчас в качестве стропил используют деревянный прямоугольный брус или доски. Их сечение должно соответствовать расчетным нагрузкам.

Стропила делают из строительной хвойной древесины без дефектов, сучков и трещин влажностью не больше 22 %.

Для увеличения жесткости соединений стропильной конструкции определенные места усиливают металлическими звеньями.

Составная металлическо-деревянная конструкция крепче, поэтому она позволяет более сильно нагружать стропильную систему. При желании стропильную систему можно целиком сделать из металла.

Это могут быть произведенные в промышленных условиях детали, например, стропильные фермы из оцинкованного проката, или элементы, сделанные самостоятельно на объекте из швеллеров и уголков.

Расчет стропильной системы вальмовой крыши – достаточно сложная и трудоемкая операция. Потребуется работать много дней, обложившись справочниками и строительными нормативами.

Поэтому тем, у кого есть на это средства, лучше заказать чертеж в архитектурном или проектном бюро.

Помощь специалиста особенно желательна, если предполагается, что вальмовая крыша будет с эркером или другими дополнительными элементами, усложняющими конструкцию.

Вальмовая крыша — трудоемкая и материалоемкая конструкция. Если в непрофессионально составленном проекте окажутся ошибки, то убытки будут весьма значительными.

Работа по проектированию стропильной системы упрощается, если использовать профессиональные компьютерные программы, например, Архикад.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

  • промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
  • при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
  • центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
  • угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

  • определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
  • обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
  • следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
  • все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

  • особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
  • тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
  • материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Площадь трапеции и треугольника

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

  • S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

  • S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м2

Суммарная площадь кровельного покрытия:

  • SΣ = (18,09 + 29,85) · 2 = 95,88 м2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

Как строить вальмовую крышу: от разметки до монтажа стропильной системы

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат – брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками – чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Обрешетка и утепление для вальмовой крыши

Каркас обрешетки стропильной системы вальмовой крыши выполняется соответственно инструкции по устройству выбранного кровельного материала.

Монтаж обрешетки может осуществляться с использованием деревянных брусьев или досок. Сечение брусьев должно составлять 50х50 мм, толщина досок равняться не менее чем 20 см.

Конструкции обрешетки могут быть сплошнми или с зазорами, шаг их расположения будет зависеть от типа и размеров кровельного изделия.

Видео:

При утеплении вальмовой крыши может применяться три метода:

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж Стропильная система четырехскатной крыши: устройство, чертежи, монтаж, план, расчет узлов Вальмовая крыша – стропильная система вальмовой кровли, расчет, монтаж своими руками + фото-видео Крыша с эркером + ответы + смета – YouTube Стропильная система вальмовой крыши: расчет, описание, монтаж

  • теплоизоляционный материал монтируют между брусками стропильной системы;
  • утеплитель укладывают непосредственно на стропила;
  • утеплительный слой помещают под стропилами.

На данный момент самой распространенной технологией является первый вариант. В качестве теплоизоляции может использоваться минеральная вата, жидкий пенопласт или пенополиуретан.

Важно в процессе утепления вальмовой крыши не перекрыть вентиляционный зазор.

В зависимости от выбранного вида конструкции кровли подбирают гидроизоляционный материал, который монтируют на утеплительный слой или под ним на стропильные брусья.

Плюсы и минусы вальмовых крыш

Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

Вальмовые крыши имеют ряд родственных типов крыш.

Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Устройство стропильной системы

Основой четырехскатной крыши является стропильная система с усиливающими элементами. Однако не менее важны и другие детали конструкции, которые обеспечивают необходимую прочность и надежность.

Опорная балка

Для обеспечения надежного соединения стропил с несущими стенами и равномерного распределения нагрузок монтируется мауэрлат. Это брус или балка, закрепленная на верхней части стен по всему периметру дома.

Обычно применяется деревянный брус размером 10х10, 10х15 или 15х15 см. Он должен располагаться строго горизонтально и формировать непрерывную опорную раму.

Накосные ноги

В месте соединения длинных и коротки скатов четырехскатной кровли, с двух сторон дома, устанавливаются наклонные стропильные пары – накосные ноги. Длина стропил в них превышает длину других стропил, формирующих скаты.

Кроме того нагрузка на данный элемент возникает повышенная. С учетом этого, для изготовления ног, как правило, используются спаренные доски. Общий их размер достигает 10х15 или 10х20 см.

Коньковый брус

В вальмовых крышах стропильные ноги в верхней части соединяются брусом, получившим название коньковый прогон или конек. Он обеспечивает жесткость всей стропильной системы и служит верхним упором для стоек.

В шатровой конструкции такого элемента нет. Для конька чаще всего применяется брус 10х10 см.

Схема обустройства несущей конструкции

Основу несущей конструкции крыши составляют стропила, которые, по сути, формируют ее силовой каркас. В вальмовых крышах, помимо накосных ног, используется два вида стропил – основные стропильные ноги (пары) и нарожные (укороченные) стропила.

Стропильные пары формируют длинные скаты, опираются внизу на мауэрлат, а вверху в коньковый брус. Их конструкция аналогична стропилам двухскатной крыши.

Нарожные стропила соединяют накосные ноги с мауэрлатом. Выбор сечения стропил приведен выше.

Укрепляющие элементы

Стропильная система должна быть прочной и жесткой конструкций. Для укрепления стропил применяются такие элементы:

  1. Стойки – вертикальные брусья, подпирающие стропильную систему и удерживающие ее на нужной высоте.
  2. Шпренгели – наклонные элементы, подпирающие стропила короткого ската.
  3. Лежень – брус, служащий опорой для стоек. Он укладывается на внутренние стены или перекрытие.
  4. Ригель и затяжка – горизонтальные брусья, скрепляющие стропильные пары в верхней и нижней части, соответственно.
  5. Подкосы – наклонные подпорки, упрочняющие стойки. Они служат для увеличения прочности всей конструкции.
  6. Кобылки – доски, формирующие свес.

Необходимость дополнительных упрочняющих элементов определяет размер перекрываемого пролета и длина стропил.

Выбор материала

Конструкцию крыши делают из лиственницы или сосны. Для жилых домов предпочтительно приобретать древесину первого сорта, для хозяйственных построек – второго или третьего. Нежелательно для каркаса использование бруса с сучками и трещинами. Все заготовки следует обработать антисептиками. Размеры сечений досок:

  • Мауэрлат, конек, стойки, шпренгель – 100х100, 100х150, 150х150;
  • Затяжки, кобылки – 50х100, 50х150;
  • Обрешетка и ветровая балка – 20х100, 25х150.

Количество материала рассчитывается по формулам. Получив результаты вычислений, стоит приобретать доску с небольшим запасом. Для сплошной обрешетки используют фанеру или ОСП толщиной 12–15 мм. На нее крепят большинство видов кровельного материала: ондулин, металлочерепицу, профнастил.

Обрамление крыши с эркером — Хорошее домостроение

Описание: Обрамление шатровой крыши для эркера сложнее, чем кажется. В этой статье объясняется, как размещать элементы каркаса с помощью полномасштабных графических шаблонов.


Пока архитекторы рисуют эркеров , плотники ломают голову над тем, как обрамлять крыши. Викторианские строители иногда обходили эту проблему, позволяя двухэтажным нишам сливаться с выступом основной крыши наверху.Строители трактов в 1950-х сделали то же самое, спрятав эркеры под нависающими вторыми этажами или широкими карнизами. Хорошо спроектированный эркер должен соответствовать пропорциям фасада, на котором он расположен.

Когда отсек вырывается сам по себе, ему нужна миниатюрная четырехскатная крыша, чтобы защититься от непогоды. Поскольку углы эркеров не квадратные, как и крыша над ними, а вычислить срезы стропил не так-то просто. Я построил много таких крыш и разработал систему, которая работает без догадок.

Крыши изготовленных или возведенных на месте отсеков практически одинаковы

Каркас эркерной крыши состоит из двух частей. Первая часть — это карниз, совокупность горизонтальных смотровых площадок, связанных между собой подфасциями. (Подложка получит готовый материал, в данном случае алюминиевый рулонный материал. Если вы планируете установить окрашенную деревянную панель, вы можете заменить готовый материал панели для нижней панели.) Горизонтальный ригель несет смотровые площадки там, где они прикреплены. к зданию.

Вторую часть каркаса составляют простые стропила средней кровли, вальмовые и нарожные стропила. Для боковых крыш также требуются наклонные ригели для поддержки обшивки в месте соединения со зданием.

Ячейки могут быть собраны на месте или изготовлены из сборных единиц. Когда стены залива обрамляются на месте, горизонтальные смотровые площадки удваиваются как потолочные балки. В этом случае смотровые площадки опираются непосредственно на верхние плиты стены.

Когда я устанавливаю изготовленный ниш, как я сделал для этой статьи, изголовье ниши из фанеры служит потолком.Установив отсек, я прикручиваю изголовье, чтобы прикрепить пластины 2 × 4 сверху, параллельно внешним краям отсека. Я прибиваю вторую тарелку поверх первой. Этот шаг освобождает место для 3-дюймового. фриз над окнами, что, на мой взгляд, выглядит лучше, чем фасция прямо над стеклом. Поднятие свеса пропускает больше света и дает место для изоляции, которую обычно необходимо установить до обшивки крыши. В качестве последнего плюса, добавление пластин к изголовью обеспечивает более плотную поверхность для крепления наблюдателей.

В шатровой эркерной крыше нет прямоугольников

Частой ошибкой является обрамление средней крыши прямоугольником с использованием обычных стропил в качестве вальм. Эта ошибка делает боковые крыши более крутыми, чем средняя крыша. Результат выглядит неуклюжим, а несоответствие шага усложняет детали карниза.

Разделение угла пролета пополам с вальмой формирует среднюю крышу в виде трапеции, а также гарантирует, что средняя крыша и боковые крыши будут иметь одинаковый наклон.

Перед тем, как прикрепить пластины, я провожу центральную линию каждого бедра на изголовье, продолжая линию до самого дома.Чтобы найти осевые линии, помните, что угол, охватываемый эркером, не является его номинальным углом, в данном случае 45 °, а скорее его дополнением. (Угол плюс его дополнение равно 180 °.) Таким образом, каждый внешний угол залива 45 ° охватывает угол 135 °. Бедра делят эти углы пополам, поэтому угол центральной линии бедра для бухты 45 ° составляет половину от 135 °, или 67,5 °. Другой распространенный угол залива составляет 30 °. Техники, описанные в этой статье, работают на пролетах под углом 30° или на пролетах под любым углом, но вам придется соответствующим образом отрегулировать углы.

Чтобы точно нанести центральную линию бедер, я использую угольник. Удобно, что угол 5:12 на квадрате каркаса равен 67,5 °, угол бедра бухты 45 °. Я помещаю 5 на вершину угла отсека, 12 на передний или боковой край отсека и отмечаю на стороне 5. Удвоение 5:12 до 10:24 обеспечивает еще большую точность.

Я рисую отвесные линии на стене дома, где ее пересекают осевые линии бедер. Эти отвесные линии служат ориентирами для определения местоположения вальмовых смотровых площадок и вальмовых стропил.

Чтобы получить полномасштабный графический шаблон для всех разрезов стропил, нажмите кнопку «Просмотреть PDF» ниже.

Подробнее об эркерах:

Видео: Как построить эркерную крышу — строитель-ветеран Рик Арнольд демонстрирует свой упрощенный метод проектирования и возведения эркерной крыши.

Как установить эркер: Часть 1 — Сначала постройте крышу, чтобы упростить установку.

Как установить эркер: Часть 2 — Когда крыша построена, пришло время установить окно.

Поддержка консольного отсека — Прежде чем строить привлекающий внимание отсек сбоку от дома, вы должны сначала правильно обрамить пол.

Каркас двускатной крыши над заливом — Консольные потолочные балки за пределами стен делают эту сложную деталь крыши более прочной и легкой в ​​сборке.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Калькулятор эркерной крыши

Крыша залива

Эркерная крыша представляет собой трехскатную крышу, примыкающую к вертикальной стене здания.
обычно закрывает выступ здания, например, эркер или уголок для завтрака.Выступ с четырьмя или более угловыми гранями является изгибом и не может быть рассчитан с помощью Easy Rafters.

Обрамление эркерной крыши может быть очень утомительным,
часто даже опытный кровельщик прибегает к методу проб и ошибок.
нарезка и монтаж деталей, необходимых для эркерной крыши.
Явными признаками этого являются лицевые панели, которые не выровнены или не сужаются от одного конца к другому,
софиты различной ширины или неравные скаты с трех сторон крыши.Easy Rafters значительно упрощает эту задачу, рассчитывая количество стропил, необходимых для
сформируйте эркерную крышу с одинаковыми уклонами для всех сторон, ровными фасциями и одинаковыми софитами.

Для расчета эркера

Выберите «Крыша с эркером» из раскрывающегося списка или нажмите кнопку «Крыша с эркером» на панели инструментов, чтобы рассчитать крышу с эркером.
В окне предварительного просмотра отображается вид в плане и фасад крыши отсека, отражающие текущие размеры отсека.

Вкладка «Дизайн»

Склон

Введите или выберите уклон простого стропила в пролете.

Выступ

Введите расстояние, на которое пролет выступает или выступает от стены, на которой он построен.
Этот размер эквивалентен пролету рядового стропила.

Ширина

Введите ширину залива в самом широком месте.
Ширина на лицевой стороне пролета будет рассчитана автоматически на основе этой ширины и угла пролета.

Угол залива

Введите угол залива. Угол залива — это угол, под которым боковые стены отсека отклоняются от стены, против которой построен отсек.
Выберите 30, 45, 60 или 90 градусов из выпадающего списка или введите любое положительное число градусов от 1 до 90 непосредственно в поле ввода.

Примечание. Частичные вальмовые крыши обычно используются над крыльцами, входами и т. д.
Их можно легко рассчитать как эркерную крышу под углом 90 градусов.

Свес

Введите горизонтальный свес обычного стропила эркерной крыши, включая бордюрную доску.

Высота каблука/седла

Примите высоту пяты общего стропила по умолчанию и размеры выреза седла или переопределите значения по умолчанию.
путем блокировки одного или другого и ввода нового значения.

Вальмовые и ригельные стропила должны быть слегка опущены, чтобы края стропил
не мешать обшивке крыши.
Easy Rafters автоматически рассчитает правильную величину падения и соответствующим образом отрегулирует высоту пятки вальмовых и ригелей.

Коррекция бедра

Этот параметр отключен для заливных крыш.Вальмовые и ригельные стропила всегда будут опускаться, а не подпираться.

Размеры пиломатериалов

Введите или выберите размеры пиломатериалов для простых, вальмовых и ригелей стропил, а также бордюрных досок.

Тип лицевой панели

Этот параметр отключен для заливных крыш. Все стропила будут иметь отвесные хвосты.

Вкладки для чертежей

Общий

На вкладке «Общие» отображается вид сбоку обычного стропила заливной крыши с размерами.

Бедро

На вкладке Бедро отображается вид сбоку вальмового стропила заливной крыши с размерами.
и вид сверху вальмового стропила, показывающий мерную линию и углы для пикового и хвостового срезов.

Боковая книга

На вкладке «Боковой ригель» отображается вид сбоку стропила с боковым ригелем с размерами.
и вид сверху стропила бокового ригеля, показывающий мерную линию и углы для боковых срезов.

Центральная книга

На вкладке «Центральный регистр» отображается вид сбоку центрального регистра с размерами.
Можно спроектировать отсек, в котором не требуется центральный ригель.
потому что стропила боковых ригелей встречаются в центре, образуя козырек.

Домкраты

На вкладке Домкраты отображается вид в плане эркерной крыши с указанием углов срезов щек.
вальмовых и нарожных стропил.

Обшивка

На вкладке «Обшивка» отображается плоский вид эркерной крыши в плане.
с указанием размеров и углов, необходимых для расчета и раскроя обшивки
для всех сторон эркерной крыши.

Сборка эркера

Начните с нахождения и прикрепите центральную доску бухгалтерской книги к стене здания, к которой пристроен отсек.Чертеж центрального ригеля залива показывает расстояние по вертикали от верха настенной пластины до верха центрального ригеля.
Используйте это измерение, чтобы прикрепить центральный ригель на нужной высоте над стеновыми панелями, убедившись, что он выровнен и центрирован в отверстии отсека.

Затем прикрепите левую и правую балки стропила.
Стропила ригеля имеют квадратные верхние вырезы, которые соединяются с квадратными вырезами на обоих концах центрального ригеля.Верх стропил ригеля должен быть на одном уровне с верхом центрального ригеля.

Затем установите вальмовые стропила так, чтобы их одинарные скошенные вершины располагались по центру стыков, где боковые ригели встречаются с центральным ригелем, и чтобы их верхние кромки находились на одном уровне с верхними кромками досок ригелей.
Срезы посадочных мест вальмовых стропил должны располагаться по центру стыков между внешней стеной и угловыми стенками пролета.

Наконец, определите необходимое количество обычных стропил и прикрепите их к центральному ригелю вверху и к пластине внешней стены внизу.


Как обрамить эркерную крышу

Установка эркеров — прекрасный способ наполнить дом естественным светом, но, к сожалению, для тех, кто делает это самостоятельно, каждый эркер должен поставляться с эркерной крышей .С положительной стороны, крыша с эркером может быть таким же очаровательным дополнением к фасаду вашего дома, но с другой стороны, ее строительство, безусловно, требует немного больше труда и ноу-хау, особенно с точки зрения планировки и установки. каркас для крыши. Тем не менее, это все еще работа, которую можно выполнить самостоятельно, если вы потратите время на чтение подробных инструкций, изложенных ниже.

Шаг 1 – Планирование и установка эркера

Перед тем, как приступить к кровле, необходимо установить сам эркер.Тщательно планируйте, консультируясь с архитектурными планами, прежде чем приступить к работе. После того, как окно, оконная рама и оконный колпак установлены на свои места, закреплены и изолированы, вы можете приступить к обрамлению крыши.

Шаг 2 – План крыши

Часть ваших первоначальных планов эркера должна была включать планирование крыши эркера. Крыша с эркером, как правило, представляет собой вальмовую крышу (то есть она выступает с разными гранями), построенную с использованием углов 45 градусов.На этом этапе необходимо составить план каркаса крыши. Несколько удобных калькуляторов кадрирования доступны онлайн для создания ваших планов. Просто введите размеры и измерения, с которыми вы работаете, и тогда калькулятор выдаст вам таблицу с длинами и углами стропил для крыши.

Шаг 3. Приступайте к сборке каркаса

Чтобы приступить к сборке каркаса крыши эркера, возьмите доску 2 на 6 и прибейте ее к задней стене. Вы также можете установить длинные винты, чтобы закрепить плату еще более надежно.Затем создайте периметр крыши, используя доски 2 на 6. Используя таблицу из калькулятора каркаса крыши в качестве руководства, обрежьте стропила по размеру с помощью пилы и надежно закрепите их гвоздями. Не забывайте всегда надевать защитные очки и защитные перчатки, когда вы используете пилу для защиты, и также неплохо надевать их, прибивая доски на место. Наконец, заполните раму изоляцией из стекловолокна и закройте раму фанерой.

Шаг 4. Отделка крыши с эркером

Теперь, когда вы сделали каркас крыши с эркером, утеплили его, закрыли и покрыли обшивкой, пришло время закончить.Установите отлив, чтобы вода и снег безопасно стекали с крыши, не скользя вниз по оконным стеклам, а также установите оклад. Наконец, прибейте кровельную черепицу в один слой внахлест по всей крыше.

Таинственный инспектор встречает охранников высоты: Плохая крыша с эркером

Во время посещения рабочего места в Мэриленде мое внимание привлекли некоторые детали экстерьера. И совсем не в хорошем смысле. Много лет назад, когда я был каркасником, я столкнулся с задачей обрамления комнаты над эркером.Сначала это кажется простой маленькой задачей, которая должна занять не более получаса. Потом начинается головокружение. Под каким углом вальмовые стропила должны пересекать стены пролета? Если они идут прямо к наружной стене, как на этом фото, то уклон крыши будет разным с каждой стороны вальмового стропила. Обрезка стропил, чтобы разделить стены под углом 45 градусов, как в случае с типичной вальмовой крышей, также не работает — вальмовые стропила могут в конечном итоге разделить друг друга пополам, даже не дойдя до внешней стены.

Я видел, как ребята сжигали большие кучи пиломатериалов, пытаясь построить одну из этих «простых» маленьких крыш. В конце концов, они часто делают то, что мы видим здесь: вальмовые стропила проходят под углом 90 градусов от внешней стены эркера прямо к дому, в результате чего получается многоскатная блочная крыша. Крыша не так проста, как кажется, потому что в ее основе не прямоугольник. Это действительно должен быть небольшой участок конической крыши, вроде восьмиугольника.

Вместо того, чтобы прожигать виртуальную кучу хлама, я обратился за авторитетной помощью по теме.В этой части Mystery Inspector я назначаю некоторых профессионалов в области дизайна и называю их Elevation Enforcers. Оба архитектора подтвердили мои подозрения и дали дополнительные сведения об элементах внешнего фасада этого «традиционного» дизайна.

Первый архитектор дал мне список из 5 пунктов:

1. Купите книгу Марианны Кьюзато « Устройте свой дом правильно» — лучших 15 долларов, которые вы потратите в этом месяце.

2. Инспектор прав. Шатровое стропило эркерной крыши должно быть установлено на половине угла угла.При стандартном угле 90 градусов бедро устанавливается под углом 45 градусов. В этой бухте угол составляет 135 градусов, поэтому бедро должно быть установлено на 67,5 градуса.

3. Фасады как человеческие лица — всегда странная, нестандартная идея. Овальные оконные глаза с эркерным носом выглядят слишком очевидными.

4. Отсеки, которые включают площадь пола внутри, трудно обрезать снаружи. Это проблема масштаба. В этом случае карнизу нужно меньше фасции и выступа, а также больше отделки, как в хорошо спроектированном карнизе слухового окна.Горизонтальная линия отделки порога и пола должна быть усилена.

5. Наконец, если бы залив был окрашен в бежевый цвет отделки вместо белого цвета окна, это смягчило бы отсутствие деталей в заливе.

Такие вещи так разочаровывают, особенно после того, как они занимались этим веками!

Второй архитектор преподал Таинственному инспектору словарный урок, порку и дополнительную информацию о размерах стен:

Дэвид Лоренц, старший дизайнер компании Visbeen Architects в Гранд-Рапидс, штат Мичиган., отвечает:

Технически это не эркер, а эркер, так что Таинственный инспектор получает по носу свернутой газетой. Фундамент залива находится на земле, а эркер представляет собой консольный выступ из стены, обычно на верхнем этаже. Эркер всегда должен иметь видимую структурную опору, такую ​​как кронштейны или каменную кладку с выступом, а у этого эркера нет ни того, ни другого.

Окно эркера на фотографии должно иметь шатровую крышу (как правильно указывает Таинственный Инспектор), но в результате получится только половина среза шестиугольной пирамиды, если стены эркера одинаковой длины; на фото их нет.Показанный каркас неверен, поскольку передняя часть эркера имеет односкатную крышу, а стороны залива просто заполняют образовавшиеся зазоры.

Эркер должен иметь крыши с одинаковым наклоном, сходящиеся в тазобедренном суставе, что приведет к линейному соединению со стеной дома (в отличие от точечного), но это линейное соединение будет короче, чем длина передней части эркера. .

В идеале, когда все стороны не равны, длина передней части эркера будет определяться удвоением или утроением окна угловых сторон без увеличения размера оконного блока.Эркер на этой картине имеет большое панорамное окно в центре. Хотя это обычная практика (и приемлемая по сегодняшним стандартам), это не то, как залив или эркер традиционно имеют пропорции или окна.

Затем Дэвид также порекомендовал Таинственному Инспектору книгу: Традиционные схемы строительства , написанную архитектором Стивеном А. Музоном. Он говорит, что это «очень полезный иллюстрированный полевой справочник, который объясняет, что можно и чего нельзя делать с традиционными архитектурными деталями.»

———————— Есть что-нибудь правильное с этой картинкой? Видите что-то, что мы пропустили? Отметьте это в комментариях.

У вас есть фотографии, которые подойдут для нашей игры Mystery Inspector? Разместите их на нашей странице Facebook  с подписью «Таинственный кандидат в инспекторы» и кратким описанием того, что на фотографиях правильно и неправильно, мы возьмем оттуда.
————————

Другие места работы таинственных инспекторов:
Арлингтон, Вирджиния





Руководство по замене эркера для вашего дома

Если вы планируете ремонт своего дома, рассмотрение всех вариантов замены окон может быть сложным. Есть много деталей, которые нужно учитывать.

Принятие решения о том, какой тип окон вы хотите заменить во всем доме, является важным решением. Существует множество различных форм и вариантов размещения.

Вам нравится звук солнечного света и тепла в вашем доме? Если это так, рассмотрите эркеры. Они приходят с отличным характером. Продолжайте читать, чтобы узнать все об эркерах в этом полезном руководстве.

Плюсы установки Bay Windows

Во-первых, есть много преимуществ, которые эркеры могут принести вашему дому.Наиболее очевидным является то, что они пропускают дополнительный естественный свет в ваш дом. Различные углы каждого из трех окон обеспечивают длительное воздействие солнца, когда оно пересекает небо в течение дня.

Независимо от того, установите ли вы эркер на кухне или в гостиной, вы получите дополнительное пространство для завтрака или уголка для чтения. Эркеры также могут улучшить общий поток воздуха по всему дому.

Наконец, архитектурная привлекательность эркера – это классический и элегантный штрих характера любого здания.

Руководство по эркерным окнам

Решиться на установку эркера проще на первый взгляд, чем на самом деле. Он включает в себя множество подробных решений о размере окна, обрамлении и размещении. Вот основное руководство по началу работы, чтобы вы могли начать принимать некоторые решения.

Тогда вы станете на один шаг ближе к тому, чтобы приступить к строительству дома своей мечты.

Размеры для эркера

Эркер Aeris с крышей в стиле хип-хоп

Существует несколько стандартных размеров эркеров, но они также могут быть изменены в соответствии с любой высотой и шириной, которые вы имеете в виду для идеального пространства.

Выбор правильного размера эркера в первую очередь зависит от вашего бюджета. Использование эркера стандартного размера будет наиболее экономичным, и его будет легче вписать в существующее оконное пространство, если у вас есть замена окна.

Если у вас есть возможность потратить больше на индивидуальное расположение эркера, вы можете изменить размер помещения и выбрать идеальную форму для ваших окон.

Конфигурации эркера

Существует несколько основных стилей для эркеров, с которых можно начать перед настройкой или изменением размеров.Эркеры являются историческим архитектурным дополнением, поэтому большая часть основного каркаса не сильно изменилась.

Коробчатые эркеры так и звучат. Боковые окна встречаются со средним окном под углом девяносто градусов, образуя коробчатую секцию, выступающую из остальной части дома.

Круглые эркеры также выглядят так же, как и звучат, с полукруглым, почти шарообразным оконным выступом.

Наклонные эркеры имеют типичную форму, которой известны эркеры.У него немного менее угловая встреча между боковым и средним окном, и это идеальное место для уголка для завтрака.

Окна

Oriel — еще один основополагающий дизайн эркера. Это приподнятые окна, которые вы часто видите в башнях замков и старых многоквартирных домах и домах.

Они также часто имеют какую-либо гравировку или рисунок под окном и всегда строятся над землей, отчасти для этой цели.

Есть и другие соображения по дизайну окна, которые следует учитывать перед тем, как составить окончательную идею, так что это только начало создания идеального подоконника.

Куда поставить эркер

Эркеры открывают пространство как внутри, так и снаружи вашего дома. Внутри у вас больше мест для хранения вещей и мест для сидения. Снаружи у вас есть более широкий вид на ваш двор и идеальное место для наблюдения за любым снегопадом или солнечным светом.

Кухня или гостиная — отличные места для установки эркера, поскольку они являются общими местами для встреч, где всегда можно найти уютный уголок.

Если вы чувствуете себя роскошным, эркер в спальне также является идеальным вариантом.Эркеры обеспечивают пространство для вашей коллекции растений, чтобы получить достаточно солнца или дополнительное место для ваших книг под сиденьем скамейки.

Независимо от того, кто вы или что вы планируете делать в своем новом оконном пространстве, эркеры предлагают гораздо больше гибкости для игры.

Проектирование вокруг эркеров

Многие идеи эркеров могут показаться простыми, но как только вы начнете обдумывать их, вы можете решить, что вам нужно окно большего размера или вам нужна другая форма или угол, чем вы думали ранее.

Важно учитывать такие факторы, которые могут повлиять на другие части вашего дома.

Если у вас есть встроенная книжная полка или кухонные шкафы на стене рядом с существующим окном, вы можете подумать, как расширение эркера повлияет на пространство.

Если у вас нет места для эркера, вы по-прежнему привязаны к этому изогнутому окну, возможно, рассматривая вместо него эркер.

Идеальный эркер

Этот путеводитель по эркерам — это только начало возможностей, которые эркер может дать вашему дому.Независимо от расположения, размера или дизайна, сиденье в эркере является вневременным архитектурным дополнением любой комнаты.

Если эркеры привлекли ваше внимание в дизайне интерьера, не заходите слишком далеко. Узнайте больше о процессе установки и проектирования, чтобы приступить к работе.

Запросите бесплатную оценку на дому для установки эркеров в вашем доме!

Установка эркера — 1-800-HANSONS Window Experts

Эркер отлично подходит для растений, создания книжного уголка или просто для украшения пространства.Это придаст вашей комнате ощущение простора, обновив внешний вид всего дома.

Строительство крыши

Сначала необходимо построить крышу. Затем вся крыша помещается поверх окна. Процедура возведения крыши состоит из нескольких этапов:

  • Сначала нужно сделать шаблон для основы,
  • Затем по шаблону сделать стропильный гвоздезабивной
  • Затем выложите и закрепите обычное стропило,
  • Затем проделайте то же самое с вальмовыми стропилами.
  • После того, как вы закрепили вальмовые стропила, пришло время установить нарожные стропила.
  • Последним этапом процесса является раскладка и резка обшивки.

Теперь, когда вы закончили с вальмовой крышей, давайте посмотрим, как установить окно и интегрировать его в стену.

  • Во-первых, вы должны установить два уровня строительных лесов. Это облегчит процесс установки. Во время работы вы должны стоять на первом уровне.Второй следует разместить над первым, но под нижней частью чернового проема, потому что он должен поддерживать окно во время его установки.

Следующие шаги

Подойдут практически любые леса, но вы можете использовать обычные деревянные А-образные рамы, поскольку они имеют несколько перекладин, которые позволяют легко установить окно и платформу на нужной высоте.

  • Затем вы должны снять достаточное количество сайдинга, чтобы можно было зашпаклевать проем и вставить новое окно в атмосферостойкий барьер.Все это проще сделать до установки окна, потому что оно ограничит доступ к сайдингу.
  • Заклейте отсутствующие и поврежденные куски фетровой бумаги домашней пленкой и закрепите боковые стороны проема гидроизоляционной лентой. Это позволит лучше герметизировать вертикальные швы. Покройте шероховатый подоконник гибким окладом, так как начиная снизу вверх гарантируется правильный нахлест.
  • Имейте в виду, что эркеры тяжелые. Поэтому вам понадобится второй плотник.Прежде чем нести окно на сцену, обязательно снимите рабочие створки, чтобы окно было легче и с ним было легче обращаться.
  • Кроме того, держите под рукой несколько прокладок и обрезков фанеры, чтобы вы могли использовать их для размещения окна на подмостке, как только вы разместите его перед проемом.
  • Сначала установите окно на нижний уровень сцены, а затем поднимите его. Поднимитесь по окну на верхний уровень сцены и переместите его в грубый проем. Выровняйте окно, используя обрезки фанеры на сцене.Пока другой плотник закрепляет окно, войдите внутрь и закрепите его несколькими шурупами. Затем, когда оно станет стабильным, переустановите и заблокируйте створки, чтобы убедиться, что окно остается прямым, пока вы его крепите.

Вам нужна помощь в установке эркера? Мы можем помочь. Закажите бесплатную оценку окна здесь.

Получите бесплатную оценку сегодня

Скидка до 60% на установку окон, крыш и фасадов. Без процентов и платежей в течение 1 полного года.

Получите мою бесплатную оценку

эркерная крыша внутри фронтона? — Вопросы и ответы

Я возился с этим несколько часов, рву на себе волосы. И это, наверное, так просто. Во-первых, я первый раз, так что извините за невежество, я пытался найти это самостоятельно, но пока мне это не удалось. Я использую уровень Suite, надеюсь, это не моя проблема:



Я ремонтирую дом.Для целей этой задачи давайте просто предположим, что это прямоугольник с простой 4-сторонней шатровой крышей. Теперь на одном конце этого дома есть фронтоны с каждой стороны, один наклон каждого фронтона соответствует наклону «концевого бедра». Итак, когда вы смотрите на крышу с земли, в узком конце дома, вы видите большую плоскую поверхность крыши с небольшой треугольной поверхностью над ней, где главный конек на пару футов выше, чем два боковых фронтона. Извините, это имеет смысл в моей голове, но, возможно, ни в чьей другой.Хорошо, внутри одного из этих фронтонов есть своего рода эркер. Я недостаточно знаком, поэтому я должен уточнить. Это не какое-то купленное устройство, прибитое к стене. Это в основном 3 стены с окнами, вплоть до фундамента, с собственной черепичной крышей на поверхности фронтона. Я не могу, хоть убей, воссоздать это чудовище. Я бы сказал вам, что все, что я пробовал, и потерпел неудачу, но это заняло бы у меня всю ночь. Скажем так, я пробовал все, кроме правильного пути. У меня закончилось без крыши, зияющие дыры в крыше, по 2 фронтона с каждой стороны залива, залив утоплен в стену и т.д. и т.п.Думаю, я воспользовался каждым сбоем в программном обеспечении Шефа. Только сейчас я подумал, что НАКОНЕЦ-ТО у меня это получилось, просто удалив свои «стены» и вставив заранее сделанный эркер. Но потом я восстановил фундамент. Теперь крыша бухты буквально на земле…



Я не уверен, что это из-за того, что я неправильно делаю пролет, ставлю его слишком близко к углу дома, или, может быть, даже неправильно сделал фронтоны… Фронтон на другой стороне дома в конечном итоге будет дымоход, я не могу дождаться, чтобы заняться этим подвигом… Ой. Может ли кто-нибудь дать мне какую-то подсказку здесь? Что-то из этого звучит знакомо? Или, может быть, вы можете просто сказать мне, что у меня должны быть функции редактирования крыши, которые есть только в Pro, и я просто перестану пытаться, но, по крайней мере, буду знать.



Вот план, если правильно прикреплю. Опять же, я использую Suite. 2016



Старый.план



Редактировать:  Теперь я понимаю, что написал длинный бессвязный пост с кучей бесполезных подробностей. Извините, я изначально не собирался публиковать план, просто пытался описать ситуацию.Но я оставлю описание, если что-то из этого поможет.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
