Устройство сливного колодца: расстояние от здания, глубина и его ремонт

Содержание

расстояние от здания, глубина и его ремонт

Создание эффективно работающей канализационной системы -залог вашего комфорта в частном доме. И самостоятельное устройство канализационного колодца является одним из ключевых этапов в прокладке канализации.

При этом конструкция канализационных колодцев различных типов достаточно проста – это является главным аргументом в пользу самостоятельного их возведения.

Сделав всю работу своими руками вы сможете не только существенно сократить затраты на обустройство всей канализации, но и контролировать качество итогового результата. Также не стоит забывать и приобретении новых, при этом – весьма полезных навыков.

Начинаем работу

Итак, вы приняли решение произвести самостоятельное устройство канализационных колодцев. С чего же начать?Наиболее оптимальным будет предварительная разработка плана всей канализационной системы. Схему можно разработать самостоятельно, а можно использовать типовой проект: канализационные колодцы, построенные по подобному проекту, исправно работают уже не один год.

Составление схемы, проекта и сметы позволяет существенно сократить трудозатраты, сэкономить время а также – уменьшить финансовые вложения при устройстве канализации на даче.

Даже если вы будете приобретать строительные материалы с некоторым запасом (а оптимально – превышение плана около 20%), то в любом случае покупки строго согласно сметы оказываются гораздо более выгодными.

Что ж включает в себя планирование постройки канализационного колодца?

На этом этапе нам необходимо выполнить следующие задачи:

  • Определяем место, где будет расположен наш колодец. Здесь нам очень пригодится типовой проект – колодцы канализационные, как правило, располагаются на участках, расположенных ниже уровня дома. Такое расположение существенно облегчает процесс возведения колодца и прокладки труб, обеспечивающих эффективный слив.

  • Также на этом этапе следует учитывать место выхода канализационной трубы из дома (копать траншею в обход всего здания вам вряд ли захочется), а также – расстояние от канализационного колодца до здания.

  • Изображаем полученную схему в масштабе. На этом этапе мы уже можем получить представление о необходимом метраже труб, количестве соединений и фитингов, а также об условиях, в которых будет проложен трубопровод. Это и состав грунта, и возможная глубина заглубления канализационной трубы, и наличие препятствий и т.д.

    Траншея, соединяющая дом с колодцем

После того, как подготовительные работы завершены, у нас в руках оказывается максимально подробный план работ. Но перед тем как приступить к его реализации, разберемся – какие именно канализационные колодцы нам предстоит возвести.

Виды канализационных колодцев

Современная канализационная система может включать в себя канализационные колодцы нескольких разновидностей. Впрочем, приведенная ниже классификация канализационных колодцев является во многом условной.

Очень часто встречаются так называемые комбинированные колодцы канализационные – типовой проект предусматривает выполнение ими сразу нескольких функций.

Канализационные колодцы делятся на:

  • Перепадные колодцы обустраиваются в тех случаях, когда рельеф или другие особенности участка не позволяют проложить трубопровод с необходимым уклоном.

  • Смотровые – используются для обеспечения ревизии канализационной системы, а также – для обеспечения доступа в канализацию с целью проведения работ по ее очистке. Так что если трубопровод наружной канализации имеет большую длину, а также – извилистую конфигурацию, то без оборудования смотровых колодцев вам точно не обойтись.

Обратите внимание!

Согласно требований СНиП, расстояние то точки выхода канализационной системы за пределы здания до точки расположения первого смотрового колодца не должно превышать 12 м, а в дальнейшем максимальный шаг расположения смотровых колодцев составляет 15 м. В то же время не следует размещать смотровой колодец ближе, чем в 3 м от фундамента здания.

  • Поворотные колодцы выполняют функцию смотровых, однако (как видно из их названия) устанавливаются на местах, где канализационная труба поворачивает на 900. Данные участки трубопровода являются одними из наиболее проблемных с точки зрения риска образования засоров, и поэтому доступ к ним обязателен.

  • Накопительные и фильтрационные колодцы выполняют функцию очистки сточных вод с последующей фильтрацией осветленной воды в грунт. Накопительный (отстойник) и фильтрационный колодцы могут быть составными частями единой системы – септика.

Поворотный колодец

К какому бы типу не относился канализационный колодец – устройство его имеет приблизительно одинаковую схему для любой разновидности.

Каждый колодец состоит из рабочей камеры, и горловины, выходящей на поверхность. Как правило, горловина перекрывается люком, открытие которого обеспечивает доступ в камеру колодца.

Строим сливной колодец

Приступая к рассмотрению устройства канализационных колодцев разного типа начнем с наиболее простого – сливного колодца.

Сливной колодец представляет собой резервуар, в котором происходит накопление и первичная очистка стоков:

  • Накопленные в сливном колодце канализационные стоки частично разлагаются под воздействием анаэробных (т.е. не потребляющих кислород из атмосферного воздуха) бактерий – в результате токсичная органика превращается в воду, газ и относительно инертный ил.

  • Согласно требований СНиП, сливной колодец должен быть расположен на расстоянии не менее 5 метров от фундамента дома. Также крайне важным является максимально возможное удаление сливного колодца от места водозабора. Для песчаных и супесчаных почв это расстояние составляет 50 метров, а для глинистых, средних и тяжелых суглинистых почв – до 25.

  • Сам по себе сливной колодец представляет собой резервуар, дно которого залито бетоном (т.е.фильтрация нечистот непосредственно из колодца в грунт исключена). Форма сливного колодца может быть как круглой, так и квадратной. Глубина канализационного колодцазависит от требуемого объема (который, в свою очередь, определяется суточным объемом сточных вод).

  • Однокамерный сливной колодец работает практически по принципу выгребной ямы , и периодически требует выкачки – так что придется тратиться на визиты ассенизаторов. Если же вы хотите избавиться от этого неудобства, то вместо одного сливного колодца следует возводить систему из двух или трех сообщающихся емкостей (по сути – тот же септик).

  • На дно сливного колодца укладывается «подушка» – слой утрамбованного щебня толщиной 20-30 см. Поверх подушки дно заливается цементным раствором.

  • Очень важным является герметичность стен сливного колодца. Для этого стены возводят либо из железобетонных колец с обязательной герметизацией стыков, либо же из б/у кирпича или бутового камня на цементном растворе – тогда вся поверхность стен изнутри герметизируется битумом. Также возможно возведение камеры колодца путем заливки бетона в установленную в котлован опалубку. В этом случае дополнительная герметизация не требуется.

    Сливной колодец

Обратите внимание!

При возведении камеры колодца из железобетонных колец для их установки может понадобиться задействовать тяжелую строительную технику, так как вручную перемещать эти кольца весьма сложно.

  • Если для возведения колодца использовались железобетонные кольца, есть смысл снаружи обмазать корпус колодца слоем глины.

  • Перекрытие колодца лучше изготовить из железобетонной плиты с отверстием под установку люка. Люк используется стандартный – металлический или пластиковый с металлическим армированием.

Обратите внимание!

В крайнем случае для обустройства перекрытия сливного люка можно использовать просмоленный деревянный щит, покрытый рубероидом. За таким перекрытием необходимо внимательно следить, и проводить ремонт канализационных колодцев при первых признаках обветшания.

Пластиковый люк

Особенности конструкции перепадного колодца

Конструкция перепадного колодца отличается от типовой схемы строения канализационных колодцев наличием такого элемента как опуск. Схема устройства перепадного колодца с опуском

Опуск можно изготовить самостоятельно из прямой крестовины, которая обеспечивает доступ внутрь опуска при его очистке, участка трубы и колена (для пластиковых труб – колено 450, для чугунных – 1350). Смонтированный опуск крепится на стенке колодца с помощью хомутов.

Особенности конструкции фильтрующего колодца

Фильтрующий колодец является конечным элементом большинства автономных канализационных систем. Главная задача такого колодца – обеспечение дренажа воды, осветленной и отстоянной в предыдущих колодцах (отстойниках).

Конструкция фильтрующего колодца имеет ряд особенностей:

  • На дно колодца обязательно насыпается слой дренажного материала (галька, гравий) толщиной 0,5 – 1 м. Поверх дренажного материала укладывается водоотбойная доска -чтобы струя стоков со временем не размыла дренаж.

  • Бетон для создания основания колодца укладывается не сплошным слоем, а по периметру. Таким образом стенки колодца опираются на прочное основание, а в центральной части вода беспрепятственно фильтруется.

  • Чтобы повысить эффективность фильтрации, в нижней секции камеры фильтрационного колодца проделываем дренажные отверстия. Если камера колодца возводится из кирпича или камня – оставляем зазоры в нижней части кладки.

Естественно, это только некоторые особенности, которые нужно учитывать, затевая устройство колодца канализации. Но даже знание этих нюансов стане вам хорошим подспорьем в работе!

Устройство канализационного колодца: типовой проект, глубина, ремонт

Сделать наружную канализацию без канализационных колодцев невозможно. Они в обязательном порядке должны иметься на линии трубопровода (поворотные, смотровые), именно из них состоит самодельный септик, та же сливная яма является канализационным колодцем.

Устройство канализационного колодца может несколько отличаться в зависимости от назначения, но принципы построения единые, рассмотрим их на примере колодцев для септика.

Требования, предъявляемые к канализационным колодцам

Как и любое техническое сооружение, канализационные колодцы должны отвечать целому ряду требований, которые определяются, исходя из санитарных норм, условий эксплуатации, назначения:

  • септики не должны располагаться в непосредственной близости от мест питьевого водозабора, водопроводных линий,
  • должны выдерживаться нормативные расстояния от жилых построек и границ с соседними участками,
  • объем септика должен соответствовать количеству проживающих в доме людей, в любом случае он должен быть больше троекратного суточного объема стоков, которые предполагается в него отводить.

Глубина канализационного колодца во многом зависит от его объема и от уровня прокладки наружной канализационной сети. Согласно действующим нормам бытовые системы канализации должны быть самотечными, что достигается прокладкой линий с определенным уклоном. Поэтому выбор глубины колодца должен обеспечить выполнение этого условия.

Канализационные колодцы, применяемые в септиках, должны быть герметичными, за исключением дренажных устройств. Выполнение данного требования обеспечит охрану окружающего грунта от воздействия неочищенных стоков.

Материалы, применяемые для устройства

Если раньше подобные сооружения возводились по остаточному принципу, то есть из того что было, то сейчас ситуация кардинально изменилась. Основная документация на канализационные колодцы — типовой проект, который можно найти в любой строительной организации, предполагает его сооружение из современных материалов, каждый из которых имеет свои преимущества и недостатки.

Сборные канализационные колодцы традиционно применяются чаще всего. Набор унифицированных элементов, входящих в состав конструкции, позволяет смонтировать колодец необходимого объема и глубины.

Железобетонные кольца могут изготовляться из бетона, обладающего нормальным или пониженным влагопроницанием. Применение того или иного вида зависит от того, в каких целях будет применяться колодец.

Кроме того, в связи с тем, что на бетон значительное влияние оказывает холодный климат, элементы канализационных колодцев выпускают в различном исполнении — для умеренного и северного климата.

К недостаткам можно отнести уже озвученную чувствительность к холодам, а также необходимость применения подъемной техники при монтаже.

Стальной канализационный колодец — устройство, которое применяется не очень часто. Связано это, в первую очередь, с его нестойкостью к коррозии, что существенно снижает срок его эксплуатации.

Чаще всего металлическую конструкцию можно увидеть в качестве уже готового септика. Производители производят дополнительную обработку устройства в целях повышения его гидроизоляции, что значительно повышает стоимость изделия.

Это тоже сыграло свою роль в непопулярности металлических септиков.

Пластиковый колодец

Канализационные колодцы и септики из пластика и стеклопластика появились на рынке сравнительно недавно, но уверенно заняли свою нишу среди продукции для монтажа канализационных систем. Чаще всего применяются уже готовые трехкамерные септики, в которых происходят механическая, биологическая очистка и фильтрация стоков.

В последнее время можно также встретить и пластиковые колодцы, конструкция которых сходна с аналогичными железобетонными изделиями. Кроме того, в продаже уже есть пластиковые трубы, в основном гофрированные, имеющие большой диаметр, которые также применяются, осуществляя устройство колодца канализации

К преимуществам пластиковых сооружений относятся:

  • простота монтажа,
  • надежность конструкции,
  • долговечность,
  • полная герметичность.

Все эти качества делают этот материал наиболее подходящим для монтажа систем канализации.

Монтаж железобетонных  колодцев

После того как выкопан котлован под канализационный колодец, можно приступать к непосредственному монтажу, который можно разделить на несколько этапов.

В первую очередь, необходимо отсыпать дно котлована глиной и утрамбовать ее, это повысит гидроизоляцию сооружения. Данный этап необходим только для накопительных колодцев, при устройстве дренажных (фильтрующих) сооружений, глина не применяется.

Монтаж железобетонного колодца

В котлован укладывается железобетонное дно колодца.

Проконтролируйте ровность основания. Любые уклоны могут способствовать перекосу конструкции колодца, что способно снизить его механическую прочность, сделает уязвимым при сдвижках грунта.

На дно поочередно монтируются железобетонные кольца, которые станут стенами колодца.

Запомните, устройство канализационных колодцев из железобетона требует тщательной заделки стыков между элементами, это является основой обеспечения герметичности.

Кроме того, должна быть выполнена наружная гидроизоляция устройства.

В верхних кольцах пробиваются отверстия под входные и выходные канализационные трубы, но лучше будет применить железобетонные кольца с уже готовыми проемами, такие сейчас тоже можно приобрести.

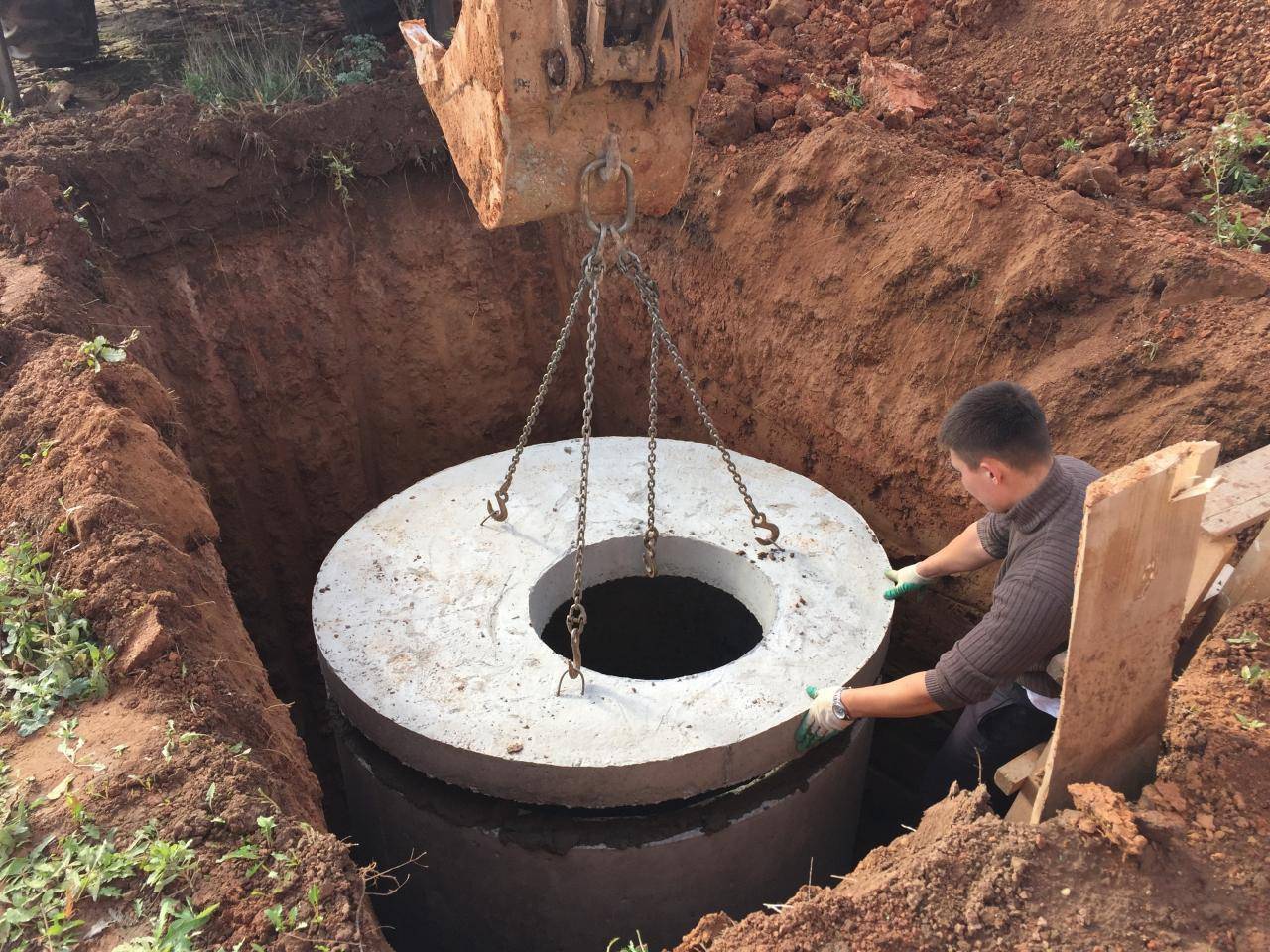

После того, как набрана требуемая высота стенок колодца, он перекрывается плитой с проемом. Если при этом колодец не вышел на уровень поверхности, следует установить необходимое число доборных элементов, те же кольца, но меньшего диаметра. Этот прием поможет значительно снизить стоимость сооружения.

Вокруг стенок колодца также рекомендуется выполнить глиняный замок, улучшающий гидроизоляцию устройства.

Монтаж пластикового септика

Больших сложностей при монтаже подобного устройства не возникает, но следует помнить о некоторых тонкостях:

  • Определяя глубину заложения септика, не забывайте об уклонах канализационных труб и необходимости получения самотечной канализационной системы.
  • На подготовленное дно котлована укладывается железобетонная плита, на которую и будет монтироваться септик.

Необходимость применения плиты определяется небольшим весом пластиковой конструкции.  Вполне вероятно, что во время паводка емкость может попросту всплыть, иногда происходит и выдавливание септика на поверхность грунтом, склонным к пучению. Во избежание подобных происшествий устройство крепится к плите специальными канатами или другим способом. Только после этого котлован можно засыпать.

Ремонт канализационных колодцев чаще всего сводится к необходимости заделки стыков между элементами конструкции. Устранить подобный дефект, который был вовремя замечен, не составляет труда. Поэтому уделяйте внимание состоянию канализационных сооружений, своевременно проводите профилактические осмотры. Это обеспечит эксплуатацию системы без возникновения аварийных ситуаций.

» Схема и устройство канализации из бетонных колец

Комфортное проживание в загородном или частном доме невозможно без подведения всех элементов инфраструктуры. Если нет возможности подключиться к центральному водоснабжению и отведению стоков, то необходимо устройство автономной канализационной системы.

Наиболее простым и надежным видом подобных сооружений является септик, собранный из бетонных элементов. Чаще всего такие сооружения включают несколько камер. Размеры бетонных колец для канализации, их количество и схема установки могут отличаться в зависимости от общего объема септика, его расположения на участке, а также специфики почвы и высоты залегания грунтовых вод.

Общий вид конструкции

Чаще всего септик, выполненный из бетонных элементов, состоит из трех отдельных колодцев. При достаточной глубине залегания грунтовых вод и возможности увеличения высоты конструкции число камер иногда уменьшают до двух.

Основные элементы

Общую схему септика можно представить следующим образом:

  • приемная камера – колодец, в который поступают все сточные воды из дома;
  • вторичный отстойник, выполняющий функцию дополнительной очистки светлых сточных вод;
  • фильтрующий колодец, через который уже практически полностью очищенная вода возвращается в грунт.

Установка первых двух камер очистного сооружения производится на бетонное основание с последующей герметизацией всех швов, что обеспечивает защиту участка от протечки неочищенных стоков. Для фильтрующего канализационного колодца монтаж выполняется с устройством дренажного слоя для постепенного отвода очищенных стоков.

Все камеры связаны между собой соединительными трубами, а в первом колодце дополнительно подготавливается отверстие для входа канализационной трубы из дома. В верхней части всех трех отсеков при монтаже устанавливаются тяжелые люки и дополнительные кольца с люками, обеспечивающие технический доступ к колодцам.

Преимущества сооружения

К достоинствам подобных септиков можно отнести:

  • надежность и прочность конструкции;
  • простоту в монтаже и обслуживании;
  • дешевизну всего сооружения.

Но необходимо отметить, что при устройстве такого очистного сооружения в частном доме стоит учесть несколько нюансов. Бетонный септик не герметичен, поэтому от него может распространяться запах. Да и при незначительной глубине залегания грунтовых вод такой вариант может оказаться неэффективным.

Расчет будущего септика

При составлении схемы будущей канализации необходимо учитывать несколько факторов:

  • количество проживающих постоянно человек;
  • объем выбранного типа железобетонного кольца;
  • минимальный срок очистки стоков – 3 суток.

Именно в закладке количества обитателей частного дома или дачи чаще всего происходят основные ошибки. Необходимо помнить, что расчет необходимо вести исходя из наибольшего количества людей, включая временно присутствующих. Ведь если септик будет спроектирован под нужды семьи из трех человек, а к ним приедут гости, то система может не справиться с объемом стоков.

Нормативные данные

Нормативным расходом воды в сутки на человека считается 200 л. Таким образом, количество людей умножается на 0,2 м3, а затем увеличивается в три раза. Если система должна выдержать нагрузку водопотребления 5 человек, то суточный сброс может достигать 1 кубометра, а требуемый запас объема на три дня предполагает увеличение колодцев септика до 3 м3.

Количество бетонных колец рассчитывается исходя из объема камер. Стандартное кольцо вмещает 0,6 – 0,62 м3, поэтому требуемый объем септика нужно разделить на вместимость кольца. Кроме того, следует добавить три кольца на создание технических камер.

Следует помнить, что даже при небольшом количестве людей высота колодца должна быть не менее 1,2 метра (2 кольца). Для нормального осаждения твердых частиц из первичных стоков столб воды над твердым осадком должен составлять не менее 1 м.

Установка септика из бетонных элементов

После проведения основных расчетов необходимо разработать схему расположения канализационной системы. По существующим нормативам септик должен находиться не менее чем за 5 м от границ участка, за 10 м от дома для предотвращения подмыва фундамента, а также за 30 м от ближайшего наземного водоема.

Не стоит забывать, что требуется также максимально удаленное расстояние от источника водоснабжения. При наличии уклона на участке септик необходимо располагать ниже точки отбора питьевой воды. После выбора места расположения монтаж очистного сооружения для частного дома или дачи осуществляется в несколько этапов.

Разработка грунта

При установке септика, включающего несколько камер, лучше всего подготовить один общий котлован. Для проведения всех работ экономически более целесообразно нанять специальную технику. В этом случае разработка грунта займет не более 2 – 3 часов.

Монтаж приемной камеры и отстойника необходимо вести на бетонное основание для предотвращения протекания неочищенных сточных вод. Поэтому дно котлована в местах установки этих колодцев трамбуют, укладывают слой рубероида в качестве гидроизоляции и заливают небольшой постамент.

В месте монтажа фильтрационного колодца грунт не трамбуют, часть его заменяют щебневой подушкой, высота которой должна быть не менее 50 см. Такой фильтр из крупного заполнителя позволит воде беспрепятственно уходить в грунт, а также послужит для финишной доочистки воды.

Создание камер

При монтаже колец также потребуется специальная подъемная техника, например, небольшой автокран или манипулятор. Сначала собирается остов каждого колодца путем установки расчетного количества колец. Для лучшего соединения кольца можно укладывать на строительный раствор или специальный клей.

Места соединения колец между собой и с основанием тщательно заделываются строительным раствором. Для дополнительной гидроизоляции в состав смеси можно добавить жидкое стекло из расчета 10 г добавки на каждый 1 кг цемента.

Для дополнительной защиты колодца места соединений элементов лучше обработать мастиками или красящими композитами для гидроизоляции с наружной и внутренней стороны. Не помешает такая отделка и всему телу колодца.

Сверху на каждую камеру устанавливаются специальные железобетонные крышки с отверстиями для люка и вентиляционной трубы.

Соединение камер в единую систему

После установки колец необходимо соединить все элементы септика в единое сооружение. Для облегчения разводки труб лучше всего заказать кольца с боковыми отверстиями. В ином случае подготовить ниши под трубопровод можно посредством специальной коронки по бетону с диаметром не менее 114 мм или вручную.

Необходимо помнить, что септик из колец рассчитан на самостоятельное передвижение стоков, поэтому монтаж труб необходимо вести очень внимательно. В приемную камеру канализационная труба должна быть уложена с уклоном в 2 см на каждый метр длины. Именно поэтому нельзя слишком далеко уводить канализацию от дома.

Соединительные трубы между камерами должны располагаться ниже уровня входа основных стоков, иначе поток зациклится, и септик перестанет работать. Места входа всех труб необходимо тщательно заделать раствором и дополнительно обработать гидроизоляцией и герметизирующим составом.

Засыпка септика

После монтажа всех элементов системы проводится обратная засыпка котлована. Для этих целей лучше всего также нанять специальную технику, ведь ручной труд потребует не меньшей оплаты, чем аренда трактора с ковшом или погрузчика.

Отсыпать септик нужно грунтом, изъятым при устройстве котлована. При большом содержании глины можно добавить немного песка, способного более равномерно распределиться вокруг сооружения. После завершения засыпки септик готов к использованию.

При правильном расчете и выполнении монтажа септик из бетонных колец может стать весьма эффективной и недорогой очистной системой для загородного или частного дома, которая прослужит своим хозяевам не менее 50 лет.

Устройство канализационного колодца + самостоятельная установка и монтаж

Иметь собственное индивидуальное подворье мечтает каждый житель городской квартиры. И если не получается переселиться в частный дом, то уж иметь дачу в экологически чистой зоне – задача вполне выполнимая. Какой бы вариантов вам не пришлось «примерять» на себя, в любом случае придется столкнуться с обустройством и самого дома, и придомовой территории. Одной из первых систем, которую нужно будет сооружать обязательно в частном доме, является канализация. Современные технологии предлагают множество вариаций для ее создания, но в любом случае придется выполнять устройство канализационного колодца. Это классический элемент является неотъемлемой частью любой канализационной системы, поэтому заслуживает самого внимательного рассмотрения.

Какой канализационный колодец выбрать?

Именно такая информация интересует каждого, кому предстоит решить задачу устройства канализации. Чтобы четко понимать, как система будет работать, необходимо понимать, как функционируют ее ключевые элементы.

Итак, при выборе придется рассматривать канализационные колодцы таких типов:

  • Смотровые – используются для чистки и контроля канализационной системы.
  • Перепадные – призваны нивелировать перепады трубопровода, превышающие допустимый уровень.
  • Поворотные – монтируются на поворотах канализационных трубопроводов. Защищают систему от засоров. Одновременно являются смотровыми.
  • Накопительные – предназначены для аккумулирования стоков. В процессе эксплуатации требуют периодической очистки, то есть откачки воды насосом или с привлечением машины ассенизаторов.
  • Фильтрационные – служат для предварительной очистки канализационных стоков. Фундаментальная гидроизоляция канализационных колодцев этого типа не обязательна.

Выбираем самый практичный и надежный материал

В принципе особой свободы выбора в этом случае не существует. Сегодня на практике реализовываются в основном конструкции двух типов: пластиковые и бетонные.

Колодцы из пластика

В таком виде пластиковые канализационные колодцы предлагаются потребителям

В последнее десятилетие установка канализационных колодцев подразумевает использование пластиковых конструкций. Ключевых причин здесь две: простота монтажа и долговечность эксплуатации. Среди других отличительных особенностей стоит выделить:

  • высокая прочность – способность выдерживать критические нагрузки;
  • износостойкость лотковой части;
  • гладкость внутренних и наружных поверхностей;
  • высокая герметичность врезок входных и выходных патрубков.

Важно! При необходимости можно связаться с изготовителем и заказать изделие по индивидуальным габаритным размерам.

Колодцы из железобетона

Вот так выглядит колодец из железобетонных колец в сборе

Сегодня вопрос о том, как сделать канализационный колодец из бетона не является актуальным. Все предельно просто: конструкция создается из железобетонных колец нужного размера.

Такой колодец обладает такими преимуществами:

  • актуален для любого грунта;
  • монтируется быстро;
  • надежность и высокая прочность;
  • инертность к любым воздействиям.

Колодцы из других материалов

Мастеровитые люди, несмотря на развитие технологий, умудряются устраивать канализационные колодцы из подручных средств. К примеру, с этой целью используются пиломатериалы, обработанные специальными антипиренами и антисептиками или старые колесные покрышки. Но сейчас это скорее единичные случаи, ведь такие конструкции не будут служить долго, да и не отличаются достаточной герметичностью.

Как определить нужный размер?

Ответ на этот вопрос должен быть найден одним из первых. Диаметр канализационного колодца является определяющим параметром при создании всей канализационной системы в целом. Здесь подразумевается и технические аспекты, и стоимость устройства канализационной системы. Если речь идет о домашнем применении, то, как правило, высота колодца составляет 2,5 м, а вот диаметра является расчетной величиной. А вычисляется она с использованием формулы, по которой определяется объем канализационного колодца: V=L * 3,14 *R2 (V – расход воды в месяц, L- высота). То есть радиус канализационного колодца будет равен R = корень из V / 3,14 / L, а диаметр соответственно это величина большая в 2 раза.

Внимание! Используемая при расчетах величина объема должна отличаться от реальной в сторону увеличения. То есть необходимо учитывать некоторый запас.

Пример расчета

V=8 л

L= 2,5 м

R = корень из 8 / 3,14 / 2,5= 1 м

Диаметр(D) соответственно будет равен 2 м.

Особенности монтажа полимерных емкостей

Какой бы не была схема канализационного колодца, как составной единицы канализационной системы в большинстве случаев сегодня подразумевается использование готовых пластмассовых емкостей. И хотя на первый взгляд это кажется более затратным вариантом, на самом деле существует возможность экономии средств на выполнении монтажных работ.

Устройство пластикового канализационного колодца под силу даже человеку, далекому от слесарного мастерства.

Фасонные части пластикового канализационного колодца (клик для увеличения)

Если говорить коротко, то вся работа состоит из четырех этапов:

  1. Вырывается яма нужного размера.
  2. На дне создается песчано-щебеночно-цементная основа (фундамент).
  3. Устанавливается емкость из пластика.
  4. Выполняется подключение элементов трубопровода.

По такому принципу устраиваются все предусмотренные проектом объекты, при этом нужно учитывать, что расстояние между канализационными колодцами смотрового типа не должно превышать 15 м. От здания необходимо отступить как минимум на 12 м. Вообще все эти величины строго регламентированы санитарными нормами и требованиями. Их обязательно нужно учитывать при создании проекта канализации. Хотя большое влияние здесь оказывают и такие факторы как протяженность магистрали, наличие развязок или поворотов. К примеру, перепадной канализационный колодец может быть расположен в конкретной узловой точке, но минимальные расстояния все равно должны быть выдержаны.

Ознакомительное видео

Сможете ли решить задачу устройства канализационного колодца самостоятельно – на этот вопрос объективно ответите только вы сами. Предлагаем проследить, как эту работу выполняют специалисты, возможно, это поможет вам принять единственно правильное решение.

Оцените статью:

Поделитесь с друзьями!

Канализационный колодец: виды, устройство, особенности


Канализационные системы являются важнейшими элементами инженерных коммуникаций любого жилого, административного и коммерческого объекта – загородного коттеджа, многоквартирного дома, торгового центра, производственного предприятия и т.д. Однако гарантированная надежность любой канализационной системы возможна только при соблюдении необходимых строительных норм и правил (СНиП). Одно из таких правил гласит, что на любых соединениях, при изменении диаметров трубопроводов или углов наклона в канализационных системах любой сложности необходимо устанавливать специальные канализационные колодцы.

Каждая канализационная система должна быть обеспечена определенным количеством колодцев, достаточным для обслуживания трассы и поддержания ее в работоспособном состоянии.

Затраты на устройство канализационных колодцев достигают 1/4 часть от стоимости прокладки трубопроводов. Монтаж колодцев достаточно трудоемкий и сложный, поэтому должен выполняться квалифицированными специалистами.

Канализационный колодец – это герметичная конструкция, составленная из лотковой части, шахты (или «тела») колодца и люка. Такая конструкция позволяет потоку жидкости протекать с минимальным сопротивлением.

Разновидности канализационных колодцев


В зависимости от глубины пролегания трассы, количества и диаметров подключаемых трубопроводов, различают два вида колодцев:

• Инспекционные колодцы с диаметром шахты 315, 400, 425 или 600 миллиметров. Данные колодцы позволяют производить ревизию и прочистку (в случае необходимости) только с поверхности земли при помощи специального инвентаря. Спуск обслуживающего персонала внутрь колодца невозможен.

• Обслуживаемые колодцы диаметром 1000 миллиметров и более. Такие решения делают возможным спуск обслуживающего персонала внутрь шахты для обслуживания, ремонта, чистки и т.д. Как правило, в этом случае в комплект поставки входит специальная лестница.

В качестве «тела» колодца используется гофрированная шахтная труба, которая может иметь длину от 500 миллиметров до шести метров. При этом предусмотрена возможность регулирования длины шахты. Размер трубопровода можно корректировать при помощи распила с использованием электрической или механической пилы.


Преимущества пластиковых колодцев


Сегодня в нашей стране повсеместно используются колодцы, изготовленные из пластиковых элементов. К достоинствам таких конструкций стоит отнести высокое качество и надежность, удобство в монтаже и проектировании системы. Пластиковые элементы не боятся процессов коррозии и характеризуются меньшим весом. Это значит, что в большинстве случаев на объекте не возникает необходимость использовать тяжелую и громоздкую строительную технику, которая значительно усложняет процесс устройства колодца.


Особенности лотковых частей


Учитывая необходимость точно соблюдать уклон канализационных труб, все лотковые части для монтажа канализационных колодцев предусматривают направление потока. Иными словами, нижняя часть колодцев в каждом случае имеет уклон.

Несмотря на уникальность каждой канализационной системы, лотковые части для колодцев унифицированы по диаметрам и типам подключений.

Стандартные диаметры трубопроводов варьируются от 110 до 400 миллиметров, а колодцы с большими диаметрами в большинстве случаев относятся к уникальным в сфере производства. Это значит, что каждое изделие изготавливается производителем для реализации конкретного проекта и поэтому не может быть использовано в других целях.


Разновидности лотковых частей


Лотковые части для канализационных колодцев можно разделить на две основные группы:

• Проходные. В этом случае лоток имеет один вход и один выход и позволяет производить прочистку и инспекцию. Такие колодцы устанавливаются не реже, чем через каждые 30 метров канализационной трассы, или на каждом повороте или изменении угла наклона или диаметра. При этом для некоторых моделей колодцев доступны отклонения выходного патрубка от оси подводящей трубы.

• Соединительные. Это лотки с боковыми подключениями относительно основной оси трассы. Выпускаются с двумя притоками (слева и справа), с левым или правым притоком. Для таких лотков возможны различные углы подключения боковых трубопроводов (45 и 88 градусов).


Устройство наземной части канализационных колодцев


Наземная часть канализационного колодца может быть выполнена как с разными классами нагрузки на люк, так и с разными конструктивными решениями.

Базовые люки, которые монтируются непосредственно на шахту колодец, используются только в коттеджном строительстве и в местах, где по ним не проедет автомобиль. Нагрузка на такие люки не должна превышать 1,5 тонны.

Для изготовления люков производителем используется несколько материалов – термопластичный полимерный пластик, бетон, серый или высокопрочный чугун. В зависимости от типа используемого материала различается и класс нагрузки. Если пластиковый люк может выдержать небольшую нагрузку до 1,5т, то изделие, выполненное из высокопрочного чугуна, рассчитано на равномерно распределенную нагрузку максимальным весом 40 тонн. Люки канализационных колодцев должны соответствовать ГОСТ 3634-99.

Кроме люков, можно использовать решетки и дождеприемники. Выбор решения для устройства наземной части колодца, в главную очередь, зависит от места, где будет установлен колодец.

Для использования пластикового канализационного колодца в зонах парковки или вблизи с проезжей части необходимо использовать специальные телескопические адаптеры. Эти устройства позволяют передать часть нагрузки с люка на окружающий грунт, что исключает «проседание» люков, которое можно часто наблюдать в больших городах.


Врезка в колодцы


Вне зависимости от того, какая конструкция колодца используется на объекте, в пластиковые канализационные колодца всегда можно «врезаться» на любой высоте относительно основной трубы. В этом случае инженерами используется муфта подключения по месту, которая обеспечивает прочное и герметичное соединение двух элементов между собой.

СНиП, из бетонных колец, монтаж своими руками

Колодцы – обязательные элементы централизованной или автономной канализационной системы. Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно. Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится.

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

  • линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
  • поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
  • узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
  • контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

  • классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
  • модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
  • каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
  • сложные конструкции многоступенчатых перепадов.
Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков. При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

  • Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
  • Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Важно: Кирпичные и бетонные колодцы нуждаются в гидроизоляции стен с наружной и внутренней стороны и дна, если речь не идет о фильтрационных конструкциях. Тщательная герметизация нужна для мест вхождения труб в резервуары.

  • Невосприимчивый к воздействию воды и химических веществ (например, моющих и обеззараживающих средств) пластик удобен для изготовления колодцев. Пластиковый колодец для канализации своими руками можно сделать из еврокуба или бочек. В продаже имеются и готовые блоки, включающие в себя не только сам резервуар, но лотки с разводками различных типов.

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Размеры колодцев

Выполняя канализационный колодец своими руками, необходимо соблюдать требования СНиП, касающиеся соотношения диаметра трубопроводов и диаметра самого сооружения.

Диаметр трубопроводаПараметры колодца
До 150 ммНе менее 700 мм
До 600 мм1000 мм
700 мм1250 мм
800-1000 мм1500 мм
1200 мм и более2000 мм

Если глубина прокладки трубопроводов составляет 3 м и более, при любом диаметре труб диаметр колодца не должен быть меньше 1500 мм.

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

  • составление эскиза схемы канализации с отметкой места обустройства колодца,
  • разметку на местности,
  • удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
  • обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

  • выполнение земляных работ (ручной или механизированный способ),
  • выравнивание и зачистку дна,
  • проверка и корректировка геометрии (глубина, углы откосов стен).

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

  • рытье котлована,
  • строительство фундамента (песчано-щебеночная подушка, заливное основание),
  • установка конструкции (и ее якорение при необходимости),
  • подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Более подробно о том, как установить смотровой колодец пластиковый, мы рассказали в отдельной статье.

Как реализуется схема канализации в частном доме своими руками вы можете узнать из другого материала нашего сайта.

А про виды и применение вакуумных канализационных насосов читайте тут.

Монтаж бетонного колодца

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

  1. Рытье котлована.
  2. Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
  3. Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
  4. Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
  5. Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
  6. Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
  7. Гидроизоляция швов (для конструкций из колец).
  8. Отделка лотка (используется цементная штукатурка и технология железнения).
  9. Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
  10. Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
  11. Засыпка колодца землей и трамбовка грунта.
  12. Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

Принцип работы канализационных колодцев и их строение

При оборудовании внешней части канализационной системы в жилом доме зачастую требуется дополнительная установка разнообразных колодцев. Такие устройства делают контроль и ремонт за водопроводной и дренажной системой намного удобнее. По своей сути септики относятся к категории колодезных конструкций. Однако существуют другие сооружения, отличающиеся по функциональным особенностям. На приусадебном участке с неровностями поверхности или значительным уклоном придется поразмышлять о том, как оборудовать перепадной канализационный колодец, чтобы интенсивность водяного потока была снижена.

Содержание

Перепадные колодцы
Правила и нормативы
Устройство перепадного колодца
Для чего нужны перепадные колодцы
Сливные колодцы
Пластиковые колодцы
Фильтрующие колодцы

Для чего нужны перепадные колодцы

Когда между точкой выхода сточных вод и местом их скопления значительная разница по высоте, жидкость по трубам будет перетекать с высокой скоростью. Любое увесистое вещество на большой скорости может оказывать на другие предметы разрушительное воздействие.

Перепадные колодцы в канализационной системе придется оборудовать в таких ситуациях:

  • Возникает необходимость в снижении интенсивности потока сточных вод;
  • Дренажная система оборудуется под или над предварительно установленными газовыми или водными магистралями;
  • Трубопровод необходимо обязательно проложить под автомобильной дорогой;
  • Колодец устанавливается с затопленным выводом в емкость или обычный водоем.

Во всех этих ситуациях уровень течения жидкости изменяется. Если вода направляется под большим наклоном, поток начинает ускоряться. Чтобы сточные системы оборудованной системы не оказывали разрушительного воздействия на составляющие канализационной системы, придется оборудовать водогаситель.

Различают несколько основных разновидностей перепадных колодцев по конструкции и функциональным особенностям. Такой выбор обусловлен особенностями рельефа, а также характеристиками грунта на рассматриваемом участке. В расчет также следует принимать конфигурацию и особенности прокладки дренажной системы.

Правила и нормативы

Канализационные системы считаются главнейшей составляющей в обустройстве эксплуатируемых систем жизнеобеспечения в частном домостроительстве. На протяжении нескольких столетий для оборудования дренажных систем применялись самые разнообразные материалы.

В различных нормативных документах приводится подробное описание устройства дренажных колодцев. Утвержденным правилам нужно неукоснительно следовать в процессе прокладки канализации.

Процедура установки колодцев и допустимых расстояний между ними регламентируется в СНиП. В Такой нормативной документации приводятся определения разновидностей колодцев.

К таким разновидностям относятся:

  • Смотровой;
  • Перепадный;
  • Поворотный;
  • Накопительный;
  • Фильтрационный.

В колодцах оборудуются шахты, расположенные над трубопроводом. Стены шахты могут быть выполнены из самых разнообразных материалов. Зачастую для оборудования канализационных колодцев используется именно железобетон. Отдельные технические условия и особенности комплектации устанавливаются ГОСТом 2080-90.

Для систем из полимеров существуют специальные ГОСТы. Производителя, занимающиеся изготовлением таких канализационных систем из поливинилхлорида, полипропилена и других материалов, могут создавать технические эксплуатационные условия своих изделий самостоятельно.

Контрольные параметры, указанные в СНиП такие производители обязаны неукоснительно соблюдать.  Каждый проект, либо чертеж канализационных элементов имеет несколько ссылок на определенные пункты установленной нормативной документации. Если в процессе производства колодца будут нарушены положения СНиП, придется заплатить штраф.

Изготовление комплектующих для канализационных колодцев также выполняется с определенными требованиями. Особого внимания также требуют специальные железобетонные изделия, которые используются практически повсеместно на сегодняшний день.

В соответствии с ГОСТ 8020-90 в производстве применяется мелкозернистый бетон, имеющий слишком низкий показатель пропуска жидкости. Для таких целей заготавливаются несколько разновидностей бетонных смесей. Чтобы обустроить систему на сухом грунте, понадобятся бетонные колодцы первого вида. Для агрессивных грунтов применяются бетонные смеси с минимальным показателем проницаемости.

Устройство перепадного колодца

Перепадные колодцы устанавливаются на участках, где прокладка трубы будет выполняться с недопустимо большим уклоном. Зачастую схемы таких конструкций отличаются от обыкновенных поворотных колодцев оборудованным опуском. Однако такая составляющая может и не быть включена в конструкцию, если на участке по высоте наблюдается незначительный перепад.

Такой опуск всегда может быть оборудован домовладельцем самостоятельно. Для этого нужно воспользоваться прямой крестовиной, трубой, а также коленом. Если используются пластиковые трубы, угол в колене должен быть 45 градусов, когда применяются чугунные, уклон должен составлять минимум 135 градусов. Опуск фиксируется на стене при помощи специальных хомутов.

Сливные колодцы

Устройство лотков всегда будет отличаться в зависимости от их разновидности. Сливные колодцы относятся к категории резервуаров для сбора и первичной очистки стоков, отличается несколькими особенностями:

  • При выборе мест размещения колодцев придется принимать во внимание такие правила, в соответствии с которыми промежуток между фундаментом здания и накопителем не должен быть меньше 5 метров;
  • Сливные колодцы должны размещаться на максимальном возможном расстоянии от источника водозабора. При песчаных грунтах расстояние должно составлять минимум 50 метров. Если дом построен на глинистой почве, минимальное расстояние – 20 метров;
  • Зачастую такие изделия являют собой резервуары округлой или квадратной формы. Днище таких емкостей заливается цементным раствором;
  • Стены и дно должны быть достаточно герметичными, чтобы загрязненные стоки не растворялись в почве;
  • Сливные колодцы очищаются при помощи ассенизаторских машин или илососов;
  • Зачастую такие изделия изготавливаются из бетона, кирпича или армированных бетонных колец. Можно пользоваться подручными материалами, но ими недолго удастся воспользоваться. Поэтому ремонт установленных колодцев придется проводить частенько;
  • Стены сливных колодцев должны быть оштукатурены при помощи цементных смесей. Дно покрывается небольшой прослойкой цементного раствора. Для дополнительной герметизации используется прослойка желтой глины. Для перекрытия лучше воспользоваться железобетонной плитой.

Часто у хозяев загородного жилого дома появляются вопросы относительно строительства канализационного колодца из специальных железобетонных колец. Процедура оборудования канализационной системы ускоряется, благодаря таким конструктивным элементам:

  • Для оборудования железобетонного колодца изначально придется подготовить место для его установки. На дно котлована насыпается подушка из щебенки, которая может изначально утрамбоваться, а потом залиться раствором;
  • На подготовленное дно устанавливаются железобетонные кольца. Объем будущей дренажной накопительной емкости обуславливается количеством таких колец;
  • Чтобы получить необходимую герметичность, между кольцами необходимо как следует промазать швы.

Пластиковые колодцы

Одним из простейших вариантом оборудования накопительных колодцев считается применение готовых к эксплуатации пластиковых емкостей. Когда-то пластмассовые сплавы не выдерживали слишком суровых морозов, поэтому до недавних пор такие изделия в строительстве канализации не использовались. Однако такие трудности удалось решить, благодаря созданию новых разновидностей пластиковых устройств.

Свою работу можно будет упростить значительно, если домовладелец предпочтет именно такое изделие. Установка пластиковых колодцев достаточно простая. Пластмассовые баки оборудуются с готовыми отверстиями для труб в самых разнообразных объемах с учетом потребностей пользователей.

Устройство пластиковых накопительных систем почти никак не отличается от обычных колодцев. Зато их монтаж проводится намного проще по сравнению с железобетонными колодцами. Дело в том, что пластмассовая емкость наделена меньшим весом и имеет уже готовые отверстия. В железобетонных кольцах все необходимые отверстия придется проделывать в ручную.

Достоинства пластиковых колодцев:

  • Прочность. Материал достаточно устойчив к механическим воздействиям и агрессивной рабочей среде;
  • Герметичность изделий создает высокий показатель экологической безопасности таких емкостей;
  • Простота установки и последующего обслуживания;
  • Устойчивость к перепадам температуры. Колодцы можно эксплуатировать в пределах от 70 до -50 градусов. это позволяет эксплуатировать пластиковые дренажные системы в самых неблагоприятных условиях.

Перепадные колодцы

Когда объединяются трубопроводы разной глубины в единую систему, перепадные колодцы дают возможность устанавливать трубные конструкции на уровне, находящемся над лотковой частью.

Предназначение перепадных колодцев:

  • Объединение канализационных выпусков и систем глубокого монтажа;
  • Обход точек пересечения подземных конструкций;
  • Снижение скорости течения стоков, повышающейся по причине чрезмерно высокого угла наклона рельефа;
  • Выравнивание выпуска стоков с берега с уровнем жидкости в водоеме.

Перепады высотой до 600 мм на установленных трубопроводах выше 500 мм в диаметре выполняются посредством монтажа вертикального стояка со специальным водоотбойным приямком, в котором сечение соответствует диаметру устройства.

Фильтрующие колодцы

Такая разновидность колодцев используется для очищения стоков, но их монтаж можно выполнять только в ситуациях, когда отдельное здание возведено на супесях или обычных песчаных грунтах. В данной ситуации уровень грунтовых вод должен находиться приблизительно на 1 метр ниже основания дренажного колодца. При этом необходимо соблюдать фиксированный лимит расхода жидкости в сутки, соответствующий 50 кубометрам. Следовательно, в здании не должно проживать больше 3-х человек. Норма площади колодца для различных супесей соответствует 1,5 кв. м., а для обычных песчаных грунтов – 1 кв. м.  Когда расход жидкости составляет до одного кубометра, можно оборудовать колодец, лимитированным объемом на пятерых проживающих. Габариты таких изделий должны соответствовать 2 кв. м. на супесях и 1,5 кв. м. на песке.

На рынках можно приобрести готовые собранные колодцы по разумной стоимости, а на установку не может уйти слишком много времени. Наличие какой-либо тяжелой техники для пластмассовых приспособлений тоже не потребуется.

Amazon.com: NDS FWAS24 50 галлонов. Комплект системы сухого колодца Flo Stormwater с 3 боковыми панелями и 1 крышкой, черный: Раковина для ванной комнаты и сливные фильтры для ванны: Сад и открытый

Установил 3 таких для своего заднего двора. Используется по одному для каждого из 3 водосточных желобов, а также для подземных дренажных труб NDS French. Уже было несколько дождей, и мы больше не видим скопления воды на больших участках двора. Заранее много изучил и изучил множество других брендов, а также другие методы.Я выбрал это решение, и оно нам очень понравилось.

Я также использовал поверхностный впускной дренаж NDS на каждом. Верно, что дренаж можно заделать наверху этого сухого колодца, но, по общему правилу, не следует допускать сдвигов грунта с годами (например, землетрясений и т. Д.). Я не запечатывал свой. Я прочитал много статей в других обзорах по всему Интернету, поэтому надеюсь, что следующие примечания помогут другим.

Я много читал, мне пришлось вырезать маленькие сливные отверстия, и я не мог их вытолкнуть, как указано в инструкциях.Я на самом деле прочитал инструкцию, и в ней упоминалось, что нужно поместить каждую изогнутую стенку колодца на твердую опорную поверхность, такую ​​как шлакоблоки. Я сделал это, и все они легко выскочили, кроме одного (у нас 3 колодца, всего 9 секций стен). Я попробовал без поддержки блоков и, конечно же, ничего не вышло, чтение инструкций помогло! Отверстия большего размера, предназначенные для соединения труб, упоминаются для выполнения некоторой резки перед их «выталкиванием».

Несколько обозревателей в сети также отметили, что секции стены иногда разваливались при обращении с ними или их установке.Итак, один из советов, упомянутых парой людей (который я последовал и сделал), заключался в использовании водонепроницаемого герметика при соединении секций вместе. Сработало абсолютно отлично. Я построил каждую лунку перед тем, как выкопать каждую яму, чтобы у нее было время на пару часов.

Некоторые обозреватели предполагали, что колодец будет с дном, но, поскольку это сухой колодец, открытое дно предназначено для максимального дренажа снизу. Есть несколько сценариев, в которых может быть желательно дно, например.g., если вы соединяете несколько из них вместе и хотите заставить его стекать в другие сухие колодцы или только через трубки. Я видел, где можно купить дно для этих сценариев. Мне пришлось много читать о том, как это делается, потому что нам негде слить лишнюю воду. Таким образом, нашим решением был сухой колодец без дна.

Кроме того, я выстилала внешнюю сторону каждого сухого колодца той тканью, которая рекомендована для французских водостоков и сухих колодцев. Кстати, эта ткань не совсем обычная для ландшафта.Не будем вдаваться в подробности, но многие люди в сети написали, что они просто использовали обычную ландшафтную ткань. Из того, что я прочитал (в том числе от инженеров и т. Д. По этой теме), я не рекомендую его для длительного использования. Я также использовала дренажную ткань, чтобы покрыть каждое отверстие для сухого колодца.

Надеюсь, это поможет другим.

Справочник по водосборным бассейнам и сухим колодцам в жилых домах

Содержание

  1. Что такое жилой водосборный бассейн?
  2. Что такое жилой сухой колодец?
  3. Где и как используются водосборные бассейны и сухие колодцы?
  4. Как мне узнать, нужен ли мне жилой сухой колодец или водосборный бассейн?
  5. Что может пойти не так с водосборным бассейном?
  6. Что может пойти не так с сухим колодцем?
  7. Советы по уходу за сухим колодцем

Сантехнические системы любого дома включают в себя элементы, которые выполняют важную работу по отведению воды и бытовых отходов.К системам относятся почти любые устройства или устройства, которые связаны с водой, а в некоторых случаях и с другими жидкостями:

Мы не часто думаем о дренажных системах дома, поскольку их работа в основном незаметна, но они по-прежнему необходимы для хорошей функциональности. почти всего остального внутри и снаружи дома. Неудачный или неэффективный дренаж может вызвать все, от незначительного раздражения и раздражения до серьезных расходов и ремонта.

В бытовых дренажных системах часто используются открытые водосборные бассейны и / или сухие колодцы, поэтому четкое понимание того, что они собой представляют и какую работу они выполняют, может быть полезным.

Есть основания ожидать, что дренажная система будет в основном беззаботной, но это требует приверженности и инвестиций в надлежащую установку, техническое обслуживание и сервис. Тщательное знание существующей системы, а также регулярные плановые проверки и техническое обслуживание позволят добиться бесперебойной работы системы и предотвратить поломку, а также необходимость ремонта.

Хотя кажется, что лучше понимают общественные системы, частные системы водоснабжения, сточных вод и дренажа вносят свой вклад в общую картину водоснабжения, и их также следует понимать и принимать во внимание.Знание различных вариантов использования водосборного бассейна по сравнению с сухим колодцем является преимуществом почти для всех, поскольку оба коммунальных предприятия существуют в различных жилых условиях и могут предоставить решения для ряда проблем с дренажем.

Они существуют как в сельской местности, так и в городах в условиях, которые могут быть сложными из-за крутого, наклонного или низинного ландшафта и почв, которые являются каменистыми, сухими, насыщенными или богатыми минералами.

Хотя это разные коммунальные предприятия, почти все виды водосборных бассейнов и сухих колодцев имеют как минимум пять общих черт:

  1. Оба транспортируют воду от вашего участка
  2. Оба работают под действием силы тяжести
  3. Оба обычно имеют решетку и компоненты дренажа
  4. Оба могут облегчить ряд домашних головных болей, таких как наводнение и стоячая вода
  5. Оба включают систему труб для отвода воды и место для ее временного удержания.

В зависимости от предпочтений людей или текущей ситуации, любой вид дренажного средства может использоваться для сбора и обработки воды, стекающей с крыши, подъездной дорожки, патио, веранды, террасы или лужайки, а также использованной воды из дома, такой как из воды для стирки, мытья посуды, купания и септических вод, из которых были отфильтрованы твердые частицы.

Основное различие между двумя видами дренажных систем заключается в том, что по определению водосборный бассейн имеет водонепроницаемую подземную емкость, а сухой колодец обычно представляет собой проницаемую дыру в земле.Эта статья отвечает на некоторые часто задаваемые вопросы о водосборных бассейнах и сухих колодцах.

Что такое жилой водосборный бассейн?

Обычно водосборный бассейн — это дренажная система, предназначенная для отвода воды от вашего дома и, возможно, направления ее через территорию собственности, прежде чем она попадет в общественную систему ливневой канализации, сухой колодец, местный водоем или в землю. Водосборный бассейн может иметь разные формы, но часто можно увидеть какую-то решетку над угловым входом, часто с бетонным или пластиковым резервуаром в земле, который улавливает воду.Оттуда он может быть откачан и выпущен в другое место, направлен по подземной трубе к месту выброса или испарен.

Некоторые инженерные сети, называемые водосборными бассейнами, могут иметь открытую конструкцию, но большинство из них представляют собой закрытые подземные контейнеры. Водосборный бассейн обычно расположен в нижней части участка, и к нему будет прикреплен какой-либо тип дренажной трубы или другой канал, идущий под уклоном от самого бассейна.

Водосборный бассейн может выполнять любую комбинацию функций, например, улавливать, удерживать и фильтровать сточные воды с лужайки, вокруг дома, с поверхностей и из желобов.Вы можете найти водосборные бассейны в домах и на предприятиях, которые используют как государственные, так и частные системы водоснабжения.

В жилых помещениях водосборный бассейн может представлять собой квадратную коробку размером 12 на 12 футов, продаваемую в магазинах товаров для дома примерно за 51 доллар, или, как его аналоги в государственном секторе, это может быть гораздо большая конструкция из бетона или облицованные бетонные блоки. Цена на уловитель большего размера, конечно, будет больше, чем на небольшой, предварительно собранный тип, но стоимость будет зависеть от размера конструкции и расхода материалов.Ловушки также могут быть изготовлены из железобетона или полипропилена с перфорированными сторонами и дном.

Размер, тип конструкции и другие характеристики водосборного бассейна во многом зависят от того, какой тип воды он будет принимать и в каком количестве. Например, водосборный бассейн на большой автостоянке, вероятно, будет сделан из бетона с большой металлической решеткой и будет расположен непосредственно под поверхностью, которая стекает к нему. Также есть случаи, когда водяной насос помогает перераспределить воду в водосборном бассейне, в зависимости от того, какую воду он содержит и куда ее можно направить из бассейна или колодца.

Что такое жилой сухой колодец?

Проще говоря, сухой колодец используется для отвода воды с территории, но вода может быть ливневым стоком с крыши и мощеных поверхностей, водой из септика, из которой были отфильтрованы твердые частицы или использовалась вода из душа, прачечной, посудомоечной машины и раковины.

Подобно водосборному бассейну, сухой колодец может также собирать сток дождевой воды из желобов и других непроницаемых поверхностей вокруг домов и предприятий, таких как подъездные пути, внутренний дворик, пешеходные дорожки и другие области.Сухие колодцы бывают разных форм и могут служить различным целям в бытовой канализации, и их можно увидеть в сочетании с водосборным бассейном или увидеть, как несколько колодцев используются на одном участке земли.

Сухие колодцы, которые также можно назвать фильтрационными ямами или ямами для выщелачивания, обычно вырывают где-то рядом с самой нижней точкой жилого участка и укрепляют камнями, камнями, гравием, кирпичом или бетоном. Обычно это подземная яма с решеткой или покрытием сверху.Сточная вода поступает в колодец и в него, а затем почва в лунке и вокруг нее поглощает и несколько фильтрует ее.

Люди иногда ошибочно называют сухой колодец, в который поступает вода из септической системы, выгребной ямой, но выгребная яма включает неочищенные сточные воды, а сухой колодец — нет. Вы можете услышать, что этот тип воды называется септическим «стоком», который также может включать воду из посуды, купания и стирки.

Вода обычно течет в сухой колодец по подземной трубе, но иногда она может течь по траве, чтобы попасть в колодец, что является следующей ступенью естественной фильтрации.Попадая в колодец, вода проходит сквозь камни, камни, гравий, кирпич или бетон, которые обеспечивают фильтрацию.

Если система не функционирует должным образом и вода не проходит через эту естественную систему фильтрации, она будет переносить в близлежащие водные пути нежелательные твердые частицы с крыши, подъездной дороги и других участков, включая воду из септической системы. Везде, где они непреднамеренно или непреднамеренно осаждаются, эти загрязнители могут негативно повлиять на жизнь растений и животных, повлиять на температуру воды и поставить под угрозу здоровье почвы.

Сухие колодцы могут быть заполнены гравием, бетоном, щебнем, камнями, кирпичом и строительным раствором или другим видом горных пород, которые не только обеспечивают естественную фильтрацию, но и укрепляют против обрушения. до десяти квадратных или круглых футов. Глубина и диаметр сухого колодца зависят от того, сколько и какого типа воды вы хотите подавать, как часто она будет поступать, от скорости просачивания почвы вокруг него, уклона и ряда других факторов.

Тем не менее, многим жителям нравится идея иметь сухой колодец для некоторых частей водопроводной системы, чтобы укрепить стареющую септическую систему или уменьшить затопление лужайки или других открытых площадок.Некоторым людям не нужен большой объем и им нужна простая небольшая яма, заполненная гравием или камнями. Другие домовладельцы хотят быть готовы к худшему и иметь сухой колодец, который обрабатывает большой объем воды и затем может медленно выпускать ее обратно в землю и грунтовые воды.

Где и как используются водосборные бассейны и сухие колодцы?

Водосборный бассейн и / или сухой колодец могут использоваться во многих жилых и общественных помещениях в больших и малых масштабах. Это коммунальные службы, которые стремятся транспортировать, удерживать и распределять воду наиболее желательным образом, а не позволяют ей оставаться или течь туда, где она не должна быть, где это обычно вызывает какой-либо ущерб или другие нежелательные проблемы.

Дома существуют во всевозможных конфигурациях и ориентациях, которые создают для их семей сложные дренажные системы, в том числе:

  • Окна в нижнем или нижнем уровне
  • Подвал или подвал
  • Нижняя сторона террас и подъездов
  • Сады
  • Гаражи
  • Септик ограниченной емкости
  • Выносной сантехнический прибор
  • Склоны и холмы

Вы можете найти водосборный бассейн или сушильный колодец на месте, чтобы помочь септической системе вымыть поле, из которого стекает вода.По мере того, как эти системы удаления отходов стареют, и условия окружающей среды вокруг них могут измениться, у них могут возникнуть проблемы в некоторых частях поля выщелачивания, или они могут быть достаточно старыми, чтобы их способность обрабатывать воду со временем уменьшилась.

Обычно рекомендуется рассмотреть вопрос о замене системы, которая по какой-либо причине не может должным образом обрабатывать жидкости из септической системы, которые стекают в поле выщелачивания, но в некоторых случаях сухой колодец может помочь справиться с избытком воды в септической системе.

Любое коммунальное предприятие может также предоставить средства для отвода грязной воды из водопровода, такого как раковина или стиральная машина, которые находятся далеко от основной септической системы.В некоторых отдаленных случаях имеет больше смысла построить отдельную дренажную систему, чем пытаться проложить подземную линию к существующим септическим трубам.

Многие дома старой и новой постройки включают один или несколько сухих колодцев или водосборных бассейнов, чтобы обеспечить хороший дренаж на участке. Обе утилиты могут эффективно справляться с целым рядом различных условий, включая местность, которая просто плохо дренирует и может иметь неоднородный дерн, мох или насыщенные участки.

Как мне узнать, нужен ли мне жилой сухой колодец или водосборный бассейн?

Вы и любой другой домовладелец или житель знаете свою собственность лучше, чем кто-либо другой, и есть некоторые признаки, которые могут указывать на то, что вам нужен дополнительный или улучшенный дренаж:

  • Есть ли регулярно стоячая вода в вашем дворе или рядом с вашей собственностью?
  • У вас есть двор из бетона, стали или других непроницаемых материалов?
  • Трава остается насыщенной?
  • Часть газона мертва?
  • Есть ли неприятный запах в определенных местах?
  • Вы видите лишних насекомых, особенно комаров?
  • В вашем дворе или районе наклонная поверхность?
  • Скапливается ли вода в подвале, гараже или других местах после сильного дождя?
  • Есть ли плесень или плесень внутри или снаружи вашего дома?

При наличии любого из этих условий можно помочь и часто решить эту проблему с помощью уловителя правильного размера и / или сухого колодца.Любая из проблем, вызванных плохим дренажем, может раздражать, а многие даже вызывают беспокойство, поскольку вода может повредить имущество.

Что может пойти не так с водосборным бассейном?

Самая распространенная проблема с водосборными бассейнами заключается в том, что со временем на них или в них накапливается мусор, что замедляет или останавливает дренаж, создает неприятный запах, вызывает затопление и может потребовать дорогостоящего ремонта, если засорение вызывает какой-либо отказ или резерв .

Одним из способов предотвращения нежелательных сценариев и ремонта водосборного бассейна является регулярная чистка решетки водосборного бассейна и ее проверка после сильных дождей.Большинство людей предпочитают, чтобы это было сделано за них, и профессиональные лицензированные сантехники, такие как у мистера Рутера из Больших Сиракуз, могут помочь найти и оценить ваш водосборный бассейн, что затем предоставит вам информацию, необходимую для настройки обслуживания водосборного бассейна. расписание.

В некоторой степени непосредственные условия окружающей среды влияют на состояние водосбора. Например, вы должны учитывать:

  • Размер домохозяйства, использующего его
  • Местность, на которой он находится
  • Какая почва вокруг него
  • Количество осадков, выпадающих в месте ежегодно

Это все факторы, которые имеют значение. когда вы принимаете базовые решения по техническому обслуживанию.Также полезно проконсультироваться со специалистом, чтобы убедиться, что умывальник имеет правильный размер и установлен, а также правильно функционирует.

Некоторые части водосборного бассейна, в основном подземные трубы и водоприемник, не видны, но могут быть оценены на предмет надлежащей работы как наземным наблюдением, оценкой работы системы, так и подземным обследованием с помощью крошечной камеры, водопроводной видеокамеры . Трещины, протечки, засоры и крошащийся бетон могут направить воду в нежелательные места и создать проблемы в других областях, поэтому регулярное техническое обслуживание и ремонт являются не только средством обеспечения спокойствия, но и профилактикой проблем.

Что может пойти не так с сухим колодцем?

Многие проблемы могут возникнуть с сухим колодцем в зависимости от условий, но некоторые из наиболее распространенных проблем, которые могут привести к ремонту сухого колодца, перечислены здесь:

  • Как и в водосборном бассейне, скопление листьев, отложений и других различные материалы подавляют или препятствуют работе сухого колодца, и именно тогда могут возникнуть более серьезные головные боли в виде наводнения, повреждений, стоячей воды, неприятных запахов и даже опасных бактерий.
  • Одной из распространенных проблем сухих колодцев является их недостаточный размер для работы. Сухие колодцы обычно проектируются для минимального количества дождя или минимального уровня средних условий, поэтому длительные, всасывающие ливни могут легко перегрузить небольшие системы, не говоря уже о сильном шторме. Для домовладельцев также нет ничего необычного в том, чтобы добавить водонепроницаемую поверхность к собственности и не осознавать, что это увеличивает объем воды в дренаж, для которого исходный сухой колодец не может быть рассчитан.
  • В идеале все сухие колодцы и водосборные бассейны должны быть спроектированы таким образом, чтобы выдерживать самые сильные штормы или наводнения, которые когда-либо видели за пределами катастрофических условий, но на самом деле большинство из них не спроектировано по этому стандарту из-за экономических соображений.Размер конструкции имеет значение, и если колодец или бассейн постоянно работает ниже ваших ожиданий, вероятно, он слишком мал для условий собственности.
  • Если в месте, где вы живете, высокий уровень грунтовых вод или идет много дождя, вода может восстанавливаться, когда сухой колодец недостаточен или дренаж затруднен. Также легко неправильно измерить количество воды, которое использует семья, что является важным показателем при определении того, какой размер дренажной системы вам нужен.
  • Тип почвы вокруг сухого колодца и то, из чего состоит грязь засыпки, имеют большое значение для работы коммунального предприятия, потому что, если дренаж любого материала недостаточен, он препятствует процессу выщелачивания воды.В результате у вас может остаться стоячая вода, питательная среда для бактерий, комаров и неприятных запахов.
  • При определенных обстоятельствах скопившийся мусор потенциально может попасть в другие части общей водопроводной системы. Еще одна причина для регулярной чистки сухого колодца и его частей заключается в том, что, когда в сухой колодец поступает достаточное количество осадка, он начинает проникать в окружающую почву и влиять на способность колодца фильтровать и осушать воду. Если отложить осадок в сухом колодце слишком долго, это в конечном итоге ухудшит его производительность и вызовет выход из строя, даже если коммунальное оборудование было правильно выбрано и установлено.
  • Стеновые колодцы могут обрушиться, если они не имеют надлежащей структурной опоры или когда эта опора смещается или удаляется. Было много случаев, когда домовладельцы думали, что удалить бетон, камень, кирпичный гравий или камень из колодца — это хорошо, тогда как на самом деле колодцу требуется часть этого материала, чтобы поддержать стены и предотвратить обрушение. Может возникнуть сложный баланс не только при выборе правильных материалов для эффективного дренажа скважины, но и правильного количества и расположения этих материалов.

Советы по обслуживанию сухого колодца и содержания водосборного бассейна

Существует ряд мер, которые помогут сохранить ваш сухой колодец или водосборный бассейн должным образом:

  1. Содержите его в чистоте: При хорошем функционировании Drywell правильно улавливает весь сток, вода всегда будет приносить с собой грязь, частицы асфальта, растительность и другие материалы. Одним из ключей к хорошей работе является периодическая чистка сухого колодца или сборного бассейна, а также частая проверка и чистка решетки, например, после каждого сильного дождя и почти ежедневно, когда опадают листья.Как часто вам нужно его чистить, зависит от того, как быстро накапливается мусор, что в некоторой степени зависит от каждой отдельной собственности и ее местности.

Обычно годовой или полугодовой план проверки и технического обслуживания достаточно для средних ситуаций.

Большинство людей предпочитают, чтобы уборку выполнял профессионал. Никому не нравится вытаскивать таинственные комки мусора, которые препятствуют дренажу, и лицензированный сантехник имеет опыт, чтобы убедиться, что конструкция и детали сухого колодца находятся в хорошем состоянии, а также имеются надлежащие инструменты.Иногда стенки колодца могут стать настолько грубыми, что перед возобновлением правильного дренажа потребуется тщательный осушение и очистка.

Хорошая общая практика технического обслуживания, которую каждый может выполнить самостоятельно, — это очищать любые видимые части системы, такие как ловушка и решетка, от мусора, особенно от листьев при падении. Листья могут эффективно покрывать всю поверхность коммуникаций и заставлять воду полностью обходить решетку или крышку, а затем стекать туда, где она не должна.

  1. Уход за насосом: В состав вашей сухой скважины может входить уже имеющийся насос, который вышел из строя, или вам, возможно, придется использовать насос для удаления воды, чтобы найти и устранить проблемы.Тем более, что насосы и их установка могут стоить до 2500 долларов, люди любят проконсультироваться со специалистом, чтобы выполнить свою работу правильно.
  1. Дополнительная фильтрация: Дренажные и проточные системы не могут работать должным образом, когда решетки забиваются или мусор и осадок накапливаются до точки, в которой они текут вместе с водой. Смысл в том, чтобы поймать эти вещи и предотвратить их попадание в муниципальную систему или близлежащий водоем и их резервное копирование в части вашей системы.В тех случаях, когда сухой колодец будет обрабатывать использованную воду из прачечных, можно установить фильтр для ворса, чтобы предотвратить попадание материала внутрь колодца и его скопление.
  1. Примите превентивные меры: Город Сиракузы, например, предупреждает людей не выбрасывать жир, масло или смазку или туман в канализацию или любую дренажную систему, так как это вызовет засорение системы. Людям рекомендуется удалить с посуды как можно больше материалов, а затем выбросить их в мусор перед тем, как мыть или пропустить посуду в посудомоечной машине.

«Туман» проявляется в форме многих вещей, которые мы обычно не воспринимаем как прямые формы жира, масла или жира, таких как масло, подливка, шортенинг, остатки мяса, заправки для салатов, выпечка и т. Д. жареная еда. Городские власти заявляют, что всего одна чайная ложка жира, хранящаяся вне одного слива каждый день, предотвращает попадание 12 фунтов жира, масла или смазки в год в и через как государственные, так и частные системы, где они вызывают засорения и наносят ущерб.

Даже системы с хорошей установкой и функционированием могут со временем испортиться из-за тумана, а также мыльной пены, остатков смягчителя ткани и моющих средств, ворса для стирки и частиц с крыши и патио.Эти материалы немного менее очевидны, чем листья и растительность, но они могут быть столь же вредными, если им позволено накапливаться. Эти факты подтверждают логику регулярного осмотра и очистки сухих колодцев, водосборных бассейнов и септических систем.

  1. Очистите желоба: Чем больше листьев, палочек, грязи, частиц асфальта и другого мусора вы сможете убрать в желобах, тем меньше материала будет стекать в сухой колодец или сборный бассейн. Вы также можете использовать ограждения для желобов или сетки, чтобы не допустить попадания отходов в воду, которая течет в водосборный бассейн или в колодец.

Хорошее обслуживание избавит вас от дорогостоящего счета за ремонт, который потенциально может включать водяные насосы, земляные работы и новый раствор или бетон. Стоимость ежегодной или полугодовой профессиональной проверки невелика по сравнению с тем, что может стоить любой из более крупных проектов или крупных услуг, таких как замена водосборного бассейна.

Установка и ремонт сухих колодцев в жилых домах

Люди довольно часто предпринимают всевозможные самостоятельные проекты вокруг своего дома, иногда для экономии денег, а иногда просто потому, что они просто наслаждаются улучшением своего уровня жизни.Однако дренаж вокруг дома, такой как водосборный бассейн или сухой колодец, действительно сложен, и обычно рекомендуется профессиональная помощь, если не требуется для выполнения поставленных задач.

Замена сухого колодца может стоить от 1000 до 3000 долларов. Это то, что нужно исправить, потому что даже небольшой дефект уклона трубы или неправильный фитинг могут привести к потере эффективности сухого колодца. Средний домовладелец может не знать, что для выхода водосборного бассейна требуется труба диаметром не менее трех дюймов, а также обращенное вниз колено или тройник, чтобы предотвратить засорение.

Не все поймут, что расположение скважины относительно уровня грунтовых вод повлияет на ее производительность и может означать разницу между резервированием или отсутствием. Система должна иметь правильный размер, чтобы справляться с большими объемами воды, и выбор материала трубопровода, как правило, будет гофрированным или гладким. Хотя гладкая поверхность обычно стоит немного дороже, она снижает вероятность прилипания мусора к гофре, что вызовет закупорку и не позволит воде течь должным образом.

Правильная установка также может быть вопросом закона, поскольку соседи, муниципалитеты, округа и штаты все больше внимания уделяют законодательству о чистой воде в соответствии с федеральным законом о чистой воде.Для городов, деревень и поселков характерно иметь законы или рассматривать законы, которые требуют инспекций водосборных бассейнов, сухих колодцев и других частных коммунальных услуг, которые все вносят свой вклад в общий дренаж на территории.

Откуда поступает вода и что в ней содержится, имеет большое значение, и люди могут быть привлечены к ответственности и наказаны за несоответствующую систему, которая отрицательно влияет на грунтовые воды, водные объекты, соседние объекты или общественные системы. Большинство хороших руководящих принципов, а теперь и постановлений, нацелены на то, чтобы вода из сухого колодца или водосборного бассейна была направлена ​​и выпущена правильно, и чтобы труба подходящего размера использовалась для соединения водосборного бассейна или сушильного колодца с различными объектами, сливающимися в него.

Закон часто требует определенных зазоров, компонентов и спецификаций для различных дренажных систем, и лицо, выполняющее монтаж, должно быть осведомлено о скорости поглощения почвы, прочности различных используемых материалов и о том, какой объем необходим для соответствия характеристикам собственности.

Установка и ремонт водосборного бассейна в жилых домах

В зависимости от того, что идет не так с водосборным бассейном или условий, при которых он устанавливается, затраты на установку или восстановление могут составлять от 2500 до 5000 долларов.Водосборные бассейны страдают многими из тех же проблем, что и сухие колодцы, включая неправильную установку и, как правило, недостаточный размер для работы. Постоянный характер процесса замораживания-оттаивания также может привести к повреждению бетонных частей вашей системы водосборного бассейна, а затем позволить воде просачиваться, течь или иным образом выходить.

Если бетонные или асфальтовые материалы получают какие-либо повреждения, их необходимо отремонтировать или удалить и заменить, чтобы бассейн функционировал правильно. Объем ремонта полностью зависит от каждой конкретной ситуации, но, как правило, для выполнения ряда задач требуются профессиональные навыки:

  • Пиление или срезание бетона
  • Удаление всей рамы бассейна и решетки
  • Удаление части рамы
  • Смешивание и нанесите ремонтный раствор
  • Смешайте и нанесите герметизирующий раствор
  • Заделайте любые пропилы прорезиненным влагостойким материалом

Установка или ремонт водосборного бассейна также требует многих из тех же задач по рытью траншеи и прикреплению труб, что и сухой колодец , которые включают, как минимум, информацию об уклоне, почве, емкости системы и характеристиках воды.

Французские водостоки в качестве дополнения

Когда вы пытаетесь установить, отремонтировать, обслуживать или обслуживать канализационные системы вокруг вашего дома, вы можете столкнуться с правильным или неправильным использованием термина «французский водосток». В то время как некоторые люди называют это системой осушения подвала или внутренней системой дренажа фундамента, французский дренаж — это наружная подземная дренажная линия, которая уносит воду из дома. Он часто ведет к сухому колодцу или водосливной яме, расположенным на расстоянии 15 футов или более от здания.

Место, где течет вода

Сухие колодцы и водосборные бассейны в равной степени могут помочь окружающей среде, если они установлены правильно и правильно работают, но могут нанести ущерб, если они засоряются или выходят из строя. Кажется таким естественным позволить воде течь туда, куда она хочет, но существуют различные коммунальные службы, чтобы помочь природе отфильтровать некоторые из вредных элементов, которые поступают в воду и попадают в нее, в том числе:

  • Отходы животных
  • Отходы жизнедеятельности
  • Мусор
  • Различные химические вещества
  • Почва и мелкие твердые частицы
  • Удобрения для растений
  • Убийца сорняков

Действующие законы и другие постановления, требующие чистой воды, направлены не только на защиту воды, но и на распространение информации о том, насколько чистая вода и Ответственные методы дренажа зависят от каждого человека, владеющего какой-либо собственностью.Ответственность за правильную установку и обслуживание дренажных систем, включая водосборные бассейны, сухие колодцы и септические системы, лежит на землевладельце. Различные государственные органы регулярно проверяют все формы воды, включая прибрежные районы, озера, реки, грунтовые воды, грунтовые воды и водоносные горизонты.

Когда один из них показывает бедствие, такое как загрязнение, повышенная температура или мертвая рыба, он обычно начинает расследование, чтобы найти источник проблемы, и любой, кто способствует этому, может быть подвергнут штрафам, штрафам и мерам по ремонту или восстановлению.От больших кусков мусора до небольших невидимых химикатов забота о чистой воде исходит от местных агентств напрямую от Агентства по охране окружающей среды.

Предложения федерального правительства, относящиеся к

Одна из задач EPA состоит в изучении того, как лучше всего распределять воду, которую использует общество, в конечном итоге без какого-либо ущерба для водоснабжения или окружающей среды. Агентство перечисляет способы предотвращения попадания мусора и мусора, который летит вокруг, в ливневые и канализационные стоки. Среди этих советов — использование уловителей с такими аксессуарами, как вытяжки, ширмы и тканевые вставки.

Бордюрный кожух может предотвратить попадание лишнего мусора в ливневую канализацию. Экран, установленный внутри уловителя, также может предотвратить попадание мусора и его накопление в системе, включая выпускные трубы или другие элементы. Устройства с размером ячеек не менее 5 миллиметров рассматриваются EPA как «устройства полного захвата».

EPA также перечисляет вставки для водосборных бассейнов как передовой метод управления ливневыми водами и улавливанием мусора. Это может быть довольно простой и недорогой способ дополнить старую систему или установить новую, так как она обычно размещается там, где выпускается бассейн, и имеет вставку из стальной рамы с прочным тканевым фильтрующим материалом, который может справляться с большими потоками и нагрузкой мусора. .

По мере продолжения анализа водных объектов и водоснабжения, у многих возникает озабоченность по одной или нескольким причинам, что усиливает потребность в индивидуальной сознательности в отношении воды, дренажа и отходов. В разделах EPA, посвященных мусору и плавучим объектам, говорится: «Более 200 отдельных водоемов … с 1996 года были внесены в список для мусора, обломков или плавучих средств». Эти водоемы включают Аляску, Калифорнию, Коннектикут, Округ Колумбия, Гавайи, Мэриленд и Нью-Йорк, и статус «внесен в список» указывает на то, что они каким-то образом скомпрометированы.

Когда обнаруживается, что водный объект или водопровод скомпрометированы, ответственные агентства предпримут действия для устранения проблем, которые часто включают законодательство, кампании по информированию общественности и дальнейший анализ воды. Еще одна мера, которая чаще всего встречается в городских районах, — это когда районы используют секции ливневой канализации, водосборные бассейны или водозаборники, чтобы лучше поддерживать их в рабочем состоянии.

Проконсультируйтесь с партнером-экспертом

Г-н Рутер из Больших Сиракуз предоставляет полный спектр знаний и навыков, необходимых для оценки, установки, ремонта и обслуживания любого типа сухих колодцев или систем водосборных бассейнов.Наши специалисты являются лицензированными сантехниками, сертифицированными округом Онондага для обнаружения утечек в сантехнике или любых связанных с сантехникой проектов в жилых или коммерческих помещениях, и мы знакомы с применимыми нормативными актами в районе Сиракузы-Онейда, а также с государственными и другими правилами.

Если вы подозреваете проблему, уже имеете проблему или хотите узнать, как лучше обслуживать любую часть вашей водопроводной или дренажной системы в доме, позвоните г-ну Рутеру, чтобы он профессионально посетил ваш дом и провел водопровод. бесплатное обследование.В конечном итоге более качественное обслуживание и уход со временем экономят ваши деньги, поскольку продлевают срок службы вашей системы и помогают предотвратить поломки.

Эта общая проверка системы дает вам возможность оценить ее производительность и поможет обнаружить любые проблемы или проблемы. Практически всегда лучше найти и устранить проблемы раньше, чем позже, поскольку со временем они могут усугубиться и потребовать еще более дорогостоящего ремонта. Даже если вас не беспокоит ваш сухой колодец или водосборный бассейн, его первоначальная проверка дает базовый уровень производительности, который вы можете использовать для оценки его будущих показателей.

Чтобы прочитать больше блогов, щелкните здесь.

ливневых дренажных колодцев | Защита подземных источников питьевой воды от подземной закачки (UIC)

На этой странице:

Что такое колодец ливневой канализации?
Чем не является колодец ливневой канализации?
Почему EPA регулирует колодцы для ливневой канализации?
Каковы минимальные федеральные требования к колодцам для ливневой канализации?
Каковы передовые методы управления ливневой канализацией?


Эта страница поможет владельцам и операторам:

  • Определить, есть ли у вас колодец ливневой канализации
  • Узнайте, как соблюдать правила для колодцев ливневой канализации
  • Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом собственниками и операторами колодцев ливневой канализации являются:

  • Государство, племена и местные органы власти
  • Государственные и частные учреждения
  • Торгово-промышленные объекты
  • Общественные объединения
  • Частные лица

Что такое колодец для ливневой канализации?

Колодцы ливневого дренажа класса V используются для подземной инфильтрации с целью управления стоком поверхностных вод (дождевая вода или таяние снега).Дренажные колодцы ливневых вод могут иметь различную конструкцию и часто называются именами, включающими:

  • Сухие колодцы
  • Пробуренные скважины
  • Инфильтрационные галереи

Названия могут вводить в заблуждение, поэтому важно отметить, что колодцы для ливневой канализации, как и любые другие колодцы, определены в правилах МСЖД (40 CFR144.3) как:

Просверленный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Системы инфильтрации ливневых вод с трубопроводами для улучшения возможностей инфильтрации соответствуют определению UIC для скважины класса V.

Ливневая вода течет в бетонную камеру. В камере есть время для осаждения твердых частиц. Ливневая вода проходит через матрицу, абсорбирующую масло, прежде чем попасть в камеру инфильтрации, где она может быть подвергнута дополнительной предварительной обработке.

В 1999 году EPA завершило исследование скважин класса V с целью получения исходной информации для использования Агентством для оценки рисков для подземных источников питьевой воды (USDW), создаваемых скважинами класса V.В исследовании описаны 23 категории колодцев V класса, в том числе колодцы ливневой канализации, и дана их характеристика:

  • Использование
  • Расположение
  • Число
  • Возможное влияние на доллар США
  • Нормативные требования

Начало страницы


Чем не является колодец ливневой канализации?

Некоторые типы инфильтрационных систем не соответствуют определению колодцев для ливневой канализации класса V. Обычно это:

  • В самой широкой точке поверхности больше, чем в глубине, или
  • не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
  • не включают подземные компоненты, которые сбрасывают флюиды в недра.

Поверхностные водохранилища ливневых вод обычно не считаются скважинами класса V, если они не включают в себя выкопанные, пробуренные или забивные стволы или включают подземную систему распределения жидкости.

Следующие вопросы можно использовать, чтобы определить, может ли ваша система инфильтрации ливневых вод регулироваться как колодец для ливневой канализации класса V.
Вопросы: Если ваш ответ «Да» … Если ваш ответ отрицательный..
1. Используете ли вы систему сбора ливневых вод, которая основана на инфильтрации для сбора и удаления ливневых стоков? Перейти к вопросу 2. У вас нет колодца для ливневой канализации класса V.
2. Разводится ли ваша система инфильтрации под землей? Переходите к вопросам с 3 по 6. У вас нет колодца для ливневой канализации класса V.

3.Состоит ли ваша система инфильтрации ливневых вод из просверленной или забивной шахты, вырытой ямы или траншеи глубже, чем ее ширина?

4. Используется ли для инфильтрации естественная воронка, сухой колодец или дренажная яма?

5. Включает ли он какие-либо подземные трубопроводы, перфорированные трубопроводы, дренажные плитки или любые другие подземные компоненты, которые сбрасывают жидкости в недра?

6. Включает ли оно какие-либо промышленные устройства для проникновения ливневых вод, такие как хранилище, камера или другое устройство, предназначенное для улавливания и просачивания ливневых стоков под поверхностью земли?

Если ответ на любой из этих вопросов утвердительный, значит, у вас есть колодец для ливневой канализации класса V и он соответствует требованиям класса V. Просмотрите следующий раздел, посвященный колодцам для ливневой канализации и зеленой инфраструктуре, чтобы узнать больше о методах управления ливневыми водами , которые считаются зеленой инфраструктурой, и методиках управления ливневыми водами, которые считаются колодцами класса V. У вас, вероятно, нет колодца для ливневой канализации класса V.

Начало страницы


Колодцы ливневой канализации и зеленая инфраструктура

Защита поверхностных и грунтовых вод требует эффективной интеграции Закона о чистой воде и SDWA.Признавая, что некоторые методы инфильтрации ливневых вод регулируются как скважины класса V в рамках программы UIC, EPA выпустило меморандум, в котором разъясняется, какие методы инфильтрации ливневых вод соответствуют определению скважин класса V. Меморандум от июня 2008 года включает Руководство по идентификации скважин класса V, предназначенное для помощи менеджерам ливневых вод в определении того, какие методы / технологии инфильтрации ливневых вод могут быть отрегулированы как скважины UIC класса V.


Почему EPA регулирует использование колодцев для ливневой канализации?

Закон о безопасной питьевой воде (SDWA) требует, чтобы EPA защищало USDW от инъекций.EPA установило минимальные стандарты для устранения угроз, исходящих от всех нагнетательных скважин, включая колодцы для отвода ливневых вод.

Закачка ливневых вод вызывает беспокойство, поскольку ливневые воды могут содержать нефть или другие органические соединения, которые могут нанести вред USDW. Другие потенциально вредные загрязнители включают:

  • Осадок
  • Питательные вещества
  • Металлы
  • Соль
  • Микроорганизмы
  • Удобрения
  • Пестициды

Начало страницы


Каковы минимальные федеральные требования к колодцам ливневой канализации?

В этом разделе изложены минимальные федеральные требования к колодцам для ливневой канализации.Некоторые штаты подали заявку и получили полномочия по реализации программы UIC класса V в своем штате, включая надзор за ливневыми дренажными колодцами, и могут иметь более строгие требования.

Посетите страницу разрешающего органа, чтобы узнать, какое агентство контролирует скважины класса V в вашем штате. Вы обязаны выяснить, каковы конкретные требования в вашем штате.

Колодцы ливневой канализации класса V «разрешены по правилам», что означает, что они могут эксплуатироваться без индивидуального разрешения до тех пор, пока:

  • Впрыск не угрожает USDW
  • Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения.

Требования к подаче инвентаря зависят от штата.Требуемая инвентарная информация обычно включает:

  • Название и местонахождение объекта
  • Название и адрес юридического лица
  • Право собственности на недвижимость
  • Характер и тип нагнетательных скважин
  • Рабочее состояние скважин

Для получения дополнительной информации посетите страницу с минимальными требованиями или обратитесь в разрешительный орган.

Если у вас есть новый колодец для ливневой канализации, вы должны связаться с органом, выдающим разрешения, до начала строительства.

Что касается существующих колодцев для ливневой канализации, вы должны немедленно прекратить использование колодца и обратиться в разрешительный орган, чтобы узнать, что вы должны делать. В большинстве случаев вам потребуется:

  • Заполните форму инвентаризации
  • Подождите до 90 дней, чтобы программа UIC авторизовала вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Разрешение на использование колодца истекает после того, как вы правильно закрыли колодец. Надлежащее закрытие скважины, также называемое ликвидацией, — это процедура, гарантирующая, что скважина не будет подвергать опасности USDW в будущем.В зависимости от конструкции скважины, надлежащее закрытие скважины может включать:

  • Засыпка чистым засыпным материалом
  • Выемка грунта
  • Снятие обсадной колонны
  • Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Начало страницы


Каковы передовые методы управления ливневой канализацией?

Лучшие методы управления (BMP) — это физические, структурные и управленческие методы, которые предотвращают или сокращают загрязнение USDW.Правильная конструкция и расположение колодца для ливневой канализации сводят к минимуму вероятность случайного или обычного загрязнения в результате плохой эксплуатации или неправильного использования.

Есть пять общих категорий BMP для ливневых дренажных колодцев BMP, которые могут быть реализованы по отдельности или в комбинации. К пяти общим категориям относятся:

  • Расположение
  • Типовой проект
  • Эксплуатация и обслуживание
  • Образовательная и просветительская деятельность
  • Надлежащее закрытие (закупорка и ликвидация)

Пригодность и эффективность BMP варьируются в зависимости от типа, конструкции, настройки и режима работы скважины.Проконсультируйтесь с вашим органом, выдающим разрешения, для получения дополнительной информации и сведений о BMP для конкретных местоположений.

Начало страницы

Контроль сильного стока — Решение проблем дренажа и эрозии

Следующие подходы к перенаправлению и улавливанию стока могут быть использованы для контроля обильного стока, вызывающего продолжительные влажные территории или эрозию двора.

Если у вас сильный сток из водосточных водостоков с крыш и соседних владений, перенаправление или улавливание стока может обеспечить лучший контроль.Эти методы минимизируют количество воды, которая накапливается или вызывает эрозию в проблемной зоне. Многие из описанных ниже методов можно использовать в тандеме: например, вы можете безопасно перенаправить сток, а затем захватить и позволить ему впитаться в почву.

Захват стока: дождевые бочки, дождевые сады, почвенные поправки, террасы, сухие колодцы. »

Перенаправление стока: канавы, французские водостоки, водосборные бассейны, пристройки водосточных труб.»

Сбор и хранение стока

Сток можно улавливать и хранить для использования или позволить ему впитаться в почву. Дождевые бочки и цистерны используются для хранения. Сухие колодцы, удобрения почвы и дождевые сады используются для проникновения воды в почву.

Эти решения имеют множество экологических преимуществ: сокращение стока с вашего участка, фильтрация стока, полив вашего двора и подпитка грунтовых вод. Их также можно комбинировать со структурами, перенаправляющими сток.Например, можно построить травяную канаву или пристройку водосточной трубы для подачи стока в сухой колодец или дождевой сад.

Однако эти методы подходят не для всех мест.

  • Дождевые сады или сухие колодцы не следует располагать рядом с фундаментом дома, чтобы избежать проблем с водой в подвале или фундаменте.
  • Если ваша почва имеет плохую скорость инфильтрации, возможно, потребуется включить дренаж в дизайн дождевого сада или сухого колодца.Почвы с высоким уровнем грунтовых вод или очень малой глубиной до коренных пород также являются проблематичными. Найдите свой тип почвы с помощью карт Soil Survey. Перед установкой дождевого сада или колодца для просушки следует также провести тест на инфильтрацию.

Если при строительстве одного из этих комплексов будет нарушено более 2500 квадратных футов, вам потребуется разрешение в округе Фэйрфакс. См .: Планы, связанные с сайтом. В других юрисдикциях см. Местные нормы и правила.

1. Бочка для дождя или цистерна

Дождевая бочка — это большой контейнер, который прикрепляется к концу водосточной трубы и хранит воду для дальнейшего использования, например, для полива сада или лужайки.Бочки от дождя бывают разных форм и размеров. Типичная бочка для дождя вмещает около 50 галлонов воды. Цистерны большего размера могут вместить сотни или даже тысячи галлонов. Дождевые бочки просты в установке и недороги. Если у вас нет бачка, этот вариант обычно не обеспечивает достаточной емкости для значительного уменьшения количества стоков, стекающих на лужайку во время сильных штормов. Скорее всего, дождевые бочки наиболее полезны в качестве дополнения к другим средствам контроля ливневой воды.

  • Устройство перелива позволяет вытекать лишней воде, когда бочка или цистерна полны.Используйте гофрированную пластиковую трубку, чтобы направить перелив в сторону от фундамента дома.
  • Водосточная труба может быть подключена к одному или нескольким водосточным бочкам. Подключение дождевых бочек увеличивает количество улавливаемого стока.
  • Для получения дополнительной информации см .: Мастерские Rain Barrel

2. Дождевой сад

Дождевой сад — это густо озелененная впадина, расположенная на пути стока стока, с проницаемой почвой. Во время шторма сток будет скапливаться на поверхности дождевого сада и впитываться в почву, фильтруя воду и подпитывая грунтовые воды.

Правильное функционирование дождевого сада зависит от проницаемости естественной почвы. При отсутствии достаточной проницаемости может потребоваться дренаж, позволяющий отводить фильтрованную воду, что может увеличить затраты и время строительства.

В дождевом саду естественную почву изменяют или заменяют смесью песка, верхнего слоя почвы и органического компоста (или предварительно приготовленной дождевой садовой смесью). Глубина этих поправок может варьироваться в зависимости от усилий и ресурсов, которые вы хотите вложить, но восемнадцать дюймов следует рассматривать как минимум.Под измененной почвой на дополнительной гравийной или песчаной подушке накапливается ливневая вода, так что она может впитаться в нижележащую естественную почву.

Дождевые сады могут быть хорошим решением больших и широко распространенных проблем с дренажем на заднем дворе. Они могут быть разных стилей и размеров. Большие и глубокие дождевые сады будут обрабатывать больше стока, меньшие и более мелкие дождевые сады будут обрабатывать меньше, но все правильно функционирующие дождевые сады уменьшат количество загрязненных ливневых вод и помогут восполнить запасы грунтовых вод.

Дополнительную информацию и инструкции по проектированию и строительству дождевого сада на заднем дворе можно найти в статьях NVSWCD «Проектирование и строительство дождевого сада: руководство для домовладельцев» или «Семь мифов о дождевых садах».

3. Поправка для почвы или Компостное одеяло

Часто городские и пригородные почвы плотные, уплотненные и имеют низкое плодородие. Добавление в почву органических веществ или компоста снижает плотность почвы и улучшает ее структуру. Структура относится к слипанию частиц почвы. Почва с хорошей структурой более пористая, что способствует инфильтрации и сокращению стока. Улучшение почвы также улучшает здоровье и продуктивность вашей почвы, добавляя долгосрочный источник питательных веществ и органических веществ.Есть два общих подхода.

Метод низкой интенсивности:

Компостное одеяло. Положите тонкий слой компоста и присыпьте его граблями на лужайке, следя за тем, чтобы не закопать траву или другую растительность. Если вы добавляете компост на оголенное место или участок без растительности, вы можете добавить более толстый слой.

Что использовать для компоста? Вы можете приобрести компост в коммерческих целях, но также можете использовать листовую мульчу. В округе есть места для сбора бесплатной мульчи из листьев.Для еще более простого подхода вы можете переработать органические вещества, которые у вас есть на участке, оставив обрезки травы на лужайке (езда на велосипеде) и скашивая осенние листья на лужайке вместо того, чтобы складывать их в мешки. Обрезки и скошенные листья сами по себе разрушаются и превращаются в компост в почве. Чтобы увидеть заметные изменения в вашей почве, может пройти несколько сезонов.

Метод высокой интенсивности:

Поправка о почвах. Представьте фермера, вспахивающего поле. Обработка почвы в тяжелых условиях — это, по сути, то же самое.Вместо того, чтобы добавлять семена, вы будете смешивать компост с почвой. Этот вариант более дорогостоящий и интенсивный (вам придется взорвать лужайку!), Но результаты будут немедленными и заметными.

Сначала выберите площадь вашей собственности, которую вы хотите изменить. Основываясь на этой площади, вы можете рассчитать, сколько компоста вам понадобится. Не существует установленного правила, но если вы собираетесь использовать более интенсивный метод, мы рекомендуем использовать не менее четырех дюймов, если не больше. Вы можете нанять ландшафтного дизайнера или арендовать мотокультиватор или небольшой экскаватор с обратной лопатой.Опустите 10 дюймов до двух футов, чтобы смешать с компостом. Вы можете купить компост в коммерческих целях или бесплатно получить мульчу из листьев в округе. Имейте в виду, что мульча из свободных листьев из округа не всегда бывает стабильного качества, не будет полностью разложена и может содержать семена сорняков. Немедленно пересадите желаемую растительность.

Террасы часто можно засыпать с помощью поправки на почву, чтобы замедлить сток, а также улучшить инфильтрацию. Для получения дополнительной информации см .: Как защитить эродирующую землю — террасы

.

4.Сухой колодец (Инфильтрационная траншея)

Сухой колодец или инфильтрационная траншея — это подземное хранилище, заполненное гравием. Вода, захваченная сухим колодцем, хранится в пустотах между гравием, пока она медленно не просочится в землю или не вытечет через дренаж.

  • сторон сушильного бокса (не дно) облицованы ландшафтной тканью.
  • Вода может быть направлена ​​в сухой колодец из водосточной трубы или другой трубы.
  • Может использоваться как пешеходная дорожка или засыпана верхним слоем почвы и дерном.
  • Лучше всего копать до тех пор, пока не будет обнаружен проницаемый слой почвы. Сухой колодец — хороший вариант только в том случае, если проницаемый слой почвы находится на разумной глубине. Если такого слоя нет, сухой колодец не может быть хорошим решением.

Перенаправить сток

Перехват и перенаправление стока дает возможность безопасно сбросить объем в место за пределами проблемной зоны. Это можно сделать с помощью водостоков, французских водостоков, водосборных бассейнов или удлинителей водосточной трубы и отстойника.Эти методы перенаправления можно комбинировать с практиками захвата и хранения (см. Ниже).

Всякий раз, когда вы перенаправляете сток, вы должны отправить его в подходящую точку. Сброс сточных вод в неподходящее место просто сдвинет проблемы под откос. Имейте в виду, что перенаправление стока без впитывания его в почву может негативно повлиять на соседние участки.

1. Сулей

Вал — это широкая неглубокая канава, в которой вода может стекать в подходящее отверстие. Канал должен быть защищен травой или другой растительностью.Он также может быть облицован камнем подходящего размера для предотвращения эрозии канавы.

Камень предпочтительнее в лугах, в которых трава плохо растет из-за тени или которые слишком крутые или длинные для травы, чтобы предотвратить эрозию. Выстланную камнем канаву иногда называют руслом сухого ручья . Используемые камни могут быть разных размеров: более крупные действуют как стабилизаторы, а более мелкие — как наполнители. Как правило, чем тяжелее поток, тем больше должны быть камни. Под каменную облицовку следует класть плотно сплетенную ландшафтную ткань.

2. Французский сток

Французский водосток — это устройство подземного водоотвода. Он состоит из перфорированной трубы, окруженной гравием и выложенной прочной ландшафтной тканью. Французский водосток отводит сточные воды под землю к подходящему сливу. К нему можно подсоединить водосточные трубы и трубы отстойного насоса, а также объединить с ним водосборный бассейн для удаления стоячей воды. Более глубокие французские водостоки также можно использовать для отвода грунтовых вод.

Советы по созданию французского водостока. Предварительно собранные варианты слива французского производства (например, EZ-Drain) могут сэкономить время и усилия при установке.

  1. Выкопайте канаву, в которой пойдет ваш французский водосток. Стандартная французская дренажная канава составляет около 1,5 футов в глубину и 10-12 дюймов в ширину, в зависимости от размера выбранной трубы (обычно 4-6 дюймов) и желаемой глубины.
  2. Выровняйте канаву со всех сторон ландшафтной тканью, чтобы предотвратить эрозию почвы.
  3. Насыпьте на дно канавы слой гравия.
  4. Перфорированная пластиковая труба уложена поверх гравия и окружена гравием по бокам и сверху.
  5. Если верхний слой почвы и дерн будут использоваться для покрытия французского водостока, ландшафтную ткань следует натянуть поверх гравия перед добавлением верхнего слоя почвы.
  6. Если гравий останется открытым на поверхности земли, ландшафтную ткань не нужно натягивать поверх гравия, но края должны быть защищены, чтобы осадок не попал в канализацию.

3. Водосборный бассейн

Водосборный бассейн — это сборный бокс со сливным отверстием вверху и сливным отверстием внизу.Поверхностный сток поступает на вход, проходит через сборный бокс и выходит через выход в заглубленную водосточную трубу. Водосборный бассейн следует размещать в низком месте на участке, чтобы вода естественным образом стекала к нему (можно построить травяную канаву, чтобы направлять сток в бассейн). Закопанная водосточная труба должна сливаться в подходящий слив.

4. Блоки брызг и надстройки водосточной трубы

Гидравлические блоки и гофрированная пластиковая труба также могут использоваться для направления сточных вод с крыш из водосточных водостоков или отстойников от стен фундамента в подходящую зону.См .: Гидравлические блоки и водосточные трубы

.


Вернуться к главному меню «Решение проблем дренажа и эрозии»

French Drain Vs. Дренаж траншеи против. Swale

Вода необходима для жизни и жизненно важна для прогресса цивилизаций. Приятно выпить глоток в жаркий летний день или полюбоваться изящным падением в бассейн с фонтаном. Однако вода становится коварным противником, когда решает начать литься в ваш подвал или собираться в мокрых лужах на лужайке.

Поэтому дренаж — постоянная проблема в ландшафте.Существуют различные устройства, предназначенные для направления воды по ландшафту и сквозь него. Иногда термины могут сбивать с толку, поэтому сегодня я хотел бы прояснить разницу между тремя наиболее распространенными механизмами отвода воды: траншейные стоки против французских сточных вод против оврагов.

Surface Vs. Подземный дренаж

Прежде чем мы начнем, давайте рассмотрим некоторые основные концепции дренажа. В ландшафте существует два основных типа дренажа: поверхностный дренаж и подземный дренаж. В любой конкретной ландшафтной ситуации важно сначала оценить, с каким типом вы имеете дело.

Как правило, мы используем поверхностный дренаж для сбора дождевой воды, особенно сильного дождя. Обычно в этой ситуации вам нужна возможность очень быстро слить большие объемы воды, чтобы избежать затопления и эрозии, а также предотвратить ее утечку туда, где она не нужна. Хорошим примером механизма поверхностного водоотвода является канава на обочине шоссе. Канавы, лотки и дренажные канавы также используются в различных ситуациях для отвода воды по траве, бетону или другим средам.

Напротив, подземный дренаж работает с грунтовыми водами. Это может быть вода, которая просачивается в почву сверху или пузырится на вашем участке. Здесь, на юге, вы могли видеть, как грунтовые воды попадают в подвал, содержащий неприятное вещество оранжевого цвета, называемое бактериальным железом. Обычно мы используем французские водостоки, чтобы справиться с такой насыщенностью.

А теперь давайте подробнее рассмотрим французские водостоки, траншеи и канавы, а также различия между ними.

Что такое французский водосток?

Большинство людей считает, что французский водосток изобрели во Франции, но это не так.На самом деле он был назван в честь своего изобретателя Генри Флэгга Френча. Френч был американцем, который практически изобрел изящное искусство осушения сельскохозяйственных угодий, главным образом для удаления загрязненной сточными водами с откормочных площадок и предотвращения болезней. В 1859 году он написал книгу под названием «Сельскохозяйственный дренаж», которая буквально стала основой современного дренажа.

Французский дренаж — это настоящая подповерхностная структура, предназначенная для борьбы с водой, насыщающей почву. Вода коварна и всегда будет искать путь наименьшего сопротивления.Когда вода проходит через почву, она обычно находится под сильным гидростатическим давлением. Часто под верхним слоем почвы оказывается более твердый слой почвы или даже камни. В этом случае гидростатическая сила толкает воду как вниз, так и в поперечном направлении, поэтому вода так часто проходит через фундамент вбок.

Когда вода достигает фундаментной стены, она имеет тенденцию просачиваться через любую щель или трещину в растворе. Французская дренажная система сохраняет ваш подвал сухим, отводя воду из окружающей почвы в траншею подземного барьера, содержащую гравийную подушку.Вода перемещается туда, потому что пустоты в гравии облегчают ее прохождение, делая гравийный слой путем наименьшего сопротивления. Затем вода поступает в перфорированные трубы на дне траншеи. Оттуда он в конечном итоге сбрасывается в водосток, например, в канализацию, ливневую канализацию, ирригационную цистерну или отстойник. Вся система должна быть спроектирована с учетом естественного потока воды с возвышенности в самую низкую точку.

Секреты французского дренажа T. Lake

Я не могу упомянуть французские водостоки, не похвастаясь нашими методами, потому что мы включаем несколько дополнительных функций, которых нет у большинства компаний:

  • Мы включаем точки доступа или очистку на линиях, чтобы облегчить обслуживание и продлить срок службы системы.
  • Если мы собираем водосточные трубы по пути, мы направляем эту воду в отдельную трубу, чтобы она не попадала обратно в водосточную систему.
  • Самая частая проблема французских водостоков — вторжение корней; мы используем фильтровальную ткань в качестве профилактической меры, чтобы корни не попали в систему.
  • При установке французского водостока под проезжей частью или дорогой мы используем прочную конструкционную гофрированную водосточную трубу, а не вещи из больших ящиков, которые могут обрушиться, если по ней проехать грузовик.
  • Мы также закапываем наши французские водостоки на глубину не менее 12-18 дюймов, чтобы избежать обрушения.

Добавляет ли это к стоимости такой способ? Ну, это зависит от того, как вы на это смотрите. Если учесть затраты на переделку французского водостока, включая все раскопки и нарушение ландшафта, мы думаем, что сделать это правильно с первого раза стоит того.

French Drains Vs. Желоба

Существует много путаницы между французскими и траншейными дренажами, потому что они звучат очень похоже и потому что французский дренаж действительно включает в себя траншею.Однако, в отличие от французского водостока, желоб — это поверхностный водоотвод.

Траншейный дренаж — это устройство, предназначенное для улавливания и сбора поверхностных вод на большом пространстве. Это буквально траншея с решеткой наверху. Дренажные канавы обычно используются на вымощенной территории, чтобы отводить воду от этих поверхностей. Вы часто видите их вокруг коммерческих зданий, таких как рестораны или погрузочные доки, чтобы поддерживать тротуар в этих местах сухим и нескользким.

Несмотря на то, что траншейный дренаж встроен в землю, технически это поверхностный дренажный механизм, предназначенный для быстрой очистки от воды.Под решеткой обычно находится пластиковая коробчатая траншея, которая действует как скрытый отвод воды с поверхности. Дренаж траншеи может быть тяжелым и широким, вплоть до микродренажа шириной в дюйм, который вы, вероятно, видели на палубах бассейнов.

Дренаж траншеи Vs. Swale

Как и траншейный дренаж, канавка представляет собой устройство для дренажа поверхностных вод. Однако с точки зрения ландшафта он гораздо менее заметен.

Канава похожа на канаву, но она широкая и неглубокая и обычно покрыта дерном или другой растительностью или выстлана дерном.Цель состоит в том, чтобы замедлить и контролировать поток воды, чтобы предотвратить затопление, образование луж и эрозию и / или избежать перегрузки системы ливневой канализации. Каждый раз, когда мы можем разбрасывать воду, мы замедляем ее, и она естественным образом проникает в почву. (Это одно из основных различий между канавой и канавой; канавы имеют тенденцию быть более глубокими и концентрировать поток воды, что увеличивает его скорость и изменчивость.)

Swales очень удобны, когда вы не хотите, чтобы ваша дренажная система была очевидной.Типичная канавка имеет параболический профиль, начинающийся с одного края и плавно спускающийся вниз и вверх. Вы можете сделать один такой широкий и неглубокий, чтобы он выглядел как часть скульптуры пейзажа. По этой причине канавы часто используются в жилых или коммерческих помещениях, где есть большие участки дерна. Вы также можете использовать их в экологичных ландшафтных приложениях для экономии воды.

Есть дренаж?

Если у вас возникли проблемы с водой на своем участке, установка французского водостока, траншеи или канавы может быть именно тем решением, которое вы ищете.Однако все свойства разные, и есть и другие решения. Почему бы нам не взглянуть? Мы будем рады прийти, оценить вашу ситуацию и предложить варианты, соответствующие вашим потребностям и вашему бюджету. Вы можете связаться с нами по телефону 478-750-7733 или связаться с нами через Интернет, чтобы связаться с одним из наших экспертов по ландшафтному дренажу.

Патент США на дренажное устройство для насосной трубы нефтяной скважины Патент (Патент №4166715, выданный 4 сентября 1979 г.)

Это изобретение в целом относится к инструментам для нефтяных скважин и, в частности, к дренажному устройству насосной трубы нефтяной скважины для выравнивания гидростатического давления нефти в колонне скважинных труб и кольцевом пространстве скважины.Эту операцию иногда называют гидравлической разгрузкой или «опрокидыванием».

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Для откачки нефти из скважины, в которой установлена ​​обсадная труба, обсадная труба перфорируется подходящим пистолетом на тех уровнях, на которых, как было указано, присутствует нефть. После перфорации обсадной колонны насос опускается на конце обычной бурильной колонны до этого уровня. Насос включает в себя насосную трубку, часть которой иногда называют цилиндром, внутри которого работает поршень, совершающий возвратно-поступательное движение.Этот плунжер приводится в действие полированным штоком, проходящим вверх через насосную трубу, чтобы соединяться с концом насосных штанг, которые проходят вверх через колонну бурильных труб к поверхности скважины. Нефть закачивается из нижнего кольцевого пространства, прилегающего к перфорационным отверстиям в обсадной колонне, через насосную трубу и вверх через колонну скважинных труб к поверхности скважины.

После завершения откачки или при необходимости заменить насос или отремонтировать его необходимо потянуть за колонну труб, чтобы вывести насос на поверхность.Однако, поскольку насосная труба, а также колонна труб заполнены нефтью по всей длине колонны труб, тогда как окружающая жидкость в кольцевом пространстве скважины, ограниченном внешней стороной насосной трубы и колонны труб и внутренней частью обсадной колонны на относительно низком уровне существует очень большой перепад давления, который чрезвычайно затрудняет вытягивание трубы.

Вышеупомянутое условие можно преодолеть, если жидкость или нефть в колонне труб и насосной трубе может проходить в обратном направлении к внешнему кольцевому пространству насосной трубы и колонны.Если бы жидкость могла проходить таким образом, большой гидростатический напор, создаваемый в колонне труб, можно было бы «сбросить» в окружающее кольцевое пространство скважины и, таким образом, уравновесить возникающие давления, так что удаление колонны труб без большого гидростатического напора масло можно было легко получить.

Мой патент США. №№ 3168873, выданные 9 февраля 1965 г., и 4047853, выданные 13 сентября 1977 г., раскрывают гидравлические разгрузочные и циркуляционные устройства, которые решают вышеуказанную проблему. Однако решения, описанные в этих патентах, не подходят для некоторых типов насосов для нефтяных скважин.

В частности, был представлен усовершенствованный тип скважинного насоса, способный подавать большую производительность нефти через колонну труб, чем ранее доступные насосы. Один такой насос улучшенного типа предоставлен компанией Heavy Oil Producers Service, Inc. и в данной области техники называется насосами типа HOPS. Насосы этого типа включают в себя насосную трубу относительно большого диаметра, которая соединяется с крайним концом колонны бурильных труб, а не входит в нее.Для такого насоса было бы желательно включить какой-либо тип гидравлического средства разгрузки или выравнивания давления в самой насосной трубе. Кроме того, было бы желательно иметь возможность управлять «сбросом» или выравнивающим устройством с поверхности ствола скважины и таким образом спроектировать устройство, чтобы оно обеспечивало непрерывное сообщение между внутренней частью колонны труб и кольцевым пространством скважины при вытягивании. труба.

Еще одним соображением в отношении вышеизложенного могло бы быть обеспечение такого гидростатического выравнивающего устройства, которое могло бы быть включено в насосы нового типа с минимальными конструктивными изменениями, чтобы обеспечить общую экономию при производстве и использовании Устройство.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Принимая во внимание вышеизложенное, настоящее изобретение предполагает усовершенствованное дренажное устройство откачивающей трубы нефтяной скважины, особенно применимое к насосам типа HOPS, которое может быть легко установлено с минимальной модификацией самого насоса и которое может работать с поверхности скважина для выравнивания давления гидравлической жидкости внутри и снаружи колонны бурильных труб.

Вкратце, настоящее изобретение предполагает обеспечение нормально закрытого обратного клапана, прикрепленного к боковой стенке насосной трубы, составляющей сам насос.Этот клапан предназначен для обеспечения сообщения нефти, проходящей вверх по колонне труб и труб, с кольцевым пространством скважины в открытом состоянии; то есть через стенку насосной трубы открыт проход.

Взаимодействие с этим клапаном представляет собой средство, реагирующее на движение полировального стержня, приводящего в действие плунжер насоса за пределы его нормальной амплитуды возвратно-поступательного движения при перекачке скважины, чтобы открыть клапан и тем самым уравнять гидростатическое давление.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

К настоящему времени можно будет лучше понять это изобретение, обратившись к прилагаемым чертежам, на которых:

РИС.1 представляет собой фрагмент поперечного сечения нефтяной скважины, показывающий нижнюю концевую часть колонны труб, к которой прикреплен насос для нефтяной скважины, включающий дренажное устройство в соответствии с настоящим изобретением;

РИС. 2 — сильно увеличенное поперечное сечение сливного устройства в его неработающем состоянии вместе с другими частями насоса, заключенными в круговую стрелку 2 на фиг. 1; и,

РИС. 3 — вид, аналогичный виду на фиг. 2, но иллюстрирующий относительное положение некоторых компонентов устройства, когда они приводятся в действие, чтобы вызвать слив или «сброс».

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Ссылаясь на верхнюю левую часть фиг. 1 показана нефтяная скважина 10, снабженная обычной обсадной трубой 11. Эта обсадная труба показана в крайней нижней левой части фиг. 1, как перфорированный в 12 для обеспечения возможности прохождения нефти из окружающих пластов в скважину.

Насосная труба показана позицией 13, верхний конец которой прикреплен к крайнему нижнему концу колонны 14 труб нефтяной скважины. Этот конкретный насосный агрегат включает в себя нижнюю часть уменьшенного диаметра, служащую цилиндром насоса, внутри которого расположен плунжер 15. совершает возвратно-поступательное движение за счет полированного стержня 16, проходящего вверх в насосную трубку 13.

Верхний конец полировальной штанги 16 прикреплен соединительной муфтой 17 к самой нижней насосной штанге 18. Несколько таких насосных штанг соединены последовательно, чтобы доходить до верхней части скважины, которая может достигать нескольких сотен футов. Различные двухпозиционные муфты предусмотрены с периодическими интервалами, например, обозначенными позицией 19 для последовательной насосной штанги 20.

Вновь обращаясь к нижней части цилиндра насоса насосной трубы 13, здесь показан фиксированный обратный клапан 21. Сам поршень 15 включает обратный клапан 22, при этом периферия поршня находится в уплотнении с внутренней внутренней стенкой окружающая часть насосной трубки.В конкретном насосе, показанном на фиг. 1, предусмотрены дополнительные обратные клапаны 23, называемые «стоячими клапанами», расположенные в нижней части с большим диаметром насосной трубки 13. Крайний нижний конец насосной трубки ниже неподвижного нижнего обратного клапана 21 снабжен подходящими фильтрующими отверстиями. 24, чтобы позволить маслу из перфорационных отверстий 12 корпуса проникать в нижнюю часть насоса, как указано позицией 25.

В вышеупомянутой конструкции возвратно-поступательное движение насосных штанг посредством узла «конская голова» на поверхности скважины будет перемещать плунжер 15 вверх и вниз внутри цилиндрической части насосной трубы 13 с заданной амплитудой, обозначенной символом буква А.При ходе вниз обратный клапан 21 закрывается, а обратный клапан 22 открывается, позволяя маслу проходить к верхней стороне плунжера. При ходе вверх обратный клапан 22 на плунжере закрывается, а фиксированный обратный клапан 21 открывается, позволяя маслу попасть под плунжер. Таким образом, масло над поршнем поднимается в основную часть насосной трубы 13, как показано стрелками.

Ход или амплитуду насоса можно регулировать на поверхности скважины, регулируя движение насосных штанг.Обычно плунжер 15 не перемещается к крайнему дну нагнетательного цилиндра, но точка с самой низкой амплитудой заканчивается на заданном расстоянии D, как показано на фиг. 1.

При непрерывной перекачке вся насосная труба 13 и колонна 14 труб в конечном итоге будут полностью заполнены нефтью, которая затем будет забираться из верхней выходной части колонны насосно-компрессорных труб на поверхности скважины. Вес этого столба нефти значительный, и перед попыткой натянуть колонну труб для ремонта насоса или его замены или даже после завершения операций закачки, желательно, как описано выше, «сбросить» этот столб нефти; то есть, чтобы уравнять гидростатическое давление нефтяного столба в колонне бурильных труб с нефтью в затрубном пространстве скважины.

На ФИГ. 1, нефть в насосной трубе 13 и колонне 14 труб обозначена стрелкой 26, в то время как нефть в кольцевом пространстве, ограниченном внутренней стенкой обсадной колонны 11 и внешней стенкой насосной трубы 13 и колонны 14 труб, обозначена как 27. Эта нефть находится на значительно меньшей высоте и может заканчиваться на уровне H довольно близко к нижнему концу скважины. Для скважины глубиной в несколько сотен футов можно оценить разницу в гидростатическом давлении между нефтью 26 и нефтью 27.

Дренажное устройство насосной трубы для нефтяной скважины в соответствии с настоящим изобретением показано на фиг. 1, включенный в насосную трубку 13, все заключены в круговую стрелку 2. Как станет очевидно по мере дальнейшего описания, это устройство сконструировано таким образом, чтобы потребовать минимальной модификации самого насоса, чтобы его можно было отдельно изготовить и легко установить в насосы рассматриваемого типа.

Теперь обратимся к фиг. 2 показана часть устройства, заключенная в круговую стрелку 2 на фиг.1 в сильно увеличенном виде. По существу, устройство содержит корпус 28 обратного клапана, прикрепленный к внутренней части стенки 13 насосной трубки рядом с частью полировального стержня 16. Этот корпус имеет вертикальный открытый канал 29 на его верхнем конце, проходящий вниз в корпус и заканчивающийся в участок увеличенного диаметра, определяющий седло 30 клапана. Шар 31 смещен вверх к седлу клапана как пружина 32 внутри корпуса 28.

В правой нижней части корпуса 28 предусмотрен фитинг 33, проходящий через стенку корпуса и проходящий через часть боковой стенки насосной трубы 13, тем самым определяя выходное отверстие 34, помещая внутреннюю часть корпуса под седло клапана. 30 сообщается с внешней стороной насосной трубы 13 и, таким образом, сообщается с затрубным пространством скважины.Обеспечение небольшого отверстия в боковой стенке 13 насосной трубы для размещения фитинга 33 является, по существу, единственной конструктивной модификацией компонентов насоса, которая должна быть произведена.

С описанным обратным клапаном взаимодействует шток 35 клапана, один конец 36 которого входит в верхний открытый конец канала 29, как показано, в положении для зацепления с верхней поверхностью шара 32. Другой конец штока 35 клапана выступает вверх, как показано позицией 37. Этот верхний конец 37 жестко прикреплен к средству зацепления, обозначенному стрелкой 38.Средство зацепления предназначено для перемещения вниз при зацеплении с помощью любого типа средства увеличения, закрепленного на полировальном стержне 16, чтобы тем самым перемещать стержень 35 клапана вниз и высвобождать шар 31 из седла 30 клапана. Это действие, конечно же, открывает сообщение между нефтью 26 в насосной трубе 13 и колонной труб с нефтью 27 в затрубном пространстве скважины, тем самым обеспечивая желаемое выравнивание гидростатического давления.

В конкретном варианте осуществления, показанном на фиг. 2, средство 38 зацепления имеет форму сегмента 39 втулки, имеющего верхний и нижний концы 40 и 41, окружающие часть полировального стержня 16, как показано.Понятно, что полировальный стержень может совершать возвратно-поступательное движение для приведения в действие насоса обычным образом через втулку 39, не затрагивая втулку.

Как показано, сама втулка включает в себя проходящую снаружи в боковом направлении конструкцию 42, к которой надежно прикреплен верхний конец 37 направляющего стержня 35, так что движение втулки 39 вверх и вниз аналогичным образом перемещает стержень 35 клапана.

Ниже средства 38 зацепления показана неподвижная конструкция 43, имеющая центральное отверстие 44, через которое проходит полировальный стержень 16.Неподвижная конструкция 43 включает в себя идущие в радиальном направлении лопатки, прикрепленные к внутренним стенкам насосной трубы 13, как показано. На проходящей влево лопатке конструкции 43 находится направляющий стержень 45, нижний конец которого прикреплен, как позиция 46, к этой лопатке с одной стороны от центрального отверстия 44. Стержень 45 проходит вертикально вверх и заканчивается свободным верхним концом 47. A дополнительная часть 48 наружной продолжающейся в боковом направлении конструкции 42 снабжена вертикальным отверстием 49, расположенным для приема проходящей вверх части стержня 47 через него.Стопорное средство в виде гайки 50 закреплено в заданном положении на выступающую части 47 направляющей трубы 45.

Как показано на фиг. 2, позиционирование стоп-гайки 50 на направляющей трубки 47 является таким, что, когда средство зацеплени в виде втулки 39 перемещается вверх против этого упора, шток 35 клапана по-прежнему получен в канале 29 корпуса обратного клапана . Таким образом, стопорная гайка 50 будет препятствовать выходу нижнего конца стержня 35 клапана из прохода 29 в случае, если быстро протекающее масло или песок через втулку и мимо нее будут стремиться перемещать ее вверх вдоль полировального стержня 16.

На ФИГ. 2, а также на других чертежах, вертикальные размеры сильно занижены по сравнению с горизонтальными размерами различных компонентов, чтобы конструкция могла быть ясно показана на чертежах. Таким образом, хотя длина канала 29 на фиг. 2, длина которого обозначена как L, кажется относительно коротким, в действительности это довольно длинный проход, чтобы шток 35 клапана не мог полностью выйти из канала.

Теперь обратимся к фиг.3 показаны те же компоненты, что и на фиг. 2, за исключением того, что полировальный стержень 16 был перемещен вниз на дополнительное расстояние D за пределы его самой нижней точки амплитуды нормального возвратно-поступательного движения. Расположение корпуса 28 обратного клапана, неподвижная конструкция 43 и длина стержня 35 клапана спроектированы таким образом, чтобы верхний конец 40 втулки входил в зацепление нижним концом муфты 17 между полировальным стержнем 16 и первой присоской. стержень 18, показанный на фиг. 1. Зацепление втулки с помощью этой муфты, которая будет двигаться дальше вниз, когда полировальный стержень 16 перемещается вниз, дополнительное расстояние D, таким образом, опускает стержень 35 клапана на шар 31, чтобы сместить его.Движение зацепления средств, включая структуру рукава направляется неподвижной направляющей трубкой 45, где будет видно, что боковая структура внешней 48 отошла от упорной гайки 50.

Движение вниз зацепляющей конструкции посредством муфты 17 проверяется за счет зацепления нижнего конца 41 втулки с неподвижной конструкцией 43, как показано на фиг. 3.

ЭКСПЛУАТАЦИЯ

Работа дренажного устройства насосной трубки будет очевидна из вышеприведенного описания.Как описано выше, единственная необходимая модификация насосной трубки 13 по фиг. 1 предусмотрено небольшое отверстие в боковой стенке для установки фитинга 33, показанного на фиг. 2. Затем в насосной трубе может быть предусмотрена неподвижная конструкция 43 с проходящими в радиальном направлении лопатками, если такая неподвижная конструкция еще не присутствует. Во многих насосах предусмотрена конструкция с неподвижными лопастями для поддержки втулки для полировального стержня 16, и в таком случае, конечно, можно использовать эту конструкцию.В любом случае неподвижная конструкция может быть легко обеспечена вместе с прикрепленной к ней направляющей трубкой 45. Средство зацепления в виде втулки 39 со штоком 37 клапана, закрепленным на нем в месте, разнесенном по окружности от направляющего штанги 45, может устанавливаться поверх полировального штанги, причем нижняя концевая часть штанги 35 клапана входит в канал 29. корпуса 28. Как описано выше, на полировальном стержне необходимы некоторые средства, которые будут служить для зацепления верхнего конца кольца, показанного позицией 40, для перемещения средств зацепления вниз, когда требуется открыть клапан.При правильном размещении компонентов внутри насосной трубки 13 это средство автоматически обеспечивается нижним концом муфты 17, который будет определять обращенный вниз заплечик в точке его соединения с полировальным стержнем 16. Однако следует понимать, что для этой цели простой воротник может быть закреплен в любом желаемом положении вдоль полировального стержня 16.

Сила пружины 32 для шара 31 достаточна, чтобы удерживать клапан закрытым при самом высоком гидростатическом давлении, возникающем из-за столба нефти в колонне труб, который может возникнуть.Фактически сила пружины такова, что сброс шара может быть выполнен только путем приложения дополнительного веса или силы сверх гидростатического давления, и, как описано, этот дополнительный вес по существу обеспечивается за счет веса насосных штанг, просто позволяя они перемещаются вниз вместе с полировальным стержнем 16 за нижний предел амплитуды нормальной накачки, как описано.

Такое дополнительное движение, таким образом, сбросит мяч, как показано на фиг. 3, когда столб текучей среды в насосной трубе и колонне труб может затем вытекать из насосной трубы в кольцевое пространство через отверстие 34, как показано различными стрелками.

При натяжении колонны труб желательно удерживать обратный клапан в открытом положении. Удерживание клапана в открытом состоянии может быть достигнуто путем отвинчивания одной из «двухпозиционных» муфт, таких как 19, показанных на фиг. 1 между последовательными насосными штангами в точке выхода, например, от десяти до одиннадцати насосных штанг, все еще прикрепленных к полировальной штанге. Вес этих насосных штанг будет удерживать сегмент втулки и, таким образом, шток клапана в их нижнем положении, показанном на фиг. 3 против смещения пружины 32.

Из всего вышеизложенного можно понять, что настоящее изобретение обеспечивает средство для выравнивания гидростатического давления путем слива жидкости или нефтяного столба в колонне трубопроводов в кольцевое пространство без каких-либо серьезных модификаций насосного оборудования, кроме обеспечение сливного отверстия в боковой стенке подкачивающей трубки. Кроме того, устройство не полагается на отвесные штифты, как это характерно для некоторых типов «опрокидывающихся» конструкций из предшествующего уровня техники, которые затем для повторного использования требуют новых отвесных штифтов.

Хотя дренажное устройство трубки описано как встроенное в верхнюю часть насосной трубки 13, как показано на фиг. 1, сам обратный клапан может быть расположен значительно ниже внутри насосной трубы и фактически может быть заменен одним из стоячих клапанов 23, показанных на фиг. 1. В этом случае клапанная трубка 35, показанная на фиг. 2 будет значительно длиннее, чтобы входить в канал корпуса обратного клапана.

Также следует понимать, что, хотя клапан упоминается как обратный клапан, можно использовать простой плунжер с уплотнительными кольцами для открытия отверстия.Шток клапана тогда просто перемещал бы плунжер, а не шар, как в обратном клапане.

Наконец, хотя приведение клапана в действие описывается как реакция на движение полировальной штанги вниз, следует понимать, что одна из насосных штанг, например, самая нижняя или рядом с самой нижней насосной штангой, может использоваться для приведения в действие насосной штанги. шток клапана путем обеспечения должным образом расположенного расширения или, в качестве альтернативы, с использованием одной из муфт, соединяющих последовательные насосные штанги.В таком случае очевидно, что использование насосной штанги эквивалентно использованию полированной штанги.

Основная концепция заключается в приведении клапана в действие весом насосных штанг, управляемым с поверхности скважины.

Таким образом, описанное изобретение не следует рассматривать как ограниченное конкретным вариантом осуществления, изложенным в иллюстративных целях.

Предотвращение обратного слива сливного шланга стиральной машины | Домашняя страница Руководства

Автор: Andrew Leahey Обновлено 17 декабря 2018 г.

Стиральные машины сливают воду в так называемую напорную трубу.Напорная труба — это вертикальный отрезок трубы с коленом на дне. Колено остается наполненным водой, предотвращая попадание канализационного газа в прачечную. Узел стояка поддерживает уровень воды в баке стиральной машины ниже уровня слива, предотвращая сифонирование из дренажной или канализационной линии обратно в стиральную машину. Когда происходит обратный поток, сифонирование может привести к тому, что вода будет стекать обратно в стиральную машину из слива или из слива на пол. Предотвращение обратного потока через правильно установленную и обслуживаемую сборку стояка и вентиляцию необходимо для поддержания вашей стиральной машины в хорошем рабочем состоянии и минимизации риска повреждения пола в прачечной.

Правильная высота стояка

Для большинства стиральных машин требуется стояк высотой не менее 36 дюймов. Ознакомьтесь с вашим руководством, чтобы узнать требования к вашему конкретному устройству и убедиться, что ваша напорная труба соответствует этим минимальным требованиям. Размещение вашего стояка слишком низкий или слишком высокий могут привести к обратному току и переполнения. Стояк, который является слишком низким склонен к переполнению от самого стояка, в то время как опускной, что слишком высока делает стиральная машина должна работать, чтобы качать воду слить в стояке.Из-за высокого напора вода может стекать обратно в агрегат.

Сливной шланг

Сливной шланг стиральной машины необходимо обслуживать, чтобы избежать обратного слива и других проблем с сливом. Следите за тем, чтобы сливной шланг не подвергался перегибам и узлам, а также минимизируйте количество поворотов и поворотов шланга между стиральной машиной и стояком. Будьте осторожны, чтобы не раздавить шланг, когда придвигаете стиральную машину обратно к стене. Если шланг раздавлен, перекручен или поврежден иным образом, подумайте о его замене, чтобы предотвратить проблемы с дренажем в будущем.

Засорения и остановки

Когда ваша стиральная машина сливает воду в сливной шланг, напорную трубу и слив, сливаемая вода содержит грязь, ворс и мусор от белья. Со временем ворс и грязь могут объединиться и забить сливную систему. Если у вас возникли проблемы с обратным потоком, используйте змею сантехника, чтобы убедиться, что стояк и слив чистые.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
