Монтаж торцевой планки металлочерепицы — Всё о кровле

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

• На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
• Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.

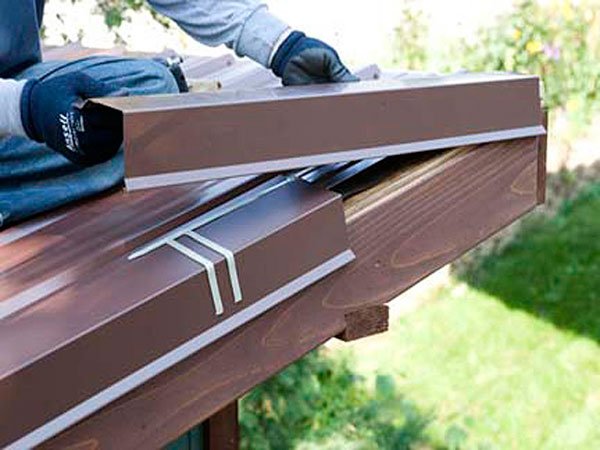

После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.

Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

• Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
• Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
• Уровень нахлеста планки должен быть не более 50 мм.
• Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

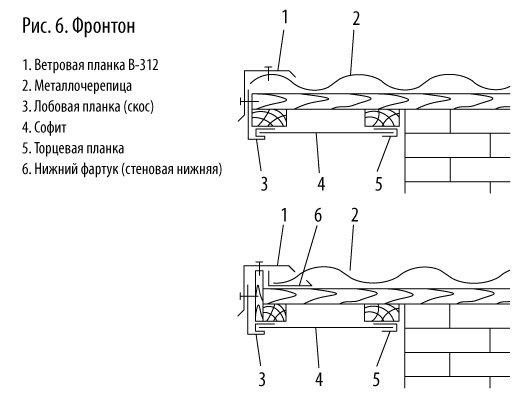

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

• древесины;
• фанеры;
• матового или прозрачного акрила;
• камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

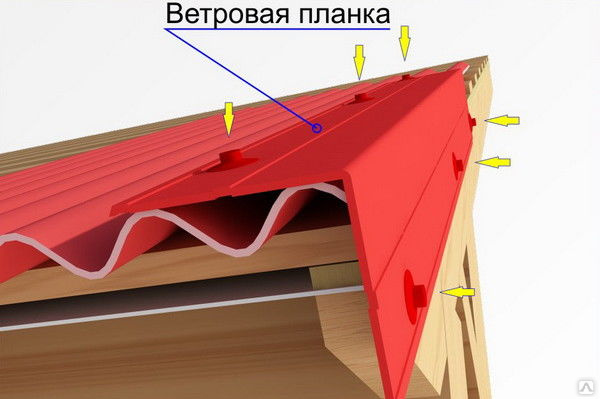

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

• прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
• на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
• фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
• во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
• все стыки герметизируются;
• между свесами выдерживается шаг, но в пределах 200 мм;
• в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
• после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Нет статей по теме.

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;

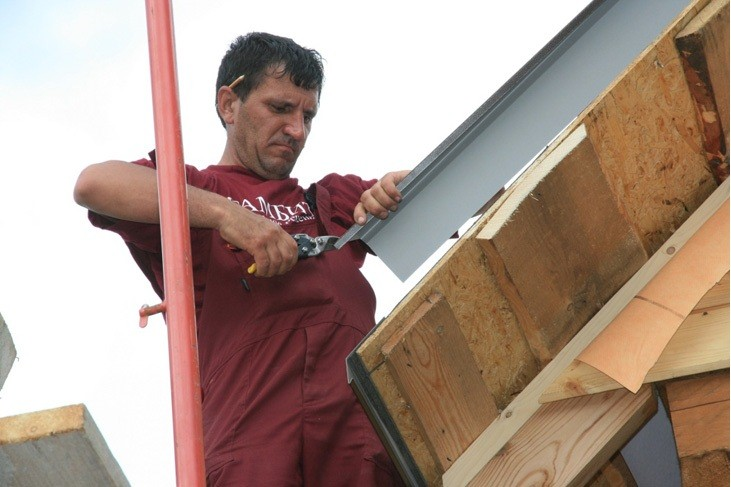

• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Источники: http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html, http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy. html

Крепление торцевой планки металлочерепицы — Лучшие фасады частных домов



Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы:

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем:

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.:

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом:

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила:

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Карнизная планка для металлочерепицы: торцевая и ветровая планка

Ветровая планка для металлочерепицы: крепление и монтаж. Установка карнизной и торцевой планки металлочерепицы. Для чего нужны коньковая планка и планка примыкания

Источник: vseokrovle.com



Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

Бывают такие разновидности торцевых планок для кровли:

• Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
• Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

Зачастую в продаже можно встретить такие планки:

• Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
• Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

Функциями ветровых и карнизных планок являются:

1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу – как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

Технология установки торцевых и карнизных планок выглядит так:

1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Источник: kryshadoma. com



Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

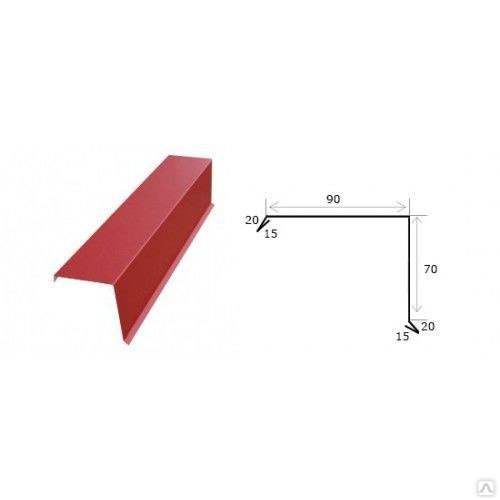

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

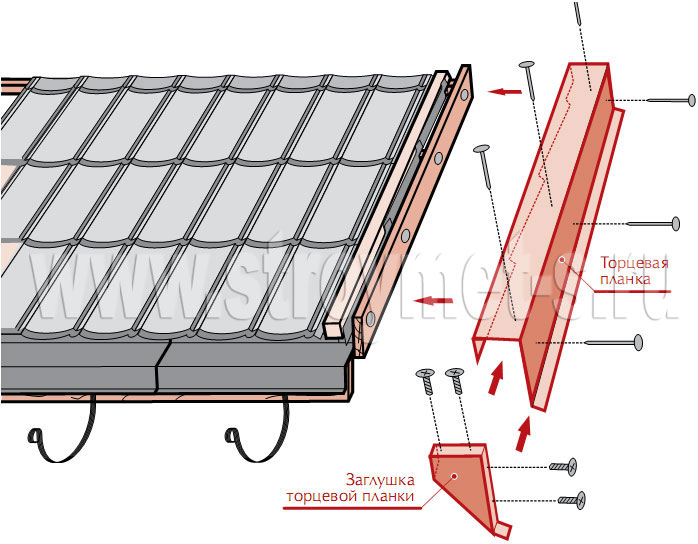

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж торцевых планок на кровлю из металлочерепицы

Монтаж торцевых планок для кровли из металлочерепицы — один из завершающих этапов работ по обустройству кровли. Именно на таких последних шагах важно до конца

Источник: megabeaver.ru



Установка ветровых планок на металлочерепицу

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

• шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
• приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
• молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Ветровая (торцевая) планка для металлочерепицы: монтаж, размеры, крепление

Ветровая планка для металлочерепицы: предназначение, материал изготовления, размеры. Пошаговый монтаж торцевой планки, крепление ее к доске.

Источник: kryshagid.ru



Монтаж ветровой планки на металлочерепицу

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

• древесины;
• фанеры;
• матового или прозрачного акрила;
• камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

• прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
• на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
• фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
• во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
• все стыки герметизируются;
• между свесами выдерживается шаг, но в пределах 200 мм;
• в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
• после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

1. Защищает помещение от проникновения внутрь него осадков.
2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

• Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
• Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
• Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
• Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.

Видео: Монтаж торцевой планки черепицы

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
2. Производится крепление планки сверху, к верхнему торцу доски.
3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Источники: http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html, http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://ratingstroy.ru/stroitelnye-materialy/potolki-i-krovelnye-materialy/vetrovaya-i-tortsevaya-planka-dlya-metallocherepitsy/

Карнизная планка для металлочерепицы. Её устройство и монтаж

Замечательно красивая, прочная и стильная крыша из металлочерепицы не будет полностью выполнять свои функции, если её не сделать по всем правилам монтажа. Такая кровля не может существовать без специальной подложки, водостоков, а также торцевой и карнизной планок. При том, что площадь этих элементов довольно незначительна, им отводится важная роль в сохранности целостности крыши и защите её от механических повреждений.

Для чего должна быть использована карнизная планка?

Функциональная нагрузка карнизной планки состоит в следующем: защита лобовой доски от попадания на неё и под неё влаги. Априори эта планка – продольная часть кровли, подведенная под край металлочерепицы. Но это чисто визуальное представление. На самом же деле эта часть кровли монтируется перед тем, как накрыть крышу металлочерепицей.

Чаще всего она выполнена в том же цвете, что и всё кровельное покрытие, включая отдельные элементы. Но можно встретить выделение карнизной, торцевой планок, а также капельников и сточных труб в другом оттенке или даже другой цветовой гамме.

Вовремя проведённый монтаж всех планок защитит:

• От затекания влаги
• От попадания под кровлю снега
• Придаст законченный вид всей крыше

Монтировать, практически, все элементы нужно после полной укладки металлочерепицы по всей площади крыши. Исключение составляет монтаж торцовой планки.

Устройство и размеры карнизной планки для металлочерепицы

Планки для дополнительной защиты кровли производители выполняют из той же листовой стали, что и металлочерепицу. Толщина листа для планок от 0,4 миллиметра до 0,5 миллиметра.

Покрытие для элементов кровли – полиэстер или пластизоль. Есть материалы, которые покрыты базальтовой крошкой. Они применяются там, где используется композитная черепица.

Планка должна как бы «сесть» на основу крыши. Её стандартная длина – от полуметра до 60 сантиметров. Набирается нужный метраж и крепится так же, как и все остальные планки.

Монтаж карнизной планки металлочерепицы

Прикрепление планок, торцевых, карнизных и примыкания, должно происходить после монтажа лобовой доски. Последняя крепится оцинкованными гвоздями к торцевой части стропильной системы.

Чем ровнее будет лобовая доска, тем проще пройдет монтаж карнизной планки. Алгоритм выполнения работ следующий:

1. Выполняется подшивка шпунтованной доской лобовой части основания крыши. Возможно, сделать эти работы профнастилом
2. После чего к стене дома должен быть прикреплён опорный брус. Его задача – дополнительная опора при подшивке свеса карниза
3. На водосточную систему нужно установить кронштейны. Их закрепление возможно, как на стропильных ногах, так и непосредственно на карнизной доске
4. Теперь очередь непосредственного монтажа карнизной планки. Её необходимо установить поверх водосточного крепления к лобовой (или карнизной) доске. Между саморезами шаг должен быть не меньше 30 – 35 сантиметров

Внимание! Карнизные планки крепить встык нельзя. Нужно, чтобы каждая следующая находила на уже закреплённую планку, в среднем на 1 сантиметр.

После проведения таких работ, можно приступать к этапу облицовки крыши металлочерепицей. А когда она будет уложена, необходимо будет заняться монтажом торцовой планки, водостоков, коньков, а также планок примыкания.

Монтаж торцевой планки

Торцевая планка – это декоративный элемент, который выполняет еще и функции защиты кровли от разрушающей силы ветра и влаги. Нельзя планку просто прикрутить, нужно выполнить гидроизоляцию поверхности, а затем уже приступать к укладыванию торцовой планки.

Монтаж торцевых планок металлочерепицы должен быть частью итоговых работ. Её расположение обязано быть выше обрешётки. Причем важно, чтобы торцевая планка была установлена строго на высоту волны профильного листа. Допустимое расстояние между саморезами – 40 сантиметров.

Если торцевая планка должна будет держаться на деревянном основании, то её закрепление нужно выполнить шурупами. Крепление планки должно быть вверху и по бокам при помощи винтов. Вкручивать их нужно в гребень волны. Закрепление нужно выполнять снизу вверх при помощи саморезов с расстоянием между ними – 40 см.

Это важно! При правильном монтаже обрешетки, планка должна без проблем покрыть торец сверху волны профиля.

При укладке планок внахлёст важно, чтобы расстояние по длине было в пределах 10 – 15 сантиметров. Стыки между планкой и кровлей по окончанию работ нужно обработать герметиком. Завершающим штрихом монтажа защитных элементов должно стать закрепление планок примыкания.

Монтаж планки примыкания

Планки примыкания – это плавное, максимально без щелей, соединение основной кровли со стеной, вентиляционным каналом или трубой, а также на изломах кровли. Основное её назначение – плотная фиксация ковра ендовы на вертикальных плоскостях.

При правильно проведенных работах, планка примыкания максимально защитит крышу от попадания влаги под слой металлочерепицы.

Эта часть монтажа очень ответственная и выполнить её нужно аккуратно. Незначительные дефекты монтажа металлочерепицы (за счёт большой площади) не так будут заметны, как не аккуратно прикрученная планка примыкания.

Технология монтажа на примере работы с трубой отопления:

1. В трубе пробить штробы на глубину 13 – 16 мм. Делать это нужно только в кирпиче и ни в коем случае не в швах
2. Уложить слой теплостойкой гидроизоляции. Его высота должна быть не меньше 5 сантиметров
3. Проклеить гидроизоляцию строительным скотчем

Стоит знать! Естественно, что лучше всего эту часть работ проводить при монтаже всей кровли, а затем уже после укладки металлочерепицы монтировать планки примыкания на подготовленную поверхность. Если же эта работы не были выполнены заранее, то нужно постараться завести под ковёр ендовы гидроизоляцию.

Когда подготовительные работы выполнены, можно фиксировать планку примыкания.

1. Подобрать планку по размерам трубы. Если она будет больше, аккуратно срезать лишнюю площадь
2. Наложить подготовленную планку на трубу, заводя верхнюю её часть в штробу
3. Стык обработать герметиком
4. Нижняя часть планки должна быть прикреплена саморезами непосредственно к обрешетке

По такому же принципу выполняется монтаж планок примыкания к вентиляционным каналам и стенам.

Работы по закреплению планок примыкания можно проводить, когда металлочерепица уже уложена, но ещё не установлены остальные планки и коньки. Но большинство строителей считает целесообразным финишировать по работам с кровельным покрытием именно монтажом планок примыкания.

Планки примыкания на стыках металлочерепицы с вертикальной поверхностью (со стенами) крепятся после того, как к поверхности будет приклеен самоклеящийся уплотнитель. Планки прикручиваются к стене внахлёст, который должен быть на уровне 10 сантиметров.

Помимо установки планок, нужно также уделить внимание снегозадерживающим системам. Монтаж снегозадержателей на металлочерепицу необходим для того, чтобы препятствовать неожиданному сходу ледяных и снежных отложений на крыше. Снегозадержатели – практичный и необходимый элемент.

Не менее важным элементом кровли является конек. Читайте о монтаже конька металлочерепицы в этой статье. Функция этого элемента – обеспечение вентиляции крыши.

Установка всех планок может занять времени едва не столько же, сколько его будет потрачено на укладку всей металлочерепицы. И цена карнизной планки для металлочерепицы и других элементов далеко не самая дешевая. Но только с ними можно вести речь о том, крыша действительно будет надежной защитой всего дома. И только в этом случае производитель металлочерепицы может гарантировать, что она прослужить указанное количество лет. При наличии всех планок, которые вполне могут защитить крышу и от ветра и от влаги, можно заняться её украшением при помощи аксессуаров.

Видео об установке карнизной планки металлочерепицы

Монтаж карнизной планки и шаговой обрешетки металлочерепицы.

Монтаж торцевой планки металлочерепицы. Как отличить правую и левую торцевую планку.

Установка карнизной планки металлочерепицы и обрешетки. Как правильно резать металлочерепицу.

Монтаж карнизной планки и водосточной системы.

виды, размеры, крепление и монтаж, фото

При возведении крыш из металлопрофиля немалую роль играет ветровая торцевая планка для профнастила. Этот готовый фасонный элемент в разы облегчает процедуру обустройства кровли, при этом делает ее надежней и продлевает срок службы. Металлические покрытия для крыш пользуются большим спросом, так как отличаются доступной ценой и простотой монтажа. Их используют для покрытия производственных помещений, хозяйственных построек, садовых, дачных домов и так далее. Перед началом работ надо узнать стандартные размеры торцевой планки для профнастила, ее разновидности и принципы установки.

Назначение ветровой планки для профнастила

Торцевую ветровую планку используют в качестве фасонного доборного элемента при обустройстве крыш из профнастила. Изделие выполнено в виде уголка, одна сторона которого крепится к обрешетке, а вторая обеспечивает защиту свеса крыши от ветровых нагрузок, снега и влаги. Для производства ветровой планки применяют высококачественную оцинкованную сталь, покрытую в защитных целях пуралом или полиэстером. Иногда в качестве покрытия для этого фасонного элемента выступает каменная крошка. Монтаж ветровой планки для профнастила обеспечивает решение следующих задач:

1. Защита фронтонного и кровельного свеса от попадания влаги. Верхняя сторона крыши защищена кровельным материалом, но влага способна попасть к стропильному каркасу снизу. Из-за этого мокнут стропила и обрешетка, что приводит к порче даже обработанной антисептиком древесины. Роль торцевой (ветровой) планки – препятствовать проникновению влаги, благодаря чему деревянные элементы не испытывают негативных воздействий. Таким образом обеспечивают более длительный срок службы всей кровли.
2. Защита от ветра. Если дом расположен в зоне со сложными климатическими условиями, то сильные боковые порывы ветра способны деформировать или попросту сорвать кровельное полотно. Незащищенные края крыши испытывают серьезные нагрузки, что может привести к их деформации. Установка ветровой планки для профнастила позволяет защитить кровельный пирог, а под обрешетку не будет попадать холодный ветер.
3. Кровельная конструкция получает завершенный эстетичный вид. Достаточно подобрать торцевую планку, ориентируясь на основной цвет крыши. Сам элемент скрывает неаккуратные края профнастила, создавая пространство для установки софитов или сайдинга.

Важно! В некоторых ситуациях торцевую ветровую планку способен заменить дешевый гнутый металлопрофиль. Это доступный во многих строительных магазинах материал, но он ограничен в плане разнообразия расцветок, да и для крепления подходят только стандартные по размерам доборные элементы.

Виды торцевых планок для профнастила

Планки, изготавливаемые из металла, подходят как для профнастила, так и для металлочерепицы. Изготавливают их из листов стали, толщина которых от 0,4 до 0,5 мм. Материал сперва нарезают, придают ему необходимую форму, после чего покрывают полимерами. Защитная ветровая планка на профнастил бывает нескольких разновидностей:

1. Лобовая ветровая планка, которую также называют капельником. Ее крепят к стропилам перед установкой обрешетки, поверх гидроизоляционного слоя. Капельник отводит конденсат и защищает кровельный пирог от температурных изменений. Именно этот элемент обеспечивает сохранность всей кровельной конструкции, предотвращая протечки.
2. Ендовы – разжелобки. Защищают внутренние углы кровли. Их устанавливают на стыке между двумя смежными скатными плоскостями. Сама система состоит из донной планки (поверх обрешетки) и верхней ендовы (ее крепят к профнастилу). Для кровельной конструкции ендовы играют большую роль – если их неправильно установить, на крыше будут задерживаться снег и вода, в итоге покрытие быстрее придет в негодность. Прежде чем устанавливать донную ветровую планку, стык обрабатывают особым влагоотталкивающим составом. При крутом скате крыши под нижней ендовой крепят вспомогательный гидроизоляционный слой.
3. Кровельная ветровая планка (примыкающая). Этот ветровой элемент перекрывает все возможные стыки на плоскостях скатов. Обводы кирпичного дымохода, выпуклые и вогнутые мансардные крыши, а также точки примыкания плоских кровель к стенам дома оформляют именно такой деталью.
4. Карнизная ветровая планка. Защищает свес карниза от воды, пыли и насекомых. Крепят ее к капельнику после монтажа обрешетки. Карнизная ветровая планка бывает прямой и фигурной. Первая разновидность наиболее проста, визуально схожа с обычным уголком. Фигурная дополнительно оснащена ребрами жесткости, поэтому более надежна и выглядит солидней. Прежде чем устанавливать этот ветровой элемент, торец кровли заранее защищают путем монтажа москитной сетки.
5. Фронтонная планка для профнастила. Это универсальное и доступное по цене ветровое изделие, продлевающее срок службы кровли. Оно не только обеспечивает защиту крыши от ветра, но и упрощает кладку и выравнивание профнастила. Выделяют несколько видов: простые ветровые, в виде уголка с широкими полками и торцевые усиленные ребром жесткости.
6. Коньковая ветровая планка. Этот доборный торцевой элемент защищает вентиляционный зазор в области стыка скатных плоскостей. Помимо защитных свойств, улучшает внешний вид кровельной конструкции.

Большой выбор доборных элементов позволяет подобрать подходящие изделия для полноценной защиты кровли от атмосферных влияний.

Размеры ветровой планки для профнастила

Торцевая (ветровая) планка – это дополнительный кровельный элемент, поэтому заказывают ее отдельно. Изготовкой занимаются производители металлочерепицы, профнастила и других кровельных материалов.

При расчете необходимого количества учитывают параметры кровли. Стандарт размера торцевой планки для профнастила: длина — 2 м (эффективная – 1,9 м), ширина – 90 х 150 и 40 х 60 мм.

Важно! Для плоских крыш (покрытия без волны) и домов, находящихся в районах, где ветровая нагрузка небольшая, используют узкие планки. В остальных случаях применяют широкие модели.

Монтаж торцевой планки для профнастила

Финишный штрих в кровельных работах – установка ветровой планки и подключение софитов. Если проигнорировать этот этап, то будет нарушен теплообмен в области между кровлей: в летний сезон воздух в помещении и стены начнут быстрее греться, зимой – наоборот.

Прежде чем приступать к креплению ветровой планки профнастила, делают все необходимые расчеты. Здесь учитывают тип кровли. Например, для плоских крыш складов, где покрытие листовое, лучше использовать узкую ветровую планку. Для металлочерепицы и профнастила требования другие – используют широкую рельефную торцевую отделку. Также играет роль правильный выбор и установка обрешетки. В зависимости от вида материала кровли рассчитывают шаг укладки брусков.

Начинают работы с торца – на решетчатую конструкцию пришивают струганную ветровую доску размерами 25 х 80 мм, и уже на нее ставят планку, используя болтовые саморезы с уплотнительной резинкой. Между крепежами соблюдают расстояние в 0,4 м. Монтаж начинают снизу, продвигаясь к верхней части крыши. Боковые элементы торцевых планок укладывают внахлест, с захватом не больше 0,1 м.

Совет! Если нужно сделать торцевую ветровую планку короче, используют ножницы по металлу или дисковую электропилу. Абразивные инструменты для этих работ не подходят: в ходе резки температура слишком высокая, что оказывает негативное влияние на полимерное покрытие. Для обработки места среза применяют ремонтную эмаль.

Если крышу оборудуют профнастилом с водосточными канавками, то листы укладывают перпендикулярно таким образом, чтобы каждый последующий перекрывал канавку. Соседние планки укладывают с поперечным нахлестом в 15 см. Фронтонное изделие крепят выше решетчатой конструкции кровли, опираясь на то, какова высота волн профнастила. Саму планку монтируют при помощи саморезов (с каждого бока и сверху).

Верхний крепеж обеспечивает наилучшую стыковку, так как у профилированных листов высокая парусность. Если правильно прибить ветровую планку к фронтовому срезу, это обеспечит эффективную защиту от ветра – материал кровли он не оборвет. Чтобы улучшить герметичность между ветровыми планками и профнастилом, между ними укладывают рулонный утеплитель.

Последовательность укладки ветровой планки:

1. Поверх торцевой рейки обрешетки прибивают брусок из дерева размерами 40 х 40 мм. В качестве крепежа используют гвозди или саморезы. Брус, впрочем, как и всю остальную обрешетку, заранее обрабатывают антисептиком и противопожарным средством.
2. Следующий шаг – примерка. Нужно приложить фронтальную планку таким образом, чтобы угол с торца кровли был полностью перекрыт: начиная прибитым деревянным бруском и заканчивая плоскостью профнастила. Расстояние должно быть идентично высоте профиля. Полученные размеры отмечают на панели покрытия, где расположены линии сгиба и реза.
3. Перед креплением ветровой планки часть панели нужно подрезать (учитывая разметку).
4. Верхнюю сторону торцевой панели, «смотрящую» на фронтон, отгибают при помощи специального зажима. Если подгиб выполнен качественно, то лист профнастила плотно упрется к боку прибитого бруска.
5. Панели кровельного материала монтируют сверху вниз. Прибивают их к обрешетке на гвозди.
6. Несколько советов относительно правильности прибивания торцевой планки. Крепления должны быть с боков и в верхней части. Второстепенная задача верхнего самореза — соединить профнастил с ветровой планкой. Верхнюю сторону забивают коньковыми саморезами, боковые – торцевыми.
7. Стыки кровли с кромками торцевых планок герметизируют посредством уплотнителей.
8. В нижней части торцевых полос крепят заглушки: они должны образовывать с планкой закрытый угол.
9. Верхушки саморезов закрашивают ремкомплектом.

Необходимо перед началом монтажа определить размеры ветровой планки для профнастила, иначе работы будут не только дольше, но и сложнее.

Советы и рекомендации

В ходе выполнения работ нужно перемещаться по крыше. Ходить можно только по уже установленным листам. Ноги ставят в «канавки» или в те места, где профнастил придерживают дополнительные опоры. При выполнении монтажных работ с поверхности кровли необходимо убирать весь строительный мусор и прочие отходы производства – в ином случае есть вероятность задеть их ногой и повредить покрытие.

Прочие рекомендации:

• прикрепляя профнастил и торцевые ветровые планки, лучше использовать саморезы с широкими шляпками;
• для сохранности материала продольный рез делают ножницами по металлу, поперечный – лобзиком;
• в местах креплений со временем могут образоваться вздутия. Чтобы этого не случилось, не нужно закручивать саморезы слишком сильно. Выполняют крепление строго перпендикулярно в низ волны.

Если случайно повредить полотно в ходе установки, это может стать причиной его замены раньше срока.

Заключение

Торцевая планка для профнастила, как и прочие доборные элементы, легка в установке, но для этого нужно знать технологию выполнения работ. Грамотно обустроенная кровля обеспечит длительный срок службы постройки, а дополнительные элементы не только защитят, но и улучшат его внешний вид.

Планка торцевая для металлочерепицы + фото

Как в любом важном деле, главный процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого числа дополнительных и, на первый взгляд, незначительных элементов, без которых покрытие хоть и будет работать, но может быстро потерять значительную часть своих функций. Речь идет о боковых элементах металлочерепицы — карнизной и торцевой планках.

Основные функции торцевых и карнизных планок для металлочерепицы

Производитель настоятельно рекомендует не пренебрегать точной установкой торцевых и карнизных планок, это дает возможность сохранить качество уложенной металлочерепицы:

• Защитить краевую и торцовую зоны от ветра и дождя;
• Придать кровле из металлочерепицы законченный и оформленный вид готового изделия;
• Усилить края металлочерепицы и установить барьер для насекомых и птиц.

Понятно, что вспомогательные элементы не должны выделяться по цвету или форме на общем фоне окрашенной полиэфирным покрытием металлической черепицы. Сталь толщиной 450 мкм легко режется, и при необходимости можно подогнуть руками край торцевой планки при ее монтаже на полотно металлочерепицы.

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие между торцевыми и карнизными планками заключается в последовательности их установки. Накладки карниза устанавливаются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и выполнение установки фронтальной планки.

Как ставится карнизная планка для металлочерепицы

Благодаря специфической форме карнизную планку элемент сложно спутать с коньковой накладкой или торцевой планкой. По форме он напоминает желоб, края которого выгнуты под углом. Две плоскости карнизной планки соединяются между собой под углом в 110^о, более широкая полка имеет размер 108 мм, более узкая шириной 70 мм. На нижней полке, которая после установки на стропила должна будет заходить краем в водосточный желоб, выполнена отбортовка шириной 15 мм. Такая конструкция позволяет получить ровный и жесткий нижний край планки, сохраняющий линию даже под давлением потока дождевой воды.

Для удобства установки планка выполняется в виде фрагментов или отрезков по 60- 65 см длиной.

Верхний край планки настилается на гидроизоляцию. Нижний край выводится в приемник водосточного желоба. Благодаря такому устройству вся влага, стекающая с кровли, неминуемо попадет в водосборный желоб. При этом даже в сильный дождь не попадут на деревянные элементы обрешетки и стропил.

Существует две разновидности установки планки. В первом случае гидроизоляцию выводят под накладной планкой карниза и крепят к специальному стоку – капельнику, по которому конденсат из вентканала стекает и скапывает вниз.

Во втором случае нижний край полотна гидроизоляции выводят из-под обреза листа металлочерепицы на плоскость карнизной планки. В этом случае конденсат по плоскости планки перетекает в водосточный желоб.

Установка планки карниза выполняется в несколько этапов:

1. К стропилам крепится стартовая доска обрешетки или лобовая доска. В нижней части укладывается вторая часть опорной системы, на которую в дальнейшем будет опираться подшивка карниза. В некоторых случаях вместо лобовой доски на торцы стропил нашивается карнизная доска, к которой и крепятся опорные крюки водосточных желобов;
2. Выкладывается гидроизоляция, устанавливаются крепления водостока. Далее поверх креплений и русла водосточного желоба выкладываются внахлест отдельные фрагменты карнизной накладки. Крепление выполняется саморезами через каждые 40 см длины.

Совет! Чтобы набитая планка имела презентабельный вид, вдоль линий крепления натягивают тонкий белый шнур, по которому и выравнивают общую линию карнизной накладки параллельно горизонту.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

Установка планки торцевой для металлочерепицы

В обиходе торцевую планку называют еще ветровой планкой. Металлопрофильный лист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости. Порывы ветра, задувающие в щель вентиляционного зазора между гидроизоляционным полотноми листом металлочерепицы, способны расшатывать и поднимать из обрешетки даже прочные гвоздевые крепления.

Торцевая планка представляет собой штампованный гнутый уголок или П-образный профиль из тонколистового металла. Устанавливают торцевую планку после выполнения укладки металлочерепицы в полном объеме.

Чтобы накладка надежно закрывала боковую щель, потребуется, как минимум, две лини опоры для торцевой накладки. Поэтому на первом этапе вдоль по скату набивается деревянный брусок, сечением 40х40 мм, его набивают на самом краю торца обрешетки. На брус будет опираться горизонтальная полка торцевой накладки.

Чтобы торцевая накладка сидела на брусе «внатяжку», расстояние линии укладки бруса от края обрешетки подбирают опытным путем, исходя из толщины фронтальной доски. Для этого необходимо приложить заготовку доски к торцу и уложить брус, по приложенной сверху торцевой планке отмечают оптимальное расположение бруса, после чего его прибивают гвоздями вдоль всего ската.

Далее необходимо подобрать высоту подъема верхнего края фронтальной доски над уровнем прибитого бруса. Делается это для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью ската кровли и металлочерепицы. Если фронтальную доску не выровнять по высоте, плоскость торцевой накладки будет выглядеть перекошенной. Зачастую поверхность фронтальной накладки приходится неоднократно подрезать, так, чтобы линия крепления к обрешетке проходила по оси доски.

Первый отрезок торцевой планки необходимо аккуратно подрезать так, чтобы край плотно заходил на фронтонную доску. Далее полка аккуратно отгибается, после чего вся торцевая планка укладывается на подготовленное основание из фронтонной доски и бруса. При этом угловые кромки и широкая полка будут работать, как пружина, и плотно прижиматься к поверхности бруса и фронтальной доски.

Укладку накладки начинают с нижней части ската кровли. Каждый последующий элемент выкладывается подобно металлочерепице, с нахлестом в 4- 5 см на верхний край предыдущего отрезка планки. Крепление выполняется двумя рядами саморезов. Первый ряд закручивается в тело фронтальной доски, второй ряд крепится по горизонтальной поверхности накладки в толщу опорного бруса. В торце планки устанавливают заглушку и также крепят саморезами с боковых сторон.

После монтажа все линии реза и стыки, головки саморезов следует аккуратно обработать аэрозольным лаком, изолирующим открытый металл.

Заключение

Установка торцевых планок для металлочерепицы не представляет особого труда даже для начинающих кровельщиков, потребуется лишь аккуратность и выдержка в подгонке размеров и места крепления брусовой опоры и фронтальной доски. Любое разрезание ножницами листа металлочерепицы или торцевой накладки дает большое количество очень острых и мелких заусенцев, поэтому работать необходимо только в перчатках, и линию реза обязательно обрабатывать напильником для снятия острых краев.

PEB Торцевая пластина с фланцем повернута

Концевая пластина PEB с поворотом фланца позволяет создать соединение торцевой пластины между концом соединительного элемента элемента PEB и фланцем элемента PEB. Подключение аналогично соединению седла / торцевой пластины.

Как найти

Установщики доступны в Pre-Engineered Building Tools для Tekla Structures версии 21.0 и выше.
После установки PEB Концевая пластина с поворотом фланца доступна в каталоге компонентов.

Использование

Щелкните PEB Концевая пластина к фланцу, повернутому в каталоге компонентов. Входными компонентами должны быть , член УИБ . Первичная и вторичная перегородки должны быть перпендикулярны, а угол поворота вторичной перегородки должен составлять 90 градусов.

Состояние смещения центра	Отсутствие смещения

Соединение внутренней колонны:
Выберите сначала стропильный компонент, а затем компонент колонны в качестве входных данных для соединения внутренней колонны.

Соединение на торцевой пластине:
Сначала выберите первичный компонент, а затем вторичный компонент в качестве входа для соединения торцевой плиты.

Диалоговое окно


На этой вкладке можно изменить основные входы для подключения.

Варианты длины торцевой пластины

Опция	Описание
Обе стороны	Выступ с обеих сторон от линии полотна
Внешний выступ фланца и общая длина	Выступ от линии стенки внешнего фланца и общая длина плиты

Опция вставной пластины

Опция	Описание
	Без вставной пластины
	с пластиной-вкладышем

Первичная резка фланца

Опция	Описание
Отрезной фланец	Обрежьте нижний фланец первичной части, чтобы он соответствовал пластине-вставке
Без вырезки фланца	Отсутствие обрезки нижнего фланца первичной обмотки под пластину-вставку

Размещение пластин

Отсюда можно определить торцевую пластину и вставную пластину.Вы можете изменять различные значения в зависимости от опций длины торцевой пластины и опций вставки пластины.

Определите зазор между пластиной-вкладышем и фланцем первичного элемента.

Количество длинных ребер жесткости

Опция	Описание
	Один длинный ребро жесткости
	Без длинных ребер жесткости

Ориентация длинного ребра жесткости

Опция	Описание
	Длинный элемент жесткости такой же, как у колонны
	Ребро жесткости длинное, перпендикулярное концевой пластине

Болты

На этой вкладке можно изменить диаметр болта, стандарт болта, допуск, длину обрезки, принадлежности болта и т. Д.

Поле пользователя 8

Определите обновления пользовательского поля 8 пользовательских атрибутов болта.

Расстояние между болтами

В отличие от других соединений PEB, здесь представлен список Bolt XY с учетом различных условий соединения.

Детали

На этой вкладке можно определить параметры детали, такие как ширина, толщина, префикс детали, номер детали, материал, имя и класс.

Дальний и ближний ребра жесткости имеют отдельные опции.Верхний надрез под сварку также можно определить отдельно.
Значение сварного надреза является общим для всех надрезов.

подсказки

Для правильной работы этого удлинителя вторичный элемент должен пересекать оба фланца первичного элемента.

Пример

Правильно	Неправильно

PEB Торцевая пластина с фланцем повернута

Концевая пластина PEB с поворотом фланца позволяет создать соединение торцевой пластины между концом соединительного элемента элемента PEB и фланцем элемента PEB.Подключение аналогично соединению седла / торцевой пластины.

Как найти

Установщики доступны в Pre-Engineered Building Tools для Tekla Structures версии 21.0 и выше.
После установки PEB Концевая пластина с поворотом фланца доступна в каталоге компонентов.

Использование

Щелкните PEB Концевая пластина к фланцу, повернутому в каталоге компонентов. Входными компонентами должны быть , член УИБ .Первичная и вторичная перегородки должны быть перпендикулярны, а угол поворота вторичной перегородки должен составлять 90 градусов.

Состояние смещения центра	Отсутствие смещения

Соединение внутренней колонны:
Выберите сначала стропильный компонент, а затем компонент колонны в качестве входных данных для соединения внутренней колонны.

Соединение на торцевой пластине:
Сначала выберите первичный компонент, а затем вторичный компонент в качестве входа для соединения торцевой плиты.

Диалоговое окно


На этой вкладке можно изменить основные входы для подключения.

Варианты длины торцевой пластины

Опция	Описание
Обе стороны	Выступ с обеих сторон от линии полотна
Внешний выступ фланца и общая длина	Выступ от линии стенки внешнего фланца и общая длина плиты

Опция вставной пластины

Опция	Описание
	Без вставной пластины
	с пластиной-вкладышем

Первичная резка фланца

Опция	Описание
Отрезной фланец	Обрежьте нижний фланец первичной части, чтобы он соответствовал пластине-вставке
Без вырезки фланца	Отсутствие обрезки нижнего фланца первичной обмотки под пластину-вставку

Размещение пластин

Отсюда можно определить торцевую пластину и вставную пластину.Вы можете изменять различные значения в зависимости от опций длины торцевой пластины и опций вставки пластины.

Определите зазор между пластиной-вкладышем и фланцем первичного элемента.

Количество длинных ребер жесткости

Опция	Описание
	Один длинный ребро жесткости
	Без длинных ребер жесткости

Ориентация длинного ребра жесткости

Опция	Описание
	Длинный элемент жесткости такой же, как у колонны
	Ребро жесткости длинное, перпендикулярное концевой пластине

Болты

На этой вкладке можно изменить диаметр болта, стандарт болта, допуск, длину обрезки, принадлежности болта и т. Д.

Поле пользователя 8

Определите обновления пользовательского поля 8 пользовательских атрибутов болта.

Расстояние между болтами

В отличие от других соединений PEB, здесь представлен список Bolt XY с учетом различных условий соединения.

Детали

На этой вкладке можно определить параметры детали, такие как ширина, толщина, префикс детали, номер детали, материал, имя и класс.

Дальний и ближний ребра жесткости имеют отдельные опции.Верхний надрез под сварку также можно определить отдельно.
Значение сварного надреза является общим для всех надрезов.

подсказки

Для правильной работы этого удлинителя вторичный элемент должен пересекать оба фланца первичного элемента.

Пример

Правильно	Неправильно

Заглушка кабельного лотка — Концевые пластины лотка канала

TechLine Производитель.аксессуары предлагают дополнительную утилиту для пользователей Snap Track. От крышек и разделителей до направляющих расширения и т. Д. — наши аксессуары сокращают затраты на изготовление на месте. Использование принадлежностей TechLine Mfg. Сокращает время установки и трудозатраты.

TechLine Mfg. Прислушивается к мнению наших клиентов и предлагает решения для различных задач в этой области.

Щелкните здесь, чтобы просмотреть спецификации всех торцевых пластин

Торцевые пластины с защелкой и выход конца лотка

Концевые пластины Snap Track

Концевые пластины с защелкой используются для закрытия тупика и указывают на окончание участка кабельного лотка.

• Устанавливается на лоток Snap Track с запатентованным нажимным штифтом.

• Разработан с заглушками для кабелепровода на ½ дюйма или 1 дюйм.

(2) Запатентованные нажимные штифты предназначены для надежного крепления.

Руководство по установке: Совместите оба круглых отверстия диаметром 9/16 дюйма, прежде чем выполнять окончательный разрез лотка на тупиковой линии.

Примечание: заглушки предназначены для крепления кабелепровода к кабельному лотку. Если фитинг из списка UL не используется, он обеспечивает только механическое соединение, но не электрическое соединение.Чтобы выполнить электрическое соединение без фитинга, внесенного в список UL, сначала необходимо провести заземляющий провод оборудования от кабелепровода к кабельному лотку.

Втулки Snap Track

Макс. Толщина панели: 0,125 дюйма

Круглое отверстие для перфорации: для кабелепровода ½ «и 1». Цвет: черный

Инструкция по установке : Для максимальной защиты кабеля устанавливайте втулки Snap Track везде, где используются заглушки для кабелепровода без фитингов.

Snap Track End of Tray Exit предназначены для того, чтобы кабели могли свободно выходить из конца лотка, обеспечивая при этом надлежащую защиту от радиуса изгиба.

TechLine Mfg. Также предлагает Edge Protector.

Нажмите, чтобы открыть и загрузить PDF-файлы

Вернуться к началу

Торцевая пластина — это.] nd), n. [OE. & В КАЧЕСТВЕ. ende; сродни ОС. endi, D. einde, eind, OHG. enti, G. ende, Icel. endir, endi, Sw. [а] нде, Дан. ende, Гот. andeis, Skr. анта. [корень] 208. Ср. {Ante}, {Anti}, {Answer}.] 1. Крайний или последний пункт или часть…… Международный английский словарь для совместной работы

концевая пластина — сложное конечное разветвление аксона двигательного нейрона, которое контактирует с мышечным волокном, называемое также концевой щеткой * * * (концевой пластиной) плоским окончанием.Пишется также торцевая пластина… Медицинский словарь

концевая пластина — концевая пластина № cbl специализированная область на поверхности мышечного волокна, где мотонейрон контактирует с мышцей • Этимология: 1875–80… От формального английского языка к сленгу

Торцевая пластина — n. область специализированной ткани, которая образует соединение между отдельным мышечным волокном и его двигательным нервом… Словарь English World

концевая пластина — существительное: плоская пластина или конструкция на конце чего-либо: как a.: сложное конечное разветвление двигательного нервного волокна, называемое также концевой щеткой b. : одна из основных торцевых балок шахты, установленной в шахте c. : поверхность прикреплена примерно…… Полезный английский словарь

концевая пластина — существительное уплощенный конец двигательного нейрона, который передает нервные импульсы в мышцу • Синоним: ↑ замыкающая пластина, ↑ замыкающая пластина двигателя • Гиперонимы: ↑ конечный орган • Часть Голонимы: ↑ эффектор… Полезный английский словарь

Торцевая пластина — 1.Добыча. один из самых коротких членов набора. Ср. настенная пластина (по умолчанию 3). 2. Cell Biol. специализированная область на поверхности мышечного волокна, где мотонейрон контактирует с мышцей, состоящая из впадины неправильной формы, в которой…… Universalium

концевая пластина — существительное Дата: 1878 г. сложное конечное древовидное ветвление аксона моторного нейрона, которое контактирует с мышечным волокном… New Collegiate Dictionary

Концевая пластина — н.область мембраны мышечной клетки непосредственно под двигательным нервом, заканчивающаяся нервно-мышечным соединением. Специальные рецепторы в этой области вызывают сокращение мышц, когда нервное окончание высвобождает свой нейромедиатор… Медицинский словарь

Концевая пластина — н. область мембраны мышечной клетки непосредственно под двигательным нервом, оканчивающаяся нервно-мышечным соединением. Специальные рецепторы в этой области вызывают мышечное сокращение, когда нервное окончание высвобождает свой нейромедиатор… Новый медиаакальный словарь

Комплект концевых пластин Flex Fence®

Комплекты концевых пластин Flex Fence® используются для завершения рельсов Flex Fence® путем захвата рельса Flex Fence® между концевой пластиной и деревянной стойкой.Закругленная форма концевых пластин обеспечивает безопасность вашей лошади.

После того, как ваш Flex Fence® будет помещен в кронштейны опорных стоек, пора установить концевые пластины и натяжные устройства. Торцевые пластины должны быть установлены перед концевыми натяжителями . Упрощенные торцевые пластины позволяют даже установку одному человеку. Вам никогда не придется затягивать или ослаблять Flex Fence® с зимы на лето. Революционная фурнитура для ограждений, такая как комплект концевых пластин, делает Flex Fence® самой простой установкой гибких виниловых ограждений на рынке коневодства.

Как закончить рельс Flex Fence® — установка комплекта концевой пластины

1. Выбранный вами конечный пост. Центр Почты
2. Расположить горизонтальные метки на конец поста, измерить обратно 2″ с середины поста, и просверлить 3/8″ пилотный диаметр отверстия приблизительно 4″ глубоко для болта задержки.
3. Установите стопорный болт через торцевую пластину и ввинтите его в пилотное отверстие. (* Важно: все концевые пластины должны оставаться ослабленными и только закрепленными до тех пор, пока рельсы Flex Fence® — как будет объяснено позже — будут натянуты.)
4. Возьмите конец направляющих Flex Fence® и согните его примерно на 12 дюймов, убедившись, что направляющая имеет изогнутый изгиб (не сгибается ровно), сохраняя параллельность сторон. Согните его обратно на расстояние не менее 1/2 дюйма (не молоток).
5. Отмерьте 3 дюйма назад и отметьте точку на ограждении. С помощью Т-образного квадрата нарисуйте линию на ограждении и отрежьте излишки на этой отметке. (* Вам потребуются высокопрочные кусачки для перерезать проволоку.)
6. Вставьте короткий конец в прорезь концевой пластины.Затяните (, не затягивайте ) стопорный болт, зажимающий короткий конец.
7. Вытяните все излишки провисания из Flex Fence® обратно на другую концевую стойку, где вы установите концевой натяжитель.
8. После устранения оставшегося провисания и установки концевого натяжителя вернитесь к концевым пластинам, чтобы убедиться, что они совпадают с дорожкой Flex Fence®. Отойдите назад, просмотрите это и убедитесь, что поток от начала до конца вас устраивает — вы даже можете взглянуть на другую пару глаз, чтобы узнать второе мнение.
9. После того, как вы определили, что торцевая пластина находится на одной линии с пролетом забора, установите два оставшихся меньших винта (пилотное отверстие не требуется). Эти винты предназначены для фиксации изогнутой короткой части Flex Fence® между концевой пластиной и стойкой. (* Если винты сорваны, можно использовать два гвоздя с кольцевым хвостовиком 3,5 дюйма).
10. Затяните два прилагаемых винта и стопорный болт. (* Для болта задержки, с помощью трещотки ручки добавит крутящий момент.)
11. Установка комплекта торцевой пластины завершена!

Совместимость с концевой пластиной Flex Fence® :

Как установить коаксиальную настенную пластину | Home Guides

Компании кабельного телевидения и спутниковые провайдеры часто прокладывают несколько линий коаксиального кабеля по всему дому во время первоначальной установки. В зависимости от размещения ваших телевизоров и других компонентов, вы можете обнаружить несколько футов открытого коаксиального кабеля и коаксиальные настенные пластины, которые оторвутся от стены при малейшем рывке.Установите новую настенную пластину для коаксиального кабеля и одновременно убирайте грязные шнуры, чтобы придать вашему дому более обтекаемый вид.

Подготовка коаксиального кабеля

Перережьте коаксиальный кабель кусачками, чтобы уменьшить длину кабеля. Оставьте примерно 1 фут кабеля, выходящего из стены.

Отмерьте 3/4 дюйма от конца коаксиального кабеля. С помощью ручки отметьте внешнюю изоляцию коаксиального кабеля в месте измерения. На своей отметке используйте кусачки, чтобы аккуратно прорезать внешнюю изоляцию, металлическую сетку, обернутую под внешней изоляцией, и белый изолирующий материал, окружающий тонкий медный проводник в центре кабеля.Не перерезайте медный провод. Снимите изоляционный материал с проводника.

Отметьте внешнюю изоляцию кабеля на расстоянии 3/8 дюйма от конца изоляции. Осторожно прорежьте только внешнюю изоляцию и удалите ее. Ваш кабель должен иметь 3/4 дюйма медного проводника и 3/8 дюйма металлической сетки.

Наденьте меньший конец накручиваемого F-разъема RG-6 на подготовленный конец коаксиального кабеля. Плотно поверните разъем по часовой стрелке, чтобы закрепить его на конце кабеля.

Установка коаксиальной настенной пластины

Пропустите коаксиальный кабель через низковольтную монтажную пластину. Прижмите монтажную пластину к стене. Проведите по внутренней стороне монтажной пластины до стены, где выходит кабель. Возможно, у вас уже есть отверстие в стене, но необходимо, чтобы размер пластины соответствовал размеру выреза, чтобы пластина установилась правильно.

Разрежьте гипсокартон по линии следа ножовкой. Приложите низковольтную монтажную пластину к вырезу в стене.Загните два металлических выступа на внутренней стороне низковольтной монтажной пластины в стену. Продолжайте загибать выступы, пока они не прижмутся к гипсокартону.
