Установка термодатчика теплого пола: Как правильно установить датчики тепла для теплых полов своими руками

Содержание

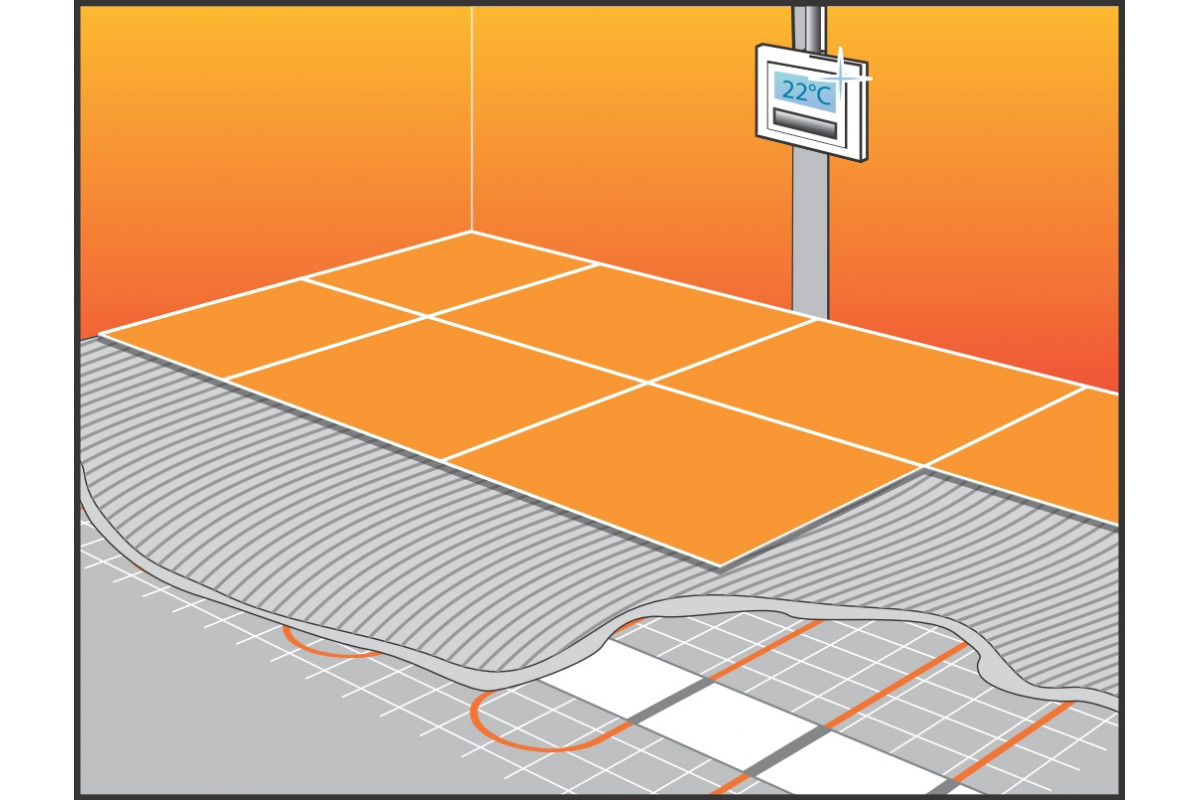

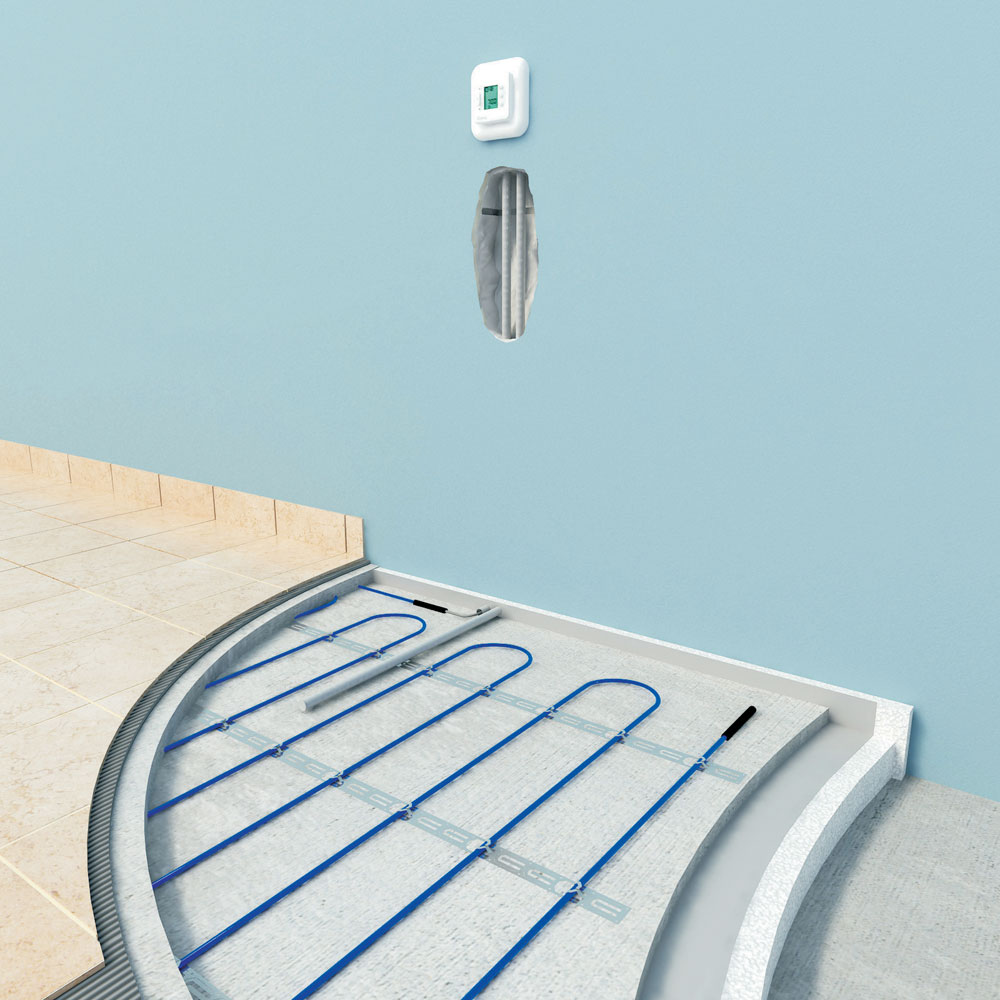

Установка тёплого пола в стяжку


Начнём с подготовки места для терморегулятора и датчика пола. Терморегулятор устанавливается на стене в наиболее удобном месте, так чтобы не мешать расстановке мебели, на любой удобной высоте, но не менее 30 см от пола. В намеченном на стене месте сверлится отверстие для установки терморегулятора и канавка для прокладки монтажных концов нагревательного кабеля и датчика температуры в гофрированной трубе. К месту установки терморегулятора необходимо подвести питание, при этом сечение проводника силовой линии должно соответствовать силе тока теплого пола.


Далее нужно подготовить поверхность пола к монтажу. Для удаления строительного мусора необходимо произвести уборку помещения щеткой, затем необходимо произвести обработку пола грунтовкой для улучшения контакта поверхности с цементно-песчаной стяжкой. После нужно произвести разметку мест, где устройство теплого пола не требуется, например, под мебелью, сантехникой и тд. Стоит учесть, что отступ от стен должен быть не менее 5 см, а также что нагревательный кабель должен находиться на расстоянии не менее 10 см от других нагревательных приборов, стояков и труб центрального отопления.


Дальше производится укладка теплоизоляции и закрепление монтажной ленты. Уложите теплоизоляцию на поверхность пола. Если теплопотери через основание минимальны, например под помещением находится обогреваемая комната, то укладку теплоизолирующего материала толщиной 3-4 мм можно производить только на площади обогрева. Если основание холодное, то требуется подобрать теплоизоляцию соответствующей толщины и прочности, и укладывать по всей площади помещения. Крепление теплоизоляции можно производить любым клеящим материалом не нарушающим целостность структуры теплоизоляции.

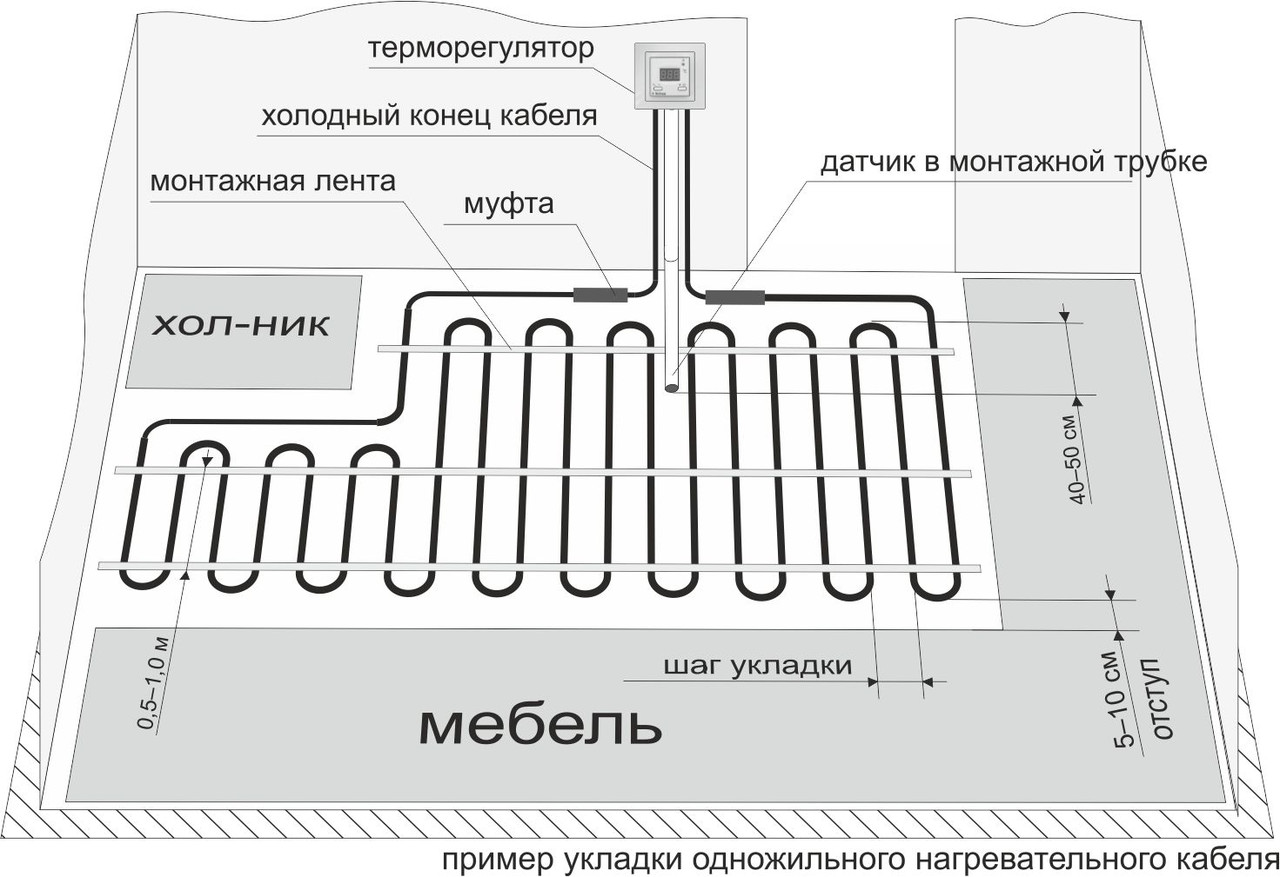

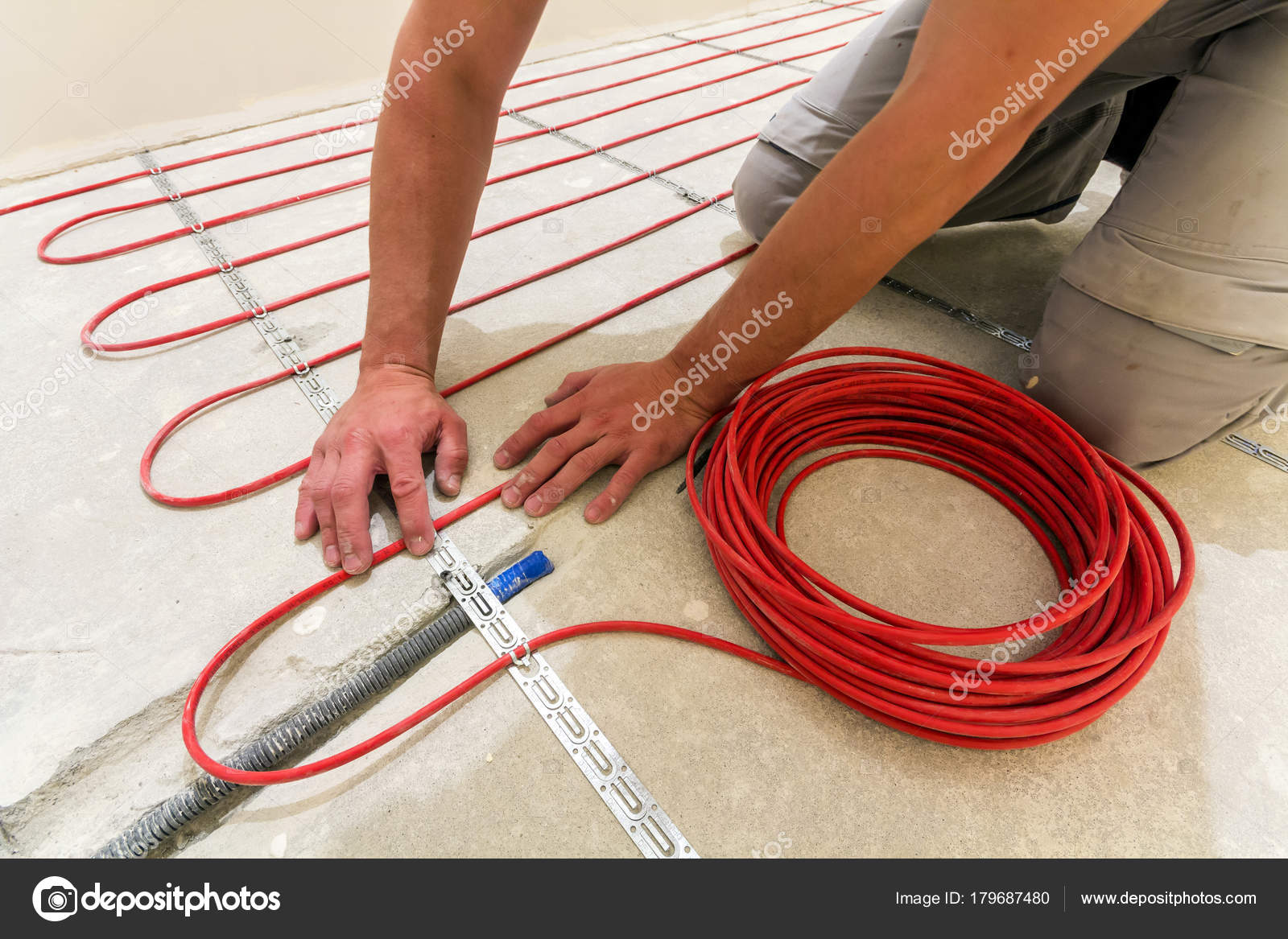

Для раскладки нагревательного кабеля закрепите отрезки монтажной ленты с шагом 0,5-1 метр. Крепление ленты можно производить различными способами, обеспечивающими связь с основанием, например, с помощью дюбелей и саморезов с условием сохранения целостности гидроизоляционного слоя.


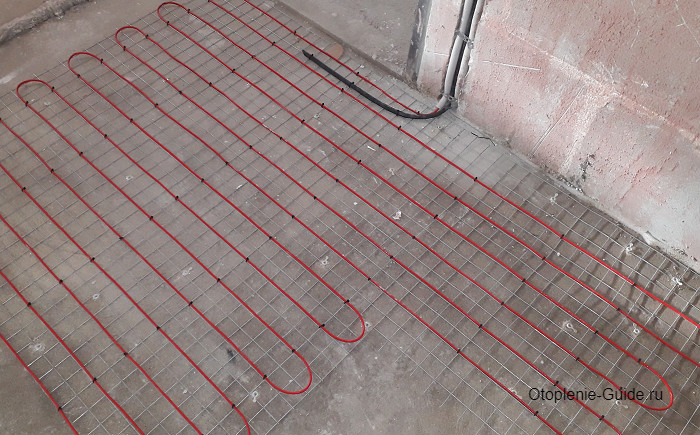

Теперь можно приступать к монтажу нагревательного кабеля. Перед началом монтажа необходимо выяснить шаг укладки с учетом окончательной корректировки обогреваемой площади. Он рассчитывается по формуле:
Шаг укладки (в см) = (100s) / L
S- фактическая площадь, на которую укладывается секция, кВ. м.
L – длина секции , м (указана в паспорте секции).

Допустимое отклонение шага от расчетного не более 10 мм. Укладка начинается с подводки монтажного конца нагревательного кабеля к месту расположения терморегулятора. Соединительную муфту и начальный участок нагревательного кабеля закрепите на полу и с этого места начните раскладку секции, кабель укладывайте равномерно без пересечений, строго соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади. Зафиксируйте концы петель кабеля загибая вокруг него выступающие язычки монтажной ленты. Изгибы петель должны быть плавными, без изломов и без натяжения кабеля. Расстояние от кабеля до стены должно составлять около 5 см по всему периметру обогреваемой площади. Соединительные и концевые муфты кабеля должны находится на полу. Монтажные концы нагревательного кабеля выводятся к терморегулятору. При укладке одножильной секции соблюдаются такие же правила, что и в двухжильной, но при планировании раскладки следует учесть , что к терморегулятору подключаются оба монтажных конца секции.


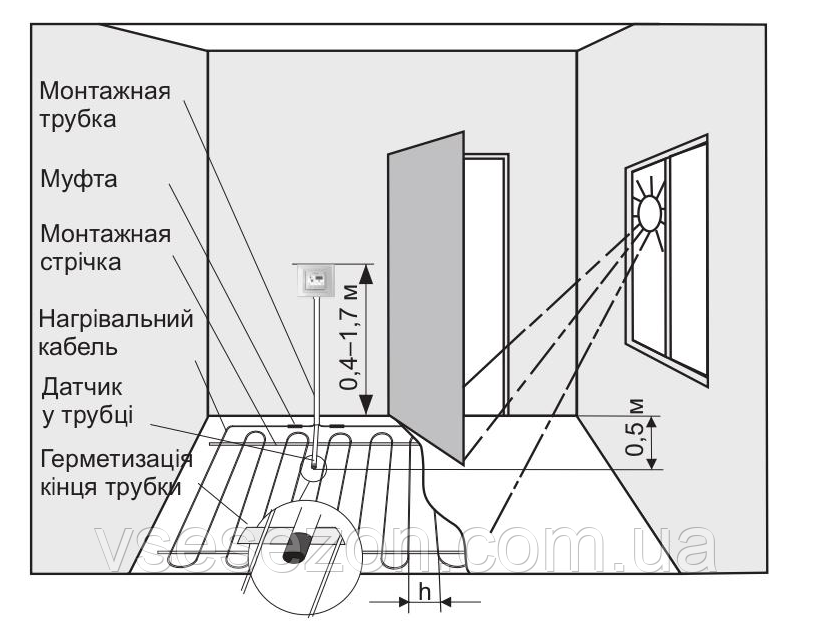

Теперь нужно произвести установку и закрепление датчика температуры и терморегулятора. Расположите датчик температуры в пластмассовой гофрированной трубке. Датчик должен располагаться внутри трубки, вблизи ее конца, его соединительный провод должен выходить с другого конца трубки. Конец трубки с датчиком оканчивающимся в полу плотно закройте специальной заглушкой для предотвращения попадания внутрь цементного раствора. Выведите трубку от места расположения терморегулятора в пол, радиус изгиба трубки должен быть не менее 5 см. Расстояние от стены до конца трубки, места установки датчика, 50-60 см . Закрепите трубку между витками нагревательного кабеля на равном расстоянии от них. Датчик температуры в гофрированной трубке должен доходить до монтажной коробки терморегулятора или промежуточной распаечной коробки. Такой способ монтажа датчика применяется для того чтобы можно было при необходимости заменить датчик не вскрывая пол. После установки датчика канавку для монтажных концов нагревательной секции и датчика заполните раствором. Концы монтажных проводов нагревательной секции и датчика температуры необходимо облудить и подключить к терморегулятору. Проверьте электрические соединения, затем кратковременно, примерно на одну минуту, подайте сетевое напряжение и проверьте работоспособность системы. Должен загореться светодиод на лицевой панели терморегулятора и начаться нагрев секции. Снова отключите питание.



В соответствии с гарантийными требованиями зарисуйте схему монтажа теплого пола в приложении к инструкции по монтажу и эксплуатации теплого пола, с обозначением соединительных и концевых муфт датчика температуры. Переходим к изготовлению цементно – песчаной стяжки. В соответствии с инструкцией по приготовлению и применению сухих смесей приготовьте раствор в требуемом количестве, произведите заливку стяжки. Толщина стяжки для теплого пола должна составлять 3-5 см. Если под теплый пол укладывается тепло- или звукоизоляция толщиной более 5 см, то в этом случае толщина стяжки должна составлять не менее 3,5 – 4 см. Время полного высыхания стяжки указывается производителем смеси. Обычно для песчано – цементного раствора это 28 дней. Только после полного высыхания раствора теплый пол готов к работе.

При правильной установке системы обогрева, она принесет тепло и уют в ваш дом на долгие годы.

Как подключить датчик теплого пола? Как правильно установить терморегулятор пола

Поставьте лайк, поблагодарите автора за его труд!



  — — — Если вас интересует подключение самого терморегулятора или термостата с датчиком, внизу страницы вы можете найти ИНСТРУКЦИИ



Сделать систему напольного обогрева безопасной и
рациональной поможет термо-датчик. Это обязательный элемент для оптимальной
работы напольного отопления. Детальный контроль температуры поможет уменьшить расходы
на подогрев теплоносителя (счета за электричество или газ будут меньше),
продлить срок эксплуатации термочувствительных напольных покрытий. Например,
ламинат и ковролин во избежание деформации не должен нагреваться свыше 30°C.

Проблема замена сенсора часто возникает из за дешевизны регулятора.

Как работает это работает? Как только температурный фон не
соответствует заданным параметрам, устройство сбора информации дает сигнал
терморегулятору. Модуль включает/выключает обогрев. Изменения температуры на
пол градуса активизирует нагреватели. Когда элемент (терморезистор с медным
проводником) выходит из строя, погрешности превышают 5°, что не дает
объективную картину нагрева.

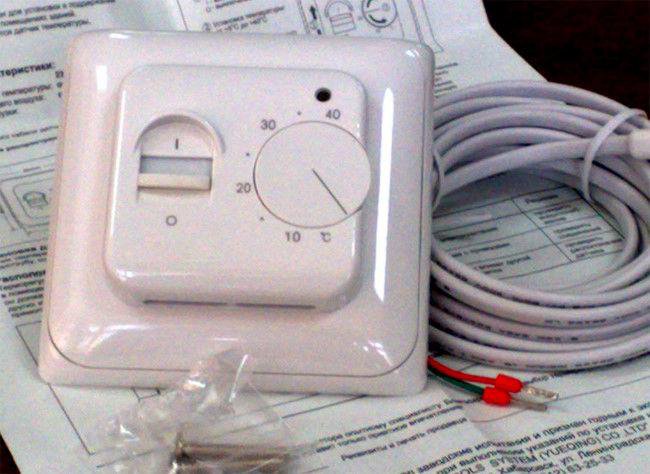

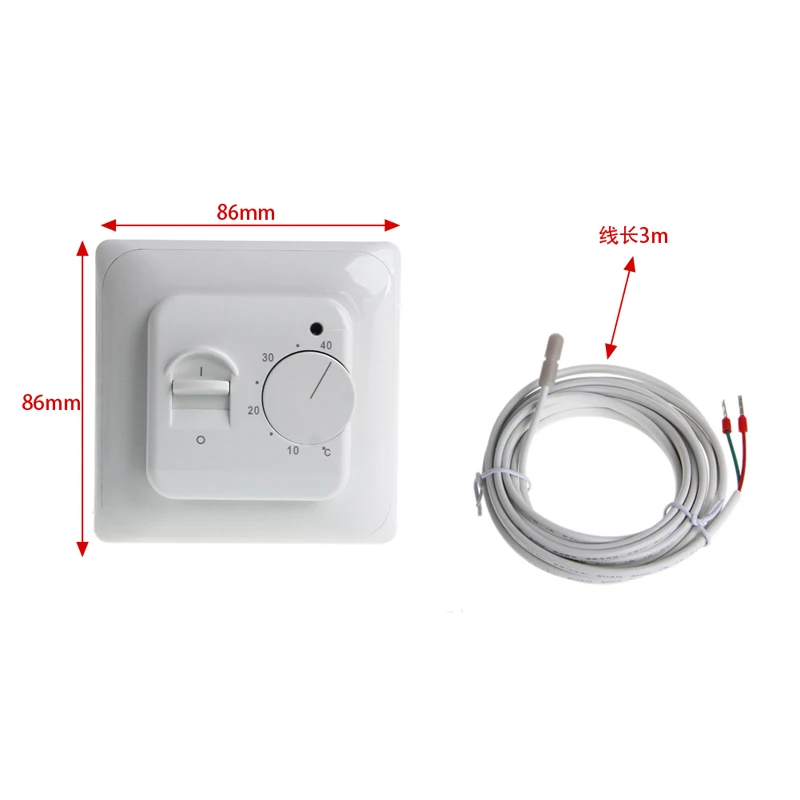

Обычно в среднем длинна сенсора составляет 2,5-3 м\п

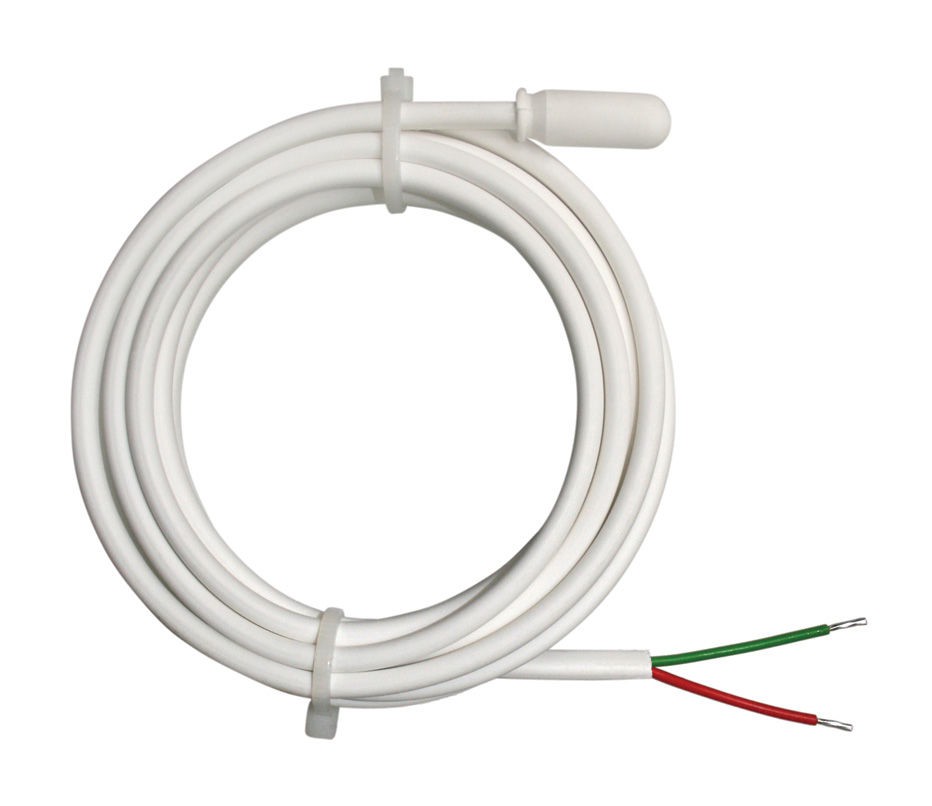

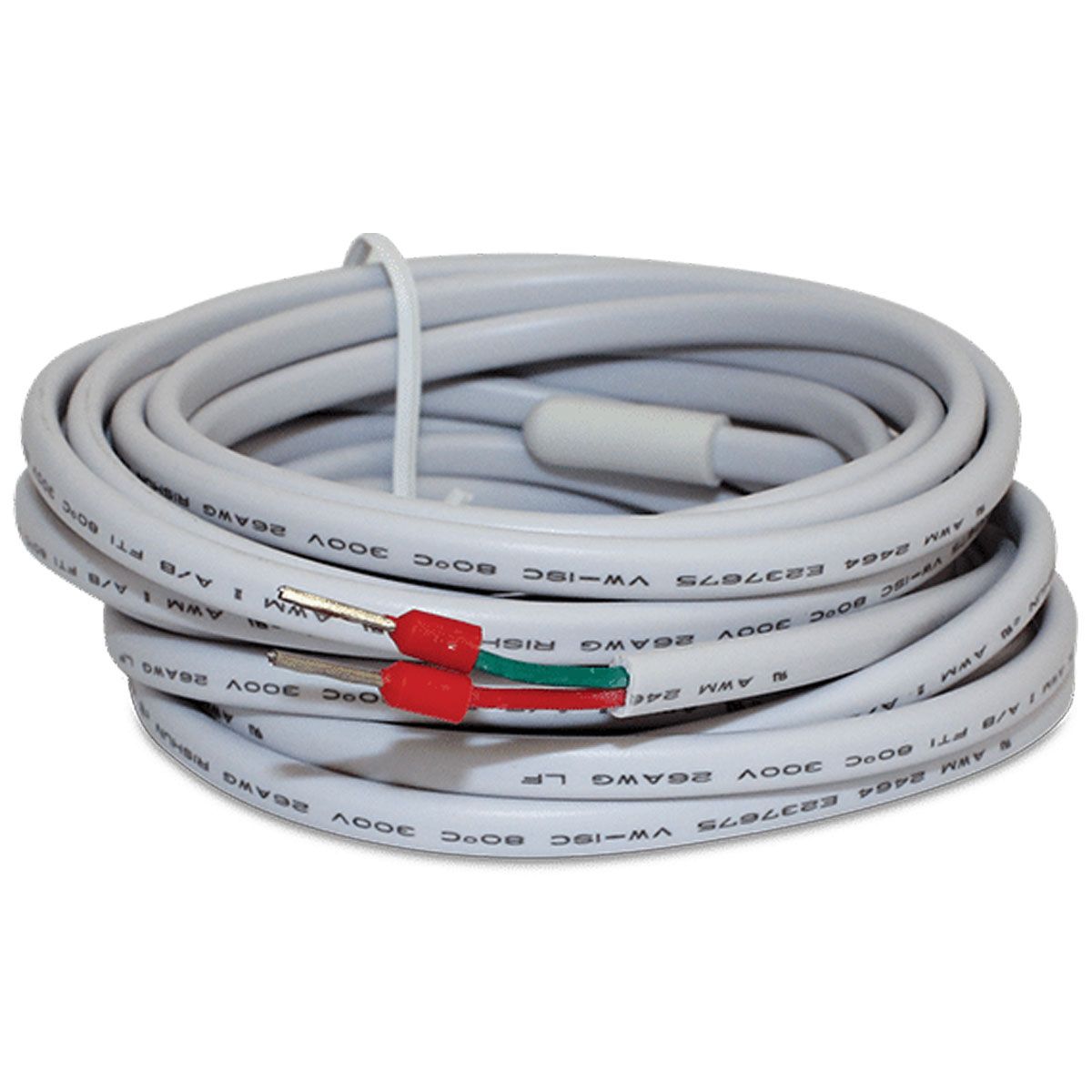

Зеленый проводок это — сенсор




Правильная установка сенсора — ключ к
бесперебойной работе всей цепочки «теплый пол».



Необходимые материалы и нормы монтажа



Подключение меряющего устройства пройдет быстро, если соблюдены правила
установки. Для нее потребуются:



  • сам
    термодатчик в гелевой оболочке и стеклянной колбе (в модификациях для
    плиточного пола). Это может быть устройство, которое работает на
    минимальную/максимальную температуру (датчик-ограничитель рекомендован для
    кабельных нагревательных систем) или датчик с термостатом;
  • инструменты
    для проделывания штробы;
  • изоляционные
    материалы;
  • монтажная
    лента.



Подключение датчика теплого пола


осуществляется
посредством надежно изолированного проводника нужной длины (до 50 метров).
Модуль устанавливается не ближе 50 см от стены между витками петли обогрева.
Проводник датчика проходит рядом возле терморегулятора.



Монтаж блока зависит от особенностей финишного напольного
покрытия. Под мягкие отделочные материалы, а также под паркет, ламинат
небольшой цилиндр, закрепленный к концу кабеля, нужно укладывать в защитную
трубку с герметичной заглушкой. Под твердые покрытия сенсор дополнительно
защищен гелевой оболочкой, смягчающей механические удары при эксплуатации.

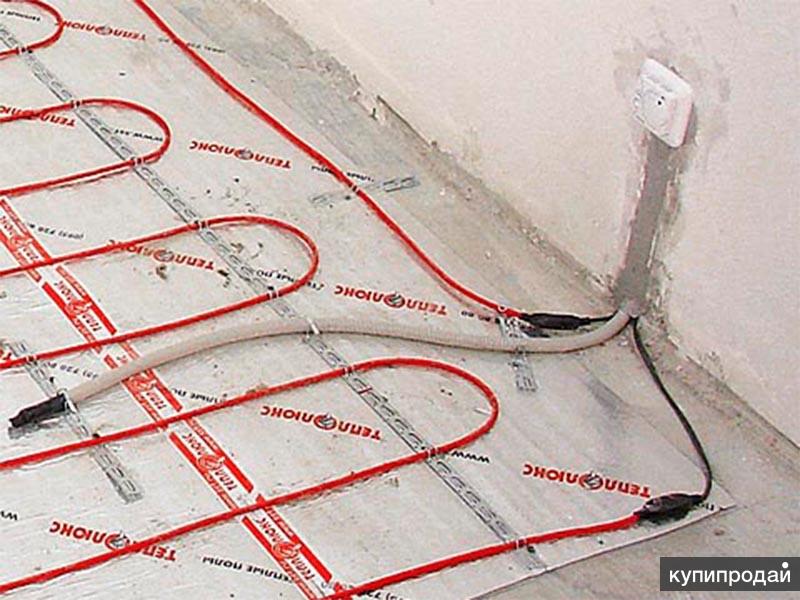

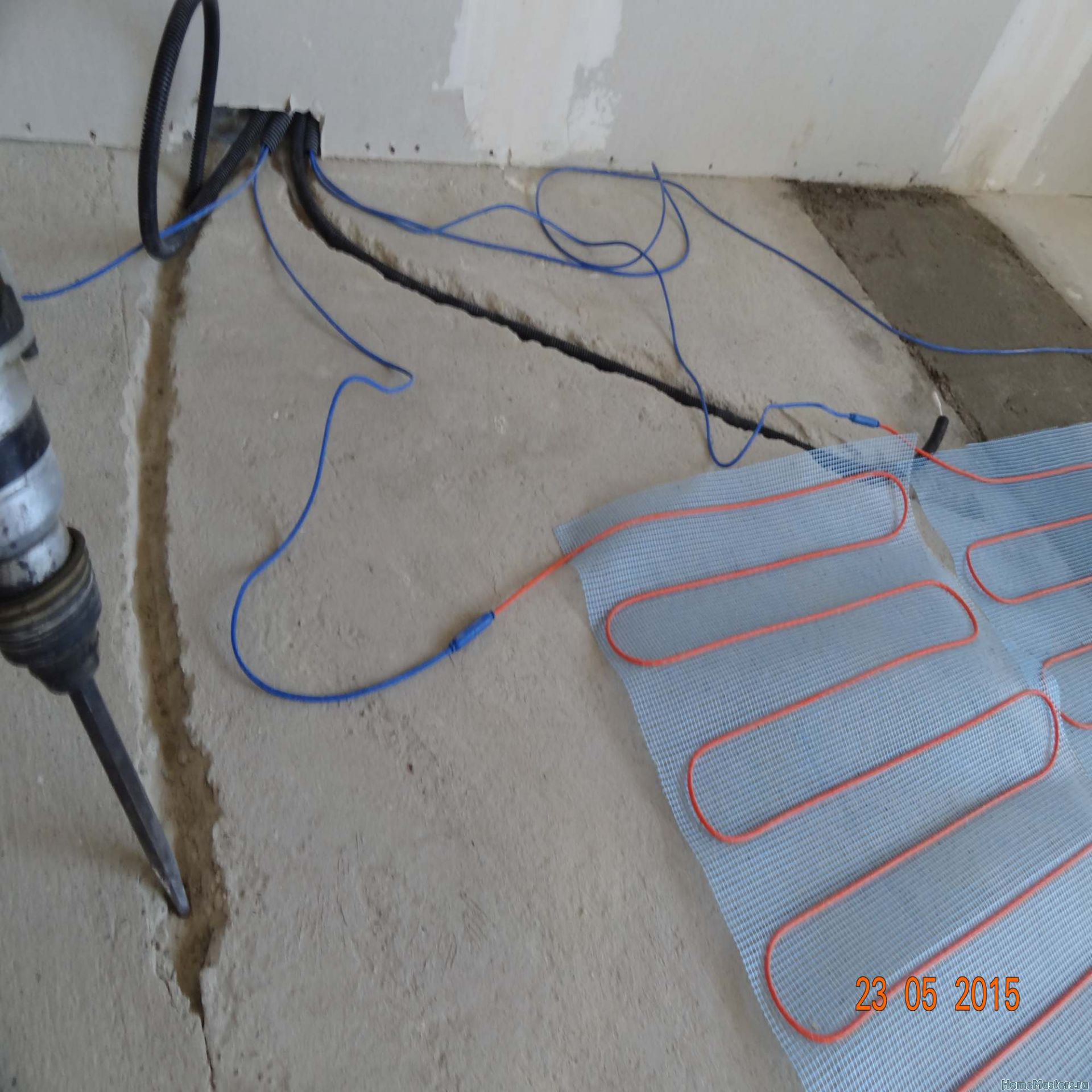

Прокладывается он по поверхности пола или в специальной штробе между греющих
жил, фиксируется монтажной лентой или скотчем.



Если система напольного обогрева предполагает обустройство

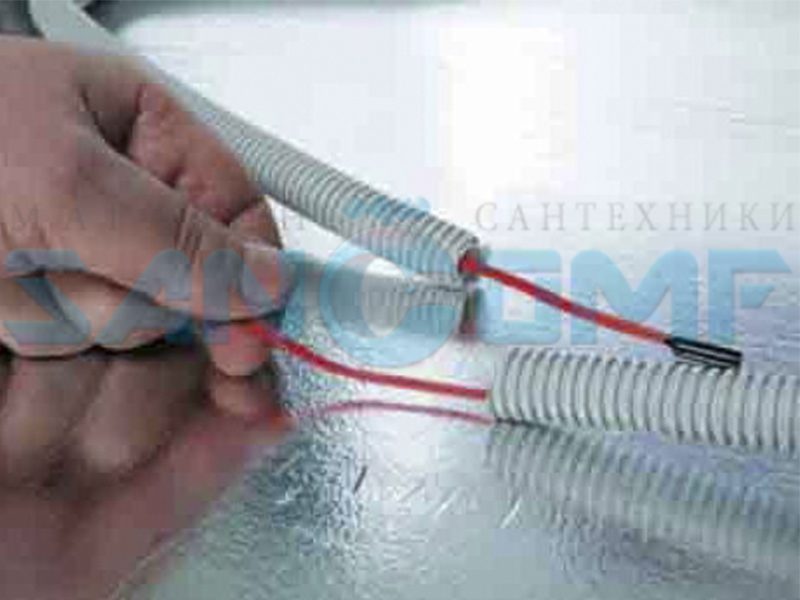

стяжки, элемент помещается в защитную трубку (гофру, металлопластиковый отрезок)
и герметизируется. Чем меньше поворотов и изгибов этого контура, тем проще
провести замену модуля при уже сформированной системе обогрева

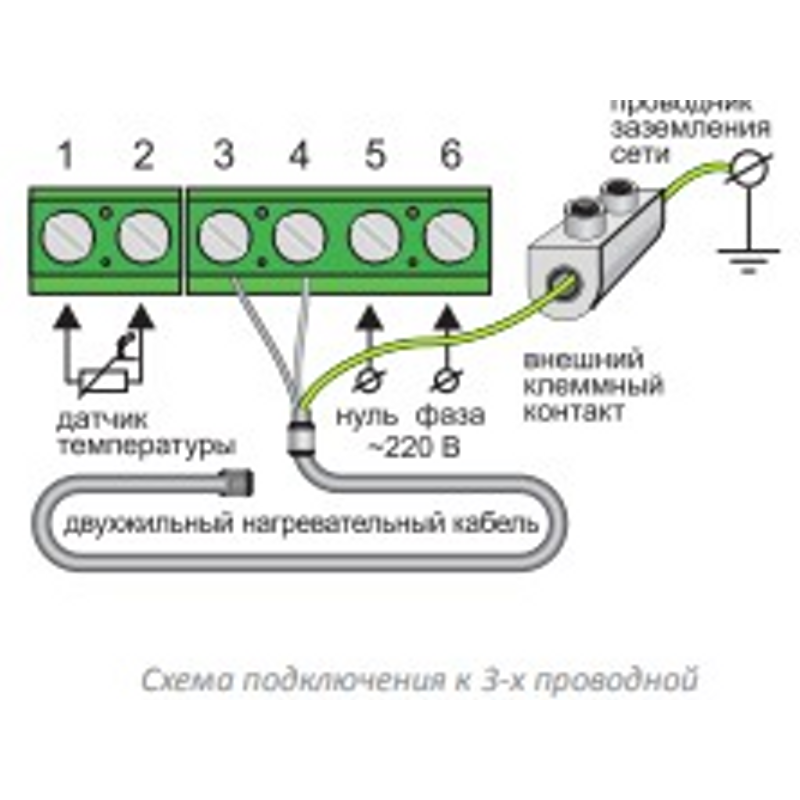

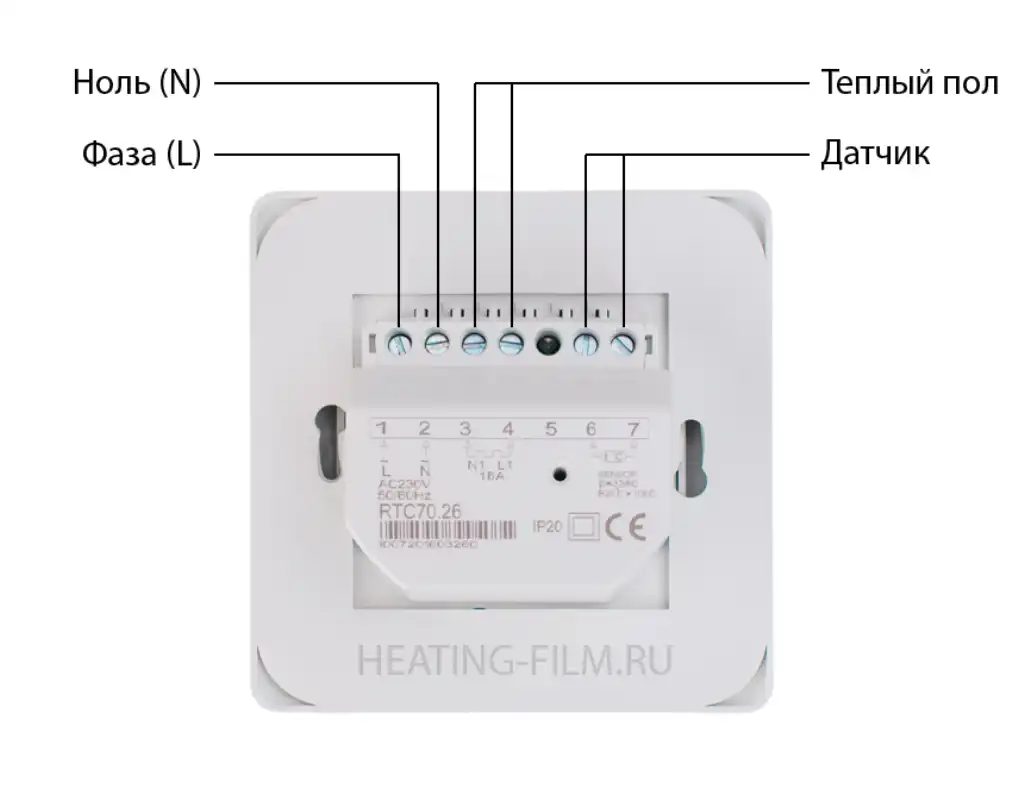

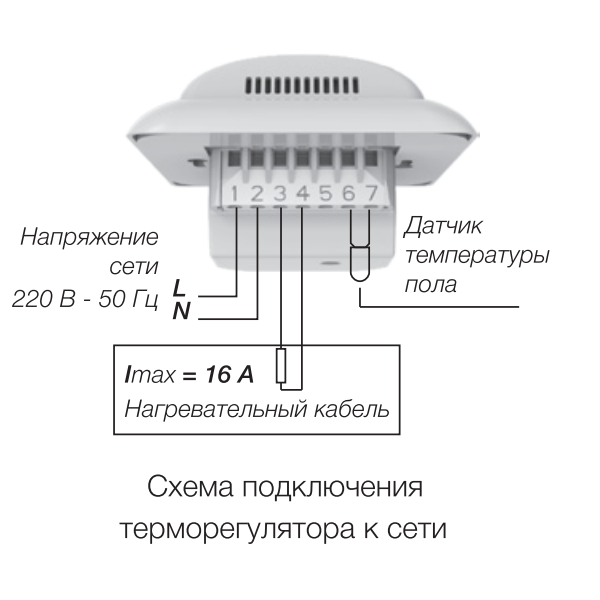

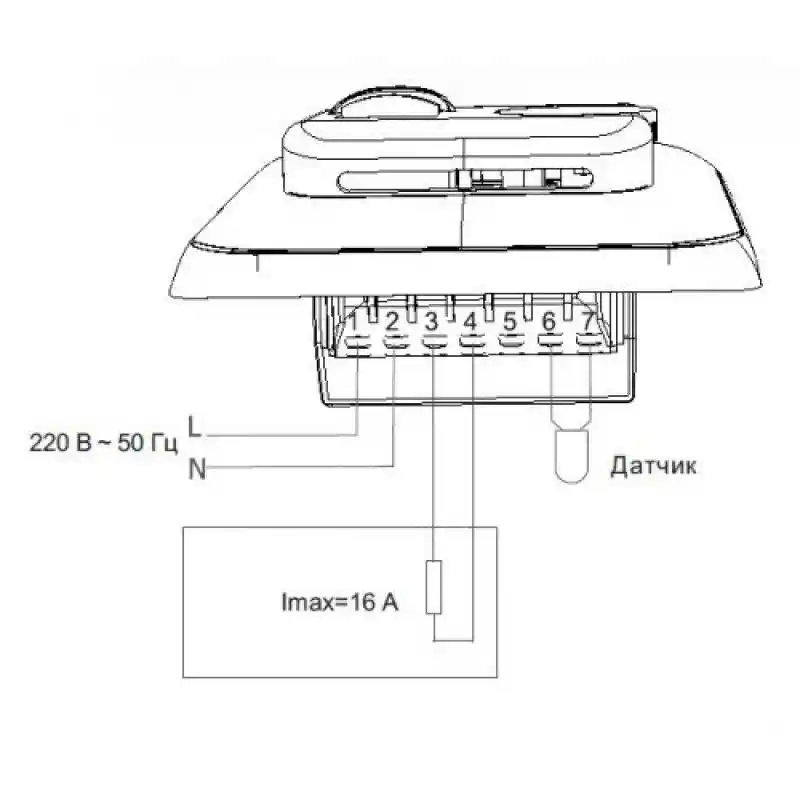

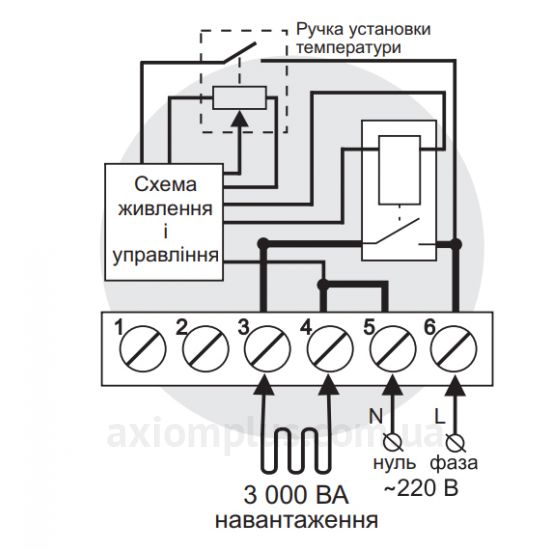

1 — фаза, 2 — ноль от 220 ; 3 и 4 — подключение пола фазировка не имеет значение, 5 — игнорируем, 6 и 7 — датчик пола, фазировка не имеет значение

Сам сенсор должен находиться в муфтированной гофре с возможностью дальнейшей замены



Как надежны терморегуляторы? Ремонт терморегулятора

Подключение к электропитанию осуществляется 2-мя способами:



  • прямым.
    Греющий кабель и термостат объединяются;
  • посредством
    распределительной коробки, подключенной к щитку с автовыключателями. От
    коробки к полу проходит штроба для установки 2-х трубок — для термодатчика
    и силового кабеля нагревателя. Провод датчика от нее идет до
    нагревательных контуров.



Тестирование системы проводится не включением нагревателей,
а замером сопротивления. Допускаются расхождения до 10 % от указанных
параметров в документации. После этого приступают к монтажу напольного
покрытия, либо заливки стяжки.



Помните, что заменить неработоспособный сенсор самостоятельно можно только с условием его укладки в специальной трубке. Если
его невозможно извлечь, придется разбирать весь слоистый пирог напольного отопления.
Подключение устройства требует элементарных знаний электротехники. Если вы
далеки от этой сферы, для своей же безопасности доверьте этот процесс
специалистам.

Кроме прочего есть способ использовать временное реле. Его можно подключать если вы точно знаете что больших перепадов температуры не будет. Если это так — вперед. Поставьте реле вместо термостата, и экспериментируйте с временными настройками включиться / выключиться. Главное в таком способе не довести кабель до перегрева.

Можно поставить так же термо-реле, но тут необходимо обеспечить его прямой доступ к нагревателю.  С методами подключения нагревателя без датчика стоит быть очень аккуратными и понимать механизм роботы всех элементов.

Несколько нюансов

  • нужно
    не допустить попадания в трубку раствора, ведь извлечь такой датчик для
    замены после застывания стяжки просто не получится.
    Обязательно
    герметизируем конец трубки;
  • питать
    автоматику лучше через контактор;
  • после
    установки на ровной отдаленности между витками нагревателя, нужно
    зафиксировать его;
  • для

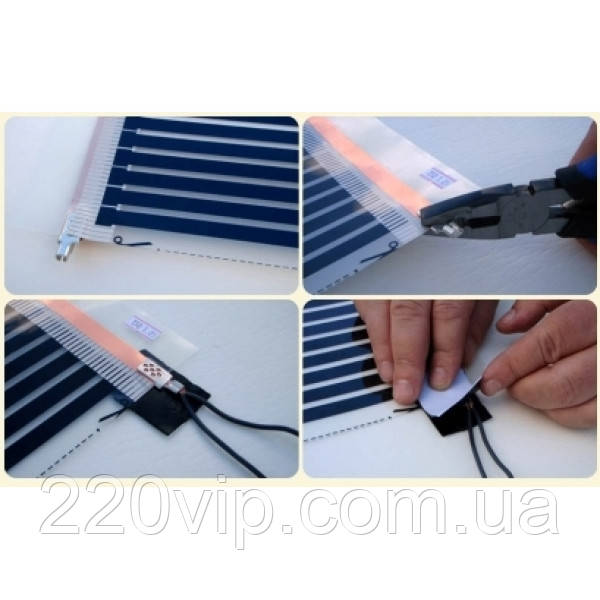

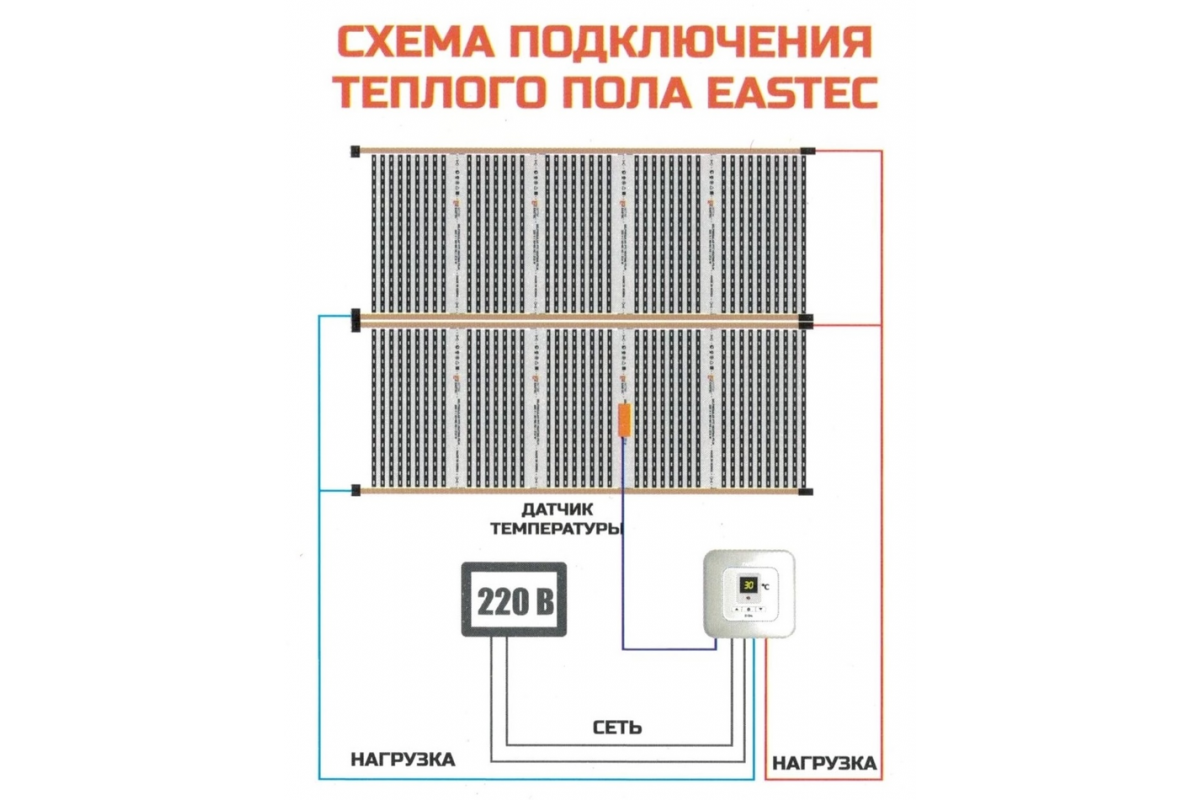

    пленочного пола модуль контроля устанавливается под греющим листом.

       ***СКАЧАТЬ ИНСТРУКЦИЮ ПО ПОДКЛЮЧЕНИЮ

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше

  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Особенности монтажа теплого пола в ванной комнате

Чаще всего теплые полы в квартирах укладывают на территории ванной комнаты. Именно поэтому потенциальных покупателей очень интересует – как производится установка греющего оборудования в этом помещении? Какие параметры необходимо учитывать для того, чтобы отопительная система для пола в течение длительного времени работала правильно и эффективно?

Мы рассмотрим конкретные вопросы и дадим ответы-рекомендации, которые необходимо соблюсти во время монтажных работ по укладке кабельного теплого пола в ванной комнате:

  • Как и где лучше всего устанавливать терморегулятор?
  • Можно ли подключить теплый пол в туалете и ванной к одному терморегулятору или обязательно использовать два устройства?
  • Под какие типы мебели можно или нельзя укладывать теплый пол (фактическая площадь укладки)?
  • Нужны ли отступы при установке теплого пола и какие?
  • В каких случаях можно уложить теплый пол непосредственно под ванную чашу?
  • Теплоизолятор (рекомендации по использованию)?

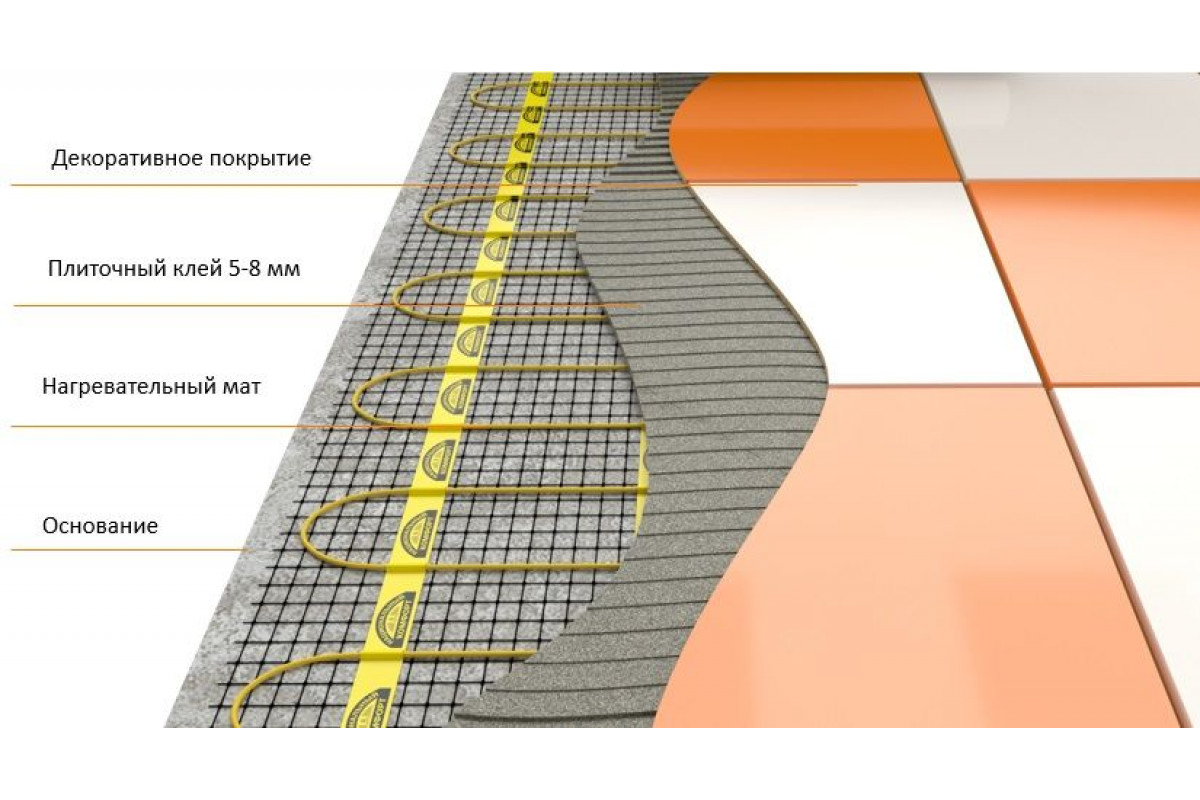

Теплый пол в ванной

Перед установкой теплого пола очень важно тщательно изучить прилагающуюся к нему инструкцию. Как правило, там содержатся подробные, снабженные красочными иллюстрациями пошаговые указания, благодаря которым даже любитель сможет произвести монтаж оборудования на профессиональном уровне.

Установка терморегулятора

В первую очередь, еще до установки теплого пола нужно выбрать места для терморегулятора. Производители этих устройств не рекомендуют размещать их непосредственно в ванных комнатах, так как класс их защиты – IP 21 – гарантирует длительную работу в помещениях с повышенной влажностью воздуха. Этот факт ни в коем случае нельзя сбрасывать со счетов, поэтому лучше заранее подыскать для терморегулятора место в коридоре. При этом датчик теплого пола, фиксирующий температуру нагрева поверхности, должен обязательно располагаться внутри ванной комнаты.

Когда место положения терморегулятора четко определено, в стене на уровне планируемой установки нужно проделать отверстие и вывести в него горфротрубку, в которой потом будет размещен датчик температуры теплого пола.

В процессе установки гофротрубки очень важно соблюсти рекомендуемый градус изгиба трубки с горизонталью пола не менее 5 см. Помимо этого, крайне желательно, чтобы у трубки был только один изгиб. Эти условия необходимы для того, чтобы в случае поломки датчика его можно было заменить, не вскрывая плиточное напольное покрытие. Кроме того, конец гофротрубки нужно в обязательном порядке закрыть заглушкой. Это предохранит внутреннее пространство трубки от попадания цементного раствора и воды, а также защитит от возможных повреждений сам датчик температуры пола.

Сколько терморегуляторов использовать

Укладывая теплые полы одновременно в ванной комнате и в туалете, клиенты задают вполне закономерный вопрос: «Возможно ли подключить обе системы к одному терморегуляторному устройству?».

Специалисты отвечают, что можно, но не рекомендуется. Особенно это касается комнат с разными температурными режимами. Дело в том, что датчик всегда считывает температуру только из одного помещения, поэтому велика вероятность того, что температура теплых полов будет либо чрезмерно высокой, либо, наоборот, неоправданно низкой, в зависимости от того, где именно расположен датчик температуры пола. Если устройство поместить  в более прохладном помещении, получится перегрев, а в более теплом – недогрев.

Если в обоих помещениях выдерживается приблизительно одинаковый температурный режим, то подключение двух греющих систем к одному терморегулятору считается допустимым. Однако, для корректного обогрева датчик температуры пола придется установить там, где уровень теплопотерь выше, а температура на поверхности пола ниже. Замерить температуру пола можно при помощи пирометра.

Когда один терморегулятор контролирует работу систем в двух разных комнатах, у пользователя отсутствует возможность отключать каждый теплый пол в отдельности и раздельно регулировать температуру обогрева в этих помещениях. Помимо неудобства, это влечет за собой излишнее потребление электроэнергии и, как следствие, повышение затрат на коммунальные платежи.

Фактическая площадь укладки теплого пола

Очень важно при монтаже теплого пола учитывать фактическую площадь укладки. Имейте ввиду, что греющее оборудование не устанавливается под мебель без ножек и требует обязательного отступа от стационарной мебели и стен не менее 10 см, а от батарей и прочей отопительной техники – не менее 30 см. Эти правила обязательны к соблюдению. Игнорирование отступов может привести к перегреву кабеля и поломке всей системы.

Установка теплого пола под ванну

Под ванную чашу теплый пол можно монтировать только в том случае, если ванна стоит на ножках, а между ней и полом отсутствуют декоративный экран или фартук из плитки. Если экран или фартук все же имеются, то установка под них отопительного оборудования может привести к перегреву электрического кабеля в зоне стыка пола и нижней плитки фартука.

Теплоизолятор

Монтируя систему обогрева в ванной комнате нельзя забывать, что технология теплого пола подразумевает укладку теплоизолятора только при укладке кабеля в бетонно-цементную стяжку. В данном случае будет уместен практически любой тип вспененного изолятора толщиной не менее 5 мм, например пенополиэтилен. Однако, для достижения большего эффекта рекомендуется брать материал толщиной не менее 10 мм и коэффициентом теплопроводности не выше, чем 0,05 Вт/кв. м x°С.

Идеальным вариантом качественного и надежного изолятора считается материал, имеющий снаружи слой теплоотражающей фольги, покрытый лавсановой пленкой, которая надежно предохраняет внешнее покрытие от воздействия цементного раствора в период его отвердения.

Применение теплоизолятора дает возможность сэкономить на оплате за электроэнергию и существенно увеличить скорость прогрева теплых полов.

По сравнению с другими греющими системами для пола, например водяными, установка кабельного оборудования значительно более проста и доступна. Соблюдая указания инструкции и рекомендации, изложенные в этой статье, монтаж системы можно произвести самостоятельно и на протяжении многих лет наслаждаться комфортным теплом и уютной атмосферой, воцарившейся в жилище.

принцип работы, установка, схема подключения

Вы ищете средство, что экономить электроэнергию при эксплуатации теплого пола? Для этого существует идеальное решение – терморегулятор для теплого пола. Термостат будет эффективно регулировать и поддерживать заданную температуру. Конечно, это все при условии правильного выбора этого устройства и его монтажа.

Каким же образом терморегулятор для водяного теплого пола делает их экономически выгодными? Дело в том, что он не только, как может показаться, регулирует температуру, но и позволяет в ручном или автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с обогревом обеспечивает изменение температуры в помещении в тепловом промежутке от 5 до 45 градусов. И делает это достаточно оперативно.

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

    • Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
    • Способ регулирования температуры – автоматический или ручной.
  • Различия по способу монтажа — накладные или встраиваемые.
  • Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Виды термостатов

Терморегулятор для водяных теплых полов можно классифицировать по разным показателям: типу, виду датчика, месту размещения и т. д. Однако, самым существенным признаком, конечно, является принцип действия.

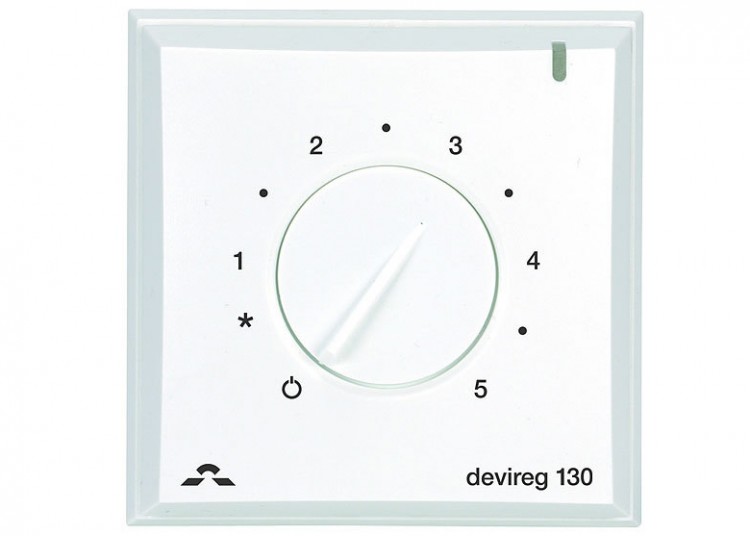

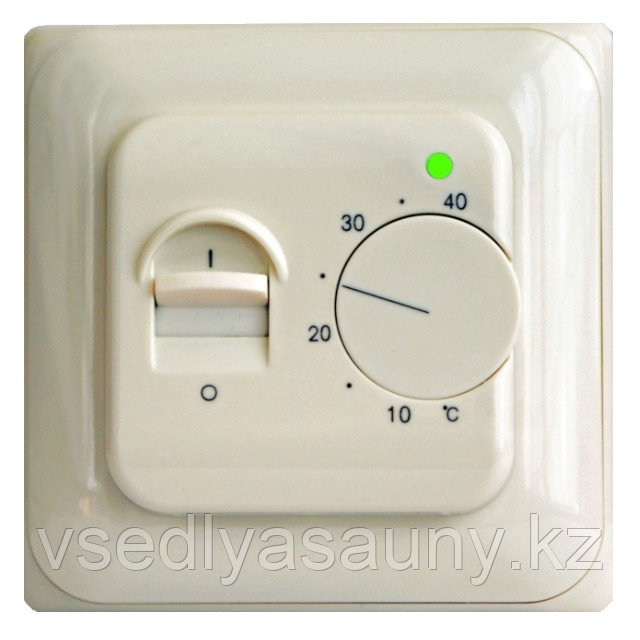

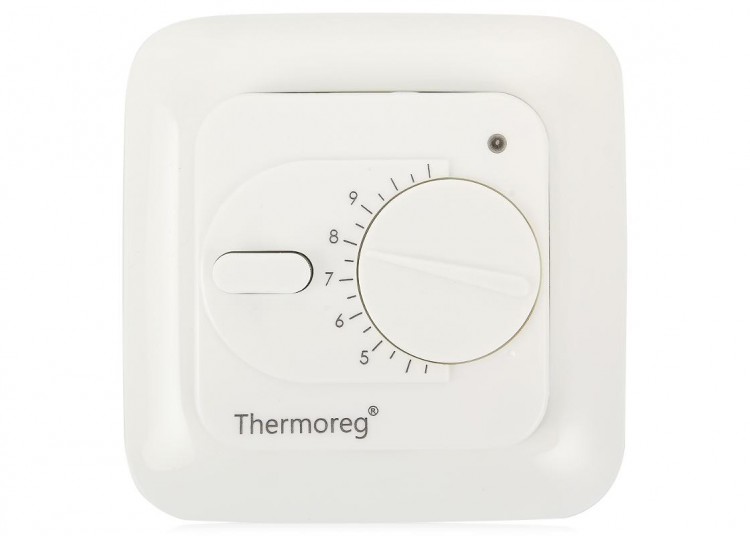

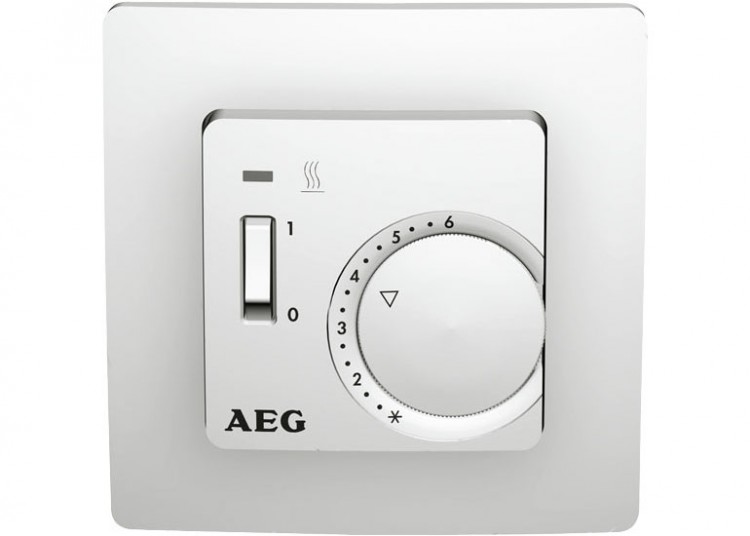

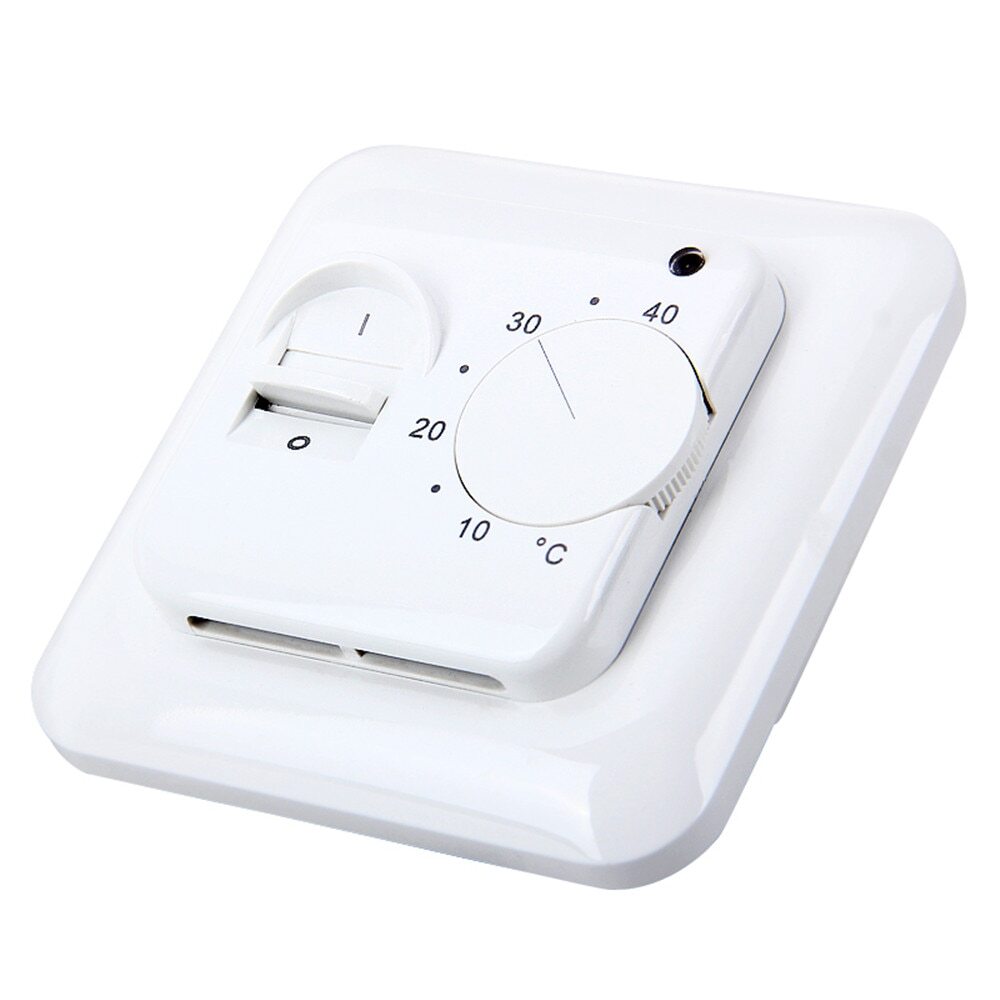

  • Электронно-механический. Он работает по принципу, аналогичному работе обычного утюга – без задания конкретной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и включается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, жарко – в противоположную. Самыми большими достоинствами этих приборов считаются предельно доступная цена и простота.

На заметку

Основное преимущество этих устройств – доступная стоимость. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

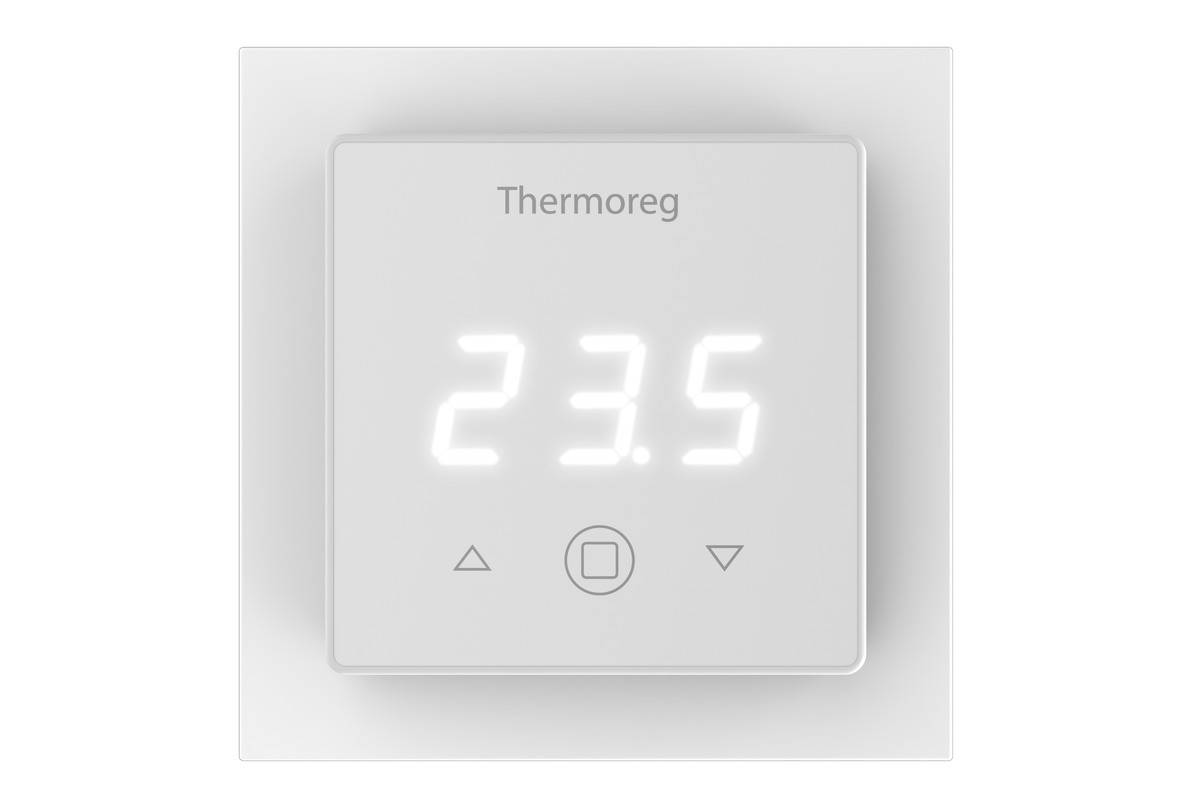

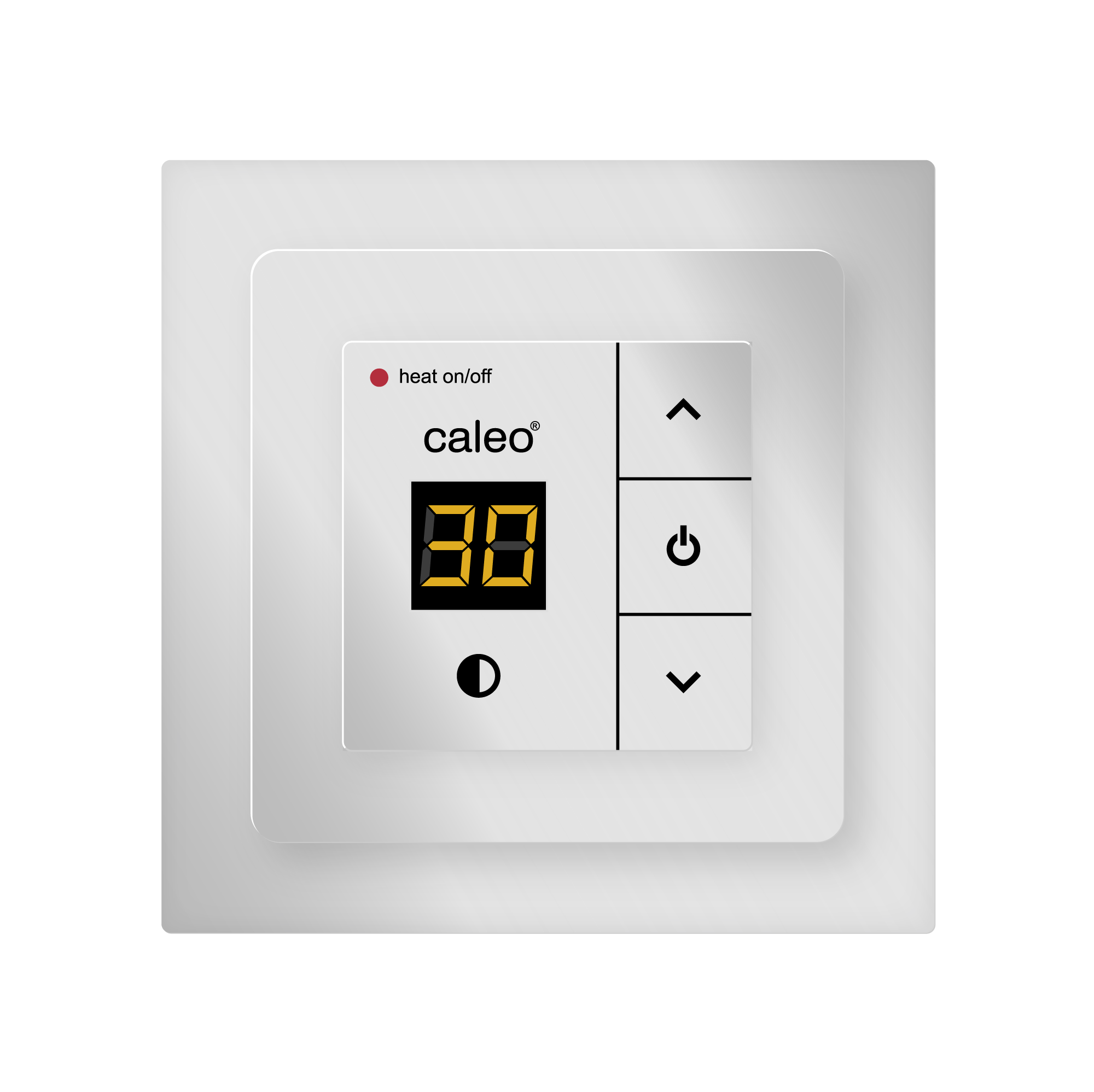

  • Электронный. Такое устройство имеет аналогичный принцип работы, что и предыдущий. Отличие их в способе задания температуры – вместо колесика переключателя температуры здесь предусмотрены кнопки и сенсоры, а вся информация выводится на дисплей.

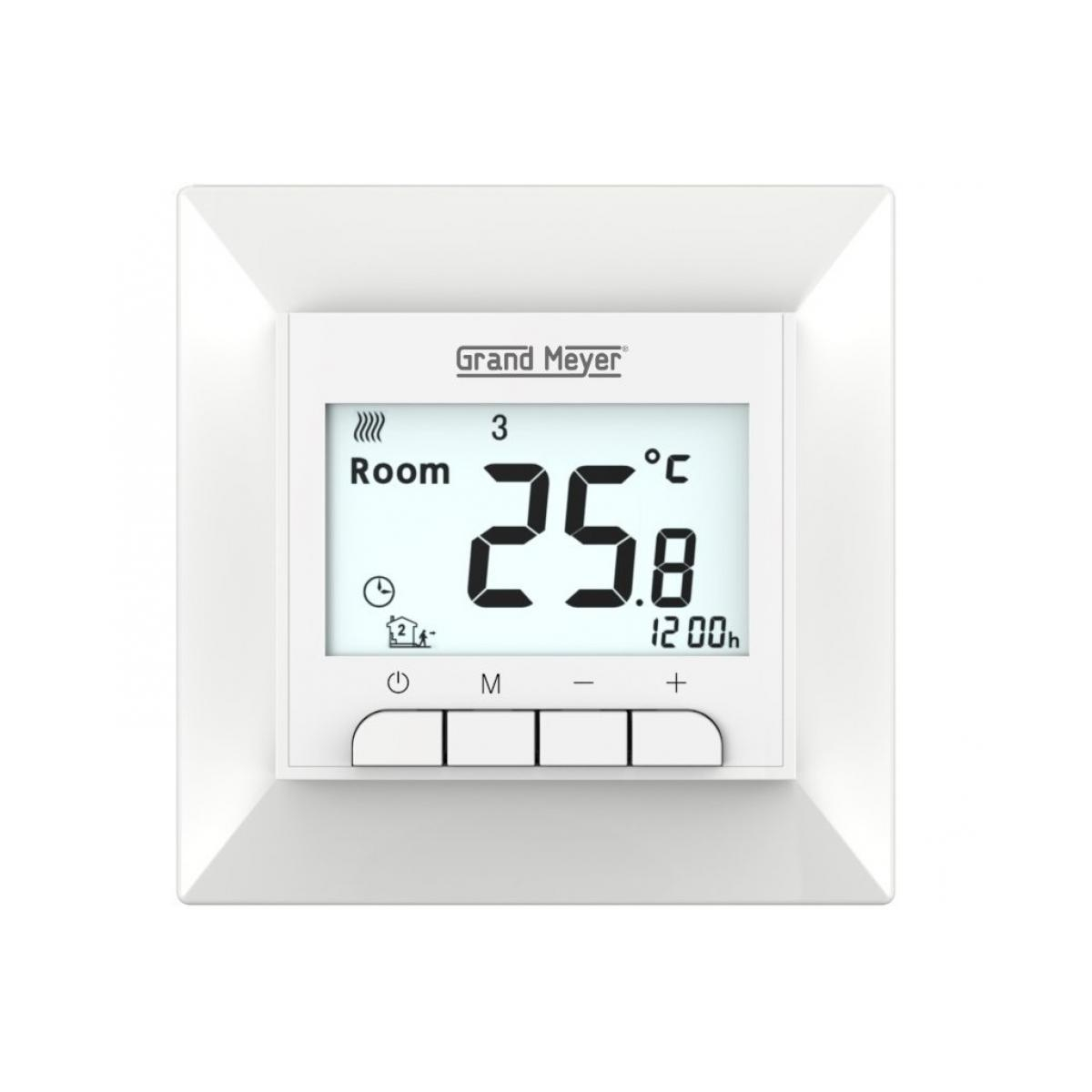

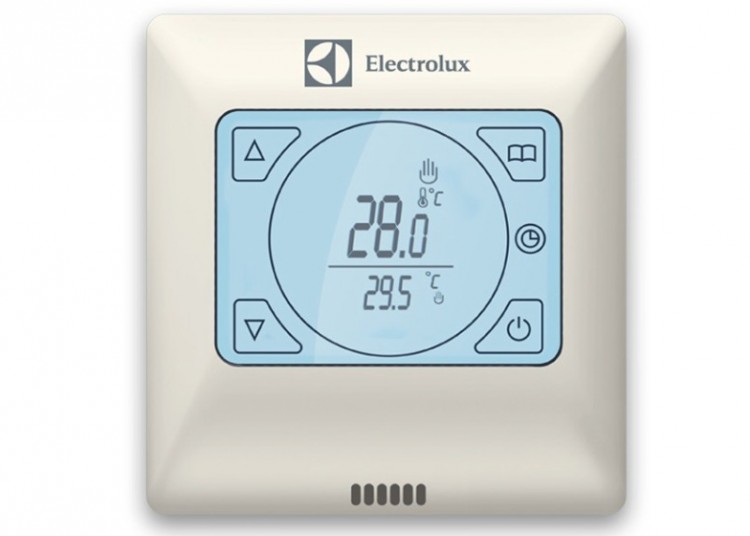

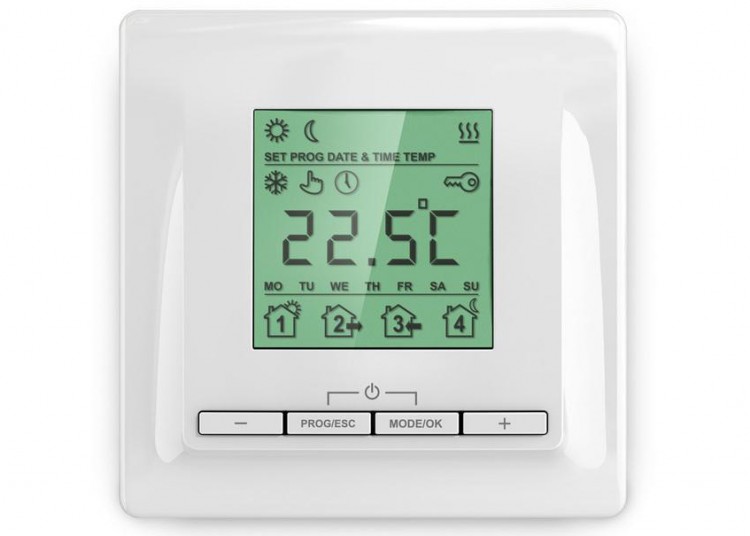

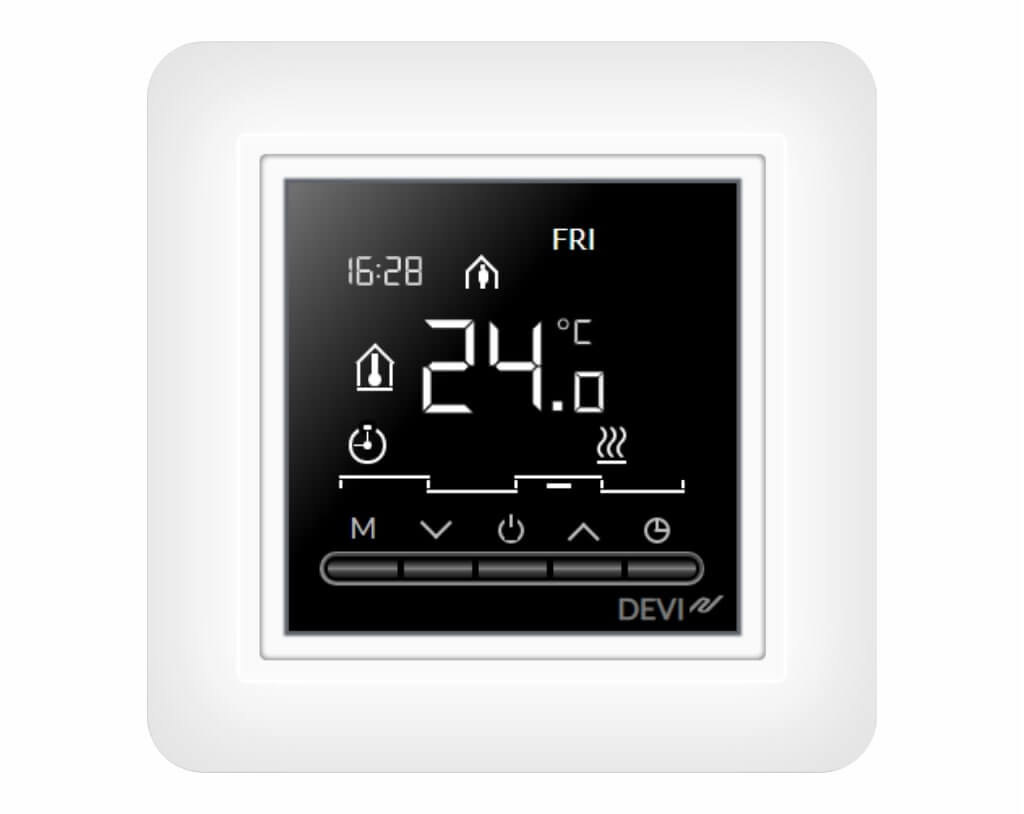

  • Программируемый. Эти «умные» приборы помимо поддержания температуры выполняют еще некоторые действия. К примеру, их можно запрограммировать на включение в определенное время или на конкретный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько встроенных режимов работы – экономичный, оптимальный и максимальный. Такие модели подключаются к двум датчикам температур. Один из них находится между нагревательными элементами, а второй считывает показания нагрева воздуха в помещении.

Выбор определенного типа термостата зависит от финансовых возможностей, степени комфорта эксплуатации обогрева помещения.

Где можно устанавливать

Особых ограничений на место установки термостата нет, хотя желательно не располагать их очень низко, чтобы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната или сауна. Прибор в этом случае устанавливают только снаружи, за пределами помещения.

Внимание

Дело в том, что чаще всего термостаты по своей конструкции негерметичны и из-за высокой влажности могут выйти из строя и, как правило, у них нет требуемого класса защиты.

При устройстве теплого пола в смежных комнатах можно сэкономить, если смонтировать двухзонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.

Совет

ДУстановка такого устройства оправдана также в случаях, когда участки в комнате нужно обогревать с различной интенсивностью, к примеру, сильнее зону у кровати, нежели остальную площадь.

Сколько секций можно подключить

Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не справиться с совокупной мощностью, поэтому необходимо предварительно произвести расчет системы.

На заметку

Для секций, расположенных в помещениях различного назначения, необходимо смонтировать терморегуляторы по количеству комнат.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание

Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой.

 Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

  • В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
  • Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.
  • К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
  • Устанавливают термостат на стену.

Внимание

В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Водяная система нагрева

Терморегулятор для водяных теплых полов устроен иначе – он смешивает потоки горящей и охлажденной жидкости для снижения (повышения) температуры воды в трубках.

Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. С помощью регулирующей головки выставляется оптимальный уровень температуры. Как только датчик фиксирует ее повышение – с помощью сервопривода шток опускается, блокируя поступление воды. Жидкость циркулирует внутри системы без смешивания с горячим теплоносителем. Когда температура падает ниже положенного уровня – шток поднимается и находится в таком положении до получения данных от датчика о достижении критической отметки.

Недостатком такой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если необходимо учитывать этот фактор – во входные патрубки коллектора устанавливаются отдельные термостаты. Они подключаются к внешнему блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.

Советы по выбору

При покупке определенной модели необходимо обращать внимание на технические характеристики. Прежде всего это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением прибора к нагревательным элементам и датчикам температуры.

В настоящее время существует множество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели мало чем отличаются от китайских — технология сборки у них одинакова, разница может быть лишь в материале изготовления. Следует обращать внимание на отзывы в сети, которые помогут составить объективную картину о качестве.

Какой терморегулятор для теплого пола оптимально подойдет для монтажа в конкретной системе обогрева? Лучше всего воспользоваться советами специалистов – они по личному опыту могут подсказать лучшую модель прибора.

© 2022 prestigpol.ru

Специфика монтажа теплого пола в ванной комнате

Полы с подогревом наиболее часто укладывают в ванной комнате. Для этого помещения самыми актуальными считаются кабельные системы обогрева. Однако, при установке такого оборудования в купальной зоне, у потребителей довольно часто возникает целый перечень разных вопросов. Больше всего потенциальных клиентов интересует:

  • Как установить терморегулятор правильно и где именно это стоит делать?
  • Возможно ли к одному терморегуляторному устройству подключить греющую систему и ванны и туалета?
  • Фактическая площадь теплого пола – под какие типы мебели допустимо устанавливать отопительное оборудование, а под какие – нет?
  • Нужно ли при укладке делать отступы и каких размеров они должны быть?
  • В каких случаях можно устанавливать теплые полы под ванну?
  • Какие теплоизоляционные материалы рекомендуют применять профессионалы?

На все эти вопросы ниже будут даны исчерпывающие ответы, которые помогут клиенту избежать самых распространенных ошибок при укладке теплового оборудования. Однако, прежде чем начинать процесс монтажа, необходимо внимательно изучить паспорт-инструкцию, которая входит в комплект отопительной системы. В ней, как правило, очень четко расписаны и проиллюстрированы пошаговые указания, позволяющие без особого труда установить теплый пол в жилище на профессиональном уровне.

Терморегулятор: где и как размещать

В первую очередь перед установкой теплого пола нужно определить место для размещения терморегулятора. Специалисты не рекомендуют монтировать его внутри ванной комнаты, так как защитный уровень устройства (IP 21) не обеспечивает надежной, стабильной и долгосрочной работы в условиях избыточной влажности. Лучше всего выделить место в коридоре или другом прилегающем помещении. Что касается датчика, фиксирующего уровень прогрева поверхности пола, то он непременно должен стоять внутри купальной комнаты.

Когда место расположения терморегулятора выбрано, в стене на уровне предполагаемой установки нужно сделать аккуратное отверстие и через него вывести гофрированную трубку, в которую впоследствии будет вмонтирован датчик температуры теплого пола.

При установке гофра-трубки нужно соблюсти соотношение радиуса ее изгиба с уровнем горизонтали поверхности пола. Крайне важно, чтобы этот показатель составлял не меньше 5 сантиметров, а сама трубка имела не больше одного изгиба. Это поможет осуществлять поточные ремонтные работы, не вскрывая плиточного покрытия. К примеру, в случае, если датчик неожиданно начнет борохлить и потребует замены. Концевое отверстие гофра-трубки рекомендуется закрыть надежной и плотной заглушкой, которая защитит внутреннее пространство от проникновения цементного раствора или воды, способных оказать негативное воздействие на датчик температуры и даже вывести его из строя.

Сколько терморегуляторов использовать

Нередко клиенты устанавливают теплые полы одновременно в банном помещении и туалете и интересуются, можно ли сэкономить и подключить к одному терморегуляторному устройству обе системы и если смысл это делать.

Скажем прямо, что делать это можно, но не рекомендуется, особенно в тех случаях, когда теплые полы размещаются в комнатах с полярно разными температурными режимами. В этой ситуации датчик будет фиксировать температурный уровень только одного помещения и, исходя из этих данных, обогревать и туалет и ванну. В итоге, клиент неизбежно столкнется с тем, что в одной комнате пол будет излишне теплым, а в другой – чрезмерно холодным. Температура обогрева будет полностью зависеть от места размещения датчика. Если он находится в прохладном помещении, неизбежно случится перегрев, а если в жарком – получится недогрев.

Подключение двух систем к единому терморегулятору считается корректным и вполне допустимым только в том случае, если в обоих помещениях соблюдается примерно одинаковый температурный режим. Однако, и здесь есть некоторые нюансы и требования к местонахождению терморегулятора. Наиболее правильно будет поставить его в комнате с максимальной теплопотерей и самой низкой температурой у поверхности пола. Определить эти параметры поможет специально устройство под названием пирометр.

Кроме того, потребителям стоит взять на заметку и тот факт, что поставив единый терморегулятор на две комнаты, они лишатся возможности отключать отопительные системы по отдельности и не смогут в автономном режиме регулировать уровень температуры в помещениях. Это внесет ряд неудобств в процесс эксплуатации и повлечет за собой дополнительный расход электрики и, как следствие, увеличение объема коммунальных платежей.

Фактическая площадь укладки теплого пола

Очень важно при монтаже теплых полов учитывать фактическую площадь укладки. Под мебельные гарнитуры без ножек обогревающие системы никогда не ставятся. От стационарной мебели и несущих стен необходимо отступить как минимум 10 сантиметров, а от батарей и любой другой отопительной техники – не менее 30 см. Игнорирование отступов может негативно подействовать на работу системы, спровоцировать перегрев основного кабеля и даже вывести из строя все оборудование.

Монтаж теплого пола под ванну

Уложить теплые полы под ванную емкость можно только в том случае, если ванна имеет крепкие, устойчивые ножки, а между ней и уровнем пола нет декоративного фронтального экрана или фартука из плитки. Если же монтаж осуществляется под экран или фартук, возникает большой риск перегрева кабеля в районе стыка нижней плитки фартука и пола.

Теплоизолирующий материал

– один из самых важных аспектов монтажа теплых полов в ванном помещении. При укладке греющего кабеля теплоизоляционный материал помещается непосредственно в цементно-бетонную стяжку. Для этого варианта подходит любой вспененный теплоизолятор толщиной от 5 миллиметров (например, пенопропилен). Усилить эффект обогрева поможет теплоизоляционный материал толщиной от 10 мм и показателем теплопроводности не выше, чем 0,05 Вт/кв.м х°С.

Лучше всего применять изоляцию, имеющую снаружи слой теплоотражающей фольги с покрытием из тонкой лавсановой пленки. Она обеспечивает фольгированную поверхность надежной защитой от агрессивного влияния цементно-бетонного раствора во время его интенсивного отвердения.

Теплоизолятор не только значительно увеличивает скорость нагрева отопительных систем, но и помогает экономить средства на оплате счетов за электрическую энергию.

В свете выше изложенной информации можно абсолютно точно сказать, что по сравнению с альтернативными видами отопительного оборудования, установка кабельных систем является наиболее простой и комфортной. Соблюдая основные правила и принципы, четко придерживаясь главных тезисов инструкции и описанных в этой статье рекомендаций, клиент сумеет уложить теплые полы в городской квартире, дачном домике или загородном коттедже самостоятельно и в течении долгих лет наслаждаться качественным теплом и уютом.

Понравилась статья? Поделитесь с друзьями!

Установка терморегулятора теплого пола: схема подключения, видео

Для обогрева жилища люди используют различные способы, самым современным из которых является «тёплый пол». Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под любыми напольными покрытиями, в том числе под ламинатом и кафелем.

Однако для обогрева помещения недостаточно смонтировать нагреватели. Для поддержания постоянной температуры в помещении при изменениях погоды на улице необходима установка терморегулятора теплого пола. В этой статье рассказывается про особенности применения этого устройства, а так же как выполнить монтаж прибора своими руками.

Для чего нужен терморегулятор

Централизованная система обогрева дома отапливает помещение горячей водой, температура которой определяется оператором котельной и не зависит от температуры воздуха в комнате.

Этим же недостатком обладают электрические и газовые котлы индивидуального отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до слишком высокой температуры. При этом в комнате может стать слишком жарко, а ходить босиком по полу будет невозможно.

Для того чтобы предотвратить такую ситуацию необходима установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении заданной температуры поверхности, тем самым поддерживая комфорт в помещении.

В дополнение к этому прибору целесообразна установка датчика температуры воздуха, позволяющая производить более точную регулировку системы отопления. Это особенно важно, если пол является основным или единственным источником тепла в помещении.


Совет! Для системы водяного нагрева с электрическим или газовым котлом достаточно одного датчика, при монтаже электрических нагревателей необходима установка терморегуляторов в каждой комнате.

Где установить терморегулятор теплого пола

Регулятор температуры тёплого пола подключается к выносному датчику, поэтому установка терморегулятора теплого пола возможна в любом удобном месте. Чаще всего она производится в одном ряду с розетками и выключателями и закрывается общей рамкой. Такое размещение удобно для регулировки и не нарушает дизайн помещения.


Совет! При монтаже регулятора в общем блоке с розетками питание прибора допускается производить от этих устройств проводом, проложенным внутри монтажных коробок.

Существуют так же определённые правила размещения датчика:

  • Его нельзя размещать под мебелью или коврами. В этих местах пол прогревается быстрее всего.
  • Датчик размещается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.

В ванной комнате устанавливается только датчик. Сам регулятор располагается снаружи. Допускается его установка в 3 зоне, на расстоянии не менее 0,6 метра от края ванны.

Высота установки терморегулятора для теплого пола особого значения не имеет, главное, чтобы этим приспособлением было удобно пользоваться. Чаще всего прибор устанавливается в одном блоке с розетками, это упрощает монтаж, подключение и улучшает дизайн помещения.

Обычно терморегулятор настраивается один раз, поэтому он может располагаться вместе с розетками, смонтированными по европейскому стандарту на уровне 30 см от пола, но может устанавливаться вместе с выключателем на высоте 90 см.

Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выбрасывать регулятор температуры:

При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.

Как установить терморегулятор своими руками

При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.

Подготовительные работы

Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.

Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.


Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки.

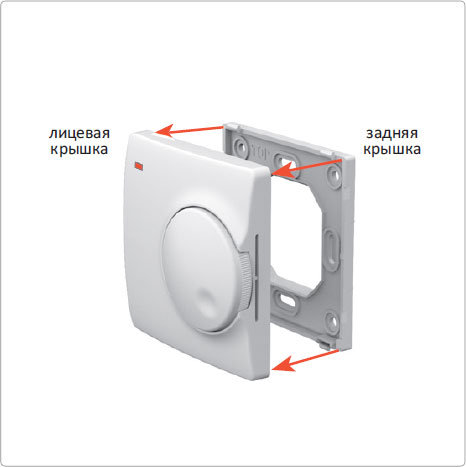

Монтаж терморегулятора и прокладка кабеля

Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства закрываются общей рамкой.

Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.

Приборы для наружной установки используются в основном в деревянных домах.

Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.

Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.

Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.

При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.

После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.

При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.

Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.


Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали.

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей. Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².

Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2. 5 мм².

Подключение датчика производится проводом, идущим в комплекте с регулятором.

Подключение от соседней розетки

Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.

Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:

  1. 1. отключить питание установленных приборов;
  2. 2. демонтировать розетки и выключатели;
  3. 3. вырубить отверстие для дополнительной монтажной коробки;
  4. 4. проштробить стену для подключения нагревателей и датчика;
  5. 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;
  6. 6. внутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
  7. 7. установить и подключить ранее снятые розетки и выключатели;
  8. 8. установить и подключить регулятор;
  9. 9. закрыть все приборы общей рамкой.


Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами.

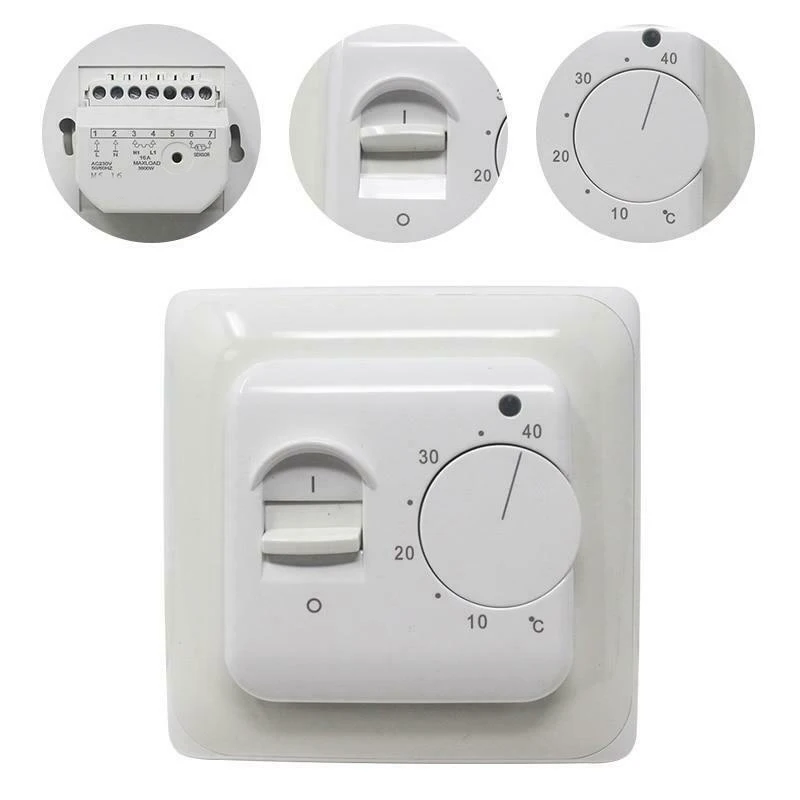

Как подключить терморегулятор для теплого пола

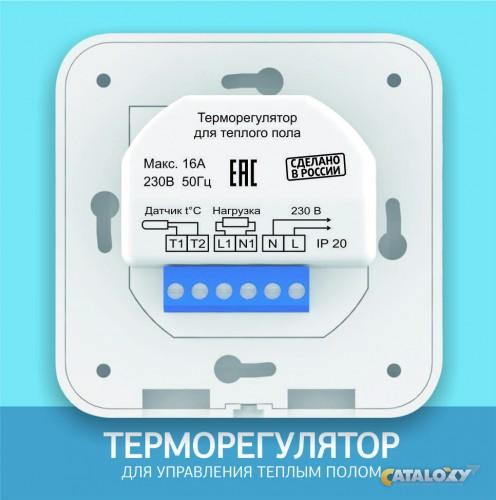

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:

  • L (Line) — фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
  • N (Neutral) — нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
  • РЕ (Protective Earthing) — заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.

Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.

При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа «Контакт», имеющего соответствующую функцию.


Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания.

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:

  • IN — вход или сеть;
  • OUT — выход или нагреватель.

Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.

Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку «sensor».

Проверка работоспособности

Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.

Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.

Существует несколько способов определить включение и отключение нагрева:

  • наличие и отсутствие напряжения на клеммах;
  • нагрев и остывание нагревателей;
  • включение и отключение механического регулятора происходит с тихим щелчком;
  • при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.


Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя.

Видео как установить регулятор своими руками

После завершения отделочных работ производится окончательная настройка системы — определение желаемого нагрева пола и температуры воздуха в помещении.

Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.

Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



%PDF-1.4
%
723 0 объект >
эндообъект

внешняя ссылка
723 147
0000000016 00000 н
0000004042 00000 н
0000004191 00000 н
0000005823 00000 н
0000005963 00000 н
0000006103 00000 н
0000006152 00000 н
0000006201 00000 н
0000006250 00000 н
0000006299 00000 н
0000006348 00000 н
0000006397 00000 н
0000006446 00000 н
0000006495 00000 н
0000006544 00000 н
0000006593 00000 н
0000006643 00000 н
0000006693 00000 н
0000006742 00000 н
0000006790 00000 н
0000006839 00000 н
0000006888 00000 н
0000006936 00000 н
0000006984 00000 н
0000007033 00000 н
0000007081 00000 н
0000007129 00000 н
0000007242 00000 н
0000007268 00000 н
0000007933 00000 н
0000007959 00000 н
0000008504 00000 н
0000008615 00000 н
0000016015 00000 н
0000021522 00000 н
0000032295 00000 н
0000043313 00000 н
0000052848 00000 н
0000052944 00000 н
0000053089 00000 н
0000062600 00000 н
0000062763 00000 н
0000062791 00000 н
0000062911 00000 н
0000063056 00000 н
0000063176 00000 н
0000063321 00000 н
0000070890 00000 н
0000079653 00000 н
0000079983 00000 н
0000085351 00000 н
0000085665 00000 н
0000085734 00000 н
0000086260 00000 н
0000086634 00000 н
0000086881 00000 н
0000090684 00000 н
0000090945 00000 н
0000091014 00000 н
0000091426 00000 н
0000091778 00000 н
0000092126 00000 н
0000092179 00000 н
0000092441 00000 н
0000093263 00000 н
0000093469 00000 н
0000093675 00000 н
0000093785 00000 н
0000094121 00000 н
0000094348 00000 н
0000094414 00000 н
0000094702 00000 н
0000094926 00000 н
0000095132 00000 н
0000095939 00000 н
0000096766 00000 н
0000096952 00000 н
0000097158 00000 н
0000097364 00000 н
0000097570 00000 н
0000097776 00000 н
0000097994 00000 н
0000100107 00000 н
0000100349 00000 н
0000100478 00000 н
0000100978 00000 н
0000101213 00000 н
0000101381 00000 н
0000102012 00000 н
0000102185 00000 н
0000102852 00000 н
0000103025 00000 н
0000103637 00000 н
0000103817 00000 н
0000104471 00000 н
0000104718 00000 н
0000112453 00000 н
0000120325 00000 н
0000120431 00000 н
0000120764 00000 н
0000120872 00000 н
0000121225 00000 н
0000121311 00000 н
0000121600 00000 н
0000121670 00000 н
0000121939 00000 н
0000122788 00000 н
0000123629 00000 н
0000124455 00000 н
0000125280 00000 н
0000126095 00000 н
0000134244 00000 н
0000134400 00000 н
0000135457 00000 н
0000135679 00000 н
0000136496 00000 н
0000137313 00000 н
0000137438 00000 н
0000138105 00000 н
0000138335 00000 н
0000138469 00000 н
0000138982 00000 н
0000139212 00000 н
0000139503 00000 н
0000140315 00000 н
0000141129 00000 н
0000141941 00000 н
0000142175 00000 н
0000145497 00000 н
0000145744 00000 н
0000145876 00000 н
0000146313 00000 н
0000146548 00000 н
0000154702 00000 н
0000154822 00000 н
0000155402 00000 н
0000155608 00000 н
0000155935 00000 н
0000156236 00000 н
0000156356 00000 н
0000156501 00000 н
0000196192 00000 н
0000212749 00000 н
0000229431 00000 н
0000293170 00000 н
0000003848 00000 н
0000003302 00000 н
трейлер
]>>
startxref
0
%%EOF

869 0 объект>поток
xb«d`e«x ̀

%PDF-1. 5
%
93 0 объект
>
эндообъект

внешняя ссылка
93 80
0000000016 00000 н
0000002329 00000 н
0000002456 00000 н
0000003414 00000 н
0000003560 00000 н
0000003706 00000 н
0000003768 00000 н
0000003879 00000 н
0000003993 00000 н
0000004140 00000 н
0000004789 00000 н
0000004816 00000 н
0000005370 00000 н
0000005397 00000 н
0000005424 00000 н
0000005973 00000 н
0000008151 00000 н
0000010519 00000 н
0000013321 00000 н
0000015958 00000 н
0000017812 00000 н
0000019783 00000 н
0000019810 00000 н
0000020244 00000 н
0000020397 00000 н
0000022341 00000 н
0000024589 00000 н
0000024887 00000 н
0000024957 00000 н
0000025270 00000 н
0000025574 00000 н
0000027836 00000 н
0000027927 00000 н
0000027997 00000 н
0000028118 00000 н
0000031680 00000 н
0000032205 00000 н
0000032275 00000 н
0000036157 00000 н
0000036291 00000 н
0000036361 00000 н
0000036659 00000 н
0000037105 00000 н
0000037531 00000 н
0000037830 00000 н
0000041186 00000 н
0000041285 00000 н
0000041515 00000 н
0000041598 00000 н
0000041653 00000 н
0000078304 00000 н
0000078343 00000 н
0000114994 00000 н
0000115033 00000 н
0000151684 00000 н
0000151723 00000 н
0000188374 00000 н
0000188413 00000 н
0000224824 00000 н
0000224863 00000 н
0000230325 00000 н
0000230364 00000 н
0000267015 00000 н
0000267054 00000 н
0000267081 00000 н
0000267424 00000 н
0000267571 00000 н
0000267598 00000 н
0000267957 00000 н
0000268104 00000 н
0000300821 00000 н
0000300860 00000 н
0000302226 00000 н
0000302253 00000 н
0000302656 00000 н
0000302803 00000 н
0000303172 00000 н
0000309705 00000 н
0000326137 00000 н
0000001896 00000 н
трейлер
]/предыдущая 1031751>>
startxref
0
%%EOF

172 0 объект
>поток
hb«c« Ab,wHi«k{>~!f`7ha eV3sj48
E24Vj vk̩KC1@@. ˱AQQc76CyO@q~Ō,dxq5
4ӆH0Toba1L2Am:C.C8fƍQ8 +fbm a_`

Как установить в теплый пол

Система подогрева пола QuietWarmth для ламината, роскошного винила (4 мм или толще), паркетной доски и плавающих полов

QuietWarmth — это гибкая излучающая нагревательная пленка, которая укладывается под плавающие напольные материалы для создания теплых комфортных полов. Это простое видео по установке, которое иллюстрирует простоту установки QuietWarmth.Чтобы получить полное руководство по установке подложки излучающего тепла, ознакомьтесь с руководством по установке, прилагаемым к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината любые ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

В комплект

QuietWarmth входит все необходимое для быстрой укладки пола с использованием минимума инструментов.На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда желательна резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части коврика с подогревом. Для дополнительного комфорта и наибольшей экономии мы рекомендуем приобрести напольный термостат для контроля температуры.

Сначала примерно наметьте конфигурацию системы отопления.Хорошей практикой является планирование установки с использованием эскиза, разметки схемы расположения матов и планирования положения напольного датчика, основных электрических соединений и термостата. Также важно спланировать расположение матов таким образом, чтобы концы матов с установленными на заводе проводами располагались рядом с той стороной комнаты и стеной, где расположена распределительная коробка термостата.

При построении схемы системы необходимо соблюдать надлежащее расстояние от светильников, которые могут уже быть частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов от от любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другими строительными конструкциями. Оставив не менее 6 дюймов от стены до края нагревательного пленочного мата, вы оставите место для прокладки проводов от нагревательного мата к распределительной коробке. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреваться).

После того, как вы составили хороший план, тщательно очистите существующий черный пол от любых предметов или мусора.

При укладке на бетон убедитесь, что пароизоляция установлена ​​перед установкой подложки и нагревательного мата, если только вы не устанавливаете подложку с предварительно прикрепленным к ней пароизоляционным материалом. Раскатайте подложку, готовую к лучистому теплу… покрывающую всю площадь пола, убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверху при ее укладке. Стыки краев подложки соедините клейкой лентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете укоротить мат, чтобы он соответствовал плану вашего плана.

При индивидуальной настройке нагревательных матов прорежьте свободную область между нагревательными полосами по пунктирным линиям. Никогда не режьте ближе, чем на ¼ дюйма к нагревательным полосам. И НИКОГДА не режьте нагревательную полосу самостоятельно. Изолируйте обрезанные концы полос металлической шины каптоновыми дисками, которые поставляются с каждым рулоном.

После раскатки нагревательного мата на нем не должно быть перегибов, волнистостей или складок.Проложите провода от каждого коврика к стене, где вы планируете установить термостат. Важно вырезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступающих точек.

Рекомендуемые нами термостаты поставляются с удобным датчиком пола, поэтому проложите провод датчика пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подложке и протолкните провод датчика и датчик вниз, чтобы они были на одном уровне с нагревательным матом.Закрепите датчик пола и подводящий провод скотчем на расстоянии не менее 2 дюймов от любой нагретой черной полосы коврика. Не допускайте контакта датчика с черными полосами нагревательного мата. Отрежьте участок подложки и прижмите соединители вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем приклейте их клейкой лентой. Вырежьте тонкую прорезь в подложке и вставьте холодные провода в прорезь для прокладки к распределительной коробке.

После установки всех этих компонентов система должна быть готова к подключению и проведению проверки сопротивления с помощью омметра.Более подробная информация об этом содержится в полной инструкции по эксплуатации, прилагаемой к комплекту. После того, как вы установили и подготовили пленку QuietWarmth, пришло время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или квалифицированным электриком. Для завершения этого заключительного этапа необходимо несколько дополнительных принадлежностей: соединительная коробка 4×4, распределительная коробка 2×3, кабелепровод длиной ¾ дюйма, провод Romex, проволочные гайки и измеритель ОМ.

При подготовке к прокладке проводки установите распределительную коробку с заглушками 4×4 примерно на 18 дюймов выше настенного основания.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2×4 для устройства управления термостатом примерно в 60 дюймах над основанием стены. Просверлите или сделайте надрез в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾” от выреза до распределительной коробки 4×4 для подводящих проводов. Установите 2-жильный провод Romex 12 AWG между распределительной коробкой и коробкой термостата.

Проложите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4×4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или вызовите своего любимого лицензированного электрика для выполнения этой задачи.

Как отремонтировать теплые полы? | Полы с подогревом

Системы обогрева полов долговечны и редко вызывают проблемы при правильной установке.Система напольного отопления защищена материалами, в которые она заключена, и не имеет движущихся частей. Однако, как и в случае с другими системами, в системе напольного отопления могут возникнуть некоторые проблемы, требующие профессионального ремонта. Ниже приведены некоторые из причин, по которым система теплого пола может выйти из строя, и способы ее ремонта:

A Неисправность датчика температуры

Датчик пола может быть неисправен, если ваш термостат показывает странные и непоследовательные показания.Большинство профессиональных компаний, занимающихся установкой систем теплого пола, устанавливают дополнительный датчик пола в качестве дублирующего к первому датчику. Поэтому, если датчик первого этажа неисправен, его легко поменять на второй датчик.

Если у вас нет резервного датчика пола, вам придется установить новый датчик. Датчик размещается рядом с матом теплого пола. Во время укладки специалист по ремонту выкапывает несколько плиток или копается в линиях затирки.

Неисправность термостата

Система обогрева пола не будет работать должным образом, если неисправен термостат. Определить, правильно ли работает термостат, можно, сбросив часы на заводские настройки. Возможно, вам придется заменить термостат, если проблема не устранена.

Что может повредить полы с подогревом?

Электрические системы обогрева пола редко выходят из строя при правильной установке. Однако проблемы могут возникнуть в основном из-за несоблюдения инструкций по установке. Вот некоторые типичные факторы, которые могут повредить систему:

  • Невозможность снять показания сопротивления системы отопления – правильные показания следует снять с помощью цифрового мультиметра до, во время и после установки.Это позволяет техническому специалисту обнаружить любые повреждения, которые могли возникнуть из-за оголения провода во время первоначальной прокладки.
  • Необеспечение того, чтобы заводской шов был загерметизирован в выравнивателе пола или в тонкой осадке, где применимо
  • Выбор неправильного автоматического выключателя – Например, не рекомендуется подключать систему обогрева пола 120 В к сети 240 В.

Как отремонтировать систему теплого пола?

Если в вашей системе подогрева пола возникла проблема, одним из очевидных признаков является то, что ваш пол недостаточно нагревается.В тяжелых случаях повреждения пол вообще не нагревается. Вы также можете заметить неравномерный нагрев, когда одни части пола холодные, а другие теплые. Постоянное срабатывание индикатора замыкания на землю также является признаком неисправности системы теплого пола. Как вы можете найти проблемную зону, обычно короткую или разрыв под напольным покрытием? Вам не нужно снимать весь пол, чтобы отремонтировать неисправную систему теплого пола.

С помощью рефлектометра TDR (Time Domain Reflectometer) можно определить местонахождение поврежденной детали.Измеритель TDR подключен к обесточенной системе; он посылает электрический ток через подключенный стол, пока не достигнет разрыва или короткого замыкания. Достигнув короткого замыкания или разрыва, электрический импульс возвращается к измерителю TDR. Электрик рассчитывает время, необходимое импульсу для достижения проблемной зоны, и преобразует его в показания расстояния. Делая это, электрик может определить точное местонахождение проблемы.

При ремонте системы теплого пола желательно избегать самостоятельных техник.Вы можете нанести больше вреда, если попытаетесь снять напольное покрытие, чтобы добраться до трубопровода. Вы можете еще больше повредить пол и систему отопления. Рекомендуется привлечение профессионального мастера по ремонту. Специалисты располагают необходимыми инструментами для быстрого и эффективного выявления и устранения повреждений.

Несколько потенциальных проблем могут повлиять на систему электрического обогрева пола. Чаще всего это повреждение проводов грызунами; это повреждение может привести к короткому замыканию всей системы отопления.Проблемы с предохранителями и проводкой также могут привести к неисправности системы электрообогрева.

Как отремонтировать полы с подогревом после установления повреждения?

Электрические проблемы в вашей системе обогрева пола могут быть такими простыми, как перегоревший предохранитель. С помощью электрика вы можете узнать, что происходит, заглянув под пол. Самая распространенная проблема – это короткое замыкание, возникающее из-за повреждения проводов. Электрические проблемы часто трудно устранить, и важно проконсультироваться с профессионалом.Электрик определит, следует ли отремонтировать существующие провода или заменить всю проводку. Решение вашей неисправной системы подогрева пола будет зависеть от проблемы и типа вашей системы.

Вопросы по лучистому теплу (датчик, термостат и т. д.)

Рассматриваем установку полов с подогревом в нашей очень маленькой главной ванной комнате. Требуется всего ~ 20 кв. Футов, чтобы покрыть площадь размером ~ 36 x 82 дюйма. Есть несколько вопросов, надеюсь, кто-нибудь поможет.

1) Матовое покрытие: у нас будет туалетный столик, который будет подниматься на 7 дюймов над плиточным полом на 4 ножках. Можем ли мы сделать так, чтобы коврик с излучающим теплом проходил под ногами, так как именно там будет типичный удар пальца ноги, а я не не хочу, чтобы в помещении было холодно

2) Термостат: я читал, что они взаимозаменяемы для разных марок (например, коврик SunTouch с термостатом Honeywell). Это точно? На что мне нужно обратить внимание, чтобы убедиться, что я получаю подходящий термостат для согласования с моим ковриком (напряжение и т.). Любые рекомендации или предложения относительно того, что искать при покупке термостатов?

3) Датчик: я читал на форумах об установке второго датчика. Имеют в виду дополнительный датчик температуры пола? Нужен ли нам дополнительный провод питания? Связан ли датчик с маркой коврика или маркой термостата или ни с тем, ни с другим? Мне просто любопытно, так как я думаю об использовании разных марок ковриков и термостатов. Я также не вижу дополнительных датчиков, продаваемых для каждой марки.

4) Тревога: кажется, что у каждой марки есть собственный фирменный монитор будильника Loudmouth или что-то подобное.Это необходимо? Если да, то взаимозаменяемы ли бренды, поскольку цены немного различаются в зависимости от бренда.

5) Расстояние между матовыми проводами: я заметил расстояние между брендами Warming Systems 3 дюйма. Из того, что я могу найти, состояния NuHeat между 1,5–1,75 дюйма, а другие бренды указывают расстояние 2,5 дюйма или вообще не указывают расстояние. Есть ли заметная разница между шириной промежутка?

6) Бренды: Похоже, что для ковриков, за исключением расстояния между проводами, гарантии и цены… все бренды очень похожи. Что-то я пропустил? Есть ли что-то еще, что я должен оценить (например, использование электричества, хотя для коврика площадью 20 квадратных футов я не ожидаю, что это будет очень много).

Судя по платам, большинство людей использовали NuHeat (самый дорогой) и SunTouch, а также несколько других брендов, таких как Warming Systems (наименее дорогой) и Warmly Yours. Кто-нибудь когда-нибудь пользовался ковриками Laticrete? Я не видел, чтобы кто-нибудь упоминал их на досках объявлений, но решил спросить, поскольку они кажутся разумными по цене (но я не вижу дополнительной опции датчика).

Спасибо!

Установка встроенного в пол электрического лучистого обогрева













Мы с женой недавно купили дом с недостроенным подвалом и бетонным полом, который мы решили превратить в гостеприимное пространство, которое наши дети могли бы использовать в качестве игровой комнаты. Они еще очень молоды и проводят много времени, играя на паркете. Мы решили установить легкую выдвижную электрическую систему лучистого обогрева в полу под новым плавающим полом, чтобы дополнить естественное тепло в комнате и сделать ее уютным местом для игр. Большую часть работы я сделал сам.

Первым делом покрыл бетонный пол рулонной пароизоляцией. Затем я сделал пол из фанеры.

Вот как я установил излучающую систему.

Шаг за шагом

Шаг 1: Подметите черновой пол, чтобы удалить всю пыль, грязь, случайные гвозди, шурупы и другой мусор, чтобы получить чистую рабочую поверхность.Не оставляйте ничего, что могло бы телепортироваться через подложку или готовый пол.

Шаг 2: Нарисуйте эскиз предполагаемой компоновки системы лучистого отопления, включая предполагаемое расположение датчика пола, термостата и распределительной коробки, убедившись, что заводские провода на концах излучающих матов на той же стороне комнаты, что и распределительная коробка.

Будьте внимательны и следуйте инструкциям. Система, которую я использовал, требует, чтобы между краями ближайших матов и стеной оставалось не менее 6 дюймов, чтобы было достаточно места для прокладки проводов к распределительной коробке.

Этап 3: Здесь я уложил готовую к лучистому теплу подложку под названием QuietWalk от MP Global Products, которая покрыла всю площадь пола. Подложка включает в себя пароизоляцию, которая помогает контролировать влажность над черным полом и под чистым полом. Он также смягчает пол, поглощая звук и сводя к минимуму щелкающие звуки при ходьбе по плавающему полу, и имеет значение R 0,5, что помогает сохранять тепло в подвале зимой.

Шаг 4: Следующим шагом является стыковка швов подложки с помощью клейкой ленты, чтобы зафиксировать их на месте.Эта подложка обладает хорошей устойчивостью к сжатию, поэтому она не сжималась под моими коленями во время тейпирования.

Этап 5: Затем я раскатал панели излучающего теплого пола QuietWarmth. Подгоняю их к планировке комнаты, вырезая ножницами по пунктирным линиям между сияющими чернильными элементами. Я заклеил и изолировал обрезанные края изоляционными дисками Kapton из комплекта поставки. Панели поставляются в нескольких конфигурациях ширины/длины, поэтому было легко подогнать планировку подвала с минимальной обрезкой.

Я выбрал Perfectly Warm Radiant Heat Film, потому что он был разработан специально для плавающих полов из инженерной древесины и ламината (и некоторых полов из плавающей плитки) и может укладываться поверх подстилающего слоя. Ультратонкая беспроводная нить всего 0,016 дюйма. толстый.

Шаг 6: Провода для элементов крепятся на заводе с одного конца, противоположного концу, который можно обрезать для определения размера. Здесь я использовал свой канцелярский нож, чтобы прорезать тонкую неглубокую щель в подкладке, чтобы утопить электрические провода, которые предохранят пол от высоких точек.

Шаг 7: Теперь пришло время утопить провода и закрепить их скотчем, чтобы они не двигались.

Шаг 8: Раскатайте вторую панель вплотную к первой (без зазора).

Шаг 9: Затем я установил напольный датчик, который отслеживает температуру пола (а не комнаты) и устанавливает температуру всего на несколько градусов выше комнатной. Затем я проложил провод датчика пола в том же канале, что и отводящие провода, и закрепил их изолентой.

После дополнительных настроек я проложил все провода и провод датчика пола к распределительной коробке на стене, а оттуда протянул набор проводов к термостату на стене.

Шаг 10: Следующим шагом является проверка всех электрических соединений с помощью омметра, чтобы убедиться в правильности соединений в этой точке. Отличительной особенностью этой системы является то, что полосы нагревательной пленки укладываются на подложку параллельно, поэтому, если одна полоса выходит из строя или повреждается, остальные полосы продолжают нагреваться.

В этот момент, после проверки с помощью омметра, мой электрик подключил термостат к сервисной панели для проводки дома, в соответствии с инструкцией по установке, прилагаемой к системе лучистого отопления.

Шаг 11: Я был готов установить плавающий пол с имитацией дерева поверх панелей электрического лучистого обогрева. Излучающая система, которая обеспечивает постепенный дополнительный нагрев за счет низкомощного резистивного нагрева ультратонкой гибкой лучистой тепловой пленки, потребляет всего 12 Вт на квадратный фут и соответствует гарантийным требованиям моего плавающего пола (и большинства других плавающих полов, как Что ж).

Дети и семейная собака любят играть на полу, по которому, кстати, очень приятно ходить босиком.

Примечание редактора: MP Global Products L.L.C. новатор и лидер в производстве экологически чистых волокнистых акустических подложек американского производства и встроенных в пол электрических систем лучистого обогрева для плавающих полов и плиточных полов. Узнайте больше о продуктах на www.quietwalk.com, www.quietwarmth.com или позвоните по телефону 888-379-9695.

SINOPE TH2300ZB Smart Ploe Thryostat Thermostat Руководство по установке

SINOPE TH2300ZB умный пол отопления термостат

26

Предупреждения
Установка этого термостата должна выполняться сертифицированным электриком и соблюдать национальный и локальный электрический кодексы и правила.
Перед началом установки нового термостата убедитесь, что выключатели вашей системы отопления выключены на главном электрическом щите!
УСТАНОВИТЕ ТЕРМОСТАТ
  1. Разблокируйте и поднимите крышку термостата.
  2. Подсоедините пол с подогревом с помощью проводных разъемов нагрузки/линии, расположенных на задней стороне термостата. Подсоедините заземляющий провод к предназначенному для этого винту в электрической коробке.
  3. Подключите датчик.
    (Только для приложений управления в режиме F или с ограничением пола.)
  4. Используйте винты, чтобы прикрепить термостат к электрической коробке.
  5. Установите на место крышку и замок.
  6. Включите термостат.
    После выполнения тестовой последовательности термостат должен отображать температуру пола. Если нет, обратитесь к руководству по поиску и устранению неисправностей в этом руководстве.
НАСТРОЙКИ ПОЛЬЗОВАТЕЛЯ
Повышение или понижение температуры
Чтобы отрегулировать температуру, нажмите или .Запрошенная температура будет мигать, подтверждая новую уставку.

Все параметры вашего термостата можно запрограммировать через Neviweb или интерфейс вашего совместимого шлюза Zigbee.

Однако, если ваш термостат не подключен к вашему шлюзу и вы хотите изменить формат температуры или цикл управления, вам необходимо:

Установите минимальное значение уставки и удерживайте кнопку в течение 10 секунд, чтобы войти в меню.

Нажмите кнопку или для изменения настройки.

Одновременно нажмите кнопки и для сохранения и перехода к следующему параметру. Продолжайте нажимать до конца списка, чтобы выйти из меню.

В следующей таблице перечислены настройки, которые можно изменить непосредственно на термостате.
Вы можете изменить другие настройки через Neviweb или приложение вашего совместимого шлюза Zigbee. *

Настройки, которые могут быть изменены на устройстве напрямую:

#

#

#

2 Параметры и настроек

Дисплей

3

1

нагрузка нагрузки мощности
0 ватта до 3600 ватт
2 дисплей

Формат температуры
° C или ° F (по умолчанию: ° C)

3

Режим управления
A (воздух), F (этаж) (по умолчанию: F)
4 предел этажа MAX

Максимальная температура пола
(отображается только в режиме A)
от 5 °C до 36 °C (по умолчанию: ВЫКЛ. )

5

AUX Назначение вспомогательного выхода
Off, exp, 15 сек, 15 мин (по умолчанию: Off
6 6

датчик пола

10k или 12k (по умолчанию: 10k)

3) Термостат предлагает 2 режима регулирования температуры:
Режим F (по умолчанию): Регулирует температуру пола с помощью внешнего датчика температуры с возможностью ограничения температуры окружающей среды.

Режим A: Регулирует температуру окружающей среды с возможностью ограничения температуры пола с помощью внешнего датчика температуры.

4) Максимальный предел температуры пола (режим A)
Термостат ограничивает нагрев пола до заданной температуры, чтобы гарантировать, что она не превысит выбранный предел. Идеально подходит для защиты паркетных полов.

5) Назначение дополнительного выхода (режим A):
Термостат имеет дополнительный выход, который имеет три функции, которые задаются в настройках пользователя.

15-секундная функция: Короткий цикл вспомогательного выхода (15 секунд). Используется для отопителя, управляемого электронным реле (SSR).

15-минутная функция: Дополнительный выход с длинным циклом (15 минут). Используется для отопителя, управляемого через электромеханическое реле или оснащенного вентилятором.

В функциях 15 сек и 15 мин термостат регулирует температуру окружающей среды вместе с полом. Когда температура пола достигает предела, а желаемая температура окружающей среды не достигается, вспомогательный выход активирует нагревательное устройство для достижения заданной температуры.(Дополнительный выход действует как вторая ступень нагрева.)

Функция EXP: Дополнительный выход для подключения нескольких полов с подогревом (TR1310 продается отдельно).
Функция OFF (по умолчанию): Отключает вспомогательный выход.

При установке системы обогрева пола: добавьте в пол второй датчик, наконечник которого можно хранить в корпусе термостата. Этот дополнительный датчик можно подключить и использовать в качестве замены, не внося изменений в систему обогрева пола.

* Доступные настройки могут различаться в зависимости от вашего шлюза.
** Чтобы отключить термостат от сети, см. процедуру отключения в конце этого руководства.

ПОДКЛЮЧЕНИЕ БЛОКА РАСШИРЕНИЯ (TR1310)

К одному устройству можно подключить до 10 модулей расширения. (функция EXP)

ПОДКЛЮЧИТЕ ДОПОЛНИТЕЛЬНЫЙ ВЫХОД

Второй этап нагрева (функции 15 сек / 15 мин)

ДОБАВЬТЕ ТЕРМОСТАТ В GET130 GETWAY И NEVIEB
  1. Если вы загружаете, у вас еще нет учетной записи Приложение Neviweb для iOS или Android, чтобы открыть учетную запись и добавить свое устройство.

  2. Нажмите и выберите «Добавить устройство»
  3. Следуйте инструкциям мастера установки руководство пользователя устройства.
  4. Подключите термостат к сети, нажав одновременно кнопки и .
    На дисплее термостата:
    Мигает: Соединение
    Горит постоянно: Соединение Если соединение не установлено, символ исчезнет с дисплея.Обратитесь к нашему веб-сайту для устранения неполадок устройства.
  5. Подсоедините все термостаты одинаково, перейдя к ближайшему термостату.
  6. Когда все термостаты подключены, закройте сеанс подключения совместимого концентратора Zigbee.
ОТСОЕДИНЕНИЕ ТЕРМОСТАТА ОТ СОВМЕСТИМОЙ СИСТЕМЫ ZIGBEE

Чтобы отключить термостат от концентратора, совместимого с Zigbee, одновременно нажмите кнопки и и удерживайте их в течение 10 секунд. Символ исчезнет с дисплея.

ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ

Термостат оснащен защитой от замыканий на землю, которая может обнаруживать утечку тока 5 мА. При обнаружении утечки тока срабатывает защита от замыкания на землю и быстро прерывает подачу питания, чтобы предотвратить серьезные травмы.

Сброс защиты от замыкания на землю
Сигнальная лампочка кнопки RESET загорается (красным) при срабатывании защиты от замыкания на землю. Если сигнальная лампа кнопки RESET загорается во время нормальной работы термостата, просто нажмите кнопку RESET, чтобы сбросить защиту от замыкания на землю.Свет выключится. Если по какой-либо причине эта ситуация повторится, отключите питание системы отопления от главного электрощита и попросите квалифицированного электрика проверить установку.

Проверка защиты от замыкания на землю
Этот термостат имеет функцию автоматического тестирования, которая периодически проверяет правильность работы схемы защиты. Вы также можете сделать это вручную:

  1. Нажмите кнопку TEST. Если красный предупредительный индикатор кнопки RESET не загорается, тест не пройден. Отключите питание системы отопления от главного электрического щита и попросите квалифицированного электрика проверить установку.
  2. Нажмите кнопку RESET, чтобы перезапустить базу термостата.
Технические характеристики

Рабочее напряжение: 120/208/240 VAC, 50/60 Гц
Максимальная нагрузка:
1800 W @ 120 В / 15 A
3120 W @ 208 V / 15 A
3600 Вт при 240 В / 15 А
Диапазон уставки: от 5 °C до 36 °C (от 41 °F до 96 °F)
Диапазон отображения: от 0 °C до 50 °C (от 32 °F до 99 °F) )
Разрешение: ± 0.5 °C (± 1 °F)
Хранение: от -20 °C до 50 °C (от -4 °F до 122 °F)
Дополнительный выход: 24 В переменного тока / постоянного тока / 0,1 А
Защита GFCI: C LASS A (5 мА)
Zigbee Profile 3.0
9 Частота: 2,4 ГГц
Мощность передачи: +20 дБм
Чувствительность приемника: -108 DBM

Модуль передатчика IC: 22394- ZBM1501 / FCC ID:2AK2T-ZBM1501
Это устройство соответствует стандарту(ам) RSS Министерства промышленности Канады, не требующему лицензии. Эксплуатация осуществляется при следующих двух условиях:
(1) это устройство не создает помех, и (2) это устройство должно принимать любые помехи, включая помехи, которые могут вызвать нежелательную работу устройства.
Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию, и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи.Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
Переориентировать или переместить приемное устройство антенна.
Увеличьте расстояние между оборудованием и приемником.
Подключите оборудование к розетке цепи, отличной от той, к которой подключен приемник.
Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению. c при нормальном использовании и обслуживании, если изготовителю предоставлено доказательство покупки. Настоящая гарантия не распространяется на транспортные расходы, которые могут быть понесены потребителем. Она также не распространяется на продукт, который был неправильно установлен, использован не по назначению или случайно поврежден.
Обязательство SINOPÉ TECHNOLOGIES INC. в соответствии с условиями настоящей гарантии заключается в поставке нового устройства, что освобождает производителя от оплаты расходов на установку или других вторичных расходов, связанных с заменой устройства или компонентов.

Для получения дополнительной информации посетите наш веб-сайт:
www.sinopetech.com

Документы/ресурсы

Связанные руководства/ресурсы

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
