Установка маяков на стены: установка маяков для штукатурки стены

Содержание

выполнение своими руками, как установить

В любом ремонте важна аккуратность и качество работы. Всегда большое внимание уделяется не только красивой отделке, но и ровному полу, гладким стенам, идеальному потолку. В капитальном строительстве стены иногда отклоняются от вертикальной оси, на них есть рельеф, неровности или изгибы. В таких случаях перед отделкой производится выравнивание стен. Простой и популярный вариант выполнения данного процесса – выравнивание стен по маякам. Если выполнить работу грамотно, поверхность будет ровной, и на ней будет легко выполнить любую отделку и декор.

Что такое маяки, их виды, преимущества и недостатки

Маячки для выравнивания стен – это незатейливое приспособление, представляющее собой оцинкованные металлические рейки. Если разрезать профиль поперек, этот инструмент напоминает букву «Т». Процесс выполняется относительно верхней грани профиля. «Ножка» маячка предназначена для его надежной фиксации на рабочей поверхности. Инструмент располагается на стене строго вертикально. Для установки металлических реек используется строительный уровень. Количество маяков зависит от частоты их расстановки и длины правила.

Маячки для выравнивания стен – это незатейливое приспособление, представляющее собой оцинкованные металлические рейки.

Необходимые материалы и инструменты

Для работы требуются специализированные инструменты, но сам процесс вполне простой, и его можно сделать без помощи профессионалов, изучив некоторый теоретический материал.

  • Маяки. Непосредственно металлические рейки для закрепления на стене;
  • Строительный миксер. Понадобится для вымешивания однородной массы штукатурки или других материалов;
  • Шпатель. Один из самых часто используемых инструментов. Могут понадобиться шпатели различных форм и размеров, поэтому целесообразно приобретение набора шпателей;
  • Малярная сетка. Сетка в основном используется на последнем этапе выравнивания. Инструмент с крупным абразивом нужен для начальной шлифовки материала, с мелким – для завершающей;
  • Уровень. Необходим для контроля за качеством работы и точного установки реек;
  • Малярная кисть (широкая). Удобна для нанесения на поверхность грунтовки, штукатурки и других материалов;
  • Грунтовка. Материал для первичного покрытия;
  • Штукатурка. Материал для вторичного покрытия;
  • Шпатлевка. Материал для завершающего покрытия и шлифовки;
  • Правило. Представляет собой длинный плоский инструмент, предназначенный для распределения материала на стенах по маякам. Длина может быть разной (варьируется от 1000 до 2300 мм), но универсальной считается 1500 мм. К тому же, если вы выполняете ремонтные работы впервые, маячки лучше располагать чаще и работать правилом средней длины.

Для работы требуются специализированные инструменты.

Как установить маяки

Один из важнейших этапов – установка и закрепление металлических реек. Все необходимые материалы можно приобрести в любом строительном магазине. Первым этапом выполняется разметка – отмечаются точки, где будут находиться маяки. На каком расстоянии располагать инструменты определяется с учетом размера правила: пространство между профилями на 0,1 м уже длины инструмента. Также нужно пользоваться строительным уровнем и точно измерять угол наклона и наличие наклонов и неровностей стены, а также их удаление.

При установке маяков достаточно следовать данному алгоритму:

  1. Вкручивание саморезов по линии профиля.
  2. С использованием отвеса отмерить уровень и немного раскрутить саморезы. Головка самореза должна находиться ровно на намеченном уровне.
  3. Далее конструкция заливается клеевой основой и накрывается маяком.

Начинать установку маячков следует с самой большой стены, отступив 30 см от угла.

На каком расстоянии располагать инструменты определяется с учетом размера правила: пространство между профилями на 0,1 м уже длины инструмента.

Подготовка стен к выравниванию по маякам

Перед выполнением работы требуется адаптировать поверхность к выравниванию. Подготовительный этап во многом зависит от состояния квартиры и наличия старого покрытия. Если стены выравниваются в квартире с уже имеющимся старым ремонтом, с них требуется снять все материалы до капитальных стен. Если было принято решение оставить старую штукатурку, необходимо проработать ее молотком. Так выявляются все повреждения и места, где материал может отходить. Места отслоек нужно обязательно очистить и заново залить штукатуркой. Если после этого этапа появляются какие-либо значительные углубления или выступы, поверхность нужно сгладить. Перед переходом к установке маячков перепады уровня не должны превышать 12 мм. Определить эту величину можно с помощью лазерного уровня.

После завершения подготовки, рабочую поверхность нужно пропылесосить, удалить мусор и покрыть грунтовкой. Этот материал защищает капитальные стены от образования плесени или грибка в условиях излишней влаги. Материал подбирается в зависимости от особенностей поверхности. Когда предполагается отделка кафелем или плиткой и покрытие штукатурки будет больше 1 см, применяется специальная строительная сетка. Данный инструмент укрепляется строительным клеем, шурупами или другими удобными способами.

Если стены выравниваются в квартире с уже имеющимся старым ремонтом, с них требуется снять все материалы до капитальных стен.

Как наносить штукатурку

В данной процедуре инструменты должны располагаться под точным углом и находиться на равном расстоянии друг от друга, все процессы необходимо контролировать строительным уровнем. Перед нанесением основного материала нужно дождаться, чтобы грунтовка полностью просохла. Выбор инструментов также зависит от особенностей поверхности и помещения. Если в помещении средний уровень влажности, хорошо подойдет гипсовый раствор, если наблюдается повышенная влажность (на кухне или в ванной), наиболее удачным выбором станет смесь из цемента и песка. Первичное покрытие выполняется так, чтобы до внешнего уровня маяков оставалось около 1 см.

Далее снова нужно дождаться затвердевания материала и покрывать стену раствором повторно. Обязательно выравнивать штукатурку, используя правило и оставлять небольшой запас. Не отрывая инструмента от маяков, правило нужно медленно вести вверх и вниз для образования гладкого покрытия материала. Если в какой-то момент правило срывается с маяков или нарушается траектория, процедуру необходимо начать сначала. Таким образом штукатурка ляжет идеально ровно и гладко. По окончании работы нужно снова дождаться полного высыхания слоя материала и извлечь все рейки. Оставшиеся углубления заливаются штукатуркой и выравниваются в соответствие с готовой поверхностью. Если будет выполняться декор кафелем или плиткой, нет необходимости извлекать металлические маяки.

Обязательно выравнивать штукатурку, используя правило и оставлять небольшой запас.

Затирка штукатурки

По окончании всех работ рабочие стены адаптируются к этапу отделки и декора (нанесению краски, поклейке обоев, созданию декоративного рельефа). Затирка представляет собой нанесение тонким слоем более жидкого раствора штукатурки. Грамотная затирка имеет очень большое значение для будущего дизайна. Замешивается раствор жидкий раствор штукатурки и маленькими порциями наносится на стену. За один подход не следует обрабатывать более 1 кв. метра. Штукатурка распределяется тонким слоем с использованием гладилки, пока на ней не перестанет оставаться материал. Гладилку следует располагать под углом величиной в половину прямого и делать не слишком быстрые, но уверенные движения. Излишки материала необходимо удалить с рабочей поверхности. Учитывая переход между зонами, необходимо обработать всю поверхность. Желательно не делать перерывов между квадратами, чтобы материал лучше ложился.

Запрещено работать со штукатуркой в комнате с открытыми окнами, это может спровоцировать трещины, отслойки и другие дефекты материала.

Штукатурка распределяется тонким слоем с использованием гладилки, пока на ней не перестанет оставаться материал.

Завершающий этап работ

После полного затвердевания повторного слоя штукатурки поверхность все еще не до конца готова к отделочным работам и декору. Если планируется отделка кафелем или плиткой, поверхность требуется отшлифовать и покрыть слоем грунтовки. Если в качестве отделки предусмотрена покраска или обои, стену необходимо зашкурить до идеального состояния. После этого наносится шпатлевка, обычно в два этапа: стартовая (первичная) и финишная (вторичная). Особое внимание при выполнении работ необходимо уделить углам комнаты. Любой рельеф или неровность будет хорошо заметна в этой части при установке мебели. Еще на этапе разметки и расстановки металлических реек нужно отмерить прямой угол с помощью угольника и строительного уровня. Работа с этой зоной происходит во время нанесения повторного слоя штукатурки, для этого предназначен специальный инструмент – угловой шпатель. После обработки поверхности шпатлевкой ее обязательно нужно выровнять с помощью специализированных шкурок или строительной сетки.

Особое внимание при выполнении работ необходимо уделить углам комнаты.

Во многих строительных магазинах представлен огромный выбор различных материалов и инструментов для ремонта. Можно приобрести определенные шпатели, металлические профили, грунтовку, штукатурку, малярную сетку и другие необходимые материалы. Качество выравнивания стен зависит от выбора правильных инструментов, и важно уделить их подбору особое внимание. Для того, чтобы правильно выполнить работу, не нужно обладать большим опытом в строительстве или располагать особыми знаниями о ремонте. Наличие опыта только сократит время. Если ремонтные работы выполняются впервые, нужно рассчитывать, что могут встретиться незначительные сложности. Необходимо тщательно изучить теоретический материал, посмотреть видеоролики «Как выровнять стену по маякам?», отметить важные детали. Можно составить алгоритм действий, в котором отметить тезисы каждого эт

пошаговая инструкция, виды и советы по выбору

Самая сложная часть отделочных работ – выравнивание стен. Большинство старых хрущевок и брежневок сразу строились с большими погрешностями, отчего на стены сложно наклеить обои, покрыть их декоративной шпаклевкой или краской. Все неровности и огрехи будут замечены сразу.

Самый простой выход — оштукатуривание стен по штукатурным маякам. Это обычные направляющие, которые служат эталоном. Именно по их высоте и нужно наносить смесь, что позволит добиться ровности, отсутствия перепадов и высот. В качестве направляющий используются алюминиевые профили. Благодаря заводской доводке, они практически не имеют перепадов.

Штукатурка стен по маякам своими руками – быстрое мероприятие, если производить ее по плану.

Разновидности маяков

Маяки для штукатурки стен – это планка, располагающаяся вертикально по стене под углом в 90 градусов. Его применение намного более точно, в сравнение с работой на глаз. Встречается несколько видов маяков, которые применяются в зависимости от типа строительства и бюджета.

Металл

Наиболее используемые — металлические профили. Это может быть ровная алюминиевая или оцинкованная рейка. Металлические маяки используются потому, что:

  1. Стабильность. В отличие от древесины, металл не набухает от влаги, которая присутствует в штукатурке.
  2. Ровность. Бруски, даже с проверенных пилорам, имеют небольшие перепады из-за небольших перекосов распиловочного стола. Профиль проверяется лазерным датчиком и все рейки, несоответствующие нормам ГОСТ, уходят в утиль.
  3. Простота монтажа. Металлические рейки можно крепить на обычные растворы, как алебастр.

Оцинкованные профили нельзя оставлять в растворе после выравнивания. Алюминиевую планку можно не извлекать, так как он не склонен к коррозии.

Перед тем, как установить, нужно проверить материал планки с помощью магнита. Крепление для маяков под штукатурку осуществляется с помощью гипсовой штукатурки.

Дерево

Также встречаются деревянные рейки. Дерево обладает высокой гигроскопичностью, то есть легко впитывает влагу. Так как маяки нужны для укладки штукатурки (сухая смесь с водой), древесина будет забирать из нее влагу. В итоге, по стене пойдут длинные трещины.

Древесина внутри может гнить и разбухать, что приведет к деформации стены, требующей полной замены облицовки. Если в стволе были короеды, они постепенно сточат брусок, образуя полость, в которой может скапливаться влага. При замыкании проводки, высока вероятность возгорания штукатурного маяка и распространения пожара.

Для крепления нужно использовать гвозди или саморезы с дюбелями. Это требует дополнительной точной разметки и времени.

Пластик

Пластиковые планки для штукатурки стен используются редко, из-за их склонности к обломам и высокой пластичности. Такая направляющая может переломаться или треснуть при монтаже. Их сложно транспортировать, так как даже плотно склеенный пакет из планок может обломаться. Кроме этого, если стены имеют плавные неровности без резких перекосов, пластик просто обогнет ее, а штукатурка неровно ляжет на плоскость.

Однако пластик не вступает в реакцию с водой. Благодаря тщательному контролю лазерным датчиком, все рейки имеют одинаковый размер, что позволит сделать ровный монтаж.

Раствор

Рейки можно изготавливать из гипсового раствора. Маячки для выравнивания стен делаются в виде дорожек. Кроме сложности центровки и нанесения, они удобны. Для фиксации ровности можно использовать пузырьковый уровень или длинную линейку.

Преимущества:

  1. Рейки можно изготовить из того же состава, что и используется для штукатурки.
  2. Можно применять заготовленный профиль для нанесения. Это может быть «П»-образная рейка из алюминия или оцинковки.
  3. Раствор можно не снимать после окончания выравнивания.

Струнные маяки

Основное достоинство струн – легкость монтажа и минимум инструментов. Они не требуют извлечения, после выравнивания, так как не взаимодействуют с влагой.

Для их монтажа нужен только перфоратор и отвертка. Цена на струнные маяки намного ниже, чем на стальные профили или дерево. Но кроме достоинств, есть и минусы:

  1. Точность измерений. При монтаже обязательно нужно следить за ровностью натяжения струны. После каждого шага нить проверяется уровнем.
  2. Случайные ошибки при установке. Если слегка перекрутить саморез, струну поведет и она будет отходить немного в бок.

Подготовка поверхности стен

Перед тем, как проводить выравнивание стен своими руками по маякам, их нужно подготовить. Для этого нужно:

  1. Снять старое покрытие. Старая облицовка и шпаклевка не нужна, поэтому от них стоит избавиться. Для этого используется шпатель. Если состав сильно присох к стене, шпатель можно подбивать киянкой или молотком. Стена должна быть абсолютно голой.
  2. Избавиться от трещин. В старых домах плиты дают трещины со временем. Так как в этих местах может просесть штукатурка, их нужно закрыть с помощью цементного раствора. Если расхождения слишком большие, ставится стяжка стен и дополнительная обработка цементом с армирующим слоем.
  3. Убрать плесень. Грибок может перейти на новое покрытие и вырваться наружу. Избавиться от него помогут кислоты и специальные составы от плесени.
  4. Сделать насечки. Когда плита стала гладкой, ее нужно покрыть насечками. Этом можно сделать болгаркой или штроборезом. Они нужны для лучшего сцепления нового состава и панельки.

Только после полной подготовки, может проводиться установка маяков для штукатурки стен.

Маяки по лазерному уровню

Лазерный уровень – самый простой способ для нанесения разметки на стены для нанесения штукатурки стен по маякам своими руками. Это прибор, бросающий лучи по заданным параметрам и дающий возможность без погрешностей выявить параллельные линии на стене.

Для правильной настройки треков, нужно приложить уровень перпендикулярно короткой стене в углу или по середине. Его нужно устанавливать, как можно ближе к рабочей поверхности, чтобы луч был параллелен обрабатываемой стене и перпендикулярен соседней.

С помощью карандаша нужно отметить линию света, чтобы в дальнейшем можно было установить рейку. Чтобы проверить правильность лучей, можно воспользоваться угольником. Если плоскости совпадают – разметка была правильной.

Разметка должна проводиться по следующему плану:

  1. Нулевая точка. После выявления места, с которого будет начинаться расчет, нужно сделать вычисление, предполагающее расстояние от источника света до будущей поверхности. Допустим, что уровень расположен на расстоянии в 2,5 сантиметра от стены, а толщина штукатурного слоя должна составлять 1 сантиметр. Теперь нужно найти разницу между этими показателями (2,5 – 1 = 1,5).
  2. Метки. На расстоянии от рабочего края нужно произвести разметку в трех местах. Можно наклеить на плоскость малярный скотч – так они не потеряются. Из вычислений мы получили разницу в 1,5 сантиметра. Именно этот отступ делается от стены.
  3. Разметка. На стены наносятся линии для рейек. Нужно выбрать крепеж для маяков под штукатурку. Если это обычные металлические профили, подойдет быстросохнущий гипс, как алебастр. Для работы в умеренном темпе можно взять клей или обычный гипс. По линиям наносятся небольшие лепешки состава.
  4. Регулировка профиля. После установки профильной рейки, нужно уровнем прижать ее к стене, чтобы она совпадала с линией лазера. Если она располагается под прямым углом и совпадает с метками – установка произведена верно.

Остальные профили монтируются по этому же принципу.

Установка маяков для штукатурки стен разными способами

Как выставить маяки под штукатурку стен? Есть несколько способов, которые позволят сделать это без специального оборудования.

Установка маяков на гипсовую шпатлевку

Наиболее простой метод, используемый для установки в панельных и кирпичных домах. Установка маяков для штукатурки стен требует минимум материала и инструментов, поэтому с ней справится даже непрофессионал.

Инвентарь
  1. Комплект маячков;
  2. Шпаклевка на гипсовой основе;
  3. Вода;
  4. Ведро для замешивания состава;
  5. Миксер промышленный или дрель со специальной насадкой;
  6. Мастерок;
  7. Строительный уровень.
Метод

В соответствии с инструкцией на упаковке замешивается раствор гипсовой шпаклевки. Лучше это делать маленькими порциями, так как он твердеет уже через час и не разбавляется.

После этого, на стену шлепками наносится небольшое немного гипса. Нужно пометить части с особым провалом стен. Там состава должно быть больше.

Строго по линии прикладывается маяк, который выравнивается с помощью пузырькового уровня. Если раствора недостаточно, планка слегка отодвигается и можно добавить гипса.

После того, как штукатурка стен по маякам своими руками была проведена, профиль аккуратно удаляют. А полученный желоб заполняют небольшим количеством состава. Это обязательная процедура для оцинковки. Со временем она начнет коррозировать и ржавчина может выйти на поверхность, запачкав в том числе финишную отделку.

Саморезы

Считается самым быстрым способом, так как позволяет не ждать высыхания шпаклевки. Основная проблема гипсового состава в его времени схватывания. В этот момент вероятно ведение профиля, что приведет к появлению неровностей. Саморезы позволяют моментально плотно посадить планку на монолитное соединение, которое уже не поведет.

Из недостатков:

  • Требование к разметке. Важно производить разметку правильно, так как малейший уход от вертикали потребует полный разбор соединения.
  • Работа с инструментом. Для бурения бетонных стен требуется перфоратор, который обладает сильными вибрациями. Если не удержать его в руках, то бур пойдет наискось.
Инвентарь
  1. Маячки;
  2. Шурупы или саморезы;
  3. Втулки;
  4. Ударная дрель или перфоратор;
  5. Отвертка, электрическая отвертка или шуруповерт;
  6. Пузырьковый уровень;
  7. Грузик.
Метод

Металлические и пластиковые профили оборудованы перфорацией. Нужно сделать по ним несколько меток на стене через равный промежуток. Далее нужно сделать отверстие в стене. Если кладка кирпичная, возможно воспользоваться обычной дрелью или даже мощным шуруповертом. Несущие бетонные стены возможно сверлить только перфоратором. Для классических дюбелей нужно отверстие глубиной в 5 сантиметров и шириной в 0,8.

На шуруп монтируется специальное крепление-проставка. После этого он закручивается. Теперь соединение готов. Все маяки устанавливаются этим методом, при их регулировке по отвесу.

После этого, можно сразу же приходить к оштукатуриванию стен. Простота этого способа позволяет быстро оборудовать целую квартиру за пол часа. Крепление для маяков под штукатурку легко разобрать, без повреждения стены. Чтобы ускорить этот процесс, лучше воспользоваться шуруповертом.

Выравнивание стен по маякам своими руками этим методом плох только высокими требованиями к точности. Случайный сдвиг вбок может привести к перекосу планки.

Гипсовый маяк

Как правильно выставить маяки для гипсовой штукатурки? Специально для этих целей есть следующий метод. Он не может использоваться для цемента с песком.

Инвентарь
  • Штукатурка на гипсовой основе;
  • Лопатка и шпатель;
  • Саморезы;
  • Перфоратор;
  • Планка для гипсокартона;
  • Шуруповерт;
  • Длинный пузырьковый уровень.
Метод

Изначально производится разметка. На линии сверлится 5 отверстий и закручиваются метизы. С помощью уровня нужно установить шляпки на один пласт вместе со штукатуркой. После этого разметку нужно закинуть большим количеством смеси, чтобы образовалась толстая шапка. Она накрывается металлическим профилем. Он прижимается вплотную к шляпкам саморезов. Вылезший раствор нужно срезать с помощью шпателя. Профиль оставляется, пока не высохнет смесь (около часа).

Установка маяков для штукатурки стен таким образом удобна, потому что:

  1. Используется минимальный расход штукатурки.
  2. Получается ровная планка. Благодаря тому, что она армируется саморезами и формуется профилем, все рейки будут ровными.
  3. Простота. Не требуются специальные инструменты и оборудование для установки.

Ниже представлено видео мастер-класс.

Как ставить маяки на стену

Оштукатуривание поверхностей по маячкам для выравнивания стен

Установив маячки для выравнивания стен, даже строитель, не обладающим большим опытом, сможет оштукатурить их на качественно высоком уровне. А вот создать абсолютно ровную поверхность стен без маяков не под силу даже профессионалам. Различные неровности после оштукатуривания без использования направляющих зачастую скрыть очень сложно. Мероприятия по исправлению брака потребуют дополнительных временных и материальных затрат, поэтому выравнивание стен по маячковым профилям — наиболее простой путь к достижению качественного результата ремонта.

Маячки для выравнивания стен

Может показаться, что процесс установки маяков на стену — сложная работа, однако ее можно выполнить своими руками, не прибегая к услугам профессионалов. Просто нужно следовать рекомендациям.

Как правильно установить маяки

Для выравнивания стен используются алюминиевые и оцинкованные маяки. Их высота может составлять 6 и 10 мм, ширина — 20 и 22 мм, а длина — 2,7 и 3 м. В зависимости от высоты помещения и толщины накладываемого штукатурного слоя подбираются и сами маячки.

Перед установкой маяков на стену своими руками нужно определиться, каким образом профили будут зафиксированы на поверхности. Существует 2 варианта установки. Один из них предлагает закрепить рейки с помощью цементного или гипсового раствора. Другой — использовать специальные крепления для маяков. У каждого из способов есть определенные достоинства и недостатки.

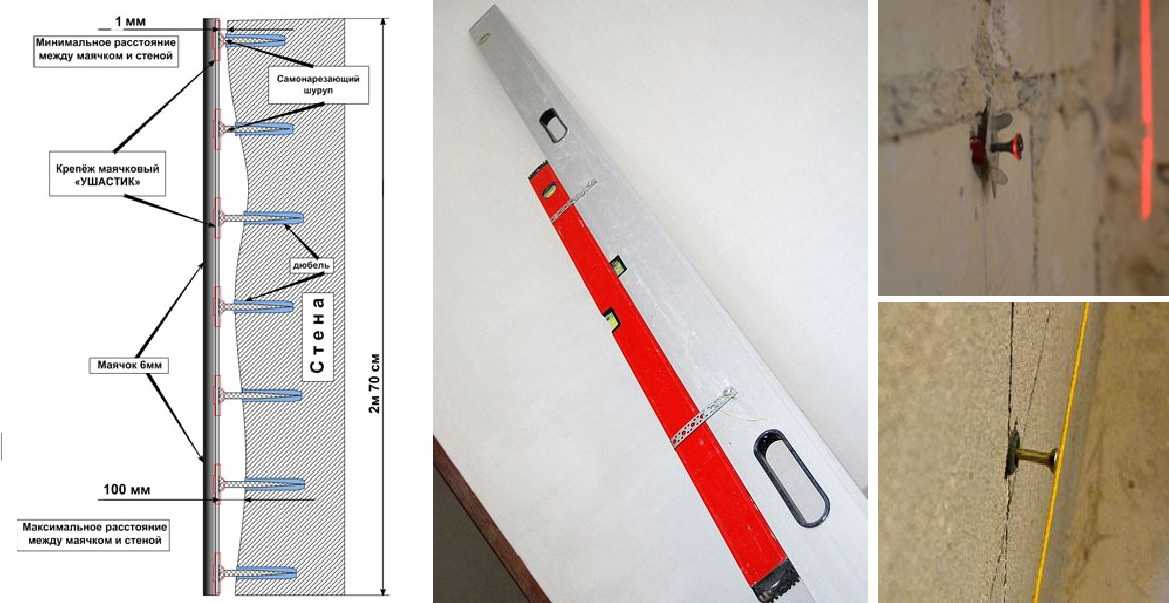

Крепления для маяков

Продающиеся в строительных магазинах специализированные крепления для маяков типа «креммер», «ушастик» и т. п. позволяют более надежно и точно зафиксировать профили на поверхности, но вытащить маячки после оштукатуривания будет невозможно. Сажать профили на гипсовый или цементный раствор проще, но выравнивание стен по маякам можно будет начать только после того, как он высохнет. С другой стороны, этот раствор не препятствует изъятию профилей из стенки после ее оштукатуривания.

Перед установкой маяков на стену ее необходимо подготовить. С поверхности нужно убрать старое покрытие, очистить ее от загрязнений, пыли, отслаивающихся фрагментов. С помощью строительного уровня и карандаша нужно сделать разметку для установки маячков. Наносить отметки на стены нужно, начиная с угловых частей помещения (в 10-15 см от углов). Расстояние между маяками должно быть несколько меньшим (на 10-15 см), чем длина правила.

Выравнивать стены лучше более длинным инструментом, что обеспечит более высокое качество работ. В некоторых местах, где пользоваться длинным правилом будет неудобно, придется применить более компактное приспособление. В этом случае профили устанавливаются на поверхности в соответствии с его габаритами.

Установка профилей на крепеж

Маячковые профили крепятся к поверхности через каждые 20 — 30 см. С этим шагом следует высверлить в стенке отверстия под дюбели. Затем в верхнюю и нижнюю пробку ближайшего к одному из углов ряда вкручиваются саморезы. Между ними натягивается отвес. Саморезы выравниваются по нему (это лучше делать отверткой). Затем ввинчиваются промежуточные саморезы. Если все они находятся на одной линии, на них можно установить крепление для маяков и зафиксировать сами направляющие. Операция повторяется у противоположного края стены. Между крайними маяками натягиваются нити, ориентируясь по которым нужно установить остальные профили.

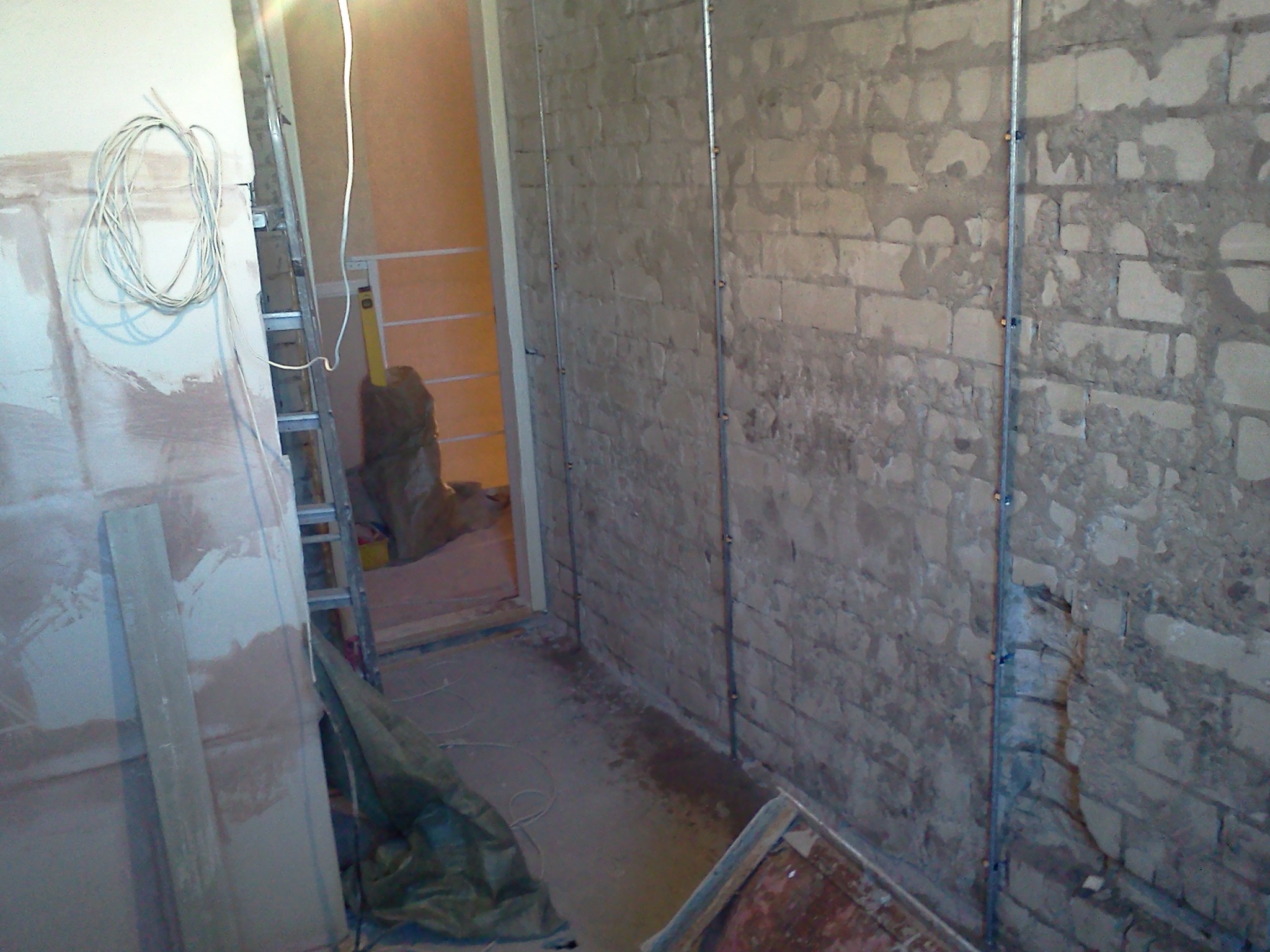

Зафиксированный маячковый профиль на стене

Установка профилей на раствор

Выбравшим для фиксации маяков гипс или цемент следует приготовить раствор. Для этого можно использовать готовые штукатурные или шпатлевочные смеси. Можно сделать его своими руками, добавив в цементно-песчаный раствор немного гипса (1/10 часть от объема смеси). Добавка ускорит высыхание раствора. «Лепешки» наносятся на стену по вертикали через каждые 20 — 30 см. Затем в них слегка вдавливается профиль. Его вертикальность проверяется уровнем. Если необходимо углубить маячок, то на него нужно надавить тем же уровнем. Излишки раствора с рабочей грани маяка удаляются.

Установка маяков на гипс или раствор производится в том же порядке, что и их монтаж на специальные крепления. Операция по установке направляющих повторяется на остальных стенах комнаты.

Оштукатуривание по маякам

Теперь можно начинать выравнивание стен по маякам. Поверхности необходимо обработать антисептическим и грунтующим составом. После этого на стенку накидывается первый слой штукатурки. В первую очередь ею заделываются значительные впадины. Не нужно стараться выровнять поверхность за один прием. Первый штукатурный слой является черновым.

Второй слой можно наносить на поверхность уже на следующий день, когда первый высохнет. Раствор нужно накинуть на стену и выровнять правилом, используя как опору для инструмента соседние маяки и ведя его снизу вверх. Оставшиеся ямки заделываются раствором, после чего опять требуется выравнивание поверхности правилом. Операция повторяется, пока стена не станет идеально ровной.

Выравнивание стен по маякам

Для оштукатуривания углов нужно использовать угловую кельму. Наносить раствор в угловые части следует после того, как основная штукатурка немого застынет. Следующий этап — затирка предварительно смоченной водой (или обработанной грунтовкой после штукатурки) поверхности теркой. Процесс выравнивания стен завершается их шпатлеванием (перед укладкой плитки затирать и шпатлевать стены не нужно).

Немного о выборе материала

В завершение нужно добавить, что конечный результат работ зависит и от того, насколько правильно были подобраны материалы. Если маяки останутся в стене, то лучше всего использовать алюминиевые профили, так как при оштукатуривании защитный слой оцинкованных может быть поврежден, что приведет к их коррозии.

Через некоторое время ржавые пятна могут проступить через декоративное покрытие любого типа (кроме плитки).

С учетом возможности появления ржавчины на маячках следует подходить и к вопросу выравнивания стен в помещениях с повышенной влажностью.

Строительство межкомнатной перегородки из гипсокартона

  • Как правильно выравнивать стены штукатуркой

  • Какими могут быть пропорции цементного раствора для штукатурки стен?

    Как устанавливать маяки на стены и что это вообще такое

    Чтобы сделать качественный, грамотный и красивый ремонт, необходимо идеально выровнять стены. Ведь на кривых стенах плохо будет смотреться любая, даже самая дорогая и эффектная, облицовка и отделка. Поэтому, для получения строго вертикальной поверхности, подготовленной под штукатурку, производится установка маяков на стены. Затем их закрепляют с помощью раствора или дюбель-гвоздями, для придания ровности и гладкости поверхности при дальнейшем оштукатуривании, без них это сделать невозможно, это единственный и универсальный способ.

    Маяки – это своего рода направляющие для дальнейшего оштукатуривания, без них вы никогда не получите поверхность высокого качества. Существуют магазинные маяки для стен промышленного производства, которые представляют собой металлические перфорированные планки длиной до трех метров, толщиной шесть и десять миллиметров, подбираются они в соответствии с фактическими габаритами комнаты, степенью кривизны стен и планируемой толщиной штукатурного слоя. Закрепляются на стене с помощью саморезов, либо примазываются раствором, на расстоянии тридцати сантиметров от края и полутораметровым шагом друг от друга. После всех технических работ металлические маяки из стен можно не вынимать, при условии дальнейшей отделки керамической плиткой, если они вынимаются, под оклеивание обоями, либо для нанесения фактурной штукатурки, образовавшиеся углубления заливают раствором.

    Разновидности металлических промышленных маяков

    Иногда, в качестве строительных маяков, применяют обычные деревянные рейки, изготовленные любой столярной мастерской, длиной, в зависимости от высоты потолка, шириной до четырех сантиметров и толщиной до полутора сантиметров. Их недостатком считается необходимость удаления из готовой штукатурки по окончанию всех работ, остающиеся штробы заделываются тем же раствором, размещаются они на стене с помощью дюбель-гвоздей и саморезов. Сделанные из гипсокартона, нарезанного самостоятельно полосами по четыре сантиметра, маяки используются внутри сухих помещений путем крепления их на стартовую шпаклевку с добавлением клея ПВА для большей прочности соединения. К штукатурным работам, в этом случае, приступают только после полного высыхания маяков.

    Различные способы установки
    Установка с помощью рейки и уровня

    Установку маяков на растворе применяют в домах с бетонными и железобетонными стенами, так как гвозди в них не вбивают, это проблематично. Нам понадобится, для выравнивания стен под маяки, гипсовая штукатурка, малярный шпатель, метровый уровень, ведро, вода, алюминиевая рейка или жесткий, ровный деревянный брусок (доска) длиной до двух с половиной метров, дрель с насадкой или строительный миксер для замешивания раствора, карандаш, жесткая щетка для очищения поверхности стены и сами металлические маяки. Для удобства использования, прикрепите уровень и рейку монтажной липкой лентой (скотчем) друг к другу. Для оценки степени вертикальности стены, прикладываем к ней нашу конструкцию, так мы сможем понять в каком месте, какое количество и куда, в зависимости от наклона стены, класть раствор. Кирпичную стену предварительно очищают жесткой щеткой и смачивают обильно водой. Далее размечаем места расположения будущих маячков линией карандашом прямо на стене, по которой точечно распределяем раствор с помощью шпателя на расстоянии двадцати сантиметров от угла (именно отсюда начинаем работу) и сантиметров тридцать друг от друга.

    Точечное распределение раствора на стене при помощи шпателя

    Теперь прикладываем к точкам раствора маяк и слегка надавливаем, на него, чуть утопив. Прикладываем рейку к маячку и стараемся добиться идеального вертикального положения, ориентируясь на показатели глазка строительного уровня.

    Проверка правильности установи маяка по уровню

    Помогаем себе, нажимая на верх или низ рейки, подкладывая или убирая раствор, следим за тем, чтобы между рейкой и маячком не было зазоров, прогибов и пустот. Если маяк наклонился, аккуратно поправляем его, снова и снова проверяя уровень, если необходимо увеличить слой раствора под ним, тогда оттягиваем потихоньку маячок от стены и подкладываем необходимое количество. Добившись отличного результата (уровень идеальный, строго вертикальный по всей линии маяка), распределяем раствор так, чтобы он надежно и крепко удерживал маяк, а излишки, которые будут мешать дальнейшей работе, убираем шпателем.

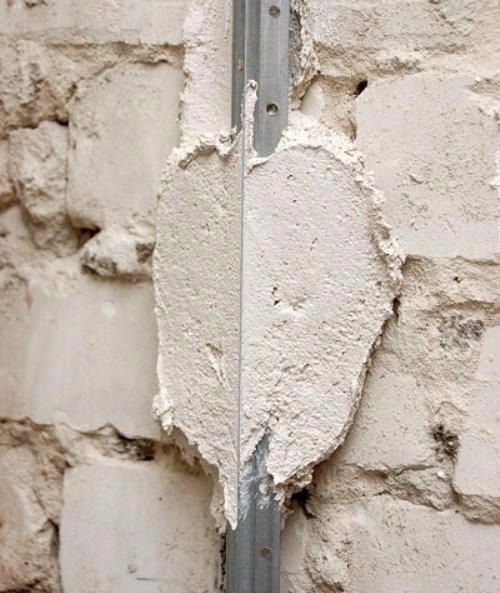

    Окончательная установка маяка на раствор

    Установка промежуточных маяков с помощью рейки и уровня

    После того, как вы установили угловые маяки для стен, нужно установить промежуточные, с помощью рейки и уровня или натягиваемой ниткой, если существуют препятствия, трубы, например. Придерживаясь первого варианта, дождёмся полного застывания раствора, затем снова точечно его распределяем и крепим маячок, надавливая и углубляя. Теперь берем уровень с рейкой и давим на нижний край маяка, пока концы рейки не лягут на соседние маячки, то же самое проделываем с верхней точкой маяка. Далее контролируем правильность установки всех маяков, прижимая рейку с уровнем в трех точках (вверху, внизу, посередине), а также по диагонали, при этом промежуточный маяк тоже должен касаться рейки.

    Установка промежуточного маяка на стену

    Если вы решили натягивать нитку для установки промежуточного маяка, необходимо вбить два дюбель-гвоздя в стену у крайних маячков и натянуть между ними нить так, чтобы она обязательно лежала на промежуточных. Маяк при этом вдавливают в раствор до тех пор, пока между ниткой и маяком не появится мизерный зазор, так же вверху, внизу и в середине.

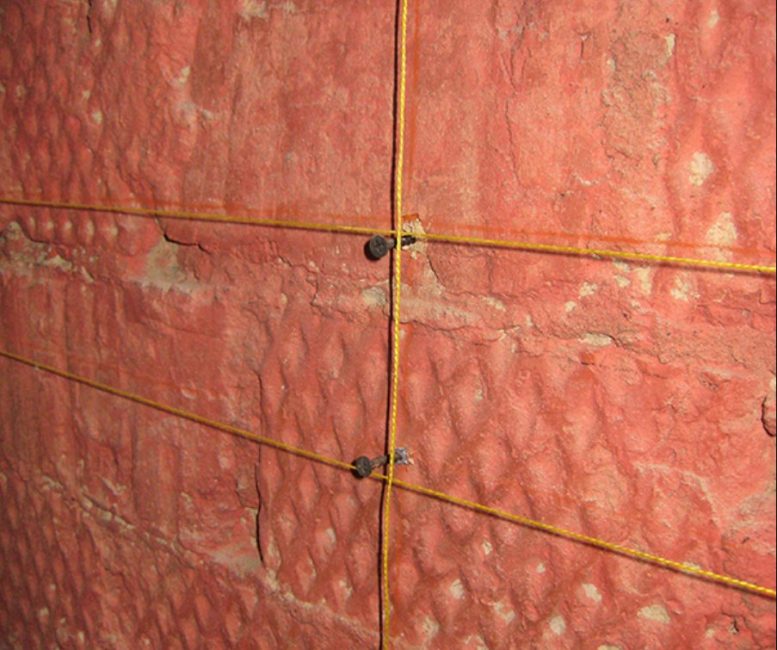

    Натягивание нитки между крайними маяками для установки промежуточного

    Если все сделано, верно, тогда уровень, при проверке, будет показывать строгую вертикаль. В некоторых случаях, необходим кусок маяка, тогда его отрезают ножницами по металлу необходимой длины и устанавливают аналогично. Вот теперь, спустя часа два после застывания раствора, проверив устойчивость и прочность всех маяков, можно приступать к полному оштукатуриванию стен.

    Установка с помощью отвеса

    Весок, инструмент для проверки ровности стен, прост в применении, точен и дёшев, состоит из отвеса, грузика и шнура. Диаметр отвеса и его вес, подбираются в соответствии с желаемой толщиной штукатурки, а длина прочного и мягкого шнура достигает двадцати метров, для удобства его можно намотать на дощечку, либо катушку.

    Строительный весок – отвес и шнур

    Первым этапом установки маяков на стены, является провешивание поверхности, для чего в верхнем крайнем углу, на расстоянии тридцати сантиметров от потолка и края стены, вбиваем гвоздь так, чтобы его шляпка была вровень со слоем предполагаемой финишной штукатурки. Далее, опускаем, весок, и внизу, сантиметров десять от пола, вбиваем еще один гвоздь, так, чтобы его шляпка касалась шнурка отвеса. Затем подобно этому вбиваем гвозди на противоположной стороне стены, проводя те же самые технологические операции.

    Теперь необходимо проверить точность выравнивания, для этого соединяем отдельными шнурками противоположные гвозди и вешаем шнур-причалку, двигая который вверх и вниз, прикидываем толщину предстоящего штукатурного слоя. Всегда должен оставаться зазор между шнуром-причалкой и поверхностью стены, иначе ее необходимо отбить, либо сводить на нет слой штукатурки в этом месте. Далее вокруг гвоздей наносим бугорком слой раствора диаметром до пятнадцати сантиметров и толщиной чуть повыше шляпки гвоздя. После того, как застынет раствор, угловые бугорки срезают до уровня шляпок, а боковые в виде квадрата с четырех сторон, немного на конус. Теперь на них устанавливают маяки, пространство между маяком и стеной заполняют раствором, после застывания которого, маяк можно снять, а штробу заделать. Промежуточные маяки для стен устанавливают через полтора метра, тщательно проверяя их вертикальность и взаиморасположение, далее полностью штукатурят стену.

    Отвес — это просто и эффективно

    Какой бы способ установки маяков вы не выбрали, эту работу нужно проводить тщательно, аккуратно и внимательно, ведь от этого будет зависеть конечный результат, ровная и гладкая стена, а в итоге отличный ремонт. Если вы не имеете опыта и навыка в подобных делах, потренировавшись, набив руку, переделав несколько раз установку одного и того же маяка, вы приобретете необходимую сноровку, отточите мастерство впоследствии. Без маяков удачно выровнять стену практически невозможно, поэтому вооружайтесь необходимыми материалами и инструментами и, вперед!

    Различные способы установки маяков

    Для повышения качества оштукатуренных поверхностей на них предварительно устанавливают маяки. Эти изделия помогают выровнять стены с минимальными отклонениями, чтобы в результате получить покрытие высокого качества. Главное только знать, как правильно выставить маяки под штукатурку, а также какие изделия лучше выбрать.

    Виды штукатурных маяков

    Чаще всего используют стальные и пластиковые маячковые профили, но специалисты-отделочники иногда самостоятельно изготавливают маячок из раствора, который будет использоваться для оштукатуривания. Ранее устанавливали деревянные рейки и оставляли их на стене, но в большинстве случаев они начинали прогнивать, значительно снижая срок эксплуатации покрытия.

    Перед тем, как установить маяки для штукатурки стен, важно определиться с материалом их изготовления. Пластиковые изделия легкие и недорогие, но при этом они очень гибкие, что замедляет процесс оштукатуривания. Также при сильном нажатии пластиковое изделие прогнется и деформируется, что может сказаться на ровности покрытия.

    Пластиковые маячные профиля наиболее дешевые, но имеют множество недостатков

    Установка маяков для штукатурки из металла более простая, быстрая и надежная. Большинство мастеров предпочитают работать с оцинкованными основаниями, поскольку их можно оставить в стене и заштукатурить. Такие изделия стоят дороже всех, поэтому если бюджет небольшой, придется купить более дешевые изделия без защитного покрытия и извлечь их после оштукатуривания.

    Также важно подобрать форму изделия. Современный строительный рынок предлагает L-образное и T-образное изделия. Для домашнего мастера рекомендуется использовать T-образный профиль. Диапазон размеров также довольно широкий. L-образные изделия могут быть длиной от 2.7 м до 6 м. Маленькие используются для отделки жилых помещений, более длинный – для промышленных. Ширина колеблется от 3 до 30 мм. Толщина Т-образного профиля может быть 6 мм или 10 мм, а ширина колеблется от 18 до 20 мм.

    Современный строительный рынок предлагает маяки различный формы

    Разметка стен

    Установка маяков для штукатурки начинается с разметки поверхности. У профессионалов наверняка найдется лазерный уровень и нивелир, с помощью которых эту процедуру очень просто провести, но если таких устройств под рукой нет, рекомендуется воспользоваться одним из нижеприведенных методов.

    Обычная разметка

    Чтобы сделать такую разметку, необходимо провести следующие операции:

  • Первым делом нарезают маячковые профили. Они должны быть на 30 см короче высоты потолков в квартире.
  • От угла отступают 30 см, от потолка и пола по 15 см, после этого чертят строго вертикальную линию с помощью маркера и строительного уровня.
  • В верхней и нижней точке просверливают отверстие, вбивают дюбель и вкручивают саморез.
  • Расчерчивают всю стену, при этом расстояние между полосами должно быть 100-160 мм.
  • Между вкрученными саморезами натягивают нити, места пересечения нитей с другими вертикальными линиями отмечают маркером.
  • Следует просверлить отверстия в отмеченных местах и установить дюбели с саморезами.
  • Расположить шляпки саморезов на одинаковом расстоянии от поверхности. Для этого завал стены, например 2 см, складывают с толщиной профиля(0.6 см или 1 см), после чего добавляют 0.5 см запаса. В результате получается 3.1 см. Каждый саморез вкручивается на такую глубину, чтобы шляпка отступала именно на это расстояние.
  • В конце необходимо проверить правильность установки крепежных деталей. Для этого натягивают 2 диагональные линии, и водят под ними маячком. Если изделие слегка задевает нити, значит, все правильно.
  • Разметка для установки штукатурных маяков

    Важно! Установка маяков под штукатурку – это самый ответственный момент. Никаких отклонений быть не может.

    Разметка по методу «паука»

    Этот метод получил свое название из-за схожести с паутиной. Выставление маяков для штукатурки в данном случае происходит без каких-либо измерительных приборов, но, тем не менее, отличается точностью. Кроме того, с помощью данной методики можно вычислить оптимальную толщину слоя штукатурки, что позволяет сэкономить на сухой смеси. Перед тем, как установить маяки на стену, нужно сделать следующее:

    • Отступить 15 см от угла и 5 см от потолка и просверлить отверстия с обеих сторон стены. Установить в отверстия дюбели так, чтобы они выступали из отверстий на 5 см. Перед тем, как выставить маяки под штукатурку, необходимо выяснить расположение электропроводки, чтобы не повредить ее сверлом.
    • Затем нужно просверлить такие же отверстия, но у пола, в них устанавливают фиксаторы для отвесов. На этом этапе важно сделать отверстия четко друг напротив друга.
    • На расстоянии 2 см от поверхности нужно привязать отвес и дождаться, пока он не перестанет колебаться.
    • Далее, нужно отметить на фиксаторах точное расположение отвеса, после чего привязать нить в отмеченном месте.
    • В результате есть две вертикальные линии. К ним привязывают горизонтальные нити так, чтобы их можно было передвигать.
    • Передвигая продольные веревки, нужно выяснить максимальный завал стены, после чего прибавить к нему толщину маячка и запас в 0.5 см.

    На заметку! При установке маяков обычным способом в стене останутся саморезы, по которым будут выставлены изделия. В случае использования метода «паук», необходимо каждый раз делать замеры рулеткой.

    Советы специалистов

    Рекомендуется следовать данным рекомендациям, чтобы узнать, как правильно установить маяки для штукатурки:

  • Перед началом работ поверхность должна быть абсолютно сухой.
  • Следует удалить старые покрытия и грязь, чтобы работать непосредственно со стеной.
  • Перед монтажом маяков необходимо провести грунтование поверхности.
  • После схватывания штукатурки маячный профиль лучше удалить, чтобы исключить возможность их окисления.
  • После того как штукатурка схватится, необходимо удалить маяки

    Установка маяков разными способами

    После подготовки поверхности и креплений для штукатурных маяков, можно приступать к их установке. Данную процедуру можно проводить тремя способами.

    Монтаж на штукатурный раствор или плиточный клей

    Установка штукатурных маяков на раствор

    Инструкция по установке:

    • Первым делом маяки под штукатурку стен нужно подрезать с учетом высоты потолков.
    • Затем приготовить небольшое количество раствора. Это может быть обычная штукатурка с добавлением алебастра, чтобы ускорить ее застывание, гипсовая смесь или плиточный клей. Инструкция по изготовлению есть на упаковке.
    • Через каждые 15 см нужно нанести небольшое количество раствора по начерченным линиям.
    • После этого нужно взять маячный профиль, приложить его к линии и вдавить в раствор на необходимую глубину. Если использовались саморезы, то маяк должен встать в один уровень с ними. Если применяли метод «паука», нужно будет проверить вертикальность маячка уровнем, а расстояние от стены рулеткой.
    • В конце раствор, который попал на поверхность, удаляют шпателем, а затем крепят следующий маяк.

    Установка маяков без раствора

    Проще всего пользоваться пластиковым крепежом. На шляпки саморезов, которые предварительно были вкручены в стены, необходимо установить специальные пластиковые изделия. С них снимают фиксатор, после чего заводят в детали маяк и надевают фиксатор снова. Преимущество данного метода – это скорость и простота, но нужно учесть, что так значительно увеличивается количество раствора для отделки помещения. Толщина деталей составляет 6 мм, а значит, именно на такую толщину следует увеличить слой. В результате на стену в 50 квадратных метров потребуется на 150-300 кг больше сухой смеси, в зависимости от ее типа.

    Также можно использовать крепление для маяков под штукатурку, называемое «ушастиком». Ранее такие изделия изготавливались мастерами самостоятельно, но вскоре начался их серийный выпуск. Из лапок крепления для гипсокартонных плит вырезали узкую полосу с отверстием для самореза. В это отверстие продевали саморез, который потом вкручивался в дюбель вместе со всей крепежной деталью. Маячный профиль прислоняют к крепежу, после чего фиксируют его металлическими лапками и прижимают круглогубцами. В результате маяк плотно прижимается к поверхности, поэтому дополнительного слоя для такого типа крепежа не потребуется.

    Фиксация штукатурных маяков с помощью крепежных элементов

    На заметку! Устанавливать маяки таким образом можно, но нужно учесть, что их сложнее извлечь из стены, а любые оставленные под покрытием предметы снижают срок эксплуатации штукатурки.

    Маяки из раствора

    Выставлять маяки под штукатурку можно и без использования дополнительных крепежей. Следует только сразу сказать, что данный метод требует наличия опыта и сноровки, поэтому новичкам он не подойдет. Первым делом необходимо провести разметку и вычислить необходимую толщину слоя. После этого замешать небольшое количество раствора. Важно, чтобы работа происходила как можно быстрее, чтобы смесь не успела схватиться.

    Раствор наносят на линию в верхней части стены у самореза, после этого придают ему прямоугольную форму и доводят высоту до уровня самореза. Затем продвигаются так до нижнего самореза. После схватывания раствора, необходимо проверить установленный маячок строительным уровнем. Таким образом, нужно ставить маяки для штукатурки по всей обрабатываемой поверхности.

    Крепление маяков таким способом избавляет от необходимости извлечения изделий из покрытия, но отличается высоким уровнем сложности.

    Правильная установка маяков – это ключ к качественному нанесению штукатурок на стены. На этапе монтажа данных изделий лучше все перепроверить несколько раз, только после этого продолжать работу.

    Как установить маяки на стену

    В процессе ремонта домашним мастерам часто приходится штукатурить стены самостоятельно. Для облегчения этой кропотливой работы применяют специальные направляющие. Зная, как установить маяки на стену, вы справитесь с этой работой легко и непринужденно, а самое главное качественно.

    Все штукатурные работы требуют установки специальных направляющих, ориентируясь по которым домашний мастер сможет ровно и качественно наносить штукатурку на стену. Установив на нее правильно маячки, вы сможете легко выполнить отделочные работы.

    Разновидность штукатурных маяков

    Разновидности маяков

    Штукатурные маячки производятся из металла толщиной 10 и 6 мм, так называемые десятка и шестерка. Десятку устанавливают, когда извлечение маяков не требуется. Обычно, это происходит при подготовке поверхности стены под кафель. Шестерка используется при нанесении минимального слоя штукатурки с последующим извлечением из стен. Стена готовится под обои или покраску.

    Стандартная высота российских квартир 2,5 метра, поэтому производители выпускают маяки такого же размера, но бывают и 3-метровые направляющие.

    Для работы по установке маяков, вам понадобятся инструменты и оборудование:

    • шпатель,
    • шпатлевка,
    • ведро с водой,
    • правило 2,5 метра,
    • профильный уровень от 1 метра.

    Количество маяков

    Установка маяков на стену

    Изучите и оцените степень ровности стены, которую вы будете штукатурить. Для этого воспользуйтесь отвесом или уровнем. Еще легче это сделать при помощи шнуров, которые натягиваются на гвозди, прибитые по углам стены. Определите ее самые проблемные участки, которые вы будете удалять при помощи нанесения слоя штукатурки.

    Затем стену замеряете и наносите на нее вертикальные линии, по которым будете устанавливать маячки. С какого угла начинать разметку, значения не имеет.

    При разметке пользуйтесь рулеткой и специальным строительным карандашом, след которого хорошо видно на стене, при этом надо учитывать ширину правила. При ремонте квартир используют правило размером в 1,5 метра.

    Количество вертикальных полос, нанесенных вами на стену, будет равняться нужному количеству основных маячков.

    Обратите внимание!
    В сложных местах можно установить промежуточные направляющие. Как правило, они устанавливаются на одинаковом расстоянии от основных маячков.

    Крепление маяков к стене

    Расположение штукатурных маяков

    Для прикрепления маячков к стене используйте шпатлевку. Она готовится из строительной сухой смеси и воды. В строительных магазинах вы можете приобрести готовую фасованную шпатлевку. Основным критерием является возможность нанесения ее на бетонную или кирпичную стену. Перед покупкой тщательно изучите инструкцию, чтобы избежать ошибки при приобретении шпатлевки.

    К стене маяки крепятся довольно просто. Тщательно протрите размеченное вами место для крепления маяка. Смочите его водой или обработайте грунтовкой. В нескольких местах вертикальной линии, начертанной вами, нанесите шпатлевку. На нее приклеиваете маяки. Все это потребует минимального количества времени.

    Правильная установка маяков

    Выравнивание маяков под штукатурку

    Обратите внимание!
    Начинать установку маячков надо из одного угла комнаты, при этом обязательно учитывайте длину правила, которое есть у вас в наличии.

    Угловой маяк

    Правильно маячок надо устанавливать так:

    1. На вертикальную линию на стене, размеченную вами, наносите шпатлевку в виде пятачков, на расстоянии не менее 30 см друг от друга.
    2. Затем к ним прикладывайте маячок и вдавливайте его в раствор.
    3. Приклеенную направляющую надо обязательно проверить на вертикальность относительно стены. Для этого можно использовать отвес, но лучше всего сделать это уровнем. Если маяк не соответствует заданной вертикальности, то изменяя толщину пятачка шпатлевки, вы можете достигнуть правильного параметра. После этого удалите лишнюю шпатлевку. Переходя от одной направляющей к другой, установите все основные маяки. При их корректировке используйте метод, который описан выше. Затем следует сделать перерыв, в течение которого шпатлевка с расположенными на ней маячками высохнет и затвердеет.

    Промежуточные маяки

    Штукатурка по маякам

    Если при работе длинным правилом, возникают определенные трудности, то вы можете установить промежуточные направляющие маячки.

    Делается это довольно просто. Делите расстояние между основными маяками пополам и чертите на стене вертикальную черту. Далее, наносим на нее пятачки из шпатлевки, к которым приклеиваем направляющий маячок. Выравниваем его с помощью правила, которое прижимаем к основным маячкам.

    Вот так просто, зная и используя правила по установке маяков на стену, вы подготовите нужную вам поверхность для нанесения штукатурки. Эту работу приходится выполнять каждому новоселу, который самостоятельно делает ремонт своей квартиры.

    Видео

    Посмотрите,как следует штукатурить стену по маякам:

    А это полезное видео о том, как вынимать маяки после штукатурки:

    установка штукатурных маячков для выравнивания своими руками (видео), как выставить струнные, профильные и гипсовые направляющие

    Качественный ремонт любого помещения невозможно повести без ровных стен. Для того, чтобы выполнить выравнивание штукатуркой правильно и привести стены в идеальное состояние, используются маяки. Что это такое, зачем они нужны, как их установить и технологию выравнивания стен мы разберем в данной статье.

    Зачем нужны штукатурные маячки

    Штукатурные работы производятся для подготовки и выравнивания поверхности для последующих декоративных работ. Чтобы сделать стены идеально ровными, пригодятся маяки. Они устанавливаются на неоштукатуренной поверхности и являются ориентирами в процессе выравнивания раствора.

    Кроме своей основной функции, маяки являются дополнительным армирующим инструментом. Так же они могут использоваться в качестве направляющих при укладке керамической плитки.

    Разметка стен

    Чтобы правильно установить маяки для штукатурки, необходимо сделать предварительную разметку стен.

    Важно! расстояние между маяками при установке на стену = длина , которым будете работать, минус 20-30 см. Т.е. при длине правила 2 метра направляющие профили ставят через 1,7 м. Это нужно для того, чтобы при выравнивании штукатурки можно было водить правилом влево-вправо, постоянно опираясь на профиль.

    Соответственно, можно посчитать расход маяков на стену: (длина стены / длина правила ) + 1.

    Производится разметка стен в несколько шагов:

    1. Провести строго вертикальные линии от пола до потолка, используя уровень. Выполнить их необходимо в начале и в конце стены. При этом важно оставить отступы 15 см от пола и 30 см от углов.
    2. Замерить расстояние между этими линиями, поделить его на расстояние между маяками (см.выше). Полученное число будет означать необходимое количество профилей. Важно, что маяки должны быть на 30 см короче, чем высота потолка.
    3. Расчертить вертикальные линии по всей стене.
    4. В начале, конце и в середине каждой линии вкручивают дюбеля. Их шляпки выравнивают ровно по вертикали по отвесу или уровню (пузырьковому/лазерному). Важно выровнять дюбеля на всех линиях в одной плоскости. На их шляпки будут упираться маячки при установке на стену.

    Пример разметки с помощью отвеса, дюбелей и нитей

    Установка и оштукатуривание

    Теперь рассмотрим, какие бывают виды штукатурных маяков, их особенности, правила установки на стены и оштукатуривание по маячной технологии.

    1⃣ Металлический профиль

    Маяки из металлического профиля – самый распространенный вид. Представляют собой длинную рейку T- или V-образной формы с отверстиями по всей длине. На нужную длину их отрезают ножницами по металлу.

    У них есть свои плюсы:

    • бюджетность: отличаются невысокой стоимостью из-за дешевизны материала;
    • доступность: можно найти практически в любом строительном магазине;
    • простота использования: подходит даже новичкам, достаточно следовать инструкции и рекомендациям;
    • разнообразные размеры: есть варианты высотой 3, 6, 10 мм; длина всех маячковых профилей равна 3 метра;
    • экономия времени: установка не занимает много времени и сил.

    Несмотря на все плюсы, есть и несколько недостатков:

    • деформации: часто встречаются нарушения геометрии, поэтому нужно тщательно осматривать перед покупкой и соблюдать условия транспортировки;
    • окисление: после работ через некоторое время на поверхности могут появиться ржавые полосы из-за окисления металла, если профиль не оцинкован;

    2⃣ Пластиковые

    Пластиковые маячковые профили похожи на металлические, отличаются материалом изготовления. Они производятся из прочного пластика.

    Их преимущества:

    • сохранение первоначальной формы: благодаря материалу, они не подвергаются деформации;
    • не окисляются: в отличие от металлических маяков, пластик не окисляется со временем и не проявляется на стенах;
    • легкое использование: благодаря прочности их может установить даже неопытный человек.

    У пластиковых маяков есть свои недостатки:

    • не подходят для наружных работ: при низких температурах пластик может ломаться;
    • не выдерживают сильного механического воздействия: от сильных ударов или нагрузок пластик может сломаться;
    • могут привести к деформации поверхности при неправильной установке и использовании.

    ▶ Крепление на раствор. Для крепления маяка из профиля можно воспользоваться гипсовой штукатуркой. Для этого нужно:

    1. Приготовить раствор в соответствии с инструкцией.
    2. Сделать «лепешки» из раствора на месте установки саморезов при разметке стены.
    3. Погрузить маяк в раствор до упора в саморезы.
    4. Проверить правильность установки с помощью уровня или отвеса.
    5. Дать высохнуть раствору.

    Правилом проверяем ровность установки. Гипсовый раствор быстро высыхает, и штукатурить можно в тот же день.

    Важно при установке не деформировать металл и соблюдать ровность.

    ▶ Второй способ – выставление с помощью специальных креплений. Такие крепления бывают пластиковые (клипсы) и металлические пластинки. Их также называют «ушастик».

    Зажим — клипса

    Креммер для установки

    После разметки и предварительной обработки на саморез надевают крепеж, прокладывают к нему профиль и фиксируется заглушками (у пластиковых моделей), или загибают ушки.

    При этом установка маяков занимает минимум времени и усилий, происходит идеально по разметке и ровности, после можно сразу приступать к дальнейшим работам.


    ▶ Оштукатуривание стен после установки маячковых профилей производится выбранным вами способом: это может быть ручное или . В любом из вариантов штукатуркой заполняются промежутки между маяками до верхней границы профиля.

    Правилом разравнивают раствор снизу-вверх

    Выполнять работы рекомендуется постепенно, переходя от одного отрезка к другому. Так же стоит периодически проверять правильность наклона с помощью уровня и выравнивать слой с помощью правила.

    3⃣ Маяки из штукатурки (растворные)

    Можно обойтись и без покупки дополнительных материалов и использовать в качестве маячков «бордюрчики» из штукатурки.

    Так выглядят направляющие из гипсового раствора

    Чтобы выставить растворные линии от пола до потолка понадобится металлический профиль (например, для ГКЛ, пузырьковый уровень или правило) во всю высоту стены, лазерный нивелир (построитель плоскостей).

    1. Линию лазерного уровня вдоль стены нужно отодвинуть на 5 см от самой выступающей точки.

      Лазерный нивелир направляем вдоль стены и не смещаем до окончания установки маячков

    2. От края металлического профиля/правила отмерить так же 5 см и сделать отметку карандашом. Когда эта отметка будет совмещена с лазерной линией получится, что маяк выставлен по самой выступающей точке на стене.
    3. На торец инструмента по всей длине кладут раствор. Профиль вертикально прикладывают к сене, прижимают штукатурку, подгоняют отметки на нем к лазеру.
    4. Снизу инструмента заводят нитку или тонкую проволоку, проводят ей снизу-вверх, как бы отрезая его от растворного маячка.
    5. Готово, оставляю на 6-8 часов высыхать.

    Такой самодельной приспособой можно подравнять края

    Этот способ установки хорошо показан в видео уроке и пригодится начинающим мастерам:


    Такие способы подойдут для выравнивания небольших площадей, не требуют специальных материалов и дополнительных расходов. Но нужно быть предельно аккуратными и внимательными, так как велик риск некачественного выполнения.

    Важно дать полностью высохнуть штукатурному раствору. Срок высыхания вы можете посмотреть на упаковке: производитель указывает там информацию. Нужно не менее 6 часов, лучше всего оставить их на ночь.

    После установки растворных ориентиров штукатурку наносят вручную или механически, выравнивают в одну плоскость правилом.

    4⃣ Струнные

    Этот вид маяков не так широко распространен, как другие, а зря! У струнных направляющих много преимуществ: дешевизна, быстрота установки, повторное использование, не остается широких штроб после удаления. А главное, слой штукатурки можно вывести в ноль, т.е. направляющая будет практически касаться стены, если это нужно.

    Для установки струнного маяка понадобится стальная проволока толщиной 1,5-2 мм и комплект натяжителей — специальных креплений, которые удерживают и натягивают проволоку, а также регулируют ее положение в вертикальной или горизонтальной плоскости.

    В продаже есть комплекты струнных маячков, но можно и самостоятельно изготовить натяжители, это не сложно

    Технология установки и оштукатуривания будет такая:

    1. Один натяжитель устанавливают под потолок, цепляют за него струну.
    2. Отмеряют проволоку до пола, вставляют в крепление.
    3. Далее крепление со струной натягивают вручную и фиксируют внизу стены на саморезы или дюбеля.
    4. Натягивают струну, закручивая винт натяжителя. Монтаж струнных маяков контролируют уровнем.

      Натягивают проволоку

    5. Когда нить натянута, ее нужно зафиксировать. Для этого под нее подмазывают штукатурку по всей длине. Получается как бы растворный маячок с проволокой в его верхушке.

      Проволоку фиксируют на штукатурку

    6. После схватывания раствора (через 40-60 мин) можно приступать к выравниванию стен штукатуркой.

    Такой вид является бюджетным, так как проволока не требует больших денежных вложений. Но нужно быть внимательным и аккуратным при выполнении работ, контролировать установку струн с помощью уровня.

    Мнение эксперта

    Сергей Шабловский

    Штукатур

    На длинной стене удобней натянуть струнные маячки горизонтально вверху и внизу, т.е. всего 2 струны на всю стену. При таком способе выравнивать штукатурку придется так же горизонтально, но в этом нет особой сложности. Правило держат вертикально или чуть под наклоном. Единственный минус — работать придется длинным правилом под 3 метра.

    Как поставить и выровнять стены штукатуркой по струнам показано ниже на видео.

    Маяки на потолок

    При выравнивании потолка можно использовать те же методы и виды маяков. Но разметка тут будет немного отличаться.

    Для того, чтобы правильно выполнить разметку потолка, нужно найти самое низкое место и ориентироваться на него. Далее действия будут те же, что и при разметке стен. На потолке удобнее всего будет воспользоваться лазерным уровнем.

    Необходимо ли убирать направляющие профили?

    Специалисты рекомендуют вытаскивать металлические неоцинкованные маяки, чтобы они не поржавели в штукатурке. Сделать это можно следующим способом:

    1. После нанесения штукатурки через пару часов отметьте карандашом мета расположения маяков.
    2. Тщательно высушить стены.
    3. С помощью жесткого шпателя отделить начало маяка.
    4. Плоскогубцами вынуть маяк, постепенно отгибая его от стены.
    5. Замазать полученные дыры раствором, выравнивая с помощью шпателя.
    6. Оставить штукатурку до полного высыхания.

    Удалить маячки и замазать штробы раствором

    Пластиковые маяки можно не доставать и оставить в стене.

    Как сделать маяк самостоятельно

    Можно обойтись без покупки готовых маяков в магазине.

    Вместо профилей используйте варианты струнного маяка или маяки из штукатурки по описанным выше методам.

    Это позволит избежать дополнительных материалов и расходов на покупку профилей, их крепления. Но при этом важно соблюдать все инструкции и рекомендации для качественного выполнения работ.

    Полезное видео

    Ниже мы подобрали несколько видео с мастер-классами по установке маяков и штукатурке стен.

    Быстрая установка по лазерному уровню.

    В следующем видео — технология штукатурки стен по маякам своими руками. Выравнивание производят гипсовым раствором на кирпичу без армирования сеткой.


    Надеемся, что статья была вам полезна. Задавайте вопросы и делитесь своим опытом в комментариях.

    Предыдущая

    ИнструментУголок для штукатурки: виды и правила монтажа

    Следующая

    ИнструментСтроительные терки: виды и особенности

    Установка маяков на стену для штукатурки: способы, правила, инструкции

    Дизайн помещения во многом зависит от качества штукатурки. Все дальнейшие работы по приданию жилищу облика будут базироваться на выравнивании, поэтому данному процессу уделяется особое внимание. Любому мастеру известно, что качество работ зависит от подготовки поверхностей, а одним из важных этапов при этом является выставление маяков.

    Маяки выставляются после удаления с оснований старых штукатурных покрытий. Даже если старая штукатурка хорошо держится и не покрыта составами, ухудшающими адгезию, такую подготовку все же стоит осуществить. На поверхности до установки маяков не должно быть трещин. Если они имеются, следует выяснить причину их появления и устранить ее. После этого трещины заделываются ремонтным составом. При необходимости можно осуществить армирование таких дефектов.

    Технологические отверстия и крупные впадины, а также штробы для прокладки инженерных систем должны быть заделаны. Для этого обычно используются смеси, с помощью которых в дальнейшем осуществляется оштукатуривание. Сильно выступающие участки по возможности удаляются. Сюда следует отнести растворные шлепки, отрезки арматуры или проволоки, а также выступающий из кладочных швов раствор. Если к дефектам относятся неровности поверхности кладки, то их удалять не стоит, в процессе работы вы скроете их под штукатурным слоем.

    Как подготовить стены

    Если штукатурку вы планируете осуществлять смесью на основе цемента, которая будет наноситься на бетонное основание, работы следует производить по очищенной и покрытой грунтовкой поверхности. В процессе этого укрепляется металлическая штукатурная сетка. Поверхности, которые вы планируете оштукатурить, следует обработать грунтовкой в два слоя или больше.

    Инструкция по установке маяков

    Установка маяков на стену предусматривает монтаж элементов в одной плоскости. Если на стене будет выставлено два маяка вертикально, то это не говорит о том, что маяк в промежутке попадет в одну плоскость к первым двум. Маяки должны быть достаточно жесткими и прочными, чтобы при проведении работ они не прогибались под давлением правила.

    Расстояние между маяками

    Соседние элементы должны располагаться на удобном расстоянии друг от друга, которое должно быть меньше по сравнению с длиной строительного правила. Обычно шаг составляет метр, а используется в работе правило на 1,5 м. Удаление маяков должно быть осуществлено после того, как смесь схватится не полностью, не наберет прочность. Произойдет это через 2 дня. Если не удалить маяки, вы можете столкнуться с тем, что они станут причиной появления пятен ржавчины на обоях или штукатурке.

    Способы установки маяков и основные правила проведения работ

    Установка маяков на стену может осуществляться одним из трех известных способов. Первая технология предусматривает монтаж на плиточный клей или штукатурный раствор. Маяки под штукатурку следует подрезать с учетом высоты потолков. Затем готовится небольшое количество раствора. В качестве него может выступить обычная штукатурка с алебастром, что ускорит затвердевание.

    Методика проведения работ

    Если вас интересует вопрос о том, как быстро установить маяки на стену, вы должны знать, что можно использовать плиточный клей или гипсовую смесь. Через каждые 15 см наносится небольшое количество раствора по предварительно начерченным линиям. После этого, взяв маячный профиль, вы должны приложить его к линии и вдавить в раствор. Если использовались саморезы, маяк должен встать в один уровень с ними.

    При использовании метода «паук» можно проверить вертикальность маяка уровнем, тогда как расстояние от стены проверяется рулеткой. Если раствор попал на поверхность, его нужно удалить шпателем, а после укрепить следующий маяк.

    Установка без раствора. Правила проведения работ

    Установка маяков на стену может вестись без раствора. В этом случае применяется пластиковый крепеж. На шляпки саморезов следует установить пластиковые изделия специального назначения. Саморезы предварительно вкручиваются в стены. Фиксатор снимается, после этого в деталь вставляется маяк, а фиксатор надевается снова. Этот метод имеет одно преимущество, которое заключается в простоте проведения работ. Но количество раствора для отделки помещения может увеличиться.

    Детали имеют шестимиллиметровую толщину, а значит, именно на это значение будет увеличена толщина слоя. В таком случае для отделки стены в 50 м2 вам понадобится на 150 кг сухой смеси больше, чем при использовании других методов крепления маяков. Конечное значение может увеличиться до 300 кг. Установка маяков на стену по такой технологии может вестись с использованием креплений, которые называются ушастиками. Они раньше изготавливались специалистами самостоятельно, но уже сегодня их можно найти в продаже.

    Из лапок крепежей для гипсокартона вырезается узкая полоса с отверстием. Туда продевается саморез, который вкручивается в дюбель с крепежной деталью. К крепежу прислоняется маячный профиль, после этого его крепят стальными лапками и прижимают круглогубцами. Это позволяет обеспечить плотное прижимание маяка к поверхности, поэтому дополнительного слоя не потребуется.

    Если вы решите установить маяки по такой технологии, должны быть готовы к тому, что извлечь их из стены будет сложнее. А если оставить под покрытием посторонние предметы, они могут сократить срок эксплуатации штукатурного слоя.

    Установка маяков из раствора. Правила проведения работ

    Штукатурные маяки обычно выставляются специалистами. Дополнительных крепежей здесь не понадобится. Но данный метод обычно предусматривает наличие сноровки и опыта, поэтому для новичков методика не подходит. Если вам интересно, как установить маяки для выравнивания стены, вы должны знать, что на первом этапе нужно осуществить разметку и определить толщину слоя. Затем замешивается небольшое количество раствора. Работа должна быть осуществлена в короткие сроки, тогда смесь не успеет схватиться.

    На линию в верхней части стены необходимо нанести раствор, рядом с саморезом. Смеси придают прямоугольную форму и доводят высоту до уровня крепежа. По такой методике необходимо действовать, продвигаясь до нижнего самореза. Как только раствор схватится, следует проверить маяк строительным уровнем. Маяки должны быть выставлены по всей обрабатываемой поверхности. Штукатурные маяки не требуют извлечения из покрытия, но технология отличается сложностью.

    Порядок установки

    Для того чтобы выровнять стены без перерасхода раствора, следует определить максимально высокий участок, который станет отправной точкой для нового уровня. С помощью отвеса и строительного уровня следует осуществить разметку для маяков. Этот этап особенно важен, это касается как простых по геометрии поверхностей, так и сложных по архитектуре участков.

    К правилу необходимо укрепить уровень, что облегчит процесс горизонтальной разметки. Установка маяков для штукатурки стен ведется с отступлением от углов 20 см. От этого значения можно отнять или прибавить к нему 5 см. На прямых участках стены расстояние между маяками может достигать 2 м. При выборе способа установки маяков следует учитывать физико-химические свойства смеси, которая ляжет в основу маяка. Обычно в основу последнего ложится смесь, которая застывает быстрее, чем штукатурный раствор.

    Еще не так давно использовался алебастровый состав, сегодня применяется клей на гипсовой основе. Если осуществляется монтаж на смесь, то регулировку можно производить довольно просто. Для этого нужно сильнее нажать на выступающие участки, которые выходят за пределы заданного уровня.

    Если установка маяков для штукатурки стен ведется с помощью металлических элементов, этот способ не подходит. Лучше в этом случае использовать выставление на саморезы. Гипсовые маяки ценятся за быстроту фиксации. После нанесения штукатурного слоя нет необходимости их вынимать.

    Клеевой состав наносится небольшими комками. Расстояние для первого в ряду маяка должно быть равно 15 см от углов. Между опорными точками следует выдержать шаг в 30 см. Среди способов установки маяков на стены следует выделить маркировку уровня ленточными элементами из гипсовой штукатурки. В этом случае раствор не наносится до полного высыхания крепления лент. Их можно выставить по заранее установленной опалубке. Она монтируется на дюбели методом заливки. В качестве материала выступают стальные направляющие или деревянные рейки для многоразового использования.

    Для того чтобы нанести раствор по маякам, следует обрести навык броском. Так вы исключите пустоты и пропуски. Правила установки маяков на стены предполагают создание однородного и прочного элемента, на который можно будет опереться при выравнивании основной массы. Если вы решили использовать металлические маяки, следует выбрать дюбели, толщина которых составляет 8 мм или меньше. Если вы выберете дюбели большие по размеру, то при желании снять их можете столкнуться с проблемой прочного крепления. При этом маяк нельзя будет удалить без разрушения штукатурки и деформации элемента.

    Разметка помещения для маяков-саморезов

    Для того чтобы определить уровень для установки маяков на стены, следует подготовить:

    • правило;
    • саморезы;
    • пластмассовые дюбели;
    • уровень;
    • перфоратор;
    • леску;
    • простой карандаш.

    Отступив от углов 400 мм, используя правило и уровень, следует разметить вертикальные линии. Расстояние между ними может быть равно пределу от 1 до 3 м. Важно помнить, что шаг между маяками должен быть меньше правила на 30 см. Выбрав точки А, Д, Ж и М, вы должны высверлить в них отверстия, а после вбить дюбели и вставить саморезы. Их положение контролируется в вертикальной плоскости с помощью уровня и правила.

    Установка маяков для штукатурки стен на саморезы в итоге будет предусматривать создание прямых ДЖ и МА, которые будут перпендикулярны полу. Саморезы соединяются натянутой леской, что позволит получить границы плоскости стены.

    Определение выступающего уровня. Провешивание стен

    На этом этапе вы не должны столкнуться со сложностями. Надо оценить, насколько ровны стены, отметив на них наиболее выступающие участки и впадины. Для этого следует использовать длинное правило, которое прикладывается в разных местах горизонтально и вертикально. Инструмент можно прикладывать и диагонально. Между правилом и стеной вы должны оценить зазоры и бугры. Их отмечают цветными мелками. Впадины, например, могут быть белыми, а выступы — синими. Это впоследствии должно помочь выставить маяки.

    В заключение

    От вашего мастерства, а также правильности выбора маяков будет зависеть успешность работы. Например, металлические маяки являются наиболее предпочтительными для работников без квалификации. При этом способе вы можете минимизировать толщину наносимого слоя. Если это значение уменьшится на 10 мм, экономия составит около 10 л смеси на квадратный метр. Это указывает на то, что при оштукатуривании стандартный стены 6 x 3 м вы сможете снизить расход на 9 мешков сухого состава. Металлические маяки хороши еще и тем, что они не коробятся, что отличает их от деревянных, поэтому использовать их можно неоднократно.

    Beacons

    Beacons позволяют использовать систему событий Salt для мониторинга процессов, не связанных с Salt. В
    Система маяков позволяет миньону подключаться к различным системным процессам и
    постоянно контролировать эти процессы. Когда в системе происходит отслеживаемая активность
    процесса, на шину событий Salt отправляется событие, которое можно использовать для запуска
    реактор.

    Соляные маячки в настоящее время могут отслеживать и отправлять солевые события для многих систем
    мероприятий, в том числе:

    Настройка маяков

    Соляные маячки не требуют изменения компонентов системы, находящихся в эксплуатации.
    следил, все настраивается с помощью Соли.

    маяков обычно включаются путем размещения блока верхнего уровня : в
    / etc / salt / minion или любой файл в /etc/salt/minion.d/ , например
    /etc/salt/minion.d/beacons.conf или добавьте его в столбцы для этого миньона:

     маяков:
      inotify:
        - файлы:
            / etc / important_file: {}
            / opt: {}


    Система маяков, как и многие другие системы в Salt, также может быть настроена через
    Столб миньонов, зерна или локальный файл конфигурации.

    Примечание

    Сигнал inotify работает только в операционных системах с поддержкой ядра inotify .
    В настоящее время сюда не входят FreeBSD, macOS и Windows.

    Вся конфигурация радиобуев выполняется с использованием конфигурации на основе списка.

    Несколько копий конкретного маяка Salt можно настроить, включив параметр beacon_module в конфигурацию маяка.

     маяков:
      watch_importand_file:
        - файлы:
            / etc / important_file: {}
        - beacon_module: inotify
      watch_another_file:
        - файлы:
            / etc / another_file: {}
        - beacon_module: inotify


    Интервал мониторинга маяка

    Маяки по умолчанию отслеживают интервал в 1 секунду.Чтобы установить другой интервал,
    предоставить маяку аргумент interval . Следующие маяки работают на 5-
    и 10-секундные интервалы:

     маяков:
      inotify:
        - файлы:
            / etc / important_file: {}
            / opt: {}
        - интервал: 5
        - disable_during_state_run: True
      нагрузка:
        - средние:
            1 м:
              - 0,0
              - 2,0
            5м:
              - 0,0
              - 1,5
            15м:
              - 0,1
              - 1.0
        - интервал: 10


    Избегание циклов событий

    Важно внимательно рассмотреть возможность создания петли.
    между реактором и маяком.Например, можно установить маяк, который
    контролирует, читается ли файл, что, в свою очередь, запускает реактор для запуска состояния
    который, в свою очередь, читает файл и повторно запускает маяк.

    Чтобы избежать таких сценариев, аргумент disable_during_state_run
    может быть установлен. Если запуск состояния выполняется, маяк не будет запускаться на его
    регулярный интервал, пока миньон не обнаружит, что запуск состояния завершен, в
    в этот момент возобновится нормальный интервал между радиомаяками.

     маяков:
      inotify:
        - файлы:
            / etc / important_file: {}
        - disable_during_state_run: True


    Примечание

    Для авторов маяков: если вам нужно что-то еще, например, закрыть файл
    дескрипторы для disable_during_state_run , чтобы действительно работать, вы можете добавить
    функция close () для маяка, чтобы запускать эти дополнительные вещи.Увидеть
    inotify маяк.

    Пример маяка

    Этот пример демонстрирует настройку inotify
    маяк для отслеживания изменений в файле, а затем восстанавливает файл в его
    исходное содержимое, если было внесено изменение.

    Примечание

    Для маячка inotify требуется Pyinotify на миньоне, установите его с помощью
    salt myminion pkg. Установить python-inotify .

    Создать отслеживаемый файл

    Создайте файл с именем / etc / important_file и добавьте простой контент:

    Добавить конфигурации маяков в Minion

    На миньоне Salt добавьте следующую конфигурацию в
    / и т. Д. / Соль / миньон.d / beacons.conf :

     маяков:
      inotify:
        - файлы:
            / etc / important_file:
              маска:
                - изменить
        - disable_during_state_run: True


    Сохраните файл конфигурации и перезапустите службу миньонов. Маяк сейчас
    настроен для уведомления соли об изменениях, внесенных в файл.

    Примечание

    Параметр disable_during_state_run: True предотвращает создание реактора сигналом inotify.
    события из-за самой соли, изменяющей файл.

    Просмотр событий на главном устройстве

    На вашем Salt master запустите средство запуска событий, используя следующую команду:

     salt-run state.event pretty = true


    Этот раннер отображает события в том виде, в каком они были получены мастером на Соли.
    автобус событий. Чтобы проверить маяк, который вы установили в предыдущем разделе, сделайте и сохраните
    модификация / etc / important_file . Вы увидите событие, подобное
    следующее на автобусе событий:

     {
     «_stamp»: «2015-09-09T15: 59: 37.972753 ",
     "данные": {
         "изменить": "IN_IGNORED",
         "id": "ларри",
         "путь": "/ etc / important_file"
     },
     "тег": "соль / маяк / ларри / inotify // и т. д. / важный_файл"
    }


    Это означает, что событие фиксируется и отправляется правильно. Теперь вы можете
    создать реактор для принятия мер при возникновении этого события.

    Создание реактора

    Этот реактор возвращает файл с именем / etc / important_file в содержимое
    доставляется солью каждый раз, когда она изменяется.

    Реактор SLS

    На вашем Salt master создайте файл с именем / srv / Reaction / revert.SLS .

    Примечание

    Если каталог / srv / Reaction не существует, создайте его.

    Добавьте следующее в /srv/reactor/revert.sls :

     ревертированный файл:
      local.state.apply:
        - tgt: {{данные ['данные'] ['идентификатор']}}
        - аргумент:
          - keep_important_file


    Примечание

    В дополнение к настройке
    disable_during_state_run: Истина для маяка inotify, реакция которого
    чтобы изменить наблюдаемый файл, важно убедиться, что применяемое состояние
    также идемпотентный.

    Государственный SLS

    Создайте файл sls состояния, на который ссылается файл sls реактора. Этот файл состояния
    будет расположен по адресу /srv/salt/maintain_important_file.sls .

     важный_файл:
      file.managed:
        - имя: / etc / important_file
        - содержание: |
            important_config: Верно

    Мастер конфигурации

    Настройте мастер для сопоставления события маяка inotify с реакцией revert
    в /etc/salt/master.d/reactor.conf :

    Реактор

    :
      - соль / маяк / * / inotify // etc / important_file:
        - / срв / реактор / реверт.sls


    Примечание

    У вас может быть только одна секция реактора верхнего уровня , поэтому, если она уже
    существует, добавьте этот код в существующий раздел. См. Здесь, чтобы узнать больше о синтаксисе SLS реактора.

    Запустите Salt Master в режиме отладки

    Для устранения неполадок запустите мастер Salt в режиме отладки:

     сервисная остановка соли-мастера
    соль-мастер -l отладка


    Когда включено ведение журнала отладки, отображаются данные о событиях и реакторах, так что вы можете
    обнаружить синтаксис и другие проблемы.

    Запустить реактор

    На миньоне внесите и сохраните еще одно изменение в / etc / important_file . На
    Salt master, вы увидите отладочные сообщения, указывающие, что событие было получено, и
    задание state.apply было отправлено. Когда вы просматриваете файл с миньоном,
    вы увидите, что содержимое файла было восстановлено до important_config:
    Правда
    .

    Все маяки настраиваются с использованием аналогичного процесса включения маяка,
    запись SLS реактора (и, если необходимо, состояние SLS), и отображение события маяка в
    реактор SLS.

    Написание подключаемых модулей Beacon

    Плагины

    Beacon используют стандартную систему загрузчика соли, что означает, что многие из
    конструкции из других систем плагинов, таких как __virtual__
    функция.

    Важной функцией в подключаемом модуле Beacon является функция маяка . когда
    маяк настроен на работу, эта функция будет многократно выполняться
    миньон. Следовательно, функция маяка не может блокироваться и должна быть
    как можно легче.Маяк также должен возвращать список диктовок, каждый
    dict в списке будет преобразован в событие на мастере.

    Маяки также могут реализовать функцию проверки , которая
    принимает конфигурацию маяка в качестве аргумента и гарантирует, что
    действительно до продолжения. Эта функция вызывается автоматически
    погрузчиком соли при загрузке маяка.

    См. В качестве примера маяк inotify .

    Маяк Функция

    Система маяков будет искать в модуле функцию с именем маяк .Если
    эта функция отсутствует, то маяк не будет активирован. Эта функция
    вызывается на регулярной основе и по умолчанию вызывается на каждой итерации
    миньон, который может быть от десятков до сотен раз в секунду. Это значит, что
    маяк Функция не может блокироваться и не должна интенсивно использовать ЦП или ввод-вывод.

    Функция маяка будет передана в конфигурации для выполняемого
    маяк. Это позволяет легко установить гибкую конфигурацию для каждого
    называется маяком. Это также предпочтительный способ приема сигнала маяка.
    конфигурация, поскольку она позволяет динамически обновлять конфигурацию
    пока миньон бежит, настроив маяк в столбе миньона.

    Возвращение маяка

    Ожидается, что информация, возвращаемая маяком, будет следовать заранее определенному
    состав. Возвращаемое значение должно быть списком словарей (стандартный
    словари python предпочтительнее, упорядоченные словари не нужны).

    Словари представляют отдельные события, которые должны быть запущены на миньоне и
    автобусы мастер событий. Каждый диктант — это отдельное событие. Dict может содержать любые
    произвольные ключи, но ключ «тег» будет извлечен и добавлен к тегу
    сработало событие.

    Структура возвращаемых данных будет выглядеть примерно так:

     [{"changes": ["/ foo / bar"], "tag": "foo"}, {"changes": ["/ foo / baz"], "tag": "bar"}]


    Вызов модулей исполнения

    Исполнительные модули по-прежнему являются предпочтительным местом для всей работы и всей системы.
    взаимодействие должно происходить в Salt. По этой причине переменная __salt__ является
    доступно внутри маяка.

    Будьте осторожны при вызове функций в __salt__ , пока это
    предпочтительные средства выполнения сложных процедур в Salt не все
    исполнительные модули были написаны с учетом маяков.Берегись
    модули исполнения, которые могут быть загружены ЦП или связаны с вводом-выводом. Пожалуйста, не стесняйтесь добавлять
    новые исполнительные модули и функции для поддержки определенных маяков.

    Распространение специальных радиомаяков

    Пользовательские маяки можно раздавать миньонам стандартными методами, см.
    Модульные системы.

    Строительный кодекс Онтарио | Толщина стены фундамента и требуемая боковая опора

    9.15.4.2. Толщина стены фундамента и требуемая боковая опора

    (1) За исключением требований, указанных в предложении (2), толщина стен фундамента из неармированного бетонного блока или твердого бетона, выполненных из неармированного бетонного блока или твердого бетона, должна соответствовать таблице 9. .15.4.2.A. для стен без опоры высотой не более 3,0 м.

    Таблица 9.15.4.2.A.
    Толщина стен фундамента из монолитных и неармированных бетонных блоков

    Является частью предложения 9.15.4.2. (1)

    200

    70 1 000267

    0002

    Позиция

    Колонна 1

    Колонна 2

    Колонна 4

    Колонна 5

    Колонна 6

    Тип фундамента Стенка

    Минимальная толщина стенки A 9070 мм

    902 Толщина поверхности, мм

    902 902 подвал перекрытие пола или подполья, м

    Высота фундамента Стена с боковым безопорным верхом (1) (2)

    Высота фундамента Стена Поздно ралли поддерживается на вершине (1) (2)

    ≤3.0 м

    ≤2,5 м

    > 2,5 м и ≤2,75 м

    > 2,75 м и ≤3,0 м

    1.

    Плотный бетон, мин. 15 МПа прочность

    150

    0,8

    1,5

    1,5

    1,4

    000270

    000270

    0002

    2,15

    2,15

    2,1

    250

    1,4

    1,4

    300

    1,5

    2.3

    2,6

    2,85

    2.

    Полнобетон, мин. 20 МПа. Прочность

    150

    0,8

    1,8

    1,6

    1,6

    2,3

    2,3

    2,2

    250

    1,4

    300

    1,5

    2.3

    2,6

    2,85

    3.

    Неармированный бетонный блок

    140

    0,6

    02 0,6

    140

    0,6

    03 —

    190

    0,9

    1.2

    (3)

    (3)

    240

    1,2

    1,2

    (3)

    290

    1,4

    2.2

    Примечания к таблице 9.15.4.2.A .:

    (1) 90.432.3 См. Статью 9.

    (2) См. Статью 9.15.4.6.

    (3) См. Таблицу 9.15.4.2.B.

    (2) Толщина бетона в плоской изоляционной бетонной форме wallhehandyforce.com / interior / basement-Renations / «title =» Toronto Basement Repairator «> фундамент стен должны быть не меньше, чем наибольшее из,

    (a) 140 мм или

    (b) толщины бетона в стена сверху.

    (3) фундамент стены из плоских изоляционных бетонных опалубок должны иметь боковые опоры сверху и снизу.

    (4) Толщина и усиление фундамента стен выполнено из железобетонного блока и с учетом бокового давления грунта должны соответствовать таблице 9.15.4.2.B. и предложения (5) — (8), где

    (a) стены поддерживаются сбоку сверху,

    (b) встречаются средние устойчивые почвы, встречаются, и

    (c) ветровые нагрузки на открытую часть фундамента не более 0,70 кПа.

    Таблица 9.15.4.2.B.
    Фундамент из железобетонных блоков Стены с боковой опорой сверху (1)

    Формирует часть предложения 9.15.4.2. (4)

    Ползание

    2000200035 м

    3

    6002 1-15M

    6002 при 1 600

    902 902 20 м на 1800

    902 902 20M на 1600

    1

    НЕТ

    Позиция

    Колонна 1

    Колонна 2

    Колонка 3

    Колонка 4

    Колонка 5

    Колонка 6

    9000 7 Высота 6

    9000 7

    Размер и шаг непрерывной вертикальной арматуры, М при мм o.c.

    Готовый грунт выше

    190 мм Минимальная толщина стены

    240 мм Минимальная толщина стены основание

    фундамент Высота стены

    фундамент Высота стены

    Пространство наземного покрытия, м

    3

    (2)

    2,75 м

    3,0 м

    2,5 м

    2,75 м

    3,0 м

    70

    70 1.

    0003 (3)

    (3)

    (3)

    (3)

    (3)

    000 3

    2.

    1,0

    (3)

    1-15 м в 1 800

    1-15 м в 1 800

    (3)

    (3)

    902 )

    (3)

    3.

    1,2

    (3)

    -15673

    (3)

    1-20 мес. через 2 000

    1-20 мес. при 2 000

    4.

    1,4

    1-15 м при 1600

    1-15 м при 1 600

    1-15 м при 1 600

    (3)

    1-20 м на 1800

    5.

    1,6

    1-15 м на 1400

    1-15 м на 1400

    3 902

    1-15 м на 1400

    (3)

    1-20 м на 1 600

    1-20 м на 1 600

    6.

    1,8

    1-15 м при 1 400

    1-15 м при 1 400

    1-15 м при 1 200

    (3)

    1-20M на 1600

    7.

    2.0

    1-15M на 1200

    1-15M на 1000 или 1- 20M на 1200

    2-15M на 1200

    1-20M на 1600

    1-20M на 1600

    1-20M на 1600

    8.

    2,2

    2-15 млн. При 1200

    2-15 млн. При 1 000

    2-15 млн. При 1 000

    1-20 млн. При 1400

    -20M на 1400

    1-20M на 1400

    9.

    2,4

    2-15M на 1 000

    2-15M на 1 000

    2-15M при 800

    1-20M при 1400

    1-20M при 1400

    1-20M при 1200

    10.

    2,6

    Н / Д

    2-15М на 800 или 1-25М на 1000

    2-15М на 800 или 1-25М на 1000

    Н / A

    1-20M на 1 000

    1-20M на 1 000

    11.

    2,8

    N / A

    N / A

    1-20 м при 600

    н / д

    н / д

    1-20 м при 800 или 2-15 м при 1 000

    12.

    3,0

    НЕТ

    НЕТ

    1-20 м при 400 или 1-25 м при 600

    н / д

    2-15M at 800

    Примечания к таблице 9.15.4.2.B .:

    (1) См. Статью 9.15.4.3.

    (2) См. Статью 9.15.4.6.

    (3) Усиление не требуется.

    (5) Для стен из бетонных блоков, которые необходимо армировать, необходимо обеспечить непрерывное вертикальное армирование,

    (a), на углах стен, концах стен, пересечениях стен, при изменении высоты стен, на косяках всех проемов = «http://thehandyforce.com/windows/» title = «Программа для установки окон в Торонто»> проемы и деформационные швы,

    (b) простираются от верха основания до верха стены фундамента , и

    (c), где wallhehandyforce.com / interior / basement-Renations / «title =» Toronto Подвальный ремонт «> фундамент стены имеют боковую опору сверху, имеют глубину не менее 50 мм в основании, если плита перекрытия не обеспечивает боковой поддержки у стены основание.

    (6) Для стен из бетонных блоков, которые необходимо армировать, должна быть установлена ​​непрерывная горизонтальная соединительная балка, содержащая по крайней мере один стержень 15М,

    (a) вдоль верхней части стены,

    (b) на подоконнике и в голове всех openings = «http: // thehandyforce.com / windows / «title =» Window installer in Toronto «> проемы шириной более 1,2 м и

    (c) на структурно связанных этажах.

    (7) В бетонных блоках стены необходимо укрепить, все арматура вертикального стержня должна быть установлена ​​по средней линии стены.

    (8) В стенах из бетонных блоков, которые необходимо армировать, необходимо использовать боковую арматуру лестничного или ферменного типа диаметром не менее 3,8 мм (№ 9 ASWG). устанавливаться в стык постели каждого второго слоя кладки.

    Руководство по установке радиомаяка GPS

    1 Руководство по передовой практике установки GPS-маяка

    2 Предисловие Существует три основных аспекта установки радиомаяка слежения за транспортными средствами; силовые подключения, антенные установки и механический монтаж маяка.Руководство по установке, прилагаемое к каждому маяку, представляет собой упрощенное графическое руководство для простой установки. Этот документ является дополнением к этому руководству и предназначен для помощи установщикам в более сложных или нестандартных установках. Это также поможет при устранении неполадок в установках, которые изначально не работают правильно, и поможет установщику стать более опытным и быстрее выполнять повторяющиеся установки. Жгут проводов маяка должен быть подключен к бортовой сети автомобиля как минимум в трех точках; власть, заземление и воспламенение.Каждый из этих трех проводов должен быть подключен к соответствующей точке подключения в автомобиле. Поиск и определение пригодности подходящей точки подключения для каждого провода подробно описывается в последующих разделах этого документа. Дополнительные точки соединения между автомобилем и маяком необходимы, если входы и / или выходы маяка будут использоваться для определения или управления функциями автомобиля. Для выполнения шагов, описанных ниже, необходимо использовать мультиметр хорошего качества.Необходимо точно измерить постоянное напряжение до 36 вольт и сопротивление менее одного Ом. Предостережение: При работе с электропроводкой автомобиля будьте очень осторожны, чтобы ни один оголенный провод и никакой инструмент, который соприкасается с проводом, никогда не касались земли (шасси автомобиля). Это, вероятно, приведет к перегоранию предохранителя, а также может вызвать перегрев и пожар. Всегда предпочтительно отключать аккумуляторную батарею транспортного средства перед любыми работами с электрической системой транспортного средства.

    3 Установка маяка Монтаж самого маяка является важной частью установки, которую часто ошибочно считают менее важной, чем другие аспекты.Очень важно определить подходящее место для маяка и надежно закрепить его на месте. Выбор наилучшего места для установки основан на нескольких факторах: Достаточное пространство Видимая или скрытая установка Видимость индикаторных светодиодов (при желании) Наличие точки подключения питания Надежные точки крепления Отсутствие чрезмерной вибрации Отсутствие чрезмерного нагрева Достаточная влагозащита Прокладка антенных кабелей Предпочтительно места установки для многих автомобилей находятся под приборной панелью, под сиденьем, в багажнике или внутри консоли.Маяки обычно предназначены для установки внутри салона автомобиля, а не снаружи или в моторном отсеке. В некоторых грузовиках или фургонах можно установить устройство на боковой стене, межсетевом экране или внутренней стене. Модели маяков, разработанные специально для других объектов, помимо транспортных средств, могут быть более устойчивыми к погодным условиям или могут иметь доступные погодоустойчивые монтажные корпуса. Пример места установки Комбинированный маяк GPS / сотовой антенны Ориентация маяка не критична для его работы, но следует учитывать видимость светодиодных индикаторов.В некоторых случаях видимость желательна, а в других — нет. Светодиоды обеспечивают обратную связь о работе маяка, поэтому для скрытого

    желателен легкий просмотр.

    4 установки. Однако при скрытой установке светодиоды должны быть скрыты от глаз. Некоторые установщики даже покрывают их слоями изоленты, чтобы полностью заблокировать свет. Маяк должен быть размещен там, где можно правильно проложить силовую проводку и антенные кабели, не мешая нормальной работе транспортного средства.Это означает, что нужно оставить немного места вокруг маяка, чтобы разъемы были доступны. Прикрепить маяк к автомобилю может быть непросто, особенно если он расположен под приборной панелью, где может не быть такой вещи, как панель или открытое пространство. В таких случаях обычно предпочтительнее использовать пластиковые хомуты для крепления маяка. Кабельные стяжки обеспечивают гибкую систему крепления, которая гасит вибрацию, но при этом надежно фиксирует маяк в любом положении. Кабельные стяжки позволяют прикрепить маяк к кронштейнам, пучкам проводов или прочным фитингам любого типа.Если у маяка есть монтажные отверстия, это лучшие точки соединения для кабельных стяжек. Возможно, нет необходимости использовать все монтажные отверстия; двух или трех обычно достаточно. Если маяк поставляется с монтажным кронштейном, этот кронштейн будет содержать монтажные отверстия, которые должны быть хорошими точками соединения для кабельных стяжек. Нет необходимости полностью затягивать кабельные стяжки. Пока маяк не гремит и не раскачивается, все в порядке. Если монтажные отверстия или кронштейны отсутствуют, необходимо полностью обернуть кабельные стяжки вокруг маяка.Это нужно делать в двух перпендикулярных плоскостях (перекрещивающиеся ремни), чтобы маяк не соскользнул с места.

    5 Способы электрического подключения Выполнение электрических соединений часто связано с подключением провода в кабеле жгута проводов к существующему проводу в автомобиле. Существует несколько методов выполнения электрических соединений, некоторые из которых будут обсуждаться здесь, чтобы помочь установщику определить подходящий метод для каждого случая.Некоторые установщики пытаются просто снять изоляцию с проводов, скрутить их вместе и изолировать изолентой. Ясно, что этого недостаточно. Скрученные провода не имеют постоянного электрического соединения и механически ненадежны. Распространенный тип автомобильных соединителей для сращивания известен как электрические соединители смещения изоляции (IDE). Их можно приобрести во многих магазинах автозапчастей и электротоваров. Разъемы IDE не рекомендуются для установки надежных маяков. Эти соединители входят в контакт, разрезая изоляцию провода острыми внутренними лезвиями, которые затем входят в контакт с внутренними проводниками.Преимущество — быстрые и легкие соединения, которые можно выполнить с помощью простого ручного инструмента. Недостаток — надежность связи. В результате разрезания изоляция провода врезается во внутренние проводники. Это снижает механическую прочность проволоки, возможно, снижает ее токонесущую способность и подвергает ее коррозии. Рекомендуемое соединение между проводами автомобиля и жгутом проводов маяка — паяное соединение. Лучше всего это сделать, осторожно сняв с провода автомобиля отрезок изоляции на ½ дюйма с помощью бритвенного ножа.Затем несколько раз оберните оголенный конец провода жгута проводов маяка вокруг оголенного провода автомобиля. Используйте паяльник и канифольный припой для электрического соединения. Убедитесь, что обе части проволоки достаточно горячие, чтобы припой расплавился и не растекся между жилками проволоки. Соединение должно оставаться неподвижным, пока припой не остынет и не превратится в блестящую металлическую полоску. После завершения пайки оберните не менее 5 слоев изоленты вокруг точки соединения, убедившись, что лента прилегает к изоляции проводов, создавая герметичный слой изоляции.Примечание по подключению питания. Важно использовать предохранитель для подключения питания ко всем маякам. Для электрических принадлежностей используйте встроенный предохранитель или дополнительный предохранитель с отдельным предохранителем. Установите предохранитель как можно ближе к точке подключения автомобиля. Это позволит предохранителю защитить от короткого замыкания в жгуте проводов маяка, а также внутри самого маяка.

    6 Питание на маяк подается через провод V + жгута проводов питания.Подключите этот провод через предохранитель к соответствующей точке подключения в автомобиле, как описано ниже. Обратитесь к руководству по установке маяка, чтобы проверить цвет провода V + и диапазон постоянного напряжения, к которому он может быть подключен. Большинство автомобильных электрических систем работают на 12 или 24 В постоянного тока. Большинство радиомаяков будут работать в этом диапазоне напряжений. Очень важно, чтобы основной источник питания для маяка был постоянно доступен, то есть он не отключался при выключенном автомобиле. Он должен оставаться выше 12 вольт и не может быть привязан к любому другому переключателю в автомобиле.Убедитесь, что выбранный вами источник питания не зависит от включения и выключения каких-либо огней, указателей поворота, аудиосистемы, системы обогрева, звукового сигнала и т. Д. Потребление тока — еще одно соображение. Большинство радиомаяков потребляют в среднем всего около 200 мА, но могут потреблять до 3 А в течение коротких периодов времени во время передачи данных. Потребляемый ток влияет на два аспекта установки маяка: емкость предохранителя и общую емкость цепи. Предохранитель, который вы устанавливаете на штырь подключения питания маяка, должен быть не менее 3 А для всех типов маяков, если иное не указано в технических характеристиках маяка или руководстве по установке.Убедитесь, что питание маяка подключено к цепи, которая может справиться с дополнительным потреблением тока маяка. Некоторые цепи автомобиля имеют ограничение по току в результате их изоляции от других систем автомобиля. Например, цепи питания аудиосистем могут быть изолированы от других систем для уменьшения шума. Если маяк подключен непосредственно к аккумуляторной батарее транспортного средства, он, безусловно, будет иметь достаточную пропускную способность по току. Если он подключен к какой-либо другой цепи автомобиля, его необходимо проверить, чтобы убедиться в наличии максимального тока.Адекватным тестом может быть временное подключение маяка и проверка того, что он может предоставлять точки отслеживания на пользовательский портал (инструкции см. В руководстве по началу работы). Если временное электрическое соединение не обеспечивает надлежащее питание маяка, его необходимо подключить к другому источнику в транспортном средстве; в общем, чем ближе к батарее, тем лучше. Хороший источник энергии обычно находится у замка зажигания. Также можно найти подходящие источники питания у определенных источников света и у мощных устройств, таких как двигатели регулировки сиденья.Показателем того, что выбранный источник питания может обеспечивать достаточный ток, будет калибр провода. Если он очень тонкий, например 18 калибра или легче, он не предназначен для того, чтобы выдерживать достаточно высокие токи для питания существующей цепи плюс дополнительные потребности в токе маяка. Подключайтесь к более тяжелым проводам питания в автомобиле. Если вы подключаете питание к блоку предохранителей транспортного средства, вы можете подключиться к исходному источнику питания непосредственно от аккумулятора, избегая рассмотрения других компонентов, подключенных к цепи транспортного средства.Самый простой способ сделать это — использовать предохранитель или дополнительный предохранитель. Их можно купить практически в любом магазине автомобильных запчастей и даже в Radio Shack. Многие онлайн-продавцы автозапчастей также предлагают устройства такого типа. Ниже приведены некоторые примеры различных типов предохранителей и дополнительных предохранителей, доступных как для полноразмерных, так и для миниатюрных автомобильных предохранителей

    .

    7 ответвителей предохранителей Вставьте в существующий предохранитель, установив контакт с входом питания предохранителя. Дополнительные предохранители. Замените существующий предохранитель специальным предохранителем, который обеспечивает две цепи, исходную и вторичное соединение.Эти устройства обычно имеют отдельные предохранители для каждой цепи.

    8 Чтобы найти наилучшую точку подключения питания в коробке предохранителей, используйте вольтметр или контрольную лампу, чтобы найти предохранитель для цепи, которая имеет постоянное питание, когда ключ зажигания и все аксессуары автомобиля выключены. Извлеките предохранитель и с помощью контрольной лампы или вольтметра проверьте, какая сторона соединения предохранителя горячая.Либо замените этот предохранитель дополнительным предохранителем, либо поместите перемычку на снятый предохранитель на клемме предохранителя на горячей стороне. Обожмите скользящий соединитель на проводе питания жгута проводов маяка и наденьте его на предохранитель или клемму для дополнительных принадлежностей.

    9 Заземление Заземление так же важно, как и подключение питания. Практически на всех автомобилях шасси заземлено.Если есть возможность подключить заземляющий провод жгута силовых проводов маяка к шасси автомобиля, это лучшее соединение. Убедитесь, что способ подключения не добавляет сопротивления. Обжимного кольцевого зажима или плоского зажима, привинченного к шасси, должно хватить. Убедитесь, что точка подключения корпуса не окрашена или не покрыта каким-либо изоляционным материалом, например смазкой, воском, пластиком или антикоррозийным покрытием. Если подключение напрямую к шасси невозможно, очень важно определить сопротивление между желаемой точкой заземления и шасси автомобиля.Недостаточно измерять напряжение в точке подключения, чтобы определить, заземлена ли она. Другими словами, провод, измеряющий нулевое напряжение, не обязательно является заземляющим проводом. Между точкой подключения и шасси транспортного средства должно быть допустимое сопротивление не более 1 (одного) Ом. Это критично! Если сопротивление выше, разность напряжений между источником питания и землей при полном токе может упасть ниже минимального напряжения, необходимого для питания маяка. При подключении к заземляющему проводу, а не к шасси автомобиля, убедитесь, что заземляющий провод большого сечения, чтобы он мог выдерживать полный максимальный ток маяка.Не подключайтесь к тонким проводам калибра 18 или легче. Подключайте только к более тяжелым заземляющим проводам автомобиля. Помните, что полный ток питания до 3 А также будет течь на землю. Тяжелые провода заземления можно найти на блоках предохранителей, выключателе зажигания, а также на некоторых фарах и двигателях в автомобиле.

    10 Датчик зажигания Важные факторы для подключения датчика зажигания значительно отличаются от факторов, связанных с подключением питания и заземления.Соединение датчика зажигания не потребляет много тока, но это может быть больше, чем просто напряжение, которое включается и выключается с помощью ключа зажигания. В модели 6200 маяка Contigo вход датчика зажигания по умолчанию выключен, что означает, что, если он не подключен к источнику питания автомобиля, он будет указывать маяку, что зажигание выключено, что ограничивает его функциональность. Хорошая новость об этом типе воспламенения заключается в том, что любая электрическая цепь в автомобиле, которая переключается между 0 и 12 вольт с помощью ключа зажигания, является подходящей точкой подключения.Нет необходимости беспокоиться о сопротивлении заземления, когда эта цепь находится в состоянии 0 В. Важно понимать, что на некоторых моделях маяков, если провод датчика зажигания маяка не подключен, маяк по умолчанию переходит в состояние ВКЛ, а не в состояние ВЫКЛ. Это сделано для того, чтобы подключение датчика зажигания было необязательным. Однако, если они не подключены, функции этих маяков не будут экономить энергию или передачу данных, когда автомобиль выключен. В маяке Contigo модели 7100 используется этот тип датчика воспламенения.Чтобы датчик зажигания по умолчанию находился в состоянии ВКЛ, в маяках этого типа используется внутренний подтягивающий резистор. Этот резистор увеличивает напряжение на линии датчика зажигания до 12 В (при условии, что автомобиль 12 В), когда он отключен. Чтобы снизить напряжение до уровня, при котором оно будет указывать на возгорание, сопротивление заземления должно быть очень низким. Помните, что нулевое напряжение не эквивалентно заземлению. Если точка подключения повышается до 12 В при включенном зажигании, но просто отключается при выключенном зажигании, это не переключит датчик зажигания маяка.Это будет эквивалентно отключению датчика зажигания, которое некоторые маяки определяют как включенное зажигание. В результате идеальная точка подключения датчика зажигания — это место, где появляется 12 вольт, когда зажигание автомобиля включено, и нулевое напряжение И низкое сопротивление заземления появляется, когда зажигание автомобиля выключено. Точки подключения датчика зажигания обычно находятся на замке зажигания, в блоках предохранителей или в некоторых системах автомобиля, которые переключаются вместе с зажиганием. Примерами являются система обнаружения ремня безопасности, аудиосистема, система обогрева и некоторые фонари.Примечание. При подключении датчика зажигания к панели плавких предохранителей выполните действия, описанные в разделе «Подключение питания», касающемся предохранителей и дополнительных предохранителей, за исключением выбора цепи предохранителя, в которой ИБ включается и выключается вместе с зажиганием автомобиля, как описано ниже. Выполнение измерений для выбора правильной точки подключения датчика зажигания требует особого внимания. Необходимо измерить два разных параметра, и они не могут быть измерены с одинаковыми настройками мультиметра.

    11 Первым измеряемым параметром является напряжение.Напряжение в точке подключения датчика зажигания должно переключаться между 0 и 12 В при зажигании (0 В при выключенном зажигании, 12 В при включенном зажигании). Второй параметр, который необходимо измерить, — это сопротивление заземления при выключенном зажигании. Осторожно: не пытайтесь измерить сопротивление заземления точки подключения датчика зажигания при наличии напряжения, то есть при включенном зажигании. Это может повредить ваш мультиметр. Убедившись, что напряжение в точке подключения равно нулю при выключенном зажигании, измерьте сопротивление заземления.Оно должно быть ниже 20 Ом, желательно ниже 10 Ом. Альтернативный метод определения воспламенения. Если трудно или невозможно найти подходящую точку подключения датчика воспламенения в автомобиле, альтернативой является использование менее важной точки подключения и реле. В этом случае менее критичным считается точка подключения, которая изменяет напряжение от примерно 0 до примерно 12 при зажигании, но не обеспечивает низкоомное соединение с землей, когда зажигание выключено. Принцип, лежащий в основе этого метода, заключается в том, что изменение напряжения переключит реле, а реле переключит провод датчика зажигания между питанием и землей.Реле должно быть подключено, как показано на следующей схеме. Обязательно используйте реле с двумя контактами и подключите нормально замкнутый (Н.З.) контакт к земле. Это гарантирует, что, когда зажигание автомобиля выключено, провод датчика зажигания маяка будет заземлен. Используйте мультиметр для измерения как напряжения, так и сопротивления релейного выхода перед подключением провода датчика зажигания маяка к реле. Реле должно работать от 12 В постоянного тока, но допустимая нагрузка по току не критична, ничего выше примерно ½ А вполне достаточно.Зажигание переключается в точке подключения реле 12 В Н. Катушка, общая для провода датчика зажигания маяка, Н.З. Земля (шасси автомобиля)

    12 Входы и выходы: Некоторые модели радиобуев имеют входы и / или выходы. Это позволяет осуществлять удаленный мониторинг и управление функциями транспортных средств или активов через пользовательские порталы мобильного мониторинга. Входы для маяка обеспечивают обратную связь или мониторинг функций автомобиля / оборудования, а выходы обеспечивают дистанционное управление такими функциями, как блокировка / разблокировка дверей, включение / выключение зажигания или удаленный запуск двигателя.Входы Существует две категории входов: аналоговые и цифровые. Аналоговые входы могут обеспечивать мониторинг непрерывно изменяемого параметра, такого как температура, давление, уровень в резервуаре и т. Д. Цифровые входы более распространены, и они обеспечивают обратную связь по переключаемым параметрам, таким как открытие / закрытие двери, обнаружение движения, включение / выключение блокировки или нажата кнопка паники. Некоторые непрерывно изменяемые параметры лучше контролировать через цифровой вход, чем через аналоговый. Примером может служить температура в прицепе-рефрижераторе.Программируемое устройство сигнализации температуры может быть установлено в прицепе и настроено на месте, чтобы срабатывать оповещение при превышении установленных пороговых значений температуры. Выход триггера тревоги от этого типа устройства обычно представляет собой коммутируемое напряжение или срабатывание реле. Любой из них является идеальной точкой подключения для цифрового входа мобильного радиомаяка. Вход датчика зажигания — это частный пример цифрового входа. Он обнаруживает, когда двигатель включен или выключен, но помимо простого сообщения, отправляемого в систему мобильного мониторинга, он может инициировать изменения в поведении самого маяка.Цифровые входы делятся на две категории: переключаемые и мгновенные. Некоторые маяки позволяют настраивать каждый вход как переключаемый или мгновенный, другие имеют заранее определенные входы каждого типа. Переключаемый вход — это вход, на котором может быть обнаружено изменение напряжения с низкого на высокий, а также с высокого на низкий. Вы можете отслеживать оба или только одно из этих изменений. Используйте эти входы для отслеживания состояния переключения, например открытия двери. Вы можете настроить систему через веб-портал пользователей, чтобы контролировать только открытие двери или одновременно открытие и закрытие двери.Подключение дверного переключателя к входу одинаково для обоих случаев. Вам всегда нужно влиять на изменение напряжения на входе маяка, когда дверь открывается и закрывается. В частности, не имеет значения, меняется ли напряжение с низкого на высокий при открытии или при закрытии. Просто не забудьте согласовать нужные предупреждения с желаемым действием. Все эти настройки выполняются через пользовательский портал и должны быть тщательно протестированы во время установки. Мгновенный ввод — это тот, когда действие происходит в течение короткого периода времени, а затем автоматически возвращается в исходное состояние.Примером может служить нажатие тревожной кнопки или обнаружение движения. В этих случаях нежелательно отправлять предупреждение как при понижении напряжения, так и при переходе от высокого к низкому. Мгновенные входы обычно имеют короткий временной порог, что означает, что датчик движения, например, должен будет предоставить по крайней мере одну секунду обнаруженного движения, прежде чем он запустит маяк для отправки предупреждения. Это помогает избежать ложных срабатываний. Можно использовать мгновенный ввод для обнаружения чего-то вроде открытия двери, но он не обнаружит одновременно открытие и закрытие двери.

    13 Выходы Выходы обычно доступны только как цифровые, но не аналоговые. По сути, это означает, что они могут только удаленно управлять тем, что переключается из одного состояния в другое. Имеются выходы двух типов: переключаемые или импульсные. Включено означает переключение с включения на выключение или наоборот. Импульсный означает кратковременное переключение состояния, а затем автоматический возврат в исходное состояние.Модель 6200 Contigo имеет конфигурируемые выходы, что означает, что они могут работать как переключаемые, так и импульсные. Эти выходы переключают так называемый сток тока. Это означает, что в нормальном состоянии они практически ничего не делают. Они не обеспечивают никакого напряжения или тока, это просто высокий импеданс или разомкнутая цепь, не влияющая на какие-либо цепи, к которым они подключены. Когда эти выходы активированы, они потребляют ток, что означает, что они представляют собой путь с низким сопротивлением к земле. Однако они имеют ограниченную допустимую нагрузку по току, поэтому очень важно следить за тем, чтобы цепь, подключенная к выходу, не превышала этот предел.Типичным примером удаленного управления функцией транспортного средства через выход маяка является включение выхода реле и переключение реле какой-либо функции в транспортном средстве. Одним из распространенных вариантов использования этого примера было бы отключение и включение зажигания автомобиля (см. Примерную схему подключения на следующей странице). Активировать реле с выходом с токовым стоком очень просто. Просто подключите один вывод катушки реле к источнику питания автомобиля, а другой конец — к выходу. В большинстве случаев катушка активации реле в достаточной степени ограничивает ток на выходе маяка, поскольку имеет достаточное внутреннее сопротивление.Например, если сопротивление катушки реле составляет 200 Ом, а электрическая система транспортного средства — 12 В, максимальный ток, который может протекать через катушку активации реле, составляет 12/200 = 0,06 А или 60 мА. Допустимый ток выхода определен как 350 мА, поэтому цепь реле находится в пределах допустимого диапазона. Еще одно важное соображение при управлении реле с сигнальным выходом — необходимость в защитном диоде. Если диод не используется на катушке реле, маяк может быть поврежден. Причина в том, что при отключении устройства с катушкой, например реле, возникает скачок напряжения.Это происходит потому, что катушка накапливает электрическую энергию, и когда подача энергии, которая активирует катушку, отключается, накопленная энергия пытается выйти из катушки. Диод позволяет накопленной энергии проходить через саму катушку, а не пробиваться к выходу маяка. Подходящим защитным диодом для реле автомобильного типа с катушкой включения 12 В постоянного тока является 1N4148 или аналогичный. Он должен иметь номинальное значение повторяющегося пикового обратного напряжения не менее 75 В и постоянный ток в прямом направлении не менее 300 мА.Убедитесь, что диод установлен в правильной ориентации, его катод (конец с полосой) обращен к источнику питания 12 В. Катодный защитный диод для реле 1N4148 или аналог

    14

    15 Установка антенн Для большинства моделей радиобуев необходимо установить две антенны: антенну GPS и антенну сотовой связи (GSM).Они могут быть объединены в одно антенное устройство, но будут иметь два отдельных антенных кабеля. Если это отдельные антенны, антенна GSM обычно представляет собой высокое заостренное устройство, а антенна GPS — плоское квадратное или круглое устройство. Примечание. Некоторые типы маяков имеют одну или обе необходимые встроенные антенны. В этих случаях размещение самого маяка может иметь решающее значение. Следуйте инструкциям в руководстве по установке радиобуя и ознакомьтесь с приведенными ниже инструкциями по антенне GPS. Некоторые антенны имеют внутренние магниты для установки, поэтому их можно закрепить на месте, поместив на соответствующий стальной кронштейн.Если стальной кронштейн отсутствует, антенны можно закрепить с помощью липкой ленты или пластиковых кабельных стяжек. Позиционирование и ориентация имеют решающее значение для антенны GPS, но ни то, ни другое не является особо важным для антенны GSM. Если две антенны являются отдельными устройствами, лучше не размещать их в одном и том же месте, поскольку один сигнал может мешать другому. Старайтесь держать их на расстоянии не менее 18 дюймов. Антенна GPS Примечание. Если антенны GPS и GSM являются одним устройством, следуйте этим инструкциям по размещению антенны GPS.Сигналы GPS намного слабее сигналов GSM. По этой причине антенна GPS, используемая с большинством радиомаяков, известна как направленная антенна. Он усиливает сигналы с одного направления и ослабляет сигналы с других направлений. Сигналы, которые необходимо усилить, поступают от спутников GPS, которые могут быть расположены в любом месте от прямо над автомобилем до чуть выше горизонта. Верхняя часть антенны GPS определяется как направление, в котором она усиливает принимаемые сигналы. Обычно желательно ориентировать антенну GPS прямо вверх, но есть исключения.Если металл в автомобиле блокирует одно или несколько направлений, усиление сигналов с этого направления нецелесообразно. Например, если кабина грузовика полностью металлическая, за исключением передних и боковых окон, предпочтительнее направлять антенну в окно, а не прямо на крышу кабины.

    16 О блокировке сигнала GPS Блокировка сигнала GPS является основным фактором, поэтому следующая информация имеет решающее значение для определения подходящего места установки антенны GPS: Сигналы не будут проникать в такие материалы, как: Сталь, включая листовой металл Алюминий Медь Проволочная сетка или экран Пластик с металлическим покрытием или стекло Сигналы будут проникать: Пластиковая стеклянная обивка (винил, ткань, кожа) Стекловолокно Пенополистирол Ковер Дерево Дополнительные указания по блокировке сигнала: металлические стержни, трубы и кронштейны над маяком могут ухудшать сигналы, в зависимости от размера отверстий, отверстий или расстояния между металлическими компонентами Радиоантенны или провода разморозки, встроенные в стекло, могут ухудшать сигналы Тонированные окна могут использовать металлическое покрытие, которое может ухудшать сигналы Простое практическое правило состоит в том, что материалы, проводящие электричество, будут блокировать сигналы, а материалы, которые не проводят электричество, не будут блокировать сигналы.Толщина материала намного меньше, чем проводимость. Например, тонкая пленка из алюминиевой фольги почти полностью блокирует сигналы, а толстое человеческое тело блокирует сигналы лишь частично. Причина в том, что алюминий является отличным проводником электричества, а тело — плохим проводником. Другая серая область — это то, где проводник представляет собой не сплошную плоскость, а сетку, такую ​​как металлические пружины в сиденье автомобиля. Основное правило здесь состоит в том, что более высокие частоты проникают через меньшую сетку.Сигналы GPS имеют довольно высокую частоту, поэтому они могут проникать через любую проводящую сетку с отверстиями более 6 дюймов в диаметре. Это важно для таких мест, как багажник автомобиля, где большая часть сигнала проходит через заднее сиденье и заднее окно автомобиля, вниз через полку для пакетов за задним сиденьем. Как само сиденье, так и распорка полки для пакетов обычно содержат компоненты из металлической сетки. Некоторые, но не все, сигналы GPS будут заблокированы за пределами багажника.Любые металлы будут блокировать сигналы, однако небольшие металлические кронштейны или детали над антенной GPS, как правило, не являются проблемой, если они не блокируют большую часть направления приема сигнала.

    17 Предпочтительные места расположения GPS-антенны для внутренней установки во многих транспортных средствах: Видимое Прикрепленное к внутренней части окна На приборной панели или панели управления Под неметаллической частью крыши Прикрепленное к солнцезащитному козырьку Скрыто Под или внутри приборной панели или панель управления Сзади или под неметаллическими панелями отделки Внутри неметаллической консоли Под сиденьем Лучшее место для размещения антенны GPS в автомобиле — на верхней части приборной панели, непосредственно под центром переднего лобового стекла.Для улучшения эстетики установки обычно предпочтительно скрыть антенну. Размещение его прямо под приборной панелью, рядом с лобовым стеклом, может обеспечить как отличный прием сигнала, так и скрытую установку. Убедитесь, что между антенной и лобовым стеклом нет металла. В большинстве автомобилей металлические кронштейны расположены в разных местах внизу и в середине приборной панели, но наверху они отсутствуют. В некоторых автомобилях есть даже полости в верхней части приборной панели, доступные через съемные пластиковые панели.Это идеальные места для установки антенны GPS. Еще одно возможное место установки GPS-антенны в автомобиле — прямо под полкой для пакетов за задним сиденьем. В грузовике или фургоне антенна должна иметь видимость через переднее лобовое стекло. Иногда консоль между сиденьями предлагает разумное расположение антенны. Однако это должно быть место, где металлические предметы не будут помещены сверху. Известно, что такие предметы, как контейнеры для термального кофе и металлические зажимы, могут мешать работе маяка.Доступны антенны, специально разработанные для установки снаружи транспортных средств или других объектов. Обычно для этого требуется просверлить отверстие в крыше автомобиля или в какой-либо другой панели, обращенной вверх.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован.
