Уклон на плоской кровле: Уклон плоских крыш

Уклон плоских крыш

Уклон крыши необходим для эффективного отвода воды с поверхности ската.

При нарушении уклона крыши образуются застойные зоны, которые способствуют сокращению срока службы водоизоляционного ковра.

Крыша с большим уклоном «прощает» мелкие ошибки при монтаже и увеличивает срок службы конструкции.

Уклоном называют величину крутизны ската крыши.

Если представить крышу в разрезе, то получится прямоугольный треугольник. Уклоном будет считаться тангенс угла α, который равен отношению противолежащего катета к прилежащему.

Уклон может измеряться в градусах – °, процентах – %, а также может быть выражен коэффициентом уклона i.

Крыши с уклоном до 12° принято считать плоскими, а с уклоном 12° и более — скатными.

Для перевода уклона из градусов в проценты следует тангенс угла в градусах умножить на 100:

Для перевода уклона из процентов в градусы следует вычислить функцию арктангенса угла в процентах, умноженного на 0,01:

Ниже приведена сводная таблица с уклонами в различных величинах.

Коэффициент уклона, i	Угол наклона, °	Наклон, %
0,008	0,5	0,8
0,01	0,6	1,0
0,015	0,9	1,5
0,02	1,1	2,0
0,03	1,7	3,0
0,05	2,9	5,0
0,10	5,7	10,0
0,12	6,8	12,0
0,15	8,5	15,0
0,20	11,3	20,0
0,25	14	25,0
0,30	16,7	30,0
0,45	24,2	45,0
0,60	31	60,0
1,00	45	100,0

В соответствии с действующими нормативными документами в строительстве, устройство скатов крыши необходимо выполнять с уклоном не менее 1,5% (i=0,015, 0,9°), т. е. 1,5 см подъема ската крыши на 100 см длины.

Была ли статья полезна?

Уклон плоской кровли. Как рассчитать уклон плоской кровли

Выбор типа кровли, определение угла наклона и прочих параметров крыши – важная и ответственная задача, требующая знания нормативов и учета климатических особенностей в регионе. В статье дается описание плоской кровли, ее достоинств и особенностей. Подробно объясняется, для чего нужен и каким образом делается уклон плоской кровли. Информация будет полезна всем владельцам участков, планирующих строительство жилого дома, вспомогательных или хозяйственных построек.

Плоская кровляИсточник horoshidom.ru

Строение плоской кровли

Плоская кровля представляет собой единое полотно, не разделенное на отдельные участки, имеющее определенный наклон для организации стока воды. Существуют здания сложной архитектуры, состоящие из нескольких отделений с разным уровнем высоты. Каждая часть обычно имеет собственную кровлю, но общие правила для каждого отдельного участка сохраняются.

Плоские кровли традиционны для архитектуры южных стран, но в северных регионах используются преимущественно для нежилых строений – хозяйственных или вспомогательных. Причина такого отношения – обилие осадков, которых в таких количествах не бывает в регионах, близких к экватору.

Основная проблема заключается в снегопадах, создающих на поверхности тяжелый слой дополнительной нагрузкиИсточник folksland.net

Традиционное устройство плоских кровель состоит из опорной системы (стропил), образующей наклонную плоскость с выбранными параметрами. Поверх стропильной системы создается настил из досок, на котором крепится кровельное полотно. Такая конструкция проста, возводится достаточно быстро и позволяет обеспечить вывод влаги из подкровельного пространства.

Недостатком является использование древесины, имеющей склонность к короблению, гниению и представляющей пожарную опасность. Кроме того, деревянные стропила имеют ограниченную несущую способность, требующую тщательного расчета на соответствие снеговым нагрузкам. Немалую опасность представляет собой воздействие ветра, сильные порывы которого способны сорвать кровлю, причинив при этом значительные разрушения.

Для частичного решения вопроса вместо деревянных деталей используются металлические балкиИсточник odome.kz

В целях увеличения прочности и повышения несущей способности плоских кровель разработана методика строительства, при которой от строительства стропильной системы отказываются, заменяя ее плотным насыпным слоем – разуклонкой. она укладывается под определенным углом к горизонту, образуя наклонную плоскость, на которую укладывается кровельное покрытие. В результате опорной системой становится перекрытие верхнего этажа, а разуклонка плоской кровли усиливает ее и образует требуемый угол наклона, оптимальный для данных условий и материалов.

Такой вариант годится не для всех видов кровельного покрытия, но из-за простоты и надежности пользуется высокой популярностьюИсточник krovlikom.ru

Достоинства плоских кровель

Основное достоинство плоской кровли заключается в простоте и экономичности строительства. Такая поверхность удобна и безопасна, позволяет производить обслуживание или ремонтные работы в оптимальных условиях. Площадь поверхности такой крыши значительно меньше, чем у скатных конструкций, что позволяет существенно экономить на кровельном материале.

Дополнительным преимуществом плоских крыш является удобство и простота установки на них различных технических приспособлений и оборудования – спутниковых антенн, солнечных батарей и т.п. упрощается ремонт и обслуживание техники, которое может производиться в любое время года.

Плоская кровляИсточник ivd.ru

Существуют плоские крыши, поверхность которых оборудована под газоны, бассейны, уголки отдыха и прочие участки. В этих случаях использование поверхности наиболее эффективно, хотя и требует существенных затрат на оформление и обслуживание площадок.

Зеленая кровляИсточник archilovers.com

Уклон для плоской крыши: прихоть или техническая необходимость

Уклон – это необходимость, которую вызывает обилие осадков. Дождевая или талая вода должна иметь возможность вывода с поверхности, иначе кровельное покрытие будет быстро разрушаться и выйдет из строя. В летнее время застой дождевой воды спровоцирует агрессивное воздействие химических элементов и кислорода, растворенных в массе осадков. В зимнее время наличие влаги еще опасней – при понижении температуры она замерзнет и начнет расширяться. Мельчайшие трещины поверхности, куда проникнет влага, станут увеличиваться.

Рано или поздно это приведет к появлению протечек и потребует производства серьезных ремонтных работИсточник blues-dev. ru

Для организации оперативного стока воды необходим хотя бы минимальный уклон плоской кровли, позволяющий воде самотеком удаляться с крыши. Оптимальным вариантом решения проблемы для крыш большой площади является разуклонка плоской кровли материалами насыпного типа, образующая плоскость с нужным углом и параллельно выполняющая функции утепления и звукоизоляции.

Минимальный и максимальный уклон плоских кровель по СНиП

Угол наклона кровли – величина, регламентированная техническими нормативами. В СНиП имеется СП 17.13330.2011, или, проще, в Своде правил кровли. В нем определяются нормативные значения угла наклона кровельного покрытия в зависимости от конструкции крыши, а также – используемых материалов. Значения, которые имеет разуклонка плоской кровли, СНиП определяет в соответствии со свойствами поверхности различных кровельных покрытий. Степень шероховатости металлического полотна намного меньше, чем у мягких или волнистых поверхностей.

Величина уклона измеряется в различных единицах:

• В процентах.
• Отношение высоты к длине.
• В градусах.

Величина уклона измеряется в процентах, градусах и отношении высоты к длинеИсточник kak-sdelat-kryshu.ru

Такое обилие единиц измерения вызвано спецификой строительных работ – производить контроль угла с помощью транспортира на площадке намного сложнее, чем измерить линейные размеры.

Несколько сложнее обстоит ситуация при строительстве кровли с большой площадью. Делать уклон в таких условиях не всегда рационально. Решением вопроса становится уклон плоской кровли с внутренним водостоком, когда все полотно делится на относительно небольшие участки с водосточными воронками. Вода, попадая в них, выводится по системе трубопроводов в ливневую канализацию. Такая конструкция крыши сложнее и требует создания системы водосточных коммуникаций, но на больших зданиях этот вариант является оптимальным.

Минимальная и максимальная величина уклона, определяемая СНиП, не превышает 60° в самых максимальных допустимых значенияхИсточник blues-dev.ru

На практике углы наклона гораздо меньше и во многом зависят от местных климатических условий. Основными факторами, влияющими на выбор, являются:

• Количество снега в зимний период.
• Сила ветров, преобладающих в данном регионе.

Вес снега составляет значительную нагрузку. Определить его можно по таблицам в приложениях СНиП, где указаны среднегодовые значения по разным регионам страны. Чем ниже угол, тем меньше возможность самостоятельного схода снеговых масс. При этом, большой угол наклона увеличивает ветровые нагрузки, опасные тем, что кровельное покрытие может быть сорвано с опорной поверхности. Разрушения, происходящие при этом, могут привести к человеческим жертвам и угрожают не только данной постройке, но и всем объектам, расположенным поблизости.

Выбор угла основан на величине ожидаемых нагрузок и принимается в соответствии с ними. Если конструкция крыши состоит из прочных материалов, способных выдерживать статичную нагрузку от веса снега, то обычно стараются минимизировать ветровые воздействия, имеющие динамичный характер и непредсказуемое направление.

Выбор угла основан на величине ожидаемых нагрузокИсточник architizer.com

Технология проведения ремонта плоской кровли

Как рассчитать уклон плоской кровли

Специализированный расчет угла наклона – крайне сложная инженерная задача. Требования СНиП в этом вопросе имеют рекомендательное значение и определяют только допустимые пределы для каждого вида кровельного покрытия. Для неподготовленного человека выполнение подобного расчета недоступно и даже опасно. Необходимо, чтобы проектирование выполнялось грамотными и опытными специалистами.

Как вариант, можно воспользоваться онлайн-калькулятором, которые в избытке имеются в сети интернет. Полученное значение рекомендуется продублировать на другом ресурсе, чтобы сравнить данные и сбалансировать результаты. Необходимо учитывать, что онлайн-расчеты имеют лишь рекомендательное значение и не должны использоваться при строительстве ответственных конструкций.

Угол уклона кровлиИсточник blues-dev.ru

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов:

• Кровли из штучных материалов и волнистых листов
• Металлическая кровля.
• Мягкая кровля.

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плитИсточник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

В видео можно увидеть устройство плоских кровель:

Технология монтажа гидроизоляции кровли: материалы и нюансы монтажного процесса

Заключение

В завершение следует отметить увеличение количества построек с плоской кровлей. Мода на подобные архитектурные решения, пришедшая из Европы, требует использования соответствующих технологий и материалов. Подходить к строительству с обычными мерками, распространенными в России, нерационально и непрактично. Для построек с плоскими кровлями требуется создание специального проекта, учитывающего особенности климата, свойства материалов, гидрогеологические условия.

делаем правильный уклон (угол) для крыши

Застойные лужи с дождевой или талой водой – беспощадный враг плоских крыш. С упорной настойчивостью они разрушают покрытие и компоненты кровельного пирога. Для того чтобы атмосферный негатив не создавал угроз, необходимо предусмотреть и провести защитные мероприятия. Самый результативный и доступный по цене способ заключается в формировании уклонов, способствующих быстрому оттоку воды.

Во имя долгой службы крыши и расположенной под ней строительной конструкции нужно знать, как выполняется разуклонка плоской кровли. С целью создания наиболее эффективной защиты следует ознакомиться с применяемыми вариантами ее устройства.

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

• Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
• Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
• Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
• Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
• Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

• Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.
• Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.
• Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
• Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.

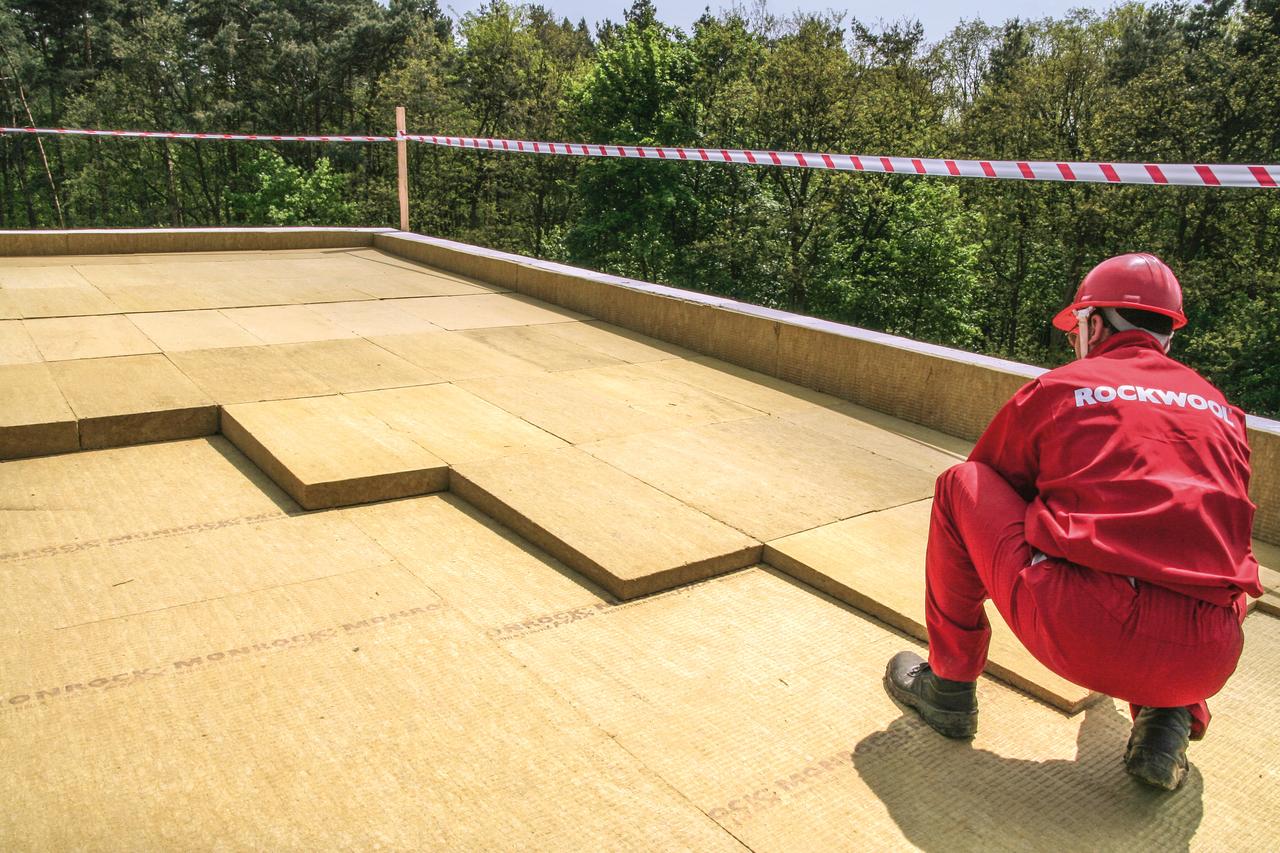

• Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Клиновидные теплоизоляционные плиты неспроста признают оптимальным способом решения проблем водоотведения с плоской крыши. Это наиболее удобная, дешевая и простая схема, не требующая от исполнителя углубленных навыков и фундаментальных познаний в кровельном деле.

Клиновидные плиты нарезаны в заводских условиях, что гарантирует точность результата предстоящей работы. К комплекту материала обязательно прилагаются выверенные на практике указания по укладке.

Плюсы применения клиновидных плит

Пенополистирольные и минераловатные плиты для формирования уклонов обладают равнозначным набором преимуществ, это:

• Незначительный вес, благодаря чему выполненная из утеплителя разуклонка создает наименьшую нагрузку на несущие строительные конструкции.
• Транспортировка к месту укладки без использования грузоподъемной строительной техники.
• Независимость технологии от погодных условий. Возможность провести успешную укладку, невзирая на неблагоприятные для строителей прогнозы.
• Ощутимое облегчение и ускорение действий по формированию наклонных плоскостей. Нет нужды в переносе финишных работ из-за необходимости выдерживать технологические перерывы. Например, ждать 28 дней, чтобы цементно-песчаная стяжка набрала необходимые параметры твердости.
• Значительное сокращение затрат на сооружение наклонов, необходимых и достаточных для беспрепятственного тока дождевой и талой воды.

Важно: несмотря на традиционные для материалов теплоизоляционные качества, клиновидными плитами нельзя заменять слой утепления. Разные по толщине элементы не обладают равноценными теплотехническими свойствами во всех точках. Потому слой реального утепления сооружается и рассчитывается отдельно. Его толщина никак не связана с предстоящим водружением клиновидных плит.

Работы по устройству уклона финишного покрытия плоской кровли СНиП II-26-76 предписывает проводить после укладки утеплителя, если теплоизоляция предусматривалась проектом. Если в утеплении плоскости крыши не было необходимости, клиновидные плиты укладываются на покрытое паро- или гидрозащитой основание.

Клиновидную теплоизоляцию используют при сооружении новых крыш и при выполнении ремонтных и восстановительных работ. С помощью легких удобных плит-модулей можно создать буквально любой рельеф, чтобы направить потоки в заданном направлении.

Как плитами сделать уклон?

Клиновидные плиты поставляются в наборах, позволяющих изящно и быстро сформировать уклоны и контруклоны на плоской крыше. Последовательность укладки элементов разуклонки не зависит от того, из какого вида утеплителя они выполнены. Однако состав плит оказывает влияние на схему сооружения наклонных плоскостей.

К примеру, между финишной полимерной мембраной и пенополистирольными или пенопластовыми плитами обязательно должен быть проложен слой геотекстиля. Без разделительного слоя кровля беспечно распрощается с пластификаторами и обязательно придет в непригодность. Зато на базальтовую вату финишное покрытие можно стелить без опасений, не применяя разделительной прослойки, за счет чего существенно уменьшатся расходы.

Полимерной мембране категорически запрещено непосредственно контактировать с битумной и битумно-полимерной гидроизоляцией. Соседствовать они могут только в случае, если между ними будет проложен все тот же разделительный слой.

Еще геотекстильная подложка в обязательном порядке требуется при укладке плит сразу на шероховатое бетонное покрытие, т.е. если они используются исключительно для формирования уклона на неутепленной крыше.

Маркировка элементов разуклонки

В рамках единого производителя клиновидные плиты выпускаются по общему принципу, независимо от состава изделия. Элементы маркируются для облегчения процедуры укладки, имеют идентичные размеры.

Российский изготовитель строительных систем ТехноНиколь, например, предлагает наборы клиновидной разуклонки из пенополистирола и минваты. В обоих случаях:

• Плиты, помеченные литерами А и В, предназначаются для сборки уклонов размером в 1,7%.
• Если материал помечен литерами J и K, то его используют при сооружении уклонов в 3,4% и 4,2%.
• Плоские плиты утеплителя с буквенным обозначением С применяются для набора высоты. Элементы с маркировкой С могут укладывать и под разуклонку, и поверх нее.

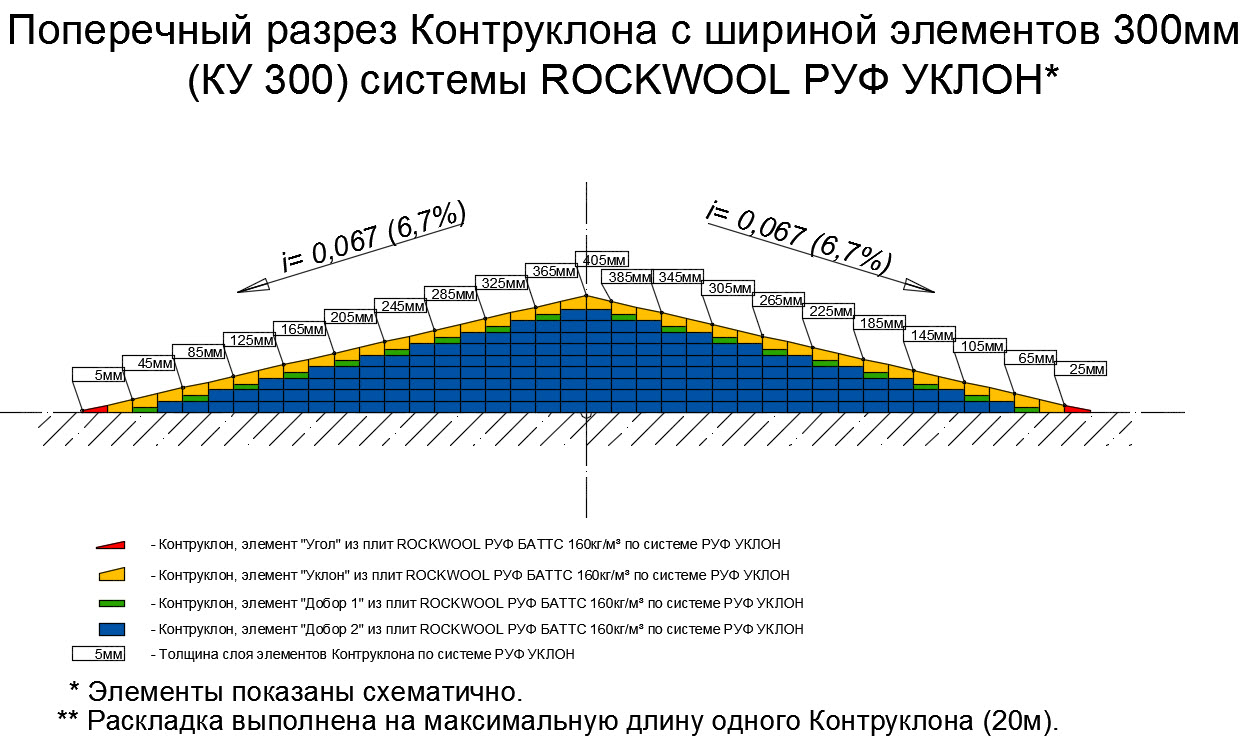

Подробнее на схемах:

В инструкциях от производителя материала обычно имеется схема укладки с наглядным изображением последовательности расположения клиновидных плит. Сооружение одной плоскости, направленной к водосборному желобу, или двух смежных плоскостей, направленных к водосборной воронке, не станет серьезной проблемой для домашнего мастера. Укладку следует начать с самого низкого места крыши и продолжить вверх к создаваемому водоразделу.

Несколько другое дело, если сооружается сложный рельеф с несколькими ендовами и водораздельными хребтами. Придется вычертить план и заранее продумать ход действий. В плане сложный рельеф обычно выглядит как совокупность ромбов и треугольников. Укладка в таких случаях стартует от края ромба или треугольника, финиширует процесс в центре условных фигур.

Требующейся высоты достигают посредством набора плит с необходимой толщиной. При устройстве ромба его как бы делят на четверти, а треугольник на половины. Каждый сегмент собирается отдельно, после чего по факту производится подрезка.

Правила установки креплений

Установка клиновидных плит на основание без предварительной теплоизоляции производится методами, обычно применяемыми в устройстве мягкой кровли из ПВХ мембраны или битумного покрытия. В приоритете механический способ крепления к основанию, согласно которому телескопическим плиты крепятся саморезами с телескопической насадкой.

Фиксация клиновидных деталей из минеральной ваты производится одновременно с основным слоем утеплителя. Рекомендовано ставить две крепежных единицы на плиту размером 600×1200мм. Если оба линейных размера плиты больше метра, крепежных точек потребуется 4.

Клиновидную разуклонку необходимо располагать так, чтобы стыки ее не совпадали со стыками нижележащей теплоизоляции, т.е. принцип разбежки швов соблюдается и по отношению к многослойной системе утепления, и по отношению к слою утепления с уклонообразующим материалом. Если элементы теплоизоляционной разуклонки укладываются на основу без утепления, их приклеивают или просто пригружают.

Отметим, что пенополистирольные плиты нельзя приклеивать с помощью битумного клея, содержащего большое количество органических растворителей. Материал «не дружит» с органическими растворителями и бензином. Потому их соседство следует исключить.

На время производства монтажных операций пенополистирольные плиты рекомендовано склеивать между собой двусторонним скотчем, чтобы они не смещались от неосторожных прикосновений. На собранный сегмент сложносоставного уклона желательно положить груз, чтобы он сохранил местоположение.

Тип крепежа должен соответствовать разновидности основания, к которому производится фиксация панелей:

• Для установки на профнастил потребуются сверлоконечные саморезы Ø 4,8мм.
• Для крепления к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам прочностью М150 нужны остроконечные кровельные винты Ø 4,8мм вместе с полимерной анкерной гильзой.
• Для фиксации на бетонных основаниях класса В-25 необходимо запастись забивными анкерами.

Размер саморезов подбирается с учетом толщины слоя так, чтобы винт зашел в бетон на 5см, а за тыльную сторону профнастила выступал не менее чем на 1,5см. При устройстве разуклонки по старым ремонтируемым кровлям с битумным покрытием используется тарельчатая категория креплений. Возраст ремонтируемой битумной кровли должен быть более года.

Использование галтелей из утеплителя

Треугольную в срезе длинномерную деталь из базальтовой ваты применяют для перенаправления токов атмосферной воды от сопряжений вертикальных и горизонтальных поверхностей. Укладывают их вдоль линии состыковки крыши с парапетом, примыкающей стеной, бортиками зенитных фонарей, дымоходов и т.д.

Нарезанный с безупречной геометрической точностью материал способствует повышению скорости проведения работ по обустройству плоской крыши. Укладка галтели позволяет быстро создать плавный переход от вертикальной поверхности к горизонтальной плоскости.

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.

устройство разуклонки и минимальный угол наклона односкатной крыши, материалы «ТехноНиколь», как рассчитать в процентах

Плоская кровля, имеющая небольшой уклон, будет считаться возведенной согласно строительным нормам и требованиям. При этом правильный уклон не будет заметен обывателю. При несоблюдении нормативов на плоской кровле обязательно будут накапливаться осадки. Подробнее об устройстве плоской кровли можно узнать далее из статьи.

Как устроена такая крыша?

Устройство плоской кровли – занятие несложное. Основанием для конструкции могут быть железобетонные плиты или профметаллические листы.

Слои плоской крыши следующие:

• цементно-песчаное основание или бетон;
• пароизоляционные материалы с применением современных рулонных основ или битумных мастик;
• утеплитель: минеральная вата, плиты, керамзитовая подсыпка, бетонные заливки.

Все составляющие кровельного пирога составляются с учетом применяемых материалов.

Если это наплавляемая основа, то поверхность монтируется с одним видом материалов.

Плоская кровля проста по конфигурации, однако ее технологии возведения довольно разнообразны. Если правильно определиться с технологией, процесс строительства займет максимум два дня. Большое значение при выборе составляющих компонентов для кровли имеют несущие стены. Так как на них монтируются балки, которые могут быть как из дерева, так из стали.

При этом именно эти детали передают нагрузку от крыши к стенам и основанию дома:

• балки плоской кровли удерживают вес остальных перекрытий;
• вес людей, обслуживающих конструкции;
• атмосферные нагрузки, накапливающиеся на кровле.

Балки должны быть правильно выбраны и установлены. Затем выбирается и устанавливается отделочное покрытие. Оно также должно отличаться хорошими эксплуатационными свойствами. Немаловажное значение для плоской кровли имеет этап укладки пароизоляции и гидроизоляции.

По правилам пароизоляция укладывается на поверхность первой.

Материал должен предотвратить попадание влаги.

• В качестве первого слоя часто применяют армированную пленку из битума, в основе которой стекловолокно.
• Второй этап монтажа – укладка утеплителя, в качестве которого для плоских крыш часто применяется керамзит. Если плоская кровля не выдержит большого веса, то рассматриваются варианты полимерных утеплителей.
• Третьим этапом является монтаж гидроизоляции. В качестве основы для этих работ применяются полимерные или битумные материалы.

Специалисты различают плоские кровли для отапливаемых домов, а также варианты крыш для хозяйственных неотапливаемых помещений. Если нет опыта в возведении крыш, то строительство, связанное с монтажом перекрытий над сараем, беседкой, верандой, станет хорошим опытом.

Здесь не потребуется особых умений, так как для кровли небольшой площади потребуется создать единый уклон в одну сторону.

Плоская кровля для дома потребует тщательности и разделения работ на этапы.

• Укладка настила на уложенные балки. Доски сверху покрываются рубероидом.
• Рубероид покрывается утеплителем (керамзит, шлак).
• Монтаж уклона с помощью выравнивания утеплителя.
• Монтаж стяжки поверх утеплителя. Толщина стяжки минимум 2 см.
• Стяжка дополнительно покрывается рулонным материалом или обрабатывается грунтовкой.

Согласно нормативам, уклон плоской кровли рассчитывается в процентах. Далее рассмотрим подробнее технологию расчетов

Для чего нужен наклон?

Кроме эксплуатируемых и неэксплуатируемых видов крыш, существует еще два варианта:

• традиционные;
• инверсионные.

Традиционная кровля сохраняет порядок слоев кровельного пирога, когда гидроизоляция укладывается поверх теплоизоляции. Однако в этом случае нагрузки и постоянное давление быстро выводят из строя гидроизоляционный слой, все остальные слои также страдают.

Идея инверсионной кровли состоит в защите гидроизоляции, которая свободно укладывается под утеплителем. Устройство пароизоляции в этом варианте необязательно.

В любых вариантах плоских крыш важно создать правильный уклон. Правильность уклона связывают со многими параметрами. Первое важное определение – воздействие ветра. В регионах с частыми и сильными ветрами стоит делать небольшой угол наклона. При неправильном большом уклоне порывы ветра просто сорвут кровельный материал. Кроме того, пострадает стропильная система и обрешетка.

Уклон плоской кровле нужен для того, чтобы осадки не стали причиной преждевременной порчи кровельных материалов. Понятно, что в летний период проблемы с излишней влажностью на кровле может и не быть.

Однако опасность в том, что в зимний и осенний периоды влага, накапливающаяся от снега и дождя, будет оттаивать днем, а ночью замерзать. Это приведет к тому, что влага постепенно проникнет в утеплитель или гидроизоляцию, и возникнут протечки. Кроме того, в материалы попадет пыль, которая несет в себе семена различных трав.

При наличии достаточной влажности внутри материалов растения прорастут. На некоторых неправильно сконструированных кровлях может наблюдаться не только трава, но и деревья, которые станут причиной порчи стропильной системы.

Это также портит общий вид всего здания. Поэтому процедура разуклонки крыши должна обязательно осуществляться, причем еще на начальном этапе строительства. Несмотря на то что мероприятий по созданию уклона вроде бы много, процесс на самом деле несложный.

В расчетах следует учесть материалы, которые будут применяться в строительстве.

Расчёт

У профессионалов допустим расчет наклонной в градусах или процентах. Определить правильную величину поможет чертеж. Для его создания необходимо знать высоту кровли, а также ее ширину. Непосредственное математическое вычисление проводится с применением тригонометрических формул. Значение можно также узнать по существующей таблице, которая уже была рассчитана профессионалами.

Уклон кровли может формироваться по предварительно сделанным расчетам, которые задают разницу стен по высоте. На эти стены будут опираться две отвесные стороны ската. Формировать уклон можно и на равных во всех точках плоскости крыши.

То есть балки изначально водружаются на равные по высоте стенки.

Расчет допустим на основании сведений, указанных к конкретным строительным материалам. Например, для крыши из профнастила минимально возможный уклон по СНиПу меньше 12 градусов. Для крыши из металлочерепицы стоит увеличить показатель до 15 градусов. При этом и те и другие листы обязательно должны обрабатываться герметиком.

Меньшие углы наклонов возможны для крыш из искусственных материалов. Это могут быть мембранные основания, ондулин, битумные основания. Еще на величину наклона будет влиять количество слоев кровельного пирога. Для кровли, включающей два слоя, должен быть предусмотрен угол наклона в 15 градусов.

Если покрытие для крыши – мягкая черепица, то достаточно 11 градусов для наклона. Но при настиле мягкой черепицы стоит учесть сплошную обрешетку. Рассмотрите варианты укладки некоторых видов материалов подробнее.

Варианты

Если вы выбрали в качестве материалов разуклонки насыпные варианты (керамзит), то стоит учесть особенности данной схемы работ.

• Бетонное основание кровли будет лучше защищено, если на него уложить слой стеклоизола. Это хороший гидроизоляционный материал. Поверх гидроизоляции насыпается керамзит. На этом этапе необходимо создать уклон. Слой керамзита покрывается пленочным материалом, при этом, если этот слой не единый, пленка укладывается внахлест.
• Следующим этапом следует нанести стяжку, включающую песок и цемент. Стяжкой выравнивается слой насыпного материала. Далее формируется кровельный пирог с учетом существующего проекта.
• Разуклонка из профлиста 6 метров должна равняться 12 градусам. При этом, чтобы не тратиться на герметик, достаточно придерживаться рекомендуемых условий для нахлеста. Выбор уклона кровли из профлиста выгоден, прежде всего, с финансовой точки зрения. Это самый экономичный и простой способ устройства кровли.

Есть еще варианты материалов, которые максимально добавят комфортности не только строителю, но и владельцам, так как не создадут хлопот при эксплуатации. К таким материалам можно отнести продукцию «ТехноНиколь». Это крупнейший производитель кровельных материалов, признанных надежными и эффективными по всему миру.

Если традиционный способ устройства разуклонки насыпными материалами не подходит, можно рассмотреть современные методы.

Эти методы стоит рассмотреть, так как засыпные утеплители могут:

• сместиться, что грозит нарушением разуклонки;
• не обеспечить плавность перехода;
• не обеспечить точность работ при минусовых температурах.

Для обеспечения точности уклона можно рассмотреть готовые плиты утеплителя с имеющимся уклоном. Плиты могут включать минеральную вату или пенополистирол. Экономичным и надежным методом является применение полистирола. Процесс работы с плитами совпадает с этапами устройства теплоизоляции.

Плиты укладываются под:

• кровельное покрытие;
• слой гидроизоляции.

Для фиксации плит достаточно саморезов или клея.

Из положительных характеристик отмечается:

• уменьшенная нагрузка на основание;
• отсутствие мокрых работ дает возможность строить в минусовые температуры;
• возможность заблаговременного приобретения, так как нет необходимости в особенных условиях хранения.

Единственный недостаток материала – значительные денежные траты, так как плиты еще достаточно дороги.

Как сделать минимальным?

Чтобы сделать минимальными траты, нужно делать малый угол односкатной крыши. Для этого выбирайте соответствующие материалы для строительства.

Для кровель с уклоном в 15 градусов подойдут следующие материалы:

• профнастил 8-20 градусов;
• пластины из сплавов и металлов (фальцевая кровля делается из стали, меди, алюминия).

А также угол кровли прочно связан со способом присоединения стропил к опорам. Профессионалы говорят о трех типах.

• Висячая система. Сборка стропил происходит на земле. Затем готовая конструкция переносится на кровлю. Процесс считается сложным, с точки зрения технического исполнения.
• Наклонная система. Стропила опираются на ведущие элементы под углом. Опорой выступают стены, которые имеют разную высоту.
• Скользящая система чаще используется при строительстве срубов. Система включает специальные части, которые называются «скользяшки». Система компенсирует усадку здания, предотвращая излом конструкций в точках соединения элементов.

Подробнее о плоской кровле вы узнаете из следующего видео.

Разуклонка плоской кровли — как сделать, стяжкой или клинами?

Теперь необходимо просчитать по следующей схеме: 500 – 250 – 50 = 200. Полученный параметр и есть толщиной уклонообразующего слоя у парапета в миллиметрах. Расчет уклона до воронки: 200 : 5 = 40. Это значит, что уклон кровли будет составлять 40 мм на метр, либо 4 %.

Если необходимо уменьшить уклон до полтора %, необходимо сделать следующий расчет: 5 × 1,5 + 2 = 9,5 см. Это будет толщина уклоноформирующего слоя возле парапета.

Если водоприемная воронка размещается на кровельной площадке, расчет и планирование уклона осуществляется следующими способами:

• Круговая система. Уклоны крыши делаются с четырех сторон по направлению к воронке.
• Косыночная планировка. Крыша условно делится контурами в виде конверта.

Когда на крыше находится две и более воронки, планировка уклонов осуществляется только по второй схеме.

Как устанавливаются крепежные элементы

Формообразующие клиновидные детали из минваты крепятся одновременно со слоем основного утеплителя из расчета по паре саморезов на плиту стандартных размеров. Если оба параметра плиты в длину превышают один метр, потребуется фиксация в четырех точках.

Разуклонка в клиноподобном виде укладывается таким образом, чтобы стыки предыдущего ряда не совпадали со стыками следующего. Принцип несостыковки швов распространяется и на порядок укладки нижнего слоя многослойной термоизоляции. При размещении разуклонных плит непосредственно на основу плоской крыши без изоляционной прокладки, допускается приклеивание, либо элементарная пригрузка.

Если пенополистирольные плиты крепятся клеевым способом, нельзя использовать вещества на битумной основе. В веществе содержатся негативно влияющие на материал органические растворители. До окончательной фиксации или покрытия финишным слоем, пенополистирольные плиты рекомендуется соединять между собой скотчем с двусторонней адгезивной поверхностью. Это предохранит сложносоставную конструкцию уклона от смещений во время укладочных работ.

Тип крепежа для панелей выбирается в зависимости от материала основания разуклониваемой крыши:

• металлический профнастил – саморезы со сверлоподобным наконечником диаметром 4,8 мм;
• стяжки – остроконечные винты для кровель диаметром 4,8 мм в комплекте с полимерной анкерной гильзой.

Длина саморезов зависит от толщины разуклонки вместе с термоизоляцией. Винты необходимо завинчивать в бетон на глубину не менее 5 см. Выступ самореза за обратную сторону профилированного листа должен быть не менее 1,5 см. При обустройстве разуклонкой ремонтируемых крыш с битумной обработкой, рекомендуется использовать крепления тарельчатого типа.

Роль и значение галтелей из термоизоляционных материалов

Двускатный длинномерный элемент изготавливается из базальтовой ваты. Его используют для создания верхней точки скатов, перенаправляющих потоки атмосферных осадков. Детали укладываются вдоль стыкуемых линий. Благодаря их использованию, ускоряются монтажные работы, достигается высокая точность формирования структуры конструкции.

Маркирование сборных элементов

На этапе планирования работ создается чертеж, по которому определяются направления и высота наклонов. При использовании материала заводского производства при монтаже, применяется технология сборки маркированных плит. Это облегчает работу и помогает быстро и правильно сложить правильный наклон из большого количества элементов.

Плиты производства «ТехноНиколь» предлагаются в следующих вариантах:

• «А», «Б» – для сборки уклонов по размерам в 1,7 %;
• «J», «K» – для формирования откосов по размерам 3,4% и 4,2%.

Обозначение плит литерой «С» означает, что это безнаклонные детали для набора высоты. Такие элементы можно укладывать под, либо поверх разуклонки.

Система для создания уклона Пеноплэкс® Уклон

Требования норматива

 В соответствии с требованиями норматива СП 17.13330.2017 «Кровли», на плоских кровлях для отвода дождевой и талой воды необходимо предусматривать уклоны минимум 1,5% (1°), а в ендовах — минимум 0,5%.

Способы создания уклона на плоских кровлях

Уклонообразующий слой достигается тремя способами:

1.
   созданием основания кровли уже с уклоном не менее 1,5%;
2.
   устройство на основании бесшовной стяжки с уклоном не менее 1,5%;
3.
   организация уклона из изоляционных материалов: сыпучих или сегментов, специальным образом нарезанных из теплоизоляционных плит.

Рассмотрим п. 3 подробнее. Среди сыпучих материалов для создания уклона чаще всего применяется дешевый насыпной керамзит или бетонные смеси. Это порождает ряд проблем:

• Смещение и отклонение уклонообразующего слоя от заданных углов. В результате не выполняется задача по отводу воды, образуются лужи, к тому же растет нагрузка на кровлю. В ходе эксплуатации данный процесс усугубляется и может привести к разрушению кровельного покрытия.
• Значительное увеличение нагрузки на кровлю и несущие конструкции здания в связи с большим весом уклонообразующего слоя керамзита и цементно-песчаной стяжки, который как правило, составляет от 350 – 2500 кг/м³.
• Повышение стоимости работ по устройству кровли из-за сложного и трудоемкого процесса монтажа уклонообразующего слоя из сыпучего материала.

Решения компании «ПЕНОПЛЭКС СПб»

ООО «ПЕНОПЛЭКС СПб» разработана специальная система для создания уклона — ПЕНОПЛЭКС^® УКЛОН. Система представляет собой набор сегментов различной толщины с двумя вариантами уклона: 1,7 % и 3,4 %.

Наряду с поставкой сегментов ПЕНОПЛЭКС^®УКЛОН компания выполняет для заказчика расчет системы образования уклона со схемой их раскладки по заданным параметрам кровли.

Пример схемы раскладки сегментов ПЕНОПЛЭКС

^® УКЛОН:

Уклонообразующий слой для плоской кровли, основной уклон 1,7%

На фото: пример применения системы ПЕНОПЛЭКС®УКЛОН на объекте. Кровля производственного здания компании «Юнона-2», одного из крупнейших поставщиков металлопроката в Чувашской Республике. Чебоксары, ул. Мира, 48 А

Преимущества системы ПЕНОПЛЭКС

^® УКЛОН

•
  Возможность использования как при новом строительстве, так и при реконструкции уже существующих зданий.
•
  Поставка элементов уклонообразующего слоя в комплектах, готовых к применению.
•
  Всепогодность монтажа ввиду отсутствия «мокрых» процессов (укладка конструктивных элементов на основе цементно-песчаных растворов в воде) и устойчивости сегментов ПЕНОПЛЭКС^®УКЛОН к воздействию влаги, а также высоких и низких температур.
•
  Возможность монтажа силами бригад, не имеющих специальных навыков, благодаря предоставлению компанией-производителем расчета системы образования уклона со схемой раскладки сегментов.
•
  Низкие нагрузки на несущие конструкции здания в связи с легкостью материала: удельный вес сегментов в 50 раз меньше цементно-песчаной стяжки, в 9 раз ниже керамзита.
•
  Способность выдержать высокие нагрузки на кровлю, в частности, снеговые.
•
  Удобство и технологичность монтажа в сравнении с обустройством цементно-песчаной стяжки: по сегментам ПЕНОПЛЭКС^®УКЛОН можно ходить, для цементно-песчаной стяжки в первое время после монтажа это недопустимо.
•
  Более высокая прочность и стойкость к воздействию окружающей среды по сравнению с сегментами из других распространенных изоляционных материалов, например, минеральной ваты.
•
  Дополнительное утепление кровли ввиду высокой теплоизолирующей способности сегментов ПЕНОПЛЭКС^®УКЛОН.

Уклон плоской кровли: разрабатываем разуклонку

Уклон плоской кровли. Варианты разуклонки.

Для обывателей наличие уклона плоской кровли становится открытием, так как в их понимании плоская кровля должна быть плоской. Но, это не логично, ведь куда бы тогда девалась вода с таких крыш? Для решения этой задачи существует разуклонка на плоской кровле – незначительные правильно выверенные уклоны по всей площади кровельного покрытия позволяют стекать всей воде. К организации разуклонки следует отнестись очень ответственно, так как от нее многое зависит. Поэтому, рекомендуем обратиться к профессионалам компании «КАДЕТ-СПб», которые выполнят грамотное устройство уклона плоской кровли.




Если разуклонка на плоской кровле выполнена с ошибками, это может привести к возникновению так называемых «зон застоя» в которых образуются лужи или даже болотца. Пересыхают такие застои только в периоды сильной жары, попросту испаряясь. А все остальное время – стоячая вода уничтожает кровельное покрытие. Как следствие – кровельные протечки по всей площади крыши. Далее в статье о том, как избежать подобных плачевных последствий.

Зачем нужна разуклонка на плоской кровле?

Как уже было коротко замечено выше, стоячая вода постепенно уничтожает кровельное покрытие. Почему это происходит? Давайте разберем, как эта вода может повредить вашу кровлю:

• Вода имеет свойство сужаться и расширяться, причем делает она это в куда большем диапазоне, чем любой, даже самый гибкий кровельный материал. Таким образом, собравшаяся в лужу вода будет днем согреваться, а ночью охлаждаться, постепенно проникая через микротрещины в кровельное покрытие, расширяя их. В холодное время года этот эффект выражается куда сильнее: вода по несколько раз переходит из жидкого состояния в твердое и обратно.
• Влага и тепло – это все, что требуется большинству микроорганизмов для развития и размножения. И далеко не все микроорганизмы и бактерии безвредны даже для самых прочных и надежных кровель. Таким образом, в теплое время года в небольших лужах успевает сформироваться своя небольшая экосистема, которая постепенно разрушает герметичное покрытие.
• Точно так же, как и микроорганизмы, многим растениям нужно совсем мало ресурсов, что бы пустить корни и начать расти. Вместе с ветром в такие лужи постоянно попадает почва в виде пыли и семена различных растений. В конечном итоге, некоторые из них прорастают и пробивают материал кровли своими корнями.

Выше мы описали три самых простых и распространенных сценария, которые грозят практически любой плоской крыше, у которой не правильно устроена разуклонка. Если точнее, то разуклонка – это комплекс мероприятий, направленных на создание заведомо рассчитанных скатов, уклон которых находится в пределах 1-4 градусов. Весь смысл этих уклонов сводится к тому, что бы вся выпавшая на покрытие крыши влага стекла в систему водосброса.

Правильно выполненные уклоны плоской кровли избавят владельца от необходимости постоянного ремонта протечек крыши. А заодно значительно продлит срок службы крыши. Но, как грамотно выполнить разуклонку плоской кровли, об этом далее в статье.

Методы разуклонки плоской кровли

Провести комплекс мероприятий по устройству необходимых уклонов можно четырьмя основными способами:

• При помощи засыпных утеплителей. Например, отлично подойдут перлит или керамзит.
• Используя легкие бетонные смеси, которые, тем не менее, создаются на основе все тех же утеплителей.
• С использованием аналогичных бетонных смесей, но уже на основе полимерных наполнителей.
• Применив классические твердые теплоизоляционные материалы.

Но, все эти методы имеют свои особенности. Например, засыпные утеплители плохо удерживают свою форму и со временем гарантированно смещаются, нарушая точно выверенные уклоны. Более того, мы с вами помним, что угол наклона «мини-скатов» находится в пределах 4 градусов, то есть, почти незаметный. В тоже время, размер средней гранулы керамзита порядка 2 сантиметров, что не позволит выполнить достаточно плавный уклон.

Легкие бетонные смеси является практически идеальным решением для разуклонки, если бы не их масса. Из этого материала получается превосходные плавные уклоны, отводящие всю влагу с крыши, но из-за высокого веса, его использование возможно только при строительстве сооружения. Так как, только в этом случае, можно будет заложить дополнительную нагрузку в проект, после чего реализовать в жизни.

А вот использование утеплителей не зря считается самым распространенным вариантом. Этот материал и доступен, и относительно легок. С ним несложно работать, ему можно придать практически любую требуемую форму. Так он еще и выполняет дополнительную теплоизоляционную функцию.

Разуклонка засыпными материалами

Этот способ разуклонки так же популярен и достаточно прост в исполнении. Его проводят по следующей схеме:

• На железобетонное основание укладывается слой гидроизоляции. Чаще всего роль гидроизоляции берет на себя стеклоизол, благодаря тому что материал долговечен (до 35 лет службы) и отлично выполняет свои функции.
• Сверху насыпается керамзит или любой другой сыпучий утеплитель в нужном количестве. После чего разравниваем его так, что бы «траншеи», по которым будет стекать вода, соответствовали проекту хотя бы на глаз.
• Далее утеплитель перекрывается внахлест плотной полиэтиленовой пленкой.
• Последний штрих – формирование точных контуров разуклонки при помощи выравнивающей цементно-песчаной смеси.

После проведения всех этапов разуклонки, остается только выполнить монтаж рулонного кровельного материала в соответствии с технологией. Однако, нельзя забывать о существующей проблеме: такая разуклонка очень не прочна и со временем потеряет свою эффективную форму.

Помешать этому можно только предварительно залив сыпучий утеплитель «цементным молоком», он позволит сохранить нужную форму. Но, на высыхание этого раствора уйдет немало времени, а сформированные уклоны прилично наберут в весе.

Разуклонка пенобетоном

Самый современный и передовой способ разуклонки! Как понятно из названия, вместо утеплителя используется так называемый пенобетон. Его заливают, согласно проекту, в нужных пропорциях на крышу и формируют уклоны. Сверху покрывают стяжкой из пенофибробетона и все это закрывают наплавляемой гидроизоляцией.

В результате получается плоская кровля с разуклонкой, которая имеет потрясающие механические, защитные и теплоизоляционные характеристики. Недостаток у такой разуклонки лишь один – сравнительно высокая стоимость.

Учитывая технологичность и стоимость материала, сложность его монтажа, такая разуклонка обойдется заказчику в приличную сумму. Да, именно заказчику, так как работы по монтажу пенобетона своими руками не выполнить, в любом случае придется обращаться к квалифицированным специалистам. Таковыми являются сертифицированные работники компании «КАДЕТ-СПб».

Разуклонка теплоизоляционными материалами

Как уже писалось выше – это самый распространенный способ разуклонки на сегодняшний день. Вызвано это следующими преимуществами:

• Это выгодно. Стоимость необходимого объема утеплителя, в сравнении с аналогами, низкая.
• Это не так сложно. Пусть для разуклонки утеплителем все-равно потребуются специалисты-кровельщики, но это обойдется значительно дешевле и работы пройдут быстрее.
• Разуклонка возможна, как во время строительство сооружения, так и на уже построенном здании. Благодаря небольшой массе утеплителя, практически любая крыша выдержит такую дополнительную нагрузку без внесения серьезных изменений в свою конструкцию.

Что же касается материалов, здесь лидируют такие известные наименования, как минеральная вата и полистирол. Они почти ничем не уступают аналогам, зато имеют низкую стоимость. Это правильно с точки зрения оптимизации финансовых затрат.

Процесс такой разуклонки предельно прост, сначала материал нарезают в соответствии с проектом. Дальше его крепят напрямую к железобетонному основанию. Делается это при помощи дюбелей или саморезов, реже утеплитель приклеивают. Поверх укладывается слой гидроизоляции и остается только выполнить классический монтаж выбранного кровельного материала.

Что касается формы плит утеплителя, чаще всего она придается произвольным образом при помощи подручных средств. Но, некоторые производители предлагают плиты с уже сформированными уклонами. Так же, для придания больше прочности и надежности материалу, используются специальные пластиковые регулируемые опоры. Найти их можно в ассортименте компаний по производству кровельных строительных материалов.

Теперь вы знаете, для чего существует разуклонка на плоской кровле. Чтобы избежать каких-либо проблем с крышей в будущем, важно ответственно отнестись к формированию уклона плоской кровли, лучше всего обратиться к профессионалам. В Санкт-Петербурге и Ленинградской области, устройство уклона плоской кровли выполнит ремонтно-строительная компания «КАДЕТ-СПб».

Полное руководство по системам плоских крыш

Плоские кровельные системы немного отличаются от других. Большинство современных жилых домов имеют относительно крутые уклоны. Однако во многих городах США со старым жилым фондом — вспомним Федерал-Хилл в Балтиморе или Александрию в Старом городе Вирджинии — крыши часто бывают плоскими или имеют очень низкий уклон.

Плоские крыши усложняют замену крыши. Нужно многое знать о системах плоских крыш и о том, как они работают, чтобы ваш дом оставался безопасным и сухим.

Что такое плоская крыша?

Плоской крышей обычно считается любая крыша с уклоном 1-10 градусов. Это означает, что плоские крыши на самом деле не плоские. Он может выглядеть горизонтально, но часто имеет минимальный уклон 1/4 дюйма на фут. Это позволяет воде стекать с крыши, чтобы предотвратить повреждение.

Краткий языковой урок: Угол и уклон — это термины, используемые для описания углов вашей крыши.

• Шаг  — это соотношение между подъемом крыши — вертикальным изменением высоты для каждой горизонтальной единицы крыши — и пролетом , который представляет собой расстояние поперек вашей крыши.
• Уклон  – это соотношение между подъемом крыши и -м прогоном, -м или горизонтальным изменением расстояния поперек вашей крыши.

Уклон и уклон создают сток. Водяные лужи или лужи при отсутствии уклона или уклона приводят к повреждению крыши. Вы хотите, чтобы вода текла в водосточную систему и от фундамента вашего дома. С плоских крыш и крыш с малым уклоном дренаж происходит не так быстро, как с другими кровельными системами.

Плюсы и минусы плоских крыш

Возможно, вы заметили: Плоская крыша часто используется в коммерческих и промышленных целях.

4 момента, которые следует учитывать при выборе плоских кровельных систем:

1. Конструктивные элементы

Огромный размер многих коммерческих зданий делает крыши с крутым скатом непрактичными. Более крутую крышу сложнее проектировать и обслуживать. Во многих городах есть ограничения по высоте, которые предприятия могут встретить с плоской крышей. Многоквартирные дома, такие как рядные дома или таунхаусы, имеют одинаковые недостатки размера крыши.

2. Дополнительное полезное пространство

Компоненты ОВиК и холодильного оборудования обычно устанавливаются на крышах коммерческих зданий и других плоских кровельных системах.Это дает больше ценного пространства для владельцев дома или бизнеса в густонаселенных городских районах.

3. Простой осмотр и обслуживание

Коммерческие здания часто проверяются из-за проблем с ответственностью. Говорят, что плоскую крышу легче осматривать и обслуживать в случае возникновения проблем. Как домовладельцы, наша занятая жизнь не поддается обслуживанию кровли — мы скорее починим ее и забудем! В большинстве случаев предпочтительным жилым вариантом является скатная крыша с битумной черепицей.

4. Повышение энергоэффективности?

Плоские крыши могут быть более энергоэффективными в зависимости от используемых материалов и расположения здания. Некоторые домовладельцы добились экономии энергии от 30 до 40 процентов с плоской крышей.

Атактический полипропилен, или APP, является ингредиентом, используемым в некоторых плоских кровельных материалах. Этот переработанный побочный продукт может также понравиться домовладельцам, стремящимся стать экологичнее.

Техническое обслуживание плоских крыш

Плоские крыши требуют больше обслуживания и могут быть более подвержены протечкам.Это может не быть проблемой для владельцев коммерческих зданий, недвижимость которых подлежит регулярной проверке. Однако домовладельцы обычно не имеют квалификации (или не заинтересованы) в проведении собственных проверок и технического обслуживания.

Адам Левеллен, менеджер по продажам Long Roofing, отмечает, что хорошо сделанная крыша с малым уклоном рассчитана на долгий срок службы. Однако ненадлежащий ремонт и плохая погода могут снизить производительность.

«Большинство домовладельцев вовремя не ремонтируют и не заменяют свои плоские крыши, потому что не видят их с земли, — говорит Адам.

«Обычно к тому времени, когда вызываются кровельщики, проходит 20 или 30 лет (с момента последней замены кровли), и уже произошло много повреждений, вызванных водой в результате преждевременного разрушения или другого типа катастрофического события».

Типы плоских крыш

Домовладельцам доступны несколько систем плоских крыш:

• Сборная кровля (БУР)
• «Резиновые покрытия» (например, мономер этилен-пропилен-диен, известный как EPDM)
• Модифицированные битумные системы (МБС)
  • Системы факельного сжигания
  • Самоклеящиеся системы

B

насыпная кровля (BUR)

• Наиболее часто используемая в коммерческих и промышленных целях, эта система плоской кровли содержит слои водонепроницаемой мембраны (например, обработанного мата из стекловолокна), смолы и гравия для герметизации поверхности плоской крыши. Эта система плоской крыши до сих пор используется в некоторых жилых помещениях из-за ее доступности и огнестойкости. Есть и минусы: гравий утяжеляет эту крышу и может забивать желоба; герметизирующая жидкость (деготь/асфальт) грязная и имеет неприятный запах.

Резиновые крыши (крыши из EPDM)

• Популярен в жилых помещениях. Эти системы плоских крыш содержат один слой резины или материала типа резины, который наносится без нагревания. Для крепления систем резиновой кровли используются клейкие металлические ленты или гравий.С другой стороны, резина водонепроницаема и относительно проста в установке. К недостаткам можно отнести возможную протечку по швам или из-за усадки продукта.

MBS: предпочтительный вариант.

• Одной из самых быстрорастущих и популярных систем плоских крыш в коммерческих и жилых помещениях являются модифицированные битумные системы (MBS). MBS использует специальную комбинацию слоев матов с покрытием для герметизации крыши вместо нанесения горячего жидкого клея на маты без покрытия. Системы плоских крыш MBS имеют меньшее время монтажа по сравнению с системами BUR. Это может помочь сэкономить. Крыша MBS может быть обработана герметиком по истечении гарантийного срока, что продлит срок службы крыши до 30 лет использования.

Существует два основных типа систем MBS: 1) системы с факелами и 2) самоклеящиеся системы.

Системы Torch-down используют специальную комбинацию слоев для факельной сварки слоев битумного продукта с помощью специально разработанных подложек.

Один пример: система плоских крыш CertainTeed Flintlastic GTA. Это работает для всех ситуаций с автономными крышами, где допустимо применение факела.

Мембрана GTA в большинстве случаев предпочтительнее самоклеящегося варианта. Он изготовлен из асфальта, армированного стекловолокном мата и модификаторов APP.

Самоклеящаяся система (SAS) похожа на обычную MBS. SAS использует битумный мат с покрытием для обеспечения водонепроницаемого уплотнения на плоских и пологих крышах. Этот продукт идеально подходит, когда нельзя использовать фонарик. Дополнительные веранды или крыши гаражей, которые пересекаются с деревянным или виниловым сайдингом, являются обычными местами, где вы увидите систему плоских крыш SAS.

Flintlastic SA компании CertainTeed является примером самоклеящегося материала, который можно использовать на участках с небольшим уклоном.

Ищете качественного подрядчика по плоским кровлям?

Ищете подрядчика, способного удовлетворить уникальные потребности системы плоской кровли? Длинная кровля отвечает всем требованиям.

Наша команда может помочь вам создать новую крышу с малым уклоном, которая прослужит десятилетия. Позвоните сегодня, чтобы узнать больше!

Минимальный уклон плоской крыши

Несмотря на название, все плоские крыши должны иметь небольшой наклон в каком-либо направлении. Это необходимо для того, чтобы вода могла стекать с поверхности мембраны EPDM в соответствующую дренажную систему. Но этот уклон не обязательно должен быть очень крутым, и при покрытии большого участка угол плоской крыши может быть практически незаметен невооруженным глазом.

Какой угол лучше всего подходит для плоской кровли?

Обычно рекомендуемый минимальный угол наклона 1:80 (0,72⁰) является универсальным для подавляющего большинства плоских кровельных систем, независимо от используемых в них материалов. Чтобы достичь этого перепада, при установке плоской крыши следует стремиться к несколько более крутому углу 1:40 (1,44⁰), поскольку это, среди прочего, учитывает отклонения поверхности и прогиб материала.

Каковы основные наклонные системы?

Варианты углов наклона плоских кровельных систем зависят от типа дренажа, который решает установить дом.Таким образом, три основные водосточные системы, влияющие на наклон плоской крыши:

• Шпицевые трапы : Они устанавливаются на обоих концах стены парапета, что означает, что плоскость обычно наклонена в двух направлениях от середины.
• Внутренний дренаж : Обычно устанавливается в центре собственности, этот водосток отводит воду под поверхность крыши в ближайшую канализацию. В результате плоская крыша обычно наклонена со всех сторон к середине.
• Установка на желобе : Если уклон наклонен только в одном направлении, желоб и водосточные трубы устанавливаются в нижней части плоской крыши.

Почему уклон должен быть эффективным?

Обеспечение достаточного отвода воды из вашей плоской кровельной системы жизненно важно для сохранения долговечности используемого вами материала. Если вода стоит на вашей крыше более 48 часов, то это можно охарактеризовать как «заболачивание» крыши. Ущерб, который это может нанести, включает следующее:

• Сокращение срока службы материала
• Регулярная утечка
• Незакрепленный мусор
• Проблемы с изоляцией
• Возможное заражение жуками

Таким образом, правильный угол уклона необходим для обеспечения долгосрочной жизнеспособности вашей плоской крыши. Дополнительные советы вы можете найти в наших статьях «Эффективные решения для дренажа» и «Решения для водосточных желобов». Кроме того, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы по кровельным системам.

Важность уклона на плоских коммерческих крышах

Важность уклона на плоских коммерческих крышах

Если вы один из многих, кто думал, что плоская крыша, ну… плоская, вам простительно не знать этого. никакая крыша на самом деле идеально плоская .Уклон, каким бы небольшим он ни был, необходим для того, чтобы крыша могла стекать, а не накапливать воду — состояние, известное как «водоем». Другое более точное название так называемой плоской крыши – «малоскатная». Крыша с малым уклоном — это крыша, которая поднимается на 3 дюйма или менее на каждый горизонтальный фут, как это определено Национальной ассоциацией кровельных подрядчиков.

Почему важен уклон (также известный как «скат»)

Уклон крыши определяет тип кровельной системы и материалов, наиболее подходящих для конструкции вашего здания. Более всего уклон крыши определяет, как кровельная система будет работать с течением времени и насколько хорошо и быстро она будет сбрасывать воду.

Почему на плоских крышах могут образовываться «впадины»

Впадина на плоской или малоскатной крыше — это больше, чем просто неприятность — она создает реальные проблемы, а иногда и угрожает целостности конструкции крыши! Так как же крыша переходит от правильного наклона к одному или нескольким углублениям? Существует несколько факторов, которые способствуют образованию впадин на крышах с небольшим уклоном, в том числе …

• оседание здания
• расширение и сжатие грунта, на котором стоит здание
• нарушение или сжатие изоляции крыши

затопление

• расширение и сжатие самих строительных материалов

Низкие места являются злейшим врагом плоской крыши, потому что они создают потенциал для затопления.Пруд — это то, что происходит, когда в низинах собирается вода от ливней, и вода остается на мембране крыши в течение нескольких дней или даже недель подряд. Вода в пруду не только вызывает проблемы с плесенью и грибком, но также может повредить мембрану крыши и даже проникнуть через трещины или дефекты в мембране и вызвать повреждение конструкции крыши. Результаты не очень приятны и включают провисание, протечки и, в конечном итоге, обрушение крыши и возможное повреждение внутренней части самого здания.

Так почему же большинство коммерческих зданий имеют плоские крыши?

Если на плоской крыше могут образовываться углубления, которые приводят к скоплению воды, то почему во многих коммерческих зданиях используются плоские (пологие) крыши, а не скатные? Ну, плоские крыши, мягко говоря, полезны. В них можно разместить очень большие кондиционеры, которые в противном случае могли бы занять ценную недвижимость, которую можно было бы лучше использовать, например, для парковки или хранения. Плоская крыша также более экономична в строительстве и, поскольку она уменьшает объем здания, также помогает экономить затраты на электроэнергию.

Компромисс заключается в том, что управление зданием должно проводить регулярные осмотры и техническое обслуживание крыши, чтобы предотвратить мелкие проблемы до того, как они станут серьезными. Чтобы плоская кровельная система работала хорошо, необходимо поддерживать не только правильный уклон, но и такие компоненты, как шпигаты (дренажные устройства, которые позволяют воде выходить с плоской крыши через стену парапета или металлический край в водосточную систему). ), желоба, водосточные трубы и внутренние водостоки.

Все эти дренажные устройства требуют регулярной проверки и очистки для обеспечения надлежащего дренажа.Очень важно быть бдительным в отношении этого после того, как вы отремонтировали углубление, чтобы предотвратить повторение этого.

Добавление уклона к плоской крыше с низкими участками

RoofSlope — уникальный вспомогательный состав для восстановления положительного уклона водосточных устройств на вашей плоской коммерческой кровле. Он не только прост в применении, но и обеспечивает прочную поверхность, которую можно подобрать к составу существующей крыши. Запатентованная технология также устойчива к УФ-излучению, быстро сохнет и обеспечивает покрытие в один слой.

Свяжитесь с нами сегодня, чтобы узнать больше о том, как RoofSlope может помочь решить проблемы с водоемами на плоской крыше вашего здания.

Теги: кондиционеры, дренаж, прочная поверхность, энергозатраты, плоская коммерческая крыша, плоские крыши, осмотры, понижения, техническое обслуживание, смола, прудовая вода, профилактика, водостоки, изоляция крыши, пруд на крыше, конструкция крыши, поверхность крыши , уклон

Детали пологих крыш, которые работают

Дуг Хорган/BOWA
Швы однослойной мембраны из ТПО свариваются термосваркой.Здесь установщик прогревает как мембрану ТПО, так и гидроизоляционную полосу мембраны ТПО вдоль открытого края крыши, используя специальную тепловую пушку, которая расплавляет обе части соединения крыши ТПО. Затем они прижимаются друг к другу ручным валиком для образования водонепроницаемого шва.

Крыши с малым уклоном («плоские») сложны в строительстве, и они выходят из строя чаще и более катастрофически, чем крутые крыши. У большинства нет избыточности: крошечная утечка идет прямо в дом. Может накапливаться много воды, поэтому утечка может стать очень большой проблемой, а не небольшим пятном на потолке.Швы должны быть водонепроницаемыми, поэтому работа должна быть выполнена идеально. Высокая текучесть кадров в торговле означает неопытность членов экипажа.

По всем этим причинам у нас была возможность многое узнать о том, что может пойти не так с крышами с малым уклоном. Некоторые из этих уроков были извлечены из наших собственных проектов, хотя большинство из них было извлечено при ремонте крыш других подрядчиков. Я хотел бы поделиться этими проблемными местами и объяснить, что мы делаем, чтобы предотвратить проблемы, которые мы видели.

Под кровлей с малым уклоном мы подразумеваем любую крышу с уклоном менее 4 дюймов при подъеме 12 дюймов или скатом 4/12. Обычная битумная черепица и стандартные световые люки будут работать при шаге 4/12 или больше, но при меньшем шаге вам придется использовать другие материалы. Это включает в себя паяную металлическую кровлю или синтетические мембраны. Итак, в этой статье я сосредоточусь на деталях мембранной кровли и, в частности, на мембранах из ТПО (термопластичный полиолефин).

Типичные проблемные места

Я уже писал на эту тему для JLC (см.: «Кровля с малым уклоном: заблаговременное устранение неполадок», 16 января; «Дренаж крыш с малым уклоном», 15 октября; Переходы от уклона к пологому», апр./14).Эти истории были сосредоточены на устранении неполадок при обрушении крыши; в этой истории я сосредоточусь на решениях, которые в первую очередь избегают этих сбоев.

Когда мы сталкиваемся с проблемами на любой мембранной кровле, проблемы всегда связаны с соединениями, краями и проходами. Давайте посмотрим на детали, которые работают в таких ситуациях.

Мембранные кровельные материалы гибкие, прочные и долговечные. Если в них не упадет ветка дерева, они могут выдержать любые условия на крыше. Однако проблемы могут возникнуть на стыках, швах, проходах и пересечениях.На приведенном ниже рисунке показаны области, требующие особого внимания.

Интерактивная графика: наведите указатель мыши на метки

Уклон

В руководствах по кровельным ассоциациям, а также в своде правил указан минимальный уклон 1/4 дюйма на фут для кровель с малым уклоном. Один крутой трюк — использовать «комплект для наклона», состоящий из листов пенопласта, которые сужаются для обеспечения необходимого уклона. Вы можете заказать пенопласт с разным уклоном. Если, например, вы хотите добавить 1/4 дюйма на фут к абсолютно плоской крыше, вы получите пену толщиной от 1/2 дюйма до 1 1/2 дюйма толщиной на 4 фута.Вы должны начать с нижнего края с куском размером от 1/2 дюйма до 1 1/2 дюйма, а затем на верхней стороне поместить лист плоского пенопласта толщиной 1 дюйм и наложить еще один кусок пенопласта. конусообразная пена поверх него. Таким же образом вы продолжите движение вверх по крыше до самой высокой точки (см. иллюстрацию «Крыша с хорошим дренажем» ниже).

Кромки крыши

Когда речь идет о дренаже, открытые края крыши предпочтительнее водостоков или шпигатов в стене парапета. Водостоки и шпигаты склонны к засорению и требуют сложной детализации, которую трудно сделать правильно.Большинству домов в нашем районе на самом деле не нужны парапеты: основная цель парапета — не дать ветру сдуть мембрану с крыши большого здания, а в нашем месте силы ветра недостаточно сильны, чтобы это сделать. необходимо для проживания.

На краях крыши несколько слоев материала иногда создают приподнятый край или обратный уклон. Чтобы избежать этого, мы рекомендуем сужать каркас на краю крыши, чтобы добавить небольшой наклон наружу. Достаточно просто срезать конус 3/8 дюйма, чтобы он не превышал 8 дюймов, или 1/2 дюйма, чтобы не превышать фута, чтобы все эти внешние слои оставались ниже уровня основной крыши.

Металлический капельник на краю крыши трудно герметизировать от проникновения воды. Металл расширяется и сжимается, создавая нагрузку на любой герметик, который вы можете нанести на соединения внахлестку. Чтобы обеспечить эффективную гидроизоляцию этой области, нам нравится следовать указаниям производителей, согласно которым мембрана должна проходить до самого края крыши и спускаться по фасции. Затем поверх мембраны прикладываем отливную кромку и уплотняем верхнюю часть металла еще одной полосой кровли.

В качестве альтернативы в местах, склонных к соскальзыванию снега и льда, вы можете применить аналогичный метод: сначала прикрепите полосу кровли к краю, наложите капельник на эту полосу края, а затем положите поверх нее основную кровельную мембрану. .В нашем округе Колумбия в этом нет необходимости, но это может быть лучшей альтернативой в более холодном климате.

Нажмите, чтобы увеличить

«Набор уклона», состоящий из конических листов пенопласта, добавляет уклон плоской крыше. Широко открытый край крыши предпочтительнее, чем шпигаты, потому что он с меньшей вероятностью засоряется. Сужение стропил на краю крыши помогает противостоять накоплению слоев на краю. Расширение мембраны вверх по прилегающей крутой крыше защищает от снежного заноса и образования льда.

Добавить уклон к плоской крыше сложно, но возможно. Бассейны с водой над пристройкой дома

В: Мне понравилась статья о лужах на плоских крышах (2 ноября 2002 г.). У меня проблема с уклоном одноэтажной пристройки 12 на 10 футов, прикрепленной одним краем к более высокой стене моего двухуровневого дома.

Это кровля из рубероида, накладываемая профессионалами на плоскую деревянную поверхность. Они понятия не имели, как добавить уклон после того, как я сказал, что крыша собирает несколько дюймов воды после проливных дождей.

Другому кровельщику удалось опустить выходное отверстие примерно на дюйм или около того, но у нас все еще слишком много накоплений. Течи нет, и кровельщик говорит мне не волноваться. Но мне не нравится вся эта вода, сидящая там.

Сотрудник кровельного дома предложил клеящийся кровельный материал, который я мог бы наслоить, как вы предложили, начиная с края водосточного желоба и наращивая до внешнего края.

Кроме того, есть ли какая-то причина не использовать что-то под названием «Отслаивание и приклеивание с малым уклоном», используя цемент по краям, а не битумную рулонную кровлю, цементируя каждый слой? Я бы еще сверху добавила насыщенную ткань.

ДОН ЗЕЛЕНЫЙ

Сан-Франциско

A: Ваша проблема в том, что мы ненавидим плоские крыши. Независимо от того, насколько хорошо установлена ​​крыша, кажется, что впадины, в которых скапливается вода, всегда всплывают. Но не бойся, есть проблемы и похуже.

В Сан-Леандро, где мы выросли, есть много домов, построенных в 1930-х и 40-х годах, которые были построены не только с плоскими крышами, но и с парапетными стенами, чтобы скрыть линии крыши.

Парапеты были построены со шпигатами для отвода воды с крыши, но когда шпигаты забиваются, что неизбежно происходит, создается плотина, удерживающая воду на крыше.

Мы видели дома, в которых вода медленно стекает по стенам и со временем гниет деревянный каркас от фундамента до крыши. При обнаружении, обычно при осмотре термитов при продаже дома, стоимость ремонта может быть огромной.

В вашем случае нет простого решения.Как упоминалось в предыдущей колонке, Кевин столкнулся с аналогичной проблемой в своем доме в Аламеде и смог решить ее, заполнив углубления сборной рулонной кровлей. Это, однако, не мешало воде собираться в лужи; он просто минимизировал это.

Если вы хотите навсегда защитить свою крышу от воды, вам нужно более радикальное решение.

У соседа Кевина была ситуация, похожая на вашу. У нее была пристройка с плоской крышей в задней части ее викторианского дома. Решение состояло в том, чтобы создать наклонную крышу над существующей плоской крышей.

Создать наклонную крышу на пристройке 10 на 12 не так сложно, как может показаться.

Шесть или семь стропил 2х6, четыре-пять листов 1/2-дюймовой фанеры или OSB (ориентированно-стружечная плита), немного рубероида и пара рулонов битумного кровельного материала решат вашу проблему раз и навсегда . Если вы создадите новую крышу с уклоном в 2 дюйма на каждый фут, это добавит к ее высоте всего 10–12 дюймов.Постарайтесь сориентировать изменение так, чтобы оно не повлияло на вид дома с улицы.

Если этот метод не работает для вас, и вы должны попытаться построить существующую крышу, мы бы с подозрением относились к использованию клеящегося продукта поверх существующей крыши. Как правило, для правильного приклеивания продуктов, требующих отслаивания и прилипания, требуется чистая и сухая поверхность. Если ваша крыша не в первозданном виде, нижний слой может выйти из строя. Тогда вся ваша работа будет напрасной.

Водопады и дренаж для плоских крыш в проектах

Часть H Строительных правил требует, чтобы дождевая вода отводилась с крыши здания.Согласно BS 6229 и BS 8217, плоские крыши должны быть спроектированы с минимальным уклоном 1:40, чтобы обеспечить окончательный уклон 1:80 с учетом любых неточностей в конструкции. Это относится к общим участкам крыши, а также к любым внутренним водосточным желобам.

Руководство по проектированию плоских крыш. Узнайте больше с помощью CPD. Дренажные изделия

.

Некоторые гидроизоляционные системы Bauder одобрены BBA для использования с нулевым падением, но обратное падение недопустимо и должно быть устранено. Чтобы гарантировать, что обработанная поверхность имеет нулевой уклон, следует использовать проектный уклон 1:80, а подробный структурный анализ должен учитывать строительные допуски, осадку и прогиб под нагрузкой.В тех случаях, когда в результате обследования на уровне участка обнаруживается, что участки имеют отрицательный уровень падения, т. е. будут удерживать воду, следует принять меры по исправлению положения, например, локальная стяжка или дополнительный водоотвод.

Во избежание образования луж, вызванных скоплением нахлестов вокруг стоков дождевой воды, они должны быть утоплены или установлены в отстойниках, где это целесообразно. Особое внимание следует уделить контролируемому удалению дождевой воды с зеленых крыш, предназначенных для поддержки насаждений, и синих крыш, которые предназначены для ослабления отвода ливневых вод с крыши.

Следует избегать скопления воды на мембранных крышах, потому что:

• Способствует отложению грязи и листьев, которые могут выглядеть неприглядно, загораживать выпускные отверстия и/или создавать опасность поскользнуться.
• В случае повреждения внутрь может попасть больше воды.
• Увеличивает статическую нагрузку и может привести к постепенному прогибу платформы.
• В зимние месяцы лед может стать причиной скольжения или ветра.
• Крыши с большим водоемом требуют повышенных затрат на техническое обслуживание.

Пример пруда

Несмотря на то, что все системы Bauder способны выдерживать воздействие воды в пруду в течение длительного периода времени, это, несомненно, повлияет на их конечный срок службы.

Падения на крыше можно добиться путем регулировки высоты опорных балок или прогонов, использования конусообразных опор или добавления обжиговых элементов перед укладкой настила. В случае бетонной плиты, залитой на месте, падение обычно обеспечивается с помощью стяжки.

Конические изоляционные системы — это легкий, удобный и экономичный альтернативный метод обеспечения схода на крышу, который можно использовать с нашими армированными битумными мембранами (RBM) и синтетическими однослойными кровельными системами.

Наш технический отдел может разработать индивидуальные схемы изоляции для индивидуальных проектов и предоставить консультации по проектированию кровли. Пожалуйста, позвоните нам по телефону или используйте нашу контактную форму, чтобы связаться с нами.

Дренаж

Дренаж должен быть обеспечен через внутренние выпуски дождевой воды и водосточные трубы или через внешние водосточные системы или воронки. Даже если крыша очень маленькая, рекомендуется предусмотреть как минимум две точки водостока на случай, если одна из них засорится. Внутренние желоба, соединяющие внутренние точки выхода, должны иметь ширину не менее 500 мм.

BS EN 12056-3 и документ, утвержденный строительными нормами, часть H, содержат соответствующую информацию о конструкции, позволяющую выполнять расчеты количества осадков, а также принципы проектирования водосточных желобов и водосточных труб. При использовании воронок Bauder мы можем предложить расчеты дренажа на основе типа воронки, размера, уклона и расположения крыши, чтобы определить необходимое количество воронок.

Организовать встречу

Дополнительная информация

Руководство по дренажу плоских крыш

Плоская крыша — Дренаж

Дренаж

Правильно построенная плоская крыша будет быстро и эффективно отводить дождевую воду в желоба, не позволяя воде скапливаться в углублениях и «прудах» на поверхности крыши, что приводит к накоплению иловых отложений на крыше и напряжениям в мембране. при замерзании воды (небольшое подтопление неизбежно и не должно снижать эксплуатационные характеристики кровельного покрытия).

Затопление будет уменьшено за счет того, что крыша будет обеспечена приличным уклоном, позволяющим эффективно отводить дождевую воду к выпускным отверстиям и желобам на краю крыши.

См. подборку наших чертежей деталей крыши

См. некоторые наши подробные чертежи дренажной системы

Дизайнерские водопады

При определении уклона плоской крыши проектировщик должен учитывать:

• Любой потенциальный прогиб конструктивных элементов и настила под действием стационарных и действующих нагрузок (особенно проблема с деревянными и металлическими настилами).
• Возможные неточности в построении.
• Тип используемого материала для защиты от атмосферных воздействий.

Поскольку желаемого падения может быть трудно добиться на практике, проектировщику может потребоваться принять проектное падение значительно круче (часто в два раза), чем рекомендованное конечное падение.

Согласно строительным нормам падение должно быть не менее 1:40.

Минимальное конечное падение, требуемое согласно BS6229, составляет 1:80.

Рекомендации для конкретных материалов следующие:

• Алюминий 1:60
• Медь 1:60
• Цинк 1:60
• Свинцовый лист 1:80
• Наплавляемый битумный лист 1:80
• Асфальтовая мастика 1:80
• Однослойные мембраны 1:80
• Системы жидкой гидроизоляции (горячего или холодного нанесения) 1:80
• Зеленые крыши должны иметь уклон не менее 1:60 и быть построены в соответствии с данными производителя и сертификацией Британского совета по сельскому хозяйству.

Желаемое падение может быть создано одним из следующих способов:

• наклонные настилы

  Падение кровли может быть создано в самой конструкции за счет укладки несущих балок или лаг под наклоном (с получением наклонного софита) или путем установки конических балок с горизонтальными софитами.

• Стрельба

  Это нормальная практика, когда балки плоской крыши выравниваются по уровню, создавая идеально ровный потолок. Затем необходимый уклон формируется с помощью полос конической формы бруса, известных как гирринги, закрепленных вдоль вершин балок перед укладкой настила.Эти обрешетки должны быть такой же ширины и длины, что и балки. Крепления также могут обеспечивать падение, уменьшаясь по толщине каждый по скату крыши.

  Крепления можно крепить под прямым углом к ​​балкам, а не по длине балок, это обеспечит лучшую вентиляцию. Тем не менее, при креплении таким образом важно, чтобы костыли имели достаточную конструкционную прочность для пролета между балками и не должны быть меньше следующих размеров.

  Размер балок
  Расстояние между балками	Ширина обхвата	Глубина выстрелов
  400 / 450 мм	38 мм	38 мм
  600 мм	38 мм	50 мм

• Готовые изоляционные плиты

  Заготовленные конические теплоизоляционные плиты собственной разработки могут обеспечить водоотвод на теплую кровлю (производители рекомендуют уклон не менее 1:60).Плиты укладываются на пароизоляционный слой и покрываются гидроизоляционной системой.

• Бетон и стяжки

  Водопады на плоской кровле с бетонным настилом предусмотрены либо в самом конструкционном бетоне, либо в стяжке, уложенной поверх бетонного настила (как для монолитной бетонной плиты).

Подборка чертежей деталей по категориям. Это всего лишь небольшой образец из нашей библиотеки чертежей.

Новые подробные чертежи, в том числе кромка мансардной крыши, водосточный желоб, стена парапета, оконная рама, подоконник, оконная перемычка, подвесы балки, встроенная в стену балка, очаг, дренажные трубы, труба сквозь стену, лестницы и чердачные лестницы.

Водосточный желоб

• Водосточные желоба и водосточные трубы должны быть соответствующего размера, чтобы выдерживать штормовые условия в соответствии с BS EN 12056-3. Плоские крыши должны быть спроектированы так, чтобы стекать с крыши с одного или двух краев в сторону желобов и водостоков.
• Должен быть плавный переход в желоба, которые часто могут быть облицованы кровельной мембраной для достижения абсолютно однородной отделки (проверьте данные производителя).
• Можно использовать внутренние желоба, но предпочтительнее обычные карнизные желоба.
• Если это неизбежно, внутренние выпускные отверстия должны быть оснащены защитой от листьев и гравия.
• Сливные капельницы должны доходить до середины водосточного желоба, а отклонение должно быть не менее 50 мм.
• Чтобы дождевая вода направлялась в водосточные желоба, стороны поверхности крыши (кроме края водосточного желоба) должны иметь бортик высотой не менее 50 мм, образованный с использованием треугольных кусков древесины, называемых «наклонными галтелями», прибитых к краям настила, не к стене.
• Все желоба и водосточные трубы должны быть доступны для обслуживания.

Элементы защиты от атмосферных воздействий

Стойки

• В месте, где настил крыши соприкасается с наружной стеной или у парапетов, требуется тщательная детализация для предотвращения проникновения воды.
• Во избежание резкого изгиба, когда мембрана загибается вверх по стене, что может привести к разрыву, небольшая полоса деревянного «уголка» размером не менее 75 мм x 75 мм помещается под войлок и прочно крепится к настилу.
• Гидроизоляционная мембрана должна подниматься по стене не менее чем на 150 мм (с учетом выступа) над поверхностью кровли.
