Укладка бруса в стык: Как соединить брус в стык?

При угловом соединении «в лапу» можно сделать стены, как с остатком, так и без. Специалисты в основном выполняют таким способом стены без остатка, но своими руками можно сделать и первый вариант.

Для этого в брусе выпиливается выемка и закрепляется. А для придания большей прочности вбивают деревянные нагеля диаметром в 25-30 см. Подробнее конструкция т-образного соединения бруса «в лапу» представлена на схеме — рисунки ниже, с описаниями и чертежами. По ней не сложно будет сделать конструкцию узла своими руками.

Особенности узла «встык»

Это самое элементарное крепление бруса между собой в угол, в длину или т-образно. Для такого соединения используют специальные металлические пластины с штырями или скобы. Соединение скобами осуществляют для сечения больше 150 мм.

Конструкция «встык» простая, брус прикладывают друг к другу плотно и сращивают. Но использовать такое соединение можно только для хозяйственных построек или дачных домов, так как продуваемость будет высокая. Пример такого соединения можно рассмотреть на рисунке выше.

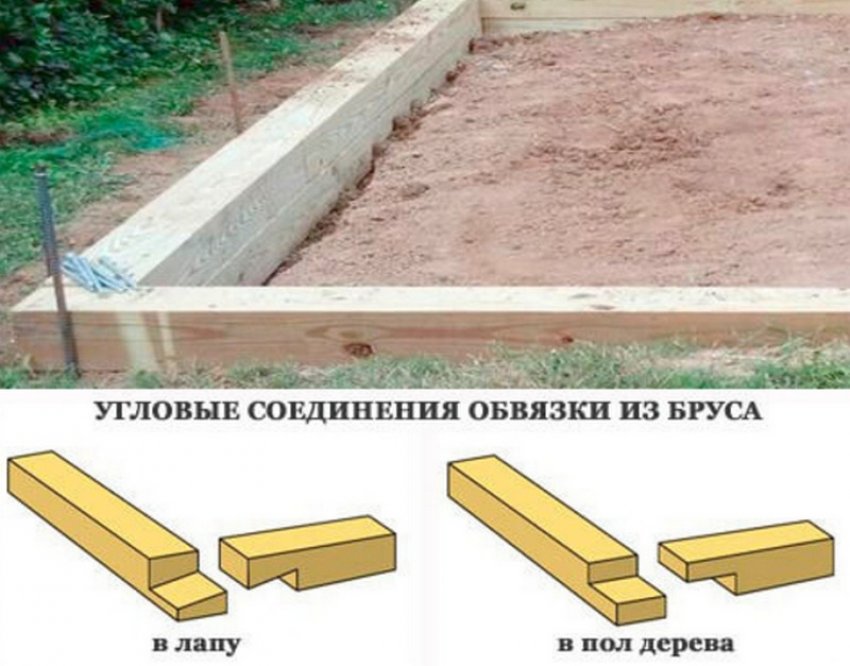

Особенности узла «в полдерева»

Конструкция «в полдерева» носит такое название, так как вырубки, которые делают в брусе, имеют размер в половину сечения. Укладка «в полдерева» выполняется в основном в углах. Соединять брус в длину таким образом можно, но для крепления нужно применять нагеля.

Для углового соединения делают прирубку сверху у одного звена и снизу у другого. Чтобы соединение было более прочным, используют деревянные втулки, которые монтируют в торец вырубки. Еще один вариант — это косая рубка, такой вариант подробно показан на схеме снизу.

Такое угловое крепление используют для жилого строительства, например, под строительство дома из профилированного бруса, только тщательно утеплив стык. Для того, чтобы уменьшить продуваемость конструкции, вырубки делают не под прямым углом, а с небольшим уклоном.

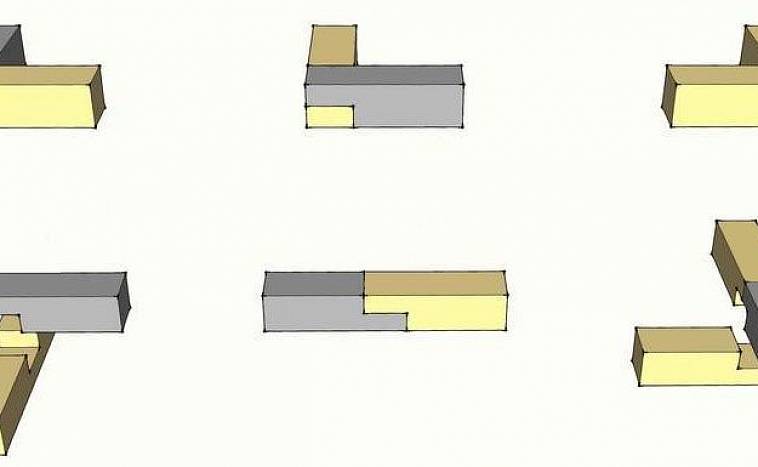

Любой из перечисленных видов можно использовать для Т-образного соединения. Но самыми целесообразными и экономически выгодными считаются те, которые не нуждаются в припусках, например, «коренной шип», «ласточкин хвост».

Соединение профилированного бруса на углах – статьи компании «Терем ВК»

СОДЕРЖАНИЕ

Важный этап при строительстве дома из дерева — обеспечение надежных угловых стыков профилированного бруса. Только при строгом соблюдении технологии удается получить прочные углы. Последовательность выполнения, а также преимущества и недостатки разных способов приводятся в статье.

Виды замковых соединений

Надежность деревянного сруба, как и продолжительность его эксплуатации, зависят от качества выполнения стыковок, которые должны:

• обладать высокой прочностью, выдерживать вес древесины, перекрытия и кровли;
• характеризоваться устойчивостью против температурных и влажностных колебаний;
• обеспечивать хорошую плотность с целью предотвращения сквозняков в помещении.

Конструктивные решения узлов бывают следующих видов:

• Т-образное соединение (в лапу). Элементарен в исполнении, представляет собой сопряжение стены с простенком. На торцах брусьев выпиливаются горизонтальные шипы, имеющие форму трапеции. Стыки дополнительно утепляются паклей, мхом, льноджутовым полотном или пенными/силиконовыми герметиками.
• Соединение встык. Укладка ведется в шахматном порядке, скрепление производится нагелями, скобами или накладками. Ключ к качеству такой сборки — хорошо просушенные (с уровнем влажности древесины до 20%) пиломатериалы, предварительно обработанные антисептиком.
• Соединение с остатком. Брусья проходят сквозь узловое сопряжение и выходят за границы стен. Базовая жесткость конструкции обеспечивается без дополнительной фиксации. Экстерьер сруба выдерживается в традициях русского зодчества.
• Соединение без остатка. Брусья ограничены пределами стен.

Варианты стыковки с остатком

Сопряжение бруса, при котором предусматривается запас по длине, востребовано благодаря хорошей герметичности и прочности такой конструкции. Нижние элементы удерживаются от смещения благодаря большой массе верхних венцов. Чтобы соединить пиломатериалы с остатком, выполняется замковый паз:

• Односторонний. При этом варианте брусья соединяются между собой в перпендикулярной плоскости благодаря пазам на полтолщины изделий. Обеспечивается фиксация профилированных материалов в одном направлении, поэтому для усиления угла конструкцию можно дополнительно закрепить нагелями.
• С двусторонней выборкой на четверть толщины бруса. Этот способ позволяет обеспечить надежное соединение профилированных изделий в двух направлениях. Гарантируется монолитность при температурных и влажностных перепадах.
• Четырехсторонний. Позволяет повысить надежность и прочность углов, но существенно усложняется подготовка материала. Выборка сложной асимметрии выполняется на специальных станках.

Углы без остатка

Преимущество метода в экономии стройматериалов, при этом незначительно ухудшается герметичность и надежность угловых стыковок. Самый простой метод монтировать стройматериалы с квадратным сечением встык. Дополнительная обработка древесины не требуется, так как брусья укладываются друг на друга в шахматном порядке и фиксируются нагелями или стальными скобами. Недостатки — отсутствует высокая плотность и неизбежна деформация при использовании влажного материала. Более надежные способы:

• Использование шпонок. На торце и боковой поверхности пиломатериалов делаются пазы для установки стандартной шпонки с прямоугольным сечением. Глубина отверстий — 0,2–0,3% от толщины бруса. С целью обеспечения прочности соединения в двух направлениях применяется специальная шпонка — «ласточкин хвост». Форма хвоста ласточки помогает прочнее зафиксировать брусья, однако требует точного расчета при выборке пазов и подготовке шпонки.
• Спиливание концов на полтолщины. Получаемый шип по длине должен быть равен ширине. Стык не отличается герметичностью, поэтому упрочняется нагелями и требует конопатки.
• Коренной шип (теплый угол). Применяется для сборки малых срубов, имеющих равную длину стены и бруса. Брусья в таком узловом соединении не смещаются, отсутствуют малейшие деформации, и получается хорошая защита от сквозняков. Выдерживает общую нагрузку строения даже с учетом вероятности шквального ветра и землетрясения.

Теплый угол из бруса: технология укладки сопряжения

Алгоритм подготовки и сборки углового соединения с коренным шипом:

1

Предварительно пиломатериал подготавливают, нанося разметку по шаблону

2

На торце вырезается шип (с прямым углом или с расширением к внешнему краю), длиной равный 1/3 от толщины бруса.

3

На стыковочном изделии готовится приемный паз, размеры которого выбираются с запасом для уплотнителя.

4

В пазы помещаются тонкие слои утеплителя. Выбор обычно останавливают на джуте, реже применяют эластомерные ленточные материалы.

5

Производится сборка стен. Теплоизолируются и герметизируются все плоскости стыковки. Сопряжения звеньев при сборке чередуются: один брус — шип справа, второй — шип слева и т.д.

6

Углы дополнительно фиксируют скобами. Альтернатива — длинные круглые нагели, прочно скрепляющие узлы с нижними венцами.

Для выборки пазов в деревянных профилях применяют лобзик, бензопилу или специальный ручной чашкорезный станок.

Преимущества и недостатки соединения в теплый угол

У технологии много неоспоримых достоинств:

• монтаж ведется быстро и вручную, без аренды тяжелых механизмов или специальной техники;
• гарантировано получение прочной, жесткой конструкции;
• готовый сруб усаживается равномерно, без деформаций любого рода;
• брусья в венцах защищены от расхождения при колебаниях влажности в стыках;
• не требуется дополнительное утепление стен снаружи;
• эстетическая привлекательность строения сохраняется без дополнительной отделки — внешняя облицовка стен не обязательна;
• внутри сохраняется температурный баланс независимо от времени года;
• блокируется возможность появления «мостиков холода», промерзания конструкции;
• стены защищены от продувания.

К условным недостаткам можно отнести 3 фактора:

• все шипы/пазы подготавливают перед сборкой прямо на строительной площадке;
• высокоточное выполнение пропилов и аккуратная установка венцов требует работы квалифицированных мастеров с релевантным опытом;
• укладка сруба в теплый угол стоит дороже, чем, например, встык, но траты быстро окупятся благодаря экономии на обогреве, охлаждении и вентиляции помещений.

Возведением под ключ качественных домов из экологичной древесины занимается компания «Терем ВК Тверь». Наши специалисты, обладающие большим опытом, на высокопрофессиональном уровне выполняют весь комплекс работ, от проектирования до сдачи объекта в эксплуатацию. Учитываем все требования заказчиков, предлагая только лучшие варианты построек.

Виды соединения бруса в углах

На первый взгляд кажется, что технологии возведения дома из профилированного бруса или цельного бревна уже давно устоялись и ничего нового в этом направлении уже не придумать. Но стоит отметить, что с течением времени, устоявшиеся методики сборки все же претерпевают существенные изменения. Вот, например, классический способ углового соединения деревянного сруба, так называемое соединение «в чашку», благодаря появлению современного инструмента преобразовалось в более технологичное соединение «в лапу», однако, и такое соединение оказалось не без изъянов. На смену ему уже пришла новая схема, получившая название «в теплый угол».

Сборка углового соединения является наиболее ответственным этапом в процессе сборки деревянного сруба, кроме того он и наиболее трудозатратен. От того насколько качественно будет собран угол зависят практически все эксплуатационные характеристики дома, это и срок службы и подверженность короблению и деформации стен, а самое главное насколько теплым будет дом.

Каждый из нас на своем опыте убеждался, что в первую очередь зимой промерзают углы, а если такое случается, то бороться с этой проблемой достаточно сложно. Лучше всего об этом позаботиться на этапе строительства. Существует несколько способов добиться хороших результатов.

Характеристики, которыми обладает
качественное угловое соединение:

Тут все достаточно просто прочность, герметичность, эстетичность, технологичность и экономичность, вот те характеристики, что в первую очередь приходят нам на ум, но наиболее нам интересны:

Прочность. Известно, что брус фиксируется под давлением своего веса, а также давлением перекрытий и тяжестью кровли. Но, подобные соединения должны быть устойчивы к возможным изменениям линейных размеров бруса, а дерево, как известно подвержено деформации, возникающей при колебаниях атмосферной влажности и температуры воздуха. Уменьшить данный эффект возможно использованием бруса, предварительно просушенного до 18-25%, в отличие от материала естественной влажности, он будет создавать минимум проблем, как в процессе строительства, так и во время эксплуатации.

Герметичность. Одно из основных условий, для того мы и строим дом, что бы оградить себя от внешней среды, гуляющие сквозняки мало кому доставят удовольствие. Самое простое решение избежать сквозняка, это усложнить путь для прохождения воздуха сквозь соединения, т.е. мы должны сделать соединение деталей геометрически более сложным.

Виды соединения бруса в углах

При строительстве дома из бруса все виды угловых соединений можно разделить на два вида:

1. Угол с остатком.
2. Угол без остатка

Угол с остатком

Такое соединение может иметь различные названия: «в чашку», «в обло» или угол с перерубами. Что же именно представляет собой угол с остатком, — при строительстве сруба соединения формируют таким образом, что края бревен выходят за пределы стены. Стыковка же происходит за счет пазов – одно-, двух- либо четырехсторонних. В первом варианте сверху бруса делается надпил по ширине, который соответствует поперечному сечению верхнего сегмента. А при рубке двухстороннего паза такие же надпилы делаются, и сверху, и снизу, и по ширине, а равны они четверти от высоты пиломатериала.

Для увеличения прочности строения применяют четырёхстороннее соединение. В данном случае надпилы делаются с четырех сторон. Укладка бруса такой формы очень удобна, венцы в данном варианте располагаются друг над другом поперечно. Для того, чтобы обеспечить дополнительную герметичность угол наполняют утеплителем между венцами – это, как правило, льняная пакля или джутовый утеплитель.

Основные положительные качества углового соединения бруса с остатком:

Оно обладает высокой степенью надежности и не нуждается в дополнительной фиксации. При этом венцы, расположенные сверху надежно удерживают нижние путем давления собственной массой. Смещение любых элементов стен в данном случае становится невозможным, даже при сейсмических колебаниях.

Этот вариант соединения очень технологичен, готовить пазы на брусе возможно заранее в производственных условиях, а затем компактно собрать на объекте словно конструктор.

Основные минусы сборки углов сруба с перерубами:

• В результате усыхания и усадки бруса после сборки могут появиться щели в угловом соединении, в данном случае паз может промерзнуть и продуваться. Организовать герметичность и утепление при этом почти не представляется возможным.
• Происходит очевидный перерасход используемого материала, так как бревна, как правило, должны быть значительно длиннее самого строения.
• И конечно же, выпирающие торцы существенно мешают внешней отделке дома
• Торцы трескаются и требуют специальной обработки

Угол без остатка

При таком типе строительства дома используемые детали обрезаются точно в необходимый размер. Важно отметить, что стыковка в угловых частях производится таким образом, чтобы торцы располагались в одной плоскости. Такое строение получается более аккуратным и эстетичным. Применяется несколько способов соединения бруса в таких углах сруба. Но, как правило, лишь некоторые подходят для строительства жилых помещений.

«Встык»

Детали при данном способе укладываются стык в стык. Для соединения используется специально приспособленный для крепления элемент или же винтовая шпилька. Такой вариант постройки характерен для хозяйственных помещений. Сруб построенный данным способом, изначально не предполагает наличия высоких теплоизоляционных характеристик, поэтому такие помещения не предназначены для проживания в нем в холодное время года. Данное соединение углов, возможно применить для возведения дачного домика, который не претендует на круглогодичное проживание. Для улучшения теплоизоляционных характеристик данного вида соединения используют установку дополнительного шканта поперек соединительного шва.

«В полдерева»

Такой способ может значительно уберечь помещение от сквозняков, но все же данных характеристик недостаточно для постройки теплого жилища. Данный метод отлично показывает себя для строения дачных или легких садовых домиков.

«В лапу»

Проявляет себя как более модифицированный вариант предыдущего строения. Данный метод принято считать упрощенным вариантом классического способа углового соединения. В старые времена в лапу рубили из скобленого бревна. Данный способ подходит исключительно для первого венца и верхней обвязки, но ни в коем случае не годится для возведения стен, потому как обладает сквозной щелью.

«Ласточкин хвост»

Данный вид стыковки годится для бревна и бруса. Из-за специальной формы запила после насыщения дерева влажностью или же наоборот в процессе его усыхания детали соединения не меняет свою первоначальную форму, благодаря чему сохраняется защита жилых комнат от проникания холода. Чтобы ликвидировать щели их заделывают при помощи утеплителя, а затем обшивают снаружи.

«Теплый угол»

Недостатки, которые описаны в способах, приведенных выше совершенно отсутствуют при сборке «в теплый угол». Данное соединение более остальных подходит для профилированного бруса. На конце бруса вырезается специальный профиль, при соединении он полностью исключает возможность продувания углов. Для достижения совершенно плотного сопряжения, вырубается специальный паз. Он располагается внутри ствола, который используется для стыка, а на сопрягаемом торце бруса формируют шип, что обеспечивает отличную герметичность.

Данный вид соединения, который также именуют как «коренной шип» сохраняет стены от смещений, и обеспечивает непревзойденную защиту от ветра.

При данном типе сборки  щели также  требуют заделки при помощи утеплителя, а затем обшивки угла снаружи.

Если запланировано строительство не просто хозяйственной постройки, а именно помещения для постоянного проживания – следует выбрать наиболее подходящие для этого типы соединений углов – «теплый угол» или «ласточкин хвост». Второй вариант потребует от исполнителей  определенного мастерства, поэтому необходимо учитывать, что сборка в «ласточкин хвост» может потребовать дополнительных финансовых расходов.

Соединения бруса в углах и прямых стенах дома

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

• Продувание с улицы минимальное, даже при сильном ветре и в мороз;
• Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

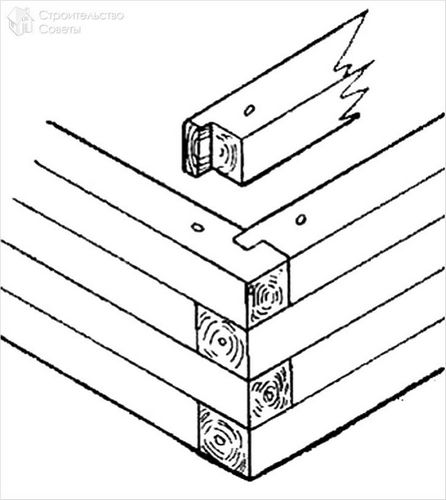

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями

• Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
• Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
• Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

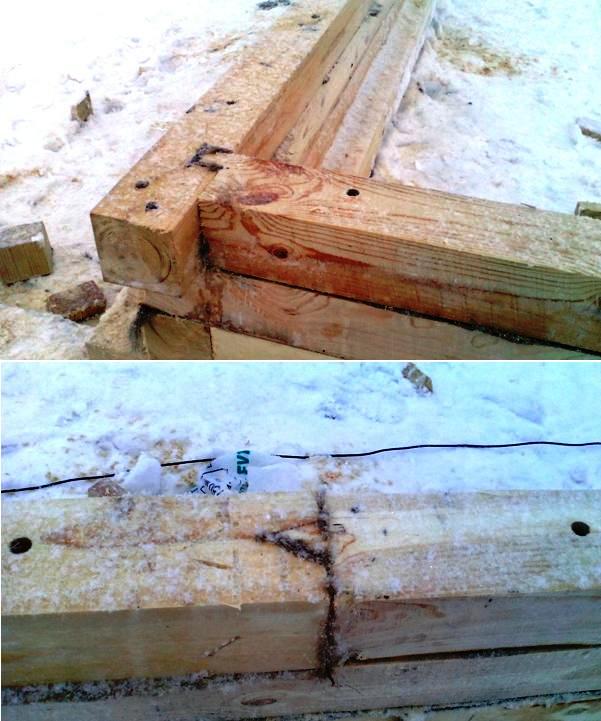

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

Соединения бруса в углах и прямых стенах

Соединение бревен и бруса в углах: способы и схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо задуматься о соединение бруса в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

• с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
• или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже. Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном — для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

Типы угловых соединений бруса при строительстве дома

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных технологий. Так порой хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных домов худо-бедно известна каждому. При желании таковой можно смастерить и своими руками.

Главное не напортачить с углами. Ведь соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так давайте же присмотримся к ним повнимательнее.

Требование к угловым соединением

Перед тем как браться за какую-либо работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило касается и угловых соединений.

А требований тут на самом деле всего два:

• Надежность
• И не продуваемость

С первым просто. Если брусья не будут между собой держаться в углах, домик имеет все шансы развалиться, ведь на стены в обязательном порядке действуют не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не лишены логики, вот только реализовать их пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких заморочек. Но если хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете по душе. Начнем с тех, которыми пользовались еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды знали, как нужно строить.

Помимо того, что соединения с остатком по праву считается самим надежным, так оно еще и лучше всего защищено от промерзания. Не абы какой плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом деле, достаточно надежное соединение, между тем не заслужено пользуется сомнительной репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению одного вектора, забывая при этом, что уже следующий венец будет удерживать конструкцию в строго перпендикулярной плоскости.

Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза. В этом варианте, на каждом брусе делалось по две зарубки в четверть дерева, а потому каждый венец фиксировался в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать два паза в четверть толщины бруса, чем один в его половину. А это в свою очередь положительным образом влияет на скорость всего строительства.

Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы ограничивают варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить хоть бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под его боковую грань, а чтобы стены не расползались, узел дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот только таким образом мастерить можно разве что сарай. Как угловые щели тут не конопать, как ни герметизируй, а промерзать они будут обязательно.

Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих элементах узла прорезается по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее от этого соединение, увы, не становится. Да и хлопот со всеми этими вставками немало.

В полдерева

А вот узел в полдерева уже можно отнести к наиболее распространённым современным видам угловых соединений.

Сбитое при таком запиле нагелями дерево хорошо держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и этот вариант требует постоянного ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда, пытались, улучшить этот узел, добавив в него фаску, но на деле овчина получилась гораздо дешевле вычинки.

В лапу

Довольно интересным выглядит и соединение в лапу. Оно немного похоже на то, что мы только что рассматривали, но продуманные косые запилы делают узел абсолютно статичным. Выполненным по данной технологии углам не чего боятся даже небольшой сейсмической активности.

Ласточкин хвост

А вот среди строителей беседок, заслуженной популярностью пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.

Теплый угол

Но все же что ласточкин хвост, что соединение в лапу, довольно сложны в исполнении и требуют от строителей не дюжего плотничьего мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных деревянных домов вы увидите угловое соединение шип-паз, которое в народе еще называют теплый угол.

Как видите, вырезать такой узел довольно просто, тем более он не требует точной подгонки. Все щели заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если все выше описанные системы вам не подходят и вы хотите использовать в своем тереме чего посложнее, да понадежнее ваш выбор непременно остановится на соединении «Коренной шип». Описывать его словами бесполезно, тут проще один раз показать.

Впечатляет? А между тем наши деды и прадеды довольно часто использовали его в работе. Можно только позавидовать их упорству.

Конечно, на этом перечень угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких соединений достаточно будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас до свидания и до скорых встреч на страницах сайта про дачу.

Соединения бруса в углах и прямых стенах

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

• Продувание с улицы минимальное, даже при сильном ветре и в мороз;
• Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

Крепление брусьев нагелями

• Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
• Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
• Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

Соединение бруса в углах и прямых стенах

Тема нашей статьи — способы соединения бруса в углах и сращивания на прямых участках стен. Мы разберем несколько способов различной сложности и опишем их достоинства и недостатки.

Для начала можно рассчитить необходимое количества бруса при помощи калькулятора:

Начнем, однако, с общих требований к соединениям.

Надежно соединить деревянные стены в углах — непростая задача.

Требования

Какими свойствами должно обладать соединение?

• Прочностью . Понятно, что брус удерживается собственным весом, массой перекрытий и кровли; однако соединениям предстоит противостоять неизбежным колебаниям линейных размеров бруса при изменении атмосферной влажности и температуры.

Обратите внимание: дом, построенный из бруса так называемой естественной влажности, наиболее подвержен деформациям и испытывает максимальные внутренние напряжения.
Напротив, просушенный до 16-20% материал создает строителям и владельцу минимум проблем.

• Герметичностью . Как минимум прямые и угловые соединения бруса не должны продуваться: сквозняки едва ли порадуют жителей дома. Практический вывод из этого требования очевиден: чем сложнее форма соединения, тем меньше вероятность появления сквозняков.

Угловые соединения с остатком

Угловое соединение бруса с остатком имеет пару важных достоинств:

1. Оно практически не продувается.
2. Оно крайне надежно даже без дополнительной фиксации. В этом случае масса верхних венцов достаточно надежно удерживает нижние. Смещение элементов стен делается невозможным даже при умеренной силы сейсмической активности.

Какие виды угловых соединений бруса с остатком существуют?

Односторонний замковый паз

Собственно, способ соединения исчерпывающе описан самим его названием. С одной стороны бруса выпиливается перпендикулярный ему паз ровно на половину толщины. Длина паза равна его ширине: ему предстоит вместить половину следующего, перпендикулярного бруса.

В результате такого соединения каждый брус надежно зафиксирован относительно лежащего ниже в одном направлении. С учетом дополнительной фиксации нагелями для бруса угол можно считать достаточно прочным. Соединение может применяться и для материала квадратного сечения, и для профилированного бруса.

Двусторонний замковый паз

Несколько сложнее угловое соединение профилированного бруса с выборкой пазов и с верхней, и с нижней стороны. Ширина пазов та же; глубина в этом случае равна 1/4 толщины.

Зачем усложнять себе задачу? Чем это соединение лучше?

Тем, что при двухсторонней выборке пазов каждая пара брусьев жестко зафиксирована уже в двух направлениях. В результате сдвиги при изменениях влажности и колебаниях температуры практически невозможны.

Максимальная прочность без дополнительной фиксации.

Четырехсторонний замковый паз

Неоднозначное решение. С одной стороны, четырехсторонний паз вроде бы должен еще более надежно зафиксировать угловое соединение и сделать его абсолютно непродуваемым. С другой же — на практике больших преимуществ относительно двухстороннего паза нет, процесс же обработки заметно усложняется.

Заметьте: пазы могут иметь довольно сложную асимметричную форму; но в этом случае их выборка обычно выполняется не вручную, а на станках при производстве домокомплекта из бруса.

Одна из возможных форм четырехстороннего паза.

Угловые соединения без остатка

Этот тип соединений более экономичен: материал не выступает за край стены. Цена экономии — несколько меньшая надежность и худшая защита от ветра.

Итак, какими могут быть угловые соединения профилированного бруса или материала квадратного сечения без остатка?

Встык

Простейший способ сводится к укладке бруса нужной длины без всякой дополнительной обработки. Материал укладывается в шахматном порядке; от смещений строитель страхуется нагелями, накладными пластинами из оцинковки или стальными скобами.

Соединение при стыковке бруса по длине предельно простое, требует минимума временных затрат и может быть выполнено своими руками даже при полном отсутствии плотницких навыков. Однако собирать таким образом угол из сырого дерева как минимум неразумно: деформация при сушке гарантированно будет присутствовать.

Кроме того, обеспечить защиту от ветра почти невозможно: любое уплотнение при пресловутых изменениях влажности (а, значит, и линейных размеров) не защитит от появления зазоров.

Прочность обеспечивается нагелями или скобами.

На шпонках

Соединение встык, однако, можно модернизировать, после чего оно лишится существенной части своих недостатков. Достаточно выбрать на торце одного бруса и боковой поверхности другого пазы, в которых расположится шпонка.

Шпонка гарантированно защитит угол от продувания и от смещения стен в одном из направлений. Однако разойтись в другом направлении шпоночное соединение все же способно.

Чтобы этого не происходило, используется особая форма шпонки — ласточкин хвост: она делается расширяющейся от середины к краям. Разумеется, и изготовление самой шпонки, и выборка пазов под нее в этом случае несколько сложнее.

Шпонка предотвращает смещение и преграждает путь сквознякам.

Вполдерева

Как выполняется соединение вполдерева? Конец каждого бруса спиливается на половину толщины; длина остающегося шипа равна ширине.

О какой-то собственной надежности соединения говорить не приходится: ее обеспечивают нагели. Продувается угол тоже довольно легко: после усадки в нем могут появиться пазы; собственно, поэтому после консервации на усадку деревянные дома обычно конопатятся.

Отчасти проблема с продуванием снимается дополнительной шпонкой; она же подстрахует стены от взаимного смещения.

Угол собран вполдерева с фиксацией шпонкой.

Еще одна модификация метода — стыковка «в лапу», при котором концы бруса имеют несколько более сложную форму. В этом случае мы обеспечиваем большую прочность: взаимному смещению стен препятствует масса верхних венцов.

Соединение углов бруса «вполдерева» и «в лапу».

Теплый угол

Соединение бруса в теплый угол (иначе — в коренной шип) страхует стены от взаимных смещений и обеспечивает великолепную защиту от ветра.

Инструкция по подготовке материала не слишком сложна:

1. Торец одного из брусьев обрезается таким образом, чтобы оставить шип длиной и шириной в треть сечения бруса. Шип может быть прямоугольным или иметь расширение от основания к концу.
2. На втором брусе выбирается соответствующий паз. Не стоит подгонять размер с точностью до долей миллиметра: паз должен вместить не только шип, но и уплотнитель (джут, паклю, пеньку, войлок и т.д.)
3. Шип осаживается в паз сверху, после чего венец фиксируется нагелями.

На фото ширина и длина шипа равны половине сечения, что, в общем-то, избыточно.

Прямые соединения

Если протяженность прямого участка стены больше, чем длина используемого материала, последний приходится сращивать.

От того, что два элемента стены стыкуются на одной линии, а не под углом, приоритеты не меняются. Прочность и надежная защита от продувания по-прежнему важны.

Как их можно обеспечить?

• Сращивание встык на шпонках предотвращает взаимное поперечное смещение венцов; заодно шпонка преграждает дорогу сквознякам. Разумеется, и в этом случае она уплотняется натуральным волокном — джутом, войлоком и т.д.

Размеры шпонки должны оставлять небольшой зазор для уплотнения.

• Коренной шип — прекрасная замена шпонкам. При прямом сращивании он перемещается с края бруса к его середине.

И здесь тот же принцип: паз и шип прокладываются джутом или войлоком.

• Косой замок — самый трудо- и материалоемкий способ. Два бруса перекрываются как минимум на два собственных сечения; жесткие требования к подгонке обеих половин замка жизни тоже не облегчают.

Чем окупаются наши жертвы? Прежде всего — возросшей прочностью и принципиальной невозможностью появления зазоров при любых усадках.

Нагели

Напоследок — несколько замечаний относительно фиксации элементов стен.

• Нагели должны иметь длину примерно в 4/5 суммарной высоты двух венцов. Впрочем, практикуется и фиксация одним нагелем трех брусьев.
• Их оптимальный диаметр — 25 — 30 миллиметров.
• Шаг между двумя нагелями — не более полутора метров; при этом фиксация ими углов обязательна.
• Два горизонтальных ряда нагелей располагаются в шахматном порядке, со смещением от ряда к ряду.

• Традиционный материал для их изготовления — береза. Волокна должны быть расположены параллельно оси; сучки и косослой — под строгим запретом.

Древесина должна быть твердой и не иметь выраженных дефектов.

Вывод

В статье мы затронули лишь наиболее популярные способы стыковки. Как обычно, видео в этой статье подтвердит все вышесказанное. Успехов в строительстве!

Что такое теплый угол в строительстве деревянного дома?

При строительстве сруба стыковка бруса в теплый угол либо в «шип-паз» подходит идеально. Она обеспечивает плотность соединения, устойчивость и равномерную усадку брусовой конструкции. Углы получаются герметичными, без «мостиков холода» и не продуваются, значит, брусья не разойдутся на углах и пересечениях стен от колебаний влажности и не заскрипят. Благодаря отсутствию мокрых процессов, работы можно проводить в любое время года.

Технология соединение бруса в теплый угол

1. Точная разметка по шаблону.
2. Выборка паза (равного по двум размерам 1/3 сечения бруса) в одном из венцов и симметричного шипа в другом по тем же меркам.
3. Сборка стен с теплоизоляцией и герметизацией всех плоскостей стыковки. Сопряжения звеньев чередуют, чтобы получить жесткую конструкцию. Выглядит это так – один брус шип справа, следующий – шип слева.
4. Крепление углов выполняется круглыми нагелями.

Виды замковых соединений бруса:

• С коренным шипом. Используется при сборке небольших срубов с равной длиной стены и бруса. Оно надежно, выдерживает общую нагрузку строения, с учетом воздействия ветра и землетрясения.
• «Ласточкин хвост» – одно из самых эффективных сопряжений, где брусья с шипами и пазами имеют формы трапеции. В сочетанием с нагелями получаются надежные непродуваемые углы.
• «В полдерева». На торцах брусьев запиливаются выемки в 1/2 их высоты. Такой узел прочен, но имеет сквозную щель. Поэтому таким способом практично соединять венцы нижней и верхней обвязок, а брусья стен – «теплым углом».
• «В лапу». Прост в исполнении. При Т-образном надежном соединении брусьев (по четырем наклонным плоскостям) на их торцах выпиливают трапециевидные горизонтальные шипы. Стыки прокладываются утеплителем. Они не позволяют венцам разойтись как наружу, так и внутрь.

Сопряжение «с остатком», «без остатка», «встык»:

С остатком – брусья выходят наружу, пройдя сквозь угол, обеспечивая его высокую прочность (без фиксации), герметичность, надежность, неизменность размеров конструкции. Кроме того, такой сруб эстетически привлекателен, экстерьер выдержан в традициях русского деревянного зодчества. Но потребуется больше материала, чем при выборе соединений «без остатка».

Типы сопряжения «с остатком»:

• Односторонним замком – пропил гнезд в половину нижнего бруса для укладки верхнего.
• Двухсторонним замком – выпиливание верхней и нижней выемки на ¼ часть толщины каждого венца, который должен быть без дефектов с абсолютно гладкой структурой. Двойной крепеж исключает смещение.
• Четырехсторонний замок в «обло» – запил гнезд со всех сторон бруса. Сборка таким способом гарантирует устойчивость без крепления нагелями.

«Без остатка» – звенья не выходят за границы стен.

«Встык» – самое несложное сопряжение, при котором брусья укладываются в шахматном порядке, их примыкание фиксируется нагелями. Это безотходный способ, который под силу двум сборщикам. Основное требование – сухой брус.

Преимущества сопряжения в «теплый угол»:

• Обеспечивает плотность, устойчивость и жесткость конструкции при грамотном аккуратном исполнении каждого пропила и установки венцов.
• Гарантирует непродуваемость и непромерзание.
• Сохраненяет тепло в холодный период и прохлады в жару. Такое соединение звеньев, за счет отсутствия сквозных щелей, препятствует возникновению «мостиков холода».
• Экономичность и эстетическая привлекательность углов с обеих сторон. Не требуется наружного утепления и облицовки стен снаружи, что экономит средства и время.
• Быстрый монтаж без использования дорогостоящих тяжелых механизмов.

Минусы:

• При рубке углов брусовых строений все гнезда и шипы запиливаются на стройплощадке объекта.
• Для точного выполнения узлов необходима высокая квалификация строителей.
• Соединение бруса в теплый угол дороже, чем «встык», но это экономия средств на обогрев охлаждение и вентиляцию при эксплуатации постройки в ближайшем будущем.

Компания «Wood-Brus» занимается строительством домов и бань «под ключ» в Москве. У нас вы можете купить готовый сруб, внести изменения в проектную документацию либо заказать индивидуальный проект. Со стоимостью на все услуги легко ознакомиться по каталогу или бесплатно проконсультироваться у наших менеджеров по телефону.

Как построить деревянную раму — DIY

Джини и Дэвид Стайлз, из «Backyard Building»
декабря 2015 г.

Дэвид и Джини Стайлз — известные строители и авторы 23 книг по проектам деревообработки. В Backyard Building, (The Countryman Press, 2014) пара показывает читателям, как сделать этот участок земли своим. Существует более 20 проектов разной сложности, самый простой из которых требует от новичка всего нескольких часов самоотверженности.Ниже приведены инструкции для одного из любимых проектов: Деревянный каркас.

Традиционный деревянный каркас прекрасно смотрится, он очень прочный и долговечный. Несмотря на то, что требуется время, чтобы сделать паз и шип и закрепить его деревянным колышком (гвоздем), чувство гордости и выполненного долга того стоит. Так веками строились здания плотниками с использованием простых ручных инструментов — в основном пилы, молотка и острого долота.

Многие люди, даже профессионалы, путают деревянный каркас с конструкцией из столбов и балок.В обоих методах используются тяжелые бревна, что и объясняет путаницу между ними. Традиционный деревянный каркас использует труднодоступные врезные и шипованные соединения, закрепленные деревянными колышками (гвоздями), тогда как в столбах и балках часто используются простые соединения внахлест и даже металлические крепежи для скрепления частей. Для заполнения между бревнами использовались различные материалы, такие как плетень и мазня (палки и грязь), кирпичи, штукатурка и солома. Деревянные каркасные конструкции можно отделывать множеством способов, как и современный дом из палки, в том числе фанеру, обшивку, доску и рейку, черепицу или даже лепнину.Сегодня дома, как правило, строятся из блоков 2 × 4 или 2 × 6 и обшиваются фанерой, чтобы укрепить каркас и предотвратить его раскачивание.

Вот несколько советов, которые упростят работу:

• Используйте обработанную под давлением древесину для подоконников и балок перекрытия, северную сосну для остальных.

• Купите пилу для грубого пропила (мы использовали пилы Bahco Profcut и Superior) для резки больших пиломатериалов и нахлесточных швов. Циркулярную пилу и долото также можно использовать для соединения внахлестку, но может быть сложнее точно контролировать.Фрезеровочное пятно полезно для отделки (обрезки) шипов и соединений внахлест.

• Используйте калибр для разметки, чтобы найти центр бруса, отметить шипы и пазы и т. Д. Для повторяющихся стыков сделайте картонный шаблон и используйте кусок дерева размером с шип, чтобы проверить каждую пазу на соответствие.

• С помощью электродрели и сверла диаметром 3/4 дюйма извлеките большую часть отходов из пазов и обработайте зубилом 1-1 / 2 дюйма. Перед сверлением отметьте вокруг паза неглубокими надрезами долота, чтобы края не раскалывались.

• Когда стыки внахлест подоконника закончены, отрежьте временные колышки, чтобы удерживать их на месте, пока вы регулируете бруски. Используйте длинный уровень и рамный квадрат, чтобы установить их на место, при необходимости на блоки. Убедитесь, что диагонали равны.

• Временно переверните верхние пластины на выровненных порогах, пока вы изготавливаете и устанавливаете угловые стойки, распорки и шпильки. Таким образом, вам не придется поднимать тяжелые верхние пластины каждый раз, когда вы хотите проверить соединение на соответствие (но вам придется помнить, какая сторона какая, когда она перевернута.. .).

• Пронумеруйте каждый стык зубилом или перманентным маркером во время работы. И никогда не предполагайте, что он подходит — проверьте его, прежде чем пытаться собрать всю раму. Каждое новое соединение уплотняет всю конструкцию и оставляет меньше места для ошибки.

• Это здание спроектировано так, чтобы к внешней стороне каркаса были прибиты вертикальные доски обшивки. Если вы собираетесь использовать горизонтальный шип, шпунт или вагонку, дополните основные стойки шпильками 2 × 4, расстояние между которыми составляет 24 дюйма; это позволит вам изолировать шпильки и покрыть их гипсокартоном.

• Нарисуйте планы на бумаге с сеткой 1/4 дюйма; для здания 10 футов на 12 футов используйте два квадрата на фут, а для большего здания — один квадрат на фут. Если вы планируете что-то действительно большое, проконсультируйтесь архитектор или инженер-строитель, имеющий опыт работы с деревянными каркасами. Для облегчения доступа рассмотрите возможность размещения двери в самой высокой точке участка.

• На большинстве лесных складов и в домах благоустройства нет материала, подходящего для деревянного каркаса, но они должны иметь возможность заказать его для вас; если вы живете в деревне или имеете доступ к лесопилке, вы можете получить древесину значительно дешевле.Северная сосна будет намного легче дуба, если у тебя нет армии помощников.

• Если у вас есть помощники, почему бы не устроить вечеринку по установке деревянных конструкций?

Как построить деревянную раму

Обложите сарай каменщиком и четырьмя деревянными кольями. Используйте уровень и проверьте диагонали на квадрат.

Обрежьте стыки внахлест на концах балок подоконника 6 × 6, подвергнутых обработке давлением, с помощью пилы для грубой древесины. Разместите основание, уровень и квадрат на бетонных блоках.

С помощью зубила для обрамления прорежьте пазы 2 «× 2» в нахлесточных соединениях (помня, что угловые стойки имеют размер 5 «× 5»). Поместите кусок дерева под паз, чтобы он не раскололся, и переверните брус, чтобы закончить пропил с другой стороны. Используйте столярный угольник, чтобы убедиться, что стороны паза прямые.

Используйте пиломатериалы 4 × 6, обработанные под давлением, для балок пола, помещенные в карманы длиной 2 × 3 дюйма в подоконниках. Сделайте фаску под углом 35 градусов на концах балок, чтобы уменьшить напряжение при расширении и сжатии древесины.

Обрежьте шипы на каждом конце угловых стоек размером 5 дюймов на 5 дюймов, сделав продольные надрезы немного шире отметки и обрезав их, чтобы они соответствовали пазам. На всех шипах снимите фаски острым зубилом или рашпилем, чтобы упростить сборку.

Сделайте соединения внахлест на верхних пластинах и установите их в перевернутом виде на балки порогов, пока вы размечаете, разрезаете и устанавливаете шпильки, распорки и пояса. Раскосы 4 «× 4» должны быть закреплены дубовыми штифтами (гвоздями или «стволами»), проходящими прямо через стойки.Осторожно просверлите отверстия с обеих сторон.

Вырежьте стыки внахлест на вершинах стропил размером 3 дюйма на 5 дюймов и прорежьте выемки для птичьего рта, где они будут опираться на верхние пластины. Отметьте точное место, положив пробные детали на пол. Используйте первое стропило в качестве выкройки для всех остальных. Обрежьте стропила достаточной длины, чтобы отвести дождевую воду, но убедитесь, что для двери достаточно свободного пространства (если она должна открываться наружу). Используйте гвоздики на стыках внахлест и на верхних пластинах.

Как только все встанет на свои места, отметьте и прорежьте соответствующие пазы в подоконниках для шпилек 3 «× 5», затем соберите свою армию помощников, чтобы поднять здание.Одновременная установка подпорок и распорок может быть сложной задачей — вам может быть проще сначала собрать торцевую стенку (или «согнуть») на основании, поднять ее на место и повторить процедуру на другом конце, прежде чем установка двух других стенок и фиксация их всех вместе с последними верхними пластинами. Прибейте изгибы к подоконникам с помощью временных диагональных распорок, пока стены не будут готовы. Соберите стропила и прибейте к пикам временную коньковую доску, пока вы не будете готовы ограждать здание.
