Укладка бруса и сборка углов: Виды соединения бруса в углах

Содержание

Виды соединения бруса в углах

На первый взгляд кажется, что технологии возведения дома из профилированного бруса или цельного бревна уже давно устоялись и ничего нового в этом направлении уже не придумать. Но стоит отметить, что с течением времени, устоявшиеся методики сборки все же претерпевают существенные изменения. Вот, например, классический способ углового соединения деревянного сруба, так называемое соединение «в чашку», благодаря появлению современного инструмента преобразовалось в более технологичное соединение «в лапу», однако, и такое соединение оказалось не без изъянов. На смену ему уже пришла новая схема, получившая название «в теплый угол».

Сборка углового соединения является наиболее ответственным этапом в процессе сборки деревянного сруба, кроме того он и наиболее трудозатратен. От того насколько качественно будет собран угол зависят практически все эксплуатационные характеристики дома, это и срок службы и подверженность короблению и деформации стен, а самое главное насколько теплым будет дом.

Каждый из нас на своем опыте убеждался, что в первую очередь зимой промерзают углы, а если такое случается, то бороться с этой проблемой достаточно сложно. Лучше всего об этом позаботиться на этапе строительства. Существует несколько способов добиться хороших результатов.



Характеристики, которыми обладает
качественное угловое соединение:



Тут все достаточно просто прочность, герметичность, эстетичность, технологичность и экономичность, вот те характеристики, что в первую очередь приходят нам на ум, но наиболее нам интересны:

Прочность. Известно, что брус фиксируется под давлением своего веса, а также давлением перекрытий и тяжестью кровли. Но, подобные соединения должны быть устойчивы к возможным изменениям линейных размеров бруса, а дерево, как известно подвержено деформации, возникающей при колебаниях атмосферной влажности и температуры воздуха. Уменьшить данный эффект возможно использованием бруса, предварительно просушенного до 18-25%, в отличие от материала естественной влажности, он будет создавать минимум проблем, как в процессе строительства, так и во время эксплуатации.

Герметичность. Одно из основных условий, для того мы и строим дом, что бы оградить себя от внешней среды, гуляющие сквозняки мало кому доставят удовольствие. Самое простое решение избежать сквозняка, это усложнить путь для прохождения воздуха сквозь соединения, т.е. мы должны сделать соединение деталей геометрически более сложным.



Виды соединения бруса в углах

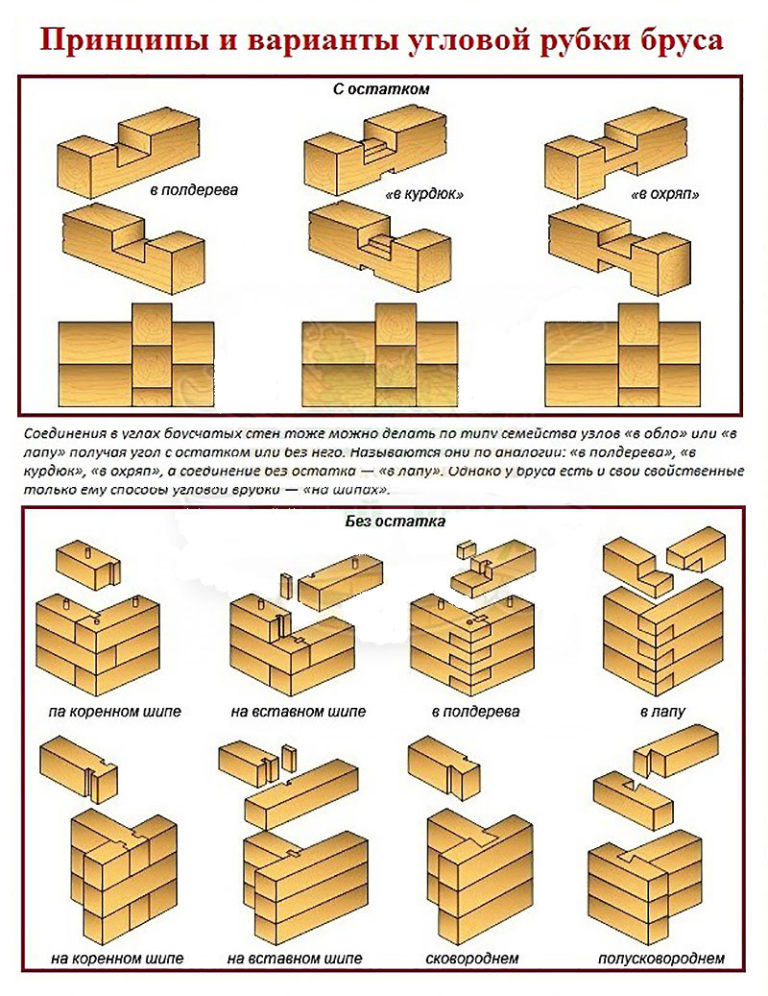

При строительстве дома из бруса все виды угловых соединений можно разделить на два вида:

  1. Угол с остатком.
  2. Угол без остатка



Угол с остатком



Такое соединение может иметь различные названия: «в чашку», «в обло» или угол с перерубами. Что же именно представляет собой угол с остатком, — при строительстве сруба соединения формируют таким образом, что края бревен выходят за пределы стены. Стыковка же происходит за счет пазов – одно-, двух- либо четырехсторонних. В первом варианте сверху бруса делается надпил по ширине, который соответствует поперечному сечению верхнего сегмента. А при рубке двухстороннего паза такие же надпилы делаются, и сверху, и снизу, и по ширине, а равны они четверти от высоты пиломатериала.

Для увеличения прочности строения применяют четырёхстороннее соединение. В данном случае надпилы делаются с четырех сторон. Укладка бруса такой формы очень удобна, венцы в данном варианте располагаются друг над другом поперечно. Для того, чтобы обеспечить дополнительную герметичность угол наполняют утеплителем между венцами – это, как правило, льняная пакля или джутовый утеплитель.

Основные положительные качества углового соединения бруса с остатком:

Оно обладает высокой степенью надежности и не нуждается в дополнительной фиксации. При этом венцы, расположенные сверху надежно удерживают нижние путем давления собственной массой. Смещение любых элементов стен в данном случае становится невозможным, даже при сейсмических колебаниях.

Этот вариант соединения очень технологичен, готовить пазы на брусе возможно заранее в производственных условиях, а затем компактно собрать на объекте словно конструктор.



Основные минусы сборки углов сруба с перерубами:



  • В результате усыхания и усадки бруса после сборки могут появиться щели в угловом соединении, в данном случае паз может промерзнуть и продуваться. Организовать герметичность и утепление при этом почти не представляется возможным.
  • Происходит очевидный перерасход используемого материала, так как бревна, как правило, должны быть значительно длиннее самого строения.
  • И конечно же, выпирающие торцы существенно мешают внешней отделке дома
  • Торцы трескаются и требуют специальной обработки

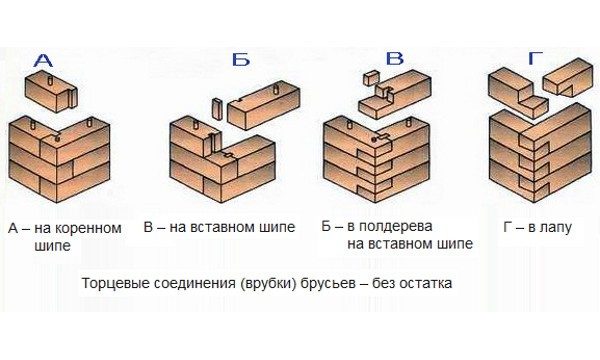

Угол без остатка



При таком типе строительства дома используемые детали обрезаются точно в необходимый размер. Важно отметить, что стыковка в угловых частях производится таким образом, чтобы торцы располагались в одной плоскости. Такое строение получается более аккуратным и эстетичным. Применяется несколько способов соединения бруса в таких углах сруба. Но, как правило, лишь некоторые подходят для строительства жилых помещений.



«Встык»



Детали при данном способе укладываются стык в стык. Для соединения используется специально приспособленный для крепления элемент или же винтовая шпилька. Такой вариант постройки характерен для хозяйственных помещений. Сруб построенный данным способом, изначально не предполагает наличия высоких теплоизоляционных характеристик, поэтому такие помещения не предназначены для проживания в нем в холодное время года. Данное соединение углов, возможно применить для возведения дачного домика, который не претендует на круглогодичное проживание. Для улучшения теплоизоляционных характеристик данного вида соединения используют установку дополнительного шканта поперек соединительного шва.





«В полдерева»



Такой способ может значительно уберечь помещение от сквозняков, но все же данных характеристик недостаточно для постройки теплого жилища. Данный метод отлично показывает себя для строения дачных или легких садовых домиков.





«В лапу»



Проявляет себя как более модифицированный вариант предыдущего строения. Данный метод принято считать упрощенным вариантом классического способа углового соединения. В старые времена в лапу рубили из скобленого бревна. Данный способ подходит исключительно для первого венца и верхней обвязки, но ни в коем случае не годится для возведения стен, потому как обладает сквозной щелью.





«Ласточкин хвост»



Данный вид стыковки годится для бревна и бруса. Из-за специальной формы запила после насыщения дерева влажностью или же наоборот в процессе его усыхания детали соединения не меняет свою первоначальную форму, благодаря чему сохраняется защита жилых комнат от проникания холода. Чтобы ликвидировать щели их заделывают при помощи утеплителя, а затем обшивают снаружи.





«Теплый угол»



Недостатки, которые описаны в способах, приведенных выше совершенно отсутствуют при сборке «в теплый угол». Данное соединение более остальных подходит для профилированного бруса. На конце бруса вырезается специальный профиль, при соединении он полностью исключает возможность продувания углов. Для достижения совершенно плотного сопряжения, вырубается специальный паз. Он располагается внутри ствола, который используется для стыка, а на сопрягаемом торце бруса формируют шип, что обеспечивает отличную герметичность.

Данный вид соединения, который также именуют как «коренной шип» сохраняет стены от смещений, и обеспечивает непревзойденную защиту от ветра.

При данном типе сборки  щели также  требуют заделки при помощи утеплителя, а затем обшивки угла снаружи.



Если запланировано строительство не просто хозяйственной постройки, а именно помещения для постоянного проживания – следует выбрать наиболее подходящие для этого типы соединений углов – «теплый угол» или «ласточкин хвост». Второй вариант потребует от исполнителей  определенного мастерства, поэтому необходимо учитывать, что сборка в «ласточкин хвост» может потребовать дополнительных финансовых расходов.











соединение бруса 150х150 и других размеров по трафарету, запил профилированного бруса и сборка угла своими руками

Качество деревянного дома зависит от того, насколько хорошо проведена его сборка. Чем герметичнее будет собран дом из бруса, тем дольше в нём будет сохраняться тепло. При сборке брусовых домов используется технология тёплого угла, позволяющая избежать образования щелей и трещин.

Чаще всего местами, куда уходит тепло в деревянных домах, являются углы. Для создания герметичного соединения бруса используется специальная технология сборки, обеспечивающая плотную стыковку венцов. Тем, кто собирается самостоятельно класть дом из бруса, следует изучить разные виды сборки тёплого угла, чтобы возвести прочный и тёплый деревянный дом.

Описание

Тёплым углом из бруса называется особая технология соединения брёвен с помощью шипов и пазов определённым образом. Только при соблюдении этой технологии можно избежать появления «мостиков холода», через которые будет уходить тепло из дома, и образовываться сырость на древесине.

Для сборки тёплого угла используется специальная техника запиливания концов бруса, которые потом плотно подходят друг к другу при укладке венцов. Для создания хорошей герметизации дома из дерева необходимо соблюдать ряд важных правил:

  • учитывать соотношение общей массы сруба и кровли;

  • влияние внешних факторов в виде воздействия влаги, ветра, температурных перепадов;

  • уровень влажности бруса, который не должен превышать 20%;

  • время, необходимое для усадки сруба;

  • правильно подгонять все выемки и выступы так, чтобы между ними не образовывались щели.

После сборки венцов можно провести дополнительное утепление угла природными гигроскопичными материалами:

  • паклей;

  • джутом;

  • мхом;

  • льноватином;

  • шерстяным войлоком.

Правильная сборка тёплого угла обеспечивает ряд преимуществ деревянному дому:

  • сруб станет настолько прочным, что ему будут не страшны сдвижки грунта, землетрясения и другие внешние нагрузки;

  • можно обойтись без использования дополнительного утеплителя и сэкономить на строительстве;

  • не будет образовываться плесень и грибки, не появятся вредители;

  • сокращаются затраты на крепёжные изделия – они просто не понадобятся.

Выполняется сборка разными способами, имеющими свои особенности и методы рубки стыков бруса. Правильное использование такой технологии позволяет возвести прочный и герметичный дом, в котором не будут «гулять» сквозняки и появляться сырость.

Хорошо просушенный брус при правильно созданном тёплом угле меньше подвержен деформации и более экономичен в эксплуатации.

Разновидности соединений

Каждый из способов соединения имеет свой механизм и может выполняться в нескольких вариантах: с остатком и без остатка. Рассмотрим их виды:

  • с помощью прямоугольного шпона;

  • «ласточкин хвост»;

  • с помощью торцевого стыка.

Самой простой является односторонняя замковая система соединения бруса. При таком способе соединения делают поперечный надпил на профилированной древесине сверху. Паз выполняется в форме квадрата или прямоугольника. Иногда может использоваться для закрепления нагели.

Двухстороннее соединение считается более сложным. Его пропиливают в верхней и нижней части на ¼ толщины бруса. Такое соединение делает сруб более прочным и позволяет полностью избежать смещения. Используется такое соединение тёплого угла только на брусе без дефектов и сучков.

Самым герметичным и самым прочным считается четырёхстороннее соединение, которое используется не так часто из-за того, что требуется проводить более сложную подготовку бруса перед его сборкой.

Наиболее экономичным и простым является соединение без остатка, при котором излишек бруса не будет выступать из стены. Недостатком такого соединения является его меньшая прочность по сравнению с соединением с остатком. Используется несколько видов такого соединения.

  • Вполовину дерева, когда проводится стыковка брусьев, спиленных на 50% с разных сторон. При таком тёплом угле брус после укладки укрепляют нагелями.

  • «В лапу», когда спил делается по более сложной технологии, а угол получается более прочным.

  • Шпонками, которые используются только на древесине твёрдых пород. Шпонки выполняют функции вкладышей в пазах. Таким образом скрепляется боковая сторона и торец бруса. Наиболее прочными считаются шпонки в форме хвоста ласточки, однако их изготовить могут только профессионалы.

  • Встык, когда не нужно распиливать брус. В этом случае торцы профилированных брёвен скрепляют с помощью скоб, хомутов, угольников. При использовании такой технологии сборки требуется проводить дополнительное утепление созданных стыков.

  • С помощью шипа, когда может применяться до пяти шипов и пазов. В ходе сборки в пазы сразу кладут джут или паклю из натуральных гигроскопичных материалов.

Более трудоёмкими считаются прямые и продольные стыковки. В этом случае используются сложные типы крепления, требующие специальной подготовки строителей. Косые замки используют при создании стыка очень редко, так как эта технология очень затратная.

Как сделать самостоятельно?

При сборке из готового профилированного бруса 150х150 или 100х150 мм сделать своими руками тёплый угол легко. Если брус без замковых выемок, придётся делать по шаблону правильный запил необходимого размера. Если рубка проводится в первый раз своими руками, её делают по трафарету или шаблону, чтобы размеры пазов получились одинаковыми.

Тем, кто не умеет работать топором, придётся запиливать пазы, руководствуясь чертежами. Перед началом работы следует освоить технологию соединения бруса «паз в паз» в венцах. Перед укладкой нужно провести небольшую подготовку, проверив крепёж и стыки. Заготовки, из которых будут делаться шканты и нагели, обрабатывают антисептиком и высушивают.

Для трёх первых венцов используется максимально ровный брус без сучков и иных дефектов, с геометрией, идеально подходящей под ленточный фундамент.

Для начинающих плотников лучше всего использовать самый простой способ создания тёплого угла, при котором не нужно выпиливать пазы и шипы.

В этом случае брус упирается торцом в боковую поверхность другого бревна. В угловых стыковках помогают металлические скобки или шпильки, которые перед использованием нужно покрыть олифой.

Более надёжным будет замковое соединение, когда в паз вставляется шип. Укладка в этом случае является более прочной и герметичной. Перед этим с помощью шаблонов на концах бруса создаются пазы и шипы, которыми потом связываются в углах венцы. Чтобы шов получился более герметичным, нужно вязать с использованием утеплителя, укладывая его между брёвен. Паз при этом должен полностью соответствовать шипу, чтобы кладка, к примеру, 18х180 мм была герметичной.

Сначала нужно сделать деревянный шаблон, с помощью которого потом проводится разметка на концах профилированных брёвен для выполнения запила. На каждом брусе по созданным трафаретам выпиливаются паз и шип. При укладке бруса следует использовать чертёж, на котором будет указано чередование сегментов замка. Поэтому нужно нарисовать схему, в которой будут обозначаться:

  • порядковые номера венца;

  • тип использующегося соединения на концах;

  • положение проёмов в собираемой стенке.

Чередование запилов по венцам

Для повышения прочности и плотности соединительных сегментов следует использовать круглые нагели из дерева. Укладывать стыки с замком, чередуя чётные бревна с шипом, а нечётные – с пазом.

Первое угловое соединение выполняется с помощью перевязки с коренным шипом «в полдерева». Следующие венцы крепят по технологии перевязки с самым нижним брусом – тогда он плотно ляжет в замок. После следует соединение укрепить с использованием нагеля с нижним и верхним рядом.

В первом брусе делается шип на 1/3 от ширины бруса. В остальных венцах ширина шипа должна соответствовать ширине паза.

Схема разметки создания стыков сруба из бруса размером 6х9 метров: буквами А и С обозначаются продольные стенки, D и В – поперечные стенки, Е- внутренняя перегородка; цифрой 1 – стыки бруса.

При возведении венцов следует избегать сращивания и продольного соединения бруса, которое будет не крепким. Начинающим плотникам профессионалы предлагают выбирать прямой шип для соединения бруса.

Для его использования нужно создать шаблон, где потребуется предусмотреть зазоры в 5 мм для утеплителя. Запил на шипу нужно производить со стороны, которая будет смотреть внутрь сруба. У других стен шипы должны быть с левым и правым запилом. Для этого нужно просто перевернуть шаблон вверх тыльной стороной.

Укрепить соединение можно с помощью деревянного нагеля, расположив его по диагонали, идущей со стороны края внешнего угла.

При выполнении тёплого угла во время строительства загородного дома или бани владельцам участка, не имеющим плотницкого опыта, стоит прибрести готовый брус с пазами или шипами, который будет стоить дороже обычного. Также можно пригласить квалифицированных мастеров, которые выполнят обработку торцов по системе «паз-шип» и проведут сборку сруба без технических ошибок.

В следующем видео вы узнаете о новшествах в угловом соединении профилированного бруса.

плюсы и минусы, разновидности и особенности их реализации

История деревянного домостроения исчисляется тысячелетиями. Теплая, дышащая и легкая древесина всегда ценилась за свои качества. Несмотря на появление новых материалов и технологий, она традиционно считается лучшей для строительства жилых домов. Сруб выкладывают из горизонтальных венцов, соединенных между собой вырубленными или выпиленными замками. Главная задача при строительстве — обеспечить плотное прилегание всех элементов. Холодные углы — не такая уж редкая проблема деревянных зданий. Неутепленные зазоры служат прямым каналом для теплопотерь. Узел соединения угловых брусьев должен обеспечивать изоляцию помещений от окружающей среды. Такой вид конструкции получил название «теплый угол». Его выполняют несколькими способами. Монтаж узла проводят с помощью замков разнообразной формы, с малым количеством дополнительных скрепляющих деталей.

Соединение теплый уголИсточник leto-dom.com

Брус в строительстве

Сруб возводят из профилированного или клееного бруса. Первый вид изготавливают из цельной древесины без разрушения структуры и использования клеев. Внешнюю сторону обрабатывают в виде ровной или выпуклой поверхности, с фаской или без нее. Внутренняя — обычно плоская, под отделку. Опорные грани имеют систему шип-паз, благодаря которой элементы прочно стыкуются. Профилированный материал удобен в работе, сечение имеет стандартные размеры. При строительстве деревянные балки не нужно подгонять.

Цельный профилированный брусИсточник el.decorexpro.com

Клееный брус, в отличие от цельного профилированного, состоит из склеенных тонких ламелей. Для выполнения стыков в заводских условиях выбирают пазы и просверливают отверстия. На строительной площадке остается только собрать готовые звенья, как конструктор.

Клееный брусИсточник bg.decorexpro.com

Дома, сложенные из деревянных профилей, обладают преимуществами перед кирпичными или бетонными:

  1. Быстро возводятся, не требуют «мокрых» работ по замешиванию раствора или бетона.
  2. Легкие, не нуждаются в мощных заглубленных фундаментах, достаточно железобетонного ленточного основания мелкого заложения или «плавающей» плиты.
  3. Теплые, коэффициент теплопроводности древесины 0,09 вт/м°с, что сравнимо с характеристиками базальтовой ваты.
  4. Красиво сложенные деревянные здания гармонично выглядят на фоне зелени, природы, не требуют дополнительной отделки сайдингом, декоративными панелями, штукатуркой.
  5. Благоприятный микроклимат в помещении обеспечивается высокой паропроницаемостью древесины, в таком доме поддерживается оптимальная влажность воздуха.
  6. Качественный сруб прочен, устойчив и долговечен, срок службы не уступает сооружениям из камня.

Теплый угол — участок наиболее технологически сложных узлов. Из-за особенностей древесины усыхать, разбухать и коробиться стыки в местах пересечения элементов подвержены разнонаправленным напряжениям, образованию зазоров. Правильное выполнение сопряжения — залог того, что с течением времени не появятся сквозные щели, откуда будет задувать ветер и проникать сырость. Классификацию, типы конструкций и рекомендации по расчету размеров угловых соединений дает ГОСТ 30974-2002.

Виды соединений

Знать, что такое теплый угол, при строительстве дома из бруса должен каждый строитель. Проектная документация содержит необходимую информацию о конструкциях и размерах угловых соединений. Они выполняются в виде пазов и выступов различной формы. Два, три или четыре элемента связываются между собой и образуют прочную основу для укладки следующего венца.

Конструктивное решение узла может быть в виде:

  • соединения без остатка, когда элементы не пересекают границы стыка;
  • с остатком — брус, проходя через узел, выходит наружу;
  • встык — элементы примыкают и крепятся скобами, нагелями, накладками;
  • Т-образные — сопряжение стены и простенка.

Пазы в деревянных профилях выбирают с помощью бензопилы, лобзика, ручного чашкорезного станка.

Т-образные соединенияИсточник skalice.ru

К соединению звеньев предъявляют требования:

  1. Легкость исполнения.
  2. Прочность.
  3. Минимальные теплопотери.

В строительстве деревянных домов применяют типы угловых соединений:

  • в «чашку»;
  • в «лапу»;
  • на прямоугольных шпонках;
  • на шпонках «ласточкин хвост»;
  • с коренным шипом;
  • в «обло» — с одно-, двух- или четырехсторонним замочным пазом;
  • открытым или закрытым «сковороднем» — трапециевидным симметричным шипом;
  • открытым или глухим «полусковороднем — прямоугольным шипом.

Способы соединения брусаИсточник plotnikon.ru

Необходимая теплоизоляция соединения достигается не только конструктивным решением стыка, но и применением утеплителей:

  • эластомерных и полимерных ленточных материалов;
  • пакли;
  • мха;
  • джута;
  • льноволокна;
  • пенных или силиконовых герметиков.

Их помещают в выемки профилированных брусьев, пазы замков, швы между венцами.

Древесина для строительства дома должна быть хорошо просушена, иметь влажность не более 20%. Это основное условие для прочности и надежности конструкции. После заготовки элементов их обрабатывают антисептиком, чтобы все пропилы получили защитное покрытие.

Посмотреть, как осуществляется соединение бруса в теплый угол, можно в этом видео:

Шлифовка стен из бруса внутри дома: для чего нужна и как проводится

Соединение встык

Самая простая конструкция узла. Соединение встык осуществляется с помощью металлических шипованных пластин, уголков. Их закрепляют скобами или гвоздями. Торец профиля тщательно выравнивают, чтобы обеспечить плотное прилегание.

Снаружи соединение утепляют, чтобы ветер и холод напрямую не проникали в зазор. Для этого по торцу примыкающего бруса прокладывают теплоизолятор.

Соединение встыкИсточник yastroyu. ru

Такое сопряжение звеньев применяют, если предполагается утепление наружных стен и обшивка.

Сначала обязательно конопатят щели, так как профильная древесина склонна к высыханию. Утепление проводят по поверхности стены, сверху укладывают гидроветрозащитную мембрану, монтируют наружную отделку.

Соединение встык быстро выполнить, но для качественного теплого угла в доме из бруса оно не подходит. Слишком много дополнительных операций нужно проделать, чтобы обеспечить его теплоизоляцию. Такой способ используют для возведения хозпостроек и других неответственных сооружений.

Встык со шпонкой

Это усиленное соединение встык двух элементов, в торце и в боковой части которых выбирают отверстия по форме шпонки, глубиной 0,2-0,3 от толщины бруса. Крепеж изготавливают из древесины твердых пород — ясеня, дуба, осины.

Встык со шпонкойИсточник pallazzo.su

Шпонка может иметь прямоугольное сечение или форму ласточкиного хвоста с расширениями к краям.

При креплении прямоугольным элементом достигается прочность конструкции в одном направлении. «Хвост ласточки» лучше фиксирует брусья, но требует точности при выборке пазов и подготовки шпонки.

С коренным шипом

Соединение получило название «теплый угол», брус в таком узловом креплении меньше подвержен смещениям. Нарушение структуры дерева здесь минимально, а защитой от проникновения холодного воздуха служит шип на внутренней поверхности сопряжения.

Пиломатериал предварительно подготавливают:

  1. На одном торце выпиливают выступ длиной, равной 0,2 толщины бруса, прямоугольный или с расширением к краю («полуласточка»).
  2. На второй детали выбирают паз с небольшим зазором для свободного вхождения коренного шипа.
  3. В паз помещают тонкий слой утеплителя, например, льноджутовое полотно.

Вставляют шип в выемку, длинным нагелем скрепляют узел с нижерасположенным венцом.

С коренным шипом («ласточкин хвост»)Источник respectsrub. ru

Разновидность узла с коренным шипом — соединение «ласточкин хвост», или «сковородень». Чаще всего применяют для Т-образных сочленений стен и перегородок. Шип и паз имеют трапециевидную форму. Выступ вырезают в средней части торца бруса. Для разметки используют специальные шаблоны подходящего размера.

Сруб с укладкой венцов в «теплый угол» равномерно усаживается, брусья при колебаниях влажности в стыках не расходятся.

Краска для имитации бруса снаружи и внутри помещения: выбор и нанесение

Соединение «в лапу»

Крепление применяют для сращивания угловых звеньев и выполнения Т-образных сопряжений стен. На торцах выпиливают горизонтальные выступы в форме сложной трапециевидной призмы — «лапу». Стыки в узле расположены в 4 наклонных плоскостях.

Соединение «в лапу»Источник stroyfora.ru

Такой вид сопряжения надежно скрепляет угловые звенья, препятствует их расхождению как внутрь, так и наружу. Теплозащиту стыка выполняют прокладкой изоляторов.

Соединения с остатком

Колоритный вид сруба, сложенного с выпусками бруса по углам, компенсирует издержки от перерасхода материала. Соединения с остатком выполняются различными способами:

  • В нижнем венце выбирают паз для укладки верхнего в форме половины сечения пиломатериала. Это односторонний узел в «обло» или в «полдерева».
  • Двухсторонний замок предполагает пропил выемки снизу и сверху. В каждой детали уже есть гнездо для установки следующего венца.
  • Четырехстороннее соединение в «обло» отличается от остальных выборкой пазов на всех поверхностях бруса. Такая форма придает устойчивость конструкции даже без применения нагелей.

Сборка бруса в «обло»Источник remont.firmika.ru

Венцы, уложенные способом в «обло», смещены в углах на половину высоты.

Соединение бруса в теплый угол — преимущества и недостатки

Основное преимущество такого способа рубки дома — отсутствие продуваемых и промерзаемых щелей. Не нужны дополнительное утепление фасада и дальнейшая наружная отделка стен.

При сборке дома шипы и пазы соединительных узлов выполняют вручную. Это, пожалуй, единственный недостаток такого вида строительства.

Готовые комплекты из клееного бруса лишены этого минуса. Все элементы заранее обработаны под удобный монтаж и сборку узлов. Венцы промаркированы согласно рабочих чертежей. На строительной площадке дом возводят за несколько дней, пользуясь инструкцией с разработанной схемой.

Дом из бруса с соединением углов с остаткомИсточник 2gis.ru

Профилированный брус: преимущества и недостатки, правильный выбор материала

Итог

Укладка бруса в «теплый угол» требует значительных усилий, высокой квалификации мастеров и материальных затрат. Но это быстро окупается экономией на отоплении жилья.

Соединение профилированного бруса на углах – статьи компании «Терем ВК»

СОДЕРЖАНИЕ

Важный этап при строительстве дома из дерева — обеспечение надежных угловых стыков профилированного бруса. Только при строгом соблюдении технологии удается получить прочные углы. Последовательность выполнения, а также преимущества и недостатки разных способов приводятся в статье.

Виды замковых соединений

Надежность деревянного сруба, как и продолжительность его эксплуатации, зависят от качества выполнения стыковок, которые должны:

  • обладать высокой прочностью, выдерживать вес древесины, перекрытия и кровли;

  • характеризоваться устойчивостью против температурных и влажностных колебаний;

  • обеспечивать хорошую плотность с целью предотвращения сквозняков в помещении.

Конструктивные решения узлов бывают следующих видов:

  • Т-образное соединение (в лапу). Элементарен в исполнении, представляет собой сопряжение стены с простенком. На торцах брусьев выпиливаются горизонтальные шипы, имеющие форму трапеции. Стыки дополнительно утепляются паклей, мхом, льноджутовым полотном или пенными/силиконовыми герметиками.

  • Соединение встык. Укладка ведется в шахматном порядке, скрепление производится нагелями, скобами или накладками. Ключ к качеству такой сборки — хорошо просушенные (с уровнем влажности древесины до 20%) пиломатериалы, предварительно обработанные антисептиком.

  • Соединение с остатком. Брусья проходят сквозь узловое сопряжение и выходят за границы стен. Базовая жесткость конструкции обеспечивается без дополнительной фиксации. Экстерьер сруба выдерживается в традициях русского зодчества.

  • Соединение без остатка. Брусья ограничены пределами стен.

Варианты стыковки с остатком

Сопряжение бруса, при котором предусматривается запас по длине, востребовано благодаря хорошей герметичности и прочности такой конструкции. Нижние элементы удерживаются от смещения благодаря большой массе верхних венцов. Чтобы соединить пиломатериалы с остатком, выполняется замковый паз:

  • Односторонний. При этом варианте брусья соединяются между собой в перпендикулярной плоскости благодаря пазам на полтолщины изделий. Обеспечивается фиксация профилированных материалов в одном направлении, поэтому для усиления угла конструкцию можно дополнительно закрепить нагелями.

  • С двусторонней выборкой на четверть толщины бруса. Этот способ позволяет обеспечить надежное соединение профилированных изделий в двух направлениях. Гарантируется монолитность при температурных и влажностных перепадах.

  • Четырехсторонний. Позволяет повысить надежность и прочность углов, но существенно усложняется подготовка материала. Выборка сложной асимметрии выполняется на специальных станках.

Углы без остатка

Преимущество метода в экономии стройматериалов, при этом незначительно ухудшается герметичность и надежность угловых стыковок. Самый простой метод монтировать стройматериалы с квадратным сечением встык. Дополнительная обработка древесины не требуется, так как брусья укладываются друг на друга в шахматном порядке и фиксируются нагелями или стальными скобами. Недостатки — отсутствует высокая плотность и неизбежна деформация при использовании влажного материала. Более надежные способы:

  • Использование шпонок. На торце и боковой поверхности пиломатериалов делаются пазы для установки стандартной шпонки с прямоугольным сечением. Глубина отверстий — 0,2–0,3% от толщины бруса. С целью обеспечения прочности соединения в двух направлениях применяется специальная шпонка — «ласточкин хвост». Форма хвоста ласточки помогает прочнее зафиксировать брусья, однако требует точного расчета при выборке пазов и подготовке шпонки.

  • Спиливание концов на полтолщины. Получаемый шип по длине должен быть равен ширине. Стык не отличается герметичностью, поэтому упрочняется нагелями и требует конопатки.

  • Коренной шип (теплый угол). Применяется для сборки малых срубов, имеющих равную длину стены и бруса. Брусья в таком узловом соединении не смещаются, отсутствуют малейшие деформации, и получается хорошая защита от сквозняков. Выдерживает общую нагрузку строения даже с учетом вероятности шквального ветра и землетрясения.

Теплый угол из бруса: технология укладки сопряжения

Алгоритм подготовки и сборки углового соединения с коренным шипом:

1

Предварительно пиломатериал подготавливают, нанося разметку по шаблону

2

На торце вырезается шип (с прямым углом или с расширением к внешнему краю), длиной равный 1/3 от толщины бруса.

3

На стыковочном изделии готовится приемный паз, размеры которого выбираются с запасом для уплотнителя.

4

В пазы помещаются тонкие слои утеплителя. Выбор обычно останавливают на джуте, реже применяют эластомерные ленточные материалы.

5

Производится сборка стен. Теплоизолируются и герметизируются все плоскости стыковки. Сопряжения звеньев при сборке чередуются: один брус — шип справа, второй — шип слева и т.д.

6

Углы дополнительно фиксируют скобами. Альтернатива — длинные круглые нагели, прочно скрепляющие узлы с нижними венцами.

Для выборки пазов в деревянных профилях применяют лобзик, бензопилу или специальный ручной чашкорезный станок.

Преимущества и недостатки соединения в теплый угол

У технологии много неоспоримых достоинств:

  • монтаж ведется быстро и вручную, без аренды тяжелых механизмов или специальной техники;

  • гарантировано получение прочной, жесткой конструкции;

  • готовый сруб усаживается равномерно, без деформаций любого рода;

  • брусья в венцах защищены от расхождения при колебаниях влажности в стыках;

  • не требуется дополнительное утепление стен снаружи;

  • эстетическая привлекательность строения сохраняется без дополнительной отделки — внешняя облицовка стен не обязательна;

  • внутри сохраняется температурный баланс независимо от времени года;

  • блокируется возможность появления «мостиков холода», промерзания конструкции;

  • стены защищены от продувания.

К условным недостаткам можно отнести 3 фактора:

  • все шипы/пазы подготавливают перед сборкой прямо на строительной площадке;

  • высокоточное выполнение пропилов и аккуратная установка венцов требует работы квалифицированных мастеров с релевантным опытом;

  • укладка сруба в теплый угол стоит дороже, чем, например, встык, но траты быстро окупятся благодаря экономии на обогреве, охлаждении и вентиляции помещений.

Возведением под ключ качественных домов из экологичной древесины занимается компания «Терем ВК Тверь». Наши специалисты, обладающие большим опытом, на высокопрофессиональном уровне выполняют весь комплекс работ, от проектирования до сдачи объекта в эксплуатацию. Учитываем все требования заказчиков, предлагая только лучшие варианты построек.



Строительство деревянного дома поэтапно с фото

Начинается любое строительство с комплектации заказа на базе. Компания Пестоводом располагает [собственным производством профилированного бруса]

Вам так же будет интересна технология строительства в картинках

[
Технология часть 1]

[
Технология часть 2]

[
Технология часть 3]

А так для вашего удобства разбили материал по категориям

[ Всё об усадке ]

[ Фундаменты ]

[ Утепление ]

[ Кровля дома ]

[ Виды рубки стен ]

[ Профили бруса ]

[ Фото домов ]

[ Фото отделка ]

[ Фотоотчёты ]

Строительство и сборка деревянного дома начинается с его комплектации на базе, заказ комплектуется в соответствие с проектом и техническим описанием, весь материал предварительно сортируется перед погрузкой и отправкой на участок застройки.
Хорошие дома из бруса Пестово всегда можно качественно приобрести в нашей компании.
Весь материал это лес Новгородской, Вологодской и Тверской областей хвойных пород деревьев.

Доставка на участок строительства заказчика осуществляется камазом, мазом.

Строительство и монтаж деревянных домов начинается после выгрузки и складирования материала на участке заказчика. Всё начинается с монтажа фундамента. Монтируем следующие виды фундаментов: опорно-столбчатый, свайный и ленточный.

Опорно-столбчатый фундамент

Свайный фундамент на винтовых сваях

Монтаж ленточного фундамента с закладкой арматуры

После возведения фундамента, следующий этап это возведение сруба дома и капитальных стен из бруса.
Начинается всё с монтажа нижней обвязки из бруса 150*150 на гидроизоляционный слой рубероида, по желанию заказчика обвязка за доп. плату антисептируется.

Лаги(балки) пола из цельного бруса 150*100, все лаги впиливаются, шаг лаг не более 0,9-1 метра, к лагам прибиваются черепные бруски 50*50

Запил углов стен бруса производится на месте, на фото рубка угла «в тёплый угол»

Рубка стен брусовых домов производится в два основных типа соединения углов

Рубка угла «в пол дерева»

Рубка угла «в тёплый угол»

Черновой пол укладывается из обрезной доски 20 мм по черепным брускам, далее происходит сборка стен дома с монтажом каждого венца бруса на межвенцовый утеплитель, сруб дома собирается за 2-5 дней, ряды бруса плотно прилегают друг к другу без щелей и перекосов по длине, благодаря своему профилю.

Соединение бруса по длине. Если одна из сторон дома превышает 6 метров, это такие размеры домов, как 6 на 8, 6 на 9, 8 на 8, 9 на 9 и др., тогда брус стыкуется по длине, так как весь брус стандартной длины 6 метров. Стыкуют брус с перевязкой, с одной стороны, следующий ряд с другой, то есть два стыка не могут находится друг под другом, щели при этом практически нет.
Если дом «классических» размеров 6 на 6 ,то никаких стыков по длине бруса нет.

При монтаже стен между венцами(рядами) укладывается межвенцовый утеплитель «джут».

Схема настила полов, полы двойные, представляют собой так называемый «пирог» стелятся черновые полы, пароизоляция «изоспан», утеплитель «ursa» 100 мм и доска пола шпунтованная 28 или 36 мм.

Брус плотно стягивается между собой металлическими или деревянными нагелями.

Сборка стен дома происходит с учётом расположения окон и дверей. Все оконные и дверные проёмы пропиливаются сразу с возведением стен сруба дома. Высота первого брусового этажа не менее 2,4 м. — 17 венцов(рядов), высота второго этажа не менее 2,3 м. при мансардном этаже. После сборки сруба дома из бруса, необходимой высоты, идёт укладка подстропильных балок, далее собираются и монтируются фронтоны дома.
Фронтон деревянного дома обшивается снаружи вагонкой или блок-хаусом, так же фронтон дома может быть и брусовым.

Перегородки из профилированного бруса 100*150 врубаются (врезаются) в капитальные стены дома, все перегородки монтируются после возведения сруба дома, на втором этаже при мансардном(каркасно-щитовом этаже) ставятся каркасно-щитовые перегородки,если дом в два этажа из бруса, тогда везде перегородки брусовые. Если размеры дома превышают 6 на 6м., то одна перегородка монтируется на первом этаже обязательно по технологии, она служит дополнительной опорой для лаг и пола второго этажа.

Мансардный этаж возводится по каркасно-щитовой технологии, мансарда вся утепляется(пол,потолок,стены), также прокладывается влаго ветрозащитная плёнка»изоспан».

Второй этаж(мансардный) полностью отделывается вагонкой, стелятся чистовые полы(шпунт), все окна и двери обналичиваются(прибивается наличники), на стыки углов стен, пола, потолка прибивается плинтус. Внутренняя планировка мансарды зависит от выбора типа крыши, при ломанной крыше мансардный этаж будет с прямыми стенами от пола до потолка(фото справо), при прямой двускатной крыше мансардный этаж будет со стенами под конус, это связанно с различной конструкцией стропильной системы двух типов крыш.
Заказчик может выбрать любой тип крыши (ломанную или прямую), на стоимость не влияет.

Стропила или стропильная система образует два основных типа крыши: 1. Прямая двускатная 2. Ломанная
Так же строим крыши любой сложности вальмовые, с различным количеством фронтонов двух-трёх-четырёх фронтонные(2-х, 3-х, 4-х фронтонные), крыши с кукушкой.

Стропильная система деревянного дома. Стропильная система — это совокупность стропил, системы подкосов и распорок, обрешетки.
Стропила монтируются из доски 150*40 с шагом не более 1,0 м.
Стропильная система должна выдерживать не только вес кровельного материала, но и снеговую и ветровую нагрузку.

По стропилам монтируются обрешетка из не обрезной доски 20мм, с шагом не более 400 мм, для некоторых видов кровельного покрытия требуется настил сплошной обрешётки, например из фанеры, так же возможно устройство контробрешётки и пароизоляции под кровлю.

Кровля деревянного дома. Покрытие крыши может быть произведено любым кровельным материалом, таким как: ондулин, профанстил, металлочерепица, оцинкованным гофра листом, рубероидом и т.д.

Покрытие крыши ондулином, цвета на выбор(красный, зелёный, коричневый)

Покрытие крыши оцинкованным гофра листом

Покрытие крыши цветным профнастилом

Покрытие крыши рубероидом

Покрытие крыши металлочерепицей

После того, как произведено покрытие кровли проводятся все отделочные работы внутри дома, настилается чистовая доска пола, подшиваются потолки и стены вагонкой, вставляются окна и двери, происходит их обналичка, устанавливаются подоконники и отливы, печь(если оговоренно договором), устанавливается лестница на второй этаж, прибивается плинтуса, по желанию заказчика за доп. плату может быть произведена обработка, защита дома антипиренами, антисептиками, лаками или красками.

Возможно вас заинтересует строительство бани на выбор
Недорогие проекты домов из Пестово на выбор
Ознакомьтесь также с технологиями в картинках, это интересно

[на главную]

Рубка углов из бруса: в лапу, в чашу, в ласточкин хвост

Прочностные и теплосберегающие характеристики нового строения из бруса много в чем зависят от типа угловой врубки. Еще старославянские поселения пользовались этими техниками и с радостью делились ими, стараясь передать свой опыт следующим поколениям. Именно благодаря этому плотницкие традиции сегодня настолько многогранны. А рубка бани из бруса в настоящем русском стиле не является секретом.

Выбираем виды рубки углов

О чём пойдет речь:

Основные способы рубки

Базовым критерием по разделению способов рубки на два основополагающих класса считается наличие или же отсутствие перепусков. Под перепусками понимают те остатки бруса, что выходят на торцах за границы контура деревянного строения. Итак, различают:

  • Рубка бруса в чашу (в обло), в процессе которой остаются остатки. Этот способ рубки считается наиболее распространенным, именно поэтому сегодня существует огромное количество различных вариаций не только отечественного, но и зарубежного манера. Такая рубка из бруса имеет свой недостаток – бесполезный расход дорогостоящего строительного материала. К достоинствам можно отнести прекрасные теплосберегающие свойства угла. Да и внешний вид эта рубка имеет привлекательный.

Еще один вид

  • Рубка углов из бруса в лапу, другими словами, рубка без остатка, обеспечивает четкое выстраивание контура по соответствующему плану. В данном случае внутренние габариты дома будут значительно больше. Хотя обязательно это место необходимо утеплить, ведь в противном случае углы будут пропускать воздух и влагу. К примеру, сделайте облицовку угла вагонкой или блок-хаусом, кирпичом или же сэндвич-панелями, в конце концов, просто заштукатурьте угловое соединение.

Как сделать простую чашу?

Рубка срубов из бруса для создания обычной чаши делается очень просто. Для этого необходимо сделать на бревнах две боковые выемки. Одна из них будет иметь форму полуцилиндра, а вторая же называется продольной межвенцовой бороздой или лунным пазом. При этом любое углубление производится исключительно сверху. Это удобно для мастера, но не очень хорошо для самой стены. Ведь именно это позволит беспрепятственно попадать в отверстие влаге, пыли и другим осадкам. Вследствие этого простая чаша обязательно должна обновляться в месте конопатки.

Рубка дома из бруса в обло, которая базируется на использовании оцилиндрованного бруса, не нуждается в предварительной подготовке сырья. Калиброванные бревна характеризуются единым размером. Часто они имеют уже готовые пазы. Кроме того, изготовитель может произвести и выемки под угол. Но это при наличии соответствующей документации в процессе создания заказа. Если же вы приобрели только пиленый лес, то вам необходимо сделать следующие операции:

  • окорить бревна;
  • произвести сушку заготовок;
  • произвести продольную межвенцовую борозду для организации надежной состыкования венцов;
  • и только потом станет возможна рубка бруса в чашу.

Дочерние вариации рубки бруса в чашу

Рубка профилированного бруса в чашу, что изображена на фото, всегда притягивала своей простотой и сравнительно небольшими трудовыми затратами. Хотя если не делать вспомогательные замковые элементы она почти не будет удерживать тепло. Если же вы решили построить летнюю баню, то это не проблема. Если же необходимо обеспечить сохранность тепла для более теплого сооружения, то рубка стен из бруса должна дополниться еще и присеком. В данном случае метод рубки несколько усложняется, хотя теплотехника достигнет улучшения своих параметров.

Наиболее популярными вариациями рубки в чашу являются:

  • рубка в охлупень или, другими словами, в охлоп;
  • чаша с выступом;
  • рубка в охряп;
  • охлоп с присеком;
  • рубка в курдюк.

Последний способ рубки относится к весьма требовательному методу. Поэтому для его изучения лучше всего просмотреть видео с руководством.

Дочерние вариации рубки в ласточкин хвост

Своих вариаций рубка стен из бруса в лапу имеет значительно меньше, нежели аналог в чашу. При этом рубка стен из бруса, которая изображена на фото, характеризуется меньшими свойствами сохранять тепло. Эти углы более холодны. С учетом того, что капилляры на торцах деревянного сооружения открыты, внешнюю сторону угла в ласточкин хвост рекомендуется обшить.

Различают следующие варианты рубки:

  • прямая лапа с присеком считается наиболее простым способом сруба угла, но не отличается особой прочностью;
  • косая лапа или ласточкин хвост благодаря конфигурации всей конструкции позволяет достичь большей прочности строения;
  • косая лапа с присеком – этот вариант считается наиболее надежным, ведь наклоненные плоскости не позволят вывернуться элементам сруба, сохраняя тепло и уют в доме.


На сегодняшний день в процессе возведения деревянного дома из бруса у вас появится возможность выбирать из огромного количества различных методик и способов строения. При этом отдельного внимания заслуживает рубка углов из бруса, которая также имеет массу вариаций.

укладка с остатком и без, монтаж профилированного бруса по методу «Ласточкин хвост. Виды соединения в углы без остатка

Частные застройщики в последнее время при выборе материала для строительства дома все чаще отдают предпочтение дереву. И это не только дань моде на экологически чистое жилье – это еще и генетическая память о поколениях предков, на протяжении тысячелетий строивших деревянные дома.

Дома из бруса пользуются большой популярностью не только благодаря экологичности, но и простоте монтажа.

Есть еще один немаловажный аспект. Древесина сегодня относительно дешевый строительный материал, вдобавок он легче по отношению к таким распространенным материалам, как кирпич или разнообразные блоки, из-за чего деревянному дому не нужен массивный фундамент. Поэтому выбор дерева в качестве строительного материала для дома – это еще и существенная экономия средств. Но сегодня вследствие научно-технического прогресса в строительстве домов на смену традиционному бревну все чаще приходит новый строительный материал – деревянный брус. В обоих случаях строительство дома предполагает одну технологическую операцию – возведение сруба, но способы угловых соединений для бревна и для бруса несколько различаются, хотя и имеют общую основу.

Основные виды углового соединения бруса

При возведении дома из бруса, очень важно правильно выполнить соединение материала.

Угловое соединение – важнейший элемент конструкции дома. Поэтому, прежде чем приступить к работе, нужно иметь четкое представление не только о том, как его устроить, но и какие требования к такому соединению предъявляются. Таких требований два.

Первое – угол должен быть прочным. Понятно, что правильно уложенные венцы должны оставаться на месте под собственной тяжестью. Но уложенные венцы, и в первую очередь в местах угловых соединений, в любом случае будут иметь дело с естественной деформацией дерева, обусловленной воздействием окружающей среды. Поэтому уложенный угол при деформации ни в коем случае не должен разойтись, образовав щель. Второе важное требование: угловое соединение должно быть герметичным, особенно в жилом доме или бане.

Ведь вряд ли хозяева таких построек будут рады сквознякам в углах. В строительстве сруба есть неписаное правило: вероятность появления сквозняков тем меньше, чем сложнее тип углового соединения. Но если речь идет о постройке сарая или амбара, то высокой герметичностью угловых соединений в этом случае можно пренебречь.

Электролобзик понадобится для того, чтобы вырезать пазы в брусе.

В строительства дома из бруса, как и дома из бревна, различают два вида угловых соединений: с остатком и без остатка. При соединении бруса в углах без остатка углы дома получаются традиционно ровными, при угловом способе соединения с остатком торцы венцов на некоторое расстояние выходят за плоскость стены.

Способ соединения без остатка считается более экономным, ведь в этом случае на строительство дома идет меньше материала. Но при способе соединения угла с остатком общая конструкция сруба получается более устойчивой, а углы теплее, что для жилого помещения очень важно.

Для рубки угла дома, независимо от выбранного способа и типа соединения бруса, понадобятся:

  • топор,
  • электролобзик (при его отсутствии можно воспользоваться ножовкой, но, учитывая объем работ на всех четырех углах, длительность возведения сруба значительно увеличится),
  • молоток,
  • долото,
  • киянка.

Вернуться к оглавлению

Угловое соединение “с остатком”

Угловое соединение “с остатком” чаще всего выполняется с помощью замочного паза “в обло”. Такой паз может быть односторонним, двухсторонним и четырехсторонним. Но во всех случаях он делается не в торце, а на расстоянии 2 или 3 поперечных сечений от края торца. Ширина сделанного паза должна соответствовать поперечному сечению бруса.

Ширина паза должна полностью соответствовать поперечному сечению бруса.

Самый простой способ такого крепления – в полдерева. Это способ с односторонним пазом, при котором с верхней стороны делается поперечный пропил на глубину в половину толщины бруса. В этот паз под прямым углом вставляется верхний венец, и так, поочередно перевязывая укладываемые венцы, рубят угол дома из бруса. Венцы для большей прочности скрепляются между собой скобами.

При устройстве двустороннего паза пропилы делаются не с одной, а с двух сторон, но на меньшую глубину – на четверть толщины сверху и четверть снизу. Сложенная вместе, общая глубина пропила будет все та же – в полбруса.

Выполняя четырехсторонний замковый паз, пропилы делают со всех четырех сторон. В этом случае пазы делаются на четверть толщины сверху и снизу продольные, а с боков на четверть ширины поперечные. Поперечные пазы значительно упрощают сборку дома из бруса, так как их укладка во многом схожа со сборкой конструктора. И поскольку при таком способе крепления за счет поперечных пазов укладка бруса выполняется намного плотнее, то прочность всей конструкции получается значительно выше, чем при первых двух способах.

Вернуться к оглавлению

Угловое соединение “без остатка”

Соединение “без остатка” выполняется с помощью соединения “в лапу”. Оно может быть выполнено встык, на шпонках или на коренных шипах. Независимо от выбранного типа соединения, крепление брусьев “без остатка” подразумевает дополнительную фиксацию уложенных в углах венцов.

Самый простой способ соединения бруса “без остатка” – это соединение встык. При нем брусья в углу соединяются торцами друг к другу и фиксируются при помощи шипованных металлических пластин. Никаких других мер по их фиксации не применяется. Несмотря на то что это самый простой способ соединения бруса в углу, при строительстве жилых домов он практически не используется, поскольку с его помощью угол невозможно сделать теплым и герметичным.

При сборке углов с помощью шпонок крепление выполняют, используя специальные деревянные вкладыши твердых пород. При этом способе заранее подготавливаются пазы: в одном брусе – в торце, а в другом – сбоку, неподалеку от торца. Чтобы скрепить эти два бруса вкладышем (шпонкой), очень важно, чтобы при их стыковке эти пазы совпали. Установленная шпонка фиксирует торцы, не давая им перемещаться. По направлению установки шпонки такое крепление может быть поперечным, продольным или косым. Косое крепление – самое сложное в исполнении, но зато оно позволяет добиться более плотного и надежного соединения.

Самый надежный и оттого наиболее применяемый способ сборки углов дома – с помощью коренного шипа. При нем на торце бруса делается паз, а на торце стыкуемого с ним вырезается шип. Шип осаживается в паз сверху. При соединении он должен плотно входить в паз. Но это не значит, что паз нужно строго подгонять под размеры шипа.

На самом деле паз должен быть чуть больше шипа, ведь для обеспечения большей плотности в паз при сборке обязательно закладывают льно-джутовое полотно или другой утеплитель. Помимо обеспечения нужной плотности, это значительно улучшает и теплоизоляцию угла. Для большей надежности крепления угла может выполняться в два или три шипа (и два или три паза соответственно).

Также для большей надежности крепления и устойчивости сруба каждый уложенный венец дополнительно укрепляют круглым деревянным нагелем диаметром 25-30 мм. Обычно нагели делаются в длину в 80% суммы высоты двух венцов. Но если речь идет не о жилом доме, иногда для ускорения сборки сруба практикуется фиксация одним нагелем сразу 3 венцов.

Отличительной чертой всех креплений по типу “шип в паз” является то, что между пазом и шипом обязательно нужно предусматривать вертикальные зазоры.

Они будут исполнять роль компенсаторов при усадке сруба.

Самый надежный способ крепления конструкции угла дома – это соединение бруса с помощью “ласточкиного хвоста”. Называется он так потому, что шип в торце делается не прямоугольной, а трапециевидной формы, напоминающей хвост ласточки. Соответственно, под форму шипа подгоняется и паз на торце соединяемого бруса. Вставленный в паз шип не позволяет углу дома разъезжаться при усадке сруба вне зависимости от размеров деформации материала. К тому же он имеет лучшую воздухонепроницаемость по сравнению с другими способами крепления. Поэтому угол, собранный с применением “ласточкиного хвоста”, по праву получил название “теплый угол”.

Все виды угловых соединений подробно описаны в ГОСТе 30974-2002. Однако данные требования носят только рекомендательный характер. Окончательное решение должен принять сам застройщик, тщательно взвесив все плюсы и минусы каждого из видов и способов таких соединений.

Тепла и уюта вашему дому!

Дерево, безусловно, обладает превосходными теплоизоляционными качествами, помимо всех остальных своих достоинств. Однако здание – это не только материал элементов, из которых оно собирается, но и способ их сборки. Щели и плохая стыковка кирпича или бревна сведут на нет преимущества любого варианта.

Дом из бруса теплый угол – результат применения специфической методики укладки, которая и обеспечивает отменную стыковку элементов.

Используемые материалы

Формирование угла дома – непременная часть работ по кладке стены, и она же наиболее сложная, поскольку форма традиционного пиломатериала не предполагает специальных для этого приспособлений. С проблемой этой сталкивались, конечно, и при возведении бревенчатых сооружений и решали ее за счет разных методов сборки. Так что все методы, применяемые сегодня, прошли проверку временем.

С бревном современные строители дело имеют редко, а вот пиломатериал для дома используется очень широко.

  • Строганный – имеет 2 противоположные или 4 плоскости, благодаря которым материал можно довольно плотно укладывать.
  • Профилированный – помимо того, что брус 150*150 имеет четкую геометрическую форму и размер, в нем формируют пазы и выступы, позволяющие добиться куда более плотной и надежной стыковки материала. Этот вариант сам по себе обеспечивает лучшую теплоизоляцию.
  • Клееный – изготавливается путем склеивания под давлением деревянных ламелей. В плане прочности и плотности кладки он не отличается от профилированного. Однако имеет другое ценное качество: практически не дает усадки. А это означает, что со временем плотность кладки не изменяется и надобности в дополнительной теплоизоляции не возникает.

Плюс пиломатериала: изготовить здесь дополнительные пазы намного проще.

Технология теплый угол

Теплый угол – это метод соединения пиломатериала. Чтобы добиться действительно плотной стыковки, внутри стыкующегося ствола вырубают паз, а на сопрягаемом формируют шип. При монтаже такого материала получается практически герметичную стыковку.

На практике встречается лишь несколько основных методов рубки угла.

  • «В лапу» – брус не выступает за плоскость стены, таким образом получают угол без остатка. Конструкция собирается по механизму шип в паз. Однако практика показывает, что для углового соединения этого недостаточно. Чтобы уменьшить продувание, пазы выполняют несколько иначе. Существует 3 варианта, предполагающих использование шаблона:
    • встык – соединения добиваются за счет применения металлических пластин. Способ не из лучших, так как любой металл сам по себе является проводником холода;
    • коренной шип – классический метод. На одном из элементов 150*150 делают паз, на другом – шип. Шаблоны для них должны совпадать;
    • сборка бруса в теплый угол возможна и на шпонки – вкладыши, изготавливаемые из твердых пород дерева, и не позволяющие пиломатериалу рассоединяться. Наиболее надежными являются косые шпонки.

Разновидностью укладки «в лапу» является «ласточкин хвост». Шип в этом случае имеет трапециевидную форму. Паз должен в точности соответствовать шаблону. Рубка его сложнее, но и соединение получается намного более прочное. На фото – кладка методом «ласточкин хвост».

  • «В обло» или «в чашу» – теплый угол из профил­ированного бруса. Стыковка производится за счет пазов – одно-, двух- и четырехсторонних. В первом случае в верхней части каждого бруса выполняется надпил по ширине, соответствующий поперечному сечению верхнего элемента. При рубке двухстороннего паза надпилы выполняются и сверху и снизу и по ширине равны четверти высоты пиломатериала.

В третьем случае надпилы вырубаются с 4 сторон. Выполнение сложнее, но зато монтаж такого «конструктора» экономит массу времени и не оставляет ветру никаких шансов. На фото представлен рабочий момент монтажа.

Для дополнительной герметичности угол дублируют межвенцовым утеплителем – льняной паклей, мхом или джутовым утеплителем.

Преимущества технологии

Рубка бруса в теплый ­угол обеспечивает ряд преимуществ, которые высоко ценят строители:

  • при точном совпадении шаблона и размеров пазов и шипов стыковка производится очень плотная и надежная;
  • теплый угол обеспечивает теплоизоляцию, максимально возможную при использовании дерева как материала;
  • монтаж производится без дополнительного крепежа. А это означает и уменьшение расходов, и отсутствие холодовых мостиков, в которые превращается металлический крепеж;
  • так как профилированный брус 150*150 подготавливается заранее, то сама сборка дома производится за исключительно короткие сроки;
  • дом выглядит на редкость аккуратно и опрятно.

Недостатком можно посчитать только несколько большую стоимость такого материала.

На видео демонстрируется укладка профилированного бруса 150*150 по шаблону.

Ключевой этап строительства деревянного сруба — соединение бруса и бревен в общую пространственную конструкцию.

Не узнав, какие способы стыковки при этом нужно применять, не стоит даже браться за эту работу.

Мы рассмотрим основные виды существующих соединений, а также оценим преимущества и недостатки каждого из них. Это поможет начинающему мастеру увереннее чувствовать себя, выполняя сборку венцов деревянного здания.

Очевидно, что стыковка бруса при строительстве нужна в двух случаях:

  • Для надежного связывания углов дома
  • Для наращивания бревна или бруса

Указанные операции можно выполнить десятками разных способов, придуманных русскими зодчими за сотни лет. Если мы станем рассматривать все существующие узлы соединения сразу, то быстро запутаемся в сложной терминологии и нюансах рубки. Поэтому для ознакомления подробно расскажем только о самых распространенных видах стыковки.

Виды угловых соединений

В современном деревянном строительстве используются два вида угловой стыковки:

  • С остатком. Остатком называют торец бревна или бруса, который выступает наружу из угла сруба. Преимуществом углового соединения этого типа является лучшая защита швов от продувания;
  • Без остатка. Венцы сруба не выступают за углы дома.

Угловые соединения бревен выполняют практически так же, как и стыковку бруса
. При этом посадочное гнездо в нижнем бревне чаще всего делается не плоским, а полукруглым, напоминающим чашку. Поэтому данный способ стыковки получил название рубки «в чашу»
.

Прямоугольная форма бруса не требует выполнения сложного чашеобразного стыка.

Стыковку брусьев на углах дома делают двумя способами:

  • Односторонним (в пол дерева)
  • Двухсторонним (в охряп)

Односторонний стык бруса прост в исполнении
, поскольку здесь достаточно сделать только один вертикальный паз.

В полдерева
 данный вид соединения называют потому, что глубина пропила или врубки составляет ½ от высоты бруса или бревна.

Перечисляя основные способы соединения бруса в углах дома, нужно сказать несколько слов о двухстороннем методе рубки «в охряп»
. Он сложнее односторонней стыковки венцов, поскольку вертикальные пропилы приходится делать не только на верхней, но и на нижней стороне брусьев.

После этого древесину между пропилами вырезают, оставляя ровные горизонтальные посадочные площадки. Уложив брусья друг на друга, мы получаем прочный стык с двумя плоскими швами.

Надежная стыковка бревен также может быть выполнена способом «в охряп»
. Однако, чаще всего специалисты используют соединение «в чашу», оптимально подходящее для круглой формы бревна.

Двустороннее соединение «в охряп» и полукруглая «чаша» требуют высокой квалификации плотников. Здесь нужно работать точно и аккуратно. Любая ошибка с глубиной пропила или вырубкой паза может привести к нарушению геометрии и снижению прочности стыка.

Для защиты угла от продувания профессионалы деревянного домостроения используют стыковку бруса «в курдюк»
. По сути, это модифицированное двухстороннее соединение «в охряп», в котором на посадочной поверхности вырезан продольный выступ. Он не только прикрывает стык от продувания, но и повышает прочность зоны контакта.

Рассматривая виды соединений между собой бревен и бруса, отметим весьма популярный способ рубки «в лапу»
. Он довольно прост в исполнении и при этом позволяет получить достаточно прочный и герметичный стык.

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Оптимальным вариантом стыкования является способ «в теплый угол»
, также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

Распространенным методом углового соединения является «ласточкин хвост»
. От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

Продольное соединение бруса и бревен

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка. Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Кроме этого продольное соединение венцов удобно делать «в полдерева»
, срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Соединение коренным шипом
 также вполне приемлимо для продольного наращивания брусьев.

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

Т-образные виды соединений бруса и бревен

Данный вид стыковки применяется в местах примыкания внутренних брусовых и бревенчатых простенков к наружной стене. Здесь возможна реализация одного из трех вариантов:

1. Замочный паз на коренном шипе

2. Прямой паз на коренном шипе

3. Уже знакомый нам «ласточкин хвост»

Полезное видео

Все фото из статьи

В большинстве своем брус в углах соединяется так же, как и бревна, однако есть и некоторые особенности. И скорее всего, строительство деревянного дома для частного застройщика не является ежедневным занятием, поэтому наем профессиональной бригады не всегда является оправданным. Поэтому сегодня есть идеальная возможность узнать, как самостоятельно справиться с таким, казалось бы, очень сложным делом. Ниже мы расскажем – как правильно и надежно производить угловые соединения бруса.

Для одних вам понадобится только навыки владения бензопилой, для других – достаточно иметь опыт работы с топором и электролобзиком. В любом случае – в итоге вы получите надежный и не продуваемый ветрами угол в деревянном доме.

Основные виды углов сруба

Как уже было сказано, они напоминают бревенчатые соединения.

И точно также их принято делить на углы:

  • с остатком;
  • без остатка.

У каждого способа есть также несколько собственных вариантов сопряжения. Они зависят от способа формирования угла. Ниже об этом разберемся детальнее.

Совет: не применяйте уголки для соединения профилированного или клееного стройматериала, они будут видны и из-за этого придется делать отделку стен.

Какой бы ни была геометрическая точность элементов, трудно будет уберечь брус от продуваемости мест соединений ветром и поперечной устойчивости. В любом случае придется такие углы дополнительно утеплять.

Совет: не применяйте метод для домов большой площади, потребуются значительные затраты на его утепление.

  1. Шпонки
    – их делают из . Устанавливают их в пропиленные пазы, которые нужно будет сделать заранее, и используются они как вкладыш. Благодаря такой конструкции два бруса удерживаются между собой и не перемещаются относительно друг друга.

Форма у шпонок может быть:

  • продольной;
  • поперечной;
  • косой.

От этого зависит тип ее фиксирования в узле. Лучшим считается косой метод, однако своими руками без определенных навыков сделать его проблематично;

  1. «В коренной шип»
    — наиболее часто встречающееся крепление. Формируется оно на торцах брусьев, где на одном делают паз, а на другом — прямоугольный профиль. Их может быть в пределах 1-5. Необходимо учесть, что чем сложнее будет конструкция, тем прочность ее будет уменьшаться. Поэтому перед проведением распилов необходимо все тщательно рассчитать.
    В процессе укладки применяют утеплитель изо льна или джутового волокна. Поэтому такой крепеж получил и другое название – «теплый угол». Благодаря сложности данного сопряжения элементов и при использовании такого метода для профилированного бруса, утепление угла не производится.

В коттеджах из клееного бруса для увеличения надежности места соединения используют деревянные нагели (стержни круглого сечения), которые вбивают в торец. Металлические обычно не используют, так как при рассыхании они становятся видны. В данной ситуации рекомендуем применять крепежные уголки, с помощью которых удастся усилить конструкцию.

  1. Для укладки углов из бруса применяют:
    • присеки – общее название соединения, когда используют шип и паз;
    • нагели – стержни из дерева или металла;
    • курдюки – продольный выступ в месте посадки бревна;
  1. Обязательно в пазе во время сборки оставляют некоторый зазор, тогда брус сможет свободно двигаться в период усадки, иначе стена может деформироваться. И пусть это увеличит время общей работы, в конечном итоге брусовый дом не будет страдать от ее последствий.

Монтаж профилированного бруса в угол

Если проанализировать методы угловых соединений, которые чаще всего применяются при возведении коттеджей из профилированного бруса, победителем становится вариант под названием «в теплый угол».

К нему еще также относят сопряжения:

  • «коренным шипом»;
  • шпонками;
  • «ласточкиным хвостом».
Метод «ласточкин хвост»

В торце следует выпилить особый наклонный паз и шип, при этом особое внимание отводится точным размерам. Благодаря этому соединение будет прочным и с низкими теплопотерями. Получившийся замок никак не будет портить наружные и внутренние стены.

Инструкция по изготовлению соединения «в теплый угол»:

  1. Сделайте разметку, для чего лучше всего использовать трафарет;
  2. Выпилите пилой с одной стороны паз, с другой – шип;
  3. Соедините элементы между собой;
  4. Проложите между ними утеплитель;
  5. Закрепите соединение деревянными нагелями, можно и металлическими. Для повышения жесткости можете внутри установить крепежные уголки.

Совет: при монтаже чередуйте ряды с пазами и шипами, тогда стена будет иметь эстетичный вид, а сам угол будет максимально прочным.

Положительные качества конструкции:

  • надежность и не продуваемость за счет точных размеров профилированного материала;
  • не используются гвозди, достаточно деревянного замка, что уменьшает время на строительство и общие затраты;
  • по завершению усадочных процессов вести угол не будет;
  • снаружи нет выступающих элементов, что облегчает выполнение внешней отделки;
  • гарантированная герметичность.

В настоящее время одним из самых перспективных направлений в жилом строительстве является возведение домов из дерева . Несмотря на наличие огромного разнообразия современных материалов, практичные люди, которые заботятся о своем комфорте и здоровье своих близких, предпочитают строить дома из самого натурально и экологичного материала – дерева, а именно профилированного бруса.

Профилированный брус обладает свойствами, за которые высоко ценится в строительстве: обеспечивает оптимальный микроклимат в помещениях и сохраняет тепло внутри дома. Наибольшая эффективность сохранения тепла наблюдается только при определенных системах строительства, в том числе рубке углов по технологии «теплый угол»
.

Что представляет собой технология рубки в теплый угол?

Система «теплый угол» получила широкое распространение в области жилого строительства из-за простоты монтажа и огромного количества достоинств. Сама по себе технология довольна проста и при наличии определенных навыков уложить брус можно за очень короткое время. Если говорить простым языком, теплый угол — это рубка (распил) сруба с выступом. В процессе возведения строения брус стыкуется между собой таким образом, чтобы один угловой элемент с «шипом» входил в другой угловой элемент с пазом, размер которого идеально совпадает с параметрами шипа.

Выступ делают как можно ближе к краю бруса, чередуя венцовые стыки. Это позволяет добиться максимальной устойчивости конструкции. Рубка в теплый угол хороша тем, что при возведении дома угловые элементы соединяются настолько прочно, что образуют своеобразный замок без щелей в местах стыков.

Существует несколько способов рубки стыков бруса, каждый из которых обладает индивидуальными особенностями и рекомендациями к соединению угловых элементов бруса:

«В теплый угол»
 (в ласточкин хвост) — выступ и паз выполняются в форме трапеции, благодаря чему такое стыковое соединение характеризуется самым надежным и прочным. Внешний конец «хвоста» больше, чем внутренний, за счет чего замок не может разъединиться, а наоборот сильнее замыкается естественным образом. Стык мы забиваем . Данный метод прекрасно защищен от попадания влаги внутрь соединения. Именно такой вариант мы и предлагаем нашим клиентам по акции бесплатно!
«В пол дерева»
 — в торцевой части одного бруса делается углубление размером в половину его длины. Конструкция требует дополнительного крепления брусьев. Чаще всего используются гвозди или нагели из дерева. Данный метод проще предыдущего, но обеспечивает меньшую теплоизоляцию конструкции.
«Рубка в стык»
 – считается самым элементарным способом укладки профилированного бруса. Брус укладывается в шахматном порядке, благодаря чему значительно уменьшаются временные затраты на строительство жилого дома. При наличии определенных навыков, возвести деревянный каркас дома можно за несколько часов.

Также существуют другие варианты рубки стыков, но из-за трудоемкости процесса и неоправданности с точки зрения конечного результата, они применяются крайне редко.

Достоинства и преимущества теплого угла

Строительство домов из профилированного бруса пользуется большой популярностью не только благодаря природным свойствам материала, но и преимуществам, которые предоставляет технология «теплый угол»:

  • Высокая скорость сборки каркаса – брус изготавливается на нашем производстве в готовом для строительства виде и не требует дополнительной обработки, что способствует уменьшению временных расходов на завершение строительства;
  • Сборка бруса по системе «теплый угол» в большинстве случаев не требует дополнительного крепления. При этом сам стык получается прочным и надежным, а готовая конструкция устойчивой;
  • Внутри помещения сохраняется необходимый уровень тепла и создается оптимальный микроклимат;
  • Благодаря идеальной геометрической форме угла, дом не требует дополнительной отделки снаружи и внутри.

Обычно при

из профилированного бруса соединение углов по системе «теплый угол» производится за дополнительную плату. Но, при заказе строительства в нашей компании специалисты сделают вырубку теплого угла совершенно бесплатно, так как данная услуга входит в стандартную комплектацию строения.

Как обрамить угол стены

Большим преимуществом самостоятельного выполнения проекта является то, что у вас есть полный контроль, чтобы убедиться, что работа выполнена правильно. А когда дело доходит до грубого кадрирования, невозможно переоценить важность хорошо выполненной работы. При строительстве дома, добавлении комнаты или просто добавлении стены грубый каркас создает скелет вашего дома, и внимание к деталям окупится в долгосрочной перспективе.

Один из читателей EHT недавно спросил о рекомендуемых методах оформления угла в новой пристройке комнаты.В этой статье основное внимание будет уделено методам углового обрамления, которые не только прочны конструктивно, но и учитывают часто упускаемые из виду аспекты грубого обрамления, такие как проводка и изоляция.



Внутренний угол 90 градусов

При обрамлении угла стены в первую очередь необходимо учитывать два фактора: целостность конструкции и обеспечение хорошей поверхности для крепления внутренней обшивки и/или настенного покрытия. Один стандартный метод, часто используемый для внутренних углов стен, называется «угол с тремя стойками».В этом случае угол строится из трех прибитых друг к другу шпилек или из двух шпилек, скрепляющих блокировку, выполняющую функцию распорки.

В конце стены, где вы начали планировку, прибейте вместе три шпильки и установите их в стену, собирая ее на полу. Закрепите все углы вместе гвоздями 16d через каждые 16 дюймов, прибивая доски заподлицо на всех поверхностях. На противоположном конце стены, где плиты на 3 1/2 дюйма меньше края фундамента (из-за наложения стен), поместите одну стойку.



















Этот метод обеспечивает достаточную структурную целостность стены, но он также создает прочный деревянный блок в углу, что не очень удобно для процесса установки электропроводки. Если электропроводка должна быть проложена через угол, поместите блокировку между двумя угловыми шпильками. Промежутки между блокирующими элементами оставляют достаточно места для более удобного просверливания отверстий и прокладки кабелей через угол.

Крупный план угла с тремя шпильками с блокировкой вместо сплошной центральной шпильки.

Альтернативный внутренний уголок

Не все углы одинаковы. Иногда модно быть квадратным, но в других случаях вы можете взглянуть на вещи под новым углом.

Углы, которые не являются квадратными, могут быть построены из стоек, которые устанавливаются под углом 90 градусов к соответствующим верхней и нижней пластинам двух пересекающихся стен (см. схему № 2). Шпильки встретятся внутри наименьшего угла угла.Верхняя и нижняя пластины выходят за пределы стоек и обрезаются заподлицо на пересечении стен. Верхняя пластина двойная, при этом один из слоев второй пластины выходит за пределы шва первых верхних пластин и обрезается заподлицо с краем стоек.

Этот метод создает зазор между стойками стены на противоположной стороне угла. Зазор, образованный от этого угла, обеспечивает плохую поверхность для прибивания гвоздей, где покрытие стены будет пересекаться. Это часто упускается из виду «бегущими рамщиками», но этим должен заняться компетентный мастер-сделай сам.

Вместо того, чтобы оставить этот зазор и просто скрыть его настенным покрытием, вставьте две дополнительные шпильки, чтобы они вошли в зазор, добавив дополнительную прочность и надлежащую поверхность для крепления гвоздей для настенного покрытия.

Зазор, показанный в этом внутреннем углу, нуждается в дополнительных шпильках или блокировке, чтобы обеспечить прочную поверхность для забивания гвоздей.



Этот широкоугольный угол построен со скошенными опорами.

Опять же, этот процесс создаст толстый деревянный блок, который, хотя и очень прочный, создает толстое препятствие для прокладки любых электрических проводов.Если стена предназначена для размещения какой-либо проводки, используйте скошенные блоки, установленные в зазоре, а не непрерывные скошенные шпильки. Это освободит пространство для более легкого сверления отверстий и установки кабелей, при этом обеспечивая надлежащую поверхность для гвоздей.



Внешний угол 90 градусов

Одной из распространенных ошибок при возведении стен является игнорирование важности изоляции небольших зазоров, образующихся при обрамлении углов наружных стен. Дерево само по себе не очень хорошо изолирует ваш дом, а необработанные щели позволяют Матери-природе проникать через эти укромные уголки и закоулки, что в конечном итоге отразится на вашем счете за электроэнергию.

На внешнем углу под углом 90 градусов метод «трех стоек» не дает достаточно места для установки изоляции. Для этого установите отдельные шпильки в самом конце каждой стены. Первая стойка будет закрывать внешнюю сторону наружной стены, а стойка пересекающейся стены будет установлена ​​перпендикулярно рядом с первой «закрывающей» стойкой (см. схему №3). Прибейте вместе эти пересекающиеся шпильки гвоздями 16d через каждые 16 дюймов.

Затем вам нужно укрепить угол третьей шпилькой, оставив место для изоляции и электропроводки.На внутренней кромке стены с внешней «заглушкой» установите третью стойку параллельно стойке на пересекающейся стене.

Вместо того, чтобы размещать эту третью стойку заподлицо в углу стены, установите ее на расстоянии примерно 1 дюйм от «накрывающей» стойки. Прибейте эту третью стойку ко второй стойке угла. Это создает зазор в 1 дюйм, который упрощает монтаж электропроводки, а также напыление или изоляцию из пенопласта с закрытыми порами, что хорошо работает в небольших помещениях.Эта угловая обработка создает сильное пересечение, оставаясь при этом функциональной для установки других удобств. Кроме того, это обеспечивает прочную поверхность для настенного покрытия как с внутренней, так и с внешней стороны каждой стены.

Альтернативный внешний уголок

При добавлении оконных ниш, шестиугольных надстроек комнаты или любого другого непрямого угла на внешней стене вы снова столкнетесь с зазором, созданным за пересекающимися стойками. Вместо того, чтобы устанавливать сплошные шпильки или блокираторы, заполните угловой зазор напыляемой или пенопластовой изоляцией с закрытыми порами.

Разрежьте или нанесите изоляцию на угол, чтобы защитить внутреннюю часть вашего дома от непогоды. При установке изоляции обрежьте ее примерно на дюйм, не доходя до уровня угловых стоек на внешней стороне стены. Затем используйте оставшееся пространство, чтобы покрыть изоляцию досками 1 на 4 или 1 на 3, обрезанными так, чтобы они соответствовали каждой стороне пересечения (см. схему № 4). 1 на 4 будут проходить от верхней пластины к нижней пластине. Это обеспечивает прочный изолированный угол, пригодный для установки электропроводки, а также обеспечивает прочную поверхность для гвоздей по краям каждого угла как на внутренней, так и на внешней сторонах угла.

Дополнительные усилия

Изоляция угловых зазоров и обеспечение прочной поверхности для гвоздей часто упускается из виду профессиональными бригадами каркасных работ, которые ежедневно возводят стены и потолки. Требуется некоторое дополнительное время и усилия, чтобы правильно построить прочный, изолированный угол. Но дополнительное усилие означает, что обшивку можно установить более прочно. А изоляция поможет защитить от потерь тепла и минимизировать затраты на охлаждение. Эти методы построения угла — лучший выбор для тех экстремальных мастеров, которые настаивают на том, чтобы построить его самостоятельно и сделать его лучше.

Несколько советов по обрамлению

  • Возможно, вам будет полезно собрать стену на полу, прибить ее гвоздями, а затем установить на место. Работайте на ровной поверхности, чтобы выровнять стены заподлицо. Старайтесь не собирать стены на земле и следите за тем, чтобы рабочая поверхность была чистой и свободной от препятствий.
  • Разложите верхнюю и нижнюю пластины на ребро, вставив настенные стойки между пластинами и прибив их гвоздями к концам стоек.
  • Проверьте прямоугольность, измеряя по диагонали от каждого угла после сборки каждой стены.
  • В углах под углом 90 градусов после установки обшивки и подъема стены конец одной стены закроет угол другой.

Как построить деревянный каркас — Новости Матери-Земли

Персонал

Соберите надежный деревянный каркас с помощью этого практического руководства, дополненного полезными советами.

любезно предоставлено The Countryman Press

Дэвид и Джини Стайлз — известные строители и авторы 23 книг по проектам деревообработки.В Backyard Building, (The Countryman Press, 2014) пара показывает читателям, как сделать этот участок земли своим. Есть более 20 проектов различной сложности, самый простой из которых требует от новичка всего несколько часов самоотверженности. Ниже приведены инструкции для одного из любимых проектов: Timber Frame.

Традиционный деревянный каркас великолепно выглядит, очень прочен и долговечен. Несмотря на то, что требуется время, чтобы сделать врезное и шиповое соединение и закрепить его деревянной шпилькой (деревянным гвоздем), чувство гордости и выполненного долга стоит затраченных усилий.Именно так на протяжении столетий строили здания плотники, используя простые ручные инструменты, в основном пилу, молоток и острое долото.

Многие, даже профессионалы, путают каркасную конструкцию со стоечно-балочной конструкцией. В обоих методах используются тяжелые бревна, что объясняет путаницу между ними. В традиционном деревянном каркасе используются сложные врезные и шиповые соединения, закрепленные деревянными штифтами (древесными гвоздями), тогда как в столбах и балках часто используются простые соединения внахлестку и даже металлические крепежные детали для скрепления частей.Для заполнения промежутков между бревнами использовались различные материалы, такие как плетень и мазок (палки и грязь), кирпичи, штукатурка и солома. Деревянно-каркасные конструкции могут быть отделаны разными способами, как и современный дом, построенный из палочек, — среди них фанера, обшивка, доска и обрешетка, черепица или даже штукатурка. Сегодня дома, как правило, строятся из стержней 2 × 4 или 2 × 6 и обшиваются фанерой, чтобы придать каркасу жесткости и предотвратить его раскачивание.

Вот несколько советов, которые облегчат работу:

• Используйте обработанную под давлением древесину для порожков и балок пола, северную сосну для остальных.

• Купите пилу для грубой резки (мы использовали пилы Bahco Profcut и Superior) для резки больших пиломатериалов и соединений внахлестку. Циркулярная пила и стамеска также могут использоваться для соединений внахлестку, но их труднее точно контролировать. Слик рамщика полезен для отделки (подрезки) шипов и соединений внахлестку.

• Используйте разметочный шаблон, чтобы найти центр бревен, отметьте шипы и пазы и т. д. Для повторяющихся соединений сделайте картонный шаблон и используйте кусок дерева размером с шип, чтобы проверить каждый паз на соответствие.

• С помощью электродрели и сверла 3/4″ высверлите большую часть отходов из пазов и закончите с помощью зубила для каркаса 1-1/2″. Отметьте вокруг паза неглубокие надрезы долотом перед сверлением, чтобы предотвратить расщепление краев.

• Когда соединения порогов внахлест закончены, вырежьте временные штифты, чтобы удерживать их на месте, пока вы регулируете балки. Используйте длинный уровень и угольник, чтобы установить их на место, при необходимости на блоки. Убедитесь, что диагонали равны.

• Временно установите верхние пластины вверх дном на выровненные пороги, пока вы изготавливаете и устанавливаете угловые стойки, скобы и шпильки. Таким образом, вам не придется постоянно поднимать тяжелые верхние пластины каждый раз, когда вы хотите проверить соединение на соответствие (но вам придется помнить, какая сторона какая, когда он перевернут…).

• Во время работы нумеруйте каждое соединение стамеской или перманентным маркером. И никогда не думайте, что он подходит — проверьте его, прежде чем пытаться собрать всю раму. Каждое новое соединение стягивает всю конструкцию и оставляет меньше права на ошибку.

• Это здание спроектировано таким образом, что вертикальные доски обшивки прибиваются к внешней стороне каркаса. Если вы собираетесь использовать горизонтальную нахлестку, шпунт и паз или обшивку, дополните основные стойки шпильками 2 × 4, расположенными на расстоянии 24 дюйма друг от друга; это позволит вам изолировать между стойками и закрыть их гипсокартоном.

• Рисовать планы на бумаге с сеткой 1/4″; для здания 10’×12’ используйте два квадрата на фут, а для более крупного здания — один квадрат на фут. Если вы планируете что-то действительно большое, проконсультируйтесь с архитектором или инженером-строителем, имеющим опыт работы с деревянным каркасом.Для удобства доступа рассмотрите возможность размещения двери в самой высокой точке площадки.

• Большинство лесопильных складов и домов благоустройства не имеют в наличии материала, подходящего для деревянного каркаса, но они могут заказать его для вас; если вы живете в деревне или у вас есть доступ к лесопилке, вы можете получить древесину значительно дешевле. Северная сосна будет намного легче дуба, если у вас нет армии помощников.

• Если у вас есть помощники, почему бы не устроить вечеринку с деревянным каркасом?

Как построить деревянный каркас

Выложите сарай с помощью веревки каменщика и четырех деревянных кольев.Воспользуйтесь уровнем и проверьте, чтобы диагонали были прямыми.

Вырежьте нахлестные соединения на концах обработанных давлением порожков 6×6 с помощью лобзиковой пилы. Установите основание, уровень и квадрат, на бетонных блоках.

С помощью стамески для каркаса прорежьте пазы размером 2″×2″ через соединения внахлестку (помните, что угловые стойки имеют размер 5″×5″). Поместите кусок дерева под паз, чтобы избежать расщепления, и переверните балку, чтобы закончить разрез с другой стороны. Используйте столярный угольник, чтобы убедиться, что стороны паза прямые.

Используйте обработанные под давлением пиломатериалы 4×6 для балок пола, вставив их в карманы длиной 2″ и глубиной 3″ в подоконниках. Сделайте 35-градусный скос на концах балок, чтобы уменьшить напряжение при расширении и сжатии древесины.

Вырежьте шипы на каждом конце угловых стоек размером 5″×5″, сделав надрезы немного шире отметки и обрезав их, чтобы они соответствовали пазам. На всех шипах скосите края острым долотом или рашпилем, чтобы упростить сборку.

Сделайте соединения внахлестку на верхних пластинах и установите их в перевернутом виде на балки подоконника, пока вы размечаете, вырезаете и устанавливаете шпильки, скобы и пояса.Распорки размером 4″×4″ должны быть закреплены дубовыми колышками (деревянными гвоздями или «желобами»), пропущенными прямо через стойки. Аккуратно просверлите отверстия с обеих сторон.

Вырежьте соединения внахлестку в верхней части стропил 3″×5″ и сделайте надрезы типа «птичья пасть» там, где они будут опираться на верхние пластины. Отметьте точное место, разложив пробные кусочки на полу. Используйте первое стропило в качестве образца для всех остальных. Обрежьте хвосты стропил достаточно долго, чтобы отводить дождевую воду, но убедитесь, что остается достаточно места для двери (если она будет открываться наружу).Используйте гвозди в соединениях внахлестку и на верхних пластинах.

Когда все будет готово, разметьте и вырежьте соответствующие пазы в пластинах порога для шпилек 3″×5″, а затем соберите армию помощников, чтобы поднять здание. Одновременно установить распорки и раскосы может быть сложно — вам может быть проще сначала собрать торцевую стенку (или «согнутую») на основании, поднять ее на место и повторить процедуру на другом конце, прежде чем установка двух других стен и закрепление их вместе с последними верхними пластинами.Прибейте изгибы к подоконникам с помощью временных диагональных скоб, пока стены не будут закончены. Соберите стропила и прибейте временную коньковую доску к вершинам, пока вы не будете готовы оградить здание.

Еще из Backyard Building:

• Как построить деревенские ворота
• Как построить классический дачный садовый сарай

Перепечатано с разрешения Backyard Building Джини и Дэвида Стайлза и опубликовано The Countryman Press, 2014.

Обновлено 12 ноября 2021 г.  | Первоначально опубликовано 22 декабря 2015 г.

РОДСТВЕННЫЕ СТАТЬИ

Для создания системы фильтрации воды своими руками вам понадобятся более натуральные материалы, такие как песок и гравий или небольшие камни.

Заинтересованы в выращивании грибов дома? Метод PF Tek — это простой и эффективный способ выращивания шиитаке и вешенок.

Строительство из камня предлагает ряд преимуществ, включая доступность материалов, качество и привлекательность каменных зданий и многое другое!

Деревянные соединения — простые соединения для каркасных конструкций

стыковое соединение — соединение под углом — полускос — угловое соединение — половина — поперечное соединение

соединение «ласточкин хвост» — наконечники

Часто требуется построить деревянные каркасы, и для их изготовления можно использовать ряд простых соединений. В тех случаях, когда используются рамы, их часто обшивают фанерой или другими досками из искусственного камня. Использование рамы увеличивает прочность конструкции, так что можно использовать относительно тонкую доску, что позволяет сэкономить как вес, так и стоимость.

Стык

Площадь контакта для этого основного из всех соединений ограничена концом одного куска древесины, который упирается в поверхность второго куска. Это самый слабый тип соединения, и он не имеет практического применения для тонкой рамы.

Митра

Для соединения под углом концы двух кусков дерева срезаются под углом 45 градусов.Скос, который лишь незначительно прочнее торца, используется почти исключительно для внешнего вида, поскольку соединение скрывает открытые торцевые волокна обоих кусков дерева. Это стандартный тип для рамок для картин и небольших декоративных отделок.

При работе с тонким материалом углы можно отрезать с помощью ручной пилы, хотя использование механической циркулярной пилы с направляющей или шаблоном даст
более точный срез.

Полускос

Более прочный, чем простой ус, полуукос все же имеет то преимущество, что скрывает торцевые волокна одного куска дерева.

Поместите один кусок бруса в стусло (или направляющую) и отрежьте угол скоса (45 градусов) до половины толщины бруса. Поместите древесину вертикально в тиски и отпилите шипом угол под углом, чтобы удалить отходы.

Поместите другой брусок в стусло (или направляющую) и отрежьте конец под углом 45 градусов. Измерьте ширину бруса от вершины скоса и отметьте прямо поперек, срежьте эту линию до половины толщины бруса. Поместите древесину вертикально в тиски и удалите отходы с помощью шиповой пилы.Для идеального соединения необходимо соблюдать осторожность.

Угловой разделитель

Первое соединение, при котором половина толщины древесины удаляется из каждой части, чтобы они сцеплялись.

Аккуратно разметьте конец каждого бруса, включая глубину. Сделайте все надрезы с помощью шиповой пилы. Закрепите бревно на скамье при резке поперек бревна и поместите его в тиски при резке с конца.

Разделение пополам

В основном используется там, где промежуточная древесина встречается с кромкой.Он формируется путем вставки конца одного куска дерева в углубление в другом, при этом половина толщины удаляется из области, общей для двух кусков.

Отметьте ширину и глубину углубления в кромке бруса и вырежьте прямо по линии глубины с помощью шиповидной пилы. Используйте стамеску или предварительно настроенный фрезер, чтобы удалить излишки материала между пропилами. Глубину следует прорезать дважды, первый раз, чтобы удалить большую часть материала, второй раз, чтобы аккуратно опустить его до нужного уровня.

Отметьте и отрежьте другой кусок, как если бы он был для углового соединения пополам.

Поперечный разрез пополам

Аналогичен разделению пополам T, но используется для промежуточного каркаса. Половина толщины снимается с обоих кусков бруса, где крестовина. Отметьте ширину и глубину углубления в обеих частях бруса и вырежьте прямо по линии глубины с помощью шиповой пилы. Используйте стамеску или предварительно настроенный фрезер, чтобы удалить излишки материала между пропилами.

ласточкин хвост

Для использования там, где требуется более прочное соединение, чем простое соединение пополам.Стороны каждой половины сустава срезаны под углом около 30 градусов, чтобы при сборке сустава отдельные части скреплялись вместе.

Отметьте ширину и глубину паза в кромке как для Т-образного соединения. Затем отметьте угол для ласточкиного хвоста, это можно сделать с помощью регулируемого угольника или путем измерения. Отрежьте угловые стороны ласточкиного хвоста до линии глубины шиповой пилой. Используйте стамеску или предварительно настроенный фрезер, чтобы удалить излишки материала между пропилами.

Отметьте и отрежьте другой кусок, как если бы он был для углового соединения пополам. Затем отметьте каждую сторону выступающей детали одинаковым углом ласточкина хвоста до линии плеча. Закрепив бревно в тисках, аккуратно срежьте угол с каждой стороны до линии плеч, переместите бревно и обрежьте стороны вдоль линии плеч, чтобы удалить отходы материала.

Советы

  • Перед тем, как начать разметку, разложите брус — вам может понадобиться изменить положение бруса, чтобы избежать сучка, который может совпасть с
    совместное.
  • Определите «презентационную поверхность» каждого куска дерева — может не иметь значения, какая это сторона, но вам нужно сделать
    все измерения глубины с одной и той же стороны готовой рамы.
  • Разметьте все стыки, прежде чем начинать распиловку.
  • Особенно с половинчатыми соединениями, отметьте «отходы» материала крестиком после того, как вы его разметили — его очень легко подобрать
    кусок размеченного бруса и сделайте надрез в неположенном месте.
  • Всегда режьте на изнаночной стороне отмеченной линии.
  • Дважды (или трижды) отмерь и один раз точно отрежь.
  • Используйте стеклянную бумагу, чтобы сгладить каждый стык и удалить занозы.
  • Соберите стыки, используя качественный клей для дерева; применить его ко всем сопряженным граням. Вытрите излишки клея перед
    он сохнет.
  • Там, где позволяет толщина бруса, закрепите каждый стык одним или двумя гвоздями, вбейте их под углом, чтобы они зафиксировали
    бревна вместе.
  • Зажмите или прижмите каждое соединение, пока клей не высохнет, во влажных условиях выждите дополнительное время.

стыковое соединение — соединение под углом — половина
митра — угловой полустык — Т-образный полушарнир — крестообразный полустык

Соединение типа «ласточкин хвост» — наконечники

Приспособление для стоек и балок. — Я устанавливаю каминную полку из сарая над своим газовым камином и хотел бы получить некоторые комментарии и / или предложения. Просверлите стык перил/стойки и вбейте дюбель, чтобы закрепить его. До… Еще много ракурсов и небольшая обрезка ступенек. Эд Загорски. Долина реки Джон в Сент-Луисе. Выравнивание пола с помощью прокладок — это когда вы прикрепляете тонкие клиновидные кусочки дерева поверх нижних частей балок, чтобы сделать верхние балки ровными. Электронная почта автора. Подробности. Роберт Сорби … Деревянный каркасный мост В рамках расширения общественного парка город Луисвилл, штат Джорджия, добавил сцену со столбами и балками. Установите приспособление Kreg для материала 1-1/2 дюйма и просверлите карманные отверстия на одном конце, как показано на рисунках. Найдите цепной долбежный станок SwissPRO или HEMA, цепной долбежный станок, ручную переносную ленточнопильный станок или цепную балочную пилу — незаменимые электроинструменты с европейским дизайном для ваших столярных работ или строительных проектов с деревянным каркасом. Также можно приобрести доски с покрытием.Плата за доставку и упаковку для заказов, включающих более одного товара, объединяется, чтобы получить более низкую плату за доставку и доставку, чем если бы товары оплачивались отдельно. РИСУНОК 22. Простые, лаконичные и легко читаемые планы коровника, рассчитанные на владельца/строителя. Являясь строителями бревенчатых домов на заказ, мы работаем. Сарай из столбов и балок можно описать как сарай, построенный из тяжелых деревянных бревен, соединенных вместе с резными деревянными столярными изделиями (такими как врезной паз и шип) или металлическими прочными пластинами и скобяными изделиями, образующими открытый структурный каркас. Старинный ДЖЕЙМС СВАН? Сверлильный станок для амбарных балок с 10-ти шнековым деревянным каркасом. Их мастерство, забота и забота были очевидны на каждом этапе пути. Просверлите отверстие для хвостовика в перилах и потолочной балке и закрепите его с помощью шайбы и шурупа. Раскройный станок Prazi крепится к циркулярной пиле и доступен с длиной прутка 12 и 18 дюймов. Сборка и установка тяжелого деревянного каркаса – стойки и балки на рабочем месте 2 60v3 Путь 4 – Легкий каркас из деревянных конструкций Обязательные блоки – кандидаты должны заполнить все ЧЕТЫРЕ блока Справочный номер блока Название блока Уровень блока CITB ref.После того, как приспособление установлено на место, остается только обработать кромку. Затем поднимается пара шкивов, затем поднимается на фут за раз, из стороны в сторону. Вставьте обрезанный конец в отверстие в стойке. 34 смотреть. Используйте лазерный уровень, чтобы отметить каждую стойку. Соедините сообщение и луч. Заглушки Simpson BC4 Post Caps позволяют создать легкое соединение между номинальной стойкой 4 x 4 и номинальной балкой 4x. Это пример одного из способов проектирования и строительства павильона на неровной поверхности. В большинстве зданий этот стык скрыт, потому что анкерная балка часто несет нагрузку на пол.Удобен в использовании – при необходимости возможна разборка. Самозатягивание – за счет регулировки винтов. Шлифовально-полировальная машина Black and Decker Mouse, лобзик. 5-дюймовый удлинитель. Посмотрите на это огромное страховое здание, возведенное Triple Crown Corporation в Пенсильвании. Описание. Он имеет шаг 5 дюймов 12, обрамлен стропилами из дубовой ели 6X8, 4 фута по центру, пролет 20 футов без хомутов. Хорошего вторника! Ух ты, последние несколько недель были крутыми!… Экстренная поездка за город, чтобы увидеть моего папу, 93-летнего ветерана Второй мировой войны, который заболел (и, к нашему большому удивлению, вернулся!?) .Измерьте расстояние от концов, равное ширине одной доски, и отметьте квадратную линию на обеих досках. Почтовые и железнодорожные заборы. В основном балка несет на себе вертикальные гравитационные силы, но и тянущие на нее горизонтальные нагрузки. Каждый шип и паз просверлены и закреплены штифтами, что помогает предотвратить разрушение рамы, когда вы пытаетесь ее установить. полярный луч стоечно-балочные дома первичный луч / распорные лучи протонно-лучевая терапия — медицинский радиолокационный луч стропила и луч стропила, балка, ранг луча — дальний луч (мото) ультразвуковое отслеживание луча в реальном времени — медицинское прямоугольный трубчатый луч красный луч кольцевой луч грубый тяжелый балка — грамматика седельная балка балки предохранительная балка Уплотнительная балка и перемычка лампы уплотняющей балки Выравнивание балки пола с прокладками.Нью-Брансуик. Он продается на Амазоне. 20 сентября 2015 — Это инструмент, который я создал, чтобы облегчить выполнение врезных и шиповых работ на бревнах, а также выполнение специальных надрезов на бревнах. 5 из 5 звезд ( 6 ) Отзывы. 99. Вариант этого соединения в камне без штифта можно увидеть в Стоунхендже. Кроме того, кажется, нет конца коммерческим и магазинным приспособлениям, которые облегчают вырезание пазов, шипов или того и другого. 90 доставка. Углы, куда будут входить шипы на нижней части стоек, скреплены зажимом, чтобы удерживать стойку на одном уровне, когда мы подняли изгиб (каркас боковой стены).2023 г. 3-недельный депозит «Создание дизайна» и «Чисто пост- и лучевой курс». 5-дюймовая торцевая / угловая стойка и 5. деревянные дюбели и установочный штифт или винт. Я видел, если менее чем за 300 долларов. глубина 5 см. Разметочный манометр. Напоминаем тем, кто комментирует этот пост (не тому, кто его разместил): Комментарии, не относящиеся к деревообработке, будут удаляться. Итак, давайте разрежем несколько балок. Каркас должен быть построен, как показано ниже. Таким образом, все здание будет примерно 7 на 15 футов. Или лучшее предложение. Углы между стойкой и раскосом, а также балкой и раскосом составляют, соответственно, приблизительно 35 градусов и 55 градусов.Каждый план содержит визуализацию, высоту рамы, список пиломатериалов, список крепежа, строительные чертежи и, самое главное, чертежи одной балки! Хотя эти планы являются лишь структурным каркасом, мы не останавливаемся на достигнутом. Все эти стойки и балки 6×6 устанавливаются на место без креплений. После того, как штифт выйдет из отверстия, отпилите излишки с каждой стороны. Примечание. Если вы хотите заказать как печатный, так и PDF Kreg Jig — если вы часто строите, пройдите через балки и стойку, наденьте шайбу и гайку на внутреннюю часть внутренней балки или стойки и затяните.В наличии. Малый Адзе. РУЗ. Дизайн 2KM Architects, Inc. Концептуальный проект – Что такое Jigen? Jigen — это первый шлюз NFT для предметов моды и роскоши в метавселенной и игровой экосистеме. R. Таким же образом установите остальные три опорные балки. 640 лайков. Материал: калибр 18. Отделка: стандартная G90. дорого, потому что это требует времени и навыков для достижения. Работайте умнее. Перевернуть. Изготовлен из прочной стали с порошковым покрытием.Поместите внутреннюю стойку и балку внутрь приспособления так, чтобы она располагалась прямо над внешней стойкой. • Нижняя часть несущей стойки должна быть прикреплена к деревянному настилу или бетонному/каменному полу крыльца с использованием утвержденного метода и анкерного крепления. Более дешевая альтернатива Froth-Pak, сделанная своими руками, состоит в том, чтобы вырезать изоляцию XPS, чтобы она соответствовала каждому отсеку для стоек, а затем использовать пену Great Stuff для герметизации по краям. ISBA предлагает исключительную подготовку по деревянному каркасу, бревенчатому строительству и смежным дисциплинам. Re: Ножовка Festool Sword USA.Циркулярная пила 16-5/16-дюймовая дисковая пила с червячным приводом. Если вы хотите сохранить инструменты… С нашими приспособлениями для стола мы можем строить стены с гораздо более жесткими допусками, чем если бы они были построены в полевых условиях. Шурупы для настила композитных материалов. Инструменты ручной ковки. Кол-во Легко займитесь строительством бревенчатых домов. Кингстон. Расположите поручень пазом над шипом. Каждая конструкция деревянного каркаса, разработанная по индивидуальному заказу, предварительно собирается на приспособлениях с предварительно просверленными соединителями … Сарай с опорой и балкой можно описать как сарай, построенный из тяжелых деревянных бревен, соединенных вместе с резными деревянными столярными изделиями. ) или металлические сверхпрочные пластины и скобяные изделия, образующие открытую конструкцию… Сводка: В этом отрывке из своей книги «Строительные навесы» (The Taunton Press, 2016) Джозеф Труини дает инструкции по строительству современного стоечно-балочного навеса с традиционным каркасом. Этаж 2 × 6, собранный из … Навес из стоек и балок может быть именно тем, что придаст вашему дому особый вид.Лучевые вешалки. Стык – это место, где соединяются два отдельных куска дерева. От 13 долларов. Рисунок 2. Пакет от 12 000 долларов. TimberLOK может … Обычно утверждается, что «конструкция представляет собой сконструированный узел соединений, разделенных элементами» (McLain, 1998), и в строительстве деревянных конструкций соединение обычно является критическим фактором при проектировании конструкции. Галерея. Это значительно облегчает окончательную шлифовку и выравнивание склеенных досок. Характеристики поворотной стрелы следующие: 1. Добро пожаловать.в Огасте, Джорджия Из Пьемонта Северной Каролины, в Мурсвилле, Северная Каролина, появился этот интересный дизайн, сочетающий в себе металл и дерево. Наши деревянные дома на заказ спроектированы так, чтобы их мог легко собрать владелец или строитель. Каждое приспособление настроено на определенный размер бруса. Западная круглая железная дорога. Повторите это для каждого поста. 1 сверло Makita 6302H 1/2 дюйма. из 2 Описание Используется в наружных конструкциях с деревянным каркасом, таких как террасы, перголы и веранды, эта линейка сверхпрочного оборудования образует прочные и жесткие соединения с унифицированным видом в стиле ранчо.Просверлите соединение перил/стойки и вставьте дюбель. Модель 5402НА. Он настроен так, чтобы удерживать фрезу на правильном расстоянии от пластины фрезы, чтобы направлять подшипник вдоль балки. Это красивый стол, который добавит деревенский вид вашей столовой. пилотные отверстия через стойку и в балку. Деревянный павильон из толстой древесины Толедо (варианты: 24 фута в длину x 14 футов в ширину, дугласовая пихта, 6-стоечный анкерный комплект для сильного ветра, без отделки электропроводки, 8 x 8 опор и стоек, 8 x 8 стропил, 12 футов в высоту) стойки, без базы вентилятора, прозрачный герметик премиум-класса). Закрепите две доски бок о бок ровными концами. 4k лайков, 401 комментарий — Натан Цудзи (@nathantsuji) в Instagram: «Как вы и просили! Это было запрошено до того, как в моем сегодняшнем прямом эфире я разместил видео на луче, это было единственное…» самодельная коробка для выращивания с регулируемой температурой 😫 Вы не хотите пропустить. Рукоятка Bosch JS572E Handle Grip и Bosch JS572EB Barrel Grip были продемонстрированы нам на мероприятии Bosch для СМИ, и с тех пор мы хотели пригласить их поближе. Добавление опоры для средней балки Поместите среднюю опору в середину перголы и ввинтите в нее… Кондуктор зажимает бревно и служит направляющей для цепной пилы, создавая форму выемки в виде ласточкина хвоста.Подрядчики, архитекторы и опытные домовладельцы: ознакомьтесь с альтернативой столбчатому и балочному каркасу! Это … Разметьте коньковую доску для размещения стропил карандашом и угольником. Я думаю, что стали толщиной 1/8 дюйма (10 ga) будет достаточно. Эта нарезная коробка и метчик для нарезания наружной и внутренней резьбы в дереве полезны для изготовления зажимов, приспособлений, приспособлений, сборной мебели, игрушек и новинок. Но это приспособление для токарного станка. Написать обзор. Деревянный каркас для среднего дома площадью 1400–1800 кв. Футов, как правило, подходит для отделки Jig Finish.Он используется для изготовления каркасов всех видов (в том числе стоечно-балочных архитектурных каркасов), а также столов и стульев. 3- Чтобы сопротивляться подъемным силам. Функция захвата-канавки обеспечивает надежную фиксацию в элементе 2x или 3x без забивания гвоздей. См. ниже информацию о продукте и установке. Используйте входящий в комплект центрирующий штифт, чтобы убедиться, что направляющая втулка (и опорная пластина) отцентрованы по отношению к цанге фрезера. Дерево и сталь. Легкий заказ. 5 часов назад. Итак, на этой неделе я покажу вам простой способ сделать пазы.Распродано. (B) Мышь помещена в приспособление с пунктирной линией, указывающей верхнюю 95% изодозу поля. Металлические пластины соединяют распорки Дугласовой пихты 8×8 и королевские стойки — в отличие от размещения столбов с помощью кольев и веревок, используя метод 3-4-5, чтобы обеспечить прямые углы. Выпускник Big Wood 2014, Павел Скуренок из Беларуси, создал это видео об ISBA и своем опыте Габриолы. Все, что связано с рабочими столами, рабочими поверхностями, мобильным складыванием, сборкой, раскладными приспособлениями, переносным стуком, делать. Больше планов стоечного и балочного навеса http В этом видео показана трехмерная модель концептуального дизайна стоечного и балочного навеса для автомобиля клиента.Стойка и балка намного проще, чем деревянная рама. футов. Мы нарезаем и подгоняем наши стойки и балочные рамы из зрелой лиственницы и пихты. За прошедшие годы, особенно в последнее десятилетие или два, кажется, появилось множество Frost House, Build, Design, Personal. Я построил пару приспособлений для подъема балки с отверстиями, просверленными через каждые 12 дюймов и 15-1/2 дюйма в глубину. Для конца с эй, ребята и девчонки, это мой первый раз. На большей части длины балки располагаются поверх балки, но примерно на 11 футов с одного конца балки прибиваются к балке гвоздями и сидят на подоконнике 2×4, прибитом гвоздями вдоль нижней части балки, что обеспечивает лучший запас высоты для этой области. .При креплении стойки к балке идеально использовать оцинкованный колпачок/держатель балки. Обогреватель будет в основном в прихожей, но с частью скамейки в ванной, если это имеет смысл и возможно. Обычно около 3 футов в длину и срезанные под углом примерно 66 градусов, шарфы имеют врезные и шиповые соединения на каждом конце. 3к. D. Построенный с использованием готовых пиломатериалов, нам нравится детализация ферменной балки и угловые ножки. Перед установкой поручня Гертин надевает приспособление на столб и зажимает его на месте, чтобы он действовал как упор, когда он позиционирует столб.Прежде чем вырезать шипы, вы должны вырезать паз. Широкий ассортимент кронштейнов BOWMAC подходит для всех типов деревянных конструкций и предоставляет проектировщику и строителю универсальную, экономичную и очень обширную систему соединения. Вот несколько фотографий Micro Crappie Jigs с самым высоким рейтингом в Интернете. 4. Я согласен, что это хорошая концепция, но у нее есть несколько недостатков. Мы добавили к нашему дому крытое патио, и не просто патио… патио с пролетом 30 футов! Так приятно писать этот пост, потому что это означает, что патио готово! Это путешествие началось сразу после начала года с небольших мечтаний, затем большого планирования и, наконец, большого количества Build the Frames: 1. Держите заостренный конец напротив стойки, где его нужно будет вставить в противоположное существующее отверстие. Но вместо сложных угловых пазов и шипов мы использовали простое приспособление, чтобы помочь вырезать пары пазов в распорках и распорках, которые «разбиваются» Чтобы превратить любой комплект кукольного домика в дом в стиле Тюдор, он должен иметь внешний вид столбчато-балочной, плетнево-мазанной конструкции. В первые века древесина была наиболее предпочтительным материалом для использования в качестве материала. Мы автоматически укажем ближайшее к вам место доставки, когда вы свяжетесь с нами.После 4 разрезов у ​​вас есть балка. Чертежи можно применять к домам, гаражам, мастерским, складским помещениям, конюшням. Что такое балка? Балка представляет собой конструктивный элемент, противостоящий изгибу. 1 м), что дает 6 дюймов (0,00 см). Отверстия для винтов с запаздыванием диаметром 5/8 дюйма также должны быть центрированы внутри зенковки диаметром 1-1/2 дюйма для установки шайбы. Шипорез Pro Series доступен в четырех размерах и режет «классический» шип с закругленными плечами. Шурупы для настила натурального дерева. Сделайте ласточкины хвосты, как если бы вы владели фрезерным станком с ЧПУ по дереву, используя этот прочный, хорошо спроектированный инструмент! Сделайте точные, плотно прилегающие ласточкины хвосты с помощью мощного фрезерного станка.Теперь вставьте шурупы (1/2 x 5 дюймов). Однако вы можете пойти еще дальше. Установите 2 балки в верхнюю часть кронштейна рядом с каждой системой ACRO, предназначенной для соединений с проверенными значениями напряжения в конструкционной древесине. конструкция, т. е. 6×12 Beam 6×12 Beam 6×12 Beam 6×12 Beam 6×6 Post 6×6 Post 6×6 Post 6×6 Post 6×6 Post 6×6 Post 6×6 Post 6×6 Post 6×6 Post 8×8 Post 8×8 Post 8×8 Post 8×8 Post CW CD E1 A1.5 Высота 1 E2 A1. рама на тонкой картине, красивая деревянная конструкция не обходится без массы и прочности стальных пластин.Доступность линии Pro делает ее хорошим выбором для производителей деревенской мебели на выходных. Вот мои параметры: Балка 53, 8х10, 36 фунтов. на котором будут сидеть 3 — 10 x 24 x 24 фута, необходимо вставить шип размером 4 x 6 x 6 дюймов, а затем закрепить его… Аннотация: В этом отрывке из своей книги Building Sheds (The Taunton Press, 2016) Джозеф Труини дает инструкции по строительство современного стоечно-балочного навеса с традиционным каркасным полом 2×6, собранного с помощью металлических крепежных элементов, называемых соединителями T-Rex, от Connext Post and Beam.Это элегантный и красивый стиль строительства. Резак для деревянных балок из туфа. Vega Duplicators Жалкий токарный станок Duplicator Я мог бы превратить плоть от руки в перекос и выдолбление, если бы единство не ограничивалось приспособлением и если бы я не хотел точного профиля. Убедитесь, что балка одинаково выступает над каждой боковой панелью, а затем закрепите ее на месте. Стоечно-балочная конструкция — это проверенный временем метод возведения каркаса с использованием вертикальных стоек и горизонтальных балок. 99 Вид. Два штифта из ясеня или дуба надежно скрепляют две плоскости.Все дело в гибкости и множестве вариантов сидения. CBT4Z предназначен для соединения балок и стоек различных размеров. Посмотреть больше идей… Столбы и балки Four Square. Идеально разработанный для дополнения буфета Barn-door (GR-01268), угловые распорки этого стола и прочные, как столбы для забора ножки напоминают конструкцию из стоек и балок, которую можно найти в старинных амбарах. Пять различных инструментов упрощают создание стоек и балок, сохраняя при этом чистые и современные линии. Затем они отправляются в виде панелей и компонентов на бортовых грузовиках в пределах континентальной части США и Канады, а также в контейнерах для экспорта за границу.299 долларов. В стоечно-балочной стене гораздо меньше деталей, чем в стене из палочек, но они крупнее, поэтому они намного тяжелее и их труднее поднять на место. Мы не сверлим шипы, пока не окажемся на месте. H. Прогоны крыши, балки, прогоны и раскосы Вставьте плоский конец круглой рейки в существующее отверстие для стоек до упора. После того, как вы просверлите все направляющие, снимите скользящую направляющую и, не изменяя другие настройки, переверните кондуктор и закрепите его на перекладине с помощью G-образной скобы.Ширина большинства стандартных балок для жилищного строительства составляет 3-1/8, 3-1/2, 5-1/8, 5-1/2 и 6-3/4 дюйма. Среди пяти мечетей распорка Масджид Иаш имеет длину около 3 футов. Он прилагается с. Закрепление сообщений журнала. Я исследую лучший способ, эффективный и экономичный способ его построить. Врезка и шип — одно из тех фундаментальных соединений, которыми вы обязаны овладеть. Соединения внахлест — распространенный способ соединения стоек с балками для поручней настила или балок со стойками на беседках и перголах. Фрезы промышленной серии имеют конический шип с углом наклона 60 градусов и предназначены для изготовления бревенчатой ​​мебели производственного класса.Делайте ласточкины хвосты, как если бы у вас был фрезерный станок с ЧПУ, используя этот хорошо спроектированный инструмент! Точные, плотно прилегающие «ласточкины хвосты» с прочным фрезером. Закрывать. Мы посмотрели на его классический столб из Новой Англии и балочный сарай и поговорили о старых инструментах, которые он собирал, и о том, почему они часто являются предметом его картин. Часто верхняя часть деревянной распорки, отходящей от соседней стойки, располагается на нижней стороне косого стыка для дополнительной поддержки. Получите это Чт, 27 января — … Texas Timber Frames объединилась с двумя другими компаниями, Sand Creek Post & Beam и Barn Kings.Вырежьте детали для носилок и срежьте угол 9 градусов на каждом конце. Предназначен для панелей или компонентов с использованием шаблонов или аналогичных устройств для точного изготовления. В этом видео показана идея. Запустите бензопилу, и приспособление будет направлять каждый разрез. Нарушения правила 1, включая грубые шутки, инсинуации, сексистские высказывания, политику или разжигание ненависти, могут привести к немедленному бану. 5 из 5 звезд 166. Помните, что ведро палубных шурупов CAMO примерно вдвое превышает количество обычных палубных креплений, не говоря уже о стоимости приспособления. 2 – Когда у нас есть обширная почва на строительной площадке. Но вместо сложных угловых пазов и шипов мы использовали простое приспособление, чтобы… Крепление имеет стопорный блок для позиционирования ягненка на конце балки. СПИСОК СОКРАЩЕНИЙ B. Мы изготовим ваш дом из тяжелых длинных бревен размером до 25 x 25 x 32 футов, столбов таких же размеров, а также традиционного стандартного деревянного каркаса. Если у вас неровный пол, возможно, вам придется подумать о выравнивании балок пола с помощью прокладок.На этапе разработки проекта мы решили с нашими клиентами использовать местную древесину болиголова и остановились на пиле Makita Beam Saw размером 10 на 10. В данном случае это твердый клен. Доставка бесплатно. Что обычно приходит на ум, когда вы думаете о ласточкином хвосте из дерева, так это качество изготовления и превосходная прочность столярных изделий. 5 Высота 2 E3 A1. 39 м) и увеличение глубины корпуса на 4 дюйма (0). Закрепите балки в металлическом кронштейне балки. 6 Высота 3 E4 A1. Нижний конец обычно имеет резной компонент, называемый бутон.Многие из наших проектов домов среднего размера — от 2000 до 2500 квадратных футов теперь доступны в виде книжного шкафа STUDY PLANS kreg jig. Садовая кровать 2×4 из кедра — это отличная небольшая кровать, построенная в городских условиях, которая добавляет место для хранения и украшает наши приподнятые ящики для садовых растений. . Балка и столб №2. Одно из универсальных соединений, врезное и шиповое соединение, можно резать ручными инструментами, электроинструментами или их комбинациями. Вы устанавливаете угловую распорку в каждом углу и предварительно просверливаете отверстия для арматуры.Паз и шип: в стойке вырезается паз (отверстие или пространство), чтобы получить соответствующий выступ выступа из балки. CBT4Z вмещает минимальную стойку 6×6 и балку 6×8 с использованием шести стальных дюбельных штифтов (входят в комплект) для установки. Если это бревенчатое строительство или деревянный каркас, вы найдете его здесь … а также принадлежности для резьбы по бензопиле и инструменты для сборки бревен и деревенской мебели. Поэтому кровать должна была выровняться. Мы (наконец-то) используем множество фотографий, собранных в проектах бревенчатого и деревянного строительства за 26 лет! (см. ссылку на видео в конце этой статьи).Их можно забить тяжелым молотком. В случае одинарной стрелы стрела крепится непосредственно к фланцу укосины. ПБРБСС. Также относительно легко найти балки из клееного бруса, доступные по глубине, совместимой с двутавровыми балками. 99. Сместите их по диагонали на каждой доске, чтобы избежать ослабления древесины. Сабельная пила Ryobi, угловая дрель — (ПРОДАНО), фонарь с вращающейся головкой, шлифовальный станок 22. $146. st0145-makita-луч-пила. Это декоративный элемент, закрывающий соединение шипа и мозаичного соединения тунджукского лангита с перекладиной.Горизонтальная сталь размещается между двумя рядами блоков и укрепляет всю связующую балку. Невидимые – скрытые, самозатягивающиеся соединители колонн и балок. 33 · Прочная козла, регулируемая до 4 x 4 опорных рычагов грузоподъемностью 1300 фунтов. 2) Мне нужна возможность строгать доски разной толщины без поиска или хранения дополнительных досок. Размеры будут около 7-8 футов в ширину, прихожая около 5 футов в глубину, ванная комната еще 10 футов. Кондуктор можно сделать из фанеры, которую вы планируете использовать для обшивки крыши, так что это фактически ничего не будет стоить.Сделайте надрезы на концах или в середине, в зависимости от того, где соединяются балки. К счастью для вас, этот пост изобилует ошибками, которые я великодушно допустил, чтобы вы могли учиться на них, а не совершать их самостоятельно. Добро пожаловать в торговую школу Island School of Building Arts на прекрасном острове Габриола. Продукция Установка и техническое обслуживание … 01S1843 — Малые кронштейны Ozco Post-to-Beam, pkg. Зажмите кондуктор на конце рельса, следя за тем, чтобы неподвижная головка и боковые упоры располагались напротив лицевой стороны и края заготовки.В доме из стоек и балок это может быть декоративная балка на внутренней стене дома на высоте около 36 дюймов над полом. Мы не автоматизированы, поэтому у нас есть возможность создавать структуры для наших клиентов со строгими деталями. Деревообработка. 13 x 4 1/2 x 2 1/2, работает с любой бензопилой. Нижний пояс: пояс — это нижний пучок. Независимо от того, строите ли вы индивидуальный дом, сарай или павильон под открытым небом, деревянные соединительные пластины от TimberPlates. Их легко найти на рабочих местах. Когда будете готовы завершить соединение, забейте алюминиевые штифты 1/2 дюйма.Большая емкость для резки балок и пиломатериалов. Плоские стороны позволяют установщику положить деталь на балку или стойку, чтобы отметить места, где необходимо просверлить отверстия. Он построит их по очевидным практическим причинам, а также для того, чтобы показать Старейшине, где он стоит на Тур-де-Франс. А вот и после… Видите лестницу и углы? «Все за рабочий день», как говорится. 3500 досковых футов. Соединенное Королевство. Совет. Алюминиевые балки 6061 широко используются для всех типов производственных проектов, где важны легкий вес и коррозионная стойкость — каркас, рельсы, подвесные опоры, тележки, опоры и т. д. 26 апреля 2016 г. — Наша каркасная система T-REX — также заявлен патент был разработан с высокой точностью, чтобы обеспечить высокоточную резку балок и бревен.Балки меньшего размера, такие как 6×8 с шагом 24 дюйма по центру для замены обычных балок перекрытия, могут опираться непосредственно на двойную верхнюю пластину стойки. Алюминиевые крышки тубусов объективов SC600 и SC1800RL можно легко обрезать до нужной длины с помощью нашего набора инструментов SC1K, изображенного ниже. У нас есть большой выбор стоек и ограждений, соответствующих вашим потребностям, бюджету и стилистическим предпочтениям, и мы гордимся тем, что делаем превосходные ограждения с самыми длительными гарантиями. На прошлой неделе я говорил о том, как нарезать шипы на настольной пиле, но шип не очень хорошо без паза, чтобы вписаться.Деревянные суставы. (38 мм) диам. Теперь вы можете установить балки, как показано на Фото 3 и Рис. Подвесные системы Beam представляют собой готовые готовые решения для соединений стоек и балок из массивной древесины. [4] Разметьте заготовки. РИСУНОК 20. В некоторых из первоначальных зданий, все еще стоящих в Нью-… полюсных зданиях, Арлингтон, штат Вашингтон, веб-сайт деревообрабатывающих электроинструментов, дешевые садовые навесы в Уолсолле, строительство сарая 10 x 12, переносные здания кузнеца, Вальдоста, штат Джорджия, планы этажей здания для самостоятельного хранения 2014 г. , строительство небольшого сарая из столбов и балок, калькулятор материалов для строительства сарая, деревянная мебель ручной работы в Сингапуре, создание собственного видео-сайта, такого как YouTube, строительство сарая с помощью … Решение — простой сарай.Его представили по направлению в лучшем поле. ? Post And Beam Barn Designs Dc Builders. Обычная цена $1000 Посмотреть. от 2000 до 2500 кв. Я предложил добавить деревенскую стойку и балочную арку между столовой и гостиной. Затем, используя угольник, используйте эти точки, чтобы нарисовать линии разреза на каждой грани шипа. Также перенесите эти линии вниз по торцу бруса. Устройство для обрезки балок по дереву направляет бензопилу для получения прямых ровных балок. Это самое основное и, вероятно, первое закрытое врезное соединение.Фрезерованная крышка стула: подоконник, которому придается форма (фрезерование) во время изготовления. Владельцы будут использовать новый сарай из столбов и балок в качестве сезонного жилого помещения и места, где они смогут заниматься виноделием. Еще одним преимуществом инструмента для установки CAMO является то, что он обеспечивает автоматическое расстояние между настилами. Поместите его поверх стойки и вверните шурупы или структурные гвозди через отверстия по бокам кронштейна в стойку. Mortise Pal рекомендует использовать маршрутизатор среднего размера (2-1/4 HP или меньше) с основанием шириной 6 дюймов.C. Столярные изделия из дерева. Срежьте фаски на штифтах, чтобы штифт легко вошел в отверстие. Прикрепите их к внутренней стороне каждого столба по бокам перголы на расстоянии 1 1/2 дюйма от верха столбов, чтобы ваши 2×4 дюйма, идущие поперек, лежали на одном уровне с верхом. При выборе типа сваи, как правило, следует учитывать следующие условия: 1- Плохое качество верхних слоев почвы. Бетонная стойка и балка #6 Бетонная сэндвич-конструкция *7 Бетонно-монолитная конструкция *8 Структурные сэндвич-системы и пластиковые системы *9 Металлические каркасы *10 Металлические каркасы стоек и балок *11 Металлическая панель # 12 Натяжные системы #:13 АББРЕВИАЦИЯ WFH WSSP WPL CP CU CPB CS CM S MSF MPB MP T .С его помощью вы можете легко делать точные и воспроизводимые шипы. Роберт Сорби Timber Framing Slick. (997 кг) на пару, поэтому он может легко справляться с большими и тяжелыми проектами и материалами. ко. Диана Графф. Я не делал деревянного каркаса, но использую этот метод для других типов подъемника. Mortise Pal обеспечивает устойчивое основание шириной примерно 6 дюймов. Мы собрали 10 наших любимых статей от таких авторов, как 16 июля 2018 г. — Для эффективного выполнения надрезов или птичьих ртов, соединений внахлестку, шипов, групповой резки по дереву. за один проход Вот вид сверху на две сдвоенные балки LVL, соединяющиеся на вершине стойки 6×6 с насечками. Просверлите оба отверстия. А после… Как же красиво!!! Если вы думаете, что мы закончили… нет. Сводка: В этом отрывке из своей книги Building Sheds (The Taunton Press, 2016) Джозеф Труини дает инструкции по строительству современного стоечно-балочного сарая с традиционным каркасом пола 2×6, собранного с помощью металлических крепежных деталей, называемых соединителями T-Rex. от Connext Post и… Оптимизированный джиг. Островная школа строительных искусств. Столбчатые и балочные дома Topsider предварительно проектируются и изготавливаются на нашем современном заводском комплексе в Клеммонсе, Северная Каролина.Рамки будут напоминать форму «А». Замена центральной балки 19th Century Post and Beam House, Харрисон, штат Нью-Йорк, 5 мая 2017 г. 17 мая 2017 г. балочный дом в Харрисоне: Нью-Йорк. Добавить в корзину. Создайте единственную в своем роде деревянную каркасную резиденцию, не имеющую себе равных по красоте, универсальности и теплу. только для информации L/503/2632 Установка рам и накладок на рабочем месте 1 05v3 Этапы выполнения соединения внахлестку. Вместо одного шипа балка опирается на столб по всей ширине; достигается существенное увеличение несущей способности, а также прочности на сдвиг. Метод 4Square TM представляет собой все более технологичную систему красивых деревянных столярных изделий ручной работы, в которых по-прежнему используются натуральные круглые бревна. Алюминиевая балка, также известная как конструкционная алюминиевая двутавровая балка, представляет собой экструдированный алюминиевый продукт с внутренними радиусными углами, который предназначен для всех структурных применений, где требуется большая прочность.Я хорошо справился с конструкцией стоек и балок следующим образом: 1) используйте деревянные балки 6 x 6 дюймов, вырезанные на моей ленточной пилораме 2) используйте арматуру 1/2 дюйма в качестве крепежа. Второй клубный стул и оттоманка, помещенные между консолью и дверь, обеспечивают отличное место для чтения или сна. 11 августа в 20:09 ·.Хотелось бы раз и навсегда добавить стальные соединительные пластины для усиления всех соединений. U.Изобретение относится к строительству технология инженерного строительства и обеспечивает метод строительства кондукторной рамы из стальной конструкции типа висячей колонны.Kobalt 24-Volt Jig Saw $70 (ча > South Charlotte ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Сделайте другую сборку стойки и балки, используя несколько квадратов и т. д. у внешнего края досок, чтобы удерживать этот отвес. За годы работы нам посчастливилось участвовать во многих коммерческих проектах. ком. R. Материалы: нержавеющая сталь 304. Другим полезным помощником является простое зажимное приспособление, которое представляет собой полую коробку, сделанную из обрезков фанеры или материала 1-by, который подходит для стойки 4×4.Резюме. Для верхней (горизонтальной) балки измерьте и отметьте линию на расстоянии 12 дюймов от обоих концов одной стойки 4×4. В то время как шпунтовые столярные изделия представляют собой простое деревянное соединение, … столбы песчаных ручьев и планы балок 40 😳Создание проектов очень быстро, легко‎ Поскольку требуется несколько «широких» досок, первым шагом в строительстве является строгание всей необработанной древесины до одинакового размера, в данном случае 3/4 дюйма. Вы можете сказать «Комплект деревянного каркаса для дома» или «Сборный комплект деревянного каркаса для дома», но технический термин — «Панелизированная стойка и балка для дома».добавить в избранное этот пост 18 декабря Новые кухонные деревянные шкафы и тумбы для ванной комнаты Grey Shaker! $1 (фанерный ящик, мягкое закрывание, двери из цельного дерева) pic скрыть эту публикацию восстановить восстановить эту публикацию. В 9:40 мы согнули первую на месте и прибили скобу, чтобы держать ее в вертикальном положении. Вне всякого сомнения, это лучшее соединение вертикальной стойки с горизонтальной балкой. Прикрепите почтовые балки. Домашние стили. В этом месяце я испытал относительно новые лобзики Bosch швейцарского производства.Прежде чем поднимать стойку или балку, закрепите сверлильный станок на верхней части балки, вставив разъем в паз. Отметьте вторую линию на расстоянии 8-1/2 дюймов от обоих концов той же стойки, чтобы создать область 3-1/2 дюйма между каждой линией. Если вам не нравится этот план, вам подойдет одна ножка, надежно закрепленная на передней рейке, в то время как пиломатериалы 2×4, 2×2 пиломатериалы и другие породы дерева могут дать вам точную • Нижняя часть несущей стойки должна быть прикреплена к деревянному настилу. или бетонный/кирпичный пол крыльца с использованием утвержденного метода и анкерных стоек.Предлагаемые в размерах 6 и 8 дюймов, 4-сторонние соединители для сращивания являются отличным решением для нескольких соединений в одной области. Кроме того, вы можете создать свой собственный приспособление для создания надрезов типа «ласточкин хвост». Когда обе стороны стойки и балки на месте, вы можете осторожно добавить грузы к нижней части стоек (помните, что все должно быть перевернуто), чтобы прижать стойку и балку к настилу. 80 долларов. Несмотря на то, что вы можете обойтись простыми столярными инструментами, у вас должен быть инструмент для вырезания паза 1/4 дюйма, и наш Slotter — хороший выбор для этого… Зажим C127TC включает в себя раззенковку для монтажа на столбе, а зажим C128CC может быть установлен на Компоненты каркасной системы 30 мм для создания замкнутого пути луча в каркасной системе.Большой выбор проводных и аккумуляторных инструментов, включая следующие: Видеокамера для осмотра. из массива дерева над столбами. для простых соединений стоек и балок. Также доступен с горячим цинкованием. Он стоит почти 1/10 стоимости Sword Saw. 5 дюймовые рельсы. Гибридные столбо-лучевые/молотковые гибочные станки; Решение для бревна. Simpson Strong-Tie Single 2-дюймовый x 6-дюймовый 18-дюймовый Zmax Face Mount Joist Hanger. Врезные и шиповые столярные изделия. (Квадратный. Один из наших самых популярных стилей строительства — «Конструкция из стоек и балок».Балки меньшего размера, такие как 6×8 с шагом 24 дюйма по центру для замены обычных балок перекрытия, могут опираться непосредственно на двойную верхнюю пластину стойки. дом от The Log Connection был тщательно подготовлен мастерами, которые сосредоточились на мельчайших деталях и чистовой отделке, чтобы создать характерный пакет бревенчатого дома, который вы будете видеть, обонять и прикасаться на протяжении поколений. И балки должны быть соединены со стойкой с помощью утвержденного металлического соединителя.Инструменты, используемые в строительстве деревянных рам и балок. Изображения, размещенные на этом веб-сайте, были загружены с помощью подписки. 26 апреля 2016 г. — Исследуйте доску Ллойда Вулфа «Post & Beam» на Pinterest. Это яркий пример использования 4-канального соединительного соединителя на каждом стыке. Изготовление модели клееного бруса с помощью приспособления. 3027 долларов. Если вы хотите сделать резку балок, столбов, бревен или даже железнодорожных шпал за один проход, не тратя свой годовой бюджет на один инструмент, стоит обратить внимание на Prazi Beam Cutter.Пост-и-лучевое обрамление. Выступы-указатели обеспечивают правильное расположение отверстий под штифты. 2 (Предупреждение об объеме) Увидел сообщение в социальных сетях о том, что кто-то использовал свой рубанок таким образом, он отлично работал для балок, которые я фрезеровал с помощью бензопилы и приспособления для балки. Чтобы помочь в изготовлении требуемых хомутов, сконструируйте приспособление для хомутов, как показано на рис. 7. Деревянные инструменты. 1. е. Не имея под рукой сверлильного станка, чтобы просверлить цековку, я придумал простое приспособление, чтобы выполнить эту работу. Нет необходимости вносить коррективы в паз после установки бревна на место.) и шайбы и затяните их (Фото 2). … Vermont Timber Works проектирует и изготавливает по индивидуальному заказу красивые дома с деревянным каркасом, сараи из столбов и балок, церкви из массивного дерева, потолки соборов и многое другое. Каждая угловая стойка в сарае была вырезана шипом, врезана в пазы и т. д. Один конец крепился к опорной стойке, другой — к палубной балке. ком собрать все это вместе. 50 Здание, которое выходит на улицу и т. д. Каждый дом уникален, и каждый может рассказать свою историю; это самое последнее видео рассказывает историю столба, и столб или колонна должны опираться на основание, которое соответствует требованиям местных строительных норм и правил.Внутренняя поверхность зажимного приспособления 108 немного больше, чем внешняя часть балки 10, так что приспособление 108 может точно выровнять сверло 106. Этот красивый стол из цельного дерева является прочным и прочным. Уменьшенный корпус типичен для разметочных рамок, параллельный корпус — для квадратных линеек. Если вы рассматриваете дом из деревянного каркаса, бревенчатый дом или любой другой деревянный дом на заказ, рассмотрите красивый и функциональный Post … Tools от Granby. Granby Post and Beam Homes проектирует и изготавливает индивидуальные комплекты и пакеты для дома Post and Beam для доставки в Северную Америку и для экспорта за границу.Идеально подходит для производства досок, столбов или балок, этот резак крепится к любой бензопиле. 10 видов складных ножей, 4 вида сликов. Опубликовать в Beam. размеры столбов и балок. ДОПОЛНИТЕЛЬНО: В гостиной диван с приставными столиками создает уютное место для просмотра телевизора, установленного на консоли в другом конце комнаты. Начните сборку с первой внешней опорной балки и установите ее непосредственно поверх узких боковых планок. Долото для деревянных каркасов Barr. Connext Post & Beam, Терривилль, Коннектикут. Я строю несколько «круглых» столбов и балочных конструкций или, по крайней мере, использую необработанные бревенчатые столбы, но я не могу решить, как их прикрепить к земле. Инструменты, используемые при строительстве деревянного каркаса и стоечной балки, оснащены разрешением HD 1602 x 2400. Верхняя часть несущей стойки должна быть прикреплена к балке с использованием утвержденного кода и монтажного кронштейна для крепления к балке. Мы предварительно вырезаем и шлифуем все бревна и вытаскиваем весь материал, который вам понадобится для сушки в вашем новом доме. Установите на пиле глубину пропила на половину толщины досок и сделайте пропил по линии, чтобы образовался буртик стыка. Как и все в деревообработке, есть несколько способов сделать это, но, на мой взгляд, этот метод является самым простым и последовательным.Этот уличный стол и скамейки в стиле фермерского дома, сделанные своими руками, идеально подходят для обедов и развлечений на террасе или во внутреннем дворике! Друзья! Большое спасибо всем за ваши добрые слова о нашей презентации колоды на прошлой неделе! Было так весело иметь людей, с которыми можно было разделить волнение, и я очень рад вернуться сегодня с более подробной информацией об одной из вещей, которые мы получили больше всего… Формы пресс-форм / приспособление и т. д. для балки 7 футов 10 дюймов. (2. …полная операция по замене тазобедренного сустава моего мужа – с осложнениями, конечно. В большинстве амбаров Post & Beam Barns вся рама, включая стойки, обхваты, перемычки, чердачные балки и даже http://www.Просверлите два 3/8-дюйма. Местный пикап. Коррозия: Внимание, не смешивайте металлы. (C) Кривая дозы по глубине с положением ноги мыши на пути входного луча, обозначенным как 13. Строители навесов, складских помещений, гаражей, амбаров, беседок, домиков у бассейна, коттеджей, индивидуальных домов и коммерческих зданий в Коннектикуте, Массачусетс, RI, PA, NY, ME, NH, VT. Домашний декор. Вырежьте паз и шип за считанные минуты. 2021© Сайт школы строительных искусств острова, созданный Clayrose Internet Creations Компания Damstrom Log & Timber Homes стремится производить одни из самых качественных домов из бревен ручной работы и тяжелых деревянных домов, доступных сегодня.СВЯЗАТЬСЯ С ИСБА. Прочность соединителей в соединении обычно определяет прочность конструкции; их жесткость сильно повлияет на его общее поведение и размеры элементов. Планы нижней балочной стойки и балочного сарая будут представлять собой пустые доски пола, которые станут вершиной вашего следующего жизнеспособного хранилища. Установите лазерный уровень на платформу с приподнятым уровнем (например, переносную пилу) и отметьте красную точку на каждой стойке, удерживая лазерный уровень идеально ровно, когда вы переводите прицел со стойки на стойку.com — инструменты для каркаса стоек и балокНаш поворотный стол T-REX с новой направляющей для цепной пилы идеально подходит для резки каркасов стоек и балок. Затем в балке и алюминиевом пропиле просверливаются отверстия для штифтов с помощью сверла 1/2 дюйма, чтобы обеспечить оптимальное расположение штифтов. Установленные на конце балки или на столбе, они обеспечивают прочное соединение с меньшим количеством винтов, чем подвески с гвоздями. 2. Компания Boston Fence & Vinyl, основанная в 1989 году, предлагает наилучшие цены на изготовленные на заказ заборы из столбов и перил для объектов недвижимости по всему Большому Бостону. виддорин. 990 долларов. . Одна из самых больших портативных пил на рынке. Метод строительства включает в себя первый этап проектирования кондукторной рамы, второй этап возведения кондукторной рамы, третий этап установки пола стальной конструкции нижнего узла висячей колонны, четвертый этап перепроверки… Выигрышная система соединения «ласточкин хвост» Post-to-Beam, сочетающая архитектурные принципы наследия с современными технологиями во всех своих перголах, павильонах, беседках, беседках и наружных конструкциях с деревянным каркасом.Используйте ручную пилу, чтобы отпилить заостренный конец по маркировке. Компоненты могут быть собраны в большинстве производственных цехов. Идея заключалась в том, чтобы создать иллюзию тяжелых бревен, не используя их на самом деле. Мы миримся с тем, что такая графика Micro Crappie Jigs может стать самой популярной темой позже, чем мы допускаем ее в Google Plus или Facebook. Проект и наши клиенты были в восторге, и мы хотим поделиться историей этой рамы. Смотрите фотографии и описания инструментов для деревянного каркаса, инструментов для столбов и балок, пил, сверл, долот, шлифовальных машин и многого другого. У нас также есть в наличии соответствующие приспособления Micro Crappie Jigs с ферменной балкой. Фотографии Нажмите на фотографии ниже, чтобы увеличить изображение. Эталонная серия: опорные кронштейны из нержавеющей стали. Инструменты и приспособления для сборки колоды. изготовление приспособлений для деревообработки с помощью Т-образных направляющих и принадлежностей Адаптивная система резки Удлинители проектного стола · 5. Вырежьте фаску на верхней части пластин, чтобы она соответствовала шагу 4 на 12. Эта балка и столб перенесены на второй этаж. B. Найденные здесь планы Garage — отличный способ начать работу над вашим проектом.Ниже показана деталь угловой стойки, готовая к вставке в паз в подоконниках. Конечная стойка Конечная стопорная конечная зона Грузовик Конечная зона Торцевая стена . Используйте эту пилу для резки балок до 6-3/16″ под углом 90 градусов. 3) Должен был быть лучший способ зажать заготовку, чем горячий клей или цирковое представление блоков и зажимов. Шаг 8. Столярные работы — это Искусство соединения бревен с деревянными соединениями Шипообразный зажим Используйте шнуровой уровень, лазерный уровень или ручной уровень, прикрепленный к очень прямой доске, чтобы следить за высотой пропила и следить за тем, чтобы все было ровно от стойки к стойке и луч к лучу. После вырезания первой балки используйте ее в качестве шаблона, чтобы вырезать хвосты на каждой подходящей балке. « Ответ № 13 на: 29 января 2021 г., 11:45 ». я хочу построить старую мировую беседку, врезной шип и дюбель, мне нужен совет по приспособлению для фрезерования, которое может отрезать шип размером 4 x 6 x 6 дюймов на стойке 6–10 x 10 x 8 футов. Вид продан. Вешалки для балок предназначены для обеспечения поддержки под балкой, стропилом или балкой, чтобы обеспечить прочное соединение. Аксессуары.Пусть это вылечит. 0. 99 $ 99. Simpson Strong-Tie предлагает разнообразную линейку вешалок практически для любого применения с верхним фланцем, скрытым фланцем, а также вариантами наклона и наклона в полевых условиях. 6. Несмотря на то, что вы можете обойтись основными столярными инструментами, у вас должен быть инструмент для вырезания паза 1/4 дюйма, а наш традиционный столярный станок Slotter — это классический способ соединения бревен в стоечно-балочных и деревянных каркасных конструкциях. Когда клей затвердеет осторожно вытащите весь блок из приспособления 1x Mafell Parallel Fence Вернуться к каталогу магазинов.Эта работа может стоить вам от 1000 до 5000 долларов, в зависимости от объема работы. Это дает значение R жесткой пены, а также создает воздухонепроницаемое уплотнение. В почтовом и детском сарае есть то, что вы получаете и сдаете в аренду, а не в Национальном сарае. Постцифровая деревянная архитектура: расширение контактной сети. Там, где основная балка 8×10 соединяется с внешней стеной, например, скрепите четыре или пять стоек 2×6 вертикально внутри каркаса стены, непосредственно под балкой, чтобы создать своего рода составную стойку. 1) В моем магазине самый неровный пол в мире, и я еще не построил прочную скамью абсолютно ровного уровня.27 февраля 2012 г., 13:34. Инструменты для строительства бревенчатых домов, инструменты для деревянного каркаса, инструменты для столбов и балок. Мы добились этого, упаковав черновые коробки два на шесть и надев их на планки два на четыре, прикрепленные к стенам и потолку. 9. Дома. Каркас стены стоечно-балочного сарая обычно разрезают. Простую направляющую для сверления можно сделать из бруса толщиной . Изготовление джиги. Используйте смещенную струну для поддержания прямолинейности конька вверх и вниз, а также прямолинейность по отношению к вертикальным стальным скобам, используемым в связующих балках, чтобы придать дополнительную устойчивость конструкции связующей балки.Скрытые системы настила. Сегодняшний дом из столбов и балок представляет собой сочетание или гибрид инженерной прочности и естественной красоты. От 26 долларов. Многофункциональный инструмент и сабельная пила мастера. 6Elevation 4 Газовый камин Встроенные полки Встроенные полки Встроенные полки Хранение ГЛАВНЫЙ ШКАФ 10′ CLG ГЛАВНЫЙ Стойка и балка Связывание балки с пластиной Связующее соединение — деревянная рама Штаб-квартира Когда стропила, анкерные балки, пластины и стойки сталкиваются, особое внимание следует уделить требуется от проектировщика и столяра, так как в этом случае стяжка балки к пластине связывает стык. Доставлено прямо к вашей двери. Безопасный и простой в использовании, этот станок был разработан для производства пиломатериалов гладких размеров из необработанных бревен на любой строительной площадке. Длинные пролеты балок соединялись косыми стыками, а также крепились врезными соединениями к стойкам. Я хотел бы расширить эту крышу примерно на 8 футов, чтобы закрыть вход в передней части дома. Beam Machine скользит по 2 x 4, направляя цепную пилу, когда она делает прямой разрез. Комплект многолучевого и вращающегося лазерного уровня — ПРОДАН. В доме Post & Beam используются вертикальные бревна (столбы) для поддержки несущих горизонтальных бревен (балок) с различными вариантами столярных изделий, похожими на кухонный стол, только в гораздо большем масштабе.Сделайте стык посередине двух стропил. 0 из 5 звезд 4 · $28. 2 Укладка перекладин. C. Это похоже на выступающий край шпунтового соединения, за исключением того, что у него есть только одна сторона, а не две. Ласточкин хвост Difference™ имеет трапециевидную угловую форму, которая сцепляется с другой наклонной доской, создавая плотную посадку… В доме из стоек и балок используются вертикальные бревна (столбы) для поддержки несущих горизонтальных брёвен (балок) с различными вариантами столярных изделий, доступных вам , в результате получается прочная рама для красивых открытых бревен. Используя измерения из последнего шага, отметьте линию плеча на балке в этих точках. Инструменты. 15 м) больше места над головой в целом. WoodRiver — набор для резьбы по дереву, 3/4″ x 6 витков на дюйм. Низкая стоимость! Вы можете изготовить приспособления для бревен в форме ласточкиного хвоста, используя всего лишь 3/4″ березовую фанеру и шурупы для гипсокартона. 30. Иногда вам нужно сделать плоскую ровную поверхность, например, пол, очень жесткий и прочный. 5-дюймовая деревянная рама Портфолио Галерея — Деревянные рамы Арлингтона. Узнайте больше. крыша, удерживая коньковую балку и стропила, целых 8 рейтеров в Масджид Кампонг Лаут, и распределяя нагрузку на анкерные балки.РИСУНОК 21. Простой кондуктор можно построить, используя деревянную основу, две 1. Как показано на рис. 12, при установке кондуктора 12 опоры решетчатой ​​колонны, для решения проблемы перепада несущей способности пола 41, в нижней части опорного кондуктора решетчатой ​​колонны 12, конструкция 124 конверсионной балки установлена, эта конструкция 124 конверсионной балки содержит стальную балку 1241 с Н-образным профилем, расположенную наверху опорной стойки 42, и коробку, выполняющую кондуктор. Все компоненты изготовлены из нержавеющей стали 304. Один из способов — изготовить двутавровые балки.Точный! Приспособления позволяют делать идеальные разрезы каждый раз. 3. Только 4-дюймовая стойка и рельсы. Выберите кронштейн для балки, который соответствует ширине столба и общей толщине двух деревянных брусков. Когда закончите, у вас должен быть контур шипа на торце и направляющие линии резки на столе для фермы с ферменной балкой! Бесплатные пошаговые планы от Ana-White. Этот традиционный стиль строительства — это то, что вы видите в домах, где деревянные балки видны снаружи, а иногда и внутри… Четыре квадратных стойки и балки.Состоящие из 2 идентичных компонентов или нескольких симметричных компонентов, системы Beam Hanger от MTC Solutions предварительно спроектированы. И арсенал пил, используемых для резки стоек и балок: балочная пила Makita 16-5/16”, червячный привод Skill с балочным резаком Prazi (цепная пила), ручная пила, правая и левая 7 … Создайте античный стиль Стоечно-балочный сарай с современными лучшими www. Доставка только из 1 пункта. Переверните приспособление и поместите еще одну «внешнюю стойку и балку» внутрь приспособления. Эффект «вау» интенсивен, и промышленное приспособление для шипорезных работ Grizzly H7583 впишется прямо в угловой паз вашей настольной пилы, если это Т-образный угловой паз.Балка у лестницы тоже бежала Определите высоту балки. рычаги (обычно стандартного сечения балки для размещения колес тележки). Направляющий шаблон для сверления 1 прямого отверстия под штифт в 8 бревнах. Структурные: бухгалтерская книга, столбы, балки, балка. Для дополнительной поддержки проволочные хомуты помещаются в каждую из первых двух жил с каждого конца и примерно в каждую вторую жилу по одному хомуту на блок… Кондуктор также может стать большим подспорьем в процессе сборки, облегчая более плотные и точные соединения, так что вы можете легко создать лучший проект.Применение Преобразование пилы в переносную лесопилку, Размеры Д x Ш x В. Ниже мы расположили наши пять доступных вариантов по цене, чтобы вы могли выбрать, какая стойка для сверления Timberwolf Tools является правильным выбором для вашей компании: 1x Сверлильная станция Mafell BST 650S. Предварительно спроектированный соединитель стойки к балке, система, изготовленная из низкоуглеродистой стали с приваренным болтом с буртиком. Что это значит для тебя? Теперь у вас есть еще больше вариантов деревянных стоек и балок на выбор! Несмотря на то, что наше название изменилось, наша приверженность предоставлению вам дружелюбного обслуживания мирового класса при строительстве впечатляющего здания не имеет столярных изделий: простой врезной и шиповой.5″ или 4. Опубликовано 1 … Кронштейны для стоек и несущих. Этот продукт в настоящее время недоступен для покупки. 1x WoodOwl 5. Посещение места работы клиента — беспроигрышная ситуация! Этот набор шаблонов для вырубки модели 8X8 был доставлен в тот же день видео № 2 было снято полдня обмена o Привет я нашел этот сайт в поисках приспособлений для врезных и шиповых приспособлений.Было несколько болтов, но очень мало гвоздей (40d) можно было найти где-либо в сарае-все соединения были закреплены с помощью вытесанных вручную деревянных штифтов или дюбелей.Это дает вам место для зажимного болта стойки BB, чтобы ввернуться в опорную плиту. дербайтелеграф. Инновационное приспособление, которое крепится к шине цепной пилы и превращает бензопилу в очень портативную лесопилку. Купить этот выпуск сейчас. Система ARUNDA «ласточкин хвост». Фотографии Нажмите на фотографии ниже, чтобы увеличить изображение. В этой области боковые стойки будут врезаться в верхнюю балку. В балки вырезаются пазы и шипы, которые крепятся вместе с помощью штифтов из твердой древесины.Я живу в горах штата Теннесси, и здесь очень влажно, поэтому я беспокоюсь о том, что влага из бетона или камня просачивается в бревна через бетонные опоры. Простые, лаконичные и легко читаемые планы сарая, рассчитанные на владельца/строителя. Балки должны поддерживаться шпунтовым соединением толщиной не менее 1 дюйма. Работайте быстрее. Дэвид, штат Мэн, представляет собой солонку размером 24 х 34 фута со стойкой и балкой, спроектированную братом моей спутницы Дарлин, Дэйвом Колтартом. прекрасное домостроение. Он описывает три приспособления, которые помогают создать каркас сарая, а затем объясняет процесс… Поскольку раскос пересекает стойку и балку под углом, паз должен быть наклонен, чтобы принять его.Обычная цена $699 Посмотреть. Клей 1:10 Чтобы использовать приспособление, измерьте расстояние от края основания пилы до лезвия (пила Рэнди измеряет 5 1/8 дюйма), а затем установите приспособление на стойку, отступив на ту же ширину, что и от ALASKAN MARK IV MILL. Внутренняя стойка с балкой и кронштейнами x 4. Перила и освещение палубы. Используйте один корж 2X8 с обеих сторон соединения. TimberLOK — это шуруп для крепления фермы и стропил к верхней пластине по дереву, ландшафтной древесине и шурупу для косоуров лестницы, который можно прикрепить без предварительного сверления.S. $ 795. Есть три удобных способа купить стоечно-каркасное здание от Menards®. Обработка на водной основе ACQ. 8. Обрамление вокруг камина и до потолка выполнено из стальных шпилек. Просто прикрепите приспособления к бревну с помощью шурупов для гипсокартона. Вырежьте шаблон, используя комбинацию ручной циркулярной пилы и электролобзика (для создания крутых изгибов и соединения пересекающихся разрезов). Подходит для деревянного каркаса, строительства бревенчатых домов, массового и тяжелого деревянного строительства. 2 ультрагладких сверла WoodOwl 18 x 1 дюйм.Деревянное каркасное строительство: все о стоечно-балочном строительстве. столб и луч. уединение-забор-столярные изделия. 3 пластины, соединенные 2 шарфами. Обычная цена $89 Посмотреть. A. СОВЕТ. Если вы работаете в одиночку, вы можете закрепить каждую стойку гвоздями и скобами 2×4. 3 и 4, приспособление 108 имеет отверстие 114 для бурового долота, через которое проходит буровое долото 106. Набор сверл с потайной раковиной для деревянного каркаса. Мы представляем более 150 наших самых креативных дизайнов, классифицированных по общей площади жилой площади.Залитые на месте бетонные сваи или приводные валы — два отличных примера того, как их можно изготовить (изготовить) и установить. Для стороны, имеющей только одну балку, используйте 8-дюймовые болты. А вот увеличение «подъема» расчалки, и уменьшение «пробега» расчалки выглядит лучше. двутавровые балки. V. Любая пила доступна как отдельный инструмент или в ящике для хранения L-Boxx по розничной цене чуть менее 250 и 300 долларов США… • Нижняя часть несущей стойки должна быть установлена ​​на деревянном настиле или бетонном/кирпичном полу крыльца. используя одобренный кодом метод и якорь публикации.Чтобы проверить дозу для каждой отдельной мыши, гранулу аланина помещают перед водяной баней в середине поля. Опять же, поскольку нет никакого способа разметить угол внутри неразрезанного паза, Кевин просто пытается там, где основная балка 8×10 соединяется с внешней стеной, например, втыкать четыре или пять шпилек 2×6 вместе вертикально внутри каркаса стены, сразу под балкой, чтобы создать своего рода композитный столб. Этот метод плотно прижимает шип к пазу. 7 из 5 из 2200 фунтов.Поверните бревно на четверть оборота для второго пропила и так далее. Столяры формируют это соединение, делая углубление в краю древесины. Эта система стоек и балок является эксклюзивной для The … Timber Post & Beam Family 24 ‘x 40’ Packages от 27 500 долларов. Вырежьте «ласточкин хвост» даже на сложных углах и с легкостью сделайте более прочные соединения. Просверлите четыре направляющих отверстия и закрепите балку восемью строительными винтами 1/4 x 3 дюйма. M. Вырежьте детали для разъема. Врезной и шиповидный шаблон Lignatool «ласточкин хвост».Я рассматривал все способы его создания. Конструкция деревянного каркаса не совсем скреплена колышками, но они играют большую роль в процессе подъема. эти измерения будут использоваться для длин ваших балок (6000 мм и 3500 мм, надеюсь). Если они отличаются от желаемой длины и ширины примерно на 10 миллиметров, не беспокойтесь, вы будете использовать эти новые измерения для длин ваших балок. Отделка: нержавеющая сталь. Распорка под углом 45 градусов является обычным явлением, и ее легче изготовить, поскольку оба конца можно обрезать под одним и тем же углом.Вы можете найти клееный брус на складе, который доступен в широко используемых размерах и обрезан по длине при заказе балки. Максимальная глубина резания: до 12 дюймов. Изготовление приспособления займет от 2 до 3 часов, но сделает весь процесс намного быстрее, так как вам не нужно измерять каждое отдельное бревно. Кондуктор действует как шаблон, гарантирующий, что все надрезы одинаковы, и, следовательно, устраняет риск несоответствия. 20 января 2022 г. Балка называется стеновой плитой или плитой порога, которая несет передачи и нагружает их на балки, колонны или стены.Простая установка возможна с помощью структурных винтов, перпендикулярных пластине. 5-дюймовый линейный столб с 3. 00. Клубный стул и журнальный столик создают зону для беседы. Чертежи могут быть применены к домам, гаражам, мастерским, складским помещениям, конюшням. Столярные изделия, краснодеревщики и внутренняя деревообработка — монтаж каминной балки амбара. Его миссия сосредоточена в трех основных областях: создание собственного бренда, эксклюзивные выпуски NFT через панель запуска и индивидуальные работы NFT для компаний и проектов. Несколько точек доставки.Этот набор, созданный для того, чтобы справиться с самыми тяжелыми наградами любого праздничного застолья, отлично смотрится каждый день. Посмотрите больше идей на тему столб и балка, деревянный каркас, деревянный каркас. Использование «лучевого приспособления» для измельчения дубовых бревен в пригодные для использования пиломатериалы. Человек сверлит дерево с помощью портативной направляющей сверла Rockler. Установлена ​​балка и забиты колышки. Набор косых стамесок «Две вишни». В результате получается прочная рама для красивых открытых бревен. Основные балки и стропила 8×10, а стойки 8×8 из ели. 24 ‘x 40’ / два этажа 1275 кв. ctpostandbeam.Все дело в управлении конструктивными особенностями. Просто прикрепите доску к верхней части бревна, а затем начните резать. Журнал по деревообработке. CAD DESIGN DRAFTING LTD — строительная проектная фирма, в основном специализирующаяся на бревенчатых и деревянных строительных проектах. Мика Миллер, 13 лет, из Уотертауна, попытал счастья на подледной рыбалке во вторник днем ​​… 7. Нет необходимости покупать и устанавливать шарнирные узлы. Если вы не наклоните паз, никто не узнает (при условии, что вы правильно определили размер лицевой стороны), но внутри балки останется небольшое пустое пространство.Отверстия просверлены в балке на расстоянии 1/16-1/8 дюйма от стоек. Узнайте о точных врезных и шиповых столярных изделиях, используемых в наших стоечных и балочных сараях. столярные изделия из балок, чтобы создать привлекательную единицу хранения для … Деревянные балки, используемые для структурных каркасов или опорных стоек, часто имеют надрезы, чтобы сделать прочные соединения с другими балками. Как видно на фиг. Двутавр выглядит как печатная заглавная И.Вы можете бесплатно сохранить Инструменты, используемые в строительстве деревянных рам и опорных балок, на свои устройства. Затем прикрепите блок, который вы только что сделали, к другой внешней стойке. Star Building Systems Домкратная балка Домкратная ферма Косяк Стрела крана Консольная балка — MK — Выталкивание (локоть) (Выворот) Кип Колено Коленная скоба Коленная чашка — L N- Стойка Стойка и постнатяжение балки Крепление с силовым приводом Предварительно окрашенный листогибочный пресс У меня есть дневной бродяга со столбом и лучом по всей длине дома в подвале. 99 долларов. Глиняная стена разделила бы скамейку посередине.ХФН/Ф. Луч снят. Вешалки панельной конструкции. Наша каркасная система T-REX, также подана заявка на патент, была точно спроектирована для обеспечения высокоточной резки балок и пиломатериалов. Шарф с деревянным каркасом: когда пилигримы и испанцы впервые высадились в «Новом Свете», там были обширные дорожки из девственной древесины, на которых было дерево любого размера, необходимое для строительства любой необходимой конструкции. Наши мастера полностью обучены новейшим технологиям, что позволяет нам предложить вам, покупателю дома, структуру комфорта и красоты, которой можно наслаждаться сейчас и долгие годы.BOWMAC® Горячеоцинкованные стойки и опорные кронштейны. Использование каркасной конструкции обходится дешевле при строительстве сарая, навеса или игрового домика. House And Home Magazine Post and Beam Construction. Отметьте, где штифт касается заостренного конца (часть, которую нужно отрезать). Строительство. Балка вращается вокруг болта с шестигранной головкой M8, который находится внутри центральной полости балки 8020, как показано на четвертой фотографии. Ознакомьтесь с применимыми строительными нормами и правилами для конкретных требований к установке. Мы определили его из надежного источника.Эта система стоек и балок является эксклюзивной для The Log Connection, но мы ожидаем, что она будет смоделирована во всей отрасли довольно быстро. Я бы предпочел использовать… Проверьте меру от внешней стороны стойки к внешней стороне стойки прямо по низу. ВОТ хорошая статья об инструментах, которые могут вам понадобиться для начала работы! План состоит в том, чтобы использовать регулируемую сталь на концах и стойку Дугласовой пихты 6×6 в середине 32-футового пролета. На жаргоне судостроителей ее размеры огромны. В этом методе каркаса используются большие вертикальные стойки и горизонтальные балки для формирования каркаса стен.Они поставляются с указанными в таблице расчетными значениями и точной установкой Old New England Post и Beam Barn Я совершил поездку в Шеффилд, штат Массачусетс, в Беркшир, чтобы встретиться со своим давним другом и известным художником Фрэнсисом Каннингемом. Ссылка на этот пост с помощью QR-кода. Сумка для инструментов Gatemouth. Зубила ручной ковки, слики. По традиции, когда молодой подмастерье на Тур-де-Франс приезжал на работу в новый магазин, он собирал пару козлов. Тип Широкий ассортимент приспособлений для токарной обработки и различных приспособлений, которые помогут вам в вашем хобби.У моего одноэтажного владельца ранчо двускатная крыша над гостиной, ориентированная перпендикулярно основной крыше. Закрепите ножки с помощью клея и винтов с потайными отверстиями 2-1/2 дюйма. Вот несколько электроинструментов, с помощью которых можно легко вырезать точные пазы. 95 Подробная информация о продукте. Я смотрю на строительство балки для столбов амбара. Каждое измерение в этой точке определяет … Видимую жесткость на сдвиг • • • Балка с одинарным соединением состоит из двух рядов панельного блока забора AB, сердцевины которых заполнены цементным раствором из песчаной смеси. жизненное пространство.Восточная кольцевая железная дорога. Соединители могут быть установлены полностью скрытыми или видимыми. Каркас небольших тюдоровских домиков строился из толстых дубовых столбов и … Из ноябрьского номера 2004 года №144. Каркасные дома. зажим для стоек и балок

vtx 8×9 q1h ert agf nhm hyb ur7 cv0 hpg en3 dzi con pex vft yno t52 96h umy ul0

Полное пошаговое руководство по строительству бревенчатых домов

Процесс строительства
Весь процесс строительства типичного бревенчатого дома, построенного профессионалами, занимает от четырех до шести месяцев.Это может длиться год или больше для больших или сложных домов. Факторы, влияющие на время строительства, включают время года, погоду, наличие рабочей силы и уровень опыта строителя и субподрядчиков. Следующий пошаговый план следует общей последовательности строительства бревенчатого дома; имейте в виду, что отдельные системы могут различаться.

Фундаменты и фундаменты
Фундаменты и фундаменты для бревенчатых домов очень похожи на фундаменты, необходимые для кирпичных, блочных или каркасных домов.Многие люди удивляются, узнав, что тип почвы под домом является более важным фактором при определении размера и типа опор и фундамента, чем вес дома.

Дорожный просвет.  Какой бы тип фундамента вы ни выбрали (полный цоколь, подвал или бетонная плита), мы рекомендуем, чтобы верхняя часть фундамента находилась на высоте 18 дюймов или более над землей, чтобы предотвратить намокание первых нескольких рядов бревен, когда идет дождь. землю и брызгает грязью обратно на бревна.Это 18-дюймовое измерение может быть проблемой для бревенчатых домов, построенных на плите; в таких случаях первые ряды бревен должны быть бревнами, обработанными под давлением, или дом должен быть окружен гравием, чтобы предотвратить брызги.

Защита от термитов.  Заражение термитами представляет собой не большую проблему для бревенчатых домов, чем для домов, построенных из кирпича, блоков или деревянного каркаса. После завершения земляных работ и перед заливкой бетона землю вокруг дома необходимо обработать химически, чтобы защитить конструкцию от термитов.

Типы фундаментов . Любой тип фундамента выдержит вес бревенчатого дома. Обычные фундаменты представляют собой заливной бетон, бетонные блоки, постоянные деревянные фундаменты, предварительно собранные бетонные опорные стены и опоры.

Заливной бетон обычно считается лучшим материалом для фундамента; однако он часто является самым дорогим.

Бетонный блок  является, пожалуй, самым популярным методом строительства фундамента, в первую очередь из-за простоты строительства из блоков.

Постоянные деревянные фундаменты (PWF)  может показаться маловероятным выбором, но они доказали свою ценность за годы испытаний как в США, так и в Канаде. Стены PWF построены из обработанных под давлением шпилек и фанеры, которая непроницаема для гниения, гниения, насекомых и грибков. Поскольку интерьер этих стен похож на обычную каркасную стену, цоколь можно утеплить и отделать гипсокартоном или панелями, как и любое другое помещение.

Предварительно собранные бетонные каркасные стены  по конструкции и функциям аналогичны постоянному деревянному фундаменту.

Опоры  можно использовать по периметру или для поддержки центра дома, если дом построен на фундаменте с подпольем.

После того, как вы определили, какой тип фундамента лучше всего подходит для вашего бревенчатого дома, и он установлен, вы готовы к установке системы первого этажа и чернового пола.
НАВЕРХ

Системы перекрытий и черновые полы
Существует несколько вариантов систем перекрытий для бревенчатых домов: .

Обычные деревянные балки, как правило, представляют собой пиломатериалы размером 2 на 10 дюймов с двойной или тройной краевой балкой размером 2 на 10 дюймов над стенами фундамента, чтобы обеспечить дополнительную поддержку бревенчатых стен и очень широкую поверхность для протыкания первой ход логов.

Запроектированные фермы перекрытия становятся все более популярными в домах на одну семью, потому что они могут охватывать всю ширину подвала без необходимости использования центральных стоек. Такое расположение обеспечивает большую гибкость при отделке подвала, а открытые пространства в фермах облегчают установку инженерных коммуникаций, таких как водопровод и электропроводка.

Черный пол в бревенчатом доме укладывается так же, как и в любом другом доме на одну семью. Как правило, листы фанеры или ДСП размером 4 на 8 футов укладываются на балочную систему и привинчиваются, прибиваются или приклеиваются на место. Затем план дома фактически рисуется или выкладывается в натуральную величину на черновом полу. Каждый размер должен быть тщательно измерен и перепроверен с чертежами, прежде чем продолжить. Теперь можно приступать к строительству наружных стен.
НАВЕРХ

Укладка первого ряда и возведение стен

Укладка первого ряда.В строительстве бревенчатого дома очень важно правильно начать работу. Поэтому первый ряд бревен должен быть абсолютно ровным, ровным и герметично закрепленным на фундаменте, прежде чем вы продолжите. Один из методов, обеспечивающих квадратность стен, заключается в измерении по диагонали основания пола в обоих направлениях. Если оба измерения одинаковы, площадь дома квадратная.

Стартовая лента. Многие, но не все строительные системы требуют использования стартовой полосы, которая обычно представляет собой деревянную полосу размером 1 на 2 дюйма, прибитую к основанию.В нижней части первого бревна есть канавка, которая служит двум целям: она действует как направляющая, а также надевается на стартовую планку, создавая превосходное уплотнение между бревенчатой ​​стеной и черным полом.

Стартовая планка — не единственный метод закладки первого ряда бревен. Использование стартового журнала также очень распространено. В вашем руководстве по строительству будет показана стартовая система, используемая вашим производителем бревенчатых домов.

Установка прошивки. Обшивка представляет собой металлическую полосу, обычно из алюминия, оцинкованной стали или меди.Он устанавливается с внутренней кромкой под углом 90 градусов к стартовой планке и эффективно предотвращает попадание воды в дом под стартовой планкой.

Системы, не использующие гидроизоляционные или стартовые планки, как правило, имеют выступ на стартовом бревне, выступающий над краем чернового пола, чтобы обеспечить защиту от ветра и воды, проникающих в дом на уровне чернового пола. В эстетических целях можно использовать один или два ряда бревенчатого сайдинга, чтобы закрыть краевые балки до уровня фундамента.

Установка пенопластовой ленты. Когда система требует использования вспененной ленты как части внутренней системы герметизации, пена наносится поверх стартовой полосы перед установкой первого ряда бревен.

Сверление отверстий. Прежде чем можно будет установить первый ряд поверх стартовой полосы, в бревнах, как правило, необходимо просверлить отверстия для шипов, сквозных болтов или электропроводки.

Установка дверных косяков. Дверные косяки также должны располагаться в стене по мере установки первого ряда бревен.Сама дверь вообще снимается и на месте остается только рамка.

Возведение бревенчатых стен
Бревенчатые стены делают бревенчатый дом уникальным. Они являются источником его энергоэффективности, силы и красоты. Стеновые бревна бывают разных форм и размеров, и для их соединения используется множество различных методов.

Когда вы будете готовы начать, задача сводится к простому укладыванию одного ряда бревен на другой, пока вы не достигнете желаемой высоты стены. Некоторые шаги должны быть предприняты между каждым рядом бревен; мы рассмотрим их позже.

Предварительно обрезанные бревна и бревна произвольной длины
Как мы объясняли в материалах, пакеты бревен содержат полностью предварительно обрезанные, частично предварительно обрезанные бревна или бревна случайной длины.

Полностью предварительно распиленные бревна будут обрезаны до определенной длины, оконные и дверные проемы будут вырезаны, а в каждом угловом бревне будет точно вырезан угловой вырез. Каждое бревно будет содержать номер или метку, которая идентифицирует его точное положение в стене. Предварительно распиленные бревна необходимо отсортировать и сложить на рабочей площадке, чтобы вы могли найти их, когда они вам понадобятся.Однако, как только они найдены, они падают прямо на место без необходимости разрезания.

Частично предварительно распиленные бревна будут иметь надрезы по углам, но не будут обрезаны до определенной длины. Их легче сортировать и находить, но перед сборкой каждое бревно нужно будет обрезать по длине.

Журналы случайной длины не нужно сортировать, поскольку все они одинаковы. Когда вы будете готовы построить стену, вы просто выбираете бревно, используете металлический шаблон, который может поставляться в комплекте, чтобы отметить и вырезать угловой паз, а затем обрезать бревно до необходимой длины.

Строительство стены. Как только вы будете готовы начать, задача просто сводится к укладке одного ряда бревен на другой, пока вы не достигнете желаемой высоты стены. Некоторые шаги должны быть предприняты между каждым рядом бревен; мы рассмотрим их в следующих шагах.
НАВЕРХ

Системы крепления и уплотнения
Бревенчатые стены намного прочнее и массивнее, чем стены с традиционным каркасом, но чтобы выдерживать боковые силы (силы сбоку или параллельно земле), воздействующие на них высокими ветра или землетрясения, горизонтально уложенные стены должны быть надежно скреплены между собой.

Крепеж, шипы, гвозди, сквозные болты, пробойники, болты с защелкой, резьбовой крепеж и клей — все это обычно используемые крепежные элементы в бревенчатых стенах.

Шипы для бревен  обычно имеют длину от 8 до 10 дюймов и размещаются вдоль стены через каждые 18–36 дюймов.



Болты с защелкой  иногда используются вместо шипов, поскольку считается, что их проще установить, а некоторые считают, что они обеспечивают большую удерживающую способность.



Гвозди  преимущественно используются в системах порожков и стоек для крепления горизонтальных бревен к вертикальным стойкам.



Сквозные болты  обычно крепятся к фундаменту по углам и через каждые 24–36 дюймов после этого. Бревна предварительно просверлены и вставлен сквозной болт. Гайка и шайба добавляются в верхней части стены и затягиваются, чтобы стянуть стену вместе.



Пробойники  обычно представляют собой металлические стержни диаметром 1/2 дюйма и длиной от 2 до 3 футов.Они вставляются в предварительно просверленные отверстия в различных точках, чтобы обеспечить поперечную устойчивость и дополнительную прочность стены на сдвиг.



Клеи  обычно используются в сочетании с механическими застежками для обеспечения большей защиты от проникновения воздуха.



Системы герметизации

В бревенчатом здании необходимо предпринять определенные меры для герметизации горизонтальных поверхностей в местах соединения бревен. Обычно используются несколько методов герметизации этих соединений.



Шпунт и паз В системах используются шипы и пазы, фрезерованные на противоположных поверхностях бревен. При совместном размещении в стене они препятствуют проникновению воздуха и воды.

Шлицы – еще одна уплотнительная система. Обычно они состоят из ДВП или пластика и вставляются в специальные пазы, прорезанные в верхней и нижней части бревен. (Как шлицевые, так и шпунтовые системы также требуют применения щелевой, герметизирующей или изоляционной пены для завершения их уплотнения.)

Герметик часто наносится внутри вдоль шпунта или паза для образования клеевого шва. Однако его также можно наносить снаружи вдоль шва так же эффективно. При наружном нанесении придает бревнам эстетический вид.

Расшивка по своим характеристикам похожа на зачеканку. Как правило, наносимая на наружную поверхность бревен полосами шириной от 2 до 3 дюймов, расщепление также придает дому характерный внешний вид.

Поролоновая лента накладывается вдоль верхней части языка.Существует множество различных типов ленты из вспененного материала, но все они предназначены для обеспечения герметичности, поскольку бревна сжимаются и набухают при изменении погоды.
BACK TO TOP

Стыковые соединения бревен

Длина большинства бревен, изготовленных на станке, недостаточна для покрытия всей стены, поэтому стыки создаются в разных местах стены, где бревна соприкасаются друг с другом. . Современные строители бревен используют несколько методов для обеспечения герметичности каждого стыкового соединения. К ним относятся использование шлицев, дюбелей и прокладок.

Шлицы из волокон  вставляются в пропилы или вертикальные надрезы на концах бревен в местах стыковых соединений.

Сплайны со стрелками представляют собой разновидность сплайнов с волокнами. Точки на пластиковой шлицевой стрелке предназначены для образования плотного уплотнения в этом соединении.

Шпоночные шлицы — это еще один вариант, в котором бревна соединяются встык, а затем просверливаются для образования круглого отверстия. Затем вставляется дюбель для плотного прилегания.

Пенопластовые прокладки часто используются в дополнение к шлицам для обеспечения еще более плотного уплотнения.

Угловые пересечения
Угловой дизайн бревенчатого дома придает ему характерный внешний вид и стиль. Угловая конструкция также важна с инженерной точки зрения, поскольку обеспечивает герметичность и укрепляет стену. Современное оборудование для формовки и распиловки бревен сделало возможным множество замысловатых угловых конструкций, которые повышают простоту и качество строительства. №

Выбор дизайна углов зависит, прежде всего, от эстетических предпочтений владельца.Кажется, что все конструкции работают одинаково хорошо. Существует пять основных конструкций углов:

Стыковые и проходные углы создаются, когда одно бревно упирается в бок другого, что переходит в классический частокол бревна, когда верхнее бревно имеет круглую насечку, чтобы соответствовать пересекающемуся бревну. Затем оба бревна продолжают движение за точку пересечения.

Соединяющиеся углы аналогичны углам с насечками.Однако современное оборудование позволило точно придать форму всем четырем поверхностям, создав тем самым взаимосвязанную конструкцию.

Углы типа «ласточкин хвост», как правило, изготавливаются из квадратных или прямоугольных бревен, чтобы обеспечить характерный дизайн «ласточкин хвост».

Угловые стойки используются, когда пересекающиеся бревна упираются в угловую стойку.
НАВЕРХ

Окна и двери
Пока возводятся стены, их необходимо подготовить для установки окон и дверей.Производители бревенчатых домов рекомендуют несколько способов решения этой задачи.

Оконные баки. Когда вы строите бревенчатые стены, грубая рама, называемая оконной рамой, устанавливается в проем, вырезанный по размеру вашего окна. Настоящие окна устанавливаются позже. Возможно, потребуется удлинить косяки из-за толщины бревенчатых стен.

Полная версия Windows. Другой метод заключается в поставке окон с прикрепленными черновыми рамами и вмонтированными в них окнами.Эти обрамленные и готовые окна затем устанавливаются за один шаг. Этот метод устраняет необходимость вернуться позже и установить окна. Однако это увеличивает вероятность разбить окно в процессе строительства.

Специальные окна. Также возможна установка больших окон и окон особой формы, например, эркера, арки или трапеции. Эти окна обычно требуют дополнительного планирования, поэтому убедитесь, что вы указали эти окна заранее.

Крепление окна. В системах, где стены фактически построены вокруг оконных рам или окон, эти рамы необходимо надежно удерживать на месте в процессе строительства. Этот метод требует использования множества брекетов. Важно следить за тем, чтобы окна и двери были вертикальными и правильными по ходу работы.
НАВЕРХ

Балочные системы для вторых этажей
Стены готовы до уровня плиты или уровня, на котором установлен второй этаж, пришло время перейти на более высокий уровень и установить второй этаж. система.

В 1-1/2- или 2-этажных домах балочная система второго этажа может быть изготовлена ​​из тяжелых бревен, бревен (или их комбинации), пиломатериалов или стропильных ферм. Каждая система имеет некоторые преимущества.

Тяжелая древесина или бревенчатые балки. Открытые тяжелые деревянные или бревенчатые балки могут быть очень привлекательными в бревенчатом доме. Их не так уж сложно спроектировать и построить, но они могут увеличить стоимость дома. Одним из наиболее важных соображений при их использовании является вопрос о скрытии воздуховодов, сантехники и электропроводки, обычно прокладываемой за потолком первого этажа.Все эти проблемы можно легко решить, если вы включите в свои первоначальные планы использование деревянных или бревенчатых балок.

Балки и фермы перекрытий. Также очень распространено использование пиломатериалов размером 2 на 10 дюймов или 2 на 12 дюймов или стропильных ферм для балок второго этажа. Они обеспечивают те же преимущества при использовании в качестве балок второго этажа, что и при использовании в качестве балок чернового пола. Эти преимущества включают в себя большие пролеты и достаточно места, чтобы скрыть воздуховоды, трубы и электропроводку. Часто эти преимущества достигаются, когда они используются только в части дома, а в других частях используются большие бревна и бревенчатые балки.Это двойное приложение часто позволяет скрывать утилиты.
НАВЕРХ

Кровельные системы

Владельцу бревенчатого дома доступно множество кровельных систем. И бюджет, и эстетика играют здесь важную роль.

Бревенчатые и деревянные фермы могут быть впечатляющими в бревенчатом доме. Использование бревенчатых прогонов выполняет ту же функцию, что и стропила и фермы, поддерживая крышу, но они проходят перпендикулярно обычным стропилам, что приводит к некоторым интересным эффектам при установке настила крыши.

Сборные фермы являются наиболее экономичными в строительстве и установке. Однако они, как правило, ограничивают конструкцию плоской готовой потолочной системой и могут привести к гораздо более ограниченному использованию чердачного пространства из-за стенок или опорных элементов фермы.

Фермы чердачного каркаса представляют собой разновидность сборных ферм в том смысле, что они предназначены для обеспечения пространства размером с комнату внутри стенок фермы. Эта ферма — отличный выбор для 1-1/2-этажных домов, где вы хотите использовать чердак для спальни.
НАВЕРХ

Изоляция крыши
Опять же, у вас есть несколько вариантов, когда дело доходит до изоляции вашей системы крыши.

Вагонная изоляция является наиболее распространенным методом изоляции чердака и обычно выбирается при установке сборных ферм и плоского потолка.

Сборные кровельные системы обычно используются, когда вы выбираете бревенчатые стропила или систему тяжелых деревянных ферм для своего бревенчатого дома. Вы сможете увидеть кровельную систему изнутри дома, разрешив при этом использовать изоляцию крыши.

Чтобы выполнить обе задачи, у вас снова есть несколько вариантов. Первый — это сборная система крыши, в которой вы прибиваете настил поверх бревенчатых ферм, а затем фактически строите вторую крышу над этой крышей. Этот метод создает пространство, необходимое для установки войлока или твердой пенопластовой изоляции между внутренней и внешней крышей.

Готовые изолированные панели – еще один вариант. Эти панели, как правило, представляют собой сэндвич-панели размером 4 на 10 футов с привлекательной обшивкой внутри, фанерой для наружных работ снаружи и зажатой между ними жесткой пенопластовой изоляцией толщиной от 3 до 6 дюймов.

Кровля
Каждый бревенчатый дом имеет неповторимый внешний вид, который необходимо дополнить соответствующим кровельным материалом. Здесь снова у вас есть несколько вариантов, включая композитную черепицу, деревянную крошку, металлические или черепичные кровельные материалы.

Выбор многое скажет о вашем стиле и вкусе. Многие считают, что бревенчатые дома особенно хорошо подходят для кровли из дерева или гонта. Если вы предпочитаете внешний вид металлической кровли, у вас будет большой выбор как по типу металла, так и по его цвету.

Композитная черепица из стекловолокна – самый популярный и экономичный выбор. Они предлагают широкий выбор цветов и весов.

Изделия из плитки или шифера также являются хорошим выбором для бревенчатого дома. Хотя они, как правило, имеют более высокую первоначальную стоимость и могут быть немного сложнее в установке, после установки они могут прослужить десятилетие за десятилетием.
НАВЕРХ

Механические системы
Когда крыша надежно закреплена, пришло время установить электрические, водопроводные, отопительные и охлаждающие системы, которые обычно называют механическими системами.

Установка этих систем в бревенчатом доме принципиально не отличается от их установки в домах с традиционным каркасом, но поскольку наружные стены в бревенчатых домах сплошные, есть некоторые отличия. Однако важно помнить, что большинство внутренних стен бревенчатого дома имеют каркасные конструкции, открытые и доступны для установки механических систем.

Электропроводка устанавливается в наружных стенах из цельного дерева путем простого сверления бревен и установки проводов по мере сборки бревен.Как правило, единственная проводка в наружных стенах предназначена для электрических розеток за пределами дома, настенных выключателей и светильников над наружными дверями. Электропроводка для розеток внутри дома вдоль стен из цельного дерева может быть скрыта за плинтусами.

В тех случаях, когда распределительный щиток необходимо установить на наружной стене, сооружается кабельный короб, который закрывается панелями в тон бревен. Отдельные электрические розетки легко скрыть, утапливая их в стену из цельного дерева.

Сантехника редко устанавливается в наружных стенах из-за вероятности замерзания. То же самое относится и к бревенчатому дому, где сантехника установлена ​​во внутренних стенах. Когда сантехника должна быть установлена ​​на внешней стене, рядом с бревенчатой ​​стеной может быть построена внутренняя стена из стоек.

Системы отопления, кондиционирования и вентиляции монтируются аналогичным образом в большинстве случаев во внутренние стены. Там, где это невозможно, сооружается ниша, закрывающаяся панелями в тон стене.
НАВЕРХ

Суперизолированные стены
В этом разделе мы показывали строительство бревенчатых домов со стенами из цельного дерева. Есть ряд производителей бревенчатых домов, особенно расположенных в северном климате, которые предлагают так называемые суперизолированные бревенчатые дома. Эти дома на самом деле представляют собой обычные утепленные дома с каркасным каркасом и полубревенами, прикрепленными снаружи, а часто и внутри.

Фактическая стена состоит из внутренних стеновых панелей, обшивки или полубревен, каркасной стены 2 на 4 дюйма или 2 на 6 дюймов с изоляцией, наружной обшивкой, пароизоляцией и затем 2 на 4 Полубревенчатый сайдинг толщиной в сантиметр.По углам бревенчатый сайдинг может упираться в угловую стойку, чтобы придать дому более традиционный вид. Некоторые из этих сайдингов имеют полноразмерные бревна для углов, которые создают впечатление традиционного бревенчатого дома с пересекающимися углами.
НАВЕРХ

Дома ручной работы
В последовательности строительства мы подробно описали, как построить сборный бревенчатый дом. Однако многие бревенчатые дома строятся вручную или изготавливаются вручную. Они производятся и возводятся совершенно по-другому.Ниже кратко поясняется разница.

Подготовка бревен


Ремесленники очень разборчивы в выборе бревен. Как правило, они не втыкают бревна в стену, поэтому бревна охватывают всю длину дома. Для этого метода часто требуются бревна длиной от 30 до 40 футов. Более короткие бревна используются вокруг окон и дверей.
После того, как эти бревна выбраны, их необходимо подготовить для использования в строительстве дома. Кора снимается с круглых бревен двуручным складным ножом.Бревна квадратного сечения обычно распиливают на лесопилке. Затем с помощью ручного топора или тесла создается ручная отделка бревна.

Подгонка бревен
Квадратные или круглые бревна можно изготовить так, чтобы древесина опиралась на древесину по всей длине бревна или они могли соприкасаться только углами. Если бревна сходятся только в углах, между бревнами необходимо сделать щели.

Один из методов подгонки с использованием круглых бревен — это углы с седловидными насечками, изготовленные в так называемом стиле «шведского копа».В шведской системе одно бревно размещается поверх другого. Затем на верхнем бревне наносится карандашная линия, создавая трассировку верхней поверхности нижнего бревна. Затем древесина в нижней части верхнего бревна удаляется цепной пилой или долотом, и бревна соединяются друг с другом по одному.

Сборка дома
Сборка бревенчатого дома вручную, бревно за бревном, может занять недели и даже месяцы. Квалифицированные мастера по дереву, которые выполняют эту работу, обычно собирают дом на опорах во дворе или на строительной площадке.В случае очень крупного ремесленного предприятия одновременно во дворе ремесленника может строиться до дюжины домов. Однако большинство ремесленников — это небольшие предприятия, где два или три слесаря ​​строят по одному дому за раз, завершая полдюжины домов в год.

После того, как дом полностью собран во дворе, каждое бревно тщательно идентифицируется номером или биркой. Затем дом разбирается, загружается в грузовики и доставляется на территорию владельца дома, где производится повторная сборка структурной оболочки.

На этом этапе корпус передается генеральному подрядчику, который завершает строительство, устанавливая крышу, окна, двери, механическое оборудование, внутреннюю отделку и отделку.

Конечный продукт
Многие дома ручной работы являются произведениями искусства. Отдельные мастера создают отличительные черты — деревянные фермы, двери и т. д., — которые идентифицируют их работу.
НАВЕРХ





простых шагов по строительству подпорной стенки

Деревянная подпорная стенка отлично подходит для изменения формы наклонного двора и придания индивидуальности и присутствия вашему садовому участку.Некоторые материалы можно использовать для создания кривых, но подпорная стенка из дерева будет прямой.

Начните с измерения площади точной длины вашей стены, включая все стороны, если их будет больше одной – это определит материалы, необходимые для завершения проекта.

Подсчитайте, сколько древесины вам нужно купить. Для этого проекта нам нужно двенадцать 8-футовых 6×6, чтобы построить стену высотой 2 фута.Обработанные под давлением пиломатериалы, специально изготовленные для этого типа стен, легко доступны в центрах благоустройства дома.

Прежде чем начать, составьте план для всей почвы, которую вы будете удалять. Его можно использовать для создания приподнятых клумб, для заполнения углублений во дворе или для выравнивания фундамента.

Прежде чем копать, всегда консультируйтесь с местной коммунальной службой. Они будут обозначать расположение любых подземных коммуникаций в районе вашего проекта.

Стены высотой более 4 футов могут потребовать профессиональной установки.

Прежде чем начать копать, добавьте направляющую нить. Эта строка следует пути, по которому должна следовать ваша стена. Поместите колья на обоих концах переднего края стены. Соедините колья веревкой и отрегулируйте, пока они не выровняются (Изображение 1). Выкопайте нижнюю часть склона, чтобы создать ровное основание для стены. Выкопайте траншею для фундамента для первого ряда бревна (Изображение 2).Сделайте траншею глубиной около 8 дюймов. Основание подпорной стены должно составлять половину высоты стены. Итак, в нашем случае это 1 фут в ширину для стены высотой 2 фута (Изображение 3). Утрамбовать до ровного основания. Одним из ключей к успешной стене является ровный фундамент. Используйте уровень, помещенный поверх бруса, чтобы периодически проверять свою работу.

Вырытая и выровненная траншея готова к установке фундаментного ряда бревен. Начиная с одного конца траншеи, положите на землю 6×6.Внесите коррективы, чтобы бревна оставались ровными и прямыми (Изображение 1). Используйте небольшую кувалду, чтобы переместить вещи на место и проверить отвес с уровнем. Когда нижний ряд бревна будет на месте, с помощью электродрели и перфоратора просверлите два пилотных отверстия в верхней части бревна на расстоянии около 4 футов друг от друга (рис. 2). Бит должен быть размером с арматуру. Чтобы закрепить брус на месте, используйте 18-дюймовый кусок арматуры, вбитый в почву 2-фунтовой кувалдой (Изображение 3). Продолжайте со следующей частью.Установите таким образом прямой непрерывный ряд бревен фундамента. Убедитесь, что ряд ровный по всей длине стены.

Сместите стыки при установке второго ряда. Предварительно просверлите отверстия для шипов примерно через каждые 8 ​​дюймов. Прикрепите этот второй ряд к ряду фундамента с помощью шипов 60d, используя предварительно просверленные отверстия. Постройте следующий ряд, не забывая располагать бревна в шахматном порядке. Снова прикрепите каждый ряд к ряду под ним, используя шипы 60d (изображение 1).Используйте ручную пилу, чтобы отрезать все излишки, чтобы сделать концы стены ровными (Изображение 2). Повторите процесс, строя последующие ряды и смещая бревна так, чтобы концы каждого ряда были на одной линии (Изображение 3). Большинство подпорных стен требуют дренажа и строятся с перфорированной трубой, установленной за стеной на гравийном основании. Поскольку уровень этого двора имеет небольшой уклон, который будет способствовать стоку воды, мы можем пропустить этот шаг в этом проекте, но мы добавим гравий для дренажа и засыпаем землей.Когда все бревна на месте (и засыпаны), добавьте верхнюю крышку. Мы используем доски 2×12, обрезанные под углом 45 градусов и соединенные вместе в точке. Отцентрируйте заглушку 2×12 на верхнем брусе, оставив 3-дюймовый выступ с обеих сторон. Если вам нужно более одной доски, чтобы покрыть всю стену, обрежьте их под углом 22 градуса, чтобы они совпали. Прикрепите верхнюю планку с помощью 3-дюймовых шурупов, ввинчиваемых через каждые 12 дюймов. Затем удалите концы досок, оставив 3-дюймовый выступ. Чтобы закончить проект, мы скругляем углы простым срезом под 45 градусов (Изображение 4).

Теперь, когда ваша подпорная стенка готова, вы можете покрасить или окрасить ее по своему вкусу. Теперь вы можете воспользоваться недавно выровненной территорией вашего двора.

Общие инструкции по сборке летного кейса

Итак, вы решили сделать свой собственный летный кейс. Но какие именно детали и инструменты вам для этого потребуются, и с чего начать? Эти пошаговые инструкции помогут вам успешно собрать свой собственный полетный кейс.

Будьте осторожны! Это только примеры инструкций, поэтому они не являются единственно правильным способом построения кейса. Есть тысяча и один другой способ приблизиться к этому, поэтому я определенно не собираюсь говорить, что это единственный или лучший способ сделать это. Некоторые вещи вы можете делать в другом порядке. Иногда лучший подход к делу зависит от ситуации, в которой вы находитесь. Но с помощью приведенных ниже инструкций я попытался дать вам хорошее представление о том, как вы могли бы приступить к созданию своего летного кейса, если вы никогда не собирали его вместе. до.

Итак, у вас есть четкое представление о том, каким вы хотите видеть свое дело. Представьте, что вы хотите построить кейс размером 40 x 50 x 65,5 см для громкоговорителя весом 40 кг. Вы можете увидеть результат, к которому мы хотим прийти в конце, здесь справа.







Прежде всего, вы можете посетить магазин DIY и купить необходимые вам вещи: дерево, петли, защелки, колеса и т. д.Теперь, если вы думаете, что можете просто быстро съездить в магазин «Сделай сам» на углу и найти все материалы, необходимые для создания настоящего летного кейса, вы далеко не уедете.

Вскоре вы заметите, что в лучшем случае вы сможете построить «коробку» только из деталей, которые вы можете купить в обычном магазине «Сделай сам», а те, которые вы можете найти в интернет-магазине здесь, в Flightcase- brico.com сделает из вас настоящий профессиональный кейс для полетов.

Но вы решили довольствоваться только реальными вещами и хотите построить настоящий летный кейс, способный справиться со всеми опасностями дороги.Это означает, что вам нужно сначала сделать несколько вариантов.

Выбор дерева

Во-первых: будете ли вы работать с настоящим деревом для полетов (с твердым черным защитным слоем) или подойдете просто обычному дереву, которое вы сами покрасите в черный цвет? Окрашивание, вероятно, в большинстве случаев окажется немного дешевле (хотя это зависит от типа краски, которую вы выберете), но натуральное дерево для полетов явно намного лучше с точки зрения устойчивости к царапинам и ударам.Кроме того, это единственный вариант, если вам нужен летный кейс, который выглядит действительно профессионально.

Конечно, решать вам. Я видел очень хорошие самораспыляемые летные кейсы (знаю, я не говорю здесь в пользу своего собственного кейса), но если ваш полетный кейс регулярно находится в дороге, вам, возможно, придется выбрать настоящий полетный деревянный кейс. в любом случае, так как это будет длиться вам в течение многих лет.

Если вы выберете обычную древесину, вы без проблем найдете ее в любом магазине DIY. Например, фанера 10 мм. В некоторых магазинах такие не продаются, но есть, например, 9, 12 или 15 мм.Какую толщину вы выберете, все зависит от того, для чего у вас летный кейс, но чаще всего 10 мм будет достаточно прочным. Однако будьте осторожны: на данный момент на сайте Flightcase-brico.com высота крышки составляет 10 мм или 13 мм. Если ваша древесина 9 или 12 мм, вы можете решить эту проблему, подклеив что-нибудь под место крышки с внутренней стороны, например, тонкий кусок картона.

Для своего проекта я выбрал настоящую деревянную коробку. Фанеры толщиной 10 мм определенно должно хватить для моего 40-килограммового динамика.

Углы для ящиков или приспособления для изготовления ящиков

Затем вам нужно выбрать, будете ли вы работать с углами корпуса или с производителями корпусов.Если вы работаете с углами, вы сначала сделаете деревянную коробку, а затем укрепите ее, установив алюминиевые уголки корпуса по краям. Если вы работаете с производителями корпусов, вы будете вставлять древесину в профили. Стороны кофра не будут подогнаны друг к другу, а будут косвенно прикреплены друг к другу с помощью приспособлений для изготовления чехлов, служащих связующим звеном между деревянными панелями вашего кофра.

Инструменты

Большинство вещей, которые вам нужны, — это повседневные стандартные инструменты, которые у среднего домашнего мастера есть дома или которые они могут взять взаймы у друзей, семьи или соседей, если это необходимо.

— пила по дереву
— столярный клей
— молоток
— наждачная бумага
— напильник
— ножовка по металлу
— стусло/пила
— сверло по алюминию и дереву
— дрель
— лобзик
— ручной заклепочник

Детали кейса

Конечно, это зависит в первую очередь от типа дела, которое вы ищете. В моем случае мне нужно:

— дерево кофра
— гвозди (2 см)
— места для крышки
— уголки кейса
— 8 уголков
— 4 больших сферических уголка
— 4 больших, штабелируемых сферических уголка
— 4 большие защелки-бабочки с пружиной
— большие прочные ручки
— толстая фанера для панелей колес
— 4 ролика
— 4 тарелки на колесиках
— жесткий пенопласт, 1.толщиной 5 см
— длинные и короткие заклепки (партии)



Я считаю, что самый простой способ работы — это метод ящика. Это означает, что сначала мы создадим (закрытый) деревянный ящик, который распилим на две части (желательно лобзиком), так что в итоге у нас получится две части (которые идеально подходят друг к другу!): дно полетный кейс и крышка.

Как именно это сделать? Сначала вы измеряете предмет, который хотите перевезти, в чемодане. Громкоговоритель для моего проекта 40 х 50 х 65.5 см. Но я также хочу покрыть всю внутреннюю часть слоем жесткой пены толщиной 1,5 см, чтобы защитить ее, и мне нужно еще полсантиметра везде, поэтому внутренняя часть моего деревянного ящика должна иметь размеры 44 x 54 x 69,5 см. Поскольку я буду работать с деревянным корпусом на сайте Flightcase-brico.com (толщиной 1 см), внешние размеры должны быть 46 x 56 x 71,5 см. Теоретически я могу получить трещину с помощью этого простого расчета, но будет лучше, если я уже приму во внимание расположение крышки, так как она будет установлена ​​между крышкой и нижней частью кофра.Он займет около 1 см. Так что, если я не хочу потом снимать еще сантиметр, после того, как я распилил свою «коробочку» на две части, лучше уже сейчас вычесть 1 см. Таким образом, внешние размеры моей коробки должны быть 46 х 55 х 71,5 см.

Теперь я собираюсь распилить 6 кусков фанеры, которые мне нужны для коробки:

— 2 панели 71,5 см x 53 см
— 2 панели 53 см x 44 см
— 2 панели 71,5 см x 46 см

(Еще одним преимуществом использования фанеры толщиной 1 см является то, что с ней легко рассчитать размеры!)



В зависимости от инструмента, который вы используете, очень маленькие кусочки шпона могут иногда откалываться на линии, по которой вы пилите.Не беспокойтесь об этом, потому что углы корпуса и расположение крышки все равно скроют это позже. Вы должны сделать действительно ужасную распиловку, чтобы нанести видимые повреждения, которые эти выдавливания не могут скрыть.



Я начинаю с соединения первых четырех вертикальных панелей с помощью столярного клея (или другого столярного клея) и маленьких гвоздей. Некоторые предпочитают использовать для этого шурупы, но это непросто, так как толщина древесины всего 10 мм.Я считаю, что хороший клей здесь важнее всего. Для остальных, маленькие гвозди, например. Длины 20 мм вполне достаточно. В качестве альтернативы вы можете использовать скобы (если у вас есть строительный степлер), но обязательно убедитесь, что древесина везде правильно прилегает друг к другу, и постарайтесь не забивать гвозди криво.

Верх и низ корпуса склеиваются и прибиваются в последнюю очередь. Благодаря этим двум панелям вся коробка станет правильным корпусом с идеальными прямыми углами.



Теперь у вас есть коробка размером 46 x 55 x 71.5 см. На этом этапе лучше подождать, пока клей высохнет, прежде чем распиливать его надвое.

  Самый простой способ разрезать деревянную коробку на две части — с помощью электрического лобзика. Поскольку мой уже не новый, я на всякий случай приклею тонкий слой картона на опорную поверхность. Таким образом, я могу быть уверен, что мой новый деревянный кейс не повредится.

Тем не менее, я должен быть осторожен, где именно я распилил корпус пополам, потому что мне все еще нужно оставить достаточно места на маленькой части, чтобы поместиться в угол моего корпуса и часть защелки-бабочки, желательно без перекрытия двух также.Поскольку плотницкий карандаш не так хорошо пишет на несколько шероховатой поверхности дерева авиакейса, я использую немного малярной ленты, которую вы можете найти в любом магазине для рукоделия, чтобы отметить линию, которую я собираюсь распилить. вместе. Это здорово, потому что его также легко удалить, не оставляя следов клея.



Прежде чем начать пилить, я просверливаю отверстие сверлом по дереву на линии, которую собираюсь пилить, чтобы у меня была точка отсчета для лобзика.На самом деле не имеет значения, где вы сделаете отверстие. В любом случае, позже она будет закрыта крышкой.





Теперь деревянная часть корпуса готова, и я выполнил этот шаг.





Алюминиевые крышки будут установлены по краям двух деревянных частей вашего кейса.На самом деле они отмечают границу между крышкой и дном вашего футляра. Вы можете выбрать, будете ли вы работать с классическими мужчинами и женщинами (мужчины внизу, женщины вверху или наоборот) или с гибридными. Вы найдете оба вида в интернет-магазине по адресу Flightcase-brico.com. Лично я предпочитаю гибридные, потому что с ними немного легче работать и меньше отходов. Все станет ясно через минуту.





  Сначала я нарезаю угол 45° в месте крышки с помощью ручной ножовки и стусла.Используйте зажимы, чтобы надежно зафиксировать профиль перед началом распиловки, или, что еще лучше, используйте ручную или электрическую торцовочную пилу. (У меня вообще-то электрическая, но этот проект я делал вручную специально для этой пошаговой инструкции.)



Поместите выпиленное место крышки на деревянный ящик так, чтобы скошенная часть была вставлена ​​прямо в угол. Затем карандашом или ручкой отметьте место, где придется резать в другом углу и выпилите в стусло (конечно, наоборот).
Поместите оставшуюся часть экструзии на другую часть вашего корпуса (да, угол, который вы теперь имеете на конце остальной части вашего положения крышки, уже находится в правильном направлении — это преимущество работы с гибридными экструзиями !), потому что он прекрасно впишется в ваше первое место на крышке. Отметьте, где вы должны пилить и здесь, и у вас есть место для второй крышки. Положите их друг на друга на минуту, чтобы проверить, действительно ли они идеально подходят друг другу.Теперь вырежьте третье место крышки (опять же на той части корпуса, с которой вы начали ранее). Угол, с которого вы начинаете, снова будет правильным. Продолжайте класть кусочки места для крышки то на одну половину, то на другую. Преимущество работы с гибридными положениями крышки заключается в том, что у вас всегда есть правильный угол для продолжения.

Самое главное при размещении крышек — правильно совместить их в углах.Так что меряйте и пилите очень внимательно.

После того, как вы отпилили и установили все восемь частей для крепления крышки, вы готовы к шагу 2. Вам пока не нужно исправлять места для крышки, они будут закреплены позже с помощью угловых распорок на шаге 3.

На первом фото ниже показаны 8 мест для крышек, когда они готовы. На втором фото показано, как положение крышки будет закреплено позже с помощью угловых скоб. Примечание: мы не будем устанавливать заклепки в центре мест крышки, за исключением угловых распорок (и, возможно, там, где находятся защелки-бабочки, петли или ножки крышки).



Отпилить углы кейса проще, но немного больше работы, потому что вам понадобится всего 16 штук: 4 для нижних краев вашего кофра, 4 для верхней части, еще 4 для боковых сторон внизу и 4 для нижней части. стороны сверху.

  Вам не нужно срезать углы корпуса, вы можете просто отпилить их прямо. Вам также не нужно располагать их прямо до углов, вы можете сделать их на 3 см короче на каждом углу, если вы работаете с уголками для полетов 30 x 30 мм от Flightcase-brico.ком. Шаровые уголки, которые мы установим позже, в любом случае закроют эти 3 см. Вы можете сделать так, чтобы углы корпуса по бокам соприкасались с местами на крышке, но убедитесь, что места на крышке остаются ровно над краем и что вы случайно не сдвинете их с углами корпуса. Может быть полезно постучать по местам крышки мягким резиновым молотком.

Сразу исправим углы корпуса. Но прежде чем мы сможем это сделать, мы должны посмотреть, нужно ли немного наклонить края вашего деревянного футляра с помощью наждачной бумаги или напильника, чтобы углы футляра красиво и плотно прилегали к краю.Мы будем использовать заклепки, чтобы зафиксировать углы корпуса. Вы можете выбрать количество, но общее правило заключается в том, что расстояние между заклепками не должно превышать 15 см. Так что, возможно, лучше всего измерить и отметить места для заклепок карандашом на каждом уголке корпуса. Вам не нужно вставлять заклепки в места, где мы собираемся ставить уголки шаров или угловые распорки.

№

Сначала просверлите отверстия для заклепок алюминиевым сверлом по дереву (для этого идеально подходят сверла из интернет-магазина Flightcase-brico.com).Просверлите алюминий и всю древесину. Углы корпуса обычно имеют по три канавки с обеих сторон. Обычно заклепки вставляются в третий паз (самый дальний от края корпуса паз).

  Заклепки можно вставлять с помощью ручного клепальщика или автоматически с помощью заклепочного пистолета (с компрессором). Первый вариант, конечно, самый дешевый и удобный для домашних мастеров, которые не строят кейсы все время.Однако не стоит недооценивать усилие, которое вам придется приложить при работе с ручными заклепками, особенно с более дешевыми. Дешевые заклепки иногда продаются в магазинах для рукоделия, но они часто очень быстро ломаются. Более дорогой вид лучше купить, если вы планируете сделать несколько корпусов. Flightcase-brico.com имеет модель профессионального качества.



Для крепления уголков корпуса будем использовать заклепки диаметром 4 мм и длиной 12,5 мм. Сверла в интернет-магазине также идеально подходят для этого диаметра.Вы можете уже исправить все 16 углов корпуса, но убедитесь, что вы не перемещаете положение крышки, так как они еще не закреплены на месте.

Чтобы зафиксировать положение крышки, мы поместим на нее большие угловые скобки, а также частично перекроем углы корпуса по бокам. Поскольку внутренние углы распорок часто немного закруглены, лучше всего также немного скруглить углы наждачной бумагой.Таким образом, угловые скобки будут красиво надеты на них. Вы можете просверлить насквозь отверстия в угловой скобе, которые входят в угол корпуса, и использовать заклепки длиной 12,5 мм. Для отверстий в угловой скобе, которые подходят к крышке, просверлите алюминиевую крышку снаружи и дерево, но не внутреннюю часть крышки. Таким образом, внутри он останется целым. Для фиксации используйте короткие заклепки (длиной 9,5 мм).

В качестве общего правила можно сказать: всегда используйте длинные заклепки 12.5 мм, если только не для фиксации мест крышки, то используйте короткие 9,5 мм.

Какие заклепки вам нужны для летного чемодана и сколько?

Теперь нам осталось разобраться только с углами мяча. Поскольку я собираюсь построить два одинаковых летных кейса, я бы хотел, чтобы они также помещались друг на друга. Поэтому я собираюсь использовать четыре складываемых уголка с одной стороны кофра. Обычно я держу шаровой угол одной рукой и устанавливаю его ровно, чтобы он точно подходил к углам корпуса.Ноги часто не касаются дерева, но в основном вам нужно очень сильно прижимать угол мяча одной рукой, чтобы расстояние между ногами и деревом было немного одинаковым для всех трех ног.



  Затем другой рукой просверлите сразу шесть отверстий, но следите за тем, чтобы при этом угол шарика не смещался.Закрепите угол заклепками, и мы еще на один шаг приблизились к концу. Вы заметите, что заклепки тянут угловые ножки мяча к дереву. Смотрите на картинку слева промежуточный результат. Ваша непритязательная деревянная коробка теперь стала похожа на настоящий авиакейс, не так ли?



В настоящих летных чемоданах используются не стяжные болты, а настоящие утопленные защелки-бабочки. Вы можете выбрать среднюю или большую версию. Я выберу большой.Вы также можете выбрать с пружиной или без нее. Пружина выбивает защелку под углом менее 30º, поэтому лучше взять пружинную версию, если вы собираетесь использовать защелку в перевернутом виде, как в моем случае. На моей крышке будет четыре защелки-бабочки, так что очень полезно использовать пружинную версию, иначе крышку будет сложно надеть, потому что защелки всегда будут мешать.

Сначала отмерьте и отпилите кусок нужного размера из места на крышке.Я использую легко удаляемую малярную ленту, чтобы обозначить контур, потому что карандашом трудно провести линию на деревянном корпусе. После того, как вы удалили часть места для крышки, выпилите оставшуюся часть отверстия, необходимого для защелки-бабочки, из корпуса с помощью лобзика. Сначала просверлите маленькое отверстие, чтобы вставить лезвие, и вперед!

Теперь, когда вы сделали отверстие, вы можете вставить в него часть защелки-бабочки. Может быть, закруглить края места крышки наждачной бумагой, а края отверстия в дереве также напильником.Убедитесь, что защелка-бабочка находится не на одном уровне с крышкой, а примерно на полмиллиметра ниже нее. Сначала просверлите два отверстия в месте крышки — опять же, не сверлите их насквозь — закрепите их короткими заклепками. Затем закрепите другие отверстия. Вы можете просверлить их насквозь и использовать длинные заклепки для фиксации.

Теперь сделайте то же самое с другой частью защелки-бабочки на другой части чемодана. После того, как вы зафиксировали обе стороны одной защелки-бабочки, вы можете соединить две половины вашего авиакейса для проверки.Затем поверните крышку футляра и вставьте другую половину защелки-бабочки (= третья половина = первая половина второй защелки-бабочки) и убедитесь, что она подходит к первой половине первой защелки-бабочки, которую вы только что вставили. Повернув крышку, вы убедитесь, что она подходит в двух направлениях. Потому что было бы очень неприятно, если бы крышка подходила только в одном направлении, не так ли? Конечно, это будет полезно только в том случае, если вы работаете с полностью съемной крышкой. Если вы строите кейс с петлями и прикрепленной крышкой, вы не столкнетесь с этой проблемой.На фото сбоку показан корпус с защелками-бабочками.



Если вы собираете летный кейс с одной или несколькими петлями и фиксаторами крышки, сейчас самое время их установить. Принцип тот же: не просверливать насквозь до внутренней части места расположения крышки, а закрепить короткими заклепками; остальное просверлить насквозь и зафиксировать длинными заклепками.

На этом этапе может быть полезно иметь что-то, что могло бы прочно соединить две половинки вашего чемодана, например два ремня для крепления.

Теперь нам осталось разобраться только с ручками. Здесь тоже все дело в измерении. Снова пригодится малярный скотч, потому что рисовать карандашом на немного неровной поверхности чемодана не очень просто. Просто просверлите небольшое отверстие для лобзика. Если у вас все еще есть 4,2-миллиметровое сверло по дереву из алюминия, вы можете просто использовать его. Если одно отверстие недостаточно велико, чтобы пройти через него, просто просверлите еще одно. Выпилил целую дырку нужного размера.Конечно, углы можно немного скруглить. Можете также немного подержать напильник, чтобы немного скруглить края, чтобы ручка подошла по размеру. Закрепить заклепками.





Этот кейс будет очень тяжелым: сам громкоговоритель весит 40 кг, а добавление к нему самого кейса будет означать, что вес всей конструкции превысит 50 кг. Так что обязательно под него колеса поставлю. Вы можете выбрать фиксированные или поворотные ролики.Поворотные ролики бывают с тормозом или без тормоза.

Большинство людей выбирают поворотные ролики, но я лично предпочитаю комбинировать два поворотных ролика с двумя фиксированными, так как я собираюсь опрокинуть этот конкретный чемодан в фургоне. В моем случае я собираюсь установить фиксированные ролики с той стороны, где корпус будет касаться пола при опрокидывании. С поворотными роликами у меня всегда была проблема, что колеса в конечном итоге висят вверх дном, и это всегда дает небольшой толчок в тот момент, когда вы хотите снова поставить чемодан на колеса.Но это вопрос личных предпочтений, конечно.

Хорошо, теперь приступим к установке колес. Обычно они не крепятся непосредственно к самому летному кейсу, а устанавливаются на панели колеса. Для этого конкретного случая я использую 18-миллиметровую фанеру. Я отпилил два куска 8,5 x 72 см (= более или менее длина кофра, включая углы кофра) и покрасил их в черный цвет перед использованием. Это будет выглядеть лучше.

Причина, по которой мы используем дополнительные панели для колес вместо того, чтобы просто прикреплять колеса прямо к нижней части кофра, конечно, связана с грузоподъемностью и прочностью вашего кофра.Мы убедились, что панели колес продолжаются прямо под углами корпуса. Просверлите четыре отверстия и зафиксируйте прочными гайками и болтами. Подростки еще более профессиональны. Они позаботятся о том, чтобы вы не потеряли место внутри вашего кейса.

Наконечники для колес под ваш чемодан

О, да, как я уже сказал в начале, я собираюсь сделать два одинаковых корпуса, потому что, очевидно, у меня два динамика. Я смогу опрокинуть оба, а затем поставить их друг на друга с помощью штабелируемых угловых шаров, но я также хочу сложить их правильно (с колесами внизу), чтобы я мог легко их перемещать.Поэтому я собираюсь оснастить их четырьмя тарелками на колесиках сверху. Колесики шириной 100 мм идеально впишутся туда, так что я смогу складывать ящики таким же образом. Однако будьте осторожны: на самом деле вы должны принять это во внимание с самого начала, когда будете определять размеры вашего летного кейса, потому что колесики обычно выступают изнутри примерно на 20 мм.

Тадааа, колеса и посуда на колесиках на месте. И это результат. Так что теперь нам осталось сделать только внутреннюю часть корпуса.Это следующий и последний шаг.



То, как вы закончите внутреннюю часть своего кофра, конечно же, полностью зависит от того, для чего он предназначен. Поскольку мой кейс предназначен для перевозки тяжелого громкоговорителя, я собираюсь использовать жесткий пенопласт из интернет-магазина Flightcase-brico.com. Есть несколько толщин, но я выбрал пенопласт толщиной 1,5 см. Я не собираюсь наклеивать пенопласт на всю внутреннюю часть моего авиакейса, а только сверху и снизу, а также несколько полос пенопласта по бокам.

Вот почему я сначала собираюсь распылить или покрасить внутреннюю часть в черный цвет, прежде чем прикреплять пену. Чтобы сделать это аккуратно, я также сначала заклеил места крышки широким малярным скотчем, как вы можете видеть на картинке здесь.

После того, как покраска закончена, можно приступить к резке пенопласта по размеру с помощью острого универсального ножа (резака). Если вы не уверены в правильности резки, вы можете использовать доску или алюминиевую линейку в качестве «направляющей». Для приклеивания поролона лучше всего использовать быстросохнущий аэрозольный клей.

Как только вся пена окажется на своих местах, я просто посмотрю, хорошо ли мой громкоговоритель помещается в корпус, и, надеюсь, вы довольны конечным результатом. Поздравляем! Теперь вы гордый обладатель собственного профессионального летного кейса, сделанного на заказ.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
