Угол наклона крыши для металлочерепицы: Минимальный угол наклона крыши из металлочерепицы: в чем преимущества металлочерепицы

Минимальный уклон кровли из металлочерепицы: оптимальный вариант

Уклон кровли из металлочерепицы должен соответствовать допустимым значениям, в противном случае крыша не сможет успешно противостоять эксплуатационным нагрузкам.

Технологические особенности металлочерепицы

Высокая популярность металлочерепицы в частном домостроении объясняется ее уникальными характеристиками:

1. Небольшой вес (5-7 кг/м²). Данный материал позволяет обустраивать крыши со сложными геометрическими формами, не требует дополнительного усиления стропильной системы при смене кровельного покрытия, не оказывает высокой нагрузки на строительные конструкции и фундамент сооружения.
2. Простая технология монтажа позволяет выполнять укладку кровельного покрытия непрофессионалам, для работы не требуется специальное оборудование.
3. Широкий спектр цветовых решений дает возможность подобрать оттенок кровельного покрытия, гармонирующий с общим обликом дома.
4. Металлочерепица, выполненная из стального листа толщиной 0,4 – 0,7 мм, способна выдержать значительные нагрузки за счет наличия профиля.
5. Металл надежно защищен от коррозии благодаря оцинковке и дополнительному внешнему слою, выполненному из полимеров с различенными физико-техническими свойствами.

К современным кровельным материалам предъявляются высокие требования относительно их функциональных и декоративных показателей, так как кровля должна обеспечивать надежную защиту здания от внешних воздействий и эстетично выглядеть.

Металлочерепица привлекает потребителей сочетанием долговечности, эксплуатационных параметров и относительно доступной стоимостью. Однако физические возможности данного кровельного покрытия накладывают некоторые ограничения на его применение.

Выбирая металлочерепицу при проектировании кровли, следует учитывать такой параметр, как минимально допустимый угол ската для монтажа данного вида покрытия.

От такого показателя, как минимальный угол наклона кровли, зависит:

• возможность применения того или иного кровельного материала;
• конструктивные особенности стропильной системы;
• возможность выдерживать снеговую нагрузку, характерную для региона;
• возможность эффективно (в полном объеме, в короткие сроки) удалять осадки с поверхности крыши.

Минимальный уклон кровли из металлочерепицы достаточно низок за счет жесткости профилированных стальных листов, а также низкой шероховатости поверхности, которая обеспечивается защитным полимерным покрытием. Такая кровля способна довольно успешно противостоять выпадающим осадкам.

Факторы, влияющие на выбор угла наклона скатов

По факту, унифицированных углов наклона скатов металлочерепичной кровли не существует. На минимальный уклон скатов с данным покрытием влияет целый ряд факторов, которые следует принимать во внимание в процессе проектирования конструкции.

Ветровая нагрузка. Данный показатель рассчитывается исходя из площади поверхности крыши, а также силы ветра, характерной для региона строительства. При этом необходимо учитывать и возможность ветровых катаклизмов. Соответствующую информацию можно узнать из специальных справочников.

Снеговая нагрузка. В зимний период снег скапливается на скатах крыши, а затем сползает вниз под тяжестью собственного веса. Кровли с небольшим уклоном обычно приходится очищать, чтобы избежать повреждения стропильной конструкции под высокими снеговыми нагрузками. Чем круче кровля – тем быстрее сползают снеговые пласты. Среднестатистическое количество снеговых осадков по регионам содержится в справочниках. Проектировать кровлю следует с определенным запасом прочности, чтобы избежать деформации металлочерепицы, если количество выпавшего снега заметно превысит средние показатели.

На выбор минимального уклона проектируемой кровли оказывает влияние наличие труб отопления, а также теплоизоляции самого дома и кровельного пирога. Если крыша недостаточно теплоизолирована, через кровлю происходят значительные тепловые потери. Это означает, что снег, ложащийся на нее, подтаивает и копится медленнее, так как влага стекает вниз. Обеспечив дополнительную теплоизоляцию кровли, выполненной согласно проекту, можно снизить теплопотери, но при этом снег на крыше станет скапливаться активнее. Если уклон кровли из металлочерепицы был рассчитан до теплоизоляции, то существует вероятность, что кровельное покрытие не сможет выдержать повышенные снеговые нагрузки.

В число факторов, влияющих на выбор уклона, входит количество дождевой влаги. Лучше всего, если скаты будут располагаться под углом не менее 22 градусов. Кровлю из металлочерепицы с меньшим уклоном требуется монтировать с использованием герметика, который поможет предотвратить просачивание влаги внутрь кровельного пирога в местах стыков.

Также следует принимать во внимание форму крыши. Рекомендуемый угол наклона односкатной крыши составляет 20 – 30 градусов, двускатной – 20-45 градусов.

Минимальный угол наклона скатов

Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам. Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала.

В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.

Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.

Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.

Металлочерепичная крыша с минимальным углом наклона скатов – практичный и экономичный вариант обустройства для южных регионов с небольшим количеством среднегодовых осадков.

Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.

Выбор оптимального наклона крыши

Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.

Чем выше и круче крыша, тем дороже обойдется ее строительство и сложнее монтаж.

Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки.

Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.

Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.

Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.

Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.

Угол наклона крыши для металлочерепицы: как рассчитать оптимальный?

09.01.2020

Уклон кровли – это угол, который образуют кровельный скат и плоскость перекрытий. Угол наклона крыши из металлочерепицы зависит от многих параметров. К примеру, производитель Компания Металл Профиль прямо указывает в инструкции, какой именно уклон рекомендован для того или иного профиля черепицы. В целом диапазон, в котором может находиться угол кровельного ската из металлочерепицы, довольно велик – от 12 до 90 градусов. Однако специалисты по монтажу указывают 22 градуса, как оптимальный угол. Если по каким-то причинам вы хотите сделать кровлю более крутой или более пологой, примите во внимание некоторые особенности того и другого вариантов.

Малый уклон

• Слишком малый наклон кровли затруднит использование мансардного пространства.
• Чем меньше угол ската, тем хуже с неё стекает вода и тем больше снега скапливается на кровле.
• Более пологая кровля даёт больше нагрузки на стропильную систему. В таком случае целесообразно изготавливать её из более толстых пиломатериалов или же уменьшать шаг между элементами.

Большой уклон

• Слишком большой уклон затруднит выход на крышу, её обслуживание и ремонт.
• С повышением угла ската увеличится и его площадь, а, следовательно, количество необходимых стройматериалов: металлочерепицы, древесины для обрешётки, гидро- и теплоизоляции. Также вырастет вес кровельного пирога в целом и стоимость работ по монтажу кровли.

Вычислить лучший угол наклона кровли из металлочерепицы лучше всего на этапе проектирования дома, чтобы адекватно рассчитать нагрузку на фундамент. При этом необходимо учесть ряд критериев.

Снеговая нагрузка

Чем больше снега выпадает в вашем регионе, тем круче должен быть минимальный уклон крыши из металлочерепицы. Ошибка может стоить вам обрушения всей стропильной конструкции, не выдержавшей снеговую массу.

Ветровая нагрузка

И напротив, наклон крыши для металлочерепицы желательно сделать минимальным в том случае, если сильные ветра и ураганы в регионе не редкость. Такая структура уменьшит парусность крыши.

Тип кровли

На выбор угла ската влияет также тип будущей кровли. Односкатной крыше достаточно 20-30 градусов, двускатную можно сделать покруче, с углом 20-45 градусов.

Таким образом, мы видим, что нельзя однозначно ответить на вопрос: какой минимальный угол наклона крыши для металлочерепицы? Довольно много параметров нужно учесть, чтобы получить надёжную и практичную кровлю. Поэтому лучше решение этой задачи доверить профессионалам.

Минимальный угол наклона крыши из металлочерепицы

Угол наклона любой крыши существенно влияет на ее надежность и герметичность. Минимальный уклон кровли из металлочерепицы, по требованиям СНиП обязательно должен быть в диапазоне допустимых значений. Несоблюдение данного правила может повлечь за собой ряд непоправимых последствий.

Кровля из металлочерепицы имеет ряд характерных особенностей, связанных, прежде всего, со спецификой этого материала.

Кровельный материал

Металлочерепица как кровельный материал весьма популярна. Ее можно применять для обустройства крыш с различной геометрической формой. Она не оказывает большую нагрузку на конструкцию.

Монтаж металлочерепицы абсолютно не сложен и под силу любому кровельщику. Разнообразный спектр цветов этого материала очень удобен при создании любого дизайна. Выбирая ее необходимо обязательно учитывать уклон крыши.

Понятие уклона и его расчет

Уклон — это непосредственно угол наклона крыши в отношении уровня горизонта. При проведении кровельных работ является довольно существенным фактором.

Угол наклона любой крыши рассчитывают следующим образом. Расчет можно рассмотреть на примере прямоугольного треугольника. Например: ширина здания равна 10 метров, высота фронтона в коньке 3 метра.

Сторона с — ½ ширины. Значит а=3, с=4.

Из программы средней школы tg A=а/с. Итого  tg A=0,75.

Смотрим в интернете таблицу тангенсов. Величина угла 37 градусов.

В СНиП непосредственно прописаны значения минимального угла наклона кровли с учетом вида материала и климатических условий. Учитывая требования СНиП, минимальный уклон кровли, при длине ската в 6 метров, составляет 14 градусов.

Что влияет на выбор угла наклона ската

Уклон любой кровли предназначен для того, чтобы предотвратить скапливание на крыше снега или дождевой воды. Унифицированных углов наклона ската не бывает. На минимальный уклон оказывают влияние многие факторы. Их обязательно надо учитывать при проектировании конструкции. Это прежде всего:

• тип стропильной системы;
• климатические особенности;
• конфигурация крыши;
• предназначение чердачного пространства;
• внешний вид здания;
• финансовые возможности для выполнения кровельных работ.

Тип стропильной системы выбирают в зависимости от того будет ли крыша двускатной или четырехскатной.

Если на чердаке не планируется строительство жилого помещения, то не стоит делать подъем коньковой части и непосредственно увеличивать угол наклона ската. Когда чердачное помещение проектируется под жилье, то уклон должен быть максимальным.

Климатические факторы

Угол наклона ската выбирают, как правило, с учетом климатических условий той местности, где ведется строительство. А именно в зависимости от количества осадков и скорости ветра в данной местности.

• Нагрузка от ветра рассчитывается с учетом площади поверхности кровли. При этом будет нелишним предусмотреть силу ветра и возможность катаклизмов связанных с ним. Слишком крутая крыша, как правило, увеличивает парусность и может не выдержать сильную ветровую нагрузку. Специалистами рассчитано, что при уклоне крыши в 45 градусов, сила ветра на нее в 5 раз превышает ветровую нагрузку, воздействующую на кровлю с уклоном 11 градусов. Для монтажа такой кровли уйдет больше материала, что, несомненно, ударит по карману собственника.  При слишком незначительном уклоне порыв ветра может снести кровельный материал.

• Зимой снег скапливается непосредственно на скатах крыши. При определенном уклоне он сползает вниз. Если он небольшой, то крышу придется очищать во избежание повреждений стропильной системы. Учитывая СНиП, проекцию крыши необходимо выполнять с обязательным запасом прочности, во избежание возможной деформации металлочерепицы. Чем угол крыши круче, тем меньше возможности у снеговых пластов удержаться на ней. Но при этом вес кровли будет больше из-за увеличения количества кровельного материала. При большом угле возникает и проблема монтажа многоярусного водоотвода. Сложность в том, что на единицу длины сточной трубы приходится довольно большой участок кровли. Поскольку вода сходит очень быстро, сложнее подобрать трубу с нужным сечением. Единственный выход — монтировать водоотвод в несколько ярусов. А это дополнительные финансовые расходы.

• Значимым фактором, оказывающим влияние на выбор минимального угла наклона ската, является качество отопления дома и его теплоизоляция. Если теплоизоляция крыши выполнена некачественно, то снег на скатах не скапливается, поскольку он будет подтаивать и сползать вниз. Однако при хорошей теплоизоляции скоплений снега не избежать.

Минимальный уклон требует монтажа дополнительной гидроизоляции, чтобы предотвратить проникновение влаги. Для этого в места стыков наносится слой силиконового герметика.

Еще заранее, приобретая металлочерепицу, следует обратить особо пристальное внимание на рекомендации ее производителя.

Как правило, он рекомендует проектировать угол наклона от 12 градусов. Есть более прочный материал с возможностью монтажа и под углом 11 градусов. Такая металлочерепица выполнена с более гладкой поверхностью, что способствует хорошему скольжению. Если не учесть рекомендации производителя и выполнить кровлю с меньшим углом наклона ската, то в результате обильного снегопада может возникнуть риск обрушения кровли.

Минимальный угол наклона характерен для регионов с более теплым климатом, где количество осадков в виде снега и дождя минимально. При этом кровля прекрасно противостоит большим ветровым нагрузкам.

Особенно актуальна такая конструкция для районов, в которых число солнечных дней в году достигает максимума. Поскольку площадь крыши при таком уклоне меньше, то и нагрев ее в летнее время создает меньший дискомфорт жильцам этого дома.

Тем более что при меньшей площади крыши будет израсходовано меньшее количество металлочерепицы. А это довольно неплохой вариант экономии бюджета.

Поскольку в СНиП нет жестких требований относительно того, каким должен быть в действительности минимальный уклон кровли из металлочерепицы, то и выбирать его нужно согласно рекомендациям производителя этого материала. Как правило, его величина варьирует в диапазоне между 11 и 15 градусами.

Его увеличение влечет дополнительный расход металлочерепицы. Чрезмерное уменьшение требует дополнительной гидроизоляции и монтаж дополнительных конструкций для усиления. Поэтому оптимальным решением данной проблемы будет выбор среднего значения.

Рекомендуем к просмотру видео по теме:

строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

И такое не редкость. Итак, какой же он — минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном: все плюсы, минусы, рекомендации и тонкости строительства — здесь.

Давайте обратимся к официальным данным. Так, согласно СНиП, строительным нормам и правилам, крыть профнастилом можно любую крышу, скат которой имеет уклон не менее 8°. Только так осадки не смогут проникать сквозь стыки и места крепления. Шаг обрешетки при таком раскладе нужно делать 40 см.

Но 8° — это минимальный угол наклона для крыш хозяйственных и промышленных построек, а для жилых домов этот порог – 10°. Современные строительные фирмы и вовсе дают гарантии на свою работу только при условии, что они кроют профнастилом крышу с уклоном не менее 12°. А вот максимальный угол для крыши из профлиста может быть хоть 70°.

Поэтому для профилированного стального листа в качестве кровельного материала СНиП рекомендуют 20° уклона как самый оптимальный вариант. Но что делать, если вам необходимо построить почти плоскую крышу? Для гаража, хозпостройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет.

Уклон крыши 8° соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции.  Впрочем кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах. Все это — одно и тоже, разница только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

• Плоскими называют такие крыши, угол наклона которых не превышает 5°.
• Скатными — те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
• Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
• Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
• Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
• А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист должен быть уже снизу кровельного пирога – как перекрытие. Меняется принцип конструкции.

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

1. Меньший расход материала.
2. Более легкие и безопасные кровельные работы.
3. Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее узнайте, какая здесь высота снежного покрова, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветрами. В этих местностях опасна так называемая парусность кровли. Вы слышали или видели, как иногда по полям «гуляют» сорванные мощным ветром поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. Теперь представьте себе возможные последствия, если у вас буквально сорвет часть крыши. Помните, какой самый главный недостаток профнастила? Парусность!

Вот какие требования СНиП по этому поводу. При среднем значении ветровой нагрузки угол ската нужно делать 35-45°, а при сильном ветре – 15-25°. Там же, где сильные ветра – норма, угол наклона крыши из профлиста делайте близким к минимальному, чтобы снизить сопротивление ветра. Но и почти плоские кровли из этого материала рискуют быть легко сорванными, а потому полное отсутствие уклона в этом случае тоже не вариант. Вот довольно впечатляющая запись с видеорегистратора, где ветром срывает пологую крышу из профнастила:

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, её среднее значение – 23 кг/м, а снеговая — около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как известно, зимой бывает много. И такие хрупкие на первый взгляд снежинки на самом деле весят немало. Например, за одну зиму на плоской кровле может скопиться снега весом с целую роту солдат. Никакие стропила такое не выдержат, а потому в районах со значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался. Тогда в усилении стропил необходимости нет – осадки на таком покрытии уже не будут задерживаться, легко сползая вниз.

Вот карта, по которой вы сможете найти параметры для своей местности:

Для примера: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. Вот почему крыши домов в этом регионе всегда высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а в некоторых регионах его высота на кровлях иногда превышает больше метра. И хуже всего в этом случае приходится как раз кровле с минимальным уклоном.

Поэтому принимать решение, насколько малым делать угол крыши из профнастила, нужно взвешенно.

Первым делом обратите внимание, какие кровли у ваших соседей. Обычно они имеют почти одинаковый уклон, значение которого выведено опытным путем и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Но можно сделать проще. Вспоминаем школьный курс геометрии и считаем длину гипотенузы и катетов. Гипотенуза – это скат крыши, расстояние от конька до перекрытия – противолежащий катет, расстояние от середины перекрытия до нижней точки ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Другой, не менее распространенный, и верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину ширины здания, затем умножаем на 100.

Таким образом, уклон вашей крыши следует рассчитывать, исходя из четырех основных факторов:

1. Запланированного бюджета.
2. Предполагаемых снеговых нагрузок.
3. Среднего значения ветра.
4. Необходимости в полезном подкровельном пространстве.

И если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве.

Обычно минимальные уклоны крыши с усиленными стропилами делают у тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>гидроизоляция=>стропила=>утеплитель=>пароизоляция.

Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько бы минимальным не был уклон кровли, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. При этом нахлест листов (от 10 см до 20 см) необходимо закрепить стальными заклепками в верх волны. Рекомендуем сделать наложение в две волны.

Чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше остается полезная площадь материала:

• В пределах 15-30° уклона нахлест делайте 15-20 см.
• С углом 30° нахлест должен быть от 10 до 15 см.
• Если угол наклона меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
• При минимальном угле наклона 8° стыки между листами необходимо делать двойными, тщательно обрабатывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

зависимость угла наклона крыши от вида профнастила

Крыша никогда не бывает абсолютно плоской. Уклон требуется для того, чтобы на кровле не скапливалась вода. Кроме того, он облегчает уборку снега и льда. Наклон ската определяется множеством факторов.

Климатический фактор

Уклон односкатной крыши может находиться в довольно широких пределах. Это может быть и 5-6, и 60 градусов. Такой разброс обусловлен климатом местности, где ведется строительство. Если район северный, то необходимо учитывать зиму, «богатую» на обильные снегопады. Если уклон кровли в 30 градусов, то снег будет давить на крышу силой < 50 кг на один квадратный м. А если угол поднять до 40-45 и выше градусов, то снег вовсе не будет задерживаться на жилище. Поэтому в северных зонах целесообразно строить крыши покруче (в прямом значении слова). Для среднерусской равнины достаточно 25-30 градусов.

В регионах, где господствуют сильные ветра, обстановка с углом наклона односкатных крыш вырисовывается прямо противоположная. Ветровая нагрузка на кровлю не позволяет строить крышу с крутым скатом. Например, уклон в 11 градусов испытывает в 5 раз большее давление, чем скат в 45 градусов. Из-за этого в степях или, к примеру, в Приморском крае, славящихся сильными ветрами, большой уклон нецелесообразен.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия – битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% – это минимальный угол наклона крыши.

Минимальный уклон для крыш из профнастила

С условиями выбора наклона скатной крыши определено. Но нас интересует именно профнастил, а с этим кровельным материалом заморочек намного больше. И вот почему?

Угол наклона имеет разные единицы измерения. Это может быть градус, проценты и соотношения. К примеру, один градус равен по правилам 1,7%, но при этом 45° — это все 100%. Теми же правилами определено, что для крыш из профнастила оптимальный вариант уклона ее скатов — 25°. Но это не минимальный размер.

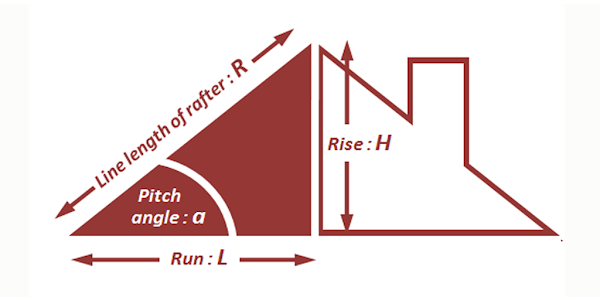

Сам же угол можно подсчитать, зная параметры самой крыши. Для этого нужно замерить высоту кровли от потолочного перекрытия до конька, а также ширину между двумя фронтонами. Теперь оба значения можно вставить в формулу:

I=h(1/2)L, где

• I – угол уклона ската;
• h – высота кровли;
• L – ширина.

Если конструкция кровли ломаная, то расчет усложняется, потому что придется учитывать каждый отдельный скат и вычислять среднее значение. Но сам угол наклона можно изменять, то есть, отходить от проектного расчетного значения. Для этого стоит только изменить высоту конька. Правда, в СниПах есть определенные нормы, которые обеспечивают надежность конструкции крыши. Нельзя вот так просто снизить или увеличить высоту кровли по своему усмотрению. Для этого используются коэффициенты. К примеру:

• Если минимальный градус уклона крыши равен 5, то для высоты конструкции можно использовать коэффициент 0,8.
• Для 15° — 0,26.
• Для 25° — 0,47.
• Для 30° — 0,59.
• Для 45° – 1,0.
• Для 60° — 1,78.

Порядок расчета стропил односкатной кровли

• Шаг 1. Выберите единицы измерения – мм, см, м, дюймы, футы.
• Шаг 2. Выберите тип отрисовки чертежей – монохромные, цветные.
• Шаг 3. Введите параметры дома – ширина, высота стен (высокой, низкой), толщина.
• Шаг 4. Особенности крыши – величина нижнего и верхнего свеса.
• Шаг 5. Параметры стропил – ширина и толщина доски, глубина горизонтального запила (сверху, снизу).
• Шаг 6. Проверка введённых значений и начало расчета стропил односкатной крыши.

Обозначения на чертежах

Оптимальные параметры стропил

Параметр, характеристика	Оптимальный диапазон
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см

Более подробную информацию по проектированию крыши и стропильной системы, в частности, можно найти на странице раздела «Расчет крыши онлайн».

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Самый маленький угол наклона скатов кровли из металлочерепицы равен 15 градусам (по данным некоторых производителей металлочерепицы — 14 градусам). При небольших уклонах некоторые производители рекомендуют промазать каждый стык листов герметичным и водостойким, не боящимся мороза составом. Однако опытным путем было выявлено, что более всего снег любит залеживаться на металлочерепичных крышах с уклоном от 20 до 35 градусов. Слишком малый уклон также плох – вода не успевает стекать с крыши, давя на кровлю и подтекая под стыки при слишком сильных ливнях. Несколько исправит ситуацию только выбор черепицы с увеличенной высотой волн.

Профлист (профнастил)

Ну, а минимальный уклон кровли из профлиста имеет несколько меньшее значение – 12 градусов. Маленькие углы наклона требуют двухволнового нахлеста, а углы от 15 градусов – нахлеста в 20 сантиметров. Шаг обрешетки увеличивается с увеличением уклона. У почти плоских крыш делают сплошную обрешетку, т. к. при скоплении большого количество снега может произойти прогиб кровли.

Гибкая черепица (мягкая кровля)

Обрешетка под гибкую черепицу представляет собой сплошное основание сделанное из листов фанеры или ОСП. Минимально допустимый уклон скатов для данного кровельного покрытия составляет не менее 11 градусов.

Материалы на битумной основе

Для таких мягких покрытий минимум составляет всего ничего – около двух градусов. Совсем маленький угол наклона требует увеличения количества слоев кровли (потому что для плоских крыш крайне важна хорошая влагозащита). Если же мы предусматриваем лишь 1 или 2 слоя покрытия, придется сделать наклон ската не менее 15 градусов.

Еврошифер (Ондулин)

Для этого материала минимальный уклон скатной кровли невелик, составляет он 11 градусов. Но при работе с ондулином на крышах с небольшим уклоном есть одно условие: нужна обрешетка сплошного типа.

Глиняная черепица и асбестоцементный шифер

Для данных кровельных материалов требуется уклон скатов равный 22 градуса. При этом нужно внимательно относится к расчету системы стропил, так как нагрузки от тяжелого материала будут немалыми. А если приплюсовать к ним слой снега или мощные порывы ветра, то и вовсе получим повышенные требования к опорной системе кровли. И еще надо отметить, что уменьшение уклона влечет за собой увеличение нагрузок на стропила.

Параметры, влияющие на уклон кровли

Схема расчета угла наклона крыши.

Уклон кровли из профлиста зависит от многих факторов, которые необходимо учитывать при монтаже не только профнастила, но и определения того, каким будет шаг элементов конструкции, какие условия крепления стропил, обрешетки.

Незначительный, минимальный уклон крыши можно делать в районах, где наблюдаются довольно сильные ветровые нагрузки. В таких местах проживания наблюдается парусность кровли из-за мощного ветра, а это может стать причиной ее срыва либо повреждения.

Даже самый прочный и дорогой профнастил не поможет, если основание ненадежное. Избежать этого можно путем укрепления стропил конструкции, использования дополнительного крепежа. Стоит уменьшить и шаг установки основных элементов каркаса, обрешетки.

А вот для районов, где предполагаются значительные снеговые нагрузки, уклон крыши может составлять до сорока пяти градусов, чтобы снег не задерживался на поверхности. Делать усиление стропил в таком случае нет необходимости, при таком уклоне нагрузки от снега вообще можно не брать в расчет.

Схема минимального уклона для различных видов кровли.

Минимальные уклоны и усиление стропил берут во внимание при монтаже крыши в районах с небольшими осадками и обильным количеством солнечных дней. Пирог такой кровли должен включать дополнительно теплоизоляционные материалы, чтобы снизить излишний нагрев внутренних помещений, обязательно наличие вентилируемого зазора. Тут же рекомендуется использовать специальные мембранные гидроизоляционные материалы, чтобы можно было защитить весь пирог кровли от протечек и повреждений.

Технология укладки профлиста на кровлю

Технология укладки профлиста на подготовленную крышу имеет свою специфику. Пирог такой конструкции представляет собой следующую комбинацию: профнастил – система стропил – утеплитель – гидроизоляционный слой – внутренняя обшивка. При этом шаг стропил будет зависеть от размера кровли, предполагаемых нагрузок, от типа материала, который используется для изготовления самих стропил.

Обрешетка кровли под профнастил может выполняться из дерева или металла.

Толщина теплоизоляционного слоя выбирается, исходя из климатических условий, необходимо обязательное наличие гидроизоляции и пароизоляции. Кроме этого, при небольших уклонах обязательно наличие между профнастилом и системой стропил вентилируемого зазора, который позволит не только обеспечить правильные эксплуатационные условия, но и уменьшить теплопотери. Не стоит забывать и про правильное устройство обрешетки.

При установке системы стропил важно соблюдать шаг, который может составлять от шестидесяти сантиметров до одного метра. В редких случаях, когда требуется усиление, шаг можно уменьшить до сорока сантиметров – тогда основание получится более крепким.

Профнастил укладывается непосредственно на обрешетку, крепление производится саморезами с резиновыми прокладками. Шаг крепления профнастила может быть различным, каждый саморез вкручивается в углубление волны, прилегающей в обрешетке.

Нахлест, который может составлять от ста миллиметров до двухсот, скрепляется при помощи стальных заклепок, шаг которых может быть различен. При нахлесте для небольшого уклона лучше всего выполнять перекрытие на две волны.

От чего зависит угол наклона односкатной крыши

Различают плоские (до 5 градусов к горизонтали), малоуклонные (5…30 градусов) и крутоуклонные (свыше 30 градусов) односкатные крыши. При этом плоские и малоуклонные крыши требуют устройства очень тщательной гидроизоляции и отвода воды – это связано с тем, что снег на таких поверхностях задерживается и начинает таять снизу, от тепла, излучаемого домом.

Снеговые и ветровые нагрузки

Эти параметры имеют большое значение при выборе угла наклона.

Считается, что с крыши, имеющей уклон менее 20 градусов, снег не сползает, остается лежать на поверхности. При большем уклоне сохранность снежного покрова зависит от типа кровельного материала. На крышах с углом наклона более 50 градусов снежный покров не задерживается, вне зависимости от покрытия, кроме определенных случаев (немедленное оледенение, сложные конструкции).

Необходимость учитывать вес снегового покрова связана с расчетом крыши на прочность, поэтому до начала проектирования необходимо уточнить снеговые нагрузки данного региона. Информацию можно найти в СП , раздел 10 «Снеговые нагрузки». Там же в разделе «Воздействия ветра» есть данные для расчета ветровой нагрузки.

Упрощенно «прикинуть» снеговую нагрузку можно по карте РФ (районирование территории по весу снегового покрова и ветровые районы). Следует понимать: эти данные упрощены и не учитывают возможных нюансов, связанных с преобладающими ветрами, характером местности и другими факторами.

Ветровая нагрузка считается в том числе с учетом высоты здания и зоны его расположения. Зона А – открытые пространства, зона В – лесные массивы, городская плотная застройка.

При высоте постройки менее 10 м допустимо не принимать во внимание ветровую нагрузку, за исключением зданий, расположенных на больших открытых пространствах.

При расчете оптимального угла наклона конструкции необходимо учитывать:

• для снижения ветровой нагрузки необходимо уменьшать угол ската;
• для снижения снеговой нагрузки (обеспечение соскальзывания снега) следует увеличивать угол.

Таким образом, принятое решение – компромисс между желанием избавиться от регулярной чистки крыши от снега и нежеланием заново настилать сорванное ветром покрытие. Примеры расчета с учетом снеговой и ветровой нагрузки показаны ниже.

Выбор типа покрытия

В зависимости от того, насколько круто скат наклонен к горизонтали, можно выбрать тот или иной кровельный материал. Иногда встречается обратная задача – кровельный материал уже выбран, теперь необходимо определить допустимый угол наклона.

Более детально перечислены допустимые и обычно применимые углы кровли для разных материалов в таблице ниже.

Внимание: для крутоуклонных крыш неприменимы тяжелые хрупкие материалы! Также необходимо учитывать надежность крепления отдельных элементов и правильно рассчитывать гидроизоляцию!

Вес кровельного материала можно принять ориентировочно по таблице ниже или выяснить самостоятельно у производителя/продавца.

Важно: при расчете стоит опираться на максимальную цифру, это даст необходимый запас прочности конструкции!

Утепление и гидроизоляция

Здесь только одно правило: чем меньше угол наклона крыши, тем тщательнее должна быть гидроизоляция. Так, для плоских и малоуклонных конструкций необходимо устраивать двухслойную изоляцию с тщательной проклейкой стыков и обязательной укладкой полотнищ (рулонов, пленки) внахлест с запасом не менее 20 см.

Утепление крыши зависит от региона проживания, его температурного диапазона, планируемой эксплуатации помещений под кровлей, отопления здания в целом и других нюансов. Расчет теплоизоляции здесь подробно излагаться не будет.

Тип и удельный вес выбранных материалов необходимо определить заранее, это требуется для расчета сборной нагрузки от «кровельного пирога» на общую конструкцию и несущие стены.

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профлиста и марки профнастила

Марка профлиста	Уклон кровли, град.	Шаг обрешетки	Величина нахлеста листов в ряду
НС-8	Более 15о	Сплошная	Две волны
НС-10	до 15о	Сплошная	Две волны
более 15о	300 мм	Одна волна
НС-20	до 15о	Сплошная	Одна волна
более 15о	500 мм
С-21	до 15о	300 мм	Одна волна
более 15о	650 мм
НС-35	до 15о	500 мм	Одна волна
более 150	1000 мм	Одна волна
НС-44	до 15о	500 мм	Одна волна
более 150	1000 мм	Одна волна
Н-60	не менее 8о	3000 мм	Одна волна
Н-75	не менее 8о	4000 мм	Одна волна

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Угол ската крыши из профлиста

Большинство владельцев частных строений предпочитает сооружать крышу под профилированные листы с углом в 12–20° и поступает совершенно верно. Как утверждают производители, уклон менее 12° приемлем только для промышленных зданий.

В случае с промышленными объектами разрешается использовать профлист, даже если крыша наклонена на 8°. Правда, этот материал должен быть особенным — с дополнительными рёбрами жёсткости.

Минимальный уклон крыши из профлиста приближен к 5 градусам

В СНиП указано, что профилированными листами допустимо крыть кровлю с минимальным наклоном в 5–7°. Но в этой ситуации придётся использовать герметик для продольных и поперечных швов между металлическими профилями.

При малом уклоне крыши, крытой профнастилом, от осадков и прочих неприятностей может спасти только увеличение нахлёста между листами. Степень наложения отрезков материала друг на друга растёт по мере уменьшения угла наклона.

Угол наклона крыши из профнастила влияет на величину нахлёста между листами

Специалисты советуют делать выбор в пользу большего угла наклона кровли, нежели меньшего. Пологой крыше свойственно собирать много грязи, к тому же монтировать на неё профнастил довольно сложно.

По максимальному значению угол наклона крыши из профнастила правилами не ограничивается.

При желании под профилированные листы можно строить крышу даже с уклоном скатов в 70°. Преграда для реализации этого проекта бывает только одна — плохие погодные условия в регионе.

Параметры, влияющие на уклон кровли

Стоит также помнить, что увеличение угла кровли повысит «парусность» конструкции крыши. Большой уклон может сыграть злую роль. Даже не сильный порыв ветра может сорвать кровельную конструкцию. Вообще при проектировании кровли учитывают несколько параметров:

• Среднегодовое количество осадков. Чем выше данный показатель, тем больше уклон кровли. Этот параметр учитывают в регионах со снежной зимой. В районах с обильными снегопадами необходимо устанавливать крышу под большим уклоном, чтобы снежный вал спокойно сходил с её поверхности и не создавал повышенное давление на конструкцию стропильной системы.
• Материалы изготовления кровли. Для каждого материала существует свои рекомендации. Например, обычный шифер укладывают под углом не менее 25°.
• Количество и сила ветров.

Также на уклон кровли может повлиять наличие чердачного помещения. При обустройстве чердака угол уклона кровли увеличивают, при этом он не должен превышать 30°. Оптимальным угол для кровли находится в промежутке 10 – 20°.

Если заниматься укладкой кровли самостоятельно следует ознакомиться с минимальными значениями уклона кровельного материала рекомендуемого производителями.

Битумная наплавляемая кровля

Для данного типа кровельного материала нет точных рекомендаций по минимальному уклону кровли. Однако максимальное значение ограничивается 25°. Специалисты вообще не рекомендует выходить за пределы 15° уклона, так как это сильно усложнит монтаж.

Шифер

Минимальное значение для шифера или асбестоцементного листа составляет 25°. Это значение подходит для усиленного профиля. Для обычного шифера это значение равно 35°. При этом необходимо учитывать то, что величина нахлеста верхних рядов будет напрямую зависеть от данного параметра. Чем он выше, тем больше нахлест.

Металлочерепица

Когда рассчитывают, какой уклон должен быть у односкатной крыши покрытой металлочерепицей, в расчет берут герметизацию кровельного материала. При угле равном 10 – 20° необходимо герметизировать все стыки и швы между листами металлического профиля. Минимальный уклон для данного типа материала равен 10°.

Битумная гибкая кровля

Для данного материала минимальная величина уклона равняется 11°. Это минимальное значение,  при котором укладывают битумную гибкую кровлю. При величине уклона до 18° подкладочный слой укладывается сплошным настилом. Если угол кровли превышает данное значение, то подкладку расстилают только по боковым сторонам, дополнительно изолируя отверстия.

Похожие записи:

Какой наклон должен быть у канализационной трубы Какой напор воды должен быть в квартире по закону Какой герметик лучше для деревянного дома Какой потолочный плинтус выбрать и какие они бывают

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Калькулятор угла наклона крыши — расчет уклона кровли онлайн

Как рассчитать угол наклона для двухскатной крыши особенности и формулы расчета

Какие есть цвета металлочерепицы для крыши

Рассмотрим каждый пункт более подробно .

Ветровые нагрузки

Россия — огромная страна, и климатические условия в различных её регионах сильно отличаются.

Ветер, дождь и снег — это факторы, которые оказывают решающее значение при выборе угла наклона. Посмотрите на карту ветров по всем регионам России. Найдите свой город и определите, в какую зону он попадает.

Если вы живете в регионе где круглый год дуют сильные ветра, то крыша с большим углом наклона — не ваш вариант. У крыш со скатами более 45° очень высокая парусность (парусность — свойство предмета воспринимать кинетическую энергию ветра).

При сильном штормовом ветре такую крышу может запросто оторвать от стропильной системы .

Интересный факт! Увеличение угла уклона крыши с 30° до 60° увеличивает ветровую нагрузку в пять раз.

В районах с сильной ветровой нагрузкой рекомендуется делать скаты с уклоном 30°- 42°. Почему не меньше? Ведь так мы значительно уменьшим ветровую нагрузку. Да потому, что для плоских крыш сильный ветер тоже нежелателен.

В такой конструкции ветер стремится приподнять крышу. задувая в зазоры между стропилами и кровельным материалом.

Снеговые нагрузки

На наши крыши каждую зиму падает огромное количество снега. В отдельных регионах России снеговая нагрузка может достигать просто фантастических цифр — до 500 кг на квадратный метр кровли.

Сколько килограмм снега ляжет на квадратный метр вашей крыши, вы можете найти в СНиП

Если вы живете в местах, где обильные снегопады длятся всю зиму, то стоит обратить внимание на крыши с углом наклона 45°. Факт! Крыши с углом наклона 45° являются самоочищающимися

Снег и вода на такой крыше не задерживаются вообще

Факт! Крыши с углом наклона 45° являются самоочищающимися. Снег и вода на такой крыше не задерживаются вообще.

В том случае, если снегопады сопровождаются сильными ветрами, можете уменьшить угол до 35°- 40° (сильный ветер будет сдувать часть снега).

Не следует делать скат с углом наклона больше 45°. Да, чем больше угол, тем меньше снеговая нагрузка, но в этом случае увеличивается площадь кровли, а с ней растет и вес крыши. Вес всей этой конструкции несут на себе стены. а лишняя нагрузка им и вовсе ни к чему.

Крыша Шале с углом наклона кровли 45°. Дома с такими крышами строят в горах, где обильные снегопады и частые температурные перепады не редкость.

Особенностью крыш шале являются большие выносы свесов и козырьков. Козырьки и выносы шале накрывают террасы, которые окружают дом.

В странах, где дожди — редкость, а снег выпадает раз в сто лет, постройка двухскатных крыш с большим углом наклона — неоправданная трата денег. Пример — страны Ближнего Востока, где этот параметр редко превышает 20 C .

Организация подкрышного пространства

Если географическое положение вам позволяет сэкономить на материалах и сделать плоскую крышу (односкатную) (2° — 7°) или пологую (3°-10°), то учтите, что свободного пространства между коньком и потолочным перекрытием хватит только на небольшое техническое помещение или чердак.

Двухскатная же крыша, с углом наклона 30° — 45°. дает возможность обустроить мансарду или даже жилые комнаты.

От величины угла будет зависеть полезная площадь вашей мансарды. Чем больше угол, тем больше у вас пространство для маневра.

Обратите внимание! Есть у двухскатных крыш один недостаток — большие потери тепла. Это логично — чем больше площадь кровли, тем больше тепла уходит в атмосферу

Вид кровельного материала

Рассмотрим самые популярные виды кровельных материалов и рекомендуемый под их укладку угол наклона крыши:

1. Шифер — не менее 22°. Если сделать его меньше, вода будет попадать в зазоры;
2. Металлочерепица — не менее 14°. Со слишком пологого ската ветер может сорвать листы;
3. Профнастил — не менее 12°. Материал прилегает к стропильной системе плотнее, чем металлочерепица, поэтому угол можно уменьшить;
4. Битумная черепица — до 15°. Если сделать угол больше, то черепица, приклеенная на мастику, может в жаркие дни отставать от кровли и сползать вниз. Мне этот довод кажется надуманным, ведь такую черепицу еще крепят к обрешетке кровельными гвоздями;
5. Рулонные кровельные материалы. изготовленные на основе того же битума. Угол их укладки может варьироваться от 3° до 25° — все зависит от количества слоев. Чем больше слоев, тем на более пологую крышу их можно класть.

Подробную информацию о таком кровельном материале, как ондулин. читайте в следующей нашей статье.

А здесь Вы найдете инструкцию по строительству беседки с двускатной крышей.

Как правильно рассчитать уклон

Угол наклона измеряется в градусах и процентах. Первая величина абсолютна. Горизонтальная плоскость соответствует 0 градусов, вертикальная – 90 градусов. В процентах величину вычисляют для удобства расчетов других параметров крыши.

Рассчитывается процентная доля несколько иначе. В такой шкале минимальным значением – 0 процентов, будет минимально допустимый наклон – 14 градусов. Максимальное значение – 100% будет соответствовать максимально допустимому углу уклона кровли из металлочерепицы – 45 градусов.

Соотношение между двумя величинами приводят в таблицах, поэтому затруднений это не вызывает.

При проектировании крыши важен не угол наклона как таковой, а его связь с дистанцией между мауэрлатом и коньком и длиной стропильной ноги. Соотношение определяется формулой I = (H/(0,5L)) ×100, где:

• I – уклон в %;
• H – высота конструкции от конька;
• L – ширина крыши;
• 0,5 – поправочный коэффициент.

Например, при проекции крыши со свесом 12 сантиметров и высоте конька 1,5 метра, угол наклона составляет (1,5/ (0,5+12)) *100=25%.

Когда рассчитывают наклон односкатной крыши, поправочный коэффициент опускают.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крыши Источник

Угол кровли к основанию, град.	Величина под нахлест, мм.
10 – 15	Не менее 200
15 – 30	150 – 200
30 – 90	100 – 150

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешётка Источник

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*	Угол наклона, град.	Расстояние между досками обрешётки, мм.
менее 15	Не более 15	сплошная обрешётка
15 – 30	Не более 15	сплошная обрешётка
Не более 15	До 500
30 – 50	Не более 15	До 500
Не более 15	До 1000
50-70	Не более 10	До 3000
70 и более	Не более 10	До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т. д.

Разные виды профнастила Источник

Подготовительные работы

Прежде всего определимся, как выполнить расчет количества шифера на крышу. Делается это довольно просто – для начала берут два значения площади: кровли и листа. Их вычисление сводится к нахождению площади прямоугольника, то есть высоту умножают на длину. Затем значение первой площади делится на второе. Полученное в результате количество АЦЛ при покупке материала увеличивают на 10%, чтобы обеспечить требуемый при их монтаже внахлест.

Можно поступить иначе – принимать во внимание не общую площадь АЦЛ, а полезную: это меньше примерно на 0,32 м 2 .

Не торопитесь освобождать купленные АЦЛ от заводской упаковки – их необходимо хранить в горизонтальном положении вплоть до начала монтажа крыши из шифера.

Чтобы обеспечить герметичность кровельной конструкции на стропила настилается гидроизоляция, скажем, толь, рубероид. Есть и более современный вариант защиты от влаги – гидробарьер, представляющий собой подкровельную перфорированную пленку с крошечными ячейками. Она предотвращает попадание атмосферных осадков в подкровельное пространство, более того, не допускает образования конденсата. Обязательно необходимо отметить, что монтаж шифера проводят на скатных крышах с уклоном, начиная от 10⁰.

Для кровель с уклоном 25⁰ герметизация шифера необязательна, так как заданный угол предупреждает попадание влаги под кровлю.

Асбоцементные листы , поэтому особое внимание следует уделить . Для этой конструкции используют деревянные бруски шириной 5,0–7,5 см. К качеству древесины предъявляют повышенные требования. Она должна быть:

• сухой, так как после того как сырая обрешетка высохнет, крепления могут ослабиться;
• не ниже 2-го сорта, поскольку для брусков с сучками после установки даже незначительная нагрузка представляет реальную опасность.

Обрешетку устанавливают с шагом в 53 см в направлении, параллельном коньку, начиная от кромки ската. В случае ее устраивают со значительно меньшим расстоянием между брусками, нередко обрешетка может быть сплошной. После чего подготовку основы под кровлю можно считать законченной.

К монтажу подготавливают и асбоцементные листы: смотря на то, какой вариант укладки выбран, делается разметка, просверливаются отверстия под крепления, обрезаются лишние волны и углы.

Желательно, чтобы после обрезки была больше 60 см – так он сохранит свою прочность. Излишек длины лучше убрать за счет увеличения нахлеста.

Хочется обратить ваше внимание на организацию водостока. Этим вопросом лучше заняться до начала укладки покрытия. Решить эту задачу будет значительно проще до, чем после монтажа кровельного материала.

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

Высота конька может меняться в зависимости от угла наклона

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

• Стропильная система;
• Гидроизоляция;
• Контробрешетка;
• Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

• Стропильная система;
• Гидроизоляционный слой;
• Утеплитель;
• Пароизоляция;
• Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Ветровая нагрузка, расчёт

Наибольшую опасность для покрытия крыши профлистами представляют ветер и снег. Нередки случаи срыва целых скатов кровли при возникновении сильного порыва ветра. Скопление снега может деформировать профнастил, ослабив его к наступлению летнего сезона. Лавинообразное падение снега может привести к повреждению авто, либо же травме находящегося под карнизом жильца.

При проектировании крыши важно знать в общем особенности местного климата, подробно розу ветров и значение ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Снег и ветер несут наибольшую опасность для покрытия крыши Источник

Обратив внимание на карту зон ветрового давления РФ можно заметить, что наибольшее ветровое давление создаётся преимущественно в приморских зонах, у берегов чёрного, каспийского, баренцева морях. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг/м².

Карта с зонами ветрового давления РФ Источник

Чтобы рассчитать ветровую нагрузку, действующую непосредственно на кровлю, необходимо кроме знания расчётного ветрового давления, иметь значение коэффициента, учитывающего аэродинамику, который часто принимают максимальным 0,8 и высотный коэффициент, зависящий от высоты здания и открытости территории.

Определение высотного коэффициента:

Высота здания, м	Открытая территория	Небольшие города с высотой окружающих зданий более 10 м.	Города, с высотой окружающих зданий более 25 м.
До 5	0,75	0,5	0,4
5 – 10	1	0,65	0,4
10 – 20	1,25	0,85	0,53

Таким образом, при расчёте крыши, к примеру, в тверской области на открытой местности, для дома высотой 9 метров, ветряная нагрузка будет равна: 32*1*0,8 = 25,6 кг/м²

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

II.

Прочтите следующий текст

Крыши

Крыша – это верхнее покрытие здания, которое проливает дождь или снег, сохраняя внутреннюю часть здания сухой. Крыши могут быть «скатными», «куполообразными», «пологими» или «плоскими»; однако крыши редко бывают по-настоящему плоскими. Плоские крыши обычно встречаются на конструкциях промышленного / коммерческого типа, тогда как низкие уклоны встречаются на сборных или стальных конструкциях. Скатные крыши – это основной дизайн жилых распространенным типом плоской кровли для промышленных / коммерческих сооружений является сборка традиционной сборной кровли и сборка защищенной кровельной мембраны. Самыми популярными кровельными мембранами являются 4-слойный, 2-слойный модифицированный битум и однослойные, такие как эластомеры и термопласты, водостоки обеспечивают сток для дождя и снега.

Форма и наклон крыши часто являются результатом конструкции, материальных ограничений и / или климатических условий. Конструкции крыш в мягком климате или при небольшом количестве осадков обычно имеют плоскую крышу и дренаж на внешней стене; Пример жилой плоской кровли – кирпичная кладка на юго-западе Америки. В северном климате, где температура опускается ниже нуля, мы видим большие расходы как на плоскую, так и на скатную крышу. Потребность в более высоком термическом сопротивлении будет определять тип конструкции крыши, а также спецификацию гидроизоляционной мембраны v . В регионах с большим скоплением снега, таких как Buffalo USA или Montreal Canada, требуется минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши. Мы часто видим уклон крыш, превышающий 45 или 50 градусов. Дренаж на крышах с холодным климатом обычно устанавливается внутри помещений, а не на внешней стене, как мы видим в южном слива во внутреннюю часть предотвращает замерзание водостока. Известно, что вес накопившегося снега вызывает серьезные повреждения конструкций, циклическое замораживание и оттаивание разрушает конструкцию плоской крыши, а также конструкцию скатной крыши. Мигрирующая вода в период оттепелей попадает в пустоты, затем замерзает и расширяется. Ежедневное повторение этого эффекта цикла в конечном итоге приводит к повреждению черепицы и / или мембраны.

III. Ответь на вопросы.

1. Какова функция крыши?

2. Какие типы крыш вы знаете?

3. Где обычно встречаются плоские крыши?

4. Что можете сказать о скатных крышах?

5. Почему важно учитывать климатические условия при проектировании кровли?

IV. Завершите заявления.

и наклон кровли зависят от …

2. В северном климате на тип конструкции крыши будут влиять …

3. Минимальный уклон 4 дюйма на 12 дюймов (4/12) поверхности крыши требуется в …

4. Миграция воды в период оттепелей вызывает повреждение черепицы и мембраны как …

V. Прочтите следующий текст.

Здания спроектированы таким образом, чтобы соответствовать проектным требованиям.К наиболее важным требованиям к конструкции относятся следующие:

A. Атмосферостойкость – не пропускает ветер, пыль и осадки.

B. Конфиденциальность – обеспечить визуальный контроль.

C. Поверхность – обеспечивает поверхность для деятельности.

D. Безопасность – не подпускайте злоумышленников.

E. Огнестойкость – предотвращение распространения огня.

F. Структура выдерживает нагрузки.

G. Теплоизоляция – модифицирует прохождение тепла.

H. Звукоизоляция – контроль передачи звука.

J. Moisture – контролирует прохождение влаги.

VI. А) заполните таблицу

элемент	основные функции
этаж внешняя стена внутренняя стена крыша

B) Используйте таблицу, чтобы составить следующие утверждения:

Функция нижнего этажа включает обеспечение поверхностей для деятельности.

C) Посмотрите на примеры:

– Крыша и внешние стены спроектированы так, чтобы выдерживать нагрузки.

– Наружная стена действует как теплоизолятор.

– Перегородка позволяет зданию обеспечивать визуальную защиту.

Теперь ответьте на эти вопросы:

а) Что позволяет жильцам?

– для сохранения сухости

– конфиденциальность

– для согрева

– для защиты от огня

б) Какие элементы разработаны?

– для контроля уровня шума

– для выдерживания снеговых нагрузок

– влагостойкость

c) Какие элементы действуют?

– теплоизолятор

– звукоизолятор

– фильтр для отделения внутреннего пространства от внешней среды.

VII. Читать текст

: 2016-11-02; : 759 | |

Смотрите также

• Как называется колючка с розовым цветком
• Характеристики водяных фильтров
• Для получения разрешения на строительство что нужно
• Примыкание рулонной кровли к парапету
• Современные материалы для строительства частного дома
• Как узнать кто собственник земельного участка по кадастровому номеру
• Таблица расчета сечения провода по мощности
• Как построить насест для кур своими руками
• Выписка на земельный участок
• Пропитка или морилка что лучше
• Шумоизоляция для квартир

Уклон кровли из металлочерепицы. Минимальный и оптимальный угол.

Назад

Уклон кровли из металлочерепицы. Минимальный и оптимальный угол.

Каким должен быть уклон кровли из металлочерепицы — важная задача, которую предстоит решить планируя и реализуя проект.

Выбор металлочерепицы в качестве кровли — правильное решение. Это удачное сочетание цены, характеристик и внешней привлекательности. Остается скорректировать конструкцию крыши так, чтобы металлочерепица прослужила долго, надежно и без дополнительных затрат. Для этого необходимо знать специфику металлочерепицы и климат, в котором ее будут эксплуатировать.

Кратко про металлочерепицу

Металлочерепица, это листы оцинкованной стали с полимерным покрытием, которым была придана форма волны, напоминающая классическую черепицу. Лист металла покрывается слоем цинка, пассивируется, грунтуется под основу для полимерного покрытия. Финальный этап — нанесение цветного или декоративного полимерного покрытия.

Содержание цинка в металлочерепице защищает металл от сквозной коррозии. Чем выше его содержание г/м2 (Zn100, Zn140, Zn200 и т.д.), тем дольше она прослужит.

Полимерное покрытие формирует внешний вид металлочерепицы. Оно дает дополнительную защиту стали от коррозии и механических повреждений (град, снег, ветки и т. д.). Разные типы полимерных покрытий обладают уникальными свойствами, которые надо учесть при выборе кровельного материала.

Высота и форма профиля влияют на жесткость металлочерепицы. Более жесткий лист выдерживает большую нагрузку и подходит для скатов с минимальным углом наклона.

Необходимо отметить, что компания Metipol дает гарантию от 10 до 20 лет на металлочерепицу и профнастил из окрашенной стали бренда Metipol™.

Что влияет на уклон кровли из металлочерепицы?

Градус уклона крыши из металлочерепицы определяется с учетом нескольких ключевых показателей. Взяв их во внимание, можно добиться максимальной эффективности кровли и минимизировать затраты:

• Толщина стали и содержание цинка в листе металлочерепицы
• Тип полимерного покрытия
• Высота профиля и жесткость листа
• Размер листа
• Сила ветра и количество осадков в регионе
• Стропильная система крыши и опалубка

Технические особенности металлочерепицы приведены выше. Уделим внимание природе и конструкции крыши.

Ветер — нагрузка на металлочерепицу

Любая плоскость обладает парусностью. Уже на этапе проекта необходимо учесть силу и направление ветра на участке строительства.

Если на местности не бывает сильного ветра, можно ставить крышу любой геометрии и с любым углом уклона. Слабый поток не будет нагружать плоскости скатов.

И наоборот, сильный ветер и частые порывы усложняют задачу. Чтобы снизить давление на кровлю, нужно ставить крышу с небольшим уклоном. Наименьшее сопротивление ветру снимет нагрузку с металлочерепицы и несущей конструкции. Если это невозможно, придется делать усиленные стропила и опалубку. А металлочерепицу следует стелить используя дополнительные крепления.

Осадки — нагрузка на металлочерепицу

В регионах с обильными снегопадами уклон крыши из металлочерепицы будет зависеть от стропильной системы и теплоизоляция крыши.

При слабой термоизоляции снег будет быстрее таять и не задержится на отдающей тепло кровле. Хорошая теплоизоляция, наоборот, не отдаст тепло через крышу. Снег будет спокойно накапливаться, а нагрузка на металлочерепицу и стропила вырастет в разы. Поэтому несущая конструкция с минимальным углом скатов должна быть усилена. Кровля с высоким уклоном снизит сцепление снега с металлочерепицей и его давление на крышу.

Минимальный градус наклона скатов металлочерепицы в дождливых областях потребует максимум внимания к гидроизоляции всех стыков, точек крепления и системе водоотвода.

Минимальный и оптимальный уклон кровли для металлочерепицы

Прежде чем перейти к минимальному и оптимальному углу наклона крыши из металлочерепицы, нужно зафиксировать базовые значения:

• Уклон кровли измеряется в градусах или процентах
• Наклон ската кровли рассчитывается относительно линии горизонта.
• 0 градусов — значение для абсолютно плоской крыши. По факту, никогда не применяется. Крайнее значение 1,5-2 градуса для отвода воды.
• Диапазон углов наклона для крыш из металлочерепицы, который заявляют производители — 11-45 градусов.

Минимальный угол наклона

Когда речь идет о крыше из металлочерепицы, мы сразу отбрасываем вариант с плоской кровлей. Стелить плоскую кровлю с выраженным профилем, это непрактично, неэффективно и, как минимум, странно.

Некоторые производители металлочерепицы декларируют минимальный наклон скатов для своей продукции в 11 градусов. Опытные строители не рекомендуют стелить кровлю под таким углом, но современные технологии профилирования металлочерепицы позволяют работать с наклоном в 10-12 градусов. Самый распространенный минимум — 14 градусов.
Проектируя минимальный уклон кровли, необходимо:

• Увеличить нахлест листов металлочерепицы в местах стыков.
• Сделать дополнительную гидроизоляцию, чтобы не допустить просачивание дождевой воды и тающего снега под кровлю.
• Увеличить частоту обрешетки и усилить стропила в регионах со снежными зимами. Скопления снега могут продавить слабую конструкцию
• Использовать металлочерепицу, которая имеет технические рекомендации для соответствующего угла наклона.
• Использовать металлочерепицу на основе толстой стали, с высоким содержанием цинка и жестким профилем.

Оптимальный угол наклона

Оптимальный уклон кровли из металлочерепицы составляет 20-30 градусов для двускатных и односкатных крыш. Это лучшее сочетание физических свойств и затрат на установку. При таком наклоне, металлочерепица эффективно отводит дождевую воду, а снегу будет сложнее удерживаться на скатах. Ветер не создает сильное давление и не парусит плоскости, деформируя листы металлочерепицы.

Экономика при установке кровли под углом 20-30 градусов также наиболее эффективна. Обрешетка и стропильная система не требуют усиления, как для кровли с минимальным уклоном. Площадь покрытия металлочерепицей значительно ниже чем расчет материала для крыши с углом в 45 градусов.

В качестве резюме. Планируя уклон кровли для металлочерепицы стоит учесть качество материала, рекомендации производителя и климатические условия. Эти условия нужно сопоставить с собственными пожеланиями и бюджетом на металлочерепицу и надежную несущую конструкцию.

Metipol рекомендует обратиться к нашим партнерам в вашем регионе, чтобы купить металлочерепицу с гарантией до 20 лет.

Назад

Похожие статьи

Минимальный уклон кровли для металлочерепицы. Минимальный уклон кровли из металлочерепицы

Черепица – кровельный материал из обожженной глины, пластика или металла.

Металлочерепица считается одним из самых надежных и долговечных материалов, благодаря своим характеристикам, таким как износостойкость, практичность и достойный внешний вид. Благодаря ей, возможно обновить старую крышу. Для этого не нужно убирать отслужившие материалы – наоборот, они будут служить дополнительной гидроизоляцией. Для правильного монтажа рассчитывают минимальный уклон кровли из металлочерепицы.

Металлочерепицы является одним из самых долговечных и прочных материалов.

Что такое уклон?

У многих возникает вопрос, что же такое уклон. Уклон – угол наклона ската к горизонту. Чем больше углы, тем круче крыши. Чтобы рассчитать уклон, надо высоту конька разделить на 1/2 ширины здания, а чтобы выразить данную величину в процентах, умножить ее на 100. Например, при ширине здания 10 м и высоте конька 4 м уклон будет равен: 4: 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножим на 100: 0,8*100=80%.

Минимальный напрямую зависит от погодных условий в регионе. Уклон от 40 градусов и выше применяется в районах, где преобладают осадки. В регионах с сухим климатом – в пределах 5-25 градусов.

Минимальный уклон

Металлочерепицу можно монтировать на всех типах конструкций зданий. Но существует одно ограничение: минимальный угол уклона ската не должен быть меньше 14 градусов.
При таком угле ветровые нагрузки будут минимальными, но нагрузка от выпавшего снега, наоборот, максимальной, так как он не сможет скатываться из-за небольшого уклона. При минимальном уклоне можно сэкономить на кровельном материале. В данном случае несущую прочность кровли можно увеличить применением более частой обрешетки, которая при уменьшении шага между ее элементами создает подушку прочности для металлочерепицы.

Инструкция по работе

При работе необходимо соблюдать некоторые правила. Листы нужно укладывать на ровное место, высота стопки не должна превышать 1 метра. Брать листы можно только в защитных рукавицах. При перемещении материала необходимо брать его за край линии штамповки. Обязательно нужно следить, чтобы ветер не сорвал незакрепленные листы ни на земле, ни на кровле. Передвигаться по металлочерепице нужно в обуви с мягкой подошвой, наступать на гребень волны нельзя. Перед монтажом нужно сделать чертеж и разложить по нему листы, чтобы определить необходимое количество.

Подготовительные работы

После установки стропил нужно сделать контрольный обмер скатов, чтобы не было отклонения от проекта. При небольшом дефекте прямоугольности (до 10 мм) их нужно скрыть с торцов с помощью доборных элементов. Для устранения влаги из подкровельного пространства между металлочерепицей и гидроизоляцией устанавливают обрешетку, чтобы создать вентиляционный зазор, высота которого 40 мм. В подшивке свесов необходимо оставить зазоры шириной 50 мм, а в уплотнителе конька освободить отверстия.

По стропилам горизонтально раскатывают рулоны гидроизоляции, начиная от карниза провис должен составлять 20 мм. Между полотнищами делают нахлест 150 мм. Затем проводят работы по теплозвукоизоляции, для этого маты или плиты устанавливаются враспор между стропилами. На внутренней поверхности стропил степлером закрепляют полотнища пароизоляционной пленки, которые укладываются внахлест и герметично соединяются клейкой лентой.

Устройство обрешетки

Обрешетка устанавливается из одинаковых досок и брусков, обработанных антисептиком, которые набиваются на расстоянии шага черепицы. В первую очередь к стропилам сверху гидроизоляции от конька к карнизу прикрепляют спадающие бруски. Затем к ним горизонтально крепятся доски обрешетки. В зависимости от типа металлочерепицы, расстояние между первой и серединой второй доски составляет 300 мм или 350 мм, а между серединами всех остальных досок – 350 мм или 400 мм. Саморезы закручиваются между гребней соседних волн, обязательно ниже линии штамповки на 10-15 мм.

До монтажа карниза устанавливают держатель желоба для водостока. Сам карниз крепится до металлочерепицы вдоль нижнего края ската самосверлящими винтами с плоской головкой.
Стык карнизов осуществляется с нахлестом 50-100 мм. В ендовах, вокруг дымоходов и т.д. выполняется сплошная обрешетка. По сторонам коньковой планки прибиваются по две доски дополнительно. Планку ендовы нижней крепят в места внутреннего стыка скатов к обрешетке, делая при этом нахлест 100-150 мм.

Монтаж металлочерепицы

При обмерах ската учитывают, что металлочерепицу укладывают на обрешетку так, чтобы ее край выступал наружу не более чем на 40 мм. Превышать максимальный размер нельзя, чтобы не деформировать лист. При длине ската более 6-7 м листы разбивают на два и более куска с нахлестом 150-200 мм. Существует формула, по которой можно высчитать нахлест. Для этого длина нижнего листа должна быть равна 0,2 + величина шага черепицы * число шагов черепицы по скату. Для расчета по этой формуле подходит металлочерепица длиной от 3 м до 5 м.

Существует инструкция по монтажу, в которой сказано, что если сделать свес очень длинным, он провиснет. А если сделать, наоборот, коротким, то под него будет попадать вода, снег и т.д. Если выбрать неправильный шаг обрешетки, кровля провалится.

Укладку листов можно начинать с левой и с правой стороны. При монтаже слева следующий лист устанавливают под последнюю волну предыдущего листа и крепят к обрешетке специальными саморезами 4,8х28 мм с резиновой изолирующей прокладкой. Рекомендуется до выравнивания по карнизу в первую очередь закрепить по три-четыре листа самонарезающим винтом на коньке. И уже затем окончательно прикрепить к обрешетке. На каждый квадратный метр необходимо 6 шурупов, по краю лист прикрепляется только в каждой второй волне.

Профильные листы ввинчивают в прогиб волны профиля под поперечной волной перпендикулярно к металлочерепице самонарезающими винтами размером 4,5х19 и 4,8х25,35 мм с окрашенной восьмигранной головкой. По краю лист крепится только в каждой второй волне, на каждый квадратный метр необходимо 7 самонарезающих винтов.

Установка ендовы и конька

После устанавливают верхнюю ендову, которая крепится в верх волны листа кровельными саморезами. Планку следует устанавливать строго по шнуру на расстоянии 200-300 мм. При этом нельзя допустить повреждения нижнего желоба.

После установки всех листов и закрепления уплотнительной прокладки коньковыми элементами с нахлестом 100 мм закрывается кровельными саморезами 4,8х80 мм на каждой второй профильной волне. Между коньком и листами устанавливают специальную профильную уплотнительную прокладку, которая крепится к обрешетке тонкими оцинкованными гвоздями. Для вентиляции используют вентилятор конька, который прикрепляют саморезами к коньку, а стык обрабатывают герметиком. Торцы фасонного конька закрывают декоративной заглушкой.

Инструкция по монтажу будет неполной без некоторых правил. Категорически запрещается:

• крепить металлочерепицу в верхний прогиб волны;
• излишне закручивать саморезы;
• использовать молоток;
• использовать гвозди и саморезы без уплотняющих прокладок;
• использовать монтажную пену в качестве подконьковых и ендовых уплотнителей;
• пользоваться углошлифовальной машиной типа болгарки.

Для резки листов применяют электрические высечные ножницы или ножницы по металлу. Стальную стружку и другой мусор убирают только мягкой щеточкой. Чтобы предохранить лист от коррозии, необходимо все царапины, обнаруженные во время монтажа, сразу закрасить специальной краской. Через три месяца после начала эксплуатации необходимо подтянуть все крепежные саморезы.

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом.
Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

1. Возможность применения того или иного вида кровельного покрытия.
2. Конструкция, состав и сечение элементов стропильного каркаса.
3. Способность крыши эффективно отводить осадки.
4. Стоимость кровельный работ.
5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала.
Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать.
При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов.
Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

Строительное понятие «уклон» связано с наклоном крыши. Это угол размещения ската к горизонтальной поверхности . Меньший градус угла делает скат крыши более крутой. Расчет угла строится на принципе: высота коньковой доски делится на 0,5 ширины помещения, в процентном соотношении – умножить на 100. Наглядно: ширину 20 м и высоту 5 м делим и получаем 0,5, умножаем на 100 и получаем 50%.

На минимальный угол наклона влияют климатические условия местности. Уклон от 30 градусов используется в регионах с обильными атмосферными осадками. В засушливых областях строятся кровли с уклоном 10-25 градусов.

Строительный материал – металлочерепица – используется при строении зданий разных сложностей. Исключение – минимальный угол наклона для металлочерепицы составляет от 14 градусов, не меньше. Такой наклон способен выдерживать сильные порывы ветра, в отличие от снега, не имеющего возможности скатываться с такого небольшого ската.

Минимальный уклон позволяет сэкономить на строительных материалах. Надежность и твердую основу кровли создаст деревянная обрешетка , небольшое расстояние между ее досками сделает крепление металлочерепицы прочным.

Несколько советов по установке и координировании минимального угла наклона крыши

1. Пласты металлочерепицы следует класть на безупречно ровную поверхность , высота ряда не может быть больше одного метра
2. Брать пласты следует в строительных перчатках, защищающих руки от повреждения
3. Держать пласт нужно за края
4. Надежно крепить металлочерепицу к обрешетке строительными саморезами
5. Ходить по крыше из металлической черепицы в специальной мягкой обуви, не повреждающей поверхность кровли, не ступать на волны черепицы
6. Нарезку металлочерепицы следует проводить по предварительной схеме, отмерив нужные размеры листов

Предварительные процессы:

1. Стропильная система должна быть полностью готова. Измеряем скаты
2. Существующие погрешности треугольной формы устраняем доборными деталями
3. Избавиться от влаги между металлочерепицей и утеплительным слоем рекомендуется благодаря обрешетке (высота 0,4 сантиметра)
4. Оставляем зазоры в 0,5 сантиметров в обшивке карниза
5. На стропильные доски стелим гидроизоляцию. От края карнизной доски гидроизоляция должна иметь обвис 0,2 сантиметра. Стыки гидроизоляции стелим с нахлестом в 15 см.
6. Утепляем крыши специальными плитами. Укладываем их между стропильными досками
7. Наносим следующий слой – пароизоляцию

Детальное ознакомление на видео в соседней вкладке.

Монтаж обрешетки

Обрешетка – важный элемент кровли. Она устанавливается на стропильную систему. Состоит из одинаковых досок. Они обрабатываются предварительно антисептическим раствором. Расстояние между досками, лежащими с краю от карниза — 30-35 сантиметров, последующих – 35-40 сантиметров. Металлочерепица крепится к обрешетке на впадинах волн.

К карнизной доске привинчивается водосточная труба , обеспечивающая равномерный сток дождевых вод. Карниз устанавливается на краю металлочерепичной кровли саморезами с плоской головкой. Совпадение строится нахлестом в среднем в 7 сантиметров. Сплошная обрешетка используется возле дымоходной трубы. Ендова устанавливается во внутренних стыках кровли (нахлест – в 10-15 сантиметров).

Дополнения по монтажу крыши и обустройстве ее минимального уклона

Монтаж крыши предусматривает комплексный процесс, и избежать важных нюансов просто невозможно:

1. Нельзя монтировать металлочерепицу в верхний изгиб волны
2. Саморезы ввинчивать не туго
3. Не стоит применять молоток
4. Саморезы ввинчивать со специальной подкладкой
5. При нарезке металлочерепицы нужно использовать электрические ножницы или другие специальные инструменты (не применять болгарку)
6. Не стоит использовать строительную пену

Уклон кровли формируется благодаря строению стропил, именно они создают угол. Подробности монтажа кровли и установки ее минимального угла смотрите на видео в соседней вкладке.

Черепица – кровельный материал из обожженной глины, пластика или металла.

Металлочерепица считается одним из самых надежных и долговечных материалов, благодаря своим характеристикам, таким как износостойкость, практичность и достойный внешний вид . Благодаря ей, возможно обновить старую крышу . Для этого не нужно убирать отслужившие материалы – наоборот, они будут служить дополнительной гидроизоляцией. Для правильного монтажа рассчитывают минимальный уклон кровли из металлочерепицы.

Металлочерепицы является одним из самых долговечных и прочных материалов.

Что такое уклон?

У многих возникает вопрос, что же такое уклон. Уклон – угол наклона ската к горизонту. Чем больше углы, тем круче крыши. Чтобы рассчитать уклон, надо высоту конька разделить на 1/2 ширины здания, а чтобы выразить данную величину в процентах, умножить ее на 100. Например, при ширине здания 10 м и высоте конька 4 м уклон будет равен: 4: 5 = 4/5 = 0,8. Чтобы выразить в процентах, умножим на 100: 0,8*100=80%.

Инструкция по монтажу будет неполной без некоторых правил. Категорически запрещается:

• крепить металлочерепицу в верхний прогиб волны;
• излишне закручивать саморезы;
• использовать молоток;
• использовать гвозди и саморезы без уплотняющих прокладок;
• использовать монтажную пену в качестве подконьковых и ендовых уплотнителей;
• пользоваться углошлифовальной машиной типа болгарки.

Для резки листов применяют электрические высечные ножницы или ножницы по металлу. Стальную стружку и другой мусор убирают только мягкой щеточкой. Чтобы предохранить лист от коррозии, необходимо все царапины, обнаруженные во время монтажа, сразу закрасить специальной краской . Через три месяца после начала эксплуатации необходимо подтянуть все крепежные саморезы.

Наша огромная страна располагается в разных климатических зонах. Если на Крайнем Севере и Дальнем Востоке сильный ветер и снег, то на Юге России может быть дождь и ветер. Нужен очень ответственный подход к выбору кровельного материала и расчёту наклона крыши вашего дома. Наиболее практичным является выбор металлочерепицы потому, что она недорогая, долговечная и красивая. А вот зависит от предполагаемой ветровой нагрузки и, типичных для вашего региона, атмосферных осадков. Так какими же должны быть минимальные углы наклона вашей крыши из металлочерепицы? На этот вопрос и нужно ответить.

В современном строительстве используются самые разнообразные кровельные покрытия, но одним из самых популярных материалов заслуженно считается металлочерепица. Во многих странах издавна изготовляли такой материал, как черепица. Поэтому использование металла, не только удешевляет конечную стоимость изделия, но и служит гармоничным продолжением древних традиций. К высоким техническим характеристикам металлочерепицы относятся:

• использование оцинковки листа и его покрытие прочными, полимерными красками с целью придания антикоррозионных свойств;
• широкий выбор цветовых архитектурных решений;
• технологичность и простота монтажа кровли, не требующая применения специальных инструментов и приспособлений;
• легкость материала, позволяющая монтировать его на большой высоте и в условиях сложных стропильных конструкций;
• отсутствие большой нагрузки на стропила из-за небольшого веса листа;
• при относительно тонком листе , он выдерживает достаточно большие нагрузки, поскольку имеет рёбра жёсткости.

Все перечисленные свойства позволяют использовать это покрытие в сложных климатических условиях. Чтобы рассчитать количество материала, нужно знать минимальный угол наклона крыши из металлочерепицы.

Как определить угол наклона крыши в вашем регионе

Для расчёта прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный.
Надо учесть ряд обстоятельств, в числе которых:

1. проектируемое количество скатов;
2. используемое подкровельного пространства;
3. Показатели экономичности;
4. вес конструкции.

Казалось бы, чем круче скат, тем лучше, но это ведёт к увеличению расхода материала и повышенному весу, а также к большой ветровой нагрузке на сооружение. Поэтому и существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой наклон, около 10-12 градусов, имеет свои недостатки, которые требуют увеличения рядности обрешётки и усиления стропил, в связи с возросшей снеговой нагрузкой. Кроме того, следует позаботиться об улучшенной гидроизоляции и необходимости увеличить нахлест листов. Это делается с целью предотвращения протечек на стыках при пологих скатах. Кровли такой конструкции наилучшим образом подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период пологие крыши меньше прогреваются, что создаёт в жилище комфортные условия для существования.

Крутые скаты, в пределах от 30 до 45 градусов, более подходят для регионов с более низкими температурами и частыми снегопадами, но при этом надо учитывать возрастающую ветровую нагрузку на кровлю и здание в целом. Важным является и учёт прочностных характеристик металлочерепицы, которые закладывает производитель материала. Крепить листы, в случае крутых скатов, надо чаще, чем обычно, потому, что они склонны к сползанию под действием силы тяжести. Чем больше угол наклона крыши, тем более трудоёмкой при монтаже и менее экономичной она получится.

Какой же оптимальный угол наклона кровли рекомендуют производители этого строительного материала ? После проведённых испытаний, предприятия, выпускающие металлочерепицу, рекомендуют использовать её при наклоне ската от 11 до 45 градусов. При этом наиболее приемлемым является угол наклона от 12 до 22 градусов. Строительные нормы и правила не дают чётко выраженных рекомендаций по этому поводу, но предпочтительным, при длине ската около 6 метров, является угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия крыши, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.

Что такое минимальный уклон и как его определить

В зависимости от климатической зоны , архитектурного решения и эстетических предпочтений хозяев жилища, возводят крыши следующих типов:

• крыша многощипцового типа со сложной и стройной конструкцией;
• крыша сводчатого вида, как элемент национальной культуры в зодчестве;
• крыша вальмовая, сложное четырёхскатное сооружение;
• крыша шатровая, сочетание равнобедренных треугольников;
• крыша двускатная, широко распространённая и проверенная временем;
• крыша односкатная, применяемая, в основном, для технических и подсобных помещений или как элемент более сложной конструкции.

Многощипцовые и сводчатые крыши мало подходят для использования металлочерепицы, которая используется лишь в элементах этих конструкций. Тогда как вальмовые крыши довольно широко используются в и характеризуются выбором минимальных углов наклона в пределах от 22 до 45 градусов. Шатровая кровля используется как декоративный элемент , и угол наклона равнобедренных треугольников находится в прямой зависимости от площади, покрываемой шатром. Этот конструктивный элемент очень экономичен в изготовлении, а угол наклона колеблется в пределах от 35 до 45 градусов.

Одна из самых популярных крыш, двускатная. Производитель рекомендует соблюдать минимальные углы наклона кровли в пределах от 12 до 14 градусов. Учитывая суровый климат, можно рекомендовать расширить эти пределы от 14 до 22 градусов уклона скатов. Именно при таких характеристиках кровля хорошо противостоит возможным сильным ветрам, а также представляет собой практически монолитную конструкцию , препятствующую проникновению влаги в подкровельное пространство здания.

Для односкатных крыш минимальные углы наклона колеблются в пределах от 11 до 14 градусов, поскольку большие углы наклона создают опасность срыва крыши при разнонаправленных порывах ветра. В климатических условиях России нужно придерживаться минимального наклона скатов от 14 до 22 градусов.
При строительстве в равнинной или гористой местности, необходимо учитывать ландшафт и розу ветров, в зависимости от времени года.

В выборе типа крыши вкусовые пристрастия каждого человека играют решающую роль. Каждому хочется построить дом так, чтобы он был красивым, удобным и служил долгие годы . Крыша венчает здание и ей особое внимание потому, что она не только украшает, но и защищает от воздействия агрессивной среды . Чтобы она служила долгие годы, нужно правильно её спроектировать и грамотно построить. А чтобы сэкономить, нужно выбрать правильный уклон этой крыши для металлочерепицы, учитывая климатические условия вашего региона.

• Почему кровля не должна быть слишком пологой
• Минимально допустимый и оптимальный уклон для металлочерепицы
• Особенности конструкции стропильной системы
• Монтаж кровли из металлочерепицы
  • Какие понадобятся материалы и инструменты
  • Сборка утепляющего пирога
  • Монтаж металлочерепицы

Минимальный угол наклона крыш из металлочерепицы – один из важнейших параметров , учитывать который при разработке проекта стропильной системы дома следует обязательно. Надежной и долговечной кровля получится только при условии соблюдения рекомендуемых производителем нормативов.

Почему кровля не должна быть слишком пологой

Между конечной стоимостью крыши и углом ее наклона существует прямая связь. Чем положе скаты, тем меньше уходит материала на устройство стропильной системы и сборку кровельного пирога . Однако очень уж маленьким угол наклона стропил делать нельзя. Иначе зимой на крыше будет скапливаться слишком много снега.
Если же нагрузка превысит максимально допустимые значения, кровельное покрытие может просто не выдержать. Кроме того, очень пологие крыши из металлочерепицы на частных домах в большинстве случаев смотрятся не слишком гармонично. Нельзя устроить под ними и удобного чердака либо мансарды.

Крыши из металлочерепицы – практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал характеризуется высокой несущей способностью, устойчивостью к механическим повреждениям внешним факторам среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики оказывает влияние конструкция кровли, в том числе правильно выбранный минимальный уклон. В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом.
Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкцией производителя. От него зависит:

1. Возможность применения того или иного вида кровельного покрытия.
2. Конструкция, состав и сечение элементов стропильного каркаса.
3. Способность крыши эффективно отводить осадки.
4. Стоимость кровельный работ.
5. Вес кровельного пирога.

Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции. Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Расчет уклона кровли

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала.
Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Оптимальный угол наклона для металлочерепицы

Выбор конструкции кровли

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать.
При выборе крутизны ската учитывается:

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов.
Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

1. Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
2. Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
3. Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Шаг между стропилами в зависимости от уклона

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Видео-инструкция

Угол наклона любой крыши существенно влияет на ее надежность и герметичность. Минимальный уклон кровли из металлочерепицы, по требованиям СНиП обязательно должен быть в диапазоне допустимых значений. Несоблюдение данного правила может повлечь за собой ряд непоправимых последствий. Кровля из металлочерепицы имеет ряд характерных особенностей, связанных, прежде всего, со спецификой этого материала.

Кровельный материал

Металлочерепица как кровельный материал весьма популярна. Ее можно применять для обустройства крыш с различной геометрической формой. Она не оказывает большую нагрузку на конструкцию. Монтаж металлочерепицы абсолютно не сложен и под силу любому кровельщику. Разнообразный спектр цветов этого материала очень удобен при создании любого дизайна. Выбирая ее необходимо обязательно учитывать уклон крыши.

Понятие уклона и его расчет

Уклон — это непосредственно угол наклона крыши в отношении уровня горизонта. При проведении кровельных работ является довольно существенным фактором. Угол наклона любой крыши рассчитывают следующим образом. Расчет можно рассмотреть на примере прямоугольного треугольника. Например: ширина здания равна 10 метров, высота фронтона в коньке 3 метра.

Сторона с — ½ ширины. Значит а=3, с=4. Из программы средней школы tg A=а/с. Итого tg A=0,75. Смотрим в интернете таблицу тангенсов. Величина угла 37 градусов. В СНиП непосредственно прописаны значения минимального угла наклона кровли с учетом вида материала и климатических условий.

Учитывая требования СНиП, минимальный уклон кровли, при длине ската в 6 метров, составляет 14 градусов.

Что влияет на выбор угла наклона ската

Уклон любой кровли предназначен для того, чтобы предотвратить скапливание на крыше снега или дождевой воды. Унифицированных углов наклона ската не бывает. На минимальный уклон оказывают влияние многие факторы. Их обязательно надо учитывать при проектировании конструкции. Это прежде всего:

• тип стропильной системы;
• климатические особенности;
• конфигурация крыши;
• предназначение чердачного пространства;
• внешний вид здания;
• финансовые возможности для выполнения кровельных работ.

Тип стропильной системы выбирают в зависимости от того будет ли крыша двускатной или четырехскатной. Если на чердаке не планируется строительство жилого помещения, то не стоит делать подъем коньковой части и непосредственно увеличивать угол наклона ската. Когда чердачное помещение проектируется под жилье, то уклон должен быть максимальным.

Климатические факторы

Угол наклона ската выбирают, как правило, с учетом климатических условий той местности, где ведется строительство. А именно в зависимости от количества осадков и скорости ветра в данной местности.

• Нагрузка от ветра рассчитывается с учетом площади поверхности кровли. При этом будет нелишним предусмотреть силу ветра и возможность катаклизмов связанных с ним. Слишком крутая крыша, как правило, увеличивает парусность и может не выдержать сильную ветровую нагрузку. Специалистами рассчитано, что при уклоне крыши в 45 градусов, сила ветра на нее в 5 раз превышает ветровую нагрузку, воздействующую на кровлю с уклоном 11 градусов. Для монтажа такой кровли уйдет больше материала, что, несомненно, ударит по карману собственника. При слишком незначительном уклоне порыв ветра может снести кровельный материал.

• Зимой снег скапливается непосредственно на скатах крыши. При определенном уклоне он сползает вниз. Если он небольшой, то крышу придется очищать во избежание повреждений стропильной системы. Учитывая СНиП, проекцию крыши необходимо выполнять с обязательным запасом прочности, во избежание возможной деформации металлочерепицы. Чем угол крыши круче, тем меньше возможности у снеговых пластов удержаться на ней. Но при этом вес кровли будет больше из-за увеличения количества кровельного материала. При большом угле возникает и проблема монтажа многоярусного водоотвода. Сложность в том, что на единицу длины сточной трубы приходится довольно большой участок кровли. Поскольку вода сходит очень быстро, сложнее подобрать трубу с нужным сечением. Единственный выход — монтировать водоотвод в несколько ярусов. А это дополнительные финансовые расходы.

• Значимым фактором, оказывающим влияние на выбор минимального угла наклона ската, является качество отопления дома и его теплоизоляция. Если теплоизоляция крыши выполнена некачественно, то снег на скатах не скапливается, поскольку он будет подтаивать и сползать вниз. Однако при хорошей теплоизоляции скоплений снега не избежать.

Минимальный уклон требует монтажа дополнительной гидроизоляции, чтобы предотвратить проникновение влаги. Для этого в места стыков наносится слой силиконового герметика.

Еще заранее, приобретая металлочерепицу, следует обратить особо пристальное внимание на рекомендации ее производителя. Как правило, он рекомендует проектировать угол наклона от 12 градусов. Есть более прочный материал с возможностью монтажа и под углом 11 градусов. Такая металлочерепица выполнена с более гладкой поверхностью, что способствует хорошему скольжению. Если не учесть рекомендации производителя и выполнить кровлю с меньшим углом наклона ската, то в результате обильного снегопада может возникнуть риск обрушения кровли. Минимальный угол наклона характерен для регионов с более теплым климатом, где количество осадков в виде снега и дождя минимально. При этом кровля прекрасно противостоит большим ветровым нагрузкам.

Особенно актуальна такая конструкция для районов, в которых число солнечных дней в году достигает максимума. Поскольку площадь крыши при таком уклоне меньше, то и нагрев ее в летнее время создает меньший дискомфорт жильцам этого дома. Тем более что при меньшей площади крыши будет израсходовано меньшее количество металлочерепицы. А это довольно неплохой вариант экономии бюджета. Поскольку в СНиП нет жестких требований относительно того, каким должен быть в действительности минимальный уклон кровли из металлочерепицы, то и выбирать его нужно согласно рекомендациям производителя этого материала. Как правило, его величина варьирует в диапазоне между 11 и 15 градусами. Его увеличение влечет дополнительный расход металлочерепицы. Чрезмерное уменьшение требует дополнительной гидроизоляции и монтаж дополнительных конструкций для усиления. Поэтому оптимальным решением данной проблемы будет выбор среднего значения. Рекомендуем к просмотру видео по теме:

Долговечность и качество кровли напрямую зависит от правильного подбора материала покрытия. Не последние по важности критерии выбора – внешний вид и соответствие экологическим нормам. Среди специалистов давно укрепилось мнение, что металлические кровли в полной мере отвечают этим требованиям.

Из трёх типов металлического кровельного материала выгодно выделяется покрытие из профилированного листа имитирующее натуральную черепицу – металлочерепица.

Её основа – рулонная сталь, покрытая алюмоцинковым составом для сопротивления вредным воздействиям окружающей среды. Для повышенной устойчивости финишным слоем на металл дополнительно нанесено полимерное покрытие
. В этой статье вы узнаете, как рассчитать угол кровли для металлочерепицы и какие факторы воздействуют на кровельное покрытие.

Достоинства и недостатки металлочерепицы

Доступная цена и повышенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующее место на рынке продаж кровельных материалов.

Положительными сторонами её применения являются:

• лёгкий вес – около 5 кг/м2
  , как следствие отсутствие необходимости возводить сложную стропильную систему;
• не требует особых навыков при монтаже;
• износостойкость;
• длительный срок службы;

• нарядный и праздничный вид, подходящий для любых дизайнерских разработок.

Из недостатков пользователи и специалисты чаще всего отмечают:

• повышенную шумность
  во время дождя или града;
• необходимость в использовании снегозадержателей из-за лавинообразного схода снега;
• большое количество крепёжных элементов, находящихся под прямым воздействием атмосферных осадков;
• требуется устройство заземления для защиты от накапливания статического электричества.

ОБРАТИТЕ ВНИМАНИЕ!

Необходимо обратить внимание, что существует разновидность металлочерепицы с дополнительным защитным слоем в качестве посыпки из крошки натурального камня
. В отличие от классического напыления, это композитное покрытие придает солидный внешний вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели
металлочерепичных кровель во многом зависят от:

• необходимого минимума толщины стального листа – не менее 0.4 мм
  . При малом уклоне покрытие с толщиной меньше 0.4 мм может не выдержать снеговой нагрузки. Увеличение уклона, для снижения этого фактора воздействия, увеличивает возможность повышенной ветровой нагрузки, что также отрицательно сказывается на металле тоньше указанной величины;
• возникающей коррозии от возможных повреждений при транспортировке или непрофессиональной работе с применением шлифмашины при резке листов. Важно
  в тех случаях, когда невозможно обойтись без использования болгарки место обрезки обработать защитным составом;

• обязательного наличия противоконденсатного экрана из гидроизоляционной плёнки. Необходимо знать
  , что в качестве такого антиконденсатного материала нельзя применять супердифузионную защитную мембрану, поскольку её использование подразумевает более частое и длительное воздействие влаги на внутреннюю поверхность листа.

Какие факторы оказывают воздействие на крышу?

Основные факторы, негативно воздействующие на состояние и долговечность
металлочерепицы, подразделяются на три вида:

Кратковременные

• вес людей и стройматериалов, при устройстве и обслуживании кровли;
• нормативные снеговые нагрузки;
• температурные климатические воздействия;
• ветровые нагрузки.

Длительные

• снеговые нагрузки ниже установленной нормы;
• воздействие вследствие деформации несущего основания.

Особые

• сейсмические воздействия;

Правильный расчёт всех составляющих при устройстве стропильной системы гарантированно обеспечивает сопротивление металлочерепичного покрытия максимально допустимым перегрузкам.

Листы профилированного металла обладают достаточной жёсткостью, поэтому при монтаже не требуется сплошной обрешётки. Но при устройстве стропильной системы необходимо верно рассчитать шаг и угол наклона стропильной ноги.

Угол наклона крыши для металлочерепицы

Минимальный угол
наклона крыши из металлочерепицы составляет 10 градусов.

Допустимый уклон
металлочерепичной крыши может составлять значения в пределах от 10о до 90о.

В выборе оптимального уклона нужно учитывать, что при слишком малом наклоне будет затруднительно использование чердачного пространства.

В случае большой высоты здания могут появиться трудности с выходом на крышу для проведения технических мероприятий. От повышения угла наклона происходит увеличение площади поверхности, что негативно отразится на конечной стоимости материалов и выполненных работ.

Правильный расчёт
параметров угла наклона невозможен без учёта
таких составляющих:

• какая из моделей гофрированной поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данные о минимально допустимом уклоне;

• какая конструкция подразумевается — односкатная или двухскатная;
• возможность уборки снега
  после устройства крыши.

Приняв во внимание эти условия, не имея дополнительных вводных в виде особой климатической зоны, можно принять за основу оптимального уклона при длине ската около 6 м. п. величину в 22 градуса.

Данной цифры нет в технических документах по устройству крыш, она получена опытным путём в результате наблюдений за эксплуатируемой металочерепичной поверхностью.

Как выбрать угол крыши для металлочерепицы?

Как правильно рассчитать оптимальный уклон?

Для точного расчёта угла наклона необходимо знать два размера:

• высоту стропильной конструкции
  , иначе говоря, вертикальное расстояние от верха парапета, на который опирается стропильная нога, до конька;
• ширину самого дома
  .

Для односкатной кровли уклон будет составлять величину, полученную от деления высоты конструкции на расстояние ширины дома. В случае расчёта двухскатной крыши берётся высота и делится на половину ширины дома. Поскольку принято уклоны выражать в процентном соотношении то полученная цифра умножается на 100.

Для получения более точного результата использовать в качестве точки отсчёта расстояния до конька не плиту перекрытия, как многие ошибочно считают, а именно верх парапета
, как основания для опоры стропил.

На практике существуют варианты устройства кровель, минимальный уклон для металлочерепицы меньше 10 градусов. К таким исключениям применяются особые рекомендации по строительству.

Шаг металлочерепицы в зависимости от угла наклона кровли

В виду повышенной снеговой нагрузки делается усиленная конструкция стропильной системы с устройством сплошной обрешётки
. На неё при соблюдении всех норм укладывается водоизоляционный ковёр. При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

Полезное видео

Предлагаем вам посмотреть видео-пособие по самостоятельному замеру углу крыши:

Металлочерепица считается одним из самых удобных и популярных кровельных материалов. Отличаясь высокой несущей способностью, прочностью, простотой монтажа, металлочерепица мало подвержена механическим воздействиям. Планируя выкладку материала, следует высчитать правильный уклон для металлочерепицы и соблюсти технологические тонкости монтажа. Тогда крыша будет служить долго и не потребует скорого подновления.

Что такое уклон, оптимальные значения угла ската

Уклон кровли – важная определяющая конструкции, образовываемая углом, обрезанным плоскостью перекрытия и кровельным скатом. Выражается показатель в процентах или градусах, вычисляется путем деления высоты конька на 1/2 ширины строения. Угол наклона кровли из металлочерепицы регламентируется СНиП и инструкцией поставщика. От показателя зависят такие факторы, как:

1. Применение кровельного покрытия на крыше.
2. Способность крыши эффективно отводить природные осадки, противостоять ветрам и другим климатическим явлениям.
3. Цена кровельных работ.
4. Масса кровельного пирога.

Достаточно новое покрытие, металлочерепица, не так жестко регламентируется стандартами. Поэтому производитель часто сам советует показатель минимального угла, опираясь на технические характеристики продукции. Расчет производится по толщине листа, несущей способности основы и метода выкладки кровельного покрытия. Однако существуют оптимальные значения, на которые следует опираться:

• При скате в 6 метров длины минимальный уклон по СНиП должен быть не менее 14°.
• Допустимый уклон кровли из металлочерепицы должен находиться в пределах 14-45°.
• Оптимальная величина угла 22°, этого показателя достаточно для нормального отведения осадков при площади скатов менее 6 метров.

Выбор уклона кровли не всегда отличается простотой, потому опираясь на показатели СНиП, следует принять во внимание такие рекомендации по обустраиваемой крутизне ската:

1. Уровень снеговой нагрузки в регионе строительства. Для определения показателя нужно взять информацию из справочника и высчитать среднегодовое количество в зимний период. Чем толще снеговой покров, тем больше уровень наклона, в противном случае снеговая масса будет задерживаться на крыше, что приведет к деформации листов.
2. Ветровая нагрузка – показатель также зависит от особенностей региона. При максимальной интенсивности ветровых потоков угол наклона обустраивается небольшой, что снижает парусность скатов.

Совет! В расчет принимается также количество ураганов, смерчей и других природных катаклизмов. Информация берется из справочников.

Особенности металлочерепичных крыш с малым уклоном

Самый низкий показатель угла наклона ската 14°, но опытные кровельщики укладывают материалы и при расчетах угла в 10-14°. А для обеспечения надежности кровельного ковра и снижения риска протечек выполняются следующие действия:

• Увеличивается частота реек в обрешетке за счет снижения межстропильного шага.
• Усиливается система стропил посредством частой или сплошной обрешетки.
• Значительно повысить количество нахлестов! Несмотря на рекомендации производителей по горизонтальному нахлесту в 8 см, вертикальному в 10-15, нахлест увеличивается на ширину волны. Благодаря такому способу повышается прочность кровельного ковра и исключается риск протечек на крыше малого ската.
• Тщательно изолировать места стыков герметиком на силиконовой основе.

Совет! Все предпринимаемые меры имеют временный характер, поэтому визуальный осмотр крыши раз в год не повредит.

Определение уклона кровли по геометрическим размерам или в градусах

Формула расчета крутизны ската для крыши из металлочерепицы по размерам, например, для двускатной крыши рассчитывается по следующей формуле: I = H/(1/2L), где:

• I — нужный угол для металлочерепицы;
• H – расстояние от границы перекрытия до конька, то есть показатель высоты стропильной конструкции;
• L – размеры ширины строения.

Чтобы найти процентное соотношение, полученный показатель i умножается на 100. А для выражения в градусах следует воспользоваться тригонометрической функцией или найти значение в соответствующей таблице:

градусы	%	градусы	%	градусы	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7,0	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23,0	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Важно! Данный тип расчета подходит для одно-, двухскатных крыш. Для односкатной берется во внимание вся длина пролета. В случае обустройства кровельного ковра с наличием нессиметричного ската, угол крыши рассчитывается по расстоянию от точки проекции конькового элемента до перекрытия для каждого ската по отдельности.

Оптимальный угол для кровли с наличием сложных конструктивных элементов принимается в расчет поправочный коэффициент для проекции по горизонтальному направлению:

• Угол кровли 1: 12 (7°) – К = 1,014;
• 1:10 (8°) = 1,020;
• 1:8 (10°) = 1,031;
• 1:6 (13°) = 1,054;
• 1:5 (15°) = 1,077;
• 1:4 (18°) = 1,118;
• 1:3 (22°) = 1,202;
• 1:2 (30°) = 1,410.

Критерии выбора угла наклона

Высчитывая угол наклона крыши для металлочерепицы, нужно знать, что малая крутизна имеет свои достоинства:

1. экономичность расхода материалов;
2. снижение весовой массы кровельного ковра, показателя парусности листов, что минимизирует риск появления дефектов при шквальных ветрах;
3. удобство и простоту обустройства систем водоотведения.

Но есть и недостатки, если наклон крыши минимальный, то:

1. необходимо максимально герметизировать стыки, так как практически полное отсутствие слива повышает возможность проникновения влаги через точки крепления;
2. придется чаще убирать снеговые завалы на крыше, чтобы металлочерепица не подвергалась повышенной нагрузке;
3. необходимость обустройства мощной обрешетки потребует просчета несущей способности основания и усложнит крепление кровельных элементов;
4. под плоской крышей не всегда есть возможность обустройства просторных жилых/нежилых помещений.

Но если уклон крыши большой, например в 45°, то, несмотря на свободный сход снегового покрова, увеличена масса покрытия, из-за чего листы попросту сползают. Выход – упрочнение крепежа и неукоснительное соблюдение технологии монтажа кровельного ковра. Кроме того, когда угол наклона крыши из металлочерепицы слишком крутой, увеличивается расход кровельного материала, как и при обустройстве фигурных скатов.

Чтобы не просчитывать, какой угол будет лучше, берите за основу рекомендации опытных кровельщиков: для односкатных крыш составляет 20-30°, для двухскатных – 25-45°. И небольшой совет: при обустройстве обрешетки с частым шагом получается некая амортизационная подушка, упрочняющая кровельный ковер. Зная формулу расчета, легко просчитать разные варианты крутизны скатов и решить, какому углу отдать предпочтение, в зависимости от погодных, климатических условий и финансовой составляющей: как ни крути, на крыши с минимальным уклоном расход материала меньше.

Угол наклона любой крыши существенно влияет на ее надежность и герметичность. Минимальный уклон кровли из металлочерепицы, по требованиям СНиП обязательно должен быть в диапазоне допустимых значений. Несоблюдение данного правила может повлечь за собой ряд непоправимых последствий.
Кровля из металлочерепицы имеет ряд характерных особенностей, связанных, прежде всего, со спецификой этого материала.

Металлочерепица как кровельный материал весьма популярна. Ее можно применять для обустройства крыш с различной геометрической формой. Она не оказывает большую нагрузку на конструкцию.
Монтаж металлочерепицы абсолютно не сложен и под силу любому кровельщику. Разнообразный спектр цветов этого материала очень удобен при создании любого дизайна. Выбирая ее необходимо обязательно учитывать уклон крыши.

Понятие уклона и его расчет

Уклон — это непосредственно угол наклона крыши в отношении уровня горизонта. При проведении кровельных работ является довольно существенным фактором.
Угол наклона любой крыши рассчитывают следующим образом. Расчет можно рассмотреть на примере прямоугольного треугольника. Например: ширина здания равна 10 метров, высота фронтона в коньке 3 метра.
Сторона с — ½ ширины. Значит а=3, с=4.
Из программы средней школы tg A=а/с. Итого tg A=0,75.
Смотрим в интернете таблицу тангенсов. Величина угла 37 градусов.
В СНиП непосредственно прописаны значения минимального угла наклона кровли с учетом вида материала и климатических условий. Учитывая требования СНиП, минимальный уклон кровли, при длине ската в 6 метров, составляет 14 градусов.

Что влияет на выбор угла наклона ската

Уклон любой кровли предназначен для того, чтобы предотвратить скапливание на крыше снега или дождевой воды. Унифицированных углов наклона ската не бывает. На минимальный уклон оказывают влияние многие факторы. Их обязательно надо учитывать при проектировании конструкции. Это прежде всего:

• тип стропильной системы;
• климатические особенности;
• конфигурация крыши;
• предназначение чердачного пространства;
• внешний вид здания;
• финансовые возможности для выполнения кровельных работ.

Тип стропильной системы выбирают в зависимости от того будет ли крыша двускатной или четырехскатной.
Если на чердаке не планируется строительство жилого помещения, то не стоит делать подъем коньковой части и непосредственно увеличивать угол наклона ската. Когда чердачное помещение проектируется под жилье, то уклон должен быть максимальным.

Климатические факторы

Угол наклона ската выбирают, как правило, с учетом климатических условий той местности, где ведется строительство. А именно в зависимости от количества осадков и скорости ветра в данной местности.

• Нагрузка от ветра рассчитывается с учетом площади поверхности кровли. При этом будет нелишним предусмотреть силу ветра и возможность катаклизмов связанных с ним. Слишком крутая крыша, как правило, увеличивает парусность и может не выдержать сильную ветровую нагрузку. Специалистами рассчитано, что при уклоне крыши в 45 градусов, сила ветра на нее в 5 раз превышает ветровую нагрузку, воздействующую на кровлю с уклоном 11 градусов. Для монтажа такой кровли уйдет больше материала, что, несомненно, ударит по карману собственника. При слишком незначительном уклоне порыв ветра может снести кровельный материал.

• Зимой снег скапливается непосредственно на скатах крыши. При определенном уклоне он сползает вниз. Если он небольшой, то крышу придется очищать во избежание повреждений стропильной системы. Учитывая СНиП, проекцию крыши необходимо выполнять с обязательным запасом прочности, во избежание возможной деформации металлочерепицы. Чем угол крыши круче, тем меньше возможности у снеговых пластов удержаться на ней. Но при этом вес кровли будет больше из-за увеличения количества кровельного материала. При большом угле возникает и проблема монтажа многоярусного водоотвода. Сложность в том, что на единицу длины сточной трубы приходится довольно большой участок кровли. Поскольку вода сходит очень быстро, сложнее подобрать трубу с нужным сечением. Единственный выход — монтировать водоотвод в несколько ярусов. А это дополнительные финансовые расходы.

• Значимым фактором, оказывающим влияние на выбор минимального угла наклона ската, является качество отопления дома и его теплоизоляция. Если теплоизоляция крыши выполнена некачественно, то снег на скатах не скапливается, поскольку он будет подтаивать и сползать вниз. Однако при хорошей теплоизоляции скоплений снега не избежать.

Минимальный уклон требует монтажа дополнительной гидроизоляции, чтобы предотвратить проникновение влаги. Для этого в места стыков наносится слой силиконового герметика.

Еще заранее, приобретая металлочерепицу, следует обратить особо пристальное внимание на рекомендации ее производителя.
Как правило, он рекомендует проектировать угол наклона от 12 градусов. Есть более прочный материал с возможностью монтажа и под углом 11 градусов. Такая металлочерепица выполнена с более гладкой поверхностью, что способствует хорошему скольжению. Если не учесть рекомендации производителя и выполнить кровлю с меньшим углом наклона ската, то в результате обильного снегопада может возникнуть риск обрушения кровли.
Минимальный угол наклона характерен для регионов с более теплым климатом, где количество осадков в виде снега и дождя минимально. При этом кровля прекрасно противостоит большим ветровым нагрузкам.

Особенно актуальна такая конструкция для районов, в которых число солнечных дней в году достигает максимума. Поскольку площадь крыши при таком уклоне меньше, то и нагрев ее в летнее время создает меньший дискомфорт жильцам этого дома.
Тем более что при меньшей площади крыши будет израсходовано меньшее количество металлочерепицы. А это довольно неплохой вариант экономии бюджета.
Поскольку в СНиП нет жестких требований относительно того, каким должен быть в действительности минимальный уклон кровли из металлочерепицы, то и выбирать его нужно согласно рекомендациям производителя этого материала. Как правило, его величина варьирует в диапазоне между 11 и 15 градусами.
Его увеличение влечет дополнительный расход металлочерепицы. Чрезмерное уменьшение требует дополнительной гидроизоляции и монтаж дополнительных конструкций для усиления. Поэтому оптимальным решением данной проблемы будет выбор среднего значения.
Рекомендуем к просмотру видео

Указания по наклону крыши | Профессиональный кровельный журнал

Правильный уклон крыши может быть важным фактором при проектировании высокоэффективных кровельных систем. Минимум и максимум
Пределы наклона крыши варьируются в зависимости от конкретной системы крыши и типов проектов. Ниже приводится обзор требований к коду.
и рекомендации NRCA по уклону крыши, а также некоторые дополнительные факторы, которые должны учитывать проектировщики.

Требования кода

Строительные нормы и правила обычно предусматривают обязательные минимальные требования к уклону крыши для различных типов кровельных систем.За
Например, в Международном строительном кодексе , ^® 2018 г., издание (IBC ^® 2018 г.) предписывается минимальный уклон крыши 1/4:12 для
наплавляемые асфальтом, модифицированные полимерами битумы, термореактивные и термопластичные однослойные и наносимые в жидком виде мембраны в
новое строительство. Это требование к минимальному уклону крыши 1/4:12 также относится к кровельным системам из напыляемой полиуретановой пены (SPF).
в новом строительстве.

Для кровельных систем из металлических панелей с непропаянными швами с нанесенным герметиком внахлест IBC 2018 предписывает минимальный размер кровли 1/2:12.
склон.Для кровельных систем со стоячим фальцем требуется минимальный уклон кровли 1/4:12.

Для систем крыш с крутым уклоном IBC 2018 предусматривает минимальный уклон 1:12 для рулонной кровли с минеральным покрытием;
минимальный уклон 2:12 для битумной черепицы, фотогальванической (PV) черепицы и интегрированной в здание фотогальванической черепицы; 2 1/2:12 минимум
скат крыши под глиняную и бетонную черепицу; минимальный уклон кровли 3:12 для металлочерепицы с непропаянными швами без
применяется герметик внахлест, металлическая и деревянная черепица; и минимальный уклон крыши 4:12 для шифера и деревянных скатов.

Международный жилищный кодекс , ^® 2018 г., издание (IRC ^® 2018 г.) предписывает минимальные уклоны крыши, аналогичные
IBC 2018, за исключением того, что IRC 2018 указывает минимальный уклон крыши 3:12 для вибраций дерева.

В случаях замены кровельной системы и повторного покрытия существующих кровельных систем с малым уклоном IBC 2018 и IRC 2018 отменяют
кодексы 1/4:12 требования минимального уклона и применять минимальное требование положительного дренажа крыши, основанное на характеристиках.Оба
Кодексы определяют термин «положительный дренаж крыши» следующим образом: «Условие дренажа, при котором учитываются все
грузовые прогибы на кровельном покрытии и предусмотрен дополнительный уклон для обеспечения дренажа кровли в пределах 48
часов осадков».

Хотя строительные нормы и правила прямо не предписывают максимально допустимые уклоны крыш, классификация противопожарной защиты, которая
требуется по нормам — часто включают ограничения по максимальному уклону крыши. Например, некоторые мембраны из EPDM
имеют ограничения максимального уклона крыши всего 1/2:12.Некоторые мембраны ТПО также имеют относительно низкую максимальную
ограничение наклона крыши. Мембранные сборки из ПВХ обычно имеют более высокие ограничения по максимальному уклону крыши; некоторые
неограниченно. Сборки с крутым уклоном обычно не имеют ограничений по максимальному уклону крыши.

Проектировщики должны ссылаться на классификацию противопожарной защиты конкретных крыш производителей для определения максимального уклона крыши.
ограничения. Можно проконсультироваться с отдельными производителями по поводу их классификаций пожарной безопасности, которые
зависит от конфигурации сборки.Эта информация также доступна через онлайн-справочник классификаций UL по адресу
www.ul.com или приложение FM Approvals RoofNav на сайте www.roofnav.com.

рекомендации NRCA

Рекомендации NRCA по минимальному уклону крыши приведены в разделах, посвященных кровельным системам, в The NRCA Roofing.
Руководство.

NRCA рекомендует, чтобы мембранные, наносимые жидкостью и SPF кровельные системы имели уклон для обеспечения положительного дренажа кровли.
Кроме того, для нового строительства система крыши должна соответствовать требованиям строительных норм и правил по минимальному уклону крыши.

Для кровельных систем из металлических панелей NRCA рекомендует уклон 1/2:12 или более для систем конструкционных панелей и 3:12 или более.
для архитектурно-панельных систем.

Для битумной черепицы, глиняной и бетонной плитки, металлической черепицы, шифера и дерева, а также кровельных систем из гонта, NRCA
рекомендует склоны 4:12 или более.

Рекомендуемые NRCA минимальные уклоны крыш для систем крыш с крутым уклоном обычно больше (при более крутом уклоне).
уклоны), чем те, что указаны в строительных нормах.Хотя значения кода представляют собой минимальные требования в контексте
Минимальные юридические требования к строительству, рекомендации NRCA являются передовыми практическими рекомендациями.

Дополнительные соображения

Разработчики также должны учитывать следующие специфические для проекта условия.

Для крыш с крутым скатом, где две области крыши с одинаковым уклоном пересекаются, образуя ендову, результирующий уклон ендовы равен
меньше, чем у двух соседних поверхностей крыши.Например, если крыши с уклоном 4:12 пересекаются в ендове,
фактический уклон долины составляет всего около 3:12. Чтобы приспособиться к этому, проектировщики должны учитывать больше минимального
рекомендуемый уклон крыши для крыш с крутым уклоном и ендовами или другой сложной геометрией.

Кроме того, участки крыш с крутым скатом и длинными стропилами подвержены большему стоку воды, чем участки крыш с более длинными стропилами.
короткие стропила. Чтобы лучше приспособиться к этому стоку воды, проектировщики должны предусмотреть уклон крыши больше, чем
минимальный рекомендуемый уклон.

Для крыш с малым уклоном, где конический сверчок или седловидная изоляция создают ендову, уклон ендовы будет меньше.
чем у крикета или седла. Некоторое количество воды в лужах вдоль крикетных и седловых долин обычно происходит и
следует ожидать.

Дополнительная информация о наклоне крыши и проектных соображениях для конкретного проекта представлена ​​в NRCA.
Руководство по кровле.

Марк С. Грэм — заместитель NRCA.
президент технических служб.
@MarkGrahamNRCA

---

Эта колонка является частью Research + Tech. Нажмите здесь, чтобы прочитать дополнительные истории из этого раздела.

Что такое пологая металлическая кровля? Лучшие профили для крыш с малым уклоном

Когда вы хотите установить на своем участке металлическую крышу со стоячим фальцем, важно помнить о множестве конструктивных соображений.

Одним из наиболее важных факторов, влияющих на выбор продукта, является уклон крыши.

Вы можете спросить себя, как уклон может иметь такое большое значение. Но это имеет значение и является важным компонентом, который может определить, насколько хорошо будет работать крыша.

Один из наших самых важных приоритетов в Sheffield Metals — убедиться, что наши клиенты используют правильную систему и профиль, основанные на конкретных атрибутах собственности. Вот почему мы считаем важным поделиться своими знаниями о системах крыш с малым уклоном и о том, какие профили мы могли бы порекомендовать для реализации проектов с малым уклоном.

Впереди мы обсудим:

• Что считается малоскатной
• Как измерить уклон крыши
• Гидростатическая или гидрокинетическая
• Почему важен выбор правильного профиля
• Наши рекомендации по профилям для крыш с малым уклоном2

Что считается малоскатной крышей?

Крыша с малым уклоном определяется в промышленности как крыша с уклоном 3/12 или меньше. В Sheffield Metals мы также признаем низкий уклон как 3/12 и ниже.Определение того, какая панель является правильным выбором для уклона вашего проекта, будет зависеть от минимального коэффициента уклона производителя для этого конкретного профиля панели.

Как определить уклон крыши

Если вы не знаете, каков уклон конструкции крыши, его относительно легко измерить. Чтобы определить уклон крыши, вам нужно измерить, на сколько дюймов ваша крыша поднимается на каждые 12 дюймов.

С помощью измерительного прибора сдвиньте внутрь плоскость крыши (параллельно земле) на 12 дюймов.Как только вы достигнете 12 дюймов, отметьте его, а затем измерьте, насколько крыша поднимается перпендикулярно земле. Например, если ваша крыша поднялась на 8 дюймов на каждые 12 дюймов, уклон крыши составит 8/12.

Если вы не можете добраться до крыши или чувствуете себя некомфортно, взбираясь по лестнице, не стесняйтесь попросить своего подрядчика по кровле сделать измерения для вас.

Испытания металлических кровельных систем с пологим уклоном

Кровельные системы с пологим и крутым уклоном имеют разные стандартные требования к испытаниям.Металлические кровельные системы с пологим уклоном проходят испытания в соответствии со стандартами ASTM E2140, испытание на проникновение воды, оценивающее сопротивление вертикальных швов кровельных панелей.

Во время этого испытания система панелей крыши была полностью погружена в воду на шесть дюймов примерно на шесть часов. Затем к внешней стороне панели крыши прикладывается статическое давление воды, что проверяет способность крыши служить водным барьером. Этот метод предназначен для оценки водонепроницаемости (не водосброса) кровельных систем с уклоном менее 3/12.

---

---

Гидрокинетические и гидростатические кровельные системы

При исследовании крыш с пологим и крутым уклоном вы можете встретить термины «гидрокинетический» и «гидростатический» для описания кровельной системы. Вот определения этих двух терминов и то, как они относятся к уклону или наклону крыши:

• Гидрокинетическая система. Когда система крыши является гидрокинетической, это означает, что вода быстро стекает с плоскости крыши. Гидрокинетические системы обычно представляют собой любой уклон крыши выше 3/12, что делает его крышей с крутым уклоном.
• Гидростатические – Гидростатические кровельные системы относятся к панельным системам размером 3/12 или меньше, которые предназначены для удержания воды и более медленного дренажа. Гидростатические системы имеют более высокий потенциал погружения, поэтому крайне важно иметь лучшую защиту от проникновения воды. Вот почему мы рекомендуем герметик в швах и синтетическую подложку для защиты от льда и воды для систем с малым уклоном с шагом 2/12.

Почему важен выбор правильного профиля для крыш с малым уклоном

Многие разные профили для крыш со стоячим фальцем внешне выглядят похожими друг на друга, например, системы с защелкой, механическим замком или крепежным фланцем.Однако не все они подходят для ситуаций с низким уклоном.

Так почему выбор правильного профиля в зависимости от уклона имеет значение?

При работе с кровельной системой вы, очевидно, хотите «смотреть», куда вы идете, но все дело в отводе воды и в том, чтобы убедиться, что выбранный профиль не переполнен водой, которой некуда стекать. Как вы, наверное, догадались, системы с низким уклоном не пропускают воду так быстро, как крыша с крутым скатом. Это означает, что крыши с малым уклоном более подвержены протечкам из-за того, что вода не стекает с кровельной системы достаточно быстро, особенно во время сильного ливня.Возникновение протечки – это проблема номер один с металлической кровлей , которая может привести к значительным повреждениям и высоким затратам на ремонт. Вот почему так важно выбрать профиль, шов которого обеспечивает дополнительную герметичность, необходимую в системе с более низким уклоном.

Помимо выбора правильного профиля, мы хотим еще раз подчеркнуть важность выбора подложки, соответствующей профилю. Одним из лучших вариантов для крыш с малым уклоном является самоклеящаяся синтетическая подложка, защищающая от высоких температур, льда и воды.Это особенно верно по сравнению с использованием механически прикрепленной подложки из синтетической или битумной бумаги в системе с малым уклоном. Самоклеящаяся синтетическая подложка, защищающая от льда и воды, гарантирует, что если вода каким-то образом пройдет через панели крыши, она не просочится внутрь помещения.

Лучшие профили для пологих конструкций

Лучшими профилями для пологих построек будут системы металлических крыш с механическим замком. Панели с механическим швом профилированы с определенными краями, которые совпадают друг с другом.После того, как две панели соединены, используется ручной или механический закаточный станок, чтобы согнуть края и скрепить панели вместе.

Существует два различных исполнения механических швов:

• Однозамковый (одна складка, 90-градусный шов)
• Двойной замок (две складки, 180-градусный шов)

Для систем с малым уклоном, двойной -замковые профили с механическим швом обеспечат наибольшую защиту и дополнительную герметичность. Кроме того, меньше шансов, что панели останутся без швов, что важно в ситуациях с небольшим уклоном и в местах, где происходит замерзание и оттаивание (и, следовательно, расширение и сжатие).Например, профили с защелкой более подвержены расцеплению из-за теплового движения наростов снега и льда.

Удивительно, но многие решения сводятся к эстетике. Если вы хотите металлическую крышу, и это крыша с небольшим уклоном, вам следует выбрать профиль с механическим замком. Имейте в виду, что, поскольку система с механическим замком требует сшивания, она может выглядеть не так чисто, как профиль с защелкой. Однако механический профиль будет работать лучше, что более важно.

К счастью, с земли часто не видно пологих крыш, поэтому можно не заметить незначительных недостатков механической системы.Или, если у вас есть крыша с несколькими как низкими, так и крутыми скатами, вы также можете рассмотреть возможность использования двух разных профилей/систем. Для справки, крыша с полностью механическим швом будет стоить дороже, потому что это трудоемкий процесс установки.

Рассмотрим несколько вариантов профилей с малым уклоном.

#1: Sheffield Metals 2.0″ Механический шов

• Тип панели: Стоячий фальцевый шов
• Фальц панели: Механический
• Ширина панели: 18” (сталь) | 16 дюймов (алюминий)
• Высота шва: 2.0”
• Материал панели: сталь толщиной не менее 22–24 | .040 алюминий
• Поверхность панели: гладкая | Рельефный опционально
• Зажим для панели: требуется в соответствии с проектом
• Минимальный уклон: 0,5/12 для стали (в зависимости от условий проекта и применения герметика для внутренних швов) | 2/12 для алюминия
• Подложка: открытый каркас, фанера, шов-настил, шов-настил с ISO

#2: Sheffield Metals 1,5″, механический шов

• Тип панели: стоячий фальцевый шов
• Шов панели: механический
• Ширина панели: 16 дюймов
• Высота шва: 1.5”
• Материал панели: сталь толщиной не менее 22–24 | .032 до .040 алюминий
• Поверхность панели: гладкая | Рельефный опционально
• Зажим для панели: Требуется в соответствии с техническими требованиями
• Минимальный наклон: 2/12 | 1/12 (только сталь – в зависимости от условий проекта и применения герметика для внутренних швов)
• Основание: Фанера, двухполосный настил, двухнастил с ISO

№3: Sheffield Metals 1,0″, механический шов

• Тип панели: Стоячий фальц
• Фальц панели: механический
• Ширина панели: 17 дюймов
• Высота фальца: 1.0”
• Материал панели: сталь толщиной не менее 22–24
• Поверхность панели: гладкая | Тиснение опционально
• Минимальный уклон: 3/12
• (Примечание. Механический фальц SMI 1,0” НЕ является инженерным профилем.)

Заключительные мысли о металлической кровле с малым уклоном профиль металлической кровли со стоячим фальцем, который обеспечит наибольшую защиту для вашего проекта с низким уклоном. Вот почему лучше всего использовать какую-либо вариацию металлической кровельной системы с механическим швом, в частности, профиль с двойным замком.

Помните: если вы не знаете, какой у вас уклон/скат крыши или какой профиль лучше всего использовать для вашего уклона, спросите у своего подрядчика, и он поможет вам.

На протяжении более 20 лет компания Sheffield Metals помогает сотням подрядчиков и владельцев недвижимости выбирать и устанавливать наилучший кровельный профиль с учетом уклона проекта и других проектных соображений. Лучше всего то, что у нас есть инженерные решения для многочисленных металлических кровельных профилей со стоячим фальцем, которые хорошо подходят для крыш с малым уклоном.

Свяжитесь с одним из наших специалистов по металлической кровле сегодня, чтобы обсудить ваш кровельный проект!

---

---

Минимальные и максимальные значения уклона — снабжение побережья Мексиканского залива



Готовы ли вы к трудностям, с которыми столкнетесь при работе с крутой или пологой крышей? Давайте поговорим о требованиях к коду, проблемах, возникающих из-за низких уклонов, гидроизоляции и многом другом.



Что такое крутой склон?



Крутой скат – это крыша с уклоном более 3:12. Минимальный уклон для металлических крыш с непайкой внахлестку без нанесения герметика внахлест должен составлять три единицы по вертикали и 12 единиц по горизонтали, что соответствует уклону 25%. Это соответствует FBC 1507.4.2.

Крутая наклонная крыша, как правило, обеспечивает хорошую видимость, поэтому мы настоятельно рекомендуем использовать окрашенное изделие. Конструкция с крышей с большим уклоном явно демонстрирует недостатки, но имеет значительно меньший риск проникновения воды, чем крыша с пологим уклоном.Крыши с крутым скатом основаны на принципах водоотвода и, как правило, на большем количестве отводных каналов внутри гидроизоляционных блоков. Гидроизоляция не должна быть такой плотной на крышах, сбрасывающих воду, как на крышах, которые будут скапливаться.

Крыши с крутым уклоном, как правило, не встречаются на больших зданиях из-за необходимости поддержки конструкции и большой высоты крыши.





Что такое низкий уклон?



Низкий скат – это крыша с уклоном менее 3:12, но более 1/4:12.Минимальный уклон для металлической кровли с непропаянным швом внахлестку и нанесенным герметиком внахлест должен составлять не менее половины единицы по вертикали на 12 единиц по горизонтали (уклон 4%). Герметики внахлестку следует наносить в соответствии с утвержденными инструкциями производителя по установке. Минимальный уклон стоячих фальцев стропильных систем должен составлять четверть единицы по вертикали и 12 единиц по горизонтали (уклон 2%). Обратите внимание, что в округах Майами-Дейд и Бровард минимальный допустимый уклон составляет 2:12.

Окрашенные изделия не представляют особой опасности, так как крыши с малым уклоном имеют ограниченную видимость.Есть много соображений, которые вы должны учитывать при использовании крыш с малым уклоном, так как они имеют высокий риск проникновения воды. Как правило, вода остается на крыше с низким наклоном в течение длительного периода времени. Из-за сильных штормов, таких как ураганы, система будет затоплена. Это требует дополнительных шагов для обеспечения водонепроницаемости системы.



Этот тип кровли чаще всего встречается на больших зданиях с длинными прогонами (более 200 футов панелей не редкость). Крыши с малым уклоном также сопряжены с некоторыми сложностями, такими как механическое уплотнение крыши до 180 градусов.Низкий уклон позволяет построить здание меньшей высоты и требует меньше структурной поддержки.



Гидроизоляция крыши с малым уклоном



Чтобы учесть возможность скопления воды, вы должны включить в конструкцию водонепроницаемые элементы. Также важно отметить, что вы должны использовать большое количество герметика во всех деталях, чтобы повысить водонепроницаемость. Наконец, имейте в виду, что шаг 1/4:12 может вызвать скопление воды при любом отклонении деки.







Готовы узнать цену? Кликните сюда!

Таблица угла наклона крыши и коэффициента уклона для шифера, черепицы, гонта и металла

Таблица угла наклона и коэффициента уклона крыши для шифера, черепицы, гонта и металла

Листовой металл Riverside — Наш сайт лучше работает с включенным JavaScript

Для черепицы, гонта, шифера и металлической кровли

Уклон крыши — это термин, используемый в кровельной промышленности для описания угла (ската) кровельной конструкции.Чаще всего угол наклона крыши составляет от 0 (плоский) до 12 (45°).
Шаг крыши определяется 2 числами: высота и длина. Например, если высота крыши 6:12, это означает, что при длине 12 дюймов крыша возвышается на 6 дюймов.
Таким образом, мы можем определить угол этой крыши. Обычно вы слышите только одно число: например, «шаг 6», поскольку в некоторых регионах общеизвестно, что это означает
эта крыша 6 дюймов (подъем) больше 12 дюймов (длина).

Уклон крыши (уклон)	Угол крыши (градусы)	Коэффициент наклона (множитель)	Фактор долины и бедра (множитель)
Шаг 1:12	4.76°	1.0035	1,4167
шаг 2:12	9,46°	1,0138	1.4240
шаг 3:12	14,04°	1.0308	1,4362
шаг 4:12	18,43°	1.0541	1,4530
шаг 5:12	22,62°	1,0833	1.4743
Шаг 6:12	26,57°	1.1180	1.5000
шаг 7:12	30,26°	1.1577	1,5298
Шаг 8:12	33.69°	1.2019	1,5635
шаг 9:12	36,87°	1,25	1,6008
Шаг 10:12	39,81°	1.3017	1,6415
Шаг 11:12	42,51°	1,3566	1,6853
12:12 шаг	45°	1,4142	1.7320

Аксессуары:

Riverside имеет все аксессуары, необходимые для установки
фальцевые, стеновые и кровельные панели с плоским замком. У нас есть зажимы из нержавеющей стали, меди и
обычной стали, а также гвоздей, шурупов, герметиков, крепежа и инструментов.

Уклон крыши

: все, что вам нужно знать

Уклон крыши рассчитывается путем измерения расстояния, на которое поднимается крыша на расстояние 12 дюймов, поэтому крыша, высота которой увеличивается на 5 дюймов при длине 12 дюймов, будет называться 5-ступенчатой.С помощью этого метода 12-скатная крыша будет иметь угол 45 градусов.

3-скатные крыши — это самый низкий уклон, который гарантирует производитель гонта. Чтобы получить 10-летнюю гарантию на дом Infinite Roofing , все участки ниже 3-го шага должны быть полностью покрыты барьером от льда и воды.

Большинство крыш, по которым можно ходить, имеют уклон около 5. Эти крыши завершаются быстрее всего из-за большей мобильности. Рабочие могут складывать материалы на крышу, не соскальзывая с них, что упрощает работу.По крышам с шагом 7-8 по-прежнему можно будет ходить, но они больше не смогут удерживать материалы на месте, что будет стоить больше рабочего времени.

По крышам с 10 скатами и выше очень трудно ходить. Это означает, что больше времени нужно использовать для настройки оборудования безопасности. Крутые крыши очень опасны, и еще важнее проверить страховку подрядчиков по кровельным работам Albany. Один неверный шаг, и вы можете быть привлечены к ответственности за любые травмы на рабочем месте. Из-за более длительного времени установки оборудования для обеспечения безопасности и более медленной мобильности эти крыши могут в конечном итоге стоить до 2 раз дороже, чем крыша, по которой можно ходить.

Возможно, вы захотите использовать фанеру только более высокого качества при обшивке чего-либо менее пяти шагов. Если какие-либо участки крыши проникнуты водой, более качественная фанера впитает меньше воды и прослужит дольше. Плита OSB (ориентированно-стружечная плита) с шагом меньше пяти будет впитывать влагу и гнить быстрее, чем фанера более высокого качества. Безопасно использовать OSB при замене фанеры на шестискатной и более крутой крыше.

Скат крыши также повлияет на ваши ледяные плотины. Крыша с более чем 10-скатной крышей обычно не имеет больших ледяных дамб.Крыши с 3-5 скатами, которые имеют проблемы с вентиляцией, будут иметь наихудшие наледи. Подрядчики по кровельным работам в Олбани должны будут установить шесть футов ледяного и водного барьера в соответствии с нормами, чтобы предотвратить образование ледяных дамб на крутых скатах крыш.

Какие панели лучше всего подходят для низкого тона?

Вы хотите установить на своем доме металлическую крышу, но ваш дом имеет очень низкий уклон. Вам может быть интересно, является ли металлическая крыша хорошей идеей или даже возможной при работе с таким низким уклоном.

Компания Western States Metal Roofing уже более 20 лет работает в кровельной отрасли, производя металлические кровельные панели.Некоторые из наших продуктов, такие как фальц, часто используются на крышах с малым уклоном, поскольку они обеспечивают исключительную водонепроницаемость. Однако не каждый тип металлической панели подходит для низкого уклона.

В этой статье мы обсудим подходящие металлические панели, которые вы должны учитывать при установке металлической крыши на низком уклоне, чтобы вы могли выбрать правильную панель для своего дома.

Можно ли поставить металлическую крышу на небольшой уклон?

Почти любой тип металлической кровельной панели подойдет для крыши с уклоном 3:12 или больше.Однако, когда шаг упадет до 2:12 или даже 1:12, вам придется использовать правильный профиль металлической кровельной панели. Крыши с малым уклоном более подвержены повреждению водой, потому что они не обеспечивают большую крутизну для стока дождевой воды. Если вода задерживается на поверхности крыши слишком долго, она может проникнуть через крышу, что приведет к протечкам и дорогостоящему ремонту.

Чтобы избежать любого потенциального повреждения, использование правильных металлических панелей, которые имеют максимальную водонепроницаемость, имеет решающее значение для успешной системы металлической кровли на низком уклоне.Также очень важно использовать опытного установщика на крышах с небольшим уклоном, так как этот тип металлической кровли будет более подвержен протечкам.

Какие металлические кровельные панели лучше всего подходят для низкого уклона?

• Стоячий шов с защелкой
• Стоячий фальц с механическим замком
• 7.2 Панель

Стоячий шов с защелкой

Фальц

Snap Lock, наиболее распространенный тип фальца, представляет собой совместимую металлическую панель для крыш с малым уклоном, поскольку имеет скрытую систему крепления.

Наличие скрытых креплений устраняет возможность проникновения винтов на поверхность, через которую может просачиваться вода. Вместо этого панели устанавливаются с помощью зажимов для стоячих фальцев и защелкиваются на месте.

Замок с защелкой — это надежная система, но не такая герметичная, как механический стоячий шов, потому что он не имеет дополнительного шва. По этой причине замок с защелкой лучше работает в более мягком климате, где сильные снегопады или дожди не так распространены.Однако это упрощает установку замка с защелкой, поскольку требует меньше шагов и труда.

Панели со стоячим фальцем Snap Lock обычно рекомендуются для крыш с уклоном от 2:12 до 3:12 в зависимости от рекомендаций производителя.

Спецификация стоячего шва с защелкой

Высота шва: 1,5 дюйма и 1,75 дюйма

Ширина панели: 12 дюймов, 14 дюймов, 16 дюймов, 18 дюймов, заказной

Длина панели: До 52 футов.Длина более 52 футов должна быть профилирована на месте .

Стоячий фальц с механическим замком

Механически фальцованная представляет собой скрытую застежку со стоячим фальцем для металлических панелей. Панель предназначена для использования с зажимами, которые выровнены друг с другом, поэтому их можно зафиксировать вместе с помощью механического или ручного закаточного станка. То, как панели крепятся друг к другу, делает эту фальцевую крышу наиболее устойчивой к атмосферным воздействиям и с меньшей вероятностью будет иметь проблемы с протечками.

Этот тип панелей идеально подходит для крыш с очень низким уклоном, так как он имеет наибольшую устойчивость к протечкам благодаря очень плотному соединению и отсутствию точек проникновения воды.Это отличный выбор в климате с экстремальными погодными условиями.

Панели со стоячим фальцем с механическим креплением обычно рекомендуются для уклонов крыш минимум от 0,5:12 до 1:12 в зависимости от рекомендаций производителя.



Одинарный и двойной замок Механически сшитый стоячий шов

Панели с механическим швом могут использовать одну из двух систем запирания: одинарный замок или двойной замок. Одинарный замок имеет швы, которые загибаются один раз (90 градусов), а двойной замок имеет швы, которые загибаются дважды (180 градусов).Для максимальной герметичности мы рекомендуем двойные замки, поскольку они более распространены, более безопасны и в целом имеют лучшую производительность по сравнению с системой с одним замком.



Шовный герметик для металлических крыш с малым уклоном

Крыши с небольшим уклоном (менее 2:12) требуют дополнительной защиты от атмосферных воздействий. В результате систему одинарного замка и систему двойного замка всегда следует использовать с любой крышей с уклоном от 2:12 до 0,5:12 или больше с герметиком в шве. Герметик обеспечивает дополнительную герметичность, которая хорошо подходит для крыш с малым уклоном, где воде труднее стекать.



Высота шва для панелей со стоячим фальцем

В то время как WSMR предлагает панели со стоячим фальцем с высотой шва 2 дюйма, вы можете найти на рынке другие панели с высотой 1 дюйм, 1,5 дюйма или 2 дюйма. Если вам нравится внешний вид стоячего шва, мы рекомендуем большую высоту, так как это делает внешний вид швов более выраженным.

Как вы увидите ниже, чем выше высота, тем ниже должен быть уклон крыши.

• 2-дюймовый профиль с двойным замком: Может быть установлен на .Шаг 5/12 или больше с герметиком внутри шва.
• 1,5-дюймовый профиль с двойным замком: Может быть установлен на шаге 1/12 или больше с помощью шовного герметика.

7.2 Панель для кровли с малым уклоном

Панель 7,2, также известная как конструкционное коробчатое ребро, хорошо подходит для крыш с малым уклоном. Хотя панель имеет открытые крепежные элементы, она также имеет высокие ребра, что обеспечивает дополнительную водонепроницаемость, прочность и долговечность.

Размер каждого ребра 1.Высота 5 дюймов с расстоянием между ребрами 7,2 дюйма. Вода должна подняться до уровня высоты панели, чтобы проникнуть в шов панели и протечь. На малоскатной крыше, когда идет сильный дождь, вода не будет стекать так быстро.

Благодаря таким высоким ребрам, как у панели 7.2, она является наиболее устойчивой к атмосферным воздействиям и с малым уклоном из всех металлических панелей с открытым крепежом.

7.2 Панели обычно рекомендуются для крыш с уклоном не менее 1:12 до 2:12 в зависимости от рекомендаций производителя.



7.2 Панель по сравнению со стоячим фальцем

Хотя панель 7.2 не такая водонепроницаемая, как любая из панелей со стоячим фальцем, она также является наиболее доступным и простым в установке вариантом из трех вариантов панелей, упомянутых в этой статье.

Открытая система крепления панели 7.2 позволяет просто прикрутить ее винтами непосредственно к настилу крыши. Это делает его наиболее подходящим для самостоятельного изготовления вариантом с низким уклоном, упомянутым в этой статье.

Панель

7.2 также имеет самый большой выбор цветов по сравнению со стоячим фальцем, поскольку она поставляется в цветах как в системах окраски SMP, так и в системах окраски PVDF.

R Панель для крыш с малым уклоном

Панель

R также хорошо подходит для крыш с малым уклоном. Несмотря на то, что панель имеет открытые крепежные элементы, она обладает прочностью и долговечностью благодаря своим ребрам высотой 1,23 дюйма, что делает ее совместимой с крышей с шагом 1 к 12 или больше.

Выбор правильного варианта с низким уклоном для металлической крыши

Выбор правильного металлического кровельного материала важен, когда у вас есть крыша с малым уклоном, чтобы гарантировать, что ваша крыша будет иметь надлежащие характеристики и долговечность, которыми известна металлическая кровля.

Стоячий шов с защелкой может подойти, если:

• У вас шаг 3:12 или больше
• Вы находитесь в более мягком климате
• Вы ищете более простую установку стоячих швов (в отличие от механических швов)

Стоячий шов с механическим швом может подойти, если:

• У вас шаг 1:12 или больше
• Вы ищете самую герметичную металлическую кровельную панель
• Вы ищете самую надежную панель
• Ваша крыша расположена в очень холодном, экстремальном климате

7.2 Панель может подойти, если:

• У вас шаг 1:12 или больше
• Вы ищете недорогую металлическую кровельную панель с малым уклоном
• Вы хотите выполнить установку самостоятельно
• Вы ищете самый широкий выбор цветов

R Панель может подойти, если:

• У вас шаг 1:12 или больше
• Вы ищете самую доступную металлическую кровельную панель с малым уклоном
• Вы хотите выполнить установку самостоятельно
• Вы ищете самый широкий выбор цветов



Стоячий фальц считается премиальным выбором для металлической кровли не только благодаря своим характеристикам и длительному сроку службы, но также благодаря четким линиям и повышенной привлекательности.

Узнайте больше о металлической кровле со стоячим фальцем и 3 доступных типах панелей со стоячим фальцем:



Узнайте больше о панели 7.2, прочитав:

7.2 Панельно-коробчатое ребро: стоимость, использование и преимущества

Металлическая крыша с уклоном 1:12: «Я понимаю, что все, что меньше 3:12, обычно требует …» — гость (4/ 21/2004) | Гофрированная крыша | Архив

Я понимаю, что все, что меньше 3:12, обычно требует крыши со стоячим фальцем.Но я специально хочу использовать гофрированные стальные панели. В Австралии они распространены и, кажется, не имеют проблем с водой, например, Lysaght Custom Orb от BlueScope Steel указывает минимальный шаг 1:12. Они что-то делают по-другому?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3033/find/
Эта конкретная панель имеет глубину гофра 0,62 дюйма. Многие панели для США имеют толщину 1/2 дюйма. Некоторым бы помогла дополнительная глубина, но в целом я не знаю, как бы они справились с успешными долгосрочными установками с шагом 1:12. Бутиловую ленту можно использовать на швах, чтобы помочь, но я все еще не очень уверен в установке гофрированной панели на таком низком шаге.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3034/find/
У них есть несколько коммерческих и один жилой, которые специально разработаны для склонов 1:12.В частности, SSR 1 1/2 дюйма — это одна из панелей, которую они производят, и у них есть приличное руководство по установке, доступное онлайн.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/дух/комментарий/3035/найти/
Тодд, у меня есть крыша, которую я оцениваю по уклону 4:12 или 5:12. Когда я удаляю гребень из красной глины сверху, остается отверстие размером от 1/4 до 1 дюйма, через которое я могу дотянуться рукой до чердака и наоборот, находясь внутри чердака. С металлической крышей это будет означать, что когда я установлю плоские r-панели, что помешает воде вернуться и попасть на мой чердак, скажем, во время сильной грозы или урагана? Не следует ли использовать какой-нибудь резиновый защитный кожух даже на крутом склоне, чтобы предотвратить обратное движение воды? Нужна ли вентиляция.У меня двускатная крыша с решетчатой ​​вентиляцией с обеих сторон дома в стиле коттеджа/бунгало. После того, как будет установлена ​​металлическая крыша, должен ли я видеть свет над коньком, или его нужно каким-то образом загерметизировать?			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3036/find/
Павел, Я твердо верю в вентиляцию, в идеале с вентиляционными отверстиями на потолке (свес карниза) для притока и коньковым вентиляционным отверстием для вытяжки. Если вы можете это сделать, вы, вероятно, сделаете все возможное, чтобы закрыть вентиляционные отверстия на фронтоне и просто позволить естественному софиту работать. Полукоммерческий линолеум характеристики: отличительные характеристики и особенности укладки Интерьер с покрашенной вагонкой: Вагонка в современном интерьере: идеи как покрасить вагонку в белый цвет внутри дома на даче в спальне и в детской, на потолке Want to say something? Post a comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website Рубрики Баня Дом Как установить Материал Печ Разное Своими руками Советы Что лучше 2024 © Все права защищены.
