Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание кровли к трубе дымохода: варианты, схемы, инструкции

Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

  • высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
  • технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
  • шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Главное – сделать все правильно:

Вопрос герметичности примыкания кровли к дымоходу принято решать при помощи внутреннего фартука из планок примыкания, и мы постараемся с вами подробно разобрать этот вопрос.

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

  • Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
  • Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
  • Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
  • Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
  • Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
  • Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
  • Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
  • Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

  • Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
  • Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
  • Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
  • Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

  • Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
  • Шаг 2. Лист нужно загнуть наверх на 5 см.
  • Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
  • Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
  • Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

Один из самых популярных и проверенных методов обустройства примыкания кровли к дымоходной трубе – использование специальных гидроизоляционных лентой.

Например, сложно придумать что-то лучше для крыши из штучных материалов, для которой не подходит фартук из оцинкованной стали. Работать с такими лентами легко, главное только придерживаться температурного режима – от +5 до +40°С.

В этой статье мы рассмотрим самые качественные и популярные ленты. А вообще их вариантов немало, ведь каждый производитель кровельного материала старается выпустить свой кровельный элемент, который будет больше всего подходить к конкретной марке.

Например, если вам нужно обойти круглый дымоход, вам поможет лента по типу Экобит. Она хороша тем, что имеет саморасширяющуюся основу и без проблем герметизируется.

Ее нижнюю часть нужно завести под черепицу, а верхнюю наложить на кровельное покрытие. Далее оба слоя прижмите и приклейте к стенам дымохода и к черепице. Далее края верхней ленты закройте металлическими профилями.

Вот как выглядят такие гидроизоляционные ленты:

В общей сложности, сегодня выпускают ленты на двух основаниях. Так, бутил-каучуковая отличается самыми высокими гидроизоляционными качествами, а алюминиевая позволяет герметично обогнуть даже самые сложные формы.

Easy-Form: прочность алюминия

Easy-Form – алюминиевая лента с бутиловым слоем на поверхности. Растяжимость у такой ленты – 70%, и при этом есть жесткая прокладка из полиэстерового материала.

Она самоклеящася и замечательно подходит для гидроизоляции дымохода. Не поддается гниению, устойчива к морозу и перепаду температуры, не теряет своих свойств в пределах температуры от -20° до +80°С.

Такая лента полностью заменяет собой использование свинцовых листов, и при этом обходится дешевле и куда проще в монтаже. Гарантию на нее дают 10 лет. А работать достаточно просто, хотя инструкция и выглядит объемной:

  • Шаг 1. Еще на стадии строительства обрешетки включите в нее дополнительные элементы из бруса сечением 40х40 или 50х30 мм. Закрепите их вдоль стен дымохода.
  • Шаг 2. С передней стороны трубы закройте покрывающим фартуком. Обычно такой рекомендует сам производитель, из определенного материала для каждого вида кровли.
  • Шаг 3. Установите фартук на свое место – по нижнему краю трубы.
  • Шаг 4. Сделайте на фартуке разметку, а по ней –срезы. Следите за тем, чтобы верхняя часть фартука была точно по ширине трубы, а у волнистой части было по одной волне по сторонам.
  • Шаг 5. Сделайте карандашом разметку и отрежьте лишний материал по нижнему гребню волны острым ножом.
  • Шаг 6. Готовый фартук прижмите к трубе и зафиксируйте к поверхности фирменными кровельными гвоздями, прямо в брус обрешетки. Гвозди, вбивайте в вершину каждой волны, строго вертикально, кроме волн, которые выходят по сторонам за габариты трубы.
  • Шаг 7. Отрезанный кусок теперь приложите к месту монтажа и придайте ей форму рельефа угла.
  • Шаг 8. С тыльной стороны ленты снимите защитную пленку, которая закрывает клеевой слой. Приложите ленту к трубе так, чтобы она закрыла верхнюю и нижнюю часть фартука на 70-80 мм. Чтобы лента прилегла плотно к кровле, подрежьте ее угол.
  • Шаг 9. Прижмите ленту ко всей поверхности с небольшим усилием. Сделайте так на одном нижнему углу у трубы, а затем – на втором.
  • Шаг 10. Приложите к трубе фартук бокового примыкания, прижмите и отметьте линию среза. Резать нужно будет по вертикальным границам трубы, острым ножом. Сам нож прижимайте не сильно, так, чтобы тот входил в фартук только на 2/3 толщины материала. Затем согните его и аккуратно отломите.
  • Шаг 11. Подготовленные боковые части фартука прибейте гвоздями к кровле, по три гвоздя в каждую деталь: один в центр и еще по одному снизу и сверху.
  • Шаг 12. Отрежьте от самоклеящейся ленты кусок, который будет превышать по длине ширину трубы на 200 мм. Этот отрезок подойдет для герметизации задней части дымоходной трубы.
  • Шаг 13. Теперь ленту приклейте к передней стороне трубы. Теперь длина ленты должна превышать ширину трубы на 200-300 мм. Сама лента будет загибаться на боковые стороны трубы и заходить под боковые детали фартука.
  • Шаг 14. Прижмите верхний край ленты металлической фиксирующей планкой и закрепите на дюбели. Отогните края фартука от поверхности трубы.
  • Шаг 15. Заделайте угол между стеной трубы и отогнутым краем слоем полиуретанового герметика.
  • Шаг 16. С задней стороны уложите дополнительный кусок ондулина, от конька до трубы.

Вот как все это выглядит на практике. Часть 1:

Часть 2:

В случае с металлической кровлей весь процесс заключается в следующем:

Wakaflex и Grind Line: современная гидроизоляция

Вакафлекс – армированная полиизобутиленовая мастика, которая поставляется в виде рулона 5 метров длиной и 28 см шириной. С ее обратной стороны нанесены полоски из синтетического каучука, которые клеятся на основание при помощи прикаточного ролика.

Давайте шаг за шагом разберем технологию монтажа ленты Вакафлекс:

  • Шаг 1. Подрежьте гидроизоляционную пленку так, чтобы был обеспечен нахлест на трубу не менее 10 см.
  • Шаг 2. Прямо над проемом для трубы сделайте дренажный желобок из гидроизоляции.
  • Шаг 3. Подрежьте черепицу вокруг трубы и уложите ее с зазором 2-3 см.
  • Шаг 4. Теперь отрежьте Вакафлекс на длину, которая будет равна ширине трубы + 5 см для каждой стороны трубы.
  • Шаг 5. Согните полосу при помощи уголка так, чтобы в итоге ширина уголка получилась 15-16 см.
  • Шаг 6. Далее широкой частью приложите полосу к трубе, снимите защитную пленку и прижмите Вакафлекс к основанию.
  • Шаг 7.  Растяните ленту руками по поверхности и прикатайте при помощи ролика.
  • Шаг 8. Верхнюю часть Вакафлекса разрежьте под углом 45°, но при этом не дорезайте 1 см до линии трубы и ската. Приклейте роликом.

Если вы все сделали правильно, боковой рулон должен начинаться от нижней части наклеенной полосы и заканчиваться на 15 см выше верха трубы.

Дальше инструкция такая:

  • Шаг 1. Снимите защитную пленку и приклейте верхнюю часть Вакафлекса на трубу.
  • Шаг 2. Отступите 2-3 см от уровня трубы и надрежьте ленту параллельно трубе, но не доводите линию реза до этой самой точки 2 см.
  • Шаг 3. Теперь отрежьте боковую часть ленты так, чтобы она была параллельна стоку воды с крыши.
  • Шаг 4. При помощи ножниц закруглите углы полос Вакафлекса, чтобы у примыкания был красивый внешний вид и его не срывал ветер.
  • Шаг 5. Далее нижнюю часть рулона приклейте к черепице и прокатайте роликом.
  • Шаг 6. Разрежьте верхнюю часть рулона и не доводите линию реза 1 см. Подрезанные части приклейте на трубу и черепицу, затем прокатайте.
  • Шаг 7. Проклейте левый и правый угол трубы остатками от полосы. Это защитит их от сползающего льда и с снега. В итоге нахлест на боковую сторону дымоходной трубы должен получиться около 2 см.

Лента должна быть уложена под черепицу выше ряда черепицы. При этом, чтобы защитить кровлю от талой воды сделайте верхний рулон ленты сдвоенным. Для этого отрежьте две полосы, уберите защитную пленку и наклейте на нижнюю полосу с 5 см нахлестом и прокатайте роликом.

Но бывает также так, что черепицы расположены не самым удачным образом, и ширины сдвоенной полосы не будет достаточно. В таком случае верхнюю гидроизоляцию трубы под кровлю не получится завести. Тогда за трубой устраивают настил из досок. К слову, неплохой альтернативой Вакафлексу служит лента от Grind Line:

Вот как с ней нужно работать:

  • Шаг 1. Уложите сдвоенный рулон с небольшим уклоном в желобок и приклейте ленту к трубе.
  • Шаг 2. Снимите защитную пленку и прижмите ленту к деревянному настилу к волнам черепиц.
  • Шаг 3. Прокатайте роликом все места, кроме нижнего участка – того самого, который примыкает к трубе и пока еще не закрыт черепицей.
  • Шаг 4. Теперь сделайте разрез параллельно линии трубы в низ, и отступите 2-3 см. Не доводите линию реза до линии ската 1 см.
  • Шаг 5. Отрежьте ножницами лишнюю часть рулона ножницами, скруглите углы.
  • Шаг 6. Чтобы избежать протечек из-за большого снежного мешка над трубой, отогните верхнюю кромку Вакафлекса на ширину 2-3 см.
  • Шаг 7. Теперь уложите черепицу так, чтобы частично накрывала ленту над трубой.

Как только узел примыкания будет готово, можно переходить к монтажу коньковых элементов.

Итак, чтобы защитить швы примыкания:

  • Шаг 1. Установите планки и залейте верхнюю отбортовку герметиком. В традиционных узлах обычно используется напуск кирпича, а здесь как раз эту функцию выполняет как раз планка.
  • Шаг 2. Отрежьте нижнюю планку нужной длину – так, чтобы длина планки была шириной трубы и по 5 см по сторонам.
  • Шаг 3. Разрежьте верхнюю часть планки и согните по линии самой трубы.
  • Шаг 4. Теперь разрежьте нижнюю часть трубу и согните, по линии, которая будет дальше от угла трубы на 1 см.
  • Шаг 5. Отрежьте планки на 1 см и загните верхнюю отбортовку молотком к трубе.
  • Шаг 6. На нижней части отрежьте уголок параллельно линии ската.
  • Шаг 7. На верхней части просверлите отверстия  с шагом до 20 см, для дюбелей 6 мм. Отверстия под них нужно просверлить 6х40 мм.
  • Шаг 8. Закрепите планку прямо на печной трубе термостойкими дюбелями.

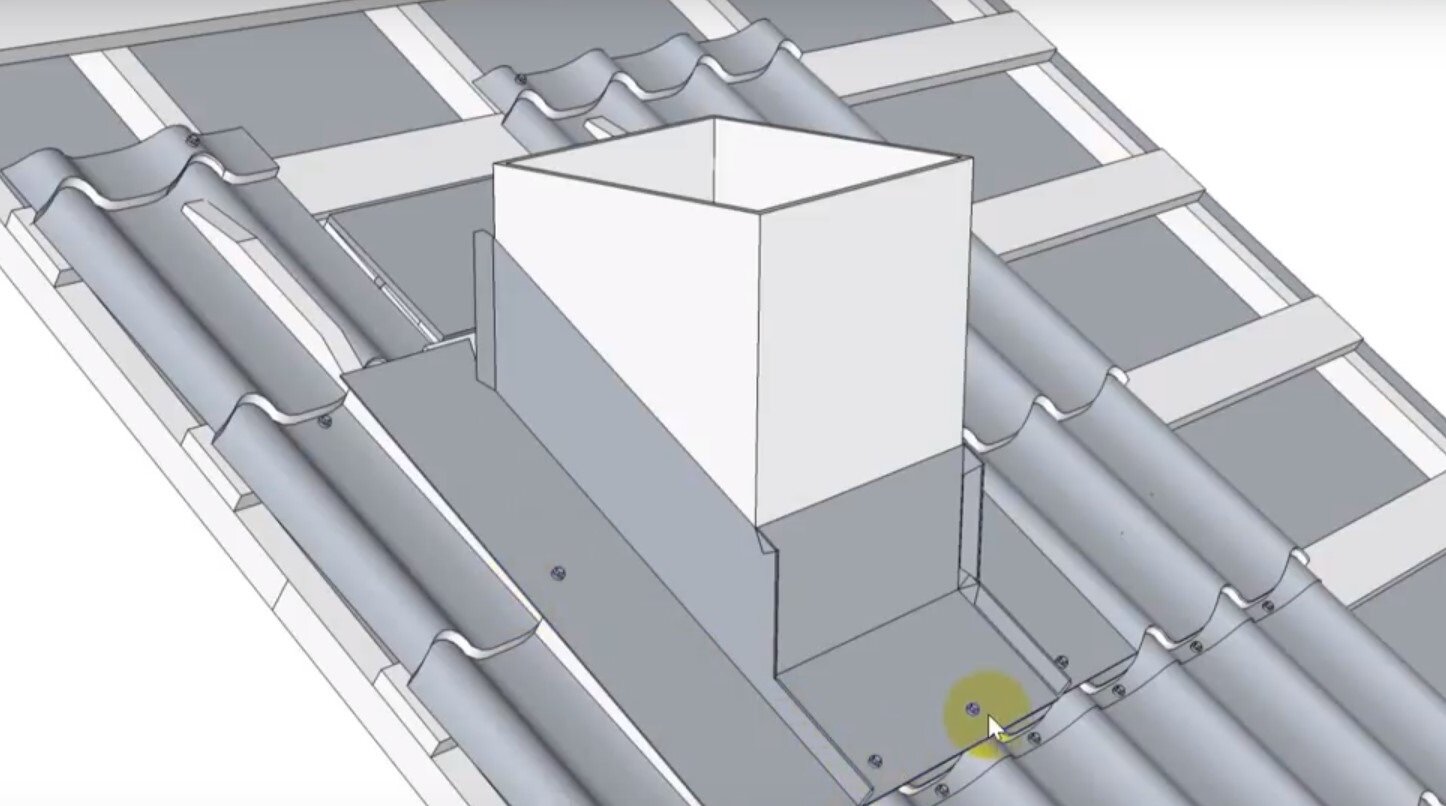

Готовый обход дымохода должен выглядеть со всех сторон вот так:

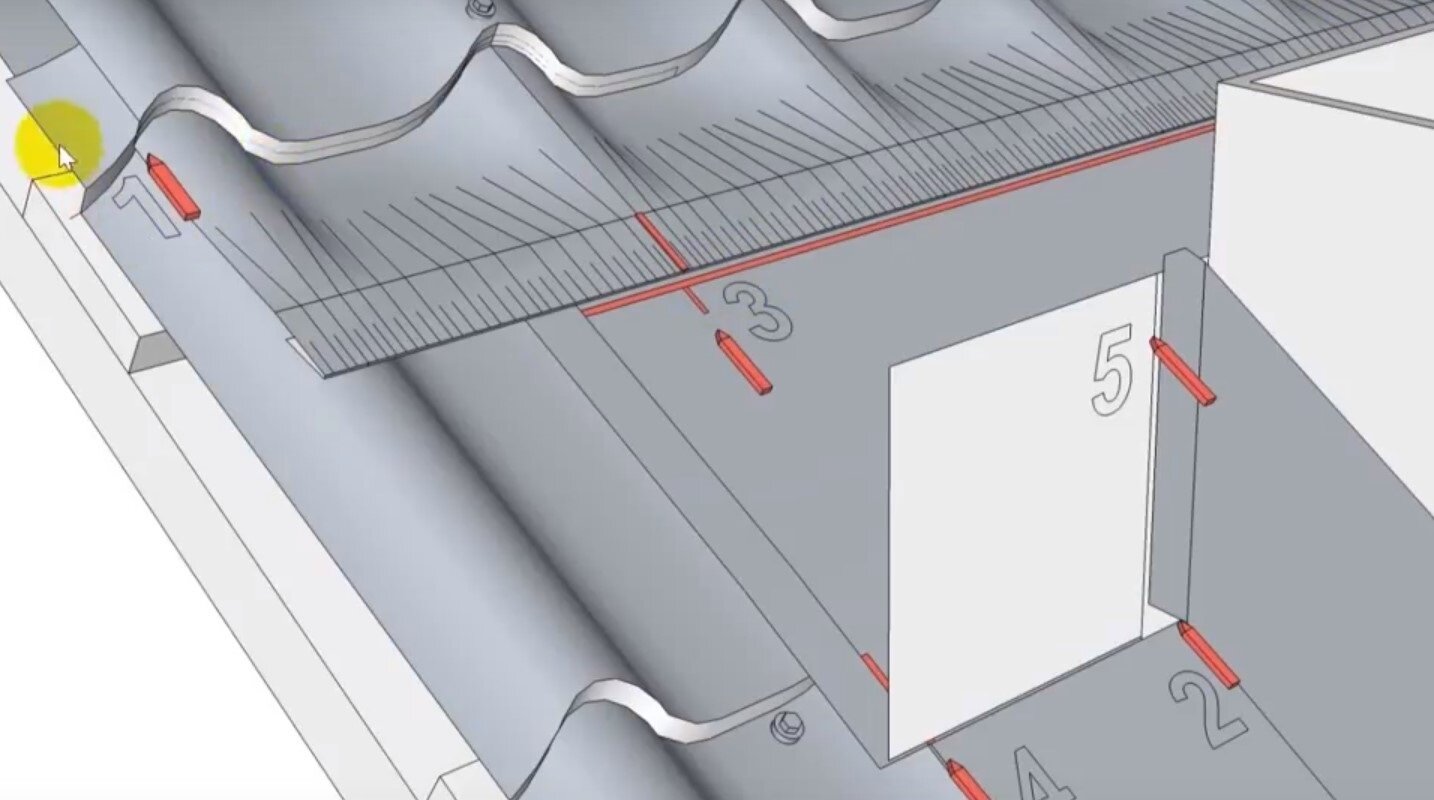

Далее приложите боковую планку так, чтобы она оказалась параллельной линии ската, и следуйте такой инструкции:

  • Шаг 1. Отметьте на внутренней поверхности планки контур нижней планки.
  • Шаг 2. Отрежьте верх планки по линии трубы, а низ планки – по линии, которая отступает от угла дымохода на 1 см.
  • Шаг 3. Обрежьте боковую планку по контуру нижней уже закрепленной планки.
  • Шаг 4. Закрепите планку шурупами с шагом до 20 см, и тоже самое проделайте со второй планкой.
  • Шаг 5. Теперь отрежьте верхнюю планку по ширине трубы с выпуском по 2 см по обоим сторонам.
  • Шаг 6. На верхней планке с внутренней стороны отметьте контуры уже установленных боковых планок.
  • Шаг 7. Отрежьте верхнюю планку, согните по линии трубы. Сделайте нужные надрезы, просверлите в трубе отверстия для дюбелей, 6х40 мм. Закрепите планку.

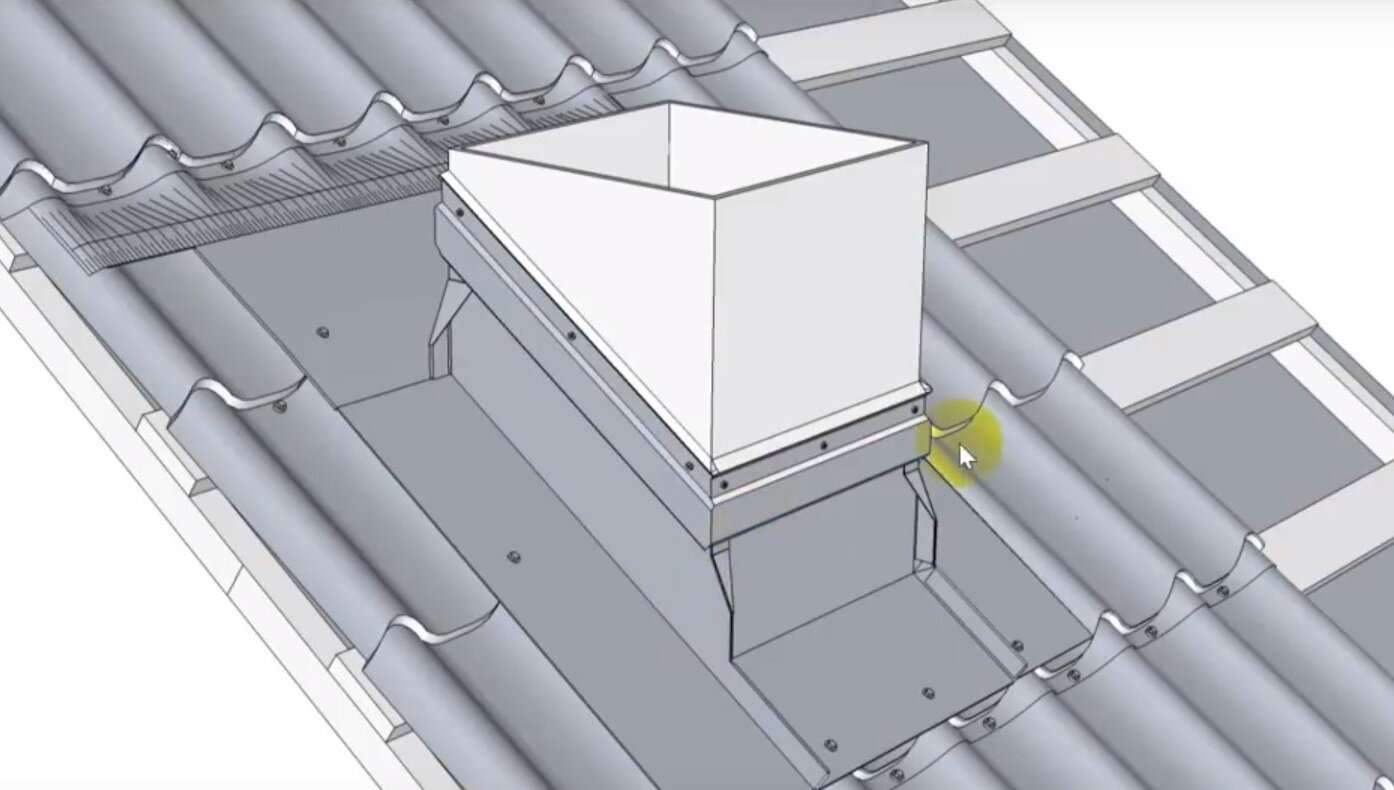

И, наконец, нанесите герметик в отбортовку планки вокруг всей трубы. Для удобства возьмите строительный шприц, а чтобы шов был аккуратным, растяните его картонкой.

Если в качестве дымоходной трубы у вас идет круглая металлическая или керамическая труба, тогда логично, что ее не обойти при помощи металлических планок. Здесь нужна мягкая проходка:

Если у вас остались вопросы по поводу обустройства примыкания кровли к дымоходу, задавайте их в комментариях!

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео


Содержание статьи:


Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.




Расположение примыкания


В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.


Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.





Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.


Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше


Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.


Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.


Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.



Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.


Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:




  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал


Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.  Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки».

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей»).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы»). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы»).


Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.




Монтаж планок примыкания, подробная инструкция на видео:


Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: «Как обустроить проход трубы через крышу»). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: «Вывод дымохода через стену — инструкция».

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой.

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками.

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Узлы примыкания трубы к кровле

Качественно обустроенное примыкание трубы к кровле – залог отсутствия протеканий на данном участке крыши. Правильное выполнение всех мероприятий по герметизации и соединению этой части с остальным покрытием поможет выполнить требования по обустройству дымохода на скатной кровле, предъявляемые строительными нормами. Кроме того, это обеспечит долговечность конструкции, повысит надежность и будет способствовать эффективной эксплуатации кровельного пирога.

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

  • Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
  • При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
  • Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

  • Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
  • Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации.

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ.

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

Важным моментом при обустройстве дымохода является его качественное соединение с другими элементами кровли, а именно обрешеткой. Если такое условие не выполнено, то дополнительную жесткость обеспечивают за счет установки специального элемента – листа металла.

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий.

Черепица

На крыше, материалом покрытия которой является керамическая черепица, обустройство мест прилегания дымохода выполняется с использованием лент эластичного типа, которые выполнены из сплава алюминия, с клеющимся слоем с одной стороны. Такая лента крепится по периметру всего шва, при этом частично примыкая к дымоходу, частично к крыше, плавно повторяя имеющиеся на черепице изгибы. Далее та часть, которая приклеена к дымоходу фиксируется профильной планкой из металла, при помощи дюбелей из термостойкого материала. Место стыка обязательно порядке должно быть обработано герметиком.

Обустройство стыка при кровле из гибкой черепицы выполняется по схожей технологии, но металлическую ленту заменяет ендовый  ковер, или черепица рядового типа, предварительно заведенная в дымоход.

Металлочерепица

На металлочерепичной крыше чаще всего используется специальный герметизирующий фартук, который состоит из планок примыкания для верхней части и для нижней.

Нижняя планка прикладывается к стенам трубы, а после отмечается ее верхняя граница. В этом участке на дымоходной трубе делается штроба глубиной около 1,5 см. Он очищается от пыли и промывается водой. С нахлестом 150 мм производится монтаж планок.

Внимание! Данный нахлест необходим для предотвращения в дальнейшем протечек.

Верхний край металлического элемента вставляется в полученную штробу, и заделывается термостойким герметиком на основе силикона. С нижней стороны заводится металлический лист с антикоррозионным покрытием, обеспечивающий эффективный сток воды. Он направляется вниз до карниза кровли.

Чтобы примыкание было полностью герметичным, перед тем, как монтировать внутренний фартук на трубу выводится гидроизоляция (высотой 5 см). Верхний край закрепляется строительным скотчем.

Металлочерепица укладывается сверху внутреннего фартука. После окончания монтажа устанавливается верхний слой – декоративный фартук, с использованием верхних планок примыкания. Верхние края элементов крепятся к трубе без штроб, а пространство стыка заполняется герметиком.

Наглядно данный процесс показан в видео:

Обеспечив качественно соединение вертикальной части – трубы дымохода, к поверхности кровли, можно выполнить важное условие надежности крыши. В местах стыка при этом не будет протечек, а задержавшийся на поверхности снег не сможет повредить гидроизоляционный слой.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Примыкание к дымоходу — кровля вокруг и планка примыкания

Наиболее часто при монтаже крыши возникают вопросы как правильно сделать проход для дымохода, какие материалы при этом использовать. А также как организовать примыкание кровельного материала таким образом, чтобы обеспечивалась герметичность всей кровли. Порой такие вопросы ставят в тупик не только новичков, но и опытных строителей.

Большинство специалистов сходится во мнении, что дымоход лучше всего располагать рядом с коньком крыши. Это позволит создать наиболее прочный узел примыкания кровельного покрытия к трубе. Кроме того, такое расп

оложение позволит минимизировать скопление снега возле дымоходной трубы, что соответственно уменьшает вероятность возможных протечек.

Изначально необходимо определить место выхода трубы через кровлю.

Важно: не стоит располагать дымоход рядом с мансардными окнами или в ендовых, так как такое примыкание будет иметь сложную конструкцию, что увеличивает вероятность протечек и разгерметизации крыши

При проведении монтажных работ следует учитывать правила пожарной безопасности. Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию. При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба. Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук. Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию. В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона. Далее производится установка так называемого галстука — это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю. Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием. Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели. Все места стыков и креплений дополнительно обрабатывают герметиком.

Устройство дымохода круглого сечения

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения — мастер флеш. Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши. Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

  • диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.

  • закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.

  • уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.

Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

ВИДЕО

особенности конструкции и несколько вариантов обустройства

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Вернуться к содержанию

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи.

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Вернуться к содержанию

Обустройство узла прохода через крышу

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Вернуться к содержанию

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Вернуться к содержанию

Примыкание металлочерепичной кровли

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Вернуться к содержанию

Круглые трубы: защита стыков

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Pro Systems, Inc. Что это за трубы торчат из моей крыши?

Вентиляционные трубы для сантехники — важная часть вашей водопроводной системы. Они несут ответственность за безопасный отвод канализационных газов из вашего дома или здания. Это сделано для того, чтобы газы не скапливались или не скапливались, что могло привести к заболеванию.

За исключением сливов в полу, почти все сантехнические устройства нуждаются в вентиляционных отверстиях. Отвод воздуха из водопровода помогает создать нейтральное или уравновешенное давление воздуха во всей системе сточных труб.Отверстия в трубах позволяют воздуху попадать в канализационные трубы, предотвращая сифонирование водопроводных ловушек. Вентиляционные отверстия также позволяют газам безопасно выходить через крышу. Без вентиляции канализационный газ будет просачиваться через воду в водоотводчике. Это вызовет неприятный запах в здании и может стать причиной болезни некоторых людей.

Почему эти вентиляционные отверстия выходят через крышу, а не в стену или под землю? Вентиляционные отверстия должны быть выше сантехники, иначе они будут заполнены водой, и под землей не получится.Если вентиляционные отверстия проходят через стену, вероятно, сработает, если они находятся над приспособлением, но газы, выходящие из вентиляционного отверстия, воняют. Было бы плохо, если бы запах проникал через окно, дверь или что-нибудь в этом роде. Так форточки проникают сквозь крышу. Это позволяет канализационным газам выходить, не вызывая неприятного запаха из здания, и одновременно предотвращает заполнение вентиляционных труб водой.

На вентиляционные трубы водопровода, проходящие через крышу, установлены башмаки.Это верно независимо от того, является ли крыша наклонной или плоской, но тип сапога для трубы зависит от типа крыши. Независимо от типа, износ или повреждение кожуха трубы может привести к протечке крыши. Также существует вероятность того, что вентиляционная труба может забиться листьями, мусором, животными, льдом или снегом, что приведет к проникновению газов и запахов в ваше здание.

Лучший способ убедиться, что вентиляционные отверстия ваших труб чистые, а сапоги исправны, — это регулярно их проверять опытным кровельщиком или самостоятельно.Позвоните в Pro Systems, Inc. по телефону (757)506-5019 или напишите нам по электронной почте, если вы заметили, что ваши башмаки повреждены, есть протечка в крыше или вы просто хотите проверить крышу.

Руководство по улучшению загрузочных прошивок

Установка ремонтного комплекта Perma-Boot поверх поврежденного товарного вентиляционного люка
фото Майка Гуэртена

В статье «Мерцание вентиляционных отверстий сделано правильно», Я описал способ, которым я прошиваю вентиляционную трубу водопроводной трубы на черепицу как вторую линию защиты от утечек на случай, если вспыхнет резиновая манжета на кожухе трубы. раскалывается или поврежден.Возникает вопрос: если обычные загрузочные прошивки не долговечны, не следует ли нам использовать более качественные и изготовленные?

Совершенно верно. Есть несколько моделей улучшенных загрузочных прошивок , но вы можете не найти их на местном складе пиломатериалов. Даже мой специализированный поставщик кровли и сайдинга предлагает только резиновые накладки на сапоги. Если вы не можете получить лучшую прошивку на месте, вы можете заказать ее в Интернете — просто планируйте время выполнения заказа заранее.

Товарная резиновая планка для сапог стоит от 5 до 10 долларов.Лучшая загрузочная прошивка стоит от 11 до 60 долларов и может окупиться. Сегодняшние крыши стоят дорого и служат долго — от 30 до 50 лет, — так что вам нужен ботинок, который будет стоять на всю жизнь. И даже при установке улучшенной загрузочной прошивки я все равно выполняю те же шаги предварительной прошивки, чтобы создать резервную копию первичной прошивки.

Традиционные прошивки все еще работают. Традиционный оклад трубы представляет собой припаянную свинцовую стояк, которая охватывает вентиляционную трубу и загибается в трубе вверху.Он припаян к фланцу крыши, который укладывается в черепицу. Их необходимо изготовить или заказать в соответствии с конкретным уклоном крыши и диаметром трубы. Некоторые версии имеют гофрированную секцию внизу свинцовой трубы, поэтому их можно приспособить к диапазону уклона крыши. Цена колеблется от 25 до 50 долларов.

Трубный пыльник Quarrix изготовлен из оцинкованной стали без покрытия или из стали с покрытием и состоит из двух частей: базового пыльника и верхней манжеты (TightLOCK). Башмаки для труб доступны в двух диапазонах наклона кровли: от 3/12 до 8/12 и от 8/12 до 14/12, а диаметр трубы от 1-1 / 2 дюйма.до 4 дюймов. Наклон гидроизоляции можно отрегулировать, защемив или нажав на два нисходящих угла. Сапоги Quarrix Pipe стоят от 20 до 30 долларов.

Трубный пыльник Quarrix, фото Quarrix

Perma-Boot — это ударопрочный пластиковый узел TPO с базовым пыльником, который имеет поворотный колпачок и подступенок, подходящие для различных наклонов крыши. Манжета крышки скользит по основанию, полностью закрывая вентиляционную трубу.

Также делают ремонтную версию загрузочной прошивки.Хомут и втулка выглядят так же, как в новой конструкции, без фланца крыши, который скользит по вентиляционной трубе и поврежденному окладу багажника. Колоколообразное основание огибает купол оригинального ботинка и проливает воду на него.

Perma-Boot стоит от 16 до 20 долларов.

Perma-Boot, фото Manning Building Products

Bullet Boot изготовлен из гибкого УФ-защищенного пластика TPE и доступен в семи цветах. Пулевые башмаки подбираются по диаметру трубы от 1-1 / 2 до 4 дюймов и поставляются как одно целое — пыльник и стояк. Верх подступенка имеет защитный экран. Есть гофры там, где часть стояка встречается с основанием, для приспособления к разным наклонам крыши. Bullet Boots стоят от 11 до 17 долларов.

Bullet Boot, фото Bullet Products, LLC

Lifetime Tool делает Ultimate Pipe Flashing . Вы можете думать о Ultimate Pipe Flashing как о сверхмощной прошивке для сапог.Гибкий сапог вместо тонкого воротника сделан из толстого силикона. Манжета, прилегающая к трубе, имеет кольцевую форму, что помогает поддерживать сжатие и снижает риск повреждения. Он доступен в пяти размерах, чтобы соответствовать трубам из ПВХ от 1-1 / 2 дюйма до 4 дюймов. А когда встречаются чугунные, стальные или медные трубы, Lifetime Tool имеет манжету EasySleeve, которая скользит по существующей трубе, поэтому Ultimate Boot Можно использовать перепрошивку. Ultimate Pipe Flashing стоит от 55 до 57 долларов.

Ultimate Pipe Flashing, фото Lifetime Tool

микегертин.com | IG: @mike_guertin

Для других статей по этой теме, пожалуйста, ознакомьтесь с этими ссылками:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Калькулятор Даунпайпа

Для новых зданий или реконструкций, требующих утверждения застройки (включая соответствующую застройку), Закон 1979 года о планировании и оценке окружающей среды требует соблюдения Строительного кодекса Австралии (BCA).BCA представляет собой основу для оценки установки водопровода на крыше жилого дома, включая водосточные желоба, как «работы по строительству жилых домов» в соответствии с Законом о жилищном строительстве 1989 года. BCA специально устанавливает стандарты для проектирования и строительства водосточных труб и водостоков и вызывает AS / NZS 3500. 3: Сантехника и водоотведение. Часть 3: Ливнеотвод.

Строители, сантехники и водопроводчики, устанавливающие водосточные системы с крыши, должны быть полностью осведомлены обо всех рассматриваемых факторах, требованиях и вариантах, доступных в BCA и австралийских стандартах.Это руководство представляет собой краткое изложение некоторых важных вопросов. Установщики не должны полагаться на это руководство.

Кровельные водосточные системы — проект AS / NZS 3500.3

A) Районы водосбора

  • Вертикальные стены, примыкающие к крыше, должны входить в зону водосбора. Для шатровых крыш с водосточными желобами можно использовать упрощенную формулу для расчета площади водосбора, но при этом необходимо знать уклон крыши. См. AS / NZS 3500.3.
  • На площадь водосбора крыши и любых вертикальных стен сильно влияет направление ветрового дождя, поэтому для определения размеров необходимо использовать комбинированную площадь водосбора.

B) Интенсивность осадков

  • Интенсивность осадков приведена в Приложении E, AS / NZS 3500. 3. В приложении приведены значения интенсивности дождя за пять минут. Также имеется ссылка на средний интервал повторения (ARI) в 20 и 100 лет.
  • ARI используется в соответствии с таблицей 3.1, AS / NZS 3500.3, где учитывается риск материального ущерба, неудобств или травм людей.
    Например:
    — внешние водостоки карнизы желоба 20 лет ARI
    — внутренние водостоки, желоба коробчатые 100 лет ARI
  • Таблица E1 в AS / NZS 3500.3 перечислены широта и долгота выбранных мест, некоторые из которых отмечены на картах. Если есть какие-либо сомнения относительно интенсивности дождя для конкретной области, обратитесь в соответствующий совет / графство за точными цифрами интенсивности дождя.

C) Меры перелива карниза

  • Всегда учитывайте, что произойдет, если желоб переполнится. Если вода не может стекать обратно в здание, например водосточный желоб крепится к стропилам без облицовки карниза, мероприятия по переполнению не требуются.Если вода может стекать обратно в здание; например через облицовку карниза, то необходимо предусмотреть способы перелива.
    Примеры допустимых мер перелива для водосточных желобов можно найти в Приложении G к AS / NZS 3500.3.
    Упрощенные способы обеспечения перелива внешних желобов карниза можно найти на странице 12 HB 144. Для удобства в примерах, показанных на Рисунке 1, принята цифра 20 мм.

Рисунок 1: Обеспечение перелива наружных карнизов и водостоков (20 мм)

Источник: HB 114: 2003 Рисунок 1

Пример проектирования

Следующий пример показан для иллюстрации процедуры, принятой HB 114 для проектирования водосточных желобов и водосточных труб.

Гипотетический дом должен быть построен на территории с ARI 130 мм / час. План показан на рисунке 2. Уклон кровли составляет 23 °. Переполнение желоба может вызвать серьезные повреждения, поэтому требуются меры по переполнению.

Рисунок 2: Пример проектирования плана дома

Шаг 1: Определите ARI 5 мин / 20 лет для местности

От AS / NZS 3500. ARI для этого гипотетического дома и площади составляет 130 мм / час.

Шаг 2: Выберите желоб карниза и наклон желоба

Выбранный водосточный желоб представляет собой четырехстворчатый водосток с эффективной площадью поперечного сечения 6125 мм. 2 установлен с уклоном 1: 500.

Шаг 3: Определите размер водосточной трубы

Из Таблицы 3.3 в AS / NZS 3500.3, водосточные трубы минимального размера, совместимые с изливом 6125 мм с площадью поперечного сечения 2 (устанавливаются с уклоном 1: 500), имеют диаметр 90 мм круглые или 100 x 50 прямоугольные.
Обратите внимание, что минимальный градиент 1: 500 является предпочтительным.

Шаг 4: Выберите прямоугольную водосточную трубу 100 x 50

Из рисунка 3.5 (A) в AS / NZS 3500.3, максимальный водосбор на водосточную трубу составляет 47 м 2 .

Шаг 5: Определите минимальное количество водосточных труб

Чтобы рассчитать минимальное количество водосточных труб, разделите площадь водосбора крыши на максимально допустимый водосбор на одну водосточную трубу.
Мин. Количество водосточных труб =
водосборная площадь крыши


допустимый максимальный водосбор
на водосточную трубу
= 223,8
47
= 4,76 м 2
= требуется пять водосточных труб
(округлить до следующего целого числа)

Шаг 6: Определите среднюю площадь водосбора для каждой водосточной трубы

Чтобы рассчитать средний водосбор на одну водосточную трубу, разделите площадь водосбора крыши на количество водосточных труб.
Средний водосбор на водосточную трубу = водосборная площадь крыши


Количество водосточных труб
= 223,8

5
= 44,76 м 2

Шаг 7: Разделите крышу примерно на равные площади водосбора и определите положение водосточной трубы

Разделите крышу на пять водосборов и обозначьте высокие точки между водосточными трубами (см. Рисунок 3).

Шаг 8: При необходимости выберите метод переполнения

Здание в качестве примера требует мер по переполнению.
AS / NZS 3500.3 предлагает различные методы в зависимости от типа используемого желоба. Для этой работы выберите пример 1 из рисунка 1 в HB 114, где желоб установлен так, чтобы верх передней кромки был как минимум на 20 мм ниже верхней части лицевой панели (см. Рисунок 4). Установщики
должны знать требования к конструкции и применять их в своей работе.

Рисунок 3: Крыша, разделенная на пять водосборов

Рисунок 4: Пример метода переполнения

Источник: AS / NZS 3500.3: 2003 Рисунок G1 (a) изменено

Примечание

A) Меры перелива для карниза

  • Есть много возможностей для размещения водосточной трубы.В некоторых случаях, в зависимости от формы крыши или планировки здания, могут потребоваться дополнительные водосточные трубы, поскольку не всегда удается добиться примерно одинаковых водосборных площадей.
  • Водосточные желоба

  • Valley должны располагаться на возвышении, чтобы обеспечить дренаж вдали от внутренних углов.
  • Дополнительные площади водосбора могут быть неточными из-за округления во время расчетов.
  • В этом конкретном примере, согласно шагу 5, ни одна площадь водосбора не должна превышать допустимые 47 м 2 .

Благодарность

Это руководство основано на Таблице технических решений для кровельных систем 0.04 Комиссии по сантехнике штата Виктория. Компания NSW Fair Trading благодарит Строительную комиссию штата Виктория и Комиссию по сантехнической промышленности за разрешение изменить их документ.

Standards Australia Содержимое этого руководства воспроизводится с разрешения SAI Global по лицензии 1107-c123. Этот контент не может быть воспроизведен или распространен без разрешения правообладателя.


© Штат Новый Южный Уэльс, через NSW Fair Trading, и
© SAI Global, июль 2011 г. (диаграммы и рисунки)
Примечание. Разрешение на воспроизведение этого документа должно быть получено с обеих сторон.

Что вы знаете о проектировании водосточных систем? — Практическая архитектура

Допустим, вы проектируете большой склад для продажи книг в Интернете. Размер здания и требование гладкого внешнего вида приводят к решению, в котором вся водосточная система с крыши должна быть скрыта.Это приводит к использованию внутренних водосточных желобов, внутренних водосточных желобов и внутренних водосточных труб. В этой ситуации отказ какой-либо части водосточной системы может привести к проникновению воды внутрь здания, что, в свою очередь, может привести к серьезным повреждениям как здания, так и его инвентаря.

Очевидно, что это пример, в котором риск отказа и его последствия более серьезны, чем для жилища с традиционным карнизом. При оценке системы отвода дождевой воды необходимо учитывать значительный фактор безопасности.

На практике запас прочности достигается за счет учета штормовых явлений с гораздо большей интенсивностью дождя. Утвержденный документ ссылается на соответствующий британский стандарт (BS EN 12056-3: 2000), который рассматривает различные обстоятельства в зависимости от ожидаемого срока службы здания и риска отказа.

Если бы здание было удаленным архивом, хранящим бесценные рукописи, например, для Британской библиотеки, то срок службы конструкции был бы больше, а риск отказа был бы выше, чем для распределительного склада.Следовательно, принятая расчетная интенсивность осадков будет соответственно выше.

Самое важное — это оценить уровень риска для вашей ситуации и последствия отказа дренажа.

Некоторые предпосылки для расчета отвода дождевой воды

Хотя решение для отвода дождевой воды, то есть водосточные желоба и водосточные трубы, существует уже тысячи лет, наша способность надежно прогнозировать адекватные размеры путем расчетов появилась относительно недавно.Это связано с тем, что математика, связанная с этим предметом, сложна и основана на физических испытаниях.

Строительная исследовательская станция (ныне известная как Строительное научно-исследовательское учреждение или BRE) начала проводить испытания дренажных систем в послевоенный период. Это привело к публикации справочных документов и, в конечном итоге, к серии стандартов проектирования, кульминацией которых стал текущий стандарт BS EN 12056-3: 2000.

Во время разработки этих стандартов были также разработаны Утвержденные документы к Строительным нормам и правилам.Текущая версия утвержденного документа H: дренаж и удаление отходов в значительной степени опирается на ссылки на BS EN 12056-3: 2000, но также содержит информацию из более ранних стандартов, которые, как предполагается, были заменены. Это один из источников потенциальной путаницы.

Также стоит отметить, что BS EN 12056-3: 2000 является «европейским стандартом», что означает, что он написан для соответствия всем странам Европейского Союза, даже если в этих странах могут быть разные процедуры. Это еще один источник потенциальной путаницы.

Утвержденный документ представляет собой смесь текущих и предыдущих руководств, причем последнее включено, поскольку оно обеспечивает упрощения в определенных обстоятельствах. Безопасным и последовательным подходом было бы следовать руководству BS EN 12056-3: 2000, но альтернативные методы в Утвержденном документе (например, использование таблиц 1 и 2) также остаются в силе.

Интенсивность дождя

Знание скорости, с которой дождь падает на вашу крышу, безусловно, жизненно важно для оценки способности отвода дождевой воды.Это количество осадков известно как «интенсивность дождя» и ранее измерялось в единицах «мм / час». До введения стандарта BS EN 12056-3: 2000 интенсивность дождя «75 мм / час» использовалась для целей проектирования в большинстве ситуаций. Исключение составляют случаи, когда риск отказа отвода дождевой воды был выше, чем обычно.

Интенсивность дождя теперь измеряется в «литрах / сек / квадратный метр» (л / сек / кв.м), а значения интенсивности дождя приводятся для различных географических областей страны. Для водосточных желобов интенсивность дождя представлена ​​на карте Англии и Уэльса, показанной на Диаграмме 1 раздела h4 Утвержденного документа H. Значения л / с / кв.м варьируются от 0,016 до 0,022. Стоит отметить, что 75 мм / час эквивалентно 0,021 л / с / кв.м.

Условия кровли и вентиляции | Marco Industries

Как и в любой отрасли, у металлических кровель есть свой жаргон и технические термины. Вот некоторые из наиболее распространенных:

30-фунтовый войлок: Был стандартной подкладкой для качественных металлических кровельных систем и все еще используется, но во многих областях был заменен на более новую синтетическую подкладку.Обычно он сделан из полиэфирного флиса и пропитан смолой.

Рейка: (1) Колпачок или крышка; (2) в металлической крыше: металлическая заглушка, устанавливаемая поверх или закрывающая стык между соседними металлическими панелями; (3) дерево: деревянная полоса, обычно устанавливаемая внутри или над несущим настилом и используемая для поднятия и / или прикрепления основного кровельного покрытия.

Башмак: Сборное покрытие, обычно из гибкого материала, используемое для уплотнения вокруг отверстия; также называется кожухом для трубы, водопроводным кожухом, RoofBoot ™ или кровельным домкратом.

Герметик для бутиловой ленты: Используется для герметизации фасонных стыков для водо- и воздухонепроницаемого уплотнения.

Зажим: Формованный металлический компонент, закрепленный на строительном основании для крепления двух металлических частей друг к другу или для крепления металлической черепицы или кровли со стоячим фальцем.

Покрытия: Окрашенная отделка металлических строительных панелей.

Конденсация: Эффект, возникающий при попадании теплого влажного воздуха на прохладную поверхность. Вентиляция, изоляция и пароизоляция — ключи к предотвращению конденсации в кровельных системах.

Палуба: Основание поверх поддерживающего каркаса, на которое наносится рубероид; также называется профнастилом или обшивкой. Настил обычно представляет собой фанеру, OSB или 1x пиломатериал.

Капельная кромка: Гидроизоляция из алюминия или другого неагрессивного материала, которая размещается вдоль карнизов и граблей под углом 90 градусов, чтобы вода стекала с фасции в желоба.

Карниз: Кромка крыши, выходящая за линию внешней стены в нижней части склона.

Фасция: Вертикальная обшивка крыши, расположенная по периметру здания, обычно ниже уровня крыши, для закрытия стропил на карнизах и герметизации верхней части сайдинга вдоль граблей; также называемые желобами.

Крепежные детали: Широкий спектр механических крепежных устройств и узлов, включая гвозди, винты, планки, зажимы и болты, которые могут использоваться для анкеровки различных компонентов кровельного узла.

Войлок: Материал из переплетенных волокон, пропитанный асфальтом и используемый в качестве защитного слоя между черепицей и настилом; также называется тарбарпером.

Система фиксированных зажимов: Формованный металлический компонент, закрепленный на строительном основании, используемый для крепления двух металлических частей друг к другу или для крепления металлической черепицы или фальцевой кровли.

Фланец: Металлический край, который обычно перпендикулярен изогнутой форме на 90 градусов.

Гидроизоляция: Металл или другие гибкие материалы, используемые для уплотнения крыши и предотвращения утечек вокруг любых выступов или пересечений, таких как трубы, дымоходы, слуховые окна, впадины или прилегающие стены.

Система плавающих зажимов: Формованный металлический компонент, закрепленный на строительном основании, используемый для крепления двух металлических частей друг к другу или для крепления металлической черепицы или фальцевой кровли, но может перемещаться вместе с расширением металла для обеспечения теплового движения.

Пенопластовая пробка: Экструдированный кусок вспененного материала, сформированный из неопрена или полиэтилена, который соответствует равномерным изгибам металлической панели, чтобы предотвратить повреждение от ветра, насекомых и влаги.

Фронтон: Край крыши, идущий от карниза до конька.

Оцинкованная сталь: Углеродистая сталь с защитным сплавом, состоящим в основном из цинка с обеих сторон стали. Доступны различные сорта в зависимости от толщины покрытия. G90 рекомендуется для жилых помещений.

Калибр (и): Стандартная мера толщины стали и стальных панелей.

HIP: Внешний угол, образованный пересечением двух наклонных плоскостей крыши от конька до карниза.

Барьер от льда / протечек: Самоклеящаяся и самоуплотняющаяся мембрана, нанесенная на настил крыши и предназначенная для защиты от проникновения воды из-за нарастания льда или ветрового дождя.Ледяной барьер герметизирует проникающие в него гвозди; также называется водным барьером.

Ice Dam: Масса льда, образовавшаяся при переходе от теплой к холодной поверхности крыши. Часто образуется в результате повторного замораживания талой воды на выступе крутой крыши, в результате чего лед и вода скапливаются под кровельными материалами, что может привести к протечкам крыши. Обледенение контролируется посредством утепления чердака и вентиляции.

Ударопрочность: Способность кровельного материала противостоять повреждениям (например,ж., прокалывание) от падающих предметов, оборудования для нанесения, пешеходного движения и т. д. Ударопрочность конструкции кровли является функцией всех ее компонентов, а не только самой мембраны.

Изоляция: Любой материал, предназначенный для уменьшения потока тепла внутрь или внутрь здания.

Блокировка: Процесс складывания и сгибания металлических фигур друг над другом для их сцепления.

Мастика: Густой клей на битумной основе, наносимый на металлические панели или основания.

Oil Canning: Видимая волнистость на плоских участках металлической кровли и металлических стеновых панелей. С технической точки зрения консервирование масел называется упругим короблением. Это может произойти в металлических панелях любого типа, таких как сталь, алюминий, цинк или медь.

Open Purlin: Кровельная конструкция, в которой деревянные элементы используются вместо обшивки панелями или настила.

Открытая долина: Конструкция впадины, используемая для отвода воды и мусора от ската крыши, перенося воду поверх кровельных систем.Эти долинные системы не забиваются мусором, например, листьями и иголками деревьев, льдом или снегом.

Пурлин: Горизонтальная балка по длине крыши, опирающаяся на основное стропило.

Стропила: Элемент конструкции, поддерживающий элементы настила и системы крыши, простирающийся от периметра склона до конька или бедра.

Грабли: Наклонная кромка скатной крыши над стеной от карниза до конька, обычно перпендикулярная карнизу и коньку.

Конек: Горизонтальный внешний угол, образованный пересечением двух наклонных плоскостей крыши (т.е. там, где две стороны крыши встречаются в наивысшей точке).

Коньковая вентиляция: Лучший тип вытяжной вентиляции с крыши, которая вентилирует чердак по коньку или линии бедра, где настил крыши срезан; работает в сочетании с люками на потолке под карнизом или вентиляционными отверстиями по краю; также называется вытяжным отверстием.

Герметик: Используется для герметизации стыков и трещин с целью предотвращения утечек.Герметики следует использовать по эстетическим соображениям, а также в качестве дополнительных линий защиты от проникновения воды. Герметики не предназначены для использования в качестве клея.

Самосверлящий винт: Крепежный элемент, который просверливает и нарезает резьбу собственное отверстие при установке металла по металлу.

Самонарезающий винт: Крепеж, который образует приемную резьбу при превращении в предварительно просверленное отверстие.

Снежные щитки: Используются в заснеженной местности для разрушения снега, чтобы он не покидал крышу большими частями и не причинял вреда людям или имуществу. Их усовершенствованная разновидность состоит из снежных заборов. На фальцевых кровлях эти элементы необходимо устанавливать таким образом, чтобы не препятствовать перемещению кровельной системы при тепловом расширении и сжатии.

Софит: Нижняя сторона карниза или свеса крыши, которая может быть закрытой или открытой.

Вентиляционное отверстие в потолке: Вентиляционное отверстие в потолке дома, которое обеспечивает вентиляцию чердака в нижней части кровли и хорошую циркуляцию с другими формами вентиляции, такими как вентиляционные отверстия конька или крыши; также называется впускным отверстием.

Подкладка: Вторичный гидроизоляционный материал, устанавливаемый между основанием и панелями крыши. Некоторые типы могут быть самоклеящимися. Этого требует код под всеми металлическими крышами, даже если старая черепица остается на месте.

Долина: Внутренний угол, образованный пересечением двух наклонных плоскостей крыши, идущих от карниза до конька, который позволяет воде стекать.

Заглушка конька с вентиляцией: Формованная металлическая деталь, используемая на коньке конька, которая позволяет использовать вентилируемый материал и обеспечивает дополнительную вентиляцию чердачного пространства в кровельной системе.

Разъяснение спецификаций водосточных желобов

Существует множество кровельных водостоков, которые можно указать для использования в строительстве в Чикаго, которые подходят для плоских и пологих крыш новых и существующих зданий. Оставление плоской крыши без дренажной системы увеличивает риск образования луж и повреждений в результате перелива или утечки воды. Установка правильного водостока на крыше правильного размера и количества обеспечит надлежащий водоотвод и поможет защитить здания в городе.

Прежде чем мы подробнее расскажем о различных типах кровельных воронок, их преимуществах и недостатках, пригодности расположения и других критериях, важно понять преобладающий нормативный контекст их применения в Чикаго.

Нормативно-правовая база для кровельных водостоков

Нормативно-правовая база для установки водостоков на крыше в Чикаго в основном регулируется Строительным кодексом города Чикаго, а также требованиями городских властей Чикаго по строительству канализационных сетей и управлению ливневыми водами.

Перед спецификацией и установкой кровельного водостока необходимо ознакомиться с текущими редакциями этого кодекса и правил. В них изложены различные требования, относящиеся к водостокам на крыше, включая следующие, касающиеся количественного определения водостока, водосточных ловушек, требований к переливу и критериев проектирования ливня.Все, что следует здесь, предназначено только для ознакомления.

Критерии проектирования шторма

Ничто не препятствует временному или постоянному отключению водосточной трубы от канализационной или комбинированной канализации, если это отключение не приводит к оттоку воды за пределы границ участка земли и не создает опасности для населения или неудобств. Действительно, город Чикаго поощряет домовладельцев отключать водосточные трубы от канализационной системы и отводить воду во дворы или сады, но это должно быть сделано в соответствии со Строительным кодексом Чикаго следующим образом:

При условии, что сброшенная вода может быть слита непосредственно в канализацию, водосборный бассейн или уличный желоб, подключенный к общественной канализации, без проливания на прилегающую территорию, чтобы вызвать общественную опасность или неудобства, для одной семьи (класс A-1) и для нескольких семей ( Крыши класса A-2 должны иметь внешние водосточные трубы, выходящие на мощеную или благоустроенную территорию.

Хотя если это противоречит Плану управления ливневыми водами, утвержденному Департаментом управления водными ресурсами города Чикаго Правилами строительства канализации и управления ливневыми водами, план управления ливневыми водами преобладает.

Количественное определение дренажа

Минимальное количество водостоков в крыше: Согласно Строительным нормам Чикаго, для крыш площадью 10 000 кв. Футов или меньше требуются 2 или более водостока, тогда как для площадей более 10 000 кв. Футов необходимы 4 или более водостоков.Кроме того, все крыши площадью более 750 квадратных футов должны сливаться в канализацию, если таковая имеется, в любом прилегающем общественном месте или общественном месте.

Водосточные ловушки

Расположение сифона водосточной трубы: Согласно строительным нормам Чикаго, в местах, не подверженных воздействию мороза, соединение водосточной трубы с открытым соединением крыши и установка ближе 12 футов к внутренней линии участка, дверь или окно здания должны быть закрыты водосточной трубой со стороны сантехники. или комбинированные канализационные или сливные соединения.

Требования к переполнению

Расчетная нагрузка и уровни образования скоплений: В соответствии со Строительным кодексом Чикаго, уклоны крыш с уклоном менее 30 ° должны быть рассчитаны на дождевую нагрузку, снеговую нагрузку или временную нагрузку, действующую на горизонтальную проекцию поверхности крыши для водостока. напорная система независимо от типа водостока.

Для крыш, оборудованных стандартными водосточными головками :

  • Расчетная нагрузка должна составлять 25 фунтов / кв. Фут площади крыши.
  • Максимальное образование пруда не должно превышать 3 дюйма над поверхностью крыши рядом с водосточной трубой.

Для крыш с водосточными головками с регулируемым потоком

  • Расчетная нагрузка должна составлять 35 фунтов / кв. Фут площади крыши.
  • Максимальное затопление должно быть ограничено так, чтобы перелив не превышал 6 дюймов над поверхностью крыши рядом с водосточной трубой.

Типы водостока

Существуют различные типы водостоков для плоских или пологих крыш. Спецификация типа водостока основывается на нескольких факторах, в том числе: конструкция крыши, размер крыши, материал крыши, уклон крыши, нагрузка на крышу, эстетика, объем среднего количества осадков и критерии проектирования ливня, скорость водоотвода и требования к переливам, расположение водостока, техническое обслуживание и другие. функции, такие как защита от вандализма.

Сифонный слив на крыше

Местоположение: Сифонические водостоки обычно используются на плоских коммерческих крышах.

Описание: Они используют сифон в качестве дренажного механизма и работают на полную мощность, когда откачиваемая вода попадает в водосток с крыши через горизонтальные направляющие вместо наклонных труб, которые полагаются только на силу тяжести. Их часто делают из оцинкованной стали.

Преимущества и недостатки: Их основные преимущества заключаются в том, что к одному водостоку можно подключить минимальное количество водосточных желобов, они работают плавно и отводят воду быстрее, чем водосточные желоба любого другого типа, требуют относительно небольшого обслуживания и могут использоваться вместе. единый лидер.Однако, как правило, они дороже других дренажных систем.

Водосточные системы

Расположение: Водосточные системы расположены у нижнего края (-ей) крыши и обычно полностью видны.

Описание: Обычные водосточные системы подходят для некоторых пологих крыш с уклоном более 2%. Системы водостока собирают дождевую воду с крыш и направляют ее от фундамента здания через водосточные трубы, брызговики или подземные водостоки. Желоба обычно имеют уклон минимум 1 дюйм на каждые 40 футов пробега.Они обычно имеют размер в соответствии с площадью водостока на крыше и изготавливаются из оцинкованной стали, алюминия, меди или меди с покрытием из свинца.

Преимущества и недостатки: Водосточные системы просты и недороги, но требуют частой очистки и обслуживания, могут быть неэстетичными и могут замерзать зимой.

Кровельные шпигаты

Расположение: Кровельные шпигаты обычно используются на плоских крышах и обычно размещаются на самом нижнем уровне крыши или рядом с ним.

Описание: Кровельный шпатель позволяет воде выходить через отверстия в бруствере парапета или краю крыши или через настил в водосточную трубу или водосток. В этих случаях крыши имеют небольшой уклон в сторону шпигатов. Они не являются стоками как таковые, но обеспечивают водоотвод с крыши.

Преимущества и недостатки: Шпигаты предотвращают скопление воды, позволяя ей выходить с крыши, и наиболее подходят для плоских крыш. Они могут быть эстетичными, не требуют особого ухода, а большие и широкие шпигаты редко забиваются мусором.Однако водосточные трубы, установленные под водосточными трубами для дренажа, уязвимы для засорения и не могут защитить от сильного дождя или таяния снега, если они установлены на плоских крышах с недостаточным уклоном. Это означает, что их применение требует хорошей детальной проработки.

Водосточные желоба

Расположение: внутренние водостоки часто используются на плоских крышах, где не желательно видеть дренажные приспособления.

Описание: Внутренние водосточные желоба включают низкие секции или каналы, которые собирают воду и подаются к скрытому водостоку или ряду водостоков, которые, в свою очередь, ведут к подземной дренажной системе. Они могут быть изготовлены из нержавеющей стали.

Преимущества и недостатки: Основные преимущества внутренних водосточных желобов заключаются в том, что они скрыты от глаз, могут быть стратегически расположены в нескольких областях крыши, они устойчивы к растрескиванию или замерзанию, но требуют тщательного ухода для предотвращения проблем. Тем не менее, внутренние водосточные желоба являются самой дорогой водосточной системой для плоских крыш, требующей установки фильтров для предотвращения засорения обломками и регулярных проверок системы на предмет скопления мусора.

Дренажные вкладыши крыши

Местоположение: Вкладыши водосточных желобов устанавливаются в существующие водостоки.

Описание: Эпоксидные футеровки устанавливаются внутри существующих водостоков, используемых для ремонта водостоков, которые могут иметь дефекты или поврежденные участки.

Преимущества и недостатки: Вкладыши в сливы на крыше прочные, бесшовные и могут покрывать всю длину водостока, если это необходимо, или только те секции, которые вышли из строя, могут сэкономить значительное количество времени и гарантировать, что сливы вернутся в нормальное состояние без длительные задержки.

Технические характеристики водостока — общие требования

Помимо нормативных параметров количественной оценки, выделенных ранее, есть три ключевых шага для определения требуемых характеристик водостока.

1. Рассчитайте площадь поверхности крыши, которую покрывает водосток или набор водостоков, и среднее количество осадков в час на строительной площадке.

2. Определить площадь крыши, обслуживаемую отдельным лидером (водосточная труба, водосточная труба или водосточная труба).

3. Разделите площадь крыши / площадь выноски, чтобы определить количество требуемых водостоков.

Конечная нота

Информация, представленная здесь, должна помочь вам лучше понять доступные варианты водостоков на крыше, их пригодность для размещения, характеристики, преимущества и недостатки, а также позволить вам лучше понять нормативные и общие вопросы, влияющие на их характеристики, применение и вопросы обслуживания. Для выяснения этого вопроса доступна профессиональная инженерная поддержка по водостоку.

Черная труба, торчащая из вашей крыши: вентиляционное отверстие

Вы когда-нибудь задумывались, для чего эта черная труба, торчащая из вашей крыши? Если так, то вы не одиноки. Большинство людей понятия не имеют, что это за трубка и насколько она важна.

Что это такое? Труба, выходящая через крышу, является вентиляционным отверстием и играет важную роль в обеспечении правильной работы сантехники и защите вашего дома от метана.

ЧТО ДЕЛАЕТ ВЕНТИЛЯТОР?

Вентиляционное отверстие — это вертикальная труба, которая проходит через стены вашего дома и выходит из крыши. Он подключается к дренажной трубе водопроводной системы вашего дома. Труба выходит из дома и ведет к канализационной трубе, которая соединяется с септиком или общественной канализационной системой.

Вентиляционное отверстие позволяет воздуху попадать в дренажную систему, что поддерживает равномерное давление и позволяет сточным водам выходить быстро и эффективно. Уравнивая давление, вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточным водам из вашего дома вытекать в канализацию и устранять риск попадания метана обратно в ваш дом.

МОЖЕТ ЛИ ЗАКРЫТЬСЯ ВЕНТИЛЯТОР?

Ваш дом зависит от водоотвода, отводящего сточные воды из туалета, раковины и ванны, а также от посудомоечной и стиральной машины. К сожалению, вентиляционное отверстие на крыше может забиться, и когда это происходит, это становится неприятной проблемой, которая может стать причиной неприятного запаха.

Одна из наиболее частых причин засорения туалетов, ванн и раковин — засорение вентиляционных отверстий на крыше. Распространенные причины засорения вентиляционного отверстия:

  • Скопление листьев, которые блокируют вход
  • Птичьи гнезда наверху или внутри вентиляционного отверстия
  • Грызуны, застрявшие внутри вентиляционного отверстия
  • Вентиляционное отверстие, неосознанно заблокированное людьми, такими как те выполнение работ снаружи вашего дома
  • Чрезмерная коррозия, вызывающая обрушение трубы

Если вы заметили что-либо из этого, немедленно обратитесь к специалисту.

КАКОВЫ ПРИЗНАКИ ЗАКРЫТОГО ОТВЕРСТИЯ?

Распространенный признак засорения вентиляционного отверстия — булькающий унитаз. Когда засор уменьшает воздух, проходящий через вентиляционное отверстие, давление в водопроводе будет больше, чем в воздухе в ванной. Таким образом, когда вы смываете воду из унитаза, вода борется с повышенным давлением, в результате чего унитаз начинает разбрызгиваться и булькать.

Медленный слив также является распространенной проблемой, возникающей из-за засорения вентиляционного отверстия. Когда у вас более высокое давление в водосточной трубе, это не позволяет воде стекать с нормальной скоростью.Если ваши раковины и ванны сливаются медленно и вы не видите видимых засоров в сливе, скорее всего, у вас заблокировано вентиляционное отверстие.

Резкий запах канализационного газа — верный признак засорения канализации. Когда вентиляционное отверстие забивается, это снижает давление воздуха, что позволяет полностью опорожнить дренажные трубы, оставляя р-ловушки сухими.

Когда p-ловушки высохли, гидрозатвор, который предназначен для блокировки газов из отходов, позволяет газам уходить обратно в ваш дом. Этот запах не только ужасен, но и канализационный газ может быть опасен для вашего здоровья.

КАК ПОЛУЧИТЬ ЗАКРЫТИЕ ОТВЕРСТИЯ?

Лучшее решение — убрать засор; К сожалению, это не всегда так просто, как кажется. Если засор виден, например, птичье гнездо на вентиляционном отверстии, вы должны удалить его. Однако, если вы не можете явно определить причину засорения, вызовите местную водопроводную службу, чтобы проделать вентиляционное отверстие и удалить засор.

В некоторых ситуациях сантехнику может потребоваться заменить вентиляционную трубу на более длинную, что снижает вероятность ее засорения.Чтобы предотвратить засорение в будущем, сантехник может легко установить крышку на верхнюю часть трубы, чтобы предотвратить попадание грызунов и мусора.

Чтобы получить помощь с заблокированным вентиляционным отверстием, обратитесь в
Канализационные услуги Roto-Rooter.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
