Из чего изготавливается водосточная труба и как правильно установить

Содержание статьи

На каждом частном или многоквартирном доме, как и любом другом здании, можно видеть трубы, которые крепятся сверху по всему периметру и спускаются вниз. Это водосток.

Водосток

В некоторых строениях он построен так, что его не видно – его закладывают во внутреннюю полость. В первом случае водостоки называют внешними, а во втором — внутренними. Те элементы, которые расположены сверху, предназначенные для сбора воды, называют желобами, а вот элемент, который спускается к самому низу – водосточная труба. Это далеко не все элементы водостока. Но обо все подробнее.

Вернуться к содержанию ↑

Состав водостока

Сразу нужно отметить, что водостоки могут быть изготовлены как из металлических труб, так и пластиковых, например, канализационных.

В обоих случаях конструкция самой системы будет выглядеть идентично. Это значит, что и состав таких систем будет одинаков. Итак, водосточная система на канализационных или стальных изделиях может включать в свой состав следующие элементы:

  • Заглушки для желобов;
  • Желоба;
  • Углы желоба наружные;
  • Ограничитель перелива желоба;
  • Внутренний угол желоба;
  • Соединитель для желоба;
  • Держатели желобов;
  • Выпускная воронка;
  • Колено;
  • Труба соединительная;
  • Водосточная труба;
  • Держатель;
  • Тройник;
  • Воронки.

На изображении представлены все эти элементы:

Состав водостока

Конечно, в самом простом варианте многих элементов может просто не быть. Например, на рисунке, изображено колено, а точнее их несколько. Колено нужно для отвода стока в сторону. Поэтому если его делать прямым, то колено нужно всего одно, которое будет крепиться в самом верху.

Так или иначе, но вот без сливной трубы водосток организовать просто не получится. Так как она служит для отвода влаги от здания.

Такие материалы имеют довольно широкую классификацию по размерам, по материалу изготовления, по форме и так далее.

Вернуться к содержанию ↑

Классификация

Водосточная труба может быть классифицирована по следующим признакам:

  • По материалу изготовления;
  • По размеру;
  • По форме сечения.

Есть и ряд других признаков, но это основные.

Итак, по первому признаку можно выделить такие элементы, как пластиковые и металлические. Металлические делятся на стальные оцинкованные, стальные с полимерным покрытием и медные с цинково титановым покрытием. Если рассматривать более подробно, то можно выделить следующие разновидности:

  • На основе оцинкованной стали;
  • На основе оцинкованной стали с полимерным покрытием (с одной стороны) толщиной от 25 до 50 микрометров;
  • На основе оцинкованной стали с полимерным покрытием (с двух сторон) толщиной от 100 до 200 микрометров;
  • Медные или титаноцинковые.

По своей форме сечения разделяют на круглые и прямоугольные. Существуют и изделия специальной формы.

Водосточная труба из различного материала

Что касается размеров, то тут нужно рассматривать стальные или медные материалы отдельно от пластиковых изделий.

Вернуться к содержанию ↑

Размеры изделий из металлов

Сегодня разные производители выпускают большое множество изделий с разными размерами. Конечно, на каждый отдельный элемент имеется свой гост, но на рынке существуют материалы не только отечественного производителя, но и зарубежного. В общем случае, самые распространенные размеры следующие: 10 см, 12 см, 12,5 см, 14 см, 15 см, 18 см, 20 см.

Надо сказать и то, что все металлические элементы с полимерным покрытием или без него могут быть изготовлены под заказ, то есть по собственным размерам.

Вернуться к содержанию ↑

Размеры пластиковых изделий

Диаметр водосточной трубы, полипропиленовой, может быть следующим:

Труба канализационная, полипропилена серого цвета32 на 150Изделия с толщиной стенок в 1,8 мм
32 х 250
32 х 500
32 х 1000
32 х 1500
32 х 2000
50 х 150
50 х 250
50 х 315
50 х 500
50 х 750
50 х 1000
50 х 2000
110 х 150Изделия с толщиной стенок в 2,7 мм
110 х 250
110 х 500
110 х 750
110 х 1000
110 х 1500
110 х 2000

Как видно, диаметры водосточных элементов разные, как и длина.

Нужно отметить, что использование канализационных материалов разрешено внутри помещений. Но существует и второй тип таких изделий, который имеют рыжий окрас и называются наружным. Трубы водосточные наружные имеют диаметры 110 и 160 мм.

Понятно, что все остальные элементы, например, колено, выбираются по размерам исходя из размера изделия.

Вернуться к содержанию ↑

Что лучше: пластик или металл

При устройстве водостока первым встает вопрос выбора материала. Пластиковая труба легкая и дешевая, металлическая прочная, но дорогая.

У каждого материал есть свои недостатки и свои преимущества. Начнем с полипропиленовых канализационных серых материалов:

  • Трубы для внутренних водостоков, выполненные из полипропилена, очень легкие, но и довольно прочные;
  • Большой срок эксплуатации даже в тяжелых условиях;
  • При правильном монтаже система герметичная и полностью безопасная для окружающей среды;
  • Хорошая звукоизоляция;
  • Не деформируются при незначительных воздействиях;
  • Внутренняя поверхность гладкая, что снижает сопротивление потоку воды.

Нужно сказать и то, что пластиковая водосточная система довольно легко монтируется. Кроме того, в дальнейшем она не нуждается практически ни в каком уходе, только элементарная очистка желобов.

Водосток из пластика

Монтаж облегчается не только малым весом самого изделия, но и тем, что пластиковая вещь гораздо легче режется, чем, например, чугунная.

Положительными качествами изделия из металлов можно назвать следующие:

  • Стойкость к выгоранию, высокая степень коррозийной устойчивости при условии, что полимерный слой не поврежден на этапе монтажа;
  • Прочность, способность выдерживать даже значительные нагрузки и механические воздействия;
  • Не подвержены отрицательному влиянию агрессивных сред;
  • Большой диапазон рабочих температур, от -40 до 120 градусов выше ноля;
  • Возможность специально деформировать элементы на свое усмотрение;
  • Очень малый показатель линейного расширения.

Конечно, можно выделить и другие достоинства, например, богатый цветовой окрас.

Вернуться к содержанию ↑

Вывод

Из всего вышесказанного можно сделать вывод, что подобные изделия выпускаются в огромном разнообразии, поэтому всегда есть возможность подобрать именно тот товар, который подходит для каждых конкретных условий. И речь идет не только о размерах или даже форме, но и материале изготовления, цветовой окраске и других характеристиках.

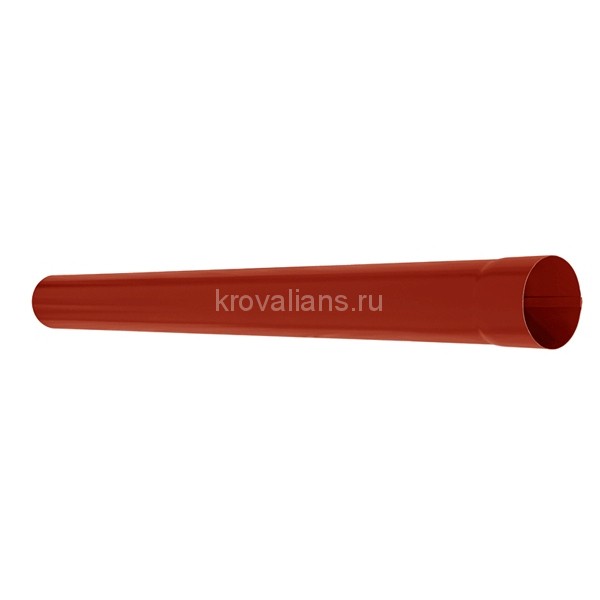

Водосточная труба из металла

В вопросе выбора ориентироваться нужно на многие критерии. Например, чтобы выбрать размеры и всего водостока, и отдельных его элементов необходимо произвести некоторые расчеты. При этом узнать требуется не только необходимое количество материала, но и его размеры, что находится в прямой зависимости от объема вода. В свою очередь, этот показатель зависит от общей площади крыши и от среднего ежегодного количества выпадаемых осадков.

Кроме всего прочего есть и еще один немало важный фактор, который играет, пожалуй, самую важную роль в вопросе выбора материала, из которого изготовлены водостоки. Речь идет об экстерьере самого здания. Поскольку система водостока является неотъемлемой частью крыши, то оптимальным вариантом будет сделать и кровлю, и водосток в одном стиле.

Например, под металлочерепицу лучше всего подойдет водосток из оцинкованной стали, выкрашенной в цвет самой черепицы. Под кровлю из меди, естественно, оптимальным будет монтаж стока из медных элементов. Для гибкой же черепицы и шифера лучше всего выбрать пластиковые элементы.

Вернуться к содержанию ↑

Монтаж водосточной системы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Система внутреннего водостока, ее устройство и конструкция


Содержание статьи:


Водосток необходим для сбора талой и дождевой воды с кровли и отведения ее в сторону от стен и фундамента здания. На первый взгляд, кажется, что его роль незначительна, но в действительности от правильного функционирования системы водоотведения зависит многое. В случае допущения ошибок при ее обустройстве в дальнейшем владельца недвижимости ожидают проблемы, связанные с сохранностью крыши, фасада, стен, подвалов и фундамента. В итоге зданию потребуется капитальный ремонт, который стоит гораздо дороже, чем цена создания современной конструкции отведения осадков, которая может быть внешней и внутренней.


Действующий на внутренний водосток СНиП предписывает его проектирование и создание на плоских крышах жилых домов в качестве санитарно-технической системы вместе с водоснабжением, водоотведением и газоснабжением.

Функциональное назначение водосточных систем


Водостоки, внешний вид которых можно увидеть на фото, относятся к инженерным конструкциям, необходимым для каждого здания вне зависимости от его назначения. Какой вид водосточной системы (внутренний или внешний) установить определяют исходя из конструкционных особенностей крыши.


Проживание в климатической зоне, где наблюдается смена погодных условий в зависимости от времени года, объясняет необходимость в соблюдении ряда требований к надежности и прочности водостоков, которые должны безотказно функционировать в условиях морозной и снежной зимы и очень жаркого лета. Поэтому специалисты отмечают, что внутренние водостоки зданий более практичны и удобны, поскольку их работа не зависит от резких перепадов температуры, но это касается плоской эксплуатируемой кровли.




Чтобы избежать проблем с функционированием наружных водосточных конструкций на односкатной или двухскатной, шатровой, щипцовой, ломаной крыше можно спроектировать и установить систему электрического обогрева (читайте: «Система обогрева водостоков и ее особенности»).

Устройство водостока внутри здания


Создание внутреннего водостока в здании позволяет надежно защитить конструкцию отвода дождевых и талых вод от температурных перепадов и изменений погодных условий. Все ее элементы располагаются внутри строения, а не снаружи. Оптимальным вариантом считается монтаж системы водостока в едином стояке санузла, когда трубы для внутренних водостоков прокладывают параллельно канализационным.




Если установить рядом вентиляционную и водосточную системы, то таким образом можно увеличить теплообмен, в результате чего сточные воды не будут подвергаться замерзанию.

Отличие двух видов обустройства водостоков заключается также в материалах, которые используют при их изготовлении, что связано с условиями, в которых они эксплуатируются. Естественно, наружная система должна иметь защиту от воздействия внешних факторов, в частности от атмосферных осадков. Оптимальным материалом в данном случае считается оцинкованный металл, который успешно противостоит коррозии, но его стоимость достаточно высокая.


Еще одним существенным недостатком наружных водоотводов с кровли является подверженность повреждениям, возникающим в результате замерзания воды в системе в морозную погоду. На них оказывается механическое воздействие по причине открытости, поэтому появляются вмятины и пробоины как следствие неосторожного обращения.


В то же самое время внутренние водосточные системы от подобных проблем избавлены и они менее требовательны к материалам изготовления. Для них применяется металл, пластик, ПВХ, чугун, асбест.

Конструкция внутреннего водостока


Создание водосточных конструкций, как внешних, так и внутренних задача достаточно сложная и выполнять подобную работу должны профессионалы, только тогда они будут функционировать полноценно.


Но это вовсе не означает, что обладателю жилого дома не следует вникать в особенности устройства системы отвода осадков, которая состоит из таких частей:

  • водосбора;
  • стояка;
  • выпуска.


Водосбор (верхняя часть) — это воронка, имеющая защитную крышку в виде обрешетки или сетки для предотвращения попадания внутрь такого мусора как листья и ветки, которые чаще всего засоряют слив. Устанавливают этот элемент в наиболее низких точках поверхности кровли и подсоединяют к водосточной трубе. Таким способом обеспечивается внутренний водосток: узлы соединения его должны быть абсолютно герметичны.


Стояк (внутренняя часть) представляет собой вертикально смонтированную водосливную трубу, которая располагается внутри дома и предназначена для транспортировки водяного потока с кровли в направлении нижней части, именуемой выпуском – он необходим для удаления стоков за пределы здания на участок или в ливневую канализацию.

Как рассчитать установку воронок

Согласно существующим нормативам, количество воронок для сбора осадков на плоских кровлях определяется, исходя из площади водоотведения: на 250 «квадратов» поверхности положено иметь не менее одной водосточной трубы. Следует отметить, что конструкционные особенности крыши, интенсивность выпадения атмосферных осадков отражаются на количестве водосточных элементов и расчет внутреннего водостока производится с учетом этих параметров (прочитайте также: «Расчет водостока по площади кровли»). В процессе составления проекта определяется пропускная способность системы, диаметр труб и объем ливневой системы, если предусмотрено ее создание.


Процесс устройства воронки внутреннего водостока, детали на видео:


Так при средней интенсивности осадков 75 миллиметров в час, воронка, рассчитанная на прохождение 6,45 л/с способна обеспечить эффективный сбор с плоской кровли, имеющей площадь не более 300 «квадратов», при этом потребуется водосточная труба диаметром от 80 миллиметров и более (читайте: «Воронка внутреннего водостока для обустройства плоской крыши»).

Монтаж внутренних водосточных конструкций

Прежде всего, установка системы отвода осадков, расположенная внутри дома, должна обеспечивать в дальнейшем ее удобное обслуживание. Для этого элементы, входящие в водосток организованный внутренний, необходимо прокладывать в коммуникационных каналах или шахтах, благодаря которым обеспечивается свободный доступ для проведения профилактики или ремонтных работ. Предписываемая высота для монтажа ревизий стояков – один метр от пола (прочтите также: «Неорганизованный и организованный водосток с кровли»).

Работы по установке конструкции в многоэтажном здании начинают выполнять снизу с подвала или первого этажа и продвигаются вверх до последнего этажа или чердака, примыкающего к плоской крыше. Читайте также: «Классификация и устройство водостока с крыши».

Устройство водоотвода крыши | Расчет водосточной системы

В ходе строительства загородного дома очень важным является грамотная организация водоотвода. В противном случае осадки будут попадать на стены постройки, проникать под фундамент, что, конечно же, отрицательно скажется на прочности конструкции дома. Многие специалисты полагают, что водоотвод является одним из наиболее важных условий долговечности строения.

С давних времен альтернативой современным водоотводным системам служили широкие отвесы крыш, которые отводили воду за пределы фундамента на определенное расстояние. Дома, оснащенные карнизами, почти на уровне роста человека, и большими высоким крышами в стиле альпийских шале, и сегодня встречаются среди элитных построек.

Данные проекты весьма привлекательны своими необычными для наших широт архитектурными формами. Однако и для таких домов необходимо организовывать водоотвод, т.к. вода, стекающая медленно, но уверенно с крыши, размывает вокруг постройки грунт и создает нежелательные русла. Вследствие этого внешний облик всего участка портится.

Водосточная система и факторы воздействия

Любая система водостока включает:

  • вертикальные водосточные трубы,
  • горизонтальные желоба,
  • воронки,
  • соединительные детали,
  • крепежные элементы.

Во многом эффективность водоотвода определяется конструкцией желобов. Для горизонтальных желобов большинством производителей водосточных систем применяются специальные направляющие (реданы). Данные элементы ускоряют проход воды и препятствуют ее разбрызгиванию.

Стоимость всей системы водоотвода может составить около 20% затрат на материалы кровли, и зависит от площади кровли, ее геометрической формы и от высоты здания. Конечно же, на цену влияет и вид материала, из которого выполнены детали системы. Более сложная конфигурации крыши также делает устройство водоотвода более дорогостоящим.

На что нужно обращать внимание при выборе водоотвода

Осуществляя выбор системы водоотвода необходимо в первую очередь уделять внимание ее внешнему виду и качеству. Современные водостоки выполняют в основном из высококачественного пластика, стали оцинкованной, стали, оснащенной многослойным покрытием, цветных металлов.

На рабочую поверхность водостока оказывает механическое воздействие не только воды, но и разнообразного мусора в виде абразива от некоторых разновидностей кровельных материалов (сланцы, черепица с базальтовой крошкой и т.п.), веточек деревьев.

В связи с этим для всех внутренних поверхностей, которые участвуют в водоотводе, нужны высококачественные покрытия, обладающие устойчивостью к механическому износу. Вода, как известно, и камень точит. Что уж тут говорить о незащищенных поверхностях, в особенности, если вместе с потоком воды будет попадать и мелкий абразив.

Качественная система водоотвода должна служить не менее 50 лет либо столько же, сколько и кровельный материал крыши.  Если кровля более долговечная (медная, сланцевая, цементно-песчаная, керамическая), то для нее подбирают соответствующую систему водопровода.

Расчет водосточной системы

При расчете площади водосбора учитывают общую площадь скатов крыши, а также высоту здания. Размеры и форма водосточных труб определяется площадью водосбора, высотой здания, его стилем и архитектурой фасада. Если у труб проходимость окажется недостаточной, то при наполнении водой они могут просто сорваться с креплений и обвалиться вниз.

Например, для хорошего стока вод с крыши площадью около 90 м 2 нужна труба диаметром 80 мм. С увеличением диаметра трубы увеличивается и ее пропускная способность, но не пропорционально. К примеру, труба с диаметром 100 мм рассчитана на площадь кровли 140 м 2 . Это на 60% больше, нежели 80 мм труба. Если площадь крыши составляет 220 м 2 , то для нее будет достаточно трубы с диаметром 125 мм. Такой диаметр уже на 150% превышает расчетную нагрузку труб диаметром 80 мм.

Степень эффективности водосбора желоба можно увеличить, если расположить воронку поближе к его центру. Желоб должен иметь уклон в сторону воронки. Угол уклона должен составлять 10 градусов. Данный уклон при десятиметровой протяженности желоба будет для наблюдателя практически незаметным.

Установка водосточной системы

Начинать работы по сборке системы водостока можно только после обработки лобовой доски, защищающей стропила, влагостойкими составами и краской. Водосток, закрепленный на этой лобовой доске, будет полностью повторять ее форму. В связи с этим доска должна быть максимально ровной, без перекосов.

Края кровли должны заходить на желоб не меньше, чем на 1/3 от его диаметра. Кроме того, расстояние от желоба к плоскости кровли должно составлять от 25 мм до 30 мм. После выполнения разметки устанавливают первый, а также последний кронштейн желоба. Затем между ними натягивают шнур и по его уровню устанавливают все промежуточные элементы.

Пластиковые водостоки

Водостоки из ПВХ по соотношению цены и качества можно считать наиболее оптимальным вариантом. Эти изделия не выгорают под воздействием ультрафиолета, не разрушаются под воздействием множества циклов «холод-тепло» (стабильны от +50 0 С до -40 0 С), не трескаются на сильных морозах.

Кроме того, они хорошо поглощают шумы, легковесны, легко монтируются и способны восстанавливать форму после деформационной нагрузки.

При температурных перепадах в 100 градусов пластиковые водостоки меняют свои линейные размеры в пределах 0,07см на один метр длины. Расчетный температурный диапазон превышает среднегодовой в пять раз. Так, от зимы к лету десятиметровый карниз будет менять свои линейные размеры на 0,35 см.

Виды вариантов соединения

С целью компенсации расширений в системах применяют соединения двух типов:

  • клеевое,
  • бесклеевое.

При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.

При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.

Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.

Ошибки при установке ПВХ-водостоков

В процессе установки ПВХ-водостоков могут быть допущены следующие ошибки:

  • если расстояние меж горизонтальными кронштейнами составляет больше 600мм, то в теплый период года это приведет к провисанию желоба;
  • обратное соединение труб (т.е. раструбом вниз) чревато возникновением протечек;
  • игнорирование маркеров расширения приведет к выпадению секций желобов;
  • при сильной фиксации вертикальных труб создается препятствие их естественному расширению.

Водостоки из оцинковки

Подавляющий объем оцинкованных водостоков, не имеющих дополнительного защитного покрытия, выпускается отечественными производителями. У данной разновидности продукции имеется свой покупатель – в основном, дачники и жители сел. Благодаря доступной цене оцинкованных водостоков, спрос на них стабилен.

Стальные водостоки с многослойным покрытием

Для изготовления водостоков гораздо лучшим материалом является листовая оцинкованная сталь, оснащенная покрытием из:

  • полиизола,
  • пурала и иных полимеров.

В таких водосточных системах прочность металла объединена с высокой коррозионной стойкостью пластика. Они замечательно дополнят кровли, устроенные из металлочерепицы. Еще одним их достоинством является малая подверженность расширению в ходе сезонных изменений температуры.

Нюансы конструирования

Нюансы конструирования и расчета металлических водостоков:

  • между горизонтальными кронштейнами расстояние должно составлять 600 мм — 900 мм;
  • между вертикальными кронштейнами расстояние должно составлять 1900 мм;
  • в тех местах, где соединяются детали системы, нужен дополнительный кронштейн;
  • в замках стыки желобов необходимо обработать герметиком;
  • стыки желобов с прямоугольным сечением дополнительно скрепляются заклепками.

Водостоки из цветных металлов

Наиболее качественными и дорогостоящими считаются водостоки из алюминия, меди и титан-цинка. Данные элитные изделия у нас распространены не более, нежели дорогостоящий кровельный материал элит-класса. Водостоки из меди являются атрибутом богатого загородного дома. Покрываясь со временем патиной, они смотрятся весьма эстетично.

Они великолепно сочетаются с натуральной кровельной черепицей, салнцем и медью, подчеркивая при этом благородность и эксклюзивность данных материалов. Детали медных водостоков могут быть соединены пайкой, что позволяет воплощать разнообразные архитектурные замыслы.

Статьи о крышах в загородных домах

  • Разновидности и элементы водосточных систем
  • Возведение крыши загородного дома
  • Устройство крыши
  • Типы крыш
  • Что выбрать для кровли: шифер либо ондулин?
  • Покраска кровли загородного дома
  • Монтаж ондулина
  • Технология создания мягкой кровли из стеклоизола
  • Технология монтажа гибкой черепицы
  • Монтаж фартука вентиляционной трубы
  • Кровля из металлочерепицы
  • Кровля из камыша
  • Устройство кровельного «пирога»
  • Закрепление коньковой черепицы
  • Монтаж керамической черепицы
  • Изготовление и монтаж кровли из дранки
  • Фальцевая кровля
  • назад в раздел «Строительство дома своими руками»


Источник: http://www. gvozdem.ru/stroim-dom/svoimi-rukami/krysha/ustroystvo-vodootvoda-kryshi.php

Что такое водоотвод и зачем он мне? | Домашние дела

Мы зависим от внутренней сантехники, поэтому проблемы с водопроводом могут разрушить наши домашние хозяйства. Узнайте, какие проблемы могут привести к неправильной работе вентиляционных труб и что делать.

Зачем вашему дому вентиляционные отверстия

Большинство домовладельцев время от времени сталкиваются с проблемами водопровода, но диагностика проблемы включает больше, чем просто проверку водопроводных труб.Отверстия для сантехники также могут быть забиты или повреждены, что приведет к остановкам и множеству других проблем. Понимание этой чувствительной части вашей водопроводной системы важно для того, чтобы стоки в вашем доме текли бесперебойно.

Что такое вентиляционное отверстие?

Вентиляционное отверстие, также известное как вентиляционная труба, помогает регулировать давление воздуха в вашей водопроводной системе. Подобно тому, как водосточные трубы удаляют воду и отходы из вашего дома, водоотводная труба, также известная как водоотводчик , удаляет газ и запахи.Он также пропускает свежий воздух в водопроводную систему, чтобы вода плавно проходила по дренажным трубам, однако вода не проходит через вентиляционную трубу. Это вертикальная труба, прикрепленная к сливной линии и проходящая через крышу вашего дома. Вентиляционная труба — это труба, ведущая к главному вентиляционному отверстию крыши. Он направляет выхлопные газы к вентиляционному отверстию и помогает поддерживать надлежащее атмосферное давление в системе удаления отходов.

Почему важны вентиляционные отверстия в сантехнике

Сантехническая система вашего дома предназначена для эффективного удаления воды и отходов.Его дренажная и вентиляционная функции — это две системы, которые работают вместе.

Дренажные трубы выводят отходы из вашего дома либо в городскую канализацию, либо в септик. Вентиляционные трубы обеспечивают подачу свежего воздуха к каждой сантехнической арматуре в доме, что помогает системе перемещать воду по дренажным трубам каждый раз, когда спускается вода из туалета или раковины.

Вентиляционные отверстия в сантехнике также предотвращают попадание канализационных газов в дом и позволяют выходить из сточных вод и неприятным запахом. Сантехнические вентиляционные трубы расположены на крышах, вдали от окон или кондиционеров, так что пары могут легко рассеиваться.

Проблемы с водоотводными трубами

Если вентиляционные отверстия или вентиляционные трубы не работают должным образом, то также не будет работать водопроводная дренажная система вашего дома. Если вы слышите булькающие звуки из канализации, видите стоячую воду в раковине или ванне или замечаете медленный сток в ванной или кухне, проблема может заключаться в заблокированном вентиляционном отверстии.

Когда водопроводная вентиляционная труба или вентиляционная труба заблокированы, в дренажных трубах создается отрицательное давление, и поток воды прерывается. Хотя вы можете успешно очистить забитый слив самостоятельно, остановки будут продолжаться, если причиной является заблокированное вентиляционное отверстие.

Постоянные остановки и медленные стоки могут привести к образованию отложений внутри сливных труб. Это может еще больше повредить вашу водопроводную систему и может привести к значительным затратам на ремонт или замену труб в будущем.

Если вы не можете очистить медленно текущий дренаж с помощью плунжера, шнека или очистителя дренажа, засорение вентиляционного отверстия может быть серьезным. Если вентиляционное отверстие водопровода или вентиляционная труба полностью заблокируются, образуется вакуум, и вы больше не услышите бульканье. Вы также сможете почувствовать запах канализационных газов в помещениях, где находится пораженная арматура.Это проблема, требующая немедленного внимания со стороны сантехника.

Гарантии American Home Shield покрывают множество проблем с водопроводом, обеспечивая душевное спокойствие, когда дело доходит до одного из ваших самых важных вложений — вашего дома.

Как проверить дренажный поддон переменного тока и линию слива конденсата

Когда теплый воздух проходит через очень холодные змеевики испарителя, образуется конденсат, который капает в дренажный поддон внизу. Подумайте о каплях воды, которые образуются летом на холодном напитке.К сожалению, иногда поддоны и трубопроводы для слива конденсата могут быть повреждены или засорены, что приведет к беспорядку.

Если вода скапливается вокруг вашего кондиционера в помещении, у вас, вероятно, проблема с дренажем переменного тока. Оставленная без присмотра вода продолжит движение вниз через потолки, стены и полы. Некоторые блоки переменного тока имеют поплавковый выключатель перелива, который выключит кондиционер при обнаружении резервного конденсата. Если ваш кондиционер не включается, в первую очередь следует проверить систему отвода конденсата.

Чтобы предотвратить частое отключение системы и утечку конденсата вокруг кондиционера, уделите некоторое время осмотру дренажного поддона и линии слива конденсата.

Как проверить сливной поддон

Дренажный поддон перелива, расположенный под змеевиками испарителя в помещении, улавливает конденсат, который образуется при прохождении теплого воздуха над холодными змеевиками испарителя. Затем этот конденсат стекает в трубу отвода конденсата из ПВХ и выводится наружу.

Используя фонарик и галлонов воды , вы сможете определить местонахождение и оценить состояние сливного поддона и дренажной трубы из ПВХ.Небольшие дырочки и даже трещины можно заделать гидроизоляцией или эпоксидным клеем. Однако, если это выходит за рамки простого ремонта, лучше обратиться за заменой к профессионалу.

  • Включите центральное кондиционирование воздуха на термостате и дайте ему поработать 20-30 минут.
  • Найдите кондиционер в помещении и поищите все признаки воды вокруг устройства.
  • Возможно, ваша дренажная линия находится в безупречном рабочем состоянии, и причиной утечки является треснувший дренажный поддон.
  • Перед тем, как снять защитную панель и осмотреть переливной поддон, отключите питание кондиционера .
  • Используйте фонарик, чтобы осмотреть дренажный поддон, расположенный внутри воздухообрабатывающего устройства. Проверьте отверстие для линии слива конденсата на наличие очевидных резервных копий или мусора.
  • Очистите дренажный поддон как можно лучше. Если в сливном поддоне скопился конденсат, вероятно, засорена сливная линия.
  • Медленно налейте галлон воды в поддон перелива под устройством обработки воздуха и наблюдайте за уровнем воды в поддоне, чтобы убедиться, что вода свободно стекает во вторичную дренажную линию.

Обычно лучше заменить весь дренажный поддон, чем пытаться его починить. Если трещина достаточно мала, можно использовать эпоксидный клей. Если есть какие-либо значительные повреждения, обратитесь к специалисту по HVAC для замены всего поддона.

Важно знать, что обычно есть два разных дренажных поддона, один из которых постоянно прикреплен к агрегату (под змеевиком испарителя), а другой находится ниже. Хотя вы можете снимать, чистить, фиксировать и заменять вспомогательный поддон, вам необходимо обратиться к профессионалу для любых работ с постоянным поддоном.

Решение: Проверьте состояние дренажного поддона на наличие трещин и утечек. Хотя вы можете использовать водостойкий герметик для устранения утечки, вероятно, лучше просто заменить дренажный поддон. Домовладельцы могут успешно заменить вспомогательный поддон самостоятельно, но для замены постоянного поддона требуется профессионал. Мы рекомендуем регулярно чистить дренажный поддон, чтобы предотвратить засорение дренажных линий и сдерживание роста плесени и водорослей.

Как проверить линию отвода конденсата

  • Найдите свой кондиционер в помещении и найдите белую дренажную трубу из ПВХ, выходящую из устройства и выходящую на улицу.
  • Осмотрите линию отвода конденсата (обычно белая ПВХ-труба 3/4 дюйма) на предмет трещин или повреждений. Проведите визуальный осмотр всей дренажной линии (внутри и снаружи), чтобы убедиться, что она правильно дренирует снаружи.
  • Найдите тройник для очистки ПВХ (небольшой вертикальный участок трубы) и открутите колпачок.
  • Вставьте воронку и медленно вылейте галлон воды в канализацию. Если вода начинает скапливаться, значит, у вас засорена сливная линия. Если по сливной магистрали вода течет ровно, это можно устранить.Обратитесь к профессионалу или узнайте, как прочистить сливную линию самостоятельно.

Регулярное техническое обслуживание вашего блока HVAC, прежде всего, предотвратит засорение конденсатопровода. Чтобы ваша линия конденсата оставалась чистой, мы рекомендуем каждые пару месяцев выливать в сливную линию чашку уксуса. Это поможет убить плесень, водоросли и грибок до того, как они забьют вашу сливную линию. Используйте уксус для профилактики в течение всего года. Это не повредит вашу сливную линию.

Вы также можете использовать отбеливатель для поддержания чистоты дренажных линий, но только летом, когда ваш кондиционер постоянно работает. Отбеливатель не вызовет каких-либо повреждений или остатков, если идет непрерывный поток конденсата. Другой вариант — использовать жесткую щетку , чтобы очистить внутреннюю часть дренажной линии, насколько это возможно.

Однако лучший способ предотвратить засорение труб отвода конденсата — это запланировать ежегодное техническое обслуживание кондиционера в самом начале каждого сезона охлаждения.Квалифицированный техник проведет тщательную очистку и осмотр, включая дренажный поддон и линию слива конденсата.

Запланируйте профессиональное техническое обслуживание кондиционера этой весной, пока не поздно! Квалифицированные специалисты Service Champions полностью прочистят вашу линию слива конденсата и устранят любые утечки, которые могут у вас возникнуть. Подпишитесь на план обслуживания дома MVP, чтобы получить 2 точных настройки HVAC, 20% скидку на ремонт и многое другое.

Service Champions известна надежным и своевременным обслуживанием на дому в районах Ист-Бэй, Саут-Бэй и Сакраменто.

Для получения дополнительной информации об уходе за вашей системой отопления, вентиляции и кондиционирования воздуха этим летом не стесняйтесь спросить у чемпиона.

Когда теплый воздух проходит через очень холодные змеевики испарителя, образуется конденсат, который капает в дренажный поддон внизу. Подумайте о каплях воды, которые образуются летом на холодном напитке. К сожалению, иногда поддоны и трубопроводы для слива конденсата могут быть повреждены или засорены, что приведет к беспорядку.

Если вода скапливается вокруг вашего кондиционера в помещении, у вас, вероятно, проблема с дренажем переменного тока.Оставленная без присмотра вода продолжит движение вниз через потолки, стены и полы. Некоторые блоки переменного тока имеют поплавковый выключатель перелива, который выключит кондиционер при обнаружении резервного конденсата. Если ваш кондиционер не включается, в первую очередь следует проверить систему отвода конденсата.

Чтобы предотвратить частое отключение системы и утечку конденсата вокруг кондиционера, уделите некоторое время осмотру дренажного поддона и линии слива конденсата.

Как проверить сливной поддон

Дренажный поддон перелива, расположенный под змеевиками испарителя в помещении, улавливает конденсат, который образуется при прохождении теплого воздуха над холодными змеевиками испарителя. Затем этот конденсат стекает в трубу отвода конденсата из ПВХ и выводится наружу.

Используя фонарик и галлонов воды , вы сможете определить местонахождение и оценить состояние сливного поддона и дренажной трубы из ПВХ. Небольшие дырочки и даже трещины можно заделать гидроизоляцией или эпоксидным клеем.Однако, если это выходит за рамки простого ремонта, лучше обратиться за заменой к профессионалу.

  • Включите центральное кондиционирование воздуха на термостате и дайте ему поработать 20-30 минут.
  • Найдите кондиционер в помещении и поищите все признаки воды вокруг устройства.
  • Возможно, ваша дренажная линия находится в безупречном рабочем состоянии, и причиной утечки является треснувший дренажный поддон.
  • Перед тем, как снять защитную панель и осмотреть переливной поддон, отключите питание кондиционера .
  • Используйте фонарик, чтобы осмотреть дренажный поддон, расположенный внутри воздухообрабатывающего устройства. Проверьте отверстие для линии слива конденсата на наличие очевидных резервных копий или мусора.
  • Очистите дренажный поддон как можно лучше. Если в сливном поддоне скопился конденсат, вероятно, засорена сливная линия.
  • Медленно налейте галлон воды в поддон перелива под устройством обработки воздуха и наблюдайте за уровнем воды в поддоне, чтобы убедиться, что вода свободно стекает во вторичную дренажную линию.

Обычно лучше заменить весь дренажный поддон, чем пытаться его починить.Если трещина достаточно мала, можно использовать эпоксидный клей. Если есть какие-либо значительные повреждения, обратитесь к специалисту по HVAC для замены всего поддона.

Важно знать, что обычно есть два разных дренажных поддона, один из которых постоянно прикреплен к агрегату (под змеевиком испарителя), а другой находится ниже. Хотя вы можете снимать, чистить, фиксировать и заменять вспомогательный поддон, вам необходимо обратиться к профессионалу для любых работ с постоянным поддоном.

Решение: Проверьте состояние дренажного поддона на наличие трещин и утечек.Хотя вы можете использовать водостойкий герметик для устранения утечки, вероятно, лучше просто заменить дренажный поддон. Домовладельцы могут успешно заменить вспомогательный поддон самостоятельно, но для замены постоянного поддона требуется профессионал. Мы рекомендуем регулярно чистить дренажный поддон, чтобы предотвратить засорение дренажных линий и сдерживание роста плесени и водорослей.

Как проверить линию отвода конденсата

  • Найдите свой кондиционер в помещении и найдите белую дренажную трубу из ПВХ, выходящую из устройства и выходящую на улицу.
  • Осмотрите линию отвода конденсата (обычно белая ПВХ-труба 3/4 дюйма) на предмет трещин или повреждений. Проведите визуальный осмотр всей дренажной линии (внутри и снаружи), чтобы убедиться, что она правильно дренирует снаружи.
  • Найдите тройник для очистки ПВХ (небольшой вертикальный участок трубы) и открутите колпачок.
  • Вставьте воронку и медленно вылейте галлон воды в канализацию. Если вода начинает скапливаться, значит, у вас засорена сливная линия. Если по сливной магистрали вода течет ровно, это можно устранить.Обратитесь к профессионалу или узнайте, как прочистить сливную линию самостоятельно.

Регулярное техническое обслуживание вашего блока HVAC, прежде всего, предотвратит засорение конденсатопровода. Чтобы ваша линия конденсата оставалась чистой, мы рекомендуем каждые пару месяцев выливать в сливную линию чашку уксуса. Это поможет убить плесень, водоросли и грибок до того, как они забьют вашу сливную линию. Используйте уксус для профилактики в течение всего года. Это не повредит вашу сливную линию.

Вы также можете использовать отбеливатель для поддержания чистоты дренажных линий, но только летом, когда ваш кондиционер постоянно работает. Отбеливатель не вызовет каких-либо повреждений или остатков, если идет непрерывный поток конденсата. Другой вариант — использовать жесткую щетку , чтобы очистить внутреннюю часть дренажной линии, насколько это возможно.

Однако лучший способ предотвратить засорение труб отвода конденсата — это запланировать ежегодное техническое обслуживание кондиционера в самом начале каждого сезона охлаждения.Квалифицированный техник проведет тщательную очистку и осмотр, включая дренажный поддон и линию слива конденсата.

Запланируйте профессиональное техническое обслуживание кондиционера этой весной, пока не поздно! Квалифицированные специалисты Service Champions полностью прочистят вашу линию слива конденсата и устранят любые утечки, которые могут у вас возникнуть. Подпишитесь на план обслуживания дома MVP, чтобы получить 2 точных настройки HVAC, 20% скидку на ремонт и многое другое.

Service Champions известна надежным и своевременным обслуживанием на дому в районах Ист-Бэй, Саут-Бэй и Сакраменто.

Для получения дополнительной информации об уходе за вашей системой отопления, вентиляции и кондиционирования воздуха этим летом не стесняйтесь спросить у чемпиона.

Руководство по проектированию трубопроводов для бытового водоснабжения, Как выбрать размер и выбор трубопровода для бытового водоснабжения

6.0 ТРУБНЫЕ МАТЕРИАЛЫ

Самый распространенный водопровод внутри здания — медный. Но в этом руководстве будут рассмотрены другие материалы, их использование, свойства, преимущества и недостатки.

Существуют и другие каналы, доступные для использования в калькуляторе, но вы также можете добавить свою собственную информацию о трубах.Встроенные в калькулятор трубы включают сталь ASTM A53 (список 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9), ABS ASTM D1527. , ABS ASTM D 2282, латунь стандартная и дополнительная, CPVC ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в трубопроводах с охлажденной водой. Если у вас особый случай, воспользуйтесь ссылками, чтобы добавить информацию о трубе, или свяжитесь с Джастином по электронной почте contact @ engproguides.com.

Рисунок 16. Этот рисунок представляет собой образец информации о трубопроводе, встроенной в калькулятор, вкладка «Ссылки».

Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры трубы. Например, сталь Schedule 40 не имеет трубы размером 5/8 дюйма. При изменении материала трубы и типа трубы также измените размер трубы, чтобы обеспечить наличие требуемого размера трубы в пределах стандарта.Калькулятор выдаст ошибку, если вы выберете нестандартный размер трубы в пределах материала и типа трубы.

6.1 ТРУБКА АБС

ABS означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, сточных и вентиляционных систем и не используется в системах водоснабжения домашних хозяйств. Часто можно увидеть эту трубу, отводящую сточные воды в водопроводные системы, и зачастую она черная. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 ° F до 140 ° F.Как и другие пластиковые трубы, АБС не подходит для работы на открытом воздухе при воздействии солнечных лучей. Ультрафиолетовые лучи повредят трубы из АБС-пластика.

Существуют два стандарта, которые регулируют трубопроводы из АБС-пластика: (1) ASTM D 1527 и ASTM D 2282. ASTM D 1527 называется Стандартными техническими условиями для пластиковых труб из акрилонитрил-бутадиен-стирола (АБС), списки 40 и 80. ASTM D 2282 назван Пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС-пластика.

6.1.1 ASTM D 1527 ГРАФИК 40 И ГРАФИК 80

Спецификация труб описывает толщину и номинальное давление для каждого размера трубы. Форма 80 имеет более толстые стенки, чем модель 40, и, таким образом, трубопровод сорта 80 имеет более высокое номинальное давление, чем трубопровод сорта 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый внешний диаметр, но разную толщину. Трубопровод сортамент 80 имеет большую толщину, что делает внутренний диаметр меньше по сравнению с трубопроводом сортамент 40.

Таблица 4: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 40 в соответствии с ASTM D 1527.

Трубы обычно имеют одинаковый внешний диаметр, так как это позволяет соединять вместе трубы разных графиков. Как видите, трубопровод сортамента 80 имеет тот же внешний диаметр, что и трубопровод сортамента 40, для каждого конкретного размера трубы. Однако внутренний диаметр меньше, поскольку труба сортамента 80 имеет более толстые стенки.

Таблица 5: В этой таблице показаны размеры труб для трубопровода из АБС-пластика сортамента 80 в соответствии с ASTM D 1527.

6.1.2 СТАНДАРТНОЕ ОТНОШЕНИЕ РАЗМЕРОВ ASTM D 2282 (SDR)

Стандартный размерный коэффициент или SDR описывает соотношение между внешним диаметром трубы и толщиной стенки трубы.

Например, SDR 17 для внешнего диаметра 1.315 дюймов будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

Таблица 6: Тип трубы ABS SDR 26 Размеры трубы

Таблица 7: Размеры труб из ABS SDR 14

Таблица 8: Размеры труб из ABS SDR 13,5

6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для труб из АБС-пластика определяется диаметром трубы, толщиной трубы и материалом трубы. Хотя материалом трубы является АБС, в общем семействе материалов АБС существуют разные классы. Типичные классы труб из ABS включают ABS2112, ABS1316, ABS1210 и ABS1208. ABS 2112 — самый сильный, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.

6.2 ЛАТУННАЯ ТРУБКА

Латунные трубопроводы в некоторых случаях являются одобренными трубопроводами для питьевой воды и были популярны в прошлом, но их заменили материалами, с которыми легче работать и которые обычно обеспечивают более длительный срок службы. Есть два типа латунных трубопроводов: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже приведены размеры латунных трубопроводов стандартной и повышенной прочности.Как вы можете видеть, внутренний диаметр трубы повышенной прочности немного меньше, чем эквивалентный размер трубы обычной прочности. Это связано с увеличенной толщиной трубы.

6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

Таблица 9: В этой таблице показаны размеры латунных трубопроводов обычной прочности.

6.2.2 ДОПОЛНИТЕЛЬНАЯ ПРОЧНОСТЬ

Трубопровод повышенной прочности обычно не используется для бытовых систем водоснабжения, поскольку давление в бытовых системах водоснабжения никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубопроводы стандартной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм.В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для сверхпрочных трубопроводов, чтобы дополнительно объяснить этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Таблица 11: Максимально допустимое давление уменьшается по мере увеличения температуры жидкости.

Таблица 12: Трубопровод из латуни повышенной прочности имеет гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

6.3 ТРУБОПРОВОД ХПВХ

Хлоринаты Поливинилхлорид (ХПВХ) — это пластиковый трубопровод, который используется для распределения холодной воды и канализации, сточных вод, вентиляционных систем. Его главное преимущество — низкая стоимость и простота установки.Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и более толстых труб. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не выдерживает таких высоких температур, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы.Это означает, что вам нужно будет учитывать расширение и сокращение труб при протяженных участках трубопроводов из ХПВХ.

Существует два стандарта, которые регулируют размеры трубопроводов из ХПВХ. Эти стандарты — ASTM F441 и ASTM F442. Первый стандарт обеспечивает размеры в формате расписания, а второй стандарт — в формате SDR.

6.3.1 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F441 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИРОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), ПРИЛОЖЕНИЯ 40 И 80

Таблица 13: В этой таблице показаны размеры трубопровода из CPVC Schedule 40.

Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ Графика 80.

Номинальное давление трубопровода колеблется от 1130 фунтов на квадратный дюйм для трубы Schedule 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы Schedule 80 12 дюймов и 210 фунтов на квадратный дюйм для трубы Schedule 80, 24 дюйма. Номинальное давление также варьируется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ «до 220 PSI для 4-дюймового трубопровода Schedule 40 и даже ниже до 120 PSI для трубопровода Schedule 40 24 дюйма.Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода по графику 80 выше, чем номинальное давление для труб по графику 40.

Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления, когда температура воды составляет 200 F.Номинальное давление для трубопроводов можно легко получить на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для труб большего диаметра.

6.3.2 СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ASTM F442 ДЛЯ ПЛАСТИКОВЫХ ТРУБ НА ХЛОРИРОВАННОМ ПОЛИВИНИЛХЛОРИДЕ (ХПВХ), SDR-PR

Подобно трубам из АБС, ХПВХ также может быть оценен в формате SDR.Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство, а также эти размеры труб не включены в калькулятор.

6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДОМ И ТРУБКОЙ

Трубопровод в основном используется как носитель жидкости и измеряется по внутреннему диаметру (ID). Таким образом, когда выбрана медная труба с номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр равен 0.625 дюймов. Трубки в основном используются для структурных целей и измеряются по внешнему диаметру (OD). Медная трубка ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытовых водопроводов используются медные трубы, а не медные.

6.4.2 ВИДЫ МЕДИ

Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации в вашем проекте:

6.4.3 МЕДНАЯ ТРУБКА ТИПА K

Медные трубки

типа K доступны в продаже длиной 20 футов, вытянутыми или отожженными. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки типов L и M. Стенки типа L толще, чем у типа М. Эти соотношения справедливы для всех диаметров трубы. Внешний диаметр для каждого типа, только внутренний диаметр и толщина стенки различаются для каждого типа.

Этот тип трубы чаще всего используется для подземной установки или когда может произойти повреждение наземной установки и требуется более твердый материал.

Таблица 15: Стол для медных труб типа K

6.4.4 МЕДНАЯ ТРУБКА ТИПА L

Медные трубки

типа L коммерчески доступны длиной 20 футов, вытянутые или отожженные.Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стены типов K, L и M.

Трубы этого типа чаще всего используются для надземной прокладки и когда вероятность повреждения надземной прокладки маловероятна.

Таблица 16: Стол для медных труб типа L

6.4.5 МЕДНАЯ ТРУБКА ТИП M

Медные трубки

типа M доступны в продаже длиной 20 футов, тянутые или отожженные. Его можно использовать для бытового водоснабжения, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые тонкие стенки типов K, L и M.

Таблица 17: В этой таблице показаны размеры труб для медных труб типа М.

6.4.6 МЕДНАЯ ТРУБКА ТИПА DWV

Тип DWV: этот тип имеет самые тонкие стенки и используется в системах слива, сточных вод и вентиляции, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включается в калькулятор трубопровода бытовой воды.

6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА ТИПА

Медицинский газ типа

: этот тип имеет требование внутренней чистоты, которое соответствует стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях.Этот тип не следует использовать для воды под давлением, поэтому он не включается в калькулятор трубопровода бытовой воды.

6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ

Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, так как давление в здании обычно не превышает 300 фунтов на квадратный дюйм. В многоэтажных зданиях давление воды может превышать 300 фунтов на квадратный дюйм.

Таблица 18: Тип K — самая прочная медная труба и, следовательно, имеет самое высокое допустимое давление.Хотя трубопровод типа K обычно используется для трубопровода подземного бытового водоснабжения, вам также следует использовать этот тип при давлении, превышающем 150 фунтов на квадратный дюйм и большем диаметре трубы.

Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для внутренних трубопроводов и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

Таблица 20: Тип M является самым слабым из трех типов медных труб, и его следует использовать очень осторожно.

6.5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ PEX

Основным преимуществом труб из сшитого полиэтилена или PEX

является пластик, полиэтиленовая труба или трубка. Этот материал гибкий, а это означает, что стоимость монтажа ниже, чем у других трубопроводов. Сшивание — это химическая реакция, которая связывает одну полимерную цепь полиэтилена с другой. Существует три основных классификации трубопроводов PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивания.Каждый метод соответствует стандартам ASTM F 876 и ASTM F 877, которые определяют размеры, номинальные значения давления и температуры. Однако стоимость каждого типа немного отличается, а гибкость каждого типа разная.

Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в бытовых системах водоснабжения используются трубы из полиэтилена без барьеров. Барьер относится к ламинированной поверхности, расположенной снаружи трубы, которая препятствует проникновению кислорода в жидкость.Это используется для гидравлических систем и других систем непитьевой воды.

Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не может выдерживать ультрафиолетовые лучи, если он не имеет УФ покрытия. Дизайнеры не любят рисковать жизнью трубы на покрытии, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

ASTM F 876 — это стандарт, определяющий свойства материала и размеры трубы PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы, трубы и фитингов PEX вместе.Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Метод изготовления не имеет значения для размеров, поскольку PEX-a, b, c изготавливаются с одинаковыми размерами.

Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9.

Трубопровод

PEX используется только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители предоставляют трубы до 2 дюймов.

6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубка

PEX обычно имеет максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

ТРУБКА ДЛЯ ВОДЫ ИЗ ГИПКОГО ЧУГУНА 6,6

Ковкий чугун обычно используется строителями в качестве подземных магистральных трубопроводов. Эта труба обычно не используется инженерами-механиками для трубопроводов бытовой воды в зданиях.Этот трубопровод подходит для подземных трубопроводов большего размера из-за его очень долгого срока службы. Трубопровод обычно рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки давления от нахождения под дорогами, а также любые возможные повреждения при транспортировке и установке. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название — ковкий.

Ковкий чугун — это чугун, поэтому он подвержен коррозии.Обычно используются футеровки для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже своих пластиковых аналогов.

Ковкий чугун

имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры регулируются по мере изменения толщины для каждого класса труб.Трубы более высокого класса имеют увеличенную толщину и меньший внутренний диаметр.

Размеры для этих классов труб показаны в калькуляторе воды для бытового потребления.

6.7 ТРУБЫ СТАЛЬНЫЕ ОЦИНКОВАННЫЕ

Трубопровод из оцинкованной стали в некоторых случаях является одобренным трубопроводом для питьевой воды, но с ним трудно работать, и он подвержен ржавчине, которая может вызвать утечки, снижение давления и уменьшение потока.

Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамент 40.

Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали марки 80.

6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для оцинкованных стальных труб варьируется в зависимости от размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для малых труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальное давление подходит для температур от 0 F до 300 F.

6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ

Полиэтилен и полипропилен — это термопластичные материалы. Эти материалы не так часто используются в системах домашнего водоснабжения. Эти материалы обычно используются для жидкостей, которые химически несовместимы с металлическими трубами. Кроме того, эти материалы можно использовать, когда возникает опасность коррозии, поскольку пластиковые трубы не подвержены коррозии.Пластиковые трубы используются еще и потому, что с ними намного дешевле и проще работать, чем с металлическими.

Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо себя чувствуют при воздействии УФ-излучения, если только пластик не имеет УФ-покрытия. Некоторые полиэтиленовые трубы могут иметь встроенную защиту от УФ-излучения. Кроме того, пластиковые трубы расширяются / сжимаются более резко при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

Полиэтиленовые (PE) и полипропиленовые (PP) трубопроводы могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

Существуют различные типы материалов PE и PP. Этим различным типам обычно присваивается четырехзначный код материала. Первые две цифры обозначают ячейку, которая определяет плотность материала, предел прочности на разрыв, сопротивление медленному росту трещин и многое другое.Вторые две цифры определяют рекомендованную стандартную категорию расчетного гидростатического напряжения. Это основа, используемая для определения длительной прочности трубы.

Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемых Внутренний диаметр. AWWA C901 называется полиэтиленовая (ПЭ) напорная труба и трубки диаметром от ½ дюйма до 3 дюймов для водоснабжения.AWWA означает Американскую ассоциацию водопроводных сооружений. ASTM D 2737 называется Стандартными техническими условиями для полиэтиленовых (ПЭ) пластиковых труб. ASTM F 2389 называется Стандартными техническими условиями для полипропиленовых (ПП) трубопроводных систем, работающих под давлением.

6.8.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих пластиковых труб: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось с трубопроводами из ABS и CPVC.SIDR означает стандартное отношение внутреннего диаметра, которое представляет собой отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего диаметра и для специального метода соединения с использованием вставных фитингов. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

Таблица 24: В этой таблице показаны размеры труб для пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

Таблица 25: В этой таблице показаны размеры труб для пластиковых труб SIDR9. Более высокое число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

Второй способ отображения размеров пластиковых труб — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры меняются.

Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13.5, SIDR11.5, SIDR15 и SIDR19. Калькулятор включает в себя только трубы меньшего размера для этих пластмасс, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.

6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для пластиковых трубопроводов намного ниже, чем для металлических. Номинальное давление составляет от 160 до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, это номинальное давление только для 73 F, и номинальное давление будет падать при повышении температуры.

Таблица 28: Максимально допустимое давление для пластиковых труб

В пределах общих категорий трубопроводов из полиэтилена и полипропилена существуют разные типы материалов, и каждый тип субматериалов будет иметь несколько разное максимально допустимое давление.Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

6.9 ТРУБОПРОВОД ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ)

Трубопроводы из ПВХ

обычно используются в дренажных, сточных и вентиляционных системах и ирригационных системах. Трубопроводы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых трубопроводов. Этот трубопровод дешевле, легче и легче соединяется по сравнению с металлическим трубопроводом.

Применимые стандарты: (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартными техническими условиями для пластиковых труб из поливинилхлорида (ПВХ), списки 40, 80 и 120. ASTM D 2241 называется Стандартными техническими условиями. для труб из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, указанные в следующем разделе.

Существуют разные типы труб из ПВХ, ПВХ 1120, 1220, 2120, 2116, 2112 и 2110.Эти разные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленно растущие трещины и т. Д. Каждый тип вспомогательного материала будет иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа вспомогательного материала.

6.9.1 РАЗМЕРЫ ТРУБЫ

Существует два способа выражения размеров этих труб из ПВХ: (1) SDR и (2) Спецификация.

Основными типами SDR являются SDR 17, 21, 26 и 32.5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.

Таблица 29: В этой таблице показаны размеры трубопровода из ПВХ SDR 17.

Таблица 30: В этой таблице показаны размеры трубопровода из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

Калькулятор также включает SDR 26 и SDR 32.5. Двумя основными типами расписаний являются расписание 40 и расписание 80. Также доступны трубопроводы расписаний 10 и 120, но они менее распространены и не включаются в калькулятор.

Таблица 31: В этой таблице показаны размеры трубопроводов из ПВХ Schedule 40.

Таблица 32: В этой таблице показаны размеры трубопроводов из ПВХ Schedule 80.

6.9.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Различные типы субматериалов ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие значения давления, а более высокие SDR имеют более низкие рейтинги давления. Трубопроводы сортамента 40 имеют диапазон давления от 810 до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы. Трубы меньшего диаметра имеют большее номинальное давление. Трубопроводы Schedule 80 имеют диапазон давления от 1230 фунтов на квадратный дюйм до 60 фунтов на квадратный дюйм, в зависимости от типа субматериала ПВХ и размера трубы.

При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22% при повышении температуры с 73 F до 140 F. Существуют разные типы субматериалов в рамках общей категории материалов труб из ПВХ, и каждый тип субматериалов будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя трубы точные значения давления, основанные на температуре трубы, размере трубы, типе трубы и типе вспомогательного материала.

6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубопроводы из нержавеющей стали нечасто используются в бытовых системах водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, в которых требуется устойчивость к коррозии. Хотя название нержавеющая сталь подразумевает, что труба не подвергается коррозии, это означает лишь то, что труба более эластична, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, состоящий не менее чем из 10.5% хрома. Стальной сплав — это комбинация железа и другого элемента, в данном случае хрома.

Существует два основных типа труб из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. Нержавеющая сталь 304 содержит железо и (10,5%) хром. Нержавеющая сталь 316 содержит железо, (10,5%) хром и (2-3%) молибден.

Для нержавеющих сталей добавлено еще одно различие.В нержавеющей стали помимо железа и хрома будут и другие элементы. Например, это типичный состав нержавеющей стали 304.

Таблица 33: Процентный состав типичной нержавеющей стали 304.

Нержавеющую сталь можно отличить по букве «L» в конце обозначения номера. Это указывает на то, что в нержавеющей стали процент углерода меньше.04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 более склонна к коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

Таким образом, существует четыре основных типа материалов для труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где возникает проблема коррозии.

6.10.1 РАЗМЕРЫ ТРУБЫ

Размеры трубы одинаковы для нержавеющей стали 304 и 316.Размеры труб меняются только в зависимости от размеров и графиков труб. ASTM A312 называется Стандартными техническими условиями для бесшовных, сварных и сильно обработанных холодным способом труб из аустенитной нержавеющей стали. В этой спецификации указаны внешние диаметры и толщины, необходимые для соответствия различным графикам 10S, 40S и 80S. Таблица 10S — самая тонкая труба, а 80S — самая толстая. Наружные диаметры одинаковы для каждого расписания, но толщина варьируется. Постоянный внешний диаметр позволяет соединять между собой трубы разного графика.

Таблица 34: В этой таблице показаны размеры для трубопровода из нержавеющей стали сортамента 10s

Таблица 35: В этой таблице показаны размеры трубопровода из нержавеющей стали сортамента 40s.

Таблица 36: В этой таблице показаны размеры труб из нержавеющей стали сортамент 80-х.

6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубы из нержавеющей стали имеют номинальное давление, которое зависит от типа, размера трубы и спецификации. Более толстые листы имеют более высокое номинальное давление, как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубам, трубопровод из нержавеющей стали имеет максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и меньших размеров.Номинальное давление подходит для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а трубы 316 будут слабее.

Разработка самополивающихся саженцев с капельным орошением — AlboPepper.com

Установка сеялки с автополивом (SIP) может дать потрясающие результаты при одновременном снижении рабочей нагрузки в течение вегетационного периода. Грядки с самополивом или отводом воды могут принимать самые разные формы и формы.Возможности безграничны: от ведер до сумок и больших поднятых кроватей!

Конечно, вы могли видеть принципиальные отличия в базовой конструкции грядок SIP. Один из популярных приемов — строительство резервуара из гофрированных перфорированных сливных труб. Но альтернативный подход — использовать слой гравия или даже песок или перлит в качестве основания резервуара. Что лучше? Что еще более важно, что лучше для ВАС?

Использование резервуаров для дренажных труб

Официальный подход Albopepper заключается в использовании пластиковых труб с прорезями в них для формирования резервуара в моих SIP.Для ведер объемом 5 галлонов я просто складываю два ведра вместе. Но я использую трубы в своих сумках SIP и приподнятых кроватях. А именно: гофрированная перфорированная дренажная труба диаметром 4 дюйма. Они сделаны из черного пластика и иногда встречаются возле уличных ландшафтных принадлежностей в строительном магазине. В США я могу купить 10-футовые секции в Ace, Home Depot или Lowes по цене от 4 до 6 долларов.

В самополивающихся садовых кашпо перфорированные дренажные трубы очень просты в использовании и легко адаптируются к разным размерам.Просто выровняйте дно вашего контейнера или грядки трубами, оставив немного места для впитывающей среды (почвенной смеси), которую можно втиснуть. Обычно я оставляю от 1/2 дюйма до 1 дюйма максимального пространства между каждой трубой.

Использование гравийных резервуаров

Совершенно альтернативный подход — выстелить дно резервуара толстым слоем гравия. Затем вы можете положить слой ткани поверх. Эта ткань предназначена для отделения грязи и корней верхних растений от гравия.Если используется впитывающая ткань, это может помочь вытянуть воду из резервуара вверх.

Гравий и дренажные трубы (за и против)

Итак, какой подход лучше? Прежде всего, стоит отметить, что оба метода успешно выращивают растения. Если вы твердо настроены на определенную технику, используйте ее. Это твой проект!

Но если вы не уверены, позвольте мне поделиться своими мыслями о сравнении гравия и труб. Во-первых, я никогда не использовал гравийный метод.Судя по тому, что я видел, он предлагает немного или, возможно, ноль преимуществ перед системами из гофрированных труб.

ГРАВИЙ БОЛЕЕ НАТУРАЛЬНЫЙ? Некоторые люди считают, что гравий более естественный или лучше имитирует природу, чем пластиковые трубы. Но я не верю в это мышление. Как только вы создаете непроницаемый слой, вы отделяете свои растения от естественных биологических процессов. Бывают случаи, когда это полезно, но все же это отклонение от «естественного пути». Использование гравия в вашем SIP не изменит этого.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАВИЯ: Гравий сопротивляется разложению и уплотнению. Вот об этом. Но он не проявляет хороших капиллярных свойств. Различные типы гравия могут иметь несколько разные свойства. Но в целом гравий не впитывает и не накапливает много воды. Вместо этого он просто вытесняет воду. Таким образом, это снижает общую емкость хранения воды в системе SIP.

ГРАВИЙ ТЯЖЕЛЫЙ! Самым большим недостатком гравия может быть его вес. В небольших контейнерах, таких как сумки, использование гравия сделает их чрезмерно тяжелыми, и их будет труднее перемещать при необходимости.В системах крыш, таких как садовые террасы, дополнительный вес добавляет ненужную нагрузку на конструкцию. Почвосмесь становится достаточно тяжелой, когда она влажная. Вы действительно хотите прибавить в весе за счет гравия?

Из-за этого дополнительного веса гораздо труднее вносить гравий в сад и работать с ним. Если вы живете в пригороде с простой машиной, вам будет нелегко перевозить эти вещи. С другой стороны, в компактный седан довольно легко загрузить несколько сливных труб.Трубки очень легкие и безболезненные.

ЭКОНОМИЯ РАСХОДОВ? В зависимости от того, как он приобретается, щебень может быть более дорогим по сравнению с трубопроводом того же объема. Покупка небольших пакетов весом 60 фунтов быстро переоценивает ваш бюджет. Использование грузовика для доставки гравия может оказаться более выгодным. Но это все равно не сильно сэкономит по сравнению с использованием водосточных труб. Для сравнения: одна дренажная труба стоимостью 5 долларов (4 дюйма на 10 футов) может заменить около 1 кубического фута объема.

БУДУЩИЕ МОДИФИКАЦИИ: Когда вы планируете установку, вы можете не думать о будущем удалении.Но что, если систему нужно разобрать для ремонта или переезда? Только представьте, что пытаетесь отделить весь этот гравий. Где бы вы его разместили, если когда-нибудь решите прекратить его использовать? На грядки легко добавить старую почвенную смесь, но не гравий. На небольшом городском участке выброшенный гравий может стать настоящей обузой.

Кому следует избегать гравия?

По причинам, перечисленным выше, у меня никогда не было никакого желания включать гравий в свои конструкции SIP.Если вы используете SIP totes, вам не следует использовать гравий. Тотализаторы и так достаточно хрупкие. Одно из их самых больших преимуществ — мобильность. Не испортите это, используя гравий.

Для больших капиллярных пластов и ящиков можно использовать гравий. Но это не станет действительно привлекательным, пока ваш проект не станет достаточно большим. Если вам требуется достаточно гравия, чтобы оправдать покупку пары тонн, это может иметь смысл. Но убедитесь, что у вас есть много друзей, которые могут помочь, несколько прочных тачков и сверхтолстое покрытие для пруда.Даже не думайте о том, чтобы стать тоньше 20 мил! Советую 45 мил.

Небольшие отводящие слои из SIP будет проще установить с помощью дренажных труб. Грядки, опирающиеся на землю на ножках, не должны содержать гравий. То же самое и с самополивающимися горшками, которые устанавливаются на палубах, патио, балконах и особенно на крышах.

← КАК (Сделать приподнятую кровать SIP)

Страница не найдена | MIT

Перейти к содержанию ↓

  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓

    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT

Меню ↓

Поиск

Меню

Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще!

Что вы ищете?

Увидеть больше результатов

Предложения или отзывы?

Желоба и дренаж | Строительные материалы

Запишитесь на дизайнерскую встречу — узнайте больше

перейти к содержанию
Перейти в меню навигации

Wickes

  • Строка заказа 0330123 4123

  • Список проектов

  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь

Поиск

Корзина

Корзина

0

вернуться наверх

Просматривать


Назад

  • Магазин

    • Новое в

      • Ванные комнаты

      • Отопление

      • Кухни

      • Наружное освещение

      Просмотреть все Новое в

    • Кухни

      • Выставочный зал кухонь

        • Посмотреть все диапазоны

        • Кухня Галерея

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

        • Брошюра о кухне

        • Продажа кухни

        • Офисная мебель

      • Готовые кухни

        • Посмотреть все диапазоны

        • Кухонные гарнитуры

        • Мэдисон Кухня

        • Орландо Кухня

        • Дакота Кухня

        • Кухня Огайо

      • Кухонный гарнитур

      • Метчики

        • Все смесители для кухни

        • Кухонные моноблочные смесители

        • Смесители для кухни

      • Аксессуары

        • Ручки и ручки для шкафа

        • Хранение на кухне

        • Отопление и электричество

        • Ящики для кухни

        • Освещение Кухни

        • Краска для кухни

        • Плитка для кухни

      • Раковины

        • Раковины из нержавеющей стали

        • Керамические мойки

        • Раковины из гранита и композитных материалов

        • Установки для утилизации отходов

      • Бытовая техника

        • Духовки

        • Варочные поверхности

        • Плиты

        • Вытяжки

        • Холодильники и морозильники

        • Посудомоечные машины

      • Обувь для скинали

      • Шкафы

        • Кухонные гарнитуры

        • Декоративные панели

        • Двери для бытовой техники

        • Цоколи и карнизы

        • Винные шкафы

      • Столешницы и Тумбы

        • Столешницы из ламината

        • Столешницы из массива дерева

        • Подставки

        • Фартуки

        • Рабочие поверхности из инженерного дерева

        • Столешницы барной стойки

      Посмотреть все кухни

    • Ванные комнаты

      • Ванная комната выставочный зал

        • Посмотреть все люксы

        • Галерея Ванной

        • Брошюра для ванной

        • Продажа ванных комнат

        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

      • Люксы с ванной

        • Мебель и шкафы

          • Мебель для умывальника

          • Шкафы и Хранение

          • Туалеты

          • Встроенная мебель для ванной

          • Модульная мебель для ванных комнат

          • Столешницы для ванной

          • Зеркала для ванной

        • Метчики

          • Все смесители для ванной

          • Смесители для бассейнов

          • Смесители для ванны

          • Шайбы для кранов и ремонт

        • Душевые и ограждения

          • Душевые кабины

          • Душ

          • Аксессуары для душа

          • Душевые поддоны

          • Душевые Панели

          • Прогулка в душевых и влажных помещениях

          • Шторки для ванной

        • Раковины

          • Мебель для умывальника

          • Раковины столешницы

          • Гардеробные Раковины

          • Пьедестал бассейнов

          • Настенные бассейны

          • Подставка для бассейна

        • Ванны и аксессуары

          • Все ванны

          • Прямые ванны

          • Душевые ванны

          • Панели для ванны

          • Отдельностоящие ванны

          • Двухсторонние ванны

          • Фигурные ванны

        • Туалеты и аксессуары

          • Все туалеты

          • Комбинированные туалеты

          • Сиденья для унитаза

          • Туалеты

          • Вернуться к стене туалета

          • Подвесные туалеты

          • Низкие и высокие туалеты

        • Аксессуары

          • Все аксессуары для ванной

          • Аксессуары для душа

          • Сиденья для унитаза

          • Зеркала для ванной

          • Полки для ванной

          • Держатели туалетной бумаги

        • Радиаторы для полотенец

          • Клапаны радиатора

          • Вертикальные радиаторы для полотенец

          • Горизонтальные радиаторы для полотенец

          • Электрические радиаторы для полотенец

          • Радиаторы для черных полотенец

          • Современные радиаторы для полотенец

        Посмотреть все ванные комнаты

      • Строительные материалы

        • Древесина

          • Строганная древесина с квадратными кромками

          • Обработанные пиломатериалы

          • CLS Studwork Древесина

          • Обработанный пиломатериал C16

          • Сушеные пиломатериалы в печи

          • Сушеный Пиломатериал C16

          • Доска для строительных лесов

        • Листовые материалы

          • Листы фанеры

          • Листы МДФ

          • Декоративные панели

          • Листы OSB

          • ДСП

          • Оргалит

        • Гипс и гипсокартон

          • Угловой бус и арочные углы

          • Ковинг

          • Соединения Соединения

          • Штукатурка

          • Гипсокартон

          • Ленты и клеи для штукатурки

          • Дюбели и крепления для гипсокартона

        • Цемент и агрегаты

          • Балласт и вспомогательная база

          • Цемент

          • Бетон

          • Строительство и ландшафтный дизайн

          • Декоративный камень и гравий

          • Миномет

          • Песок

        • Кровля

          • Битумные гофрированные листы

          • Стеклопластик и плоская кровля

          • Листы поликарбоната

          • Гофрированные листы ПВХ

          • Кровельный Войлок

          • Клеи и грунтовки для кровельного войлока

          • Черепица

        • Изоляция

          • Изоляция чердака

          • Изоляционная плита

          • Акриловые листы

          • Исключители проекта

          • Изоляция стен полости

          • Трубы и куртки

        • Желоба и дренаж

          • Эффект чугуна

          • Канальный дренаж

          • Водосточные желоба большой емкости

          • Водосточные желоба Mini Line

          • Водосточные желоба круглой линии

          • Почва и вентиляция

          • Квадратная линия водостока

        • Облицовка

          • Внешняя деревянная облицовка

          • Наружное покрытие из ПВХ

          • Внутренняя деревянная облицовка

          • Внутренняя облицовка ПВХ

          • Оконные доски

        • Кирпичи, блоки и перемычки

          • Блоки

          • Кирпичи

          • Бетонные перемычки

          • Стальные перемычки

        • Фасции и софы

          • Фасции и крышки

          • Доски для Софита

          • Профили и стыки

          • Вентиляторы и крепления

        • Защита от воды и влаги

          • Курс защиты от влаги

          • Влагостойкие мембраны

          • Защита от наводнений

          • Жидкости для ремонта крыш

          • Жидкости для защиты от воды и влаги

        Посмотреть все строительные материалы

      • Двери и окна

        • Внутренние двери

          • Двери из дубового шпона

          • Внутренние белые двери

          • Внутренние двери из сосны

          • Внутренние противопожарные двери

          • Внутренние застекленные двери

          • Внутренние двустворчатые двери

          • Внутренние французские двери

        • Внешние двери

          • Двери патио двойного сложения

    .

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
