Тестером стрелочным как пользоваться: Как пользоваться стрелочным тестером — Ваша техника

Содержание

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т. к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

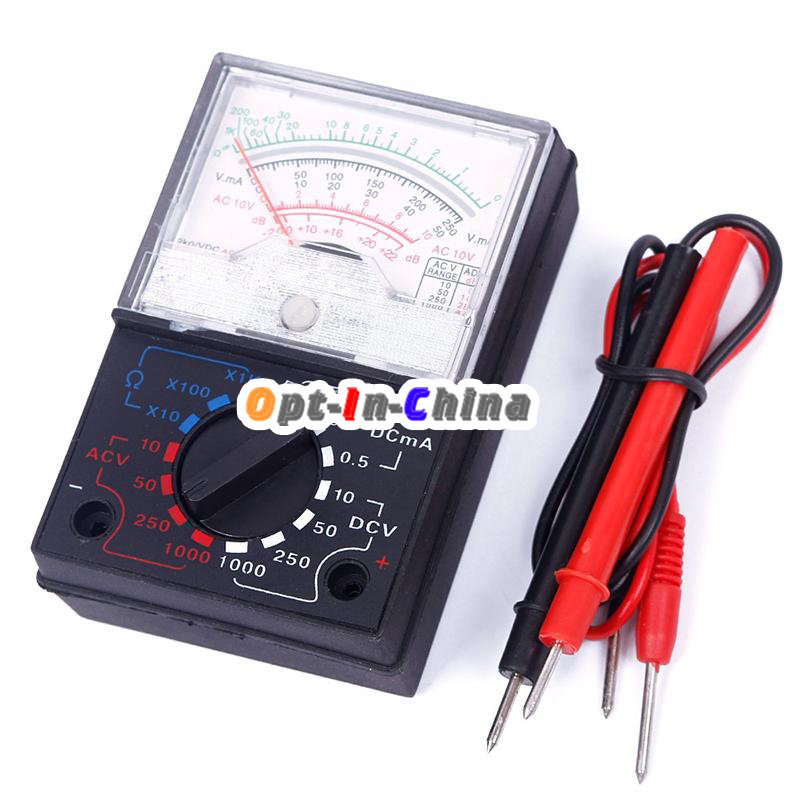

Стрелочный мультиметр: аналоговый тестер

Стрелочный мультиметр является самым часто используемым аппаратом на производстве. При помощи него осуществляется проверка электрооборудования на скачки напряжения и прочие неприятности. Что это такое, какие характеристики имеет стрелочный мультиметр, каковы достоинства и недостатки? Об этом и другом далее.

Описание прибора

Стрелочный мультиметр считается многофункциональным измерительным прибором, который носит второе название — аналоговый тестер. Осуществляет определение величины измеряемого тока при помощи положения стрелки на циферблатной шкале устройства.

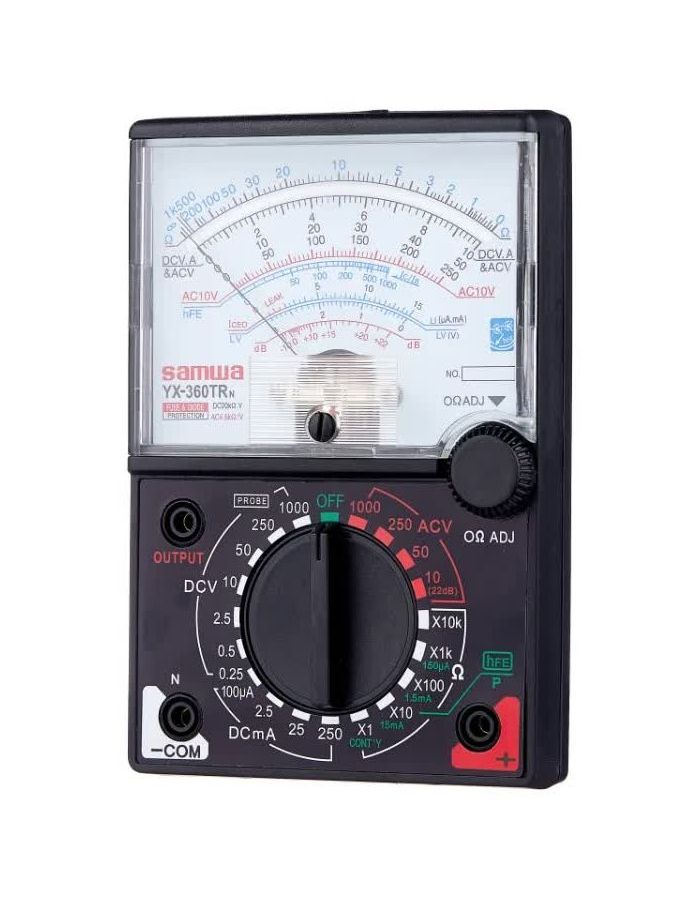

Стрелочный мультиметр

Благодаря стрелочному мультиметру обеспечивается простое и быстрое тестирование переменного и постоянного напряжения до 400 Ватт. Стоит отметить, что он только указывает на диапазон, но не указывает точный показатель.

Аналоговые тестеры — высокоточные устройства, которые сегодня широко распространены на рынке и используются как в быту, так и на производстве. В них гнезда приборов оснащены двумя щупами, которые дополнены специальными наконечниками для измерения.

Описание из справочника

Характеристики

Как правило, каждый аналоговый стрелочный мультиметр нацелен на измерение постоянного с переменным током от 150 до 500 ватт. Показывает данные с точностью от −30% до 0% от показываемого числа. Диапазон частот равен от 50 до 60 герц. Работает непрерывно в течение 30 секунд при температуре от −15 до 45 градусов Цельсия и влажности не больше 80%. Предельно может функционировать на высоте не более 2000 метров. Весит от 100 до 150 г. Восстанавливается примерно 10 минут, после того как был произведен первый замер.

Технические характеристики

Достоинства и недостатки

Стрелочный multimeter — идеальный интегратор, обладающий большим динамическим диапазоном и отличающийся наглядным представлением совершенных измерений. Он имеет простую структуру. В основе работы лежит электромеханическая головка стрелки, на которую подается электроток через резистивные делители. Когда он протекает, создавая магнитное поле, то отклоняет приборную стрелку на конкретное значение угла.

Что касается точности измерения, тестер не проигрывает цифровому аналогу, однако из-за постоянного внешнего магнитного поля есть некоторые погрешности в работе. Он зависит также от полярности измеряемого сигнала. Из минусов можно также отметить зависимость от чувствительности и взаимодействия с измерительным объектом. Недостатком является отсутствие автонастройки, ограниченный функционал, линейность шкалы, подстройка нуля, вибростойкость, низкая устойчивость к механическим ударам и повреждениям.

Обратите внимание! Плюсы стрелочного мультиметра заключаются в низком энергопотреблении, инерционности, отсутствии восприимчивости к помехам, динамическом измерении емкости и измерении напряженности колебания поля. Еще можно отметить, что такой тестер долговечный, надежный и простой в работе.

Простота работы явное достоинство

Принцип работы

Принцип работы заключается в следующем. На аналоговый преобразователь поступает входной сигнал. Этот преобразователь становится опорным. Чтобы начать измерение, нужно подсоединить щупы последовательно в измеряемый объект. По ним ток будет поступать на аппарат. Его силу, напряжение и прочие параметры будет фиксировать прибор. Измерения будут показаны на экране с помощью стрелок. Самая верхняя шкала указывает постоянное или переменное напряжение (в зависимости от измерения), средняя шкала указывает значение сопротивления в Омах или подъединицах Ома.

Чтобы начать делать измерения, необходимо прочитать инструкцию и по ней выбрать функцию. Соответствующе расположить щупы и нажать на запуск. После этого все показатели будут выведены на экран по закону Ома.

Измерения осуществляются только при применения электронных блоков. Если нужно измерить напряжение, то последовательно соединяются резисторы с большим номиналом. Если нужно определить ток, то к оборудованию присоединяется шунт и резистор, имеющий малое сопротивление.

Обратите внимание! Если нужно узнать переменный ток и напряжение, то дополнительно подключаются диоды, чтобы выпрямить входной сигнал. Дополнительные резисторы с шунтами обладают высокой номинальной точностью.

Принцип работы

Конструкция

Аналоговый тестер состоит из внешнего и встроенного измерительного щупа, светодиодной шкалы индикации, защитного кольца и кнопки тестирования. Оснащен агрегат несколькими режимами и параметрами работы. Он работает на низком уровне чувствительности, чтобы изучить напряжение переменного тока, на среднем уровне чувствительности для бесконтактного обнаружения наличия переменного тока и на высоком уровне чувствительности.

Конструктивные особенности

Назначение

Стрелочный мультиметр используют, чтобы определить, какое значение имеет действующее напряжение, протекающий электроток, электрическое сопротивление цепи и некоторые другие параметры. Это профессиональный инструмент, который применяется, чтобы измерить технические характеристики электронных компонентов, проверить напряжение, силу тока и отыскать короткое замыкание. С его помощью можно осмотреть батарею или измерить телефонный аккумулятор, понять светодиодную полярность, посмотреть напряжение в розетке и измерить ток в любом другом электрооборудовании.

Проверка счетчика в доме

Стрелочный мультиметр или аналоговый тестер — прибор, благодаря которому можно обеспечить безопасную работу электрооборудования в доме и на производстве. Он имеет большое количество преимуществ. Работает по физическому закону Ома. Имеет простую конструкцию и широкую сферу применения.

Узнаем как пользоваться мультиметром: пошаговая инструкция

Существует измерительный прибор, который сочетает в себе функции нескольких подобных устройств. Он называется мультиметром. Как пользоваться им, будет рассмотрено в этой статье. В основном он предназначен для измерения сетевого напряжения, сопротивления и электрического тока.

Новые функции

Изготовители в современные модификации данных приборов добавляют новые возможности:

  • прозвон диодов;
  • измерение емкости конденсаторов;
  • измерение температуры;
  • проверка рабочих параметров транзисторов;
  • замер частоты тока;
  • звуковой пробник.

В связи с тем, что они добавились к уже существующим функциям, возникает вопрос у многих пользователей: как пользоваться мультиметром?

Классификация рассматриваемого оборудования

Все современные мультиметры можно подразделить на:

  • Цифровые, которые имеют наибольшую популярность, поскольку сравнительно недорогие, выполняют множество функций, просты в обращении.
  • Стрелочные, у которых снятие показаний осуществляется по шкале со стрелкой. Они имеют небольшую погрешность из-за разности этой шкалы. Однако прибор является универсальным, способным заменить ампер-, ом- и вольтметры.

В дальнейшем в основном будем рассматривать, как пользоваться цифровым мультиметром, а в конце статьи вернемся к его стрелочной разновидности с некоторыми вставками по ней по ходу изложения материала.

Проверяем сопротивление

Перед данной работой мультиметр должен быть подготовлен к ней. На приборе имеется тумблер, который переключается в положение, соответствующее минимальному измерению получаемого значения искомой величины. Подобный замер должен осуществляться при полном обесточивании цепей. Для этого оборудование, у которого будет замеряться сопротивление, отключается от электрической сети, или оттуда вынимаются элементы питания типа батареек.

Как пользоваться мультиметром? В инструкции предусматривается, что работоспособность данного прибора должна проверяться соединением концов соответствующих щупов. Прибор должен показывать «0» либо на электронном табло, либо с помощью магнитной стрелки. Если этого не происходит, то необходимо осуществлять регулировку с помощью ручки «Уст. 0». Все иные случаи требуют замены батареек.

Измеряем постоянное напряжение

Рассмотрим, как пользоваться цифровым мультиметром при определении данного показателя. Обычно сектор, ответственный за это измерение, разбит на 5 диапазонов:

  • 200 мВ;
  • 2000 мВ;
  • 20 В;
  • 200 В;
  • 2000 В.

Однако их количество может быть различным и включать иные предельные значения. Здесь показано максимальное напряжение, которое может быть измерено в данном диапазоне. Щупы, предназначенные для проведения измерений, вставляются следующим образом: черный (общий или минусовой) вставляется в нижнее отверстие, расположенное справа, а красный (плюсовой) — в то из них, которое располагается чуть выше.

Для того чтобы измерить напряжение батарейки 1,5 В, устанавливаем переключатель в положение 20. Соответствующими измерительными щупами касаемся противоположных полюсов батарейки и смотрим на экран, при этом на нем должно высветиться число 1,49.

Если же измеряемое напряжение неизвестно, то начинать нужно с наибольшего диапазона — 1000 В, чтобы не сжечь прибор, постепенно снижая его, пока не найдется требуемая величина. О том, что напряжения в данном диапазоне нет, будут свидетельствовать нули на табло. Если впереди будут стоять нули, но уже появится какое-то число, можно прибор переводить в положение, которое кратно количеству впереди стоящих нулей по сравнению с занимаемым, в котором данное число было зафиксировано. Это нужно в том случае, если необходимо получить более точные данные. Если сильная точность не требуется, то можно снимать показания и на этапе с нулями до значимого числа. Иногда мультиметр не сгорает при установке меньшего диапазона, чем измеряемая величина, а показывает «1». Однако не стоит допускать данное состояние слишком часто.

Мы рассмотрели, как правильно пользоваться мультиметром. Если вы случайно перепутаете минусовой и плюсовой щупы, ничего страшного не случится, просто отображаемое на табло число будет со знаком «-». Небольшие диапазоны применяются при работе с радиолюбительскими схемами и на транзисторах.

Измеряем переменное напряжение

Здесь не важно, где плюс и минус на щупах. Работа осуществляется с большими напряжениями, поэтому касаться неизолированных частей щупа во время проведения измерений нельзя.

Данный сектор разбит на два:

В мультиметр измерительные щупы помещаются аналогично тому, как они вставлялись при измерении постоянного напряжения. Для измерения рассматриваемого показателя в розетке нужно устанавливать диапазон 750, поскольку 220 В больше, чем 200. После окончания работы переводим прибор в положение «Выкл.».

Проверяем целостность сети

Для этого необходимо прозвонить последнюю. С целью выполнения данной операции может использоваться прибор с магнитной стрелкой, отклоняющейся от «0», или с севшей батарейкой. Рассмотрим, как пользоваться мультиметром в данном случае.

Стрелка должна реагировать на соединение концов щупов. На цифровых приборах должно показываться значение, близкое к нулю, которое может отличаться из-за сопротивления переходного тока из концов щупов. При их размыкании стрелка устанавливается в точку бесконечности на соответствующих приборах, а на цифровых начнется перезагрузка или появится «1». Если концы щупа прислонить к непосредственному проводнику, то должно появиться нулевое значение.

При наличии встроенной функции прозвона цепей она по отношению к проводам и низкоомным рабочим цепям должна осуществляться установкой тумблера в это положение. В этом случае будет подаваться сигнал, что делает табло ненужным. В случае наличия обрыва сети звукового сопровождения не будет, а прибор покажет околонулевые значения. На этом примере можно показать, как пользоваться мультиметром DT-832.

Использование прибора в качестве амперметра

С целью определения силы тока прибор подсоединяется к электрической цепи. Если присутствуют оголенные провода, то тумблеры прибора выключаются, проверка осуществляется спецщупом. В действующей цепи сила тока должна быть равна 0. Место, где осуществляются измерения, должно быть сухим. Перед работой на руки лучше надеть перчатки.

Проверка конденсатора

Он пропускает через себя переменный ток. Для осуществления проверки емкости должно выполняться условие, что для прибора она должна быть 0,25 мкФарад, то есть минимальной.

При выполнении проверки осуществляют следующие действия:

  • определяют положительный и отрицательный полюсы конденсатора;
  • снимают с него статическое электричество;
  • мультиметр переводят в положение прозвона или определения сопротивления;
  • осуществляется касание щупами данного устройства к выводам конденсатора.

Наиболее удобно в этом случае использовать аналоговый (стрелочный) мультиметр, поскольку в нем осуществляется контроль передвижения стрелки. Конденсатор является рабочим в том случае, если прибор запищал или показал нулевое сопротивление. Показываемая единица свидетельствует о том, что внутри конденсатора имеется обрыв.

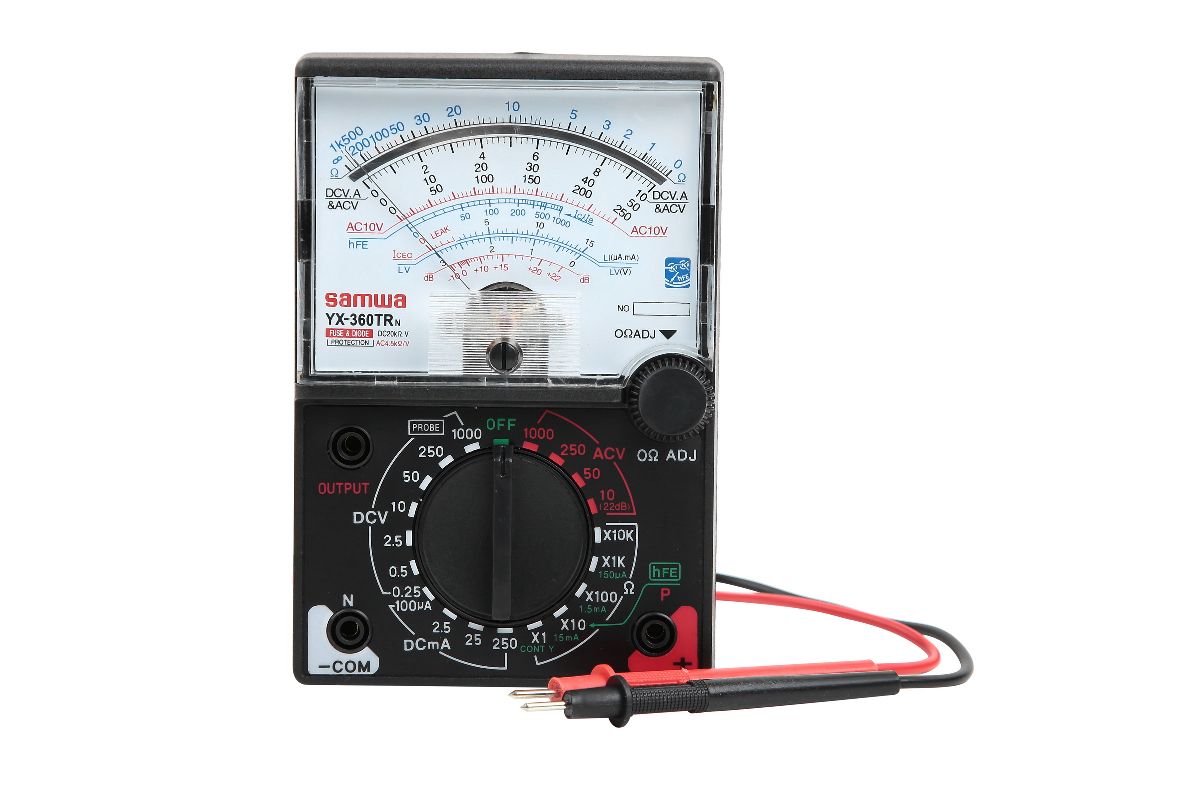

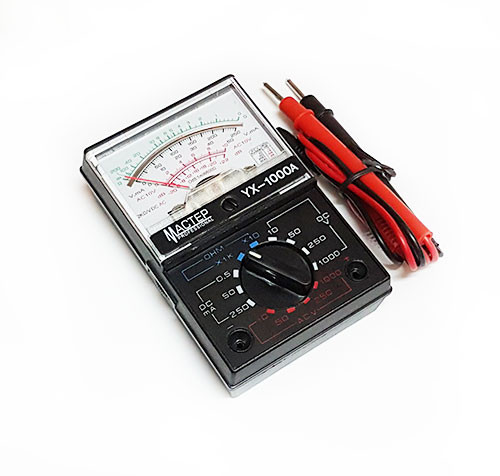

Мультиметр стрелочный

Как пользоваться стрелочным мультиметром? В основном точно так же, только показания снимаются не в электронном виде с цифрового табло, а считываются по шкале, по замершей стрелке. Изготовителями был выпущен комбинированный — стрелочно-цифровой прибор. С его помощью можно определить переменный и постоянный ток, сопротивление и емкость конденсаторов, протестировать диоды, прозвонить соединения и проверить батареи.

По отзывам пользователей, данная разновидность мультиметра считается более плохим аналогом по сравнению с цифровым прибором. Это связано с тем, что стрелка может заедать, точность прибора ниже по сравнению с цифровым. Его советуют использовать при необходимости осуществления измерений в двух точках одновременно совместно с цифровым мультиметром при отслеживании их взаимной динамики.

Использование прибора в автомобилях

Как пользоваться мультиметром в автомобиле? В данном случае наиболее востребованными функциями являются прозвон и вольтметр. Наиболее распространенным является DT-832 мультиметр. Как пользоваться им, мы рассмотрим далее.

Число 832 говорит о том, что прибор оснащен звуковой индикацией. Эксплуатироваться должен при диапазоне температур 0-40 °С. Работает от батарейки типа «Крона». С его помощью можно измерять силу постоянного тока до 10 А, переменного напряжения — до 750 В, постоянного — до 1000 В, сопротивления — до 2000 кОм, исправность транзисторов и диодов.

В гнездо «СОМ» вставляется черный щуп, два вышерасположенных предназначены для красной разновидности. Сила тока может определяться под дополнительное оборудование для автомобиля. В сети 220 В измерить данный показатель не получится.

Выбирать автомобильный мультиметр следует, исходя из следующих положений:

  • лучше, если модель будет оснащена звуковым оповещением;
  • выбирать нужно такой прибор, у которого есть плавкий предохранитель, который может быть заменен в случае ошибочного действия, совершенного пользователем;
  • корпус должен быть прорезиненным.

Помимо рассмотренного мультиметра, в автомобилях можно использовать и другие подобные приборы. Наиболее компактным, имеющим небольшие размеры, совпадающие с двумя спичечными коробками, является мультиметр DT-182. Как пользоваться им? Точно так же. Он предназначен для измерения сопротивления, напряжения и силы тока. Также ним можно протестировать транзисторы, диоды и батарейки прозвонить соединения. Данное устройство работает от мизинчиковой батарейки типа 23А, имеющей напряжение 12 В. Данное обстоятельство является отрицательным, поскольку этот элемент питания достаточно быстро выходит из строя. Однако в мультиметр встроена функция предупреждения о том, что заряд батареи подходит к концу.

Данное устройство имеет следующие диапазоны:

  • 200 мВ-500 В — для постоянного напряжения;
  • 200-500 В — для переменного напряжения;
  • 200 Ом-2000 кОм — для сопротивления;
  • 200 мкА-200 мА — для постоянного тока;
  • 1,5-9 В — для тестирования батареек.

Он не защищен от повреждений во время подачи напряжения при измерении сопротивления. Токопроводящий слой на низкоомных резисторах выгорает, что делает неизвестными номиналы микроамперметра и омметра. Также из строя может выйти ИМС АЦП. В этом случае прибор легче утилизировать, чем пытаться отремонтировать. Однако ремонт может осуществляться по схеме, которую можно нарисовать самостоятельно после снятия задней крышки прибора. При этом на листе нужно указать номиналы, после чего следует его прикрепить к задней крышке мультиметра и использовать по мере надобности.

В заключение

В данной статье мы рассмотрели, как пользоваться мультиметром. Это недорогой, но многофункциональный прибор, с помощью которого можно прозвонить соединение, установить силу тока, проверить напряжение как постоянного, так и переменного тока, протестировать батарейки. Некоторые приборы позволяют измерять температуру, устанавливать рабочие параметры транзисторов, а также выполнять некоторые другие функции.

Почему не вымирают стрелочные тестеры? | hardware

С течением времени и развитием технологий многое меняется. Появляются новые приборы и инструменты, приходя на место старых. Падает производство и выход печатных изданий. Нигде уже не встретите магнитофонов, видеокассеты уступили место DVD и Blue-Ray дискам. Нет больше пейджеров, мало кто пользуется стационарными телефонами, поскольку есть мобильные. Так получилось и со стрелочными тестерами (мультиметрами), которые почти везде были заменены на удобные цифровые тестеры.


Причина понятна — цифровые приборы обладают бесспорными преимуществами. Как и традиционные стрелочные тестеры, цифровые мультиметры имеют точно такие же размеры и тоже питаются от батареек, но при этом имеют выгодное сочетание удобства, высокой точности и многофункциональности при невысокой цене.  Поэтому нет ничего удивительного в том, что цифровые мультиметры заняли прочное место на столе как радиолюбителя, так и инженера. Однако стрелочные тестеры не спешат совсем уходить со сцены, и опытные специалисты знают, что в некоторых случаях простой стрелочный прибор незаменим. Почему так происходит, чем же таким особенным отличаются стрелочные тестеры от цифровых?

Причина разницы между стрелочным прибором и цифровым кроется в их внутреннем устройстве. Если кратко, то стрелочный прибор работает как идеальный интегратор, имеющий огромный динамический диапазон и наглядное представление результата измерения. Цифровой прибор имеет ограниченный динамический диапазон, задержку измерения и порог срабатывания, из-за чего некоторые виды сигналов не могут быть замечены цифровым прибором и его пользователем. Причина проста — в каждом цифровом мультиметре имеется АЦП и блок обработки результата, которые имеют заранее заданные ограничения — в разрядности оцифровки сигнала (разрядность всегда ограничена) и во времени обработки для представления результата в наглядном виде. Ограниченная разрядность приводит к снижению динамического диапазона, с которым работает прибор, а обработка результата приводит к задержкам в работе прибора. Конечно же, параметры цифровых приборов постоянно улучшаются — растет разрядность, быстродействие, уменьшается время отклика, но все равно они никогда не смогут сравниться со стрелочными приборами, которые имеют в основе аналоговую природу.

[Цифровые и стрелочные мультиметры]

Стрелочные измерительные приборы появились гораздо раньше цифровых, и имеют богатую историю развития. Устроены они довольно просто, самый главный узел в этих приборах — электромеханическая стрелочная головка, на которую через набор резисторных делителей подается электрический ток. Этот ток протекает по рамке из витков провода, находящейся в магнитном поле. Рамка подвешена на пружинящих волосках, и в зависимости от силы тока в рамке стрелка отклоняется на разный угол, показывая измеренное значение величины на дуговой шкале.

Схема стрелочного мультиметра состоит из набора коммутируемых резисторов и шунтов, и пары выпрямительных диодов. Ниже в качестве примера приведена схема типичного аналогового мультиметра Ц4312.

Цифровой мультиметр устроен намного сложнее. Ниже на рисунке приведена общая структурная схема цифрового мультиметра.

Пояснения к схеме:

SENSE HIGH, SENSE LOW — гнезда входов с высокой и низкой чувствительностью соответственно.
COM — общее входное гнездо.
I — входное гнездо для измерения тока.
PGA — Programmable Gain Amplifier, усилитель с программируемым коэффициентом усиления.
MUX — мультиплексор.
COMP — компаратор.
ADC — Analog-to-Digital Converter, АЦП, аналого-цифровой преобразователь.
DAC — Digital-to-Analog Converter, ЦАП, цифро-аналоговый преобразователь.
USB — коннектор подключения к компьютеру для обработки измерений (наличие этого коннектора необязательно).

Несмотря на большую сложность цифровых мультиметров они все равно недороги благодаря массовому выпуску и широкому применению специализированных интегральных микросхем. На фото ниже показаны два типичных представителя класса стрелочных и цифровых мультиметров. Это два моих прибора MASTECH MS7040 и MASTECH MS8222H, которыми постоянно пользуюсь и очень ими доволен.

Для начала стоит рассмотреть достоинства цифровых мультиметров по сравнению со стрелочными, именно ими объясняется популярность цифровых приборов.

• Точность измерения. Цифровые тестеры позволяют точнее и нагляднее получить результаты измерения. Результат считывается в цифровом виде, и его значение сразу понятно. В стрелочных тестерах считывание результата не очень удобно, потому что нужно смотреть на нужную шкалу прибора, соответствующую выбранному диапазону, и по количеству делений вычислять показания. На точность считывания в стрелочном приборе влияет также параллакс и направление взгляда пользователя (для устранения параллакса в стрелочных приборах делают зеркальный сектор, показывающий отражение стрелки). Еще один недостаток стрелочных приборов — точность показаний зависит от положения корпуса прибора относительно направления к земле (это связано с балансировкой рамки по массе). Также показания стрелочных приборов зависят от силы и направления внешнего постоянного магнитного поля (например магнитное поле Земли на показания стрелочного тестера не оказывает заметного влияния, однако оно есть). У цифровых приборов нет таких проблем.
• Полярность приложенного сигнала. Для цифровых тестеров не имеет значения полярность подключения щупов прибора, значение напряжения (или тока) все равно будет правильно измерено и отображено на дисплее (просто при обратной полярности будет высвечен знак минус). У стрелочных тестеров все наоборот — для них полярность исключительно важна, потому что в противном случае прибор ничего не покажет — стрелка отклонится в обратном направлении, и упрется в ограничитель шкалы.
• Автоматический выбор диапазона. Многие современные цифровые тестеры имеют автоматический выбор диапазона измерения, чего обычно лишены стрелочные приборы.
• Функциональность. Цифровые мультиметры умеют многое, чего лишены стрелочные приборы. Цифровой тестер часто может измерять емкость конденсаторов, значение индуктивностей, иногда частоту сигнала, температуру и другие параметры. Можно измерять дельту параметра, процентное соотношение между измеренными значениями. Стрелочные тестеры тут по большому счету ни в чем не виноваты. Они тоже могли бы измерять все это, просто стрелочных приборов с такими функциями никто не выпускает.
• Чувствительность, влияние на объект измерения. Благодаря наличию электронных усилителей в цифровом приборе он может лучше измерять слабые сигналы, и меньше влияет на ту схему, к которой подключен. В случае измерения напряжения прибор имеет очень большое входное сопротивление, а в случае измерения тока — очень маленькое, и это все при сохранении высокой точности измерения.
• Линейность шкалы. Стрелочные приборы имеют линейную шкалу только на измерении постоянных токов и напряжений. Другие режимы (измерение сопротивления, переменного тока и напряжения) в стрелочном приборе имеют нелинейные шкалы, что дополнительно снижает точность измерения и вызывает неудобства. С цифровыми мультиметрами такой проблемы нет вообще, потому что у них не только нет стрелочной шкалы, но и значение измеренной величины напрямую считывается с цифрового индикатора.
• Подстройка нуля. Цифровые приборы обычно не требуют настройки нуля — ни для вольтметра и амперметра, ни для измерения сопротивлений. Стрелочным приборам нужна подстройка нуля. Первая подстройка нуля для левого положения стрелки на шкале, она связана с балансировкой рамки и пружины электромеханической измерительной головки. Эта регулировка делается поворотом юстировочного шлица на передней панели прибора. Вторая подстройка нуля у стрелочных приборов нужна для измерения сопротивления. Правое положение стрелки омметра выставляется в ноль поворотом ручки специального регулировочного резистора. Такую регулировку требуется повторять по мере разряда внутренней батареи питания, и даже при переключении предела измерения сопротивлений.
• Зависимость показаний от состояния батареи. Современные цифровые приборы точно работают независимо от степени разряда батареи. Пока не высветился индикатор, сигнализирующий о необходимости замены батареи, можно быть уверенным в точности показаний. Со стрелочным прибором немного по-другому — точность показаний омметра зависит от того, настроили ли Вы нуль при замкнутых щупах специальным регулировочным резистором. По мере разряда батареи этот нуль плывет, и постоянно нужно помнить о необходимости проверки настройки нуля. С цифровым прибором все проще — он либо работает точно, и Вы об этом знаете, либо он не работает или говорит Вам о том, что пора заменить батарею, иначе точность не гарантируется.
• Стойкость к механическим повреждениям, вибрации. Из-за конструкции чувствительной рамки стрелочные тестеры не выносят сильных вибраций и резких ударов. На многих точных тестерах рамка подвешена на платиновых волосках, которые из-за больших механических нагрузок могут порваться. Цифровые тестеры при качественном исполнении гораздо меньше боятся тряски и ударов.

[Чем стрелочные приборы лучше цифровых]

Итак, недостатки стрелочных тестеров понятны. А какие у них есть преимущества? То, что они теплые, ламповые, и навевают ностальгические воспоминания, принимать во внимание не будем =).

• Потребление энергии. Стрелочные тестеры в режиме измерения напряжения и тока обычно не требуют потребления энергии от встроенного источника питания. Т. е. в этих режимах внутренняя батарея у стрелочных приборов не разряжается. К примеру, Вы можете оставить стрелочный прибор в режиме измерения напряжения на неограниченное время, он всегда будет работать, пока действуют законы физики, и можно не опасаться, что батарейка в нем разрядится (конечно, старение батареи и её саморазряд имеет место, но мы сейчас не об этом). С цифровым мультиметром все не так — в любом режиме электронные схемы в этом приборе требуют энергии, так что оставить постоянно включенным прибор нельзя, иначе батарея быстро разрядится. Именно поэтому почти во всех цифровых мультиметрах есть функция автоотключения, если прибором длительное время не пользовались. В некоторых цифровых приборах даже отсутствует кнопка выключения, потому что прибор выключается сам. Поскольку современные цифровые мультиметры потребляют довольно мало энергии, то это преимущество стрелочных приборов незначительное.
• Стрелочные приборы аналоговые. Стрелочные тестеры по своей природе аналоговые, у них нет схем цифровой обработки сигнала, и стрелочный механизм инерционен. Поэтому стрелочные приборы — отличные интеграторы величины измеряемого сигнала, и идеально показывают его динамику. Т. е. стрелочный тестер мгновенно покажет изменение сигнала, ему не требуется время на оцифровку напряжения (или тока) и вывод результата. Также отображение изменения сигнала (именно изменения сигнала, а не его значения) стрелочным прибором максимально наглядное. Т. е. мы постоянно видим, что происходит со стрелкой, и нам видна динамика измеряемого сигнала, а в случае цифрового тестера мы не видим сигнал, пока он оцифровывается и преобразуется для вывода на индикатор. Исключение составляют цифровые тестеры с совмещенным стрелочным индикатором, или стрелочный тестер с совмещенным цифровым индикатором, но такие приборы редки. Именно благодаря этому свойству стрелочных тестеров они до сих пор пользуются популярностью у мастеров.
• Показания прибора в условиях помех. Еще одно важное достоинство стрелочных мультиметров — благодаря своей инерционности при измерении постоянных напряжений и величин сопротивлений они нечувствительны к помехам, которые будут прикладываться к измерительным щупам. К примеру, если в измеряемом постоянном напряжении будут пульсации, то показания цифрового прибора будут неустойчивые, и будут зависеть от характера и частоты помех. Стрелочный прибор будет гораздо увереннее выдавать нужные результаты, он благодаря инерции стрелочного механизма просто автоматически будет усреднять (интегрировать результаты измерения).
• Боковое зрение. Показания стрелочного прибора очень удобно оценивать боковым зрением. К примеру, если стрелка прибора отклонилась, то Вы сразу это увидите, необязательно даже переводить на неё взгляд.

Стрелочные приборы также могут делать кое-что, что не могут (или могут, но по-другому) цифровые приборы:

• Можно оценивать емкость электролитических конденсаторов по углу отклонения стрелки от тока заряда — именно потому, что хорошо интегрируют измеряемый сигнал, и показывают его динамику в реальном времени. Этого не могут делать цифровые мультиметры.
• Можно проверять исправность полевых и биполярных транзисторов (надо конечно знать как, и иметь представление о принципах работы транзисторов).
• Можно использовать стрелочный прибор как измеритель напряженности высокочастотного переменного поля.

Казалось бы, все эти преимущества стрелочных приборов незначительны, и не объясняют того факта, почему стрелочные тестеры до сих пор не сошли со сцены. И действительно — человеку, кто изначально пользовался только цифровыми приборами, эти преимущества стрелочного тестера будут непонятны, пока он сам не попробует пользоваться стрелочным прибором.

[Ссылки]

1. Руководство: как пользоваться мультиметром.

Как пользоваться мультиметром — самостоятельное осваивание стрелочного, цифрового мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

  • Аналоговые
  • Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

  • Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
  • Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
  • Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
  • Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

  • Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V»
  • Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
  • Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

  • Подключение проводов в соответствующие разъемы мультиметра
  • Выбор или ручная настройка нужной широты показателей
  • Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
  • Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

  • Включите на устройстве функцию прозвонки
  • Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем «COM», а красный – в разъем «V»
  • Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
  • Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
  • Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

  • Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
  • Провода установлены в неправильные разъемы на передней панели устройства
  • Неправильно выбран способ подключения проводов к цепи
  • Неправильно выбран режим тока в сети
  • Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

Как пользоваться мультиметром DT: измерение напряжения, тока, сопротивления

Широкое распространение на рынке измерительных приборов имеет нас сегодняшний день марка DT. Во многом это обусловлено доступностью по цене и при этом достаточно высоким качеством, а также возможностями данного прибора, позволяющими охватить основные измерения, необходимые при проведении электромонтажных и других электротехнических работ. По этому как пользоваться мультиметром DT должен каждый, кто хочет заниматься электротехническими работами на производстве или дома.
Давайте подробно рассмотрим, как пользоваться мультиметром, пришедшим на смену старым приборам, где измерения проводились аналоговым способом, и точность их не всегда была на высоте.

Немного истории

Такой прибор как мультиметр используется постоянно при проведении работ с электричеством. Он позволяет замерить ключевые параметры, такие как, измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, и в соответствии с полученными данными определиться, какие работы необходимо провести, что бы электрические сети на объекте работали в соответствии с необходимыми задачами.
Первые приборы, так называемые тестеры, были стрелочными. В основе этих тестеров стояла стрелочная головка представляющая собой шкалу, снабжённую стрелкой, и работали по механическому или аналоговому принципу. В зависимости от величины измеряемого параметра, стрелка прибора откланялась на определенный угол и показывала эту величину на шкале. Для своего времени тестеры были достаточно точны, и основывались в своей работе на основных законах физики. Однако практика показала, что работа с такими приборами достаточно неудобна. Так как сам прибор имеет большие габариты и довольно капризен относительно своего положение для работы – снабжённое стрелочным механизмом, оно должно всегда быть горизонтальным.
Цифровые измерительные устройства, пришедшие им на смену, построены на тех же принципах, но изготовлены с помощью современных микросхем, что существенно увеличивает точность измерений, уменьшая размер прибора, и позволяя работать из любого положения.

Простая операция, доступная каждому

Говоря о том, проводить измерения мультиметром, необходимо в первую очередь рассмотреть, что представляет собой данное устройство.
На лицевой стороне изделия расположен небольшой экран на жидких кристаллах, круговой переключатель режимов работы с указателем, вокруг которого располагается надписи с указаниями о том, в каком режиме в данный момент находится измерительный прибор. В комплекте с изделиями поставляется один красный и один чёрный щуп.

Чтобы понимать, как правильно пользоваться мультиметром, давайте попробуем провести контрольный замер напряжения в домашней сети. Для этого необходимо выполнить следующие действия:

  • Установите красный щуп в среднее, а чёрный щуп в нижнее гнездо на мультиметре. Если речь идёт о постоянном токе – красный цвет обозначает плюс, или массу, чёрный же щуп определяет минус. В случае с измерением переменного тока, цветовая маркировка не имеет значения, так как на переменном токе нет плюса и минуса. Но для измерения постоянного тока каждый щуп должен соответствовать своему полюсу цветом;

Установив щупы в указанные гнёзда, включите устройство. Указатель на поворотном колесе необходимо переместить в область переменного тока: V~. Выберите нужный показатель. Так как ток в сети должен равняться 220 V, из двух вариантов до 200 и до 750 вольт, нам подойдёт второй. Табло должно загореться и отразить цифру ноль;

  • Возьмите щупы за заизолированные части и воткните в розетку. Если вы всё сделали правильно – на приборе отразиться цифра указывающая значение реального напряжения. Не удивляйтесь, если вы не получите ровно 220 единиц, ведь в случае напряжения в домовой сети этот параметр может меняться от 180 до 240 вольт.



Вот и всё! Произведён замер напряжения в домовой сети. Если говорить простым языком, то информацию, отображенную выше можно выразить просто: как пользоваться мультиметром для чайников.

Важно помнить: в том, как пользоваться тестером, стратегий быть не может. Есть чёткая инструкция, соблюдение которой приведёт вас к нужному результату. Если мы говорим о том, как пользоваться мультиметром – без инструкции также не обойтись, будьте внимательны и не забывайте, что работы с электричеством потенциально опасное занятие, если у вас нет необходимых знаний или допусков.

Основные режимы работы прибора.

Мультиметр проводит измерение нескольких основных электрических параметров, таких как сопротивление, сила тока, и конечно мультиметром любого типа можно произвести замер напряжения. О том, как измерять напряжение, уже было сказано, теперь поговорим про остальные показатели. В сущности, всё довольно просто, и выполняется по такой же схеме:

  • Для того чтобы измерить сопротивление необходимо выставить прибор в нужный режим, и выбрав необходимую предельную замеряемую величину. Возьмите измеряемый элемент или участок, и подсоедините к контактам щупы прибора. Если прибор показывает единицу – необходимо увеличить верхний предел измерения, переведя диск прибора на одно деление. Если перед результатом измерения стоят нули – нужно снизить верхний порог измерений на одно деление. Для того чтобы убедиться в работоспособности прибора – просто замкните щупы, на табло должен гореть ноль, так как на пути движения тока нет сопротивления;
  • Чтобы провести замер силы тока, измеряемой в амперах, переведите колёсико измерительного прибора в нужную область шкалы, затем выберите предельное измеряемое значение и приступайте к работе;

    Важная деталь: измеряя силу тока больше двух ампер, нужно подключить красный щуп в верхнее гнездо. Стоит помнить, что измеряя ток большой силы, нужно держать щупы на контактах не больше 10 секунд, это связано с тем, что сечение проводов на щупах прибора не сможет выдержать такую силу тока в течение длительного времени. Для замеров силы тока больше двух ампер лучше пользоваться специализированными приборами.

  • Также нужно знать, как пользоваться мультиметром в качестве тестера, для проверки целостности цепей. Для этого нужно переместить диск переключателя в положение для измерения параметров светодиодов, обозначенное соответствующим значком. В этом режиме тестер работает также на проверку линий. Проверить его в данном режиме, можно замкнув контакты. Тестер издаст звуковой сигнал;
  • Измерение переменного тока было описано отдельно, измерение постоянного тока производится по той же схеме.

Работа с тестером

Применение цифрового тестера для измерения параметров электрических цепей включает в себя весь спектр измерительных работ. Однако важно помнить, что использование прибора без необходимого минимума знаний, также как и все работы с электричеством – требуют внимания и аккуратности, равно как и должного уровня подготовки. Если вы не изучили все тонкости работы с электрическими цепями и приборами, а также свод правил по техники безопасности – лучше не приступайте к работе. Ваша безопасность – это ваша ответственность, Sparta рекомендует, прежде чем приступать к каким бы то ни было видам работ, внимательно изучить вопрос, посмотреть видео, прочитать все доступные материалы.
По завершении измерительных работы, в случае если планируются работы связанные непосредственно с монтажом подобных систем – необходимо полностью обесточить систему и защитить себя от её случайного включения во время выполнения работ. Также рекомендуется работать только с помощью специального инструмента, и желательно в паре.

Заключение

В целом, цифровой мультиметр – это удобный и современный прибор, позволяющий замерить сопротивление, ток, и напряжение с достаточной точностью. Используемый каждый день, или реже, он всегда позволит с точностью провести диагностику электрических приборов и цепей, что существенно облегчает жизнь специалистам, работающим в данных направлениях.
Зная особенности обслуживаемой техники или сетей, порой достаточно замерить одно сопротивление, чтобы иметь представление о том, что именно и на каком участке требует замены или ремонта.
В целом, можно сказать, что научившись работать с этим измерительным прибором, можно многократно облегчить процесс поиска и устранения неполадок в сложных инженерных системах, и сегодня сложно найти специалиста, в сумке которого не лежал бы современный цифровой мультиметр.

Как сделать недорогой тестер стержня стрелы за несколько часов

Стержень стрелы является важным компонентом точности стрельбы из лука. В этой статье мы шаг за шагом покажем, как сделать тестер позвоночника из очень доступного материала. Когда вы закончите, у вас будет тестер стержня, который поможет вам измерить стержень любой стрелы и сузить древки, которые вы выберете для своих нужд в соревновательной стрельбе из лука.

Тестер стержня стрелы в этом учебном пособии может измерять стержень деревянных стрел (стрела с распоркой 26 дюймов с грузом, подвешенным в центре 13 дюймов) и современных углеродных и алюминиевых стрел (стрела с распоркой 28 дюймов с грузом, подвешенным в центр 14 дюймов).

Ниже приведены материалы и инструменты, которые вам потребуются для изготовления этого тестера острия стрелы, следуя нашим пошаговым инструкциям. Когда он будет завершен, он должен выглядеть так. Удачи!

Материалы и инструменты, необходимые для изготовления тестера стержня стрелы

Необходимые материалы

  • Циферблатный индикатор машиниста — 17 долларов США в Harbour Frieght доска — 12,50 долларов США в Menards или Home Depot
  • (30) # 8 x 3/4″ шурупы для дерева — 2 доллара США в Menards или Home Depot
  • (4) № 12 цинковые плоские шайбы — 0 долларов США.30 в Menards или Home Depot
  • (1) Болт с крестообразным шлицем 1/4″ x 1″
  • (1) Гайка 1/4″
  • (1) Стопорная шайба 1/4″
  • (4) 2″ x Цинковые угловые скобы 5/8″ — 0,75 доллара США каждая в Menards или Home Depot
  • (2) Цинковые угловые скобы 2-1/2″ x 5/8″ — 0,78 доллара США в Menards или Home Depot
  • (2) 1″ x 1 / 2″ цинковые угловые скобы — 0,52 доллара США в Menards или Home Depot
  • (4) Подшипники для скейтборда/ролика премиум-класса — 7,50 доллара США (15 долларов США за упаковку из 8 штук)

Общая стоимость материалов = 50 долларов США

Необходимые инструменты

    5 Power Miter Wal или круговая пила

  • проводная или беспроводная дрель
  • 1/16 «сверло
  • 1/8″ сверло
  • Phillips Bit или Phillips Repirdriver
  • измерительная лента
  • карандаш
  • Speed ​​Square

1 / Сверла 16″ и 1/8″

Как сделать тестер стрелы

  1. Разорвите дубовую доску размером 1″ x 8″ x 3 фута, чтобы отрезать 2-1/2″. После этого разреза у вас получится доска 2-1/2″ x 3 фута и 4-3/4″ x 3 фута.
  2. Вырежьте (2) 4-1/2″ и (1) 8″ длинных кусков из вашей доски 2-1/2″ x 3’. Детали 4-1/2″ будут для опорных досок роликов.
    8-дюймовая деталь будет использоваться для опорной доски для циферблата.** Высота опорной доски для роликов определяется ростом вашего веса в 2 фунта. Для нашего тестера стержня стрелы мы использовали груз типа «канонический шар», который был куплен на eBay. Если ваш вес выше, вам придется приспособиться. Вот измерение нашего веса (около 2-1/2 дюйма).

  3. Отметьте центр верхней части обеих роликовых опор (доски 2-1/2″ x 4-1/2″). От центральной отметки 7/16″ в каждую сторону и сделайте отметку. Ваши новые метки должны быть на расстоянии 7/8″ друг от друга.
  4. Сделайте отметку на 3/16″ вниз от верхней части доски на своих отметках.
  5. Просверлите метки сверлом 1/16″. Вы находитесь в верхней части доски, поэтому не торопитесь сверлить эти отверстия.
  6. Просверлите отверстия сверлом 1/8″.
  7. С роликовыми подшипниками, шайбами ​​и шурупами #8 установите ролики.

    Вы заметите, что шурупы торчат из дерева. Это связано с использованием шурупов №10 вместо шурупов №8.

  8. Поднимите одну опорную доску для роликов и поместите (2) цинковые угловые скобы 2″ x 5/8″ к основанию. Используйте квадрат скорости, чтобы убедиться, что ваши угловые скобки действительно находятся под углом 90°. Если они не точно на 90°, отрегулируйте их. Отметьте отверстия на опорной доске роликов.
  9. Просверлите отмеченные отверстия.
  10. Установите угловые распорки с помощью (4) шурупов #8.
  11. Повторите шаги с 8 по 10 со второй опорной доской для роликов.
  12. Удерживая одну опорную доску ролика в углу доски 4-3/4″ x 3 фута (ближайшая к вам сторона), отметьте 4 оставшихся отверстия.
  13. Просверлите 4 отверстия сверлом 1/16″ и 1/8″.
  14. Установите опорную доску роликов. Используйте дополнительный удлинитель биты для облегчения установки 2 винтов, ближайших к опорной плите ролика.
  15. Измерьте расстояние от задней части опорной доски роликов до внешней стороны роликов.Перенесите эту отметку (в нашем случае 1-1/16″) на основу.
  16. От перенесенной отметки делаем 4 дополнительные отметки. Их расстояния будут 13″ (отметка центра проверки деревянной стрелы), 14″ (отметка центра проверки современной стрелы), 26″ (внутренний край ролика для проверки деревянной стрелы) и 28″ (внутренняя метка). край ролика для современных испытаний стрелы). Вы можете проверить свои метки, поднеся рулетку горизонтально к краю ролика и проверив их расположение с помощью угольника скорости.
  17. От отметки 26″ и 28″ дюймов добавьте толщину доски и роликов (в нашем случае это было 1-1/16″) и отметьте доску. Это должна быть задняя часть опорной доски для роликов.
  18. Держите вторую опорную доску ролика на отметке «задняя часть доски» и выровняйте ее с помощью угольника скорости.
  19. Убедитесь, что внутренний край роликов находится ровно в 26 дюймах от внутреннего края противоположных роликов.
  20. Отметьте отверстия для угловых распорок на базовой плате, просверлите направляющие отверстия и установите винты.
  21. Повторите этот процесс на отметке 28 дюймов.
  22. Поднимите опорную доску циферблата и поместите (2) цинковые угловые скобы 2-1/2″ x 5/8″ к основанию на расстоянии ровно 1 дюйм друг от друга и по центру. Используйте квадрат скорости, чтобы убедиться, что ваши угловые скобки действительно находятся под углом 90°. Если они не точно на 90°, отрегулируйте их. Отметьте отверстия на опорной доске циферблата. Если это окажется затруднительным, привинтите угловые скобы к доске для облегчения разметки.

    Расстояние от центра до центра угловых раскосов должно составлять ровно 1 дюйм.

  23. Просверлите отверстия и установите (4) шурупа #8, чтобы прикрепить угловые распорки к опоре циферблата.
  24. С помощью болта с крестообразным шлицем 1/4″ x 1″, стопорной шайбы 1/4″ и гайки 1/4″ прикрепите (2) цинковые угловые скобы 1″ x 1/2″ к задней части станка циферблатный индикатор.
  25. Определение высоты установки циферблатного индикатора машиниста Метод № 1. Использование математики Поместите стрелу большого диаметра на оба набора роликов и измерьте расстояние до вершины стрелки от основания.Циферблатный индикатор вашего слесаря ​​будет иметь подвижный стержень с ходом около 1-1/16″. Вам нужно, чтобы стержень выдвигался на 1/4″, когда он соприкасается с вершиной стрелы. Измерьте расстояние от отверстий угловой скобы до подвижного стержня циферблата, когда он выставлен на 1/4″. Сложите оба числа вместе, и это будет высота крепежных винтов вашего циферблата. Отметьте соответствующим образом плату поддержки циферблата.

    Способ № 2. Удерживание циферблата на месте

    Поместите стрелку большого диаметра на оба набора роликов.Удерживая циферблат прямо напротив опорной доски циферблата, переместите его по направлению к стрелке. С помощью рулетки выясните, где она должна быть установлена, когда 1/4 дюйма выставленного вала циферблата соприкасаются с вершиной стрелки. Отметьте соответствующим образом плату поддержки циферблата.

    Способ №3 – Используйте наши номера

    Если вы купили 1 дюйм. Циферблатный индикатор Travel Machinist’s от Pittsburgh  в Harbour Freight, вы должны иметь возможность использовать наши номера. Ваше измерение от базовой платы до монтажных винтов будет 7-1 / 2 ″.

  26. Отцентрируйте узел циферблата/скобы на опорной доске циферблата и отметьте отверстия.
  27. С помощью сверл 1/16″ и 1/8″ просверлите направляющие отверстия.
  28. Снимите циферблатный индикатор машиниста с угловых распорок и установите распорки на опорную плату циферблата.
  29. Установите шкалу машиниста на угловые скобы.
  30. Со стрелкой, надетой на ролики, и с циферблатным индикатором на отметке 13 дюймов, перемещайте циферблатный индикатор слесаря ​​до тех пор, пока головка ролика его подвижного стержня не окажется в центре стрелки.
  31. Отметьте отверстия для угловых распорок в нижней части опорной платы циферблата.
  32. С помощью сверл 1/16″ и 1/8″ просверлите направляющие отверстия в основании.
  33. Установите (4) шурупа №8, чтобы закрепить опорную плату циферблата.
  34. Повторите этот процесс на отметке 14 дюймов. Поскольку нижние угловые скобы опоры циферблата расположены ровно на расстоянии 1 дюйма друг от друга, вы сможете использовать 2 отверстия для винтов при установке 13-дюймовой модели.
  35. С помощью вешалки для одежды и большого стержня со стрелой сделайте крюк, на котором можно повесить свой вес.
  36. Прикрепите груз к подвесному крюку.

Поздравляем! Теперь вы закончили сборку тестера стрелы. Теперь давайте посмотрим, как использовать этот тестер стрелок.

Как использовать тестер стержня стрелы

Чтобы использовать тестер стержня стрелы, выполните следующие действия. для деревянных стрел, 14″ и 28″ для современных карбоновых и алюминиевых стрел).

  • Втяните подвижный стержень циферблата и зарядите стрелу.
  • Опустите наконечник ролика штанги, пока он не соприкоснется со стрелкой.
  • Отрегулируйте циферблат так, чтобы на месте соприкосновения со стрелкой стоял «0».
  • Отрегулируйте вес свинца. Для деревянных стрел груз должен весить 2 фунта. а для современных стрел он должен весить 1,94 фунта (880 грамм). Вы можете точно отрегулировать вес груза, просверлив отверстия, чтобы уменьшить вес, и добавив винт в отверстие, чтобы вернуть вес.
  • Расположите свой вес на стрелке вокруг кончика стержня циферблата.
  • Медленно опустите груз, следя за циферблатом. Считайте обороты. Для каждого оборота это 0,100 дюйма. Если бы циферблат сделал 3 оборота плюс 50, острие этой стрелки было бы 0,350.

    • Что вы будете делать дальше, зависит от вас. Спасибо, что прочитали этот урок о том, как сделать тестер стержня стрелы. Для получения дополнительной информации о стержне стрелы посетите нашу страницу стержня стрелы.



    ГризлиСтик | Тестовые наборы Arrow

    Test GrizzlyStik Momentum TDT Стрелы для вашей успешной охоты с луком! Ознакомьтесь с нашими тестовыми пакетами ниже, чтобы увидеть, какой из них лучше всего подходит для вашей предстоящей охоты.


    *Бонус за тестирование! Закажите дюжину или более стрел Momentum TDT в течение 30 дней с момента заказа тестового набора, и мы вычтем стоимость тестового набора из этого заказа.

    Если у вас есть технические вопросы или вы хотите разместить заказ по телефону, позвоните нам по телефону 888-697-9828.

    Так зачем тестировать?  – Тестирование — единственный способ подтвердить для вас идеальный полет стрелы из лука на смертельную дистанцию. Стрелы и луки работают примерно одинаково.Фактором «X» в повороте стрелы всегда будет стрелок. Схемы — это фантастическое руководство, но единственный способ по-настоящему набрать его в полете стрелы — это сначала протестировать.

    Стрелы и наконечники GrizzlyStik представляют собой систему –  они спроектированы и изготовлены для совместной работы и повышают ваши шансы на полное смертельное проникновение под любым углом  – даже когда что-то идет не так.

    Карбоновые стрелы GrizzlyStik — единственные на рынке стрелы с конической конической формой.Конические стрелы повышают вашу точность, выравнивают траекторию и проникают лучше, чем параллельные стрелы.

    Настоящий встроенный ВОК! Стрелы GrizzlyStik оптимизируют потенциал проникновения из-за их сужения от кончика к хвосту со встроенным FOC (вперед от центральной точки баланса). Необработанные валы имеют удивительный 5% FOC без излома и без точки!

    Наш эксклюзивный непрерывный конус 0,001″/дюйм по дизайну предлагает:

    1) Сила вперед — Они самые прочные сразу за острием — там, где вам больше всего нужна сила.

    2) Spine Forward — Они наиболее жесткие в передней части, поэтому восстанавливаются после выстрела быстрее, чем параллельные стрелы, и гораздо меньше изгибаются при ударе — и это означает большее проникновение свай.

    3) Weight Forward — более высокий процент FOC (Forward of Center) — что обеспечивает лучшую траекторию, лучшую группировку на дальнем расстоянии, гораздо большую устойчивость к сносу ветром — и гораздо больший потенциал проникновения, чем может предложить более низкий FOC.

    Какой тестовый пакет следует попробовать?

    Если вы привыкли к более легким обычным комплектам с общим весом стрелы и лафета около 400, ознакомьтесь с нашим набором для испытаний приклада GrizzlyStik.

    Если вы ищете настоящую стрелу, которая может сделать все это в Северной Америке и на всех Африканских равнинах, попробуйте наш GrizzlyStik 650 Test Pack.

    Этот тестовый набор покажет вам, насколько легко стрелять стрелами весом 650 гран. Система на 650 гран будет работать на чем угодно, от белохвостого оленя и кабана до лося, лося, бизона и даже бурого медведя и гризли.

    Для тех, кто предпочитает капских буйволов, азиатских водяных буйволов, жирафов или животных такого размера, попробуйте GrizzlyStik 950 Test Pack .

    Наши клиенты зарегистрировали более 2100 успешных добычей буйволов с помощью системы GrizzlyStik 950 — ни одна другая система даже близко не может этого сделать.

    Охотники на слонов и гиппопотамов, получите Тестовый набор GrizzlyStik 1250 . Система GrizzlyStik 1250 забрала уже более 100 слонов — никакая другая система даже близко не стоит.

    Проведите тестирование, будьте уверены, что ваша установка является лучшей из возможных, а затем с полной уверенностью приступайте к получению своих трофеев.

    Вот лучшая часть! (Поощрение к тестированию)  Если вы закажете дюжину стрел GrizzlyStik в течение 30 дней с момента отправки вам тестового набора, мы возместим вам стоимость первоначального тестового набора в этом заказе. Ваше тестирование в конечном итоге будет стоить вам почти ничего.

    Если вы серьезно относитесь к охоте с луком, настройтесь на успех с системой GrizzlyStik Momentum TDT.

    Зачем тестировать GrizzlyStik Arrows? Нажмите здесь

    Нажмите здесь для нашего импульса TDT Arrow Вес и фокус-диаграмма

  • 4

    ROTHHAAR RECURVE ПРЕДСТАВЛЯЕТ
    FLIGHT-RITE ПОЗВОНОЧНИК ТЕСТЕР

    • CUSTOM BOWYERS ЗНАЮТ ОБ ЭТОМ…
    • ТУРНИРНЫЕ ЛУЧНИКИ ЗНАЮТ ОБ ЭТОМ…
    • ПРО-МАГАЗИНЫ ИСПОЛЬЗУЮТ ЭТО ГОДАМИ…
    • ВСЕ ЛУЧНИКИ ДОЛЖНЫ
      ЗНАТЬ…

    КОРПУС СТРЕЛЫ ДОЛЖЕН СООТВЕТСТВОВАТЬ
    ЛУК… ЧТОБЫ ПОЛУЧИТЬ ОПТИМАЛЬНУЮ ТОЧНОСТЬ… И ЛУЧШИЙ ПОЛЕТ !!!

    Съемка голого вала доказывает необходимость правильного ПОЗВОНОЧНИКА .

    Замедленная съемка показывает, как стрелка ПОЗВОНОЧНИК влияет на производительность.Это единственный, самый
    важно учитывать при настройке лука, будь то длинный, рекурсивный или составной лук.

    Новое измерение в тюнинге доступно любому лучнику с доступом к
    качественная и точная машина для тестирования позвоночника, такая как «Flight-Rite».

    Стрелы обязательно должны быть подобраны к луку по хребту, а для последовательного
    группы должны быть согласованы друг с другом в позвоночнике. Не надейтесь на стрелку
    производителям сделать это за вас, так как это слишком дорого и требует много времени для
    их, чтобы обеспечить необходимую точность позвоночника.Стрелочные диаграммы также могут быть
    общий и ненадежный в качестве руководства для вашей комбинации лук/стрела.

    Конечной целью любого лучника/охотника с луком является получение максимально возможного полета стрелы.
    прямые и гладкие, насколько это возможно, без необходимости в дополнительных больших перьях, чтобы
    компенсировать проблемы с полетом. Слишком тяжелый стержень стрелы так же плох, как и слишком легкий
    когда дело доходит до соответствия луку. Тенденция полета влево или вправо от
    точка прицеливания или неустойчивый полет стрелы являются явными признаками того, что стрела
    позвоночник не правильный.

    Проверив все свои стрелы на «Flight-Rite» ,
    вы можете быть уверены, что ваша установка правильная и что полет вашей стрелы будет
    быть правым!!

    «Обряд полета» Тестер позвоночника
    хорошо сделанный точный инструмент, рассчитанный на всю жизнь. Он построен из
    из обработанной стали и использует живые игольчатые подшипники в балансировке основного указателя. То
    сварная рама установлена ​​на прочную деревянную основу для долговечности. Это легко и
    быстрый в использовании и является отличным выбором для профессиональных или любительских стрелков
    производитель.Он будет одинаково хорошо работать как с голыми древками, так и с готовыми стрелами.

    ДЕРЕВЯННЫЕ СТРЕЛЫ

    1. ПРИБОР ДЛЯ ИСПЫТАНИЙ ХЕБЕЛИ ПРОИЗВОДИТ РАСПРЕДЕЛЕНИЕ
    СООТВЕТСТВУЮЩИЕ НАБОРЫ ГРУЗОВ ДЛЯ ПОЗВОНОЧНИКА. ИДЕАЛЬНО СООТВЕТСТВУЮЩИЙ НАБОР БУДЕТ СТРЕЛЯТЬ БОЛЬШЕ СИЛЬНЫХ ГРУПП
    ЧЕМ НА БОЛЬШИНСТВЕ ЗАВОДСКОЙ МАРКИРОВКИ.

    2. ОБЕСПЕЧИВАЕТ ПРАВИЛЬНУЮ ВЫРАВНИВАНИЕ ШАФОВ
    НА ОСНОВЕ НАИБОЛЕЕ ЖЕСТКОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ ВАЛА (КОТОРОЕ НЕ ВСЕГДА
    С ВИДИМОЙ ПОПЕРЕЧНОЙ ВОЛОКОЙ ДРЕВЕСИНЫ)

    3. «ПОЛЕТ-ОБряд» ,
    ШКАЛА ПРЕОБРАЗОВАНИЯ ВЕСА ЛУКА ОПРЕДЕЛЯЕТ ВЕС КАЖДОЙ СТРЕЛЫ.
    КОРПУС СТРЕЛЫ ДОЛЖЕН СООТВЕТСТВОВАТЬ ЛУКУ ДЛЯ ПОСТОЯННОЙ СТРЕЛЬБЫ!

    УГЛЕРОДНЫЕ СТРЕЛЫ

    1. ПОЗВОНОЧНИК ПОДХОДИТ К ГРУППЕ
    УГЛЕРОДНЫХ ВАЛОВ ДРУГ ДРУГА В ПОЗВОНОЧНИКЕ. ЭТО ВАЖНО, ПОТОМУ ЧТО УГЛЕРОД
    ИЗГОТОВЛЕНИЕ ВАЛА ПРИСУТСТВУЕТ ИЗМЕНЕНИЮ ТОЛЩИНЫ СТЕНКИ И ХЕСТИВА
    ДИСПЕРСИЯ.ПОЛЕЗНО ПРОВЕРИТЬ КАЖДОЕ РУКОЯТКУ НА СОВПАДЕНИЕ КОЛЕСА, ЧТОБЫ УЛУЧШИТЬ СТРЕЛКУ
    ГРУППИРОВКА.

    2. ОБЕСПЕЧИВАЕТ ПРАВИЛЬНУЮ ВЫРАВНИВАНИЕ ШАФОВ
    НА ОСНОВЕ САМОГО ЖЕСТКОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ ВАЛА. РАЗЛИЧИЕ ТОЛЩИНЫ СТЕНКИ
    ТАКЖЕ ПРИВОДИТ К НЕРАВНОМЕРНОМУ ОСНОВУ ПО ПЕРИМЕТРУ ШАГА. НАШИ
    ПОЛЕТ-ОБряд
         ЯВЛЯЕТСЯ ИДЕАЛЬНЫМ ИНСТРУМЕНТОМ ДЛЯ ОПРЕДЕЛЕНИЯ САМОЙ ЖЕСТКОЙ ПЛОСКОСТИ ДЛЯ ОРИЕНТИРОВКИ ВЫРЕЗ
    ЧТОБЫ ПОЛУЧИТЬ ПОСТОЯННУЮ СТРЕЛЬБУ.

    АЛЮМИНИЕВЫЕ СТРЕЛЫ

    МЕТАЛЛИЧЕСКАЯ ВАЛКА ЯВЛЯЕТСЯ НАИБОЛЕЕ ОДНОРОДНОЙ В ПОЗВОНОЧНИКЕ
    ОТ ВАЛА К ВАЛУ.

    ОДНАКО, «ПОЛЕТ-ОБряд»
    МОЖЕТ СДЕЛАТЬ ВЫБОР РАЗМЕРА АЛЮМИНИЕВОГО ВАЛА БОЛЕЕ ТОЧНЫМ И ЗНАЧИТЕЛЬНО УЛУЧШИТЬ
    СТРЕЛЬБА. БОЛЬШИНСТВО ЛУКОВ СООТВЕТСТВУЕТ СТРЕЛЯНИЮ ИЗ РАЗЛИЧНЫХ МАТЕРИАЛОВ СТРЕЛ, НО КАЖЕТСЯ
    БЫТЬ ОЧЕНЬ КРИТИЧЕСКИМ, КАКОЙ АЛЮМИНИЕВЫЙ РАЗМЕР РАБОТАЕТ ЛУЧШЕ. СТРЕЛКИ МОГУТ БЫТЬ
    ЗАБЛУЖДАЮТ И НЕ РАБОТАЮТ ДЛЯ ВСЕХ ЛУКОВ. ПУТЕМ ПРОВЕРКИ СПАЙНА НА ТЕСТЕРЕ И
    СРАВНЯ С РЕЗУЛЬТАТАМИ СЪЕМКИ ГОЛОВКИ, МОЖНО ТОЧНО ОПРЕДЕЛИТЬ, КАК
    СИЛЬНОЕ ПРОГИБЛЕНИЕ (ИЗГИБ) СТРЕЛЫ ЛУЧШЕ РАБОТАЕТ НА ДАННОМ ЛУКЕ.ЛЮБАЯ АЛЮМИНИЕВАЯ СТРЕЛКА С
    АНАЛОГИЧНЫЙ ПРОКЛОН, НЕЗАВИСИМО ОТ РАЗМЕРА СТРЕЛЫ, ХОРОШО РАБОТАЕТ НА ЭТОМ ЛУКЕ.

    Каждый «ПОЛЕТ-ОБряд»
    поставляется тщательно упакованным и сертифицирован на самом точном электронном
    наличие оборудования для проверки. Подробная инструкция и калибровка
    информация прилагается.

    ПО ДОСТУПНОЙ ЦЕНЕ
    270,00 $ ПЛЮС ДОСТАВКА     .

    Доступны дилерские цены

    ROTHHAAR RECURVE COMPANY
    7707 ПУШЕЧНОЕ ОЗЕРО
    ДОРОГА
    DELTON, MI 49046
    PH.(616) 795-3832
    ФАКС (616) 795-2272

    Анализатор Bearpaw Arrow и тестер позвоночника

    Если вы серьезно относитесь к своим стрелам, анализатор стрел от Bearpaw USA для вас!

    Это удивительное устройство сочетает в себе устройство для проверки корешка, шкалу зернистости и устройство для проверки прямолинейности. Кроме того, он имеет легко читаемый цифровой экран или подключается к компьютеру или ноутбуку (подключение через USB) для использования с бесплатным загружаемым программным обеспечением. Анализатор стрел дает подробные показания статического стержня, веса в граммах и зернах, а также допусков на прямолинейность параллельных стрел.

    Анализатор стрел BearPaw работает со всеми материалами стрел из углерода, дерева и алюминия диаметром до 23/64 дюйма и длиной не менее 26 дюймов. Измеряет с шагом в 1 гран от прибл. 16 гран до 1541 гран.

    Для измерения статического позвоночника Arrow Analyzer отображает оба отраслевых стандарта. Позвоночник AMO, обычный для деревянных стрел, отображается в фунтах (приблизительные размеры в диапазоне 11-125#). Стержень ASTM (Американское общество испытаний и материалов), общий для углеродных и алюминиевых стрел, показывает отклонение с точностью до десятичной дроби (прибл.меры от 2500 до 250 отклонений).

    Обратите внимание, что вы можете просматривать показания на дисплее Arrow Analyzer или на своем ПК или ноутбуке. Для просмотра показаний на ПК или ноутбуке необходимо загрузить программное обеспечение с веб-сайта Arrow Analyzer.

    Очень компактен и удобен в транспортировке в специальном футляре. Отличное устройство, которое позволяет вам найти жесткую сторону ваших деревянных, карбоновых или алюминиевых стрел, обеспечивая более стабильный полет стрелы.

    Используйте его, прежде чем нарезать стрелы, чтобы определить, насколько прямые концы ваших стрел.Создавайте самые прямые стрелы!

    Вес соответствует вашим стрелам для соревнований по стрельбе и серьезной охоты из лука!

    Вы также можете взвешивать свои компоненты, такие как ввинчивающиеся или приклеиваемые точки/шлицы или вставки. Минимальный вес 16 гран. Максимальный вес 1500 гран.

    Длина примерно 26 _». Поставляется с защитным футляром для переноски с мягкой внутренней частью из пеноматериала. Включает буклет с инструкциями и USB-кабель для подключения к ПК, ноутбуку или ноутбуку. стержень в AMO или ASTM
    Измеряет вес стрелы
    Отображает вес в гранах или граммах
    Отображение результатов остается на экране до тех пор, пока новая стрела не будет помещена на устройство
    Поддерживает измерение стержня с двух сторон
    Отображает значение индикатора прямолинейности
    Взвешивает человека точки стрелки (минимум 16 гран)
    Автоматическая коррекция нуля
    Яркий OLED-дисплей
    USB-выход данных
    Алюминиевый корпус с упорами для стрел из нержавеющей стали

    Arrow Spine — это НЕ то, чем кажется [иногда]

    Написано Троем Фаулером .Опубликовано в Блог, Охота с луком / Стрельба из лука, Охота на оленей, Охота

    В основе загадки позвоночника стрелы у нас есть жесткость .

    Во-первых, основы | Что такое стрелка позвоночника?

    Мир стрельбы из лука установил стандарт стержня стрелы. Большинство компаний следуют этому порядку:

    1. Чем выше число (400 корешок), тем мягче , или гибче стрелка.
    2. Нижний номер (250 стержень) — это более жесткая или менее гибкая стрела.

    Мне нравится говорить, что один «гибче», а другой менее «гибок». Я не уверен, что это даже слово… о, подождите, я сказал это, так что это ЕСТЬ слово, потому что Я. ЕСМЬ. СПЕЦИАЛЬНЫЙ. Ха!!

    У каждого древка стрелы есть определенная степень «гибкости». Это известно как стержень стрелы.

    Во всяком случае, вот очень подробный обзор острия стрелы…

    Стандарт заключается в том, чтобы прижать центр каждого древка стрелы шириной 28 дюймов с помощью гизмо. Эта «штуковина» (тестер стрелок) только продвигается вперед.На гизмо есть манометр, показывающий давление и степень изгиба стрелы. Если это более мягкий позвоночник, он изгибается сильнее. Если он жестче, он меньше гнется.

    Это пример тестера стержня стрелы. Что может быть более «штуковым», чем это!

    Компании-стрелки пытаются создать смесь углерода и толщины стенок, чтобы добиться стабильных результатов, чтобы поразить их целевые предложения позвоночника.

    Хорошо, класс, давайте посмотрим!

    Итак, давайте проверим, чтобы убедиться, что все следуют опеке старой Феи Ранчо…

    Чем выше число, тем мягче корень.

    Меньшее число = более жесткий корешок.

    Пока не порежешь . Тогда пришло время шапочки из фольги!

    #объявление

    Стрелы, ПВХ и жены-садоводы… Просто останься со мной здесь

    Поскольку мне нравятся простые идеи, я собираюсь использовать одну из них в дальнейшем.

    СОХРАНЯЙТЕ ЭТУ КАРТИНКУ В ГОЛОВЕ… У вас есть жена, садовник. (Примечательно, что мне хорошо известен следующий сценарий… Имена изменены, чтобы защитить невиновных.)

    Так или иначе, эта моя жена, AHEM, я имею в виду твою , любит сажать новые растения и ПЕРЕМЕЩАТЬ существующие растения и деревья, несмотря на ранее посаженный лес растений и перемещенные растения.

    Почему цветочные весенние образы? Здесь мы должны говорить о стреловидном позвоночнике! Успокойся, мы идем!

    У вас также есть спринклерная система.

    Эта женщина, с которой вы помолвлены, изумительна тем, что требует, чтобы пара из ее 10 растений была посажена прямо поверх линии полива.Теперь вы подозреваете, что собираетесь попасть в воду, но когда, когда, когда????» (Я имею в виду, что у нее даже нет водяных колдовских палочек или чего-то подобного!!!)

    Когда вы копаете яму номер 6 из 10, вы чувствуете хруст/с прилива ПВХ.

    Ваш день только что продлился.

    Но, поскольку вы знаете, что это неизбежно, у вас есть дополнительные запасы ПВХ. Итак, вы идете и получаете палку ½ «ПВХ. Это 10 футов в длину.

    Вы берете ПВХ посередине, чтобы переместить его в свой новый «проект».” На обоих концах есть определенный прогиб. Но когда вы сокращаете его до 6 футов… что происходит с жесткостью?

    Хорошо, держите это в голове. Я хочу добавить еще кое-что…  Если у вас есть полная полоса ПВХ, и вы обрезаете ее только на 1 дюйм, или 1 фут, или 2 фута, становится ли она жесткой с каждым разрезом?

    Если вы отрежете кусок ПВХ, что произойдет с жесткостью? Интересно, что происходит с обухом древка стрелы, когда его разрезают? Хммм.

    ПВХ? Я думал, мы говорим о древках стрел!

    Когда дело доходит до углеродных стрел, это просто – у них всего 4 шипа… (ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ RANCH FAIRY!! см. заголовок ниже, прежде чем взорвать меня своими комментариями! )

    Запомни это… летающие палки меняются, когда их разрезаешь! ФАКТ.

    Если вы любитель стрельбы из лука, вы собираетесь сдать меня, потому что на самом деле у меня больше 4 шипов. Некоторые компании предлагают 600 и 500 шипов, потом гораздо более жесткие 200 и 150.У нескольких компаний есть свой способ делать такие вещи, как: 320 / 260 / 140… о, я чувствую любовь к индивидуальности! Но, ПРАКТИЧЕСКИ ГОВОРЯ, есть 4 шипа для среднего yahoo, пытающегося убить оленя из лука: (400/350/300/250). Это потому, что 90% из нас стреляют в 50-70#. Итак, это наиболее распространенные отправные точки для создания разумной стрелы для охоты от 400 гран и хлопушки (нагрузка по тарелочкам) до 700 гран и молотка (магнум).

    #объявление

    Реальность такова, что существует огромное количество спинальных диаграмм и программ.Качество информации широкое и разнообразное, так что я не буду беспокоиться об этом сейчас.

    Я хочу, чтобы вы поняли, что происходит с летающей палкой, когда вы меняете длину этой летающей палки.

    Я протестировал все, начиная с этого момента, так что давайте разберемся по-настоящему. КАЖДОЕ небольшое изменение длины стержня, заменяет стержень .

    Итак, предположим, вы нюхаете волшебную пыль и начинаете с острия стрелы, который, возможно, выбрал ваш магазин лука.Или вы сами до этого додумались.

    Допустим, вам требуется и настроено около 300 шипов. Вы стреляете 60# при тяге 29 дюймов и 225 гран впереди.

    Он отлично летает, и вы думаете, что этот сумасшедший парень из Феи Ранчо что-то задумал. Итак, вы разговариваете со своим другом, который стреляет из твизлера, и ему грустно из-за того, что стрелы отскакивают от животных.

    (Если вам нужна помощь с созданием стрелы, напишите мне [email protected] , укажите: вес натяжения, длину натяжения и массу точки)

    Но ваш приятель стреляет 27” в 60# .

    я бы еще поставил ему в 300 корешок.

    Однако его стрела на 2 дюйма короче . Он начинался с 300 хребтов, но стал короче 28 дюймов, где компании измеряют позвоночник. ***Помните вопрос о ПВХ?

    Итак, это означает, что, поскольку ваша длина острия превышает 28 дюймов (вы стреляете при длине 29 дюймов), ваша стрела теперь имеет примерно 310 стержень (более мягкий).

    Но ваш приятель стреляет позвоночником 290 (жестче), потому что он на 1 дюйм короче 28 дюймов, где позвоночник изначально был измерен стрелковой компанией.

    Итак, вы не стреляете в тот же самый позвоночник (300 стрел позвоночника), хотя он начался с 300 стрелы позвоночника, и это правильная стрела для вас обоих.

    Тебе уже весело?

    ( Следует отметить, что стержень 310 и 290 является приблизительным, это пример. На практике более короткая стрелка становится более жесткой, и наоборот. )

    Я знаю, это звучит так, будто я расщепляю атомы, но чем больше я это делаю, тем больше раздражает этот спорт с летающими палками.

    Столько мелких (но массивных) деталей.

    Допустим, вы плюете несколько стрел. Вы знаете, что 29 дюймов — это длина, которая подойдет вам.

    Жизнь мечтательна!

    , НО вы решили сократить некоторые из них до 28,5 дюймов, чтобы они работали на 0,06 FPS быстрее.

    Серьезно, корешок немного изменился.

    Или, что еще лучше, вы получаете «сделку» на 30-дюймовые стрелы и решаете, что это достаточно близко.

    НЕТ – это не так.

    Но я рекомендую вам оголить древко и перепроверить все, любые изменения, для идеального полета стрелы.Черт возьми, это может сработать… а может и нет.

    О, я не думаю, что он будет делать циклы. Но бродхеды могут сильно отличаться. Они могут блуждать на 2 дюйма влево или делать что-то еще, что превращает быстрое убийство в более длинный след.

    Есть еще подробности… ага, очень раздражает! Ага, супер массивный! Было бы тонну переварить все сразу.

    Наконечник, наконечники, освещенные зазубрины, даже стиль оперения (несколько) и любое дополнительное утяжеление (например, обертки) к задней части стрелы портит летающий стержень. Даже когда длина палки не меняется. Разве это не прекрасно?

    Стрела позвоночника (не так) Последние мысли…

    В конце концов, помните это о любом видео или статье Ranch Fairy… Меня интересует только одна вещь . Максимальная летальность стрелы при попадании.

    Мишени скучны. Идеальный полет стрелы, чтобы получить летающую палку, не требуется. У меня есть несколько видео по настройке стрел. Но прочитайте это и задумайтесь.

    «Стрела всегда летит, в воздухе или в волосах, мясе и костях, она всегда летит»

    Доктор Эд Эшби

    Если эта стрелка немного отклоняется в сторону на TAC, 3-D турнирах или в вашем местном помещении, кого это волнует?

    Один дюйм проникновения в цель равен 12 дюймам проникновения.

    Но при попадании в любое целевое животное «Стрела всегда летит». Полет этой стрелы чуть в сторону снижает проникновение, а отсутствие проникновения снижает смертоносность. Ваша цель — максимальная летальность стрелы.

    Оставайтесь с нами.

    Вы можете найти Троя Фаулера (он же The Ranch Fairy) на YouTube ЗДЕСЬ.

    Трой Фаулер

    Жизненная цель Троя Фаулера — стать «профессиональным маленьким мальчиком», как Питер Кэпстик. Что ж, на самом деле он отец троих замечательных детей, чудом остающийся в браке более 30 лет, работая в скучной корпоративной моде. Он раздражающе спрашивает «почему это так?» слишком часто. Если вы охотник из лука — он отвечает на многие темы на своем канале YouTube — The Ranch Fairy.

    Сборка спин-тестера Broadhead

    Представьте себе: олень, за которым вы наблюдали весь год, находится всего в 30 ярдах от вас, опустив голову и не подозревая, что вы там. Вы отступаете, ставите якорь, прицеливаетесь и мягко нажимаете на спусковой крючок. Свуш! Стрела пролетает совсем рядом с оленем, срезав несколько волосков и зарывшись в грязь. Что могло случиться, чтобы такой идеальный сценарий пошел ужасно неправильно?

    Одна из возможностей состоит в том, что наконечник не был точно (идеально прямым) по отношению к стреле, из-за чего она скользила во время полета и отклонялась от цели. Даже если вы протестируете комбинацию стрелы и плашки, чтобы убедиться, что они попадают в то же место, что и наконечники поля, если вы не проверите каждую комбинацию стрела/брехта, можно получить пару, которая приведет к точному примеру, приведенному выше.

    На мой взгляд, лучший способ решить эту проблему — это предотвратить ее. В этой статье описывается, как построить тестер вращения стрелы, чтобы гарантировать, что все ваши пары стрел и стрелок будут максимально точными.Вскоре я опубликую еще одну статью с описанием того, как пользоваться тестером и исправлять найденные проблемы.

    Существуют коммерческие тестеры/спиннеры Broadhead, но, как обычно, я предпочитаю создавать как можно больше своих собственных вещей. Я сделал этот простой тестер из нескольких кусочков дерева, столярного клея и выброшенных обрезков тефлона.

    Тестер вращения Broadhead



    V-образные блоки для удержания и вращения стрелы

    Основа — это база, достаточно длинная, чтобы поддерживать стрелу, и какой-то способ удерживать v-образные блоки. Мой конкретный тестер немного сложнее, чем нужно, в основном потому, что я хотел добавить слоты в базу, чтобы я мог поиграть с различными способами изготовления и использования v-блоков. Сверху основания находятся три других прямоугольных блока, расположенных так, чтобы было два слота, где я могу поменять местами V-образные блоки.

    Первоначально я сделал свои V-образные блоки из пары кусков дуба, в которые я вырезал V-образные формы и отшлифовал их до максимально гладкой поверхности. Цель состоит в том, чтобы сделать V максимально свободным от трения, чтобы стрелу можно было легко вращать.В конце концов я нашел на работе несколько выброшенных обрезков тефлона и решил сделать новые блоки, которые имели бы еще меньшее сопротивление качению стрелы. Можно использовать практически любой гладкий материал, если древко стрелы может свободно вращаться.

    Правильное удерживание древка стрелы

    Чтобы оценить, насколько точно стрела вращается, нужна «мишень». Для этого я использую простой деревянный брусок, на который наклеена наклейка с парой линий. Это легко использовать и выстраивать, и с помощью Post-it я могу легко выбросить использованную мишень и заменить ее новой.

    При вращении стрелы очень важно не влиять на то, как древко сидит в блоках, оказывая на него давление рукой и заставляя его изгибаться. Это была ошибка, которую я совершил, когда впервые использовал спин-тестер. Если вы вращаете стержень, поместив палец/руку/ногу/что-то еще на середину стержня, даже малейшее давление заставит стержень согнуться, а острие сместится на цель. Эту проблему легко решить, поместив один палец прямо над одним из V-образных блоков, чтобы вращать вал.

    Как видно на изображении ниже, когда комбинация стрелки и наконечника не соответствует друг другу, острие наконечника будет блуждать. Это может быть вызвано рядом проблем, которые будут рассмотрены в следующей статье, поэтому вам просто нужно набраться терпения, пока я не закончу ее!

    Вращение стрелы, не соответствующей древку стрелы

    Другие посты, которые могут вам понравиться:

    Стрела, которая увеличила число отправленных форм

    Многие производители и промышленные компании создают веб-сайты и оставляют их нетронутыми на месяцы или даже годы, удивляясь, почему они не привлекают качественных лидов. Несмотря на то, что присутствие в Интернете важно, не менее важно отслеживать ваши усилия и постоянно обновлять свой веб-сайт, чтобы видеть, что вы можете улучшить. Создание нового веб-сайта и инвестирование в цифровой маркетинг — это не однозначный подход. Но при наличии терпения и правильной маркетинговой команды это может значительно увеличить число потенциальных клиентов.

    Прочтите один, чтобы узнать, как производитель прокатки холодного корня увеличил онлайн-лидов на 75% после внесения простого изменения в дизайн своей целевой страницы.

    A/B тестирование стрелки

    Наши эксперты по конверсии столкнулись с исследованиями, которые показали, что подсказки направления эффективно привлекают внимание к различным объектам на странице. Хотя эти подсказки могут принимать разные формы — стрелки, глаза, пальцы и т. д. — независимое исследование, проведенное людьми из ConversionXL, показало, что нарисованные от руки стрелки были наиболее успешными.

    Запуск A/B-теста

    Компания Thomas Marketing Services провела A/B-тестирование всех целевых страниц производителя. Единственная разница между двумя версиями заключалась в том, что на страницах B мы добавили нарисованную от руки слегка мультяшную желтую стрелку в верхнем левом углу каждой формы. (Посмотрите, как это выглядело ниже.)

    Результаты A/B-тестирования

    Мы обнаружили, что добавление этой простой желтой стрелки увеличило взаимодействие (нажатие в любом месте страницы) на 7%, что указывает на то, что стрелка помогла повысить общий интерес к содержимому сайта.

    Более того, мы также увидели, что количество отправленных форм, измеренное количеством людей, успешно отправивших форму и перенаправленных на страницу благодарности, увеличилось на колоссальные 76%.

    Связанный ресурс: Примеры тестирования A/B для производителей

    Основным выводом этого эксперимента стало то, что указатели направления, такие как стрелки, могут эффективно привлекать внимание к элементам, которые вы хотели бы выделить на своих страницах.

    • Want to say something? Post a comment

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2024 © Все права защищены.
