Теплый пол ленточный под плитку: какой лучше выбрать, как укладывать своими руками?

Содержание

какой лучше выбрать, как укладывать своими руками?

Теплый пол под плитку своими руками обустраивается с целью повышения температуры покрытия и ее поддержания на достаточном уровне. В результате по природе холодный материал способствует улучшению микроклимата в помещении.

Такая мера позволяет уменьшить риск образования конденсата в ванной комнате. Достигается необходимый результат разными способами: в структуре пола монтируются трубы или же кабель. От вида теплоносителя зависят свойства нагревательной системы.

Разновидности теплого пола

Существуют следующие варианты пола:

  • водяной;
  • электрический.

В первом случае используются трубы, а в качестве теплоносителя выступает горячая вода. При условии соблюдения правил монтажа можно подключить систему коммуникаций пола к центральному отоплению.

Такая возможность есть лишь в частном доме. В результате сокращаются эксплуатационные расходы — не требуется подключать источник питания.

К преимуществам относится надежность нагревательной системы, т. к. давление, оказываемое при перемещении по полу, не может привести к нарушению функциональности конструкции.

Это обусловлено тем, что трубы характеризуются боле высокой прочностью по сравнению с кабелем.

У этого варианта имеется ряд недостатков:

  • уменьшение высоты потолков за счет конструкции большой толщины, которая увеличивается по причине применения коммуникаций крупного сечения;
  • есть вероятность протечки, риск нарушения целостности труб возрастает, если допускаются ошибки при монтаже (не обеспечивается герметичность на стыках), при подключении насоса давление существенно увеличивается, что на фоне нарушений технологии соединения труб приведет к появлению течи;
  • отсутствие возможности демонтажа участка трубопровода, который требует ремонта.

Электрическая система отопления представлена 3 вариантами, в основе которых лежат:

  • провода;
  • кабельные маты;
  • инфракрасные маты (пленочные нагреватели).

Первый из них является классическим. Его отличает более высокая эффективность и упрощенные методы монтажа по сравнению с водяным аналогом.

Провод хуже противостоит деформационным нагрузкам (на сжатие и растяжение), чем полимерные трубы.

Однако монтаж такой системы обойдется дешевле за счет отсутствия необходимости в установке регулирующего оборудования.

Кроме того, сечение кабеля намного меньше диаметра трубы, поэтому на высоту потолков монтаж электрической системы нагрева пола не повлияет.

Учитывая, что кабель отличается небольшим весом, он не создаст дополнительную нагрузку на перекрытие в квартире. Основным недостатком системы данного вида являются высокие эксплуатационные расходы. Если регулярно включать нагрев пола, счета за электричество увеличатся.

Необходимо подключать кабель к отдельному автомату. Это обусловлено достаточно большой мощностью системы нагрева.

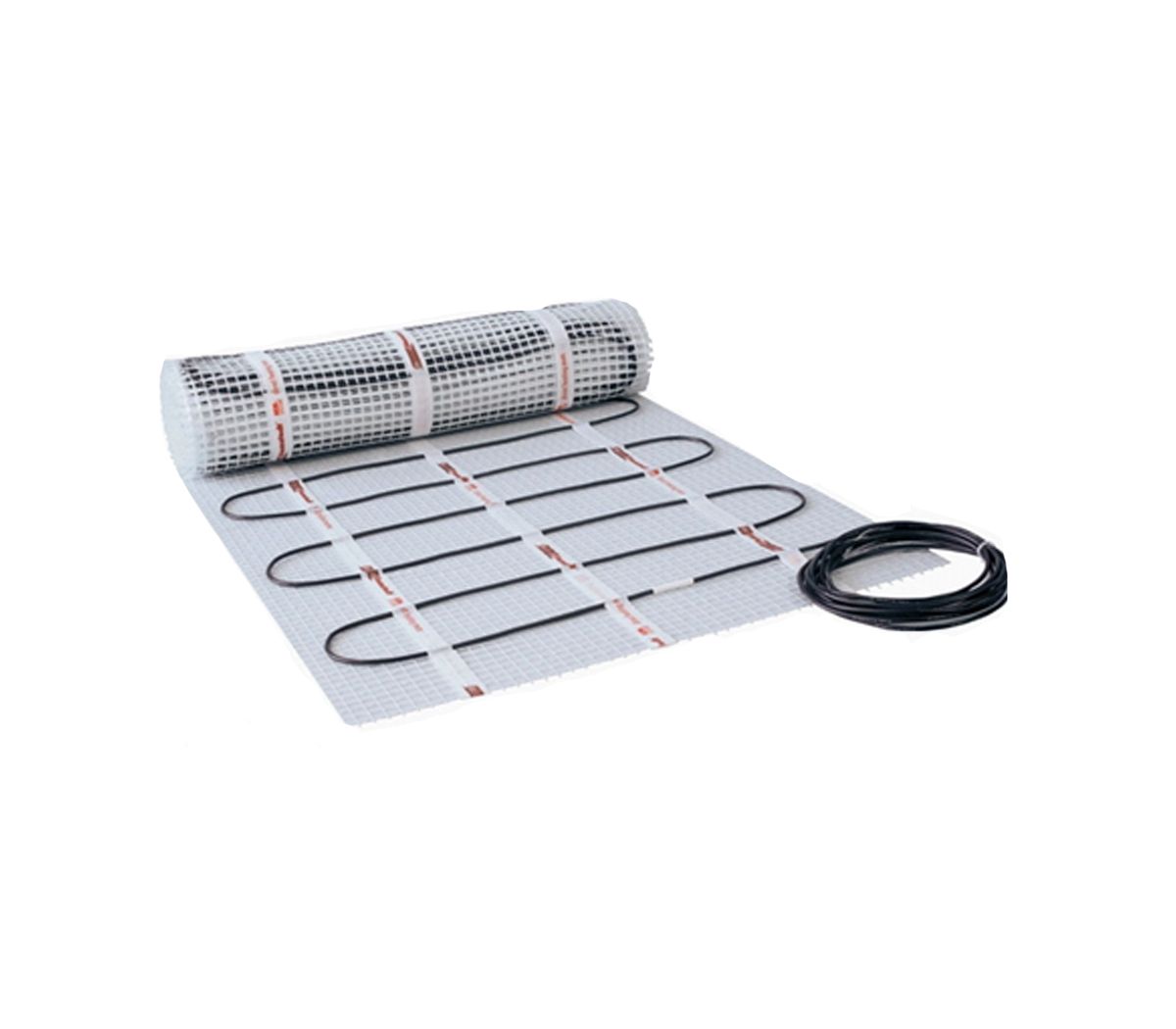

Кабельные маты представляют собой аналог стандартного варианта конструкции. Они состоят из кабеля, уложенного с некоторым шагом, и стекловолоконной сетки.

Это готовая конструкция, по свойствам и эффективности она не уступает стандартному электрическому теплому полу, который укладывается своими руками.

Монтаж кабельной системы в виде матов производится намного быстрее, т.к. при этом не нужно самостоятельно укладывать провод, проверять положение его витков друг относительно друга.

Необходимо лишь зафиксировать полосы стекловолоконной сетки.

Инфракрасный теплый пол является наиболее экономичным и эффективным вариантом. Это обусловлено способом прогрева покрытия.

Инфракрасные маты состоят из термостойкой пленки, внутри которой находится карбоновая паста в виде полос. Соединяются эти элементы медными шинами.

Толщина таких матов небольшая, а значит, система нагрева не повлияет на высоту потолков. Мощность конструкции минимальная, что позволяет избежать увеличения расхода электроэнергии.

Руководство по укладке электрического теплого пола

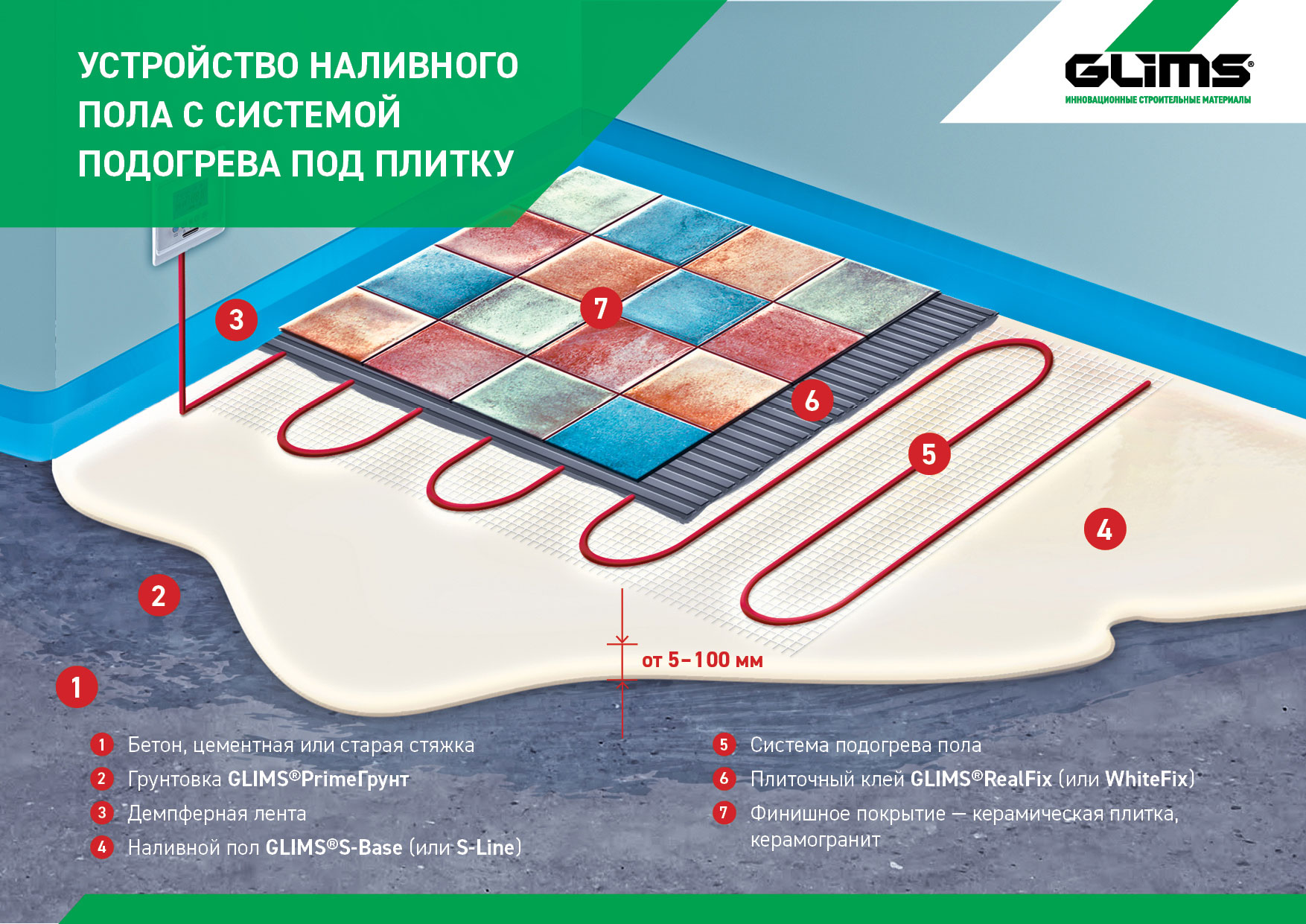

Конструкция такой системы подогрева несложная, отличается многослойностью. Это значит, что, кроме кабеля, укладывается теплоизоляционный материал, задача которого заключается в снижении теплопотерь в процессе эксплуатации.

Несмотря на то что утеплитель существенно сокращает расходы на электроэнергию, он способствует уменьшению высоты потолков.

По этой причине при выборе разновидности системы нагрева следует расставить приоритеты: важно избежать больших расходов или необходимо сохранить высоту потолков.

При монтаже конструкции устанавливают датчики температуры. Один из них — на поверхности кабельной системы, второй — на некотором удалении (фиксирует температуру воздуха). Дополнительно к тому устанавливают терморегулятор. Он обеспечивает контроль температуры при нагреве.

Следует придерживаться важного правила: мощность всей системы не должна превышать значение данного параметра терморегулятора.

Если это правило не выполняется, нарушается работа всей конструкции. Альтернативный вариант — при большой мощности системы рекомендуется разделить кабель/маты на несколько участков.

На каждом из них устанавливается терморегулятор. Если не использовать данный прибор, сделать конструкцию автоматической не получится, т. к. контролировать ее работу придется самостоятельно. В этом случае сложно точно определить, насколько поднимается

Правильная укладка теплого пола под плитку предполагает необходимость обустройства стяжки. Такая мера позволяет упрочнить конструкцию, снизить нагрузку на теплоноситель.

Выполнение стяжки является обязательным условием при монтаже водяной системы. Это обусловлено большим диаметром коммуникаций.

Для сравнения, сечение кабеля намного меньше.

Благодаря небольшому диаметру сечения кабеля появляется возможность скрыть провода в слое клеящего состава при монтаже плитки.

Изучив основные моменты, можно начинать работы.

Инструкция:

  1. Подготавливают поверхность. На полу не должно быть выбоин, трещин. Все дефекты устраняют с помощью цементного раствора. Если основание старое, стяжка обустраивается дважды: сначала производится выравнивание, затем выполняется монтаж верхних слоев и коммуникаций.
  2. Когда уже было решено, какой теплый пол под плитку лучше сделать, составляют схему раскладки проводов. При этом учитывают площадь помещения, расположение мебели, терморегулятора (на стене), датчиков температуры, шаг укладки кабеля. Подготавливают инструмент и материал. Проводка должна быть медной, если планируется обустраивать нагревательную систему данного вида.
  3. Укладка утеплителя.
  4. Монтаж провода. Мощность определяется с учетом целевого назначения помещения. Например, для кухни значение данного параметра составляет 90-140 Вт/м². Мощность нагревательной системы для ванной комнаты — 170-190 Вт/м². В жилых помещениях (спальня, гостиная) — до 130 Вт/м². Это значение умножается на площадь комнаты. В результате получают рекомендуемую мощность системы. В большинстве случаев используется метод укладки проводов «змейкой». Шаг при этом — не более 8 см. Для крепления кабеля используется монтажная лента.
  5. Производится установка терморегулятора и датчика температуры. Последний из них фиксируется на некотором расстоянии от нагревательного кабеля. Термодатчик нужно расположить внутри гофры. Он подключается к термостату. Данный элемент системы устанавливается на высоте не более 1 м над уровнем пола. Кабель к нему подводят по штробе.
  6. Выполняется монтаж стяжки. Рекомендуемая толщина слоя — до 5 см. Продолжать работу можно только после того, как цементный раствор наберет прочность.
  7. На последнем этапе выполняется укладка плитки.

Монтаж утеплителя под электрический пол

С этой целью используются разные материалы: пробковые листы, пенофол, пенополистирол. Недостатком последнего варианта является низкая устойчивость воздействию существенных нагрузок. В результате стяжка деформируется, т. к. под этим слоем отсутствует прочное основание.

Предпочтение отдают пробковым листам. Они достаточно прочны, что обусловлено высокой плотностью. Благодаря этому покрытие не проседает, а стяжка не деформируется.

Листы большой толщины укладываются встык. Для повышения прочности их крепят с помощью битумной мастики, которая наносится на основание.

Эта мера обеспечивает еще и защиту от влаги со стороны цементной стяжки. Прочность битумный материал набирает через 5-6 часов после нанесения на поверхность. Затем можно продолжить работу.

Основной функцией теплоизоляционного материала является снижение теплопотерь.

Если высота помещения позволяет, можно использовать утеплитель большей толщины. Альтернативный вариант — применение материала с фольгированным покрытием. Пенофол — один из примеров такой теплоизоляции.

Однако он характеризуется небольшой толщиной, что в будущем может стать причиной снижения эффективности работы системы.

Рекомендуется использовать фольгированный материал в качестве вспомогательной меры.

Его укладывают на поверхность встык, а шовные соединения фиксируют строительным скотчем. Важно помнить, что фольгированный слой должен находиться сверху. Расстояние от стен до краев пенофола должно составить 0,5-1 см. Такой материал обеспечит отражение излучения по направлению в комнату.

Для упрочнения конструкции рекомендуется сверху положить металлическую сетку, которая будет выполнять функцию армировки.

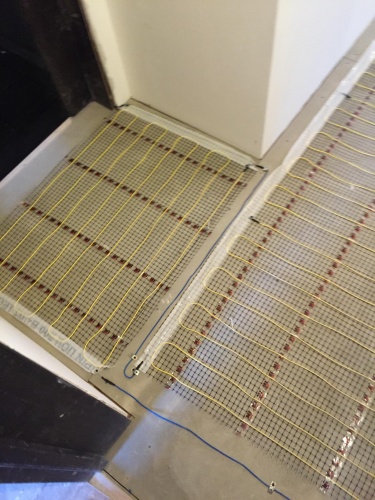

Укладка нагревательных матов

Под мебелью и сантехническими приборами кабель не должен находиться.

Это может привести к перегреву конструкции на некоторых участках. Значит, перед монтажом нужно определить, где будут находиться маты. Одновременно необходимо найти подходящее место для термодатчика и термостата.

Подключение этих узлов выполняется по схеме, предоставленной производителем.

Провода от термостата защищают с помощью гофрированного кожуха, причем свободный его край (между матами) должен быть уплотнен.

Инфракрасный теплый пол под плитку

Использование напольной плитки актуально в любой комнате. Ее значительный недостаток — пол сильно холодный. Инфракрасный теплый пол уложенный под плитку поможет исправить эту проблему. Такой теплый пол устанавливается в ванной, комнате и кухне. В чем заключаются особенности ИК полов и как правильно проводить их монтаж?

Виды теплых полов

Погода в доме… определяется теплом…

Встречается несколько видов теплого пола, а самая первая из систем теплого пола — водяной пол. Она работает по принципу обычного водяного отопления, и подключается к нагревательному котлу.

Установка водяного пола своими руками даже по инструкции был достаточно трудоемкий процесс, поэтому вскоре ему на смену пришли более практичные и современные технологии. Рассмотрим каждый вариант отдельно.

Электрический теплый пол:

  1. Кабельный. Чаще всего, это высокоомный одиночный кабель, который нагревается за счет электроэнергии.
  2. Стержневой. Основой стержневой конструкции являются карбоновые стержни.
  3. Пленочный. Технология подразумевает теплоотдачу полов путем теплопроводимости ИК-излучения либо конвекции. Чаще всего, для отопления пленочного теплого пола все же используется ИК излучение, поэтому они и получили название инфракрасный теплый пол.

Выделяют два вида пленочной системы:

  1. Карбоновая. Основой выступает лавсановая пленка. Карбоновое волокно или тонкий слой графита выступают нагревательным элементом.
  2. Биметаллическая. Тонкий медно-алюминиевый слой — нагревательный элемент этой пленочной системы, он находится в полиуретановой пленке.

Какой теплый пол лучше

Разнообразие технологий подогрева пола создает для покупателя трудности при выборе. Все они имеют свои особенности, но какая из систем лучше?

Водяной пол — это система труб, через которую проходит горячая вода. Этот вариант относится к самым первым, и не обладает практичностью и эффективностью более современных материалов.

Электрические кабельные теплые полы — более практичная и современная система. Такой пол работает от электричества, поэтому использование этой технологии отразится на счетах за электричество. По схожему принципу работает стержневой обогрев для пола, и его тоже нельзя назвать лучшим.

Реклама производителей теплых полов может быть очень красивой, но вот стоит ей верить, давайте разбираться

Инфракрасные полы тоже работают от электроэнергии, но непосредственно обогрев осуществляется за счет ИК—излучения. Это пленочный вид пола под плитку, который представляет собой тонкую пленку со встроенным нагревательным элементом. Это самый надежный и практичный вид обогревателя для пола.

Принцип работы пленочных покрытий

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

          Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

          Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

  1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
  2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
  3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
  4. Низкая стоимость материалов.
  5. Долгий срок эксплуатации.
  6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
  7. Нет необходимости в дополнительном обслуживании системы.
  8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

          Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

  1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
  2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Важно! Хоть ИК-обогрев и требует высоких затрат на электроэнергию, их установка обходится намного дешевле, чем монтаж других систем. Кроме того, в процессе эксплуатации не нужно дополнительное обслуживание.

Особенности укладки инфракрасного пола

Укладка пленочного инфракрасного теплого пола под плитку имеет свои особенности. Существует несколько способов монтажа, которые отличает всего пару нюансов.

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

  1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.
  2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.
  3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
  4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
  5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов.

  1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха.

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

  1. Подготовка полов аналогично с сухим методом.
  2. Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
  3. Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.
  4. Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
  5. Заливка бетонной стяжки. Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
  6. Как только полы высохли, переходят к кладке керамической плитки. Процесс монтажа выполняется классическим способом.

Монтаж термопленки

Для монтажа теплого ИК-пола необходимо соблюдать технологию монтажа.

Повреждение перемычек может привести к отказу всей секции термопленки

Необходимые материалы и инструменты подготавливаем заранее, дальше следуем инструкции:

  1. Первый этап — подготовка поверхности. С места установки убираем весь мусор, выравниваем бугры и замазываем все трещины. Идеальный вариант — подготовка новой стяжки.
  2. Подготавливаем план комнаты. Отмечаем месторасположение мебели, и отталкиваясь от этого отмечаем расположение пленки.
  3. Укладываем теплоизоляцию.
  4. Герметизируем стыки термоизоляции широким скотчем.
  5. Сверху укладываем нагревательную пленку. Где необходимо разрезать ИК- пленку на ней отмечен символом ножниц. Между отдельными частями пленки оставляем зазор 5-10 мм. В месте, где находится медная шина, монтируем специальные клеммные зажимы.
  6. С помощью пассатижей или электротехнических клешней крепко обжимаем эти зажимы.
  7. Все элементы соединяем параллельным соединением.
  8. Провода необходимой длины подключаем в месте, где планируется установить терморегулятор. Термодатчик устанавливается под пленку, к нему заранее присоединяются провода. Далее монтируем защитную полиэтиленовую пленку и места стыков заклеиваем скотчем.
  9. Замешиваем раствор и заливаем бетонную стяжку.

Важно! Пока стяжка и клеевая смесь для плитки полностью не высохнет, включать ИК полы нельзя. Это примерно 28-30 дней.

Правила безопасной и комфортной эксплуатации

Чтобы обеспечить безопасность использования теплых ИК полов, нужно особое внимание уделить их автономной работе и практичности использования. При установке теплого ИК пола любого вида, стоит придерживаться следующих правил:

  • Обязательно обеспечить заземление.
  • Монтаж ИК-пленки осуществляется только на сухую и ровную поверхность.
  • Нагревательные элементы подключаются непосредственно к автомату и запитываются от счетчика.

В заключение

Кафельный пол — это всегда красиво и надежно, а ИК пленка поможет сделать его еще и комфортным. В ванной или на кухне, благодаря такому подогреву будет всегда приятно стать на пол даже босяком.

укладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении — насущный вопрос сегодняшнего дня. Поверхность пола кухни, ванной комнаты, санузла или прихожей — чаще всего прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол под плитку является приемлемым методом решения этого вопроса. Самостоятельно установить полы с подогревом несложно, если знать основные приемы того, как укладывать под плитку элементы нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

  • кабельное;
  • пленочное;
  • нагревательные маты;
  • стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

  • пенопласт;
  • пенополистирол;
  • фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев. Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

технология укладки плитки на теплый пол своими руками / Zonavannoi.Ru

На сегодняшний день системы обогрева «теплый пол» уже далеко не роскошь и доступны практически каждому. В данной статье пошагово будут расписаны все алгоритмы выполнения действий, как правильно класть теплый пол под плитку, что позволит значительно сэкономить на расходах стройматериалов и проведения работ по ремонту и не наделать ошибок.

В статье детально рассказано, какие материалы необходимо выбрать, какими инструментами пользоваться от начала подготовительных работ до укладки плитки.

Наиболее распространенными являются системы водяного и электрического пола. Ниже мы расскажем об электрическом варианте утепления, материалах и о том, как положить теплый пол под плитку с подробным осуществлением монтажных работ.

Содержание статьи

Что необходимо

Итак, выбираем комплект «теплый пол». На сегодняшний день рынок стройматериалов изобилует выбором различных вариантов напольных систем на любой вкус и кошелек. Они могут продаваться как обособленно, так и «в коробке». Желательно приобретать всю систему целиком, без дополнительных последующих приобретений, что может повлечь не только траты времени, но и, как вариант, несоответствие элементов.

Укладка теплого пола под плитку своими руками

Комплект состоит из:

  • специальных матов в виде пленки-сетки с нагревающимся в ней кабелем, ширина которых 45 см;
  • регулятора температуры, крепящегося на стене в определенном месте. Прибор позволяет управлять температурой пола;
  • проводов соединения.

Важно! Комплектация электрических полов может разниться, но не существенно. Это зависит от производителя. Например, у некоторых может прилагаться двухсторонний скотч и гофрированная труба.

Также, учитывая, что площадь пола в ванной небольшая, это также приятно отразится на экономии расходов.

Укладка пенофола для теплого пола

Следует также дополнительно необходимо приобрести:

фольгированный пенофол, который позволит минимизировать теплопотери, а также минимизировать впоследствии расходы на электроэнергию.

Все готовые комплекты можно приобретать от 1 кв.м.

После приобретения всех материалов для установки электропола, стоит подумать и о плитке. Чтобы облицевать пол плиткой, нужно приобрести саму керамическую плитку, клей для плитки, шпатель с зубчиками для клея, затирку для швов, крестики пластиковые, а также клинья под ровные швы. Далее, рассмотрим детальнее вариант «электрический теплый пол под плитку», технология укладки которого требует тщательной подготовки и внимания.

Подготавливаем пол

Перед тем, как уложить электронагревательные маты, необходимо его как следует подготовить. Укладка теплого пола под плитку своими руками осуществляется исключительно на выровненную и чистую поверхность, посему необходимо пол хорошо подмести и вымыть.

Неровные поверхности на полу удаляются механическим путем. Если же не удается таким образом избавиться от неровностей, следует прибегнуть к выполнению стяжки.

Укладка плитки на теплый пол

Почему такие требования к полу? Потому что из-за неровных поверхностей существует угроза перегиба проводов и, как следствие, пробоя. В результате, красивый пол нужно будет либо демонтировать, либо вообще лишиться подогрева пола.

Установка теплого пола под плитку

Подготавливаем комплект

Составляющие теплого пола – это регулятор температуры и кабель нагрева. Кабеля могут быть одножильными и двужильными. Последние — более безопасны, но несколько дороже одножильных.

Какой электрический пол выбрать для ванной комнаты

Однозначного ответа здесь нет, так как рынок предлагает разнообразные модели сотней производителей. Потому лучше выбирать модели исходя из качества и длительной гарантии. Также обращайте внимание на инструкцию, как осуществить монтаж теплого пола под плитку своими руками, схему и все необходимые для монтажа материалы. Кое-какие производители также предлагают, помимо установочных элементов, еще и инструменты.

Перед укладыванием электрического пола нужно очистить ванную комнату от всей мебели, старого напольного покрытия, после чего необходимо осуществить подготовку поверхности к последующим работам. Если есть необходимость, пол нужно будет выровнять стяжкой, после чего очистить от мусора пол.

Укладываем теплый пол под плитку

Для установки электротермостата, регулирующего температуру пола, необходимо подготовить место крепления. Если есть необходимость, можно провести отдельную проводку, чтобы подключить пол. Более того, такие устройства предполагают отдельный вывод из электрощитка. После осуществления всех работ по подготовке пола можно переходить к укладыванию утеплительного материала и прокладыванию кабеля.

Укладываем утеплитель

В качестве теплоизолирующего материала необходимо использовать легкий материал — фольгированный пенофол, толщина которого достигает 14 мкм толщиной, с клеящим слоем. У изделия хорошие свойства, коэффициент его теплопроводимости — 0,049 Вт/мК. Фольгированный теплоизоляционное изделие продается в рулонах, после чего он укладывается фольгированной стороной вверх, а его стыки проклеиваются строительным скотчем.

В углах ванной нужно отступать в 5-10 мм от стены.

Укладываем нагревательный кабель

Пленочный теплый пол укладывается на поверхность с помощью строительной ленты, крепящейся к полу. Производители также предлагают варианты кабелей нагрева, наклеенных на строительную ленту. Изделия продаются в ролунном виде в готовых комплектах.

Лента предотвращает от перегибов и сохраняет расстояние между петлями кабеля.

Если кабель нагрева приобретен обособлено от монтажной сетки, то ее приобретают дополнительно. На нее кабель следует класть зигзагообразно с шагом в 20-25 см. Устанавливается кабель нагрева с использованием монтажного скотча для систем «теплый пол».

В углах, где необходимо сделать повороты, монтажную сетку разрезают.

Монтаж теплого пола под плитку своими руками

Если комплект электрополов полный, никаких дополнительных действий по монтажу термодатчика не потребуется. Если же вы покупали все элементы и материалы отдельно, необходимо будет распределить так, чтобы, впоследствии, не довелось демонтировать нанесенную вами стяжку. Термодатчки прячется всегда в гофротрубу в том месте, где имеется выход кабеля нагрева наружу, для удобства изъятия его в случае выходя из строя.

Также из вариантов теплых полов производители предлагают инфракрасные полы, которые могут монтироваться под керамическую плитку. Установка ИК полов осуществляется по идентичной схеме, описанной выше.

Установка терморегулятора

Если вы впервые сталкиваетесь с установкой данной системы и не знаете, как сделать установку терморегулятора самостоятельно, приложенная в комплекте инструкция поможет разобраться в этом нехитром деле даже новичку.

Регулятор температуры являет собой выключатель, который крепится на стену. Идеальным решением будет, если прорубить бороздку в стене под электрокабель.

Установка терморегулятора

Для монтажа терморегулятора не нужно определенных умений. Используя электропровода, к регулятору температуры подключают нагревательный кабель, а с другой стороны, регулятор температуры подключается к сети. Что касается схемы подключения, необходимо, чтобы система подключалась от электрощитка обособленно. Исходя из потребления мощности нагревательного пола нужно правильно рассчитать сечение подключаемого кабеля.

Например, медный кабель с сечением 1,5 квадрата может выдержать мощность до 4к Вт и ток 19 А. Медный кабель с сечением 2,5 квадрата — 5,5 кВт и ток 27 А.

Если учитывать, что 1 кв.м теплого пола потребляет 150 Вт энергии, то медный кабель, с сечением 1,5 квадрата способен выдержать систему, площадь которой до 20 м2.

Проверяем на работоспособность

После укладки кабеля следует осуществить проверку всю систему от и до и убедиться в его исправной работе. Не следует пренебрегать проверкой системы, в противном случае существует риск поломки подогрева пола.

Пленочный электропол проверяется за счет подачи электричества на кабель, а также измеряя сопротивление кабеля тестером. Все параметры зачастую указываются в прилагаемом к прибору паспорте фабрикой. После осуществления всех проверок выполняются работы по укладке стяжки, толщиной до 5 см, либо же укладывается керамоплитка.

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.

Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Важно! Включать напольную систему необходимо только по истечении нескольких дней, когда клей высохнет и окрепнет.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Важно! Не стоит прокладывать кабель там, где будет установлена мебель, чтобы ее не повредить.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

Укладка плитки на теплый пол

Электрический теплый пол под плитку: виды, технология укладки

В последнее время все популярнее становится делать подогрев теплого пола. Дело не столько в моде, сколько в комфортных ощущениях — очень приятно в морозную или слякотную погоду ощущать тепло под ногами. Особенное удовольствие — становиться на теплую плитку. Теплый пол под плитку делают на основе водяного или электрического теплого пола. В этой статье речь пойдет об электрических нагревательных элементах, правилах и особенностях их укладки.

Содержание статьи

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Какой нагревательный элемент лучше укладывать под плитку

Под напольную плитку лучше всего уложить греющий кабель или кабельные маты. По сути это одно и тоже, но в разном исполнении. Еще можно использовать карбоновые маты, но они дороги, а технология изготовления отработана плохо — они быстро выходят из строя. Давайте чуть подробнее остановимся на всех вариантах.

Основные виды теплого пола под плитку

Греющий кабель под плитку

Греющие кабели бывают двух видов — резистивные и саморегулирующиеся. Резистивные всегда выделят на всем своем протяжении одинаковое количество тепла, а при перегреве могут перегореть. Потому необходимо следить чтобы сверху над кабелем не было ковров, не ставились надолго сумки, другие объемные предметы, ухудшающие теплоотвод. Для кабеля, уложенного в стяжку, это не так критично, потому что тепло распространяется по всей стяжке, но перегрев все-таки возможен, так что за этим надо следить. Тем не менее, если не знаете каким сделать теплый пол под плитку, подогрев которой будет служить основным источником тепла, один из вариантов — резистивный кабель. Это — самый недорогой вариант.

Теплы пол под плитку можно сделать с использованием нагревательного кабеля (резистивного однопроводного или двух проводного)

Еще стоит помнить, что резистивный греющий кабель бывает однопроводным и двухпроводным. Второй вариант несколько дороже, но проще в укладке — на терморегулятор надо заводить только один конец (у однопроводных — два).

Саморегулирующиеся греющие кабели способны изменять количество выделяемого тепла в зависимости от собственной температуры. Чем сильнее они нагреваются, тем меньше тепла выделяют. Потому перегреться, в принципе, не могут. Но могут выйти из строя. Так что сделать теплый под под плитку из саморегулирующегося кабеля — неплохой вариант, если вы согласны заплатить за греющий элемент немного больше (примерно на 30%).

Использовать можно резистивные или саморегулирующиеся термокабели

Недостатком обоих вариантов является необходимость раскладывать и закреплять кабель по схеме, что увеличивает время монтажа.

Наиболее распространенные схемы укладки греющих кабелей — змейка и улитка. Если делать теплый пол пол под плитку, скорее всего вам придется укладывать его змейкой. Только надо помнить об особенностях каждого их кабелей — при использовании резистивного кабеля план раскладки разрабатывается таким образом, чтобы под мебелью или крупной бытовой техникой кабель не проходил. С саморегулирующимся кабелем это не критично, но помогает уменьшить расходы — смысла подогревать мебель или технику нет.

Есть еще один отрицательный момент использования греющего кабеля — при повреждении греться перестает весь кусок кабеля целиком. При этом поиск неисправностей практически невозможен — все спрятано под плиткой. Но, надо сказать, что качественные кабели просто так не перегорают. Их можно повредить во время каких-либо работ. Это да. По другим причинам выход из строя — скорее исключение. Сделанный по правилам кабельный теплый пол под плитку работает на протяжении многих лет без сбоев.

Кабельные маты

Кабельные маты — это те же греющие кабели, но меньшего диаметра (4 мм против 7 мм обычных греющих кабелей), закрепленные на полимерной сетке. Такая форма выпуска значительно ускоряет монтаж. Маты просто раскатывают на подготовленное основание по разработанному плану, по ним сверху можно класть плитку на плиточный клей. В таком случае сделать теплый пол под плитку можно за день (если основание готово).

Основное правило укладки кабельных матов — резать кабель нельзя, сетку — можно

Принцип создания плана раскладки кабельных матов такой же — подогрева под бытовой техникой и мебелью не делают. раскатывать маты можно как вдоль длинной стены, так и поперек. Больше зависит это от выбранного места расположения терморегулятора.

Недостаток этого способа — система получается не очень инерционной. С одной стороны это хорошо — быстро пол нагревается. С другой — плохо. Также быстро он и остывает при выключении. Вывод — кабельные маты лучше использовать для повышения комфорта, а не для основного отопления. Если теплый пол под плитку вам нужен для повышения комфорта — выбор однозначный. Вам лучше использовать кабельные маты.

Карбоновые маты

Можно сделать теплый пол под плитку с инфракрасным подогревом. Для этого используют карбоновые маты. Внешне они похожи на связанные между собой стержни. Внутри стержней находится карбоновая паста. Если через нее пропустить ток, она излучает тепло в инфракрасном диапазоне.

Карбоновые маты

Способ укладки такой же, как у кабельных матов, да и технология такая же. Надежность таких матов должна быть выше, так как подключены к проводникам они параллельно, и при выходе их строя одного из стрежней, остальные продолжают работать. Но, по опыту эксплуатации, оказалось, что карбоновые стержни очень быстро отгорают в местах их крепления к электрическим проводникам. Так что через какое-то время подогрев становится неэффективным. Именно этот факт и высокая цена, являются основным недостатком. Возможно, через некоторое время проблему решат, и можно будет делать теплый под под плитку с карбоновыми матами. Пока этот вид обогревателя лучше не использовать.

Почему не стоит использовать инфракрасную пленку

Еще один вариант электрического подогрева пола — карбоновая пленка. Она тоже излучает тепло в инфракрасном диапазоне, но класть ее под плитку не стоит. Есть несколько причин. Первая — пленка отделяет слой клея и уложенную на него плитку от основания. В результате, при изменениях температуры, могут появиться взбухшие участи, плитка отвалится. Некоторые производители делают карбоновую пленку с перфорацией. Это улучшает ситуацию, но полностью проблему не решает- плитка отваливается.

Инфракрасная пленка — обычная и перфорированная

Вторая причина — цементно-песчаный раствор и плиточный клей разъедают пленку. Через некоторое время от нее остаются лишь лохмотья. Разрушение пленки ведет к нарушению электрических цепей, подогрев просто перестает работать. Пленочный пол — отличный вариант под ламинат или линолеум, но не под плитку.

Пирог теплого пола под плитку

Чтобы подогрев пола был эффективным и экономным, необходимо основание хорошо утеплить. Утепление необходимо независимо от того, частный дом или квартира в многоэтажке, бетонное основание или деревянное. Без утеплителя расходы на подогрев пола будут высокими, так как придется еще отапливать подпол или соседей снизу.

Утепление — обязательный этап, если требуется экономный обогрев

На бетонном основании

Лучший вариант утеплителя в стяжке — вспененный пенополистирол. Он дороже, чем пенопласт, но в разы лучше по характеристикам. Также подойдет вспененное стекло в любом его варианте — плиты, гранулы, стружка.

Толщина утеплителя зависит от условий (в частном доме зависит от устройства пола, климатической зоны, в квартирах — отапливаемое внизу помещение или нет), высчитывается в каждом конкретном случае. В среднем, для частных домов требуется пенополистирол толщиной 5-7 см, для квартир от второго этажа и выше — 2-3 см.

Сравнительная эффективность пенополистирола с другими материалами

Бетонное основание подготавливают — удаляют сор, пыль. Пенополистирол и вспененное стекло в плитах укладываются на ровное основание, потому, если ест перепады более -3 мм на квадратный метр, их удаляют (стесывают, замазывают) или заливают выравнивающую стяжку.

Подготовленное основание покрывают слоем гидроизоляции (обмазочные или пленочные материалы — по выбору), сверху кладут утеплитель. Плиты укладывают плотно, так чтобы швы не совпадали (вразбежку, как при кирпичной кладке). Если слоев утеплителя два, швы первого ряда должны перекрываться плитами второго.

На уложенный утеплитель кладут армирующую сетку (из проволоки диаметром 3 мм, с ячейкой 10*10 см), заливают стяжкой. Минимальная толщина стяжки 3 см. После созревания стяжки можно приступать к укладке теплого пола и плитки.

По лагам

В частных домах пол чаще всего делают на лагах. В этом случае под теплый пол под плитку также лучше использовать утеплитель — пенополистирол или вспененное стекло. Эти материалы не гниют, не проводят влагу, не деформируются под нагрузкой. Ими заполняют пространство между лагами, покрывается все слоем гидроизоляции (пленочной).

Устройство электрического теплого пола под плитку по лагам

На лаги настилают черновой пол, поверх которого кладут влагостойкий листовой материал (фанеру, ГВЛ или ОСБ). Желательно — в два ряда с разбежкой швов. Во влажных помещениях (ванная, баня, кухня) нужна дополнительная гидроизоляция. Лучше — обмазочная. При выборе состава необходимо смотреть, чтобы он был совместим с древесными изделиями и строительными клеевыми смесями. На подготовленное таким образом основание можно укладывать греющие элементы теплого пола и плитку.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

  • потери тепла в помещении;
  • площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета.  Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Технология монтажа теплого пола под плитку

Если основание готово — пол утеплен, поверхность ровная, очищенная от пыли и мусора, можно начинать монтаж теплого пола. Клей для плитки нужно брать специальный — для теплого пола. Он имеет лучшие характеристики по теплопроводности. В технологии укладки кабельных/карбоновых матов и кабеля в муфтах есть разница.

Технология монтажа теплого пола под плитку зависит от типа используемого элемента

Если используем маты

Есть два способа сделать теплый пол под плитку с кабельными матами. Первый — более правильный, но затратный и инерционный, второй — требует меньше денег, но больше времени. Сначала опишем «правильный» монтаж матов:

  • На стене подготовить место под установку термостата. Он устанавливается как обычная розетка: делают отверстие в стене, устанавливают подрозетник. Разница в том, что для подключения терморегулятора требуется две штробы — одна идет сверху, по ней подводится питание от электрошкафа, вторая идет вниз — по ней прокладываются соединительные кабели от матов/кабеля.
  • Для улучшения сцепления стяжки и плиточного клея поверхность обрабатывают грунтовкой.
  • На подготовленное основание согласно плану раскладываются кабельные маты теплого пола. Провода выводят к установленному термостату.

    Разница в порядке монтажа греющих матов и кабелей

  • Укладывается датчик температуры. Чтобы была возможность его заменить, его лучше засунуть в гофрошланг, конец которого заизолировать — чтобы не попал в него раствор. При проблемах с датчиком, его можно будет вынуть, заменить исправным.
  • Разводится клеевой состав, он равномерно наносится на пол слоем в 2,5-3 см. При этом надо следить чтобы не образовывалось воздушных карманов. Их наличие — гарантированный выход нагревательного кабеля из строя.
  • При помощи зубчатого шпателя с широким зубом на поверхности клея делают бороздки, затем укладывают плитку.

В описанном случае идет большой расход плиточного клея, а он недешевый. Система получается инерционной — греться будет долго. Есть другой вариант — нанести на обработанный пол 4-5 мм клея, расстелить мат, «утапливая» его в клее. Сверху нанести еще слой 3-4 мм. Через двое суток или больше можно класть плитку. Этот способ требует большего количества времени, но снижается расход плиточного клея, прогреваться пол будет быстрее.

Особенности укладки греющего кабеля

По той же технологии укладывается греющий кабель. С той только разницей, что можно использовать не клей, а цементно-песчанный раствор (лучше — с добавками для повышения теплопроводности). Толщина слоя — не менее 3 см (максимальная — 7 см). После схватывания стяжки (порядка 7 дней при температуре выше +20°C) можно класть плитку.

Сначала прибить фиксирующие ленты, затем установить маяки, и потом укладывать кабель -ходить по нему нельзя

Кабель надо выкладывать по выбранной схеме, с определенным расстоянием, для этого используют полосы-фиксаторы. Их прибивают к основанию с шагом 50 см, раскладывая кабель, зажимают его при помощи лепестков-фиксаторов. При раскладке кабеля сначала монтажные концы выведите к терморегулятору, закрепите их там. Потом можно укладывать все оставшееся.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

  1. Подключается датчик температуры к гнездам NTC.
  2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
  3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать.

как выбрать? Подложка под теплый пол из фольги

Сегодня мало кого удивляют теплый пол в квартире. Приятно после прогулки по холодной улице зайти в гости и сразу согреться. Но когда сами хозяева квартир начинают задумываться об установке теплого пола, то сразу возникает масса вопросов, часть из которых связана с подложкой в ​​такой системе.

Теплый пол сам по себе представляет собой систему отопления, которая нагревает воздух внизу помещения.Для его нормального функционирования необходимо правильно выполнить монтаж и выбрать подходящую подложку.

Виды теплых полов

1. Вода. Их конструкция представляет собой трубу с горячей водой, проложенную в стяжке пола. Отопление обеспечивается питанием от системы отопления дома.

Достоинством такого пола можно считать то, что он не расходует электроэнергию, а недостатком — снижение давления в трубах всего подъезда. Некоторые работники коммунальных служб запрещают установку таких полов.Такой вариант больше подходит для частных домов, где вода нагревается в индивидуальной котельной.

2. Электрооборудование. Этот вид делится на три группы:

— пленочные;

— кабель;

— электрические полы на матах.

Пленочные покрытия сегодня считаются самыми совершенными. Их можно монтировать практически на любую поверхность, также служат основой для плитки, ламината и линолеума. Другое название пленочных полов — инфракрасные. Обогрев помещения с таким основанием осуществляется за счет отражения излучения от всех предметов.Пленочную конструкцию можно монтировать только на открытых местах комнаты.

Кабельный пол используется для обогрева помещения с целью преобразования электрической энергии в тепло. Конструкция такого фундамента укладывается прямо в стяжку. Кабельный пол потребляет больше электроэнергии, чем пленочный.

Теплые коврики в пол можно монтировать уже на готовую стяжку, в этом его главное отличие от предыдущих видов. Чаще всего эту конструкцию монтируют под плитку. Это связано с тем, что коврики достаточно высокие, и ламинат или линолеум на них будет гнуться. Перед укладкой плитки на расстеленные маты наносится специальный клей и монтируется финишное покрытие.

Функция теплого пола

1. Теплоизоляция. Подложка под теплый пол перенаправляет излучение от труб, тем самым достигается максимальная эффективность обогрева помещения.

2. Звукоизоляция. Крепление подложки помогает подавить посторонние шумы.

3. Облегчить укладку финишного покрытия и придать полу дополнительную твердость.

4.Гидро- и пароизоляция водяных полов.

5. Выравнивание. Подложка под теплый пол способна скрыть мелкие изъяны поверхности.

Виды подложек под теплый пол

Для устройства полов с подогревом, несколько видов подложек. В зависимости от способа обогрева лучше использовать разные материалы. Например, для полов с преобразованием электрической энергии в тепло следует использовать только огнестойкие основания, а для водных — влагостойкие.Прежде чем определиться, какая подложка под теплый пол лучше, необходимо ознакомиться со всеми его разновидностями.

Подложка из вспененного полиэтилена

Подложка под теплый пол, полученная вспениванием полиэтилена с углеводородами, идеально подходит для этого. Многие владельцы выбирают его из-за невысокой цены.

Основными положительными свойствами подложки из пенополиэтилена являются отличные антистатические характеристики и влагостойкость.Также он обладает хорошими звукоизоляционными свойствами.

Срок службы пенополиэтилена достаточно длительный, поэтому вы можете быть уверены, что ремонт такого пола займет даже время. Благодаря такой подложке обеспечивается оперативная и качественная передача тепла в помещение. В магазинах под теплым полом может оказаться необычная вспененная подложка, фольговая поверхность которой помогает отражать еще больше тепла.

Область применения вспененного полиэтилена достаточно широка, его можно использовать даже в качестве подложки для теплых водяных полов.Недостаток этого материала — невозможность долго переносить воздействие высоких температур. Поэтому, например, водяной пол можно использовать только ограниченное время. Этот недостаток заставляет покупателей обращать внимание на другие типы подложек.

Особенности монтажа пенополиэтилена

Материал выпускается в виде рулонов. Его легко можно разрезать на несколько частей нужной длины и ширины. Отдельные элементы соединяются между собой строительной лентой, и располагаться они должны только встык.

Подложка из экструдированного пенополистирола

Такая подложка имеет высокую прочность на сжатие. Потери тепла при его использовании будут очень небольшими, так как в структуре материала есть поры. Индекс влагопоглощения оптимален, исключает риск образования конденсата.

Особенности монтажа экструдированного пенополистирола

Материал выпускается в виде стандартных листов и рулонов разной толщины. Особые качества экструдированного пенополистирола позволяют укладывать его на любое базовое покрытие без использования специальных креплений и рекламы.

Лучшее соотношение цены и качества утепление напольной плитки — Отличные предложения по утеплению напольной плитки от global warm продавцы напольной плитки

Отличные новости !!! Вы попали в нужное место для утепления напольной плитки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя плитка для пола в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что разогрели напольную плитку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, чтобы утеплить напольную плитку, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести плитку для пола warm the floor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший теплый пол под полом — Выгодные предложения на теплый пол под полом от продавцов глобального теплого пола под полом

Отличные новости !!! Вы попали в нужное место для теплого пола под полом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний теплый пол под полом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть теплый пол под полом на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплом полу под полом и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести теплый пол под полом по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Утепление полов. 2 Система RaySol 3 Области применения RaySol Морозильная камера Предотвращение пучения от мороза Бетонный пол Утепление Тепловые потери Замена плитки и мраморного пола.

Презентация на тему: «Утепление полов. 2 Система RaySol 3 Применение RaySol в морозильной камере Предотвращение пучения замерзания. Утепление бетонного пола Теплопотери Замена плитки и мраморного пола.»- стенограмма презентации:

1

Утепление пола

2

2 Система RaySol

3

3 Области применения RaySol в морозильной камере Предотвращение пучения замерзания Утепление бетонного пола Потеря тепла Замена утепления плитки и мраморного пола

4

4 Обзор применения — Не первичный источник тепла — Комфортное тепло — Жилые ванные комнаты — Заливка строительным раствором под плитку — Часто используется бетон низкой плотности (гипербетон)

5

5 Обзор применения по замене тепловых потерь — Используется в неотапливаемых помещениях, таких как гараж — Цель состоит в том, чтобы получить нулевой чистый тепловой поток — Прокладывать в трубопроводе или прикреплять к основанию пола

6

6 Утепление бетонных полов Обзор применения — Не первичный источник тепла — комфортное тепло — Школы, спортзалы, ванные комнаты — Прокладка в трубопроводе

7

7 Обзор применения для предотвращения пучения морозов — Влага в земле под холодильными складами (<32 градусов) замерзает, заставляя полы подниматься вверх - Изоляция замедляет, но не предотвращает замерзание

8

8 Методы установки RaySol Закладка в строительный раствор В трубопровод, залитый в бетон В трубопровод, заделанный в грунт Прикрепленный к основанию бетонного пола

9

9 Решение Tyco Thermal Controls Саморегулирующийся нагревательный кабель — Компоненты RaySol 1 и RaySol 2 — FTC-XC, FTC-P — Силовые соединения — RayClic-E — Программное обеспечение для проектирования торцевых уплотнений — Руководство по автоматизированному проектированию (RS-ADG) Литература — Руководство по проектированию — Руководство по установке и эксплуатации — Инструкции по установке

11

11 Выбор расстояния между нагревательными кабелями Используйте соответствующую таблицу, чтобы выбрать расстояние и определить необходимое количество нагревательного кабеля.

12

12 Расположение нагревательного кабеля Определите расположение нагревательного кабеля и компонентов для вашего приложения.

Как выбрать теплый пол

Утеплить современное помещение с помощью теплых полов — эффективное и достаточно эффективное решение. Поэтому производители всегда в курсе и внедряют новейшие разработки для обустройства комфортного проживания. Из-за большого разнообразия нагревательных элементов перед потребителем постоянно возникает вопрос: как выбрать электрические теплые полы для своего дома?

Теплый пол подарит комфорт и здоровье

Содержание

 1 Главное преимущество теплого пола
2 разновидности современных электрических полов
  2.1 нагревательный кабель
  2.2 Нагревательные маты
  2.3 Термо
3 Как выбрать теплый электрический пол
4 Пленка с инфракрасным излучением
5 Простота использования

Основные преимущества теплого пола

Обычные радиаторы отопления зачастую не справляются в полной мере со своей обязанностью по обогреву помещения. Их работа построена по принципу конвекции. Нагретый на уровне батареи воздух поднимается вверх, оставляя холодное дно помещения. В морозное время года эта проблема чревата простудными заболеваниями.

Оборудование теплого пола устраняет проблемы с холодными помещениями и здоровьем.Обеспечивает достаточно высокий уровень теплового комфорта. Благодаря широкому набору функций регулирования температуры легко обеспечить оптимальную для человека температуру.

Современные электрические теплые полы укладывают под любую поверхность

Также к достоинствам таких ТЭНов можно отнести:

  • высокая надежность;
  • тишина и невидимость;
  • экономия места;
  • равномерный нагрев;
  • длительный срок эксплуатации.

У всех, кто установил электрические теплые полы, отзывы будут только положительные.Монтаж намного проще, чем на воде, гораздо проще контролировать температуру. В зависимости от напольного покрытия вы можете выбрать наиболее подходящий вариант для конкретного помещения.

Важно выбрать теплый пол, подходящий для помещения

Разновидности современных электрических полов

Есть несколько вариантов конструкций теплого пола. У каждого из них свои особенности, способы отопления и монтажа. Теплые вещи можно сделать за:

  • нагревательный кабель;
  • маты нагревательные;
  • инфракрасная пленка.

Каждый материал хорош сам по себе и имеет некоторые недостатки. Какой вид теплых полов подойдет той или иной комнате, нужно понимать.

Полезный совет! № Если в частном доме возможно улучшение системы водяного теплого пола, в квартирах в многоэтажных домах разрешается использовать только электрический.

Схема установки термокабеля под керамическую плитку

Нагревательный кабель

Эта система отопления монтируется довольно просто, но требует определенных навыков.Он прост и удобен в эксплуатации, позволяет эффективно прогреть напольное покрытие с минимальными потерями. Его установка включает следующие шаги:

  • Сначала на стяжной слой укладывается утеплитель.
  • Монтажная лента крепится к кабелю.
  • После того, как вы убедились, что утеплитель конструкции заполняется вторым стяжным слоем толщиной 2-3 см.
  • После затвердевания бетона укладывается финиш.

Для монтажа нагревательного кабеля лучше всего воспользоваться услугами специалиста

.

Кабельная система может использоваться как полный обогреватель.Но у этого способа обогрева есть свои недостатки. Для установки требуются особые навыки, в противном случае следует воспользоваться услугами опытного мастера. Использовать готовый пол можно не ранее, чем через месяц, только после полного высыхания бетонной стяжки.

Полезный совет! В зоне, где находится мебель и кухонное оборудование, нельзя прокладывать кабель.

Термоматы можно укладывать под плитку без подкладки.

Нагревательные маты

Когда стяжку делать не планируется, для устройства отопительных конструкций можно приобрести термоматы.Принцип действия у них одинаковый, только нагревательный кабель укладывается на стеклопластик, а не в стяжку. Установить нагревательные маты очень просто, их нужно раскатать по комнате и подключить, а затем нанести верхнее покрытие. Для их соединения используются специальные разъемы, допускающие установку на любой поверхности.

Одним из недостатков данной системы отопления является ее небольшая мощность, порядка 10 Вт / м. Но это позволяет укладывать термоматы в клеевом слое под плитку и под ламинат без заливки бетонной стяжки.

Уложить нагревательные маты электрические Теплый пол очень просто

Термо

Недавно среди существующих методов обогрева появилась новейшая разработка — пленочные конструкции с инфракрасным излучением. Он продается в виде тонкой пленки толщиной около 0,5 мм. Установка такой системы отопления также не доставит хлопот. Конструкция должна быть изолирована от влаги, поэтому ее не используют при мокрой укладке пола.

Это единственный вид конструкций теплого пола, который нельзя класть под плитку, но эта технология отлично работает под ламинатом, паркетом или линолеумом.Обогрев инфракрасным излучением. Такой метод имеет очень высокую эффективность, примерно на 20% более экономичный, чем их более распространенные аналоги. На фоне множества положительных свойств пленочный теплый пол имеет один серьезный недостаток — срок службы таких изделий относительно невелик.

Термопласт имеет высокую эффективность теплопередачи

Как выбрать теплый электрический пол

На что обращать внимание при выборе электрического теплого пола? Что лучше под плитку, а что под ламинат? Многие такие вопросы возникают перед хозяином, который решил встроить в комнату дополнительное отопление.Попробуем разобраться в таких тонкостях.

Чтобы не ошибиться при выборе систем электрического отопления, необходимо оценить их производительность. Самый главный параметр, на который стоит обратить внимание — это мощность. При использовании нагревательного кабеля в помещениях нормальной влажности показатель может находиться в пределах от 100 до 120 Вт / м2. Мощность термомата в этом случае должна быть выше, порядка 160-180 Вт / м2.

Технология укладки ермаматов под разные виды покрытия

Благодаря бетонной стяжке пол с кабелем намного сильнее прогревается и намного медленнее остывает.Следовательно, это электрическое поле может включать меньше, и это будет намного экономичнее. Создав определенные условия, после дополнительной изоляции потолка и стен, систему с нагревательным кабелем при необходимости можно использовать как единственный метод обогрева всего помещения.

Полезный совет! Если вы планируете использовать теплый пол в качестве основного отопления, отапливаемая площадь должна составлять более 80% от общей площади.

Ответ на вопрос, что лучше электрический теплый пол под плитку однозначен.Идеальным при строительстве системы отопления считается использование нагревательного кабеля. Но если возможность выполнить стяжку отсутствует, удобно использовать термоматы. Напольные покрытия, такие как линолеум, ковролин, паркет или ламинат, легко помещаются поверх обогреваемой конструкции и отлично согревают.

Электрические полы с подогревом оснащены термодатчиками для автоматического регулирования температуры отопления

Пленка с инфракрасным излучением

Выбирать инфракрасные полы нужно, если вы хотите получить наилучшее сочетание высокой эффективности и очень экономичного расхода энергии.Как и нагревательные маты, термос можно разместить на любом основании и даже на старом полу. Благодаря небольшой толщине изделие не уменьшает высоту помещения.

Термоэлемент, благодаря равномерному нагреву, зарекомендовал себя при работе с деревянными покрытиями. Еще одно преимущество инфракрасных систем — их оздоровительное воздействие на организм. Они идеально подходят для людей, страдающих аллергией, поскольку не распространяют частицы пыли из-за отсутствия конвекции.

Темплант инфракрасного излучения дает лечебный эффект

Простота использования

Как выбрать электрические теплые полы более-менее понятно.Но стоит обратить внимание на дополнительное оборудование. Основным инструментом управления электрическим полом является термостат. К нему подключены специальные датчики, которые контролируют температуру и передают сигналы. Самый простой термостат постоянно поддерживает один и тот же уровень нагрева, но есть многофункциональные опции, которые обеспечивают:

  • регулировка температуры в зоне пола;
  • контролировать температуру в помещении в целом;
  • автоматическая система включения и выключения.

Полы с подогревом становятся все более популярными

С их помощью можно запрограммировать работу обогрева конструкции в определенное время, в определенные дни недели.Такие системы самостоятельно контролируют атмосферу в помещении, не требуют постоянной настройки.

Теплые электрические полы, которые всегда положительны, становятся все более распространенными. Благодаря простоте использования и эффективности, значительно улучшают качество жизни и решают проблемы отопления с помощью отопления на долгие годы.

Источник

РУКОВОДСТВО ПО УДОБНЫМ ТЕПЛЫМ ПОЛАМ

1 РУКОВОДСТВО ПО КОМФОРТНЫМ ТЕПЛЫМ ПОЛАМ THERMAL Building SOLUTIONS

2 Об этом справочнике Все мы знаем, что когда наши ноги мерзнут, все тело ощущает холод. Умные полы с подогревом — это ответ.Уберите шерстяные носки, ваши дети смогут комфортно играть на полу, даже кошка будет вам благодарна! В этом справочнике показано, как правильно выбрать систему теплого пола, даны сведения об установке и множество полезных советов. Если вы уже выбрали правильную систему, перейдите на страницу 41, чтобы нарисовать свой проект и запросить бесплатный дизайн. 2 ТЕПЛОВЫЕ РЕШЕНИЯ для строительства

3 СОДЕРЖАНИЕ Почему электрические теплые полы? 4 5 Подходящая система для каждого применения 6 7 Саморегулирующаяся технология 8 9 T2Red: Интеллектуальная система теплого пола T2Red с T2Reflecta: Энергосберегающая система T2QuickNet: Тонкий самоклеящийся нагревательный мат T2Blue: Гибкий кабель для обогрева пола CeraPro : Ультратонкий и прочный нагревательный кабель Isolecta: Энергосберегающая изоляционная плита для быстрого нагрева Термостат Интеллектуальные услуги Программа Certified Pro и полная гарантия 42 Smart Tip Smart Tip предоставляет дополнительную информацию.Напольное отопление Raychem НАПОЛЬНОЕ ОТОПЛЕНИЕ 3 3

4 Почему именно электрические теплые полы? Комфорт — это все, особенно в доме. С интеллектуальными электрическими полами Raychem с подогревом вы можете без проблем предложить своим клиентам красивый теплый пол! Повышенный комфорт при одновременной экономии затрат на отопление Тепловое излучение от обычной системы отопления с радиаторами. Большие перепады температуры (18 65 C) в помещении. Полы с подогревом создают комфорт и помогают сэкономить на отоплении! Электрический теплый пол устанавливается вплотную к поверхности пола, что позволяет быстро прогреть комнату.Благодаря равномерному распределению тепла по полу, можно установить термостат на 2 градуса ниже, чем обычно, без потери комфорта или тепла. Это отличная система для полного обогрева помещения или в дополнение к существующей системе отопления. весной или осенью вы можете отключить обычное отопление и сохранить полы теплыми, комфортными и уютными. Собака это подтвердит! Здоровое и безопасное отопление. Сухие полы: более гигиеничны и легче чистятся. Электрические полы с подогревом вызывают меньшее движение воздуха и, следовательно, меньше пыли.Еще одно преимущество можно найти в ванной или влажных помещениях. Влажные полы высохнут намного быстрее, коврики в ванной тоже будут сохнуть, и риск заражения плесенью или клещами снизится. Сухой пол также легче содержать в чистоте, поскольку пыль не прилипает к полу. Тепловое излучение от системы теплых полов. Небольшие колебания температуры (20-25 C) и обогрев там, где это необходимо. Незначительные электромагнитные поля Бытовая техника и бытовая электроника могут создавать электромагнитные поля. Продукция Raychem излучает минимально возможные электромагнитные поля благодаря конструкции с двумя проводами.Умный совет 5 веских причин выбрать умные полы с подогревом Raychem: 1 Комфортно и безопасно. 2 Беспроблемная установка и обслуживание. 3 Энергоэффективность и экономия затрат. 4 Возможна установка под все напольные покрытия. 5 Полная гарантия обслуживания. Изоляционные плиты для повышения энергоэффективности Каждую систему Raychem можно комбинировать с изоляционным слоем для получения значительной экономии энергии за счет сокращения времени нагрева до достижения желаемой температуры. Изоляционная плита также улучшает изоляцию недостаточно утепленных черновых полов и приведет к экономии затрат при эксплуатации системы электрического теплого пола.4 THERMAL Building SOLUTIONS

5 Простота установки и подходит для всех типов полов «Умные» полы с подогревом можно установить под любым полом. Он не занимает места в гостиной, что дает возможность свободно расставлять мебель. Дома или в офисе, в ванной или в гостиной интеллектуальные системы подогрева пола Raychem обеспечивают теплый пол и приятную температуру в помещении. Наши различные системы могут быть установлены под любые напольные покрытия, такие как плитка, мрамор, дерево, ламинат или ковролин.Простые и удобные системы Raychem могут быть установлены непосредственно на существующий пол (дерево, штукатурка, бетон). Избегайте ненужной пыли, грязи и шума! Мат T2QuickNet и раствор CeraPro имеют толщину всего 3 мм, поэтому увеличение высоты пола не является проблемой. Даже саморегулирующиеся системы T2Red и T2Reflecta имеют толщину всего 13 мм. Спросите у местного поставщика, какая система вам больше всего подходит. Raychem НАПОЛЬНОЕ ОТОПЛЕНИЕ 5

6 Подходящая система для каждого применения Существует интеллектуальное решение Raychem для напольного отопления для любой ситуации: при ремонте и новом строительстве.T2Red Интеллектуальная система подогрева пола Саморегулирующаяся система T2Red распознает другие источники тепла, такие как солнечное излучение, электрические приборы и освещение, и автоматически регулирует свою тепловую мощность. Больше тепла вырабатывается в более холодных местах, таких как окна или двери, и меньше тепла вырабатывается в более теплых местах, таких как коврики и мебель. Отсутствие риска перегрева, что дает неограниченную гибкость при перемещении мебели. Его можно установить на всех черновых полах (пластик, бетон, дерево) — в сухих или влажных помещениях — и его можно легко адаптировать к комнатам любого размера и формы.T2Red с T2Reflecta Энергосберегающая система теплых полов Эта система сочетает в себе саморегулирующийся нагревательный кабель T2Red с T2Reflecta, предварительно рифленой, теплоизолированной, покрытой алюминием пластиной. Это обеспечивает дополнительную экономию энергии на 20% и более. (это даже позволяет сэкономить до 65% энергии на этапе нагрева). Теплоизоляция и алюминиевые пластины уменьшают тепловые потери и обеспечивают равномерное распределение тепла. T2Red с системой T2Reflecta — лучший выбор для деревянных или ламинатных полов, и его рекомендуют многие производители деревянных полов.Его можно адаптировать к комнатам любого размера и установить на большинстве черных полов. Информация -> страница Информация -> страница T2QuickNet POLYCERT Наша продукция соответствует требованиям соответствующих европейских директив Тонкий самоклеящийся нагревательный мат Тонкий мат T2QuickNet — идеальное решение для ремонта, особенно для плиточных полов. Ультратонкий (3 мм) мат укладывается непосредственно в наполнитель или плиточный клей. Его можно установить на всех черновых полах, которые достаточно изолированы и соответствуют действующим строительным нормам.T2QuickNet существует в двух версиях: T2QuickNet 90 может использоваться на всех твердых черновых полах и T2QuickNet 160, когда требуется большая мощность и более быстрое время нагрева. Член Европейской ассоциации теплого пола e.v. Информация -> страница THERMAL Building SOLUTIONS

7 Сделайте свой выбор T2Blue Гибкий кабель для обогрева пола Гибкий кабель для обогрева пола — лучший выбор для сложных планов земли при ремонте. T2Blue можно устанавливать на все обычные и устойчивые подконструкции.Нагревательный кабель заделывают в выравнивающую смесь, стяжку или бетон, напольное покрытие сверху. T2Blue доступен с двумя выходами мощности: T2Blue 10 Вт / м используется для стандартных конструкций полов, а T2Blue 20 Вт / м является предпочтительным решением в областях, где требуется более высокая мощность. CeraPro Ультратонкий и прочный нагревательный кабель CeraPro — идеальное решение для укладки в клей для плитки непосредственно под плиткой. Толщина кабеля всего 3 мм, что делает его идеальным для проектов ремонта, когда высота пола не регулируется.Его можно установить на любой прочный черный пол, включая цемент, стяжку, изоляционную плиту (Isolecta) и деревянный пол. CeraPro особенно полезен для полов неправильной формы и применим для ванных комнат, кухонь и зимних садов. Isolecta Энергосберегающая изоляционная плита для более быстрого нагрева T2QuickNet, T2Blue и CeraPro Специально разработанная изоляционная плита — идеальное решение для достижения быстрого времени реакции и высокого уровня теплоизоляции для вашего теплого пола в сочетании с нагревательными матами T2QuickNet , Нагревательные кабели CeraPro и T2Blue.Это значительно сокращает время нагрева и позволяет сэкономить до 65% энергии на этапе нагрева. Он полностью совместим с большинством фирменных клеев для плитки и наполнителей, а его небольшая высота делает его идеальной системой для проектов ремонта. Информация -> Информация о странице -> Информация о странице -> страница Система для каждого верхнего этажа Напольное покрытие Плитка Натуральный камень Ламинат Дерево Линолеум Пластиковое напольное покрытие Текстильные напольные покрытия ** T2Red в наполнителе T2Red с T2Reflecta T2QuickNet * T2Blue CeraPro Isolecta с T2 QuickNet T2Blue / CeraPro Очень хорошо Хорошо Контакт Pentair Thermal Management Неприменимо * T2QuickNet 160 не применяется для деревянных черновых полов.** Должен подходить для полов с подогревом (максимальное сопротивление теплопередаче 0,15 м 2 K / Вт). Raychem НАПОЛЬНОЕ ОТОПЛЕНИЕ 7

8 RAYCHEM Саморегулирующаяся технология Что означает саморегулирование? Много лет назад компания Raychem разработала саморегулирующиеся нагревательные кабели.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
