Теплоотдача стальных радиаторов отопления таблица: как узнать сколько кВт в 1 секции, что влияет на теплоотдачу, а также особенности панельных батарей из стали

Содержание

как узнать сколько кВт в 1 секции, что влияет на теплоотдачу, а также особенности панельных батарей из стали

Что может быть неприятней дорогих и холодных батарей в зимний сезон?

Иногда при замене старой отопительной системы люди задаются вопросом, какие установить обогреватели, вместо того, чтобы подумать, как узнать мощность панельного радиатора и сверить ее с имеющимся в системе давлением и теплоносителем.

Только понимая, что такое теплоотдача и от чего зависит ее уровень, можно правильно подобрать радиаторы в помещения.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

  1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
  2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
  3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
  4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

  1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
  2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
  3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Что влияет на теплоотдачу?

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

  1. Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
  2. Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
  3. Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.

Мощность стальных радиаторов отопления (таблица)

Особенности батарей из стали

Конструкция панельных радиаторов такова, что они изготавливаются из двух штампованных листов стали, соединенных вместе, внутри которых находятся 2 горизонтальных канала вверху и внизу и по 3 вертикальных на каждые 10 см длины.

Слабым «звеном» подобных обогревателей является узость этих каналов, поэтому так важно, чтобы теплоноситель был без примесей. В централизованной отопительной системе это невозможно поэтому, сделав выбор в пользу радиаторов из стали, нужно устанавливать фильтр на входе подачи теплоносителя в подающую трубу квартиры.

Как правило, кВт стальных радиаторов зависит от их типа и в среднем составляет 0.1-014 на секцию:

  1. Для типа 11, который состоит из одной секции и конвектора при глубине 63 мм мощность равна 1.1 кВт.
  2. Для 22 типа, состоящего из двух секций с двумя конвекторами при глубине 100 мм – это 1.9 кВт.
  3. 33-тий тип признан самым эффективным, так как состоит из трех секций с тремя конвекторами при глубине 150 мм. Мощность панельного стального радиатора этого типа равна 2.7 кВт.

Для примера были взяты конструкции с конвекторами, так как без них стальные панели малоэффективны и годятся для небольших автономных систем отопления.

Чтобы сделать правильный выбор, следует перед покупкой ознакомиться со следующими параметрами:

  1. Сколько кВт в 1 секции стального радиатора.
  2. Как влияет высота и длина изделия на его мощность.
  3. Сколько в нем секций и конвекторов.

Только получив ответы на эти вопросы, можно подобрать оптимальный вариант обогревателя для каждого помещения в отдельности.

Стальные радиаторы отопления. Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь.

Все про стальные радиаторы отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и вычисление по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

  • при -10 ° C – 0.7;
  • — 15 ° C – 0.9;
  • при — 20 ° C – 1.1;
  • — 25 ° C – 1.3;
  • до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

  • 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

  1. При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
  2. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
  3. Когда стены внутренние, но окно выходит на север, то на 10%.
  4. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

таблица мощности, размеры, объем воды в литрах, технические характеристики, срок службы

Стальной радиатор — это прямоугольная панель, состоящая из сваренных стальных листов, на которых отштампованы специальные углубления. При сварке они образуют каналы, нужные для циркулирования теплоносителя.

Для того чтобы выбор радиатора для системы отопления был правильным, нужно знать их основные технические характеристики. Иначе можно получить результат, совершенно противоположный желаемому.

Стальные радиаторы отопления

Сталь отличают такие параметры, как прочность, гибкость и пластичность, что особенно важно при сварочных работах. Кроме того, такой металл хорошо проводит тепло, поэтому её использование в изготовлении батарей для отопления вполне оправданно.

Фото 1. Стальной панельный радиатор, установленный под окном, с нижним типом подключения системы отопления.

Технические характеристики: таблица мощности

Характеристики Наименование единиц
Теплоотдача 1200 до 1800 ватт
Рабочее давление от 6 до 10 атмосфер
Температура теплоносителя от 110 до 120 °C
Межосевое расстояние как высота радиатора минус 50 — 70 см. У трубчатых — от 120 мм до 2930 мм.
Габариты Длина до 3-х метров, высота от 20 до 90 сантиметров
Толщина стали от 1,15 до 1,25 мм.
Долговечность до 50 лет

Размеры панельных и трубчатых

Стальные радиаторы могут быть двух видов:

  • Трубчатые. Батарея состоит из нескольких стальных труб, сваренных между собой. Конструкция изделия такова, что можно придумывать различные формы для радиатора, поэтому этот вариант считается боле дорогим.
  • Панельные. Изделия могут включать в себя от 1 до 3 панелей, каждая из которых состоит из двух плоских профилей. На пластинах присутствуют каналы вертикального типа, представляющие собой пути для теплоносителя. Данный вариант производства отличается наименьшими затратами.

Что касается габаритов, то панельные радиаторы могут обладать длиной до 3 метров. Высота может составлять от 200 до 900 мм.

Трубчатые модели, в теории, могут быть абсолютно любой длины, но их глубина ограничивается 22,5 см. Высота может составлять от 190 до 3000 мм.

Уровень теплоотдачи

Как показывает практика, показатель теплоотдачи стальных радиаторов может составлять от 1200 до 1800 Вт. Разброс достаточно большой, что объясняется разными размерами изделия, маркой производителя и моделью радиатора.

Важно! Одной из отличительных особенностей стальных радиаторов является тот факт, что они очень быстро нагреваются, после чего начинают постепенно обогревать помещение.

Рабочее давление

Данный показатель зависит от типа радиатора. Для пластинчатых радиаторов это значение колеблется от 6 до 10 атмосфер. У трубчатых изделий этот показатель несколько выше — до 15 атмосфер. Но даже этих значений недостаточно для использования стальных батарей в многоквартирных домах с общей системой отопления.

Объем и температура воды или другого теплоносителя

В данном случае, сталь является не самым лучшим вариантом, ведь воздействие воды для нее является просто губительным.

Безусловно, производители всячески стараются решить эту проблему, придумывая различные защитные покрытия, но часто происходит так, что ситуация от этого не меняется.

Именно поэтому, если вы живете в многоэтажном доме, то стальные радиаторы будут для вас не самым лучшим вариантом. Дело в том, что с приходом тепла, воду с батарей сливают, что может привести к появлению ржавчины.

Стальные батареи, вне зависимости от их типа, могут выдерживать температуру воды до 120 градусов Цельсия. Объем жидкости, которую вмещает прибор, зависит от его габаритов. Как правило, в паспорте устройства указано, сколько литров он может эффективно прогреть.

Вам также будет интересно:

Межосевое расстояние

Межосевое расстояние представляет собой разницу расположения верхнего и нижнего коллектора. Данный показатель будет различным, в зависимости от вида радиатора:

  • Панельные модели. Межосевое расстояние равняется высоте самого радиатора за вычетом 50-70 сантиметров.
  • Трубчатые. В данном случае, параметр составляет от 12 до 293 сантиметров.

Важно! Радиаторы, изготовленные из стали, могут обладать разным видом подключения — нижним и боковым. Показатель межосевого расстояния важен только в том случае, если стальные радиаторы имеют боковое подключение.

Толщина

Многие покупатели попросту не обращают внимание на этот параметр, что совершенно неправильно. Очевидно, что чем толще сталь, тем лучше для ее дальнейшей эксплуатации. В зависимости от производителя, этот параметр может составлять от 1,15 до 1,25 мм.

Срок службы

Сталь является одним из самых надежных материалов, способных прослужить долгие годы. Конечно, если на нее не воздействуют различные вредные факторы, вроде коррозии. То же самое относится и к батареям отопления.

Эксплуатационный срок может быть выше, если радиаторы обладают достаточно толстыми стенками — около 1,3 мм. Подобные изделия выпускают известные бренды, которые отвечают за качество своей продукции. Средний срок эксплуатации, если соблюдаются нормы рабочего давления, составляет 20 лет.

Простота монтажа

Стальные радиаторы отличаются достаточно простым процессом монтажа. Крепить изделие можно к стене или к полу, с помощью крепежных деталей.

Если изделие подключается к полу, то это позволяет спрятать трубы под напольным покрытием. Кроме того, есть возможность прямого подключения датчика температуры к радиатору отопления.

Преимущества и недостатки

Чтобы оценить правильность выбора того или иного изделия, нужно рассмотреть его основные положительные и отрицательные стороны. В случае со стальными батареями, преимущества следующие:

  • Очень хорошая теплоотдача, которая достигается двумя путями — конвекцией (в случае с панельными радиаторами) и нагревом воздуха в помещении.
  • Стальные модели обладают простой конструкцией, поэтому риск поломки какой-нибудь детали минимален.
  • Легкость монтажа, которая обусловлена и небольшим весом батарей.
  • Стальные радиаторы обладают более доступной стоимостью, если сравнивать их с алюминиевыми изделиями.
  • Просто для дизайнеров. Этот пункт в большей степени относится именно к трубчатым радиаторам.

Что касается недостатков, то их несколько:

  • Самый главный недостаток — это воздействие коррозии. Дело в том, что когда воду с батарей сливают, то батареи начинают ржаветь изнутри.
  • Стальные радиаторы не могут противостоять гидравлическим ударам и скачкам давления. Все это приведет к прорыву батарей, ведь они изготавливаются с помощью сварочного метода, т.е. на них есть швы.
  • Часто бывает так, что покрытие краски слезает с батарей под воздействием больших температур.

Полезное видео

В видео подробно показано, как можно установить стальной радиатор панельного типа.

Заключение

Оценив все параметры и технические данные радиаторов из стали, можно сделать один вывод — это достаточно неплохой вариант, но для дома, обладающего индивидуальным отоплением. Основные параметры выбора стальных обогревателей — это хорошая теплоотдача, а также простота монтажа и доступная стоимость. Риск выхода из строя минимален, а срок службы очень продолжительный.

Таблица расчета мощности стальных радиаторов отопления

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

 Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

  • Р – мощность;
  • V – объем помещения;
  • 40 Вт – тепловая мощность для обогрева 1м3;
  • потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
  • потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделей стальных изделий от разных производителей.


Чем больше теплоотдача от системы отопления, тем лучше.

Расчет количества радиаторов отопления по площади помещения |Системы отопления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Основным материалом для изготовления панельных радиаторов является сталь. Сталь, как высокотехнологичный материал обладает отличным набором свойств: прочность, ковкость, гибкость – всё это предает агрегатам из стали массу полезных свойств, а хорошая податливость сварке и высокая теплопроводность делают сталь идеальным материалом для радиаторов отопления.



Главной конструктивной единицей панельного радиатора является панель, которых, в зависимости от типа радиатора, может быть и одна, и две, и три.



Панель радиатора – это два сваренных между собой тонких стальных листа. Листы же до сварки проходят штамповку, где им предаётся профиль – это и есть каналы для циркуляции нагретой жидкости в панели радиатора. Панели, если их две и более, соединенные между собой трубками, с металлическим кожухом по бокам и декоративной верхней решеткой и есть готовый панельный радиатор отопления.



Для повышения теплоотдачи и скорости обогрева помещения, радиатор может оснащаться конвекционными ходами с внутренней стороны панелей в виде ребристого листа из более тонкой стали, что способствует перемещению воздушных масс в помещении и равномерному обогреву.



Как видно, технология изготовления данных агрегатов проста, что и объясняет их достаточно низкую стоимость.



Если производитель не экономит на качестве материала и для производства радиаторов использует качественную сталь, применяет современные технологичные методы нанесения защитного покрытия, то такой радиатор гарантированно и бесперебойно служит долгие годы.



В зависимости от количества панелей и конвекторов панельные радиаторы делятся на типы. Двухзначное число к маркировке панельного радиатора является обозначением его принадлежности к определенному типу, где первая цифра – это количество панелей, а вторая, соответственно, количество конвекторов.

ТИПЫ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Тип 10 – панельный радиатор, состоящий из одной панели без конвектора, кожухов и верхней решетки.



Тип 20 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 30 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 11 – панельный радиатор, состоящий из одной панели, одного конвектора, без кожухов и верхней решетки.

Тип 21 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, одним конвектором, закрытый кожухом и верхней решеткой.

Тип 22 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, двумя конвекторами, закрытый кожухом и верхней решеткой.

Тип 33 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, тремя конвекторами, закрытый кожухом и верхней решеткой.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.



В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.



Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.



Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.



Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.



Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.



В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:



— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.



Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:



(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт



Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

            3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.



Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.



А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

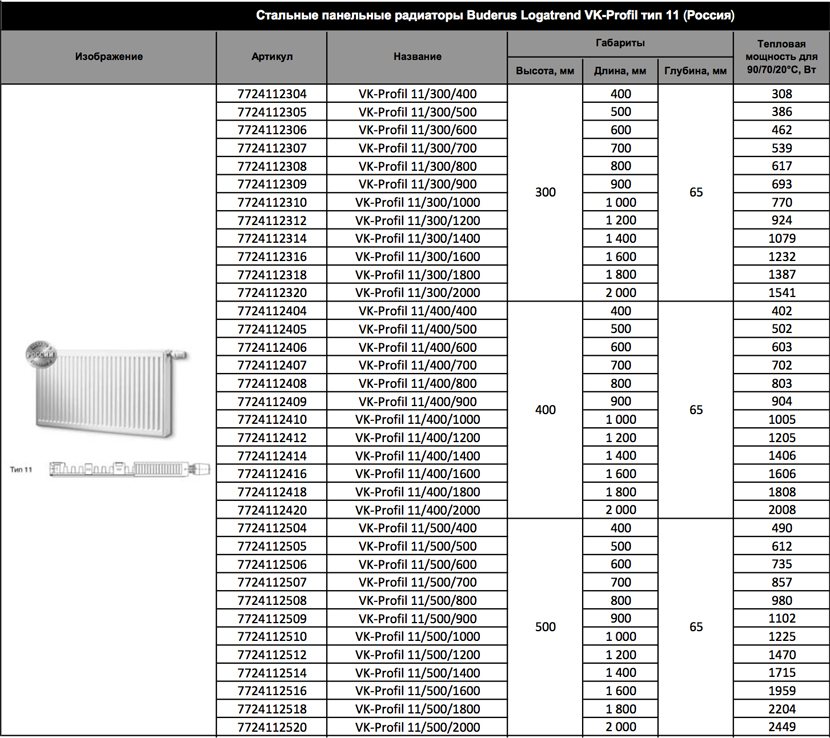

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ AIRFEL

Изучив таблицу теплоотдачи, рекомендовано в комнате из примера установить два отопительных радиатора, один — Airfel 500×800 mm с тепловой мощностью 1515 Вт под окном шириной 900 мм и второй — Airfel 500×1000 mm с тепловой мощностью 1894 Вт под окном шириной 1200 мм. Мощности подобранных радиаторов будет достаточно для отопления нашей комнаты, а оставшийся запас можно использовать во время резкого похолодания, тем самым избежать перепадов температуры в помещении.

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PRADO

Расчет мощности стальных радиаторов отопления


Для типовых квартир, расположенных в зоне умеренного климата со средней температурой зимой не ниже – 18 0С, в СНиП (ДБН) определены стандартные объемы тепла к единице отапливаемого объема Вт/м3:

  • панельные постройки — 41;
  • кирпичные дома и коттеджи — 34.


Чтобы получить необходимые тепловые характеристики оборудования умножьте кубатуру помещения на 41 или 34. Для непредвиденных теплопотерь, специалисты рекомендуют добавить к полученному 20

%. Чтобы узнать кубический объем, измерьте площадь, а затем умножьте результат на высоту потолков. После вычисления необходимой мощности можно сделать точный расчет секций радиаторов, подобрать их оптимальное количество, учитывая индивидуальные условия, особенности эксплуатации пространства.

Учет теплопотерь


Высчитывая производительность теплообменников, следует учитывать не только материал, из которого построен дом или квартира, но и другие параметры. Умножьте расчетную мощность на полученное цифровое значение по каждому параметру. Пример: 100*1,1*0,9*1,05=103,95+15%=119,54.

• Наружные стены

Чем их больше, тем выше теплоотдача. Если в квартире одна наружная стена, расчетную мощность следует умножить на 1,1. При расчете — сколько секций батареи на квадратный метр требуется для угловой комнаты, применяйте поправку 1,2. Для помещений, расположенных на первом или последнем этаже, где три наружные стены, следует использовать коэффициент 1,3. Если чердак отапливается — 0,9. Когда квартира размещена на северной стороне дома, добавьте к расчетным данным 10%.

• Наружная температура

Уличная температура также предусмотрены коэффициенты корректировки характеристик отопительного оборудования:

  • 0,7, если зимой морозы не ниже –10 0С;
  • 0,9 для –15;
  • 1,1 для – 20;
  • 1,3 для –25;
  • 1,5 для – 30.
Высота потолка


Перед тем как рассчитать, сколько секций нужно в комнату, измерьте высоту потолка. Стандартная величина — 250 см. Уменьшение или увеличение этого значения требует внесения правок – 0,05 на каждые 50 см. Пример: если высота 3 м – 1,05.

Теплоизоляция


При дополнительном утеплении стен можно использовать понижающую поправку производительности стального радиатора – коэффициент 0,8–0,9. Точная цифра определяется типом, толщиной изолирующего материала.

Защита


Если обогреватели закрыты декоративными экранами, теплообмен снижается – заказывайте более мощное оборудование. Дополнительные поправки определяет конструкция, при установке теплообменника в нише или с решеткой сверху потери составляют 5–7%. Если экран полностью закрывает прибор, производительность может уменьшаться 15–25%.

Окна, балкон


Выбирая стальные радиаторы вносите корректировку, учитывающую число и габариты оконных проемов. Чем больше количество окон, их габариты, тем выше теплоотдача. Для двух проемов стандартных размеров поправка +20%. Балкон следует учитывать как дополнительное окно.

Остекление


В СНиП определены нормы тепла со стандартными условиями — двойные стеклопакеты. Если установлены деревянные окна с двойным остеклением применяется коэффициент 1,27. Под трехкамерные стеклопакеты — 0,85.

Расчет количества секций


Как рассчитать — сколько секций нужно в комнату? Сначала определитесь с конкретной моделью радиатора. Металлические изделия отличаются по конструкции, габаритами, мощности. Различают шесть типов их исполнения с маркировкой от 10 до 33, отображающей число панелей, конверторов. Плюс к этому, существует много модификаций, отличающихся размерами, конфигурацией, прочим.

При выборе конкретного варианта обогревателя ориентируйтесь на характеристики из технического паспорта. Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Как выбирать батареи с учетом расчетной мощности


Чтобы купить стальные радиаторы в соответствии с расчетными параметрами тепла, нужного для комфортного проживания в конкретном помещении, изучите наш каталог. Интернет магазин «Акваленд» предлагает большой выбор продукции AVM, NewStar и других популярных брендов. Для каждого наименования предусмотрен подробный обзор, описание.

Перед покупкой конкретной модели изучите следующие моменты:

• Материал — разновидность металлопроката, из которого изготовлено изделие, обычно это холоднокатаный сплав стали.

• Тепловая мощность определяет — сколько стальных радиаторов AVM или другой марки потребуется для обогрева пространства.

• Диаметр подключения определяет пропускную способность, размеры резьбы трубопровода, к которому будет подключаться конструкция.

• Тип исполнения:

o 10. Приборы с одной секцией без конвекторов отличаются небольшой массой и эффективностью. 1 – указывает число панелей, 0 — отсутствие ребер. Ключевое преимущество — не накапливают пыль.

o 11. Отличаются от первой группы дополнительным набором пластин оребрения, смонтированных на задней поверхности. Верхней решетки и боковых стенок нет.

o 21. Две секции, оснащены гофрированными пластинами из стали. Сверху предусмотрена решетка, по бокам — стенки.

o 22. По сравнению с предыдущей категорией отличаются увеличенной производительностью, благодаря ребрам, приваренным к обеим частям.

o 30. Три панели с конверторами, верхней решеткой и боковыми стенками

o 33. Высокая эффективность реализована благодаря трем панелям с большой глубиной 170 мм тройного оребрения.

• Вариант подключения: стальные радиаторы NewStar и других производителей поставляются с диагональным, нижним, боковым, односторонним или двухсторонним типом подключения.

• Габариты определяют размеры пространства, необходимого для монтажа. Эти параметры особо актуальны, когда планируется установка теплообменников в ниши или под низким подоконником.

Помните, если возникают сложности всегда можно обратиться за помощью к специалистам, которые помогут подобрать оптимальные конструкции.

Таблица мощности стальных радиаторов Корадо

Таблица мощности для Korado RADIK KLASIK и RADIK VK

Тепловая мощность приведена в Вт для температурного режима системы отопления 75/65 °C при 20 °C в помещении (∆T= 50). Если вам требуется подбор отопительных приборов для нестандартных режимов, обращайтесь по ☎ (044) 455-7898, 455-7899. Наши специалисты помогут с подбором оборудования для низкотемпературного отопления на базе тепловых насосов и конденсационных котлов.

Тип 10 Тип 11 Тип 20 Тип 21 Тип 22 Тип 33
Высота [мм] Высота [мм] Высота [мм] Высота [мм] Высота [мм] Высота [мм]
Длина [мм] 300 400 500 600 700 900 300 400 500 600 700 900 500 600 700 300 400 500 600 700 900 200 300 400 500 600 700 900 200 300 400 500 600 700 900
400 242 278 350 220 283 343 401 456 558 391 447 298 375 447 515 580 702 386 581 672 759 925 552 695 832 962 1089 500 165 212 257 302 347 438 275 354 429 570 697 419 489 559 373 469 559 644 877 483 608 726 840 949 1157 690 1040 1203 1362 1664
600 198 254 308 362 416 329 425 515 601 683 836 503 587 670 562 670 773 870 1052 580 730 871 1007 1388 827 1043 1247 1444 1634 1997
700 423 486 613 384 496 601 701 797 976 685 782 522 656 782 902 1015 1228 676 1016 1175 1328 1619 965 1217 1455 1684 1906 800 411 483 555 700 439 566 686 802 1115 670 782 894 596 750 894 1030 1160 519 773 973 1162 1343 1518 1850 747 1103 1663 1925 2178 2662
900 463 544 625 788 637 772 902 1025 1255 754 880 1005 671 1005 1159 1305 1579 584 869 1094 1307 1511 2082 841 1241 1564 1871 2165 2451 2995
1000 604 694 875 549 708 858 1002 1139 1394 978 1117 745 937 1117 1288 1450 1754 649 1216 1452 1679 1897 2313 934 1379 1738 2079 2723 3328
1100 565 664 763 963 604 779 1102 1253 1533 922 1076 1229 820 1031 1229 1595 1929 714 1063 1338 1597 1847 2087 2544 1517 1912 2287 2647 2995 3661
1200 617 725 1050 659 850 1030 1202 1367 1673 1006 1174 894 1124 1340 1546 1740 2105 779 1159 1459 2015 2276 2776 1121 1655 2086 2495 2887 3268 1400 720 846 972 1225 769 991 1201 1403 1952 1173 1369 1564 1043 1312 1564 1803 2030 909 1352 1702 2033 2351 2656 3238 1308 1931 2911 3368 3812 4659
1600 822 966 1110 1400 1133 1373 1603 1822 2230 1341 1565 1787 1192 1787 2061 2320 2806 1038 1546 1946 2323 2686 3701 1494 2206 2781 3326 3850 4357 5325
1800 1087 1249 988 1274 1544 1804 2050 1508 2011 1341 1687 2011 2318 2610 3157 1168 1739 2614 3022 3415 4163 1681 2482 3128 3742 4331 5990
2000 1028 1208 1388 1098 1416 1716 2278 1676 1956 2234 1490 1874 2234 2576 2900 1298 1932 2432 2904 3358 3794 4626 1868 2758 4158 4812 5446 6656
2300 1973 2620 1927 2249 2569 2569 2962 3335 2222 2797 3340 3862 4363 2148 3172 3997 4782 6263
2600 2231 2605 2961 2543 2904 2904 3349 3770 1687 2512 3162 4365 4932 2428 3585 4519 5405 6256 7080
3000 3006 3417 2514 2934 3351 3351 3864 4350 2898 3648 4356 5037 5691 2802 4137 5214 6237 8169

Коэффициенты теплопередачи жидкости — комбинации поверхностей теплообменников

Общий коэффициент теплопередачи используется для расчета общей теплопередачи через стену или конструкцию теплообменника. Общий коэффициент теплопередачи зависит от жидкостей и их свойств по обе стороны стены, свойств стены и поверхности передачи.

Для практически неподвижных жидкостей — средние значения общего коэффициента теплопередачи через различные комбинации жидкостей с обеих сторон стены и тип стены — указаны в таблице ниже:

Жидкость Материал на поверхности передачи Жидкость Общий коэффициент теплопередачи
— U —
(БТЕ / (футы 2 ч o F)) (Вт / (м 2 K))
Вода Чугун Воздух или газ 1.4 7,9
Вода Мягкая сталь Воздух или газ 2,0 11,3
Вода Медь Воздух или газ 2,3 13,1
Вода Чугун Вода 40-50 230-280
Вода Мягкая сталь Вода 60-70 340-400
Вода Медь Вода 60-80 340-455
Воздух Чугун Воздух 1.0 5,7
Воздух Мягкая сталь Воздух 1,4 7,9
Пар Чугун Воздух 2,0 11,3
Пар Мягкая сталь Воздух 2,5 14,2
Пар Медь Воздух 3,0 17
Пар Чугун Вода 160 910
Пар Мягкая сталь Вода 185 1050
Пар Медь Вода 205 1160
Пар Нержавеющая сталь Вода 120 680

Обратите внимание, что эти коэффициенты верны. у грубый.Они зависят от скорости жидкости, вязкости, состояния поверхностей нагрева, величины перепада температур и так далее. Для точных расчетов — всегда проверяйте производственные данные.

Пример — теплообменник вода-воздух из меди

Приблизительная оценка удельной теплопередачи в медном теплообменнике с водой (средняя температура 80 o ° C ) с одной стороны и воздухом (средняя температура 20 o C ) с другой стороны — где общий коэффициент теплопередачи U равен 13.1 Вт / (м 2 K) — можно рассчитать как

q = (13,1 Вт / (м 2 K)) ((80 o C) — (20 o C))

= 786 Вт / м 2

≈ 750-800 Вт / м 2

Как работают радиаторы? — Радиатор обогревателей

Как работают нагреватели радиатора?

  • Радиаторы забирают тепло воды или пара и используют это тепло для нагрева окружающего воздуха.Благодаря этому их можно эффективно использовать для обогрева комнаты.
  • Радиаторы изготавливаются из металла, потому что он отлично проводит тепло. Горячая вода или пар проходит через радиатор, и внешние ребра со временем естественно нагреваются. По мере того, как эти плавники нагреваются, нагревается и окружающий воздух.

Радиаторы отопления — один из самых старых и эффективных способов отопления дома. Они по-прежнему используются в зданиях по всему миру, и есть лишь несколько вариантов, на которые можно положиться.Радиаторы по-прежнему востребованы из-за их простоты и их способности равномерно и комфортно обогревать пространство. Чтобы получить максимальную отдачу от вашей системы радиаторного отопления или решить, подходят ли вам радиаторы, важно понимать, как они работают.

— Радиатор теплообмена

Если вы когда-нибудь смотрели на радиатор отопления, то заметили, что большинство из них сильно сложено. Они имеют множество складок и сделаны из какого-то металла, например чугуна.Складки или складки предназначены для увеличения площади поверхности, чтобы металл контактировал с большим количеством воздуха.

— Естественная циркуляция воздуха

Для радиатора домашнего отопления редко бывает какой-либо вентилятор, потому что он просто не нужен. По мере того, как воздух, окружающий радиатор, нагревается, он поднимается вверх и убирается с дороги, и на его место приходит новый более прохладный воздух. Вокруг радиатора образуется вращающийся поток воздуха, в результате чего весь воздух в комнате медленно нагревается.


Как работают паровые радиаторы?

Паровые радиаторы — один из самых старых типов радиаторов, широко используемый до сих пор. Паровые радиаторы подключаются к котлу, который нагревает воду. Котел нагревает воду, пока она не превратится в пар. Затем пар поднимается по вертикальной трубе к радиатору, где тепловая энергия передается через ребра. Когда тепло уходит из пара, он медленно начинает превращаться обратно в воду.В конце концов пар становится водой и снова стекает в бойлер для нагрева.

Цикл нагрева и охлаждения повторяется снова и снова, чтобы распространять тепло по всему дому.


Как работают радиаторы горячей воды?

Водяные радиаторы работают аналогично паровым радиаторам, за исключением того, что в них отсутствует давление, создаваемое паром, и используется более активный подход к передаче тепла. Каждый радиатор в системе горячего водоснабжения имеет вход и выход.Входной патрубок предназначен для забора горячей воды, а выходной — для возврата воды обратно. Во время работы системы вода где-то нагревается в водонагревателе. Оно очень горячее, но до кипения не доходит.

После того, как вода достигнет желаемой температуры, она перекачивается из обогревателя через все радиаторы в доме. Когда вода проходит через каждый радиатор, она теряет часть своего тепла. Наконец, становится слишком холодно, чтобы эффективно нагреть радиатор, и он снова возвращается в обогреватель для повторного нагрева.Чтобы обогреть дом, цикл повторяется каждый раз, когда необходимо повысить температуру. Нагреватель и насос обычно связаны с термостатом, чтобы они знали, когда начинать. Это гарантирует, что они будут работать только тогда, когда необходимо обеспечить тепло остальной части дома.


Балансировка системы радиатора отопления

В отличие от других систем отопления, таких как принудительная вентиляция, где баланс встроен в оригинальную конструкцию блока, радиаторы необходимо сбалансировать, чтобы получить хороший уровень теплоотдачи от всех блоков.Этот баланс достигается за счет контроля скорости протекания горячей воды через каждый радиатор. Чем медленнее вода течет через радиатор, тем больше тепла выделяется. Если он протекает через систему быстрее, вода отдает меньше тепла.

При правильном функционировании радиаторы должны испускать температуру примерно 10 градусов Цельсия от одного конца до другого, прежде чем перейти к следующему радиатору в вашем доме. Проверить это очень просто. Просто оставьте термометр на впускной трубе радиатора, когда вода течет через него, чтобы увидеть, какая температура, а затем наденьте его на выпускную трубу, чтобы увидеть, какова температура воды на выходе.Если температура опускается более чем на 10 градусов по Цельсию, вода слишком долго проходит через радиатор и отдает слишком много тепла в это место. Чтобы решить эту проблему, нужно немного приоткрыть вентиль, чтобы вода быстрее стекала в радиатор. Если капель недостаточно, вода течет слишком быстро, и клапан необходимо немного прикрыть.

Балансировка системы жизненно важна, когда вы пытаетесь создать комфортное жилое пространство. Если один радиатор отопления излучает слишком много тепла, а другие — недостаточно, в результате по всему дому будет жарко и холодно.Потратьте время на то, чтобы все сбалансировать, чтобы получить максимальную отдачу от радиаторной системы.


Как чистить радиаторы

Радиаторы

необходимо содержать в чистоте по всему дому, чтобы вы могли получить от них максимальную пользу. Поскольку тепло передается от воды или пара в радиаторе к воздуху снаружи, жизненно важно, чтобы передача тепла происходила беспрепятственно. Любая грязь или пыль, которые скапливаются на ребрах или пластине радиатора, служат изолятором и препятствуют передаче тепла изнутри радиатора в воздух снаружи.

Просто протирайте радиаторы еженедельно, чтобы на них не скапливалась грязь и мусор. Их можно мыть в большинстве случаев простой водой или мягким мыльным раствором, если вы пытаетесь удалить более сложные вещества. Чистые радиаторы намного эффективнее грязных, и если потратить время на то, чтобы стереть грязь, вы со временем сэкономите деньги.

Основы водяных (водяных) радиаторов

Основы радиаторов горячей воды

Гидравлическое тепло — один из самых эффективных способов обогрева здания.Он хорошо управляем, бесшумен и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.

Детали радиатора горячей воды (гидроника)

Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран. При первоначальном заполнении воздух выпускается через спускной клапан, чтобы гарантировать, что радиатор полностью заполнен водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком неисправности в системе).

Регулирующий клапан пропускает воду в радиатор. Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Запорный экран используется для балансировки системы путем контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку. Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.

Все наши водяные радиаторы стандартно поставляются со спускным клапаном. У нас также есть сливные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.

Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.

Delta T, или влияние температуры воды на тепловую мощность радиатора

Дельта T, или ∆T, относится к разнице температур воды, циркулирующей в системе центрального отопления, и температуры окружающей среды.Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.


Тепловая мощность радиатора пропорциональна температуре воды внутри него.


Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).

Подбор радиатора подходящего размера для вашего значения дельта Т

Наша тепловая мощность подтверждена независимой организацией BSRIA. Мы отображаем тепловую мощность при ∆T50 в качестве стандарта для европейского рынка и 170ºF для рынка США.
Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельта Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.

Delta T Поправочные коэффициенты
Delta T Поправочный коэффициент
75 ° 1.69
70 ° 1,55
65 ° 1,41
60 ° 1,27
55 ° 1,13
50 ° 1
45 ° 0,87
40 ° 0,75
35 ° 0,63
30 ° 0,51
25 ° 0.41
20 ° 0,3
15 ° 0,21
10 ° 0,12
5 ° 0,05

Радиаторы и тепловые насосы чугунные

Наземные и воздушные тепловые насосы являются чрезвычайно важной частью декарбонизации домашнего отопления, и мы ожидаем, что их использование будет расти. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, и это снижает мощность радиатора.

Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF). Это ∆T, равное 30º, а выходная мощность — половина того, что при ∆T50.


Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.


Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и улучшите защиту от сквозняков. Чтобы убедиться в правильности цифр, важно провести точный анализ потерь тепла.Повышенная изоляция означает, что требуется меньшее количество тепла.

Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы думаете. Кроме того, при более низких эксплуатационных расходах на тепловой насос срок окупаемости дополнительных радиаторов может составить всего год или два.

Пример из сельской местности Уэльса

Наше руководство «Как обогреть эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, в которой для обогрева загородной местности используется тепловой насос с воздушным источником тепла, и содержит советы по выбору радиаторов с тепловыми насосами правильного размера.

(PDF) Оценка тепловой эффективности панельных радиаторов с помощью анализа CFD

64

Скорость теплопередачи [Вт]

Теплопередача на основе энтальпии [Вт]

Общая скорость теплопередачи [Вт]

тепла скорость передачи одного модуля [Вт]

Число Рейнольдса

TBOE подача и возврат сверху и снизу на

на противоположных концах

TBSE подача и возврат сверху и снизу на стороне

на одном конце

TS Турецкий стандарт

Ti температура на впускной стороне [K]

До температуры на выпускной стороне [K]

V Скорость жидкости на входе [м / с]

Греческие символы

∆T разность температур между впуском

и выпускной стороной [K]

µ динамическая вязкость [Па.с, кг / мс]

ρ плотность [кг / м3]

Индексы

i состояние на входе

o состояние на выходе

ВВЕДЕНИЕ

Панельные радиаторы — наиболее широко используемые системы центрального отопления

излучатели для наибольшего нагрева дома и офисы в Европе.

Панельные радиаторы

пользуются большим спросом из-за их компактной конструкции и меньшего количества места. 80% от

тепла от радиаторов приходится на естественную конвекцию, 20% от

тепла от радиаторов приходится на излучение.Хотя радиаторы

известны как радиаторы, большая часть их мощности составляет

за счет естественной конвекции [3]. Панельные радиаторы

имеют элегантный дизайн, легкие, дешевые и занимают меньше места, поэтому они

широко используются в домах и офисах. Радиаторы

представляют собой комбинацию каналов циркуляции воды и высоких конвекторов

, которые привариваются непосредственно к этим панелям. Все панельные радиаторы

излучают комбинацию лучистого и

конвективного тепла в комнату, когда горячая вода течет через

их.Помимо этой фундаментальной функции, существует практически неограниченный

разнообразных форм, размеров, цветов и художественных тем

.

Целью данного исследования является то, что в Турции существует множество производителей панельных радиаторов

, но их конструкции радиаторов

очень похожи, и благодаря этой схожей конструкции

, радиаторы, которые были изготовлены различными производителями

, имеют очень близкие значения теплового КПД

и удельного нагрева для удельного веса радиатора

.В нашем исследовании CFD-анализ существующего панельного радиатора

будет выполнен с коммерческим CFD-кодом

STAR-CCM + с различными способами соединения в трехмерном пространстве

. Числовой тепловой КПД будет получен

значений, которые будут сравниваться с данными

каталожными значениями. В литературе недостаточно 3-D числового исследования

о панельных радиаторах.

МАТЕРИАЛ И МЕТОДЫ

Панельный радиатор был нарисован с помощью программы CAD

по оригинальным измерениям схемы

PCCP (панель-конвектор-конвектор-панель)

панельного радиатора.PCCP, стальная панель типа 22

Радиатор

используется в данном численном исследовании. Тепловая мощность стального панельного радиатора

была измерена в соответствии с

EN 442 в аккредитованной лаборатории [6]. Соединение

стальных панельных радиаторов типа «верх-низ-противоположный»

торцевой, верх-низ-одинаковый конец. Наружная панель представляет собой пластину формы

с горизонтальными и вертикальными углублениями. В

с целью повышения эффективности нагрева некоторые типы радиаторов

снабжены конвекторной пластиной, приваренной к

вертикальным водотокам панели.Панель изготовлена ​​из двух штампованных стальных листов

, сваренных между собой швом

по периметру и точечной сваркой в ​​местах углублений

. Поскольку панельный радиатор симметричный,

половина геометрии может быть использована для численного исследования.

Длина 500 мм, высота 600 мм и ширина 105 мм — это размеры половины панельного радиатора

. Габаритные размеры конвектора: 150 мм —

высота

, длина 473,5 мм.

Первые четыре и последние четыре конвектора меньше средних

, чтобы избежать трудностей при установке переходов Т-

. Панели и конвекторы изготовлены из стального листа.

Водопроводные каналы имеют толщину 1,1 мм, панельный радиатор

шаг 25 мм. Конвекторы имеют толщину 0,5 мм и

на высоте 37 мм от основания. Ширина одной панели

12 мм соответственно.

Предварительная обработка

Это численное исследование основано на бытовом радиаторе

, который соответствует стандарту TS EN442.Половина из

геометрии была использована для численного исследования из-за симметричной структуры

геометрии панельного радиатора, а

, затем нарисованная геометрия была импортирована в STAR-CCM +.

Границы, которые принадлежат как жидкости, так и твердому телу, были преобразованы

в интерфейс, а интерфейсы

обеспечивают связь между границами во время моделирования.

Настройка и процесс анализа. Интерфейс обеспечивает контакт

интерфейса для передачи тепла между жидко-твердыми областями так.

Интерфейс позволяет обмениваться массой и энергией

между жидкими и твердыми областями. Поверхностный корректор

используется для повторной триангуляции существующей поверхности, чтобы

улучшить общее качество поверхности и оптимизировать его

для моделей объемной сетки. Сетка призменного слоя — это

, состоящая из ортогональных призматических ячеек, которые обычно

находятся рядом с границами стен в объемной сетке.

Тетраэдрические сетки обеспечивают эффективное и простое решение

для сложных задач создания сеток. Сетка

Размеры

геометрии панельного радиатора приведены в Таблице 1.

Панельный радиатор с подключением TBOE был застроен

с использованием четырехгранной объемной модели, а также были выбраны

поверхностная сетка и сетка призматического слоя.

На рисунке 1 показан тип сетки и плотность сетки

внешней стороны геометрии панельного радиатора.На рисунке 2

показан тип сетки и плотность сетки потока жидкости

части панельного радиатора.

Жилой — Гидравлический — Специальные радиаторы

Как определить расход

Скорость потока через радиатор Runtal (или серию радиаторов) зависит от длины радиатора (или общей длины серии радиаторов), а также расчетной температуры воды на входе (EWT) и расчетной температуры воды на выходе (LWT) .

Дизайнер выбирает дизайн EWT и LWT.Например, он может выбрать 170 ° F в качестве EWT и 150 ° F в качестве LWT. Средняя точка между этими двумя температурами называется средней температурой воды (AWT), и в этом примере AWT составляет 160 ° F.

Графики теплопроизводительности Runtal основаны на теплопроизводительности на фут радиатора на основе выбранной проектировщиком AWT, и эта теплопроизводительность на фут выражается в единицах BTUH / FT при заданном AWT. Требуемый расход (галлонов в минуту) рассчитывается следующим образом:

Расход = (теплопроизводительность / опора X длина радиатора)

DT –LWT) X 500]

(EWT — LWT) обычно упоминается как «Дельта T» или «DT».

Следовательно, наша формула расхода становится:

галлонов в минуту = (BTUH / FT X FT радиатора) DT (DT X 500)

В качестве примера предположим, что нашему проектировщику требуется мощность 445 БТЕЧ / фут на длине стены
10′-0 дюймов, и он выбрал расчетную температуру воды как EWT = 170 ° F и LWT = 150 ° F. Это означает, что наш AWT составляет 160 ° F. Глядя на диаграмму теплопроизводительности радиатора Runtal типа «R», мы видим, что радиатор R-4 дает нам требуемые 445 BTUH / FT при 160 ° F AWT. Следовательно, требуемый расход для радиатора R-4 длиной 10′-0 ″ составляет:

галлонов в минуту = (445 BTUH / FT X 10 футов) DT (20 ° F DT X 500) = 0.445 галлонов в минуту

Обратите внимание, что существуют различные комбинации EWT и LWT, которые могут привести к одному и тому же AWT. В нашем примере выше, например, 180 ° F EWT и 140 ° F LWT приводят к одному и тому же AWT 160 ° F. Благодаря уникальной конструкции плоской водяной трубы Runtal возможны перепады температуры до 60 ° F, не беспокоясь о том, что скорость потока слишком мала для теплопередачи (см. Раздел «Советы по проектированию» для получения дополнительной информации).

Что касается максимального расхода для радиаторов Runtal, мы рекомендуем не более 1.5 галлонов в минуту на водяную трубку. Для нашего примера с R-4 выше это будет означать максимальную скорость потока 6 галлонов в минуту для радиатора с противоположным концом или 3 галлона в минуту для радиатора с таким же концом (см. Раздел «Советы по проектированию» для получения дополнительной информации).

Справочник по радиаторам | Hometree

Радиаторы

служат вашим основным источником тепла, регулируя температуру в вашем доме. При выборе радиатора вы должны учитывать широкий спектр факторов, а также широкий выбор различных конструкций, типов и стилей, доступных сейчас на рынке.В Hometree мы составили краткое, но исчерпывающее руководство, которое поможет вам выбрать правильный радиатор и направит вас на путь к подходящей и энергоэффективной покупке.

Как рассчитать нужный размер радиатора

Лучшее место для начала выбора радиатора — это вычислить мощность в БТЕ, необходимую для обогрева помещения, которое вы планируете отапливать. Расчет радиаторов для выбранной комнаты основан на тепловой мощности, измеренной с использованием БТЕ / ч (британских тепловых единиц в час), которая рассчитывается с использованием объема комнаты и с учетом любых возможных потерь тепла в этой комнате.Сначала рассчитайте объем помещения по следующей формуле:

Длина помещения (м) x Ширина помещения (м) x Высота помещения (м) = Объем помещения (м3)

На втором этапе вы умножаете объем комнаты на 153. Результатом является выходная мощность в БТЕ, необходимая для обогрева комнаты.

Однако, как упоминалось ранее, есть несколько факторов, которые играют роль в увеличении или уменьшении требуемого выхода BTU.Например, если ваш дом не изолирован, вам потребуется радиатор с немного большей выходной мощностью BTU. См. Подробную информацию в таблице ниже и соответствующим образом отрегулируйте выход BTU.

Термин «радиаторы» вводит в заблуждение, особенно потому, что они выделяют намного больше тепла. Большинство радиаторов выделяют около 80% тепла за счет конвекции, а 20% — за счет излучения. Радиаторы работают, когда воздух вводится через нижнюю часть радиатора и над конвекционными ребрами, заставляя атомы в воздухе вибрировать и создавать тепловую энергию.Конвекционные токи образуются постоянно, когда воздух над радиатором нагревается, а затем охлаждается. Создаваемые при этом токи перемещают тепло по комнате.

Обычно лучшее место для установки радиатора — под окном, так как холодный воздух будет выталкивать больше горячего воздуха в комнату за счет теплопроводности. Причина выбора места под окном заключается в том, что это, как правило, самая холодная часть комнаты, если только ваши окна не имеют двойного остекления.

Виды радиаторов

Что касается типов радиаторов, у вас обычно есть выбор между обычными повседневными радиаторами или конвекторным радиатором (если вам нужна помощь в выборе радиатора, ознакомьтесь с нашим руководством здесь). В обычных радиаторах горячая вода течет сверху вниз через компоненты, которые сделаны из различных металлов. Однако в конвекторных радиаторах горячая вода циркулирует по трубе, окруженной небольшими ребрами, каждое из которых усиливает контакт с окружающим воздухом и, следовательно, усиливает теплообмен между радиатором и окружающим воздухом.Преимущество выбора конвекторного радиатора заключается в том, что вы можете выбрать меньшую модель, чем если бы вы выбирали обычный радиатор, который требует большей площади поверхности и, следовательно, занимает больше места.

Переходя к более техническим терминам, вы могли или не могли встретить следующие названия радиаторов: P1, K1, P + и так далее. При выборе радиатора и принимая во внимание ваши расчеты, вам может потребоваться взглянуть на одинарные или двойные панельные радиаторы, а также на то, имеют ли они определенное количество конвекционных ребер.Ниже приводится краткое руководство по каждому типу радиаторов и их предложениям:

Панели радиаторов — это просто «резервуары», наполненные горячей водой для отвода тепла в вашу комнату. Чем больше панелей, тем больше тепла они излучают (если площадь поверхности такая же, как у однопанельного радиатора). Решение инвестировать в одну, две или даже три панели может быть основано на ряде факторов, хотя часто определяющим фактором является пространство.

В дополнение к панелям ребра конвектора представляют собой зигзагообразные металлические полосы, расположенные за одной радиаторной панелью или между двумя радиаторными панелями. Они были введены в повседневные радиаторы как средство для выделения большего количества тепла, поступающего от резервуара главной панели и проводимого через эти ребра. Что касается однопанельных радиаторов, то без этих конвекционных ребер они не будут выделять столько тепла, как радиаторы с конвекционными ребрами. Ниже представлен графический обзор различных типов радиаторов:

Конструкция, материалы и эффективность радиаторов

Материал радиатора определяет, насколько быстро радиатор может нагреваться и охлаждаться, в то время как различные металлы и покрытия могут излучать больше или меньше тепла.Вот краткое описание каждого материала радиатора:

  • Чугунные радиаторы появились раньше современных теплоизоляционных материалов и предлагают «викторианский» вид. Если радиатор изготовлен из чугуна, он будет нагреваться намного дольше и остыть. Если вы предпочитаете старый, более объемный викторианский вид, то для этого дизайна доступны версии из нержавеющей стали.
  • Низкоуглеродистая сталь — наиболее распространенный материал, используемый для радиаторов по всей стране.Они недорогие, и вы найдете множество дизайнов, а также широкий выбор цветов. Низкоуглеродистая сталь — это золотая середина между другими материалами радиаторов, поскольку она нагревается и остывает с постоянной скоростью.
  • Нержавеющая сталь не ржавеет и будет долго сохранять тепло после того, как вы выключите отопление. Радиаторы из нержавеющей стали дороже и предлагают лучшее качество, чем другие типы радиаторов, упомянутые здесь.
  • Алюминий легкий и действует как сверхпроводник.Когда вы включаете отопление, радиатор практически сразу начинает обогревать ваш дом. Они также легкие и простые в установке (что снижает затраты на установку). Единственная проблема с алюминием заключается в том, что он быстро остывает после выключения отопления, что может быть не идеально зимой.
  • Когда дело доходит до отделки, обычный хромированный радиатор может быть менее эффективным и излучать меньше тепла из-за этого покрытия, которое обеспечивает изоляцию. Выбор правильного материала для радиатора опять же зависит от выходной мощности BTU, необходимой для вашей комнаты.

Несмотря на то, что некоторые радиаторы имеют разный уровень нагрева при прикосновении, для маленьких детей и домашних животных можно приобрести покрытие, которое также может быть разных цветов и стилей, подходящих для вашего дома. Однако также важно помнить, что с крышками вы также сталкиваетесь с проблемами, когда ваш радиатор работает менее эффективно из-за захваченного тепла. Это было бы то же самое, если бы у вас был диван или другая мебель перед радиатором.Вы также можете приобрести широкий ассортимент радиаторов LST (= низкая температура поверхности), которые обеспечивают превосходные тепловые характеристики, а также безопасность в домашних условиях и в критических с точки зрения безопасности условиях.

Благодаря постоянно расширяющемуся выбору и достижениям в области радиаторов, теперь вы можете просматривать широкий спектр дизайнерских радиаторов. Дизайнерские радиаторы бывают разных форм, размеров, стилей и внешнего вида, каждый из которых придает вашей комнате стильную и гладкую отделку, которая вписывается в ее планировку.Дизайн также может быть фактором при выборе подходящего радиатора, каждый дизайн и стиль продается по разным ценам от разных производителей.

Насколько энергоэффективным будет мой радиатор?

Чтобы ответить на этот вопрос, есть много способов обеспечить максимальную эффективность радиатора, предотвратить потери тепла и обеспечить отвод тепла максимально возможным. Например, вы можете установить листы фольги, которые приклеиваются к стене за радиатором, таким образом предотвращая выход тепла через соединенную стену.

Также важно регулярно удалять воздух из существующих радиаторов. Удаление воздуха — это процесс выпуска воздуха из радиатора, который со временем может привести к тому, что радиаторы перестают нагреваться равномерно и правильно. Даже если небольшое количество воздуха попадет в вашу систему центрального отопления через сеть, воздух начнет собираться в верхней части ваших радиаторов, что начнет снижать их нагревательную способность. Если вы хотите проверить свои радиаторы, подождите, пока включится отопление, пока ваш дом полностью не нагреется, а затем начните прощупывать каждый радиатор.Если вы заметили, что они нагревают только нижнюю часть радиатора, а в верхней части есть холодное пятно, вам нужно будет удалить воздух. Если вы обнаружите, что один из ваших радиаторов вообще не нагревается, возможно, вам придется полностью удалить воздух из него, чтобы он снова заработал. Регулярное удаление воздуха из радиаторов и проверка на наличие коррозии позволят держать систему отопления под контролем. Перейдите к нашему руководству по прокачке, чтобы узнать больше о прокачке радиаторов.

Отсутствие засоров в радиаторе приведет к сокращению потребления энергии для производства тепла в доме.Если кровотечение не помогло, следующим вариантом может быть промывка радиаторов под давлением. Промывка с электроприводом проводится профессионалами и включает в себя очистку вашей системы центрального отопления от любого шлама и мусора, накопившихся за несколько лет. Это стоит сделать, так как ваш котел может работать больше, чем нужно, и вы обнаружите, что после этого ваш дом будет отапливаться более эффективно. Powerflush — более сложная процедура и обычно стоит несколько сотен фунтов. Вы должны знать, что старые радиаторы могут быть не в состоянии выдерживать интенсивное давление и поток воды от промывки, что в конечном итоге может привести к их утечке.

После механической промывки ваш инженер может порекомендовать новый магнитный фильтр (или установить его), чтобы замедлить накопление мусора и осадка. Они также добавят антикоррозийную жидкость в уже очищенную воду, чтобы предотвратить образование ржавчины или коррозии на любых трубопроводах. Для получения дополнительной информации о том, как работает Powerflush, щелкните здесь.

Какие радиаторные клапаны мне понадобятся?

Ручной клапан — Ручной клапан является самым простым в использовании из всех других типов клапанов.Все, что вам нужно сделать, это повернуть крышку рукой, и она изменит поток горячей воды в радиатор, как если бы вы открывали или закрывали кран. Ручные клапаны, как правило, намного меньше, чем TRV, а также намного проще.

TRV — Термостатические клапаны (также известные как TRV) по конструкции схожи с ручными клапанами с ключевым отличием в том, что они оснащены датчиком температуры. Хотя датчик может показаться довольно высокотехнологичным (если у вас еще нет или вы не собираетесь покупать электронную версию), в TRV обычно есть немного воска или жидкости, которая реагирует на температуру окружающего воздуха и регулирует мощность радиатора.Таким образом, TRV предоставит вам базовый контроль, необходимый для начала экономии энергии.

Запорный клапан — Запорные клапаны входят в комплект поставки клапана, чтобы регулировать поток воды, выходящей из радиатора. Этот тип клапана используется для балансировки вашей системы и гарантирует, что все ваши радиаторы нагреваются с одинаковой скоростью. Итак, когда вы покупаете пару клапанов, один из них будет замком.

Если вы хотите узнать больше о радиаторных клапанах, ознакомьтесь с нашим руководством здесь.

Калькулятор потерь тепла

| Котельная компания США

Окна / двери H.M.
Одиночный 67
с одинарной изоляцией 41
Буря 34
Двойная изоляция 30
Стенка H.М.
Без изоляции 15
2 дюйма 6
4 дюйма 5
6 дюймов 4
Потолок H.M.
3 дюйма 5
6 дюймов 4
9 дюймов 3
10 дюймов 2
Этаж H.М.
3 дюйма 5
6 дюймов 4
9 дюймов 3
10 дюймов 2
Проникновение H.M.
1 1/2 воздухообмен 1,61
1 Воздухозаборник 1,07
3/4 воздухообмен 0.81
Окна /
Двери
H.M. Стена H.M. Потолок H.M. Этаж H.M. проникновение H.M.
Одиночный 67 Без изоляции 15 3 дюйма 5 Без изоляции 4 1 1/2 воздухообмен 1.61
с одинарной изоляцией 41 2 дюйма 6

6 дюймов

4 Свес 3 « 5 1 Воздухозаборник 1,07
Буря 34 4 дюйма 5

9 дюймов

3 Свес 6 « 3 3/4 Воздуха 0.81
Двойная изоляция 30 6 дюймов 4

10 дюймов

2 Свес 9 « 2

Расчет потерь тепла Приложение: Отлично подходит для определения потерь тепла в здании в целом.

Этот расчет поможет определить размер котла для дома.

Это должно использоваться в качестве оценки. Перед установкой нового котла необходимо предоставить подробную информацию о тепловых потерях.

* Множители нагрева (H.M.) BTU / Hr на основе
разницы температур 60 градусов F (T.D.)

Процедура

  1. Измерьте общую длину всех внешних стен дома. Рассчитайте общую площадь стены, умножив общую длину на высоту стен.
  2. Измерьте площадь окна и двери. Выберите подходящий H.M.
  3. Записать чистую площадь стены = (общая площадь стены минус площадь двери и окна) выберите правильный формат H.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
