Свайно монолитный фундамент: Свайно монолитный фундамент — Фундамент своими руками

Содержание

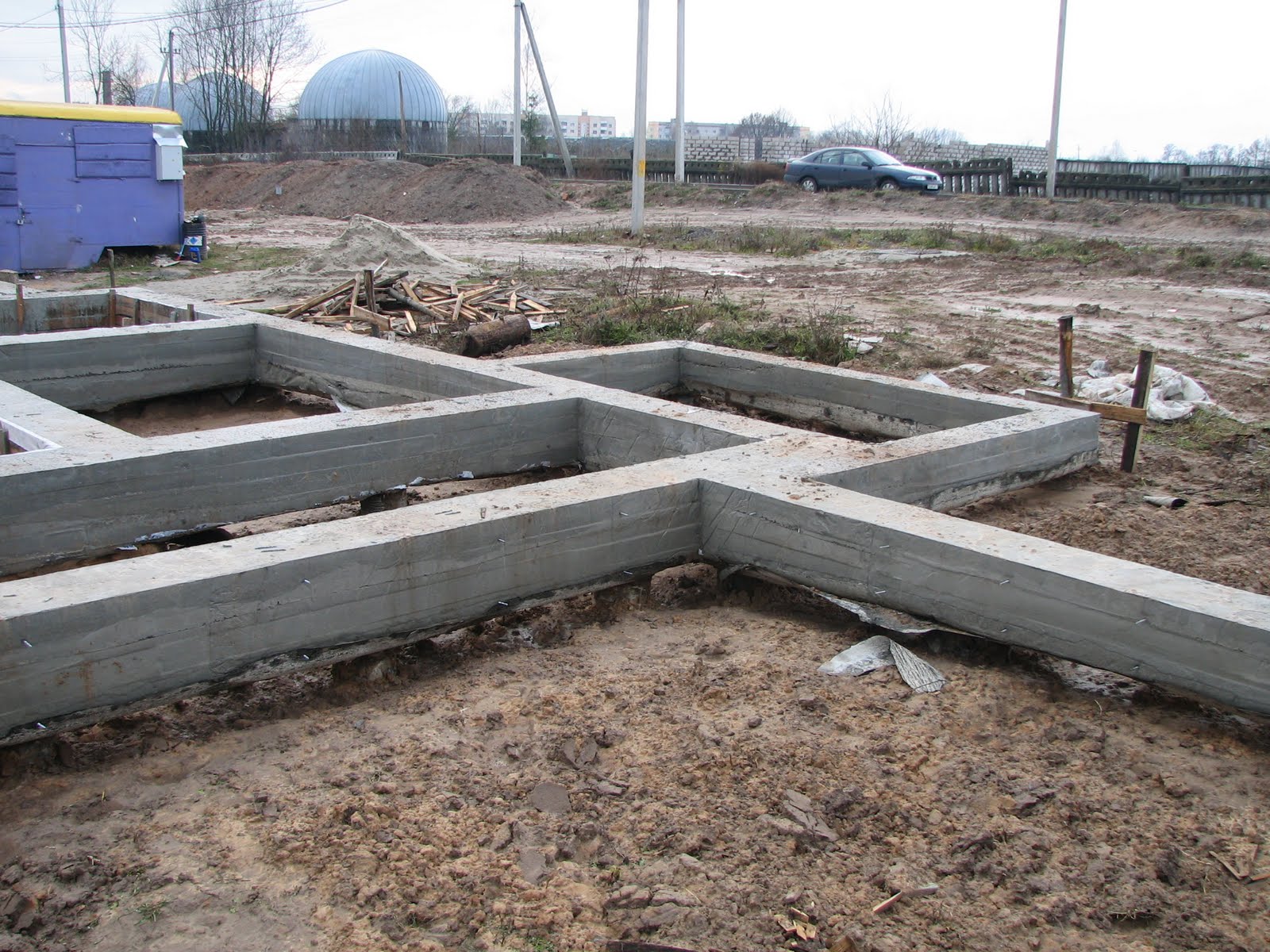

монолитный ростверк + ленточный фундамент

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня — свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

  • Одиночный – когда сваи находится каждая под своей опорой.
  • Ленточный – когда они равномерно расположены по всему периметру бани.
  • В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
  • Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
  • В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

  • Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
  • Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.
  • Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.
  • Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

  • Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

Фундамент столбчатый на сваях: монолитный свайно-растверковый

Свайно-столбчатый фундамент – один из самых популярных видов основания, используемых в частном строительстве. Благодаря экономности используемых средств, прочности и наличию ростверка,  а также возможности справиться с работами самостоятельно, пользователи отдают предпочтение именно этой технологии. Однако нужно учитывать серьезные трудовые и временные затраты, кроме того, знать все нюансы технологического процесса обустройства.

Столбчатый фундамент: определение, типы

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

  • монолитный железобетон;
  • полнотелых кирпичей;
  • бетона тяжелых марок;
  • бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

Рекомендуем к прочтению:

  1. предотвращения подвижек горизонтальных столбовых свай;
  2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Важно! Ростверковый монолитный тип основания на сваях рекомендован для строительства зданий из материалов штучного порядка: кирпича, блоков.

Для строительства применяются два типа: с высоким или низким ростверком.

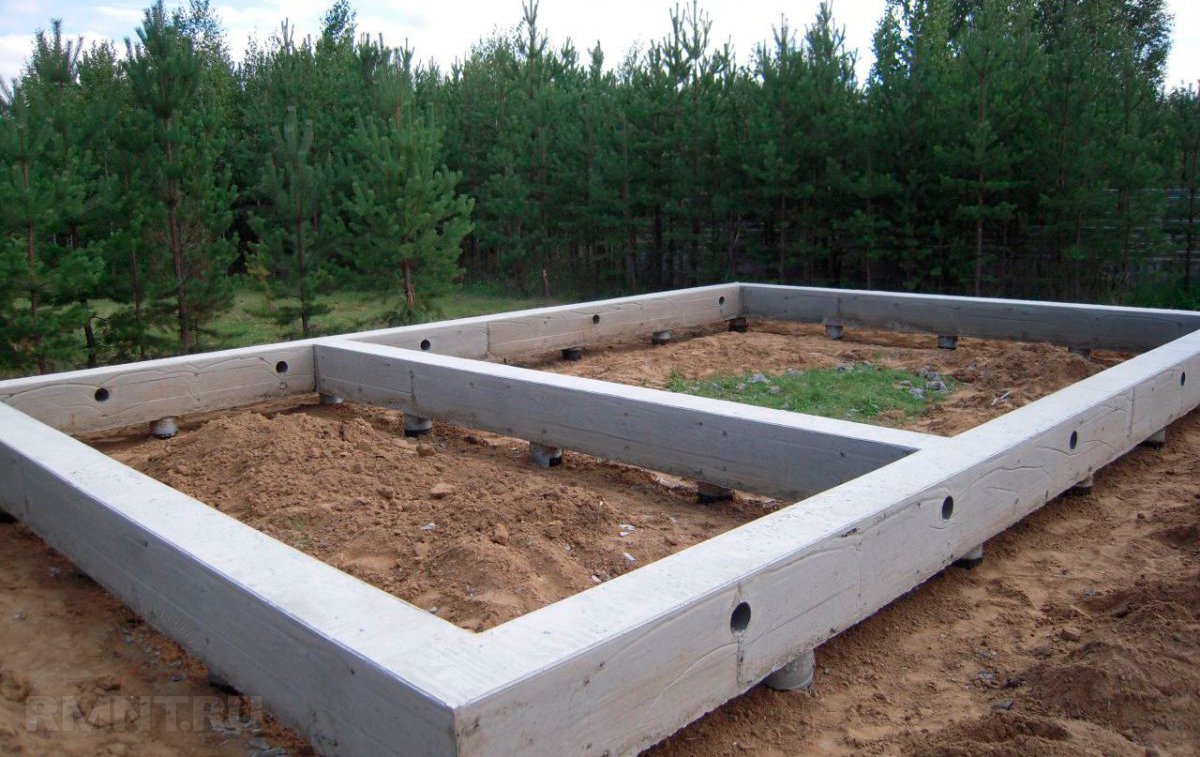

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

  1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
  2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
  3. Выполняется основание для опалубки. Делать это можно двумя способами:
  • если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
  • если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

Совет! Беря в качестве основания песок, его необходимо чем-то покрывать, например, пленкой, в которой есть прорези под столбы. В противном случае цементное молочко пропитает песок вместо того, чтобы оставаться в бетонной смеси и придавать нужную прочность. Кроме того, песчаный бруствер, пропитанный цементным молоком, плохо подвергается разрушению, и убрать его будет сложнее.

  1. При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.
  2. После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

Важно! Арматура сечения более 14 мм не рекомендуется, так как такие пруты хуже работают в связке с бетонными смесями.

  1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Рекомендуем к прочтению:

Важно! Отмостка никоим образом не должна иметь жесткую связку с ростверком, а наоборот, оставлять достаточно места для смещения относительно ростверкового монолита (вверх-вниз) при проявлении морозного пучения грунта.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Важно! Чтобы предотвратить подсос влаги из грунта, свайный фундамент нужно гидроизолировать. Подходит обмазочная битумная мастика, рулонные материалы или можно использовать комбинацию способов. При этом изоляция столбов показана при использовании свай из железа. Бетонные столбы влаги не боятся, как и бутовые, а вот кирпичные столбовые сваи лучше сразу делать только на сухих грунтах. Можно попробовать пропитать кирпич специальным составом, но стоит это довольно дорого, намного дешевле изначально определить влажность грунтов и отказаться от кирпича, если насыщенность почвы водой выше среднего уровня.

Преимущества и недостатки основания

что это такое, его особенности, виды и тонкости изготовления

Монолитный фундамент: что это такое, его особенности, виды и тонкости изготовления

Фундамент – это основание дома. Именно на него возлагается вся ответственность за длительный срок эксплуатации строения и на него ложится вся нагрузка от дома. Он просто обязан справляться со всеми силовыми воздействиями, а чтобы он мог это делать в полной мере, он должен быть монолитным. Что такое монолит? Ответ на этот вопрос заложен в самом понятии «монолитный фундамент» – моно, то есть один, в том смысле, что залит за один раз. В результате такого подхода к делу получается цельное основание дома, не имеющее ни одного элемента ненадежности, который мог бы дать трещину. О таком фундаменте и пойдет разговор в данной статье, в которой мы разберемся с его разновидностями и особенностями самостоятельного изготовления.

Монолитный фундамент своими руками фото



Монолитный фундамент: преимущества и недостатки

Как и любая вещь, созданная человеком, железобетонный монолитный фундамент имеет свои преимущества и недостатки – чем существеннее первые и менее значительны вторые, тем лучше оказывается вещь (или в данном случае технология) и тем интенсивнее она используется человеком. То, что монолитный фундамент во всех своих разновидностях применяется при строительстве практически всех типов зданий, как раз и говорит о его уникальности и высоких технических характеристиках. Преимуществ у него хоть отбавляй, но именно к значительным, самым главным достоинствам можно отнести следующие моменты.

  1. Как вы уже поняли, самым главным существенным достоинством монолитного фундамента являются его высокие характеристики – в частности прочность и способность выдерживать большие нагрузки. Все остальные достоинства вытекают именно из этого фактора.
  2. Широкая область применения, которая обусловлена тем, что бетон позволяет придать фундаменту любую форму. Именно по этой причине из данного материала по технологии монолитного литья можно создать практически любой известный на сегодняшний день тип основания для дома.

    Монолитный фундамент фото

В принципе, это и все. Если вы считаете, что этого мало, вы глубоко заблуждаетесь – именно благодаря этим качествам бетонный монолитный фундамент получил такое широкое распространение. Только его цельная и неделимая конструкция позволяет ему выдерживать вес дома длительное время. А как же недостатки? Без них тоже не обходится, но они меркнут по сравнению с этими двумя вескими преимуществами. К ним можно отнести следующие моменты.

  1. Самое главное заключается в том, что на сооружение такого основания дома понадобится затратить массу усилий – это довольно трудоемкий процесс, состоящий из массы этапов, каждый из которых нельзя назвать простым.
  2. Из первого недостатка, если его, конечно, можно назвать таковым, вытекает следующий момент – высокая стоимость. Недешево обходятся материалы и немалых денег стоит монтаж монолитного фундамента.

В целом, расчеты специалистов показывают, что такие колоссальные, по мнению многих людей, затраты вполне оправдываются – дома, возведенные на монолитном основании, при условии правильного расчета и полного соблюдения технологии его изготовления, способны служить более века. А сам по себе бетон в первые полвека только набирает свою полную прочность.

Типы монолитных фундаментов: виды и их особенности

Как и говорилось выше, с помощью бетона по методу монолитного литья можно возвести практически любой тип фундамента, известный современному человеку. Некоторые из них применяются довольно  часто, а другие редко. Ознакомимся подробнее с наиболее распространенными разновидностями монолитных фундаментов.

  1. Ленточный монолитный фундамент. Это, пожалуй, самый распространенный тип монолитного фундамента. Его отличительная особенность заключается в том, что бетонное основание дома заливается только под его несущими стенами. Среди его преимуществ можно выделить экономичность, возможность создания цокольного этажа или подвального помещения и, естественно, высокие технические характеристики. Среди недостатков можно отметить тот факт, что возвести такой фундамент можно далеко не на каждом типе грунта – для сильно подверженных сезонным подвижкам грунтов он не подойдет.

    Монолитный ленточный фундамент фото

  2. Плитный монолитный фундамент. Это большая бетонная плита, простирающаяся под всем строением – не важно, стоит на ней стена или нет. Это монолитная бетонная подушка, которая на почве работает как плот на реке – непотопляемый фундамент, который отлично подходит для рыхлых и подвижных грунтов. Единственным недостатком такого основания дома можно назвать высокую стоимость – для его создания понадобится очень много арматуры и бетона. Если говорить о преимуществах, то здесь можно выделить полную изолированность дома от почвы, которую создает бетонная плита.
  3. Столбчатый монолитный фундамент. Монолитные столбики, которые погружены одной своей частью в почву – такой фундамент даже монолитным можно назвать с натяжкой, если на эти столбики не установить еще сверху ленточное основание. Некоторое подобие армопояса – такой фундамент также не сможет нести большие нагрузки, так как столбики будут просто погружаться в почву под весом строения. Этот фундамент целесообразно использовать для строений малого веса.

    Столбчатый монолитный фундамент фото

  4. Свайный монолитный фундамент. Назвать его таковым можно только в том случае, когда он залит вместе с ленточным фундаментом. Суть такой конструкции сводится к тому, что сваи, заглубленные до прочных пород в почве, служат в качестве опор, которым попросту некуда больше опускаться. Чтобы равномерно распределить нагрузку от здания по всем сваям, их стягивают единым монолитным поясом из железобетона, который является ничем иным, как ленточным фундаментом. Используется такое основание исключительно при строительстве тяжелых многоэтажных зданий.

Как видите, говорить о том, какой тип монолитного фундамента лучше, а какой хуже, как минимум будет неправильно – каждая из его разновидностей просто имеет различное назначение и используется согласно своим характеристикам.

Устройство монолитного фундамента: этапы и нюансы работ

Любой монолитный фундамент изготавливается в пять основных этапов работ, каждый из которых имеет свои особенности. Подходя к решению вопроса, как сделать монолитный фундамент своими руками, их знать просто обязательно. Если не считать сложные инженерные расчеты, которые должны предшествовать непосредственному строительству основания дома, все работы, связанные с его изготовлением, можно представить в виде следующей последовательности работ.

  1. Земляные работы – разметка фундамента, копка котлована и уплотнение грунта с помощью песка. Не стоит недооценивать важность этого этапа работ – отношение к нему вроде «бери больше – кидай дальше» будет здесь в корне неправильным. На данном этапе задается и ориентация дома в пространстве, и глубина монолитного фундамента, которая должна быть меньше уровня промерзания почвы, и даже создаются удобства для дальнейших работ. В целом, этап этот не сложный, но, повторюсь снова, недооценивать его не стоит.

    Монтаж монолитного фундамента фото

  2. Установка опалубки. Вся проблема данного этапа работ заключается в том, что для его осуществления понадобится масса материала, который в дальнейшем может оказаться невостребованным. Как правило, дляизготовления опалубки фундамента используется либо древесина (доска), либо металлические щиты. Если речь идет об одноразовом использовании опалубки, то имеет смысл задуматься над ее арендой – изготавливать такие вещи дорого и нецелесообразно, если, конечно, вы не планируете сами сдавать ее в аренду после использования.
  3. Изготовление армирующего каркаса. Как ни странно это может звучать, каркас из арматуры тоже рассчитывается на стадии проектных работ – следует понимать, что именно от него в большей части зависят характеристики любых железобетонных конструкций. Каркас из арматуры распределяет нагрузку от постройки равномерно по всему фундаменту – именно он обеспечивает его прочность, надежность и способность выдерживать нагрузки и прочие воздействия. Также следует понимать и важность способа сборки армирующего каркаса – для фундамента арматура не сваривается посредством сварки. Такой подход к делу ее изготовления придает излишнюю прочность, которая приводит к хрупкости конструкции – фундамент со сварным каркасом очень легко трескается от нагрузок. Этот его элемент увязывается проволокой.
  4. Бетонирование. Здесь нюансов немного – если конкретизировать, то всего три. Во-первых, сам бетон: четкое соблюдение рецепта – один из факторов успеха и, главное, надежности фундамента дома. В этом отношении лучше довериться профессионалам – попросту говоря, купить готовый бетон. Во-вторых, в пользу приобретения готового бетона говорит и тот факт, что заливать монолитный фундамент нужно за один раз – если заливать вторую порцию бетона после того, как первая застынет, то это уже не будет монолитом. В-третьих, усадка бетона – осуществляется она глубинным вибратором и нужна для того, чтобы избавиться от пустот и воздуха внутри конструкции. Во всем остальном это довольно простое занятие, и участие человека в нем сводится к тому, чтобы направить бетон из «миксера» туда, куда нужно и удалить из него с помощью вибратора воздух, уплотнив тем самым раствор.

    Устройство монолитного фундамента фото

  5. Гидроизоляция. Производится уже после полного высыхания фундамента. Как она делается, вы можете прочитать в другой статье нашего сайта. Также в других статьях сайта вы сможете найти подробную информацию об изготовлении фундамента своими руками.

В принципе, это все, что можно сказать по поводу вопроса, как изготавливается монолитный фундамент? Можно, конечно, рассказать еще и о его расчете, но это отдельная тема, к тому же не из простых. Люди годами учатся, чтобы понять ее – в общем, в одной статье рассказать обо всем не получится. Единственное, что здесь можно сказать, что при расчете данного элемента строения в учет берется масса факторов – и климат региона, и тип почвы, и вес здания, и даже его конструктивные особенности. В общем, хотите построить действительно надежный дом, который простоит как минимум столетие, этот вопрос лучше доверить специалистам.

Источник: http://stroisovety.org/

Нагрузки и применимость Hydrostaic

Трехсекционная коробчатая водопропускная труба, разработанная мной для NRCP

Последние несколько дней я потратил большую часть своего рабочего времени на изучение конструкций бетонных коробов.

Поскольку местная практика основана на британских кодексах, наиболее релевантный документ определяется как часть 2 и часть 4 Bs 5400. Дополнительные руководящие принципы представлены в BD 31/01.

В Приложении A к BD 31/01 показано множество диаграмм загружений, которые необходимо учитывать.Он включает следующие комбинации.

1.) Макс. Горизонтальные нагрузки с макс. вертикальные нагрузки (без тяги)
2.) Минимальная вертикальная нагрузка при макс. горизонтальные нагрузки (без тяги)
3.) Максимальная вертикальная нагрузка при минимальных горизонтальных нагрузках (без тяги)
4.) Тяга с макс. вертикальные нагрузки
5.) Тяга с мин. вертикальные нагрузки

Проверка устойчивости проводится следующим образом;

6.) Скольжение: мин. вертикальные нагрузки с плавучестью на фундаментную плиту. (основные временные нагрузки включены с мин.факторы, если необходимо, включают тяговые силы)

7.) Опора: максимальные вертикальные нагрузки с плавучестью на фундамент. Все нагрузки номинальные.

При всех вышеуказанных условиях необходимо учитывать, включать ли надбавку за временную нагрузку к обеим опорным стенкам или нет.

В первых пяти случаях нагружения BD 31 ничего не говорит о применимости гидростатического давления к стенам.

Однако в другом месте в п. 3.1.4 говорится: /// когда это необходимо, должны приниматься во внимание эффекты гидростатического давления и плавучести.Увеличение давления на тыльную сторону стен из-за гидростатического давления на глубине Z метров ниже уровня воды следует принять как 10Z (1-K) кН / м2 ///

См. Следующий рисунок, который я взял моя записная книжка и снята с моей мобильной камеры. он объясняет, как выводится этот 10Z (1-k).

Однако BD 31 не очень хорошо объясняет, как гидростатические силы действительно применимы в первых пяти загружениях.

Напротив, американские документы LRFD, которые в основном основаны на исследованиях Марстона по этому вопросу, содержат более подробную информацию по этому поводу.

Следующая картинка, взятая из руководящих принципов проектирования Департамента автомобильных дорог Канзаса, не требует пояснений.

Руководство Департамента транспорта штата Массачусетс LRFD предоставляет следующие рекомендации по случаям нагрузки;

1.) Максимальная вертикальная нагрузка на плиту настила и Макс. внешняя нагрузка на стену (DL max + вертикальное заземление max + грунтовое горизонтальное минимальное + гидростатическое max)

2.) Минимальная вертикальная нагрузка и максимальная нагрузка на внутреннюю стенку опоры (DL min + вертикальное расстояние от земли + минимальное расстояние от земли до максимума)

3 .) Максимальная вертикальная нагрузка и максимальная нагрузка во внутренней стенке абатмента (Dl max + Earth verticel max + Earth горизонталь max + временная нагрузка max)

Очевидно, что нет общего согласия между различными рекомендациями по проектированию для случаев нагружения и более конкретно от гидростатических нагрузок и подъемной силы / плавучести.

Я считаю, что гидростатическое давление становится критическим, когда внезапный выброс проходит через ствол, не позволяя уровню грунтовых вод подняться.Такое явление могло произойти в случае паводка вверх по течению или из-за разлива верхнего водохранилища.

Аналогичным образом, уровень воды может отличаться в две стороны из-за повышения уровня грунтовых вод, но поток в ручье находится на постоянном уровне. Я сомневаюсь, могло ли это случиться на самом деле?

В других случаях гидростатические силы уравновешены или оказывают незначительное влияние на общие эффекты.

конструкция 3-х элементной

Монолитное строительство | Ускоренное массовое строительство дома

Технология монолитного бетонного строительства с использованием алюминиевой опалубки — МЕТОДОЛОГИЯ СТРОИТЕЛЬСТВА ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА ЗАДВИЖКИ MIVAN:
Mivan Shuttering — это быстро развивающаяся технология строительства, которая обеспечивает прочность и долговечность здания за счет использования системы алюминиевой опалубки.

С растущим акцентом на доступные дома и жилье для всех, все больше внимания уделяется использованию новых и инновационных строительных технологий. Одной из таких технологий является опалубка Mivan, которая продвигается за ее способность способствовать массовой строительной деятельности.

Его использование продвигается в Индии для реализации самой амбициозной государственной программы — «Жилье для всех» к 2022 году.

Строительная техника

Установка стены Арматурная сталь — Армирование стен сталью используется для придания конструкции конструкции и поддержки бетона до тех пор, пока они не наберут половину необходимой прочности.Алюминиевая опалубка залита вокруг стальной сетки, которая изготавливается в заводских условиях и устанавливается непосредственно на строительной площадке.

Установка алюминиевой опалубки — вдоль стены из арматурной стали возводятся сборные стены размером с комнату и плиты перекрытия. Эти плиты из алюминиевого сплава изготовлены с высокой точностью и просты в обращении.В эти конструкции также интегрированы пространства для окон, воздуховодов, дверей и других элементов, таких как лестницы, фасадные панели, плиты чердаков (кухонные столешницы с несущими стенами) и чайджи. Опалубки соединяются между собой с помощью системы штифтов и клина, которые можно быстро демонтировать после того, как бетонная конструкция сделана для вертикальных поверхностей и даже для горизонтальных поверхностей с помощью систем немедленного подпора.

Заливка бетона — После заливки форм заливается высококачественный бетон, такой как бетон типа SCC, с хорошими и приемлемыми расходами, специально разработанный для богатой смеси.Этот бетон принимает форму и форму отливки, достигая ядра, и углы формы легко обрабатываются, которые позже удаляются, чтобы освободить место для конструкции, полностью сделанной из цементного бетона, поддерживаемой элементами армирования стен. Алюминиевые формы можно использовать повторно как минимум 250 раз, что приводит к минимуму отходов на строительной площадке.


Полученная структура аккуратная, гладкая и законченная. Имеет высокую устойчивость и не требует дополнительной штукатурки.В результате экономится время, силы и деньги.

Mivan Technology сокращает время строительства почти вдвое по сравнению с традиционными методами. Поскольку он имеет установленную процедуру, которую необходимо точно соблюдать, он сводит к минимуму потребность в квалифицированной рабочей силе и полностью исключает трудоемкие операции, такие как кладка и штукатурка ».

В структурном отношении эта технология делает здания более сейсмически устойчивыми и долговечными. Поскольку количество стыков меньше, утечки в здании меньше, а значит, обслуживание незначительно.

Конструкция Mivan отличается единообразием, стены и плиты имеют гладкую поверхность. Более того, эта технология позволяет уменьшить площадь ковра по сравнению с традиционными методами.

Использование опалубки Mivan
  • 3S — Система строительства — скорость, прочность, безопасность
  • Колонно-балочная конструкция исключена
  • Отливка стен и перекрытий за одну операцию
  • Специально разработанные, простые в обращении легкие предварительно спроектированные алюминиевые формы
  • Монтаж и монтаж части опалубки
  • Выполнение бетонирования стен и перекрытий вместе
Преимущества
  • Опалубка Mivan требует меньше труда
  • Повышенная сейсмостойкость
  • Повышенная прочность
  • Меньшее количество стыков и меньшие утечки
  • Поверхность ковра выше
  • Гладкая отделка стены и перекрытия
  • Единое качество строительства
  • Незначительное обслуживание
  • Более быстрое завершение
ОПОРЫ MIVAN, ИСПОЛЬЗУЕМЫЕ В НАШИХ ЗАВЕРШЕННЫХ И ТЕКУЩИХ ПРОЕКТАХ
Строительство доступного дома в деревне Валегерахалли 2-й и 4-й этапы в Кенгерихобли, Бангалор.
Клиент:
BDA
Номер домов:
752
Статус:
Завершен
Строительство ЖК 2БХК по ул.95 в деревне Канминеке, КенгериХобли, Южный Талук Бангалора, на основе единовременной выплаты под ключ на основе собственного проекта тендера в рамках системы двух гарантий (Фаза 2) и (Фаза 3), Бангалор.
Клиент:
BDA
Номер домов:
960
Статус:
Завершен
Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой «под ключ», на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-I), Бангалор.
Клиент:
BDA
Номер домов:
216
Статус:
Завершен

Свайный фундамент — проектирование и строительство свайного фундамента и факторы, влияющие на

Перейти к основному содержанию

Дополнительное меню

  • Насчет нас
  • Контактная информация
  • Дом

О гражданском строительстве

  • Дом

  • Гражданские ноты

    • Банкноты

      • Строительные материалы
      • Строительство зданий
      • Механика грунта
      • Геодезия и выравнивание
      • Ирригационная техника
      • Инженерия окружающей среды
      • Дорожное строительство
      • Инфраструктура
      • Строительная инженерия
    • Лабораторные заметки

      • Инженерная механика
      • Механика жидкости
      • Почвенные лабораторные эксперименты

Бетонные прессованные сваи | Мой ремонт фундамента

Почему некоторые подрядчики по ремонту фундамента используют бетонные цилиндры?

Бетонные прессованные сваи — самая популярная система для прокалывания в Северном Техасе, и ее распространение распространяется и на другие районы, такие как Оклахома-Сити, Канзас-Сити и Нэшвилл.Такая популярность объясняется несколькими факторами, которые выгодны подрядчикам, но не приносят пользы вашему дому. Называют ли они их бетонными прессованными сваями, бетонными цилиндрами или системой фиксации троса, все они очень похожи по своим ограничениям и эффективности.

Бетонная опора или секция сваи обычно представляет собой бетонный цилиндр диаметром шесть дюймов и высотой двенадцать дюймов. Секцию обычно вдавливают в землю с помощью дешевого домкрата для бутылок, который использует вес конструкции в качестве сопротивления.Большинство домов в Техасе и Оклахоме не очень тяжелые и позволяют вдавить в землю только три-четыре секции, прежде чем здание начнет подниматься. Эта малая глубина — только временное «решение» и не будет постоянно поддерживать ваш дом. Без проезда к коренным породам или очень твердой несущей поверхности (часто 15-25 футов глубиной) вы не можете ожидать, что система пирсинга навсегда решит проблемы оседания или оседания ваших домов.

Из-за небольшой глубины забивки бетонных прессованных свай многие из этих подрядчиков по ремонту фундаментов пытаются установить больше опор, чем было бы необходимо.Они даже регулируют количество рекомендуемых пирсов в зависимости от того, сколько их команда может установить в день. Часто пытаются продать от 15 до 20 бетонных опор.

Итак, если они не очень эффективны, почему так много подрядчиков по ремонту фундаментов их используют?

А теперь самое интересное. Эти сборные железобетонные цилиндрические секции можно купить менее чем за два доллара за штуку. Таким образом, если бы они продали двадцать «опор», и они могли бы проложить их только на четыре секции в глубину на опору, у подрядчика были бы затраты на материалы только примерно в 160 долларов.Им потребуются блоки и стальные прокладки, чтобы нарастить между верхом цилиндров и низом дома, так что это может добавить 20 долларов за опору или всего 400 долларов. Итак, теперь у нас есть в общей сложности 560 долларов за двадцать пирсов или 28 долларов за пирс.

Затем эти подрядчики взимают со своих клиентов от 350 до 700 долларов за каждую установленную бетонную прессованную сваю. Вот почему так много подрядчиков по ремонту фундаментов используют эти системы — высокая рентабельность. Не потому, что они работают. Не для того, чтобы навсегда решить вашу проблему.Они используют их, потому что для них требуется очень мало оборудования и они приносят большую прибыль.

Какое решение?

Так что же делать? Одно из постоянных решений — стальные опоры-толкатели. Хотя изначально это звучит как очень похожая система, есть некоторые существенные различия, которые позволяют этим системам обеспечивать поддержку фундамента на протяжении всего срока службы. Инженеры спроектировали толкающие опоры из высококачественной стали, чтобы обеспечить максимальную поддержку, максимальный срок службы и неограниченную регулируемость. Эти системы используют 42-дюймовые высокопрочные оцинкованные секции опоры, приводной цилиндр 35-40 тонн, приводную стойку инженерной конструкции и коллекторную систему, которая обеспечивает точную стабилизацию или подъем.

Лучшие системы стальных толкающих опор направляют свои высокопрочные трубы прямо к скале или несущему слою, который доказал свою способность поддерживать ваш дом.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
