Буронабивные сваи или винтовые — что лучше?

Сегодня для строительства различных по назначению зданий часто используют свайные фундаменты. Их главное достоинство заключается в возможности создания надежного основания практически на любом грунте, на сыпучих почвах, на участках рядом с водоемами и со сложным рельефом.

Существует несколько видов свайных фундаментов, но самые востребованные – винтовой и буронабивной. Учитывая схожесть их конструкции, собственники часто не знают что выбрать, буронабивные сваи или винтовые, что лучше, какие подойдут для строительства, с учетом индивидуальных особенностей участка и будущего строения.

Характеристики буронабивных опор

БНС по сути не являются сваями, это застывшие бетонные опоры, изготавливаемые обычно прямо на стройплощадке. Обустройство фундамента с их помощью предполагает разработку проектной документации, в соответствии с которой на участке буровыми установками делают скважины глубиной от 2-3 до 15 метров.

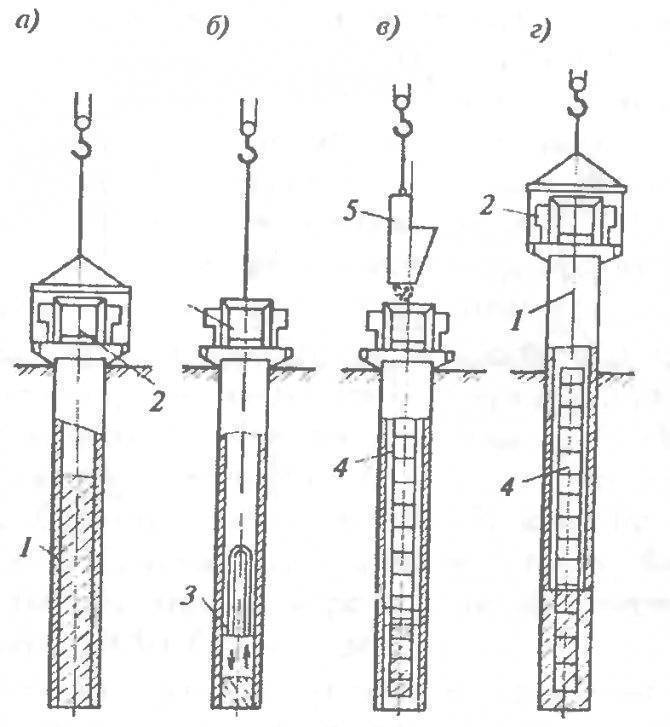

Низ подготовленной шахты заполняется щебнем, затем в них погружают обсадные трубы или полиэтилен, заполняют арматурой диаметром до 15 мм. После этого каждую скважину заливают бетонным раствором и уплотняют его, выталкивая воздушные пузырьки.

К достоинствам БНС относят:

  • Высокую несущую способность. Они могут выдерживать намного большую нагрузку, чем винтовые опоры.
  • Возможность самостоятельного выбора диаметра. Собственник сам решает, на каких именно сваях будет стоять его дом. Ограничений в их диаметре не существует.
  • Устойчивость. Бетонным конструкциям не страшны внешние воздействия, они защищены от коррозийных процессов, а потому долго сохраняют исходные технические характеристики.

Недостатков у буронабивных свай тоже достаточно. Главные из них – это высокая стоимость и трудозатратность необходимых строительных работ. Кроме того, чтобы продолжить возведение здания придется ждать полного застывания бетонного раствора, что может продолжаться в течение 3-4 недель.

Винтовые опорные конструкции

Винтовая опора – это полая труба, на конце которой располагается наконечник с лопастями, обеспечивающими возможность быстрого закручивания изделия в землю на расчетную глубину. Преимущества свай:

  • Простейший монтаж. Создать фундамент для строительства с их помощью можно самостоятельно, трубы легко завинчиваются в землю, но требуют постоянного контроля вертикальности расположения.
  • Стоимость. Отличаются минимальной ценой и позволяют существенно экономить при строительстве.
  • Долговечность. В зависимости от используемых материалов, технологий и средств защиты от коррозийных процессов, могут сохранять свои технические и эксплуатационные характеристики на протяжении 50-200 лет.
  • Быстрота установки. На завинчивание всех свай фундамента небольшого дома обычно уходит не более 1-2 дней. После установки не нужно ждать застывания бетона.
  • Всесезонность. Допускается выполнение строительства в любое время года, в том числе зимой и при выпадении осадков.

Конечно, винтовые сваи не могут выдерживать столь же сильные нагрузки, как буронабивные, однако даже их вполне достаточно для возведения большинства строений. Они идеально подходят для обустройства фундамента в условиях сложного грунта и являются лучшим решением для возведения легких малоэтажных частных домов.

винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?


Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.


Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.


На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.


В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.


В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».


К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.


Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).


В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.


Формула расчета имеет вид:


Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.


При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:


  • для пригруженных сооружений – 3 м;

  • для непригруженных и легких – 5,5 м.


Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.


Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.


Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.


В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т. п.

Выбрать винтовые или буронабивные сваи? Ответ XCMG

13 фев 2019

Винтовые или буронабивные сваи


Возведению объектов на нестабильном грунте предшествует формирование свай. Использование виброустановки и молота не всегда возможно из-за сильных шумовых и вибрационных разрушающих воздействий на расположенные рядом здания и сооружения. В этом случае остается два варианта подготовки фундамента под строительство: винтовые или буронабивные сваи. Их разработка создает минимальные вибрационные влияния и позволяет использовать метод при работе в городской черте.

Винтовые или буронабивные сваи: отличия и особенности технологии


Винтовые или буронабивные сваи? Что предпочтительнее? Для выбора одного из способов подготовки фундамента необходимо ознакомиться с особенностями каждого метода.

Буронабивные сваи


Технология, предполагающая создание сваи непосредственно на строительной площадке – буронабивной способ. Для процесса используют специальную буронабивную установку. Операция включает несколько этапов:


  • установка бурового оборудования в определенную точку;


  • бурение для получения скважины с заданными параметрами: диаметром и глубиной;


  • извлечение шнека с параллельной подачей бетона через бур;


  • монтаж каркаса из арматуры в сваю;


  • после застывания – монтаж строительных материалов и заливка ленточного ростоверка.


Частая проблема буронабивных свай – возможность осыпания нестабильного грунта в готовую скважину. Для предотвращения ситуации используют два приема:


  1. обработка бентонитовых глин раствором параллельно бурению для образования сплошной пленки, которая при застывании не позволяет породе осыпаться;


  2. одновременное бурение и установка обсадных труб, которые можно оставить в качестве вспомогательного укрепления фундамента после заливки бетона.


Буровая установка подбирается в зависимости от плотности, плавучести, твердости и других физико-химических характеристик геологической среды. Для эффективного процесса на глинистом грунте необходимо предусмотреть уширение нижней части.

Винтовые сваи


Полый стержень из металла, который имеет спиральную лопасть на конце и острый наконечник – винтовые сваи. Минимальная толщина стенки из стали составляет 3 мм, лопасти – 4 мм. Инструмент по принципу штопора вводят в грунт с помощью специального оборудования вибрационным, ударным, вдавливающим, ввинчивающим или смешанным методом. За счет наконечника и спирального конца глинистые породы разрушаются, формируется отверстие под сваи.

Что выбрать: винтовые или буронабивные сваи?


Рассмотренные технологии подходят для обработки разных типов грунта, кроме крупнообломочных и горных. Они успешно применяются на неровном рельефе.


Главный критерий выбора разновидности свай – масштабность строительства. Для крупных зданий предпочтительнее применять буронабивную технологию, которая позволяет создать фундамент для нагрузки до 60 тонн. Они более долговечные, имеют средний срок службы – 100 лет. Для одноэтажных домов и небольших сооружений подойдут винтовые сваи, выдерживающие до 10 тонн.

Для ответа на вопрос: «Винтовые или буронабивные сваи?»,
необходимо проанализировать особенность грунта и будущие параметры
строительного объекта.

Какие сваи лучше винтовые или буронабивные

Грамотный выбор фундаментной основы позволяет добиться оптимального результата при реализации того или иного строительного проекта. Долговечность всей постройки, ее эксплуатационные характеристики, напрямую зависят от конструкционных особенностей и качества фундамента. Также необходимо учитывать и экономическую составляющую предстоящего строительства – дороговизна ряда современных строительных технологий является серьезным препятствием для их широкого распространения и не позволяет в полной мере воспользоваться теми уникальными возможностями, которые предоставляют эти технологии.

Преимущества свайного фундамента

Положительные стороны фундамента из свай привлекают внимание многих современных застройщиков. С одной стороны, применение свай позволяет существенно ускорить строительный процесс, с другой – добиться экономии, без потери необходимого качества.

На фото фундамент на винтовых сваях (винтовой фундамент)

Свайные фундаменты хорошо зарекомендовали себя в сегменте малоэтажного строительства. Вполне по разумной цене можно заложить фундамент под загородный дом, гараж, подсобные постройки, баню, причал, теплицу.

Установка свайного фундамента может быть осуществлена в сжатые сроки и практически в любое время года. Эффективны свайные фундаменты в районах с неустойчивыми, подвижными грунтами, в регионах с вечной мерзлотой, на участках со сложным рельефом местности, где присутствует значительный перепад высот.

Установка свайной фундаментной основы не требует проведение объемных земельных работ, а также затратных мероприятий по осушению местности. Это важно, когда доступ тяжелой строительной техники к месту стройки ограничен либо невозможен. Зданию на свайном фундаменте не страшно высокое залегание грунтовых вод, а также возможное сезонное подтопление участка, вызванное таянием снега или сильными ливнями.

Особенности буронабивных и винтовых свай

В общих чертах фундамент из буронабивных и винтовых свай – это одна и та же конструкция: свайные столбы, погруженные в грунт на определенную глубину, обязанные ростверком, на который уславливается вся постройка. Отличия заключаются в материале, из которого изготавливают сваю и способе ее установки. Для буронабивных свай необходимо обязательное использование специальной техники, с помощью которой погружают обсадную трубу, извлекают из нее грунт, устанавливают каркас из арматуры, заполняют скважину бетоном, после чего осуществляют извлечение обсадной трубы.

Заливка бетонным раствором буронабивных свай

Винтовые сваи имеют высокий уровень заводской готовности, они полностью готовы к установке, что позволяет приступить к их погружению практически сразу, без предварительного бурения лидер-скважин. Завинчивание винтовой сваи может осуществляться с помощью спецтехники или вручную. При погружении происходит самоуплотнение грунта, в результате чего достигается более надежная и жесткая фиксация свайного столба. При необходимости труба, из которой изготовлена свая, может быть заполнена раствором бетона, что существенно повышает надежность фундамента.

Похожие статьи

технология и монтаж своими руками

Расчет свайного фундамента выполняется в зависимости от его типа. Важно понимать, что расчет буронабивных свай будет отличаться от вычислений для винтовых. Но во всех случаях требуется выполнить предварительную подготовку, которая включает в себя сбор нагрузок и геологические изыскания.

Устройство

Установка свай происходит на уровне, который ниже уровня промерзания грунта. Применять такой фундамент целесообразно для рельефной местности, а также на территории, где присутствуют наклоны. Вес работы начинаются с обустройства свай, причем делать это можно на грунте любого вида.

Все выполняемые работы абсолютно не влияют на постройки, которые расположены вблизи. При использовании такого основания можно выполнить постройку дома близко с водоемом, чего нельзя делать, когда в ходе строительства используется другой тип фундамента.

Какова несущая способность винтовых свай, можно узнать из статьи.

Буронабивные сваи с ростверком могут выдержать нагрузку от любой постройки, а это относится к бревенчатым, каркасным и кирпичным сооружениям. Монтаж рассматриваемых элементов должен вестись с шагом в 100 мм. При уменьшении этого расстояния произойдет деформирование опоры в ходе использования.

Но имеются исключения из правил, особенно, когда процесс возведения такого фундамента ведется на скальной почве. В таком случае наименьший шаг не должен быть меньше 30 см. Для расчета расстояния между опорными элементами стоит применять информацию, которая содержит несущую восприимчивость опор различных габаритов.

На основании этого стоит отметить, что когда монтаж буронабивных свай происходит для строительства дома, вес которого равен 50 т, то необходимо применять около 50 опор. Однако следите, чтобы размер последних составлял 15 см. В роли альтернативного варианта можно использовать 17 свай, размер каждой из которых достигает 25 см.

Каков диаметр винтовых свай, указано в данной статье.

Минимально допускаемое расстояние между опорными элементами в ленточном фундаментами равен 2 м. Если вы будете выполнять обустройство монолитного фундамента с ростверком, то нужно использовать сваи 30 см. В этом случае несущая восприимчивость одного опорного элемента будет достигать 1600-1700 кг. Для возведения всего дома вам нужно закупить 70 свай.

С чего начать расчет?

Итак, вы уже знаете, какой дом будете возводить на вашем участке. Все, что вам нужно – последовательно пройти через ряд этапов, большая часть которых сводится к проведению аналитической работы:

  • оценить характер грунта;
  • просчитать нагрузку от здания;
  • провести расчет площади фундамента, вернее – площади его подошвы;
  • определиться с параметрами буронабивных свай и их количеством

Оцениваем качественные параметры грунта

В статье «Расчет фундамента» мы приводили достаточно полную информацию о том, как самостоятельно оценить показатели грунта, а также рассчитать требуемую площадь подошвы фундамента. Там же вы можете посмотреть примерный расчет буронабивного фундамента. Стоит учитывать условие, что буронабивное свайное основание не подходит для участков с высоким УГВ.

Рассчитываем нагрузку от дома

На данном этапе необходимо прикинуть примерную нагрузку от будущего сооружения. Как это сделать, описано в этой статье. По сути, требуется лишь просуммировать массу стройматериалов, которая пойдет на строительство надземной части дома – сделать это несложно, имея в своем распоряжении сводные таблицы со средними значениями удельной массы.

Расчет параметров и количества буронабивных свай

Очевидно, что от параметров опор, в том числе – от площади подошвы каждой сваи, зависит их требуемое количество. Порядок расчетов такой же, как и при расчете столбчатого фундамента. В конце статьи, на которую мы ссылаемся, приведен пример того, как определиться с количеством опор. Не забываем о том, что минимально допустимый шаг между сваями составляет 2 метра, и все опоры необходимо объединить в одну систему обвязкой железобетонным ростверком. Уже на этом этапе можно «на бумаге» провести достаточно точный расчет прочности фундамента – выдержит ли он воздействия, как со стороны здания, так и со стороны грунта?

Сколько бетона и арматуры потребуется на устройство буронабивного основания

На этапе, когда вы определились с количеством буронабивных свай, самое время определить требуемый объем бетонной смеси. О том, как это сделать, мы писали здесь – рекомендуем ознакомиться с этой тематической статьей. Не забываем и про арматуру для фундамента. При желании, вы можете самостоятельно приготовить бетонную смесь прямо на участке – так будет дешевле и, благо, буронабивное основание нетребовательно к срокам заливки: сваи можно заливать так, как вам удобно!

(Пока оценок нет)

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

  • Стойки.
  • Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай. Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

  • диаметр;
  • марку бетона;
  • вид армирования;
  • глубину бурения;
  • механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

  1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
  2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
  3. Установку арматурных каркасов.
  4. Бетонирование скважины.
  5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
  6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Изучение характеристик грунта

Несущая способность буронабивных свай

Очень важный этап, в процессе которого определяются показатель прочности грунта на участке возведения здания, глубина залегания грунтовых вод, глубина промерзания грунта и глубина нахождения прочного грунта на который можно информация собирается за счет выработки шурфов или бурения разведочных скважин. Причем делать это нужно в нескольких точках в пределах пятна застройки здания и надо знать много тонкостей, например, обязательно изучить грунт в самом низком месте планируемого расположения готовы это все сделать? Или на глаз по верхнему слою прикинете состав грунта, его тип, консистенцию и др. характеристики, что бы определить прочность грунта?

Безусловно есть много информации и таблиц, но что бы в них хорошо ориентироваться нужно немного быть геологом.

Расчет нагрузки на фундамент

Здесь все проще. Нужно только посчитать сколько будет весить ваш дом с учетом снеговой, дождевой и полезной нагрузки, не забыть добавить к этому запас правильный расчет веса здания должен учитывать:

  • толщину, высоту и материал изготовления стен и перегородок
  • толщину, площадь и материал изготовления перекрытий
  • вес кровли (тут, как говориться проще взвесить, чем посчитать)

К этому нужно добавить временные нагрузки (как минимум это снеговая и полезная), это ведь только кажется, что снега на крыше не очень много, но если перевести в кг, то может выйти и в 30-40% от веса же нагрузка — это то, что планируется к размещению внутри здания и она может быть очень вариативна, потому что кто-то хочет поставить аквариум на 500 л, кто-то захочет камин на два этажа, кто-то бассейн и т.  п.

И если всего этого не учесть, то результат может быть очень печальным.

Кто-то скажет, а давайте брать по максиму — такой подход тоже возможен, только приводит к очень высокой стоимости фундамента в результате, а это ни кому не нравится.

Расчет буронабивных свай Расстановка свай

И здесь тоже нет ничего сложного, делим рассчитанную нагрузку на несущую способность выбранной сваи и получаем кол-во свай. Осталось их правильно распределить по пятну застройки здания и все.

Только какую сваю выбрать? Они бывают круглого сечения, прямоугольного (это, конечно, не случай буронабивного фундамента, но бывают ведь), разных диаметров, разной глубины залегания, с подошвой и без и еще ряд моментов, которые нужно учесть, а про них еще ведь и знать надо.

Как же их распределить правильно? Ну то, что они по углам должны быть это понятно, а то, что, например, между сваями должно быть не менее трех диаметров свай, мы можем и не знать, а может мы еще чего-то не знаем?

Определение ростверка и типа его армирования.

Здесь вообще все просто. В методиках говориться что «Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя.» Вот и все. Только откуда мы возьмем рабочий слой бетона? Каким образом нужно учесть расположение арматуры и защитного слоя, а что вообще за защитный слой?А про расчет армирования я даже и упоминать не буду.

Итог

Как вы видите — действительно, кажется, все просто. Но когда приступаешь к реальным расчетам появляется масса вопросов. Что бы найти на них ответы потребуется определенное время, терпение, какие-то минимальные знания. Даже потратив все это время у вас не будет ощущения, что вы учли все и все параметры и коэффициенты определили этот процесс лучше доверять к нам в «ПромГражданСтрой». Наши специалисты за разумную цену произведут расчет фундамента на буронабивных сваях с ростверком.

Определяем расстояние между сваями

Дальнейшие расчеты, позволяющие определить расстояние между сваями, выглядят еще проще. Ведь интересующая нас величина должна находиться между двумя крайними значениями – минимальным и максимально возможным расстоянием между сваями.

Проще говоря: сваи невозможно смонтировать ближе минимального расстояния между опорами (шага размещения) и нецелесообразно погружать дальше максимального расстояния между опорами. И для понимания сути определения «шага» свай, мы должны разобраться с определением минимального и максимального значения этого параметра.

Минимальное расстояние между сваями

Наименьшее расстояние между сваями определяется по толщине уплотнения в грунте, появившегося вследствие монтажа опоры. Проще говоря, при забивке сваи или бурении шахты или ввинчивании опоры в грунт пространство вокруг точки погружения уплотняется. Поэтому все сваи монтируют с шагом, равным, как минимум, трем диаметрам опоры.

То есть, минимальное расстояние (шаг) между опорами равно трем диаметрам свай. И ближе этого расстояния сваи монтировать не рекомендуют. Хотя есть и исключения из правила. Например, наклонные сваи монтируют с шагом в полтора диаметра опоры.

Максимальное расстояние между сваями

Наибольшее расстояние между балками определяется по несущей способности ростверка. Ведь плита или балка горизонтальной части фундамента не должна прогибаться под нагрузкой дальше определенного уровня.

Впрочем, строителям не нужно вспоминать формулы расчета балок из курса сопромата. Достаточно того, что по общепринятой классификации максимальный шаг определяют, как  расстояние в 5-6 диаметров опоры.

Как меняется значение в связи с типом опор?

Особенности проведения вычислений и рекомендации по выбору глубины свайного основания изложены в СНиП При этом для разного типа опорных элементов учитывают отдельные нюансы.

Особенности расчета для винтовых столбов

Винтовые стержни заглубляются в почву ниже точки промерзания грунта, как правило, на 15%. При этом лопасти должны быть ввинчены в твердый пласт толщиной, равной не меньше трех диаметрам трубы

На участках, где уровень промерзания незначительный, важно учесть высоту почвенно-растительного слоя

Для закладывания буронабивных

Для монтажа буронабивных элементов конструкции бурят скважины на глубине залегания тугоплавких пород.

Если почва характеризуется склонностью к пучению, то по технологии на дне шурфа рекомендуется устраивать утрамбованную песчаную подушку высотой не менее 20 см под нижним концом опоры.

Недостатком технологии для частного строительства фундамента с буронабивными сваями является тот факт, что сложно быть уверенным в тугоплавкости пород на назначенной глубине скважины. Поэтому для строительства малоэтажных домов и построек шурфы бурят на 1,5–2 м, что ниже точки промерзания и грунт на этом уровне достаточно уплотнен.

Но на особо зыбких почвах глубина закладывания буронабивных свай может достигать 30 м и более. В этом случае в обязательном порядке перед армированием и заливкой бетона необходимо устраивать в скважине обсадную трубу.

Согласно нормативам, заглубление опорных элементов в тугоплавкие породы должно составлять:

  • для крупнообломочных, гравелистых грунтов, а также пылеватых песков – от 50 см;
  • для других нескальных грунтов – от 1 м;
  • для слоев погребенного торфа – от 2 м.

Для забивных

Технология позволяет устраивать сваи забивным способом на глубине не больше 16 м. В остальных случаях используют составные силовые элементы.

Буронабивные или винтовые сваи — какие выбрать для фундамента

Наряду с буронабивными сваями, при строительстве малоэтажных жилых домов широко используются винтовые металлические сваи.

Они представляют собой полый или сплошной стальной стержень с острым наконечником и спиральными лопастями, которые вкручиваются в землю.

Размер свай может быть различным, но наиболее популярными считаются изделия диаметром ствола 108 мм, при толщине стенки более 4 мм.

Главным достоинством таких конструкций является высокая скорость монтажа и отсутствие мокрых процессов.

Винтовые сваи можно возводить в любое время года, в отличие от монолитных, требующих прогрева и утепления при заливке зимой. Кроме того, монтировать ростверк можно сразу после ввинчивания свай.

К существенным недостаткам винтовых свай относится коррозия металла. Срок службы фундаментов, и соответственно всего строения, составляет не более 50 лет.

К другим недостаткам относится:

  • воздействие коррозии;
  • высокая стоимость изделий;
  • низкая несущая способность;
  • небольшая площадь опоры;
  • невозможность монтажа винтовых свай на скальных грунтах.

Противостоять ржавлению поможет оцинковка или окрашивание металла.

Для монтажа связующего ростверка винтовых свай фундамента обычно используют деревянный брус.

В перечень работ по устройству деревянного ростверка входит:

  1. устройство обвязки свай из стального уголка или швеллера;
  2. пропитка бруса антисептиками и антипиренами для предотвращения развития плесени и повышения огнестойкости;
  3. установка и фиксация балок на металлической обвязке свай;
  4. Укладка поперечных брусьев и крепление их к нижнему контуру.

При выборе вида свай под фундамент стоит учитывать тип постройки, сроки монтажа и другие особенности объекта.

Буронабивные и винтовые сваи.

Таблица 1. Сравнительные характеристики буронабивных и винтовых свай.

Показатель

Буронабивные сваи

Винтовые сваи

Скорость монтажа

10 штук/в смену

40 штук/в смену

Несущая способность одной сваи

до 20 тонн

До 3 тонн

Срок эксплуатации

до 100 лет

25 лет

Готовность основания для дальнейших работ

через 20-28 дней

сразу после устройства

Буроопускные сваи

Технология буроопускных свай также подразумевает бурение скважин, но, в отличии от всех вышеописанных видов:

  • в нее опускают уже готовое железобетонное изделие;
  • в оставшийся зазор заливают песчано-цементный раствор.

Особенность таких свай заключается в том, что в зависимости от свойств грунта они могут передавать нагрузку от здания к несжимаемым грунтам своей нижней частью или передавать нагрузку сжимаемым грунтам боковыми поверхностями за счет сил трения.

Чтобы нагрузка на сваи распределялась равномерно, на их верхние части укладывают плиты или распределительные балки.

Каково минимальное расстояние между буронабивными сваями?

Максимальный просвет между опорами определяется как отношение несущих способностей сваи Р к нагрузкам объекта вдоль одного погонного фундаментного метра Q. Несущая способность определяется таким образом:

где Rн — несущие способности согласно нормативу, F — площадь основания буронабивной сваи (не путать с силой оказываемой сваей на грунт). 0,7 — показатель однородности грунтовой породы.

Несущая способность боковой поверхности:

где 0,8 — коэффициент условия работы, U — полный периметр сваи вдоль сечения, fiн — сопротивление, оказываемое грунтом по нормативу, h — высота грунтовой прослойки, которая контактирует с фундаментом.

Расстояние между буронабивными сваями

Если мы разделим общую массу сооружения на полный периметр, получаем величину Qк, которая может быть равна, к примеру, 6,4 т/м. При подсчете периметра следует учесть длину не только наружного основания объекта, но и длины всех стен, находящихся внутри (при подсчете участвуют только нагрузочные стены, если таковые внутри имеются).

Вначале следует выбирать сваю диаметром 0,3 м и длиной 3 метра. Несущая способность Р= 12,32 т. В таком случае, максимальная дистанция между опорами составит 1,99-2 метра. После этого начнем привязывать шаг буронабивных свай к общей геометрии объекта, который мы проектируем. Обратите внимание: геометрию привязывают к шагу, а не шаг к геометрии. Это гарантирует целостность и прочность фундамента.

Если вы желаете увеличить размеры просветов между опорами, то придется пересмотреть не только конструкцию объекта, но и сами сваи, его массу, сечение и длину.

Будьте внимательны! Увеличивая дистанцию, вы увеличиваете сечения ростверков, это приведет к тому, что вам потребуется больше материалов, в том числе и арматуры, и бетона. Вы должны внимательно рассмотреть несколько жизнеспособных вариантов, для принятия окончательного решения, учитывая расходы бетона и арматуры. Смета при постройке здания должна вписывать ваши поправки.

Напоследок заметим, что согласно правилам строительства, рекомендуется между сваями выдерживать расстояние от 3 до 6 их диаметров. Уменьшение является возможным, но не рациональным. При бурении грунта не происходит должного сдавливания, которое происходит при забивании сваи. Если сваи расположены друг относительно друга менее, чем на один метр, это приводит к деформациям и нарушениям распределения веса всей конструкции.

Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы — под ключ!

Выводы

Если объект возводят, применяя буронабивное свайное основание, расстояние между сваями рассчитывается исходя из следующих принципов:

  • Не меньше одного метра;
  • От трех до шести диаметров каждой сваи;
  • Нормы следует принимать как требования, а не рекомендации;
  • Для изменения зазоров между сваями в расчет можно вносить изменение сечения и длины сваи;

Помните, что результаты практики всегда отличаются от информации, размещенной в таблице. Опытные застройщики всегда стараются сократить расходы, минимизируя вероятности просчетов.

Поэтому рекомендуем обращаться для устройства буронабивных свай в нашу компанию ООО «ПСК Основания и Фундаменты». Наши специалисты с большим опытом работы помогут разработать и построить фундамент на буронабивных сваях любой сложности.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП , 11-23-81, 11-25-80, и Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1  фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Как правильно рассчитать расстояние

Существует много разных методик расчета винтовых свай. Большинство из них некорректно и не дают никакого полезного результата. Грамотный расчет можно сделать, руководствуясь СП 50-102-2003, где изложены все необходимые формулы и методики.

Проблема в том, что простых способов не существует, придется производить достаточно сложные вычисления с высокой вероятностью ошибки. Поэтому необходимо обращаться к специалистам или, как минимум, использовать онлайн-калькуляторы, позволяющие получить нужные значения буквально за пару минут и совершенно бесплатно.

ОБРАТИТЕ ВНИМАНИЕ! Браться самостоятельно за расчет фундамента, не имея соответствующей подготовки и опыта, настоятельно не рекомендуется из-за высокой вероятности ошибок и неправильного употребления различных специальных значений.

Если все-таки необходимо рассчитать шаг опор, следует сначала начертить план свайного поля (или использовать план первого этажа). Сначала сваи расставляют по всем углам и точкам примыкания стен.

После этого по линиям размещения нагрузки (несущих стен) распределяют сваи, исходя из их количества.

Иногда, при равномерном распределении веса по всем опорам, поступают просто — вычисляют общую длину несущих стен и делят ее на расчетное количество свай.

Например:

Вес дома — 300 т. Номинальная нагрузка на сваю — 5 т (ВС-108).

Общее количество свай:

300 : 5 = 60 шт.

Общая длина опорных линий — 40 м.

Тогда расстояние между соседними сваями будет:

60 : 40 = 1,5 м.

Расчет количества винтовых свай с помощью калькулятора

Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

  1. Укажите длину сторон вашего строения.
  2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
  3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
  4. Выберите строительный материал вашего сооружения.
  5. Укажите тип грунта на участке.
  6. Укажите количество углов планируемого дома.
  7. Укажите высоту цокольного этажа из предложенных вариантов.
  8. Отметьте, собираете ли вы устанавливать камин/печку.
  9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Обсадные трубы для буронабивных свай

Использование предполагается в двух вариантах:

  1. Изготовление фундамента с обсадными трубами – это изделия из металла, погружаемые в скважину и позволяющие значительно усилить всю конструкцию. Есть технологии, при которых труба после заливки извлекается. Методика используется при возведении зданий в условиях повышенной плотности застройки для минимизации риска повреждения рядом стоящих строений.
  2. Без обсадных труб – технология использует применение глиняной болтушки, укрепляющей стенки скважины и не допускающей их осыпания. Чаще всего данный тип подходит для устройства свайного поля для укрепления уже существующей основы.

Для строительства фундамента в проблемных грунтах СНиП регламентирует использование только стальных труб, которые противостоят разнообразным нагрузкам. Срок эксплуатации изделий достигает 50 лет, но имеются недостатки:

  1. Подверженность процессам коррозии, что снижает длительность службы труб;
  2. Стоимость труб довольно высока.

Влияние участка на параметры фундамента

Особенности при проектировании фундамента с использованием свай даны в СНиП :

  • Длина выбирается таким образом, чтобы нагрузка приходилась на прочный слой, прорезая более слабые напластования;
  • На просадочных почвах исследования для проектирования выполняются только специализированными организациями;
  • Буронабивная свая

    Исходя из сложности площадки бурят контрольные скважины с шагом не более 50 метров. На каждый контур отдельного здания не меньше 4 бурений. Допускается 3 скважины для площади подошвы здания до 1300 м².

  • По результатам изучения гидрогеологического режима (подземные воды), составляется прогноз вероятного его изменения при возведении проектируемого сооружения. Все характеристики почв, которые могут меняться при замачивании, принимаются в расчет исходя из полного водонасыщения;
  • В набухающих грунтах установка может проводиться как с полной прорезкой слоя набухания, так и без. В случае полного прохождения с опорой на не набухающие слои, соблюдения СНиП , подъем отдельных составляющих фундамента практически исключен;
  • Дополнительно учитывается СНиП , когда строительство ведется на подрабатываемых площадях;
  • Обязательно применение СНиП II-7-81* в сейсмических районах.

Проведение инженерно-геологических изысканий может значительно сократиться, если застройщик имеет опыт строительства на данном участке и ранее проводил исследования.

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью. Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи установки на глубину промерзания решение подходит для конструкций из любых материалов.

Например, для домов из кирпича, бруса или сооружения. На его строительство уходит около 5-7 При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Стоит отметить, что несущая способностьбуронабивного фундамента не уступает ленточному или монолитному.

Еще одна особенность использования свай – заливка прямо на месте строительства. К проблематике сооружения такого фундамента можно отнести только бурение скважин для заливки, которые вырыть с помощью техники возможно не всегда, и вся работа проводится вручную.

Сколько надо бурить

Рассчитаем минимальное количество точек распределения нагрузки на основе со значением несущей способности 4,5 кг/см². Вес постройки, включая весь фундамент, примем равным 140 000 кг. У колонны 40 см подошва составит 60 см. Следовательно, площадь нижней части одного элемента 2826 см². Для распределения всего веса потребуется (140000 : 2826)/4,5 = 11,0089. Всего 11 буронабивных стержней. Для сравнения одна такая опора Ø 40 см из бетона марки 100 выдерживает 40 т (100 кг/см²).

Важно не путать несущую способность бетонного изделия с такой же способностью площадки.

Набивные и буронабивные сваи

Строительство дома всегда начинается с обустройства фундамента. Только качественное основание может гарантировать долговечность, безопасность и надежность эксплуатации каждого нового объекта. Потому тип фундамента собственники всегда выбирают особенно тщательно.

Существуют разные типы оснований, но в последнее время большой популярностью пользуются свайные. Есть большое количество подобных опор, из-за этого, многие интересуются, что такое набивные и буронабивные сваи, что они собой представляют и чем различаются.

Понятие набивных свай

Набивной столб – это свая, которая формируется путем заливки подготовленной скважины бетонной смесью. Для создания таких отверстий используются различные технологии, определяющие название каждой отдельной опоры. Набивные конструкции бывают следующих типов:

  • буронабивные;
  • пневмонабивные;
  • вибронабивные;
  • вибротрамбованные;
  • частотрамбованные;
  • и т. д.

Методика устройства скважин выбирается в соответствии с индивидуальными условиям участка и требованиями к будущим опорным элементам. Среди всех описанных технологий наибольшее распространение получили буронабивные конструкции – БНС.

Особенности и монтаж БНС

Буронабивные столбы отличаются от других тем, что они предполагают создание скважин с помощью бурения земли до расчетной глубины. Их популярность легко объяснить, ведь они отличаются прекрасными техническими характеристиками, простотой монтажа, требуют минимальных финансовых вложений и временных затрат.

БНС бывают двух типов:

  • С равным сечением по всей длине. Толщина опоры в самой нижней и самой верхней точке одинакова.
  • С расширением внизу. Внизу сваи создается заметное утолщение, которое повышает несущую способность и надежность конструкции.

Обычно для строительства используют первый тип столбов, так как такие конструкции отличаются хорошими параметрами и способны выдержать вес практически любого здания, вне зависимости от его площади, используемых строительных материалов и других особенностей.

Методика строительства БНС достаточно проста, однако перед началом обустройства с их помощью фундамента следует провести на участке инженерные изыскания. Исследования позволяют определить состав почвы в месте строительства, глубину залегания грунтовых вод и другие важные особенности. Эта информация используется при разработке проекта, когда определяются требования к БНС – к их количеству, месту расположения, сечению и длине.

После завершения предварительных работ осуществляется разметка участка и бурение скважин по проектным схемам. Бурение выполняется мотобуром, позволяющим достичь нужной глубины, не повредив почву и не причинив никакого ущерба расположенным рядом строениям.

Последующие работы по созданию сваи разделяют на несколько основных этапов:

  • Создание подушки. На дно скважины засыпают небольшой слой песка или щебни. После трамбовки он обеспечит конструкции дополнительную устойчивость.
  • Гидроизоляция стенок. Укладка рубероида по краям отверстия защитит бетонный раствор от влияния влаги.
  • Устройство опалубки. Обсадная труба позволяет сформировать тело сваи, а также расположенную над поверхностью часть опоры.
  • Монтаж каркаса. В отверстие погружается армированный каркас, увеличивающий долговечность и надежность опоры.
  • Бетонирование. Скважина заполняется бетоном.
  • Трамбование. На последнем этапе залитую смесь утрамбовывают с помощью вибратора для увеличения надежности опоры.

Типы свай | СваиСнаб.Ру

Главная Типы свай

Типы свай — выбор основы сооружения

Фундаменты на сваях используются в строительстве зданий, подземных сооружений, подпорных стен и других конструкций. Существует много разновидностей свай, отличающихся способом монтажа, материалом, формой и конструктивными особенностями.

По способу помещения в грунт различают набивные и забивные сваи. При устройстве набивных свай в грунте выполняется скважина и заполняется бетоном или железобетоном. К данному типу относятся буронабивные сваи.

Забивные опоры изготавливаются заранее, а при погружении в грунт, на них воздействует механическая нагрузка. К забивным относятся железобетонные и стальные винтовые сваи.

Сваи могут быть бетонными, железобетонными, деревянными, стальными, а также составными.

Характерные особенности и применение винтовых свай

Применение винтовых сваи

Свайно-винтовой фундамент особо большое распространение получил в частном домостроении. Возводится такой фундамент при использовании стальных винтовых свай, похожих на большие шурупы, которые ввинчиваются в землю на довольно большую глубину. Свайно-винтовые фундаменты обеспечивают для сооружения прочную, устойчивую основу на слабонесущих грунтах. При устройстве таких   фундаментов земляные работы не проводятся, что существенно удешевляет и упрощает строительство. А также не используются ударные механизмы. Винтовые стальные сваи имеют большие преимущества перед деревянными забивными сваями, которые часто применяются застройщиками ввиду их невысокой стоимости. Деревянные опоры не долговечны во влажных грунтах.

Сваи буронабивные и буроинъекционные

Применение буроинъекционных свай

Процесс устройства буронабивных свай сложности не представляет, чтобы снизить затраты на строительство такие опоры можно выполнить своими руками. Но для этого потребуется специальный бур около 30 см в диаметре и стальные или асбестоцементные трубы. Трубы вставляются в скважину и выступают в роли опалубки, в которую заливается бетон. Глубина скважины должна быть ниже уровня промерзания почвы. Фундаменты с буронабивными сваями – идеальное решение, если строительство ведется в местах плотной застройки. Возведение фундамента с буронабивными сваями исключает риск деформации зданий, находящихся вблизи строительной площадки.

Буроинъекционные сваи также можно устанавливать рядом с существующими зданиями, так как при их обустройстве отсутствует механическое воздействие на почву и не создается угроза строениям, расположенным рядом со строительной площадкой. Применяются такие сваи для строительства сооружений разного назначения, для усиления существующих фундаментов, для возведения пристроек. Опоры буроинъекционные представляют собой скважину, заполненную цементным раствором с металлическим армированием. В отличие от буронабивных свай, при сооружении буроинъекционных опор не используется опалубка (обсадная труба). Бетонная смесь подается под давлением прямо в скважину. Предварительно в скважину устанавливается арматурный металлический каркас, обеспечивающий прочность сваи.

Сваи шпунтовые и составные

Шпуновые сваи для укрепления побережья рек

Шпунтовые сваи не применяют в строительстве фундаментов. Их основным назначением является сооружение ограждающих конструкций с целью предотвращения проникновения воды и сдвижения грунта. Подпорные стены со шпунтовыми сваями применяются для защиты котлованов от грунтовых вод, в строительстве мелиорационных сооружений, для укрепления берегов водоемов, в строительстве причалов и в ряде дугих случаев. Если требуются временные ограждающие конструкции можно использовать сваи шпунтовые из дерева. Для постоянных конструкций применяют сваи железобетонные, стальные, полимерные. Железобетонные шпунтовые сваи имеют большой вес и используются чаще всего в мостостроении и для укрепления берега. Для их установки требуется мощная забивная техника. Стальные шпунтовые опоры имеют меньший вес и более простые технологии монтажа, чем железобетонные, поэтому имеют более широкую сферу применения. Для установки таких свай применяют забивные и вибрационные механизмы.

Полимерные шпунтовые опоры появились недавно. Они по прочности немного уступают металлическим, но если к опорам не выдвигается особо высоких требований, могут успешно заменять стальные сваи. Установка их осуществляется с применением ударных технологий.

ПВХ шпунтовые сваи

Составные железобетонные сваи, как и шпунтовые, относятся к категории забивных свай. Они имеют круглое, квадратное сечение (30х30 — 40х40 см) и состоят из 2 частей, соединенных между собой сваркой. Их стандартная длина 12 м. Используются составные сваи в строительстве фундаментов для жилых и промышленных зданий на грунтах любых типов. Их применение предотвращает усадку готового здания. Рекомендуется применять составные опоры на глинистых грунтах, при промерзании грунта (в Северных районах), на влажных грунтах.

Составные железобетонные сваи

Разные виды свай имеют свои отличительные особенности, а также как достоинства, так и недостатки. Забивные сваи отличаются высокой степенью надежности и устойчивости, но проводить их монтаж вблизи других построек опасно, так как использование забивных технологий может вызвать деформацию близко расположенных к строительной площадке зданий. Безопасными в этом отношении являются винтовые сваи, которые углубляются в почву без применения ударных механизмов, а также буронабивные и буроинъекционные сваи.

Буронабивные сваи — Проектирование зданий

Буронабивные сваи , также известные как замещающие сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Буронабивные сваи представляют собой сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, заливаемой на месте. Грунт заменяется сваей, поэтому сваи «замещают», а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи.

Буронабивные сваи применяются в основном в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов рядом с существующими зданиями. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

[править] Установка

Буронабивные сваи бурят ковшами и/или шнеками, приводимыми в действие ударным бурением (вибромолотами) или вращательным бурением (закручивание на месте).

В нестабильных слоях грунта использование бентонитовой жидкости помогает стабилизировать скважину, особенно в более глубоких сваях большого диаметра, и позволяет вставлять сильно армирующие стальные каркасы. Это известно как растачивание заподлицо (подробнее см. ниже).

Если бурение и заливка происходят одновременно, сваи называются шнековыми сваями (CFA).

Сваи называются сваями большого диаметра, если их диаметр составляет 600 мм или более. Сваи малого диаметра менее 600 мм иногда укладывают группами под общий ростверк для восприятия больших нагрузок.

Несущая способность свай большого диаметра может быть увеличена за счет расширения ствола в основании. Это достигается за счет расширяющегося режущего инструмента, который разрезает основание конической формы до трехкратного диаметра главного вала.

Форма опоры для сваи или скважины влияет на формирование сваи. Буронабивные сваи могут быть как опорными, так и безопорными.

Если установка свай производится в устойчивых грунтах, может быть возможно пробурить и уложить бетон без предварительной облицовки отверстия.Тем не менее, необходимо принять меры предосторожности, выровняв первый метр скважины, чтобы предотвратить попадание грунта с поверхности в скважину.

Существует две категории поддерживаемых свай в зависимости от используемой обсадной трубы или облицовки.

[править] Постоянный кожух

Скважина может быть сформирована ударным методом, при котором тяжелый режущий инструмент на небольшой треноге сбрасывается с поднятого положения с помощью лебедки для вырезания цилиндра из земли. Операция повторяется до тех пор, пока скважина не будет заглублена на необходимую глубину.По мере резки в отверстие вставляется тонкая секционная подкладка, предотвращающая его обрушение. В качестве альтернативы скважина может быть образована вращательным способом, при котором роторный бур работает внутри обсадной трубы или крепи.

[править] Временный кожух

Обычно скважина поддерживается стальной крепью с резьбовым соединением, которую снимают либо во время, либо после укладки бетона. Трубу можно поднять с помощью лебедки или вытащить из земли.

Бурение с промывкой использует жидкость, такую ​​как бентонит, для вымывания материала из скважины, который был разрыхлен в результате бурения. Жидкость может заливаться сверху (обратная промывка) или прокачиваться через буровую штангу (прямая промывка). Пробуренная скважина облицована временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в скважину непрерывно подается бентонит.

На требуемую глубину через бентонит опускается арматура и заливается бетон. Бентонит вытесняется бетоном и выкачивается обратно из скважины. Когда бетон достигает верхнего уровня отверстия, временная обсадная труба снимается.

Винтовые сваи, наголовники и дома

Добро пожаловать на наш винтовой пирс Видео

Добрый день. Это Мэтт Корнелл из Cornell Engineers.

Сегодня я хотел немного рассказать о винтовых сваях — стальных опорах со спиралью на дне, которые ввинчиваются в землю вместо буровых свай.

Они используются в жилищном строительстве. Некоторые из этих аспектов мне не очень нравятся.

Видео по установке винтовой сваи

Давайте продолжим и посмотрим это видео, которое было размещено Ideal Foundations.«Как устанавливается винтовая свая» — просто чтобы вы почувствовали, что такое винтовая свая. Спасибо ребятам из Ideal Foundations.

Итак, они начинают со стального стержня с винтом внизу. Экскаватор вдавливает его в землю, и винт поворачивается в землю, и вы можете видеть, что он немного смещает землю. Пирс отталкивает немного грязи с дороги. Грязи не так много, но все же, когда она вбивается в землю или вбивается в землю, она создает этот слой рыхлой почвы, когда входит.

Рабочий убирает немного этой почвы. Они совершенно правильно сказали, что не так много почвы выходит из-под земли. «Никаких трофеев, которые можно было бы убрать с сайта».

Немного грязи выходит из-под земли. Земля в этом месте была твердой и жесткой, и когда винт входит в землю, он создает слой рыхлой почвы вокруг круглого стального вала, который, как вы видите, вбивается в землю.

В этом случае они сделали два метра.Собираются надеть удлинитель, поднимают шнек с пути, головку отводят в сторону, снова опускают и загоняют еще на два метра, а затем, через секунду, как только они опусти это еще на два метра вниз, так что эта спираль, этот шнек прямо внизу, он вбивается в землю в данный момент, и скажи, что он находится примерно на три метра в земле, создавая этот слой рыхлой почвы вокруг пирса.

Снова уберут головку и установят последнюю метровую секцию.

В проекте, по-видимому, говорится, что требуется пятиметровый винтовой пирс, чтобы последний метр был вбит в землю. Итак, теперь у нас есть пятиметровая стальная колонна, уходящая в землю.

Внизу у него есть этот шнек, тот кусок стальной пластины, который находится внизу, это то, что остановит его подтягивание, и это то, что будет сопротивляться любым нагрузкам, направленным вниз, которые есть на этих опорах.

Так выглядит винтовой пирс и так он устанавливается.

Еще раз спасибо ребятам из Ideal Foundations.

Теперь я просто хочу рассказать о том, что мне нравится и что не нравится в этой системе винтовых свай, о некоторых проблемах и о том, как мы решаем некоторые из этих проблем.

Хорошо, вот что такое винтовая свая и вот как она устанавливается. Итак, в нашем наброске мы собираемся показать такие винтовые сваи — они начинаются со стальной стойки и спирали, которая в некоторых случаях на самом деле представляет собой две полуспирали, прикрепленные к стойке, но пока я делаю это для этой демонстрации.

Для этих эскизов я просто покажу вот такой винтовой пирс. Немного отличается от того, что мы только что видели на экране, но вы получите представление.

Итак, они пробурены в землю, и причина, по которой мы втыкаем винтовые сваи в землю, заключается в том, что поверхность земли, проектировщик, инженер, проектирующий здание, которое поддерживается этими винтовыми сваями, обеспокоен тем, что эта земля недостаточно сильна на уровне поверхности.

Мы должны спуститься на определенную глубину, чтобы получить хороший, прочный фундамент.

Инженер должен определить, какая нагрузка приходится на эти винтовые сваи, а у производителя винтовых свай есть свод правил о том, на какую глубину должна быть установлена ​​винтовая свая. Часто они основаны на том, какое усилие или крутящий момент требуется, чтобы ввинтить винтовую сваю в землю, так что чем жестче почва, тем труднее будет ввинтить винтовую сваю, и когда они выяснят, насколько сложно повернуть винтовой пирс и тот прописан на экскаваторе вот тогда и остановятся.

Нагрузки на винтовые сваи

Теперь у нас есть винтовой пирс. У нас есть почва. У нас есть глубина, на которую они должны пройти, чтобы достичь определенного крутящего момента, поэтому давайте поговорим о том, какие силы прилагаются к винтовым сваям.

Как инженеры, мы проектируем винтовые сваи.

Как правило, наши вертикальные нагрузки представляют собой стационарные нагрузки и временные нагрузки, которые представляют собой нагрузки, направленные вниз.

Для ветровых нагрузок у нас могут быть подъемные нагрузки.

У нас могут быть боковые нагрузки на распорки, которые должны восприниматься винтовыми сваями или их комбинацией.Может быть, дом стоит на пнях, и когда ветер дует на дом вбок, эта нагрузка передается вниз через поперечную распорку на винтовую сваю, которую монтажник вкопал в землю.

Это не чисто вертикальная нагрузка – здесь есть вертикальная составляющая, но из-за этой боковой нагрузки здесь также возникает боковое сопротивление, прикладываемое к винтовой опоре.

Итак, я хочу немного поговорить о том, как этому будут сопротивляться винтовые сваи.

Вкратце, существует три типа нагрузок.

У нас есть постоянные нагрузки, направленные вниз, ветровые нагрузки, направленные вверх, а также ветровые нагрузки, боковые нагрузки. Они уходят в землю в винтовую опору, которая на самом деле рассчитана только на вертикальные нагрузки. Как мы собираемся обойти это? Таким образом, способ, которым мы предпочитаем обойти это, состоит в том, чтобы строители начали с просверленного пирса в земле, поэтому круглая выемка, любого диаметра, чтобы соответствовать размеру винтового пирса здесь, они сначала вкапывают его в землю, а затем отправляют винтовая опора опускается, и они ввинчивают опору в дно, а затем они опускаются на необходимую глубину, им необходимо получить достаточную опору и поднять, потому что мягкий грунт на поверхности недостаточно хорош для того, чтобы эта винтовая опора была заложена в буронабивной опоре сам по себе недостаточно прочен, чтобы выдерживать нагрузки, проектные нагрузки, поэтому мы указали нагрузку для проектировщика винтовых свай в тоннах в пределе рабочей нагрузки, а затем у нас есть это бетонное основание или раскопки, которые извините, у нас есть эти раскопки что после установки винтового пирса мы заливаем его бетоном, а затем фундамент дома может сидеть на этом фундаменте или в него.

Проблема хотя где у нас мы только что посмотрели это видео где винтовая свая была отправлена ​​прямо в землю на пять метров и они сказали что у них достаточная несущая способность но как вы видели как винтовая свая вошла в на земле он оставил след из рыхлой пилы, так как эта группа здесь была отброшена на пять метров она оставила этот след из мягкой пилы, а также наш друг по телевизору на экране, возможно, пытался сжать грязь на поверхности, которую мы знаем, потому что мы увидели, как выходит грунт, мы знаем, что этот мягкий слой грунта лежит на всем пути вниз после винтовой сваи, и это одна из проблем, с которыми я сталкиваюсь, когда конструкции винтовых свай используются в жилищном строительстве.

Один мы уже знаем; проектировщики уже знают, что опоры винтовых опор нужно проектировать так, как будто эта земля не поддерживает их. На пяти метрах для только что забитой сваи, которую мы смотрели на YouTube, у меня были бы серьезные опасения, будет ли пятиметровый стальной столб в земле с минимальной опорой на уровне земли — всего пять метров — это большая колонна. без боковой фиксации.

Достаточно большая нагрузка сломает эту стойку, поэтому проектировщику винтового пирса, то есть производителю, команде разработчиков и их инженерам действительно необходимо принять это во внимание.

Это одна из проблем. Другой, и я думаю, чтобы помочь вам представить это, вот как может выглядеть изогнутый винтовой пирс. Как только она изгибается и наклоняется вбок, нагрузка, которая возлагалась на нее на уровне земли, больше не воспринимается винтовой сваей. Мы собираемся испытать вертикальное движение в верхней части винтовой сваи.

Цель винтовой сваи, очевидно, не шевелиться – поддерживать нашу постройку на чем-то хорошем и жестком. Если он движется, если он изгибается при нагрузке, значит, он не выполняет свою работу.

Так что для меня это провал.

Способ, которым мы обходим это, очевидно, весь способ обхода производителя, который, очевидно, заключается в использовании большой трубы, поэтому, чем длиннее, по их мнению, они могут войти в землю, и требуется хорошее тестирование почвы, чтобы определить, как далеко это расстояние. , тем больше должна быть эта труба. В качестве альтернативы могут быть установлены дополнительные винтовые сваи, винты могут быть установлены в фундамент, и тогда они смогут передавать небольшую боковую силу в землю, ограничивать этот средний полюс в любых центрах, поэтому я ожидаю, что на очень долго Винтовой стержень, входящий в землю, что будет еще пара пролетов, еще пара винтовых шнеков, которые войдут в землю, и они помогут стабилизировать эти столбы на этой дорожке из мягкого грунта.

Так что не забывайте, что это наш предпочтительный вариант на уровне земли, который дает нам возможность поставить, мы называем это наголовником сваи, мы сначала просверливаем его, затем вставляется винтовой пирс, мы заливаем его бетоном и либо наш дом опоры уходят в этот бетон или сидят сверху на опорной плите.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют сваи для этого.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют для этого, и мы позаботились о тех боковых силах, потому что наша буровая свая, которая вкапывается в первую очередь, до того, как винтовая свая войдет, имеет немного бокового ограничения, и мы также видели, что иногда мы ставим поперечные связи под домом, и эта сила падает, так что есть вертикальная составляющая и горизонтальная составляющая, так что для стальных стоек для стоек дома, которые опускаются на буронабивную или винтовую сваю фундамент через буронабивной пирс.

В качестве боковой опоры используем буронабивной пирс. Нам нужно обосновать и доказать, что там достаточно несущей способности, и есть другие способы сделать это, очевидно, чем больше это бетонное отверстие, тем больше боковая поддержка, которую мы собираемся получить, и мы получаем вертикальную поддержку от винтовой опоры, будь то быть вертикальным вверх или вертикальным вниз.

Давайте поговорим о некоторых проблемах, связанных с винтовыми сваями, и о том, как мы собираемся их решить. Дома на реактивных глинистых грунтах.Неизменно дизайнер, возможно, вафельной плиты, потому что я видел, что она чаще используется, поместите винтовые сваи снаружи, и это хорошо и хорошо. У нас есть фундамент, довольно прочная жесткая матрица из вафельных балок, проходящих через здание, немного более толстая снаружи с поддержкой внешней нагрузки, где поддерживается нагрузка от дома, основная нагрузка дома, то есть стены. . крыша и нагрузка от стен ложатся на опоры по периметру, поэтому винтовые сваи расположены соответственно этим вертикальным нагрузкам, весу дома. Давайте поговорим о том, когда эта земля начнет двигаться, потому что идея этих винтовых свай состоит в том, чтобы поддерживать, и они чаще используются на высоких h2 / h3, то есть на сверхвысокореактивных и чрезвычайно реактивных площадках E и площадках класса P. Мы, вероятно, увидим винтовые сваи в виде вафельных капсул на участках h2, h3, класса E, класса P, и проектировщик использует их, чтобы опустить вес или опору здания в грунт, который или в слой почвы, которая является более стабильной и прочной, чем поверхностная поддерживающая почва.Первая проблема, которая возникает, особенно когда это почва класса P, и это мягкая почва, почва в конечном итоге уплотняется, и это не является серьезной проблемой, но будут времена, когда вы увидите, что дом стоит на винтовой свае, но земля на самом деле отвалилась. . Стоя здесь, это может быть довольно тревожно для кого-то, потому что они могут видеть под домом.

Они могут не видеть эти стальные столбы под землей, но они могут видеть под домом, и поэтому это больше проблема для вафельных плит, потому что они построены полностью на земле, поэтому кто-то стоит снаружи и смотрит вниз можно увидеть под домом.

Не такая уж большая проблема, если дом стоит на сваях, будь то винтовые сваи или обычные буронабивные сваи.

Все в порядке. Немного покопавшись здесь снаружи, мы собираемся определить, есть ли здесь эти пирсы и работает ли дом нормально, это не проблема. Я имею в виду, что эту землю снаружи можно засыпать.

Я не рекомендую, в зависимости от класса грунта, подсыпать под здание путем дополнительной подсыпки под здание на тот случай, если это движение грунта обратит вспять – если это оседание не уплотнение, а действительно высыхание грунта ( что противоположно вздыманию плиты, когда поверхность земли приподнимается).

Земля опускается из-за сухих условий, и однажды земля может снова стать влажной и снова начать подниматься. Мы не рекомендуем заполнять это пространство между нижней частью вафельницы и поверхностью земли. Мы не хотим, чтобы земля снова поднялась и подняла дом.

Реактивное наземное движение

Что если у нас есть реактивное движение земли?

Если дом опирается только по периметру на винтовые сваи до твердого слоя с нагрузками на винтовые сваи (на что они рассчитаны), то все идет неплохо, пока земля в середине дома не опускается или не поднимается .

Эти опорные системы рассчитаны на определенную степень подъема и набухания.

Если вокруг снаружи есть винтовые сваи, а дом хорошо поддерживается снаружи, у нас есть часть дома, которая поддерживается очень, очень хорошо на глубине, где земля вообще не движется, и мы есть часть дома, на которую потенциально могут полностью воздействовать движения грунта, вздутие или проседание грунта.

Безусловно, эти системы опор не полностью предназначены для этого.

Итак, я бы порекомендовал, если ваш инженер собирается указать винтовые сваи снаружи, мы действительно рекомендуем установить винтовые сваи и во внутренние основания, и в зависимости от ширины дома это действительно будет зависеть от вашего инженера.

Есть еще несколько винтовых опор, но это означает, что если эта земля
падение дом все еще полностью поддерживается в этом твердом слое на глубине.

К сожалению, это также означает, что поскольку у нас нет
крышки у нас нет боковой поддержки, потому что у нас есть слой мягкой почвы
вокруг столбов мы также получаем дом, в котором на самом деле нет
большая боковая поддержка.

Рекомендация для вафельных плит: если вы собираетесь установить винтовые опоры снаружи дома в любых центрах, указанных инженером, вам также следует искать винтовые опоры в промежуточных точках в середине плиты. Таким образом, все держится на том же твердом уровне на глубине, в которую заделаны винтовые сваи.

Наголовники для винтовых свай

Что, если земля поднимется?

Мы начинаем с нашей плоской поверхности, и теперь у системы вафельных стручков нет большого выбора, кроме как следовать за землей — в условиях пучинистой почвы — особенно если мы говорим о винтовых сваях снаружи.

Существует специальная система, в которой эти оголовки свай могут быть изолированы от системы вафельных капсул или система фундамента может быть изолирована от винтовой сваи. Существует запатентованная и зарегистрированная торговая марка специального колпачка, который можно использовать для изоляции винтовой сваи от плиты, чтобы обеспечить это движение.

Теперь нас беспокоит только то, что земля поднимется настолько, что винтовая стойка отсоединится и сдвинется в сторону, потому что у нас есть этот слой мягкого грунта вокруг винтовых опор.Эти винтовые столбы могут двигаться вбок и не входить в зацепление, когда дом снова садится.

Так что это наша главная задача с этими ворсовыми колпачками. Если в середине есть винтовые сваи, а земля поднимается, скажем, если было центральное пучение, то винтовые сваи не будут обеспечивать никакой поддержки, особенно если вафельная плита поднимается с винтовой сваи и вала.

Теперь мы снова полагаемся на то, что вафельная плита имеет достаточную прочность, чтобы выдержать ее перекрытие.Таким образом, между этим случаем, когда земля проседает, и этим случаем, когда земля поднимается, нет никаких оснований для проектирования этой вафельной плиты для более низкой классификации места.

Помните, мы говорим о классах h2, h3, E и P. На самом деле нет никаких оснований для проектирования вафельной плиты для более низкой классификации площадки, чем классификация почвы, просто потому, что вы поддерживаете ее на винтовых сваях.

Я хотел бы предостеречь всех дизайнеров, которые говорят, что мы используем винтовые сваи, поэтому мы собираемся разработать дизайн для сайта h2, h3.Будь то поднятие и вздутие или консолидация — так или иначе — система фундамента все равно должна стоять на своих достоинствах.

Щели под домами из-за рыхлого грунта

При уплотнении рыхлого грунта винтовые сваи действительно приносят пользу, поскольку грунт может оседать с нижней стороны фундамента.

Дом будет опираться на винтовые сваи, спроектированные производителем. Дом поддерживается и образуется щель.Это нормально, особенно если это уплотнение рыхлой почвы, тогда мы можем заполнить этот зазор снаружи, чтобы никто не слишком беспокоился об этом.

Это мой комментарий по поводу связи винтовых свай с фундаментными системами.

Когда они используются в фундаментных системах, я действительно предпочел бы, чтобы это был плотный фундамент, врытый в землю, или система вафельных плит, и это своего рода объединенная система, в которой я действительно рекомендую, чтобы вафельная система заканчивалась наличие ленточного фундамента снаружи по периметру, который фактически уходит ниже уровня земли, чтобы дать нам, придать этому зданию небольшую боковую устойчивость.

Во что бы то ни стало, используйте винтовой пирс, который полностью опускает опору здания в твердую почву на глубине, но, если эта комбинированная система немного упирается в землю, я думаю, мы можем добиться гораздо лучшего результата, внутренние опоры все еще могут быть на полистироловых пустотообразователях, если вы того пожелаете как дизайнер, это нормально.

Я действительно думаю, что объединенная система была бы отличной
идея и решить несколько других проблем, которые у нас есть с системами вафельных стручков с
дренаж и попадание воды под системы вафельных чалд.

Вот оно. Это винтовые сваи.

Мы видели, как они установлены. Мы видели, как они используются.

Исправление при неправильном расположении винтовых свай

Еще одна вещь, которую я хотел бы прокомментировать, это
исправление, когда строитель не может поставить пост централизованно
вниз по винтовой свае.

Помните, мы говорили, что с наголовником сваи, нагрузкой на столб и винтовой опорой под ним все это является довольно вертикальными нагрузками – о боковых нагрузках позаботился этот наголовник сваи.

Вы обнаружите, что, взглянув на чертежи инженера, они полагаются на то, что столб дома, который сидит на этой вершине сваи, находится почти точно на одной линии с центром винтового пирса.

Эффект от того, что он не находится на одной линии, если стойка каким-либо образом размещена со смещением на стойке, на буронабивной свае с винтовой сваей прямо посередине, заключается в том, что это расстояние, этот эксцентриситет между расстоянием между серединой буронабивной сваи опоры или осевой линии винтовой сваи, и там, где фактически прикладывается нагрузка, создается опрокидывающая сила, которую мы называем моментом, на которую эта опорная плита, ростверк сваи, не рассчитана.

Эта сталь не рассчитана, этот шнек в земле не рассчитан на внецентренную силу. Ни одна из систем не предназначена для такого смещения фундамента.

Таким образом, если возникает ситуация, когда на стройплощадке обнаруживаются смещенные фундаменты или строитель оказывается в ситуации, когда его стойки не совпадают с наголовниками свай, то у строителя есть еще кое-какая работа.

Мы предпочитаем решать эти проблемы с эксцентриситетом с помощью ряда заземляющих лучей.

Итак, вот наш ростверк со смещенной опорной нагрузкой, смещенной от центра сваи, потому что винтовой стержень находится в центре смещенной нагрузки наголовника с серией заземляющих балок, которые идут назад и соединяются с другими наголовниками свай.

Таким образом, в двух направлениях, заметьте, таким образом мы можем позаботиться об эксцентриситете, превратив его в ряд балок в этом направлении, например, будет балка с нагрузкой, возможно, только внутри между опорами таким образом, вертикальная нагрузка поступает на винтовые опоры, а балки передают часть этой нагрузки на эту винтовую опору и часть нагрузки на эту винтовую опору.

Когда стойка выходит за пределы винтовой сваи, у нас есть нагрузка снаружи этой группы, существует вертикальная реакция вертикальной нагрузки на винтовую сваю и другая вертикальная реакция на соседнюю винтовую сваю, которая является этой винтовой сваей и крышка пирса.

Вот как мы позаботимся о смещении стойки от центра винтовой сваи.

Мы будем настаивать на том, чтобы строитель установил серию опорных балок, чтобы помочь связать и передать нагрузки на соседние винтовые сваи.

Вкратце

Мы прошли через несколько вещей.

Мы говорили о винтовых сваях, мы говорили о наголовниках свай и их назначении, говорили о том, насколько хороши винтовые сваи с реактивными грунтами, говорили о направлении нагрузки, будь то вбок, вертикально вверх и вниз и вбок, и мы говорили о том, как мы можем сделать некоторые исправления этих вещей.

Я Мэтт Корнелл. Я из Корнелл Инжинирингс.

Большое спасибо, что присоединились к нам.Если вам нравится это видео, пожалуйста, поставьте лайк.

Если вы хотите узнать больше о некоторых других темах, пожалуйста, оставьте комментарий ниже и посетите наш веб-сайт, у меня есть куча подробностей о ректификации дома, вафельных плитах, движении грунта, бетонной кладке, бетонных плитах, все работает.

Посетите наш веб-сайт, и мы будем рады видеть вас и помочь вам. Большое спасибо за ваше время. Хорошего дня.

Возможные преимущества и ограничения винтовых свай и винтовых анкеров

Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.

Потенциальные преимущества использования винтовых свай и винтовых анкеров

А1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро.Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.

Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что она занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить трубу или удлинение квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут.Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и спиральные анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная несущая способность винтовых свай и винтовых анкеров будет увеличиваться со временем в результате эффектов старения и тиксотропии. Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.

А3. Минимальное вмешательство на объекте

По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта. Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции. В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры. Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из наиболее важных характеристик винтовых свай и винтовых анкеров является проверка несущей способности при установке. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю.Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность. В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.

Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость. Контролируя крутящий момент при установке, можно получить требуемую грузоподъемность за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера.Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на площадках с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие услуги по поддержке строительства ограничены или могут быть недоступны. Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники.В проектах, связанных с модернизацией, может быть мало места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.

А6. Установка в условиях высокого уровня грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки. В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента.Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом направлении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности.Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр приложений для грунта и нагрузки

Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции.Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.

А11. Модульная конструкция

Винтовые сваи и спиральные анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и винтовые анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

Л1. Предельные условия почвы

Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в ​​грунтах, максимальный размер зерна которых составляет менее примерно 60% шага спирали.Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.

Л2. Ограничения по оборудованию

Правильная установка винтовых свай и винтовых анкеров имеет важное значение для работы.Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.

Л3. Структурные ограничения

Все винтовые и спиральные анкеры имеют конструктивные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.

Объяснение пяти типов фундаментных свай | Sigma Plantfinder Ltd

От Sigma Plantfinder Limited

Существуют различные способы и средства забивки свай, и их обычно можно разделить на следующие категории по способу или методу их установки или по цели, для которой они предназначены.
Различные типы машин используются для различных типов свай или фундаментов, и приведенная ниже основная информация дает простую классификацию и примеры типичных сваебойных машин, используемых для этой работы.

 1. Мини-сваи

Мини-сваи , также известные как микросваи или Анкерные буровые установки , забивка гвоздей в грунте, проходческое бурение, Разведочное бурение , Jet Grouting и для Geothermal или 9006 или 9006 или 100 мм – 400 мм в диаметре.Отличие мини-свай от других типов свай больше связано с тем, как и где они устанавливаются, а не только с размером сваи.

.

Мини-буровые установки представляют собой универсальные компактные буровые установки, способные работать в зонах с ограниченным доступом на площадках, используемых для строительства вращающихся буронабивных свай, микросвай и для геотехнических исследований грунта. В местах с ограниченным доступом часто требуются сваебойные установки меньшего размера для установки свай на участках, где большие сваебойные установки не могут работать.Это позволяет выполнять многие коммерческие и бытовые застройки в городах и застроенных районах.

Чтобы посмотреть, что мы можем предложить по бывшим в употреблении мини-буровым установкам, нажмите Здесь

2. CFA (непрерывный шнек) или винтовые сваи

Бурение

CFA или забивка шнеком непрерывного действия идеально подходят для аллювиальных почв и глины, а также могут использоваться в песчаных или гравийных грунтах. В сваебойной установке используются круглые полые сваи из оцинкованной стали с одной или несколькими прикрепленными стальными спиралями, которые ввинчиваются в землю так же, как шуруп вкручивается в дерево.Сваи CFA заполняются бетоном, а затем укрепляются сварным каркасом из стальной арматуры, который вдавливается в незатвердевший бетон.

.

Буровые установки CFA (непрерывного шнека) (иногда называемые буровыми буровыми установками) обеспечивают быстрый, экономичный и бесшумный способ забивки свай для создания глубоких фундаментов, идеально подходящих для высотного строительства и строительства в черте города. Этот тип свай может свести к минимуму порчу, создаваемую при установке, и в некоторых случаях может стать более устойчивой и экономичной альтернативой некоторым другим методам забивки свай.Когда свая бурится и бетон заливается до извлечения шнеков, это называется сваей SFA (секционный шнековый шнек) или CFA сваей (непрерывный скребковый шнек).

Чтобы посмотреть, что мы можем предложить по б/у сваебойным установкам CFA, нажмите Здесь

3. Буронабивные или вращающиеся сваи

Вращающиеся буронабивные сваи или бурильные скважины Келли могут быть пробурены на проектную глубину с использованием шнека, бурового ковша или колонкового бура, иногда с обсадными трубами, которые поддерживают сваю в любом неустойчивом грунте, и армируются, а бетон заливается после достижения необходимой глубины. достиг, бросив кучу в положение.Этот метод забивки хорошо подходит для работы в городах, застроенных районах или территориях, окружающих существующие здания, поскольку вибрация и нарушение грунта, вызванные установкой, минимальны. Эти типы свай подходят для связного грунта с низким уровнем грунтовых вод.

.

Вращающиеся буронабивные сваи могут выдерживать большие нагрузки, преодолевать подземные препятствия, проникать в грунт слишком сильно для бурения с помощью CFA и буронабивных свай. Вращающаяся буронабивная установка может предложить более высокую мощность или крутящий момент, чем некоторые буровые установки CFA, и способна преодолевать подземные препятствия.По сравнению с другими методами забивки свай LDP (забивка большого диаметра) может предложить большую грузоподъемность и может быть установлена ​​на большую глубину. Используется два типа штанги Келли: телескопическая штанга Келли и фрикционная штанга Келли.

Чтобы посмотреть, что мы можем предложить по подержанным буровым установкам, нажмите Здесь

4.

Вибрационные шпунтовые сваи

Шпунтовые сваи представляют собой тип забивной сваи и состоят из набора взаимосвязанных стальных листов. Мощные шпунтовые установки позволяют забивать шпунтовые сваи на значительную глубину в почву и даже в аргиллит и песчаник.Вибрационная установка для забивки шпунтовых свай для различных применений может поставляться в виде бесшумной штабелерной или крановой подвесной, телескопической или фиксированной направляющей мачты. Их можно использовать для создания постоянных или временных подпорных стен или конструкции коффердама на участках, где требуются большие земляные работы.

.

Шпунтовые сваи представляют собой тип забивной сваи и состоят из ряда взаимосвязанных стальных листов.Мощные шпунтовые установки позволяют забивать шпунтовые сваи на значительную глубину в почву и даже в аргиллит и песчаник. Вибрационная установка для забивки шпунтовых свай для различных применений может поставляться в виде бесшумной штабелерной или крановой подвесной, телескопической или фиксированной направляющей мачты. Их можно использовать для создания постоянных или временных подпорных стен или конструкции коффердама на участках, где требуются большие земляные работы.

Чтобы посмотреть, что мы можем предложить по бывшим в употреблении шпунтовым буровым установкам, нажмите Здесь

5.Забивка молотком или забивка свай

Забивные сваи забивают или вбивают в землю с помощью вибрации или удара. Существует два типа молотов, наряду с уже упомянутым выше типом вибрационных шпунтовых свай. Это гидромолоты и дизель-молоты. Гидравлический сваебойный станок можно использовать на подвеске крана для забивания стальных труб и сборных железобетонных свай. Гидравлические молоты более экологичны, чем старые машины для забивки свай с дизельным двигателем.

.

Благодаря гидравлическому приводу молота вместо взрывного дизельного двигателя эти быстрые машины идеально подходят для мягких грунтов в местах с низкой плотностью населения, таких как нефтеперерабатывающие заводы, линии электропередач и новые заводские разработки. С другой стороны, дизельные молоты дешевы и просты в эксплуатации и обслуживании и являются проверенным способом создания желаемой забивной сваи.

.

Этот метод забивки хорошо подходит для грунтов с высоким уровнем грунтовых вод, для фундаментов в несвязных грунтах и ​​для грунтов, которые могут быть загрязнены.Использование буровой установки с ударным молотом для забивных свай означает, что сваи могут быть заброшены на место с помощью временной или постоянной стальной обсадной трубы. Их также можно подготовить за пределами площадки, используя сборные сваи, которые могут быть изготовлены из стали, таймера, дерева или бетона.

Чтобы посмотреть, что мы можем предложить по бывшим в употреблении молотковым буровым установкам, нажмите здесь

Sigma Plantfinder Ltd имеет в наличии для продажи широкий ассортимент бывших в употреблении буронабивных установок, буровых установок на гусеничном ходу, сваебойных машин, подержанных машин для анкеровки, геотермальных и геологоразведочных буровых установок, буровых установок, шнековых буровых установок непрерывного действия CFA, оборудования для диафрагменных стен, сваебойное и буровое оборудование, струйная цементация, микросвайные машины и мини-буровые установки.

Свяжитесь с нами, чтобы узнать больше об этом оборудовании и обсудить ваши потребности.

Ротерра Сваи | Piling Solutions

О компании Roterra Piling

Roterra Piling — это прогрессивная организация, которая проектирует, производит и устанавливает свайные фундаменты по всей Северной Америке для любой отрасли, требующей фундаментов. Мы гордимся нашими объектами, оборудованием и людьми. Наш портфель услуг включает проектирование свай, испытания под нагрузкой, винтовые (винтовые) сваи, забивные сваи, бетонные сваи и укрепление.НАЖМИТЕ, ЧТОБЫ ПРОЧИТАТЬ ПОДРОБНЕЕ…

Компания Roterra Piling сертифицирована по стандарту ISO 9001:2015 для проектирования, производства и установки винтовых свай, забивных свай, бетонных свай, опор и сопутствующих товаров. Ознакомьтесь с дополнительной информацией о наших обязательствах по контролю и обеспечению качества.

Roterra Piling стремится к сотрудничеству со своими клиентами в начале проекта, чтобы определить оптимальное решение для фундамента. Мы предоставляем решение «под ключ» для фундаментных проектов от проектирования и концепции до строительства и сдачи в эксплуатацию.Наш опытный менеджмент, разнообразный парк оборудования, а также собственное проектирование и производство позволяют нам реализовать решение для любого типа проекта по забивке свай.

МЫ ИЩЕМ ЛУЧШИХ

В Roterra мы верим в принцип «Развитие наших сотрудников, развитие нашего бизнеса». Мы стремимся развивать и развивать наших сотрудников.

Roterra Piling стремится вести бизнес таким образом, чтобы защитить своих сотрудников и общественность, а также защитить окружающую среду.Личное здоровье каждого работника имеет первостепенное значение, и предотвращению производственных травм и заболеваний будет уделяться приоритетное внимание.

Все сотрудники, включая руководящий и руководящий персонал, несут ответственность за деятельность компании в области охраны здоровья и техники безопасности, и ожидается, что все они будут участвовать в программе охраны труда и техники безопасности.

Все сотрудники перед началом работы проходят комплексный инструктаж. Эта ориентация включает в себя, помимо прочего, инструктаж по технике безопасности, обучение технике безопасности при строительстве и W.H.M.I.S. Сотрудники регулярно посещают совещания по технике безопасности и получают поддержку в непрерывном обучении, связанном с работой.



Roterra Piling зарегистрирована в следующих организациях:

Глубокие фундаменты — коммерческие » Сейсмостойкость

Коммерческие здания часто используют глубокие свайные фундаменты, потому что необходимо передавать большие нагрузки от надстройки на твердую опору. Поверхностное трение глубоких свай также сопротивляется подъему от боковых нагрузок.
на структуру.Некоторые сваи спроектированы так, чтобы при необходимости увеличить их подъемную силу.

Однако глубокие фундаменты могут быть подвержены некоторым вторичным сейсмическим воздействиям, таким как боковое распространение, неравномерная осадка и глубокое или сильное разжижение. Разжижение ослабляет поверхностное трение и снижает способность основания сопротивляться подъемным силам.

Существует несколько типов глубокого фундамента, которые могут обеспечить устойчивость к сейсмическим нагрузкам в коммерческих зданиях.

Буронабивные сваи

Буронабивные сваи, иногда называемые буронабивными сваями, пилястрами или кессонами, представляют собой класс глубоких свайных фундаментов.Они распределяют нагрузки от сооружения, в том числе и от сейсмических сил, по вертикали через большую глубину грунта или на более глубокий слой пласта, например горную породу. Они часто используются для поддержки высоких высотных конструкций с большими вертикальными нагрузками.

Фундаменты из буронабивных свай должны быть пробурены или забурены до того, как сваи можно будет вставлять или заливать в землю. В некоторых случаях ствол сваи имеет резьбу или шнек и предназначен для частичного или полного самобурения.Большинство буронабивных свай требуют, чтобы отверстие для сваи было просверлено в качестве первого шага в процессе.

Буронабивные сваи, поскольку их сверлят, а не забивают, подходят для участков, чувствительных к вибрации. Как правило, они не страдают от проблем с проникновением, как забивные сваи, и обычно могут проникать на гораздо большую глубину. Они также могут быть спроектированы с гораздо большим диаметром и с большим трением кожи.

Узнайте о:

Сваи с раструбом

Фундамент на буронабивных сваях представляет собой тип фундамента из буронабивных свай.Он состоит из ряда стальных или сборных железобетонных валов с увеличенными опорными площадями внизу, которые напоминают форму большого конуса или колокола. Полость для колокола создается либо с помощью специального бура, либо самой сваей по мере ее вбивания в землю.

Угловые сваи, поддерживающие коммерческое здание.

Увеличенная нижняя грань раструба увеличивает несущую способность сваи, а верхний раструб противостоит подъемным силам.

Фундаменты с раструбными сваями

подходят для участков с твердым грунтом, но без твердых несущих слоев, таких как скала. Они используются в коммерческом строительстве, хотя чаще используются за границей, чем в Новой Зеландии.

Сваи шнековые непрерывного действия

Фундамент с непрерывной винтовой сваей, или CFA, представляет собой тип фундамента из буронабивных свай, который состоит из ряда бетонных свай, залитых в вертикальные стволы.

Процесс устройства фундамента на винтовых сваях непрерывного действия.

Свая CFA создается с помощью шнека непрерывного действия для выкапывания глубокой вертикальной шахты, а затем закачки бетона под шнеком по мере его извлечения.Пока бетон еще влажный, свая укрепляется колонной стальной арматуры, вставленной в влажный бетон.

Свайные фундаменты

CFA ограничены диаметром, глубиной и возможностями проникновения шнека. Однако их можно использовать в условиях очень влажного или зернистого грунта без необходимости поддержки стенок скважины.

Это видео дает хорошее объяснение процесса, используемого для создания фундамента CFA.

Винтовые сваи

Фундамент с винтовыми сваями представляет собой тип буронабивного фундамента, который состоит из ряда полых стальных валов со спиральной резьбой на концах, которые ввинчиваются вертикально в целевые пласты.Стальные валы обладают очень пластичными характеристиками, а в некоторых конструкциях полые трубы заполнены бетоном для придания жесткости фундаменту.

Фундамент на винтовых сваях.

Стержень винтовой сваи имеет относительно небольшой диаметр и обеспечивает небольшое поверхностное трение по сравнению с другими типами буронабивных свай. Тем не менее, это передает большую часть структурной нагрузки
к винтовой резьбе, которая обычно обеспечивает значительную прочность торцевой опоры и сопротивление подъему.

Винтовые сваи подвержены разжижению, если несущие спирали лежат в разжижаемом грунте или в материале, поддерживаемом разжижаемым грунтом, поскольку это увеличивает вертикальную нагрузку
в сваи, когда происходит разжижение. Поэтому, если свая проходит через разжижаемый грунт, на этой глубине сваи не должно быть спиралей.

Буронабивные бетонные сваи

– Shore Tec Piling

Буронабивная свая — еще один тип железобетонных свай, которые используются для поддержки высоких зданий, создающих большие вертикальные нагрузки.Буронабивная свая — это монолитная бетонная свая , где буронабивные сваи должны быть залиты на строительной площадке, в то время как другие бетонные сваи, такие как закрученная свая и железобетонная квадратная свая, представляют собой сборные железобетонные сваи.

Просверленные стволы отливают с помощью буронабивной машины, которая имеет специально разработанные буровые инструменты, ковши и грейферы, используемые для удаления грунта и горных пород.

Как и любая другая система глубокого фундамента, буронабивные сваи также имеют свои сложности при бурении.

Давайте начнем с указания, что метод бурения будет зависеть от типа почвы, поэтому у вас должен быть хороший отчет об исследовании почвы, который поможет вам понять, какая технология бурения должна быть развернута. Опыт подрядчика по укладке свай заключается в том, чтобы определить правильную технологию бурения и свести к минимуму нарушение окружающего грунта.

Для несвязных грунтов, таких как песок, гравий, ил, независимо от того, находится ли он под уровнем грунтовых вод или нет, скважина должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Бентонитовый раствор действительно грязный, и вы можете избежать этого, если это возможно. Как только этот процесс будет завершен, арматурный стержень будет сброшен на место, а в скважину будет залит бетон.

Основные преимущества буронабивных свай или буронабивных стволов по сравнению с обычными фундаментами или другими типами свай:

  • Сваи переменной длины могут быть проложены через мягкие сжимаемые или набухающие грунты в подходящий несущий материал.
  • Сваи можно удлинять на глубину ниже промерзания и сезонных колебаний влажности.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
