Толщина кирпичных стен в жилом доме: минимальная, максимальная

Стенки в домах являются основным элементом. Для несущей толщина стены в один кирпич обычно достаточна. Следует помнить, что от количества строительных элементов зависит примерно половина веса надземных частей жилого дома, внешний вид, эксплуатационные характеристики и удобные условия для жизни. Расчет толщины стены из кирпича проходит также с учетом температуры участка, на котором будет располагаться постройка.

Минимальная и максимальная толщина

Следует помнить, что возведение стены в кирпичных домах должно соответствовать многим правилам и нужно правильно подобрать материал. Кирпич — широко используемый строительный материал. Он прочный, огнестойкий, не гниет и не подвержен поражению насекомыми. Для постройки стен применяются разные виды кирпичей:

полнотелый;
пустотелый;

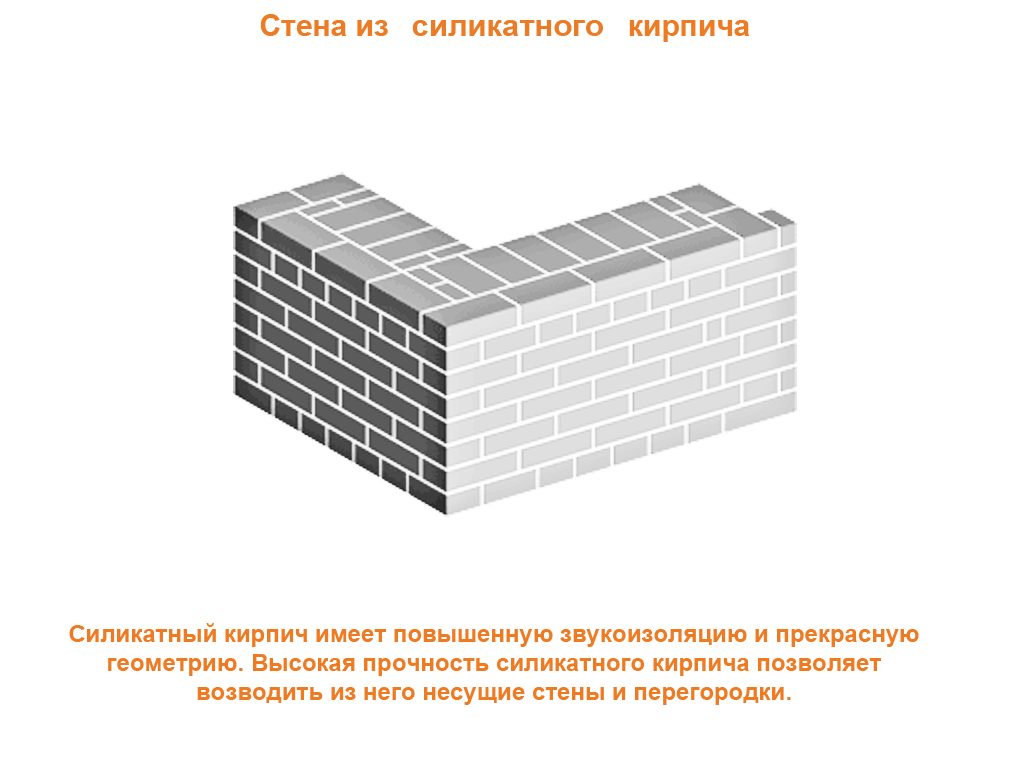

силикатный;
глазурованный;
керамический клинкерный.

Данные элементы постройки могут возводиться из разных материалов.

Во многом размер стен зависит от климатических условий местности и количества этажей. Несущая стена в полкирпича составляет 120 мм, и этого не хватит, чтобы выдержать нагрузку веса конструкции, нужно делать ее хотя бы в два кирпича. Если планируется одноэтажный жилой дом, то обычно перестенок делают в 250 мм, согласно СНиП, то есть кладется в 1 кирпич. Если же двухэтажный, то кладка делается минимум в полтора. Если зимой температура падает ниже 30 °C, то наружные стенки делают в 3 кирпича с учетом массивного фундамента. Толщина стенок зависит от составляющих ее кирпичей. Толщина кирпичной стены всегда возводится в 0,5, 1 и так далее брикета. Если дом построен в 2 кирпича, то этого хватит для двухэтажного строения, больший размер подойдет для многоэтажных сооружений. Строители используют одинарные, двойные и полуторные кирпичи, чья разница зависит только от высоты.

С одинарным кирпичом работать проще, чем с полуторным или двойным (виды бруса по размерам), из-за легкого веса, поэтому специалисты рекомендуют его новичкам.

Вернуться к оглавлению

Строительство из пустотелого кирпича

Фундамент будет испытывать меньшую нагрузку при выполнении основной кладки пустотелым материалом.

Используя его, можно снизить нагрузку на фундамент и несущую конструкцию, сэкономить, поскольку он весит меньше полнотелого, но из-за этого снизится прочность дома, а также придется производить теплоизоляцию стен. Внутреннюю стену рекомендуют строить в полкирпича из одинарного, остальные класть в один двойной, после чего нужно утеплить стенки и выложить облицовочный брикет в 12 мм. Пустоты бывают сквозными или несквозными; круглыми, щелевидными, овальными, квадратными.

Вернуться к оглавлению

Использование керамического клинкерного кирпича

Он устойчив ко влаге и морозам, у него гладкая или рельефная поверхность. Большое разнообразие позволяет использовать его как для строительства, так и для облицовки. Такой кирпич еще называют «красным», хотя он бывает еще и других цветов: белого, горчичного, серого и светло-серого. Это универсальный материал для строительства одноэтажного дома и прочих объектов, и используется в кладке не только стен. Строить с ним быстро не получится, поскольку за день можно выложить только 1 м в высоту, а толщина составляет не меньше 250 мм. К его преимуществам относят:

долговечность;
экологичность;
звукоизоляцию;
устойчивость;
огнестойкость и морозостойкость;
теплоизоляцию;
низкое влагопоглощение.

Вернуться к оглавлению

Применение облицовочного кирпича

Такой материал подойдет для оформления фасада жилого строения.

Такой материал хороший и престижный, используется при строительстве наружных стен в 1,5 брикета. Он дороже полнотелого, но не нуждается в дополнительном оштукатуривании, имеет различные размеры и оттенки и идеально подходит для декорирования. С его помощью можно оформить двухэтажные постройки, камин или печь, создать уникальный фасад, который станет защитой для несущей стены из-за морозостойкости и устойчивости к возможным повреждениям.

Вернуться к оглавлению

Стены в многоэтажных домах

Серии многоэтажных кирпичных домов, хрущевок возводили до войны. В подобных строениях хорошая тепло- и звукоизоляция. Толщина стены из кирпича в них играет важную роль, поскольку от нее зависит срок эксплуатации. В таких постройках тонкие стены. Несущие стенки в жилых многоэтажных домах строились из бетона, а в конце 50-х их стали класть и из кирпича, толщиной в 0,35 м или больше, а поперечные диафрагмы — до 20 см. Такие здания крепче панельных, срок их годности высок. Со временем установили, что такие серии могут простоять 150 лет. Плюс такого многоэтажного дома в доступной стоимости.

Несущие стены таких построек могут быть толще 35 см.Вернуться к оглавлению

Кладка и как ее выполнять

Кладка проводится в установленном порядке, чем обеспечивается высокая несущая способность стены.

В одноэтажном и двухэтажном жилом доме оптимальная считается колодцевая укладка, благодаря которой снижается расход материала, поэтому она популярна. Это 2 продольные стенки в половину брикета, которые укладывают параллельно друг другу и соединяют мостками вертикально и горизонтально. Не допускаются широкие швы при кладке, потому что из-за них уменьшается прочность стенок и теплозащита.

Толщина стен дома из кирпича

Кирпич – прочный надежный стройматериал с превосходной несущей способностью. Стена, сложенная по строительной терминологии «в один кирпич», безукоризненно держит практически любую нагрузку. Опереть на такую несущую конструкцию, мощность которой составляет 25 см, можно железобетонные, деревянные и бетонные перекрытия, соорудить сверху несколько этажей.

Причиной утолщения кирпичных стен является только повышение теплотехнических и изоляционных качеств дома, что связано, как с расположением жилого строения вблизи аэропортов, шумных транспортных магистралей, заводов, так и с климатической спецификой региона.

Довольно высокая теплопроводность кирпича и инертность в аспекте поддержания существующей температуры диктует применение разных вариантов повышения изоляции строения. Для создания комфортной среды в деревянном доме достаточно сооружения несущих конструкций с мощностью 20 см, а толщина стен из кирпича для формирования равнозначных показателей должна составлять 64 см. Тяжелый кирпич при этом существенно увеличивает нагрузку на фундамент, параллельно увеличивается бюджет строительства. Ведь сооружение фундамента зачастую составляет треть всех строительных расходов.

Способы повышения теплотехники и изоляции кирпичных строений

• Увеличенная толщина кирпичной стены, кладка несущих конструкций «в два кирпича». Стандартные размеры элементов позволяют выполнять конструкции с толщиной 51 см с учетом толщины шва. • Сооружение кирпичных стен с внутренней воздушной подушкой. Так называется технология колодцеватой кладки, состоящей из двух стен в один кирпич и пустого пространства между ними. Оно заполняется в процессе возведения стен керамзитом, органическим утеплителем, пенополистиролом, шлаком, легкими бетонными смесями. За счет наличия полости уменьшается вес строения и повышается изоляция.
• Устройство вентилируемого фасада с помощью пиломатериалов, сайдинга, специальных теплоизоляционных панелей, облицовочного кирпича, штукатурки.

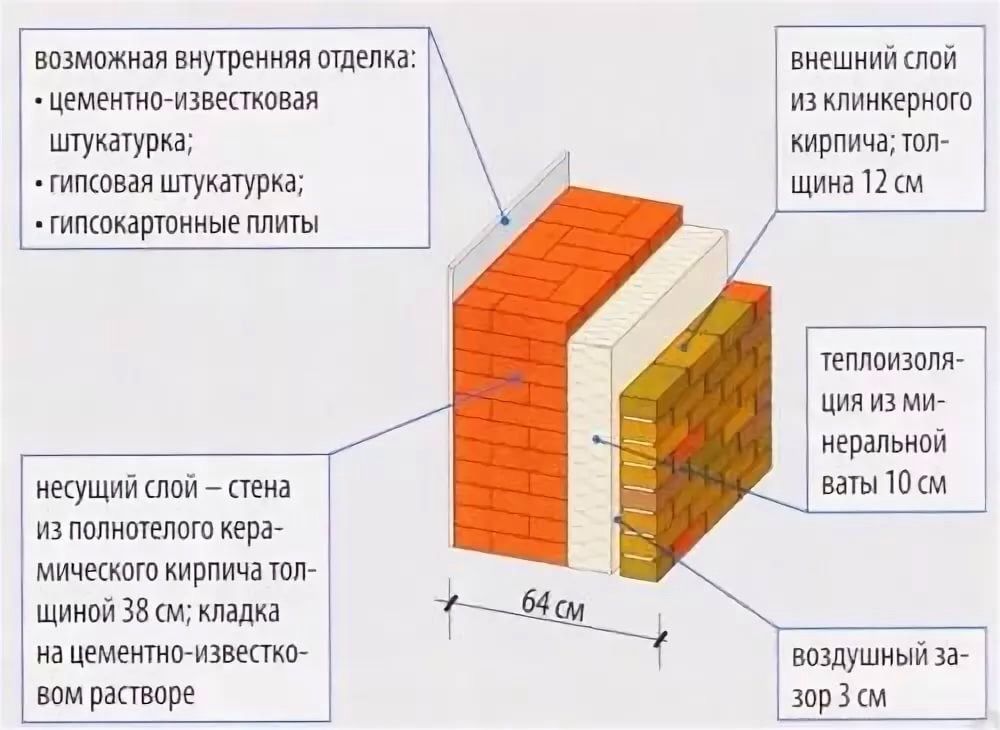

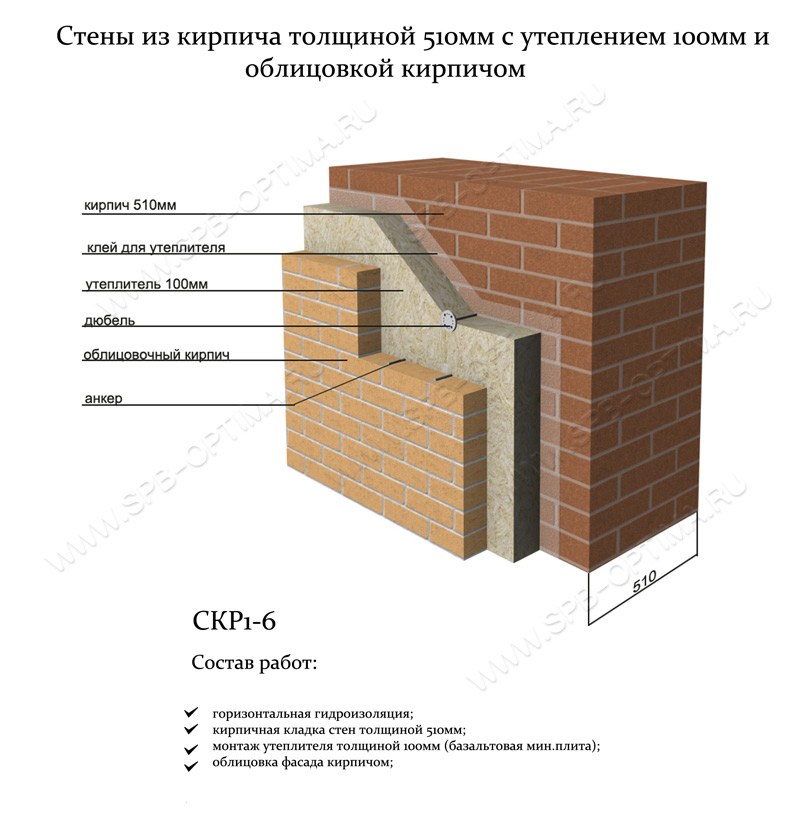

• Простое утепление фасада с последующей облицовкой или нанесением штукатурки.
• Оснащение кирпичных стен утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, затем выполнить внутреннюю отделку.

Для внутреннего или фасадного утепления толщина несущей стены может быть равна 25 см, 38-39 см при кладке в полтора кирпича, 51 или 48см. Расхождение в 1-2 см связано с наличием сантиметрового слоя связующего материала, расположенного между элементами кирпичной кладки. Несущие стены внутри строения не должны быть тоньше стен в 25 см.

Толщина внутренних перегородок

Чаще всего для того, чтобы сократить расходы и уменьшить нагрузку, внутренние перегородки сооружают из специальных пенобетонных блоков. Если предпочтение владельцы все же отдали кирпичу, то стоит учесть его стандартные размеры. Для возведения перегородок используют четверть или половину кирпича. Толщина может составлять 12см, при укладке элементов на ребро 6,5 см. Тонкие кирпичные перегородки длиной больше 1,5 м желательно оснастить армированной проволокой.

Поделиться:

Толщина кирпичных стен и перегородок.

От толщины кирпичных стен напрямую зависят
прочность, долговечность и степень теплоизоляции
строения. Но недостаточно возвести лишь наружные
стены значительной толщины — в доме с большой площадью
есть ещё и внутренние стены — как несущие, так и
перегородки между отдельными помещениями.

● Кроме внешних стен в сооружении возводятся и
внутренние — несущие стены и различные
перегородки, разделяющие различные помещения.
Толщина внутренних перегородок должна
соотносится с толщиной несущих внешних стен. Эти
существенные моменты определяются ещё до начала
строительства — на этапе проектирования.

● Считается, что чем больше толщина кирпичных
стен, тем более тёплым будет дом и лучше
звукоизоляция. Но кирпич не относится к дешёвым
материалам и поэтому банальное утолщение
кирпичных стен не представляется рациональным.
Достаточно возвести кирпичные стены согласно
предписываемым стандартам для определённых
климатических условий.

● Устойчивость и прочность кирпичного строения
напрямую зависит от толщины кирпичной кладки.
Стены дома должны препятствовать неблагоприятному
воздействию погодных условий и надёжно
удерживать вес перекрытий и дополнительных
этажей. Именно несущие стены воспринимают на
себя всю тяжесть здания — перекрытия,
дополнительные этажи, внутреннюю начинку дом,
мебель и жильцов. Но долговечность дома зависит
не только от толщины несущих стен, но и от всех
составных элементов дома.

● Кирпич может быть как полнотелым, так и
пустотелым. Пустотелый кирпич считает менее
прочным по причине наличия в своём теле пустот,
но благодаря им он лучше сохраняет тепло, а
также обладает меньшим весом, что уменьшает
давление на фундамент.

● Кирпичи могут иметь различную толщину:

• Одинарный кирпич 250×120×65 мм
применяется для сооружения внутренних
перегородок, строительства цокольных помещение,
фундаментов и т. д.

• Полуторный кирпич 250×120×88 мм — для возведения
несущих стен небольшой этажности и внутренних
перегородок.

• Двойной кирпич 250×120×138 мм —
для строительства несущих стен, испытывающих
высокую нагрузку.

● Чем большая толщина стены предполагается, тем
крупнее кирпич выбирается (полуторный или
двойной). Согласно стандарту минимальная толщина
внутренней кирпичной стены должна составлять 1/20-1/25 от высоты этажа.
Например, при высоте этажа порядка трёх метров
толщина внутренней перегородки должна быть
минимум 15 см.

● Кирпичная кладка начинается с углов.
В углах возводится маяк — угол из
шести-семи радов кирпичей. Угол должен быть
выровненный вертикально и соотнесён с осями
постройки. Маяк подлежит армированию
металлической сеткой. Далее между угловыми
маяками натягивается леска — она будет
обозначать внешнюю ось постройки, после чего
можно приступать к укладке кирпича и утеплителя.
Кирпич укладывается согласно принципу перевязки
— то есть швы рядов не должны совпадать. После
укладки двух-трёх рядов при помощи строительного
уровня необходимо проверить вертикальность
стены. Выравнивание производится с
использованием половинок или четвертинок
кирпичей.

● Выбор подходящей
толщины несущих стен зависит от характеристики
окружающей среды, климатических условий,
финансовых возможностей и личных предпочтений. В
достаточно холодных климатических зонах
кирпичная кладка делается в 51-64 см. Вне
зависимости от климатических условий и
планировки строения толщина внешних стен не
должна быть менее 38 см — то есть кладка минимум
в полтора кирпича

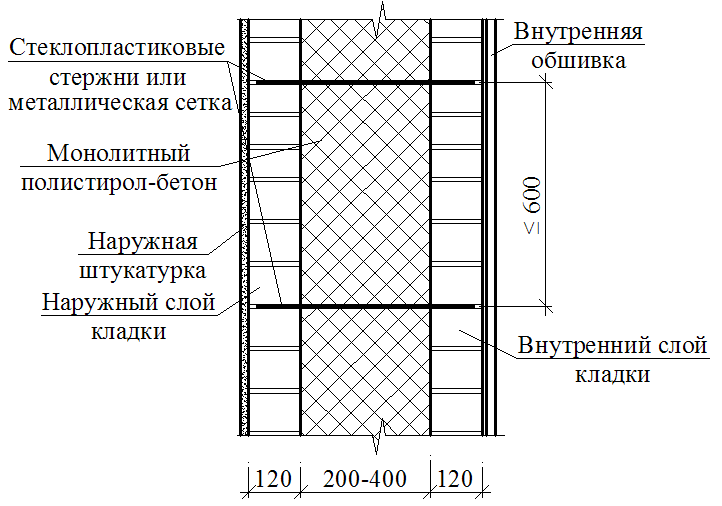

● В целях облегчения общей конструкции и
уменьшения давления дома на фундамент внешняя
часть наружных стен выкладывается из пустотелого
кирпича. Также применяется технология устройства
колодезных пустошей между рядов. В этом случае
вся стенная конструкция подвергается утеплению
непосредственно на этапе возведения внешних
стен. В межрядные пустоши укладывается
утеплитель, что повышает теплозащиту строения на
10-20%. В качестве утеплителя используются
керамзит, шлак, опилки, минвата, пенопласт,
пенополистирол и т. д.

● При строительстве крупных
кирпичных домов в
целях обеспечения оптимальной торцевой опоры
перекрытий возводятся дополнительные внутренние
перегородки, которые могут быть значительно
тоньше внешних стен. Перегородки не включают в
себя дополнительной закладки утеплителя и
поэтому их можно возводить
в один кирпич.

● Остов дома включает в себя всю совокупность
несущих стен — как наружных, так и внутренних.
Нагрузка, которой подвержен дом, должна
равномерно распределяться на остов. Для
увеличения прочности сооружения все стыки
внешних и внутренних стен подвергаются
армированию.

● Для сокращения материальных расходов можно
заменить строительство внутренних стен
возведением опорных столбов. Кладка опорных
столбов производится не менее, чем в полтора
кирпича — то есть не менее 38×38 см. Столбы в
процессе кладки армируются 4-5 мм проволокой
через каждые пять рядов.

● Внутренние перегородки не принимают на себя
веса перекрытий, а лишь разделяют внутреннее
пространство на отдельные зоны. Поэтому их можно
делать любой приемлемой толщины — даже используя
кладку в полкирпича. Некоторые малозначительные
помещения (например кладовая) можно зонировать
при помощи «кладки на ребро», толщина которой
равна высоте кирпича — 65 мм. Кладка перекрытий,
как правило, осуществляется из пустотелого
кирпича.

● В процессе строительства необходимо строго
следовать выработанному проекту. В случаях,
когда какая-либо стена возводится тоньше
заявленного в исходном проекте размера, её
необходимо усилить армированием. Уменьшение
площади сооружения, толщины стен, увеличение
веса перекрытий или высоты этажей, а также
изменение параметров простенков могут
существенно снизить долговечность и устойчивость
всей строительной конструкции.

Кирпичные стены — ExpertSamoStroy

Кирпичные стены очень прочные и долговечные, которые могут прослужить довольно долгий период времени, до 100 лет. Поэтому этот материал до сих пор востребован в строительстве. В основном используется полнотелый и пустотный кирпич.

При строительстве малоэтажных зданий, толщина кирпичной стены составляет 2,5; 2 и 1,5 кирпича, это соответствует толщине стены 680, 510 и 380 мм. Размер полнотелого кирпича 250х120х65 мм. Кирпич укладывается на цементно-известковый раствор с перевязкой швов, также для усиления прочности стен, укладывается армированная сетка через несколько рядов.

Типы кирпичной кладки

Стену из кирпича можно устраивать двумя основными способами: цепной и многорядный. Цепной тип кирпичной кладки – это чередование ложковых и тычковых рядов кирпича. Многорядный – это когда через каждые пять ложковых рядов устраивается один тычковой.

Самым распространенным способом является цепной, но такой способ требует высокой квалификации каменщика и большого количества трехчетвертных кусочков кирпича.

При строительстве малоэтажных домов гораздо проще использовать многорядный способ, как показывает практика, прочность стены от этого не меняется. Если же хочется быть уверенным в надежности стены, тогда всегда можно дополнительно заармировать кладку через каждые 3-5 рядов.

Кирпичные стены

Кирпичные стены: а – кладка стен с образованием углов и четвертей; б – аксанометрия кладки; в – кладка простенков с четвертью; г – кладка столбов; 1 – ложок; 2 – тычок.

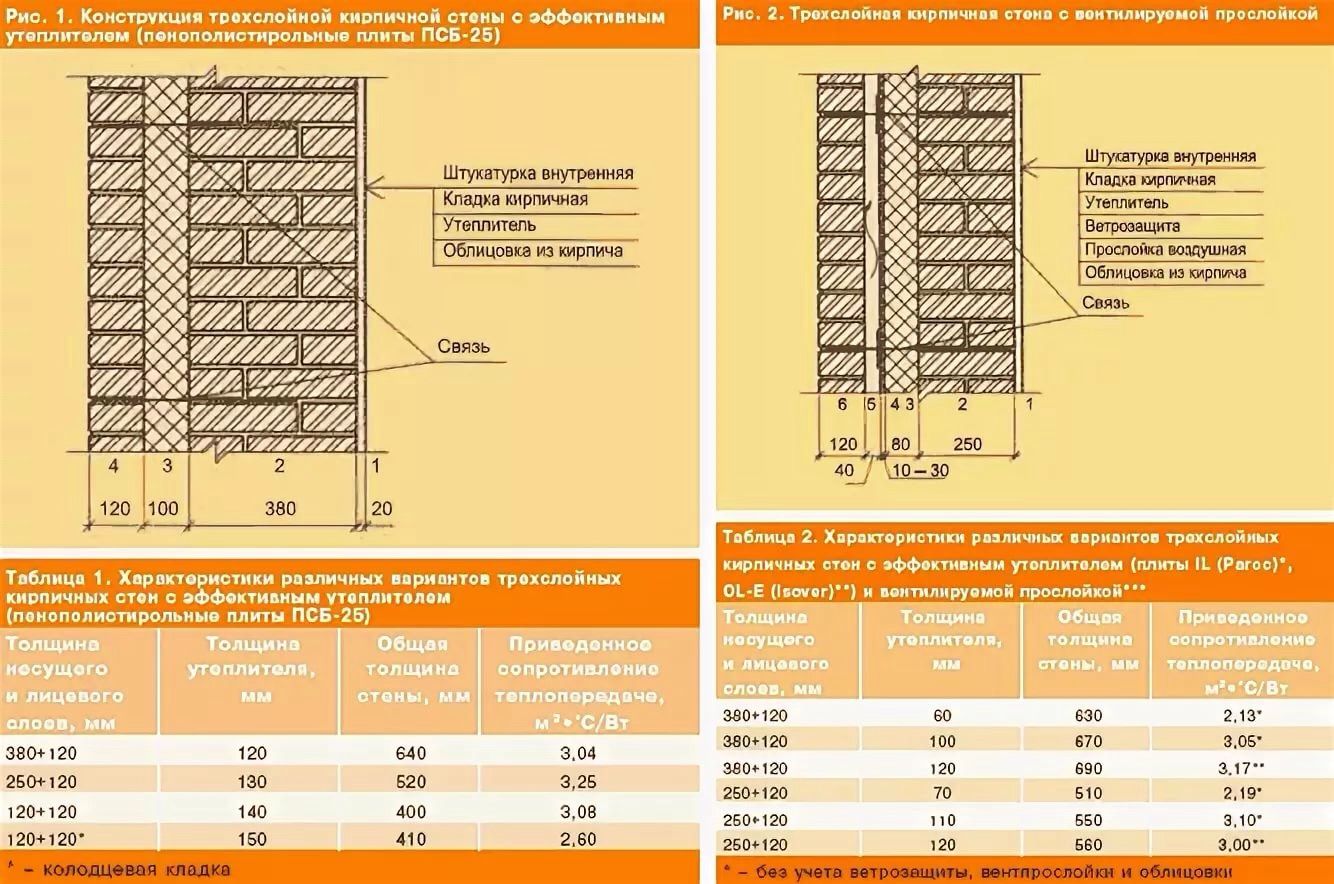

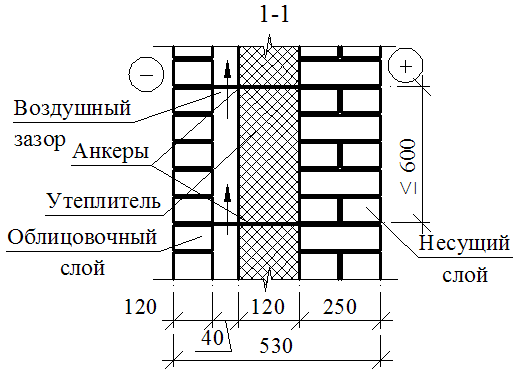

Чтобы уменьшить теплопроводность кирпичной стены, устраивается воздушная прослойка в стене. Таким образом, удается уменьшить теплопроводность на 15-20%. При возведении такой стены, ложковые (фасадные) ряды перевязываются с несущей стеной через каждые 5-6 рядов. Для этого используются металлические стержни или кирпич, уложенный тычком.

Кирпичные стены

Кирпичные стены с воздушной прослойкой: а – с металлическими связями; б – со связями из кирпича.

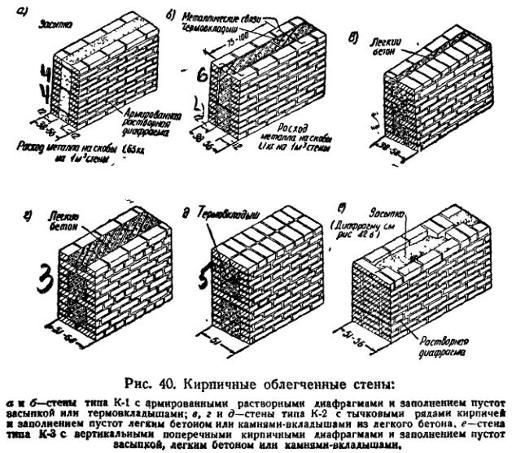

В целях экономии кирпича, при строительстве малоэтажных домов, устраивают колодзевую кладку, т.е. между рядами кладки оставляется пространство, которое заполняется шлаком или керамзитом. Такой способ позволяет сэкономить в два раза кирпич, но такие стены уступают по прочности обычным полнотелым стенам из кирпича.

Кирпичные стены

Колодцевая кладка: а – глухой участок стены; б – вертикальный разрез по колодцу; в – угол наружных стен; 1 – утеплитель; 2 – поперечные стенки; 3 – продольные стенки.

Если рассматривать строительство дома из кирпича с экономической точки зрения, тогда это не выгодно. Так как любую кирпичную стену все равно придется утеплять.

Кирпич состоит из природного материала (глина), который очень хорошо проводит тепло, т.е. теплопроводность у кирпича очень хорошая.

Кирпичные стены

Чаще всего кирпич используют при возведении внутренних перегородок в помещении. Обожженный кирпич очень хорошо переносит повышенную влажность, поэтому часто применяется в строительстве стен в санузлах и в помещениях с повышенной влажностью.

Внутренние несущие стены укладываются только из полнотелого кирпича, толщина стены не должна быть меньше 250 мм. А при устройстве отдельно стоящих несущих столбов допускается размен не меньше 380х380 мм.

Кирпичные стены

Внутренние перегородки могут быть любой толщины, допускается даже кладка перегородки на ребро кирпича. В таком случае, при длине перегородки более 1,5 м, через каждые 2 ряда необходимо укладывать проволоку диаметром 4 мм.

Раствор для кладки кирпичной стены

Кладку кирпича можно производить на цементно-песчаный раствор, но для экономии цемента и удобства, добавляют гашеную известь или глину. Известь обязательно должна быть гашеной, и чем больший срок гашения, тем лучше. Так же это касается и приготовления глины. Глину необходимо предварительно замочить в воде и выдержать 3-5 дней до полного размокания.

Кирпичные стены

Для устройства несущих стен применяется раствор марки М25, а для устройства перегородок достаточно марки М10. Раствор нужно приготовить непосредственно перед укладкой и использовать его в течении двух часов. Толщина швов в кирпичной кладке обычно 10 мм, максимально допустимый шов – 15 мм, минимальный – 8 мм.

Инструменты для кирпичной кладки

Для кладки кирпичной стены понадобятся подмости, желательно металлические и быстро разбираемые, кельма каменщика, молоток-кирочка, расшивка (для заделки швов), шнур, отвес, уровень, порядовка.

Кирпичные стены

Толщина стены из кирпича. Строительство кирпичного дома

Керамический одинарный полнотелый кирпич — универсальный строительный стеновой материал. Из кирпича можно возвести внешние стены, можно сделать перегородки. Кроме того, полнотелый кирпич используется для строительства дымоходов, вентиляционных каналов, каминов, а также для обустройства цоколя под основную стену дома. Однако требования к тепловым характеристикам строительных материалов серьёзно изменились за последние 100 лет и рядовой кирпич все реже применяют для строительства внешних стен коттеджей. Чаще сегодня в качестве стеновых материалов используется множество разных видов блоков, композитных материалов, разных видов бетона и утеплители. Какой должна быть стена, если использовать полнотелый кирпич как материал для внешней стены?

ПРИМЕНЕНИЕ ПОЛНОТЕЛОГО КИРПИЧА СЕГОДНЯ

В XXI веке кирпич используется для строительства стен размерами от 120 мм (так называемая стена в полкирпича) до стены 640 мм (толщина в 2,5 кирпича). Кладка в половину кирпича используется для внутренних межкомнатных перегородок в коттеджах, квартирах, офисных и промышленных зданиях. Кладка в один кирпич (250 мм) используется для межквартирных перегородок. Иногда кладка в кирпич используется для возведения внешних стен коттеджей, а также для исполнения внешних стен в высотных домах по монолитному каркасу. Кладка в полтора, два и два с половиной кирпича используется для строительства внешних стен коттеджей.

В качестве несущей стены может выступать стена толщиной в один кирпич (и другая более широкая стена). В таком случае на стену можно опирать железобетонные плиты перекрытия, возводить по ней крышу со стропильной системой и проводить прочие работы. Но сферу применения кирпича ограничивает его высокая теплопроводность (чем выше показатель теплопроводности, тем больше «тепла» покидает дом через стены в единицу времени, что неэкономично). Сегодня невозможно построить по современным требованиям теплоэффективности зданий кирпичную стену без утепления.

КИРПИЧНАЯ СТЕНА И УТЕПЛИТЕЛЬ

Полнотелый кирпич для строительства коттеджей используется сегодня только в вариантах с утеплением. Получается неоднородная двухслойная стена, эффективный срок службы которой не столь продолжителен.

Для климатической зоны Республики Башкортостан подходят следующие варианты стен с утеплителем. Стена толщиной 250 мм + 100 мм минераловатный утеплитель (она будет составлять от требуемой нормы 90%). Также возможно строительство стены толщиной в два кирпича (510 мм) с дополнительным утеплением толщиной 100 мм – 100% от нормы. Строить более толстую стену и утеплять её 100 мм утеплителя не имеет экономического смысла. Внешнюю часть стены можно облицевать кирпичом, но в таком случае кирпич должен быть декоративным и усиливать теплотехнические характеристики стены он не будет.

P.S. Стену из полнотелого кирпича без утепления (чтобы соответствовала норме) построить можно. Однако это будет стена толщиной не менее 1950 мм. Один метр и пятьдесят сантиметров. Это показатель чтобы соответствовать термическому сопротивлению стены для климатического региона Башкортостан, г. Уфа. Но строительство такой стены не будет оправдано (широкий фундамент, толстые стены отнимают полезную жилю площадь) и пр.

ТОЛЩИНА СТЕН КИРПИЧНОГО ДОМА, толщина кирпичной стены дома, толщина стен дома из кирпича

Кирпич считается одним из самых древнейших строительных материалов, уступая, разве что, камню и дереву. На протяжении столетий он являлся основным материалом для городского строительства и сохраняет неплохие позиции до сих пор.

Достоинства и недостатки строений из кирпича

Кирпичные дома имеют немало преимуществ в сравнении с домами, построенными из прочих материалов. Кирпичные строения очень долговечны, в них с комфортом проживет не одно поколение владельцев. Существенным их достоинством, кроме того, является их отличное противостояние огню. Но есть у них и недостатки, главным из которых является его высокая теплопроводность. От этого параметра зависит толщина стен кирпичного дома.

Толщина стен из полнотелого кирпича

Фактические данные по усредненной толщине кирпичных стен жилых зданий в российской средней полосе дают цифру в 50-55 см при условии использования полнотелого кирпича. А те же СНиП говорят, что толщина стен кирпичного дома обязана составлять, как минимум, 70 см.

Толщина стен из пустотелого кирпича

Кирпичная стена метровой и большей толщины обойдется очень дорого. К тому же, расходы увеличатся на его кладку и усиление фундамента, который должен выдержать тяжесть таких стен.

Альтернативой является применение пустотелого кирпича или теплоизоляции. Если использовать пустотелый кирпич, то достаточно будет толщины стен около 40 см. А при том, что этот кирпич легче полнотелого, сократятся и расходы на фундамент. Хотя прочность дома при этом все же несколько пострадает.

Толщина стен является не менее важной характеристикой, чем их прочность. Так, минимальная толщина несущих внутренних стенок должна быть 25 см. Не являющиеся несущими внутренние перегородки могут быть выполнены из кирпича, поставленного на ребро. При длине перегородки более полутора метров ее дополнительно армируют проволокой.

Поделиться этой статьей в социальных сетях

Какой толщины должны быть стены загородного дома?

Каждый хозяин дома хочет, чтобы его сооружение было теплым и долговечным. Во многом это зависит от правильно выбранной толщины стен. Этот критерий в свою очередь формируется с учетом строительного материала. Рассмотрим, какой должна быть толщина стен дома.

Виды стен

Наружные стены выполняют важную функцию – защиту от внешней среды. Также они играют роль несущих конструкций. Различают внутренние и наружные стены. В зависимости от накладываемых на них нагрузок это могут быть несущие или ненесущие стены.

На несущие опираются перекрытия и кровельные элементы. Ненесущие призваны разделять помещения между собой.

Наружные стены в большинстве случаев одновременно являются и несущими. Поэтому толщина их должна быть больше. Как правило, они состоят из нескольких слоев и включают утеплитель.

Толщина внутренних стен, как правило, меньше, особенно, если это не несущие конструкции. Для таких перегородок куда большее значение имеют их звукоизоляционные свойства. И здесь также важно выбрать подходящий строительный материал.

Материал стен – что выбрать?

Начиная строительство дома, большое значение имеет, из чего вы будете возводить стены. Значение имеет долговечность, комфорт, экономия и скорость строительства. Каждый материал имеет свои плюсы и минусы, поэтому выбор сделать достаточно сложно.

Наибольшее распространение получили следующие виды стен:

кирпичные;
бетонные (пеноблоки, газосиликат) ;
керамзитоблоки;
каменные;
монолитные;
деревянные
комбинированные.

Казалось бы, все просто. Чем толще стена, тем лучше. Но слишком толстыми стены делать не стоит. Во-первых, это значительная переплата за материалы. Во-вторых, потеря полезной площади внутри здания. Поэтому куда проще – высчитать оптимальные показатели с учетом климата, нагрузок и состава материала.

Как правильно определить толщину стен?

Для этого берутся следующие составляющие: материал, конструкция, средняя температура в регионе. При этом в помещении берется за основу температура не менее 18С с грамотно разведенной отопительной системой и наличием утеплителей.

В таблице приведена оптимальная толщина стен из кирпича, блоков и других материалов:

В целом, толщина не должна быть менее 1/15 высоты стены, начиная от гидроизоляционной части и заканчивая нижней части балок перекрытия.

Можно уменьшить толщину стен, но в таком случае необходимо увеличивать теплоизоляционный слой. Для этого применяют минеральную вату, пеноплекс и другие материалы. При этом размещать утеплитель можно не только снаружи, но и изнутри.

Кирпичные стены

Размер кирпича в стандартном исполнении равен 250х120х65 мм. Длина в 250 мм едина для всех видов кирпича. Соответственно, толщина стены имеет именно такой показатель. Для того чтобы дом был действительно теплым, этого параметра недостаточно. Что же делать?

В идеале кирпичная стена должна иметь толщину 510 мм. Каким образом это достигнуть? С помощью двух простенков из кирпичной кладки плюс утеплителя между ними толщиной от 100 мм. На выходе получается толщина, равная 600 мм. Эта цифра вполне подходит для эксплуатации дома в холодных регионах.

Стены из газобетона

Один газобетонный блок имеет длину, равную 600 мм, и высоту, равную 200 мм. Ширина при этом различна – от 300 до 500 мм. Оптимальная толщина стены из такого материала составляет 450 мм. Поэтому стоит выбирать блоки, ширина которых не менее 400 мм плюс отделка изнутри и снаружи.

Дома из керамзитобетона

Керамзитобетонные блоки – популярный материал, который отличается хорошей теплоизоляцией и доступной ценой. Ширина его различна – от 190 до 450 мм. Оптимальная толщина стен из этого материала составляет 380 мм. Это значит, что кладка должна идти в два блока, если выбрана минимальная ширина. Нередко дома из керамзитобетонных блоков дополнительно отделывают кирпичом. В таком случае ширину блочных стен можно снизить.

Стены из бруса

Этот материал редко имеет сечение более 220 мм, при этом оптимальная толщина деревянных стен должна быть не менее 480 мм. Поэтому при строительстве таких домов обязательно использование утеплителя. Это позволит достичь нужных показателей тепла.

Стены из бревен

Один из наиболее теплых и долговечных строительных материалов. Особенно, если выбран диаметр в 350 мм и более. Но и цена немалая. В то же время, потратившись один раз, можно в последующем неплохо сэкономить на утеплении и отоплении коттеджа.

Каркасные стены

Толщина стен каркасного дома зависит от количества и вида слоев. Теплоизоляционной внутренний слой не должен быть менее 150 мм. Также в состав «пирога» входит гипсокартон, цементно-стружечные плиты и ОСБ. Финишная отделка включает обрешетку, мембранную пленку, пароизоляцию и сайдинг. В результате каркасная стена получит толщину от 220 мм и более.

Что касается внутренних перегородок, то здесь куда большее значение имеет шумоизоляция. Оптимальным вариантом могут стать два листа гипсокартона, а между ними звукоизоляционная прослойка. Если же выбор пал на газобетон, керамический или керамзитобетонный блок, то достаточного одного ряда таких материалов. Плюс внутренняя отделка.

Как показывает практика, нет необходимости делать стены слишком толстыми. Куда более целесообразно – дополнительно использовать современные утеплители. Многослойная стена в результате будет тоньше, но теплей.

Кирпичная стена — Проектирование зданий

Обычно кирпичная стена представляет собой вертикальный элемент конструкции, выполненный из кирпича и раствора и используемый для формирования наружных стен зданий, парапетов, внутренних перегородок, отдельно стоящих стен, подпорных стен и так далее.

Первые стены были сделаны из сырцовых кирпичей, скрепленных тонкой глиняной массой, некоторые из которых оказались на удивление прочными. Современная кирпичная стена обычно изготавливается из глиняного, бетонного или силикатного кирпича.Наиболее распространенный размер кирпича составляет 215 мм (Д) x 102,5 мм (Ш) x 65 мм (В). Кирпичи скрепляются цементным или известковым раствором, обычно толщиной 10 мм для горизонтальных (укладочных) швов и шириной 10 мм для вертикальных (вертикальных) швов.

Кирпичные стены могут быть прямыми, изогнутыми, зигзагообразными и т. д. в плане и обычно имеют толщину от 102,5 мм и выше. Кирпичные стены также могут быть наклонными, но обычно для этого требуется какая-либо поддержка, например стальная конструкция или бетонная основа.

В современном строительстве кирпичные стены (иногда называемые кирпичной кладкой), как правило, используются для жилья в качестве внешнего компонента конструкции полых стен, в которых они связаны с внутренним кладочным листом, который также может быть кирпичным, но чаще блокировка. Полость часто будет содержать изоляцию для уменьшения теплопередачи через стену. Для получения дополнительной информации см.: Полая стенка.

Напротив, викторианские кирпичные стены в основном представляли собой сплошную кирпичную кладку, т. е. толщиной либо в один кирпич (9 дюймов или 225 мм), либо в полтора кирпича (13 дюймов или 330 мм).Однако в некоторых случаях они могут быть толще в зависимости от применения.

Кирпичная стена обычно требует фундамента, который может представлять собой либо бетонную полосу, либо традиционный «фундамент». В последнем случае основание кирпичной кладки выступает с обеих сторон, обычно на треть ширины кирпича за раз, в течение трех или четырех рядов, чтобы увеличить ширину и таким образом распределить нагрузку на более широкую площадь.

Поскольку глиняная кирпичная кладка подвергается некоторому тепловому расширению при повышении температуры, необходимо установить деформационные швы, иначе может произойти растрескивание, что может привести к нестабильности. Деформационные швы в глиняной кирпичной кладке обычно располагают через каждые 10–12 м по периметру здания. Тем не менее, парапеты и отдельно стоящие стены менее ограничены (т. е. их верхние концы более свободны в движении), поэтому расстояние между ними обычно сокращается до 6–8 м. Подробную информацию можно получить в The Brick Development Association.

Стены из бетона или известково-силикатного (песчано-известкового) кирпича склонны к усадке, поэтому деформационные швы должны компенсировать это.

Как определить толщину каменных стен в зданиях?

🕑 Время чтения: 1 минута

Толщина кладки стен в здании рассчитывается исходя из нагрузок и других факторов.Обсуждаются различные требования к подходящей толщине каменных стен.

Рис. 1: Кирпичная стена и каменная конструкция

Требования к толщине каменных стен в зданиях

Существуют различные требования к толщине кирпичных стен, которые необходимо учитывать на этапе проектирования.
Например, между боковыми опорами рекомендуется использовать кладку постоянной толщины. Боковая поддержка каменной кладки обеспечивается поперечными стенами, пилястрами и элементами несущего каркаса, как показано на Рисунке-2.

Рис. 2: Боковая опора каменной стены

Что касается изменения кладки в вертикальном направлении, то при изменении толщины каменной стены следует учитывать расстояние между этажами, структурными каркасами и крышами.
Толщина кирпичной стены между полом и крышей, а также между разными этажами обычно изменяется в зависимости от тепловых, звуковых и противопожарных требований.

Рис. 3: Вертикальная опора каменной стены, рассматриваемая для изменения толщины кладки

При изменении толщины каменной стены рекомендуется удлинить более толстую стену до нижнего уровня опоры.Требования строительных норм и правил для каменной конструкции (ACI 530-11) гласят, что при изменении толщины каменной стены, построенной из пустотелых каменных блоков, потребуется обеспечить слой или несколько слоев сплошных каменных блоков или полностью залить цементным раствором. пустотелые каменные блоки между более толстой каменной стеной и более тонкой каменной стеной.
Цель обеспечения сплошного слоя кладки между более толстой и более тонкой каменной стеной состоит в том, чтобы правильно передать нагрузку от верхней стены (тонкой стены) на нижнюю стену (толстая стена).Существует несколько ограничений и ограничений, которые следует учитывать для каменных стен, за исключением случаев, когда стены спроектированы для армирования на основе инженерных принципов.
Ограничения, связанные с толщиной кладки для различных типов каменных стен, обсуждаются ниже.

Требования к толщине несущей кирпичной стены

Толщина несущей каменной стены должна быть не менее 304,8 мм (1 фут) при максимальной высоте стены 10,668 м (35 футов).).
Более того, толщину каменной стены необходимо увеличивать на 101,6 мм (4 дюйма) на каждые последующие 10,668 м (35 футов) высоты или доли этой высоты, измеренные от верха каменной стены.
Есть несколько случаев, когда указанные выше условия неприменимы к несущим каменным стенам.
К этим исключительным случаям относятся стены из жесткой каменной кладки, каменные стены верхних этажей, каменные стены жилых домов, каменные стены пентхаусов и кровельных конструкций, каменные стены из простого бетона и цементного кирпича, пустотелые каменные стены, облицованные каменные стены, ненесущие каменные стены.

Укрепленная каменная стена

Если несущая каменная стена усилена или усилена железобетонными перекрытиями или каменными поперечными стенами на расстоянии не более 3,65 м (12 футов), то для максимальной высоты стены можно принять толщину 304,8 мм (1 фут). 21,33 м (70 футов).
Толщина каменной стены должна быть увеличена на 101,6 мм (4 дюйма) на каждые последующие 21,33 м (70 футов) высоты или доли этой высоты, измеренной от верха каменной стены.

Кирпичная стена верхнего этажа

Разрешается использовать толщину 203.2 мм (8 дюймов) для несущей кладки верхнего этажа здания с предельной высотой 10,668 м (35 футов).
Стена не должна испытывать боковых нагрузок, а ее высота не должна превышать 3,65 м (12 футов), в противном случае такая толщина не может рассматриваться.

Кирпичная стена жилого дома

Толщину несущей каменной стены жилого дома максимум в три этажа можно принять равной 203,2 мм (8 дюймов).
Эту толщину не следует применять, если здание выше трех этажей или высота стены превышает 10.668 м (35 футов) или стена, на которую действуют боковые силы.
Кроме того, толщина стены может быть уменьшена до 152,4 мм (6 дюймов) для одноэтажного здания, если максимальная высота стены составляет 2,74 м (9 футов).

Кирпичная кладка стен пентхаусов и кровельных конструкций

Толщина кладки несущих стен высотой 3,65 м (12 футов) над уровнем крыши или мансард можно принять равной 203,2 мм (8 дюймов).
Обычный бетон и кирпичная кладка с цементным раствором
Можно принять 152 мм (6 футов.) толщина стены из обычного бетона и кирпичной кладки.

Полая кирпичная стена

Рекомендуется ограничить высоту пустотелой или связанной пустотелой каменной стены максимум до 10,668 м (35 футов).
Кроме того, высота стены полости не должна превышать 7,62 м (25 футов) над опорой, если ее толщина равна 254 мм (10 дюймов).

Требования к толщине стен из бутового камня

Толщина каменной стены не должна быть меньше 406 мм (16 дюймов).) в любом слючае.

Толщина ненесущих каменных стен

Минимальную толщину стены парапета можно принять равной 203 мм (8 дюймов), а ее высота не должна превышать трехкратную толщину стены.
Тем не менее, можно использовать меньшую толщину для стены парапета, если она усилена, чтобы противостоять землетрясениям.
Что касается требований к толщине наружной ненесущей каменной стены, следует использовать те же спецификации, что и для несущей каменной стены, предусмотренные ACI 530-11: 152 мм (6 дюймов) для одноэтажного здания и 203 мм (8 дюймов) для многоэтажного здания. Подробнее:
Типы кладки стен
Типы связей в строительстве кирпичной кладки и их применение
Строительство зданий из пластиковых бутылок – стены, крыши и преимущества
Типы конструкций сейсмостойких каменных стен

Каталожные номера

МСА 530-11. Требования строительных норм и правил к кирпичной кладке. Американский институт бетона. Мичиган, с. С151-С152. 2011.
БИА. Эмпирический расчет кирпичной кладки.Ассоциация кирпичной промышленности. Вирджиния, с. 2-4. 1991.
ФРЕДЕРИК С. МЕРРИТТ, ДЖОНАТАН Т. РИКЕТТС. Справочник по проектированию и строительству зданий. 6-е изд. Нью-Йорк: МакГРО-ХИЛЛ, 2001.
МТП. Строительный кодекс Флориды. Международный совет по кодексу. Флорида, с. 21.6-21.7. 2001.

Какова стандартная толщина кирпичной стены в Индии

Фактом является то, что средняя толщина стены в доме определяется хорошо спланированной архитектурной инженерией и выполняется с необходимой или минимальной толщиной стены, которая должна быть достаточной для перекрытия всего выступа балки и колонны и комфортного проживания внутри каждой комнаты дома.

Какова стандартная толщина кирпичной стены в Индии

Хорошо спланированный одноэтажный дом состоит из разных комнат, таких как кухня, гостевая, спальня и другие, стандартная толщина стен в доме зависит от местоположения дома, климатических условий окружающей среды или он варьируется от страны к стране в соответствии с местными подзаконными актами и постановлениями муниципальных властей.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Однако, если нет какого-либо существенного правила, которому следует следовать, подрядчики и застройщики государственного и частного секторов, как правило, сокращают размер строящегося жилья. Постановление местной муниципальной власти о минимальной толщине стен в доме и стандартах размеров помещений позволяет планировать и планомерно строить жилые дома и городки, а также обеспечивать надлежащее использование пространства.

Какова стандартная толщина кирпичной стены в Индии

В Индии для строительства стен внутри дома используется несколько строительных материалов, таких как красный глиняный кирпич, камень, газобетонные блоки, бетонные блоки и наружные стены из железобетона. Если мы используем кирпич для строительства стены, минимальная толщина кирпичной стены должна быть около 9 дюймов (230 мм) для наружной стены, 4.Толщина 5 дюймов (115 мм) для внутренних стеновых перегородок и толщина 3 дюймов (80 мм) для шкафа и перил из-за стандартного размера кирпича, доступного в 9 ″ × 4,5 ″ × 3 ″ (230 мм × 115 мм × 75 мм).

В Индии, если мы используем газобетонные блоки и бетонные блоки вместо кирпича из красной глины для строительства стен жилых/коммерческих зданий, стандартная толщина стен должна составлять около 8 дюймов (200 мм) для наружных стен и 4 дюйма (100 мм) ) толщиной для внутренней перегородки.

В Индии, если мы используем железобетонные стены, несущие конструкции вместо блоков газобетонных блоков, бетонных блоков и красного глиняного кирпича для строительства стен жилых/коммерческих зданий, стандартная толщина стен должна составлять около 6 дюймов (150 мм) для наружной стены и толщиной 3 дюйма (80 мм) для внутренней перегородки.

В Индии при строительстве жилых/коммерческих зданий стандартная толщина кирпичной стены должна составлять около 9 дюймов (230 мм) для наружной стены, 4,5 дюйма (120 мм) для внутренней перегородки и 3 дюйма (80 мм) для шкаф и перила назначения.

Толщина стенки в мм

Толщина стены в мм: — мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 230 мм для внешней стены, 120 мм для внутренней перегородки и 80 мм для шкафа и перил.Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 200 мм для внешней стены и на 100 мм для внутренней перегородки. При адаптации внешней стены из железобетона толщина может быть уменьшена на 150 мм.

Толщина стенки в дюймах

Толщина стены в дюймах: мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 9 дюймов для наружной стены, 4,5 для внутренней перегородки и 3 дюйма для шкафа и поручней.Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 8 дюймов для внешней стены и на 4 дюйма для внутренней перегородки. При адаптации внешней стены RCC толщина может быть уменьшена на 6 дюймов.

Толщина стенки в см

Толщина стены в см:- мы используем кирпич для строительства стен, тогда минимальная толщина стены должна быть около 23 см для внешней стены, 12 см для внутренней перегородки и 8 см для шкафа и перил.Если мы используем газобетонные блоки и бетонные блоки, то минимальная толщина стены должна быть уменьшена примерно на 20 см для внешней стены и на 10 см для внутренней перегородки. При адаптации внешней стены из железобетона толщина может быть уменьшена на 15 см.

Толщина стены в метрах/м

Толщина стены в метрах: — мы используем кирпич для строительства стен, тогда минимальная толщина стены должна составлять около 0,230 м для наружной стены, 0,120 м для внутренней перегородки и 0,080 м для шкафа и перил.Если мы принимаем газобетонный блок и бетонный блок, то минимальная толщина стены должна быть уменьшена примерно на 0,200 м для внешней стены и 0,10 м для внутренней перегородки. При адаптации наружной стены из железобетона толщина может быть уменьшена на 0,150 м.

Толщина стены здания с каркасной конструкцией из железобетона

Для всех типов зданий с каркасной конструкцией из железобетона, для ненесущих стен минимальная требуемая толщина стены должна составлять 8 дюймов (200 мм) для наружной стены, а для снижения стоимости мы можем уменьшить толщину до 4 дюймов (100 мм) для внутренней стены. стеновая перегородка в каркасной конструкции из железобетона.

ЧИТАЙТЕ ТАКЖЕ :-

Стандартная ширина дороги | стандартная ширина дорожного полотна

Стандартный уклон кровли в градусах, отношение & дробь для дома

Стандартный размер 1BHK, 2BHK, 3BHK & 4-комнатная квартира в Индии

Стандартный размер лестниц для жилых помещений & коммерческое здание

Стандартный размер окна для жилого дома

Толщина стенки несущей конструкции

Для всех типов зданий, несущих конструкций, стен из кирпичной кладки, толщина наружной стены дома G+2 может составлять от 300 мм до 450 мм, а толщина внутренней стены может составлять от 300 мм до 200 мм в зависимости от пролета и размера помещения.

Если мы используем камень для несущей стены, толщина может быть от 300 мм до 450 мм, 450 мм для первого этажа, 350 мм для 1-го этажа и 300 мм для 2-го этажа.

В старом здании мы видим кирпичную кладку из известкового раствора толщиной от 450 мм до 600 мм на первом этаже и от 300 мм до 450 мм на следующих 2-м и 3-м этажах.

Кирпичная кладка – Как построить кирпичную стену

Кирпичная кладка — конструкция, состоящая из кирпичей, уложенных в определенном порядке на раствор. Ряды кирпичей, называемые рядами, лежат друг на друге, образуя кирпичные стены.Кирпичи, уложенные коротким ребром вдоль стены, называются тычковыми; Кирпичи, уложенные длинным краем вдоль стены, называются ложковыми. Толщина кирпичной кладки измеряется количеством кирпичей, уложенных в толщину стены, то есть 1 кирпич, 1,5 кирпича, 2 кирпича, 2,5 кирпича. Швы в кирпичной кладке бывают горизонтальными и вертикальными, вертикальные швы различаются на поперечно-вертикальные и продольно-вертикальные. Связывание кирпичной кладки осуществляется за счет того, что кирпичи вышележащего ряда перекрывают вертикальные швы нижележащего ряда.Поперечные вертикальные швы перекрываются жатками и подрамниками, а продольно-вертикальные – только жатками. Толщина горизонтальных швов в кирпичной кладке должна быть от 10 до 12 мм, толщина вертикальных швов от 8 до 10 мм. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором. Для соблюдения горизонтальности и вертикальности уложенных кирпичей используют водовод, отвес и строительную линейку. Кирпичи кладут в определенном порядке, в соответствии с типом кирпичной кладки.

Scottish Bond наиболее оптимален для возведения кирпичных стен. Пять рядов подложек между рядами перемычек делают процесс возведения кирпичных стен более удобным и менее трудоемким по сравнению с другими видами скрепления.

Преимущества шотландской облигации:
– меньше заголовков;
– носилки привязаны на полкирпича;
– меньше неполного кирпича (резка на трехчетвертный и другие некомплектные кирпичи, помимо трудозатрат, приводит к значительным потерям кирпичей).

Недостатки шотландской связки:
– продольные швы провязываются только через пять рядов (этот недостаток может компенсировать кладочная сетка).

Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева Иллюстрации из книги «Кирпичная кладка» Рамиля Меняшева

Фламандская перевязка состоит из сложенных жаток и подрамников в каждой ряд, причем каждый последующий ряд располагается так, чтобы его заголовки находились в центре подрамников предыдущего ряда.Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Поперечные вертикальные швы в соседних рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. При кладке стен толщиной в 2 кирпича внутренняя часть первого ряда состоит только из перемычек, поэтому рисунок, присущий фламандской связке, получается только снаружи.

В английская связка на перемычках поставила носилки.Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Поперечные вертикальные швы в соседних рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича.

Книга «Кирпичная кладка» Рамиля Меняшева. Книга содержит более ста иллюстраций, показывающих связь кирпичей в стенах толщиной: 1 кирпич, 1,5 кирпича, 2 кирпича, 2,5 кирпича. Книга доступна на Amazon в мягкой обложке и в электронном формате.

Формат: электронная книга Kindle

Кирпичная стена – обзор

7.3.2 Пористость

В дополнение к структуре «кирпичной стены» покрытие, нанесенное методом термического напыления, также имеет дефекты, такие как глобулярные поры, межпластинчатые поры, трещины и т. д. Неполный контакт между последовательными брызги и наличие нерасплавленных частиц приводят к образованию пустот.При быстром затвердевании и высокоскоростном ударе расплавленных частиц образуются межпластинчатые поры, а трещины образуются за счет термических напряжений затвердевания и релаксации растягивающих закалочных напряжений. Знание степени этих дефектов имеет решающее значение, поскольку они могут влиять на широкий спектр свойств и поведения покрытия в процессе эксплуатации. Шаровидные поры привносят податливость пористости, что может быть причиной отказа. Межпластинчатые поры усиливают эффект теплового барьера, но также являются источником расслаивания.Вертикальные микротрещины в пластине снимают остаточные напряжения, которые первыми спекаются при термоциклировании. Эффекты спекания значительно изменяют архитектуру пор, заживляя микротрещины внутри сплат и усиливая сцепление между сплатами. Они сопровождаются выраженным ростом зерна. Эти изменения приводят к значительному увеличению как жесткости в плоскости, так и теплопроводности по толщине. Последний чувствителен к увеличению площади между пластинами, в то время как на первый влияет как заживление микротрещин, так и улучшенное сцепление между пластинами.²² Пара микрофотографий, показанных на рис. 7.5, иллюстрирует, как пустоты между пластинами и микротрещины внутри пластин могут укрупняться и частично залечиваться в результате явления спекания при повышенной температуре. Хотя температура, использованная для термической обработки покрытия на рис. 7.5b, была относительно высокой (1400 °C), рассматриваемый период (10 ч) был коротким по сравнению с обычными условиями эксплуатации.

7.5. СЭМ-микрофотографии поверхности излома покрытия YSZ производства APS; (а) после распыления; (б) после термообработки в течение 10 ч при 1400 °С.

Cipitria и др. использовали модель для прогнозирования изменений структуры пор во время спекания, а также накопления и ослабления общих упругих деформаций и напряжений. При хранении уровни энергии упругих деформаций в этих покрытиях, возникающие из-за (плоскостного) ингибирования усадки при спекании, как правило, остаются низкими, в то время как уровни энергии из-за дифференциального теплового расширения могут быть высокими сразу после изменения температуры, особенно после охлаждения до температуры у которых скорость релаксации напряжения медленная.Было показано, что такие энергии деформации при преобразовании в скорости высвобождения энергии деформации на единицу площади для типичных толщин покрытия могут превышать энергию разрушения границы раздела и, таким образом, сделать скалывание энергетически выгодным, особенно если жесткость покрытия была повышена за счет спекания. . ²³

Величина пористости, форма и распределение пор в TBC играют важную роль в его характеристиках. Пористость заложена в TBC, чтобы обеспечить устойчивость покрытия к деформациям и оптимизировать срок службы при термических циклах.Если TBC не имеет достаточной пористости, то он может отколоться, потому что он не может выдерживать деформации, вызванные термоциклированием или остаточным напряжением. Если TBC имеет слишком большую пористость (из-за которой тепловое сопротивление увеличивается, но механическое сцепление со связующим покрытием уменьшается), то он может отколоться из-за окисления связующего покрытия. Форма пор (например, круглая, овальная, цилиндрическая или кубическая) и их распределение (вытянутые в поперечном или продольном направлении) также сильно влияют на свойства и характеристики ТБХ.Например, если удлиненные поры распределены поперек в ТБЧ, энергия разрушения выше, поэтому ТБЧ обладает более высоким сопротивлением скалыванию. Однако ТПК с такой формой и распределением пор обладают более высокой теплопроводностью. И наоборот, если удлиненные поры расположены в верхнем слое в продольном направлении, TBC будет легче расслаиваться из-за более низкой вязкости разрушения, но может уменьшить повреждение связующего покрытия, вызванное окислением или горячей коррозией, и иметь более низкую теплопроводность.²⁴

Много усилий было предпринято для классификации происхождения различных пор и количественной оценки распределения пор по размеру и форме. ²⁵ Пористость покрытия обычно составляет от 1 до 20% и сильно варьируется в зависимости от различных методов нанесения покрытия. Пористость керамических покрытий APS обычно составляет от 3 до 20%. Как правило, принимается стандартный ТБК с пористостью 10–15%. Наличие такого количества пор значительно снижает модуль упругости и теплопроводность покрытия.Например, модуль упругости керамического покрытия составляет примерно одну четвертую или меньше модуля упругости объемной керамики, т. е. керамическое покрытие гораздо более податливое. ²⁶ Помимо пониженной жесткости, многие покрытия также обладают определенной степенью анизотропии, точнее, поперечной изотропии. Для трансверсально-изотропного покрытия существует пять независимых упругих постоянных. Анизотропия частично вызвана вышеупомянутым псевдослучайным распределением. Снижение жесткости покрытия в направлении, перпендикулярном поверхности напыления, обычно более существенно, т.е.е. эффективный модуль, измеренный в этом направлении, часто меньше, чем эффективный модуль, измеренный в направлении, параллельном поверхности осаждения.

Микроструктурная характеристика покрытий, нанесенных методом термического напыления, включает количественные измерения геометрических характеристик, таких как пористость (форма пустот, трещин и других дефектов), и анализ материальных аспектов покрытий, таких как структура сплат, границ раздела, фаз и т. д. Различные методы используется для измерения пористости, преобладающей особенности микроструктуры.²⁷ Лавин и др. и другие представили надежную и воспроизводимую процедуру определения пористости в PS-TBC с использованием SEM и получения изображений (IA). ²⁸ Они зачислили методы, используемые для металлографической подготовки и SEM IA. Определенные методы анализа изображения использовались для разделения чистой пористости на классы, такие как шаровидные поры и сеть трещин.

Эволюция строительных элементов

2 Наружные стены

Ранняя кирпичная кладка

В 1700-х годах производство кирпича было усовершенствовано.Смешанный
глины, лучшие методы лепки и более равномерный обжиг дали большую консистенцию
кирпичной формы и размера. Мода диктовала кирпичный цвет: красный и фиолетовый.
популярные в конце 1600-х годов, уступили место более мягким коричневым цветам в 1730-х годах. К 18:00
производство желтых лондонских акций не так сильно давало кирпичный цвет
отличается от натурального камня. Отмена налога на кирпич в 1850 году придала кирпичной промышленности новый импульс.
Усовершенствованные смесительные и формовочные машины вместе с более совершенными методами обжига
позволило кирпичному производству достичь новых высот.Кирпичи теперь были доступны в
разнообразие цветов, форм и прочностей, которые невозможно было бы вообразить за 100 000 000
лет назад. Более совершенные методы разработки карьеров позволили добывать более глубокие
глины, из которых получаются очень прочные, плотные кирпичи; жизненно необходим для строительных работ
таких как каналы, виадуки, канализация и мосты.

Кирпичная кладка

К концу 19 века большинство домов имели стены как минимум в один кирпич.
толщина. Дома выше трех этажей часто имели более толстые стены, что обычно уменьшало
толщиной на каждом уровне верхнего этажа.Сама кирпичная кладка (по крайней мере,
видна кирпичная кладка) в целом была уложена на очень высоком уровне. Большинство домов
были построены на фламандской связке, хотя задние стены или стены, скрытые штукатуркой, часто укладывались на связке садовой стены (обычно английской).

Каменная кладка

Камень часто использовался для строительства престижных зданий или в местах, где он естественным образом
произошел. В горных районах (на севере и западе) камень часто был очевидным выбором для строительства.
здание, потому что оно было легко доступно (а до железных дорог они были
часто районы, где кирпич был дорогим).Есть 3 группы камня; магматические, осадочные и метаморфические. То
осадочная группа, в которую входят известняк и песчаник, составляет большую часть камня, используемого для строительства в Великобритании.

Стены из бутового камня встречаются в самых разных стилях. В самом дешевом варианте он включает
грубая каменная кладка, построенная в виде двух наружных листьев и связанных между собой обильным
количества известкового раствора. Более дорогая работа состояла из щебня квадратной формы, возможно, уложенного на кирпич.
поддержка В большинстве случаев каменная стена должна быть толще кирпичной.Так,
тогда как стена толщиной в 1 кирпич (215 мм или около того) может подойти для двух или трех
этажный дом, каменная стена скорее всего будет 325мм и даже больше. Большинство каменных стен были заостренными заподлицо или слегка утопленными.
Ленточное заострение, которое так часто можно увидеть в наши дни, не является традиционным и не особенно долговечным.

Обработанная и/или тонко обработанная каменная кладка часто называется размерной.
камень. Иногда его называют свободным камнем. значит можно работать
(вырезать, формовать и сглаживать) стамеской и пилой в любом направлении.Оно имеет
мелкозернистая, без явных расслоений и ярко выраженных плоскостей напластования.
В 18 веке целые города строились (некоторые перестраивались) из камня. Не было
рентабельно построить всю стену из фристона и подложки
почти всегда можно найти материал из щебня или кирпичной кладки. Только в некоторых домах
передний фасад будет построен из фристона, а стороны и задняя часть будут
сооружается из бутового или кирпичного. Чтобы соединить две половины стены вместе,
использовались «сквозные» или связующие камни.

Там, где песчаник уложен с очень тонкими швами, почти невидимыми с более
чем в нескольких футах, работа известна как ашлар. В некоторых частях страны
камни были обрезаны с конусом, чтобы облегчить формирование соединений. Клинья сделаны
из кусков дерева или даже раковин устриц часто вставляли в спину, чтобы
обеспечивают устойчивость по мере набора раствора. Эти здания были построены на известковом растворе
который очень медленно твердел. Гидравлические извести не были неизвестны, но они были менее
обычные и более дорогие.Кроме того, они часто схватываются слишком быстро, что приводит к
большое количество мусора на месте.

Миномет

Известковые растворы были распространены до 1930-х годов в некоторых частях Великобритании, даже
позже. Известняк или мел сжигали с углем для образования негашеной извести.
Негашеная известь известна как комовая известь. Затем негашеную известь гасили водой.
а затем смешивают с мелкими заполнителями (в настоящее время песком) для образования раствора. Полное затвердевание известковой штукатурки может занять много месяцев.Тогда процесс известен как карбонизация. Некоторые лаймы имеют гидравлический набор
(немного похоже на слабый цемент). Это может быть вызвано добавлением пуццоланов, содержащих диоксид кремния.
Другим вариантом было использование извести, которая естественным образом содержит кремнезем (обычно
доля глины). Гидравлический «набор» быстрее и прочнее, чем карбонизация.
Некоторые из очень прочных гидравлических известняков не отличаются от современного цемента; сделано из
Конечно, из мела и глины.

В течение 1930-х и 1940-х годов цементные растворы постепенно вытесняли известковые.Лайм
часто добавляли в смесь для улучшения ее рабочих качеств и долговечности.
Более подробную информацию можно найти ниже на странице.

Наведение

В начале 1900-х годов стыки обычно отделывались заподлицо или слегка
утопленный. Там, где использовались кирпичи очень хорошего качества, швы часто
всего 8 мм, а то и меньше. Это, вместе с использованием кирпичной пыли в растворе,
означало, что раствор очень мало повлиял на внешний вид зданий. Жилье рабочего класса обычно точили в известковом растворе, в состав которого входили
местные промышленные отходы в виде мелкого заполнителя. Возможно, пепел был самым
общий. На фотографиях ниже показаны три примера качественной кирпичной кладки 19 века.

Вытачивание обычно предназначалось для работы самого высокого качества. Так указывая
в основном состоит из двух частей, строительный раствор часто содержит заполнители, чтобы соответствовать
цвета кирпичей или каменной кладки и тонкая полоска извести, указывающая на
закончить сустав.Издалека заостренная стена кажется
мелко сочлененный. Примеры складки можно найти под стенами.
раздел этого веб-сайта.

Полые стенки

Во второй половине 19 века было построено несколько домов с
стенки полости. Однако только в 1920-х годах это стало общепринятым.
форма конструкции. Полые стены было дешевле построить, чем их сплошную стену.
аналоги. Кроме того, они обеспечивают улучшенную теплоизоляцию и лучшую
защита от непогоды. Большинство стен состояло из двух половинчатых листов толщиной 50 мм.
полость. Две половины стены были связаны через равные промежутки сталью или
кованые настенные связи. Наружный лист кирпичной кладки закладывался облицовочным кирпичом, внутренний
лист в общем. Несколько ранних полых стен имели внешний лист толщиной в один кирпич.
а в некоторых ранних формах конструкции DPC проходил прямо через полость.

К началу 1900-х годов широко использовались DPC

(для предотвращения повышения влажности).Они
можно было сделать из свинца, смолы, асфальта и сланца. Лишь в середине 1920-х гг.
вертикальные ЦОДы становятся стандартной деталью вокруг проемов.

1930–1960-е годы

За этот период стенки полости мало изменились. Минометы постепенно стали
на основе цемента, а не на основе извести, потому что раствор быстрее схватывается.
более быстрое строительство. Блокворк стал распространенным материалом для внутренних створок
полые стены — блоки обычно изготавливались из заполнителя из камня или
промышленные отходы (обычны клинкер и мелочь). Обычно несколько домов
Дома в стиле модерн с оштукатуренной отделкой строились со стенами из массива.
блочная кладка (т.е. без полостей).

Обратите внимание, что в течение 1950-х и начала 1960-х годов было построено несколько тысяч домов.
в нетрадиционном строительстве. Их часто строили из сборных железобетонных изделий.
рамы или панели; в некоторых случаях insitu панели. Некоторые системы были основаны на
древесина. Для получения дополнительной информации перейдите в раздел «Сборка системы» на веб-сайте.

1970–1980-е годы

В 1970-х годах стандарты изоляции постепенно улучшались.Максимальное значение «U»
1,70 был введен в 1972 году (мера способности стен передавать тепло
— поясняется далее в разделе Стены). Достижение этого стандарта было
относительно легко; внешний лист из кирпича, полость 50 мм и внутренний лист из плотного блока
отделан облегченной штукатуркой 13мм, так же сделал порог 1,7. В 1980 г.
максимальное значение U упало до 1; для этого потребовалась легкая блочная кладка во внутреннем
лист. С этого периода и до наших дней были изготовлены самые легкие блоки.
из газобетона.Их делали (и делают) из цемента, извести, песка,
пылевидная топливная зола и алюминиевая пудра. После того, как эти материалы смешаны
с горячей водой алюминиевый порошок вступает в реакцию с известью, образуя миллионы
крошечные карманы водорода. Тем не менее, есть несколько других материалов для
блочные конструкции, которые пользовались недолгой популярностью. К ним относятся бетонные блоки
облицованные утеплителем, пустотелые блоки, содержащие гранулы полистирола и блоки
из пемзы или мелкозернистого бетона.

Современные полые стены

В 1990-е годы максимальное значение U упало до 0,45; обычно это требовало
очень толстая легкая внутренняя изоляция листа или полости.
Есть три распространенных варианта, большинство из которых требуют легкого или вентилируемого
блоки во внутреннем листе. Это:

прозрачная полость с изолированной сухой подкладкой
изоляционные плиты, частично заполняющие полость
изоляционных плит, которые заполняют полость.

По-прежнему можно строить сплошные стены, но это нецелесообразно с использованием
кирпич. Только газобетон даст приемлемый уровень изоляции.

На момент написания (2006 г.) значения U должны быть меньше 0,3, поэтому современная полая стенка имеет значение U несколько ниже.
В 5 или 6 раз лучше, чем его аналог 1920-х годов. В приведенных выше примерах немного
более толстая изоляция даст значение U 0,30. В полости современного строительства
ширина увеличилась далеко за пределы 50 мм, обычных 80 лет назад.50 мм зазор в чистоте требуется, если используется изоляция плит.
Обычно для этого требуется полость шириной 90 мм.

Настенные стяжки

Настенные стяжки теперь в основном из нержавеющей стали. Существуют различные модели; в
шайба, показанная ниже, предназначена для удержания изоляционных плит в положении напротив внутренней
лист. Все эти галстуки сделаны Анконом.

Современные минометы

Современные строительные растворы изготавливаются из цемента и песка. Гашеная известь (т.е. в мешках
известь) часто добавляют в смесь, чтобы придать ей пластичность и
сделать его более работоспособным. Известь также улучшает способность строительных растворов справляться с
с тепловым и влагодвижением. В последние годы широкое распространение получило использование готовых растворов. Эти
доставляются на объект в герметичных контейнерах, готовых к использованию. Обычно они содержат замедлитель схватывания, поэтому их можно использовать в течение 36–48 часов или около того. В конце этого
период они набирают свою прочность так же, как обычные минометы.

Поверхность соединения может быть обработана несколькими способами, три наиболее распространенных из которых показаны ниже. Инструментальные соединения
(где раствор прижимается к кирпичной кладке) обеспечивают лучшую погоду
защиту, поскольку инструмент сглаживает и сжимает соединение.

Это копия
более старой «раздатки» по эволюции — она может оказаться вам полезной.
изображения являются доказательствами перед публикацией от «Инспектора дома».

Как оценить материалы для кирпичной стены толщиной 5 дюймов

Типы стен

По функциональному назначению все стены являются несущими или ненесущими.Несущая стена является частью конструкции здания – она удерживает здание. Ненесущая стена – это всего лишь перегородка, разделяющая различные помещения здания. Вы можете снести стену, если она не несущая; нельзя перемещать или сносить несущую стену.

Неспециалисту непросто определить, является стена несущей или нет. Вы должны полагаться на совет опытного лицензированного инженера-строителя.

Большинство современных многоэтажных зданий имеют несущий каркас и ненесущие стены.Большинство жилых зданий в США и почти все здания с деревянным каркасом построены с несущими стенами типа каркаса платформы или баллонного каркаса.

Кирпичная стена

Кирпичная стена используется для разделения этажа в другом полезном пространстве. Например, спальня, гостиная, туалет, кухня, магазин и т. д.

Для этого мы используем кирпичные стены разной толщины. Толщина может быть 3 дюйма, 5 дюймов и 10 дюймов. Обычно мы делаем кирпичную стену толщиной 10 дюймов по периферии и кирпичную стену толщиной 5 дюймов в качестве внутренней перегородки.

Кем бы вы ни были, домовладельцем, инженером-строителем, прорабом, строительным подрядчиком или строителем, вы должны оценить необходимое сырье для кирпичных стен, которые вы планируете построить.

Спецификации материалов для 5? Кирпичная стена

Во внутренних стенах возводятся кирпичные стены толщиной 5 дюймов. Кирпичная стена толщиной 3 дюйма редко встречается на полу здания. На следующих шагах вы узнаете, как измерить материалы для кирпичной стены толщиной 5 дюймов.

Следующие три материала необходимы для возведения кирпичной стены толщиной 5 дюймов:

1. Кирпич
2. Цемент
3. Песок

Кирпич: кирпичи первого сорта используются для строительства кирпичных стен. Стандартный размер кирпича 9,5″ X 4,5″ X 2,75″.

Цемент: Портландцемент обычно используется в кирпичной кладке. Вес мешка с цементом составляет 50 килограммов, что эквивалентно 1,25 кубическим футам.

Песок: как правило, лучше всего подходит средний песок.

Как рассчитать кирпичи для кирпичной стены толщиной 5 дюймов?

Возьмем кирпичную стену длиной 10 футов и высотой 10 футов для нашего оценочного проекта. Тогда площадь нашей стены

10′ X 10? = 100 квадратных футов.
Поскольку толщина нашей стены составляет 5 дюймов, объем стены составляет
100 кв. футов. x 5 дюймов = 41,67 кубических футов.
5 дюймов = 0,42)
= 42 кубических фута

Расчет объема кирпича (включая раствор)

Стандартный размер кирпича 9.5″ х 4,5″ х 2,75.

Когда мы делаем кирпичную стену, мы обычно используем ?? толщина раствора между кирпичами для расшивки. Включая этот растворный шов, размер кирпича будет 10″ x 5″ x 3″.

Итак, объем кирпича (включая раствор) равен
= 10″ x 5″ x 3″
= 0,83? x 0,42? x 0,25?
= 0,087 кубических футов.

Теперь мы можем рассчитать количество кирпичей для нашей расчетной кладки.
Количество кирпичей = Объем кладки / Объем кирпича (включая раствор)
= 42 / 0.087
= 482 №

Из-за потерь при транспортировке и работе, мы принимаем это число за 500. Таким образом, необходимое количество кирпичей на 100 квадратных футов кирпичной кладки составляет 500.

Расчет кирпичной кладки и формула

Чтобы рассчитать объем раствора, вам сначала нужно получить общий объем кирпичей, используемых для возведения кирпичных стен. Затем нужно от объема кирпичной кладки вычесть объем кирпичей.

Объем раствора = объем кирпичной стены — объем кирпичей.

Мы используем 482 кирпича, чтобы сделать нашу кирпичную стену.
Итак, объем этих кирпичей:
= 482 x 9,5″ x 4,5″ x 2,75″.
= 482 x 0,79? x 0,37? x 0,23?
= 32,40 кубических фута.

Объем кирпичной стены, который мы рассчитали выше, составляет 42 кубических фута.
Итак, объем раствора равен
= 42 — 32,40
= 9,60 кубических футов

Цементно-песчаная пропорция

Обычно используемая пропорция цемента и песка для изготовления кирпичных стен толщиной 5 дюймов составляет 1: 4. Объем раствора, необходимый для изготовления нашей кирпичной стены, составляет 9,60 кубических футов, который мы рассчитали выше.

Для анализа объема цемента и песка нам необходимо получить сухой объем этого влажного объема.

Сухой объем раствора:
= влажный объем раствора x 1,30
= 9,60 x 1,30
= 12,48 кубических футов.

Как рассчитать сухой объем раствора
Известно, что сухой объем раствора равен
= влажный объем раствора x 1,30
= 10 x 1,30
= 13,00 кубических футов.

Процесс измерения объема цемента и песка в растворе
Соотношение цемента и песка в растворе составляет 1:4.Это означает, что одна единица цемента будет смешана с четырьмя единицами песка.

Общее количество элементов в растворе: 1+4=5.
Объем цемента,
= (сухой объем раствора ? сумма коэффициентов) ? доля цемента в растворной смеси.
= (12,48×5) ?1
= 2,50 кубических фута.
Для 50-килограммового мешка с цементом объем мешка с цементом составляет 1,25.
= (2,50?1,25) = 2
Таким образом, на расчетный кирпичный проект нам потребуется 2 мешка цемента.
Объем песка,
= (сухой объем раствора ? сумма отношений) ? Доля песка в растворной смеси.
= (12,48×5) ×4
= 10 кубических футов.

Окончательное решение

Таким образом, чтобы рассчитать материалы для кирпичной стены толщиной 5 дюймов, сначала нужно увидеть количество кирпичной кладки, а затем посчитать количество кирпичей, необходимое в проекте. После этого рассчитать объем необходимого количества кирпичей и объем Предполагаемая кирпичная кладка. А затем вычтите объем кирпичей из объема кирпичной кладки, чтобы получить требуемый объем раствора. Во-первых, получите точный объем раствора, как только вы получите объем раствора, получите сухой объем этого.Последним шагом является определение соотношения цемента и песка, которое дополнительно оценивает количество цементного песка.
