Виды стабилизаторов напряжения — выбор, устройство, сравнение

Существует 4 основных вида стабилизаторов напряжения. Далее рассмотрим плюсы и недостатки каждого из видов.

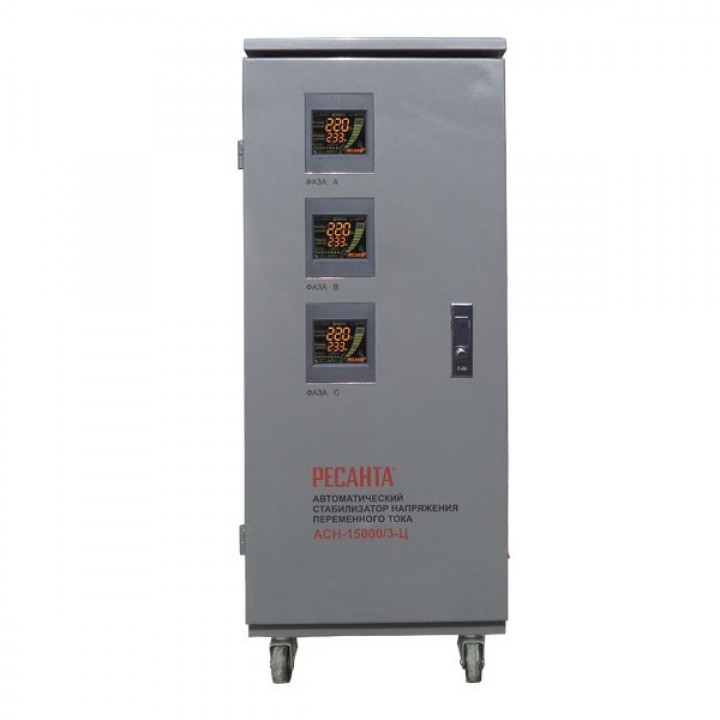

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный.  Решайте исходя из экономических соображений и условий монтажа.

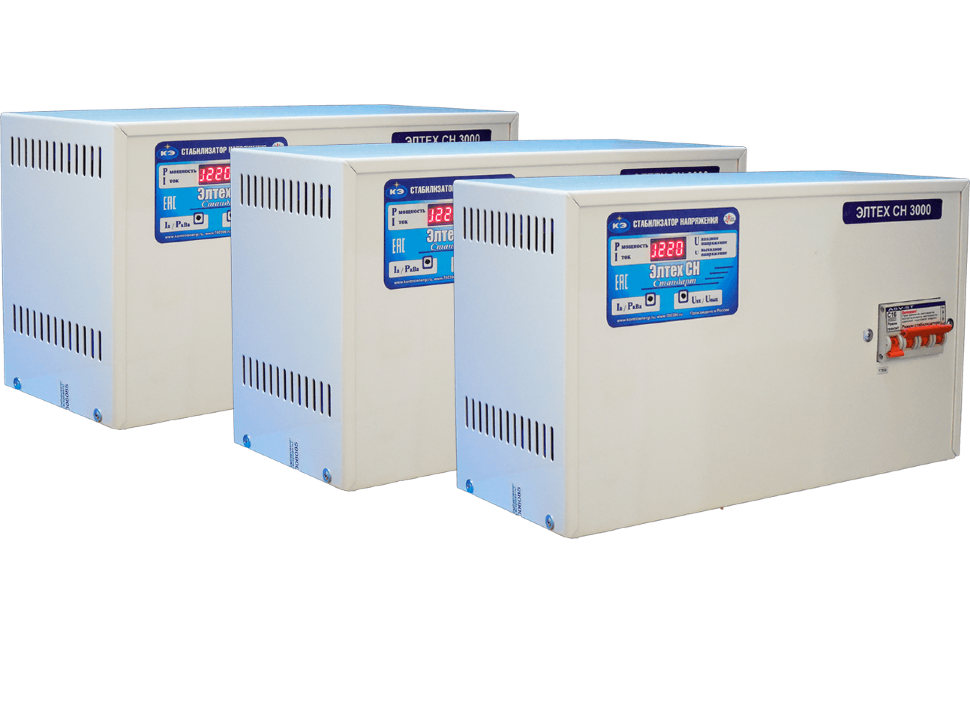

Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

  • режим стабилизации напряжения
  • режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

  • чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
  • чтобы продлить срок службы устройства

Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.

Ведь стабилизатор даже не регулируя напряжение, сам потребляет энергию как простая лампочка до 40-60Вт.

Плюс не изнашиваются внутренние щетки и реле.

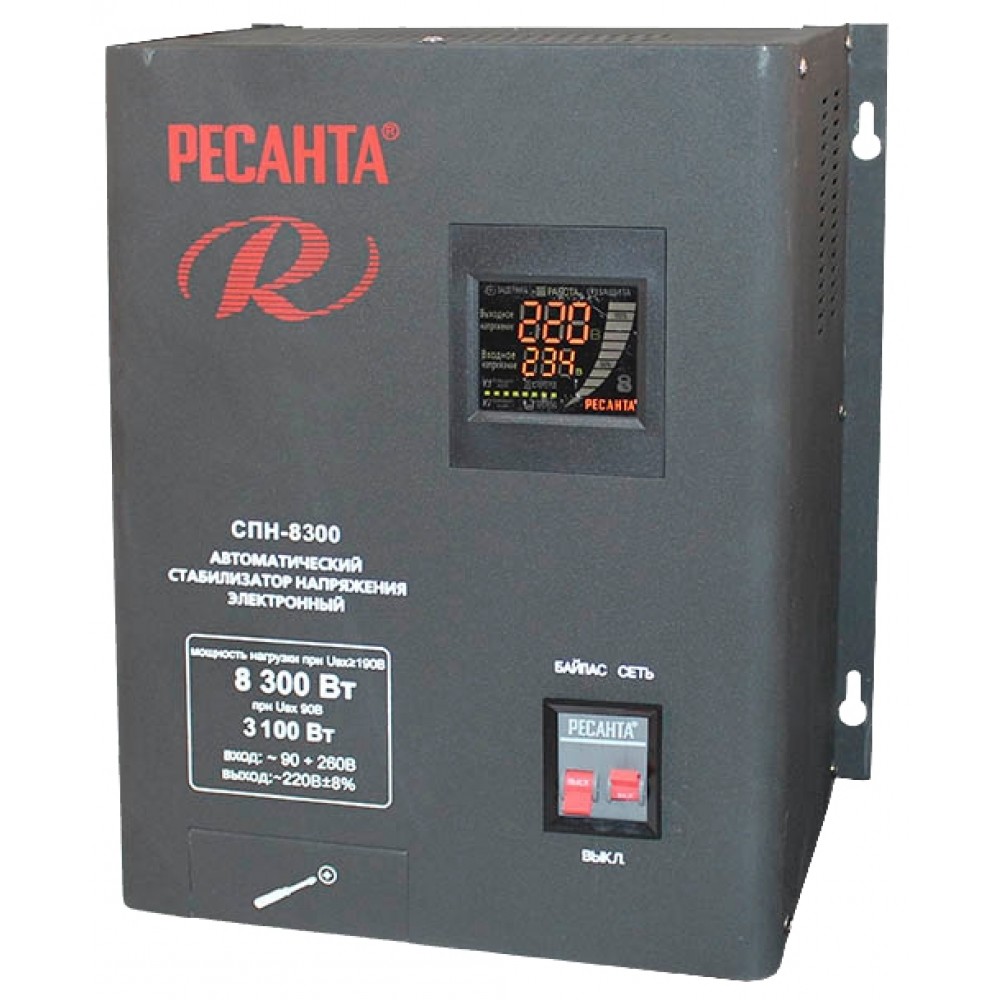

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.



Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

  • релейные
  • электронные
  • электромеханические
  • инверторные

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

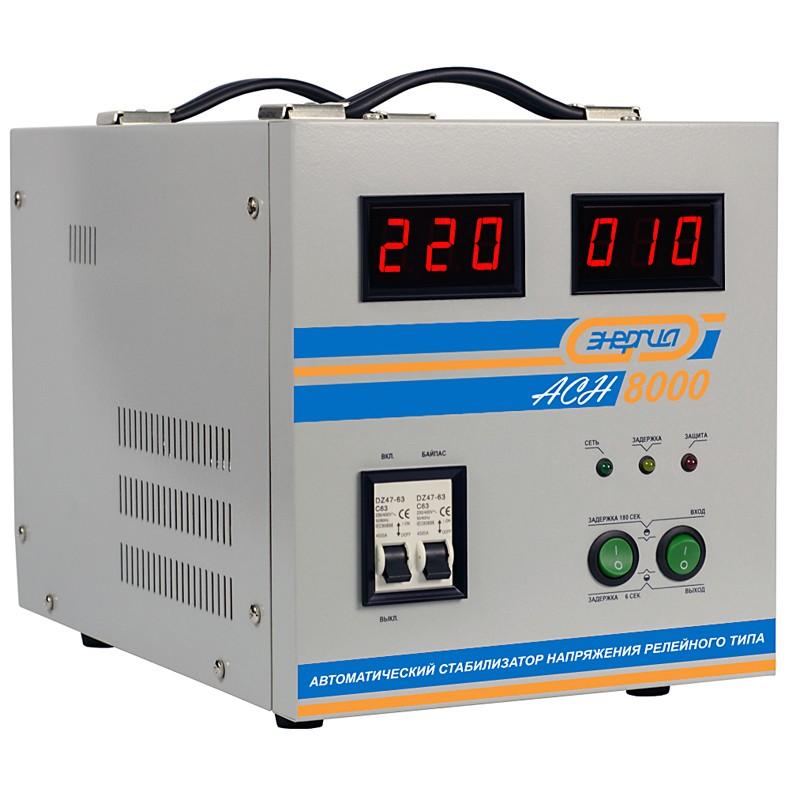

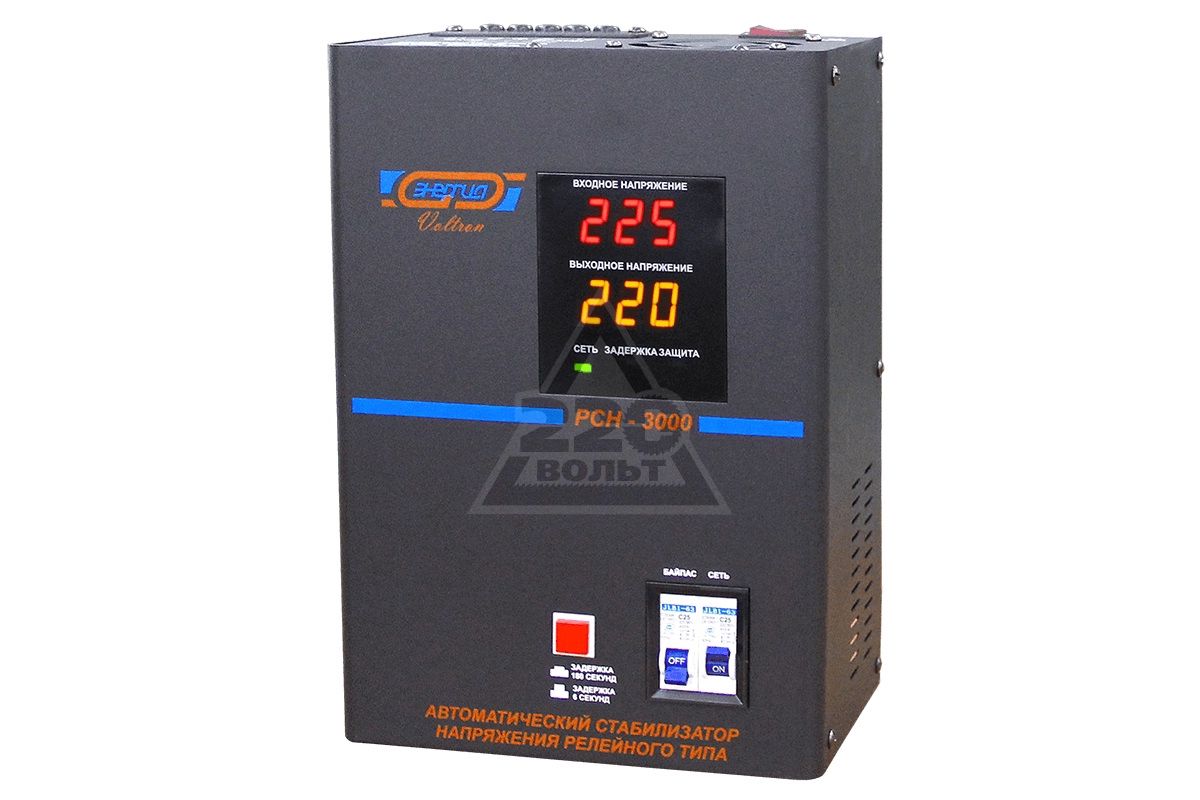

Релейные стабилизаторы напряжения

При работе данного устройства вы реально будете слышать как переключаются внутренние реле. Это происходит при изменении ступеней регулирования. Если прибор стоит в тихом помещении (спальне), то это может существенно раздражать.

Ну а когда кто-то из ваших соседей решил немножко попользоваться электросваркой, то стабилизатор по звуковым эффектам попросту может превратиться в «балалайку».

Кроме того, если у вас в комнате стоят простые лампочки накаливания, не только по слуху, но и визуально можно будет различить переключения ступеней, так как лампы будут немного мигать. А это в свою очередь обязательно скажется на сроках их службы.

Что внутри

Внутренняя компоновка включает в себя:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи состоящие из реле. Они коммутируют обмотки трансформатора и отвечают за подачу питания на стабилизатор. Являются самым слабым компонентом устройства.

Эти стабилизаторы не любят когда их перегружают.

Самая распространенная проблема выхода их из строя в 90% случаев — это перегруз по мощности.

Не рекомендуется для подключения аппаратуры с двигательной нагрузкой. Так как она имеет большие пусковые токи и это может сказаться на работе стабилизатора.

Скорость срабатывания регулировки у качественных моделей составляет 20мс, зато у большинства дешевых доходит до 100мс.

Плюсы:

  • относительно небольшая цена
  • более компактные размеры

Минусы:

  • регулировка ступенчатая
  • не высокое качество и точность регулирования напряжения
  • используется с электроаппаратурой малой мощности
  • искажает синусоиду выходного напряжения
  • реле со временем могут выходить из строя (залипать, подгорать)

Как видим минусов здесь гораздо больше чем плюсов, за исключением конечно стоимости.

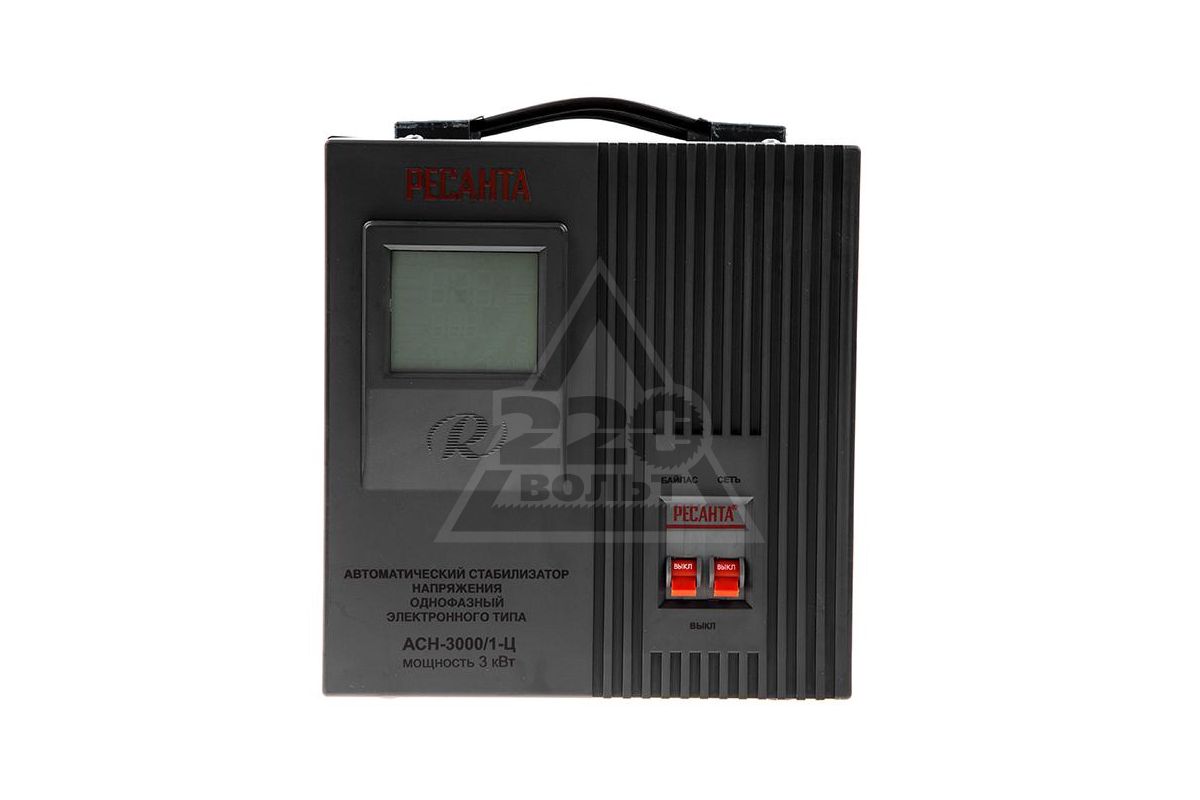

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение — 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом «мигания» лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

  • малошумность при работе
  • высокоскоростная коммутация до 20мс
  • плавная регулировка
  • большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

Сервоприводные или электромеханические стабилизаторы

Данный вид можно назвать золотой серединой между электронными и релейными стабилизаторами.

Сервопривод — это устройство из реверсивного (работающего в обе стороны) двигателя, расположенного внутри тороидального трансформатора. Двигатель получает команды от электронной платы управления и перемещая контакты, увеличивает или уменьшает количество витков на вторичной обмотке. Таким образом сервопривод, в отличии от двух других устройств рассмотренных выше, является бесступенчатым регулятором.

Это очень популярная модель, так как имеет относительно невысокую стоимость и обладает следующими плюсами:

  • плавная регулировка по принципу реостата
  • хорошая точность регулирования
  • не искажает синусоиду
  • способны выдерживать кратковременную перегрузку

Есть и минусы:

  • за счет применения эл.привода, который управляет контактами создается низкая скорость регулировки
  • так как применяются движущиеся механические детали, соответственно уменьшается надежность (графитовые щетки периодически требуется менять)
  • применяются в основном в сетях, где не происходит резких скачков напряжения
  • не рекомендуется использовать при низких температурах окружающего воздуха

Для стабильной и надежной работы хотя бы раз в три года производите его обслуживание — чистите щетки и смазывайте движущиеся механизмы.

От резких перепадов при электросварке, сервопривод с контактами будет крутиться как «белка в колесе». Что существенно снизит ресурс работы стабилизатора. Поэтому думайте при покупке об условиях его эксплуатации.

Феррорезонансные стабилизаторы

Это стабилизатор, который многие из нас использовали в со

Рейтинг лучших стабилизаторов напряжения. Стабилизаторы напряжения для дома — отзывы, какой лучше

Чтобы приступить к выбору стабилизатора в первую очередь нужно понимать — для чего нужен стабилизатор напряжения?

Этот вопрос возникает достаточно часто, а вместе с ним и другой – что нужно знать перед тем, как выбрать стабилизатор напряжения
?

Целью использования стабилизатора является защита бытовых электроприборов от перепадов напряжения и других дефектов электроснабжения, к которым можно отнести импульсные помехи и искажения синусоидальности.

Несмотря на то, что поставщик электроэнергии обязан обеспечивать ее надлежащее качество, а именно частоту 50 Гц и напряжение 220 В ±10%, зачастую эти требования не соблюдаются. На это влияет множество факторов, и что касается частоты, то с ней все в порядке, поскольку ее стабильность является залогом нормального функционирования всей энергетической системы.

А вот с напряжением дело обстоит вовсе не так гладко – в наших сетях можно наблюдать его колебания, иногда в достаточно широких пределах, а также резкие скачки. Электроприборы при этом работаю в экстремальных для себя условиях, что в конечном итоге может привести к преждевременному выходу их из строя.

Какой выбрать стабилизатор – трехфазный или однофазный?

Этот вопрос может возникнуть, только если имеется трехфазная сеть, поскольку при однофазной сети ответ очевиден – стабилизатор также должен быть однофазным.

С трехфазной сетью не все так однозначно, поскольку во многих случаях можно обойтись однофазными стабилизаторами . Это позволит избежать отключения всей системы при потере напряжения на одной из фаз.

Несмотря на то, что на каждую фазу нужен отдельный стабилизатор, как правило три однофазных стабилизатора обходятся дешевле, чем один трехфазный. Без последнего никак не обойтись лишь в случае наличия хотя бы одного трехфазного потребителя.

Выбор стабилизатора по мощности

Мощность – это основная характеристика стабилизатора
, по которой и происходит его выбор. Совершенно понятно, что мощность стабилизатора должна быть немного больше, чем суммарная мощность всех потребителей. Таким образом, перед тем как выбрать стабилизатор напряжения нужно правильно определить суммарную потребляемую мощность приборов, которые предстоит защищать.

Стоит учитывать, что потребляемая мощность подразделяется на активную и реактивную, из которых состоит полная потребляемая мощность прибора. Обычно на приборах указывается активная потребляемая мощность (в ваттах, Вт), но в

Как выбрать стабилизатор напряжения: мифы и правда о приборе

Как и любое узкопрофильное сложное устройство, стабилизатор напряжения выступает в роли источника большого количества мифов и заблуждений. На самом деле, неспециалисту выбрать такое устройство будет достаточно сложно, но разбираться в принципе его работы и значении основных параметров стоит каждому, кто хочет приобрести стабилизатор для своего дома.

Что может и чего не может стабилизатор

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

  • исправлять форму сигнала входного напряжения и выправлять синусоиду;
  • фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
  • полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

  1. Релейные, они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
  2. Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
  3. Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

  • активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
  • реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
  • диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
  • точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
  • тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

  • мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
  • пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
  • сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
  • точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
  • некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;
  • мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;
  • для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Лучшие производители и модели

Чтобы понимать, какие стабилизаторы заслуживают доверия, а какие – нет, нужно хотя бы поверхностно ориентироваться в фирмах и моделях. Так мировым лидером в сфере изготовления таких устройств является итальянская компания Ortea. Вся ее продукция отлично переносит морозы, может похвастаться большой мощностью, точностью и другими плюсами. Самая популярная модель от компании – Ortea Vega 1.

Бастион – российская компания, которая обещает пожизненную гарантию на некоторые свои модели. Разработка, изготовление всех частей и сборка приборов полностью происходит на территории РФ, отсюда и относительно невысокая цена. Если вы заинтересовались этим брендом, то обратите внимание на модель Teplocom ST-555.

Ресанта – стабилизаторы китайского производства, бывают трехфазными и однофазными, разной мощности и точности, в общем, удовлетворяют самые разные потребности.

Если же рассматривать конкретные модели, то по ряду характеристик можно выделить следующие:

  • QUATTRO ELEMENTI STABILIA 1000 – лучшая маломощная модель для бытовой техники, при этом, недорого стоит. Минус – невысокая точность;
  • QUATTRO ELEMENTI STABILIA 12000 – лучшая высокомощная модель, точность стабилизации у которой также, увы, хромает;
  • PROGRESS 8000ТR – лидер 2017 года в плане точности. При работе шумит, но при погрешности стабилизации всего в 3% это не критично;
  • RUCELF SDWII-12000-L – лучшая электромеханическая модель и, в принципе, один из лучших стабилизаторов. Защищает не только от скачков напряжения, но и от короткого замыкания, перегрева и помех. Стоит недешево, зато надежность высокая.

Сравнить цены это оборудование удобно  тут.

Читайте также

Обзор стабилизаторов напряжения по типу

Стабилизаторы напряжения «Норма М» выпускаются с начала двухтысячных годов. Компания специализируется на релейных стабилизаторах напряжения. Стабилизаторы напряжения «Норма М» — это универсальные стабилизаторы для любой бытовой и профессиональной техники. В целом стабилизаторы напряжения «Норма М» обеспечат бесперебойную долгие годы , потому что эффективно справляются с различными нагрузками так и перегрузками в различных температурных средах.

Используемые трансформаторы — медные, очень качественные и тихие, на которые сами производители дают гарантийный срок 10 лет. Продукция компании «Норма М» зарекомендовала себя с положительной стороны и одобрена покупателями, так как стабилизаторы напряжения данной марки можно охарактеризовать как очень «живучие», выносливые и долговечные. Надежность, выносливость, долгий безотказный срок работы — все это очень важные характеристики, если не самые важные для такой продукции, как стабилизатор напряжения, потому что именно это исключит ваши походы в ремонт, обеспечит стабильную работу круглогодично, даст Вам комфорт.

Стабилизаторы напряжения «Норма М» могут выдерживать значительные перегрузки, как по току так и по напряжению, потому что используемые комплектующие очень хорошего качества. О показателе надежности лучше всего скажет такой аргумент как — режим работы со сваркой, это существенное преимущество. Даже, если Вы сваркой не пользуетесь, то само это уже показатель надежности и долговечности. Режим сварки — самый опасный режим работы, потому что самый тяжелый для любого стабилизатора напряжения — это фактически постоянное короткое замыкание. Вот где реле и контакторы проявляют себя с наилучшей стороны.

О показателе надежности так же хорошо скажет такой аргумент — в режиме стабилизации позволяет выйти за пределы паспортных характеристик, т. е стабилизатор напряжения «Норма М» работает с напряжением ниже паспортных характеристик. Допускает перегрузки по току — если перегрузка по току (мощности) по времени не превысит время срабатывания автомата, то этот перегрузочный импульс пройдет свободно. Так же о показателе надежности и выносливости скажет еще такой аргумент — как возможность ставить стабилизатор напряжения где угодно и как угодно, практически на улице, в не отапливаемом помещение. Релейный стабилизатор напряжения «Норма М» может работать при минусовой температуре — это особенно актуально для дачников и людей имеющих собственные дома (у многих установлен в неотапливаемых бытовках круглогодично).
