Солнечные батареи для дома — принцип действия и разновидности (85 фото)

Каждый обыватель мечтает об экономии электрической энергии. В качестве её альтернативы можно рассмотреть вариант использования энергии солнца, о перевоплощении которой в электричество позаботится солнечная батарея для дома, как на фото.

Принцип действия батареи

Солнечная батарея — устройство генерации постоянного тока, располагается на крыше дома. К нему подключаются аккумуляторные батареи с датчиком контроля заряда и инверторами, преобразующими ток постоянный в переменный.

Фотоэлементы, расположенные на панельном устройстве, трансформируют энергию солнца в электричество. Все фотоэлементы подключаются параллельным и последовательным способами в единое целое, в результате этого вырабатывается некоторое количество энергоресурса.

Параллельный способ подключения производит ток, а последовательный – напряжение.

Эффективное функционирование батареи без сбоев возможно благодаря объединению двух способов в единый механизм. Диоды используются в скреплении деталей панели, чтобы не было перегрева и разрядки аккумуляторов.

Контроллер заряда, которым оснащен аккумулятор, способен собирать и сохранять энергию от солнечной батареи. Резистор, подключенный к батарее, обеспечит возможное повреждение системы в целом.

Инвентор необходим для пропуска переменного тока из батареи, чтобы использовать его в быту. Возможно, для освещения дома. Установку солнечных батарей можно произвести своими руками или воспользоваться услугами профессионалов.

Составляющие батареи

Основными составляющими системы являются:

  • Солнечная панель, которая непосредственно принимает излучение солнца.
  • Датчик контроля заряда, стабилизирующий функциональность системы и способствующий увеличению эффективности производства электричества.
  • Аккумуляторы, благодаря которым сохраняется выработанная электроэнергия.
  • Инвертор, преобразующий ток из одного вида в другой, используемый различными электрическими приборами.

Положительные качества и недостатки

Достоинствами солнечной батареи для частного дома являются:

  • отсутствие финансовых вложений в период работы;
  • долгий срок службы;
  • использование неиссякаемого источника энергии – солнечного излучения;
  • отсутствие потребности в техобслуживании;
  • не создает шумов при работе;
  • необходимый показатель КПД;
  • экологичность в применении.

К недостаткам можно отнести:

  • зависимость от солнца.
  • внушительную стоимость системы.
  • необходимость опыта монтажной работы.

Разновидности батарей

Монокристаллические кремниевые. Происходят от процесса литья высокоочищенных кремниевых кристаллов. А нестандартное положение монокристальных атомов способно увеличить КПД до 19%.

Толщина фотоэлементов составляет 200-300 мкм. Батареи этого вида надёжны и долговечны, но стоят дорого.

Мультикристаллические кремниевые. В качестве основы для них служат разные монокристаллические кремниевые решётки. Срок их работоспособности — 25 лет, а КПД около 14-15%.

Поликристаллические кремниевые. Кремниевые атомы ориентированы иначе, поэтому уступают монокристаллу по выработке электричества. Период эксплуатации — 20 лет, КПД – 14%.

Тонкоплёночные. Для производства панельных систем используется определенная плёнка, поглощающая солнечный свет. В основном эти устройства применяют в туманных альбионах. При КПД — 10% у них достаточно привлекательная стоимость батареи.

Аморфные кремниевые. Являются экономным вариантом при КПД в 8%, но стоимость вырабатываемой электроэнергии достаточно дешевая.

Из теллуида кадмия. Производится с использованием плёночной технологии. Хотя слой пленки очень тонкий, но КПД составляет 11%. Стоимость энергии обойдется чуть дешевле, чем у кремниевых панелей.

Сфера использования

Дешёвое электричество, вырабатываемое панелями, широко востребовано в различных сферах и применяется для:

  • Освещения всевозможных зданий и помещений.
  • Энергообеспечения различных коммуникаций и оборудования больничных учреждений.
  • Освещения улиц, трасс, территорий и пр.
  • Зарядки микроэлектронных приборов и устройств.

Эффективность использования

Используя энергию солнца в доме, владелец заметно сэкономит. Тем более, при расположении дома в регионах с максимальным количеством солнечных дней. Ведь основной источник энергии – солнечное излучение.

Зимой батареи, у которых КПД около 15% смогут пользоваться горячим водоснабжением и отоплением на 70%, что значительно сэкономит расходы. 30% электроэнергии всё таки придётся позаимствовать у обычных электроносителей.

Принцип работы

Принцип работы состоит в том, что лучи солнца попадают на полупроводник, который вмонтирован в улавливатель. При обоюдном взаимодействии появляются свободные электроны, в результате чего возникает постоянный ток.

В быту потребуется применение большего количества пластин, значит, одна панель должна содержать их несколько десятков.

Система отопления при помощи солнца

Обеспечить дом теплом с помощью солнечных батарей возможно при наличии таких элементов:

  • Солнечного модуля.
  • Датчиков контроля.
  • Насосной системы.
  • Емкости (500-1000 л).
  • Электротэна.

Солнечный ресурс можно применять для напора воды в трубах или «тёплого пола».

Сделать правильный выбор нужного варианта, поможет подготовленный точный расчет мощности всех возможных потребителей и при этом учесть следующие нюансы:

  • Наклон крыши должен составлять более 30 град.
  • Панели должны располагаться на южной стороне, насыщенной солнцем.
  • Ничто не должно загораживать прямое проникновение солнца на панель.
  • Усредненное число солнечных дней.
  • Возможное облучение радиацией.
  • Надежность стропил в конструкции крыши, которые будут подвергаться нагрузке от модулей и слоя снега.

Преимущества отопления солнцем

  • экологически чистое приспособление, поэтому не загрязняет атмосферу;
  • не спровоцирует пожар;
  • работоспособны при незначительном солнце;
  • не зависит от посторонних источников энергии;
  • автоматизация системы;
  • при правильном монтаже не требуется дополнительное вложение средств или текущие ремонтные работы.

Выбор устройств для домашнего использования

Батареи малой мощности можно применять для работы некоторых бытовых приборов, телефона и нескольких источников освещения.

Универсальные используют в качестве электропитания для обеспечения светом и теплом дом на 70%.
Большой мощности – для полного обеспечения необходимых источников электричеством и теплом.

Фото солнечных батарей для дома


принцип работы панелей, готовые комплекты российского производства для частного дома

Ежеминутно на поверхность нашей планеты попадает много солнечной энергии, без которой жизнь на Земле невозможна. Однако это еще не все, на что она способна, сегодня мы вступаем в эру альтернативных возобновляемых источников энергии, используя активность Солнца, ветра и воды. Крупнейшие солнечные электростанции уже вырабатывают около 1% всей мировой электроэнергии, поэтому будущее за новыми разработками. И этим мы обязаны науке и современным технологиям, благодаря которым это стало возможным.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.

Принцип действия

Первый прототип гелиоколлектора, который всем известен еще с прошлого века – это дачный летний душ. Он представлял собой большую емкость, которая окрашивалась в черный цвет, в течение дня вода в ней нагревалась, что позволяло каждому дачнику вечером принимать теплый душ.

Гелиоколлектор – это плоская панель, которая располагается на улице, как правило, на крыше, и способна преобразовывать 90% солнечного излучения в энергию. В дальнейшем энергия отправляется в систему и распределяется на нужды электроснабжения. Но если гелиосистема используется для отопления или горячего водоснабжения, то энергия при помощи маломощного насоса направляется в бак-аккумулятор.

В разное время суток и в разные сезоны уровень освещения меняется. Поэтому для обеспечения бесперебойной поставки энергии в дом солнечная батарея имеет целую систему. Ученые научились управлять таким микрофизическим явлением, как фотоэлектрический эффект. И хотя, на первый взгляд, принцип действия кажется технически сложным, в действительности, принцип действия и схема электрической цепи выглядят очень просто.

Основная задача всей системы заключается в том, чтобы преобразовать энергию солнца и выдать постоянный ток определенной величины.

Плюсы и минусы

Установить солнечные батареи в своем доме может каждый желающий.

К тому же они имеют множество преимуществ.

  • Энергоэффективность – в зависимости от своего вида солнечные батареи имеют разный показатель. Но в среднем КПД составляет от 14 до 30%.
  • Солнечные батареи особенно востребованы на дачных участках. И этому есть два разумных объяснения. Во-первых, дачные участки зачастую находятся вдали от централизованных источников энергоснабжения в районах с малоразвитой инфраструктурой. И во-вторых, преобразование солнечных лучей в энергию особенно актуально именно в разгар дачного сезона – летом.
  • При необходимости мини-электростанцию можно дополнять новыми солнечными батареями для увеличения мощности.
  • Экономия – для южных регионов страны использование солнечной батареи для горячего водоснабжения позволяет сэкономить до 60% энергии в среднем за год: 30% зимой и 100% летом.
  • Подобные системы актуальны не только для частного использования, например, для дома, но и для предприятий, образовательных и медицинских учреждений. В производственном цехе солнечную батарею можно использовать в качестве дополнительного источника тепла для центрального отопления зимой, а летом – для подачи технологической горячей воды.
  • Выгода – заплатить за оборудование необходимо только один раз, впоследствии система не требует никаких вложений и обслуживания.
  • Экологический источник энергии – особенно важный аспект в планетарном плане, потому что запасы энергоносителей на Земле не безграничны.
  • Надежность – в данном случае многое зависит от выбранной модели и правильности установки.

Несмотря на множество плюсов, солнечные батареи имеют один весомы недостаток: их разумнее использовать в регионах с малым числом пасмурных дней в году, а таких на территории России очень ограниченное количество.

Стоит отметить, что система окупается через несколько лет и позволяет владельцу в будущем экономить колоссальные деньги. К примеру исходя из сегодняшних тарифов на электричество и дизель, можно с уверенностью сказать, гелиосистема окупится за 3-4 года в частном загородном коттедже для семьи из 5-7 человек. А при переходе с газа – окупаемость составит до 8-10 лет.

Виды

Сегодня различные виды солнечных батарей набирают все большую популярность. На первый взгляд, может показаться, что все солнечные модули одинаковые: большое количество отдельных маленьких фотоэлементов соединены между собой и закрыты прозрачной пленкой. Но, в действительности, все модули отличаются по мощности, конструкции и размерам. И на данный момент производители поделили гелиосистемы на два основных типа: кремниевые и пленочные.

Для бытовых целей устанавливаются солнечные батареи с фотоэлементами из кремния. Они являются на рынке самыми популярными. Из которых можно также выделить три вида – это поликристаллические, монокристаллические, о них уже было рассказано более подробно в статье, и аморфные, на которых остановимся подробнее.

Аморфные – изготавливаются также на основе кремния, но, кроме того, имеют также и гибкую эластичную структуру. Но производятся не из кристаллов кремния, а из силана – другое название кремневодород. Из особенностей аморфных модулей можно отметить отличную эффективность даже при пасмурной погоде и возможность повторять любую поверхность. Но КПД значительно ниже – всего 5%.

Второй тип солнечных панелей – пленочные, вырабатывается на основе нескольких веществ.

  • Кадмий – такие панели были разработаны еще в 70-х годах прошлого столетия и использовались в космосе. Но на сегодняшний день кадмий применяется также и при производстве промышленных и бытовых солнечных электростанций.
  • Модули на основе полупроводника CIGS – разработаны из селенида меди, индия и представляют собой пленочные панели. Индий также широко используется при производстве жидкокристаллических мониторов.
  • Полимер – также используется при производстве солнечных пленочных модулей. Толщина одной панели около 100 нм, но КПД остается на уровне 5%. Но из плюсов можно отметить, что такие системы имеют доступную цену и не выделяют вредные вещества в атмосферу.

Но также на сегодняшний день на рынке представлены менее громоздкие переносные модели. Они специально разработаны для использования во время активного отдыха. Зачастую такие солнечные батареи используются для подзарядки портативных устройств: небольших гаджетов, мобильных телефонов, фотоаппаратов и видеокамер.

Портативные модули делятся на четыре вида.

  • Маломощные – дают минимальный заряд, которого хватает для подзарядки мобильного телефона.
  • Гибкие – могут сворачиваться в рулон и имеют небольшой вес, благодаря этому и обусловлена большая популярность среди туристов и путешественников.
  • Закрепленные на подложке – имеют значительно больший вес, примерно 7-10 кг и, соответственно, дают больше энергии. Такие модули специально разработаны для использования в дальних автомобильных поездках, а также могут использоваться для частичного автономного снабжения энергией загородного домика.
  • Универсальные – незаменимы в пешем туризме, устройство имеет несколько переходников для одновременного заряда различных устройств, вес может достигать 1,5 кг.

Эффективность работы зимой

Для гелиосистемы морозная погода не играет роли. Главным здесь является количество ясных световых дней. И, к примеру, если использовать солнечную батарею для горячего водоснабжения, даже в зимний период тридцатиградусных морозов можно стабильно иметь в баке воду температурой 40°C – 50°C.

В регионах с резко континентальным климатом и суровой зимой отказаться от центрального отопления не получится. Но можно дополнить систему баками косвенного нагрева, которые позволяют совмещать различные источники тепла с возможностью включения в работу энергии солнца автоматически и по мере необходимости.

А также можно использовать гелиосистему для поддержки отопления в системе «теплый пол». При этом для 100 квадратных метров пола необходимо примерно 8 коллекторов. Но в летнее время такая большая система будет избыточной, разве что можно использовать ее для поддержания температуры в бассейне или сауне.

В зимний период разумнее использовать накопленную за лето энергию. В данном случае необходимо будет дополнительно установить аккумулятор для накопления электрического заряда.

Его роль в системе вполне понятна – аккумулятор позволит запастись электричеством солнечного модуля. И тогда можно будет использовать солнечную энергию в качестве электричества.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

  • пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
  • максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
  • суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
  • среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

  • Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
  • Индивидуальная потребляемая мощность.
  • Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
  • В 27 колонке укажите суммарное время работы электроприбора за сутки.
  • Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
  • После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

В таком случае все максимальные нагрузки должны совпадать с максимальной активностью солнца, то есть попадать на светлое время суток.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Сфера применения

Солнечные батареи являются наиболее выдающимся достижением в области альтернативной энергии. Они выполняют важнейшую функцию для энергосбережения и сохранения благ цивилизации. В летний период на даче солнечные батареи могут использоваться для обеспечения энергией электроприборов и бытовой техники, системы отопления или для горячего водоснабжения.

Туристы и путешественники, как правило, выбирают переносные солнечные батареи для зарядки портативных устройств. Они незаменимы в местах, где отсутствует электропитание.

Подобные устройства можно использовать также и для энергоснабжения квартиры. И если окна вашей квартиры выходят на солнечную сторону, вы можете смело установить солнечные батареи на балконе или фасаде дома, только предварительно необходимо будет получить разрешение управляющей компании или ТСЖ.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы.

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

  • Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
  • Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.
  • Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
  • Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
  • Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.
  • Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
  • Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
  • Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
  • Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Изготовление в домашних условиях

Комплексная гелиосистема потребует немалого вложения средств. Но все потраченные деньги вернутся в будущем. Срок окупаемости в зависимости от количества модулей и способов использования солнечной энергии будет разниться. Но все же можно уменьшить первоначальные расходы не за счет потери качества, а за счет разумного подхода к выбору компонентов солнечной батареи.

Если вы неограничены в площади установки солнечных модулей, и в вашем распоряжении есть приличное пространство, то на 100 кв. м вы можете установить поликристаллические солнечные батареи. Это позволит сэкономить немалую сумму в семейном бюджете.

Не старайтесь покрыть полностью крышу солнечными батареями. Для начала установите пару модулей и подключите к ним ту технику, которая работает от постоянного напряжения. Нарастить мощность и увеличить количество модулей можно всегда со временем.

Если вы ограничены в бюджете, то можете отказаться от установки контроллера – это вспомогательный элемент, который необходим для отслеживания уровня заряда батареи. Вместо него, можно дополнительно подсоединить к системе еще один аккумулятор – это позволит избежать перезаряда и увеличит емкость системы. А для контроля заряда можно использовать обычные автомобильные часы, которыми можно измерять напряжение, да и стоят они в разы дешевле.

И один важный совет, замените все лампы накаливания на современные. В идеале использовать светодиодные – у них гораздо меньшее потребление электроэнергии и работают они от 12 В.

Популярные производители и отзывы

При выборе солнечной батареи для дома следует ориентироваться не только на соотношение цена – качество, но и на бренд. Необходимо абсолютно доверять производителю в этом важном вопросе. А чтобы удостовериться в качестве продукции, стоит ознакомиться с техническим паспортом и отзывами.

Зачастую на рынке можно встретить трубчатый вакуумный гелиоколлектор. Такие панели производятся в основном в Китае и теоретически имеют более высокий КПД. Но в зимнее время года на таких изделиях образуется наледь и на поверхности налипает снег. Слой осадков не пропускает солнечные лучи, а жарким летним днем такая система может «закипеть», если ее вовремя не накрыть для защиты от перегрева.

Рассмотрим самые популярные на рынке солнечные батареи.

Sharp

Sharp – бренд японской корпорации, широко известный в сфере производства мощных солнечных батарей. Выпускаемая продукция подвергается тщательным исследованиям и испытаниям. Солнечные модули имеют три слоя, а КПД составляет от 37,9% до 44,4%.

IES

IES – производится в Испании. Главной особенностью продукции считается два слоя модуля и КПД в пределах 32%, что в конечном счете отображается на стоимости. Солнечные панели испанского бренда значительно дешевле японских аналогов, но все же остаются весьма дорогостоящими для использования в частных домах.

Amonix

Amonix – также находится в числе лидеров по производству солнечных батарей для промышленного использования. Эффективность выпускаемой продукции составляет 36%.

Sun Power

Sun Power – солнечные панели американского бренда также входят в рейтинг эффективных систем. КПД популярных моделей составляет 21%.

Телеком-СТВ

«Телеком-СТВ» – панели российского производства (г. Зеленоград) также занимают лидирующие позиции среди производителей. Ассортимент выпускаемой продукции очень широкий. Компания предлагает монокристаллические батареи от 18 до 270 Вт, мультикристаллические – от 5 до 250 Вт, для морского применения – от 16 до 215 Вт, и складные – от 120 до 180 Вт. Эффективность солнечных модулей составляет 20-21%, но при этом стоимость батарей ниже на 30% по сравнению с импортными брендами.

Это лишь малая часть известных производителей солнечных батарей. Но не стоит сбрасывать со счетов и другие отечественные бренды. Так, к примеру, компания Hevel (Чувашия, Россия) выпускает микроморфные тонкопленочные батареи. И как показали исследования, улучшенная панель компании эффективнее улавливает лучи рассеянной энергии. И, что немаловажно, солнечные батареи отечественного производителя имеют привлекательный внешний вид и могут устанавливаться не только на крыше, но и на фасаде здания.

Не рассматривайте для установки дешевые сдвоенные солнечные модули с большим количеством фотоэлементов. Как показывает практика, во время аномальных морозов, которые систематически ударяют по многим регионам страны, именно такие панели первыми выходят из строя. Все дело в том, что тонкая прозрачная пленка, натянутая на поверхность модуля, сжимается на холоде и от большого натяжения отслаивается и рвется. Отчего производительность солнечной батареи падает, что может привезти к скорому выходу из строя.

При выборе подходящей системы необходимо также обратить внимание на то, что мощность гелиосистемы со временем снижается на 10%.

Также сократить ресурс панелей могут:

  • поврежденная пленка на поверхности модуля;
  • замутнение пленки;
  • деформация поверхности.

Не так давно ученые пришли к выводу и доказали возможность запасания тепла в грунте. Что открывает колоссальные перспективы для альтернативной энергии. Избытки летнего тепла можно запасать под землей в грунтовых или водяных аккумуляторах тепла, расположенных на глубине от 2 до 35 метров, и расходовать энергию зимой в качестве отопления или электричества.

Советы по поводу солнечных батарей — в следующем видео.

принцип работы панелей, готовые комплекты российского производства для частного дома

Ежеминутно на поверхность нашей планеты попадает много солнечной энергии, без которой жизнь на Земле невозможна. Однако это еще не все, на что она способна, сегодня мы вступаем в эру альтернативных возобновляемых источников энергии, используя активность Солнца, ветра и воды. Крупнейшие солнечные электростанции уже вырабатывают около 1% всей мировой электроэнергии, поэтому будущее за новыми разработками. И этим мы обязаны науке и современным технологиям, благодаря которым это стало возможным.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

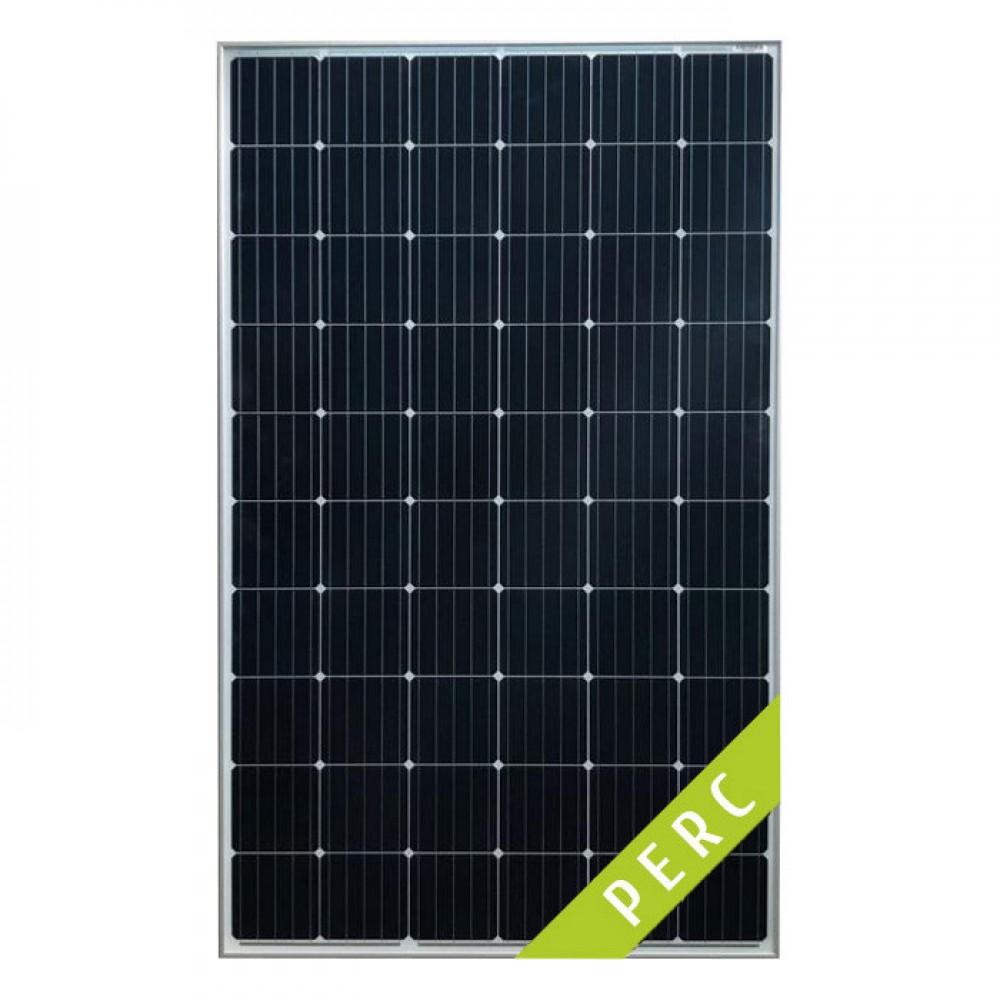

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.

Принцип действия

Первый прототип гелиоколлектора, который всем известен еще с прошлого века – это дачный летний душ. Он представлял собой большую емкость, которая окрашивалась в черный цвет, в течение дня вода в ней нагревалась, что позволяло каждому дачнику вечером принимать теплый душ.

Гелиоколлектор – это плоская панель, которая располагается на улице, как правило, на крыше, и способна преобразовывать 90% солнечного излучения в энергию. В дальнейшем энергия отправляется в систему и распределяется на нужды электроснабжения. Но если гелиосистема используется для отопления или горячего водоснабжения, то энергия при помощи маломощного насоса направляется в бак-аккумулятор.

В разное время суток и в разные сезоны уровень освещения меняется. Поэтому для обеспечения бесперебойной поставки энергии в дом солнечная батарея имеет целую систему. Ученые научились управлять таким микрофизическим явлением, как фотоэлектрический эффект. И хотя, на первый взгляд, принцип действия кажется технически сложным, в действительности, принцип действия и схема электрической цепи выглядят очень просто.

Основная задача всей системы заключается в том, чтобы преобразовать энергию солнца и выдать постоянный ток определенной величины.

Плюсы и минусы

Установить солнечные батареи в своем доме может каждый желающий.

К тому же они имеют множество преимуществ.

  • Энергоэффективность – в зависимости от своего вида солнечные батареи имеют разный показатель. Но в среднем КПД составляет от 14 до 30%.
  • Солнечные батареи особенно востребованы на дачных участках. И этому есть два разумных объяснения. Во-первых, дачные участки зачастую находятся вдали от централизованных источников энергоснабжения в районах с малоразвитой инфраструктурой. И во-вторых, преобразование солнечных лучей в энергию особенно актуально именно в разгар дачного сезона – летом.
  • При необходимости мини-электростанцию можно дополнять новыми солнечными батареями для увеличения мощности.
  • Экономия – для южных регионов страны использование солнечной батареи для горячего водоснабжения позволяет сэкономить до 60% энергии в среднем за год: 30% зимой и 100% летом.
  • Подобные системы актуальны не только для частного использования, например, для дома, но и для предприятий, образовательных и медицинских учреждений. В производственном цехе солнечную батарею можно использовать в качестве дополнительного источника тепла для центрального отопления зимой, а летом – для подачи технологической горячей воды.
  • Выгода – заплатить за оборудование необходимо только один раз, впоследствии система не требует никаких вложений и обслуживания.
  • Экологический источник энергии – особенно важный аспект в планетарном плане, потому что запасы энергоносителей на Земле не безграничны.
  • Надежность – в данном случае многое зависит от выбранной модели и правильности установки.

Несмотря на множество плюсов, солнечные батареи имеют один весомы недостаток: их разумнее использовать в регионах с малым числом пасмурных дней в году, а таких на территории России очень ограниченное количество.

Стоит отметить, что система окупается через несколько лет и позволяет владельцу в будущем экономить колоссальные деньги. К примеру исходя из сегодняшних тарифов на электричество и дизель, можно с уверенностью сказать, гелиосистема окупится за 3-4 года в частном загородном коттедже для семьи из 5-7 человек. А при переходе с газа – окупаемость составит до 8-10 лет.

Виды

Сегодня различные виды солнечных батарей набирают все большую популярность. На первый взгляд, может показаться, что все солнечные модули одинаковые: большое количество отдельных маленьких фотоэлементов соединены между собой и закрыты прозрачной пленкой. Но, в действительности, все модули отличаются по мощности, конструкции и размерам. И на данный момент производители поделили гелиосистемы на два основных типа: кремниевые и пленочные.

Для бытовых целей устанавливаются солнечные батареи с фотоэлементами из кремния. Они являются на рынке самыми популярными. Из которых можно также выделить три вида – это поликристаллические, монокристаллические, о них уже было рассказано более подробно в статье, и аморфные, на которых остановимся подробнее.

Аморфные – изготавливаются также на основе кремния, но, кроме того, имеют также и гибкую эластичную структуру. Но производятся не из кристаллов кремния, а из силана – другое название кремневодород. Из особенностей аморфных модулей можно отметить отличную эффективность даже при пасмурной погоде и возможность повторять любую поверхность. Но КПД значительно ниже – всего 5%.

Второй тип солнечных панелей – пленочные, вырабатывается на основе нескольких веществ.

  • Кадмий – такие панели были разработаны еще в 70-х годах прошлого столетия и использовались в космосе. Но на сегодняшний день кадмий применяется также и при производстве промышленных и бытовых солнечных электростанций.
  • Модули на основе полупроводника CIGS – разработаны из селенида меди, индия и представляют собой пленочные панели. Индий также широко используется при производстве жидкокристаллических мониторов.
  • Полимер – также используется при производстве солнечных пленочных модулей. Толщина одной панели около 100 нм, но КПД остается на уровне 5%. Но из плюсов можно отметить, что такие системы имеют доступную цену и не выделяют вредные вещества в атмосферу.

Но также на сегодняшний день на рынке представлены менее громоздкие переносные модели. Они специально разработаны для использования во время активного отдыха. Зачастую такие солнечные батареи используются для подзарядки портативных устройств: небольших гаджетов, мобильных телефонов, фотоаппаратов и видеокамер.

Портативные модули делятся на четыре вида.

  • Маломощные – дают минимальный заряд, которого хватает для подзарядки мобильного телефона.
  • Гибкие – могут сворачиваться в рулон и имеют небольшой вес, благодаря этому и обусловлена большая популярность среди туристов и путешественников.
  • Закрепленные на подложке – имеют значительно больший вес, примерно 7-10 кг и, соответственно, дают больше энергии. Такие модули специально разработаны для использования в дальних автомобильных поездках, а также могут использоваться для частичного автономного снабжения энергией загородного домика.
  • Универсальные – незаменимы в пешем туризме, устройство имеет несколько переходников для одновременного заряда различных устройств, вес может достигать 1,5 кг.

Эффективность работы зимой

Для гелиосистемы морозная погода не играет роли. Главным здесь является количество ясных световых дней. И, к примеру, если использовать солнечную батарею для горячего водоснабжения, даже в зимний период тридцатиградусных морозов можно стабильно иметь в баке воду температурой 40°C – 50°C.

В регионах с резко континентальным климатом и суровой зимой отказаться от центрального отопления не получится. Но можно дополнить систему баками косвенного нагрева, которые позволяют совмещать различные источники тепла с возможностью включения в работу энергии солнца автоматически и по мере необходимости.

А также можно использовать гелиосистему для поддержки отопления в системе «теплый пол». При этом для 100 квадратных метров пола необходимо примерно 8 коллекторов. Но в летнее время такая большая система будет избыточной, разве что можно использовать ее для поддержания температуры в бассейне или сауне.

В зимний период разумнее использовать накопленную за лето энергию. В данном случае необходимо будет дополнительно установить аккумулятор для накопления электрического заряда.

Его роль в системе вполне понятна – аккумулятор позволит запастись электричеством солнечного модуля. И тогда можно будет использовать солнечную энергию в качестве электричества.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

  • пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
  • максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
  • суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
  • среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

  • Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
  • Индивидуальная потребляемая мощность.
  • Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
  • В 27 колонке укажите суммарное время работы электроприбора за сутки.
  • Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
  • После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

В таком случае все максимальные нагрузки должны совпадать с максимальной активностью солнца, то есть попадать на светлое время суток.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Сфера применения

Солнечные батареи являются наиболее выдающимся достижением в области альтернативной энергии. Они выполняют важнейшую функцию для энергосбережения и сохранения благ цивилизации. В летний период на даче солнечные батареи могут использоваться для обеспечения энергией электроприборов и бытовой техники, системы отопления или для горячего водоснабжения.

Туристы и путешественники, как правило, выбирают переносные солнечные батареи для зарядки портативных устройств. Они незаменимы в местах, где отсутствует электропитание.

Подобные устройства можно использовать также и для энергоснабжения квартиры. И если окна вашей квартиры выходят на солнечную сторону, вы можете смело установить солнечные батареи на балконе или фасаде дома, только предварительно необходимо будет получить разрешение управляющей компании или ТСЖ.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы.

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

  • Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
  • Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.
  • Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
  • Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
  • Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.
  • Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
  • Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
  • Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
  • Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Изготовление в домашних условиях

Комплексная гелиосистема потребует немалого вложения средств. Но все потраченные деньги вернутся в будущем. Срок окупаемости в зависимости от количества модулей и способов использования солнечной энергии будет разниться. Но все же можно уменьшить первоначальные расходы не за счет потери качества, а за счет разумного подхода к выбору компонентов солнечной батареи.

Если вы неограничены в площади установки солнечных модулей, и в вашем распоряжении есть приличное пространство, то на 100 кв. м вы можете установить поликристаллические солнечные батареи. Это позволит сэкономить немалую сумму в семейном бюджете.

Не старайтесь покрыть полностью крышу солнечными батареями. Для начала установите пару модулей и подключите к ним ту технику, которая работает от постоянного напряжения. Нарастить мощность и увеличить количество модулей можно всегда со временем.

Если вы ограничены в бюджете, то можете отказаться от установки контроллера – это вспомогательный элемент, который необходим для отслеживания уровня заряда батареи. Вместо него, можно дополнительно подсоединить к системе еще один аккумулятор – это позволит избежать перезаряда и увеличит емкость системы. А для контроля заряда можно использовать обычные автомобильные часы, которыми можно измерять напряжение, да и стоят они в разы дешевле.

И один важный совет, замените все лампы накаливания на современные. В идеале использовать светодиодные – у них гораздо меньшее потребление электроэнергии и работают они от 12 В.

Популярные производители и отзывы

При выборе солнечной батареи для дома следует ориентироваться не только на соотношение цена – качество, но и на бренд. Необходимо абсолютно доверять производителю в этом важном вопросе. А чтобы удостовериться в качестве продукции, стоит ознакомиться с техническим паспортом и отзывами.

Зачастую на рынке можно встретить трубчатый вакуумный гелиоколлектор. Такие панели производятся в основном в Китае и теоретически имеют более высокий КПД. Но в зимнее время года на таких изделиях образуется наледь и на поверхности налипает снег. Слой осадков не пропускает солнечные лучи, а жарким летним днем такая система может «закипеть», если ее вовремя не накрыть для защиты от перегрева.

Рассмотрим самые популярные на рынке солнечные батареи.

Sharp

Sharp – бренд японской корпорации, широко известный в сфере производства мощных солнечных батарей. Выпускаемая продукция подвергается тщательным исследованиям и испытаниям. Солнечные модули имеют три слоя, а КПД составляет от 37,9% до 44,4%.

IES

IES – производится в Испании. Главной особенностью продукции считается два слоя модуля и КПД в пределах 32%, что в конечном счете отображается на стоимости. Солнечные панели испанского бренда значительно дешевле японских аналогов, но все же остаются весьма дорогостоящими для использования в частных домах.

Amonix

Amonix – также находится в числе лидеров по производству солнечных батарей для промышленного использования. Эффективность выпускаемой продукции составляет 36%.

Sun Power

Sun Power – солнечные панели американского бренда также входят в рейтинг эффективных систем. КПД популярных моделей составляет 21%.

Телеком-СТВ

«Телеком-СТВ» – панели российского производства (г. Зеленоград) также занимают лидирующие позиции среди производителей. Ассортимент выпускаемой продукции очень широкий. Компания предлагает монокристаллические батареи от 18 до 270 Вт, мультикристаллические – от 5 до 250 Вт, для морского применения – от 16 до 215 Вт, и складные – от 120 до 180 Вт. Эффективность солнечных модулей составляет 20-21%, но при этом стоимость батарей ниже на 30% по сравнению с импортными брендами.

Это лишь малая часть известных производителей солнечных батарей. Но не стоит сбрасывать со счетов и другие отечественные бренды. Так, к примеру, компания Hevel (Чувашия, Россия) выпускает микроморфные тонкопленочные батареи. И как показали исследования, улучшенная панель компании эффективнее улавливает лучи рассеянной энергии. И, что немаловажно, солнечные батареи отечественного производителя имеют привлекательный внешний вид и могут устанавливаться не только на крыше, но и на фасаде здания.

Не рассматривайте для установки дешевые сдвоенные солнечные модули с большим количеством фотоэлементов. Как показывает практика, во время аномальных морозов, которые систематически ударяют по многим регионам страны, именно такие панели первыми выходят из строя. Все дело в том, что тонкая прозрачная пленка, натянутая на поверхность модуля, сжимается на холоде и от большого натяжения отслаивается и рвется. Отчего производительность солнечной батареи падает, что может привезти к скорому выходу из строя.

При выборе подходящей системы необходимо также обратить внимание на то, что мощность гелиосистемы со временем снижается на 10%.

Также сократить ресурс панелей могут:

  • поврежденная пленка на поверхности модуля;
  • замутнение пленки;
  • деформация поверхности.

Не так давно ученые пришли к выводу и доказали возможность запасания тепла в грунте. Что открывает колоссальные перспективы для альтернативной энергии. Избытки летнего тепла можно запасать под землей в грунтовых или водяных аккумуляторах тепла, расположенных на глубине от 2 до 35 метров, и расходовать энергию зимой в качестве отопления или электричества.

Советы по поводу солнечных батарей — в следующем видео.

принцип работы панелей, готовые комплекты российского производства для частного дома

Ежеминутно на поверхность нашей планеты попадает много солнечной энергии, без которой жизнь на Земле невозможна. Однако это еще не все, на что она способна, сегодня мы вступаем в эру альтернативных возобновляемых источников энергии, используя активность Солнца, ветра и воды. Крупнейшие солнечные электростанции уже вырабатывают около 1% всей мировой электроэнергии, поэтому будущее за новыми разработками. И этим мы обязаны науке и современным технологиям, благодаря которым это стало возможным.

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Идеально, если солнечные батареи могут полностью обеспечить дом электроэнергией. Но довольно часто энергия Солнца используется для горячего водоснабжения или же для отопления. Но чтобы выполнить любую из этих целей, необходимо высчитать реальную мощность на квадратный метр и необходимое количество модулей. Мощность солнечного модуля зависит от количества солнечных лучей, которые попадают на поверхность батареи. Чтобы правильно сделать выбор, также следует изучить принцип действия домашней мини-электростанции.

Принцип действия

Первый прототип гелиоколлектора, который всем известен еще с прошлого века – это дачный летний душ. Он представлял собой большую емкость, которая окрашивалась в черный цвет, в течение дня вода в ней нагревалась, что позволяло каждому дачнику вечером принимать теплый душ.

Гелиоколлектор – это плоская панель, которая располагается на улице, как правило, на крыше, и способна преобразовывать 90% солнечного излучения в энергию. В дальнейшем энергия отправляется в систему и распределяется на нужды электроснабжения. Но если гелиосистема используется для отопления или горячего водоснабжения, то энергия при помощи маломощного насоса направляется в бак-аккумулятор.

В разное время суток и в разные сезоны уровень освещения меняется. Поэтому для обеспечения бесперебойной поставки энергии в дом солнечная батарея имеет целую систему. Ученые научились управлять таким микрофизическим явлением, как фотоэлектрический эффект. И хотя, на первый взгляд, принцип действия кажется технически сложным, в действительности, принцип действия и схема электрической цепи выглядят очень просто.

Основная задача всей системы заключается в том, чтобы преобразовать энергию солнца и выдать постоянный ток определенной величины.

Плюсы и минусы

Установить солнечные батареи в своем доме может каждый желающий.

К тому же они имеют множество преимуществ.

  • Энергоэффективность – в зависимости от своего вида солнечные батареи имеют разный показатель. Но в среднем КПД составляет от 14 до 30%.
  • Солнечные батареи особенно востребованы на дачных участках. И этому есть два разумных объяснения. Во-первых, дачные участки зачастую находятся вдали от централизованных источников энергоснабжения в районах с малоразвитой инфраструктурой. И во-вторых, преобразование солнечных лучей в энергию особенно актуально именно в разгар дачного сезона – летом.
  • При необходимости мини-электростанцию можно дополнять новыми солнечными батареями для увеличения мощности.
  • Экономия – для южных регионов страны использование солнечной батареи для горячего водоснабжения позволяет сэкономить до 60% энергии в среднем за год: 30% зимой и 100% летом.
  • Подобные системы актуальны не только для частного использования, например, для дома, но и для предприятий, образовательных и медицинских учреждений. В производственном цехе солнечную батарею можно использовать в качестве дополнительного источника тепла для центрального отопления зимой, а летом – для подачи технологической горячей воды.
  • Выгода – заплатить за оборудование необходимо только один раз, впоследствии система не требует никаких вложений и обслуживания.
  • Экологический источник энергии – особенно важный аспект в планетарном плане, потому что запасы энергоносителей на Земле не безграничны.
  • Надежность – в данном случае многое зависит от выбранной модели и правильности установки.

Несмотря на множество плюсов, солнечные батареи имеют один весомы недостаток: их разумнее использовать в регионах с малым числом пасмурных дней в году, а таких на территории России очень ограниченное количество.

Стоит отметить, что система окупается через несколько лет и позволяет владельцу в будущем экономить колоссальные деньги. К примеру исходя из сегодняшних тарифов на электричество и дизель, можно с уверенностью сказать, гелиосистема окупится за 3-4 года в частном загородном коттедже для семьи из 5-7 человек. А при переходе с газа – окупаемость составит до 8-10 лет.

Виды

Сегодня различные виды солнечных батарей набирают все большую популярность. На первый взгляд, может показаться, что все солнечные модули одинаковые: большое количество отдельных маленьких фотоэлементов соединены между собой и закрыты прозрачной пленкой. Но, в действительности, все модули отличаются по мощности, конструкции и размерам. И на данный момент производители поделили гелиосистемы на два основных типа: кремниевые и пленочные.

Для бытовых целей устанавливаются солнечные батареи с фотоэлементами из кремния. Они являются на рынке самыми популярными. Из которых можно также выделить три вида – это поликристаллические, монокристаллические, о них уже было рассказано более подробно в статье, и аморфные, на которых остановимся подробнее.

Аморфные – изготавливаются также на основе кремния, но, кроме того, имеют также и гибкую эластичную структуру. Но производятся не из кристаллов кремния, а из силана – другое название кремневодород. Из особенностей аморфных модулей можно отметить отличную эффективность даже при пасмурной погоде и возможность повторять любую поверхность. Но КПД значительно ниже – всего 5%.

Второй тип солнечных панелей – пленочные, вырабатывается на основе нескольких веществ.

  • Кадмий – такие панели были разработаны еще в 70-х годах прошлого столетия и использовались в космосе. Но на сегодняшний день кадмий применяется также и при производстве промышленных и бытовых солнечных электростанций.
  • Модули на основе полупроводника CIGS – разработаны из селенида меди, индия и представляют собой пленочные панели. Индий также широко используется при производстве жидкокристаллических мониторов.
  • Полимер – также используется при производстве солнечных пленочных модулей. Толщина одной панели около 100 нм, но КПД остается на уровне 5%. Но из плюсов можно отметить, что такие системы имеют доступную цену и не выделяют вредные вещества в атмосферу.

Но также на сегодняшний день на рынке представлены менее громоздкие переносные модели. Они специально разработаны для использования во время активного отдыха. Зачастую такие солнечные батареи используются для подзарядки портативных устройств: небольших гаджетов, мобильных телефонов, фотоаппаратов и видеокамер.

Портативные модули делятся на четыре вида.

  • Маломощные – дают минимальный заряд, которого хватает для подзарядки мобильного телефона.
  • Гибкие – могут сворачиваться в рулон и имеют небольшой вес, благодаря этому и обусловлена большая популярность среди туристов и путешественников.
  • Закрепленные на подложке – имеют значительно больший вес, примерно 7-10 кг и, соответственно, дают больше энергии. Такие модули специально разработаны для использования в дальних автомобильных поездках, а также могут использоваться для частичного автономного снабжения энергией загородного домика.
  • Универсальные – незаменимы в пешем туризме, устройство имеет несколько переходников для одновременного заряда различных устройств, вес может достигать 1,5 кг.

Эффективность работы зимой

Для гелиосистемы морозная погода не играет роли. Главным здесь является количество ясных световых дней. И, к примеру, если использовать солнечную батарею для горячего водоснабжения, даже в зимний период тридцатиградусных морозов можно стабильно иметь в баке воду температурой 40°C – 50°C.

В регионах с резко континентальным климатом и суровой зимой отказаться от центрального отопления не получится. Но можно дополнить систему баками косвенного нагрева, которые позволяют совмещать различные источники тепла с возможностью включения в работу энергии солнца автоматически и по мере необходимости.

А также можно использовать гелиосистему для поддержки отопления в системе «теплый пол». При этом для 100 квадратных метров пола необходимо примерно 8 коллекторов. Но в летнее время такая большая система будет избыточной, разве что можно использовать ее для поддержания температуры в бассейне или сауне.

В зимний период разумнее использовать накопленную за лето энергию. В данном случае необходимо будет дополнительно установить аккумулятор для накопления электрического заряда.

Его роль в системе вполне понятна – аккумулятор позволит запастись электричеством солнечного модуля. И тогда можно будет использовать солнечную энергию в качестве электричества.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

  • пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
  • максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
  • суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
  • среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

  • Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
  • Индивидуальная потребляемая мощность.
  • Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
  • В 27 колонке укажите суммарное время работы электроприбора за сутки.
  • Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
  • После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

В таком случае все максимальные нагрузки должны совпадать с максимальной активностью солнца, то есть попадать на светлое время суток.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Сфера применения

Солнечные батареи являются наиболее выдающимся достижением в области альтернативной энергии. Они выполняют важнейшую функцию для энергосбережения и сохранения благ цивилизации. В летний период на даче солнечные батареи могут использоваться для обеспечения энергией электроприборов и бытовой техники, системы отопления или для горячего водоснабжения.

Туристы и путешественники, как правило, выбирают переносные солнечные батареи для зарядки портативных устройств. Они незаменимы в местах, где отсутствует электропитание.

Подобные устройства можно использовать также и для энергоснабжения квартиры. И если окна вашей квартиры выходят на солнечную сторону, вы можете смело установить солнечные батареи на балконе или фасаде дома, только предварительно необходимо будет получить разрешение управляющей компании или ТСЖ.

Схема подключения

Солнечные батареи можно разместить на крыше дома, неважно, скатной или плоской, а также на балконе, фасаде или даже во дворе. Но также необходимо будет выделить место на чердаке или в подвале для всей остальной системы.

Необходимо соблюдать основные рекомендации специалистов при установке солнечной батареи.

  • Внимательно рассмотрите все элементы солнечной системы перед покупкой на отсутствие повреждений и дефектов. Во время перевозки сохраняйте заводскую упаковку комплекта, чтобы не допустить нарушения целостности экрана.
  • Основные элементы контроля и регулировки солнечных батарей занимают минимум места. Как правило, необходимый минимум включает в себя инвертор, контроллер и АКБ. А также если позволяет климат региона и технические особенности участка, то устройства управления и контроля можно установить на улице. Но лучше для всей системы мини-электростанции выбрать отапливаемое сухое помещение, потому что при снижении окружающей температуры воздуха до -5?C емкость батареи уменьшается вдвое.
  • Солнечные модули, контроллеры и инверторы выпускаются под напряжением 12, 24 и 48 вольт. Большое напряжение позволяет использовать провода с меньшим сечением. Но чем меньше напряжение, к примеру, при 12 В проще заменить вышедшие из строя аккумуляторы. При работе с 24 вольтами понадобится заменять аккумуляторы попарно. А при замене аккумулятора 48 вольт понадобится 4 батареи на одной ветке, что, в свою очередь, опасно и может привести к поражению электрическим током.
  • Для системы солнечной батареи необходимо использовать специальные аккумуляторы с меткой Solar. В идеале все аккумуляторы должны быть от одного производителя и из одной партии.
  • Количество фотоэлементов в одном модуле должно быть от 36 до 72 штук – это оптимальное количество для получения заявленного тока. Не стоит устанавливать сдвоенные модули с количеством фотоэлементов от 72 до 144. Во-первых, их проблематично транспортировать. А во-вторых, они первыми выходят из строя при сильных морозах.
  • Большие модули должны иметь усиленный корпус и дополнительную защиту в виде стекла. Поскольку модули устанавливаются на крыше, на них оказываются большие нагрузки в виде осадков и ветра.
  • Собирать комплект солнечной батарее необходимо на открытой площадке или в просторном помещении.
  • Для установки солнечной батареи на участке необходимо выбрать хорошо освещенное открытое место, на котором не появляется тень от рядом стоящих зданий или деревьев. Отлично для этого подойдет крыша дома или любой другой постройки.
  • Угол наклона солнечных модулей играет большую роль при получении энергии. Поток энергии пропорционален положению солнца. Поэтому стоит заранее предусмотреть возможность изменения угла наклона для крепления при смене сезона, когда положение солнца и направление лучей меняется.

Изготовление в домашних условиях

Комплексная гелиосистема потребует немалого вложения средств. Но все потраченные деньги вернутся в будущем. Срок окупаемости в зависимости от количества модулей и способов использования солнечной энергии будет разниться. Но все же можно уменьшить первоначальные расходы не за счет потери качества, а за счет разумного подхода к выбору компонентов солнечной батареи.

Если вы неограничены в площади установки солнечных модулей, и в вашем распоряжении есть приличное пространство, то на 100 кв. м вы можете установить поликристаллические солнечные батареи. Это позволит сэкономить немалую сумму в семейном бюджете.

Не старайтесь покрыть полностью крышу солнечными батареями. Для начала установите пару модулей и подключите к ним ту технику, которая работает от постоянного напряжения. Нарастить мощность и увеличить количество модулей можно всегда со временем.

Если вы ограничены в бюджете, то можете отказаться от установки контроллера – это вспомогательный элемент, который необходим для отслеживания уровня заряда батареи. Вместо него, можно дополнительно подсоединить к системе еще один аккумулятор – это позволит избежать перезаряда и увеличит емкость системы. А для контроля заряда можно использовать обычные автомобильные часы, которыми можно измерять напряжение, да и стоят они в разы дешевле.

И один важный совет, замените все лампы накаливания на современные. В идеале использовать светодиодные – у них гораздо меньшее потребление электроэнергии и работают они от 12 В.

Популярные производители и отзывы

При выборе солнечной батареи для дома следует ориентироваться не только на соотношение цена – качество, но и на бренд. Необходимо абсолютно доверять производителю в этом важном вопросе. А чтобы удостовериться в качестве продукции, стоит ознакомиться с техническим паспортом и отзывами.

Зачастую на рынке можно встретить трубчатый вакуумный гелиоколлектор. Такие панели производятся в основном в Китае и теоретически имеют более высокий КПД. Но в зимнее время года на таких изделиях образуется наледь и на поверхности налипает снег. Слой осадков не пропускает солнечные лучи, а жарким летним днем такая система может «закипеть», если ее вовремя не накрыть для защиты от перегрева.

Рассмотрим самые популярные на рынке солнечные батареи.

Sharp

Sharp – бренд японской корпорации, широко известный в сфере производства мощных солнечных батарей. Выпускаемая продукция подвергается тщательным исследованиям и испытаниям. Солнечные модули имеют три слоя, а КПД составляет от 37,9% до 44,4%.

IES

IES – производится в Испании. Главной особенностью продукции считается два слоя модуля и КПД в пределах 32%, что в конечном счете отображается на стоимости. Солнечные панели испанского бренда значительно дешевле японских аналогов, но все же остаются весьма дорогостоящими для использования в частных домах.

Amonix

Amonix – также находится в числе лидеров по производству солнечных батарей для промышленного использования. Эффективность выпускаемой продукции составляет 36%.

Sun Power

Sun Power – солнечные панели американского бренда также входят в рейтинг эффективных систем. КПД популярных моделей составляет 21%.

Телеком-СТВ

«Телеком-СТВ» – панели российского производства (г. Зеленоград) также занимают лидирующие позиции среди производителей. Ассортимент выпускаемой продукции очень широкий. Компания предлагает монокристаллические батареи от 18 до 270 Вт, мультикристаллические – от 5 до 250 Вт, для морского применения – от 16 до 215 Вт, и складные – от 120 до 180 Вт. Эффективность солнечных модулей составляет 20-21%, но при этом стоимость батарей ниже на 30% по сравнению с импортными брендами.

Это лишь малая часть известных производителей солнечных батарей. Но не стоит сбрасывать со счетов и другие отечественные бренды. Так, к примеру, компания Hevel (Чувашия, Россия) выпускает микроморфные тонкопленочные батареи. И как показали исследования, улучшенная панель компании эффективнее улавливает лучи рассеянной энергии. И, что немаловажно, солнечные батареи отечественного производителя имеют привлекательный внешний вид и могут устанавливаться не только на крыше, но и на фасаде здания.

Не рассматривайте для установки дешевые сдвоенные солнечные модули с большим количеством фотоэлементов. Как показывает практика, во время аномальных морозов, которые систематически ударяют по многим регионам страны, именно такие панели первыми выходят из строя. Все дело в том, что тонкая прозрачная пленка, натянутая на поверхность модуля, сжимается на холоде и от большого натяжения отслаивается и рвется. Отчего производительность солнечной батареи падает, что может привезти к скорому выходу из строя.

При выборе подходящей системы необходимо также обратить внимание на то, что мощность гелиосистемы со временем снижается на 10%.

Также сократить ресурс панелей могут:

  • поврежденная пленка на поверхности модуля;
  • замутнение пленки;
  • деформация поверхности.

Не так давно ученые пришли к выводу и доказали возможность запасания тепла в грунте. Что открывает колоссальные перспективы для альтернативной энергии. Избытки летнего тепла можно запасать под землей в грунтовых или водяных аккумуляторах тепла, расположенных на глубине от 2 до 35 метров, и расходовать энергию зимой в качестве отопления или электричества.

Советы по поводу солнечных батарей — в следующем видео.

Солнечная батарея для дачи (73 фото) » НА ДАЧЕ ФОТО

Солнечный фотоэлектрический преобразователь

Солнечные панели электростанции

Солнечные батареи

Садовый домик с солнечной батареей

Солнечная панель МЭИ

Солнечная электростанция в Палласовке

Солнечные батареи в Сочи

Солнечные батареи металлоконструкция

Солнечная батарейка

Солнечная панель gl22528sb

Парники на солнечных батареях

Солнечная электростанция Eco Mini

Самодельная Солнечная батарея

Переносная Солнечная батарея БСП-1

Фотоэлектрические (PV) элементы,

Солнечная электростанция «дача-мини 100/65»

Уличное освещение в интерьере

Чапен Солнечная батарея

Солнечные батареи в частном доме

Солнечные батареи на крыше

Дом с солнечными панелями

Солнечная электростанция туристическая s-50

Солнечная батарея для дачи

Тепловой коллектор

Солнечная батарея для дачи комплект светильник

Станция с солнечными панелями

Солнечные батареи для отопления частного дома

Солнечные панели в частном доме

Солнечная электростанция «дача-комфорт» 1,5 КВТ

Современные навесы для автомобилей

Фотоэлектрические системы

Электростанция на солнечных батареях для дачи

Переносная Солнечная панель для туристов

Солнечная батарея 220 вольт

Солнечная электростанция Eco Mini

Солнечная батарея для дачи

Солнечные батареи Решетнев

Солнечная электростанция для дачи

Электростанция на солнечных батареях

Солнечные панели

Audi a8 Solar Panel

Автономное электричество для дачи

Солнечная панель Solar Roof

Солнечные панели в России

Солнечные панели на даче

Солнечные батареи в Зассовской

Солнечные батареи

Солнечные панели на даче

Аккумулятор для солнечных батарей 12 вольт

Солнечные панели на даче

Солнечные панели на Столбах

Солнечные домовые электростанции

СД прожектор Солар Лигхт 100вт комплекте с солн батар

Солнечные батареи в домах и около

Солнечная электростанция Фортум

Домашняя электростанция

Каркас для солнечных батарей

Солнечные панели на даче

Солнечные панели для теплицы

Солнечная электростанция 250 Вт

Домик с солнечными батареями

Конструкция солнечной панели

Солнечная электростанция «дача-мини 100/65»

Автономное с солнечной батареей

Солнечные панели на участке

Мобильная Солнечная электростанция Power Box

Солнечная станция

Солнечная микрогенерация

Электричество с помощью солнца

Солнечные коллекторы электроснабжение

Солнечные батареи на Столбах освещения

Солнечные системы электроснабжения

ТОП-120 фото-обзоров и инструкции для изготовления. Описание разновидностей и механизмов для начинающих

Идея преобразования солнечного света в электрическую энергию существует давно, и для этого специалистами разработано множество технологий. Сдерживающим фактором в массовом промышленном производстве солнечных батарей в большей степени является не высокий коэффициент полезного действия этих устройств и высокая цена.

На специализированных сайтах размещены разнообразные фото солнечных батарей с подробным описанием последовательности сборки, расхода и стоимости используемых материалов. Предприимчивые мужи, слегка поскрипев мозгами, из соображения экономии денежных средств, приступают к самостоятельному изготовлению резервных источников электрической энергии.

Следует отметить такую забавную тенденцию, что систематическое повышение тарифов за использование электрической энергии, на самом деле является катализатором развития целого направления альтернативных источников энергии.

Содержимое обзора:

Энергия Солнца во благо людям

Углеводородные энергоносители смеют свойство заканчиваться, а их использование не всегда происходит в чистых технологических процессах. Поэтому мы наблюдаем постоянное загрязнение окружающей среды, в которой живут люди.

Применение альтернативных источников электрической энергии позволит сохранить экологию для будущих поколений. Использование энергии Солнца имеет ряд преимуществ:

  • неиссякаемый потенциал. Светило способно удовлетворить потребности человека в любом количестве нужной ему чистой энергии;
  • энергия тишины. Преобразование солнечного света в электрическую энергию происходит в полной тишине. Это является важным фактором, который выгодно отличает этот процесс от других методов получения электрической энергии;
  • бесплатный свет. Солнечные лучи проникают повсюду и бесплатно согревают каждого жителя. Однажды вложив деньги в приобретение солнечных батарей, владелец может гарантированно эксплуатировать модуль в течение двадцати лет.

Основной принцип работы

Преобразование солнечного света в электрическую энергию происходит в результате того, что в полупроводнике возникают дополнительные носители дырок или электронов, как явление внутреннего фотоэффекта поглощения солнечного света.

При этом электроны собираются в n- области, а дырки концентрируются в р-области. На границе этих областей появляется сила, которая двигает электроны. Подключив внешнюю нагрузку, освещая при этом солнечным светом р-n переход, приборы зафиксируют ток электронов.

Блокирующий диод не позволит разрядиться аккумуляторам в темное время суток, поэтому его обязательно нужно включить в схему работы общего модуля. При изготовлении пластин, которые поглощают солнечный свет, используются редкоземельные металлы.

Не рентабельным делом было в прошлом веке развивать массовое производство из-за высокой стоимости исходных материалов. Сегодня, благодаря развитию технологий, специалисты предлагают использовать современные кремниевые фотоэлементы по вполне демократичной цене.

Рассчитать нужную мощность

После принятия судьбоносного решения изготовить самостоятельно в домашних условиях солнечную батарею, необходимо понимать какая требуется мощность. Выдаваемая мощность устройства находится в прямой зависимости от площади рабочей поверхности солнечных батарей. Чем больше пластин с фотоэлементами, тем мощнее солнечная батарея.

Обратите внимание!

Индивидуальная система, которая автономно обеспечивает электроэнергией дом, обычно применяется в районах, где нет централизованных электрических сетей. Комбинированная система предполагает совмещение использования электроэнергии от традиционного источника и солнечных батарей как резервный вариант.

Путем несложных арифметических действий следует определить суммарную необходимую мощность потребления энергии. Умножив величину генерируемой силы тока (А) на показатель напряжения (V), получим мощность солнечной батареи (Вт).

Из практики известно, что один квадратный метр поверхности солнечной батареи производит в час около ста двадцати ватт электрической энергии. Теперь нужно подобрать свинцово-кислотную аккумуляторную батарею достаточной емкости. Запаса энергии в аккумуляторах должно хватать на сутки бесперебойной работы все потребителей.

Если вам не приходилось иметь дело с эксплуатацией солнечных модулей, не стоит сразу создавать большую поляну из панелей. Пусть будут скромны ваши желания, сделайте для начала небольшой модуль и попробуйте его эксплуатировать во всех режимах.

Потребуются также данные об инсоляции в конкретной местности. Инвертор следует подбирать по показателю максимальной пиковой нагрузки. Желательно иметь возможность автоматического отключения нагрузок от аккумулятора и получения электроэнергии напрямую с солнечной батареи.

Последовательность сборки корпуса

Для того, чтобы изготовить солнечную батарею своими руками из подручных материалов, необходимо иметь определенный запас базовых знаний и минимальные навыки обращения с инструментом.

Обратите внимание!

Следует при разработке проекта быть предусмотрительным, и обеспечить расположение панелей таким образом, чтобы угол наклона солнечных лучей по возможности приближался к прямому углу. Основной качественной характеристикой данного устройства является показатель коэффициента полезного действия. Так вот, этот показатель напрямую связан с возможностью устройства автоматически поворачивать панели к Солнцу.

Для начала, следует поработать над схемой солнечных батарей и приготовить необходимые комплектующие материалы. Необходимо иметь:

  • листы многослойной фанеры толщиной десять миллиметров;
  • листы древесноволокнистой плиты повышенной плотности;
  • деревянные бруски для устройства бортиков;
  • стальные уголки, шурупы;
  • органическое стекло листовое, клей, краска.

Из фанеры следует сделать одинакового размера заготовки основания панелей. Теперь по периметру этих листов с помощью шурупов прикрепите деревянные бруски, которые будут служить бортиком для панели. Внутреннюю поверхность панели следует тщательно обработать антисептическим средством.

Верхнюю часть панели изготавливают из листового органического стекла. Оно имеет нужный показатель преломления солнечного света. Между собой панели нужно соединить стальными уголками по древесноволокнистой плите.

В боковых стенках панели необходимо сделать несколько вентиляционных отверстий. Чтобы придать панели косметический вид, следует покрыть двумя слоями масляной краски.

Обратите внимание!

Порядок сборки пластин

Достаточно ответственным этапом работ можно назвать сборку пластин с фотоэлементами. Желательно предварительно внимательно изучить инструкцию, как делать солнечную батарею.

От качества соединения между собой пластин напрямую зависит коэффициент полезного действия всей установки. Пластины довольно хрупкие по структуре, поэтому обращаться с ними следует крайне аккуратно.

Для того, чтобы получить необходимые показатели для своих потребностей, следуете правилу: соединенные параллельно элементы увеличат силу тока, а последовательно – величину напряжения. Пайку необходимо выполнять под защитным стеклом.

Следует также помнить, что фотоэлемент при пайке может изменить в большую сторону свои геометрические размеры. Для удобства дорожки с отрицательным и положительным знаком выделены разным цветом.

Когда нужно тестировать модуль

После закрепления пластин на основании, следует проверить панель на функциональность и получить предварительные результаты. Одна пластина дает 0.5 Вт, один квадратный метр выдает 120 Вт, десять квадратных метров – примерно 1.0 кВт. Эти показатели следует брать за основу при расчете количества панелей.

Такие тесты на функциональность желательно проводить в процессе пайки пластин с фотоэлементом. Если в частном доме проживают постоянно три человека, то используя площадь солнечных панелей в 20 квадратных метров, модуль произведет 2.0 кВт электрической энергии в час.

Этого вполне достаточно для нормальной работы холодильника, телевизора, компьютера и для освещения в темное время суток. По мере необходимости такие солнечные панели могут наращиваться, увеличивая при этом мощность модульной установки.

Монтаж модуля на проектное место

После того, как все отдельные солнечные батареи готовы, их нужно установить в едином модуле на проектное место. Это достаточно трудоемкий этап работы, поэтому нужно приготовить необходимые инструменты и приспособления для крепления к каркасу.

В сельской местности, достаточно распространенным вариантом размещения солнечных батарей, является земельный участок. На нем не должно быть деревьев, кустарников и прочих помех прямым солнечным лучам.

При расположении солнечных батарей на крыше дома, нужно быть уверенным, что стропильная система выдержит постоянную статическую нагрузку от комплекса батарей и динамическую нагрузку от снега, ветра и дождя.

Вначале нужно установить прочный каркас из стального уголка рамной конструкции и анкерными болтами закрепить к наклонным стропилам. Угол наклона стального каркаса следует подбирать из соображений прямого попадания солнечных лучей на поверхность пластин фотоэлементов.

Так же следует провести комплекс мероприятий по защите рамной конструкции основания. Для этого в верхней части ската крыши устанавливают специальные преграды для задержки снега или рассекатели.

Основные правила при установке

Для того, чтобы максимально использовать потенциал солнечной батареи следует соблюдать при установке определенные правила:

Выбор места. Наиболее подходящим местом для расположения солнечных батарей специалисты называют крышу дома. По возможности следует выбрать скат крыши, который расположен вдоль оси конька по направлению движения солнца, чтобы учитывать инсоляцию региона и обеспечить максимальную освещенность панелей.

Наклон панелей. Не обязательно наклон панелей должен повторять контур ската крыши. Если скаты крыши крутые, следует сделать прочный каркас из стального уголка и на нем расположить панели под небольшим углом к горизонту. Конструкция каркаса должна иметь возможность регулировки в зависимости от времени года и расположения Солнца.

Свободный доступ. В процессе эксплуатации на рабочей поверхности панелей может скапливаться снег, уличная пыль. Это является причиной снижения эффективности работы устройства. Поэтому должен быть свободный доступ для периодического проведения регламентных работ по обслуживанию солнечных батарей.

Популярные виды фотоэлементов

При изготовлении солнечных батарей для дома, необходимо выбрать фотоэлементы по техническим параметрам:

Монокристаллы. Годится для непрерывной эксплуатации в течение тридцати лет. Специалисты полагают, что это наиболее популярный материал. Коэффициент полезного действия может достигать 14 процентов при прямом попадании солнечных лучей. Батареи, которые уже простояли свыше тридцати лет, выдают около восьмидесяти процентов от проектной мощности устройства.

Поликристаллы. Можно непрерывно эксплуатировать до двадцати лет без изменений эксплуатационных показателей. При этом, коэффициент полезного действия такой батареи может составлять до девяти процентов.

Не имеет тенденции понижаться даже после продолжительного срока эксплуатации модуля. Использование этого материала позволит получать электроэнергию даже при пасмурной погоде и отсутствии регулировки, ориентирующей на Солнце.

Аморфные системы. Основу этого фотоэлемента составляет гибкий кремний, который поглощает свет Солнца. При любых погодных условиях такое устройство обеспечит стабильную работу с коэффициентом полезного действия до десяти процентов. Использование этого материала делает устройство сложным в изготовлении, увеличивает стоимость солнечной батареи.

Также имеют самый короткий срок гарантийной эксплуатации устройства. Такие системы оправдывают использование в экваториальной зоне. Там высокая солнечная активность и много пустынного места для размещения солнечных станций повышенной мощности.

В любом случае, выбирая вид фотоэлемента, следует руководствоваться своими финансовыми возможностями и качеством материала. Фотоэлементы желательно подбирать одного размера и вида. Обычно используют фотоэлементы размером 3х6 дюйма.

Маломощные солнечные батареи

Следуя пошаговой инструкции, не составит труда сделать самостоятельно солнечную батарею небольшой мощности. Рассмотрим подробно порядок изготовления солнечной батареи с использованием медной фольги размером 9,0 х 5,0 сантиметра.

Для начала фольгу нужно тщательно обезжирить спиртом или раствором хозяйственного мыла. С помощью наждачной шкурки следует убрать с поверхности налет окисла меди. Пусть теперь в течение получаса лежит на горячей конфорке электрической плиты.

После непродолжительного температурного шока окисел меди превращается в оксид и легко отслаивается с поверхности. После равномерного и медленного остывания, остатки можно смыть под струей проточной воды. Теперь необходимо вырезать второй лист медной фольги такого же размера.

К обоим листам следует прикрепить медные провода в полихлорвиниловом покрытии. Плюсовой провод должен исходить от необработанного листа фольги. Не должно быть жировых пятен и механических повреждений на фольге. Емкостью для электролита вполне может служить чистая пластмассовая посуда.

Пластины из медной фольги следует разместить таким образом, чтобы они были напротив друг друга, не соприкасаясь между собой в емкости. Теперь емкость нужно наполнить солевым раствором воды, на три сантиметра до верха пластин.

Под действием солнечного света будет происходить химическая реакция и по проводам потечет электрический ток. Мощность такого источника невелика, однако такой источник вполне можно использовать для светильника на солнечной батарее в туристическом походе, зарядки мобильного телефона.

Далеко не каждый может позволить себе купить готовую солнечную батарею. Поэтому такой бюджетный вариант вполне имеет право на жизнь.

Фото солнечной батареи своими руками

Солнечная батарея своими руками — принцип и порядок сборки в домашних условиях

В получении электроэнергии альтернативными методами в последнее время прослеживается тенденция к активному развитию. И это несмотря на то что подобный подход пока еще остается весьма затратным, если планируется приобрести готовое оборудование. Ждать быстрой окупаемости сделанных вложений не приходится.

Солнечная батарея своими руками

Тем не менее, многие рачительные хозяева домов и даже квартир все пристальнее рассматривают такие возможности. А некоторые из них идут по пути самостоятельного создания необходимого оборудования, хотя бы в качестве стартового эксперимента. Так, например, солнечная батарея своими руками вполне может быть создана в домашних условиях, так как сегодня для ее сборки можно приобрести все необходимое. Тем более что существует несколько способов сборки солнечных панелей из разных комплектующих.

Тем, кто хочет попробовать самостоятельно собрать такой источник электроэнергии, и переназначена настоящая публикация.

Что такое солнечная батарея, и как она работает?

Общие понятия о принципе получения электричества от солнечной энергии

У людей, решивших собрать солнечную батарею, возникает немало вопросов, а для многих эта задача видится и вовсе не выполнимой из-за кажущейся сложности ее конструкции. Однако, на самом деле особых трудностей в ее сборке нет. И в этом можно убедиться, изучив схему и рассмотрев, как выполняет работу мастер, изготовивший не один подобный прибор.

Солнечная батарея представляет собой совокупность фотоэлектрических преобразователей солнечной энергии в электрическую.

Солнечная батарея – это множество правильно соединенных между собой фотоэлементов. Каждый из них обладает невысокими генерирующими способностями, но в совокупности получаются весьма приличные показатели выработанной мощности.

Отдельные фотоэлементы соединены в единую панель и защищены с двух сторон материалами, стойкими к ультрафиолету, влаге и другим атмосферным явлениям. Это важно, так как батареи чаще всего эксплуатируются на открытом незащищенном пространстве — это может быть крыша здания, балконное ограждение или же поляна около дома.

Общая конструкция системы получения электрической энергии от солнечной представляет собой целый ряд приборов и устройств, соединенных в единую цепь:

Примерная схема системы выработки потребительской электрической энергии от солнечной

  • Пластины-преобразователи — это полупроводниковые фотоэлементы, обладающие способностью генерировать постоянный ток под воздействием света. Пластины соединяются между собой по определенной схеме специальными шинами (плоскими проводниками), и собираются в батарею в общем корпусе.
  • Панели-батареи, собранные из фотоэлементов, подключаются к прибору-контролеру с подобранными параметрами тока и напряжения, необходимыми для зарядки аккумулятора.
  • Аккумулятор или целая батарея таких аккумуляторов накапливает заряд.
  • Специальный инвертор преобразует постоянный ток в переменный с напряжением в 220 В (если этот необходимо).

Такая череда приборов используются в схеме в том случае, когда планируется отдельные постоянные точки потребления или даже полностью весь дом запитать от солнечной энергии. Накопленная в аккумуляторе за день энергия может быть использована в пасмурные дни или в темное время суток. Применяются и более простые схемы, когда солнечные батареи выступают лишь вспомогательным источником питания, и накопление энергии не требуется. Панель в таком случае может быть непосредственно подключена к прибору-потребителю. Однако, этот вариант менее надежен, так как стабильность питания будет полностью зависеть от наличия солнца в данный момент.

Использование солнечных батарей для полного снабжения дома энергией актуально в регионах, где количество солнечных дней в  течение года преобладает. Этим обычно «славятся» южные регионы страны. В других условиях они чаще всего применяются в качестве дополнительных источников электроснабжения.

Три основных разновидности фотоэлектрических модулей

Модули солнечных батарей, из которых собирается панель, подразделяются на три типа:

монокристаллический;

— поликристаллический;

— аморфный (тонкопленочный).

От особенностей структурного строения пластин напрямую зависит эффективность конструкции, а также ее общая стоимость.

Монокристаллический и поликристаллический вариант солнечной батареи

Монокристаллические пластины изготавливаются из монокристаллов кремния, выращенных по методу Чохральского. Они отличаются высоким качеством и обладают неплохим (по меркам фотоэлементов) КПД, равным примерно 20÷22%. Из-за этого и стоимость их достаточно высока.

Солнечные лучи, попадая на монокристаллическую поверхность, способствуют возникновению направленного движения свободных электронов. Пластины с двух сторон подсоединены к шинам, которые затем подключаются к общей электрической цепи системы.

Высокий КПД этого типа пластин объясняется тем, что солнечные лучи равномерно рассеиваются по поверхности кристалла.

Поликристаллические фотоэлементы изготавливаются из полупроводника, имеющего поликристаллическую структуру. Именно этот тип батареи считается оптимальным для создания системы преобразования солнечной энергии. Стоимость элементов, а как следствие — и целых батарей получается ниже по сравнению с монокристаллическими приборами. Это обуславливается особенностями производства фотоэлементов, так как при их изготовлении применяются фрагменты, оставшиеся от монокристаллов.

Если сравнивать два этих типа изделий, то можно выделить следующие различия, выявленные тестированием независимых компаний:

  • Поликристаллические пластины отличаются по внешнему виду от монокристаллов, так как имеют неоднородный по цвету окрас поверхностей, с перемежением темных и светлых участков.

Внешнее отличие пластин монокристаллов от поликристаллов заключается в однородности цвета.

  • В процессе эксплуатации у всех фотоэлементов происходит постепенное снижение мощности. Так, после года работы у монокристаллов она снижается на 3%, а у поликристаллических элементов — на 2%.
  • Суммарное количество электроэнергии, выработанное монокристаллическим модулем, примерно на 30% выше, чем у поликристаллических элементов, при их одинаковой площади.
  • Стоимость поликристаллов на 10÷15 % ниже монокристаллических батарей.

Аморфные солнечные модули

Этот тип элементов представляет собой плотную гибкую пленку, значительно упрощающую процесс монтажа батарей.

На современном рынке представлены три поколения подобных фотоэлементов:

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе

  • Элементы первого поколения являются однопереходными. Они имеют низкий КПД — всего 5% и относительно небольшой срок эксплуатации — не более 10 лет.
  • Пленка второго поколения тоже однопереходного типа, но уровень КПД у нее повышен до 8%, увеличен и срок эксплуатации.
  • Тонкопленочные батареи третьего поколения обладают КПД до 12%, и обладают длительным сроком службы, составляя конкуренцию кристаллическим вариантам.

Несмотря на не выдающиеся характеристики, самыми популярными остаются однопереходные тонкопленочные модули второго поколения. Они доступны по цене и обладают приличной мощностью, которая вполне может конкурировать с кристаллическими вариантами батарей.

Сравнение солнечных фотоэлементов

Если сравнивать кристаллические и пленочные батареи, то у последних существует ряд существенных преимуществ, благодаря которым часто предпочтение отдается именно им:

  • Аморфные пленочные элементы лучше реагируют на изменение температуры, в частности, на ее повышение. В солнечные месяцы года этот тип батарей способен произвести большее количество энергии по сравнению с кристаллическими аналогами — те при нагреве способны потерять до 20% мощности.
  • Пленочные батареи продолжают выработку энергии даже при рассеянном солнечном свете, в отличие от кристаллов, которые не генерируют энергию в пасмурную погоду. При слабом или рассеянном свете аморфная пленка способна вырабатывать до 20% энергии от своих номинальных показатели. Не слишком много, но лучше, чем ничего.
  • Стоимость кристаллических панелей гораздо выше, чем пленочных. Причем цена на последние продолжает снижаться из-за активного наращивания объемов их производства.
  • Пленочные солнечные батареи имеют меньшее количество дефектов и уязвимых мест. Дело в том, что жёсткие пластины при формировании панели спаиваются между собой, а пленка устанавливается в корпус конструкции в целом виде.

Если подвести итоги и вывести их в таблицу, то сравнительные характеристики пленочных аморфных и жестких кристаллических солнечных фотоэлементов будут выглядеть следующим образом:

ПараметрыКристаллические панелиАморфные тонкопленочные батареи
КПД изделий9÷20%6÷12%
Выходное напряжение одного фотоэлементаОколо 0,5 ВОколо 1,7 В
Световой спектр максимальной чувствительностиБлиже к красному цвету, то есть для эффективной работы необходимо яркое солнце.Ближе к ультрафиолету, то есть восприимчивы и к рассеянному освещению.
ГибкостьХрупкие и ломкие, требуют обязательной жесткой основы и надежной защиты от механического воздействия.Гибкие, легко гнутся, не заламываются.
Надежность при эксплуатации в экстремальных условияхТребуют жесткой основы и надежной защиты от механического воздействия.Более устойчивы к механическим воздействиям, хотя тоже требуют защиты.
ДолговечностьПри должной защите, эксплуатируются длительное время, но с годами постепенно снижается эффективность работы изделий.Качественные изделия, выполненные с соблюдением технологии, выгорают на солнце на 4% за первые 4÷5 лет эксплуатации. Дешевые китайские аналоги могут подвести через 2÷3 года.
ВесТяжелые.Легкие.

Необходимо уточнить, что производятся и комбинированные варианты солнечных батарей, то есть состоящие из кристаллических и аморфных элементов. То есть используются по максимуму все преимущества обоих типов. Однако, стоимость подобных изделий весьма высока, поэтому они не настолько популярны, как упомянутые выше батареи.

Что влияет на эффективность солнечных батарей?

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

  • Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши.

Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.

  • Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
  • Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
  • Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение.

«Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.

  • Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.

Солнечные батареи на поворотном механизме, постоянно поддерживающим поверхность в фокусе солнечного света

  • При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
  • Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
  • Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Как собрать солнечную батарею в домашних условиях?

Если после изучения представленной выше информации желание заняться изготовлением солнечной батареи не пропало, можно поэкспериментировать, создав и проверив собственное творение. Далее будет подробно рассмотрена сборка панели из монокристаллических пластин.

Монокристаллическая пластина 78×156 мм с двумя токосъемными дорожками на лицевой стороне. Симметрично им, на тыльной стороне пластины линии припаивания шин обозначены фигурными контактными окошками.

В показанном примере домашний мастер собирает панель габаритами 750×960 мм, состоящую из 36 жёстких монокристаллических пластин размером мм. Пластины устанавливаются в четыре ряда, по 9 фотоэлементов в каждом. Между фотоэлементами выдерживается зазор порядка 10÷12 миллиметров.

Солнечные батареи, установлены на балконном ограждении, а также закреплены к его остеклению. Такой монтаж будет актуален, если балкон находится на солнечной стороне дома. Красной рамкой выделена панель, монтаж которой будет показан.

ИллюстрацияКраткое описание выполняемых операций
Для работы потребуются, прежде всего, сами пластины. Мастер рекомендует приобретать их с запасом, так как они могут иметь разные параметры выходного напряжения, а из них необходимо будет выбрать 36 штук, имеющих наиболее близкие друг к другу показатели.
Шина — это медная луженая лента, то есть уже покрытая оловом, что упрощает ее пайку. Потребуется порядка 10 метров узкой шины шириной в 1,6 мм и 2 метра широкой, шириной в 5 мм.
Для электромонтажных работ необходимо подготовить обычный паяльник на 40 Вт. флюс для пайки — это канифоль, растворенная в спирте, спирт для обезжиривания поверхностей под пайку и их последующей очистки от остатков флюса, ватные диски и палочки.
В качестве основы для монтажа всего модуля в данном случае используется акриловое стекло толщиной 5 мм. Для последующей герметизации фотоэлементов мастер решил использовать прочную бесцветная прозрачная поливинилхлоридную пленку ORACAL®751, которая часто применяется для закрепления рекламы на транспортных средствах.
Несколько слов о том, почему выбрана ширина шины именно 1,6 мм.
Металл имеет свойство при нагревании расширяться, а при остывании, соответственно, сжиматься. На солнечной батарее этот процесс будет происходить постоянно, то есть днем припаянные шины будут увеличиваться в размерах, а ночью — наоборот, что не особо полезно для конструкции.
На опыте мастер испытал ленту шириной в 2 мм, и все-таки остановил свой выбор именно на ширине 1,6 мм. По токопроводящим качествам эти шины не особо отличаются между собой, а более узкая все же меньше повержена линейной деформации.
Подготовив все необходимое, имеет смысл в первую очередь произвести сортировку пластин.
Как говорилось выше, несмотря на то, что это одна модель, они зачастую могут иметь разные показатели в практической работе. А для гармоничной работы батареи значения вырабатываемого напряжения должны быть максимально близкими друг к другу. Например, в данном случае при проведении проверки обнаружилось, что фотоэлементы в равных условиях (при искусственном освещении) могут вырабатывать от 0,19 до 0,35 вольт.
Лучше, если в одной панели будут собраны элементы, имеющие максимально близкие значения, скажем, от 0,30 до 0,33 вольт. Если в комплексе будет установлен один или два элемента, значительно отличающиеся по выходному напряжению, то они будут создавать никому не нужное сопротивление, и станут перегреваться.
Таким образом, отбраковываются пластины, явно выпадающие из общей массы.
При монтаже пластин между ними будет оставляться зазор в 10÷12 мм. Он нужен для того, чтобы пленка, фиксирующая элементы на акриловом стекле, удерживала их со всех сторон.
Далее, необходимо уложить на столе две пластины на расстоянии в 10 мм, и по ним замерить, какой длины необходимо нарезать узкие шины.
Как можно видеть на внешней стороне пластин для скрепления предусмотрены две металлические токосъемные полосы, а на обратной ее стороне места фиксации указаны точечно, окошками.
На лицевой стороне пластины от ее верхнего края необходимо отступить примерно 3 мм.
На обратной стороне второй панели шина также должна не доходить до нижнего края на эти же 2÷3 мм.
После определения длины одной соединительной шины, остальные соединительные элементы отмеряются по ней. Для каждых двух пластин потребуется по два отрезка шины, то есть всего нужно 72 штуки.
В нарезанном виде шины выглядят, как показано на фото. Вовсе не обязательно заготавливать сразу все отрезки — их можно нарезать по ходу работы. Однако если они все-таки будут заготовлены все сразу, то рекомендовано их собрать и сцепить резинкой. Так они не потеряются, и не будут мешаться на столе.
Сначала шины припаиваются к лицевой стороне всех пластин.
Но перед началом пайки металлические токосъемные полосы на пластинах необходимо подготовить, обезжирив спиртом. Для этой работы удобно использовать ватные палочки — их обмакивают в спирт и проходятся по полоске.
Этот процесс необходим для повышения качества пайки.
Следующим подготовительным этапом идет нанесение на очищенные спиртом полоски канифольного флюса.
Лучше, если он будет налит в эластичную емкость в виде маркера (клеевого карандаша) с мягким наконечником. Так будет легче работать, при необходимости выдавливая и распределяя необходимое количество состава.
Следующим шагом идет припаивание шин к внешней стороне пластин.
Шина укладывается на металлическую контактную полоску и выравнивается. Далее, придерживая бо́льшую часть шины, аккуратно прижав ее к полосе, ее верхнюю сторону фиксируют паяльником на 20÷30 мм по длине.
Дополнительный припой при этом не используется – вполне достаточно слоя лужения на самой шине.
Теперь она закреплена и не сможет сдвинуться, поэтому ее оставшуюся длинную сторону закрепить на поверхности будет совсем просто.
Для этого пластину необходимо повернуть к себе противоположной стороной, так чтобы длинная часть шины оказалась под рукой.
Придерживая шину и слегка ее натягивая, по ней аккуратно проводят паяльником, следя за тем, чтобы он не соскользнул в сторону. Луженая лента хорошо припаивается к правильно подготовленной поверхности — достаточно один раз без спешки провести по ней хорошо разогретым паяльником.
Если на ленте останутся заусеницы, то их сразу же необходимо загладить, так как эта сторона пластин должна быть прижата к акриловому стеклу.
Припаяв обе ленты к пластине, их необходимо протереть спиртом с помощью ватной палочки или диска. Необходимо удалить с поверхности весь оставшийся флюс.
Таким же образом последовательно подготавливаются все 36 пластин, или же только 9 фотоэлементов, чтобы собрать одну из четырех полос солнечной панели.
Здесь каждый мастер поступает так, как ему будет удобнее.
Далее будет рассмотрена сборка подготовленных фотоэлементов в одну полосу. Таким же способом производится и соединение остальных трех полос солнечной панели.
Вначале берется пластина, которая будет первой в полосе.
Она укладывается на стол лицевой стороной вниз, вместе с припаянными к ней шинами. Затем полосы под пайку, выделенные на обратной стороне пластины контактными окошками, обрабатывается спиртом, а потом флюсом.
Далее, отступив от края примерно 3 мм по линии, проходящей через окошки, укладывается отрезок шины, и по тому же способу, что и с внешней стороны, припаивается к поверхности.
Свободные концы шин должны расположиться в противоположном направлении относительно припаянных к лицевой поверхности – они будут нужны при коммутации всего ряда элементов в общую батарею широкими шинами.
Теперь необходимо соединить между собой первую и вторую пластины ряда. Для этого концы шин, припаянных к лицевой стороне первой пластины, необходимо вывести на тыльную сторону второй пластины.
Пластины при этом размещаются параллельно друг другу на установленном расстоянии (10 мм). Для удобства можно на рабочем столе заранее выполнить разметку, то есть сделать своеобразный шаблон взаимного расположения пластин.
Точки припаивания контактов обрабатываются спиртом, и затем на них наносится флюс.
Теперь можно осуществить припаивание шин.
Для этого по ним также аккуратно, не торопясь, проводят разогретым паяльником. После окончания пайки обеих шин, их также необходимо протереть спиртом для удаления оставшегося флюса.
Далее, таким же образом коммутируется третья и все последующие пластины ряда.
В результате должно получиться четыре полосы по 9 фотоэлементов, соединенных так, как было показано на иллюстрациях.
Готовые, спаянные ряды фотоэлементов поочередно укладываются на заранее подготовленное акриловое стекло необходимого размера. От краев элементов до края стекла должно быть выдержано расстояние в 50÷60 мм. На стекле ряды временно фиксируются короткими полосками прозрачного скотча.
«Золотое правило» последовательной коммутации источников питания постоянного тока: плюс предыдущего элемента соединен с минусом последующего – и так далее.
В рядах это правило соблюдено. Теперь очень важно его не нарушить и при укладке рядов в батарею.
Так, выступающие слева отрезки шин первого и третьего ряда должны быть припаяны на внешней стороне панели, которая в данном случае повернута к акриловой поверхности. Во втором и четвертом ряду должны выступать концы шин, зафиксированные на тыльной светлой стороне пластин. Если допустить ошибку, то последовательное соединение нарушится, и батарея работать не будет.
В результате конструкция уложенной панели должна будет выглядеть следующим образом.
Когда все ряды будут закреплены на стекле скотчем, их необходимо объединить в одну систему.
Электрическое соединение осуществляется по представленной схеме.
В результате сверху окажется «плюс», снизу «минус».
В качестве соединительных элементов используется широкие шины – это хорошо показано на схеме выше. К ним припаиваются выступающие концы тонких шин.
Излишки после припаивания следует откусить кусачками.
На этой фото хорошо показана крайняя точка коммутации шин.
Закончив работу, панель необходимо проверить на работоспособность с помощью тестера, переключив его на вольтметр и установив щупы на плюс и минус.
Проверку панели можно сначала произвести на рабочем столе – больших показателей не будет, но собранная панель продемонстрирует, что она «живая».
А затем можно провести проверку, вынеся батарею на солнце.
К крайним плюсовой и минусовой шинам закреплены щупы мультитестера.
Даже при облачной погоде на холостом ходу батарея выдает 19,4 вольт — это говорит о правильности соединения панелей.
Солнца на момент проверки не было, и ток невелик, всего около 0,5 ампера. Но даже в пасмурную погоду батарея вырабатывает около 10 ватт энергии.
Параллельно рекомендуется проверить пластины на перегрев — это несложно прочувствовать тыльной стороной ладони.
Если отдельные пластины на общем фоне явно перегреваются, то их желательно сразу же заменить – это пока сделать несложно.
Если батарея работает нормально, то можно ее окончательно герметизировать — закатывать в пленку.
Эксплуатационный срок этой пленки семь лет, но как показывает практика, она отлично функционирует и дольше.
Пленка имеет клеевой слой, закрытый защитной подложкой, которая снимается по мере наклеивания покрытия на фотоэлементы и акриловое стекло.
Первое, что необходимо сделать — это разложить пленку сверху конструкции и выровнять край, от которого начнется ее наклеивание. От того, насколько будет выровнен край, зависит качество приклеивания всего полотна.
Должна быть достигнута полная герметизация, без складок и пустот, так как пленка предназначена для надежной защиты фотоэлементов от любых внешних воздействий.
Далее, необходимо аккуратно отделить защитный слой от пленки по всему краю, примерно на 40 мм, сразу закрепив ее на стекле.
Эта операция проводится очень аккуратно, при приклеивании пленка разравнивается и разглаживается.
Здесь необходимо помнить, что отклеить и выровнять определенный участок пленки — уже не получится, поэтому необходимо делать работу качественно сразу.
Пленку нельзя натягивать, но в то же время она и не должна собираться складками.
Защитная подложка подгибается вниз и по мере приклеивания постепенно снимается. Освободив 20÷30 мм пленки, ее приглаживают к фотоэлементам и просветам между ними, то есть к акриловому стеклу.
Процесс закатывания батареи в пленку — длительный и кропотливый, поэтому необходимо набраться терпения и выполнять его, не торопясь.
Если пленка все-таки замялась или ушла в сторону, ее нельзя отклеивать, так как повредятся фотоэлементы. В этом случае необходимо вырезать и наклеить сверху уже закрепленной пленки дополнительный фрагмент.
Главное — закрыть всю поверхность батареи. На этой иллюстрации показан закатанный в пленку край панели. Хорошо видно, что идеальная гладкость не требуется, главное — плотное прилегание пленки по всей площади.
Когда пленка будет наклеена, можно проводить испытания готовой панели.
Для этого батарею необходимо вынести на солнце и снова подключить к ней тестер.
Как можно видеть, батарея выдает напряжение на выходах почти 20 вольт.
Затем проверяется ток короткого замыкания — он составил 3.94 ампер. А это уже, ни много, ни мало – почти 80 ватт.
Для проверки под нагрузкой к батарее через амперметр была подключена лампочка на 24 В.
Итог на фотографии – горит хоть и не в полный накал, но достаточно ярко.

Многие мастера, кроме стекла и пленки, используют еще и обрамление батареи, одевая ее в жесткую раму. Это придает конструкции необходимую прочность и повышает ее надежность.

Если планируется собрать и использовать несколько солнечных батарей, то их соединяют или последовательно — для увеличения напряжения на выходе, или параллельно – так можно добиться более высоких показателей тока и суммарной мощности

Комплекс панелей через контроллер подключается к аккумулятору — накопителю энергии, а уже от него идет распределение на точки потребления, напрямую или через инвертор.

Узнайте, как сделать солнечный коллектор своими руками, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *

Итак, как можно видеть из представленной информации, батарею вполне можно собрать своими руками. Потребуется наличие некоторых знаний электротехники и монтажа, усидчивость и внимательность.

Другое дело — что предварительно стоить очень тщательно взвесить ожидаемый эффект от батареи и стоимость комплектующих и всего необходимого для системы оборудования. Насколько система получится рентабельной, тем более с учетом местных климатических условий? Не превратится ли ее создание просто в «игрушку» для деятельного мужчины среднего возраста?

Возможно, некоторые вопросы по этому поводу снимет размещенный ниже видеосюжет:

Видео: Основные ошибки, допускаемые начинающими при планировании создания домашних солнечных электростанций

Вернуться наверх

Какие переходники или аксессуары мне нужны?

Зарядное устройство, поставляемое с вашей камерой, скорее всего, требует питания переменного тока и, скорее всего, не будет иметь входного питания постоянного тока, необходимого для зарядки от солнечной батареи. У нас есть различные доступные подставки для зарядных устройств, которые принимают вход USB и хорошо работают.

Чтобы получить подходящую подставку для камеры, определите тип вашей батареи и приобретите соответствующую модель. Просто извлеките аккумулятор и найдите номер модели на упаковке.Вернуться наверх

Как использовать солнечную энергию для зарядки аккумулятора камеры?

Вы можете использовать любое солнечное зарядное устройство или аккумулятор Voltaic, а также наши USB-подставки для зарядки цифровой зеркальной камеры. Наши зарядные устройства для аккумуляторов USB-камеры работают быстро и обеспечивают до 800 мА при напряжении 7,4 В (5,9 Вт) на аккумулятор камеры. Если вы пытаетесь заряжать несколько профессиональных зеркальных фотоаппаратов в день или зеркалку и ноутбук, мы рекомендуем использовать комплект Arc 20W, солнечное зарядное устройство для ноутбука Fuse, массив или комплект на 17 Вт. Если вы время от времени заряжаете зеркалку, поищите любое из наших зарядных устройств для планшетов.Вернуться наверх

Сколько времени потребуется для зарядки аккумулятора камеры?

На аккумуляторе вы увидите напряжение (обычно 3,7 или 7,4 В) и емкость (например, 1200 мАч). Умножьте эти числа вместе и разделите на 1000, чтобы вычислить ватт-часы. Батарея 7,4 В, 1200 мАч — это батарея емкостью 8,9 Вт-ч. С нашими 4-ваттными солнечными батареями и солнечными зарядными устройствами на каждый ватт-час емкости аккумулятора требуется около 35 минут для зарядки под прямыми солнечными лучами. Таким образом, для зарядки аккумулятора на 8,9 Вт-час потребуется около 5 с половиной часов.Вернуться наверх

Интегрированные фотореактивные батареи для использования солнечной энергии: последние достижения, проблемы и возможности

Обзор

. 2020 апр; 85 (4): 600-612.

DOI: 10.1002 / cplu.2018.

Epub 2020 16 января.

Принадлежности

Расширять

Принадлежность

  • 1 Ключевая лаборатория полимерных композитов и функциональных материалов Министерства образования, Ключевая лаборатория высокоэффективных композитов на основе полимеров Химической школы провинции Гуандун, Университет Сунь Ятсена, Гуанчжоу, 510275, P.Р. Китай.

Элемент в буфере обмена

Обзор

Zhengsong Fang et al.

Chempluschem.

2020 апр.

Показать детали

Показать варианты

Показать варианты

Формат

АннотацияPubMedPMID

.2020 апр; 85 (4): 600-612.

DOI: 10.1002 / cplu.2018.

Epub 2020 16 января.

Принадлежность

  • 1 Ключевая лаборатория полимерных композитов и функциональных материалов Министерства образования, Ключевая лаборатория высокоэффективных композитов на основе полимеров Химической школы провинции Гуандун, Университет Сунь Ятсена, Гуанчжоу, 510275, P.Р. Китай.

Элемент в буфере обмена

Полнотекстовые ссылки
Опции CiteDisplay

Показать варианты

Формат
АннотацияPubMedPMID

Абстрактный

Светочувствительные батареи, которые позволяют эффективно комбинировать функции сбора солнечной энергии и преобразования / хранения энергии, представляют собой потенциальное решение для достижения широкомасштабного использования неограниченной и рентабельной солнечной энергии и снимают ограничения обычных устройств хранения энергии.Внутренняя интеграция светочувствительных электродов в аккумуляторные батареи с простейшей двухэлектродной конфигурацией рассматривается как надежная и привлекательная стратегия для высокоэффективного и недорогого использования солнечной энергии за счет упрощения архитектуры устройства и повышения энергоэффективности. В этом отчете о ходе работы представлен краткий обзор светочувствительных батарей со встроенной двухэлектродной конфигурацией, которые могут обеспечить преобразование / накопление солнечной энергии в одном устройстве.Базовая архитектура устройства, принципы работы и практические характеристики различных светочувствительных систем на основе сбора солнечной энергии в различных батареях, включая литий-ионные батареи, литий-полимерные батареи, литий-ионные батареи, двухжидкостные окислительно-восстановительные батареи, Li-O 2 Батареи , безлитиевые анодные-O 2 / воздушные батареи обобщены и обсуждаются. Наконец, предлагаются будущие возможности и проблемы, касающиеся двухэлектродных фотоэлементов.


Ключевые слова:

Литий-ионные аккумуляторы; электрохимия; преобразование энергии; фотоаккумуляторы; солнечные батареи.

© 2019 Wiley-VCH Verlag GmbH & Co. KGaA, Вайнхайм.

Похожие статьи

  • Одноатомные катализаторы для топливных элементов и аккумуляторных батарей: принципы, достижения и возможности.

    Ван И, Чу Ф, Цзэн Дж, Ван Цюй, Нарен Т, Ли И, Ченг И, Лэй И, Ву Ф.
    Ван И и др.
    САУ Нано. 2021 26 января; 15 (1): 210-239.DOI: 10.1021 / acsnano.0c08652. Epub 2021 6 января.
    САУ Нано. 2021 г.

    PMID: 33405889

  • Литий-ионная аккумуляторная батарея: перспектива.

    Гуденаф Дж. Б., Парк К. С..
    Гуденаф Дж. Б. и др.
    J Am Chem Soc. 2013 30 января; 135 (4): 1167-76. DOI: 10,1021 / ja3091438. Epub 2013 18 января.
    J Am Chem Soc. 2013.

    PMID: 23294028

  • Интегрированные светочувствительные батареи для использования солнечной энергии: последние достижения, проблемы и возможности.

    Фанг З., Ху Х, Ю Д.
    Fang Z и др.
    Chempluschem. 2020 Апрель; 85 (4): 599. DOI: 10.1002 / cplu.202000041.
    Chempluschem. 2020.

    PMID: 32237213

  • Защита электродов в высокоэффективных Li-O 2 аккумуляторах.

    Хуан Г, Ван Дж, Чжан Х.
    Хуанг Г. и др.
    ACS Cent Sci. 2020 декабря 23; 6 (12): 2136-2148. DOI: 10.1021 / acscentsci.0c01069. Epub 2020 24 ноя.
    ACS Cent Sci. 2020.

    PMID: 33376777
    Бесплатная статья PMC.

    Рассмотрение.

  • Последние достижения в разработке усовершенствованных катодных материалов и моделей батарей для высокопроизводительных литиево-X (X = O 2 , S, Se, Te, I 2 , Br 2 ).

    Сюй Дж, Ма Дж, Фан Кью, Го С, Доу С.
    Xu J, et al.
    Adv Mater. 2017 Июль; 29 (28).DOI: 10.1002 / adma.201606454. Epub 2017 10 мая.
    Adv Mater. 2017 г.

    PMID: 28488763

    Рассмотрение.

Рекомендации

    1. К. Ли, Ю. Лю, С. Го, Х. Чжоу, Nano Today 2017, 16, 46-60.

    1. Д.Schmidt, M. D. Hager, U. S. Schubert, Adv. Energy Mater. 2016, 6, 1500369.

    1. М. Гао, Л. Чжу, К. К. Пех, Г. В. Хо, Energy Environ. Sci. 2019, 12, 841-864.

    1. С. С. Шин, Э. Дж. Йом, В. С. Ян, С. Хур, М. Г. Ким, Дж. Им, Дж. Сео, Дж. Х. Но, С. И. Сок, Science 2017, 356, 167-171.

    1. А. Гурунг, К. Цяо, Джоуль 2018, 2, 1217-1230.

Показать все 77 ссылок

Полнотекстовые ссылки
[Икс]

Wiley

[Икс]

цитировать

Копировать

Формат:

AMA

APA

ГНД

NLM

Хранение солнечных батарей Сан-Франциско

По мере того, как солнечные энергетические системы становятся более доступными для домовладельцев Bay Area, вопрос становится не о том, как собирать солнечную энергию, а о том, как ее хранить, управлять и разумно использовать.Солнечные панели могут собирать энергию, необходимую для питания вашего дома, но хранение солнечной энергии — это то, что дает вам полный доступ к этой энергии именно тогда и тогда, когда она вам нужна.

И Mr. Roofing может помочь!

Наши солнечные батареи легко переключаются между накопленной солнечной энергией и электросетью. Если электросеть Сан-Франциско выйдет из строя или произойдет постепенное отключение электроэнергии, ваш дом автоматически переключится на питание от резервного аккумулятора — никаких усилий или работы не требуется.

Опытные подрядчики по установке солнечных кровель в Сан-Франциско с 1989 года

Mr.Кровля существует уже более 30 лет, и мы стали свидетелями огромного бума в области солнечных кровель, поскольку технология становится все лучше и доступнее. Мы сотрудничаем с ведущими производителями в отрасли, чтобы предоставить домовладельцам по всему Сан-Франциско экологически чистые, устойчивые к использованию возобновляемые источники энергии.

Наши резервные батареи, работающие на солнечной энергии, — это всего лишь еще один способ заставить работать кровлю из солнечных панелей для вас. Эти инновационные батареи:

  • Дадут вам душевное спокойствие: Когда отключится электричество, вам не придется беспокоиться об основных приборах, таких как медицинские устройства, холодильные камеры хранения продуктов или маршрутизаторы Wi-Fi.
  • Сэкономьте деньги: Наши солнечные батареи автоматически переключаются между сетевым и аккумуляторным питанием в зависимости от текущих тарифов на коммунальные услуги в вашем районе. Вы можете сэкономить значительную сумму денег, снизив плату за время пиковой нагрузки.
  • Поддержка энергетической независимости: В зависимости от конструкции вашей системы вы можете собирать и хранить достаточно солнечной энергии, чтобы полностью прекратить потребление энергии из сети. Вы даже можете получить кредиты за производство энергии!
  • Сделайте это легко для вас: С помощью удобного приложения вы можете управлять настройками солнечной батареи и контролировать энергоснабжение вашего дома в режиме реального времени.

Получите точную цену сегодня на накопление солнечной энергии в Сан-Франциско

Если вы инвестировали в солнечную энергетическую систему Сан-Франциско, сделайте следующий шаг, установив солнечную батарею, которая разумно управляет вашим энергетическим банком и поддерживает работу вашего дома в экстренном случае. Свяжитесь с Mr. Roofing сегодня, чтобы получить бесплатную консультацию по нашим многочисленным вариантам солнечных кровель!

Позвоните нам, чтобы поговорить со специалистом по солнечной энергии и обсудить потребности вашего дома в использовании энергии. Чтобы записаться на бесплатное посещение, заполните нашу онлайн-форму сейчас.

Установка солнечных батарей и батарей

Г-н Орслер
