«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.



Конструкция вальмовой крыши — устройство и чертежи (фото, видео)

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Содержание статьи

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

  • Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.

  • Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.

  • Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.

Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

  1. Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.

  2. Высота расположения конька. Ее вычисляют во вторую очередь, так как в расчетах используют значение уклона. Крышу в разрезе представляют, как треугольник, с двумя известными углами и основанием, равным по длине ширине дома. Используя тригонометрические формулы, определяют на какой высоте должен располагаться конек.
  3. Сечение элементов стропильной системы. Толщина пиломатериалов, используемых в возведении каркаса, зависит от нагрузки, которой они подвергаются. Поэтому необходимо подсчитать вес кровельного пирога, самого каркаса, пола мансарды и перекрытий, добавить к ним значения временных нагрузок (вес снежного покрова, массу обслуживающего кровлю человека). Итоговая цифра обозначает суммарную нагрузку, согласно которой выбирают толщину стропил, мауэрлата, стоек и конькового прогона.

Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

  • Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.

  • Коньковых прогон. Брус на который опираются стропильные пары скатов, а монтируют его на вертикальные стойки.
  • Стойки. Опоры, устанавливаемые на лежень внутренней несущей стены. Они служат для поддержки конька и передачи нагрузки на фундамент здания.
  • Стропила. В такой конструкции используют стропильные ноги трех видов: накосные, идущие от конька к углам вальмы, рядовые, формирующие трапециевидные скаты и нарожные, которые закрепляют к накосным.

  • Подкосы. Так называемые подстропильные ноги под углом крепят к стропилам для снижения их прогиба под собственным весом. Упирают подкос в мауэрлат или стойку.
  • Затяжка и ригель. Горизонтально установленная перемычка между двумя стропилами, которая притягивает их друг другу и предотвращает распирание стен. Затяжку, которую располагают в основании крыши используют как балки перекрытий. Ригелем называют затяжку, монтируемую под самым коньковым прогоном.
  • Шпренгельная ферма. Совокупность элементов, служащих для поддержки диагональных стопил. Она состоит из непосредственно шпренгеля и горизонтальной схватки, в которую он упирается.

Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

  1. Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.

  2. Дерево. Древесина, напротив, весит мало и стоит недорого, однако, как любой природный материал, подвержена гниению, действию вредителей и огня.

Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Видео-инструкция

Учимся производить врезание одной крыши в другую.

Формы сложных крыш

    Каждый обладатель загородного дома, большого либо незначительного размера, желает, чтобы его строение выглядело не простой дачей, а особняком, который если не внутренней обстановкой сможет удивить гостей, то хотя бы внешним видом. Прямое отношение, с эстетической точки зрения, к общему облику жилища имеет крыша. Не секрет, что чем сложнее конфигурация крыши, тем богаче и насыщенней выглядит дизайн всего сооружения.

    В современном домостроении все чаще встречаются сложные в геометрическом плане крыши, с многочисленными примыканиями и разнообразными архитектурными изысками. В итоге подобного подхода к проектированию получаются многощипцовые крыши. Крыши данного типа являются результатом соединений двух либо более крыш различной формы. Соединение крыш получается в ендовах и коньках. Плоскости скатов могут иметь трапециевидные, треугольные либо прямоугольные формы. В плане дома подобные крыши просматриваются, как Т-образная либо Г-образная формы крыш.

    В данной статье мы рассмотрим, как построить план Т-образной и Г-образной крыши относительно основных принципов, и несколько вариантов стыкования крыш.

    1. Основные принципы построения плана крыши.
    2. Варианты стыкования двух видов крыш.

    Основные принципы построения плана крыши

    Создавая крышу на стадии проектирования, делают план крыши. План крыши выглядит, как вид сверху, где должен четко просматриваться рисунок крыши, с учетом всех примыканий, будь то веранда, крыло здания, слуховое либо мансардное окно, терраса. Правильно разработанный план крыши должен учитывать высотные отметки и линейные размеры сооружения.

    В результате крыша определяется по образному названию: Г-образная крыша, Т-образная крыша либо крестообразная. Конечно, чем конструктивно проще крыша, тем меньше времени она отнимает на обустройство, и тем проще ее обслуживать в последующей эксплуатации. Пример плана построения ендовой крыши в различных вариантах можно увидеть на рисунке ниже.

    Общий план крыши можно разбить на квадраты и прямоугольники, обозначить пристройки и основные помещения. На плане крыши необходимо указывать главные прогоны (ab), соответственно в перпендикулярном направлении обозначать второстепенные прогоны (cd) над меньшими помещениями. Далее прорисовываем линии, которые соединяют углы крыши над второстепенным помещением и углы основной крыши. Таким образом, мы получаем видимые линии, где происходит соединение крыш – ендовы, образующиеся в результате сплачивания разных скатов крыши.

    Линия ендовы будет являться внутренним углом пересечения крыш, где, как правило, сооружают диагональные (накосные) стропильные ноги. При одинаковой высоте коньковых прогонов крыш, диагональные стропильные ноги на ендовой крыше размещаются нижним концом на мауэрлате, а верхним на основном прогоне. Углы скатов кровли, в зависимости от размеров второстепенных пристроек, могут иметь разные значения. Методом укорачивания прогонов (сd) можно достигать разнообразной геометрии кровли. Меняя угол наклона ендовы, достигают необходимой высоты конькового прогона над основной крышей либо пристройками. Данным методом можно получить самые разнообразные типы крыш: от шатровых крыш и до вальмовых либо полувальмовых крыш.

    Например, если укоротить прогон с обеих сторон точек a и b либо только со стороны одной из точек, то получим на крыше образование вальм. Укорачивая прогон cd со стороны точки d, приведет к образованию вальмы на пристройке. Если, к примеру, прогон ab свести к одной точке, то в итоге получится шатровая крыша. В данном варианте диагональные стропильные ноги будут иметь точку опоры в единственной стойке, в ней же и сходиться. Если, наоборот, прогон cd удлиним, то на крыше получаться треугольные свесы крыши, увеличенные на коньке.

    Варианты стыкования двух видов крыш

    Рассмотрим далее пару вариантов, где детально увидим, каким образом происходит соединение крыш Т-образной и Г-образной конструкции. Варианты соединений можно увидеть на предоставленном рисунке (см. рисунок 3).

    При любой высоте конькового прогона основной крыши, прогоны второстепенных чердачных крыш соединяются со стойками подстропильной системы основной крыши гвоздевым боем, а опираются на прибоины.

    На накосные стропила необходимо предварительно нашить опорные бруски, поскольку на них будут опираться нарожники. Конструкционные особенности обустройства вальмовых крыш мы рассматривали ранее, поэтому помним, что нарожники должны устанавливаться вразбежку по накосным стропилам.

    В ендовах нарожники, как и вся остальная стропильная система, могут быть обустроены, как по распорному, так и по безраспорному варианту. Стропильная система, выполненная по распорному варианту, нижними концами упирается в диагональную стропильную ногу ендовы, отдавая тем самым ей распор. Распорные стропила верхними концами между собой соединяются в коньковом узле.

    При распорном варианте обустройства стропильной системы, диагональная стропильная нога дополнительно получает сжимающее напряжение, которое передается на мауэрлат в виде распора. Излишек напряжения можно снять с помощью схватки, выполненной по нижней части диагонального стропила и стойки.

    При обустройстве Г-образной крыши, схватку, снимающую распор, можно расположить по нижним концам диагональных стропильных ног ендовы и вальмы с другой стороны. Выше располагать схватку не рекомендуется, поскольку она будет исполнять роль ригеля, при этом сжатого, соответственно, напряжение распора не будет снимать. Если диагональную стропильную ногу ендовы в нижнем узле с упора перевести на опирание, то распорная сила на стены не будет действовать. Схваткой в данном случае перехватывается распор, который может возникнуть при просадке конькового прогона при возникновении аварийной ситуации.

    Диагональные стропильные ноги ендовые либо вальмовые от обычных стропильных ног конструктивно ничем не отличаются. Рассматривая их с фронтальной стороны, увидим, что они являются такими же стропилами, только несколько длиннее, но слегка иначе загружены. Установка накосных стропил происходит по такой же технологии, что и установка рядовой стропильной системы. Стоит уделить лишь особое внимание скреплению скатов между собой и правильной проекции ендовых либо вальмовых стропильных ног.

    Заметим, что стоит очень тщательно проектировать план крыши, поскольку любые ошибки, допущенные во время проектирования и при возведении крыши, приводят к ущербу кровли: от обычных протечек до обрушения всей конструкции, к примеру, в результате большого скопления снега (см. http://srubnbrus.com/168.html).

    При любых строительных работах мы руководствуемся современными тенденциями моды. Конечно, в строительстве мода не так изменчива, как, например, в одежде, но в каждом десятилетии прослеживаются некоторые изменения в конфигурации, технологии обустройства крыш, применении аксессуаров и кровельных покрытий. С годами никогда не пройдет мода на качественность выполненных кровельных работ, что является залогом долговечной и надежной эксплуатации крыши и дома в целом.

    Соединение двух крыш разных уровней

    Как соединить крышу дома и пристройки

    Слепая («Калифорнийская») ендова

    Система со слепой ендовой это способ установить соединяющиеся крыши без установки стропил ендовы. Это предпочтительный способ, когда вы собираетесь добавить пристройку (дополнительное крыло) к старому дому. Чем разбирать старую крышу, чтобы вставить стропило ендовы, гораздо легче дать новой крыше пересечь старую с помощью слепой ендовы. Но даже в новом доме это самый быстрый способ, когда, например, формируют фальшивые слуховые окна на скатах крыши. Используйте слепую ендову всегда, когда стропила основной крыши будут обшиваться снизу для формирования потолка мансарды.

    Чтобы сконструировать крышу со слепой ендовой, первое, что необходимо — это установить наслонные стропила на основной крыше и обшить часть, на которую должны попадать ендовы (см. рис. внизу страницы). Некоторые правила требуют, чтобы была обшита вся крыша, даже под второстепенной крышей, чтобы обеспечить максимальную прочность.

    Конек слепой ендовы может быть размечен по длине, продлив приложенную доску конька до основной крыши.

    Когда основная крыша установлена и обшита, продолжайте устанавливать наслонные стропила на второстепенной крыше и продлите коньковую балку до обшитой области основной крыши ( как показано на верхнем фото). Когда удлиненный конец конька дотронется до основной крыши, отметьте его длину. Держите другой обрезок коньковой балки вдоль удлиненного конька на основной крыше, и начертите линию угла наклона крыши на удлинении. Распилите и прибейте удлиненную балку конька к месту поверх обшивки, проверяя и на вертикаль и на горизонталь.

    Уложите другой обрезок балки конька вдоль основной крыши, прижав к приложенной доске и прочертите на ней угол наклона крыши.

    Отпилите вдоль прочерченной линии, и прибейте удлиненную часть конька на место.

    Теперь отбейте меловую линию ендовы, держа один конец шнурки у удлиненного конца конька, а второй протяните вниз к внутреннему углу. Это точка, где соединяются обшивки обеих крыш. Вдоль этой линии, дополнительная поддержка необходима, как опора для нижних концов нарожников ендовы. Нарожники не должны прибиваться прямо к обшивке, поэтому прибейте две доски 2,5×15 см, или два куска фанеры аналогичной ширины, вдоль линии ендовы, держа их достаточно далеко, чтобы верхний край стропил совпал с линией и с остальной крышей. Чем круче крыша, тем ближе будет линия к этим доскам. Чтобы определить точное расстояние, натяните шнурок от конька пересекающей крыши к меловой линии ендовы и придвиньте к ней эту доску или фанеру.

    Пространство между последним наслонным стропилом у конька и концом ендовы теперь заполнено нарожниками, которые установлены парами на ребро и укорочены на общую разницу. Как и обычные нарожники ендовы, они должны быть подпилены вертикально у конька. У нижнего конца они должны быть подпилены горизонтально, в соответсвии с углом наклона крыши. Горизонтальный распил на них будет либо справа, либо слева, в зависимости с какой стороны конька они будут прибиты. Сделайте диагональную отметку, указывающую направление для каждой пары нарожников.

    Наиболее быстро можно разметить нарожники слепой ендовы с помощью лекала показанного на рисунке справа внизу.

    На нарожниках, уложенных на ребро разметьте лекалом линию распила конька. Для горизонтального распила, приложите лекало так, чтобы конец был вровень и с той же стороны, чтобы и метка длины, и диагональная метка соединялись на нарожнике. Каждый нарожник, каждого комплекта, получит горизонтальную линию распила на противоположных концах.

    Линия конька пилится, как и у наслонного стропила. Чтобы распилить горизонтальную линию, установите пилу на нужный угол наклона крыши и следуйте разметке. Удостоверьтесь, чтобы распил шел в направлении диагональной метке: один налево, другой направо.

    Теперь прибейте нарожники по месту к коньку, следуя разметке коньковой балки. Прибейте нижний конец, горизонтальный распил, к доске-опоре 2,5х, уложенной на обшивку . Прибейте гвоздями наискось, а не прямо, чтобы уберечь диск пилы, когда будете обшивать крышу.

    Если крыши пересекаются на одинаковой высоте обвязок стены, нужно вставить в свес фальшивый конец ендовы, чтобы дать обшивке место для стыковки. Доска-опора 2,5х, которая формирует ендову на основной крыше может выступать до свеса. Самый простой способ отпилить фальшивый свес вальмового стропила — положить обрезок стропила на ребро справа от ендовы, оставив его выступать в сторону свеса и над концом наслонного стропила.

    Нарожники слепой ендовы прибиваются от конька к доске-опоре 2,5х, которая крепится к основной крыше.

    Наслонные стропила пилятся под углом 45°, чтобы дать фальшивому концу войти между стропилами.

    ИНСТРУМЕНТЫ

    Лекало для нарожников слепой ендовы

    Лекало нарожников слепой ендовы похоже на лекало наслонных стропил и накосного стропила. На конце короткой доски 2,5× см, той же толщины, что и доска для стропила, начертите вертикальную линию распила у конька. На другом конце, сделав отступ около 30 см, начертите горизонталь перпендикулярную вертикальному распилу. Прибейте упор 2,5×5 см к верхнему ребру, чтобы было легко располагать лекало на нарожнике для разметки распилов.

    Когда обрезок доски на месте, прочертите конец наслонного стропила по длине, отмечая вдоль обеих сторон доски. Положите лекало наслонного стропила на эти метки и прочертите линию вертикального распила. Затем распилите пилой установленной под углом 45° линию вертикального распила с одного конца фальшивого стропила двойным распилом под углом 45° так, чтобы он подошел к концу, опустите его вниз между стропилами и прибейте.

    Оставьте конец фальшивого стропила свободным и разметьте все концы по длине меловой линией. Разметьте стропила ендовы и наслонные стропила соответствующими лекалами и укоротите концы.

    Если одна крыша пересекает другую на разной высоте обвязок, вам нужно сделать защиту от птиц из куска фанеры или доски 5х позади стропил и между границей здания и валиком. Эта защита не даст птицам вить гнезда под открытыми скатами и упростит установку черепицы.

    Перейти к следующей главе книги: Строительство лестниц

    Двускатная крыша с разными скатами: описание и конструкция

    Двускатной называется крыша, образованная двумя наклонными поверхностями. Они направлены встречно друг другу, а пересечение соединяется одним коньком параллельно длинной стороне дома. Двускатная крыша с разными скатами – это разновидность конструкции. От традиционного симметричного исполнения ее отличают в первую очередь геометрические параметры, а уже потом – специфические особенности.

    Основы геометрии

    Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

    Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

    Фото №1 — двускатная крыша с одинаковыми скатами

    Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

    Фото № 2 — конструкция крыши с разными скатами

    Зачем нужны разные скаты

    Такой вопрос задаст начинающий строитель. Выбор конструкции основывается на двух направлениях: дизайн и эксплуатационные свойства.

    Внешний вид крыши важен с самого начала для того, кто хочет сделать здание красивым, неповторимым с эстетической точки зрения. Симметрия во всем часто надоедает, а многие современные тенденции в сфере дизайна полагаются на ломку стереотипов и уход от правильных геометрических форм.

    Именно поэтому в таком плане выделяется конструкция с разными скатами. Возможность играть размерами и углами даже в классическом треугольнике позволяет строить оригинальные и интересные в исполнении крыши. Вариативность дает шанс выделить здание на фоне других, сделать его более заметным. Все потому что именно крыша является основным элементом, формирующим внешний вид строения.

    Влияние погодных условий на расчет конструкции

    Технологические особенности исходят из тех же геометрических параметров. От уклона ската зависит то, как конструкция будет переживать погодные условия. Именно по климатическим данным определяют значение угла, которое обеспечит надежность и долговечность крыши. Разумным шагом при планировке становится изучение розы ветров за последние 2-3 года в располагаемой местности.

    По ней можно судить о силе ветра и его самом частом направлении. Со стороны крыши, откуда порывы приходят в большинстве случаев, рекомендуется устанавливать скат с меньшим углом наклона. Это снизит нагрузку на несущую конструкцию, а также уменьшит шум, создаваемый вибрацией кровли.

    На расчет скатов влияют осадки. В сухих и теплых районах углы могут быть наименьшими, а длины – самыми большими. Местность же с обильными осадками требует от конструкции более крутых скатов, чтобы вся влага и твердые осадки как можно быстрее покидали кровлю, не застаивались и не создавали излишних нагрузок. Диапазоны углов крыши широко колеблются: от 11º до 70º.

    Выбор конструкции кровли в зависимости от уклона крыши

    Организация пространства

    Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

    К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

    Материал конструкции

    Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

    • Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
    • Лиственница долговечна.
    • Ель так же прочна, но больше подвержена влиянию влаги.
    • Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
    • Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
    • Бук прочен, служит много лет, но с трудом поддается обработке.

    Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

    Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

    Устройство каркаса и правильный расчет

    При расчете разноскатной конструкции учитываются климатические условия, ветровые усилия, вес кровли. Последнее немаловажно: слой покрытия создает постоянную нагрузку на опоры каркаса. Большой вес, например, имеет керамическая черепица, мягкая кровля гораздо легче. В сочетании все эти факторы формируют общие требования к стропильной системе крыши и определяют такие параметры, как шаг стропил, количество элементов, толщина бруса и материал каркаса.

    Чертеж двускатной конструкции позволяет понять, из каких элементов состоит несущая конструкция:

    • Крепление стропил к зданию производится с помощью мауэрлата – прочной рамы, укладываемой к боковым несущим стенам из кирпича, блоков. С внешней стороны строения рекомендуется обложить этот элемент каркаса дополнительным кирпичным рядом для надежной фиксации.
    • Коньковый прогон – вторая опора скатов. Он устанавливается на верхние углы фронтонов.
    • Боковые прогоны крепятся параллельно коньку крыши. Вместе с центральным брусом их выводят чуть дальше фронтона с целью снижения нагрузки.
    • Стропила – опоры для кровли. Они служат соединением конька и несущих стен. Для усиления противоположные стропила соединяются специальными стяжками из дерева или металла. Сборка элементов крыши производится двумя способами: висячим и наслонным. Первый характеризуется тем, что встречные стропила удерживают друг друга прочным соединением, нагрузка крыши является распирающей. Наслонная конструкция включает в себя дополнительные центральные опоры, соединяющие лежень и коньковый брус. Такое устройство используется при наличии внутренних несущих стен. Наличие разных скатов подразумевает установку между стропилами и другими брусами дополнительных стяжек, регулирующих нагрузку.

    Двускатная крыша с асиметричными поверхностями – смелый шаг строителя собственного дома. Это возможность благоустроить свое жилище капитальной крышей с эффективным использованием пространства.

    «Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

    Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

    На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

    Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

    рис. 49. Построение плана крыши

    Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

    При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

    Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

    Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

    В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

    рис. 50. Вариант стыкования двух крыш. Ендовы

    Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

    Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

    Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту. Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок. Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

    Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

    Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

    Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

    Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

    Что такое стропильная система?

    Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

    Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

    1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
    2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
    3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

    Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

    Виды стропильных систем

    Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

    Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

    Наслонная

    Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

    Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

    Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

    Висячая

    Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

    Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

    Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

    Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

    Комбинированная

    Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

    Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

    Конструкция

    Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

    Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

    1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
    2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
    3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
    4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
    5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
    6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

    Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

    Расчет (угол, нагрузка, длина)

    Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

    Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

    • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
    • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
    • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
    • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

    Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

    Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

    Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

    Содержание:

    1. Особенности и конструкция вальмовой крыши
    2. Разновидности вальмовых крыш
    3. Вальмовая крыша своими руками

    Особенности и конструкция вальмовой крыши

    Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

    Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

    Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

    Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

    Конструкция вальмовой кровли состоит из таких узловых элементов:

    • Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
    • Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
    • Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
    • Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
    • Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

    Разновидности вальмовых крыш

    Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

    Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

    Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

    Вальмовая крыша своими руками

    Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

    Угол наклона крыши

    Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

    1. Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
    2. Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
    3. В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

    Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

    • При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
    • Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
    • При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
    • Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
    • Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
    • При покрытии крыши ондулином угол достигает 6°.
    • Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

    Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

    Площадь вальмовой крыши

    Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

    • габариты дымоходной трубы;
    • размеры мансардных окон;
    • фальцы;
    • не имеющие отношения к кровельному покрытию свесы и парапеты;
    • длина ската,
    • элементы брусков, что выступают над кровельным покрытием;
    • примыкания.

    Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

    Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

    1. Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
    2. Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
    3. При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
    4. Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.
    Расчет стропильной системы

    Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

    Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

    Расчеты проводите в такой последовательности:

    • Длина стропильной ноги равняется произведению соответственного коэффициента.
    • Разметьте ось с торца постройки. Делайте по верхней обвязке.
    • Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
    • Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
    • Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
    • Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
    • Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

    Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

    1. Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
    2. В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
    3. Измерьте длину стропила от места, где крепится опора, до конька.
    4. Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

    Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

    • Отмерьте её длину от угла жилого дома.
    • Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
    • Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.
    Монтаж опор для стропил

    Первым делом установите опоры для поддержки бруса конька:

    1. Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
    2. Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
    3. Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
    4. Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
    5. Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
    6. В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
    7. Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.
    Установка стропильной системы

    При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

    • Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
    • На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
    • Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
    • Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
    • Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.

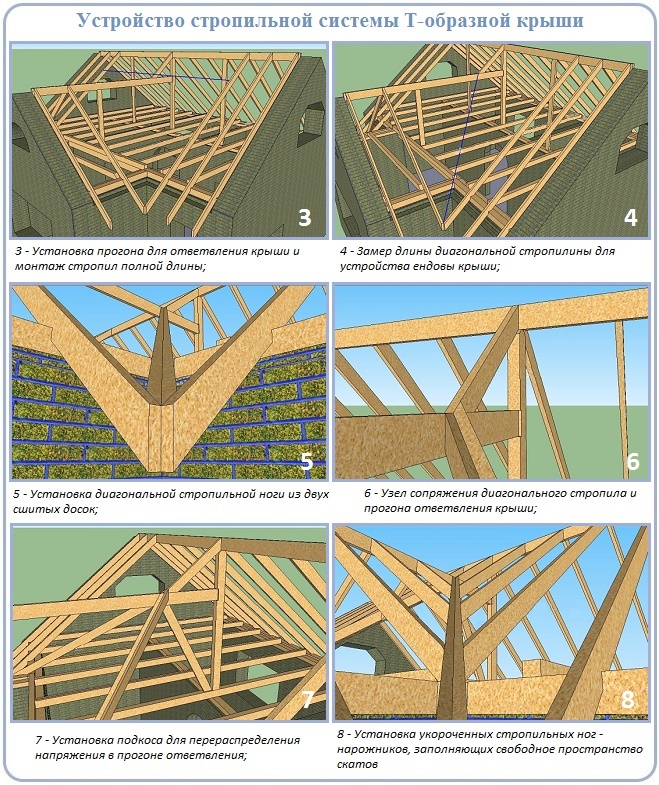

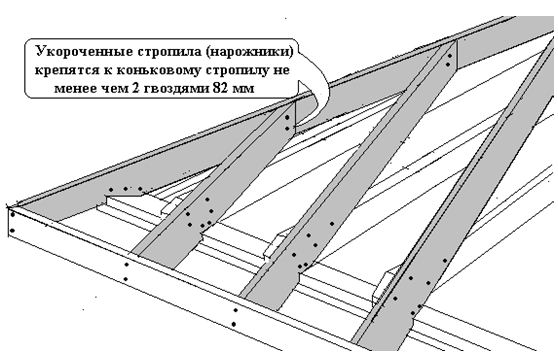

    • Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
    • Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.
    Усиление крыши и обрешетка

    Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

    1. Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.
    2. На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
    3. Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.
    4. Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
    5. Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
    6. Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.
    Устройство кровельного пирога

    После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

    • Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
    • Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
    • Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
    • При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
    • Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
    • Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
    • Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
    • Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

    Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.


    Страница не найдена, пожалуйста, воспользуйтесь поиском

    Крыша со стропильными фермами предоставляет более экономичное решение, чем традиционные методы сборки стропильной системы по следующим причинам:

    • Каркас крыши собирается быстрее.
    • Стропильные фермы обычно устанавливаются с шагом 600 мм, позволяя экономить на досках.
    • Устанавливать стропильные фермы могут строители средней квалификации, так как вся работа выполняется просто, повторяя одни и те же процедуры.
    • Архитекторы и прорабы могут свободно менять конфигурацию крыши для получения экономически выгодного результата.
    • Для сооружения простой крыши нужны только наружние несущие стены, таким образом можно уменьшить количество несущих стен и удешевить фундамент.
    • Отходы и риск хищения стройматериалов минимальны.
    • Доставка к назначенному времени уменьшает стоимость и площадь места для хранения строительных материалов.

    Для сооружения небольшого домика с пролетом до 6 метров понадобится всего несколько простых ферм. Эти фермы будут установлены между вершинами крыши. Под каждой вершиной устанавливается опорная ферма, которая отличается от обычной большим количеством связей и наличием центральной подпорки. Эти опорные фермы устанавливают на расстоянии половины пролета от торцевой стены. Именно к этим опорным фермам будут крепиться накосные стропила, которые формируют торцевые скаты вальмовой крыши. Также в торцах вальмовой крыши нужно установить простую односкатную ферму. Эта ферма связывается как с опорной фермой, так и с накосными стропилами. Остальное пространство заполняется нарожниками и потолочными балками, распиленными на месте.

    Конструкция вальмовой крыши с частичным использованием ферм

    Стропильные фермы установлены только в центральной части вальмовой крыши. Остальное пространство заполнено досками.

    Стандартная конструкция торцов вальмовой крыши

    Конструкция использует уменьшенное количество стропильных ферм для заполнения вальмы в торцах крыши, для уменьшения кличества строительных материалов на участке и снижения стоимости стропильной системы.

    Основными строительными компонентами являются многопоясные вальмовые опорные фермы, которые поддерживают односкатные фермы, накосные стропила и нарожники, формируя вальмовое окончание крыши.

    Пространство между последней фермой, стоящей под вершиной конька и первой опорной фермой с горизонтальным поясом заполняется несколькими промежуточными фермами, также с горизонтальным поясом. Эти опорные фермы располагаются с тем же шагом, что и обычные стропильные фермы, создавая более экономичный результат. Для заполнения торцов вальмовой крыши используются односкатные стропильные фермы с удлиненными поясами и свесами. А вместо накосных стропил используются односкатные опорные фермы.

    Можно также не использовать стропильные фермы в торцах крыши, а заполнить оставшееся пространство нарожниками из досок, скрепленных балками с нижним поясом крайних ферм.

    Стандартная схема установки стропильных ферм в торцах вальмовой крыши

    Кронштейн фермы

    Стандартный кронштейн фермы крепится на саморезы

    Кронштейн балки

    Кронштейн балки поддерживает односкатные фермы и свободные балки потолка.

    Конструкция стропильной системы вальмы с несколькими стропильными опорами.

    Схема окончания вальмы с двумя опорными фермами.

    Этот способ похож на стандартное исполнение вальмового торца, но подходит для пролетов до 15 метров. Для этого используются две или более фермы с горизонтальным поясом, но разной высоты. Между прямыми или основными фермами устанавливаются такие же плоские фермы с тем же шагом, что и основные. К ним привязываются стропила, которые доходят до накосных стропил, образуя сборную ферму. К плоскости этих прямых ферм крепятся стойки и лаги потолка, или односкатные фермы.

    Несколько опорных ферм

    Конструкция торца вальмовой крыши с несколькими опорными фермами

    Опорные фермы крепятся к мауэрлату или верхней обвязке кронштейнами ферм с двух сторон. (Для крепления ферм используйте саморезы 3,75 х 30 мм).

    Кронштейн балок

    Кронштейн балок для крепления односкатных ферм и свободных потолочных балок. Все отверстия в пластинах под саморезы 3,75 х 30 мм.



    Конструкция датской крыши

    Эта форма конца вальмовой крыши иногда называется голландской, Конструкция крыши больше напоминает двускатную. Щипцовая стена строится как обычно, но не доходит до уровня конька, а заканчивается полувальмой.

    Чтобы сконструировать эту форму крыши,  под вальмой устанавливают фермы для плоской крыши, на которые опираются накосные стропила и боковые нарожники. Торец крыши заканчивают обычными нарожниками, изготовленных на участке.

    Датская крыша

    Конструкция ферм для датской (полувальмовой) крыши

    Конструкция ферм для углового соединения вальмовых крыш

    Если два крыла дома расположены под углом, то построить каркас крыши в месте соединения будет проблематично, если собирать каркас из досок. Но при использовании ферм можно воспользоваться несколькими компонентами разной конфигурации. В месте соединения устанавливается опорная ферма, к которой перпендикулярно устанавливают плоские опорные фермы (с усеченной вершиной). По обеим сторонам угла устанавливают односкатные фермы с удлиненным верхним поясом.

    Г-образная вальмовая крыша

    Конструкция угла соединения из ферм вальмовых крыш

    Опорную ферму можно не устанавливать, если на этой линии расположена несущая стена. Таким же образом можно сконструировать пересекающиеся вальмовые крыши.

    Конструкция крыши с фермами «Ножницы»



    соединение вальмовых стропил

    Содержание статьи

    Стропильная система вальмовой крыши

    Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

    Стропильная система вальмовой крыши

    Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

    В чем достоинства вальмовой крыши?

    Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

    Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

    • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
    • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
    • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
    • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
    • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
    • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

    Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

    Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

    Основные конструктивные особенности вальмовой крыши

    Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

    Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

    Так выглядит классическая четырёхскатная вальмовая крыша

    Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

    Базовая схема вальмовой стропильной системы.

    Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

    Основные элементы стропильной системы вальмовой крыши

    1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

    2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

    3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

    4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

    5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

    6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

    Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

    7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

    8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

    Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

    Элементы усиления конструкции вальмовой крыши

    9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

    10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

    11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

    12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

    13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

    14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

    Как рассчитываются элементы вальмовой стропильной системы

    Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

    Выбор угла ската кровли и определение высоты конька

    Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый укло: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

    Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

    Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

    Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

    Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

    Как установить стропила вальмовой крыши – устройство, пошаговое руководство по монтажу

    Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

    Некоторые особенности вальмовой крыши

    При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

    Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

    Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

    Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

    В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

    Таким образом, основными элементами вальмовой стропильной системы являются:

    • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
    • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
    • Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

    Описание диагональных стропил

    Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

    Спаренные накосы позволяют решить одновременно три задачи:

    • Увеличение нагрузки без риска деформации стропильной системы.
    • Получение цельного диагонального элемента (наращивание стропилин приводит к ослаблению отдельных участков).
    • Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

    Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

    Опоры для диагональных элементов

    Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

    Опорой для диагональных стропильных ног могут служить:

    • Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
    • Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
    • Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: «Элементы стропильной системы – из чего состоит конструкция, правила устройства»). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

    Дополнительные опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

    Конструкция опорных точек накосов стропил

    Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

    • Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
    • Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
    • Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

    В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

    В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

    Устройство нарожников

    Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

    Нарожники устанавливаются двумя способами:

    • С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
    • Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

    Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

    Монтаж простой вальмовой стропильной системы

    Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

    Создание простейшей вальмовой крыши проходит в несколько этапов.

    Этап 1. Создание модели крыши и составление проекта.

    Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

    Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

    • Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
    • Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
    • Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
    • Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
    • На основании рисунка высчитывается необходимое количество материала.

    Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

    Этап 2. Монтаж основной части.

    Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

    Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

    • Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
    • С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента.
    • По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
    • Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
    • Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
    • В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
    • Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

    Этап 3. Строительство вальмовых скатов.

    Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

    Установку выполняют следующим образом:

    • Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
    • Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
    • Остальные диагональные стропила устанавливаются по аналогичной схеме.
    • Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
    • После этого переходят к монтажу нарожников основных скатов.

    После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

    Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

    Возведение сложной вальмовой кровли

    Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

    Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

    Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

    Стропильная система вальмовой крыши: конструкция и монтаж

    Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

    Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

    Конструкция вальмовой крыши

    Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

    1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
    2. Фасадных скатов трапециевидной формы.
    3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
    4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
    5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
    6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
    7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
    8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

    Виды стропильной системы

    Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

    • Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
    • Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
    • Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

    Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

    Используемый материал

    Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

      Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

    • Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.



    Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

    Элементы системы

    В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

    1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
    2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
    3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
    4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.
    • Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.
    • Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.
    • Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.
    • Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.
    • Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.
    • Шпренгелей , вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.



    Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

    Монтаж мауэрлата

    Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

    • На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
    • Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
    • После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
    • Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

    Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

    Этапы сборки

    Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

    • Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
    • Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
    • Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.
    • Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
    • Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.



    • Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
    • Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.



    • Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.



    Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

    Как привязать к вальмовой крыше | Home Guides

    Вальмовая крыша имеет четыре ската к общему карнизу по всему дому. Центральная часть вальмовой крыши обрамлена так же, как двускатная крыша, с общими стропилами от пика до двух внешних стен. Вальмовые концы обрамлены диагональными стропилами от пика до углов стены, с одним общим стропилом в центре от пика до стены и угловыми стропилами-домкратами для соединения скошенных бедер с общими стропилами. Большинство соединений крыши будет выполнено на двускатной стороне.

    Удалите черепицу и обшивку крыши с места, где новая крыша будет соединяться, используя инструмент для снятия черепицы, монтировку и сабельную пилу, чтобы обнажить существующие стропила. Подкрепите отдельные стропила на дополнительной стороне, прибив горизонтальные доски между этими стропилами и дополнительными стропилами на другой стороне крыши.

    Вырежьте два стропила 2 на 4 или 2 на 6 дюймов по уклону добавляемой крыши. Подберите размер этих стропил к стропилам или фермам на новой крыше.Используйте квадрат скорости, чтобы отметить угол; установите точку поворота квадрата в верхней части доски и поверните ее до тех пор, пока угол наклона на шкале «общий верхний разрез» не совпадет с верхней частью доски.

    Прибейте эти «долинные» стропила, чтобы сделать края нового соединения крыши, к существующим стропилам с помощью гвоздей 16d и молотка. Сформируйте стропила долины в виде перевернутой буквы V с точкой на вершине существующей крыши или на высоте добавленной вершины крыши и концами на стене дома.

    Установите пару стропил или сборную ферму на стены или другие горизонтальные опоры новой крыши. Прикрепите стропила или ферму по уровню и закрепите концы к стенам или опорам с помощью гвоздей. Отметьте 24-дюймовыми шагами рулеткой и карандашом от существующей крыши до первых новых стропил. Измерьте каждое пространство и отрежьте отдельные короткие стропила, чтобы соединить стропила долины и новую крышу. Закрепите эти короткие стропила гвоздями на ногах по диагонали в долине и на внешних стропилах.

    Соединить коньковую доску новой крыши, если таковая имеется, с вершинами стропил ендовы или коньковой доской на существующей кровле; это будет варьироваться в зависимости от стиля соединяемых крыш. Заменить обшивку на старой крыше, разрезать панели так, чтобы они подходили к впадинам, и положить обшивку на новую крышу. Установить в ендовы металлический фартук с помощью гвоздей. Замените черепицу на старой и новой крышах.

    Автор биографии

    Боб Харинг был писателем и редактором новостей более 50 лет, в основном в Associated Press, а затем в качестве исполнительного редактора Tulsa, Okla.»Мир.» После выхода на пенсию он пишет рассказы о фрилансе и еженедельно ведет колонку по компьютерной безопасности. Харинг имеет степень бакалавра журналистики Университета Миссури.

    Соединение крыш с неравномерным скатом | JLC Онлайн

    После борьбы с бедренными стропилами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

    Тогда случается: та заявка, которую вы подали на работу с прилегающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамить.

    Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока не получите нужный результат. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал продвинутую конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания., и я считаю, что его метод наиболее прост для понимания и использования в полевых условиях.

    Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал. Прямая связь чертежей и разрезов делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. Для целей этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

    Щелкните здесь для увеличения изображения

    Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно для сбора материалов и в качестве ссылки на рабочие места. На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

    Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, чтобы вы могли выполнить некоторые расчеты макета.

    Ориентация

    Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе. Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

    Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне.Свес составляет 16 дюймов (по горизонтали), а панель проходит на постоянной высоте вокруг всего дома.

    Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным углом наклона у бедренного (или долинного) стропила. Другой — выровнять фасции.

    Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной крыши?

    В этой статье, когда я использую слово «шаг», я имею в виду соотношение подъема в дюймах на 12 дюймов хода.Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов. Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

    12 дюймов ÷ Общий пробег x общий подъем = дюймы подъема (единичный подъем)

    или

    12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

    Таким образом, 9 5/8/12 — это дополнительный уклон крыши.

    Выстраивание фасции

    Посмотрите на рис. 2А, где показаны два общих стропила с разным уклоном.Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами. Но это действительно не так уж и сложно.

    В местах стыка крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен.На чертеже Б показано, как автор решает эту проблему, начиная раскладку кровли с концов стропил и поднимая плиты стен под более крутой крышей.

    Приведение фасции к стыку. Чтобы сохранить такой же свес и выровнять облицовку, необходимо начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши.В этом случае, если высота единицы измерения составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, плита должна быть увеличена на 1,6 дюйма на каждый горизонтальный фут свеса.

    Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

    1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

    Вместо того, чтобы наращивать пластину точно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропил на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

    Щелкните здесь для увеличения изображения

    Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш, а затем перенести измерения с чертежа на пиломатериал. На листе фанеры он сначала устанавливает угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж со стенами и потолками, чтобы установить критические размеры для разрезания бедра (C).

    В поисках высоты бедра

    После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры. Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид в плане угла крыши. Из этого чертежа я могу получить точные размеры для моих разрезов под углом.

    Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3А.Проведите диагональную линию между 9 футами (пролет основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на отливе. Это дает угол бедра стропила.

    Единичный бег бедра. В вальмовой крыше с равным уклоном единичный пролет вальмового или долинного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, так как вальмовый стропил не лежит под углом 45 градусов к общему месту.

    Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

    Найдите бег бедра, как показано на рисунке 3B. Положите квадрат в углу чертежа фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия заподлицо с краем фанеры, сдвиньте квадрат, пока 12-дюймовая отметка на язычке не пересечется с бедром.Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

    Единичный пробег от бедра = 15 5/8 дюйма.

    Между прочим, единичный пробег для более пологой крыши всегда будет меньше 17 дюймов, в то время как единичный пробег для более крутого склона всегда будет больше 17 дюймов. .

    Итак, теперь мы знаем шаг стропила вальмы по отношению к основной крыше:

    Шаг вальмы = 8/15 5/8

    Разметка бедра

    Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедра не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной пластины и за ее пределы. Вы заметите, что бедренная балка не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. Когда закончен полномасштабный чертеж, пора начинать наносить отметки на кусок пиломатериала.

    Чтобы наметить разрезы под углом в хвостовой части тазобедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на рисунке 3.

    Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на Рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропила. Держите обрезку хвоста, пока не выложите птичий пасть.

    Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Отвес представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить вертикальный разрез, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Поскольку бедренная балка не пересекает угол стены (C), вертикальный разрез «Птичья пасть» делается под углом (D).

    Бердсмут . На полномасштабном чертеже измерьте вдоль центральной линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы использовали любое стропило.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

    Порезы в области пятки и сиденья. Затем разложите отвес и горизонтальные прорези для птичьего рта. Здесь мы снова просто возьмем измерения с нашего полномасштабного чертежа.

    Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рис. 2B) по средней линии птичьего рта и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на плиту вторичной крыши.

    Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3С) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего пасти», как показано на рис. 5В. Опять же, измеряйте перпендикулярно отметке осевой линии пасти птицы, а не по длине стропила.

    Для изображения щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит размеры

    Нарезка по длине. После того, как «птичий пасть» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

    Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и полностью протяните ее вокруг стропила.

    Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C» перпендикулярно этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем прибавить и вычесть букву «А» перпендикулярно вертикальной линии отвеса.

    «Задняя часть», или скашивание, стропила обеспечивает плотное прилегание кровельного покрытия к бедру. Используйте квадрат обрамления и шаг стропил для определения линии поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

    Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

    Опора бедра

    Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

    Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на сторону вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

    Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

    Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

    Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важный ориентир.

    Установка домкратов

    Перед тем, как прибить вальмовое стропило, обязательно выложите положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

    Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рис. 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

    Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемного домкрата, используя наклон основного вальма крыши, 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

    Долины

    Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины располагаются на внутренних углах, а стропила вальмы — на внешних углах.

    Каждая крыша будет немного отличаться. Иногда вместо поддержки бедра я опускаю его по отношению к домкратам. Это все еще дает большую поддержку обшивке. Кроме того, я часто удваиваю стропило для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но как бы ни были детали могут отличаться, метод Зеппа предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

    Осмотр крыши: каркас крыши, часть 1

    Кентона Шепарда и Ника Громицко, CMI®

    Цель серии «Освоение проверки кровли» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, которые влияют на кровельные материалы и компоненты, включая ветер и град.

    Мы не будем углубляться в осмотр чердаков, так как эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и стропильные фермы.

    Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество. Давайте снимем крышу и покрытие стен дома и определим некоторые из наиболее распространенных элементов каркаса крыши.Мы начнем с крыши с традиционным каркасом, на которой отдельные элементы каркаса вырезаются и собираются на месте.

    ОБЫЧНЫЕ КРЫШИ

    Обычные стропила

    Обычные стропила

    Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» желтым цветом).

    Стропила на противоположных сторонах конька следует устанавливать парами прямо напротив друг друга — хотя, если вы видите несколько несоосных, это не является дефектом.Иногда стропила нужно немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

    Если вы видите, что многие стропила не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения. В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно поискать другие проблемы в конструкции крыши.

    Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте выполнить их стабилизацию у квалифицированного подрядчика. Стабилизация обычно включает установку системы прогонов.

    Вальмовые

    Вальмовые крыши имеют «шатровые стропила», которые ориентированы по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом. Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

    Стропила, которые опираются на внешние стены снизу и соединяются с бедром наверху, называются «подъемниками для бедра» и показаны здесь фиолетовым цветом.

    Долины

    Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к гребню и внешним стенам.Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

    Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами», показаны здесь голубым цветом.

    Обычный гребень

    На рисунке показан обычный гребень (оранжевый). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на почву.Маршрут, который проходит под тяжестью крыши через элементы каркаса к грунту, называется «маршрутом нагрузки».

    Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и обеспечить лучшее прибивание гвоздями на пике.

    В старых домах может вообще не быть гребня. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, если стропила противостоят друг другу.

    Спроектированная древесина, используемая для обрамления крыш, предъявляет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

    Стропила

    В домах с плоскими потолками и чердачным пространством основания противоположных стропил должны быть скреплены между собой потолочными балками, которые образуют «стропильные связи». Когда стропила устанавливаются перпендикулярно балкам потолка, стропильные балки обычно опираются на потолочные балки.

    Стропильные шпалы не позволяют весу крыши раздвигать верхушки стен и вызывать провисание конька.

    Хомуты

    Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

    Здесь вы можете увидеть хомуты, установленные в верхней трети крыши, и стропильные шпалы, установленные низко и наложенные на стену.

    Системы прогонов

    Вы также можете увидеть систему прогонов.

    Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

    Днища распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или которые каким-то образом передают нагрузку с крыши на потолок, являются дефектными установками. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

    Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

    Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, которая опирается на балки потолка.Проседания не было, поэтому в акте осмотра замечаний не было.

    Системы Purlin создавались разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не будут соответствовать этому требованию. Если вы знаете, что дом должен был соответствовать этому коду при строительстве, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, таких как провисание или сломанные стропила и сломанные компоненты.Кроме того, обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

    В старых домах в некоторых районах обычно не найти защитников. Если крыша не провисает, это проблема качества; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

    Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается исправить вас.

    Структурный выступ

    Дома со сводчатыми потолками обычно не имеют стропил, чтобы стены не расширялись, а гребень не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

    Надрамник

    Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

    Это называется «оверфрейм» и довольно часто встречается в определенных регионах. Построен правильно, конструктивно прочный.

    Часто можно увидеть, как часть обшивки крыши удалена, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

    ******************************************* ******

    Строительство крепкой шатровой крыши собора

    Строительство крепкой шатровой крыши собора


    Изготовленные на заказ стальные кронштейны по углам не позволяют бедрам раздвигаться

    Моя небольшая ремонтная компания специализируется на ремонте, но иногда мы
    на новом строительстве, как и показанный здесь дом у бассейна, спроектированный архитектором.Один из
    ключ к успешной работе с архитектором — построить проект точно
    как нарисовано. На этой работе я заметил, что на плане обрамления не было видно хомутов, кабелей,
    или другие средства крепления для полной шатровой крыши собора, покрывающей домик у бассейна.
    Это не было оплошностью, а было предназначено для создания обширного внутреннего пространства.

    Тем не менее, имея опыт работы в области архитектурного проектирования, я осознал структурную проблему. Вместо того, чтобы пойти по очевидному пути и убедить клиента принять несколько стяжек в окончательном проекте, мы решили найти другой способ каркаса крыши, чтобы противостоять выталкиванию бедер наружу и тенденции стропил провисать под снеговой нагрузкой. .

    Сталь спешит на помощь
    В конце концов, мы решили использовать четыре основных угла здания, чтобы зафиксировать бедра.
    на позиции. Мы рассудили, что до тех пор, пока углы не могут сдвинуться или разделиться,
    бедра тоже. Но, вместо того, чтобы ожидать обшивки боковины, перекрытие
    верхние пластины и обрамляющие гвозди для удержания углов вместе против удара
    бедер, мы решили использовать изготовленные на заказ стальные L-образные распорки на верхних пластинах, чтобы
    укрепить каркас.

    Местный производитель стали изготовил кронштейны по выкройке фанеры, которую я дал
    его скопировать. Мы использовали стальную пластину 1/4 на 4 дюйма, чтобы сделать 5 на 4 дюйма.
    5-футовые L-образные кронштейны. По углам каждой буквы L расположены два стальных прямоугольника,
    приварены по диагонали, образуя седло, которое захватывает концы вальмовых стропил.
    Седла имеют размах 3 5/8 дюйма, что дает нам небольшой провис, поэтому у нас не было
    для борьбы с раздвоенными бедрами LVL на место.

    В кронштейнах просверлены отверстия диаметром 3/8 дюйма для крепления болтов к пластине, а в седлах просверлены отверстия для установки двух сквозных болтов 1/2 дюйма для крепления тазобедренных стропил.

    Четыре L-образных кронштейна, сваренные по индивидуальному заказу из стального листа толщиной 1/4 дюйма
    укрепить углы здания против толчка наружу двойного LVL
    шатровые стропила. Седло в углу каждого кронштейна предварительно просверлено под 1/2 дюйма.
    болт. Скобы были зажаты между верхними пластинами; запаздывающие винты удерживают
    сборка вместе.

    Точное обрамление

    Мы обрамили стены 2×6 панелями по центру 16 дюймов, увенчанными одной пластиной.К
    убедитесь, что у нас не будет проблем с тем, чтобы вместить тяжелый двойной LVL длиной 20 футов
    стропила, мы тщательно выровняли, отвесили и скрепили четыре поддерживающих
    углы с жесткими допусками. Главная площадь здания была прервана
    с трех сторон по эллипсоидам, поэтому мы растянули веревочные линии от угла к углу
    через зазоры и оставил их на месте для постоянной ссылки на возможные
    движение. Мы установили линии на 2-х смещенных блоках внутри верхних пластин и использовали
    блок размером 2 дюйма в качестве щупа для проверки соосности.

    В ожидании доставки стальных кронштейнов мы пошли вперед и упаковали
    пластина между местами кронштейнов с фанерой, чтобы учесть толщину
    из стали. После того, как сталь встала на место, мы установили второй 2×6
    верхняя пластина над сборкой, сначала проследив расположение отверстий под болты на пластинах
    и предварительное сверление их под стопорные винты. Затем мы использовали лаги длиной 3 1/2 дюйма, чтобы связать
    слои дерева и стали вместе.

    Сдерживаемые стальными скобами по углам, несущие бедра упираются в
    друг друга на пике и не нуждаются в дополнительных средствах поддержки.Опорная долина
    стропила, идущие от верхней плиты к тазобедренным стропилам, удерживают небольшие фронтоны.

    Для комфортной работы на пике крыши, который находился на высоте 21 фута над палубой, мы установили
    прокладка труб внутри здания. Это включало вытягивание временной пружины
    подтяжки на стенах. Мы были рады обнаружить, что стальные распорки удерживают стены.
    идеально ровно на протяжении всего процесса установки крыши.

    Мы использовали двойные бедра LVL размером 1 3/4 на 12 дюймов, следуя компьютерной конструкции.
    план предоставлен нашим дистрибьютором пиломатериалов.Каждое бедро получило разрез в виде птичьего рта на
    каблук и квадратный отвес на гребне. Бедра упирались в
    Блок гвоздей 4х4 по гребню. Помимо несущих стропил 2х12, каждое
    бедро служило опорой для стропил долины эллов. Мы обрамили каждую из этих эл.
    крыши с комбинацией, поддерживающими и поддерживаемой долиной.

    Высокие стены допускают большой свес, не стесняя верхнюю часть
    окна внизу. Медные желоба с V-образным обжимом и медные стопки долговечны и
    элегантный.

    Горячая крыша
    Проветривание вальмовой крыши проблематично, потому что большинство пролетов стропил оканчиваются
    стропила бедра, а не конек, не оставляя практических средств для переноса воздуха
    через карниз. Мы избежали этой проблемы, продув пену Icynene.
    изоляция, создающая невентилируемую «горячую крышу».

    Типично для нашего региона, мы применили планки обрешетки 1×3 по центрам 16 дюймов на
    нижняя сторона стропил при подготовке к гипсокартону.Со всеми углами
    на этом потолке штукатур не возражал против того, чтобы у него не было воротничков, чтобы разрезать
    вокруг, и клиенты довольны конечным результатом. Прошло больше шести
    месяцев с момента завершения, и на отделке не было ни одной трещины.
    Похоже, что распорка работает именно так, как мы и предполагали.

    Сложные крыши сложно вентилировать должным образом, поэтому автор
    выбрал «горячую крышу» без вентиляции, используя распыляемую изоляцию Icynene для
    предотвратить проблемы с переносом влаги.


    Дэвид Вест владеет Meadowview Construction в Хаверхилле, Массачусетс.


    Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

    Присоединяйтесь к нашей сети

    Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

    Основы каркаса вальмовой крыши

    Как и любой другой тип кровли, вальмовая крыша
    Обрамление начинается с определения длины и распила обычного стропила. В
    обычное стропило определит высоту и длину коньковой доски
    который установит, где будут располагаться вальмовые стропила.

    Плюсы

    • Простая вальмовая крыша спускается вниз со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша.Особенно полезно в районах, подверженных сильному ветру.
    • Повышает общую стоимость и внешний вид дома.
    • Нет высоких двускатных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

    Минусы

    • Сложнее построить, чем двускатную крышу .
    • Дороже двускатной крыши.

    Детали вальмовой крыши

  1. Обычные стропила используются для центрирования коньковой доски в
    здания, установите высоту и найдите концы конька.Коммонс работает
    от конька и до вершин наружных стен.
  2. Коньковая доска является самой верхней частью вальмовой крыши и используется для прибивания общих и вальмовых стропил.
  3. Набедренные стропила прибиты под углом 45 градусов к коньковой доске вниз к четырем внешним углам здания. Также используется для прибивания верхней части стропил домкрата.
  4. Стропила домкрата прибиты к бедру и наклонены к наружным стенам.У них такой же покрой седла и хвоста, как и у обычных. Верхний отвес — это специальный разрез, называемый составной митрой.
  5. Расположение частей каркаса вальмовой крыши

    У некоторых из ваших более дорогих домов, изготовленных на заказ, есть то, что я называю развязкой.

    Это тип вальмовой крыши, у которой основной пролет имеет один уклон, а концы бедер имеют более крутой уклон.

    Это делает коньковую доску длиннее, из-за чего здание кажется больше, а крыша круче, чем они есть на самом деле.Это делает дом еще более ценным.

    Ссылки на связанные страницы Carpentry Pro Framer


    Основы кровельного каркаса | HomeTips

    Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий по кровельным покрытиям

    Эта диаграмма каркаса крыши иллюстрирует, как сооружается вальмовая крыша. Эта крыша имеет горизонтальные рейки под черепицу или металл.

    Проезжайте практически по любому району, и вы увидите, что крыши имеют разные формы.Дома имеют двускатные, шатровые, мансардные, двускатные, плоские и односкатные крыши. Многие дома сочетают типы крыш на одной крыше. Например, довольно часто можно увидеть шатровую крышу с двускатными мансардными окнами.

    Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

    Крыши бывают разных форм.

    Мансардные и двускатные крыши предлагают большую высоту головы для чердачных помещений. Односкатные крыши обычно проще всего соединить с существующей крышей при надстройке.

    Каркас крыши может быть простым или сложным, в зависимости от кровли. Свесы, бедра и мансардные окна значительно усложняют обрамление.

    Каркас крыши с палками и фермами

    Почти все крыши обрамляются одним из двух методов: стандартным «палочным» каркасом или новым «каркасным» каркасом.

    Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.

    Крыша с решетчатым каркасом строится по отдельности.

    Фермовые крыши строятся из готовых ферм треугольной формы.

    Кровельные фермы изготавливаются в готовом к установке виде.

    Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, изготавливаются из палок. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.

    В рамном каркасе стропила сочетаются с балками перекрытия.

    Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости в большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются прямо над стойками стены.

    Ферма — это одна смежная двойная балка из балок перекрытия и балок. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из палки.

    Поскольку фермы — это тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. А поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

    Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.

    Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по возведению каркаса дома

    Позвоните, чтобы получить бесплатную оценку от профессионалов кровли:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт имеет Накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

    Соедините плоскую крышу с шатровой крышей

    Плоская крыша — это дешевое и простое в строительстве решение для каркаса, которое часто используется для таких утилитарных сооружений, как внутренние дворики, навесы для автомобилей, гаражи и навесы. С другой стороны, вальмовая крыша еще сложнее, чем обычная двускатная крыша с одним козырьком. Вальмовая крыша имеет многоугольную королевскую доску с наклонными участками крыши, спускающимися к фасции со всех сторон.В такой конструкции нет фронтона. Архитектурный эффект значительно увеличивает воспринимаемый вес крыши. Фронтоны можно использовать вокруг слуховых окон и фойе, чтобы выделить эти области. Шатровые крыши часто приходится строить на месте по индивидуальному заказу. Однако подключить плоскую крышу мелкой пристройки не так сложно.

    Этап 1 — Планирование и получение материалов

    Нарисуйте план предлагаемого соединения крыши. Рассчитайте свои потребности в материалах в квадратных футах кровельных материалов и погонных футах материалов для каркаса.Выберите для работы день с ясной и сухой погодой.

    Шаг 2 — Определение точки крепления

    Высота надстройки плоской крыши определит способ ее крепления к вальмовой крыше. Плоскую крышу проще всего прикрепить под облицовкой вальмовой крыши, наклоненной в сторону от существующей конструкции. При необходимости можно прикрепить плоскую крышу на уровне облицовки, но при этом потребуется добавить водосточный желоб.

    Шаг 3 — Построение рамы

    Прикрепите ригельные доски к балкам в месте соединения, если вы соединяете плоскую крышу ниже фасада вальмовой крыши.В противном случае снимите потолок и облицовку с вальмовой крыши с этой стороны. Прикрепите коллекторы балок пристройки к верхним пластинам существующих стен, оставив желоб, через который впоследствии пройдет желоб. Поместите балки крыши на 16 дюймов по центру вдоль пролета надстройки.

    Шаг 4 — Защитная рама

    Прикрутите фанерный настил к верхней части балок крыши вдоль пристройки плоской крыши. Затем накройте все полиэтиленовой пленкой или пароизоляцией другого типа. Установите водосток.Местные строительные нормы и правила регулируют требования к водостокам на крыше в зависимости от квадратной кровли надстройки и ее расстояния от существующей конструкции.

    Шаг 5 — Отделка крыши

    Постройте парапет в конце плоской крыши. Установите изоляцию из жесткого пенопласта по всей поверхности крыши. Нарежьте его тонкими полосками и закрепите по диагонали по углам под парапетом. Уложите кровельную мембрану по поверхности плоской крыши. Сверните его и перекиньте через парапет.Используйте колпачок из листового металла, согнутый над поверхностью парапета, чтобы удерживать мембрану на месте. Слегка наклоните колпачок внутрь, чтобы дождевая вода стекала на кровельную мембрану. На этом завершите установку водосточной системы. Закройте все стыки и швы металлическим окладом и кровельным герметиком.

    Want to say something? Post a comment

    Ваш адрес email не будет опубликован.
