Сколько нужно арматуры для фундамента 6х6

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Количество арматуры для разных фундаментов

Очевидно, что различные типы железобетонных оснований отличаются не только по объему требуемого для их заливки бетона, но и метражом арматурных стержней, которые необходимы для создания металлического каркаса фундамента. Так, самым «прожорливым» в этом плане является плитный фундамент, на который уходит больше всего арматуры. Далее идут ленточные и свайные буронабивные фундаменты, расход арматуры на возведение которых, соответственно, меньше. Для примера, ниже мы будем рассматривать фундамент для дома в плане 6?6 м.

Сколько нужно арматуры на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие и стержни с периодическим профилем. Расход арматуры напрямую зависит от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6?6 м (с поправкой в большую сторону – без учета толщины ленты):
6?4=24 м
Считаем метраж арматуры периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24?2?2=96 м
Учитываем то, что в угловой части фундамента арматуру придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры и получаем расход арматуры периодического профиля на фундамент:
96+16=112 м
Теперь необходимо подсчитать, сколько нужно гладкой арматуры. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5=48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3+1)?2=2,6 м
Определяем общий метраж гладкой арматуры:
2,6?48=124,8 м ?125 м
Итого на данный фундамент расход арматуры составит: 112 м – периодического профиля, 125 м – гладкой.

Расход арматуры на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200?200 мм. Для нашей плиты 6?6 м расход арматуры высчитывается следующим образом.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2=30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30?2=60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60?6=360 м
Соответственно, на весь фундамент (2 сетки), арматуры потребуется вдвое больше:
360?2=720 м
Итого, отвечая на вопрос, сколько нужно арматуры на плитный фундамент, — 720 м. Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой – так удобнее.

Требуемый метраж арматуры для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами – из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5=16 шт.
Считаем, сколько нужно ребристой арматуры на одну сваю:
(1,5+0,3)?3=5,4 м
На все сваи уйдет:
5,4?16=86,4 м ?87 м арматуры периодического профиля
Для формирования каркаса будет использоваться гладкая арматура, согнутая в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14?0,2=0,628 м
Таких хомутов на одну сваю потребуется, как минимум, 2:
0,628?2=1,256 м
На все 16 буронабивных свай гладкой арматуры потребуется:
1,256?16=20,096 м ?20 м
Итого на выбранный нами фундамент необходимо 87 м – арматуры периодического профиля, 20 м – гладкой арматуры.

В заключение статьи

Сколько арматуры нужно на фундамент 10 на 10

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания. Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

«L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
«Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м³ бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м³, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м³ бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м³ раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня. А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев. Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Сколько арматуры надо на фундамент? RMS

А сколько арматур понадобится для фундамента, какую арматуру выбрать? Эти вопросы самые часто задаваемые. Первым делом, нужно выбрать марку. Многие специалисты советуют выбрать металлическую продукцию А-1 и А-3 классов.

Класс арматуры А-1 имеет гладкую поверхность. Это можно применить в ненагруженных отрезках фундамента, где отсутствуют растяжения и нагрузки.

Арматура А-3 противоположность А-1, где поверхность прутьев ребристая. Такую арматуру размещают там, где максимальная нагрузка.

Второй шаг- определить характеристики будущего строения, независимо от того, армирование это ленточного фундамента или плитного.

Например, для небольших и невысоких объектов нужно использовать арматуру 10 (А-3) или 8 (А-3), для не нагруженных частей — 6 (А-1).

Для строения маленьких объектов в 2 этажа нужно использовать арматуру 12 (А-3) или 14 (А-3).

А для более высоких объектов и домов в 3 этажа и более нужно взять 8 (А-3).

Следующим шагом будет расчет арматуры для фундамента. Нужно учитывать такие моменты, как тип фундамента, габариты (ширина+длина) и количество предлагаемых соединений.

Давайте на примере делаем легкий расчет арматуры для ленточного фундамента (10х10):

В этом поможет формула: N = (A+B)хС

А — периметр объекта;

В — длина внутренних перегородок, под которыми будет располагаться фундамент;

С — число прутьев арматуры.

Такая формула подойдет для расчета армирования ленточного фундамента иных размеров (8х8, 6х6).

А о плитного можно сказать, что он подходит для больших кирпичных домов с тяжелыми железобетонными перекрытиями на пучинистых грунтах. Это создается в 2 яруса, в каждом из которых по 2 слоя арматурных стержней, перпендикулярных друг другу.

Арматуры для плиты со стороной в 5 метров рассчитывается очень легко. Как правило, арматурные пруты располагают в 20 см друг от друга, значит вам потребуется 25 стержней арматуры. Однако по краям плиты прутки размещать не нужно, значит берем 23 шт.

Вы можете узнать их длину по количеству стержней, но нужно принимать во внимание то, что арматурные прутки не должны располагаться до края 20 см. Если вы знаете эти параметры, то каждый стержень должен быть 460 см.

Чтобы соединить оба пояса, нужно рассчитать необходимое количество арматурной стали. Предположите, что отрезок между поясами равен 23 см. В этом случае 1 соединительный стержень будет равен 25 сантиметрам, 2 см из которых должны уйти на крепление. Так как перемычки нужны в каждой ячейке на состыковке поясов, то их в ряду должно быть 23 шт.

правила и примеры. Вычисляем необходимое количество арматуры для фундамента. Сколько арматуры нужно для строительства ленточного фундамента. Как правильно вы

Для заливки фундамента в современных домах применяется железобетон, представляющий собой бетон, укрепленный арматурным каркасом. При правильном подборе и расчете материалов удается получить действительно прочное и надежное основание.

Арматура – что, как, почему

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Зачем нужно армировать бетон?

Бетон на сегодняшний день является самым распространенным строительным материалом. Недорогой, удобный в использовании, имеющий высокую морозостойкость и прекрасно работающий на сжатие, он имеет лишь один важный недостаток – плохо работает на растяжение и изгиб. Для фундамента это крайне важный минус, а для ленточного – важный вдвойне. Весеннее пучение из-за подъема уровня грунтовых вод, а также зимнее промерзание грунта подвергает фундамент серьезным нагрузкам. Его растягивает и изгибает. Без арматуры бетон быстро покроется трещинами, что уже на следующий год приведет к повреждению стен дома, особенно если последний построен из кирпича, также плохо работающего на изгиб.

Последствия не правильного выбора арматуры для ленточного фундамента и нарушения технологии армирования.

К счастью, эту проблему может легко решить арматура для ленточного фундамента. Она превращает обычный бетон в железобетон – материал, способный легко выдерживать все виды нагрузок без вреда для себя. Поэтому можно не опасаться, что нагрузки со стороны почвы навредят ему. Однако, чтобы надежно решить эту проблему, нужно не только правильно подобрать металлические пруты, но и знать, как их укладывать.

Виды арматуры для ленточного фундамента

На рынке представлены разные виды арматуры, подходящей для ленточного фундамента. из которой можно создавать армокаркас любой сложности и прочности. Важно знать какого диаметра арматуру использовать для ленточного фундамента, так как от этого показателя зависит прочность основания.

На рынке востребованы изделия из следующих материалов:

Металл. Прокатная продукция, для производства которой используется углеродистая и низколегированная сталь. Стержни с круглым сечением бывают гладкими, а также с наличием ребристого рисунка («елочка»). Диаметр арматуры для ленточного фундамента варьируется от 5 до 32 миллиметров.
Стеклопластик/композит. В производстве применяются прочные волокна, благодаря чему создаются прутки с диаметром 4-20 мм. Среди главных преимуществ таких материалов в сравнении с металлическими прутками – высокая стойкость к коррозии, полное отсутствие электропроводности. Арматура, подходящая под ленточный фундамент, также должна отвечать критерию водостойкости, чему также способствует как стеклопластик, так и композитные материалы. Подобные изделия применяются при возведении зданий с отсутствием радиопомех. Такие каркасы используются не так давно, но при этом – это достойная замена аналогам из металла.

Подбор стальных или композитных стержней осуществляется в зависимости от типа фундамента. Для ленточных оснований применяется один тип арматуры, для свайных или плитных фундаментов – другой. Поэтому, перед тем как начать строительство, нужно определить какая арматура лучше для ленточного фундамента.

Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания

Прежде чем покупать арматуру для усиления фундамента, необходимо рассчитать требуемое количество. Для каждого вида основания количество определяется индивидуально. Правила подсчета регламентируются нормативными документами. Для ленточного фундамента, согласно СНиП 52-01-2003, относительное содержание продольных стержней должно быть свыше 0,1% от общей площади сечения железобетонного объекта. То есть учитывается соотношение общей площади сечений прутков и площади ленты.

Расчет арматуры для ленточного фундамента.

Технология устройства ленточного фундамента Инструменты и материалы

Расчет арматуры ленточного фундамента

Пример расчета арматуры для ленточного фундамента

Выбираем диаметр вязальной проволоки и способ вязки каркаса

Популярность ленточного фундамента связана с его высокой эффективностью и простотой технологии его выполнения. Также с его помощью можно решить проблему строительства на слабых грунтах. Но вместе с тем устройство фундамента такого типа отличается повышенной трудоемкостью процесса и значительным увеличением расхода строительных материалов, в том числе и арматуры.

Диаметр арматуры для ленточного фундамента.

Расчет ленточного фундамента.

Армирование ленточного фундамента – это обязательное условие, без соблюдения которого нельзя говорить о надежности и долговечности всей конструкции.

Сколько арматуры нужно для армирования фундамента

Чтобы высчитать, сколько арматуры нужно для армирования, нужно знать периметр дома. Например, если его длина 7 м, а ширина 6 м, то периметр будет равняться (7 + 6) x 2 = 26 (метров). К этой цифре нужно прибавить длину несущих стен, под которые будет устраиваться фундамент, например, еще 6 метров, итого 26 + 6 = 32 метра. Эта цифра умножается на количество продольных жил в армирующей конструкции, например, 4 и получается 32 x 4 = 128 метров.

Не всегда получается приобрести пруток нужной длины, поэтому в некоторых местах его придется соединять. Делается это внахлест, который должен быть не меньше 1 м, поэтому эти длины также учитываются при покупке арматуры.

Кроме этого, нужно рассчитать количество связующего материала для вертикального и поперечного соединения прутков. Они располагаются по всему периметру основания на расстоянии от 0,2 м до 0,5 м, поэтому полученную общую длину армирующего пояса нужно разделить на эту цифру (возьмем 0,5 м), и получим 32 : 0,5 = 80, где 80 – это количество перевязок. Умножим длину материала для одной перевязки (например, 2,3 м) на 80, и получим 184 метра.

Смотрите также: Расчет арматуры для ленточного фундамента

Какая арматура нужна для фундамента

По материалу арматуру разделяют на два вида – стальную и композитную. Последняя появилась сравнительно недавно и, обладая рядом недостатков (как и преимуществ), на сегодняшний день редко применяется в частном строительстве.

Стальная арматура подразделяется на стержневую и проволочную. Для армирования ленточного фундамента применяется стержневая арматура периодического профиля в качестве основной (рабочей, ещё говорят «продольной») и гладкая в виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы. Такую арматуру делают с периодическим профилем, разделяя её на классы по прочности. По ГОСТу времён СССР для частного строительства применяется арматура класса A-III или её аналог по современному ГОСТу – A400. В качестве поперечной арматуры применяют гладкие стержни класса A-I или её современный аналог A240. Арматура по современному ГОСТу отличается несколько изменённым профилем (серповидный). Принципиальных отличий между ними нет.

Арматура периодического профиля.

Арматура гладкого профиля. Конструктивные требования к ленточным фундаментам и их армированию

В виду некоторой непредсказуемости степени неравномерности осадки точный расчёт требуемого диаметра для ленточного фундамента едва ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий были выработаны конструктивные требования к армированию ленточного фундамента.

Диаметр рабочих стержней принимается не менее 12мм.

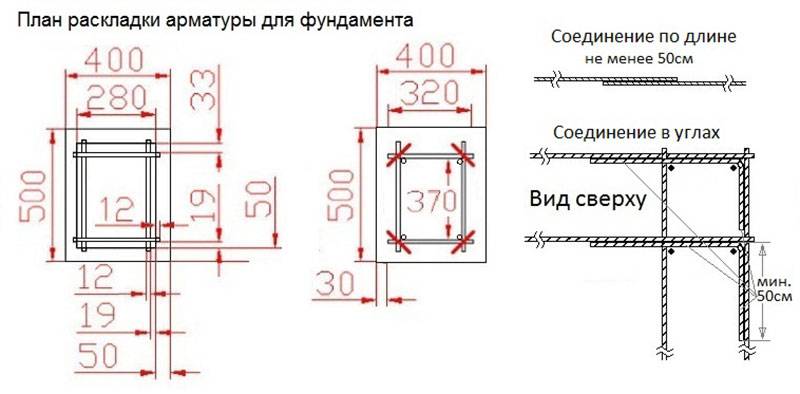

Рабочие (продольные) стержни объединяются в пространственные каркасы посредством поперечной арматуры методом сваривания или вязания.
Количество продольных стержней в каркасе не менее четырех (обычно шесть).
Шаг поперечного армирования назначается в пределах 200-600мм. Диаметр стержней 6-8мм.
Толщина ленточного фундамента обычно принимается равной 300мм.
Уязвимые места в углах и Т-образных пересечениях усиливаются арматурными вутами или лапками. Их диаметр принимается равным диаметру продольных стержней.

Какая арматура для этого применяется, виды и их особенности

Монтаж основания делают устойчивым к климатическим условиям и механическим воздействиям.

К стержням предъявляются требования:

каркас не создает препятствия для правильной заливки бетонной смеси;
арматура располагается с определенным шагом;
способ соединения обеспечивает надежную фиксацию, не допуская подвижности;
обязателен защитный антикоррозийный слой.

Связать устойчивую конструкцию помогают разные виды прутьев. Они различаются по материалу, из которого изготовлены:

Металлические. Соответствуют стандартам ГОСТ и делятся на 6 классов. Первый производят на основе низкоуглеродистой стали; пятый и шестой содержат в составе легирующие добавки, повышающие прочность прута. Индекс «С» показывает, что арматура может быть подвержена соединению сваркой; «К» − антикоррозийную обработку. Стальные стрежни можно изогнуть при монтаже каркаса.
Композитные. В своем составе содержат арамидные, углеродные, стеклянные и базальтовые волокна. Их нельзя: согнуть, скрепить сварочным аппаратом. В строительстве часто используют стеклопластик.

Различия материалов:

Показатель	Стальные	Композитные
Устойчивость к коррозии	Только с применением специальных добавок	Да
Проводимость электрического заряда	Да	Нет
Теплопроводность	Высокая	Низкая
Горючесть	Нет	Слабая
Упругость	Высокая	Низкая
Прочность на растяжение	390 МПа	1000 МПа
Масса	Имеют большой вес	Легкие
Крепеж	Сварка, проволока	Хомуты, проволочная скрутка
Требования ГОСТ	Соблюдаются на производстве	Не разработаны. Изготавливаются по ТУ (техническим условиям)

Дополнительная информация! Композитные материалы часто оказываются низкого качества и без сопроводительных сертификатов. Применение их в строительстве содержит определенный риск.

Также армированные прутья имеют разный профиль. Первый класс обладает гладкой поверхностью (подходит для соединительных перемычек), 2-6 − отличаются рельефом серповидного, кольцевого, смешанного типов, что обеспечивает повышенное сцепление с раствором.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см².

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см². Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения см² (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см²) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см²>, а это больше чем 2,8 см², которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см². Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см², чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

Для вязки существует специализированная «вязальная» проволока

Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Сколько нужно арматуры

Чтобы связать каркас, соответствующий всем техническим требованиям, необходимо сделать расчет арматуры. Армирование ленточного фундамента, как и другие строительные операции, выполняют, согласно ГОСТу или СНиП. В документе сказано, что арматуры должно быть не менее 0,1% от поперечного среза бетонного монолита.

Упрощенный расчет армирования выглядит так:

для монолита длиной до 3 м берут арматуру диаметром 10 мм;
если длина фундамента более 3-х м, применяют прут толщиной 12-40 мм.

Более точные вычисления армирования производят по следующему алгоритму:

Для примера возьмем монолит высотой 0,8 м и шириной 0,3 м. Площадь его составляет 0,24 м². Соответственно, сечение арматуры — 2,4 см².
Исходя из указанных цифр вычисляем количество и толщину прутьев. Площадь сечения прутьев диаметром 12 мм составляет 1,13 см².
Получается, что двух прутьев мало, так как 1,13*2=2,26. Следовательно, необходимо три прута, 1,13*3=3,39.
Так как три прута, дающие необходимое сечение, не получится разделить на два пояса, для армирования берут четыре стержня, тем самым создавая дополнительную прочность.
В целях экономии можно использовать стержни меньшего диаметра. Сечение прутьев диаметром 10 мм составляет 0,79 см². Умножим эту цифру на 4 (минимальное количество прутьев для ленточного монолита), получим 3,16 см². Этого показателя достаточно.

Длину прутьев для армирования ленточного фундамента рассчитывают таким образом:

Для примера возьмем дом 5х6 м, с одной стеной внутри. Общий периметр равен (5+6)*2=22. Прибавить длину внутренней стены, еще 5 м, итого получится 27 м.
Периметр умножаем на 4, количество прутьев по всей длине, получится 27*4=108 м.
Прибавьте к полученному результату еще 16 элементов длиной по 1,5 м. Это профиль для углов: 108+(16*1,5)=132 м.
Длина арматуры для поперечин. Сечение каркаса — 80х50 см. Получается, периметр поперечины — (0,8+0,5)*2=2,6 м. Прибавьте запас на загиб, еще 20 см, получится 2,8 м.
Дистанция между поперечными — 0,4 м. На 27 м понадобится 2700/40=67,5=68 шт. На 68 поперечин нужно 2,8*68=190 м. гладкой арматуры.
Итого, для армокаркаса необходимо 190 м гладкой арматуры и 132 м ребристой.

Как вязать арматуру

После того, как вы приобретете достаточное количество выбранной вами арматуры, и определите день для работы, вам необходимо будет ее тщательно связать в определенный каркас и только после этого уложить в опалубку. Существует несколько видов вязки и для каждого типа фундамента она своя, поэтому мы в статье расскажем обо всех методах и опишем ход работы. Надо сразу сказать, что каркас связывается за пределами траншеи – на земле и только готовые его части или он весь целиком укладывается в опалубку.

Иногда можно использовать арматурную сетку

Итак, расскажем о том, чем связывают между собой прутья арматуры:

Для работы можно использовать стальную проволоку сечением 1,2 – 1,4 см, большим сечением брать не стоит, так как с ним тяжело работать. ( если проволока плохо гнется, то ее можно нагревать над костром, тогда она станет значительно пластичнее)
Самым простым в работе является пластиковый хомут с петлей, его вяжут без дополнительных инструментов, что очень ускоряет процесс. (зимой использовать этот метод нельзя – от мороза пластик сразу приходит в негодность)
Можно использовать металлокорд, для этого надо сжечь старые покрышки и от них останутся тонкие металлические отрезки проволоки. Такой метод позволяет значительно сэкономить, так как покрышки можно раздобыть бесплатно. (покрышки должны быть отечественного производства – в импортных часто используют пластик)

Кроме проволоки или хомутов для работы может понадобиться специальный металлический крючок, который можно купить на рынке или сделать самому. Некоторые умельцы делают насадку в виде крюка и устанавливают ее на шуруповерт – таким образом, скорость работы становится в два раза быстрее. Но все эти методы требуют хотя бы небольшого опыта и определенной сноровки. Если у вас есть знакомые строители, которые вам покажут все нюансы на практике, то вы быстро научитесь.

Если есть опыт, то для вязки арматуры можно использовать крючок

Но если со сноровкой дела обстоят не очень хорошо, то не стоит тратить время на изобретение велосипеда, лучше обратиться к более простому методу. Сегодня в магазинах продаются специальные пистолеты для вязки арматуры – им вполне можно воспользоваться. Процесс пойдет быстрее, а результат будет аккуратным.

Существует много способов вязать арматуру

Для удобства работы надо сделать специальный деревянный каркаса, то есть сбить между собой перпендикулярно друг другу две доски. И укладывая на них прутья арматуры, также перпендикулярно – связывать их в месте пересечения. Для этого проволоку складываем пополам – петелькой и перевязываем ее пересечение прутьев:

Можно просовывать два конца проволоки в петельку и загибать их за прут.
А можно с помощью крючка перевязывать оба конца между собой.

Если вы используете пластиковые хомуты, то тут еще все проще, надо только потуже затягивать запорный механизм на хомуте и все. В заключении надо сказать, что при обвязке у вас не должны оставаться слишком длинные хвосты проволоки, так как они могут в последствие торчать из конструкции и нарушать ее целостность.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую

Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

176 метров стальных элементов класса A-III диаметром 12 мм.
320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Смотрите также:

Тонкости в остеклении «хрущевских» балконов

Из чего делают фарфор?

Столешницы из жидкого камня

Каменная столешница для кухни

Уголок на кухню

Диван для кухни: какую модель выбрать

Армируем бетонный фундамент в виде монолитной плиты

Армирование фундамента в виде плиты

Создание монолитного бетонного фундамента в виде плиты является одним из самых дорогих, но, в то же время одним из самых надежных решений. При этом в таком фундаменте будет использоваться и большое количество арматуры.

Для такого фундамента используется арматура с сечением от 10 до 16 миллиметров. При виде сверху два горизонтальных силовых армирующих пояса должны образовывать клетки с размерами 20 на 20 сантиметров.

Параметры материала

Чтобы окончательно узнать, какую арматуру использовать для фундамента, необходимо правильно ее выбрать по диаметру. Данный размерный показатель напрямую связан с назначением материала в конструкции каркаса.

Поперечные элементы изготавливаются из стержней диаметром не менее 6 мм (это минимальный диаметр арматуры).
Вертикальные также 6 мм, если высота конструкции не выше 80 см, и 8 мм, если каркас по высоте будет больше 80 см.

Диаметр арматуры для фундамента, используемых для изготовления хомутов, можно определить из расчета 0,25 от диаметра рабочего армирования. А выбор материала для последнего определяется площадью фундамента и типом его конструкции. К примеру:

При закладке ленточного фундамента арматура укладывается из расчета 0,1 от площади основания под дом. При этом учитывается, что длина стенки не больше 3 м. Но диаметр в любом случае не должен быть меньше 10 мм. Если длина больше 3 м, тогда используется арматура не меньше 12 мм.
Что касается плитного, то здесь берется коэффициент 0,3 при тех же условиях.

То есть, рассчитывая, сколько нужно арматуры положить в фундамент, берутся во внимание эти соотношения и диаметр прутков.

Итак, подводя итог и отвечая на вопрос, какую арматуру лучше использовать для фундамента дома, утверждаем однозначно – класс А 400, рифленая: с двумя продольными ребрами и обязательно с поперечными выступами. Последние проходят по винтовой линии, она трехзаходная. И запомните, соединять стержни марки А 400 электросваркой нельзя. Соединение проводится вязальной проволокой. Если требуется сварка, тогда выбирайте М 400 С.

Можно ли использовать композитную полимерную арматуру для фундамента?

Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

По характеристикам эти типы арматуры достаточно сильно различаются:

предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

Расчет размеров и количества прутков

Очень важный момент при армировании фундамента – расчет арматуры, количество которой необходимо для укрепления бетонной конструкции. Ниже мы подробно рассказываем, как сделать точный и безошибочный расчет количества арматуры и ее размеров для каждого вида фундамента.

Расчет для армирования ленточного фундамента

Сначала высчитывается общая площадь фундамента – для этого перемножается его высота и ширина (например, фундамент высотой 80 см и шириной 30 см имеет площадь 2400 см2). Далее высчитывается общая площадь арматуры, которая должна равняться не менее 0,1% от общей площади фундамента (то есть 2,4 см2 для фундамента 2400 см2).

Получившаяся площадь 2,4 см2 – это площадь для четырех продольных прутков, двух верхних и двух нижних. Поэтому с ее помощью высчитываем диаметр нужной арматуры. Для этого по формуле площади окружности вычисляем поперечное сечение прутка (например, для арматуры диаметром 10 мм это 0,79 см2), а потом умножаем его на количество прутков (0,79 х 4 = 3,16 см2). Этого с запасом хватит, чтобы покрыть требуемую площадь 2,4 см2.

Длина одного продольного прутка высчитывается по длине всей бетонной ленты и умножается на общее количество прутков (4 штуки). Затем к этому числу прибавляется 20% на стыки и угловые нахлесты.

Длина арматуры для вертикальных и горизонтальных перемычек считается так:

Сначала считаем число необходимых перемычек: общая длина ленты делится на шаг их установки (300 мм)
Затем вычисляем длину одной перемычки: путем сложения высоты и ширины каркаса и умножением на 2
Перемножаем обе полученных цифры (число и длину перемычек) и прибавляем запас 20%

Расчет для армирования монолитного фундамента

Расчет количества и диаметра арматуры для армирования под фундамент монолитного типа происходит практически так же, как и в случае с ленточным. Только общая площадь используемых продольных прутков должна равняться не менее 0,3% от общей площади фундамента.

Количество горизонтальных перемычек здесь считать не нужно, нужны только вертикальные: их число равняется количеству пересечений в одной арматурной сетке.

Расчет для армирования столбчатого фундамента

Количество арматуры для одного столба высчитывается с учетом их размеров. Например, при использовании четырех вертикальных прутков длиной по 3 метра для постройки фундамента своими руками понадобится 12,8 метров рифленой арматуры с учетом припуска 0,2 метра на привязку ростверка: (3 + 0,2) х 4 = 12,8 метров.

Расчет горизонтальных перемычек происходит так: их количество на одном участке столба (4) умножаем на количество всех горизонтальных рядов на столбе (4), а после умножаем на диаметр столба (например, 0,2 метра). В результате получится длина арматуры для перемычек: 4 х 4 х 0,2 = 3,2 метра.

Правильная вязка арматуры для ленточного фундамента

Устойчивость основания определяется, как качеством применяемых материалов и тщательному следованию всех положений. Изготавливая элементы армокаркасов необходимо правильно подбирать формы и параметры. Пересечение стержней должно быть надежно скреплено.

Окончательно установив и соединив все стержневые элементы в блоке бетонирования, требуется еще раз проверить прочность фиксации изделий и точность размеров и положения арматуры, с учетом допускаемых отклонений.

Расчет по таблице и формулам

Таблица для расчета арматуры

№ профиля	S поперечного сечения, см	Масса 1 м/п, кг
8	0,503	0,395
10	0,785	0,617
12	1,131	0,888
14	1,540	1,210
16	2,010	1,580
18	2,540	2,000

По таблице видно, сколько арматуры нужно для каркаса ленточного основания, взятого за пример.

Необходимо и достаточно 4 прутка диаметром 10 мм (4х0,785=3,14 см2).

ВАЖНО: Для стен длиной равной или менее 3 метров допустимо использовать арматуру диаметром 10 мм, но если же стена длиннее 3 м, то необходимо использовать арматуру диаметром 12 мм (см. Диаметр арматуры для ленточного фундамента).

Значит, для нашего расчетного фундамента, в котором длина стены 10 м, следует взять 4 прутка по 12 мм в диаметре.

Как рассчитать арматуру, необходимую для продольных горизонтальных слоев:

Периметр 40 м/п х 4 прутка = 160 м + (необходимый загиб арматуры по углам 0,25 м/п каждого прутка х 16 загибов = 4 м/п). ИТОГО: 64 м/п х 1,131= 72, 38 кг арматуры класса АIII.

Расчет гладкой арматуры для поперечного и вертикального армирования:

Будем размещать прутки с шагом 0, 5 м. Периметр 40 м : 0,5 м = 80 шт + 4 по углам = 84 шт.

Армирующий каркас должен быть утоплен в бетон на 5 см с каждой стороны.
Для прочной связки достаточно, чтобы прутки выступали за каркас на 2,5 см.

Следовательно, ширина ленты 40 см – 10 см бетонный слой – 5 см припуск на вязку = 25 см — на это расстояние располагаем друг от друга продольную арматуру в одном слое.

70 см высота ленты – 10 (15 см) см бетонный слой – 5 см припуски на вязку = 50(55) см – расстояние между горизонтальными слоями каркаса.

Поперечные гладкие прутки (конструктивная арматура) – 25 + 2,5 + 2,5 = 30 см.

Вертикальные гладкие прутки: высота ленты 70 см – 10 см бетонный слой = 60 см.

ИТОГО в 1 поясе гладкой арматуры: 60 + 60 +30 +30 = 180 см.= 1,8 м.

ВСЕГО: 1,8 х 84 = 152 м гладкой арматуры.

ВАЖНО: Диаметр поперечной арматуры должен составлять 1/4 от диаметра горизонтальной продольной, но быть не менее 6 мм.

ВАЖНО: Если высота каркаса более 0,8 м, то вертикальные поперечные пруты должны быть не менее 8 мм в диаметре.

Сколько арматуры на 1 м3 бетона для фундамента: расход, норма

При возведении крупных промышленных и жилых строительных объектов вопроса о том, сколько арматуры требуется на заливку 1 м³ бетона, не возникает: нормы ее расхода регулируются соответствующими ГОСТами (5781-82, 10884-94) и изначально закладываются в проект. В частном строительстве, где мало кто обращает внимание на требования нормативных документов, придерживаться норм расхода арматурных изделий все-таки следует, так как это позволит создать надежные бетонные конструкции, которые прослужат вам долгие годы. Для определения таких норм можно воспользоваться несложной методикой, позволяющей вычислить их с помощью несложных расчетов.

Арматурный каркас напрямую определяет эксплуатационные характеристики фундамента

Использование железобетонных конструкций в частном строительстве

Цемент, как всем хорошо известно, является материалом, без которого нельзя обойтись в строительстве. То же самое можно сказать и о железобетонных конструкциях (ЖБК), создаваемых посредством армирования цементного раствора металлическими прутками для повышения его прочности.

Как в капитальном, так и в частном строительстве могут использоваться и монолитные, и сборные ЖБК. Наиболее распространенными типами последних являются фундаментные блоки и готовые плиты перекрытия. В качестве примеров монолитных конструкций, выполненных из железобетона, можно привести заливной фундамент ленточного типа и цементные стяжки, которые предварительно армируются.

Строительство ленточного фундамента

В тех случаях, когда строительство выполняется в местах, куда затруднена подача подъемного крана, плиты перекрытия также могут выполняться монолитным способом. Поскольку такие ЖБК являются очень ответственными, то при их заливке следует строго соблюдать расход арматуры на куб бетона, оговоренный в вышеуказанных нормативных документах.

Монтаж конструкций из арматуры в условиях частного строительства лучше всего выполнять при помощи вязальной проволоки из стали, так как использование для этих целей сварки может не только ухудшить качество и надежность создаваемого каркаса, но и увеличить стоимость выполняемых работ.

Дорогостоящий пистолет для вязки арматуры успешно заменяется самодельным крючком, согнутым из проволоки и закрепленным в патроне шуруповерта

Как определить расход арматуры

Нормы расхода арматурных элементов, рассчитываемые на м³ конструкций из железобетона, зависят от целого ряда факторов: назначения таких конструкций, используемых для создания бетона цемента и добавок, которые в нем присутствуют. Такие нормы, как уже говорилось выше, регулируются требованиями ГОСТов, но в частном строительстве можно ориентироваться не на этот нормативный документ, а на Государственные элементарные сметные нормы (ГЭСН) или на Федеральные единичные расценки (ФЕР).

Так, согласно ГЭСН 81-02-06-81, для армирования монолитного фундамента общего назначения, объем которого составляет 5 м³, нужно использовать 1 тонну металла. При этом металл, под которым и подразумевается арматурный каркас, должен быть равномерно распределен по всему объему бетона. В сборнике ФЕР, в отличие от ГЭСН, средний расход арматуры в расчете на 1 м³ бетона приводится для конструкций различных типов. Так, по ФЕР, для армирования 1м³ объемного фундамента (до 1 м в толщину и до 2 м в высоту), в котором имеются пазы, стаканы и подколонники, нужно 187 кг металла, а для бетонных конструкций плоского типа (например, бетонного пола) – 81 кг арматуры на 1 м³.

Расчетная масса 1 м стальной арматуры

Удобство использования ГЭСН заключается в том, что с помощью этих нормативов можно также определить точное количество раствора бетона, используя для этого коэффициенты, учитывающие трудно устранимые отходы арматуры, которая в таком растворе будет содержаться.

Однако, конечно, определить более точное количество арматуры, которое вам потребуется для бетона фундамента или перекрытия, позволяют вышеуказанные ГОСТы.

Минимальные нормативные диаметры арматуры

Параметры арматуры в зависимости от ее диаметра

Количество арматуры для укрепления фундамента

Для того чтобы определить количество арматуры, которое необходимо для укрепления бетона, требуется учесть следующие данные:

тип фундамента, который может быть столбчатым, плитным или ленточным;
площадь фундамента (в м²) и его высота;
диаметр арматурных прутков, а также их тип;
тип грунта, на котором возводится строение;
общий вес строительной конструкции.

Принцип армирования ленточного фундамента

Для армирования фундаментов плитного и ленточного типов преимущественно применяются изделия с ребристым профилем класса A-III и размерами поперечного сечения не меньше 10 мм. В качестве элементов для соединения каркасных решеток допускается использование арматуры гладкого типа и меньшего сечения. Бетон монолитного фундамента для тяжелых строений армируется прутками большего сечения – 14–16 мм.

Арматурный каркас состоит из нижнего и верхнего поясов, в каждом из которых прутки укладываются таким образом, чтобы размер формируемых ячеек составлял приблизительно 20 см. Пояса соединяются между собой вертикальными прутьями, которые фиксируются при помощи вязальной проволоки. Высота и площадь фундамента позволит вам определить, сколько метров арматуры вам потребуется для укрепления бетона. Зная расход арматуры на 1 м³ вашей ЖБК, вы сможете подобрать размер поперечного сечения прутков, который будет зависеть от толщины фундамента.

Схема раскладки арматуры ленточного фундамента

После того как вы определите, сколько арматуры вам будет нужно, вы должны распределить конструкцию из нее таким образом, чтобы на 1 м³ бетона приходилось требуемое количество массы металла. Создавая арматурный каркас, следует обращать внимание на то, чтобы все его элементы были покрыты слоем бетона толщиной не меньше 50 мм.

Определить, сколько нужно арматуры для укрепления ленточного фундамента, несколько проще, чем для более массивных конструкций из бетона. В этом случае также следует придерживаться норм, оговоренных в ФЕР – 81 кг металла на 1 м³ раствора бетона. Ориентироваться следует на размеры вашего ленточного фундамента. Например, если его ширина не превышает 40 см, то на формирование одного армирующего пояса можно пустить два прута с поперечным сечением 10–12 мм. Соответственно, если ширина больше, то и количество арматурных прутков в ряду следует увеличить.

Расчетные площади пеперечного сечения в зависимости от количества стержней

Для фундаментов, глубина которых не превышает 60 см, арматурный каркас создают из двух уровней. Если глубина больше, то количество уровней каркаса рассчитывают так, чтобы они располагались на расстоянии 40 см друг от друга. Для соединения армирующих поясов между собой, как уже говорилось выше, используются вертикальные перемычки, которые монтируют по всей длине каркаса, располагая их с шагом 40–50 см.

Способы армирования углов

Составив несложный чертеж вашего будущего армирующего каркаса и проставив на нем все размеры, вы сможете легко рассчитать, сколько всего метров прутков определенного диаметра вам будет нужно. Вычислив общую длину прутков, вам нужно будет разделить ее на стандартную длину арматуры (5 или 6), и вы узнаете, сколько таких прутков надо приобрести.

Если вы собираетесь заливать ленточный фундамент для легкого строения, а почва на вашем участке крепкая, то для укрепления бетона можно использовать арматуру сечением и до 10 мм, создавая из нее каркас по описанной выше методике.

Расчет количества и диаметра арматуры для фундамента под забор

Армирование является ответственным этапом строительства фундамента любого типа и любого функционального назначения. Применение арматуры позволяет предотвратить различные разрушения основания при эксплуатации. Более пластичная по сравнению с бетоном арматура берет на себя значительную часть нагрузки, за счет чего снижается риск растрескивания поверхности бетона.

Существуют два основных типа фундаментов под забор — ленточный и столбчатый. Несмотря на принципиальные конструктивные различия и разные схемы армирования, принципы расчета потребного количества арматуры для обоих типов очень похожи. При расчете учитываются следующие параметры:

Общая длина ленты фундамента (суммарная высота столбиков в фундаменте) (P).
Планируемое количество поясов армирования (R).
Шаг между поясами (H).
Количество несущих элементов (прутьев) в поясе (K).
Расстояние (шаг) между несущими элементами в поясе (T).
Расстояние между соединительными элементами (горизонтальными (L) и вертикальными (N)).

Выбор диаметра прута

При выборе требуемого диаметра прутьев арматуры необходимо руководствоваться положением СНиП «Бетонные и железобетонные конструкции», согласно которому содержание арматурных элементов в конструкции должно составлять не менее 0,1% от площади его поперечного сечения.

То есть, определив площадь поперечного сечения фундамента и разделив ее на 1000, получаем суммарную площадь поперечного сечения арматурных элементов. Разделив полученный результат на планируемое количество прутьев в поясах армирования, получим минимально допустимую площадь поперечного сечения одного прута.

Как показывает практика, при изготовлении фундамента под забор, изготовленный из дерева или из легких материалов (профнастил и пр.), достаточно использовать арматуру диаметром 8 или 6 миллиметров.

Если вас интересует, как выглядит формула расчета бетона на фундамент, вы можете узнать ее здесь.

В этом материале вы можете посмотреть процесс расчета нагрузки на ленточный фундамент под забор.

О том, как сделать гаражные замки своими руками, читайте в этой статье.

Расчет количества арматуры

Фундамент ленточного типа

При расчете необходимого количества элементов арматуры для ленточного фундамента требуется определить несколько вспомогательных параметров (в формулах используются буквенные обозначения параметров фундамента, приведенные выше):

На основании известной нам общей длины фундамента мы можем вычислить общую длину прутьев арматуры, которая приходится на один пояс армирования (D)
D = К х P
Далее требуется определить количество (Q) и длину (C) горизонтальных элементов, соединяющих прутья в одном поясе:
Q = P / L,

С = (Т х (К-1)) + 0,05

0,05 метра — это запас, 2,5 сантиметра — это расстояние, на которое перемычка должна выступать за край прута.
Умножив количество горизонтальных перемычек на их длину, определим суммарную длину (W) материала для них:
W = C х Q
Аналогично рассчитываем количество (J) и длину (U) вертикальных перемычек:
J = P / N

U = (Н х (R-1)) + 0,05
Их общую длину можно рассчитать по формуле:
F = J x U
Общее количество арматурных элементов в метрах (S) рассчитывается по формуле:
S = (W + D + F) x R

При покупке материала для изготовления арматурных элементов рекомендуется увеличить полученный результат на 10%. Такой запас должен перекрыть возможные ошибки при расчете и неточности при монтаже каркаса фундамента.

Арматуру любых диаметров принято измерять не в метрах, а в килограммах. Ниже приведена таблица соответствия длины арматуры ее весу.

Диаметр арматуры	Вес в одном погонном метре (кг. )
8	0,222
10	0,395
12	0,888
14	1,210

Используя данные из таблицы, легко рассчитать массу арматуры, требующейся для изготовления фундамента.

Фундамент столбчатого типа

Расчет количества арматуры для фундаментов этого типа аналогичен – высота столба умножается на количество стержней и перемычек. Полученный результат умножается на количество столбов в основании.

Отличия в армировании столбчатого фундамента вызваны его конструктивными особенностями и заключаются в том, что для этого типа фундамента применяется арматура двух типов:

ребристая;
гладкая.

Стержни из ребристой арматуры устанавливаются вертикально и являются силовым каркасом фундамента. Горизонтальные перемычки из гладкой арматуры (чаще всего используется проволока) не являются несущими конструкциями и служат для соединения вертикальных стержней между собой.

Как правило, каркас столбика состоит из четырех вертикальных стержней, соединенных между собой «хомутами» из гладких элементов. Расстояние между горизонтальными перемычками — 30-40 сантиметров.

Схема армирования

Ленточный фундамент

Ленточное основание в процессе эксплуатации подвергается нагрузкам различного рода и различной направленности. При разработке схемы армирования следует учитывать тот факт, что нагрузки на верхнюю часть основания, находящуюся выше уровня земли и в верхних слоях грунта, относительно незначительны.

В то же время, его нижняя часть подвергается достаточно серьезным нагрузкам на растяжение и сжатие за счет движения грунта и его пучения. На основании этого напрашивается вывод, что следует больше внимания уделить армированию нижней части. Однако не следует забывать о том, что силы пучения грунта могут превысить вес конструкции забора и фундамента и привести к растяжению не только нижней, но и верхней части фундамента.

Таким образом, становится очевидным, что ленточный фундамент под забор нуждается в армировании как в нижней, так и в верхней части. Армирование же средней его части не имеет смысла, т.к. она практически не испытывает нагрузок.

Таким образом, каркас ленточного фундамента целесообразно изготовить в форме короба, по углам которого будут установлены продольные элементы арматуры, которые крепятся к вертикальным прутам, забитым в землю по периметру фундамента. Расстояние между этими прутами не должно превышать 30 сантиметров.

Чтобы защитить стальные пруты от коррозии, их необходимо погрузить в бетон не менее чем на 5 сантиметров. Для обвязки вертикальных и горизонтальных элементов каркаса между собой используют вязальную проволоку и крючок. Для ускорения процесса обвязки можно применить шуруповерт или дрель со вставленным в патрон изогнутым гвоздем.

Не рекомендуется для соединения элементов силового каркаса фундамента применять газовую или электросварку. Термическое и электрохимическое воздействие наносит вред структуре металла, что наверняка ухудшит прочностные характеристики основания.

Столбчатый фундамент

Конструктивно столбчатый фундамент состоит из двух частей: плитной и оголовников (подколонников). Конструктивные различия вызваны разной функциональной направленностью и порождают технологические отличия монтажа.

Плитная часть фундамента армируется с помощью сварных сеток либо металлических стержней одинаковой длины, которые укладываются равномерно в поперечном и продольном направлении.

При строительстве столбчатого фундамента под забор, даже если ограждение изготовлено из легких материалов, к армированию плитной части основания следует отнестись серьезно, т.к. именно она испытывает основные нагрузки.

Армирование оголовников аналогично армированию колонн прямоугольного, круглого или квадратного сечения. Вертикальные элементы арматуры располагаются по периметру и увязываются в единый каркас с помощью поперечных «хомутов», роль которых может выполнять проволока.

В отличие от плитной части, армирование которой, как уже говорилось выше, обязательно, создание каркаса для оголовников не является таковым, тем более если речь идет о фундаменте для легких ограждений. Однако для большей уверенности в прочности всей конструкции это можно сделать.

Помимо элементов обвязки в конструкцию каркасов оголовников рекомендуется включать дополнительные горизонтальные элементы, края которых (после заливки бетонным раствором) должны выступать на 10-15 сантиметров за поверхность бетона. Эти элементы помимо усиления каркаса будут выступать в роли крепежей для конструкций, которые будут смонтированы на фундаменте. Например, к ним можно будет крепить секции забора и воротные петли.

Видеоматериал о вязке арматуры

На видео показан процесс связывания прутов для ленточного основания:

Расчет количества арматуры для фундаментной плиты: шаг арматуры, диаметр, калькулятор

Плитный фундамент наиболее востребован при строительстве домов из теплоэффективных материалов: газо- и пенобетона, арболита, полистиролбетона, керамоблоков. В погоне за отменными теплоизоляционными качествами их плотность уменьшается, что не лучшим образом сказывается способности сопротивляться изгибающим нагрузкам. Плита, за счёт большой площади опирания, наиболее статична и к тому же подходит практически для любых грунтов – отсюда и такая популярность. А так как многие застройщики ведут самостоятельное беспроектное строительство, вопрос о расчете количества арматуры для фундаментной плиты вызывает у них наибольший интерес.

Площадь плитного фундамента соответствует площади здания по осям, иногда лишь ненамного превышая её для того, чтобы можно было установить облицовку с утеплением. Именно это отличает данный вид фундамента от прочих, и делает его наиболее надёжным в плане пространственной устойчивости. Однако, чтобы обеспечить её с учётом воздействующих нагрузок и прочностных характеристик грунта, плиту нужно грамотно спроектировать.

В определённых случаях требуется предусмотреть не плоский вариант, а ребристый, причём рёбра могут быть направлены как вниз, так и вверх. Первый вариант – это традиционный вид ребристой плиты. Смысл её работы заключается в том, что грунт, находящийся между рёбрами, под давлением здания уплотняется и включается в работу синхронно с горизонтальной частью конструкции — это даёт возможность уменьшить толщину бетона. Изгибающий момент приходится на центр плиты, в котором продольно всегда располагается промежуточное ребро, поэтому верхнюю зону требуется армировать более интенсивно.

На просадочных грунтах лучше всего работает плита с рёбрами вверх. Устроив поверх них монолитное перекрытие, можно получить железобетонное основание с коробчатым сечением, которое идеально противостоит неравномерным просадкам. Если подобных проблем на участке нет, такой вариант плиты используют при строительстве домов из низкоплотного ячеистого бетона, для которого любые подвижки основания чреваты трещинообразованием.

Плита с рёбрами вверх под газобетонные стены

Прежде всего, это удобно, так как рёбра в данном случае играют роль цоколя и позволяют поднять выше уровень пола первого этажа. Если проблем с просадочностью грунта нет, цокольное перекрытие делают не монолитное, а балочное, что позволяет обеспечить доступ к расположенным под полом трубам в случае необходимости ремонта. Так как в рёбрах имеется дополнительное армирование, горизонтальная часть плиты тоже может проектироваться с меньшей толщиной.

Естественно, в каждом случае расчет арматуры для плитного фундамента производится индивидуально, и никакого общего рецепта здесь быть не может. Разве что даются какие-то общие рекомендации, на которых, собственно и построен принцип работы онлайн калькулятора.

Устройство каждого вида плиты имеет свои резоны, но в общих чертах список достоинств и недостатков данной конструкции таков:

Плюсы	Минусы
Главным достоинством плитных фундаментов является их высокая несущая способность, возможность устройства в сложной гидрогеологической обстановке, в том числе при высоком УГВ.	Высокая материалоёмкость.
При условии правильного расчёта с учётом характеристик грунта, исключается крен и вероятность неравномерной просадки.	Высокая себестоимость по сравнению с лентами мелкого заложения и ростверками на столбах.
Ребристая структура даёт возможность получить экономию бетона, но при этом очень важен правильный расчёт арматуры.	При наличии рёбер жёсткости, опалубку приходится формировать дважды.
Если плита поверхностная, кладка стен может осуществляться без цоколя. При этом тело плиты одновременно будет выполнять функции чернового пола.	Заливку рёбер невозможно произвести одновременно с плитой, поэтому времени на формирование ребристого фундамента уходит больше.
При возведении дома с подвалом или цокольным этажом, роль направленных вверх рёбер играют стены. В данном случае этот вид плиты единственно возможный, и он обеспечивает заглублённой части дома идеальную жёсткость.	Теоретически плиту можно устроить и на неровном рельефе, но на практике этого никто не делает, потому что дорого и технически сложно.
Если подвал не нужен, всегда есть возможность сделать плиту в незаглублённом варианте, а это существенная экономия на земляных работах.	Наиболее трудоёмкой получается плита с коробчатым сечением: в виде чаши с монолитным перекрытием. Но это самый надёжный фундамент для просадочных грунтов.
Благодаря совмещению плиты с фундаментными лентами (снизу или сверху), есть возможность уменьшить толщину горизонтальной части и тем самым сэкономить на количестве заливаемого бетона.	Вводы под коммуникации, электроэнергию и слаботочные линии прокладываются под плитой, в песчаном подстилающем слое, и в процессе эксплуатации доступа к ним нет. Поэтому профессиональное проектирование обязательно, и оно должно предусматривать резервные линии на случай выхода из строя основных трубопроводов.
Благодаря поверхностному расположению монолита и небольшой толщине, минимальный расход пиломатериалов на опалубку.

Почему плитный фундамент делается не просто бетонный, а железобетонный? Да потому, что бетон хорошо работает только на сжатие, а вот справляться с нагрузками на изгиб и растяжение ему помогает арматура. Без неё может быть залита только плита пола, которая не воспринимает нагрузок от веса стен и прочих конструкций здания. А если учесть ещё и силы морозного пучения, которые непременно действуют на плиту при малом заглублении, становится понятно, что без арматуры никак не обойтись.

Стальная арматура – это традиционный вариант армирования бетонных конструкций. Она представляет собой горячекатаные стержни из сплава железа с углеродом и легирующими добавками (маркируется А). Стержни бывают гладкими и профилированными.

Гладкие (класс А1) в фундаментных каркасах используются исключительно в качестве конструкционной арматуры (поддерживающей рабочие стержни), так как плохо сцепляются с бетоном. Из этой арматуры в плитах могут выполняться разве что подставки-лягушки или плоские каркасы для поддержки сетки верхнего яруса. Сваривать такую арматуру нельзя, можно только вязать.

Профилированная арматура (классы A2-A5) является в каркасе основной и, будучи уложенной в плите в продольном и поперечном положении, воспринимает растягивающие усилия на себя. Рифлёная арматура отличается по форме профиля, который бывает:

Кольцевым. Это традиционная для нашей страны арматура, выпускающаяся по ещё советскому стандарту (ГОСТ 57*81). Её сечение представляет собой круглый профиль с двумя продольно идущими выступами, соединяемыми поперечными рёбрами по двухзаходной спиралевидной линии при диаметре более 8 мм, и по однозаходной линии при диаметре 6 мм. Именно к этому виду относится применяемая для вязки фундаментных каркасов арматура класса А3(А400).

Серповидным. Этот вид арматуры имеет несколько другую форму профиля: у неё винтовые рёбра не закольцованы, а в местах примыкания к продольным выступам у них имеются промежутки. Сделано это для удобства сварки. Так как эта арматура соединяется иным способом, чем кольцевая, то и выпускается она по другому стандарту (ГОСТ 52544*2006).

Существует ещё арматура со смешанным профилем. Он введён для повышенного сцепления и только для арматуры класса А500. Стержней более низкого качества с таким профилем не производят, и это позволяет определять класс арматуры визуально.

Внешние различия между арматурой для сварки и вязки

Кстати, о классах. Обозначения А1, А2, А3 и т.д. устаревшие, им на смену давно пришла более современная классификация А300, А400, А600. Чтобы избежать путаницы, в строительной документации почти всегда указываются оба варианта маркировки – новая в скобках.

Старая и новая классификация арматуры для вязки

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Для свариваемой арматуры старая маркировка не применяется: пишут просто А400С. Знаки в маркировке означают, что арматура горячекатаная, с пределом текучести не меньше 500 Н/мм², со сварным способом соединения стержней, о чём и говорит буква «С».

Изначально стеклопластик был придуман для применения в авиационной и космической промышленности, так как при меньшем весе у него почти втрое выше прочность на разрыв и отсутствует коррозия. С момента создания технологии пултрузии (протяжки), по которой изготавливают рельефную арматуру, аналогичную металлической, область применения композитов расширилась, и её активно стали применять в строительстве.

Сегодня такую арматуру изготавливают не только из стеклопластика (СПА), но из углепластика, базальтопластика и их комбинаций. Наиболее дешёвым является именно стеклопластик, а потому и арматура из него наиболее востребована в строительстве.

Как и металлическая арматура, композитная предлагается длинномером в бухтах, в отдельных стержнях и заводских картах. Учитывая меньший вес таких изделий, из расчёта на тонну или килограммы такая арматура получается втрое дешевле, если сравнивать аналогичные диаметры.

Благодаря лучшим физико-механическим характеристикам композитов, стержни для каркаса можно брать меньшего диаметра, так что выгодна такая арматура не только из-за цены. Если стальные стержни для каркасов фундаментов берут не менее диаметра 12 мм, то стеклопластиковые можно брать диаметром 8 мм – на две размерных ступени меньше.

У стеклопластика модуль упругости ниже, чем у стали примерно в 5 раз, но он постоянный, и не зависит ни от нагрузок, ни от окружающей температуры – и в это несомненный плюс. Так же у композита высокая прочность на разрыв, что и даёт возможность уменьшать диаметр стержней.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Предел прочности у стальной арматуры составляет порядка 400 Мпа, а у композитной, в 3-4 раза выше. У бетона эта характеристика по сравнению даже с металлом невысока, при перегрузках цементный камень начинает разрушаться первым, и тогда в работу включается арматура. Вот здесь-то и становится важным предел её прочности, ведь чем выше цифра, тем большую нагрузку способен выдержать фундамент.

Следуя этой логике делаем вывод, что при армировании композитной арматурой плита будет в три раза выносливее. Почему же тогда стеклопластик не заменяет стальную арматуру повсеместно? Всё из-за того же модуля упругости (эластичности). При пиковых нагрузках такая арматура хоть и не рвётся, но способна растягиваться и провисать, а бетон из-за этого сильнее растрескивается. Но в малоэтажном строительстве таких нагрузок нет, поэтому здесь применение композитной арматуры наиболее распространено. Главный резон её применения – отсутствие коррозии.

Согласно нормативам, площадь сечения рабочей арматуры железобетонной конструкции должна составлять не менее 0,05% от площади поперечного сечения монолита. Допустим, вам нужно залить плиту размером 8*10 м толщиной 0,3 м. Площадь её поперечного сечения составит 8 м* 0,3 м = 2,4 м². 0,05% от этой цифры составляет 0,12 м² – или 12 см².

Теперь, ориентируясь на полученную цифру, подбираем диаметр арматуры вот по такой таблице:

Таблица подбора диаметров арматуры

Находим полученное значение (меньше нельзя, больше можно), нужные цифры в таблице подчёркнуты красным. Согласно табличным данным, при диаметре арматуры 14 мм каркас должен состоять из 8 стержней с шагом 125 мм. При диаметре стержней 12 мм, сетка должна состоять из 11 стержней с шагом 91 мм (округляем в большую сторону до 100 мм). В плоской плите у нас два ряда арматуры, поэтому и шаг между стержнями можно сделать в два раза больше – 200 мм.

Для фундаментной плиты под малоэтажный дом, арматура диаметром 12 мм, устанавливаемая с шагом 200, является усреднённым и самым оптимальным вариантом. Слишком маленький шаг арматуры в плите фундамента не позволяет бетону нормально проходить между прутьями каркаса при заливке, а слишком большой может сделать армирование и вовсе бесполезным, так как в этом случае бетону в зоне квадрата внутри ячейки, всё равно приходится работать на растяжение.

Диаметр 12 мм для стальной арматуры считается минимальным, даже когда плита фундамента имеет меньший размер. Если она формируется без проекта, необходим определённый запас прочности.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Расчёт диаметра для композитной арматуры обычно делают как для стальных стержней, но по факту берут на одно, или даже два значения ниже.

Принцип замены диаметров стальных стержней на композитные

Расчет арматуры для плиты фундамента зависит от её толщины – а она может быть принципиально разной, если сравнивать, к примеру, плоскую плиту с ребристой. В плоской плите, предназначенной для жилого дома из газобетона, толщина всегда больше 250 мм, поэтому армируется она всегда объёмным каркасом. В этом случае у него два уровня рабочей арматуры, соединяемых между собой плоскими каркасами или специальными арматурными подставками.

Оптимальный шаг сетки, как уже было сказано, 200*200 мм. Дополнительные стержни закладывают в местах возведения внутренних стен, тяжёлой кирпичной печи или камина, несущей колонны, отверстий под коммуникации. Но в целом, арматура распределена по плите равномерно.

Визуализация шага арматуры рулеткой

Если плита ребристая, у неё есть дополнительная несущая основа, поэтому толщина горизонтальной части может уменьшаться до 120 мм. При толщине плиты менее 150 мм она армируется не объёмным, а плоским каркасом. То есть, рядов рабочей арматуры будет не два, а один, но при этом шаг между стержнями будет не 200, а 100 мм.

Расчет армирования рёбер, которые, по сути, являются фундаментными лентами, выполняется отдельно. Используется тот же принцип расчёта, что и для плиты (0,05% от поперечного сечения), только каркас в соответствии с формой монолита, будет иметь иную конфигурацию. Учитывая, что высота ребра от подошвы до обреза обычно не превышает 400 мм, для его армирования обычно хватает 4 продольных стержня d=12 мм. Их поддерживают хомуты из арматуры d=8 мм, расставленные с шагом 50 см.

Чтобы правильно рассчитать необходимое количество арматуры, необходимо иметь перед глазами схему её расстановки. Так что, если проекта у вас нет, сделать чертёж придётся самостоятельно.

Рассчитаем для примера расход арматуры на плитный фундамент размером 8*10 м с объёмным каркасом.

Количество продольных стержней d=12 мм:

10 м (длина плиты) — 0, 035 м *2 (два боковых защитных слоя толщиной по 35 мм) = 9,93 м — длина одного стержня.

9,93 м : 0,2 м (шаг расстановки стержней) – 1 = 48,65 шт — количество стержней в одной сетке. Округляем до 49 штук.

49 шт*2 = 98 шт – общее количество продольных стержней в двух уровнях армирования.

Количество поперечных стержней d=12 мм:

8 м (ширина плиты) — 0, 035 м *2 (толщина защитных слоёв бетона) = 7,93 м – длина одного стержня.

7,93 м : 0,2 м – 1 = 38,65 шт стержней в одном ярусе. Округляем до 39 штук.

39 шт*2 = 78 штук — общее количество поперечных стержней в двух уровнях армирования.

Суммируем: 98+78=176 шт. Так как арматура продаётся по 11,7 м, вам придётся купить 176*11,7м=2059,2 м арматуры. При диаметре 12 мм, 1 метр стальной арматуры весит 0,888 кг. Соответственно, общий вес составит 1829 кг, или 1,83 тн.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Продаются стержни длиной и по 6 м, но тогда вам все пояса придётся составлять из кусков, а при подсчёте количества нужно будет учитывать величину нахлёста. В таком случае расход арматуры может оказаться ещё больше.

Аналогично производится и расчёт арматуры для плоских каркасов, устанавливаемых вертикально: сначала для одного, учитывая его длину, ширину и количество перемычек, а потом умножаете на количество поддерживающих поясов. Единственно, если плита монтируется без подбетонки, снизу толщина защитной оболочки должна быть не 35, а 75 мм.

Рассчитать, сколько нужно арматуры для фундамента плита, можно и с помощью одного из онлайн сервисов, предлагаемых почти на каждом строительном сайте. Всё, что в такой калькулятор требуется ввести, это размеры плиты, количество уровней армирования, диаметр и шаг расстановки арматуры.

Мы решили сделать такой расчёт сразу на трёх разных сервисах. При одинаково введённых данных, все три дали абсолютно разные сведения по результатам расчетов, причём погрешность ответов довольно большая. Дело в том, что такие сервисы не учитывают отходы на резку арматуры, а высчитывают конкретное количество стержней, нужное на данный каркас.

Но ведь вам, даже если и нарежут в магазине стержни в размер, посчитают-то всё равно за целые, по 11,7 м. Считаем, что наш ручной расчёт арматуры на фундаментную плиту получился более точным. Лишь один калькулятор, в котором подсчёты выполнялись с 10% запасом, выдал ответ, наиболее близкий к тому, что получили мы.

Пример расчёта арматуры для плиты фундамента на калькуляторе

Если учитывать при покупке отпускную длину стержня, никакой запас на раскрой и не понадобится делать. Для плиты заданного нами размера (8*10 м), и продольные, и поперечные стержни короче отпускной длины. Может быть так и получится больше обрезков, но их можно использовать для изготовления П-образных хомутов, соединяющих торцы стержней верхней и нижней сетки. Да и плоские каркасы можно сделать из них же, только нужно правильно посчитать количество отходов.

Главной ошибкой в проектировании фундаментной плиты, которая влияет на её несущую способность, является неправильное определение толщины монолита. От неё зависит площадь поперечного сечения плиты, а соответственно и подбор диаметра арматуры, и шаг её расстановки.

Но правильный расчет диаметра арматуры для монолитной плиты фундамента ещё не гарантирует итогового качества конструкции, важно ещё грамотно произвести монтаж. Чтобы избежать ошибок, следует учитывать такие нюансы:

При наращивании длины арматурные стержни соединяют не встык, а внахлёст. Для арматуры d12 мм минимальный нахлёст составляет 38 см.

Длина всех прутьев – и не только рабочих, но и поддерживающих, должна быть такой, чтобы вокруг арматуры образовывался защитных слой бетона. Стержни не должны оголяться и контактировать с грунтом, иначе коррозия по цепочке будет передаваться всему каркасу. Композитная арматура коррозии не боится, но она так же должна быть под защитой бетонного слоя — разве что, можно сделать его немного тоньше.

Размер ячеек каркаса не должен превышать 350 мм, так как это ослабляет конструкцию, вынуждая бетон работать на растяжение.

Нижний ряд рабочей арматуры должен укладываться только на пластиковые подставки, а не на обломки кирпичей или куски досок.

Чтобы каркас не оказался перекошенным и имел правильную геометрическую форму, выставлять нижний ряд арматуры в горизонталь нужно по отметкам, вынесенным на обноску или борта опалубки.

Сколько арматуры в бетонном фундаменте?

Определите количество арматуры , необходимой для фундаментов. Как правило, достаточно одного стержня арматуры на 8 дюймов ширины основания . Если ваши фундаменты имеют ширину 16 дюймов, вам нужно будет добавить два стержня арматуры по ширине фундамента ; однако, если ваши опоры имеют ширину 24 дюйма, вам понадобятся три палки.

Нажмите, чтобы увидеть полный ответ

Точно так же вы можете спросить, сколько арматуры в стене фундамента?

Арматура Размещение в стенах Требуемое покрытие составляет 2 дюйма для фундаментных стен или стен , подверженных воздействию погодных условий, и 1 1/2 дюйма для стен , которые не подвергаются воздействию.Расстояние по горизонтали для арматурного стержня № 4 составляет минимум 2 фута в пределах 12 дюймов от верха и низа стены .

Можно также спросить, нужна ли арматура для плиты 4 дюйма? Если вы не поместите арматуры в плиту 4 — дюймов [10 см] , то она не будет железобетонной и не будет работать. Как правило, любой участок бетона должен иметь не менее 0,25% своей площади в арматурных стержнях , чтобы считаться железобетонным и выполнять намеченную работу.

Учитывая это, нужна ли арматура в бетонных основаниях?

Фундаменты с большой площадью опоры или неустойчивым грунтом могут выиграть от добавления арматуры для предотвращения растрескивания. Когда арматурный стержень размещается внутри основания , он должен быть полностью заключен в бетон минимум на 3 дюйма со всех сторон. Когда арматурный стержень может выступать из фундамента , он подвержен более быстрой коррозии.

Вам нужна арматура для фундаментов?

Для вашего фундамента стен потребуется заливка бетоном каждых четырех футов и арматуры . Если вы имеете 140 футов стены, просто разделите 140 футов на 4 и вы получите 35. Если ваш фундамент составляет 32 дюйма, то умножьте 32 дюйма на 35 слотов и вы получите общее количество дюймов Арматура вам нужна , что составляет 1120 дюймов.

Как рассчитать необходимое количество арматуры

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком.

Когда дело доходит до бетона, вам нужно знать все об арматуре. Конечно, он используется для укрепления и армирования бетона, причем одним из основных применений является повышение устойчивости больших бетонных зданий к землетрясениям, а также повышение способности фундаментов выдерживать большой вес.

Действительно, вставка арматуры в бетон дает множество преимуществ. При этом важно не только добавление арматуры в бетон, но и то, сколько ее вы используете, также имеет значение.

Как рассчитать количество арматуры, которое вам нужно

Итак, главное, что мы здесь должны выяснить сегодня, это как рассчитать количество арматуры, которое вам нужно положить в бетон. Хотя это может показаться довольно пугающим, факт в том, что расчет включает всего несколько довольно простых шагов.

Хотя мы и собираемся рассказать вам, как пошагово рассчитать необходимое количество арматуры, помните, что существует множество онлайн-калькуляторов арматуры, где вам нужно только ввести необходимые параметры. , и все тяжелые расчеты будут сделаны за вас.Кроме того, давайте разберемся, как вручную рассчитать необходимое количество арматуры.

Имейте в виду, что если вы строите здание, вам нужно будет определить, сколько арматуры вам потребуется как для фундамента, так и для стен, поэтому наше пошаговое руководство будет включать в себя и то, и другое.

Шаг 1: Расчет линейных футов фундамента

Первым шагом в этом процессе является определение линейных футов вашего фундамента, или, другими словами, его размер. Например, если ваш фундамент должен быть 20 футов в длину и 40 футов в ширину, расчет будет следующим: 20 + 20 + 40 + 40 = 120 погонных футов.

Это очень важный шаг, и все, что вы будете делать после этого, будет зависеть от правильного расчета погонных футов. После того, как вы определились с метражом фундамента, вы можете перейти ко второму шагу.

Шаг 2. Определите количество арматуры, необходимой для фундамента

Теперь вам нужно определить, сколько арматуры вам потребуется для фундамента вашего фундамента. Имейте в виду, что фундамент — это основа вашего фундамента, так что это, конечно, очень важно.

Еще одна вещь, которую следует иметь в виду, это то, что общее эмпирическое правило заключается в том, что вам нужен один кусок арматуры на каждые восемь дюймов фундамента. Следовательно, если высота фундамента составляет 32 дюйма, вам потребуется четыре куска арматуры и так далее и тому подобное.

В другом примере, если общая длина ваших фундаментов составляет 140 футов, а ширина каждого из них — 32 дюйма (для 32 дюймов требуется четыре арматурных стержня), вы должны умножить 140 x 4, что равно 560. Арматурный стержень обычно бывает 20. футов, поэтому вы должны разделить 460 на 20, что означает, что вам нужно 23 куска 20-футовой арматуры.

Шаг 3: Определите количество арматуры, необходимой для стен фундамента

Следующее, что вам нужно учитывать, это то, что каждые четыре фута стены фундамента потребуют бетона и арматуры. Итак, если у вас есть фундаментная стена общей длиной 140 футов, вы должны разделить ее на четыре, чтобы получить в общей сложности 35, что является количеством блочных ячеек, которые необходимо заполнить арматурой и бетоном.

Теперь, если размер вашего основания составляет 32 дюйма, это означает, что вам нужно умножить эти 32 дюйма на 35 слотов, что равняется 1120 дюймам.Вам нужно, чтобы это измерение было в футах, поэтому разделите 1120 на 12, что равняется 93,3 футам арматуры. Помните, что вам также понадобятся пять кусков 20-футовой арматуры для вертикальных участков.

Шаг 4: Добавление повышающего стержня

Все, что вам нужно сделать сейчас, это добавить все необходимое количество повышающего стержня, чтобы соединить вместе выступы фундаментов. Вот и все, ребята, как точно рассчитать, сколько арматуры вам понадобится.

Что произойдет, если в бетон заложить слишком много или слишком мало арматуры?

Когда дело доходит до укладки арматуры в бетон, важно помнить, что бывает слишком много или слишком мало.Слишком много арматуры не так плохо, как слишком мало, но и то и другое не идеально. Давайте посмотрим, почему это так.

Слишком много арматуры

Основная причина, по которой использование слишком большого количества арматуры является плохим, заключается в том, что это просто неэкономично. Арматура очень дорогая, но использование слишком большого количества ее в конечном итоге будет стоить вам слишком много денег по сравнению с преимуществами, которые она приносит на стол. Более того, если на месте слишком много арматуры, заливка и укладка бетона могут стать несколько трудными.

Слишком мало арматуры

Если арматура не используется вообще или в достаточном количестве, бетон становится очень склонным к растрескиванию из-за сил растяжения. Другими словами, недостаточное количество арматуры означает, что бетон недостаточно армирован, чтобы выдерживать экстремальное напряжение и давление. Проще говоря, бетон, в котором недостаточно арматуры, будет сравнительно слабым и не выдержит экстремальных нагрузок.

Существуют ли правила, определяющие, сколько арматуры нужно закладывать в бетон?

Да, есть некоторые правила, которые определяют, сколько арматуры нужно положить в бетон.Однако, с учетом сказанного, правила различаются от одной области к другой и от одной страны к другой. Кроме того, правила также зависят от конкретного типа строящегося здания, особенно с точки зрения высоты, размера и веса.

Когда речь идет о небольших жилых домах, например, если вы делаете фундамент для гаража, то, как правило, нет особых правил, которым нужно следовать.

Однако, если вы строите большие коммерческие здания, будь то офисные здания или многоквартирные дома, вам необходимо изучить некоторые правила.Однако они сильно различаются, и необходимо учитывать множество факторов, поэтому сегодня мы не можем подробно обсуждать эту тему.

Ошибки, которых следует избегать, советы и рекомендации

Наконец, давайте рассмотрим несколько моментов, которые следует учитывать при принятии решения о том, сколько арматуры использовать: дважды отмерить; после заливки бетона его удаление для исправления ошибок будет очень дорогостоящим и трудоемким делом
Существуют различные типы арматуры, как с точки зрения того, из чего они сделаны, так и с точки зрения их размеров, поэтому обязательно используйте правильный один для применения под рукой

Сводка

Как видите, рассчитать необходимое количество арматуры совсем не сложно.Теперь, если вы не уверены в собственных математических способностях, вы всегда можете воспользоваться онлайн-калькулятором арматуры. Да, это именно то, на что это похоже, это то, где вы можете ввести свои параметры, и программа автоматически сообщит вам, сколько арматуры вам нужно для проекта.

Просто помните, что арматура и бетон довольно долговечны, поэтому обязательно дважды измерьте, прежде чем что-либо делать.

Все, что вам нужно знать [плюс 8 основных типов]

Бетон используется во всем мире как один из самых распространенных строительных материалов.Так и должно быть – оно прочное, неприхотливое в обслуживании, огнестойкое и простое в использовании.

Но у бетона есть потенциально фатальный изъян. Если к бетону приложить определенную силу, он быстро сломается.

К счастью, есть способ избавиться от этого фатального недостатка.

С помощью армирования.

В этой статье мы узнаем все об армировании бетона с помощью арматуры.

Начнем!

Почему для бетона требуется арматура?
Большинство бетонов требует определенного типа армирования.

Почему?

Чтобы понять почему, мы должны понимать различные напряжения, которые могут воздействовать на объекты.

Во-первых, напряжение сжатия . Сжимающее напряжение — это сила, приложенная к объекту, которая укорачивает или сжимает объект. Например, если слон наступит вам на палец ноги, вы испытаете сжимающее напряжение.

Второе напряжение сдвига . Касательное напряжение возникает, когда силы приложены перпендикулярно друг другу.Если вы соедините пальцы вместе и потянете на себя, вы испытываете напряжение сдвига.

Наконец, существует растягивающее напряжение. Растягивающее напряжение — это сила, действующая на объект, которая удлиняет или растягивает этот объект. Когда вы прыгаете в яму для плавания, используя качели на веревке, вы оказываете растягивающее напряжение на веревку.

Бетон хорошо выдерживает сжимающие напряжения и напряжения сдвига, но плохо справляется с растяжением. Фактически, предел прочности на растяжение бетона составляет всего около 10-15% его прочности на сжатие.

Здесь на помощь приходит арматура.

Арматура в основном используется для повышения прочности бетона на растяжение.

Что такое бетонная арматура?
Арматура (сокращение от арматурный стержень) представляет собой стальной стержень, который используется для укрепления бетона.

Стержни бывают разной длины и толщины и обычно имеют выступы или выпуклости, благодаря чему они хорошо сцепляются с бетоном.

Арматура изготавливается из стали, потому что сталь очень прочная, а сталь расширяется и сжимается почти с той же скоростью, что и бетон, в жаркую и холодную погоду.

Что делает арматура для бетона?
Как мы уже упоминали, бетон хорошо выдерживает нагрузку на сжатие, но плохо выдерживает нагрузку на растяжение.

Это проблема, потому что почти на каждую конструкцию действует более одной силы.

Возьмем, к примеру, классическую балку.

Когда балка испытывает сжимающее напряжение в верхней части, она изгибается. Подумайте об этом — когда балка изгибается от сжимающего напряжения в верхней части, нижняя часть балки растягивается.

Это означает, что нижняя часть балки испытывает растягивающее напряжение.

Таким образом, бетон сам по себе не является хорошим конструкционным материалом.

Но когда мы добавляем арматуру, происходят две вещи.

1 — Когда арматура помещается в бетон, они объединяются, образуя композитный материал. Бетон защищает от напряжения сжатия, а арматура защищает от напряжения растяжения. Этот композитный материал чрезвычайно прочен.

Фактически, предел прочности бетона с арматурой почти в два раза выше, чем у бетона без арматуры.

2 — При размещении арматуры в бетоне перед разрушением бетона выдается предупреждение. Бетон, не содержащий арматуры, считается хрупким.

По мере увеличения давления на бетон без арматуры он внезапно ломается без предупреждения.

С другой стороны, бетон, содержащий арматуру, считается пластичным. Это означает, что по мере увеличения давления в бетоне могут образовываться небольшие трещины.

Это положительно по двум причинам:

Когда необходима арматура?
Нужна ли арматура для каждой бетонной работы?

Не обязательно.

Бетонные поверхности, необходимые для поддержки больших грузовиков, тяжелой техники или постоянного движения, нуждаются в армировании бетонной арматурой. Любой конструкционный бетон, такой как тот, который используется в стенах, обязательно должен включать арматуру.

Если вы заливаете бетонную подъездную дорожку, которая обычно не вмещает больше, чем семейный минивэн, вам может не понадобиться арматура.

Но если есть сомнения, используйте арматуру. Независимо от того, насколько велика или мала заливка бетона, арматура сделает ваш бетон прочнее.По крайней мере, арматура резко уменьшает количество трещин в бетоне.

Вот небольшой бонусный совет: если вы делаете небольшой жилой бетонный стержень, а стержни из стальной арматуры кажутся излишними, вы можете использовать сварную проволочную сетку . Сетка тоньше арматурной арматуры, поэтому она не такая прочная, но стоит дешевле.

8 основных типов арматуры
Мы только что говорили о сварной проволочной сетке как о типе арматуры, которая может быть идеальной для определенных применений.

Возможно, вам интересно: существуют ли другие типы арматуры, идеально подходящие для определенных ситуаций?

Да, есть!

Арматура из углеродистой стали: Это наиболее распространенный тип арматуры, который иногда называют «черным стержнем». Он невероятно универсален, но подвержен коррозии легче, чем другие типы, что делает его менее чем идеальным для помещений с высокой влажностью или в конструкциях, часто подвергающихся воздействию воды.

Сварная проволочная сетка: Сварная проволочная сетка (WWF) изготовлена из ряда стальных проволок, расположенных под прямым углом и электрически сваренных на всех пересечениях стальных проволок.

Используется при укладке плит на грунт, когда грунт хорошо уплотнен. Более тяжелая сварная проволочная ткань может использоваться в стенах и конструкционных плитах перекрытий. Это обычно используется в дорожном покрытии, водопропускных трубах, дренажных сооружениях и небольших бетонных каналах.

Арматурные стержни с эпоксидным покрытием: Арматурные стержни с эпоксидным покрытием — это просто арматурные стержни, покрытые тонким слоем эпоксидной смолы. Это делает их в 1700 раз более устойчивыми к коррозии, чем стандартные арматурные стержни из углеродистой стали.В результате они часто используются в местах, контактирующих с соленой водой, или там, где неизбежна проблема коррозии.

Единственная проблема заключается в том, что покрытие может быть очень хрупким, поэтому стержни следует заказывать у надежного поставщика.

Особая проблема с арматурными стержнями с эпоксидным покрытием заключается в том, что они могут подвергаться сильной коррозии в местах повреждения эпоксидной смолы, поскольку вся коррозия сосредоточена в одном месте.

Оцинкованная арматура: Оцинкованная арматура в 40 раз более устойчива к коррозии, чем арматура из углеродистой стали, и ее гораздо труднее повредить, чем арматуру с эпоксидным покрытием.

Это делает его отличной альтернативой арматуре с эпоксидным покрытием, если вам нужно что-то менее подверженное коррозии.

К сожалению, оцинкованная арматура примерно на 40% дороже, чем арматура с эпоксидным покрытием.

Армирующие стержни из листового металла: Армирующие листы обычно используются в плитах перекрытий, лестницах и конструкциях крыш. Армирование из листового металла состоит из отожженных кусков листовой стали, согнутых в гофры глубиной около одной шестнадцатой дюйма с отверстиями, пробитыми через равные промежутки.

Евроарматура: Преимуществом евроарматуры является ее низкая стоимость. Европейская арматура изготавливается в основном из марганца, что делает ее дешевой и легко гнется.

Такая гибкость позволяет легко работать с европейской арматурой в полевых условиях, но, как правило, ее не рекомендуется использовать в районах, подверженных землетрясениям, а также для проектов, требующих существенной структурной целостности арматуры.

Арматура из нержавеющей стали: Арматура из нержавеющей стали довольно дорогая — примерно в восемь раз дороже арматуры с эпоксидным покрытием.

Это также лучший арматурный стержень для большинства проектов. Однако использование нержавеющей стали во всех случаях, кроме самых уникальных, часто является излишним.

Но для тех, у кого есть причина его использовать, арматура из нержавеющей стали в 1500 раз более устойчива к коррозии, чем черная арматура. Арматуру из нержавеющей стали также можно гнуть в полевых условиях, что очень удобно.

Арматура из полимера, армированного стекловолокном (GFRP): Как и углеродное волокно, арматура GFRP не подвержена коррозии — никогда и ни при каких условиях.Однако вы дорого заплатите за это. Эти арматурные стержни могут работать в десять раз дороже, чем арматурные стержни с эпоксидным покрытием.

Если вы прочитали этот список типов арматуры и все еще не знаете, какой из них лучше для вас, это нормально. Хороший вариант — обратиться к производителю арматуры или местному поставщику бетона , чтобы получить совет о том, какой тип арматуры вам следует использовать.

Выбор правильного размера арматуры
Существуют не только разные типы арматуры, но и разные размеры арматуры!

Размер арматурного стержня, используемого в конкретной работе, зависит от необходимой прочности.Как вы можете догадаться, когда требуется большая прочность, используется арматура большего размера.

В США арматура классифицируется по номеру, отражающему сплошной диаметр арматуры. Цифры варьируются от № 3 (самый маленький) до № 18 (самый большой).

Например, размер стержня № 3 соответствует диаметру сплошной секции 3/8 дюйма, размер стержня № 4 соответствует диаметру сплошной секции 4/8 дюйма, а размер стержня № 5 соответствует диаметру сплошной секции 5/8 дюйма. раздел.

Существует три различных размера арматуры, которые необходимы для домашних проектов: обычно № 3, № 4 и № 5.

Размер арматуры №3 используется для подъездных путей и патио. Для стен и колонн следует использовать арматуру №4, так как они требуют большей прочности. Для нижних колонтитулов и фундаментов лучше использовать размер арматуры №5.

Как разместить арматуру в бетоне
Возможно, вы уже точно знаете, какой тип и размер арматуры вам нужен. Если да, то это здорово!

А как насчет размещения арматуры в бетоне?

Должны ли вы бросить его и оставить лежать, как приземлится? Должен ли он пересекаться? Насколько глубоко в бетоне он должен быть?

Для размещения арматуры не существует формулы.

Многие переменные влияют на то, сколько арматурного стержня нужно разместить в конкретном приложении и как именно его нужно разместить. Например, какая сила будет действовать на бетон? Будет ли бетон замерзать и оттаивать в зависимости от времени года?

Если вы выполняете простую заливку вокруг своего дома, ваш местный подрядчик по бетону знает, как разместить арматуру.

Когда речь идет о больших объемах коммерческой заливки, спецификации арматуры должны быть подробно описаны в чертежах.Инженер тщательно рассчитал, сколько именно арматуры необходимо и на каком расстоянии она должна располагаться, поэтому внимательно следуйте инструкциям.

Суть в том, что если не продумать и не позаботиться о том, как разместить арматуру, структурная целостность бетона может быть нарушена.

Например, если инженер требует, чтобы арматурные стержни располагались через каждые 4 дюйма, необходимо разместить три стержня на каждые 12 дюймов опалубки.

Если стальная россыпь немного неаккуратна и размещает стержни с интервалом 5 дюймов, а не 4 дюйма, прочность продукта снизится на 20%.Да, структурная целостность бетона может быть так легко нарушена!

Гибка и резка арматуры
Вы можете точно знать, на каком расстоянии друг от друга размещать арматуру, но что, если ваши стержни слишком длинные? Или что, если конструкция, которую вы создаете, требует изгибов арматуры?

Некоторые арматурные стержни уже согнуты, но в целом вам нужно быть готовым разрезать и сгибать арматурные стержни, чтобы правильно разместить их.

Если у вас есть нужные инструменты, процесс прост.

Для резки арматуры можно использовать несколько инструментов.

Ножовка или болторез — хороший вариант, если арматура достаточно тонкая и вы не режете ее в большом количестве. Если вы выполняете работу значительного размера, угловая фреза с отрезным кругом отлично справится с этой задачей.

При наличии всех перечисленных инструментов важно отметить, что вам не нужно прорезать арматурный стержень целиком. Вам нужно только разрезать его наполовину, и вы можете легко сломать его пополам. Используйте этот небольшой лайфхак, и вы сэкономите себе много времени.

Изгиб арматуры обычно довольно прост. Если вы можете получить достаточный рычаг, вы можете согнуть более тонкие куски арматуры вручную.

Если вы используете более толстую арматуру или у вас нет достаточного рычага, вы можете приобрести устройство для гибки арматуры . Доступно множество вариантов, но пока ваша работа невелика по размеру, более дешевые модели будут отлично работать.

Иногда необходимо связать арматуру. Это целая тема сама по себе, но если вы хотите узнать больше о вязальной арматуре , обратитесь к местному подрядчику по бетонным работам.

Заключение

Бетон является важным материалом в строительстве. Но без арматуры он теряет большую часть своей ценности.

К счастью, вам не нужно быть инженером-экспертом, чтобы понимать и использовать арматуру. В следующий раз, когда вы захотите залить бетон, вы можете быть уверены в правильности выбора типа и размера арматуры. Вы даже можете чувствовать себя хорошо об установке арматуры.

Если вы ищете арматуру или поставщика готовой бетонной смеси в Северной Индиане, , свяжитесь с нами по номеру в Gra-Rock, чтобы получить нужный вам бетонный стержень .

Чтобы узнать больше из блога, читайте другие наши статьи!

У нас более 15 лет опыта работы с бетоном, и мы хотим помочь вам с любым проектом, над которым вы работаете.

Мы с нетерпением ждем вашего ответа!

Фундаменты 101 — Руководство по устройству бетонных фундаментов

Фундаменты являются важной частью конструкции фундамента. Обычно они изготавливаются из бетона с армирующей арматурой, которая заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.Фундаменты особенно важны в районах с проблемными почвами.

Найдите ближайших подрядчиков по плитам и фундаментам, которые помогут с фундаментом.

Строительство фундаментов лучше доверить профессионалам, которые могут оценить состояние почвы и принять решение о надлежащей глубине и ширине фундаментов, а также о правильном размещении. Размеры фундаментов также зависят от размера и типа конструкции, которая будет построена. Размещение опор имеет решающее значение для обеспечения надлежащей поддержки фундамента и, в конечном итоге, конструкции.

Бетонные основания также могут понадобиться для таких проектов, как настил, пергола, подпорная стена или другие виды строительства.

Если вы знаете несущую способность своего грунта, следуя этим практическим рекомендациям, вы обеспечите прочное основание.

Информация о бетонном основании

Что такое опоры?

Под каждым домом есть фундамент, а под большинством фундаментов — фундаменты. Большую часть времени мы воспринимаем фундамент как должное, и обычно мы можем: для типичных почв обычный фундамент шириной 16 или 20 дюймов может более чем выдержать относительно легкий вес обычного дома.

Стандартные конструкции фундаментов:

Фундамент
Т-образный перевернутый

Ступенчатый фундамент
Лестничная конструкция распределяет нагрузку

Фундамент траншеи
Неглубокая траншея, заполненная бетоном

С другой стороны, если вы строите на мягкой глинистой почве или если под частью вашего фундамента есть мягкая зона, могут возникнуть проблемы. Фундамент, хорошо себя зарекомендовавший на хорошей почве, может не так хорошо работать в условиях слабой несущей способности.Мы не часто видим полное разрушение, но нередко можно увидеть чрезмерную осадку, когда несущая способность грунта низкая.

Если весь дом оседает медленно и равномерно, дополнительная осадка не имеет большого значения; но если осадка неравномерная (дифференциальная осадка), может быть повреждение. Каркасный дом с деревянным сайдингом и внутренней отделкой из гипсокартона, вероятно, может выдержать до 1/2 дюйма дифференциального смещения фундамента, но даже 1/4 дюйма неравномерной осадки достаточно, чтобы вызвать трещины в кирпичной кладке, плитке или штукатурке.

Связанный: Ремонт фундамента

Больше всего неприятностей вызывают нестандартные ситуации. Когда фундамент заложен не по центру, так что стена не опирается на опору, когда вы сталкиваетесь с мягкой зоной на строительной площадке или когда размер фундамента недостаточен, строитель сталкивается с призывом к суду. Если вы думаете, что впереди проблема, вы знаете, что должны остановиться и вызвать инженера. Но если риск низкий, вы хотели бы, чтобы работа продолжалась.

В этих сложных случаях полезно понимать несущую способность грунта и причины, лежащие в основе правил проектирования фундаментов.В очень прочных почвах небольшие ошибки, вероятно, не имеют большого значения. Однако на слабых или маргинальных почвах лучше быть очень осторожными, некоторые из решений, которые придумывают подрядчики, могут на самом деле не работать.

Я инженер-консультант, а также подрядчик, и меня вызывают во многих проблемных ситуациях. Я считаю, что люди лучше понимают проблемы, если у них есть базовые знания. Для удобства строителей в этой области и с риском упрощения я собираюсь использовать нетехнический язык в этой статье, чтобы кратко объяснить, как работают фундаменты, и представить некоторые идеи для решения особых ситуаций.Однако, когда вы смотрите на решения, которые я рекомендую, имейте в виду, что предполагается грунт с высокой несущей способностью. Каждый раз, когда вы сомневаетесь в почве под фундаментом, было бы разумно обратиться за профессиональной помощью.

Брент Андерсон — инженер-консультант и подрядчик по бетону, который входит в комитет 332 Американского института бетона, Жилой бетон.

Пост-натяжение против обычного | C|P|H Structural Engineering, Inc.

Во-первых, можно утверждать, что последующее натяжение превосходит традиционный армированный бетон в чисто инженерном смысле.Причина в том, что пост-натяжение — это метод предварительного сжатия, что означает, что бетон приводится в состояние сжатия, что позволяет бетону изгибаться без образования трещин. Чтобы визуализировать это, представьте себе стопку квадратных блоков, выстроенных вместе.

Если вы просто взяли «A» и «D» и подняли, только эти два блока будут подняты. Однако, если вы поместите ладони на внешние стороны букв «G» и «J», а затем нажмете, подняв их, вы соедините всю группу блоков.Можно было нажимать достаточно сильно и даже иметь возможность нести какой-то груз поверх блоков.

Эта концепция называется «предварительное сжатие» или также называется «предварительное напряжение». «Предварительно» просто означает, что в бетоне присутствуют напряжения, предшествующие при приложении любой нагрузки, которую необходимо нести. «Столб» возникает из-за того, что напряжение возникает после того, как бетон уложен и достиг необходимой прочности. Предварительное напряжение является важным отличием бетона после натяжения от обычного армированного бетона.

Видите ли, условно железобетон просто означает, что в бетоне нет активных напряжений до тех пор, пока после не будет приложена нагрузка, на которую он рассчитан. Из-за этого обычный армированный бетон должен войти в «растрескавшееся» состояние, прежде чем будет использована его несущая способность.

ДВИЖУЩИЕ ФАКТОРЫ

Существует 3 фактора, влияющих на использование арматуры после натяжения:

Знакомство

Наличие

Восприятие или прием

Учтите, что проектирование не обязательно является определяющим фактором!

Другими словами, поскольку последующее натяжение — это просто метод армирования бетона, решение зависит только от знания проектировщика.Многие инженеры не имеют опыта проектирования с предварительным напряжением и просто избегают этого. Кроме того, подрядчики, не знакомые с требованиями к установке, могут просто избегать этого.

Доступность также является важным фактором просто потому, что, если он недоступен в определенной области, это может быть не лучшая система выбора. Поставка материалов может быть дороже из-за транспортных и командировочных расходов. Опять же, инженеры и подрядчики, которых нет на определенном рынке или в географическом регионе для обслуживания проекта постнатяжения, могут запретить его использование.

И, наконец, восприятие (или рецепция) . В некоторых приложениях перспектива наличия активных сил сжатия, существующих в бетоне, беспокоит владельцев зданий, которые могут потребовать относительно частых модификаций, таких как плиты перекрытий торговых помещений. Тот факт, что каждый раз, когда для улучшения арендатора требуется распиловка бетонной плиты, также потребуются инженер и подрядчик, обладающие опытом предотвращения или целенаправленной обрезки кабелей после натяжения, обычно сдерживает использование.Кроме того, общественность считает, что последующее натяжение является дешевой альтернативой арматуре и используется за счет снижения качества. Однако, как отмечалось выше, это просто неправда и на самом деле верно как раз обратное. Как инженерная техника, она лучше.

СТОИМОСТЬ : Мнение общественности о том, что постнатяжение является дешевой альтернативой арматуре, на 100% верно! Повсюду в США, где постнатяжение знакомо, доступно и используется без негативного восприятия/рецепции, это приводит к снижению затрат на строительство фундамента.

Без этих трех факторов использование пост-натяжения в качестве системы армирования может столкнуться с сопротивлением. Теперь вы знаете, почему!

МИФЫ

Ниже приведены некоторые распространенные среди населения убеждения:

Фундаменты после натяжения — это то, что используют строители домов и квартир, поэтому они более низкого качества.

Фундаменты после натяжения не подходят для наших грунтов. Арматура работает лучше здесь.

Эти натяжные тросы однажды могут порваться, вылететь и кого-нибудь убить.

У меня есть постнатяжной фундамент с трещинами. Я думаю, что эти кабели не были достаточно натянуты.

Я видел столбчатый фундамент до заливки бетоном и в нем не хватило армирования.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Вышеприведенное обсуждение касается строительства фундамента из плит на уровне земли. Этот тип фундамента классифицируется как «неглубокая» система фундамента и подвержен движениям приповерхностных грунтов.И системы с пост-натяжением, и системы с обычным армированием имеют связанные с ними методологии проектирования, принятые нормами, которые инженеры-строители используют для определения правильного проекта для применимых условий движения грунта. Однако существуют и другие системы фундаментов, которые снижают риск подвижек грунта вблизи поверхности. Эти системы включают в себя «глубокие» элементы фундамента, такие как опоры, устойчивость которых опирается на глубокие грунты. Эти глубокие элементы существенно увеличивают стоимость фундамента. Таким образом, обсуждая «качество» фундамента, нужно говорить о яблоках с яблоками с точки зрения системы.

Усиление слабого фундамента | JLC Онлайн

В своей статье «Частичная модернизация фундамента» (19 июня) я упомянул два места, требующие внимания в фундаменте этого клиента. В этой статье я сосредоточился на том, где существующий фундамент потерял всю структурную целостность и нуждался в полной замене. Здесь я обращаюсь ко второму месту, где инженер посчитал, что существующий фундамент, хотя и слабый, просто требует усиления.

Эта область существующего фундамента была слабой, но все же конструктивно прочной.В ходе расследования команда обнаружила, что под первоначальным фундаментом не было опоры, и обратилась за решением к инженеру.

Решение заключалось в заливке того, что мы называем «уступной стеной», которая в основном представляет собой усиленную подпорную стену, залитую и привязанную к исходной фундаментной стене. Прежде чем начать, мы проверили место, где плита сломалась, и обнаружили, что под первоначальной стеной не было опоры.Ответ инженера состоял в том, чтобы раскопать под первоначальным фундаментом чередующиеся 2-футовые секции, поддерживая старую стену, позволяя новому бетонному основанию проникать в пустоты под стеной.

Бригада разрезала плиту и вырыла траншею для фундамента шириной 1 фут и глубиной 1 фут. Под стеной они вырыли пустоты шириной 2 фута на расстоянии 2 фута друг от друга, которые должны были быть заполнены бетоном как часть нового фундамента.

Специальный инструмент изгибает арматуру в нужные формы.

После заливки стены скамейки поверх нового фундамента мы построили плотно прилегающую стену 2х4 между балками пола и верхней частью бетона. Эта стена помогла выдержать нагрузку на внешнюю стену и нагрузку на пол, а также помогла только что залитой стене сопротивляться горизонтальному изгибу.

Арматура была необходима для привязки новой стены скамейки к существующему фундаменту. Член бригады начал с бурения отверстий в верхней части соседних стен фундамента.Затем бригада использовала высокопрочную эпоксидную смолу, чтобы прикрепить два отрезка арматуры к одному концу стены. Короткие отрезки арматуры, просверленные и залитые эпоксидной смолой в стену фундамента, обеспечивают поддержку арматуры по всей ее длине.

Другой конец арматурного стержня был согнут и залит эпоксидной смолой в существующую стену. Концы вертикальных и горизонтальных отрезков были связаны вместе для заливки.В траншее для фундамента отрезки арматуры были установлены на стульях, прикрепленных к основанию фундамента. На переднем плане видна одна из 2-футовых пустот, выкопанных под существующим фундаментом через каждые 2 фута.

Бетон для основания расширялся в пустоты под существующей стеной, чтобы поддерживать ее. Бригада замешивала и заливала бетон для основания из мешков, затирая поверхность для получения гладкой поверхности.Шпоночный паз, отлитый в основание, помог зафиксировать стенку скамейки на месте, а лазерная линия использовалась для направления размещения формы.

Прикрепив фанеру формы к соседней стене, бригада построила раму для формы.

2×4, прикрепленный к плите, удерживал дно формы на месте.Чтобы форма не сдвинулась и не выгнулась во время заливки, посередине бригада прикрепила горизонтальную опору. Диагональные 2-by, закрепленные спиной к полу, обеспечивали дополнительную поддержку.

Уложив бетон и дав ему застыть в течение нескольких дней, бригада сняла опалубку и плотно обрамила стену 2×4 между стеной скамейки и балками наверху.В дополнение к тому, что стена помогает выдерживать нагрузку на пол и внешнюю стену, давление на стену повышает поперечную устойчивость стены скамейки.

Фотографии Джейка Левандовски

Армирование в бетоне — зачем это делать и как это делать и когда это необходимо О стальной арматуре в бетоне

Иногда в бетон добавляют стальную арматуру, чтобы укрепить его, помочь скрепить бетон и ограничить растрескивание.

Во многих случаях для более крупных бетонных работ, требующих арматурной стали, обычно также требуется какое-либо разрешение на строительство, и в этом случае требования к арматурной стали документируются в планах. Бетон, несущий большие нагрузки (например, фундаменты, фундаментные стены и колонны), почти всегда требует армирующей стали.

Однако не все бетонные работы требуют армирования. Бетонные проекты, такие как дорожки, некоторые подъездные пути и полы небольших сараев или игровых домиков, как правило, вообще не требуют стального армирования.

Однако стоит отметить, что, хотя некоторые более крупные работы (такие как подъездные пути с интенсивным движением, полы навесов и большие полы навесов) могут не требовать разрешения, было бы неплохо включить стальную арматуру. А иногда и небольшие работы также выигрывают от армирующей стали, особенно если основание менее прочное, чем должно быть, или есть карманы губчатого основания. На самом деле, даже для пола сарая меньшего размера не помешает бросить стальной стержень (арматурный стержень) по периметру пола, чтобы придать большую дополнительную прочность.

Средний армированный пол обычно состоит из сплошного основания (траншеи, заполненной бетоном) по периметру, а остальная часть бетонной плиты имеет толщину 100 мм (4 дюйма). Арматурные стальные стержни проходят вокруг фундамента, а сварная сетка входит в основную плиту. Сетка должна располагаться в верхней половине толщины (чуть выше середины) бетонной плиты. Там, где стержни арматуры соединяются, они должны перекрываться и связываться стяжной проволокой.

Арматура (сокращение от арматурный стержень) представляет собой стержень из мягкой стали различной толщины.Арматура обычно изготавливается с деформациями, т.е. ребристая. Это означает, что он не гладкий и, следовательно, будет лучше держаться. Наиболее распространенной толщиной является арматурный стержень №3 толщиной 10 мм (3/8 дюйма) и арматурный стержень №4 толщиной 12 мм (1/2 дюйма).

Сварная сетка представляет собой стальную проволоку, сваренную вместе в виде плоского листа с квадратной сеткой. Обычный размер сетки составляет 150 мм x 150 мм (6″x6″), а толщина обычной стальной проволоки составляет 4 мм (1/8″).

Несмотря на то, что арматура изготовлена из «мягкой» стали, она не ржавеет внутри бетона.Это связано с тем, что для ржавчины стали нужен кислород, а после затвердевания бетона сталь испытывает кислородное голодание. Вот почему особенно важно обеспечить достаточное количество бетона, окружающего арматурную сталь.

Фото забор из дерева красивый: изделия из дерева для частного дома своими руками, универсальное ограждение для дачи

Потолок в своем доме своими руками: как сделать самому, какие виды конструкций бывают, примеры дизайна высоких потолков

Want to say something? Post a comment
Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*

Email*

Website

Рубрики

Баня

Дом

Как установить

Материал

Печ

Разное

Своими руками

Советы

Что лучше
