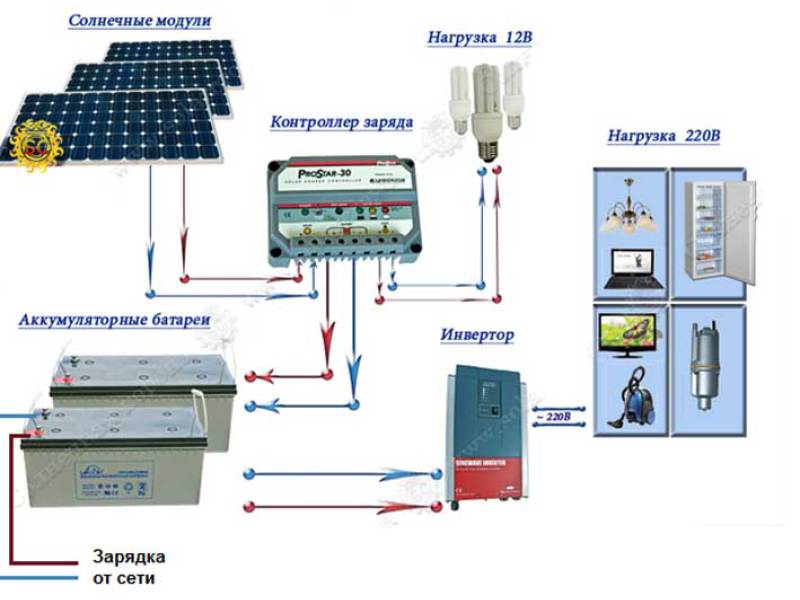

Схема солнечной батареи: Схема подключения солнечных батарей загородного дома. Жми!

Обратите внимание: если последовательность подключения будет прервана, контроллер может сломаться.

Как подключить солнечную панель, смотрите в следующем видео:

Оцените статью: Поделитесь с друзьями!

Возобновляемый источник энергии — солнечная энергия от Гелиос Хаус

Опубликовано
19 марта 2014

Понимание принципов работы солнечных панелей крайне важно при проектировании и эксплуатации электростанций. В этой статье мы изложим некоторые физические основы работы солнечных ячеек, а также особенности конструкции солнечных батарей.

Устройство солнечной батареи

Рассмотрим устройство солнечной батареи. Фотоэлектрическая ячейка является полупроводниковой гетероструктурой, имеющей один p-n переход, который возникает на границе раздела двух полупроводниковых пластин p и n типа, соответственно, с «дырочной» и электронной проводимостью. На переднюю и заднюю поверхность ячейки нанесены электрические контакты. При падении света на солнечный элемент фотоны «выбивают» электроны из кристаллической решетки, образуя таким образом электронно- дырочную пару. Далее носители заряда свободно движутся под действием электрического поля p-n перехода. Таким образом, на обкладках солнечной ячейки появляется электро-движущая сила (ЭДС).

 Простейшая эквивалентная схема фотоэлектрической ячейки выглядит следующим образом:

Рис.1 Эквивалентная схема солнечной ячейки.

Здесь Rп – последовательное  сопротивление солнечного элемента, Rш – шунтовое сопротивление солнечного элемента.

Мощность всей солнечной батареи складывается из мощности входящих в нее солнечных элементов, которые могут быть соединены последовательно или параллельно. Введем обозначения: I – максимальный ток отдельного элемента, U – напряжение отдельного элемента, Nпс – число последовательно соединенных элементов, Nпр – число параллельно соединенных элементов, Iб – максимальный ток солнечной батареи, Uб – напряжение солнечной батареи.

При последовательном соединении солнечных ячеек имеем: Uб=U* Nпс, Iб=I.

Рис.2 Последовательное соединение солнечных элементов.

При параллельном соединении: Uб=U, Iб=I* Nпр

Рис.3 Параллельное соединение солнечных элементов.

Руководствуясь данным принципом можно рассчитать максимальный ток и напряжение для любой системы солнечных элементов

Приведем пример. Ячейки соединены в три каскада по 2 штуки, как показано на Рис.4

Рис.4 Схема соединения солнечных ячеек  в три каскада.

Для данной системы имеем: Uб=2U, Iб=3I.

Роль диодов в схеме солнечной панели

Как правило, в солнечной батареи все элементы соединены последовательно, вследствие чего возникает так называемая проблема «темного пятна». Рассмотрим солнечные панели, состоящие из большого числа элементов, соединенных последовательно. К батарее подключена нагрузка Rн. (Рис. 5)

Рис. 5 Схема солнечной панели из большого числа элементов и под нагрузкой

Предположим, один из солнечных элементов затенен. Сопротивление затененной ячейки намного больше сопротивления нагрузки, следовательно, на ней выделится почти вся энергия солнечной батареи, вследствие чего ячейка может перегреться и выйти из строя.

Для борьбы с таким явлением параллельно каждой ячейке нужно включить шунтирующий диод Rш, как показано на Рис. 6.

Рис. 6 Схема солнечной батареи с шунтирующими диодами.

В результате, когда солнечный элемент освещен, шунтирующий диод находится под прямым напряжением смещения самого солнечного элемента и ток не пропускает. Когда элемент затенен, то есть его напряжение меньше падения напряжения на нем при протекании тока, создаваемого остальными ячейками в цепи, шунтирующий диод «открыт» обратным напряжением смещения.

В реальной жизни диодами шунтируется не каждый солнечный элемент (это слишком сложно и дорого), а группы элементов в солнечной батарее. Например, батарея из 72 ячеек 125*125мм, обычно имеет в своем составе три шунтирующих диода.

В рамках данной статье, мы затронули основные физические принципы работы солнечных фотоэлектрических систем. Более подробно тема изложена в монографии Г. Раушенбах. Справочник по проектированию солнечных батарей: пер. с англ. – М.:  энергоатомиздат, 1983.

Е.А. Коблучко

Вам также могут быть интересны другие статьи..

Схемы Монтажа И Способы Подключения Солнечных Батарей

Такой вариант предполагает использование профилей в качестве несущей конструкции для солнечной батареи. В этом случае, как и в других, понадобится стальной наклонный каркас, который обеспечит расположение батареи под уклоном.

Оборудование нуждается в периодическом обновлении — присутствует естественный износ.

К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг. Необходимые материалы и инструменты Для сборки солнечной батареи понадобятся следующие материалы: алюминиевый или стальной уголок сечением 25х25; болты 5х10 мм — 8 шт; гайки 5 мм — 8 шт; стекло или поликарбонат мм; клей — герметик Sylgard ; клей — герметик Ceresit CS 15; поликристаллические преобразователи; флюс фломастер смесь канифоли и спирта ; серебряная лента для подключения к панелям; лента для шины; поролон — 3 см, опилки или стружка; плотная полиэтиленовая пленка 10 мкм.
как подключить разные солнечные панели

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями. К нему подключается ваша внутренняя электросеть.

При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть — тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик. Постоянный ток поступает из аккумулятора в инвертор, который преобразует его в переменный.

При должной вентиляции нижней поверхности солнечных батарей обеспечивается рассеивание излишнего тепла, которое негативно сказывается на эффективности панелей. Частные особенности включают в себя условия, в которых находится дом.

Это следует выполнять тщательно, чтобы любые погодные условия не могли повлиять на прочность конструкции.

Как подключить солнечный коллектор

Похожие записи

Световое отражение Вентиляция солнечных батарей Не устанавливайте нижнюю сторону солнечных батарей вплотную, между панелью и установочной плоскостью должно быть расстояние для циркуляции воздуха. Как подключить солнечную батарею Как подключить солнечную батарею Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов. Несмотря на это, мы остановили свой выбор на солнечных батареях китайской компании Suoyang.

Как собрать небольшую солнечную электростанцию Для того чтобы собрать небольшую солнечную электростанцию, вам понадобятся: Солнечная батарея; Аккумулятор желательно герметичный, если вы планируете установить его в помещении ; Инвертор для преобразования электрического напряжения 12В в В; Предохранители для защиты от короткого замыкания желательно ; Комплект коннекторов МС4 для подключения солнечной батареи к контроллеру. При этом нужно знать три основных типа подключения солнечных панелей.

При расположении солнечных батарей на крыше, панели могут полностью покрыть скат или занять небольшую его часть — тут нет определенных правил, поэтому какая ширина и длина будет у рамы, выбирает сам сборщик.

Эффективность работы панелей напрямую зависит от их грамотной ориентации относительно солнечного света.

Такая конструкция представлена в продаже в следующих вариантах: наклонная — подобные системы оптимальны для монтажа на скатной кровле; горизонтальная — эта конструкция крепится к плоским крышам; свободностоящая — установить батареи подобного типа можно на крышах различного типа и размера.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки: не резервируемая — свет в доме, бытовая техника и пр.

Соблюдайте последовательность подключения элементов солнечной электростанции, чтобы избежать поломки контроллера. Главное, помнить о двух правилах, без которых будет невозможным потребление энергии.
Солнечные панели. Зеленый тариф. Часть 4. Сетевой инвертор.

Подключение солнечных батарей к сети

Сделать это можно как самостоятельно, так и с привлечением специалистов.

Расчет правильной ориентации осуществляется на основании данных о географическом расположении здания. Для правильного размещения солнечных панелей при их монтаже нужно придерживаться перечисленных ниже принципов.

Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться. Накопитель сгенерированной энергии — аккумулятор.

Потом груз убирается, а фанера и мат снимаются. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.

Так как они продаются в виде уголков, их потребуется самостоятельно собрать. Самостоятельная установка Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Рассмотрим три способа соединения, которые будут применимы и для самостоятельной сборки модулей из солнечных ячеек. После первичных вложений, полученная электроэнергия условно бесплатная требуются некоторые средства на обслуживание по истечении срока эксплуатации. Так как они продаются в виде уголков, их потребуется самостоятельно собрать. В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде.

Монтаж конструкции Первостепенно надо определиться с местом установки — или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время 14 Вольтах на клеммах , он автоматически отключает зарядку, а ночью, в случае разряда, то есть предельно низкого напряжения в 11 Вольт, прекращает работу электростанции. Где лучше установить панели? При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Если эту проблему невозможно решить, то лучше установить панели не на крыше, а на отдельных столбах во дворе.

Сокращение расхода газа и электричества в доме благодаря использованию солнечных батарей. Как подключить солнечную батарею Как подключить солнечную батарею Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов.
Схема подключения солнечных панелей к щитку приборов.

Этапы монтажа

Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Конечно, больше всего солнечных батарей производится в Китае.

Аморфные батареи пока еще экзотика с точки зрения стоимости. Подключение солнечных батарей к сети Предварительно между всеми элементами системы необходимо установить предохранители.

Вы можете корректировать наклон батарей четыре раза: в середине апреля, в конце августа, в первых числах августа и марта. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов.

Аккумулятор — химический источник тока, который накапливает сгенерированную электроэнергию. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Инструменты, которые понадобятся для сборки: напильник; ножовка по металлу с полотном 18; дрель, сверла на 5 и 6 мм; ключи рожковые; Этапы сборки Сборка состоит из нескольких этапов: Для начала нужно определиться с размерами рамы каркаса.

Смотрите также: Энергетический паспорт что это такое

Новости и информация

Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Если планируется использовать одну солнечную панель, то здесь всё понятно. Электроприборы в автономном режиме работают тем дольше, чем большую емкость имеет аккумулятор. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях. Панели подсоединяются к прибору, контролирующему уровень запасенного электричества, называемому контроллером, соединенным с АКБ. Можно считать это предрассудком, поскольку надежность современных солнечных систем достаточно высокая. Видео: Как подключить солнечную батарею к аккумулятору На картинке ниже представлен комплект электростанции, состоящий из таких устройств: Поглощающих естественный свет элементов, которые преобразуют его в электрическую энергию, то есть солнечные батареи. Схема подключения Схема подключения СП.

Особенности и виды

Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Основные требования при задействовании контроллера — мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние Решить вопрос можно и путем установки отсекающих диодов. Это требуется для упрощения очистки панелей от следов атмосферных осадков, существенно понижающих эффективность функционирования батарей. А от них — к инвертору. Осуществить такое соединение достаточно просто, однако на выходе получится 24 В.

Поэтому фотоэлементы лучше покупать готовые. Примите во внимание: если не оставить зазор между крышей и панелями для циркуляции воздуха, модули будут перегреваться и выгорать. Для подключения используйте провода с сечением соответствующим мощности контроллера. При подключении солнечных батарей к сети схему лучше выбрать смешанную, так как она оптимальна.
Расключная коробка для солнечных батарей

Пошаговое руководство по установке солнечной фотоэлектрической системы

Photovoltaic Tutorial:

Пошаговое руководство по переходу на солнечную энергию

вернуться на предыдущую страницу

8. Выберите и установите меньшие электрические компоненты.

После того, как вы выбрали марки инвертора и модуля, вы будете готовы выбрать другие компоненты, которые будут играть вспомогательные роли в вашей фотоэлектрической системе.К настоящему времени вы и / или ваш подрядчик должны сконфигурировать массив так, чтобы в нем было заданное количество модулей, подключенных последовательно, параллельно или и то и другое.

Именно здесь учитываются многие требования Национального электрического кодекса (NEC). В частности, жилые солнечные электрические цепи, связанные с сетью, должны включать следующее:

• Распределительная коробка или сумматор (для соединений проводов в массиве или рядом с ним)
• DC Disconnect (Вы можете использовать тот, который поставляется с большинством инверторов.)
• Защита от перегрузки по току (Предохранители и / или автоматические выключатели могут быть дополнительными на стороне постоянного тока или в вашей системе, но ваша сторона переменного тока всегда должна включать одно или несколько из этих устройств O. C.)
• Защита от замыканий на землю (уже имеется в большинстве инверторов)
• Розетка счетчика нетто (требуется многими коммунальными предприятиями)
• Разъединитель переменного тока (размещается рядом с главной сервисной панелью)
• Автоматический выключатель DP (устанавливается непосредственно на главной сервисной панели, где проводка вашей фотоэлектрической системы встречается с электросетью)

Более подробный обзор всех этих продуктов см. В разделе «Баланс элементов системы» — страница 2.

EnerzyTech.com
Эта иллюстрация фотоэлектрической схемы включает в себя резервную батарею и панель «нагрузки постоянного тока». Конструкция обычной сетевой системы (без батарей, контроллера заряда, панели выключателя постоянного тока и предохранителя батареи) представляет собой легкую прогулку по сравнению с этой установкой.

Чтобы определить подходящий размер и характеристики более мелких компонентов для установки, вам понадобится следующая информация:

• уровни напряжения и тока цепи на входе в компонент
• количество жил (проводов), входящих и выходящих из элемента
• Размер кабелепровода, входящего и / или выходящего из компонента (если используется)
• Требуемые размеры предохранителей / выключателей (на основе расчетов допустимой нагрузки.)
• расположение шкафов (NEMA оценивает все электрические шкафы для использования внутри и вне помещений)
• максимальная оценка температуры окружающей среды, в которой будет размещаться компонент
• , является ли инвертор бестрансформаторным (Если да, требуется максимальная токовая защита как для положительного, так и для отрицательного проводов. )

При покупке компонентов проверьте, какие марки предохранителей или автоматических выключателей совместимы с каждым продуктом.Совместимость обычно весьма ограничена, поэтому убедитесь, что хотя бы одну модель предохранителя или прерывателя, указанную в спецификации продукта, легко найти и она не слишком дорогая.

Хотя большинство домашних фотоэлектрических систем легко подбираются по размеру из нескольких стандартных продуктов, представленных на рынке, все же неплохо понять математику, используемую для количественной оценки вольт, ампер и ватт, пульсирующих через цепь. Более того, если вы живете в месте, где очень жарко летом или очень холодно зимой, эти расчеты становятся критически важными при выборе компонентов, которые могут выдержать экстремальные условия.Высокая температура увеличивает нагрев внутри проводов и кабелепровода (и между клеммами), в то время как холодная температура может увеличить напряжение, превышающее допустимое для модулей массива.

Вот почему строительные инспекторы и коммунальные предприятия внимательно изучают схемы и спецификации продукции, представленные вместе с заявкой на получение разрешения на солнечную батарею. Во время проверки на месте инспектор также проверит рейтинги, указанные на самих компонентах, и подтвердит, что они совпадают с теми, которые вы указали в своем заявлении.

Начиная с простой части определения размеров компонентов, максимальное напряжение в фотоэлектрической цепи (то есть на стороне массива инвертора) рассчитывается по следующей формуле:

В _макс = В _o.c. X # модулей на строку X Поправочный коэффициент напряжения для низких температур

Если это уравнение кажется вам знакомым, это то же самое, что использовалось в Step 6 для определения размера инвертора. Опять же, учитывая спецификацию напряжения холостого хода 37,2 В для жилого модуля Sharp ND-235QCJ, сконфигурированного с двумя цепочками массивов из десяти модулей, математика выглядит так:

V _max = 37,2 X 10 модулей X 1,13, что составляет 420,36 В.

Значение, используемое для «поправочного коэффициента низкотемпературного напряжения», было взято из таблицы 690.7 NEC, показанной ниже. Это простой способ регулировать напряжение в зависимости от температуры. Вы просто ищите свою самую низкую локальную температуру в диапазонах, приведенных в таблице, затем выбираете соответствующий множитель в среднем столбце.Для Сакраменто это значение составляет 1,13.

NEC Таблица 690.7

В Соединенных Штатах максимально допустимое напряжение в любой жилой цепи составляет 600 вольт. Следовательно, электрические компоненты, продаваемые поставщиками, всегда рассчитаны на 600 вольт. С другой стороны, при выборе устройства защиты от перегрузки по току на стороне постоянного тока обычно необходимо использовать предохранители, поскольку автоматические выключатели не могут выдерживать напряжение более 240 вольт.

Выбор комбайнера или распределительной коробки

При отсутствии напряжения следующей задачей становится более неприятный расчет тока / силы тока.NEC использует термин допустимая нагрузка , а не сила тока при обсуждении номинальных значений и размеров компонентов. Пропускная способность — это мера способности проводника выдерживать ток, и это измерение имеет большой запас прочности на всякий случай. Максимальный порог тока определяется комбинацией математических формул, таблиц NEC, в которых перечислены пределы допустимой нагрузки для проводов, предохранителей, клемм и других электрических элементов, а в некоторых случаях — технических характеристик продукта.

Если у вас более одной цепочки модулей, но вы не хотите, чтобы после инвертора проходило более двух проводов, вы должны использовать сумматор.Это может иметь место, например, если у вас ограниченное пространство для прокладки провода через существующий канал. Однако чаще всего в домашних солнечных электрических системах используется простая распределительная коробка, через которую проходит каждый набор проводников на пути к инвертору. Большинство инверторов имеют входные клеммы ( или каналов), которые позволяют подключать от 2 до 4 (а иногда и больше) наборов проводов.

Какой бы компонент вы ни выбрали, распределительную коробку или сумматор следует разместить рядом с массивом, потому что в этом месте вы переключитесь на менее дорогой тип провода. NEC требует, чтобы любой переход проводов проходил внутри электрического шкафа. Вы не можете просто соединить соединительные провода вместе, обернуть их изолентой и оставить в элементах.

На фото слева изображен фотоэлектрический сумматор Soladeck с привязкой к сетке. Обратите внимание на четыре набора проводов (положительный и отрицательный), входящие снизу и отмеченные лентой (красный — для незаземленных проводов, белый — для заземленных). Сверху выходит только один комплект проводов вместе с зеленым проводом заземления.Клемма заземления в правом нижнем углу соединяет зеленый провод здания с голым медным заземлением, идущим снизу от массива.

Диаграмма справа, которая не представляет то, что вы видите на фотографии, показывает, как соединение двух цепочек проходит от массива через блок объединителя. В большинстве сетевых инверторов не используется контроллер заряда батареи, поэтому толстые красный и черный провода (положительный и отрицательный) будут идти вниз по потоку к центральному инвертору.(Если в вашей системе используются микроконвертеры, сумматор будет объединять провода, по которым идет переменный ток, и может проходить через автоматические выключатели вместо предохранителей.) В любом случае, предохранители внутри сумматора обеспечивают защиту от перегрузки по току, в то время как грозовой разрядник обеспечивает защиту от перенапряжения . защита , которая может потребоваться или не потребоваться в вашем городе. Зеленая линия обозначает заземление. Обратите внимание, что все физическое оборудование (модули, корпус коробки и т. Д.) Заземлено.Это требование NEC. Фото: SolaDeck —- Схема: HomePower.com

Защита от перегрузки по току (плавкие предохранители или автоматические выключатели) должна быть включена в фотоэлектрический источник или выходную цепь только в том случае, если у вас есть три или более цепочки массива. Предохранители обычно размещаются внутри коробки сумматора (если вы ее используете) или внутри разъединителя постоянного тока (если вы этого не делаете).

Большинство O.C. устройства рассчитаны на максимальную рабочую температуру 40 ° C (или 104 ° F). Это нормально для бытовой электропроводки.С другой стороны, из-за своего расположения на открытом воздухе или на чердаках фотоэлектрические компоненты могут подвергаться гораздо большему нагреву, чем это. Таким образом, если вы планируете поместить какие-либо предохранители или прерыватели на сильный нагрев, вам следует обратиться к спецификациям продукта для определения коэффициентов регулировки температуры. В противном случае в цепи могут возникать неприятные срабатывания или перегорать предохранители в жаркую погоду.

Для определения нормального O.C. номинал устройства (т.е. размер предохранителя или автоматического выключателя), начните с этого уравнения:

Допустимая нагрузка цепи = I _макс X 1.56

На стороне постоянного тока цепи для этого расчета используется ток короткого замыкания (Isc). Если, например, ваш предохранитель будет помещен в сумматор или распределительную коробку, то Isc будет соответствовать спецификациям тока короткого замыкания для модулей. Для нашего образца массива модулей Sharp расчет выглядит следующим образом:

8,60 ампер (ток короткого замыкания) X 1,56 = 13,42 ампер.

Так как предохранители продаются типоразмеров (6, 8, 10, 15, 20, 25, 30 ампер и т. Д.)), NEC заявляет, что вы должны выбрать ближайший размер, равный или чуть превышающий значение допустимой нагрузки. Для 13,42 ампера это означает предохранитель на 15 ампер.

Для фотоэлектрических цепей, включающих в себя обычный инвертор с трансформатором, только один из двух проводов в паре — незаземленный или горячий провод — защищен предохранителем. Однако, если у вас есть бестрансформаторные инверторы, оба провода в паре должны быть защищены предохранителями.

Кроме того, если вам интересно, множитель 1,56 в расчете допустимой нагрузки — это сокращение, которое включает две формулы NEC, применимые к фотоэлектрическим цепям.Первая формула — Imax X 1,25, что соответствует тому, что NEC называет постоянным током цепи. Вторая формула — это постоянный ток X 1,25, который обеспечивает амортизацию выше первого значения, чтобы избежать ложных отключений из-за незначительных колебаний тока. Теперь, если вы возьмете 1,25 х 1,25 (или 1,25 в квадрате), вы получите 1,56.

Для нашего образца системы с привязкой к сети с обычным инвертором, двумя цепочками массивов и напряжением (измеренным ранее) 420.36 вольт, приобретаемая нами распределительная или объединительная коробка должна быть рассчитана на 600 вольт постоянного тока (т. Е. Стандартного размера), вмещать положительный и отрицательный проводники как минимум для двух струн и иметь номинальный ток не менее 30 А. (Вы все еще можете вставить предохранители на 15 ампер, но стандартный номинал для компонентов в этом диапазоне составляет 30 ампер.)

— —
Слева: проходной корпус Soladeck AC / DC 3R работает как распределительная коробка для фотоэлектрических систем, установленных на крыше. Он поставляется с окладом, поэтому его можно установить на композитной черепичной черепице.На этой фотографии три набора проводов (для трех модулей) и земля выходят в направлении чердака. Однако большинство распределительных коробок устанавливаются в вертикальном положении и желательно в тени, защищенной от солнечных лучей. Обратите внимание на предусмотренные в этом продукте клеммы для подключения положительного и отрицательного проводов, а также заземляющего провода (от голой меди к зеленому). Это лучший способ подключения проводов, хотя простой электрический шкаф без клемм гораздо дешевле купить.Справа разъем для проводов Polaris будет использоваться для подключения проводов в недорогой распределительной коробке без клемм. Гайки для обычных проводов не выдерживают высоких температур и могут расплавиться, что приведет к короткому замыканию, поэтому их никогда не следует использовать для солнечных батарей на крыше.

Между прочим, некоторые модели сумматоров поставляются с предварительно смонтированными изнутри, что позволяет сэкономить время на установку. Вот список продуктов Midnite Solar, компании, которая продает как предварительно смонтированные, так и традиционные сумматоры для жилых и коммерческих фотоэлектрических систем. Распределительные коробки и сумматоры в идеале должны быть рассчитаны на фотоэлектрические системы, так как эти изделия предназначены для работы с высокими температурами. Вы также захотите, чтобы ваш ящик имел рейтинг NEMA 3R или 4, если он будет размещен на открытом воздухе. Кроме того, в любой коробке, которую вы покупаете, должно быть достаточно места внутри, чтобы соединения проводов (включая заземляющий провод оборудования) были простыми и удобными. Провода, скрученные вместе в крошечном пространстве, естественно, будут выделять больше тепла и представлять более высокий риск короткого замыкания или отключения от клеммы.Ваша работа по электромонтажу становится намного проще, если в корпусе предусмотрены шины или клеммные колодки и блоки .

Выбор разъединителя постоянного тока

Если вы решите не использовать сумматор, у вас, скорее всего, будет два или более набора проводников, идущих ниже по потоку в разъединитель постоянного тока. Отключение — это ручной переключатель включения / выключения, помещаемый в цепь, чтобы дать людям возможность быстро отключить одну секцию фотоэлектрической цепи.Для небольшой фотоэлектрической системы, подключенной к электросети, вам следует спросить своего строительного инспектора и коммунального предприятия, соответствует ли уже установленный на инверторе выключатель постоянного тока требованиям. В этом случае вы сэкономите время и деньги, пропустив дополнительный компонент.

Square-D, 600 В, выключатель постоянного тока с плавким предохранителем, 30 А

Если вы включаете в свою схему автономный выключатель постоянного тока, вам придется подобрать его таким же образом, как и распределительную коробку или сумматор. В большинстве случаев модель подходящего размера для вашей схемы будет рассчитана на 600 вольт постоянного тока.У вас также будет выбор: купить плавкий или неплавкий . В случае плавкого разъединителя размер, который вы выбираете для своих предохранителей, зависит от того, какой ток каждый набор проводников несет от массива через разъединитель, и от того, помещен ли сумматор в цепь перед разъединителем.

Если вы не комбинируете ток в своей фотоэлектрической цепи, здесь применимы те же формулы, использованные выше:

Допустимая нагрузка цепи = I _макс X 1.56

Если используется комбайнер, то:

O.C. ampacity = I _max X #Module Строки в массиве X 1,56

Для нашего массива сэмплов с блоком сумматора математическое значение будет 8,60 ампер х 2 струны х 1,56, что составляет 26,84 ампера. Ближайший предохранитель с этим значением или выше — это 30-амперный предохранитель.

Чтобы узнать больше о разъединителях постоянного тока и их номиналах, ознакомьтесь с популярной моделью Square-D HU361RB.Буква «U» в номере модели означает «не слитый». Даже если вы не покупаете модель с плавким предохранителем, вам все равно потребуется вычислить номинальную емкость для продукта. Таким образом, приведенная выше математика по-прежнему актуальна, и продукт, который вы покупаете, должен быть рассчитан на 30 ампер.

Выбор выключателя переменного тока

Этот разъединитель находится между инвертором и главной сервисной панелью дома. Примечательно, что электричество, которое видит отключение переменного тока, мало похоже на электричество фотоэлектрической матрицы на стороне постоянного тока вашей системы.В частности, у вас будут два «горячих» проводника (в дополнение к нейтрали), идущие от инвертора к главной сервисной панели, которые будут проходить через этот разъединитель. Каждый будет нести половину 240 вольт, генерируемых инвертором.

Формула допустимой нагрузки NEC также изменяется на стороне переменного тока цепи. Вместо 1,56 множитель 1,25. И вместо тока короткого замыкания вы должны использовать максимальный или продолжительный выходной ток, указанный в спецификации инвертора.Таким образом, расчет допустимой нагрузки выглядит так:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Fronius IG 4000, например, показывает выходной ток 16,7 ампер. Таким образом, 16,7 х 1,25, что составляет 20,88 ампер. Таким образом, правильный выключатель или предохранитель в цепи (или внутри инвертора со стороны выхода переменного тока) должен быть рассчитан на 25 ампер.

Для самого разъединителя переменного тока вы должны выбрать 2-полюсную модель на 30 А.Если ваш инвертор бестрансформаторный, и вы решили купить плавкий выключатель переменного тока, вам понадобится трехполюсная модель, чтобы предохранить нейтральный проводник в цепи, так как он не будет заземлен.

Для более подробного обсуждения того, как определить размер защиты от перегрузки по току в фотоэлектрической системе, вот статья эксперта NEC Джона Уайлса.

Выбор автоматического выключателя DP

Когда вы проводите проводку от разъединителя переменного тока к главной панели, вам необходимо установить новый двухполюсный прерыватель цепи ( он же DP ) в панель как часть этого подключение.Выключатель должен быть типа с обратным питанием , поскольку ток должен иметь возможность протекать в обратном направлении в электрическую сеть. Каждый полюс будет обрабатывать один из двух горячих 120-вольтных проводов, идущих от инвертора.

«Двухполюсный» означает, что автоматический выключатель имеет два размыкающих выключателя, хотя он занимает такое же место, как однополюсный выключатель. Когда вы покупаете этот компонент, обязательно сначала проверьте свою главную панель, чтобы узнать, какие марки автоматических выключателей совместимы с ним.

Здесь можно использовать те же вычисления, что и для отключения переменного тока:

Допустимая нагрузка цепи = Выходной ток переменного тока инвертора X 1,25

Опять же, 16,7 х 1,25 = 20,88 ампер, что означает, что для каждого токоведущего провода подходит 25-амперный выключатель. Кроме того, NEC требует, чтобы фотоэлектрический выключатель располагался на противоположном конце панели от «основных» выключателей. Это обеспечивает физический барьер между двумя источниками питания (электросеть и инвертор), что снижает вероятность возникновения дуги, короткого замыкания или других случайных столкновений титанов.

Примечание: Если ваша основная сервисная панель имеет емкость шины 100 ампер, максимальный размер выключателя, который вы можете добавить, составляет 20% от 100, что составляет 20 ампер. Это означает, что вы не можете использовать инвертор мощностью более 3800 Вт без обновления главной панели или «бокового отвода линии». Максимальный выходной ток инвертора, приемлемый для 20-амперных автоматических выключателей, составляет 16 ампер, поскольку 16 X 1,25 равно 20. В качестве альтернативы вы можете уменьшить размер «основного» выключателя на сервисной панели со 100 до 80 ампер, что позволит вам использовать больший ток. размер выключателя.Однако это может привести к частому срабатыванию выключателя, когда вы используете несколько приборов в доме. Если шина вашей главной панели рассчитана на 200 ампер, вы можете использовать автоматический выключатель фотоэлектрической системы до 20% X 200 или 40 ампер.

Выбор счетчика нетто

Если требуется, между инвертором и главной сервисной панелью необходимо установить корпус счетчика нетто и розетку. Инструкции, которые вы получите от своей коммунальной компании, должны включать спецификации, определяющие тип компонента, который будет выполнять эту задачу.Если вы не знаете, какой продукт купить, обратитесь к представителю компании.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Продолжение на странице 9 … (Выбор и размер провода)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Меню шагов установки солнечной энергии

Домашняя страница

————————————————- —————

Авторские права © 2012-2014 TheSolarPlanner.com

Любые отзывы и предложения отправляйте по адресу
info [at] thesolarplanner dot com .

————————————————- —————-

Обязательно введите все три слова:
TheSolarPlanner
, чтобы найти этот сайт позже.

Лучшая схема солнечных панелей — Выгодные предложения на схемы солнечных батарей от глобальных продавцов схем солнечных панелей

Отличные новости !!! Вы находитесь в нужном месте для схемы солнечных батарей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая схема солнечных панелей вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели схему солнечных батарей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в схеме солнечных батарей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести схему солнечной панели по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

LED Солнечная батарея и ее работа

Вы когда-нибудь думали об использовании светодиода в качестве солнечного элемента? Проведите этот эксперимент, чтобы понять, как это работает. В этой статье я расскажу о светодиодах. Требуемая конфигурация схемы необходима для преобразования светодиодов в солнечные панели.Прочтите статью, чтобы узнать о светодиодных солнечных элементах, их конфигурации и применении.

Солнечные элементы используются для преобразования солнечного света в электрическую энергию. Светодиод способен делать то же самое.

О светоизлучающем диоде (LED)

Светодиод — это полупроводниковое оптоэлектронное устройство, которое излучает узкую полосу пропускания видимого или невидимого излучения (света). Светодиоды работают на электролюминесценции (излучение света полупроводником под действием электрического поля).

Внутренняя структура типичного светодиода

Работа светодиода

В любом нормальном диоде с PN-переходом, когда происходит рекомбинация, выделяемая на переходе энергия выделяется в виде тепла. Эти излучения невидимы. В отличие от диодов с PN-переходом, в случае светодиодов используются полупроводниковые материалы, такие как GaAsP и GaP. Если эти материалы используются, то рекомбинация на стыке приводит к образованию фотонов. Таким образом, переход может выступать источником света.

На рисунке ниже анод имеет более положительный потенциал, чем катод. Это делает область P более положительной, чем область n. Этот положительный потенциал в области P отталкивает дырки в сторону n, а отрицательный потенциал на стороне n отталкивает электроны в сторону P. Итак, дырки и электроны рекомбинируют в PN-переходе, и это производит энергию. В случае светодиода эта энергия будет выделяться в виде фотонов. Эти фотоны выходят через окно на аноде, и, следовательно, светодиод действует как источник света.

Цвета и конструкции
Длина волны излучаемого света зависит от типа материала, из которого изготовлен PN-переход. Изготавливаются разные цвета для разных материалов, использованных в строительстве.

Янтарный — AllnGaP
Синий — GaN
Зеленый — GaP
Желтый — GaAsP
Красный — GaAsP
Белый — GaN

Как светодиод работает как солнечный элемент?

Красные светодиоды действуют как солнечные элементы при облучении солнечной энергией.

Когда солнечный свет пропускается через окно светодиода, фотоны света, длина волны которого равна ширине запрещенной зоны светодиода, проникают глубоко в PN-переход.При поглощении энергии этих фотонов связь между электронами и дырками в PN-переходе разрывается, что приводит к накоплению электронов на стороне n и дырок на стороне p. Таким образом, сторона p будет более положительной, чем сторона n. Это делает анод положительным, а катод отрицательным. Следовательно, светодиод действует как ячейка.

Светодиодная солнечная панель

Напряжение, создаваемое одним красным светодиодом, составляет от 0,7 до 1,3 В, но его выходной ток очень низкий. Таким образом, один светодиод нельзя использовать для питания какого-либо устройства. Для увеличения выходного тока и напряжения мы будем использовать комбинацию светодиодов, которые соединены как параллельно, так и последовательно.Преимущество этого состоит в том, что параллельная комбинация увеличивает номинальный ток, а последовательная комбинация увеличивает номинальное напряжение.

Если выходной ток одного светодиода составляет около 100 мкА, то 2 светодиода, включенных параллельно, могут давать 200 мкА. Точно так же, если напряжение, создаваемое одним светодиодом, составляет около 1,3 вольт, то два последовательно соединенных светодиода могут выдавать 2,6 вольт.

Принципиальная схема светодиодной солнечной панели

Самодельная светодиодная солнечная панель, способная производить 12 В, 50 мА

Если количество светодиодов в этой цепи увеличивается, увеличиваются вольт и ток рейтинг можно получить.

Типичные области применения

1. Их можно использовать для создания дешевых солнечных элементов.
2. Их можно использовать для зарядки мобильных телефонов.
3. Они могут питать двойные генераторы напряжения, используемые для устройств с низким энергопотреблением, таких как репелленты от комаров, калькуляторы и цифровые часы.

Преимущества

1. Низкие затраты. Они экономичны в использовании.
2. Они легко доступны.

Недостатки

1. При длительном воздействии солнечных лучей светодиод может выйти из строя.Чтобы предотвратить это, можно использовать светодиоды высокой мощности.
2. Все светодиоды должны быть обращены к солнцу под одинаковым углом. Это можно сделать, установив все светодиоды на общую печатную плату.
3. Поскольку выходной ток низкий, для приложений с высокой мощностью необходимо использовать большее количество светодиодов, но это делает схему громоздкой.

Читать Новые изобретения в солнечных элементах фотоэлектрической технологии

Что такое полуэлементная солнечная панель и как она работает?

Панельные тренды быстро становятся мейнстримом.IHS Markit предсказал, что технология пассивных эмиттерных тыловых ячеек (PERC) превратится из резкого скачка на рынке в 2014 году в массовое производство к 2020 году — предсказание подтверждается всеми, кто смотрит на модели панелей, выпущенные в этом году. PERC здесь, чтобы остаться.

Различные размеры ячеек. Источник: ITRPV

Следующая технология на этом распространенном пути — конструкции с половинными ячейками. В девятом издании Международной дорожной карты по технологиям фотоэлектрических систем (ITRPV) прогнозируется, что рыночная доля полуэлементов вырастет с 5% в 2018 году до почти 40% в 2028 году.

Половинные модули имеют солнечные элементы, которые разрезаны пополам, что улучшает характеристики и долговечность модуля. Традиционные панели с 60 и 72 ячейками будут иметь 120 и 144 ячейки половинной формы соответственно. Когда солнечные элементы уменьшаются вдвое, их ток также уменьшается вдвое, поэтому резистивные потери снижаются, и элементы могут производить немного больше энергии. Ячейки меньшего размера испытывают меньшие механические напряжения, поэтому вероятность растрескивания меньше. Модули с половинными ячейками имеют более высокие выходные характеристики и более надежны, чем традиционные панели.

«При рассмотрении солнечной установки на первый план выходит идея« большего »- производить больше энергии, экономить (или зарабатывать) больше денег и делать больше пользы для окружающей среды», — сказал Джемил Себер, вице-президент по глобальному маркетингу и управлению продуктами для производителя модуля REC. «В случае крыш, где доступное пространство ограничено, может помочь использование солнечных панелей с технологией половинных элементов».

REC — пионер в области полуэлементов, впервые представивший свою конструкцию в 2014 году. Серия модулей TwinPeak с половинными ячейками эффективно превращает каждую панель в две сдвоенные панели.Поскольку ячейки меньше, расстояние между ячейками не должно быть таким широким, и их можно размещать ближе друг к другу. Это позволяет REC разделить панель на две части. Независимые верхняя и нижняя половины модуля позволяют улучшить отклик на затенение. Если нижняя половина модуля затенена, верхняя половина все равно будет работать.

REC: поликристаллический модуль полуячейки TwinPeak (слева) и его монокристаллический модуль полуячейки N-Peak (справа)

REC раздвинул границы, предлагая полуячейки в поликристаллических модулях.Полукристаллические модули PERC с половинными ячейками REC достигли мощности 300 Вт, и они могут конкурировать с модулями с полной ячейкой в ​​более эффективном монокристаллическом классе. Компания была настолько впечатлена преимуществами полуэлементов, что переводит все свои производственные линии на новую технологию.

«С 2014 года REC постоянно переводит свои производственные линии на технологию половинных ячеек», — сказал Себер. «Сегодня все наши производственные линии модулей в Сингапуре, кроме одной, оснащены технологией половинных ячеек.”

Во время торговой выставки 2018 года REC выпустила новую серию модулей N-Peak, первый опыт компании в области монокристаллических полуэлементов для еще более высокой эффективности и выходной мощности — до 330 Вт при традиционной 60-элементной площади.

Другие производители также начали разработку полуэлементов в монокристаллическом классе. LONGi Solar недавно продемонстрировал мощность более 360 Вт при тестировании своего 120-элементного монокристаллического модуля PERC с половинным разрезом. Hanwha Q CELLS получила награду Intersolar Award 2018 в категории Photovoltaics за свой Q.Солнечный модуль PEAK DUO-G5 — монокристаллический модуль из 120 полуэлементов и шести шин. Модуль Hanwha использует круглые провода вместо плоских лент для шин, чтобы уменьшить затенение ячеек. Hanwha также предлагает поликристаллические конструкции для рынка с 72 ячейками. Его Q. PLUS DUO L-G5.2 представляет собой поликристаллический полуэлементный модуль с максимальной мощностью 370 Вт.

Половинчатые ячейки (Фото со стенда Hanwha Q CELLS SPI 2017)

Поскольку конструкции с половинными ячейками сейчас являются самой популярной тенденцией, производителю просто нужно обновить несколько вещей в своей линейке, чтобы не отставать.Две проблемы при переходе от производства с целыми ячейками к конструкциям с половинными ячейками — это разрезание ячеек и процесс связывания. Поскольку полуэлементы обычно изначально являются клетками PERC, сама клетка довольно хрупкая. Лазерная резка ячейки посередине без растрескивания — тонкий процесс. В полуячейках часто используются четыре или более шин. Для того, чтобы натянуть эти очень узкие соединительные полоски на меньшую площадь, требуется точное оборудование. Распределительные коробки также отличаются на модулях с половинными ячейками.Большинство брендов используют несколько распределительных коробок меньшего размера, поэтому каждая половина модуля может работать как отдельная. В остальном сборка модуля с половинными ячейками аналогична производству целых элементов.

Поскольку модули с половинными ячейками производят больше энергии, они более эффективны и надежны, чем их аналоги с полной ячейкой, их использование может привести к экономии времени и денег для установщика.

«Обеспечивая большую мощность на квадратный метр, для выработки такой же мощности требуется меньше панелей», — сказал Себер. «Это означает более быструю установку и необходимость в меньшем количестве компонентов, таких как зажимы и стойки, — все это снижает общие затраты.”

PV Солнечные продукты Производитель, Поставщики солнечных панелей в Индии — JaSolar

О JA SOLAR

JA Solar была основана в 2005 году. Сфера деятельности компании варьируется от кремниевых пластин, элементов и модулей до законченных фотоэлектрических систем питания, а ее продукция продается в 135 стран и регионов. Благодаря своим постоянным технологическим инновациям, хорошему финансовому состоянию, хорошо налаженной глобальной сети продаж и обслуживания клиентов, JA Solar была высоко оценена авторитетными отраслевыми ассоциациями как ведущий мировой производитель высокоэффективных фотоэлектрических продуктов.

Ежегодный доход от продаж
¥ 21,2 млрд.
(2019 г.)

50GW
Совокупные поставки
(по состоянию на 2 квартал 2020 г.)

33000
клиентов по всему миру
(по состоянию на 4 квартал 2019 г.)

22000
сотрудников
(по состоянию на 4 квартал 2019 г.)

источников данных ： Полугодовой отчет 2020

• Крупномасштабная наземная электростанция

  Как патентообладатель PERC, JA Solar поставила почти 50% фотоэлектрических модулей для первой фазы китайской программы «Top Runner», из которых 40% модулей, которые JA Solar поставила, были модулями PERC.

  Больше

• Коммерческие и промышленные фотоэлектрические системы на крыше

  Владельцы бизнеса могут установить фотоэлектрическую систему производства электроэнергии JA Solar на крышах домов для собственного использования и отводить излишки солнечной электроэнергии в сеть. Учитывая, что цена на промышленную и коммерческую электроэнергию относительно высока, электричество, получаемое от солнечной фотоэлектрической системы на крыше, принесет значительную экономическую отдачу.

  Больше

• Жилые фотоэлектрические системы на крыше

  Система солнечной энергии для жилых домов JA Solar обеспечивает еще один канал для инвестиций жителей в управление деньгами и пенсионные планы. Когда система установлена, крыша превращается в актив, который будет постоянно приносить экономическую прибыль.

  Больше

Новости и события

• 7 ноября компания JA Solar провела церемонию закладки фундамента своего проекта высокомощного модуля мощностью 3,5 ГВт во Вьетнаме с участием соответствующих руководителей и представителей строительной отрасли.[Деталь]

• Заявление JA Solar для клиентов [Подробно]

• 17 октября компания JA Solar доставила первую партию модуля DeepBlue 3.0 со своей производственной базы, расположенной в Иу, провинция Чжэцзян. Это знаменует начало поставок компании 182 модуля на мировой рынок.[Деталь]

Глобальные проекты

Высокоэффективные модули JA Solar устанавливаются на наземных электростанциях, а также в солнечных фотоэлектрических системах жилых, коммерческих и промышленных помещений в более чем 120 странах и регионах

солнечная панель — выдает вольт, но не ампер — солнечная панель

Привет Далибор,

Глядя на ваше видео (кстати, очень хорошее), я думаю, что проблема в том, что ваш «контроллер» солнечной панели, вероятно, делает то, для чего он был разработан.Вероятно, он имеет так называемую защиту от короткого замыкания ‘. Это означает, что при коротком замыкании на выходе он отключается, чтобы защитить солнечную панель, оборудование, которое она питает, от дальнейшего повреждения и самого себя.

Мультиметр, настроенный на считывание тока (А), фактически является коротким замыканием, но когда он настроен на считывание напряжения (В), это высокое сопротивление.

В опубликованном вами видео «Как проверить солнечные панели» нет контроллера, подключенного к панели.Тестировали прямо с выхода самой панели. Это нормально, если вы хотите проверить, способна ли панель выдавать максимальный ток, если вы думаете, что она неисправна, но в реальных ситуациях это не так. Вам необходимо защитить панели и оборудование, к которому они подключены. Поэтому между панелью и выходом находятся контроллеры.

Примечание: Если ваш контроллер солнечной панели также имеет регулируемое выходное напряжение (напряжение никогда не превышает 12-13 В постоянного тока), то ток, подаваемый на аккумулятор, может зависеть от напряжения, которое имеет аккумулятор.например, если выходная мощность солнечной батареи составляет 12,3 В, а батарея — 12 В, тогда батарея заряжается только на 0,3 В, и ток зарядки будет небольшим.

Сначала убедитесь, что обе солнечные панели подключены от выходного провода панели + ve к входному разъему контроллера + ve и выходного провода панели -ve к входному разъему контроллера -ve (как у вас, вероятно, есть).

Способ проверки выходного тока, который заряжает аккумулятор, выглядит следующим образом:

1. Измерьте выходное напряжение контроллера солнечной панели — попробуйте получить максимальное напряжение, наклоняя панели.Может случиться так, что больше 12-13В

не получишь.

2. Измерьте напряжение аккумулятора . — надеюсь, что это на меньше , чем выходное напряжение контроллера солнечной панели .

3. Если есть, продолжайте.

4. Подсоедините выходной провод -ve солнечного контроллера к -ветовой клемме аккумулятора.

5. Подсоедините выходной провод солнечного контроллера + ve к одному проводу мультиметра. (Измеритель должен быть настроен на считывание диапазона ампер / постоянного тока 10 А, общих выводов и клеммы 10 А — как вы правильно сделали в видео)
