Схема розетка выключатель: Как подключить розетку с выключателем: пошаговая инструкция
Обозначение выключателей и розеток на чертежах
Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.
Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане.
Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.
Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.
Обозначение розеток
Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.
Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.
На видео показаны основные обозначения электрооборудования:
Розетки по способу монтажа бывают:
- Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
- Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:
В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.
Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.
Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:
Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.
Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:
А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:
Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом.
Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
- Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
Обозначение выключателей
Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме.
Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:
Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:
Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.
Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:
Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55.
На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:
Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.
Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).
Они также бывают двухклавишными или трёхклавишными:
Обозначение блоков
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе).
Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:
Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:
- Блок скрытой установки из одного выключателя и одной розетки.
- Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.
- Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
- Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Розетки и выключатели, схемы подключения, размещения и монтаж розеток
Перейти к содержимому
Главное меню
- Электрика в квартиреПереключатель меню
- Розетки и выключатели
- Электросчетчики
- Монтаж электропроводки
- Ремонт электротехники
- ЭлектрооборудованиеПереключатель меню
- Кабель и провод
- Датчики
- Электродвигатель
- Трансформаторы
- Генератор
- Автоматы и УЗО
- АвтоматизацияПереключатель меню
- Ардуино
- Eplan
- Технологии производств
- ОсвещениеПереключатель меню
- Наружное освещение
- ЭлектроснабжениеПереключатель меню
- Электробезопасность
- Электрические сети
- ОсновыПереключатель меню
- Школа для электрика
- Заметки электрика
- Электрические измерения
Как обозначены розетки и выключатели на чертежах: условные обозначения и маркировки
Перед выполнением строительных и монтажных работ составляется проект.
Электромонтажные работы не являются исключением. Для того чтобы электросхемы были понятны всем работникам, участвующим в монтаже и ремонте, условные обозначения розеток, выключателей и другой аппаратуры выполняются по единому стандарту.
Нормативные документы построения электрических схем
Виды электросхем
Схемы, необходимые для выполнения работ, имеют разный вид и назначение.
Структурная и функциональная электросхемы
Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.
Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.
Принципиальная схема
Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.
Принципиальные схемы есть двух видов:
- Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
- Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.
Монтажная электросхема
Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.
Объединенная электросхема
Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.
Чтение электрических схем
В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы.
Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.
Обозначения проводников
Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.
В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.
Интересно. Места соединений трёх и более проводов отмечаются точкой.
Графические символы аппаратуры
Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов.
Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.
Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.
Схема электропроводки
Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.
Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.
Обозначение розеток на электросхемах
Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:
- Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
- В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
- Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
- Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
- Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.
Условное обозначение розеток на чертеже
Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.
Обозначение выключателей на схемах
Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:
- крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
- черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
- если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.
Условное обозначение выключателей
Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.
Обозначение блока выключателей с розеткой
Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой.
Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.
На следующем рисунке два примера блоков выключателей и розеток:
- конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
- конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.
Обозначение блока выключателей с розеткой
Условные обозначения других приборов
Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.
В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.
Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты.
Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.
Автоматический выключатель на обычных и однолинейных схемах
Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.
Изображение УЗО и дифференциального автомата на схемах
Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.
Схема реле контроля напряжения
Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.
Условные обозначения светильников
Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.
Видео
Розетка с выключателем в одном корпусе
Как всегда друзья рад всех поприветствовать на сайте «Электрик в доме». Сегодня рассмотрим немного нестандартную схему, а именно как подключается розетка с выключателем в одном корпусе.
Розетками, выключателями и светильниками сегодня оборудуются все жилые, технические и общественные помещения. Без этих изделий уже нельзя представить себе электропроводку квартиры, частного дома, гаража, склада, производственного цеха и любого другого объекта.
И, хоть нас очень мало интересует, как обустроены электросети в общественных местах, расположение установочных изделий в своем домашнем очаге имеет значение для каждого хозяина. Хочется, чтобы они выглядели эстетично, размещались максимально удобно, не занимали лишнего пространства и не портили окружающего интерьера.
Поэтому в последние годы растет популярность специальных блоков, совмещающих обычную розетку с одним или несколькими выключателями. При их установке отпадает необходимость прокладывания дополнительных проводов в контуре помещения, а общая схема его электроснабжения значительно упрощается.
Розетка с выключателем в одном корпусе часто становится наиболее удобным и приемлемым вариантом, но чтобы обеспечить требуемую безопасность подобной идеи, нужно подключить ее согласно принятым нормам и правилам, а выполнить такую работу может лишь опытный электрик.
Где лучше установить блок выключателей с розеткой
Установка универсальных блоков наиболее целесообразна в местах, где не планируется подключать стационарные электрические приборы бытового назначения. К примеру, выгодно устанавливать блок выключателей с розеткой между ванной комнатой и санузлом. В этом случае одной клавишей будет подаваться напряжение к туалетным светильникам, другой к светильнику в ванной, а в розетку можно будет включить фен либо стиральную машину.
Одиночный выключатель на одной панели с розеткой будет удобен для гаража, подвала, сарая или бытовки. Клавиша зажжет находящийся рядом светильник, а от розетки вы запитаете чайник, небольшую плитку или электроинструмент.
Также универсальные блоки помогут управлять лампочками в светильниках спальни либо гостиной или несколькими светильниками сразу. В то же время изделия окажутся неудобными для кухни. Чаще управление освещением располагается рядом со входом в помещение, и будет совершенно не эстетично включать в таком месте холодильник, СВЧ-печь или другие приборы.
Поэтому, до того, как устанавливать универсальные блоки, нужно хорошо просчитать все варианты возможного обустройства и места расположения бытовых приборов с максимальным удобством. Только после этого стоит приобретать универсальные блоки и устанавливать их в своем хозяйстве.
Как подключить розетку и выключатель одном корпусе
Друзья давайте рассмотрим поэтапно два варианта подключения блока выключателей с розеткой.
Почему два варианта и в чем их особенность и различие? В первом варианте схема подключения будет включать в себя распределительную коробку, в которой расключаются между собой все провода, идущие от щитка, к розетке, к выключателю и светильникам. То есть имеем стандартную схему.
Во втором варианте схема упростится/усложнится (смотря с какой стороны посмотреть), распредкоробка здесь будет отсутствовать.
Выключатель в обоих вариантах будем подключать двухклавишный, для управления освещением двух светильников. На мой взгляд, одноклавишный подключить очень просто, а если разберетесь с двухклавишным, то в будущем без проблем сможете разобраться с разным количеством клавиш и светильников.

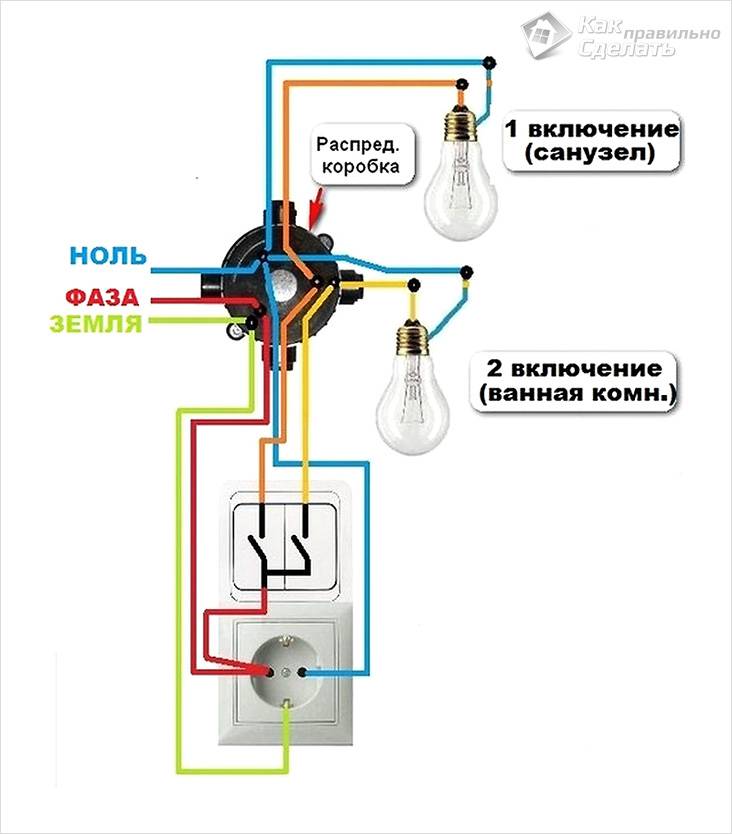

Вариант №1: Схема блок розетка-выключатель с распредкоробкой
Имеем два подрозетника, в каждый из которых приходит свой провод. В один приходит трехжильный провод (фаза, ноль, заземление), в другой — двухжильный. В одном из них будет установлена розетка, в другом двухклавишный выключатель.
В распределительную коробку приходит пять проводов: питающий от щитка (трехжильный), два провода на питание светильников, один на розетку и один на выключатель.
Приступаем к разделке проводов. Сначала беремся за розетку, для подключения которой проложен трехжильный кабель ВВГ 3*2.5 мм2. Снимаем внешнюю изоляцию с кабеля и укорачиваем провода для удобства (оставляем примерно 10-15 см каждой жилы).

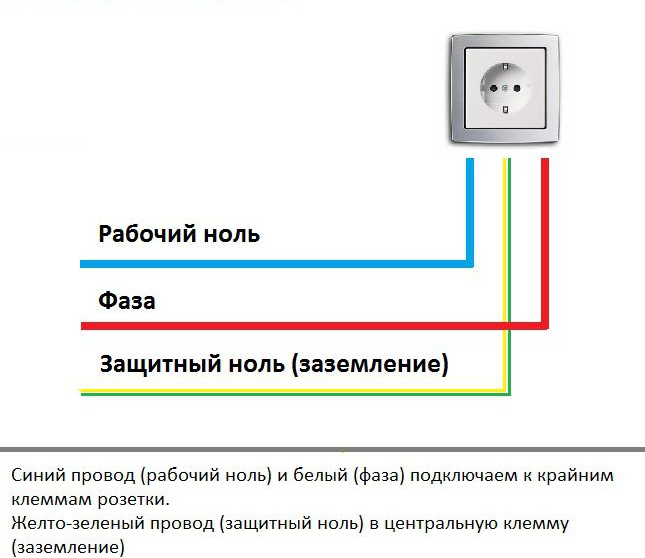

Затем приступаем к подключению механизма розетки. Фазный провод (белого цвета) подключаем на правую клемму. Нулевой провод (синего цвета) подключаем на левую клемму. Заземляющий провод (желто-зеленого цвета) подключаем к своему контакту.
Кстати друзья как определить фазный и нулевой провод с помощью индикатора я писал отдельную статью.
Теперь разберемся с двухклавишным выключателем. Для его подключения проложен двухжильный провод ВВГ 2*1.5 мм2.

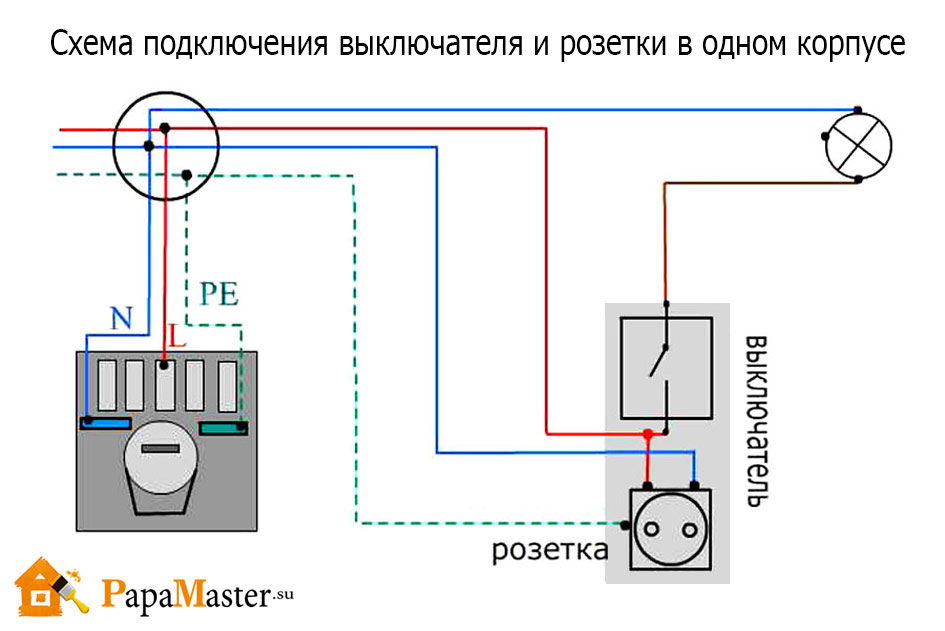

Друзья, у многих из Вас назрел здравомыслящий вопрос: как мы подключим выключатель с тремя контактами к двухжильному проводу? Что делать и как подключить розетку и выключатель в этом случае?
Фазу на общий контакт выключателя мы возьмем от розетки, а к отходящим клеммам подключим наш двухжильный кабель.
По схеме получим, что две жилы в кабеле будут «подавать фазу» на светильники. То есть получается, что фазный провод используем для питания и розетки и выключателя.
Чтобы запитать выключатель от розетки ставим перемычку из провода. Один конец подключаем к контакту выключателя, второй к «фазной» клемме розетки.
Перемычку делаем проводом сечения 2.5 мм2. Почему не сечением 1.5 мм2? Объясняю, провода разного сечения в клемме нормально не затянутся. Провод с меньшим сечением будет слабо затянут, в результате можем получить выгорание контакта и … как следствие пожар.
Остался последний штрих — установить накладную рамку. Так выглядит розетка с выключателем в одном корпусе.

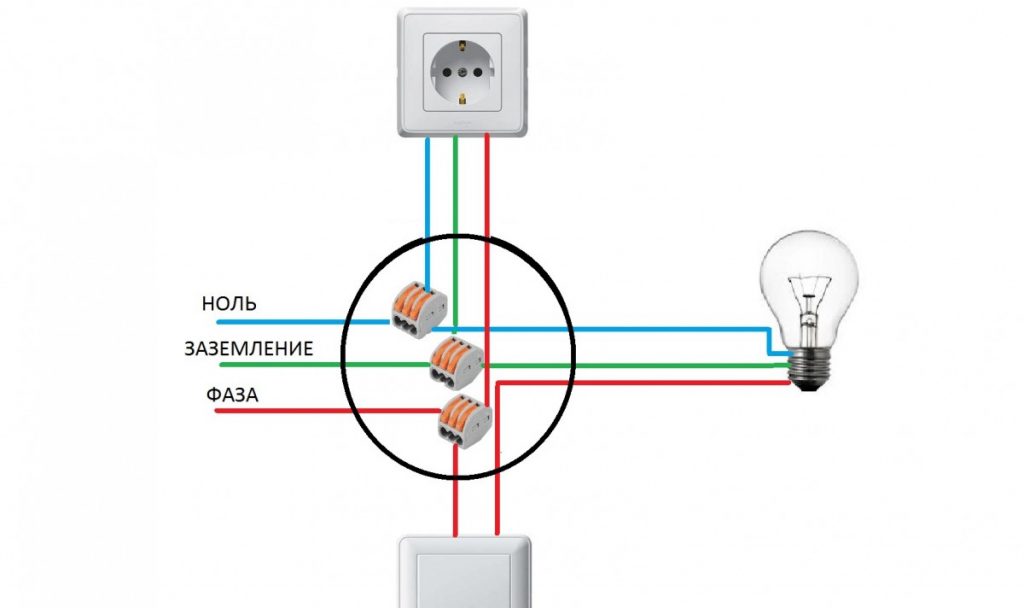

В распределительной коробке расключение проводов выполняется следующим образом. Все нулевые провода соединяем вместе. Фазный провод питающего кабеля подключаем с фазным проводом кабеля уходящего на розетку.
Одну жилу кабеля уходящего на выключатель подключаем с жилой кабеля одного из светильников, вторую жилу соответственно с оставшейся жилой другого светильника.
Все заземляющие провода также соединяем вместе. Если в вашем случае светильники имеют провод для заземления, их также соединяем вместе.
Теперь проверим нашу работу, включаем автомат и управляем клавишами светильника. Все исправно работает. Наличие напряжения в розетке также проверяем с помощью мультиметра.
Вариант №2: Схема блок розетка-выключатель без распредкоробки
Чем отличается данная схема от предыдущей схемы? Распределительная коробка здесь отсутствует, а провода будем расключать в подрозетнике. В данной схеме питающий трехжильный кабель идет прямо от щитка до блока подрозетников.
Такой вариант подойдет для временных схем подключения или для случаев с завершенным ремонтом, когда не хочется долбить стены и ковырять обои. Мало ли, понадобится сделать временную схему для маломощных потребителей (провести свет в гараж или подвал, запитать беседку и т.д.). А розетка с выключателем в одном корпусе станет отличным решением данной проблемы.
Давайте разберем второй вариант подключения блока выключателей с розеткой. Здесь к двум подрозетникам подходит три кабеля – один на розетку и два на выключатель. Для розетки приходит трехжильный кабель ВВГ 3*2.5 мм2, он же является питающим для всей схемы. К другому подрозетнику подходит два двухжильных кабеля ВВГ 2*1.5 мм2, они же идут на светильники (каждый на свой).
Приступаем к разделке проводов. Снимаем внешнюю изоляцию с кабелей и зачищаем провода примерно на 10 мм. Трехжильный кабель является питающим и должен подключаться через отдельный автомат в щите. По расчетной таблице сечений для кабеля 2.5 мм2 допустимый ток 27 А. Автомат должен быть не более 16 А.
Подключаем провода к механизму розетки. Затем к контактам розетки нужно подключить дополнительно две перемычки от фазного и нулевого провода. Фаза будет подаваться на выключатель (как в первом варианте схемы), ноль будет подаваться напрямую к светильникам. Заводим перемычки в правый подрозетник.
В коробке двухклавишного выключателя соединяем вместе все нулевые провода (в нашем случае три). Я для этого использую самозажимные клеммы WAGO. После соединения аккуратно укладываем все на дно подрозетника. У нас получилось соединение нулевых проводов светильников с нулевым проводом розетки.
Для того чтобы светильники заработали, осталось подать на них «фазу» через двухклавишный выключатель. В подрозетнике осталось три провода. Перемычка от розетки подключается к общему контакту выключателя, два других подсоединяем к оставшимся клеммам.
Теперь устанавливаем суппорта розетки и выключателя на свое место, выставляем их по уровню и фиксируем винтами. Двух постовую рамку с лицевую панель розетки и клавиши выключателя.
После включения автомата в щите проверяем схему в работе — тестируем розетку и работу светильников.
На этом все дорогие друзья мы рассмотрели с вами два варианта как подключить розетку и выключатель в одном блоке.
Надеюсь, статья была для вас полезной и интересной. В скором времени выйдет видео на канале Ютуб, подписывайтесь, чтобы не пропустить.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Условное обозначение розеток и выключателей на чертежах
Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.
Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема.
Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.
Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.
Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.
По каким документам регламентируется обозначение
Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам.
Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.
Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.
Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.
Обозначение розеток на схеме
Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.
Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.
В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.
Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.
На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.
Обозначение выключателей на электрических схемах
Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.
Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.
Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).
Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.
Как обозначается блок выключателей с розеткой
Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).
В общем, компоновка

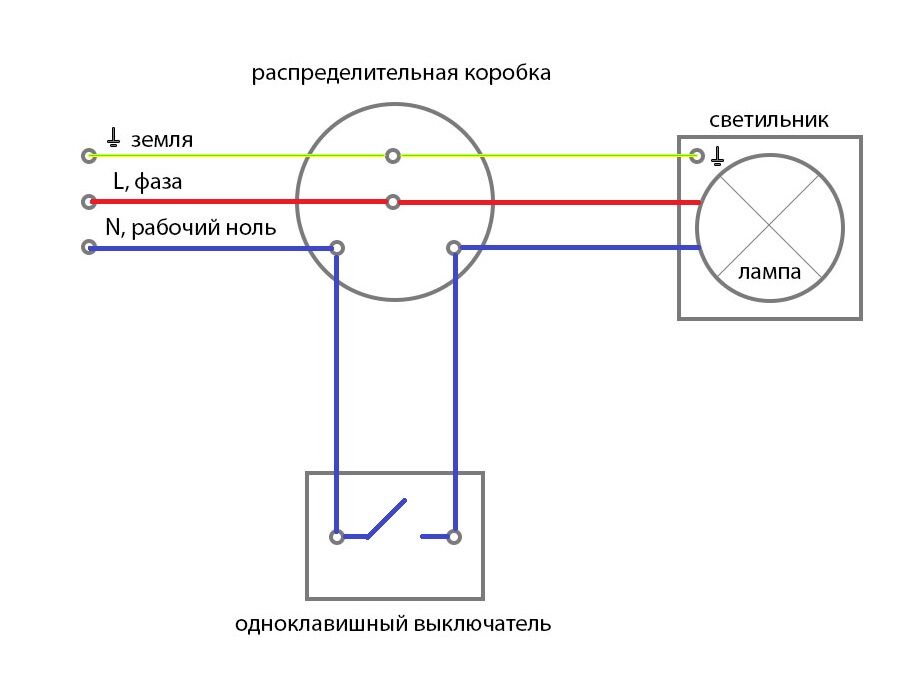

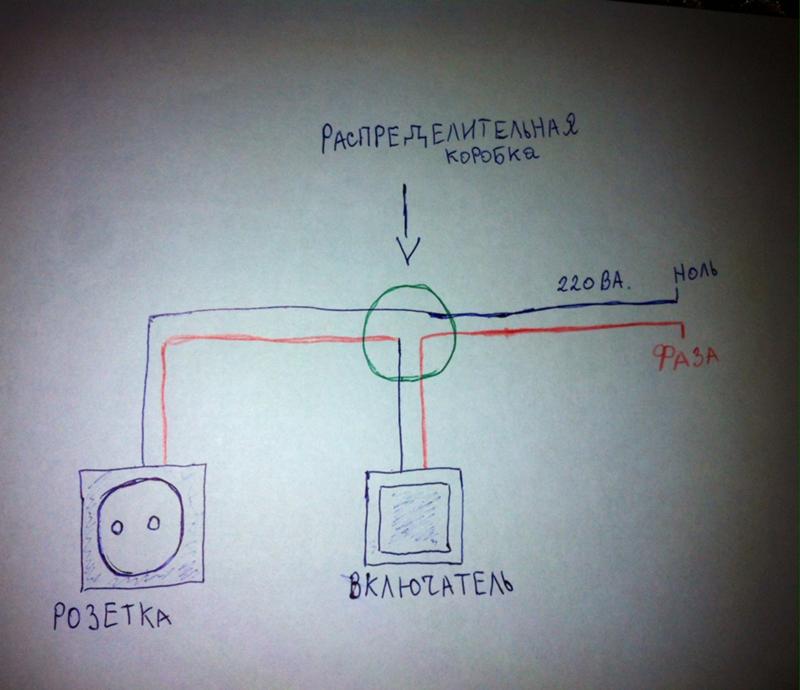

Схемы подключения выключателей и розеток.
Наружная розетка. Узнаем как подключить выключатель света
Наружная розетка. Узнаем как подключить выключатель света
Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света li { font-size:1.06rem; }
}.sidebar .widget { padding-left: 20px; padding-right: 20px; padding-top: 20px; }::selection { background-color: #4f4f4f; }
::-moz-selection { background-color: #4f4f4f; }a,.themeform label .required,#flexslider-featured .flex-direction-nav .flex-next:hover,#flexslider-featured .flex-direction-nav .flex-prev:hover,.post-hover:hover .post-title a,.post-title a:hover,.sidebar.s1 .post-nav li a:hover i,.content .post-nav li a:hover i,.post-related a:hover,.sidebar.s1 .widget_rss ul li a,#footer .widget_rss ul li a,.sidebar.s1 .widget_calendar a,#footer .widget_calendar a,.sidebar.s1 .alx-tab .tab-item-category a,.sidebar.s1 .alx-posts .post-item-category a,.sidebar.s1 .alx-tab li:hover .tab-item-title a,.sidebar.s1 .alx-tab li:hover .tab-item-comment a,.sidebar.s1 .alx-posts li:hover .
post-item-title a,#footer .alx-tab .tab-item-category a,#footer .alx-posts .post-item-category a,#footer .alx-tab li:hover .tab-item-title a,#footer .alx-tab li:hover .tab-item-comment a,#footer .alx-posts li:hover .post-item-title a,.comment-tabs li.active a,.comment-awaiting-moderation,.child-menu a:hover,.child-menu .current_page_item > a,.wp-pagenavi a,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ color: #4f4f4f; }.themeform input[type=»submit»],.themeform button[type=»submit»],.sidebar.s1 .sidebar-top,.sidebar.s1 .sidebar-toggle,#flexslider-featured .flex-control-nav li a.flex-active,.post-tags a:hover,.sidebar.s1 .widget_calendar caption,#footer .widget_calendar caption,.author-bio .bio-avatar:after,.commentlist li.bypostauthor > .comment-body:after,.commentlist li.comment-author-admin > .comment-body:after,.themeform .woocommerce #respond input#submit.alt,.themeform .woocommerce a.button.alt,.themeform .woocommerce button.button.alt,.themeform .woocommerce input.
button.alt{ background-color: #4f4f4f; }.post-format .format-container { border-color: #4f4f4f; }.sidebar.s1 .alx-tabs-nav li.active a,#footer .alx-tabs-nav li.active a,.comment-tabs li.active a,.wp-pagenavi a:hover,.wp-pagenavi a:active,.wp-pagenavi span.current,.entry.woocommerce div.product .woocommerce-tabs ul.tabs li.active a{ border-bottom-color: #4f4f4f!important; }
.search-expand,
#nav-topbar.nav-container { background-color: #282828}@media only screen and (min-width: 720px) {
#nav-topbar .nav ul { background-color: #282828; }
} #header { background-color: #dddddd; }
@media only screen and (min-width: 720px) {
#nav-header .nav ul { background-color: #dddddd; }
]]>
Обзор коммутации каналов и коммутации пакетов
Что такое коммутация?
В современном мире мы связаны со всеми через Интернет или по телефону. В этой огромной сети, когда делается телефонный звонок или когда мы заходим на какой-то веб-сайт, данные передаются из одной сети в другую.
Даже для доступа к простой веб-странице осуществляется доступ ко многим компьютерам (серверам), чтобы предоставить вам желаемые данные, которые вы ищете. Независимо от того, находитесь ли вы внутри закрытой сети или в большом сетевом сегменте, Switching является наиболее важным механизмом, который обменивается информацией между разными сетями или разными компьютерами.Коммутация — это способ направления данных или любой цифровой информации в вашу сеть до конечной точки.
Предположим, вы ищете в Интернете информацию о схемах любого типа или ищете хобби-проект в области электроники, или если вы открываете сайт circuitdigest.com, чтобы найти конкретную статью об электронике, за вашей компьютерной сетью происходит много перемещений данных. Эти движения управляются сетевыми коммутаторами, которые используют различные методы переключения в различных сетевых узлах.
В разных типах данных используются разные методы переключения, которые имеют свои преимущества и недостатки.
Доступны три типа коммутации: коммутация каналов , коммутация пакетов и коммутация сообщений . Коммутация каналов и пакетов наиболее популярна среди этих трех.
Коммутация цепей
Коммутация каналов — это метод коммутации, при котором перед началом передачи данных между двумя станциями в сети создается сквозной путь.
Коммутация цепи состоит из трех фаз: установление цепи, передача данных и отключение цепи .
Метод коммутации каналов имеет фиксированную скорость передачи данных, и оба абонента должны работать с этой фиксированной скоростью. Коммутация каналов — это простейший метод передачи данных, при котором между двумя отдельными отправителями и получателем устанавливается выделенных физических соединений. Для создания этих выделенных соединений набор переключателей подключается физическими соединениями.
На изображении ниже три компьютера на левой стороне соединены с тремя настольными ПК на правой стороне с помощью физических соединений, в зависимости от четырех переключателей цепи.
Если коммутация каналов не используется, их необходимо соединить с помощью соединений точка-точка, где требуется большое количество выделенных линий, что не только увеличит стоимость подключения, но и усложнит систему.
Решение о маршрутизации в случае коммутации каналов принимается, когда маршрут маршрутизации устанавливается в сети.После того, как выделенный маршрут маршрутизации установлен, данные непрерывно отправляются в пункт назначения получателя. Связь сохраняется до конца разговора.
Трехфазная коммутация цепи связи
Связь от начала до конца в коммутации цепей осуществляется с использованием этой схемы —
На этапе настройки в сети с коммутацией каналов устанавливается выделенная маршрутизация или путь соединения между отправителем и получателем.В этот период сквозная адресация, как и адрес источника, адрес назначения, должна создавать соединение между двумя физическими устройствами.
Переключение схем происходит на физических уровнях.
Передача данных происходит только после завершения фазы настройки и только после установления физического выделенного пути. На этом этапе не используется никаких методов адресации. Коммутаторы используют временной интервал (TDM) или занятую полосу (FDM) для маршрутизации данных от отправителя к получателю.Следует иметь в виду, что отправка данных является непрерывной, и при передаче данных могут быть периоды молчания. Все внутренние соединения выполнены в дуплексном виде.
На последней фазе отключения цепи , когда любому из абонентов в сети, отправителю или получателю необходимо отключить путь, всем задействованным коммутаторам посылается сигнал отключения, чтобы освободить ресурс и разорвать соединение. Эта фаза также называется Teardown phase в методе переключения цепей.
Коммутатор цепи создает временное соединение между входным звеном и выходным звеном.
Доступны различные типы переключателей с несколькими входами и выходами.
Как правило, коммутация каналов используется в телефонных линиях.
Преимущества коммутации цепей
Метод коммутации цепей
дает большие преимущества в определенных случаях. Преимущества следующие —
- Скорость передачи данных фиксированная и выделенная, потому что соединение устанавливается с использованием выделенного физического соединения или каналов.
- Поскольку используются выделенные пути маршрутизации передачи, это хороший выбор для непрерывной передачи в течение длительного времени.
- Задержка передачи данных незначительна. В переключателях нет времени ожидания. Таким образом, данные передаются без какой-либо предварительной задержки передачи. Это определенно положительное преимущество метода коммутации цепей.
Недостатки коммутации цепей
Помимо преимуществ, коммутация цепей также имеет некоторые недостатки.
- Независимо от того, свободен ли канал связи или занят, выделенный канал не может использоваться для другой передачи данных.
- Это требует большей полосы пропускания, а непрерывная передача приводит к потере полосы пропускания в период молчания.
- Это крайне неэффективно при использовании системного ресурса. Мы не можем использовать ресурс для другого подключения, поскольку он выделен для всего разговора.
- На установление физических соединений между отправителями и получателями уходит много времени.
Пакетная коммутация
Коммутация пакетов — это метод передачи данных, при котором данные разбиваются на небольшие части переменной длины, а затем передаются по сетевой линии. Неработающие фрагменты данных называются пакетами . После получения этих поврежденных данных или пакетов, все они собираются в месте назначения и, таким образом, создается полный файл. Благодаря этому методу данные передаются быстро и эффективно.В этом методе не требуется предварительной настройки или резервирования ресурсов, как в случае метода переключения каналов.
Этот метод использует методы Store and Forward. Таким образом, каждый переход будет сначала сохранять пакет, а затем пересылать пакеты следующему адресату хоста. Каждый пакет содержит управляющую информацию, адрес источника и адрес назначения. Благодаря этому пакеты могут использовать любой маршрут или пути в существующей сети.
Пакетная коммутация на основе VC
Коммутация пакетов на основе
VC — это режим коммутации пакетов, при котором между отправителем и получателем выполняется соединение по логическому пути или виртуальному каналу. VC означает Virtual Circuit . В этом режиме коммутации пакетов создается заранее определенный маршрут, и все пакеты будут следовать по заранее определенным путям. Всем маршрутизаторам или коммутаторам, участвующим в логическом соединении, предоставляется уникальный идентификатор виртуального канала для уникальной идентификации виртуальных соединений.
Он также имеет трехфазный протокол, используемый в коммутации цепей, фазе настройки, фазе передачи данных и фазе разрыва .
На изображении выше , 4 ПК подключены к сети с 4 коммутаторами, и поток данных будет коммутацией пакетов в режиме виртуального канала .Как мы видим, коммутаторы связаны друг с другом и совместно используют канал связи друг с другом. Теперь в виртуальном канале необходимо установить заранее определенный маршрут. Если мы хотим передать данные с ПК1 на ПК 4, путь будет направлен от SW1 к SW2 к SW3 и, наконец, к ПК4. Этот маршрут предопределен, и всем SW1, SW2, SW3 предоставляется уникальный идентификатор для идентификации путей данных, поэтому данные связаны путями и не могут выбрать другой маршрут.
Пакетная коммутация на основе дейтаграмм
Коммутация дейтаграмм полностью отличается от технологии коммутации пакетов на основе VC.
При переключении дейтаграмм путь зависит от данных . Пакеты содержат всю необходимую информацию, такую как адрес источника, адрес назначения, идентификатор порта и т. Д. Таким образом, в режиме коммутации пакетов на основе дейтаграмм без установления соединения каждый пакет обрабатывается независимо. Они могут выбирать разные маршруты, и решения о маршрутизации принимаются динамически при передаче данных внутри сети. Таким образом, в пункте назначения пакеты могут быть получены не по порядку или в любой последовательности, нет заранее определенного маршрута и гарантированная доставка пакетов невозможна.Чтобы обеспечить гарантированный прием пакетов, необходимо настроить дополнительные протоколы конечной системы.
В этом режиме коммутации пакетов нет этапов настройки, передачи и разрыва.
Снова на изображении выше, 4 компьютера подключены, и мы передаем данные с ПК1 на ПК4. Данные содержат два пакета, помеченных как 1 и 2.
Как мы видим, в режиме дейтаграммы пакет 1 выбрал путь SW1-SW4-SW3, тогда как пакет 2 выбрал путь маршрута SW1-SW5-SW3 и, наконец, достиг ПК4.Пакеты могут выбирать другой путь в зависимости от времени задержки и перегрузки на других путях в сети с коммутацией пакетов дейтаграмм.
Преимущества пакетной коммутации
Пакетная коммутация имеет преимущества по сравнению с коммутацией каналов . Сеть с пакетной коммутацией предназначена для преодоления недостатков метода коммутации каналов.
- Эффективно с точки зрения пропускной способности.
- Минимальная задержка передачи
- Пропущенные пакеты могут быть обнаружены адресатом.
- Экономичное внедрение.
- Надежен при обнаружении загруженного пути или нарушения связи в сети. Пакеты могут передаваться по другим каналам или по другому пути.
Недостатки пакетной коммутации
Пакетная коммутация также имеет несколько недостатков.
- Коммутация пакетов не следует какому-либо определенному порядку передачи пакетов один за другим.
- Отсутствует пакет при передаче большого объема данных.
- Каждый пакет должен быть закодирован порядковыми номерами, адресами получателя и отправителя и другой информацией.
- Маршрутизация в узлах сложна, поскольку пакеты могут следовать по нескольким путям.
- Когда по какой-либо причине происходит перенаправление, увеличивается задержка при приеме пакетов.
Различия между коммутацией каналов и коммутацией пакетов
Мы уже получили представление о различиях между коммутацией каналов и коммутацией пакетов.Давайте посмотрим на различия в формате таблицы для лучшего понимания —
|
Различия |
Коммутация цепей |
Пакетная коммутация |
|
Вовлечение ступеней |
При коммутации цепей для полного разговора требуется установка трех фаз. |
В случае пакетной коммутации мы можем осуществлять передачу данных напрямую. |
|
Адрес назначения |
Адрес полного пути предоставляется источником. |
Каждому пакету данных известен только конечный адрес назначения, путь маршрутизации зависит от решения маршрутизатора. |
|
Обработка данных |
Обработка данных происходит в исходной системе. |
Обработка данных происходит в узлах и исходных системах. |
|
Равномерная задержка между блоками данных |
Происходит равномерная задержка. |
Задержка между блоками данных неодинакова. |
|
Надежность |
Коммутация цепей более надежна по сравнению с коммутацией пакетов |
Пакетная коммутация менее надежна по сравнению с коммутацией каналов. |
|
Ресурсные отходы |
Высокая потеря ресурсов при переключении каналов. |
Уменьшение потерь ресурсов при коммутации пакетов. |
|
Техника хранения и пересылки |
В нем не используется технология промежуточной передачи |
Использует технику хранения и пересылки |
|
Перегрузка |
Перегрузка возникает только во время установления соединения. |
На этапе передачи данных может происходить состязание. |
|
Данные передачи |
Источник осуществляет передачу данных. |
Передача данных осуществляется источником, маршрутизаторами. |
Разница между коммутацией каналов и коммутацией пакетов (со сравнительной таблицей)
Коммутация каналов и коммутация пакетов — это два метода коммутации, которые используются для соединения нескольких устройств связи друг с другом.
Коммутация каналов была специально разработана для голосовой связи и менее подходила для передачи данных. Таким образом, появилось лучшее решение для передачи данных, называемое коммутацией пакетов.
Основное различие между коммутацией каналов и коммутацией пакетов состоит в том, что Circuit Switching ориентирован на с установлением соединения , тогда как Packet Switching — с без установления соединения . Давайте узнаем еще несколько отличий между коммутацией каналов и коммутацией пакетов с помощью сравнительной таблицы, показанной ниже.
Содержимое: коммутация цепей против коммутации пакетов
- Сравнительная таблица
- Определение
- Ключевые отличия
- Заключение
Таблица сравнения
| Основа для сравнения | Коммутация цепей | Коммутация пакетов |
|---|---|---|
| Ориентация | Ориентация на соединение. |
Без установления соединения. |
| Назначение | Изначально предназначено для голосовой связи. | Изначально разработан для передачи данных. |
| Гибкость | Негибкость, потому что после установки пути все части передачи следуют по одному и тому же пути. | Гибкость, потому что для каждого пакета создается маршрут к месту назначения. |
| Заказ | Сообщение получено в порядке, отправленном от источника. | Пакеты сообщения получены не по порядку и собраны в месте назначения. |
| Технология / подход | Коммутация каналов может быть достигнута с использованием двух технологий, либо коммутации с пространственным разделением, либо коммутации с временным разделением. | Пакетная коммутация имеет два подхода: дейтаграмный подход и подход виртуального канала. |
| Уровни | Коммутация каналов реализована на физическом уровне. |
Коммутация пакетов реализована на сетевом уровне. |
Определение коммутации цепей
Circuit Switching устанавливает физический путь между отправителем и получателем сообщения перед доставкой сообщения. Когда устанавливается соединение между отправителем и получателем, все сообщение проходит установленный путь от отправителя к получателю.Как только сообщение доставлено получателю, источник информирует сеть о завершении передачи и всех отключенных переключателях. Затем ссылка и другие соединительные устройства используются для установки другого соединения.
Коммутация каналов всегда осуществляется на физическом уровне . Коммутацию цепей можно пояснить на примере телефонного разговора. В телефонном разговоре после установления соединения между вызывающим абонентом и получателем оно остается подключенным до тех пор, пока весь разговор не будет завершен и абонент и получатель не положат трубку.
Переключение каналов не подходит для передачи данных, потому что данные передаются всплесками (потоком), и линия большую часть времени остается в режиме ожидания и, следовательно, пропускная способность тратится.
Коммутация каналов может быть реализована с использованием двух технологий: Space Division Switching или Time Division Switching .
Определение пакетной коммутации
Пакетная коммутация не требует установления соединения, так как не устанавливает никаких физических соединений до начала передачи.При коммутации пакетов перед передачей сообщение делится на несколько управляемых частей, называемых пакетами. Эти пакеты направляются один за другим от источника к месту назначения.
При коммутации пакетов каждый пакет может следовать по разному маршруту для достижения пункта назначения. Пакеты, прибывшие в пункт назначения, не в порядке, но они собираются по порядку, прежде чем пункт назначения пересылает их на верхний уровень.
Коммутация пакетов
всегда осуществляется на сетевом уровне .Коммутация пакетов имеет два подхода: Datagram Approach и Virtual Circuit Approach .
В подходе дейтаграмм каждый пакет не зависит от другого, хотя они принадлежат одному и тому же сообщению, и могут также выбрать другой путь для достижения пункта назначения.
В подходе виртуального канала взаимосвязь между пакетами, принадлежащими одному и тому же сообщению, сохраняется, поскольку пакеты не являются независимыми друг от друга, и все пакеты, принадлежащие конкретному сообщению, следуют по одному и тому же маршруту к месту назначения.
Ключевые различия между коммутацией каналов и коммутацией пакетов
- Коммутация каналов ориентирована на соединение, что означает, что путь устанавливается между источником и местом назначения до того, как произойдет передача. С другой стороны, коммутация пакетов не требует установления соединения, что означает, что для каждого пакета во время передачи определяется динамический маршрут.
- Circuit Switching изначально была разработана для голосовой связи, тогда как пакетная коммутация изначально была разработана для передачи данных.
- Коммутация каналов негибкая, поскольку после того, как путь установлен для передачи, он не изменяется во время сеанса. С другой стороны, коммутация пакетов является гибкой, поскольку каждый пакет может проходить по разному маршруту, чтобы достичь пункта назначения.
- При коммутации пакетов, когда каждый пакет проходит свой путь, пакет принимается не по порядку на стороне получателя, а затем размещается по порядку. С другой стороны, при коммутации каналов все сообщение принимается в том виде, в каком оно было отправлено от отправителя к получателю.
- Коммутация с пространственным разделением или переключение с временным разделением может использоваться для реализации коммутации каналов, тогда как коммутация пакетов может быть реализована с использованием двух подходов: дейтаграммный подход и виртуальный контурный подход.
- Коммутация каналов всегда реализуется на физическом уровне, тогда как коммутация пакетов реализуется на сетевом уровне.
Заключение
Для передачи данных коммутация пакетов более эффективна, чем коммутация каналов, тогда как, когда дело доходит до передачи голоса, коммутация каналов более эффективна, чем коммутация пакетов.
Что такое промежуточный коммутатор?
Промежуточный выключатель — это трехпозиционный выключатель света. Он используется, когда у вас есть три или более переключателя, управляющих одним светом, средний переключатель должен быть промежуточным переключателем света.
Типичный пример этого — лестничная площадка в доме, когда, возможно, есть переключатель внизу лестницы, один наверху лестницы и один в конце лестницы. В этой схеме вам понадобится средний переключатель (например, тот, что наверху лестницы), чтобы быть промежуточным переключателем.
Это может быть продолжено для нескольких коммутаторов, так что это применимо к трем или более коммутаторам. Представьте, например, общую площадку в многоквартирном доме.
Подробнее о различных доступных переключателях читайте ниже.
Промежуточный переключатель используется только в определенных случаях, поэтому сначала давайте рассмотрим другие переключатели и когда они вам понадобятся.
Стоит отметить, что все эти переключатели выглядят одинаково спереди, хотя и по-другому выглядят сзади.
Что такое обычный переключатель?
Существует два типа «обычных переключателей»: односторонний и двусторонний.
Переключатели в одну сторону
Односторонний переключатель используется, когда у вас есть только один переключатель для света.
Схема одностороннего переключателя
Двухпозиционные переключатели
Двусторонние переключатели могут использоваться, когда есть только один переключатель для света, вместо одностороннего переключателя. Щелкните здесь, чтобы узнать больше о двухстороннем переключателе света.
Их также можно использовать при наличии двух выключателей на один свет. Два классических примера — это либо комната с двумя разными входами (например, проходная комната), либо свет для лестничной площадки, где есть выключатель наверху лестницы и один внизу. Часто люди по ошибке заказывают для этого промежуточный выключатель. Хотя для этого подойдет промежуточный переключатель, он определенно не нужен, и двусторонний переключатель отлично справится с этой задачей.
Схема двустороннего переключателя
Промежуточные переключатели
Итак, промежуточный выключатель.
Это очень универсальный переключатель, который можно использовать в большинстве случаев освещения, но на самом деле он дороже, поэтому обычно вы используете его только при необходимости. То есть, когда у вас есть три переключателя, управляющих одним светом, тогда средний должен быть промежуточным переключателем (остальные должны быть двухсторонними).
Схема промежуточного переключателя
Иерархия коммутаторов
Промежуточный переключатель может использоваться как односторонний или двусторонний (но он более дорогой, поэтому обычно не используется для этого).
Двусторонний переключатель может использоваться как односторонний или как двусторонний переключатель. Они часто используются как оба. Фактически, многие розничные продавцы электрооборудования (включая Socket Store) не продают односторонние переключатели, так как разница в цене незначительна, и двухпозиционные переключатели подходят для обоих.
Почему так много?
Последний вопрос, который нам часто задают. Почему это стоит намного дороже? Ответ прост. Это более сложная схема (см. Иллюстрации выше), поэтому ее производство дороже.
Мы надеемся, что все это поможет, но, конечно, если вы все еще не уверены, позвоните нам по номеру 02920 004887, и мы будем рады ответить на любые ваши вопросы.
Коммутация виртуальных каналов — TelecomABC
Коммутация виртуальных каналов — это метод коммутации пакетов, при котором устанавливается путь между источником и конечным пунктом назначения, через который все пакеты будут маршрутизироваться во время вызова. Этот путь называется виртуальным каналом, поскольку пользователю кажется, что соединение является выделенным физическим каналом.Однако другие средства связи также могут использовать части одного и того же пути.
Перед началом передачи данных источник и пункт назначения определяют подходящий путь для виртуального канала. Все промежуточные узлы между двумя точками помещают запись о маршрутизации в свою таблицу маршрутизации для вызова. Дополнительные параметры, такие как максимальный размер пакета, также обмениваются между источником и получателем во время установления вызова. Виртуальный канал очищается после завершения передачи данных.
Коммутация пакетов виртуальных каналов ориентирована на соединение. Это контрастирует с коммутацией дейтаграмм, которая представляет собой методологию коммутации пакетов без установления соединения. Преимущества коммутации виртуальных каналов:
- Пакеты доставляются по порядку,
, поскольку все они идут по одному маршруту; - Накладные расходы в пакетах меньше,
, поскольку нет необходимости, чтобы каждый пакет содержал полный адрес; - Соединение более надежное,
сетевых ресурсов выделяются при установлении вызова, так что даже во время перегрузки, при условии, что вызов был установлен, последующие пакеты должны пройти; - Биллинг проще,
, так как записи счетов нужно создавать только для каждого вызова, а не для каждого пакета.
Недостатки виртуальной сети с коммутацией каналов:
- Коммутационное оборудование должно быть более мощным,
, поскольку каждый коммутатор должен хранить подробности всех вызовов, которые проходят через него, и выделять емкость для любого трафика, который может генерировать каждый вызов; - Устойчивость к потере магистрали более трудна,
, поскольку в случае сбоя все вызовы должны быть динамически восстановлены по другому маршруту.
Примеры коммутации виртуальных каналов: X.25 и Frame Relay.
Руководство для начинающих по электрической терминологии, символам и схемам
Электрический монтаж
Потребительский блок (1) — Также широко известный как плата / коробка предохранителей, это то место, откуда берутся цепи в установке и где ваши защитные устройства будут расположены.
Оборудование с фиксированным током — Элемент оборудования, который является постоянной частью электрической установки, примером может быть плита, подключенная напрямую.
Блок подключения с предохранителем (2) — Блок подключения с предохранителем — это тип аксессуара, который защищает блок фиксированного тока, использующий оборудование.
Аксессуар — Это то, что составляет часть цепи, но не является фиксированным током с использованием части оборудования, примером является розетка.
Устройство — Это любой элемент оборудования, использующий электрический ток, за исключением автономных электродвигателей, т. Е.те, которые не являются частью оборудования, такого как двигатель вытяжного вентилятора и светильники.
Барьер (3) — Что-нибудь для предотвращения контакта с токоведущими электрическими частями, например, крышка сборной шины в потребительском блоке.
Базовая защита — Это защищает вас от поражения электрическим током в безотказных условиях, то есть при нормальной эксплуатации.
Шина — сплошная полоса из проводящего материала, обычно из меди, к которой может быть подключено электрическое оборудование и подано питание.В домашних условиях их можно найти внутри потребительского блока, обычно покрытого крышкой сборной шины, чтобы предотвратить прикосновение к нему при подаче напряжения.
Вырез — это разговорное название устройства защиты источника питания. Защитное устройство источника питания — это большой предохранитель, установленный в месте установки, обычно в жилых помещениях они рассчитаны на 60, 80 или 100 А. Они являются собственностью DNO (оператора распределительной сети) и не должны касаться кого-либо, кроме них, если только они не дали свое явное разрешение.
Цепь — Цепь — это совокупность электрического оборудования, которое находится в одной точке и защищено одним и тем же устройством.
Конечная цепь — Цепь, которая подает питание на приборы через розетку, подает питание на фиксированный кусок тока с помощью такого оборудования, как плита, или подает питание на цепь освещения. Это называется заключительной схемой, потому что это последняя часть системы.
Цепь распределения — Цепь, обеспечивающая питание распределительного щита.
Радиальная цепь — Схема, в которой один набор проводников выходит из распределительного щита и заканчивается в самой дальней точке; примером может служить выделенная цепь, подающая питание на плиту.
Кольцевая цепь — Схема, в которой два набора проводников выходят из одной и той же точки распределительного щита, по существу, образуя кольцо, обычно используется только для цепей розетки.
Двойная изоляция — Помимо основной изоляции, двойная изоляция обеспечивает дополнительный слой изоляции.
Путь контура замыкания на землю — Это путь, по которому течет электричество, когда возникает замыкание, вызывающее активацию защитного устройства для затронутой цепи, начиная с точки замыкания:
- Защитный провод цепи,
- Главный зажим заземления и заземляющий провод,
- Для систем TN либо свинцовая оболочка кабеля (TN-S), либо комбинированный кабель нейтрали и заземления (TN-CS),
- Для систем TT заземляющий электрод (не изображен) ,
- Путь через заземленную нейтральную точку трансформатора подстанции
- Обмотка трансформатора,
- Линейный провод от обмотки трансформатора до места возникновения повреждения (без изображения)
Электрооборудование — При использовании фразы «электрическое оборудование» это может относиться к любому элементу, являющемуся частью электрической системы, например, предохранителям, генераторам, трансформаторам и т. Д.
Электромонтаж — Электроустановка — это установка, состоящая из электрического оборудования, имеющего определенное назначение.
Корпус — Это то, что окружает часть оборудования, чтобы обеспечить защиту от различных типов внешних воздействий.
Открытая проводящая часть — Часть оборудования, к которой можно прикасаться. Во время нормального обслуживания этот элемент оборудования должен быть безопасным для прикосновения, но он может оказаться под напряжением из-за неисправности.
Посторонняя проводящая часть — Деталь, которая не является частью электроустановки и может проложить путь к земле для прохождения электричества в случае неисправности.
Феррула — также известная как электрический обжим, это небольшая металлическая трубка, которую помещают на зачищенный конец многожильного провода, а затем сжимают с помощью обжимного инструмента для защиты конца кабеля. Они бывают разных типов, подходящих для использования в различных приложениях.
Функциональное переключение — Действие приведения в действие устройства для изменения, включения и выключения подачи электроэнергии к устройству.
Изоляция — Изоляция — это материал, окружающий проводник.
Изолятор — Это устройство с механическим приводом, способное изолировать определенную цепь / часть оборудования по мере необходимости.
Линейный проводник — То, что многие люди ошибочно называют «живым» проводником.В новой установке он будет коричневого цвета, а в более старых — красного.
Светильник — Это термин для осветительного прибора.
Лампа — То, что часто называют «лампочкой». Лампа — это часть осветительной арматуры, которая излучает свет.
Главный выключатель — он будет в исходной точке установки, как правило, внутри потребительского блока. Когда он выключен, потребительский блок и все связанные с ним цепи будут обесточены.
Хвосты счетчика — Они разделены на две части: хвосты счетчика от сервисной головки к счетчику электроэнергии и хвостовые части счетчика от счетчика к блоку потребителя.
Нейтральный проводник — Другой проводник, находящийся под напряжением в цепи. В старых установках он будет черным, а в новых — синим.
Происхождение установки — Это место, где электричество распределяется по электрической установке, в доме это будет первичный потребитель.
Вилка — Часть оборудования, предназначенная для установки в розетку в качестве средства подключения прибора или части оборудования.
Point — Это часть цепи, которая предназначена для подключения оборудования, использующего ток.
Защитный проводник (cpc) — Проводник, используемый для защиты от поражения электрическим током, часто называемый «заземляющим» проводником. В схеме он известен как CPC. CPC расшифровывается как Circuit Protective Conductor.
Сервисный кабель — Это кабель, который подает электричество в собственность, он заканчивается в сервисной головке.
Сервисная головка — Здесь заканчивается сервисный кабель и расположен вырезанный предохранитель.
Ответвление — Ответвление — это ответвление кольца или радиальной цепи.
Розетка — Предназначена для работы с вилкой для подключения электроприборов.
Луженый — Это относится к практике пайки конца многожильного кабеля.Это метод, который использовался до использования наконечников для той же цели. Это больше не допускается в новых электроустановках, но все еще может встречаться.
Система управления кабелями — Средство поддержки и управления кабелями в установке.
Примеры включают:
- Кабельный лоток (1) — Длинные формованные секции материала, обычно металлические и обычно перфорированные для отвода тепла, они открыты, а кабель лежит поверх них.
- Кабельная лестница — Аналогична по использованию кабельному лотку, но сконструирована иначе, по форме напоминает лестницу, отсюда и общее название. Обычно в лестнице размещаются кабели большего размера,
- Кабельный канал (2) — Обычно круглое сечение, по сути, длина трубы, может быть из различных материалов и размеров, кабели проложены внутри.
- Кабельный канал (3) — Обычно прямоугольное сечение с полностью съемной стороной, может быть из различных материалов и размеров.
Наружные выключатели и розетки | Выключатели и розетки
перейти к содержанию
Перейти в меню навигации
Wickes
- Строка заказа 0330123 4123
-
Список проектов
- Обслуживание клиентов
-
Войдите или зарегистрируйтесь
Поиск
Корзина
Корзина
0
вернуться наверх
Просматривать
Назад
-
Магазин
-
Новое в
-
Ванные комнаты
-
Отопление
-
Кухни
-
Наружное освещение
Просмотреть все Новое в
-
-
Кухни
-
Выставочный зал кухонь
-
Посмотреть все диапазоны
-
Кухня Галерея
-
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
-
Брошюра о кухне
-
Продажа кухни
-
Офисная мебель
-
-
Готовые кухни
-
Посмотреть все диапазоны
-
Кухонные гарнитуры
-
Мэдисон Кухня
-
Орландо Кухня
-
Дакота Кухня
-
Кухня Огайо
-
-
Кухонный гарнитур
-
Метчики
-
Все смесители для кухни
-
Кухонные моноблочные смесители
-
Смесители для кухни
-
-
Аксессуары
-
Ручки и ручки для шкафа
-
Хранение на кухне
-
Отопление и электричество
-
Ящики для кухни
-
Освещение Кухни
-
Краска для кухни
-
Плитка для кухни
-
-
Раковины
-
Раковины из нержавеющей стали
-
Керамические мойки
-
Раковины из гранита и композитных материалов
-
Установки для утилизации отходов
-
-
Бытовая техника
-
Духовки
-
Варочные поверхности
-
Плиты
-
Вытяжки
-
Холодильники и морозильники
-
Посудомоечные машины
-
-
Обувь для скинали
-
Шкафы
-
Кухонные гарнитуры
-
Декоративные панели
-
Двери для бытовой техники
-
Цоколи и карнизы
-
Винные шкафы
-
-
Столешницы и Тумбы
-
Столешницы из ламината
-
Столешницы из массива дерева
-
Подставки
-
Фартуки
-
Рабочие поверхности из инженерного дерева
-
Столешницы барной стойки
-
Посмотреть все кухни
-
-
Ванные комнаты
-
Ванная комната выставочный зал
-
Посмотреть все люксы
-
Галерея Ванной
-
Брошюра для ванной
-
Продажа ванных комнат
-
Забронируйте БЕСПЛАТНУЮ встречу по дизайну
-
-
Ванная комната
-
Мебель и шкафы
-
Мебель для умывальника
-
Шкафы и Хранение
-
Туалеты
-
Встроенная мебель для ванной
-
Модульная мебель для ванных комнат
-
Столешницы для ванной
-
Зеркала для ванной
-
-
Метчики
-
Все смесители для ванной
-
Смесители для бассейнов
-
Смесители для ванны
-
Шайбы для кранов и ремонт
-
-
Душевые и ограждения
-
Душевые кабины
-
Душ
-
Аксессуары для душа
-
Душевые поддоны
-
Душевые Панели
-
Прогулка в душевых и влажных помещениях
-
Шторки для ванной
-
-
Раковины
-
Мебель для умывальника
-
Раковины столешницы
-
Гардеробные Раковины
-
Пьедестал бассейнов
-
Настенные бассейны
-
Подставка для бассейна
-
-
Ванны и аксессуары
-
Все ванны
-
Прямые ванны
-
Душевые ванны
-
Панели для ванны
-
Отдельностоящие ванны
-
Двухсторонние ванны
-
Фигурные ванны
-
-
Туалеты и аксессуары
-
Все туалеты
-
Комбинированные туалеты
-
Сиденья для унитаза
-
Туалеты
-
Вернуться к стене туалета
-
Подвесные туалеты
-
Низкие и высокие туалеты
-
-
Аксессуары
-
Все аксессуары для ванной
-
Аксессуары для душа
-
Сиденья для унитаза
-
Зеркала для ванной
-
Полки для ванной
-
Держатели туалетной бумаги
-
-
Радиаторы для полотенец
-
Клапаны радиатора
-
Вертикальные радиаторы для полотенец
-
Горизонтальные радиаторы для полотенец
-
Электрические радиаторы для полотенец
-
Радиаторы для черных полотенец
-
Современные радиаторы для полотенец
-
Посмотреть все ванные комнаты
-
-
Строительные материалы
-
Древесина
-
Строганная древесина с квадратными кромками
-
Обработанные пиломатериалы
-
CLS Studwork Древесина
-
Обработанный пиломатериал C16
-
Сушеные пиломатериалы в печи
-
Сушеный Пиломатериал C16
-
Доска для строительных лесов
-
-
Листовые материалы
-
Листы фанеры
-
Листы МДФ
-
Декоративные панели
-
Листы OSB
-
ДСП
-
Оргалит
-
-
Гипс и гипсокартон
-
Угловой бус и арочные углы
-
Ковинг
-
Соединения Соединения
-
Штукатурка
-
Гипсокартон
-
Ленты и клеи для штукатурки
-
Дюбели и крепления для гипсокартона
-
-
Цемент и агрегаты
-
Балласт и вспомогательная база
-
Цемент
-
Бетон
-
Строительство и ландшафтный дизайн
-
Декоративный камень и гравий
-
Миномет
-
Песок
-
-
Кровля
-
Битумные гофрированные листы
-
Стеклопластик и плоская кровля
-
Листы поликарбоната
-
Гофрированные листы ПВХ
-
Кровельный Войлок
-
Клеи и грунтовки для кровельного войлока
-
Черепица
-
-
Изоляция
-
Изоляция чердака
-
Изоляционная плита
-
Акриловые листы
-
Исключители проекта
-
Изоляция стен полостей
-
Трубы и куртки
-
-
Водостоки и дренаж
-
Эффект чугуна
-
Канальный дренаж
-
Водосточные желоба большой емкости
-
Водосточные желоба Mini Line
-
Водосточные желоба круглой линии
-
Почва и вентиляция
-
Желоб квадратной линии
-
-
Облицовка
-
Внешняя деревянная облицовка
-
Наружное покрытие из ПВХ
-
Внутренняя деревянная облицовка
-
Внутренняя облицовка ПВХ
-
Оконные доски
-
-
Кирпичи, блоки и перемычки
-
Блоки
-
Кирпичи
-
Бетонные перемычки
-
Стальные перемычки
-
-
Фасции и софы
-
Фасции и крышки
-
Доски для Софита
-
Профили и стыки
-
Вентиляторы и крепления
-
-
Защита от воды и влаги
-
Курс защиты от влаги
-
Влагостойкие мембраны
-
Защита от наводнений
-
Жидкости для ремонта крыш
-
Жидкости для защиты от воды и влаги
-
Посмотреть все строительные материалы
-
-
Двери и окна
-
Внутренние двери
-
Двери из дубового шпона
-
Внутренние белые двери
-
Внутренние двери из сосны
-
Внутренние противопожарные двери
-
Внутренние застекленные двери
-
Внутренние двустворчатые двери
-
Внутренние французские двери
-
-
Входные двери
-
Двери патио двойного сложения
-
Дверные навесы
-
Французские двери
-
Передняя и задняя двери
-
Гаражные двери
-
-
Дверные ручки и ручки
-
Ручки и ручки для шкафа
-
Дверные ручки
-
Наборы дверных ручек
-
Дверные петли
-
Дверные ручки
-
Дверные замки и защелки
-
-
Дверные коробки и крепления
-
Наружные дверные накладки и рамы
-
Облицовки и рамы межкомнатных дверей
-
Дверные уплотнения и дефлекторы
-
Дверные петли
-
Полосы и уплотнения противопожарных дверей
-
-
Окна
-
Окна из ПВХ
-
Кровельные окна
-
Деревянные окна
-
Туннели солнечного света
-
Карнизы
-
Жалюзи
-
-
Встроенные двери шкафа
-
Дверные дорожки
-
Раздвижные двери на заказ
-
Модульная Гардеробная Мебель
-
Раздвижные двери для шкафов
-
Аксессуары для дверей шкафа
-
Гардеробы
-
-
Безопасность дверей и окон
-
Дверные болты
-
Полосы и уплотнения Firedoor
-
Замки
-
Безопасность и сигнализация
-
Безопасность окон
-
-
Зимние сады
-
Придерживайтесь консерваторий
-
Эдвардианские консерватории
-
Викторианские консерватории
-
-
Дверные звонки и куранты
-
-
.
Want to say something? Post a comment
Want to say something? Post a comment
