Схема Подключения Телефонной Розетки — tokzamer.ru

Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После этого проводится обжим. Таким образом, ток проходил по замкнутому пути.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом.
Как подключить телефонную розетку

Монтаж окончен. На качестве связи это практически не сказывается.

Лишнюю часть, если она останется, легко спрятать под корпус розетки.

Посмотреть модели можно по представленным фото телефонных розеток.

Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. Способы монтажа телефонных розеток С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические.

6 Видеоурок Установка и подключение электрической и телефонной розетки

Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.

Почти все виды розеток подключаются к сети с помощью двух контактов.

Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.

Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.

Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ
Подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.

В различных условиях могут применяться разные виды розеток для телефона Имеется также конструкция, объединяющая РТШК-4 и RJ, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь — директор.

В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Если на телефон попробуют позвонить, в проводах возникнет напряжение В, то есть может ударить током. В конце также тестируют устройство.

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида: наружные, когда монтаж проводится непосредственно на поверхности стены. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств — электрические, ТВ, компьютерные и телефонные.

Схема подключения телефонной розетки

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом. Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Как обжать телефонный кабель RJ-11

Как подключить телефонную розетку: схема и этапы установки

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

А переломанные жилы только приведут к неисправности оборудования.

Остальное можно срезать.

После этого провода подключаются к розетке согласно схеме. Подключение RJ 11 RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей. Он обладает достаточной гибкостью и легко монтируется в углах.

Необходимые инструменты и материалы

Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. Телефоны подключаются только через два центральных контакта.

Данный тип пользуется большим спросом и подразумевает использованием 2-х проводников. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице: Производитель.

Как подключить телефонную розетку к телефонному кабелю: схема

При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на мм. Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. К ним и подключаются концы подведенного телефонного провода Схема соединения 2-х жильного кабеля с контактами телефонной розетки Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Как это выполнить, расскажем ниже.
Разъемы телефонные

как подключить, что это такое RJ-11 (фото, видео)

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Как подключить компьютерную розетку rj-45

Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются. В первом случае нужна одна пара проводов, а во втором – две, а значит, применяется компьютерная розетка 4545. Как ее подключить, сделать качественный обжим, какие существуют разновидности – рассмотрим подробнее.

Кабель – основа всего

Информационные технологии требуют к себе индивидуального подхода. Кабель для интернета имеет 8 проводов. Их скручивают по два, в результате получается четыре витые пары. Каждый провод своего цвета. Это помогает не ошибиться при монтаже.

Также кабель делится на категории, начиная с третьей. Чем выше, тем более высокий стандарт передачи. Например, категории 3 и 5 подходят для скорости 100 Мбит/с. Но 5е и выше – уже 1000 Мбит/с. Существуют экранированные варианты, которые более защищены от помех. Они подходят для широкого спектра задач: Ethernet , телефония, смарт TV.

Категории

Все Ethernet – кабели делятся на категории. Они определяют, где можно кабель использовать, какие его характеристики. От этого зависит скорость передачи данных и качество. Если же проводник экранированный, то это – только плюс.

Можно посмотреть на схему, нарисованную ниже, и определить, какая категория нужна именно вам.

Видна закономерность: чем выше, тем лучше.

Розетки

Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.

Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.

Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.

Виды розеток

Есть разные виды фурнитуры для сети. Самая простая – розетка rj 45 одинарная.

Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.

Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.

Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.

Установка

К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе. Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.

Установка в шкафах

Если розеточный модуль ставят в шкафу, то удобнее использовать шину din. Выпускаются специальные разъемы, адаптированные для такого вида монтажа.

Делается внутренняя разводка и необходимая коммутация. Имейте ввиду, что если шкаф металлический, роутер в него ставить нельзя, так как сигнал будет полностью экранирован.

Коммутация

Стоит помнить, что витая пара передает слаботочный сигнал. Ее необходимо прокладывать как можно дальше от электрических проводов, чтобы избежать помех. К примеру, если электропроводка проложена по всем стандартам (15–20 см от потолка), тогда витую пару нужно прокладывать возле плинтуса. Экранированный вариант даст лучшее качество.

Нам понадобятся:

  • Сама розетка,
  • Интернет кабель с наконечником. Обжим должен быть качественным,
  • Инструмент. Нужно будет зачищать провода,
  • Обжимка,
  • Перфоратор, короба – если еще не сделана разводка.

Коммутация довольно простая. На самой розетке клеммы обозначены цветами. Они идентичны цветовой маркировке жил, которые будут к ним подходить. Все, что требуется, это совместить провода, не попутать их и все сделать одинаково на всех розетках. В некоторых случаях понадобится специальный инструмент, но чаще всего нет, так как клеммы не требуют обжима. На рисунке показан пример заделки для rj45.

При подсоединении компьютера контакты 4 и 5, как видно из рисунка, не используются. Они не нужны ни для смарт TV, ни для Ethernet. Поэтому, если все оставить так, как есть, все будет работать. Однако чаще делают универсальный модуль: делают монтаж телефонных концов (разъем RJ 11). Распиновка получится такая:

На рисунке изображена розетка rj одинарная. После коммутации ее необходимо надежно закрепить. Некоторые модели крепятся на din – рейку. Теперь ее можно использовать и для включения телефона (RJ 11), и для смарт TV, и просто для интернета.

Правильная заделка

Чтобы контакт был качественным, а интернет работал, нужно знать некоторые нюансы. Обжим витой пары делают по цветам проводов. Используют коннекторы, как правило,  rj 45.

Есть два стандарта обжима. Чаще всего используют T568B. Для соединения компьютера с коммутатором или хабом, обжать кабель нужно одинаково с обеих сторон. Если же вместе соединяют два компьютера (или два коммутатора), тогда перекрестно. Распиновка хорошо видна на рисунке.

В схеме для двухпарного кабеля могут несколько отличаться цвета проводов. Это зависит от производителя.

Для разделки используют специальный инструмент.

Сама технология несложная:

  • Где-то на 2–3 см необходимо разделать и зачистить кабель. Это можно сделать как специальным инструментом, так и обычным ножом.
  • Развести провода, согласно цветной маркировке, которая нужна.
  • Выпрямить их и обрезать лишнее. Оставить приблизительно 12.5 мм от оболочки.
  • Теперь внимание! Зачищать концы не надо!
  • Вставить провода в коннектор. Следить, чтобы они не перепутались. Оболочка тоже должна войти.
  • При помощи кримпера обжать кабель. Оболочка тоже зажимается, поэтому, если она тонкая, намотайте на нее немного изоленты. Таким кримпером можно также обжимать телефонные концы (11 стандарт).

Отличие телефонного подсоединения

Для подключения телефонного разъема используют другие стандарты. Например, для аналогового аппарата используют rj11. Хотя в данном случае применяются всего два средних контакта, лучше придерживаться стандартов, чтобы потом не переделывать. Поэтому стоит обратить внимание на распиновку.

Телевидение

Смарт – TV уверенно занимает свою нишу. Есть три способа подключения такого телевизора к сети.

  1. Через модем:
  2. С использованием роутера:
  3. Напрямую:

Какой способ выбрать – решается индивидуально. Все разъемы стандартные, коммутация – при помощи той же витой пары. Так же каждый для себя выбирает розеточный модуль. Внутренняя разводка такая же, как и для обычного интернета, ведь, по сути, это и есть интернет-TV.

Фурнитура для интернета имеет разнообразное применение: мы можем подсоединить компьютер, можем сделать целую сеть. Нужен телефон – легко включаем rj 11 и пользуемся. Установка тоже универсальна: снаружи стены и непосредственно в ней самой, а при необходимости – и на шине din. Так что проблем не возникнет,  и при необходимости всегда можно найти то, что нужно именно здесь и сейчас.

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Содержание статьи:

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

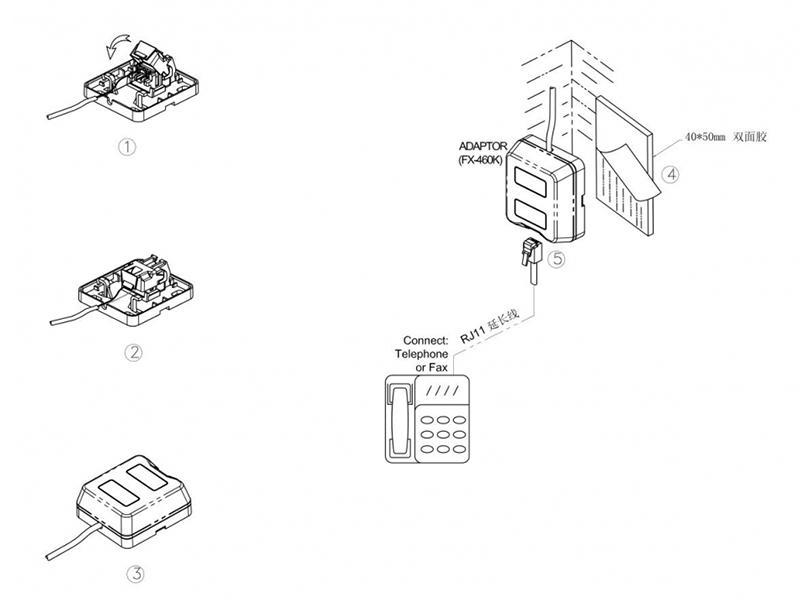

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

Как подключить телефонную розетку

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Новая маркировка

Номер контакта

RJ 11

T/R

Полярность

1

—

T

+

2

—

T

+

3

синий

R

—

4

сине-белый

T

+

5

—

R

—

6

—

R

—



Старая схема

Номер контакта

RJ 11

T/R

Полярность

1

—

T

+

2

—

T

+

3

красный

R

—

4

зеленый

T

+

5

—

R

—

6

—

R

—



Немецкая схема

Номер контакта

RJ 11

T/R

Полярность

1

—

T

+

2

—

T

+

3

белый

R

—

4

коричневый

T

+

5

—

R

—

6

—

R

—

Советы

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

  1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
  2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
  3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Отправить комментарий

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Типы и характеристики сетевых кабельных разъемов

В этом руководстве подробно описаны типы и характеристики разъемов сетевого кабеля. Узнайте, какой тип разъема сетевого кабеля (например, Rj-45, J Rj-11, USB, MT-RJ, Coaxial BNC, LC Local Connector, MT-RJ, USB BNC и AUI) используется для подключения какого типа сетевого кабеля .

USB (универсальная последовательная шина)

Универсальная последовательная шина

, или USB, — это компьютерный стандарт, разработанный для того, чтобы избавиться от догадок при подключении периферийных устройств к ПК.Ожидается замена последовательного и параллельного портов. Один порт USB можно использовать для подключения до 127 периферийных устройств, таких как мыши, модемы, клавиатуры, цифровые камеры, принтеры, сканеры, MP3-плееры и многие другие. USB также поддерживает установку Plug-and-Play и горячее подключение.

  • Стандарт USB 1.1 поддерживает скорость передачи данных 12 Мбит / с.

    • Спецификация

  • USB 2.0 (также называемая Hi-Speed ​​USB) определяет новую высокоскоростную скорость передачи 480 Мбит / с.

USB 2.0 полностью совместим с USB 1.1 и использует те же кабели и разъемы. USB имеет два типа разъемов. Первый тип A (справа). Этот разъем подключается к USB-порту ПК. Разъем типа B (слева) предназначен для подключения к соответствующему периферийному устройству. В то время как разъем типа A является действительно стандартным, разъем типа B может быть изменен по размеру и т. Д. С помощью отдельных периферийных устройств, что означает, что им требуются собственные уникальные кабели.

RJ-11 (регистровый разъем)

Стандартные разъемы для телефонных кабелей, RJ-11, — 4 провода (а RJ-12 — 6 проводов). RJ-11 — это аббревиатура от Registered Jack-11, четырех- или шестипроводного соединителя, который в основном используется для подключения телефонного оборудования.

Контакт RJ-11 Название сигнала
1 VCC (регулируется 5 В)
2 Заземление
3 Данные по одному проводу
4 Однопроводное заземление

RJ-45 (регистровый разъем)

Аббревиатура Registered Jack-45 — RJ-45.Разъем RJ-45, представляет собой восьмипроводной разъем, который обычно используется для подключения компьютеров к локальной сети (LAN), в частности к локальным сетям Ethernet. Хотя они немного больше, чем обычно используемые разъемы RJ-11 , RJ-45 могут использоваться для подключения некоторых типов телефонного оборудования.

Тип F

Разъем F — это тип ВЧ-разъема, обычно используемый для кабельного телевидения и универсально для спутникового телевидения. Они также используются для подключения кабельного телевидения в кабельных модемах DOCSIS, обычно с кабелем с тремя экранами RG-6.Разъем F недорогой, но имеет хорошую производительность до 1 ГГц. Одна из причин его низкой стоимости заключается в том, что в нем используется центральный провод коаксиального кабеля в качестве контакта вилочного разъема. Корпус штыревого соединителя обычно обжимается на открытой внешней оплетке. Внутренние соединители имеют резьбу 3 / 8-32. Большинство штекерных разъемов имеют соответствующее резьбовое соединительное кольцо, хотя также доступны вставные версии.

ST (прямой наконечник) и SC (абонентский или стандартный разъем)

Для сегментов оптоволоконной сети

всегда требуется два оптоволоконных кабеля: один для передачи данных, а другой — для приема.Каждый конец оптоволоконного кабеля снабжен вилкой, которую можно вставить в сетевой адаптер, концентратор или коммутатор. В Северной Америке в большинстве кабелей используется квадратный разъем SC (абонентский разъем или стандартный разъем), который скользит и фиксируется на месте при вставке в узел или подключении к другому оптоволоконному кабелю, европейцы вместо этого используют круглый разъем ST (прямой наконечник).

Разъем SC

Соединитель ST

Fiber LC (локальный разъем)

Эти разъемы используются для одномодовых и многомодовых волоконно-оптических кабелей.Соединители FC обеспечивают чрезвычайно точное позиционирование оптоволоконного кабеля относительно оптического источника-излучателя передатчика и оптического детектора приемника. Соединители FC имеют выемку для установки положения и резьбовую розетку.

MT-RJ (домкрат с механическим переключением)

Разъемы MT-RJ используются с одномодовыми и многомодовыми оптоволоконными кабелями. Разъемы MT-RJ имеют пластиковый корпус и обеспечивают точное выравнивание с помощью металлических направляющих штифтов и пластиковых наконечников.

Используется для Gigabit Ethernet. Для подключения к модулям с интерфейсами MT-RJ используйте многомодовые оптоволоконные кабели.

Британские телефонные розетки

Британские телефонные розетки были представлены в их нынешней форме вилки и розетки 19 ноября 1981 года компанией British Telecom, чтобы позволить абонентам подключать свои собственные телефоны. Новая система заменила старую проводную систему, которая была очень сложной, требовала присутствия инженера в помещении, а также требовала полного набора диаграмм N, которые часто менялись.Настоящей причиной изменения было требование правительства / Oftel о том, что клиенты должны иметь возможность покупать свои телефоны где угодно (при условии, что они соответствуют определенным стандартам, например, одобрению BABT), и самостоятельно устанавливать их с помощью простой вилки и розетки.

BS6312 — это британский стандарт, регулирующий телефонные вилки и розетки.

розетка

Внутренняя единая телефонная линия в Великобритании будет иметь одну главную розетку в помещении, которая предоставляется BT или другим поставщиком услуг.Это главное гнездо содержит защиту от перенапряжения высокого напряжения (SP1) для подавления скачков высокого напряжения и т. Д., Конденсатор 1,8 мкФ (Bell Circuit) для подачи вызывного сигнала переменного тока и резистор 470 кОм (R1 Out of Service Resistor) для обеспечения удаленного тестирования, когда нет телефоны подключаются к любым розеткам. Дополнительные внутренние удлинительные (вторичные) розетки подключены к главной розетке (подключены параллельно с использованием системы IDC) и не содержат каких-либо компонентов.

Фиксированная главная розетка «старого стиля» (см. Верхнее изображение справа) имела только один набор клемм на задней панели, и клиенты должны были использовать комплекты удлинителей, подключенные к передней розетке, однако многие клиенты все равно жестко подключали свои собственные расширения для по причинам аккуратности и надежности, что было плохой компоновкой, поскольку она не давала возможности изолировать внутреннюю проводку расширения клиента от проводки BT.

В последние годы сокеты NTE5 (см. Нижнее изображение справа) были установлены вместо основных разъемов. У них есть передняя панель, нижняя часть которой снимается, что позволяет клиенту получить доступ к клеммам, необходимым для подключения внутренних удлинительных розеток. Съемная панель также позволяет легко отсоединить внешнюю телефонную линию от внутренней проводки при условии правильной проводки в помещении. Клеммы на задней части представляют собой большие винтовые клеммы, позволяющие напрямую подключаться ко многим типам внешних телефонных кабелей (кабельные компании используют аналогичные разъемы с IDC вместо винтовых клемм на задней панели, известной как CTE5).

Теперь, когда BT не имеет монополии на внутреннюю проводку, они взимают существенную плату, если сообщенная им неисправность обнаруживается во внутренней / внутренней проводке клиента. Поэтому для заказчика важно иметь возможность проверить, есть ли какие-либо проблемы или неисправности в их внутренней проводке / оборудовании или во внешних кабелях или системах BT. Поскольку розетка NTE5 представляет собой официальную точку разграничения между внутренней / внутренней проводкой (на съемной передней части розетки, ответственность за которую несет заказчик) и внешней телефонной линией / кабелем, закрепленной сзади (что является ответственностью BT), физическое отключение две проводки (что стало возможным благодаря съемной передней панели NTE5) имеют решающее значение для выявления неисправностей и распределения ответственности за их устранение.

Вилки

Существуют два типа современных вилок British Telecom — 431A и 631A.

431A 4-ходовой и 631A 6-ходовой. Они подходят к стандартной телефонной розетке «Тип 600». Есть также штекеры только с двумя контактами, которые обычно встречаются на выводах модема. Это недавнее введение, и кажется, что их нелегко получить в виде отдельных частей.

Sinclair QL и 128k Spectrums использовали разъемы типа 630W для своих последовательных портов. Они очень похожи на стандартные разъемы 631A, но пазы для ключей на задней стороне вилки имеют другой размер и положение.

Использование в других странах

Гнездо BS 6312 используется в Новой Зеландии с 1980-х годов, заменив ряд других разъемов и проводных соединений. «Разъем BT» по-прежнему является наиболее распространенным телефонным разъемом, хотя во многих установках в бизнесе используется структурированная кабельная разводка с разъемами 8P8C (ошибочно называемая RJ45) как для телефонной связи, так и для передачи данных.

Он также используется в Бахрейне, Бангладеш, Белизе, Ботсване, Брунее, Кипре, Эритрее, Фолклендских островах, Гане, Гибралтаре, Израиле, Иордании, Кении, Кувейте, Лесото, Малави, Мальте, Мьянме (Бирма), Нигерии, Оман, Катар, Саудовская Аравия, Свазиленд, Танзания, Объединенные Арабские Эмираты, Замбия и Зимбабве.Домкрат по-прежнему находится в Гонконге, где новые установки прекратились в 1997 году, а в Сент-Винсенте и Гренадинах новые установки прекратились в 2001 году, и теперь вместо них используется RJ11.

Выполнение соединений

Как уже упоминалось ранее, фактические соединения выполняются с использованием метода I nsulation D isplacement C onnectors IDC method. Для этого требуется инструмент, и доступны два вида. Один имеет пластиковую конструкцию и предназначен только для периодического использования.Другой инструмент изготовлен фирмой Krone и имеет более прочную конструкцию: пример показан на фотографии. Также в комплекте идет инструмент для снятия проводов с розеток. Внешняя оболочка кабеля удаляется, но изоляция с каждого провода остается и просто помещается в разъем. Инструмент Krone вставляет провод в разъем и отрезает лишний провод одним действием. При проталкивании провода в разъем врезается изоляция и происходит контакт с проводом.К каждому разъему можно подключить не более трех проводов, но по возможности лучше придерживаться двух, поскольку третий обычно не является хорошим соединением.

Расположение кабелей

Ниже показано расположение кабелей как для 4-проводного, так и для 6-проводного кабеля. 6-проводная теперь стандартная, но 4-проводная, если она может быть получена, действительно имеет то преимущество, что она тоньше, и поэтому ее легче провести в небольших помещениях. Обратите внимание, что провода в 6-жильном кабеле окрашены в два цвета в соотношении четыре к одному по длине, причем первый упомянутый цвет является преобладающим цветом, т.е.грамм. если цвет провода W-B, то он будет окрашен в белый цвет для 12 мм, затем синий для 3 мм и так далее. Другими словами, он выглядит как белый провод с синими пятнами на нем.

Строго говоря, в учебной установке будут использоваться только контакты 2, 5 (для голоса) и 3 (для звонка). При этом большинство современных телефонов содержат собственный вызывной конденсатор для обслуживания плохо подключенных удлинителей, что означает, что вы обычно можете прокладывать удлинительную проводку только с контактами 2 и 5. Часто, когда используется многожильный кабель, используются остальные кабели. для подключения добавочных линий на дополнительных входящих телефонных линиях.

широкополосный

Для предоставления услуг широкополосного Интернета по телефонной линии необходимо использовать фильтр DSL. Все телефоны должны быть подключены через фильтр (отдельный фильтр для каждого телефона или один фильтр, охватывающий несколько телефонов), чтобы избежать помех между телефонами и сигналом DSL. Модем DSL подключается непосредственно к телефонной линии (большинство фильтров DSL имеют разъем с пометкой DSL, который напрямую подключается к входящей телефонной линии). Провод звонка не нужен в неотфильтрованных частях проводки, и его удаление часто может улучшить производительность и надежность широкополосной услуги.

Когда ADSL был впервые представлен в Великобритании, он должен был быть установлен инженером BT, который заменил переднюю часть NTE5 (если бы в собственности все еще был главный сокет старого типа, он был бы заменен на NTE5) на один, содержащий фильтр. Все проводные телефонные линии были отключены от оригинальной передней части и подключены к фильтруемым терминалам на задней стороне фильтра. Модем DSL (который в то время также поставлялся BT) и, если он есть, телефон или дополнительный модуль, можно было затем подключить к передней панели.Если нужно было расположить модем DSL подальше от главного разъема, можно было купить съемный комплект расширения ADSL.

Позже BT начала предлагать услугу ADSL «только провода» и продвигала технику использования отдельного съемного фильтра на каждой розетке. Хотя и технически хуже, и гораздо менее аккуратно, чем решение, которое использовали инженеры BT, оно обычно было адекватным и достаточно простым, чтобы его мог понять обычный домовладелец. Более взыскательные покупатели могут приобрести различные продукты для проводной фильтрации, в том числе сменные передние панели для NTE5, некоторые из которых имеют нефильтрованные, а также фильтруемые клеммы на задней панели, чтобы избежать необходимости подключать удлинительную проводку, ведущую к модему DSL. .

В 2008 году компания BT опробовала и запустила свой IPlate. Эта пластина устанавливается потребителем внутри NTE 5 и уменьшает помехи, передаваемые третьим (сигнальным) проводом. Уменьшение помех обеспечивает более высокую скорость широкополосного доступа — BT заявляет об улучшении скорости до 1,5 Мбит / с при теоретических 4 Мбит / с.

Галерея розеток и адаптеров

ee также

* RJ11, RJ14, RJ25
* Технические стандарты в колониальном Гонконге.

Внешние ссылки

* [ http: // www.surrey.ac.uk/eng/Intranet/ict/support/Info32.htm Схема подключения ]
* [ http://web.ukonline.co.uk/freshwater/pst1.htm Телефонные розетки для Великобритании ]
* [ http://www.ofta.gov.hk/en/consumer_interest/rj_system/index.html Телефонные вилки и розетки с разъемами RJ постепенно заменяют систему BT в Гонконге, Управление телекоммуникаций Управление (OFTA), Правительство Специального административного района Гонконг ]
* [ http: // www.standarddirect.org/standards/standards4/StandardsCatalogue24_view_5168.html BS 6312 Specification ] Официальная номенклатура и описание BSI

Notes

цитировать новости

url = http: //www.thereg/2008 / 10/01 / bt_broadband_boost /
title = BT заявляет о прорыве в развитии широкополосной связи в Великобритании
publisher = The Register
date = 2008-10-01
accessdate = 2008-10-01

Фонд Викимедиа.2010.

Проблемы с электропроводкой

Розетки

Используемая основная розетка
в Ирландии используется 6-контактная вилка RJ11. Большинство кабелей
используется только для подключения телефона к розетке
используйте 4 контакта (от 2 до 5). Точно так же сокет, используемый
в Великобритании это 6-контактная розетка, но она физически другая,
а также по разному распаян.

Телефонная розетка всегда четырехпозиционная.
RJ-11.

В Великобритании линия от телефона
обмен заканчивается на выводах 2 и 5 6-контактного
разъем. В Ирландии линия от телефонной станции
заканчивается на контактах 3 и 4, которые являются центральными
контакты разъема RJ11. Контакты 3, 5 и 4 закольцованы
к контактам 1, 2 и 6 соответственно через перемычки.
Эти перемычки позволяют преобразовать розетку в полную
6-контактная розетка. Одна или несколько вторичных розеток могут быть
заканчивается на контактах 1, 2 и 6.Входящий вызывной ток (75 В
AC) отключается конденсатором в главной розетке.
к терминалу R. Когда появился этот сокет, большинство
в телефонах использовался циклический импульсный набор, что означало,
другие телефоны, подключенные параллельно, будут звенеть, когда
цифры были набраны. Старые телефоны используют третий провод
для звонка, однако, новые телефоны используют только два
провода, разъединяющие внутри вызывной сигнал. Я упал
телефоны используют два провода и набор DTMF, покалывание
проблема больше не существует, что устраняет необходимость в
третий провод между розетками.

Рисунок 2.

На рисунке 2 показан главный разъем и
первая вторичная розетка. Схема звонка трехпроводная
телефон подключен к L2 и R. Если вторичный
розетка неправильно подключена, L1 и L2 поменяны местами,
цепь звонка теперь будет подключена к L1 и R
главный сокет, которые фактически одинаковы. В
цепи передачи и приема телефона
по-прежнему будут работать, поскольку они останутся подключенными
через L1 и L2.

Это становится важным при подключении
телефон, предназначенный для рынка Великобритании и Ирландии
телефонная система. В британской системе используется тот же главный /
вторичное расположение, но, L1 и L2 — снаружи
пара британской 4-контактной вилки, а R — один провод
внутри пары.

Простая замена
4-контактная вилка BT с вилкой RJ-11 не означает, что
телефон будет работать. Необходимо поменять местами
внутренняя пара с внешней парой.Усложнять вещи
далее провод R от розетки нужно подключить к
правильные контакты телефона.

Короче, золотое правило — заменить
штекер BT на штекере BT для кабеля RJ-11 с RJ-11
вилку, поменяв местами внутреннюю пару с внешней парой, и
перевернуть вилку вверх дном.

Может возникнуть одна сложность, особенно
с более новыми модемами.

Многие модемы имеют
только одна розетка RJ-11, благодаря снижению производственных затрат,
и во многих случаях модем предназначен для использования в качестве
только устройство, подключаемое к телефонной розетке.

Некоторые модемы
завершите линию на внутренней паре
сокет, оставляя внешнюю пару отключенной.
Другие модемы используют реле для переключения линии на
внешняя пара, когда линия не используется
модемом. Такое расположение требует особого
шнур адаптера, который вставляется в розетку модема,
наличие двух розеток, одно для линии,
прочее для телефона.

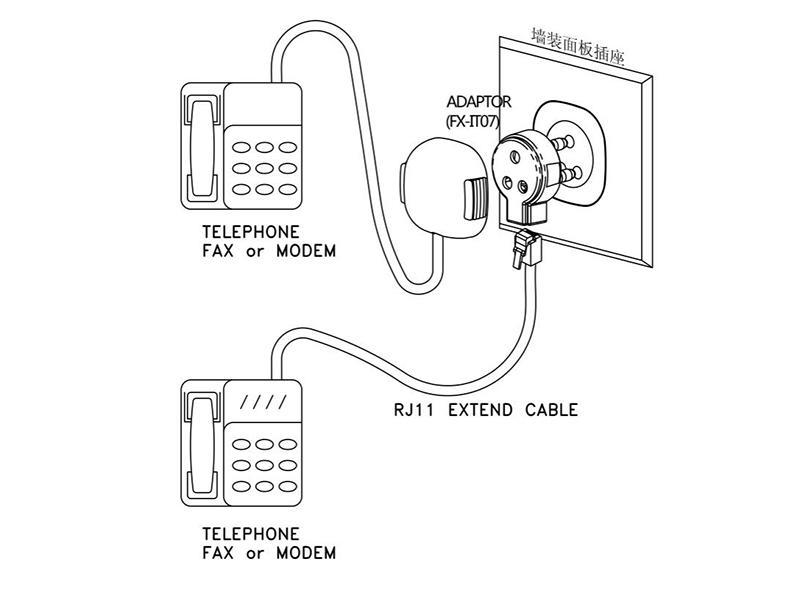

На первый взгляд это свинец,
показанный на рисунке 3, может показаться похожим на
небольшие телефонные адаптеры, которые легко
имеется в наличии. Однако разводка другая. В
переходник обычно поставляется в коробке с
модем, но часто считается ненужным
и выбросили вместе с коробкой.

Рисунок 3.

Потому что контакты 2 и
5 зациклены в неизмененных мастер-сокетах,
подключение модема к розетке приведет к короткому замыканию
замкнуть линию, то есть, если розетка подключена
согласно рисунку 2, а четырехжильный кабель
используемый.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
