Схема подключения дверной звонок: устройство и назначение, советы по монтажу и схема подключения

устройство и назначение, советы по монтажу и схема подключения

Содержание статьи:

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

• вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
• блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
• комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

• электромеханические вызывные устройства;
• электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Электронный звонок

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

• индикаторную отвертку;
• отвертку обыкновенную;
• бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

1. Нужно обесточить квартиру, выключив вводный автомат.
2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

Схемы подключения и полезные советы

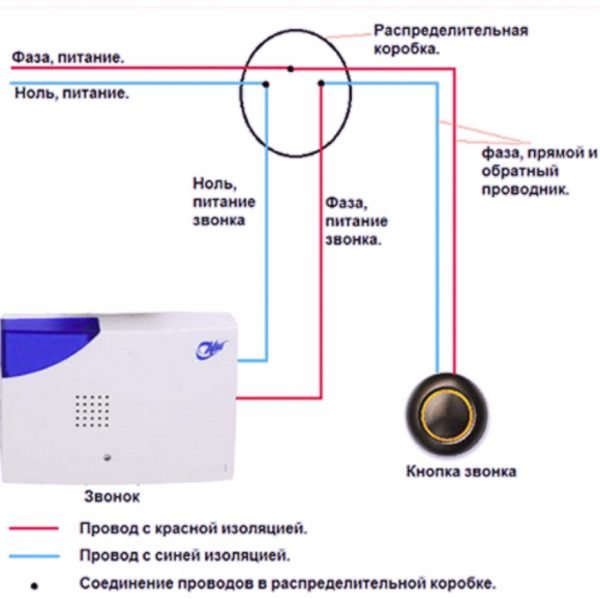

Схема подключения дверного звонка

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

При монтаже устройства вызова рекомендуется придерживаться следующих правил:

• проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
• корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
• при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.

Дверной звонок — 3 типа устройства и как подключить на дверь в квартиру.

Звонок в дверь в современных условиях должен не только сигнализировать хозяину дома о том, что кто-то пришел. Возможность широкого выбора изделий с различными характеристиками позволяет подобрать устройство на любой вкус, звук которого будет приятен жильцам дома или квартиры и одновременно послужит приветственным сигналом для гостей.

Виды и типы устройств

Дверной звонок бывает 3 видов:

1. Механический.
2. Электромеханический.
3. Электронный.

Самая простая конструкция в механических приборах. В них звук раздается посредством силового действия на резонатор при нажатии кнопки.

В электромеханических похожий принцип действия. Однако ударный механизм запускается за счет воздействия электрического импульса. Хотя непосредственно сам звонок механический. Размер резонатора влияет на громкость издаваемого звука, регулировать ее нет возможности.

Электронные дверные сигналы имеют встроенную электронную начинку. Звук распространяется через динамик. Этот вид отличается возможностью настройки параметров. Громкость регулируется, также можно выбирать различные звуки или даже мелодии. От того, как кнопка вызова сигнала соединена с динамиком, различают проводные и беспроводные дверные звонки.

В проводных изделиях соединение основного блока и кнопки вызова осуществляется посредством электрического провода. Схема подключения устройства проста: когда кто-то нажимает кнопку, электрическая цепь замыкается, колокольчик звенит или звучит выбранная мелодия.

Минус проводных звонков заключается в необходимости сверлить стены или делать дырку для провода в дверной коробке. Такой прибор не будет работать при отсутствии электричества.

В беспроводных звонках соединение блока и кнопки происходит при помощи распространения радиоволн. Здесь не требуется протяжка проводов и не нужно сверлить отверстия. Прибор можно разместить где угодно. Можно постоянно иметь его при себе. Максимальное расстояние между кнопкой и корпусом с динамиком составляет не более 150 м. В качестве элемента питания служат либо батарейки, либо аккумулятор.

Минус таких изделий — чувствительность к повышенной влажности, уменьшение радиуса действия при наличии любых препятствий, будь то стена или дверь, более высокая, по сравнении с проводными, цена. Не стоит забывать и о батарейках. Лучше покупать их с запасом, чтобы они не подвели в самый неподходящий момент.

Отличия между квартирными и уличными моделями

В городской квартире звонок на дверь устанавливают проводной. Прибор находится на лестничной клетке и непосредственно не контактирует с окружающей средой. Требования к его влагостойкости и устойчивости к температурным колебаниям невысокие.

В загородных домах используют в основном беспроводные модели, т.к. площадь дома и территории гораздо больше, чем в городской квартире. Чтобы всюду услышать звонки, для входной двери предпочтительнее такой вариант.

Здесь выше требования к характеристикам устройства, ведь кнопка сигнала размещается на открытом воздухе.

Какой выбрать дверной звонок

Беспроводные звонки должны обладать повышенной устойчивостью к влаге и понижению температуры, отличаться соответствующим качеством исполнения. Поэтому желательно при выборе устройства отдать предпочтение продукции проверенного производителя, внимательно изучив преимущества и недостатки модели.

Выбирая дверной сигнал, не нужно только рассматривать одни технические характеристики, ведь звук прибора — своеобразная визитная карточка дома. Поэтому тщательно подобранная мелодия должна производить положительное впечатление на гостей и нравиться жителям дома.

Гармоничное сочетание внешнего вида прибора и стилистического решения интерьера дома или квартиры позволит ему стать еще одним удачным элементом декора.

Как подключить дверной звонок

Разобравшись, как работает и устроен сигнал, можно перейти к его установке. Для этого необязательно вызывать опытного специалиста, установить дверной звонок можно самому. Самостоятельная установка не таит в себе чего- то сложного. Главное — знать, как подключаются те или иные виды изделий.

При монтаже проводного сигнала необходим нетолстый изолированный электрический провод. Во время прокладки по стене он крепится скобами. Для проделывания отверстий в стене или входной двери нужны дрель и сверла соответствующего размера. Не следует устанавливать корпус дверного сигнала у батареи отопления.

Установка беспроводного звонка не требует ни специальных инструментов, ни особых навыков. Монтаж с помощью обыкновенного двухстороннего скотча под силу даже далекому от электрических систем человеку. Он не доставит больших хлопот.

Проводка и схема подключения

Монтируя проводной звонок в дверь, нужно сначала внимательно прочитать прилагаемую инструкцию, где указана схема подключения. Перед началом работ необходимо обязательно отключить электрическую сеть. Ноль направляется на основной блок, а фазу следует пустить на разрыв к кнопке сигнала.

Установка беспроводного звонка не требует отключения электрической сети. Существует несколько подвидов изделий, некоторые имеют основной блок, питающийся от розетки. Желательно заранее, в процессе ремонта, установить такую розетку в нужном месте.

Установка звукового механизма

Стандартный звонок на дверь состоит из кнопки и основной части, куда вмонтирован динамик и спрятана вся электронная составляющая. Блок с звуковым механизмом не всегда эстетически привлекателен. Это может быть невзрачная пластиковая коробка грязно-белого цвета, поэтому рекомендуется его установить в незаметное глазу место.

В противном случае стоит выбирать модель, вписывающуюся в интерьер дома или квартиры. Сегодня на рынке есть варианты с богатой цветовой гаммой и текстурой.

Установка кнопки

В случае с беспроводным звонком питание кнопки осуществляется с помощью батареек. Следует так прибор устанавливать, чтобы обеспечить доступ к месту их нахождения для замены. Помимо двухстороннего скотча крепить кнопку можно, используя герметик, дюбеля или гвозди.

Для проводного звонка проблемы замены батареек не существует, поэтому кнопка монтируется исходя из удобства использования.

Звонок с двумя кнопками

При оборудовании 2 входов на территорию или в дом рекомендуется установить звонок в 2 кнопками. Соответственно сигнал передается с каждой кнопки на главный блок, который размещается в доме.

схема подключения 220в, как сделать и подключить, простая установка 220 вольт

Подключить дверной звонок можно самостоятельно, если грамотно ознакомиться со всеми нюансами этого процесса Моделей дверных звонков существует неимоверное количество, и каждый из них допустимо собрать самостоятельно. Установить и подключить готовый дверной звонок намного проще, чем сделать свой собственный, однако сейчас еще остались те умельцы, которые предпочитают сделать такое устройство самостоятельно. Чтобы определиться с тем, какую конструкцию выбрать, лучше всего обратить внимание на технические характеристики всех видов звонков.

Особенности устройства дверного звонка и схемы подключения 220В

Схема подключения дверного замка к 220В на самом деле очень проста, однако перед работой нужно отключить электричество, подготовить необходимый инструмент, надеть специальные резиновые перчатки.

Выбор конкретной модели зависит исключительно от личных предпочтений, а также от того, какие имеются в наличии детали, если речь идет о собственноручной сборке.

С тем, как устроено приспособление, ознакомлен каждый человек, однако, что находится под его корпусом? Снаружи квартиры ставится кнопка, посредством которой и осуществляется подача сигнала на динамик, установленный внутри помещения. Это самая простая модель, какую только можно найти в продаже.

Ознакомиться с особенностями дверного звонка можно в интернете

Есть и более современные модели, которые могут передавать с кнопки:

• Сигнал;
• Картинку;
• Видео высокого разрешения.

Важно помнить о том, что работать с электричеством не безопасно, а потому нужно ознакомиться с техническими данными устройства, чтобы не столкнуться с коротким замыканием при подключении.

Как подключить дверной замок: виды устройств

Можно намного проще понять, какие могут потребоваться детали, и нужно ли подсоединить изделие к напряжению в 220 вольт. Проводной звонок – это простая конструкция, в которой соединение всех элементов, которых всего 2, осуществляется посредством провода.

Работает такое изделие долго, исправно и редко приносит проблемы, так как в нем попросту не чему ломаться.

Установка беспроводного звонка немного сложнее, так как нужно учесть расстояние между кнопкой и динамиком, чтобы не потерялся сигнал радиопередачи, иначе изделие не будет выполнять свою поставленную задачу. Помимо кнопки вызова и динамика, требуется монтаж блока питания. Помимо этого, звонки делят еще на 3 дополнительные группы. В звуковом в качестве оповещения используется мелодия или голосовая запись.

Существуют различные виды дверного замка, подобрать которые можно в специализированных магазинах

Видеозвонок имеет:

• Подключение кнопки;
• Активацию динамика;
• Миниатюрную камеру;
• Антивандальное покрытие.

Домофоны позволяют не только подать оповещение в дом о приходе, но и пообщаться с оппонентом, а также открыть дверь с кнопки посредством специального механизма, который связывает замок и непосредственно панель, установленную в доме. Как правило, такие конструкции используют только профессионального изготовления, так как они должны быть надежными, максимально качественными и самое главное, исправно работающими.

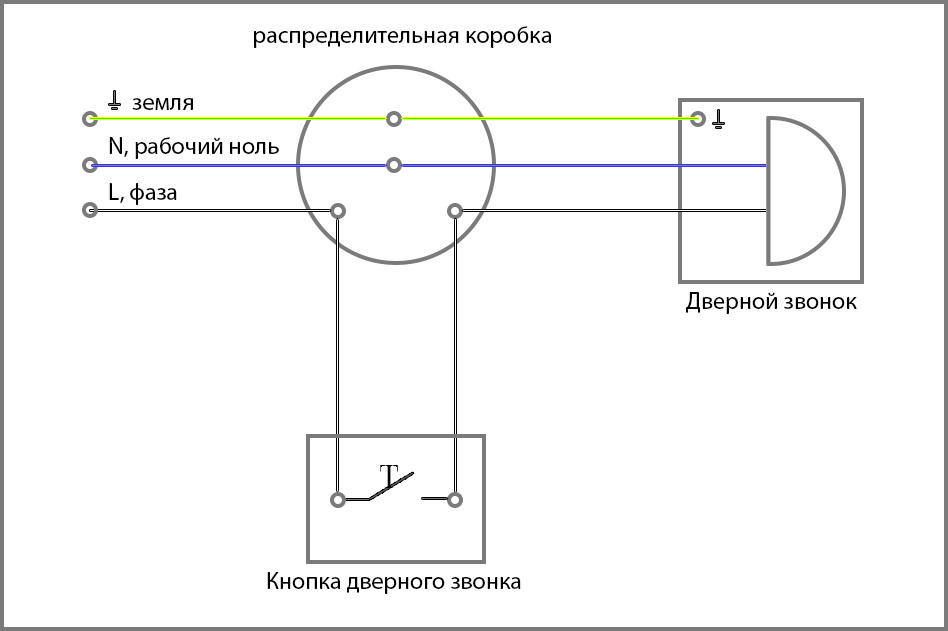

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

Перед тем как подключить дверной замок, лучше сначала изучить схему его подключения

А именно:

• Его вид;
• Способ подключения;
• Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для монтажа элементов достаточно использовать болты или липкую ленту.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Инструкция: как сделать дверной звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Изготовить дверной звонок можно своими руками, главное — продумать его конструкцию и схему подключения

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

• Мелодию;
• Режим работы;
• Громкость;
• Регулятор для уменьшения или увеличения громкости;
• Габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.

Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Как подключить дверной звонок: 2 провода (видео)

Стоит заметить, что соорудить такое изделие несложно, однако нужно четко следовать инструкции, соблюдая технику безопасности и поэтапность работы. Таким образом, невозможно потерять ни нужные контакты, ни запутаться в месте, куда их закрепить. Звонок из игрушки – это просто, легко и самое главное дешево, а прослужит он очень долго.

Простые схемы беспроводного звонка

Прикладная наука не стоит на месте. Благодаря этому наша жизнь становится комфортной и безопасной. Так в быту появляются новые приборы и гаджеты, усовершенствуются старые. Они становятся компактными, универсальными и стремительно избавляются от проводов. Аналогично дело обстоит и с дверными звонками. Сейчас уже никого не удивишь звонком со множеством мелодий, с хорошим качеством звука или имитирующим голос человека.

А вот беспроводной радиозвонок – это новый продукт на рынке. Тем не менее, с каждым днем его популярность только растет. Связанно это, прежде всего, с тем, что его легко установить и при этом не придется прокладывать провода и сверлить стены. Это важно, когда он установлен на тамбурной двери или на калитке частного дома.

Дверной звонок беспроводного типа.

Так в чем же секрет такого уникального устройства. Как говорят, все гениальное – просто. Достаточно заглянуть под его корпус, чтобы убедиться в этом.

Схемы звонка беспроводного принципа действия.

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном – есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

Примерный вид микросхем передатчика.

Как видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника.

Устройство приемника довольно простое. В его основе – один транзистор. От передатчика сигнал поступает на детектор. Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие – это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Схема проводного китайского звонка.

Самодельный звонок беспроводного принципа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство – 87.9 МГц. Само устройство состоит из следующих основных модулей:

• Схемы управления,
• Звуковогочипа,
• Передатчика,
• Источникапитания.

Рассмотрим каждый элемент схемы более подробно.

Схема самодельного дверного радиозвонка.

Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы. Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 – керамические, остальные же – любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 – минимум 300V. Катушки L1 и L2 обматываются тонким проводом: на первую – 6 витков, на вторую – два. Обе они бескаркасные, а внутренний диаметр – семь миллиметров.

Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.

Звонок из ненужных приборов

Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:

• Из корпуса удаляются все внутренности кроме контактных кнопок.
• На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
• Колесико разрезается пополам и одна часть вклеивается обратно.
• На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
• Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
• Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.

Оригинальный звонок готов.

Представляю вашему вниманию схемку дверного звонка, которая была собрана много лет назад и столько же и находится в эксплуатации. Правильнее было бы назвать это устройство: «Отходы в доходы!». Потому что то, из чего оно собрано, буквально валялось под ногами. Это было в советское время. Я тогда работал на небольшой АТС и было много свободного времени, которое хотелось конвертировать в деньги. Тогда то и стал собирать электронные звонки на основе данной схемы и вставлять их в дисковые телефонные аппараты. Монтер городской АТС, охотно помогал мне в реализации, имея от этого свою прибыль. Устройство, имитирует звук подскакивающего шарика. Все характеристики регулируются с помощью подбора ёмкости конденсаторов и регулировкой переменным резистором.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц – в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Применённые детали

Транзистор Т1 – мп25-26, Т2 – кт605 или п307-309, но п605 работает лучше, диоды Д1-Д4 – Д226, но можно и другие, хотя Д226 давали лучшие результаты. Конденсаторы С1-0,1 С2-0,05, подстроечный резистор – 47к, С3 – 100 микрофарад на 100 вольт. Телефонный капсюль использовался в качестве излучателя, но только очень старые (большого диаметра).

Очень хорошие результаты давало применение чешского капсюля сопротивлением 50 ом, но у него есть одна особенность – чтобы добиться хорошей громкости, нужно вынуть пластмассовую заглушку со стороны контактных винтов, под которой находится регулировочный винт и включив устройство, небольшой отверткой, произвести регулировку, откручивая и закручивая винт, для достижения максимальной громкости звука.

Предупреждение! Если вы собираетесь применить это устройство в качестве дверного звонка, не настраивайте его подключив к сети 220 вольт! Можете попасть под высокое напряжение! Настройте подключив к постоянному току 12 вольт, уже потом подключайте сетевое напряжение.

После того, как приказал долго жить дверной звонок, откопал на антресолях старый телефон, выдрал из него этот электронный звонок, упаковал его в коробочку от ватных палочек и теперь он продолжил свою службу над дверью. Автор проекта – Вольф9405.

Обсудить статью ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

6 схем простых звонков: Электронный звонок, Музыкальный звонок, Сенсорный квартирный звонок, Схема сенсорного дверного звонка на микросхеме, Простой дверной звонок, Самодельный звонок на базе абонентского громкоговорителя.

Электронный звонок

При подаче питания на схему раздается звуковой сигнал, очень похожий на птичью трель. Питание подается через звонковую кнопку. Источник питания – батарея напряжением 9V. Режим работы транзистора по постоянному току выставляется резистором R1. Генерация зависит от С1 и С2, а так же индуктивности первичной обмотки трансформатора. Трансформатор взят готовый выходной от старого транзисторного приемника «Юность». В принципе подойдет трансформатор от любого транзисторного приемника с двухтактным трансформаторным УНЧ. Динамик – любой.

Кривлов П. Журнал Радиоконструктор №12-2015

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 – усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2. 3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю. г. Мариуполь

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

С сайта http://radiolub.ru

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания – батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5. 2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Простой дверной звонок

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2.

Резистор R2 служит для ограничения пикового тока через диоды моста VD1. VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1.

С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель – динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя – R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 – МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор – любого типа. Элементы R1, Т1 и ВА1 – от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

назначение, выбор, монтаж, подключение и ремонт дверных звонков

Дверные звонки предназначены для извещения хозяев жилища о приходе гостей или посетителей. Сигнализация о приходе постоянно меняется по мере развития технологий. Первые звонки имели простую механическую конструкцию, которая продолжала совершенствоваться до того времени, как электричество вошло в обиход человека.

Механический звонок

Принцип работы простейшего электрического звонка

Самые первые звонки для дома были основаны на явлении электромагнетизма и с некоторыми изменениями существуют до сих пор. В устройство звонка входит электромагнит, который при прохождении через него тока притягивает якорь (металлическую пластинку) с закрепленным на нем молоточком, небольшим металлическом грузиком. Отклоняясь, молоточек бьет по металлической чашке, колокольчику, издавая звук.

Одновременно якорь связан с группой контактов и при отклонении размыкает их. Размыкание контактов приводит к прекращению тока через электромагнит, и якорь под действием пружины возвращается назад, вновь замыкая контакты. Такой процесс продолжается до тех пор, пока нажата кнопка звонка, замыкающая цепь питания электромагнита. Кнопка располагается снаружи помещения с таким расчетом, чтобы ее мог достать рукой посетитель.

Частота ударов молоточка дверного звонка по чашке зависит от массы грузика, жесткости возвратной пружины и расстояния от молоточка до чашки. Регулировкой этих элементов можно достичь не только желаемой частоты, но в некоторой степени громкости звучания.

Простейшая конструкция

В некоторых конструкциях устанавливают две металлические чашки, чтобы молоточек бил по одной из них, притягиваясь к электромагниту, а по другой, возвращаясь на место. Проводной звонок такой простой конструкции существует не одно десятилетие и отличается высокой надежностью.

Обратите внимание! В конструкции телефонных аппаратов старой конструкции с дисковыми номеронабирателями установлены полностью аналогичные звонки. Это приводило к тому, что многие любители переделывали звонки телефонов для работы в качестве дверной сигнализации. Суть переделки заключалась

Как подключить звонок-в квартире. Схема подключения звонка

Уважаемые посетители!!!

Вы конечно-же знаете, что в продаже имеются электрические звонки как проводные так и беспроводные.  Беспроводной комплект электрозвонка состоит из передатчика (кнопки) и приемника (электрозвонка).  То-есть, нажатием на кнопку посылается сигнал на приемник электрозвонка и при этом,  срабатывает звуковой сигнал.  При приобретении электрозвонка (беспроводного, проводного) выбор остается за нами.  Какой именно приобретать электрозвонок — я Вам такой совет давать не буду, но следует знать, что кнопка беспроводного замка может подвергаться неблагоприятным погодным условиям.  В этой теме мы рассмотрим схему подключения  электрозвонка к переменному напряжению 220В.

Схема подключения звонка-в квартире

Подключение  электрического звонка (рис. 1) сложности никакой не представляет.  Схема подключения звонка выглядит практически одинаковой, — по сравнению допустим, с подключением светильника и одноклавишного выключателя.  Конечно-же, такое сравнение выглядит грубовато, но принцип подключения остается тем же самым.

рис.1

 Кнопка электрического  звонка подключается к фазному проводу.  По остальным электрическим соединениям, как это указано в схеме,  все выглядит просто и понятно.

Устройство электрического звонка

В схематическом изображении устройства электрического звонка (рис. 2) даны следующие обозначения:

Е-магнитопровод;

К-кнопка;

А- контактная пружина с молоточком;

Т-регулирующий винт;

В-чашечка звонка;

U-источник питания.

Электрический звонок, как показано в схеме, подключен к  постоянному напряжению.  Устройство электрического звонка и принцип его работы остается неизменным, — как для питания с переменным, либо постоянным напряжениями.



рис. 2

  Когда происходит замыкание ключа (кнопки звонка),  в сердечнике магнитопровода (при протекании тока по двум обмоткам),- создается переменный магнитный поток.   Магнитный поток в свою очередь притягивает якорь, то есть принцип работы электрического звонка здесь основан на обыкновенном электромагните.  Зазор между сердечником и якорем с контактной пружиной  регулируется касающимся винтом.

Подключение проводов-в распределительной коробке



рис. 3

Подключение проводов в распределительной коробке Вы безошибочно сможете выполнить по этой схеме (рис. 3).  Звонок подключается к переменному напряжению, то-есть, к фазному и нулевому проводам.  Кнопка звонка подключается последовательно — на фазном проводе.

На этом пока все.  Следите за рубрикой.

Схемы подключения бытовых дверных звонков

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Если вы устанавливаете новый проводной дверной звонок или вам нужно отремонтировать существующий, схемы на этой странице иллюстрируют наиболее распространенные варианты установки, которые вы найдете. В комплект входит проводка для типичного зашитого дверного звонка с трансформатором, двухкнопочного дверного звонка, дверного звонка старого дома с питанием от батареи и альтернативы питанию от батареи с помощью адаптера переменного тока.

Схема электрических соединений трансформатора дверного звонка

Проводной дверной звонок включает в себя небольшой трансформатор, который преобразует бытовой переменный ток (AC) в постоянный ток (DC) для звонка дверного звонка.Небольшой провод диаметром 16 AWG проходит от кнопки двери до колокольчиков. При нажатии кнопка отправит выходной сигнал трансформатора через куранты, звоня в звонок, пока он не будет отпущен.

Трансформатор обычно вставляется в розетку, где установлен корпус дверного звонка. Он подсоединен к сетевому кабелю на 120 вольт, идущему к розетке. Подключите черный провод от цепи источника к черному входному проводу на трансформаторе. Подключите нейтраль источника к белому проводу на трансформаторе, а заземление источника к зеленому проводу на трансформаторе.

От выхода трансформатора будет два провода. Подключите один из них к звуковому сигналу в корпусе дверного звонка, а другой — к одному из проводов от дверной кнопки. Другой провод от кнопки подключите к другому контакту звонка в корпусе.

Схема подключения дверного звонка с двумя звонками

Электропроводка для двух дверей такая же, как для одной с трансформатором, подключенным к источнику 120 В от домашней сети. Подключите входные провода трансформатора к цепи источника, используя метод «черный — черный», «белый — белый» и «земля — ​​зеленый».

Цепь дверного звонка для двух или более дверей будет иметь отдельный контакт для звонков для каждой кнопки двери. Подключите один провод от каждой кнопки к одному из контактов звонка. Подключите второй провод от каждой кнопки к одному из выходных проводов трансформатора. Подключил другой выходной провод на трансформаторе к контакту на курантах.

Схема электрических соединений дверного звонка старого дома

В старом доме нет ничего необычного, когда где-то прячется старый дверной звонок, который не работал годами.К счастью, вернуть все в рабочее состояние, скорее всего, просто. Как показано на приведенной выше схеме, части старой схемы дверного звонка включают: звонок, кнопку, установленную на двери, и батарею где-то посередине.

Аккумулятор является здесь самым слабым звеном, и его следует искать в первую очередь. Батарею можно заменить на большой сухой элемент типа фонарика, рассчитанный на напряжение от 12 до 16 вольт, и если провода все еще целы, а контакты чистые, дверной звонок должен ожить.

Подключите положительный вывод аккумулятора к одной из клемм в корпусе дверного звонка. Подключите отрицательный вывод аккумуляторной батареи к одному из проводов, идущих от кнопки двери. Другой провод от кнопки подключите ко второму контакту в корпусе звонка.

Проводка старого дверного звонка с адаптером переменного тока

Другой, более постоянный способ ремонта старой цепи дверного звонка — использование небольшого адаптера переменного тока вместо батареи. У большинства людей останется адаптер переменного тока после того, как старое радио или подобное устройство давно вышло из строя.Найдите выходное напряжение от 10 до 16 вольт, напечатанное на боковой стороне корпуса адаптера. Номинальный ток этих адаптеров обычно очень низкий, около 500 мА, что делает их идеальными для питания цепи дверного звонка. Все, что требуется, — это удобно расположенная розетка для подключения адаптера. Избегайте адаптеров с током более 500 мА, слишком большой ток приведет к перегрузке цепи звонка.

Для подключения дверного звонка возьмите один провод от адаптера и присоедините его с проводом к входному контакту в корпусе звонка.Соедините второй провод адаптера с одним из проводов от дверной кнопки. Подключите второй провод кнопки к другому контакту в корпусе звонка.

Установка нового дверного звонка

Если вы устанавливаете новый дверной звонок, устройство с дистанционным управлением упрощает установку и не требует каких-либо схем, показанных на этой странице. Все, что требуется, — это установить кнопку рядом с входной дверью и перезвонить в удобном центральном месте внутри дома.Нет необходимости прокладывать провода или соединять бытовые электрические цепи, достаточно только свежих батарей.

Ремонт дверного звонка

Отремонтировать неисправный дверной звонок довольно просто из-за ограниченного количества сложных деталей. Если дверной звонок не работает, обычно решение проблемы — очистить контакты на кнопке. Кроме того, ослабленный провод или неисправный трансформатор обычно являются причиной отказа дверного звонка.

В старых дверных звонках аккумулятор является наиболее вероятным источником неисправности.Батарею можно заменить или, как показано слева, для замены батареи можно использовать адаптер переменного тока.

Еще подобное на Do-It-Yourself-Help.com

Схема подключения выходов коммутатора

GFCI

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице представлены схемы подключения прерывателя цепи замыкания на землю (GFCI) со встроенным выключателем, часто называемым комбинированным выключателем розетки GFCI. Это устройство можно использовать для защиты от замыканий на землю рядом с источниками воды, например, на кухне или в ванной комнате, где мало места и требуются оба устройства.Здесь можно увидеть схемы подключения стандартного комбинированного выключателя розетки, который можно использовать в областях, где нет необходимости в защите от замыкания на землю.

Схема

включает переключатель для управления системой утилизации мусора, защищенной gfci, подключение защищенного светильника, подключение защищенной дуплексной розетки и незащищенного света с помощью встроенного переключателя и подключение переключателя для управления самой розеткой gfci.

Подключение розетки GFCI с коммутируемой системой удаления мусора

На этой схеме показана схема подключения комбинированного переключателя Cooper gfci для управления системой удаления мусора.Здесь розетка GFCI, выключатель и утилизация защищены от замыканий на землю. Если нагрузка подключена к розетке или утилизация вызовет короткое замыкание, все устройство отключится, и ни одно из них не будет работать, пока опасность не будет устранена.

Для подключения этой схемы провода источника подключаются к клеммам LINE на половине розетки комбо. Оттуда к мусоропроводу идет двухжильный кабель, а черный провод стыкуется с одним из проводов встроенного переключателя. Другой провод переключателя подключается к клемме LOAD hot на комбинированном устройстве.Белый провод, идущий к утилизации, подключен к нейтральной клемме НАГРУЗКИ на комбо.

Подключение розетки GFCI с выключателем света и защищенной розеткой

В этой схеме подключения gfci защищает стандартную дуплексную розетку, подключенную к клеммам LOAD на комбо. Встроенный переключатель управляет незащищенным светильником от отдельного источника электроэнергии.

Источник к розетке подключается к клеммам LINE на gfci. Клеммы LOAD подключаются к стандартной розетке с помощью 2-проводного кабеля.Это защитит эту розетку и любые другие устройства, подключенные к ней дальше по линии.

Петля переключателя проходит от осветительной арматуры до встроенного переключателя на комбинированном устройстве. Любой провод в контуре переключателя можно соединить с любым проводом переключателя, но белый провод должен быть помечен черным с обоих концов, чтобы идентифицировать его как горячий. При таком расположении источником света можно управлять с помощью комбо, но свет останется включенным, если gfci отключится из-за короткого замыкания.

Схема подключения

для комбинированной розетки GFCI

На этой схеме переключатель, встроенный в комбинированное устройство, подключен для управления самой розеткой gfci.Горячий провод источника соединяется с одним из проводов переключателя, а другой провод переключателя подключается к клемме горячей линии на устройстве. Нейтраль источника подключена к клемме нейтрали LINE. Клеммы НАГРУЗКИ в этой компоновке не используются.

Подключение розетки GFCI и выключателя света

На этой схеме показаны соединения для комбинированного выключателя розетки gfci, используемого для управления незащищенным осветительным прибором.

Здесь горячий провод источника соединен с горячим контактом LINE на комбинированном блоке и одним из проводов встроенного переключателя.Двухжильный кабель проходит от устройства GFCI к осветительной арматуре, а черный провод соединяется с другим проводом встроенного переключателя. У светильника черный провод подключается к горячему выводу на фонаре. Нейтраль источника соединяется с клеммой LINE на GFCI и белым проводом, идущим к нейтрали на осветительной арматуре. Клеммы LOAD на GFCI остаются доступными для подключения большего количества розеток или других защищенных устройств.

Еще подобное на Do-It-Yourself-Help.com

Проводка дверного звонка

Типичная система дверного звонка в жилом доме включает
трансформатор (для преобразования 120 В переменного тока в 24 В переменного тока), звонок / зуммер и кнопка для
звонит в колокол.В проводке дверного звонка в жилом доме используется низкое напряжение, кроме
трансформатор. Линия трансформатора должна быть подключена к утвержденному
электрическая коробка, похожая на выключатель света или настенную розетку. Трансформатор
используется для понижения напряжения со 120 В до 16, 18 или 24 В. Один или
две кнопки для передней и задней двери могут использоваться для активации системы дверного звонка. Ниже стандартный
схема подключения дверного звонка. Поскольку трансформаторы бывают самых разных
напряжения, убедитесь, что ваш трансформатор обеспечивает правильное напряжение для
ваша конкретная система дверного звонка.Они часто собираются вместе как
комплект, но иногда вы покупаете их отдельно.

Схема подключения дверного звонка

Если ваш звонок / зуммер поддерживает только одну кнопку, как показано
ниже, все еще можно подключить две или более кнопки к
система. Вы просто подключаете обе кнопки к одному и тому же терминалу.
Вы можете подключить две, три, четыре и более кнопок в моде, если
ты действительно хотел.

Вы можете определить, какая сторона трансформатора является стороной линии, или
Сторона 120 В, потому что она обычно имеет черный и белый провода для
соединить с проволочными гайками.Сторона низкого напряжения обычно
иметь пару винтовых клемм для подключения провода звонка 18 калибра
к. См. Схему ниже:

Дверной звонок «Звонок» Провод

Дверные звонки обычно подключаются с помощью провода 18 калибра, также упоминаемого
как «звонок». Клеммы зуммера / звонка обычно
помечены «F», «R» и «C». «C» означает обычный и должен быть
привязан к одной из винтовых клемм, выходящих из трансформатора.
Буква «F» стоит спереди и используется для звонка на входной двери.»Р»
обозначает заднюю дверь и используется для звонка задней двери. Многие
системы дверных звонков используют другой зуммер или звуковой сигнал для передней и
сзади, чтобы вы могли определить, какая кнопка нажата.

Устранение неисправностей проводки дверного звонка

Следующие советы можно использовать для устранения неполадок дверного звонка
проводка проблема. Это чаще встречается на дверных звонках
старые дома, которые внезапно перестали работать, но иногда
вы обнаружите, что проводка вашего нового дверного звонка не работает должным образом, поскольку
Что ж.

• Используйте тестер низковольтных цепей для проверки проводки
  устройства для дверных звонков, зуммеров или колоколов. Этот тип
  тестер доступен в большинстве хозяйственных магазинов и дома
  центры по очень разумной цене.
• Когда возникают проблемы, кнопка дверного звонка обычно
  виновник. Всегда проверяйте кнопку в первую очередь, если звонок в дверь
  не функционирует. Усталость металла весной или коррозия от
  погодные условия могут привести к сбою в работе точки контакта.
• После проверки кнопки звонка осмотрите все видимые части.
  проводки на обрыв или механическое повреждение.
• Используйте тестер низкого напряжения на каждом участке проводки. Вы
  скорее всего, обнаружит обрыв проводки, а не короткое замыкание.
• Колокольчик будет звонить постоянно, даже если кнопка не нажата.
  нажал — если где-то в проводе короткое замыкание.
• Если трансформатор имеет устройство защиты от перегрузки,
  нехватка может привести к отключению вторичного тока.Итак
  трансформатор также следует проверять при возникновении проблем.
• Для проверки трансформатора отсоедините один провод от
  винт вторичной обмотки трансформатора. Коснитесь клеммы низкого напряжения
  и отключенный провод с низковольтным тестером.
• Лампа загорится при коротком замыкании в проводе. Быть уверенным
  что лампа, которую вы используете в тестере низкого напряжения, соответствует
  напряжение в трансформаторе. Если вы используете более низкое напряжение
  лампочка, она перегорит во время тестирования.Если вы используете лампочку
  при высоком напряжении свет будет просто тусклым.
• С помощью низковольтного тестера проверьте кнопку дверного звонка.
  Подключите кнопку от одной клеммы трансформатора через
  тестер лампы и обратно к другому терминалу. Если кнопка
  работает, лампочка загорится при нажатии кнопки.
• Если проблема связана с звонком, зуммером или звонком,
  проблема обычно в соединениях в точке контакта.Снимите каждый соединительный провод, подпилите его наждачной бумагой и замените
  каждый провод.
• Более дорогие куранты имеют соленоиды, которые могут быть очень
  сложно заменить. В некоторых случаях эти соленоиды перегорают
  и куранты не будут работать. Возможно, вам придется вернуть
  позвонить производителю для ремонта.
• При первой установке беспроводного модуля, если он не
  работать, попробуйте подключить звуковой блок ближе к месту
  кнопки.Возможно, вы просто находитесь за пределами досягаемости маленьких
  передатчик в кнопке.
• В беспроводных устройствах слабый аккумулятор в кнопке может
  заставить устройство не работать. Проверить аккумулятор с низким напряжением
  Тестер настроен на постоянное напряжение. Если аккумулятор разряжен, замените его.

Электрика — Основы

Жилой
Электрические нормы и правила

Приблизительный
Электрический и тяговый кабель

Общие электрические
Электрические схемы

выключатели и
Предохранители

Калибр и напряжение проводов
Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части
Сервис

Электрооборудование — Установка главной линии обслуживания

Пожар / Дым
Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Создание схемы беспроводного дверного звонка

Сегодня традиционный проводной тип дверного звонка постепенно устаревает и заменяется усовершенствованным беспроводным типом дверного звонка, который легче установить из-за беспроблемной настройки.В следующем посте обсуждается простая схема беспроводного дверного звонка, которую можно построить дома.

Написал и предоставил: Mantra

ПЕРЕДАТЧИК 303 МГц с кристаллом 32 кГц

В исходной схеме, которую мы собираемся исследовать, есть кристалл 32 кГц для генерации тонального сигнала, что означает, что приемник не может ложно срабатывать.

Мы могли бы, возможно, испытывать неисправность в коммерческих схемах RX-3 каждые 2 минуты, это может быть связано с тем, что микросхема определяет частоту 1 кГц или 250 Гц от возмущения окружающей среды, принимаемого РЧ-транзистором, для включения выхода.

Именно поэтому микросхема приемника RX-3 не заслуживает доверия. Частота 32 кГц — это гораздо лучшая частота для идентификации, потому что она не подвержена вибрации из-за резонанса окружающей среды.

Функциональность цепи 303 МГц была рассмотрена в этом проекте БЕСПРОВОДНАЯ ДВЕРНАЯ КОРОБКА.

Мы не будем вдаваться в подробности того, как работает схема, но объясним важность некоторых компонентов и их влияние на диапазон.

Схема передатчика и приемника беспроводного дверного звонка представлена ​​ниже:

Все транзисторы — 2N3563, U-образная катушка представляет собой одинарный полувиток с использованием медного провода диаметром 1 мм и диаметром 5 мм.

Самым фундаментальным элементом является транзистор.

Отличный транзистор имеет решающее значение в ВЧ-фазе, и японские транзисторы, несомненно, подходят для этой цели.

Транзистор, используемый в генераторе 303 МГц, имеет оптимальную частоту для функциональности 1000 МГц, где, несомненно, коэффициент усиления равен «1», поэтому мы хотели бы, чтобы транзистор имел уникальное усиление на частоте 300 МГц.

Транзистор BC 547 не будет работать на этой частоте, поэтому теперь мы сочли хорошим выбором 2N 3563, который может быть недорогим, что позволяет ему работать на частоте до 1000 МГц.Документы с требованиями при работе с этими транзисторами:

ПЕРЕДАТЧИК 303 МГц с использованием 4049 IC

Следующая схема работает с использованием микросхемы CD 4049 для вспенивания частоты 32 кГц и четырех параллельных вентилей для включения и выключения транзистора генератора в тональном режиме. показатель.

Отдельный вентиль вряд ли будет обладать достаточной производительностью, чтобы засосать эмиттер на землю, тем не менее, 4 вентиля обязательно приведут эмиттер в непосредственной близости от шины 0 В.

Он не должен быть при определенном напряжении 0 В, поскольку 6p не будет оказывать прямого влияния на поддержание колебаний.
На ИС имеется 6 вентилей на тот случай, если вход, вероятно, выше средней шины, выход будет НИЗКОМ.

Каждый раз, когда входной сигнал находится чуть ниже середины направляющей, выходной масштаб становится ВЫСОКИМ. Пространство между обнаружением минимума и максимума может быть небольшим, так как гейт, безусловно, улавливает прием, называемый «аналоговыми сигналами».

Однако для обеспечения запуска схемы генератора между выходом и входом устанавливается резистор.
Это, вероятно, вызовет колебания на максимальной частоте затвора примерно от 500 кГц до 2 МГц.

Все транзисторы — 2N3563, U-образная катушка представляет собой один полувиток с использованием медного провода 1 мм диаметром 5 мм затвор включен вместе с кристаллом, подключенным между выходом и входом, «борьба» происходит между передачей, исходящей от 1M, и частотой повторения, передаваемой кристаллом.

Учитывая, что кристалл обладает пониженным импедансом по сравнению с 1M, он передает более существенный сигнал на входной вывод 11 вместе с функцией 2 вентилей на частоте кристалла.

Точные характеристики того, как прием от кристалла обгоняет сигнал, подаваемый обратно от резистора 1 МОм, не критичны, несмотря на это, если вы можете представить себе, что частота первого затвора начинает повышаться с нуля каждый раз, когда сигнал достигает 32 кГц, начинается инициализация кристалла, который, в свою очередь, направляет сигнал с обратной стороны на входной контакт первого затвора.

Все передатчики выдают одинаковые результаты, несущая 303 МГц с модуляцией 32 кГц (частота — несмотря на то, что мы не можем воспринимать звук на этой частоте).Каждый обладает соответствующим спектром.

Катушка генератора, кроме того, является излучателем сигнала, а индуктивность 1,5 мкГн на «центральном отводе» катушки часто достигает 10 мкГн или всего 1,5 мкГн, с минимальной дисперсией выходного сигнала.

Частота может нуждаться в некоторой корректировке, если дроссель изменен.
Мы превратили его в сороквитковую воздушно-катушку, работающую с проволокой 25 мм на формирователе 2 мм. Это увеличило расстояние на один метр.

Характеристики катушки индуктивности

Катушка на шестьдесят витков увеличила дальность действия еще на 3 метра, после чего ее расширили, добавив к воздействию антенны.На двух фотографиях ниже показано расположение воздушных индукторов.

40-витковая катушка для замены индуктора 1,5 мкГн. Катушка на шестьдесят витков расширена, чтобы увеличить дальность действия беспроводного передатчика

Все транзисторы — 2N3563, антенная катушка — это 2,5 витка медного провода 1 мм над 5-миллиметровым регулируемым слагом

ПРИЕМНИК 303 МГц

Этот дверной звонок дешевле, чем 8 долларов США, следовательно Самостоятельно приобрести комплектующие дешевле этой невозможно.

Схема такого рода представляет собой прекрасную основу для исчерпывающего изучения. Можно исследовать ВЧ-сторону схемы, не говоря уже о сегментах с высоким импедансом.

Каждый вентиль включает в себя продвижение чрезвычайно высокого усиления, и за счет приложения 1M от выхода к входу вентиль сохраняется в состоянии стимуляции, колеблющемся примерно с частотой 500 кГц, в случае, если никакие другие части не охватывают вентиль для управления частотой.

Это может быть сформулировано так, чтобы сохранить динамику затвора, чтобы гарантировать, что будет обработан самый крошечный сигнал.

Когда дело доходит до затвора между контактами 13 и 12, конденсатор 1n между входом и землей значительно снижает частоту, в дополнение к влиянию резистора 2n2 и 5k6.

2-й и 3-й ворота напрямую улучшают амплитуду сигнала и никогда не отображают какую-либо конкретную версию устранения нежелательных приемов.

Следствием этого является сигнал полной амплитуды на левой стороне кристалла вместе со всеми разновидностями хеширования и помехами фона, опять же, помимо сигнала, имеющего коэффициент 32 кГц, он не начнет колебаться, и правая сторона будет нет приема.

Кристалл — это элемент, который выполняет почти всю «работу по обнаружению», а также предотвращает вводящую в заблуждение активацию, потому что он волшебным образом инстинктивно извлекает сигнал 32 кГц из «хэша» и производит чрезвычайно незагрязненную передачу транзистору для более глубокого усиления.

Этот прием усиливается в сочетании с полной шиной, а также заряжает электролит для активации аудиочипа.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Галерея электрических схем дверного звонка Nutone Скачать

Ассортимент, схема подключения домофона Nutone. Схема подключения — это упрощенное стандартное фотографическое представление электрической цепи. Он показывает элементы схемы в упрощенной форме, а также силовые и сигнальные связи между инструментами.

Схема подключения обычно дает подробную информацию о настройках любимого человека, а также расположение гаджетов и терминалов на устройствах, чтобы помочь в создании или обслуживании устройства. Это отличается от схематической диаграммы, где расположение частей на диаграмме обычно не совпадает с физическим расположением частей в конечном инструменте. Фотографический макет, безусловно, предоставит больше информации о внешнем виде, тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть принадлежность к внешнему виду.

Электросхема обычно используется для устранения неисправностей, а также для того, чтобы убедиться в том, что все существующие соединения действительно выполнены.

Схема подключения домофона Nutone

Схема подключения дверного звонка Nutone — Схема подключения дверного звонка Nutone Inter Refrence Схема подключения дверного звонка Nutone Вдохновляющая проводка. Тип файла: JPG. Источник: eugrab.com.

Схема подключения домофона Nutone в дверной звонок — G31 Схема подключения Nutone Chime Rh yomelaniejo co Схема подключения в ванной с Vent Inter.Тип файла: JPG. Источник: wiringdiagramone.today.

Ассортимент, схема подключения домофона Nutone. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши.

Схема подключения

Схема подключения — это своего рода схема, в которой используются абстрактные графические символы, чтобы показать все взаимосвязи частей в системе. Схемы подключения состоят из 2 точек: знаков, обозначающих элементы в цепи, а также линий, обозначающих связи между ними.

Схема подключения VS. Схема

Очень легко запутаться в принципиальных схемах и схемах. Электрические схемы в основном показывают физическое расположение частей, а также звеньев в построенной цепи, но не всегда в порядке рассуждений. Подчеркивается формат шнуров. Схемы подчеркивают, как схемы функционируют на практике. Он сокращает количество встроенных схем до субкомпонентов, чтобы упростить понимание функциональных соображений системы.Это наиболее ценно для изучения работы системы в целом.

Способы проверки электрической схемы

Распознать символы на электрических схемах

Чтобы проверить электрическую схему, сначала вы должны понять, какие основные аспекты включены в электрическую схему, а также какие фотографические символы используются для их представления. Типичными аспектами электрической схемы являются заземление, источник питания, провода, а также соединение, выходные устройства, переключатели, резисторы, логический элемент, свет и т. Д.Список электрических знаков, а также резюме можно найти на веб-странице «Электрический значок».

Линейный переход

Линия представляет собой провод. Провода используются для соединения деталей между собой. На схеме подключения должна быть легенда, чтобы точно сказать, что предлагает каждый оттенок.

Виды подключения

Последовательная цепь — это цепь, в которой элементы присоединены вдоль одного участка, так что ток, циркулирующий через одну часть, передается в следующую.В схеме сбора напряжения учитываются напряжения для всех частей, соединенных в цепи, а также токи одинаковы для всех частей.

Советы по привлечению привлекательных схем электропроводки

Отличная электрическая схема должна быть технически подходящей, а также понятной для проверки. Обращайте внимание на каждую деталь. В качестве примера на схеме должны быть показаны соответствующие инструкции как положительных, так и отрицательных клемм каждого компонента.

Используйте идеальные иконки.Изучите определения стандартных значков схем, а также выберите правильные для использования.

Нарисуйте соединительные шнуры прямыми линиями. Используйте точку для обозначения стыка линий или используйте переходы для обозначения пересекающихся линий, которые не связаны.

Отметьте такие компоненты, как резисторы, а также конденсаторы их стоимостью. Позаботьтесь о том, чтобы размещение сообщения выглядело аккуратно.
В целом, лучше всего помещать благоприятное (+) предложение вверху, а также неблагоприятное (-) предложение в основании, а также логическую циркуляцию слева направо.

Попытка установить перемычки опускания шнура позиционирования.

Как работает дверной звонок? 1800Doorbell знает ответ!

диаграмма звонка-хлопушки [/ caption]

Хотите узнать, как работает ваша конкретная марка и модель дверного звонка? У нас есть обучающие видео на многих страницах наших продуктов. Например, вот дверной звонок Carlon модели RC3250.
Стиль колокольчика:
Внутри этого колокола 2 вертикальных стержня из металла разного типа / толщины, которые издают разные звуки при ударе.Вертикальные металлические планки действуют как «колокольчики», издающие знакомые звуки ding и dong . Две вертикальные планки разделяют батарейки, пружина и небольшая электромагнитная колотушка или молоток — для нанесения удара. Магнитный молоток представляет собой цилиндр внутри горизонтальной пластиковой трубки. Эта установка «цилиндр в трубе» похожа на поршень или небольшой таран — и называется соленоидом . Для работы:

• Нажмите кнопку дверного звонка (которая действует как выключатель) , замыкая цепь .
• Электромагнит активируется — он толкает поршень или металлический внутренний цилиндр (тарелку или молоток) вправо, что сжимает пружину.
• Внезапное движение металлического цилиндра (тарелки / поршня) и сжимающейся пружины позволяет тарелке ударить по правому колоколу (вертикальный металлический стержень), издавая звук ding .
• Когда металлический цилиндр (тарелка) ударяется об этот правый металлический стержень, он разрывает цепь , выключая электромагнит, поэтому пружина затем внезапно снова расширяется.
• Это резко щелкает металлический цилиндр (молоток / поршень) назад в другую сторону , ударяя по левому звонку (вертикальная полоса) и издавая звук донг .
• Вертикальные металлические перегородки вибрируют , когда звук затихает — для этой небольшой дополнительной драмы!

  звонок в дверь

Хотите дверной звонок с почти бесконечным выбором звуков и расширенными функциями? Обратите внимание на программируемый дверной звонок iChime с 50 вариантами звука.Вы даже можете записать несколько собственных звуков с помощью этого жестко запрограммированного сигнала.
Несколько звонков для квартир или офисных зданий: Электрические дверные звонки для многоквартирных жилых домов или офисов замыкают одну из многих цепей — звонить в звонок только с выбранным номером квартиры, когда вы нажимаете кнопку. В старых зданиях вы можете найти круглый или крутой поворотный стиль. Они были запатентованы еще в 1930-х годах. Чтобы включить этот тип сигнала, вы сначала поверните циферблат, чтобы выбрать квартиру / офис, которые вы посещаете.Затем вы нажимаете кнопку в центре, чтобы запустить схему, и звоните в звонок.
Беспроводные или электронные стили: Беспроводные электронные дверные звонки используют особый вид схемы — так называемую интегральную схему . Как это работает?

• Нажатие кнопки вызывает передачу записанного цифрового звука. Кнопка работает от батареи, а система беспроводная.
• Кнопка / переключатель дверного звонка действует как передатчик , посылает радиосигнал на расстояние до 300 футов.к ресиверу / динамику в вашем доме.
• Сигнал достигает вашего комнатного звонка / приемника с батарейным питанием или динамика — издает звук. Этот комнатный динамик подключается к розетке — или вы можете взять портативный передатчик с собой на задний двор.

Большинство беспроводных колокольчиков предлагают несколько разных радиоканалов, поэтому вы можете использовать другой, чем ваш сосед, чтобы избежать путаницы! Существует несколько качественных передовых беспроводных дверных звонков для слабослышащих, которые помимо звуковых функций предлагают визуальные сигналы.
Преимущества беспроводного стиля:

• Нет проводки: Беспроводные дверные звонки не требуют проводки. Кабели с жесткой проводкой должны быть подключены к электрической системе в вашем доме и могут потребовать наличия электрика. В координирующей кнопке используется небольшая батарея, которой хватает на долгое время.
• Расширенный охват: Эти современные беспроводные звонки облегчают слышимость, даже если вы находитесь, например, далеко на заднем дворе. Многие люди в больших домах выбирают беспроводные дверные звонки — вы можете носить с собой звонок с батарейным питанием (также называемый приемником или динамиком), когда находитесь далеко от входной двери вашего дома.Вы также можете установить (подключить) дополнительные колонки по всему дому. Вот несколько отличных вариантов, чтобы расширить диапазон вашего дверного звонка.

Если вам нужна помощь в выборе нового стиля , который идеально подходит для вашего дома или бизнеса, обратитесь к экспертам на 1800Doorbell.
