Однотрубная система отопления (схемы) — vodotopim.com

Рассмотрим теперь, что представляет собой однотрубная система отопления, по-другому называемая «ленинградкой» и часто используемая в системах отопления
частных домов с небольшими или средними площадями.

Общая схема однотрубной системы отопления (ленинградка)

На рисунке схема однотрубной системы разводки:

На следующей схеме тоже однотрубная система, но с двумя контурами, каждый из которых обходит по две стороны помещения:

Почему сделаны два контура? По-видимому, помещение большое, и, чтобы не «сажать» много радиаторов на один контур, разделили их на два. Если не совсем понятно, то просто дочитайте статью до конца и обратите внимание на минусы однотрубных систем отопления.

В однотрубной системе отопления нет разделения трубопровода на подающий и обратный. Радиаторы здесь подсоединены последовательно. А теплоноситель перемещается в кольцевом контуре.

Однотрубная система отопления: схема подключения радиаторов и движения теплоносителя по трубопроводу

В больших зданиях чаще всего разводка до квартиры производится по двухтрубной системе, а разводка по этажу – по однотрубной:

Распределение теплоносителя в больших зданиях

В однотрубной системе, как и в двухтрубной, может применяться верхняя и нижняя разводка.

Однотрубная система отопления с нижней разводкой

При такой разводке трубы идут от котла сначала горизонтально, а потом поднимаются к отопительным приборам:

Нижняя разводка системы отопления

Такую систему легко регулировать и перекрывать.

Однотрубная система отопления с верхней разводкой

Теплоноситель сперва поднимается к самой верхней точке системы, затем распределяется с помощью горизонтальной разводки к другим стоякам.

Верхняя разводка системы отопления

При этом возникает усиленная циркуляция теплоносителя. Верхняя разводка применяется обычно в системах отопления с принудительной циркуляцией и в однотрубных системах с естественной циркуляцией. Воздух в такой системе легко удаляется через центральный стояк.

Однотрубная система отопления с вертикальной разводкой

Вертикальная разводка однотрубной системы показана на следующей схеме:

Вертикальная разводка

Горизонтальная разводка однотрубной системы

А это схема однотрубной системы отопления с горизонтальной разводкой:

Горизонтальная разводка

Обводные участки в однотрубных системах с горизонтальной и вертикальной разводкой

В отопительных системах с вертикальной и горизонтальной разводкой труб применяют короткие обводные участки.

Обводные участки в однотрубной системе отопления

Не вдаваясь глубоко в теорию, сообщу, что труба обводного участка должна  иметь меньший диаметр в сравнении с остальной подающей трубой. Либо  на обводном участке устанавливается дроссирующее оборудование — специальные вентили (3-ходовые вентили-термостаты, однотрубные вентили-термостаты с регулируемым байпасом).

Байпас

К сожалению, такие вентили можно применять лишь в однотрубных системах отопления.

Правила расположения радиаторов в однотрубной системе отопления

При однотрубной системе отопления распределение тепла происходит иначе, чем в двухтрубной.  Поэтому нужно помнить о следующем правиле соединения радиаторов. Радиаторы для помещения с самой большой потребностью тепла следует располагать в начале контура; перепад температуры в контуре должен быть не слишком большим. Тепловая мощность на один контур не должна быть больше 12 киловатт.

Достоинство однотрубной системы отопления

Ещё раз о плюсах и минусах системы отопления, выполненной по однотрубной схеме.

Итак, преимущество такой схемы — простота монтажа и экономия материала. Всё.

Недостатки однотрубной системы отопления

Наряду с плюсами такая система имеет минусы:

  1. Требования к диаметрам основного трубопровода.
  2. В первых радиаторах температура теплоносителя самая высокая, а в последующих всё более и более низкая вследствие постоянного подмеса к основному потоку теплоносителя из пройденных радиаторов.
  3. Из второго пункта следует, что последние радиаторы нужно делать большей
    площади, чем первые, иначе они будут значитально холодней.
  4. Да и вообще, при таком подключении не стоит «сажать» на одну ветку больше 10 радиаторов, т. к. равномерный прогрев не получится.

Вывод: «ленинградке» лучше «живётся» в небольших домах.

Полагаю, однотрубная система отопления освещена достаточно. Есть ещё пара хороших схем монтажа радиаторов, которые относятся к двухтрубным системам. Это лучевая (коллекторная) система отопления и схема Тихельмана. О них читайте в следующих статьях.

однотрубная система отопления

Однотрубная система отопления многоэтажного дома

Невозможно помыслить быт человека в РФ без отопительного комплекса дома. Каждый россиянин знает, что источники тепла перманентно дорожают. Абсолютно в любом месте РФ необходимо зимой, иногда осенью и весной обогревать коттедж. Любой нормальный человек хочет получить информацию: как усовершенствовать систему дома. На интернет портале представлено много разных обогревательных систем квартиры, которые используют абсолютно уникальные приемы производства обогрева. Перечисленные комплексы обогрева рекомендуется использовать гибридно или самостоятельно.

Однотрубная система отопления — это одна из классических и самых популярных систем, применяемых при выполнении монтажа с незапамятных времен.

Если говорить о том, какие системы отопления бывают, то существует несколько классических вариантов, разработанных уже многие десятки и даже сотни лет назад, зарекомендовавших себя как лидеров — это однотрубные, двухтрубные, горизонтальные, вертикальные и системы с попутным движением воды.

Одним из лидеров, применяемых еще с прошлого столетия, стали однотрубные системы отопления. Лидерами они стали из-за простоты и удобства монтажа, минимальных затрат на используемые материалы и за простоту в дальнейшей эксплуатации.

Применяют монтаж однотрубной системы отопления в зданиях различного назначения, таких как многоэтажные жилые дома, административные здания, здания общественного питания, кафе и рестораны, гостиницы и загородные дома. Для того чтобы система работала и не огорчала Вас постоянными поломками и неисправностями необходим грамотный, комплексный подход в решении задачи в целом, а без проекта отопления здесь не обойтись.

В многоэтажных зданиях монтажные работы проводятся, как правило, из стального трубопровода, в загородных домах в зависимости от источника тепла возможно применение полимерных труб, таких как полипропилен, метало-пластик. Такие системы выглядят более эстетично, красиво и аккуратно в отличии от стального трубопровода.

В любых системах, в том числе и однотрубных системах отопления необходимо применять жесткие требования СНиП по прокладке трубопроводов, соблюдению уклонов. Правильная установка воздушных отводчиков или сборников воздуха, гарантированно спасет систему от скопления воздуха и образованию воздушных пробок. Скопившийся воздух в трубах и радиаторах образует воздушные пробки, которые закупоривают проход к отопительным приборам и снижает теплоотдачу отопительных приборов на 50-70%. а кроме этого приводит к шуму в трубах при движении теплоносителя.

Открытые участки трубопровода или участки труб, проложенные в подпольном пространстве, необходимо обязательно изолировать, во избежание замерзания и большой отдачи тепла в подпольное пространство. В случае невыполнения условий по изоляции трубопроводов теплоноситель, движущийся по трубам, значительное количество тепла будет отдавать в некуда. Значит, к радиаторам придет очень остывший теплоноситель, что снизит запланированную отдачу от радиатора.

Как видите, существует ряд необходимых требований СНиП, выполнение которых, при монтаже отопления и теплого водяного пола приведет к правильной сборке отопления, которое прослужит Вам долго верой и правдой.

Когда при обсуждении с заказчиком мы видим, что технические условия здания позволяют выполнить монтаж однотрубной системы отопления. то мы всегда советуем и рекомендуем ее заказчику. Это надежная система, проверенная в эксплуатации много лет.

Звоните, всегда готовы обсудить с заказчиком все вопросы и помочь в выборе и принятии правильного решения 8(495)787-17-43.

Дополнительно читать статьи :

Источник: http://rssrv.ru/odnotrubnaya-sistema-otopleniya—r

ГК «СВЭМ» внедряет систему отопления многоэтажного дома различного уровня сложности. По телефону +7 (495) 766-16-09 Вы можете задать вопросы, и договорится о встрече в нашем офисе со специалистом, который даст подробную консультацию, подготовит необходимые документы для заключения договора, а также сам договор.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

  • Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
  • Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
  • Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Для получения коммерческого предложения, а также по вопросам заключения договора на комплекс работ связывайтесь с нашими специалистами по телефону +7 (495) 766-16-09 или присылайте запрос нам через форму обратной связи или на e-mail: [email protected] .

Источник: http://www.swem-company.ru/statyi/sistema-otopleniya-mnogoetazhnogo-doma/

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Принцип работы элеваторного узла

Схема подключения котла отопления.

Вода, которая приходит и обладает высокими температурами, поступает в элеваторный узел. Он функционирует по принципу инжектора, только вместо воздуха в нем используется вода. Через сопло элеватора проходит теплоноситель с высоким давлением и температурой, потом вода из обратки поступает на рециркуляцию в отопительной системе. Таким образом, температура смешанного потока воды получается такой, какая имеется в батареях, а что касается избытков воды, которая поступила, но уже остыла, то они уходят в обратную магистраль. По мнению специалистов, именно такая система отопления является наиболее эффективной.

В тепловом узле есть задвижки на отопление многоквартирного дома (схема бывает разной, может быть задействован только подъезд). Возможна такая система, когда установлен коллектор, на нем имеется несколько задвижек. А еще на вводе в дом возможно расположение теплосчетчика, он может быть на дом или на отдельный подъезд.

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома ).

Система отопления.

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

Источник: http://1poteply.ru/otoplenie/sxema-otopleniya-mnogoetazhnogo-doma. html

От правильного планирования и выбора системы отопления зависит комфорт жильцов в многоквартирном доме. Сложность отопления в многоэтажном доме заключается в том, чтобы прогреть каждую квартиру в доме практически одинаково с минимальной разницей в температуре. Чтобы понять каким образом работают системы отопления многоэтажных домов, давайте рассмотрим это на примере стандартного девятиэтажного дома, с центральной системой отопления.

При помощи задвижек такой дом подключен к центральной системе теплоснабжения.

Сразу же за задвижками установлены фильтры грубой очистки, так называемые грязевики. Они улавливают крупные и средние фракции грязи из подаваемой горячей воды для отопления дома. После грязевиков устанавливаются еще одни задвижки, через которые подается горячая вода для нужд жильцов дома. Получается, что в открытой системе отопления вода нагревается сразу для двух целей для отопления и подачи горячей воды (системы горячего водоснабжения ГВС). Однако для того чтобы жилец дома мог спокойно пользоваться горячей водой задвижки устанавливают с подачи и обратки системы отопления многоэтажного дома.

При нормальных условиях температура подачи горячей воды в систему отопления достигает 150 градусов. Чтобы появилась возможность использовать горячую воду ее подают жильцам после того как она прошла сквозь  отопительные приборы всех  квартир и отдала тепло .  Горячая вода вернувшаяся через обратку отопления будет не больше 60-70 градусов. Если температура горячей воды подающейся в системы отопления низкая (так бывает в начале отопительного сезона и при небольших заморозках) вода берется с подачи.

После ГВС устанавливаются еще одни задвижки при помощи, которых возможно перекрыть отопление дома, а в некоторых случаях устанавливается коллектор.

В домах больше пяти этажей  устанавливается однотрубная система отопления многоэтажного дома.

Отличаться может только подача горячей воды в систему отопления. Подача может быть с верхним (подается с чердака) либо нижним разливом (подается с подвала).

Так как давление горячей воды в системах отопления довольно высокое возможно достичь практически одного уровня прогрева  каждой квартиры в доме. Недостатком такой системы отопления является то,что при необходимости слить и заполнить воду в системе, в отопительной системе может оставаться воздух. Кран Маевского на радиаторах может помочь решить данную проблему. Альтернативным вариантом центрального может быть индивидуальное отопление квартиры.

Источник: http://stroi-x.com/santexnika/otoplenie/208-sistemy-otopleniya-mnogojetazhnyx-domov.html

Смотрите также:

13 февраля 2022 года

Неперехваченное исключение

В частном двухэтажном доме не так просто провести все коммуникации. Ведь необходимо обеспечить одинаковый температурный режим на первом и втором этаже. В нашей статье рассмотрим особенности схемы отопления однотрубной системы, которая подходит для двухэтажного дома.

Содержание:

  1. Однотрубная отопительная система
  2. Особенности однотрубной системы отопления
  3. Схема отопления для однотрубного обогрева

Однотрубная отопительная система

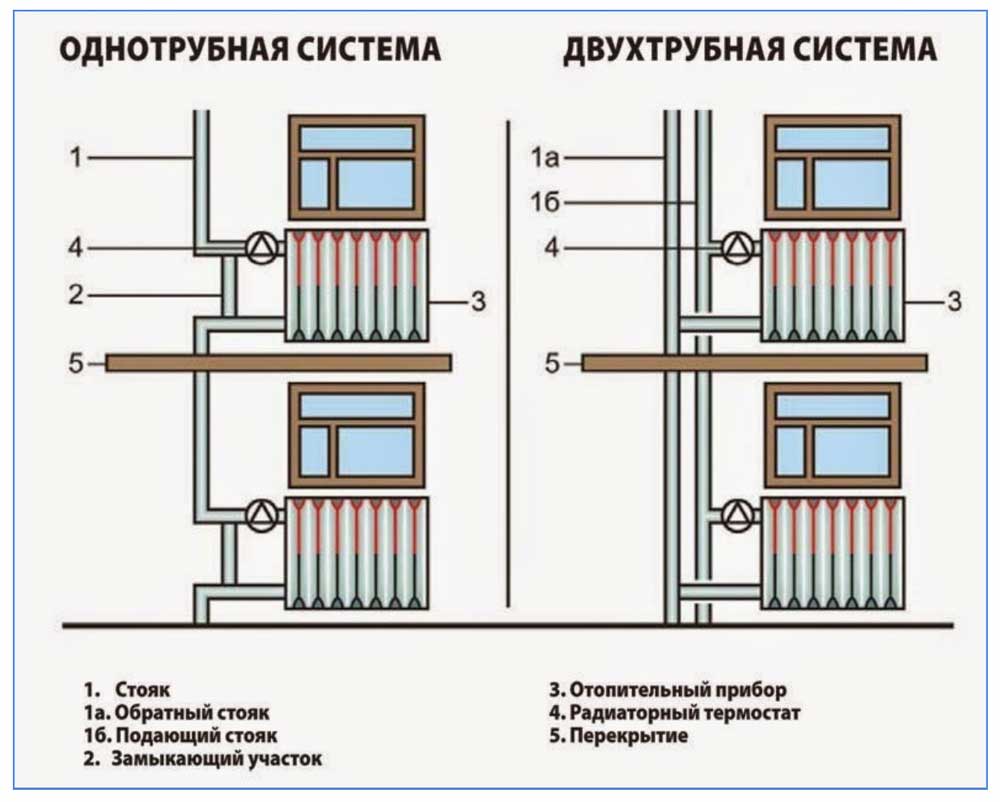

Есть много отличий между однотрубной системой отопления для одноэтажного дома и однотрубной системой отопления для двухэтажного дома. Основным отличием является более сложная система отопления в двухэтажных домах. Для такого дома потребуется намного больше отопительного оборудования, количества разветвлений и элементов системы. Такая отопительная система стоит недешево.

Особенности однотрубной системы отопления

Какую систему отопления лучше выбрать? Есть ли разница между однотрубной и двухтрубной отопительной системой? Есть несколько отличий:

В однотрубной схеме применяется только одна труба. По ней поступает теплоноситель для отопления и по ней же обратно возвращается. Безусловно такая система имеет большой недостаток: температура теплоносителя в последнем радиаторе существенно отличается от температуры первого радиатора. В первой батареи отопления будет более высокая температура.

Усилить температуру теплоносителя в последнем радиаторе можно при помощи усиления циркуляции воды. Таким образом, получится не только увеличить температуру теплоносителя, но и сократить потери тепла. Остывать теплоноситель будет медленнее, если скорость циркуляции будет большой. При полном цикле будет падать температура лишь на несколько градусов. К примеру, если на входе теплоноситель будет иметь температуру 57оС, то на выходе она составит 54оС. Такая потеря тепла является несущественной. Поэтому в последний радиатор будет поступать теплоноситель с высокой температурой.

Так как в однотрубной схеме есть только одна труба, то устанавливать конвектор, радиаторы отопления и другие элементы системы можно абсолютно в любом месте. Это является преимуществом данной схемы, так как можно переносить или устанавливать новые радиаторы отопления.

Иногда бывают ошибки при расчетах отопительной системе. А также при расширении дома необходимо устанавливать дополнительные радиаторы отопления. С помощью теплового потока данная система может естественно регулироваться, поэтому она является саморегулирующей системой.

Как всем известно теплый воздух поднимается вверх, а остывший опускается вниз. Однотрубная система может работать в принудительном при помощи насоса.

Так как в однотрубной системе отопления применяется труба большого диаметра и теплоноситель быстро циркулирует, то не нужно утеплять трубопровод. За полный цикл вода просто не успевает остывать. Большой приток теплой воды идет за счет большого диаметра трубы. Радиаторы отопления потребляют немного тепла и так как данной системе происходит быстрая циркуляция, то в радиаторах происходит равномерное распределение тепла. За счет этого теряется небольшой процент тепла.

Главным отличием однотрубной системы от двухтрубной является наличие одной трубы, которая устроена по всему периметру дома. В однотрубной системе можно устанавливать любое количество радиаторов отопления. В любом месте можно устанавливать элементы системы и применять конвектор. Количество радиаторов не влияет на гидродинамические характеристики.

В однотрубной системе часто используют конвектор. Связано это с легкостью и удобством монтажа, сборки и разборки. Чтобы снять конвектор необходимо сначала перекрыть вентиля и краны. После снятия его нужно продуть и можно установить обратно. После того как закончился отопительный сезон желательно проводить такую процедуру.

Схема отопления для однотрубного обогрева

Рассмотрим какие элементы входят в однотрубную систему отопления:

  • Радиаторы отопления.
  • Отопительный котел.
  • Балансировочный клапан.
  • Термостатический клапан.
  • Предохранительный клапан.
  • Насос.
  • Трубы.
  • Расширительный бачок.
  • Вентиля.
  • Краны.
  • Автовоздушник.
  • Термобарометр.
  • Сетчатый фильтр для трубопровода.

По стоякам двухэтажного дома подается отопление. В двухтрубной системе теплоноситель проходит из трубопровода во все секции каждого радиатора, после чего уходит обратно. В данной системе отопления теплоноситель попадает в радиатор и не уходит обратно. Таким образом, теплоноситель движется по всем радиаторам и в последний будет поступать остывшим.

С помощью насоса подогретый теплоноситель выталкивается из отопительного котла в верхнюю точку помещения. Если вы не используете циркуляционный насос, то необходимо установить расширительный бачок в самой верхней точке дома. В таком случае носитель тепла будет поступать в необходимые отсеки и по стоякам поступать в трубу. Затем из трубы он последовательно поступает в радиаторы. Если в схеме отопления предусмотрен конвектор, то теплоноситель поступает и в него.

После того как носитель тепла дойдет до последнего радиатора он вернется в обратный трубопровод и поступит в отопительный котел. Такой цикл будет повторяться.

При выборе схемы отопления необходимо узнать о преимуществах и недостатках всех схем, которые подходят для двухэтажного дома. Самый экономной считается система с естественной циркуляцией, но она не такая эффективная как система с принудительной циркуляцией. Система с принудительной циркуляцией эффективно отапливает дом, но в случае отключения электричества обогреваться дом не будет.

Читайте также:

Однотрубная система отопления: схема и особенности эксплуатации

Однотрубные системы отопления находят свое применение в современном строительстве, благодаря своим проверенным временем достоинствам: простоте монтажа, гидравлической регулировки, а главное – высокой гидравлической устойчивости. Эти важные характеристики позволяют с успехом эксплуатировать данную систему в странах бывшего Советского Союза и некоторых европейских государствах.

Организация отопления по однотрубной схеме

При однотрубной отопительной системе поступление теплоносителя происходит по очереди во все соединенные последовательно радиаторы. В результате – в каждый последующий радиатор поступает все более охлаждающийся теплоноситель. Это главная особенность, которой отличается однотрубная система отопления. Схема такой системы имеет и недостаток — затрудненность регулирования температуры отдельно взятого отопительного прибора. Также к минусам можно отнести необходимость создания насосом высокого давления в системе для успешного ее функционирования. (См. также: Выбор схемы системы отопления для частного дома)

К несомненным достоинствам применения однотрубной схемы можно отнести простоту монтажа, небольшое количество требуемых труб, сохранение постоянным количества оборотной воды благодаря применению регулировочных вентилей.

Однотрубная система может иметь замыкающие контуры, а может быть проточной.

Рисунок 1

На рис. 1 изображено разделение потока теплоносителя в системе с замыкающим контуром. Одно направление – далее по стояку, второе – в отопительный прибор. Из радиатора остывший теплоноситель поступает обратно в стояк. В радиатор поставляется смесь теплоносителя из предыдущего радиатора и стояка.

Для такой системы используется специальная арматура, имеющая внутри своего корпуса байпас. С помощью вентиля происходит регулировка потоками. (См. также: Современное водяное отопление)

При прямоточной схеме теплоноситель последовательно перетекает из одного нагревательного прибора в другой, постоянно охлаждаясь (рис. 2).

Рисунок 2

Применение горизонтальной отопительной системы

Рисунок 3

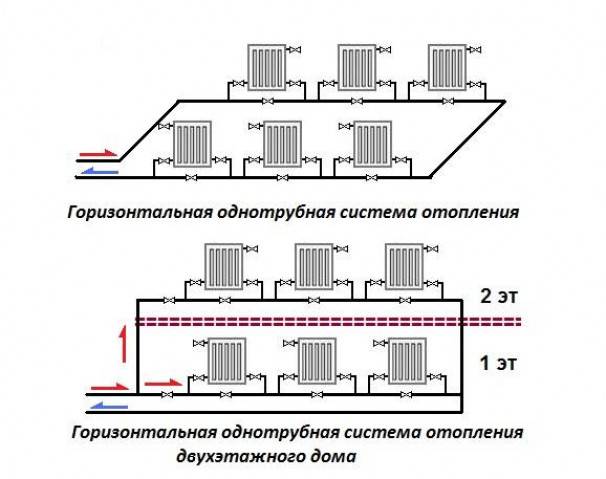

На рис. 3 изображен вариант однотрубной горизонтальной системы отопления. Теплоноситель последовательно проходит все отопительные элементы, теряя температуру на каждом из них, и возвращается обратно в систему подачи.

Расход теплоносителя в трубопроводе подачи равномерный по всей его протяженности, а падение температуры тем выше, чем дальше находится радиатор от источника нагрева. (См. также: Схема отопления одноэтажного дома)

В случае фиксированной подачи воды площадь отопительных приборов должна возрастать по мере удаления от источника тепла.

Применение вертикальной отопительной системы

Рисунок 4

На рис. 4 показана вертикальная схема однотрубного отопления, применяемая в строениях, которые имеют более одного этажа.  Обычно такая разновидность отопительной системы предусматривает верхнюю разводку с размещением на чердаке подающего трубопровода. От него вниз спускаются подающие стояки, снабжающие теплоносителем радиаторы, которые смонтированы на этажах четко один по другим.

Температура теплоносителя является абсолютно одинаковой в точках врезки в идущие вниз стояки. Температурные изменения происходят в самих стояках. (См. также: Паровое отопление)

При проектировании таких систем необходимо предусмотреть использование регулировочной арматуры, которая обеспечит эффективность и удобство эксплуатации теплосети. К такой арматуре относятся термостатические клапаны, радиаторные регуляторы, воздухоотводчики, шаровые краны, балансировочные вентиля.

Правильное проектирование отопительной схемы и использование современных комплектующих позволит добиться максимальной теплоотдачи эксплуатируемой системы обогрева конкретного здания.

что лучше выбрать для частного дома?

Современные отопительные системы прошли долгий путь своего развития – с течением времени заметно эволюционировали котлы, радиаторы и применяемые схемы подключения трубопроводов. В результате собственники дома имеют возможность пользоваться системой, которая отличается высокой эффективностью и функциональностью. Но для того, чтобы обогрев работал должным образом, необходимо определить, какая система отопления эффективнее однотрубная или двухтрубная, а лишь затем приступать к подключению приборов отопления согласно выбранной схеме.

Каждая система подключения имеет свои нюансы, о которых нужно узнать заранее, ведь это позволит сэкономить деньги на расходных материалах и оплате услуг по монтажу трубопровода. Обеспечение жилища теплом – это трудоемкая и ответственная задача, поэтому собственник должен точно решить какая лучше однотрубная или двухтрубная система отопления для того, чтобы добиться максимальных результатов производительности, энергоэффективности и экономии.

Однотрубная система

Собственника может заинтересовать подключение радиаторов отопления однотрубное, которое подразумевает наличие вертикального стояка или горизонтального коллектора. С помощью двух подводок этот элемент подсоединяется к батареям отопления.

Принцип работы состоит в том, что теплоноситель, циркулируя по контуру, проходит по основной трубе и частично подается в подсоединенные радиаторы.

Из-за конструктивных особенностей, которыми обладает схема подключения радиаторов отопления при однотрубной системе, теплоноситель в процессе прохождения по контуру остывает и в момент попадания к каждому следующему радиатору его температура снижается на несколько градусов. Поэтому в случае отопления многоэтажных домов, в которых теплоноситель поднимается по стояку и далее подается в радиаторы по нисходящей трубе, может наблюдаться большая разница температурных показателей между этажами.

Для частных домов схема однотрубного отопления более приемлема, поскольку разница в температуре между двумя-тремя этажами не будет столь выраженной, как в случае отопления высотного здания.

Плюсы магистрали с одной трубой

Перед тем, как схема однотрубного отопления частного дома попадает в руки монтажников, над ее созданием трудятся специалисты-теплотехники. Такая схема довольно проста в проектировании и при наличии грамотно проведенных гидравлических и тепловых расчетов сети, позволяет специалистам в краткие сроки осуществить корректный подбор отопительного оборудования.

По конструкции однотрубная система отопления в частном доме подразумевает отсутствие разделения на обратный и подающий трубопровод. Это весомое преимущество и оно сказывается на простоте подключения радиаторов, меньшей трудоемкости работ, отсутствии необходимости бурить в стенах и плитах дополнительные отверстия. Также однотрубное отопление частного дома позволяет сэкономить на расходных материалах, ведь только в процессе покупки труб владелец сможет потратить вполовину меньше средств.

В собранном виде система отопления горизонтальная однотрубная имеет более привлекательный внешний вид, ведь ее конструкцией не предусмотрено наличие большого числа перемычек, сложных подводов трубопровода и дополнительной запорной арматуры. Помимо экономии, такая конструкция позволяет выполнять ремонт определенного радиатора без нарушения функционирования всей системы, поэтому она считается удобной и практичной.

Что касается эксплуатационных характеристик, то схема однотрубного отопления с принудительной циркуляцией будет отличаться гидродинамической устойчивостью, возможностью установки байпасов и вентилей для балансировки. Для большей экономичности системы владелец может доукомплектовать радиаторы современными терморегуляторами, о которых мы писали здесь.

Минусы однотрубного подключения

Среди критических недостатков, которыми отличается схема подключения радиатора отопления однотрубная система, следует выделить ограниченное количество отопительных приборов, подсоединенных к одному стояку, возможность гидроударов, провоцирующих протечки, высокие теплопотери, повышенное гидродинамическое сопротивление.

Также спорным моментом является дешевизна подобной системы. В частности, приведенные выше аргументы характерны для монтажа трубопроводов из металла. А в случае если владелец дома решил установить металлопластиковые отопительные приборы, то экономия от покупки меньшего метража труб перекроется необходимостью приобретения большого числа дорогостоящих пластиковых фитингов.

Двухтрубная схема

Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.

Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.

Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.

Плюсы магистрали с двумя подводками

Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.

Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.

Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.

При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.

Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.

Минусы двухтрубной подводки

Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.

Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.

Принятие итогового решения

Окончательное решение дилеммы: однотрубная или двухтрубная система отопления что выбрать? — остается за собственником недвижимости, который, проанализировав все плюсы и минусы в работе каждой системы, подберет для себя оптимальный вариант.

Однотрубная система отопления двухэтажного дома

Комфорт и уют в загородном доме зависят не только от дизайна интерьера, но как бы это банально не звучало, и от отопления. И если одноэтажные дома обогреть в принципе просто, то над системой отопления в двухэтажном загородном доме стоит потрудиться.

И главная сложность тут, состоит в том, что горячая вода по трубам отопления должна подниматься на второй этаж. Сегодня разработано несколько видов системы отопления для двухэтажных зданий, которые различаются своими конструкционными особенностями. Выделяют такие виды:

  • Системы отопления, имеющие верхнюю либо нижнюю разводку.
  • Система одно- либо двухтрубная.
  • Циркуляция – естественная или принудительная, и пр.

Все эти типы могут комбинироваться. В этот раз нас интересует однотрубная система отопления двухэтажного дома, которая может быть сделана как с верхней, так и с нижней разводкой, иметь принудительную циркуляцию и прочее.

Такая однотрубная система отопления двухэтажного дома будет иметьотопительный котел, радиаторы, а также может иметь коллектор и прочие элементы. Рассмотрим детально эту систему.

Особенности однотрубной отопительной системы

Что представляет собой однотрубная разводка системы отопления? По сути, такая система отопления представляет собой трубу, которая, выходя из котла, проходит через все элементы системы (радиаторы) и возвращается обратно в котел.

Как понятно из конструкционных особенностей такой системы отопления жидкость, выполняющая функцию теплоносителя, нагреваясь в котле, проходит этот замкнутый круг и снова попадает в котел. После чего цикл повторяется. В этом состоит принцип работы такой системы отопления.

Тут стоит отметить, что температура теплоносителя будет выше в начале круга, и уменьшаться по мере прохождения через все элементы отопительной системы. Эту проблему обычно решают установкой радиаторов с большим количеством секций там, куда поступает охлажденная жидкость. С другой стороны, нужно учитывать, что при такой схеме системы отопления можно установить только строго ограниченное количество радиаторов, а именно шесть. Что часто бывает не приемлемо для домов с большим количеством комнат.

Несмотря на свои очевидные недочеты, однотрубная схема отопления имеет и свои значительные преимущества. Такую систему отопления можно разместить в домах с абсолютно любой планировкой, при этом она будет захватывать все комнаты. Однотрубную систему допускается монтировать под полом, в том числе и для обустройства так называемого «теплого пола». Заметим, что если система отопления не захватывает пол, то в этом случае трубы стараются монтировать таким образом, чтобы они находились как можно ниже. При этом такое обустройство выглядит довольно эстетично и занимает немного места.

Кроме того, такая система выгодна и с экономической точки зрения. Затраты на ее монтаж значительно ниже, так как используется меньшее количество труб, чем, например, в двухтрубной системе. При этом в такой системе отопления используются трубы, имеющий меньший диаметр, что также сказывается на стоимости.

Схема системы отопления с естественной циркуляцией

Мы уже говорили, что обычно для однотрубной системы применяют принудительную циркуляцию, но также можно использовать и естественную. В этом случае системы отопления строят таким образом, чтобы горячая вода (или антифриз) сначала проходили второй этаж, а потом опускались на первый. Роль коллектора тут выполняет труба, к верхней части которой подсоединяют расширительный бачок. Заметим, что отсутствие насоса делает работу отопительной системы бесшумной. С другой стороны тепло в системе с естественной циркуляцией будет распределяться довольно неравномерно.

Принудительная циркуляция и схемы систем отопления

Для принудительной циркуляции в схему отопления включается насос либо коллектор, который обеспечивает движение нагревательной жидкости с нужной скоростью. При использовании принудительного способа циркуляции схема системы отопления может иметь верхнюю либо нижнюю разводку.

Верхняя разводка отопления в двухэтажном домеможет представлять собой проточную систему, имеющую замыкающие участки. Также может быть использован и другой вариант, когда система имеет смещенные перемычки, замыкающие участки, а вода движется в попутном направлении.

При такой схеме движение жидкости выглядит следующим образом: она перемещается на верхний этаж по падающей магистрали, после чего опускается в радиаторы, расположенные на втором уровне здания. После этого поступает на нижний этаж.

Нижняя разводка выглядит так: и подающая, и обратная магистрали находятся в подвале, труба на чердак не выводится, что сокращает теплопотери. Воздух подается в нагревательные приборы через специальные краны. Такую систему отопления оснащают стояками подъемными и опускными, которые впоследствии переходят один в другой.

Выбор той или иной схемы системы отопления во много зависит от планировки и площади здания.

Особенности однотрубной и двухтрубной систем отопления в многоквартирных домах

Однотрубное отопление многоквартирных жилых домов

Устройство системы – это центральный элемент (котел), труба, к которой последовательно подключены радиаторы, установленные в помещениях, а также прямая труба, по которой возвращается прошедшая батареи вода. Возможна и обратная схема, когда вода сначала поднимается по прямой трубе, а спускается через батареи.

Общий принцип действия однотрубной системы: вода идет по кольцу из труб, постепенно отдавая тепло и возвращаясь к котлу остывшей.

У каждого радиатора есть обходная труба, и если радиатор перекрыт, то вода течет только по обходу. Обычно обход делается более узким, чем основные трубы, чтобы вода не текла исключительно по обходу.

Для модернизации однотрубной системы отопления многоэтажного дома схема может быть дополнена:

  • регуляторами радиатора и термостатическими клапанами;
  • балансировочными вентилями и шаровыми кранами.

Дополнения дают возможность сделать систему более сбалансированной и контролировать температуру в радиаторах.

Преимущества и недостатки однотрубной системы

По сравнению с двухтрубным вариантом однотрубные системы требуют меньше материалов и устройство такой системы проще. а соответственно, требуется и меньше финансовых вложений.

Минусы:

  • если снизить нагрев в одном радиаторе, подача тепла уменьшится и в других связанных с ним;
  • теплоноситель всегда должен находиться под высоким давлением;
  • При перекрытии одной батареи часто снижается пропускная способность всего стояка, так как обводка обычно более узкая.
  • система должна иметь вертикальное расположение.

При устройстве однотрубной системы в многоэтажных домах для равномерного распределения тепла и поддержания температуры должны использоваться дополнительные элементы.

Двухтрубная система

Двухтрубная система имеет несколько разновидностей, но принцип действия всегда один и тот же. Теплоноситель (горячая вода) подается по стояку вверх, и от основного стояка – в радиаторы в помещениях. Из радиаторов по обратным подводкам и магистралям вода идет в трубопровод, а оттуда снова в отопительное устройство.

Конструкция двухтрубной системы: отопительная емкость и две трубы, стояк для подачи теплоносителя и вторая труба для слива лишней жидкости.

По сравнению с однотрубной системой двухтрубная обладает возможностью регулировать подачу и степень тепла в разных помещениях независимо от других.

К недостаткам относится больший расход материалов по сравнению с однотрубной системой.

Какую выбрать?

Выбор системы будет зависеть от множества факторов, среди которых стоимость. Однотрубная система обойдется дешевле практически в два раза, поскольку требует меньшего количества строительных материалов. Но при этом монтаж однотрубного отопления требует только верхнюю разводку, тогда как двухтрубная может быть верхней или нижней.

Двухтрубные системы универсальны, поскольку подойдут для монтажа и эксплуатации как в одноэтажных, так и многоэтажных домах. Для однотрубных систем потребуется более серьезный и сложный расчет и планирование при устройстве в многоэтажном доме.

Однотрубная система, используемая в старых системах центрального отопления

Недавно мы завершили полный проект центрального отопления, который включал в себя монтаж трубопровода радиатора. В новом строительстве или ремонте это довольно распространенная практика, но эта работа заменила существующую систему отопления. Это необычно, потому что при замене центрального отопления в большинстве случаев можно использовать существующие трубопроводы, при условии, что они находятся в исправном состоянии. Итак, зачем мы это сделали? Что ж, первоначальный трубопровод работал в однотрубной системе и не подходит для современных герметичных систем.

Что такое однотрубная система?

Чтобы ответить на этот вопрос, начнем с котла. Вода нагревается внутри и подается к радиаторам. Однотрубная система направляет перекачиваемую воду к каждому радиатору по очереди и возвращает воду из последнего радиатора на ходу. Ранние примеры этого требовали труб гораздо большего диаметра в начале системы, чтобы обеспечить получение тепла последними радиаторами. Это неизбежно приведет к очень несбалансированной системе, где радиаторы, расположенные ближе всего к котлу, будут очень горячими, а последние радиаторы в системе в лучшем случае будут прохладными.

Байпасы

Однотрубная система улучшена за счет добавления байпаса на каждый радиатор. Вместо того, чтобы вода текла от одного радиатора к другому, байпас обеспечивает перекачиваемую воду двумя путями. С помощью радиаторных вентилей можно было балансировать каждый радиатор в зависимости от того, в какой точке системы он получал горячую воду. Чем ближе радиатор к котлу, тем больше ограничительная установка клапанов радиатора. Таким образом, он направит больше горячей воды к самому дальнему радиатору, прежде чем вода потеряет слишком много тепла. Эта система работала намного лучше, однако недостатки все же были.

Ограничения однотрубной системы

Основной проблемой являются потери тепла. В небольшой системе это может быть незначительным, особенно если все трубопроводы изолированы и на участке не так много изгибов. Но для более крупных систем это ахиллесова пята одной трубы. Независимо от того, что вы делаете для уменьшения теплопотерь или улучшения циркуляции, большая однотрубная система будет иметь чрезмерную разницу температур. Это привело к созданию двухтрубных систем, которые мы используем сегодня.

Двухтрубная система

Двухтрубная система обеспечивает каждый радиатор подающей и обратной трубой. Они подключаются к большему основному потоку и возврату центрального отопления. Радиаторы используют клапаны для их балансировки в зависимости от положения потока, обеспечивая нагрев всех радиаторов. Размеры основных подающих и возвратных труб зависят от того, как далеко должна пройти вода. Все радиаторы отходят от основных труб в трубопроводе одинакового размера. Дополнительные функции, такие как термостаты зонального отопления и термостатические клапаны радиаторов, повышают эффективность этих систем.

См. нашу работу, требующую повторной прокладки трубы, здесь

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подводящей трубы для питания радиатора.Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, ответвляющуюся от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.

Что такое однотрубная система центрального отопления? – Кухня

Однотрубная система по очереди направляет перекачиваемую воду к каждому радиатору и возвращает воду из последнего радиатора на участке . Ранние примеры этого требовали труб гораздо большего диаметра в начале системы, чтобы обеспечить получение тепла последними радиаторами.

Что такое однотрубная система отопления?

В однотрубной системе отопления все радиаторы подключены к одной трубе, которая действует как подающая и обратная трубы. Это означает, что температура вдоль трубы снижается. По этой причине радиаторы вдоль трубопровода должны соответственно увеличиваться в размерах, чтобы обеспечить одинаковую тепловую мощность.

В чем разница между однотрубной и двухтрубной системой отопления?

При однотрубной системе вода направляется через каждый радиатор поочередно по контуру отопления. Однако в двухтрубной системе центрального отопления каждый радиатор имеет подающий и обратный пути, поэтому вода в основном будет течь через радиаторы в начале контура, если только система не «уравновешена».

Как работает однотрубная система отопления?

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору. У каждого радиатора есть меньшая труба подачи горячей воды, отходящая от основной подводящей трубы для питания радиатора.

Будет ли работать двухконтурный котел на однотрубной системе?

Однотрубная система подойдет для комбинированного котла, хотя и у нее есть подводные камни. Современные котлы требуют постоянного расхода, поэтому любые засоры приведут к перегреву котла и довольно быстрому отключению.

Каковы недостатки двухтрубной системы?

Основным ограничением двухтрубной системы является отсутствие эксплуатационной гибкости.В зависимости от потребностей объекта, гидравлический контур системы, проходящий по всему зданию, должен подключаться к котлу или чиллеру.

Что такое однотрубная и двухтрубная система?

Двухтрубная система. Одна труба собирает загрязненную землю и стоки унитазов, а вторая труба собирает воду из кухни, ванных комнат, хозяйственных нужд и т. д. полностью вентилируемая овражная ловушка.

Мой план отопления или Y-план?

Напоминаем, что план Y использует клапан среднего положения для направления первичного потока через контур отопления, контур горячей воды или оба, в то время как план S использует как минимум два отдельных зональных клапана как для отопления, так и для горячего водоснабжения. функции воды. На выбор стиля проектирования системы могут влиять многие факторы.

Сколько труб у комбинированного котла?

Вы найдете семь труб, прикрепленных к котлу: Труба подачи газа.Вход холодной водопроводной воды.

Что такое двухтрубная система отопления?

Двухтрубная система ОВКВ — это система, в которой одни и те же трубопроводы попеременно используются для нагрева горячей воды и охлаждения охлажденной воды, в отличие от 4-трубной системы, в которой используются отдельные линии для горячей и охлажденной воды.

Что такое двухтрубная система?

Двойной трубопровод — это система сантехнических сооружений, используемая для подачи питьевой и регенерированной воды в дом или на предприятие. В этой системе для подачи воды пользователю используются две полностью отдельные системы водопровода.

Почему у радиаторов две трубы?

Вторая труба (называемая «обратная труба») собирает охлажденную воду из радиаторов и возвращает ее в котел для повторного нагрева.

Как сбалансировать однотрубную систему парового отопления?

Балансировка однотрубных паровых систем

  1. Во-первых, быстро удалите воздух из сети.
  2. Установите Y-образный сетчатый фильтр перед основным вентиляционным отверстием.
  3. Вентилируйте радиаторы в зависимости от их размера, а не от их расположения в здании.
  4. Используйте два вентиляционных отверстия на больших радиаторах.
  5. Заизолируйте все паропроводы.
  6. Очистите систему (и дюжину раз, если необходимо).

Как работает центральное отопление Microbore?

В отличие от труб диаметром 22 мм или 15 мм, в системе центрального отопления Microbore используются только трубы диаметром 8 мм или 10 мм. Подача и возврат воды в коллекторы от котла осуществляется по стандартным трубопроводам. Эта труба с микроотверстием проходит к каждому радиатору от коллекторов, обеспечивая равномерный нагрев воды.

Как работает однотрубная система отопления?

однотрубная центральная система отопления работает через главную одиночную подачу горячей воды трубу , которая идет от котла , подающего горячую воду к каждому радиатору. Каждый радиатор имеет меньшую трубу подачи горячей воды , ответвляющуюся от основной трубы подачи для подачи воды в радиатор.

Нажмите, чтобы увидеть полный ответ

Точно так же вы можете спросить, как работает однотрубная система отопления?

В системе отопления с одной трубой все радиаторы подключены к одной и той же трубе , которая действует как подающая труба и обратная труба .Это означает, что температура снижается вдоль трубы . По этой причине радиаторы вдоль трубы линии должны соответственно увеличиваться в размерах, чтобы обеспечить такую ​​же тепловую мощность .

Как работают системы отопления? Центральная система отопления имеет трубопроводы и радиаторы, которые подключены к котлу. Котел вырабатывает тепла и насос подает нагретую воду от котла по трубопроводу к радиаторам и обратно в котел для повторного нагрева.Ему нужно только управлять отоплением , так как он нагревает горячую воду по требованию.

Также знаете, как работает двухтрубная система отопления?

В двухтрубной системе после того, как вода вышла из первого радиатора, она возвращается в котел для повторного нагрева, и так же с вторым и третьим и т.д. труба проходит к последнему радиатору в системе , прежде чем вернуться в котел для повторного нагрева.

Имеет ли значение, какая трубка куда идет на радиаторе?

Должны ли TRV идти на подаче или обратке труба при установке на радиаторы ? Ответ от Стива Харриса, инженера службы технической поддержки компании Wavin: Подавляющее большинство новых TRV являются двунаправленными и могут быть установлены как на подаче, так и на обратке, но всегда рекомендуется устанавливать их на стороне подачи.

Внутренний кондиционер с трубой PE-RT 10 мм

Как и многие другие, этот веб-сайт требует использования файлов cookie.Мы хотим узнать, как наши клиенты используют этот магазин, чтобы предоставить им наиболее полезную информацию о наших комплектах для обогрева. Для этого нам требуется ваше согласие. Все данные будут собираться анонимно. Вы можете повторно отозвать свое согласие на использование этих файлов cookie в любое время. Дополнительную информацию о файлах cookie можно найти в нашей Декларации о защите данных и в выходных данных.

Настройки

Эти файлы cookie необходимы для бесперебойной работы нашего веб-сайта.

Имя Назначение Срок службы Тип Провайдер
CookieConsent Сохраняет ваше согласие на использование файлов cookie. 1
год
HTML

Веб-сайт

fe_typo_user Назначает ваш браузер сеансу на сервере.

сеанс

HTTP

Веб-сайт

Имя Назначение Срок службы Тип Провайдер
_га Необходим для подсчета просмотров страниц и различения пользователей. 2
год
HTML

Google

_гид Необходим для подсчета просмотров страниц и различения пользователей. 1
день
HTML

Google

_gat_UA-15260754-1 Этот файл cookie не хранит никакой информации о пользователе.Он используется для ограничения количества запросов, которые должны быть сделаны к doubleclick.net. 1
минута
HTML

Google

Имя Назначение Срок службы Тип Провайдер
YSC Эти файлы cookie устанавливаются Youtube и используются для отслеживания просмотров встроенных видео.

сеанс

HTML

Google

ПОСЕТИТЕЛЬ_INFO1_LIVE Этот файл cookie устанавливается Youtube. Используется для отслеживания информации о встроенных видеороликах YouTube на веб-сайте. 6
месяц
HTML

Google

Имя Назначение Срок службы Тип Провайдер
test_cookie Этот файл cookie устанавливается двойным щелчком. сеть. Цель файла cookie — определить, поддерживает ли браузер пользователя файлы cookie. 15
минута
HTML

Google

IDE Используется Google DoubleClick и хранит информацию о том, как пользователь использует веб-сайт, и любую другую рекламу перед посещением веб-сайта.Это используется для предоставления пользователям рекламы, которая имеет отношение к ним в соответствии с профилем пользователя. 14
месяц
HTML

Google

Системы парового отопления — Проектирование

Простейшая система парового отопления может быть установлена ​​при относительно низких затратах. Недостатком простой системы является отсутствие качества модуляции.

Простейшей системой парового отопления является

Однотрубная паровая система с основными трубами, наклоненными к котлу

Для пара и конденсата используются одни и те же основные трубы. Конденсат течет в направлении, противоположном направлению пара.

Воздушные клапаны необходимы для удаления воздуха во время запуска.

Система проста, но теплоотдачу от радиаторов или теплообменников трудно контролировать.Модуляция тепла приведет к тому, что нагревательные элементы будут частично заполнены воздухом. Система может правильно работать в приложениях, где тепло может регулироваться непосредственно в котле, например, в приложениях для складов, гаражей и т. д. Следует избегать использования системы там, где требуется индивидуальное регулирование каждого радиатора или теплообменника.

Конденсат сливается обратно в котел и во время остановок система заполняется воздухом. Это делает конструкцию пригодной для временного обогрева, работающего в условиях замерзания воды.

Простая система может быть модифицирована до

Однотрубная паровая система с главными паровыми трубами, отведенными от котла

Это лучшая конструкция, чем предыдущая, поскольку пар и конденсат более разделены в разных трубах. Ее можно дополнительно усовершенствовать с помощью однотрубной паровой системы

с верхним распределением пара

Улучшение этой системы заключается в полном разделении линий пара и конденсата с помощью системы

конденсатоотводчиков

с системой конденсатоотводчиков пар удерживается в нагревательных элементах и ​​паропроводах конденсатоотводчиками.Конденсатоотводчики могут работать по термодинамическим или механическим принципам.

Преимущество системы заключается в лучшем индивидуальном модулировании радиаторов и теплообменников.

Недостатком является большее количество оборудования и более высокая стоимость.

Система горячего водоснабжения – обзор

E Горячая вода по сравнению с паровыми системами централизованного теплоснабжения

На этом этапе важно обсудить преимущества централизованного водяного отопления, используемого в Европе, по сравнению с существующими паровыми системами США. Система централизованного теплоснабжения с горячей водой имеет два основных преимущества: улучшенный контроль системы (включая выравнивание нагрузки) и повышенная эффективность использования топлива (для комбинированного производства тепла и электроэнергии).

Контроль количества тепла, поступающего к потребителю в системе горячего водоснабжения, достигается за счет контроля расхода и температуры. Эти два параметра регулярно контролируются и контролируются на центральной тепловой станции в соответствии с потребностью потребителя в тепле (в зависимости от температуры окружающей среды) и электрической нагрузкой.Система горячего водоснабжения обеспечивает большую гибкость в согласовании электрической нагрузки с генерирующей мощностью. Тепловая энергия может храниться в резервуарах для горячей воды в периоды высокого спроса на электроэнергию и отдаваться в периоды низкого спроса. Система с такими возможностями может выравнивать потребность системы в тепле, постоянно следуя за электрической нагрузкой (Muir, 1973, 1975).

Чтобы проиллюстрировать экономию топлива, достигаемую за счет использования системы распределения горячей воды, а не паровой системы, были выполнены расчеты для систем, показанных на рис.10 и 11. Схема комбинированной системы производства тепла и электроэнергии с использованием горячей воды представлена ​​на рис. 10. На рисунке 11 представлена ​​наша модель системы комбинированного производства тепла и электроэнергии с использованием пара. Расчетные данные для двух моделей приведены в табл. II. Каждая система поставляет 1 000 000 БТЕ полезной тепловой энергии и 110,02 кВт·ч электроэнергии. Столбец 1 в Таблице II показывает, что паровой системе требуется на 24% больше топлива для обеспечения той же потребности в энергии, что и системе горячей воды.

Рис.10. Схема водяной системы для сравнения водяной и паровой систем (см. рис. 11).

Рис. 11. Схема паровой системы для сравнения водяной и паровой систем, (а) Паровая система с противодавлением, (б) Подогрев питательной воды для (а). (c) Условные единицы для дополнения (a) и (b).

ТАБЛИЦА II. Сравнение воды и паровых систем

Местоположение 1 2 3 4 5 6 7 8 9 10 11 И.Система водоснабжения   a. Сущность

1 F — — — S S W H H — — H

E b. Количество (LB) — — — — 1080 1080 1080 — — — — — — гр. Давление Psi (Абсолютный) — — — — — 1700 17.2 — — — — — — — d. Температура (° F) — — — — — 220 220 — — — — — — — E. Enthalpy (BTU / LB) — — — — 1490 1142 — — — — — — — Тепловое содержание (K BTU) 1654 — 1609 1234 1234 1031 1031 310254

— — 10002554

10002 г. Электричество (кВт h) — — — — — — — — — — — — — IIA. Паровая система   a.Вещество A 1 A F — — — S S W — S S W H E b. Количество (lb) — — — 905 905 905 905 — 815 815 — — гр. Давление [PSIA (Абсолютно)] — — — — — — — — 200 200 — — — d.Температура (° F) — — — — 5000 549 — — 549 549 549 — — E. Enthalpy (BTU / LB) — — — 1490 1295 — 1295 1295 1295 68 — — Тепловое тепло (K BTU) 1387 — 1349 1172 1172 — — 117 1055 55 5000 51.66   гр. Электричество (кВт h) — — — — — — — — — — — — — IIB. Подогрев подачи для IIA   a. Souncancea F W W S S W W — — — — — E b. Количество (Lb) — — 902 161 161 161 161 905 — — — — — — гр. Давление [PSI (Абсолютный)] — — — — — 1700 — — — — — — — — d. Температура (° F) — — — 1000254

1000254

220 220 220 220 — — — — — E.Enthalpy (BTU / LB) — — 18 1490 1142 188 188 — — — — — Тепловое тепло (K BTU) 247 160254

240 240 184 30 30 — — — — — — г. Электричество (кВт h) — — — — — — — — — — — — 16.40 IIC. Условные единицы для дополнения IIA и IIB   a. Сущность

1 1 A F — — — — — — — — — — — — F. Тепловое тепло (K BTU) 420 — — — — — — — — — — — г.Электричество — — — — — — — — —

— — 41.96 Всего для IIA, IIB и IIC 2054 2054 — — — — — — — — — — 1000 110. 02 110276

Главная система горячей воды используется здесь простое применение комбинированного тепла и мощности технологии к схеме турбины с противодавлением (см. столбцы 1–11, относящиеся к рис.10 под Система водоснабжения , таблица II). Однако модель паровой системы усложняется необходимостью подогрева питательной воды (конденсат не возвращается в паровую теплоэлектроцентраль) и необходимостью дополнительной выработки электроэнергии для соответствия мощности системы горячего водоснабжения. (Эта разница в выходной мощности компенсируется обычной электростанцией конденсационного типа.) Таким образом, рис. 11 состоит из следующего: полезное тепло в распределительную систему при производстве электроэнергии (но существенно меньшей мощности, чем система горячего водоснабжения, поставляющая такое же количество тепла) (IIA в Таблице II).

(b)

Паровая система с противодавлением, обеспечивающая подачу тепла для питательной воды котла при производстве небольшого количества электроэнергии. (На паровой теплоэлектростанции это производство пара и электроэнергии будет интегрировано с системой (а). Здесь они разделены, чтобы продемонстрировать потребности в топливе для нагрева питательной воды, которые связаны с паровой системой, которая не включать возврат конденсата) (IIB в Таблице II).

(c)

Обычная конденсационная электростанция, которая вырабатывает электроэнергию, необходимую для согласования мощности паровой системы с более высокой электрической мощностью системы горячего водоснабжения (IIC в таблице II).

Данные, связанные с каждым компонентом этой модели паровой системы, отображаются в Таблице II под соответствующими номерами столбцов (которые относятся к схеме на Рис. 11). Обобщая схему нумерации таблицы II, имеем:

1.

Подача топлива в котел.

2.

Подача воды на подпитку питательной воды котла

3.

Пар с выхода котла.

4.

Пар, выходящий из турбины противодавления.

5.

Питательная вода котла.

6.

Подпитка питательной воды котла.

7.

Потери тепла в системе распределения централизованного теплоснабжения.

8.

Подвод тепла в систему отопления заказчика.

9.

Конденсат сливается в канализацию.

10.

Тепло, используемое в системе отопления заказчика.

11.

Производство электроэнергии.

В расчетах для Таблицы II использован КПД котла 85%. Коэффициент полезного действия турбины по электроэнергии был принят равным 80% от максимального, теоретически достижимого при расширении до указанного давления, при этом остальная часть тепла выделяется в выхлопном паре. Для простоты расчета принят только одноступенчатый нагрев питательной воды, подогрев горячей воды в системе I принят одноступенчатым, а потребности в вспомогательной мощности не учитываются.

Можно отметить, что в приведенном выше примере водяная и паровая системы приведены к равным выходам для целей сравнения путем добавления производства электроэнергии в традиционной системе (IIC). Это означает, что тепловая нагрузка ограничена по величине, а электрическая нагрузка никогда не будет ограничена. Так будет всегда, когда есть подключение к сети достаточной мощности. Для изолированных систем (без подключения к сети) большее количество топлива, используемого паровой системой, составляет всего около 10%.

Основными причинами более высокого расхода топлива для паровой системы являются (1) необходимость выработки большего количества электроэнергии в обычных установках, (2) более высокие потери при распределении (10% против 3%) и (3) потери тепла заказчиком в конденсате.

Существуют и другие, менее существенные преимущества системы горячего водоснабжения, в том числе следующие:

1.

Экономичная подача горячей воды при постоянном давлении на расстояние до 60 км (37 миль) с требуемой мощностью насоса только из 0. от 5% до 3% тепловой мощности системы. Это позволяет более гибко планировать отпуск тепла от наиболее экономичных станций в периоды низкой нагрузки. Напротив, распределение пара возможно только на расстоянии одной или двух миль от паровой установки.

2.

Простота интегрированной системы горячего водоснабжения низкого давления обеспечивает высокую надежность системы.

3.

Учет пара намного сложнее, чем учет горячей воды, что приводит к большему количеству неучтенного пара.

Эти факторы обусловили долговечность и непрерывный рост европейских систем горячего водоснабжения. Более высокая топливная эффективность систем горячего водоснабжения может обратить вспять неблагоприятную экономическую ситуацию для централизованного теплоснабжения в Соединенных Штатах, учитывая рост стоимости топлива. Заинтересованный читатель найдет более подробное сравнение паровых и водяных систем централизованного теплоснабжения у Muir (1975).
