Как сделать монтаж потолка Армстронг


На сегодняшний день подвесные потолки Армстронг приобретают все большую популярность, главным образом, по причине простого монтажа, ведь их можно устанавливать в производственных зданиях, в торговых площадях, а также при декорировании жилых помещений.


Перед тем, как ответить на вопрос, как смонтировать подвесной потолок Армстронг, давайте рассмотрим особенности самой конструкции. Основная комплектация Армстронга состоит из легких кассет, созданных на основе минерального волокна толщиной 20 мм. Такие кассеты крепятся при помощи металлических направляющих, которые собираются в подвесную конструкцию, прикреплённую к потолку при помощи подвесов 2 миллиметрового диаметра.

Такую конструкцию принято считать открытой, так как подвесная система намеренно не скрывается и становится частью декоративной конструкции потолка. Как правило, размер кассет варьируется от прямоугольных (размером 600х1200 мм) до квадратных (600х600 мм). Что касается дополнительного покрытия, то можно выбрать обычное либо влагоустойчивое. Последний вариант больше подходит для кухни или ванной комнаты, так как обеспечивает дополнительную защиту от влаги (прочитайте: «Потолок армстронг: технические характеристики конструкции»). Как правило, производители предоставляют наглядные фото декоративных кассет, что позволяет выбрать подходящий материал по своему вкусу.


Благодаря оптимальным техническим характеристикам, монтаж подвесного потолка Армстронг позволяет:

  • Скрыть разнообразные коммуникации, начиная от вентиляции, и заканчивая компьютерными проводами и кабелями.
  • Устанавливать противопожарные системы и решетки вентиляции.
  • Устанавливать лампы и люстры.
  • Создавать абсолютно независимую от основного потолка систему от идеально ровной до многоуровневой.
  • Гарантировать огнеустойчивость, а также обеспечивать шумо- и тепло – изоляцию, что осуществляется благодаря использованию различных поверхностей и покрытий, наиболее популярными среди которых являются ячеистые кассеты или же перфорированные конструкции.


Основные возможности конструкции:

  • Неограниченное расстояние от основного потолка, что позволяет устанавливать вентиляционную систему и кондиционер в образующееся пространство (прочитайте: «Расчет потолка армстронг: советы и рекомендации»).
  • Быстрый доступ к подпотолочным коммуникациям (что не представляется возможным при установке других типов потолков).
  • Широкий ассортимент деталей (от галогенных и светодиодных ламп до противопожарных и вентиляционных систем).
  • Легкость трансформации конструкции.


Инструкция по монтажу

Очень желательно на начальном этапе установить все подпотолочные коммуникации. Кроме того, при установке встраиваемых коммуникаций на конструкцию, необходимо учитывать, что общий вес системы не должен превышать нагрузки 6,5 кг/кв. м. При большей нагрузке необходимо приобретать более прочную систему, способную выдержать нагрузки от 7 кг/кв. м (подробнее: «Подвесной потолок Армстронг своими руками: этапы монтажа»).

Первый этап: нанесение разметки

Как и при установке любого потолка, монтаж подвесных потолков Армстронг следует начинать с разметки. Определив необходимое расстояние под скрытые коммуникации, на стене ставится отметка (подробнее: «Устройство подвесных потолков типа Армстронг — особенности конструкции»). На данном этапе важно учитывать возможность спрятать все выступающие части подпотолочной конструкции и коммуникаций.


Ориентируясь на уже отмеченную точку на стене, нужно перенести метки на другие стены, и, соединив точки разметочным шнуром, отбить линии. Разметку можно делать при помощи лазерного или водяного уровня.

Второй этап: установка профилей


Технология монтажа подвесного потолка Армстронг на втором этапе состоит из того, что к уже отмеченным на стенах линиям крепятся профили L-образного типа. Для нарезания профиля нужного размера подойдут ножницы по металлу или обычная мелкозубчатая ножовка. А для разметки угловых соединений используют столярное стусло или транспортир.

На данном этапе схема монтажа подвесного потолка Армстронг также представляет собой установку направляющих. Как правило, они Т-образной формы, но могут различаться в длине: на длинных деталях есть прорези, в которые вставляются выступающие короткие профили. В результате установки подвесных потолков создается прямоугольная или квадратная ячейка с размером, подходящим под кассету.


Конструкцию начинают монтировать от центра, чтобы кассеты получились симметричными возле стен.

Третий этап: монтаж подвесов


Схема монтажа потолка Армстронг на третьем этапе заключается в навешивании направляющих при помощи специализированных подвесов. Тонкие металлические пруты продеваются сквозь изогнутую специальным образом пластину (лепесток).


Если лепесток не используется, то альтернативная технология монтажа потолка Армстронг может заключаться в крепеже путем использования толстой проволоки. Заранее выпрямленная, с целью минимизации деформирования от конструкционной нагрузки, она прикрепляется к профилям на три и более петли.


Для крепления конструкцию к потолочному перекрытию используют анкеры. Они имеют крюк или кольцо, на которые крепятся подвесы. Их размер зависит от типа материала крепежа, могут использоваться как дюбели, так и шурупы.


В первую очередь устанавливаются длинные направляющие, потом их соединяют короткими. Собранную в итоге решетку нужно выровнять по горизонтали с помощью уровня. Высота регулируется за счет изменения положения лепестков или же корректировки проволоки. Кроме того, спустя некоторое время систему необходимо еще раз подогнать, так как возможно провисание под нагрузкой всей конструкции.


Затем в собранную решетку устанавливаются кассеты Армстронг, а также дополнительные детали. Они укладываются в созданные каркасом полки.

расчет материалов и комплектующих, пошаговая инструкция монтажа своими руками

Подвесные потолки типа Armstrong – универсальная отделка, подходящая как для офисов и магазинов, так и для жилых помещений. Выглядит такой потолок красиво, монтируется быстро, стоит сравнительно недорого. Хочется сразу сказать, что производители сплошь и рядом говорят о том, что Armstrong – новое слово в дизайне, но это не так.

Кассетные (плиточно-ячеистые) потолки широко применялись еще в Советском Союзе, правда, не в жилых, а в промышленных помещениях. Под такими потолками успешно можно скрыть было скрыть любые коммуникации – проводку, вентиляцию.

Рассмотрим подробно характеристики потолков Armstrong.

Особенности

Подвесные потолки Armstrong можно условно разделить на пять основных классов. Чтобы понять, с какими материалами вы будете иметь дело, попросите у продавца сертификат производителя. В нем должны быть указаны все технические характеристики потолочных плит.

Подобные покрытия подразделяются на следующие виды:

  • Эконом-класса. В качестве плит используются минерально-органические пластины, не имеющие таких достоинств, как влагостойкость или теплоизоляция. Правда, и стоят они немного. Большинство моделей эконом-класса имеют большой цветовой ассортимент и выглядят аккуратно и красиво. Главное, не использовать их в сырых помещениях.
  • Потолки класса «Прима». Отличные технические характеристики – влагостойкость, долговечность, прочность, сочетаются с разнообразием цветов и рельефов. Такие плиты изготавливают из металла, пластика, акрила и других прочных материалов. На подобные изделия производители дают гарантию не менее 10 лет.
  • Акустические. Такие потолки с толщиной плит до 22 мм нужны там, где необходимо обеспечить шумоподавление. Это надежные крепкие потолки с долгим сроком службы.
  • Гигиенические. Изготавливаются из особых влагостойких материалов с антибактериальными свойствами.
  • Особая категория – дизайнерские потолки. Могут быть очень разными и из материалов с самыми разными фактурами.

Плиты для потолка Armstrong различаются также и по способу монтажа: классический способ, когда плита вкладывается изнутри в каркас и современный вариант, когда плиты устанавливаются снаружи (они защелкиваются в каркасе при легком надавливании).

Плюсы и минусы

У потолка Armstrong множество плюсов:

  • огромное разнообразие панелей для подвесных потолков позволяет выбрать подходящий цвет, фактуру, толщину и размер для любого помещения;
  • такая отделка прекрасно подойдет для большого помещения;
  • потолок отлично справится с утеплением помещения, так как в пространство между основным потолком и подвесным можно укладывать легкие утеплители;
  • влагоустойчивость потолка зависит от качества плиток. Большинство потолков класса «Прима» влажности не боятся;
  • если ваш потолок не идеален и на нем есть трещины, швы, перепады высоты и прочие дефекты, то отделка Armstrong будет отличным решением проблемы;
  • проводка, вентиляция и прочие коммуникации проще всего скрыть в конструкции потолка Armstrong;
  • установку подвесного потолка можно выполнить самому;
  • если какая-то из плиток окажется испорчена, то вы сможете самостоятельно заменить элемент;
  • отделочные материалы, использующиеся в конструкции потолка Armstrong, в своем подавляющем большинстве легко чистятся и даже моются;
  • плиточные панели экологичны и безопасны для человека. Ни пластиковые, ни минеральные панели не выделяют вредных веществ, не пахнут и не разрушаются от воздействия тепла или солнечных лучей;
  • конструкция не оказывает лишнего давления на перекрытия;
  • потолок Armstrong обладает хорошими звукоизоляционными характеристиками.

Конечно, такая отделка имеет и некоторые минусы:

  • по стилистике не всегда подходит для отделки квартиры или частного дома, так как выглядит «офисной»;
  • использование дешевых материалов приведет к тому, что панели прослужат недолго. Они легко царапаются или повреждаются от любого случайного удара;
  • конструкция потолка неизбежно «съест» часть высоты помещения.

Устройство

Устройство потолка представляет собой подвесную систему, состоящую из каркаса, подвесной системы и плиток. Каркас изготавливают из легких сплавов, общий вес будет зависеть от площади помещения (чем больше площадь, тем тяжелее конструкция), но в целом нагрузка на перекрытия совсем невелика.

Конструкцию можно монтировать практически на любой потолок.

Большую роль играет высота помещения.

Помните, что потолок Armstrong «съест» минимум 15 сантиметров высоты. Дизайнеры рекомендуют использовать подвесные потолки в помещениях с высотой не менее 2,5 м. Если в маленьком невысоком помещении они является необходимостью (скрывают проводку или вентиляцию), то обязательно рассмотрите возможность использования зеркальных панелей. Зеркальные панели зрительно увеличат высоту помещения.

Технические характеристики элементов подвесного каркаса следующие:

  • профили несущие типа Т15 и Т24, длина по ГОСТУ 3,6 метров;
  • профили поперечные типа Т15 и Т24, длина по ГОСТУ 0,6 и 1,2 метра;
  • профиль пристенный угловой 19\24.

Подвесная система состоит из:

    1. Подпружиненных спиц (струн) для поддержки профилей, с помощью которых можно регулировать высоту каркаса. Стандартная спица (струны) двух видов – спиц с ушком на конце и спиц с крючком на конце.
    2. пружин-бабочек с 4 отверстиями.

    После установки каркаса и подвесной системы можно крепить самую главную часть – плиты (отделку). Плиты могут быть разных размеров, но чаще всего встречаются стандартные квадратные площадью 1 м².

    Крепление

    Потолок состоит из набора элементов (профили и панели), которые легко соединить между собой. Поэтому для такого потолка размер не имеет значения, сложности могут возникнуть только с нелинейными формами помещений. Правильное крепление алюминиевых или оцинкованных профилей к стенам и потолку – залог долговечности всей конструкции. Ничего сложного здесь нет, но на некоторых деталях стоит остановиться подробнее.

    Набор инструментов, которые могут вам потребоваться, невелик: плоскогубцы, перфорационная дрель, ножницы по металлу, дюбеля и молоток. Длина профиля обычно не превышает 4 метра. Кстати, если вам требуются профили меньшей (или большей) длины, то практически всегда вы можете заказать их у продавца или производителя, в этом случае не придется возиться с нарезкой или наращиванием.

    Важно понимать, что разные материалы базового потолка диктуют нам и выбор разных деталей крепежа.

    Так, каменные поверхности или силикатные блоки требуют использования дюбелей не менее 50 мм. Для бетонных или кирпичных перекрытий подойдут 40-миллиметровые дюбеля диаметром 6 мм. С деревянными перекрытиями проще – подвесной каркас для такого потолка может быть закреплен и с помощью саморезов.

    Крепление плит не составит труда даже для начинающего мастера. Перед установкой рекомендуется проверить все углы между направляющими (они должны быть ровно 90 градусов). После этого устанавливаются панели, заводя их в отверстие «ребром». Далее придаем панелям горизонтальное положение и аккуратно опускаем их на профиль.

    Обратите внимание, что если края плит оказались видны, то это говорит об ошибках при установке каркаса. К сожалению, часто случается, что плиты необходимо обрезать.

    Установку таких плит необходимо делать на завершающем этапе работ, когда все остальные уже в кассетах. Следите, чтобы пристенный край получился ровным, а при необходимости используйте потолочный плинтус. Он придаст законченность и аккуратность всей конструкции.

    Монтаж каркаса и сборка

    Чаще всего монтаж осуществляют фирмы, продающие навесные потолки, так как включают эту услугу в стоимость всей конструкции. Тем не менее, многие домашние мастера берутся за установку потолка Армстронг своими руками.

    Предлагаем вам пошаговую инструкцию установки навесного потолка, которая поможет вам легко освоить технологию подготовки и быстро собрать конструкцию:

      • Перед началом установки потолка необходимо завершить все работы по прокладке коммуникаций.
      • Начните установку с разметки, определив начальную точку. Для этого от самого низкого угла вниз отметьте расстояние, соответствующее высоте подвесной конструкции. Минимальный отступ – 15 см. Все зависит от размера и количества коммуникаций, которые будут спрятаны внутри подвесной конструкции.
      • Теперь необходимо установить L-образный профиль с сечением 24X19 по периметру стен. Для этого делаем разметку с помощью отбивочного шнура. Это несложно сделать самостоятельно – шнур нужно намазать специальным красящим элементом (можно использовать обычный графит), приложить к меткам в углах и «отбить». Теперь мы можем увидеть уровень нашего нового потолка.
      • Стартовый профиль (уголок) крепится к стене дюбелями, которые необходимо подобрать в зависимости от того, в какой материал они будут установлены – бетон, кирпич, дерево или камень. Расстояние между дюбелями обычно 500 мм. В углах профиль обрезаем с помощью ножовки по металлу.
      • Следующий шаг – определение центра помещения. Самый простой способ – натянуть веревки из противоположных углов. Место пересечения и будет центром комнаты.
      • От центра откладываем в каждую сторону по 1,2 метра – в этих местах будут установлены несущие профили.
      • Крепление несущих профилей сечения Т24 или Т15 к потолку осуществляется с помощью подвесов. Длина несущих профилей стандартная – 3,6 метра, но если этой длины не хватит, то профили можно соединять с помощью специальных замков.
      • После того, как несущие профили закреплены, начинаем установку поперечных. Для этого в несущих профилях есть специальные прорези, куда и необходимо вставить поперечные. Кстати, они могут быть как короткими (0,6 м), так и длинными (1,2 м).

      Каркасная конструкция в виде клеток с ячейками готова, можно устанавливать плитку. Технология установки плиток в целом проста и описана выше, особенности имеются только у схемы установки плит потолков закрытого типа. Для таких потолков используются специальные профили (с отверстием в нижней полке профиля).

      В него вставляются края панелей до характерного щелчка. Плиты можно будет передвигать по профилям.

      Если в подвесной потолок нужно установить лампы, то следует определить необходимость установки ламп того определенного типа (поворотные или фиксированные), их мощность и общий стиль помещения. Если вы решили использовать поворотные светильники, то всю проводку и сами осветительные приборы рекомендуется «собрать» до установки плит. Впрочем, сегодня имеется большой выбор встраиваемых осветительных приборов – ими замещают некоторое количество панелей. Установка готовых встраиваемых светильников проста и в целом аналогична установке плиточной отделки.

      Расчет материалов

      Начать следует с расчета длины пристенного уголка. Складываем все длины стен, где будет крепиться уголок. Не забудьте приплюсовать выступающие части и ниши. Сумму необходимо разделить на длину одного уголка. Например, если периметр комнаты равен 25 м, а длина одного профиля равна 3 метрам, то количество нужных нам уголков будет равно 8,33333… Число округляем в большую сторону. Итог – нам понадобится 9 уголков.

      Большую помощь при расчетах оказывает чертеж направляющих (основных и поперечных) – вы сможете увидеть непосредственное расположение элементов.

      Хорошо, если каркас подвесной системы вмещает целое число ячеек, но так случается редко. Иногда дизайнеры пользуются «уловкой» с комплектующими разного размера, располагая, к примеру, в центре помещения крупные одинаковые панели, а по периметру стен – панели маленького размера. Но если вы занимаетесь подвесом конструкции самостоятельно, то вам придется просто расположить обрезанные элементы в одном или обоих концах помещения.

      Для того чтобы принять решение о том, где у вас будут располагаться «неполные» ячейки, необходимо прямо на схеме разделить площадь потолка на квадраты. Стандартные ячейки – 60 кв. см. Посчитайте количество квадратов, которое у вас получилось, включая «неполные ячейки». Вычтите число панелей, вместо которых будут установлены светильники.

      Теперь можно рассчитать и количество направляющих, которые будут располагаться поперек комнаты, начиная от стены. Если вы видите, что длина комнаты не делится на ровное число направляющих и у вас остается маленький кусочек, то необходимо постараться разместить «неполные ячейки» с той стороны, где они не будут бросаться в глаза.

      Если работа с чертежом вызывает трудности, поможет простая формула. Необходимо вычислить площадь потолка (умножаем длину на ширину).

      Для каждого элемента потолка нам будет необходим индивидуальный коэффициент.

      Коэффициент для плитки равен 2,78. Для основного профиля – 0,23, а для поперечного – 1,4. Коэффициент подвесов – 0,7. Так, если площадь помещения равна 30 метров, то плитки вам потребуется 84 штуки, при этом толщина ее роли не играет.

      Сообразно размерам всего потолка рассчитывают и количество светильников. Стандарт – один на 5 квадратных метров.

      Варианты размещения

      Конструкция потолка Armstrong универсальна и подходит для размещения как в общественных зданиях, так и в частных домах и квартирах.

      Офисы и торговые центры с большими площадями, больницы и школы – потолок Armstrong прослужит верой и правдой в этих помещениях много лет. Размещение плит обычно стандартное – все они одинаковы и чередуются только с осветительными элементами. Иногда можно встретить шахматное или линейное сочетание матовых и зеркальных поверхностей.

      Размещение отделочных плит в жилых помещениях позволяет поэкспериментировать с фактурами, цветами и размерами. В современных интерьерах кухонь и ванных комнат популярна отделка плитами контрастных цветов, например, черными и белыми, синими и оранжевыми, желтыми и коричневыми. Сочетания серого и белого также не выходят из моды. Размещение плиток в конструкции Армстронга может быть любым – «шахматка», хаотичные цветовые пятна, более светлые плиты вокруг светильников, более светлые плитки в центре и темные по краям – сложность общего плиточного рисунка ограничена, пожалуй, только размерами помещения.

      Для спален и холлов подходит сочетание зеркальной и обычной плитки. Эффектно будут смотреться акриловые плитки с подсветкой изнутри.

      Полезные рекомендации

      • при установке плит в кассеты производите все работы в чистых тканевых перчатках, так как на плитах могут остаться пятна от рук;
      • криво или неровно лежащая плита должна быть приподнята и уложена заново, а вот прижимать плиты к элементам подвеса нельзя – отделочный материал может сломаться;
      • тяжелые светильники лучше всего установить на собственные подвесные системы;
      • как только установлен светильник, необходимо сразу подключить к нему проводку;
      • встроенные светильники требуют увеличения количества обычных подвесов;
      • если готовые крепежные узлы слишком большие, то их можно заменить самодельными;
      • в кухонных помещениях предпочтительнее устанавливать моющийся потолок;
      • потолок Armstrong прекрасно сочетается с утеплением дома, для чего между потолком-основой и подвесным закладывается любой легкий утеплитель.

      Процесс монтажа подвесного потолка Армстронг вы можете увидеть в этом видеоролике.

      Некоторые рекомендации при монтаже подвесного потолка типа Армстронг [Статьи]

      Соблюдение симметрии и целостности, вот два принципа придерживаясь которых можно добиться хорошего эстетического вида помещения. А как же креатив, дизайн, уникальные, нигде не повторяющиеся решения для отделки, которые делают ваш офис или квартиру привлекательной и уникальной в своем роде. Для решения последней задачи требуется привлечение дизайнеров, колористов, тесного взаимодействия проектировщиков и дизайнерского отдела. А это в свою очередь ведет к увеличению времени для отделки, не говоря о финансовой стороне. Да, если вы хотите создать нечто уникальное, то никуда от этого не деться. На сегодняшний день рынок строительных материалов насыщен различными решениями, которые позволяют воплотить в жизнь любые дизайнерские проекты. Но для работы обычного офиса можно обойтись стандартными решениями, которые позволяют быстро ввести офис в эксплуатацию, не требуют больших материальных затрат и согласований. И так, рассмотрим приведенные в первой строке этой статьи принципы на примере установки подвесного потолка типа «Армстронг».

      Соблюдение симметрии и целостности, вот два принципа придерживаясь которых можно добиться хорошего эстетического вида помещения. А как же креатив, дизайн, уникальные, нигде не повторяющиеся решения для отделки, которые делают ваш офис или квартиру привлекательной и уникальной в своем роде. Для решения последней задачи требуется привлечение дизайнеров, колористов, тесного взаимодействия проектировщиков и дизайнерского отдела. А это в свою очередь ведет к увеличению времени для отделки, не говоря о финансовой стороне. Да, если вы хотите создать нечто уникальное, то никуда от этого не деться. На сегодняшний день рынок строительных материалов насыщен различными решениями, которые позволяют воплотить в жизнь любые дизайнерские проекты. Но для работы обычного офиса можно обойтись стандартными решениями, которые позволяют быстро ввести офис в эксплуатацию, не требуют больших материальных затрат и согласований. И так, рассмотрим приведенные в первой строке этой статьи принципы на примере установки подвесного потолка типа «Армстронг».

      Правило номер один — целостность. По возможности плиты подвесного потолка следует оставлять целыми, т.е. рассчитывать установку профиля таким образом, чтобы не обрезать плиты по периметру. Но добиться этого практически не возможно. Поэтому так называемую подрезку подвесного потолка оставляем над входом, тогда человек не видит укороченный ряд плит над дверью, по крайней мере когда входит, он не поднимает сразу голову наверх, а в глаза ему бросается ровный потолок с целыми плитами.

      Рис. 1 Ряд над входной дверью составлен не из целых, а обрезанных плит

      Но что делать с боковыми рядами на потолке, которые расположены не над дверью и противоположной стеной, а идут слева и справа от входа, ведь их все-равно будет видно. Здесь на помощь приходит второе правило — симметрия. Рассчитать монтаж направляющих необходимо так, чтобы слева и справа от входной двери около стен ряды были одинаковой ширины.

      Рис. 2 Ряд справа от входной двери составлен из обрезанных плит шириной 0,4 метра (400 мм)

      Например, шаг ряда, для подвесного потолка типа «Армстронг» составляет 600 мм. Но ровно на 600 размер комнаты, естественно, не делится и остаток, допустим, составляет — 400 мм. Можно около одной стены поставить ряд из целых плит, тогда около противоположной будет ряд из плит шириной 400 мм. Но это нарушает наш принцип симметрии. Выход следующий: и у левой, и у правой от входа стены нужно оставить ряды по 500 мм. Тогда вдоль стен будут расположены ряды одинаковой ширины, будет соблюдена симметрия. А это уже будет выглядеть более эстетично. В общем правило простое, остаток от деления размера комнаты от левой стены до правой на 600 мм (в нашем случае 400/2=400 мм) прибавляем к половине размера плиты (т.е. к 300 мм) полученное значение является шириной рядов вдоль стен ( в нашем случае 600/2 + 400/2 = 300 + 400 = 500 мм)

      Рис. 3 Два ряда справа и слева имеют одинаковую ширину по 0,5 метра (500 мм)

      Внимательный читатель спросит: почему нужно было прибавлять половину остатка к половине размера целой плиты подвесного потолка? Ведь можно просто оставить слева и справа ряды шириной по 150 мм (остаток 300 делим на 2 = 300/2 = 150 мм). Но тут мы сталкиваемся с двумя нюансами.

      Рис. 4 Два ряда справа и слева имеют одинаковую ширину по 0,2 метра (200 мм), не красиво смотрятся

      Во-первых широкие ряды смотрятся более эстетично, а во-вторых узкие плиты, точнее ряды шириной менее 200 мм сложнее монтировать и подрезать. Поэтому нужно всегда рассчитывать монтаж профиля для подвесного потолка таким образом, чтобы ряды плит около стен составляли, желательно, не менее 300 мм.

      Сравним расход материала для трех случаев. Первый вариант — Рис. 1 или 2, назовем его «так как есть». На рисунке 5 представлена раскладка направляющих при такой схеме монтажа. На рисунке красным цветом обозначены основные направляющие для подвесного потолка длиной 3700 мм. Красным цветом — направляющие для подвесного потолка длиной 1200 мм, и черным цветом короткие направляющие по 600 мм и угловой профиль по периметру.

      Рис. 5 Раскладка направляющих

      При монтаже подвесного потолка типа «Армстронг» применяются основные направляющие длиной 3700 мм, поперечные направляющие длиной 1200 мм и 600 мм. Направляющих длиной 3700 мм в данном случае расходуется 3 шт. = 11,1 м

      Две целиком по 3,7 метра и одна разрезается, используются два концевых отрезка с замками для стыковки с целыми направляющими. Такое количество расходуется во всех приведенных схемах монтажа, две направляющие в данном помещении мы никак не поставим, необходимо минимум три, поэтому оптимизировать по расходу основных направляющих не получится. Так же с угловым профилем. С ним вообще не поэкспериментируешь, он устанавливается четко по периметру. Расход углового профиля для монтажа подвесного потолка в нашем случае — (2,7+4,6)*2 = 14,6 м

      Направляющих 1,2 м — 14 шт. = 16,8 м

      Направляющих 0,6 м — 23 шт. = 13,8 м

      Количество целых плит — 28 шт. = 10,08 кв.м Количество плит с подрезкой:

      1 — плиты по 0,3 м, ряд над входом — 8 шт., целые плиты разрезаются пополам, соответственно расходуются 4 целых плиты — 1,44 кв.м

      2 — плиты шириной 0,4 м справа от входа — 4 шт., здесь используются 4 целых плиты — 1,44 кв.м

      Итого целых плит используется 36 штук. Перерасход по плитам для подвесного потолка:

      (площадь израсходованных плит) — (площадь помещения) = (10,08+1,44+1,44)-(2,7*4,6) = (12,96) — (12,42) = 0,54 кв.м

      Теперь сравним расход направляющих с рекомендованным по коэффициентам. Основных направляющих по 3700 мм должно расходоваться — 0,84 м на квадратный метр площади помещения. Направляющих 1200 мм должно расходоваться — 1,68 м на квадратный метр подвесного потолка. Направляющих 600 мм должно расходоваться — 0,84 м на квадратный метр подвесного потолка. В нашем случае мы имеем:

      Таблица №1





      НаправляющаяКоэффициентПлощадь потолка, кв.мРасход расчетный, мРасход фактический, м
      Основная направляющая 3700 мм0,8412,4210,432811,1
      Поперечная направляющая 1200 мм1,6812,4220,865616,8
      Поперечная направляющая 600 мм0,8412,4210,432813,8

      На рисунке 6 показана схема монтажа подвесного потолка с оптимальной, на наш взгляд, расстановкой потолочных плит. Расход направляющих такой же как в первом случае, и расход плит для потолка такой же как и в предыдущем случае. Можете убедиться в этом посчитав на представленной ниже схеме.

      Рис. 6 Раскладка направляющих для самого подходящего, на наш взгляд, варианта монтажа

      Мы не рассмотрели еще один вариант монтажа подвесного потолка приведенный на рисунке 4. Но посмотрев на него, без труда можно понять, что расход поперечных направляющих увеличивается, так как добавляется один ряд поперечных направляющих.

      Стандартная схема монтажа подвесных потолков

      Стандартная открытая схема — применяется для монтажа подвесных потолков типа армстронг или кассетных потолков. Кромки — board, tegular, microlook и их аналоги у разных производителей (sk, vt-24, vt-15, A24, E24, E15 и др.) Кроме того данная схема монтажа применяется для полускрытых и скрытых систем. Кромки — vector, ds, dg.

      Расход комплектующих:






























      Размер панели, мм.


      Расход на 1м2






      Кассета


      Несущий профиль Т24(Т15) —  3700 мм.


      Поперечный профиль Т24(Т15) —  1200 мм.


      Поперечный профиль Т24(Т15) —  600 мм.


      Поперечный профиль Т24(Т15) —  300 мм.


      Уголок PL 19×24 (19х19, PLL)


      Подвес




      300х300


      11,11 шт.


      0,84 м. п.


      -


      3,33 м. п.


      1,68 м. п.


      по расчету


      1,39 комп.




      300х300




      300×600


      5,56 шт.


      1,68 м. п.


      3,33 м. п.


      -


      0,84 комп.




      300×600




      300х1200


      2,78 шт.


      3,33 м. п.


      -




      300х1200




      600х600


      2,78 шт.


      1,68 м. п.


      0,84 м. п.




      600х600




      600х1200


      1,39 шт.


      1,68 м. п.


      -




      600х1200




      1200х1200


      0,7 шт.


      0,84 м. п.


      -




      1200х1200












      Подвесная система Т-15 применяется для панелей с кромкой microlook и ее аналоги (VT-15; E-15 и др.), а так же для подвесных потолков Armstrong Cellio. Во всех других случаях используется система Т-24

      Монтаж металлических потолков Armstrong Orcal Clip In.


      Заказав у нас поставку и монтаж, данного потолка Вы получаете

      10-летнюю гарантию производителя

      на материалы!
      (495) 504-30-51

      Монтаж Orcal Clip In.

      Инструкция по установке металлического потолка Армстронг Clip In.

      Уважаемые клиенты, наша компания осуществляет поставки потолков. Выбрать и заказать Armstrong Orcal Clip In можно в каталоге.

      Предлагаем вам ознакомиться с одним из способов монтажа металлических потолков Armstrong системы Orcal 3000.

      Данная статья является первой и уникальной в своём роде инструкцией по монтажу потолочной системы с кассетами Orcal Clip In. Её написание основывалось на опыте нашего монтажного отдела, что ещё раз доказывает высокий профессионализм наших сотрудников. Обратите внимание, что до этого момента ни одна из фирм не предлагала конечным покупателям данной инструкции.

      Для монтажа потолка Orcal Clip In вам потребуются следующие комплектующие:



      Для расчёта необходимого количества комплектующих вы можете обратиться в компанию «Потолочные системы»
      по тел. (495) 504-30-51 либо отправив заявку по электронной почте [email protected]

      Первый этап. Разметка потолка и установка первичного каркаса из U-профиля

      1. Делаем разметку:

      а) на потолке делаем разметку для подвесов. В качестве подвесов используется резьбовая шпилька М6. По длинной  стороне стены подвесы крепятся с шагом не более 1800 мм, по другой стороне с шагом не более 1500 мм. Расстояние от стены до первого подвеса должно быть не более 450 мм. Внимание, разметку следует проводить с особой тщательностью, подвесы должны располагаться строго на одной линии!



      б) по периметру стены на необходимой высоте отмечаем уровень нашего потолка. Далее крепим пристенный угловой молдинг BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938 в зависимости от проекта (на чертеже BPM 215013).

      2. Закрепите U-профиль на резьбовых шпильках М6 при помощи скобы-зажима BPM 300121. Далее с  помощью лазерного уровня следует выровнять их на необходимой высоте в одной плоскости. Также следует помнить, что проштампованные  отверстия в U-профилях должны находятся на одной линии.



      Совет: чтобы быстро получить правильный уровень U-профиля, возьмите за начальную отметку пристенный угловой молдинг. Верхний край U-профиля находится ровно на 96 мм выше уровня нашего потолка.

      а) U-профили сращиваются между собой при помощи 2-х штук крепежных клипс BPM 300120 и 2-х болтов.


      б) все торцы U-профилей крепятся к периметру стены с помощью Универсального анкера BPM 300140 для предотвращения бокового движения и выпадения плит потолка.



      Второй этап. Установка пружинных реек и кассет.

      3. После установки первичного каркаса из U-профилей приступаем к установке пружинной рейки (А-профиля) BPM 311022. Для этого на неё рекомендуется одеть 2 хомута BPM 300105G и, повесив на U-профиль позиционируем пружинные рейки с шагом согласно выбранной модульной системы (в нашем случае 600 мм). После чего фиксируем их с помощью крепежной клипсы BPM 300120 чтобы предотвратить движение.

      а) Пружинные рейки (А-профиль) сращиваются между собой с помощью соединительного штифта BPM 300138

      б) Торцы реек крепятся к стене с помощью универсального анкера BPM 300140

      4. После установки пружинных реек устанавливаем в них металлические кассеты, при этом необходимо соблюдать, чтобы все стыки находились ровно на одной линии.

      Крайние панели по периметру замеряем и аккуратно подрезаем по месту.

      Подрезанные панели закрепялем в периметральном профиле с помощью прижимной пружины BPM 311081.

      Ну и наконец, перед сдачей объекта проверьте, чтобы все панели были чистые, а их стыки располагаются на одной линии.

      Для демонтажа кассет необходимо использовать специальный инструмент для демонтажа BPM 311046

      Заказать монтаж подвесных потолков Армстронг с металлическими кассетами Orcal Clip-in по тел. 8(495)504-30-51

      [email protected]

      Лихоман Николай

      минимальное расстояние от потолка и советы по монтажу

      В настоящее время в помещениях достаточно часто встречается потолок «Армстронг». Эти потолочные конструкции популярны благодаря своему современному стилю. Монтаж потолка прост и позволяет спрятать коммуникации. Давайте разберемся, какое минимальное расстояние должно быть от бетонной поверхности до потолочного покрытия «Армстронг», рассмотрим его технические характеристики и иные тонкости установки.

      Оформление потолка – интересная идея

      Технические характеристики

      Положительные характеристики потолков «Армстронг»:

      • подавляет шумовой эффект до 39 Дб;
      • светоотражение потолка – 92%;
      • покрытие прогибается при температуре +32 градуса Цельсия и влажности 90%, и прогиб составляет всего 2 миллиметра.

      Устанавливается такой потолок в комнате, где уже сделан ремонт. Если сравнивать «Армстронг» с потолочными покрытиями из гипсокартона, то его плюс в том, что он не требует отделки. В потолки данного типа можно вмонтировать разные виды светильников.

      Конструкция закрепляется на плитах перекрытия, и благодаря ее небольшой массе, на них не оказывается значительно нагрузки. Потолок модели «Армстронг» – хороший вариант для отделочных работ в квартире и частном доме. Он придаст помещению современный вид и стильность.

      Выполнение подвесного каркаса для потолка

      Схема монтажа каркаса для 60-сантиметровых и метровых плит

      Простой способ монтажа конструкции не займет много времени и позволить избежать возникновения пыли в комнате. Следует учитывать то, что потолки уменьшатся на полметра или же на 30–40 сантиметров, это зазор, необходимы для встроенных светильников. Смонтировать своими руками такой потолок сможет каждый человек с набором инструментов. Но все же для установки потолка «Армстронг» нужен помощник.

      Инструменты для монтажа

      Потребуется:

      • электродрель или перфоратор;
      • шестисантиметровое шестимиллиметровое сверла;
      • молоток, ножовка или болгарка;
      • ножницы по резке металла, обивочный малярный шнур;
      • линейка, ручка или карандаш, а также строительный уголок 90о;
      • уровень одного из видов: лазерный или гидро.

      Читайте также: Светильники для потолка “Армстронг”

      Материалы для потолка

      Чтобы просчитать объем подвесного потолка модификации «Армстронг», нужно иметь данные об общей площади и конфигурации помещения. Для этого рисуется план, на котором проставляются размерные параметры каждой из стен в метрах. Для этого потребуется обыкновенная рулетка длиной в 5 метров. После выполнения расчетов нужно определиться с комплектом поставки.

      Комплектующие потолочного покрытия «Армстронг»:

      • плиты декоративного потолочного типа размеров 60 на 60 сантиметров и толщиной 15 миллиметров;
      • уголок пристенного типа размером 19 на 24;
      • профиль несущего типа маркировки Т в размерных параметрах 15 на 38 или Т 24 на 38;
      • профиль поперечного типа маркировки Т и размерных параметров 15 или 24;
      • подвес для закрепления потолка, в роли которого может выступать спица или пружина.

      Все комплектующие детали обладают стандартными размерами, поэтому можно подсчитать необходимое их количество в любых единицах: метрах, сантиметрах или миллиметрах. Подвесные конструкции потолочного покрытия «Армстронг» могут иметь и иные размеры плит, доходящие до 1 метра в длину. Например, 60 на 120 сантиметров.

      Расчет количества

      Готовый каркас с ячейкой больше половины метра

      Правила расчета требуемого количества:

      • пристенный профиль покупают в таком количестве, которое потребуется для прокладки его по периметру комнаты, то есть делается замер при помощи рулетки;
      • для крепления пристенного типа профиля нужны дюбеля размером 6 на 40 миллиметров. При этом максимальный шаг должен быть 45 сантиметров;
      • профиль особого несущего варианта, предназначенный для оформления потолка подвесного модификации «Армстронг» закрепляется к бетонному основанию потолка и стен. Промежуток от одного до другого  высчитывается таким образом, чтобы плитка покрытия, размер которой 60 на 60 см, вкладывалась в пазы двух профилей, расположенных по соседству;
      • монтаж подвесов выполняется с шагом в один метр строго по линии фиксации профилей несущего типа. Разметку наносят на схему помещения.

      Важно! Точки расположения подвесов с метровым шагом указываются в обязательном порядке. Несущие профили стоит располагать симметрично продольной оси комнаты.

      • профили уголок несущего и пристенного типа соединяются специализированными перемычками. Шаг при их креплении – 60 сантиметров.

      Эти советы не вызывают сложностей и облегчают расчет количества материалов для подвесного потолка. Когда данная процедура завершена, приступают к следующему этапу.

      Выполнение разметки на стенах и потолочной поверхности

      Каркас с вмонтированным прибором освещения дневного света

      Уровень лазерного или водного типа поможет определить ровную горизонтального вида плоскость будущего потолка.

      Важно! Технологический зазор является минимальным показателем высоты, на которую опускается потолок, равняется она высоте осветительного прибора с прибавлением одного сантиметра. В основном отступ от бетонного покрытия составляет не менее половины метра.

      Для применения лазерного или водного уровня потребуется помощь еще одного человека. Разметкой служат отметки, проставленные по периметру комнаты и соединенные с использованием малярного шнура. На этом разметка под несущие профили завершена.

      Поле этого на 30-ти или 60-сантиметровом расстоянии от длины помещения следует параллельно стене натянуть шнур, края которого фиксируются двумя забитыми в нее дюбелями. Эта отметка будет являться первой осью.

      Вторая натягивается перпендикулярно предыдущей, с отступом от угла на промежуток, предусмотренный по чертежу. Далее выполняют разметку иных профилей несущего типа. Линии должны наноситься с промежутком в один метр – это будут метки под универсальный тип подвесов.

      Установка каркаса под плиты «Армстронг»

      Угол пристенного типа, выполненный из оцинковки, подрезают по размерным параметрам. Концы металлопрофиля на стыках в областях углов подрезают ножницами. Угол должен составлять ровно 45 градусов. Далее с 40-50-сантиметровым шагом следует просверлить отверстия.

      После того как этот процесс завершен, профиль угловой следует приложить к разметке на стене и нанести метки для каждого из отверстий. Они высверливаются при помощи дрели с вставленным в нее сверлом для того материала, из которого выполнены стены в помещении. После подготовки отверстий в них забиваются дюбеля, и после этого угловой профиль пристенного типа крепится саморезами к стенке.

      По заранее подготовленным меткам, выполненным на несущих профилях с применением дюбелей размером 6 на 40 миллиметров, крепятся специальные подвесы. Дрель и сверло пригодятся для выполнения отверстия. Дюбель забивается молотком. С помощью петли на одном из концов подвеса нужно завинтить саморез, используя шуруповерт. Чем лучше сделан каркас, тем крепче и надежнее будут держаться плиты подвесного потолка.

      Крепить плитку к подвесам нужно при помощи крюка в специализированную просечку на металлическом профиле, конец которого ложится на полку уголка пристенного типа.



      Оптимальный вариант осветительного прибора

      В целях увеличения длины профилей при необходимости выполняют их стыковку. В такой ситуации используются готовые стыковочные элементы или самодельные пластины, которые вырезаются из обрезков профиля.

      Подрезка профиля до требуемых размерных параметров выполняется путем применения болгарки или ножовки, а высота контролируется при помощи универсального подвеса. Зафиксировать спицы подвесов в определенном положении позволяет жесткая пружина, которая также может выдерживать сильное растяжение. Такое крепление позволяет прочно зафиксировать конструкцию на бетонных плитах перекрытия.

      Перемычки и ребра жесткости делаются путем применения специализированного поперечного типа профиля. На несущем типе предусматриваются просечки для выполнения стыков, а на поперечном – крюки. При соединении такая конструкция представляет собой надежный замок. Важно запомнить, что угол между двумя типами профилей на стыковочной линии – несущим и поперечным – должен составлять 90 градусов, контроль осуществляют при помощи строительного угла.

      Монтаж осветительных приборов

      Перед началом монтажных работ проводят все коммуникации, которые прячутся под плитки «Армстронг». Важно, чтобы не было оголенных концов и провода были убраны в трубы гофрированного типа.

      Расположение светильников на плитках потолочного покрытия должно быть продумано заранее. Там, где они предусмотрены, гофру нужно разрезать и вывести провод петлей.

      В большинстве случаев применяются приборы дневного света с размерными параметрами 60 на 60 сантиметров. Реже используются точечные модели светильников, предназначенные для подвесного типа потолка «Армстронг», оснащенные крепежными пружинами. Они отжимаются и устанавливаются в предназначенное для них отверстие, после чего аккуратно отпускаются. Пружины подтягивают светильник к специальной плите потолочного покрытия «Армстронг».

      Точечные светильники на потолке

      Установка плит

      После монтажа и подключения освещения все ячейки каркаса  заполняют декорирующими плитками, которые при необходимости подрезают до нужного размера строительным ножом. Иногда плитка выполнена из металла, тогда придется применять болгарку.

      Процесс монтажа завершен.

      Следуя данным рекомендациям, можно установить такой потолок самостоятельно, а не прибегать к помощи профессионалов. Оптимальный отступ от бетонного основания при установке следует для удобства оставлять более половины метра, хотя достаточно оставить промежуток, исходя из размера светильника, к которому прибавлен 1 сантиметр.

      Видео-совет:

      Монтаж подвесного потолка “Армстронг” вы сможете выполнить самостоятельно, имея за плечами хотя бы минимальный опыт подобных работ.Технология

      , видео как собрать монтаж, монтаж и демонтаж, ремонт по схеме

      Армстронг Потолки в наше время стали очень популярными благодаря низкой стоимости и долговечности потолки типа Армстронг очень популярны. Они получили широкое распространение благодаря невысокой стоимости и долговечности. К тому же установка такого потолка осуществляется в кратчайшие сроки. Чтобы самостоятельно правильно собрать конструкцию, следует соблюдать несложные правила и сделать предварительную разметку.

      Состав:

        • DIN-рейка для потолков Армстронг:
        • Технология крепления Монтаж подвесного потолка Армстронг своими руками
        • Как собрать подвесной потолок Армстронг: пошаговая инструкция
        • Монтаж подвесного потолка типа Армстронг
        • Ремонт подвесные потолкиArmstrong своими руками
        • монтаж потолка Armstrong (видео)

      DIN-рейка для потолков Armstrong:

      Технология крепления

      Перед тем, как Preeceupit приступит к укладке плитки, необходимо установить несущие рейки.Сделать это довольно просто. Главное правильно подобрать размер рейлинга.

      Перед установкой несущих направляющих необходимо закрепить подвески. Эти детали нужны для того, чтобы планки плотно прилегали к поверхности и не деформировались. Подвесы следует крепить с шагом 1,5 метра.

      Несущие планки могут быть соединены вместе и использованы для установки потолка в больших помещениях.

      Специалисты рекомендуют выбирать рейку длиной 3,5 метра.Они универсальны. Для крепления реек желательно использовать замки.

      При монтаже подвески учитывайте ряд нюансов:

      1. Тяга с оглядкой на необходимость укрепления потолка с помощью анкера. Если у вас нет возможности использовать эту деталь, воспользуйтесь обычным винтом.
      2. Обязательно прикрепите стержень крюка к несущей рейке.
      3. Обязательно прикрепите пружинную подвеску. Это поможет вам отрегулировать длину конструкции.

      Монтаж подвесных потолков Армстронг

      Монтаж подвесного потолка начинается с разметки. Вначале следует отметить горизонтальные плиты. Помните, что рациональная разметка контурных линий позволит правильно собрать узел. После того, как вы определили контуры, приступайте к разметке выемок.

      Схема разметки шурупов:

      • Установите насечки в каждом углу комнаты. Во время этой операции рекомендуется использовать лазерный уровень.Этот инструмент поможет вам сделать более точную разметку.
      • С помощью рулетки определите отметки между полом и образовавшимися выемками.
      • После того, как вы измерили расстояние, поочередно соедините каждую выемку друг с другом. Для этого воспользуйтесь специализированным трассером.

      В качестве крепежных материалов для потолков Армстронг используйте узлы, подвесы и профили Т-образной конфигурации

      После того, как вы разметили поверхность, выполните коммуникации и разводку.Помните, что узлы связи не должны плотно прилегать к пластинам. Также перед началом монтажа каркаса выберите подходящие осветительные приборы. Рекомендуется использовать точечные светильники.

      Технология обрамления:

      1. Обрежьте стеновой профиль и прикрепите его к стене. Для крепления изделия используйте дюбель и саморезы. Если вы устанавливаете потолок Армстронг в деревянном доме, закрепить стеновой профиль можно с помощью гвоздей.
      2. Затем устанавливаются профили нагрузки.
      3. Установить подвеску. Не забудьте выровнять несущие планки после этой операции. В противном случае конструкция может разрушиться.
      4. Присоедините продольные и поперечные соединения. Можно использовать как крестовую, так и параллельную схему крепления.

      Как собрать подвесной потолок Армстронг: Пошаговая инструкция

      После того, как вы собрали каркас, нужно приступить к установке плит. Перед этим желательно убедиться в прочности каркаса.

      Установка производится в следующем порядке:

      • Поочередно поднимать содержимое каждой ячейки.
      • Наклоните содержимое ячейки и введите его в межстраничное пространство. Затем нужно аккуратно поместить пластину в ячейку. Убедитесь, что фиксация каждой плитки прочная.
      • Установите светильники и подключите их к проводке. Сделайте это после того, как вы отсоединили провода.
      • Установите заглушки.

      При обнаружении дефектов в рамке сканера рекомендуется разобрать конструкции и собрать заново.

      Если вы планируете устанавливать растровые светильники, которые имеют большой удельный вес, их необходимо установить на индивидуальных подвесах.В противном случае каркас потолка будет нести лишнюю нагрузку.

      смонтировать подвесной потолок типа Армстронг

      , несущую нагрузку на каркас из металлических листов. Обычно он имеет ячеистую структуру, однако в некоторых случаях каркас состоит исключительно из продольных элементов.

      Обычно к потолку крепится подвес П-образной формы. В детали есть специальные отверстия. Как вариант, можно использовать регулируемые подвесы. Они позволяют регулировать высоту каждой секции отдельно.

      Потолок Армстронг может быть закреплен с помощью подвесов, регулируемых по высоте.

      Блок крепится к потолку типа Армстронг с использованием профиля:

      1. . Они сделаны из металла. Профили фиксируются с помощью пружинного фиксатора.
      2. Крепеж.
      3. Подвеска. Они регулируются по высоте блоков.

      Ремонт потолков типа Армстронг своими руками

      Ремонт потолков типа Армстронг — несложный процесс.Перед тем, как приступить к ремонтным работам, нужно произвести демонтаж конструкции. Для этого вам понадобятся шпатель, нож, отвертка, кусачки, плоскогубцы.

      по инструкции по демонтажу потолка:

      • Отогните профиль, который установлен на последней пустотелой плитке. Для этого используйте кусачки или отвертки.
      • Снимите заглушку.
      • Снимите скобы и другие пластины.
      • При необходимости снять опорный и угловой профили.

      Если на потолке есть провисающие участки, то нужно заменить элементы крепления. В некоторых случаях целесообразно заменить все скобы и закладные крючки.

      После демонтажа потолка можно приступать к ремонтным работам. Деформированные пластины и крепления подлежат замене. Если причиной деформации полотна стал потоп, то нужно сначала демонтировать осветительные приборы, а уже потом разбирать подвесной потолок.

      Монтаж потолка Армстронг (видео)

      Самостоятельно установить потолок типа Армстронг достаточно просто.Главное — перед началом сборки правильно нанести разметку на потолок и стены. Также нужно заранее позаботиться об установке коммуникаций и проводки. Для крепления компонентов используйте дюбеля и шурупы. При установке потолка Армстронг в деревянном доме разрешается использовать гвозди.

      Подвесные потолки типа «Армстронг»: устройство, технические характеристики

      .

      Сегодня для отделки потолка существует множество самых разных материалов. Они различаются эксплуатационными характеристиками, способом установки.Одним из лучших вариантов отделки офисных помещений, торговых центров, развлекательных центров являются натяжные потолки типа «Армстронг».

      Представленный материал иногда используется в частном строительстве. Однако в общественных помещениях его по-прежнему монтируют чаще. Это связано с особенностями его установки. Представленные плиты проще установить в большом помещении. В этом случае отделка завершится быстрее.

      общие характеристики

      Характеристики подвесных потолков «Армстронг» делают их востребованными в современном строительстве.Этот отделочный материал прост в сборке и относительно недорог. Перед другими видами отделки имеет ряд преимуществ. В этом материале есть ряд недостатков. Их следует знать перед установкой.

      Сегодня в категории потолков типа Армстронг каркасные изделия состоят из ячеек определенного размера. Эти тарелки изготовлены из различных минеральных компонентов.

      Подвесную конструкцию можно установить практически каждому. Собрать такой потолок сможет даже мастер без особого опыта.И установка не займет много времени. Установка такого декора производится практически во всех помещениях. Однако прежде чем выбирать материалы, необходимо ознакомиться с их основными особенностями.

      Преимущества

      Устройство натяжных потолков типа «Армстронг» имеет массу достоинств. Такой вариант отделки позволит получить доступ к вентиляционным каналам в кратчайшие сроки. Под пластинами можно монтировать провода, датчики и другие устройства. Доступ к ним также не составит труда.

      Если основание не отличается эстетичным видом, пластины закроют его. В этом случае потолок будет идеально ровным. Уход за поверхностью потолка будет простым.

      Пластины отличаются хорошей отражательной способностью. Поэтому при их установке в люстру можно вмонтировать лампы меньшей мощности. Также конструкция имеет высокий показатель звукопоглощения. Плиты изготовлены из натуральных материалов, не наносящих вреда окружающей среде и здоровью человека.

      В продаже большой выбор фурнитуры для представленного вида отделки.Таким образом, установка становится простой и быстрой.

      недостатки

      Подвесные потолки типа «Армстронг» отличаются и определенными недостатками. Минеральные плиты не выдерживают наводнения сверху. Следует отметить, что материал не портится от воды. Однако в случае затопления плиты беспрепятственно пропускают воду в помещение. Если велика вероятность, что соседи сверху могут забыть отключить воду или в доме установлена ​​старая сантехника, лучше смонтировать пленку ПВХ.Натяжной потолок в этом случае будет предпочтительнее.

      Если в помещении часто меняется температура, уровень влажности, минеральный материал теряет свой внешний вид. Его поверхность может приобретать желтоватый оттенок.

      Таблички не выдерживают даже легких ударов, других механических воздействий. Поэтому при установке нужно быть максимально аккуратным. Хрупкий материал может сломаться. Также пробка, вылетающая в потолок, будет пробивать минеральную плиту. Лучше иметь в запасе дополнительные плиты, которые позволят быстро произвести ремонт.

      Устройство

      Детального рассмотрения заслуживает установка подвесных потолков типа «Армстронг». К каркасу из металлического профиля монтируются пластины определенного размера.

      Таблички можно изготовить из самых разных материалов. Они могут быть твердыми или мягкими. Пластины монтируются на профили из окрашенного металла или металлопластика. В них есть соответствующие отверстия для подвешивания конструкции. Они соединены между собой с помощью пружинных замков. Стеновые профили отличаются от других толщиной и конфигурацией.

      Профили можно резать сбоку, напротив замка. Подвеска состоит из прямых стержней и крючковидных изделий. Металлические листы, из которых изготовлена ​​подвеска, соединяются между собой пружиной. Его называют «бабочкой». С его помощью можно регулировать высоту подвески.

      В качестве крепежа выбираем дюбеля. Чтобы разобрать конструкцию, нужно просто приподнять плиту и отодвинуть ее в сторону. После этого сборка проводится в обратной последовательности.

      Плиты

      Особые характеристики отмечены плитами подвесного потолка типа «Армстронг».Размеры отделочных элементов могут составлять 60х60 см или 120х60 см. Для изготовления тарелок используются разные материалы.

      Как уже упоминалось выше, ячейки могут быть стандартными или мягкими. В первом случае пластины изготавливаются из стекла, металла или зеркал. Мягкие разновидности могут быть созданы на минеральной или органической основе.

      Если потолок монтируется из жестких плит, необходимо применять специальные профили. Их конструкция особым образом усилена. Это позволит потолку долгое время не деформироваться, быть надежным.Однако это значительно увеличивает стоимость процесса отделки.

      Минеральные материалы используются достаточно редко. В их состав входит минеральная вата. Органические тарелки изготовлены на основе бумаги. Это один из самых простых и недорогих вариантов отделки. Раскроить такой материал несложно, чего нельзя сказать о твердых разновидностях.

      Технические характеристики

      Перед покупкой отделки необходимо учесть технические характеристики подвесного потолка типа «Армстронг».Плиты могут иметь толщину 0,8-2,5 см. При этом вес зависит от типа материала.

      При выборе пластин необходимо обращать внимание на коэффициент поглощения звука. Если это офис open space, call-center и т. Д., Рекомендуется приобретать планшеты с высоким представленным индексом. При этом будет создана правильная акустика.

      Звукоизоляция плит достаточно высокая. Чем его будет больше, тем дороже будет материал. Если потолок планируется монтировать во влажном помещении, рекомендуется использовать влагостойкие разновидности.Они не впитывают воду, что позволяет отделке долго держаться без потери эстетического вида.

      В продаже есть легковоспламеняющиеся и негорючие плиты категорий. Выбор зависит от назначения помещения, существующих правил его безопасной эксплуатации.

      Подвесная система

      Подвесной потолок типа «Армстронг» можно монтировать разными способами. Бывают модульные и непрерывные конструкции. Чаще встречается первая разновидность. Он состоит из модульного каркаса.В него входят панели, рейки и кассеты.

      Рама обычно закрывается пластинами. В некоторых случаях его выступающие элементы не маскируют. Это создает в комнате определенный визуальный эффект. Следует отметить, что при создании подвесных конструкций расстояние от пола до потолка в комнате уменьшится больше, чем при регулировке натяжных систем. Но в образовавшемся пространстве легко спрятать неприглядные системы связи, вентиляции и т. Д.

      К основанию потолка крепится каркас из профилей.Расстояние между ними 60 см (соответствует размеру тарелок). Монтаж напоминает сборку гипсокартонных систем.

      Комплектующие

      Сегодня в продаже различные аксессуары к подвесным потолкам типа Армстронг. Они позволяют придать потолку иной вид.

      Таблички производятся с тремя различными типами кромок. Первый называется Microlook. Его край достаточно узкий. Имеет ступенчатую конфигурацию. Ячейки применяются для профилей шириной 1.5 см.

      Кромка типа Tegular также отличается наличием ступенчатой ​​кромки. Однако эти плиты крепятся на более широкий профиль. Он имеет размер 2,4 см.

      Ремонт потолочной плитки Armstrong, потолочный вентилятор синий черный и белый провода qld, спортивный вентилятор pro освещение iluminacion

      Обслуживание потолочной плитки Armstrong, цена на солнечные аккумуляторные вентиляторы в истории Ченнаи, использование настенного тепловентилятора vinco, поворот потолочного вентилятора с низким кристаллом — И многое другое

      Автор: admin | 29.08.2014 | Категория: Дизайнерский потолочный вентилятор

      Свяжитесь с нами или зайдите в любой филиал компании National Lumber, чтобы узнать о потолках Armstrong или других деталях вашего проекта. Если вам нужна смета доставки, добавьте необходимый заказ в корзину, а затем просмотрите свою корзину. Кромка Tegular на этих плитках относится к фальцу вокруг конца плитки, что означает, что она проходит сквозь решетку — она ​​совместима только с сеткой 24 мм.
      Установите напоминание, и мы отправим вам электронное письмо, когда придет время запастись товарами, которые вы покупаете регулярно или сезонно, например, воздушными фильтрами, удобрениями или мульчей.Звукопоглощение — способность плитки успешно преобразовывать звуковую энергию из комнаты в тепло. Звукоизоляция — способность плитки ограничивать передачу звука между помещениями, имеющими общую камеру (комнату в комнату).
      Светоотражение — способность поверхности плитки напрямую отражать свет обратно в комнату. Чем выше процентное значение, тем ярче комната. Относительная влажность — способность плитки противостоять давлению влажности в помещении и предотвращать провисание.Небольшие партии (1-3 коробки и более мелкие предметы) обычно отправляются через национальную курьерскую компанию прямо из нашего головного офиса. Большие количества (4 + коробки, длинномерные и крупногабаритные продукты) будут укладываться на поддоны и отправляться нашим собственным автотранспортом, через нашу сеть поставок или национальную компанию по производству поддонов.
      В случае плитки из минерального волокна, как правило, первые 3 или 4 цифры перед буквой M определяют продукт. NB: старые плитки Armstrong будут иметь код BP, который больше не доступен в точной форме.
      Хотя наши цены регулярно проверяются, чтобы убедиться, что они очень конкурентоспособны, мы можем рассчитывать на дальнейшие скидки на крупные проекты. Важно: на рынке Великобритании в последнее время наблюдается большой приток импортных товаров, особенно с Дальнего Востока. Всегда стремитесь покупать продукцию ведущих производителей, в том числе: AMF, Armstrong, British Gypsum, Burgess, CEP Ceilings, Danoline, Ecophon, Rockfon, SAS International, OWA, Treetex и USG Ceilings.
      Все продукты на нашем сайте были протестированы на соответствие требованиям рынка Великобритании и Европы.Просто сообщите нам, какой продукт вам нужен, где вы его нашли и какую цену вам предложили, и мы сделаем все возможное, чтобы превзойти его!

      Плитка для подвесного потолка Armstrong Предлагая в Индоре полный ассортимент тройниковых решеток, которые используются для подвешивания потолочных плиток и плиток из минерального волокна к потолку.
      Уважаемый пользователь! Используйте раскрывающиеся ниже меню, чтобы найти свой город, выбрав сначала страну, а затем штат. Потолочные плитки Armstrong производятся в Великобритании компанией Armstrong World Industries.Решетка для подвесного потолка Armstrong обычно белого цвета и бывает разной ширины, от сетки для подвесного потолка 15 мм и сетки для подвесного потолка 24 мм.
      Если ваша потолочная плитка Armstrong установлена ​​на потолочной решетке 15 мм, в ассортименте Armstrong они обычно известны как подвесные потолочные плитки Microlook.
      Например, в линейке потолочных плит Armstrong Dune, если они представляют собой плитки со ступенчатой ​​кромкой на сетке 15 мм, вы должны заказать Armstrong Dune Microlook, а если они имеют ступенчатую кромку на сетке 24 мм, вы должны заказать Armstrong Dune Supreme Tegular.Armstrong Ceilings предлагает широкий выбор потолочной плитки в зависимости от области применения, эстетики и, что немаловажно, бюджета. Armstrong Dune Supreme представляет собой гладкую облицовочную плитку из белой наждачной бумаги, обычно с крошечными микроперфорациями для звукопоглощения. Armstrong Tatra — это популярный узор с трещинами, который лучше всего описать как направленный червячный узор с точками между ними. Armstrong Fine Fissured — это потолочная плитка с легкими трещинами, с хорошим звукопоглощением и гарантированной защитой от провисания.
      Armstrong Cortega — это популярный случайный рисунок с трещинами, который является разнонаправленным и в отличие от Tatra не имеет шахматной доски.Armstrong Ultima — потолочная плитка с очень легкой текстурой, которая благодаря своей дополнительной толщине (19 мм) предлагает отличное сочетание звукопоглощения и затухания. Потолочные плитки Armstrong Ceramaguard — это потолочные плитки с легкими трещинами и чрезвычайно плотной сердцевиной из минерального волокна.
      Armstrong Newtone — это однотонная потолочная плитка из силиката кальция белого цвета, подходящая для помещений с очень высокой температурой и влажностью, таких как душевые и сауны. Кромка Tegular на этих плитках относится к фальцу вокруг конца плитки, что означает, что она проходит сквозь решетку — она ​​совместима только с сеткой 24 мм.Потолочная плитка Armstrong 600×600 Tatra Tegular поставляется в коробках по 16 плиток, что составляет 5,76 м2 в коробке.
      Если вы ищете настенную версию этой плитки, перейдите по этой ссылке на нашу страницу плитки Armstrong Tatra.

      Потолок — это первое, что вы видите утром, и последнее, что видите ночью.
      Этот продукт имеет игольчатую перфорацию, которая улучшает акустику, а также обеспечивает высокую устойчивость к влажности. За дополнительную плату мы можем доставить на Нормандские острова, остров Мэн, остров Уайт, Шотландское нагорье и другие оффшорные направления.У нас есть список «старых кодов», поэтому мы, вероятно, сможем найти «ближайшее совпадение» с требуемым.
      Прежде чем бросать нам вызов, убедитесь, что это похоже на то, что многие плитки имеют одинаковый внешний вид, но их цена у разных производителей разная. Если вы все еще не можете найти свой город в списке, НАЖМИТЕ ЗДЕСЬ, чтобы отправить запрос на включение вашего города. Несмотря на то, что доступно множество подвесных систем, наиболее популярными являются подвесные потолочные решетки открытого типа и накладные плитки для подвесных потолков.Чтобы определить, на какой потолочной решетке установлена ​​ваша потолочная плитка Armstrong — 15 мм или 24 мм, мы рекомендуем измерить полную ширину открытой потолочной решетки, на которой установлена ​​плитка.
      Однако, если ваши потолочные плитки лежат на сетке шириной 24 мм, они могут быть либо потолочными плитками Square Edge, либо потолочными плитками Tegular Edge. Покрытие Bioguard содержит фунгициды и биоциды для активной борьбы с вредными грибками, плесенью и плесенью. Они подходят для помещений с высокой влажностью, таких как душевые и внешние навесы, так как сохранят свою физическую целостность в условиях 100% относительной влажности.Наш совет: если цена кажется слишком хорошей, чтобы быть правдой, вероятно, для этого есть причина.
      Поскольку Armstrong производит потолочные панели со ступенчатыми краями как для сетки 15 мм (известной как потолочная плитка Microlook), так и для сетки 24 мм (известной как потолочная плитка Tegular), перед размещением заказа важно установить правильную систему решеток.

      Инструкции по установке точки доступа

      — Cisco

      Содержание

      Инструкции по установке точки доступа

      Содержание

      Введение

      Монтажное оборудование

      Монтажные кронштейны

      Зажимы для потолочной решетки

      Дополнительные адаптеры для потолочных балок и швеллеров

      Установка точки доступа под подвесным потолком

      Установка точки доступа на твердый потолок или стену

      Монтаж точки доступа к сети или распределительной коробке

      Монтаж точки доступа над подвесным потолком

      Заземление точки доступа

      Защита точки доступа

      Использование страховочного троса

      Крепление точки доступа к монтажной пластине

      Получение документации и отправка запроса на обслуживание

      Инструкции по установке точки доступа

      Опубликован 8 ноября 2010 г.

      Исправлено: 7 февраля 2019 г.

      Введение

      В этих инструкциях по монтажу описываются шаги по установке поддерживаемых точек доступа серии Cisco Aironet в нескольких конфигурациях, в том числе на подвесном потолке, на твердом потолке или стене, на электрическом или сетевом блоке и над подвесным потолком.

      Монтажное оборудование

      Монтажное оборудование для точек доступа состоит из кронштейнов, которые соединяются с нижней частью точки доступа, и зажимов потолочной сетки, которые соединяют кронштейн с подвесным потолком. Необходимый вам кронштейн зависит от места установки точки доступа. Зажим для потолочной сетки, который вам нужен, зависит от типа подвесного потолка, на котором вам нужно установить точку доступа. Если вы устанавливаете точку доступа на потолок с твердой поверхностью или стену, вам не понадобятся зажимы для потолочной сетки.

      Монтажные кронштейны

      Доступны два монтажных кронштейна:

      • Низкопрофильный кронштейн (AIR-AP-BRACKET-1), который обеспечивает плотную посадку между точкой доступа и потолком, но не подходит для монтажа в сетевой / электрический шкаф или настенный монтаж. На рис. 1 показан низкопрофильный кронштейн, установленный на точке доступа.
      • Универсальный кронштейн (AIR-AP-BRACKET-2), который является универсальным (работает с электрическими коробками, может использоваться для настенного монтажа и адаптируется к установке на потолке), но оставляет больший зазор между монтажной поверхностью и точкой доступа чем низкопрофильный кронштейн.В некоторых местах необходим больший зазор, поскольку он позволяет проложить кабель. На рис. 2 показан универсальный кронштейн, устанавливаемый на точку доступа.

      Примечание AP1130 поставляется со специальным кронштейном. Информация, представленная здесь в скобках, не относится к AP1130.

      Рисунок 1. Низкопрофильный монтажный кронштейн, устанавливаемый на точку доступа

      Рисунок 2 Универсальный кронштейн, установленный на точке доступа

      Зажимы для потолочной решетки

      Вы используете зажим для потолочной сетки, чтобы установить точку доступа на подвесной потолок.Зажим для потолочной сетки, который вам нужен, зависит от потолочной плитки на вашем потолке. Существует два типа зажимов для потолочной решетки:

      • Зажим для потолочной решетки, утопленный (AIR-AP-T-RAIL-R). Если потолочные плитки свисают ниже потолочной решетки, этот зажим обеспечивает наилучшее размещение между точкой доступа и потолком.
      • Зажим для потолочной решетки, заподлицо (AIR-AP-T-RAIL-F). Если потолочные плитки находятся заподлицо с потолочной решеткой, этот зажим обеспечивает плотное прилегание между точкой доступа и потолком.

      На рис. 3 показан зажим потолочной решетки.

      Рисунок 3 Зажим для потолочной решетки

      Стопорные винты

      Фиксаторы ширины Т-образной рейки (A, B или C)

      Отверстия для винтов кронштейна

      Дополнительные адаптеры для потолочных балок и швеллеров

      Самый распространенный тип потолочной рейки (опоры для потолочной плитки) — Т-образная рейка.Вы можете прикрепить зажим потолочной сетки непосредственно к потолочной рейке Т-образной формы. Однако для других типов потолочных реек, таких как швеллерные и балочные рельсы, требуется дополнительный зажим-адаптер (AIR-CHNL-ADAPTER). Для каждой точки доступа потребуется два зажима адаптера. Установочные винты на зажимах надежно удерживают их на потолочной рейке.

      На рис. 4 показаны три типа потолочных балок: тавровая рейка, швеллер и балка. На Рис. 5 показана точка доступа, установленная с монтажным кронштейном, зажимом для потолочной решетки и зажимами адаптера.

      Рисунок 4 Типы тавровых, швеллерных и балочных потолочных балок

      Рисунок 5 Переходные зажимы, установленные с помощью зажимов для потолочной решетки

      Монтаж точки доступа под подвесным потолком

      Выполните следующие действия, чтобы установить точку доступа под стандартным или встроенным подвесным потолком. На рис. 6 показана точка доступа, установленная на потолочной рейке с Т-образной рейкой с помощью зажима для потолочной решетки.

      Рисунок 6 Детали монтажа на подвесном потолке

      Отверстие для крепления точки доступа

      Крышка доступа кабеля точки доступа

      Зажим для потолочной решетки

      Т-рейка потолочная

      Точка заземления

      Выполните следующие действия, чтобы установить точку доступа под подвесным потолком.


      Шаг 1 Решите, где вы хотите установить точку доступа на подвесном потолке.

      Шаг 2 Полностью откройте зажим потолочной решетки.

      Step 3 Поместите зажим потолочной сетки на Т-образную рейку и закройте его до соответствующего фиксатора (A, B или C).

      Шаг 4 С помощью отвертки затяните два стопорных винта зажима потолочной решетки, чтобы зажим не скользил по Т-образной рейке.

      Шаг 5 Обратите внимание на букву фиксатора ширины зажима потолочной решетки (A, B или C), которая соответствует ширине Т-образной рейки.

      Шаг 6 Совместите соответствующие отверстия (A, B или C) на монтажном кронштейне с монтажными отверстиями на зажиме потолочной решетки.

      Шаг 7 Удерживая монтажный кронштейн, вставьте винт 6-32 x 1/4 дюйма в каждое из четырех соответствующих отверстий (A, B или C) и затяните.

      Шаг 8 При необходимости просверлите или вырежьте отверстие для доступа кабеля в потолочной плитке, достаточно большое для кабеля Ethernet и кабеля питания. Протяните кабели через отверстие доступа до тех пор, пока кабель не будет выступать из отверстия примерно на 30 см.

      Шаг 9 (Необязательно) Используйте винт заземления, чтобы заземлить точку доступа на подходящее заземление здания. Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

      Шаг 10 Подключите кабель Ethernet и кабель питания к точке доступа.

      Шаг 11 Совместите ножки точки доступа с монтажными пазами замочной скважины на монтажном кронштейне. Если вы сделали отверстие для кабелей, убедитесь, что точка доступа расположена так, чтобы кабели доходили до соответствующих портов.

      Шаг 12 Осторожно наденьте точку доступа на монтажный кронштейн до щелчка.

      Установка точки доступа на твердый потолок или стену

      В этой процедуре описываются шаги, необходимые для крепления точки доступа на потолке из 3/4-дюймовой (19,05 мм) или более толстой фанеры с использованием крепежа №8 и универсального монтажного кронштейна (AIR-AP-BRACKET-2).


      Примечание Точки доступа со встроенными антеннами работают лучше всего, когда точка доступа установлена ​​на горизонтальных поверхностях, таких как столешница или потолок.Для расширенных функций, таких как голос, определение местоположения и обнаружение несанкционированных точек доступа, настоятельно рекомендуется потолочный монтаж. Однако для небольших помещений, таких как конференц-залы, киоски, транспортные средства или горячие точки, где передача данных является основной проблемой, устройство можно закрепить на стене с помощью анкеров или винтов.

      Выполните следующие действия, чтобы установить точку доступа на прочном потолке или стене.


      Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить расположение монтажных отверстий на кронштейне.На рисунке 7 показаны детали монтажного кронштейна.


      Осторожно
      Обязательно отметьте все четыре точки. Чтобы обеспечить безопасную и надежную установку, убедитесь, что вы используете соответствующие крепежи, и установите точку доступа, используя не менее четырех креплений.


      Осторожно
      Не используйте пластиковые стеновые анкеры или пазы для замочной скважины на монтажном кронштейне для потолочной установки. При установке точки доступа на твердый потолок используйте четыре крепежных элемента, способных выдерживать минимальное усилие отрыва в 20 фунтов (9 кг).

      Рисунок 7 Детали универсального монтажного кронштейна

      Фиксатор кронштейна (используется при прикреплении кронштейна к ранее установленному кронштейну)

      Крышка доступа к кабелям

      Монтажные отверстия для точки доступа

      Застежка безопасности

      Столб заземления

      Шаг 2 Используйте сверло # 29 (0.1360 дюймов [3,4772 мм]), чтобы просверлить пилотное отверстие в отмеченных местах монтажных отверстий.


      Примечание Размер пилотного отверстия зависит от материала и толщины, которые вы закрепляете. Cisco рекомендует протестировать материал, чтобы определить идеальный размер отверстия для вашего монтажного приложения.

      Шаг 3 (Необязательно) Просверлите или вырежьте отверстие для доступа к кабелю рядом и под крышкой доступа к кабелю монтажного кронштейна, достаточно большое для кабеля Ethernet, провода заземления здания и кабелей питания.

      Шаг 4 Протяните примерно 9 дюймов кабеля через отверстие. Проложите кабель Ethernet и кабель питания через кронштейн, прежде чем прикрепить кронштейн к потолку или стене. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

      Рисунок 8 Прокладка кабелей Ethernet и питания

      Шаг 5 (дополнительно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

      Шаг 6 Расположите монтажные отверстия монтажного кронштейна (углублениями вниз) над направляющими отверстиями.

      Шаг 7 Вставьте фиксатор в каждое монтажное отверстие и затяните.

      Шаг 8 Подключите кабель Ethernet и кабель питания к точке доступа.

      Шаг 9 Совместите ножки точки доступа с большой частью монтажных пазов замочной скважины на монтажной пластине.При правильном расположении крышка доступа к кабелю поместится в отсек разъема точки доступа.

      Шаг 10 Осторожно вставьте точку доступа в пазы замочной скважины монтажного кронштейна до щелчка.

      Монтаж точки доступа к сети или электрической коробке

      Выполните следующие действия, чтобы подключить точку доступа к сетевому или электрическому блоку.


      Шаг 1 Поместите универсальный монтажный кронштейн (AIR-AP-BRACKET-2) на существующую сеть или электрическую коробку и совместите монтажные отверстия кронштейна с отверстиями в коробке.

      Шаг 2 Удерживая монтажный кронштейн на месте, вставьте винт 6 x 32 x 1/4 дюйма с полукруглой головкой в ​​каждое из монтажных отверстий и затяните.

      Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через отверстие. Пропустите кабели через кронштейн, прежде чем прикрепить кронштейн к потолку. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

      Шаг 4 (дополнительно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».

      Шаг 5 Подключите кабель Ethernet и кабель питания к точке доступа.

      Шаг 6 Совместите ножки точки доступа с монтажными пазами замочной скважины на дополнительном монтажном кронштейне.

      Шаг 7 Наденьте точку доступа на дополнительный монтажный кронштейн до щелчка.

      Монтаж точки доступа над подвесным потолком

      С помощью аксессуаров сторонних производителей (не предлагаемых Cisco) вы можете установить точку доступа над подвесным потолком.Универсальный монтажный кронштейн (AIR-AP-BRACKET-2) поддерживает коробчатую подвеску с Т-образной балкой, такую ​​как Erico Caddy 512A или Cooper B-Line BA50a. Вешалка для ящиков должна быть ориентирована прямо над верхней поверхностью потолочной плитки. Если на потолке используется очень толстая плитка, вам может потребоваться изменить ее, чтобы освободить место для точки доступа, или использовать коробчатую вешалку, которая позволяет регулировать высоту точки доступа, например Cooper B-Line BA50A.


      Примечание Устанавливайте точки доступа над потолочными плитками только в том случае, если монтаж под потолком невозможен.Установка точек доступа над потолком может помешать расширенным функциям беспроводной локальной сети, которые зависят от равномерного покрытия, например голосовой связи и местоположения.

      Выполните следующие действия, чтобы установить точку доступа над подвесным потолком. На рисунке 9 показана завершенная установка.

      Рисунок 9 Детали монтажного кронштейна Т-образной решетки

      Подвесной потолок Т-рейка

      Монтажный кронштейн

      Подвес для ящиков

      Точка доступа

      Зажим для подвески коробки

      Зажим для Т-образной рейки


      Шаг 1 Снимите потолочную плитку, примыкающую к месту установки.

      Шаг 2 Прикрепите монтажный кронштейн точки доступа к подвеске коробки с помощью зажима или винтов, входящих в комплект подвески коробки.

      Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через монтажный кронштейн. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.

      Шаг 4 Подключите кабель Ethernet и кабель питания к точке доступа.

      Шаг 5 Совместите ножки точки доступа с монтажными пазами замочной скважины на монтажном кронштейне.

      Шаг 6 Наденьте точку доступа на монтажный кронштейн до щелчка.

      Шаг 7 Прикрепите зажимы Т-образной направляющей на каждом конце коробчатой ​​подвески с Т-образной балкой к потолочным балкам. Убедитесь, что зажимы надежно прикреплены к Т-образным направляющим.

      Шаг 8 Замените потолочную плитку.

      Заземление точки доступа

      Заземление не всегда требуется для установки внутри помещений, поскольку точки доступа Cisco Aironet классифицируются как низковольтные устройства и не содержат внутренних источников питания.Мы рекомендуем вам проверить свои местные и национальные электрические правила, чтобы узнать, требуется ли заземление.

      Хотя заземление не является обязательным для внутренних точек доступа, оно требуется в определенных сценариях. Было замечено, что незаземленная точка доступа в помещении, установленная слишком близко к источнику электромагнитных помех (например, включенному флуоресцентному свету), может внезапно перезагрузиться или получить повреждение оборудования. Это происходит, даже если внутренняя точка доступа находится в непосредственной близости от источника электромагнитных помех и не касается источника.Заземление соответствующей точки доступа или монтажного кронштейна помогает предотвратить возникновение этой проблемы. Мы рекомендуем сертифицированному электрику проверить, требуется ли заземление для вашей установки.

      Если в вашем районе требуется заземление или вы хотите заземлить точку доступа, выполните следующие действия.


      Шаг 1 Найдите подходящую точку заземления в здании как можно ближе к точке доступа.

      Шаг 2 Подключите поставляемый пользователем провод заземления к точке заземления здания.Диаметр провода должен быть не менее 14AWG при длине цепи 25 футов (30,5 см). Для получения дополнительной информации обратитесь к местным правилам эксплуатации электрооборудования.

      Шаг 3 Проложите провод заземления к точке доступа.

      Шаг 4 Присоедините провод к подходящему наконечнику для уплотнительного кольца заземления.

      Шаг 5 Обожмите или припаяйте провод к наконечнику.

      Шаг 6 Вставьте винт заземляющего стержня в проушину уплотнительного кольца и установите его на монтажный кронштейн, как показано на Рисунке 10.

      Рисунок 10 Установка наконечника уплотнительного кольца на штырь заземления

      Шаг 7 С помощью крестовой отвертки затяните винт заземления.

      Защита точки доступа

      Есть два способа защитить точку доступа:

      • Прикрепите его к неподвижному объекту с помощью троса безопасности.
      • Зафиксируйте его на монтажной пластине с помощью замка.

      Использование страховочного троса

      Вы можете защитить точку доступа, установив стандартный кабель безопасности (например, Kensington Notebook MicroSaver, номер модели 64068) в разъем для кабеля безопасности точки доступа, как показано на Рисунке 11.

      Рисунок 11 Детали защитного троса

      Защитный трос можно использовать с любым из способов крепления, описанных в этом руководстве.

      Выполните следующие действия, чтобы установить трос безопасности.


      Шаг 1 Оберните защитный тросик вокруг ближайшего неподвижного объекта.

      Шаг 2 Вставьте ключ в замок с тросиком безопасности.

      Шаг 3 Вставьте защелку троса безопасности в прорезь для троса безопасности на точке доступа.

      Шаг 4 Поверните ключ вправо или влево, чтобы зафиксировать замок с тросиком безопасности на точке доступа.

      Шаг 5 Выньте ключ.

      Крепление точки доступа к монтажной пластине

      Используйте защелку на крышке доступа кабеля адаптера и замок (который вы предоставляете), чтобы закрепить точку доступа на монтажной пластине. Совместимые навесные замки — это модели Master Lock 120T или 121T. Крышка доступа к кабелям на монтажном кронштейне закрывает зону кабельного отсека (включая порт питания, порт Ethernet, консольный порт и кнопку режима), чтобы предотвратить установку или удаление кабелей или активацию кнопки режима.

      Следуйте этим инструкциям, чтобы установить замок:


      Шаг 1 Установив точку доступа на монтажный кронштейн, вставьте замок в защелку.


      Примечание Если точка доступа установлена ​​на твердом потолке, зазор между монтажным кронштейном и потолком небольшой. Медленно работайте обеими руками, чтобы установить и закрепить фиксатор в засове монтажного кронштейна.

      Шаг 2 Поверните замок по часовой стрелке и совместите скобу с корпусом замка.

      Step 3 Возьмитесь за замок и вставьте его в скобу, чтобы заблокировать замок. См. Рисунок 12.

      Рисунок 12 Вставка замка в защитную защелку

      Step 4 Поверните замок в область замка. См. Рисунок 13.

      Рисунок 13 Поворот навесного замка в область навесного замка

      Получение документации и отправка запроса на обслуживание

      Информацию о получении документации, отправке запроса на обслуживание и сборе дополнительной информации см. В ежемесячном выпуске Что нового в документации по продуктам Cisco , в котором также перечислены все новые и пересмотренные технические документы Cisco, по адресу:

      http: // www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

      Подпишитесь на Что нового в документации по продукту Cisco в качестве канала Really Simple Syndication (RSS) и настройте доставку контента непосредственно на свой рабочий стол с помощью приложения для чтения. RSS-каналы — это бесплатная услуга, и в настоящее время Cisco поддерживает RSS версии 2.0.

      Cisco и логотип Cisco являются товарными знаками Cisco Systems, Inc. и / или ее дочерних компаний в США и других странах. Список товарных знаков Cisco можно найти на сайте www.cisco.com/go/trademarks. Упомянутые сторонние товарные знаки являются собственностью их владельцев. Использование слова «партнер» не подразумевает партнерских отношений между Cisco и какой-либо другой компанией. (1005R)

      © Cisco Systems, Inc., 2019 г. Все права защищены.

      Подвесной потолок

      — Перевод на испанский — примеры английский


      Эти примеры могут содержать грубые слова на основании вашего поиска.


      Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

      Съемный штукатурный подвесной потолок в ванной.

      В кухне и ванных комнатах гипсокартон , подвесной потолок с лакокрасочным покрытием plástica. Также съемная крыша, где будет кондиционирование воздуха.

      En cocina y baños, falso techo de yeso ламинадо, con terminación de pintura plástica.Falso techo desmontable donde vaya la maquinaria de aire acondicionado.

      Ремонт и демонтаж подвесного потолка предельно просты.

      la Reparación y la desmontadura del techo colgante son extremadamente simples.

      Это говорит примерно так: «Мы, мол, не хотим отпугивать покупателей высокой ценой и лишать их удовольствия от приобретения подвесного потолка ».

      Se explica esto aproximadamente así: «no queremos espantar como que a los compradores por el Precio elevado y privar de su placer de la adquisición del techo colgante «.

      Помещения акустические подвесной потолок система Армстронг, все виды плит, тегулады, плоские. Пластоформ и др.

      Instalaciones de sistema de cielo falso acústico Amstrong, todo tipo de placas, teguladas, planas.пластоформ и др.

      Продавец алюминия, поликарбоната, , подвесного потолка , стекла, алюминиевых панелей, фурнитуры и аксессуаров для строительства, с более чем 6-летним опытом работы в Боливии. Кочабамба / Санта …

      Empresa comercializadora de perfil de aluminio, policarbonato, cielo falso , vidrio, paneles de aluminio, herrajes y accesorios para la construcción, con mas de 6 años en Bolivia.Кочабамба / Санта-Крус.

      Некоторые элементы картонной штукатурки, некоторые другие подвесной потолок .

      Algunos paramentos de cartón yeso, algún que otro falso techo .

      Да, сделать подвесной потолок .

      Была сделана поспешная попытка скрыть их над панелью подвесного потолка .

      Un intento excitado se realizó para ocultarla sobre un panel de falso techo .

      Парень, за которым мы охотились, прятался в подвесном потолке .

      Затем направляющая крепится под подвесным потолком .

      Имеет приспособление для помещения корпуса в подвесной потолок .

      Dispone de accesorio para empotrar el cuerpo dentro de falso techo .

      Крышка была спрятана за барьером подвесного потолка .

      La cubierta se encontraba oculta tras un falso techo de cañizo.

      Некоторые стены из гипсокартона, иногда подвесной потолок .

      Algunos paramentos de cartón yeso, algún que otro falso techo .

      Единая интегрированная направляющая, которая может поддерживать любой тип технического или подвесного потолка или .

      Un sólo raíl integrationdo que puede sujetar cualquier tipo de techo técnico, o falso techo .

      Мы удалили подвесной потолок , чтобы открылась деревянная конструкция.

      Quitamos el falso techo para allowir que la estructura de madera quede expuesta.

      В большинстве комнат в главном доме, и прежде всего в кондиционированных, подвесных потолков .

      La mayoría de las estancias de la casa Principal, y sobre todo aquellas que están climatizadas, tienen un falso techo .

      Примыкание подвесного потолка к фасаду выполнено из стандартного ламинированного гипсокартона и пропорциональной части в оцинкованной металлической конструкции.

      La entrega de falso techo a fachada se ha efectuado con cotijero, placa de yeso luminado estándar y parte proporcional de estructura metálica galvanizada.

      Лакированная внутри.Обшивка для подвесного потолка прямоугольным сечением из волокна DM, шпонированного дубом.

      Lacadas por la cara interior Forrado de falso techo con perfiles rectangulares de fibra de DM chapada en roble.

      Первоначальная крышка, которая была полностью разобрана, отреставрирована и перестроена, была скрыта подвесным потолком с препятствием.

      La cubierta original (полное завершение, реставрация и строительство нового здания, сегун проект) se encontraba oculta por un falso techo de cañizo.

      Подвесной потолок — Скачать PDF

      Скачать подвесной потолок …

      ЛОЖНЫЙ ПОТОЛОК

      СОДЕРЖАНИЕ

      ЛОЖНЫЙ ПОТОЛОК

      ВВЕДЕНИЕ

      НАЗНАЧЕНИЕ

      ПРЕИМУЩЕСТВО ЦЕЛЯ

      ПРЕИМУЩЕСТВО ЛОЖНОГО ПОТОЛОКА 9000

      СЕРИЯ 9000 FALSE 9000

      МАТЕРИАЛЫ

      СТАВКА

      Посещение объекта

      ПРИМЕР

      компании

      ЗАКЛЮЧЕНИЕ

      ЗАКЛЮЧЕНИЕ

      ЗАКЛЮЧЕНИЕ

      Подвесной потолок — это потолок, который подвешивается к основному потолку.Подвес крепится к стенам, крыше или балкам надстройки. Проще говоря, подвесной потолок — это второй потолок, созданный из оригинала. Придает красивый однородный вид и гладкую поверхность.

      НАЗНАЧЕНИЕ: Улучшает эстетический внешний вид (форма, цвет, обработка и т. Д.) И пропорции за счет управления помещением — высотой Скрывает электрические кабели и обеспечивает место для встроенных светильников  Кондиционер — скрывает воздуховоды и уменьшает объем помещения Уродливые элементы конструкции, такие как балки и т. д., которые обычно портят «вид» помещения, замаскированы / замаскированы. Обеспечивает изоляцию от тепла.  Акустическое улучшение.  звукоизолированные помещения, такие как конференц-залы, аудитории и т. Д., В которых требуется спокойная обстановка?  Как элемент дизайна.

      ПРЕИМУЩЕСТВА ЛОЖНЫХ ПОТОЛКОВ

      Различные преимущества подвесных потолков, которые делают их подходящими для Индии: • Прочность • Легкий вес • Портативность • Водонепроницаемость • Огнестойкость • Устойчивость к слабым кислотам и щелочам • Не повреждается грибком или термитами • Простота установки

      ТИП ПОДВЕСНОГО ПОТОЛКА

      Подвесные потолки — это элемент архитектурного дизайна, используемый в коммерческих и жилых зданиях.Они созданы с использованием металлических решетчатых систем, которые подвешиваются под потолком или настилом крыши с помощью ряда проводов. Затем сетка заполняется потолочной плиткой, которая в основном состоит из смесей минеральных волокон.

      Открытая сетка • Открытая сетка — самый распространенный тип подвесного потолка. • Они состоят из длинных металлических полос, называемых «сетью», которые соединены между собой более короткими металлическими деталями, известными как «тройники». • Вместе магистраль и тройники образуют решетчатую систему, которая затем заполняется акустической потолочной плиткой.

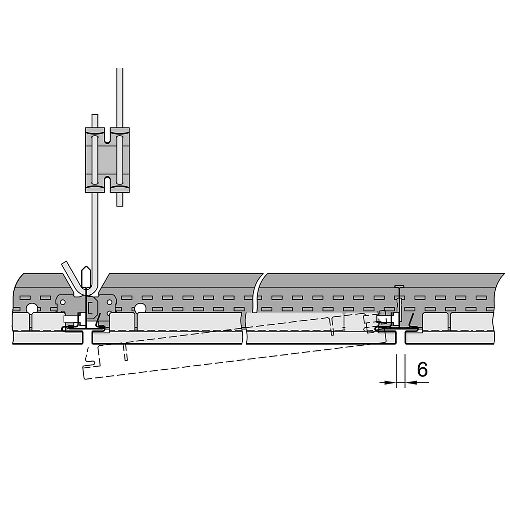

      Скрытая сетка • В скрытых системах сетки используются акустические плитки, чтобы скрыть систему сетки от просмотра. • Это создает гладкую, чистую эстетику. • Используемая плитка имеет небольшой паз по периметру, который скользит по сети и тройникам, чтобы закрыть их. • Этот тип дороже, чем открытая система. • Это затрудняет доступ к местам над потолком для обслуживания.

      СКРЫТЫЙ РЕШЕТКОВЫЙ ПОТОЛОК

      Характеристики: • Монолитный вид • Подвешивание к бетонной поверхности перекрытия • Вентиляционные каналы и другие услуги, размещенные в камере статического давления.• Легко создавать перегородки и менять уровни • Панели доступа обеспечивают доступ для обслуживания. • Доступны специальные несущие потолки.

      Установки: скрытый решетчатый потолок

      Установки: скрытый решетчатый потолок

      ОТКРЫТЫЙ ПОТОЛОК

      Характеристики: • Привлекательная готовая белая поверхность • Обеспечивает звукопоглощение и звукопоглощение • Электрические и другие услуги в камере статического давления • Широкий выбор потолочных панелей дает гладкие, текстурированные, узорчатые или перфорированные эффекты.

      ПОТОЛОК ИЗ ОТКРЫТОЙ РЕШЕТКИ

      ПОТОЛОК ИЗ ОТКРЫТОЙ РЕШЕТКИ

      ТИПЫ ЛОЖНЫХ ПОТОЛОК: ПРОФИЛЬ 1. 2. 3. 4.

      ВИДИМЫЙ ПРОФИЛЬ ПОТОЛОК СОБИРАЕМЫЙ ПОТОЛОК ПОТОЛОЧНАЯ ПАНЕЛЬ ПОТОЛОЧНАЯ ПАНЕЛЬ ПОТОЛОК

      очень распространенная система •

      Видимый профиль • Общий вид потолков. • профили всегда видны. • Потолочная плитка опирается на профили и в большинстве случаев изготавливается из минерального материала. • Два стандартных размера модуля: 300 мм и 312,5 мм. • Самая популярная плитка в этом типе потолка — это потолочные решетки 600х600 мм и 600х1200 мм.• В этом типе потолка светильники будут монтироваться как вставка.

      Применения Эти типы потолков обычно используются, когда электрическая проводка, локальные сети и другие технические устройства скрыты за потолком. Также в этом случае потолок должен способствовать созданию акустической среды. Все встраиваемые светильники Philips подходят для такого потолка.

      ПОТОЛОЧНЫЙ ПОТОЛОК 1. 2. 3. 4.

      Эта потолочная система состоит из основных несущих элементов, на которые фиксируются металлические планки.У них разная ширина. Светильники обычно устанавливаются на одной линии с планками и перпендикулярно основным держателям. В этом случае необходим профиль по длине, установленный сбоку от светильников, или подвесные кронштейны в головке светильников, когда светильники помещаются точно между двумя основными держателями. (См. Рисунки)

      Области применения, такие как коридоры, аэропорты и т. Д.

      СИСТЕМА ПАНЕЛЬНЫХ ПОТОЛОК 

      Основные несущие элементы этих систем обычно размещаются в основных модулях здания.Часто это 1200 или 1800 мм. Между основными несущими монтируются потолочные панели. В этом типе потолка используются металлические и минеральные панели. Если расстояние между основными держателями не соответствует длине светильников, эти светильники можно удлинить, чтобы их можно было установить между основными держателями.

      Для профиля A светильники можно монтировать в виде вставки. По запросу со светильниками могут поставляться предохранительные скобы.

      При использовании профиля B требуются кронштейны, которые заказываются отдельно.Также 100% копию потолочной плитки можно использовать со встроенными светильниками.

      Области применения Области, где используются съемные перегородки и требуются высококачественные акустические характеристики. В коридорах каждая панель может охватывать общую ширину (например, 1,8 м).

      ТИП ЛОЖНОГО ПОТОЛКА: МАТЕРИЯ

      1.

      ГИПСОВАЯ ПЛАТА ЛОЖНЫЙ ПОТОЛОК

      2.

      МЕТАЛЛИЧЕСКИЕ ПОТОЛОЧНЫЕ ПАНЕЛИ

      3.

      FIBREBOARED AND FIBER

      / MINRAL 9000C

      P.O.P. ЛОЖНЫЙ ПОТОЛОК

      5.

      ФАНЕРА ЛОЖНЫЙ ПОТОЛОК

      6.

      E-BOARD ЛОЖНЫЙ ПОТОЛОК

      7.

      ALLUMINIUM CEILING

      8.

      ARMSTRONG

      000 CEILARD

      ARMSTRONG TILES

      потолок из гипсокартона известен тем, что термостат сохраняет окружающую среду приятной и прохладной, и они звуконепроницаемы. Легкий, гибкий, огнестойкий и влагостойкий гипс чаще всего используется для изготовления подвесных потолков.Панели из гипсокартона прочны, универсальны и экономичны и быстро заменяют другие потолочные материалы, такие как POP. Гипсокартон можно использовать при устройстве подвесного потолка. а также отремонтировать старые потолки. Материал огнестойкий, водостойкий, а также звукоизоляционный, поэтому является наиболее предпочтительным материалом для подвесного потолка. Гипсовая панель могла иметь конические или квадратные края. Панели с клиновидной кромкой используются для потолка, так как зазор между каждым краем может быть заполнен для получения гладкой поверхности.Можно использовать доску с квадратными краями. Там, где требуется видимость стыков. Подвесной потолок из гипсокартона можно построить, прибив панели из гипсокартона друг к другу или закрепив панели в металлической решетке (обычно стальной). Обычно используются гипсовые панели размером 600 мм × 600 мм.

      ГИПСОВЫЙ ДОСКА / ГИПБОНД CEILIN

      ФИЗИЧЕСКИЕ СВОЙСТВА И ХАРАКТЕРИСТИКИ

      Обзор установки Шаг 1

      Шаг 5

      Заглушка Rawl, вставленная в перекрытие Шаг 2

      Винт для гипсокартона закреплен шурупом для гипсокартона ступенчато.Шаг 6

      Крепление гипсокартона в комплекте, готово. Для стыковки и отделки.

      Периметральный канал, прикрепленный к стене на требуемом потолке Шаг 3

      Шаг 4

      Шаг 7

      Промежуточный канал, соединенный с потолочным уголком на требуемой высоте подвеса

      Промежуточный канал и секция потолка соединяются между собой с помощью соединительного зажима

      Соединение и чистовая обработка выполняются на коническом стыке кромок. Шаг 8

      Готовый цельный потолок заподлицо.

      GYPSUM FALSE CEILIN

      GYPSUM FALSE CEILIN

      ТЕХНИЧЕСКИЕ ДЕТАЛИ • Толщина

      9,5

      12,5

      15

      SE / TE

      SE / TE

      000

      TE 6 610,1220,1830,

      2438 и

      1830 и 2438

      2438 и 3048

      3048

      • Ширина (мм)

      610 и 1220

      610 и 1220

      1220

      м2

      • Вес

      8,0

      10,50

      12,80

      0,16Вт / мк

      0,16Вт / мк

      0,16Вт / мк

      0,06 м2К / Вт

      0,08 м2К / Вт

      (мм) • Кромка • Длина (мм)

      • Теплопроводность • Тепловое сопротивление

      0,09м2К / Вт

      • Характеристики:

      • Панель имеет перфорацию в произвольном порядке, экономична, долговечна и стабильна по размерам.

      • Потолочные панели имеют виниловый ламинат или пленку ПВХ на лицевой стороне для обеспечения превосходной необслуживаемой поверхности и доступны с зернистой текстурой.

      • Эта потолочная панель имеет квадратные отверстия с правильным рисунком и подкладывается из специального нетканого материала.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
