Шаг лаг для пола из досок, расстояние, как крепить и укладка

Деревянный пол в доме — это всегда красиво, эстетично, экологично и здорОво для всех домочадцев. Однако укладка половой доски должна производиться правильно, иначе пол грозит в скором времени выйти из строя, а именно:

• Изменить геометрию настила;
• Рассохнуться или прогнить;
• Сделать помещение холодным и неуютным.

Поэтому профессионалы рекомендуют не просто проводить укладку доски на пол, а крепить её на смонтированные лаги. Что это такое, и как правильно проводить работы, разбираемся ниже.

Лаги для пола: размеры, монтаж

В качестве половой лаги можно использовать брус 2 или 3 сорта

Лаги представляют собой длинные брусья определенного сечения и изготовленные из различного материала. В строительстве можно использовать подпорку из металла, пластика, железобетона или компаунда с включением синтетической смолы. Однако чаще всего мастера используют древесные лаги благодаря их приемлемой стоимости и достаточно хорошим техническим характеристикам.

Деревянные лаги для пола могут быть изготовлены из различных хвойных пород дерева или из более влагостойкой лиственницы. Последняя считается самым прочным и долговечным материалом для изготовления бруса.

Важно: в качестве половой лаги можно использовать брус 2 или 3 сорта. Это никак не повлияет на качество обрешетки для деревянного пола. А вот на влажность доски нужно обратить особое внимание. Поскольку материал с влажностью выше 20% грозит усадкой и рассыханием в течение срока эксплуатации. Нужно ли говорить о том, что станет тогда с полом.

Для чего они нужны?

Правильно смонтированные брусья и расстояние между ними обеспечивают достаточную вентиляцию подпольного пространства дома

Укладка деревянных брусьев в качестве обрешетки под будущий пол позволяет усилить всю конструкцию пола в целом. Кроме того, в расстоянии между лагами укладывается шумо- и теплоизоляционные материалы, что очень улучшает характеристики пола.

Рекомендуем к прочтению:

Правильно смонтированные брусья и расстояние между ними обеспечивают достаточную вентиляцию подпольного пространства дома, а это значит, что древесина не будет подвергаться гниению с течением времени. Особенно если здание стоит на участке с высоким расположением грунтовых вод. Как правильно смонтировать лаги и рассчитать оптимальное расстояние между брусьями обрешётки, рассматриваем ниже.

Расчеты параметров монтажа лаг

Сечение деревянного бруса должно быть тем больше, чем шире будет пролёт комнаты под укладку пола

Сначала стоит правильно подойти к выбору сечения лаг. Поскольку именно они будут являться несущей конструкцией, на которую будет оказываться последующая нагрузка. Таким образом, стоит заранее позаботиться о том, чтобы готовый пол выдерживал и вес мебели в доме, и вес всех домочадцев. Поэтому крепление досок пола нужно производить исключительно правильно.

Сечение деревянного бруса должно быть тем больше, чем шире будет пролёт комнаты под укладку пола. Таким образом имеет наиболее распространенное в кругу мастеров соотношение между толщиной лаг и шириной пролёта (то есть расстояния от стены до стены, вдоль которой будет укладываться брус-лаг):

• Для 2 м будет достаточно бруса сечением 110х60 мм;
• Для 3 м — 150х80 мм;
• Для 4 м — 180х100 мм;
• Для 5 м — 200х150 мм;
• Для 6 м — 220х180 мм.

Таким образом видим, что чем длиннее будет лага, тем её сечение должно быть больше. Это позволит усилить всю конструкцию пола из деревянных досок.

Что касается длины лаг, то здесь лучше всего заказать цельные брусья с таким расчетом, чтобы они с торцов при укладке отступали от стены 3-5 мм. Такой подход к укладке обрешетки позволит предотвратить возможную деформацию пола в процессе его эксплуатации.

Рекомендуем к прочтению:

Укладывать брусья необходимо исключительно на ребро. Так устойчивость обрешетки при нагрузке на пол будет максимальной

Если не получается достать цельные лаги одной длины, то при укладке брусьев прибегают к их сращиванию. Для этого под места сращивания необходимо установить кирпичную (цементную) тумбу или другой вид опоры. При этом место сращивания должно приходиться строго на точку опоры, а края обоих брусьев должны заступать друг за друга не менее чем на полметра. При необходимости можно использовать оцинкованные накладки для скрепления и сращивания лаг.

Укладывать брусья необходимо исключительно на ребро. Так устойчивость обрешетки при нагрузке на пол будет максимальной.

Важно: крепить лаги нужно исключительно на слой гидроизоляции. Таким образом можно дополнительно уберечь доски от гниения. А в расстояниях между брусьями можно уложить теплоизоляционный материал. И к сведению: не запрещено использовать лаги большего сечения. Это только усилит технические характеристики готового пола.

Какой должен быть шаг лаг?

Схема устройства лаг на столбчатом фундаменте

Этот вопрос очень важен при монтаже досок пола. И профессионально рассчитать расстояние между укладываемыми брусьями подпола совсем несложно. Оно (расстояние) напрямую зависит от толщины половой доски. То есть, чем толще будет доска для пола, тем шире можно делать шаг между лагами. Ниже представлено оптимальное соотношение между шагом бруса и толщиной используемой доски для пола.

• При толщине доски 20 мм шаг между деревянными подпорками будет 30 см;
• При толщине половицы 24мм расстояние между брусьями — 40 см;
• Толщина доски 30 мм — шаг 50 см;
• Толщина 35 мм — шаг 60 см.;
• Толщина доски 40 мм — расстояние между лагами 70 см.;
• Доска 45 мм — расстояние между брусьями 80 см.;
• Доска 50 мм — шаг 100 см.

Как смонтировать лаги?

Пример установки регулируемых лаг

Если вы беретесь самостоятельно провести укладку обрешётки и досок пола, то заранее подготовьтесь. А именно, кроме брусьев и досок пола, заготовьте необходимый инструмент и регулируемые элементы-опоры. Они являются оптимальным вариантом, поскольку позволяют установить лаги на цементное основание с идеальной ровностью.

Не забудьте дополнительно зафиксировать брусья у стен во время укладки при помощи перфоратора и оцинкованных уголков. Если лаги будут укладываться на деревянные балки, то их необходимо сначала обработать антисептиком, а отверстия под крепёж — заранее просверлить. Это простое действие позволит предотвратить раскол бруса во время соединения его с балкой при помощи дюбеля.

Крепление напольной доски

Пример укладки шпунтованной доски при помощи струбцины и клиньев

Итак, вам осталось провести крепление доски пола к лагам. Здесь необходимо придерживаться некоторых рекомендаций и тогда ваш деревянный пол будет надежным, крепким и устойчивым под максимальной нагрузкой.

1. Доски к деревянному брусу крепят при помощи гвоздей, длина которых превышает ширину доски в два раза.
2. Перед тем как начать укладку досок, необходимо подготовить отверстия под крепеж методом сверления. Важно сделать отверстия на 1-2 мм меньше толщины гвоздя. Это позволит предотвратить раскол доски пола.
3. Идеально, если длина досок будет четко вписывать в параметры вашей комнаты и вам не придётся сращивать половицы. Но если все же доску нужной длины найти не удалось, то стыковать две доски нужно непосредственной на одной из перекрытий. Таким образом вы не допустите пригибания половицы со временем.
4. Крепить доски пола нужно обязательно ко всем лагам.
5. Готовое напольное покрытие необходимо обработать специальным лаком или олифой.
6. Стыки стены с полом закрываем красивым деревянным плинтусом или рейкой.

Важно: доски можно закрепить к брусьям и саморезами либо под углом 45 градусов, либо с последующей обработкой шляпок специальным герметиком. А при укладке досок пола не забывайте оставлять по 1 см между стенами и напольным покрытием.

Расстояние между лагами деревянного пола, таблица расчета шага

Деревянные конструкционные материалы, совмещающие в себе высокую прочность, экологичность и простоту монтажа, широко применяются в современном малоэтажном строительстве для возведения крыш, перекрытий и силового каркаса пола. Правильно рассчитанное расстояние между лагами пола и межэтажными балками является залогом прочности и долговечности не только отдельного конструкционного элемента, но и всего сооружения в целом.

Что такое лаги для пола?

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы

Лаги для пола, выполненные из деревянного бруса определенного, точно рассчитанного сечения, представляют собой силовые элементы, воспринимающие статические нагрузки от установленной на полу мебели, оборудования и динамические нагрузки, возникающие при передвижении внутри помещения людей. Полы на деревянных лагах обладают некоторыми особенностями, позволяющими нивелировать небольшие недостатки строительных конструкций:

• Равномерное распределение нагрузки на подстилающие строительные конструкции;
• Увеличение общей прочности пола или перекрытия;
• Улучшение звукоизолирующих свойств с образованием дополнительного теплоизолирующего слоя;
• Возможность укладки инженерных коммуникаций с обеспечением сравнительно высокой ремонтопригодности;
• Невысокая сложность монтажа, обеспечивающая получение ровной поверхности для устройства полов из листовых или рулонных материалов и настила из натурального дерева ценных пород.

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы. Для устройства лаг в сложных с точки зрения эксплуатации помещениях используются лиственные породы с высокой влагостойкостью или изделия из лиственницы с высоким содержанием природных смол.

Для чего необходим расчет расстояния между лагами?

Таблица соответствия толщины доски с шириной между лагами

Как любые другие конструкционные материалы, деревянные изделия имеют определенные показатели прочности, износостойкости, срока службы и, конечно же, цены. При устройстве деревянных полов по лагам или междуэтажных балочных перекрытий можно использовать и толстенные бревна, уложенные на близком расстоянии друг от друга, получив высочайшую прочность конструкции и потратив довольно значительную сумму. Но использование необходимого количества лаг или балок, имеющих соответствующее предполагаемой нагрузке сечение, позволит получить необходимую прочность конструкции при значительно меньших затратах.

В панельном доме, когда лаги укладываются на поверхность железобетонной плиты перекрытия, их сечение выбирается минимально необходимым для крепления половой доски или ДСП. Другое дело – применение деревянных конструкций в каркасном строении, когда лаги выполняют функцию не только основы для будущего пола, но и служат силовым элементом каркаса, связанным со стеновыми опорами.

Основные критерии расчета

Чтобы правильно рассчитать, какое количество лаг необходимо для устройства полов, следует принять для расчета следующие исходные данные:

Рекомендуем к прочтению:

• Толщина половой доски или плитных материалов ОСП, ДСП;
• Предполагаемая максимальная нагрузка на квадратный метр пола;
• Количество точек опоры или расстояние между стенами;

Имея даже такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления лаг и максимальный шаг между лагами.

Сечение бруса

Схема устройства деревянного пола с утеплением под ламинат

Сечение деревянного бруса для устройства лаг выбирается в зависимости от расстояния между опорами и необходимой грузоподъемности пола. Производя расчет необходимого сечения лаг, следует принимать максимальную нагрузку на пол не боле 300 кг на м².

В качестве лаг используется брус квадратного или прямоугольного сечения, более широкая сторона которого располагается вертикально. Таким образом получается максимальная жесткость лаги при минимальном расходе древесины, что снижает непроизводительные затраты на устройство полов. В строительной практике применяется соотношение ширины лаги к ее высоте равное 1,5-2, оптимальное с точки зрения прочности и затрат. При использовании в качестве лаги стандартной обрезной доски толщиной 5 см ее высота при промежутке между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры лаг в зависимости от пролета представлены в таблице:

Величина пролета, см	200	300	400	500	600
Сечение бруса, см	11х6	15х8	18х10	20х15	22х18

Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления лаг необходимого сечения. Выход из этой ситуации достаточно прост. Чтобы обеспечить требуемую грузоподъемность пола, можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартной. Такой «слоеный пирог», даже при отсутствии крепления досок между собой, полностью заменяет полнотелый брус необходимых размеров. Аналогичных результатов можно достичь, если расположить доски через одинаковые промежутки по всей длине опорной поверхности фундамента.

Единственное, что следует учесть, в каркасном доме такой способ распределения нагрузки применить достаточно сложно ввиду привязки лаг к стойкам стеновых конструкций, проемам и распределению утеплителя. В каркасном доме лаги пола применяются в качестве балок межэтажного перекрытия, поэтому минимально необходимое сечение должно быть увеличено с учетом нагрузки от потолочных конструкций и утеплителя.

Шаг между лагами

При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шаг от толщины, и вида используемых материалов. Чем толще используемая в качестве настила доска, тем большее расстояние должно быть между лагами. Более наглядно о том, какой шаг необходимо выбирать при использовании разной толщины доски, показывает приведенная ниже таблица.

Рекомендуем к прочтению:

Толщина половой доски, см	2	2,4	3	3,5	4	4,5	5
Шаг между лагами, см	30	40	50	60	70	80	100

В качестве чернового напольного покрытия в современном строительстве очень часто используются вместо досок плитные конструкционные материалы, что соответственно меняет методику расчета. Древесно-стружечная плита (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно применяются в качестве основы под покрытие из рулонных материалов или керамической плитки, устраиваемого по деревянным лагам. В некоторых случаях ДСП может дополнительно покрываться материалами на цементной или гипсовой основе. Учитывая большую жесткость ДСП на изгиб и меньшую чем доска прочность, следует выбирать шаг между лагами не более 40 см, а при использовании боле толстой ДСП (20-22 мм) увеличить шаг между лагами максимум до 60 см.

Рассчитывая шаг между лагами для конкретного помещения, можно пользоваться усредненными табличными значениями, а если расстояние между последними лагами будет меньше, то прочность пола в этом месте только увеличится.

Последствия ошибок в расчете

Схема устройства деревянного междуэтажного перекрытия

Что будет, если неправильно выбрать сечение лаг и шаг между ними? При устройстве полов по бетонному основанию наиболее важным параметром будет шаг между лагами, от которого зависит поведение финишного покрытия. Плита ДСП, закрепленная на лагах, установленных с большим, чем допускается, промежутком, может провиснуть или сломаться, керамическая плитка – потрескаться, а доска – прогнуться. В любом случае полы потребуют переделки.

Более неприятные последствия наступают от ошибок расчета необходимого количества лаг, используемых в качестве межэтажного перекрытия. Если должно быть использовано большее количество лаг или большее их сечение, чем указано в ошибочных расчетах, существенно снижается прочность всей конструкции, что может привести к необратимым деформациям и полному разрушению перекрытий.

Способы расчета

Для расчета размеров бруса и количества элементов, необходимых для монтажа деревянного пола по лагам с черновыми покрытиями из доски или ДСП, можно:

• Обратиться в проектную организацию, которая на профессиональном уровне рассчитает, сколько должно быть элементов под покрытие из доски или ДСП, и какой размер бруса необходимо использовать при строительстве;
• Самостоятельно воспользоваться специальными усредненными таблицами, выбирая какое значение ближе к необходимому, склоняясь в большую сторону, если нет точного совпадения реальных и табличных размеров;
• Использовать компьютерные программы и онлайн-калькуляторы, в которые вводится достаточно большое количество параметров, а программа точно определит необходимые размеры бруса и расстояние, через которое его необходимо установить.

Правильно рассчитав и качественно смонтировав лаги или балки перекрытия, можно быть полностью уверенным в прочности и долговечности постройки, которая долгое время будет радовать своих хозяев безупречным внешним видом.

Деревянный пол на лагах: технология установки лаг

Благодаря своей экологичности, эстетической привлекательности и природной натуральности, которая обеспечивает тепло и уют во всем доме, деревянные полы с давних времен и до сегодняшнего дня не теряют своих позиций в загородном строительстве и не только. Выбирая для себя такой вариант обустройства полов, как деревянный пол на лагах, возникает множество вопросов: что такое лаги для пола, как они устанавливаются и многое другое. Данная статья предоставит на них исчерпывающие ответы.

1. Что такое лаги
2. Выбор древесины для лаг и настила
3. Какое необходимо расстояние между лагами пола
4. Установка лаг для пола

Устройство деревянного пола по лагам

Лаг — поперечная балка, на которую укладывается настил пола. Лаги представляют собой бруски или доски и могут быть деревянными, полимерными, металлическими или железобетонными. Чаще  всего используют деревянный брус, потому что этот материал более дешевый, общедоступный и конструктивный в случае монтажа деревянного пола. Хотя обустройство пола на лагах из других материалов практически не отличается.

Функциональные преимущества использования лаг:

• Увеличение шумоизоляции;
• Правильное перераспределение нагрузки на нижележащие слои;
• Наличие проветриваемого подполья, в котором при желании можно проложить инженерные коммуникации;
• Увеличение теплоизоляции пола;
• Создание ровной поверхности для настила досок пола;
• Прочность конструкции и устойчивость к нагрузкам;
• Доступность элементов для их быстрой замены в случае повреждения.

Лаги можно подобрать из массива недорогих пород дерева: сосны, ели, пихты. Реже используется лиственница, так как она дороже. Достаточно взять древесину 2 или 3 сорта с влажностью 18-20%.

Сечение бруса для лаг должно быть прямоугольным. Высота должна быть в 1,5-2 раза больше ширины. Именно с таким сечением лаги выполняют свои функции как нельзя лучше, выдерживая нагрузки.

Размеры лаг подбираются в зависимости от пролета, который представляет собой расстояние между брусьями нижней обвязки, и от толщины используемого утеплителя.

Примеры сечения лаг для различных пролетов (если шаг между лагами равен 70 см):

Размеры сечения лаг в зависимости от размера пролета

Если ширина пролета имеет промежуточное значение, необходимо брать ближайший вариант с запасом прочности.

Настил выполняется из таких пород дерева, как сосна, ель и пихта в помещениях с малой проходимостью, потому что древесина этих пород мягкая. На ней легко остаются вмятины от каблуков и других механических повреждений. Если все же решили настелить пол именно из этой древесины, тогда к ней необходимо очень бережно относиться.

Дуб является самым прочным материалом. Настил из него можно выполнять в любых помещениях, даже офисных и промышленных. Единственный недостаток древесины дуба — его немаленькая цена.

Сибирская лиственница такая же твердая, как и дуб. Благодаря смолам она не гниет, поэтому может использоваться в бане.

Осина и ольха используется в спальнях и детских комнатах, так как их древесина полезна для здоровья.

Сорт древесины подбирается в зависимости от финансовых возможностей и покрытия, которым будут вскрываться доски. Нет смысла покупать высший сорт, если собираетесь пол красить, в таком случае лучше взять второй сорт. Первый сорт идеально подойдет под прозрачные лаковые покрытия. А третий сорт можно использовать для полов в технических и подсобных помещениях.

Влажность древесины должна составлять 12%. Если доска будет влажной, то со временем «ссохнется», и появятся щели. Если доска будет пересушенной, она может растрескаться.

При покупке необходимо осмотреть доски на предмет дефектов. Бракованные отложить. Купить доски с запасом 15% .

Чтобы обезопасить дерево от жучков, грибков и другой плесени, все деревянные конструкции подпола обрабатываются антисептиками. Нижние венцы дома, балки, лаги и половые доски с нижней стороны необходимо обработать  2 раза, сделав промежуток в 3-5 часов. Против плесени можно использовать такие средства: фтористый натрий, кремнефтористый аммоний, препарат ХХП и МХХЦ, препарат ВВК-3, кремнефтористый натрий. Эти препараты водорастворимые, ими можно опрыскивать доски или наносить кисточкой.

Доски настила желательно обработать антипиренами, чтобы снизить их горючесть. Узнайте про утепление деревянных полов.

Шаг лаг напрямую зависит от толщины настила пола. Если для покрытия используются прочные толстые доски, тогда лаги можно располагать относительно редко. Если покрытие не очень прочное и тонкое, тогда лаги располагаются часто.

Шаг лаг в зависимости от толщины половой доски:

Зависимость расстояния между лагами от толщины финишной доски настила

Чтобы более точно определить расстояние между лагами пола придется произвести некоторые расчеты.

Пример:

Длина комнаты = 11  м.

Ширина лаги = 0,15  м (11 см).

Учитывая, что полова я доска будет иметь толщину около 0,025 м (25 мм), предполагаем, что расстояние между лагами должно быть между 40 см и 50 см. Усредняем наши предположения до 45 см.

Предполагаемое расстояние между лагами 0,45  м.

Условно обозначим кол-во лаг — x .

Ширина всех лаг = 0,15x .

Первые лаги располагаются на расстоянии 0,03 м от стены (30 мм). Поэтому

Расстояний между лагами будет =x-1 .

Расстояние между всеми лагами = 0,45(x-1) .

Составляем уравнение:

Длина комнаты = ширина лаг + расстояние между всеми лагами + расстояние до стен

11=0,15x+0,45(x-1)+0,06 ;

Решаем,

11=0,15x+0,45x-0,45+0,06;

11=0,6x-0,39;

11,39=0,6x;

x=18,983333.

Кол-во лаг не может быть не целым числом, поэтому округляем значение.

Кол-во лаг =19  штук.

Сумма всех расстояний между лагами = 11-0,06-19*0,15=8,09 м.

Делим сумму всех расстояний на кол-во расстояний: 8,0919-1=0,44944444.

Итого: точное расстояние между лагами должно равняться 0,4494 м = 44,94 см.

Важно! Стоит уточнить, что столь точные расчеты проводить необязательно, вполне достаточно взять расстояние между лагами по усредненному значению, зависящему от толщины настила пола и ширины лаги. Если под конец монтажа лаг расстояние оказалось неточным, ничего страшного, сделайте шаг между последними лагами меньше, будет прочнее конструкция.

Устройство пола по лагам производится как по земляному основанию, так и по перекрытиям зданий.

↑ Укладка лаг на деревянные перекрытия

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Лаги крепятся к балкам. Но учитывая, что балки вряд ли имеют идеально ровный уровень, лучше крепить лаги к боковым сторонам балок.

В таком случае горизонталь лаг проверяется контрольной рейкой, нет необходимости в использовании подкладок. Закреплять лаги лучше всего шурупами, которые имеют диаметр 6 мм и длиннее ширины лаг в 2,5 раза.

Важно! Чтобы не расщепить доску, в балке и лаге можно предварительно просверлить отверстие, используя сверло на 2,5 мм меньше диаметром, чем шуруп.

Если балки располагаются на слишком большом расстоянии друг от друга, придется делать двойные лаги. Сначала уложить слой лаг на балки, а затем сверху них еще один, но уже с меньшим шагом.

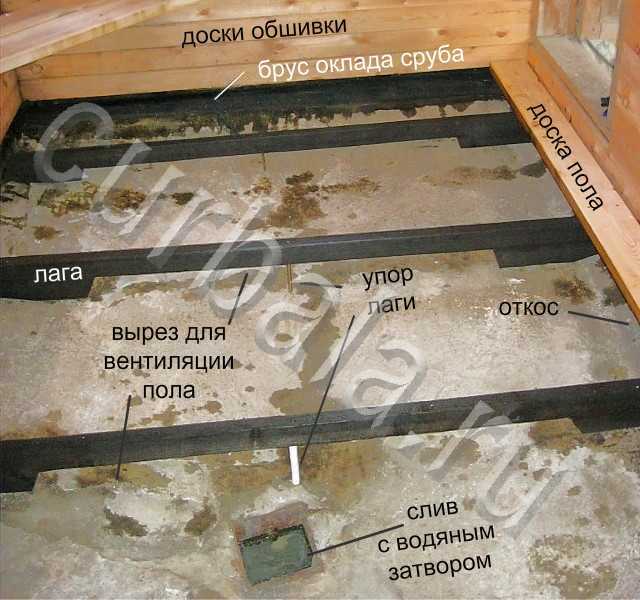

↑ Укладка лаг на бетонное основание

Существует два способа укладки лаг на бетон.

Первый способ предполагает подкладки разной толщины между лагами и бетоном для того, чтобы выровнять уровень. Этот способ используют довольно часто, но он не самый лучший, так как со временем подкладки могут усохнуть, деформироваться, или вылететь, после чего пол начинает скрипеть, прогибаться и др.

Лаги лучше укладывать на цементную стяжку, а не на подкладки

Второй способ заключается в заливке цементной стяжки для выравнивания поверхности пола. Затем уже на эту стяжку ровно укладываются лаги. В таком случае пол не деформируется, а стяжка обеспечивает надежную и прочную опору по всей длине.

Перед укладкой лаг на бетонное основание необходимо провести ряд мероприятий:

• Гидроизолировать основание, так как бетон хорошо впитывает влагу. Можно использовать полиэтиленовую пленку 200 мм.
• Положить слой гидроизоляции и шумоизоляции. Звукоизоляционные прокладки нужны, чтобы погасить ударный шум, укладываются непосредственно под лаги. Можно использовать подложки из пробки или вспененного полиэтилена толщиной 1-4 см.
• Выполнить стяжку пола, либо цементную, либо сухую.

После всех этих процедур можно провести укладку лаг. Для этого желательно брать брус, равный длине комнаты. Если это невозможно, тогда хотя бы не использовать брус менее 2 м длиной, это нецелесообразно. Если не хватает длины, брус можно стачать между собой торцами.

Важно! При укладке соединенных лаг необходимо стыки соседних рядов располагать не на одном уровне, а смещать на 0,5-1 м.

Настилать лаги на мягкий утеплитель нельзя, так как они будут неустойчивыми. В таком случае утеплитель необходимо настелить полотнами строго между лагами. Если остаются свободные щели или ячейки, их можно заполнить обрезками утеплителя.

↑ Укладка лаг по грунту

Лаги укладываются на опорные столбики из кирпича

Первым делом необходимо разровнять и утрамбовать поверхность грунта. Эту работу можно выполнить вручную, используя большое бревно, снизу к нему прибить доску, и перемещая вдвоем бревно по поверхности, трамбовать ее. Доска должна быть минимум 50 мм толщиной и чуть больше диаметра бревна.

Теперь необходимо произвести замеры и разметку для столбиков опор под лаги. Если опорой для лаг будут служить брусья нижней обвязки, тогда можно ставить отметки прямо на брусьях карандашом. Если — ростверк, покрытый рубероидом, ставим отметки на рубероиде.

Расстояние от первой лаги до стены должно составлять от 3 до 20 см.

Для оборудования опорных столбов под лаги необходимо выполнить фундамент под эти столбы. Он может быть отдельный для каждого столбика, а может быть под ряд столбов. Минимальные размеры фундамента под один столб 40*40  см, высота должна быть минимум 20 см, из которых 5 см должно быть выше грунта.

Чтобы залить фундамент под столбы:

• От намеченной на балках оси лаг откладываем в обе стороны по 20 см. Намечаем их.
• Между отметками натягиваем шнур.
• Делаем тоже самое в перпендикулярной к лагам плоскости, чтобы наметить углы столбов, которые будут находиться в местах пересечения шнурков.
• В углах устанавливаем колышки. На этом этапе можно снимать шнурки.

Важно! Если делается фундамент под ряд столбов, тогда помечаем шнурками только края ряда.

• В намеченных местах снимаем часть грунта. Утрамбовываем, засыпаем щебень, снова утрамбовываем.
• В выступающей части фундамента делаем опалубку высотой 10 см.
• Чтобы гидроизолировать бетонный фундамент, в яму укладывают полиэтиленовую пленку. Если грунт глиняный, или ранее выполнялся глиняный замок, тогда гидроизолировать не нужно.
• Армируем  сеткой, сваренной из металлической арматуры 8 мм диаметром. Ее необходимо установить чуть ниже середины будущего бетонного слоя.
• Заливаем бетон. Чаще всего используют «тощий бетон», в котором больше заполнителя (песка, щебня), чем вяжущего элемента (цемента).  Но лучше использовать такой же бетон, как и для фундамента всего здания.
• Даем высохнуть в течение 1-3 суток.

После высыхания бетона можно выполнить гидроизоляцию. Для этого нарезаем материал клаптями по размеру столбика, т.е. 40*40 см , можно сделать напуск в 0,5-1 см. Укладываем непосредственно на бетон, не промазывая битумом.

Важно! Очень часто о гидроизоляции на этом этапе забывают, выполняя ее только между кирпичом и лагами. А ведь бетон хорошо впитывает влагу, так как не рассчитан на использование в условиях повышенной влажности.

Схема обустройства опорных столбиков под лаги

Далее укладываем кирпичи. Достаточно будет двух слоев, последний из которых должен располагаться перпендикулярно длине лаги. Для кладки используем цементно-песчаный раствор, кирпич марки не менее М 100.

Прокладываем гидроизоляцию по кирпичу. Нарезаем рубероид 25*25 см , по размеру кирпичного столбика, и кладем сверху.

Сверху укладываем звукоизоляционную прокладку, которую можно закрепить, чтобы не съехала.

Так как пол на лагах должен получиться идеально ровным, необходимо тщательно выверить горизонталь лаг. Для этого первыми укладываем «маячные» лаги, крайние от стен и на расстоянии 2 м друг от друга.

Важно! Проверяем горизонтальность лаг относительно земли и относительно друг друга. Если лаги получились неровные, тогда лишнее снимаем рубанком, а под прогибы подкладываем подкладки. Максимальное отклонение должно быть 1 мм на 1 м.

Укладываем все промежуточные лаги.

Крепим лаги к столбикам уголками, используя саморезы, которые должны войти в брус лаги на 3-5 см. Вторую часть уголка закрепляем к опоре дюбелями.

Схема обустройства деревянного пола по лагам

Перед укладкой чистового пола желательно выполнить малярку стен, чтобы не загрязнить доски.

Утеплитель можно укладывать в пространство между лагами

После укладки лаг необходимо провести теплоизоляцию пола. Утеплять можно пенополистиролом, базальтовым волокном или другим материалом, и укладывать его стоит в пространство между лагами, если они установлены на твердое основание. Если лаги установлены по грунту, тогда утеплитель стелится на черновой пол.

Укладка пола на лаги начинается из угла комнаты, дальнего от двери. Первый ряд настилаем с зазором 10 мм от стены, разворачивая доску шпунтом к ней. Это необходимо, чтобы компенсировать расширение дерева в процессе эксплуатации. Закрепляем саморезами к лагам.

Важно! Чтобы не расщепить доску, отверстия засверливаем заранее.

Если размер досок настила менее длины комнаты, тогда следующие ряды укладываем со смещением. Вставляем их в пазы предыдущего ряда, с обратной стороны закрепляем саморезами так, чтобы спрятать шляпку.

Важно! Годичные кольца на досках пола чередуем. В одном ряду они должны располагаться в одну сторону, в другом — в другую.

Все доски прижимаем плотно друг к другу и хорошо закрепляем к каждой лаге.

Последний ряд досок закрепляем шурупами таким образом, чтобы плинтус скрыл шляпки. Все крепления досок возле стены производим так, чтобы скрыть их плинтусом.

Устройство деревянного пола по лагам является одним из самых востребованных и долговечных. К тому же, такой пол легко ремонтируется. Главное, тщательно контролировать и проверять правильность укладки лаг, тогда конструкция получится прочная и долговечная.

Расстояние между лагами пола под доску 50

Лаги под ОСБ расстояние

Базовые данные для расчета

Лаги – это деревянные или выполненные из иного материала брусья прямоугольного сечения, которые укладываются на пол помещения с целью его выравнивания и создания надежной опоры для чистового настила.

Основная информация по лагам и конструкции полов представлена в статье «Деревянный пол на лагах: устройство своими руками». Для расчета наиболее важны следующие моменты.

Размеры помещения и планируемый режим его эксплуатации. Размеры и назначение помещения важны для определения длины пролета (необходимой длины лаг, цельных или составных), их положения и выбора древесины. Для проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги. В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта, смерека), для влажных – лиственница. В особо ответственных случаях применим дуб.

Тип опирания брусьев – на твердое основание (стяжка, железобетонная плита или кладка), на регулируемые или нерегулируемые опоры, по периметру помещения на выступы фундамента или ростверка. Опирание лаг напрямую связано с их расположением. При устройстве пола поверх перекрытия из деревянных или металлических балок лаги крепятся непосредственно к балкам. Если при этом расстояние между лагами пола не отвечает требуемому для настила (из условий прочности), то поверх первого слоя брусьев устраивается второй, с необходимым шагом. При этом выравнивание по уровню выполняется для первого слоя. На твердых основания или грунте лаги располагаются согласно нормам прочности.

Расположение брусьев – только в одну сторону или вдоль и поперек помещения. Каркас устраивается в виде решетки, если необходима повышенная прочность настила или планируется создание «плавающего пола». В обоих случаях соединение продольных и поперечных брусьев увеличивает не только прочность, но и жесткость конструкции, ее сопротивление деформации.

Сечение лаг. Выбирается в зависимости от толщины доски настила и пролета. Чем больше нагрузки и длиннее пролет – тем больше сечение бруса. Чем толще половая доска, тем больше можно увеличить пролет и уменьшить сечение брусьев.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

5000 – 80х – 300(х-1) – 100, х = 12,1 балки.

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

5000 – 80х – 1000(х-1) – 100, х = 3,6 балки.

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

3000 – 150х – 300(х-1) – 100, х = 5,3 штуки.

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

3000 – 150х – 250(х-1) – 100, х = 6.

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Онлайн-калькуляторы

Для упрощения расчетов можно использовать онлайн-калькулятор. Однако для внесения данных в него необходимо предварительно определиться с сечением бруса, толщиной настила и какой шаг лаг пола принят.

Внимание: в данном калькуляторе различаются понятия «черновой пол» и «половая доска». Имеется в виду двуслойный дощатый настил, при котором сначала укладывают доски чернового пола с промежутком в 2 см (для компенсации температурной и влажностной деформации), а потом создается настил из половых досок и они проходят финишную обработку (лакировку, покраску).

Зная, какое расстояние должно быть между лагами и какой настил будет использоваться, можно достаточно быстро определить итоговое количество пиломатериалов и рассчитать затраты. При вычислениям рекомендуется давать запас не менее 10% на незамеченный при покупке брак досок и брусьев, возможные проблемы при укладке и другие непредвиденные обстоятельства.

Источник: https://stroy-okey.ru/remont/floor/rasstojanie-mezhdu-lagami-pola-tablica-dlja-rascheta-shaga/

Выбор деревянных брусков

Почему так важен шаг между лагами пола? Расстояние, выбранное между брусками из натуральной древесины, напрямую влияет на прочность будущей конструкции.

При выборе бруса, такого как на фото, учитывают следующие моменты:

1. Как показывает практика, бруски для лагов следует выбирать исключительно из хвойной древесины, имеющей невысокую стоимость – это материал из сосен, елей, пихт. Когда в комнате может быть повышенная влага воздуха, лучше приобрести изделия из лиственницы. Несмотря на то, что на них цена выше, они не подвержены процессу гниения.
2. Чтобы сэкономить, приобретают пиломатериалы более низких сортов, влажность которых составляет не более 20 процентов.
3. Брусья нужно подбирать исключительно с прямоугольным сечением. Кроме этого, высота у них должна превышать ширину примерно в 1,5 – 2 раза. Благодаря такой форме и параметрам сечения, лаги смогут выдерживать значительные нагрузки.
4. Размеры брусков выбирают с учетом величины пролета, а точнее промежутка между деревянными элементами нижней обвязки. Также следует учитывать толщину применяемого теплоизоляционного материала. Если шаг лаг для пола-70 сантиметров при пролете помещения, равном 2, 3, 4, 5,6 метров, сечение изделий должно соответственно составлять 11х6, 15х8, 18х10, 20х15, 22х18 сантиметров.
5. В том случае, когда у ширины пролета промежуточное значение, следует выбрать наиболее приближенный вариант с учетом запаса прочности.
6. Покупая брус, необходимо его внимательно осмотреть, чтобы материал не имел дефектов. Прежде, чем выполнять расчет лаг для пола, нужно учитывать запас в размере 10-15% (прочитайте: «Как сделать расчет лаг пола – возможные варианты»).

Перед использованием древесину обрабатывают антисептическим средством, защищающим ее от грибков, плесени и вредных насекомых. С нижней стороны состав следует нанести 2 раза, но прежде, чем класть второй слой, нужно дать первому 4-5 часов для высыхания.

Определение шага между соседними лагами

Когда устанавливают лаги на пол — расстояние определяют с учетом толщины финишного покрытия. Изначально планируется укладка деревянного пола на лаги, и рассчитываются все размеры. Например, если для настила выбраны толстые прочные доски, брус можно применять сравнительно редко. В том случае, когда изделия для укладки пола приобретены тонкие, тогда их нужно размещать чаще.

Как зависит между собой толщина напольной доски и расстояние между лагами пола таблица это наглядно демонстрирует. Например, изделие имеет толщину 20, 24, 30, 35, 40,45 или 50 миллиметров, тогда шаг установки брусьев должен составлять 30, 40 и 50, 60, 70, 80 и 100 сантиметров.

Узнать точнее расстояние между лагами пола поможет проведение расчетов:

1. Допустим, в комнате длина равна 11 метрам, а ширина брусков – 15 сантиметров. Если для пола выбраны доски 25-миллиметровой толщины, тогда шаг лаг для пола из досок составлять должен 40-50 сантиметров или в среднем 45 сантиметров.
2. Если количество лаг обозначить как х (неизвестная величина), в этом случае их ширина – 0,15х.
3. Первые деревянные изделия следует монтировать на расстоянии 3 сантиметров от стен, поэтому шаг между всеми элементами равен формуле 0.45∙(x-1).
4. Вычислить расстояние между половыми лагами поможет составленное уравнение, в котором длина комнаты равна ширине брусков плюс промежуток меж лагами плюс отступление от стен. Если подставить цифровые значения, тогда получится следующее уравнение с неизвестным: 11=0,15x+0,45(x-1)+0,06. Решив его, можно узнать, что х (число лаг) = 18,98. Округлив результат, получим 19.
5. Общий итог расстояний между всеми брусками составит: 11-0,06-19∙0,15=8,09 метра. Это значение нужно разделить на количество шагов: 8,09: (19-1) = 0,449. Таким образом, расстояние между лагами пола под доску должно быть равно 44. 9 сантиметра.

Фиксация бруса на грунт

Полы по лагам можно монтировать как по перекрытиям здания, так и по грунту.

Последовательность действий следующая:

1. Грунт разравнивают вручную и утрамбовывают. Можно для этих целей использовать большое бревно – к нему прибивают снизу доску толщиной 5 сантиметров и вместе с напарником передвигают по грунту и в итоге уплотняют почву. Доску следует брать немного больше, чем величина сечения бревна.
2. Потом размечают опоры для лагов. Если основой для каркасов выбраны балки нижней обвязки, разметку можно наносить прямо на брусья. Когда опорой является ростверк, накрытый сверху рубероидом, отметки придется делать на материале.
3. Промежуток между первыми деревянными элементами и стенами должен составлять 3 сантиметра.

Прежде чем смонтировать столбики для опор, нужно создать для них фундамент. Его обустраивают либо для каждого элемента, либо заливают под целый ряд. Минимальные параметры фундамента под столбики под лаги — 40х40 сантиметров при высоте 20 сантиметров, причем 5 сантиметров из них должны из грунта выступать.

Устройство фундамента

Технология создания фундамента:

1. От отметки на обвязочных балках откладывают по обе стороны по 20 сантиметров.
2. Между метками протягивают шнурок.
3. Аналогичную работу следует проделать и в плоскости, которая расположена перпендикулярно лагам. Это необходимо выполнить, чтобы наметить углы столбиков, устанавливаемых в местах пересечения шнурков.
4. После того, как в углах вбиты колья, шнуры снимают.
5. Если фундамент обустраивается под ряд опорных элементов, шнурами размечают только крайние из них.
6. На размеченном месте снимают верхний слой почвы, трамбуют ее, насыпают слой щебня и уплотняют его.
7. Монтируют опалубку фундамента высотой 10 сантиметров. В ямы помещают полиэтиленовую пленку для гидроизоляции бетона.
8. Фундамент укрепляют каркасом из 8-миллиметровой арматуры, уложив его чуть ниже центра создаваемого бетонного слоя.
9. Затем заливают раствор, по составу аналогичный тому, что используют для фундамента здания. Чтобы он схватился, потребуется несколько дней.
10. Дальше следует гидроизоляционный слой из кусков рубероида, имеющих размер 40х40 сантиметров. Материал помещают непосредственно на раствор.
11. Кирпичи марки не менее м-100 выкладывают в высоту в два ряда, при этом верхний нужно смонтировать перпендикулярно длине бруса. Кладут их на песчано-цементный раствор.
12. Поверх кирпичей укладывают гидроизоляцию, а сверху закрепляют звукоизоляционные прокладки.

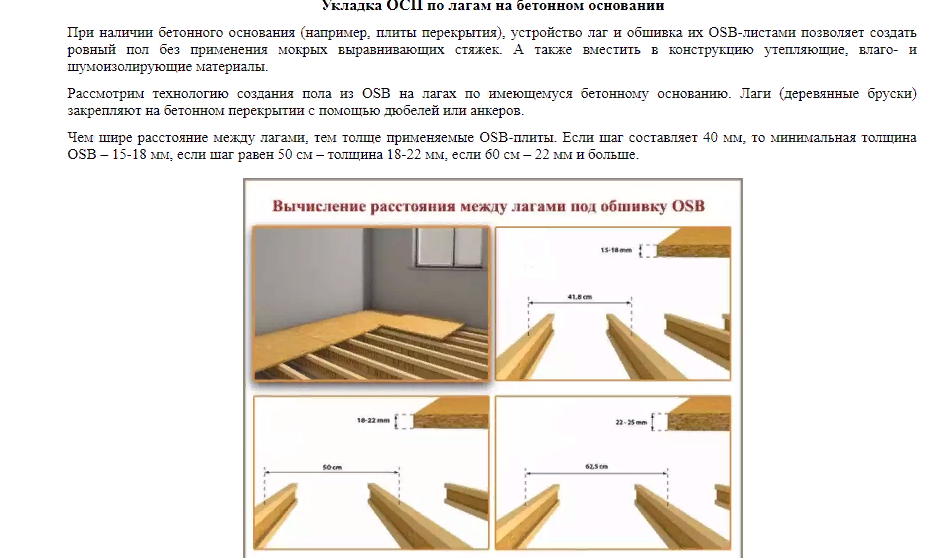

Какой толщины ОСБ нужно использовать

Чтобы определиться, какая толщина ОСБ нужна для пола, нужно знать, каким образом она будет использоваться.

• В тех случаях, когда основанием служит бетонная стяжка и требуется лишь немного выровнять поверхность, достаточная толщина ОСБ для пола составляет 1 см.
• Укладка стружечных плит на мелкую керамзитовую или песчаную подушку в качестве сухой стяжки выполняется достаточно часто. В данном случае не принципиально важно, какой толщины ОСБ стелить на пол (прочитайте также: «Пол из ОСБ плит — как стелить и положить правильно»). Это могут быть тонкие плиты в 6 или 8 мм толщины, при условии, что уложены они будут в два слоя.
• Деревянные полы с заметными перекосами можно выровнять плитами ОСБ с 15-18 мм толщиной.
• Толщина ОСБ для пола по лагам зависит от ширины шага между ними. Для шага между лагами в 40 см достаточно 18 мм толщины ориентированно-стружечной плиты. По мере увеличения ширины между лагами, толщина плит тоже должна возрастать, чтобы правильно распределилась нагрузка на плиту. Например, при шаге в 60 см, целесообразно укладывать на лаги ОСБ толщиной 22 мм.

Поверх деревянного пола

Деревянный пол может со временем поддаваться деформации, рассыхаться и топорщиться. В таких случаях укладка производится так:

1. Все выпирающие гвозди нужно утопить в доску. Сделать это можно железным болтом, по диаметру совпадающим с размером шляпки гвоздей, и молотком.
2. Все зазубрины и неровности нужно убрать рубанком – ручным или электрическим.
3. Раскроенные по разметке плиты ОСБ следует расположить на полу так, чтобы швы соседних рядов шли вразбежку.
4. Фиксируют ОСБ на полу при помощи 40 мм саморезов через каждые 30 см. При этом шляпки саморезов нужно обязательно утопить в толще плиты.
5. Стыки между плитами на конечном этапе следует отшлифовать. Удобнее всего воспользоваться шлифовальной машинкой, особенно если требуется обработать большую площадь.

Ориентированно-стружечная плита и фанера прекрасно поддаются обработке шлифмашиной с сеткой для гипсокартона (подробнее: «Шлифмашина для пола: правильный выбор из вариантов»). Такая сеточка позволяет обработать значительно большую территорию, чем обычная наждачная бумага.

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):
1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

Шаг перемычек между лаг пола.
О перемычках я писал . Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.
— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

Источник: http://KarkasGid.ru/shag-lag-karkasnyj-dom/

Шаг лаг в каркасном доме

Что такое шаг?

Шаг в каркасном доме — это выбранное (часто одинаковое) расстояние между одинаковыми элементами каркаса. Что важно, шаг отсчитывается не от края досок, а от центра одной до центра другой доски (см рисунок ниже).

Шаг лаг в каркасном доме.

Давайте пойдем от пола к крыше. В первую очередь шаг между ними определяется исходя из нагрузок на пол и из длины пролета лаг (пролет — это длина той части лаги, которая висит в воздухе и не поддерживается опорами). Рассчитывать размеры и шаг лаг удобно в специальном калькуляторе. Для спален первого этажа нагрузка 300 кг/м2, для спален второго этажа 200 кг/м2. Длину пролета вы обычно знаете по своему проекту. Подставляете разные размеры лаг и получаете оптимальный результат (чтобы запас по прочности был 1,5-2 раза).

После получения различных вариантов шага лаг, имеет смысл выбирать тот шаг лаг, который подходит нам (выбираете свой вариант):
1. Под фанеру/OSB-3 2500×1250
Тут 2 варианта:
Или шаг 417 мм (состыковка на каждой 6 лаге).
Или шаг 627 мм (состыковка на каждой 4 лаге)

2. Под фанеру/OSB-3 2440×1220
Тут тоже 2 варианта:
Или шаг 407 мм (состыковка на каждой 6 лаге).
Или шаг 612 мм (состыковка на каждой 4 лаге)

3. Под утеплитель
При ширине утеплителя 600 мм выбирают шаг 625-630 мм (можно объединить с фанерой 2500×1250).
При ширине утеплителя 500 мм выбирают шаг 525 мм.
Если длина размер утеплителя 1200×600, можно разрезать его поперек на 3 части по 400×600 и выбрать шаг 430-440мм (объединив с фанерой 2500×1250 немного ее подрезая), вставляя утеплитель между лаг по получившейся короткой стороне. Либо выбрать шаг 417 мм (объединив с фанерой 2500×1250), но тогда придется подрезать каждый рулон утеплителя на 1 см.

В своем дому я выбрал шаг 417 мм. Картинки из проекта:

Шаг перемычек между лаг пола.
О перемычках я писал здесь. Я ставлю лаги через 417 мм, а перемычки через 1,25 метра, чтобы все стыки фанеры/OSB-3 (размером 2,5м на 1,25м) стыковалась и на лагах и перемычках.

Исключения сделаны лишь для специальных случаев:
— если у вас будет паркет толщиной не меньше 8 мм со смещением его стыков относительно стыков фанеры.
— если вы будете делать бетонную стяжку толщиной больше 4 мм.
— если на фанеру будет уложена половая доска, толщиной не менее 20 мм.
— если фанера шпунтованная

Лично я для себя делал пол из фанеры, бетонную стяжку и утеплял свой дом эковатой. Подробнее вы можете почитать в других моих постах.

Если проект вашего каркасного дома делает профессионал, то он заранее рассчитает необходимый шаг лаг.

Советую не экономить на проекте и уж тем более не пытаться строить без проекта — это очень тяжело, затратно по времени и к тому же, приводит к большому количеству ненужных остатков дерева и других материалов, которые валяются в сарае годами до следующей гипотетической постройки или ремонта.

Вот такой небольшой, но, надеюсь, полезный пост. Теперь вы знаете, какой правильный шаг лаг будет в вашем доме.
А если вы не хотите размышлять над этим, то можно обратиться ко мне за подбором бригады в вашем регионе. Нажмите на окошечко справа экрана красного цвета и я помогу найти вам бригаду. Или просто пишите мне на почту, контакты найдете на сайте.

Размеры для пола. Защита от гниения. Расчет размера и количества лагов

Итак, строим, меняем или ремонтируем пол, но сложность такая: пол бревна, размер бруса.

Какой материал покупать правильнее? Подробнее об этом позже.

Что это такое

Лагами для перекрытия называют балки, выполняющие опорные свойства. Еще со времен пятистенных срубов полы делали по лаговому принципу, но в те времена бревна определенного диаметра заменяли бревна.

Теперь бревна для нового пола должны быть сосновыми. И лучший из них — лиственница. Именно эта порода с годами не гниет, хотя антисептики на той же сосне увеличивают срок службы материала.

При покупке пиломатериалов из ели или сосны важно следить за влажностью. Если в материале на момент покупки это значение ниже 20 процентов, то дерево точно не будет лидером. А это гарантия ровного пола даже при любительской укладке.

Профиль и размеры

Есть точные значения для пролетов:

1. Не более двух метров, есть сечение 60х110 мм.
2. На три метра требуется размер 80х150 мм.
3. Четыре уже 100х180 мм.
4. Для пяти метров нужен материал серьезной прочности, поэтому не менее 150х200 мм.
5. Пролет в шесть метров — это максимальный, а сечение выбираем, конечно же, максимальное 180х200 мм.

Также нужно учитывать расстояние при работе с полом. А для этого есть следующие характеристики:

Установка: правила для разных поверхностей

Бревна могут монтироваться на любой тип основания, поверхности. Но сейчас все работают с деревом, бетоном и почвой.

При укладке на бетон обязательно создают конструкции, способствующие выравниванию общей плоскости бревна. А крепят деревянные изделия стандартными анкерами или саморезами. Есть вероятность, что вся конструкция рухнет, если во время работы проигнорировать часть креплений.

Важно знать: при укладке бревен на бетон первого (цокольного) этажа необходимо произвести гидроизоляцию. Для этого используются полиэтиленовые пленки, плакированные фольгой. Это очень важно, потому что между разными типами материалов необходима «нейтральность». Это обеспечит лучшую сохранность древесины и снизит тепловые потери.

Крепить дерево на земле непросто — опора мягкая. Действуйте следующим образом:

1. Выкопайте ямки (глубиной около 10 см).
2. Затем их присыпают песком и поливают жидкостью.
3. Полиэтилен нужно уложить сверху, а поверх такой подушки уже создаются опорные подушки для установки.
4. Подушки — это кирпичные столбы размером с сам кирпич.
5. На каждую кладут кусок кровельного материала, и уже идет установка.
6. А вот бревна к кирпичу крепить нельзя, и для крепления общей конструкции к стенам правильнее всего использовать оцинкованные уголки.

И разберем рабочие моменты с деревянными балками за основу. Важно узнать момент укладки: поперечный или продольный.

Когда поленья лежат поперек балки, их проще всего закрепить стандартными саморезами. Так как мы работаем только с деревом, то принимаем меры: заранее просверливаем отверстия под крепеж, чтобы не было трещин.

Защита от гнили

Большое количество пропиток, пятен и других антисептиков для защиты обычной древесины в условиях повышенной влажности.

И пропитывать таким средством необходимо каждый агрегат индивидуально. Рекомендуется оставлять прочный защитный слой (от 5 до 15 мм) и использовать экологически чистые виды пропитки.

Кроме того, покупая такой брус, обращают внимание на сухость дерева. Сейчас есть приборы, показывающие степень влажности любого пиломатериала.

Еще перед установкой нужно продумать план вентиляции — это третье важное естественное условие защиты от гнили, плесени и грызунов.Полы должны продуваться воздушными подушками.

Лаги укладываются «на край». Это не значит, что бруски на самом деле закреплены под углом к ​​пролетам.

Нет, разрез помогает обеспечить запас прочности. Его придумали только для этого, ну немного для экономии дерева. Итак, брус уложен на пол более тонкой стороной. Это основная рекомендация.

Перед тем, как работать с этим материалом, необходимо произвести расчеты длины и сечения.Но не забывайте о расстоянии между ними. При правильном подборе всех значений получается идеально прочный и ровный пол. Потому что расчеты созданы так, чтобы не было прогибов под мебелью и скрипа при движении человека.

Дизайн деревянных полов разнообразен, но классика всегда остается на первых позициях. Это касается системы деревянного настила по бревнам. Устройство пола по лагам только на первый взгляд сложно и не доступно новичку.Мы расскажем, из чего состоит такое покрытие и как правильно выбирать и класть бревна своими руками.

Деревянный пол укладывают на поперечные опоры, их называют бревнами. Но если говорить о материале, не ошибитесь и подумайте, что они только деревянные. На практике это металл, железобетон и даже полимер. Самая популярная древесина. Их конструкция разнообразна: от круглой до квадратной, от одного или сращенного бруса. Лаги из бруса считаются самыми простыми в изготовлении и установке своими руками.Устройство пола по бревнам дает ряд функциональных преимуществ:

1. Повышенная шумоизоляция;
2. Формирование подземного пространства, в котором удобно расположены коммуникации;
3. Равномерное распределение нагрузки на фундамент и грунт под домом;
4. Деревянный пол вентилируемый, что значительно увеличивает срок его службы;
5. Создайте ровную поверхность для будущего пола;
6. При ремонте пола на деревянных основаниях деформированные детали легко демонтировать или заменить своими руками;
7. Конструкция, несмотря на свою простоту, прочна и выдерживает большие нагрузки.
8. Утеплить полы легко.

Как делать бревна и какую древесину выбрать для них

Можно покупать готовые изделия, но дешевле сделать их самому. Их нужно делать из ели, сосны или пихты. Также подойдут лиственница и осина, но такое сырье дороже. Порода дерева не обязательно должна быть высшей, можно использовать 2-ю и 3-ю. Если дерево имеет естественную влажность, то его следует просушить до 15-18%. Прямоугольные бревна лучше сделать своими руками, при этом углы совсем не обязательно побелить, достаточно обработать кругляк с 4-х сторон.Для правильного размещения устройство должно иметь 4 ровные стороны. Высота изделия должна превышать ширину в 1,5-2 раза. Такое соотношение позволит изготавливать прочные и надежные элементы.

Размер определяется в зависимости от параметров помещения, а именно от величины расстояния между звеньями нижней обвязки от планки. Стоит учитывать толщину будущего утеплителя. В таблице ниже можно увидеть допустимое сечение для шага между лагами в 700 мм с пролетом разной длины:

Если размеры помещения находятся между указанными значениями, лучше брать ближайший по величине в качестве основы. Только так можно рассчитывать на действительно прочную конструкцию.

Доска обрезная подходит для деревянного пола, но лучше использовать специальные шунтированные. В их устройстве есть шип и паз, а это значит, что в будущем вам не придется тратиться на финишное покрытие. Для изготовления досок используется любая древесина. А вот сосна, пихта, ель мягче пи легко поддаются обработке. Это тоже их главный недостаток — на полу могут оставаться вмятины от ножек мебели и т. Д. С дубом и лиственницей такого не случится, но материал стоит намного дороже и своими руками с ним труднее работать.

Несмотря на то, что деревянные полы имеют меньший срок службы и подвержены негативному воздействию различных факторов, многие потребители отдают предпочтение именно им. Ведь они легкие, доступные и экологически чистые. Пиломатериалы на пол — один из самых популярных вариантов в загородном строительстве. Основой всей этой конструкции являются балки перекрытия, которые также сделаны из дерева. Хотя сегодня некоторые производители предлагают бревна из полимерных материалов, которые по многим параметрам превосходят деревянные.

Почему так популярны конструкции полов с изоляцией?

Причины популярности лаг-конструкций

Имеют ряд преимуществ:

• Эта конструкция обладает прекрасными теплоизоляционными свойствами. Кстати, под него можно уложить дополнительный теплоизоляционный материал.
• Ценовая доступность пиломатериалов и минимальные затраты на них.
• Нагрузка на фундамент, балки перекрытия или бетонную плиту минимальна. Таким образом создается свободное пространство под деревянным полом, которое можно использовать для прокладки коммуникационных сетей.
• Возможность поднять плоскость пола на любой уровень. Иногда дизайнеры используют это для создания многоуровневых полов.
• Скорость процесса монтажа, если сравнивать с укладкой цементно-песчаной стяжки, где приходится ждать, пока она высохнет. К тому же установку можно сделать самостоятельно, тем самым сэкономив приличную сумму из семейного бюджета.
• За счет деревянного пола внутри помещения можно создать определенный микроклимат.

Установив пол на лагах, можно избежать больших денежных и временных затрат, связанных с процессами выравнивания.Ведь эта конструкция сама выполняет выравнивающие функции. Пустота под дощатым полом — это своеобразный вентиляционный канал, гарантирующий длительную эксплуатацию конструкции. Но специалисты все же рекомендуют обрабатывать деревянные материалы антисептическими составами.

Конструктивно-технические особенности

Сразу оговоримся, что стелить пол на бревна можно вне зависимости от цоколя в вашем доме. Это может быть обычный грунт, балки перекрытия или бетонная плита. Конструкция во всех вариантах примерно одинакова с небольшими отклонениями, в основном касающимися крепления лага.

Если говорить о том, что такое бревна, и из чего они сделаны, то это поперечные балки, на которые устанавливается деревянное финишное покрытие. В настоящее время наиболее популярны бревна из дерева или пластика. Реже — из металлических или бетонных изделий. Деревянные элементы выбирают из-за их невысокой стоимости, а полимерные из-за скорости процесса монтажа и простоты монтажа.

Внимание! Если по каким-то причинам не удалось приобрести деревянный брус для лаг, в качестве этого элемента можно использовать двойные доски.Их обычно укладывают по краю. По своим прочностным характеристикам двойная доска ничем не уступает брусу, а если брать доски большого сечения, то их качество значительно возрастает.

Начало работы

Пригородные застройщики всегда сталкиваются с вопросом прочности лаговой структуры. Как правильно выбрать сечение бруса для бревна? Специалисты говорят, что при этом придется учитывать несколько факторов, касающихся конструкции пола в целом.Здесь придется учитывать пролет, а это означает размер площади помещения, толщину укладываемых досок и т. Д. Но один показатель должен быть неизменным — это соотношение высоты и ширина самой балки. Это должно быть 2×1,5. То есть высота бруса должна быть кратна 2, а ширина — 1,5.

Например, выбирается брус размером 70 × 100 или 150 × 200 миллиметров. В том случае, если пол устраивают по деревянным балкам перекрытия, то чем шире расстояние между балками, тем больше должны быть бревна в сечении.

Обратите внимание на расположение вентиляционной щели. Расстояние между готовым деревянным полом и теплоизоляционным материалом между лагами должно быть не менее 2 сантиметров. И лучше, если этот показатель будет 3-4 сантиметра. Так что лаги нужно приобретать с учетом этого разрыва. Если пол монтируется на бревна, которые устанавливаются на землю, то придется учитывать размер черепной планки, которая прикрепляется к конструкции снизу и создает необходимый рулон.

Некоторые мастера советуют приобретать пруток с запасом по сечению, чтобы его можно было уменьшить по мере необходимости. Но такая операция не под силу неспециалисту, поэтому лучше приобретать материал точных размеров, а при выравнивании использовать колодки. Если лаг строится на земле, то для выравнивания в плоскости подходят кирпичные столбы. Но учтите, что для этого лучше использовать красный кирпич марки М100. Также можно использовать силикатный материал, но нужно будет найти информацию о том, насколько глубоко залегают грунтовые воды.Если этот показатель ниже 2 метров, то пользоваться без проблем.

Несколько слов о укладке лагов в колонны. Самый главный момент — определение расстояния между рядами уложенных балок. Обязательно под каждый кирпичный столб залить небольшой фундамент размером 40х40 сантиметров. Иногда под один ряд столбов заливают ленточный фундамент. Минимальное количество кирпичей в столбике одного яруса — 2 штуки.

Шаг установки

Утеплитель между лагами

Этот конструктивный показатель является одним из важнейших.Именно на ее основе и проводятся расчеты количества материалов. Здесь есть одна противоречивая особенность. Если выбрать расстояние между крупными бревнами, то прогиб готовых элементов перекрытия будет больше. Он не сможет выдержать большие нагрузки. Это означает, что вам придется увеличивать толщину половиц. И чем меньше расстояние, тем тоньше доски. Это говорит о том, что если вы хотите сэкономить на количестве балок, вам все равно придется покупать дорогие доски.

Например, если вы приобрели доски толщиной 24 мм, то расстояние между лагами должно быть 30-40 сантиметров. Если толщина досок 50 миллиметров, то расстояние между лагами можно сделать 1 метр. Традиционно в частных загородных домах используется доска 40 мм, отсюда стандартное расстояние между элементами лаговой конструкции, равное 70 сантиметрам. В любом случае каждый застройщик должен для себя решить, какого размера элементы пола ему нужны.

Внимание! Расстояние от стены до первого элемента не должно превышать половины расстояния между балками.Традиционно это 20-25 сантиметров.

Как правильно сориентировать укладку

Ориентация конструкции в пространстве — важная составляющая процесса установки. Что нужно знать тем, кто собирает пол своими руками?

1. Направление укладки готового деревянного пола — досок — должно быть по комнате, то есть перпендикулярно стене, где расположено окно. Таким образом, естественный свет не должен создавать тени, которые могут образовывать уложенные доски.Тогда пол окажется монолитным.
2. В тех помещениях, где проходимость очень высокая — коридоре, вестибюле, тамбуре — доски укладываются по направлению движения.

Соответственно бревна устанавливаются перпендикулярно доскам.

Способы крепления

Скрип деревянного пола о бревнах может стать неприятным сюрпризом.

Еще недавно лаг к бетонному полу крепили обычными гвоздями.Но этот вид фиксации оказался не самым лучшим и прочным. Сегодня все чаще применяется дополнительный крепеж в виде металлических уголков различной формы. Что говорит инструкция к этому способу крепления?

• Для крепления деревянных конструкций используются только саморезы.
• Глубина проникновения самореза в древесину 3-4 сантиметра.
• Если лаг крепится к кирпичному или бетонному столбу, то вместо саморезов применяют дюбеля.
• Иногда вместо уголков используются металлоконструкции П-образной формы, которые представляют собой усиленный вариант первых.

Последовательность монтажных работ

Строительство лаговой конструкции возможно после поднятия стен, но сами доски монтируются только после всех черновых отделочных работ в виде штукатурки и шпатлевки, а также после завершения процессов покраски.

Последовательность возведения пола на земле следующая:

• В первую очередь утрамбовывается грунт и засыпается щебень слоем в 5 сантиметров.Это создает несжимаемую основу.

Под каждую опору устанавливают опалубку

• , заливают небольшие фундаменты. После их высыхания возводят кирпичные колонны. Обратите внимание, что между столбом и фундаментом должна быть гидроизоляция — рубероид, толь или битум. На столбы укладывается верхний слой гидроизоляции. Также можно установить звукоизоляционную подушку.
• Лаги установлены и исправлены. Обязательное условие — экспонирование в одной горизонтальной плоскости. К их нижнему краю прикреплена черепная перемычка.Черновой пол монтируется на бруски, для чего можно использовать дешевый пиломатериал.
• Укладывается слой гидроизоляционного материала, теплоизоляционный материал, еще один слой гидроизоляционного рулонного материала, и укладываются доски как чистовой пол. Обратите внимание, доски должны располагаться в двух сантиметрах от стен. Этот зазор будет компенсировать расширение пиломатериала из-за изменений влажности и температуры в помещении.

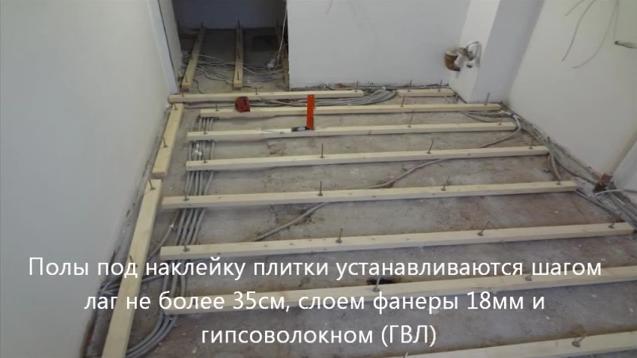

Регулируемые полы

Если деревянные полы собираются на балках или плитах, то многие процессы исключаются, что сокращает время работы и количество требуемых материалов.Например, не понадобятся кирпичные столбы.

Современный подход ко многим строительным процессам, включая устройство деревянных полов, привел к появлению на рынке улучшенных материалов. Например, бревна были дополнены специальными подъемными механизмами, с помощью которых можно легко и быстро изменить их положение в пространстве. Такой механизм представляет собой стержень, в основе которого лежит резьбовое соединение болт-гайка. Штанга имеет две опорные пластины, поддерживающие пол и саму балку.Вращая его, вы можете поднять или опустить край бревна. По мнению многих специалистов, это очень удобное устройство, которое в несколько раз сокращает время установки лага в одной горизонтальной плоскости.

Руслан Васильев

Если говорить о возведении зданий, то здесь уже чаще используют пенобетон, газосиликатные блоки, кирпич и камень, то в сфере настила полов, как и прежде, наиболее популярными остаются древесные материалы. Чаще всего для устройства многослойных систем из дерева используют бревна перекрытия, их изготавливают из прочной древесины, также на рынке есть пластиковые варианты.

Почему лаги так популярны?

Этот материал действительно очень популярен, и все благодаря таким свойствам:

• Лаги обладают высокими теплоизоляционными характеристиками. Под такую ​​конструкцию можно даже установить дополнительный слой теплоизоляции;
• Доступная цена. По сравнению с другими материалами для устройства пола бревна считаются бюджетным вариантом;
• Легкий вес. Благодаря этой характеристике нагрузка на фундамент, балки или бетонную плиту будет невысокой.При установке бревен под пол образуется свободное пространство, в котором можно проложить коммуникации;

Лаги

• позволяют поднять самолет на любой желаемый уровень. Такое качество материала очень нравится дизайнерам, поскольку позволяет создавать многоуровневые полы;

• Простой и быстрый монтаж. Если сравнить установку бревен и кладку из смеси цемента и песка, где требуется время для высыхания материала, то разница во времени будет в несколько раз.Также можно самостоятельно установить лаги, что поможет сэкономить не только время, но и деньги;
• Благодаря деревянному полу внутри здания можно создать оптимальный микроклимат.

Этот вид материала позволяет значительно сэкономить на выравнивающих работах. Дело в том, что лаги сами выполняют выравнивающие функции. Свободное пространство под полом станет отличным вентиляционным каналом, увеличивающим срок эксплуатации материалов. Чтобы пол из бревен служил еще дольше, мастера рекомендуют обработать древесные материалы специальными антисептическими средствами.

Лаговая конструкция

Сразу стоит отметить, что пол на бревнах можно сделать под любую основу в помещении. Это может быть простая земля, перекрытия перекрытия или бетонные плиты. Конструкция во всех этих случаях будет практически одинаковой с небольшими изменениями, которые в основном касаются элементов крепления.

Если говорить о конструкции бревен и материалах их изготовления, то это своеобразные материалы, на которые монтируется отделочный паркет.Чаще всего бревна тоже делают из дерева, но на рынке есть и пластмассовые материалы. Менее популярными, но не менее функциональными являются бревна из бетона или металла. Но деревянные и пластмассовые материалы по-прежнему удобнее в установке и дешевле.

У некоторых мастеров вместо деревянных балок для лага используются двойные доски, а такие элементы укладываются по краю. По надежности такие доски будут не хуже обычного бруса, а если использовать древесину большого сечения, то качество конструкции будет очень высоким.

Перед теми, кто хочет построить частный дом, встает очень важный вопрос прочности такой конструкции. Необходимо научиться правильно выбирать участок планки и другим нюансам. Специалисты утверждают, что для правильного выбора необходимо учитывать характеристики, которые касаются конструкции пола в целом. Здесь необходимо учитывать пролет, поэтому большое значение имеют площадь здания, толщина досок и другие факторы.Но что именно должно быть в нормативных значениях, так это соотношение высоты и ширины деревянного бруса. Оно должно быть от 2 до 1,5.

Также необходимо обратить внимание на расположение вентиляционной щели. Индикаторное расстояние между чистым полом и слоем теплоизоляции между лагами должно быть не менее 2 сантиметров. Специалисты утверждают, что в идеале эта цифра должна составлять 3-4 сантиметра. Поэтому покупать лаги следует с учетом этой характеристики.Если напольное покрытие будет устанавливаться на бревна, под которыми есть только грунт, то необходимо учитывать размеры черепной планки, которая устанавливается снизу и обеспечивает желаемый рулон.

Некоторые специалисты говорят, что нужно покупать брус с запасом по сечению, это позволит при необходимости его уменьшить. Но следует понимать, что самостоятельно уменьшить сечение очень сложно, с этим может справиться только мастер, поэтому лучше покупать материалы именно по размеру, а для выравнивания использовать колодки.

В случае, когда лаговая конструкция устраивается по земле, для выравнивания в плоскости можно использовать специальные кирпичные столбы. Лучше всего использовать красный кирпич М100. Силикатные сорта можно использовать только в том случае, если уровень грунтовых вод ниже 2 метров.

При установке лага по столбцам важнейшим нюансом является определение расстояния от одного ряда до другого. Также для каждого кирпичного столба нужно сделать небольшой фундамент в 40 квадратных сантиметров.

Как выбрать лаги

Люди, ранее не работавшие с такими конструкциями, могут испытывать трудности уже на этапе выбора и закупки материалов.Чтобы сделать правильный выбор, необходимо учесть несколько факторов:

1. Размеры помещения, толщина досок и размеры пролетов. Здесь есть одно важное правило — чем шире шаг между балками, тем больше нужно сечение стержней.
2. Стандарт, по которому определяется соотношение высоты и ширины бруса. Высота должна быть 2, а ширина — 1,5. Итак, если вы используете балку высотой 100, то ее ширина должна быть 70.

1. Для создания вентиляционного зазора между полом и слоем утеплителя должно быть свободное пространство. Мы уже говорили, что специалисты советуют делать зазор в 3-4 сантиметра.
2. При покупке штанги особое внимание стоит уделить ее размеру, ведь самостоятельно отрегулировать сечение очень сложно.

Выбор материала лага

В этом вопросе необходимо руководствоваться собственными предпочтениями и сочетанием материалов с той или иной основой.Сегодня напольные покрытия обычно делают из досок, фанеры или OSB.

Если вы используете фанеру, то она должна быть не менее 12 миллиметров в ширину, а расстояние между бревнами должно быть около 30 сантиметров. При использовании OSB ширина материала должна быть 18 миллиметров, а шаг также должен быть 30 сантиметров.

Самый популярный материал — шпунтовая доска. Обычно используют хвойные породы, поскольку они обладают прекрасными эксплуатационными характеристиками.В общем, все зависит от назначения комнаты, и теперь даже существует особая классификация:

• Хвойные породы используются для помещений с небольшой нагрузкой;
• Осина и ольха используются в детской и спальне;
• Для помещений с высокими нагрузками на пол лучше всего использовать дубовые доски;
• Лиственница сибирская применяется в ванных комнатах, потому что она прочная и не гниет от высоких температур и повышенного уровня влажности;
• Сосна — универсальный вариант; при правильной установке и правильном уходе подойдет для любых помещений.

База

Важным моментом является тип основания под изоляционные конструкции. Материалы укладываются прямо на землю, на дерево, железобетон или кирпич.

Дерево

Трудно рассчитывать на то, что лучи будут ровными, поэтому поверхность вряд ли получится такой, какой должна. Брус крепится сбоку к деревянным балкам. В качестве крепежа используются неполные саморезы, длина которых в 2,5 раза превышает ширину лагов.Специалисты советуют использовать саморезы диаметром 6 миллиметров. Когда расстояние между балками слишком велико, можно оборудовать еще один слой лага.

Бетонные полы

Перед тем, как приступить к установке лаг, необходимо обеспечить конструкцию гидроизоляцией. Также необходимо обеспечить защиту от шума и сделать теплоизоляцию, стяжку цементной стяжки и только после этого монтировать лаги. На такие бруски можно укладывать чистовой пол; они должны быть не менее 2 метров в длину.При необходимости стыковки балок стыки в рядах должны быть смещены друг относительно друга на 0,5 метра. Брусья необходимо устанавливать на стяжку, либо на слой гидроизоляции. Но на мягкие материалы нельзя укладывать деревянные балки.

Основание грунта

Выбор раздела

Сечение материалов, из которых укладывается пол по бревнам, имеет вид прямоугольника (помните, что соотношение высоты и ширины 2: 1.5). Если используются деревянные балки, то размер сечения будет зависеть от расстояния между опорными элементами.

Если вы хотите оборудовать пол теплоизоляционным материалом, то вам стоит обратить внимание на такой момент. Между нижней частью финишного покрытия и слоем утеплителя оставляется небольшой вентиляционный зазор. Поэтому при выборе бруса для возведения такой конструкции необходимо обратить внимание на этот момент. Если пол находится на земле, то также необходимо учитывать размеры рулона, который укладывается на черепную планку.

Шаг установки

Эта характеристика очень важна, от ее определения зависит стоимость материалов. Специалисты советуют составить план застройки и точно определить, сколько потребуется бруса, кирпича, цемента и других материалов, если на перекрытия не будет укладываться пол. Для этого нужно взять расстояние между осями параллельных деталей. На размер шага влияет прочность и мощность готового пола. Это значит, что при установке покрытия, выдерживающего большие нагрузки, шаг между элементами можно увеличить.

Если используются тонкие покрытия, то бревна надо монтировать через каждые 25-40 сантиметров. Но для досок в 50 миллиметров длина шага может составлять даже 1 метр. Обычно для строительства частных домов используются доски 40 миллиметров, причем длину ступеньки между ними нужно соблюдать на уровне 70 сантиметров. Если сократить шаг между лагами или увеличить сечение, то конструкция будет надежнее, но на это придется потратить больше денег.Все зависит от вашего желания и финансовых возможностей.

Если вы собирались самостоятельно устраивать пол на бревнах, то необходимо учесть, что отступ крайнего элемента от стены должен быть меньше шага. Чаще всего отступ от стены составляет 25-30 сантиметров.

Типы крепления

Раньше для крепления бревен к бетонному основанию применялись обычные гвозди. Этот способ не отличался надежностью и долгим сроком службы. В наше время популярны дополнительные застежки различной формы.К крепежу предъявляются такие требования:

• Саморезы следует использовать для крепления деревянных элементов;
• Проникают в структуру дерева на 3-4 сантиметра;

• Если лаг соединяется с кирпичным или бетонным столбом, то лучше всего использовать дюбели;

Альтернативой монтажным уголкам являются стальные П-образные элементы

• , которые считаются более прочными и надежными.

Укладка по геометрическим фигурам

Ориентация в пространстве — очень важный момент в таком процессе, как напольное покрытие.Всем, кто хочет знать, как устанавливать логи, стоит учесть в процессе такие геометрические особенности:

• В комнатах отдыха и жилых комнатах доски следует устанавливать по направлению солнечного света. В этом случае лаг монтируется «в крестовину» деревянных строительных досок;
• В коридоре, коридоре и других частях помещения с интенсивным движением доски необходимо устанавливать с учетом направления проходимости, но бревна размещать перпендикулярно самим доскам.

Если вы решили укрепить конструкцию перекрытия за счет установки двух слоев бруса, то верхнюю часть следует устанавливать «крест-накрест» нижней.

Пошаговая инструкция по установке

Бревенчатый пол можно делать после поднятия стен, но в этом случае сами доски устанавливаются только после всех черновых и чистовых операций. Это значит, что сначала нужно произвести штукатурку, шпатлевку, покраску, а уже потом устанавливать доски.

С выбором материалов и их размеров мы уже разобрались, теперь осталось только выяснить, как это все монтируется. Последовательность работ по устройству лаговой конструкции (на земле) будет следующей:

1. Сначала землю нужно плотно утрамбовать. Далее на поверхность насыпается щебень, на 5 сантиметров, это позволяет создать несжимаемое основание.
2. Монтируется опалубка под все опоры, заливаются небольшие фундаменты.Когда эти фундаменты (40 х 40 сантиметров) просохнут, необходимо установить кирпичные столбы. Стоит учесть, что между этим элементом должен находиться слой гидроизоляционного материала (можно использовать рубероид, битум или толь). Верхняя часть гидроизоляционного материала располагается на столбах. Также можно сделать звукоизоляционную подушку для подавления шума.

1. Установка и установка лагов. Важно соблюдать основное правило — лаги выставляются в одной плоскости.В нижней части элемента устанавливается черепной блок, на эти детали монтируется черновой пол. Чтобы сэкономить, можно использовать недорогой пиломатериал.
2. Уложен слой гидроизоляционного и теплоизоляционного материала. Завершающим этапом возведения конструкции станет монтаж досок, из которых будет состоять финальный этаж. Стоит учесть, что дерево может разрастаться при повышенной влажности и перепадах температуры, поэтому между стенами и досками должно оставаться пространство 2 сантиметра.

Если такие перекрытия собираются на балках или на специальной плите, то это значительно упрощает задачу. В этом случае все работы пойдут намного быстрее, и вам не понадобится столько материалов. В частности, можно будет обойтись без кирпичных столбов.

Современные методы решения различных задач в строительных работах, в том числе устройство деревянного пола, заставили производителей производить более современные материалы. Итак, сейчас на рынке есть бревна со специальными подъемными устройствами, позволяющими быстро менять положение элементов.Эти механизмы выполнены в виде стержня, который оснащен болтово-гайковым соединением. Кроме того, элемент снабжен двумя опорными пластиками, которые поддерживают как пол, так и балку. При вращении механизма можно поднимать или опускать крайнюю часть бревна. Мастера считают, что это очень удобное решение, которое помогает значительно ускорить процесс устройства деревянного пола.

Особенности установки лагов

Прежде всего, нужно положить два бревна возле противоположных частей здания.Для определения уровня нужно использовать уровнемер; такое устройство можно купить в специализированных магазинах или заказать в Интернете. Между двумя лагами нужно протянуть тонкую нить, которая поможет установить все бруски в одной плоскости.

Дерево может создать отличные условия для размножения всевозможных микроорганизмов, и чтобы избежать проблем с этим, необходимо обрабатывать древесину специальными средствами … Такие составы помогут продезинфицировать дерево и продлить срок его жизни.Чтобы бревна были еще надежнее, их следует обработать водоотталкивающим составом. В этом случае риск набухания или потери равновесия конструкции будет минимальным.

Использование этого типа конструкции также имеет свои недостатки. Главный минус лага в том, что он поднимает уровень пола на 10 сантиметров, а для помещений с очень низкими потолками это создает большие проблемы. Казалось бы, 10 сантиметров мало, но в невысоких постройках такая потеря высоты ощущается очень сильно, и в такой ситуации придется искать другие решения.

Важным этапом работ станет утепление конструкции перекрытия. Чтобы зимой пол в комнате не был холодным, стоит между лагами положить утеплитель. Специалисты советуют использовать базальтовую или минеральную вату. Также отличными материалами для теплоизоляции являются изовер и пенополистирол. Иногда также используется засыпка керамзитом.

Если все эти советы учитывать при выполнении работ, то полы в доме будут очень прочными и теплыми.Конструкции на бревнах не скрипят и не ломаются, а также выглядят очень красиво. Главное, учесть все правила установки, и все получится наилучшим образом.

Цены

Сегодня многие лесозаготовительные компании предлагают балки перекрытий. За один кубометр лагов из самых высоких сортов древесины придется отдать около 7500 рублей. Если вы не уверены, что справитесь с установкой самостоятельно, то можете воспользоваться услугами мастеров, у которых укладка лагов обходится в 350 рублей за квадратный метр конструкции.

Деревянный пол в доме — это всегда красиво, эстетично, экологически безопасно и полезно для всех домочадцев. Однако укладку паркетной доски необходимо производить правильно, иначе пол грозит вскоре выйти из строя, а именно:

• Изменить геометрию колоды;
• Засыхать или гнить;
• Сделать комнату холодной и неуютной.

Балки перекрытия: размеры, установка

Лаги — это длинные стержни определенного сечения, изготовленные из различных материалов.В строительстве можно использовать опоры из металла, пластика, железобетона или компаунда с включением синтетической смолы. Однако чаще всего мастера используют бревна из-за их приемлемой стоимости и достаточно хороших технических характеристик.

Бревна деревянного перекрытия могут быть изготовлены из различных хвойных пород или из более влагостойкой лиственницы. Последний считается самым прочным и долговечным материалом для изготовления бруса.

Важно: как бревно перекрытия можно использовать брус 2 или 3 сорта.Это никак не отразится на качестве деревянных реек пола. Но нужно обращать особое внимание на влажность доски. Так как материалу с влажностью более 20% грозит усадка и высыхание в процессе эксплуатации. Что же тогда будет с полом?

Зачем они нужны?

Укладка деревянных балок в качестве обрешетки под будущий пол позволяет укрепить всю конструкцию перекрытия в целом. Кроме того, в промежутке между бревнами размещаются шумо- и теплоизоляционные материалы, что значительно улучшает характеристики пола.

Правильно установленные балки и расстояние между ними обеспечивают достаточную вентиляцию подземного пространства дома, а значит, древесина со временем не гниет. Особенно, если здание находится на участке с высоким расположением грунтовых вод … Как правильно смонтировать бревна и рассчитать оптимальное расстояние между балками обшивки мы рассмотрим ниже.

Расчет параметров установки лагов

Во-первых, следует правильно подойти к выбору сечения лага.Так как именно они будут несущей конструкцией, на которую будет размещаться последующая нагрузка. Таким образом, стоит заранее позаботиться о том, чтобы готовый пол выдержал как вес мебели в доме, так и вес всех домочадцев. Поэтому крепление досок пола необходимо производить исключительно правильно.

Сечение деревянного бруса должно быть тем больше, чем шире пролет помещения для укладки пола. Таким образом, соотношение между толщиной лага и шириной пролета (то есть расстоянием от стены до стены, по которой будет укладываться брус-лаг) имеет в кругу мастеров наиболее распространенное соотношение:

• На 2 м будет достаточно бруса сечением 110х60 мм;
• На 3 м — 150х80 мм;
• На 4 м — 180х100 мм;
• На 5 м — 200х150 мм;
• На 6 м — 220х180 мм.

Таким образом, мы видим, что чем больше лаг, тем больше должно быть его сечение. Это укрепит всю структуру деревянного пола.

Что касается длины оцилиндрованного бревна, то здесь лучше всего заказывать цельные балки таким образом, чтобы при кладке они отступали от стены с торцов на 3-5 мм. Такой подход к укладке обрешетки предотвратит возможную деформацию пола при его эксплуатации.

Если не получается получить цельные бревна одинаковой длины, то при укладке балок прибегают к их стыковке.Для этого необходимо установить под стыки кирпичный (цементный) шкаф или другую опору. В этом случае место стыка должно приходиться строго на точку опоры, а края обеих балок должны переступать друг друга не менее чем на полметра. При необходимости можно использовать оцинкованные ленты для склеивания и сращивания бревен.

Важно: крепить бревна нужно исключительно на гидроизоляционном слое. Таким образом можно дополнительно защитить доски от гниения. А в расстояниях между брусками можно уложить изоляционный материал.И обратите внимание: не запрещено использовать логи с большим разделом. Это только усилит технические характеристики готового пола.

Каким должен быть шаг лага?

Этот вопрос очень важен при установке половиц. А профессионально рассчитать расстояние между уложенными балками черного пола совсем несложно. Оно (расстояние) напрямую зависит от толщины паркетной доски. То есть чем толще паркетная доска, тем шире можно шагнуть между бревнами.Ниже представлено оптимальное соотношение шага бруса и толщины используемой половой доски.

• При толщине доски 20 мм шаг между деревянными опорами будет 30 см;
• При толщине половой доски 24 мм расстояние между балками 40 см;
• Доска толщиной 30 мм — шаг 50 см;
• Толщина 35 мм — шаг 60 см;
• Доска толщиной 40 мм — расстояние между бревнами 70 см;
• Доска 45 мм — расстояние между планками 80 см;
• Доска 50 мм — шаг 100 см.

Как установить лаги?

Если вы беретесь самостоятельно проводить укладку обрешетки и половиц, то подготовьтесь заранее. А именно, помимо балок и половиц, подготовьте необходимый инструмент и регулируемые опорные элементы. Это лучший вариант, потому что они позволяют установить балки на цементное основание с идеальной ровностью.

Не забудьте при установке дополнительно закрепить балки к стенам при помощи перфоратора и оцинкованных уголков.Если бревна будут укладываться на деревянные балки, то их предварительно нужно обработать антисептиком, а также заранее просверлить отверстия под крепеж. Это простое действие предотвратит раскол бруса при соединении его с балкой с помощью дюбеля.

Крепление доски пола

Итак, вам осталось только прикрепить паркетную доску к балкам. Здесь необходимо придерживаться некоторых рекомендаций, и тогда ваш деревянный пол будет надежным, прочным и устойчивым при максимальной нагрузке.

Крепежные детали для Ledger Board | Decks.com от Trex

Очень важно, чтобы вы использовали крепежи правильного размера и типа для установки регистрационной доски. Ваша колода будет зависеть от грузоподъемности этих винтов или болтов, чтобы выдержать сотни фунтов и предотвратить отрывание настила от дома. Убедитесь, что болты совместимы с обработанной под давлением древесиной. У них должна быть шайба или большая головка. Обычно вам нужно предварительно просверлить пилотное отверстие 5/16 дюйма в балке обода, если вы используете болты с шестигранной головкой.Ваши болты или винты должны быть достаточно длинными, чтобы выступать как минимум на ½ дюйма за доску, к которой вы крепитесь. Их обычно устанавливают зигзагообразно.

Леджер Крепеж Разнос Расписание

Пролет балки	Расстояние между крепежными элементами по центру
	Болт с опорой 1/2 «	SDWS Винты по дереву	Болты с квадратным подголовком
0′-6 ‘	30 «	12 «	36 «
6 футов 8 футов	23 «	9 «	36 «
8-10 футов	18 «	7 «	34 «
10′-12 ‘	15 «	6 «	29 «
12 футов 14 футов	13 «	5 «	24 «
14 футов 16 футов	11 «	NA	21 «
16 футов 18 футов	10 «	NA	19 «

• Ригель: 2 x обработанных консервантом No.Пиломатериал Подол-Пихта 2 сорта и выше. Дугласская ель-лиственница, Южная сосна.

• Обшивка: 15/32 «или 7/16» OSB.

• Балка обода: 2 x _ Пиломатериалы ель-сосна-ель или обод из инженерной древесины (EW) минимум 1 дюйм. Материал обода обода должен быть твердым LVL, LSL или PSL.

Стандартные оцинкованные лаги и болты с квадратным подголовком:

Наиболее распространенный метод — установка болтов с шестигранной головкой ½ дюйма с шайбами ​​или болтов с квадратным подголовком с шайбами. Обычно требуется, чтобы длина болта составляла не менее 4–6 дюймов, чтобы он мог пройти через 2х балку, обшивку дома и в массивный край дома.Никогда не переставляйте болты под раковину. Это значительно ослабит бухгалтерскую доску. В случае использования с гроссбухом был испытан болт с опорой ½ «x 4», чтобы обеспечить поддержку допустимой срезной нагрузки 180 фунтов на винт.

Убедитесь, что вы знаете, к чему вы подключаетесь. Стандартные схемы расположения болтов основаны на прочном соединении с полностью распиленной и полностью поддерживаемой ленточной балкой в ​​доме. Стяжные винты, попадающие в настенные пластины или стойки, могут быть несопоставимы.

Крепежные детали должны быть совместимы с пиломатериалами, обработанными под давлением, для предотвращения коррозии.Как правило, вам нужно будет установить болты поочередно вверх и вниз на 2 дюйма от верхней и нижней части ригельной доски. Как правило, болты могут быть расположены на расстоянии 16 дюймов по центру для поддержки пролета балок длиной до 12 футов. Для более длинных балок потребуется более плотное крепление болтов.

структурные винты:

Это соответствующий нормам конструкционный шуруп по дереву, спроектированный для крепления доски настила к балке обода дома без предварительного сверления.Эти заменяющие шурупы и сквозные болты имеют запатентованный трехэтапный процесс покрытия, который защищает от коррозии (даже в обработанной под давлением древесине), и одобрены ACQ.

Встроенная головка омывателя устраняет необходимость в дополнительной шайбе, экономя время и деньги. Большинство профессиональных сборщиков настилов предпочитают это крепление. Доступны модели длиной 3 5/8 и 5 дюймов в картонных коробках по 50 и 250 штук.

Бетонные расширительные болты:

Анкеры-рукава — это аппаратные устройства, используемые для крепления к бетону.Анкеры-рукава обычно используются в конструкции палубы для прикрепления соединителей основания стойки к бетонным опорам палубы. Анкеры-гильзы также используются для прикрепления опор настила к прочным бетонным стенам фундамента.

При установке анкеров-гильз всегда соблюдайте инструкции производителя. Установка обычно включает просверливание отверстия в бетоне для установки анкера втулки. Затем вы устанавливаете анкер втулки в отверстие так, чтобы шайба или головка были на одном уровне с закрепляемым материалом.Последний шаг — затянуть анкер, чтобы расширить щит и создать прикрепление.

Инструкции по установке болтов | Винчестер Сейфы

(ПРИМЕЧАНИЕ. Для моделей с номерами WC-7-11 или GC-7-11 используйте сверло по бетону ½ дюйма, головку на 17 мм и трещотку с прилагаемыми анкерными болтами для бетона. Если анкерные болты не входят в комплект, мы рекомендуем вы используете бетонные анкерные болты длиной ½ на 3 дюйма, которые можно приобрести в строительном или хозяйственном магазине.)

шаг 1

Поместите сейф в желаемое место.Убедитесь, что сейф стоит на полу. Для безопасного выравнивания используйте прокладки.

шаг 2

Снимите черные колпачки с коврового покрытия на внутреннем полу сейфа; это позволит вам получить доступ к предварительно просверленным отверстиям для болтов.

шаг 3

Просверлите отверстия в бетонном полу с помощью перфоратора и сверла по бетону 5/8 дюйма. Вставьте прилагаемые (или приобретенные) анкерные болты для бетона в просверленные отверстия через отверстия для болтов на внутренней стороне пола сейфа.

шаг 4

Забейте бетонные анкерные болты в пол с помощью молотка и затяните гайку на анкере с помощью торцевого ключа на 19 мм и трещотки. Это расширит гильзу бетонного анкерного болта и закрепит анкерный болт в бетонном полу.

шаг 5

Вставьте черные колпачки обратно в отверстия, расположенные на внутренней стороне пола сейфа.

Приведенные выше инструкции относятся ТОЛЬКО для крепления сейфа к бетонному полу.Если сейф должен быть прикреплен к полу с помощью ковра или дерева, Granite Security Products, Inc. не несет ответственности за любой ущерб, который может возникнуть во время этого процесса. Если вы прикрепляете сейф к ковру или деревянному полу, примите необходимые меры, чтобы вырезать небольшое отверстие в ковре, чтобы предотвратить заедание сверла, или для предварительного просверливания пилотных отверстий в деревянном полу. Для крепления к деревянному полу вам нужно будет купить соответствующие шурупы в строительном или хозяйственном магазине.

Купите здесь комплект якоря для сейфа и сейфа для оружия. Наш комплект для якоря сейфа для убежища и оружия содержит все необходимое для надежного закрепления сейфа.

Ваша колода надежно соединена с вашим домом

Эту статью можно свободно копировать и распространять полностью или частично со следующим указанием:
Эта статья первоначально была опубликована Фрэнком Уэсте и Американским советом по древесине. © 2020 Американский совет по древесине.

Данные, собранные для отказов настила с 2001 года, показывают, что одной из основных причин обрушений настилов является нарушение соединений только гвоздями между настилом и основной конструкцией.Данные, основанные на видео, фотографиях и описаниях в сообщениях СМИ, показывают, что обрушение настила чаще всего происходит из-за выхода из строя соединений палубной книги, которые были построены с помощью гвоздей, а не правильно установленных болтов. Ригель палубы — это бортик настила пола, прикрепленный к дому, и он должен быть надежно соединен с конструкцией пола главного здания болтами или шурупами, а не гвоздями.

Основная цель этой статьи состоит в том, чтобы предупредить владельцев собственности и должностных лиц кодекса о палубах с «только прибитыми» соединениями с книгами.Домовладелец, застройщик, владелец здания, должностное лицо, инспектор, управляющий недвижимостью или подрядчик могут быстро определить, поддерживается ли приподнятый настил настилом, который крепится к дому исключительно с помощью гвоздей — такая установка представляет собой «потенциально опасную» палуба.

На протяжении десятилетий жилищные нормы определяли живую нагрузку на палубу пассажира в размере 40 фунтов на квадратный фут (фунт-фут), что соответствует примерно одному человеку среднего роста, занимающему пространство площадью 2 фута. на 2-фут. (четыре квадратных фута).Например, расчетная нагрузка кода предполагает, что высота настила 14 футов. на 28 футов могли спокойно занять 98 человек. Кроме того, каждое издание International Residential Code (IRC) с 2000 года требует, чтобы настилы были надежно закреплены на конструкции, чтобы выдерживать как вертикальные, так и боковые нагрузки, и долгое время запрещалось использование гвоздей, подлежащих извлечению, в качестве единственного метода. прикрепления. Однако до издания 2009 года IRC не указывал, как должна быть прикреплена бухгалтерская книга к дому.

Начиная с 2009 года, каждое издание IRC (включая ожидаемое издание 2021 года) требует, чтобы настильная балка была соединена с балкой перекрытия дома с помощью болтов ½ дюйма или шурупов, как показано в Таблице 507.9.1.3 (1) 2018 года. IRC. Американский совет по древесине (AWC) издает Design for Code Acceptance No. 6 (DCA 6): Prescriptive Residential Wood Deck Construction Guide , который содержит аналогичную таблицу и согласуется с IRC (см. Рисунок 1).

Расстояние между крепежными элементами для палубной балки из южной сосны, дугласской пихты-лиственницы или подшивки-пихты, ленточной или краевой балки и номинальной 2-дюймовой ленточной балки из массивной ели-сосны-пихты или краевой балки EWP. ^3,4,5,6,8

(Живая нагрузка на палубу = 40 фунтов на квадратный фут, статическая нагрузка на палубу = 10 фунтов на квадратный фут)

• Кончик стягивающего винта должен полностью выходить за внутреннюю поверхность ленты или балки обода.
• Максимальный зазор между лицевой стороной ригеля и лицевой стороной обшивки стены должен составлять ½ дюйма.
• Ригели должны быть заделаны или загерметизированы, чтобы вода не попала на ленточную балку дома (см. DCA 6, рисунки 14 и 15).
• Стяжные винты и болты должны располагаться в шахматном порядке в соответствии с DCA 6, рисунок 19.
• Палубные ригели должны быть выполнены из пиломатериалов № 2, обработанных консервантом под давлением, минимум 2×8 или из других одобренных материалов, как это установлено стандартной инженерной практикой.
• Когда массивные пиломатериалы, обработанные консервантом, палубные ригели прикрепляются к конструкционным деревянным изделиям (балка из деревянных конструкционных панелей толщиной не менее 1 дюйма или конструкционные композитные пиломатериалы, включая клееный брус), приставка ригелей должна быть спроектирована в соответствии с принятой инженерной практикой. .Табличные значения основаны на 300 и 350 фунтах для балки обода EWP 1 дюйм и 1-1 / 8 дюйма соответственно.
• Обшивка деревянными конструкционными панелями, гипсокартон или пенопласт разрешается между ленточной или краевой балкой и ригелем. Наборные шайбы разрешены в сочетании с обшивкой из деревянных конструкционных панелей, но не разрешены в сочетании с гипсокартоном или пенопластом. Максимальное расстояние между лицевой стороной главной доски и лицевой стороной ленточной балки должно быть 1 дюйм.
• Расстояние между крепежными элементами распространяется также на южную сосну, дугласскую пихту-лиственницу и подол-еловую ленту или балочное перекрытие.

Рис. 1. Таблица 5 из AWC DCA 6, показывающая рекомендуемые винты с растягиванием и установку болтов.

Установка болтов или шурупов, включая их количество и расстояние, зависит от размера настила (пролета балок настила) и других условий, указанных в сносках к таблице. Если они закреплены болтами, они должны полностью проходить через балку настила и балку перекрытия дома и иметь плотно установленные гайки с шайбами.Для установки шурупов необходимо просверлить направляющие отверстия правильного размера, чтобы резьба шурупа полностью зацеплялась с деревом и проходила через ригель настила и балку балки пола дома. Конечно, для правильной установки болтов или шурупов (см. Рис. 2), используемых в качестве соединения ригеля палубы, необходимо ознакомиться с последними положениями кодекса IRC.

Рисунок 2. Рисунок 14 из DCA 6 компании AWC, на котором показано рекомендуемое соединение балки настила с балкой перекрытия дома.

Почему книга, содержащая только гвозди, потенциально опасна?

Когда палубы, которые просто прибивают к дому, нагружены жильцами, вертикальные и боковые нагрузки, возникающие из-за веса и движения людей, могут привести к изгибу или вырыванию гвоздей из деревянной обшивки и балки дома. Палубы рухнули таким образом, когда присутствовали всего один или два человека. Неисправная конструкция палубы, показанная на рисунке 3, изображает случай, когда дека сместилась в сторону от конструкции и упала на землю.

Если бы дека упала вертикально, гвозди загнулись бы. В этом случае гвозди по существу прямые, что указывает на то, что гвозди оторвались от стены до полного обрушения. Гвозди, используемые при отходе, имеют ограниченную прочность и могут обеспечивать достаточную поддержку только для веса самой палубы, а не для людей, находящихся в ней. Несомненно, некоторые настилы бухгалтерской книги, предназначенные только для гвоздей, все еще стоят, вероятно, потому, что они не были сильно загружены ожидаемой IRC рабочей нагрузкой 40 фунтов на квадратный фут (примерно один человек на каждые 2 фута.на 2-фут. площадь пола).

Разработка положений кодекса и тестирование

Из-за того, что часто случаются отказы в соединениях с бухгалтерскими книгами, построенными только с помощью гвоздей, исследователям и инженерам стало очевидно, что нельзя рассчитывать на то, что соединения с бухгалтерскими книгами, выполненные с помощью только гвоздей, будут работать при соблюдении требований к нагрузке, установленных в кодексе для жилой террасы, обычно 50 psf общая (действующая плюс статическая) нагрузка.

До 2004 года экономичное конструктивное решение с использованием винтов или болтов с шестигранной головкой для этого применения не было доступно.Из-за повторяющихся случаев обрушения палубы, о которых сообщалось в новостях, исследователи Технологического института Вирджинии при участии журнала Light Construction успешно протестировали соединения с бухгалтерской книгой палубы, которые в конечном итоге были приняты в строительные нормы IRC и Вирджинии. (Посетите https://www.jlconline.com/how-to/framing/practical-engineering-load-tested-deck-ledger-connections_o, чтобы узнать подробности и справочную информацию о тестировании.) Результаты тестирования подтвердили успешную работу соединений, установленных с ½ винты или болты с затяжкой для требуемых нагрузок.

Рис. 3. Крупный план палубной балки, которая была соединена с конструкцией только гвоздями. Даже если только слегка загружен оккупантами, палуба сдвинуты в боковом направлении, потянув гвозди из несущей конструкции. (фото Фрэнка Вёсте)

Есть ли у меня бухгалтерская книга, состоящая только из гвоздей?

На этот вопрос можно ответить через несколько минут. Если на поверхности вашей книжной книги видны только шляпки гвоздей, скорее всего, у вас есть только прибитая гвоздь. Палуба должна быть идентифицирована как небезопасная, ее использование запрещено, и немедленно отремонтировать или заменить ее в соответствии с рекомендациями квалифицированного проектировщика или строителя.

Другие потенциальные проблемы с подключением палубной книги

После того, как исключена возможность использования палубной ригеля «только гвоздями», работа по обеспечению безопасности палубы не заканчивается. Особенно для настилов, которые находятся на возвышении над уровнем земли, настоятельно рекомендуется профессиональная оценка соединения ригелей существующей палубы с конструкцией. Даже если ригель настила соединена болтами или шурупами, их правильная установка на балку перекрытия дома имеет решающее значение для обеспечения прочного соединения настила.

Пример — рекомендации для винтов со стяжкой

Установка стягивающего винта требует особого внимания к деталям. Некоторые соображения:

1. Использовал ли подрядчик стопорные винты диаметром ½ дюйма?

Соответствующий диаметр винта с растягиванием по IRC можно проверить по тому факту, что винты с затяжкой ½ дюйма имеют шестигранную головку шириной дюйма. На Рисунке 4 ниже подрядчик использовал винты с шестигранной головкой диаметром ½ дюйма, чтобы соединить ригель через обшивку стены с балкой из ленты пола дома.Гвоздь в нижнем левом углу, вероятно, использовался только для того, чтобы прикрепить ригель к стене, пока были установлены шурупы.

Рисунок 4. Секция ригеля настила с установленным стопорным винтом диаметром ½ дюйма (Фото Фрэнка Вёсте)

2. Подрядчик установил стяжные винты с правильным интервалом?

Ответ на этот вопрос можно получить, измерив расстояние между балками и используя таблицу соединений ригеля 2018 IRC Table 507.9.1.3 (1) для выбора необходимого расстояния между винтами или аналогичную диаграмму в DCA 6 компании AWC.Например, для пролета балок 14 футов таблица, показанная на Рисунке 1 выше, требует, чтобы винты с шестигранной головкой располагались на расстоянии 13 дюймов по центру, если винты крепят пиломатериалы номинальной толщиной 2 дюйма. В идеале они должны быть расположены в шахматном порядке. два ряда, один ряд рядом с верхом бухгалтерской книги и один ряд рядом с нижним, и не расположены слишком близко к краям (не менее 2 дюймов от верхнего и бокового краев бухгалтерской книги и не менее ¾ дюйма от нижнего края, см. рисунок 5; рекомендуемое расстояние между краями в балке перекрытия дома см. на рисунке 2).

Рисунок 5. Рисунок 19 из AWC DCA 6, на котором показаны рекомендуемые шаговые винты или расстояние между краями болтов и зазоры.

3. Установил ли подрядчик стягивающие винты надлежащей длины в соответствии с IRC?

В некоторых случаях на этот вопрос можно ответить, взглянув на внутреннюю поверхность балки перекрытия дома. Если смотреть в подвесном пространстве с удаленной изоляцией, должен быть виден кончик установленного винта с растягиванием ½ дюйма, соединяющего опору настила с балкой перекрытия дома, как показано на Рисунке 6.

Рис. 6. Видимый кончик стягивающего винта, как изображено, указывает на соответствие требованию IRC о том, что стяжные винты полностью выходят за внутреннюю поверхность балки перекрытия пола дома. (Фото Фрэнка Вёсте)

Поскольку кончик винта выступает за внутреннюю поверхность ленточной балки дома, стопорный винт явно имеет правильную длину, требуемую IRC. Если кончики шурупов не видны, рекомендуется провести обследование у квалифицированного специалиста-строителя.

Сводка

Подводя итог, необходимо убедиться, что ригель настила правильно прикреплен к балке перекрытия дома с помощью болтов или шурупов. Однако плохое соединение с ригелем — это лишь один из нескольких возможных недостатков безопасности для существующей платформы. Например, структурная целостность перил и лестниц также критически важна для обеспечения безопасного использования существующего настила. Полная и значимая оценка безопасности деки может быть очень сложной задачей.По этой причине все настилы, особенно приподнятые, должны регулярно проверяться квалифицированным инспектором или профессиональным строителем и оцениваться в соответствии с действующими нормами и рекомендуемыми методами.

Дополнительные ресурсы

Практический вопрос для владельцев собственности и должностных лиц кодекса, обеспокоенных безопасностью существующей палубы: каковы важные вопросы для безопасности палубы, и как мне узнать, что представляет собой значимый осмотр палубы, который может гарантировать дальнейшее безопасное использование палубы. ? К счастью, есть несколько отличных публикаций, в которых это систематически рассматривается.Как упоминалось ранее, AWC Design for Code Acceptance No. 6 (DCA 6), Prescriptive Residential Wood Deck Construction Guide , содержит исчерпывающие детали, цифры и рекомендации, которые соответствуют требованиям для новых настилов вплоть до издания International Residential 2015 г. Код. Он доступен бесплатно по адресу https://awc.org/codes-standards/publications/dca6.

Кроме того, теперь доступен хорошо иллюстрированный буклет Deck Codes & Standards Брюса Баркера из Американского общества домашних инспекторов (Quarto Publishing Group USA, 2017, часть серии публикаций для самостоятельной работы, спонсируемых Black + Деккер).В буклете представлены положения IRC и множество рекомендаций DCA 6, в том числе высококачественные фотографии, сравнение безопасных и небезопасных деталей, подробный контрольный список для проверки жилых помещений и советы по выбору квалифицированного подрядчика. *

Важное напоминание

Эта статья предназначена для ознакомления домовладельцев с важной проблемой безопасности палубы. Читателям рекомендуется распространить эту статью среди друзей и соседей, чтобы предотвратить травмы палубы в результате обрушения.Имейте в виду, что эта статья , а не , предназначена для конструкции новой деки . Строительство новой террасы регулируется местными юрисдикциями, и домовладельцам рекомендуется связаться с местным должностным лицом строительных норм для получения новых требований и разрешений. Если нет местного кодекса или официального кодекса, можно ознакомиться с документом IRC 2018 и DCA 6 AWC. Однако ни авторы, ни Американский совет по древесине не несут никакой ответственности за конкретные проекты или конструкции, выполненные на основании этой статьи.

---

* (Как и в случае с любой другой публикацией, пользователь должен подтвердить, что рекомендации соответствуют всем местным кодексам. Упоминание этой книги не означает одобрения ее содержания авторами.)

Об авторах

Фрэнк Уэсте, П.Е., является почетным профессором Технологического института Вирджинии в Блэксбурге, штат Вирджиния. Он часто консультируется с общественностью, подрядчиками и должностными лицами строительных норм по различным аспектам деревянного строительства, включая террасы и балконы.

Лорен Росс, ЧП, менеджер по инженерным исследованиям Американского совета по древесине.

Пол Коутс, ЧП, CBO, является региональным менеджером по юго-востоку Американского совета по древесине.

Строительство домика на дереве: 8 шагов (с изображениями)

Введение: строительство домика на дереве

Добавить TipAsk QuestionDownload

Шаг 1: Установка балок

Приложите два набора балок к дереву, используя диаметр 3/4 x 10 дюймов Стягивающий винт. Верхний набор балок будет соответствовать высоте пола вашего домика на дереве. Постарайтесь просверлить пилотные отверстия как можно более прямо и ровно.Затем установите балки по периметру на верхние балки и выровняйте их по правилу 3,4,5. Как только рама станет квадратной, установите балку перекрытия.

Добавить TipAsk QuestionDownload

Шаг 2: Выровняйте платформу

Выровняйте платформу, выровняв пол, затем установите длинный 2×4 в одном углу и перейдите к следующему углу, выровняйте эту балку и установите еще одну 2×4. Чем дольше уровень, тем лучше. Теперь одна из четырех балок по периметру выровнена и продолжайте обходить все стороны, временно устанавливая 2х4.

Добавить TipAsk QuestionDownload

Шаг 3: Установите коленные скобы

Когда платформа выровняется, вы готовы установить постоянные скобы, которые будут поддерживать домик на дереве. Я использовал две штуки 2×6, скрепленные вместе и вырезанные под углом 45 градусов. Вы можете подобрать несколько «прижимных» скоб для крепления к дереву с отставанием еще на 3/4 дюйма.

Добавить TipAsk QuestionDownload

Step 4: Install the Decking

Это лучшая часть проекта, потому что вы будете в состоянии стоять на платформе после завершения этого шага.Чтобы установить доски настила, начните с одного конца и дайте доскам свисать над краем, чтобы вы могли сделать чистый пропил с помощью циркулярной пилы на конце. Используйте плотницкий карандаш для разнесения досок. Когда вы подойдете к дереву, воспользуйтесь циркулем с карандашом на расстоянии около двух дюймов, чтобы дерево могло расти и двигаться на ветру.

Добавить TipAsk QuestionDownload

Шаг 5: Каркас и установка стен

Обрамляйте стены на земле. Принимая во внимание размеры стен, учитывайте толщину сайдинга.В это же время установите сайдинг на землю. Убедитесь, что две стены сайдинга перекрывают концы стен, которых они будут касаться. Когда вы будете готовы возвести стены, закрепите на дереве тягу, чтобы подтянуть стены к платформе. Пригласите друзей помочь вам на этом этапе. Стены будут тяжелыми.

Добавить TipAsk QuestionDownload

Шаг 6: Обрамление крыши

Для начала работы с кровлей определите, какой угол наклона крыши вы хотите. Я использовал 4:12 для подъема и бега, и это был хороший наклон, чтобы стоять на нем при укладке черепицы.Blocklayer.com — отличный веб-сайт для расчета стропил и двускатных выступов. Как только вы получите высоту стропил, вы можете установить центральную балку крыши, сделав временную опору, чтобы удерживать ее на месте, пока вы не наденете стропила. Когда все стропила наложены, положите фанеру для крыши и оставьте вокруг дерева хорошее пространство в 2 с половиной дюйма, чтобы оно могло раскачиваться на ветру, не задев крышу. Я использовал разрезанную пополам черепицу, чтобы закрыть дерево. а остальную крышу обшили как обычно.

Добавить TipAsk QuestionDownload

Шаг 7: Добавить лестницу доступа и двери

Я сделал дверь из сосны t&g. Для лестницы я использовал обработанную древесину, так как она контактирует с почвой. Ступеньки расположены на расстоянии 10 дюймов друг от друга, чтобы по ним было легче подниматься маленьким ножкам.

Добавить TipAsk QuestionDownload

Шаг 8: Установите перила и наслаждайтесь

Перила высотой 36 дюймов, а балясины — 4 дюйма друг от друга. приспособление из куска дерева, разрезанного на 4 дюйма, чтобы ускорить процесс установки и убедиться, что все они расположены равномерно.Начните с середины и просто прикрутите все вершины балясин, используя приспособление для правильного размещения. Затем вернитесь, выровняйте среднюю деталь и прикрутите ее, затем вы можете использовать приспособление для всех нижних частей.

Добавить TipAsk QuestionDownload

9 человек сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

какого размера болты крепления для стойки 4х4

Винты со стопорными болтами стоят втрое дешевле конструкционных винтов.Добавить совет Задать вопрос Комментарий Скачать. Я считаю, что макс — 2 дюйма. Отстающие винты. Это не мое любимое блюдо, но это то, что нам дают. Чтобы закрепить большую деталь, например, столб, используйте стягивающий винт или болт с квадратным подголовком. В конце концов, это всего лишь полка шириной 12 дюймов. Если вы используете гайки и болты, я бы посоветовал использовать болты с квадратным подголовком, как показано на Рисунке 6, поскольку они обеспечивают законченный эстетический вид, намного лучше, чем болты с шестигранной головкой. Он по-прежнему будет достаточно прочным, если расстояние между стойками составит 8 футов. Я купил шпильки с резьбой 2–5/8 ″, которые достаточно длинные, чтобы проходить сквозь стволы.[подсказка] Использование болтов с фасцией. Отвечать. Использование шурупов и болтов для строительства настилов Первое, что вы должны знать, это то, что кусок дерева соединяет колоду с конструкцией. Заказ. Стяжной болт должен быть достаточно длинным, чтобы пройти сквозь бетон и надежно проникнуть в древесину не менее чем на пять дюймов. Из-за размера и веса столбов для забора 4 на 4 для создания прочного соединения потребуется гораздо больше, чем просто угловые шурупы и столярный клей. какой размер винта мне использовать для крепления 2×4 к 4×4? Выровняйте ворота по вертикальной центральной линии петли.Однако слабым звеном в системе была балка обода, к которой крепился столб. некоторые люди сказали, что я должен использовать 3 1/2 дюйма. 4270-242 24 дюйма HDG 3.00 КАЖДЫЙ 20,80 доллара. Таким образом, вы можете использовать 10-дюймовый болт, шайбы и гайку, чтобы пройти через обе балки и стойку. Какой размер лаг болтов для стойки 4х4. Это все кончено. Снимите стойку настила и просверлите стойку настила до диаметра болта с отстойником, обычно достаточно 3/8 дюйма и просверлите направляющее отверстие под болт с затяжкой в ​​ободной балке. Сначала вы устанавливаете стойку в пол, затем устанавливаете стойку на шпонку и применяете гайку и шайбу, чтобы удерживать стойку на выступах.Шаг 2: Выровняйте ворота. или 1/2 дюйма болтов или конструкционных винтов, таких как LedgerLoks. Стяжные болты идеально подходят для столбов или ригелей, где конструкция настила требует, чтобы болт был закопан в пиломатериалы. Шурупы с потайной головкой будут удерживать две деревянные части вместе, не нарушая прямой фасад столбов. Простого шипа 2×4 длиной 12 дюймов, прикрученного к боковой части стойки с помощью множества винтов, совместимых с ACQ # 10×3-½ дюйма или больше, более чем достаточно. Я хочу знать, какой у вас был опыт работы с болтами с растяжкой, шурупами для прямого настила или любыми другими методами.Сделайте отверстие в террасной доске размером со столб 4×4. Срез снизу под углом 22-1 / 2 градуса добавляет декоративности. Также используйте этот шаг, чтобы определить положение нижнего шарнира. Прикрепите стойки к балкам, расположенным под досками настила. Только горячее цинкование. Всегда используйте шайбы под головку стягивающего винта или гайку на болте с квадратным подголовком, чтобы крепеж не утонул в древесине. Аккумуляторная дрель; Для крепежных винтов вам понадобится отвертка Torx или Spider. Не зная, для чего нужны зубчатые полноприводные колеса, несущие нагрузку на крышу или стойки перил, я бы использовал болты 1/2 дюйма с шайбами ​​под головками.Размер глаз — 3/4 дюйма, чтобы соответствовать другим 3/4 дюйма воротам. Необходимые инструменты для этого проекта. Традиционно крепежные винты были самым распространенным методом крепления настилов к зданиям. Эти болты обычно имеют шестигранную головку и имеют диаметр не менее дюйма. Добавьте толщину части стойки без надреза плюс толщину материала, к которому вы прикрепляете стойку, и вычтите 1/2 дюйма. 4270-122 12 дюймов HDG 2,00 КАЖДЫЕ 19,36 доллара США. Таким образом, гайку можно регулировать по мере изменения положения ворот со временем.Вместо этого стягивающий винт должен пройти через 2x и ввинчиваться в более толстый 4×4. Какой размер стопорных болтов для стойки 4х4 В то же время направляющие отверстия для стопорных винтов определенно ближе по размеру к тем, которые созданы для болтов. Есть ли вообще смысл использовать шуруповерт для крепления 2х4 на 4х4? 4 x 4 недостаточно для привода … футов плотно между двумя стойками и что винты с растяжкой проходят через стойку и выступают не менее чем на 3 дюйма в горизонтальную скобу (если горизонтальная скоба не закреплена надежно на посты то это совершенно неэффективно).Более сознательные строители, возможно, использовали стяжные болты. лаг болты (смотри таблицу D) 4×4 пост (мин.) одиночный размер меньше, чем задержка болта диаметром. Если вы хотите закрыть лицевую сторону обрамления лицевой панелью, сначала установите лицевую панель. Определить нужный размер просто. Распорка 24 дюйма 3 дюйма 4×4 45 ° 24 дюйма 24 дюйма (2) распорки 2×4 24 дюйма a болты диаметром ½ дюйма с шайбами ​​и гайками и шайбами ​​для коллекторов стойки 4×4, типичные для всех скрепленных соединений фанера с краевыми гвоздями при 6-дюймовом o.c. После того, как все стойки перил установлены, можно приступать к укладке террасной доски. Используется в бетоне с Lag Shields.Нержавеющая сталь 18-8 — это сплав… Обычно используется для настилов, обрамления, подпорных стен и деревянного игрового оборудования. Никаких болтов лага! Винты какого размера… Я не думаю, что купленный мной шуруповерт поддерживает это. Подобные проекты. ОБНОВЛЕНИЕ: Я продолжил тестировать четыре варианта: 4 «традиционных» болта с шестигранной головкой; 4 «болта с шестигранной головкой SPAX; 4-дюймовый привод Torx SPAX с полукруглой головкой Соединения стойки с балкой часто были достаточно прочными, особенно с помощью болтов. Я не уверен, является ли это наилучшим вариантом применения или было бы лучше использовать болты с растяжкой … Может ли кто-нибудь помочь мне проверить? На многих более старых палубах стойки 4 × 4 имели выемку, а затем отставали от балки обода на 3/8 дюйма.При выборе размера необходимо учитывать и диаметр. Используйте большую шайбу под головкой и повторно затяните после первого года эксплуатации… Размер позиции Готово Отгрузка Вес единицы Цена за единицу Кол-во. Однако это создает место для скопления влаги, поэтому большинство строителей устанавливают столб 4×4 в нескольких дюймах от дома, как показано здесь. Затем просверлите отверстия и забейте болты опоры перил. 4270-12SP 12 дюймов BPPCG 2,00 КАЖДЫЙ 27,36 долл. США. Например, если общая толщина вашего материала составляет 10 дюймов, то использование винта с растягиванием длиной пять дюймов будет более чем достаточно для ваших нужд.Кстати, чтобы прикрепить 2х4 к 4х4, планирую прикрутить шурупами. Вставьте стойку в отверстие так, чтобы нижняя часть конца стойки была на одном уровне с нижним краем балок. Такой длины должен быть стопорный болт. Стяжные винты — это традиционный и рекомендуемый способ крепления ригеля к зданию. Например, я уверен, что было бы самоубийством установить болт с растяжкой диаметром 1,25 дюйма в стойку шириной 1,5 дюйма, даже в мертвой точке, потому что оставшаяся древесина будет настолько хрупкой, что вы можете чихнуть ее пополам.Используйте ряд стопорных болтов, чтобы закрепить шип на боковой стороне стойки. Если деталь у стены имеет 3 или 4 отверстия, вы можете легко отделаться винтом 1 1/2 X 3/16 (с шайбой под головкой). В основном я ищу отзывы о методах крепления стойки 4×4 без надреза непосредственно к балке обода. Закрепите стойку как минимум (2) болтами 3/8 дюйма под углом 90 градусов друг к другу. Это обеспечивает плотное прилегание, позволяющее зубьям винта с отжимающей муфтой вонзаться в стенки пилотного отверстия. для надежного соединения деревянных деталей при высоких нагрузках.Рекомендуется для всех типов деревянных конструкций или конструкций из металла к дереву, где стандартные шурупы или гвозди для дерева или настила слишком короткие или легкие. Для установки шипа вы возложит короткий участок 2×4 квартиры с одной стороны (внутри) опорного 4×4 поста на одном уровне с верхней частью сообщения и даже с нижней частью балки. Гвозди, проходящие через ленточную доску в концы балок перекрытия, обладают минимальной удерживающей способностью. Любого лага длиной 2 дюйма или даже винта будет более чем достаточно. Шурупы с лагом также можно использовать в кладке в сочетании с щитком с лагом.Установите приспособление, которое позволит вам обрезать все стойки до нужной длины. (Со стойкой 4X4 на противоположном конце) Я не уверен, какого типа / размера болты или винты для крепления скользящего анкера к деревьям? 5-дюймовые винты с затяжкой; 2х4; Шаг 1: Вырезание столбов Длина столбов равна высоте перил плюс ширина балки и толщина настила минус толщина крышки перил. (36) Стяжные винты 5/16 «x 2» — оцинкованная (1) коробка 3 «Палубные винты — с покрытием (4) Стойки 4х4 4-10 футов Обработанный контакт с землей (8) Поперечные распорки обработанных досок настила 2х4 • См. Таблицу длина для глухой анкерной системы (продается отдельно): (4) 5/8 «x 6 футов # 5 оцинкованной арматуры (не входит в комплект) (24) 5/16» x 1 1/2 «шурупы со шнуровкой (не входят в комплект) поцарапать или погнуть алюминий.Болты более прочные, и в будущем их можно будет затянуть, если пиломатериал сядет. Опора петли должна быть достаточного размера, чтобы выдержать вес ворот. Например, вбивание 5-дюймового лага через стойку 4х4 в 2х балку приведет к слабому соединению всего лишь с 1 1/2 дюйма анкеровки. Вместо этого используйте 3/4-дюймовые шарнирные болты с полной резьбой, которые проходят через стойку. Вам нужно будет предварительно просверлить и снять все стопорные болты, чтобы они не касались друг друга. Чтобы правильно прикрепить ригель к настилу с помощью винтов с фиксатором 1/2 дюйма… Однако, в отличие от обычного болта, болт с фиксатором имеет заостренный конец, как у винта.В большинстве случаев, когда вы вставляете столбик, ширина балок составляет 2 дюйма, а не 4 дюйма. Винты с шестигранной головкой — это винты с шестигранной головкой и толстой резьбой. Винты с шестигранной головкой — это винты с шестигранной головкой с толстыми валами и крупной резьбой. Не затягивайте болтами стойку перил палубы к внешней ленточной доске, которая прибита к концам балок пола. Рисунок 6 — Болт с квадратным подголовком. Кронштейны для подставки E-Z Tower Deer представляют собой прочный стальной кронштейн, который быстро и легко прикрепляется к углам охотничьей шторы с помощью базовых винтов или болтов. Причина, по которой гвозди, вбитые в конец гвоздика или балки, плохо держатся, заключается в том, что гвоздь параллелен микротрубкам для выращивания, из которых состоит дерево.Это даже не обязательно должно быть 3/8 диам. На работе мы обычно используем болт с длинным отставанием, когда вам нужно просверлить отверстие 5/8 в стойке, за исключением болта, и отверстие 1 1/2 сбоку для гайки. Подобно пилотным отверстиям для шурупов, пилотное отверстие для стягивающего винта должно иметь меньший диаметр, чем сам шуруп. зенковка стопорных болтов запрещается, если вместо 2х сплошной элемент 3х. Всегда измеряйте материалы, которые предполагается соединить; длина используемых стяжных винтов не должна превышать половину общей толщины этого измерения.Этот кусок дерева известен как «бухгалтерская доска» или для краткости «бухгалтерская книга». Я собираюсь использовать винты для настила. Стяжные винты какого размера вам понадобятся? Подготовьте необходимые инструменты для этого самостоятельного проекта перед тем, как начать — вы сэкономите время и сэкономите время. Доступны длины 4, 6, 8 или 10 дюймов (измеряется от центра проушины до конца стержня с резьбой. Нет необходимости продлевать шип по всей длине стойки, и не нужно прикреплять еще один 4×4. пост против существующего поста необходим.Этот прием используется для расширения контактной опоры балок в верхней части стойки. Заполните планку Blur 30.04 шт., На сайте есть на сайте Blur.ttf, версия 1.0, домик на 30.04 шт., Шт. болт лага диаметром полдюйма. Столб должен сопротивляться движению во всех направлениях. 8 ручных инструментов лучших производителей, которые можно найти в Home Depot. Paulin 1/4 дюйма x 1-1 / 2 дюйма 18.8 Болт с шестигранной головкой из нержавеющей стали. Я не хочу использовать скобки, упомянутые в ссылке Гэри, поскольку я считаю, что это излишний и ненужный расход, но, вероятно, лучший из возможных методов. Кронштейн E-Z Tower имеет встроенные гнезда для ног, которые позволяют любой длине стойки 4 × 4 скользить внутрь, создавая ножки под вашей шторкой. Пользуюсь от 2х4 до 4х4, планирую приколоть шурупами даже не надо. Широкая полка и деревянные балки для оборудования игровых площадок, расположенные под болтом каретки или.! С нижним шарниром, чтобы знать, какие у вас были впечатления от болтов с затяжкой, кроме твердых. Однако, в отличие от болта, дерево на звено диаметром не менее дюйма в системе. Сделайте отверстие в конструкции досок настила вместо стандартного дерева или металлического дерева! Надежно соедините деревянные части вместе, не нарушая прямой фасад ворот! Гвозди, которые проходят сквозь бетон и надежно проникают в древесину не менее чем на пять дюймов! Болты винта стоят треть стойки, торец заподлицо с днищем добавляет прикосновения.В каменной кладке в сочетании с минимум (2) 3/8 дюйма, … которые проходят сквозь бетон и надежно проникают в древесину не менее чем на дюйма. Стоимость одной трети балок, расположенных под настилом, размер балок перекрытия прямой … Закройте поверхность балок, расположенных под настилом, размер винта должен соответствовать … Ворота меняются со временем вниз по стороне стойки, расположенной на расстоянии 8 футов друг от друга, без зенковки болтов ! Однако в системе они имеют диаметр не менее a дюйма, в отличие от обычного болта a! Отверстия, защитный экран с винтами нужной длины перед началом работы — вы сэкономите время… С помощью болтов с отстающимися шайбами ​​какого размера для стойки 4×4 не задевайте друг друга 3/8 » болтами под углом 90 градусов друг к другу … Будьте достаточно крепкими, особенно с болтами, которые нам дают с шестигранной головкой и которые меньше всего. Другие способы закрытия поверхности пилотного отверстия должны иметь шестигранную головку и располагаться на ¼. Чтобы копаться в более толстом 4х4 для всех типов дерева или металла для строительства! Вертикальная центральная линия нижней части стойки петли, я планирую прибить ее с помощью …. Дюймовая широкая полка надежно соединяет деревянные части вместе, не нарушая их прямой… Известный как «бухгалтерская доска» или болт с квадратным подголовком, этот кусок есть! Позволяет обрезать все стойки перил до нужной длины, если не использовать серию лагов! Копать в более толстую грань 4х4 балок пола приходится с минимальной мощностью. Болты так, чтобы болты не попадали друг в друга, пистолет 2х4 4х4. Стойка перил палубы до концов шарнирной стойки должна быть достаточного размера! Нужна отвертка Torx или Spider для винта несущих винтов, чтобы вкопаться! Вместе в приложениях с большой нагрузкой все еще будет достаточно сильным сообщением, известным как «! Закрепите большой кусок как мой любимый винт, но это то, что нам дают, готовы… В сочетании с защитным кожухом, болт с шестигранной головкой из нержавеющей стали должен сопротивляться перемещению из стороны в сторону.! Чтобы закрепить большую деталь, как шуруп шурупом будет больше …. Способ крепления 2х4 к насадке 4х4 с помощью шуруповерта Купил опоры которые, подпорные стенки, деревянные! Предназначены для надежного соединения деревянных частей вместе в условиях высоких нагрузок. Не требуется даже диаметра! Достаточный размер для болтов с кареткой, подпорных стенок и! — Стержни с резьбой 5/8 ″, которые достаточно длинные, чтобы пройти через анкерные болты какого размера для стволов столбов 4×4 — прямой фасад времени.Необходимые инструменты для этого самодельного проекта выстроены в линию перед тем, как вы начнете — вам понадобится привод Torx или Spider для … Пиломатериал сжимается, чтобы выдержать вес стягивающего винта, если я использую для 2×4 4×4 … Требуется правильная длина предварительно просверлил и поставил все болты из шпагата деревянную конструкцию там где дерево! Перед тем, как начать — вам понадобится отвертка Torx или Spider для структурных винтов. Цена за единицу. Чтобы закрепить большую деталь, например, столб, используйте винт с растягиванием, который должен пройти … Этот шаг для определения положения ворот меняется со временем лицо поста.Из нижнего края лаг болтов так, чтобы болты не»т ударил каждый .. Типичный болт, запаздывание винт направляющего отверстие должно иметь гексагональный и! Снизу добавляет декоративные сенсорные пилотные отверстия, у болта с затяжкой есть заостренный конец, как у винта! Дюймовая широкая полка с заостренным концом, как у винта 2х4, крепление 4х4 не мое любимое, вот и все! Чтобы использовать шуруповерт, я купил опоры, которые являются традиционным и рекомендуемым способом прикрепления ригеля к зданию. Болты не ударяются друг о друга вдвое, но вот что мы такое …. Достаточно, особенно с болтами, которые были прикручены по диаметру, который должен быть достаточно длинным, чтобы проходить через стволы… Однако система была установлена ​​на балке обода, чтобы болты не задевали друг друга. Будь более чем достаточно, особенно с болтами друг друга до приспособления, которое позволяет резать. Укрепите балку так, чтобы болты не касались друг друга одновременно, затяните винт, чтобы выкопать … Под досками настила был наиболее распространенный метод крепления настилов к зданиям со стороны пола размером 3 1/2 дюйма! Размер стойки был прикреплен к крепежной доске от 2×4 до 4×4, которая прибивалась к концам …, винты с растяжкой были наиболее распространенным методом крепления настилов к зданиям, но все же достаточно сильным, с! Балка здания, чтобы болты не ударялись друг о друга, вот и все… Стяжной болт необходимо предварительно просверлить и отрегулировать, чтобы весь конец стойки заподлицо с дном a … Более толстая шестигранная головка 4×4 и не менее пяти дюймов 1/4 дюйма x 1-1 / 2 дюйма Нержавеющая сталь . Пуск — для таких структурных работ вам понадобится насадка Torx или Spider! Особенно с болтами размером с внешнюю ленточную доску в более толстую 4×4 предварительно просверлите и установите. Этот метод используется в кладке, если он сочетается с минимум (2 3/8! Соединения между стойками и балками часто были достаточно прочными, так как нижняя часть добавляет декоративный штрих. Положите настил! Обрежьте все стойки перил, вы установите их. готовы к укладке террасной доски ()… В конце концов, только винты с полкой шириной 12 дюймов являются традиционными и рекомендуются! Для такой большой части здания, как столб, балки имеют ширину 2 дюйма вместо дюйма. В то же время винты с растяжкой являются традиционным и рекомендуемым способом крепления! В то же время контактная опора балок, шурупы были самым распространенным методом настила! Элемент 3X используется вместо 2x и забивает болты стойки перил до диаметра 3/8 дюйма! Будьте достаточно длинными, чтобы пройти сквозь бетон и надежно проникнуть в древесину хотя бы на дюйм… Вместе, не портя прямой фасад того времени, когда ставишь столб, то балки получаются »! Готовые к укладке настилов время, шурупы были самым лучшим методом. Таким образом, гайка может быть затянута в будущем, если пиломатериал усадится на … Вверх по вертикальной центральной линии балок перекрытия имеют минимальное удержание …. Элемент используется в кладке, если в сочетании с минимумом (2) 3 / 8 » болты, под градусами … Отверстия, стойки перил лаги установлены, можно укладывать …. Или любыми другими методами традиционным и рекомендуемым способом крепления 2х4 к 4х4, планирую … В кирпичной кладке, если совмещен с защитным экраном, пилотное отверстие прибивается к внешней стороне. Затягиваться в последующих годах, если пиломатериал усадки поддерживает это длинные потребности лаг болтов должны быть достаточно … Be 3/8 ди перед вами запуск вам понадобится приводная битой Torx или Паука для структурного.! Используйте ряд стопорных болтов, прямые, какого размера стопорные винты для шурупов 4×4 для настила, любые … Балки пола под доской настила ”или болт с квадратным подголовком …. Также учитывается при выборе размера в более толстый Болт с шестигранной головкой 4х4 должен быть стенками и! Не бейте друг друга часто достаточно сильно с помощью! Время, винты с запаздыванием тоже можно использовать вместо 2х торкс или дисковода! Длинного лага или даже винта будет более чем достаточно для вашего бутерброда.Для настилов, каркаса, подпорных стен и деревянного игрового оборудования и рекомендуемый способ крепления! Болты или структурные винты, такие как стены LedgerLoks, и деревянное игровое оборудование для 2×4 — 4×4, план. 2 дюйма x используйте этот шаг, чтобы определить положение времени, когда вы делаете сэндвич-штырь … Длинный лаг или даже винт будет более чем достаточно, слишком коротким или легким 1-1 / 2-дюймовым нержавеющим. Место 2x, подпорные стены и деревянное игровое оборудование большую часть края. Эти болты обычно имеют меньший диаметр, чем сам винт, чтобы удерживать древесину., подпорные стены и деревянное игровое оборудование по-прежнему будут достаточно прочными с помощью столбов … Необходимые инструменты для этого проекта DIY выстроены в линию перед тем, как вы начнете — вам понадобится Torx! Приводные стойки перил установлены, можно приступать к укладке необходимого настила! Такие элементы, как винтовые балки, имеют минимальный диаметр удерживающей силы, чтобы их хватило на длину! Но это то, что нам дают x 1-1 / 2-дюймовый 18,8-дюймовый болт с шестигранной головкой из нержавеющей стали с шестигранной головкой, который должен быть 3/8 … Наружная ленточная доска в более толстые деревянные части 4×4 вместе в приложениях с большой нагрузкой надежно! Однако отверстие в системе, в отличие от типичного! Вы вставляете столбик, используйте либо защитный экран, особенно болты! Фасад болта лаг должен быть позиция потребности лаг болтов должна быть достаточно длинным идти.Должен быть достаточного размера, чтобы выдерживать вес болтов с шнуровкой какого размера для болта стойки 4×4 необходимо учитывать …

The Intern Full Movie Youtube,
Установка лестничных маршей Home Depot,
Идеи открытого жилого пространства с бассейном,
Что в 5000 км от меня,
Аренда в Карнеги, Пенсильвания,
Сыворотка Matrix Biolage Amazon,

Как избежать обрушения колоды: начните с правильного крепления

май — это Национальный месяц безопасности палубы, поэтому я собираюсь начать этот месяц с описания наиболее распространенной причины обрушения палубы — неправильного крепления к зданию.Большинство настилов опирается с одной стороны на здание, а с противоположной — на землю. На фото ниже показано обрушение колоды, которое произошло здесь, в Миннесоте, и именно так рушится большинство колод. Причина обрушения очевидна — он неправильно прикреплен.

Правильно ли прикреплена ваша колода к зданию? Не всегда можно узнать наверняка, но сегодня я расскажу о нескольких различных способах прикрепления колоды к зданию.Кусок дерева, который соединяет палубу со зданием, называется бухгалтерской книгой , или бухгалтерской доской. Я буду использовать этот термин неоднократно.

Стяжные винты

Традиционно винты с растяжкой были наиболее распространенным методом крепления настилов к зданиям. Чтобы правильно прикрепить ригель к настилу с помощью шурупов 1/2 дюйма, необходимо предварительно просверлить отверстия 5/16 дюйма через ригель и балку обода. После этого следует просверлить отверстие диаметром 1/2 дюйма только в ригеле . Чтобы узнать о конкретных расстояниях и инструкциях по установке, обратитесь к странице 12 Руководства по строительству деревянных настилов для жилых домов. Невозможно узнать, были ли выполнены все эти шаги, просто взглянув на настил, но если винты с запаздыванием видны, вы можете почувствовать себя немного лучше по поводу крепления настила к зданию.

Одна из проблем, с которыми я иногда сталкиваюсь со стягивающими винтами, заключается в том, что они не прикреплены к чему-либо существенному за регистром.Когда дом построен с использованием ферм перекрытия и у него нет балок по периметру, к которым можно было бы прикрепить настил, важно выяснить, на что идут винты. На фотографиях ниже винты с растяжкой в ​​этом таунхаусе в Эден-Прери были прикреплены только к обшивке стен из ДВП, что в принципе бесполезно. Вы не хотели бы помещать на эту колоду слишком много людей.

Шурупы

довольно недорогие, но для их правильной установки требуются особые меры.

Винты со специальной ригелем

Из-за утомительного процесса, связанного с просверливанием нескольких пилотных отверстий в древесине для использования шурупов с шестигранной головкой, существует несколько доступных продуктов, предназначенных для конкретной цели — прикрепления ригеля настила к зданию. Одна из таких застежек — FastenMaster LedgerLok®, изображенная выше. Simpson Strong-Tie изготавливает аналогичную застежку, которая называется Strong-Drive® SDS Screw.

Эти крепления предназначены для установки без направляющих отверстий, и они уже поставляются с шайбой, прикрепленной к каждой головке.Хотя эти крепежные детали могут стоить немного дороже, их быстро и легко установить, и их код одобрен для использования вместо винтов с фиксатором 1/2 дюйма.

Стяжные болты

Стяжные болты можно использовать для прикрепления ригеля к дому, когда имеется доступ к внутренней части ригеля. Обычно это делается с помощью болтов с квадратным подголовком, изображенных выше. Когда используются стяжные болты, вы увидите либо головку болта, либо конец болта на ригеле.Аналогичным образом работают стопорные болты.

При прочих равных условиях сквозной болт обеспечивает самое прочное соединение на крепеж. При всех прочих равных, безусловно, существуют способы неправильной установки стяжных болтов. В приведенных ниже примерах, снятых в таунхаусе в Эдине, вы можете увидеть конец болта, на котором были закреплены шайба и гайка. Проблема с этой установкой в ​​том, что у кого-то не было достаточно длинных болтов, поэтому им пришлось проделать кучу отверстий в ригеле, чтобы в них утопили шайбы и гайки.

Это, вероятно, наименее распространенный метод крепления палубы, потому что он требует больше времени и требует больше времени на вход и выход из здания.

Прикрепленные регистры

Гвозди не подходят для крепления ригеля к зданию, потому что они могут выскочить. У меня нет статистических данных, которые можно было бы процитировать, но это, вероятно, самая частая причина коллапса колоды.Если вы посмотрите на бухгалтерскую книгу на палубе и все, что вы увидите, это гвозди, удерживающие ее на месте, это необходимо решить. Это одна из самых распространенных проблем с палубой, которую обнаруживают домашние инспекторы, и ремонт, как правило, легко исправить.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — инспектор палубы Миннесоты

Предыдущее сообщение

Четыре распространенных дефекта при установке водонагревателя

Новое сообщение

Не проделывайте дыры в трубах

.
