Сетка для камней на трубу в баню

Небольшое приспособление – сетка для камней на трубу в баню может показаться чем-то примитивным и ненужным, печка и без самодельных навесок неплохо справляется с обогревом помещения. Но в том-то и секрет, что раскаленная труба дымохода может перегреть воздух в парной и насытить его запахом сгоревшего металла, поэтому решетка для печи в баню рассматривается, как один из способов улучшить микроклимат в парилке.

Что дает сетка для камней на банную печь

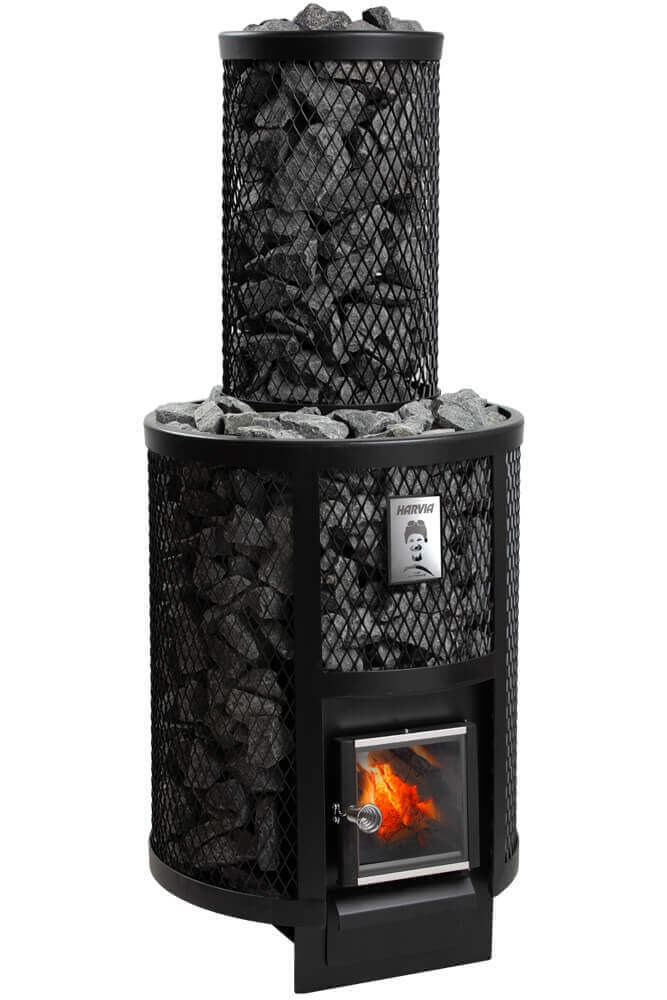

Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера.

Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем:

  • Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы;
  • Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45оС, тогда как притолок разогревается до 80оС;
  • При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки.

Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.

К сведению! Сетка на дымоходе в этом случае не защищает металл трубы от окисления или прогорания, поэтому нельзя заменять нержавеющую жаростойкую сталь более дешевой углеродистой, конструкционной.

Сетка каменка на трубе при регулярном ошпаривании засыпки кипятком снижает температуру стенок дымохода, поэтому металл прогорает меньше, чем в случае, когда сталь одета в термоизоляцию.

Что выбрать, популярные модели

При выборе конкретной модели сетки для камней на дымоход необходимо учитывать два условия:

  • Расположение печки в парилке бани;
  • Высоту свободной части дымохода;
  • Среднюю и максимальную производительность топки.

Например, если печка стоит у стены или в углу помещения, то оптимальным вариантом решетки для камней на трубу будет полузакрытая конструкция с глухой тыльной частью и щелевыми стенками, фото.

В том случае, если дымоход в парилке выводится через стену, потребуется горизонтальный вариант сетчатого контейнера.

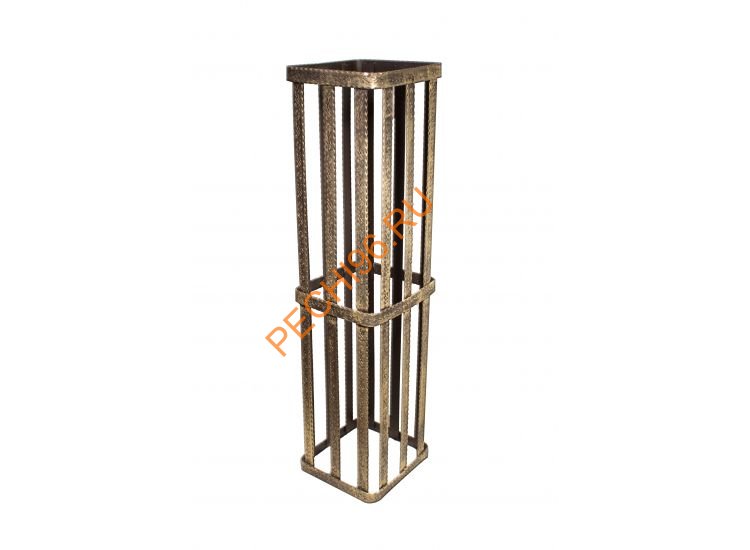

Чаще всего для дымоходных труб нестандартной формы сетка для печки в баню изготавливается индивидуально, под заказ или своими руками. Кроме того, нужно будет предусмотреть дополнительное крепление, так как прочности дымохода будет явно недостаточно, чтобы удержать контейнер с камнями весом в 20-40 кг.

Для узкой и высокой парилки сетка для камней на дымоход выполняется вытянутой, как свеча. Такая конструкция более безопасна в тесном пространстве бани.

Насадки для камня изготавливают с перфорированными стенками, в виде прямоугольных и круглых контейнеров.

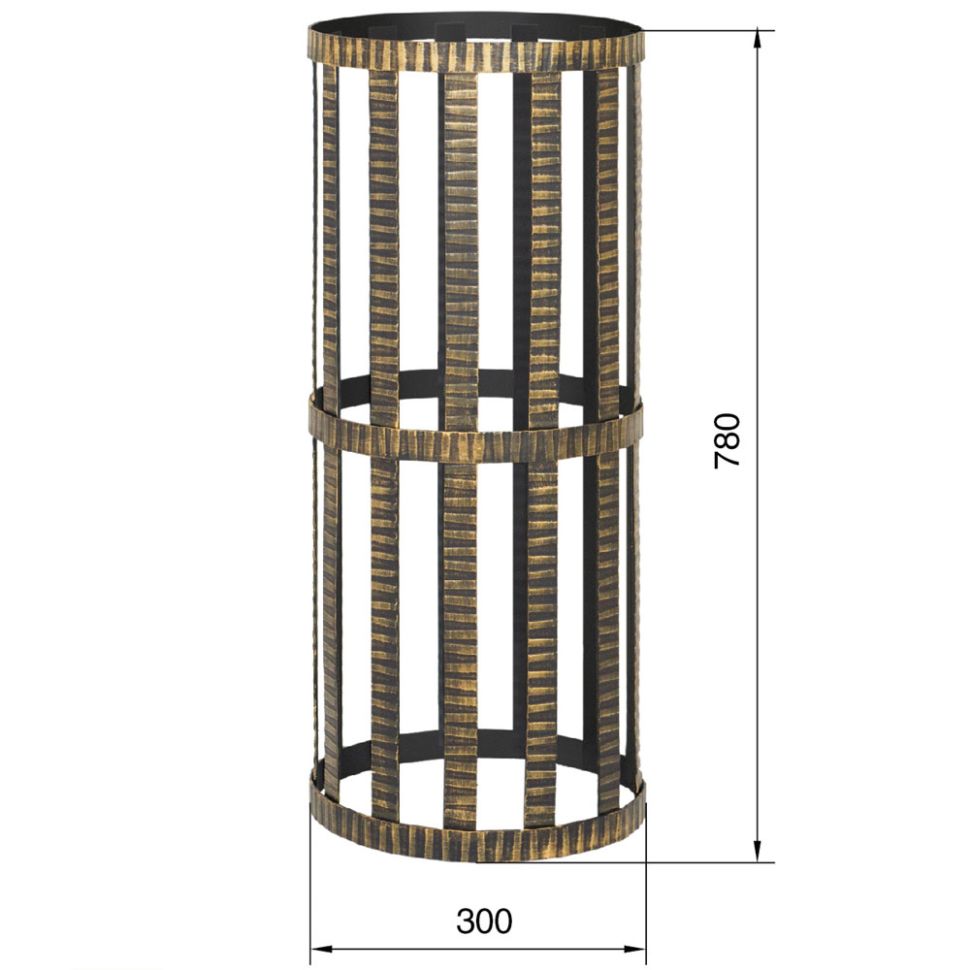

Иногда емкость для камня оформляют в виде фигурной конструкции с коваными прутьями. Для чугунных печей допускается установка сеток объемом не более 35 л, для стальных конструкций – не более 25 л.

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

  • Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
  • Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
  • Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Какой вариант корзины для камней лучше

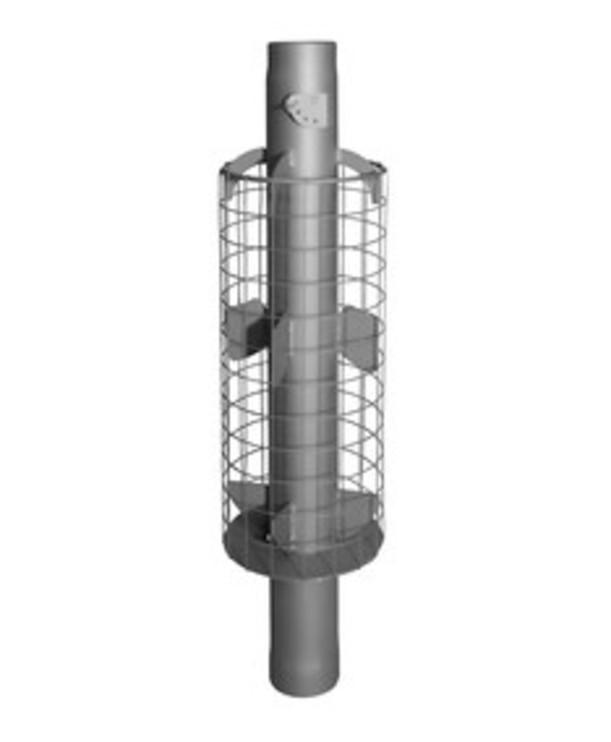

Одна из наиболее эффективных моделей каменки приведена на схеме. Высота сетчатого корпуса составляет 66 см, диаметр выбирается в зависимости от сечения дымохода.

Приведенная конструкция с коническим перфорированным днищем, по заявлению производителей, эффективно прогревает воздух, даже без обрызгивания камней кипятком. Горячий воздух, поднимающийся от печи, проникает через донные отверстия внутрь контейнера из сетки и прогревается до температуры более 100оС.

Специалисты рекомендуют приобретать сетки с минимальным количеством сварочных швов.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа. Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна.

Заключение

Качественная сетка для камней на трубу в баню изготавливается с помощью ножниц по металлу и сварочного аппарата за два-три часа работы. При этом качество самодельной сетчатой корзинки получается ничуть не хуже заводского изделия, особенно, если для расшивки корпуса использована лента из 410-й стали.

выбираем решетку и корзину, каменку для печи или держатель камней

Банная печь состоит из разных элементов, в числе которых и сетка-каменка. Это полезное приспособление, от которого не стоит отказываться. Если вы приобрели печь без корзинки для камней, то ее можно сделать своими руками.

Назначение

Несложное приспособление выполняет важную функцию. Если топить баню достаточно сильно, печная труба быстро нагревается и раскаляется, от нее исходит мощный жар. Это чревато серьезными ожогами для тех, кто решит посетить парилку. Именно поэтому используют специальную сетку на трубу для камней.

Она служит барьером, снижает уровень теплового излучения и позволяет париться с комфортом, не опасаясь ожогов.

Также корзинка нужна и для других целей.

  • Внутрь решетчатой конструкции помещаются камни, которые нагреваются и забирают тепло. Если плеснуть на них воды, можно получить достаточное количество пара и как следует прогреть помещение.
  • Сетка с камнями позволяет снизить сухость воздуха. Это влияет не только на комфорт во время парения, но и помогает защитить деревянную отделку в помещении от перегрева.
  • За счет этой конструкции продлевается срок службы печной трубы, которая меньше контактирует с воздухом и водой, а значит, замедляются процессы коррозии.

В некоторых источниках можно встретить предложение использовать теплоизоляционный материал вместо решетки. Хотя это снизит уровень излучения, большая часть тепла будет уходить через трубу, соответственно, помещение станет плохо прогреваться. Также увеличится скорость горения и понадобится больше топлива. Учитывая это, лучше использовать именно решетку или корзинку – форма держателя для камней может быть разной.

Виды

По дизайну

Самый простой вариант – держатель, изготовленный из стальных полос и прутков, но мастера могут сделать необычную корзину, украшенную узорами и орнаментами. Хотя красивая решетка будет смотреться эстетично, по функциональности все варианты примерно одинаковы.

По форме

Круглые конструкции устанавливаются на трубу дымохода. Прямоугольные или овальные решетки могут закрывать всю печку целиком. Встречаются и нестандартные формы, разборные, состоящие из нескольких колен – как правило, их создают вручную, на заказ.

По типу решетки

  • сетчатая обечайка из проволоки легко крепится и не создает дополнительного напряжения, которое может деформировать дымоход, также она обеспечивает большое количество пара;
  • решетчатые конструкции с толстыми прутьями используются для мощных печей в больших банях, перед установкой нужно укрепить дымоход;
  • корзины из листового материала просты в изготовлении, однако они отдают меньше пара, чем сетки и решетки.

По конфигурации

Каменка для печи может быть закрытой, с небольшой дверцей. Такая конструкция дольше сохраняет прогретый воздух с комфортным уровнем влажности, однако расход дров повышается. Открытые сетки позволяют быстрее прогревать помещение до более высоких температур – это актуально для тех, кто любит очень жаркую баню.

Какие камни необходимы?

Нужно внимательно отнестись к наполнению решетки. Есть несколько наиболее популярных пород, которые можно использовать, чтобы обложить трубу:

  • диабаз;
  • талькохлорит;
  • малиновый кварцит.

Их можно найти в магазинах, продающих товары для бани или строительства. Эти камни достаточно долговечные, они хорошо выдерживают перепады температур и тепловое воздействие.

Многие используют для укладки речную гальку – это тоже хороший вариант, если правильно подобрать размер. Кроме того, камни нужно будет тщательно вымыть и очистить перед тем, как поместить в решетку.

Укладка начинается с самых больших экземпляров, которые пойдут на дно конструкции. Это необходимо, чтобы корзина не проваливалась под их весом. Желательно выбирать камни одинаковой формы, чтобы добиться равного распределения нагрузки и исключить проседания сетки в одну сторону. Не используйте материал с острыми краями – он быстро начнет крошиться и осыпаться внутрь конструкции. Для печной решетки лучше подойдут круглые камни.

Как выбрать?

При покупке сетки стоит учитывать важные критерии.

  • Объем и вес камней. Конструкции могут быть рассчитаны на разную нагрузку. Желательно подбирать вариант с запасом, чтобы избежать быстрой деформации.
  • Размещение. Решетка может устанавливаться на трубу или вокруг печки.
  • Материал. Нержавеющая сталь с повышенной жаропрочностью выдерживает длительную эксплуатацию, но и стоимость имеет соответствующую. Черный металл дешевле, но изделие из него будет толще, кроме того, решетку нужно время от времени подкрашивать специальной защитной эмалью.

Помимо этого, выбор может быть между заводской и самодельной сеткой. Готовое изделие остается только установить на место, также в магазинах достаточно большое количество решеток разных форм и размеров. Самодельная конструкция будет актуальна при наличии дымохода нестандартной конфигурации. Также это вариант для тех, кто хочет сэкономить.

Особенности монтажа

Корзина имеет немалый вес за счет камней, поэтому ее необходимо как следует закрепить. Сделать это можно с помощью саморезов. В нижней части решетки просверливаются отверстия для креплений, также их нужно проделать в том месте, где конструкция будет крепиться к печи. Для лучшей устойчивости используются специальные «ушки», которые стягиваются болтами.

Сетку начинают устанавливать после того, как монтаж печи завершен.

Если конструкция разборная, то дымоход снимать не требуется, корзина просто закрепляется вокруг него. Затем можно приступать к укладке камней.

Как сделать своими руками?

Можно изготовить сетку самостоятельно. В первую очередь необходимо подобрать материалы. Для сборки конструкции нельзя использовать:

  • оцинкованную или окрашенную проволоку с покрытием из полиэфирных смол или ПВХ;
  • бронзовые и алюминиевые сетки, которые стоят в промышленных дымоходах;
  • материалы, образующие гальванические пары, например, медь и алюминий.

Сетка из цветных металлов подвержена коррозии, она быстро придет в негодность. Цинк при нагревании выделяет вредные вещества, что недопустимо в бане.

Для сборки можно использовать элементы из нержавеющей стали:

  • лист в качестве основы;
  • проволоку, чтобы сплести сетку;
  • полоски для армирования конструкции;
  • затяжные заклепки.

Процесс изготовления сетки потребует навыков сварных и слесарных работ, а также наличия соответствующих инструментов.

Помимо инвертора понадобится шлифмашина для зачистки металла, наждачная бумага, электроды.

Предварительно нужно будет сделать следующее:

  • провести раскройку заготовок в соответствии с необходимыми размерами;
  • зачистить зоны сварки от ржавчины и других загрязнений;
  • обезжирить места соединения, чтобы избежать окисления.

После этого можно приступать к сборке сетки. Детали свариваются между собой, в соответствии с выбранной схемой. При работе необходимо тщательно проварить все швы, чтобы корзина выдерживала нагрузки и не деформировалась. Также после окончания сварки нужно будет зачистить шлак и окалину. В труднодоступных местах, куда не подобраться с помощью шлифмашины, можно вручную пройтись наждачной бумагой. В некоторых случаях работы приходится выполнять прямо вокруг дымохода, если нет возможности его разобрать. Тогда нужно защитить трубу от брызг расплавленного металла.

Решетка, сделанная с соблюдением всех расчетов, по функциональным характеристикам не уступит заводскому изделию.

Обзор сетки для камней в баню смотрите далее.
