Разметка под фундамент своими руками

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т. п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

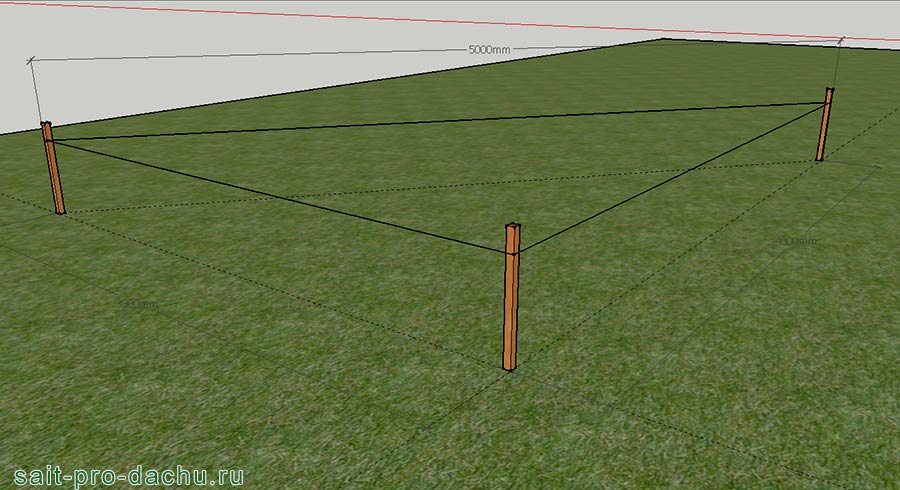

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.  © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла.   © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Похожие статьи:

Как разметить фундамент – выбор способа разметки и как её проводить

Для каждого строения одним из самых важных элементов является прочный и долговечный фундамент в основании. А сам фундамент начинается с его разметки, на основании которой проводятся земляные работы. Разбираемся с тем, как разметить фундамент и лучшим образом, вывести диагональ. Вы узнаете об особенностях и всех этапах разметки, правильное выполнение которой во многом влияют на качество и долговечность вашего дома.

Нахождение точек по теореме Пифагора – школьные формулы, без которых фундамент не разметишьИсточник doma125.ru

Выбор типа фундамента

Прежде чем приступать к разметке фундамента, надо определиться с тем, какого типа он будет. Каждый из них имеет определённые отличия в конструкции и способах обустройства.

Столбчатый фундамент

Самый доступный и простой вариант, но считается менее надежным по сравнению с остальными типами фундамента. По будущему периметру стен делаются столбы из подходящего материала. Их размещают в самых важных местах на отрезках 1,2-2,5 м друг от друга. Сверху на них монтируется балка, формирующая основу под строение. Есть второй вариант – углубляющийся: в опорах делают скважины, их армируют и бетонируют.

Снизу столбы делают расширенным, что придает большей устойчивости. Этот тип конструкции может применяться только на прочных почвах и только для легких и малоэтажных конструкций. Обустройство подвала полностью исключено.

Столбчатый фундамент из блоковИсточник fundamentt.com


Плитный фундамент

Самый надежный, однако и дорогой, отличается универсальностью и прочностью. Заливается целая плита из железобетона на специально подготовленной песчано-щебневой подушке. Делается непосредственно под параметры строения или немного больше. В случае смещения почвы подушка «плавает» вместе с ней, исключая повреждения стен дома.

Существует нескольких вариантов обустройства:

  • заглубленный – роется яма по размерам будущей постройки, на дно заливается плита, можно обустроить подвал;
  • мелкозаглубленный – обустраивается на поверхности почвы, сделать подвал нельзя.

Плитный фундаментИсточник ustanovkasvai.ru

Свайный фундамент

Применяется для неровного и слабого грунта. Сваи проникают очень глубоко, монтируются в прочных слоях грунта. На сваи ставится обвязка из балок для устойчивости строения.

Сваи бывают:

  • винтовые – делаются из металла, заостренные, на конце есть винт, легко углубляются, применяются в основном для негабаритных небольших построек;
  • буронабивные – бурятся скважины, бетонируются, регулировка высоты осуществляется в соответствии плану, могут армироваться или возводиться без армирования;
  • забивные – тяжелые, обязательно армированные и очень длинные сваи, которые на конце обязательно заостренные, углубление происходит с применением спецтехники, практически не применяются в частном строительстве из-за дорогостоящей техники.

Свайный фундамент с ростверкомИсточник remoskop.ru

Ленточный фундамент

Роются траншеи, сверху которых будут стены, заполняются выбранным материалом, в зависимости от характеристик грунта:

  • литой бетон или плиты – для глиняных почв;
  • бутобетон – для песка и скалистых грунтов;
  • кирпич – применяется редко, используется для наружной стороны, применяется для глины, запрещено использовать при близком расположении грунтовых вод.

Этот вариант конструкции может применяться для разных типов почвы, обустройства подвала. Создание проще и дешевле, чем плитного.

Мелкозаглублённый ленточный фундамент с дополнительным усилениемИсточник full-haus.ru

Разобраться с тем, как правильно разметить фундамент ленточного типа достаточно просто. Для начала необходимо выбрать один из вариантов его создания, который может быть:

  • сборный – не заливается бетоном, а монтируется при помощи плит;
  • монолит – бетонируют внутренние грани;
  • заглубленный – применяется только для очень больших конструкций, глубина создаваемой траншеи должна быть ниже точки промерзания почвы, при достаточном весе постройки устойчив к смещению грунта;
  • мелкозаглубленный – для стабильных почв, можно строить на нем только легкие здания, траншея не глубже 70 см.

Этапы обустройства конструкции

Перед обустройством конструкции надо подготовить сам участок. Потребуется разобраться с тем, как вывести диагональ фундамента и некоторые другие данные. Чертеж переносится на местность с максимальной точностью, что позволит во время строительства избежать больших проблем. Именно поэтому рекомендуется обращаться к специалистам в данном вопросе.

Разметка основания под баню:

Разметка

Если пренебречь разметкой или допустить серьезные ошибки, то это приведет к следующим последствием:

  • сборные детали не подойдут под существующие размеры;
  • отклонения конструкций ведет к нарушению функционирования строения;
  • большие неточности замеров;
  • происходит нарушение геометрии постройки.

Разметка дает возможность расположить все опоры в полном соответствии с проектом.

Разметка прямого угла на отведённом участкеИсточник rusolymp.ru

Как вымерить диагональ фундамента максимально точно – только применяя специальные инструменты и материалы:

  • стрежни, колышки и длинные рейки;
  • шнур, рулетка, уровень, угольник;
  • гвозди или другие варианты для фиксирования шнура.

При строительстве большого количества зданий стоит приобрести нивелир. С этим устройством работы проводятся значительно быстрее и проще.

Методики разметки

Как правильно разметить фундамент для дома – пошаговая инструкция для всех вариантов конструкций очень похожа. Самый простой вариант – плитная конструкция, где достаточно определить стороны и углы.

Для ленточной конструкции необходимо выполнить следующее:

  • Определение первой точки. Это любой угол будущего строения. Надо определить внешнюю сторону, поэтому на чертежах строение привязывается к параметрам участка/объекта на нем.

Первая точкаИсточник www.dom-tips.ru

Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи

После определения точки строится угол: в одну сторону откладывается величина, делимая на 3 (можно больше, тогда будет меньше погрешность), в другую – на 4. Угол 90 градусов, замеры определяются между концами отрезков, в данном случае диагональ составляет 5 м. Если параметры не совпадают, то потребуется выровнять угол.

Разметка делается колышками с рейками. Данная конструкция используется только для внешней стороны, внутренняя сторона обозначается шнуром, он крепится к обноске. При этом наружная деревянная обноска может быть с разрывами или сплошной.

  • Определяется 2-я и 3-я точки из откладывания стен. Строится угол 90 градусов, проводится проверка показателей. В точки вбиваются вешки.
  • Определение 4-й точки, что является окончанием построения контура конструкции. Проверяется угол.

Определение точек фундаментаИсточник www.dom-tips.ru

  • Проверяются диагонали. Показатели должны полностью соответствовать разработанному чертежу. Для квадратного и прямоугольного дома диагонали равны.
  • По внешней стороне устанавливаются колышки, натягивается шнур.
  • К колышкам прибиваются горизонтальные рейки (по верху или середине).
  • Проводится разметка внутреннего контура – отступ на ширину конструкции и обозначить используемыми материалами.
  • Проверяются диагонали, углы.
  • Размечаются внутренние стены, проверяется соотношение стен, углов, расположенных снаружи.

По окончанию проведения разметок убирается верхний слой грунта и роется траншея. Если делается подвал, тогда роется необходимых размеров яма. Внутренняя разметка не нужна до момента работ с почвой.

Траншея под основаниеИсточник buildor.ru

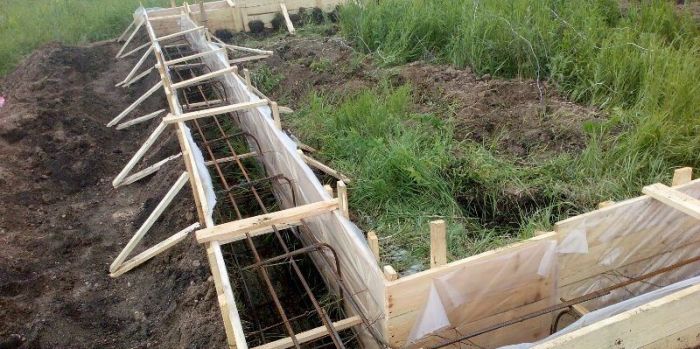

Опалубка для фундамента: разновидности, материалы, этапы монтажа, фото и видео

Как сделать разметку под фундамент других типов конструкций? Процедура практически ничем не отличается от ленточной конструкции. Но для других вариантов процесс будет немного сложнее, поскольку на разметке требуется наметить точки установки опор на расстоянии между точками не больше двух метров. Для столбчатой/ленточной конструкции деление внешнего контура проводится по теореме Пифагора, далее отступается ширина конструкции, проводится разметка внутри.

Для столбчатого варианта единственное отличие в разметке – это нанесение ее в местах установки столбов. После их заглубления и использования ростверка надо создать вторую разметку с двухъярусной обноской. Для этого крепят шнуры обоих периметров на уровне оголовок. После этого делают верхнюю обноску.

Столбчатое основаниеИсточник i. ytimg.com

Произвольная конфигурация

Если будущая постройка произвольной формы, то здесь есть свои особенности. Чтобы знать, как разметить фундамент для дома неправильной конфигурации надо запомнить следующее:

  • размечается прямоугольник;
  • добавляются нужные конструкции;
  • для дымохода и крыльца делается прямоугольное основание;
  • разметка дуг, кругов осуществляется от их центра;
  • при разметке многоугольника намечается квадрат, а затем формируется сама фигура, возле всех углов ставится обноска, при помощи шнура намечается периметр.

Иногда используются опоры неправильной формы. На чертеж накладывается координатная сетка, намечаются опорные точки. Затем натягивается координатная сетка на участке, переносятся точки на грунт.

Фундамент неправильной формыИсточник евродом-урал.рф

Фундамент для дома: виды и особенности

Заключение

Понимая, как разметить фундамент для дома своими руками, зная, как это делается правильно, можно с уверенностью начинать обустройство конструкции и строительство будущего здания. Но не нужно забывать, что в появление различного рода сложностей и нюансов практически неизбежно, и решать их приходится оперативно. Поэтому, лучше будет всё же обратиться к специалистам в данной сфере, которые уже знают обо всех тонкостях создания разных типов фундаментов.

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Что вы узнаете

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

  • колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
  • шнур;
  • доски;
  • кувалда (или топор) для забивания колышков, молоток, гвозди;
  • длинная стальная рулетка, еще лучше – лазерная рулетка;
  • большой угольник;
  • нивелир или водяной уровень.

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

  • для складирования земли;
  • для хранения стройматериалов;
  • подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

  • как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
  • в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

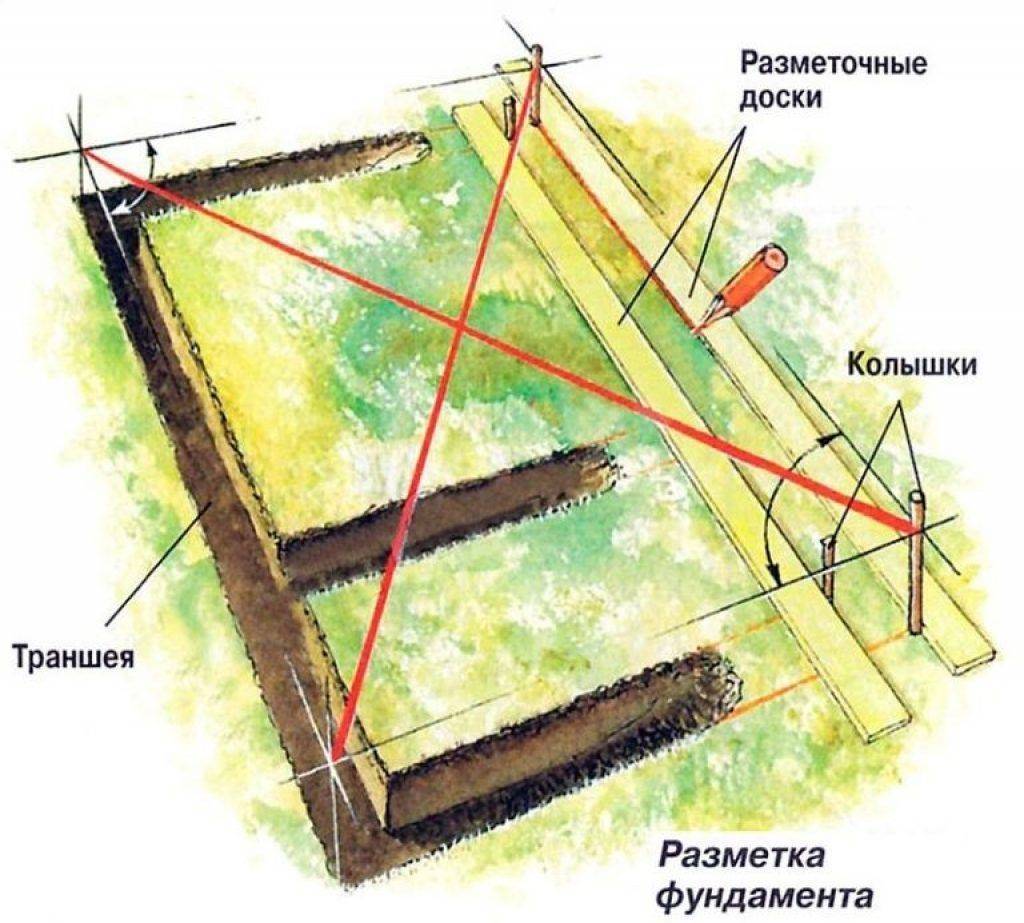

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи:

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Разметка участка под фундамент

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Блок: 1/4 | Кол-во символов: 337
Источник: https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

  • нарушение геометрических размеров здания;
  • неточности угловых размеров;
  • неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
  • при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Блок: 2/4 | Кол-во символов: 804
Источник: https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.  © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т. п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Блок: 2/5 | Кол-во символов: 1848
Источник: http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

  • рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
  • деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
  • угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
  • шнур или бечевка для проведения разметки;
  • крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
  • лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Блок: 5/7 | Кол-во символов: 2055
Источник: http://www.stroy-podskazka.ru/fundament/poshagovaya-instrukciya-razmetki/

Разметка различных типов фундамента

Методы, приведенные ранее, являются универсальными и подходят для любого типа фундамента. А вот дальнейшие действия уже различаются для каждого из них.

Размечаем ленточный фундамент

Возведение ленточного основания может производиться в котловане или же в траншее. В зависимости от этого меняются способы для того, чтобы разметить фундамент под дом. Котлован нужен для того, чтобы организовать подвал дома. В первом случае обноску располагают только по внешнему контуру фундамента. Во втором же получается своеобразная лента, внутренние грани которой сначала нужно обозначить бечевкой, а потом произвести обноску, отступив от внутренних сторон ровно столько, сколько должна быть ширина ленты основания.

Размечаем столбчатый фундамент

Наружные грани определяются точно так же, как представлено ранее. Для того чтобы определить местоположение каждой сваи нужно монтировать обноску немного удаляя ее и натянуть веревку. Стойки обноски должны быть оборудованы дополнительными горизонтальными досками. Первая будет соответствовать уровню, по которому обрезается фундамент, вторая – верхней точке ростверка.

Бечевки натягиваются в середине в соответствии с осями опор. Они располагаются на расстоянии, равном шагу опор здания. Для определения того места, куда необходимо установить сваю, нужно опустить отвес. После этого разметка перемещается к наружным краям опор.

Важно! Расположения свай должны отмечаться на обноске с помощью саморезов или гвоздей.

Ростверк отмечается также, как и ленточный фундамент. Можно сократить работу, отступив от каждой опоры половинчатое расстояние ширины ростверка в обе стороны и установить крепежи, на которые впоследствии натянуть бечевку.

Размечаем плитный фундамент

Разметка такого основания считается самой простой для проведения своими руками. В этом случае отмечаются только внешние стороны фундамента, поэтому можно остановиться после выполнения основных пунктов по формированию прямоугольника на участке.

Сложность этой разметки заключается в том, что обязательно при разметке высчитывается площадь плит, чтобы они все вместились в фундамент, в противном случае, придется начинать работы сначала. Поэтому перед работой рассчитывается общая площадь фундамента и площадь каждой плиты и соотносятся друг с другом.

Блок: 5/6 | Кол-во символов: 2271
Источник: https://bouw.ru/article/kak-razmetity-fundament-dlya-doma

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

  1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
  2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
  3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
  4. Деревянные или металлические колышки.
  5. Доски в качестве обноски.
  6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Блок: 6/19 | Кол-во символов: 620
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Рассмотрим устройство каждого из типов фундамента отдельно

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

  • Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
  • Бутобетон. Применяется на скалистых либо песчаных грунтах.
  • Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

  • Подходит для строительства на любом грунте.
  • Возможность размещения под постройкой подвала.
  • Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

  • Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
  • Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
  • Монолит. Внутреннее пространство граней заливается бетоном.
  • Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

  • Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
  • Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
  • Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

  • Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
  • Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Блок: 5/5 | Кол-во символов: 4303
Источник: https://househill.ru/fundament/pod-dom/kak-razmetit.html

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

  • Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

  • Перспектива проведения всех коммуникаций.
  • Состояние дорог.
  • Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Блок: 2/7 | Кол-во символов: 2425
Источник: http://dachaorg.ru/kak-razmetit-fundament. php

Заключение

Разметка фундамента – сложный процесс, который требует от мастера четкого следования инструкции и особой внимательности. Но и его можно выполнить самостоятельно, если заранее изучить все нюансы данного дела и правильно применить теоретические знания на практике. Конечно, можно обратиться к профессионалам, которые сделают все быстро и качественно, но, если бюджет на строительство строго ограничен, то вполне возможно сэкономить немалые средства на разметке, произведя ее самостоятельно.

Блок: 6/6 | Кол-во символов: 499
Источник: https://bouw.ru/article/kak-razmetity-fundament-dlya-doma

С чего начинается разметка разметка дома на участке, как избежать ошибок и проверить геометрию — вспоминаем теорему Пифагора и слушаем советы форумчан!

Любой, кто регулярно читает forumhouse.ru, хорошо знает, что от надёжности основания дома во многом зависит срок эксплуатации дома и комфортность проживания в нём.

Одним из самых главных этапов строительства, напрямую влияющих на качество основания, становится правильная разметка фундамента.

В последнее время для этого всё чаще используются современные измерительные приборы.

Теодолит, лазерный нивелир или лазерный уровень существенно облегчают проведение строительных работ.

Каждому застройщику пригодятся базовые навыки по ручной разметке фундамента.

С чего начинается разметка фундамента

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке.

Как выставить разметку под фундамент

Для качественной разметки основания здания необходимо составить план, включающий в себя два последовательных шага:

1.   Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.

2.   Затем на листке бумаги фундамент правильно привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке «в натуре».

Этот шаг позволит соблюсти СНиП , регулирующий расстояние от дома до границ соседнего участка.

Узнать о минимально допустимых расстояниях  между соседними домами можно в этой теме.

Gexx:

– Разметку я начал с того, что отступил 5 метров от красной линии по границе участка.

Для разметки вам потребуется:

  • рулетка;
  • шнурка – моток прочного шнура или лески;

Лучшая веревка для разметки фундамента — это шнур. ​ На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен.

  • колышки;
  • деревянная рамка, или, как её ещё называют, –  «скамеечка».

Почти профи:

– В качестве шнурки лучше использовать капроновую нить толщиной в 1.5-2 мм, т.к. она хорошо натягивается и не провисает.

Виталяля:

– При разметке фундамента я использовал полипропиленовая нить толщиной в 1 мм. Она отличается повышенной прочностью.

Как размечать со «скамеечкой»

«Скамеечка» существенно упрощает и ускоряет разметку.  Этот инструмент легко сделать своими руками: его сколачивают из двух деревянных столбиков. Нижние концы заостряют, а сверху и посередине прибивают две горизонтальные перекладины. Для большей устойчивости под углом к столбикам прибивают две упорные дощечки. Получается треугольная основа. В перекладину вворачивают два самореза, на которых потом крепится шнурка.

Простой и небольшой фундамент можно правильно разметить, забив только лишь колышки. Но если речь заходит о сложной конструкции – под большой дом, то «скамеечка», при помощи которой делается разноска фундамента, просто необходима.

Количество «скамеечек» увеличивается прямо пропорционально сложности фундамента.

Вворачивая или выворачивая саморезы в перекладину, на разном расстоянии друг от друга можно регулировать ширину между шнуром, которая должно соответствовать ширине подушки основания дома.

Проверка геометрии

Мы определились, где будет возводиться фундамент на участке. Подготовили все необходимые инструменты и материалы. Теперь нужно определить базисный угол, который задаст направление будущей стены. В этом месте ставим и вбиваем колышек. Затем, отступив от колышка на 1- 2 метра, устанавливаем «скамеечку».

Выставить этот отступ необходимо для того, чтобы при выемке грунта (под ленточный фундамент и т.п.), рамка не мешала копать, маневрировать технике и не упала в вырытую траншею. Ширина траншеи также выкапывается с запасом по отношению к ширине ленты фундамента для беспрепятственной установки опалубки!

После установки скамеечки на саморезе закрепляется шнур. После этого от колышка отмеряем необходимое нам расстояние. Его длина обычно равна самой длинной стене дома. В этом месте ставим и вбиваем второй колышек, устанавливаем вторую «скамеечку» на том же самом расстоянии от колышка, что и первую, и натягиваем веревку.

Виталяля:

– Установленная разноска оставляется до окончания всех фундаментных работ. Благодаря отступу от фундамента,  веревку можно снимать и натягивать по мере необходимости.

Дятька, Москва:

– Если скамеечек много, то выносить сразу все точки не следует. Из-за большого количества шнурок это только мешает работе.

В самом начале разметки важно выставить прямой угол между предполагаемыми стенами. Если не выполнить это сразу, то упущение может привести к плачевным результатам.

EvgeniyT79:

– Перед тем как начать копать траншею, мы тщательно перемерили все диагонали фундамента. Размеры сошлись. Но после установки опалубки оказалось, что одна из сторон фундамента меньше другой на 40 см!

Hooter:

– Это называется равнобедренная трапеция. При такой фигуре, даже если все диагонали сошлись, то фундамент всё равно получится кривой.

Трапеция, боковые стороны которой равны, называется равнобедренной или равнобокой. У равнобедренной трапеции диагонали одинаковы, а вот углы не равны 90 градусам.

Как добиться прямого угла

Для этого вспоминаем теорему Пифагора: квадрат гипотенузы прямоугольного треугольника равен сумме квадратов катетов.

Для нахождения прямого угла при разметке следует воспользоваться формулой: 3² + 4² = 5².

Суть формулы заключается в следующем:

Если отмерить по одной стороне фундамента — 3 метра, а по другой – 4 метра, то при угле в 90 градусов диагональ между ними равна – 5 метрам.

Используя эту пропорцию, можно разметить прямые углы всех сторон.

Gexx:

– Я пробовал выставлять прямые углы лазерным нивелиром, но по диагоналям получилось проще и точнее.

Чтобы упростить разметку прямого угла, можно заранее сколотить треугольник с нужными сторонами из досок или сварить друг с другом отрезки арматуры.

Главное – семь раз отмерить и один раз выкопать!

Читайте на FORUMHOUSE о том, как как правильно разметить фундамент и  избежать ошибок. Всё, что вы хотели узнать о разметке котлована разметке котлована под цоколь, находится в этой теме.

Читайте о том, как исправить «подводные камни» у купленного дома, а из нашего видео вы узнаете, как переделать проблемный фундамент под старым домом.

Блок: 2/2 | Кол-во символов: 6489
Источник: https://www.forumhouse.ru/articles/house/5698

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

Блок: 7/19 | Кол-во символов: 295
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Блок: 5/7 | Кол-во символов: 1291
Источник: http://dachaorg.ru/kak-razmetit-fundament.php

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

Блок: 11/19 | Кол-во символов: 725
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

  • не возникло сложностей при строительстве стен;
  • строительные материалы обошлись дешевле;
  • не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

  • Для начала определите планируемое место для конструкции, по возможности на ровном участке.
  • Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.
Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Блок: 12/19 | Кол-во символов: 1019
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Блок: 19/19 | Кол-во символов: 1324
Источник: http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html

Кол-во блоков: 17 | Общее кол-во символов: 26305
Количество использованных доноров: 8
Информация по каждому донору:

  1. http://www. gvozdem.ru/stroim-dom/razmetka-pod-fundament.php: использовано 1 блоков из 5, кол-во символов 1848 (7%)
  2. https://www.forumhouse.ru/articles/house/5698: использовано 1 блоков из 2, кол-во символов 6489 (25%)
  3. http://beton-stroyka.ru/fundament/kak-pravil-no-sdelat-razmetku-fundamenta-dlya-doma-svoimi-rukami.html: использовано 5 блоков из 19, кол-во символов 3983 (15%)
  4. https://DomZastroika.ru/foundation/razmetka-pod-dom-samostoyatelno.html: использовано 2 блоков из 4, кол-во символов 1141 (4%)
  5. http://www.stroy-podskazka.ru/fundament/poshagovaya-instrukciya-razmetki/: использовано 1 блоков из 7, кол-во символов 2055 (8%)
  6. http://dachaorg.ru/kak-razmetit-fundament.php: использовано 2 блоков из 7, кол-во символов 3716 (14%)
  7. https://bouw.ru/article/kak-razmetity-fundament-dlya-doma: использовано 2 блоков из 6, кол-во символов 2770 (11%)
  8. https://househill.ru/fundament/pod-dom/kak-razmetit.html: использовано 1 блоков из 5, кол-во символов 4303 (16%)

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Чтобы построить дом, необходимо наличие разметки. Только при ее наличии получится правильно возвести строение, не беспокоясь о том, что оно перекосится и будет отличаться от того плана, который вы себе нарисовали в голове или даже на бумаге.

Особенности

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители.

  • Ленточный. Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.
  • Столбчатый. Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.
  • Монолитный. В данном случае в роли фундамента выступает цельная плита. Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.
  • Свайный. Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах. Он подходит для строительства оснований под тяжелые дома.
  • Винтовой. По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Общие правила

Без подготовки и соблюдения последовательности правил разметить участок правильно не получится. Обязательно следует принимать в расчет следующее так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо предмету, расположенному на участке. Это делается для того, чтобы легче было исправиться, если случайно собьешься. Примером такого предмета может послужить забор.

Многие стараются расположить дом так, чтобы он был параллелен заборной конструкции. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости забора. Для этого можно использовать бечевку. После этого необходимо выстроить прямой угол от исходной точки. Теперь можно приступать к проведению остальных этапов разметки.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

  • рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
  • деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
  • угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
  • шнур или бечевка для проведения разметки;
  • крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
  • лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, значит, что угол построен идеально прямой. Если нет, то есть возможность немного перенести колышек, обозначающий второй угол, тем самым скорректировав обноску.

Второй способ получил название «паутина». Здесь важно подготовить бечевку, которая не имеет свойства тянуться. Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента. Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Стоит следить, чтобы и бечевка, обозначающая диагональ, также хорошо натянулась. Необходимо проделать то же самое с другой короткой стороной. Все закрепления стоит производить при помощи клиньев.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Нужно помнить, что бечевки от центра обноски нужно переместить к краям, чтобы они не мешали при монтаже и подгонке.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки. Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается. В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

  • для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
  • после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
  • далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
  • при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими провести работы по разметке фундамента проще и быстрее.

  • Чтобы правильно провести все работы по разметке в дальнейшем, обязательно должным образом нужно подготовить участок: убрать весь мусор и траву. Тогда можно оценить рельеф почвы, а также бечевка не будет при натяжении обо что-нибудь зацепляться.
  • Оси или диагонали в прямоугольнике равны между собой. Если получилось, что одна ось длиннее другой, следует проверить вычисления.
  • Вообще, все расчеты могут проводиться при помощи специальных программ, так что если не хочется возиться с извлечением квадратных корней, можно воспользоваться одной из них.
  • Если хочется строить дом ровно вдоль забора, нужно выбрать в качестве «точки отсчета» какой-нибудь другой предмет, например, скамеечку.

Самый простой фундамент в плане разметки – это монолитный, поэтому для побочных строений, таких как баня или сарай, предпочтительно использовать именно его. Это позволит все работы выполнить своими руками.

  • Перед тем как выставить отвесами угловые точки на сложном фундаменте, необходимо разбить его на прямоугольные секции. В дальнейшем нужно сверяться с чертежом на предмет наличия каждого из изломов, поскольку зачастую определить «на глаз», какая из бечевка обозначает стену, а какая – побочное построение, оказывается непросто.
  • Максимально простой способ – это использовать старый фундамент. В таком случае разметка не понадобится: необходимо будет только немного доработать уже имеющееся основание.

О разметке и выкапывании фундамента с установкой опалубки и армированием смотрите в следующем видео.

Как делать разметку фундамента на участке

Разбивки участков и геодезические съемки проводят геодезисты, найти которых не проблема. А вот как сделать разметку участка под фундамент — такой вопрос кажется нетривиальным. Тем более, что в плане застройщика черным по белому написано: «Запрещается начинать строительство без уточнения привязки, осей фундамента и размещения инженерных коммуникаций»…

Можно пытаться заказать эту услугу у какого-нибудь прораба или в вашем управлении архитектуры и строительства. Но на самом деле разметить участок под фундамент довольно просто самостоятельно. Для этого не надо быть профессиональным строителем — достаточно знаний по геометрии из школы.

Комментарий с одного строительного форума:
«Я лично сама размечала фундамент, и не только по периметру, но и по санузлу, котельной и несущей стенке. Опыта до этого в строительстве не было. Правда, в конце моих разметок заехал сосед и помог проверить правильность разметки по диагонали (шнурком). Разметила нормально, хотя в одном месте, где должен был проходить фундамент, была навалена куча песка, что усложняло задачу…

Фундамент залит, дом построен и накрыт крышей, особых нареканий со стороны строителей не было — все ровно. При том при всем, что я женского роду племени:)»

Что понадобится для правильной разметки участка?
  • рулетка 20 м, желательно металлическая
  • деревянные колышки (или арматура)
  • веревка
  • терпение:)
С чего начать разметку?

Начнем с того, что определим первый угол. В плане застройщика у вас прописаны расстояния от соседского забора или дороги — отталкиваемся от них и определяем угол номер один.

Если в документах у вас одно, а на практике получается другое — не беда, ведь проще позже переутвердить документы, чем жить в доме, не сориентированном по сторонам света, неправда ли?) Главное, прочитайте о минимально допустимых расстояниях от границ земельного участка.

Берем в руки рулетку, отмеряем нужные метры до второго угла, вбиваем колышек. Точно так же выставляем еще два колышка:) Далее вопрос:

Как получить прямые углы?

Для проверки углов и диагоналей существует теорема Пифагора — в школе учили все.

Меряем по одной стороне будущего фундамента 3 метра, по другой стороне — 4 метра, и соединяем эти точки. Третья сторона должна быть 5 метров — если так, то угол прямой.

Если получилось больше или меньше — переставляем колышки и меряем снова. Таким образом проверяем каждый угол.

После этого проверим расстояния по диагоналям — они должны совпасть (1-3 сантиметра разницы в диагоналях можно считать несущественными).

Вариант разметки с расчетами (для умных))

Делаем разметку простейшего прямоугольного фундамента под дом, баню, гараж и т.п.

Вариант разметки участка — схема
Из паспорта застройщика известны расстояния: OF и DF — привязка фундамента к участку, AB и AC — стороны фундамента. По теореме Пифагора нетрудно высчитать расстояние OD (зная два катета прямоугольного треугольника OFD) и диагональ фундамента AD (зная два катета прямоугольного треугольника ACD).

На местности:

  1. Отмеряем точку F, от нее проводим дугу радиусом DF; также дугу проводим от точки O радиусом OD — в месте пересечения этих дуг получаем точку D
  2. От точки D строим дугу радиусом CD, от точки E радиусом CE — на пересечении получаем точку C;
    можно проконтролировать себя, сверив расстояние OC
  3. Определяем остальные два угла фундамента аналогично: из точки D дуга радиусом AD, из точки C дуга радиусом AC — на пересечении точка A; из точки C дуга радиусом BC, из точки D дуга радиусом BD — на пересечении точка B
  4. Контролируем себя, измерив расстояние AB
  5. Для особо тревожных: проверяем диагонали. В разметке фундамента эти самые диагонали участвуют в качестве радиусов дуг, поэтому проверять их — лишняя трата времени. Проверить необходимо только ту сторону, которая при разметке не используется: AB.
Как мы размечали фундамент на практике

Для начала заострили колья 🙂

Попытались оттолкнуться от дороги по плану, чтобы наметить первый угол, но получилось, что тогда угол приходится на нынешнюю дорогу и вообще расположен не там, где нужно. Поэтому просто сдвинули все вперед, отсчитали 7 метров от соседского забора слева и забили первый колышек.

Натягиваем измерительный шнур ко второму колышку:

Так выставили все колышки, затем проверили по теореме Пифагора, затем проверили диагонали. Все сошлось.

Проверяем перепад лазерным уровнем после того, как уже выставлены все колышки.

Перепад оказался очень большой — около 1,2 метра от одного угла до второго. Хотя визуально казалось что там максимум полметра. Так что не поддавайтесь первому впечатлению, как говорится… Из-за такого перепада, собственно, мне и пришлось все-таки вызывать трактор и искать песок на подсыпку по карьерам…

Из нюансов: сложновато (но в принципе возможно) размечать участок одному, т. к. нужно ровно натягивать метр — вдвоем это делать намного проще.

А вот участок после разравнивания трактором:

Эту разметку, конечно, придется еще уточнить, когда начнутся реальные работы, но об этом —  немного позже, заходите еще 😉

***

Периодически вижу новые заложенные фундаменты в округе и тихо радуюсь, что не закопал денег в землю, что гидроизоляция подвалов мне не предстоит. Особенно это понимаешь, когда соседи приходят и жалуются на то, зачем они построили себе огромный подвал и как вообще теперь это все отапливать…

Поделиться «Как делать разметку фундамента на участке»

Как разметить фундамент: технология советы секреты!

Любой дом должен обладать надежным и устойчивым фундаментом. При строительстве загородного дома, необходимо знать, как разметить фундамент, ведь от качества опоры зависит эксплуатационный срок здания и уровень комфортности при проживании в нём.

Разметка для дома позволит ориентироваться в точном расположении объекта на участке. Ошибок в этой работе быть не должно. Это влияет на устойчивость и прочность фундаментной основы. Процесс разметки предполагает распределение всех величин с составленного плана на участок. То есть на земле осуществляется разделение с учетом формы дома и его размеров.

Подготовка к разметке фундамента

Перед тем как разметить фундамент своими руками составляется проект будущего здания. При этом определяется площадь объекта, внешний вид строения и планировка отдельных помещений. Проект привязывается к участку, где будет проводиться строительство. Сначала проводятся работы по исследованию грунта, а затем осуществляется разметка основания.

Для проведения разметки потребуются следующие инструменты:

  • Колышки из металла или дерева.
  • Строительные уровни.
  • Рулетка и отвес.
  • Нивелир и лазерный дальномер.
  • Шнур.
  • Доски и обрезки арматуры.

Перед тем как сделать разметку под фундамент, необходимо произвести подготовительные работы:

  • Демонтируются старые строения, убирается мусор и лишние насаждения на участке.
  • Площадка выравнивается в горизонтальной плоскости, устраняются все углубления и холмы.
  • Подготавливается проезд для транспортных средств, которые будут подвозить строительные материалы и вывозить ненужный мусор. После очищения дороги, ее рекомендуется присыпать гравием для удобного проезда во время дождя.
  • Отдельно подготавливается место для складирования разнообразных материалов.
  • Перед строительными работами стоит возвести забор, чтобы защитить строительные материалы.
  • Продумайте подведение электричества, воды, монтаж санузла, а также временное жилье.

После этого проводится разметка фундамента под дом. Технология монтажа предполагает наличие прямоугольных форм. Общие правила и нормы для разметки подходят для всех разновидностей оснований, на них не влияет материал изготовления или наличие подвального помещения.

Разметка начинается с любой стороны строения. Это может быть фасад или боковая часть постройки. При использовании рулетки стоит отдать предпочтение изделиям из металла, которые имеют длину более 10 м. Модели из ткани не гарантируют точность измерений и провисают при замерах.

Для осуществления обноски рекомендуется использовать бруски (не менее 10 штук), колья (примерно 19 штук), а также шнуры, доски и веревки. Иногда применяются куски арматуры, которые вбиваются в грунт. Они должны быть п-образной формы.

Участок выбирается с учетом следующих факторов:

  • Перспектива проведения всех коммуникаций.
  • Состояние дорог.
  • Географическая привязка к сторонам света.

Важнейшим предназначением разметки является осуществление правильной ориентации будущего строения, относительно местности. Это позволит возвести строение с учетом стандартных технологических правил.

Вернуться к содержанию

Этапы выполнения замеров

Правильная разметка под фундамент состоит из нескольких этапов. Прежде всего, определяется основная точка, которой является правый угол постройки. Он устанавливается с учетом проектного задания. В данную точку монтируется первый колышек.

Вернуться к содержанию

Начало разметки

От колышка откладывается расстояние, которое равняется размеру фундамента. Проведенный отрезок должен быть параллельным фронтальной линии. Внутрь промеряется перпендикулярная направляющая. При этом полученный угол должен составлять 90 градусов. Угол выверяется нивелиром.

Обозначение внешних границ выполняется следующим образом:

  1. Берется шнур размером 12 метров.
  2. От начала шнура делаются метки на 4 м, а затем на 3 м. Отметина фиксируется брусом.
  3. Начало шнура крепится на одной линии, а метка в 4 м устанавливается перпендикулярно ей.
  4. Остаток шнура соединяется с началом. При этом угол между самыми маленькими частями веревки прямой.

Таким же способом размечаются другие элементы. Если диагонали полученного прямоугольника одинаковые, то углы прямые.

Вернуться к содержанию

Внутренние границы

Решая, как разметить фундамент своими силами, стоит уделить внимание правильным замерам внутреннего контура. Толщина фундамента не должна быть менее 45-50 см. Это расстояние отмеряется внутрь от наружных границ и обозначается колышками. Если планируются внутренние несущие стены, то также выполняется дополнительная разметка. В каждом элементе прямоугольной или квадратной формы проверяется равенство диагональных линий.

Когда предполагается возведение сложной формы основания, вся площадь делится на отдельные прямоугольники и каждый элемент проверяется по отдельности.

После выполнения разметки, все значения поверяются еще раз и в нужных местах устанавливаются колышки. Данная работа должна проводиться с ответственностью, а замеры тщательно поверяться. Даже небольшая погрешность при расчетах повлияет на качество опоры. Правильная разметка углов помогает в дальнейшем минимизировать давление на грунт.

Вернуться к содержанию

Выполнение обноски

После завершения работ по разметке производится обноска. Данный этап процесса считается необходимым для контрольных замеров. Все контуры будущей конструкции выносятся на поверхность земли. Верхний слой убирается и выполняется углубление на размер штыка лопаты.

Обноска — это монтаж столбиков из дерева, которые попарно вбиваются в почву на расстоянии 1,5-2 метра от угла основания. Обноска позволяет создать правильный контур вертикальных плоскостей. При этом плоскости имеют по паре столбиков. Горизонтальные детали столбов должны располагаться на одном уровне.

Высота обноски равняется высоте основанию строения. Разметка глубины траншеи выполняется от обносков. При этом периметр независимо от характера рельефа должен быть одинаковым.

Вернуться к содержанию

Использование нивелира

Лазерный нивелир представляет собой уровень для произведения разметки. Внутренний пузырьковый уровень позволяет проконтролировать, ровно ли установлен нивелир. В современных моделях присутствуют автоматические механизмы, настраивающие уровень положения. Решая, как разметить фундамент своими силами, можно применить данный прибор.

При этом выполняются следующие действия:

  1. От отметки угла здания, с помощью нивелира вычисляется и проводится линия, которая должна совпадать с одной из стен будущего здания.
  2. Все замеры производятся из одной отправной точки. Это позволит повысить точность выполняемых замеров.
  3. Нулевая отметка выполняется на каком-либо видимом элементе.

Вернуться к содержанию

Особенности разметки ленточного фундамента

Создание ленточного фундамента своими руками начинается с правильной разметки. Подобное основание выполняется из непрерывных лент из железобетона, которые укладываются в траншею. Ширина опоры зависит от качества грунта. Фундамент не должен быть тоньше стен. Его толщина должны быть более 50 см, если здание будет возводиться из кирпича или блоков.

Глубина заложения основания зависит от уровня промерзания почвы. Подобные конструкции возводятся на прочных грунтах и отличаются простотой монтажа, а также позволяют обустроить цокольный этаж и подвальное помещение.

Выполняя разметку, следует учитывать, что здание от забора и соседской территории должно располагаться на следующих расстояниях:

  • По правилам пожарной безопасности расстояние от окон до стен другого здания должно быть не менее 6 метров. Не менее 3 метров от строения до соседского участка.
  • По санитарно-бытовым нормам не менее 3 метров.

Разметка для ленточного фундамента выполняется по общим правилам разметки участка под строительство. Ровно также выполняется обноска.

На верхней детали обноски забиваются гвозди для отметок:

  1. В центральной части метка для оси стен фундамента.
  2. Слева и справа от осевой — метка для ширины основы;
  3. Дальше обозначается ширина подушки под основу.

Вернуться к содержанию

Как разметить столбчатый фундамент?

Столбчатый фундамент представляет собой более простой вариант свайного основания. Под столбчатый фундамент по осям постройки монтируются прямоугольные или круглые опоры в вертикальном положении. Их необходимо установить в самых нагруженных участках здания: в будущих углах здания, а также в местах пересечения несущих конструкций.

В большинстве случаев столбы ставят с промежутком 1,5-2 метра. Опоры соединяют при помощи балок. Пространство между ними заполняется щебнем с песком.

Разметка подобного фундамента требует сооружения обноски. Размер элементов зависит от высоты будущей основы. Обноска выполняется при помощи досок. Каждая пара должна располагаться друг против друга. Каждая из них ограничивается шнуром. При этом получается прямоугольник или квадрат. Все углы должны быть прямыми.

Столбы нужно располагать на одном уровне. Контрольные веревки выполняются по отметкам, которые делаются при помощи гидроуровня. В местах пересечения шнура монтируются колышки, которые обозначают места под бурение углублений для опор.

Затем убираются шнуры. На местах колышек выкапываются выемки. В углубления монтируются сваи и заливаются цементным раствором. После этого выполняется разметка основной части фундамента. Она выполняется в соответствии с общими правилами разметочных работ.

Вернуться к содержанию

Разметка плитного фундамента

Плитные виды фундамента применяются на участках с проблемным грунтом. Они считаются самыми надежными из всех видов оснований. Применяются на почвах с близким расположением грунтовых вод, на заболоченных или торфяных участках.

Данный вид основы называется плавающим, так как при движении грунта, он как бы перемещается по волнам. Фундамент представляет собой монолитную плиту из железобетона. При любых изменениях грунта нагрузка равномерно распределяется по всей плите, что предотвращает любые нарушения в постройке.

В этом случае разметка фундамента под дом мало чем отличается от обычной разметки. Также определяются углы, расставляются колышки и натягиваются веревки.

Особенностью разметки плитного фундамента является необходимость учитывать площадь плит. Если одна из плит не войдет в разметку хотя бы на несколько см, то все придется переделывать сначала.

Перед работами нужно точно знать общую площадь фундамента и площадь каждой плиты. Площадь всех элементов складывается и сравнивается с общей площадью.

Если знать, как правильно разметить фундамент, а также придерживаться технологии проведения разметки то можно выполнить точные замеры и возвести прочный и качественный фундамент. При самостоятельном выполнении работ необходимо четко следовать инструкции.

Не нашли ответов в статье? Больше информации по теме:

Маркировка фундамента | Процедура маркировки фундамента

Фундамент — это компонент конструкции, соединяющий конструкцию с землей. Он несет нагрузки, которые передаются через конструктивную систему всего здания.

Типы фундамента

Фонд имеет два типа. Один из них мелкозаглубленный, а другой глубокий. Насыпные фундаменты, изолированные фундаменты являются примером мелкозаглубленного фундамента.Сваи, свайные стены и кессоны являются примером глубокого фундамента.

Цель фонда

1. Фундамент держит здание.
2. Выдерживает нагрузку всего здания.

Процесс основания

План этажа

Уровень: Ни одна часть пола не выше кого-либо.

Квадрат: Стены параллельны, а длина стен остается неизменной.

Отвес: 3 ступени

1. Ориентация здания на участке.
2. Наметить простой контур фундамента здания на земле;
3. Поместите доску вокруг контура фундамента и отметьте на досках положение внутренних стен, дверей и окон.

Прежде всего, разметка фундамента заключается в том, чтобы обозначить контур фундамента здания на земле. Затем ответственный на участке укладывает доски по контуру, а также отмечает на доске точки расположения дверей, внутренних стен и окон.

Наиболее важной частью фундамента является установка базовой точки фундамента. Базовую линию начинают от базовой точки с нитью для установки второй точки.

Формула для обозначения фундамента: Квадратный корень (L2 + B2).

Метка наносится на 4 фута от первой точки. Теперь от этой точки проводится отметка на 5 футов и также проводится дуга. После этого создается измерение на 3 фута от первой точки и рисуется дуга.После этого ответственный на участке ставит точку в месте пересечения обеих дуг.

От первой точки проложена нить с шагом прибл. проводится измерение точки пересечения обеих дуг и третьей точки. Итак, для разметки создается Г-образная фигура.

Сейчас ответственный на участке удалил точку пересечения обеих дуг. Снова он или она измеряет 10 футов рулеткой от первой точки, и точка фиксируется.С этой точки проводится еще одно измерение в течение 10 футов. Таким образом, общая площадь измерения составляет 20 футов.

После этого производится измерение от первой точки на протяжении 12 футов и фиксируется точка. Теперь от этой точки снимают мерку на 20 футов и фиксируют точку. Atlast полное измерение составляет 32 фута.

В этой статье мы обсуждаем фундамент, виды фундамента, назначение фундамента и процесс разметки фундамента. Если читателям нравится этот пост, пожалуйста, поделитесь с нами своими ценными отзывами.Читатели могут комментировать в разделе комментариев под статьей.

Чтобы получить более подробную информацию, просмотрите следующий видеоурок.

Видео предоставлено:  Мохан А

источник

Маркировка фундамента | Строительство фундамента

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

План дома состоит из гостиной и кухни. Это маркировка центральной линии здания, которая отображает шесть номеров колонн.

Теперь базовая точка зафиксирована, что очень важно для маркировки. От этой базовой точки проводится базовая линия с помощью нити.

Вторая точка установлена. Затем фиксируется вторая точка с помощью нити. Благодаря этому мы сможем увидеть базовую линию, которая очень важна для строительной части.

От точки 1 отметим 4 фута. Колышек закрепляют на высоте 4 фута.Модифицированная точка от колышка, который устанавливается с 4 футов, и дуга формируется и отмечается для 5 футов.

Значит, точка изменена. Для расчета 3 фута отмечается дуга. В этой точке пересечения фиксируется колышек.

Из точки 1 через дугу закреплена нить. Через дугообразную точку проводят нить на расчетное расстояние, фиксируют 3-ю точку. Затем он образует L-образную форму. Затем точки дуги удаляются.

С точки 1 закреплена лента.Для расчета 10 футов фиксируется колышек. Затем на следующие 10 футов ставится еще один колышек, который полностью включает 20 футов.

Затем снова с первой точки закрепляется лента и рассчитывается на 12 футов. С точки 12 футов лента фиксируется. На расстоянии 20 футов отмечается точка и закрепляется колышек.

Затем лента снова наклоняется и точка фиксируется, и весь расчет показывает около 32 футов. Затем все колышки соединяются ниткой.Затем в точке 12 футов фиксируется лента. На расстоянии 10 футов фиксируется колышек. По плану изготавливается размерная сетка фундамента. Затем шаблон фиксируется и с помощью маркировочного порошка отмечается точка ширины подошвы и подошвы.

Та же практика повторяется для всех столбцов. Все 6 столбцов отмечены. Точно так же все основания отмечены, как показано на плане. Узор размещается посередине.

Аналогично помечаются все столбцы.Выкройка располагается в средней точке основания, а затем маркируется.

Чтобы увидеть весь процесс, посмотрите следующее видео строительства.

S. Mark Taper Foundation

1. Как подать заявку на получение гранта?

Первым шагом в подаче заявки на получение гранта от S. Mark Taper Foundation является отправка письма-запроса (LOI) через наш портал онлайн-заявок. Пожалуйста, посетите нашу страницу «Как подать заявку» для получения дополнительной информации.

2. Кто может подать запрос в фонд S. Mark Taper Foundation?

Любая некоммерческая организация 501(c)(3), которая обслуживает клиентов в Южной Калифорнии, имеет актуальное Письмо о статусе юридического лица в Калифорнии (см. «Как подать заявку» для получения более подробной информации) и не получила грант от S. Mark Taper Foundation в течение последних трех грантовых циклов.

3. Какие виды финансирования предоставляет фонд S. Mark Taper Foundation?

Мы предоставляем общую операционную поддержку, программную поддержку и капитальную поддержку.

4. Какие проблемные области финансирует Фонд С. Марка Тейпера?

Обычно мы финансируем организации, которые работают в следующих областях: искусство, гражданские дела, образование, окружающая среда, здравоохранение и социальные услуги.

5. Какую сумму я должен запросить в письме-запросе?

Фонд S. Mark Taper Foundation не предоставляет организациям указаний относительно суммы их запроса. Вместо этого мы рекомендуем вам принять это решение, исходя из размера вашей организации и размера прошлых грантов (как от S.Фонд Марка Тапера и другие фонды).

6. Предоставляет ли Фонд С. Марка Тейпера финансирование на несколько лет?

Фонд С. Марка Тапера предоставляет многолетние гранты только для капитальных проектов.

7. Сколько грантов присуждается каждый год?

Ежегодно присуждается от 70 до 90 грантов.

8. У моей организации есть финансовый спонсор. Можем ли мы подать заявку на грант?

Да, Фонд С. Марка Тапера предоставляет гранты организациям, имеющим финансовую поддержку.

9. Я работаю в местном отделении национальной некоммерческой организации. Можем ли мы подать заявку на грант?

Организации, предоставляющие услуги в одном из восьми округов Южной Калифорнии, имеют право подать заявку на получение гранта. Пожалуйста, посетите страницу «Как подать заявку», чтобы увидеть список подходящих округов.

10. Недавно я получил грант от Фонда С. Марка Тапера. Когда я могу подать еще одно письмо-запрос?

Прошлый получатель гранта не имеет права на три цикла гранта сразу после года, в котором он получил свой грант.Например, организация, получившая грант в 2019 году, не имеет права подавать заявку на получение другого гранта до грантового цикла 2023 года.

11. Могу ли я подать предложение после установленного срока?

Фонд С. Марка Тапера не принимает просроченные предложения.

12. Имеются ли Руководства по грантам?

да. См. «Руководство по LOI».

13. Могу ли я встретиться или поговорить по телефону с сотрудником Фонда по поводу приемлемости моей организации или предложения LOI?

Сотрудники Фонда не проводят совещаний или телефонных звонков для обсуждения отдельных LOI.Тем не менее, если у вас есть общие вопросы, касающиеся права на участие, онлайн-портала грантов или «Руководящих принципов LOI», напишите нам по адресу [email protected] или позвоните по телефону (310) 476-5413.

14. Как я узнаю, был ли утвержден мой LOI для перехода к этапу подачи заявки?

Фонд S. Mark Taper Foundation свяжется по электронной почте с генеральным/исполнительным директором вашей организации и сотрудником, подавшим ваш LOI, чтобы предложить вашей организации подать полную заявку. Убедитесь, что вся контактная информация в профиле вашей организации актуальна. Каждый заявитель получит окончательное решение к концу октября.

15. Наш LOI был отклонен. Можете ли вы сказать нам, почему? Как скоро мы сможем подать повторную заявку?

Из-за нехватки времени у наших сотрудников фонд S. Mark Taper Foundation не может предоставить индивидуальную обратную связь в случае отказа. Организация, получившая отказ и соответствующая руководящим принципам Фонда, имеет право подать повторную заявку в следующем цикле гранта.Прошлый получатель гранта не имеет права на три цикла гранта сразу после года, в котором он получил свой грант.

16. Какую сопроводительную документацию нас попросят предоставить вместе с LOI и Заявкой на получение гранта?

Перед открытием нового цикла грантов Фонд сделает PDF-версии каждого LOI доступными для загрузки на веб-сайте. Эти документы включают полные списки необходимых загрузок.

17. Вы запланируете посещение объекта вместе с нами?

С. Фонд Марка Тейпера может посетить объект во время или после подачи заявки. Если мы решим посетить объект, мы свяжемся с организацией, чтобы назначить дату и время.

18. Что делать, если я забыл пароль от своей учетной записи на портале онлайн-грантов?

Нажмите кнопку «Забыли пароль» на странице входа на портал онлайн-грантов S. Mark Taper Foundation и следуйте инструкциям.

19. К кому мне обратиться, если у меня возникнут вопросы о портале онлайн-приложений?

Свяжитесь с Фондом по электронной почте на адрес [email protected] или по телефону (310) 476-5413.

Знак IEEE Foundation — IEEE Foundation, Inc.

The Foundation Mark
Знак IEEE Foundation (логотип) должен быть включен во все цифровые и печатные сопутствующие материалы. Если у вас есть вопросы о знаке IEEE Foundation или вам нужна дополнительная помощь в отношении знаков программы IEEE, напишите по адресу [email protected]

Черная метка

НАПИЛЬНИК ПРИМЕНЕНИЕ РАЗРЕШЕНИЕ
GIF Экран/Интернет Низкий
JPG Экран/Интернет Низкий
ТИФ Печать Высокий
EPS Печать Самый высокий

Зеленая метка

ФАЙЛ ПРИМЕНЕНИЕ РАЗРЕШЕНИЕ
GIF Экран/Интернет Низкий
JPG Экран/Интернет Низкий
ТИФ Печать Высокий
EPS Печать Самый высокий

Белая метка

ФАЙЛ ПРИМЕНЕНИЕ РАЗРЕШЕНИЕ
PNG Экран/Интернет Низкий
EPS Печать Самый высокий

Конфигурации и соотношение размеров
Размер удостоверения формируется по всей ширине знака. Чтобы обеспечить оптимальное определение идентичности при воспроизведении, знак не должен воспроизводиться меньше, чем указанный минимальный размер. Оригинальные произведения искусства всегда должны использоваться для воспроизведения личности.

Свободное пространство
Интервал имеет решающее значение для удобочитаемости. Область, обозначенная вокруг идентификатора, называется областью изоляции. Чтобы обеспечить четкость идентификации, эта область должна быть свободна от любых шрифтов, изображений или графических элементов. Зона изоляции всегда определяется путем вычисления высоты символа «I» в используемом знаке IEEE Foundation.

Марк Стрэнд | Фонд поэзии

Марк Стрэнд был признан одним из ведущих американских поэтов своего поколения, а также опытным редактором, переводчиком и прозаиком. Отличительными чертами его стиля являются точный язык, сюрреалистические образы и повторяющаяся тема отсутствия и отрицания; более поздние сборники исследуют идеи о себе с острым, часто вежливым остроумием. Названный поэтом-лауреатом США в 1990 году, карьера Стрэнда длилась пять десятилетий, он получил многочисленные похвалы от критиков и преданных поклонников среди читателей.В 1999 году он был удостоен престижной Пулитцеровской премии в области поэзии за свой сборник « Blizzard of One».

Стрэнд родился на острове Принца Эдуарда в Канаде и вырос в разных городах США, а также в Колумбии, Мексике и Перу. Изначально Стрэнд проявлял интерес к живописи и надеялся стать художником. Он получил степень бакалавра искусств в Антиохийском колледже в 1957 году и степень бакалавра искусств в Йельском университете в 1959 году, где он учился у художника Йозефа Альберса. Его интерес к живописи угас во время учебы в Йеле, и вместо этого он решил стать поэтом.После окончания учебы он отправился в Италию по стипендии Фулбрайта и изучал итальянскую поэзию 19 века. «В детстве у меня никогда не было хорошего языка», — признался Стрэнд в интервью Биллу Томасу для журнала Los Angeles Times. «Поверьте мне, мысль о том, что я когда-нибудь стану поэтом, была бы полным шоком для всех в моей семье». Стрэнд получил степень магистра иностранных дел на семинаре писателей Айовы в 1962 году и начал преподавать в различных колледжах, включая Йельский университет, Принстонский университет и Гарвардский университет.В 1965 году он провел год в Бразилии в качестве лектора программы Фулбрайта. Стрэнд признал, что в неспокойные 1960-е годы быть поэтом имело определенные преимущества. «Группы были большой частью сцены», — сказал он Томасу. «Поэты были звездами андерграундной эстрады, и когда мы проезжали по кампусу, вокруг стекались девушки. Это было неплохо. Тогда мне скорее нравилась неопределенность моей жизни».

Первая книга Стрэнда, Sleeping with One Eye Open (1964), представила его особый подход к поэзии. Том характеризуется всепроникающим чувством тревоги и беспокойного предчувствия.Обсуждая заглавное стихотворение с радиопрограммой Weekend America , Стрэнд сказал, что стихотворение «говорит об определенной тревоге, которую я испытал еще в начале 60-х. Я боялся, что США начнут войну с Россией или СССР. Я думаю, что это стихотворение окружено большим количеством тишины». В первой строфе часто антологизируемой поэмы «Сохранение целостности» Стрэнд задает тон и представляет темы, которые продолжают доминировать в его более поздних произведениях: «В поле / Я — отсутствие / поля./ Это / всегда так. / Где бы я ни был / Я то, чего не хватает». Незадолго до своей смерти в 2014 году Стрэнд утверждал, что написал это стихотворение за 20 секунд во время карточной игры.

Говорящие в ранней поэзии Стрэнда характеризуются сильной заботой о себе и своей идентичности. Дэвид Кирби заметил в книге «Марк Стрэнд и место поэта в современной культуре» : «Многие стихи в первой книге Стрэнда демонстрируют беспокойную озабоченность собой, и средство, используемое для выражения этой озабоченности, часто представляет собой состояние сна, в котором говорящий разделен между два мира и не может комфортно себя чувствовать ни в одном из них.«Забота об идентичности прослеживается и в более поздних работах Стрэнда. «Основные темы трактуются в стихах с растущим беспокойством, которое читатель чувствует сильнее, чем раньше, — по мере того, как растет его мастерство, растет и способность поэта беспокоить», — объяснил Кирби.

Ранние сборники стихов

Стрэнда, в том числе Reasons for Moving (1968), создали ему репутацию мрачного, задумчивого поэта, преследуемого смертью, но сам Стрэнд не находит их «особенно мрачными», как он сказал Томасу.«Я нахожу их равномерно освещенными», — продолжил он. Критики, однако, заметили сдвиг в третьей книге Стрэнда. Гарольд Блум, рецензируя Darker (1970), обнаружил, что «ирреальность Борхеса, хотя и все еще близка, отступает в Darker , , поскольку Стрэнд больше открывается своему собственному видению». «Справочник по новой поэзии», включенный в эту книгу , , освещает небольшое изменение точки зрения Стрэнда. В то время как многие стихотворения, которые следуют за ним, выражают обеспокоенность очевидной бессмысленностью жизни, «Справочник по новой поэзии» предлагает решение: поэзия. Стрэнд серьезно размышляет о месте поэзии во вселенной, заключая, что, когда «человек заканчивает стихотворение / он будет купаться в чистом следе своей страсти / и будет поцелован белой бумагой». Кирби рассматривал стихотворение как ответ на проблему самого себя. Но в то время как в центре внимания Стрэнда стало утверждение положительного, он оставался «поэтом настроения, цельных фрагментов, сумеречного пейзажа и тоски», — писал Анри Коул в « Poetry». Его сборники «История нашей жизни» (1973) и «Поздний час» (1978) также «были темными, занимая рильковское пространство между красотой и ужасом.Его зловещие, предчувствующие ранние стихи несут тревогу о том, что нельзя передать, потому что это нельзя узнать, а только предвидеть», — писал Дэйв Лукас в Ежеквартальном обзоре Вирджинии , хотя они также включают более явно автобиографические стихи, такие как «Элегия моему отцу. ” В 1980-х Selected Poems , Стрэнд полагается на «эфирный, кумулятивный эффект», чтобы выразить идею о том, что «двумя фиксированными точками жизни человека являются я и Бог; оба — тьма, одна ведет к другой, — продолжил Коул. В New York Review of Books , Ирвин Эренпрейс, однако, критиковал солипсистский акцент Стрэнда на себе: «При всем своем мастерстве ритма и музыки Стрэнд не открывает лирику миру, а делает это самоокупаемое предприятие».

Стрэнд провел десятилетие после публикации Избранных стихов , не сочиняя стихов. В профиле Джонатана Аарона Стрэнд признался, что «в том году я бросил [писать стихи]. Мне не нравилось то, что я писал, я не верил в свои автобиографические стихи.Вместо этого он обратился к другим формам письма, включая набег на детскую литературу с The Planet of Lost Things (1982) . Как и в случае со своей поэзией, Стрэнд сосредоточился на вопросах утраты, используя историю, чтобы обратиться к распространенному в детстве беспокойству о том, куда деваются потерянные вещи. Другие книги Стрэнда для детей включают Ночная книга (1985) и Рембрандт на прогулке (1986) . Стрэнд, часто публикующий рассказы в периодических изданиях, в 1985 году опубликовал сборник рассказов в прозе. Получившийся в результате том « Мистер и миссис Бэби » (1985) обращался к повторяющейся озабоченности Стрэнда поверхностностью жизни. Алан Чеуз из Los Angeles Times Book Review описал книгу как «смесь иронии и любви». Коллекция смешивает фантастическое с обыденным; описывая эти истории как «странные, сюрреалистические зарисовки отчуждения и безродности», New York Times критик Мичико Какутани счел их «настолько незначительными, такими неуверенными, что они испаряются в воздухе.Эллен Лессер из Village Voice написала: «Безусловно, величайшие удовольствия мистера и миссис Бэби можно найти не в его тайнах, комическом видении или даже в его злополучном изображении современного мужчины, а скорее в письменной форме. Практически на каждой странице вас может ослепить язык Стрэнда».

Strand также опубликовал книги по искусствоведению, в том числе The Art of the Real (1983) и William Bailey (1987). Его том 1994 года Хоппер был очень выразительным разъяснением техники и «повествовательного» значения работ американского художника-реалиста Эдварда Хоппера. «Из многих произведений, вдохновленных Хоппером, — заметил Джон Апдайк в The New York Review of Books , , — ни один не является более хладнокровным и устрашающе внимательным (можно сказать, более хопперовским), чем блестящий маленький рассказ Марка Стрэнда. книга Хоппер , , показывающая, как мы взволнованы и обеспокоены формальными элементами в картинах. Стрэнд описывает людей Хоппера, например, как «персонажей, чьи части покинули их, и теперь, застряв в пространстве своего ожидания, должны составить себе компанию без ясного места, куда идти, без будущего.’”

Стрэнд опубликовал The Continuous Life , свою первую книгу стихов за десятилетие, в 1990 году. карьеры мистера Стрэнда как еще один поворот в его развитии». Корн указал на изменения в размере, дикции и точке зрения. «Эта поэзия написана как бы в тени высоких гор и тронута их величием», — заключил он. Назначение Стрэнда американским поэтом-лауреатом в том же году привлекло к книге еще больше внимания. Следующие книги Стрэнда получили признание критиков. Dark Harbour (1993) представляет собой одну длинную поэму, разделенную на 55 различных разделов. Рецензенты подчеркивали мотивы предвкушения и напряжения в стихотворении, которым не хватало разрешения, а также экзотическую и утонченную красоту часто сюрреалистического языка Стрэнда, хотя Джудит Холл в Antioch Review , обнаружила, что строгость «последовательности облегченный тоном — элегический и самонасмешливый; отчасти Чивер, отчасти Бранкузи, с «неопределенностью», которая, по словам По, необходима для музыки.В 1999 году Стрэнд был удостоен Пулитцеровской премии в области поэзии за Blizzard of One. Коллекция возвращается к тем же заботам, которые занимали Стрэнда на протяжении всей его поэтической карьеры. «В стихах последнего сборника Марка Стрэнда отсутствуют темы», — написала Сара Мангузо в Iowa Review , указав на наличие знакомых Стрэнду тем утраты, рассеивания и отсутствия. Для многих критиков Blizzard of One была подтверждением неизменной привлекательности Стрэнда.Рецензент Publishers Weekly пришел к выводу, что в его «великолепной, беззастенчивой ностальгии или эротической меланхолии» оставалось какое-то «скандальное», и что Стрэнд продолжал оставаться «одним из наших самых приятных поэтов». В The New York Times Дебора Гаррисон назвала Стрэнда одним из «светил» современных поэтов, назвав Blizzard of One «мастерской новой коллекцией», в которой «даже единственная снежинка, дающая название тому…. является своего рода платоновской сущностью, связанной с континуумом снежинок там, в погоде, и внутри, в сознании читателя». Гаррисон также обнаружил, что «в его серьезных стихах есть проблески привлекательной новой легкости; как будто его постепенная адаптация к собственной строгости освободила его».

Когда Стрэнд опубликовал сборник из 15 коротких прозаических произведений под названием Weather of Words  (2000), его похвалили за понимание творчества других поэтов. Эссе варьировались от комментариев к поэтам, анализа отдельных стихотворений и обсуждения поэтических форм.Книгу также ценили за ее отношение к собственной поэзии Стрэнда. Ян Тромп, написавший в Times Literary Supplement , , сравнил сборник с Blizzard of One и нашел стихи «уравновешенными и тонкими, пронизанными мудростью», в то время как эссе и проза были признаны «игривыми и остроумными». ». Стрэнд также был соредактором антологии «Создание стихотворения: Антология поэтических форм Нортона » (2000) с Иваном Боландом.

Сборник

Стрэнда Man and Camel (2006) содержит больше игривых и остроумных моментов, чем предыдущие книги, хотя, как отметил Лукас в своем обзоре VQR , в нем «напряжение между тем, что присутствует, и тем, чего нельзя коснуться, продолжает нарастать». быть самой последовательной темой в творчестве Стрэнда. New Selected Poems (2007) основан на работах Стрэнда за предыдущие два десятилетия и полон «шутов, которых поэт, тем не менее, любит», — писал Дэн Чиассон в New Yorker , добавляя, что «они представляют его новое сочувствие к этому». старый абсурд самости». Его последняя книга, Сборник стихов (2014), была номинирована на лонг-лист Национальной книжной премии.

В более поздние годы Стрэнд перестал писать стихи и снова начал заниматься искусством, предпочитая делать коллажи из бумаги, которую он делал вручную.Его работы выставлялись в Lori Bookstein Fine Art в Челси.

Награды Марка Стрэнда включают премию Боллингена, гранты Национального фонда искусств, премию Национального института искусств и литературы, премию Фонда Рокфеллера и стипендии Академии американских поэтов, Фонда Макартура и Фонда Ингрэма Меррилла. . Он служил канцлером Академии американских поэтов. Преподавал в Университете Джона Хопкинса, Чикагском и Колумбийском университетах.Он умер в конце 2014 года в возрасте 80 лет.

.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
