Размеры отверток крестовых: какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Содержание

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
  • Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
  • Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

Отвертки. Типы и размеры — Строительный портал ПрофиДОМ

Что представляет собой отвертка, надеемся, долго объяснять не нужно: это металлический стержень с деревянной или полимерной ручкой, твердосплавный или из высокопрочной стали (это – в идеале, потому, что распространенные в наше время дешевые китайские инструменты сделаны из низкокачественного сплава, весьма сомнительного состава),  снабженный лезвием (жалом) определенный конфигурации.

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Наиболее распространенные формы лезвий отверток, в зависимости от конфигурации шлицев на деталях,  представлены на рисунке.

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus».

Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия  5,5 мм), а маркировка SL 0,5×4 – толщина лезвия (шлица) — 0,5 мм, а ширина 4 мм.

B) Отвертки с крестообразным шлицем, «крестовые отвертки». Их называют «плюс», «plus» или «самовыталкивающиеся».

В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы  Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL.

С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв», или «несамовыталкивающиеся».

Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»).

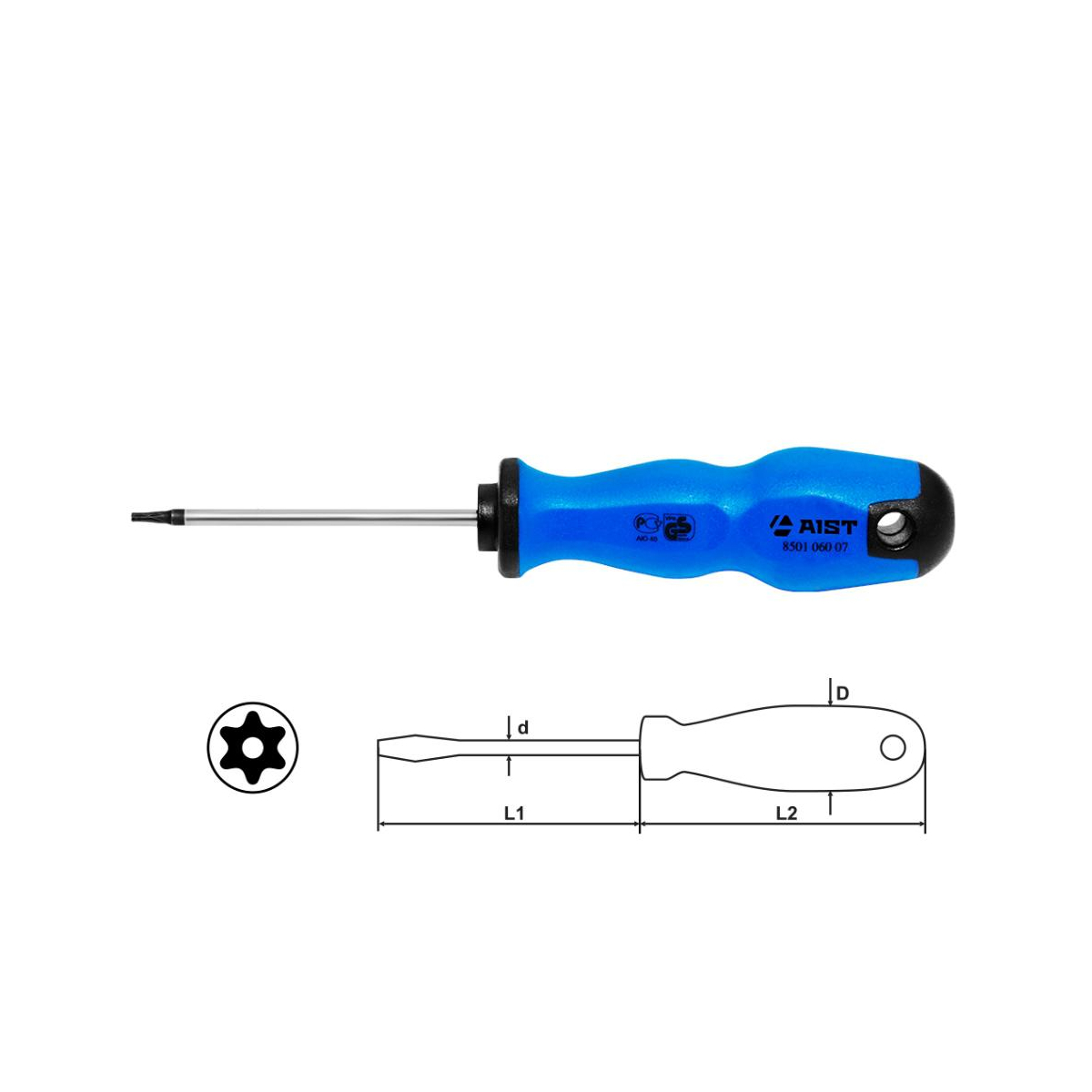

D) Отвертка «звездочка». Почему она так называется – видно из рисунка.

Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН

Е) Отвертка под названием «звездочка со штырьком». Это дальнейшее развитие отверток предыдущего типа Torx.

 F)  Отвертка — «шестигранник».

Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов  с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт).

Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника.

G) Редко встречающийся тип отверток – «квадратная отвертка». Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа  Hex.

H) Еще одна экзотическая отвертка – «отвертка-трилистник».

Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому  изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать.

I)  Редкая «крестовая асимметричная отвертка».

В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т.е. там, где к креплению деталей предъявляются повышенные требования.

K) И, наконец, двухштырьковая отвертка под названием «спаннер». Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Размеры шлицев

Совершенно естественно, что отвертки одного типа, т.е. их шлицы, имеют разные размеры. Например, прямые отвертки (шлицы) — различные глубину и ширину.

Шлицы других форм — могут иметь размеры, которые задаются каждый своим номером по определенному стандарту. В Таблице 1 приведено  соответствие обозначений крестовых отверток и размеров крепежных деталей.

Таблица 1

Номер отвертки

типа PH или PZ

Диаметр наружной резьбы

крепежной детали, мм

0

менее 2

1

2,1 – 3

2

3,1 – 5

3

5,1 – 7

4

более 7,1

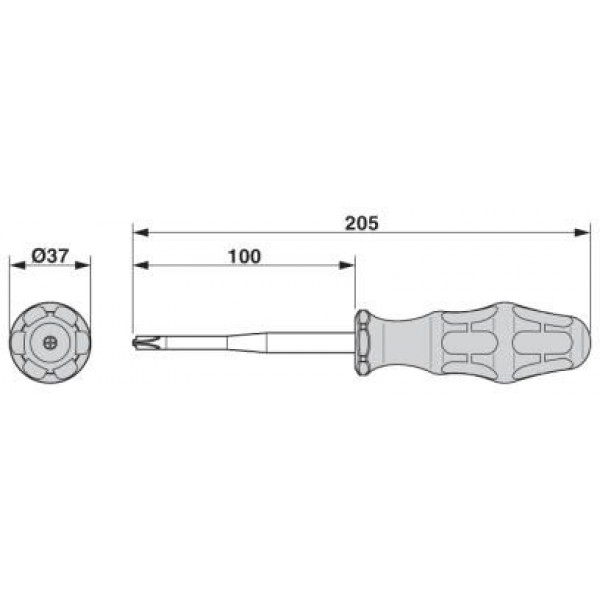

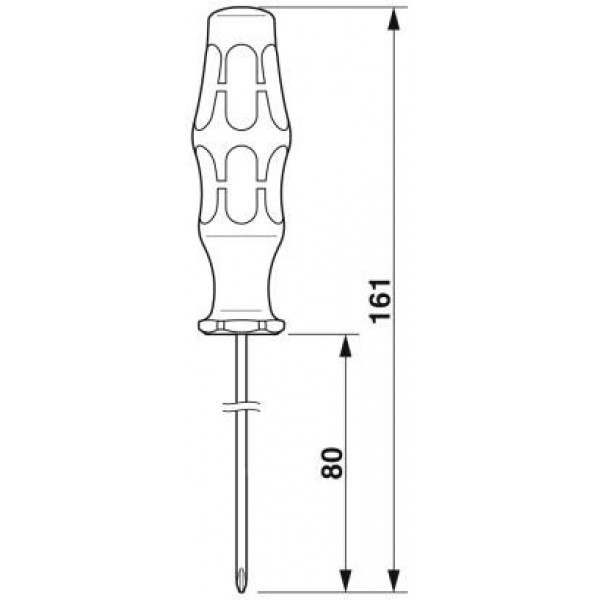

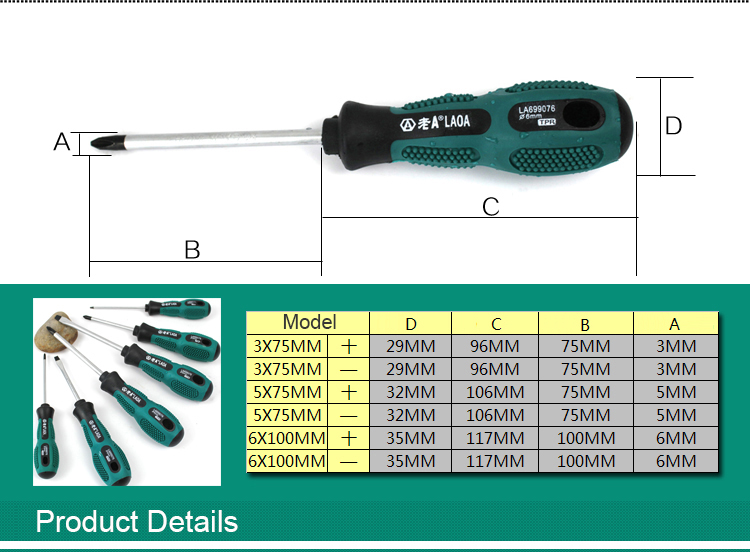

Существует также зависимость диаметров и длин стержней от номера отвертки. Эту зависимость можно свести в нижеследующую таблицу.

Таблица 2.

Номер отвертки

Диаметр стержня, мм

Длина стержня, мм

0

4

менее 80

1

5

80 – 100

2

6

100 — 120

3

8

120 – 150

4

10

150 — 200



Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Другие статьи на тему

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

виды, из чего состоит отвертка, размеры

Отвертка крестовая — универсальный инструмент. Он необходим в хозяйстве для таких задач, как крепление винтов, шурупов или саморезов. Как правило, дома используется крестовая или плоская отвертка, несмотря на огромное разнообразие видов этого инструмента.

Параметры крестовых отверток

Многие мастера используют в хозяйстве автоматические приборы. Но это лишь технологическое веяние времени, которое не вытеснит собой использование обычной отвертки, требующей механических действий и некоторых физических усилий.

Без помощи инструментов винты не закрутить с достаточным усилием

Популярность крестовых отверток объясняется широким спектром их применения. Они имеют специализированное обозначение в виде креста и букв РН. Они и считаются показателями размеров инструмента. Минимальный имеет маркировку «000». Это значит, что такой отверткой можно прикрутить крепёж до 1,5 мм.

Примерная маркировка и ее значения:

  • 00 — 1,5-1,9 мм;
  • 0 — 2 мм;
  • 1 — 2,1-3 мм;
  • 2 — 3,1-5 мм;
  • 3 — 5,1-7 мм;
  • 4 — больше 7,1 мм.

Компания «Позидрайв» разработала шлиц PZ

Маркировка обозначает не только размер наконечника, но и толщину стержня.

Длину ручки следует подбирать в зависимости от пространства, в котором будут проходить работы. Так, если монтаж проходит в узком помещении, рекомендовано выбирают модель с короткой рукояткой. Если к месту крепления сложно подобраться, стоит подобрать инструмент с длиной стержня 300 мм.

Значение РН расшифровывается, как название фирмы «Филипс». Бывает, что инструменты имеют отметку PZ, расшифровывающиеся, как «Позидрайв».

Компания «Филипс» придумала шлиц PH

Инструмент с последней маркировкой имеет дополнительный луч, обеспечивающий более прочную фиксацию при креплении. Он позволяет закреплять при сборке корпусную мебель, гипсокартон и профили из алюминия.

При выборе следует учитывать стержневую прочность. По стандартам, она имеет показатель в 47-52 единицы. Если число меньше, то кончик выгнется, а если больше — сломается.

К сведению! Чаще всего, показатель прочности обозначается буквами Cr-V.

Виды

Безусловно, любое монтажное действие по дому подразумевает использование различных видов отверток. Поэтому, чтобы не ошибиться, стоит повнимательнее изучить список их особенностей.

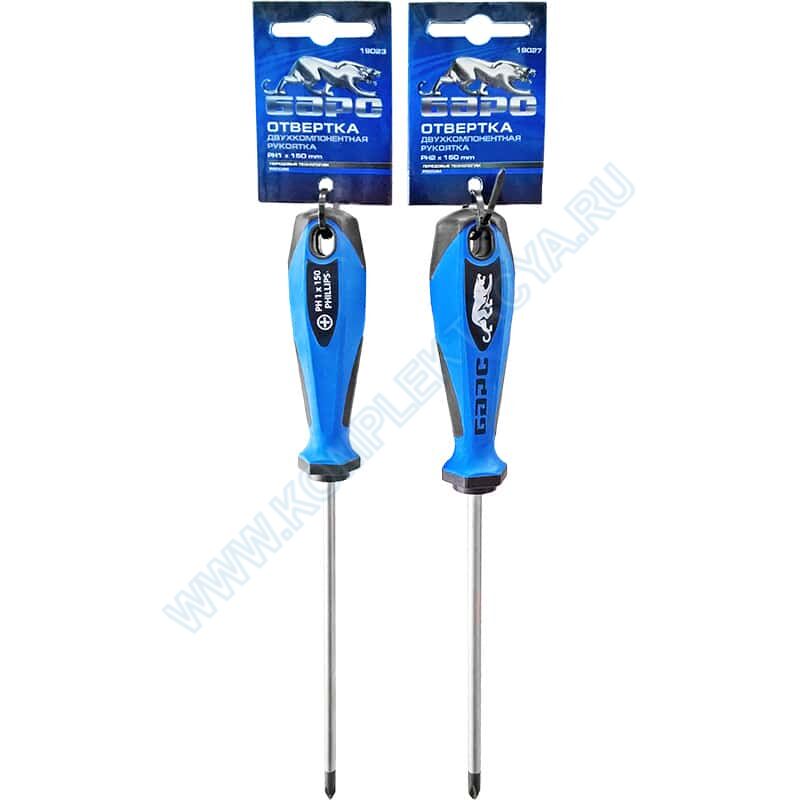

Самая популярная модель крестообразная РН2

Популярные разновидности отверток:

  • Диэлектрическая. Разработана для работ в электросети и с электрическими приборами. Максимальный допуск — 1000 В. При повышенном показателе, стоит отключить питание.
  • Ударная. Способна «разобраться» с прикипевшими и ржавыми болтами. При ударе она проворачивается на 2-3 мм, выкручивая болт.
  • Г-образная. В конструкции имеет шлиц с шестью гранями. Применяется во время сложных работ под углом, с шаровидными наконечниками.
  • Угловая. Похожа на автомобильную щетку. Имеет довольно широкий спектр применения, т. к. располагает различными диаметрами. Позволяет работать в местах с плохой доступностью, куда не проходит отвертка с маленьким размером. Изогнутая форма дает возможность работать в труднодоступном пространстве.
  • Силовая. Имеет увеличенный крутящий момент, с учетом применения шестигранного стержня. Процесс сборки и разборки значительно облегчается.
  • Крестообразная РН2. Для мелких бытовых работ. Позволяет вкручивать шурупы в тонкие поверхности.
  • Магнитная. Универсальный инструмент. Модели пригодны для любых видов работ. Имеют различные строения. Подходят для работ с деталями, имеющими крестообразное крепление.

Дополнительная информация! При выборе отвертки стоит брать во внимание особенности будущей работы. Основываясь на этом, подбирают размер, короткая или длинная, с ручкой из силикона или пластика.

Далее стоит подробнее изучить каждый из видов инструментария.

Магнитная отвертка

Наконечник этого инструмента имеет дополняющий магнит, который способен держать мелкие детали. Это удобно при работе с саморезами, имеющими минимальный диаметр.

Очень удобно, когда конец может притягивать мелочь

Особенности применения:

  • У обычных отверток при частом использовании наконечник стирается, здесь этого нет.
  • Магнитные варианты изготавливают из молибденовой стали или сплава хрома и ванадия.

Такая отвертка имеет более длительный срок службы, по сравнению с обычными моделями этого инструмента.

Крестообразная модель Ph3

До 1933 года производились и применялись в основном отвертки с прямой формой среза. В это время они легко повреждались в процессе использования, т. к. были не приспособлены для тяжелого механического закручивания. Революцию произвел выпуск крестообразного бита и шлица. Патент был выкуплен Генри Филлипсом, в честь него и создана одноименная маркировка — Philips. Популярным в быту остается модель РН2.

Революцию совершила бита с новым шлицом

Особенности следующие:

  • Шлиц имеет форму креста с косым уклоном 55°.
  • Можно вкручивать шурупы в мягкую и твердую поверхность.
  • При использовании шуруповерта, на заключительном этапе закручивания жало биты выходит наружу.

Важный недостаток этой модели — плохое сцепление с поверхностью. Это приводит к тому, что края бит и шурупов стираются.

Силовая отвертка

Она используется в основном для работ с поврежденными шурупами, болтами или саморезами. Если данные детали не удалить вовремя, можно повредить строительную конструкцию в целом. Бывает так, что пораженные коррозией крепежи срастаются между собой, и их удаление становится невозможным. Для решения этой проблемы и применяются силовые модели инструмента.

С таким инструментом необходимо работать вдвоем

Принцип действия данного типа отвертки:

  • Выполнена в виде особого инструмента с монолитным сердечником.
  • Имеет дополнительный шестигранник возле жала или на рукоятке, что дает возможность передавать вращательное действие от ключа.
  • Под воздействием ударов молотка, обойма перемещается по оси, придавая вращательное движение жалу через зубчатую передачу.
  • Это действие провоцирует поворот на несколько градусов, который ослабляет зажатые механизмы и позволяет открутить деталь при помощи обычной отвертки.

Обратите внимание! У данного инструмента отмечается 2 недостатка: первый — это необходимость помощника в процессе работы, второй — у такой отвертки отсутствует крутящий момент, а это значит, что удары будут способствовать только разрушению ржавчины вокруг крепежных деталей.

Угловая отвертка

Конструкция этого инструмента позволяет увеличить крутящий момент, уменьшить необходимое рабочее пространство и защитить шурупы от разрушений. Некоторые модели позволяют крутить насадку по часовой стрелке и против нее.

Иногда согнутая под углом модель просто незаменима

Особенности использования:

  • Имеет Z-образную форму.
  • Позволяет откручивать детали в труднодоступных «карманных» местах, в которых допущена ошибка при сборке.
  • Она не очень удобна на практике, однако, ее эффективность в некоторых ситуациях не вызывает сомнений.

Обратите внимание! В комплект обычно входит рукоятка Т32, имеющая форму, которая позволяет увеличить крутящий момент.

Г-образная отвертка

Иногда ее могут называть — Г-образный ключ. В основном применяется для работ, где необходим определенный угол наклона.

Иногда только изогнутые модели могут подлезть в труднодоступное место

Особенности устройства:

  • Шлиц может быть представлен шестигранником.
  • Другая форма может напоминать звезду с шестью лучами.

Обратите внимание! Чтобы облегчить работу под определенными углами, эта разновидность отверток дополняется наконечником в виде шара.

Ударная отвертка

Главная особенность этого инструмента — усиленный металлический корпус, который защищает стержень от влияния ударов. Для изготовления, в основном используется легированная сталь.

Часто только с помощью вибрации можно открутить винт

Технические особенности инструмента:

  • Реверс. Является одним из показателей качественного инструмента, однако на практике он нужен не всегда.
  • Материал. Современные модели имеют покрытие из металла, что позволяет дополнительно защитить инструмент и снизить риск соскальзывания в процессе работы.
  • Рукоятка. Она позволяет передавать на инструмент необходимое физическое усилие. Однако, в этом инструменте она выполняет роль спускового крючка для ударно-поворотной системы. Одновременно, она удерживает изделие в процессе работы.

Дополнительная информация! Эта отвертка необходима в момент, когда следует снять ржавые петли на двери. Чтобы выполнить эту задачу, на отвертку одевается особая насадка, которая и будет выполнять данное действие.

Диэлектрическая отвертка

Этот тип инструмента нужен для работ с электрическими приборами, розетками и прочей техникой.

Электрики тоже откручивают и закручивают винты

Характеристики и особенности работы:

  • Позволяет обеспечить безопасность человека, при контакте с электрическими приборами.
  • Разработана для работы с популярными частями крепежных элементов.
  • При тестировании с инструментом работают под напряжением до 10 кВт, что позволяет убедиться в качестве и подтвердить его безопасность.

Обратите внимание! Любая диэлектрическая модификация допускает использование в работе с сетями, напряжение в которых не выше 1 кВт.

Какие отличия между крестовой и плоской отверткой

Крестовая отвертка — наиболее популярный инструмент при ремонте.

Спектр и особенности использования:

  • Различаются по диаметру наконечника.
  • Применяется для большинства разновидностей шурупов, винтов и саморезов.
  • Для облегчения эксплуатации, наконечник инструмента дополняется магнитом.

Одна из самых популярных моделей

Далее рассмотрена специфика и особенности использования плоской или шлицевой отвертки. Жало плоской отвертки выполняется из узкой пластины.

Раньше, основная часть крепежей была выполнена с прямой линией наконечника. В этом случае, необходимо подобрать жало нужной длины.

Сегодня такие крепежи применяются реже, и их установка проводится только плоским концом отвертки. Крестовые варианты инструмента дают возможность устанавливать и откреплять фигурные крепежи.

У магнитных моделей наконечник крепче

Жало этой отвертки имеет большое число выступов, что позволяет обеспечить плотное сцепление с откручиваемыми деталями. Крестовые модели позволяют работать с бытовыми вещами, деревом и металлом. Плоские же отвертки больше применяются для крепления дверных ручек, розеток и прочих мелких элементов.

Особенности использования отвертки с плоским кончиком:

  • Применима для вкручивания и откручивания винтов и шурупов.
  • Используется реже, чем крестовая «коллега».
  • Длина наконечника измеряется в миллиметрах.

Обратите внимание! Отвертки различаются и формой жала, которую подбирают. Все зависит от цели применения. Кроме того, отличаются размеры отверток плоских и крестовых. Параметр подбирается, в зависимости от диаметра шурупа.

Из чего состоит отвертка

Как правило, отвертку выполняют из 3 основных составляющих: наконечник, стержень и рукоять. Форма наконечника зависит от фирмы крепежного элемента.

Крепежным элементом считается:

  • винт;
  • шуруп;
  • саморез.

Инструмент может работать с винтами, шурупами и саморезами

Составные детали инструмента и качество их исполнения влияют на его итоговое использование.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант. Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться. Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC. Это важно. Твердость сплава придает крепость самой отвертке.

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

  • Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
  • Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
  • Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.

Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ. Важно подойти к процессу выбора со всей серьезностью.

Инструкция по выбору отвертки

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.

Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

описание и размеры Когда найдется работа для крестообразного наконечника

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее

Спаннер
— специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq
или Torq-Set
— Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing
— Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Не так давно все виды отверток были представлены двумя инструментами: плоской и крестовой. С приходом зарубежных компаний на рынок, потребность увеличилась и для ремонта многих образцов мебели и техники, недостаточно иметь только два типа отверток. Рассмотрим, что сегодня предлагает рынок?

Немного «отверточной» теории

На вид простой инструмент — отвертка, все же имеет свою историю и как бы многие ни думали — составные части. Специалисты разделяют отвертки на следующие виды:

  • Наконечник (жало). Рабочий элемент инструмента. Именно жало определяет направленность работы отвертки. В зависимости от ширины и толщины подбирается и тип закручиваемых элементов;
  • Стержень. Его можно назвать держателем наконечника. В различных видах отверток стержень может быть, как длинным, так и коротким. Зачастую крепежные элементы располагают в потаенных углублениях и правильный выбор размера позволяет манипулировать работой инструмента;
  • Рукоять. Управляющая часть. Ей мастер манипулирует, подавая вращательные движения через стержень на наконечник. Эргономичность и удобство должны выделять эту часть инструмента. Согласно этому сегодня выделяются два типа рукояток: цилиндрическая с противоскользящими выступами, Т-образная.

На заметку. Вид отверток с противоскользящими выступами более распространен. Можно встретить и ровные рукоятки, но облаченные в резиновые манжеты ручки, удобнее.

Типы наконечников: какие бывают жала?

Немного разобравшись в видах отверток, рассмотрим, что предлагает рынок в плане разнообразия рабочего элемента, точнее — жала?

Плоский тип шлица

Мало кто знает, но у этого инструмента есть маркировки. Латинские буквы SL, скажут вам что данный вид отверток предназначен для откручивания винтов с прямой прорезью. Если вы визуально не можете видеть инструмент, смотрите на описание в ценнике.

Крестовая отвертка

Маркировка буквы PH. Наряду с отверткой с плоским жалом — это более распространенный вид инструмента. Шлицы с конусным углублением позволяют максимально затягивать винты и шурупы даже в сложных местах.

Крестовой тип отвертки надежнее, согласно чему сегодня все производители постепенно отходят от применения винтов с плоскими прорезями. Отверткой «одношлицевой» можно свернуть головку винта, если он прикипел в месте фиксации. Крестовая модель обеспечивает практически 100% исполнения, даже в сложных случаях.

На заметку. Можно встретить в магазинах и комбинированные виды отверток. Совмещенные модели PH и SL удобны и позволяют не отвлекаясь от работы менять рабочий элемент отворачивая любые винты.

Отвертка шестигранник

По большей степени — это ключ, но если есть специализированный инструмент со съемными наконечниками, то шестигранник можно называть и отверткой. Маркируется буквами HEX. Модель позволяет отворачивать самые сложные крепления прилагая огромные усилия.

Винты такого типа наиболее прочны и возможность разлома минимальна. Мебельное производство и большая часть автомобильной промышленности пользуются таким винтами. Надежность соединения на высоте, а возможность применения шестигранного вида отвертки, сводит к минимуму риск поломки.

Отвертка звездочка

Маркируется производителем — TORX. Аналог шестигранной отвертки. Винты данного типа можно видеть на мобильных устройствах и в автомобильной промышленности.

Бывают еще отвертки звездочки с секретами. На внешней стороне жала делают углубления, в виде кубика или шара. Такой подход используют определенные производители автомобилей из Германии и Японии. Таким образом, ограничивается возможный вариант внешнего вмешательства в деталь, которая может ремонтироваться только в сервисных центрах.

Кроме основных видов отверток, представленных выше, есть еще масса различных по форме типов ключей. В магазинах вы можете приобрести специализированные наборы: универсальную ручку и сменные насадки различной формы. Количество элементов в некоторых «сборниках» достигает до 30 штук.

Виды отверток по маркировкам: выбираем правильно

Помимо буквенных маркировок, инструмент выделяется еще и цифровыми показателями. Если понимать разбираться в обозначениях, можно обезопасить себя от поломок инструмента или шурупа, ввинченного в деталь.

Отвертка инструмент простой и имеет только два типа обозначения: буквенные и цифровые. С первыми разобрались, рассмотрим, что расскажут вам цифры? На самом деле все максимально просто. Достаточно запомнить следующие типы инструмента, приведенные в таблице.

Эти обозначения показывают размеры инструмента, а также могут рассказать и о том — для каких работ их лучше использовать?

  • № 0 — отлично справляется с мелкими винтами не более 2 мм диаметром;
  • № 1 — снимает крепежные элементы до 3 мм;
  • № 2 — легко отворачивает саморезы до 5 мм диаметром;
  • № 3 — предназначен для креплений в 7 мм;
  • № 4 — тяжеловес, отлично справляется с винтами от 7 мм и более.

На заметку. Для наглядности можно привести такой пример маркировки — Ph3*120. Отвертка крестообразного вида, с длиной стержня в 120 мм и диаметром в 6 мм.

Электрический инструмент

Есть еще два типа отверток, которыми смогут пользоваться не все, но в чемодане домашнего мастера, их часто можно видеть:

  • Индикаторная отвертка. Используется в домашней электрике для определения фазы в розетке;
  • Аккумуляторная отвертка. Этот вид не нашел большого спроса. Дело в том, что при ее мощности и стоимости надежнее будет приобрести «шуруповерт ».

Несколько экзотические инструменты. Однако нужно присмотреться и к ним, чтобы знать о существовании.

Универсальный тип инструмента

Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.

На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.

На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.

Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских. Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.

Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.

Заключение

Если говорить о том, какую отвертку выбрать для пользования, то здесь нужно руководствуется извечным правилом — не все дешевое надежно. Стержень и жало инструмента, должны быть из каленого железа, рукоять обязательно с выпуклостями от проворачивания или резиновыми насадками.

Сначала
немного истории. Трудно сказать, когда и где появился первый винт.
Первые упоминания о винтах относятся к XVI веку; можно предположить,
что и отвертка появилась примерно в то же время. Первоначально форма
головки винта представляла собой прямоугольник или квадрат. Не надо
забывать, что все изготавливалось методом ручной ковки. Однако, такая
форма ограничивала возможность сильного затягивания винта, особенно в
труднодоступных местах.

Затем был изобретен шестигранник, что привело к появлению ключа с
шестью установками в диапазоне 360°. Появились торцевые ключи,
обеспечившие доступ к головке винта по вертикали и возможность удобной
его затяжки с приложением любой необходимой силы.

И, однажды, у какого-то человека мелькнула мысль: «А почему,
собственно, обязательно ключ? Почему нельзя в головке прорезать паз и
работать с винтом с помощью стержня с плоским концом?» — так появился
шлиц, а вслед за ним и отвертка Почему инструмент назвали отверткой, а
не «заверткой» (ведь винт сначала заворачивают) осталось загадкой.

Шлицы

Прошло
много лет, «сорвано» множество шлицов и сломано отверток, прежде чем
пользователи получили инструмент, столь необходимый в быту и
производстве. Конструкция отвертки — длина и диаметр стержня, форма и
размеры ручки — стала обеспечивать удобную и качественную работу в
конкретных условиях, при конкретных технологических требованиях.

На данный момент имеются несколько типов отверток, что определяется
необходимым соответствием шлицевой части отвертки и шлица на винте
(шурупе, саморезе). Поэтому, важно сразу внести ясность в этом вопросе.

Типы шлицов
Отвертки, имеющие прямой шлиц (плоская отвертка), именуются на западе «Slotted» (сокращенно SL), то есть отшлицованные
Крестообразные (или крестовые) отвертки имеют название «Phillips» (сокращенно PH)
Крестообразные отвертки с дополнительными направляющими (лучами) — это отвертки «Pozidriv» (сокращенно PZ).
Отвертки с внутренней спрофилированной шестиконечной звездочкой —
отвертки «TORX» (название запатентовано фирмой «CAMCAR TEXTRON USA»).
Широко используется при ремонте сотовых телефонов
Отвертки Phillips с отверстием в центре рабочей части для направляющей называют Phillips Tamper Resistant
Отвертки Combo, совмещающие в своей рабочей части крест и прямой шлиц
Одна из разновидностей крестовой отвертки — Quadrex. Это комбинация профиля Phillips и направляющей квадратного
сечения (Square)
Отвертки с рабочей частью квадратного сечения — Square Head. Иногда используется название Robertson
Отвертка Square Head с дополнительным отверстием под напрявляющую называют Square Tamper Resistant
Отвертки Torx бывают также с отверстием в центре рабочей части —
Torx Tamper Resistant. Они предназначены для винтов с цилиндрической
направляющей в центре «звездочки».
Профиль Torx Plus также запатентован. Отличие от Torx в том, что лучи «звездочки» немного короче и не такие острые.
Рабочая часть отверток Torx Plus Tamper Resistant представляет из себя уже пятиконечную «звездочку» с отверстием.
Шестигранные внутренние — «Hex driver». Кстати, существует
инструмент, позволяющий отворачивать (заворачивать) винты с внутренним
шестигранником под углом до 25°. Эти отвертки называются «Ballpoint»,
то есть шариковые.
Шестигранная наружняя отвертка обозначается как «Nutdriver»
Отвертки Hex Tamper Resistant имеют отверстие в центре шестигранника для направляющей.
Отвертки со специфической трёхкрылой рабочей частью носят название Tri-Wing. Эта форма также защищена патентом.
Четырехлопастной «аналог» отвертки Tri-Wing называется Torq-Set (также защищена патентом)
Отвертка в форме двузубой вилки носит название Spanner.
Отвертки Clutch сделаны для винтов, используемых в грузовичках Chevrolet и GMC. Практически не используются
Еще один редкий вид отверток Eight-Wing.
Отвертки Linehead для игровых приставок Nintendo и Gameboy
Отвертки Penta-drive с пятиугольным профилем. Сейчас практически не встречаются.
Отвертки Spline с двенадцатилучевой звездочкой использовались на некоторых моделях Volkswagen
Отвертка Tri-groove используется в некоторых моделях электронной техники США
Отвертки Triangle иногда встречаются в вычислительной технике, игрушках.

Типоразмеры

Необходимо помнить, что для каждой формы шлица имеются свои
типоразмеры. При работе с крепежом очень важно использовать правильно
подобраные по форме и размеру отвертки. Это сохранит шлиц винта,
продлит жизнь отвертке, обеспечит быструю и качественную работу, а
главное — предотвратит возможные травмы. Точно выполненная рабочая
часть отвертки — одна из составляющих ее качества.

Стержень отвертки

Очень большое значение имеют также свойства и качество материала, из
которого изготовлен стержень отвертки, как он термообработан
(«закален»). Мягкий шлиц отвертки сомнется (свернется), а слишком
твердый («перекаленный») сломается («лопнет») даже при нормальном
усилии при работе. Еще немного о стержне отвертки: обычно стержень
изготавливается круглого сечения, но бывают отвертки, на которых для
увеличения крутящего момента используют шестигранный или квадратный
стержень, или делают специальное шестигранное утолщение у основания
рукояти. Такой отверткой можно работать, помогая ключом для увеличения
крутящего момента. Их иногда называт «силовыми».

Ручка для отвертки

Основное предназначение ручки отвертки — передача крутящего момента
на рабочую часть. Форма, размеры и материал ручки могут быть самыми
разными и определяются не только конструктивными требованиями, но и
индивидуальными особенностями пользователя (эргономическими
требованиями). Так, у кого-то ладонь широкая с короткими пальцами, а у
кого-то узкая с длинными, при этом и ручки нужны разные: длиннее или
короче, большего диаметра или меньшего. Материал ручки может быть самый
различный: дерево, пластик, резина. И здесь нужен индивидуальный выбор:
дерево хорошо, но не достаточно прочно, а вот резину не все любят —
рука потеет, хотя надежность захвата этой ручки полная.

Эргономичная форма предусматривает для передачи высокого крутящего
момента зону большого радиуса в конце рукоятки с широким круглым
«затылком» без острых граней, а ближе к стержню — узкий участок
(«талию»). Он позволяет быстро крутить инструмент пальцами.

Форма ручки может быть самой различной — основное требование к ней —
надежность захвата, — чтобы рука не проскальзывала при необходимом
усилии. И еще. Торец ручки обязательно должен быть хорошо обработанным,
гладким, чтобы при интенсивной работе не натереть ладонь.

Кроме того, у большинства «круглых» моделей специально стачивают
пару граней, чтобы отвертка не скатывалась с наклонных плоскостей.
«Дырки» ближе к концу рукоятки — это отверстия для подвеса (так удобнее
хранить инструмент).

Наиболее распространенные ручки пластмассовые, но и они очень
разные. Как правило, ручки изготавливаются из порошковых и литьевых
пластмасс. Первые — более твердые, но хрупкие — боятся ударов, падений;
вторые — эластичнее, но мягче, — в этом легко убедиться с помощью
любого режущего инструмента. Первые по внешнему виду более глянцевые,
блестящие; вторые — матовые, тусклые, на ощупь слегка «мыльные»
(однако, это не мешает работе при хорошей форме ручки, «по руке»).

Многие производители сейчас изготавливают отвертки с
комбинированными рукоятками: двухкомпонентными, трехкомпонентными.
Используется при этом полипропилен, эластомеры, резина. Такие рукоятки
наиболее функциональны: они прочны и не разрушаются даже при
максимальном прилагаемом усилии, обеспечивают надежный захват
инструмента рукой, приятны на ощупь.

Для труднодоступных мест делают короткие отвертки (укороченный
стержень, укороченная рукоятка) типа «бочонок», супердлинные отвертки,
где длина стержня намного превосходит длину рукояти. Удобно: пролез
длинным жалом через все выступы и отверстия конструкции и закрутил
«надоевший и неудобный» винт! И, конечно же, нельзя пропустить так
называемые «Т-образные» рукоятки, изготовляемые для отверток,
призванных работать в тяжелых условиях, «heavy duty», способных
реализовать максимальное усилие в точке приложения.

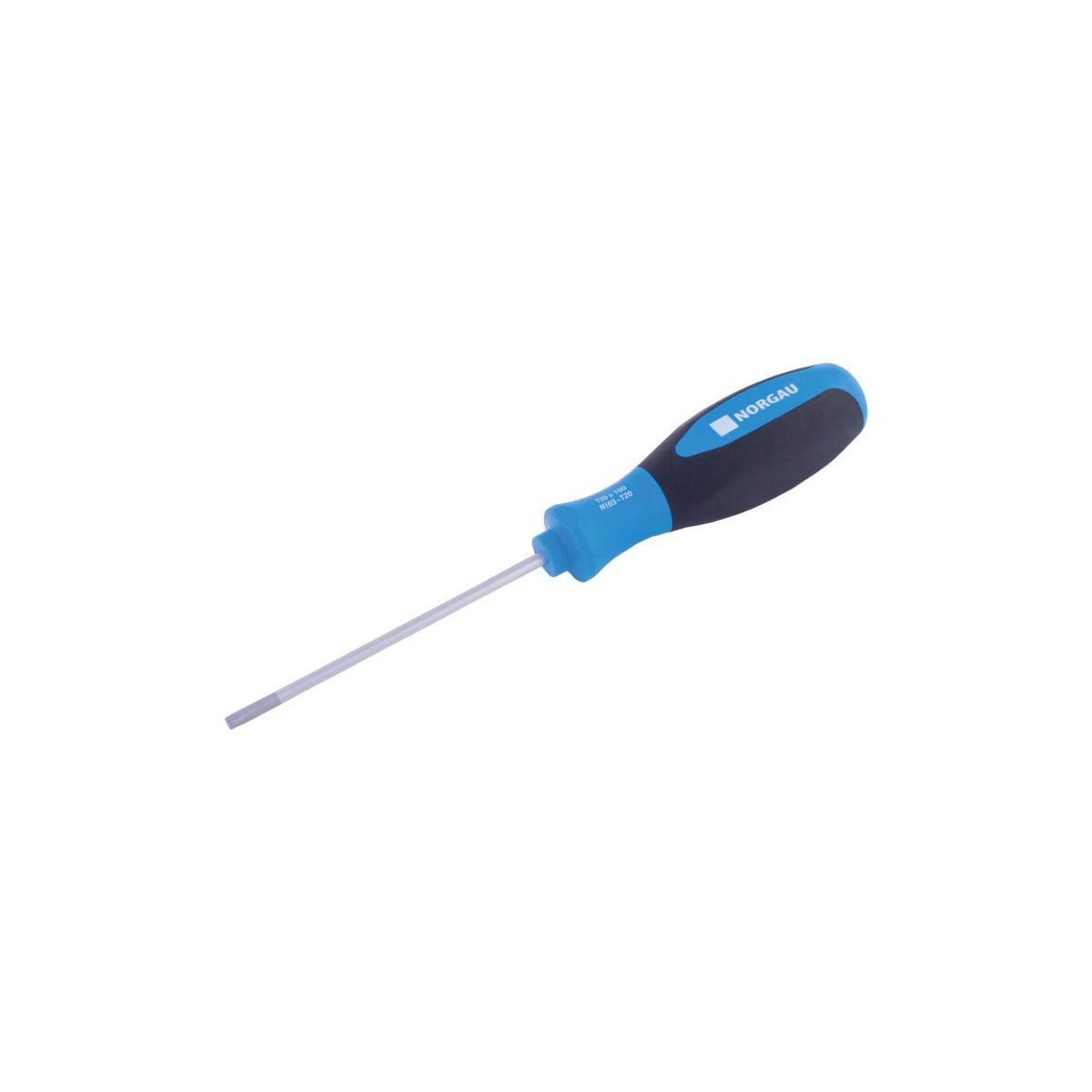

Плоская отвертка

Рассмотрим
подробнее типы отверток и начнем наш обзор с обычной плоской отвертки.
Отвертки с плоским, прямым шлицом (жалом) еще очень долго будут
существовать, до тех пор, пока выпускается крепеж с прямым шлицом.
Основной их параметр — размер жала, определяется двумя числами,
например: 0,5х4 — это жало толщиной 0,5 мм и шириной 4 мм.

Под каждый размер головки и шлица крепежного изделия должна быть своя
отвертка. Так, если диаметр головки крепежа 6 мм, а ширина шлица 0,8
мм, то жало отвертки должно быть шириной не более 6 мм и не менее 5 мм,
а его толщина не менее 0,7 мм. Это обеспечит удобство и качество
работы, гарантирует надежность крепления, сохранение целостности шлица
и самой отвертки.

Кроме того, появились плоские отвертки с насечками, нанесенными на
плоскостях жала, что увеличивает трение между отверткой и шлицом
крепежа; отвертки всех видов с алмазными покрытием рабочей части; с
твердосплавной рабочей частью; с намагниченной рабочей частью для
удержания крепежных деталей (из обычной стали).

Крестовая отвертка Phillips

Изначально
форма крестообразного шлица была довольно сложной, ибо помимо
собственно «креста» имела цилиндрическое углубление по его центру
(примерно, диаметром 2 мм и глубиной около 3 мм) — форма отвертки
соответствовала ему. Однако практика показала, что эта направляющая на
отвертке технико-экономически не оправдана, и от направляющей
отказались, оставив просто «крест».

В чем революционность «крестика»? Он позволяет надежно зафиксировать
отвертку в шлице, не «соскальзывает» и при правильной работе
практически полностью исключает возможность повреждения, «срыва» шлица
— возникновения заусенец, нарушения антикоррозионного покрытия крепежа.
Площадь рабочего контакта между поверхностями «крестика» и отвертки
практически вдвое больше, чем при прямом шлице.

Отвертки типа Philips обозначаются как PH. Ниже представлена
таблица, в которой обозначены границы применения крестовых отверток в
соответствии с размерами крепежных деталей:

Длина стержня отвертки одного и того же номера может быть различной
для различных видов работ. В быту, в основном, используются средние
размеры. При ремонте сотовых телефонов могут применяться укороченные
отвертки.

Крестовая отвертка Pozidriv

Pozidriv
(Позидрайв) — это зарегистрированная торговая марка. Она обозначает
класс шурупов и отвёрток с крестообразным шлицом. Pozidriv является
улучшенной версией крестового шлица Phillips. В отличие от шурупов
Phillips, уходящие в глубину кромки боковых поверхностей жала Pozidriv
не утончаются, а идут параллельно друг другу.

Отличительным признаком шурупов Pozidriv от шурупов Philips являются
исходящие из внутренних углов головки винта позидрайв тонкие
лучеобразные линии.

Отвертки типа Pozidriv обладают такими же кромками между основными
выступами креста и имеют обозначение PZ. Кроме этого в них указывается
также размер по возрастанию (например, по возрастанию — PZ 000, PZ 00,
PZ 0, PZ 1, PZ 2, PZ 3, и т.д.).

Отвертки Torx (звездочка)

Отвертки данной формы особенно интересны мастерам-ремонтникам сотовых телеофонов.
Практически во всех современных моделех телефонов используются винты со шлицем в виде шестиконечной звездочки.
Также шурупы и винты подобной формы встречаются и в компьютерных комплектующих, например, в жестких дисках.
Эта форма получила название TORX
и была разработана американской
компанией Camcar. Люди, не знакомые с этим названием, обычно используют слова
звездочка
или star
. Разработчики новой формы отвертки хотели создать более
надежный в эксплуатации инструмент, превосходящий по всем параметрам стандартные
прямые и крестовые отвертки при массовом использовании в сборочных цехах.

Кроме сборки сотовых телефонов, система TORX используется в автомобильной
промышленности, в конструкциях велосипедов, в компьютерах, бытовой электронике.

Для обозначения размеров системы TORX
используется заглавная буква T

за которым следует число. Например, T5, T6, T10 и так далее (чем больше число,
тем больше размер отвертки). Для ремонта сотовых телефонов обычно используются
размеры T3, T4, T5, T6, T7.

Позже компания Camcar разработала улучшенный
вариант TORX PLUS
. Существует также версия Tamper-Resistant TORX (сокр. Torx
TR), у которой в центре имеется выступ, препятствующий использование стандартных
TORX-отверток, а также прямых и крестовых отверток.

Еще есть внешний
вариант TORX, который мы не будем рассматривать.

Электроотвертка

В последнее время все большую популярность набирают электрические
отвертки (шуруповерты). Следует отметить бесспорное удобство
аккумуляторных инструментов — они автономны, не требуют подключения к
сети, удлинителей, переходников и проч., электробезопасны при работе на
открытом воздухе, даже при повышенной влажности.

Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.

Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом — для работы с шурупами и винтами.

Основные части отвертки — это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками
. Таким образом, в самом простом виде, отвертка — это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.

Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.

Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.

Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.

В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом — прямым (шлицевым) или крестообразным
, — это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.

Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.

Следующий тип наконечника — крестообразный
, его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.

Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.

Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.

Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.

Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.

Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.

Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.

Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.

Шлицы типа One-way
встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.

Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.

В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.

Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других — диаметр шурупа. Для Torx — cтандартизированный номер и т.д.

С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом
, так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.

Популярны наборы с наконечниками
. Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней — компактно и практично.

Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда — наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.

Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.

Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.

Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком
. В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.

Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы
, чтобы не допустить искажений в .

Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки
, такие как шуруповерты, пневмоотвертки, дрели — все это прогрессивные решения, позволяющие облегчить слесарные работы.

Если под рукой не имеется отвёртки, то установить, например, розетку, монтировать кронштейн или повесить полочку будет непросто. Универсальных моделей просто нет, невзирая на заявления производителей. Поэтому подобрать оптимальный вариант инструмента будет достаточно трудно. Постараемся разобраться в том, какие существуют виды отверток, и для чего подходит каждый из них.

Работа отвёртки зависит от её устройства. Она состоит из рукоятки, наконечника и стержня. Углубленность и широта отверстий, в которые вкручиваются саморезы либо шурупы, для различных болванок и плоскостей разные. По этой причине предназначение прибора характеризует его модель и масштабы устройства.

Детали инструмента:

  • стержень — предоставляет возможность выбрать отвертку под свойства предстоящей работы. Значительная углублённость заготовки доступна с его большей продолжительностью;
  • наконечник либо паз — рабочая доля инструмента, помещенная на краешке стержня. Модель паза сочетается с рисками сверху головки шурупов. У шурупов альтернатив формы значительно больше, если саморезы снабжены рисками в форме креста. Под каждую из них рассчитан собственный шлиц;
  • рукоятка — гарантирует комфорт работы с прибором. Имеются и вспомогательные назначения, объединенные с удобством и эргономичностью.

Названия и маркировка

Отвертки подразделяются на виды по типу шлицы
. Итак, рассмотрим все классификации.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.
  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы
, реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком
, не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

Таблица размеров отверток — Garage Sanctum

Может показаться, что полный набор отверток имеет гораздо больше размеров, чем вам когда-либо понадобится, но наступает день, когда вы понимаете, что в вашем наборе отверток не хватает размера, который вам отчаянно нужен. . Таким образом, лучше купить те размеры, которые вам нужны больше всего, чем покупать полный набор, который вы позже обнаружите неполным.

Ниже вы найдете 5 наиболее распространенных форм головок винтов различных размеров.



Размеры отверток с плоской головкой

Отвертку с плоской головкой также иногда называют шлицевой отверткой.Эти отвертки легче всего узнать из-за их клиновидного конца.

Размеры отверток с шестигранным ключом

Эти шестигранные ключи иногда называют шестигранными ключами, и эти отвертки обычно имеют Г-образный ключ без рукоятки. Измерения размеров шестигранных ключей производятся по плоским частям шестигранника.

Размеры крестовой отвертки

Крестовая отвертка стала стандартом во многих странах. Дисководы Phillips стали очень популярными, когда речь идет о точной работе, поэтому они используются в электронике и ноутбуках. Отвертки Phillips можно использовать для различных крестообразных винтов.



Размеры отверток Torx

Приводы Torx предназначены для работы при более высоких крутящих моментах, чем отвертки других типов, а также имеют более длительный срок службы. Привод Torx иногда называют звездообразным приводом из-за его сходства с формой 6-конечной звезды. Диски Torx имеют разные номера в зависимости от разных расстояний между двумя противоположными точками.

Смотрите другие таблицы размеров здесь.



Винты с крестообразным шлицем Phillips и Pozidriv – объяснение простым языком – PB Swiss Tools

В первой половине двадцатого века винты со шлицем становились все более проблематичными.Индустриализация привела к появлению все большего количества отверток с механическим приводом. Выравнивание отвертки по прорези в винте занимало слишком много времени, а боковое соскальзывание винта приводило к повреждению заготовок.



Чтобы устранить эти недостатки, Дж. П. Томпсон запатентовал винт с крестообразным шлицем в 1933 году. Он продал патент компании Phillips Screw Company. Он улучшил профиль и представил винт на рынке в 1936/37 году.

Боковые поверхности винтов с крестообразным шлицем Phillips сужаются к кончику.Коническая форма облегчает введение наконечника отвертки в механические отвертки. Кроме того, при затягивании создается осевая сила, которая выталкивает отвертку из винта. Первоначально этот эффект намеренно использовался для разграничения крутящего момента. Но со временем это оказалось недостатком винтов Phillips.

Символ винта Phillips и наконечник отвертки с коническими боковыми сторонами

Компании Phillips Screw Company и American Screw Company запатентовали винт с крестообразным шлицем и параллельными боковыми сторонами, который предотвращает усилие выталкивания при затягивании или ослаблении.Название Pozidriv является аббревиатурой или аббревиатурой от «positive drive».

Символ винта Pozidriv и наконечник отвертки с параллельными сторонами

В соответствии со стандартом ISO два типа крестовых отверток обозначаются как PH для винтов Phillips и PZ для винтов Pozidriv.

Каковы различия в их применении?

Преимущество Pozidriv — Недостаток Phillips

При приложении высоких крутящих моментов коническая форма Phillips создает силу выталкивания, которая выталкивает отвертку из винта.Параллельная форма Pozidriv предотвращает эту силу.

Преимущество Phillips — Недостаток Pozidriv

Отвертки Phillips

можно использовать для винтов Pozidriv, но они имеют некоторый люфт. С другой стороны, отвертки Pozidriv нельзя использовать для винтов Phillips.

Изображение слева: отвертка Phillips в винте Phillips
Коническая форма приводит к усилиям выталкивания

Изображение справа: крестообразная отвертка в винте Pozidriv
Коническая отвертка показывает люфт в параллельном винте.

Изображение слева: Отвертка Pozidriv в винте Pozidriv
Параллельная форма предотвращает выталкивание.

Изображение справа: Отвертка Pozidriv в винте Phillips
Параллельный наконечник не может войти в конический винт. Это часто является причиной выбора отвертки (как минимум) на один размер меньше, что приводит к перегрузке инструмента.

Легко распознается по цветовой маркировке инструментов от PB Swiss Tools:

Отвертки и биты для винтов Phillips отмечены красной/желтой маркировкой

Отвертки и биты для винтов Pozidriv отмечены зеленым:

Совет: В случае сомнений используйте отвертку Phillips. Хотя они не идеально подходят к винтам Pozidriv, по крайней мере, можно вставить правильный размер. Использование отверток Pozidriv в винтах Phillips работает только со слишком маленькими отвертками и легко приводит к повреждению винта или инструмента.

Какие размеры отверток? – Кухня

РАЗМЕРЫ

Тип Калибровочный размер
Слот или плоская головка 1/8”, 5/32”, 3/16”, ¼”, 5/16”, ⅜”
Филипс #000, #00, #0, #1, #2, #3,
Шестигранник 0.7, 0,9, 1,3, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5 мм
Торкс Т2, Т3, Т4, Т5, Т10, Т15, Т20, Т25, Т30, Т40

1 •

Как узнать размер моей отвертки?

Если у вас есть упаковка, в которой находились ваши винты, посмотрите размер купленных вами винтов на упаковке. Вы хотите посмотреть, насколько длинная и толстая прорезь для головки винта. Затем вы можете найти отвертку того же размера.

Что означает отвертка №2?

№ 2 — вал 1/4″, идеально подходящий для регулировочных винтов переключателя.Это самый распространенный крестообразный наконечник («Phillips»).

Какой размер биты отвертки?

Большинство насадок для отверток имеют диаметр хвостовика ¼ дюйма (6,35 мм). Это означает, что их можно использовать в инструментах с размером патрона ¼ дюйма.

Какие существуют типы головок винтов?

Два основных типа головок винтов, потайная и непотайная, имеют различные уникальные конструкции. Различные типы винтовых приводов включают:

  • Щелевой.
  • Филипс.
  • Защита от взлома Phillips.
  • Комбинация.
  • Внешний шестигранник.
  • Шестигранник внутренний.
  • Шестигранник с защитой от несанкционированного доступа.
  • Квадратная выемка.

Какой самый распространенный размер винта?

Самый распространенный размер — №8 (примерно 5/32 дюйма в диаметре), но подходящий размер винта зависит от вашего индивидуального проекта.

Что означает PZ для винтов?

В соответствии со стандартом ISO два типа крестовых отверток обозначаются как PH для винтов Phillips и PZ для винтов Pozidriv.

Отвертка какого размера мне нужна для сборки ПК?

Для подавляющего большинства сборок и обновлений ПК вам понадобится только простая отвертка Phillips № 2.

Что такое винт Робертсона?

Винт Робертсона, также известный как квадратный винт или Скрулокс, представляет собой тип винта, который имеет квадратное гнездо в головке винта и квадратный выступ на инструменте. И инструмент, и головка имеют небольшую конусность. Винт Робертсона имеет квадратный центр ANSI Type III.

Все ли насадки подходят?

стиля. Все биты для отверток имеют так называемый шестигранный хвостовик ¼ дюйма и подходят для любой дрели с шестигранным патроном с ключом, без ключа или ¼ дюйма (6,35 мм). Доступны три типа отверток.

Почему существуют разные типы головок винтов?

Ответ: Основная причина большого разнообразия типов винтовых головок заключается в том, что у вас никогда не будет под рукой подходящей отвертки, когда она вам понадобится.

Каков стандартный размер крестовой отвертки?

Техника работы с отверткой Наиболее важным методом является использование отвертки правильного размера. Хотя размер винта окутан тайной, существует четыре основных размера отверток Phillips — от № 0 до № 4, причем № 0 — самый маленький. Наиболее распространены размеры № 2 и № 1, № 2 для стандартных размеров винтов, № 1 для «миниатюрных».

Какие бывают 3 типа отверток?

Типы отверток и их применение

  • Силовая отвертка.Шуруповерт – самый мощный из доступных инструментов.
  • Сменная головка.
  • Отвертка с плоской головкой.
  • Крестообразная отвертка.
  • Отвертка с внутренним шестигранником.
  • Источники:

Что такое стандартная отвертка?

Инструмент, используемый для закручивания головки винта со шлицем, называется стандартной отверткой с обычным лезвием, плоским лезвием, шлицевой головкой, прямой, плоской отверткой или отверткой с плоской головкой. Это последнее использование может сбивать с толку, потому что термин с плоской головкой также описывает винт с плоской вершиной, предназначенный для установки в отверстие с потайной головкой.

В чем разница между крестовой отверткой 1 и 2?

Отвертка с крестообразным шлицем №0 подходит для винтов 0 и 1, а отвертка с крестообразным шлицем №1 подходит для винтов с номерами 2, 3 и 4. Отвертки с крестообразным шлицем №2 подходят для винтов с номерами 5, 6, 7, 8 и 9.

Stahlwille 4752-00 Крестовая отвертка Phillips-Recess, размер 00, диаметр 2,5 мм, длина 140 мм: Amazon.

com: Инструменты и товары для дома


56 долларов.81$56,81

Торговая марка Stahlwille
Тип головки Phillips
Размер изделия ДхШхВ 5. 6 x 0,6 x 0,2 дюйма

]]]>

Технические характеристики для этого товара

9

STAHLWILLE STAHLWILLE
9 0798167859929
Стиль головы Phillips
ДИАМЕТР 2.5 миллиметров
Вес предмета 0.320 унций
METRIC
Модель номера 4752-00
Количество товаров 1
Часть № 4752-00
Размер Размер 00
Unscsc Код 27111701
UPC 798167859929 998167859929

Описание отверток Phillips, JIS и Pozidriv

В этом посте я объясню, как найти крестообразную (Phillips) отвертку, которая не выскальзывает при попытке открутить затянутый винт. Сначала сделаю это, кратко. Затем следует немного истории и объяснения стандартов (включая JIS) в попытке обеспечить более универсальный способ распознавания хороших, хорошо подходящих отверток — и разъяснить, что это такое. Увы, если вы когда-либо чинили велосипеды, мотоциклы или любую бытовую технику с помощью винтов с крестообразным шлицем, вы знаете, как неприятно, когда ваша отвертка постоянно выскальзывает, особенно когда вы пытаетесь ослабить застрявший винт. Так не должно быть. Давайте углубимся в эту проблему.

В комплекте:

  1. Крестовая отвертка Good
  2. Герои разработки отверток
    2.1. Отвертки Phillips
    2.2. Отвертки JIS (японский промышленный стандарт)
    2.3. Отличие отверток Phillips и JIS
  3. Стандарты популярных крестовых отверток
    3.1. Phillips – стандарт США
    3.2. JIS – японский стандарт
    3.3. Pozidriv и Supadriv
  4. Где найти хорошую отвертку Phillips/JIS?
  5. Источники

1. Хорошая крестовая отвертка

Цель этой статьи (и моего исследования для нее) состояла в том, чтобы помочь мне найти отвертку, которая хорошо подходит и не выворачивается. Другими словами: как я могу сказать, прежде чем попробовать (и купить), будет ли отвертка правильно работать с велосипедными, мотоциклетными и другими винтами с крестообразной головкой?

Те, кто желает знать, как я выбирал эту отвертку, могут прочитать следующие главы, а для тех, кто просто хочет знать, какая отвертка очень хорошо работала для меня, как на американском Филлипсе, так и на японском (велосипедном и мотоциклетном) кроссе винты с головкой, это все (предоставление партнерских ссылок Amazon для фотографий отверток и сравнения цен):

Wera Kraftform Stainless 3350 PH 2

Wera Kraftform Stainless 3350 PH 2 – партнерская ссылка Amazon
Изображение 1

У вас есть купить этот или есть другие хорошие? Что ж, у меня есть хорошие и плохие новости — какую из них вы хотите прочитать первой? 🙂

  • Хорошая новость: да, есть более одного производителя (и модели) крестовых отверток хорошего качества.
  • Плохая новость: это не просто выяснить, и попробовать один из них часто является единственным действительно безопасным способом в конечном итоге подтвердить. Постараюсь объяснить это в этой статье.

Перед теорией, вот моя практическая демонстрация проблемы и того, как показанная выше отвертка решает ее:

Остальная часть этого поста представляет собой довольно подробное объяснение темы крестовой отвертки, но без окончательного ответа на данный момент, только несколько практических примеров .
Мне потребовалось много времени, чтобы понять это и получить все данные. Тем не менее, воспринимайте эту статью как: «насколько мне известно». Любые дополнения или исправления приветствуются.

2. Герои развития отверток

« Не все герои носят плащи » 🙂
— BikeGremlin душ мысли

Начнем с немного истории. Ровно столько, сколько нужно, чтобы разобраться в нынешнем хаосе с крестовыми отвертками. Не бойтесь — не будет больно.🙂
Стандарты, спецификации и размеры обсуждаются в 3-й главе.

2.1. Отвертки Phillips

Возможно, вы слышали о них, они также известны как «крестообразные», «крестообразные» или «крестообразные». Как они появились и в чем их основная проблема?

Человек по имени Джон П. Томпсон изобрел (и запатентовал под номером патент США № 1,908,080 ) «утопленный крестообразный винт» в 1932 году. В 1933 году он также запатентовал соответствующую отвертку.Но он, вероятно, был таким же хорошим продавцом и капиталистом, как и я. 🙂 По этому патенту никому не удалось заставить производить винты и отвертки.

Затем появился Генри Ф. Филлипс , который купил дизайн/патент в 1935 году и усовершенствовал его (окончательная версия патента: США № 2,046,840 ). За год до этого он основал « Phillips Screw Company » (🙂). Он понял преимущество этого патента:

В отличие от винтов со шлицем того времени, компания Phillips позволяла быстро вставлять отвертку в винт, при этом отвертка автоматически скользила на место и самоцентрировалась.Сегодня мы можем принять это как должное, но в то время это было революционно. Просто попробуйте использовать отвертку с батарейным питанием на винте со шлицем (с плоским наконечником), чтобы понять, что я имею в виду.

Какие проблемы с филипсом?

  • Неэффективные способы изготовления таких сложных винтов и бит – для 30-х годов ХХ века. Эта проблема была преодолена компанией «American Screw Company of Providence», Род-Айленд, и после этого Phillips стали широко использоваться.
  • Так же легко, как крестовая отвертка входит в зацепление с винтом, так же легко и высвобождается.Я объясню последствия этого в следующем абзаце.

Производственные линии в 30-х годах (XX век), особенно в растущей автомобильной промышленности, имели электрические отвертки, но очень немногие из них имели возможность установки момента затяжки . Конструкция Phillips позволяла таким отверткам вывернуться, прежде чем прилагать слишком большой крутящий момент к винту (и повреждать материал или винт). Проблема с этим, о которой не будет заботиться ни один капиталист массового производства, заключается в том, что такие узлы необходимо разобрать и обслужить — как может подтвердить любой, кто имеет дело с застрявшими, ржавыми винтами с крестообразным шлицем.
Многие люди утверждают, что легкий эксцентрик был специально разработан для предотвращения чрезмерного затягивания. Я не смог найти никаких доказательств, подтверждающих это — можно было найти только доказательства, подтверждающие функцию самоцентрирующегося легкого скольжения.

Что приводит нас к другой истории – Япония: маленькая страна, маленькие люди, маленькие машины, но они лучшие! 🙂

2.2. Отвертки JIS (Japanese Industrial Standard)

« Все делается наспех, нужно делать снова медленно»
— Мой покойный отец, Живоин Новович, вполне компетентный инженер

отличная штука, экономия доли секунды при вставке не стоит головной боли с легким кулачком и проблем с последующей разборкой/обслуживанием.Поэтому в 1958 году они сделали очень похожую конструкцию, но с «более острыми краями», если можно так выразиться.

Различия между винтами и отвертками JIS и Phillips трудно заметить невооруженным глазом, но легко заметить при использовании отвертки!

Отвертка JIS хорошо удерживает винты JIS и Phillips.
В то время как отвертка Phillips легко выскальзывает из винтов Phillips, а с винтами JIS еще хуже.

Прочитайте еще раз и запомните два приведенных выше предложения. В этом суть решения проблемы. Повторю в другой формулировке: отвертки
JIS лучше работают как с JIS, так и с крестообразными винтами!

2.3. Отличие отверток Phillips и JIS

Перед более подробным рассказом о стандартах кратко объясню основные отличия. Начиная с рисунка:

Различия между наконечниками отверток JIS и Phillips
Рисунок 2

(A) на рисунке выше показывает разницу в способе маркировки винтов, хотя не все винты JIS отмечены такой точкой ( 1).
(B) показывает, что Phillips имеет очень небольшую кривую (2) – не очень заметную невооруженным глазом (преувеличено на рисунке), но она имеет значение при приложении силы, «помогая» отвертке выскальзывать (и в ).
(C) и (D) показывают поперечное сечение кончика, если смотреть прямо на кончик. Philips имеет немного больший радиус (3), что не позволяет ему правильно входить в винты JIS.

Повторюсь: эти отличия невооруженным глазом заметить сложно — все эти отвертки выглядят примерно одинаково.

3. Стандарты популярных крестовых отверток

Сейчас я перечислю наиболее распространенные типы, сначала устаревшие, затем действующие стандартные, отсортированные в хронологическом порядке, чтобы было легче понять.

3.1. Phillips – стандарт США

Уже упоминался в главе 2.1, где разъясняются все его плюсы и минусы.

  • Обозначается буквами «PH»,
  • , за которыми следует код размера: #0000, #000, #00, #0 (очень маленькие, ювелирного размера), #1, #2, #3 и №4 (сверхбольшой, для тяжелой техники).

PH #2 – крестообразная отвертка с указанием примера
Рисунок 3

  • С 1961 по 2006 год он определялся немецким стандартом DIN 5260-2, когда его заменил стандарт ISO.
  • Теперь он определяется только (DIN) ISO 8764-1 PH (стандарт, обозначенный в 2004 г.) и (DIN) ISO 8764-2 PH .

(Не очень) забавный факт: DIN означает «Deutches Institut fur Normung» (Немецкий институт стандартизации).

Краткое напоминание: относительно легко выскальзывает даже из подходящих винтов Phillips, а с другими (JIS и Pozidriv) еще хуже. Крестообразные отвертки отстой — просто и понятно.

3.2. JIS – японский стандарт

Его история описана в главе 2.2.

Раньше он определялся японским стандартом JIS B 4633 , но в 2008 году этот стандарт был объявлен устаревшим , и теперь он определяется только ISO 8764-1 PH и ISO 8764-2 PH . Да, те самые, что используются для отверток Phillips! Видите теперь, откуда вся путаница? Раньше они маркировались вот так, но по-другому:

Точка использовалась для маркировки винтов JIS
Рисунок 4

Как я объяснял в предыдущих главах, отвертки JIS практически во всех отношениях лучше, чем отвертки Phillips. Но как купить отвертку JIS, когда они отмечены так же, как и крестовые? Теперь они все одинаковые?

Ответ на второй вопрос: «нет, они не одинаковые». А как насчет первого вопроса? Это немного сложнее. Я постараюсь ответить на него, но сначала краткое примечание о стандарте (на самом деле, о двух), который часто путают с указанными выше двумя:

3.3. Pozidriv и Supadriv

Часто путают с Phillips, по крайней мере, в Сербии, так что стоит упомянуть.Pozidriv — это европейская попытка решить проблему кулачков отверток (и винтов) Phillips, запатентованная в 1962 году британской компанией « GKN  Винты и крепежные детали». Позже усовершенствовал до стандарта Supadriv.

  • И Pozidrvi, и Supadriv отмечены буквами «PZ»,
  • , за которыми следует код размера: #0, #1, #2, #3, #4 и #5.

С той лишь разницей, что «значок» Pozidriv (если его так назвать) имеет еще две идентификационные «галочки»:

PZ #2 – Pozidriv, и Supadriv с указанием примера
Фото 5

Отвертка Pozidriv подойдет к любому винту Supadrive и наоборот .Однако отвертка Supadriv при использовании с винтом Supadriv позволяет использовать отвертку под (небольшим) углом, не рискуя ее выпадением при приложении более высокого крутящего момента.

С другой стороны: никакая другая отвертка не подойдет к винтам Pozidriv/Supadriv – она выскользнет и повредит их . Поэтому будьте внимательны, когда сталкиваетесь с этими типами винтов, и используйте соответствующие отвертки:

Винты Phillips (слева) и Pozidriv (справа)
Обратите внимание на маленькие линии на винтах Pozidriv между большими крестообразными гранями — вот как они выглядят. легко узнаваемый
Рисунок 6 Различия в наконечниках отверток Phillips (PH) и Pozidriv (PZ)
Рисунок 7

Технический чертеж наконечника стандартной отвертки Pozidriv:

Стандартный наконечник отвертки Pozidriv (ISO 8764-1) – технический чертеж
Рисунок 8

На бумаге он сильно отличается от Phillips, но в реальной жизни люди часто путают их, что приводит к поврежденным винтам, которые невозможно открутить даже с помощью подходящей отвертки.

4. Где найти хорошую отвертку Phillips/JIS?

После небольшого отступления от Pozidriv/Supadriv, как найти хорошую отвертку для винтов Phillips и/или JIS? В главе 3. 2. Я объяснил, что JIS был прекращен в качестве стандарта в 2008 году, так что теперь есть только ISO 8764 . Другими словами: сегодня почти никто из производителей не производит и не продает отвертки с пометкой «JIS», только «Phillips, ISO 8764-1, 2». Некоторые могут (также) упомянуть «DIN 5260-PH», но не «JIS».

Тогда как определить, что крестообразный винт хорошо работает с винтами JIS и не выскальзывает из них?

Все сводится к пробам и ошибкам.Я намерен опубликовать эту статью среди местных инструментальных компаний и поставщиков, чтобы узнать, есть ли у них более универсальное решение. До тех пор я могу рекомендовать только то, что я лично тестировал, и несколько других, рекомендованных многими механиками (но я лично не тестировал):

Wera Kraftform Stainless 3350 PH 2 — партнерская ссылка Amazon
Я использую это. 🙂
Изображение 9 Отвертки стандарта JIS серии Vessel 900
Партнерская ссылка Amazon – я не тестировал эту модель Отвертки с наконечником серии JIS
Рисунок 11

5. Источники

Что такое крестообразная отвертка?

Что такое крестообразная отвертка?

Отвертка Phillips имеет головку с заостренными краями в форме креста, которая точно входит в крестообразные пазы винта Phillips. Отвертки Phillips доступны в пяти различных размерах: от нуля (самый маленький) до четырех (самый большой).

Отвертка с головкой Phillips была создана и запатентована Генри Филлипсом в 1930-х годах и первоначально использовалась на Cadillac 1936 года.Самое замечательное в этом то, что в отличие от винта с плоской головкой (с одним выступом на конце, чтобы вставить винт с одним пазом), отвертка Phillips является самоцентрирующейся. Его конструкция «X» не выскользнет из винта с X-образным шлицем. Вместо этого он крепко удерживает винт в центре, если его размер подходит для винта.

Если вы любите строить самостоятельно, вам, вероятно, понадобится несколько отверток Phillips разных размеров, а беспроводная электрическая отвертка Phillips в вашем наборе инструментов может очень пригодиться. Головки винтов с крестообразным шлицем обеспечивают более плотное прилегание, чем винты с плоской головкой, поэтому их используют большинство заводов и мастеров. Винты имеют тенденцию быть легкими и относительно небольшими.

Хитрость заключается в том, чтобы подобрать отвертку к типу и размеру винтов, которые вы используете. Выбор винта зависит от типа работы, которую вы выполняете. Используйте винты с крестообразным шлицем (в том числе винты Phillips и posidrive) для большей части силового привода. Используйте шурупы с одним шлицем для плотницких и столярных работ. Для винтов с крестообразным шлицем используйте только отвертку Phillips.

Если вы не знаете, какую отвертку использовать, будьте осторожны, когда начнете ею управлять. Если ваша отвертка начинает шататься или выскальзывать из винта, вы знаете, что выбрали отвертку неправильного типа или размера.

Размеры крестовых отверток

Размеры крестовых отверток указываются цифрами, а не размерами, как в случае с обычными или плоскими отвертками. Винты тоже обозначаются цифрами от 0 до 24.Винты могут быть обработаны, чтобы соответствовать отверткам с одним шлицем или отверткам с крестообразным шлицем. Отвертки с плоской головкой и одним шлицем измеряются в дюймах и подходят для винтов определенного размера, а в некоторых случаях и более одного.

Крестообразные отвертки предназначены для работы с теми же винтами, только с крестообразными головками. Поскольку существует всего пять размеров отверток с головкой Phillips, каждая из них подходит как минимум для двух размеров винта, но иногда может подходить до пяти размеров, как в случае с № 2.

Отвертка с крестообразным шлицем №0 подходит для винтов с номерами 0 и 1, а головка с крестообразным шлицем №1 подходит для винтов с номерами 2, 3 и 4.Отвертки Phillips № 2 подходят для винтов с номерами 5, 6, 7, 8 и 9. Головка Phillips № 3 подходит для винтов с номерами 10, 12, 14 и 16, а головка Phillips № 4 соответствует винтам с номерами 18. , 20 и 24. Система нумерации, хотя ее немного сложно отслеживать, является одним из способов определить, какая отвертка работает с каким винтом. Другой путь требует проб и ошибок.

Наборы отверток с крестообразным шлицем и дополнительные типы

В любой полный набор отверток входят отвертки с плоским и крестообразным шлицем с размерами отверток от 0 до 4, а длина рукоятки и стержня может различаться.В наборе вы можете найти специальную короткую крестовую отвертку с полуторадюймовым валом, а также несколько отверток с четырехдюймовым валом.

Существует множество других типов этих отверток с длиной стержня от восьми до девяти дюймов. Также доступны крестообразные отвертки с быстровращающимся валом. Они имеют небольшой изгиб в середине стержня, прежде чем снова выпрямляются. Конструкция обеспечивает гораздо более быстрое вращение винта и дополнительный крутящий момент.

Существуют десятки крестообразных отверток с небольшими вариациями рукоятки, стержня и наконечника отвертки, но все они имеют один из пяти стандартных размеров.Они доступны в наборах и по отдельности, и их полезно иметь в наборе инструментов на тот день, когда вы неизбежно работаете с винтами с крестообразным шлицем.

СВЯЗАННЫЕ СООБЩЕНИЯ

Совет: знайте свои отвертки (Подсказка: это не «плоская головка!»)

На протяжении многих лет я утверждал здесь, что ключевым компонентом обучения чему-либо, особенно самостоятельно и по запросу, является знание того, как называются вещи. Технический язык и жаргон — важная часть того, что может сделать изучение новой дисциплины пугающим.Как только вы выучите жаргон, вы уже выиграли большую часть битвы. В этом видео Джон Хейс из I Build It рассматривает четыре распространенных типа драйверов и обсуждает некоторые заблуждения и забавные факты об этих инструментах.

Интересная часть технического жаргона (и языка в целом) — это когда неправильный термин становится общеупотребительным, а люди даже не осознают этого. Как отмечает Джон, так обстоит дело с почти повсеместно используемой отверткой с плоской головкой. Все знают, как выглядит плоская отвертка, но на самом деле это не совсем правильный термин.Этот тип отвертки технически известен как стандартная или шлицевая отвертка. Он известен как стандартный, потому что это была оригинальная форма головы водителя. Плоская головка будет относиться к геометрии самой головки винта, а винт с плоской головкой может иметь приводную головку любого типа (шлицевую, крестообразную, квадратную и т. д.).

Он также рассказывает в видео о других распространенных типах отверток, а именно о Phillips, Robertson и Torx.

Головки Phillips

бывают разных размеров, обозначаемых № 1, № 2, № 3 (и другие), причем головка № 2 является наиболее распространенной.Джон говорит, что люди иногда называют его звездообразной головой. Я никогда не слышал этого раньше.

Модель Robertson также часто называют квадратной отверткой, но правильным термином является Robertson. Как и Phillips, Робертсон размера №2 является наиболее распространенным. Джон также утверждает, что, по крайней мере, в Канаде, откуда он родом, Робертсона иногда называют Красным Робби. Повторюсь, я никогда этого не слышал.

Пять типов обычных отверток: шлицевые/стандартные, крестообразные, шестигранные, Torx, Robertson/квадратные.

Джон также обсуждает Torx, технологию отвертки, которая более распространена в Европе и изначально была разработана для производства и сборки машин, где шестигранная звездочка может хорошо зацепиться за головку винта и не соскальзывать.И, как он проницательно указывает, существует множество размеров Torx, и слишком часто у вас нет нужного размера для винтов Torx, которые вы хотите удалить.

И, наконец, когда ничего не помогает? Джон достает универсальную отвертку, угловую шлифовальную машину/отрезной круг.

Как Сделать: участник и лексикограф Эрин МакКин указала нам, на языке, вы голосуете с вашим использованием. Так что нет ничего плохого в том, чтобы назвать его плоскоголовым, в том смысле, что этот термин стал настолько расхожим — люди поймут, о чем вы говорите.

Want to say something? Post a comment

Ваш адрес email не будет опубликован.
