Размеры отверток крестовых и плоских: размеры, характеристики и прочие параметры крестовых и других изделий
какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки
Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.
Особенности

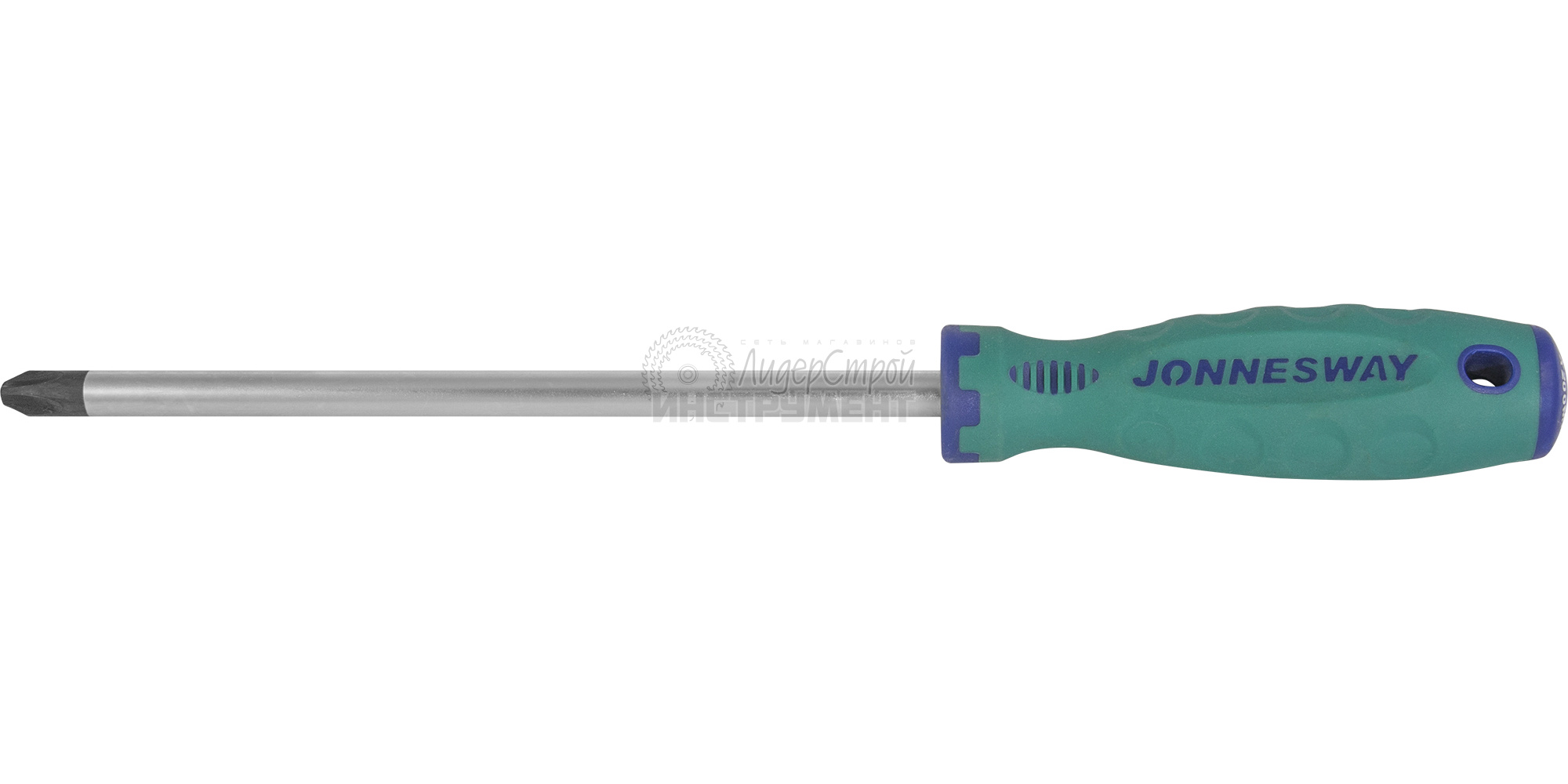

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида.
Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.
Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.
Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.
Характеристики
Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий.
Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:
- 00 – 1,5-1,9 мм;
- 0 – 2 мм;
- 1 – 2,1-3 мм;
- 2 – 3,1-5 мм;
- 3 – 5,1-7 мм;
- 4 – выше 7,1 мм.
В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.
Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

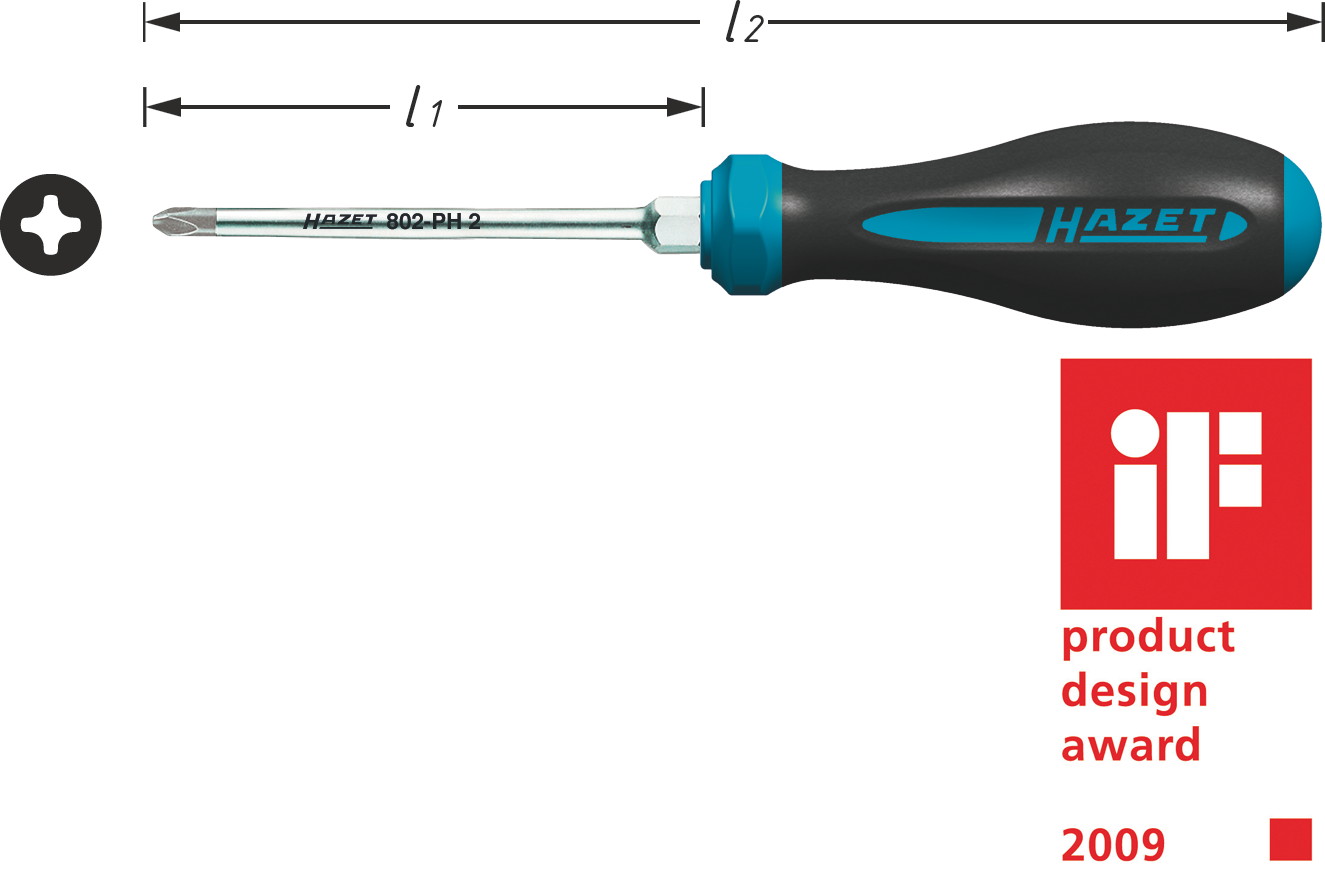

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.
Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.
Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже.
Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.
Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.
Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.
В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.
Какие бывают?
Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.
- Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.- Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
- Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.- Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
- Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.- Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
- Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.
Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.
Приспособления
Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента.
Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.
Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.
Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.
Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

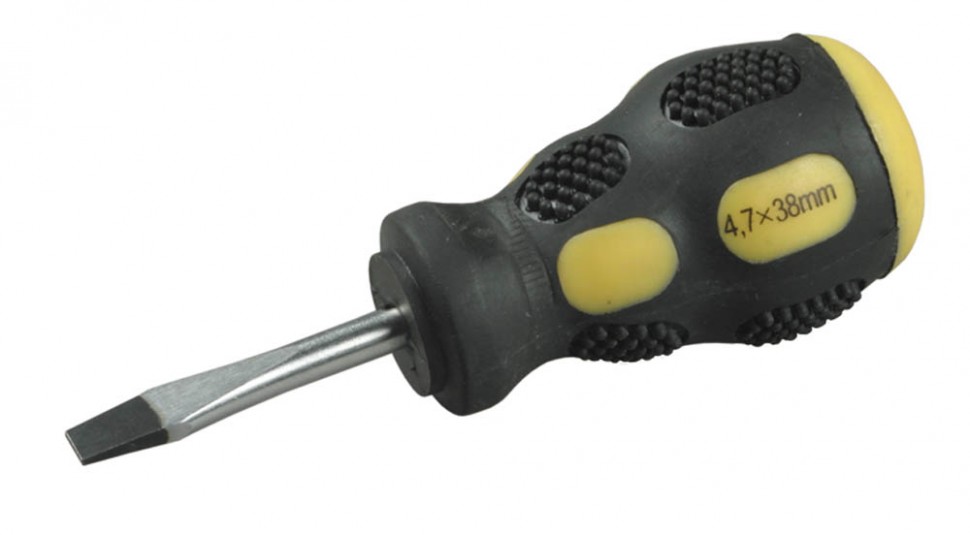

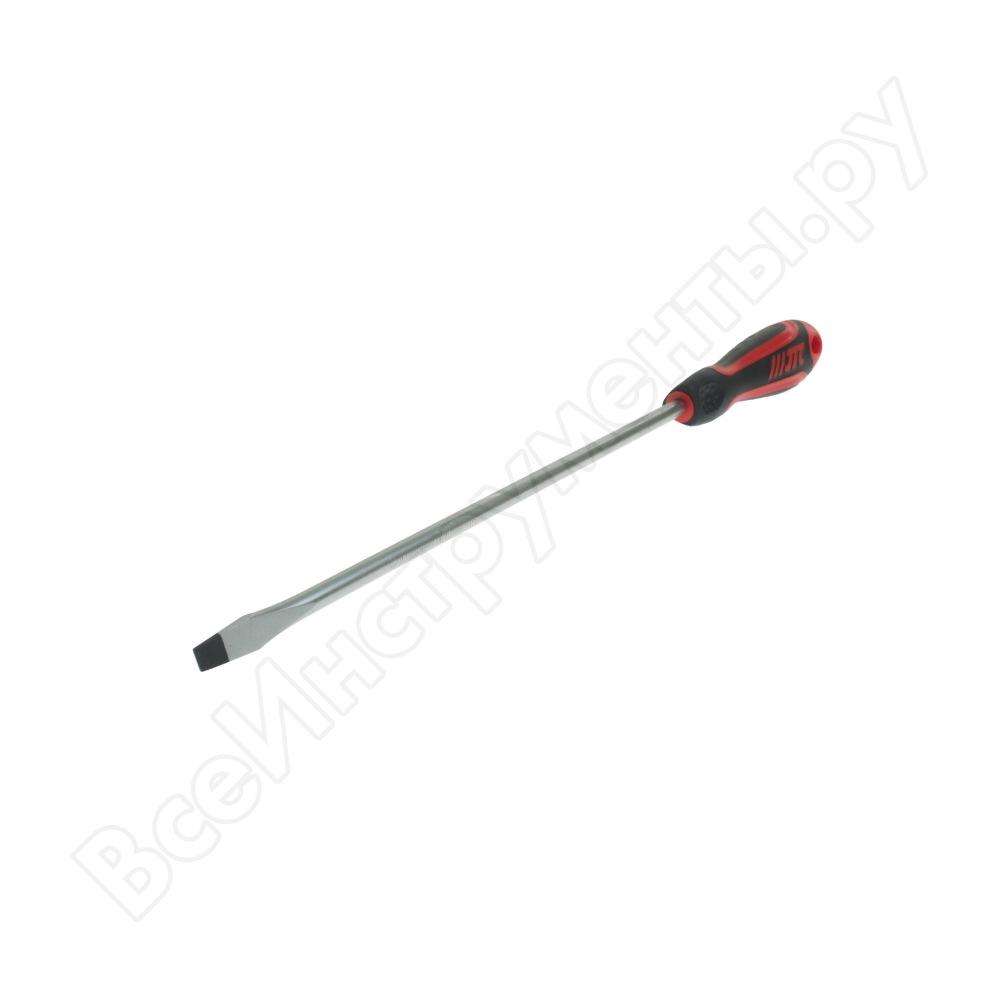

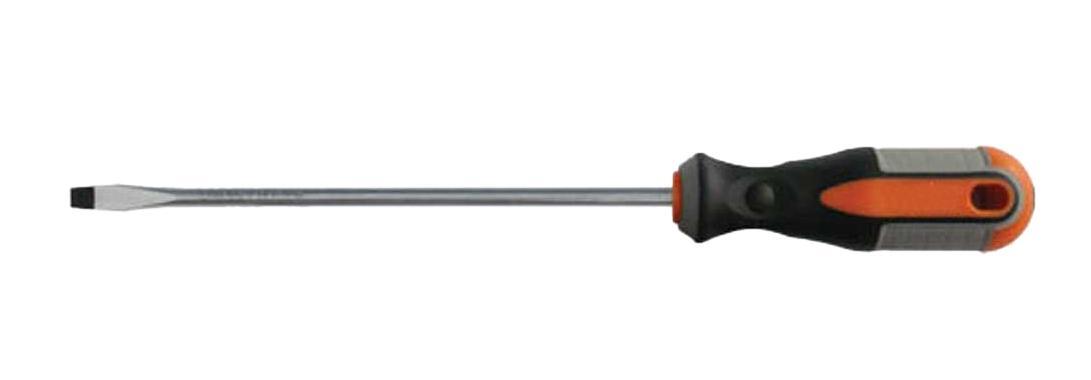

Чем отличается от плоской?
В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала.
В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.
Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.
В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.
В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.
Советы по выбору
Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно.
Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.
Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.
Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.
Для электриков обычная отвертка никак не подходит.
В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.
Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.
Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.
В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания.
Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка.
Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.
Как заточить крестовую отвертку, смотрите в видео ниже.
какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки
Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка.
В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.
Особенности
Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.
Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.
Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.
Характеристики
Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:
- 00 – 1,5-1,9 мм;
- 0 – 2 мм;
- 1 – 2,1-3 мм;
- 2 – 3,1-5 мм;
- 3 – 5,1-7 мм;
- 4 – выше 7,1 мм.
В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.
Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.
Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.
Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.
Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.
Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.
Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы.
Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.
В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.
Какие бывают?
Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.
- Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
- Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
- Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.- Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
- Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.- Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
- Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.
Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.
Приспособления
Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента.
Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.
Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.
Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.
Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.
Чем отличается от плоской?
В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала.
В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.
Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.
В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.
В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.
Советы по выбору
Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно.
Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.
Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.
Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.
Для электриков обычная отвертка никак не подходит.
В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.
Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.
Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.
В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания.
Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка.
Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.
Как заточить крестовую отвертку, смотрите в видео ниже.
какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки
Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка.
В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.
Особенности
Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.
Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.
Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.
Характеристики
Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:
- 00 – 1,5-1,9 мм;
- 0 – 2 мм;
- 1 – 2,1-3 мм;
- 2 – 3,1-5 мм;
- 3 – 5,1-7 мм;
- 4 – выше 7,1 мм.
В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.
Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.
Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.
Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.
Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.
Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.
Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы.
Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.
В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.
Какие бывают?
Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.
- Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
- Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
- Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.- Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
- Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.- Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
- Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.
Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.
Приспособления
Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента.
Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.
Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.
Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.
Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.
Чем отличается от плоской?
В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала.
В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.
Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.
В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.
В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.
Советы по выбору
Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно.
Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.
Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.
Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.
Для электриков обычная отвертка никак не подходит.
В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.
Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.
Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.
В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания.
Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка.
Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.
Как заточить крестовую отвертку, смотрите в видео ниже.
какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки
Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка.
В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.
Особенности
Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.
Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.
Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.
Характеристики
Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:
- 00 – 1,5-1,9 мм;
- 0 – 2 мм;
- 1 – 2,1-3 мм;
- 2 – 3,1-5 мм;
- 3 – 5,1-7 мм;
- 4 – выше 7,1 мм.
В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.
Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.
Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.
Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.
Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.
Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.
Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы.
Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.
В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.
Какие бывают?
Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.
- Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.
- Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.
- Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.
Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.- Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.
- Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.
Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.- Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.
- Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.
Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.
Приспособления
Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента.
Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.
Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.
Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.
Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.
Чем отличается от плоской?
В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала.
В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.
Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.
В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.
В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.
Советы по выбору
Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно.
Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.
Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.
Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.
Для электриков обычная отвертка никак не подходит.
В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.
Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.
Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.
В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.
Тонкости эксплуатации
Смекалка современного человека довольно часто превосходит все ожидания.
Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.
Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.
Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.
Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка.
Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.
После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.
Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.
Как заточить крестовую отвертку, смотрите в видео ниже.
Инструкция по выбору отвертки
Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская.
Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.
Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.
Наконечник (жало)
Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.
Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips).
Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.
Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.
Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.
Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.
Как выбрать размер отвертки:
- Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
- Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.
Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.
Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.
Стержень

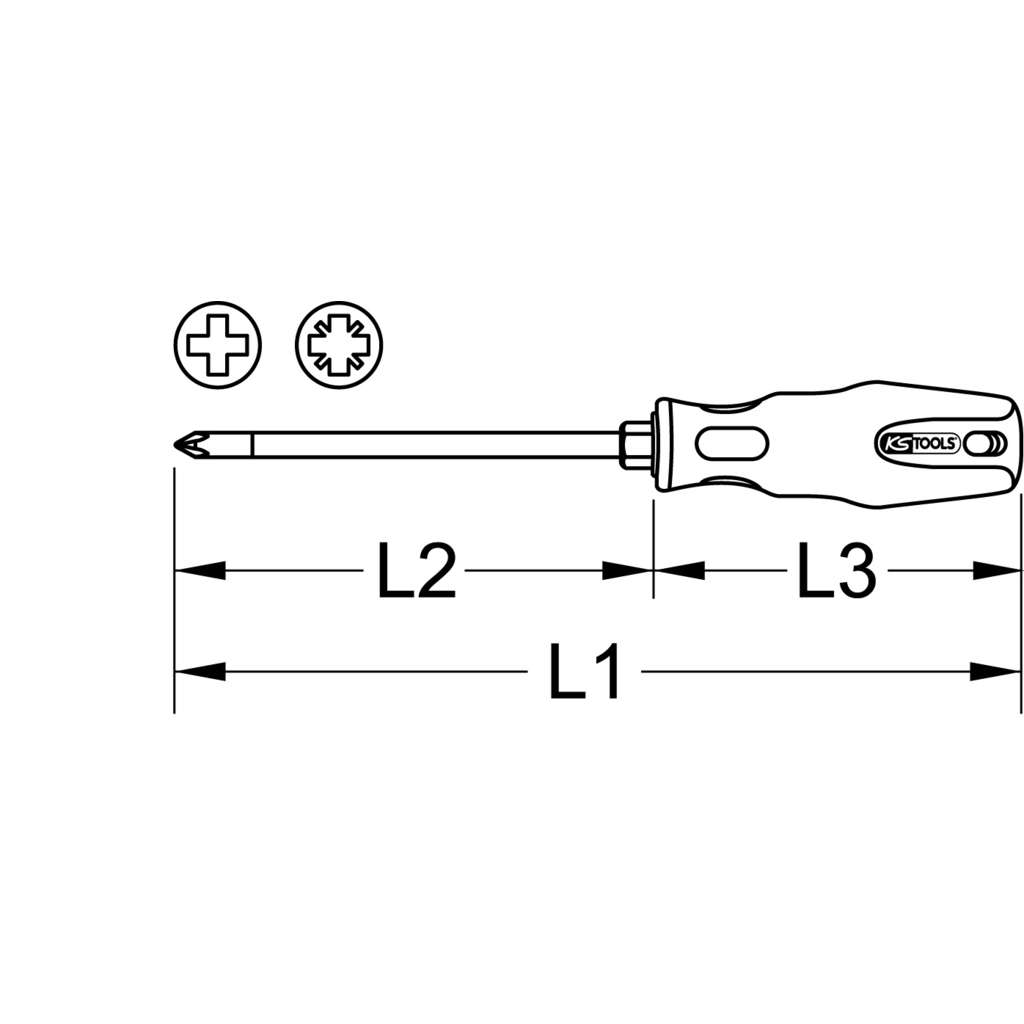

Стержни отверток могут отличаться по длине, диаметру, форме и прочности.
Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.
Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью.
Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.
Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.
Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.
Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.
Рукоять
Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.
Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.
Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.
Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа.
Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.
Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.
На задней части некоторых рукоятей имеются металлические головки под гаечный ключ — не крайняя необходимость, но в некоторых случаях очень полезная деталь.
Желательно, чтобы в рукояти имелось отверстие, так отвертку можно будет повесить на крючок или протянуть в него шнурок и повесить на шею.
Дополнительные возможности
Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.
Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.
Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».
Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.
Виды отверток и их назначение
Содержание:
- 1. У каждого инструмента есть своя история
- 2. Каждый вид отвертки — под определенный крепеж
- 3. Как читать маркировку?
- 4. Не просто отвертка!
Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже — этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины.
Вот лишь небольшой перечень работ, при которых он может применяться:
- Сборка и разборка мебели.
- Обслуживание автомобилей, мотоциклов, велосипедов.
- Ремонт техники, компьютеров, электроники.
- Электромонтажные работы, установка розеток, выключателей.
Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.
Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.
Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.
Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры. Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.
У каждого инструмента есть своя история
Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку.
Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня — отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку. Он предложил более безопасную конструкцию шляпки — не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки — и с этого момента она стала квадратная.
Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.
С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.
Каждый вид отвертки — под определенный крепеж
Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается.
Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело — прикручивать розетки и дверные ручки, другое — обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.
| Вид отвертки (маркировка) | Описание |
|
Плоская (SL)
|
Эта отвертка еще называется прямошлицевая, так как форма ее рабочей части представляет собой плоскую лопатку. Она предназначена для работы с винтами, которые используются в простейших соединениях (креплении розеток, замочных петель, деревянных полок и других деталей). Этот инструмент широко применяется в быту. |
|
Крестовая (PH)
|
Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Благодаря этому получается больше точек соприкосновения, а рабочий контакт увеличивается почти вдвое, по сравнению с закручиванием крепежа плоской отверткой. Удается надежно затянуть крепеж, что очень важно, например, при соединении деталей конструкции автомобиля, техники или оборудования. |
|
Звездообразная (TORX)
|
Профиль рабочей части имеет сечение в форме шестиконечной звезды. Крепеж с таким шлицем используется при сборке сотовых телефонов и другой электротехники, поэтому сфера использования этого вида инструмента достаточно узкая — специализированные сервисные центры, ремонтные мастерские. |
|
Шестигранная (HEX)
|
Рабочая часть имеет сечение в виде шестигранника. Такие инструменты имеют большой крутящий момент, он почти в 10 раз превышает крутящий момент крестовой отвертки. Часто они используются для ремонта электротехники, а также для откручивания крепежа на объектах, находящихся под напряжением. |
|
Крестообразная с направляющими (PZ)
|
Такая отвертка, помимо крестового профиля, имеет четыре дополнительные грани меньшего размера. Она более плотно входит в крепеж, нежели обычная крестовая, используется для крепежа с глубоким шлицем, который применяется при сборке мебели и при монтаже различных конструкций (из дерева, гипсокартона, алюминиевого профиля). |
Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид — четырехгранная отвертка, у крестовых — крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами.
Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.
Как читать маркировку?
Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто — эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH — крестовая. Цифры обозначают размеры: 3 — это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм — это длина стержня инструмента. Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть.
Вам помогут данные из следующей таблицы:

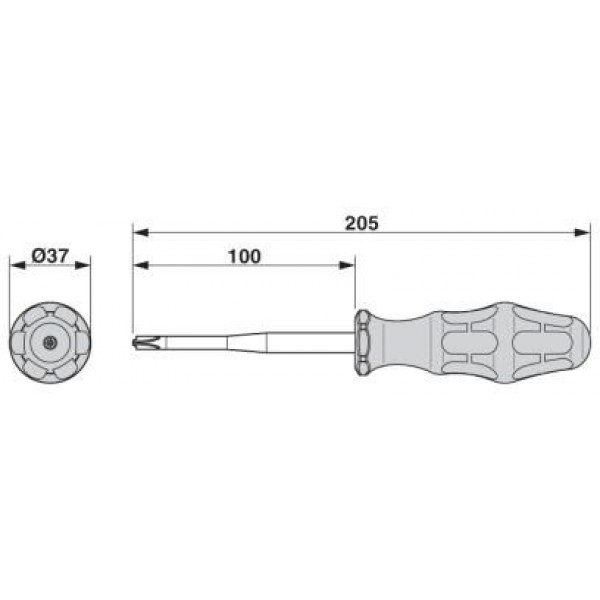

| Номер отвертки | Диаметр стержня, мм | Длина стержня, мм |
| 0 | 4 | До 80 |
| 1 | 5 | До 100 |
| 2 | 6 | До 120 |
| 3 | 8 | До 150 |
| 4 | 10 | До 200 |
Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV — хромованадиевая сталь, CrMo — хромомолибденовая. Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.
Не просто отвертка!
Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач.
Приведем несколько примеров:
- Для электромонтажных работ — используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке — это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
- Для работы в труднодоступных местах — применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
- Для продолжительных работ с крепежом — предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-h39. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
- Для работ с разным крепежом — есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.
Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.
Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная — сделайте заказ на нашем сайте прямо сейчас!
А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.
ру».
Отвертки всех типов и размеров
Полезная информация
Отвертки ударные, обычные шлицевые, реверсивные широко применяются в быту, строительстве и промышленности для работы с различным крепежом. Кроме того, отвертка имеет простейшую конструкцию: представляет собой металлический стержень, с одной стороны заточенный под определенный шлиц, а с другой расположена рукоятка для удобного удержания.
Типы отверток
Инструмент различают по нескольким параметрам, один из них — тип шлица:
- Плоская — один из самых распространенных типов, используются для установки и съема крепежа с прямым шлицом.
- Крестовая отвертка применяется для завинчивания и вывинчивания болтов и шурупов с крестовым шлицом типа филлипс и позидрайв.
Другой тип деления — по назначению:
- Диэлектрическая отвертка — лучший выбор для электриков и различных работ в электросети, толстая прорезиненная ручка поможет снизить риск поражения электрическим током.
- Гибкие — представляют собой обычный инструмент со специальной гибкой насадкой, такой отверткой можно работать с труднодоступным крепежом.
- Ударные отвертки — профессиональный вид инструмента, предназначенный для работы с приржавевших или прикипевшим крепежом, который невозможно извлечь с помощью стандартного инструмента.
- Наборы отверток — подойдут для использования дома, в мастерской и для ремонта различной техники.
- Наборные — в комплект входит один инструмент с насадками, число которых может составлять несколько десятков. Они занимают мало места, но способны заменить целый ящик с отвертками.
- Тестеры и пробники — профессиональные отвертки, помогающие определить наличие тока в цепи, найти скрытую проводку и т.д.
Как выбрать отвертку?
В первую очередь, следует обратить внимание на размер отвертки.
Он должен соответствовать размеру крепежа, который планируется снимать или ставить.
Также важен материал, из которого сделан стержень — лучше, если это хромованадиевая сталь. Она позволяет сделать инструмент по-настоящему долговечным. Кроме того, у нас вы найдете магнитные отвертки, которыми можно работать и не бояться, что винт выпадет и его будет тяжело доставать.
Также можно подобрать модель, подходящую для выполнения конкретных задач. Например, ударная отвертка поможет выкрутить заржавевший, окислившийся шуруп. Если нужно закрутить или снять сразу много крепежа, стоит выбрать обычные или Т-образные реверсивные отвертки: его не нужно постоянно снимать в процессе работы.
Чтобы купить отвертку с насадками нужного размера или индикаторную по привлекательной цене, достаточно всего лишь набрать указанный на нашем сайте номер. Менеджер самостоятельно оформит заказ и при необходимости предложит Вам другой ручной инструмент или оснастку.
Руководство по размерам отверток
(с диаграммами)
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.
Обновлено 26 апреля 2021 г.
Вы когда-нибудь смотрели на набор отверток и думали: «Их больше, чем мне когда-либо понадобится», только чтобы прочитать отзывы и обнаружить, что они неполные?
Получение набора, который имеет наиболее нужные вам размеры, часто может быть более важным, чем покупка «полного набора», в котором отсутствуют один или два основных размера.Но как узнать, есть ли у вас все необходимые размеры?
Прочтите, чтобы узнать больше о различных размерах отверток, доступных для пяти наиболее распространенных форм головок винтов.
Отвертка с плоской головкой Размеры
Обычно называемые шлицевой отверткой, они имеют клиновидное лезвие, которое сразу же узнает любой ребенок.
Вы можете часто использовать шлицевую отвертку для работы с головками с немного большим пазом или даже крестообразными (или другими крестообразными) головками в крайнем случае.
К сожалению, способ измерения отверток с плоской головкой может быть неприятным, так как редко указывается толщина наконечника. Хорошая новость заключается в том, что ширина наконечника и длина хвостовика указаны в предоставленных измерениях. Эти размеры представлены как ширина по длине (например, 1/8 ″ x 4 ″).
Длина хвостовика влияет на то, поместится ли отвертка в более глубокую выемку (идеально подходит для работы в автомобиле) или будет ли она лучше всего работать там, где очень мало места для вашей руки.Обратите внимание, что длина ручки пропорциональна длине стержня, поэтому у приводов с коротким стержнем также есть короткие ручки.
См. Также: Детали отвертки
Таблица прецизионных размеров со шлицами
| Ширина наконечника (SAE) | Ширина наконечника (метрическая) |
|---|---|
| 0,8 мм | |
| 1 мм | |
| 1,2 мм | |
| 1,5 мм | |
1. 8 мм |
|
| 2 мм | |
| 3/32 « | 2,5 мм |
| 1/8″ | 3 мм |
| 3,5 мм | |
| 5/32 « | 4 мм |
Таблица стандартных размеров с прорезями
| Ширина наконечника (SAE) | Ширина наконечника (метрическая система) |
|---|---|
| 3/16 дюйма | |
| 4,5 мм | |
| 5 мм | |
| 7/32 « | 5.5 мм |
| 6 мм | |
| 1/4 « | 6,5 мм |
| 5/16″ | |
| 3/8 « |
Размер отвертки Phillips
Этот популярный крестообразный привод стал стандартом во многих странах. Менее склонный к проскальзыванию, чем шлицевые отвертки, конструкция все еще имеет некоторые проблемы с высоким крутящим моментом, которые с тех пор были решены в более новых крестообразных конструкциях.
Как и шлицевые отвертки, крестообразные приводы популярны в прецизионная работа, являющаяся основным элементом ноутбуков и другой электроники.
В некоторой степени отвертки Phillips можно использовать с любым крестообразным винтом, хотя существует повышенный риск выпадения кулачка и повреждения головки. Частично это связано с тем, что размер драйвера Phillips определяется числовым кодом, а не британской системой мер / SAE, и он может поместиться на два-пять размеров головки выше своего собственного.
Таблица прецизионных размеров Phillips
| Phillips # | Ширина наконечника (метрическая) | Подходит для винтов |
|---|---|---|
| # 0000 | 1 мм | |
| # 000 | 1.5 мм | |
| # 00 | 2 мм | |
| # 0 | 2,5 мм | 0-1 |
| # 1 | 3 мм | 2-4 |
Phillips Таблица стандартных размеров
| Phillips # | Ширина наконечника (метрическая) | Подходит для винтов |
|---|---|---|
| # 2 | 3,5 мм | 5-9 |
| # 3 | 5 мм | 10-14, 16 |
| # 4 | 6 мм | 18, 20, 24 |
| # 5 | 8 мм | 5/8 «и 3/4» (крепежные винты) |
Размер отвертки Pozidriv
Этот винтовой привод часто называют улучшенной версией привода Phillips.
Вместо заостренного наконечника Phillips, сужающихся боковых сторон и закругленных углов у Pozidriv есть тупой наконечник, параллельные боковые стороны и дополнительное небольшое ребро между каждым пазом. Это позволяет усилить захват между битой и застежкой.
Хотя вы можете вставить биту Phillips в застежку Pozidriv, она, скорее всего, выйдет из строя, прежде чем вы сможете полностью затянуть ее. Бита Pozidriv не помещается в застежку Phillips. На битах Pozidriv есть отметка «PZ» вместе с пятью стандартными размерами.
Таблица размеров Pozidriv
| Размер # | Шурупы по дереву | Машинные / самонарезающие винты | Метрические винты |
|---|---|---|---|
| # 0 | # 0, # 1 | # 0, # 1 | M1.6, M2 |
| # 1 | # 2, # 3, # 4 | # 2, # 3, # 4 | M2.5, M3 |
| # 2 | # 5 до # 9 | # 5 до # 10 | M3. 5, M4, M5 |
| # 3 | # 10 до # 16 | # 12 (или 1/4 «, 5/16») | M6 |
| # 4 | # 18 до # 24 | от 5/16 «до 1/2» | M8, M10 |
Размер отвертки с шестигранной головкой
Шестигранные ключи названы потому, что они имеют гладкий шестигранный хвостовик и нет головы.Эти отвертки, которые чаще называются шестигранными ключами, иногда бывают с L-образным хвостовиком без ручки, имеют несколько выдвижных размеров с центральной ручкой (как швейцарские армейские ножи) или даже с шаровидным наконечником.
Измерения для шестигранных ключей выполняются через AF (сокращение от «поперек квартиры»). Например, чтобы измерить немаркированный ключ, вы должны измерить расстояние между двумя противоположными концами. Это позволяет легко определить ключ, необходимый для конкретного винта с шестигранной головкой, если вы не уверены в размере.
Таблица размеров шестигранных ключей
| Ширина наконечника (SAE) | Ширина наконечника (метрическая) |
|---|---|
| ,7 мм | |
| ,9 мм | |
| 3/64 « | 1,2 мм |
| 1,3 мм | |
| 1,5 мм | |
| 1/16 « | 1,6 мм |
| 5/64″ | 2 мм |
| 3/32 « | 2,4 мм |
2. 5 мм |
|
| 7/64 « | 2,8 мм |
| 3 мм | |
| 1/8″ | 3,2 мм |
| 9/64 « | 3,5 мм |
| 5 / 32 « | 4 мм |
| 11/64″ | 4,4 мм |
| 4,5 мм | |
| 3/16 « | 4,8 мм |
| 5 мм | |
| 13 / 64 « | 5,2 мм |
| 7/32″ | 5.5 мм |
| 15/64 « | 6 мм |
| 1/4″ | 6,4 мм |
| 7 мм | |
| 5/16 « | 8 мм |
| 9 мм | |
| 3/8 « | 9,5 мм |
| 10 мм | |
| 1/2″ | 12,7 мм |
Отвертка Робертсон Размеры
Популярны как в строительстве, так и в электротехнике полей, привод Робертсона (обычно называемый квадратным приводом) более распространен в Канаде, чем в США, из-за проблем с лицензированием, возникших ранее в его истории.
Теперь, когда срок действия первоначальных патентов и лицензионных ограничений истекает, винты Робертсона приобретают все большую популярность во всем мире.
Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Однако их отличает то, что все размеры имеют цветовую кодировку для удобства использования.
Таблица размеров Robertson
| Цветовой код | Размер # | Подходит для винтов |
|---|---|---|
| Оранжевый | # 00 | 1-2 |
| Желтый | # 0 | 3- 4 |
| Зеленый | # 1 | 5-7 |
| Красный | # 2 | 8-10 |
| Черный | # 3 | 12, 1/4 « |
| Коричневый | # 4 | 5/16 «, 3/8» |
Размер отвертки Torx
Иногда его называют звездчатым приводом из-за его округлой формы с шестигранной звездой.
работают при более высоких крутящих моментах и имеют более длительный срок службы, чем другие популярные типы отверток.
Это сделало их довольно популярными как в электронной, так и в автомобильной промышленности. Их также можно использовать в качестве экстренной замены шестигранным приводам, хотя существует более высокий риск снятия головки.
В приводах Torx используется система нумерации, основанная на расстоянии между двумя противоположными точками. В отличие от других измерительных систем с отверткой, одинаковые числа на отвертке Torx применимы как к шкале SAE, так и к метрической шкале.
Вы можете определить размер, необходимый для произвольного винта, измерив ширину паза и сравнив ее с таблицей размеров Torx.
Таблица размеров Torx
| Размер Torx | Ширина (SAE) | Ширина (метрическая) |
|---|---|---|
| T1 | 0,031 « | 0,81 мм |
| T2 | . 036 « |
.93 мм |
| T3 | .046″ | 1,10 мм |
| T4 | .050 « | 1,28 мм |
| T5 | .055″ | 1,42 мм |
| Т6 | .066 « | 1,70 мм |
| T7 | .078″ | 1,99 мм |
| T8 | .090 « | 2,31 мм |
| T9 | .098″ | 2,50 мм |
| T10 | .107 « | 2,74 мм |
| T15 | .128″ | 3,27 мм |
| T20 | .151 « | 3,86 мм |
| T25 | .173″ | 4.43 мм |
| T27 | ,195 « | 4,99 мм |
| T30 | ,216″ | 5,52 мм |
| T40 | ,260 « | 6,65 мм |
| T45 | .306 « | 7,82 мм |
| T50 | .346″ | 8,83 мм |
| T55 | . 440 « |
11,22 мм |
| T60 | .519″ | 13,25 мм |
| Т70 | .610 « | 15,51 мм |
| T80 | .690″ | 17,54 мм |
| T90 | .784 « | 19,92 мм |
| T100 | .871″ | 22,13 мм |
Таблица размеров отверток | Garage Sanctum
Содержимое
- Размеры отвертки с плоской головкой
- Размеры отвертки с шестигранной головкой
- Размеры отвертки Robertson
- Размеры отвертки Phillips
Отвертка Torx, размеры
9 Кажется, что у него гораздо больше размеров, чем вам когда-либо понадобится, но затем наступает день, когда вы понимаете, что в вашем наборе отверток не хватает размера, который вам отчаянно нужен.Таким образом, лучше покупать размеры, которые вам больше всего нужны, чем покупать полный набор, который вы позже обнаружите неполным.
Ниже вы найдете 5 наиболее распространенных форм головок винтов различных размеров.
Отвертка с плоской головкой Размеры
Отвертка с плоской головкой также иногда называется шлицевой отверткой. Эти отвертки легче всего узнать по клиновидному концу.
| Ширина наконечника (SAE) | Ширина наконечника (метрическая) |
|---|---|
| 0.8 мм | |
| 1 мм | |
| 1,2 мм | |
| 1,5 мм | |
| 1,8 мм | |
| 2 мм | |
| 3/32 « | 2,5 мм |
| 1/8 « | 3 мм |
| 3,5 мм | |
| 5/32″ | 4 мм |
| 3/16 « | |
| 4,5 мм | |
| 5 мм | |
| 7/32 « | 5. 5 мм |
| 6 мм | |
| 1/4 « | 6,5 мм |
| 5/16″ | |
| 3/8 « |
Размеры отвертки с шестигранной головкой
Эти шестигранные ключи иногда называют шестигранными ключами, и эти отвертки обычно имеют Г-образный ключ без ручки. Размеры шестигранных ключей измеряются на плоских частях шестигранника.
| Ширина наконечника (SAE) | Ширина наконечника (метрическая система) |
|---|---|
. 7 мм |
|
| ,9 мм | |
| 3/64 « | 1,2 мм |
| 1,3 мм | |
| 1,5 мм | |
| 1/16″ | 1,6 мм |
| 5/64 « | 2 мм |
| 3/32″ | 2,4 мм |
| 2,5 мм | |
| 7/64 « | 2,8 мм |
| 3 мм | |
| 1/8 дюйма | 3.2 мм |
| 9/64 « | 3,5 мм |
| 5/32″ | 4 мм |
| 11/64 « | 4,4 мм |
| 4,5 мм | |
| 3 / 16 « | 4,8 мм |
| 5 мм | |
| 13/64″ | 5,2 мм |
| 7/32 « | 5,5 мм |
| 15/64″ | 6 мм |
| 1/4 « | 6. 4 мм |
| 7 мм | |
| 5/16 « | 8 мм |
| 9 мм | |
| 3/8″ | 9,5 мм |
| 10 мм | |
| 1/2 « | 12,7 мм |
Размер отвертки Robertson
Привод Робертсона обычно называют квадратным приводом и очень популярен как в электротехнике, так и в строительстве.Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Диски Robertson имеют соответствующие цветовые коды, чтобы упростить идентификацию каждого размера.
csv» data-unique_identifier=»ninja_table_unique_id_
Отвертка Phillips Размеры
Отвертка Phillips стала стандартом во многих странах.
Приводы Phillips стали очень популярными, когда дело доходит до точной работы, поэтому они используются в электронике и ноутбуках. Крестообразные отвертки можно использовать с множеством различных крестообразных винтов.
| Phillips # | Ширина наконечника (метрическая) | Подходит для размеров винтов |
|---|---|---|
| # 0000 | 1 мм | |
| # 000 | 1,5 мм | |
| # 00 | 2 мм | |
| # 0 | 2.5 мм | 0-1 |
| # 1 | 3 мм | 2-4 |
| # 2 | 3,5 мм | 5-9 |
| # 3 | 5 мм | 10 -14, 16 |
| # 4 | 6 мм | 18, 20, 24 |
| # 5 | 8 мм | 5/8 «и 3/4» (крепежные винты) |
youtube.com/embed/PoN_2UVxHkU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Отвертка Torx Размеры
Приводы Torx рассчитаны на работу с более высоким крутящим моментом, чем отвертки других типов, а также имеют более длительный срок службы.Привод Torx иногда называют звездообразным из-за сходства с шестигранной звездой. Приводы Torx имеют разные номера в зависимости от различного расстояния между двумя противоположными точками.
| Размер Torx | Ширина (SAE) | Ширина (метрическая) |
|---|---|---|
| T1 | .031 « | ,81 мм |
| T036 | « | 0,93 мм |
| T3 | . 046 « |
1,10 мм |
| T4 | .050″ | 1,28 мм |
| T5 | .055 « | 1,42 мм |
| T6 | .066″ | 1,70 мм |
| T7 | .078 « | 1,99 мм |
| T8 | .090″ | 2,31 мм |
| T9 | .098 « | 2,50 мм |
| T10 | .107″ | 2.74 мм |
| T15 | .128 « | 3,27 мм |
| T20 | .151″ | 3,86 мм |
| T25 | .173 « | 4,43 мм |
| T27 | .195 « | 4,99 мм |
| T30 | .216″ | 5,52 мм |
| T40 | . 260 « |
6,65 мм |
| T45 | .306″ | 7,82 мм |
| Т50 | .346 « | 8,83 мм |
| T55 | .440″ | 11,22 мм |
| T60 | .519 « | 13,25 мм |
| T70 | .610″ | 15,51 мм |
| T80 | .690 « | 17,54 мм |
| T90 | .784″ | 19,92 мм |
| T100 | .871 « | 22,13 мм |
Посмотреть другие размеры графики здесь.
Простое руководство по размерам отверток с плоской головкой
Один из самых простых инструментов, когда-либо созданных, отвертка с плоской головкой бывает разных размеров и длины, каждый из которых предназначен для определенной цели.
Его название вводит в заблуждение, поскольку отвертка с плоской головкой часто служит не хуже миниатюрной монтировки, скребка или долота. Чтобы максимально эффективно использовать ваш инструмент для любой конкретной задачи, лучше всего выбрать подходящий размер.В этом руководстве по размерам отверток с плоской головкой вы найдете все, что вам нужно знать о различных типах отверток. Для каждого размера используется одна и та же базовая конструкция, но разница заключается в длине вала, ширине и толщине самого динамика.
Отвертки со шлицем
Проверьте отвертки со шлицем на Amazon.
Другой способ описать отвертку с плоской головкой — это назвать ее шлицевой отверткой. Это связано с тем, что плоский наконечник отвертки должен плотно входить в паз винта для его затягивания или ослабления.Винт с шлицевой головкой — это один из многих видов винтов, включая одинаково распространенную головку Phillips и несколько менее распространенную квадратную головку.
Существуют также винты с шестигранной головкой, для которых требуется шестигранный ключ, известный как шестигранный ключ или шестигранный ключ.
Плоские отвертки работают лучше всего, когда они правильно входят в паз винта. Например, винт с головкой шириной дюйма нелегко повернуть отверткой, имеющей половину ширины. Точно так же толщина паза на головке винта должна соответствовать толщине инструмента для достижения наилучших результатов.
Отвертки с плоской головкой, размеры
Отвертки с плоской головкой варьируются от простых миллиметров до более крупных долей дюйма. Для каждой отвертки отмечаются два измерения: длина стержня и ширина головки. Примеры отверток с плоской головкой в дюймах: 3/32 на 1 1/2, 3/16 на 1 1/2, 1/8 на 4, 3/16 на 4 и 1/4 на 4. Первое число представляет ширина головки драйвера, а второй размер указывает длину вала. Чем длиннее вал, тем дальше отвертка может дотянуться до ограниченного пространства.
Это особенно удобно при выполнении автомобильных работ, так как винты часто находятся далеко позади блока цилиндров.
Если вы можете достать до головки винта без помощи длинного вала, лучше использовать инструмент с меньшим диаметром. Отвертки с короткими шлицами имеют валы 1 1/2 дюйма. Они пригодятся для работы крупным планом. Обратной стороной отвертки этого типа является то, что ручка очень короткая. Отвертки с более длинным стержнем имеют пропорционально более длинные ручки, что позволяет вам лучше держать их в руке.
Наборы отверток с плоской головкой
Отвертки с плоской головкой продаются отдельно, но лучший способ закрыть все основания при заворачивании и извлечении винтов — это иметь набор. Набор отверток может состоять только из отверток с плоской головкой или комбинации отверток с плоской и крестообразной головками. В комплекте вы получите хороший выбор драйверов, включая по крайней мере один с коротким валом, один с длинным валом и несколько промежуточных.
Стандартные шлицевые отвертки измеряются в дюймах и долях дюймов.Однако набор миниатюрных инструментов, измеряемых в миллиметрах, удобен для точных винтов, таких как те, которые используются в очках, часах и небольших электрических компонентах.
Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
5 типов отверток, которые должен знать каждый домашний мастер
Фото: istockphoto.com
Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки».«Поскольку не существует единого универсального винта, который можно было бы использовать в каркасе, настиле или деревообработке, совершенно необходимо иметь множество отверток и насадок для отверток, готовых вставлять или выкручивать винты любого типа, с которыми вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические шуруповерты для домашнего обслуживания и деревообрабатывающих работ. Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.
Отвертка Работа
Отвертки предназначены только для двух целей: для ввинчивания винтов и для их удаления.
Хотя типы отверток определяются наконечниками, которые соответствуют конкретной конструкции конкретных головок винтов, вы найдете дополнительные варианты в том, как работает отвертка. Понимание этих конструктивных различий позволит вам выбрать лучший метод работы с винтами в любом конкретном проекте и с любым типом отвертки.
• Ручные отвертки — самая узнаваемая разновидность ручного инструмента — состоит из толстой ручки и цилиндрического стального стержня, который заканчивается рабочим концом отвертки (который в некоторых случаях имеет сменную насадку, чтобы соответствовать количество шаблонов головок винтов).Поскольку ручка больше наконечника, для поворота винта требуется лишь умеренное усилие скручивания. При использовании ручной отвертки вам придется снимать отвертку с головки винта после каждого поворота винта и перемещать ее перед следующим поворотом.
• Отвертки с храповым механизмом экономят время и уменьшают необходимость поднимать и перемещать наконечник отвертки после каждого поворота.
Внутренний механизм на шарикоподшипниках позволяет пользователю делать несколько поворотов винта с помощью легкого движения запястья вперед-назад.Храповое действие можно изменить с одного направления на другое, переключив кнопку на отвертке, так что мастер может как вставлять винты (движение по часовой стрелке), так и извлекать винты (движение против часовой стрелки).
• Одна специальная отвертка с храповым механизмом, называемая отверткой Yankee , работает по принципу подпружиненного храпового механизма. Вместо того, чтобы поворачивать отвертку с помощью запястья, вы просто поместите кончик отвертки Yankee в головку винта и сильно надавите на винт.Давление заставляет отвертку поворачиваться; когда вы отпускаете его, пружина растяжения внутри возвращает ручку в исходное положение. Отвертки Yankee существуют с конца 1800-х годов, но вы все еще можете найти их в магазинах DIY.
• С появлением дрели и возможностью менять сверла на биты для отверток, родилась переделанная дрель-отвертка .
Сверла / шуруповерты с электроприводом значительно сокращают время, необходимое для установки или удаления шурупов, которые быстро заменяют гвозди во многих строительных и ремонтных проектах благодаря прочной фиксации дерева, которую обеспечивают их ребристые стороны.
• Некоторые производители электроинструментов усовершенствовали стандартную дрель, выпустив специальные отвертки или инструменты для завинчивания винтов, предназначенные для конкретных применений. Например, шуруповерты для гипсокартона используются только для подвешивания гипсокартона, в то время как шуруповерты для чернового пола работают только с витками шурупов в ленте.
В конце концов, предпочитаете ли вы ручную отвертку или электрическую дрель, наиболее важным фактором является подгонка наконечника отвертки к головке винта.
Фото: amazon.com
ТИП ОТВЕРТКИ: Плоская / шлицевая
Хотя винты с плоской головкой больше не используются широко в жилищном строительстве, вы все еще можете найти их в мебельном строительстве, небольших столярных проектах и т.
Д. некоторые электрические приложения — и поэтому отвертки с плоской головкой подходят не только для снятия крышек с банок с краской. Они понадобятся вам для установки крышек пластин на розетки и выключатели, а также в других случаях, когда важно не затягивать винт слишком сильно.
Существуют отвертки с плоской головкой для отверток и дрелей с храповым механизмом, но неплохо иметь в сумке для инструментов пригоршню плоских ручных отверток. Они будут иметь маркировку по размеру наконечника и длине стального стержня. Размеры наконечников варьируются от долей миллиметров (которые достаточно малы, чтобы затянуть винты для очков) до дюйма или больше (подходят для винтов промышленного размера). Подбирая отвертку к плоскому винту, выберите ту, которая соответствует ширине и глубине паза на головке соответствующего винта.
Подходит для: Затягивание и ослабление винтов с шлицами. Набор отверток со шлицевой головкой из 5 частей Craftsman поставляется с пятью наконечниками разных размеров, которые подходят для самых распространенных винтов с шлицами, с которыми может столкнуться домашний мастер ( $ 14,95 на Amazon ).
Отвертки имеют как короткие, так и длинные стержни, поэтому вы сможете достать винты даже в труднодоступных местах.
Фото: amazon.com
ТИП ОТВЕРТКИ: Phillips
Винты Phillips, обозначенные расширяющимся знаком «+» на головках, широко используются в строительстве и деревообработке.Отвертки и биты, которые подходят для винтов Phillips, имеют маркировку «Ph», за которой следует число в возрастающем размере от 0000 до числа 4, но размер отвертки не соответствует размеру винта Phillips; вам нужно будет физически сопоставить наконечник отвертки с конкретным винтом. Ручная отвертка или отвертка с храповым механизмом отлично подойдут, когда вам нужно установить всего один или два винта, но в строительных проектах, как известно, используется несколько винтов. Выбирайте дрель со сменными насадками Phillips для наиболее эффективной сборки.
Подходит для: Многоцелевое строительство и реконструкция, особенно установка гипсокартона.
Если вы планируете повесить много гипсокартона, обратите внимание на отвертку для гипсокартона DEWALT на 6 ампер ( 70 долларов на Amazon ). Эта отвертка с сетевым питанием специально разработана для установки шурупов для гипсокартона с крестообразным шлицем. Кроме того, он позволяет пользователю предварительно установить глубину шурупа и исключить вероятность того, что шуруп для гипсокартона будет не слишком или не слишком вставлен.
Фото: amazon.com
ТИП ОТВЕРТКИ: Шестигранный ключ
Винты с шестигранной головкой обычно маленькие и обычно используются в дверных ручках, штанах для полотенец, ручках смесителей и даже в некоторых механических установках и требуют отвертки с шестигранным ключом ( также называется отверткой с внутренним шестигранником) для затяжки или ослабления.Отвертки и биты различаются по размеру, чтобы соответствовать пазам под винты с шестигранной головкой от 0,03 до 3/8 дюйма. Отвертки с внутренним шестигранником или гаечные ключи часто представляют собой ручные отвертки L- или T-образной формы, хотя биты с внутренним шестигранником доступны как для отверток с храповым механизмом, так и для сверл.
Подходит для: Установка небольших приспособлений, таких как вешалки для полотенец. Как и в случае со всеми ручными отвертками, стоит иметь в наличии наконечники разных размеров, поэтому вам не нужно бежать в строительный магазин за отверткой одного размера.Набор шестигранных отверток Xcelite, состоящий из 11 предметов, поставляется с набором из девяти сменных шестигранных головок размером от 0,050 дюйма до 3/16 дюйма, а также дополнительным удлинителем для доступа в труднодоступные места ( $ 47,30 на Amazon ). С такой комплектацией вам никогда не понадобится покупать еще один шестигранный ключ или отвертку!
Фото: amazon.com
Тип отвертки: Robertson
Винт Robertson имеет явное преимущество — меньшее скольжение отвертки.Эта головка винта, также известная как «винт с квадратной выемкой», была разработана в начале 1900-х годов канадским изобретателем, который устал повредить винты со шлицами каждый раз, когда наконечник отвертки выскальзывал из отверстия.
Хотя это и было значительным улучшением, в США он не прижился до тех пор, пока в качестве отверток не стали использоваться дрели. Сегодня винт Робертсона с размером выемки от 1/16 дюйма до 3/16 дюйма широко используется в проектах строительства и реконструкции. Вы можете найти ручные и храповые отвертки с квадратным углублением, но винт Робертсона чаще всего вставляется и удаляется с помощью дрели.Одно из наиболее распространенных применений шурупа Робертсона — это устройство основания пола, которое происходит намного быстрее, если вы используете дрель и сверло Робертсона.
Подходит для: Используется с дрелью для деревообработки и строительства. Если вы ищете хороший набор сверл с квадратной выемкой для вашей дрели, попробуйте набор насадок Робертсона Picquic ( $ 7,49 на Amazon ). Он поставляется с четырьмя битами градуированных размеров для использования с наиболее распространенными винтами Робертсона.
Фото: amazon.com
Тип отвертки: Torx
Винт Torx, который быстро стал фаворитом строителей и серьезных домашних мастеров, — иногда называемый звездчатым винтом — имеет шестигранный утопленный звездообразный наконечник размером, который диапазон от 0,031 дюйма до 0,81 дюйма и обозначается цифрой «Т» (от Т1 до Т100).
Обычные размеры зданий — T15 и T25, и, независимо от размера винта, подойдет соответствующая отвертка или насадка Torx.
Доступны ручные и храповые отвертки Torx, но пользователям электродрелей нравятся винты Torx по той же причине, по которой они любят винты Робертсона, потому что они сопротивляются проскальзыванию при приложении мощности.Винты Torx обычно используются для каркаса конструкций, отделочных работ и даже в качестве крепежа для дерева и бетона.
Подходит для: Многофункциональные конструкции и дома. В качестве универсального набора бит рассмотрите набор отверток Torx Torx, состоящий из 11 частей ( $ 12,95 на Amazon ). Он оснащен магнитными битами, которые помогают удерживать винты на наконечнике сверла.
6 типов отверток — знать должен каждый
Отвертка считается одним из величайших изобретений среди инструментов.По мнению многих историков, отвертки были изобретены в 15 веке, и когда мы перешли в 21 век, вы обычно найдете их в каждом ящике для инструментов.
Если вы когда-нибудь посещали магазин инструментов, вы наверняка видели сотни отверток разных стилей, форм, размеров или чего-нибудь еще. Ну, шуруповерт полностью зависит от типа винта или типа углубления. Я знаю, что вы, должно быть, перепутали отвертку и винтовой привод? Ваше замешательство разрешится, просто продолжайте читать.Здесь вы узнаете 6 различных типов отверток, которые используются чаще всего.
Источник изображения
Винтовой привод, также известный как выемка, которая представляет собой форму или канавку, выполненную на головке винта, которая позволяет отвертке прикладывать крутящий момент к ней, в то время как отвертка в основном является инструментом для заворачивания винта по часовой стрелке или против часовой стрелки. Обычная отвертка имеет ручку с одной стороны и стержень с канавкой на конце стержня с другой. Рифленая часть опирается на винтовой привод, чтобы вбивать винт в материал.
Существует много типов отверток в зависимости от конструкции головки винта или типа углубления, но в этой статье мы собираемся обсудить некоторые распространенные типы отверток, которые в основном используются в каждом проекте.
Итак, давайте обсудим их подробнее.
Также читайте:
Типы отверток
Источник изображения
1. Отвертка с плоской (или шлицевой) головкой
Купите сейчас на Amazon.com
Это одна из самых старых отверток. Он был изобретен в 15 веке в Европе и является одним из самых распространенных видов отверток. Как следует из названия, у него плоский наконечник вала с одной прорезью, которая входит в зацепление только с головкой винта с прорезью. Он может быть с ручным или механическим приводом, но не часто с механическим приводом, потому что головка с прорезями имеет «эффект выпуклости». Что это значит? Эффект эксцентрика — это процесс, при котором отвертка имеет тенденцию соскальзывать с поверхности головки винта, когда крутящий момент, прикладываемый к поверхности винта, превышает определенный предел или иногда из-за отсутствия центрирования, что обычно вызывает повреждение головки винта или наконечника отвертки.
По назначению они бывают двух типов: трапецеидальные и корпусные. Отвертки Keystone имеют несколько более широкий наконечник стержня по сравнению с корпусным типом, что делает их более применимыми для таких целей, как деревообработка и т. д., в то время как корпусные отвертки используются для изготовления ювелирных изделий, часов и т. д.
2. Отвертка Phillips
В современном мире переходит от ручного привода к механическому или моторному, это был первый шаг к использованию отверток с механическим приводом, позволяющих сэкономить время и делать вещи более точно и аккуратно.Они были изобретены в 19 веке Генри Филлипсом с целью внедрить отвертки с механическим приводом в большинстве отраслей промышленности. Когда вы видите эти отвертки спереди, наконечник выглядит как крестик. Эти типы отверток также демонстрируют эффект эксцентрика, но это происходит намеренно, когда крутящий момент превышает предел при затягивании винта, который сопротивляется повреждению профиля отвертки и винта и значительно продлевает срок службы инструмента.
Купите набор прецизионных отверток на Amazon
Также читайте:
3.Отвертка Pozidriv
Источник изображения
Отвертка Pozidriv, в отличие от отвертки Phillips, имеет два крестика, которые смещены под углом 45 градусов. Они разработаны и широко используются в Европе. Эта форма не полностью преодолевает эффект эксцентрика, но обеспечивает лучшее сопротивление скольжению и большую стабильность, чем профиль Phillip, поэтому используется в тех случаях, когда для затяжки винта требуется высокий крутящий момент.
4. Отвертка Робертсон или квадратная
Квадратная отвертка, также известная как отвертка Робертсона, названа в честь канадского изобретателя.
Зацепление открывающего винта квадратной формы с довольно конической формой и квадратным выступом без учета угла не учитывает эффект эксцентрика, что улучшает центрирование. Небольшая коническая форма передней части инструмента обеспечивает хорошее закрепление винтом и, таким образом, делает его более удобным в использовании.
Эти типы отверток были впервые использованы в промышленных целях компанией Ford Motor, поскольку они ускоряют производство, уменьшают повреждения и обладают высокой надежностью.
Они очень известны в США и Канаде, но не в Европе.
5. Отвертка Torx
Отвертка Torx становится все более распространенной и часто используется автомобильными техниками. Технический персонал часто называет их «звездными подсказками». Этот драйвер имеет наконечник в форме звезды с 6 закругленными лепестками. Благодаря круглой геометрии выступов в отвертке Torx действует низкое радиальное усилие, что увеличивает срок службы винта и насадки отвертки. В отличие от отверток Phillips или Pozidriv, гораздо более высокий крутящий момент может передаваться с тем же усилием без возможности проскальзывания инструмента даже при высокой скорости движения электроинструмента, что делает его более надежным в использовании.
Отвертки Torx бывают разных размеров и используют систему счисления для определения размера наконечника, например T8, T10, T15, T25 и т.
Д., Когда число увеличивается, размер наконечника увеличивается.
6. Шестигранная отвертка или шестигранная отвертка
Источник изображения
Он имеет шесть прямых выступов, как шестигранник. Они часто используются для крепления болтов, а не винтов. Вы, должно быть, видели эти биты в коробке с храповым механизмом для затягивания или ослабления шестигранных болтов, гаек и винтов.Во время движения не возникает эффекта проскальзывания или эксцентрика, поэтому большинство инструментов с электроприводом можно оснастить шестигранными битами, что делает производство быстрым и с меньшим количеством ошибок.
В этой статье мы узнали о 6 наиболее часто используемых типах отверток с их изображениями. Если вы обнаружите, что что-то упущено или неверно, мы напомним вам ваши ценные комментарии. Если эта информация добавила вам некоторых знаний, не забудьте поставить лайк и поделиться ею.Заранее спасибо.
Когда Филипс — это не Филипс! : 30 шагов (с изображениями)
Термины
Camout (или эксцентриситет) — это процесс, при котором отвертка выскальзывает из головки винта, когда крутящий момент, необходимый для поворота винта, превышает определенное количество.
Часто из-за распрямления повреждается винт и, возможно, отвертка, и этого обычно следует избегать. Однако комбинация винта с крестообразной головкой и отвертки была разработана специально для эксцентрика, поскольку во время ее изобретения автоматических отверток с датчиком крутящего момента не существовало.
Phillips — торговая марка, используемая для винта с головкой, имеющей два пересекающихся перпендикулярных паза, и для отвертки с наконечником, форма которого соответствует этим пазам.
Выемка относится к гнезду определенной формы, в которое можно вставить отвертку.
Конечная нагрузка — это сила, необходимая для удержания бита, чтобы он не выпирал. Обычно наиболее желательна низкая конечная нагрузка.
Ссылки
История винтов и отверток, Мэри Беллис, About.com
Phillips Screw Company; www.phillips-screw.com
Филипс или Позидрив? Журнал Healey, февраль 1996 г.
Semblex Corporation; www.semblex.com
Почему этот парень Филлипс решил, что нам нужен винт нового типа? Адамс, 24 ноября 1989 г.
Руководство покупателя по сборочной технологии, Уилинг, Иллинойс, Hitchcock Publishing, ежегодно.
Коллекции Канады; www.collectionscanada.gc.ca/cool/002027-150-e …
Новый дизайн головки винта, автор Брайан Рукс, Assembly Automation Vol 21-4, 2001
Мебельные винты: примитив от буравчика Фреда Тейлора, Откройте для себя Среднюю Америку — август 2007 г.
S.К.Ф. Крепеж, Тайвань; www.scffastener.com/main/products/specialS.html
Robertson Screws от Ricketts, www.mysteriesofcanada.com/Ontario/robertson_screws
www.thestuccocompany.com/main maintenance/Phillips-vs-roberts-138476
Практическое руководство: винты LOX фирмы Chuck Cage; www.toolmonger.com
http://scholar.lib.vt.edu/theses/available/etd-42698-205111/unrestricted/chapter_2.pdf
http://www.emeraldinsight.com/10.
1108/01445150110407322
Uni-Screw Worldwide, Inc; www.uniscrewworld.com
дискуссионные группы;
Google Answers Researcher, Тутуздад?, 10 июня 2004 г.
Re: звезда против квадрата; http://boards.fool.co.uk/Message.asp?mid=11161184&sort=whole; http://boards.fool.co.uk/Message.asp?mid=11161184&sort=whole; Джулиан Ф. Г. В.
http://www.electronicspoint.com/torx-hex-star-bits-t39076.html; Fred Abse
Instructables обратная связь по статье автора ironsmiter
Подсказка: знайте свои отвертки (Подсказка: это не «плоская головка!»)
На протяжении многих лет я утверждал здесь, что ключевым компонентом обучения чему-либо, особенно самому себе и по запросу, является знание того, как вещи называются.Техническая речь и жаргон — важная часть того, что может сделать изучение новой дисциплины устрашающим. Выучив жаргон, вы уже выиграли большую часть битвы. В этом видео Джон Хейс из I Build It разбирает четыре распространенных типа драйверов и обсуждает некоторые заблуждения и забавные факты об этих инструментах.
Интересная часть технического жаргона (и языка в целом) — это когда неправильный термин получает широкое распространение, а люди даже не осознают этого.Как указывает Джон, так обстоит дело с почти повсеместной отверткой с плоской головкой. Все знают, как выглядит отвертка с плоской головкой, но на самом деле это неправильный термин. Этот тип отвертки технически известен как стандартная или шлицевая отвертка. Он известен как стандарт, потому что это была оригинальная форма головы водителя. Плоская головка будет относиться к геометрии самой головки винта, а винт с плоской головкой на самом деле может иметь любой тип приводной головки (шлицевой, крестообразный, квадратный и т. Д.).).
Он также рассказывает в видео о других распространенных типах драйверов, а именно о Филлипсе, Робертсоне и Торксе.
Головки
Phillips бывают разных размеров: №1, №2, №3 (и другие), причем головка №2 является наиболее распространенной. Джон говорит, что люди иногда называют это звездой. Я такого раньше не слышал.
Робертсон также обычно называют квадратным драйвером, но Робертсон — правильный термин. Как и Phillips, Робертсон размера №2 является наиболее распространенным.Джон также утверждает, что, по крайней мере, в Канаде, откуда он родом, Робертсона иногда называют красным Робби. Опять же, я такого никогда не слышал.
Пять типов распространенных драйверов: шлицевые / стандартные, Phillips, Allen, Torx, Robertson / Square.
Джон также обсуждает Torx, технологию отвертки, которая более распространена в Европе и первоначально была разработана для производства и сборки станков, где шестигранная звездчатая коронка может хорошо держаться за головку винта и не вылетать. И, как он проницательно отмечает, существует множество размеров Torx, и слишком часто у вас нет нужного размера для винтов Torx, которые вы хотите удалить.
Want to say something? Post a comment
Want to say something? Post a comment
