Отраслевая энциклопедия. Окна, двери, мебель

Рис1. Определение ширины оконного блока в проемах с четвертью

При проведении измерений замерщик обязан выполнить следующие основные замеры.

Определение высоты оконного блока в проемах с нижней четвертью.

L, Н — размеры коробки оконного блока;

A, A1 — размеры просвета оконного проёма;

B, В1, В2 — внутренние размеры оконного проёма;

C, С1 — величина захода за четверть оконной коробки;

D, Dв — размеры четвертей оконного проёма;

E, Ен, Ев — размеры монтажных зазоров;

F, F1 — размеры видимых наружных частей оконной коробки;

Р — размер высоты подставочного профиля;

К — размер дополнительного нижнего монтажного зазора.

  • Рис 2. Определение высоты оконного блока в проемах с нижней четвертью.

  • Рис 3. Определение высоты оконного блока в проемах без нижней четверти.

Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.
При проведении измерений оконного проема необходимо произвести замеры отклонений как вертикальной и горизонтальной частей стены, так и фронтальной плоскости оконного проема, с учётом рекомендаций:

Рис4. Отклонения проемов с четвертью:
а — по вертикали;
б — по горизонтали;
в — по фронтальной плоскости

Последовательность действий при замере

Измерить размер A по ширине проема. Измерения проводятся в нижней, верхней и средней зонах проема, принимается наименьшее значение (рис. 1).

Измерить размер А1 по высоте проема. Измерения проводятся в правой, левой и центральной частях проема. Измерение проводится от верхней четверти до ниж¬ней точки (достаточно часто это изгиб отлива), принимается наименьшее значение (рис. 2, 3).

Измерить размер В по ширине проема и В1, по высоте проема (рис. 2 для оконных блоков с нижней четвертью) или В2 (рис. 3 для оконных блоков без нижней четверти).

По возможности при помощи щупа провести несколько контрольных замеров четвертей.

Размер боковой четверти определяется:

D = (B- A)/2.

Наиболее сложным является определение размеров верхней и нижней четверти (если она есть), поскольку они зависят от конструктивных особенностей оконного проема. Размер верхней четверти не обязательно равен размеру боковой четверти. Определение размеров нижней четверти, особенно в зданиях старой застройки, наиболее трудно из-за особенностей различных конструкций оконных блоков с раздельными створками, размер нижней четверти может доходить до 200 мм и более

Как правило, величина четверти для домов современной постройки составляет 50-70 мм. Если размер четверти превышает 90 мм, то следует предусмотреть или применение расширительных профилей, или материалы для уменьшения монтажного зазора (например, опорные колодки ПВХ).

Ширина оконного блока (рис. 2) определяется:

L = В + 2C,
где С — величина захода за четверть оконной коробки, зависящая от многих факторов:

C-S-F,
где S — высота профиля, a F — видимая часть профиля.

При определении величины С учитывают размеры монтажных зазоров Е. По ГОСТ 30971 для ПВХ оконных блоков размеры монтажных зазоров приведены на рис 5.

  • Рис 5. Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны до 2000мм.

  • Рис 6. Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны от 2000мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000мм.

Величину F (видимые наружные размеры оконной коробки) следует выбирать исходя из сохранения архитектурного рисунка оконного блока на фасаде и, желательно, согласовать с заказчиком, но не следует принимать величину С менее 15 мм. При установке на оконный блок некоторых типов москитных сеток величину F следует выбирать в соответствии с определенными требованиями (рис. 4). Достаточно часто величину С принимают равной половине высоты профиля

Определение высоты оконного блока:

Проём с нижней четвертью с использованием подставочного профиля (рис. 2)

H = (A1 + С1) — Р — К

Размер дополнительного нижнего монтажного зазора К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.

Проем с нижней четвертью без подставочного профиля (рис. 2):

H = (A1 + С1) — К

Размер К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.
Проем без нижней четверти с использованием подставочного профиля (рис. 3):

H = (A1 + С1) — Р — К

Размер нижнего монтажного зазора К в этом случае составляет от 12 до 45 мм, в зависимости от особенностей и размеров конструкции и схемы монтажа. Нижний монтажный зазор служит для установки опорных (несущих) колодок и, чем больше габаритные размеры изделия, тем больше должен быть нижний монтажный зазор К.

Проём без нижней четверти, без подставочного профиля (рис. 3):

H = (A1 + С1) — К

Размер нижнего монтажного зазора К в этом случае — от 12 до 45 мм, в зависимости от особенностей конструкции и схемы монтажа.

Следует провести проверочные расчеты размеров оконных блоков (по внутренним обмерам):

ширина оконного блока

L = B — 2E

высота оконного блока в проемах с нижней четвертью:

Н = В1 — Ев — Ен — Р — К

высота оконного блока в проемах без нижней четверти:

Н = В1 — Ев — Р — К [1]

Примечание

  1. ↑ Шленов Н.Г. Железкин В.Г. «Руководство по замерам проемов для установки деревянных светопрозрачных конструкций»

Результаты обычных и проверочных расчетов должны совпадать.

Вклад участника

Смирнова Дана

Как правильно определить размер окна для установки или замены

Необходимость самостоятельно провести замер окна у хозяев дома возникает в двух случаях. Первый – когда принято решение заказывать изготовление оконных конструкций для последующего монтажа своими руками. Второй – для более точного предварительного определения цены при заказе с установкой. Подробно расскажем о том, как сделать замер окна правильно в зависимости от конфигурации оконного проема. Также расскажем, как определить размеры будущего подоконника и отлива. Но не забудем напомнить и о том, что вызов профессионального мастера-замерщика позволит избавиться от ошибок и сомнений в правильности результатов.

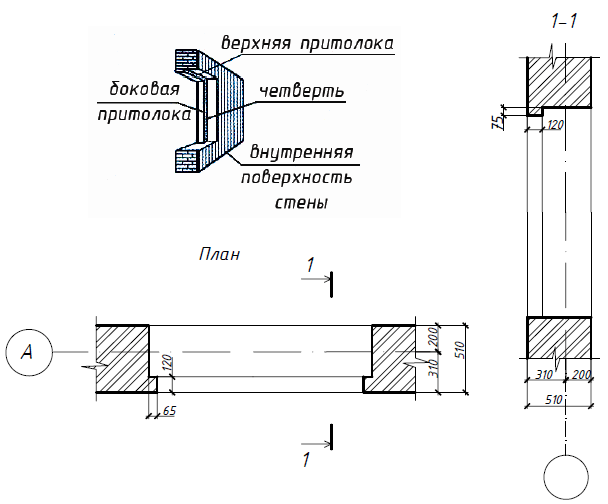

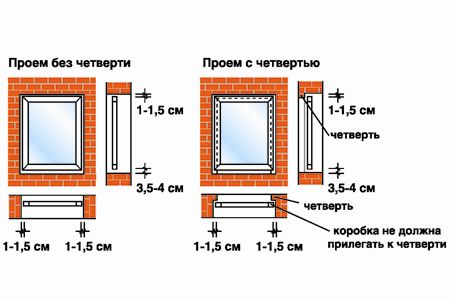

Две конструкции оконных проемов – с четвертью и без

Для проведения замера ширины и высоты будущего пластикового окна принципиальное значение имеет конфигурация проема. В большинстве случаев строители возводят вариант «с четвертью», когда по внешней части проемов имеется выступ. Этот выступ удерживает окно от выпадения наружу. Название «с четвертью» происходит от того, что стандартным размером выступа служит четверть длины кирпича. Но во многих случаях, особенно в частных домах, строители этой норме не следуют, в результате выступающая в проем часть стены имеет другие размеры или отсутствует.

Как при проведении замера определить тип конфигурации откоса? В случае если различия в габаритах внешней и внутренней части стены хорошо видны невооруженным глазом, вопрос снимается автоматически. Но это не имеет большого значения, ведь в любом случае при проведении измерений используется щуп или тонкая отвертка. Они используются для определения толщины слоя штукатурки, утеплителя. Этим же способом нужно устанавливать расстояние от внешней границы отделки до основной поверхности стен. Если эти размеры для наружной и внутренней части окна различаются, значит, проемы построены по конфигурации «с четвертью».

Правильный замер окон в промах с четвертью

При определении ширины оконной конструкции принципиальное значение имеет размер выступа. Как уже говорилось, он далеко не всегда равен четверти кирпича.

Вначале нужно замерить видимую наружную и внутреннюю ширину проема – А и С соответственно. Затем проводящий работу человек должен проткнуть слой отделки и утеплителя снаружи в непосредственной близости от площади окна, и продвигать щуп до упора в основной материал стены (кирпич, бетон). Щуп при этом может пройти на глубину больше или меньше 4 см. В зависимости от этого ширина будущего окна определяется как:

  • Больше 4 см: наружная ширина с добавлением 5 см

  • Меньше 4 см: внутренняя ширина с добавлением 4 см

В обоих случаях учитывается оптимальная толщина монтажного шва 2 см. С точки зрения надежности монтажа и снижения цены оконной конструкции при превышающих 4 см выступах откоса нерационален вариант, когда рама занимает весь проем. Поэтому в расчете за основу принимается наружная ширина.

При определении высоты, замеры проводятся по сходной методике. Только важно при съеме наружного размера (Н) вести отсчет от точки, где сходятся рама и отлив, а внутреннего – от поверхности подоконника (У). Естественно, что замерять размер выступа стены приходится только в верхней части проема. Этот показать также может оказаться больше или меньше 4 см. Соответственно этому окно по высоте нужно заказывать, суммируя:

  • Больше 4 см: наружную высоту и 2,5 см

  • Меньше 4 см: внутреннюю высоту и 2 см

В первом случае размер учитывает норму заведения рамы за четверть, во втором – размер монтажного шва.

Проведение замера габаритов проема без выступов (без четверти)

В этом случае при проведении замера нет необходимости снимать показатели с внешней и внутренней стороны. К полученным значениям высоты (Н) и ширины (А) следует добавить замеренные с помощью щупа толщины имеющихся с каждой стороны слоев штукатурки и утеплителя. Так же как и в описанном в предыдущем разделе варианте, ширина требует добавления 4 см, а высота – 2,5 см.

Как учесть подставочный профиль, если окно монтируется с его применением

Использование подставочного профиля рекомендовано, но не является обязательным. Рекомендация определяется тем, что благодаря использованию нижнего элемента конструкция оказывается безупречной, создаются условия для надежной установки отлива под раму. При подготовке к монтажу с использованием подставочного профиля от рассчитанных значений высоты отнимают 2-3 см, то есть вертикальный габарит вспомогательного элемента.

Как провести замеры для заказа подоконника и отлива

При замене или установке новых окон, как правило, в едином пакете монтируют отливы и подоконники. Чтобы определить длину необходимого для их изготовления полотна, достаточно замерить ширину проема по внешней и внутренней кромке, а затем прибавить 4-10 см. Дополнительные 4-10 см нужны для создания так называемых «ушек» или заступов отлива и подоконника за периметр проема. «Ушки» препятствуют проникновению влаги в слой теплоизолятора, продлевая срок надежной службы оконной конструкции.

Отлив, как и подоконник, должен выступать за вертикаль среза стены на 2-5 см. Но с внутренней стороны важно учитывать также габариты радиатора отопления. При сильно выступающем в сторону помещения подоконнике нарушается воздухообмен в оконном проеме, в результате окно может начать «плакать». Поэтому подоконная плита по вертикали не должна перекрывать радиатор системы отопления полностью, он должен на 2-4 сантиметра больше выступать в сторону комнаты.

Теперь вы знаете, как снять необходимые размеры, если решили заменить в доме окна на пластиковые. Остается ещё раз напомнить о целесообразности использования услуг профильного специалиста. Если проживаете в Санкт-Петербурге, рекомендуем вызвать замерщика завода «Лабрадор». Ещё лучше проводить замер пластиковых окон в рамках комплексного монтажа по системе «под ключ». Ведь только в это гарантирует надежный результат, предоставление 10-летней гарантии на материалы и работы.

Оконные проемы: 4 важных нюанса устройства

Maksym

21435
0
7

Стандартное трехстворчатое окно в типовой городской квартире.

В современном жилищном строительстве мало кто придерживается установленных стандартов и ограничений на оконные проемы, поэтому каждый владелец строящегося жилья старается выбирать их форму и размеры, исходя из собственного вкуса и личных предпочтений.

В некоторых случаях такой подход приводит к тому, что уже готовое окно, вдруг неожиданно получается слишком маленьким или слишком большим, а иногда даже оказывается установленным не в том месте, где нужно.

Для того чтобы избежать подобных ситуаций, в этой статье я предлагаю рассмотреть основные вопросы, касающиеся правильного выбора типа и места расположения окон, а также распространенных типовых размеров оконных проемов для жилых и подсобных помещений.

Правило 1. Каким критериям должно соответствовать окно

Для тех владельцев жилья, которые желают обустроить в своем будущем доме проемы оконные по ГОСТу, я рекомендую ознакомиться с нормативно-техническим документом ГОСТ 23166-99 «Блоки оконные. Общие технические условия». При этом сразу хочу предупредить, что этот документ содержит немало специализированной технической информации, которая в большинстве случаев, может оказаться непонятной и бесполезной для многих частных застройщиков.

Схема оконных блоков из ГОСТа 23166-99.

Чтобы читатель не ломал голову над этим вопросом, далее я постараюсь доступным языком объяснить основные положения действующего Государственного стандарта на окна:

  1. При выборе технических характеристик для будущего оконного проема, прежде всего, нужно руководствоваться тем, в каком помещении будет расположено окно, и для каких целей оно будет использоваться;
  2. Суммарная площадь остекления одного или нескольких оконных проемов должна обеспечивать свободное пропускание нужного количества естественного солнечного света, которого должно быть достаточно для того, чтобы в светлое время суток не использовать искусственное освещение;
  3. Все размеры по ГОСТу оконных проемов, в принципе, стандартизированы, однако, в соответствии с действующими стандартами, они могут варьироваться в достаточно широких пределах. Поэтому в следующем разделе я планирую более детально уделить внимание этому вопросу.

На схеме показаны стандартные размеры для одностворчатых и двухстворчатых окон.

  1. Класс звукоизоляции, класс воздухопроницаемости и водонепроницаемости, коэффициент светопропускания, значение сопротивления теплопередаче, и значение звукоизоляции должны находиться в установленных пределах данного нормативно-технического документа;
  2. Расчетный срок эксплуатации деревянных и пластиковых рам должен быть не менее 20 и 40 лет, соответственно, срок службы фурнитуры и стеклопакетов должен составлять не менее 20 лет, а срок службы комплекта резиновых уплотнителей – не менее 5 лет.
  3. Количество циклов открывания/закрывания распашных или сдвижных створок, при сохранении нормальной работоспособности, должно быть не менее 20000.

На схеме приведены стандартные размеры для трехстворчатых окон.

Во время проектирования и строительства дома, я рекомендую использовать стандартные размеры оконных проемов для пластиковых окон , поскольку изготовление стеклопакетов неправильной формы или нестандартных размеров может обойтись значительно дороже.

Правило 2. Типовые размеры оконных проемов в многоквартирных домах

Оконные и дверные проемы в квартирах многоэтажных домов являются частью наружных несущих стен здания, поэтому изменять их размеры, или вносить какие-либо другие изменения в конструкцию, категорически запрещается действующими Строительными Нормами и Правилами (СНиП). В то же время, для замены или установки новых окон, владельцам жилья необходимо знать, хотя бы примерный размер наружного остекления во всех комнатах квартиры.

Схематическое изображение одностворчатого, двухстворчатого и трехстворчатого окна.

В большинстве случаев, каждый тип и каждая серия многоэтажных домов имеют стандартные окна, и чтобы читателю было проще ориентироваться, далее я приведу примерные размеры оконных проемов в типовых жилых квартирах:

  1. Дома старого жилищного фонда, построенные в начале прошлого века, отличаются вытянутыми комнатами, толстыми стенами и высокими потолками, поэтому проемы окон в таких домах чаще всего имеют прямоугольную вертикальную форму и достаточно большие размеры:
  • В таких квартирах ширина одностворчатого окна может составлять от 850 до 1150 мм, а высота в среднем бывает около 1900 мм, но иногда может достигать 2100 мм;
  • Две створки обычно имеют такую же высоту, однако ширина их может быть от 1200 до 1500 мм;
  • Трехстворчатые окна встречаются нечасто, при этом их максимальные размеры могут достигать 2400х2100 мм.

Характерная форма окон для старого жилищного фонда.

  1. Так называемые «сталинские дома», которые строились в период с 30-х по 60-е года прошлого столетия, помимо высоких потолков, отличаются большими и просторными комнатами с отдельной планировкой, поэтому одностворчатые окна в таких квартирах практически нигде не встречаются:
  • Двухстворчатые окна имеют два стандартных типоразмера: 1150х1950 мм, и 1500х1900 мм;
  • Для трехстворчатых окон в то время существовал один стандарт – 1700х1900 мм.

Типичные окна домов сталинской постройки.

  1. Типовые пятиэтажные жилые дома, которые строились в период с начала 50-х до середины 80-х годов прошлого века, принято называть «хрущевками». Они имеют тесную неудобную планировку с маленькими кухнями и небольшими проходными комнатами, а стандартная высота потолков составляет не более 2500 мм. Для изготовления окон в таких квартирах использовались два типоразмера, причем их легко определить даже без рулетки, по форме и ширине подоконника:
  • Если у окна присутствует широкая массивная подоконная плита, то его размеры составляют, для двухстворчатого проема – 1450х1500 мм, а для трехстворчатого – 2040х1500 мм;
  • В квартирах с узким подоконником, который практически не выступает за плоскость стены, размеры двухстворчатых и трехстворчатых окон составляют 1300х1305 мм, и 2040х1350 мм, соответственно.

Типовой фасад хрущевской пятиэтажки.

  1. Более новые «брежневки» строились в 70-х – 80-х годах, наряду с «хрущевками», а их главное положительное отличие заключается в улучшенной планировке и большей площади кухонь. Типовые проекты таких домов имеют несколько серий, и в каждой серии размеры окон немного отличаются между собой:
  • Из всех «брежневок», 600-я серия отличается самыми большими окнами, поскольку в таких квартирах двухстворчатый проем имеет размеры 2380х1420 мм, а трехстворчатый – 2690х1420 мм;
  • В 602-й серии двухстворчатое окно имеет размер 1210х1450 мм, а трехстворчатое – 2100х1450 мм;
  • 606-я серия имеет самые маленькие окна: двухстворчатое – 1450х1410 мм, а трехстворчатое – 1700х1410 мм.

На фото показан брежневский дом с более крупными окнами.

  1. Современными новостройками принято считать многоквартирные дома, которые строились с 90-х годов прошлого столетия, до настоящего времени. Типовые проекты современных домов представлены более чем в 40 различных сериях, поэтому я приведу размеры оконных проемов для нескольких наиболее распространенных типовых серий:
  • 137-я серия две створки — 1150х1420 мм, три створки — 1700х1420 мм;
  • 504-я серия две створки — 1450х1410 мм, три створки — 1700х1410 мм;
  • 504Д серия две створки — 1420х1100 мм, три створки — 1420х2030 мм;
  • 505-я серия две створки — 1410х1450 мм, три створки — 1410х2030 мм;
  • 600.11-я серия две створки — 1410х1450 мм, три створки — 1410х2050 мм;
  • 600Д серия имеет только две створки, и в этом случае размеры проемов оконных могут составлять 1420х2680 мм, 1100х2360 мм или 1420х2360 мм.

В современных новостройках чаще можно встретить трехстворчатые окна.

Хочу напомнить, что все представленные размеры являются приблизительными, и предназначены для ориентировочного расчета стоимости изготовления новых окон. Я настоятельно не рекомендую использовать указанные значения при заказе оконных рам, поскольку в каждом конкретном случае, все замеры под пластиковое окно нужно проводить непосредственно на месте монтажа.

Правило 3. Размеры и расположение окон в частных домах

При проектировании и строительстве частных домов, размеры и форму оконных проемов я советую выбирать с учетом требований того же нормативного документа ГОСТ 23166-99 «Блоки оконные. Общие технические условия». В то же время, я должен отметить, что у частных застройщиков есть больше возможностей для маневров, поскольку данный документ не устанавливает какие-либо жесткие рамки и ограничения:

  1. Для того чтобы не нарушить концептуальный стиль проекта жилого дома, при разработке размеров и количества оконных проемов нужно принимать во внимание высоту потолков, общее количество этажей, площадь и ширину каждой комнаты, а также другие архитектурные особенности здания;

Наружная отделка и форма окон формирует внешний облик фасада.

  1. Оптимальную высоту и ширину окон следует определять, исходя из общей площади помещения, и необходимого уровня освещенности;
  2. Площадь остекления и стандартные размеры оконных проемов частных домов регулируются СНиПом П-А862. Согласно требованиям данного норматива, в жилых и спальных помещениях суммарная площадь светового проема должна составлять не менее чем 1/8 от общей площади каждой комнаты;
  3. Для остекления нежилых и хозяйственно-бытовых помещений, эти размеры в частном доме могут быть уменьшены до 4 раз. Таким образом, в туалете, ванной, кладовке или котельной, площадь окна может составлять не более чем 3% от общей площади комнаты;

Современное металлопластиковое окно для загородного дома с имитацией витража.

  1. В регионах с холодным климатом и небольшой продолжительностью светового дня, направление окон лучше всего ориентировать на южную или юго-западную сторону дома;
  2. В условиях жаркого климата с большим количеством солнечных дней в году, для меньшего влияния солнца на внутренний микроклимат, окна следует располагать с северной или восточной стороны дома;
  3. Удобство использования и функциональные качества окон в различных помещениях, во многом зависят от того, на какой высоте расположен подоконник относительно уровня чистового пола. Из собственного опыта я рекомендую использовать следующие значения:
  • В гостиной, спальне или детской игровой комнате оптимальная высота от уровня пола до подоконной плиты составляет 700-900 мм. Такой размер обеспечивает хороший панорамный обзор и максимально эффективное пропускание естественного солнечного света;
  • Для кухни высота подоконника может составлять от 800 до 1200 мм. Это обусловлено тем, что подоконная плита должна располагаться на одном уровне с раковиной и столешницами кухонной мебели;

Широкое окно в кухне с панорамным видом на лесную поляну.

  • В туалете, ванной комнате или в бане высоту подоконника принято делать не менее 1600 мм. Это делается для того, чтобы обеспечить качественную естественную вентиляцию, и в то же время максимально усложнить подглядывание посторонних лиц за жильцами во время проведения интимных процедур;
  • На утепленных балконах, верандах и закрытых летних террасах, подоконная доска должна ложиться сверху бокового ограждения, при этом его высота может составлять от 700 до 1100 мм.
  • В хозяйственно-бытовых и подсобных помещениях световой проем обычно выполняется в виде невысокого окна или широкой горизонтальной форточки, которая устанавливается на уровне 1600-1800 мм от пола.

Оригинальное панорамное окно с красивым видом из санузла.

При выборе места установки окон в загородном доме, я советую обращать внимание не только на технические моменты, но и на эстетическую сторону вопроса. В этом деле не бывает мелочей, например, аккуратная красивая кладка кирпича и стильная наружная отделка оконных проемов оказывают существенное положительное влияние на внешний вид фасада, и на эстетический облик всего дома в целом.

Правило 3. Особенности устройства оконных проемов в кирпичном доме

Для обустройства окна в стене кирпичного дома, в соответствии с техническим проектом, начиная с заданной высоты, не укладываются несколько рядов кирпичей, в результате чего в кирпичной кладке образуется оконный проем.

Чтобы не вдаваться в технические подробности работы каменщиков, ниже я расскажу о том, что такое четверть в оконном проеме, для чего она используется, и как изготовить проем для деревянного или металлопластикового окна в доме из кирпича.

  1. Сразу хочу сказать, что ширину проема с внутренней стороны дома всегда нужно делать на несколько сантиметров шире, чем проектные размеры оконной рамы. Таким образом, на виде сверху в боковых стенках образуется уступ, который называется четвертью;

На схеме показан монтаж окна в кирпичный проем с четвертью.

  1. Во время монтажа, деревянная или пластиковая оконная рама устанавливается изнутри дома в расширение откоса, и упирается своей передней частью в заднюю кромку четверти;
  2. Таким образом, обеспечивается качественная тепло- и гидроизоляция окна. Это достигается за счет того, что холодный ветер и косой дождь с улицы не смогут напрямую проникать в щель между наружным откосом и оконной рамой.
  3. После того как кладка боковых стенок будет закончена, на верхний ряд кирпичей необходимо уложить верхнее перекрытие окна. Оно представляет собой горизонтальную перемычку, которая должна воспринимать на себя нагрузку от всех остальных рядов кирпича и потолочного перекрытия, расположенных выше оконного проема;
  4. В качестве перемычки чаще всего используется тонкая железобетонная балка шириной 250-300 мм, металлический швеллер или толстостенный стальной уголок сечением не менее 120х120 мм;

Если нет готовой бетонной перемычки подходящего размера, ее можно залить на месте из монолитного железобетона.

  1. Главный недостаток стальных перемычек заключается в том, что металл имеет высокую теплопроводность, поэтому над окнами образуются, так называемые мостики холода. Чтобы свести к минимуму вероятность проникновения в дом низкой температуры, декоративная отделка снаружи дома должна быть выполнена с применением теплоизоляционных материалов;
  2. Перемычка должна быть такой длины, чтобы после укладки она полностью перекрывала оконный проем, и заходила сверху на боковые кирпичные стены не менее чем на 100 мм с каждой стороны;
  3. После установки перемычки, я советую еще раз проверить соответствие размеров оконного проема, а затем приступать к дальнейшей укладке следующих рядов кирпичей над оконным проемом;
  4. Монтаж оконных блоков, заделка оставшихся щелей и чистовая отделка внутри обычно выполняется в самом конце, после того как будет построен весь дом и смонтирована крыша, поэтому об установке окон я планирую рассказать отдельно в следующей статье.

Деревянный кондуктор для кладки арочной перемычки из кирпича.

Чтобы своими руками изготовить арочное окно полукруглой или овальной формы, я советую использовать в качестве перекрытия два металлических уголка или швеллер подходящего сечения. Для этого нужно в одной из полок каждого уголка, или в двух узких полках швеллера, при помощи болгарки сделать множество глубоких прорезей на расстоянии 50-100 мм друг от друга. После этого, любой профильный металлопрокат несложно будет согнуть в дугу по нужному радиусу.

Правило 4. Обустройство оконного проема в доме из газобетона

Изготовление оконных проемов в газобетонном доме, в целом выполняется по таким же принципам, как и в домах из кирпича. Исключение составляют силовые несущие элементы и верхние горизонтальные перемычки, поскольку они отливаются из монолитного железобетона непосредственно на месте монтажа.

  1. Для изготовления вертикальных несущих элементов дома применяются специальные пустотелые газобетонные блоки. После того, как они устанавливаются друг на друга, внутри них образуется вертикальная полость в виде колодца;

Перемычка из стальных уголков в газобетонном доме без армопояса.

  1. Такие блоки выполняют функции несъемной опалубки. Внутрь получившегося колодца устанавливается арматурный каркас, а затем заливается до самого верха жидкий бетонный раствор;
  2. После застывания бетонного раствора, внутри газобетонных блоков образуется монолитная железобетонная колонна, которая обладает высокой несущей способностью. Я рекомендую изначально закладывать в проект такие колонны, и располагать их по углам дома, а также по краям широких оконных и дверных проемов;
  3. Верхние оконные перекрытия имеют похожее внутреннее устройство, только в качестве несъемной опалубки для заливки бетонного раствора используются U-образные блоки с открытым верхом, изготовленные из тяжелых марок газобетона.
  • Внутри готового оконного проема нужно установить и жестко закрепить вертикальные подпорки из обрезков толстых брусков или стальных труб;

Верхняя часть оконного проема из пустотелых U-образных блоков.

  • На них сверху закрепить плашмя толстую ровную доску, а затем выложить U-образные блоки таким образом, чтобы они своей нижней плоскостью образовывали верхний край оконного проема;
  • В получившийся пустотелый желоб нужно уложить арматурный каркас, и приварить его торцы к выступающим пруткам арматуры вертикальных колонн, а затем залить весь желоб до верха жидким бетонным раствором;
  • После застывания раствора, над оконным проемом образуется жесткая перемычка из монолитного железобетона, закрытая со всех сторон газобетонными блоками.
  1. В газобетонных домах подготовка оконных проемов для монтажа ПВХ окон может начинаться только после окончательного застывания и созревания монолитно-бетонной смеси. В зависимости от марки бетонного раствора, этот период может продолжаться от 14 до 28 суток.

Армированные монолитно-бетонные перемычки над окнами после заливки бетонного раствора.

Газобетон имеет открытую мелкопористую структуру, за счет чего сильно впитывает влагу, поэтому, под воздействием атмосферных осадков, со временем может растрескиваться и разрушаться. Чтобы этого не происходило, я советую не терять время, и сразу же после строительства выполнять защитно-декоративное оформление снаружи газобетонных домов, с применением гидрофобных влагоотталкивающих отделочных материалов.

Заключение

В этой статье я рассказал об установке окон в кирпичных и газобетонных домах, и намеренно не упомянул здесь о деревянных срубах, потому что монтаж окон и заделка в деревянном доме – это тема совершенно отдельной статьи. Дело в том, что при строительстве бревенчатых срубов и каркасно-щитовых домов из дерева нужно учитывать очень много специфических моментов, которые не присущи домам из минеральных строительных материалов.

Чтобы наглядно закрепить полученную информацию, я рекомендую просмотреть приложенное видео в этой статье, а если у вас возникнут какие-либо замечания или предложения, я готов их обсудить в форме для комментариев.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

22 сентября 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Правильный замер оконных проемов для пластиковых окон

Один из самых ответственных этапов при замене окон — это замер проемов. Если размеры снять неправильно, при установке могут потребоваться дополнительные работы или даже переделка готовой конструкции, что обойдется недешево. Поэтому подавляющее большинство производителей не рекомендует клиентам делать заказ на основе собственных замеров, вместо этого предлагая бесплатные или совсем недорогие услуги профессионалов.

Тем не менее, у вас все-таки может возникнуть необходимость самостоятельно замерить окно, и будет нелишним разобраться в том, как сделать это правильно.

Замер пластиковых окон

Начать следует с определения типа проема. Проверьте, есть ли со стороны улицы выступы шириной 50-65 мм по бокам и сверху окна. Если да, то у вас так называемые окна с четвертью, если нет — без нее. Такие четверти помогают защитить окна от ветра, влаги и выпадения наружу.

Дальнейшие замеры будут основываться на полученных сведениях, но в любом случае необходимо будет пройти следующие этапы:

  1. Измерение оконного проема.


    Промерьте расстояние между боковыми стенами: сначала с той стороны, что ближе к улице, сверху и снизу, потом то же самое проделайте со стороны квартиры. Даже если у вас окно без четверти, показания могут различаться из-за неровности стен. Возьмите наименьший из полученных результатов. Если окно с четвертью, прибавьте к нему несколько сантиметров. Для панельного дома достаточно 3-5 см, для кирпичного — 4-6. Если вы все сделали правильно, внутренняя ширина проема не будет превышать полученных в результате сложения показаний. От ширины проема без четверти следует отнять 3-8 см, которые пригодятся для монтажного зазора.


    Измеряя высоту таким же образом, следует добавить к «чистому» результату 2-3 см при наличии четверти и в любом случае вычесть 2 см на монтажную пену и 3 — на толщину подставочного профиля для отлива и подоконника.



  2. Замер подоконника.


    Его следует проводить со стороны квартиры. Учтите, что современные окна ПВХ намного тоньше старых деревянных. Поэтому чтобы вычислить глубину нового подоконника, измерьте расстояние от края старого до той стороны рамы, что ближе к улице, и вычтите из результата 5-6 см.


    Длина подоконника представляет собой внутреннюю ширину проема +6-8 см (если подоконник будет выступать по бокам).


  3. Вычисление размеров откосов.


    Откосы — это торцы оконного проема. В данном случае нас интересуют внутренние откосы. Их высота и глубина — «чистые» размеры, которые следует записать в том виде, в котором они получены.


  4. Снятие мерок с отлива.


    Промерив ширину проема с четвертью, прибавьте к ней 5 см. На окнах без четверти отлив также может быть немного шире, чем проем.


    Глубина отлива — это расстояние от наружной части рамы до конца кладки +2 см.

Специалисты записывают все показания в миллиметрах. Чтобы не возникло никаких накладок и недопонимания, рекомендуем и вам пользоваться этой системой.

Обратите внимание: размеры окон для бревенчатых срубов вычисляются немного иначе. После постройки деревянные стены еще пару лет будут «садиться» и даже после этого не останутся в полной неподвижности, реагируя на погодные условия. Так что 10-15% высоты уйдет на усадку, а также необходимо учесть ширину монтажной обсады.

Если у вас есть возможность доверить замеры профессионалам, не пренебрегайте ей, и тогда ответственность за правильность результатов не ляжет на ваши плечи.

Возврат к списку

Замер пластиковых окон с четвертью.

Как правильно замерить пластиковое окно, замер оконных проемов

Определение размеров мебели и других объектов в доме — обычно простая процедура, осуществить которую может любой владеющий рулеткой человек. Какие-либо дополнительные расчеты проводятся крайне редко, и обычно они довольно примитивны. Но не в случае окон.

Уметь правильно замерить окна — настоящая задача, выполнить которую, без инструкций и опыта проведения подобных замеров, довольно проблематично. А ведь точность в данном вопросе — главный параметр. Если измерения совершить неправильно, то, заказав в магазине новые окна либо, например, шторы или тюль для окон, человек столкнется с тем, что товар придется возвращать в магазин. Из-за этого многие компании, которые устанавливают окна, проводят замеры самостоятельно, не доверяя хозяевам дома осуществление этой процедуры.

Несмотря на все вышесказанное, любой человек может самостоятельно научиться измерять размеры окон с максимальной точностью. Достаточно всего лишь придерживаться четких правил и инструкций. Действуя по этим инструкциям в первый раз в жизни, во второй раз человек уже будет точно понимать, каким образом ему надо проводить замеры. Набираясь опыта в дальнейшем он сможет проводить все необходимые измерения за считанные минуты. Нужно только обрести знания об основных правилах замера оконных проемов и советах специалистов строительной сферы по данной теме.


Правила замера окон

Для начала проводятся два замера окна: снаружи дома и внутри
. Начинать желательно со стороны улицы. Благодаря этим замерам определяется глубина: расстояние между внешним и внутренним пределами, в которые должно укладываться окно. Само окно должно быть больше по размерам, чем выступающая наружу его доля, и вышеприведенные замеры позволяют определить как раз то, насколько именно может отличаться размер самого окна от наружной его части.

В домах, у которых оконный проем не представляет собой четкую прямоугольную фигуру и перекашивается в какую-либо сторону, размер окна нужно брать с учетом этого самого перекоса. Далее необходимо провести небольшое сравнение размеров окна и проема, чтобы определить количество нужной для нанесения на внутренние откосы штукатурки, и найти возможные неточности в расчетах.

Для определения точных размеров окна может понадобиться целый ряд различных инструментов. Их желательно иметь под рукой:

  • рулетка или другое измеряющее устройство;
  • пассатижи;
  • компактный по размерам молоток;
  • предметы для черчения: линейка, резинка, несколько карандашей, тетрадь, где можно записать результаты измерений;
  • строительный уровень;
  • специально затупленная стамеска.

Максимальная погрешность проводимых измерений не должна превышать 10 миллиметров.

Замер окна с четвертями

Четверть в оконном проеме – это выступ со стороны улицы, предотвращающий окна от выпадения. При установке окна, она будет подпирать раму. Стандартная глубина четверти — 40-75 мм.

Примерно 20-30 миллиметров — это расстояние, на которое окна в проемах с четвертью должны заходить за боковые выступы, и 15-20 миллиметров — за верхний выступ. Показатель ширины окна определяется после измерения по наружным выступам. К этому размеру добавляется дополнительно от 40 до 60 миллиметров с двух сторон. Благодаря данному добавлению определяется размер для захода окна в четверть с обеих направлений. Добавляемый размер может быть немного меньшим в том случае, если стена просто кривая, или даже обладает просто некоторыми изъянами в своей структуре. Он используется для монтажного шва.

Установка окна по ширине на боковые четверти.
С каждой стороны рамы необходимо оставлять зазоры в несколько миллиметров для монтажного шва

Далее необходимо сопоставить расстояние между внешними выступами с расстоянием между точками присоединения внутренних откосов и оконной рамы. Важно, чтобы ширина этой рамы не превышала показатель ширины оконного проема, измеренного изнутри жилого помещения. В том случае, если даже после нескольких попыток данное условие измерений соблюсти не получается, лучше обратиться к опытным специалистам, которые смогут адекватно решить эту проблему и провести измерения максимально правильно.

Длина, которая получится в результате измерения расстояния от основания проема под окно до верхнего его откоса, называется высотой измеряемого окна. Из этого значения нужно вычесть 10-20, которые припадают на необходимый слой монтажной пены. Также необходимо прибавить

к полученной высоте 20-30 миллиметров — часть оконной конструкции, которая должна заходить в верхнюю четверть измеряемого проема. Данный показатель все равно являются не окончательным. От имеющейся высоты нужно отнять еще примерно 30 миллиметров, которые пойдут под подставочный профиль для последующей установки отлива и подоконника. Полученные в конце концов показатели являются точными размерами стандартного пластикового окна для дома с четвертью.

  • A
     — замер расстояния между краем верхней четверти и нижней стеной проема.
  • B
     — из полученного замера A вычесть 10-20 мм на монтажную пену в нижней части проема.
  • C
     — к замеру B прибавить 20-30 мм на заход окна в верхнюю четверть проема.
  • D
     — от замера C отнять примерно 30 мм под подставочный профиль.

Итоговые размеры стоит также перепроверить. Вышеописанные измерения и расчеты можно провести еще пару-тройку раз, и сверить все показатели, добиваясь минимальной между ними погрешности.

Подробнее про замер окна с четвертями можно узнать в видео:

Замер окна без четвертей

Для определения ширины рамы будущего окна необходимо от ширины оконного проёма (наименьшая величина из трёх замеров) отнять величину необходимого монтажного зазора 20-40 мм, в зависимости от кривизны стены. Если вы видите, что вертикальные части проёма имеют значительный перепад, то лучше взять 40 мм.

Высота оконной рамы определяется как разница между высотой оконного проёма (меньшая величина из трёх замеров по вертикали) и величиной монтажного зазора в верхней части (15-20 мм), а также величины подставочного профиля (30 мм).

Замер подоконника и отлива

Также необходимо вычислить размеры подоконника и отлива. Если имеется старый подоконник, то просто измерьте его рулеткой. Если подоконник не установлен, то для определения длины необходимо к ширине оконного проёма добавить 50-100 мм на одну сторону (т.е. 100-200 мм в целом). Ширина подоконника зависит от глубины оконного проёма, но в среднем — 60-70 мм от оконного проема. При этом вылет подоконника от стены не должен превышать 60 мм. В ином случае он может сломаться, если на его край поставить что-то тяжелое.

Важно:
 подоконник не должен перекрывать радиатор отопления! Вы должны учесть это и выбрать оптимальную ширину подоконника.

Длина отлива определяется как ширина оконного проёма со стороны улицы, увеличенная на 50-60 мм. Ширина отлива определяется от оконной рамы до его края, при этом отлив может выступать от наружной стены на 30-50 мм (а от рамы на 60-70 мм).

Замер окна по ширине

Для получения размера окна следует к ширине откоса снаружи прибавить 3-5 сантиметров (чуть меньше в ситуации искривления стены). Для точного замера окна нужно знать некоторые нюансы:

  • окно должно быть такое же или чуть шире в месте, где рама касается откосов;
  • конструкция должна иметь меньший размер, чем внутренний проем окна.

Чтобы не сделать ошибки при замере окон в нестандартных проемах, нужно обратиться к специалисту. Замерщик, который является профессионалом, может выявить на месте причины несовпадений.

Замер окна по высоте

Схема замера окна по высоте достаточно проста и понятна каждому застройщику. Чтобы конструкция зашла в верхнюю четверть, к данному размеру добавьте 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать подставочный профиль, и от полученного размера отнимите 3 сантиметра.

Последствия неправильного замера окон

Очень важно, чтобы замеры оконного проёма были выполнены с точностью до миллиметра. Если случилось так, что при замере были допущены ошибки, и окно получилось меньше необходимого размера

, то образованные щели придётся заделывать с помощью монтажной пены или наращивать оконные откосы. На этот процесс будут необходимы дополнительные материалы, а также время.

Через некоторое время (возможно несколько лет или же несколько месяцев) такое окно начинает деформироваться, появляются трещины и щели. Окно начинает пропускать холодный воздух, в зимнее время промерзать. В условиях повышенной влажности, вам не избежать постоянного конденсата на окнах, а в последствие — образования плесени. Также окно теряет эстетичный внешний вид.

Сложности возникают, когда изготовленное окно попросту не входит в оконный проём

, такая ситуация требует нестандартных конструктивных решений. Иногда приходится заказывать новое окно или даже пробивать проём.

Те, кто всё же решились выполнять замеры оконного проёма самостоятельно, перед началом работы должны точно определиться, какие именно материалы будут использоваться для внешней и внутренней отделки стен и конкретно оконных откосов. Для начала рассмотрим общие правила для замера оконных проёмов всех типов.

При замере оконного проёма важно понимать, что рама окна не должна упираться в проём, а быть немного меньшего размера. Зазор между рамой и проёмом называется монтажным и предназначен для возможности естественного расширения конструкции. Согласно нормам, такой зазор должен составлять от 2 до 5 см. Замеры оконного проёма важно проводить как внутри, так и снаружи помещения.

Для определения ширины окн
а необходимо выполнить три замера, измеряем оконный проём по верхнему краю, нижнему и посередине, а затем выбрать наименьшее значение.

Для определения высоты
 также измеряют проём в трёх местах (справа, посередине, слева) и от наименьшей величины рассчитывают высоту окна. Теперь рассмотрим более подробно, в зависимости от типа оконного проёма.

Фактически оконный дизайн определяется цветом и конфигурацией существующего окна. Изделия должны быть, если это возможно, одинаковыми на фасаде здания. При проектировании конструкции нужно учесть некоторые практические рекомендации и технологические ограничения:

  • указанные размеры створки в каталоге оконной системы не должны быть больше максимальных;
  • из-за ограниченных возможностей периметральной фурнитуры, ширина наклонно-поворотной створки не должна быть меньше 400 миллиметров;

    • 5
    (100%) 3
    votes

Все, кто впервые сталкивается с монтажом пластиковых окон, задаются вопросом «с чего бы начать?». Дабы первая установка окон прошла успешно, и Вы получили хороший результат, вам необходимо ознакомится с материалами нашего сайта, которые содержат всю необходимую информацию по монтажу пластиковых окон .

Первую и самую важную работу возлагают на замерщика. Довольно часто заказчик абсолютно не осведомлен о том, какие стены у его дома, и что находится у них внутри. В связи с этим простого звонка с описанием своего окна для заказа необходимого окна будет недостаточно. Сообщить о параметрах оконного проема заказчик, конечно, в состоянии, однако установить весь объем предстоящих работ может только профессиональный работник с приличным опытом работы в данной сфере услуг. Хороший специалист должен обладать аналитическими способностями, быть осведомленным о будущей оконной конструкции, а также иметь личный опыт установки окон.

Основные правила проведения замера

Замеры для будущего пластикового окна необходимо проводить как с внутренней стороны проема (в помещении), так и снаружи (с улицы).
 Параметры обоих этих замеров крайне важны для того, чтобы определить, насколько глубока четверть, которую имеет существующий оконный проем. Ведь на окончательный размер окна влияет множество факторов.

Одним из факторов, который необходимо учитывать при замере, может стать перекос существующего проема, при наличии которого размер окна должен быть увеличен на величину перекоса.
 Во избежание возникновения сквозных щелей между окном и краем проема размер окна ПВХ должен превышать размер наружного оконного проема на 3-4 и 1,5-2 сантиметров по ширине и по высоте соответственно. Достичь такого результата можно либо за счет увеличения габаритного размера оконной конструкции, либо за счет расширения окна. Во втором случае будут использоваться добавочные профили, защелкивающиеся на коробку.

После определения параметров будущего окна их необходимо сравнить с контрольными (внутренними) параметрами оконного проема.
 При проведении такого сравнения может быть обнаружена какая-либо ошибка, которая могла быть допущена в предыдущих расчетах, проведена оценка того, какой толщины будет наложен слой штукатурки на внутренних откосах для сравнения краев окна, а также того, необходимо ли будет сносить откосы при установке оконной конструкции. Явно, что количество подобной лишней работы должно быть сведено к минимуму.

Проведение обмера требует:

  1. Правильного проведения замера параметров проема.
  2. Точного расчета размеров конструкций (габаритных и внутренних), которые будут изготавливаться.
  3. Учета размеров подоконника, москитной сетки, отлива.
  4. Согласования с заказчиком следующего:
    • каким будет оконный переплет;
    • выбор стиля и конфигурации окна;
    • цветовое решение для уплотнений, переплета и фурнитуры;
    • выбрать вид стеклопакета;
    • определение количества, вида, цвета и конструкции, которые будут иметь рольставни и москитная сетка;
    • выбор материала, цвета и габаритов для отливов, откоса и подоконника.
  5. Произведения унификации габаритных размеров будущих конструкций.
  6. Добросовестного оформления листа, содержащего данные про обмер и рекомендации по поводу процесса установки.

Самой удобной для произведения обмера проема является оснащенная цифровым дисплеем рулетка или линейка телескопическая, также может быть использована обычная рулетка на 5 м с 18-милиметровой лентой. Проем может иметь четверти (выступы наружной части стены размером ¼ кирпича внутрь проема), а может быть и без них. Проемы с четвертями чаще всего вы можете встретить в городских домах, проемы без четвертей – в загородных коттеджах.

Высота проема измеряется два раза – с левой и правой стороны, в то время как ширина измеряется один раз, в нижней части. При возникновении сомнений по поводу расположения элементов контура проемов относительно горизонтали и вертикали необходимо воспользоваться уровнем, дабы определить отклонение и исправить все расчеты.

Размеры конструкции в проеме без четвертей будут на 2-4 сантиметра меньше, чем соответствующие размеры проема. Кроме того вертикальный размер после всего должен быть уменьшен на толщину подоконника, который в будущем будет установлен под коробкой окна.

Вычисление параметров проема с четвертями и параметров будущей оконной конструкции – процесс более сложный, особенно в случае проведения обмера проема старых окон и дверей.

Сначала необходимо определить толщину и высоту подоконников, снять замеры высоты и ширины между внешними четвертями и внутренними откосами у стены возле окна. Ширина, которую будет иметь будущее окно, должна в среднем превышать размер ширины между внешними четвертями на 6 сантиметров (3-9 см). В случае разницы между размерами более 6 см целесообразно будет применить деревянные (черновые) доборы или ПВХ-расширители. Что касается высоты будущего окна, то она должна на 3-6 сантиметров превышать расстояние между внешними четвертями по вертикали. Величина захода рамы в нижнюю четверть не должна превышать 2 см. В верхнюю четверть рама может заходить на столько, сколько позволяет размер москитной сетки. Если вертикальная или верхняя четверть отсутствуют, заход в вертикальную четверть будет составлять 1,5+4,5 сантиметров, а в нижнюю четверть 2 сантиметров. 1 + 2 сантиметра от стены оставляется для утеплителя.

При необходимости замерить окно с балконной дверью следует измерить параметры двери и окна, а также общие параметры двери с окном. Для расчета ширины двери рассматривают ее нижнюю часть. Нижний торец коробки двери и каменное основание должны иметь между собой 1,5 +2 сантиметровый зазор для утеплителя.

Высоту конструкций арочного вида измеряют через каждый 10-15 сантиметров по ширине на одной половине.

При возникновении сомнений относительно способа заделки оконной конструкции (например, в случае плотного упирания верхней перекладины к железобетонному ригелю) можно применить молоток и тупую стамеску для снятия наличника и отбития небольшого куска материала стены. Так можно избежать погрешностей в размере будущего окна.

Все эти замеры выполнить не профессионалу сложно, именно поэтому мы рекомендуем вам
БЕСПЛАТНО вызвать замерщика
 и заказать установку пластиковых оконных конструкций на нашем сайте.

Размеры створки должны соответствовать указанным в каталоге оконных систем нормам, и не превышать максимально возможные. Наклонно-поворотная створка должна быть не менее 40 см в ширину. Размер стекла, доступного для мытья с одной стороны должен быть не больше 0,55 м, а размер стекла, доступного с двух сторон, – не больше 1,00 м. Полукруглая ПВХ-арка может быть шириной (диаметр изгиба) не менее 52 см.

Во время проектирования перегородок для офисов и остекления лоджии следует не забывать о том, что перемещение элементов конструкций через любые двери в квартире должно проходить без проблем. При осуществлении замера в процессе строительства или реконструкции сооружения вес и габаритные размеры должны быть обязательно согласованы с проектом. Окна для нового дома или коттеджа необходимо подбирать с учетом стиля, в котором построено здание.

Да, это действительно совсем несложно. Мы сейчас расскажем Вам о том, как правильно произвести замер под свои будущие пластиковые окна. Следуя нашим нехитрым инструкциям, Вы сами не заметите, как быстро и легко управитесь. Главное – не спешить. Сделаем всё вместе, шаг за шагом.

Для начала, нужно определить какой у Вас оконный проем – с четвертью или без. Чтобы Вам было понятно, что это за «четверть» такая, приведем небольшую схемку.

Соответственно, слева оконный проем с четвертью, справа – без четверти. Разобрались? Идем дальше.

Предположим, что Ваше окно без четверти. Тогда действовать будем следующим образом:

Замеряем размер проема по вертикали и отнимаем 5 см – это будет высота Вашего окна. А от размера проема по горизонтали отнимаем 3 см – это будет ширина Вашего окна. Впоследствии при установке эти 3 см будут заполнены монтажной пеной (по 1,5 см с каждой боковой стороны окна). А 5 см в вертикальной плоскости – это 1,5 см от верха окна — опять-таки для монтажной пены, и 3,5 см снизу нужны для установки подоконника.

Чтобы измерить ширину отлива, берем расстояние от края кирпичной кладки до рамы старого окна. Замер производим с внешней стороны проема. К получившемуся размеру прибавляем 3- 5 см, т.е. получаем небольшой выступ отлива за наружную кладку кирпича. Он нужен для того чтобы дождевая вода не стекала по стене. Длину отлива замеряем между откосами оконного проема, также с уличной стороны. К получившемуся расстоянию прибавляем 5 — 8 см.

Осталось сделать замеры длины и ширины будущего подоконника и также прибавить к этим размерам минимум по 5-8 см в обе стороны, чтобы подоконник немного «врезался» справа и слева в стену. Лучше взять в запас сантиметров 20-30, лишнее все равно обрежется при монтаже. Естественно, замер подоконника производим с внутренней стороны проема.

Подоконники и отливы, как правило, имеют унифицированные размеры ширины(10, 20, 30, 40, 50, 60 см) и длины (до 6 м). Для того чтобы определиться с подходящим подоконником и отливом из имеющихся типоразмеров, Вам нужно получить свои минимальные размеры. Собственно, вот и всё. Мы произвели замер окна «без четверти».

Вы рассмотрели свое окно получше, и оказалось, что всё-таки оно с четвертью? Сейчас мы и с ним разберемся! Итак:

Меряем размер оконного проема по горизонтали между четвертями в самом узком месте. Добавляем к этому размеру 3-4 см (по 1,5-2 см с каждой боковой стороны окна). Это будет ширина нашего окна. А по вертикали просто отмеряем расстояние от низа проема до верхней четверти, ничего ни к чему не прибавляем и не отнимаем. Это будет размер нашего окна по вертикали. Подоконник и отлив замеряем так же, как и в варианте проема без четверти.

Таким образом, в обоих случаях мы получаем 6 необходимых размеров, чтобы заказать окно:
— высота окна;
— ширина окна;
— длина подоконника;
— ширина подоконника;
-длина отлива;
— ширина отлива.

Окна уже можно заказывать! Не забудьте заказать заглушки для подоконника (с обязательным указанием ширины свеса), установочный профиль и крепежные элементы. Подойдите ответственно к выбору типа профиля и стеклопакета, мысленно или на бумаге подберите варианты открывания створок будущего окна (распашное, поворотно-откидное, без открывания). Рекомендуем также противомоскитные сетки, жалюзи и механизмы для многоступенчатого проветривания.

Скрыть


Вопрос, как замерять пластиковые окна,
может стоять достаточно остро, особенно если вы планируете самостоятельно заменить конструкцию. Для этого можно нанять замерщика, но на самом деле провести процедуру измерения не так сложно. Для этого потребуется немного времени, терпения и элементарный инструмент, например, рулетка.

На что влияет точность замера?

Чем точнее удастся определить размер проема под пластиковое окно,
тем проще будет установить конструкцию, будет меньше щелей и зазоров, которые в любом случае придется герметизировать. Отсутствие щелей обеспечит тепло в помещении, так как холодный воздух не сможет попасть с улицы через них.

При измерениях нужно учитывать, что новое окно может быть значительно шире старого деревянного. Его ширина зависит от количества стеклопакетов. Чем их больше, тем лучше конструкция изолирует холодных воздух.

С чего следует начинать?

Для того чтобы понять, как правильно снять размеры для пластиковых окон, можно не только прочитать статью, но и ознакомиться с различными видеоматериалами, где будет наглядно продемонстрированы все этапы работы. Начинать измерения следует с определения глубины оконного проема.



Глубина играет важную роль, так как, если заказанное окно окажется шире проема, исправить эту проблему будет нельзя, и придется заказывать новое окно. Установщик и изготовитель не несут ответственности за неправильно проведенные вами измерения. Стоит измерить все точно и несколько раз, любая неточность может привести к серьезным финансовым потерям.

Если компания, в которой вы собираетесь заказывать окно, предоставляет услуги замерщика, стоит ими воспользоваться. Обычно услуга предоставляется бесплатно; это существенно облегчит вашу задачу, так как будет прислан опытный специалист. Кроме того, если сотрудник фирмы проведет неправильные измерения, и конструкция по размеру не подойдет, ответственность за это будете нести не вы, и компания будет обязана заменить окно уже за свой счет.

Если все же вы хотите знать, как рассчитать размер пластикового окна по проему, и сделать это самостоятельно, проводить измерения придется как с внешней, так и с внутренней стороны оконного проема, только таким образом вы сможете определить его глубину.

Как измерить окно без четверти?

Четвертью называют выступ, который может находиться в оконном проеме с внешней стороны. Чаще всего он располагается с трех сторон: сверху и по бокам. Служит этот выступ для того, чтобы у оконной рамы не было возможности выпасть наружу.

Определение ширины окна без четверти. L – размер для коробки оконных блоков; А – размеры для просвета оконных проемов; E – размеры для монтажных зазоров; Р – высота для подставочного профиля;

Четверти есть не во всех домах: там, где их нет, замер произвести легко, достаточно измерить проем от стенки до стенки или сверху вниз, отняв от полученной цифры примерно пять сантиметров (они потребуются для монтажного шва). Зазор нужно оставлять с каждой стороны не менее 2 см, делать его больше 4 см не рекомендуется.

Обратите внимание, что зазор по высоте несколько меньше и оставляют обычно около 3 см на сторону. Например, если в доме оконный проем без четверти, то при его ширине в 120 см, а высоте в 140 см можно прийти к выводу, что окно нужно не 112х134 см при условии, что вы оставляете максимально допустимый монтажный зазор.

Определение высоты окна без четверти L, H – размер для коробки оконных блоков; А1 – размеры для просвета оконных проемов; E1 – размеры для монтажных зазоров; Р – высота для подставочного профиля; К – размер для нижнего монтажного зазора

Измерение окна с четвертью

В этом случае измерения займут немного больше времени, так как придется делать поправку на размер четвертей, производить измерения придется как с внешней, так и с внутренней стороны оконного проема. Удобнее всего начинать от боковых стен. Чтобы не запутаться, дайте измеряемым сторонам буквенное обозначение: например, расстояние А от четвертей боковых стен друг до друга. Стандартное окно должно заходить на 1,5-2 см за наружные откосы. Получив нужное расстояние, прибавите к нему 5 см на каждую сторону. Таким образом вы получите исходную ширину проема; обозначим ее Ш.

Замер ширины окна

После того как вы измерили внешнюю сторону, нужно перейти к замерам внутренней стороны оконного проема. Нужно узнать, чему равна ширина между внутренними откосами, обозначим ее буквой Б. Потребуется узнать ширину подоконника, если он есть (В) при правильном подсчете расстояние должно быть меньше В, но больше Б.

Высота измеряется особым образом, назовем ее Г. Потребуется произвести измерение от верхней четверти до нижней части оконного проема. От полученного результата нужно отнять около 2 см (это зазор для монтажной пены), затем потребуется прибавить замер четверти, чаще всего это 1.5-2,5 см, в противном случае профиль не войдет на свое место. В расчет нужно брать и подставочный профиль, а это еще минус три сантиметра.

Нужно знать, какое расстояние между верхней стеной и подоконником, толщину самого подоконника. Значение Д является контрольным. Будущее окно не может быть больше этого значения. Если данные не совпадают, измерения придется провести еще раз.

Замер высоты окна

Некоторые оконные проемы могут быть перекошены. Это частая проблема старых домов; в этом случае придется учитывать разницу, возможно заказывать конструкцию с таким же перекосом. Произвести такие измерения самостоятельно довольно сложно. Рекомендуется обратиться в специализированную компанию, специалист которой сможет произвести расчет без ошибок.

Как определить ширину?

Зная, как правильно замерять пластиковые окна, вы сможете подобрать раму, хорошо соответствующую размеру, что позволит без проблем ее установить; ширина оконного проема играет важную роль. Нежелательно ее изменять, так как это дополнительные затраты времени, сил и денег. Следите за тем, чтобы будущая оконная конструкция уперлась в откосы. Зазор в этом случае должен быть минимальным, отмеряется обычно от стенки до стенки. Проверить нужно, соответствует ли верхняя часть оконного проема нижней и ее середине. Вполне возможны перекосы и в этой плоскости, если они есть, оконный проем рекомендуется выровнять, для этого используется цементный раствор или другие строительные смеси.

Перед снятием размера окна необходимо узнать особенности его проема и конфигурацию. К замерам рекомендуется подходить очень тщательно, так как в панельных домах габариты оконных конструкций примерно одинаковые, а в кирпичных постройках — могут отличаться на несколько сантиметров. Мы предлагаем воспользоваться этой инструкцией, если вы сами захотите установить металлопластиковые окна. Также необходимо знать, как замерить окно пвх, чтобы приблизительно определить, сколько будут стоить окна.


Правила замера окон

Замер окна дома нужно производить с улицы и со стороны жилого помещения. Оба размера требуются для определения глубины оконного проема. Необходимо знать, что окно должно иметь не меньшие размеры, чем его наружная часть. А насколько больше, это нам и следует рассчитать.

Запомните, что проем может быть перекошен, особенно это заметно в панельных домах, поэтому нужно увеличивать размер конструкции на величину перекоса. После того, как вы определите габариты окна, следует их сравнить с внутренними размерами проема. Это позволит найти механические ошибки в расчетах, которые вы провели раньше, и после этого оценить, какой должна быть штукатурка, чтобы накладывать её на внутренние откосы.

Перед тем, как измерять размер окна, побеспокойтесь о наличии под рукой следующих инструментов и подготовьте: прибор для измерения, пассатижи, стамеску в затупленном виде (15-20 мм), строительный уровень, молоток небольших размеров, карандаш, линейку, резинку, бланк для записи результата. Обмер удобно производить с помощи рулетки или телескопической линейки. Точность замера должна быть 10 миллиметров.

Замер окон в жилом доме с четвертью

Оконные проемы в домах, которые имеют четверть, должны заходить снаружи за верхний и боковые откосы на 20-30 миллиметров. Следует учитывать это, если вы решили серьезно подойти к такому вопросу, как замер окна. Ширина окна должна измеряться по наружным откосам, именно к ней прибавляется 40-60 миллиметров для захода окна с двух сторон в четверть или чуть меньше, если стена кривая.

После того, как измерили ширину между наружными откосами, полученный результат следует проверить, чтобы он не был больше расстояния между точками, в которых внутренние откосы примыкают к раме. Ширина оконной рамы не должна быть больше ширины внутреннего проема.

Если во время проверки ширина окна получилась большего размера, то необходимо обратиться к профессиональным замерщикам. Высотой окна называют расстояние от основания проема до верхнего откоса за вычетом 10-20 миллиметров, что припадает на зазор для монтажной пены, и плюс 20-30 миллиметров, что нужно для захода конструкции в верхнюю четверть.

Если вы планируете при установке окон использовать подставочный профиль, что является обязательным условием при обустройстве подоконника и отлива, то следует уменьшить высоту окна еще на 30 миллиметров (высота подставочного профиля). Теперь вы знаете, как правильно замерить пластиковое окно в постройке с четвертью!

С целью проверки правильности своей работы сверьте следующие размеры: высота оконной рамы без подстановочного профиля должна быть не больше расстояния от подоконника до верхнего откоса изнутри. Высота окна с подставочным профилем не должна превышать длины между нижним краем подоконника и верхним внутренним откосом.

Замер оконного проема в жилом доме без четверти

Снимите высоту и ширину оконного проема перед тем, как замерить пластиковое окно. При измерении ширины следует производить замер в верхней и нижней части проема, берите в последующих расчетах наименьшую величину. От ширины проема необходимо отнять 20-40 миллиметров (зазоры для пены с двух сторон), вот это и будем считать шириной пластикового окна.

Высоту измеряют с правой и левой стороны проема. От меньшего показателя отнимаем 20-40 миллиметров (зазоры для пены) и 30 миллиметров (высота подставочного профиля). Это и будет высота окна.

Замер окна по ширине

Для получения размера окна следует к ширине откоса снаружи прибавить 3-5 сантиметров (чуть меньше в ситуации искривления стены). Для точного замера окна нужно знать некоторые нюансы:

  • окно должно быть такое же или чуть шире в месте, где рама касается откосов;
  • конструкция должна иметь меньший размер, чем внутренний проем окна.

Чтобы не сделать ошибки при замере окон в нестандартных проемах, нужно обратиться к специалисту. Замерщик, который является профессионалом, может выявить на месте причины несовпадений.

Замер окна по высоте

Схема замера окна по высоте достаточно проста и понятна каждому застройщику. Чтобы конструкция зашла в верхнюю четверть, к данному размеру добавьте 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать подставочный профиль, и от полученного размера отнимите 3 сантиметра.

Фактически оконный дизайн определяется цветом и конфигурацией существующего окна. Изделия должны быть, если это возможно, одинаковыми на фасаде здания. При проектировании конструкции нужно учесть некоторые практические рекомендации и технологические ограничения:
указанные размеры створки в каталоге оконной системы не должны быть больше максимальных;

  • из-за ограниченных возможностей периметральной фурнитуры, ширина наклонно-поворотной створки не должна быть меньше 400 миллиметров;
  • диаметр изгиба полукруглой арки должен достигать 520 миллиметров;
  • габариты проёмов могут быть разными за счет обустройства пола и других факторов, поэтому обмер делается во время строительства и реконструкции здания, а все размеры согласуются с проектом.

Таким образом, вы узнали, как правильно замерять окна в жилых домах с четвертью и без четверти. Существует методика проведения расчетов по высоте и по ширине. Заранее подготовьте весь необходимый для работы инструмент, чтобы в процессе не прерываться! Так вы сможете определить стоимость будущей металлопластиковой конструкции.

Как правильно замерить оконный проем для пластиковых окон?

Автор:
Ксения Казакова

Время чтения:
2 мин.

Дата публикации:
24.10.2019


Замерить оконный проем не так просто, как кажется, на первый взгляд. Это очень важное мероприятие. Если ошибиться с размерами, то может потребоваться проводить дополнительные работы при монтаже или вовсе переделывать всю конструкцию. Эти манипуляции обойдутся довольно дорого. Поэтому все компании, занимающиеся установкой пластиковых окон, предлагают услуги профессионалов, часто абсолютно бесплатно или за символическую цену. Они произведут замеры максимально точно. Однако, у вас может появиться необходимость самому сделать замеры, поэтому стоит разобраться во всех тонкостях.

Как производить замеры?


В первую очередь необходимо определить тип оконного проема. Посмотрите на окно с улицы. Если по периметру окна есть выступы шириной 5-6,5 сантиметров (внешний размер проёма меньше внутреннего), значит у вас окно с четвертью. Если этих выступов нет (внешний и внутренний размер проёма одинаковый), то без нее. Эти отступы необходимы для формирования узла примыкания окна к проёму и монтажных швов. Дальше можно приступать к следующим этапам:

Замеры оконного проема


Необходимо измерить расстояние от одной боковой стены до другой с улицы и внутри помещения. Даже если окно не имеет четверти, показатели могут быть разными из-за кривизны стен. Запишите минимальный вариант. Если окно имеет четверть, нужно прибавить пару сантиметров к полученному результату. Для панельного дома обычно добавляют от 1 до 5 см, а для кирпичного — от 4 до 6 см. Если вы правильно произвели замеры, то ширина внутренней плоскости окажется равной или меньше суммы замеренных показателей. Если проем без четверти, то от ширины нужно отнять от 3 до 8см. Они нужны для правильного формирования монтажного шва. Замеры высоты делаете также. К полученному показателю прибавьте 2-3 см для окна, у которого есть четверть. А затем для обоих вариантов отнимите 2 см для пены и 3 см для подставочного профиля, на который опирается окно и к которому крепятся отлив и подоконник.

Замер подоконника


При замере подоконника учитывайте, что конструкция пластиковых окон тоньше, чем у деревянных. Поэтому для определения глубины подоконника необходимо замерять расстояние от внешней стороны установленной рамы, до желаемого выступа нового подоконника. От полученного результата отнимите примерно 5 см. Если вы хотите, чтобы подоконник выступал по бокам, то к его длине прибавьте от 8 см.

Замер откосов


Откосы – это торцевая часть оконного проема, по бокам и сверху. При установке окна чаще всего делают внутренние откосы. Записывайте те результаты, которые получились при замерах от внешней стороны старой рамы до конца откоса (внутренней плоскости стены) и вычтите 5 см. Измерение размеров отлива.


При замере ширины проема, к результату прибавьте 5см. При проведении замеров профессионалы записывают полученные результаты в миллиметрах. Чтобы результаты ваших замеров были поняты правильно, тоже используйте эту систему. Если вы решили устанавливать окно в бревенчатый сруб, то здесь размеры производятся иначе. Дело в том, что дерево после постройки будет садиться. И даже по прошествии многих лет, стены не будут фиксированы. Они будут реагировать на изменения погодных условий, то расширяясь, то садясь. Все вышеперечисленные указания и советы носят предварительный характер измерения новых изедий. Если вы можете переложить эту работу на профессионалов, так и сделайте. Так как правильный замер новых изделий это один из самых важных этапов при заказе новых оконных конструкций. Ведь если замер будет не верный, то это может сильно ударить по вашему кошельку и нервам.

Вам нужна помощь в выборе?


Получить консультацию

Обновлено: 29. 01.2022 12:30:01

Правильный замер оконного проема – гарантия качества пластикового окна.

читать
10 минут

прочли
865 человек

опубликовали
22 апреля 2014

обновили
23 мая 2018

Пискунов Егор

Технолог монтажного отдела

Автор статьи

Монтаж пластиковых окон любой конфигурации и габаритов начинается с тщательных измерений проема. Процедура проводится по определенным правилам. Даже в одинаковых по планировке комнатах окна будут различаться по габаритам. В домах из ж/б блоков конфигурация и размеры оконных конструкций незначительно разнятся, но в кирпичных домах различия доходят до 2-4 см (менее или более в зависимости от самого строения).

«Фабрика окон» рассказывает, как сделать замер окон ПВХ самостоятельно. Советы помогут при монтаже оконных систем собственными силами, а также пригодятся для контроля работы сторонних мастеров.

Как померить оконный проем: этап подготовки

Начало работ – это подготовка правильного инструмента:

  • пассатижи;

  • рулетка, телескопическая линейка с высокой точностью замера;

  • уровень;

  • стамеска (должна быть затупленной) на 2 см;

  • молоток;

  • принадлежности для учета полученных данных.

Замер оконного проема производится со стороны комнаты и снаружи. Полученные данные позволяют определить точную глубину проема. Конструкция окна никогда не бывает меньше наружной части.

В некоторых случаях проемы оказываются перекошенными. Проблема актуальна для построек из железобетонных блоков. Решение этого вопроса – увеличение габарита окна на величину перекоса.

Как определить размеры окна с выступом

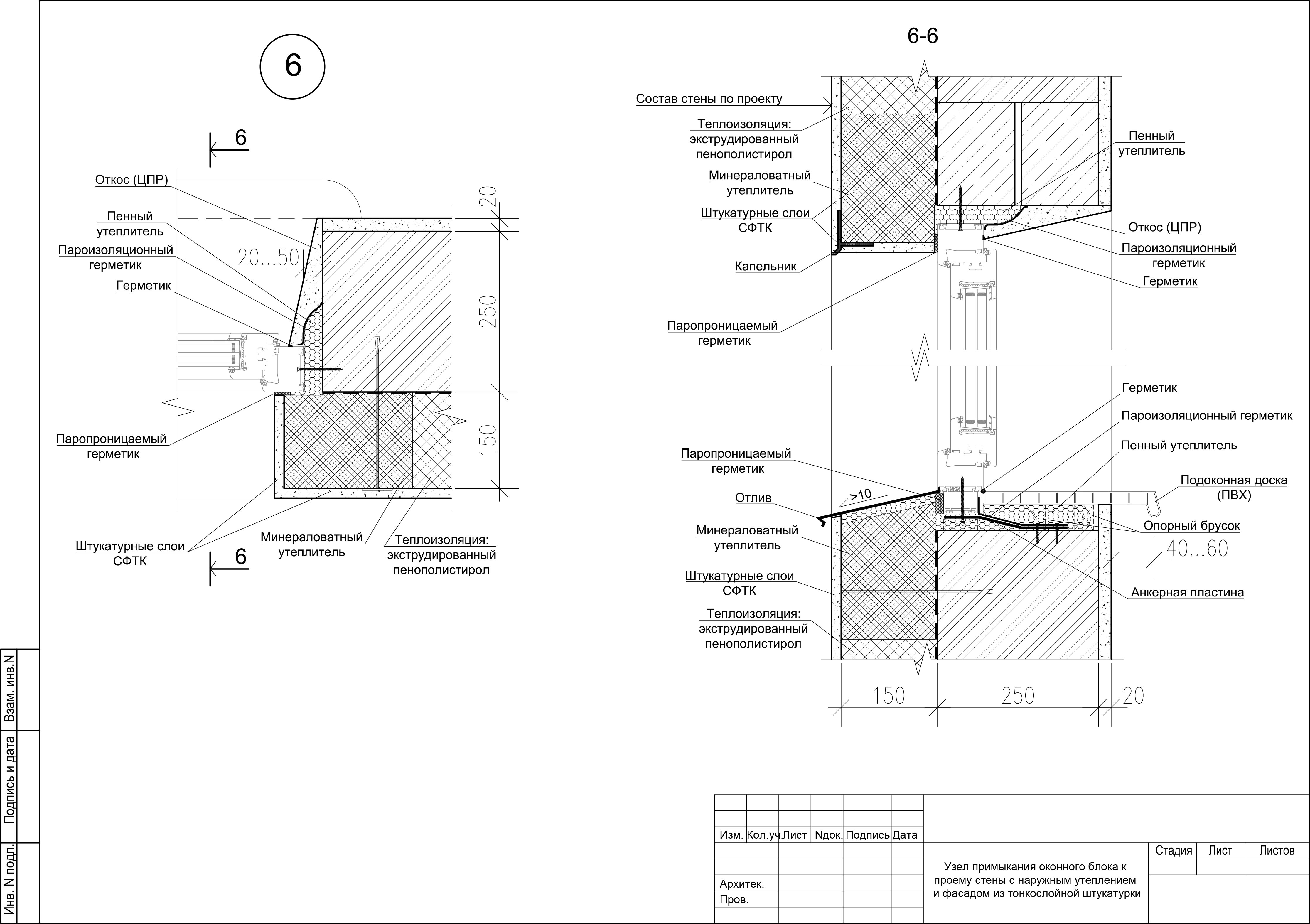

Оконные проемы бывают с «четвертью» и без, нестандартной формы. Для каждого типа действует своя инструкция по измерению величин.

Чтобы померить оконную конструкцию с выступом «четверть», необходимо помнить, что такой тип проема имеет видимые неровности. Чтобы правильно определить параметры проема (глубину) определяют величину «четверти» с внутренней стороны комнаты и наружной (уличной).

По стандарту проемы с «четвертью» заходят снаружи за верхний и боковой откосы на несколько сантиметров.

Ширина самой оконной конструкции измеряется по откосам, расположенным с наружной части. К полученной величине добавляют еще около шести сантиметров, чтобы окно правильно зашло в «четверть». Важно помнить, что ширина рамы пластикового окна не больше ширины внутреннего проема.

При использовании подставочного профиля для монтажа подоконника и отлива высоту оконной рамы уменьшают на несколько сантиметров.

Для точного монтажа отлива подоконник должен по высоте быть на 1-3 см выше, чем нижняя часть выступа.

Если вы верно померили окно, оно не будет перекошено, выдвинуто с наружной стороны. Сама конструкция оконной системы незначительно меньше проема, всегда остается небольшое расстояние для запенивания.

Как определить размеры окна без выступа

Инструкция по вычислению высоты и ширины:

  • Определите параметры проемной части. Чтобы узнать ширину, проводят замер вверху и внизу проема (ориентируются на наименьшую величину при расчете).

  • От полученной ширины отнимают 2-4 см (для пены) с каждой стороны. Полученная величина – ширина будущего стеклопакета.

  • Для определения высоты ориентируются на правую и левую стороны оконного проема. При определении высоты также ориентируются на меньшую величину, полученную при расчете.

  • От меньшего показателя отнимают 2-4 см (для запенивания) и еще несколько сантиметров. Полученная величина является высотой оконной конструкции.

Помните, что правильно измерить оконный проем сможет только высококвалифицированный специалист. Человек без опыта не проведет процедуру замера из-за отсутствия знаний всех геометрических параметров окна ПВХ. Предоставив недостоверную информацию по измерениям, производитель не сможет сделать окно с максимальной точностью. Поэтому ответственность лежит не только на компании-изготовителе, но и на заказчике, который решает собственными силами провести сложные измерительные работы.

Если заказчик после работы стороннего замерщика и уже доставленного компанией окна решается установить конструкцию сам, производитель не отвечает за дальнейшие действия и последствия. Монтаж собственными силами может привести к неправильной установке, деформации оконной конструкции. Только опытные специалисты могут гарантировать высокое качество работ и гарантировать качество работы.

Последствия самостоятельного замера

Если вы неверно сделали замер окна для установки, ожидайте:

  • Появление щелей. Для исправления недочета щели заполняют монтажной пеной.

  • Увеличение размера профиля. Исправить недочет можно расширением проема.

С течением времени «дефектная» конструкция теряет эстетичный вид, пропускает в помещение холодный воздух и осадки

В процессе эксплуатации дефектного окна происходит деформация рамы. Стеклопакет начинает промерзать, появляются щели, через которые холодный воздух, пыль, атмосферные осадки проникают внутрь помещения. Высокая влажность приводит к появлению плесени и грибка, что является причиной возникновения астмы, аллергии.

Простые советы оконного проектирования

Выбор внешнего вида окна для дома, офиса определен цветовыми решениями и формой проема. При проектировании учитывают:

  • ширину наклонно-поворотной створки – от 40 см;

  • диаметр изгиба полукруглой арки – 52 см;

  • габариты, форму оконных проемов – зависят от самого проекта здания, обустройства полов.

Почему делать замеры окон для установки должны профессионалы?

При снятии замеров необходимо четко следовать правилам, но лучше доверить это профессионалам

Замерять окно ПВХ самостоятельно не всегда выгодно и экономно. Замеры своими руками часто приводят к серьезным последствиям: окно не помещается в проем или меньшего размера, дефекты по вертикали, горизонтали, большие щели.

Мы предлагаем бесплатный замер окон. Наши опытные мастера с высокой точностью выполнят все необходимые измерения, что гарантирует идеальное эстетическое восприятие и удобство эксплуатации металлопластикового стеклопакета.

Почему обращаются к нам:

  • Наше производство окон позволяет предложить клиенту различные виды стеклопакетов: с подогревом и защитой от прямых солнечных лучей, «умные» и цветные окна, оконные системы нестандартных форм для коттеджей, офисов.

  • Производство стеклопакетов осуществляется на современном немецком оборудовании. В «Фабрике Окон» мы используем профиль Deceuninck, надежную фурнитуру Siegenia.

  • На окна собственного производства мы предоставляем гарантию сроком на 30 лет.

  • В случае возникновения проблем со старыми окнами оперативно их решим: устраним сквозняки, улучшим шумоизоляцию, избавим от постоянно образующегося конденсата.

Вам также доступен расчет окон с установкой онлайн. Воспользуйтесь нашим калькулятором и оставьте заявку на сайте. Наши менеджеры оперативно свяжутся с вами. А опытные замерщики покажут, как правильно замерить пластиковое окно.

Материал подготовлен
в компании Фабрика Окон

Наклейка с флагом на заднее окно | 2019-2021 Субару Форестер



Subaru Forester имеет большое заднее окно, идеально подходящее для предварительно вырезанной наклейки с флагом, что мы и сделали с ним! Он поставляется в атласно-черном ИЛИ атласно-сером цвете, который добавляет нужное количество «крутого фактора», не будучи слишком кричащим или бросающимся в глаза. В отличие от большинства поставщиков ebay или amazon, виниловые накладки Premium Auto Styling разрабатываются и производятся здесь, в США, на нашем собственном предприятии.Мы разрабатываем и тестируем все продукты, чтобы гарантировать вам наилучшие результаты. По сути, если они не работают на наших машинах, они не попадут и на ваши.

Цвет, показанный на изображении продукта, — атласно-серый

.

*В ЗАВИСИМОСТИ ОТ РАЗМЕЩЕНИЯ ИЗДЕЛИЯ МОЖЕТ ПОТРЕБОВАТЬСЯ НЕБОЛЬШАЯ ПОДРЕЗКА. ПРОДУКТ БЫЛ СОЗДАН С ЗАЗОРОМ ВОКРУГ ВНЕШНЕГО КРАЯ ОКНА 2-3 ММ, ЧТОБЫ УМЕНЬШИТЬ ВОЗМОЖНОСТЬ ПОТЕРИ ПРОДУКТА, ВЫЗВУЩУЮЩУЮ ИЗЛИШЕНИЕ, КОТОРОЕ ТРЕБУЕТ ОБРЕЗКИ. ЭТОТ ЗАЗОР ВИДЕН НА ФОТОГРАФИЯХ ПРОДУКТА ВЫШЕ.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ: ПРОФИЛЬНЫЙ РАКЕЛЬ

ЧАСТЬ 1. СУХАЯ УСТАНОВКА. Установка винила на автомобиль очень проста и требует минимум инструментов. Для достижения наилучших результатов мы рекомендуем также очистить поверхность, на которую вы будете наносить наши накладки. Очистка должна состоять из удаления воска, грязи и мусора. Для процесса очистки настоятельно рекомендуется глиняный брусок: ОЧИЩАЮЩИЙ ПОДГОТОВИТЕЛЬНЫЙ СПРЕЙ И ГЛИНЯНЫЙ БАР ПРОДАЕТСЯ ЗДЕСЬ). Прежде чем приступить к установке любых виниловых накладок, убедитесь, что вы работаете в правильных условиях, никогда не устанавливайте винил под прямыми солнечными лучами, никогда не наносите винил при температурах, которые не являются ни слишком горячими, ни слишком низкими.Наши опытные установщики говорят, что оптимальная температура для установки винила составляет от 65 до 72 градусов (F). Винил можно укладывать при температуре от 65 градусов (F) до 90 градусов (F). Однако винилу сложнее приспосабливаться и оставаться на месте при более низких температурах, поэтому мы рекомендуем подождать, пока температура не прогреется, или установить в среде с регулируемой температурой.

ЧАСТЬ 2. После завершения части 1 вы можете перейти к части 2.

Поднесите продукт к окну, чтобы вы могли почувствовать его размещение, прежде чем готовиться к размещению.

Снимите изделие с бумажной подложки с помощью ленты переноса бумаги, прикрепленной к винилу. Не отрывайте бумажную ленту переноса в это время. Держите бумажную переводную ленту за внешние углы и выровняйте продукт по внешнему краю окна.

Положите винил плашмя и сильно надавите с помощью ракеля, чтобы удалить весь воздух из-под винила и ленты переноса. Продолжайте до тех пор, пока винил не станет заметно тисненым на ленте переноса, только после этого можно переходить к отслаиванию.

После завершения начните с одного угла переводной ленты и медленно отклейте ее. Это уменьшит вероятность отслоения винила при его удалении.

Если какая-либо часть винила не отделяется от переводной ленты во время ее отклеивания, немедленно ОСТАНОВИТЕСЬ, поместите этот участок обратно, снова тщательно сожмите этот участок, а затем снова продолжите отклеивание.

Если часть 1 установки выполнена недостаточно тщательно, это может повлиять на то, насколько хорошо клей приклеится к поверхности окна, поэтому так важно выполнить этот шаг.

После полного удаления ленты переноса установка завершена.

• Автомобильный винил на клейкой основе с технологией выпуска воздуха для легкой установки и удаления.

• Сейф для автомойки.

• Можно снять без повреждения поверхности.

• Срок службы 1-3 года.

• Ознакомьтесь с местными законами и правилами

 >> ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

ПОДРОБНЕЕ >> Информация о рейтинге сложности





Примечание. Это заказной продукт, для производства которого требуется время.Если этот продукт является дополнением к вашему заказу, вы можете ожидать задержку производства на 3-5 дней. Мы стараемся выпустить эти наклейки с флагами как можно скорее, но, пожалуйста, проявите терпение.

Понтиак Каталина Запчасти | Уплотнитель | Оконные уплотнители

Добро пожаловать в Classic Industries ®  v7. 0

Первый выбор Америки в области реставрации
и запасных частей и аксессуаров для повышения производительности

Выберите год
Все Years1928192919301931193219331934193519361937193819391940194119421943194419451946194719481949195019511952195319541955195619571958195919601961196219631964196519661967196819691970197119721973197419751976197719781979198019811982198319841985198619871988198919

1199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018

Выберите Сделать
Все марки

Выберите модель
Все модели

ОБНОВИТЬ

Classic Industries предлагает широкий выбор оконных уплотнителей для вашего Pontiac Catalina.Classic Industries предлагает Pontiac Catalina Quarter Window.

  • Когда дело доходит до переделки оконных и дверных проемов, этот мохеровый подкладочный материал – то, что вам нужно. Подкладочный материал из мохера с мелкой текстурой и прорезиненной изнаночной стороной. Внутри двери П-образные…

  • Когда дело доходит до переделки оконных и дверных проемов, этот мохеровый подкладочный материал – то, что вам нужно.Подкладочный материал из мохера с мелкой текстурой и прорезиненной изнаночной стороной. Внутри двери П-образные…

  • Смазка для уплотнителей Precision

    значительно снижает трение, тем самым снижая усилие, необходимое для сборки деталей и фитингов.Помогает избежать травм, связанных с проскальзыванием и повторяющимися нагрузками, снижает количество брака,…

  • Этот инструмент с крючком имеет на конце небольшой круглый стальной шарик. Когда стальной шарик вставлен в резиновую прокладку, ему очень трудно выйти. Если он выскользнет из прокладки, у вас меньше шансов…

  • Репродукция накладки стационарного вентиляционного окна задней четверти для полноразмерных автомобилей GM, левая и правая.Эта прокладка предназначена для треугольного окна сразу за окном задней двери на седанах с 4-дверными стойками. Заменяет GM# 4758238. …

  • 1959-60 GM Полноразмерная прокладка заднего стекла для двухдверных хардтопов.Эта прокладка устанавливается по всему периметру заднего стекла и имеет правильно отформованные углы для точной заводской посадки. Эта прокладка предназначена для автомобилей…

  • 1961-64 Impala, Bel Air и Biscayne 2-дверный седан Только вертикальный стеклянный канал. Крепится к лобовому стеклу с помощью монтажной ленты. Включает в себя пластиковые направляющие для полноценного функционирования заднего стекла. Применение: 1961 Impala 2-дверный…

  • Репродукция 1961-64 Заглушка, направляющая фиксатора верхней крышки четверти окна с планкой.Расположен на боковой направляющей ремня. Полностью литой с металлическим сердечником и винтами. Заменяет GM # 48

    , 48

    . Chevrolet Applications 1961-64…

  • Эта высококачественная копия оригинального уплотнителя изготовлена ​​из резины типа OEM и устанавливается вертикально на край бокового бокового окна, где боковое окно встречается с окном передней двери.Для использования на 4 /…

  • 1961-64 Impala, Bel Air & Biscayne 2-дверный седан, четверть окна, вертикальный стеклянный канал. Крепится к задней части средней стойки для функционального заднего стекла.Применения: 1961-1963 Buick LeSabre 2-дверный седан 1961-1961…

  • Эта высококачественная копия оригинального уплотнителя изготовлена ​​из резины типа OEM и устанавливается вертикально на край бокового бокового окна, где боковое окно встречается с окном передней двери.Для использования на 2 дверях…

  • Репродукция полноразмерного уплотнителя GM 1961-64 годов для заднего бокового окна на 4-дверных универсалах. Полностью формованное кольцо, изготовленное с надлежащим первоначальным поперечным сечением.Заменяет GM # 4814790, 4814791 Buick Применение: 1962-63 Buick Invicta…

  • Точное воспроизведение оригинального U-образного литого резинового уплотнения, первоначально устанавливавшегося на модели Impala Custom, Caprice и кабриолеты 1969-70 годов. Уплотнитель крепится в районе дверного косяка под боковым окном…

  • Репродукция оригинального вертикального уплотнения четверти окна, разработанного для Impala, Bel Air, Electra, Le Sabre, El Dorado и других полноразмерных моделей GM 1958-64 гг.Эта высококачественная репродукция изготовлена…

  • Репродукция полноразмерного уплотнителя GM 1959-60 годов для стационарного бокового окна на 2- и 4-дверных фургонах.Полностью формованное кольцо, изготовленное с надлежащим первоначальным поперечным сечением. Применение: 1959-60 Chevrolet Brookwood 2 и 4-дверный универсал, 2…

Узнайте, что говорят клиенты о Classic Industries
Первый выбор в Америке в области запчастей и аксессуаров для реставрации и повышения производительности

OEM ’14-’16 Infiniti Q50 Стекло задней четверти — Z1 Motorsports

Выберите ваше местоположение

Варианты и сроки доставки могут различаться в зависимости от вашего местоположения

Войдите, чтобы увидеть свои адреса

или введите почтовый индекс США

.

Применять

или выберите страну, не входящую в США

— выберите опцию — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea -бисауГайанаГаитиОстрова Херд и МакДональдГондурасГонконгВенгрияИсландияИндияИндонезия Иран (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Демократическая PRKorea, Республика ofKuwaitKyrgyzstanLao Народно-демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan МариноСан-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловакия (Словацкая Республика)СловенияСоломоновы островаСомалиЮжная АфрикаСу th Грузия и Южные Сандвичевы островаИспанияШри-ЛанкаSt. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican City State (Святой Престол) VenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenYugoslaviaZaireZambiaZimbabweMontenegro

Отмена

ОЭР | Детали для всех моделей | Уплотнитель | Оконные уплотнители

Добро пожаловать в OER ® Parts v2.1

Выберите год
Все Years1

021

041

    061

    081
    10191119121913191419151916191719181919192019211922192319241925192619271928192919301931193219331934193519361937193819391940194119421943194419451946194719481949195019511952195319541955195619571958195919601961196219631964196519661967196819691970197119721973197419751976197719781979198019811982198319841985198619871988198919

    1199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018

    Выберите Сделать
    Все марки

    Выберите модель
    Все модели

    ОБНОВИТЬ

    OER — лидер в области качественных репродукций! OER означает воспроизведение оригинального оборудования. Когда вы видите логотип OER, вы можете быть уверены, что каждая деталь изготовлена ​​в точном соответствии с заводскими спецификациями и будет соответствовать и функционировать так же, как и оригинальная деталь. Более того, многие продукты OER официально лицензированы и имеют полную годовую гарантию на дефекты и качество изготовления.

    • Правильное воспроизведение U-образного резинового уплотнителя бокового окна, первоначально установленного на модели Impala Custom и Caprice с жесткой крышей и кабриолетах 1967-68 годов.Уплотнитель крепится в районе дверного косяка под четвертью…

      Правильная копия U-образного резинового уплотнителя бокового окна, изначально установленного на Impala 1967-68 гг.

    • Узнать больше

    • Качественное воспроизведение оригинального уплотнителя, предназначенного для использования на моделях Impala с откидным верхом 1967–1968 годов.Каждая полоска изготовлена ​​из резины OEM-типа для обеспечения подлинности и подгонки. Устанавливается вертикально на…

      Качественное воспроизведение оригинального уплотнителя, предназначенного для использования на моделях Impala с откидным верхом 1967–1968 годов. Каждый…

    • Узнать больше

    • Репродукция оригинальных уплотнителей вертикальных боковых стекол, разработанных для моделей Mopar E-Body с жесткой крышей (купе) 1971-74 годов или моделей с откидным верхом.Изготовлено по заводским спецификациям с правильными контурами для правильной замены. ..

      Репродукция оригинальных уплотнителей вертикальных боковых стекол, разработанных для жесткой крыши Mopar E-Body 1971-74 годов…

    • Узнать больше

    • Правильная копия оригинальных U-образных резиновых уплотнителей дверных косяков, предназначенных для использования в моделях GM Impala 1961-64 годов и кабриолетах Chevy II / Nova 1962-63 годов.Каждое U-образное уплотнение изготовлено по оригинальному…

      Точная копия оригинальных U-образных резиновых уплотнителей дверных косяков, предназначенных для использования на автомобилях GM 1961-64 годов…

    • Узнать больше

    • Правильная репродукция OER® оригинальных литых резиновых уплотнителей образца 1968-69 годов, которые крепятся к секции дверного косяка непосредственно под вертикальным уплотнителем заднего бокового окна. Эти репродукции уплотнителей дверных косяков…

      Правильная OER®-репродукция оригинальных формованных резиновых уплотнителей образца 1968-69 годов, которые крепятся к дверному косяку…

    • Узнать больше

    • Этот набор оконных уплотнителей из войлока, состоящий из двух частей, точно такой же, как и оригинальный.Подходит для обеих дверей и подходит для 2-дверного седана Ford Falcon или Mercury Comet 1962-65 годов (с T-образной крышей). Иногда называется…

      Этот набор оконных уплотнителей из войлока, состоящий из двух частей, точно такой же, как и оригинальный. Подходит для обеих дверей и подходит для Ford Falcon 1962-65 годов или…

    • Узнать больше

    • Точное воспроизведение оригинальных U-образных резиновых уплотнителей дверных косяков, разработанных для использования на двухдверных моделях GM Impala с жесткой крышей 1961-64 годов. Каждое U-образное уплотнение изготавливается в соответствии с оригинальными спецификациями, включая сталь…

      Точная копия оригинальных U-образных резиновых уплотнителей дверных косяков, предназначенных для использования на автомобилях GM 1961-64 годов…

    • Узнать больше

    • Репродукция оригинальных резиновых U-образных резиновых уплотнителей дверных косяков, предназначенных для использования в 2-дверных моделях Dodge и Plymouth B-Body 1968-70 годов с жесткой крышей.Каждое уплотнение крепится к заднему верхнему краю дверного косяка боковой панели в…

      Репродукция оригинальных резиновых U-образных резиновых уплотнителей дверных косяков, разработанных для автомобилей Dodge и Plymouth 1968-70 годов…

    • Узнать больше

    • Репродукция оригинальных вставок канала вертикального молдинга четверти, которые крепятся непосредственно к переднему краю окна задней боковой четверти вертикально и позволяют размещать молдинг. Эти вставки включены, когда…

      Репродукция оригинальной четвертной вертикальной молдинговой вставки, которая крепится непосредственно к переднему краю…

    • Узнать больше

    • Правильное воспроизведение оригинальных резиновых уплотнителей U-образной формы дверного косяка, которые устанавливались на двухдверные модели Chevy II и Nova 1966-67 годов с жесткой крышей и купе.Каждое U-образное резиновое уплотнение изготавливается с правильной конфигурацией и отверстием…

      Точное воспроизведение оригинальных U-образных резиновых уплотнителей дверного косяка, которые устанавливались на Chevy II и Nova 2 1966-67 годов…

    • Узнать больше

    • Заводская копия оригинальных уплотнителей оконных стекол вертикальной четверти, предназначенных для использования в моделях Dodge и Plymouth A и B-Body 1967-70 годов. Изготовлено в точном соответствии с заводскими спецификациями, включая надлежащие контуры для…

      Заводская копия оригинальных уплотнителей оконных стекол вертикальной четверти, предназначенных для использования на автомобилях Dodge 1967-70…

    • Узнать больше

    • Высококачественная копия оригинального вертикального уплотнителя четверти окна, изготовленного из резинового материала в стиле OEM.Каждый уплотнитель включает в себя стальной стержень, обеспечивающий аутентичный внешний вид и посадку. Устанавливает…

      Высококачественная копия оригинального вертикального уплотнения четверти окна, изготовленного в стиле OEM…

    • Узнать больше

    • Точное воспроизведение оригинального U-образного литого резинового уплотнения, первоначально устанавливавшегося на модели Impala Custom, Caprice и кабриолеты 1969-70 годов. Уплотнитель крепится в районе дверного косяка под боковым окном…

      Точная копия оригинального U-образного литого резинового уплотнительного кольца, первоначально установленного на Impala 1969-70…

    • Узнать больше

    • Качественная копия оригинального уплотнителя четверти окна, предназначенного для использования на моделях Impala 1965-66 годов и полноразмерных моделях GM.Изготовлено из формованного резинового материала OEM-типа, который воспроизводит оригинал в подлинности и…

      Качественная копия оригинального уплотнителя четверти окна, предназначенного для использования на Impala 1965-66 годов и в натуральную величину…

    • Узнать больше

    • Репродукция оригинального вертикального уплотнения четверти окна, разработанного для Impala, Bel Air, Electra, Le Sabre, El Dorado и других полноразмерных моделей GM 1958-64 гг. Эта высококачественная репродукция изготовлена…

      Репродукция оригинального вертикального уплотнения четверти окна, разработанного для Impala, Bel Air, 1958-64 гг.

    • Узнать больше

    • Воспроизведение превосходного качества оригинального вертикального уплотнителя бокового окна, разработанного для использования на всех моделях Camaro и Firebird 1967-69 годов.Изготовлены из качественной резины EPDM по точным заводским размерам. Эти…

      Воспроизведение превосходного качества оригинального вертикального уплотнителя бокового окна, разработанного для использования на всех…

    • Узнать больше

    • Качественное воспроизведение оригинального уплотнителя, предназначенного для использования на моделях Impala 1965-66 годов и полноразмерных моделях GM. Каждая полоска изготовлена ​​из резины OEM-типа для обеспечения подлинности и подгонки. Устанавливается вертикально на…

      Качественная копия оригинального уплотнителя, предназначенного для использования на моделях Impala 1965-66 годов и полноразмерных моделях GM….

    • Узнать больше

    • Правильное воспроизведение оригинальных резиновых уплотнителей U-образной формы дверного косяка, которые устанавливались на двухдверные модели Chevy II и Nova 1962-65 годов с жесткой крышей и купе.Каждое U-образное резиновое уплотнение изготавливается с правильной конфигурацией и отверстием…

      Точное воспроизведение оригинальных резиновых уплотнителей U-образной формы дверного косяка, которые устанавливались на Chevy II и Nova 2 1962-65 годов…

    • Узнать больше

    • Репродукция оригинального U-образного резинового уплотнителя дверного косяка, предназначенного для использования на моделях Mopar A 1967-76 годов выпуска. Каждое уплотнение изготавливается в соответствии с техническими характеристиками и включает в себя сердцевину из оцинкованной стали, обеспечивающую долговечность и прочность….

      Репродукция оригинального U-образного резинового уплотнителя дверного косяка, предназначенного для использования на моделях Mopar A 1967-76 годов выпуска. Каждый…

    • Узнать больше

    • Аутентичная копия оригинального уплотнителя вертикальной четверти окна, разработанного для использования на моделях купе и хардтоп Chevy II и Nova 1966-67 годов.Уплотняет пространство между дверью и боковыми окнами. Этот элемент устанавливает…

      Аутентичная копия оригинального уплотнителя вертикальной четверти окна, предназначенного для использования на автомобилях Chevy 1966-67 годов. ..

    • Узнать больше

    Полуокно из поликарбоната — Ron Lummus Racing

    Описание

     *Семь раз отмеряем, один раз отрезаем.Пожалуйста, дважды проверьте год изготовления корпуса и подтвердите стиль и год использования дверей. Мы не несем ответственности за неправильный заказ*

          RON LUMMUS RACING снова вышла на новый уровень и впервые в отрасли представила гоночные окна из устойчивого к истиранию поликарбоната

    с твердым покрытием AR для вашего автомобиля Volkswagen с воздушным охлаждением. Свод юридических правил, широко используемый NHRA и аэрокосмической промышленностью. Поликарбонат — мягкий материал, поэтому он поглощает удары. Из-за этого легко царапается.Даже очистка окна без покрытия может вызвать появление царапин. Поликарбонат с твердым покрытием «AR» устойчив к истиранию и ультрафиолетовому излучению с обеих сторон, устойчив к пожелтению и потускнению. Поликарбонат с твердым покрытием обеспечивает твердость поверхности, подобную стеклу, в сочетании с превосходной ударной вязкостью поликарбоната с прибл. снижение веса на 50% и повышение безопасности водителя по сравнению со стеклом.

     Доступны в стиле Drag Racing «Flush Mount», все окна 1/8 дюйма из поликарбоната со скошенными краями и предварительно просверленными монтажными отверстиями.Покрыта прозрачной пленкой и готова к покраске.
    И стиль Cal-Look с прямыми краями, в которых используется стандартная оконная резина OEM, с передним окном толщиной 3/16 дюйма и дверями, боковыми и задними окнами 1/8 дюйма.
         Наши окна из поликарбоната отличаются непревзойденным оптическим качеством, аэродинамикой, стандартным внешним видом и простотой установки. Все боковые окна из поликарбоната RLR

    доступны для заказа с или без « AR Hard Coat Finish» с обеих сторон, , однако мы рекомендуем AR Hard Coat на всех передних окнах из поликарбоната

    .

    Комплекты для скрытого монтажа соответствуют требованиям NHRA, обеспечивают минимальное сопротивление ветру и максимальное снижение веса.Комплекты требуют окраски бордюра и просверливания отверстий для крепления заклепок к кузову автомобиля.

    *(фото может отличаться от реального товара)



    Руководство по выбору года

    Если вы не уверены в годе, воспользуйтесь приведенным ниже руководством. Если у вас есть Super Beetle 1971 года, проверьте размер заднего окна перед заказом. Поздний 71 Supers имеет увеличенное заднее окно размера 1972 года.

    * (без изогнутого ветрового стекла Super Beetle).

    *

    Это руководство предоставляется только в качестве справки.Вы несете ответственность за то, чтобы знать, какой год, кузов, тип двери и окна вам нужны.



    год

    Размер окна
    Передняя      /        Задняя Ошибка типа 1
     13″      /   11 1/2″ (овальный) До 57 футов
    14 3/8″    /   15 1/2″ от 58 до 64 футов
    15 1/2″   /    16 1/2″ от 65 до 71 фута
    15 1/2″  /      18 1/2″ 72–77 футов (без изогнутого ветрового стекла Super Beetle)
    Передняя               Задняя        Нотчбэк
    20 1/4″  /      19 5/8″ от 64 до 67 футов

    Технические характеристики

    Комплекты окон для скрытого монтажа включают:

    • 1/8” поликарбонат со скошенной кромкой заподлицо и предварительно просверленными монтажными отверстиями
    • Покрыт 2-сторонней защитной пленкой для быстрой и чистой окраски бордюров
    • Комплект заклепок
    • Сделано в США

         Большинство комплектов для скрытого монтажа обеспечивают снижение веса на 35–45 фунтов по сравнению со стандартным O. заводское ЭМ стекло.

    * Пожалуйста, проверьте еще раз год выпуска кузова и подтвердите модель и год используемых дверей.*

         *Семь раз отмеряем, один раз отрезаем. Пожалуйста, дважды проверьте год изготовления корпуса и подтвердите стиль и год использования дверей. Мы не несем ответственности за неправильный заказ*

    Комплекты Cal Look Kit обычно используются для замены заводских стекол в чистых уличных автомобилях и большинстве гоночных автомобилей класса Sportsman.

    *В комплекты не входят оконные резинки.*

    Окна с резиновым креплением Cal Look включают:

    • Переднее ветровое стекло толщиной 3/16 дюйма из поликарбоната
    • Поликарбонат толщиной 1/8 дюйма
    • 2 Цельные дверные окна
    • 2 Окна задней четверти
    • 1 Заднее стекло

         Большинство комплектов Cal Look обеспечивают снижение веса на 25–35 фунтов по сравнению со стандартными комплектами OEM. заводское стекло.

    ВСЕ КОМПЛЕКТЫ ОКОН RLR ИЗ ПОЛИКАРБОНАТА ПРЕДНАЗНАЧЕНЫ ДЛЯ ГОНОЧНЫХ ЦЕЛЕЙ И НЕ РАЗРЕШЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ НА УЛИЦЕ ИЛИ ШОССЕ.

    Руководство по уходу за окнами из поликарбоната и инструкции в комплекте.

         *Семь раз отмеряем, один раз отрезаем. Пожалуйста, дважды проверьте год изготовления корпуса и подтвердите стиль и год использования дверей. Мы не несем ответственности за неправильный заказ*

    Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

    Четверть окна Наклейка на окно Наклейка на заднее окно Виниловая наклейка

    Очень уникальные наклейки на четвертные окна для вашего автомобиля!
    . Выберите один из 20 дизайнов. задняя бумага.Это связано с доставкой и проверкой того, чтобы края фактической наклейки не загибались. Инструкции будут, когда придет декаль)

    **Если вам случится делать мокрую установку, а не сухую. Пожалуйста, посмотрите видео на YouTube, отсканировав QR-код, прилагаемый к наклейке, или прокрутите вниз, чтобы увидеть ссылку.
    ВЛАЖНАЯ установка требует времени ВЫСЫХАНИЯ. При распылении большого количества установочной жидкости потребуется больше времени для высыхания. Пожалуйста, посмотрите видео.

    Обратите внимание, если вы хотите, чтобы водитель был одного дизайна, а пассажир другого дизайна.Вам не нужно покупать по 1 каждой стороне отдельно.
    Вы можете просто добавить примечания в персональный раздел и указать, какой # для какой стороны вам нравится.
    Например:
    Заказ комплекта
    #21 Пассажирский
    #25 Водительский

    Поставляется только в черном матовом виниле
    **Если вам нужен другой цвет, отправьте запрос в сообщении, и мы посмотрим, что мы можем сделать.
    Заказ специальных цветов будет оплачиваться дополнительно**

    Спасибо за поддержку малого бизнеса!

    {{{{{ Также, пожалуйста, когда вы делаете ВЛАЖНОЕ НАНЕСЕНИЕ, дайте ему высохнуть, прежде чем пытаться удалить переводную ленту }}}}}}}

    **** В текущих условиях USPS все еще имеет время задержки с доставкой . ******
    +++++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++++++++++++++++ +++++++++
    Используемый материал:

    Oracal 651 Intermediate Calendared
    * 2,5 мил, каландрированная ПВХ-пленка
    * Прозрачный постоянный клей
    * Легко удаляемый синий контрастный лайнер (белый)

    Возвраты:
    К сожалению , мы не принимаем возврат в основном потому, что это индивидуальный продукт.
    Если с вашим заказом возникла проблема, свяжитесь с нами, и мы исправим ее.

    === Для случаев, когда возникла проблема с установкой. Я рад предоставить цену замены по себестоимости. Пожалуйста, напишите мне ====
    Для получения ИНСТРУКЦИИ по установке посетите https://youtu.be/YiSNumRvLtA
    +++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++++++++++++++++ +++++++++++++++++++++++++++
    Доступный для покупки установочный комплект, который включает:

    Rapid Tac (распылитель объемом 2 унции)
    * Быстро, просто , качественная установка графики
    * Отсутствие пузырей даже в холодную погоду
    * Позволяет лучше контролировать процесс нанесения
    * Позволяет одному человеку устанавливать большие изображения
    * Очищает подложку, не оставляя следов
    * Помогает «плавать» виниловой пленке до ее правильного расположения

    Ракель (10см х 4. 5 см)
    * Износостойкий
    * Очень прочный
    * Идеально подходит для всех виниловых покрытий
    * Спасательный круг для выпуска пузырьков воздуха

    Как установить четвертные окна на свой хэтчбек Fox Body Mustang

    Сделайте глубокий вдох и приготовьтесь: каждый год Fox Body Mustang квалифицируется как «классический автомобиль», если вы придерживаетесь стандартного правила 25 лет. Правильно, эта нетронутая Cobra 1993 года находится в той же классификации, что и Indy Pace Car 1979 года.Во многих отношениях это неплохо. Шасси Fox хорошо себя зарекомендовало на протяжении многих лет, есть тонна поддержки послепродажного обслуживания, и они, возможно, являются самым податливым автомобилем Ford, выпущенным со времен Model 18 1932 года … вы знаете, Deuce Coupe. Любите ли вы их как дрэг-кары, гоночные трассы, раллийные машины (мы их видели!) или просто приятных водителей, небольшой размер и большой потенциал Ford-Chassis Mustang заслужили свое место в автомобилестроении. история, высеченная в камне. И они по-прежнему доступны по цене, поэтому, если бы вы думали о потенциальном автомобиле для проекта или проекте легкой реставрации, вам было бы трудно добиться большего.Есть только одна проблема с этими автомобилями… на каждый чистый, ухоженный, например, который был любим с первого дня, приходится около сотни, которые видели все виды использования и злоупотребления, известные человеку. Именно здесь «классическая» часть уравнения не работает в пользу среднего покупателя. Даже если автомобиль не был избит до конца своей жизни, возраст берет свое, и одним из самых больших признаков Мустангов 1987-1993 годов являются четвертные окна. В целом автомобиль может быть в порядке, но велика вероятность, что если вы посмотрите на черную окантовку, которая была новой для модели 1987 года, вы увидите трещины, тепловые повреждения, усадку, подъем и другие нежелательные черты.

    Если фотографии не говорят вам того, что вам нужно знать о Mustang LX 1989 года, который у нас есть, поясним: этот бедный четырехцилиндровый хэтчбек за свою жизнь пережил семь оттенков ада покраски. На самом деле, единственное спасение в том, что шасси находится в отличном состоянии. Это настолько грубый автомобиль, насколько вы найдете, абсолютная корзина, которую мы купили за пару сотен долларов с планом преобразования его в мощность V8. Большинство людей списали бы эту машину на запчасти, но у нас валялась куча запчастей от другого кузова Fox и запасной 302, так что мы все-таки решили воскресить эту машину.Это никогда не будет восстановленной красотой, но мы действительно хотим, чтобы она была надежной, и мы рано обнаружили, что один элемент, который крайне необходимо решить, — это окна четверти. В то время как само стекло было в порядке, уплотнители не были. Они были так сварены, что задние углы отрывались от кузова, а на пассажирской стороне было пятно, которое так сильно испортилось, что вода действительно просачивалась в машину. Это должно было быть исправлено, и, поскольку интерьер был разобран для другой работы, это был идеальный момент, чтобы решить ситуацию раз и навсегда. С набором боковых окон Drake Muscle Cars для Ford Mustang 1987–1993 годов (номер детали E7ZZ-6129710-1B) и комплектом для установки четвертных окон от Late Model Restoration (номер детали HDW-29710B) мы взялись за проект в нашей дорога. Следите за новостями, пока мы покажем вам, как мы справились с этим всего за пару часов!

    Чтобы приступить к этой работе, многое нужно сделать внутри. Мы уже работали над тем, чтобы вытащить все из этой машины, но чтобы получить доступ к задней части окон, вам нужно будет снять задние сиденья, панель отделки в задней части обшивки потолка, передние ремни безопасности на плече. точка крепления (в них используется бита T-50 Torx), задние динамики и решетки, задние фонари / панели люка и большая панель, которая проходит от середины люка до дверей.Чтобы снять эту большую панель, вам нужно будет ослабить обшивку потолка по бокам и ослабить накладки на пороги. Как только они не будут мешать, снимите джутовую прокладку, чтобы открыть девять точек крепления бокового окна.

    Затем снимите молдинг рейлинга крыши, отвернув один винт на передней стойке рядом с зеркалом заднего вида, затем осторожно потяните его в сторону от кузова. Как только вы это сделаете, пора приступить к удалению самого четвертного окна. Боковые окна крепятся к кузову девятью гайками 3/8 дюйма.Семь хорошо видны. Восьмая и девятая локации (желтые кружки) хорошо спрятаны в корпусе. Убедитесь, что вы нашли и удалили их… в противном случае у вас будут плохие времена. Точно так же, как мы снимали сторону водителя, когда мы пропустили последнюю гайку в дальней задней точке. Учитесь на нашей ошибке.

    Теперь, когда стекло снято, вы можете увидеть, как могут выглядеть тридцать с лишним лет жизни под пространством между стеклом и внешней окантовкой окна. На Fox Mustang до 1987 года он был бы заполнен панелью паруса с жалюзи.В обновлении 1987 года эта область покрыта расширением, которое обеспечивает более гладкий внешний вид… но оставляет зазор, в котором могут скапливаться грязь, пыль или мертвые жуки-божьи коровки.

    Пока окна вашего квартала открыты, найдите время, чтобы очистить территорию! Вам придется удалить всю оставшуюся бутиловую ленту с поверхности. Нам повезло, и мы смогли «свернуть» его большим пальцем и перекатывающим движением, но будьте осторожны, под этим месивом могут быть острые точки. Затем мы смыли грязь и навоз (и мертвых жуков) водой с мылом.В случае с нашим LX мы поработали над вмятиной под окном со стороны водителя и подкрасили некоторые участки по краям, где песок протер краску. К счастью, как раз для такого случая у нас было под рукой смешанное красное каберне!

    Подготовка к установке началась с укладки бутиловой ленты, входящей в комплект для реставрации поздней модели, на поверхность окна. Медленно разверните его и осторожно прижмите к поверхности снаружи стекла. Если окна вашего квартала остались целыми, используйте их в качестве ориентира.Мы прошлись по периметру стекла, затем взяли полоски и сформировали «бублик» вокруг монтажных шпилек, ничего толстого, ровно столько, чтобы заполнить зазор между полосками.

Want to say something? Post a comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
