Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

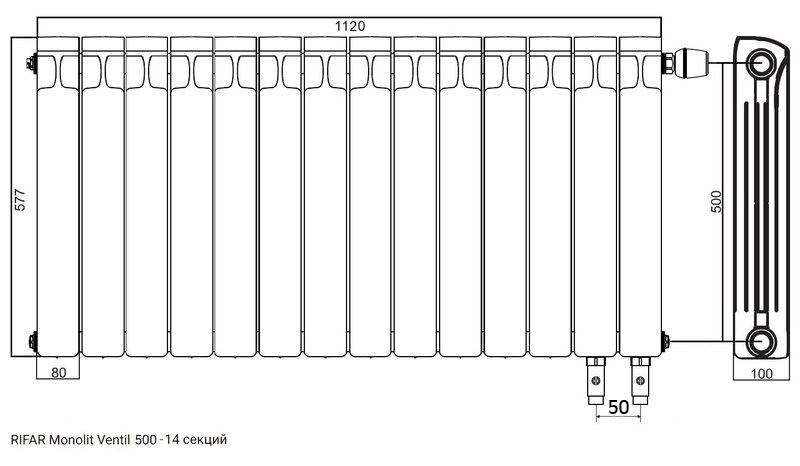

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина — от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Таблица 1. Размеры биметаллических радиаторов
Бренд Модель Расстояние между вертикальными каналами, мм Высота/Ширина/Глубина, мм
Global (Италия) Style 350 350 425/80/80
Style 500 500 575/80/80
Tenrad (Германия) Tenrad 350 350 400/80/77
Tenrad 500 500 550/80/77
Альтермо (Украина) Альтермо ЛРБ 500 575/82/80
Альтермо РИО 500 570/82/80
Grandini (Китай) Grandini 350 350 430/80/82
Grandini 500 500 580/80/80
Radena (Италия) Radena Bimetall 350 350 403/80/85
Radena (Италия) Radena Bimetall 500 500 552/80/85

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм — в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м2*100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Например, расчет для помещения все той же площадью 15 м2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м3*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Размеры радиаторов отопления биметаллические. Радиаторы отопления: высота и длина

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы отопления. Этот тип аккумулятора недорогой, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливают и используют чугунные, стальные или алюминиевые модели. Размеры радиаторов — один из ключевых факторов, на это необходимо обращать внимание при покупке.

Преимущества биметаллических радиаторов

Популярность батарей такого типа объясняется очень просто.Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. Кроме того, их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом они выглядят не так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современном интерьере такие батареи идеально подходят.Секции в них изготовлены из алюминия. При этом служат они долго, так как трубы, по которым через них протекает теплоноситель, выполнены из стали.

Что нужно учитывать при выборе размера аккумулятора

Устанавливайте радиаторы обычно под окнами. Такое расположение позволяет максимально эффективно использовать энергию теплоносителя. С учетом этого обычно выбирают габариты радиаторов.

Батарея монтируется таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см.При этом радиатор должен располагаться на высоте примерно 8-12 см от пола. При нарушении этих требований не происходит эффективного воздухообмена вблизи аккумуляторных отсеков. Следовательно, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Габаритные размеры биметаллических радиаторов: высота

При изготовлении батарей отопления, как и любых других, конечно, соблюдаются определенные стандарты.Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты достаточно популярны, и вы можете без проблем их приобрести при необходимости. Однако цифры 200, 350 и 500 мм реальной высоты радиатора не являются, а лишь указывают расстояние между центрами впускной и выпускной труб. Но сами аккумуляторные секции обычно имеют немного большую длину. Какие габариты радиаторов отопления наиболее удобны по высоте, можно узнать, если прибавить к центру расстояние 8 см.Таким образом, аккумулятор с маркировкой 350 займет под порогом примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Ширина радиаторов

По этому показателю аккумулятор нужно подбирать максимально близко. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов на одну батарею рассчитывается по специальной формуле. Считается, что для отопления 10 м. 2 В помещении требуется 1 кВт мощности радиатора.Формула для расчета необходимого количества секций, таким образом, выглядит так: N = S x 100 / Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. . Величина Q — это мощность одной секции. Последнюю цифру определить несложно. В техническом паспорте производитель обычно указывает вместимость одной секции. Этот показатель может быть разным, но чаще его значение приближается к 180 Вт (для моделей 500 мм). 8 см — это ширина, на которую в большинстве случаев приходится одна секция радиатора.Следовательно, размеры аккумулятора напрямую влияют на его мощность.

Для примера сделаем расчет радиатора для комнаты 30 м 2 . В этом случае формула будет такой: 30 x 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора при этом будет большая — 16 х 8 = 128 см. Радиаторы под подоконником обычно устанавливают в специальной нише. Такой широкий радиатор в него не поместится. В этом случае достаточно купить две батареи по 8 секций.Ширина каждого составит 64 см. При выборе количества секций, помимо прочего, следует учитывать тот факт, что длина радиатора должна перекрывать не менее 70-75% оконного проема.

Толщина батареи

Габариты биметаллических радиаторов отопления, таким образом, могут быть разными. Глубина обычно 80 или 100 мм. Иногда в продаже встречаются и варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома.Если ниша под аккумулятором глубокая, можно купить радиатор погуще. Если стена находится в одной плоскости с краем подоконника, стоит, конечно же, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Габаритные размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы и сегодня пользуются спросом.Производители, конечно, заметили это и начали поставлять на рынок чугунные радиаторы в том числе в стиле ретро, ​​отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно, и такие батареи. Их размеры могут отличаться. На рынке представлены младшие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов разного типа можно увидеть в таблице ниже.

Размеры чугунных батарей

Аккумулятор

Межосевое расстояние (см)

Высота (см)

Глубина (см)

Ширина секции (см)

Низкий

30

38,8

14

9,3

Стандартный

64,5 66

10-17,4

4,5-6,3

Высокая

66-98

60-203

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки.В этом случае высота рассчитывается, конечно, с их учетом.

Какие размеры у стальных радиаторов

Конструктивно эти батареи отличаются и от чугунных, и от биметаллических. Стальные радиаторы представляют собой единую прямоугольную панель. Внутри него есть каналы, предназначенные для теплоносителя. В продаже также есть стальные трубчатые радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь, tubula

Royalthermo — биметаллические радиаторы отопления: технические характеристики

.

Royalthermo — радиаторы европейского качества.Они производятся на фабриках в Италии уже полвека, технология непрерывно совершенствовалась, а параметры и характеристики стали лучше.

На сегодняшний день это практически идеал с точки зрения дизайна и эффективности радиаторов. Исследования в этой области не прекращаются, и ведется неустанная работа по совершенствованию конструкций и материалов. На российском рынке такие изделия появились сравнительно недавно, но за этот период владельцы квартир и домов успели оценить преимущества этих изделий перед теми, которые изготовлены из стали или алюминия, а также чугуна.Если вы также планируете поменять батареи отопления в доме, то стоит более подробно рассмотреть качественные характеристики данной продукции.

Технологические особенности

Royalthermo — радиаторы, которые изготавливаются по специальной технологии, в которой к алюминию добавлены магний и марганец, а также силуминовый сплав. Такой прием позволяет получить более пластичный материал. Еще одна разработка компании — использование титана в качестве добавки.Этот компонент может повысить надежность и долговечность. В результате получается однородный состав с неизменными характеристиками, на который не влияет температура. Высокая пластичность позволила реализовать изогнутые сложные линии радиаторов.

Технические характеристики биметаллических моделей радиаторов Royalthermo

Royalthermo — радиаторы, которые представлены в продаже в виде биметаллических изделий, могут иметь различные характеристики. Например, BILINER 500 может работать при давлении 30 бар, испытательное давление 45 бар.Теплопередача одной секции составляет 171 Вт, что является правильным при температуре охлаждающей жидкости 70 ° C. Давление разрыва превышает 200 бар, а объем воды в одной секции составляет 0,205 литра. Весит 1 секция 1,9 кг.

Royalthermo — радиаторы, отличающиеся компактностью. Если вам интересна вышеуказанная модель, то она имеет следующие размеры: 574 х 80 х 87 мм. В продаже можно встретить и модель REVOLUTION BIMETALL 500, которая может работать при таком же давлении, что и выше.Давление на разрыв останется прежним, но одна секция будет весить немного меньше, масса 1,8 кг. Объем воды в одной секции не изменился, но габариты стали более компактными и равны 56 х 80 х 80 мм.

Вас может заинтересовать модель REVOLUTION BIMETALL 350, теплоотдача одной секции в данном случае составляет 116 Вт, как и в описанном выше случае. Рабочее давление и давление опрессовки во всех моделях остается на том же уровне, что и давление на разрыв. Но масса одной секции будет еще меньше и составит 1.4 кг. В одну секцию поместится 0,175 литра воды, размеры следующие: 415 х 80 х 80 мм.

Радиаторы «Роял» представлены в продаже в широком ассортименте. Как еще один вариант можно выделить VITTORIA 500, который способен обеспечить теплоотдачу в пределах 160 Вт, что справедливо для одной секции. Вес одной секции 1,75 кг, а объем воды в ней 0,205 литра. Размеры немного больше, чем у предыдущей версии и равны 560 х 80 х 80 мм.

Если вас интересуют радиаторы «Роял», то стоит рассмотреть модель VITTORIA 350, теплоотдача одной секции которой составляет 114 Вт. Вес 1 секции 1,35 кг, а объем воды 0,175 л. Если вы планируете приобрести это оборудование, вас должны интересовать его габаритные размеры, которые соответствуют следующим параметрам: 408 x 80 x 80 мм.

Дополнительные характеристики радиатора марки BiLiner 500

Оборудование Royalthermo BiLiner было описано выше, но если вы планируете его приобрести, вам следует ознакомиться с его характеристиками и особенностями.Цена будет 800 рублей за секцию. Эти устройства созданы в соответствии с высокими требованиями к конструкции и тепловым характеристикам. К разработке привлечены специалисты итальянской студии промышленного дизайна. В работе приняли участие специалисты в области моделирования и аэродинамики летательных аппаратов. Что касается теплотехнической части, то ею занимались российские специалисты в области термодинамики.

Приобретая Royalthermo BiLiner, вы можете быть уверены, что разработка велась с помощью компьютерного моделирования, что позволило добиться идеального баланса конвекции и лучистого отопления, которые были распределены в соотношении 50 на 50.Теплоотдача также довольно высока, что является уникальной характеристикой секций столь компактных размеров.

Положительные черты BiLiner 500

В качестве отличительной черты можно выделить наличие стального коллектора, через который протекает охлаждающая жидкость. Таким образом, вода не контактирует с алюминием, а значит, срок службы устройства будет впечатляющим.

Такие устройства отлично подходят для систем центрального отопления, работа которых отмечена, отличается ультраагрессивным теплоносителем и высоким давлением.Помещение будет равномерно прогреваться благодаря идеальной конвекции. Оборудование имеет аэродинамический дизайн супер высокого класса, в процессе изготовления поверхность окрашивается специальным защитным составом в два этапа.

Рекомендации по монтажу

Биметаллические радиаторы Royalthermo следует использовать

Wikizero — Радиатор (отопление)

Чугунный бытовой радиатор. Теплообмен с помощью встроенного радиатора для ванной комнаты использует поток горячей воды через трубы из нержавеющей стали, показанные здесь, для повышения температуры окружающей среды. воздух.Изображенный здесь радиатор также служит удобной вешалкой для полотенец и грелкой.

Радиаторы и конвекторы — это теплообменники, предназначенные для передачи тепловой энергии от одной среды к другой с целью обогрева помещений.

Денисон Олмстед из Нью-Хейвена, штат Коннектикут, по-видимому, был первым человеком, который использовал термин «радиатор» для обозначения нагревательного прибора в патенте 1834 года на печь с теплообменником, который затем излучал тепло. В патенте он написал, что его изобретение — своеобразный прибор, который я называю радиатором . [1] Радиатор отопления был изобретен Францем Сан Галли в 1855 году, русским бизнесменом прусского происхождения, жившим в Санкт-Петербурге. [2] [3] В конце 1800-х годов такие компании, как American Radiator Company, продвигали чугунные радиаторы по сравнению с ранее изготовленными стальными конструкциями, чтобы снизить затраты и расширить рынок.

Радиация и конвекция [править]

На практике термин радиатор относится к любому из ряда устройств, в которых жидкость циркулирует через открытые трубы (часто с ребрами или другими средствами увеличения площади поверхности), несмотря на то, что такие устройства имеют тенденцию передавать тепло в основном за счет конвекции и могут логично называться конвекторами .

Термины конвекционный обогреватель или конвектор относятся к классу устройств, в которых источник тепла не подвергается прямому воздействию. Поскольку домашняя безопасность и снабжение водонагревателями поддерживает относительно низкие температуры, излучение неэффективно по сравнению с конвекцией. Конвекционные обогреватели также работают иначе, чем электрические радиаторы, поскольку они иначе рассеивают тепло. [4]

Приложение [править]

Радиатор в виде плинтуса с горячей водой (вверху), закрытый (слева) и открытый (справа), с видом изнутри (внизу), показывающим алюминиевые ребра, последовательно прикрепленные к меди труба.

Горячая вода [править]

Радиатор для горячей воды состоит из герметичной полой металлической емкости, заполненной горячей водой самотеком, нагнетательным насосом или конвекцией. Выделяя тепло, горячая вода охлаждается и опускается на дно радиатора и вытесняется из трубы на другом конце. Часто устанавливаются противоударные устройства для предотвращения или сведения к минимуму ударов в трубах радиаторов горячей воды.

Плинтус с горячей водой [править]

Традиционные чугунные радиаторы больше не используются в новом строительстве, их заменяют в основном радиаторы типа плинтусов с принудительной подачей горячей воды.Они состоят из медных трубок с алюминиевыми ребрами для увеличения площади поверхности. Эти кондуктивные котельные системы используют теплопроводность для передачи тепла от воды металлическим радиаторам или конвекторам.

Радиаторы предназначены для нагрева воздуха в помещении с помощью конвекции для передачи тепла от радиаторов в окружающий воздух. Они делают это, всасывая холодный воздух снизу, нагревая воздух, проходя через ребра радиатора, и выпуская нагретый воздух сверху.Это создает конвективные петли движения воздуха в комнате. Если регистр заблокирован сверху или снизу, это движение воздуха предотвращается, и нагреватель не будет работать. Системы обогрева плинтусов иногда снабжены подвижными крышками, чтобы позволить жильцу точно регулировать отопление по комнате, так же, как регистры воздуха в системе центрального кондиционирования.

Пар [править]

Однотрубный паровой радиатор

Преимущество пара заключается в том, что он течет по трубам под собственным давлением без необходимости перекачивания.По этой причине он был принят раньше, до появления электродвигателей и насосов. Пар также намного легче распределять, чем горячую воду, по большим, высоким зданиям, таким как небоскребы. Однако более высокие температуры, при которых работают паровые системы, делают их по своей сути менее эффективными, поскольку нежелательные тепловые потери неизбежно выше. [ необходимая ссылка ]

Паровые трубы и радиаторы склонны издавать стук, называемый паровым молотом. Взрыв образуется, когда часть пара конденсируется в воду в горизонтальном участке паропровода.Впоследствии пар набирает воду, образует «пробку» и с большой скоростью швыряет ее в фитинг трубы, создавая громкий стук и сильно нагружая трубу. Это состояние обычно вызвано неправильной стратегией отвода конденсата и часто вызвано оседанием зданий и, как следствие, скоплением конденсата в трубах и радиаторах, которые больше не наклоняются назад к котлу. [ необходимая ссылка ]

Теплообменник с вентилятором [править]

Радиатор с вентилятором содержит теплообменник, питаемый горячей водой из системы отопления.Термостатический выключатель приводит в действие электрический вентилятор, который обдувает теплообменник воздухом для его циркуляции в комнате. Его преимущества — небольшие относительные размеры и равномерное распределение тепла. Недостатки — шум вентилятора и необходимость как источника тепла, так и отдельного источника питания.

Под полом [править]

При напольном отоплении трубы размещаются на полу по всей комнате, а затем покрываются слоем бетона во время строительства.

Также известное как «лучистое тепло», напольное отопление использует сеть труб, трубок или нагревательных кабелей, заглубленных в пол или прикрепленных под полом, чтобы позволить теплу подниматься в комнату.Наилучшие результаты достигаются при использовании проводящих напольных материалов, таких как плитка. Большая площадь поверхности радиаторов такого размера позволяет поддерживать их температуру всего на несколько градусов выше желаемой, сводя к минимуму конвекцию.
