Расчет инфракрасного теплого пола: расчет мощности и энергопотребления теплого пола —

Содержание

расчет мощности и энергопотребления теплого пола —

Расчет мощности системы

ПРОИЗВЕСТИ РАСЧЕТ МОЩНОСТИ СИСТЕМЫ НАГРЕВА, НУЖНОЕ КОЛИЧЕСТВО РЕГУЛЯТОРОВ ТЕМПЕРАТУРЫ, ПРОИЗВЕСТИ ПРОВЕРКУ СИЛОВЫХ ВОЗМОЖНОСТЕЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ.

РАСЧЕТ: МАКСИМАЛЬНАЯ МОЩНОСТЬ ИНФРАКРАСНОГО ПЛЕНОЧНОГО НАГРЕВАТЕЛЯ СОСТАВЛЯЕТ 220 ВТ НА 1 М2, ИСХОДЯ ИЗ ОБЩЕГО КОЛИЧЕСТВА НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ РАССЧИТЫВАЕТСЯ СИЛА ТОКА ПО ФОРМУЛЕ: I = P/U

ГДЕ I – СИЛА ТОКА, Р – МОЩНОСТЬ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ, U – НАПРЯЖЕНИЕ ЭЛЕКТРОСЕТИ.

ПОКАЗАТЕЛИ СИЛЫ ТОКА НУЖНО ЗНАТЬ ДЛЯ ТОГО, ЧТОБЫ ПОДОБРАТЬ НУЖНЫЕ СЕЧЕНИЯ ЭЛЕКТРИЧЕСКОГО ПРОВОДА, ВЫБРАТЬ ПОДХОДЯЩУЮ МОДЕЛЬ ТЕРМОРЕГУЛЯТОРА И ОПРЕДЕЛИТЬ СООТВЕТСТВИЕ СВОЕЙ ШТАТНОЙ ЭЛЕКТРОПРОВОДКИ ПРЕДПОЛАГАЕМЫМ СИЛОВЫМ НАГРУЗКАМ НА НЕЕ.

СЕЧЕНИЕ ЭЛЕКТРИЧЕСКОГО ПРОВОДА	ДОПУСТИМЫЙ ТОК, МЕДЬ	ДОПУСТИМЫЙ ТОК, АЛЮМИНИЙ
1,5 КВ. ММ	16 АМПЕР	10 АМПЕР
2,5 КВ. ММ	25 АМПЕР	16 АМПЕР
4 КВ. ММ	32 АМПЕР	25 АМПЕР

Пример расчета

Помещение:

Кухня-столовая, которая имеет площадь 20 метров квадратных. Напольное покрытие – ламинированная доска.

Вид отопления – основной.

Вычитая площадь мягкой мебели и кухонного гарнитура, установленной бытовой техники и отступлений по периметру кухни, на все помещение потребуется количество пленки общей площадью примерно 12 квадратных метров.

Соответственно, общая максимальная мощность нагревательной системы составляет:

Р = 12 м2 х 220 Вт = 2 640 Вт.

І = Р/U = 2 640Вт / 220 В = 12,0 А

Для данного объекта рекомендуется:

сечения электрического провода, медь – полтора кв. мм;
минимальная мощность терморегулятора 3 кВт.

Максимальная площадь пленочного инфракрасного нагревателя, который можно подключать к терморегуляторам, имеющимся на рынке:

3 кВт = 13,5 м2;
3,5 кВт = 15,9 м2;
4 кВт = 18,1 м2;
6 кВт = 27,2 м2

Формула для расчета энергопотребления

P = S (кв. м) х 0,4 х 0,35 х U (расчет энергопотребления на 1 кв.м./час)

где:

S – площадь помещения
0,4 это 40% от площади помещения, закрытой пленкой (дополнительный обогрев)
0,35 это коэффициент работы теплого пола с применением терморегулятора
U это 220 Вт номинальная мощность пленки

Итак, 30 кв. м х 0,4 х 0,35 х 220 = 924 Вт/час

924 Вт/час х 2,42 (средний тариф по России)/ 1000 = 2,23 руб/час

Пол работает (при условии, что это дополнительный обогрев) в среднем 4- 5 часов в день

2,23 х 5 = 11,2 руб/ сутки

Итого: 11,2 х 31 день = 346 руб/ месяц

Обогрев загородного дома.Расчет мощности и количества теплого пола

Что бы приступить к расчету требуемой мощности и количества теплого пола для начала надо определить потери тепла вашего дома. Для этого можно использовать
этот калькулятор расчета тепловых потерь. В этой программе наглядно, очень просто, введя данные о вашем доме (площадь, толщина и материал стен, утепление пола и потолка) вы получите сведения о ваших теплопотерях. Данная программа сделана в соответствии с нормами СНиП 2003 “Тепловая защита зданий”. Конечно, данный калькулятор дает усредненные сведения, ведь многое зависит от качества постройки и
утепления, рабочие ведь могут и нахалтурить, не доложить утеплитель.
По статистике в средней полосе России нужна удельная мощность отопления 100 – 130ватт на метр квадратный Для примера рассчитаем теплопотери дома 6 х 8 метров из бруса 15 х 15 см. высотой 2.5 метра, с утеплителем в полу и потолке по 20 см., двумя окнами и дверью. Подставляя необходимые данные в калькулятор получаем, что при температуре наружного воздуха -25 градусов и температуре внутри + 18 градусов теплопотери составят 127 ватт на метр, а суммарные теплопотери Рпот составят 6092 ватт (эти данные смотрим в левом столбце).

Необходимо определить установленную мощность Руст – требуемую мощность теплого пола. Руст = 1,3 х Рпот = 6092 х 1,3 =7920. Количество требуемого теплого пола рассчитывается по формуле Sн = Руст/Руд =7920/220 = 36 метров (где Руд – удельная мощность теплого пола, 220 ватт/м. кв.) При общей площади помещения 48 м. кв. требуемая площадь теплого пола 36 м. кв. будет составлять 75 % от общей площади (это в теории, практика показывает что можно немного меньше). И это при температуре -25 градусов и отсутствии других источников тепла, а они по любому будут – например плита на кухне.

Пример расчета, если температура будет – 15 градусов. Вставив -15 градусов в
калькулятор, получаем: Рпот = 4240 х Зуст = 4240 х 1,3 = 5512 Необходимая
площадь теплого пола Sр = 5212 / 220 = 25, То есть при температуре воздуха -15
градусов для обогрева хватит всего 25 м. кв. теплого пола, или 52% от общей площади
помещения.
Используя приведенный выше метод расчета вы сможете оценить теплопотери вашего
дома и возможность использовать теплого пола для отопления.

Расчет теплого пола электрического по мощности и площади

Одним из вариантов автономного отопления в квартире является система подогрева напольного покрытия. Такой вариант очень популярен на сегодняшний день и может использоваться не только в многоквартирном доме, но и в загородном коттедже, на даче и даже в бане. Перед тем как переходить к монтажу отопительной системы данного вида, необходимо правильно рассчитать ее мощность, чтобы не переплачивать за лишнее тепло и в то же время не сделать ее слабомощной. О том, как правильно произвести расчет электрического теплого пола по мощности и площади комнаты, мы и поговорим далее!

Технология вычислений

Сразу же следует отметить, что на сегодняшний день существуют сервисы, вроде онлайн-калькуляторов и программ по расчету теплого пола для индивидуальных условий. Такие программы действительно очень удобные и позволяют сразу же определить точную мощность пленочного покрытия либо греющего кабеля. Если же Вы по каким-либо причинам не доверяете компьютерным вычислением, рекомендуем сделать все по старинке – с помощью простых формул.

Итак, формула расчета электрического теплого пола выглядит следующим образом:

P=Pм*Sкомн,

где:

Pм – мощность нагревательного материала, которую Вы сами должны выбрать (об этом ниже), м²;
Sкомн. – полезная площадь комнаты.

Как Вы видите, формула для расчета далеко не сложная, однако в ней есть две неизвестных, которые Вы сами должны определить. Что касается полезной площади комнаты, тут все просто. Нагревательный мат, кабель либо пленку нужно укладывать только в тех местах, где не будет стоять бытовая техника и мебель. Во-первых, это и так запрещается производителями, т.к. посторонние объекты на полу будут препятствовать теплообмену, в результате чего материал будет перегреваться. Во-вторых, какой смысл подогревать поверхность там, где никто не будет ходить? Это лишняя трата электроэнергии. На схеме Вы можете увидеть, как выглядит полезная площадь комнаты для расчета теплого пола электрического:

Полезная площадь обогрева

Расчет полезной площади под укладку электрического теплого пола производится следующим образом: ширину поверхности необходимо умножить на длину.

Что касается мощности нагревательного материала, ее Вы должны выбрать самостоятельно, в зависимости от типа помещения. Для каждой комнаты мощность инфракрасной пленки либо мата будет своя, что очевидно – балкон и коридор больше нуждаются в отоплении, чем спальня и детская, которые дополнительно отапливаются водяными радиаторами.

Предоставляем к Вашему вниманию наиболее оптимальные значения для расчета мощности электрического теплого пола:

кухня: 110-130 Вт/м²;
ванная комната (санузел): 120-150 Вт/м²;
балкон: 180 Вт/м²;
прихожая: 110-120 Вт/м²;
коридор: 110-120 Вт/м²;
гостиная 110-130 Вт/м²;
спальня 110-130 Вт/м².

Обращаем Ваше внимание на то, что вышеуказанные значения подходят в том случае, если электрический теплый пол будет использоваться как дополнительная система подогрева. Если же Вы решили использовать такой вариант в качестве основной системы отопления, для каждой комнаты необходимо выбирать нагревательный материал мощностью 140-180 Вт/м².

Полезная площадь Вам известна, мощностные параметры также выбраны. Остается только подставить значения, в формулу и произвести общий расчет теплого пола электрического по мощности. Чтобы Вы поняли, как нужно рассчитывать данный параметр, далее мы предоставим пример для одной из комнат.

Наглядный пример

К примеру, нам нужно рассчитать теплый пол по площади гостиной 25 м². Условно рассчитаем полезную площадь комнаты. Так как в гостиной у нас установлен диван, кресла, столик и шкаф, полезная площадь будет всего лишь 60% от общей.

Sкомн=25*0,6=15 м²

Следующий шаг – необходимо выбрать мощность проводника, которым в нашем случае будет греющий кабель. Тут один очень важный нюанс – кабель продается с характеристикой не Вт/м², а Вт/м. Вы должны самостоятельно подобрать шаг укладки материала на 1 метр квадратный. К примеру, выбрав кабель с параметром 30 Вт/м, его нужно укладывать с шагом в 20 см, чтобы получилось значение 150 Вт/м². Вернемся к расчету, и согласно рекомендациям принимаем оптимальное значение для гостиной – 110 Вт/м² (дополнительно будет присутствовать центральное водяное отопление).

Подставляем значения в формулу, после чего, используя калькулятор, вычисляем мощность:

P=15*110=1650 Вт

С вычисленным значением идем в магазин и покупаем подходящий размер нагревательного материала. Пример расчетных работ Вы также можете просмотреть на видео:

Как рассчитать мощность системы подогрева пола

Вот и вся технология расчета электрического теплого пола по мощности и площади комнаты. Данная формула подойдет для определения требуемой мощностью как при укладке материала под ламинат, так и при монтаже под плитку. Рекомендуем сразу же вычислить, сколько потребляет теплый пол в Вашем случае, чтобы сравнить с другими типами электрообогревателей. Возможно, такой вариант отопления будет для Вас слишком затратным и более выгодным решением станет подключение инфракрасных обогревателей.

Похожие материалы:

Система инфракрасного теплого пола Marpe

Инфракрасный пленочный теплый пол Marpe — это отопительная система класса «премиум» производства лидирующей в своей отрасли компании (Ю.Корея).

Отопительная система Marpe применяется для монтажа теплого пола под ламинат, паркетную доску, ковролин и другие напольные поверхности.

Легкость и простота эксплуатации позволяет самостоятельно осуществлять монтаж теплых полов.

Система Marpe имеет продуманную концепцию безопасного отопления помещений и включает в себя греющий, теплоизоляционный (энергосберегающий), теплораспределяющий и защитный слои распределенного обогрева.

Теплораспределяющий слой – это негорючий материал изготовленный на основе базальтовой крошки предназначенный для защиты отопительной плёнки от механических повреждений при монтаже под мягкие напольные покрытия (линолеум, ковролин, …) и равномерного распределения тепла выделяемого теплым полом.

Теплораспределяющий слой прекрасно предохраняет инфракрасную пленку от локального перегрева при перекрытии теплоотвода мебелью, не поддерживает горение и не выделяет свободные частицы в воздух при нагреве.

Защитный экранирующий слой — это специальная пленка, предназначенная для экранирования теплого пленочного пола, гашения электромагнитных излучений проводников.

Новые продукт корпорации «Marpe» (Ю.Корея) позволили применять инфракрасную греющую пленку в паре с защитным экранирующим слоем в дошкольных учреждениях и помещениях с повышенной влажностью.

Устройство полосатой пленки Marpe

Нагревательным элементом является карбон (черные полосы). Карбоновый слой излучает длинноволновые инфракрасные лучи в с длиной волны 5-20 мкм, которые нагревают материал напольного покрытия быстро и эффективно. Это свойство позволяет достигать большей эффективности теплоотдачи при меньшем энергопотреблении и применять плёночные тёплые полы «Marpe» для обогрева жилых, офисных помещений и детских оздоровительных учреждений.

В качестве изоляции используется высокотемпературный материал — прозрачный полиэстер — ламинированная пленка (Р.Е.Т).

Для повышения надежности соединения армированных медных шин с карбоном применяется серебряная подложка, которая имеет низкое сопротивление и позволяет при монтаже использовать специальные зажимы «коннекторы».

Технические данные полосатой пленки отопительной системы Marpe

Толщина греющей плёнки	0,4 мм
Ширина термоплёнки	50 см, и 1 м
Мощность	150 и 220 Вт/м²
Напряжение питания	220 В
Максимальная температура нагрева	~60°С
Температура плавления плёнки	100°С
Длина волны ИК лучей	5-20 мкм
Кратность сегмента ИК пленки	25 cм

Данные сплошной саморегулирующейся пленки Marpe

Толщина пленки	0,4 мм
Количество слоев	7
Ширина пленки	0,5 или 1 м
Мощность	220 вт/м. 2
Напряжение питания	220 вт/м2
Максимальная температура	150 град Цельсия
Кратность отреза	В любом месте

Область применения

для комфортного и основного обогрева жилых помещений, дачных домов, детских садов, школ

для поддержания комфортной температуры в медицинских и оздоровительных учреждениях

пленочный теплый пол под ламинат «Marpe» (мощность 150 Вт/м.кв.) применяется в качестве вспомогательного отопления в городских квартирах

для основного отопления загородных домов используется более мощная инфракрасная греющая плёнка «Marpe» мощностью220 Вт/м.кв.

так же теплый пол «Marpe» используют для подогрева пола в производственных помещениях

Часто инфракрасные полы «Marpe» включают для обогрева помещений в межсезонье (при отключении централизованного отопления) и для комфортного подогрева полов, согласитесь ведь приятно походить босиком по полу, а не шерстяные носках.

Так же рекомендуется делать монтаж тёплых полов жителям первых этажей и загородных домов, семьям с маленькими детьми и пожилыми родителями.

Особенности применения

Инфракрасный плёночный тёплый пол Marpe это самый щадящий тип обогрева для напольных покрытий из дерева и ламината потому, что температура нагрева полос не превышает 40°С (ограничивается терморегулятором), а равномерно распределенное по поверхности тепло исключает возможности локального (очагового) перегрева, следовательно устраняет риск перекоса деревянных поверхностей.

Преимущества теплых полов Marpe над кабельными теплыми полами

экономия электроэнергии — за счет быстрого равномерного нагрева поверхность пола нагревается быстрее чем при использовании других нагревательных элементов

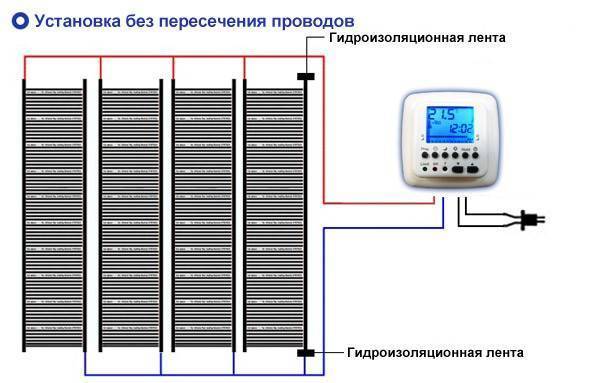

параллельное соединение существенно повышает живучесть системы

инфракрасная пленка не подвержена коррозии, срок службы более 25 лет

сплошная греющая поверхность создаёт более равномерный обогрев

возможность монтажа в разных плоскостях (потолок, стены)

скорость ввода в эксплуатацию — теплый пол готов к работе немедленно, сразу после монтажа покрытия.

Преимущества пленочных тёплых полов Marpe над водяными

простота монтажа (не нужно помещения для бойлера и укладки нагревательных труб)

возможность применения в городских квартирах

экономия пространства (толщина пленочного нагревателя не превышает 1мм)

время и трудоемкость работ по установке значительно ниже

пленочный пол не требует дополнительного обслуживания и его нельзя разморозить

возможность сделать теплый пол самостоятельно

Купить пленочный пол Marpe…

Монтаж полосатой и сплошной пленки HeatPlus

Расчёт тёплого пола: делаем вместе

Точно рассчитать теоретическую потребность тепла для дома весьма непросто. Аудит теплопотерь помещения – это чрезвычайно сложное и дорогое удовольствие. Но можно сделать хотя бы примерную оценку. На сегодняшний день, подбирая мощность отопительной системы помещения, обычно руководствуются средним значением 100 Ватт/час/кв.метр. при стандартной высоте потолков до 2,7 метров. Однако следует учесть, что здания различаются по составу строительных материалов, их объёму, нахождению в разных климатических зонах и т.д.

На основании многих расчётов были выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописаны две нормы: для регионов ниже 60 параллели (а это вся территория Украины) необходимо от 60 до 100 Ватт/кв. метр. Для районов, находящихся выше 60 параллели норма отопления на 1 квадратный метр 150-200 Ватт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материал стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов – минимальные. Ещё раз подчеркнём: эти нормы просчитаны для средней высоты потолка – не выше 2,7 метра.

Для примера, хорошо утеплённому дому, с тепловым сопротивлением стен и крыши R=4-5 и более (например, стена толщиной в два кирпича (не силикатных!) и более, с наружной изоляцией из минеральной ваты или пенополистирола толщиной не менее 100 мм, кровля с минераловатной изоляцией не менее 200 мм) достаточно примерно 50 Ватт/час на каждый кв. метр застройки. Для стен и крыши с тепловым сопротивлением R=3-4 будет достаточно 100 Ватт/час на кв. метр (например, стена толщиной в полтора-два кирпича, с внутренней прослойкой, заполненной минватой или пенополистиролом толщиной 50 мм, кровля с минераловатной изоляцией 150-200 мм). И плохо утепленные дома с R=2-3 – 150 Ватт/час/кв. метр (например, стена толщиной в кирпич-полтора или в блок керамзита. С возможной внутренней прослойкой с заполнением теплоизоляционным материалом толщиной до 50 мм, а то и без него; кровля с минераловатной изоляцией до 100 мм).

Для использования системы инфракрасного плёночного пола в качестве основного отопления необходимо закрыть плёнкой 60-80% поверхности пола (для дополнительного обогрева, соответственно, берутся меньшие показатели % поверхности пола). Для основного отопления применяются пленочные теплые полы только мощностью 220 Вт/м².

Ширина полос термоплёнки Standart – 40, 50, 60, 80, 100 см. (основные размеры – 50, 80 и 100 см). Ширина полос термоплёнки Premium – 50 и 100 см.

Исходя из вышеприведённых данных несложно самостоятельно рассчитать количество и удельную мощность термоплёнки (120, 150 или 220 Ватт/час/кв. метр). Обычно плёнку подбирают хотя бы с небольшим запасом мощности.

Отметим, что расчёт тепловых потерь всегда проводится для самой холодной и ветреной недели в году, так как в справочниках по строительству всегда указывается тепловое сопротивление материалов исходя именно из этого условия и климатического района (температуры снаружи), в котором находится здание. Для Киева эта температура равняется минус 24 градуса. То есть реальные средние энергозатраты инфракрасного пола (а это примерно 20-60 Ватт/час /кв. метр) имеют весьма опосредованное отношение к заявленной удельной (номинальной) мощности плёнки.

Дальнейший расчёт пола зависит от типа термоплёнки (Standart или Premium), технологии укладки и типа напольного покрытия.

Например, при укладке под ламинат понадобится оригинальная подложка E-PEX . Она выполняет 4 функции: служит собственно подложкой для напольного покрытия (ламината, линолеума, ковролина), а также является гидроизолятором, теплоизолятором и теплоотражателем.

При укладке под мягкие покрытия (линолеум, ковролин) кроме E-PEXа понадобится подложка (а точнее будет сказать – надложка) E-STONE. Она состоит из базальтовой крошки и полимерного связующего, и служит для механической защиты инфракрасной плёнки под мягким покрытием. Также она является идеальным теплораспределителем.

E-PEX и E-STONE укладываются на всю площадь поверхности пола (чтобы не было перепада высот).

При укладке плёнки Standart под стяжку понадобится теплоотражающая плёнка Strotex, полиэтиленовая плёнка, и армирующая стеклосетка с дюбелями.

Strotex укладывается на всю ту часть поверхности пола, где размещены полосы термоплёнки, а полиэтилен – лишь на саму термоплёнку с запасом 10-15 см со всех сторон (для создания «конверта»). Стеклосетка также покрывает лишь саму термоплёнку с запасом 10 см со всех сторон и крепится к полу дюбелями (на термоплёнке отверстия под дюбеля делают лишь на прозрачно-белых промежутках между карбоновыми секторами, или по прозрачно-белым краям термоплёнки!!).

При укладке плёнки Premium на (а не под!) стяжку понадобится термостойкий клей (из расчёта 0,4 – 1кг на 1 квадратный метр термоплёнки, в среднем – 0,8 кг, но для расчёта берётся расход 1 кг клея/кв. метр), и грунт бетоноконтакт (0,3-0,5 кг на 1 квадратный метр термоплёнки. Для расчёта берём 0,5 кг/кв. метр).

Дополнительно (при всех технологиях) понадобятся комплекты подключения (коннекторы, бутиловая лента, термостойкая изолента), провода и термоскотч.

Количество материалов вычисляется на основании плана помещения, с указанием его точных размеров, мест укладки термоплёнки, мест расположения мебели и места установки термостата.

Завершаем расчёт тёплого пола выбором терморегулятора. У нас Вы можете подобрать терморегуляторы на любой вкус: механические и цифровые, простые и программируемые, встроенные и накладные, кнопочные и сенсорные (смотрите раздел каталога «Терморегуляторы» в меню «Наша продукция»).

Примечания:

1)Максимальная нагрузка на один терморегулятор – 3,2 кВт;

2)Максимальная длина одной полосы термоплёнки – 8 метров для ширины 1 метр, 9 метров для ширины 80 см., 10 метров для ширины 50 см.

3)Недопустимо использование фольгированной (и при этом неламинированной, то есть токопроводящей) подложки!

4)Термоплёнка не укладывается под мебель (напр. шкафы) и другие массивные предметы, которые могут «запирать» тепло.

5)Не допускается нагрев ламината и линолеума выше 30 градусов. Для контроля температуры напольного покрытия используйте терморегулятор.

6)Термоплёнка может быть уложена раздельно или встык (но ни в коем случае не внахлёст!)

Пленочный теплый пол на балкон

Хорошее утепление балкона позволяет увеличить полезную площадь квартиры. Для сохранения свободного пространства, учитывая так же, допустимое давление на плиту основания пола применяется инфракрасный теплый пол. Толщина слоя с теплоизоляцией и самой греющей пленкой составляет всего порядка 1,5-2 см. Он может укладываться под ламинат, паркет, линолеум — покрытия, часто применяемые при отделке лоджий. В отличие от переносных или навесных обогревателей теплый пол незаметен.

Монтировать пленку довольно просто. Мощность таких систем обогрева составляет 220 Вт /кв. метр, это является прекрасным показателем для температурных условий на лоджии. Под воздействием излучаемых волн греется как покрытие пола, так и мебель, поэтому под тяжелые крупногабаритные предметы интерьера систему укладывать нельзя.

Обогрев лоджии поможет снизить уровень сквозняков, вызываемых разницей температуры.

Используя теплый пол на балконе можно превратить его в комфортное место для отдыха, устроить рабочий кабинет или создать зону для занятий спортом.

Порядок укладки:

Кладём теплоотражающий материал, закрепляем с помощью монтажного скотча. Пленка укладывается прямо на теплоотражающий слой. Сверху укладываем финишное покрытие: линолеум, ламинат или другой материал. Перед укладкой ламината и линолеума сначала устанавливается подложка.

Выбор инфракрасного теплого пола по торговым маркам:

Быстрый переход в разделы:

Расчёт площади обогрева производится по формуле

S обогрева = S общая — (S мебели + S бытовой техники)

где, S общая = a x b

Отступ от стен — 50мм
Отступ от мебели и бытовой техники — 100мм

Пример расчёта

Общая площадь лоджии (S общая) = 5 м²

Площадь мебели, бытовой техники с учётом отступов: (S мебели + S быт. техники + S отступы) = 1,5 м²

5 м² — 1,5 м² = 3,5 м²

Полученная цифра = 3,5 м². Из таблицы выше следует выбирать ближайшее меньшее значение*. Т.е. в нашем случае площадь обогреваемой поверхности ДО 3,5 м² из таблицы выбираем диапозон 3,0 м²-3,5 м².

(*если Вы выберите большее значение площади тёплого пола чем площадь помещения это приведёт к тому что тёплый пол не поместиться в помещение)

НАШИ ПРЕИМУЩЕСТВА:

Как самостоятельно провести расчет теплого пола

Сегодня большим спросом среди населения пользуется теплый пол. Это покрытие может быть установлено как в виде отдельной системы, так и в качестве дополнительного отопления. Сама же процедура монтажа теплого пола осуществляется при помощи специалистов либо своими руками. Однако прежде чем приступить к укладке любого вида такого напольного покрытия, необходимо провести расчет теплого пола.

Критерия выбора теплого пола

При выборе вида теплого пола следует учитывать такой основной критерий, как мощность данного покрытия. Расчет мощности теплого пола зависит от следующих факторов: (См. также: Расчёт системы отопления)

площади обогреваемой комнаты;
типа помещения;
вида обогрева комнаты.

При этом следует помнить, что учитывается только полезная площадь помещения, которая не занята мебелью и различной бытовой техникой. Это могут быть: холодильник, стиральная машина, стенка, кровать и прочее. Именно поэтому расчет мощности теплого пола требует наличия точных данных, связанных с расположением в комнате всех бытовых предметов и мебели.

Еще одним важным моментом является то, что при использовании основного отопления, представленного в виде электрического теплого пола, обогреваемая площадь должна составлять не менее 70% от площади всей комнаты. Однако иногда установка теплых полов в виде основного источника отопления является затруднительным процессом либо вовсе не возможным. Как правило, это связано с наличием различной мебели больших размеров.

Мощность теплого пола и виды помещений

Для каждого помещения предусмотрена определенная мощность теплого пола. Если данная отопительная система устанавливается в качестве основного обогревателя, тогда удельная мощность на один квадратный метр колеблется в пределах 150 – 180 Вт. Естественно, что электрическая мощность данных полов должна превышать показатель, предусмотренный для электрических полов, которые смонтированы в качестве дополнительного обогрева. (См. также: Карта сайта)

При дополнительном отоплении удельная мощность колеблется в пределах 110 – 140 Вт на один квадратный метр комнаты. Данная система используется одновременно с основным источником отопления. Это может быть газ, электричество, печь, камин и прочее. Такая установка отлично подходит для отопления квартир в многоэтажных домах.

Так как каждое помещение дома имеет свои функциональные возможности, рекомендуется проводить расчет теплого пола (особенно его мощности) с учетом следующих норм:

для кухни и жилой комнаты мощность должна колебаться в пределах 110 — 150 Вт/м2,
для застекленной лоджии – в пределах 140 — 180 Вт/м2,
для ванной комнаты – 140 — 150 Вт/м2.

Данные значения удельной мощности приведены с небольшим запасом, за счет которого такая отопительная система имеет некоторый резерв, работая при этом только на 70-75%. (См. также: Монтаж тёплого пола своими руками)

Важно. При расчете мощности теплых полов следует учитывать и этаж квартиры. Для первого этажа данный показатель необходимо увеличить на 15-20%.

Расчет теплого водяного пола

Прежде чем приступить к монтажу, специалисты рекомендуют составить проект по укладке теплого пола на основе тщательного теплотехнического расчета. Данные вычисления проводятся при помощи существующих специальных компьютерных программ. Если необходимо установить теплый пол в доме, тогда следует высчитать коэффициент теплоотдачи.

При расчете следует обязательно учитывать:

планы всех комнат,
конструкцию наружных стен,
вид и размеры установленных в помещении окон,
температурный режим комнаты,
местонахождение коллекторов,
местонахождение теплового генератора,
вид теплого генератора,
виды напольных покрытий в каждой комнате дома,
разновидность системы (настильная, бетонная и др. ),
есть ли необходимость в регулировки температурного режима в каждой комнате.

Помимо этого, чтобы рассчитать потерю тепла в помещении, необходимо учитывать следующие критерии:

площадь конструкций ограждающего типа и их коэффициент передачи тепловой энергии,
среднюю зимнюю температуру,
температура и влажность воздуха в комнате,
наличие механической вентиляции в комнате,
наличие различных дополнительных отопительных источников.

В зависимости от данных критериев и потери тепла осуществляется расчет трубы для теплого пола и проводится разметка, где именно будет проходить отопительная система. (См. также: Монтаж водяного тёплого пола своими руками)

Расчет водяного теплого пола, выбор нужного вида, а также установка осуществляется с учетом его нагрузки. Данный критерий зависит от таких факторов, как:

шаг монтажа и диаметр трубок,
температура входящей и исходящей воды из контура,
напольное покрытие,
вид установленной теплоизоляции,
высота стяжки,
используемый материал стяжки,
комнатная температура.

Расчет трубы теплого пола

Выполнить расчет теплого водяного пола можно самостоятельно. Главное, что необходимо сделать, осуществляя расчет трубы теплого пола, – это определить свободную площадь данной комнаты. Важно при проведении всех подсчетов учесть и то, что нагревательный агрегат будет монтироваться не по всему полу. Как было уже сказано, не берутся во внимания и те места, где будет установлена мебель либо крупная бытовая техника.

Помимо этого, рекомендуется, чтобы общая длина трубы одного контура не превышала ста метров. В противном же случае теплые полы следует разделить на два контура. Также берется во внимание подводка к распределителю и проходным трубам иных отопительных контуров. Расчет трубы теплого пола можно произвести при помощи следующей формулы: (См. также: Коллектор для теплого пола)

L = Ar /a + 2 x Lzu — 2 x Ld (м) где: Ar – площадь комнаты в м², Ld – это длина проходных отопительных труб в м, a – это шаг укладки отопительных труб в м, L – это длина трубы для теплого пола в м, Lzu — это длина подающих либо обратных труб отопления в м.

Расчет количества труб в одном погонном метре

Так как расчет водяного теплого пола является сложным и трудоемким процессом, требующим наличия некоторого опыта и знаний, прежде чем приступить к монтажу данной отопительной системы, следует определиться с типом устанавливаемого теплого водяного пола, а также с трубами и их количеством. Также предварительные расчеты позволят определить размер финансовых затрат, связанных с установкой такого вида отопительной системы.

Допустим, что комната имеет площадь, равную 10 квадратным метрам. В данном помещении следует поддерживать температуру в пределах +20 градусов. Первоначально следует рассчитать из данной площади рабочую зону. Для этого понадобится определить размер стен. Допустим, что две стены по два метра, а одна – пять метров. От каждой из данных стен рекомендуется оставить по 0,3 метра. Это место отведено под мебель. В итоге получается следующий пример: 10-0,3х(2+2+5)=8,3 метра. Данная цифра и является рабочей площадью.

Далее следует определить тепловые потери помещения. Для этого учитываются тип и размер окна, высота потолка и прочие параметры. Эти показатели необходимы для определения шага укладки. При высокой потере тепла шаг укладки значительно уменьшается.

Для определения ширины шага и диаметра труб от уровня потери тепла можно воспользоваться сводной специальной таблицей. Важно при этом учесть тот факт, что температура на уровне ног должна равняться 24 градусам, а на уровне головы и выше этот показатель не должен превышать 20 градусов тепла.

Дадим некоторые советы, позволяющие правильно выполнить расчет теплого водяного пола:

Протяженность контуров не должна превышать 60-80 метров.
Лучше всего расположить коллектор в центре комнаты.
Не рекомендуется подсоединять к одному коллектору контуры различной длины, особенно если они длиннее в несколько раз.
В центре шаг укладки должен быть 30 сантиметров, по краям данный показатель должен равняться 15 сантиметров.
В зонах по краям число рядов равняется шести.
Во влажных помещениях всю площадь рекомендуется укладывать с шагом в 15 сантиметров.
При установке в комнате более одного коллектора, нужно использовать балансировочные дополнительные клапаны.
Минимальное давление, допустимое в коллекторе, равняется 20 кПа.
В случае применения на первом этаже теплоизолятора в виде полистирола, его толщина должна равняться 10 сантиметрам, в противном же случае, данный показатель равняется 3 сантиметрам.
Нормальный расход воды в контурах должен равняться 0,03-0,07 Л/сек.
Рекомендуется регулировать каждую комнату в отдельности.
На больших площадях лучше использовать деформационные специальные швы.

Итоги

Итак, прежде чем приступить к самостоятельному монтажу теплого пола любого вида, необходимо ознакомиться с технологией его укладки. Далее следует тщательно произвести все необходимые расчеты. После этого можно приступать к составлению проекта, закупке всех материалов и непосредственному монтажу теплого пола.

Еще одним немаловажным аспектом в данном процессе является техника безопасности, характеристики выбранного вида монтируемого теплого пола, оказываемые нагрузки на напольное покрытие и предназначение помещения, в котором будет осуществляться монтаж теплого пола. Следует учесть и цели монтажа теплого пола – дополнительное либо основное отопление. В любом случае, для каждого помещения в отдельности расчет теплого пола производится в индивидуальном порядке.

Калькулятор тепловых потерь — инфракрасное излучение

Информация о температуре

Наружная темп. Ф

Внутренняя темп.	75 70 65 60 55 Ф

**Для городов Канады, внутритемп.

должен быть между 60 и 75.

Информация о градусных днях

Выберите ближайший город

(Канада внизу)

Алабама ——————— Бирмингем Хантсвилл Мобил Монтгомери ——————— Аляска ——————— —————- Анкоридж Фэрбенкс ——————— Аризона ———— ——— Флагстафф Феникс Тусон Уинслоу ——————— Арканзас —————- —- Форт-Смит Литл-Рок ——————— Калифорния ——————— Бейкерсфилд Фресно Лос-Анджелес Ред Блафф Сакраменто Сан-Франциско ——————— Колорадо ——————— Денвер Пуэбло ——————— Коннетикут ——————— Бриджпорт Хартфорд —— ————— Делавэр ——————— Уилмингтон ————— —— Д. C. Вашингтон ——————— Аэропорт ——————— Флорида —— ————— Джексонвилл Пенсакола Талахасси Тампа ——————— Джорджия ———- ———- Афины Атланта Мейкон Саванна ——————— Айдахо ————— —— Бойсе Покателло ——————— Иллинойс ——————— Чикаго Молайн Пеория Рокфорд Спрингфилд ——————— Индиана ——————— Эвансвилл Форт Уэйн Индианаполис Саут Бенд ——————— Айова ——————— Берлингтон Де-Мойн Дюбук Су-Сити Ватерлоо — —————— Канзас ——————— Конкордия Додж Сити Гудленд Рассел Топика Вичита —- —————- Кентукки ——————— Лексингтон Луисвилл ———— ——— Луизиана ——————— Александрия Батон-Руж Озеро Час.Новый Орлеан Шривпорт ——————— Мэн ——————— Карибу Старый город Портленд — —————— Мэриленд ——————— Балтимор ———- ———- Массачусетс ——————— Блу Хилл Бостон Нантакет Ворчестер ————— —— Мичиган ——————— Alpena Detroit Flint Grand Rpds Lansing Marquette Muskegon SS Marie Traverse Cty ———— ——— Миннесота ——————— Дулут Intnl. Водопад Миннеаполис Рочестер Сент-Клауд ——————— Миссисипи ——————— Джексон Меридиан — ——————- Миссури ——————— Колумбия, Канзас-Сити, ул.Джозеф Сент-Луис Спрингфилд ——————— Монтана ——————— Billings Cut Bank Dillon Глазго Грейт-Фолс Гавр Хелена Калиспелл Льюистон Майлз-Сити Миссула ——————— Небраска ——————- — Гранд-Айленд Линкольн Норфолк Норт Омаха Норт Платт Омаха Скоттсблафф Валентайн ——————— Невада —————— — Элко Эли Лас-Вегас ——————— Нью-Гэмпшир ——————— Конкорд Гора Вашингтон ——————— Нью-Джерси ——————— Ньюарк Трентон — —————— Нью-Мексико ——————— Альбукерке Клейтон Розуэлл Истина —— ————— Нью-Йорк ——————— Олбани Бингемтон Буффало Массена Нью-Йорк Освего Рочестер Сиракузы —— ————— Северная Каролина ——————— Эшвилл Шарлотта Гринсборо Роли Уилмингтон ——— ———— Северная Дакота ——————— Bismark Fargo Minot Williston ———— ——— Огайо ——————— Акрон/Кантн Цинциннати Кливленд Ко lumbus Дейтон Мэнсфилд Толедо Янгстаун ——————— Оклахома ——————— Оклахома. Город Талса ——————— Орегон ——————— Юджин Мичем Медфорд Нет. Бенд Пендлтон Портленд ——————— Пенсильвания ——————— Брэдфорд Эри Гаррисберг Филадельфия Питтсбург Уилкс-Барре Уильямспорт ——————— Род-Айленд ——————— Блок-Айленд Провиденс ——————— —————- Южная Каролина ——————— Чарльстон Колумбия Спартансбрг ——— ———— Южная Дакота ——————— Абердин Гурон Пьер Рапид Сити Су-Фолс ———- ———- Теннесси ——————— Бристоль Чаттануга Ноксвилл Мемфис Нэшвилл Ок-Ридж ———— ——— Техас ——————— Abilene Amarillo Austin Dallas Del Rio El Paso Ft.Ворт Галвестон Хьюстон Лаббок Луфкин Сан Анджело Сан Антонио Вако Уичито Фолс ——————— Юта —————— — Солт-Лейк-Сай Вендовер ——————— Вермонт ——————— Берлингтон — ——————- Вирджиния ——————— Линчберг Норфолк Ричмонд Роанок Уоллопс. ——————— Вашингтон ——————— Olympia Quillayute Seattle Tacoma Spokane Stampede Walla Walla Yakima ——————— Западная Вирджиния ——————— Бекли Чарлстон Элкинс Хантингтон Паркерсберг — —————— Висконсин ——————— О Клэр Грин Бэй Ла Кросс Мэдисон Милуоки —- —————- Вайоминг ——————— Каспер Шайенн Лендер Рок-Спрингс Шеридан ——- ————- ГОРОДА КАНАДЫ ——————— АРГЕНТИЯ БЕЛЬВИЛЬ ЧАТЕМ ЧЕРЧИЛЛЬ ДОУСОН КРИК ЭСТИВАН ФОРТ НЕЛЬСОН ФОРТ СИМПСОН ФРЕДЕРИКТОН ГАНДЕР КАМЛУПС КАПУСКАСИНГ Кенора Кентвилл CDA Kimberley Kingston London Lynn Lake Lytton Mayo Monton Mont Joli Montreal / Dorval Moose Jaw Nanaimo North Battleford North Bay Оттава Macdonald Parry George Penticton Penticton Prince Albert Prince George Princeton Quebec Regina Resolute Riviere Du Loup Saint John SaskaToon Sault STE Marie Shearwater Simcoe Sioux STE JEAN SUDBURY SWIFT CURRENT SYDNEY THE PAS THOMPSON THUNDER BAY TIMMINS TRENTON TRURO VAL D’OR VANCOUVER VICTORIAVILLE WELLAND WHITEHORSE WINNIPEG WOODSTOCK YARMOUTH YELLOWKNIFE YORKTON

Информация о топливе

Выбор типа топлива

Введите стоимость топлива

Калькулятор мощности — Нагрейте мое пространство

Что такое ватт -Ватт является единицей энергии, 1000 ватт = 1 киловатт (кВт). Большинство электрических продуктов имеют номинальную мощность в кВт/час (кВтч), например, средний электрический чайник имеет мощность 1,2 кВт (1200 Вт) или инфракрасный панельный обогреватель Jigsaw размером 1195 мм x 595 имеет мощность 0,8 кВт (800 Вт).

Электроэнергия продается нам по цене в пенсах за киловатт энергии, использованной в час. В 2021 году ориентировочная стоимость бытовой электроэнергии за кВт составляет 20 пенсов. Цены могут варьироваться в зависимости от вашего региона и поставщика.

Все нагреватели имеют номинальную выходную мощность, указанную как кВт (киловатт), 1 кВт = 1000 Вт, это также представляет собой количество электроэнергии, используемой на кВтч.

Наш калькулятор дает представление о мощности, необходимой для обогрева помещения до 20 градусов C. Поскольку на расчет влияет множество переменных, это только ориентир. Переменные включают: площадь окна, тип остекления (одинарное, двойное, тройное), количество наружных стен, направление наружных стен, на каком этаже находится помещение/помещение, изоляция пола/стен/потолка/чердака. , наружная температура. В случае коммерческих и общественных помещений, таких как склад или школа, на потребляемую мощность будут влиять другие факторы: высота крыши, количество открытых дверных проемов, внутренний пешеходный и автомобильный трафик.

Существует множество переменных, которые необходимо учитывать, чтобы точно определить размер и количество необходимых инфракрасных обогревателей. Наш калькулятор отопления помещений предлагается в качестве руководства и не заменяет подробных расчетов тепловых потерь.

Используйте наш калькулятор мощности, чтобы рассчитать, как обогреть сарай или внешнее помещение для животных. Если здание не изолировано, используйте категорию Склад/Промышленное помещение . Если здание подвержено сквознякам или имеет открытые стороны, рассмотрите возможность использования кварцевых галогенных обогревателей, таких как Tansun Sorrento, поскольку они намного лучше работают в ветреную погоду.

Для получения дополнительной информации: пожалуйста, не стесняйтесь обращаться к нам в наши офисы, чтобы обсудить ваш проект более подробно.

Мы всегда рады обсудить индивидуальные потребности и помочь в правильном выборе инфракрасных обогревателей для отдельных помещений или всего здания.

Вы также можете найти нас в утвержденных справочниках Business и Business Magnet B2B

Калькулятор стоимости отопления для инфракрасных обогревателей

С помощью нашего калькулятора стоимости отопления для инфракрасных обогревателей вы можете рассчитать наиболее важные показатели, используя всего три входа.В первом поле выберите ваши квадратные метры. (Примечание: Пожалуйста, выберите только площадь, которую нужно отапливать, иначе результат может ухудшиться.) Во втором поле вы выбираете изоляцию здания и, наконец, текущий тариф на электроэнергию.

Строительная изоляция

Пассивный дом: Очень хорошо изолированный дом, соответствующий стандартам пассивного дома
С хорошей изоляцией: Здания, построенные после 2004 г. или отремонтированные в соответствии с Постановлением об энергосбережении EnEV2004 или EnEV2007
Среднеизолированные: Обеспечена основная теплоизоляция здания.
Плохая теплоизоляция: Здания, построенные до 1990 года и без реконструкции возобновляемых источников энергии.

Berechnen Sie hier Ihre Werte:

отапливаемая площадь5 квадратных метров6 квадратных метров7 квадратных метров8 квадратных метров9 квадратных метров10 квадратных метров11 квадратных метров12 квадратных метров13 квадратных метров14 квадратных метров15 квадратных метров16 квадратных метров17 квадратных метров18 квадратных метров19 квадратных метров20 квадратных метров21 квадратных метров22 квадратных метров23 квадратных метров24 квадратных метров25 квадратных метров26 квадратных метров27 квадратных метров28 квадратных метров29 квадратных метров30 квадратных метров32 квадратных метра34 квадратных метра36 квадратных метров38 квадратных метров40 квадратных метров42 квадратных метра44 квадратных метра46 квадратных метров48 квадратных метров50 квадратных метров55 квадратных метров60 квадратных метров65 квадратных метров70 квадратных метров75 квадратных метров80 квадратных метров85 квадратных метров90 квадратных метров95 квадратных метров100 квадратных метров105 квадратных метров110 квадратных метров115 квадратных метров120 квадратных метров125 квадратных метров130 квадратных метров135 квадратных метров140 квадратных метров145 квадратных метров150 квадратных метров155 квадратных метров160 квадратных метров165 квадратных метров170 квадратных метров175 квадратных метров метры180 квадратных метров185 квадратных метров190 квадратных метров195 квадратных метров200 квадратных метров205 квадратных метров210 квадратных метров215 квадратных метров220 квадратных метров225 квадратных метров230 квадратных метров235 квадратных метров240 квадратных метров245 квадратных метров250 квадратных метроввыберите изоляцию зданияпассивный домхорошо изолированныйсредняя изоляцияПлохо изолированныйтариф на электроэнергию19 центов/кВтч30 центов/кВтч31 центов/кВтч32 центов /кВтч33 цента/кВтч34 цента/кВтч35 цента/кВтч36 цента/кВтч37 цента/кВтч38 цента/кВтч39 цента/кВтч

Вот ваш результат:

Требуемая потребность в отоплении:	—
Расходы на отопление в ∅ в месяц:	—
Годовые расходы на отопление:	—
Годовое потребление:	—
Стоимость приобретения:	—

Примечание: Результаты могут различаться в зависимости от режима нагрева и региона.

Запросите предложение сейчас

Как работает калькулятор стоимости отопления для инфракрасных обогревателей?

Показанный здесь расчет предназначен только для общего ознакомления и не заменяет рекомендации. Мы будем рады объяснить расчет на примере. Мы ожидаем около 160 дней отопления в году. В правильно подобранных жилых помещениях система инфракрасного обогрева работает около пяти часов в день.
В этом примере ищем инфракрасный обогреватель для комнаты площадью 10 м². Изоляция здания в нашем фиктивном помещении посредственная. Меры по изоляции были приняты, но не в соответствии с Постановлением об энергосбережении. При умеренной изоляции базой расчета является 70 Вт на квадратный метр. Наш предполагаемый тариф на электроэнергию составляет 26 центов/кВтч.

Расчет выглядит так:

Потребность в отоплении = 10 м² (размер помещения) x 70 (средняя теплоизоляция) = 700 Вт

Годовое потребление = 700 Вт (потребность в отоплении) x 200 (отопительные дни в году) x 4 часа (время работы в день) : 1000

904 ватт-часа в ватт-с = 560 кВтч

расходы на отопление в год = 560 (кВтч) x 0,26 (цена на электроэнергию) = 145,60 евро

расходы на отопление в месяц = 145,60 (евро) : 12 (месяцы) = 12,13 евро

Рекомендация: обязательно проконсультируйтесь

Мы всегда предлагаем нашим клиентам ни к чему не обязывающие и индивидуальные консультации. Вы получите эту консультацию бесплатно от нас и наших партнеров! Наши специалисты по инфракрасному отоплению могут целенаправленно реагировать на ваши потребности и ваши помещения во время консультации. Вы получите ценные советы по управлению и размещению обогревателей, которые могут сократить время работы и повысить эффективность. Это, естественно, положительно влияет на расходы на отопление и потребление.

Используйте нашу форму предложения, чтобы отправить нам информацию о вашей жилой площади и данных, и с вами свяжутся как можно скорее.

Основная информация об инфракрасном (лучистом) нагреве

Основная информация об инфракрасном (лучистом) нагреве

Инфракрасный (излучающий) обогрев Basic
Информация

Ссылки на другие страницы с информацией об инфракрасном тепле:
Часто задаваемые вопросы о
Инфракрасное отопление
Часто задаваемые вопросы о керамике
Инфракрасные обогреватели
Нагрев, отверждение, приготовление пищи и сушка с помощью инфракрасных обогревателей
Закон Ома: Вт, Вольт, Ампер, Ом

Ссылки на информацию на этой странице:
Теплопередача
Электромагнитная энергия
Что такое инфракрасное тепло?
Инфракрасное поглощение и
Коэффициент отражения материалов
Типы и сравнения электрических инфракрасных лучей
Нагреватели
Свойства инфракрасного излучения
Теория инфракрасного нагрева
Преимущества инфракрасного нагрева
Обогрев всей площади
Отражатели и диаграммы направленности
Удивительная мощность инфракрасного излучения

Теплопередача
Теплопередача – это процесс передачи тепловой энергии от источника с высокой температурой к
нагрузка при более низкой температуре. Три формы теплопередачи: теплопроводность,
конвекция и излучение (инфракрасное). Кондукция возникает при переносе
тепловой энергии за счет разницы температур внутри объекта или между объектами, находящимися в прямом
физический контакт. Конвекция является результатом передачи тепловой энергии от одного
объекта другому через движущуюся жидкость или газ. Радиационный теплообмен может происходить
инфракрасное, ультрафиолетовое, микроволновое и радиоволны. Инфракрасный (электромагнитный
инфракрасная энергия) — это передача тепловой энергии с помощью невидимых электромагнитных энергетических волн.
это можно почувствовать как тепло солнца, огня с подветренной стороны или другого горячего предмета.

Электромагнитная энергия
Инфракрасные лучи являются частью электромагнитного спектра:

Это изображение показано с разрешения Фостории.
Отрасли

Инфракрасная энергия распространяется со скоростью света, не нагревая воздух, который проходит.
через, (количество инфракрасного излучения, поглощаемого углекислым газом,
водяной пар и другие частицы в воздухе, как правило, пренебрежимо малы) и получает
поглощается или отражается объектами, с которыми он сталкивается.Любой объект с температурой поверхности
выше абсолютного нуля, -460 F (-273 C) будет излучать инфракрасное излучение. Температура
объекта, а также его физические свойства будут определять эффективность излучения и
излучаемые длины волн. Инфракрасное излучение можно сравнить с радиоволнами, видимым светом,
ультрафиолет, микроволны и рентгеновские лучи. Все они представляют собой электромагнитные волны, которые распространяются
через пространство со скоростью света. Разница между ними в длине волны
электромагнитная волна. Инфракрасное излучение измеряется в микронах (мм) и начинается с .70
мм и простирается до
1000 мм. Хотя полезный диапазон длин волн для
Применение инфракрасного нагрева происходит от 0,70 мм до 10 мм. Для получения дополнительной информации см. страницу нашего технического руководства об инфракрасной части электромагнитного спектра.

Что именно
Инфракрасное тепло?
Инфракрасное отопление представляет собой передачу тепловой энергии в виде электромагнитных
волны. Истинное инфракрасное тепло должно иметь одну общую характеристику: передача тепла
испускается или излучается нагретым предметом или веществом.Источник излучает излучение на
пиковая длина волны по направлению к объекту. Объект может поглощать излучение при некотором
длины волны, отражают излучение на других длинах волн и переизлучают длины волн. Это
поглощаемое излучение, создающее тепло внутри объекта.

Инфракрасное отопление различается по эффективности, длине волны и коэффициенту отражения. это
эти характеристики, которые выделяют их и делают некоторые более эффективными для определенных
приложений, чем другие. Различные уровни эффективности возможны в рамках ИК-нагрева и
часто зависят от материала источника тепла.Основным показателем эффективности является
соотношение между испускаемой и поглощаемой энергией, но могут быть и другие соображения.
влияют на это измерение. Одним из них является коэффициент излучения источника тепла, основанный на
идеальный уровень излучения «черного тела» 1,0. Керамические нагреватели
способны обеспечить выбросы 90% или лучше по сравнению с более низкими значениями других обогревателей
вещества.

Полезный диапазон длин волн для инфракрасного обогрева
в диапазоне от 0,7 до 10 микрон (мм) на
электромагнитного спектра и называются коротковолновыми, средневолновыми или длинноволновыми.Средний
для длинных волн наиболее выгодны для промышленного применения, поскольку почти
все материалы, подлежащие нагреву или сушке, обеспечивают максимальное поглощение в диапазоне от 3 до 10 мм. Энергия инфракрасного источника тепла, который также излучает свет
(коротковолновый) обычно излучает 80% своей энергии на расстоянии около 1 мм.
длина волны, где керамический инфракрасный обогреватель излучает 80% своей энергии вокруг 3
длина волны мм.

Эффективность излучения самого инфракрасного нагревательного элемента недостаточна, поскольку они
используются внутри приспособления. Отражательная способность светильника в значительной степени способствует
общий КПД обогревателя. Элементы Salamander размещены внутри
эффектное сочетание нержавеющей стали
отражатель.

Инфракрасный
Коэффициенты поглощения и отражения материалов
Процентные коэффициенты поглощения и отражения для конкретных материалов см. в нашей таблице «Физические свойства материалов». Для точной длины волны
поглощение и отражение для выбранных материалов см. наш Spectral
Кривые поглощения.

Типы электрических инфракрасных
Обогреватели
Некоторые из типов промышленных электрических инфракрасных обогревателей представляют собой керамические элементы, кварцевые трубки и лампы,
кварцевые излучатели, плоский кварц, стекло
и металлические панельные нагреватели, трубчатые в металлической оболочке (калроды,)
и открытые проволочные элементы катушки.

Сравнение инфракрасных обогревателей

Эффективность излучения различных нагревательных элементов

Керамические нагреватели имеют самый высокий КПД 96% при преобразовании электроэнергии в инфракрасное излучение
нагревать.

При сравнении всех типов обогревателей по КПД, сроку службы
продолжительность, возможность зонирования и другие факторы, керамические элементы и кварцевые трубки являются
предпочтительные нагреватели, особенно для сложных приложений термоформования с листовой подачей. Металл
трубы с оболочкой имеют низкую начальную стоимость, но низкие показатели во всех областях, кроме долговечности. За
более подробную информацию см. на странице нашего технического руководства о сравнении
Инфракрасные обогреватели.

В поисках «лучшего» обогревателя

Еще не настал день, когда мы сможем изготовить обогреватель, способный
делать все дела.Вот почему знание сильных и слабых сторон всех типов
обогреватели — единственный способ успешно сделать выбор для конкретных применений. Четверка
Основные типы тепла, которые следует учитывать: металлическая оболочка, кварцевая трубка, кварцевая лампа и
керамический.

Сходства в вышеуказанных типах нагревателей менее важны, чем
различия. Все они хорошие нагреватели , в зависимости от того, для какого применения они предназначены.
используется в. Также важно понимать, что некоторые приложения могут принести наибольшую пользу
от использования комбинации видов тепла.Обладая хорошим знанием различий
различные типы тепла, и с помощью простого процесса исключения можно легко сопоставить
лучший нагреватель для применения. Использование комбинации нагревателей может быть немного больше.
труден, и при его рассмотрении каждая фаза процесса должна оцениваться одним и тем же
критерии.

Ниже приведены простые объяснения наиболее подходящего использования
четыре типа нагревателя:

Элементы с металлической оболочкой — лучше всего использовать для конвекционного отопления
потребности, такие как печи.Они прочны, экономичны для применения и эффективны.
Например, элементы металлической оболочки можно найти в каждой электрической бытовой духовке.

Кварцевая трубка s – лучше всего использовать для излучающих систем, где требуется
мгновенное включение, мгновенное выключение, например, термочувствительные материалы, которые, возможно, придется задержать в
источник тепла.

Кварцевые лампы — тоже мгновенно включаются и выключаются, но выполнены в чрезвычайно
высокая удельная мощность.Они эффективны для высокоскоростных производственных процессов.

Керамические элементы — лучше всего использовать для процессов, требующих
равномерное, нежное тепло и там, где есть необходимость в зональном контроле.

Длина волны и коэффициент излучения нагреваемого материала также
важно для выбора обогревателя. Хотя диаграммы коэффициента излучения следует использовать с конкретными
формулы для расчета требований к длине волны, простая общность такова: «чем горячее
нагревательный элемент, тем короче длина волны.«Скорость поглощения материала
Затем необходимо будет рассмотреть, какая длина волны будет подходящей. Другой
Обобщенность заключается в том, что «чем выше поглощение, тем длиннее длина волны».
требование.» Более подробное объяснение длины волны и коэффициента излучения будет
освещается в будущем информационном бюллетене.

Следующая таблица предназначена для помощи в процессе нагревателя.
выбор при задании этих конкретных вопросов:

Керамические излучатели Металлические трубы Кварцевые трубки Кварцевые лампы

Как быстро обогреватель должен достичь максимальной температуры?
Время ответа:

Медленно Медленно Быстро Мгновенно

Как срок службы обогревателя соотносится со стоимостью
замены, и эта стоимость относится к стоимости конечного продукта? Срок службы:

Отлично Отлично Хороший Хороший

Требуется ли для применения долговечный нагреватель? Прочность:

Хороший Отлично Бедный Бедный

Как эффективность обогревателя связана со стоимостью,
и эта стоимость относится к конечному продукту? Инфракрасная эффективность:

96% 56% 61% 85%

Выиграет ли приложение от зонального контроля?
Возможность управления встроенной термопарой:

Да № № №

Какая максимальная температура требуется для нагрева
материал? Максимальная рабочая температура:

1292 Ф (700 С) 1400 F (760 C) 1600 F (871 C) 2500 Ф (1371 С)

Сравните стоимость обогревателя с бюджетом
применение. Стоимость:

Средний Низкий Средний Высокий

Время установки и замены следует рассматривать как
часть «стоимости» эксплуатации. Установка:

Умеренная Легкий Умеренная Трудно

Какая длина волны требуется для материала? Длина волны:

Средний Средний Короткий Короткий

Какой нагреватель будет работать наиболее эффективно с коэффициентом излучения
уровень материала? Коэффициент излучения материала:

Высокий Высокий Низкий Низкий

Свойства
Инфракрасное излучение

Перепечатано с разрешения Fostoria Industries. Мы являемся официальным дистрибьютором Fostoria,
производитель инфракрасных нагревательных элементов, рефлекторов, сборок и комплектных инфракрасных
системы отопления.

Существует несколько физических законов, объясняющих свойства инфракрасного излучения.
излучение. Первый и, вероятно, самый важный из этих законов гласит, что существует
положительная связь между эффективностью излучения и температурой инфракрасного
источник. (Эффективность излучения — это процент лучистой мощности источника тепла).

Доля энергии, передаваемая от источника тепла каждым из трех источников тепла
методов зависит от физических характеристик и характеристик окружающей среды, окружающих источник тепла.
источника и, в частности, температуры источника.

Закон Стефана-Больцмана о излучении гласит, что, поскольку температура источника тепла равна
увеличивается, мощность излучения увеличивается в четвертой степени его температуры. То
компоненты проводимости и конвекции увеличиваются только прямо пропорционально
изменения температуры. Другими словами, при повышении температуры источника тепла
гораздо больший процент от общей выходной энергии преобразуется в лучистую энергию.

Длина волны инфракрасного излучения зависит от температуры источника тепла.При температуре источника 3600 F будет генерироваться коротковолновая волна примерно 1 мм, а при температуре источника 1000 F будет генерироваться длинноволновая волна.
примерно 3,6 мм. Длина волны сильно влияет
интенсивность излучения на предмет.

Важнейшей функцией длины волны инфракрасного излучения является его способность
проникнуть в объект.

Проникновение инфракрасной энергии зависит от ее длины волны. Чем выше
температура, тем короче длина волны. Чем короче длина волны, тем больше ее
проникающая способность. Например, кварцевая лампа с вольфрамовой нитью, работающая при температуре 4000
F., обладает большей способностью проникать в продукт, чем хромоникелевая нить
кварцевая трубка, работающая при температуре 1800 F.

Существуют определенные преимущества при промышленной обработке при использовании
возможности коротковолнового инфракрасного излучения. Например, коротковолновое излучение может быть эффективно
используется для более быстрого запекания некоторых красок, так как инфракрасное излучение проникает в
поверхность краски и вытекает растворитель изнутри.Обычные методы сушки могут образовывать
краска для кожи и ловушка для растворителей. Некоторые другие применения коротковолнового инфракрасного излучения включают тепло
усадка, сушка водой и предварительный нагрев объектов перед дальнейшей обработкой.

Цветовая чувствительность — еще одна характеристика инфракрасного излучения, связанная с
температура источника и длина волны.

Общее правило: чем выше температура источника, тем выше скорость нагрева
поглощение более темных цветов. Например, вода и стекло (которые бесцветны)
практически прозрачны для коротковолнового излучения, но являются очень сильными поглотителями длинноволнового
радиация выше 2.

Другой характеристикой инфракрасного излучения, не зависящей от температуры или длины волны, является
время отклика. Источникам с большей массой требуется больше времени, чтобы нагреться до желаемой температуры.
температура. Например, вольфрамовая нить имеет очень малую массу и достигает 80%
лучистая эффективность в течение микросекунд. Спиральная никель-хромовая нить в кварцевой трубке.
достигает 80% своей лучистой эффективности примерно за 75 секунд, а стержни в металлической оболочке
требуется примерно 3 минуты.

Скорость отклика становится важным фактором, особенно при использовании инфракрасного излучения.
к хрупким и легковоспламеняющимся материалам.

Теория
инфракрасного обогрева (перепечатано с разрешения
Фостория Индастриз.)

Инфракрасное излучение — электромагнитное излучение
который генерируется в горячем источнике (кварцевая лампа, кварцевая трубка или металлический стержень) вибрацией
и вращения молекул. Полученная энергия контролируется и направляется конкретно на
и на людей или предметы. Эта энергия не поглощается воздухом и не создает тепла.
пока он не будет поглощен непрозрачным предметом.

Солнце является основным источником энергии. Энергия проецируется на 93 000 000 миль через космос
нагревать землю инфракрасным излучением. Эта инфракрасная энергия распространяется со скоростью
свет, а переходит в тепло при контакте с человеком, зданием, полом, землей
или любой другой непрозрачный объект. Однако отсутствует ультрафиолетовая составляющая (лучи для загара)
в электрическом инфракрасном диапазоне.

Электрическая инфракрасная энергия распространяется по прямым линиям
от источника тепла. Эта энергия направляется в определенные узоры с помощью оптически спроектированных
отражатели, инфракрасное излучение, как и свет, распространяется наружу от источника тепла и рассеивается как
функция квадрата расстояния.Интенсивность, следовательно, будет уменьшаться в
пропорциональным образом. Так, в 20 м от источника тепла интенсивность энергии
концентрация — это интенсивность, развиваемая на расстоянии 10 футов.

Для комфортного отопления должны быть разумно равные накопленные значения тепла.
по всей зоне комфорта. Надлежащая высота установки отдельных нагревателей, крепления
расстояние, диаграммы направленности отражателя и мощность источника тепла должны быть указаны для генерации
надлежащий уровень нагрева рабочей зоны. Количество отдаваемого тепла также регулируется
входными контроллерами или термостатами, которые реагируют на окружающие уровни температуры и
обеспечить ON-OFF или ПРОПОРЦИОНАЛЬНЫЕ входы.

Преимущества
Инфракрасное отопление (перепечатано с разрешения Fostoria Industries.)

1 ) ОБОГРЕВАЕТ ЛЮДЕЙ БЕЗ НАГРЕВА ВОЗДУХА Инфракрасный
путешествует в пространстве и поглощается людьми и объектами на своем пути. Инфракрасный нет
поглощается воздухом. При конвекционном отоплении сам воздух нагревается и циркулирует. ..
однако теплый воздух всегда поднимается к самой высокой точке здания. С инфракрасным обогревом,
тепло направляется и концентрируется на уровне пола и людей, где оно действительно
нужный.

2) ГИБКОСТЬ УПРАВЛЕНИЯ ЗОНАМИ Инфракрасный обогрев не
зависит от движения воздуха, такого как конвекционное тепло. Инфракрасная энергия поглощается только в
район, на который он направлен. Поэтому можно разделить любую площадь на отдельные более мелкие
зоны и поддерживать различный уровень комфорта в каждой зоне. Например, зона А с
высокая концентрация людей, может поддерживаться на уровне комфорта 70 градусов, в то время как на
в то же время зона B. хранилище, может поддерживаться при 55 градусах или даже отключаться
полностью.

3) STAGING Еще одна уникальная функция управления
электрический инфракрасный, который повышает комфортные условия и экономит энергопотребление.
постановка. Там, где большинство систем либо «полностью ВКЛЮЧЕНО», либо «полностью ВЫКЛЮЧЕНО»,
Функция постановки также позволяет использовать только часть общей мощности оборудования.
Например, двухэтапный контроль будет работать следующим образом: на первом этапе одна плавка
источник в каждом приспособлении будет под напряжением. На втором этапе два источника тепла в
каждое приспособление будет под напряжением.Для большей сложности управления можно
как зонированные, так и постановочные. Таким образом, эти системы обеспечивают более последовательные и единообразные средства
поддерживать определенный уровень комфорта и избегать синдрома «пика и долины».

4) СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ Предыдущие заявления
сами по себе являются преимуществами; но в совокупности они обеспечивают экономию энергии/топлива до
до 50 процентов. Фактическая экономия будет варьироваться от здания к зданию в зависимости от факторов.
таких как изоляция, высота потолка и тип конструкции.

5) МГНОВЕННЫЙ НАГРЕВ Электрическое инфракрасное излучение производит
практически мгновенный нагрев. Нет необходимости ждать накопления тепла. Включите обогреватели
непосредственно перед потребностью в отоплении.

6) НЕЗНАЧИТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Электрический инфракрасный
строго сопротивление типа тепла. Нет движущихся частей или моторов, которые могут изнашиваться; нет воздуха
требуются фильтры или смазка. Периодическая очистка отражателей и источника тепла
замена — это все, что потребуется.

7) ЧИСТЫЙ Электрический инфракрасный, как и другие формы
электрическое отопление, самый чистый способ отопления.Нет побочных продуктов
сжигание, как в установках для сжигания ископаемого топлива. Электрический инфракрасный свет ничего не добавляет в воздух
и ничего от него не берет.

8) БЕЗОПАСНЫЙ

Перечислен UL

Без открытого пламени

Нет движущихся частей для неисправности

Нет утечек в топливопроводах

Отсутствие токсичных побочных продуктов сгорания

9) ЭФФЕКТИВНЫЙ Все электронагреватели преобразуют энергию в
тепла при 100% КПД.

Всего
Area Heating (перепечатано с разрешения Fostoria Industries. )

Электрический инфракрасный обогрев для «Общая площадь»
тепловой дизайн , фактические параллели с расположением приспособления
близко к подходу, используемому в системе общего освещения, но без максимально допустимого
широта. Допустимый диапазон температур воздуха люди принимают за «комфортные».
очень ограничен. Отклонения на несколько градусов от предпочтительной комфортной температуры
сильно влияет на ощущение того, что вам слишком жарко или слишком холодно. По этой причине предположения или
грубые аппроксимации критических факторов в проекте системы полного отопления помещений должны быть
сведен к минимуму.

В системах электрического инфракрасного обогрева , это
Важно знать, что температура воздуха может быть ниже, чем при обычных
системы отопления, обеспечивая при этом такой же уровень комфорта жильцам. Причина в том,
что большая часть тепла, воздействующего на пассажиров, исходит непосредственно от лучистой энергии
производится нагревательными элементами. Инфракрасная система также измеряет температуру
температура пола и поверхностей выше температуры окружающего воздуха.

Функция электрического инфракрасного датчика «Всего
Площадь’ Система отопления предназначена для подачи
нужное количество тепла там, где это необходимо для поддержания постоянного желаемого уровня комфорта.Ан
эффективная система обогрева доводит поверхности и воздух помещения до нужной температуры и поддерживает их
постоянна, несмотря на изменения температуры наружного воздуха или колебания тепловых потерь. Если
инфракрасное оборудование тщательно подобрано и правильно установлено (чтобы отводить тепло вниз
в равномерном распределении по площади пола), отлично «Общая
Эффективность обогрева помещения можно ожидать.

Отражатели
и Beam Patterns (перепечатано с разрешения Fostoria Industries.)
Метод передачи и направления инфракрасной энергии на
рабочий уровень является важным фактором при проектировании отопления и сильно влияет на
эффективность системы отопления.

Рефлекторы используются для направления лучистой энергии
от источника до рабочей зоны. Чем выше эффективность рефлектора, тем больше
лучистая энергия будет передаваться на рабочий уровень. Эффективность отражателя
зависит от материала отражателя, его формы и контура.

Один метод измерения эффективности
материала по коэффициенту излучения. Коэффициент излучения определяется как отношение количества
энергия, испускаемая излучением абсолютно черного тела; и равна скорости,
материал будет поглощать энергию. Чем ниже коэффициент излучения, тем меньше материал будет
поглощать; следовательно, тем лучше отражательная способность материала.

Некоторые материалы можно рассматривать для использования в качестве отражателей в
комфортное отопительное оборудование. Они должны иметь высокую отражательную способность инфракрасной энергии; сопротивляться
коррозия, тепло, влага; и легко очищаться.

Алюминий является распространенным материалом для отражателей и должен
быть анодированным, чтобы обеспечить подходящую отражательную способность и выдерживать уровни тепла, присутствующие в
инфракрасный обогреватель. Золотой анодированный алюминий лучше всего подходит в качестве материала отражателя, когда
учитываются совокупные факторы стоимости, технологичности и веса. Грязь будет накапливаться ВКЛ.
поверхности, а не в химическом составе с золотом. В инфракрасной энергии
часть спектра, отражатели из прозрачного анодированного алюминия достигают примерно 92
процентная отражательная способность.Самый высокоэффективный рефлектор, доступный на рынке, — это зеркальный.
золотой пластинчатый материал, который редко используется из-за непомерно высокой стоимости золота. Фостория
использует анодированный под золото алюминий для отражателей и торцевых крышек в их электрическом инфракрасном обогреве.
оборудование для обеспечения высочайшего экономичного коэффициента отражения и долговечности.

Диаграмма луча , созданная отражателем, должна быть
подчеркивается в конструкции отопления. Сначала отражатель должен создать прямую вертикальную линию.
от источника тепла до рабочей зоны.Это центральная линия узора. Во-вторых,
отражатель сойдется или сконцентрирует энергию на широкий, средний или узкий выбор
узоры. В индустрии электрического инфракрасного обогрева отражатели также предназначены для
асимметричные, симметричные и смещенные узоры, как показано ниже.

——

——

Удивительная мощность инфракрасного излучения

Силу инфракрасного излучения можно увидеть, когда солнце купает Землю в инфракрасной энергии 24 часа.
в сутки и способствует возникновению парникового эффекта на Земле.Океан и континенты поглощают
большую часть энергии. Облака также поглощают большую часть инфракрасного излучения, поэтому вы не
чувствовать столько же тепла от направления солнца, когда небо облачно.

[ Главная ][ Вверх ]

Мы
дистрибьютор инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного
установка продуктов или систем, представленных на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление
Ассоциация, Inc.

МОР
ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com

Эффективен ли теплый пол?

Знаете ли вы, что электрическая система подогрева пола для небольшой ванной комнаты потребляет почти в три раза меньше энергии, чем переносной обогреватель? Или что он использует менее половины энергии, чем кондиционер с одним окном? Даже при обогреве большой ванной комнаты вам все равно будет дороже эксплуатировать водонагреватель, чем систему подогрева пола.

Если вы когда-нибудь задавались вопросом: «Много ли электричества потребляют полы с подогревом?», то ответ: меньше, чем вы думаете. На самом деле система лучистого отопления для небольшой ванной комнаты потребляет примерно столько же энергии, сколько морозильник.

Click to Tweet

В этой статье мы сравним потребление энергии электрическим подогревом пола с энергопотреблением других обычных бытовых приборов.

Электрический теплый пол Стоимость эксплуатации

Типичный электрический нагревательный элемент для пола производит 15 Вт на квадратный фут.При установке в небольшой ванной комнате площадью 35 квадратных футов, работающей в общей сложности 8 часов в день, система будет потреблять всего 4,2 кВтч в день или 128,1 кВтч в месяц. Средняя ставка по стране за кВтч составляет 0,12 доллара США. В результате стоимость эксплуатации системы электрического обогрева пола в ванной комнате такого размера составит 0,22 доллара в день или 6,60 доллара в месяц. Для сравнения, работа оконного кондиционера обходится примерно в 34,10 доллара в месяц, а портативный обогреватель — в 36,50 доллара в месяц. Вы можете заметить, что расчет за 4,2 кВтч при стоимости $0.12 за кВтч не равняется 0,504 доллара (в конце концов, 4,2 x 0,12 = 0,504), но это потому, что система электрического отопления не включена в течение всего времени ее работы. Как правило, управление (обычно термостат) для системы электрического обогрева пола будет циклически включаться и выключаться, чтобы поддерживать температуру в правильном диапазоне. Это означает, что вы будете платить меньше за использование электричества, чем если бы система была включена все время (дополнительную информацию см. в разделе «Рабочий цикл для электрического обогрева пола» ниже).

Конечно, ванная комната площадью 35 квадратных футов — это небольшое пространство для обогрева.Сколько будет стоить обогреть большую ванную комнату теплым полом? Если предположить, что средняя главная ванная комната имеет размер около 160 квадратных футов, система подогрева пола, работающая 8 часов в день, будет потреблять 19,2 кВтч в день или 585,6 кВтч в месяц. Хотя потребление энергии для такого большого помещения выше, чем у одного кондиционера или переносного обогревателя, в этом случае вы все равно потратите меньше на эксплуатационные расходы. Согласно калькулятору эксплуатационных расходов WarmlyYours, система обогрева пола, работающая 8 часов в день в помещении площадью 160 квадратных футов, будет стоить всего 1 доллар в день или 30 долларов в месяц.Это по-прежнему составляет 6,50 долларов ежемесячной экономии по сравнению с портативным обогревателем.

Рабочий цикл для электрического обогрева пола

Одним из важных факторов, помогающих определить энергоэффективность системы обогрева пола, является термостат, который используется для управления системой. Электрические нагревательные элементы, такие как кабели для обогрева пола TempZone, имеют «постоянную мощность», что означает, что они всегда используют один и тот же уровень энергии или электричества, когда они включены. Это также означает, что тепловая мощность кабелей всегда одинакова, когда они включены. Вот почему мы никогда не рекомендуем запускать систему обогрева пола с помощью простого выключателя в качестве элемента управления, потому что вы будете использовать гораздо больше энергии, чем необходимо, а контролировать температуру окружающей среды или пола будет практически невозможно.

Способ, которым система обогрева пола может обеспечивать различную температуру пола или окружающей среды, заключается в использовании специально разработанного термостата для обогрева пола, такого как серия nSpiration от WarmlyYours, который использует функцию, называемую рабочим циклом. По сути, это означает, что термостат будет включать систему до тех пор, пока она не достигнет желаемой температуры, а затем выключит систему.Затем система снова включится, как только температура упадет ниже желаемого уровня. Функциональность рабочего цикла гарантирует, что ваша система обогрева пола не использует лишнюю энергию, одновременно повышая ваш комфорт, предоставляя вам высокую степень контроля над вашей системой.

Энергоэффективность различных бытовых приборов

Среди ваших бытовых приборов одними из крупнейших потребителей энергии являются водонагреватель, кухонная плита, холодильник и морозильник. И если у вас есть джакузи или бассейн, вы знаете, что эти нарушители энергии находятся в верхней части списка энергопотребления в домашних условиях.Вот как они ранжируются по ежемесячному потреблению электроэнергии по данным Warren Rural Electric Cooperative Corporation.

Насос для бассейна: 1240 кВтч в месяц

Нагреватель для бассейна: 670 кВтч в месяц

Водонагреватель: 411 кВтч в месяц

Переносной нагреватель: 365 кВтч в месяц

Кондиционер: 341 кВтч6 6 Гидромассажная ванна39

в месяц 9013 : 304 кВтч в месяц

Кухонная плита: 186 кВтч в месяц

Холодильник: 180 кВтч в месяц

Подогрев пола в ванной: 128.1 кВтч в месяц

Морозильник: 124 кВтч в месяц

Сушка для белья: 90 кВтч в месяц

Приведенные выше цифры являются приблизительными, основанными на среднем уровне потребления, но, конечно, есть и другие переменные, которые следует учитывать. Одна переменная, которая будет иметь определенное влияние, — это то, как долго вы используете свое устройство и как часто вы его используете. В примерах, которые мы использовали для обогрева пола до сих пор, мы использовали 8 часов использования в день, потому что это типичное использование, о котором сообщают наши клиенты.Однако, используя программируемый термостат, такой как nSpire Touch, вы можете настроить расписание, по которому система будет включаться только тогда, когда вам это нужно. Это, как правило, наиболее полезно в таких помещениях, как ванная, где большая часть использования приходится на утро и перед сном. Настроив свой собственный график, ваше потребление энергии / затраты будут значительно ниже.

Потребление электроэнергии в США

В вашем счете за электроэнергию будет точно указано, сколько электроэнергии вы используете каждый месяц, и это хороший начальный ресурс для оценки ваших следующих шагов на пути к энергосбережению.Ваш поставщик коммунальных услуг может даже сказать вам, какое место вы занимаете среди своих соседей с точки зрения энергопотребления. Но сколько электроэнергии обычно используют все домовладельцы в США, и какая часть поступает от источников отопления? По данным Управления энергетической информации США, в 2017 году жилые дома в США потребляли в среднем 10 399 кВтч электроэнергии. Только 8,5 процента от этого общего количества приходится на источники тепла. Большая часть потребления электроэнергии (31,3 процента) приходится на различные предметы, такие как бытовая техника, и значительная часть (15,3 процента).4 процента) приходится на охлаждение и кондиционирование воздуха. Итак, учитывая все это, сколько электричества потребляет дом в день? В среднем дом в США потребляет около 28,5 кВтч в день.

Другим фактором, связанным с системами отопления, который необходимо учитывать помимо использования энергии, являются дополнительные расходы. Для принудительного воздуха это иногда может означать большой счет за природный газ. По данным Move.org, средний ежемесячный счет за природный газ в США составляет 82 доллара. Конечно, это будет варьироваться в зависимости от температуры, времени года и местоположения, но, дополняя свои потребности в отоплении электрическим подогревом пола, вы можете значительно снизить ежемесячные расходы.

Как пользоваться полами с подогревом

Если вы хотите отапливать помещения, превышающие обычную ванную комнату, например, подвал или жилую зону, потребление энергии возрастет соответственно. В этом случае вы наверняка спросите себя: «А стоит ли делать полы с подогревом?» Все сводится к комфорту и стоимости. В большинстве случаев комфорт побеждает, потому что без лучистого тепла некоторые помещения — например, подвал — просто непригодны для использования, потому что большую часть года в них очень холодно.

Если вам интересно, какой самый энергоэффективный способ обогрева вашего дома, электрический подогрев пола — отличный способ добавить дополнительное тепло в комнаты, которые в нем нуждаются.Скорее всего, использовать его по всему дому будет нерентабельно, но при стратегическом использовании он, вероятно, сэкономит деньги и энергию по сравнению с альтернативными вариантами отопления. Это потому, что он энергоэффективен, а также потому, что он обладает гибкостью «зонального отопления», что означает, что вы не привязаны к обогреву всего дома до одной и той же температуры в одно и то же время. Используя лучистое тепло в определенных комнатах, таких как спальня и основная ванная комната, вам предоставляется возможность отключить основной источник тепла на ночь и вместо этого полагаться на полы с подогревом для тепла.Это всего лишь один из способов, с помощью которого лучистое отопление может сэкономить энергию и деньги.

Если вы постоянно включаете термостат, чтобы обеспечить особенно холодную часть дома, для вас создан теплый пол! Чтобы получить быстрое и бесплатное предложение, ознакомьтесь с Конструктором предложений для лучистого напольного отопления (вы можете быть удивлены, узнав, насколько доступной на самом деле является стоимость напольного отопления). Чтобы рассчитать эксплуатационные расходы для вашего потенциального помещения, вы также можете использовать бесплатный калькулятор эксплуатационных расходов.Вы также можете позвонить нам в любое время по телефону 800-875-5285, чтобы обсудить преимущества и возможности установки полов с подогревом в вашем доме с одним из наших опытных специалистов.

Как работают инфракрасные обогревательные панели?

Встраиваемая излучающая панель Ember Glass (белая)

Если вы только начинаете узнавать об излучающих стеновых панелях, вы, вероятно, одновременно очарованы и сбиты с толку. Они похожи на настенные обогреватели? Насколько они горячие? Легко ли их установить? Есть ли у них функции безопасности?

Излучающие стеновые панели имеют множество преимуществ, не последним из которых является то, что их установка не требует такого же уровня разрушения, как для лучистого обогрева пола.Если вы недавно перешли на дорогие паркетные полы или ковровое покрытие, у вас есть столько же преимуществ, сколько и у горячих теплых полов с нагревательным кабелем, и последнее, о чем вы хотите думать, это разрывать его, чтобы установить систему отопления. С излучающими панелями такой ремонт не требуется, поэтому давайте посмотрим, как они работают.

Технология — Как работает панель лучистого тепла?

Многие люди думают, что между лучистым теплом и инфракрасным теплом существует какой-то выбор или/или, но в данном контексте это в значительной степени взаимозаменяемые термины, поскольку излучающие панели работают за счет обогрева в дальнем инфракрасном диапазоне или FIR. FIR — это технология, используемая в стеновых панелях, а также в напольном отоплении, во многих бытовых водонагревателях и влажных системах центрального отопления. Они пропускают электрический ток через панель, содержащую слои материалов космической эры, таких как полиимид углеродного графита, медь, никель и наносеребро, для генерации длинноволновой инфракрасной энергии, которая затем обеспечивает инфракрасное излучение. Напротив, низкотехнологичные системы принудительной вентиляции и отопления помещений, с которыми мы все выросли, полагаются на нагрев окружающего нас воздуха. FIR, с другой стороны, поглощается материей так же, как наши тела поглощают тепло, выделяемое солнцем, независимо от температуры воздуха.(Подумайте о том, как вам может быть жарко, сидя у окна на солнце, или как нагревается песок или асфальт в солнечный день.) Этот процесс требует гораздо меньше энергии, но при этом генерирует огромное количество тепла.

Инфракрасное тепло ощущается теплее и приносит пользу для здоровья

Системы с принудительной подачей воздуха могут распространять аллергены

Люди, которые установили в своих домах излучающие панели, сообщают, что это обеспечивает гораздо более теплое ощущение, чем сидение перед обогревателем. Есть также многочисленные преимущества для здоровья.Отсутствие системы принудительной вентиляции означает, что аллергены и пыль не разносятся по дому, а воздух менее сухой. Дополнительным преимуществом твердотельной технологии является то, что мало деталей можно сломать, а панели не требуют обслуживания.

Элегантный внешний вид, интеллектуальные технологии

Добавление излучающих панелей предлагает превосходную альтернативу громоздким обогревателям. Они доступны в различных стилях, размерах и цветах, которые подходят для каждой комнаты, от ванной до гостиной.Их можно добавить в технологическую систему «умный дом», чтобы домовладельцы могли настраивать график отопления на основе индивидуальных предпочтений и схем энергоэффективности, и они оказывают почти мгновенное воздействие при активации, повышая температуру в помещении до комфортной температуры намного быстрее, чем традиционные системы. . Вы можете задаться вопросом: «Много ли электроэнергии потребляют лучистые обогреватели?». Излучающие панели эффективны на 100 % и не теряют тепло через котлы, трубы или отопительные каналы. Самое главное, для их работы требуется очень мало энергии, что помогает домовладельцам значительно снизить счета за отопление.

WarmlyYours предлагает две разные линейки излучающих панелей: LAVA и Ember.

Панели LAVA — это линейка высококачественных проводных панелей, включающая модели LAVA Crystal и LAVA Light, которые обеспечивают еще более эстетичные возможности для вашего дизайнерского мотива.

Линия Ember более экономична и удобна для самостоятельного изготовления, но они по-прежнему изготавливаются в соответствии с самыми строгими стандартами и наверняка станут поводом для разговоров в любой комнате.

Для получения информации о том, как система излучающих панелей будет работать в вашем доме, свяжитесь с нами сегодня, чтобы поговорить с одним из наших знающих представителей.

Отопление сельскохозяйственных магазинов — Публикации

Типы обогревателей для магазинов

У вас есть три основных варианта с вариациями для обеспечения тепла в фермерском магазине: принудительная вентиляция, инфракрасное излучение и системы обогрева пола.

Нагреватели с принудительной подачей воздуха обычно устанавливаются под потолком и сжигают источник топлива для нагрева воздуха, который затем циркулирует по цеху (рис. 1) .

Инфракрасные обогреватели подвешиваются к потолку и нагревают предметы, находящиеся под воздействием обогревателя.Они часто используются для точечного обогрева помещений, таких как верстак, но могут обогревать весь цех (рис. 2) .

Внутреннее отопление использует водяной трубопровод (теплый пол), встроенный в пол или под ним, для обеспечения тепла (Рисунок 3) . Тепло обеспечивается котлом или тепловым насосом (геотермальным). Эти системы часто предпочтительнее, потому что пол с подогревом обеспечивает теплую поверхность, на которой можно стоять, а вода на полу быстро высыхает.

Рис. 1.Пропановая печь с принудительной подачей воздуха. (Карл Педерсен, NDSU)

Рис. 2. Излучающий обогреватель. (любезно предоставлено www.USDA.gov)

Рис. 3. Гидравлические трубы в полу. (Карл Педерсен, NDSU)

Что такое БТЕ?

БТЕ, или британская тепловая единица, является мерой тепла. БТЕ в час — это мощность нагрева или охлаждения нагревательного прибора или кондиционера. Одна БТЕ примерно равна количеству энергии, необходимой для нагрева пинты воды на 1 градус по Фаренгейту.

Правильный размер

Решение о том, какой размер системы отопления купить для сельскохозяйственного магазина, будет зависеть от размера магазина, от того, как магазин будет использоваться, насколько хорошо он изолирован и как часто будут открываться большие двери.

Конструкция здания имеет огромное значение в том, сколько тепла необходимо системе отопления. Всего несколько лет назад общее практическое правило заключалось в том, что системы отопления фермерских магазинов должны обеспечивать около 50 БТЕ на квадратный фут в час. Благодаря достижениям в области изоляционных технологий, в том числе большему вниманию к воздушной герметизации и изоляции фундамента, фермерским магазинам обычно требуется всего 20 БТЕ на квадратный фут в час.

Хотя использование обобщений для простых сравнений систем отопления вполне допустимо, вам необходимо выполнить расчеты тепловых потерь, чтобы правильно подобрать обогреватель для сельскохозяйственных цехов. С точным расчетом тепловых потерь вы можете установить систему отопления правильного размера, которая обеспечит получение надлежащего количества тепла от установленной системы и сэкономит ваши деньги, поскольку система отопления не будет слишком большой для помещения, которое вы хотите нагревать. Хороший подрядчик по отоплению не только сделает расчет потерь тепла, но и предоставит рекомендации по необходимости резервных систем отопления.

Размещение разных зон сельскохозяйственного цеха на разные зоны, в которых можно регулировать тепло по отдельности, может привести к экономии энергии. Если разные помещения магазина должны отапливаться на разных уровнях, вам потребуется внести коррективы в БТЕ в час (например, если площадь магазина отапливается до 50 F, а офис в здании нагревается до 72 F). ).

Преимущества/недостатки общих систем

Расходы на отопление

Типичными источниками энергии для фермерских хозяйств являются пропан, электричество, мазут и биомасса, такая как кукуруза или древесина.Решение о том, какой источник топлива является наиболее рентабельным, зависит от текущих и будущих цен на топливо, включая внепиковые тарифы на электроэнергию, эффективность системы отопления и количество энергии, которое потребуется каждой системе отопления.

Расширение NDSU имеет публикацию и приложение для мобильных устройств под названием «Сравнение стоимости топлива NDSU», которые могут помочь вам сравнить различные источники топлива. Приложение доступно в магазинах приложений для мобильных устройств Android и Apple.

Изоляция

Надлежащая теплоизоляция так же важна, если не важнее, как выбор системы отопления, которая будет хорошо работать для обеспечения комфортного и эффективного здания.

Тепло найдет путь наименьшего сопротивления, чтобы покинуть здание. Если одна часть здания не герметизирована (Рисунок 4) или не изолирована должным образом, результатом будет потеря тепла и напрасная трата денег в течение всего срока службы здания.

Рис. 4. Утечки воздуха, приводящие к потере тепла. (Карл Педерсен, NDSU)

Потери тепла будут происходить через потолки, стены и пол. При правильной изоляции потери тепла можно свести к минимуму, а изоляция окупится за счет экономии энергии всего за несколько лет.

Для экономичных уровней изоляции в северном климате эксперты по отоплению рекомендуют иметь по крайней мере значение R-30 для потолков, если изоляция представляет собой непрерывную изоляцию над настилом крыши (Рисунок 5) . Для металлических зданий (Рисунок 6) стандартная рекомендация состоит в том, чтобы установить изоляцию до значения не менее R-25, накинутую на прогоны. Также должен быть дополнительный Р-11 параллельно прогонам, а настил кровли и прогоны разделены термоблоками Р-5.R-49 следует устанавливать на крышах с чердаками или другими изоляционными материалами.

Рис. 5. Сплошная изоляция на настиле крыши. (любезно предоставлено университетом строительных норм и правил Министерства энергетики США)

Рис. 6. Утепленная металлическая крыша. (любезно предоставлено Североамериканской ассоциацией производителей изоляции и университетом строительных норм и правил Министерства энергетики США)

Стены в цеху должны быть утеплены не менее чем на R-13 между элементами каркаса, со сплошной изоляцией не менее чем на R-7.5.

Фундаменты фундамента по периметру должны иметь изоляцию не менее R-10 с добавлением дополнительного R-5, если плита нагревается (Рисунок 7) . Изоляция должна простираться не менее чем на 24 дюйма ниже неотапливаемой плиты и не менее чем на 48 дюймов ниже нагретой плиты.

Рис. 7. Фундамент мелкозаглубленный с защитой от мороза для обогреваемой плиты. (любезно предоставлено Ларри Майером, Solution Design Inc.)

Потери тепла по периметру здания с панельным водяным отоплением могут быть огромными.Почва по периметру постоянно охлаждается наружным воздухом, поэтому изоляция периметра имеет решающее значение. Изоляция под бетонной плитой уменьшит скорость потока тепла в почву и направит больше тепла в цех. Утеплитель обычно не используется под полом, если грунт используется как резервуар тепла. Высокий уровень грунтовых вод может отводить тепло из-под пола. Гидравлические трубки могут быть размещены либо в бетоне, либо в песчаном слое под бетоном (Рисунок 8) .

Рис. 8. Водяной обогрев пола и помещений.

Геотермальные тепловые насосы

Геотермальные тепловые насосы, часто называемые геотермальными, являются одним из вариантов для обогрева сельскохозяйственных магазинов благодаря высокой эффективности систем. Тепловые насосы нагревают или охлаждают здание, перемещая тепло из одного места в другое. Хотя наземные системы очень эффективны, они имеют более высокую стоимость установки.

Для систем наземного отопления обычно требуется три основных компонента (рис. 9) : теплообменник (заземляющий контур), тепловой насос (конденсаторный блок) и распределительная система, такая как внутриполовые трубы (рис. 3) .

Рисунок 9. Компоненты геотермальной системы отопления. (Расширение NDSU)

Теплообменник или контур (Рисунок 10) представляет собой просто отрезок или змеевик трубы, проложенный под землей и используемый для передачи тепла от земли к тепловому насосу.

Рис. 10. Контуры геотермального теплового насоса. (Деннис Визенборн, NDSU)

Тепловой насос концентрирует тепло с помощью конденсатора. Зимой это тепло передается в систему распределения и высвобождается через системы принудительной вентиляции здания или внутрипольную систему водяного (водяного) отопления.

Для получения дополнительной информации о геотермальных тепловых насосах см. публикацию NDSU Extension AE-1483, «Грунтовые тепловые насосы».

Дополнительные ресурсы

Разнообразная информация об энергетике

AE-1483, «Грунтовые тепловые насосы», Дополнительная публикация NDSU, посвященная основам получения тепла с помощью геотермальных тепловых насосов.

Большая часть публикаций написана Карлом Педерсоном, бывшим преподавателем энергетики

Особая благодарность Шелдону Герхардту, агенту по развитию округа Логан, NDSU, и Рэнди Матерну из Comfort Zone Heating and Air за предоставление технических обзоров.

Этот материал основан на работе, поддержанной Министерством энергетики под номером награды DE-FG26-07NT43202.

Этот отчет был подготовлен как отчет о работе, спонсируемой агентством правительства Соединенных Штатов. Ни правительство Соединенных Штатов, ни какое-либо его агентство, ни кто-либо из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никакой юридической ответственности за точность, полноту или полезность любой информации, устройства, продукта или процесса, раскрытых , или означает, что его использование не будет нарушать права частной собственности.

Перекрыть крышу своими руками: Как сделать крышу своими руками | Крыша своими руками

Маска для лица в домашних условиях в баню: Маски и скрабы для бани в домашних условиях

Want to say something? Post a comment
Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Comment
Name*

Email*

Website

Рубрики

Баня

Дом

Как установить

Материал

Печ

Разное

Своими руками

Советы

Что лучше

	Керамические излучатели	Металлические трубы	Кварцевые трубки	Кварцевые лампы
Как быстро обогреватель должен достичь максимальной температуры? Время ответа:
	Медленно	Медленно	Быстро	Мгновенно
Как срок службы обогревателя соотносится со стоимостью замены, и эта стоимость относится к стоимости конечного продукта? Срок службы:
	Отлично	Отлично	Хороший	Хороший
Требуется ли для применения долговечный нагреватель? Прочность:
	Хороший	Отлично	Бедный	Бедный
Как эффективность обогревателя связана со стоимостью, и эта стоимость относится к конечному продукту? Инфракрасная эффективность:
	96%	56%	61%	85%
Выиграет ли приложение от зонального контроля? Возможность управления встроенной термопарой:
	Да	№	№	№
Какая максимальная температура требуется для нагрева материал? Максимальная рабочая температура:
	1292 Ф (700 С)	1400 F (760 C)	1600 F (871 C)	2500 Ф (1371 С)
Сравните стоимость обогревателя с бюджетом применение. Стоимость:
	Средний	Низкий	Средний	Высокий
Время установки и замены следует рассматривать как часть «стоимости» эксплуатации. Установка:
	Умеренная	Легкий	Умеренная	Трудно
Какая длина волны требуется для материала? Длина волны:
	Средний	Средний	Короткий	Короткий
Какой нагреватель будет работать наиболее эффективно с коэффициентом излучения уровень материала? Коэффициент излучения материала:
	Высокий	Высокий	Низкий	Низкий
