Как правильно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

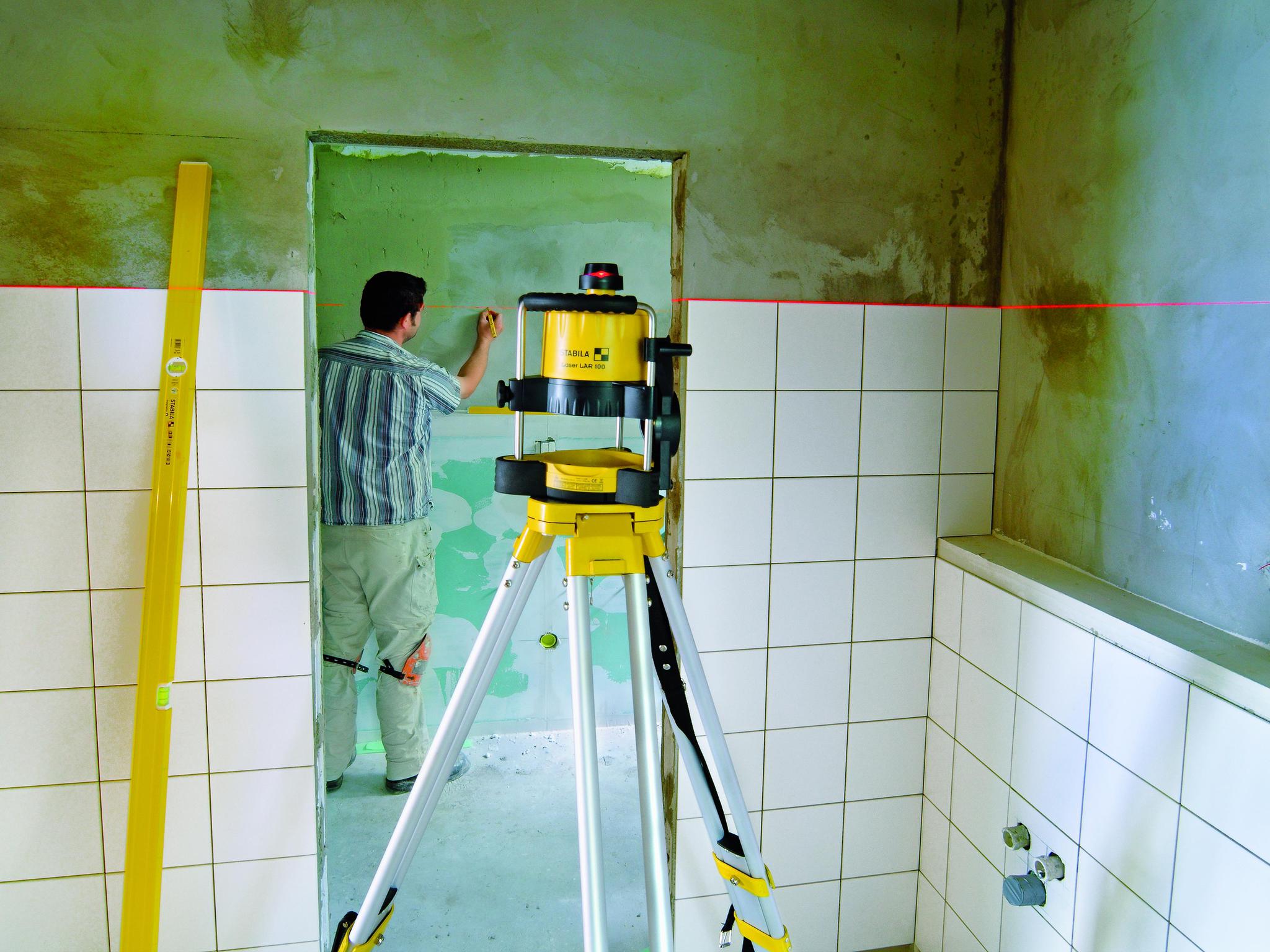

Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Технология лазерного нивелирования — Технологии TOPCON

Для чего это нужно?

Процесс выравнивания поверхностей – самый распространенный в различных направлениях строительства. Строительство стадионов, парковочных зон, складских комплексов, точное выравнивание в дорожном строительстве или полей в сельском хозяйсте, – все требует точных высотных отметок. Как правило, выравнивание поверхностей «на глаз» достаточно трудоемкий и неточный процесс, поэтому применение лазерных технологий для контроля отметки это наиболее оптимальный вариант. Лазерные технологии могут одинаково легко использоваться простыми строителями, и применяться в системах управления техникой.

Как это работает?

В основе этой технологии лежит использование лазерного построителя плоскости (лазерного нивелира). Этот инструмент позволяет сформировать опорную лазерную плоскость, совпадающую по уклонам с проектной поверхностью, той поверхностью которую нужно сформировать. В паре с лазерным построителем применяется сенсор лазерного излучения (лазерный датчик), закрепленный на рабочем органе строительной машины. Суть работы такой лазерной системы заключается в индикации датчиком положения лазерной плоскости и передачи информации оператору машины или управляющему блоку автоматической системы. Для оператора информация может быть визуализирована с помощью индикаторов положения на самом лазерном приемнике либо с помощью индикаторов на панели управления в кабине машины.

Для осуществления работы, лазерный построитель плоскости устанавливают так, чтобы опорная лазерная плоскость была строго параллельна формируемой поверхности. Основным условием производства работ по данной технологии является неизменность рабочего смещения лазерной поверхности относительно формируемой в течение всей работы. Лазерные сенсоры помещаются на мачтах от рабочей кромки орудия или рабочего органа машины на расстояние равное значению рабочего смещения и остаются в этом положении в процессе работы. При совмещении центра (условного нуля) лазерного приемника с лазерной поверхностью, обеспечивается точное попадание рабочей кромки орудия в отметку формируемой поверхности.

Преимущества.

Технология выравнивания с помощью лазерного оборудования позволяет работать на обширных площадях, таких как футбольные поля и стадионы, ангары и складские терминалы, а также в таких отраслях, как жилищно-коммунальное и дорожное строительство, сельское хозяйство, финишная планировка различных оснований. Данная технология позволяет производить работы по выравниванию с миллиметровой точностью, свойственной лазерным нивелирам. Используя лазерную технологию, вы можете формировать горизонтальные и наклонные, с одним или двумя уклонами поверхности. Достаточно одного построителя лазерной плоскости и на участке смогут работать несколько единиц техники и рабочих, оснащенных приемниками излучения.

Принцип работы лазерного нивелира

Каждому строителю приходится периодически производить измерения углов наклона различных плоскостей, поскольку известно, что абсолютно ровных стен в природе не существует. Традиционный пузырьковый уровень привычен и безотказен, но при занятых руках с ним не поработаешь. Более современным и удобным решением является приобретение лазерного нивелира, отличительные черты которого это высокая точность и стабильность в работе.

Выбрать подходящий лазерный нивелир не так просто. Для этого требуются определенные знания, касающиеся технических характеристик и принципа работы лазерного нивелира.

Как работает лазерный нивелир?

Принцип работы лазерного нивелира заключается в формировании проекции лазерного луча на одном или нескольких окружающих устройства объектах. Проекция в виде линии или точки служит ориентиром при выполнении работ. Точные показания лазерного нивелира возможны только при его надлежащем выравнивании. В зависимости от выбранной модели эта процедура может выполняться как в автоматическом режиме, так и вручную. Регулировка вручную осуществляется посредством применения традиционной системы пузырьковых колб и ползунков. Лазерные нивелиры бывают статичные и ротационные.

устройство лазерного нивелира

Статичные лазерные нивелиры

Статичные нивелиры проецируют лучи от своего источника света на систему призм, в результате чего на окружающей поверхности формируется изображение в виде креста. При наличии в нивелире более трех лазерных светодиодов можно создавать проекции нескольких плоскостей, что весьма полезно при одновременной работе над несколькими окружающими объектами.

Ротационные лазерные нивелиры

Ротационные лазерные нивелиры проецируют свет на фокусирующую линзу, которая заменяет призмы. При этом лазер может поворачиваться по кругу, обеспечивая разметку на любом из окружающих предметов.

Основные технические характеристики

Среди основных технических характеристик, которые следует учитывать при выборе лазерного нивелира, можно выделить класс безопасности прибора, его рабочую погрешность и диапазон, а также тип корпуса.

применение лазерного нивелира

Профессиональные лазерные нивелиры имеют второй или третий класс безопасности. Это означает, что лучше при работе с прибором воспользоваться специальными защитными очками, поставляемыми в комплекте с ним. Погрешность хороших аппаратов не превышает 1 мм, в то время как любительские модели могут допускать отклонение до 10 мм. Рабочий диапазон лазерного нивелира – это максимальное расстояние, на котором гарантировано получение качественной разметки. Его величина зависит от выбранной модели. Корпус лазерного нивелира должен быть герметичным, прочным, без царапин и иных повреждений.

Принцип работы лазерного нивелира видео:
